Глубина прокладки газопроводов, газовых труб

Требования нормативных документов по глубине укладки газопроводов

Требования к глубине прокладки газопроводов указаны в следующих документах:

СП 62.13330.2011 Газораспределительные системы;
СНиП 42-01-2002.

Минимальная глубина прокладки газопроводов 0,8 метров установлена для следующих покрытий:

асфальтобетонное,
бетонное,
асфальтовое.

На участках без усовершенствованных дорожных покрытий — установлена глубина прокладки не менее 0,9 м от верха дорожного покрытия до верха трубы.

В местах, где не предусматривается движение транспорта, глубину заложения газопроводов допускается уменьшать до 0,6 метра.

При прокладке газовых трубопроводов под орошаемыми или пахотными землями, глубина должна быть не менее 1,2 метров от верхнего края трубы. Если поверхность земли имеет трещины, расколы, то требуется отдельный расчет в зависимости от глубины трещин.

При прокладке газопроводов под железнодорожными путями требуется отдельный расчет. Норматив глубины залегания газовых труб в этом случает находится в диапазоне от 1 до 2 метров.

Глубина траншеи для проведения газопровода

Глубина траншеи для проведения газопровода зависит от нескольких причин:

материала изготовления самой трубы;
типа грунта;
наличия твердого дорожного покрытия;
возможность движения транспорта над трубой;
наличие защитного футляра.

СНиП 42-01-2002 «Газораспределительные системы» разрешает прокладку газопровода на глубине от поверхности земли до верха трубы или футляра, в котором труба проходит, на глубине 0,8 м. К этой глубине необходимо добавить диаметр трубы. В результате мы получим что глубина траншеи для укладки газопровода диаметром 0,2 метра должна быть примерно 1 метр.

Приведем таблицу глубины траншеи для прокладки газопровода при различных диаметрах трубы:

при диаметре трубы 100 мм глубина траншеи — 0,9 метра;
при диаметре трубы 200 мм глубина траншеи — 1 метр;
при диаметре трубы 400 мм глубина траншеи — 1,2 метра;
при диаметре трубы 600 мм глубина траншеи — 1,4 метра;
при диаметре трубы 1000 мм глубина траншеи — 1,8 метра.

Глубина прокладки полиэтиленовых газопроводов

Если используются пластиковые трубы для прокладки газопроводов, то действуют отдельные правила для обеспечения надежности и безопасности.

Губина залегания труб газопровода полиэтиленового с давлением 0,3 до 0,6 МПа — не менее 0,9 метра.

Губина залегания труб газопровода полиэтиленового с давлением 0,6 до 1,2 МПа — не менее 1 метра.

Заглубление газопроводов для различных грунтов

Норматив глубины прокладки газопроводов зависит от следующих параметров:

типа грунта;
пучинистости грунта,
глубины промерзания грунта,
наличия трещин и эрозии грунта.

Установлены следующие нормативы глубины проведения газопроводов:

для грунта равномерной пучинистости 0,7 метра от глубины промерзания,
для среднепучинистых грунтов не менее 0,9 метра от глубины промерзания,
для грунтов с большой пучинистости менее 1 метра от глубины промерзания.

Как правильно определить глубину прокладки газопроводных труб

Для точного определения глубины на которую нужно углубить газопровод необходимо изучить всю нормативную документацию и выполнить исследования грунтов данной местности. Документы определяют и толщину слоя подушки из песка, и множество других нюансов.

Лучшим решением данной задачи будет обратится в специализированную организацию. Без рабочего проекта нельзя производить работы по прокладке газопроводов. Необходимо заказать проект и выполнять работы согласно проекта. Проектировщик несет юридическую ответственность за соответствие всем действующим строительным нормативам.

Наша статья носит исключительно информационный характер, мы рекомендуем обращаться для определения требований по глубине закладки газовых коммуникаций к специалистам.

Вернуться на Главную

Траншея для газопровода, требования, методы рытья

Для подведения газа к частному дому или постройке, необходима прокладка трубы газопровода.

Существует несколько методов прокладки труб: открытый надземный и скрытый подземный. Первый выбирают довольно редко, так как приходится сооружать дополнительные конструкции для удержания труб в проектном положении, плюс трубы в таком случае не защищены и есть вероятность механических повреждений в процессе эксплуатации, поэтому более распространен метод подземной прокладки труб газопровода.

Методы рытья траншей

Существует всего два метода прокопки траншей для прокладки труб под землей:

ручной;
механизированный.

Если прокладка происходит на открытой местности, где нет опасения повредить уже существующие подземные коммуникации, к примеру, водопроводные трубы, целесообразнее использовать механизированный способ. Специальная техника (Экскаватор) быстро и аккуратно выкопает траншею нужной глубины.

Если же работы осуществляются на территории пролегания других подземных коммуникаций, использование специальной техники запрещено, так как она с легкостью может повредить или пробить лежащую в земле трубу, что чревато целым рядом последствий. В таком случае используют ручную копку траншеи.

Требования к траншеям

Согласно требованиям к прокладке подземного газопровода глубина траншеи должна быть ниже зоны промерзания грунта. В Санкт-Петербурге и Ленинградской области глубина прокладки газопровода 140 см. В некоторых случаях, к примеру, если траншея проходит под автодорогой, глубина прокладки увеличивается. Ширина траншеи напрямую зависит от диаметра прокладываемой трубы, здесь особые требования не предъявляются. После того, как траншея будет выкопана, делается песчянная подушка и на нее укладываются полиэтиленовая трубы.

Представитель газоэксплутируещей организации должен в обязательном порядке присутствовать и проверять качество выполнения работы.

После того, как трубу уложили, делают присыпку из песка 20 см. Обязательно укладывают сигнальную ленту «ОСТОРОЖНО ГАЗ», она служит как сигнал о том, что в этом месте проходит газопровод. Далее траншею закапывают остатком грунта. После того, как траншея будет закопана, необходимо отметить место расположения трубы табличками, которые крепятся на фасад или забор дома и указать всю информацию о пролегающем газопроводе (глубину залегания, план трубопровода).

Существует еще ряд требований, которые нужно соблюдать:

Положение трубопровода должно четко соответствовать проекту работ.
При прокладке труб не должна быть нарушена внешняя изоляция трубы.
Стыки труб и место соединения с главной газопроводной трубой должны быть прочными и герметичными.

Дно траншеи должно быть отчищено от мусора, камней и прочих предметов, которые могут стать причиной механических повреждений газопровода.
При укладке трубы «постель» под газопроводом не должна быть изменена.

Самостоятельно рыть траншею или воспользоваться услугами специалистов?

Законом запрещена самостоятельная прокладка труб газопровода, потому что малейшее несоблюдение норм и стандартов впоследствии может привести к крупной аварии. Специалисты нашей компании «СЕВЕРГАЗ» имеют многолетний опыт работы по прокладке газопроводов в частном секторе.

Воспользовавшись услугами нашей компании, вы получите следующее преимущества:

Наличие специальной техники.

Во время прокладки газопровода наши специалисты используют современную технику, которая позволяет проводить работы быстро, а главное аккуратно. Высококвалифицированные специалисты нашей компании выполнят все работы строго по проекту, поэтому ответственные органы однозначно примут выполненную работу.

Наша компания имеет все необходимые для проведения подобных работ лицензии.

Если вы планируете подводить газ к своему дому или постройке, обращайтесь в нашу компанию «СЕВЕРГАЗ», доверьте работу профессионалам.

Как копать траншею под фундамент?

Любому строительству предшествуют земляные работы, одним из вариантов которых может быть разработка траншеи под фундамент. Это сложный процесс, который состоит из нескольких этапов и предполагает учет целого ряда факторов. Только специалисты могут правильно провести расчеты, чтобы при выполнении последующих земельных и строительных работ не возникло сложностей.

Копка траншеи под фундамент − этапы разработки

Разметка траншеи.
Исследование грунта.
Расчет ширины ленты и глубины заложения.
Выемка грунта.
Укрепление стен.
Подготовка подушки под фундамент.
Обратное засыпание грунта.

Существует два способа выкопать траншею под фундамент: ручной и механизированный. Второй предполагает использование спецтехники. Это могут быть экскаваторы с гидромолотом, обычные экскаваторы, грейферы, драглайны и погрузчики. В некоторых случаях целесообразно частично механизировать работу, задействовав и спецтехнику, и ручной труд. Важно, чтобы каждый из этапов постройки фундамента выполнялся в максимально сжатые сроки. Это позволяет избежать дополнительных затрат, связанных с возможной деформацией траншеи.

Как рассчитывается ширина и глубина траншеи под фундамент?

Ширина траншеи должна включать ширину кирпичной или бетонной ленты, в том числе опалубки, изоляции и крепежа. Кроме того, с каждой стороны дополнительно прибавляется по 20 см.
Необходимо также учесть тот факт, что ширина не может быть меньше, чем режущая кромка ковша экскаватора. Если предполагается задействовать спецтехнику, то ширина должна быть на 10-15 см больше режущей поверхности ковша.
При обустройстве гидроизоляции стенок фундамента возникает необходимость передвижения людей по дну траншеи. В таком случае ее ширина увеличивается на 50-60 см.

При разработке траншеи обязательно нужно учесть глубину промерзания грунта. Дно котлована должно находиться ниже границы промерзания. Глубина определяется такими факторами, как нагрузка на ленточный фундамент и особенности почвы. В зависимости от качественного состава грунта глубина траншеи под ленточный фундамент варьируется следующим образом:

гравийный и песчаный грунт – не более 1 м;
суглинки и глинистые грунты – до 1,5 м;
супесчаные грунты – не более 1,25 м;
грунты с высокой плотностью – до 2 м.

Как правильно копать траншею под фундамент?

Перед тем как приступить, нужно выполнить разметку. Чтоб правильно заложить фундамент, потребуются не только специальные знания, но и дополнительные данные, такие как характеристики грунтов, нормативные нагрузки от сооружения, информация по климатическим и сезонным условиям на местности. В итоге возникает сложная задача – необходимо учесть целый комплекс факторов и грамотно разработать проект. Справиться с подобной задачей под силу только опытному инженеру.

Земляные работы должны вестись непрерывно, в течение одного сезона. Чтобы качество фундамента не подвело, необходимо позаботиться о надежной гидроизоляции. Ни в коем случае не стоит идти по пути упрощения проекта, технология строительства должна строго и неукоснительно соблюдаться. Можно и самостоятельно возвести ленточный фундамент, но учтите, что вы потеряете много времени, кроме того, возникает риск допустить серьезные ошибки, которые рано или поздно приведут к нежелательным последствиям.

Разумнее всего доверить строительство профессионалам, предварительно удостоверившись в их квалификации и ответственном подходе к делу.

Вам также может быть интересно «Особенности разработки котлована под фундамент».

Траншеи в грунтах под мелкозаглубленный ленточный фундамент

Перед началом работ по рытью траншей под мелкозаглубленный ленточный фундамент оцените близость строительной площадки к окружающим постройкам (как своим, так и к соседским). Предупредите соседей о готовящихся земельных работах и попросите их наблюдать за стабильностью грунта и элементов конструкции их домов. Производимые вами работы по рытью траншеи могут оказать воздействие на стабильность и несущие способности грунта под соседними домами. Скорее всего, для вас будет дешевле остановить рытье траншеи и задуматься о способах укрепления грунтов или о выборе другого типа фундамента, если производимые вами работы начнут вызывать деформации оснований соседских домов. В противном случае, кроме навсегда испорченных отношений с соседями, можно испортить и свое финансовое благополучие, выплачивая компенсации за причиненный вами ущерб.

Хороший дренаж и водоотведение – это важные условия сохранения стабильности грунтов при рытье траншеи под фундамент. На плохо дренированных грунтах при потенциальной угрозе подтопления траншеи поверхностными водами (осадки), вокруг траншеи должен быть насыпан и трамбован водоотводящий уклон (банкет) из грунта. Этот банкет у траншеи с уклоном поверхности 0,02-0,04 (спуск 2-4 см на метр протяженности уклона) может послужить в дальнейшем для создания требуемого уклона грунта, отводящего поверхностные воды от фундамента здания (уклон до 0,05). Если уклона для защиты траншеи фундамента от поверхностных вод недостаточно, то вокруг траншеи под фундамент можно создать вал сплошным контуром и прорыть водоотводящие канавы на расстоянии не менее 1,5 метра от края траншеи или заложить кольцевой дренаж. Уложенные дренажные трубы сбоку и сверху на высоту не менее 150 мм должны засыпаться дренирующим материалом (щебнем или крупнозернистым песком) с содержанием частиц размером менее 4 мм не более 10 % по массе. Толщина этого слоя под подошвой фундамента должна быть не менее 125 мм, а в плане слой должен выступать на 300 мм за наружные грани мелкозаглубленного ленточного фундамента. На увлажненных строительных площадках, где часть материала дренажного слоя втапливается в грунт, следует увеличивать толщину этого слоя с таким расчетом, чтобы толщина незагрязненного грунтом основания слоя составила не менее 125 мм (пункт 5.7.4 СП 31-105-2002). Целесообразно выстилать выработку в грунте под дренаж и дренирующую засыпку геотекстилем, чтобы предупреждать заиливание дренажа.

Если траншея прорезает водоупорный слой, то траншею требуется расширить по уровню водоупорного слоя так, чтобы по периметру можно было отрыть канаву для отвода поступающей воды (пункт 2.16 СНиП 3.02.01-87). Для траншей число уступов в стенах в скальных грунтах не должно превышать трех, в прочих грунтах — пяти. Отношение высоты уступа к его ширине устанавливается проектом, но должно быть не менее 1:2 — в глинистых грунтах и 1:3 — в песчаных грунтах (пункт 3. 18 СНиП 3.02.01-87).

Схема №1. Схема профиля траншеи под мелкозаглубленный ленточный фундамент.

Глубина и ширина траншеи.
Траншея должна быть отрыта на глубину заложения фундамента с учетом толщины песчаной подушки. Дно траншеи должно быть горизонтальным. При рытье траншеи вручную рекомендуется очень аккуратно снимать последние слои грунта у отметки дна, чтобы не нарушить плотность слежавшихся пластов грунта. Упавший при рытье на дно грунт со стенок траншеи нужно удалить. Помните, что взрыхленный при рытье грунт имеет в два раза меньшую плотность, чем слежавшийся и требует трамбовки при обратной укладке, поэтому дно траншеи должно быть зачищено до грунта с ненарушенной структурой. При рытье траншеи экскаватором пласты грунта будут взрыхлены и требуют обязательной трамбовки.
Если грунт достаточно плотный и не осыпается, то при небольших глубинах и отсутствии бетонной подготовки шире мелкозаглубленного ленточного фундамента условно допустимо (для сооружений III-й неответственной категории) отрыть траншею по ширине ленты фундамента + 4 см запаса, чтобы грунт послужил естественной опалубкой. Стенки траншеи при этом должны быть максимально выровнены. В этом случае траншею рекомендуется выслать полиэтиленовой пленкой, либо гидроизоляционным материалом. Пленка удержит воду внутри отливаемой ленты фундамента и даст бетону набрать проектную прочность. Также пленка будет служить препятствием для грунтовых вод и создаст «скользящий» слой, который снизит силу трения при воздействии на фундамент касательных сил морозного пучения. В случае обычной для самостройщиков «экономии» сил и материалов рекомендуется уложить хотя бы гидроизоляцию на дно траншеи – это будет лучше, чем ничего.

При устройстве бетонной подошвы, траншея отрывается минимум на ширину бетонной подошвы фундамента. Если планируется закладка дренажных труб на уровне подошвы фундамента, то ширину траншеи рекомендуется увеличить как минимум на диаметр дренажной трубы + двойной отступ по 15 см (30 см).
В рыхлых осыпающихся грунтах стенки траншеи придется устраивать под углом, чтобы предупредить осыпание грунта, либо укреплять стенки деревянными или фанерными щитами. Грунт, извлеченный из котлована или траншеи, следует размещать на расстоянии не менее 0,5 м от бровки выемки. Разрабатывать грунт в котлованах и траншеях подкопом стен с обрушением грунта не допускается.

Таблица №26. Выбор крутизны откосов траншеи для мелкозаглубленного ленточного фундамента.*

Виды грунтов	Крутизна откоса (отношение его высоты к глубине) при глубине выемки, м, не более
Виды грунтов	1,5	3	5
Насыпные неуплотненные	1:0,67	1:1	1:1,25
Песчаные и гравийные	1:0,5	1:1	1:1
Супесь	1:0,25	1:0,67	1:0,85
Суглинок	1:0	1:0,5	1:0,75
Глина	1:0	1:0,25	1:0,5
Лессы и лессовидные (однородные известковистые суглинисто-супесчаные грунты)	1:0	1:0,5	1:0,5

*Таблица адаптирована с упрощением по таблице №4 СНиП III-4-80 Техника безопасности в строительстве.

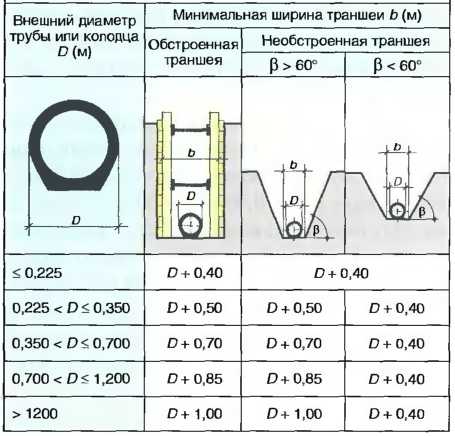

Минимальная ширина траншеи под мелкозаглубленный ленточный фундамент определяется следующими требованиями (пункт 3.3 СНиП 3.02.01-87):
 Ширина траншеи под мелкозаглубленные ленточные фундаменты должна включать ширину конструкции с учетом опалубки, толщины изоляции и креплений с добавлением по 20 см ширины с каждой стороны к ширине основания мелкозаглубленного ленточного фундамента.
 При рытье траншей одноковшовыми экскаваторами ширина траншеи задается не менее ширины режущей кромки ковша с добавлением 15 см в песках и супесях, 10 см в глинистых грунтах и 40 см в разрыхленных скальных и мерзлых грунтах для предупреждения осыпания стенок траншей.
Если необходимо передвижение людей по дну траншеи рядом с возводимым фундаментом, то ширина дна траншеи выступающего в плане за пределы основания мелкозаглубленного ленточного фундамента должна быть не менее 60 см (пункт 3.2 СНиП 3.02.01-87). Перед допуском рабочих в котлованы или траншеи глубиной более 1,3 м должна быть проверена устойчивость откосов или крепления стен (пункт 9. 17 СНиП III-4-80).
Подошва ленточного фундамента должна лежать в горизонте. Окончательное выравнивание осуществляется с помощью песчаной подушки, которая насыпается слоями по 20 см с обязательной трамбовкой каждого слоя. Если вы сэкономите на трамбовке, то сможете насладиться результатами возможной неравномерной осадки фундамента под своим собственным весом фундамента или под нагрузкой от здания.

Допустимые отклонения утрамбованной поверхности песчаной подушки от горизонта составляет — 15 мм (ТР 94.03.1-99)

Восстановление переборов и недоборов глубины выработки траншей
Как говорилось выше, нарушение плотности слежавшегося грунта при неточной выработке траншей по глубине приведет к возможной незапланированной локальной просадке грунта в сжимаемой толще под фундаментом. Исходя из этого, доработку недоборов до проектной отметки глубины траншеи следует производить с сохранением природного сложения грунтов оснований. При восполнении переборов в выработки по глубине траншеи следует укладывать местный грунт и уплотнять его вибротрамбованием до плотности грунта естественного сложения основания. Также можно использовать малосжимаемый грунт (крупный и средний песок, щебень, гравийно-песчаную смесь). Однако на просадочных грунтах II-го типа (грунты слоем толще 5 см, способные просесть под собственным весом) не допускается применение для доработки избыточной выработки дренирующего грунта. Восполнение переборов в траншеях в скальных грунтах допускается выполнять местным скальным грунтом, не содержащим кусков размером свыше 5 см (пункты 3.7-3.10 СНиП 3.02.01-87). В отдельных случаях места переборов заполняются тощим бетоном (пункт 6.4 ВСН 37-96).
При возникновении необходимости восстановления оснований, нарушенных в результате промерзания, затопления, а также переборов глубиной более 50 см, способ восстановления основания подлежащих грунтов должен быть определен профессиональными проектировщиками.

Прокладывай траншею правильно

Рытье траншей — наиболее распространенный вид земляных работ. Траншеей называют открытую выемку в грунте прямоугольного или трапециевидного сечения, которая, как правило, имеет протяженность от нескольких десятков метров до многих километров.

Назначение траншей может быть разным, и способы их рытья различаются. В случае, если к месту работы нельзя подогнать технику, используется ручной способ. Иногда место прокладки траншеи имеет плотно расположенные посторонние коммуникации, в таких случаях также применяется ручной труд, так как необходимость филигранности работы отодвигает на второй план производительность. В остальных случаях используются механические способы: рытье ковшом экскаватора, баровой установкой или траншеекопателем.

Экскаватор — король землеройной техники

Экскаватор качественно копает траншеи специальными ковшами, которые называются траншейные. Незаменим экскаватор при рытье профильных трапециевидных траншей. При рытье ковшом есть ограничение по минимальной ширине — экскаваторами-погрузчиками можно сделать траншеи минимальной шириной 300 мм, а мини-экскаваторы чаще всего не копают траншеи уже 250 мм.

Баровая машина

Другая разновидность экскаватора — экскаватор цепной или бара. Его предназначение — производительное рытье траншей в тяжелых грунтах, таких как известняк, мерзлота, бетон, асфальт, плотный суглинок, средняя и тяжелая глина. Наиболее оптимально использовать бару для рытья траншей глубиной до 2000 мм и шириной 250 — 400 мм.

Применять данную машину для более узких траншей нецелесообразно. Исключением являются компании, которые занимаются только рытьем траншей, в этом случае оптимальный выбор — именно спецтехника. Напомним, что есть условия, при которых бару невозможно использовать из-за плотности застройки и прочих ограничениях в пространстве.

Навесной траншеекопатель

Таким образом, если необходимо проложить кабели, узкие трубопроводные магистрали разного назначения, дренажные водоотводы, которым достаточно 150 — 250 мм ширины, на первый план выступает навесной гидравлический траншеекопатель (тренчер, грунторез). Если рытье траншеи — это лишь часть предполагаемых работ, навесной траншеекопатель также является верным вариантом.

Наиболее известная марка траншеекопателей на рынке — Delta — предлагается в трех исполнениях по глубине копания — 900, 1200 и 1500 мм. Агрегатируется данное оборудование с мини-погрузчиками и экскаваторами-погрузчиками, реже с полноповоротными мини-экскаваторами 5 — 10 тонн.

Навешиваются траншеекопатели так же, как гидромолоты и гидробуры, на мини-погрузчики через монтажную раму, на стрелу экскаватора через адаптерную подвеску. Подключаются к гидроразводке базовой машины.

Рабочий инструмент — цепь

Компания «Традиция-К» предлагает цепи шириной 150, 200, 250 и, в редких случаях, 300 мм. Цепь «комби» оснащается зубьями с вольфрамовыми вставками — они режут и разрыхляют грунт I- III категорий с примесью камней не более 30%, а также зубьями для мягкого грунта, которые из-за своей ковшеобразной формы выполняют роль транспортера разрыхленного грунта на поверхность траншеи. Производительность траншеекопателя с комбинированной цепью в среднем 1 метр в минуту. Если грунт очень мягкий, можно использовать все зубья для мягкого грунта, и производительность значительно улучшится.

Бывают случаи, когда производительность цепи «комби» крайне низкая. В этом случае необходимо поменять земляные зубья на скальные (или уменьшить их количество) — так мы получаем «скальную» цепь, которая преодолевает мерзлоту, лед, усиленное дорожное покрытие и грунт с повышенным содержанием строительного мусора.

Ищете оборудование? Наши специалисты всегда помогут с выбором.

Подводя итог, выделим основные достоинства навесных траншеекопателей Delta TR:

механизация труда;
маленький объем извлеченного грунта влияет на время обратной засыпки;
измельченный вынесенный грунт не требует разбивки крупных комьев.
Мобильность — возможность доставки оборудования в любое место
Маневренность — возможность работы в ограниченных пространствах
Ровные края и стенки траншеи — исключают неудобство при прокладке коммуникаций
Увеличенная глубина — Delta TR делает траншеи любой необходимой глубины
Цепи разных типов — позволяют делать траншеи в большом спектре плотности грунтов
Длительный срок службы — обеспечивается простотой конструкции и своевременным обслуживанием
Безопасность эксплуатации — все подвижные части защищены от случайного контакта с человеком
Универсальность — расширение возможностей вашей машины и увеличение вашей прибыли

Остались вопросы? Задайте их нашему специалисту.

Подписывайся на нас!

Устройство траншеи — Таганрог Строй

Компания «Таганрог Строй» предоставляет услуги по устройству траншеи для строительства фундамента любой сложности в г. Таганрог.

Копка траншеи для строительства
фундамента

Траншея представляет собой временную выемку в грунте, которая необходима для осуществления работ по строительству ленточного фундамента. Траншея выполняется в форме рва и устраивается по периметру будущего здания, а также под его несущими стенами. В отличие от котлована траншея имеет глубину, размер которой равен или больше ширины.

В большинстве случаев рытье траншеи требуется при создании основы под строительство небольших домов, бань и хозяйственных построек. При строительстве небольших объектов требуемый объем земляных работ, которые необходимо выполнить для создания траншеи под фундамент, может быть выполнен вручную силами рабочих, что позволит сэкономить денежные средства.

Грамотно обустроенная траншея позволяет обеспечить качественное сооружение фундамента. В свою очередь качественный фундамент станет залогом прочности и долголетия построенного дома.

Траншея для ленточного фундамента

Траншеи могут быть разработаны с вертикальными стенками, с откосами или быть смешанного профиля. Траншеи, которые имеют вертикальные стены, могут сооружаться с креплением стенок или без них. Устойчивость стен траншеи, глубина которой достигает более 10 метров, может обеспечиваться при помощи специального глинистого раствора. При разработке траншеи с откосами крутизна откосов выбирается по СНиПам в зависимости от глубины грунта и его строительных свойств. Траншеи смешанного профиля устраиваются при наличии грунтовых вод и при значительной глубине.

Подготовительные работы

Перед началом проведения работ по копке траншеи под фундамент большое внимание важно уделить характеристикам грунтов на строительном участке и предварительным расчетам нагрузки будущего здания. Также очень важен расчет таких параметров, как форма, ширина и глубина траншеи.

Стабильность грунта является очень важным условием для возможности строительства дома, который будет опираться на ленточный фундамент.

Траншея для фундамента

Перед началом проведения земляных работ по обустройству траншеи необходимо правильно оценить грунт и его характеристики, так как от структуры почвы будет зависеть на какую глубину нужно будет углублять траншею, какой формы её лучше копать и каким образом её следует закреплять. При этом очень важно знать уровень грунтовых вод и глубину промерзания почвы на строительном участке.

Перед непосредственным рытьем траншеи под фундамент очень важно тщательно подготовить площадку. Со строительного участка в месте проведения земельных работ должны быть убраны все имеющиеся на нем предметы, а также удалены все деревья, кустарники и их корни. Также на этом этапе необходимо определить место для отвала грунта, который вынимается из траншеи.

Разметка траншеи

Разметку траншеи необходимо делать в соответствии с размерами стенок фундамента, указанными в проекте. При этом для удобства выполнения земельных работ к ширине траншеи часто прибавляют внешние 0,2-0,4 метра.

Начинать разметку участка нужно с углов, в которые вбивают колья или арматуру, на которые натягивают леску, с помощью которой выводят длину стен. При этом очень важно проверить градус получившегося угла. После разметки территории все размеры перепроверяют, в том числе и размер по диагонали. Если размеры не совпадают, то необходимо подкорректировать разметку путем перестановки колышков.

Линии разметки траншеи рекомендуется проводить непосредственно по поверхности земли, так как такой способ позволит выполнить работу по устройству траншеи максимально точно.

По внутреннему периметру разметки фундамента рекомендуется снять весь дерн, а верхний плодородный слой почвы, который рекомендуется снимать на глубину 30 см, рекомендуется переместить в сад или в место на участке, где планируется посадка растений.

Заливка бетона в траншею для
ленточного фундамента

Глубина и ширина траншеи

Глубина и ширина траншеи под строительство фундамента должна быть рассчитана специалистами после проведения необходимых исследований почвы. На практике ширина траншеи высчитывается исходя из учета размеров готовой конструкции фундамента с добавлением расстояния, которое необходимо для устройства опалубки и опоры при монолитном варианте и плюс 0,2-0,4 метра. Глубина траншеи определяется данными проектной документации.

Как правило, смежные земельные участки обладают одинаковыми свойствами и характеристиками грунтов, поэтому при отсутствии проекта устройства фундамента вся необходимая информация может быть получена от соседей, которые уже закончили строительство фундамента.

Ширина траншеи должна быть равна, как минимум, ширине бетонной подошвы фундамента, а сам фундамент формироваться немного больше ширины стен. Глубина траншеи должна быть рассчитана не только с учетом размеров фундамента, но и с дренажом и песчаной подушкой с утрамбовкой.

Рытье траншеи

Рытье траншеи под фундамент должно происходить непосредственно перед строительством, так как открытая выкопанная траншея, которая будет стоять длительное время, может привести к размоканию грунта и его дальнейшей деформации.

Траншея выкапывается по заранее отмеченному периметру. Начинать рытье котлована рекомендуется с внешнего периметра, а затем переходить к копке поперечных траншей под основание для несущих стен. При рытье траншеи лишний грунт рекомендуется отбрасывать на 1,5 метров от края ямы.

Рытье траншеи может осуществляться вручную или при помощи экскаватора. Если копка траншеи осуществляется экскаватором, то после его применения края и дно траншеи должны подравниваться и трамбоваться вручную.

Копка траншеи для фундамента

Копать траншею, предназначенную для устройства ленточного фундамента, рекомендуется вручную, так как это сохранит целостность структуры грунта и снизит вероятность обвалов. При копке траншеи ручным способом самые нижние слои почвы должны сниматься максимально горизонтально, чтобы не нарушилась естественная плотность пластов грунта. Землю, которая осыпается со стенок во время копки траншеи нужно удалять, а не утаптывать, так как утрамбованный грунт сильно уступает естественной плотности почвы, а дно выкопанной траншеи должно состоять из грунта с ненарушенной природной структурой.

Ленточный фундамент: глубина заложения, таблицы и расчет

Несмотря на то, что глубина устройства ленточного фундамента не является единственным показателем надежности и долговечности, она играет огромную роль в целостности всего дома в процессе его эксплуатации. Железобетонная лента любых размеров и марки бетона может со временем лопнуть, если она будет неправильно размещена в грунте, не учитывая его особенности.

Для того, чтобы не запутаться во всех типах фундаментов и грунтах, попробуем разобраться во всем по порядку. Сначала разберем типы монолитных лент, а затем конкретно для каждого типа ленточного фундамента определимся с глубиной заложения.

Наверное, стоит начать с того, что сами ленточные фундаменты делятся на три основных типа:

Незаглубленные
Мелкозаглубленные
Заглубленные

Каждый из этих типов закладывается на определенную глубину, которая зависит от нескольких основных факторов:

Глубина промерзания грунта
Тип грунта
Уровень грунтовых вод

Стоит отметить, что глубина заложения ленточного фундамента — это расстояние от поверхности грунта до подошвы фундамента, а не та глубина, на которую копается траншея. В траншее, помимо фундамента может присутствовать подушка.

Теперь давайте разберемся, как эти факторы влияют на каждый тип ленточного фундамента в отдельности.

Незаглубленный ленточный фундамент применяется в строительстве частных домов крайне редко, потому что он является очень слабой опорой для будущего строения. Как правило, он весь располагается поверх грунта, а внутри находится только лишь песчаная, либо песчано-гравийная подушка.

Много писать о незаглубленном ленточном фундаменте я не буду, тем более ему уже была посвящена целая статья ранее. Да и вообще, само понятие глубины заложения у такого фундамента отсутствует.

Это самый капризный, в плане глубины заложения фундамент. Во-первых, он не так надежен, как заглубленный, ну а во-вторых – для того, чтобы такой ленточный фундамент выдержал нагрузку строения, а также сдерживал все силы пучения, передаваемые от грунта, к его расчету необходимо подойти с особой ответственностью.

Как залить мелкозаглубленный ленточный фундамент я уже подробно описывал в одной из предыдущих статей. Поэтому в подробности вникать не будем.

Такой ленточный фундамент закладывается на глубину, которая значительно выше глубины промерзания почвы, поэтому и называется мелкозаглубленный. На него, в отличие от заглубленного, могут в значительной степени действовать силы пучения грунта.

Так же, немаловажным отличием мелкозаглубленных фундаментов является то, что его необходимо делать монолитным не только ниже уровня грунта, но и сразу, выставив опалубку, залить надземную часть фундамента – цоколь. Это в значительной степени усилит весь ленточный фундамент.

Глубина заложения мелкозаглубленного фундамента напрямую зависит от всех трех факторов, описанных выше. Для того, чтобы не запутаться, давайте рассмотрим таблицу.

Таблица №1: Глубина заложения ленточного мелкозаглубленного фундамента (минимальная), в зависимости от типа и глубины промерзания грунта

Глубина промерзания грунта, м		Глубина заложения фундамента, м
Грунт слабопучинистый	Грунт непучинистый, твердые породы	Глубина заложения фундамента, м
более 2,5	—	1,5
1,5 — 2,5	3,0 и более	1,0
1,0 — 1,5	2,0 — 3,0	0,8
менее 1,0	менее 2,0	0,5
Примечание: Для того, чтобы узнать, какая глубина промерзания грунта в Вашем регионе, посмотрите ниже на таблицу №2, где даны значения для некоторых городов, с учетом типа грунта. Кликните по таблице, чтобы увеличить.

Таблица №2: Глубина промерзания грунта в некоторых регионах

Примечание: Помимо того, что на глубину заложения ленточного фундамента влияет глубина промерзания и тип грунта, так же не стоит отбрасывать еще один очень важный фактор – уровень грунтовых вод, о котором и поговорим далее.

Зависимость глубины заложения ленточного фундамента от уровня грунтовых вод (УГВ)

Существует два варианта расположения грунтовых вод – когда они расположены ниже глубины промерзания грунта, и когда – выше.

Уровень грунтовых вод ниже глубины промерзания грунта

Это можно считать хорошим показателем, и в этом случае, грунтовые воды в большинстве типов грунтов не оказывают особого влияния на глубину устройства монолитной железобетонной ленты.

Единственным ограничением, в данном случае, является то, что в таких грунтах, как суглинки, глины и им подобных, ленту необходимо закладывать минимум на половину глубины промерзания такого грунта. В других, «хороших» грунтах, этот фактор на заложение фундамента — не влияет.

Другими словами, если глубина промерзания в Вашем регионе, допустим – 1,5 метра, то ленточный мелкозаглубленный фундамент необходимо устраивать минимум на 0,75 метров.

Уровень грунтовых вод выше глубины промерзания грунта

Если грунтовые воды расположены высоко, то глубина копки траншеи для ленточного фундамента не зависит от их уровня только на скалистых грунтах, песчаных крупнозернистых, гравийных и им подобных.

На любых других типах грунтах, с высоким УГВ, монолитную ленту придется заглублять ниже глубины промерзания на 10-20см (). В этом случае она станет заглубленным фундаментом.

Заглубленный ленточный фундамент считается наиболее надежным из всех лент. Он закладывается ниже глубины промерзания грунта на 10-20 см. Еще одним условием его устройства является то, что грунт под его подошвой должен быть более или менее твердым.

В случае болотистых грунтов, торфяников и подобных им, ленточный фундамент закладывается на глубину, которая ниже этих слоев. В некоторых случаях, достаточно прокопать траншею до твердых пород грунта, а затем устроить песчаную или песчано-гравийную подушку до уровня, который чуть ниже глубины промерзания грунта в Вашем регионе.

Когда на строительном участке грунт совсем плох для заложения ленточного фундамента, или его устройство требует огромных затрат, можно попробовать рассчитать другой тип фундамента, например, плитный. Возможно, это будет как дешевле, так и надежнее.

После проведения всех расчетов по глубине заложения ленточного фундамента, частенько бывает так, что с учетом грунта и региона, его необходимо заложить очень глубоко. От сюда возникает вопрос о том, как сократить расходы и уменьшить глубину.

Существует несколько способов уменьшения глубины заложения ленточных фундаментов, все они основаны на том, чтобы уменьшить значение основных факторов, влияющих на фундамент.

Уменьшение глубины промерзания грунта

Изменить климат в регионе мы, конечно же, не сможем, но сможем изменить глубину промерзания, конкретно под подошвой фундамента, утеплив сам фундамент и грунт, прилегающий к нему с наружной стороны.

Таким образом мы сможем уменьшить глубину заложения фундамента, а также сократить расходы на него.

Отвод грунтовых вод от ленточного фундамента

Еще один действующий способ уменьшения глубины заложения ленточного фундамента – отвод воды от него.

Делается это с помощью устройства хорошей дренажной системы, которая отведет значительную часть воды от фундамента и не даст ей пагубно воздействовать на него.

Песчаная или песчано-гравийная подушка под фундаментом

В случае, когда на участке пучинистые слои грунта залегают достаточно глубоко, ленточный фундамент также придется закладывать на большую глубину. Уменьшить ее можно, заместив пучинистый грунт песчаной или песчано-гравийной подушкой.

Другими словами, необходимо выкопать глубокую траншею до твердых грунтовых пород, а после этого устроить там массивную песчано-гравийную подушку, которая распределит нагрузку от фундамента и дома на грунт равномерно и не даст силам пучения пагубно воздействовать на фундамент.

Подушку желательно делать не только под подошвой фундамента, но и рядом с ним, как показано на схеме.

Стоит отметить, что самым надежным методом уменьшения глубины заложения ленточного фундамента, является комбинированный способ, т.е. и устройство подушки, и утепление, а также устройство дренажа, если это понадобится.

Глубина Марианской впадины 7 миль: что там внизу?

Где-то между Гавайями и Филиппинами, недалеко от небольшого острова Гуам, далеко под поверхностью воды, находится Марианская впадина, самое глубокое место в океане. Что там внизу?

Насколько глубока Марианская впадина?

Желоб расположен как вмятина в форме полумесяца на дне Тихого океана, протяженностью более 1500 миль, средней шириной около 43 миль и глубиной почти 7 миль (или чуть менее 36 201 футов). На этой глубине вес всей этой воды выше делает давление в траншее примерно в 1000 раз выше, чем, скажем, в Майами или Нью-Йорке. Напольные вентиляционные отверстия выделяют пузырьки жидкой серы и двуокиси углерода. Температура чуть выше нуля, и все тонет во тьме.

Для сравнения: большая часть океанической жизни обитает на глубине более 660 футов. Атомные подводные лодки парят на высоте около 850 футов под поверхностью, путешествуя через океанские воды. Китов обычно не видно ниже 8 200 футов.Место настоящей (хотя и вымышленной) любви Джека и Роуз, затонувший Титаник, можно найти на высоте 12 467 футов.

Согласно National Geographic, если бы вы поместили Эверест на дно Марианской впадины, его пик все равно находился бы примерно на 7000 футов ниже уровня моря.

Ближе к южному концу Марианской впадины находится Глубина Челленджера. Он находится на 36 070 футов ниже уровня моря, что делает его наиболее удаленным от поверхности воды и самой глубокой частью желоба.

В то время как количество людей, поднявшихся на вершину Эвереста, наивысшей отметки на Земле, исчисляется тысячами, только 3 дайвера когда-либо исследовали Глубину Челленджера. Первая экспедиция состоялась в 1960 году, когда Жак Пикар и лейтенант ВМС Дон Уолш достигли Глубины Челленджера на подводном аппарате ВМС США. Они смогли провести там всего 20 минут из-за экстремального давления, и их прибытие подняло слишком много пыли с морского дна, чтобы они могли сделать какие-либо фотографии.

Следующий посетитель прибыл более 50 лет спустя, в 2012 году, когда режиссер и фанат научной фантастики Джеймс Кэмерон соло нырнул в Глубину Челленджера на подводной лодке, которую он сконструировал сам. Кэмерон смогла провести там три часа. И, конечно же, он снял видео и сделал много фотографий — в конце концов, он же голливудский режиссер.

Однако экстремальное давление сказалось на его оборудовании. Батареи разряжены, сонар вышел из строя, а некоторые двигатели его судна вышли из строя, что затруднило маневрирование.

»Читать далее« Глубина Марианской впадины 7 миль — что там внизу? » на QuickAndDirtyTips.com

Подводник исследовал самую глубокую часть океана> ДЕПАРТАМЕНТ ОБОРОНЫ США> Сюжет

Тысячи поднялись на Эверест, и горстка людей побывала на Луне. Но добраться до самой нижней части океана? Только три человека когда-либо делали это, и один был подводником ВМС США.

В Тихом океане, где-то между Гуамом и Филиппинами, находится Марианская впадина, также известная как Марианская впадина.Его дно находится на высоте 35 814 футов ниже уровня моря и называется Бездной Челленджера — самой глубокой точкой на Земле. На самом деле, чтобы представить это в перспективе, подумайте о Титанике, который был найден на 12 600 футов ниже поверхности Атлантического океана — почти на 3,9 мили ниже.

Глубина Челленджера почти в три раза глубже.

Испытательное давление

Всего три человека когда-либо добрались до Глубины Челленджера. Первые двое сделали это 59 лет назад на этой неделе: Navy Lt.Дон Уолш, подводник и исследователь Жак Пикар.

Инженерное образование

Уолша позволило ему стать летчиком-испытателем «Триеста», подводного аппарата для глубоких погружений, приобретенного для ВМФ. Буровая установка была специально оборудована стальными стенками толщиной 5 дюймов, чтобы выдерживать огромное давление — восемь тонн давления на квадратный дюйм, если быть точным, что эквивалентно 2365 фунтам, сидящим на ногте человека.

23 января 1960 года Уолш и Пиккар вошли в историю, сделав пятичасовой, 6.78-мильная одиссея к самой глубокой известной точке мира.

Другой мир

Что они там нашли? Уолш рассказал о своем опыте в интервью Управлению военно-морских исследований, поэтому мы позволим ему объяснить:

«Когда мы подошли к морскому дну, мы увидели, как он поднимается, и мы действительно увидели камбалу длиной в фут, такую как палтус или подошва — маленькую. Но это нам очень многое рассказало, только один проблеск, потому что это нижняя форма — два глаза с одной стороны — а если есть один, то их больше.Это говорит о том, что на этой глубине также достаточно кислорода и пищи, потому что они обитают на дне, — сказал Уолш.

«Когда мы приземлились, мы не увидели ничего внизу, потому что донный осадок поднялся, и это было похоже на то, как будто кто-то покрасил наше окно просмотра в белый цвет», — продолжил он. «Мы потратили полчаса на дно, а остальное время поднялись. Вот и все.

Некоторым это может показаться не таким уж большим, но оно открыло для исследователей совершенно новый мир.

Подводные исследования и флот

Военно-морской флот всегда был заинтересован в подводных исследованиях для навигации, научных исследований, образования и стратегических целей. Фактически, к 1958 году он финансировал почти 90 процентов всех океанографических предприятий США.

Поездка в Триест стала кульминацией проекта «Нектон» — серии погружений, предназначенных для проверки жизнеспособности пилотируемых кораблей на экстремальных глубинах для изучения морской жизни, а также взаимодействия температуры, давления и звука на больших глубинах, а также других научных вопросов.

Занимается ли ВМФ дайвингом, сбором научных данных, исследованием затонувших кораблей или испытаниями автономных подводных аппаратов, эта миссия продолжает развиваться и привела к сотрудничеству со многими представителями гражданского научного сообщества.

Интересные факты

Если вам было интересно, «Триест» теперь является частью экспозиции подводных исследований в Национальном музее ВМС США в Вашингтоне.
Со времени своего путешествия по недрам земли в Глубину Челленджера вернулся только один человек: исследователь и режиссер Джеймс Кэмерон в 2012 году.

Десять фактов о Марианской впадине — самой глубокой части океана

Каждый океан по-своему глубок и загадочен. Но по сравнению с Марианской впадиной некоторые участки океана выглядят как мелководье бассейна.

Марианская впадина (иногда называемая Марианской впадиной), расположенная в западной части Тихого океана, является самой глубокой частью любого океана. Это участок земной коры в форме полумесяца длиной 1580 миль.Поистине впечатляющая часть Марианской впадины не имеет ничего общего с ее длиной, а полностью с ее глубиной. Хотя он не был хорошо изучен из-за проблем, связанных с погружением на такой глубине, траншея идет не менее 36 070 футов в глубину.

1. Глубже самой высокой горы выше

Фотография предоставлена: Wikipedia commons

Всем известно, что гора Эверест представляет собой серьезную проблему для альпинистов во всем мире из-за ее безумной высоты и связанных с ней погодных условий.Но если бы гору Эверест когда-либо поместили в Марианской впадине, вершина горы все равно была бы более чем на милю под водой.

2. Нужно задуть много свечей на день рождения

Считается, что желоб является одним из самых древних морских днов на планете, возраст которого составляет примерно 180 миллионов лет.

3. Вещи там живут

Компьютерная томография марианской улитки. Зеленая форма, маленькое ракообразное, видна в желудке улитки.Адам Саммерс / Вашингтонский университет

Несмотря на отсутствие света и враждебные кислые условия в траншее, там обитает удивительное количество организмов. Здесь обитает более 200 известных микроорганизмов и мелких существ, включая ракообразных и амфипод.

По мере того, как все больше экспедиций исследуют траншею, почти наверняка там будут обнаружены новые виды. В траншее был обнаружен новый вид улиток.

4. Когда было обнаружено?

Впервые Марианская впадина была обнаружена в 1875 году во время глобального кругосветного плавания.Он был обнаружен с помощью зондирования на HMS Challenger. Он был назван в честь близлежащих Марианских островов.

Это мероприятие — экспедиция Челленджера с 1872 по 1876 год — было революционным в области океанографии. За это время корабль прошел почти 70 000 морских миль, исследуя и составляя карты. Во время путешествия было обнаружено около 4700 видов.

5. Глубина Челленджера — самая глубокая

Некоторые точки траншеи глубже других, при этом самая глубокая часть называется Падиной Челленджера.Он был назван в честь двух кораблей, которые исследовали его глубины с помощью зондирующего оборудования — HMS Challenger и HMS Challenger II.

HMS Challenger II пробурил траншею через 76 лет после того, как HMS Challenger впервые сделал это в 1875 году.

6. Кто-то ушел на дно

Дистанционно управляемый аппарат Deep Discoverer исследует Марианский желоб на глубине 6000 метров в 2016 году. Новая попытка направлена на изучение необычной геодинамики желоба. Фотография предоставлена: NOAA Office of Ocean Exploration & Research

Ученый Жак Пикар и У.Лейтенант Южного военно-морского флота Дон Уолш заслужил звание первого человека, достигшего Челленджера на глубокой лодке. Произошло это в 1960 году.

7. И жарко, и холодно

Можно ожидать, что воды Марианской впадины будут холодными, так как солнечный свет не может достичь ее. И ты был бы прав. Температура воды там колеблется от 34 до 39 градусов по Фаренгейту.

Но что удивительно, так это то, насколько горячей может быть вода. По всему желобу имеются гидротермальные источники.Воды, выходящей из этих вентиляционных отверстий, было бы достаточно, чтобы ошпарить любого при температуре 700 градусов по Фаренгейту, но не волнуйтесь, любой, кто не находится в выносливом сосуде, будет мгновенно раздавлен огромным давлением первым.

Выходящая вода также отвечает за высвобождение большого количества минералов, которые поддерживают живые формы, расположенные там внизу.

8. Очарование голливудского режиссера

Джеймс Кэмерон, знаменитый режиссер, руководил экспедицией на дно Марианской впадины в 2012 году. Находясь там, он сделал снимки — первые снимки в Глубине Челленджера.

Для достижения своей цели Кэмерон разработал 24-футовую подводную лодку с окном толщиной 9 с половиной дюймов, чтобы выдерживать огромное давление глубины.

Его поездка была первой пилотируемой экспедицией в окоп с 1960 года.

9. Траншея породила много вымысла, тоже

Тайна и очарование траншеи породили некоторые вымышленные рассказы о том, что могло там происходить.Одним из таких рассказов была книга «Мэг» автора бестселлеров New York Times Стива Альтена.

В книге герой рассказа, Джонас Тейлор, исследует траншею, когда он встречает предположительно давно вымершего хищника, мегалодона Carcharodon. Мегалодон был 20-тонным зверем, который легко мог победить тираннозавра.

10. Назван национальным памятником США

Президент Джордж Буш подписал акт об объявлении траншеи национальным памятником в 2009 году.

Мы океан здесь, на 30A.

com! Вы всегда можете рассчитывать на нас, если мы расскажем интересные истории об океане здесь или в Facebook и Instagram.

ШЭННОН СЕРПЕТТ — отмеченный наградами журналист, получивший 10 писательских наград Illinois Press Association в самых разных категориях. Заядлый металлоискатель, Шеннон большую часть отпуска проводит на пляже в поисках закопанных сокровищ. Следите за ее ежедневными приключениями в Twitter.

BBC News — Океанская траншея: нырните на 11000 метров вниз

23 февраля 2012 г. Последнее обновление в 15:41

Ледяной холод, черный как смоль и сокрушительное давление — самая глубокая часть океана — одно из самых враждебных мест на планете.Только три исследователя совершили там эпическое путешествие: 11 км (семь миль) до дна Марианской впадины Тихого океана. По мере того, как начинается новая волна глубоководных исследований, взгляните на таинственный мир, в который они будут погружаться.

40-50
м (130-165 футов)
Лимит на отдых
аквалангисты в воздухе
1000
м (3281 фут)
Максимальная глубина проникновения солнечного света
2438
м (8000 футов)
Глубина эксплуатации буровой установки
Глубоководный горизонт
3800
м (12 467 футов)
Обломки RMS Titanic
найдено на этой глубине
4267
м (14000 футов)
Средняя глубина океана
5,057
м (16,591 фут)
Китайская подводная лодка Jiaolong’s
дайв, 2011
5607
м (18396 футов)
Molloy Deep — Северный Ледовитый океан
самая глубокая точка
6000
м (19 685 футов)
Максимальная глубина двух российских подводных лодок МИР
7,235
м (23,737 футов)
Южный сэндвич-желоб
Самая глубокая точка Южного океана
8,047
м (26401 фут)
Желоб Diamantina
Самая глубокая точка Индийского океана
8,400
м (27,560 футов)
Желоб Пуэрто-Рико
Самая глубокая точка в Атлантическом океане
10,994
м (36069 футов)
Глубина Челленджера — самая глубокая
место на Земле. Дон Уолш находился в первая подводная лодка, достигшая самых темных глубин океана.
10,898
м (35,756 футов)
Глубина, достигнутая кинорежиссером Джеймсом Кэмероном

Зона солнечного света
Солнечный свет или эпипелагическая зона (0-200 м). Большая часть жизни в океане происходит здесь, в более теплых поверхностных водах. Приблизительная температура: 12-20C
Сумеречная зона
Сумеречная или мезопелагическая зона (200-1000 м).С глубиной солнечный свет переходит в кромешную тьму, а температура резко падает. Приблизительная температура: 4-13C.
Полуночная зона
Полуночная или Батипелагическая зона (1000-4000 м). Биолюминесценция, производимая животными, здесь единственный источник света. Приблизительная температура: 4C
Нижняя полночь
Нижняя полночь или бездонная зона (4000-6000 м). Большая часть дна океана находится в этом диапазоне. Приблизительная температура: близкая к нулю
Окопы
Траншеи или зона Хадаль, более 6000 м.Еды не хватает, но в этой суровой окружающей среде все еще есть новая жизнь. Приблизительная температура: чуть выше нуля

ГЛУБИНА 0 (м)

ДАВЛЕНИЕ 1 (атмосферы)

ДАВЛЕНИЕ РАВНО 1 кг
на одном ногте

Испытание под давлением: ныряние на 100 м вниз

С помощью нескольких головок из полистирола научный корреспондент Ребекка Морелль выясняет, что происходит при давлении на 100 метров ниже уровня моря.

Испытание под давлением: ныряние на 1000 м вниз

Би-би-си Ребекка Морелль рассказывает, что происходит с головкой из полистирола, когда она подвергается давлению на глубине 1000 метров под волнами.

Атмосферный гидрокостюм

Они могут выглядеть неуклюже, как доспехи, но некоторые атмосферные водолазные костюмы (ADS) позволяют людям достигать глубин до 600-700 метров. Эта ADS, используемая французским флотом, может достигать 250 метров.

Морской слон — эксперт-дайвер

Этот южный морской слоник — фантастический ныряльщик и достигает глубины до 2000 метров.Крупные самцы могут весить до четырех тонн и питаются в основном рыбой и кальмарами.

Удильщик, хищник в глубине

У этого грозного хищника над пастью есть приманка, которая мерцает биолюминесцентным светом. Он эволюционировал, чтобы привлекать внимание добычи и приближать ее. Если они подойдут достаточно близко, удильщик нанесет удар.

Alvin — глубоководная подводная лодка

Долго эксплуатируемый в США подводный корабль Alvin способен поднять до трех человек на глубину 4500 м, но в настоящее время проводится модернизация, которая позволит ему нырять еще глубже.Спущенный на воду в 1960-х годах, Элвин исследовал обломки корабля RMS Titanic и многих других.

Мусорщики, живущие на краю траншеи

Алан Джеймисон из Oceanlab в Университете Абердина описывает животных, которые живут на вершине океанской впадины.

Почему 6000 метров — странная зона для жизни

На глубине 6000 м траншеи полны сюрпризов, как объясняет Алан Джеймисон из Oceanlab в Университете Абердина.

Улитка — самая глубокая рыба в мире?

Алан Джеймисон из Oceanlab в Университете Абердина говорит, что рыба-улитка — самая глубокая рыба, которую он видел в океанских желобах.

HMS Challenger — исследовательское судно

Британское исследовательское судно HMS Challenger было первым, кто исследовал глубины Марианской впадины в 1875 году. Самая глубокая точка траншеи, Challenger Deep, была названа в ее честь, как и злополучный космический корабль.

Совершите перелет через Марианский желоб

Эта карта, созданная Джимом Гарднером из Центра картографирования прибрежных районов и океана США, на сегодняшний день является самой подробной картой Марианской впадины.

Существа, похожие на креветок, доминируют в глубинах океана

В самом глубоком океане преобладают падальщики, называемые амфиподами, как объясняет Алан Джеймисон из Oceanlab в Университете Абердина.

Испытание под давлением: ныряние на 10 000 м вниз

Би-би-си Ребекка Морелль рассказывает о том, что происходит с головкой из полистирола при воздействии давления на глубину 10 000 метров под водой.

Познакомьтесь с человеком, который выжил в глубочайшем океане

В 1960 году Дон Уолш вместе со швейцарским инженером Жаком Пикаром совершили первое в мире погружение на дно Марианской впадины. Здесь он рассказывает замечательную историю.

Джеймс Кэмерон: самое глубокое морское дно, «как другая планета»

Кинорежиссер Джеймс Кэмерон вернулся на поверхность после того, как стал первым человеком за 50 лет, достигшим самой глубокой точки океана.

Автор Ребекка Морелль.Производство Джона Уолтона, Хелен Сирс, Люка Уорда и Шарлотты Торнтон. Операторская работа, Саймон Хэнкок.

Пять глубин: расположение и глубина самого глубокого места в каждом из мировых океанов

Основные моменты

•: Местоположение и глубина самого глубокого места в каждом океане остаются нерешенными, поскольку ошибочные или вводящие в заблуждение данные сохраняются.
•: Для пояснения мы рассматриваем и оцениваем наборы батиметрических данных с наилучшим разрешением, которые в настоящее время доступны в общедоступных репозиториях.
•: Самое глубокое место в каждом океане представлено с оговорками и рекомендациями по номенклатуре и определению характеристик.

Abstract

Точное местоположение и глубина самых глубоких мест в каждом из мировых океанов на удивление не определено или, в лучшем случае, неоднозначно. Устаревшие, ошибочные, вводящие в заблуждение или несуществующие данные об этих местах распространяются без исправлений через Интернет-источники и научную литературу. Для пояснения в этом исследовании рассматриваются и оцениваются наборы батиметрических данных с наилучшим разрешением, доступные в настоящее время в общедоступных репозиториях.Самым глубоким местом в каждом океане является отверстие Моллоя в проливе Фрама (Северный Ледовитый океан; 5669 м, 79,137 ° N / 2,817 ° E), ось желоба желоба Пуэрто-Рико (Атлантический океан; 8408 м 19,613 ° N / 67,847 ° З. глубоко в Южном Сэндвичевом желобе (Южный океан; 7385 м, 60,33 ° ю.ш. / 25,28 ° з.д.). Тем не менее, обсуждаются предостережения в отношении этих местоположений, которые варьируются от опубликованных координат для ряда названных глубин, требующих корректировки, некоторых глубин, которые должны быть временно приостановлены, глубин, которые в настоящее время не имеют названия, и проблем, связанных с переменными и батиметрическими данными с низким разрешением.Даются рекомендации по вышеизложенному, а также по номенклатуре и определению глубин как подводных объектов.

Ключевые слова

Батиметрия

Самые глубокие места

Зона Хадал

Океанические траншеи, пять океанов

Рекомендуемые статьи Цитирующие статьи (0)

Просмотреть аннотацию

Цитирование статей

Насколько глубока самая глубокая точка океана

Бурдж-Халифа в настоящее время является самым высоким зданием в мире, его высота составляет примерно 830 метров. Сложите примерно 13 из них друг на друга, чтобы предположить, насколько глубока самая глубокая точка мирового океана. Даже гора Эверест, самая высокая вершина мира, не достигает 2146 метров. Марианская впадина расположена на глубине 10 994 метра к востоку от Марианских островов в западной части Тихого океана.

На сегодняшний день только три человека обладают стальными нервами, необходимыми для спуска на дно траншеи в форме полумесяца. Самая глубокая часть траншеи названа Challenger deep в честь HMS Challenger II, судна, которое использовалось для исследования и измерения траншеи.Первыми спустились два человека — Дон Уолш и Жак Пикар, а последним исследователем, спустившимся в траншею в одиночку (на подводном корабле Deep Sea Challenger с еще более умным названием), был никто иной, как Джеймс Кэмерон. Более известен как режиссер «Титаника» и «Аватара», чем своими подводными приключениями.

В зоне действия пилота Кэмерон наблюдает за системами на сенсорном экране

Как бы мы ни надеялись на подтвержденное существование Кракена или Ктулху, самая глубокая точка на морском дне — это темная и неумолимая среда, где существуют организмы, которых мы можем считать супергероями. В образце грязи, взятой из глубины Челленджера, океанографы обнаружили около 200 различных микроорганизмов, обитающих в этом регионе. Было обнаружено, что двухдюймовые амфиподы или креветкообразные ракообразные в изобилии процветают на дне вместе с прозрачными морскими огурцами и, что удивительно, моллюсками с чрезвычайно прочной раковиной. Мы также можем найти гигантскую амебу длиной 10 см с высокой устойчивостью к элементам и химическим веществам, таким как ртуть, уран и свинец, которые могут отравить большинство других животных.

Лебедка поднимает подводный аппарат Джеймса Кэмерона Deepsea Challenger, который он помогал проектировать.

Давление в Марианской впадине в 1000 раз превышает атмосферное давление на уровне моря. Это приводит к тому, что трупы растений и животных, скелеты животных и раковины, которые опускаются на дно, превращаются в густой серовато-желтый ил, который собирается на дне траншеи. Температура составляет около 1 ° ° C до 4 ° ° C, и, как если бы все это было недостаточно впечатляющим, вы также найдете вентиляционные отверстия с пузырящимся жидким углекислым газом, гидротермальные отверстия, выпускающие воду с температурой до 450 ° C, озеро чистой расплавленной серы благодаря подводному вулкану Дайкоку и даже мостам, соединяющим Тихоокеанские и Филиппинские тектонические плиты.

Согласно результатам исследования, желоб считается одним из старейших в мире дна моря, возраст которого составляет около 180 миллионов лет.

Опасности и меры предосторожности при рытье траншей и земляных работ

Земляные работы и рытье траншей — две самые рискованные строительные операции. Управление по охране труда и здоровья (OSHA) установило определенные стандарты для проектов земляных и траншейных работ.Эти стандарты включены в 29 CFR — Свод федеральных правил, часть 1926 и подраздел P — Раскопки.

Что такое земляные работы согласно OSHA?

Официальное определение раскопок OSHA — это любая искусственная полость, траншея, выемка или углубление на поверхности Земли путем удаления почвы.

Стандарты земляных работ OSHA

Стандарты земляных работ OSHA применимы к любым открытым земляным работам на поверхности Земли. Эти стандарты помогают снизить или предотвратить риски инцидентов, связанных с земляными работами и обрушением.

Стандартам земельных работ OSHA необходим компетентный человек для оценки и классификации горных пород и почвенных отложений на поверхности, т.е.

Стабильная скала
Грунт типа А
Грунт типа B
Грунт типа C

Что такое рытье траншей согласно OSHA?

Согласно OSHA, траншея представляет собой узкую выемку (по сравнению с ее длиной), проложенную под поверхностью земли. Обычно глубина траншеи относительно больше ее ширины, тогда как ширина на дне никогда не превышает 4.6 метров или 15 футов.

Нормативы OSHA для траншей

Обрушение и обрушение траншей может поставить под угрозу жизнь ваших рабочих. Таким образом, безопасные траншеи могут снизить подверженность ваших рабочих сопутствующим опасностям, таким как падающие грузы, падения, опасная атмосфера и т. Д.

OSHA требует от работодателей соблюдения требований 29 CFR 1926. 651 и 29 — CFR 1926.652 или любых других государственных стандартов безопасности, утвержденных OSHA.

Насколько глубока траншея без опоры?

Траншеи глубиной 5 футов (1.5 метров) или более необходима защитная система, если только выемка не находится в устойчивой породе. Если есть что-то менее 5 футов, компетентное лицо может по своему усмотрению определить, нужна ли защитная система.

Траншея глубиной 20 футов (6,1 метра) или более нуждается в защитной системе. Однако спроектировать эту защитную систему должен зарегистрированный профессиональный инженер.

Если это невозможно, вы можете создать план защиты на основе данных в таблице и конфигурации, оцененных, утвержденных и подготовленных зарегистрированным профессиональным инженером в соответствии с 29 CFR 1926.652 (b) и 29CFR 1926.652 (c).

5 Обычных опасностей при рытье траншей и земляных работ

Вот пять основных опасностей, связанных с рытьем траншей и земляными работами.

1.

Обвалы

Знаете ли вы, что в результате обвалов в среднем погибают два рабочих в месяц? Эти статистические данные делают их серьезной угрозой для безопасности ваших сотрудников.

Таким образом, OSHA требует, чтобы зарегистрированный профессиональный инженер проанализировал состав почвы перед любыми земляными работами и рытьем траншей. Работа этого профессионального инженера заключается в разработке и внедрении защитной системы, которая наклоняет, защищает и поддерживает конструкцию.

2. Падение или падающая нагрузка

Рабочее оборудование и рабочие могут упасть на выемку грунта; таким образом, установите знак безопасности на месте или, предпочтительно, барьер вокруг параметра выемки в качестве предупреждающего знака.

Точно так же оборудование, подвесные грузы или выкопанная грязь могут упасть в траншею и раздавить людей, работающих внизу. Таким образом, OSHA требует, чтобы вы хранили любой материал на стройплощадке на расстоянии не менее 2 футов от выемки или края траншеи.

3. Опасная атмосфера

Уровни кислорода могут быть истощены в траншеях; поэтому вы должны принять меры предосторожности, чтобы справиться с такими случаями.Любые выемки, превышающие 4 фута, требуют атмосферных испытаний, проводимых зарегистрированным профессионалом в соответствии со стандартами OSHA.

4. Транспортные средства

Строительная техника, такая как экскаваторы-погрузчики и самосвалы, также представляют угрозу для ваших рабочих. При приближении к окопам операторы этих транспортных средств иногда могут иметь затрудненный обзор. Таким образом, OSHA рекомендует назначить флагмана или наблюдателя для управления транспортными средствами.

5. Опасность инженерных сетей

Иногда земляные работы и рытье траншей могут привести к экспоненциальному повреждению коммунального оборудования, такого как инженерные сети.Это может привести к утечке природного газа и поражению электрическим током, а также стать причиной смертельного исхода.

6 советов по безопасности при рытье траншей и выемке грунта

Для начала вот шесть советов по безопасным земляным работам и рытью траншей.

1. Обучение технике безопасности при проведении земляных работ и рытье траншей

Вы не должны просто разработать систему безопасности и назначить персонал для проведения необходимых проверок. Для вас крайне важно регулярно обучать своих сотрудников вопросам здоровья и безопасности.

2. Защитите себя

Никогда не заходите в незащищенную траншею; OSHA требует, чтобы профессионал провел анализ безопасности работы на объекте, прежде чем разрешить кому-либо войти.

3. Используйте соответствующие системы безопасности

Вы можете использовать несколько защитных систем, например:

Наклонный — подразумевает разрезание стены траншеи под наклоном в сторону от выемки.
Опора — требует установки алюминиевых гидравлических или других опор для предотвращения провалов
Экранирование — защищает ваших рабочих с помощью опор, таких как траншейные ящики, во избежание провалов

Подводя итог совету № 3, вам нужен консультант по безопасности и управлению рисками для тщательного и профессионального анализа рабочего места и разработки соответствующей системы защиты.

4. Обеспечить присутствие на объекте компетентного лица

Всегда назначайте и назначайте компетентное лицо на месте для текущей оценки безопасности. Этот человек должен пройти соответствующее обучение по стандартам безопасности при рытье траншей и земляных работ и уметь передавать правила техники безопасности другим сотрудникам.

5. Обеспечьте надлежащие точки входа и выхода

Должно быть много точек входа и выхода для обозначенного количества рабочих, и убедитесь, что они помечены, и чтобы все рабочие знали, где они находятся.Это очень важно в случае возникновения аварийных ситуаций и происшествий.

Эти точки «входа и выхода» должны располагаться в пределах 25 футов от рабочих для траншей на четыре фута или глубже в соответствии со стандартами OSHA.

6. Соблюдайте правила техники безопасности при проведении земляных работ

Помимо всех вышеперечисленных советов, всегда руководствуйтесь здравым смыслом и практикуйте другие общие раскопки или правила охраны труда и техники безопасности для безопасности вашего участка и, что наиболее важно, ваших рабочих.

Позвольте безопасности по дизайну улучшить безопасность ваших земляных и траншейных работ или управлять ею

Если вы не знаете, с чего начать, вы всегда можете обратиться за профессиональной помощью к экспертам Safety By Design.Мы не только можем предложить первоклассные услуги по обучению технике безопасности в Хьюстоне, но также можем помочь вам создать более безопасное рабочее место с помощью наших услуг по управлению безопасностью.

Свяжитесь с нашей командой сегодня , чтобы обсудить варианты обучения или консультации, которые подходят для ваших нужд!
