чертежи, устройство и принцип работы

Помимо дров и угля есть другие виды твердого топлива, доступные многим домовладельцам. Это древесные гранулы, опилки, шелуха семечек, отходы обработки зерновых. Из-за их сыпучей структуры сжигать такое топливо классическим способом неудобно и малоэффективно. Получить больше тепла и автоматизировать процесс можно, установив на котел специальное горелочное устройство. Последние имеются в продаже, но они приспособлены для работы на пеллетах. Чтобы сжигать шелуху и мелкие опилки, потребуется дополнительное устройство, одно из решений – пеллетная горелка, изготовленная своими руками.

Пеллетная горелка своими руками

Строение изделия и назначение его элементов

Задача любого горелочного устройства – создать мощный ровный факел пламени для нагрева водяной рубашки котла, интенсивность которого можно регулировать. В этом отношении конструкция пеллетной горелки преследует ту же цель и представляет собой небольшую камеру сгорания в виде аэродинамической трубы, в которую подается топливо и нагнетается воздух.

Для подачи гранул или шелухи используется шнековый конвейер, а топливо в него попадает из загрузочного бункера. Объем последнего определяет длительность работы установки. Воздух в зону сжигания поступает принудительно от вентилятора – нагнетателя.

Шнековый конвейер

Камера сгорания может быть как прямоугольного, так и круглого сечения. Последняя встречается чаще, так как она проще в изготовлении. Если рассмотреть чертежи конструкции пеллетной горелки, то в камере круглой формы надо установить плоский поддон для горящего топлива, а сама она прикреплена к фланцевой плите, которая прилегает к фронтальной плоскости котла снаружи. Наружная часть устройства состоит из шнекового конвейера с верхним входным патрубком, через который внутрь попадает топливо из бункера. Второй элемент – это вентилятор, установленный под шнеком и подающий воздух в нижнюю часть камеры.

Механизм пеллетной горелки

Сыпучие виды твердого топлива после сгорания образуют очень мало отходов в виде летучего пепла, поэтому устройство пеллетной горелки предусматривает ее самоочищение от потока воздуха, подаваемого нагнетателем. В результате весь пепел скапливается в зольнике, который нужно чистить не чаще 1 раза в неделю.

Описание рабочих режимов

Сам принцип работы пеллетной горелки заключается в следующем: порция топлива попадает в камеру, оно поджигается и включается минимальная подача воздуха. По мере того как топливо разгорается и камера прогревается, воздух нагнетается больше. В результате возникает устойчивый ровный факел пламени, греющий теплообменник с водой. В заводских горелочных устройствах процесс автоматизирован полностью, розжиг обеспечивается электрическим элементом накаливания, его работу контролирует фотодатчик. Количество воздуха и пеллет, подаваемых в камеру, регулирует электронный блок, получая сигналы от датчиков температуры и давления. Разобраться в работе устройства поможет схема пеллетной горелки.

Топливо в виде древесных гранул или шелухи семечек может подаваться в шнек для пеллетной горелки различными способами:

  • Традиционный способ – это подача пеллет из отдельно стоящего бункера больших габаритов, чтобы его вместительности хватало не менее чем на 7 дней работы котла, который раз в неделю нужно чистить. Из бункера топливо перемещается к горелочному устройству дополнительным шнековым конвейером необходимой длины.
  • Более простой подачей топлива может быть оборудована гравитационная пеллетная горелка, выполненная своими руками. В ней шелуха и гранулы под собственным весом ссыпаются в шнек из бункера, установленного прямо над горелочным устройством, а тот подает нужное количество в камеру сжигания. Тогда запас хода котла будет составлять от 1 до 3 суток в зависимости от интенсивности работы.

Подобрать материалы для изготовления устройства несложно. Учитывая температурный режим работы камеры сгорания, для нее лучше взять трубу из жаропрочной стали с толщиной стенки не менее 4 мм. Фланцевая пластина, с помощью которой самодельная пеллетная горелка крепится к корпусу котельной установки, может быть сделана из стали обыкновенного качества толщиной 3 мм. Подающий конвейер есть возможность приобрести в сборе, а можно изготовить самостоятельно из обычной трубы, поместив в нее шнек.

Для вращения подбираются низкооборотный электродвигатель, редуктор и подшипники. Вентилятор надо купить и закрепить на пластине, подготовив для него посадочное место. Саму пластину нужно изготавливать, изучив чертежи пеллетной горелки, и в зависимости от конструкции дверцы котла.

Детали пеллетной горелки

Средства автоматизации

Соотношение подачи воздуха и топлива в камеру сгорания надо регулировать, иначе работа горелочного устройства будет нестабильной либо все время на максимальной мощности. Простейший способ менять обороты двигателей шнека и вентилятора – это поставить простой ручной регулятор. Но тогда возникнут неудобства в виде постоянного присмотра и настройки отопительного агрегата в зависимости от температуры теплоносителя и окружающего воздуха. Самостоятельная настройка пеллетной горелки заключается в том, чтобы подобрать на разных режимах работы соотношение воздуха и топлива, при котором факел пламени будет ровным и устойчивым. Добиться этого поможет автоматизация устройства.

Пеллетная горелка с бункером

Сначала потребуется купить электронный блок управления. Если ваш котел уже снабжен таковым, то изучить возможность его использования. Как правило, контроллеры ведущих производителей имеют свободные управляющие контакты, к которым можно присоединить электродвигатели вентилятора и шнека. В этом случае на основании сигналов датчиков контроллер будет увеличивать или уменьшать подачу пеллет и регулировать обороты вентилятора.

В плане розжига и контроля над пламенем самодельная пеллетная горелка, изготовленная своими руками, также может быть автоматизирована. Нужно купить электрический элемент накаливания и фотодатчик. Первый будет включаться в самом начале, поджигая топливо, а второй при появлении устойчивого пламени будет сигнализировать об этом на контроллер, который отключит элемент накаливания.

На подающем патрубке можно поставить датчик заполнения, его роль – подавать импульс на электронный блок, когда шнек и верхний патрубок заполнены горючим, чтобы остановить подачу пеллет. Все эти средства автоматики позволяют эффективно сжигать пеллеты и создать определенный комфорт при обслуживании отопительной установки. Однако здесь есть свои недостатки:

  • Самодельную пеллетную горелку можно подключить не ко всякому контроллеру.
  • Существующий электронный блок агрегата отопления зачастую не приспособлен для работы с устройствами розжига и контроля горелки, тогда придется покупать новый.
  • Стоимость изготовления устройства увеличивается.

Хорошая статья в тему: Как сделать котел на опилках

Заключение

Зная, как работает пеллетная горелка, можно взяться за ее самостоятельное изготовление. Но часто это сводится к закупке комплектующих и приборов автоматики, после чего они ставятся на самодельную камеру сжигания. В этом случае снижение стоимости изделия незначительно. Следует задуматься о покупке комплектного устройства заводского изготовления.

Пеллетная горелка своими руками: чертежи, устройство, принцип работы, виды

Неповторимый запах натурального дерева, чистое и оформленное помещение в современном стиле – именно так может выглядеть котельная в доме, если правильно подойти к выбору оборудования. Новаторским теплогенерирующим оборудованием, которое позволит создать описанные условия в помещении, является пеллетный котёл или автоматическая пеллетная горелка, работающие на специальных топливных гранулах, которые созданы из отходов агропромышленного или деревообрабатывающего производства.

Если ещё несколько лет назад пеллетные установки использовались только в 20% домов в Европе, то на данный момент цифра возросла до 70%. Использование котлов и горелок, работающих на гранулах, — наиболее выгодный вариант для отопления жилого помещения с экологической и экономической точки зрения. Сегодня мы поговорим о принципах работы оборудования, о его достоинствах и недостатках, а также рассмотрим схему изготовления пеллетной горелки своими руками.

О пеллетной горелке

Пеллетная горелка – специальное обогревательное устройство, которое выделяет тепло за счёт сжигания пеллет или топливных гранул в котле. В некоторых случаях в подобных горелках используется ненужное сухое зерно.

Существуют ручные и автоматические горелки, в автоматических горелках топливо подаётся в бункер для сжигания с помощью специального шнека, а весь процесс контролируется датчиками, за счёт чего устройство нуждается в минимальном контроле со стороны пользователя. Пеллетные горелки нашли своё применение не только в быту, но и в промышленности. Они используются для отопления помещений, для подогрева воды и для удовлетворения ряда других нужд.

Пеллеты, или топливные гранулы, — специальное твёрдое топливо, которое получается из отходов древесины или сельскохозяйственного производства путём прессования и гранулирования под воздействием высоких температур.

Пеллеты представляют собой экологически чистый вид топлива, так как при их сжигании в атмосферу выбрасывается столько же углекислого газа, сколько образовывается при естественном разложении древесины

В странах, в которых сельское хозяйство и деревообрабатывающая промышленность занимают лидирующие позиции, себестоимость пеллетного топлива оказывается гораздо ниже, чем каменного угля. Исключения составляют только те регионы, в непосредственной близости от которых расположены угледобывающие предприятия.

При сжигании пеллет не выделяются опасные испарения, как это происходит при сжигании жидкого топлива.

Принцип работы

Все пеллетные установки, которые можно приобрести в магазине, оборудованы дополнительными узлами:

  • Шнек – осуществляет подачу топлива от бункера в камеру для сжигания;
  • Контроллеры для автоматизации процесса работы;
  • Бункер – место, в котором топливо располагается до подачи в камеру сжигания;
  • Лямбда-зонд – специальный датчик, который следит за содержанием кислорода в дымовых камерах и самостоятельно контролирует процесс горения топлива в зависимости от условий.

Пеллетную горелку обязательно защищают пластиковой гофрированной трубой. Она выступает в качестве предохранителя при возникновении обратной тяги. Если огонь начинает двигаться в сторону бункера, труба перегорает, предотвращая распространение пламени.

Дополнительно используется вентилятор, который усиливает горение пеллет путём нагнетания воздуха, а также термоэлектрический нагреватель, позволяющий разжигать топливо без вмешательства человека.

В автоматизированных устройствах пеллеты в камеру для сжигания подаются в автоматическом режиме, от человека требуется только следить за количеством топлива в бункере. Необходимость подачи топлива в камеру для сжигания определяется с помощью термодатчиков (могут следить за температурой воздуха в помещении, за температурой воды, либо любыми другими окружающими показателями в зависимости от режима работы оборудования).

Нужная температура теплового носителя устанавливается пользователем, все дальнейшие повышения и понижения контролируются с помощью автоматизированного оборудования. Как только температура доходит до установленного уровня, горелка начинает работать в режиме ожидания (пеллеты не тухнут, они начинают тлеть). Если температура, напротив, понизилась, контролер активирует встроенный вентилятор. Под действием воздуха пеллеты разгораются, горелка переходит в рабочий режим. Если за время простоя пеллеты по какой-либо причине погасли, активируется ТЭН, который осуществляет повторный розжиг.

Устройство

Любая горелка преследует одну цель – создание мощного пламени для нагрева воздуха или водной рубашки котла. При этом саму мощность горения можно регулировать самостоятельно.

Пеллетная горелка преследует аналогичные цели. Устройство представляет собой аэродинамическую трубу, в которую подаётся твёрдое топливо и нагнетается воздух для горения. Подача топлива в трубу осуществляется с помощью специального конвейера шнекового типа. Само топливо перед горением находится в загрузочном бункере. Бункер может иметь различный объём, при этом именно от объёма зависит, как долго горелка может гореть самостоятельно без вмешательства человека (подсыпка топлива).

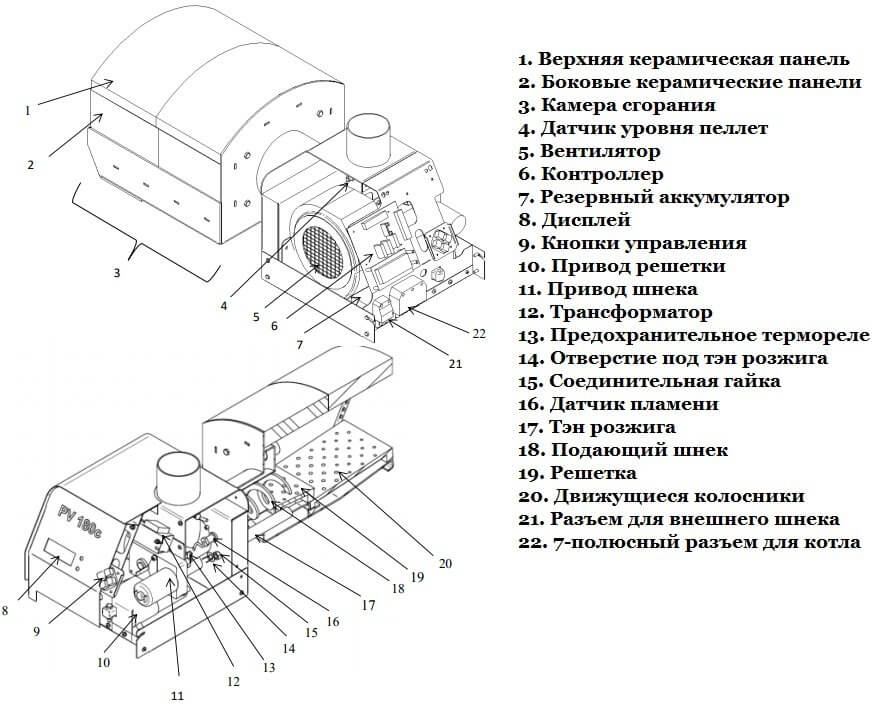

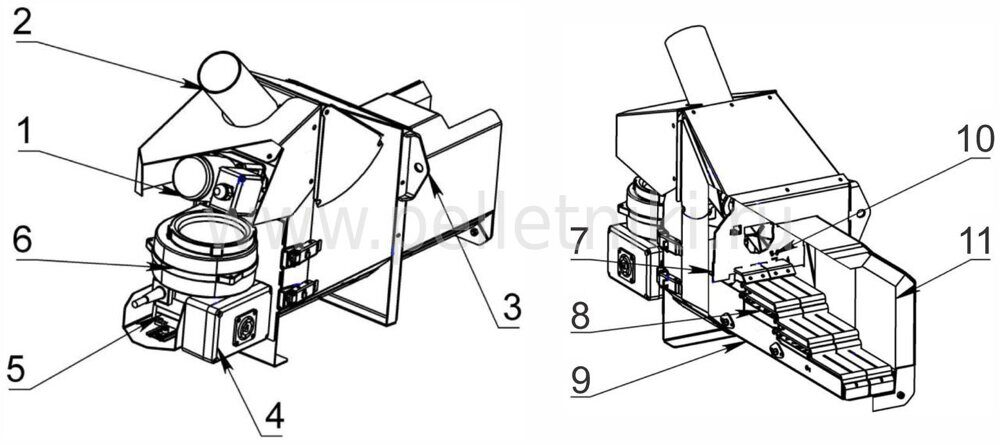

Устройство пеллетной горелки: 1 — Пеллет поступает в горелку под действием силы тяжести; 2 — Воздух поступает в горелку за счёт разряжения, создаваемого тягой дымовой трубы; 3 — Горение пеллета происходит в камере горения, которая называется «корзинка»; 4 — За счёт высокой температуры, в корзинке происходит термическое разложение древесины, которое формирует поток горючих газов; 5 — Под корзиной проходит поток вторичного воздуха; 6 — В сопле горелки поток горючих газов и вторичного воздуха смешивается, формируя факел; 7 — Твёрдые продукты горения потоком вторичного воздуха выбрасываются из горелки в зольник котла или печи; 8 — Вентиляция канала подачи не позволяет горячим газам диффундировать вверх по каналу и разрушать пеллет, обеспечивая стабильную подачу гранул.

Воздух в зону сжигания подаётся принудительным путём за счёт нагнетания посредством вентилятора.

Камера для сжигания топлива в горелке может иметь круглый либо прямоугольный тип. Круглые горелки наиболее распространены за счёт простоты изготовления. Снаружи к камере сжигания прикреплён патрубок трубы, через который с конвейера подаётся топливо.

В конструкции также предусмотрен зольник, в котором накапливаются отходы горения. В процессе горения пеллет образуется немного золы, потому очищать зольник нужно не чаще, чем раз в неделю при активном использовании горелки.

Виды

Выделяют несколько видов пеллетных горелок, каждая из которых имеет свои достоинства и недостатки.

Факельного типа

Изначально устройство использовалось для получения тепла посредством сжигания зерна, в дальнейшем оно было переоборудовано для сжигания твёрдого прессованного топлива.

Вид сбоку на горелку факельного типа

Плюсы:

  • Небольшие габаритные размеры;
  • Можно использовать совместно с котлами, у которых топочная камера имеет небольшие размеры;
  • Упрощённая эксплуатация;
  • Повышенная надёжность;
  • Можно сжигать пеллеты низкого качества.

Минусы:

  • Небольшая мощность по сравнению с другими горелками;
  • Пламя направлено горизонтально, из-за чего оно нагревает котёл локально.

Объёмного типа

В отличие от предыдущей модели, обладают повышенной мощностью и высоким коэффициентом полезного действия. К недостаткам устройства относят усложнённую конструкцию, большие габаритные размеры, зависимость от качества используемых пеллет.

Общий вид горелки объёмного горения

Каминные

Горение пеллет в каминной горелке

Подобные конструкции преимущественно используются в бытовых условиях, устанавливаются в каминах и котлах. Принцип работы устройства следующий: пеллеты падают в специальную чашу, где происходит их сгорание под действием подаваемого снизу воздуха.

К недостаткам модели относят размеры устройства и необходимость проведения точечной настройки для правильного горения.

Достоинства и недостатки

Оборудование обладает рядом преимуществ:

  • Пеллеты являются безопасным топливом по сравнению с газом и электричеством;
  • Позволяет значительно снизить затраты на отопление помещения по сравнению с использованием электрических котлов. При этом пеллетные установки более затратные, чем газовое оборудование, однако не стоит забывать, что провести газ и приобрести газовые баллоны можно не всегда;
  • Самодельные установки гарантируют высокий КПД – 95%. Некоторые магазинные установки имеют более 97%;
  • Применяются не только для обогрева помещения, но и для получения горячей воды;
  • Нет правил для транспортировки и хранения топлива. Находясь вблизи человека, пеллеты не вызывают аллергических реакций, и нет токсичных испарений при горении;
  • Топливо доступно для приобретения. Владельцы оборудования жаловались на недостаток топлива и необходимость подготовки запаса пеллет с зимы при появлении устройств, теперь нет необходимости хранить большой объём гранул дома, купить при необходимости их можно повсеместно;
  • Цена на пеллеты в среднем находится на одном уровне, в отличие от газа и электричества, тарифы на которые периодически испытывают сезонные колебания;
  • Монтаж устройства не требует особых навыков, и не нужно согласовывать установку в уполномоченных органах;
  • После сгорания пеллет образовывается естественная минеральная зола, которая не требует соблюдения особых правил при утилизации.

Вместе с достоинствами и подобного оборудования выделяют и ряд недостатков:

  • Высокая стоимость готового магазинного оборудования. Несмотря на популяризацию устройств в последние годы и некоторое снижение цен, пеллетные котлы до сих пор стоят дороже, чем аналогичное по мощности газовое или электрическое оборудование;
  • Оборудование нуждается в постоянном уходе (особенно устаревшие модели). Пользователю придётся раз в неделю прочищать от скопившейся золы зольник и тепловой обменник. В современных моделях очистка предусмотрена на автоматическом уровне;
  • При отсутствии автоматической подачи топлива пользователю приходится загружать пеллеты в бункер в ручном режиме;
  • Необходимо обеспечить условия минимальной влажности в помещениях, в которых будут храниться пеллеты в ожидании использования;
  • Импортное оборудование практически на рассчитано на условия суровой отечественной зимы, в результате чего часто возникают поломки и неисправности;
  • В отдалённых районах топливо на зиму до сих пор приходится запасать из-за нестабильности поставок.

Изготовление пеллетной горелки

Пеллетные установки часто игнорируются покупателями из-за их дороговизны по сравнению с газовым и электрическим оборудованием, при этом проблема решается путём изготовления устройства в домашних условиях.

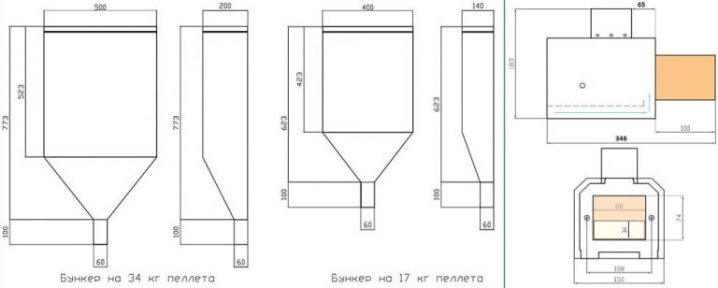

Общая схема для самостоятельного изготовления пеллетной горелки

Камеру сгорания можно обустроить из трубы квадратного или круглого сечения. Отдавать предпочтение лучше жароустойчивой стали, способной противостоять повышенным температурам, толщина стенок должна быть не меньше 4 мм.

Крепление самодельной установки к котлу производится фланцевой пластиной, изготовленной из жаропрочной стали толщиной от 3 мм.

Контейнер для подачи топлива в камеру сгорания можно приобрести либо изготовить своими руками. Самый оптимальный вариант – сразу делать установку, в которой топливо будет подаваться автоматически. Для этого в приобретённую трубу нужного диаметра помещаем шнек. Вращение устройства будет производиться за счёт подшипника, редуктора и двигателя, работающего на низких оборотах.

Дополнительно в магазине приобретается вентилятор, который будет нагнетать воздух. Вентилятор закрепляется на пластине, которая изготавливается в зависимости от размеров и конструкции дверцы используемого в вашем доме котла.

Важно также побеспокоиться о регулировке количества поступающего топлива и объёма нагнетаемого вентилятором воздуха, иначе самодельное устройство будет работать нестабильно. В домашних устройствах регулировка силы подачи воздуха и количества пеллетов производится в ручном режиме. Данный способ неудобен из-за того, что требует постоянного присмотра за горелкой.

Для автоматизации приобретается электрический элемент накаливания и фотодатчик. Первое устройство производит розжиг пламени в случае, если пеллеты погасли, также регулирует включение устройства. Фотодатчик следит за появлением пламени: если пламя стабильное, датчик передаёт сигнал на элемент накаливания для прекращения розжига.

Для автоматизации системы также приобретается датчик заполнения. Он будет оповещать электронную начинку устройства о степени заполнения камеры сгорания пеллетами.

Пеллетные горелки – современное оборудование для котлов, которое позволяет повысить экологичность процесса и снизить затраты на топливо. При этом само оборудование в магазине имеет высокую стоимость. Для базовых бытовых нужд лучше отдавать предпочтение самодельным устройствам, работу которых при необходимости можно автоматизировать.

Оцените статью: Поделитесь с друзьями!

Пеллетный котел своими руками чертежи и принцип работы. Описание рабочих режимов

Пеллетный котел своими руками чертежи и принцип работы. Описание рабочих режимов

Сам принцип работы пеллетной горелки заключается в следующем: порция топлива попадает в камеру, оно поджигается и включается минимальная подача воздуха. По мере того как топливо разгорается и камера прогревается, воздух нагнетается больше. В результате возникает устойчивый ровный факел пламени, греющий теплообменник с водой. В заводских горелочных устройствах процесс автоматизирован полностью, розжиг обеспечивается электрическим элементом накаливания, его работу контролирует фотодатчик. Количество воздуха и пеллет, подаваемых в камеру, регулирует электронный блок, получая сигналы от датчиков температуры и давления. Разобраться в работе устройства поможет схема пеллетной горелки.

Топливо в виде древесных гранул или шелухи семечек может подаваться в шнек для пеллетной горелки различными способами:

  • Традиционный способ – это подача пеллет из отдельно стоящего бункера больших габаритов, чтобы его вместительности хватало не менее чем на 7 дней работы котла, который раз в неделю нужно чистить. Из бункера топливо перемещается к горелочному устройству дополнительным шнековым конвейером необходимой длины.
  • Более простой подачей топлива может быть оборудована гравитационная пеллетная горелка, выполненная своими руками. В ней шелуха и гранулы под собственным весом ссыпаются в шнек из бункера, установленного прямо над горелочным устройством, а тот подает нужное количество в камеру сжигания. Тогда запас хода котла будет составлять от 1 до 3 суток в зависимости от интенсивности работы.

Подобрать материалы для изготовления устройства несложно. Учитывая температурный режим работы камеры сгорания, для нее лучше взять трубу из жаропрочной стали с толщиной стенки не менее 4 мм. Фланцевая пластина, с помощью которой самодельная пеллетная горелка крепится к корпусу котельной установки, может быть сделана из стали обыкновенного качества толщиной 3 мм. Подающий конвейер есть возможность приобрести в сборе, а можно изготовить самостоятельно из обычной трубы, поместив в нее шнек. Для вращения подбираются низкооборотный электродвигатель, редуктор и подшипники. Вентилятор надо купить и закрепить на пластине, подготовив для него посадочное место. Саму пластину нужно изготавливать, изучив чертежи пеллетной горелки, и в зависимости от конструкции дверцы котла.

Самодельная пеллетная горелка чертежи. Почему именно пеллеты

Для тех регионов, где газ не провиден, такое биотопливо является спасением. Оно весьма эффективно и имеет приемлемую стоимость. Для сравнения: сгоревшие 1 кг пеллет выделяют тепловую энергию, равную 0,5 л дизельного топлива. Они способны выдавать 5 кВт/ч. Чтобы обогреть одноэтажный дом в территории с умеренными зимами, нужно 50 кг пеллет в день. Плюс топлива в том, что его можно засыпать один раз на несколько дней. Все зависит от модели котла. Пеллеты загружают в бункер, а дальше они подаются в саму горелку. Пеллетная горелка, сделанная своими руками, нуждается в обслуживании два раза на 7 дней.

Если говорить о недостатках этого твердого топлива и горелок, то это вероятность обратной тяги. В таком случае огонь вырвется в бункер. Как результат – пожар в доме. Второй момент касается количества и интенсивности подачи воздуха. Пеллеты имеют небольшой вес, а значит, что воздушный поток иногда сдувает их с устройства. Тогда они не сгорят. А когда подача воздуха небольшая, топливо сгорает не целиком

Дабы горелка и печь функционировала правильно, важно придерживаться последовательности.

Разжигать топливо нужно зажигалкой из керамического стержня. Она не просто подает прямой огонь на сырье, а нагревается более 1 тыс. градусов. Это делается для того, чтобы во время розжига пламя не уходило в бункер с другими паллетами. Дальше внутрь подается воздух, дабы факел горения оставался стабильным и ровным. После этого происходит выход на рабочий режим, так как внутрь подается большое количество воздуха. Остановить процесс можно прекращением подачи воздуха в горелку.

Автоматика для пеллетного котла своими руками. Создание пеллетного котла своими руками

Выбирая источник тепла для своего дома, стоит обратить внимание на пеллетный котел. Уникальная конструкция позволяет обогревать дом в автоматическом режиме. Устройство работает на пеллетах – одном из гранулированных видов древесного топлива, состоящих из смеси торфа, остатков древесины, коры и иных отходов. При желании его всегда можно изготовить самостоятельно.

Особенности оборудования

Как и любое отопительное оборудование, аппараты, работающие на пеллетах, имеют свои преимущества и недостатки.

Преимущества

Свою популярность пеллетные нагреватели приобрели благодаря следующим свойствам:

  • пожаробезопасность;
  • автоматический режим работы, позволяющий осуществлять подачу топлива и зажигание горелки без привлечения людей;
  • низкие эксплуатационные расходы;
  • высокий КПД;
  • длительный период эксплуатации;
  • возможность автономного отопления дома.

Недостатки

Отрицательные моменты связаны с такими особенностями:

  • большие габариты оборудования могут создать определенные трудности при выборе места для их установки;
  • возможные сложности с закупкой топлива;
  • высокая стоимость.

Устройство

Котел, работающий на гранулах, состоит из горелки, бункера и шнекового механизма, используемого для подачи топлива.

Горелка

Может иметь различное конструктивное исполнение, обуславливающее ее технические характеристики и принцип работы.

Объемная устанавливается прямо в топку устройства. Бывает стальной или чугунной. Допускается ручной (с помощью спичек) и автоматический розжиг. В последнем случае предусматривается специальный электрический вентилятор.

Факельная отличается малой мощностью. Имеет компактные размеры.

Шнековый механизм

Механизм работает от электродвигателя. Имеет шнек длиной до двух метров. Геометрические параметры в указанных пределах позволяют избежать необходимости вычищения опилок, которые часто скапливаются в месте подачи пеллет.

Может быть оснащен специальным датчиком, контролирующим степень нагрева кожуха шнека. При перегреве подача топлива прекращается из-за срабатывания автомата.

Бункер

Конструктивные особенности бункера оказывают непосредственное влияние на продолжительность работы в автономном режиме. Для более длительной работы часто устанавливают дополнительный шнек.
Иногда в качестве бункера выступает упаковка пеллет, закрепляемая при помощи специальных штативов.

Такая система не только позволяет обеспечить своевременную подачу топлива, но позволяет решить проблему его хранения.

Принцип работы

Подача топлива в камеру сгорания осуществляется по транспортировочному шнеку из специальной емкости, предназначенной для хранения пеллет. Устройство не имеет прямого источника для обеспечения естественной тяги, поэтому в нем предусмотрена горелка. Благодаря наличию специального вентилятора она нагнетает воздух и поджигает топливо в тот момент, когда включается устройство.

Тепловая энергия передается к теплоносителю через теплообменник. Отвод дымовых газов осуществляется через дымоходную трубу. Благодаря наличию в пеллетах незначительного количества минеральных элементов образуется небольшое количество золы.

Через решетку колосника зола удаляется в специальную камеру зольника. Как только гранулы в камере сгорания прогорают, температура падает. Это фиксирует специальный датчик. После этого с помощью шнека пеллеты автоматически подаются из загрузочного бака в камеру сгорания.

Установка

Пеллетные котлы необходимо монтировать с соблюдением определенных требований к месту установки.

Выбираем место

Лучше устанавливать агрегат в отдельном помещении из-за внушительных габаритов. Оптимальным вариантом можно назвать комнату с температурой не ниже +10 °C.

Установка за пределами здания нежелательна. Однако при размещении оборудования на улице или в гараже следует расположить трубы под землей ниже уровня замерзания для уменьшения теплопотерь.

Подготовка пола и стен

Необходимо выровнять пол в том месте, где будет монтироваться оборудование. Площадка должна быть достаточно прочной, чтобы выдержать вес самого устройства и бункера с гранулами. На стенах и полу следует закрепить негорючие пластины. Около аппарата обязательно предусматривается место для пеллет.

Вентиляция и дымоход

Монтируем вентиляцию и дымоход, изготавливаемый из негорючего материала. Последний, как правило, выводится на крышу, выступая над ее поверхностью минимум на полметра. Его следует защитить от осадков и утеплить.

Сечение труб дымохода должно быть больше диаметра отверстия, предназначенного для отвода отработавших газов из оборудования.

Пеллетная горелка для твердотопливного котла своими руками. О преимуществах пеллетных котлов

Пеллетный котел является разновидностью твердотопливного котла, который имеет механизм автоподачи топлива, для непрерывной работы агрегата. Как правило, камера сгорания в таком устройстве относительно небольшого размера, так как основной теплосъем осуществляется в хорошо развитой многоходовой части котла. Котел оборудуется специальной пеллетной горелкой объемного типа, за счет которой обеспечивается более высокий коэффициент полезного действия (КПД) при сгорании гранул, по сравнению с иными видами подобных горелок, работающих на твердых, жидких или газообразных видах топлива.

Подача топлива осуществляется из бункера в автоматическом режиме, благодаря чему котел может работать без привлечения человеческих усилий длительное время. Например, если бункер загружен в полном объеме, то этого хватит на 5–7 суток бесперебойной работы котла.

Среди преимуществ пеллетных котлов стоит отметить следующее:

Простая схема

  • При необходимости в качестве топлива можно использовать не только пеллеты, но и дрова или каменный уголь, а также другие растительные отходы.
  • Наличие автоматической системы зажигания горелки.
  • Пожаробезопасность устройства.
  • Снижение расходов, что обуславливается низкой стоимостью пеллет, отсутствием затрат на обслуживание.
  • Высокий КПД отопительного устройства.
  • Период эксплуатации такого котла в среднем составляет 20 лет.
  • Независимость от централизованных источников топлива и тарифов на подобные услуги.

Видео пеллетный котел своими руками 7ч

Пеллетная горелка своими руками: технология изготовления и видео

Многие владельцы частных домов используют в качестве твердого топлива не только дрова и уголь, но и опилки, отходы зерновых после их обработки, древесные гранулы, шелуху семечек. Такая сыпучая структура не позволяет качественно сжигать топливо классическим способом. Именно поэтому требуется дополнительное устройство для сжигания шелухи и мелких опилок – пеллетная горелка, которую можно изготовить своими руками. Представленное в статье видео наглядно продемонстрирует способ ее изготовления.

Строение пеллетной горелки своими руками

Задачей каждого горелочного устройства является создание мощного и ровного языка пламени, которое нагревает водяную рубашку котла, и силу горения которого можно легко регулировать. Строение пеллетной горелки своими руками в этом плане также преследует эту цель и поэтому представляет собой небольшую камеру сгорания, напоминающую аэродинамическую трубу, в которую поступает топливо и нагнетается воздух. Шнековый конвейер используется для подачи шелухи или гранул, а топливо попадает в него из загрузочного бункера, объем которого влияет на продолжительность работы устройства. Вентилятор-нагнетатель принудительно загоняет воздух в зону сжигания.

Камера сгорания бывает двух видов:

  • прямоугольного сечения;
  • круглого сечения.

Последний вариант встречается чаще всего, потому что такая камера более проста в изготовлении. В ней устанавливают плоский поддон, используемый для горящего топлива, а саму камеру прикрепляют к фланцевой плите, прилегающей снаружи к фронтальной плоскости котла. Снаружи устройство представляет собой шнековый конвейер, имеющим верхний входной патрубок, который используется для попадания внутрь топлива из бункера.

Благодаря тому, что после сгорания сыпучего твердого топлива практически не образуется пепла, то устройство самоочищается от воздушного потока, который подается нагнетателем. Поэтому пепел начинает скапливаться в зольнике, который следует очищать 1 раз в неделю.

Принцип работы горелки

Принцип работы устройства заключается в следующем: небольшое количество топлива поступает в камеру, затем оно поджигается, включая по минимуму подачу воздуха. По мере усиления пламени, камера начинает прогреваться, а воздух — все больше нагнетаться. В результате образуется ровный факел пламени, при помощи которого начинает нагреваться теплообменник с водой.

Сыпучее твердое топливо подается в шнек для пеллетной горелки своими руками двумя способами:

  • Традиционный способ заключается в том, что пеллеты подаются из бункера больших размеров, стоящего отдельно. Такие габариты необходимы для того, чтобы котел работал не меньше 7 дней, потому что чистить его следует раз в неделю. Из бункера топливо поступает к горелочному устройству при помощи дополнительного шнекового конвейера необходимой длины.
  • Гораздо более простой способ подачи горючего осуществляется в гравитационной пеллетной горелке, изготовленной своими руками. Гранулы и шелуха под своим весом начинают ссыпаться в шнек из бункера, который устанавливается непосредственно над горелочным устройством, а тот, в свою очередь, подает необходимое количество в камеру сжигания.

Как изготовить пеллетную горелку своими руками

Чтобы своими руками изготовить такое устройство, потребуется определенный материал, подобрать который не составит никакого труда. Для камеры сгорания лучше всего подойдет труба из жаропрочной стали, толщина стенок которой должна быть не меньше 4 мм. Это необходимо потому, что там очень высокая температура.

Пеллетная горелка своими руками прикрепляется к корпусу котельной установки при помощи фланцевой пластины, которая изготавливается из стали толщиной 3 мм. Подающий конвейер можно купить, а можно сделать своими руками из обычной трубы, в которую следует поместить шнек. Для вращения подойдут подшипники, редуктор и низкооборотный электродвигатель. Вентилятор приобретается в магазине и закрепляется на пластине, заранее подготовив под него место. Сама пластина изготавливается по чертежу пеллетной горелки и зависит от конструкции дверцы котла.

В обязательном порядке регулируется количество поступающего топлива и воздуха в камеру, в противном случае работать пеллетная горелка будет нестабильно или все время на максимальной мощности. Самым простым способом менять обороты двигателей вентилятора и шнека является установка ручного регулятора. Но в этом случае необходимо будет постоянно присматривать и настраивать отопительный агрегат, обращая внимание на температуру теплоносителя и воздуха.

Настройка горелки заключается в том, чтобы на разных режимах работы было правильно подобрано соотношение топлива и воздуха, при этом факел пламени должен быть устойчивым и ровным. Чтобы этого добиться, необходима автоматизация устройства.

Для этого необходимо будет приобрести электронный блок управления. В основном контроллеры имеют свободные управляющие контакты, к ним присоединяют электродвигатели шнека и вентилятора. При этом благодаря сигналам датчиков контроллер будет регулировать подачу пеллет и обороты вентилятора.

Чтобы автоматизировать процесс розжига и контроля над пламенем, необходимо приобрести электрический элемент накаливания и фотодатчик. Первое устройство будет включаться и поджигать топливо, а фотодатчик, в случае появления устойчивого пламени, будет оповещать об этом контроллер, который отключает элемент накаливания.

На подающем патрубке устанавливают датчик заполнения, который подает импульсы на электронный блок в случае заполнения шнека и верхнего патрубка горючим, чтобы прекратить подачу пеллет.

Однако использование средств автоматизации имеет и недостатки:

  • пеллетная горелка своими руками подключается не ко всякому контроллеру;
  • имеющийся электронный блок агрегата отопления очень часто не приспособлен работать с устройствами розжига и контроля горелки, в этом случае придется приобрести новый;
  • стоимость изготовления пеллетной горелки значительно увеличивается.

Заключение

Если знать принцип работы пеллетной горелки, можно изготовить ее своими руками. Видео, представленное в статье, поможет разобраться в этом. Самостоятельное изготовление горелки часто требует наличия приборов автоматики и комплектующих. Если это слишком сложно, то лучше приобрести устройство заводского изготовления.

Самодельная пеллетная горелка видео

Оцените статью: Поделитесь с друзьями!

пеллетная горелка шлак обработка материалов

  • Пеллетрон пеллетная горелка Alpha 25

    Пеллетная горелка Alpha включает в себя пять компонентов: собственно горелка, в которой происходит сгорание топлива, бункер . 300 л в котором хранится запас топлива, шнек (спиральный конвейер), который подает топливо из

  • Пеллетная горелка для котла: обзор, устройство,

    Пеллетная горелка предназначена для работы на гранулированных древесных пеллетах диаметром 6-12 мм и длиной не более 0,5 см. От качества используемого топлива зависит расход пеллетов, вырабатываемая мощность котла, а �

  • Какую пеллетную горелку для котла лучше выбрать

    Главной задачей, которую выполняет пеллетная горелка для котла, является сжигание гранул. С помощью горелочного устройства, достигается максимальная теплоэффективность при горении топливных гранул, контролируетс�

  • Самодельная горелка на пеллетах для котла

    Пеллетная горелка своими руками: чертежи, устройство, принцип работы, виды . Неповторимый запах натурального дерева, чистое и оформленное помещение в современном стиле – именно так может выглядеть котельная в доме

  • Пеллетрон пеллетная горелка Alpha 25

    Пеллетная горелка Alpha включает в себя пять компонентов: собственно горелка, в которой происходит сгорание топлива, бункер . 300 л в котором хранится запас топлива, шнек (спиральный конвейер), который подает топливо из

  • Пеллетная горелка для котла: обзор, устройство,

    Пеллетная горелка предназначена для работы на гранулированных древесных пеллетах диаметром 6-12 мм и длиной не более 0,5 см. От качества используемого топлива зависит расход пеллетов, вырабатываемая мощность котла, а �

  • Пеллетная горелка для котла: обзор, устройство,

    Пеллетная горелка предназначена для работы на гранулированных древесных пеллетах диаметром 6-12 мм и длиной не более 0,5 см. От качества используемого топлива зависит расход пеллетов, вырабатываемая мощность котла, а �

  • ФАКЕЛЬНАЯ ПЕЛЛЕТНАЯ ГОРЕЛКА

    Пеллетная горелка «air pellet 1,5 МВт» изготавливается согласно техническим условиям ТУ У 28.2-3026423276-003:2015 и сертифицирована в системе сертификации УкрСЕПРО на соответствие требованиям ГОСТ 10617-83, ДСТУ 7237:2011, ГОСТ 12.1.004-91, ГОС�

  • Самодельная горелка на пеллетах для котла

    Пеллетная горелка своими руками: чертежи, устройство, принцип работы, виды . Неповторимый запах натурального дерева, чистое и оформленное помещение в современном стиле – именно так может выглядеть котельная в доме

  • чертеж, схема, фото и видео инструкция, расчет мощности

    Еще не так давно в качестве твердого топлива использовались только дрова и уголь. Сегодня этот ассортимент расширен альтернативными вариантами, в числе которых особое место занимают пеллеты – разновидность твердого топлива, изготовленного из отходов деревообрабатывающего производства. Для этого используются стружка, щепа, древесная пыль, кора, картон и т.д. – отходы обрабатываются  растительным полимером (лигнином), прессуются под высоким давлением и разделяются на гранулы. Этот вид топлива является самым дорогим, но при этом самым рациональным и может использоваться в специальных пеллетных котлах. В свою очередь, эта категория оборудования также оценивается высоко, поэтому некоторые мастера реализуют механизм пеллетной горелки на обычных котлах. Мы расскажем и покажем, как выглядит пеллетная горелка своими руками и из чего ее можно изготовить.

    Ключевое отличие пеллетной горелки от традиционного горелочного устройства заключается в том, что топливо представлено в виде сыпучих материалов. Это пеллеты, опилки, древесная щепа, некоторые даже используют отходы сельскохозяйственной промышленности. Просто засыпать в котел и поджечь не получится, поскольку малого объема будет недостаточно для розжига, а большой – не разгорится. Необходима порционная подача топлива с одновременным розжигом, за что и отвечает пеллетная горелка. Именно е вполне по силам изготовить самостоятельно.

    Конструкция устройства

    Все горелочные устройства предназначены для обеспечения равномерного прогрева котла и теплоносителя посредством интенсивного пламени. Не является исключением в этом ряду и пеллетная горелка, поскольку тоже выступает частью отопительной системы. Конструктивно это средняя по размеру камера сгорания в форме трубы, куда искусственно нагоняется воздух и где происходит процесс горения. В свою очередь, за его поступление отвечает шнековый конвейер, забирающий сыпучее топливо и пересыпающий его в горелку. А воздух подается с помощью вентилятора, соответственно, весь механизм является энергозависимым.

    Форма камеры сгорания ни на интенсивность горения, ни на КПД котла не влияет, поэтому может быть разнообразной. Чаще всего встречаются камеры круглого сечения, поскольку их гораздо проще изготавливать, хотя прямоугольные камеры также достаточно популярны.

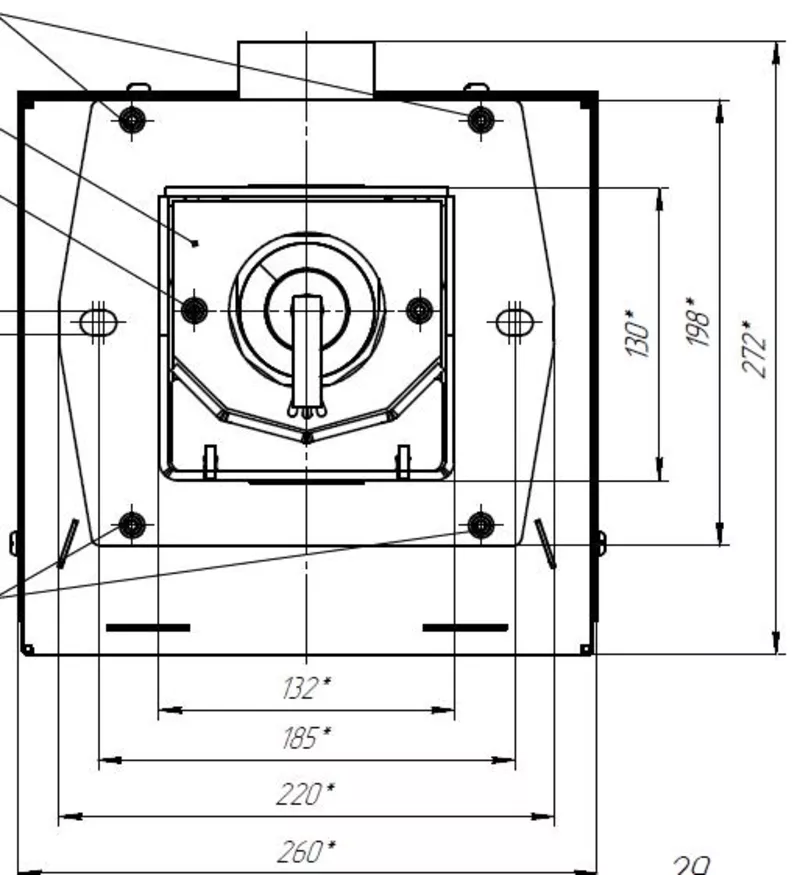

    На чертеже пеллетного котла указана прямоугольная камера, тогда как в круглых необходимо делать плоское основание под горящее топливо и крепить его снаружи к фронтальной плоскости.

    Как видим, работа устройства начинается с штатного бункера для пеллет и прочих сыпучих материалов, далее топливо поступает по внешнему шнеку в собственно пеллетную горелку, куда нагнетается вентилятором воздух и происходит процесс сгорания.

    Особенность конструкции заключается в том, что подающий воздух помимо нагнетания пламени, одновременно очищает горелку от летучего пепла, образующегося при сгорании. Все продукты переносятся в зольник, который рекомендуется чистить еженедельно в зависимости от интенсивности использования.

    Механизм работы

    Принцип работы заключается в поэтапной подаче сыпучего материала из бункера по шнековой трубе в камеру сгорания, где он поджигается и начинает тлеть при минимальном количестве воздуха. По мере того, как огонь разгорается, стенки камеры нагреваются, что увеличивает скорость и объем подачи воздуха. Уже через несколько минут с начала старта огонь выравнивается и начинает разогревать теплообменник. Учитывая то, что в пеллетных котлах отсутствует источник естественной тяги, эту функцию выполняет горелка при поступлении топлива.

    Всю работу пеллетного котла контролирует автоматический блок управления. Именно от него зависит количество подаваемого топлива, объем воздуха в камере, интенсивность горения, давление в системе и температура теплообменника.

    На видео представлена схема пеллетной горелки – от подачи топлива до полного сгорания

    Выделяют 2 основных способа подачи топлива
    • Стандартный – забор сыпучих материалов из бункера в камеру сгорания по шнековому конвейнеру. Как правило, это отдельно стоящий бункер, куда насыпается большое количество топлива, достаточное для постоянной работы котла на протяжении 7-10 ней. Подобный бункер очищается по мере загрязнения, но не реже 1 раза в 2-3 недели.

    • Упрощенный – воронкообразный бункер, откуда топливо высыпается в шнек под тяжестью собственного веса. Это и есть пример самодельной пеллетной горелки, где емкости бункера хватает на постоянную работу котла максимум до 3х дней.

    Как сделать своими руками

    Все материалы можно найти в свободной продаже. Учитывая то, что речь идет об отопительном устройстве с прямым огневым воздействие, необходимо использовать трубу из жаропрочной нержавеющей стали с минимальной толщиной стенки 5-6 мм.

    Для закрепления горелки на корпусе котла понадобится обычная нержавеющая сталь толщиной 3-4 мм.

    Подающий конвейер можно изготовить из трубы, куда вставить шнек, либо приобрести в магазине отопительного оборудования уже готовый.

    Электродвигатель необходим для работы вращательного шнека, лучше если это будет оборудование на низких оборотах.

    Вентилятор устанавливаете на специальной пластине (см. схему).

    Конструкция пеллетной горелки

    Автоматизация процесса

    Особенность пеллетного котла заключается в том, что в его конструкции отсутствует устройство, отвечающее за естественную тягу. Нет тяги, значит, нет огня, и если не обеспечить искусственную подачу воздуха, топливо даже не начнет тлеть. За эту функцию отвечает вентилятор. Вторым энергозависмым устройством, обеспечивающим бесперебойную работу котла, является вращающийся шнек. Обеспечить работу этих устройств можно либо с помощью простейшего регулятора (механический процесс), либо установить электронный блок управления.

    Основная задача при запуске пеллетного котла – достижение баланса между скоростью подачи воздуха и объемом топлива. Только в этом случае пламя будет стабильно ровным, а теплообменник – нагретым.

    В полной мере за работу котла отвечает электронный блок управления. В идеале стоит приобрести новый, к которому получится подключить электродвигатели шнека и вентилятора. Возможно, на существующем котле уже есть электроника, с которой можно будет сделать соединение посредством свободных контактов. Задача этого оборудования заключается в контроле оборотов вентилятора и скорости подачи топлива.

    Обязательно на шнеке должен быть установлен датчик заполнения, который контролирует необходимость подачи топлива. При заполнении шнека пеллета датчик подает сигнал и подача топлива прекращается.

    Электронный блок управления твердотопливным котлом не предназначен для контроля работы пеллетной горелки и ее розжига, поскольку не предусмотрены соответствующие управляющие контакты. Такой элемент необходимо приобретать отдельно.

    Видео — как сделать пеллетную горелку своими руками:

    Заключение, отзывы, советы

    Если вы понимаете, как работает данный вид горелки, и по какому принципу осуществляется работа всего котла, можно попробовать самостоятельно ее собрать. Но, учитывая стоимость материалов и электронных блоков управления, речи об экономии не идет. Мы рекомендуем обратить внимание на заводское оборудование и приобрести съемную пеллетную горелку, что позволит использовать не только сыпучее топливо, но и традиционное сырье – дрова и уголь.

    Как сделать пеллетную горелку своими руками — Гамма ремонта

    Кроме дров и угля есть остальные виды твёрдого топлива, доступные многим владельцам дома. Это деревянные гранулы, опилки, шелуха семечек, отходы обработки зерновых. Из-за их сыпучей структуры сжигать такое горючее традиционным способом некомфортно и не эффективно. Получить больше тепла и автоматизировать процесс можно, установив на котел особое горелочное приспособление. Последние встречаются в продаже, однако они приспособленые для работы на пеллетах. Чтобы сжигать шелуху и мелкие опилки, понадобится добавочное приспособление, одно из решений — пеллетная горелка, сделанная собственными руками.

    Пеллетная горелка собственными руками

    Строение изделия и назначение его компонентов

    Задача любого горелочного устройства – создать мощный ровный факел пламени для нагревания водяной сорочки котла, интенсивность которого можно настраивать. В данном отношении конструкция пеллетной горелки преследует ту же цель и собой представляет маленькую топку в виде аэродинамической трубы, в которую подается горючее и нагнетается воздух. Для подачи гранул или шелухи применяется шнековый конвейер, а горючее в него проникает из бункера для загрузки. Объем последнего определяет продолжительность работы установки. Воздух в территорию сжигания поступает принудительно от вентилятора – нагнетателя.

    Шнековый конвейер

    Топка бывает как прямоугольного, так и круглого сечения. Последняя встречается чаще, так как она легче в изготовлении. Если рассмотреть чертежи конструкции пеллетной горелки, то в камере в форме круга нужно установить плоский поддон для горящего топлива, а она сама закреплена к фланцевой плите, которая примыкает к фронтальной плоскости котла с наружной стороны. Внешняя часть устройства состоит из шнекового конвейера с верхним входным отрезком трубы, через который в середину проникает горючее из бункера. Второй компонент – это вентилятор, установленый под шнеком и подающий воздух в нижнюю часть камеры.

    Механизм пеллетной горелки

    Сыпучие виды твёрдого топлива после сгорания создают слишком мало отходов в виде летучего пепла, благодаря этому приспособление пеллетной горелки учитывает ее самоочищение от воздушного потока, подаваемого нагнетателем. В результате весь пепел собирается в зольнике, который необходимо очищать не больше 1 раза на протяжении недели.

    Описание рабочих режимов

    Сам рабочий принцип пеллетной горелки состоит в следующем: часть топлива проникает в камеру, оно поджигается и включается самая маленькая подача воздуха. По мере того как горючее разгорается и камера нагревается, воздух нагнетается больше. В результате появляется стабильный ровный факел пламени, греющий теплообменный аппарат с водой. В фабричных горелочных устройствах процесс автоматизирован полноценно, розжиг снабжается электрическим элементом накаливания, его работу контролирует фотодатчик. Кол-во воздуха и прессованных топливных гранул, подаваемых в камеру, изменяет электронный блок, получая сигналы от термопреобразователей и давления. Разобраться в работе устройства поможет схема пеллетной горелки.

    Горючее в виде деревянных гранул или шелухи семечек подается в шнек для пеллетной горелки всевозможными вариантами:

    • Обычный метод – это подача прессованных топливных гранул из отдельно стоящего бункера больших размеров, чтобы его вместительности хватало не меньше чем на 7 дней работы котла, который раз на протяжении недели необходимо очищать. Из бункера горючее передвигается к горелочному устройству добавочным шнековым конвейером длины которая необходима.
    • Весьма простой топливной подачей может быть оснащена гравитационная пеллетная горелка, сделанная собственными руками. В ней шелуха и гранулы под своей тяжестью ссыпаются в шнек из бункера, поставленного прямо над горелочным устройством, а тот подает необходимое кол-во в камеру сжигания. Тогда запас хода котла как правило составит от 1 до 3 суток в зависимости от интенсивности работы.

    Выбрать материалы для производства устройства очень просто. Учтя режим температур работы топки, для нее лучше взять трубу из стали выдерживающей жару с толщиной стенки не меньше 4 мм. Фланцевая пластина, благодаря которой рукодельная пеллетная горелка крепится к корпусу котельной, может быть выполнена из стали обычного качества толщиной 3 мм. Подающий конвейер имеется возможность приобрести в сборе, а можно сделать своими руками из обыкновенной трубы, поместив в нее шнек. Для вращения выбираются низкооборотный элекрический двигатель, редуктор и подшипники. Вентилятор нужно приобрести и зафиксировать на пластине, подготовив для него место для посадки. Саму пластину необходимо делать, изучив чертежи пеллетной горелки, и в зависимости от конструкции дверки котла.

    Детали пеллетной горелки

    Средства автоматизации

    Соотношение воздушной подачи и топлива в топку нужно настраивать, иначе работа горелочного устройства будет неустойчивой либо все время на самой большой мощности. Самый простой метод менять обороты двигателей шнека и вентилятора – это поставить примитивный ручной регулятор. Но тогда появятся неудобства в виде непрерывного присмотра и настройки отопительного агрегата в зависимости от температуры теплового носителя и окружающего воздуха. Самостоятельная настройка пеллетной горелки состоит в том, чтобы выбрать на различных режимах работы соотношение воздуха и топлива, при котором факел пламени будет ровным и стойким. Достичь этого поможет автоматизация устройства.

    Пеллетная горелка с бункером

    Сначала понадобится приобрести блок электронного управления. Если ваш котел уже снабжен таким, то выучить его можно применять. В основном, контроллеры известных производителей имеют свободные управляющие контакты, к которым можно подсоединить электрические двигатели вентилятора и шнека. В данном случае на основании сигналов датчиков контроллер будет уменьшать либо увеличивать подачу прессованных топливных гранул и настраивать обороты вентилятора.

    В плане розжига и контроля над пламенем рукодельная пеллетная горелка, сделанная собственными руками, тоже может быть автоматизирована. Необходимо приобрести электрический компонент накаливания и фотодатчик. Первый включаться будет в начале, поджигая горючее, а второй при появлении устойчивого пламени будет сигнализировать об этом на контроллер, который отключит компонент накаливания.

    На подающем патрубке можно поставить датчик наполнения, его роль – подавать импульс на электронный блок, когда шнек и верхний отрезок трубы наполнены горючим, чтобы остановить подачу прессованных топливных гранул. Эти все средства автоматики разрешают прекрасно сжигать прессованные топливные гранулы и создать особый комфорт при обслуживании отопительной установки. Но тут имеются собственные недостатки:

    • Самодельную пеллетную горелку можно присоединить не ко всякому контроллеру.
    • Существующий электронный блок агрегата теплоснабжения очень часто не применен для работы с устройствами розжига и контроля горелки, тогда понадобится приобретать новый.
    • Цена изготовления устройства возрастает.

    Хорошая публикация в тему: Как выполнить котел на опилках

    Заключение

    Зная, как работает пеллетная горелка, можно взяться за ее самостоятельное изготовление. Но иногда это сводится к закупке деталей и приборов автоматики, после этого они устанавливаются на самодельную камеру сжигания. В данном случае снижение стоимости изделия несущественно. Стоит задуматься о приобретении комплектного устройства фабричного изготовления.

    Пеллетная горелка мини 80х80


    Обратный инжиниринг Пеллетная горелка Riley

    Пост выпрямителем

    13.05.2011 20:17:34 GMT -8
    РЕДАКТИРОВАТЬ: Вниманию новичков в ветке! Считаю этот рисунок недействительным. Если вы прочитаете эту ветку, вы заметите постоянный поток изменений. Вы можете построить работающую горелку по этому чертежу, но при этом, скорее всего, возникнут такие проблемы, как заклинивание, ползучесть пламени и возможное детонация древесного газа, что приведет к ливню горящих гранул. Он НЕ БУДЕТ безопасно работать в течение ночи без присмотра. Вы были предупреждены!

    Сегодня я проводил небольшое исследование пеллетных горелок с гравитационной подачей, когда вспомнил оригинальную горелку, которую я действительно хотел, когда впервые заинтересовался паллетным кемпингом. Riley Stoves — это небольшая горелка для гранул с гравитационной подачей, которая может работать 12-14 часов на мешке с гранулами.

    Единственная проблема — стоимость, 600 долларов за ТОЛЬКО конфорочный блок (без плиты). Я всегда хотел разорвать одну на части и посмотреть, как она работает.

    Сегодня выяснилось, что на Ebay кто-то продавал.(За 500 долларов). Но впервые я увидел, как он разобран и сфотографирован под разными углами.

    Спустя несколько часов я сделал масштабный рисунок по фотографиям. Я изо всех сил старался сохранить точность, несмотря на ограниченное разрешение исходных фотографий. Я считаю, что вы могли бы построить работающую горелку из этого чертежа и стального лома, и я сделаю это, когда вернусь в свой магазин.

    Правка: угол подачи вправо на 60 градусов. Забыл написать это на чертеже.

    А пока я подумал, что выложу его, чтобы другие энтузиасты пеллет могли заглянуть внутрь этой загадочной горелки.

    И на этот раз я попытался уменьшить размер изображения

    Вложения:

    Пост выпрямителя

    13.05.2011 20:45:06 GMT -8 Некоторые примечания по эксплуатации и теории конструкции:

    Как отмечает производитель, крышка ДОЛЖНА быть плотно закрыта на бункере все время, кроме случаев, когда вы наполняете его.В противном случае, уверен, огонь подкрадется и съест бункер. Пеллеты очень сухие и воспламенится любым предлогом.

    Дросселирование осуществляется путем нажатия и выталкивания корпуса дроссельной заслонки (синего цвета). Он втягивается на 100% дроссельной заслонке и нажимается для уменьшения мощности. Мне кажется странным, что он застревает в бункере при полном открытии дроссельной заслонки — но, согласно фотографиям, это единственный способ полностью закрыть бункер для отключения (для чего он предназначен). Возможно, это должно вызвать перерыв в потоке, чтобы препятствовать распространению пламени.Я не думаю, что когда-либо уменьшил бы мощность как часть системы RMH, это просто замедлило бы работу всей системы.

    Запуск осуществляется путем заполнения бункера, установки на полный газ и впрыскивания стартового геля через отверстие сбоку непосредственно под верхним воздухозаборником (отверстие затем закрывается).

    Говоря о воздухе, тема здесь в основном МНОГО. ВОЗДУХА. С пандусом с прорезями, а также 4 отдельными воздушными трубками для подачи воздуха в каждую часть кучи гранул, цель, очевидно, состоит в том, чтобы поддерживать его хорошо вентилируемым, сдуть пепел и обугленные гранулы и поддерживать его достаточно горячим, чтобы полностью поглотить даже нижний слой. гранулы, позволяя упасть большему количеству. В руководстве не указано НИКАКИХ заслонок / искр / открывания дверцы печи / чего-либо в дымоходе. Кроме того, он не будет работать выше 8000 футов над уровнем моря — моя теория заключается в том, что поскольку он будет работать слишком богато, гранулы с древесным углем не будут потребляться достаточно быстро, и корм будет запасаться. Гранулы с древесным углем — серьезная проблема в любых конструкциях питателей для гранул, над которыми я работал — как только летучие вещества уйдут, вам нужно подать к ним много воздуха и поддерживать их в горячем состоянии, иначе они будут просто сидеть и тлеть в течение нескольких часов, особенно в естественных условиях. газификаторы атмосферные.Таким образом, вентиляторы в домашних печах.

    Очевидно, что сильная тяга очень важна для правильной работы. Вот почему я думаю, что он отлично подойдет в качестве топки для ракетной печи, самой тяжелой из всех безнаддувных печей.

    Это 4-дюймовая топка по конструкции, самая большая на рынке, и я не уверен, нужно ли ее увеличивать для работы с 6-дюймовым или большим стояком, или если 6-дюймовый стояк будет просто тянуть очень сильно воздействовать на топку и заставить ее раскалиться докрасна. В книге RMH топка считается самой плотной частью системы — что, безусловно, и будет.Только эксперимент покажет, и, возможно, потребуется немного перепускного воздуха, чтобы он оставался прохладным.

    Также интересно будет посмотреть на срок службы. Он был разработан как часть походной печи и, таким образом, работал относительно небольшое количество часов, несмотря на 5-летнюю гарантию. При заполненных кислородом входных трубах, проходящих непосредственно в очаг пожара, окисление должно стать серьезной проблемой, если только они не изготовлены из нержавеющей стали или толстого тяжелого железа.

    Наконец-то ни черта эта штука не должна стоить 600 долларов.Даже на фотографиях это выглядит дешево. Моя цель — построить тестовую модель менее чем за 20 долларов, и я не вижу причин, по которым она будет стоить дороже.

    Всего 5 недель, пока я вернусь в свой магазин … вздох

    Вложения:
    аист
    Новый участник

    Сообщений: 3


    Сообщение аиста от

    27 мая 2011 г. , 12:07:52 GMT -8 У нас один и тот же проект, будет хорошо, если есть с кем поделиться…. Я угадал угол подачи в 45 * … Я уже построил внешнюю часть (3 дюйма и 4 дюйма), вырезал немного дерева, чтобы действовать как внутренняя часть, с куском диаметром 1/2. приспособлен для клонирования водосточной трубы. у обоих есть 3-дюймовая подающая труба … Я использую металлическую вентиляционную трубу для бункера … Я провел несколько тестов, просто сбрасывая гранулы, друг угадал угол примерно такой же, как и вы, поэтому мы ударили другой конец древесина отвалилась на 62 *; заклеили углы в других тестах … после случая с миллерлитом, загрузив 2-футовый бункер 30 раз, вытаскивая гранулы по мере их падения, измеряя и маркируя, мы пришли к выводу, что все, что мы сделали работал примерно так же….
    Я планирую разрубить старый бак водонагревателя, чтобы сделать цилиндрическую печь (с плоским верхом). Я фрезеровал несколько фланцев, чтобы прикрутить разные горелки к плите (планирую попробовать другие конструкции горелок в будущем) . .. Я буду держать вас в курсе, когда все будет сделано ..
    Чем больше я смотрю на jpg-файлы горелки Reily с работой по сварке струпьев, я все думаю, это их продукт или просто приманка для нас, ребята, сделай сам

    Пост выпрямителя

    29.05.2011 11:43:02 GMT -8 Приятно видеть другого парня, работающего над этой концепцией! Я думаю, что эта горелка в сочетании с изолированными стояками имеет большой потенциал в использовании и удобстве по сравнению с традиционной «ракетой», которая требует постоянного питания.Похоже, вы собираетесь повторить 3-дюймовую печь, я решил попробовать 4-дюймовую, поскольку большая подача с меньшей вероятностью затянется и застрянет, а большая мощность заставит ее лучше потреблять.

    Я думаю, что на самом деле его довольно просто собрать. Вам просто нужно согнуть кусок пластины на 120 градусов, прикрепить к нему какую-то трубу и сдвинуть ее в кусок квадрата 4х4. Вырежьте молнию, чтобы сделать прорези. Проделайте отверстие в верхней части, закрепите подающую трубку, и все готово. Как говорит аист, в субботу, наверное, стоит поработать пивом.Падающие гранулы наверняка будут питаться (я пробовал несколько подобных конструкций раньше, не зная внутренней структуры), но настоящее испытание заключается в том, как гранулы падают под пламенем, и остается ли угольный слой достаточно вместе, чтобы их зажечь, не задыхается ли он или обратная подача. Не могу дождаться результатов ваших экспериментов.

    Canyon, раньше я экспериментировал с опилками и стружкой в ​​некоторых других печах. Чипсы очень хорошо газифицируются в печи NA, но плохо питаются без подачи электропитания из-за их разных размеров и шероховатостей.Если вы ищете дизайн, который можно использовать в домашних условиях, подойдет и шнек. Моя цель — создать портативное устройство, поэтому о мощности не может быть и речи.
    Опилки … Я обнаружил, что опилки просто не горят, если их не сжигают в упакованном газификаторе периодического действия (в основном, делая вид, что это большой кусок дерева) или с принудительной подачей воздуха или большой тягой. Его потребности в воздухе слишком привередливы, и он любит тлеть или просто гаснет, если упаковывается слишком плотно. Фермерский дом моей матери, когда она была маленькой, отапливалась печкой из опилок — она ​​сказала мне, что никогда больше не подумает о том, чтобы топить опилками после того, как столько времени потратила на прочистку этой вещи, ее повторное зажигание, борьбу с огнем, возвращающимся в бункер и т… и это тоже было с подачей с электроприводом! Рубить дрова — меньше работы!

    Пост выпрямителя на

    10.08.2011 20:02:30 GMT -8 Извините всех, я вернулся в свой магазин, но между избытком работы и нехваткой местного лома стали (мы продаем все это китайцам, как только он попадает во дворы. … здесь сейчас трудно достать хороший металлолом), бесплатные цены на сталь, не являющуюся ломом, и попытки подготовиться к охоте с луком в начале сезона, для которой не потребуется печь, горелка для пеллет находится на заднем плане горелка пока. У меня даже нет времени на оплачиваемую подработку, не говоря уже о разработке печи для хобби!

    Я вернусь к нему в сентябре, обещаю.

    аист
    Новый участник

    Сообщений: 3


    Сообщение аиста от

    2 сентября 2011 г. 9:21:23 GMT -8

    Я построил жернов, но мне нужно построить печь, чтобы проверить это…
    здесь тоже проблема в поисках стали ..
    Слишком много проектов не хватает времени, lol

    Пост выпрямителя на

    13 сен 2011 16:38:40 GMT -8

    Круто, хотя вам действительно не нужна плита, мой план состоит в том, чтобы просто поставить 90, выходящие из горелки, а затем вверх 4-футовую стопку (чтобы имитировать вытяжку ракетной камеры) для тестирования. Получите достаточно тяги, чтобы вытащить его и заставить эту присоску гореть!
    Вернувшись с охоты, оленя не достал, но ночью было достаточно холодно, жаль, что не принесла печку. Собираюсь начать серьезно относиться к этой горелке сейчас и собрать ее воедино.

    603. Вы можете бесплатно скачать PDF-файл с патентной веб-страницы Google:

    www.google.com/patents/about?id=z5OzAAAAEBAJ&dq=clarry+pellet+stove

    Я все еще примерно через 3 месяца смогу попробовать построить один в моем магазине. Мы только что переехали, и сейчас вся одежда моей жены хранится в магазине. Как, черт возьми, я позволил Этому случиться? !!

    Сообщение jackvegas от

    21 сентября 2011 г., 0:11:27 GMT -8 Всем привет,
    Только что увидел эту ветку.Надеюсь, я не опоздал, чтобы поиграть 🙂

    Блок Riley выглядит интересно, но имеет гораздо более простую конструкцию, и, я думаю, лучше, тот, что установлен в Clarry Stove. Он чем-то похож на Riley, но я думаю, что его легче построить, он менее сложен и более эффективен.

    Их веб-сайт с инструктивными видео находится здесь:
    www.clarrypelletstove.com/

    Чтобы получить подробные чертежи кишок, которые, безусловно, может скопировать экспериментатор, проверьте их патентную заявку № US 200

    Пост выпрямителя на

    окт 11, 2011 20:03:30 GMT -8 Я видел Clarry раньше, меня беспокоили выгорание решетки и потеря гранул через решетку, поэтому я посмотрел на Riley в поисках вдохновения.Эту решетку и хорошую твердую решетку достать намного труднее, чем стальную трубу. Тем не менее, это удобный набор рисунков, и приятно приветствовать на борту еще одного энтузиаста гранул!

    Тем не менее, мой друг-машинист порезал мне стальной лом. После сегодняшней безумной производственной деятельности печь готова на 90% без корма и бункера. Я предполагаю, что это важные части, но я все же хотел проверить то, что мне нужно было увидеть, как вентилируется куча гранул.
    Итак, я поставил его вертикально, набитый гранулами, чтобы заполнить камеру сгорания, шлепнулся на дымоход высотой 2 фута, известный как кусок «большой старой трубы», который лежал вокруг магазина, и позволил ему порваться.Позвольте мне сказать вам, что к этой куче гранул поступает такой чертов воздух, что дроссельный механизм работает лучше. Он съел эти гранулы примерно за полчаса, издал хороший громкий рев и так нагрел большую старую трубку, что весь маслянистый налет на трубке выгорел и оставил ее чистой (не так впечатляюще, если вы не видели трубку раньше. … хех.)

    Небольшое количество синего дыма для выхлопа, но большая старая труба примерно противоположна ракетной камере, потому что у нее толстые стенки и тонны тепловой массы, я впечатлен, как это началось, так и оно сделал. Подача пеллет работала довольно хорошо, так как к концу горения она оседала и сбрасывала все светящиеся тлеющие угли через воздушные трубки на пол, оставаясь вертикальной. Это, вероятно, привело бы к тому, что бункер подавал в камеру большое количество новых гранул.

    Мой друг завтра перерезает колено бункера, надеюсь, он будет собран и протестирован на практике в течение недели!

    Пост выпрямителя на

    окт 14, 2011 18:25:50 GMT -8 Hopper on — испытание успешно! Я прожег его около часа без каких-либо помех, кроме наблюдения в качестве первоначального теста.Бункер будет разрезан и повернут посередине для более вертикальной подачи, надеюсь, до следующего испытания.

    Конфигурация печи: 5-футовый дымоход с 90 в основании, неплотное соединение с горизонтальной камерой печи
    Топливо: достаточно гранул для заполнения камеры и дна бункера
    Время горения: ~ 1 час, чтобы израсходовать все гранулы

    Сгорел горячим и чистым с никаких выхлопов, кроме случайной летучей золы. Режим сжигания был в основном газификационным — нижний слой углей поддерживается горячим за счет подачи нижнего воздуха.Новые гранулы попадают на этот слой и газифицируются — газ затем вспыхивает пламенем, когда попадает в воздух, выходящий из верхнего сопла. Эти окатыши затем заменяют нижний уголь по мере того, как он рассыпается в золу, тем самым поддерживая непрерывный слой.

    Интенсивность пламени действительно несколько колеблется, поскольку новые гранулы приземляются на слой и сначала гасят его, но дым не образуется, и колебания незначительны.

    Единственная проблема: бункер закрыт крышкой, но ближе к концу горения, когда бункер чистый, пиролизный газ проникает в него и конденсируется на стенках.Это нагревает его, втягивая в себя еще больше газа. Не должно вызывать распространения пламени, но, возможно, это можно решить, добавив дополнительную струю воздуха в передней части бункера, чтобы газ не проникал туда.

    Планы на будущее:
    — полностью заполнить бункер и убедиться, что он все сгорает.
    — накормить им 4-дюймовую ракету и спроектировать теплообменник для настенного обогревателя палатки.
    — масштабировать до размера системы до 6 дюймов, чтобы проверить, не может кормить домашнюю ракету

    Очень доволен, и похоже, что он действительно может отлично подойти для приложений, где вы не хотите кормить древесину вручную… Я думаю о плитах институционального типа, непрерывном водяном нагреве и, возможно, даже о котле с паровым двигателем из-за постоянного уровня мощности.

    Вложения:

    Пост выпрямителя на

    14.10.2011 18:27:30 GMT -8 Глядя на воздушные трубы с задней стороны печи .. вы можете увидеть слой углей, горящих над нижними воздухозаборниками. Вложения:

    Сообщение jackvegas от

    15 октября 2011 г. , 10:52:32 GMT -8 Эй, выпрямитель!

    Хорошая штука.Спасибо за обновление и фотографии. Похоже, вы добиваетесь стабильного прогресса. Ваша идея добавить дополнительную воздушную промывку, чтобы газ не просочился в бункер, звучит многообещающе. Кажется, у вас такая хорошая тяга, что вы можете настроить воздушную промывку так, чтобы она создавала небольшое отрицательное давление в бункере. Кроме того, возможность добавления воздушной промывки подтверждает ваш выбор горелки типа Riley, поскольку она хорошо подходит для индивидуального распределения потока газа.

    Что касается меня, то я думаю о том, чтобы перейти от концепции изготовления сварного металла к конструкции из листового металла.Две причины. Во-первых, мое сварочное оборудование застряло в задней части моего цеха на следующие несколько месяцев, а во-вторых, я подозреваю, что фабрика по производству листового металла может предложить альтернативный путь для людей без сварочного оборудования или навыков. Идея, которую я прибегаю к помощи, была бы простой сборкой питателя / горелки, которую можно было бы вставить в устье обычных нагревателей ракетной массы кирпичного / початкового типа. Для изготовления потребуются только простые ручные инструменты, такие как ножницы, плоскогубцы, ручная дрель и, возможно, инструмент для заклепок. Будет держать вас в курсе.

    Посмотрите самодельную печь с ракетным нагревателем, предназначенную для сжигания древесных гранул

    Меня интересуют все аспекты древесных гранул, от того, как они производятся, до того, как они используются. Когда дело доходит до сжигания древесных гранул, типичным выбором является обычная печь на гранулах и бойлер. В некоторых случаях люди выбирали переносную печь на гранулах. Однако также растет тенденция к использованию древесных гранул в альтернативных системах сжигания, в данном случае в нагревателях ракетной массы.Если вы не знаете, что такое нагреватель массы ракеты, я расскажу об этом подробнее ниже. Если вы уже понимаете основные принципы нагревателей ракетной массы, посмотрите видео ниже о том, как можно сконструировать ракетные печи для более эффективной работы на древесных гранулах.

    Впечатляющий проект «сделай сам» по усовершенствованию конструкции печи с обогревателем ракетной массы для более эффективной работы на древесных гранулах.

    Заявление об отказе от ответственности: Привет! Между прочим … любые ссылки на этой странице, которые ведут к продуктам на Amazon или других сайтах, являются партнерскими ссылками, и я получаю комиссию, если вы совершаете покупку.

    Эта электронная книга представляет собой интересное чтение о различных камерах сгорания для ракетных печей: Изображение — Amazon

    Автоматическая и гравитационная дровяные печи на пеллетах

    Пеллетное отопление бывает двух видов. У вас есть высокоавтоматизированные печи на пеллетах и ​​котлы, такие как ÖkoFEN, а также автономные печи на древесных гранулах. Оба меня интересуют и важны по-своему, но по разным причинам. Высокоавтоматизированные традиционные печи на пеллетах и ​​котлы служат переходным продуктом, чтобы увести людей от обычных печей и котлов на жидком топливе и газе.

    Однако улучшение конструкции бесприводных / гравитационных печей действительно более важно. В большинстве стран мира, где сжигается твердое топливо, электроснабжение либо отсутствует, либо очень нерегулярно. Древесину обычно сжигают на очень неэффективных открытых кострах или обычных печах. Это не только приводит к потере большей части древесины, но и создает значительное количество дыма, от которого ежегодно умирают сотни тысяч людей.

    Самотечный бункер для древесных гранул нагревателя ракетной массы из видео на YouTube выше.

    Преимущества ракетных печей

    Ракетные печи, а в случае с этой опорой для обогревателей ракетной массы используют только часть древесины по сравнению с обычной печью. В некоторых случаях расход топлива можно снизить на 80-90%, используя конструкцию ракетной печи. Таким образом, можно уменьшить количество серьезных проблем, связанных с вырубкой леса для печного топлива. Это дешевле для потребителя и значительно лучше для его здоровья.

    Существует значительная потребность в более эффективных дровяных печах для приготовления пищи — Изображение: thriveglobal.ком

    Ракетные печи, которые также могут использовать древесные гранулы, могут дополнительно помочь в решении указанных выше проблем. Дальнейшее совершенствование конструкции может даже потенциально сжигать гранулы биомассы из сельскохозяйственных остатков (травы / соломы). Однако существуют серьезные проблемы, связанные с повышенным содержанием золы и образованием клинкера по сравнению с древесными гранулами.

    Как работает ракетная печь?

    Ракетная печь предназначена для работы на топливе малого диаметра, обычно на небольших кусках / щепках.Древесные гранулы не только маленькие, но и обладают высокой плотностью энергии. Конструкция ракетной печи заключается в том, чтобы обеспечить максимальную тягу топки без использования вентиляторов с усилителем. Вот что делает ракетные печи такими интересными.

    Удивительно, что ракетные печи могут достичь такой высокой эффективности без электрического вентилятора, нагнетающего воздух в огонь. Конструкции ракетных печей работают за счет того, что воздух поступает преимущественно либо через топливо, либо из-под зоны горения.Это по существу газифицирует древесину и ее газ и дым от древесины, которая фактически сжигается. Подробнее о газификации я расскажу в следующих статьях.

    Это руководство по нагревателям ракетной массы доступно в электронной книге и в мягкой обложке: Изображение — Amazon

    Но что такое ракетный подогреватель массы?

    Принципы ракетной печи значительно улучшили эффективность сгорания по сравнению с обычной дровяной печью. Однако нагреватель ракетной массы может еще больше повысить эффективность сгорания.По сути, нагреватель ракетной массы интегрирован в конструкцию объекта. Дымовая труба продлевается через собственность. Затем дымоход окружает большая теплопоглощающая масса (обычно из глины). Эта масса отводит тепло и со временем постепенно его выделяет.

    Это видео действительно хорошо объясняет, что такое нагреватель массы ракеты и его преимущества.
    Как избежать опасностей креозота

    Как вы можете видеть из видео выше о том, что такое нагреватель ракетной массы, одна из его впечатляющих особенностей — это то, как он избегает опасностей креозота.Креозот образуется при сжигании древесины с высоким содержанием влаги или низкой эффективностью сгорания.

    Как указано в видео, предыдущий компромисс заключался в изоляции дымохода, чтобы избежать образования креозота, но это также приводит к потере большого количества энергии. В конструкции печи с нагревателем ракетной массы камера сгорания является изолированной. Это создает гораздо более горячую зону горения, которая сжигает любые летучие вещества, которые могут образовать креозот.

    Обогреватели ракетной массы должны быть неотъемлемой частью дома.

    Почему ракетные нагреватели массы и древесные гранулы хорошо сочетаются друг с другом

    С правильно спроектированным нагревателем ракетной массы вы можете воспользоваться одной из уникальных особенностей древесных гранул — их текучестью. Поскольку древесные гранулы имеют такую ​​высокую плотность, они хорошо проходят через бункеры. Таким образом, можно создать бесприводную печь, которая может работать в течение многих часов с полным бункером древесных гранул.

    Древесные гранулы текут как жидкость, поэтому хорошо работают с самотечными бункерами на печах с подогревом ракетных масс.

    В первом видео выше вы видите конструкцию решетки, которая будет удерживать гранулы, но также пропускать золу через решетку, поэтому горение будет непрерывным.Далее вы видите различные конструкции съемок подачи. Более поздние конструкции улучшают распределение топлива по решетке. Это, в свою очередь, также обеспечит лучший поток древесных гранул из бункера.

    Видео с подогревателем ракетной массы, сделанным своими руками, показывает, насколько важна конструкция решетки для того, насколько хорошо будут гореть древесные гранулы.

    Интересно посмотреть, насколько важны установка и снятие ограничительной пластины. Ограничительная пластина обеспечивает лучшее направление воздуха, а также способствует проникновению большего количества воздуха под решетку.Также важно отметить, что на теплообменнике регистрировались более высокие температуры, чем на любой ранее использованной древесине. Это связано с высокой плотностью гранул и очень низким содержанием влаги.

    Выводы об использовании древесных гранул в ракетном массонагревателе

    Мне очень нравится идея полностью разработанного нагревателя ракетной массы, который может работать на древесных гранулах через гравитационный бункер. Это будет означать, что возможна высокоэффективная и не требующая особого обслуживания автономная система отопления на древесных гранулах.Когда у меня будет возможность, я хотел бы попробовать построить свой собственный нагреватель ракетной массы, работающий на древесных гранулах. Я думаю, это был бы действительно полезный проект. Если вы хотите узнать больше о производстве, сжигании и использовании древесных гранул, посетите мою домашнюю страницу для других сообщений.

    Имейте в виду, что многие небольшие ракетные печи, которые вы видите в Интернете, например эта, на самом деле не работают с древесными гранулами из-за конструкции решетки: Изображение — Amazon

    Пеллетные печи с гравитационной загрузкой | Пеллетные печи с самоходной загрузкой

    Уникальные особенности печи на гранулах с гравитационной подачей Clarry переосмысливают и переопределяют автономное отопление.Обычная печь на гранулах использует шнек для постоянной подачи гранул в камеру сжигания. Это обеспечивает тепло. Электрический или моторизованный шнек требует электричества, которое не всегда доступно во время охоты или походов.

    Но в печи на гранулах Clarry с гравитационной подачей не используется шнек — она ​​использует силу тяжести. По сути, это создает самоподающую печь на гранулах, которая устраняет потенциальные механические неисправности шнека. Вам больше не придется беспокоиться о том, что посторонние предметы и мусор попадут в бункер и заклинат шнек.Это также означает, что вам не нужно постоянно чистить бункер, заменять шнек или устанавливать новый двигатель. По мере того как печь на гранулах с самоподводом Clarry потребляет топливо, гранулы непрерывно опускаются в топку с постоянной и постоянной скоростью. Всего за 15 минут температура в топке превысит 900 градусов, а в теплообменнике — 500 градусов. Один 40-фунтовый мешок гранул при влажности менее 6% обеспечит постоянный нагрев в течение примерно восьми часов. Эти показатели производительности могут немного отличаться в зависимости от материала наружных стен, степени изоляции и температуры наружного воздуха.Вы всегда можете положиться на самоподводящую печь на гранулах Clarry, которая будет надежно работать в самых разных условиях.

    Одна из последних вещей, которую любой турист после разбивки базового лагеря в холодных условиях хочет видеть, — это механический сбой, который выводит из строя их основной источник тепла. Риск того, что что-то подобное произойдет, неприемлем, поэтому было критически важно полностью исключить эту возможность на этапе проектирования. Одним словом, мы достигли, а в некоторых случаях даже превзошли наши цели.Пеллетная печь Clarry с гравитационной подачей согревает вас и экономит ваши деньги — и на рынке нет ничего более похожего на нее.

    Как построить свою собственную печь на пеллетах

    Печь на пеллетах — это экономичный способ обогреть дом или дачу. Он использует медленно горящее топливо из прессованных древесных гранул, которые создают устойчивое пламя без какого-либо вмешательства. Печь на древесных гранулах является экологически чистой, поскольку в ней используется меньше древесины, чем в обычной печи на дровах.Кроме того, он дешевле в эксплуатации, так как нет необходимости покупать столько древесины.

    Дровяные печи на пеллетах могут стоить от 500 до пары тысяч долларов, но вы можете сделать одну гораздо дешевле. Все, что вам нужно сделать, это быть готовым испачкаться и потратить немного времени и энергии, и у вас будет еще более экологичная печь на гранулах, сделанная из переработанных материалов. Имейте в виду, что этот дизайн будет более утилитарным, чем купленная в магазине печь, поэтому, если вас беспокоит внешний вид вашего интерьера, эта лучше всего подойдет для гаража или мастерской.

    Примечание: Обязательно ознакомьтесь с местными строительными нормами, прежде чем устанавливать самодельную печь на гранулах в своем доме. Важно убедиться, что ваша плита соответствует федеральным и местным нормам безопасности и обеспечивает надлежащее страховое покрытие.

    Шаг 1 — Найдите водонагреватель

    Подержанный электрический водонагреватель можно найти на любой свалке. Не путайте электрический водонагреватель и стандартную 50-литровую бочку. Избегайте использования последнего, потому что его форма большая и неудобная, из нее получается неэффективная печь на древесных гранулах и она выглядит некрасиво.Электрические водонагреватели имеют толщину стенок в три-четыре раза больше, чем у водонагревателей на галлон, что позволяет им лучше удерживать тепло и, в конечном итоге, служить дольше при преобразовании в печь на гранулах. Кроме того, они служат дольше, чем барабанные печи, и намного герметичнее.

    На свалке удалите изоляцию и тонкую металлическую обертку вокруг водонагревателя. Затем внимательно осмотрите сам резервуар, чтобы убедиться, что на нем нет коррозии или ржавчины. Если возможно, постарайтесь убедиться, что металл не оцинкован, потому что оцинкованный металл при нагревании выделяет токсичные пары.

    Вы также можете найти качественный подержанный водонагреватель в мусорных баках в переулке за магазинами бытовой техники. Изоляцию и тонкую металлическую обертку, которые вы удалите, нужно будет позже отправить на свалку или переработать там, где есть оборудование.

    Шаг 2 — Сделайте топку

    Положите водонагреватель на бок и приварите 7/8-дюймовые ножки к основанию, если применимо. Используйте трубку воздуховода, чтобы создать выхлопную трубу, плотно приварив ее, чтобы сделать ее воздухонепроницаемой. Затем поверните обогреватель и вырежьте сверху отверстие шириной в один дюйм.Убедитесь, что стопка составляет около 6 3/4 дюйма в длину и расширяется до 2 1/8 дюйма в нижней части в форме перевернутой лампочки. Осторожно приваривайте, так как выходящие газы могут быть опасны.

    Создайте дверцу топки, отрезав верхнюю часть корпуса водонагревателя, добавив петли и снова приварив, чтобы предотвратить любые утечки воздуха.

    Шаг 3 — Покраска

    Распылительная краска внутри и снаружи вашей недавно построенной печи на гранулах. Делайте это в хорошо проветриваемом помещении с соответствующим снаряжением, таким как защитные очки и маска для лица.

    Шаг 4 — Подключение к воздуховоду

    Подключите печь на гранулах к существующему соединению воздуховода, если вы заменяете предыдущую дровяную печь. Если у вас в этом районе сейчас нет дровяной печи, возможно, вам придется нанять кого-нибудь, чтобы сделать безопасное соединение воздуховодов через стены. Важно убедиться, что внешнее соединение безопасно расположено, чтобы вредные газы попадали в нужное место.

    5 лучших ракетных печей (и планов) на рынке сегодня

    На всякий случай Джек | Последнее обновление: 9 августа 2019 г.

    Ракетные печи — это готовый инструмент мечты выжившего — откройте для себя лучшее, что доступно сегодня

    Air.Воды. Еда. Тепло. Самооборона.

    5 основных требований выживания. Если вы предоставите эти 5 элементов, вы выживете.

    Может быть, это не весело, может и не красиво, но с их, вы живете.

    Итак, сегодня давайте поговорим об одном инструменте для выживания, который поддерживает как приготовление пищи, так и тепло в одном устройстве — The Mighty Rocket Stove.

    В частности, мы подробно рассмотрим следующие темы ракетных печей:

    ** Примечание: Если вам просто нужны наши главные рекомендации, не стесняйтесь ПРОПУСКАТЬ ЗДЕСЬ.


    В качестве способа познакомить вас с навыками выживания, мы раздаем наш контрольный список Ultimate Survival Gear. Нажмите здесь, чтобы получить БЕСПЛАТНУЮ копию .

    ЧТО ЯВЛЯЕТСЯ РАКЕТНОЙ ПЕЧЬЮ?

    Ракетная печь — это сверхэффективная небольшая печь для сжигания топлива. Его продуманная конструкция позволяет использовать любые небольшие источники топлива, такие как ветки, небольшие ветки, сосновые шишки и сухая трава.

    Это означает, что источник топлива:

    1. Более доступный
    2. Легко собирать и транспортировать
    3. БЕСПЛАТНО ( кто не любит бесплатное? )

    Эти небольшие источники топлива сжигаются в камере сгорания, имеющей вертикальный дымоход.Конструкция обеспечивает практически полное сгорание.

    Это означает, что вы получаете больше тепла ( для обогрева или приготовления пищи, ), чем традиционные кострища или даже дровяные печи.

    Первые из них были построены на основе старых ламп, которые существовали по крайней мере с 1700-х годов. С тех пор он постепенно улучшался на протяжении веков.

    Современная ракетная печь была официально разработана в 1980-х годах. Первоначально они были построены для поддержки улучшенной системы приготовления пищи для бедных стран.

    Так простая конструкция ракетной печи покорила мир. Потому что их относительно легко и недорого построить. Даже с отходами из мусорного бака или небольшим количеством бетона!

    Вот почему они стали такими популярными среди тех из нас, кто готовится к будущим чрезвычайным ситуациям …


    В качестве способа познакомить вас с навыками выживания, мы раздаем наш полный контрольный список для подготовки к работе с предметом # 78. Нажмите здесь, чтобы получить БЕСПЛАТНУЮ копию .

    КАК РАБОТАЮТ РАКЕТНЫЕ ПЕЧИ — ЭТО НАЗЫВАЕТСЯ НАУКА

    Истинную красоту ракетной печи можно оценить, пока не поймешь, как она работает. Почему? Потому что конструкция ракетной печи настолько проста.

    В отличие от традиционной дровяной печи, у ракетной печи нет движущихся частей. Это означает отсутствие заслонки дымохода и решетки на входе воздуха!

    Базовая ракетная печь состоит всего из 4 компонентов:
    1. «Колено» — огнестойкая L-образная труба с изгибом 90 градусов посередине.Горизонтальная часть колена — это топливная камера и воздухозаборник. Вертикальная часть — это камера сгорания и дымоход.
    2. The Stove Body — Изолированная окантовка для локтя, способная выдерживать высокую температуру от локтя. Подойдут большие металлические бидоны для еды ( или металлические мусорные баки ), а также листовой металл, изогнутый по размеру локтя. Отверстие в верхней части позволяет дымоходу выходить вверх. А отверстие с одной стороны обеспечивает доступ к топливной камере и воздухозаборнику.
    3. Топливная решетка — в идеале топливо должно подниматься над дном топливной камеры. Обычно металлическая решетка обеспечивает поток воздуха под топливом и вокруг него. Это позволяет золе просыпаться и удаляться.
    4. Юбка для кастрюли — позволяет разместить кастрюлю над дымоходом. Он поддерживает воздушный зазор, позволяющий горячим газам выходить из колена. Юбка горшка также защищает от ветра со дна горшка. Это помогает обеспечить лучшую теплопередачу для более быстрого приготовления.

    После того, как вы собрали ракетную печь и заправили ее топливом, легко понять, почему это такая эффективная конструкция!

    Во-первых, топливо блокирует большую часть входа воздуха, обеспечивая ограниченное количество воздуха для огня.

    Это заставляет воздух плавным потоком под топливом и вокруг него.

    Когда этот ток проходит вокруг наконечника горючего, он обеспечивает постоянный поток свежего воздуха к огню.

    Во-вторых, огонь горит только на кончике топлива.

    По мере того, как вы подаете больше топлива в камеру, он продвигает горящий материал в воздушный поток из впускного отверстия.

    Это упрощает управление счетчиком ожогов и поддержание постоянной температуры.

    В-третьих, установив кастрюлю над дымоходом, вы направляете как можно больше тепла в кастрюлю ( или руки для тепла ).

    Это означает меньшее количество отходов и меньше топлива, необходимого для того, чтобы приготовить обед на столе!

    То, что вы не можете так легко увидеть, — это изолированная конструкция корпуса плиты, которая повышает эффективность приготовления.

    Он не дает ракетной плите терять много тепла в космос и вдали от кухонной посуды. Это также означает, что топливная камера предварительно нагревает свежий воздух до того, как достигнет топлива.


    В качестве способа познакомить вас с навыками выживания, мы раздаем наш полный контрольный список для подготовки к работе с предметом # 78. Нажмите здесь, чтобы получить БЕСПЛАТНУЮ копию .

    ПОЧЕМУ РАКЕТНЫЕ ПЕЧИ «КАМЕНЬ» ДЛЯ КЕМПИНГА И ВЫЖИВАНИЯ

    Ракетные печи — это устройство мечты современного выжившего ( или любителя кемпинга ).

    Нет, они не выиграют конкурс «крутых гаджетов для выживания» (, как солнечное зарядное устройство, ) , но я считаю, что они даже более важны!

    Я имею в виду, какое устройство может улучшить ваши походы. И спасти вашу жизнь во время масштабной катастрофы? Немного — , поэтому устойчивые люди должны инвестировать в ракетную печь.

    Я считаю, что это настолько важное устройство для базовой подготовки, что оно входит в наш список 10 основных этапов подготовки.

    Итак, вот 5 главных причин, по которым стоит инвестировать в ракетную печь сегодня.

    1 — Дизайн работает в разных масштабах — малых или больших!

    Ракетная печь может быть чрезвычайно портативной печью для приготовления пищи ИЛИ массивным «обогревателем ракетной массы» для обогрева небольшой хижины или хижины.

    Итак, конструкция ракетной печи чрезвычайно универсальна. В идеале, если вы хотите быть чрезвычайно устойчивым к жизненным неопределенностям — , вам следует также вложить средства в небольшую переносную ракетную печь и большой нагреватель ракетной массы!

    2 — Они безумно эффективны — максимально расходуют топливо.

    Они эффективно работают на очень небольшом количестве древесного топлива. Вы можете использовать дрова, ветки или сосновые шишки, чтобы эффективно генерировать много тепла.

    Вы даже можете запустить множество ракетных печей на листьях, траве и кустах! Суть в том, что небольшие переносные ракетные печи могут использовать «бесплатные» горючие вещества, которые можно найти почти повсюду на земле.

    А как насчет отопления дома? С хорошо продуманным обогревателем ракетной массы вы можете продлить срок службы большой кучи дров.Как долго? На видео ниже они использовали только 0,6 деревянных шнуров на всю зиму в Монтане!

    3 — Они производят очень мало дыма.

    Если вы ненавидите дым так же сильно, как и я, то пора вам что-то с этим сделать.

    Вы можете достать бездымную костровую яму для своего заднего двора, но вам также стоит приобрести ракетную печь для приготовления пищи на выживание. Почему они не выделяют много дыма? Это из-за эффективности ожога.

    Чем эффективнее процесс сгорания, тем меньше дыма — Вот и все! И если вы обратили внимание — e fficient горение — это Modus Operandi ракетной печи.

    4 — Они являются резервным источником тепла по плану B в случае длительного кризиса, связанного с отключением сети.

    Каков ваш план по отоплению на долгосрочное отключение электроэнергии? Даже если у вас есть резервный генератор, в конечном итоге в нем закончится топливо. Итак, каковы ваши планы после этого?

    Некоторым людям стоит попробовать обогреватель свечей, но он не подойдет для больших помещений.Таким образом, для других это инвестирование в керосиновый или пропановый обогреватель, но теперь вы храните большое количество жидкого топлива …

    Вместо этого, если вы серьезно настроены быть подготовленными и устойчивыми, вам следует рассмотреть ракетную печь как лучшее решение. Для безопасного обогрева дома вам потребуется масштабирование до нагревателя ракетной массы с дымоходом.

    Хотя небольшие переносные ракетные печи производят гораздо меньше дыма, они не «бездымные». Так что, если вы сгорите в доме или в помещении без дымохода, вы можете умереть от отравления угарным газом. НЕ ЗА ЭТО!

    5 — Они лучше, чем костры / дровяные печи

    Я всегда любил готовить на дровах. Но это не всегда самый удобный способ приготовить еду и согреться.

    Иногда бывает трудно найти достаточно дров, чтобы поддерживать огонь, достаточно горячий для приготовления пищи.

    Найти сухую древесину еще труднее, особенно под дождем и снегом.

    Даже если вы соберете много годного к употреблению дров, вы должны постоянно подкармливать поленья в огонь, чтобы поддерживать слой углей.

    Каждый раз, когда вы добавляете новые поленья, вы должны убирать кастрюлю с дороги. Таким образом, часто нарушая процесс приготовления, оставит вас голодным дольше!

    Дровяная печь — улучшение. Они помогают регулировать нагрев и скорость сжигания топлива, обеспечивая более стабильную поверхность для приготовления пищи.

    Хотя дровяные печи повышают эффективность, они по-прежнему требуют большого количества больших дров.

    Колка бревен и распиловка веток требует времени и усилий! А традиционные дровяные печи не совсем портативны!

    Итак, что вы можете сделать, если для топлива очень мало поваленной древесины? Что делать, если у вас нет времени искать сухие дрова под дождем?

    Попробуйте ракетную печь!

    Итог:

    Мое любимое снаряжение для выживания — это снаряжение, которым я могу пользоваться и которым наслаждаюсь сегодня, но оно также является идеальной подспорьем, если дела пойдут плохо. Все эти причины в совокупности делают ракетную печь разумным вложением средств.


    В качестве способа познакомить вас с навыками выживания, мы раздаем наш контрольный список Ultimate Survival Gear. Нажмите здесь, чтобы получить БЕСПЛАТНУЮ копию .

    ЛУЧШИЕ ПЛАНЫ РАКЕТНОЙ ПЕЧИ — РАКЕТНАЯ ПЕЧЬ СОЗДАЕТ своими руками

    Если вы регулярно посещаете Skilled Survival — вы знаете, что мы большие поклонники создания собственного самодельного снаряжения для выживания.Что ж, знаете ли, ракетная печь — отличный кандидат для проекта DIY!

    В зависимости от типа ракетной печи, которую вы хотите построить, она может быть простой или сложной.

    • Если вам не нужна портативность, вы можете построить ракетную печь из бетонных блоков!
    • Или, если требуется мобильность, вы можете сделать один из металлической банки из-под кофе и консервной банки обычного размера.
    • Если вам нужна нерушимая прочность — создайте ракетную печь из углеродистой стали с гравитационным питанием.

    Итак, приступим — мы собираемся охватить широкий спектр планов ракетных печей:

    Составные кирпичные планы ракетной печи

    Все, что вам понадобится для этой сверхпростой ракетной печи, — это небольшая груда кирпичей. Просто расположите их так, чтобы получились камеры ракетной печи, и вперед!

    Планы ракетной печи из бетонных блоков

    Эта версия обеспечивает устойчивое место для кастрюли и может быть собрана за считанные минуты.Вам просто нужно найти несколько бетонных блоков и правильно их расположить. Просто, но эффективно.

    Планы ведра и бетонной печи на 5 галлонов

    Для этой версии ракетной печи вам понадобится ведро на 5 галлонов, немного бетона и картонные трубы.

    Планы металлической ракетной печи

    Простых конструкций для ракетных печей предостаточно. Но есть также конструкции, в которых для прочности используются сварные трубы.Если у вас есть навыки работы с металлом, то лучше всего, так как они почти нерушимы!

    И вы даже можете построить тот, у которого есть топливная камера с гравитационным питанием ( смотрите следующее видео )!

    Ракетная печь без материала — Пожарная дыра в Дакоте

    Чертеж Dakota Fire Pit

    Теперь, когда вы взглянули на самодельные ракетные печи, представьте, что вы делаете то же самое с дырой в земле!

    Dakota Fire Hole — давнее решение для эффективного приготовления пищи без бетона, кирпичей, ведер или металла.

    Состоит из двух пересекающихся отверстий или туннелей. Он имеет такую ​​же принципиальную конфигурацию, как колено ракетной печи.

    Поскольку дымовая труба Dakota похожа по конструкции, она имеет многие из тех же преимуществ, что и ракетная печь. Это очень дешевый, эффективный, высокотемпературный, экологически чистый продукт.

    Но это добавляет элемент осмотрительности ( пламя скрыто под землей, ) и сопротивление ветру.


    В качестве способа познакомить вас с навыками выживания, мы раздаем наш полный контрольный список для подготовки к работе с предметом # 78. Нажмите здесь, чтобы получить БЕСПЛАТНУЮ копию .

    5 лучших ракетных печей на рынке сегодня

    Если «сделай сам» не для вас — в Интернете доступно множество коммерческих версий. От простых трубчатых конструкций до чего-то со всеми наворотами современной дровяной печи.

    1 — Ракетная печь EcoZoom Versa

    EcoZoom Versa Rocket Stove — это хорошо построенная печь с сильной изоляцией. Он включает в себя отдельные дверцы для впуска топлива и воздуха, а также встроенную варочную панель и юбку кастрюли.

    EcoZoom Versa не требует много древесины или древесного угля для приготовления всей еды.

    Делаем эту ракетную печь очень экологичным вариантом для приготовления пищи на открытом воздухе!

    https://www.youtube.com/watch?v=rfdHr-1JnaI

    2 — Ракетная печь из нержавеющей стали для сжигания дровяной печи из нержавеющей стали

    Hot Ash Stove — это , ракетная печь из титана и алюминия весом 2 фунта, которая складывается для транспортировки и хранения.

    У него даже есть топливная рампа, которая помогает подавать палки в камеру сгорания под действием силы тяжести.

    Сделано в США и имеет пожизненную гарантию ( и сейчас редкость )!

    3 — Ракетная печь для кемпинга Bruntmor — Самоподкачивающаяся плита, обогреватель палатки

    Ракетная печь для кемпинга Bruntmor — это сверхмощная переносная печь для охотников, рыбаков, отдыхающих, поваров на заднем дворе или выживших.

    Превращает коробку в полнофункциональную печь за минут. Просто добавьте сухое дерево и зажгите его.

    Он также включает решетку для готовки, достаточно широкую, чтобы выдержать большие кастрюли.


    4 — Миниатюрная ракетная плита с плоским пакетом Marsh Kettles Camping Survivalist Prepper Flat Pack

    Уникальная особенность печи Marsh Kettles Rocket Stove заключается в том, что она полностью плоская, что облегчает хранение или транспортировку. В нем используется система сборки с пазами для облегчения установки или поломки.

    Он прост в сборке, легко воспламеняется, а имеет самотечный входной патрубок.

    Произведено также в США.

    5 — Пневматическая подача подогревателя шатра ракетной печи ШТФандГО

    Пуленепробиваемая реактивная печь SHTFandGO — сверхмощная реактивная печь с самоподъемным питанием от силы тяжести.

    Имеет удобно расположенную ручку для переноски для удобства транспортировки.

    Плюс, имеет выделенную пепельницу и заслонку горелки.

    И эту ракетную печь можно использовать как палатку в крайнем случае ( IF , убедитесь, что вы используете дымоход для аспирации наружу ).

    ОБЕРТЫВАНИЕ РАКЕТНОЙ ПЕЧИ И ПЛАН ДЕЙСТВИЙ

    Комбинация низкой стоимости, топливной экономичности и простоты использования делает ракетную печь бесценным инструментом выживания. Независимо от того, создаете ли вы свою собственную или покупаете коммерческую версию, вы должны инвестировать в нее.

    В конце дня —

    Готовить ужин с помощью одних только веточек и шишек — настоящее удовольствие. Итак, если вы все еще читаете эту статью, ваш план действий прост:

    Получите ракетную печь как можно скорее — построить или купить? — Вам решать.

    Джейсон К.

    шт. Вы знаете, где ближайший ядерный бункер от вашего дома?

    В США есть много абсолютно бесплатных природных ядерных убежищ. И один из них находится рядом с вашим домом.

    Нажмите здесь, чтобы увидеть ближайший к вашему дому природный ядерный бункер?

    Нажмите на изображение выше, чтобы узнать, где вам нужно укрыться.

    Кредит Top Image

    Получите мои 10 шагов к основному видео готовности БЕСПЛАТНО.

    Plus ежедневные советы по выживанию (отписаться в любой момент).

    Рекомендуемая литература

    Как НЕ использовать пеллетную печь Wiseway

    Пеллетная печь Wiseway

    Хорошая вещь в том, чтобы быть лидером в представлении новых продуктов в Айдахо, это то, что мы можем вести себя как дети с новой игрушкой. И мальчик, мы любим играть! К счастью, мы извлекаем много уроков о том, как не использовать наши продукты, чтобы клиенты не повторяли тех же ошибок.В этом посте я описываю заслуженный урок использования пеллетной печи Wiseway способом, для которого она не была разработана.

    Лень = плохие решения

    Итак, я был; Воскресный вечер дома. Я наслаждался фильмом, попкорном и горячим шоколадом с Рэйчел, и мне очень не хотелось, чтобы вечер закончился. Несмотря на то, что это была моя ночь, когда я собирался на работу и заправлять плиту, что занимает всего 15 минут, я чувствовал себя уютно и ленивым и просто не делал этого.На следующее утро мы были там; двое рабочих выходят на работу и сталкиваются с холодным зимним днем ​​и еще более холодной печью Wiseway Pellet.

    Я зажег пропановую горелку, чтобы запустить Wiseway, но из-за холода казалось, что на запуск первичной камеры сгорания уходит целая вечность. Мое чувство безотлагательности усилилось, когда я увидел, что моя жена из Аризоны бесконтрольно дрожит, несмотря на ее четыре слоя одежды. Так что мне пришло в голову (специалист по компьютерным наукам), что обычно чем больше воздуха, тем больше пламени, а значит, больше тепла.Таким образом, чем больше воздуха, тем больше тепла и мы можем согреться в кратчайшие сроки. Таким образом, компенсируя свою лень.

    Моя блестящая идея

    Когда первичная камера сгорания уже открыта для пропановой горелки, я немного приоткрыл вторичную камеру сгорания. БИНГО! Больше пламени! Я очень гордился собой, но все еще слишком долго разогревался, и я думаю, что заметил, что губы Рэйчел приобрели голубоватый оттенок. Мне нужно было еще больше воздуха.

    Итак, я подул воздух в первичную камеру сгорания, и теперь пламя действительно стремительно билось! Но между вдохами пламя снова утихло, и я почувствовал легкое головокружение от глубокого дыхания. Так что у меня появилась идея получше! Мне пришло в голову, что мне нужен постоянный источник большего количества воздуха, и я вспомнил о настольном вентиляторе, который мы храним в шкафу для хранения документов.

    Настольный вентилятор не такой уж большой, поэтому я не смог направить его в отверстие камеры первичного сгорания. Кроме того, я не мог дальше открывать вторичную камеру сгорания, и у меня все еще оставалась платформа для сжигания гранул.Затем я заметил, что воздухозаборник на задней части печки находится на той же высоте, что и вентилятор. И отверстие было лишь немного меньше лопастей вентилятора. Кроме того, поскольку воздухозаборник Wiseway находится на одном уровне с вторичной камерой сгорания, он будет проталкивать воздух в обе камеры и действительно заставит пламя двигаться. Гений! Я поставил вентилятор на место и, прежде чем Рэйчел услышала слова «аааа, Мэтт …», я включил его …

    У НАС ОГОНЬ!

    Я могу описать результат только как нечто среднее между кузнечной кузницей и форсажной камерой военного истребителя.С ревом огнемета я наблюдал, как быстро поднимается температура трубы … 500 … 550 … 600 … 700! Я СДЕЛАЛ ЭТО! Я зажег огонь! На самом деле я сделал это так хорошо, что привязал указатель температуры! Но праздник моей мужской гордости быстро закончился и сразу превратился в панику.

    Имейте в виду, что печь на гранулах Wiseway работает с четырьмя факторами: огнем, топливом (гранулы), воздухом и силой тяжести. Древесные гранулы пихты Дугласа могут поставляться в мешках по 40 фунтов, но каждая гранула по отдельности весит лишь небольшую долю унции.И каждая гранула весит еще меньше после того, как она немного сгорела и упала во вторичную камеру сгорания. В ту же камеру я теперь принудительно нагнетал воздух с помощью электрического вентилятора.

    ОГОНЬ, ОГОНЬ и многое другое ОГОНЬ!

    Принудительный воздух не позволял теперь легким, оранжево-горячим, горящим гранулам разрушения использовать силу тяжести. На самом деле воздушный поток был таким, что тлеющие угли должны были куда-то уходить, и, поскольку они не могли опуститься, они погасли через небольшую трещину, которую я сделал ранее во вторичной камере сгорания.Вынужденный воздух заставил их взлететь за края очага, что привело к тому, что я использовал танцевальные движения 80-х, чтобы топтать тлеющие угли. К счастью, я быстро осознал свою ошибку и закрыл вторичную камеру сгорания, чтобы закрыть выход для тлеющих углей. Это означало, что горящие гранулы должны были уйти в другое место … вверх!

    Горящие угли пеллет начали подниматься по траектории дымовой трубы! Чтобы противостоять этому поступку, я решил остановить подачу топлива. Я быстро закрыл бункер для гранул, но у меня осталось около 12 дюймов несгоревших гранул в трубе, готовых накормить эту пылающую катастрофу.Поэтому я снял крышку с мини-бункера, надеясь вычерпать несгоревшие гранулы.

    Вы не можете изменить законы физики

    Когда я снял крышку, я создал новый путь для выхода принудительного воздуха, и пламя начало лизать гранулы в трубке подачи с угрожающей скоростью. Это новое выходное отверстие также остановило работу дымохода, и теперь комната наполнялась дымом. Моя жена больше не беспокоилась о том, чтобы замерзнуть, но вышла из офиса живой и кричала: «Почему бы тебе не выключить вентилятор ?!» Как всегда, жена умнее меня.

    Я выключил вентилятор, и мы открыли все двери офиса, чтобы они попали в очень холодный воздух, чтобы выпустить дым. Через 10 долгих минут пламя погасло. Теперь питающие трубы и мини-бункер не предназначены для использования в качестве камеры сгорания, поэтому пеллеты сгорели только частично. Это привело к почерневшему и обугленному беспорядку, приклеенному к стенам камеры.

    … И частично сгоревшие окатыши в дымовой трубе.

    … И те, что в укромных уголках и закоулках первичной, вторичной и зольной камер.

    … И те, что упали в очаг.

    Последствия

    Рэйчел пошла домой, чтобы согреться, а я провел следующие два часа на морозе, счищая полусгоревшие гранулы со всех поверхностей, которых они касались. Мне пришлось оставить двери открытыми, потому что затяжной дым все еще душил мое горло. В конце концов я убрал весь беспорядок и перезапустил Wiseway Stove, и все заработало нормально.

    В конце концов, мои злоключения не привели к необратимым повреждениям самой печи.Единственным свидетельством моей ошибочной попытки нарушить законы природы было отсутствие краски на плите. Судя по всему, печь так нагрелась, что в нескольких местах сразу же выгорела краска с температурой 950 ° F на стали.

    Мораль: не ленитесь.

    И если вы все равно предпочитаете лениться, не пытайтесь нагнетать воздух в печь на гранулах Wiseway.

    Wiseway GW1949 Неэлектрическая печь на гранулах с гравитационной подачей, сертифицированная Агентством по охране окружающей среды на 2000 кв. Футов

    GW1949 Wiseway от US Stove устраняет необходимость в электричестве за счет использования естественной системы подачи под действием силы тяжести, которая устраняет все типичные электрические и механические части, которые есть в традиционных нагревателях гранул.Эта запатентованная революционная конструкция — единственная на рынке неэлектрическая печь на гранулах, сертифицированная EPA и внесенная в список UL. Wiseway прост в запуске и эксплуатации. Просто нагрейте камеру сгорания и дымоход пропановой горелкой и запустите поток гранул. В этой печи используется естественная тяга, которая нагревает печь до нужной температуры. Регулировка проста: открываются и закрываются воздухозаборники на передней панели печи. Окно позволяет видеть пламя, поднимающееся вверх по корпусу печи.Поскольку он не использует электричество, тепло отводится от 3,5 дюйма. трубки и стальные перегородки на спине. Лучше всего то, что эта печь имеет чрезвычайно малые зазоры сзади и по бокам, что упрощает установку. Впечатляет то, что печь не использует электричество и является идеальным источником тепла для помещений, подверженных отключениям электроэнергии или отключенным от электросети.

    • Функции
      • Выход 40000 БТЕ
      • Обогрев до 2000 квадратных футов
      • Современный стильный дизайн подходит ко многим декорам
      • Использует стандартный 3-дюймовый отвод пеллет, который затем может быть выведен в 4-дюймовый или 6-дюймовый дымоход
      • Бесшумная работа — без движущихся частей
      • 60 фунтовбункер до 36 часов нагрева
      • Неэлектрическая печь на гранулах использует естественную систему подачи самотеком, при этом не требуется электричество
      • Простая и легкая регулировка демпфера
    • Характеристики
      Устройство управления сенсорной панелью
      Изделие Встроенный вентилятор с регулируемой скоростью
      Продукт Пьедестал, в комплекте Да
      Изделие Тип печи Отдельностоящая
      Воздуходувка
      Площадь нагрева продукта (фут²) 2000
      Продукт Топка с кирпичной кладкой
      Сжигание древесины или гранул Пеллета
      Продукт Максимум БТЕ 40000
      Продукт Варочная панель
      Комплект для подачи наружного воздуха
      Гарантия производителя продукта Ограниченная пожизненная гарантия на топку, 1 год на все остальные детали, 1 год Электрические детали
      Цвет / покрытие Черный
      Продукт с вентиляцией или без вентиляции Вентилируемый
      Емкость бункера для продукта (фут3) 60
      Содержимое упаковки продукта Пеллетная печь
      Продукт Одобрен EPA Да
      Датчик температуры продукта Да
      Ящик для золы Да
      Требуется выпуск продукта Да
      Расположение вентиляционного отверстия продукта Топ
      Продукт Каталитический / некаталитический Некаталитический
      Продукт сертифицирован CSA Да
      Продукт включен в список UL Да
      Продукт зарегистрирован в ETL Да
      Диаметр выпускного отверстия продукта (дюймы) 3
      Продукт Система воздушной промывки
      Изделие Автоматическое зажигание
      Продукт Съемный резервуар для воды
    • Габаритные размеры
      Ширина в собранном виде (дюймы) 24
      Вес в упаковке 182
      Ширина в упаковке 54
      Высота в упаковке 32
      Глубина в собранном состоянии (дюймы) 15
      Глубина упаковки 18.5
      Высота в собранном виде (дюймы) 52
    • Другой
      MFG Фирменное наименование US Stove Company
      Дата вступления в силу информации 24.04.2018
      Есть ли на этот продукт гарантия? Есть
      MFG Модель № (серия) GW1949
      Гарантия производителя Ограниченная пожизненная гарантия на топку, 1 год на все остальные детали, 1 год Электрические детали
      Тип гарантии Limited — Детали
      Тип / категория продукции поставщика Дом — Отопление, охлаждение и качество воздуха
      Ключевые слова для поиска Пеллетная печь, автономная, неэлектрическая, неэлектрическая, Печь, каменка, очаг, камин, преппер
      Тип гарантии Дата вступления в силу Дата покупки
      UPC 012685019499
    • Нормативный
      California Proposition 65 Требуется предупреждение Есть
      Содержит химические вещества, вызывающие рак (Calif Prop65) Есть
      У товара есть ограничения?
      Перечислите химические вещества, вызывающие рак, в соответствии с Положением штата Калифорния 65 Окись углерода
    • FAQs
      • Где я могу получить поддержку по моему продукту? Посетите нашу зону поддержки, чтобы узнать о вариантах поддержки.
      • Какая у меня гарантия?

        На все запасные части распространяется гарантия сроком на 1 год с даты покупки. Гарантия на целостность топки составляет 3 года с момента покупки. Некоторые дилеры могут продавать расширенные гарантии. Вам нужно будет обратиться к своему дилеру за помощью, если вы приобрели его и находитесь за пределами сроков покрытия US Stove.

      • Могу ли я сжигать кукурузу в печи на гранулах?

        Нет, вы не можете сжигать кукурузу в своей печи на гранулах. Пеллетная печь была разработана и протестирована только для древесных пеллет. Сжигание кукурузы в печи приведет к аннулированию гарантии и может создать угрозу безопасности или вызвать повреждение печи. В печи на гранулах можно сжигать только гранулы из твердых пород древесины высшего качества. Единственное исключение из этого правила — если ваша плита специально оборудована для сжигания кукурузы, как печи серии 6041.Эти печи поставляются с мешалкой и специальной горелкой, позволяющей сжигать кукурузу и другое биотопливо.

      • Для чего нужны горки в задней стенке или на дне топки?

        Они очищают от скопившейся золы. Их следует очищать, ПО МЕНЮ, каждый сезон сжигания или после каждой тонны сожженных гранул. Вы должны периодически проверять их, чтобы не было большого скопления золы.Это сильно повлияет на производительность вашей печи на гранулах / кукурузе!

      • Нужен ли мне комплект для свежего воздуха?

        Это будет зависеть от того, насколько воздухонепроницаем в доме / здании. Если она очень герметична, может образоваться отрицательное давление, которое помешает правильной работе печи. Если установка установлена ​​в передвижном / промышленном доме, НЕОБХОДИМ комплект для свежего воздуха!

    • Где я могу получить поддержку по моему продукту? Посетите нашу зону поддержки, чтобы узнать о вариантах поддержки.
    • Какая у меня гарантия?

      На все запасные части распространяется гарантия сроком на 1 год с даты покупки. Гарантия на целостность топки составляет 3 года с момента покупки. Некоторые дилеры могут продавать расширенные гарантии. Вам нужно будет обратиться к своему дилеру за помощью, если вы приобрели его и находитесь за пределами сроков покрытия US Stove.

    • Могу ли я сжигать кукурузу в печи на гранулах?

      Нет, вы не можете сжигать кукурузу в своей печи на гранулах.Пеллетная печь была разработана и протестирована только для древесных пеллет. Сжигание кукурузы в печи приведет к аннулированию гарантии и может создать угрозу безопасности или вызвать повреждение печи. В печи на гранулах можно сжигать только гранулы из твердых пород древесины высшего качества. Единственное исключение из этого правила — если ваша плита специально оборудована для сжигания кукурузы, как печи серии 6041. Эти печи поставляются с мешалкой и специальной горелкой, позволяющей сжигать кукурузу и другое биотопливо.

    • Для чего нужны горки в задней стенке или на дне топки?

      Они очищают от скопившейся золы.Их следует очищать, ПО МЕНЮ, каждый сезон сжигания или после каждой тонны сожженных гранул. Вы должны периодически проверять их, чтобы не было большого скопления золы. Это сильно повлияет на производительность вашей печи на гранулах / кукурузе!

    • Нужен ли мне комплект для свежего воздуха?

      Это будет зависеть от того, насколько воздухонепроницаем в доме / здании. Если она очень герметична, может образоваться отрицательное давление, которое помешает правильной работе печи.Если установка установлена ​​в передвижном / промышленном доме, НЕОБХОДИМ комплект для свежего воздуха!

    Другие модели, которые могут вам понравиться

    .

    Добавить комментарий
