Источник бесперебойного питания для котла Энергия ИБП Pro

Инверторы для систем бесперебойного Энергия ИБП Pro представлены модельной линейкой из нескольких моделей. Их мощность варьируется от 500 Вт до 5 кВт. Они характеризуются высокой степенью надёжности и универсальностью в применении. Ключевые особенности модельного ряда:

• Многоступенчатая защита аккумулятора;
• Быстрое переключение;
• Форма выходного напряжения – чистая синусоида;
• Встроенный стабилизатор напряжения;
• Бесшумная работа.

Инверторы обеспечивают бесперебойное питание подключаемой техники, мгновенно переключаясь между доступными источниками.

Описание модельного ряда

Инверторы Энергия ИБП Pro используются для питания отопительных котлов, циркуляционных насосов, систем видеонаблюдения, компьютерной техники и прочей электроники, нуждающейся в стабильном напряжении и чистой синусоидой на выходе. Представленный модельный ряд полностью соответствует всем требованиям, предъявляемым источникам бесперебойного питания. Инверторы мгновенно переключаются с сети на аккумулятор и обратно, обеспечивают электропитанием нагрузку до 5 кВт.

Оборудование работает в диапазоне входных напряжений от 170 до 280 В. Выходное напряжение составляет 220 В с погрешностью в 5% при питании от электросети и с погрешностью 1% при питании от аккумуляторной батареи. Переключение на аккумулятор и обратно производится менее чем за 6 секунд. Для подключения нагрузки предусмотрены винтовые колодки и традиционные розетки. Допускается кратковременное (не более 3 секунд) превышение максимально допустимой нагрузки на 300%. Охлаждение инверторов – принудительное/конвекционное.

Инверторы Энергия ИБП Pro проявляют заботу о подключенных аккумуляторах. Они наделены защитой от короткого замыкания, системами предотвращения глубокого разряда и перезаряда. Также предусмотрена защита от неправильного подключения. К моделям мощностью до 2,3 кВт подключаются аккумуляторы с напряжением 12 В, к моделям мощностью 3,4-5 кВт – с напряжением 24 В. При отсутствии нагрузки инверторы переходят в спящий режим, экономя заряд аккумулятора. Они способны защитить подключаемое оборудование от скачков напряжения и его падений, а также от регулярного пропадания питания.

Инверторы Энергия ИБП Pro представлены семью моделями мощностью от 500 до 5000 Вт. Столь широкий диапазон мощности позволяет полностью решить проблему резервирования питания. Все модели облачены в прочные металлические корпуса с цветными контрольными панелями. Аккумуляторные батареи – внешние, подключаются через проводники подходящего сечения.

Покупка инверторов Энергия ИБП Pro

Купить инверторы Энергия ИБП Pro для построения систем резервированного питания вы сможете в интернет-магазине Теплодвор. Мы доставим покупки в любую точку Москвы и России. Также в магазине представлен широкий спектр отопительных котлов всех систем и узлов для монтажа систем отопления и систем водоснабжения.

Источник бесперебойного питания для котла отопления

Выбираем источник бесперебойного питания (бесперебойник) для газового котла

Современные газовые котлы напичканы сложной электроникой которой необходимо постоянное и качественное электропитание. При перебоях с подачей электроэнергии или при аварии в электросети ваш отопительный прибор просто перестанет работать и вы останетесь замерзать в своем частном загородном доме. Для того, чтобы это не случилось владельцы используют источник бесперебойного питания (ИБП) для газовых котлов.

В этой статье мы расскажем о том зачем нужен бесперебойник и какие бывают виды, как выбрать лучший и правильно подключить своими руками. В заключении мы рассмотрим наиболее востребованные у потребителей модели источников бесперебойного питания (UPS) и приведем несколько отзывов владельцев об их работе.

Всем нам знакома ситуация когда электричество вдруг внезапно пропадает, свет гаснет и приходится зажигать свечи. Если вы живете в доме с центральным отоплением это еще пол беды – посидите некоторое время при свечах без телевизора и компьютера.

Совсем другое дело когда вы живете загородом в частном доме и используете для отопления энергозависимый газовый котел. Без электропитания он перестанет работать и в скором времени вы начнете замерзать.

Чтобы избежать подобной ситуации у владельца загородного дома есть несколько выходов:

1. Использовать в системе отопления энергонезависимый газовый котел, у которого вся автоматика работает механически и не требует электропитания. На рынке есть подобные модели, но их эффективность значительно ниже чем у тех, которые управляются современной электроникой.
2. В пару к газовому котлу с электронным блоком управления подключить энергонезависимый. Такой вариант конечно хорош, но дорог т.к. потребуются затраты на покупку второго котла и его подключение к системе отопления.
3. Полностью отказаться от газа или поставить резервный отопительный прибор на твердом топливе, например такой как отопительный твердотопливный котел «Каракан». Система из двух котлов будет также стоить очень дорого, а отопление дома дровами и углем имеет свои существенные недостатки.
4. Купить и установить источник бесперебойного питания для газового котла, который позволит устройству отопления продолжить функционировать до тех пор, пока напряжение в сети снова не появится. Такой вариант наиболее предпочтителен как по простоте установки, так и по финансовым соображениям.

Давайте разберемся, что такое ИБП, из каких основных блоков он состоит и как работает. Источник бесперебойного питания включает в себя:

• Инвертор для котла отопления играет очень важную роль. Он преобразует постоянное напряжение 12В от аккумуляторов, в переменное 220В с идеальной формой синусоиды, которое необходимо для правильной работы автоматики газового котла и системы отопления.

• Для того чтобы привести низкокачественное питание электросети к уровню и виду необходимому для корректной работы электроники используется стабилизатор напряжения для газового котла. Встречаются как реализации в одном блоке с инвертором так и отдельные устройства.

• Один или несколько встроенных или внешних аккумуляторов накапливают заряд и в случае отключения питания в основной сети, служат источником электропитания для газового котла и других устройств системы отопления.

Принцип работы бесперебойника довольно прост. В обычном режиме газовый котел питается от сети и параллельно заряжает аккумуляторы ИБП. В тот момент, когда электропитание вдруг пропадает, источник бесперебойного питания переключается на работу от батарей, до тех пор пока напряжение в сети вновь не появится. При возобновлении электроснабжения, бесперебойник возвращается к обычному режиму работы от сети и заряду аккумуляторов.

Вроде бы схема работы ИБП проста и понятна, однако существуют различные варианты ее реализации. От того каким маршрутом напряжение из электросети попадает в газовый котел или другое устройство системы отопления, различают несколько основных типов:

Оффлайн (Off-line)

ИБП оффлайн типа устроены довольно просто. Они состоят из блока аккумуляторных батарей, выпрямителя, инвертора и коммутирующего реле. Выпрямитель преобразует переменное напряжение 220В в постоянное 12В от которого заряжаются батареи. Инвертор напротив из постоянного напряжения 12В делает переменное 220В с идеальной формой синусоиды, которое отлично подходит для питания газового котла.

До тех пор пока напряжение в сети на должном уровне, оно подается напрямую в нагрузку и на зарядку аккумуляторов. Когда электропитание в сети пропадает или становится ниже допустимых значений, реле переключается на блок АКБ и питание нагрузки происходит за счет них.

Основное достоинство бесперебойников этого типа сравнительно низкая цена. Однако, есть у них и минусы, такие как отсутствие стабилизации напряжения и задержка в переключении реле. При использовании источников бесперебойного питания оффлайн типа, систему следует дополнительно комплектовать стабилизатором напряжения.

Линейно-интерактивные (Line-interactive)

По свое структуре полностью копируют ИБП оффлайн типа, но с одним существенным преимуществом — на входе устанавливается стабилизатор напряжения. Благодаря этой доработке снижается количество переключений с сети на АКБ и обратно.

Линейно-интерактивные модели служат гораздо дольше моделей оффлайн типа. Однако в момент переключения реле, пусть и очень короткий, газовое оборудование остается без электропитания. Этого недостатка лишен следующий тип источников БП.

Онлайн (On-line)

В бесперебойниках онлайн типа все происходит немного по другому. Сетевое напряжение проходя через ИБП подвергается двойному преобразованию. На первом этапе выпрямитель преобразует переменное напряжение 220В в постоянное 12В, которое подается на заряд АКБ и на инвертор. Инвертор делает обратное преобразование и на вход газового котла подается идеальная синусоида 220В.

Главные достоинства источников бесперебойного питания этого типа это идеальная форма выходного напряжения, а также мгновенное переключение на работу от аккумуляторных батарей. Единственный минус таких устройств это высокая цена.

Для газовых котлов лучше использовать ИБП онлайн типа, т.к. именно они способны обеспечить его напряжением необходимого качества, однако их цена довольно высока. В качестве бюджетного варианта стоит рассматривать линейно-интерактивные ИБП или приборы оффлайн типа с внешним стабилизатором.

Итак, с типом источника бесперебойного питания мы определились, можно переходить выбору по конкретным параметрам.

На какие параметры следует в первую очередь обратить внимание при выборе бесперебойника для газового котла? Давайте рассмотрим их все по порядку. Начнем с самых важных:

1. Для того, чтобы определиться с этим параметром нужно сложить электрическую мощность всех приборов, которые будут от него питаться: газовый котел, циркуляционные насосы и т.п. Следует учесть, что пусковые токи могут в 3 раза превышать номинальные, поэтому потребляемую мощность каждого насоса нужно смело умножить на 3. Полученную сумму умножаем на 1,2-1,3 в результате и получим необходимую мощность источника бесперебойного питания.

2. Вспомните, как часто у вас пропадает электропитание и как долго его нет? В соответствии с этими данными планируем максимальное время автономной работы и приобретаем соответствующее количество аккумуляторных батарей.

3. Для газовых котлов подойдут батареи изготовленные по технологии AGM и AGM GEL. Многие спрашивают, можно ли подключать к ИБП для газового котла автомобильные аккумуляторы? Использование стартерных автомобильных АКБ крайне не желательно. Они рассчитаны на кратковременную нагрузку для пуска двигателя. При длительном нахождении в рабочем состоянии они быстро выйдут из строя, плюс ко всему они боятся глубокого разряда. Еще один их минус в том, что электролит находится в жидком состоянии и велика вероятность испарений, что крайне не желательно в жилых помещениях.

Итак мы выбрали подходящий ИБП и необходимое количество аккумуляторных батарей к нему, теперь можно смело переходить к подключению всего комплекта к газовому котлу. Установку источника бесперебойного питания нужно производить в чистом, не пыльном помещении вдали от источников влаги. Бесперебойник не следует чем либо накрывать, чтобы не мешать работе его системы охлаждения.

При наличии одной батареи ее плюсовая клемма подсоединяется к плюсовой ИБП, минусовая к минусовой соответственно. При наличии нескольких АКБ они соединяются последовательно: плюс каждой батареи соединяется с минусом соседней, свободные клеммы на АКБ подключатся к соответствующим разъемам бесперебойника.

В заключении нашего рассказа приведем небольшой обзор популярных моделей источников бесперебойного питания, наиболее востребованных среди владельцев газовых котлов:

ИБП «Штиль»

ИБП «Штиль» специально разработан для бесперебойного питания элементов систем отопления. Он относится к линейно-интерактивному типу с внешними АКБ. На выходе устройство выдает чистую синусоиду 220В/50Гц. Для удобства контроля состояния прибора он снабжен светодиодными индикаторами режимов работы.

Модель разработана для горизонтальной установки и имеет компактные размеры. Ниже приведены основные технические характеристики источников бесперебойного питания «Штиль»:

Один из владельцев бесперебойника «Штиль», специально для kotlydlyadoma.ru рассказал о своем опыте его использования в небольшом отзыве:

Долго читал форумы в поисках лучшего источника бесперебойного питания для газового котла «Baxi» и в итоге остановился на модели «Штиль» АБП-150Т мощности которой вполне достаточно для моих целей. Также приобрел две аккумуляторные батареи по 40 Ач которые подключил последовательно. Вот уже пол года как он у меня работает, электропитание отключали за это время несколько раз и ИБП успешно справлялся со своей задачей.

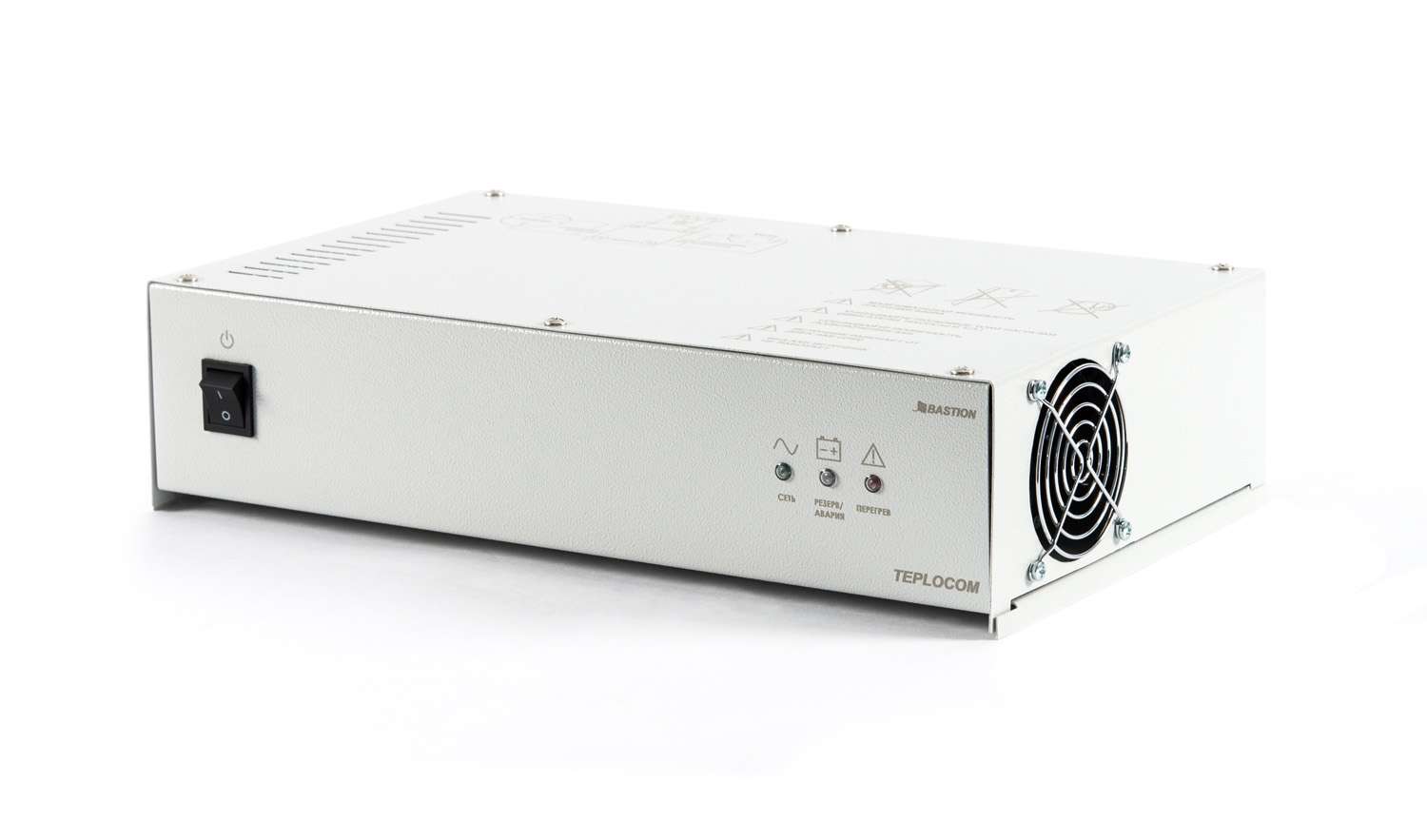

ИБП «Teplocom»

Компания «Бастион» предлагает всем владельцам газовых котлов источники бесперебойного питания онлайн типа. Прибор учитывает высокие пусковые токи и без каких либо задержек выдает на выход синусоидальное напряжение идеальной формы частотой 50Гц. Модель рассчитана на работу с двумя АКБ по 12В, емкостью от 40 до 200 Ач.

Бесперебойник может крепится на стену в 4 разных положениях. Для установки на пол в комплекте предусмотрен комплект съемных ножек. Модель прекрасно подойдет для популярных моделей газовых котлов таких как: Vaillant, Baxi, Протерм. Основные технические характеристики бесперебойников «Teplocom» от компании «Бастион»:

О своих впечатлениях от владения ИБП «Teplocom» нам рассказал один из его владельцев:

Долго читал на форумах, как лучше лучше решить проблему отключения газового котла при перебоях с электропитанием. Сначала были мысли установить простенький резервный котел «Эван» Warmos для отопления дровами и углем в случае чего. В конечном итоге все-таки решил приобрести новинку от компании «Бастион», источник бесперебойного питания «Teplocom» 600 с комплектом аккумуляторных батарей. Прибор гармонично разместился на стене котельной, а АКБ поставил на специальный стеллаж. ИБП работает совершенно бесшумно и ничем о себе не напоминает.

В завершении нашего рассказа посмотрите небольшое видео о том как выбрать и подключить ИБП к котлу отопления:

С учетом качества отечественных электросетей установка ИБП для системы отопления просто необходима, если вы конечно не хотите замерзнуть в своем загородном при очередном отключении газового котла. Мы надеемся, что наша статья помогла вам выбрать лучший источник бесперебойного питания для вашей системы отопления.

kotlydlyadoma.ru

ИБП для газовых котлов: как выбрать хороший бесперебойник

Современные автономные системы отопления для частного дома практически всегда комплектуются циркуляционным насосом и блоком управления, который работает от электрической сети. Этот момент создает определенную уязвимость для всего дома. Если по какой-то причине электричество не поступает, циркуляционный насос отключается, а это приводит к полной остановке системы отопления. Решить проблему поможет очень полезный прибор — источник бесперебойного питания или ибп для газовых котлов. Выбирая подходящее устройство, следует учесть ряд важных моментов.

Для чего нужен бесперебойник в котельной?

Устройства бесперебойного питания необходимы не только для того, чтобы обеспечить отопительную систему электричеством, но и для улучшения качества электроэнергии, подаваемой на газовый котел. Электричество для современного газового котла необходимо как для циркуляционного насоса, так и для других элементов системы, например, для блока управления, снабженного микропроцессором. Такая техника обычно чувствительна к перепадам напряжения в сети, при резких скачках процессор может просто сломаться.

Современные бесперебойники для газового котла позволяют обеспечить выходное напряжение электросети в виде синусоиды. Именно такой ток необходим для нормальной работы электромагнитных клапанов, двигателей, насосов, процессоров, трансформаторов и других элементов управления отопительной системы.

Не стоит использовать с газовым котлом источник бесперебойного питания, предназначенный для работы компьютерной техники. Такой ИБП обычно рассчитан на 10-15 минут автономной работы. Этого достаточно для того, чтобы безопасно завершить работу стационарного компьютера, но для газового котла срок слишком мал. Кроме того, для работы электронных устройств важен такой показатель как “фазировка”. Она должна соответствовать профилю электрической сети, что возможно только с применением специального ИБП.

Источник резервного питания устроен достаточно просто: блок питания и аккумулятор (или несколько аккумуляторных батарей). Обычно используют АКБ на 12 Вольт. Когда устройство включают в сеть, происходит зарядка аккумуляторов через встроенное зарядное устройство, преобразующее переменный сетевой ток в необходимые для батарей 12V . Параллельно осуществляется подача электроэнергии 220V непосредственно на газовый котел и другое оборудование. Когда АКБ заряжены полностью, зарядное устройство отключается и осуществляется лишь штатное электропитание системы.

При отключении электроэнергии ИБП автоматически преобразует ток 12-вольтных батарей в 220V и подает его на отопительное оборудование до тех пор, пока подача электроэнергии не будет восстановлена или пока не окончится заряд АКБ. Когда в сети снова появляется электроэнергия, режим работы ИБП автоматически изменяется: газовый котел снова получает питание от сети 220V, а зарядное устройство восстанавливает полный заряд АКБ. Переключение режимов работы происходит за доли секунды, поэтому работа электрооборудования практически не прекращается.

Виды источников резервного питания

Современные ибп, которые подходят для котла отопления, можно разделить на три основных вида:

• Офф-лайн (off-line) модели, отличающиеся простотой конструкции и невысокой ценой;
• Линейно-интерактивные устройства, дающие большую защиту для оборудования и находящиеся в средней ценовой категории;
• Он-лайн (on-line) модели, самые дорогие и наиболее безопасные.

Офф-лайновые бесперебойники работают просто. В настройках аппарата зафиксированы граничные показатели допустимого напряжения в сети, обычно они составляют 170-270V. Если напряжение сети находится вне этих пределов, прибор автоматически переключает питание на аккумулятор. Как только напряжение в сети достигает установленных показателей, происходит обратное переключение на сетевое питание. Для потребителя переключение происходит незаметно, поскольку время отключения-подключения с/на АКБ составляет всего 15 мс. Помимо аккумуляторов, в состав устройства этого типа входит инвентор, преобразующий энергию аккумулятора в 220-вольтный ток, а также контроллер напряжения электрической сети.

В офф-лайновых ИБП не предусмотрен стабилизатор напряжения, что существенно ухудшает работу прибора. Скачки напряжения случаются в отечественной сети довольно часто, особенно зимой. В результате происходит частое переключение питания на батарею и обратно. Такая система эксплуатации приводит к быстрому износу аккумуляторов или всего ИБП.

Обратите внимание! Как показала практика, бесперебойники офф-лайнового типа не всегда корректно работают в сочетании с дизельными или бензиновыми генераторами.

Устройство линейно-интерактивных ИБП отличается от офф-лайновых моделей наличием стабилизатора напряжения. Здесь также установлены граничные показатели допустимого напряжения в пределах 170-270V. Переключение с/на АКБ происходит в автоматическом режиме, но благодаря стабилизатору все оборудование подвергается меньшей опасности из-за внезапных перепадов напряжения. При использовании линейно-интерактивных бесперебойников с генераторами на жидком топливе также нередко наблюдаются проблемы.

Он-лайновые модели ИБП работают по несколько иной схеме. В них установлен инвентор двойного преобразования. Поступающий на устройство ток переменного напряжения сначала преобразовывается в постоянный ток, а затем преобразуется еще раз — в переменный ток со стабильными показателями. Таким образом достигается максимальная защита запитанного на ИБП оборудования от скачков напряжения, поскольку питание на оборудование поступает только через ИБП. Устроен такой бесперебойник довольно сложно, поэтому его стоимость всегда выше, чем у двух предыдущих типов ИБП.

Обратите внимание, что он-лайновые ИБП с генераторными установками работают практически безупречно. Именно такое оборудование следует использовать владельцам мини-электростанций.

Как выбрать подходящий ИБП?

Не все владельцы частных домов могут позволить себе дорогую модель он-лайнового бесперебойника. Иногда имеет смысл выбрать устройство попроще и подешевле. Чтобы понять какой тип ИБП необходим для конкретного дома и какое понадобится количество АКБ, следует оценить следующие параметры:

• количество и мощность оборудования, которое будет запитано на ИБП: газовый котел, дополнительные насосы, система сигнализации, бытовые приборы и т.п.
• качество электроэнергии, поступающее в дом из централизованной сети или с мини-электростанции;
• вероятность скачков напряжения, их диапазон и частота;
• расчетная мощность подключенного к ИБП оборудования на момент пуска;
• приблизительное время автономной работы оборудования, запитанного на бесперебойник.

Обязательно следует учитывать размер индукционных нагрузок. В момент пуска двигателя циркуляционного насоса может наблюдаться 3-6-кратное увеличение электрического тока. Обычно в современных моделях ИБП сделан некоторый запас прочности, но все же имеет смысл увеличить расчетные показатели мощности при выборе бесперебойника на 20-30%.

Примерно 80% стоимости источника бесперебойного питания составляют аккумуляторные батареи. Очень важно точно рассчитать мощность оборудования и время автономной работы, чтобы не переплачивать за ненужные АКБ. Владельцы частных домов чаще предпочитают недорогие линейно-интерактивные или офф-лайновые модели ИБП. Однако при использовании генераторных установок, мини-электростанций или другого подобного оборудования разумнее приобрести он-лайновый бесперебойник, чтобы предотвратить поломку дорогостоящего оборудования.

Интересная информация о выборе ИБП для газового котла представлена в следующем видеоматериале:

Емкость АКБ и время автономной работы

Выбирая ИБП, следует проверить, имеется ли в конкретной модели возможность для присоединения дополнительных аккумуляторов. Если условия эксплуатации изменятся, можно будет просто докупить и подключить необходимое количество АКБ, а не заменять весь бесперебойник. Обычно встроенные аккумуляторы рассчитаны на 20 А/часов. Этого объема не всегда достаточно.

Также необходимо следить за соотношением тока зарядного устройства и емкости аккумулятора. Соотношение этих показателей должно составлять 1:10. Это означает, что для ЗУ с пятиамперным зарядом понадобится аккумуляторная батарея емкостью 50 А/часов.

Для определения времени автономной работы газового котла можно воспользоваться следующей таблицей:

Этих данных вполне достаточно для бытовых расчетов. Если нужны более точные показатели, следует воспользоваться специальными таблицами или заказать расчеты у инженера-электрика. Представленные выше сведения позволяют определить время работы оборудования в зависимости от его мощности и емкости батареи с погрешностью около 30 минут. Обычно 25-ваттый газовый котел снабжен только одним встроенным циркуляционным насосом. Учитывая мощность электронного блока управления, такая модель может потреблять 90-150 Вт электроэнергии. Мощность ИБП для такого котла должна составлять около 300 Вт.

Согласно приведенной таблице аккумулятор емкостью 150 А/ч может обеспечить автономным электропитанием небольшой котел в течение примерно 10 часов. Это достаточно мощный аккумулятор, но если такой длительный период работы котла не актуален, имеет смысл выбрать батарею поменьше.

aqua-rmnt.com

Источники бесперебойного питания для котлов отопления: особенности, виды, принцип работы ИБП

Чтобы газовые котлы работали бесперебойно, необходимо круглосуточное подключение к сети электропитания. Особенно это актуально для агрегатов, которые оснащены различными автоматическими системами. Если в подаче электроэнергии вдруг случаются перебои, это приостанавливает работу устройства или может даже вывести его из строя. Перебои с электричеством могут длиться от нескольких минут до нескольких суток. Чтобы поддержать работу отопительной системы, используются источники бесперебойного питания для котлов отопления (ИБП). Они защищают газовый котел в случае отключения электричества и от резких перепадов напряжения.

Преимущества ИБП для котлов отопления

Конструкция ИБП для котлов отопления состоит из двух модулей: стабилизатора тока и аккумуляторной батареи. У такого устройства есть определенные преимущества:

• простой монтаж;
• подключение можно производить самостоятельно, не привлекая для этого профессионалов;
• стабильные характеристики выходного напряжения;
• долгий срок службы ИБП и отопительного котла;
• незначительные расходы, которые могут возникнуть в процессе эксплуатации;
• нет необходимости в техническом обслуживании;
• в процессе работы не возникает никакого шума и звуков.

Устанавливают источники бесперебойного питания для котлов отопления в таких местах, которые хорошо защищены от влажности. В основном таким местом является герметичный шкаф, который должен располагаться очень близко к вентиляционной шахте. Это способствует защите оборудования от появления конденсата и обеспечивает его охлаждение.

Виды ИБП для котлов отопления

ИБП бывают следующих разновидностей:

• off-line;
• on-line;
• line-interactive.

Более простыми считаются ИБП off — line класса, предназначенные для котлов отопления. У них нет внутреннего стабилизатора, из-за чего их используют в сетях, для которых характерно стабильное напряжение. Когда напряжение в сети снижается до 175 — 180 вольт, включается питание от батареи. На сегодняшний день представлено большое количество эффективных и качественных устройств такого класса.

ИБП line — interactive класса совершенно не отличаются от ИБП off — line класса, за исключением одного – оборудован такой источник простым стабилизатором напряжения низкой точности. Функционируют такие модели от внешних аккумуляторов, которые демонстрируют очень высокие показатели – работа котла может длиться около 10 часов.

ИБП on — line класса часто оснащаются встроенными аккумуляторами. В последнее время стали выпускать модели, конструкция которых предусматривает зарядные устройства, обеспечивающих заряд внешних аккумуляторов высокой мощности.

Конструкция каждой модели имеет точные стабилизаторы напряжения, которые на выходе имеют высокую мощность (220 вольт). У приборов on — line класса большое количество достоинств перед другими видами ИБП, однако, и стоят они гораздо выше всех остальных источников бесперебойного питания.

По типу монтажа ИБП бывают двух видов:

• настенные – используются для бытовых целей, имеют небольшие размеры и комплектуются аккумуляторными батареями малой емкости;
• напольные – гораздо более мощные источники питания, которые обеспечивают питанием значительную нагрузку.

Принцип работы ИБП

Как только котел подключат через ИБП, то одновременно с этим начинает работать отопительный прибор и происходит зарядка элементов питания. Частота переменного тока выравнивается при помощи стабилизатора, который также предохраняет от скачков напряжения. Когда неожиданно отключается электричество, автоматика мгновенно переводит нагрузку на внутренний аккумулятор. Продолжительность работы ИБП зависит от следующих параметров:

• емкость и количество аккумуляторных батарей;
• мощность, которая потребляется электрооборудованием газового котла.

Что лучше – ИБП или бензогенератор?

Многие жильцы квартир, столкнувшиеся с проблемой отключения котла отопления, приобретают стабилизатор или бензиновый генератор. Однако, необходимо помнить о том, что электронные платы многих котлов содержат «родной» стабилизатор напряжения. Это означает, что для электрической части котлов отопления потребуется несущественное количество электроэнергии. Поэтому использовать электрогенераторы просто нецелесообразно и невыгодно, а лучше всего приобрести ИБП, чтобы решить проблемы с перебоями в питании.

Полезные рекомендации

При выборе ИБП рекомендуется учитывать следующие моменты:

• Обязательно следует ознакомиться с техническим паспортом и внимательно изучить все его положения. Входящий ток должен быть «чистой синусоидой» 500 VA. Это очень важный параметр и пренебрегать им не стоит. Если в техническом паспорте указана другая характеристика, то лучше всего приобрести другую модель отопительного котла. Пусть даже такие приборы и имеют многочисленные положительные отзывы, лучше выбрать другое оборудование, иначе можно потом пожалеть о сделанной покупке.
• Выбирая источник бесперебойного питания, следует учитывать мощность своего котла. Кроме того, специалисты советуют поинтересоваться конкретными показателями энергетического потребления вентилятора и насоса. Мощность пуска ИБП должна в 5 — 7 раз превышать показатель общего энергопотребления вентилятора и насоса. Это очень значимый фактор, потому что при недостаточной мощности ИБП, он не сможет «завести» котел.
• Лучший выбор – это on — line ИБП. Кроме выполнения своей главной функции, он замечательно стабилизирует напряжение.
• Приобретать ИБП необходимо с двойным запасом мощности относительно энергопотребления котла. В основном мощность ИБП представлена в Вольт-Амперах, а такая же характеристика электроприборов – в Ваттах. Чтобы пересчитать мощность, потребуется коэффициент 0,7. Например, для электроприбора с мощностью 400 Вт потребуется источник с такой же мощностью, не меньше. Вычисляется она таким нехитрым математическим способом: 400 (Вт) умножается на 0,7 (коэффициент), в результате получается 571 (Вольт-Ампер).

Заключение

Источник бесперебойного питания является самой необходимой вещью для отопительного котла, используемого в условиях российских реалий. Перед тем как его приобрести, следует учитывать некоторые нюансы особенностей котла, и быть при этом очень внимательным. Принимая во внимание приведенные рекомендации, можно приобрести самую подходящую модель ИБП. Приобретенный источник бесперебойного питания замечательно защищит котел отопления от перепадов напряжения и внезапного отключения электроэнергии, в результате одной жизненной проблемой станет меньше.

• Автор: Леонид Григорьевич Чернухин

kotel.guru

Каким должен быть источник бесперебойного питания для котлов отопления

Приобретение дорогого и качественного оборудования ещё не гарантирует бесперебойную работу нужной системы. Для таких целей нужно устанавливать источник бесперебойного питания, который сделает всё возможное, чтобы оборудованием можно было пользоваться в полном объёме.

Установив в помещении котлы с твердотопливным, дизельным или газовым отоплением, можно обеспечить автономное, практически не зависящее от внешних обстоятельств отопление. Но существуют довольно-таки серьёзные проблемы, которые связаны с тем, что такие котлы должны быть обеспечены постоянным электричеством. Именно под его контролем работают эти котлы, и их бесперебойное обеспечение током должно быть заложено уже на этапе проекта отопительной системы. Для этих целей в проекте учитывают установку источника бесперебойного питания для котлов отопления, который впоследствии и должен будет быть установлен вместе с котлом.

Каким должен быть источник питания для котлов

Конструкция ИБП, как правило, включает в себя два модуля. Первый это стабилизатор тока. Второй модуль — это аккумуляторная батарея. По типу монтажа бесперебойного источника питания его подразделяют на два вида. ИБП, который монтируется на стену и бесперебойник тот что ставится на пол. Для бесперебойно работы системы отопления с помощью котлов источник бесперебойного питания должен обладать целым рядом качеств, без которых его работа будет бессмысленной.

• На выходе источник бесперебойного питания должен выдавать чистую синусоиду.
• Он не должен переходить на питание от батарей и работать в широком диапазоне входного напряжения.
• Необходимо чтобы он мог соблюдать стандартные величины напряжения и частоты.
• У него должны присутствовать фильтрующие свойства.
• Источник бесперебойного питания для котлов должен иметь защиту от глубокого разряда аккумуляторов.
• Его система должна предусматривать перегрузку оборудования для чего у него должен быть аварийный режим работы с названием «By-pass».

К источникам бесперебойным питания для газовых котлов выдвигается ещё одно немаловажное требование. Они должны обладать большой ёмкостью, чтобы её хватило на поддержание работоспособности системы в течение нескольких часов или того времени, которое нужно потребителю.

Что выгоднее — ИБП или электрогенератор?

Так как практически для всех котлов при их работе необходимо потребление незначительной электрической мощности, обеспечивать их бесперебойную работу с помощью электрогенератора будет не рентабельно.

Существует ряд серьёзных преимуществ, которыми обладают бесперебойники перед бензиновыми или дизельными электрогенераторами.

• У ИБП значительно выше коэффициент надёжности.
• ИБП намного проще встроить в необходимую систему без привлечения специалистов.
• ИБП для газовых котлов работают бесшумно в отличие от электрогенераторов.
• Бесперебойные источники питания не требуют эксплуатационных затрат кроме покупки самого устройства. Для работы электрогенераторов необходимо топливо.
• ИБП для котла не нужно дополнительно обслуживать, проверяя работоспособность.
• Замена деталей в отличие от электрогенераторов ему тоже не нужна. Единственное что у бесперебойника может меняться так это аккумуляторные батареи.
• У ИБП преимущество времени наработки на отказ.

Что нужно знать об источнике питания для котлов

Бесперебойники для котлов отопления должны быть произведены по технологии «on-line». Второе название этой технологии «двойное преобразование». Эта технология обеспечивает так называемый «чистый синус» на выходе и может моментально переключиться на работу аккумуляторов.

Если существуют тенденции постоянного долговременного отключения электричества, то приобретая ИБП для котла нужно сразу это учитывать. Для таких ситуаций подойдут устройства с конфигурацией LT «long time», что в переводе означает длительное время. От аппарата с обычной конфигурацией эти бесперебойники для котлов отопления отличаются тем, что не содержит внутренних батарей. К тому же такое устройство оснащено интеллектуальным зарядным устройством с повышенной мощностью. Конечно, цена такого ИБП для котла выше, но покупатель получает результат на порядок выше. К ИБП приобретаются и присоединяются аккумуляторы необходимой ёмкости. Ёмкость должна быть рассчитана в зависимости от планированного времени автономной работы.

Как рассчитать время резервного питания

Максимальное время работы, которое может обеспечить ИБП котлу отопления — это самый важный параметр и главная цель, для чего бесперебойный источник питания устанавливают. Приблизительное время с погрешностью в тридцать минут резервного питания можно посчитать, зная все требуемые величины установленного оборудования.

Требуется знать мощность котла и ёмкость аккумулятора, и тогда время работы легко посмотреть по этой таблице.

Так, из представленной таблицы, видно, что десятичасовой бесперебойной работой систему отопления с котлом мощностью в 150 Вт может обеспечить аккумулятор со 150 А*ч показателем.

К тому же нужно учесть, что газовые котлы маленькой мощностью до 25 Вт оборудованы одним встроенным насосом к тому же у него, как правило, присутствует простейшая электроника. Всё это даёт основание посчитать потребление такого газового котла в диапазоне от 90 Вт до 150 Вт. Если учесть ещё небольшой запас, то мощность ИБП должна быть в районе 300 А*ч.

Какой подходящий случаю аккумулятор выбрать

Ёмкость аккумуляторов ИБП для газовых котлов будет измеряться в Ампер-часах и выглядит как «Ач». Выбирая ёмкость, нужно учитывать нагрузку от системы и предполагаемую работу бесперебойного источника питания в аварийном режиме. Не последнюю роль в выборе ёмкости играет цена аккумуляторов. Как правило, существует вполне понятная закономерность, чем выше цена, тем ёмкость аккумулятора больше.

Нельзя в ИБП для газовых котлов использовать автомобильные аккумуляторы. Они обладают неподходящими рабочими характеристиками, что может осложнить работу ИБП. Бесперебойник для газовых котлов должен быть укомплектован аккумуляторами, которые соответствуют технологии AGM и являются необслуживаемыми. Эти аккумуляторы рассчитаны на меньшую величину зарядного напряжения, что и предпочтительно в случае ИБП. Такие аккумуляторы не выделяют газов, которые взрывоопасны. К тому же такие аккумуляторы значительно дольше служат в отличие от подобных стартерных.

Также можно использовать в работе бесперебойного источника питания несколько аккумуляторов, которые подключаются в систему параллельно. В этом случае нужно учитывать что все параметры аккумуляторов должны быть идентичны. Только в этом случае возможно продление автономной работы.

Современные отопительные системы, которые включают в себя и газовые котлы требуют для своего нормального функционирования постоянной подачи электричества. Тем более, если эта система оснащена разными автоматическими агрегатами прерывание подачи тока, к которым чреваты серьёзными последствиями вплоть до повреждения оборудования. Поэтому для исключения подобных ситуаций котёл должен быть оснащён ИБП соответствующим запросам мощностью.

Так, источник бесперебойного питания способен предотвратить поломки из-за остановки работы оборудования и убережёт устройство, от перепадов напряжения экономя деньги, время и нервы потребителя.

• Автор: Вадим Николаевич Лозинский

kotel.guru

Источники бесперебойного питания для отопительных котлов

Устройтво с аккумуляторной батареей, предназначенное для бесперебойного снабжения электрической энергией котла и его и его компонентов.

Источники бесперебойного питания для отопительных котлов

Аварийные сбои в работе электросетей, вызванные повреждением воздушных линий из-за погодных катаклизмов, так же как и плановые отключения, прерывающие поставку электроэнергии потребителям, вынуждают задуматься об установке резервных источников питания. Прежде всего, обеспечить бесперебойное питание необходимо для инженерных систем жизнеобеспечения на объектах жилой недвижимости.

Приоритетной сферой для защиты от обесточивания в зимнее время выступает теплоснабжение. Нарушения температурного режима ведет к болезнетворному переохлаждению людей, а следствием минусовых показателей становится промерзание водопровода и системы отведения канализационных стоков. Упредить негативные последствия призваны автономные генераторы электрической энергии или источники бесперебойного питания (ИБП) на основе аккумуляторных батарей (АКБ).

Преимущества ИБП перед электрогенератором

Устройство, использующее емкостные аккумуляторы, находится в более выигрышном положении по сравнению с дизельными (бензиновыми) генераторами, слабыми сторонами которых являются:

• высокий уровень шума;
• потребность постоянно пополнять запасы жидкого топлива;
• сложность с запуском при низких температурах;
• необходимость обустройства площадки для работы, прокладки питающей линии и места хранения.

Среди достоинств у источников бесперебойного питания выделяются такие моменты:

• автоматическое переключение на резервную линию и обратно;
• простой монтаж электрической цепи;
• ИБП попутно решает задачи по стабилизации напряжения, выработке у токов правильной синусоиды, отвечающей требованиям электронных схем котельного оборудования;
• после завершения использования АКБ потребителями отопительной системы прибор восстанавливает их работоспособность, переходя в режим зарядного устройства.

Источник бесперебойного питания для отопления с твердотопливным котлом

При выборе ИПБ для тепловых генераторов, сжигающих твердое топливо: уголь, спрессованные брикеты торфа, древесину и гранулированную биомассу (пеллеты) необходимо определиться с суммарным потреблением всех электроприборов в обвязке установки. Например, твердотопливные агрегаты с ручной загрузкой топлива и механическим регулятором тяги за счет заслонки поддувала, обустроенного в зольнике, не требуют подключения к электросети. Но принудительная циркуляция теплоносителя по малому кругу (при розжиге и выходе котла на эксплуатационный температурный режим) и дальнейший круговорот жидкости в отопительной системе зависит от работы электродвигателей насосов. Поэтому к ИБП подключают насосное оборудование.

Перечень энергозависимых устройств при организации отопления с помощью твердотопливного котла может включать следующие потребители:
• электропривод подачи и дозирования гранулированного топлива;
• система автоматического розжига в пеллетных установках;
• турбина (центробежный вентилятор) для принудительной подачи кислорода в топочную камеру для котлов длительного горения;
• программаторы для поддержания заданных режимов роботы;
• насосное оборудование, отвечающее за циркуляцию рабочей жидкости в отопительных контурах;
• сервоприводы на термостатических клапанах, коллекторных распределителях для теплых полов.

При определении номинальной мощности требуемого для системы отопления ИБП недостаточно лишь суммировать параметры потребителей. Результат сложения обязательно корректируют с поправкой на перегрузки, возникающие при стартовом запуске оборудования (пусковые токи).

Какой источник бесперебойного питания необходим для газовых котлов?

При ответе на поднятый вопрос остановимся на потребителях электроэнергии газового генератора тепла с закрытой камерой сгорания. Как правило, под эту категорию попадают настенные двухконтурные котлы, в которых удаление дыма осуществляется принудительно через коаксиальный дымоход. Своей зависимостью от электричества навесные модели обязаны присутствию в их строении следующих деталей и узлов:

• циркуляционного насоса с асинхронным электродвигателем;
• турбины для подачи свежего воздуха и выброса дымовых газов в атмосферу;
• электронной платы, управляющей режимами работы газового котла и обрабатывающей сигналы датчиков (считывающих устройств) при самодиагностике.

Для двухконтурного котла с закрытой камерой сгорания лучше всего подойдет онлайн-активный (online) блок питания. Он выдает более «чистую» синусоиду являясь инвертором, предусматривает качественную стабилизацию и двойное преобразование тока.

Оптимальные требования к ИПБ газового отопления

Требования, предъявляемые к источникам резервного электропитания для газовых котлов, выражаются в таких положениях:
• синусоидальная конфигурация подаваемого на котел электротока;
• некритичные показатели погрешностей частотной величины выдаваемых токов;
• отсутствие при работе перепадов (скачков) напряжения;
• встроенная защита от полной разрядки АКБ;
• автоматизированный переход в режим подзарядки батарей при возобновлении централизованной поставки электричества;
• электрическая схема ИПБ должна предусматривать обходной путь (байпас) при стационарном электропитании газового котла и срабатывание при его отключении;
• визуальная индикация режима работы и степени разрядки АКБ.

Широком ассортиментом продукции привлекает предложение интернет магазина компании «БалтГазСервис» в категории источники бесперебойного питания для отопления. Клиент может выбрать разноплановые приборы резервного электропитания, работающие от одного и более свинцово-кислотных АКБ (в том числе и автомобильных). Кроме ИБП мы реализуем отсеки для безопасного хранения аккумуляторного «хозяйства» и приборы для тестирования электрооборудования. Детальную информацию о технических параметрах и особенностях эксплуатации ИПБ вы можете получить у консультанта компании, воспользовавшись обратной связью на сайте.

Источники бесперебойного питания | Newegg.com

Источник бесперебойного питания, или система ИБП, обеспечивает непрерывное поступление электричества к критически важному оборудованию, постоянно питая его. Даже если другие устройства теряют мощность во время перебоев в работе или сбоев, серверы и компьютеры продолжают работать. Затем у пользователей есть время, чтобы безопасно выключить свое оборудование, чтобы предотвратить потерю данных. Система ИБП также необходима для поддержания работы таких важных систем, как камеры видеонаблюдения и медицинское оборудование, как можно дольше.

Система ИБП защищает от скачков напряжения

Розетки в системе ИБП обеспечивают защиту, аналогичную той, которую предлагают устройства защиты от перенапряжения, поглощая избыточную энергию скачков и скачков напряжения. Слишком большая мощность может повредить чувствительные компоненты компьютера, такие как жесткие диски. Настольный ИБП или более крупная модель, вероятно, имеет несколько подключенных устройств и защищает их от таких событий, которые особенно распространены после сбоев, так же как и при восстановлении питания. Первоначальный всплеск может нанести ущерб устройствам, подключенным к стандартной розетке, поэтому розетка с защитой от перенапряжения может оказаться полезной.Некоторые модели ИБП имеют розетки с защитой от перенапряжения, которые обеспечивают питание и защиту без разряда батареи ИБП.

Экономия энергии с помощью системы ИБП

Многие типы систем ИБП имеют «зеленый» или «эко» режим, который повышает энергоэффективность и снижает коммунальные расходы. Энергосберегающие системы предлагают дополнительные меры экономии, такие как отключение в нерабочее время или обнаружение и обход неиспользуемого оборудования. Система ИБП обычно также имеет один выключатель или автоматический выключатель, аналогичный тому, что есть во многих удлинителях.Операторы могут отключать несколько устройств одним нажатием кнопки, что делает перезагрузку и включение и выключение питания быстрее, проще и безопаснее.

Защита для различных типов оборудования

Однопользовательская система ИБП достаточно мала, чтобы поместиться под столом, при этом обеспечивая защиту компьютера, монитора и принтера. Специализированные модели ИБП удовлетворяют уникальные потребности таких сред, как больницы и морские суда. При установке в серверной комнате рядом с таким оборудованием, как серверы и блок распределения питания, подумайте о монтируемом в стойку ИБП, чтобы сэкономить место.ИБП обычно имеет не только электрические розетки, но также сетевые, USB и последовательные порты для защиты от шума и скачков напряжения. В некоторых устройствах используются заглушки трансформаторного блока, поэтому розетки должны располагаться дальше друг от друга.

Подходит для малых и крупных предприятий

Предприятия любого размера используют серверы и коммутаторы, для которых ИБП с синусоидальной волной является оптимальным решением. Они точно имитируют тип питания, который вы ожидаете от стандартных электросетей, для стабильной и надежной работы.Существуют также однофазные системы ИБП для небольших установок и трехфазные блоки для питания нескольких устройств с различными требованиями к мощности. Линейно-интерактивные устройства управляют изменениями напряжения без использования батареи без необходимости, поэтому они имеют высокий заряд и готовы к отключению. С другой стороны, онлайн-система ИБП преобразует входящую мощность, используя батарею, для поддержания стабильности. Это создает слой изоляции между оборудованием и проблемами внешней линии.

Обеспечение бесперебойного питания для критических электрических нагрузок

Краткое содержание

Роберт Ф.Вейр П. Э., Хартфордский паровой котел

Из-за потери электроэнергии прерываются некоторые жизненно важные цифровые сети связи, передовые медицинские методы лечения, финансовые операции, такие как кредитные карты и банковские операции, обслуживание лифтов, охлаждение и другие важные услуги. Это оборудование настолько критично, что существует большой спрос на постоянную электроэнергию. Есть много способов обеспечить вспомогательное питание на случай отключения электроэнергии. В первую очередь мы можем подумать о резервных генераторах, но есть и другие устройства, включая генераторы с маховиком и аккумуляторные / инверторные системы.Выбор среди них — предмет данного обсуждения.

Переход, критическое время

Выход из строя общего электрического фидера обычно является неожиданным. Какие бы средства ни были выбраны для обеспечения альтернативной мощности, обычно они должны действовать без предварительного предупреждения. Поскольку критические нагрузки могут быть очень нетерпимыми даже к самым кратковременным перебоям в подаче электроэнергии, это самое критическое время.

Генераторы с поршневым двигателем — один из наиболее распространенных источников альтернативной энергии в периоды отключения электроэнергии.К сожалению, существует неизбежная задержка для запуска двигателя, для того, чтобы он набрал скорость, а затем для выполнения функций, необходимых для принятия на себя нагрузки. Отключение питания всего на несколько циклов (1/60 часть 1 секунды = 1 цикл) достаточно для сброса большей части оборудования цифрового процессора.

Преодоление разрыва во времени

Объединение ИБП с генераторными установками

Планирование отказа оборудования

Об авторе

Роберт Вейр начал работать в Hartford Steam Boiler в 1993 году и был назначен директором в 1995 году.Он имеет обширный опыт в проектировании и строительстве энергетического и промышленного оборудования и систем. Выпускник Военно-морской академии США, он имеет степень магистра машиностроения в Вустерском политехническом институте и выпускник юридического факультета Саффолкского университета. Он является членом Американского общества инженеров-механиков (ASME), постоянным членом комитета Национальной ассоциации противопожарной защиты (NFPA 37), а также принят в Массачусетс и федеральные суды, в том числе в США.С. Верховный суд.

Полная статья

Введение

Выбор систем резервного питания

Переходный период, критическая проблема времени

Преодоление разрыва во времени

Следовательно, существует потребность в поддержании бесперебойной подачи электроэнергии на жизненно важные нагрузки, чтобы осуществить «плавный» переход на альтернативное питание. Этого можно добиться с помощью устройства, называемого источником бесперебойного питания (ИБП). Первоначально разработанные для цифровых компьютеров, эти устройства используют аккумулятор в качестве источника питания. В ИБП входная мощность снижается до напряжения, совместимого с батареей, а затем выпрямляется до постоянного тока (DC) и направляется в батарею в качестве зарядного тока.Когда входная мощность пропадает, запасенная в батарее энергия преобразуется в переменный ток (AC) и продолжает без перебоев обеспечивать подключенные нагрузки. На рынке доступны различные типы устройств ИБП, которые различаются по способу подключения накопленной в батарее электроэнергии к ее нагрузке.
В одном из типов входящий поток мощности переменного тока разделяется на два потока. Один используется для зарядки батареи уже описанными способами, в то время как другой идет в обход батареи и направляется непосредственно к нагрузке.Когда происходит отключение электроэнергии, теперь уже разряженная входная линия переменного тока отключается, и энергия от батареи, протекающая через инвертор и средство регулировки напряжения, продолжает обеспечивать нагрузку. Операции переключения, необходимые для выполнения этого перехода, происходят за очень короткое время, , но не всегда достаточно короткое, чтобы избежать сброса цифровых схем (см. Рисунок 1 ниже).

Рис. 1:

В другом типе одиночный поток энергии проходит через трансформатор и выпрямитель на шину постоянного тока, а затем через инвертор и средства регулировки напряжения к нагрузке.Батарея, подключенная к шине постоянного тока, остается заряженной и готова принять на себя нагрузку, когда может потребоваться напряжение шины постоянного тока. Когда нормальное питание прерывается, нет перебоев в подаче переменного тока на нагрузку. Батарея заменяет постоянный ток, обычно получаемый из линии переменного тока через выпрямитель, и работа инверторной секции не прерывается. Никакого переключения не требуется. В качестве дополнительного преимущества, поскольку вся входящая мощность выпрямляется на постоянный ток, такие устройства полностью подавляют скачки напряжения в сети переменного тока.Остается только проблема емкости: как долго батарея может поддерживать нагрузку? (см. Рис. 2 ниже)

Рис. 2:

Объединение ИБП с генераторными установками

Качество электроэнергии — неожиданное преимущество

Планирование отказа оборудования

Сноски:

1. http://nrcoe.inel.gov/results/index.cfm?fuseaction=SysStudyDet.showDoc&doc=edg%2Dexecutive%2Dsummary%2D1993%2Epdf
2. http://nrcoe.inel.gov/results /index.cfm?fuseaction=SysStudyDet.showDoc&doc=edg-summary-update-2003.pdf

Роберт Вейр присоединился к Hartford Steam Boiler в 1993 году и был назначен директором в 1995 году. Он имеет обширный опыт в проектировании и строительстве энергетического и промышленного оборудования и систем.Выпускник Военно-морской академии США, он имеет степень магистра машиностроения в Вустерском политехническом институте и выпускник юридического факультета Саффолкского университета. Он является членом Американского общества инженеров-механиков (ASME), постоянным членом комитета Национальной ассоциации противопожарной защиты (NFPA 37) и допущен в Массачусетс и федеральные суды, включая Верховный суд США.

Все рекомендации являются общими руководящими принципами и не предназначены для того, чтобы быть исчерпывающими или полными, а также не предназначены для замены информации или инструкций от производителя вашего оборудования.С конкретными вопросами обращайтесь к представителю по обслуживанию оборудования или производителю.

Решения для насосов питательной воды Bonitron

В промышленных котлах используются вытяжные вентиляторы, которые либо нагнетают, либо втягивают воздух в топку котла. Этим вентиляторам требуется постоянное бесперебойное питание для поддержания высокой эффективности. Провалы и перебои в сети переменного тока могут вызвать отключение привода с вытяжными вентиляторами из-за пониженного напряжения, что приведет к отключению вентилятора. Отсутствие воздушного потока через котел может потребовать отключения, что приведет к длительным периодам простоя для перезапуска котла.Отключение привода тягового вентилятора также может вызвать чрезмерное или катастрофическое повреждение котла. В этих случаях приложение может воспользоваться системой Bonitron UPD Ride-Thru.

• Вентилятор нагнетает воздух для горения в горелку и через камеру сгорания
• Вентилятор выталкивает дымовые газы через вентиляционное отверстие
• Создает положительное давление в печи

• Вентилятор втягивает воздух в горелку и через камеру сгорания
• Вентилятор выталкивает дымовые газы через вентиляционное отверстие
• Создает отрицательное давление в печи

Bonitron UPD Ride-Thru Systems защищает приводы вытяжных вентиляторов котла от срабатывания привода из-за пониженного напряжения, обеспечивая бесперебойное питание приводов вытяжных вентиляторов в случае провалов и отключений.Длительные периоды простоя и возможное повреждение котла из-за отключения питания приводов можно предотвратить с помощью систем Bonitron UPD Ride-Thru Systems, что позволит сохранить эффективность и увеличить время безотказной работы.

Системы с несколькими котлами также могут получить выгоду от использования общей шины постоянного тока. Использование общей шины позволяет сократить количество проводов и компонентов, а связанные приводы могут использовать общие компоненты, такие как UPD Ride-Thru System.

В промышленных котлах используются насосы питательной воды для подачи воды в котел для выработки пара.Для этого насоса критически важно иметь постоянное бесперебойное питание. Если привод, на котором работает насос питательной воды, теряет мощность и отключается из-за пониженного напряжения, уровень воды в котле понижается. Низкий уровень воды может вызвать перегрев котла, что может привести к серьезным или катастрофическим повреждениям. Если котел оборудован аварийным выключателем при низком уровне воды, котел отключится в таких ситуациях, когда вода окажется недостаточной, что может привести к дорогостоящему простою. Система бесперебойного питания Bonitron для приводов (UPD) Ride-Thru предотвращает эти отключения привода из-за пониженного напряжения, что увеличивает время безотказной работы котлов.

UPD Источник бесперебойного питания для приводов

• Защита от провалов и отключений электроэнергии
• S3460 и S3534 серии
• Доступны различные размеры и длительность

котлов и систем автоматизации зданий ОВК

автор: ： KEBO 2019-08-10

Самые современные здания теперь могут быть полностью автоматизированы и управляться дистанционно, включая датчики искусства, прямое цифровое управление и экспертные системы с компьютерным управлением.В этом документе будет рассмотрено, что эти системы и их операторы могут и не могут делать, какие новые риски могут быть вызваны котлами в этих зданиях, и как их можно снизить и контролировать. Сегодня преимущества автоматизированных интеллектуальных зданий заключаются в использовании автоматизации зданий. систем (BAS) и других систем для управления HVAC, котлов, чиллеров, ламп, противопожарных и других систем в проходах лифтов для достижения двойной цели эффективности и комфорта. BAS определяется здесь как система для датчиков, пилотных устройств, логические компоненты, контроллеры, периферийные компьютеры и устройства мониторинга, которые предоставляют данные об энергии для центральных компьютеров. Эффективное управление внутренней средой здания при обеспечении максимального комфорта арендатора и надежности оборудования.BAS предлагает преимущества экономии энергии, комфорта и обслуживания / надежности. Однако эти преимущества не могут быть достигнуты, если эти системы не интегрированы должным образом. Разработчики системы должны предвидеть и преодолевать риски, изложенные ниже. Когда устройство управления котлом не интегрировано с BAS в то время тепловой удар может происходить по-разному. Наиболее распространенным является низкая температура возвратной воды. В недавнем заявлении произошла трещина в чугунном водогрейном котле из-за возврата холодной воды из системы. Это здание — единственное.Story School, некоторые здания находятся далеко от котельной. Осенью BAS запрограммирована на понижение заданных значений температуры в выходные дни. Вода в районе, обслуживающем удаленные районы, остыла, и когда BAS пытается восстановить здание до при нормальной температуре помещения холодная вода ломает горячую секцию котла. Установив таймер на клапане зоны, чтобы предотвратить одновременное решение проблемы. Также были добавлены меры контроля, чтобы поддерживать минимальный этаж через самый длинный контур во время операция понижения температуры для поддержания минимальной температуры.В другом случае сеть магазинов сообщила, что при чередовании BAS между обогревом и охлаждением котел и оборудование для кондиционирования воздуха были повреждены из-за теплового удара. Это усугубляется тем, что магазины по всей стране подключены к центральному BAS. не полностью учитывают переход от нагрева к режиму охлаждения и наоборот, что приводит к повреждению котла и сбоям в работе. Другая форма теплового удара может возникнуть при использовании трехходового клапана. При управлении температурой наружного воздуха эти клапаны позволяют высокий байпас, уменьшающий поток через котел.Это снижает температуру, подаваемую в контур, тем самым экономя энергию. Когда регулирование настолько положительное, что способ наслоения котловой воды такой же, как и слой влаги в водонагревателе, возникает проблема. котел должен обеспечивать только минимальную мощность, горелка будет часто переключаться. Из-за низкой общей температуры коэффициент напряжения металла намного выше, чем ожидал или спроектировал поставщик. жалюзи приточного воздуха, управляемые BAS.Холодный воздух, поступающий в котел или аппаратную, охлаждает котел. Если не будут приняты надлежащие меры предосторожности, произойдет тепловой удар, замерзание или конденсация. Однотрубные системы отопления и охлаждения также будут поражены теплом. —Трубная система для отопления и охлаждения —Иногда первоначальная стоимость выбора невысока. Если нагрев и охлаждение потребуются в течение короткого периода времени, есть большая вероятность попадания охлажденной воды в котел. Это может вызвать серьезный тепловой шок. Двухтрубные системы — обогрев и охлаждение. Использование отдельных трубопроводных контуров. Не исключайте этот риск полностью.Если BAS неправильно сортирует воздухообрабатывающий агрегат и змеевики нагрева и охлаждения находятся в одном блоке, воздух, охлаждаемый охлаждающим змеевиком, будет охлаждать нагревательный змеевик, что также приведет к возврату холодной воды в котел. Событие происходит, когда BAS требуется 100% наружного воздуха для экономии энергии на охлаждение или обогрев. Обычно это происходит в зданиях общего пользования, которые не требуют обогрева или охлаждения для комфорта. Пространство, такое как фойе, вестибюль, коридор или большой конференц-зал, часто может получать 100% наружного воздуха для решения проблем с качеством воздуха в помещении.Нагревательный змеевик в устройстве для обработки воздуха может выдерживать низкие температуры. Когда котел запускается или требуется обогрев в определенной зоне, холодная вода воздействует на котел. В помещении, где требуется очень строгий контроль температуры и влажности, отопление- Требуется контроль температуры и система охлаждения. Пониженная влажность. Внимательное отношение к программированию этого горячего / холодного режима необходимо, чтобы избежать возможности возврата холодной воды в горячий котел. Когда котел охлаждается до температуры точки росы ниже температуры сгорания. продукта, в процессе нагрева котла происходит конденсация дымовых газов, вызывая коррозию, поломку и накопление на поверхности края топки.Коррозия — еще одна важная причина аварий котлов. Если BAS запрограммирован на поддержание температуры котла на уровне или немного выше точки росы дымовых газов, большей части коррозии можно избежать. Запуск котла — Когда котел запускается в холодной среде, оба металла и вода холодные. Если котел предназначен для регулирования скорости горения в ответ на изменение нагрузки, очень важно медленно нагревать котел. Металлическая конструкция должна постепенно поглощать напряжение, возникающее при расширении металла с температурой.Большинство производителей котлов включают в блоки управления котлами удерживающие устройства слабого пламени для обеспечения предварительного нагрева котла. Программирование AS не может поставить под угрозу эту защиту, слишком рано переходя к сильному воспламенению. Для зданий с несколькими или модульными котлами с вышеуказанными опасностями бороться труднее. В этом случае программирование BAS должно учитывать фактические ограничения работы котлов во всех агрегатах. В дополнение к уже обсужденным механическим аспектам могут быть другие проблемы с целостностью системы управления.BAS состоит из датчиков, пилотных устройств, логических компонентов, контроллеров, периферийных компьютеров и устройств мониторинга. Все эти устройства чувствительны к следующим ситуациям. Недавно поступил ряд претензий, касающихся отказов электрического и электронного оборудования, вызванных переходными электрическими режимами. Общие прерывания возникают из-за проблем с освещением, внутренних колебаний мощности, гармоник и силового оборудования. Если нет надлежащей защиты, в противном случае безопасные колебания мощности приведут к повреждению котла при выходе из строя BAS.Серьезные проблемы с электроснабжением не являются обычным явлением. Осветительные разрядники, защита от перенапряжения и контроль тока делают электричество в Соединенных Штатах очень надежным. Однако один источник местных помех не редкость. Кратковременный сбой напряжения — несколько циклов — это может произойти. когда коммунальные предприятия пытаются отрегулировать коэффициент мощности, компенсируя индуктивную нагрузку с помощью больших конденсаторных батарей. Когда конденсатор собран, приток тока вызывает падение напряжения, что может вызвать локальные нарушения в энергосистеме.Решения для котлов / BAS учитывают эти предложения для решения общих проблем котлов, связанных с BAS: тепловой удар через установку 3 — Как способ ограничения температуры на входе в котел, смесительный клапан. Рассмотрите возможность использования небольшого смесительного насоса для предотвращения температурного расслоения в котел.Контроль слабого пламени для нагрева котла в соответствии с инструкциями производителя котла. Избегайте сильного пожара. Закройте, когда достаточно места, чтобы избежать резких изменений температуры. Не игнорируйте воздушную сторону как потенциальный источник теплового удараКонденсация позволяет избежать логики управления увеличением частоты цикла котла. Избегать контакта с влажным внешним воздухом на прохладной поверхности котла или поддерживать котел в тепле. Поддерживать минимальную температуру котла на уровне или выше точки росы дымовых газов. Не только BAS, но и все другое оборудование должно быть правильно заземлено. Следуйте инструкциям производителя. Используйте изолирующий трансформатор или аналогичное устройство, чтобы изолировать соединение источника переменного тока с электронным устройством. Поддерживайте минимальную температуру котла на уровне или выше точки росы. дымовой газ.Рекомендуемая эта статья охватывает области, вызывающие озабоченность при интеграции оборудования отопления и охлаждения с автоматическим управлением зданием. Процедура управления BAS должна учитывать эксплуатационные ограничения всего управляемого оборудования, а также традиционные цели оптимизации энергопотребления, комфорта HVAC и безопасности здания. менеджеры по техническому обслуживанию и инженерно-техническому обслуживанию всегда должны следовать рекомендациям производителей оборудования. BAS может управлять и отслеживать устройства и сигналы тревоги из удаленных мест.Во многих штатах действуют законы, требующие, чтобы операторы котлов в некоторых случаях находились на объекте. Возможность BAS предупреждать о предустановленных условиях, а также действия, осуществляемые из удаленных мест, не должны заменять действия, предпринимаемые квалифицированными операторами на месте.

Аренда, финансирование или покупка на KWIPPED

Описание котла

Когда вы арендуете временный котел, учитывайте количество людей, которым нужно будет использовать воду из системы. Если будет большой спрос на воду из-за выполняемой вами работы или количества людей, которые будут ее использовать, вы должны быть уверены, что у вас есть система, достаточно мощная для выполнения этой работы.Учитывайте давление, а также мощность котла. Также подумайте о размере резервуара для воды. Иметь устройство, которое немного больше того, что вам действительно нужно, — гораздо лучшая альтернатива, чем отсутствие горячей воды в течение дня. Конечно, вам также необходимо убедиться, что у вас есть место для временного котла.

Особенности котлов

Как работают котлы

Переносной бойлер обычно содержит все компоненты, необходимые для запуска и поддержания необходимой вам горячей воды.Обычно они включают горелку, накопитель и перекачку, очистку питательной воды и многое другое. В некоторых случаях пользователям может потребоваться аренда или аренда отдельных компонентов. Соединения для блока находятся снаружи, и они делают подключение быстрым и легким. Доступно множество котлов разного размера, что позволяет использовать их в самых разных областях.

О котлах

Вам нужно следить за тем, чтобы вода оставалась горячей, даже если вы находитесь в процессе строительства нового здания или в процессе простоя на предприятии? Использование переносного бойлера может быть отличным решением в чрезвычайных ситуациях и любых временных потребностях, которые могут у вас возникнуть.Они также хорошо работают при отключении электроэнергии. Их очень легко арендовать, и многие приедут прямо на прицепе или салазках.

Применение котлов

• Скорая помощь
• Строительство
• Тестирование
• Запланированный простой

Производители котлов

• HTP
• Леннокс
• Брайант Кэрриер
• Дюнкерк
• ECR International

DOE должен внедрить 4 стандарта эффективности с длительной задержкой, Правила 9-го округа

Краткое описание погружения:

• У.S. Апелляционный суд девятого округа в Сан-Франциско в четверг одержал крупную победу среди сторонников экологически чистой энергии, указав, что администрация Трампа должна внедрить стандарты эффективности для четырех продуктов, реализация которых откладывалась годами.
• Стандарты распространяются на портативные кондиционеры, источники бесперебойного питания, воздушные компрессоры и коммерческие котлы. Совет по защите природных ресурсов (NRDC), который подал в суд на Министерство энергетики США (DOE) с требованием обнародовать правила, ожидает, что они сэкономят потребителям 8 долларов.4 миллиарда долларов на коммунальные расходы в течение следующих трех десятилетий.
• Новые правила были приостановлены в январе 2017 года, когда президент Трамп вступил в должность, в рамках замораживания новых правил. Правила обычно публиковались в Федеральном реестре после 45-дневного периода проверки, но Министерство энергетики отказалось, заявив, что они все еще рассматриваются.

Dive Insight:

Министерство энергетики изначально проиграло дело в 2018 году, но обжаловало постановление судьи об издании нового постановления в течение 28 дней.Апелляционный суд подтвердил это решение в четверг, заявив, что аргументы агентства неубедительны.

Решение зависит от внимательного прочтения Закона об энергетической политике и энергосбережении, а также от того, означает ли слово «будет», что Министерство энергетики обязано издать нормативные акты после определенного периода для выявления и внесения исправлений.

«Министерство энергетики, тем не менее, утверждает, что … слово« завещание »было предназначено скорее как описательное, чем предписывающее», — написал суд. «Мы не думаем, что это правдоподобное толкование формулировки положения.«

Агентство сейчас рассматривает заказ, сообщил представитель Министерства энергетики США.

«Суд не позволил невероятно успешной двухпартийной программе энергосбережения стать политическим вопросом, который администрация может изменить по своей прихоти», — Кит Кеннеди, старший директор Программы по климату и чистой энергии Совета по защите природных ресурсов говорится в заявлении. «Сегодняшнее решение — хорошая новость для нашего климатического будущего и для верховенства закона».

При Трампе Министерство энергетики не выпускало и не обновляло какие-либо стандарты эффективности и пропустило более 20 установленных законом сроков для пересмотра стандартов, согласно NRDC.

Группа подала иск против агентства в июне 2017 года вместе с EarthJustice, причем оба они представляли Sierra Club, Федерацию потребителей Америки и Техасскую организацию налогоплательщиков по экономии энергии. Отдельно 11 штатов и город Нью-Йорк также подали иски.

Несмотря на победу, защитники эффективности говорят, что борьба продолжается. Они говорят, что администрация Трампа также бросила вызов стандартам для лампочек и создает лазейки для тестирования продуктов.

«Вместо того, чтобы работать над продвижением стандартов для достижения экономии энергии и выбросов углекислого газа для потребителей и предприятий, администрация Трампа делает все возможное, чтобы отойти назад», — написала в своем блоге в четверг Лорен Урбанек, старший защитник энергетической политики в NRDC. по решению суда.

Урбанек говорит, что стандарты эффективности «незаметно сэкономили американцам миллиарды долларов на счетах за электроэнергию за последние несколько десятилетий и, по прогнозам, к 2030 году сэкономят 2 триллиона долларов».

Вам нужен ИБП или инвертор?

Источники бесперебойного питания (ИБП) и инверторы используются для подачи электроэнергии, и в результате их часто путают друг с другом. Однако ИБП — более сложное устройство с более широким набором функций — фактически, ИБП использует инвертор в качестве одного из своих внутренних компонентов.

Проще говоря, инвертор — это устройство, которое получает питание от источника постоянного тока (DC), такого как аккумулятор или солнечный модуль, преобразуя его в источник переменного тока (AC), который подходит для бытовых приборов. Блок ИБП также выполняет преобразование энергии, но добавляет такие функции, как мгновенный отклик и накопление энергии.

Лучший способ понять разницу между ИБП и инверторами — это сравнить их с кондиционерами и компрессорами. Подобно тому, как компрессор не может обеспечить охлаждение помещения сам по себе, автономный инвертор не может выполнять все функции ИБП.

Определите лучший источник резервного питания для ваших устройств.

Как работает инвертор?

Как обсуждалось выше, основная функция инвертора — преобразование электроэнергии из постоянного тока в переменный. Обратите внимание, что инверторы только преобразуют энергию, и они не могут генерировать или накапливать электричество сами по себе. В результате, если вы отключите инвертор от источника постоянного тока, подача электроэнергии прервется.

Как и любое электрическое оборудование, инверторы имеют номинальную мощность, с которой они могут работать.Например, в солнечных фотоэлектрических системах в большинстве жилых помещений используются инверторы мощностью менее 10 кВт, а в коммерческих установках среднего размера, вероятно, будет более 100 кВт. Помимо номинальной мощности, инверторы также предназначены для работы в определенных диапазонах постоянного и переменного напряжения.

Преобразователи частоты (VFD) часто называют «инверторами», потому что многие модели могут вырабатывать трехфазную мощность от входа постоянного тока. Однако такая практика именования может вызвать путаницу, поскольку основное назначение частотно-регулируемого привода — управление скоростью двигателя путем регулировки входного напряжения.Как и в ИБП, частотно-регулируемые приводы используют инвертор в качестве одного из основных компонентов, но есть дополнительные компоненты и функции, которых нет в автономном инверторе.

Как работает источник бесперебойного питания (ИБП)?

ИБП — одно из тех устройств, название которых говорит само за себя: оно обеспечивает бесперебойную подачу электроэнергии, особенно при отключениях электроэнергии или сбоях в электросети. Однако для бесперебойной работы ИБП должен выполнять две жизненно важные функции:

• Накопитель энергии, который позволяет ИБП продолжать подавать электроэнергию, если основное электроснабжение прервано.Функция накопления энергии обычно выполняется с помощью аккумуляторов и контроллера заряда.

• Мгновенный отклик, так что все оборудование, подключенное к ИБП, может продолжать работать при отключении электроэнергии. Блоки ИБП обычно используются с компьютерами и ключевыми центрами обработки данных для предотвращения потери информации во время перебоев в электроснабжении или сбоев в работе.

Обратите внимание, что инверторы также могут использоваться в качестве резервных источников питания, если они объединены с системой хранения энергии.Однако обычный инвертор не может обеспечить плавный переход, обеспечиваемый ИБП. Хотя инверторы могут реагировать менее чем за одну секунду, их недостаточно для предотвращения потери данных в ИТ-оборудовании; ИБП работают намного быстрее, реагируя за считанные миллисекунды.

: основные отличия

При одинаковой номинальной мощности ИБП обычно дороже инвертора с учетом его дополнительных компонентов и функций. Блоки ИБП необходимы, когда приложение требует непрерывного питания во время отключения электроэнергии, но инверторы с внешним накопителем энергии являются более экономичным вариантом, когда эта функция не нужна. Например, вы не хотите оставлять центр обработки данных без питания (ИБП), но можно допустить кратковременное отключение вашей системы освещения (инвертор с накопителем энергии).

Обратите внимание на то, что при зарядке аккумуляторов с помощью основной электросети используются два преобразования энергии. Сначала источник переменного тока преобразуется в постоянный ток для зарядки аккумулятора, а когда вы используете батареи в качестве источника питания, их выходная мощность преобразуется обратно в переменный ток. Имейте в виду, что для зарядки батареи требуется питание постоянного тока, а при использовании входа переменного тока требуется устройство, называемое выпрямителем — блоки ИБП включают его, но требуется внешний контроллер заряда, если у вас есть батареи, подключенные к инвертору.

Объединение ИБП и инверторов

Поскольку ИБП более дорогие, не имеет смысла рассчитывать их на часы работы без источника питания. Более разумный подход состоит в том, чтобы иметь кратковременную мощность ИБП, дающую время для более крупной инверторной системы, чтобы взять на себя нагрузку.

• Инвертор с накопителем энергии может использоваться в качестве прямого источника питания для менее критических нагрузок, таких как освещение.
Нагрузки ИБП
• могут оставаться подключенными во время длительного отключения электроэнергии, и вы можете просто зарядить батареи ИБП с помощью выхода инвертора.

Обратите внимание, что меры по повышению энергоэффективности позволяют дольше работать с резервным питанием. Например, если вы замените люминесцентные лампы эквивалентными светодиодными продуктами, которые потребляют на 50% меньше энергии, они могут работать в два раза дольше с резервным питанием.

Наилучшая конфигурация меняется в зависимости от нагрузок в вашем здании.
