Как отрегулировать давление воды в насосной станции – Регулировка насосной станции — настройка автоматики с реле давления своими руками

Как правильно делать регулировку реле давления воды для насоса

Основные неисправности насосной станции и как с ними бороться

Бывает, что реле давления не отключает насос, в гидроаккумуляторе насосной станции образовалась протечка, оборудование постоянно щелкает, не включает насос и т.д.

Конечно, неисправный водяной насос проще выкинуть, а на его место водрузить новый. Но, не всем по карману такие перетурбации, поэтому, давайте рассмотрим основные поломки насосных систем, и разберемся с их ликвидацией.

Насос перестал работать: первое, что нужно предпринять

Если водный насос включенный, но не подает «признаков жизни» – проверьте напряжение в электросети. Попробуйте отсоединить и обратно подсоединить электрокабель. Это банально, но многие сталкиваются именно с такой проблемой.

Напряжение все-таки есть? Тогда проверьте надежность всех электросоединений.

Устройство реле давления

Насос включается впервые после покупки? Проверьте корректность подключений. Ничего не вышло? Тогда причина может крыться в поломке колеса или реле. Ваши действия следующие:

• отключите питание устройства;
• попробуйте руками провернуть вал мотора;
• если он не крутится – проблема в пусковом конденсаторе;
• выход – его замена. Понадобится паяльник, аналогичный конденсатор и умелые руки.

Воздушный насос не качает воду

В каких ситуациях такое бывает:

• в корпус некоторых элементов попал воздух. Проверьте герметичность всех емкостей, отключите устройство, и с помощью специального клапана (его нужно открутить) дайте излишкам воздуха выйти;
• аналогичная проблема возникает и при низком уровне воды. Проверьте уровень воды на точке водозаборе, и соответствие выполненной установки насоса рекомендациям в паспорте;
• проблема может крыться в поломке обратного клапана или засорении эжекторного сопла. Прочистите клапан.

Оборудование не выключается

Насос оборудован гидроаккумулятором и не выключается? Могло неправильно сработать реле давления. Обычно причина кроется в неправильно выставленном давлении или низком напоре воды, из-за попадания воздуха в герметичные части устройства.

Устройство насосной станции

Постоянная работа насоса может быть обусловлена засорением пятирника – из-за слишком жесткой воды. Выход – снятие и чистка реле, установка специального фильтра для «смягчения» воды.

Если насос работал и потом резко остановился, проблема может скрываться в перегреве мотора. Нужно отсоединить устройство от электросети, найти причину перегревания и устранить ее. Тут же понадобится опыт или помощь мастера.

Соединять все элементы насосной станции нужно предельно внимательно. Если же возникли проблемы, то сразу обращайтесь к мастерам!

Не забывайте, чтобы протока воды своими руками была сделана правильно, и никогда вас не подводила, нужен немалый опыт, инструменты и «правильные» руки.

Настройка реле давления насосной станции

Если давление воздуха в баке-накопителе оказалось правильным и все фильтры в системе очищены от засоров, можно приступать к регулировке реле давления воды для насосной станции. Для этого необходимо придерживаться следующей последовательности действий:

1. Отключив насос от сети, необходимо слить воду из водопровода через самый нижний кран и снять крышку с реле (для этого понадобится обычная отвертка или подходящий гаечный ключ).
2. Теперь следует включить насос, начав таким образом заполнение системы водой.
3. Когда насос выключится, запишите показания манометра. Это будет текущее значение Poff.
4. Теперь необходимо слегка приоткрыть кран, расположенный в наивысшей точке водопровода либо максимально удаленный от насоса (при одноуровневой системе). Как только давление в сети упадет до определенного уровня, насос снова включится. В этот момент необходимо снова записать показания манометра, определив таким образом текущее значение Pon и разность давлений, на которую настроено реле. Заодно постарайтесь определить, устраивает ли вас напор, с которым текла вода в этот момент. Напомним, что проверочный кран должен располагаться выше или дальше всех остальных, то есть в точке, где напор воды является наименьшим.
5. Если напор в момент пуска насоса показался недостаточным, давление Pon необходимо поднять. Для этого питание установки снова отключают, после чего поджимают соответствующей гайкой самую большую пружину в реле. Если же вы считаете, что напор можно уменьшить, ослабьте пружину.
6. Теперь следует заняться настройкой разности давлений Poff и Pon, которую вы уже вычислили. Оптимальное ее значение составляет 1,4 атм. Если вы получили меньший результат, то водоснабжение будет более равномерным, но насос будет запускаться чаще, что приведет к сокращению срока его службы. Если же разность между Poff и Pon оказалась больше 1,4 атм, то установка будет работать в более щадящем режиме, но разница между максимальным и минимальным напорами будет гораздо более заметной. Для подстройки данного параметра необходимо вращать гайку второй – малой — пружины. Увеличивая силу ее сжатия, мы увеличиваем разность давлений и, соответственно, Poff. Ослабление пружины приведет к обратному эффекту.
7. После регулировки необходимо проверить, насколько правильно она была выполнена. Водопровод снова дренируется, насос включается в сеть и запускается. Далее все действия повторяются в том же порядке.

Обратите внимание: чувствительность у второй пружины, отвечающей за подстройку разности давлений, больше чем у первой. Поэтому силу ее сжатия следует корректировать осторожно, поворачивая гайку на небольшой угол

Схемы подсоединения воздушного реле

Компрессорный прессостат производится для подсоединения к различным по нагрузке электросхемам. В соответствии с номиналом линии электропитания подбирается соответствующая модель релейного блока.

Вариант #1: к сети с номиналом 220 В

Если приводной электродвигатель представлен однофазным устройством, в этом случае устанавливается реле номиналом 220 В с двумя группами контактов.

Для работы с однофазной нагрузкой производители рекомендуют обустраивать узел с помощью моделей серии РДК: хТ10Р-х; хТ10К-х; хТ19П-х, т. к. эти устройства имеют по две контактных группы

Вариант #2: к трехфазной сети с напряжением 380 В

Для трехфазной нагрузки цепи на 380 В может быть использован один из вариантов: модификация реле на 220 В или 380 В, с тремя контактными линиями, для одновременного отключения всех трех фаз.

Оба метода имеют различные схемы. Рассмотрим первый вариант:

Для работы в трехфазной электрической цепи используется прессостат РДК-хТ18П-х. Эта модель оснащена тремя контактами и способствует одновременной коммутации всех фаз

Выбрав второй метод, производится питание от одной фазы (ноль) и в этом случае номинал реле должен быть на 220 В. Более подробно на следующей схеме:

Допускается применение телепрессостатов серии РДК: хТ10Р-х, хТ10К-х и хТ19П-х с трехфазной нагрузкой, однако использование такой схемы предполагает неполное отключение от питающей сети. Конкретнее – одна фаза будет постоянно подключена к нагрузке

После подсоединения к электропитанию необходимо разобраться с дополнительными возможностями, представленными в воздушных блоках для эжекторов.

Рабочие элементы приспособления и функционирование

С точки зрения конструкционных особенностей реле является блоком небольших размеров, оснащенным специальными пружинами. Первая из них определяет границу максимального давления, а вторая – минимального. Настройка производится при помощи вспомогательных гаек, размещенных внутри корпуса.

Рабочие пружины соединены с мембраной, которая реагирует на скачки давления тем либо иным образом. Превышение максимальных показателей приводит к сжатию спирали из металла, а уменьшение – к растяжению. Благодаря такому устройству, в контактной группе осуществляется смыкание и размыкание контактов в определенный момент.

Принцип работы реле давления для гидроаккумулятора заключается в следующем. В мембранный бак поступает вода до полного его заполнения, что приводит к росту давления. С достижением максимально допустимого уровня насос прекращает качать жидкость.

По мере расхода воды давление в системе падает. При преодолении нижнего уровня оборудование вновь включится. Циклы включения и выключения повторяются снова и снова, пока элементы системы будут находиться в рабочем состоянии.

Обычно реле состоит из следующих элементов:

Описание датчика и насосной системы

Датчик давления воды – электрический прибор, обеспечивающий регулировку давления в гидроаккумуляторе для насосной станции. Также оно следит за напором жидкости в трубопроводе и включает, либо отключает подачу воды в бак гидроаккумулятора.

Происходит это благодаря замыканию проводов. Превышение допустимого порога размыкает контакты и реле отключает насос. Падение ниже установленного уровня замыкает контакт устройства, включая подачу воды. Вручную настроить можно как верхний, так и нижний пороги.

Схема работы реле давления

Основные понятия реле давления для системы с гидроаккумулятором:

• Рвкл – нижний порог давления, включение питания, в стандартных настройках равен 1.5 бар. Контакты соединяются, и подключаемый к реле насос начинает закачивать воду;
• Рвыкл – верхний порог давления, выключение питания реле, лучше устанавливать на 2.5-3 бара. Цепь разъединяется, и автоматический сигнал прекращает работу насосов;
• дельта Р (ДР) – показатель разницы давления между нижним и верхним порогами;
• максимальное давление – как правило, не превышает 5 бар. Это значение отображено в характеристиках устройства регулирования для систем водоснабжения и не изменяется. Превышение приводит к поломке оборудования или сокращению гарантийного эксплуатационного срока.

Главным элементом реле давления для гидроаккумулятора является мембрана, реагирующая на давление воды. Она изгибается в зависимости от напора и сообщает механизму о том, насколько поднимается или опускается давление воды в насосной станции. Изгиб переключает контакты внутри реле. Противодействует натиску воды специальная пружина (которая затягивается для регулировки). Пружина поменьше определяет дифференциал, то есть разницу между нижним и верхним порогом давления.

Гидроаккумулятор и реле давления образуют надёжную систему по обеспечению водоснабжения любых помещений, хозяйственных построек, полей и другого. Автоматика для насоса также необходимая часть – благодаря ей становится максимально просто контролировать сбор воды и быстро накачивать жидкость в бак и в трубы.

Устройство реле давления насосной станции

Всегда можно подсоединить дополнительный гидроаккумулятор, а также реле, автоматику, датчики и насосы.

Регулировка реле давления для гидроаккумулятора

Прежде чем присоединять оборудование к баку, следует проверить работоспособность реле и отрегулировать его. Снимать показания рекомендуется механическим манометром. Он более точек и менее подвержен внутренним поломкам, из-за которых его показания могут не соответствовать действительности.

Далее будет следовать инструкция, как правильно настроить реле давления. В первую очередь, необходимо ознакомиться с паспортом устройства, насоса и бака гидроаккумулятора, чтобы выяснить пределы давления для этих элементов насосной станции. Целесообразней всего при покупке заранее ознакомиться с данными параметрами и подстроить их друг под друга.

Далее следует действовать в следующем порядке:

1. Открыть потребление воды (кран, шланг, вентиль), чтобы благодаря манометру увидеть давление, при котором срабатывает реле и включается насос. Обычно это 1.5-1 бар.
2. Потребление воды отключается, чтобы поднять давление в системе (в баке гидроаккумулятора). Манометром фиксируется предел, при котором реле отключает насос. Обычно это 2.5-3 бара.
3. Отрегулировать гайку, присоединённую к большой пружине. Она определяет значение, при котором включается насос. Чтобы увеличить порог включения надо затянуть гайку по часовой стрелке, чтобы уменьшить – ослабить (против часовой стрелки). Повторять предыдущие пункты до момента, когда давление включения не будет соответствовать желаемому.
4. Регулировка датчика выключения происходить гайкой на малой пружине. Она отвечает за разницу между двумя порогами и принцип настройки такой же: чтобы повысить разницу (и увеличить давление выключения) – затянуть гайку, чтобы уменьшить – ослабить.
5. Не рекомендуется за один раз делать поворот гайки более чем на 360 градусов, поскольку они очень чувствительные.

Как защитить небольшой насос от опасности сухого хода

Очень часто главной причиной поломки насоса при эксплуатации считается отсутствие воды в водопроводной системе. Огромная нагрузка на насос, которая происходит без наличия воды, способна привести к поломке внутренних узлов или всего изделия.

Отсутствие воды в общей водопроводной системе может возникнуть из-за таких причин:

• потребление воды в объемах, которые превышают возможности подачи скважины или колодца;
• перебои с водой летом;
• поломки на водопроводных сетях.

Чтобы полностью исключить такие проблемы, стоит использовать специальное реле со встроенной защитой от работы во время сухого хода. В подобном устройстве существует возможность размыкания группы контактов, при котором насосная станция быстро выключается и прекращает работать. Такой показатель ставится изготовителем на уровне 0,6 атмосфер и не подлежит регулировке. Запустить насос можно будет лишь тогда, когда восстановится оптимальное количество воды в общей водопроводной системе.

Дополнительно, изготовитель способен предложить еще один тип устройства для защиты от сухого хода. Специальное реле потока, которое дополняется функциями электронного реле тоже очень хорошо защищает от последствий отсутствия воды. Подобное устройство выключит насосную станцию при отсутствии воды или уменьшении давления менее чем в 1 атмосферу.

Когда выполняется качественная регулировка реле для новой насосной станции, необходимо узнать заявленную изготовителем максимальную мощность оборудования. Если насос не способен обеспечить напор воды более 6 атмосфер, то осуществлять его настройку на большую точку не нужно.

Определение давления в расширительном бачке

Настройка реле давления насосной станции можно осуществить своими силами.

Для этого вначале необходимо проверить давление воздуха в пустом расширительном баке насосной станции.

Расширительный бак насосной станции состоит из двух частей :

Фото-1.Грушевидная резиновая диафрагма

Диафрагма из пищевого каучука насосной станции

В такой диафрагме  насосная станция качает воду.

Фото-2.Корпус расширительного  бачка насосной станции.

В корпусе расширительного бачка насосной станции встроен специальный клапан (нипель) с помощью которого можно накачать воздух в расширительный бак или на оборот уменьшить давление.

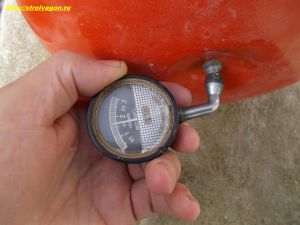

Фото-3.Измерение давления в пустом расширительном баке.

Манометр -инструмент для измерения давления

Давление в расширительном баке насосной станции без воды, измеряется с помощью  манометра, который используется для измерения давления в шинах автомобиля.Воздух в пустом расширительном баке качают с помощью автомобильного насоса.

При этом необходимо учитывать что для расширительных бачков объемом от 20 до 25 литров давление должно быть в пределах 1.4-1.7 Бар. Для расширительных бачков объемом по больше,скажем 50 — 100 литров,давление должно составлять 1.7-1.9 Бар.

В процессе эксплуатации насоса необходимо всегда (рекомендуется хотя бы 1 раз в месяц),проверить давление воздуха в расширительном баке и поддерживать давление гидрофора в рекомендуемых значениях.

Это позволит избежать преждевременный выход из строя резиновой диафрагмы расширительного бака насосной станции.
Во время проверки обязательно выключите вилку питания насоса из розетки для избежания поражения электрическим током.

Регулировка верхнего и нижнего давления

После того как проверили и отрегулировали давление в расширительном баке необходимо подключить насосную станцию к водопроводу.При этом насосная станция ( например, торговой марки Pedrollo) начнет качать воду в резиновую диафрагму. При достижения заданного уровня давления в системе, реле сработает и выключит электродвигатель.Если значение давления при котором электродвигатель остановиться вас не устроит, то можно приступить к регулировке требуемого уровня  давления. Для этого необходимо отключить от питания насосную станцию, затем снять защитный кожух реле и отрегулировать требуемый уровень давления в системе.

Фото-4.Снятие защитного кожуха реле

Реле давления -внешний вид

Защитный кожух реле давления можно открутить с помощью простой отвертки.
Фото-5.Регулировочные болты реле.

Реле давления со снятым защитным кожухом

Регулировка верхнего и нижнего давления можно осуществить двумя болтами (болт -1 и болт-2), которые находятся под защитным кожухом реле.Если вы будете завинчивать болт -1, то тогда увеличите верхнее давление и наоборот,для уменьшения верхнего давления необходимо открутить болт-1.Нижнее давление регулируется с помощью болта -2

Для увеличения нижнего давления завинчивают болт-2 и наоборот для уменьшения нижнего давления следует открутить его в обратную сторону.
Важно при этом помнить что значение давления при котором включиться электродвигатель насосной станции должно быть на 10 процентов выше, чем давление в расширительном баке. При несоблюдение этой рекомендации может выйти из строя преждевременно резиновая диафрагма расширительного бака

Как правильно настраивать реле

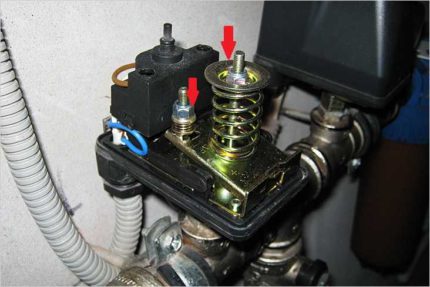

На корпусе реле давления имеется крышка, а под ней – две пружины, снабженные гайками: большой и малой. Вращая эти пружины, устанавливают нижнее давление в гидроаккумуляторе, а также разницу между значениями давления включения и отключения. Нижнее давление регулируется посредством большой пружины, а малая отвечает за разницу верхнего и нижнего давления.

Под крышкой реле давления находятся две регулировочные пружины. Большая пружина регулирует включение насоса, а малая – разницу между давлением включения и отключения

Перед началом настройки необходимо изучить техническую документацию реле давления, а также насосной станции: гидробака и других ее элементов.

В документации указаны рабочие и предельные показатели, на которое рассчитано это оборудование. В ходе регулировки следует учитывать эти показатели, чтобы не превышать их, иначе эти устройства могут вскоре сломаться.

Иногда бывает так, что во время настройки реле давления давление в системе все же достигает предельных значений. Если это произошло, необходимо просто выключить насос вручную и продолжать настройку. К счастью, такие ситуации крайне редки, поскольку мощности бытовых поверхностных насосов просто не хватает, чтобы довести гидробак или систему до предельных показателей.

На металлической площадке, где расположены регулировочные пружины, сделаны обозначения “+” и “-“, которые позволяют понять, как вращать пружину, чтобы увеличить или уменьшить показатель

Бесполезно настраивать реле, если гидроаккумулятор заполнен водой. В этом случае будет учтено не только давление воды, но и параметры давление воздуха в емкости.

Чтобы выполнить регулировку реле давления, нужно выполнить следующие действия:

1. Установить рабочее давление воздуха в пустом гидроаккумуляторе.
2. Включить насос.
3. Заполнять бак водой до тех пор, пока не будет достигнуто нижнее давление.
4. Отключить насос.
5. Вращать малую гайку до момента запуска насоса.
6. Дождаться заполнения бака и отключения насоса.
7. Открыть воду.
8. Вращать большую пружину, чтобы установить давление включения.
9. Включить насос.
10. Заполнить гидробак водой.
11. Откорректировать положение малой регулировочной пружины.

Определить направление вращения регулировочных пружин можно по знакам “+” и “-”, которые обычно находятся рядом. Чтобы увеличить давление включения, большую пружину следует вращать по часовой стрелке, а чтобы уменьшить этот показатель, ее вращают против часовой стрелки.

Регулировочные пружины реле давления очень чувствительные, поэтому их нужно подкручивать очень аккуратно, постоянно проверяя состояние системы и показания манометра

Вращение регулировочных пружин при проведении настройки реле давления для насоса нужно выполнять очень плавно, примерно по четверти или половине оборота, это очень чувствительные элементы. Манометр при повторном включении должен показать нижнее давление.

В отношении показателей при регулировке реле полезно будет помнить следующие моменты:

• Если гидробак наполняется, а показатели манометра остаются неизменными, значит, предельное давление в емкости достигнуто, насос следует сразу же отключить.
• Если разница между значениями давления выключения и включения составляет около 1-2 атм., это считается нормальным.
• Если разница больше или меньше, следует повторить регулировку с учетом возможных ошибок.
• Оптимальная разница между установленным нижним давлением и определенным в самом начале давлением в пустом гидроаккумуляторе составляет 0,1-0,3 атм.
• В гидроаккумуляторе давление воздуха не должно быть менее 0,8 атм.

Система может исправно включаться и выключаться в автоматическом режиме и при других показателях. Но эти границы позволяют свести к минимуму износ оборудования, например, резиновой вкладки гидробака, и продлить время работы всех устройств.

Регулировка

Реле перед использованием с большинством насосных станций даже не требует дополнительной настройки. Если выбрать реле с подходящим максимально допустимым порогом срабатывания, то настройки с завода уже имеют оптимальные значения. Для насосных станций, рассчитанных на подачу воды в частном доме, это чаще всего отключение при 2,5(3) бар и включение при 1,5(1,8) бар.

Однако для указания специфических настроек, когда заводские не устраивают, необходимо выполнить первоначальную настройку оборудования. Для этого в обязательном порядке требуется установка манометра, подключенного в тот же пятивыводной штуцер, что и реле. Полагается, что вся система уже собрана и готова к первому запуску, при необходимости уже набрана вода до обратного клапана, исключая холостой ход насоса, а в накопительном баке уже есть минимальный объем воды.

Перед настройкой следует выбрать:

• максимально допустимое давление в системе;
• минимальное давление;
• давление воздушной камеры гидроаккумулятора со спущенной водой.

Перед настройкой необходимо снять крышку с датчика и подготовить соответствующие по размеру торцевые ключи для регулировочных гаек.

Порядок действий следующий:

1. Включить насос для заполнения бака.
2. При достижении показания манометра до требуемого максимального значения, например 3 атм, выключить вручную насос. Если реле сработало раньше времени, то прокрутить гайку основной пружины по часовой стрелке на один-два оборота и повторить данный пункт.
3. При установившемся давлении в системе на максимальном уровне прокрутить гайку основной пружины против часовой стрелки до тех пор, пока не сработает реле на отключение. Так установится верхний порог срабатывания.
4. Открыть любой кран в доме и дождаться, пока показание манометра не достигнет требуемого нижнего порога срабатывания. Его устанавливают на 10% больше, чем давление воздушной камеры гидроаккумулятора.
5. Если во время спуска воды реле уже сработало, то прокрутить гайку меньшей пружины против часовой стрелки, если реле не срабатывало, то прокрутить по часовой стрелке, пока не прозвучит щелчок срабатывания реле.
6. Включить насос и проверить верность установки верхнего порога, если он завышен или занижен, окончательно отрегулировать, подтянув или отпустив гайку на пол-оборота согласно пункту 3.
7. Спустить воду через кран, пока не сработает нижний порог, и насос опять включится. Свериться с требуемым значением и при наличии отклонений повторить настройку согласно пункту 5.

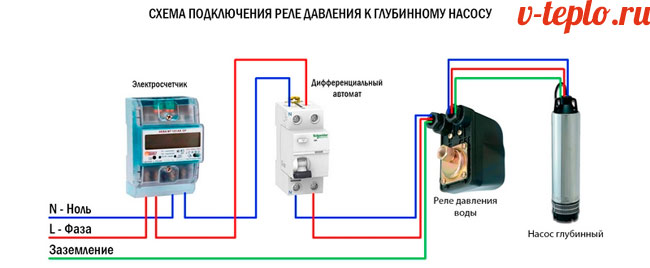

Выбор места для монтажа и схема подключения реле давления для насоса

Описываемое в статье реле рекомендуется устанавливать прямо рядом с отводом к гидроаккумулятору, поскольку именно на этом участке перепады давления нивелируются в большей степени, равно как и характерная турбулентность, сопровождающая запуск и последующее функционирование насосного оборудования. Кроме того, у некоторых моделей имеют место ограничения, установленные производителями, касаемо климатических условий использования. Если говорить конкретнее, то температура не должна опускаться ниже 4-х градусов тепла, а уровень влажности воздуха не должен превышать 70 процентов. Если у реле, которые вы выбрали для установки, имеются такие ограничения, то отдавайте предпочтения исключительно отапливаемым помещениям.

Также следует заметить, что перед реле давления в обязательном порядке должны устанавливаться следующие приборы и элементы:

• канализационный слив;
• фильтр для грубой очистки;
• обратный клапан;
• сам насос;
• еще один фильтр – в этот раз для тонкой очистки;
• трубопроводы;
• наконец, входной вентиль.

На изображении, представленном ниже, вы сможете увидеть примерный вариант того, как необходимо устанавливать реле давления воды для насоса в водопроводной сети частного дома.

Именно по этой причине реле вполне может устанавливаться прямо в блоке с насосом

Кроме того, если выполнение реле производилось по влагостойкой схеме, то устройство может монтироваться вместе с насосом даже в приямке или самом колодце, что немаловажно. В данном случае все зависит от того, какая модель выбрана, а также каковы рекомендации изготовителя относительно уровня влажности и температурного режима

Методы устранения поломки

Решение более сложной задачи предстоит, если компрессор не работает. Источников может быть несколько. Рассмотрим один из них – оплавление контактов прессостата из-за эрозии, возникающей от искр электричества.

Подгорание контактной группы происходит из-за электроискровой эрозии, которая образуется в результате размыкания контактов. Однако для замены элементов не всегда представляется возможность — некоторые модификации уже не представлены в продаже

Для устранения такого рода неисправности можно воспользоваться одним из способов: очистить поверхность, что продлевает срок службы не менее, чем на 3 месяца, или отремонтировать, заменив контакты в клеммных зажимах.

Поэтапный инструктаж второго варианта:

1. Стравить весь воздух из ресивера и отключить питание эжектора. Демонтировать реле давления.
2. Сняв защитный корпус отсоединяем проводку, подведенную к группе контактов.
3. Посредством отвертки необходимо извлечь клемму с контактами и высверлить из нее подгоревшие линии.
4. Заменить провод можно медной проволокой. Подбирать необходимо с учетом диаметра отверстия, т. к. она должна плотно сесть в посадочное гнездо. Ее вставляют в отверстие и обжимают с обеих сторон.
5. Аналогичные действия проделывают и с остальными обгоревшими линиями.
6. После того как контактная группа будет собрана, ее монтируют на прежнее место и закручивают крышку прессостата.

Компрессорное реле функционирует в сложных условиях, подвергаясь износу и выходу из строя.

Несмотря на то что ремонт не является рентабельным, те, кто знаком с устройством, могут выполнить его самостоятельно. Однако выгодным все же остается вариант замены на новый прибор.

Как устроено насосное реле и как его настроить

Перед тем, как отрегулировать реле давления, стоит разобраться с его конструктивными особенностями и принципом работы.

Реле уровня жидкости – устройство на основе металла, в нижней части которого есть мембранная крышка со специальным крепежом, который можно быстро снять. На верхней части реле протока воды есть несколько контактов и пара регуляторов.

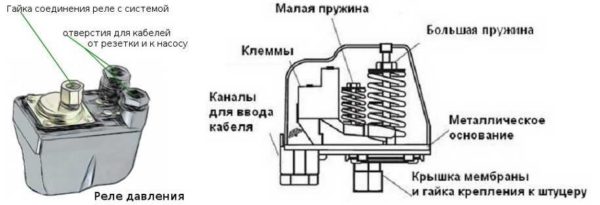

Схема регулирующих механизмов реле давления

Сверху все эти элементы прикрыты крышкой. Последняя прикреплена к одному из регуляторов. Вся эта конструкция быстросъемная – разбор устройства можно произвести с помощью обыкновенного гаечного ключа.

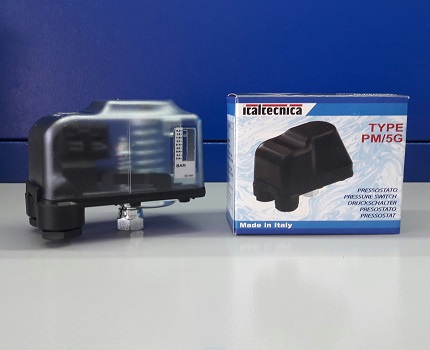

Производители предлагают разные реле по форме, размерам, расположению рабочих элементов, небольшими отличиями в конструктивных особенностях деталей. Нередко эти устройства дополняются предохранителями от «холостой работы».

Как работает?

Реле насосной станции работает по принципу, основанному на давлении жидкости, попадающей от насоса – мембрана двигает поршень, активизирующий контакты, расположенные на основании из железа с двумя шарнирами.

Контакты эти могут замыкаться и размыкаться (в зависимости от положения) – это обеспечивает автоматическое включение/выключение оборудования. Второй регулятор, при этом, стабилизирует поршневое давление.

Электрика устройства (отвечающая за включение/выключение насоса) «слушает» пружинный шарнир. Как только реле давление РМ (или реле давления РДМ5) поднимается выше шарнира, регуляторы перещелкиваются.

Так, один регулятор (большой) включает насосное оборудование, а второй, более мелкий, отвечает за деактивацию ввиду перепадов давления в устройстве.

Как отрегулировать самому?

Если по любой причине первичная настройка реле давления вас не устраивает, тогда самое время подключать свои руки с опытом, и настраивать реле уровня воды своими руками. Настройка реле насосной станции своими руками – довольно простая процедура. Нам понадобится только накидной ключ и отвертка.

Последовательность регулировки насосной станции своими руками:

1. Обесточить устройство.
2. Демонтировать панель устройства.
3. Установить необходимый напор.
4. Собрать отрегулированный агрегат.

Повышаем/понижаем системное давление

Все просто – чтобы поднять или понизить давление в гидроаккумуляторе, нужно ослаблять или затягивать гайку на крупном регуляторе. Такая настройка реле давления гидроаккумулятора самая быстрая и простая.

Внимание! Настройка реле насосной станции своими руками должна проводиться строго с выключенным оборудованием. Перед началом обесточьте систему! . Реле давления в системе водоснабжения

Реле давления в системе водоснабжения

Далее включаем настроенный прибор и смотрим по манометру установлений нижний предел давления. Также проверяем давление на отключение. Если новые показатели реле давления воздуха для компрессора вас удовлетворяют, то процесс настройки можно считать завершенным.

Важные тонкости при настройке

Любая автоматика для насоса требует своевременного выявления неисправности и соблюдения рабочей «правильной» температуры. Ремонт реле давления насосной станции – крайняя мера, и оправдана она только при очень высокой стоимости новой детали.

Поэтому, очень важно уметь самому проводить регулировку оборудования, при которой обязательно учитывать важные тонкости:

• регулируя реле, нельзя ставить верхнее давление, превышающее предел для этой модели на 75% – это гарантировано приведет к неисправности. Единственный выход в такой ситуации – замена комплектующей;
• прежде, чем повышать давление, стоит ознакомиться с рабочими параметрами вашего устройства – посмотреть, выдержит ли насос. Если указать давление намного меньше, чем в паспорте устройства, то поломка также гарантирована, ведь срабатывает реле теперь постоянно;
• свой насос нужно регулировать аккуратно – не закручивать болты до упора, иначе реле будет работать постоянно.

Регулировка и пусконаладочный процесс

Заводские установленные параметры не всегда отвечают требованиям потребителя. В большинстве случаев это связано с недостаточной компрессионной силой в наивысшей точке разбора.

Также может не подходить и диапазон срабатывания прессостата. В этом случае будет актуальна самостоятельная корректировка исполнительного механизма.

Стандартные заводские настройки: верхний предел 2,8 атмосферы, нижний 1,4 бар. Осуществление контроля параметров производится визуально посредством манометра, входящего в стандартный комплект прессостата. Новые модели, например, Italtecnica имеют прозрачный корпус и оснащены шкалой-указателем компрессии непосредственно на реле

Для начала настройки рабочего компрессионного значения потребуется осмотреть табличку с гравировкой, где обозначены параметры электродвигателя и компрессора.

Нам нужно только наибольшее значение, которое создает прибор. Этот показатель указывает на максимальную силу давления, которую можно задавать на реле, для корректной работы всей пневмосистемы.

Если установить указанное значение (на рисунке 4,2 атм), тогда при учете всех факторов – перепады в электропитании, выработка эксплуатационного срока деталей и другое — компрессор может не достичь предельного давления, а соответственно не произойдет его отключение.

В подобном режиме рабочие элементы оборудования начнут перегреваться, затем деформироваться и в итоге плавиться.

Максимальное значение эжектора должно учитываться при определении наибольшего значения реле. Этот показатель должен быть меньше номинального давления компрессора. В таком случае все элементы системы будут работать в бесперебойном режиме

Для надежной работы без отключений требуется задавать наибольшее давление выключения на реле, не достигающее номинального показателя, выгравированного на компрессоре, а именно ниже на 0,4-0,5 атм. Согласно нашему примеру – 3,7-3,8 атм.

Пределы давления, при достижении которых происходит включение/отключение компрессора, регулируются единственным болтом. Чтобы не ошибиться с выбором направления для увеличения/уменьшения на металлической основе проставлены стрелки

Определив уровень, который будет задан, необходимо снять корпус реле. Под ним расположены два регулирующих элемента — малая и большая гайки (на рисунке 1,3).

Рядом есть стрелочные указатели направления, в которое будут производиться подкручивания — тем самым осуществляя сжимание и разжимание пружинного механизма (2,4).

Большой винтовой зажим и пружина предназначены для управления параметрами компрессии. При закручивании по ходу часовой стрелки, спираль сжимается — давление выключения компрессора увеличивается. Обратная регулировка – ослабляет, соответственно, снижается уровень давления для отключения.

Стоит помнить: увеличивая силу компрессии выключения, мы изменяем заводские настройки, выставленные с учетом нормативных требований к эксплуатации оборудования. Перед внесением корректировок загляните в техническую документацию прибора, чтобы не превысить заявленные производителем пределы

При воспроизведении настроек ресивер должен быть заполнен не меньше чем на 2/3.

Разобравшись в предназначении элементов, приступаем:

1. Для обеспечения должного уровня безопасности отключаем электропитание.
2. Изменение уровня сжатия пружин выполняется методом проворачивания гайки на несколько оборотов в необходимую сторону. На плате возле регулировочного винта большого диаметра, по стандартам, есть условные обозначение латиницей P (Pressure), меньшего – ΔР.
3. Контроль корректировочного процесса производится визуально на манометре.

Некоторые производители для удобства выносят регулировочную арматуру для изменения номинального значения на поверхность корпуса устройства.

Facebook

Twitter

Вконтакте

Одноклассники

aqueo.ru

Как настроить реле давления насосной станции регулировка

Механическое реле давления РМ5 часто поставляется в составе насосных станций и полностью автоматизирует их работу, управляя включением и отключением насоса. С завода реле поставляется уже настроенным в соответствии со стандартными настройками: давление отключения 2,5 (3), а включения 1,5 (1,8). Измеряется давление в атмосферах (Атм.) или в барах (бар). Изменяя эти стандартные настройки, можно корректировать режим работы насосной станции.

Если насосная станция поставляется в собранном виде, то, вероятнее всего, она уже настроена оптимальным образом и в большинстве случаев не требует дополнительной подстройки. Если же станция собирается из отдельных элементов (насос, бак и т.д.), то настройка реле давления является обязательной, потому что существует прямая взаимосвязь между объёмом гидроаккумулятора, напором насоса и настройками реле. Регулировка реле давления осуществляется путём вращения в ту или иную сторону двух прижимных гаек, обозначенных «P» и «ΔP». Первая отвечает за давление отключения, так называемый верхний предел. Вторая регулирует «дельта Р» — разницу между давлениями отключения и включения, то есть, фактически, позволяет выставлять нижний предел или давление включения.

Чтобы понять, что и куда вращать — рассмотрим упрощённый принцип работы насосной станции:
1. насос накачивает воду в гидроаккумулятор;
2. давление воды в баке увеличивается, что можно увидеть по манометру, входящему в состав любой насосной станции;
3. при достижении определённого давления происходит отключение насоса благодаря размыканию контактов в реле давления. Это «определенное давление» и есть то самое «P» — верхний предел;
4. по мере использования воды, накопленной в баке, происходит уменьшение давления и при достижении нижнего предела (ΔP) насос снова включается и цикл повторяется.

Настройку реле давления начинают с определения давления воздуха в пустом баке гидроаккумулятора и при отключенной от сети насосной станции. Чаще всего для этого используют обычный автомобильный насос с манометром. Ниппель расположен в верхней части бака и прикрыт декоративным колпачком. В баке воздух должен быть всегда и его давление нужно периодически проверять — это позволит станции работать в выставленных параметрах и увеличит продолжительность службы мембраны гидроаккумулятора.

По распространенному мнению, давление воздуха нужно проверять раз в квартал и подкачивать в случае необходимости. Однако, можно поступить проще: настроив верхний и нижний пределы и начав эксплуатацию насосной станции, нужно периодически наблюдать по водяному манометру за значениями включения и отключения. Так как пределы реле находятся в прямой зависимости от давлений воздуха и воды в баке, то самопроизвольное изменение значения отключения свидетельствует об изменении давления воздуха. Например, если давление отключения насосной станции составляет 3 Атм., а через время этот предел изменился до 4 Атм., значит, уменьшилось давление воздуха и бак нужно подкачать насосом.

По этой же причине бесполезно настраивать реле при накачанном водой баке. Ведь, настраивая верхний предел реле, по сути, настраивается определенное суммарное давление воды и воздуха, поэтому при заполненном гидроаккумуляторе нельзя достоверно сказать, в баке 3,5 Атм. воды и 1,5 воздуха, или же 4 Атм. воды и 1 Атм. воздуха. После определения давления воздуха насосную станцию подключают к сети, насос начинает накачивать воду и отключается при достижении установленного давления. Если нужно поднять давление отключения, то гайку «P» вращают по часовой стрелке, а если нужно уменьшить — против (обычно рядом есть обозначения «+» и «-«). Вращать следует постепенно — оборот, пол-оборота. Чем выше значение «P», тем больше воды накачает насос и тем реже будет включаться повторно.

Выставляя верхний предел, нужно понимать, что:
— гидроаккумулятор рассчитан на свое предельное давление и его не следует превышать;
— резиновые шланги кранов и иной сантехники также имеют допустимое расчетное давление; сама механика реле давления имеет свой «потолок»;
— насос должен суметь выдать желаемое давление, да и чрезмерно высокое давление в системе попросту может являться некомфортным.
Затем открывают кран и сливают воду из насосной станции. По мере расхода воды давление постепенно падает и при достижении нижнего предела насос снова включается. Для регулировки этого параметра вращают гайку «ΔP»: если нужно понизить давление включения, то по часовой стрелке, а если повысить — против. Выставляя это значение, следует помнить, что давление воздуха в гидроаккумуляторе всегда должно быть меньше на 10%, чем давление включения насоса. Несоблюдение такой зависимости вызывает ускоренный износ мембраны бака. Чем меньше нижний предел — тем больше воды сможет выдать гидроаккумулятор до включения насоса, но при этом её давление в системе будет падать по мере приближения к моменту включения и может оказаться слишком низким для комфортного использования. В любом случае, давление воздуха в гидроаккумуляторе не должно быть ниже 0,8-0,9 Атм.

Какие же значения «P» и «ΔP» выбрать? Каждый для себя определяет это индивидуально. Высокое давление отключения и низкое для включения — много воды в баке и редкие включения насоса, но возможные неудобства из-за большого перепада давлений при полном и почти пустом баке. А у кого-то разница ΔP мала и насос часто подкачивает воду в бак, зато давление в системе ровное и комфортное. Также следует обратить внимание, что при всех настройках, связанных с манометрами, необходимо учитывать их возможную погрешность. Трущиеся части подвижной пластмассовой рамки реле давления изначально имеют заводскую смазку, но ее, как правило, крайне мало, поэтому разумным решением будет нанесение дополнительной смазки.

Чтобы сделать в небольшом частном доме автономную систему водоснабжения, будет достаточно обычного насоса, скважинного или поверхностного, с подходящими характеристиками производительности. Но для дома, в котором проживает больше 4 человек, или для 2-3 этажного жилища потребуется устанавливать насосную станцию. Это оборудование уже имеет заводские настройки давления, но иногда их необходимо корректировать. Когда требуется регулировка насосной станции, и как это делать, будет рассказано ниже.

Устройство насосной станции

Чтобы правильно отрегулировать данное насосное оборудование, необходимо иметь хотя бы минимальное представление о том, как оно устроено и по какому принципу работает. Главное предназначение насосных станций, состоящих из нескольких модулей – это обеспечение питьевой водой всех точек водозабора в доме. Также данным агрегатам под силу автоматически повышать и поддерживать давление в системе на необходимом уровне.

Ниже приведена схема насосной станции с гидроаккумулятором.

В состав насосной станции входят следующие элементы (см. рисунок выше).

1. Гидроаккумулятор. Выполнен в виде герметичного бака, внутри которого находится эластичная мембрана. В некоторых емкостях вместо мембраны установлена резиновая груша. Благодаря мембране (груше) гидробак делится на 2 отсека: для воздуха и для воды. Последняя закачивается в грушу или в часть бака, предназначенную для жидкости. Подключение гидроаккумулятора происходит на отрезке между насосом и трубой, ведущей к точкам водозабора.
2. Насос. Может быть поверхностным или скважинным. Тип насоса должен быть либо центробежным, либо вихревым. Вибрационный насос для станции использовать нельзя.
3. Реле давления. Датчик давления автоматизирует весь процесс, при котором вода подается из скважины в расширительный бак. Реле отвечает за включение и выключение двигателя насоса при достижении в баке необходимой силы сжатия.
4. Обратный клапан. Препятствует вытеканию жидкости из гидроаккумулятора при отключении насоса.
5. Электропитание. Чтобы подключить оборудование к электрической сети, для него требуется протянуть отдельную проводку с сечением, соответствующим мощности агрегата. Также в электрической цепи должна быть установлена система защиты в виде автоматов.

Данное оборудование работает по следующему принципу. После открытия крана в точке водозабора вода из гидроаккумулятора начинает поступать в систему. Одновременно в баке происходит снижение сжатия. Когда сила сжатия снизится до величины, установленной на датчике, происходит замыкание его контактов, и двигатель насоса начинает работать. После прекращения потребления воды в точке водозабора, или при повышении силы сжатия в гидроаккумуляторе до необходимого уровня, происходит срабатывание реле на отключение насоса.

Устройство и принцип работы реле давления

Устройство реле давления насосной станции не отличается сложностью. В конструкцию реле входят следующие элементы.

1. Фланец для подсоединения модуля к системе.
2. Гайка, предназначенная для регулировки отключения аппарата.
3. Гайка, регулирующая силу сжатия в баке, при которой агрегат будет включаться.
4. Клеммы, к которым подключаются провода, идущие от насоса.
5. Место для подключения проводов от электросети.
6. Клеммы заземления.
7. Муфты для закрепления электрических кабелей.

Снизу реле имеется металлическая крышка. Если ее открыть, то можно увидеть мембрану и поршень.

Принцип работы реле давления следующий. При увеличении силы сжатия в камере гидробака, предназначенной для воздуха, мембрана реле выгибается и воздействует на поршень. Он приходит в движение и задействует контактную группу реле. Контактная группа, имеющая 2 шарнира, в зависимости от положения поршня либо замыкает, либо размыкает контакты, через которые происходит электропитания насоса. В итоге, при замыкании контактов происходит запуск оборудования, а при их размыкании — остановка агрегата.

Когда требуется регулировать реле

Как было сказано выше, реле автоматизирует процесс закачивания жидкости в систему водопровода и в расширительный бак. Чаще всего насосное оборудование, купленное в готовом виде, уже имеет базовые настройки реле. Но возникают ситуации, когда требуется срочная регулировка давления насосной станции. Выполнять данные действия придется в случаях, если:

• после запуска двигателя насоса, он сразу же отключается;
• после отключения станции наблюдается слабый напор в системе;
• при работе станции в гидробаке создается чрезмерная сила сжатия, о чем свидетельствуют показания манометра, но аппарат при этом не отключается;
• не срабатывает реле давления, и насос не включается.

Чаше всего, если у агрегата появляются вышеперечисленные симптомы, то ремонт реле не требуется. Нужно всего лишь правильно настроить данный модуль.

Подготовка гидробака и его регулировка

Перед поступлением гидроаккумуляторов в продажу в них на заводе закачивают воздух под определенным давлением. Закачка воздуха происходит через золотник, установленный на данной емкости.

В среднем, давление в насосной станции должно быть таким: в гидробаках объемом до 150 л. — 1,5 бар, в расширительных баках от 200 до 500 л. — 2 бар.

Под каким давлением находится воздух в гидробаке, можно узнать из этикетки, приклеенной к нему. На следующем рисунке красной стрелкой указана строка, в которой обозначено давление воздуха в накопителе.

Также данные замеры силы сжатия в баке можно произвести, используя автомобильный манометр. Измерительный прибор подключается к золотнику бака.

Чтобы начать регулировать силу сжатия в гидробаке, необходимо его подготовить:

1. Отключите оборудование от электросети.
2. Откройте любой кран, установленный в системе, и дождитесь момента, когда жидкость перестанет течь из него. Конечно же, будет лучше, если кран будет находиться недалеко от накопителя или на одном этаже с ним.
3. Далее, замерьте силу сжатия в емкости, используя манометр, и запомните это значение. Для накопителей небольших объемов показатель должен быть около 1,5 бар.

Чтобы правильно отрегулировать накопитель, следует учитывать правило: давление, вызывающее срабатывание реле на включение агрегата, должно превышать силу сжатия в накопителе на 10%. Например, реле насоса включает двигатель при 1,6 бар. Значит, необходимо создать и соответствующую силу сжатия воздуха в накопителе, а именно 1,4-1,5 бар. Кстати, совпадение с заводскими настройками здесь не случайно.

Если датчик настраивается для запуска двигателя станции при большем, чем 1,6 бар силе сжатия, то, соответственно, и настройки накопителя меняются. Увеличить давление в последнем, то есть накачать воздух, можно, если воспользоваться насосом для накачки автомобильных шин.

Настройка реле давления

Бывают случаи, когда настройки датчика по умолчанию не устраивают пользователей насосного оборудования. Например, если открыть кран на каком-либо этаже здания, то можно заметить, что напор воды в нем быстро снижается. Также установка некоторых систем, очищающих воду, невозможна, если сила сжатия в системе находится на уровне меньше 2,5 бар. Если станция настроена на включение при 1,6-1,8 бар, то фильтры в данном случае работать не будут.

Обычно настройка реле давления своими руками не вызывает затруднений и выполняется по следующему алгоритму.

1. Запишите показатели манометра при включении и отключении агрегата.
2. Выдерните шнур питания станции из розетки или отключите автоматы.
3. Снимите крышку с датчика. Обычно она закреплена 1 шурупом. Под крышкой можно увидеть 2 винта с пружинами. Тот, что больше, отвечает за давление, при котором происходит запуск двигателя станции. Обычно возле него стоит маркировка в виде буквы “Р” и нарисованы стрелки с нанесенными возле них знаками “+” и “-”.
4. Чтобы увеличить силу сжатия, вращайте гайку по направлению к знаку “+”. И наоборот, чтобы снизить ее, нужно крутить винт к знаку “-”. Сделайте один оборот гайки в требуемом направлении и запустите аппарат.
5. Дождитесь, пока станция отключится. Если показания манометра вас не устраивают, то продолжайте вращать гайку и включать аппарат до тех пор, пока давление в накопителе не достигнет требуемого значения.
6. На следующем этапе следует настроить момент выключения станции. Для этого предназначен винт меньшего размера с пружиной вокруг. Возле него находится маркировка “ΔP”, а также нарисованы стрелки со знаками “+” и “-”. Настройка регулятора давления на включение устройства проводится так же, как и на отключение аппарата.

В среднем, интервал между силой сжатия, при которой датчик включает двигатель станции, и значением силы сжатия, когда агрегат останавливается, находится в пределах 1-1,5 бар. При этом интервал может увеличиваться, если выключение будет происходить при больших значениях.

Например, агрегат имеет заводские настройки, при которых Р_вкл = 1,6 бар, а Р_выкл = 2,6 бар. Из этого следует, что разница не выходит за пределы стандартного значения и равна 1 бар. Если требуется по каким-либо причинам увеличить Р_выкл до 4 бар, то следует увеличить и интервал до 1,5 бар. То есть, Р_вкл должно быть около 2,5 бар.

Но при увеличении данного интервала увеличится и перепад давления в системе водоснабжения. Иногда это может вызывать дискомфорт, поскольку придется израсходовать большее количество воды из бака, чтобы станция включилась. Но благодаря большому интервалу между Р_вкл и Р_выкл включение насоса будет происходить реже, что увеличит его ресурс.

Вышеописанные манипуляции с настройками силы сжатия возможны только при наличии оборудования соответствующей мощности. К примеру, в тех. паспорте к аппарату указано, что он может выдать не более 3,5 бар. Значит, настраивать на нем Р_выкл = 4 бар не имеет смысла, поскольку станция будет работать без остановки, а давление в баке так и не сможет подняться до необходимого значения. Поэтому, чтобы получить давление в ресивере 4 бар и выше, необходимо приобрести насос соответствующей мощности.

Насосная станция – простейший, но очень надежный и эффективный способ сделать в частном доме городскую систему водопровода. Это дает возможность пользоваться всеми привычными бытовыми приборами, рассчитанными на постоянное наличие воды под давлением. Для того чтобы легче было разобраться с особенностями и алгоритмом регулировки, надо понять, что такое реле давления и как оно работает.

Устройство и принцип действия реле

Насосная станция достаточно компактна и отличается простым устройством. Само реле состоит из нескольких элементов.

Таблица. Составляющие реле давления.

Наименование элемента	Назначение и краткое описание
Эта пружина устанавливает параметры отключения насоса. При ее сжатии увеличивается максимальное давление. Регулируется гайкой. При отпускании гайки давление падает. Пружина установлена на подвижной пластине, включающей/выключающей клеммы. Подвижная пластина соединяется металлическим патрубком с гидроаккумулятором. Давление воды приподнимает ее, контакты размыкаются.
	Изготовлен из металла, используется для фиксации всех элементов реле.
	С его помощью подается вода из гидроаккумулятора к реле. Одновременно фиксирует устройство на насосной станции.
	К одной подводится питание от сети, а вторая подает напряжение к электродвигателю.
	К нижним подключается фаза и ноль двигателя, к верхним питание сети. Соблюдать этот порядок необязательно.
	Соединяет металлический корпус насосной станции с заземлением дома или квартиры. Не надо путать нулевой провод и заземление, это разные понятия.

Заводские установки не всегда отвечают пожеланиям потребителей, в связи с этим очень часто надо делать самостоятельную установку параметров.

На какое давление надо регулировать насосную станцию

Очень важный вопрос, не все потребители понимают тонкости функционирования оборудования. Некомпетентные действия всегда имеют отрицательные последствия.

Практический совет. Не устанавливайте максимальное давление слишком высоким, это приводит к ускоренному выходу насоса из строя.

За счет увеличения давления потребители надеются решить две задачи.

Увеличить объем закачиваемой за одно включение воды. Многие считают, что частые включения эклектического двигателя быстро выводят его из строя. Это правда, во время включения пусковые токи достигают критических значений и перегревают обмотку. Но в случае с насосом зависимость сложнее, какая именно – расскажем ниже.

В связи с такими убеждениями, максимальное давление устанавливается в пределах 3–4 атм., тем более что технические характеристики позволяют создавать давление до пяти и более атмосфер. Рабочие значения не превышают 80% максимальных, значит, все в норме. Но это не так. Какое выбрать значение для оптимальной работы насоса и бытового оборудования? Этот вопрос надо рассматривать подробно.

1. При повышении давления возрастает объем воды в гидроаккумуляторе. Но его увеличение обходится слишком дорого в прямом и переносном смысле слова. К сведению, в баллоне объемом 10 л за счет увеличения давления на одну атмосферу количество воды возрастает приблизительно на 1 л. Если исходное давление воздуха в баллоне 1 атм., то при давлении воды в резиновой камере 1 атм. ее объем составляет 4 л, если давление 2 атм., то объем увеличивается до 5 л, а при давлении 3 атм. объем воды составляет 5,5 л. Действительно, насос будет включаться реже. Но надо понимать, что каждое увеличение давления на одну атмосферу требует значительно больше затрат электрической энергии, кроме того, элементы насоса работают с повышенными нагрузками. В результате попытки добиться экономии оборачиваются прямыми убытками – придется чаще менять дорогостоящее оборудование.
2. Считается, если давление низкое, то не функционирует бытовая техника. Это неправда, все стиральные автоматы, посудомоечные машины и прочие приборы отлично работают при давлении воды в 1 атм.

Опытные сантехники настоятельно рекомендуют устанавливать насос на давление в пределах 1,2–1,7 атм. Такие параметры считаются золотой серединой, нагрузка на электрический двигатель и насос приемлема, а в доме все работает как надо.

Пошаговая инструкция по регулировке реле давления

Важно. Некоторые мастера нарушают технику безопасности и проводят регулировочные работы при включенном в сеть оборудовании. Мы настоятельно не советуем так поступать, несколько минут сэкономленного времени не стоят потерянного здоровья.

Шаг 1. Проверьте давление сжатого воздуха в гидроаккумуляторе. На задней части бака есть резиновая заглушка, надо ее вынуть и добраться до ниппеля. Обыкновенным воздушным манометром проверьте давление, оно должно равняться одной атмосфере. Если давления нет – накачайте воздух, замерьте данные и через некоторое время проверьте показатели. Если они уменьшаются – проблема, надо искать причину и устранять ее. Дело в том, что большинство производителей оборудования продают гидроаккумуляторы с накачанным воздухом. Если при покупке его нет, то это свидетельствует о браке, лучше такой насос не приобретать.

Шаг 2. Отключите электрическое питание и снимите защитную крышку корпуса регулятора давления. Она фиксируется винтом, снимается при помощи обыкновенной отвертки. Под крышкой размещается контактная группа и две пружины, сжимаемые гайками на 8 мм.

1. Большая пружина. Отвечает за давление, при котором насос включается. Если полностью закрутить пружину, то контакты включения двигателя будут постоянно замкнутыми, насос включается при нулевом давлении и постоянно работает.
2. Малая пружина. Отвечает за выключение насоса, в зависимости от степени сжатия давление воды изменяется и достигает максимального значения. Обратите внимание, не оптимального рабочего, а максимального согласно техническим характеристикам агрегата.

Важно. Степень сжатия малой пружины устанавливает так называемую дельту – разницу между давлениями включения и выключения. Дельта может составлять различные величины, от десятых до нескольких атмосфер.

К примеру, у вас дельта 2 атм. Если в данном случае насос включается при давлении 1 атм., то он будет выключаться при 3 атм. Если включается при 1,5 атм., то отключение, соответственно, при 3,5 атм. и так далее. Всегда разница между давлением включения и выключения электрического двигателя будет составлять 2 атм. Изменить этот параметр можно изменением степени сжатия малой пружины. Запомните эти зависимости, они нужны для понимания алгоритма регулировки давления. Заводские регулировки выставлены на включение насоса при 1,5 атм. и отключение при 2,5 атм., дельта составляет 1 атм.

Шаг 3. Проверьте фактические параметры работы насоса. Откройте кран для спуска воды и медленно стравливайте ее давление, постоянно следите за движением стрелки манометра. Запомните или запишите, при каких показателях включился насос.

Шаг 4. Продолжайте наблюдение до момента выключения. Также запишите значения, при которых электрический двигатель отключился. Узнайте дельту, отнимите от большего значения меньшее. Этот параметр нужен для того, чтобы вы могли ориентироваться, при каких давлениях насос будет отключаться, если регулировать усилие сжатия большой пружины.

Шаг 5. Отключите насос и отпустите гайку малой пружины примерно на два оборота. Включите насос, зафиксируйте момент его отключения. Теперь дельта должна уменьшиться примерно на 0,5 атм., насос будет отключаться при достижении давления 2,0 атм.

Шаг 6. Вам надо добиться, чтобы давление воды было в пределах 1,2–1,7 атм. Как уже выше говорилось, это оптимальный режим. Дельта 0,5 атм. вами уже установлена, надо понизить порог включения. Для этого необходимо отпускать большую пружину. Для первого раза сделайте оборот гайки, проверьте период запуска, при необходимости точно откорректируйте усилие сжатия большой пружины.

Придется запускать насос несколько раз, пока добьетесь включения при 1,2 атм., а выключения при давлении 1,7 атм. Осталось установить на место крышку корпуса и включить в работу насосную станцию. Если давление правильно отрегулировано, фильтры постоянно в нормальном состоянии, то насос будет работать длительные период времени, никаких специальных технических уходов делать нет надобности.

Узнайте, как отрегулировать реле давления воды с гидроак

vi-pole.ru

Как отрегулировать реле давления воды с гидроаккумулятором: схема

Содержание статьи

Принцип контроля напора в системе

Суть работы гидробака, как ещё называют аккумулирующую ёмкость, заключается в создании запаса воды, благодаря которому насосу не нужно включаться при каждом открытии крана. Когда уровень воды в нём снижается, давление в системе падает, и реле подаёт сигнал мотору на включение путём замыкания проводов. При наполнении происходит обратная реакция: цепь размыкается, и подкачка воды прекращается.

Принцип работы реле

Гидроаккумулятор является неотъемлемым элементом водоподающих станций, в которых он идёт в сборе с поверхностным насосом и контролирующими приборами (в том числе и датчиком давления). При этом на приборе могут быть фабричные настройки, но его можно отрегулировать и вручную.

Реле идёт в сборе с насосной станцией

Погружной насос комплектуется автоматикой отдельно

Принцип сборки системы из отдельных элементов

На скважинах глубиной более 8 м устанавливают в основном погружные насосы, поэтому гидробак, как и регулятор давления, подбираются и подсоединяются отдельно. Соответственно, никаких настроек на отдельно приобретаемом датчике нет, и их нужно вводить индивидуально. Заключаются они в обозначении верхнего и нижнего порога давлений, при которых нужно прекратить или возобновить подпитку системы.

Реле давления

При этом очень важно соблюсти комфортную для работы системы разницу между показателями, которая согласно заводским характеристикам прибора обычно не превышает 5 бар.

В идеале верхний порог настраивается на 2,8-3 бара, а нижний – порядка 1,3 – 1,6 бар. Именно такими чаще всего и бывают заводские настройки реле, установленных на насосных станциях.

Примечание. Аккумулирующую ёмкость ещё называют мембранным баком, так как внутри неё имеется эластичная перегородка (мембрана) или резиновая груша, очень чувствительная к давлению воды. Когда бак полон воды, в системе сохраняется максимально установленное давление. При открытии крана полость бака освобождается, и напор струи ослабевает. Изменение положения мембраны и заставляет реле включаться.

Так работает бак при полном и падающем давлении

Варианты реле и нюансы их взаимодействия с баком

Контроль давления может осуществляться датчиком по несколько разному принципу. Силовой прибор воздействует непосредственно на контактную часть насоса. Второй тип – электронный, который управляет работой системы через встроенную автоматику насоса.

Силовой прибор контроля давления

Электронный вариант реле

Есть так же комбинированные приборы – это блоки управления, которые контролируют не только давление в системе, но и другие функции (например, осуществляют защиту от сухого хода). Они более универсальны, и могут подключаться не только к разным видам насосов, но и к нескольким одновременно, а так же могут выдерживать более значительные пределы верхнего давления (до 10 бар).

Комбинированный прибор управления насосом (блок)

Цены на популярные модели реле давления

Реле давления

Процесс регулировки силового реле

Чаще всего в домашних системах водоснабжения устанавливают обычное реле, проверка работоспособности и настройка которого осуществляется до присоединения к баку. Для снятия показаний с такого прибора необходимо иметь механический манометр, который благодаря простоте своей конструкции практически никогда не даёт ошибочных показаний из-за внутренних поломок.

Узел присоединения реле и манометра

Прежде чем начинать настройку, нужно ознакомиться с техническими характеристиками насоса и аккумулирующего бачка, и сопоставить их с возможностями реле. А вообще-то это нужно сделать ещё при их покупке. Смысл взаимодействия элементов водоснабжающей системы и заключается в комфортной настройке их параметров друг на друга.

Таблица 1. Принцип настройки реле на примере насосной бытовой станции.

Шаги, фото	Описание действия
Шаг 1 – откручиваем фиксирующий колпачок	В данной модели станции реле вместе с манометром вынесено вперёд и легкодоступно для настройки. Для начала с него нужно снять защитный кожух, для чего отвинчивается фиксатор.
Шаг 2 – снимаем крышку	Сняв крышку, вы увидите: 1. Большой болт, который отвечает за включение давления. 2. Маленький болт, отвечающий за соблюдение разницы давлений при остановке насоса. Болты зажимные, соединены с пружинами. Любые манипуляции по регулированию давления осуществляются путём вращения этих болтов. По часовой стрелке пружина зажимается, тем самым увеличивая показатель давления. Аналогично меняется и разница между верхним и нижним пределами.
Шаг 3 – выставляется диапазон между показателями давления	Допустим, вам нужно настроить реле так, чтобы насос включался при 2 атм, а выключался при 4-х. 1. Для начала нужно запустить станцию и посмотреть, при каком давлении она включилась и выключилась. Допустим, разница составила 1,4 атм (так выставлена заводская настройка), а вам нужно 2 атм. 2. Для увеличения разницы необходимо отжать маленькую пружину до спокойного состояния. 3. Затем немного зажимаете большой болт, чтобы поднять показатель с 1,4 до 2 атм. Получилось чуть больше – слегка проворачиваете его в обратном направлении. Важно! Даже когда маленький болт полностью отжат, разница между давлениями всё равно будет — хоть и минимальная. Меньше 0,5 бар она быть не может по определению. Чтобы в баке было больше воды, и, соответственно, реже включался насос, разница между показателями давлений должна быть более существенной, чем половина атмосферы.
Шаг 4 – настраиваем верхний предел	Теперь вам нужно сместить этот диапазон в большую сторону. Для этого: 1. Слегка зажимаете маленький болт и проверяете, на каком давлении насос будет активизироваться и отключаться. 2. Поворотом большого болта вправо вы смещаете диапазон в большую сторону. Соответственно, если крутите влево – возвращаетесь обратно.

Цены на популярные модели насосных станций

Насосные станции

Подключение реле к насосу

Если у вас не насосная станция, а отдельно подобранные насос и реле, их ещё нужно правильно подсоединить друг к другу. Делается это через вот такой пятивыводной штуцер, который показан на фото (или четырёхвыводной, если у реле имеется встроенный манометр):

Штуцер на 5 выходов для подключения реле

Присоединение к штуцеру реле и манометра

Реле со встроенным манометром

И вот как всё это будет выглядеть в единой системе, функционирующей за счёт погружного насоса, для которого реле давления приобретается отдельно:

Таблица 2. Инструкция по подключению реле.

Фото для наглядности	Этапы сборки
Шаг 1 — Подсоединение подающей трубы к насосу	Главное в системе — это, конечно же, насос, поэтому сборка системы начинается с него. К нему с помощью муфты подключается труба, по которой вода и будет подаваться из скважины на поверхность.
Шаг 2 — Включение в систему фильтра	Система обязательно оборудуется фильтром, который будет улавливать крупные включения.
Шаг 3 — Вкручиваем тройник	На входе в фильтр и после него устанавливаются переходники. На выходе он нужен для присоединения автоматики.
Шаг 4 – Установка 5-выводного штуцера	Теперь настала очередь штуцера с пятью выводами, о котором говорилось выше.
Шаг 5 – Прикручиваем шаровый кран с переходником	Дополнительный шаровый кран устанавливается для того, чтобы можно было произвести замену расходных элементов, не сливая воду со всей системы.
Шаг 6 – Присоединение гидроаккумулятора	Тетерь настало время для внедрения в систему гидроаккумулятора. Делается это посредством гибкой подводки, присоединяемой к одному из пяти выводов штуцера (большому).
Шаг 7 – Вкручиваем манометр	Сверху на маленькое отверстие штуцера навинчивается манометр.
Шаг 8 — Сборка автоматики	Теперь производится установка автоматики, которая состоит из двух реле: давления (справа) и сухого хода (слева). Между собой они соединяются проводом, монтируемым к предназначенным для этой цели клеммам. Их у обоих приборов по две: у датчика давления с второй стороны подключается провод, идущий на насос, а ко второй стороне реле сухого хода присоединяется провод с вилкой для включения в сеть.
Шаг 9 – Посадка реле на штатные места	По завершении выполнения электрических соединений, остаётся только посадить оба реле на свои места.

Как видите, ни в настройке, ни в установке контролирующего показатели давления реле нет ничего сложного. Достаточно отнестись внимательно к подбору прибора в соответствии с характеристиками остальных элементов системы, и правильно произвести установку.

Видео — Настройка реле давления

Видео — Сборка системы постоянного давления холодного водоснабжения

remont-book.com

Видео регулировки реле давления насосной станции Джамбо, Марина, Grundfos

Канализация и водопровод – неотъемлемая часть комфортного быта. Чтобы обеспечить себя благами цивилизации даже на даче, многие приобретают специальные насосы. Эти устройства обеспечивают должный напор воды, используемой для бытовых и хозяйственных нужд. Со временем заводские установки сбиваются, поэтому появляется необходимость в такой процедуре как регулировка реле давления насосной станции (НС).

Оглавление:

1. Как настроить
2. Видео

Реле давления представляет собой автоматизированный датчик, управляющий включением и выключением насоса. Как правило, производитель поставляет насосы с уже откалиброванным реле:

• давление включения устанавливается на отметке 1,5 -1,8 атмосфер (бар)
• давление отключения – 2,5-3 атмосфер.

Коррекция режима работы достигается изменением этих настроек. При этом обязательно должны учитываться объем гидроаккумулярора и требуемый напор воды. В реле давления есть две регулировки:

• Прижимная гайка P– установка верхнего предела давления, по достижении которого насос отключается.
• Прижимная гайка ΔP (дельта Р) – отвечает за нижний уровень давления, то есть включение оборудования (перепад давления).

Чтобы понять, как проводится регулировка и настройка реле, нужно знать принцип работы комплектной насосной станции. Итак, помпа закачивает воду в гидроаккумулятор, увеличивая тем самым уровень давления воды в главном баке. Отслеживается этот показатель по манометру. Далее, по достижении заданного уровня Р в реле размыкаются контакты и насос отключается. Жильцы, используя воду, постепенно уменьшают давление в баке, по достижении нижней отметки ΔP помпа включается, процесс повторяется.

Расчет нижнего предела давления – момент включения НС

Любая калибровка начинается с самого начала – определения минимально требуемого давления в кране, находящегося на самой высокой точке системы водоснабжения. К примеру, требуемый уровень в кранах на 2 этаже вашего дома – 2 бара. При этом помните о том, что давление в 1 бар создает столб воды, высота которого составляет 10 м.

Разумеется, на первом этаже давление будет выше. Просчитайте высоту, на которую будет подниматься вода от гидроаккумулятора до крайней точки водозабора. Если перепад, предположим, составил 8 м, то давление составит 0,8 бар. Дальше простая математика: сложить величину требуемого давления на втором этаже и высоту водяного столба, получится минимальное давление в трубах на уровне гидроаккумулятора. В нашем примере это 2,8 бар.

Далее следует определить давление воздуха в баке гидроаккумулятора. Хорошо использовать для этого шинный насос с манометром. При этом емкость должна быть пустой, а станция отключена от сети. Иначе сложно будет понять, на какое суммарное давление воздуха и воды настроено реле: в соотношение 2:1, или 1,5:1,5.

В соответствии в рекомендациями известного производителя насосного оборудования Грюндфос, подпорное давление в газовой полости должно составлять не менее 90% от расчетного минимального уровня. То есть, если брать данные примера, показатель составит 2,8х0,9=2,52 бара. Чтобы достичь нужного значения, необходимо стравить лишний воздух или наоборот, подкачать автонасосом.

Регулировка верхнего и нижнего давления осуществляется аккуратным, постепенным вращением прижимных гаек: по часовой стрелке для увеличения показателя, против часовой – для уменьшения. При этом некоторые заводы-изготовители рекомендуют уровень включения выставлять на 0,1 бар выше желаемого, то есть в примере эта величина составит 2,9 бара.

Проверить достаточно просто: когда система включена, открываем кран, сливаем воду из бака и отслеживаем по водяному манометру тот момент, когда реле включит насос. Минимальный предел давления воздуха в гидроаккумуляторе – 0,78 бар.

Расчет верхнего уровня давления – момент выключения НС

Теперь нужно определиться с верхним давлением, то есть моментом, когда реле будет отключать насос. Мастера, как правило, выставляют разницу между точками включения и выключения до 1 бара. Объясняется это тем, что вода в смесителях будет выдаваться одной температуры. Конечно, пользователям удобно. Есть одно «но»: гидроаккумулятор будет слишком часто запускаться и глохнуть, что негативно сказывается на сроке бесперебойной службы устройства.

Именно поэтому, согласно расчетам производителей, разнос между Pи ΔP должен составлять не менее 1,4 бар при любых значениях давления. Для нашего примера получается 2,9+1,4=4,3 бара.

Устанавливая значения Pи дельта-P, обязательно надо учитывать предельное давление, на которое рассчитан гидроаккумулятор и стараться не превышать его. Данные, как правило, указываются в техническом паспорте изделия. Кроме того, слишком высокое давление может негативно сказаться на смесителях и резиновых подводных шлангах, для которых также устанавливается максимально допустимый уровень.

Большинство проблем с регулировкой давления и работой реле связаны с нарушением работы мембраны гидроаккумулятора. Нарушение режима включения-отключения происходит из-за того, что мембранная камера в отсутствии воды лежит на дне бака. Поскольку в ее составе есть бутилкаучук, в неработающем механизме она слипается и перестает выполнять свои функции. Проблема устраняется путем осторожного продувания: стравливается воздух из аппарата до 0,5 бар, включается насос и постепенно накачивается до 1 бара воды. Мембрана расправится. Следом уже по схеме: слить воду, заново накачать воздух при помощи автонасоса. Дальнейшая регулировка реле будет осуществляться без проблем.

Особенности регулировки реле НС от разных производителей

Приведенная схема регулировки является классической. Однако, настройка реле насосных станций разных изготовителей немного отличается с учетом особенностей продукции.

Так, для насосов Джилекс Джамбо характерно применение механического устройства РДМ-5, в конструкции которого предусмотрена еще одна дополнительная пружина, заключенная в пластиковую рамку. Предназначена для фиксации регулировочных гаек в установленных пределах, то есть своеобразный защитный механизм, не допускающий изменение точек включения-выключения насосной станции.

Аналогично предыдущему виду, регулируются помпы от Калибр и Алко.

Насосы от «Marina» (Марина) имеют стандартные заводские установки: Р – 1,5 атм, ΔP – 3 атм., предельное давление – 3,2 атм. Со временем пружины ослабляются, поэтому их требуется раз в полгода подтягивать до нужного уровня по стандартной схеме, но не выставляя на максимум. В противном случае механизм изнашивается очень быстро.

Насосные станции от Pedrollo имеют регулируемое давление 1,4-2,8 бар. Перед настройкой реле нужно измерить давление воздуха в гидроаккумуляторной емкости. Цифра должна быть ниже уровня минимального давления на 0,2 бара. В остальном регулировка идет по общему принципу.

Компания Grundfos более ответственно подходит к регулировке реле своих насосных станций, поэтому завод обязывает дилеров проверять и настраивать продукцию при покупателе. Безусловное требование: разница между Р и ΔP должна составлять 1-1,5 бар. При этом каждому клиенту рекомендуется проверять настройки раз в год.



watersyst.goldroofas.ru

принцип работы + настройка и регулировка

Автоматизация работы независимого водопровода невозможна без использования датчика давления. Чуткое устройство практически моментально отреагирует на падение или повышение давления в сети, запустит и остановит насосное оборудование без участия хозяев.

Пользоваться автономным водопроводом, оснащенным устройствами автоматики, можно как городской системой. Это же невероятно удобно, не правда ли?

Мы предлагаем вам полноценную информацию о том, как действует реле давления воды, какой вид прибора лучше выбрать для установки в независимую систему. У нас вы найдете подробный разбор технологических нюансов различных типов датчиков.

Представленная статья располагает ценными сведениями об особенностях установки устройств и о настройке реле давления. Для лучшего восприятия текст дополнен фото, схемами и видео-обзорами.

Содержание статьи:

Принцип действия и виды реле давления

Электромеханические модели реле давления используются очень давно. Они устроены несложно, поэтому надежны и удобны в эксплуатации. Внутри прибора имеется гибкая пластина, положение которой изменяется под воздействием потока воды. Чем активнее поток, тем большим будет ее изгиб.

Этот элемент соединен с двумя пружинами, которые реагируют на изменение позиции пластины. В результате замыкаются и размыкаются контакты пары электрических цепей, срабатывающих на заданные пользователем пределы давления.

Одна пружина настроена на максимальное значение давления в автономной сети, вторая – на разницу между верхним и нижним пределами давления. Устройство подключают к .

Когда давление достигает минимального показателя, установленного для реле, мембрана внутри гидробака ослабевает, контакт под второй пружиной срабатывает, и насос включается. Постепенно давление нарастает, доходит до верхнего предела, после этого размыкается контакт под первой пружиной, что выключает насос.

Устройство механического реле не слишком сложное, разобравшись в расположении его основных частей, даже не слишком опытный мастер сможет выполнить подключение и настройку (+)

Пружины, которые управляют контактами, снабжены регулировочными гайками. С их помощью можно изменять степень сжатия этих пружин. Чтобы обеспечить срабатывание устройства при более высоком давлении, их затягивают туже, если же нужно уменьшить показатели – наоборот, элемент следует ослабить.

Это принцип работы электромеханического варианта реле давления, существуют также более новые электронные модели.

С помощью реле давления можно заметно уменьшить количество пусков насоса и поддерживать оптимальный напор в системе, что положительно отразится на состоянии других ее элементов

Электромеханические модели датчиков

Работа реле давления тесно связана с гидроаккумулятором, без которого включение прибора в сеть водоснабжения становится бессмысленным. Вместо уже привычного электромеханического устройства сейчас нередко применяют электронные варианты и блоки автоматики с функцией защиты от “сухого хода”.

Если есть риск осушения источника в процессе откачки воды, реле давления просто дополняют блоком автоматики.

Однако в ряду электромеханических приборов, есть есть стрелочные устройства, которые можно использовать только с насосом. Они также сокращают количество включений оборудования и защищают от работы при отсутствии внутри насосного оборудования потока воды.

Выключение поможет предохранить мотор от серьезной поломки. Кроме того, с помощью такого реле можно поддерживать в водопроводной сети .

Основная характеристика устройства – номинальное рабочее давление. Оно может варьироваться в пределах от 1,5 – 6,0 бар.

Выбирая подходящее реле, следует обратить также внимание на такие показатели как:

• размеры присоединительной резьбы;
• уровень защиты от пыли и влаги;
• масса и размеры прибора;
• напряжение контактов;
• номинальные параметры тока;
• тип датчика и т.п.

Датчик давления может устанавливаться непосредственно на гидробак или монтироваться отдельно от него. Следует также учесть, что реле производятся для работы в различной среде. Для домашнего хозяйства подойдет прибор, предназначенный для воды.

Не стоит приобретать реле, рассчитанное на работу с хладагентом или другими жидкостями. Обратить внимание нужно и на температуру рабочей среды для конкретной модели.

Перед установкой или регулировкой устройства следует тщательно изучить инструкцию с описанием его конструкции, технических характеристик, порядка монтажа, эксплуатации и т.п. (+)

Чаще всего для нужд домашнего водопровода используют стандартную модель РДМ-5. Такое устройство нужно подключить сначала к гидроаккумулятору водопроводной системы, затем – к контактам, соединенным с механизмом включения/отключения насоса. После этого нужно обеспечить прибор электропитанием.

Выбирая подходящее реле давления, следует учесть такие характеристики как размеры патрубков, напряжение, температура рабочей среды и т.п.

Обычно вместе с поставляется и реле давления. Если предполагается одновременно использовать электронную модель, то с помощью электромеханического варианта будет устанавливаться давление отключения. Для подключения к водопроводу следует использовать тройной фитинг с подходящими размерами резьбы.

Обычно берут элемент на четверть дюйма. Если имеется хотя бы небольшой опыт сантехнических работ, то эта операция пройдет без затруднений. Разумеется, все резьбовые соединения следует уплотнить с помощью ленты ФУМ, льняной нити или другого подходящего материала.

Завершают механическую часть установки реле давления монтажом манометра, чтобы получать актуальную информацию о текущем состоянии водопровода.

Для подключения реле к контактам насоса нужно убрать защитную крышку прибора. Под ней находятся четыре контакта. Два из них нужны для входа, через них обеспечивают поступление электропитания. Еще два контакта – это выход, их подключают к насосу

В процессе монтажа прибора следует правильно выбрать сечение кабеля, а также обеспечить его заземление, используя . Если же необходимо сделать защиту от сухого хода, то нужно обеспечить правильное положение насоса. Он должен быть установлен выше обратного клапана.

После установки нужно выполнить регулировку реле давления воды. Для этого, как упоминалось выше, имеется два винта с пружинами. Они находятся под крышкой, которую нужно снять. На производстве обычно устройство настраивают. Стандартными считаются показатели от 1,4 атмосфер (минимум) до 2,8 атмосфер.

Реле следует грамотно подключить к электросети и к контактам насоса. Обязательное требование безопасности – наличие заземления прибора

Даже если эти данные соответствуют тем, которые необходимы для конкретного насоса, их следует проверить. В процессе хранения и установки настройки могли немного сбиться. Вот порядок настройки реле, подключенного к системе с гидроаккумулятором.

Сначала следует измерить давление в баке, используя для этого автомобильный манометр, который подключают к ниппельному соединению. Ниппель расположен сверху на вертикальных моделях гидробаков, сбоку – на горизонтальных, но всегда со стороны, противоположной расположению фланца.

Лучше брать устройства с достаточно высокой градацией измерительной шкалы. Дешевые китайские модели не всегда соответствуют этому требованию. Бак нужно оставить пустым, насос или станцию не нужно подключать к электропитанию.

Перед началом настройки нужно замерить показания давления воздуха в пустом гидроаккумуляторе и отрегулировать его до значений, рекомендованных производителем

Нормальное давление в опустошенном баке устанавливается в зависимости от его объема. Небольшие емкости (менее 25 л) должны быть накачаны до 1,4-1,7 бар. Баки на 50-100 л нужно подкачать до 1,7-1,9 бар. При несоответствии давления в новом баке этим параметрам, нужно исправить ситуацию, т.е. подкачать недостающий воздух или стравить его избыток.

Ежемесячно рекомендуется проверять состояние гидроаккумулятора, контролируя и по необходимости корректируя при этом давление воздуха. Эти простые меры помогут не только сохранить необходимый уровень давления в баке, но и предотвратят быстрый износ резиновой мембраны.

Перед настройкой нужно внимательно изучить документацию, которая прилагается к насосу.

Нужно учесть такие показатели как:

• предельное давление;
• рабочее давление;
• норма расхода воды.

Эти данные нужно использовать при настройке реле, установленные значения давления должны находиться в пределах этих показателей.

Учитываются также и данные гидробака. Мощности бытового насоса обычно недостаточно, чтобы перекачать обычный гидроаккумулятор, однако не стоит рисковать и заведомо устанавливать некорректные настройки.

Регулировочные винты реле обозначены как P и ΔР, чтобы добраться до них, нужно снять защитную крышку с прибора

С установленного в подходящем месте реле нужно снять крышку. Для этого следует открутить крепеж. Там находятся две пружины. Рядом с той, что больше, находится обозначение P, та, что меньше, обозначена как ΔР. Теперь можно подключить насос или насосную станцию к электросети, и начать процесс заполнения бака водой.

Когда давление в емкости достигнет верхнего значения, реле выключит насос. Следует определить показания манометра в этот момент. Если полученные данные отличаются от рекомендованных, нужно отрегулировать их значение с помощью большой пружины.

Чтобы увеличить предел, вращать гайку необходимо по часовой стрелке, если нужно сделать уменьшить настройки – против.

Теперь следует открыть воду и освободить гидробак. Со временем реле сработает и включит насос. Нужно снова зафиксировать показания манометра и отрегулировать настройки реле, если это необходимо. Для корректировки нижнего предела давления нужно повернуть малую пружину.

Все манипуляции с регулировочными пружинами нужно выполнять крайне аккуратно. Это очень чувствительные элементы, поворачивать винт нужно постепенно, на малую часть окружность, не стоит делать несколько полных оборотов сразу, так можно полностью испортить прибор.

Реле давления можно использовать для управления работой поверхностной насосной станции или системы с погружным насосом. Порядок настройки практически не отличается

При этом нужно учесть следующий важный момент: поскольку малая гайка регулирует разницу между пределами, то при корректировке нижнего значения произойдет изменение данных для давления отключения.

Поэтому после корректировки положения большой гайки следует дождаться заполнения бака и снова проверить данные для верхнего предела и изменить их, если необходимо.

Устанавливая настройки верхнего предела для реле нужно помнить, что этот показатель должен быть хотя бы на 10% ниже, чем давление в опустошенном гидробаке, которое было зафиксировано и отрегулировано в самом начале. Иначе резиновая мембрана гидроаккумулятора окажется под неоправданно высоким давлением и быстро износится.

В процессе эксплуатации может оказаться, что рекомендованные настройки не подходят для этого конкретного водопровода. Тогда нужно повторно выполнить настройку по описанной выше схеме. Следует помнить, что рекомендованная производителями разница между пределами варьирует в интервале 1,2 – 1,6 бар.

Чтобы правильно настроить механический вариант реле давления, нужно вращать его регулировочные винты. Периодически следует проверять состояние прибора, поскольку со временем пружины могут ослабнуть (+)

Но чрезмерно усердствовать не стоит, поскольку чем больше эта разница, тем больше будут колебания напора в водопроводе. Давление отключения следует установить ниже, чем максимальное давление насоса.

Если этот момент не учтен, оборудование будет работать постоянно, поскольку не сможет обеспечить уровень давления, необходимый для отключения прибора. Эта ситуация делает использование реле бессмысленным.

Проверять настройки рекомендуется каждые три месяца. Эти же операции нужно выполнять после , замене гидробака, и т.п.

Корректировать настройки не рекомендуется изготовителями систем для откачки воды, но при необходимости проводить корректировку лучше после каждой новой заливки системы водой, например, на даче после расконсервации систем весной.

Дополнительная информация по регулировке реле давления для насоса приведена в .

Электронные варианты реле

Электронные модели реле давления на порядок дороже электромеханических аналогов, но эти затраты вполне окупаются. Такие устройства настраивать проще, а значения пределов можно выставить гораздо точнее.

Каждая такая модель снабжена контроллером потока, который моментально отключает насос, когда нет воды. Это надежно защищает насос от работы в опасном режиме “сухого хода”.

Электронные модели реле давления более точны, надежны и проще в эксплуатации, чем механические устройства, но они значительно дороже

Обычно электронное реле давление снабжено небольшим гидробаком, объем которого составляет всего 400 мл. Это немного, но таким образом система надежно защищена от возможных . Если для скважины используется дорогой насос высокого качества, имеет смысл потратиться и на хорошее электронное реле давления.

Выглядят такие модели достаточно привлекательно, отличаются высокой надежностью и длительным сроком эксплуатации. Но они могут быть чувствительны к качеству воды, поступающей в водопроводную систему. Чтобы предохранить реле от поломки, нужно позаботиться об установке.

Если скважину обслуживает дорогой и мощный насос, имеет смысл купить электронное реле, чтобы защитить прибор от перегрузок

Регулировочных пружин такие устройства не имеют, поэтому не придется периодически перенастраивать прибор из-за того, что они ослабли. Да и саму настройку выполнить значительно проще. Сначала нужно изучить инструкцию.

После первого подключения к сети некоторые модели включаются с задержкой на 15 секунд. Это не поломка, просто прибор настраивается.

В дальнейшем отключение насоса может выполняться также с задержкой около 7-15 секунд. Это нужно, чтобы насос отключался реже, если за этот короткий период давление опять возрастет. Электронную модель такого контроллера можно использовать в комплекте с насосной станцией, уже имеющей реле давления.

Здесь верхний предел выставляют на этом встроенном приборе. А давление включения устанавливается регулировкой электронного реле. Питание подключают сначала к электронному устройству, затем контакты переводят на реле станции, после чего запитывают насос.

Если электронное реле подключают к гидроаккумулятору, настройку выполнить проще. На реле задается нижний предел, который должен быть немного выше аналогичных данных, указанных на корпусе насоса. Отключается поток воды после того, как в системе будет достигнут максимальный напор, который зависит от мощности насоса.

Место установки электронного реле выбирают между насосом и перед первой точкой забора воды из системы. Следует учесть направление движения воды, обозначенное стрелкой.

Если устройство используется с насосом мощностью более 10 атм, рекомендуется перед электронным реле поставить редуктор давления, чтобы избавить прибор от ненужных нагрузок.

При подключении электронного реле к станции нужно сначала запитать прибор, потом – механическое реле, после этого включить в цепь насос

Если существующие настройки не подходят, их можно изменить. Для этого нужно отверткой подкрутить соответствующий винт или использовать другие элементы настройки, описанные в инструкции. Между максимальным давлением, которое может обеспечить насос, и минимальным показателем электронного реле должна быть разница не менее 0,6 атмосфер.

Для уплотнения резьбового соединения такого прибора лучше всего использовать тефлоновую ленту. В электронных реле давления обычно имеется встроенный клапан. Этот момент следует учесть, когда опустошают водопровод.

Перед первым пуском реле нужно сначала заполнить подающую магистраль водой, затем подать на устройство электропитание, после этого нужно открыть кран.

О срабатывании режима защиты от “сухого хода” обычно сигнализирует включение красного светодиода на корпусе. Для перезагрузки системы следует нажать кнопку “reset”, конечно, предварительно устранив причины возникновения опасной ситуации.

Выводы и полезное видео по теме

Настройка стандартной механической модели представлена здесь:

В этом ролике подробно описан порядок настройки и особенности эксплуатации электронного реле давления на примере модели BRIO 2000:

Реле давления – прибор исключительно полезный. Однажды разобравшись с его настройкой, можно будет регулярно корректировать состояние напора в водопроводной системе и надежно защитить насос и прочее оборудование от возможных поломок.

Возникли вопросы, или есть желание поделиться личным опытом выбора, установки и использования реле давления? Пожалуйста, оставляйте комментарии к статье и участвуйте в обсуждениях – блок для связи расположен ниже.

sovet-ingenera.com

как установить и настроить, инструкция со схемами, фото и видео

В комплекте с насосной станцией владелец дома или дачи получает реле давления воды для насоса. Оно позволяет наполнять гидробак автоматически, избавляя хозяев от лишних хлопот, но требует самого внимательного отношения. Дело в том, что этот ключ необходимо, во-первых, правильно подключить, а во-вторых — выполнить регулировку для потребностей конкретного дома и его водопроводной системы. Пренебрежени этими важными моментами может привести к поломке всей насосной станции, а также к снижению сроков ее эксплуатации. Перед подключением и настройкой оборудования необходимо разобраться в принципах работы устройства и гидроаккумулятора.

Назначение, устройство и принцип работы

Реле — это основной элемент для регулировки подачи воды в насосной системе. Благодаря ему осуществляется включение и выключение всей системы насосного оборудования.

Именно этот узел в системе водоснабжения отвечает за напор воды. Благодаря реле, происходит баланс между большой ее подачей и слабой.

Реле устроено на принципе размыкания контактной группы при изменении напора воды. Оно непосредственно соединяется с насосом с помощью выходных контактов. На схеме, представленной ниже, показаны основные узлы устройства реле подачи давления воды.

Схема реле давления воды

Два сетевых контакта служат для электрического запуска устройства. С помощью насосной контактной группы срабатывает включение и выключение реле. На верхней части устройства располагаются две гайки. Они предназначены для регулировки подачи давления. Каждая гайка отвечает за силу давления воды в системе. При регулировании реле всегда следует помнить, что отключение устройства должно срабатывать при среднем давлении подачи воды в насосе. Гайка настройки дифференциала регулирует подачу воды между большим и малым давлением.

С помощью реле автоматически регулируется включение и отключение устройства, подающего воду в гидробак. При этом специалисты используют ряд понятий, таких как:

1. Давление включения или нижнее давление (Рвкл), при котором контакты реле для погружного или скважинного насоса замыкаются, устройство включается и в бак начинает поступать вода. Стандартные настройки производителя — 1,5 бар.
2. Давление выключения или нижнее давление (Рвыкл), при котором контакты устройства размыкаются и насос выключается. Стандартные настройки производителя — 2,5-3 бар.
3. Перепад давления (ΔР) — разница предыдущих двух показателей.
4. Максимально допустимый показатель выключения, при котором насосная станция может быть отключена. Стандартные настройки производителя — 5 бар.

Гидроаккумулятор же представляет собой бак, в который встроена дополнительная резиновая ёмкость, именуемая «грушей». В эту «грушу» через самый обычный автомобильный ниппель накачивают некоторое количество воздуха. Чем выше давление в «груше», тем сильнее она давит на скопившуюся в баке воду, выталкивая её в водопроводную систему. Таким образом обеспечивается напор воды, достаточный для комфортного использования.

Несколько иначе устроены мембранные гидроаккумуляторы, однако их принцип работы примерно такой же. Бак разделяют на две части специальной мембраной, по одну сторону которой находится вода, по другую — воздух, который давит на воду и т. д.

Классификация реле

Реле бывает двух видов по принципу работы — механическое и автоматическое. При покупке этого механизма нужно учесть, какие функции должен выполнять этот прибор.

Кроме этого, автоматические реле хоть и более легки в эксплуатации, но менее долговечны, чем механические. Поэтому большинство покупателей останавливаются именно на механическом варианте.

Кроме этого, реле продаются как встроенными внутрь насосной станции или отдельно от него. Поэтому можно по индивидуальным характеристикам подобрать реле, которое улучшит работу всего оборудования.

Механического типа

• Механическое реле давления SQUARE с защитой сухого хода. Давление, вырабатываемое этим устройством, составляет от 1.3 до 5 бар. Необходимая сила тока для эффективной работы реле составляет 10 А.
• Реле давления Cristal. Сила тока, необходимая для работы данного устройства, 16 А. Допустимый предел давления в водопроводной системе составляет 4.5 бар.

Электронные

Электронные реле более подвержены поломкам из-за того, что при подаче воды в ней появляются разные мелкие частицы, которые и выводят из строя оборудование. Чтобы этого не случилось, на входе подачи ставится специальный фильтр, которые очищает воду и не предотвращает поломку прибора. Электронное устройство лучше механического тем, что оно не допускает холостой работы насосной станции.

Электронные реле после нажатия кнопки для отключения подачи воды работает еще в течение 16 секунд. Эта функция необходима для того, чтобы устройство работало более продолжительное время.

Электронное реле проще установить и настроить. Чтобы перенастроить его работу, всю систему не нужно разбирать, требуется просто настроить на электронном табло при помощи соответствующих кнопок необходимые параметры.

• Реле давления PS-15A с сухим ходом. Этот электронный прибор работает в диапазоне давления от 1 до 5 бар. Сила тока составляет 12 А. Кроме перечисленных характеристик, устройство имеет встроенные заводские настройки и полную защиту от сухого хода.
• Реле давления PS-2-15. Имеет заводские настройки и защиту от сухого хода. Возможный предел давления в водопроводной системе 5.6 бар, сила тока 10 А.

Установка и подключение реле: инструкция

Чтобы установить реле, нужно произвести вначале механическую сборку всей системы, затем следует подключить эти устройства к электрической сети.

Электрическая часть

По данной схеме подключить к клеммам Л1 и Л2 электрические провода к общей сети. К клеммам М подключить клеммы насоса, и к соответствующим клеммам подсоединить заземление.

Провода нужно подсоединить к специальным клеммам

Затем выполнить работы по представленной ниже схеме подключения электрической и механической части данного соединения.

После подключения механической части нужно подключить электрику

Но такая система подключения не спасает насосную станцию от режима сухого хода. Поэтому следует установить насос в правильном положении, т. е. на порядок выше расположенного обратного клапана.

Система, подключенная по такому принципу, будет работать в защищённом режиме

Это немного другой вариант установки домашнего агрегата. Но если всю установку осуществить в соответствии с этой схемой, насос будет работать в защищенном режиме, то есть будет исключен режим работы насоса без поступления воды.

Этот принцип работы насосной станции спасет всю водопроводную систему от быстрого износа и полного выхода из строя.

Надо соблюдать все правила и инструкции по подключению насосного оборудования. В первую очередь нужно определить требуемый напор воды и на основе этого показателя подбирать реле.

1. От щитка подходит кабель с цельной жилой сечением не менее 2,5 кв. мм или ПВС 3х1,5. Параметры зависят от характеристик насоса и могут подбираться по току.

   Реле давления подключается к двум системам: электрической и механической

2. Провода заводите в специальные вводы на обратной стороне корпуса. Внутри расположена клеммная колодка с контактами: заземление — подключаются проводники от щитка и насоса; клеммы line — к ним подключается фазный и нулевой провод от щитка; клеммы для таких же проводов от насоса.

   Внутри расположена клеммная колодка

3. Подведите провода и зафиксируйте в клеммах.

   Прижмите провода в клеммах

4. Закройте крышку реле. Установка завершена, при необходимости проведите регулировку.

   Закройте реле крышкой и зафиксируйте болтами

Видео: как установить контроллер давления

Проверка давления в системе водоснабжения с помощью манометра

Сразу же после покупки насосной станции необходимо проверить показатели, которые заданы в гидробаке производителем. Обычно этот показатель равен 1,5 атмосферы. Однако в процессе хранения и транспортировки утечка из бака части воздуха — явление совершенно обычное.

Для проверки рекомендуется использовать автомобильный манометр с как можно менее градуированной шкалой, чтобы обеспечить точность измерения. Некоторые модели насосных станций комплектуются пластиковыми манометрами, но практика показала, что они ненадежны и точных показателей давления в гидробаке не дают. Ещё один вариант — электронные манометры, показания которых во многом зависят от уровня заряда батареи и окружающей температуры. Учитывая высокую стоимость электронных манометров и крайнюю ненадежность китайских пластиковых изделий, специалисты рекомендуют выбрать обычный механический автомобильный манометр, заключенный в металлический корпус.

Для настройки реле давления насоса лучше всего использовать механический манометр

Чтобы проверить давление в гидроаккумуляторе, необходимо снять декоративный колпачок, под которым срыт ниппель, подсоединить к нему манометр и снять показания. Чем меньше давление, тем больше запас воды можно в нем создать. Для создания достаточно большого напора воды приемлемым показателем считается давление в 1,5 атм. Но и одной атмосферы вполне хватит для того, чтобы обеспечить бытовые нужны небольшого дома.

При высоком давлении насос включается чаще, а значит, изнашивается быстрее, однако напор воды в системе создается примерно такой же, как в городской водопроводной системе. Это позволяет, например, использовать душ с гидромассажем. При низком давлении насос изнашивается меньше, но максимальный комфорт, который можно себе позволить — обычная ванна, наполненная горячей водой, но никак не прелести джакузи.

Обратите внимание, что специалисты не советуют чрезмерно перекачивать гидробак или снижать давление до показателя менее одной атмосферы. Это может привести к недостаточному запасу воды в гидроаккумуляторе, либо к повреждению резиновой «груши».

После того, как выяснены эти нюансы, воздух в гидробак либо подкачивают, либо стравливают его, пока не будет достигнут необходимый показатель.

Как правильно отрегулировать (с гидроаккумулятором)

Перед настройкой реле необходимо снять крышку, под которой имеются две пружины с гайками: большая и малая. Поворотом большой гайки регулируется нижнее давление в гидроаккумуляторе (Р). Вращая малую гайку, выставляют разницу давлений (ΔР). Точкой отсчёта считается положение большой пружины, с помощью которой выставляется предел нижнего давления.

Перед тем, как начать настройку реле давления для насоса, необходимо снять с устройства верхнюю крышку, которая скрывает большую и малую пружины

После того как в гидроаккумуляторе достигнут необходимый параметр воздуха, бак следует подключить к системе и включить, наблюдая за показаниями водяного манометра. Заметим, что в технической документации для каждого насоса указаны показатели давления рабочего и предельного, а также допустимая норма расхода воды. Не допускается превышение этих значений при настройке реле. Если при работе системы достигнуто рабочее давление гидроаккумулятора или предельное значение насоса, необходимо отключить насос вручную. Предельный напор считается достигнутым в тот момент, когда давление перестает расти.

К счастью, обычные бытовые модели насосов не настолько мощные, чтобы закачать бак до предельных значений. Чаще всего разница между установленными показателями давления включения и отключения составляет 1-2 атмосферы, что полностью обеспечивает оптимальное использование техники.

После того, как водяной манометр покажет необходимое нижнее давление, насос следует отключить. Далее регулировка производится таким образом:

1. Осторожно вращают малую гайку (ΔР) до тех пор, пока механизм не начнёт работать.
2. Открывают воду, чтобы полностью освободить систему от воды.
3. Когда произойдёт включение реле, будет достигнуто значение нижнего показателя. Обратите внимание, что давление включения насоса должно быть примерно на 0,1-0,3 атмосферы выше, чем показания давления в пустом гидробаке. Это предохранить «грушу» от преждевременного повреждения.
4. Теперь нужно вращать большую гайку (Р), чтобы выставить нижний предел давления.
5. После этого насос снова включают и ожидают, когда показатель в системе поднимется до нужного уровня.
6. Остается подстроить малую гайку (ΔР), после чего гидроаккумулятор можно считать настроенным.

Схема регулировки

Вот схема, которая подойдёт для большинства устройств:

Регулировка реле давления для насоса осуществляется с помощью двух гаек: большой и малой. Обращаться с ними нужно очень осторожно, чтобы не повредить прибор

Видео: как отрегулировать реле для насоса

Помимо первичной настройки при подключении реле к насосу, владельцу дома необходимо периодически проверять работу системы и корректировать настройки. Не реже, чем раз в три месяца специалисты рекомендуют полностью сливать воду из гидробака и проверять давление воздуха, подкачивая необходимое количество или стравливая излишки.

aqua-rmnt.com
