Как установить гидроаккумулятор для системы водоснабжения своими руками

Чтобы организовать нормальную работу водоснабжения в загородном доме из скважины или подобного источника, необходимо установить ряд специального оборудования. В комплектацию входит насос, автоматика, гидроаккумулятор и другое оборудование. В этой статье мы расскажем вам о том, как происходит процесс подключения и установка гидроаккумулятора для систем водоснабжения своими руками. Мы предложим вам несколько работающих схем подключения. Но сперва узнаем, что представляет из себя это оборудование.

Гидроаккумулятор – зачем он

Есть несколько основных целей, которым служит гидроаккумулятор в системе водоснабжения. В первую очередь его установка позволяет создавать необходимое давление в сети. Также в гидроаккумуляторе осуществляется хранение небольшого запаса воды. Например, если по каким-то причинам насос не может качать воду, то вы сможете пользовать ей. Объем воды определяет внутренний объем гидроаккумулятора. Ну и самое важное, его присутствие в системе водоснабжения частного дома предотвращает образование гидроударов.

Под гидроаккумулятором подразумевается специальный бак из металла. Чтобы внутри его поддерживалась стабильное давление, он оснащается специальным оборудованием. Схема водоснабжения скважины с гидроаккумулятором сравнительно простая и если следовать всем предписаниям в этой статье, то подключение можно выполнить своими руками.

В большинстве случаев в гидроаккумуляторе для систем водоснабжения используется принцип работы энергии сжатого воздуха. Состоит он из перегородки, например, это может быть каучуковая мембрана или резиновая груша. Итак, суть работы всей системы водоснабжения с гидроаккумулятором сводится к следующему. Насосное оборудование закачивает воду в бак. По мере заполнения бака, внутри его образуется давление, так как вода давит на грушу. Весь этот процесс контролируется датчиком давления. Это важно, чтобы насос мог отключаться. Как только открывается кран в помещении с водой, то вода выталкивается посредством энергии резиновой груши или мембраны.

Как только давление в гидроаккумуляторе падает, срабатывает датчик, который подает сигнал на насос, и он включается. Таким образом гидроаккумулятор снова наполняется водой. Подкачка осуществляется до тех пор, пока не сработает сигнал на отключение.

Как видно, помимо самого подключения гидроаккумулятора, важно правильно рассчитать давление в гидроаккумуляторе водоснабжения. Для этой цели можно воспользоваться рекомендациями производителя, которые указаны в паспорте.

Сегодня различается два вида исполнения гидроаккумулятора:

1. Открытого типа.
2. Закрытого типа.

Что касается открытого типа то он применяется крайне редко. И это не удивительно, ведь он обладает рядом отрицательных сторон, среди которых:

• Высокий коэффициент испарения воды. Как следствие, необходимо постоянно подкачивать воду.
• Более того, установка гидроаккумулятора для систем водоснабжения своими руками открытого типа обойдется намного затратней. Это объясняется тем, что необходимо предпринять меры, которые исключат вероятность промерзания воды. Более того, необходимо установить дополнительную автоматику, которая исключит вероятность перелива воды.
• Немаловажный минус сводится к тому, что при контакте воды с кислородом, повышается ее агрессивность по отношению к металлическим деталям. Как следствие, это приводит к образованию коррозии на металле, а это значительно сокращает срок эксплуатации.

Кроме всего прочего, различаются модели, которые размещаются в вертикальном или горизонтальном положении. Если площадь кессона или другого помещения, где происходит монтаж и подключение гидроаккумулятора к системе водоснабжения минимальна, то выбирается вертикальное направление. Для горизонтального необходима специальная площадка. Сам бак имеет специальные крепежные ноги для монтажа.

Важно! В продаже можно встретить гидроаккумулятор для системы водоснабжения синего и красного цвета. Синий цвет для холодного водопровода. От красного он отличается тем, что сам бак способен работать в условиях гораздо большего давления. Плюс ко всему, внутри конструкции используется пищевая резина.

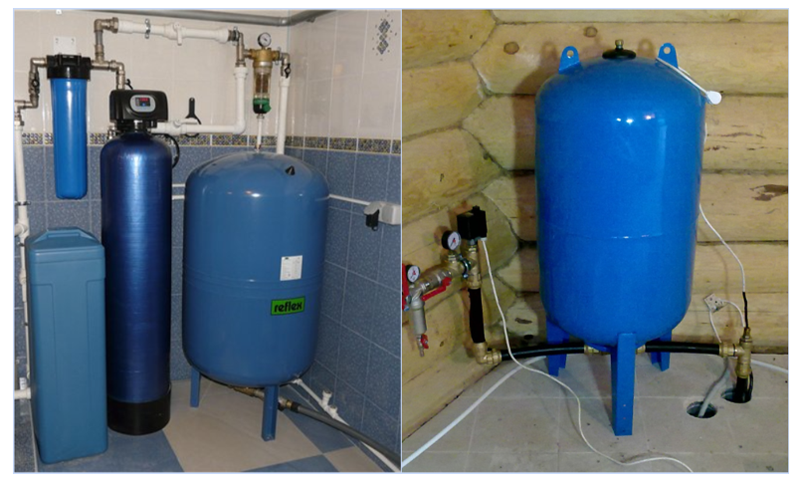

Способ размещения

Перед подключением необходимо уяснить способ монтажа, а, вернее, месторасположение. Выбор места будет зависеть от мощности агрегата. Чтобы создать максимально лучшее давление, то рекомендуется выбрать самую высшую точку в доме, например, утепленный чердак.

Выбранное место должно быть сухим и не иметь влажности воздуха. В противном случае на поверхности гидроаккумулятора для системы водоснабжения будет появляться конденсат, который может спровоцировать образование коррозии. И хотя бак покрыт лакокрасочным материалом, рано или поздно ржавчина возьмет свое. Плюс ко всему, выбранная поверхность должна быть прочной и ровной.

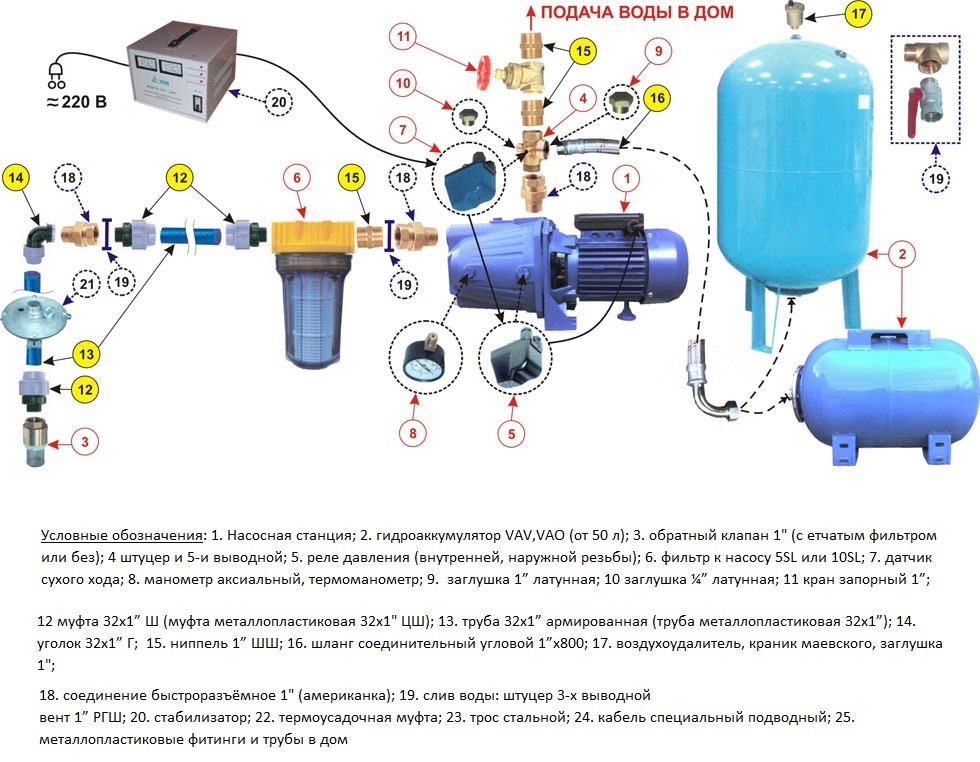

Схемы подключения

Теперь подробно ознакомимся с тем, по какой схеме можно производить установку гидроаккумулятора для систем водоснабжения своими руками. Рассмотрим две схемы с погружным и поверхностным насосом.

Подключение гидроаккумулятора с поверхностным насосом

Прежде всего осуществляется проверка уровня давления в емкости. Как правило, оно должно быть меньше чем у насоса, которое выставляется на реле до 1 бара. Для подключения необходим специальный штуцер, у которого 5 разных выходов. Каждый выход предназначается для определенных целей. Плюс ко всему, вам следует купить реле давление.

Что касается специального штуцера на пять выходов, то через него осуществляется подключение следующих элементов:

1. Для подключения насоса.
2. Реле давления.
3. Манометр.
4. Для подключения водопровода.

Для начала подключение можно выполнить через жесткий шланг. После этого к штуцеру прикручивается реле давление и манометр, указывающий уровень давления. Также следует подключить трубу, которая будет направляться к насосу.

При подключении реле давления, крайне важно учитывать следующие моменты. На самом устройстве имеется верхняя крышка. Ее следует аккуратно снять. Под ней вы найдете четыре контакта. Каждый контакт будет иметь надпись насос и сеть. Это значительно упрощает при подключении устройства к сети проводов, идущих от насоса. Подключение выполняется строго по указанным меткам.

Однако далеко не все производители на реле ставят подписи такого плана. Это сделано из того расчета, что монтажник в этом полностью разбирается. Если вы новичок в этом деле, то обязательно учитывайте этот фактор. Например, при покупке, убедитесь, что надписи имеются. В таком случае вам не нужно будет вызывать специалиста в этом профиле.

Важно! Абсолютно каждое соединение на устройстве следует выполнить при помощи герметика. Необходимо чтобы каждый стык был герметичным. Обычно для этой цели используется ФУМ-лента или пакля.

По завершении этих манипуляций, вам остается включить насос в сеть и отрегулировать уровень давления в гидроаккумуляторе. Плюс ко всему, вам следует убедиться, что на всех стыках отсутствует утечка.

Подключение гидроаккумулятора с погружным насосом

В этом случае насосное оборудование опускается в воду. Вся вода, поступающая из скважины, будет выталкиваться по вертикальному трубопроводу насосом. При этом исполнении, схема водоснабжения скважины гидроаккумулятором должна включать обратный клапан. Как следствие, вода не будет уходить из мембраны к насосу. В большинстве случаев, обратный клапан устанавливается сразу после насоса. Дальше идет напорный трубопровод на поверхность.

Некоторые насосы могут иметь штуцер с внутренней резьбой. В этом случае необходимо приобрести специальный переходник, на котором будет две наружные резьбы соответствующего диаметра. Это важно, ведь на обратном клапане также внутренняя резьба. В остальном подключение такое же, что и в предыдущем случае. Используется специальный переходник на пять выходов.

Определяем и выставляем давление в гидроаккумуляторе

Независимо от способа и варианта схемы установки гидроаккумулятора для системы водоснабжения, важную роль играет правильная регулировка давления во всей системе и в самом баке. Итак, в одной части находится сжатый воздух, во второй вода. При покупке, на заводе изготовителем в камере с воздухом задано давление в 1,5 атмосфер. Важно заметить, что это базовая установка независимо от типа модели и стоимости гидроаккумулятора.

Проверка и коррекция давления

Итак, непосредственно перед подключением рекомендуется проверить уровень давления в самом гидроаккумуляторе. За счет этой информации вам получится осуществить правильную настройку реле давления. Более того, крайне важно осуществлять и будущий контроль уровня давления. Для этой цели предназначается манометр. Некоторые домашние мастера временно используют автомобильный манометр. Его погрешность минимальная, поэтому вполне нормальный вариант.

Если это необходимо, то уровень давления можно сократить или добавить. Для этой цели на верхней части гидроаккумулятора имеется ниппель. К нему подключается автомобильный или велосипедный насос. За счет этого давление поднимается. Если давление воздуха, наоборот, необходимо понизить, то в ниппеле есть специальный клапан. Вам следует взять острый и тонкий предмет и нажать на него.

Какое давление должно быть

Итак, важно определиться с тем, какое давление должно быть в гидроаккумуляторе. Если в частном доме будет использовать бытовая техника, то диапазон давления должен находиться в районе от 1,4 до 2,8 атмосфер. Чтобы исключить вероятность прорыва мембраны, то в системе должно быть давление немного выше, чем в самом баке, хотя бы на 0,1 атмосферы. То есть, если в гидроаккумуляторе для системы водоснабжения установлено 1,8 атмосфер, то в системе должно быть около 1,9 атмосфер. Чтобы это выставить, используется специальное устройство, известное как реле давления.

При определении уровня давления важно учитывать этажность здания. Если у вас одноэтажный дом, то давление будет ниже, чем если бы пришлось поднимать воду на второй этаж. Еще учитывается и тот факт, какое количество точек водозабора находится в доме, сколько проживает людей и какая вероятность, что одновременно будет открываться сразу несколько кранов.

Если все эти нюансы не учесть, то может происходить следующая картина. Вы принимаете душ, в то время как кто-то решил помыть посуду или использует воду для других целей. В результате уровень давления и напора воды в кране резко понизится. Согласитесь, не совсем приятная ситуация. Чтобы такого не происходило, важно правильно выставить давление на гидроаккумуляторе и другом оборудовании. А это будет возможным, если учитывать все перечисленные детали и не только.

Заключение

Итак, вот мы и рассмотрели с вами особенности использования гидроаккумулятора в системе водоснабжения. Также мы привели вам простые схемы подключения гидроаккумулятора. Как видно, ничего сложного в этом деле нет. Самое главное, правильно произвести расчет уровня давления и подобрать сам бак под потребности дома. Мы надеемся, что эта статья поможет вам разобраться в этом нелегком деле. Мы уверены в том, что вы сможете справиться с этой работой самостоятельно. Чтобы закрепить всю предоставленную теорию, предлагаем вам просмотр подготовленного видеоматериала. Он поможет вам визуально все увидеть, как происходит процесс подключения гидроаккумулятора к системе водоснабжения. Если у вас уже есть личный опыт в этом деле, то обязательно делитесь им, оставляя комментарии к этой статье.

Отправить комментарий

установка своими руками, как подключить правильно, как установить, обвязка, как подключить расширительный бак, схема

Содержание:

Водопроводная система, работающая в автономном режиме, является сложным техническим сооружением, которое требует одновременного использования различных технических средств. Для автоматизации насосного оборудования и подачи воды в точки разбора необходима установка специальной накопительной емкости – гидроаккумулятора. С уверенностью можно сказать, что большинство владельцев частных строений не знакомы с этим устройством и не знают, как установить гидроаккумулятор.

Для установки гидроаккумулятора для систем водоснабжения своими руками необходимо четко знать правила его подключения в водопроводную систему, особенности использования этого устройства и совместимость с другим оборудованием. Кроме того советы и рекомендации специалистов помогут избежать появления множества проблем при установке гидроаккумулятора.

Наличие специальной накопительной емкости в системе водоснабжения снижает степень воздействия гидроударов на отдельные участки и защищает бытовую технику.

Как устроен гидробак  и для чего нужен в системе водоснабжения

Гидробак, мембранный бак или гидроаккумулятор – это названия одного устройства, представляющего собой герметичную металлическую емкость. Внутри нее встроена эластичная мембрана в форме груши с небольшим количеством воды. Мембрана прикреплена к корпусу гидробака с помощью фланца с патрубком и делит емкость на две части. Одна из частей заполнена водой, вторая – воздухом или азотом. Если гидробак планируется установить в бытовой системе водоснабжения, то приобретают устройства, заполненные воздухом. Для промышленного использования в гидроаккумулятор закачивают азот.

С увеличением объема воды в емкости воздушная часть, соответственно, уменьшается, что приводит к повышению давления в системе подачи воды. После достижения определенных параметров специально настроенное реле отправляет команду на отключение насосного оборудования.

Для изготовления бака используется металл, однако причин для образования очагов коррозии нет. Дело в том, что от контакта с водой металл защищен мембраной, которая изготовлена из высокопрочного резинового бутила. Этот материал также обладает высокой устойчивостью к воздействию микроорганизмов, что способствует поддержанию качественных характеристик воды в соответствии с санитарными и гигиеническими требованиями.

Можно с уверенностью сказать, что взаимодействие с этим видом резины никак не влияет на вкусовые свойства воды.

В мембранный отсек вода поступает через специальный патрубок, который оснащен резьбовым соединением идеальный вариант предполагает наличие одинакового диаметра у напорного патрубка и соединительного выхода трубопровода. В этом случае можно не беспокоиться о дополнительных гидравлических потерях внутри труб водопроводной системы.

Для регулировки давления внутри гидробака воздушная камера оснащена специальным пневмоклапаном. Накачивание воздуха в предназначенный отсек выполняется с помощью обычного автомобильного ниппеля. Также через это приспособление осуществляется стравливание избыточного количества воздушной массы. Закачивать воздух можно с помощью компактного автомобильного или простого велосипедного насоса.

Конструкция устроена таким образом, что мембрана не имеет возможности порваться под напором поступающей в нее воды.

Дело в том, что сжатый воздух внутри гидробака оказывает сопротивление этому напору и препятствует ее деформации или разрыву. Следует отметить, что сжатый воздух позволяет выполнить регулировку давления, перед тем как подключить гидроаккумулятор. В целом, регулировка гидрофора не представляет каких либо сложностей.

Рассматривая устройство мембранного бака, можно выделить несколько основных узлов:

• Корпус, изготовленный из металла.
• Мембрана, выполненная из высокопрочной резины.
• Фланец, оснащенный клапаном.
• Ниппель для закачивания или стравливания воздуха.
• Ножки.
• Платформа для установки насоса.

Зная устройство оборудования, можно самостоятельно решить проблему, как правильно подключить гидроаккумулятор для водоснабжения.

Принцип работы гидроаккумулятора

На первом этапе, непосредственно перед включением гидроаккумулятора, воздушная камера занимает большую часть объема устройства. При наполнении водой грушевидная мембрана увеличивается в объеме и начинает заполнять внутреннюю часть гидробака, тем самым сжимая воздух. Наполнение длится до того момента, пока давление достигнет определенного предела, предусмотренного настройками реле. После этого реле подает команду на отключение насоса.

При включении крана на точке разбора воды происходит разгерметизация системы, сжатый воздух, оказывая давление на мембрану, способствует выходу воды из гидробака. Когда давление в системе снизится до установленного минимального значения, реле сработает и подаст команду на включение насоса. Вода снова будет поступать в накопительную емкость. Поэтому важно понимать, как правильно установить гидроаккумулятор в системе водоснабжения.

Воздух, поступающий в  мембранный отсек гидроаккумулятора, постепенно накапливается, что делает работу устройства менее эффективной. По этой причине периодически требуется стравливать воздух из мембранного мешка.

Современные модели оснащены специальным клапаном для стравливания воздуха. Если оборудование не имеет такой детали, то необходимо примерно через 2-3 месяца проводить профилактические мероприятия в отношении мембранного бака.

Правильно решение проблемы, как подсоединить гидроаккумулятор в системе водоснабжения частного дома, позволит без особых сложностей проводить профилактические работы, разбирать и собирать устройство при необходимости без полного слива воды из системы.

Необходимость установки мембранного бака

Не зная схему подключения глубинного насоса к гидроаккумулятору, можно сделать вывод, что гидробак просто пропускает через себя поступающую жидкость. Однако это утверждение нельзя назвать абсолютно точным. Подобное устройство выполняет функцию стабилизатора давления воды в системе водоснабжения. Кроме того гидробак способствует увеличению эксплуатационного периода насоса и защищает всю систему от гидроударов. В случае падения напряжения в электрической сети запас воды в накопительном отсеке позволит определенное время не испытывать проблем с чистой водой.

Подробнее преимущественные моменты подключения гидроаккумулятора к скважине можно описать следующим образом:

• Защита насоса от преждевременного износа. Наличие в мембранном баке определенного количества воды позволяет некоторое время удовлетворять потребности жильцов. Насос включается только после опустошения мембранного бака. Каждый насос имеет заводские настройки, благодаря которым устройство включается и выключается определенное количество раз в течение одного часа. Если гидроаккумулятор настроен на аналогичные или меньшие значения, то срок службы насоса может быть увеличен при условии правильного подключения скважинного насоса к гидроаккумулятору.
• Поддержание стабильных значений давления воды. При одновременном включении нескольких кранов может наблюдаться снижение давления и температуры воды в системе. Такая ситуация может доставить дискомфорт человеку, который в это время принимает душ. Наличие гидробака позволяет поддерживать стабильные значения давления воды в водопроводной системе в частном доме.
• Гидроудары в большинстве случаев возникают в момент включения насоса и наносят непоправимый вред трубам и другим элементам системы водоснабжения. Установленный мембранный бак сводит риск возникновения гидроударов к минимуму.
• Запасы воды. Большинство загородных домов имеет автономную систему водоснабжения, поэтому проблема с водой может возникнуть по разным причинам. Например, перебои с электричеством существенно снижают эффективность работы насоса, а в некоторых случая устройство вообще не выполняет свои функции. Такая ситуация заставляет регулярно запасать воду в дополнительной емкости. При использовании схемы подключения гидроаккумулятора к водопроводу такая проблема не возникает, так как в устройстве постоянно есть определенное количество воды.

Виды мембранных баков

Гидробаки могут быть установлены в системе водоснабжения разного назначения.

В частности, речь идет о следующем:

• Обеспечение потребности в горячей и холодной воде.
• Системы отопления частного дома.

В первом случае мембранный бак позволяет продлить срок службы насосного оборудования за счет установленного режима включения и выключения и защищает систему от разрушительного воздействия гидроударов. Второй вариант предполагает использование гидробака в качестве расширителя, который вмонтирован в закрытую отопительную систему и является ее неотъемлемой частью.

По конфигурации гидробаки делятся на горизонтальные и вертикальные модели. Стоит отметить, что конфигурация емкости не оказывает влияния на принцип ее работы и подключение погружного насоса к гидроаккумулятору.

Отличительной особенностью гидробаков вертикального типа является специальный клапан, через который осуществляется стравливание лишнего воздуха. Причем в большинстве случаев клапаном оснащены модели объемом более 50 литров. Клапан вмонтирован именно в верхнюю часть емкости, так как воздух, поступающий в мембранный отсек вместе с водой, имеет свойство накапливаться вверху камеры.

Горизонтальные баки также имеют приспособление для стравливания воздуха, только в этом случае сливное устройство или кран располагаются за гидроаккумулятором. Для выведения воздуха из небольшой емкости осуществляют полный слив воды.

В поисках ответа на вопрос, где установить гидроаккумулятор для систем водоснабжения, важно понимать, что устройства горизонтального и вертикального типа характеризуются одинаковой эффективностью и функциональностью. Поэтому при выборе устройства в первую очередь во внимание принимаются габариты помещения, где планируется установка устройства.

Подключение гидроаккумулятора

Монтировать устройство можно разными способами, это определяется схемой подключения гидроаккумулятора к системе водоснабжения, основным назначением и возлагаемыми на устройство функциями.

Стандартное устройство с насосом поверхностного типа

Чаще всего автономная система водоснабжения частного дома предполагает наличие гидроаккумулятора и поверхностного насоса. В этом случае производитель предлагает комплексное насосное оборудования заводской сборки, в составе которого уже имеется гидробак. Однако не исключается возможность размещать мембранный бак вместе с насосом в кессоне или в отапливаемом подсобном помещении. Поэтому важно понимать, как подсоединить глубинный насос к гидроаккумулятору.

Схема подключения чаще всего одинакова. Перед гидробаком установлен обратный клапан, исключающий возможность изменения потока воды, далее идет реле давления, которое реагирует на малейшие изменения напора воды. Обязательным элементом в такой системе является манометр, с помощью которого можно контролировать рабочие параметры всей системы.

Перед тем, как подключить гидроаккумулятор в систему водоснабжения, необходимо дополнительно вмонтировать угловой патрубок для соединения с фланцем.

Установка насоса повысительного типа

Повысительную насосную станцию устанавливают в тех местах, где отмечается активное потребление воды. Устройство в этом случае постоянно поддерживает и регулирует давление воды в трубопроводе. В большинстве случаев насосы здесь работают в постоянном режиме. При возникновении потребности в дополнительном насосном оборудовании рекомендуется использование мембранного бака, который способен компенсировать перепады давления воды в системе.

 Гидроаккумулятор, включенный в систему водоснабжения с повысительной насосной станцией, может выступать в качестве резервного накопителя воды. Здесь необходимы знания, как подключить расширительный бак к системе водоснабжения. Кроме того использовать подобную схему можно при нестабильной подаче электропитания на насосы повысительного типа на участках, где требуется бесперебойная подача воды. В этом случае запасы воды в гидроаккумуляторе вполне могут удовлетворить потребности при отключении электричества. Мембранному баку в такой схеме отводится роль резервного накопителя. Стоит отметить, что для мощных насосных станций требуется гидробак значительного объема.

Использование схемы с погружным насосом

Для продления срока службы погружного насоса необходимо изучить вопрос, как подключить глубинный насос к гидроаккумулятору, и правильно выбрать режим включения и выключения. Эти параметры должны соответствовать техническим характеристикам устройства, которые указаны производителем в сопроводительной документации. Нормальная работа насоса обеспечена при включении от 5 до 20 раз на протяжении одного часа.

Очень часто давление в водопроводной системе имеет значение ниже нормы.  В такой ситуации срабатывает реле и отправляет команду на включение насосного оборудования. После достижения установленных параметров реле отключает насос, и вода перестает поступать.

Стоит отметить еще один очень важный момент, когда незначительная автономная станция водоснабжения не способна удовлетворить потребности в воде в полном объеме. В этом случае насос будет запускаться намного чаще, что уменьшает срок службы оборудования.

Использование схемы подключения воды от скважины через гидроаккумулятор в том и другом случае позволит решить проблему быстрого износа насосного оборудования. В первом варианте мембранный бак будет поддерживать напор, и регулировать давление воды в системе. Во втором варианте запасы воды в мембранном отсеке позволят практически в полном объеме удовлетворить потребности жильцов.

При выборе объема мембранного бака нужно учесть следующие моменты:

• Мощность насоса.
• Частота включения устройства.
• Требуемый объем воды в час.
• Высота, на которой размещено устройство.

В замкнутых системах водоснабжения с накопительным водонагревателем гидробак выполняет функцию расширителя. Дело в том, что при нагревании вода имеет свойство увеличиваться в объеме. Расширение воды в замкнутой системе может оказать разрушительное воздействие. Гидробак в этом случае принимает излишки воды, тем самым спасая трубопровод от разрывов.

При выборе накопительной емкости для такой системы необходимо сопоставить предельную температуру нагревания воды с заявленными характеристиками устанавливаемого оборудования. Кроме того нужно учесть максимальные значения давления воды в системе водоснабжения.

Правила выбора гидробака

Основным элементом гидроаккумулятора является мембрана. Ее качественные характеристики определяют, сколько времени прослужит все устройство и когда потребуется первый ремонт. Наилучшим качеством обладает мембрана, для изготовления которой используется изобутированная резина.

Что касается материала для изготовления корпуса гидробака, то этот фактор в большинстве случаев особого значения не имеет. Исключение составляют только расширительные бачки. Дело в том, что вода поступает только в грушевидную мембрану, контакт с металлическими частями устройства полностью исключен.

Выбирая мембранный бак, особое внимание нужно уделить толщине фланца, который чаще всего изготовлен из оцинкованной стали. Если металл имеет незначительную толщину, то очень скоро все устройство может выйти из строя. Чаще всего при толщине металла в 1 мм срок службы фланца не превышает полутора лет. Хотя при нормальных значениях гидробак безупречно может эксплуатироваться до 15 лет. Читайте также: «Какой расширительный бак для водоснабжения лучше выбрать – все, что нужно знать».

Сразу следует сказать, что прореху в тонких стенках фланца невозможно запаять или заварить. В лучшем случае придется покупать новый фланец, худший вариант предполагает полную замену гидробака. Предотвратить подобную неприятность можно при условии правильного выбора толщины фланца. Надежный мембранный бак оснащен фланцем, сделанным из толстой оцинкованной стали или нержавейки.

Особенности подключения гидробака к водопроводной системе

Гидроаккумулятор представляет собой не просто емкость, наполненную водой. Это устройство специального назначения, выполняющее особую функцию в системе водоснабжения. По этой причине установка оборудования может показаться достаточно сложной.

Очень важно при решении задачи, как подключить гидроаккумулятор к скважине, учитывать факторы вибрации и шума. Поэтому для фиксации на полу используют специальные резиновые прокладки, для крепления к трубопроводу – резиновые переходники. Кроме того важно понимать, что на выходе диаметр подводки может быть намного меньше.

Заполнять новый бак нужно с максимальной осторожностью, стараясь не подавать воду под сильным напором. Если бак после изготовления долгое время не используется, то мембрана может слежаться. Сильный напор или резкая подача воды может стать причиной повреждения мембраны или ее полного выхода из строя. Специалисты рекомендуют перед заполнением стравить из груши весь воздух, что поможет избежать неприятностей при закачивании воды в гидроаккумулятор.

Выбирая, где ставить гидроаккумулятор в системе водоснабжения, необходимо обеспечить свободный доступ к любой части.

Подключение гидроаккумулятора к системе водоснабжения выполняется по определенной схеме:

• Через фундамент или цоколь в дом заводят водопроводную трубу.
• Вводят силовой кабель для подключения насосного оборудования.
• Собирают отдельные элементы в одну линию.
• Выполняют настройку гидробака.
• Присоединяют устройство к общей системе водоснабжения.
• При необходимости использования двух гидроаккумуляторов в системе водоснабжения устанавливают дополнительно устройство в кессоне.
• Подключают манометр ко второму устройству.
• Если предполагается пользоваться водопроводной веткой для полива насаждений, то выполняют монтаж обратного клапана и сливного крана.

Правила настройки нового мембранного бака

Первым шагом настройки является проверка уровня внутреннего давления. Это значение должно составлять 1,5 атмосфер. Однако следует учесть, что при перевозке устройства и в процессе хранения не исключена утечка. Поэтому на момент продажи параметры могут отличаться от указанных производителем значений.

Чтобы зафиксировать показания, нужно снять колпачок на золотнике. Для измерения давления используют следующие виды манометров:

• Приборы электронного типа считаются самыми дорогостоящими изделиями и довольно чувствительными к температуре и заряду батареи. Это может существенно повлиять на точность измерений.
• Манометры механические или автомобильные. В большинстве случаев имеют металлический корпус. Измерительная шкала может иметь разное количество делений, для получения более точных результатов рекомендуется использовать приборы с большим количеством делений.

Стоит отметить, что недорогое насосное оборудование может укомплектовываться манометром в пластиковом корпусе, погрешность измерений в этом случае достаточно велика.

При решении вопроса, как подключить гидроаккумулятор к глубинному насосу, настройка параметров мембранного бака имеет большое значение по нескольким причинам. Например, при недостаточном давлении вода занимает большую часть объема в гидробаке, в результате напор воды в системе снижается. Высокое давление обеспечивает хороший напор воды. Однако при повышенных значениях давления воды в гидробаке меньше, что приводит к частому включению насоса и проблемам с водой.

Выполняя настройку, следует учесть, что параметры давления не должны быть меньше или больше рекомендованных значений. При низком давлении мембрана может соприкасаться со стенками металлического корпуса, чего никак нельзя допускать.

Подбор оптимальных параметров давления воздуха

При решении задачи, как подключить погружной насос к гидроаккумулятору, следует знать, для нормальной работы бытовых приборов рекомендуется поддерживать давление в пределах 1,4-2,8 атмосфер. Сохранность мембраны обеспечивается при условии превышения давления в системе водоснабжения на 0,1-0,2 атмосфер, чем давление в мембранном баке.

Реле давления работает в тандеме с гидробаком, поэтому, когда выполняется регулировка реле давления, выставляют значение 1,6 атмосфер, если давление в системе составляет 1,5 атмосфер.

Стоит отметить, что подобные расчеты можно применять при настройке оборудования, установленного в частном одноэтажном доме. Для двухэтажного коттеджа требуются большие значения.

Оптимальный вариант предполагает использования при расчетах следующей формулы:

V  = (H_max + 6) / 10.

Здесь буквой V обозначено оптимальное давление, H_max – уровень расположения самой высокой точки водоразбора.

Выполняя расчеты, нужно учитывать технические характеристики подключенных сантехнических и бытовых приборов. Полученный результат не должен быть выше рекомендованных производителем значений. В противном случае оборудование на кухне или в ванной комнате может просто выйти из строя.

Обвязка гидроаккумулятора в частном доме должна включать следующие элементы:

• Насосное оборудование.
• Мембранный бак.
• Реле давления.
• Клапан обратного хода.
• Манометр.

Что касается последнего элемента, то он не является обязательной частью системы. Манометр можно установить при выполнении тестовых замеров давления в системе.

Схема подключения гидроаккумулятора к скважине выглядит следующим образом:

• С помощью одного вывода в 1 дюйм к патрубку гидроаккумулятора присоединяют штуцер.
• К двум выводам по 0,25 дюйма подключают манометр и реле давления.
• Еще два вывода по 1 дюйму предназначены для подключения трубы от насоса и разводки к точкам водоразбора.

Гидробак является важным элементом системы водоснабжения, который выполняет достаточно много функций. Знание особенностей устройства и принципа работы мембранного бака позволит самостоятельно подключить гидроаккумулятор к глубинному насосу.

Как подключить гидроаккумулятор для систем водоснабжения.

Соединение водного аккумулятора с насосом погружного типа. Подготовка к работе

Система водоснабжения частного дома просто обязана быть надежной и обеспечивать дом водой бесперебойно при любых климатических условиях. С горем пополам это получается у централизованной системы водоснабжения и там, где есть возможность к ней подключиться, частники обеспечены водой круглогодично. В тех же случаях, когда такой возможности нет, приходится устраивать систему водоснабжения своими руками, а схема подключения элементов системы зависит от массы факторов.

Назначение современного гидроаккумулятора

Долговечность, экономичность и бесперебойность работы системы водоснабжения целиком зависят от схемы подключения. Одним из основных элементов системы считается гидроаккумулятор. От правильности выбора схемы его обвязки и будет зависеть работоспособность всего комплекса. — содействовать стабильности подачи воды, стабильности давления воды в системе и обеспечение необходимого резервного объема воды, в зависимости от модели и типа устройства.

В принципе, все гидроаккумуляторы устроены однотипно. Их работа построена на взаимодействии сжатого воздуха и воды. Сжатый воздух оказывает давление на массу воды посредством резиновой мембраны, тем самым поддерживая необходимый его уровень во всей системе. Это может пригодиться тогда, когда бывают перебои с электроэнергией или временной недееспособностью водяного насоса, когда давление в системе нестабильно.

Виды и бренды гидроаккумуляторов

Схема подключения гидроаккумулятора для систем водоснабжения напрямую зависит от типа гидроаккумулятора, поэтому мы просто обязаны рассмотреть их хотя бы схематически. Несмотря на практически одинаковый принцип действия, все гидроаккумуляторы могут иметь некоторые особенности конструкции, прямо влияющие на их физическое расположение и, как следствие, на схему подключения:

А вот тип расположения гидроаккумулятора как раз непосредственно зависит от типа насоса, подающего воду. Так, горизонтальные модели в основном используются для выносных, наружных насосов, а в паре с погружными работают вертикальные гидроаккумуляторы. Из отечественных производителей гидроаккумуляторов самым востребованным, но не самым качественным считаются гидроаккумуляторы Джилекс, а из европейских брендов — Рефлекс и Цильмет.

Функции гидроаккумулятора

Необходимо коснуться также основных более подробно, тогда схемы подключения и необходимость в каждой из них будут гораздо яснее.

1. Стабилизация давления в системе водоснабжения. Давление создает насос, а гидроаккумулятор играет роль конденсатора в электрической цепи. Он накапливает воду, но выдает ее строго под указанным давлением, независимо от того, какое давление при этом создает гидронасос и какого он типа. Это продлевает ресурс дорогого насоса, потому что ему не нужно включаться и выключаться каждый раз, когда пользователь открывает кран.
2. Аккумуляция, накопление минимального запаса воды на случай перебоев с энергопоставками. В зависимости от модели гидроаккумулятора, он может накапливать определенное количество воды и работать некоторое время в автономном режиме, без участия насоса. Минимальный объем аварийного гидроаккумулятора — 100-120литров.
3. Опережение и демпфирование гидроудара. Очень полезная функция гидроаккумулятора. Дело в том, что при относительно нестабильном напряжении в сети, может возникнуть ситуация, когда электродвигатель насоса резко повысит давление в системе, что может привести к выходу из строя бытовых приборов, подключенных к

Жители загородных домов прекрасно знакомы с таким явлением, как переменное давление воды. Оно доставляет массу неудобств. К счастью, решением неприятной проблемы стали гидроаккумуляторы, которые легко подключить к системе водоснабжения.

Гидроаккумулятор решает проблему с переменным давлением воды

Что представляет собой гидроаккумулятор

Под данным термином подразумевают специальное устройство, устраняющее многие недочеты установленного водопровода в частном доме. Раньше его все называли расширительным бачком.

Не так уж сложно разобраться в принципе монтажа гидроаккумулятора. При детальном изучении он будет понятен не только профессионалу, но и новичку в этом деле. Схема водоснабжения частного дома с гидроаккумулятором должна рассматриваться поэтапно, чтобы избежать путаницы в процессе установки и регулировки оборудования.

Система водоснабжения частного дома с накопительным баком рано или поздно начнет интересовать каждого загородного жителя, который имеет доступ к воде за счет работы собственной скважины.

Особенности монтажа гидроаккумулятора

Перед тем как ответить на вопрос, как подключить гидроаккумулятор для систем водоснабжения, необходимо разобраться в нюансах проведения данных работ, позволяющих правильно установить устройство.

1. Заниматься монтажом аккумулятора разрешается исключительно в помещении, в котором наблюдается температура воздуха выше нуля.
2. Подготовленное устройство рекомендуется располагать как можно ближе к насосу, который подает воду. Именно поэтому в большинстве случаев свой гидроаккумулятор предпочитают устанавливать прямо на входе в дом.
3. Чтобы проверить функционирование оборудования, необходимо из мембранного бака сбросить всю воду.
4. Перед тем, как приступить к установке гидроаккумулятора для систем водоснабжения своими руками, стоит внимательно прочитать инструкцию к конкретному изделию. Не следует пренебрегать данной рекомендацией. Ознакомление с правилами подсоединения и настройки позволит избежать серьезных ошибок, которые способны спровоцировать поломку оборудования.

Когда все правила будут изучены, можно приступать к непосредственной установке гидроаккумулятора для систем водоснабжения.

Соединение водного аккумулятора с насосом погружного типа

Схема подключения гидроаккумулятора для систем водоснабжения к насосу погружного типа обязана иметь обратный клапан. Благодаря его присутствию воздушные массы не смогут через мембрану выдавливать поступившую жидкость в скважину. Клапан принято подсоединять прямо к насосу еще до начала работы над подключением остальных деталей системы.

Перед монтажом гидроаккумулятора необходимо установить погружной насос

Первоначально следует заняться монтажом насоса.

Определяют глубину скважины, после чего опускают агрегат для перекачки жидкости вниз. Остается надежно зафиксировать насос. Важно проверить, чтобы хорошо были соединены реле давления и напорная труба. Рекомендуется использовать пятиразъемный коллектор. К нему поэтапно подсоединяют аккумулятор, а еще водопровод, который подает жидкость к потребительским зонам. Оставшийся без внимания разъем коллектора используют с целью индивидуального подключения системы управления рабочим оборудованием.

Подключение погружного насоса не может обойтись без обеспечения герметизации всех имеющихся объединений. Для такой работы потребуется использование пакли или же ленты ФУМ.

Как подключить гидроаккумулятор к агрегату поверхностного типа

Прежде чем начать подключение, следует точно определить параметры подачи воды и рассчитывать нужное давление. Если верить официальным данным, то система с минимальным количеством потребительских зон может обойтись давлением в 1,5 атм.

Схема подключения гидроаккумулятора к поверхностному насосу

Его увеличивают до 6 атм в тех ситуациях, когда появляется необходимость в обеспечении хорошим напором дополнительного оборудования. Не стоит пытаться добиться максимального давления для водоснабжения. Ведь оно легко может повредить соединительные элементы и важные коммуникации. Избежать таких ситуаций поможет правильная регулировка системы.

После выбора номинального давления начинают думать над тем, какое его понижение следует считать допустимым. Именно по достижению этой отметки насос сможет включиться. Максимальное значение ставят на реле управления. Измерения давления воздуха в аккумуляторе, пока в нем нет жидкости, проводят в ниппеле. Итоговое значение данного показателя не должно превышать минимальную отметку на 1 атм.

По окончанию этой работы можно приступать к сбору схемы подключения водного аккумулятора с использованием коллектора с пятью входными отверстиями. Первым делом следует присоединить сам гидроаккумулятор и лишь после него трубу насоса, водопровод, реле давления и, конечно же, манометр.

Подключение оборудования к насосной станции

Стандартные станции состоят из целого набора связанных между собой деталей, среди которых находится агрегат для перекачивания, приборы контроля и водный аккумулятор. За счет этого схема подключения оборудования к ней похожа на систему подсоединения к простому насосу.

Сложнее попытаться подключить насосную станцию с увеличенным объемом потребления жидкости. Ее обычно используют для водоснабжения ряда домов, которые объединены одной скважиной. Подобные станции исправно работают за счет участия в процессе нескольких агрегатов перекачивания.

Один из них должен функционировать все время. Система не сможет нормально работать без двух мини-коллекторов. Один подключают к патрубкам насосов, другой служит для подачи перекачивающейся воды. Такое техническое решение позволяет в случае необходимости ремонтировать насос, пока второй будет и дальше выполнять главную обязанность – обеспечивать загородный дом водой.

Подключение гидроаккумулятора к нагревателю воды

Проще всего разобраться в принципах установки водного аккумулятора во время монтажа отопительной системы.

Принцип работы системы водоснабжения и функциональности гидроаккумулятора практически одинаковый. Два вида оборудования отличаются друг от друга лишь выполняемыми в процессе работы задачами. Как известно, при нагреве вода имеет свойство расширяться, тем самым разрушая некоторые элементы системы.

По этой причине рекомендуется заранее позаботиться о резервуаре, способном менять собственный объем. Гидроаккумуляторы обладают расширительными баками, которые подключаются к обратной линии, находящейся перед ее соединением с котлом во время циркуляции.

Установка гидроаккумулятора

Гидроаккумулятор из-за его сложной структуры невозможно назвать простым водным баком. Данный прибор постоянно находится в рабочем состоянии. Именно по этой причине провести монтаж без ошибок бывает очень сложно.

Сам бак необходимо надежно укрепить к полу через прокладки из резины, которые предотвратят появление лишнего шума и ненужной вибрации. Резиновые переходники должны использоваться для его прикрепления к трубопроводу.

Во время монтажа человек должен иметь свободный доступ к любой стороне гидроаккумулятора. Неопытному человеку сложно правильно выбрать место для его расположения. Поэтому проще с данной просьбой обратиться к профессиональным работникам, ознакомленным с процедурой. Они уж точно не упустят из виду никакую мелочь, которая способна спровоцировать серьезную поломку агрегата.

Даже после внимательного изучения уроков по монтажу водного аккумулятора к системе водоснабжения нельзя быть уверенным на сто процентов в правильности совершаемых действий.

В такой ситуации легко можно сделать несущественную ошибку, которая в будущем станет причиной выхода из строя всего оборудования. Чтобы избежать такой неприятности, стоит заручиться поддержкой ознакомленного с данной процедурой мастера.

Обязательным элементом в частном доме является гидроаккумулятор для систем . Он сглаживает колебания давления воды, сохраняет ресурс насоса и питает систему при кратковременном отключении электричества.

Корпус гидроаккумуляторов представляет собой герметичный металлический бак, обычно, цилиндрической формы. Он выпускается как для горизонтальной, так и для вертикальной установки. Отличия – в размещении ножек.

В зависимости от используемого рабочего элемента гидроаккумуляторы бывают двух типов:

1. Мембранного.
2. Баллонного.

Если в баке используется мембрана, то она делит его внутреннее пространство на две части: в одной находится воздух, в другую заходит вода. В мембранном агрегате рабочий элемент несъемный. При его порыве заменяется весь гидроаккумулятор. Но мембраны долговечны.

В баллонном гидроаккумуляторе рабочий элемент напоминает грушу. Он располагается внутри воздушной камеры и наполняется водой. Такой тип удобен тем, что вышедший из строя баллон («грушу») можно заменить самостоятельно.

Схема подключения

Где лучше установить гидроаккумулятор для систем водоснабжения?

В зависимости от используемого насоса встречаются три варианта размещения:

1. В доме после поверхностного насоса, если таковой установлен.
2. В трубопроводе, входящем в дом, при использовании погружного насоса.
3. В септике после заборной трубы, если в системе погружной насос невысокой мощности.

Можно сделать установку гидроаккумулятора для систем водоснабжения своими руками. Для монтажа в доме используют специальный штуцер на пять выводов ().

К каждому из них подключаются:

1. Гидроаккумулятор.
2. Насос.
3. Реле давления.
4. Линия потребителей.
5. Манометр.

Как правильно подключить гидроаккумулятор для водоснабжения, указано на рисунке.

Единственный необязательный элемент – манометр, без которого система может успешно работать. Его можно также установить в другом месте, например, на штуцере гидроаккумулятора, где крепится баллон.

Купив насосную станцию, вопрос размещения элементов у вас отпадает (). Ведь в ней все скомпоновано, как требуется. Вам останется подключить вход и выход воды, а также .

Когда вы выбрали погружной насос, то схема подключения гидроаккумулятора к насосу и системе водоснабжения будет такой.

Если монтаж осуществляется в септике, то к пятивыводному штуцеру подсоединяются следующие элементы:

1. Гидроаккумулятор.
2. Заборная линия.
3. Реле давления.
4. Магистраль подачи воды в дом.
5. Манометр.

В септике схема водоснабжения частного дома от скважины с гидроаккумулятором выглядит так.

При любом способе монтажа около гидроаккумулятора желательно поставить перекрывной кран.

Не нужно пытаться воткнуть гидроаккумулятор после бойлера или в системе отопления. Похождения по интернету могут у вас родить такую мысль. Современные бойлеры и газовые котлы не нуждаются в дополнительных агрегатах. Температурные расширения им не страшны. Если необходимы компенсаторы, то они там есть. Повышенное давление сбрасывается предохранительными клапанами.

Подготовка к работе

Как работает гидроаккумулятор для водоснабжения? Он заряжается насосом до определенного давления и затем питает систему потребителей водой, пока давление не упадет до нижней границы.

Тогда вновь включается насос. Чтобы все верно работало, необходимо выполнить настройки и проверить заправку бака воздухом.

Настройка давления

Российские заводы-изготовители устанавливают, как правило, давление включения насоса 1,5 атм, а его выключение при 2,5 атм.

Иностранные реле настраиваются на 1,4–2,8 атм. Встречаются параметры, непривычные для частного дома: 5–7 атм. В таком случае убедитесь, что реле поддается регулировке в нужном диапазоне: 1–3 атм. Информацию об этом есть в паспорте товара. После покупки установите 1,5–2,5 атм.

Можно настроить регулятор и на другие цифры, но смысла в этом нет. Ведь на 2 атм рассчитаны основные домашние потребители: душ, умывальник, стиральная машина. Лишь некоторые, например, джакузи, требуют 4 атм. При 6 атм и выше выходят из строя уплотнения в системе и потребителях.

Разница между давлением включения и выключения насоса должна быть не больше 1,5 атм. Большой перепад ведет к сильному растяжению мембраны (баллона) и укорочению ее срока службы.

Если давление указано в барах, в настройках ничего не меняется, ведь 1 атм = 1,01 бара.

Накачка воздуха в гидроаккумулятор

Замерить давление воздуха в аккумуляторном баке для водоснабжения можно манометром для колес, а подкачать – автомобильным насосом.

Сколько нужно накачивать, указывается в паспорте и на корпусе гидроаккумулятора. Но лучше пользоваться другими цифрами, чтобы устройство работало правильно. Воздушная камера должна содержать на 0,2–0,3 атм меньше величины давления, при котором включается насос.

Например, если реле настроено на 1,5–2,5 атм, то воздушная камера накачивается до 1,2–1,3 атм. Делается это при стравленном давлении воды в системе.

Замена рабочего элемента

Если грушевидный баллон потерял герметичность, замените его. Определить неисправность вы сможете по нестабильному давлению в системе и частому включению насоса во время потребления воды.

Остались сомнения? Нажмите на золотник ниппеля. При порванной «груше» шипения почти не будет: воздух смешался с водой.

Первый этап – снятие фланца

Чтобы поменять баллон, нужно сначала отсоединить фланец его крепления к баку.

Для этого сделайте следующее:

1. Выключите насос.
2. Обесточьте систему.
3. Стравите водяное давление. Для этого достаточно открыть кран в умывальнике, чтобы давление на манометре показало ноль.
4. Закройте перекрывной кран, который отсекает гидроаккумулятор от системы. Если его нет, то придется слить воду через сливной кран. Он должен стоять в самом низком месте линии потребителей.
5. Открутите болты по фланцу гидроаккумулятора. Обычно, их 6 шт. При этом начнет выходить вода, которая попала в воздушную полость. Позвольте ей уйти полностью.
6. Снимите фланец.

Основное крепление баллона осуществляется при помощи фланца. Но часто производители делают еще фиксацию с противоположной стороны, используя штуцер. Если бак вертикальный, то фланец – на нижнем торце, а штуцер – на верхнем.

На штуцере могут находиться манометр давления воды, клапан стравливания воздуха с водяной полости или заглушка. Рядом производители располагают точку зарядки гидроаккумулятора воздухом.

Второй этап – извлечение баллона с бака

Если фланец – единственное место крепления «груши», то извлеките ее наружу. В ином случае придется открутить и снять все со штуцера, в том числе гайку крепления, и протолкнуть его внутрь корпуса гидроаккумулятора.

Почистите бак изнутри
.

Третий этап – монтаж

Теперь узнаете, как собрать гидроаккумулятор для водоснабжения.

Выполняйте по пунктам:

1. Подготовьте новый грушевидный баллон такой же модели, как стоял. Номер изделия пишется на корпусе гидроаккумулятора.
2. Разместите «грушу» в баке на своем месте, предварительно вкрутив в нее штуцер, снятый с порванного баллона. Если гидроаккумулятор небольшой, вы легко попадете в отверстие, надев «грушу» на руку. В ином случае вытягивайте штуцер за леску, которую нужно намотать на его резьбу и завязать на узел.
3. Вспомните, как разбирали штуцер, и смонтируйте на него прежние элементы обратно.
4. Своим выступом баллон должен упереться во фланец бака. Выведите выступ наружу. Он является крепежной частью и одновременно уплотнительной прокладкой.
5. Расправьте рукой «грушу», чтобы она не была перекручена.
6. Установите фланец и закрутите болты.

На заключительном этапе подсоедините гидроаккумулятор к системе, наполните давлением воздушную полость бака, подайте электричество и включите насос.

Проверьте, что после автоматического выключения насоса давление воды по манометру достигло 2,5 атм или той величины, которая установлена на регуляторе.

Если насос работает неровно, избавьтесь от воздушной пробки: откройте кран умывальника или воспользуйтесь клапаном стравливания воздуха.

Убедитесь, что в местах монтажа баллона нет течи.

Выбор размера

Перед тем как купить и выполнить монтаж гидроаккумулятора для систем водоснабжения, нужно вычислить его необходимый объем. Верный расчет – когда насос включается с периодичностью 10–30 минут.

Если в месяц вы тратите 15 куб. м воды, то за день уходит полкуба.
Разбейте расход на дневные часы. Выйдет около 50 л/час. Если вы купите 50-литровый гидроаккумулятор, вам должно его хватить. Объем водяной камеры в 3–4 раза меньше: приблизительно 15 л. Значит, насос будет включаться в среднем 3 раза в час.

Но у вас могут быть нагруженные периоды дня: полив огорода, стирка, прием ванны. Замерьте такие часы отдельно. Если периодичность включения насоса менее 10 минут, выбирайте гидроаккумулятор больше 50 л.

Избыточный объем, который вы не в состоянии расходовать за час, тоже нежелателен. Он приведет к застою воды.

Возможно вам помогут следующие статьи по водоснабжению:

Видео о принципе работы гидроаккумулятора.

Достаточно стабильная и вполне исправная сеть водопроводная является попросту настоящей заслугой владельца загородного жилища. Огромное количество людей, что занимались выполнением установки, а также обслуживанием системы автоматизированного типа, понимают, насколько сложным является предусмотренные различного рода сбоев, которые достаточно небезопасны для техники бытового типа.

Возможность единственного скачка в давлении способна попросту вывести из строя какое-либо оборудование. Для предупреждения такого рода проблем следует воспользоваться помощью высококвалифицированных специалистов-профессионалов. Или узнать правила подключения такого устройства, какгидроаккумулятор,своими руками.

Из представленной статьи вашему вниманию, вы сможете разобраться непосредственно в устройстве и различных видах такого приспособления, как гидроаккумулятор, а также, какое место они занимают в системах водообеспечения, каки образом происходит методика интеграции в паре с насосным агрегатом поверхностного типа схему принципа подключения с погружными агрегатами, а также какую модель выбрать.

Гидроаккумуляторы для водоснабжения устройство

Устройство. Виды

Прежде чем вы приступите к подключению устройств такого типа, как гидроаккумулятор, следует ознакомиться с его различного рода составляющими, а также непосредственным предназначением каждой из них.

Таким устройством, как гидроаккумулятор, является специализированный резервуар-контейнер, что накапливает воздух, который будет находиться под воздействием давления. Как правило, в аппаратах бытового предназначения оно составляет полтора бара, что достигается при помощи воздуха, а производственного типа моделях за счет газа инертного.

Сжатый воздух вполне возможным становится закачать непосредственно в сам корпус, благодаря использованию простого ручного либо ножного насоса. При поступлении жидкости в бак, будет предотвращена возможность грушевого разрыва, что будет оказывать сопротивление. При помощи такого происходит и непосредственно настройка-регулировка самого давления. В момент процесса жидкостного забора, жидкость будет перемещаться из самого агрегата к системе.

Они несколько различимы и по своему предназначению, благодаря чему их можно разделить на три основополагающих вида.

Гидроаккумулятор для жидкости холодного типа

Подают и, соответственно, происходит накопление жидкости, оберегая при этом все оборудование от возможного возникновения гидроударов, в миг сачков давления. Способны также защитить и сам насос от возможного износа, что происходит в таком процессе достаточно систематических отключений.

Гидроаккумулятор для жидкости горячего типа

Отличительной особенностью, естественно, является возможность функционирования при достаточно высоком показателе температурного режима, что подойдет, к примеру, для баков расширительных. Они также являются основополагающей составляющей систем и закрытого формата.

Устройство гидроаккумулятора в насосной станции

Расположение в системе

Насосный агрегат производит перекачку жидкости непосредственно из самого источника в сам гидроаккумулятор, что вернее будет в его резиновую мембрану. Процесс будет выполняться, пока необходимый уровень давления не будет достигнут. Как правило, такой показатель равен одной — трём атмосферам. При получении необходимого уровня в автоматическом режиме будет отключен насосный агрегат.

К примеру, вы используете машинку для стирки, благодаря чему жидкость будет поступать обратно. После того как давление достигнет порога нижнего, активируется реле и вновь будет запущен насос.

Как правильно подключить гидроаккумулятор непосредственно зависит от объема самого гидроаккумялотра, что, соответственно, от большего объема, позволит реже включать насосный агрегат, а также позволит ему достаточно больше прослужить ввиду меньшего уровня износа.

В большинстве случаев такое оборудование устанавливается на полу либо монтируется прямо на стенах, что никоим образом не влияет на показатели состояния корпус в процессе эксплуатации.

Подключение гидроаккумулятора для поверхностного насоса

Подключение такого типа происходит в несколько определенных этапов. Следует обратить непосредственное внимание на уровень давления, что внутри. Оно обязано быть несколько большим нежели, показатели, что есть на реле, ориентировочно до одного бара.

Подготовка к подключению

Потребуется специализированный штуцер, ориентированный на пять выходов, что предназначается для соединения с устройством гидроаккумулятор, манометром, реле и, естественно, с насосным агрегатом. Подготовьте манометр, паклю и реле для настройки-регулирования давления. Произведите подсоединение штуцера с бачком, для чего можно вполне использовать любой шланг, что оснащен пропускным клапаном.

Поочередно интегрируйте оставшиеся элементы. Протестируйте, естественно, после соединения систему на наличие возможных протечек. Обратите предельное внимание на все соединения, что достаточно важно.

При подключении всех устройств обратите непосредственное внимание на все метки, что присутствуют. Не перепутайте провода, что предназначены для контактов под крышкой. Они обозначаются как «Насос» и «Сеть», обратите также и на эти показатели внимание. Если же вы не обнаружите такие метки, то обратитесь к высококвалифицированному профессионалу-специалисту для осуществления подключения.

Схема погружного типа различима лишь тем, что процесс всех выполняемых соединений заключается в особенности подключения именно внутри источника.

Гидроаккумулятор нужен для создания давления, хранения воды, что пригодится постояльцам в доме в случае отключения водоснабжения, и уменьшение гидроударов в сетях на дачном участке. Устройство выглядит как обычный бачок с механизмом для создания давления.

Процесс подключение гидроаккумулятора

Если гидроаккумулятор правильно подключить, то всё дальнейшее техническое обслуживание можно делать самостоятельно. Поэтому, правильно подключите данной устройство, чтобы потом не мучатся во время его работы.

Для подключения гидроаккумулятора надо использоваться обратный клапан. Подключается аккумуляторный бак к погружному насосу, поэтому клапан не позволит течь воде. Также можно выбрать глубинный насос марки Джилекс, который можно опускать на дно . Конечно, есть и другие виды насосов. Ведь насосный аппарат также способен закачать воздух для . Разберём обычный случай монтажа гидроаккумулятора.

Механизм подключения гидроаккумулятора:

1. Измеряем габариты гидроаккумулятора;
2. Достаём схему труб водоснабжения и отопления;
3. Ищем свободное место для установки согласно габаритам;
4. Из найденных вариантов для установки оставляете место, которое ближе всего к насосу;
5. Соединяем погружной насос с гидроаккумулятором.

Таким образом, вы вычислите место для установки гидроаккумулятора.

Помните, что водный насос надо опускать ниже уровня водяного зеркала не больше чем на 30 сантиметров.

Устройство должно находиться на максимально близком расстоянии с водным насосом. Как правило, аккумуляторы в этом случае располагаются на входе в дачный дом. Чтобы в последствие обслуживать гидроаккумулятор, надо рассчитать его интеграцию в систему холодной и горячей воды. Такая необходимость связана со сбрасыванием воды из бака. Поэтому внимательно относитесь к месту установки.

Легко ли происходит установка гидроаккумулятора

Дачники сразу паникуют, когда слышат, что гидроаккумулятор надо подключать к системе водоснабжения. Они думают, что неожиданно могут прорваться трубы и тогда весь дачный участок вместе с домом будет заполнен водой. Это не так.

Установка гидроаккумулятора происходит по стандартной и отработанной схеме. По ней интегрировали свои баки множество дачников. И отлично справились с поставленной задачей. Для этого они приобрели все необходимые составляющие в виде ниппелей, насосов и фитингов.

В Дании, Германии и Италии гидроаккумуляторы ставят в подвалах на 50-100 литров.

Чтобы поставить его в правильном месте, надо определить параметр расхода воды для всего дома. Определить мощность насоса и объём гидроаккумулятора. Стоит также знать место расположения основных узлов водоснабжения.

• Шланги;
• Трубы;
• Фитинги;
• Ниппели;
• Краны и так далее.

Потом посмотрите схему установки и просто сделайте всё, как там указано.

С первого взгляда, кажется, что установить бак – это сложная задача. Это не так. Определитесь с местом, посмотрите схемы, которые имеет водопровод. Купите составные элементы для соединения и просто подключите бак к общей системы водоснабжения.

Можно ли сделать гидроаккумулятор своими руками

Многие умельцы делают гидроаккумулятор своими руками. Чтобы сделать его самостоятельно, надо разобраться в его устройстве и конструкции.

Гидроаккумулятор – это ёмкость с определённым объёмом. Его строение достаточно простое и не представляет чего-то сложного. Состоим бак всего лишь из двух основных частей.

Строение бака представляет собой:

• Мембрану;
• Резиновую грушу.

Для бака можно использовать емкость из пластика или алюминия. Внутри материал бака должен быть гладкий и ровный. Если в нём будут шероховатости, то внутренняя мембрана или груша просто растянется, что приведёт к её разрушению. Есть и безмембранный аккумулирующий бак, в котором отсутствует мембрана. Но такой бак менее эффективен. Наличие одного мембранного расширительного бака способно решить многие проблемы в водоснабжении.

Бак следует выбирать объёмом более 30 литров.

Для бака потребуется реле давления и манометр, который можно найти по скромной цене на рынке. Для подключения возьмите также фитинги, четвертники, тройники и кран. В магазине по их продаже попросите подобрать только качественные модели, ведь есть разные виде. В качестве груши или мембраны можно взять велосипедную камеру – ниппель. Также у вас должен быть лист резины и герметик.

Чтобы не покупать бак и сохранить свои деньги, можно изготовить его самостоятельно. Для этого достаточно найти бак объёмом более 30 литров и составные элементы в виде листов резины, фитингов и тройников с кранами. Так вы сконструируете хороший бак для системы водоснабжения.

Разбираем как подключить гидроаккумулятор к погружному насосу

Чтобы правильно подключить гидроаккумулятор к погружному насосу, надо для начала теоретически разобраться с механизмом подключения. Это поможет быстрее выполнить работу по соединению насоса с баком.

Подключение гидроаккумулятора в систему водоснабжения осуществляется не сложно. Для этого достаточно иметь все необходимые элементы, клапаны, шланги и подключить их последовательно по алгоритму.

Для того чтобы подключить бак, надо будет проверить наличие:

• Скважного насоса;
• Реле;
• Трубопровода для течения воды от насоса к будущему баку и от бака до точек водозабора;
• Обратного клапана;
• Запорной арматуры;
• Фильтров для очистки воды;
• Дренажа для канализации.

Перед установкой бака проверьте наличие всех необходимых инструментов и элементов.

Если всё вышеперечисленное у вас в наличии, то можно приступать к подключению. К погружному насосу подключается переходной ниппель. Далее следует подключение обратного клапана и трубы. Потом ставится фитинг и фильтр, а между ними кран. После них устанавливаете пятерник и реле давления. Для контроля нужен манометр. Он помогает настроить давление. К гидроаккумулятору подключаете спускной кран и шланг, который выдерживает вибрации во время работы. На этом установка завершена. В этом случае колодец отходит на второй план, ведь вся основная работа переносится на систему домашнего водоснабжения.

Дачники иногда устанавливают ёмкость на стене. Для этого следует поставить бак на крепление.

Подключить аккумулятор к насосу не составляет труда. Главное, проверить наличие всех составляющих для подключения к погружному или для скважинного насоса. Иначе, придётся сворачивать работу. Процесс подключения может занять всего пару часов, если вы будете делать его при правильной последовательности.

Что представляет собой схема подключения гидроаккумулятора

Чтобы подключение прошло успешно, надо делать его по схеме. Изучите, что вам надо для подключения, какие элементы и детали, а также, вам поможет инструкция и схема подключения.

Чтобы знать, что и куда подключать, надо для начала ознакомиться с главными составляющими схемы подключения. Вокруг них строится весь процесс. Назначение схему – показать, как подключается гидроаккумулятор в общей цепи.

Схема подключения гидроаккумулятора имеет три основных элемента:

1. Сам гидроаккумулятор;
2. Погружной насос;
3. Реле давления;
4. Пятивыводной штуцер.

Это основные составляющие схемы подключения. При сборе гидробокса учитывайте автоматику гидробака, ставьте подсоединение к шлангам и дополнительный штуцер при необходимости, поможет в надёжности и обвязка. Гидронасос лучше соединить с реле давление на последних этапах, так к нему подключается напряжение. Реле соединяется с пятивыводным штуцером. К нему же присоединяется и обратный клапан.

Помните, что на реле идет напряжение от электросети в 220 В переменного тока. Будьте осторожны!

На другой конец штуцера крепится гидроаккумулятор. От него же идёт трубопровод в дом в краны. Для анализа состояния используется манометр. Его можно установить на пятивыводной штуцер. Обычно в нём уже есть отверстия для установки.

По такой схеме вы быстро и без проблем подключите все главные элементы. Не скупитесь купить хороший погружной насос и осуществить подбор качественного гидроаккумулятора. Это те составляющие, на которые стоит потратить деньги. В этом случае они прослужат вам десятки лет.

Как подключить гидроаккумулятор для систем водоснабжения (видео)

Гидроаккумулятор для системы водоснабжения необходим, если вы хотите иметь постоянный доступ к воде в своём доме. Он отрегулирует давления в сети водоснабжения и даст вам возможность наслаждаться чистой водой из под крана. Маленькая емкость легко устанавливается, а пользы от неё для частного дома много. Покупайте гидроаккумулятор и у вас всегда будет постоянный запас воды в доме.

Гидроаккумулятор для водоснабжения: принцип работы, устройство, схема, расчет, установка, подключение

Гидроаккумулятор является специальной металлической герметичной емкостью, содержащей внутри эластичную мембрану и определенный объем воды под определенным давлением.

Зачем нужен гидроаккумулятор?

Гидроаккумулятор (другими словами – мембранный бак, гидробак) используется для поддержки стабильного давления в водопроводе, предохраняет водяной насос от преждевременного износа из-за частого включения, предохраняет систему водоснабжения от возможных гидроударов. При отключении напряжения, благодаря гидроаккумулятору, вы всегда будете с небольшим запасом воды.

Вот основные функции, которые выполняет гидроаккумулятор в системе водоснабжения:

•  Предохранение насоса от преждевременного износа. Благодаря запасу воды в мембранном баке, при открытии водопроводного крана насос будет включаться только в том случае, если запас воды в баке иссякнет. Любой насос имеет определенную норму включений в час, поэтому, благодаря гидроаккумулятору, у насоса появиться запас неиспользованных включений, что повысит срок его эксплуатации.
• Поддержка постоянного давления в водопроводной системе, предохранение от перепадов напора воды. Из-за перепадов напора при одновременном включении нескольких кранов происходят резкие колебания температуры воды, например в душе и на кухне. Гидроаккумулятор успешно справляется с такими неприятными ситуациями.
• Предохранение от гидроударов, которые могут возникать при включении насоса, и способны порядком подпортить трубопровод.
• Поддержание запаса воды в системе, что позволяет пользоваться водой даже во время отключения электричества, что в наше время происходит довольно часто. Особенно ценна эта функция в загородных домах.

Устройство гидроаккумулятора

Герметичный корпус этого устройства разделяется специальной мембраной на две камеры, одна из которых предназначена для воды, а другая – для воздуха.

Вода не соприкасается с металлическими поверхностями корпуса, так как она находится в водяной камере-мембране, изготовленной из крепкого резинового материала бутила, устойчивого к воздействию бактерий соответствующего всем гигиеническим и санитарным нормам, предъявляемым к питьевой воде.

В воздушной камере находится пневмоклапан, предназначением которого является регулирование давления. Вода попадает в гидроаккумулятор через специальный присоединительный патрубок на резьбе.

Устройство гидроаккумулятора должно быть смонтировано таким образом, чтобы его можно было беспрепятственно разобрать в случае ремонта или профилактики, не сливая при этом всю воду из системы.

Диаметры соединительного трубопровода и напорного патрубка должны по возможности совпадать между собой, тогда это позволит избежать нежелательных гидравлических потерь в трубопроводе системы.

В мембранах гидроаккумуляторов объемом более 100 л находится особый клапан для стравливания воздуха, выделяющегося из воды. Для малолитражных гидроаккумуляторов, в которых нет такого клапана, в системе водопровода должно быть предусмотрено устройство для стравливания воздуха, например, тройник или кран, который перекрывает основную магистраль системы водоснабжения.

В воздушном клапане гидроаккумулятора давление должно составлять 1.5-2 атм.

Принцип работы гидроаккумулятора

Гидроаккумулятор работает так. Насос подает воду под давлением в мембрану гидроаккумулятора. Когда достигается порог давления, реле отключает насос и вода прекращает подаваться. После того, как при заборе воды давление начинает падать, насос опять автоматически включается и подает воду в мембрану гидроаккумулятора. Чем больший объем гидробака, тем эффективнее результат его работы. Срабатывание реле давления можно регулировать.

Во время работы гидроаккумулятора, растворенный в воде воздух постепенно скапливается в мембране, что приводит к снижению эффективности работы устройства. Поэтому, необходимо производить профилактику гидроаккумулятора, стравливая накопившийся воздух. Частота проведения профилактик зависит от объема гидробака и частоты его эксплуатации, что составляет приблизительно один раз в 1-3 месяца.

Виды гидроаккумуляторов

Эти устройства могут быть вертикальной и горизонтальной конфигурации.

Принцип работы устройств не имеет различий, за исключением того, что вертикальные гидроаккумуляторы объемом больше 50 л в верхней части имеют специальный клапан для стравливания воздуха, который постепенно накапливается в системе водоснабжения во время эксплуатации. Воздух скапливается в верхней части устройства, потому расположение клапана для стравливания выбрано именно в верхней части.

В горизонтальных устройствах для стравливания воздуха монтируется специальный кран или слив, который устанавливается за гидроаккумулятором.

Из устройств маленьких размеров, не зависимо от того, вертикальные они или горизонтальные, воздух стравливается с помощью полного слива воды.

Выбирая форму гидробака, исходят из размеров технического помещения, где они будут установлены. Все зависит от габаритов устройства: какое лучше впишется в отведенное для него место, такое и будет установлено, независимо от того горизонтальное оно или вертикальное.

Схема подключения гидроаккумулятора

В зависимости от возложенных функций, схема подключения гидроаккумулятора к водопроводной системе может быть разной. Самые популярные схемы подключения гидроаккумуляторов приведены ниже.

Схема обвязки повысительной насосной станции

Такие насосные станции устанавливаются там, где присутствует большое водопотребление. Как правило, один из насосов на таких станциях работает постоянно.

На повысительной насосной станции гидроаккумулятор служит для уменьшения скачков давления во время включения дополнительных насосов и для возмещения небольших водоразборов.

Еще такая схема широко применяется, когда в системе водоснабжения происходит частое прерывание подачи электроэнергии на повысительные насосы, а присутствие воды жизненно необходимо. Тогда запас воды в гидроаккумуляторе спасает положение, играя роль резервного источника на этот период.

Чем больше и мощнее насосная станция, и чем большее давление она должна поддерживать, тем больше должен быть объем гидрроаккумулятора, исполняющего роль демпфера.
Буферная емкость гидробака тоже зависит от объема необходимого запаса воды, и от разницы в давлении при включении и отключении насоса.

Схема для погружного насоса

Для длительной и бесперебойной работы погружной насос должен совершать от 5 до 20 включений в час, что указывается в его технических характеристиках.

При падении давления в водопроводной системе до минимального значения автоматически включается реле давления, а при максимальном значении – отключается. Даже самый минимальный расход воды, особенно в малых системах водоснабжения, может понизить давление до минимума, что моментально даст команду для включения насоса, ведь утечка воды компенсируется насосом моментально, а через несколько секунд, при пополнении запаса воды, реле отключит насос. Таким образом, при минимальном водопотреблении, насос будет работать почти вхолостую. Такой режим работы неблагоприятно сказывается на работе насоса и может быстро вывести его из строя. Положение может исправить гидроаккумулятор, который всегда имеет нужный запас воды и успешно компенсирует незначительный ее расход, а также защитит насос от частого включения.

Кроме этого, гидроаккумулятор, подключенный к схеме, сглаживает резкое повышение давления в системе при включении погружного насоса.

Объем гидробака выбирается в зависимости от частоты включений и мощности насоса, расхода воды в час и высоты его установки.

Подключение гидроаккумулятора к водонагревателю

Для накопительного водонагревателя в схеме подключения гидроаккумулятор играет роль расширительного бака. Нагреваясь, вода расширяется, увеличивая объем в системе водоснабжения, а так как она не имеет свойства сжиматься, то самый минимальный рост объема в замкнутом пространстве увеличивает давление и может привести к разрушению элементов водонагревателя. Здесь тоже придет на помощь гидробак. Его объем напрямую будет зависеть и увеличиваться от увеличения объема воды в водонагревателе, повышения температуры нагреваемой воды и роста максимально допустимого давления в системе водопровода.

Подключение гидроаккумулятора к насосной станции

Гидроаккумулятор подключается перед повысительным насосом по ходу воды. Он нужен для предохранения от резкого снижения давления в сети водоснабжения в момент включения насоса.

Вместимость гидроаккумулятора для насосной станции будет тем больше, чем больше используется воды в системе водоснабжения и чем меньше разница между верхней и нижней шкалой давления в водопроводе перед насосом.

Как установить гидроаккумулятор?

Из всего вышесказанного можно понять, что устройство гидроаккумулятора абсолютно не похоже на обыкновенный бак для воды. Это устройство постоянно в работе, мембрана все время в динамике. Поэтому монтаж гидроаккумулятора не так прост. Бак нужно укреплять при установке надежно, с запасом прочности, шума и вибрации. Поэтому бак закрепляется к полу через резиновые прокладки, а к трубопроводу через резиновые гибкие переходники. Нужно знать, что на входе гидросистемы сечение подводки не должно сужаться. И еще одна важная деталь: первый раз бак заполнять нужно очень осторожно и медленно, используя слабый напор воды, на тот случай если резиновая груша слиплась от долгого бездействия, и при резком напоре воды она может повредиться. Лучше всего перед вводом в эксплуатацию удалить из груши весь воздух.

Монтаж гидроаккумулятора должен осуществляться так, чтобы во время работы к нему можно было свободно подойти. Лучше поручить эту задачу опытным специалистам, так как очень часто бак выходит из строя из-за какой-нибудь неучтенной, но важной мелочи, например из-за несоответствия диаметра труб, неотрегулированного давления и т.д. Здесь нельзя проводить эксперименты, ведь на кону стоит нормальная работа водопроводной системы.

Настройка гидроаккумулятора

Вот вы принесли в дом купленный гидробак. Что с ним дальше делать? Сразу необходимо узнать уровень давления внутри бака. Обычно производитель накачивает его на 1.5 атм, но бывают такие случаи, когда из-за утечки, ко времени продажи показатели снижаются. Чтобы удостовериться в правильности показателя, необходимо открутить декоративный колпачок на обыкновенном автомобильном золотнике и проверит давление.
Чем же его проверить? Обычно для этого используют манометр. Он может быть электронным, механическим автомобильным (с металлическим корпусом) и пластиковым, который поставляется в комплекте с некоторыми моделями насосов. Важно, чтобы манометр имел большую точность, так как даже 0.5 атм меняет качество работы гидробака, поэтому пластиковые манометры лучше не использовать, так как они дают очень большую погрешность в показателях. Это обычно китайские модели в слабеньком пластиковом корпусе. На показатели электронных манометров влияет заряд батареи и температура, к тому же, они очень дорогие. Поэтому оптимальным вариантом является обыкновенный автомобильный манометр, прошедший проверку. Шкала должна быть на небольшое количество делений, для возможности более точного измерения давления. Если шкала рассчитана на 20 атм, а нужно измерять всего 1-2 атм, то высокой точности ожидать не приходится.
Если в баке меньше воздуха, значит там больший запас воды, но разница в давлении между пустым и почти заполненном баком будет очень существенной. Все дело в предпочтениях. Если нужно, чтобы в водопроводе постоянно был высокий напор воды, то в баке должно быть давление не менее 1.5 атм. А для бытовых нужд вполне может быть достаточно и 1 атм.

При давлении 1.5 атм гидробак имеет меньший запас воды, из-за чего будет чаще включаться подкачивающийся насос, а при отсутствии света запаса воды в баке может просто не хватить. Во втором случае придется жертвовать давлением, ведь принять душ с массажем можно при заполненном баке, а по мере его опустошения – только ванну.

Когда вы решите, что для вас важнее, можно устанавливать нужный режим работы, то есть, либо подкачать воздух в бак, либо стравить лишний.

Нежелательно снижать давление меньше отметки 1 атм, так же, как и чрезмерно превышать. Наполненная водой груша при недостаточном давлении будет касаться стенок бака, и может быстро прийти в негодность. А избыточное давление не позволит закачать достаточный объем воды, так как большая часть бака будет занята воздухом.

Настройка реле давления

Также нужно выполнить настройку реле давления. Открыв крышку, вы увидите две гайки и две пружины: большую (Р) и малую (дельта Р). С их помощью можно настроить максимальный и минимальный уровни давления, при которых включается и выключается насос. За включение насоса и давление отвечает большая пружина. По конструкции можно увидеть, что она как бы способствует воде замкнуть контакты.

С помощью малой пружины выставляется разница давлений, о чем оговаривается во всех инструкциях. Но в инструкциях не указывается точка отсчета. Оказывается, что точкой отсчета является гайка пружины Р, то есть нижний предел. Нижняя пружина, отвечающая за разницу давлений, сопротивляясь давлению воды, отодвигает подвижную пластину от контактов.

Закачка воды в гидроаккумулятор

Когда уже выставлено правильное давление воздуха, можно подключать гидроаккумулятор к системе. Подключив его, нужно внимательно наблюдать за манометром. На всех гидроаккумуляторах указаны значения нормального и предельного давлений, превышение которых недопустимо. Ручное отключение насоса от сети происходит при достижении нормального давления гидроаккумулятора, при достижении граничного значения напора насоса. Это происходит, когда повышение давления прекращается.

Мощности насоса обычно не хватает, чтобы накачать бак до предела, но, в этом даже нет особой необходимости, ведь при накачке снижается срок эксплуатации и насоса и груши. Чаще всего предел давления для отключения устанавливается на 1-2 атм выше, чем включения.

Например, при показании манометра 3 атм, что достаточно для нужд владельца насосной станции, нужно отключить насос и медленно вращать гайку малой пружины (дельта Р) на уменьшение, до срабатывания механизма. После этого нужно открыть кран и слить воду из системы. Наблюдая за манометром, нужно отметить то значение, при котором включится реле – это нижний предел давления, когда включается насос. Этот показатель должен быть чуть больше показателя давления в пустом гидроаккумуляторе (на 0.1-0.3 атм). Это даст возможность прослужить груше больший период времени.

При вращении гайки большой пружины Р, выставляется нижний предел. Для этого нужно включить насос в сеть и подождать, пока давление достигнет нужного уровня. После этого необходимо подстроить гайку малой пружины «дельта Р» и закончить настройку гидроаккумулятора.

Давление в гидроаккумуляторе

В воздушной камере гидроаккумулятора давление должно быть на 10 % ниже, чем давление при включении насоса.

Точный показатель давления воздуха можно измерить, лишь при отключенном от системы водопровода баке, при отсутствии давления воды. Давление воздуха необходимо постоянно держать под контролем, по необходимости регулировать, что прибавит мембране срок жизни. Также для продолжения нормального функционирования мембраны нельзя допускать большой перепад давления, когда включается и выключается насос. Нормальным является перепад в 1.0-1.5 атм. Более сильные перепады давления уменьшают срок службы мембраны, сильно растягивая ее, к тому же, такие перепады давления не дают возможности комфортного пользования водой.

Гидроаккумуляторы можно устанавливать в местах с невысокой влажностью, неподверженных затоплению, чтобы фланец устройства успешно служил много лет.

Выбирая марку гидроаккумулятора, необходимо обратить особое внимание на качество материала, из которого выполнена мембрана, проверить сертификаты и санитарно-гигиенические заключения, удостоверившись, что гидробак предназначен для систем с питьевой водой. Также нужно убедиться в наличии запасных фланцев и мембран, которые должны быть в комплекте, чтобы в случае возникшей проблемы не пришлось покупать новый гидробак.

Предельное давление гидроаккумулятора, на которое он рассчитан, должно быть не меньшим, чем максимальное давление в системе водопровода. Поэтому большинство устройств выдерживают давление 10 атм.

Расчет гидроаккумулятора

Чтобы определить, какой запас воды можно использовать из гидроаккумулятора при выключении электричества, когда насос прекратит качать воду из системы водоснабжения, можно использовать таблицу заполняемости мембранного бака. Запас воды будет зависеть от настройки реле давления. Чем выше разница давлений при включении и выключении насоса, тем больший запас воды будет в гидроаккумуляторе. Но эта разница лимитируется по изложенным выше причинам. Рассмотрим таблицу.

Здесь мы видим, что в мембранный бак объемом 200 л при настройках реле давления, когда показатель включение насоса составляет 1.5 бар, выключение насоса – 3.0 бар, давление воздуха составляет 1.3 бар, запас воды будет всего 69 л, что равно примерно трети общего объема бака.

Расчет необходимого объема гидроаккумулятора

Чтобы выполнить расчет гидроаккумулятора, используют следующую формулу:

Vt = K * A max * ((Pmax+1) * (Pmin +1)) / (Pmax- Pmin) * (Pвозд. + 1),

где

•  Amax – максимальный расход литров воды в минуту;
•  К – коэффициент, который зависит от мощности двигателя насоса;
•  Pmax – давление при выключении насоса, бар;
•  Pmin – давление при включении насоса, бар;
•  Pвозд. – давление воздуха в гидроаккумуляторе, бар.

В качестве примера подберем необходимый минимальный объем гидроаккумулятора для водопроводной системы, взяв, например, насос Водолей БЦПЭ 0,5-40 У с такими параметрами:

Pmax (бар)	Pmin (бар)	Pвозд (бар)	A max (куб.м/час)	K (коэффициент)
3.0	1.8	1.6	2.1	0.25

Используя формулу, вычисляем минимальный объем ГА, который равен 31.41 литра.

Поэтому выбираем следующий ближайший размер ГА, который равен 35 л.

Объем бака в диапазоне 25-50 литров идеально согласуется со всеми методиками расчета объема ГА для бытовых водопроводных систем, а также с эмпирическими назначениями разных производителей насосного оборудования.

При частом выключении электроэнергии целесообразно выбирать бак большего объема, но в это же время следует помнить, что вода сможет заполнить бак лишь на 1/3 общего объема. Чем мощнее установлен насос в системе, тем больший должен быть объем гидроаккумулятора. Это соответствие размеров сократит количество коротких включений насоса и продлит срок эксплуатации его электродвигателя.

Если вы купили гидроаккумулятор большого объема, нужно знать, что если водой не пользоваться регулярно, она застаивается в баке ГА и ее качество ухудшается. Поэтому, выбирая в магазине гидробак, нужно учитывать, максимальный объем используемой воды в системе водопровода дома. Ведь при небольшом расходе воды использовать бак объемом 25-50 л намного целесообразнее, чем 100-200 л., вода в котором будет пропадать зря.

Ремонт и профилактика гидроаккумулятора

Даже самые простые гидробаки требуют к себе внимания и ухода, как любое работающее и приносящее пользу устройство.

Поводы для ремонта гидроаккумулятора бывают разные. Это коррозия, вмятины корпуса, нарушение целостности мембраны или нарушение герметичности бака. Также существует множество других причин, которые обязывают владельца ремонтировать гидробак. Чтобы не допустить серьезных поломок, необходимо регулярно осматривать поверхность гидроаккумулятора, следить за его работой, чтобы предотвратить возможные проблемы. Недостаточно осматривать ГА два раза в год, как оговаривается в инструкции. Ведь можно устранить одну неисправность сегодня, а завтра не обратить внимание на другую возникшую проблему, которая на протяжении полугода превратиться в непоправимую и может привести к выходу гидробака из строя. Поэтому гидроаккумулятор нужно осматривать при каждой возможности, чтобы не пропустить малейших неисправностей, и вовремя проводить их ремонт.

Причины поломок и их устранение

Причиной поломки расширительного бака может быть слишком частое включение-выключение насоса, выход воды через клапан, слабый напор воды, слабое давление воздуха (ниже расчетного), слабый напор воды после насоса.

Как устранить неисправность гидроаккумулятора своими руками? Поводом для ремонта гидроаккумулятора может стать слабое давление воздуха или его отсутствие в мембранном баке, повреждение мембраны, повреждение корпуса, большая разница в давлении при включении и выключении насоса, неправильно выбранный объем гидробака.

Устранить неисправности можно следующим образом:

•  чтобы увеличить давление воздуха нужно произвести его нагнетание через ниппель бака гаражным насосом или компрессором;
•  поврежденную мембрану можно восстановить в сервисном центре;
•  поврежденный корпус и его герметичность устраняется тоже в сервисном центре;
•  исправить разницу в давлениях можно, выставив слишком большой дифференциал в соответствие с частотой включений насоса;
•  достаточность объема бака нужно определить до его установки в систему.

подключение к погружному насосу, схема колодца

Перед тем как устанавливать гидроаккумулятор, нужно ознакомиться с рекомендациями специалистов

Гидроаккумулятор нужен для создания давления, хранения воды, что пригодится постояльцам в доме в случае отключения водоснабжения, и уменьшение гидроударов в сетях на дачном участке. Устройство выглядит как обычный бачок с механизмом для создания давления.

Процесс подключение гидроаккумулятора

Если гидроаккумулятор правильно подключить, то всё дальнейшее техническое обслуживание можно делать самостоятельно. Поэтому, правильно подключите данной устройство, чтобы потом не мучатся во время его работы.

Для подключения гидроаккумулятора надо использоваться обратный клапан. Подключается аккумуляторный бак к погружному насосу, поэтому клапан не позволит течь воде. Также можно выбрать глубинный насос марки Джилекс, который можно опускать на дно колодца или скважины. Конечно, есть и другие виды насосов. Ведь насосный аппарат также способен закачать воздух для насосной станции. Разберём обычный случай монтажа гидроаккумулятора.

Механизм подключения гидроаккумулятора:

1. Измеряем габариты гидроаккумулятора;
2. Достаём схему труб водоснабжения и отопления;
3. Ищем свободное место для установки согласно габаритам;
4. Из найденных вариантов для установки оставляете место, которое ближе всего к насосу;
5. Соединяем погружной насос с гидроаккумулятором.

Таким образом, вы вычислите место для установки гидроаккумулятора.

Помните, что водный насос надо опускать ниже уровня водяного зеркала не больше чем на 30 сантиметров. Подробнее об этом в статье: https://homeli.ru/stroitelstvo-doma/inzhenernye-sistemy/kanalizatsiya/nasos-malysh

Устройство должно находиться на максимально близком расстоянии с водным насосом. Как правило, аккумуляторы в этом случае располагаются на входе в дачный дом. Чтобы в последствие обслуживать гидроаккумулятор, надо рассчитать его интеграцию в систему холодной и горячей воды. Такая необходимость связана со сбрасыванием воды из бака. Поэтому внимательно относитесь к месту установки.

Легко ли происходит установка гидроаккумулятора

Дачники сразу паникуют, когда слышат, что гидроаккумулятор надо подключать к системе водоснабжения. Они думают, что неожиданно могут прорваться трубы и тогда весь дачный участок вместе с домом будет заполнен водой. Это не так.

Установка гидроаккумулятора происходит по стандартной и отработанной схеме. По ней интегрировали свои баки множество дачников. И отлично справились с поставленной задачей. Для этого они приобрели все необходимые составляющие в виде ниппелей, насосов и фитингов.

В Дании, Германии и Италии гидроаккумуляторы ставят в подвалах на 50-100 литров.

Чтобы поставить его в правильном месте, надо определить параметр расхода воды для всего дома. Определить мощность насоса и объём гидроаккумулятора. Стоит также знать место расположения основных узлов водоснабжения.

Специалисты рекомендую при проектировании водопровода подбирать надёжный гидроаккумулятор:  https://homeli.ru/stroitelstvo-doma/inzhenernye-sistemy/kanalizatsiya/gidroakkumulyator-dlya-sistem-vodosnabzheniya

Далее вы должны написать список, что вам надо купить для установки бака:

• Шланги;
• Трубы;
• Фитинги;
• Ниппели;
• Краны и так далее.

Потом посмотрите схему установки и просто сделайте всё, как там указано.

С первого взгляда, кажется, что установить бак – это сложная задача. Это не так. Определитесь с местом, посмотрите схемы, которые имеет водопровод. Купите составные элементы для соединения и просто подключите бак к общей системы водоснабжения.

Можно ли сделать гидроаккумулятор своими руками

Многие умельцы делают гидроаккумулятор своими руками. Чтобы сделать его самостоятельно, надо разобраться в его устройстве и конструкции.

Гидроаккумулятор – это ёмкость с определённым объёмом. Его строение достаточно простое и не представляет чего-то сложного. Состоим бак всего лишь из двух основных частей.

Строение бака представляет собой:

• Мембрану;
• Резиновую грушу.

Для бака можно использовать емкость из пластика или алюминия. Внутри материал бака должен быть гладкий и ровный. Если в нём будут шероховатости, то внутренняя мембрана или груша просто растянется, что приведёт к её разрушению. Есть и безмембранный аккумулирующий бак, в котором отсутствует мембрана. Но такой бак менее эффективен. Наличие одного мембранного расширительного бака способно решить многие проблемы в водоснабжении.

Бак следует выбирать объёмом более 30 литров.

Для бака потребуется реле давления и манометр, который можно найти по скромной цене на рынке. Для подключения возьмите также фитинги, четвертники, тройники и кран. В магазине по их продаже попросите подобрать только качественные модели, ведь есть разные виде. В качестве груши или мембраны можно взять велосипедную камеру – ниппель. Также у вас должен быть лист резины и герметик.

Чтобы не покупать бак и сохранить свои деньги, можно изготовить его самостоятельно. Для этого достаточно найти бак объёмом более 30 литров и составные элементы в виде листов резины, фитингов и тройников с кранами. Так вы сконструируете хороший бак для системы водоснабжения.

Разбираем как подключить гидроаккумулятор к погружному насосу

Чтобы правильно подключить гидроаккумулятор к погружному насосу, надо для начала теоретически разобраться с механизмом подключения. Это поможет быстрее выполнить работу по соединению насоса с баком.

Подключение гидроаккумулятора в систему водоснабжения осуществляется не сложно. Для этого достаточно иметь все необходимые элементы, клапаны, шланги и подключить их последовательно по алгоритму.

Для того чтобы подключить бак, надо будет проверить наличие:

• Скважного насоса;
• Реле;
• Трубопровода для течения воды от насоса к будущему баку и от бака до точек водозабора;
• Обратного клапана;
• Запорной арматуры;
• Фильтров для очистки воды;
• Дренажа для канализации.

Перед установкой бака проверьте наличие всех необходимых инструментов и элементов.

Если всё вышеперечисленное у вас в наличии, то можно приступать к подключению. К погружному насосу подключается переходной ниппель. Далее следует подключение обратного клапана и трубы. Потом ставится фитинг и фильтр, а между ними кран. После них устанавливаете пятерник и реле давления. Для контроля нужен манометр. Он помогает настроить давление. К гидроаккумулятору подключаете спускной кран и шланг, который выдерживает вибрации во время работы. На этом установка завершена. В этом случае колодец отходит на второй план, ведь вся основная работа переносится на систему домашнего водоснабжения.

Дачники иногда устанавливают ёмкость на стене. Для этого следует поставить бак на крепление.

Подключить аккумулятор к насосу не составляет труда. Главное, проверить наличие всех составляющих для подключения к погружному или для скважинного насоса. Иначе, придётся сворачивать работу. Процесс подключения может занять всего пару часов, если вы будете делать его при правильной последовательности.

Что представляет собой схема подключения гидроаккумулятора

Чтобы подключение прошло успешно, надо делать его по схеме. Изучите, что вам надо для подключения, какие элементы и детали, а также, вам поможет инструкция и схема подключения.

Чтобы знать, что и куда подключать, надо для начала ознакомиться с главными составляющими схемы подключения. Вокруг них строится весь процесс. Назначение схему – показать, как подключается гидроаккумулятор в общей цепи.

Схема подключения гидроаккумулятора имеет три основных элемента:

1. Сам гидроаккумулятор;
2. Погружной насос;
3. Реле давления;
4. Пятивыводной штуцер.

Подробнее об установке в статье: https://homeli.ru/stroitelstvo-doma/inzhenernye-sistemy/kanalizatsiya/obustrojstvo-skvazhiny-na-dache

Это основные составляющие схемы подключения. При сборе гидробокса учитывайте автоматику гидробака, ставьте подсоединение к шлангам и дополнительный штуцер при необходимости, поможет в надёжности и обвязка. Гидронасос лучше соединить с реле давление на последних этапах, так к нему подключается напряжение. Реле соединяется с пятивыводным штуцером. К нему же присоединяется и обратный клапан.

Помните, что на реле идет напряжение от электросети в 220 В переменного тока. Будьте осторожны!

На другой конец штуцера крепится гидроаккумулятор. От него же идёт трубопровод в дом в краны. Для анализа состояния используется манометр. Его можно установить на пятивыводной штуцер. Обычно в нём уже есть отверстия для установки.

По такой схеме вы быстро и без проблем подключите все главные элементы. Не скупитесь купить хороший погружной насос и осуществить подбор качественного гидроаккумулятора. Это те составляющие, на которые стоит потратить деньги. В этом случае они прослужат вам десятки лет.

Как подключить гидроаккумулятор для систем водоснабжения (видео)

Гидроаккумулятор для системы водоснабжения необходим, если вы хотите иметь постоянный доступ к воде в своём доме. Он отрегулирует давления в сети водоснабжения и даст вам возможность наслаждаться чистой водой из под крана. Маленькая емкость легко устанавливается, а пользы от неё для частного дома много. Покупайте гидроаккумулятор и у вас всегда будет постоянный запас воды в доме.

Подключение гидроаккумулятора к системе водоснабжения

На чтение 7 мин. Просмотров 1k. Опубликовано 29.11.2018 Обновлено 22.07.2019

Гидробак позволяет избавить водяной насос от кратковременных включений. Именно в этот момент электрооборудование переносит максимальную нагрузку, что пагубно сказывается на его эффективности и сокращает срок службы. Подключение гидроаккумуляторов к системам водоснабжения полностью решает вопрос непрерывного водоснабжения, так как в емкости находится запас воды.

Зачем нужен гидробак

Помимо стратегического запаса жидкости гидробак позволяет решить следующие проблемы:

1. Исключает пагубные последствия гидроударов. Подача воды производится дозировано, напор не меняется, скачков давления нет.
2. При включении водяного насоса компенсируется нагрузка на рабочие узлы водопровода, подключенного к системе оборудования и бытовую технику.
3. Электрический насос, качающий воду из колодца или скважины, включается реже, что экономит расход электроэнергии.
4. Подключение гидроаккумулятора позволяет пользоваться водой даже при отключении электроснабжения дома, района или улицы.

Имеющегося запаса воды хватит, чтобы провести профилактику насосной станции, почистить фильтры, отремонтировать оборудование.

Принцип работы гидроаккумулятора

По своей сути это металлическая емкость, внутри которой устанавливается грушевидная мембрана.

Ту же самую роль в некоторых модификациях играет резиновая плоская мембрана. Грушевидные баллоны монтируются возле горловины. Диафрагма делит бак на две части. Она устанавливается горизонтально посередине бака. Одна часть объема заполняется водой, другой сжатым воздухом.

Гидробаки применяются в системах отопления, а также снабжения холодной и горячей водой. По принципу использования они различаются по цветам. Горячая вода и теплоноситель – бак красного цвета. Холодная вода – синего. Есть модели, которые представляют собой цилиндрический бак, устанавливаемый вертикально. Для удобства разработаны модификации, горизонтально сориентированные, которые монтируются на опорах.

Устройство предполагает наличие ниппелей. Один из них находится сзади, и предназначен для закачивания воздуха. Другой – для стравливания. Изначально требуется, чтобы давление в воздушной камере было 1,5 бар. При этом происходит включение насосной станции. Модели отличаются в соответствии с тем, какое давление воздуха должно быть для его отключения. Обычно это 3,0 бар.

Схема работы следующая:

1. В воздушную камеру нагнетается воздух.
2. Давление выдавливает воду в систему, направляя ее к потребителю.
3. При расходе жидкости происходит падение давления воздуха, так как груша расширяется, а диафрагма выгибается.
4. Срабатывает реле, включается насос, пополняется запас воды, давление воздуха стабилизируется.

Циклы повторяются, и в итоге домовладелец всегда может пользоваться водой, не переживая, что напор станет недостаточным или слишком сильным.

Настройка и схема подключения к системе водоснабжения

Помимо насоса и гидробака потребуется реле давления и манометр. В соответствии со схемой подключения гидроаккумулятора к системе водоснабжения, все эти элементы взаимодействуют через пятивыводной штуцер. Устанавливается бак с реле и контрольно-измерительными приборами в котельной или ином помещении.

В качестве дополнительного оснащения системы используются реле сухого хода и обратные клапаны. Эти приспособления ответственны за то, чтобы в трубах всегда была вода, и чтобы она не стекала в колодец или скважину. Но это если речь идет об индивидуальных системах водоснабжения. После монтажа требуется произвести пусконаладочные работы, которые заключаются в проверке герметичности соединений и настройке гидробака.

В качестве установленных эксплуатационных параметров используется отметка в 1,7 бар. При этом происходит включение насосного оборудования. Реле настраивают так, чтоб отключение производилось при 2,8 бар. Эти параметры считаются идеальными для большинства моделей. Информация находится в инструкциях по эксплуатации гидроаккумулятора с насосом.

Ход работ

Если в процессе пусконаладки выявится, что давления недостаточно для нормального функционирования системы, нужно сделать следующее:

1. Отключить насос от электросети, обесточить другие элементы, запитанные от электричества.
2. Снимают крышку гидроцилиндра. Наличие жидкости в воздушной камере указывает на то, что мембрана или «груша» имеет повреждения.
3. Проверяют плотность воздушного потока, выходящего из ниппеля. Для этого используют автомобильный манометр.
4. Стравливают воду из труб, открыв кран сброса возле расширительного бака.
5. Искусственно, вручную нагнетаю давление насосом до полутора бар. Отмечают подъем уровня жидкости в трубах.

Принято считать, что разница в 1 бар поднимает водяной столб на высоту 10 метров. Перед тем, как подключить гидроаккумулятор для системы водоснабжения, ее нужно заполнить. Чтобы мембрана прослужила дольше, система настраивается с 10-процентным запасом (ниже минимального порога давления).

Установка двух гидроаккамуляторов на один насос

Если одной емкости недостаточно ввиду возросшей потребности в воде, можно установить второй гидроаккумулятор, подключение которого не представляет особой проблемы.

Баки подключаются параллельно, для чего потребуется гибкий шланг или обычная водопроводная труба. Преимущество заключается не только в увеличение водяного запаса. Если один гидроаккумулятор выйдет из строя, второй будет решать проблему водоснабжения.

Нюансы подключения гидроаккумулятора

Устройство с грушевидной емкостью предполагает, что внутри нее находится вода, а не воздух. Эта особенность дает преимущество над модификацией с плоской мембраной. Причина в том, что в последнем случае жидкость контактирует с металлом, из которого изготовлен корпус бака. В итоге появляются очаги коррозии. Это нужно учитывать при выборе модели.

Жми для увлечения картинки!

Кроме того, «грушу» проще поменять, если она выйдет из строя. Обычно это происходит через 10-15 лет после подключения циркуляционного насоса с гидроаккумулятором. Кроме проблемы выбора при монтаже нужно учитывать следующие аспекты:

1. Точка монтирования должна располагаться на максимально возможной высоте. В идеале это чердак дома. Данный фактор позволяет увеличить давление в трубопроводе.
2. Несмотря на то, что фланцы оцинкованные, а корпус окрашен, помещение, где устанавливается гидроаккумулятор должно быть сухим. Повышенная влажность приведет к появлению конденсата, ржавчины и преждевременному выхода оборудования из строя.
3. Подключать лучше при помощи гибких шлангов в нержавеющей оплетке. Крепить стоит накидными дюймовыми гайками.
4. Входная труба – место врезки фильтра грубой очистки, который не даст возможности ржавчине, окалине и прочим твердым взвешенным частицам попасть в емкость и повредить мембрану.
5. На входе монтируется шаровый кран, с помощью которого можно отсечь разводку от подающей трассы, если придется ее ремонтировать или обслуживать насос. Вода в доме будет все равно.

Перед покупкой необходимо произвести предварительные расчеты. Они заключаться в определении требуемых рабочих параметров и характеристик гидробака.

Обязательно посмотри это видео, там человек рассказывает как самостоятельно выбрать бак.

Мнение «чем больше емкость, тем лучше» – неверное. Слишком большой запас воды приведет к ее застаиванию. В результате могут размножиться вредные бактерии, образоваться осадок, появиться неприятный запах. Места такой бак занимает много, весит ответственно. Если потребление небольшое, а электроэнергия отключается редко, покупка такого оснащения нецелесообразна.

Слишком малая емкость неэффективна, так как насос будет включаться часто, что неблагоприятно сказывается на сроке службы. Для расчетов применяется специальная формула. В качестве альтернативного метода определения требуемого объема бака используют соответствие мощности насосной станции и размера емкости. Больше производительность – больше размер бака.

Для этого используют специальные таблицы. Если условия совсем стесненные, имеет смысл рассмотреть возможность приобретение насоса с плавным пуском, и не тратить деньги на гидроаккумулятор. Но если есть возможность установить оба элемента, преимущества будут заключаться еще и в экономии. Но главное, такая система будет работать долго и бесперебойно.

Как правильно подключить гидроаккумулятор к системе водоснабжения

Любая система водоснабжения, даже собранная идеально и из самого качественного оборудования, может испытывать неполадки в работе.

Наиболее часто встречающаяся проблема – снижение давления в системе, из-за чего вода не может добраться до водоразборного пункта.

Для решения этой проблемы используется гидроаккумулятор – устройство, накапливающее воду и содержащее сжатый воздух.

Именно за счет последнего оно и работает: вода набирается в аккумулятор насосом, после чего выталкивается в систему за счет давления воздуха. Это позволяет давлению воды в системе водоснабжения всегда находиться на одном уровне.

Чтобы все работало без неполадок, нужно правильно подключить агрегат к источнику воды – скважине, колодцу или водопроводу. Сделать это своими руками можно несколькими способами.

Монтаж с погружным насосом

Схема подключения гидроаккумулятора к скважинному насосу. (Для увеличения нажмите)

В случае, если вода в системе водоснабжения берется из скважины, насос, качающий воду в гидроаккумулятор, располагается под землей.

Главная особенность такой схемы подключения – наличие в системе обратного клапана.

Благодаря этому приспособлению накачанная вода не сможет утечь обратно в скважину.

Монтаж обратного клапана осуществляется до подключения остальных элементов системы. Устанавливается он прямо на насос одним концом, к другому же подключается трубопровод, идущий к гидроаккумулятору.

Подключение гидроаккумулятора к погружному насосу происходит в следующем порядке:

1. Измеряется глубина, на которую предстоит опустить насос так, чтобы он не доставал до дна колодца или скважины примерно на 30 см. Для измерения используется веревка с грузом.
2. Насос с подключенным клапаном опускается в скважину и фиксируется страховочным тросом.
3. Труба от насоса, выходящая на поверхность, подключается к реле давления воды через штуцер.
4. К тому же штуцеру подсоединяется гидроаккумулятор, водопровод потребления и система управления. Таким образом, понадобится пятиразъемный штуцер.

Примите во внимание: очень важно сделать все соединения герметичными, для чего можно использовать ленту ФУМ или обычную паклю, пропитанную герметиком.

Установка с поверхностным насосом

Если вода в систему накачивается из водопровода и погружение насоса не требуется, его можно установить рядом с самим аккумулятором.

В своей сути схема подключения при этом не меняется, но есть некоторые нюансы, которые важно знать.

Перед подключением необходимо рассчитать рабочее и минимальное давление. Для разных систем может требоваться разный показатель давления воды, но стандартным для небольших систем водоснабжения с малым количеством точек водозабора является давление в 1,5 атм.

Если в системе есть оборудование, требующее высокого давления, этот показатель можно увеличить до 6 атм, но не больше, так как более высокое давление будет опасным для труб и их соединительных элементов.

Определение критического давления

Исходя из рабочего значения определяют, каким должно быть минимальное давление, то есть такой показатель, при котором начнет работать насос.

Это значение устанавливают при помощи реле, после чего должно быть замерено давление в пустом гидроаккумуляторе.

Результат должен быть ниже критического значения на 0,5 – 1 атм. После этого собирается система.

Центром ее, как и в предыдущем случае, будет являться пятиразъемный штуцер, к которому друг за другом подключаются:

• сам гидроаккумулятор;
• труба от насоса, подключенного к источнику воды;
• бытовой водопровод;
• реле;
• манометр.

Подключение реле давления

Чтобы реле правильно работало, его нужно не только правильно подключить к штуцеру, но и настроить.

Для его функционирования нужно электричество.

С устройства снимается верхняя крышка, под которой находятся контакты для подключения реле к сети и к насосу.

Обычно контакты подписаны, но могут и не иметь обозначений. Если вы не уверены, куда что подключается, лучше обратиться к профессиональному электрику.

Насосная станция

Насосная станция – это комплекс оборудования, который включает в себя мощное перекачивающее оборудование, гидроаккумулятор и контролирующие приборы.

Как следствие, схема подключения в таком случае не отличается от подсоединения к обычному насосу.

Если станция рассчитана на большие объемы воды – например, в случае питания нескольких домов от одной скважины – подключение несколько усложняется.

В таком случае используется несколько насосов и два штуцера – к одному подключается перекачивающая система, а ко второму – первый штуцер и остальное оборудование.

Гидроаккумулятор может подключаться не только к скважине или водопроводу для системы водоснабжения, но и к отопительной системе. Функции агрегата в таком случае будут несколько другими, хотя принцип действия не меняется.

Смотрите видео, в котором специалист подробно разъясняет, как подключить гидроаккумулятор к системе водоснабжения своими руками:

Оцените статью: Поделитесь с друзьями! Смотрите также:

Как подключить гидроаккумулятор для водопровода

От того, какую схему водоснабжения частного дома вы выберете, зависит стабильность подачи воды. Также не стоит забывать о простоте использования и эффективности.

Аккумулятор — важная часть водопровода частного дома. Это вода и сжатый воздух. Их разделяет специальная мембрана. Как только давление падает, включается насос и жидкость перетекает в систему. Благодаря этому давление быстро восстанавливается и резьба возобновляется.

Как только давление в гидроаккумуляторе достигает желаемого уровня, подача прекращается. Для предотвращения частого включения гидроагрегата, являющегося важной частью схемы водоснабжения частных домов, поток воды идет прямо от гидроаккумулятора.

Важно! Аккумулятор может обеспечить работу всей схемы питания частотой дома даже после отключения электроэнергии. При этом срок автономной работы напрямую зависит от объема бака.

Использование гидроаккумуляторов ↑

Устройство должно поддерживать постоянное давление в системе. Это его основная задача. Однако для того, чтобы это стало реальностью, необходимы следующие условия.

Важно! Для обеспечения давления внутри системы должно быть не менее половины атмосферного.

Чтобы вода из крана текла сразу после включения агрегата при хорошем давлении, в системе изначально должно быть достаточное давление.Ответственность за помпу. Роль аккумулятора — предотвратить преждевременное выгорание машины.

Причина частых отключений может заключаться в том, что производительность компрессора превышает расход воды. Когда клапан открыт, станция создает желаемое давление, автоматически отключается, а затем машина снова запускается, так как она снижает давление в трубопроводах.

Очень часто гидроаккумулятор, используемый для воды, находился во всем здании даже при выключенном свете.Обычно требуется не менее ста литров, чтобы справиться с насущными потребностями семьи из трех человек.

Гидравлический аккумулятор необходим для предотвращения гидравлического удара. Когда в сети есть резкий скачок, а в системе скопилось в воздухе — частое срабатывание насосной станции приведет к разрушению лопастей нагнетателя. Это, в свою очередь, вызовет обрыв трубопровода.

Что такое гидроаккумуляторы и что это такое ↑

Для создания максимально надежной системы водоснабжения частных домов необходим аккумулятор.Поэтому в процессе покупки очень важно выбрать устройство, наиболее соответствующее вашим потребностям. Вам необходимо знать основные элементы конструкции агрегата, к ним относятся:

1. футляр на ножках,
2. мембрана или резиновая груша,
3. клапан для нагнетания воздуха,
4. защитная крышка.

Безусловно, каждая компания-производитель аккумуляторов для схем водоснабжения частных домов старается привнести в конструкцию что-то новое для достижения большей производительности и надежности системы.

Возьмем, к примеру, горизонтальные аккумуляторы. Дополняется краном или вентилем для отвода воздуха. Особого внимания заслуживают агрегаты для питьевой воды. Оборудование комплектуется грушами из специальных сортов резины. Этот материал обладает нейтральными химическими свойствами. Следовательно, жидкость не имеет ни запаха, ни вкуса.

Важно! Если гидроаккумулятор является частью централизованного теплоснабжения частного дома, он должен иметь расширительный бак.

В зависимости от типа размещения изолированные горизонтальные и вертикальные аккумуляторы для питания частных домов.Впервые применяется при обустройстве внешних систем. Насосные агрегаты устанавливаются непосредственно на гидрооборудование. Вертикальное расположение применяется в системах водоснабжения с погружными насосами.

В зависимости от назначения можно выделить три типа гидроаккумуляторов для схем водоснабжения частного дома:

• для подачи холодной воды;
• на подачу горячей воды;
• для систем отопления.

Естественно, по конструкции блоки сильно отличаются друг от друга.В гидроаккумуляторах для горячего водоснабжения частных домов используются материалы, способные выдерживать высокие температуры. К тому же их устанавливают только при установке полноценной системы (когда есть горячая и холодная вода).

Внимание! Аккумуляторы отопления окрашены в красный цвет, а для холодной и горячей воды — в синий.

Прокладка труб в частном доме может производиться двумя основными способами: через последовательное соединение или подключение коллектора. Первый вариант идеально подойдет для небольшого загородного дома.Чтобы схема себя оправдала — комната должна вместить не более двух человек.

Внимание! Для домов с большим количеством человек схема последовательного подключения водоснабжения частного дома с аккумулятором не подходит.

Последовательная схема трубопровода исходя из того, что вода проходит по магистральному трубопроводу. Каждая точка потребления — тройник с краном. При использовании нескольких каналов давление падает. В результате в самый дальний пользователь не попадает вода.

Коллекторная схема построена совсем по другому принципу. Трубки удаляются из общего коллектора для каждого потребителя. Результат — одинаковое стабильное давление в каждом кране.

Внимание! Стоимость постройки коллекторной схемы намного дороже из-за большого количества труб.

Сейчас в большинстве частных домов устанавливают именно коллекторный контур водоснабжения с аккумулятором. Он состоит из следующих элементов:

1. Скважина или колодец.
2. Насосная станция.От колодца или колодца под землей подводится водовод и к насосу.
3. Аккумулятор. От него на подвесах на трубе нужно поставить тройник с запорной арматурой. В одной трубке будет вода для дома, в другой на технические нужды.
4. Труба, по которой вода подается в водопроводную сеть частного дома, соединяется с водоочистной станцией.
5. На выходе из системы водоподготовки установлен тройник, разделяющий горячую и холодную воду.
6. Трубопровод холодной воды включен в соответствующий коллектор. Установлена ​​запорная арматура.
7. Второй канал должен идти к нагревателю и, следовательно, врезаться в коллектор.

Это принципиальная схема водоснабжения частного дома с напорным баком. При необходимости он может включать дополнительные элементы для расширения базовой функциональности.

Важную роль в схеме подключения гидроаккумулятора к водопроводу частного дома играет обратный клапан.Он позволяет сжатому воздуху с мембраной выдавливать воду в колодец.

Важно! Клапан установлен на насосе. И сделать это нужно до подключения остальных элементов в цепи подачи в частные дома.

Для удобства процедура подключения разбита на следующие этапы:

1. Первый погружной насос.
2. Все прошло по нормам на тросе, груз определяется глубиной колодца.
3. На тросе есть место, которое необходимо для опускания устройства для перекачки жидкости. Он должен быть не более 30 дюймов до дна.
4. После того, как насос закреплен на напорной трубе, через шланг подключается к реле давления. Это уместно.
5. К штуцеру поочередно подключаются гидроаккумулятор, играющий главную роль в схеме водоснабжения, и трубы, ведущие к точкам потребления. Последний разъем нужен для подключения блока управления.

Все соединения в системе водоснабжения частного дома с напорным баком должны быть надежно загерметизированы. Лучше всего использовать паклю с герметиком.

Правильно написанная схема водоснабжения частного дома с гидроаккумулятором позволяет защитить трубопровод от гидроудара. Он также обеспечивает резервное водоснабжение на все случаи жизни.

Для использования гидроаккумулятора в качестве альтернативного источника водоснабжения необходим объем бака не менее 100 литров на трех членов семьи.На двоих хватит 50.

Связанные с контентом

Объяснение аккумуляторов холодной воды — Pump Express

Что такое аккумулятор холодной воды?

Аккумуляторы холодной воды — это эффективный, энергосберегающий способ решить проблему низкого давления воды, поступающей в вашу систему отопления, и самый простой способ представить их — это большой резервуар для воды, который добавляет воду, пополняя система отопления при наибольшей потребности.

Они состоят из стального резервуара с двумя камерами, разделенными диафрагмой.Одна сторона диафрагмы герметизирована и находится под давлением сжатого воздуха; другая сторона открыта для системы водоснабжения.

Когда вы открываете выпускной патрубок, например, кран в ванной, вода сначала течет из гидроаккумулятора, пока давление не упадет настолько, чтобы насос включился. Во время работы насос обеспечивает расход воды, необходимый для открытого выпуска. Когда выпускное отверстие отключено, насос будет продолжать работать до тех пор, пока в аккумуляторе холодной воды не произойдет повторное повышение давления до давления, при котором настройка на насосе будет отключена.

Насколько гидроаккумулятор холодной воды увеличит давление моей воды?

Распространенное заблуждение. Аккумуляторы не увеличивают давление воды. Они просто позволяют системе работать с максимальным давлением. Каждая система горячего водоснабжения имеет постоянное давление и рабочее давление. Как бы то ни было, «постоянное давление» — это давление, которое существует, когда выходы не используются, а вода находится в состоянии покоя. Это давление упадет до «рабочего давления» при использовании кранов или душа.

Аккумулятор холодной воды работает, дополняя поток воды, когда система имеет открытые выпускные отверстия, таким образом поднимая поток обратно до постоянного давления, даже если выпускные отверстия открыты и обычно находится под рабочим давлением. Когда выпускные отверстия закрываются, гидроаккумулятор перекрывает дополнительный поток до тех пор, пока он снова не понадобится.

Могу ли я использовать аккумулятор холодной воды с моим существующим комбинированным котлом?

Да. Комбинированные бойлеры с низкой скоростью потока могут использоваться вместе с аккумулятором холодной воды, что позволяет котлу работать с максимальной скоростью потока и не прерываться, если во время душа включается второй выход.

Где я могу установить аккумулятор холодной воды?

Аккумуляторы бывают разных размеров и стилей. Специально разработанные модели подходят для наружной установки, например, в открытом гараже или сарае. Нет требований к дренажу, и для аккумулятора не требуется электропитание, поэтому единственная проблема — это трубопровод, который необходимо будет проложить от аккумулятора к дому. В зависимости от размера и формы аккумулятор холодной воды может подходить или не подходить для горизонтальной установки, например, на чердаке.Убедитесь, что вы покупаете модель, соответствующую вашим потребностям.

Каковы правила, касающиеся аккумуляторов холодной воды?

Аккумулятор холодной воды может быть установлен в любом месте сети, входящей в собственность, и на магистрали должен быть установлен обратный клапан. Редукционный клапан на 3,5 бар также должен быть установлен, если давление может подняться выше 5 бар.

Давление воздуха внутри гидроаккумулятора установлено на 2 бара, но может потребоваться регулировка, чтобы оно находилось в пределах 1–1.На 5 бар ниже давления в сети. Минимальное значение, которое может быть установлено, составляет 0,5 бар, но для этого потребуется проконсультироваться с производителем.

Чем ниже давление в сети, тем меньше воды может храниться в гидроаккумуляторе, поэтому всегда не забывайте увеличивать размер гидроаккумулятора как минимум на один чистый размер больше, чем требуется для невентилируемого баллона или требуемой скорости потока.

У меня общий водопровод. Могу ли я установить аккумулятор холодной воды?

Да. Аккумуляторы холодной воды могут быть установлены на 15 мм (малое отверстие) или даже на общих основных источниках питания, если вы проводите испытания давления и расхода и увеличиваете размер аккумулятора, чтобы не только удовлетворить, но и превысить ожидаемую потребность.

Что еще мне следует знать о гидроаккумуляторах холодной воды?

Аккумулятор правильного размера позволит принимать практически любое количество ванн или душевых одновременно, независимо от входящего основного расхода, и будет продолжать работать, даже если сеть отключена, независимо от давления воды в ней.

Аккумулятор холодной воды не требует электропитания, не генерирует шума, не потребляет энергию и не требует постоянного обслуживания — это наиболее экономичный и экологически чистый вариант для домашних хозяйств, страдающих низким давлением в сети.

Источник: Сэм Б.

Какое давление заряда лучше всего подходит для моего аккумулятора? — Инженер-наставник

Аккумуляторы — замечательные устройства, выполняющие множество функций. Одна из функций — свести к минимуму скачки давления в результате гидроудара. У многих из нас может быть аккумулятор, прикрепленный к системе водоснабжения вашего дома, чтобы предотвратить «удары» при отключении воды.

Аккумуляторы, используемые в качестве расширительных баков, необходимо заряжать при низком давлении.Для удержания нагрузки требуются более высокие давления наддува, а приложения с низкими рабочими циклами будут работать при среднем давлении.

Энди Кинг50 [CC BY-SA (https://creativecommons.org/licenses/by-sa/3.0)]

Амортизация

В приведенной выше ситуации используется аккумулятор, иногда называемый расширительным баком с водяными системами, для поглощения ударов. Этот тип гидроаккумулятора может выдерживать большие изменения объема по сравнению с низкими изменениями давления. Учет большого изменения громкости сведет к минимуму удары по системе.

Аккумуляторы для удержания нагрузки

Еще одно преимущество аккумулятора заключается в том, что он сохраняет энергию для будущего использования. Возможно, вам нужно подавать давление в баллон в течение длительного периода времени, но вы не хотите запускать насос на холостом ходу. Многие статические тесты похожи на это. Вы прикладываете нагрузку и оставляете ее там на часы или дни.

Добавление гидроаккумулятора позволит вам накапливать жидкость под давлением, а затем отключить насос. Вы также можете запрограммировать насос на повторное включение при слишком низком давлении в гидроаккумуляторе.Как только он зарядится, выключите его снова.

Аккумуляторы для малотоннажной техники

Наконец, вы можете использовать гидроаккумуляторы, чтобы уменьшить размер вашей гидравлической системы за счет малого рабочего цикла. Многие американские горки используют гидравлику для линейного ускорения, что требует высокого давления и расхода для их работы.

Традиционное решение состоит в том, чтобы рассчитать систему по давлению и расходу, необходимым при запуске. Допустим, нам нужно 400 галлонов в минуту при 1500 фунтах на квадратный дюйм в течение 10 секунд.То есть 350 л.с.! И очень большая гидравлическая система.

При такой скорости потока и времени запуска нам нужно 67 галлонов на запуск. (Не беспокойтесь о математике или числах.)

Поскольку между запусками есть 2–3 минуты, мы можем использовать это время для накопления жидкости под давлением в аккумуляторе. Если мы планируем запускать 10 секунд каждые две минуты (130 с), мы можем снизить скорость потока до 31 галлона в минуту с упомянутых ранее 400 галлонов в минуту. Однако для того, чтобы вся нагнетаемая жидкость была выше 1500 фунтов на квадратный дюйм, нам нужно будет запустить насос до 2000 фунтов на квадратный дюйм.Тем не менее, это снижает мощность до 36 л.с.

Компоненты на этом этапе будут намного меньше, и с ними будет легче работать. Только шланги между гидроаккумуляторами и тягачом будут большими.

Как работает аккумулятор

Аккумулятор представляет собой стальной сосуд высокого давления с двумя камерами. Одна камера присоединена к водопроводу или шлангу гидравлического масла, а другая находится под давлением газа.

Секции разделены гибкой резиновой диафрагмой или поршнем, который скользит подобно гидравлическому цилиндру.

Для работы системы необходимо заправить камеру под давлением газа. Давление, до которого он заряжается, называется «давлением наддува».

Когда гидравлическое масло входит, другая сторона баллона или поршня будет двигаться к противоположной стороне, сжимая газ. Это движение не является линейным при увеличении давления, потому что газ сжимается.

Чем заряжать аккумулятор?

Большинство расширительных баков низкого давления, используемых в бытовых системах водоснабжения, заполнены сжатым воздухом.Это сделано потому, что сжатый воздух легко доступен в большинстве домашних хозяйств, а его давление относительно низкое, от 20 до 60 фунтов на квадратный дюйм (от 138 до 414 кПа).

Сжатый воздух — не лучший газ для этого применения, азот — это! Азот является наиболее распространенным компонентом нашей атмосферы, поэтому его легко усвоить. Он инертен, и это здорово, потому что он не взрывается, как кислород. Если он вытечет наружу, то для людей нет такого риска, как угарный газ или углекислый газ.

Азот также не содержит водяного пара.Стандартный воздух будет содержать пары воды и кислород. Это с комбинацией любой плесени или бактерий в воздухе (которые есть) запустит красивую чашку Петри в вашем аккумуляторе. Никто этого не хочет.

Кроме того, при колебаниях температуры водяной пар может конденсироваться, что приводит к непредсказуемой работе при более высоких давлениях.

По этим причинам гидроаккумуляторы заправлены азотом.

Определение давления наддува

Определение давления заряда аккумулятора — самая сложная часть использования аккумулятора.Скажу честно, потому что я тоже борюсь с этим.

Поскольку мы имеем дело со сжимаемым неидеальным газом, приведенный ниже расчет основан на эмпирических данных и не является точным. 95%, использованные в уравнении, — это рейтинг эффективности.

Уравнение аккумулятора

Где:

• D — объем нагнетания
• P ₁ — давление заряда аккумулятора
• P ₂ — давление нагнетания
• P ₃ — давление в системе или максимальное давление, до которого заряжен аккумулятор, и
• V — общий полезный объем аккумулятора.

Поскольку уравнение является эмпирическим, вы всегда должны проектировать с большей емкостью аккумулятора, чем требуется. По крайней мере, вы сможете немного увеличить давление в системе.

Степень сжатия

Накопитель имеет предел сжатия, основанный на физических ограничениях конструкции. Это называется степенью сжатия и определяется как давление в системе / давление наддува.

Для баллонных аккумуляторов это соотношение составляет 4: 1.Для поршневых аккумуляторов соотношение выше 6: 1. В случае превышения это может привести к разрыву поршня цилиндра или баллона

.

Минимальное давление

Чтобы предотвратить повреждение гидроаккумулятора, нам необходимо поддерживать минимальное давление на уровне давления наддува или выше. Благодаря этому в гидроаккумуляторе всегда остается немного масла, чтобы баллон или поршень не касались внутренних упоров. Это может быть или не быть требованием в зависимости от требований конкретного производителя.

Установка гидроаккумулятора на напорной стороне насоса с компенсацией давления — хороший способ поддерживать минимальное давление в гидроаккумуляторе.

Это требование минимального давления предназначено только для нормального использования. Аккумулятор может работать без давления в целях транспортировки и технического обслуживания.

Раз уж мы затронули эту тему, я должен также упомянуть, что должен быть безопасный способ опорожнить гидроаккумуляторы от всего гидравлического давления для обслуживания. Это не должно быть ослабление штуцера и сбор масла в поддон.(Это опасно)

Хорошо, глубокий вдох. Мы пойдем немного глубже, чтобы лучше это понять.

Давайте посмотрим на график, чтобы дать визуальное представление о том, как аккумулятор ведет себя при нескольких давлениях заряда. Каждая линия имеет разное давление заряда, и все они перекрываются давлением заряда аккумулятора. Я выбрал аккумулятор на 1 галлон, поэтому, если позже вам понадобится больший объем разряда, вы можете просто масштабировать размер аккумулятора.

Обратите внимание, что все линии сходятся при максимальном давлении в системе (3000 фунтов на кв. Дюйм).Это потому, что в уравнении P ₂ равно P ₃ , и члены сокращаются.

Кривая — это то место, где существует сложность выбора давления наддува, чтобы сделать это простым способом с примерами.

Давление наддува расширительного бака

В случае, если мы защищаем систему от гидроудара, мы можем добавить к рассматриваемой линии расширительный бак (небольшой аккумулятор).

Наше желание — добиться значительного изменения объема при очень небольшом изменении давления.Это будет почти вертикальная линия на графике, и очевидным выбором будет давление заряда 250 фунтов на квадратный дюйм.

Мы можем даже захотеть пойти с меньшим давлением, но если у вас нет заряда, объем может расшириться при слишком низком давлении и не будет работать по назначению. Другая опасность заключается в том, что вы нарушите степень сжатия 4: 1 или 6: 1.

Давление наддува для удержания нагрузки

Приложения

для удержания нагрузки довольно распространены и обычно не требуют большого потока, потому что положение не меняется.Большая часть потери жидкости будет из-за внутренней утечки в направляющие клапаны.

Для этого типа системы потребуется высокое давление наддува . Скажем, наше приложение зарядит аккумулятор до 2500 фунтов на квадратный дюйм и отключит насос. Наша нагрузка должна удерживаться на уровне 2500 фунтов на квадратный дюйм. (Нам понадобится редукционный клапан для поддержания необходимого давления.)

На приведенном выше графике, если я использую давление наддува 500 фунтов на квадратный дюйм, я могу сохранить только около 7 в ³ жидкости между 2500 фунтов на квадратный дюйм и 3000 фунтов на квадратный дюйм.Не достаточно близко для большинства требований.

Однако, если я изменю давление наддува на 2500 фунтов на квадратный дюйм, теперь я могу хранить около 37 в ³ ; невероятная разница.

Теперь, если мы немного изменим наши требования, мы сможем получить больше преимуществ. Я хочу, чтобы моя нагрузка составляла 2000 фунтов на квадратный дюйм. Если давление заряда моего аккумулятора по-прежнему составляет 2000 фунтов на квадратный дюйм, но я подаю на аккумулятор только 2500 фунтов на квадратный дюйм, я увеличиваю объем нагнетания.

Чтобы рассчитать это, нам нужно увидеть, какой объем доступен при каждом давлении.При 2000 фунтах на квадратный дюйм в ³ составляет 73,2; у 2500, у ³ 29,3. Доступный разряд составляет 43,9 дюйма ³ (73,2 — 29,3).

Определение давления наддува для гидроаккумуляторов с малым рабочим циклом

В приведенном выше примере линейного ускорения американских горок мы продемонстрировали, как длительные периоды отдыха можно использовать для постоянного хранения жидкости для внезапного выброса. Основным преимуществом этого было меньшее количество компонентов и более высокий уровень загрузки системы.

Чтобы эти приложения были успешными, вы хотите, чтобы ваша функция работала при более низком давлении. Я рекомендую проектировать вашу систему так, чтобы давление в ней составляло менее 50%. Это будет не более 1500 фунтов на квадратный дюйм для системы 3000 фунтов на квадратный дюйм.

Для этого приложения вы также хотите, чтобы давление наддува соответствовало расчетному давлению функций. В примере с линейным ускорением аккумулятор должен быть заряжен до 1500 фунтов на квадратный дюйм, чтобы обеспечить наилучшую производительность.

Как давление в системе влияет на объем

В системе, которой требуется 67 галлонов для выполнения определенной функции, давление в системе перед сбросом зависит от размера необходимого аккумулятора.При давлении 1500 фунтов на квадратный дюйм доступно 109,7 дюйма из ³ .

В таблице ниже показано, каким будет разряд для аккумулятора, заряженного до 1500 фунтов на кв. Дюйм при различных рабочих давлениях.

Давление (фунт / кв. Дюйм)	Нагнетание (дюйм 3 )	Выпускное отверстие (дюйм 3 )	Требуемый размер (галлоны)
549 2000		282
2500	21.9	87,8	176
3000	0	109,7	141

На первый взгляд кажется, что использование рабочего давления 3000 фунтов на квадратный дюйм имеет наибольший смысл, потому что дополнительное давление 1000 фунтов на квадратный дюйм , Я могу уменьшить размер своего аккумулятора вдвое. Довольно мило.

В небольших системах, вероятно, имеет смысл использовать более высокое давление. Однако в больших системах работа при более высоком давлении может быть нерентабельной из-за затрат на электроэнергию и компоненты.

Могу ли я заряжаться до давления выше, чем давление в моей системе?

Короткий ответ: нет. Как упоминалось ранее, гидравлическое давление всегда должно быть не ниже давления наддува. Это необходимо для предотвращения внутреннего повреждения поршня или баллона.

Так как это относится к минимальному рабочему давлению, оно должно быть таким же для максимального рабочего давления.

Заключение

Проанализировав три случая использования аккумулятора, мы определили, что давление заряда аккумулятора различно для каждого использования.

Аккумуляторы, используемые в качестве расширительных баков, необходимо заряжать при низком давлении. Более высокие давления наддува необходимы для ситуаций с удержанием нагрузки, а приложения с низкими рабочими циклами будут работать при среднем давлении.

Связанные

Полное руководство по гидравлическим системам: понимание гидравлики

От лифта на работе до самосвала, который проезжает по улице, везде гидравлика.Эта мощная система приводит в движение одни из самых тяжелых механизмов. Гидравлика может поднимать огромные грузы и работать на высоких скоростях. Они популярны на строительных площадках и во многих других областях.

Существует много типов гидравлических систем, все из которых работают на одних и тех же принципах использования энергии. Гидравлические насосы создают давление в жидкости, и ее движение используется для приведения в действие всего, от кранов до автомобилей. В этой статье мы расскажем вам все, что вам нужно знать о гидравлических системах.

Как работает гидравлическая система?

Вы, наверное, уже знакомы с некоторыми основными принципами работы гидравлической системы. По своему опыту вы, вероятно, знаете, что твердые тела, как правило, невозможно раздавить. Если вы возьмете твердый предмет, например ручку или кусок дерева, и попытаетесь сжать его, с материалами ничего не случится. Они не сжимаются и не сжимаются. Точно так же действует и жидкость. Он несжимаемый, то есть не сжимается, когда вы надавливаете на него.Он занимает столько же места, сколько и без давления. Представьте воду в шприце. Если накрыть его конец пальцем и попытаться надавить, ни вода, ни поршень никуда не денутся.

Что касается гидравлики, то именно несжимаемость играет важную роль в ее работе. В том же шприце, если вы обычно нажимаете на поршень, вы будете выпускать воду с высокой скоростью через узкий конец, даже если вы не оказывали такое сильное давление.Когда вы нажимаете на поршень, вы оказываете давление на воду, которая будет пытаться уйти, как бы это ни было, в данном случае под высоким давлением через очень узкий выход. Это приложение показывает нам, что мы можем умножить силу, которую затем можно использовать для питания более сложных устройств.

В очень упрощенной системе гидравлическая система состоит из трубопровода, на одном конце которого имеется груз или поршень для сжатия жидкости. Когда этот груз давит на жидкость, он выталкивает ее из гораздо более узкой трубы на другом конце.Вода не сжимается, а вместо этого проталкивается через трубу и выходит за ее узкий конец на высокой скорости. Эта система работает и в обратном направлении. Если мы приложим силу к узкому концу на большем расстоянии, это создаст силу, способную сдвинуть что-то гораздо более тяжелое на другом конце.

Блез Паскаль, французский математик, физик и изобретатель, стандартизировал эти свойства в середине 1600-х годов. Принцип Паскаля гласит, что в замкнутом пространстве любое изменение давления, приложенного к жидкости, распространяется через жидкость во всех направлениях.Другими словами, если вы приложите давление к одному концу емкости с водой, такое же давление будет приложено к другой стороне. Этот принцип позволяет увеличить силу и воздействовать на более крупный и тяжелый объект.

С этой системой есть небольшой компромисс. Обычно вы можете приложить больше силы или больше скорости к одному концу, чтобы увидеть противоположный результат на другом. Например, если вы надавите на узкий конец с высокой скоростью и малым усилием, вы приложите большое усилие, но низкую скорость, к широкому концу.Расстояние, на которое может пройти ваш узкий конец, также будет влиять на то, как далеко переместится широкий. Торговое расстояние и сила типичны для многих систем, и гидравлика не исключение.

Увеличение силы — важный фактор при подъеме тяжелых предметов. Если поршень на более широкой стороне в шесть раз больше размера меньшего, тогда сила, приложенная к жидкости от большего поршня, будет в шесть раз сильнее на меньшем конце. Например, сила в 100 фунтов вниз на более широком конце создает усилие в 600 фунтов вверх на узком конце.Это умножение силы позволяет гидравлическим системам быть относительно небольшими. Они отлично подходят для питания огромных машин, не занимая слишком много места.

Гидравлика также может быть очень гибкой, и существует много различных типов гидравлических систем. Вы можете перемещать жидкости по очень узким трубам и обводить ими другое оборудование. Они имеют множество размеров и форм и могут даже разветвляться на несколько путей, позволяя одному поршню приводить в действие несколько других.Автомобильные тормоза обычно являются примером этого. Педаль тормоза приводит в действие два главных цилиндра, каждый из которых достигает двух тормозных колодок, по одной на все колеса. Вы можете найти гидравлику, приводящую в действие различные компоненты через цилиндры, насосы, прессы, подъемники и двигатели.

Гидравлические системы имеют несколько основных компонентов для управления их работой:

• Резервуар: В гидравлических системах обычно используется резервуар для удержания излишков жидкости и питания механизма. Важно охладить жидкость, используя металлические стенки для отвода тепла, выделяемого при трении, с которым она сталкивается.Резервуар без давления также может позволить захваченному воздуху покинуть жидкость, что способствует повышению эффективности. Поскольку воздух сжимается, он может отклонить движение поршней и снизить эффективность работы системы.
• Жидкость: Гидравлические жидкости могут быть разными, но обычно это масла на нефтяной, минеральной или растительной основе. В зависимости от области применения жидкости могут иметь разные свойства. Например, тормозная жидкость должна иметь высокую температуру кипения из-за механизма сильного нагрева, через который она проходит.Другие характеристики включают смазку, радиационную стойкость и вязкость.

Давайте посмотрим, как обычно работает гидравлика в тяжелом оборудовании:

• Двигатель: Обычно он работает от бензина и позволяет гидравлической системе работать. В больших машинах это должно быть способно генерировать много энергии.
• Насос: Гидравлический масляный насос направляет поток масла через клапан в гидроцилиндр.Эффективность насоса часто измеряется в галлонах в минуту и ​​фунтах на квадратный дюйм (psi).
• Цилиндр: Цилиндр принимает жидкость под высоким давлением от клапанов и приводит в движение движение.
• Клапан: Клапаны помогают перемещать жидкость по системе, контролируя такие параметры, как давление, направление и поток.

Прочие машины, в которых используется гидравлика, включают автомобили на строительных площадках. Экскаваторы, краны, бульдозеры и экскаваторы могут управляться прочными гидравлическими системами.Например, экскаватор снабжает свою массивную стрелу гидроцилиндрами с гидравлическим приводом. Жидкость закачивается в тонкие трубы, удлиняя гидроцилиндры и, соответственно, рычаг. Гидравлическая мощность, стоящая за этим, может использоваться для подъема огромных грузов. Помимо строительных машин, гидравлика используется во всем, от лифтов до двигателей, даже в системах управления самолетами.

В чем разница между открытыми и закрытыми гидравлическими системами?

Открытые и закрытые системы гидравлики относятся к различным способам снижения давления в насосе.Это поможет снизить износ.

В открытой системе насос всегда работает, перемещая масло по трубам без повышения давления. Как вход насоса, так и обратный клапан подсоединены к гидравлическому резервуару. Их также называют системами с «открытым центром» из-за открытого центрального пути регулирующего клапана, когда он находится в нейтральном положении. В этом случае гидравлическая жидкость возвращается в резервуар. Жидкость, поступающая из насоса, поступает в устройство, а затем возвращается в резервуар.В контуре также может быть предохранительный клапан для отвода лишней жидкости в резервуар. Обычно устанавливаются фильтры, чтобы жидкость оставалась чистой.

Открытые системы, как правило, лучше подходят для приложений с низким давлением. Кроме того, они дешевле и проще в обслуживании. Одно из предостережений заключается в том, что они могут создать избыточное тепло в системе, если давление превышает настройки клапана. Еще одно место для дополнительного тепла — это резервуар, который должен быть достаточно большим, чтобы охлаждать жидкость, протекающую через него.В открытых системах также можно использовать несколько насосов для подачи питания на различные системы, такие как рулевое управление или управление.

Закрытая система соединяет обратный клапан непосредственно со входом гидравлического насоса. В нем используется один центральный насос для непрерывного перемещения жидкости. Клапан также блокирует поступление масла из насоса, вместо этого отправляя его в аккумулятор, где оно остается под давлением. Масло остается под давлением, но не движется, пока не будет активировано. Нагнетательный насос подает холодное отфильтрованное масло на сторону низкого давления.Этот шаг поддерживает давление в контуре. Закрытая система часто используется в мобильных приложениях с гидростатической трансмиссией и использует один насос для питания нескольких систем.

Они могут иметь резервуары меньшего размера, потому что им просто нужно достаточно жидкости для нагнетательного насоса, который относительно невелик. Открытая система может обрабатывать больше приложений с высоким давлением. Закрытая система предлагает немного большую гибкость, чем открытая система, но также требует немного более высокой цены и более сложного ремонта.Закрытые системы могут работать с меньшим количеством жидкости в гидравлических линиях меньшего размера, а клапаны могут использоваться для изменения направления потока.

Вы даже можете преобразовать открытую систему в закрытую, заменив некоторые компоненты и добавив место для масла, которое могло бы пойти после обратного пути.

Типы гидравлических насосов

Есть несколько различных типов гидравлических насосов. Они могут значительно различаться по способам перемещения жидкости и степени вытеснения.

Практически все гидравлические насосы представляют собой поршневые насосы прямого вытеснения , что означает, что они подают точное количество жидкости. Их можно использовать в приложениях с высокой мощностью более 10 000 фунтов на квадратный дюйм. Поршневые насосы зависят от давления в зависимости от количества жидкости, которую они перемещают, в то время как поршневые насосы прямого действия этого не делают. Насосы без положительного давления чаще встречаются в пневматике и системах низкого давления. К ним относятся центробежные и осевые насосы.

Насосы прямого вытеснения могут иметь постоянный или переменный рабочий объем.Большинство насосов имеют постоянный рабочий объем.

• В с фиксированным рабочим объемом насос обеспечивает одинаковое количество жидкости в каждом насосном цикле.
• В с переменным рабочим объемом насос может подавать различное количество жидкости в зависимости от скорости, на которой он работает, или физических свойств насоса.

A шестеренчатый насос является недорогим и более устойчивым к загрязнению жидкостью, что делает их пригодными для тяжелых условий эксплуатации.Однако они могут быть менее эффективными и изнашиваться быстрее.

• Шестеренчатые насосы с внешним зацеплением: В них используются две шестерни с узким зацеплением внутри корпуса. Одна — ведущая, или приводная, шестерня, а другая — ведомая, или свободнопоточная. Жидкость задерживается в пространстве между шестернями и вращается через корпус. Поскольку он не может двигаться назад, он проходит через выпускной насос.
• Насос с внутренним зацеплением: Конструкция с внутренним зацеплением позволяет разместить внутреннее зубчатое колесо, возможно, с проставкой в ​​форме полумесяца, внутри шестерни внешнего ротора.Жидкость перемещается между шестернями за счет эксцентриситета — отклонения шестерни от круглости. Внутренняя шестерня с меньшим количеством зубцов вращает внешнюю шестерню, а прокладка входит между ними, создавая уплотнение. Жидкость всасывается, проходит через шестерни, герметизируется и выпускается.

Далее идет пластинчатый насос . Они могут быть неуравновешенными или сбалансированными, фиксированными или переменными. Они бесшумны и работают при давлении ниже 4000 фунтов на квадратный дюйм.

• Неуравновешенный лопастной насос: Этот насос с фиксированным рабочим объемом имеет ведомый ротор и лопатки, которые выдвигаются в радиальных пазах.Уровень эксцентриситета ротора определяет уровень смещения. По мере вращения пространство между лопатками увеличивается, создавая вакуум для втягивания жидкости. Захваченная жидкость перемещается по системе через вращающиеся лопатки и выталкивается наружу по мере того, как пространство между ними уменьшается.
• Насос со сбалансированными лопастями: Насос со сбалансированными лопастями, также с фиксированным рабочим объемом, перемещает ротор через эллиптическое кулачковое кольцо. Он использует два входа и выхода на каждый оборот.
• Пластинчатый насос с регулируемой производительностью: Рабочий объем в этом типе насоса может изменяться за счет эксцентриситета между ротором и корпусом.Наружное кольцо кожуха подвижное.

Наша последняя категория насосов — это поршневые насосы , которые отлично подходят для высокопроизводительных приложений.

• Рядные аксиально-поршневые насосы: Рядные насосы совмещают центр блока цилиндров с центром приводного вала. Угол наклона пластины автомата перекоса / кулачка помогает определить величину смещения. Впускной и выпускной патрубки расположены в пластине клапана, которая попеременно подключается к каждому цилиндру.Когда поршень движется вверх мимо впускного отверстия, он втягивает жидкость из резервуара. Точно так же он будет выталкивать жидкость из выпускного отверстия по мере прохождения через него.
• Аксиально-поршневые насосы с наклонной осью: Насосы с наклонной осью выровнены по центру блока цилиндров под углом к ​​центру приводного вала. Эта конструкция работает аналогично продольному осевому насосу.
• Радиально-поршневые насосы: Радиально-поршневые насосы используют семь или девять радиальных цилиндров, а также реактивное кольцо, штифт и приводной вал.Поршни установлены радиально вокруг приводного вала, а входное и выходное отверстия находятся в шкворне, типе шарнира.

Подробнее о гидравлике

Гидравлика имеет широкое применение и может использоваться во всевозможных компонентах оборудования, которое используется в строительстве, транспортировке и т. Д. Сила воды использовалась веками, и теперь с помощью клапанов, поршней и цилиндров гидравлика может работать в самых разных форматах.Открытые и закрытые, фиксированные или переменные, положительные и неположительные — все они могут перемещать огромные веса и использовать преимущества современной техники. Если вы занимаетесь каким-либо бизнесом, возможно, вы сможете заставить работать гидравлику на вас.

В Hard Chrome Specialists мы предлагаем услуги по ремонту всех типов гидравлических систем, а также нанесение покрытия, электрополировку и изготовление на заказ. Мы надеемся, что вы узнали сегодня что-то новое о том, как работает гидравлика, и немного больше узнали об этой невероятно мощной системе.Если вы хотите узнать больше о гидравлике, свяжитесь с нами сегодня!

\ п

\ п

Существует много типов гидравлических систем, все из которых работают на одних и тех же принципах использования энергии. Гидравлические насосы создают давление в жидкости, и ее движение используется для приведения в действие всего, от кранов до автомобилей. В этой статье мы расскажем вам все, что вам нужно знать о гидравлических системах.

\ п

\ п

Как работает гидравлика?

\ п

Вы, наверное, уже знакомы с некоторыми основными принципами работы гидравлической системы.По своему опыту вы, вероятно, знаете, что твердые тела, как правило, невозможно раздавить. Если вы возьмете твердый предмет, например ручку или кусок дерева, и попытаетесь сжать его, с материалами ничего не случится. Они не сжимаются и не сжимаются. Точно так же действует и жидкость. Он несжимаемый, то есть не сжимается, когда вы надавливаете на него. Он занимает столько же места, сколько и без давления. Представьте воду в шприце. Если накрыть его конец пальцем и попытаться надавить, ни вода, ни поршень никуда не денутся.

\ п

\ п

Что касается гидравлики, то именно несжимаемость играет важную роль в ее работе. В том же шприце, если вы обычно нажимаете на поршень, вы будете выпускать воду с высокой скоростью через узкий конец, даже если вы не оказывали такое сильное давление. Когда вы нажимаете на поршень, вы оказываете давление на воду, которая будет пытаться уйти, как бы это ни было, в данном случае под высоким давлением через очень узкий выход. Это приложение показывает нам, что мы можем умножить силу, которую затем можно использовать для питания более сложных устройств.

\ п

\ п

В очень упрощенной системе гидравлическая система состоит из трубопровода, на одном конце которого имеется груз или поршень для сжатия жидкости. Когда этот груз давит на жидкость, он выталкивает ее из гораздо более узкой трубы на другом конце. Вода не сжимается, а вместо этого проталкивается через трубу и выходит за ее узкий конец на высокой скорости. Эта система работает и в обратном направлении. Если мы приложим силу к узкому концу на большем расстоянии, это создаст силу, способную сдвинуть что-то гораздо более тяжелое на другом конце.

\ п

\ п

Блез Паскаль, французский математик, физик и изобретатель, стандартизировал эти свойства в середине 1600-х годов. Принцип Паскаля гласит, что в замкнутом пространстве любое изменение давления, приложенного к жидкости, распространяется через жидкость во всех направлениях. Другими словами, если вы приложите давление к одному концу емкости с водой, такое же давление будет приложено к другой стороне. Этот принцип позволяет увеличить силу и воздействовать на более крупный и тяжелый объект.

\ п

\ п

С этой системой есть небольшой компромисс. Обычно вы можете приложить больше силы или больше скорости к одному концу, чтобы увидеть противоположный результат на другом. Например, если вы надавите на узкий конец с высокой скоростью и малым усилием, вы приложите большое усилие, но низкую скорость, к широкому концу. Расстояние, на которое может пройти ваш узкий конец, также будет влиять на то, как далеко переместится широкий. Торговое расстояние и сила типичны для многих систем, и гидравлика не исключение.

\ п

\ п

Увеличение силы — важный фактор при подъеме тяжелых предметов. Если поршень на более широкой стороне в шесть раз больше размера меньшего, тогда сила, приложенная к жидкости от большего поршня, будет в шесть раз сильнее на меньшем конце. Например, сила в 100 фунтов вниз на более широком конце создает усилие в 600 фунтов вверх на узком конце. Это умножение силы позволяет гидравлическим системам быть относительно небольшими. Они отлично подходят для питания огромных машин, не занимая слишком много места.

\ п

\ п

Гидравлика также может быть очень гибкой, и существует много различных типов гидравлических систем. Вы можете перемещать жидкости по очень узким трубам и обводить ими другое оборудование. Они имеют множество размеров и форм и могут даже разветвляться на несколько путей, позволяя одному поршню приводить в действие несколько других. Автомобильные тормоза обычно являются примером этого. Педаль тормоза приводит в действие два главных цилиндра, каждый из которых достигает двух тормозных колодок, по одной на все колеса.Вы можете найти гидравлику, приводящую в действие различные компоненты через цилиндры, насосы, прессы, подъемники и двигатели.

\ п

\ п

Гидравлические системы имеют несколько основных компонентов для управления их работой:

\ п

\ n
• Резервуар: В гидравлических системах обычно используется резервуар для хранения излишков жидкости и питания механизма. Важно охладить жидкость, используя металлические стенки для отвода тепла, выделяемого при трении, с которым она сталкивается.Резервуар без давления также может позволить захваченному воздуху покинуть жидкость, что способствует повышению эффективности. Поскольку воздух сжимается, он может отклонить движение поршней и снизить эффективность работы системы.

\ п

• Жидкость: Гидравлические жидкости могут быть разными, но обычно это масла на нефтяной, минеральной или растительной основе. В зависимости от области применения жидкости могут иметь разные свойства. Например, тормозная жидкость должна иметь высокую температуру кипения из-за механизма сильного нагрева, через который она проходит.Другие характеристики включают смазку, радиационную стойкость и вязкость.

\ п

\ п

\ п

Давайте посмотрим, как обычно работает гидравлика в тяжелом оборудовании:

\ п

\ п

\ n
• Двигатель: Обычно он работает от бензина и позволяет гидравлической системе работать. В больших машинах это должно быть способно генерировать много энергии.

\ п

• Насос: Гидравлический масляный насос направляет поток масла через клапан в гидроцилиндр.Эффективность насоса часто измеряется в галлонах в минуту и ​​фунтах на квадратный дюйм (psi).

\ п

• Цилиндр: Цилиндр принимает жидкость под высоким давлением от клапанов и приводит в движение движение.

\ п

• Клапан: Клапаны помогают перемещать жидкость по системе, контролируя такие параметры, как давление, направление и поток.

\ п

\ п

\ п

Прочие машины, в которых используется гидравлика, включают автомобили на строительных площадках.Экскаваторы, краны, бульдозеры и экскаваторы могут управляться прочными гидравлическими системами. Например, экскаватор снабжает свою массивную стрелу гидроцилиндрами с гидравлическим приводом. Жидкость закачивается в тонкие трубы, удлиняя гидроцилиндры и, соответственно, рычаг. Гидравлическая мощность, стоящая за этим, может использоваться для подъема огромных грузов. Помимо строительных машин, гидравлика используется во всем, от лифтов до двигателей, даже в системах управления самолетами.

\ п

\ п

Open vs.Закрытые гидравлические системы

\ п

Открытые и закрытые системы гидравлики относятся к различным способам снижения давления в насосе. Это поможет снизить износ.

\ п

\ п

В открытой системе насос всегда работает, перемещая масло по трубам без повышения давления. Как вход насоса, так и обратный клапан подсоединены к гидравлическому резервуару. Их также называют системами с «открытым центром» из-за открытого центрального пути регулирующего клапана, когда он находится в нейтральном положении.В этом случае гидравлическая жидкость возвращается в резервуар. Жидкость, поступающая из насоса, поступает в устройство, а затем возвращается в резервуар. В контуре также может быть предохранительный клапан для отвода лишней жидкости в резервуар. Обычно устанавливаются фильтры, чтобы жидкость оставалась чистой.

\ п

\ п

Открытые системы, как правило, лучше подходят для приложений с низким давлением. Кроме того, они дешевле и проще в обслуживании. Одно из предостережений заключается в том, что они могут создать избыточное тепло в системе, если давление превышает настройки клапана.Еще одно место для дополнительного тепла — это резервуар, который должен быть достаточно большим, чтобы охлаждать жидкость, протекающую через него. В открытых системах также можно использовать несколько насосов для подачи питания на различные системы, такие как рулевое управление или управление.

\ п

\ п

Закрытая система соединяет обратный клапан непосредственно со входом гидравлического насоса. В нем используется один центральный насос для непрерывного перемещения жидкости. Клапан также блокирует поступление масла из насоса, вместо этого отправляя его в аккумулятор, где оно остается под давлением.Масло остается под давлением, но не движется, пока не будет активировано. Нагнетательный насос подает холодное отфильтрованное масло на сторону низкого давления. Этот шаг поддерживает давление в контуре. Закрытая система часто используется в мобильных приложениях с гидростатической трансмиссией и использует один насос для питания нескольких систем.

\ п

\ п

Они могут иметь резервуары меньшего размера, потому что им просто нужно достаточно жидкости для нагнетательного насоса, который относительно невелик.Открытая система может обрабатывать больше приложений с высоким давлением. Закрытая система предлагает немного большую гибкость, чем открытая система, но также требует немного более высокой цены и более сложного ремонта. Закрытые системы могут работать с меньшим количеством жидкости в гидравлических линиях меньшего размера, а клапаны могут использоваться для изменения направления потока.

\ п

\ п

Вы даже можете преобразовать открытую систему в закрытую, заменив некоторые компоненты и добавив место для масла, которое могло бы пойти после обратного пути.

\ п

\ п

Типы гидравлических насосов

\ п

Есть несколько различных типов гидравлических насосов. Они могут значительно различаться по способам перемещения жидкости и степени вытеснения.

\ п

\ п

Практически все гидравлические насосы представляют собой поршневые насосы прямого вытеснения , что означает, что они подают точное количество жидкости. Их можно использовать в приложениях с высокой мощностью более 10 000 фунтов на квадратный дюйм. Поршневые насосы зависят от давления в зависимости от количества жидкости, которую они перемещают, в то время как поршневые насосы прямого действия этого не делают. Насосы без положительного давления чаще встречаются в пневматике и системах низкого давления. К ним относятся центробежные и осевые насосы.

\ п

\ п

Насосы прямого вытеснения могут иметь постоянный или переменный рабочий объем. Большинство насосов имеют постоянный рабочий объем.

\ п

\ n
• В с фиксированным рабочим объемом насос обеспечивает одинаковое количество жидкости в каждом цикле насоса.

\ п

• В с переменным рабочим объемом насос может подавать различное количество жидкости в зависимости от скорости, на которой он работает, или физических свойств насоса.

\ п

\ п

\ п

A шестеренчатый насос является недорогим и более устойчивым к загрязнению жидкостью, что делает их пригодными для тяжелых условий эксплуатации. Однако они могут быть менее эффективными и изнашиваться быстрее.

\ п

\ n
• Шестеренные насосы с внешним зацеплением: В них используются две шестерни с узким зацеплением внутри корпуса.Одна — ведущая, или приводная, шестерня, а другая — ведомая, или свободнопоточная. Жидкость задерживается в пространстве между шестернями и вращается через корпус. Поскольку он не может двигаться назад, он проходит через выпускной насос.

\ п

• Насос с внутренним зацеплением: Конструкция с внутренним зубчатым колесом размещает внутреннее зубчатое колесо, возможно, с проставкой в ​​форме полумесяца, внутри шестерни внешнего ротора. Жидкость перемещается между шестернями за счет эксцентриситета — отклонения шестерни от круглости.Внутренняя шестерня с меньшим количеством зубцов вращает внешнюю шестерню, а прокладка входит между ними, создавая уплотнение. Жидкость всасывается, проходит через шестерни, герметизируется и выпускается.

\ п

\ п

\ п

Далее идет пластинчатый насос . Они могут быть неуравновешенными или сбалансированными, фиксированными или переменными. Они бесшумны и работают при давлении ниже 4000 фунтов на квадратный дюйм.

\ п

\ n
• Неуравновешенный лопастной насос: Этот насос с фиксированным рабочим объемом имеет ведомый ротор и лопатки, которые выдвигаются в радиальных пазах.Уровень эксцентриситета ротора определяет уровень смещения. По мере вращения пространство между лопатками увеличивается, создавая вакуум для втягивания жидкости. Захваченная жидкость перемещается по системе через вращающиеся лопатки и выталкивается наружу по мере того, как пространство между ними уменьшается.

\ п

• Насос со сбалансированными лопастями: Насос со сбалансированными лопастями, также с фиксированным рабочим объемом, перемещает ротор через эллиптическое кулачковое кольцо. Он использует два входа и выхода на каждый оборот.

\ п

• Пластинчатый насос с регулируемым рабочим объемом: Рабочий объем в этом типе насоса может изменяться за счет эксцентриситета между ротором и корпусом.Наружное кольцо кожуха подвижное.

\ п

\ п

\ п

Наша последняя категория насосов — это поршневые насосы , которые отлично подходят для высокопроизводительных приложений.

\ п

\ n
• Рядные аксиально-поршневые насосы: Рядные насосы совмещают центр блока цилиндров с центром приводного вала. Угол наклона пластины автомата перекоса / кулачка помогает определить величину смещения. Впускной и выпускной патрубки расположены в пластине клапана, которая попеременно подключается к каждому цилиндру.Когда поршень движется вверх мимо впускного отверстия, он втягивает жидкость из резервуара. Точно так же он будет выталкивать жидкость из выпускного отверстия по мере прохождения через него.

\ п

• Аксиально-поршневые насосы с наклонной осью: Насосы с наклонной осью выровнены по центру блока цилиндров под углом к ​​центру приводного вала. Эта конструкция работает аналогично продольному осевому насосу.

\ п

• Радиально-поршневые насосы: Радиально-поршневые насосы используют семь или девять радиальных цилиндров, а также реактивное кольцо, штифт и приводной вал.Поршни установлены радиально вокруг приводного вала, а входное и выходное отверстия находятся в шкворне, типе шарнира.

\ п

\ п

\ п

Подробнее о гидравлике

\ п

Гидравлика имеет широкое применение и может использоваться во всевозможных компонентах оборудования, которое используется в строительстве, транспортировке и т. Д. Сила воды использовалась веками, и теперь с помощью клапанов, поршней и цилиндров гидравлика может работать в самых разных форматах.Открытые и закрытые, фиксированные или переменные, положительные и неположительные — все они могут перемещать огромные веса и использовать преимущества современной техники. Если вы занимаетесь каким-либо бизнесом, возможно, вы сможете заставить работать гидравлику на вас.

\ п

\ п

В Hard Chrome Specialists мы предлагаем услуги по ремонту всех типов гидравлических систем, а также нанесение покрытия, электрополировку и изготовление на заказ. Мы надеемся, что вы узнали сегодня что-то новое о том, как работает гидравлика, и немного больше узнали об этой невероятно мощной системе.Если вы хотите узнать больше о гидравлике, свяжитесь с нами сегодня! » }

% PDF-1.3 % 119 0 объект > эндобдж xref 119 88 0000000016 00000 н. 0000002129 00000 н. 0000002295 00000 н. 0000002438 00000 н. 0000003223 00000 н. 0000003614 00000 н. 0000003698 00000 н. 0000003782 00000 н. 0000003879 00000 п. 0000003992 00000 н. 0000004062 00000 н. 0000004179 00000 н. 0000004250 00000 н. 0000004367 00000 н. 0000004439 00000 н. 0000004572 00000 н. 0000004643 00000 п. 0000004771 00000 п. 0000004842 00000 н. 0000004963 00000 н. 0000005034 00000 н. 0000005147 00000 н. 0000005218 00000 п. 0000005342 00000 п. 0000005413 00000 н. 0000005522 00000 н. 0000005593 00000 п. 0000005751 00000 п. 0000005806 00000 н. 0000005916 00000 н. 0000005987 00000 п. 0000006086 00000 н. 0000006180 00000 н. 0000006235 00000 н. 0000006337 00000 н. 0000006392 00000 н. 0000006539 00000 н. 0000006610 00000 н. 0000006681 00000 п. 0000006858 00000 н. 0000006929 00000 п. 0000007047 00000 н. 0000007101 00000 п. 0000007187 00000 н. 0000007273 00000 н. 0000007374 00000 н. 0000007445 00000 н. 0000007547 00000 н. 0000007618 00000 н. 0000007673 00000 н. 0000007774 00000 н. 0000007845 00000 н. 0000007916 00000 п. 0000008028 00000 н. 0000008099 00000 н. 0000008169 00000 н. 0000008225 00000 н. 0000008330 00000 н. 0000008440 00000 н. 0000008463 00000 н. 0000018469 00000 п. 0000018492 00000 п. 0000025919 00000 п. 0000025942 00000 п. 0000034100 00000 п. 0000034123 00000 п. 0000041384 00000 п. 0000041407 00000 п. 0000048513 00000 п. 0000048536 00000 п. 0000056591 00000 п. 0000056834 00000 п. 0000058070 00000 п. 0000058093 00000 п. 0000066679 00000 п. 0000066702 00000 п. 0000076306 00000 п. 0000076328 00000 п. 0000077415 00000 п. 0000077494 00000 п. 0000077516 00000 п. 0000078588 00000 п. 0000078643 00000 п. 0000078666 00000 п. 0000082314 00000 п. 0000082386 00000 п. 0000002494 00000 н. 0000003201 00000 н. трейлер ] >> startxref 0 %% EOF 120 0 объект > / Контуры 124 0 R >> эндобдж 121 0 объект ; $ D =% p7 $% k% \ rr) / U (= ~ a \ (~ P ۤ l: F:> \ nh |.AEl \ 2 {u ݺ 2 tgp wf ‘, A +, qr {Z! U; 1 # M? 5T BR:>! P! T_RiNNb

Понимание функции аккумуляторов

Аккумуляторы бывают разных форм и выполняют важные функции во многих гидравлических контурах. Они используются для хранения или поглощения гидравлической энергии.

При накоплении энергии они получают гидравлическую жидкость под давлением для дальнейшего использования. Иногда для ускорения процесса к потоку насоса добавляют поток из гидроаккумулятора. В других случаях накопленная энергия сохраняется в резерве до тех пор, пока она не понадобится, и может не зависеть от потока насоса.Это могло быть для аварийного питания, когда поток насоса недоступен. Его можно использовать для поддержания давления в системе, когда поток насоса остановлен, путем подачи жидкости для компенсации утечки.

Есть несколько способов использования аккумуляторов для поглощения энергии. Обратный поток из цилиндра с большим внутренним диаметром может быть больше, чем должен проходить водопровод. Аккумулятор низкого давления может принимать часть потока, а затем разряжать ее с соответствующей скоростью для водопровода. Гидравлическая жидкость имеет относительно высокую скорость теплового расширения.Если объем жидкости ограничен и не может расширяться или сжиматься из-за изменений температуры, может возникнуть очень высокое давление, которое может повредить оборудование, или низкое давление, которое может вызвать пузырьки воздуха в гидравлической жидкости. Аккумуляторы могут использоваться для поглощения расширяющейся жидкости и / или подачи сжимающейся жидкости. Они также поглощают и рассеивают энергию при использовании для гашения импульсов давления, уменьшая шум и вибрацию.

Совет по безопасности: Аккумуляторы накапливают энергию. При работе с гидроаккумуляторами или рядом с ними существует вероятность внезапного неконтролируемого высвобождения энергии.Перед выполнением любых работ с аккумулятором или компонентами, которые могут быть подключены к аккумулятору, необходимо высвободить или изолировать энергию. Когда гидравлическое давление сбрасывается, в газе все еще сохраняется энергия. Это также должно быть облегчено или изолировано.

Накопители

предварительно нагружены, поэтому давление любой доступной жидкости будет минимальным. Три типа предварительной нагрузки: вес, пружина и газ. Обозначение устройства для накопления или поглощения энергии жидкости — удлиненный овал, показанный на рисунке 1.Конкретный тип аккумулятора показан дополнительными символами в овале, как показано на рисунках 2, 3 и 4. Из трех типов аккумуляторов только взвешенный имеет постоянное давление. Давление создается за счет веса, деленного на площадь опорного поршня. Весовые аккумуляторы привлекательны с точки зрения схемотехники, но обычно не подходят для мобильных приложений. Их нужно устанавливать вертикально, они относительно большие и тяжелые. Подпружиненные и газовые аккумуляторы весят меньше, занимают меньше места и могут быть установлены горизонтально, хотя предпочтительно устанавливать аккумуляторы вертикально.

Иногда называют газовые аккумуляторы с газовой пружиной. В категории газовых аккумуляторов выделяют шесть основных типов:

• Поршень
• Шумоглушитель
• Сильфон
• Диафрагма
• Мочевой пузырь
• Воздух над маслом

Подобно сжатой пружине, которая хочет подтолкнуть к своему растянутому положению, сжатый газ хочет подтолкнуть к своему разжатому состоянию. Используемый газ негорючий, обычно азот, если только давление не очень низкое.Несмотря на то, что обычно существует разделительный элемент между используемым газом и гидравлической жидкостью, использование газа, содержащего кислород, например воздуха, может привести к взрыву. Когда воздух сжимается, он нагревается, и если нагретый кислород взаимодействует с гидравлической жидкостью, это может вызвать возгорание.

Для проверки давления газа в гидроаккумуляторе может потребоваться гидромеханик. При работе с газовыми аккумуляторами учитываются три различных давления. Эти давления не всегда описаны в литературе и могут иметь просто обозначения p0, p1 и p2.

p0 = Давление предварительной зарядки: исходное давление газа до накопления гидравлической жидкости в гидроаккумуляторе.

p1 = Минимальное давление: минимальное гидравлическое давление, необходимое для системы.

p2 = Максимальное давление. Максимальное давление, которое будет видеть гидроаккумулятор.

Каждое из этих давлений предоставляет информацию о гидравлической системе. Если гидроаккумулятор полностью заряжен (вмещает максимальное количество гидравлической жидкости), максимальное значение давления в системе равно p2.Если это значение слишком высокое или слишком низкое, возможно, потребуется отрегулировать регулирующий предохранительный клапан или компенсатор давления. Во время работы следует учитывать минимальное давление в системе (p1). Затем проверяется предварительная зарядка (p0), чтобы убедиться, что она находится при указанном давлении ниже p1. Со временем часть газа может улетучиться, что снизит предварительную зарядку. Если это происходит слишком часто, это говорит о том, что шлагбаум вышел из строя, и аккумулятор необходимо отремонтировать или заменить. Когда аккумулятор теряет свою предварительную зарядку, он больше не накапливает энергию.Аккумулятор можно заполнить до полного давления в системе, но в пневматической пружине не будет энергии, необходимой для выталкивания жидкости.

Калибровка газовых аккумуляторов: Газовые аккумуляторы не характеризуются тем, сколько гидравлической жидкости они могут удерживать. Они описываются объемом газа, который они удерживают. Аккумулятор емкостью 1 литр вмещает 1 литр сжатого газа. Когда гидравлическая жидкость попадает в аккумулятор, она сжимает газ, увеличивая его давление и уменьшая объем. Количество сохраненной гидравлической жидкости — это разница между исходным объемом газа и новым сжатым объемом.В 1-литровом газовом аккумуляторе, наполовину заполненном гидравлической жидкостью, будет ½ литра сжатого газа и ½ литра сохраненной гидравлической жидкости.

Поршневые гидроаккумуляторы: Изготавливаются из цилиндров с поршнями. Уплотнения на поршнях являются разделительными элементами, изолирующими газ от жидкости. Как и все газовые аккумуляторы, они предварительно заряжаются (p0) при давлении ниже минимального гидравлического давления (p1). Это сделано для того, чтобы гидравлическое давление всегда препятствовало выходу поршня за нижнюю границу.

Баллонные аккумуляторы: Металлический или композитный баллон снабжен расширяемым баллоном, который используется для хранения сжатого газа и отделения его от гидравлической жидкости. Зарядный клапан подсоединен к баллону в верхней части баллона. На дне бутылки находится подпружиненный тарельчатый клапан, который находится в открытом положении. Когда мочевой пузырь предварительно заряжен (p0), он растягивается и полностью заполняет бутылку, закрывая тарелку. Тарельчатый клапан предотвращает разрушение баллона из-за выдавливания в трубопровод.

Когда аккумулятор заполнен максимальным объемом гидравлической жидкости, газ сжимается до максимального давления (p2). Как и в поршневом гидроаккумуляторе, предварительная зарядка ниже минимального давления в системе. Таким образом, мочевой пузырь не достигает дна тарелки. Если предварительная зарядка слишком высока, баллон может выдавиться под тарелку и быть защемлен и разорван при закрытии тарелки.

Мембранные аккумуляторы: Мембранные аккумуляторы используют резиновый диск для изоляции газа от жидкости.Этот диск расположен между двумя сферическими оболочками, которые либо сварены, либо привинчены. Отсек над диафрагмой заполнен азотом. Отсек ниже напрямую подключен к гидравлическому контуру. Имеется тарельчатый клапан, который предотвращает выдавливание диафрагмы в трубопровод. Некоторые мембранные гидроаккумуляторы не обслуживаются, поэтому в случае разрыва диска или потери предварительной зарядки их необходимо заменить.

Сильфонный аккумулятор: Реже используется сильфонный аккумулятор.Он состоит из расширяемой металлической камеры внутри корпуса. Металлическая камера предварительно заполняется азотом, а затем корпус подвергается воздействию гидравлической жидкости под высоким давлением. Стенки расширяемого контейнера не касаются стенок корпуса, поэтому отсутствует износ от трения при расширении и втягивании сильфона. В них не используются эластомерные баллоны, диафрагмы или поршневые уплотнения; поэтому на них не распространяются ограничения эластомеров. Металлические сильфоны надежно работают при высоких температурах, чрезвычайно абразивных и суровых условиях.Сварные сильфоны герметичны и могут надежно работать без обслуживания или ремонта.

Шумоподавитель: Большинство гидравлических насосов вырабатывают импульсы энергии, поскольку отдельные камеры выпускают жидкость. Эти энергетические импульсы производят вибрацию и шум. Тип аккумулятора используется для гашения звука и уменьшения вибрации в гидравлических линиях. Это встроенное устройство, снабженное баллоном, окружающим диффузорную трубку. Баллон наполняется газом, как правило, при давлении 1/2 гидравлической системы.Когда жидкость проходит через глушитель, большая часть импульса энергии поглощается, обеспечивая снижение вибрации и шума.

Воздух над маслом: Система наддува над маслом представляет собой простую версию аккумулятора. Однако у него есть серьезные ограничения. Он должен быть установлен вертикально и представлять собой систему с относительно низким давлением. Воздух под высоким давлением может стать очень горячим и вызвать воспламенение гидравлической жидкости. Как видно на рисунке, гидравлическое давление будет таким же, как и давление воздуха.Поскольку между воздухом и гидравлической жидкостью нет барьера, агрегат не должен сильно двигаться. Движение и вибрация могут вызвать смешивание воздуха с гидравлической жидкостью, создавая в системе пористость.

Проверьте свои навыки

1. Аккумуляторы используются для:

а. сжать азот.

г. сжать гидравлическую жидкость.

г. накапливают твердые частицы.

г.хранить или поглощать энергию.

e. уменьшить поток.

2. Преимущество взвешенного аккумулятора в том, что:

а. его можно установить горизонтально.

г. он легче по весу.

г. занимает меньше места.

г. может заряжаться магазинным воздухом.

e. он имеет постоянное давление.

Посмотреть решения

Материал этой статьи включен в обновленное руководство по сертификации мобильных гидравлических механиков, которое будет выпущено в 2021 году.

Что такое гидроаккумуляторы? Как они работают?

Введение:

«Энергия не может быть создана или уничтожена, но ее можно преобразовать из одного в другое». Эта энергия также может храниться в устройстве или оборудовании, так что их можно использовать в другой форме. Например, мы знаем о функции маховика в роторной машине. Он получает энергию от первичного двигателя, сохраняет полученную энергию и, при необходимости, возвращает энергию в ту же систему.Другой пример накопления и преобразования энергии, который является самой последней разработкой в ​​автомобильной промышленности, — это K.E.R.S , или система рекуперации кинетической энергии. Система использует кинетическую энергию, когда автомобиль снижает скорость, и возвращает ее самому автомобилю для ускорения. Таким образом, энергия накапливается в той или иной форме и возвращается в систему в другой форме. Я стараюсь здесь подчеркнуть, что «энергия сохраняется». Вы когда-нибудь задумывались, как хранится энергия? Прочтите здесь, чтобы узнать об одном из наиболее широко используемых устройств накопления энергии — гидроаккумуляторе.

Что такое гидроаккумулятор?

Это простое гидравлическое устройство, которое накапливает энергию в виде давления жидкости. Это сохраненное давление может внезапно или периодически сбрасываться в соответствии с требованиями. В случае гидравлического подъемника или гидравлического крана требуется большое количество энергии, когда подъемник или кран движется вверх. Эта энергия поступает от гидроаккумулятора. Но когда лифт движется в нисходящем направлении, это не требует огромного количества энергии.В это время масло или гидравлическая жидкость, перекачиваемые из насоса, хранятся в гидроаккумуляторе для использования в будущем.

Работа гидроаккумулятора:

Аккумулятор обычно имеет цилиндрическую камеру, в которой находится поршень. Этот поршень либо подпружинен, либо на нем удерживается определенный расчетный вес, либо даже находится под давлением пневматики. Гидравлический насос перекачивает жидкость в аккумулятор, который представляет собой не что иное, как герметичный контейнер. Объем емкости фиксированный и не может быть изменен.Но количество гидравлической жидкости, перекачиваемой внутри контейнера, постоянно увеличивается. Таким образом, давление гидравлической жидкости внутри контейнера начинает увеличиваться.

На рисунке слева показан гидроаккумулятор, который состоит из неподвижного вертикального цилиндра, содержащего ползун. На гидроцилиндр возлагается тяжелый груз. Вход цилиндра соединен с насосом, который непрерывно подает воду или гидравлическую жидкость под давлением в цилиндр.Выход цилиндра соединен с машиной (которая может быть подъемником или краном).

Плунжер в начале находится в самом нижнем положении. Насос непрерывно подает гидравлическую жидкость под давлением. Если гидравлическая жидкость под давлением не требуется машине, она будет храниться в цилиндре. Это поднимет гидроцилиндр, на который помещен тяжелый груз. Когда гидроцилиндр находится в самом верхнем положении, цилиндр заполнен гидравлической жидкостью, а гидроаккумулятор накопил максимальное количество энергии давления.Когда машине (крану или лифту) требуется большое количество энергии, аккумулятор подает эту энергию, и гидроцилиндр начинает опускаться.

Но есть ли ограничение по давлению?

Как упоминалось ранее, на гидроцилиндр удерживается вес, или он удерживается против давления пружины или иногда даже давления воздуха. Таким образом, сила пружины, веса или давления воздуха определяет давление жидкости, хранящейся внутри контейнера. Насос нагнетает жидкость внутри контейнера до тех пор, пока вес не будет полностью поднят или пружина полностью не сжата, после чего насос останавливается автоматически (или иногда вручную).

Какая польза от этой накопленной энергии давления?

Гидравлическая жидкость, хранящаяся внутри контейнера, имеет энергию в виде давления. Эту энергию давления можно использовать для многих операций. Например, в отраслях промышленности в трубопроводах предусмотрено бесконечное количество клапанов, и оператор не может управлять каждым клапаном вручную, а иногда невозможно запомнить расположение всех клапанов. Мнемосхема расположена в диспетчерской, что позволяет видеть все клапаны с высоты птичьего полета.Эти клапаны обычно имеют дистанционное гидравлическое управление. Система обычно имеет масляный резервуар, насос, аккумулятор, трубопроводы и клапаны. Насос нагнетает гидравлическое масло через гидроаккумулятор и трубопроводы, тем самым управляя соответствующими клапанами. Когда операции завершены, насос подает масло под давлением в аккумулятор, который сохраняет масло под давлением для дальнейшего использования.

Зачем нам аккумулятор?

Если бы не было аккумулятора, гидравлический насос работал бы непрерывно, чтобы удовлетворить потребность в работе клапана.Насос будет часто запускаться и останавливаться, что влияет на производительность и состояние насоса. Также в аккумуляторе накапливается энергия, которую можно использовать в аварийной ситуации, когда нет других источников питания. Это можно сравнить с использованием конденсаторов в электрических цепях. В отелях и других отраслях промышленности вода обычно хранится в гидроаккумуляторах, называемых «гидрофоры», которые способны подавать воду на большую высоту, уменьшая нагрузку на насосы — например, если есть заводы, на которых резервуары для воды нельзя разместить сверху. здания из-за некоторых ограничений и поэтому размещаются на земле.Для подачи воды на большую высоту требуется насос сравнительно большей производительности. Но его можно заменить на насос меньшей производительности и гидрофор, который является аккумулятором. Вода накапливается против давления воздуха внутри аккумулятора, и всякий раз, когда потребность в воде возникает на большей высоте, вода перекачивается с помощью давления воздуха внутри аккумулятора, просто открывая соответствующие клапаны. Это снижает потребность в насосе большей производительности и позволяет избежать непрерывного цикла пуска-останова насосов.

Использование аккумуляторов:

Для увеличения потока насоса : Как обсуждалось ранее, наиболее распространенным использованием аккумуляторов является увеличение потока насоса. Определенные контуры машинного оборудования требуют большого количества потока масла в течение короткого времени, а затем используют мало жидкости или вообще не используют ее в течение длительного периода. Таким образом, обычно, когда контур не требует подачи масла, насос поддерживает давление в гидроаккумуляторе для будущего использования.
