Как подключить водяной теплый пол: Подключение водяного теплого пола своими руками

Содержание

Подключение водяного теплого пола своими руками

Коллекторная система подключения водяного теплого пола

Весь процесс подключения водяного теплого пола сводится к тому, что нужно соединить трубы с коллекторами, а коллекторы соединить с трубами, идущими от котла.

Коллекторный шкаф должен быть в таком месте, чтобы в него без проблем заходили подающая и обратная трубы. К трубам нужно подключить боковые выходы коллекторов на подачу и «обратку» (обратный ход). Но перед этим на коллекторы нужно установить запорные краны (запорные вентили). Конструкция запорного вентиля может включать термометр для удобства контроля температуры.

Желательно купить готовый коллекторный набор (например, REHAU, Watts, Valtec), включающий в себя запорные краны не только на выходах подачи и обратки, но и на всех выходах для подключения труб-теплоносителей теплого пола. Это позволит отключить на ремонт один контур всей конструкции, чтобы остальные продолжали работать.

Краны, трубы, коллекторы соединяются друг с другом при помощи компрессионных фитингов. Трубы теплого пола могут соединяться с коллекторами через специальные соединители. В состав соединителя входит опорная втулка, зажимное кольцо, латунная гайка. Если соединяются разные диаметры, используются фитинги-переходники. Самая простая конструкция будет состоять из простых коллекторов с запорными кранами. Трубы подачи и обратки соединяются с запорными кранами и коллекторами, коллекторы соединяются с трубами-теплоносителями водяного теплого пола. Вот и все.

Вышеописанная схема является самой простой и самой нежелательной для использования. Она полностью зависит от котла (разве что запорный кран можно немного закрыть, чтобы подача жидкости была меньше, и пол слабее нагревался). Но если уж делать водяной теплый пол, то с полным контролем.

Полноценная система коллекторов в сборе включает, помимо запорных вентилей на трубах, насосно-смесительный узел (либо трехходовой смеситель), сливной кран, воздухоотводчик, циркулярный насос для облегчения циркуляции жидкости в трубах.

Вместо запорных кранов на входе и выходе можно установить термостатические регулировочные вентили. Они имеют термобаллон с парафином, который сужаясь или расширяясь от температуры в помещении, задает пропускную способность вентиля.

Насосно-смесительный узел нужен для подмешивания остывшей жидкости из обратки в подачу, снижая температуру слишком горячего теплоносителя. Людям, живущим в холодных районах, смеситель необходим обязательно, поскольку котел будет работать на сильный обогрев, а температура теплоносителей водяного теплого пола не должна превышать 55 градусов.

Смесительный насос нужно устанавливать между коллектором подачи и трубой подачи. Третий выход идет на обратку перед отдающим коллектором. Таким образом, насос будет забирать жидкость с минимальной температурой, и добавлять ее в подачу.

Схемы подключения водяного теплого пола

Схема с трехходовым смесительным клапаном

Вместо смесительного насоса можно установить трехходовой смеситель (смесительный клапан), который выполняет ту же задачу, только без насоса (применяется, если циркуляция хорошая, не требующая дополнительного насоса). Трехходовой смеситель устанавливается там же, где и насосно-смесительный узел – на выходе из коллектора обратки.

С одной стороны коллекторы подключены к трубам от котла. С другой стороны на каждом коллекторе нужно установить разветвитель. С верхней стороны разветвителя подключается воздухоотводчик. Воздухоотводчик, как понятно из названия, нужен для отвода случайных пузырьков воздуха. С нижней стороны разветвителя устанавливается сливной кран. Сливной кран нужен для слива воды при ремонте.

В принципе, все вышеописанные дополнительные элементы можно найти в комплекте с коллекторами. Лучше один раз заплатить дороже, но спокойно подключить готовую нормально функционирующую систему коллекторов, чем подбирать все элементы по отдельности. Тем более что по отдельности они стоят еще дороже.

Схема с циркулярным насосом

Если вам не требуется смеситель, но напор воды не очень сильный, можно просто установить циркулярный насос (желательно с термостатом для удобства регулировки температуры).

Если вы подключаетесь к центральной системе отопления, то насос нужно устанавливать на обратке. Почему именно на обратке? Потому что если установить на подаче, то насос будет забирать лишнюю жидкость из центральной системы отопления, и тогда в радиаторах будет меньше тепла. Хотя, если вам нужно именно это, тогда ничего страшного.

Когда вся коллекторная система смонтирована и подключена к трубам от котла и к водяному теплому полу, остается проверить ее работоспособность. Проверка должна проводиться несколько часов, чтобы вы смогли убедиться в герметичности трубной системы, а также в максимальной температуре нагрева.

Дальше больше!

как подключить коллектор к газовому котлу, схема подсоединения, как подсоединить

Содержание:

Поскольку водяной теплый пол все чаще обустраивают в загородных домовладениях, их владельцам не помешает знать, как правильно подключить такую систему теплоснабжения к газовому котлу. Если нет желания самостоятельно выполнять такую работу, знание нюансов поможет следить за ходом выполнения монтажа и запуска отопительного оборудования.


Без надежного и качественного отопления невозможно обеспечить в доме комфорт и уют. После завершения обустройства напольного покрытия с обогревом и подсоединения к коллектору, следует произвести подключение теплого пола к котлу. Такой вариант обогрева чаще всего используют для помещений с большим уровнем влаги – его укладывают в кухнях, прихожих и ванных комнатах.

По мнению специалистов, самый оптимальный способ обеспечить частное домовладение отоплением – это смонтировать теплый пол от двухконтурного газового котла в подвесном исполнении с принудительной тягой.

Особенности установки коллектора

Расположение этого узла теплоснабжающей конструкции полностью зависит от решения хозяина объекта недвижимости. Коллектор может находиться в абсолютно любом месте, главное, чтобы он не мешал и был недоступен для любопытных детей.

Но все же некоторые рекомендации специалистов не будут лишними:

  1. Шкаф нужно располагать в помещении, площадь которого позволяет иметь свободный доступ к подающим и обратным трубопроводам.
  2. К концам труб подсоединяют боковые выходы коллекторного узла на подачу теплоносителя и его получение. Желательно предварительно установить запорные вентили и регуляторы температурного режима в отопительной системе.
  3. Чтобы упростить данную процедуру, лучше приобрести готовый коллекторный комплект, состоящий не только из вышеперечисленных элементов, но и из запорных кранов. Эти устройства, монтируемые на все выводы труб теплых полов и настенных радиаторов, позволяют отключать отдельные контуры системы, при этом ее основная часть продолжает функционировать.
  4. Концы труб, вентили и коллектор соединяют с помощью компрессионных переходников – фитингов, у которых входные и выходные размеры различаются. Часто выводные трубы водяного пола объединяют с коллектором за счет соединителей, состоящих из кольца с зажимом, опорной втулки и латунной гайки. Простой вариант подключения предусматривает использование простых зажимов, имеющих запирающие вентили.
  5. Трубы подачи воды и обратки подсоединяют к коллектору, а его – к выводам теплоносителя для обогрева пола.


Описанная схема подключения теплых полов к газовому котлу считается самой простой, но она не в состоянии полностью обеспечить требуемый контроль над отопительной системой, так как она стопроцентно зависит от типа агрегата. Единственное, что можно делать, это немного приоткрывать запорный вентиль и тем самым уменьшать подачу теплоносителя.

Коллекторные системы сборного типа

Полная комплектация коллекторной системы помимо запорных вентилей и регуляторов температурного режима имеет в своем составе:

Когда осуществляется подключение коллектора теплого пола к котлу, запорные краны на входах/выходах может заменить вентиль с регулировочным термостатом. Главным преимуществом данного элемента является наличие у него возможности сужаться и расширяться в соответствии с оптимальной величиной установленной температурой. В результате потоку теплоносителя задается интенсивность перемещения.


Узел подмеса в конструкции водяного пола выполняет функцию регулировки температуры жидкости в трубах за счет смешивания теплоносителя, прошедшего через всю систему, с водой новой подачи. Актуальность установки данного элемента при выполнении подключения коллектора к котлу увеличивается в более холодных регионах, где температура рабочей среды для теплоснабжения должна составлять 50 – 55 градусов.

Насос смесителя нужно монтировать между зажимом на подачу и подающей трубой, а третий выход при этом идет на возврат и его устанавливают перед зажимом на отдачу.

Подсоединение к котлу

Самым эффективным источником обеспечения обогрева считается подключение теплого пола к газовому котлу и по этой причине другие типы нагревательных агрегатов лучше не рассматривать. Объясняется такое утверждение дороговизной затрат на электроэнергию и возможностью самостоятельно регулировать в системе температурный режим.


После того, как определено место расположения коллектора и завершен его монтаж, нужно установить отопительный прибор и приступить к подсоединению теплого пола к котлу.

Выполнение подключения теплого пола

Данную работу осуществляют в определенной последовательности:

  1. Выбирают подходящее место. Как правило, до того, как подключить теплый пол к газовому котлу, для установки агрегата подготавливают отдельное помещение – в нем собирают все трубы от коллектора и другие важные для проживания в доме инженерные системы.
  2. В коллектор заводят подающий и обратный трубопровод. Возвратная труба будет принимать холодную воду и в дальнейшем отправлять ее назад в котел для нагрева, а подающая, как понятно из ее названия, направлять нагретую жидкость в систему обогрева напольного покрытия.
  3. Затем трубу агрегата соединяют с вентилем при помощи соответствующего фитинга, а дальше к этому вентилю подключают вход коллектора.
  4. Как и в случае подключения к коллектору труб следует установить на входе/выходе запорные краны и терморегуляторы с целью обеспечения контроля и при необходимости перекрытия их.
  5. В завершение остается только протестировать обустроенную теплоснабжающую конструкцию.

Прежде, как подсоединить теплый пол к котлу, нужно убедиться в том, что получившаяся стяжка достигла требуемой степени просушки.


Проводить финишные мероприятия необходимо только тогда, когда осуществлена проверка работоспособности теплоснабжающей конструкции. Если она надежно функционирует, можно приступать к монтажу напольного покрытия и проведению уборки в комнате. Если не выполнить эти рекомендации, то велика вероятность затопления помещения.

Кстати, все схемы подсоединения нагревательных агрегатов к отопительным системам указываются в технической документации производителей отопительного оборудования. Прилагаемые документы и имеющиеся в них рекомендации следует внимательно изучить.


4 Проверенные схемы подключения водяного теплого пола

Водяной теплый пол – популярная система отопления, которую можно реализовать различными способами. В этом материале разберем 4 основные схемы подключения водяного теплого пола.

Что такое водяной теплый пол

Водяной теплый пол — низкотемпературная система отопления, где теплоноситель подается с температурой 35-45оС, по нормам не выше 55 оС. Кроме того, теплый пол это отдельный циркуляционный контур, которому необходим отдельный циркуляционный насос.

У теплого пола есть ограничения по температуре поверхности пола — 26-31оС. Максимальный перепад температуры между разводкой подачи и обратки теплого водяного пола допускается не более 10оС. Максимальная скорость протока теплоносителя составляет 0,6 м/с.

 Схема 1. Соединение теплого пола напрямую от котла

Данная схема подключения водяного теплого пола имеет теплогенератор, арматуру безопасности с насосом. Теплоноситель непосредственно от котла поступает в распределительный коллектор теплого пола и затем расходится по петлям и реверсирует обратно в котел. Котел должен быть настроен на температуру теплого пола.

При этом возникают два нюанса:

  • Желательно использовать в монтаже конденсационный котел, т.к. низкотемпературный режим для него оптимален. В этом режиме у конденсационного котла максимальный кпд. У обычного котла при работе в низкотемпературном режиме очень быстро выйдет из строя теплообменник. Если котел твердотопливный, то необходима буферная емкость для коррекции температуры, так как данный котел сложно поддается температурной регулировке.
  • Хороший вариант для теплого пола — это когда он подключен к тепловому насосу.

Схема 2. Монтаж теплого пола от трехходового клапана

схема трехходового термостатического клапана

В большинстве случаев при такой схеме монтажа и подключения водяного теплого пола мы имеем комбинированную систему отопления, здесь находятся радиаторы отопления с температурой 70-80оС и контур теплого пола с температурой 40оС. Встает вопрос, как из этих восьмидесяти сделать сорок.

Для этого применяется трехходовой термостатический клапан. Клапан устанавливается на подаче, после него обязательно устанавливается циркуляционный насос. С обратки теплого пола производится подмешивание остывшего теплоносителя  к теплоносителю, который получаем из котлового контура и который в дальнейшем с помощью трехходового клапана понижается до ходовой температуры.

Минус такой схемы разводки теплого пола в невозможности дозировать пропорциональность подмеса остывшего теплоносителя горячему и в теплый пол может поступать недогретый или перегретый теплоноситель. Это снижает комфорт и эффективность системы.

Достоинством такой схемы является простота монтажа и невысокая стоимость оборудования.

Данная схема больше подходит для отопления небольших площадей и там, где нет высоких требований заказчика к комфорту и эффективности, где есть желание сэкономить.

В реальной жизни схема встречается крайне редко по причине нестабильности работы радиаторов, подключенной к единой трубе. При приоткрывании трехходового вентиля подпитывается греющий контур, а давление помпы передается в основную магистраль.

Пример реализации:

Схема 3. Разводка теплого пола от насосно-смесительного узла

модуль подмеса

Это смешанная схема подключения водяного теплого пола, где есть зона радиаторного отопления, теплый пол и применяется насосно-смесительный узел. Происходит подмешивание остывшего теплоносителя с обратки теплого пола к котловому.

У всех смесительных узлов присутствует балансировочный клапан, с помощью которого можно дозировать количество остывшего теплоносителя при подмесе к горячему. Это позволяет добиться четко заданной температуры теплоносителя на выходе из узла, т.е. на входе в петли теплого пола. Так существенно повышается потребительский комфорт и эффективность системы в целом.

В зависимости от модели узла, в его состав могут входить другие полезные элементы: байпас с перепускным клапаном, балансировочный клапан первичного котлового контура или шаровые краны с двух сторон от циркуляционного насоса.

Схема 4. Подключение теплого пола от радиатора

Это специальные комплекты, предназначенные для подключения одной петли теплого пола на площадь 15-20 кв.м. Выглядят как пластиковая коробка, внутри которой в зависимости от производителя и комплектации, могут находиться ограничители по температуре теплоносителя, ограничители температуры воздуха в помещении и воздухоотводчик.

Теплоноситель поступает в петлю подключенного водяного теплого пола прямо из высокотемпературного контура, т.е. с температурой 70-80оС, остывает в петле до заданной величины и заходит новая партия горячего теплоносителя. Дополнительный насос здесь не требуется, должен справляться котловой.

Недостатком является низкий комфорт. Зоны перегрева будут присутствовать.

Достоинство данной схемы подключения водяного теплого пола в легкой установке. Применяются подобные комплекты, когда малая площадь теплого пола, малое помещение с нечастым пребыванием жильцов. Не рекомендуется устанавливать в спальнях. Подойдет для отопления санузлов, коридоров, лоджий, и т.д.

Подведем итог и сведем в таблицу:

Вид подключения

Комфорт

Эффективность

Монтаж и        настройка

Надежность

Цена

Обычный газовый,ТТ или дизельный

±

±

+

±

+

Конденсационный котел или тепловой насос

+

+

+

±

Трехходовой термостатический клапан

±

±

+

+

±

Насосно-смесительный узел

+

+

±

+

Термомонтажный комплект

±

+

+

+

Мастера-сантехники и эксперты по теплогазоснабжению рекомендуют избегать схем подключения водяного теплого пола к рабочим ветвям отопления. Греющие контуры теплового пола лучше запитывать прямо на котел, чтобы обогрев пола мог функционировать независимо от батарей, особенно в летнее время.

Схемы укладки водяного теплого пола

Способы раскладки трубы теплого пола

Существуют три основных способа укладки водяного теплого пола: змейка, спираль (улитка) и комбинация этих вариантов. Чаще всего теплый пол монтируют улиткой, в некоторых местах используют змейку.

Схема монтажа «Улитка»

Укладка теплого улиткой позволяет более равномерно распределять тепло по всему помещению. При такой разводке труба монтируется по кругу к центру, затем от центра «разворачивается» по кругу в обратном направлении.

При раскладке теплого пола улиткой нужно закладывать отступ для раскладки трубы в обратном направлении.

Укладка теплого пола змейкой

При такой укладке труба теплого пола монтируется в одном направлении и при окончании раскладки контура просто возвращается в обратку коллектора. При таком устройстве в начале контура температура теплоносителя горячее, в конце холоднее. Поэтому раскладку змейкой используют довольно редко.

Расчет теплого пола

Перед подключением теплого пола по разработанной схеме, необходимо сделать его предварительный расчет. Грубый расчет Вы можете сделать самостоятельно по следующим шагам:

  1. Определите место расположения коллектора. Чаще всего его монтируют в центре этажа.
  2. Попробуйте схематично изобразить разводку труб теплого пола, соблюдая следующую информацию: при шаге 15 см на квадратный метр трубы тратится 6,5 метров трубы, длина трубы не должна превышать 100 метров, контура все должны быть примерно одинаковыми.
  3. Определяемся с метражом всех контуров и в целом можно приступать к монтажу.

Так же не забудьте сделать тепловые расчеты здания. В интернете есть множество готовых калькуляторов. Если теплопотери в помещении не превышают 100 Вт на метр квадратный, то теплый пол у вас не потребует дополнительных приборов отопления.

Монтаж теплого пола

Как определись со схемой укладки и подключения водяного пола, нужно приступать к монтажу.

  1. Подготовьте основание теплого пола. Оно должны быть ровным с минимальным перепадом высот.
  2. Уложите гидроизоляцию, если того требуют местные нормативы
  3. Уложите полистирол толщиной 10 см на первом этаже и 5 см на последующих.
  4. Постелите полиэтилен, чтобы меньше стяжки соприкасалось с изоляцией
  5. Если способом крепления у Вас является армирующая сетка, то уложите ее на полиэтилен
  6. Раскладывайте трубу теплого пола согласно утвержденной схеме
  7. Опрессуйте систему
  8. Заливайте стяжку
Читайте так же:

9 схем подключения с инструкциями

На чтение 10 мин. Просмотров 6.6k. Обновлено

С каждым годом тёплые полы набирают популярность, особенно это касается частных домов.

Грамотно сделанное подключение нагревательных полов к отоплению и соблюдение правил по их эксплуатации, позволяет выгодно совмещать два этих источника обогрева. Узнайте так же как подключить теплый пол к батареи центрального отопления в квартире.

Нормативы и ограничения

Основная особенность водяных тёплых полов — они не являются высокотемпературными. Согласно нормативам, нагрев теплоносителя в данной системе не должен превышать 55 градусов. Но на практике, стандартом считается от 35 до 45 градусов.

Стоит заметить, что температура жидкости  циркулирующей по трубам, отличается от степени нагрева пола. При наличии 35 — 45 градусов у воды, поверхность будет прогреваться в среднем до +28.

По нормативам, рекомендованная температура пола для частных домов или квартир:

  • кухня, спальня, гостиная — 26 градусов;
  • в помещениях, где люди находятся не постоянно (ванна, туалет, коридор) — 31.

Тёплый водяной пол — самостоятельная магистраль, которая бывает одноконтурной, двухконтурной, или даже многопетельной, поэтому конструкция нуждается в отдельном циркуляционном насосе.

Он бывает встроенным в котёл, или может располагаться отдельно. С его помощью не только осуществляется движение воды, но и производится регулировка перепада температур жидкости при входе и выходе. По нормам, допустимый перепад — 10 градусов.

Важно! При выборе насосного устройства, главное не ошибиться с мощностью. Максимально разрешённая скорость движения теплоносителя — 0,6 м/с.

Опираясь на данные нормы и ограничения, можно произвести сборку тёплого пола своими руками.

Как подключить к центральному отоплению

Подключить водяные тёплые полы к централизованной системе отопления в частном доме возможно, но требует оформление специального разрешения.

Для установки гидрополов в квартире такое разрешение выдаётся очень редко, так как есть риск понижения градуса в батареях у соседей.

Оборудование будет работать эффективно при соблюдении двух условий:

  • вода в трубопроводе не должен иметь температуру выше 55 градусов, перегрев может испортить напольное покрытие;
  • расход теплоносителя в петлях нужно рассчитать таким образом, чтобы это не вызвало снижение градуса в батареях, иначе обустройство тёплых полов не приведёт к изменению уровня обогрева помещения.

Подключение от радиатора

Запитывать тёплый пол от радиатора, работающего как от центрального отопления, так и от автономного котла (как выбрать, расчет мощности, схемы подключения котла) — это наиболее простой способ. Произвести подключение можно путём прямого соединения концов контура к подающей трубе батареи и обратки, предлагаем ознакомиться с различными схемами подключения.

Надлежащую работу прибора, при таком методе подключения тёплого пола, можно добиться:

  • если общий котёл имеет автоматическую возможность поддерживать температуру в системе;
  • если размер обогреваемого помещения максимум 10 м2;
  • при наличии мощного насоса для обеспечения циркуляции жидкости;
  • если каждый радиатор оснащён отдельным коллектором.

Данное подключение тёплого пола в частном доме не считается лучшим вариантом, так как:

  1. Движение воды осуществляется по более лёгкому пути, то есть по основной магистрали и батареям. А вот по петлям тёплого пола скорость циркуляции жидкости будет намного ниже, это приведёт к снижению температуры.
  2. Если увеличить температуру в системе, то поверхность полов будет перегреваться.

Альтернативным решением в этой ситуации является установка терморегулирующего клапана.

Как подключить к котлу

Экономичный вариант, при наличии любого собственного котла (газового, парового, работающего от жидкого или твёрдого топлива) в частном доме — использование схемы подключения водяного тёплого пола на прямую к нему. Это очень удобно, так как пол будет работать не зависимо от отопления в помещении, при необходимости даже летом.

К котлу осуществляется присоединение всей необходимой арматуры. Подключается циркуляционный насос, бывают модули, когда он уже вмонтирован внутрь ёмкости. От бака, вода идёт в коллекторный узел, где она распределяется по контурам пола. Пройдя по петлям, жидкость через возвратную трубу возвращается в термогенератор.

Плюс данной способа — возможность настраивать котёл на уровень нагрева теплоносителя, требуемого для тёплых полов.

Основные особенности, на которые необходимо обращать внимание при монтаже такой конструкции:

  1. При использовании газового устройства, рекомендовано присоединять конденсационный котёл — это позволит достичь наибольшего КПД системы и продлит срок службы теплообменника.
  2. При применении твёрдотопливного котла, потребуется обустройство буферной ёмкости. Без неё проводить регулировку уровня нагрева у таких приборов сложно.

При наличии печи в частном доме, её можно использовать вместо котла, и подключать водяные полы прямо к ней.

Но для этого, над топкой требуется установить теплообменник, к которому подсоединяются трубы пола. Потребуется также обустройство насоса для циркуляции жидкости, и смесительного узла для разбавления воды до нужного уровня нагрева.

2. Теплый пол: Схемы подключения к котлу и системе отопления. Теплый пол от А до Я.


Watch this video on YouTube

Схема с трехходовым клапаном

Подключение к системе отопления в частном доме тёплого пола, чаще осуществляется именно с использованием трёхходового клапана. Для сооружения такой конструкции нужно иметь:

  • радиаторы отопления, с уровнем нагрева теплоносителя до 70 — 80 градусов;
  • контуры тёплого пола, с водой нагретой до 40 С.

Главная задача — как остудить воду идущую из радиатора до нужного градуса. Эту проблему можно решить используя трёхходовой термостатический поршень. Устанавливается он на трубе подаче, а после него монтируется циркуляционный насос. В процессе, горячая вода смешивается с остывшей, которая поступает из трубы обратки тёплого пола, до получения нужного температурного уровня.

Однако, у такой комбинированной конструкции отопления есть один минус  — невозможность регулировки потока поступления отработанного теплоносителя. Это приведёт к периодической подаче в контур то чрезмерно горячей, то холодной воды. Данный недостаток влияет на эффективность работы пола.

Перепады частично можно компенсировать с помощью бетонной стяжки. Но рассчитать оптимальную толщину бетонного слоя сложно.

Нельзя не сказать и о плюсах этого способа:

  • простота монтажа;
  • приемлемая стоимость оборудования.

Такой вариант оправдан при небольшом размере частного дома. Кроме того, использование трёхходового вентиля позволяет собирать данную конструкцию своими рукам.

Двухходовой клапан

Альтернативным вариантом трёхходового крана является двухходовой, его ещё называют — питающим. Он обеспечивает процесс подмешивания воды не постоянный, а периодический. То есть, конструкция клапана способствует либо добавлению горячего теплоносителя, либо его отсеканию от системы.

Смесительный узел для тёплых полов на двухходовом клапане, часть 1


Watch this video on YouTube

Конкретная схема проста и не допускает перегревания пола. Недостаток — площадь обогрева ограничена, не более 200 метров.

Схема подключения через насосно-смесительный узел

Эта схема также является комбинированной  — наличие батарей и тёплого пола. Но для реализации данного метода требуется не трёхходовой клапан, а более дорогое устройство — насосно-смесительный узел.

Суть способа заключается в подмешивании к горячей воде идущей от котла, холодной. При данном методе возможно регулировать дозы подачи отработанной воды при помощи балансировочного вентиля. Это позволяет нагреть теплоноситель, который поступает в тёплый гидропол через коллектор, до заданного уровня.

Такая конструкция считается эффективной, она способна создавать без труда комфортные условия в доме. Насосно-смесительный узел можно купить готовый, или собрать своими руками в разных вариациях. На комплектацию коллектора влияют ваши потребности и финансовые возможности. Узел может состоять из:

  • термостатического регулировочного клапана;
  • температурного датчика для теплоносителя;
  • крана для балансировки с фиксирующим прижимным винтом;
  • циркуляционного насоса;
  • резьбовой гильзы для наружного датчика температуры, с обустроенным гнездом;
  • погружного термометра;
  • клапанов: для перезапуска системы, поворотно-дренажного, шарового;
  • автоматического воздухоотводчика;
  • перезапускового байпаса;
  • кранов для подсоединения подающего и возвратного шланга.

Видео – работа с насосно-смесительным узлом

Водяной теплый пол VALTEC. Схема Работы с насосно-смесительным узлом


Watch this video on YouTube

Тёплый пол по такой схеме, при желании можно смонтировать самостоятельно в частном доме.

Схема с терморегулирующим комплектом для одной петли

Для сооружения в доме полового отопления с регулятором, потребуется небольшой термомонтажный комплект, который рассчитан, чтобы подсоединять только один контур. При этом методе нет необходимости в обустройстве сложного смесительного узла. Такая система предназначена для обогрева помещения площадью не больше 20 м2.

Термомонтажный комплект — небольшая коробка из пластика, состоящая из:

  • температурного ограничителя для теплоносителя;
  • ограничителя для регулировки температуры воздуха в обогреваемой комнате;
  • воздухоотводчиков.

В данной конструкции вода попадает в контуры тёплых полов напрямую, а не через коллекторную группу. При этом, жидкость в петлю подаётся нагретая до 80 градусов, и остывание его происходит внутри контура.

Процесс выглядит следующим образом — производится подача порциями высокотемпературного теплоносителя, после чего термоголовка перекрывает подачу. Вода остывает в петлях, и подаётся следующая порция.

При использовании низкотемпературного теплоносителя, такой комплект не требуется.

Так как змеевик всего один, то для движения воды по нему, не нужно обустраивать специальный насос, с этой задачей справится тот, который уже имеется в котле.

В основном, такие комплекты рекомендовано подключать как половое отопление в частном доме:

  • если планируется обогрев небольших помещений (туалет, ванна, балкон), это позволяет сэкономить на покупке коллекторного узла;
  • при наличии комнат с большой площадью полов с обогревом на первом этаже, и обустройстве такой конструкции в маленьких помещениях на втором этаже;
  • при желании сделать ещё один виток, а на распределительном узле нет больше выходов.

В любом случаи, монтаж несложный, комплект подключается к близ расположенной батареи, стояку или коллекторному узлу. В результате выходит готовая ветка.

Минус устройства — низкий уровень комфортности. Если котёл хорошо топить, то водяной пол будет иметь повышенную степень нагрева. Ещё одна отрицательная сторона — эффективная работа комплекта возможна только при наличии двухтрубной разводки. К однотрубной конструкции подсоединить его сложно, потребуется монтаж байпаса и балансировочный вентиль.

Как подключить к однотрубной разводке

При наличии лишь одной трубы, система называется однотрубной или «ленинградкой». Раньше, так осуществлялось подключение всех домом к отоплению. Эта схема безотказна в работе и надёжна. Основной недостаток — снижение градуса нагрева по ходу движения жидкости.

То есть, батарея в начале горячее, чем в конце. И если к такой разводке подключить тёплый водяной пол, температурный уровень понизится ещё, а гидравлическое сопротивление возрастёт, тем самым потребуется установка дополнительного циркуляционного насоса.

Для балансировки такого устройства требуется соблюдать ряд условий:

  • для того, чтобы не снижать температуру в радиаторах, врезку тёплого гидропола следует делать после всех батарей;
  • применять трубы DN;
  • данную схему использовать при наличии не более 5 радиаторов;
  • обеспечить конструкцию трёхходовым смесительным клапаном, чтобы поддерживать температуру пола на необходимом уровне;
  • обустроить устройство дополнительным насосом для принудительной циркуляции воды;
  • расстояние между входным и выходным краном должно быть не менее 30 см.

Подключение к однотрубной разводке, при обустройстве водяных полов используется не часто, так как такой способ нельзя назвать стабильно работающим. Кроме того, не исключены аварии, поэтому лучше соединять тёплый водяной контур с котлом, это дороже, зато надёжней.

Схема с узлом подмеса

При установке водяного пола в помещении большой площади, подсоединяться к действующей  радиаторной отопительной системе нельзя. Возникает вопрос, как подключить тёплые полы к отоплению в частном доме — потребуется прокладка отдельной магистрали и установка распределительной гребёнки.

Тёплый Пол!Узел подмеса!Подключение.Обзор!Простейшая схема!


Watch this video on YouTube

Подключение по такой схеме возможно несколькими способами:

  1. При протяжённости контура максимум 50 метров, гребёнка оснащается термоголовками, которые реагируют на температуру обратки каждой петли отдельно. Циркуляция теплоносителя обеспечивается основным насосом.
  2. Монтаж смесительного узла с коллектором, плюс наличие двухходового или трёхходового клапана. При использовании духходового клапана — он отвечает за подмешивание горячей воды, и обустраивается на подающей трубе. Управление осуществляется при помощи термоголовки с выносным датчиком, она устанавливается в трубе коллектора или монтируется снаружи. При увеличении температуры воды, датчик оказывает давление на шток клапана, тем самым закрывая его. Для внедрения этой схемы, требуется обустроить дополнительный насос.

При установке трёхходового вентиля принцип работы тот же, но устройство более эффективное, и предназначено для большого объёма теплоносителя.

Недостатком данного способа является высокая цена оборудования и сложный монтаж.

Гидравлический разделитель

Применение гидравлического разделителя при монтаже комбинированной схемы, позволяет разделить отопление радиаторного типа от тёплого пола.

 Если система радиаторного отопления оснащена циркуляционным насосом, то установка второго в смесительном узле приведёт к нарушению гидравлического режима. Чтобы они смогли функционировать параллельно, обустраивается гидроразделитель или теплообменник.

Учитывая особенности каждой схемы, и прислушиваясь к советам мастеров, которые мы постарались изложить в данной статье, вы сможете смонтировать тёплый водяной пол в частном доме своими руками.

Как подключить теплый пол к системе отопления

Обычная ситуация, когда действующую радиаторную систему отопления дополняют теплыми полами. Иногда их делают только в одной или нескольких комнатах, даже несмотря на возникающие порожки из-за возвышения полов.

Теплые полы востребованы в первую очередь в санузле и в детской комнате, но также они явно не помешают по всему дому. Рассмотрим, как наиболее просто подключить водяную систему внутрипольного обогрева к действующей системе отопления.

Теплый пол на малой площади

Если создавать теплый пол небольшой площади, то целесообразно выполнить его короткими водяными контурами до 30 метров, максимум до 35 метров. Короткий контур дает возможность максимально выровнять температуру между его крайними точками, не увеличивая расхода теплоносителя.

Здесь применяется метод порционной подачи жидкости в трубопровод. Теплоноситель может быть большой температуры, но как только он заполнит трубы, его движение ограничивается, и он остывает, отдавая тепло стяжке. В результате, при подаче теплоносителя +60 град, прямо от радиаторов, теплый пол будет иметь все те же +25 град. Как это достигается технически, не сложно ли это?

  • В длинных контурах 70 – 130 метров небольшая температура до +50 град задается узлом смешения, а одинаковая температура теплоносителя по длине трубы (с разницей на подаче и обратке всего 10 градусов) поддерживается увеличением его расхода.
Типовая схема подключение теплого пола с использованием принципа смешения потоков, в приготовлением для теплых полов теплоносителя нужной температуры…

РТЛ-головки с теплыми полами

РТЛ-кран – та же термоголовка, но измеряющая не температуру воздуха (и перекрывающая движение жидкости при высокой температуре воздуха), а измеряющая температуру теплоносителя. Если ее установить на обратке короткого контура теплого пола, то она перекроет движение, как только до нее дойдет горячий теплоноситель и возобновит поток, когда он остынет. Происходит регулировка по температуре обратного потока.

Таким образом, подключив параллельно радиаторам (вместо радиатора) контур теплого пола длиной 25 – 30 м, можно создать водяной теплый пол на площади 4 – 7 м кв. Для комнаты средних размеров можно подключить парочку таких контуров.

  • Главное правило при этом – настройка РТЛ-крана на нужную температуру открытия, и обязательная его установка на обратке контура, чтобы он измерял именно температуру на исходящей струе трубопровода водяного пола.
РТЛ-бокс обустраивается в стене и позволяет оперативно регулировать температуру контура теплого пола или других приборов отопления по температуре обратного потока

Самобытное создание теплых полов с регулировкой

Но РТЛ-краник не слишком дешевый, поэтому при создании чего либо своими руками, умельцы пытаются все это как можно более упростить. Оказывается, что в некоторых случаях, теплый пол остается работоспособным и при регулировке потока в коротких контурах просто подстроечным краном.

В этом случае короткий контур будет постоянно понемногу подпитываться горячим теплоносителем, обычно в диапазоне типичных температур для радиаторного отопления — +55 — +75 град.

При этом начальный участок контура будет перегреваться, но, как показывает практика, при «умной» укладке и точкой настройке небольшой подачи, в целом стяжка и напольное покрытие все это выдерживают без особого коробления и температурной зебры.

Подключение контуров теплого пола на обратку радиаторов

Оригинальная идея в том, что подачу в контуры теплого пола можно организовать и с обратки радиаторов, от самой холодной точки системы возле котла, где температура теплоносителя обычно +45 — +65 град С.

Тогда контура могут быть и длиннее, а чтобы создать ток жидкости через них, достаточно между точками подключения (подача контура и обратка) на магистрали общей обратки установить тонко настраиваемый регулировочный клапан, для создания местного сопротивления.

Почему нельзя котел держать на низкой температуре

Может возникнуть мнение, что для обеспечения теплого пола теплоносителем +40 — +50 град, достаточно настроить на эту температуру автоматизированный газовый или электрический котел, и напрямую от него подключить длинные контура теплого пола. При этом прохладные радиаторы совместно с теплым полом справятся с отоплением….

Но такая температура не будет нормальной для обычного котла – ведь точка росы для конденсации паров в газах составляет чуть выше +50 град. При такой температуре теплоносителя на теплообменнике будет образовываться ядовитая роса и стекать…

  • Имеется линейка специальных конденсационных суперэкономичных котлов, которые как раз и рассчитаны на работу с такой температурой и отлично сочетаются с теплым полом, подключенным напрямую к этому котлу. Но эти котлы в 2 раза дороже и поэтому…

Типовое подключение теплого пола с длинными контурами

Классическая схема теплого пола обеспечивает создание теплоносителя с температурой +40 – +50 градусов в большом количестве для подачи в длинные контура теплого пола. Это делается с помощью узла смешения.

Обычная схема отопления дома, применяется тупиковая схема подключения радиаторов и коллекторно-смесительный узел для подключения множества длинных контуров теплого пола

Он подпитывается одновременно и холодной обраткой с теплых полов (+25 – +35 град) и горячей подачей от котла. Смешивает эти два потока с помощью термостатического клапана и собственным насосом с большим расходом подает в длинные контура, обеспечивая небольшую разницу температур в них.

  • Существуют рекомендации создавать петли теплого пола одинаковой длины в пределах 70 – 80 метров, с тем, чтобы обеспечить одинаковую температуру в целом по системе без глубокой балансировки между ними, и применить наиболее слабомощный насос.

Сам же насосный узел, т.е. весь блок теплых полов, подключается к магистралям, отходящим от котла, параллельно всей радиаторной системе.

Подробней о коллекторе теплого пола, монтаже и настройке

Как подключить «теплый пол» к системе отопления?

К. Дементьев

«Теплый пол» по сравнению с радиаторным отоплением является более комфортным способом обогрева, более экономичным и низкотемпературным. Именно поэтому ему отдают предпочтение при покупке нового жилья и при реконструкции старого. О том как подключить водяной «теплый пол» к системе отопления читайте в данной статье

Особенность проектирования водяного «теплого пола» заключается в том, что строительными нормами ограничивается максимально допустимая температура его поверхности (ДБН В. 2.5-67:2013, дополнение С). Например, для помещений с постоянным пребыванием людей +29°С, для ванных комнат +31°С, для полов с деревянным покрытием +27°С. Эти требования связаны со здоровьем пользователей: при более высокой температуре поверхности может нарушаться терморегуляция организма, что в свою очередь приведет к простудному заболеванию. Также возможна циркуляция пыли в помещении, которая будет подниматься вместе с теплым воздухом от пола и опускаться с охлажденным обратно на пол.

Кроме температуры поверхности важную роль играет шаг укладки в сочетании с высотой конструкции, так как это влияет на равномерность прогрева «теплого пола». Если шаг укладки будет большим, а высота стяжки маленькой, пол будет теплым над трубами и холодным между ними.

Для правильного расчета параметров водяного «теплого пола» есть специальные программы, такие как HERZ CO (рис. 1), позволяющие с высокой точностью запроектировать пол нужной конструкции и с допустимыми температурами.

Рис. 1. Программа для расчета параметров «теплого пола»

Температура воды в системе отопления (70-80°С) значительно выше, чем рабочая температура воды в «теплом поле» (30-45°С). Поэтому подключать водяной «теплый пол» необходимо через клапан, который обеспечит понижение температуры до заданного значения. Такой клапан уже встроен в распределительные коллекторы Compact Floor Light компании HERZ (рис. 2), что наряду со встроенным циркуляционным насосом обеспечивает точное регулирование температуры воды, подаваемой в трубы «теплого пола».

Рис. 2. Распределительный коллекторы для «теплого пола» Compact Floor Light

Если узел регулирования собирается вручную, то здесь понадобится один из регулирующих 3-ходовых клапанов в комплекте с приводом:

  1. Термостатический разделительный клапан Calis-TS-RD (рис. 3) с термоголовкой и накладным датчиком температуры теплоносителя. Клапан устанавливается на обратке и вручную на термостатической головке устанавливается желаемая температура воды для «теплого пола».
  2. Смесительный клапан 4037 (рис. 4) с электроприводом, управляемый погодной автоматикой. Клапан устанавливается на подаче и управляется автоматически по отопительному графику с ограничением максимальной температуры подачи, например +45°С. Автоматическое регулирование более точное и экономичное по сравнению с ручной термоголовкой благодаря дополнительным функциям контроллера.

Рис. 3. Схема подключения клапана Calis-TS-RD

Рис. 4. Схема подключения клапана 4037

Другим немаловажным фактором является точка подключения труб водяного «теплого пола» к системе отопления. При строительстве нового объекта конфигурацию системы отопления рассчитывают сразу с учетом «теплого пола», а вот при реконструкции существующих объектов без соответствующих корректировок подключение нового отопительного прибора может привести к нестабильной работе радиаторного отопления. Корректировки эти касаются гидравлического расчета системы: диаметры труб и настройки запорно-регулирующих клапанов. Так, если вы просто подключите шкаф «теплого пола» в любом удобном для вас месте, скорее всего какие-то из радиаторов перестанут работать, так как вода, которая должна была циркулировать через них, пойдет в «теплый пол». Чтобы этого не допустить необходимо выполнить гидравлический перерасчет системы отопления с учетом подключаемого водяного «теплого пола» и выполнить перенастройку радиаторных и балансировочных клапанов. В том же шкафу Compact Floor Light на обратном трубопроводе предусмотрен клапан с предварительной настройкой пропускной способности RL-5, с помощью которого можно отрегулировать проток воды через «теплый пол» таким образом, чтобы не допустить отключения радиаторов в системе отопления.

В отдельных случаях, определяемых гидравлическим расчетом, может понадобится дополнительная установка балансировочного клапана 4017 (рис. 5). Это обеспечит правильную работоспособность «теплого пола» при избыточном перепаде давлений между подачей и обраткой в точке подключения труб к системе отопления.

Рис. 5. Схема подключения клапана 4017

Открытием и закрытием приводов на распределительном коллекторе управляют комнатные термостаты по температуре воздуха в помещении.

Если комната нагрелась до заданной температуры, привод закрывается и «теплый пол» в этой комнате выключается. На один комнатный термостат подключают приводы тех контуров, которые находятся в данном помещении (рис. 6).

Рис. 6. Схема подключения комнатных термостатов и термоприводов через коммутационный блок

Соединяются приводы и термостаты посредством специального коммутационного блока, который позволяет обеспечить следующее:

  1. Подключить на один термостат несколько приводов;
  2. Выключать циркуляционный насос «теплого пола» и котел в случае закрытия всех приводов;
  3. Управлять температурой в помещениях по нескольким временным программам.
  4. Подключать термостаты и приводы с разным напряжением питания.

Надо отметить, что питание приводов и комнатных термостатов бывает 2-х типов: 24 В и 230 В. С точки зрения безопасности рекомендуется применять автоматику с питанием 24 В, так как это напряжение не причинит вред человеческому организму в случае удара током.

Однако, чтобы из 230 В получить 24 В, необходимо установить понижающий напряжение трансформатор.

При реконструкции объектов часто возникает необходимость в установке беспроводной автоматики, так как отсутствует возможность проложить кабель от места установки комнатного термостата к распределительному шкафу «теплого пола». Для этих целей существуют беспроводные термостаты и коммутационные блоки. В этом случае перед монтажом автоматики необходимо убедится, что радиосигнал между устройствами, установленными на своих рабочих местах, работает надежно и без перебоев. Как правило, среднее удаление между радиокомпонентами системы беспроводной автоматики составляет 30 м в пределах здания.

Исключением для установки электронных комнатных термостатов для управления «теплым полом» являются помещения с высоким содержанием влаги: ванные комнаты и бассейны. Как правило, стандартные комнатные термостаты не защищены от попадания влаги на электронные компоненты, а значит в этом случает термостат прослужит недолго вследствие окисления электроники. Для таких случаев рекомендуется применять термостатические головки с выносным приводом (рис. 7).

Рис. 7. Термоголовка с выносным управлением

Если в санузле смонтирован один контур водяного «теплого пола», то для поддержания установленной температуры рекомендуется установить такую термоголовку. Если контуров больше – необходим электронный термостат с защитой от попадания влаги, например, IP54.

Часто возникает необходимость подключить один контур «теплого пола» и установка распределительного коллектора тут будет неуместна.

Для таких случаев существуют модули подключения одного контура – FloorFix (рис. 8). Модуль очень компактный и недорогой по сравнению с распределительным коллектором, но требует правильного подхода при монтаже:

  1. Модуль FloorFix не понижает температуру воды, а порционно запускает в контур «теплого пола» горячую. То есть в трубы затекает горячий теплоноситель и когда он достигает клапана тот закрывается. После остывания воды в трубах клапан открывается и запускает новую порцию горячего теплоносителя. Для того, чтобы такая схема работала корректно и долго необходимо использовать трубу для «теплого пола», рабочая температура которой не ниже 80°С, а также предусмотреть стяжку над трубами не менее 5 см, чтобы не допустить перегрева поверхности пола.
  2. FloorFix устанавливается в середине или в конце контура (рис. 9). Если его установить вначале, пол может не прогреться.
  3. Конструкция модуля предполагает потайную установку в нишу стены и имеет двойную регулировку: по температурам воздуха и воды.

Рис. 8. Модуль FloorFix

Для настройки ограничения температуры воды в нижней части клапана есть маховик со шкалой температур. Для настройки температуры воздуха в верхней части предусмотрена термостатическая букса TS-90, на которую можно установить термопривод или термостатическую головку с выносным приводом (рис. 7 и 9).

Рис. 9. Схема подключения модуля FloorFix

По сути один контур «теплого пола», подключенный через модуль FloorFix, является таким же отопительным прибором, как и радиатор с термоголовкой, только с дополнительным ограничителем температуры теплоносителя. И, конечно, он должен быть учтен при гидравлическом расчете системы отопления.

Гидравлическая регулировка осуществляется одним из клапанов RL-1, которые установлены до и после блока термостатического регулирования.

Что касается систем отопления, к которым можно подключить водяной «теплый пол», то чаще всего это делают в двухтрубных системах, так как в однотрубной системе радиаторы подключены последовательно и с перемычками, поэтому при работе циркуляционного насоса (в распределительном шкафу) существенно уменьшится коэффициент затекания воды в радиаторы, находящиеся перед шкафом по ходу движения теплоносителя (рис. 10). Иными словами, насосом вы заберете все тепло у соседей, а это грозит судебными исками за несанкционированное переоборудование инженерных систем общего пользования.

Рис. 10. Схема подключения «теплого пола» с негативными последствиями

Читайте наши статьи и новости в Telegram-канале AW-Therm. Підписуйтесь!

Просмотрено: 14 939
Вас может заинтересовать:

Вам также может понравиться


Заказ был отправлен, с Вами свяжется наш менеджер.

как подключить к котлу, подсоединить к имеющейся батарее, от радиатора

Водяной тёплый пол — эффективный, а главное экономичный способ отопления. С ним помещения прогреваются равномерно, без «тёплых» и «прохладных» зон.

Об удобстве при его эксплуатации вообще говорить не приходится — пройтись босиком одно удовольствие. Но из-за разрешительной системы, особенностей монтажа, используется больше в частных домах, в квартирах значительно реже.

Принцип подключения водяного теплого пола в доме

«Нагревательный элемент» — труба, монтируется двумя основными способами:

  1. В раствор. Чаще на бетонном черновом полу её заливают стяжкой.
  2. На сухие основания. Обычно на деревянный черновой пол, в устроенные пазы укладывают трубу и накрывают напольными покрытиями.

Оптимальный материал — металлопластик либо полиэтилен, но есть и «элитные сорта»: гофрированные из нержавейки, и медные с полиэтиленовой изоляцией.

Труба раскладывается в контур двумя основными способами: улиткой и змейкой, этим сразу можно обеспечить равномерность или задать приоритетные для нагрева площади пола.

Фото 1. Слева изображена схема укладки теплого водяного пола типа «улитка», справа — «змейка».

Подключая тёплый пол к существующей системе нужно учесть, что контурам, в отличие от радиаторов, при интенсивном режиме отопления, требуется меньшая температура теплоносителя. Комфортный температурный режим достигается за счёт:

  • использования теплоносителя, уже отдавшего большую часть тепла;
  • установки клапана-термостата, ограничивающего подачу теплоносителя;
  • подмеса в горячий, максимально остывшего теплоносителя.

Поэтому, планируя устройство тёплого пола, важно учитывать принципы подключения к различным видам существующих систем обогрева.

К существующей однотрубной системе отопления, как радиатор

К однотрубной Ленинградке возможно подключить небольшой контур тёплого пола как дополнительный радиатор.

Желательно последовательно с установленной батареей, но если нет технической возможности — то параллельно батарее, важно сделать это через вентили, чтобы иметь возможность «поджать» или полностью отключить его.

Полуавтоматический режим работы контурам задаётся изначально, если выполнить простые условия:

  1. Тёплый пол забирает теплоноситель из обратки отопления, где температура меньше — во время интенсивного отопления полная мощность не нужна. Подключается ПОСЛЕ циркуляционного насоса перед котлом, а возвращает теплоноситель ПЕРЕД этим же насосом — происходит принудительная циркуляция.
  2. Контуры не превышают 30 метров в длину, это обеспечит полный прогрев при пониженной интенсивности отопления.

Как подключить к двухтрубной системе

Подсоединение тёплого пола к двухтрубной системе возможно по любому способу для однотрубной схемы.

Обогреваемые площади значительно увеличатся, если контуры через управляющий модуль подключить непосредственно к подающему и обратному трубопроводам радиаторной системы отопления.

Это оптимальный вариант, когда, подогрев нужен сразу нескольким помещениям, ведь каждое из них предполагает, как минимум один контур.

Как подсоединить к имеющейся гравитационной схеме

Существует устойчивое мнение, что контуры тёплого пола плохо, или совсем не работают в безнасосных системах отопления, где теплоноситель циркулирует самотёком, за счёт конвекции. Но практика показывает успешную работу при соблюдении несложных условий:

  1. Обратить внимание, что трубопроводы — «лежанки» конвекционных систем, всегда монтируются не строго горизонтально, а с небольшим уклоном от подачи к обратке. Желательно воспользоваться этим и сделать врезки в «лежанку» так, чтобы теплоноситель утекал под уклон. Поэтому нередко обратки контуров тёплого пола сводятся в одну гребёнку на удалении от отапливаемых помещений.
  2. Черновой пол — основание на которое укладывается труба тёплого пола, должно быть строго горизонтальным и максимально ровным — чтобы не было «гравитационных» препятствий движению, и жидкости не приходилось течь «в гору».
  3. Контуры — «улитки, змейки» по возможности максимально короткие — греются только нужные участки.
  4. Труба диаметром 20—25 мм — закреплена без скачков, горбов и перепадов, плотно прижата к основанию, исключая образование воздушных пробок.
  5. Все повороты плавные.

Основной недостаток — прогрев происходит медленней, но конвекционные системы сами по себе инертны, это плата за отсутствие циркуляционного насоса и независимость от электроэнергии.

Важно! Чаще всего для конвекционных систем отопления основные трубопроводы-лежанки делают металлические, поэтому «врезками» будут сгоны. Приварить их лучше не под прямым углом, а «по ходу» трубы, и на подаче и обратке.

Вам также будет интересно:

Комбинированная схема для квартиры

Абсолютное большинство благоустроенных квартир спроектированы исключительно с радиаторным отоплением.

Подключив к нему несколько или хотя бы единственный общий контур тёплого пола, уровень комфортабельности повышается во много раз.

Стоит ли говорить о надобности подогрева пола в санузлах или у входной двери в прихожей — это необходимый минимум, найдётся ещё «пара-тройка» мест, где бы тепло не помешало.

Как у любой комбинированной схемы, для понижения температуры теплоносителя контур тёплого пола подключается на обратку, через краны и насосно-смесительный узел. Коллекторы нужны, если контуров несколько.

Внимание! Всё это омрачается запретом ЖКХ на самовольное вмешательство, изменение схемы отопления помещений многоквартирного жилого дома, и грозит санкциями.

Однако, узаконить — получить разрешение на установку дополнительных отопительных приборов можно, но нужны веские причины и будет перерасчёт тарифов на оплату.

К котлу отопления

Случается, в доме «на перспективу» установлен двухконтурный котёл, но горячее водоснабжение реализовали электрическим водонагревателем, а второй контур так и не задействован для подогрева водопроводной воды.

На его основе возможно смонтировать независимую низкотемпературную систему тёплого пола. Конечно, не обойтись без управляющей системы и насоса.

Принцип работы: насос качает теплоноситель, движением жидкости запускается второй контур, по достижении заданной температуры нагревание прекращается, так как системой управления теплоноситель отсекается от котла, и зацикливается по контуру тёплого пола без подогрева. Отдав тепло, система управления вновь переключается на подогрев.

Несмотря на кажущуюся сложность, система отличается высокой стабильностью, надёжностью, так как работает в низкотемпературных режимах.

Условия подсоединения к батареям

Очевидно, что комфортабельность дома значительно повышается дополнением радиаторного отопления системой тёплого пола. Но для большинства случаев невозможно ограничиться простой «врезкой» в действующую систему, для качественного подключения придётся установить дополнительное оборудование, чтобы выполнить ряд условий для стабильной работы:

  • обеспечить циркуляцию, в протяжённых и тонких трубах самотёк теплоносителя затруднён или невозможен;
  • предотвратить гидроудары, выравнивая давление в подающем и обратном трубопроводах;
  • автоматически удалять воздух из системы тёплого пола;
  • фильтровать теплоноситель, особенно актуально в подключении к системе центрального отопления;
  • снижать температуру теплоносителя, до оптимальной, для комфортного микроклимата в помещениях.

Поэтому система дополняется оборудованием, которое обычно для удобства управления концентрируется в одном месте.

Справка! Для универсальности подключения его вообще объединяют в единые модули, их можно приобрести готовыми, заводского исполнения и нужных параметров.

Устройство модуля подключения

Задача модуля: исключить перегрев, понизить температуру, обеспечить бесперебойную циркуляцию теплоносителя.

Основные составляющие:

  • циркуляционный насос;
  • перепускной клапан;
  • воздухоотводчик;
  • фильтр;
  • смеситель;
  • запорные краны.

Модуль подключён непосредственно к коллекторам, а к ним — контуры тёплого пола. Управление возможно в ручном, автоматическом и программируемом режимах, зависит от комплектации.

К сожалению, за универсальность нужно переплачивать, поэтому практикуется и самостоятельная сборка модулей из отдельных комплектующих, на основе трехходовых термостатических вентилей, имеющих достойные характеристики:

  • точность температуры от 1 до 2°С, в рабочем диапазоне от 25 до 50°С;
  • между обратной и подготовленной — смешанной водой постоянный байпас;
  • внутреннее тефлоновое покрытие для уменьшения отложений от жёсткой воды;
  • собственная защита от перегрева;
  • встроенные сетчатые фильтры;
  • крепление в любом положении.

Площадь обогреваемых полов зависит от мощности выбранного насоса.

Полезное видео

Ознакомьтесь с видео, в котором рассказывается о том, как подключить систему теплого пола к котлу.

Своими руками — и без последствий

В подключении тёплого пола к готовой, действующей системе отопления ничего сверхъестественного нет. Подготовку, монтаж, даже самые ответственные и дорогостоящие узлы возможно сделать самостоятельно, при желании пытливый ум и умелые руки сделают своё дело. Но это не значит, что нужно отказаться от консультаций и услуг специалистов, особенно в многоквартирных домах.

Установка теплого пола — в этом старом доме

Наступить на ледяную плитку в ванной — жестокий способ проснуться утром. Неудивительно, что многие из нас покупают очень толстые тапочки и гигантские коврики для ванной. Но что, если бы мы могли сбросить тапочки и ступить босиком на горячую плитку? Это возможно с помощью теплого пола. И вы можете установить его в своем доме с гораздо меньшими трудностями и расходами, чем вы могли ожидать. Теплый пол существует уже много веков.Принцип прост: пол излучает тепло вашим ногам, согревая все вокруг. Наиболее известны гидравлические системы, которые обогревают весь ваш дом. Они производят прекрасное тепло, но для них требуются извилистые участки пластиковых труб, водонагревателей или бойлеров, насосов и коллекторов. Это делает гидравлические системы дорогими и сложными в установке. Более простая и менее дорогая альтернатива для одной комнаты — это одна из обсуждаемых здесь электрических систем.

Основные сведения о системе Система электрического излучения состоит из тонких нагревательных кабелей, таких как провода в электрическом одеяле, установленных под керамической плиткой.Поскольку кабели такие тонкие, они не сильно поднимают уровень пола; это делает их отличными для реконструкции. Их устанавливают там, где ценится теплый пол: в ванных комнатах, прихожих, на кухнях. Эти электрические системы теплого пола, управляемые собственным термостатом, не заменяют ваш основной нагревательный элемент, а дополняют его. Если вы устанавливаете лучистое отопление для пола в существующей комнате, вам понадобится специальная цепь с защитой от GFCI на 15–20 ампер для питания системы и повод для укладки нового плиточного пола.Если вы делаете ремонт, самое время удовлетворить оба требования. Модернизация теплого пола размером с ванную комнату будет стоить от 400 до 700 долларов, включая стоимость новой плитки. Эта система электрического теплого пола потребляет примерно столько же электроэнергии, что и три лампочки мощностью 100 Вт.

Детали установки

Хотя вы можете нанять профессионала для модернизации теплого пола, это несложная работа, если вам удобно укладывать напольную плитку. Мы рекомендуем подключать новую электрическую цепь к квалифицированному электрику.Задача состоит в том, чтобы покрыть черновой пол сплошным, близко расположенным узором нагревательного кабеля, подключить его к термостату в новой цепи и покрыть кабель тонким слоем и плиткой. На рынке представлены кабельные системы двух типов. В системе SunTouch используется нагревательный кабель, вплетенный в пластиковые коврики шириной 1 или 2 фута. Хотя маты можно разрезать, чтобы продлить кабель на участки неправильной формы, эту систему проще всего использовать, когда область установки прямоугольная.

Нагревательный кабель для системы электрического обогрева пола Warm Tiles от EasyHeat поставляется с длиной, определяемой требованиями к компоновке.Кабель вставляется в пластиковые каналы с прорезями, прикрепленные к полу под прямым углом к ​​кабельным трассам. Эта система имеет реальное преимущество, когда установка должна идти по изгибам или заходить в углы неправильной формы. Лучший способ начать работу с любой системой — это нарисовать в масштабе план этажа и определить «пешеходную зону», по которой будет проложен кабель. Вам не нужен кабель под шкафами, ванной, душевой кабиной и т. Д. Или напротив них; он также должен находиться на расстоянии не менее 6 дюймов от восковых уплотнений унитазов или биде. Отправьте копию плана этажа поставщику кабеля (см. Где его найти). Персонал службы технической поддержки может определить оптимальную схему расположения и необходимое количество кабеля. Стандартные термостаты доступны для каждой системы, но вам лучше потратить несколько дополнительных долларов на модель с пониженной температурой. Вы сэкономите электроэнергию, отключив тепло в периоды использования системы. После того, как кабель опущен и проводка подключена, все, что остается, — это укладка плитки. Хотя эти системы совместимы с любой плиткой, некоторые тонкие наборы работают лучше других; уточните у поставщика кабеля конкретные рекомендации.

Лучистое отопление всего дома

Гидравлические лучистые полы нагреваются теплой водой, перекачиваемой по пластиковым трубкам. Другие компоненты типичной гидравлической системы включают бойлер или водонагреватель, циркуляционный насос, коллектор клапанов для управления распределением воды и термостат для контроля температуры. Из-за размера и сложности большинство гидравлических систем устанавливаются сантехниками и / или подрядчиками по ОВК. Стоимость всей системы отопления составляет от 6 до 12 долларов за квадратный фут, что в два-три раза превышает стоимость других систем отопления.Однако гидронная система обеспечивает существенную экономию при использовании по всему дому или, по крайней мере, на всем уровне. В этом масштабе вы можете сэкономить примерно на треть по сравнению с тем, что вы заплатили бы за обогрев принудительным воздухом. Ковровое покрытие, плитка и виниловые полы могут опускаться по водяному каменному полу, хотя при установке коврового покрытия теряется некоторая эффективность. Трубы также могут проходить под деревянным полом; он устанавливается непосредственно под чистовой пол или крепится к нижней стороне чернового пола между балками (см. иллюстрации).Вариант с балочным пространством может хорошо работать при модернизации, если у вас есть доступ под полом, который вы хотите обогреть.


Где найти

Stadler Viega Corporation
3 Alfred Circle
Bedford, MA 01730
www. stadlerviega.com
781-275-3122

Системы электрических кабелей: Теплая плитка Система электрического обогрева пола

EasyHeat
31977 US 20 E
New Carlisle, IN 46552
www.easyheat.com
219-654-3144

Электрические лучистые напольные системы SunTouch

SunTouch
www.suntouch.net
888-432-8932

Гидравлические системы: Climatec Advanced Heating Technologies
Box 3910
Easton, PA 18043
www.climatecadvanced.com
610-250-9885

PFG Industries
9614 Bank Rd.
Вашон, Вашингтон 98070
www.mechdir.com
206-463-1267

Radiantec
Box 1111
Lyndonville, VT 05851
www.radiantec.com
800-451-7593

Radiant Technology
11A Farber Drive
Bellport, NY 11713
800-784-0234

WIRSBO Company
5925 148th Street West
Apple Valley, MN 55124
www. wirsbo.com
800-321-4739

Roth Industries
1800 S. Des Plaines Avenue
Forest Park, IL 60130
www.roth-usa.com
708-488-1511

Warmboard Inc.
8035 Soquel Drive, Suite 41-A
Aptos, CA 95003
www.warmboard.com
877-338-5493 — бесплатно
831-685-WARM (9276) — офис
831-685-9278 — факс

Модернизация лучистого отопления в подвале, ванной и спальнях

Если вы когда-либо грелись перед открытым огнем, вы испытали лучистое тепло. В отличие от поднимающегося горячего воздуха, лучистое тепло распространяется во всех направлениях, нагревая более прохладные предметы вокруг себя. Подача теплой воды по пластиковым трубкам, установленным в полу, обеспечивает лучистое отопление пола оттуда, создавая ощущение тепла и комфорта в комнате.

Хотя установка системы лучистого теплого пола может работать на 50 процентов больше, чем, например, традиционное воздушное отопление, она экономит 30 процентов затрат на электроэнергию, в конечном итоге окупаясь. Вставить его в новую конструкцию очень просто: специальные деревянные пластины, привинченные к балкам, служат в качестве основания. Но переоборудование труб под существующий пол сопряжено с трудностями. Если комната выпотрошена до балок, достаточно легко уложить деревянные плиты. Но это невозможно, когда пол остается на месте.

3 места для модернизации теплого пола в существующих домах

Вот три самых популярных места для переоборудования лучистой энергии и то, что в каждом случае делают профессионалы, чтобы привнести уют в старые дома.

1. Лучистое тепло в жилых помещениях первого этажа

Ричард кормит трубку PEX подрядчику по отоплению Джону Перри, который проталкивает ее вдоль балки. Под каждой комнатой на первом этаже будет петля по одной длине трубы. Фото Russell Kaye

Лучший способ переоборудовать теплый пол, не нарушая существующий пол, — это сделать это снизу, напротив нижней стороны чернового пола. В большинстве домов это можно сделать только на первом этаже, где пролеты балок открыты для пространства внизу. Его можно укладывать под большинство существующих полов, включая дерево, плитку, винил и даже ковер.

Установка лучистого теплого пола в существующих домах начинается с ввинчивания алюминиевых направляющих между балками, которые удерживают трубы PEX (сшитый полиэтилен), по которым проходит горячая вода. «Пластик, такой как PEX, не является хорошей средой для переноса, — говорит Ричард. «Таким образом, алюминий высасывает тепло и отводит его к черному полу.«Следы удерживают трубы на равном расстоянии от 6 до 8 дюймов, чтобы избежать холодных пятен. Змеи трубы непрерывно изгибаются от пролета к заливу через отверстия, просверленные не менее чем на 2 дюйма от краев каждой балки. Однако на кухне или в семейной комнате, Ричард старается не запускать его под шкафами или другими встроенными элементами. «Вы не хотите, чтобы тепло задерживалось под герметичной коробкой», — объясняет он.

Изоляция под трубой имеет решающее значение для удержания тепла в полу, а не для его рассеивания в разные стороны.В проектном доме бригада нанесет пенопластовую изоляцию на трубы между балками, образуя герметичное уплотнение.

Система лучистого теплого пола требует подачи горячей воды, соединения между трубкой и водопроводом и насоса для перемещения воды от одного к другому. При модернизации первого этажа все они либо уже существуют, либо их легко найти поблизости.

Проектный дом TOH имеет коллектор в подвале, откуда все трубы берут начало и возвращаются.Он подключается к циркуляционному насосу. Трубки каждой комнаты подаются в коллектор, петляют под полом и снова соединяются на выходе. В каждой комнате или зоне есть отдельный термостат; при его увеличении в комнату поступает теплая вода, повышая температуру в помещении. Выключение отключает воду.

Коллектор получает горячую воду из бойлера, в котором есть специальный смесительный клапан, настроенный на подачу воды не выше 140 градусов по Фаренгейту. Этот предел, объясняет Ричард, гарантирует, что поверхность пола не поднимется выше 85 градусов, что может разрушить плиточную мастику и покоробить дерево.В здании проекта температура в трубопроводах будет повышаться и понижаться в зависимости от погоды: от 85 до 90 градусов в мягкие зимние дни и до 130 или 140 градусов в самые холодные дни.

2. Утепление ванных и спален второго этажа

Перри использует резиновый молоток, чтобы вставить PEX в алюминиевую гусеницу. Убедившись, что трубка полностью защелкнулась, он обеспечивает эффективную теплопередачу. Фото Рассела Кея

Модернизация излучателя на втором этаже, где комфорт теплой плитки в ванной или деревянного пола под босыми ногами является настоящим удовольствием, может оказаться более сложной задачей.Редко есть доступ к балкам второго этажа снизу, поэтому трубы должны входить сверху. По словам Ричарда, это может добавить от ½ дюйма до 1 дюйма к уклону пола, что потребует корректировок, например, подъема или срезания дверей. (Эти ограничения также относятся к первому этажу без подвала. Так, например, на кухне вы должны быть уверены, что приподнятие пола не закрепит посудомоечную машину на месте.)

К счастью, есть изделия — Quik Trak от Uponor, климатическая панель Viega и Raupanel от Rehau, — которые позволяют сохранять дополнительную высоту ниже дюйма.По словам менеджера проекта Rehau Джона Кимбалла, эти панели могут перекрывать практически любой черновой пол — доски, фанеру, OSB или даже бетон — при условии, что он ровный и находится в хорошем состоянии.

После того, как панели прибиты или прикручены, вы можете покрыть их различными полами. Поскольку плитка легко отдает тепло, она идеально подходит для лучистого тепла, поэтому ванная комната — отличное место для модернизации. Тем не менее, плиточный пол включает в себя подкладочную доску, тонкий слой и саму плитку, поэтому он добавит больше высоты комнате, чем, скажем, линолеум, который опускается на ¼-дюймовую фанеру, или дерево, которое можно положить прямо на панели (если монтажники не прибивают трубы).

Тем не менее, практически любое обычное напольное покрытие выдержит излучение. Для деревянных полов Ричард рекомендует такие твердые породы дерева, как дуб, ясень или клен. «Чем уже планка, тем лучше», — говорит он. «Он сводит к минимуму расширение и сжатие». Ковровое покрытие также будет работать до тех пор, пока совокупная изоляционная способность ковра и подкладки — информация, которую должны иметь продавцы ковров или подрядчики по производству лучистых материалов — не превышает R-2,5. «Если пол слишком хорошо изолирован, — говорит Ричард, — это все равно, что надеть свитер на радиатор.«

Для подключения отопительной системы второго этажа к источнику тепла нужно просто найти способ получить воду из бойлера. По сути, везде, где могут быть установлены трубы PEX, лучистое тепло может распространяться. Ричард рекомендует установить коллектор «в туалете или заправить в полость для стойки — близко к обогреваемой области». Это позволяет избежать изгиба нескольких длин трубок вниз к удаленному коллектору и обратно. Тогда по единственной линии можно подавать воду из котла в коллектор.

3.Создание подвального этажа с подогревом

«Любой подвал, в котором есть семейная комната, игровая комната или мастерская, должен быть сияющим», — говорит Ричард. Если в подвал будет бетонная плита, PEX может опускаться до заливки, прикрепленный к проволочной сетке или закрепленный на жесткой пенопластовой изоляции. Пол затем идет прямо поверх этой плиты.

Если плита уже установлена, через нее проходят трубы с использованием тех же низкопрофильных панелей, которые использовались для модернизации второго этажа. Затем вы можете закончить пол так же, как и на втором этаже, или вы можете залить панель легким бетоном.«Покрытие трубы легким бетоном или гипсобетоном позволяет поглощать ее тепло тепловой массой бетона. Это также защищает трубы, но увеличивает высоту готового пола», — говорит Ричард. «Значит, вам нужно отрегулировать каждый дверной проем».

В конце концов домовладельцы Newton решили разместить излучатель под всем первым этажом и под ванной на втором этаже, но оставили его вне подвала. Установка увеличит стоимость модернизации их системы отопления, но в холодном северо-восточном климате они увидят экономию в первом зимнем счете за электроэнергию.Однако, по словам Ричарда, «Radiant» на самом деле не в денежной окупаемости. «Нет сомнений в том, что это наиболее эффективный способ обогрева и самые низкие эксплуатационные расходы», — говорит он. «Но главная причина, по которой вы это делаете, — это повседневный комфорт».

Альтернативное электрическое лучистое отопление

Как правило, электрические лучи — либо кабели, проложенные в полу, либо тонкие маты из резистивного провода, закрепленные на стекловолоконной сетке, — устанавливаются в отдельных комнатах, а не во всех домах. Фото Russell Kaye

Как правило, электрическое лучистое отопление — либо кабели, проложенные в полу, либо тонкие маты из проволочного сопротивления, закрепленные на стекловолоконной сетке, — модернизируется в отдельных комнатах, а не во всех домах. Его быстрее и дешевле установить, и он станет хорошим вариантом для модернизации ванной комнаты, скажем, или небольшой гардеробной. Но Ричард Третви из TOH не рекомендует использовать электрические лучи для больших помещений, таких как кухня или готовый подвал. «Учитывая высокую стоимость киловатт-часа, это не лучший основной источник тепла, особенно в холодном климате», — говорит Ричард. «Hydronic Radiant настолько эффективен, потому что он использует воду для передачи тепла по всему зданию. А вода является идеальной средой для передачи тепла.Период »

Как установить водяное отопление в полу | Руководства по дому

Водяной теплый пол, также известный как лучистое тепло, можно установить между черным полом и напольным покрытием, но если ваш пол уже установлен, он также может проходить под черным полом. В последнем случае вам понадобится доступ к нижней части пола, чтобы вы могли прикрепить трубы отопления, которые обычно сделаны из трубок из сшитого полиэтилена или PEX. Трубы подключаются к бойлеру, который нагревает воду, и во многих случаях домовладельцы используют существующий водонагреватель.Чтобы предотвратить перегрев, который может повредить пол, следует установить датчик, регулирующий температуру в трубах.

Определите размер используемой трубки. PEX бывает диаметром 1/2, 3/4 и 1 дюйм, а оптимальный размер обеспечивает достаточное количество лучистого тепла, чтобы поддерживать температуру в комнате, не перегружая водонагреватель. Возможно, вам стоит назначить консультацию со специалистом, чтобы определить размер, наиболее подходящий для вас.

Идите в комнату под той, которую вы хотите обогреть, и откройте балки пола, если они еще не открыты.Это может включать удаление гипсокартона, снятие изоляции или и то, и другое. С помощью монтировки удалите все гвозди, торчащие из чернового пола между балками.

Спланируйте маршрут трубопровода и просверлите отверстия подходящего размера в балках, чтобы можно было продеть трубку между отсеками, используя угловое сверло. В большинстве случаев вы, вероятно, захотите установить два отрезка трубок в каждом отсеке. В этом случае вы просверлите все отверстия на одной стороне пола и согните трубку на другом конце.

Закрепите алюминиевые рассеивающие пластины к черному полу вдоль запланированного пути трубопровода. Трубка входит в каждую пластину, а металл распределяет тепло по более широкой площади пола. Установите пластины с зазором от 6 до 12 дюймов между ними встык. Используйте крепеж, который не проникает в черновой пол — в большинстве случаев хорошо подойдут шурупы или гвозди диаметром 3/4 дюйма.

Установите трубку, вставив ее в пластины резиновым молотком и продев ее через отверстия в балках.Вытяните трубку до точки, в которой она соединяется с нагревателем.

Заполните каждый отсек изоляцией из стекловолокна. Если вы не планируете устанавливать гипсокартон, закрепите войлок на месте, протянув проволоку через каждую и прикрепив концы к балкам кровельными гвоздями.

Установите медные тройники на входе и выходе вашего водонагревателя, чтобы создать соединения для трубок лучистого отопления. Медные трубы 3/4 дюйма от этих тройников должны доходить до рециркуляционного контура, обычно устанавливаемого на стене рядом с обогревателем.Насос прокачивает воду по контуру и обходит нагреватель до тех пор, пока датчик не обнаружит, что температура упала ниже определенной точки. Когда это происходит, открывается клапан, и вода из нагревателя смешивается с циркулирующей водой.

Подсоедините трубку PEX к контуру рециркуляции, используя соответствующие переходники медь-PEX.

Ссылки

Советы

  • Если вы устанавливаете лучистое тепло перед укладкой пола, создайте пространство для труб, установив второй черновой пол на полосах пиломатериалов толщиной 1 или 1 1/2 дюйма.Этот метод значительно увеличивает высоту пола и может потребовать модификации дверных проемов и переходов на полы в других помещениях.
  • Керамическая плитка является предпочтительным напольным покрытием для систем лучистого отопления, но также подходят древесина твердых пород и винил. Если у вас ковровое покрытие, ковер может плохо проводить тепло.

Предупреждения

  • Обратитесь в местную строительную администрацию, чтобы узнать обо всех применимых разрешениях и нормативных требованиях для вашего проекта.Если у вас нет необходимого опыта, нанимайте квалифицированного подрядчика для выполнения любых окончательных подключений сантехники и проводки.

Writer Bio

Крис Дезил имеет степень бакалавра физики и степень магистра гуманитарных наук. Помимо неизменного интереса к популярной науке, Дезиэль с 1975 года занимается строительством и дизайном домов. В качестве ландшафтного дизайнера он помог основать две садовые компании.

Janes Radiant — Самостоятельно установите теплый пол

Выбираете ли вы нашу горячую воду или наши комплекты для электрического лучистого отопления, для вас найдется пакет Janes Radiant.

Установка системы лучистого отопления

Janes Radiant — лучшее решение для домовладельцев и подрядчиков, которые хотят установить теплый пол с минимальными затратами. Не срезая углы, мы можем помочь вам выбрать наиболее практичный комплект или систему излучающего излучения, чтобы обеспечить вам и ваше пространство наилучшим и наиболее комфортным теплом. После многих лет установки тысяч систем по всему северо-западу наша команда готова предоставить все помощь, необходимая для того, чтобы вы без проблем завершили установку.Поговорите с Джейнс Рэдиант о том, как начать свой проект сегодня — мы здесь, чтобы сделать ваш проект по установке теплого пола своими руками простым и успешным.

Система In-Floor Heating хорошо помогает обогревать помещения любого размера и назначения; от больших складов до крошечных ванных комнат, от роскошных домов до хорошо используемых мастерских. Наши комплекты для самостоятельной сборки могут быть установлены и использованы в любых помещениях с использованием любых материалов: между балками, в бетонной плите, под твердой древесиной или плиткой и т. Д. Выбираете ли вы нашу горячую воду или наши комплекты для электрического лучистого отопления. , для вас есть пакет Janes Radiant.

Есть два различных способа установить систему лучистого теплого пола. Первый находится в самом полу, второй — под черным полом между балками. В большинстве случаев гидравлические системы (на водной основе) являются наиболее эффективными. Ниже приведены распространенные методы гидравлической установки:

Плита класса
НКТ устанавливаются поверх жесткой изоляции перед заливкой бетонной плиты. Трубки будут привязаны к арматуре или проволочной сетке или в некоторых случаях прикреплены скобами непосредственно к жесткой изоляции.Это обеспечивает эффективную установку большой массы. Трубки поверх фанеры с гипсовой заливкой
Трубки прикрепляются скобами к фанерному основанию, а затем покрываются тонким слоем легкого гипсового цемента. Это обеспечивает эффективную установку большой массы. Сборные панельные системы
Панельные системы предназначены для установки как на существующие бетонные, так и на деревянные черновые полы. Панельные системы предварительно спроектированы и имеют каналы в алюминиевых передаточных пластинах, через которые трубка встает на место.Затем поверх панельной системы укладываются напольные покрытия. Staple-Up
Трубки крепятся скобами к основанию чернового пола между балками с помощью алюминиевых теплообменных пластин. Таблички повышают эффективность и отклик установки. Затем между балками под трубой устанавливается изоляция, которая помогает отводить тепло вверх. Шпалы над деревянным черным полом
Фанера вырезается, чтобы получить деревянные планки обрешетки, которые устанавливаются на черный пол.Затем между шпалами устанавливаются трубы, а покрытия пола устанавливаются непосредственно над шпалами и трубами. Для каждого из этих вариантов гидронной установки Janes Radiant предоставит
  • пошаговое иллюстрированное руководство по установке
  • неограниченную техническую поддержку по телефону и электронной почте в течение всего времени установки
  • Трубка PEX
  • схема расположения трубопроводов
  • Коллектор (ы)
  • для распределения горячей воды по различным трубопроводным контурам
  • бойлер, резервуар для горячей воды или водонагреватель без резервуара, соответствующий размеру и типу проекта
  • предварительно смонтированная механическая панель со всеми компонентами согласовано с вашим источником тепла
  • все дополнительные детали, которые вам понадобятся для установки и тестирования вашего нового излучателя в системе теплого пола

Это экономично

Самостоятельная установка экономит ваши деньги, а теплый пол со временем снижает ваши затраты на электроэнергию.

Где установить?

Новое строительство, небольшие или большие пристройки, реконструкция или существующие помещения.

Это просто

Установка проста и совместима с вашим домом и существующими этажами.

Вас поддерживают

Наши руководства по установке ясны, подробны и просты в использовании, а также мы предлагаем бесплатную техническую поддержку.

Как начать:

1) Выберите область, которую вы хотите обогреть. 2) Позвоните Джейн, чтобы узнать цену или сделать заказ. 3) Получите комплект и руководство по почте. 4) Установите и наслаждайтесь!

Советы по дизайну теплого пола | 2019-11-04

Когда дело доходит до дизайна лучистого пола, нужно многое знать.Я не могу полностью осветить сияющий дизайн в этой колонке или во всем журнале, если на то пошло. Объем большинства руководств по дизайну составляет от 200 до 300 страниц. Но я сделаю все возможное, чтобы выделить основные моменты и то, чего следует избегать любой ценой.

В 1982 году я был участником установки излучающего излучения в подвале в качестве ученика. Это был первый раз, когда я окунул пальцы ног в ощущение сияющего пола. Моя работа была простой. Мне пришлось как можно быстрее привязать ремень к проволочной сетке размером 6 на 6 дюймов.Затем я понял, что мой босс и его ведущий установщик сделали все настолько неправильно, насколько это вообще возможно.

Откуда я это узнал?

Потому что следующие две зимы я провел в этом доме достаточно времени, чтобы он мог считаться моим домашним адресом. Система никогда не работала. Ни при запуске, ни через неделю, и, конечно, ни через полтора года, когда я перешел в компанию, выбравшую более короткие петли. Именно там я начал копаться в книгах по лучистому отоплению, чтобы узнать обо всем, что касается воды.

Вот что я помню как самые серьезные ошибки на той первой работе:

1. Полудюймовые петли трубопровода длиной 1000 футов.

2. Полибутиленовые трубки, используемые без теплообменника, труб и компонентов из цветных металлов.

3. Муфты использовались случайным образом на изогнутых трубах, которые должны были быть заделаны в 4 дюйма бетона.

4. Использовался чугунный котел без защиты от низких температур возвратной воды, например, четырехходовой смесительный клапан.

5. Перед заливкой трубка не подвергалась испытаниям под давлением.

6. Никакая изоляция не использовалась под трубой, и половина подвала была из разряда заброшенных.

Эти шесть вещей более чем достаточно, чтобы убить излучающую панель, котел и все остальные компоненты. Я не знаю, как прошел судебный процесс, но Южный Баррингтон находится в престижном пригороде Чикаго, поэтому я знаю, что домовладельцы не проявили снисходительности к той спокойной ночи. Я до сих пор помню имя домовладельца и не могу вспомнить, что я ел на ужин вчера вечером.Вот как было грандиозно крушение поезда.

Моя цель — помочь вам избежать этих ловушек и направить вас к успешному дизайну и установке лучистого пола каждый раз.

Процесс систематического проектирования

Как и в любом успешном гидронном дизайне, должен быть поэтапный процесс, чтобы убедиться, что вы охватили все, что вам нужно. Намного проще сделать все правильно с первого раза, чем исправлять постфактум.

А с лучистыми полами с подогревом постфактум может стать кошмарным испытанием.Трубки редко доступны, поэтому исправление длины петель, перегибов и утечек обычно требует какого-либо сноса. Никто не обрадуется этому.

Другие последствия плохого проектирования могут включать в себя дорогое растрескивание камня или плитки, растрескивание бетона, поломки паркетного пола, короткое замыкание котла, неэффективность котла из-за высокой температуры возвратной воды, ранний выход из строя котла, холодные точки, отсутствие комфорта в одну сторону или прочее и потребность в негабаритных насосах.

Ниже приводится способ, которым меня научили проектировать системы лучистого теплого пола некоторые люди, намного более умные, чем я. Я собираюсь передать эту информацию, потому что она работает, и нам нужно, чтобы наши системы работали. Этот метод быстрый, точный и показывает, как это делать вручную.

Программное обеспечение для проектирования

Radiant лучше благодаря тому, насколько быстро вы можете манипулировать числами, и тем фактом, что вы можете создавать на их основе профессиональные отчеты и списки материалов. Но я думаю, что стоит знать, как работают числа.

• Выполните расчет нагрузки по тепловым потерям для каждой комнаты. Блочные нагрузки обычно не очень хорошо подходят для лучистого пола, потому что редко можно встретить одинаковый тип пола повсюду.Вы можете иметь два одинаковых помещения с одинаковыми тепловыми потерями, но они могут потребовать разной температуры подаваемой воды из-за чистового пола. Для тяжелой набивки и толстого коврового покрытия потребуется более высокая температура воды, чем для плитки или камня.

• Определите заданную температуру комнатного термостата. Обычно это 65-70 градусов для систем теплого пола, наиболее распространенным является 65 градусов.

• Определите площадь помещения в квадратных футах. Длина, умноженная на ширину, равна площади.

• Определите необходимое количество БТЕ / час на квадратный фут на комнату. Просто разделите теплопотери помещения на квадратный метр помещения.

• Определите температуру поверхности пола. Зная заданное значение температуры термостата и значение BTU / час / квадратный фут, вы можете быстро определить температуру поверхности пола по следующей формуле: (BTU / час / sf ÷ 2) + заданная температура.

Например…

Уставка = 65 градусов

Необходимые БТЕ / час / кв.фут = 20

Константа для лучистых полов = 2

65 + 20/2 = 65 F + 10 F = 75 градусов температура поверхности пола

• Выберите способ установки. Экструдированные алюминиевые пластины, скоба или подвесная труба (плохие идеи), 4-дюймовая заливка бетона, 1/2-дюймовая заливка бетона и коврики с выступами — вот лишь несколько примеров.

• Выберите тип и размер трубки. Что касается типа трубки, я предпочитаю использовать PEX-a, потому что, если вы случайно перегибаете трубку, ее можно восстановить до первоначальной формы, осторожно нагревая ее. Тепловые пушки в порядке; факелов нет. Я также большой поклонник PEX-Al-PEX. Как только вы сформируете изгиб, он остается изогнутым, не опасаясь, что он вернется и ударит вас по лицу.Размер трубки будет зависеть от способа установки. Для бетонных работ обычно используется 1/2 дюйма, а экструдированные плиты могут быть 3/8 дюйма или 1/2 дюйма, в зависимости от ваших предпочтений. Гораздо проще работать с трубкой 3/8 дюйма, но максимальная длина петли меньше из-за большей потери давления.

• Определите коэффициент R для напольного покрытия. Таблицы этих значений доступны на сайтах производителей трубок, таких как REHAU, Uponor или Mr. PEX.

• Определите расчетную дельту T. Это заданная разница температур между температурой подаваемой и обратной воды, обычно 10 градусов в жилых помещениях.

• Определите расстояние между трубками. Большинство жилых помещений будут иметь размеры 6 дюймов, 8 дюймов, 9 дюймов или 12 дюймов, в зависимости от типа комнаты, БТЕ / час комнаты. потребности и способ установки. Вот как я обычно атакую ​​это: для подвалов это почти всегда 12 дюймов по центру; экструдированные пластины неизменно имеют размер 8 дюймов.Перерасход бетона варьируется от 6 дюймов, 9 дюймов до 12 дюймов, в зависимости от теплопотерь в помещении и от того, насколько низкой должна быть температура подаваемой воды.

• Определите температуру подаваемой воды. Четыре фактора дадут нам это число: BTU / час / sf; расчетная дельта Т; способ установки; и расстояние между трубками. Производители трубок предоставляют диаграммы.

• Определите активную длину петли и длину выноски. Длина петли рассчитывается с использованием следующих множителей:

1.12 дюймов на центральной трубке x 1,0

2. 9 дюймов на центральной трубке x 1,33

3,8 дюйма на центральной трубе x 1,5

4. 6 дюймов на центральной трубе x 2,0

Длина поводка или хвоста — это точное расстояние между комнатой и коллектором, умноженное на два. Вы обнаружите небольшие различия в рекомендуемой длине петли, но с этим вы будете в безопасности.

Трубка диаметром 1,3 / 8 дюйма: 200 футов

2. Трубка 1/2 дюйма: 300 футов

• Определите общее количество галлонов в минуту. Это тоже несложно. GPM = потери тепла в БТЕ / (расчетная дельта Т x 500). Пример: 100000 / (10 x 500) = 100000/5000 = 20 галлонов в минуту. 500 — это константа, которая получается из этих значений и уравнения:

1. В одном галлоне воды содержится 8,33 фунта.

2. В часе 60 минут.

3. А 1 — удельная теплоемкость воды.

4. 8,33 x 60 x 1 = 499,8 (округляем до 500)

• Определите галлон в минуту на петлю. Всего галлонов в минуту / количество петель = галлонов в минуту на петлю

• Определите потерю давления или потерю напора. Это то место, где большинство людей могут быть немного ошеломлены, но не делайте этого. Это необязательно. Существует так много калькуляторов и инструментов, которые облегчают вам задачу, но мне больше всего нравится RadPad (см. Рисунки 2 и 3).

Изначально RadPad был предоставлен RPA. Этот инструмент делает все, и если я смогу во всем разобраться, то сможете и вы. На задней стороне этого ползункового калькулятора вы просто устанавливаете расход на каждую трубку в окне номинального размера трубки, а затем считываете потерю давления выше длины контура трубки.

Быстрый пример, я имею в виду быстрый, потому что мне потребовалось менее 10 секунд, чтобы получить ответ: если моя 1/2-дюймовая трубка имеет галлон в минуту 0,6, а длина контура трубки составляет 265 футов, моя потеря давления составляет примерно 4,3 ноги. Это так просто.

Загрузите приложение здесь: www.drakeip.com/RadPad/index.html

Давайте рассмотрим полный дизайн (см. Рисунок 4).

Это именно то, что я описал ранее, хотя и показан в виде одного сводного снимка. Он объясняет, что вам нужно, как вы добиваетесь этой потребности и как вы добиваетесь результата.

Что-то вроде этого заставляет вас копнуть немного дальше, чем использование программного обеспечения, и помогает лучше понять процесс и математику. Я знаю, что это помогло мне.

Что нужно знать и чего избегать

• Как я упоминал ранее, разные напольные покрытия часто требуют разной температуры подаваемой воды. Тем не менее, постарайтесь ограничить количество различных температур воды, которые вы будете использовать в своем дизайне. Хорошие смесительные клапаны и циркуляторы недешевы.Если моя расчетная температура воды в подающей линии составляет от 10 до 15 градусов друг от друга, я подумаю об использовании промежуточного числа, если нет никаких предсказуемых проблем.

• Обучайте своих клиентов и понимайте их ожидания.

1. Хорошо спроектированная система не может производить полы, которые всегда будут нагревать пальцы ног. Убедитесь, что они это знают.

2. Если они намереваются постелить коврики на полы с подогревом, им нужно знать, что они блокируют свой единственный излучатель тепла. Чем больше и толще коврик, тем хуже будет.

• Делайте домашнюю работу на паркетных полах. Проконсультируйтесь с Альянсом профессионалов Radiant и Национальной ассоциацией деревянных полов.

• Если напольное покрытие выложено плиткой или камнем, я бы порекомендовал подрядчику установить защитную мембрану от трещин.

• Изолируйте под панелью излучающего пола, независимо от того, какой тип вы выберете. Покупатель, будьте осторожны: не вся изоляция работает так, как рекламируется. Соблюдайте общепринятые отраслевые стандарты.

• Если длины ваших петель не отличаются друг от друга в пределах 10 процентов, обязательно используйте коллекторы, которые позволяют выполнять балансировку.

• Всегда создавайте давление в трубках и коллекторах до 60 фунтов на квадратный дюйм сразу после их установки.

• Имейте в виду, что если вы используете смесь гликоля и воды, вам понадобится дополнительный насос. Удельная теплоемкость воды составляет 1,0. Смесь вода / гликоль как минимум на 10 процентов больше.

• При установке трубок поверх чернового пола для переливания 1 1/2 дюйма, будьте осторожны, чтобы не разместить все свои хомеруны в общем коридоре. В таком случае зал перегреется; вероятно, здесь находится ваш термостат.Я предпочитаю просверлить и разместить их под полом. Если это невозможно, изолируйте большую часть, если не все, трубки. Расчет нагрузки для каждой комнаты определит, какой уровень утепления.

• Чем ближе расстояние между центральными трубками, тем ниже температура подаваемой воды вам потребуется.

• Максимально увеличьте эффективность модулирующего конденсационного котла за счет максимально низкой температуры возвратной воды (RWT). Чем ниже RWT, тем больше котел будет работать в конденсационном режиме.Чем дольше котел находится в конденсационном режиме, тем он будет эффективнее.

• Нет необходимости устанавливать трубы под кухонными шкафами или приборами, но внимательно следите за появлением ниши рабочего стола, добавленной к шкафу в последнюю минуту. Тебе там нужны трубки. Спроси меня, откуда я это знаю. Это был мой промах в 1995 году, и мне постоянно напоминали о моей ошибке 2 фута на 2 фута.

Вы не хотите попасть в неверный конец судебного процесса, поэтому, если вы решите стать ярким подрядчиком, идите ва-банк.Читайте, ходите на семинары, задавайте вопросы, слушайте и учитесь, и вам никогда не придется об этом беспокоиться.

Полное руководство по системам теплого пола

Представьте, что вы в холодный день вышли из теплой постели или душа на теплый пол. Вот что произойдет, если у вас в доме установлен лучистый пол с подогревом.

Системы лучистого теплого пола нагревают предметы и людей в помещении непосредственно инфракрасным излучением. Такой способ обогрева намного эффективнее и комфортнее систем, обогревающих воздух; Благодаря теплу, исходящему от земли, температура в комнате будет более стабильной, без холодных пятен или сквозняков.

В этой статье мы рассмотрим три основные системы лучистого теплого пола: электрическое, , водяное, и воздушное, , , теплый пол.

Из этих трех чаще всего используются электрические и водные системы.

Водяной теплый пол с подогревом обычно используется для обогрева больших площадей пола и целых домов и обычно встраивается на этапе строительства.

Электрические лучистые полы с подогревом — отличный выбор для небольших проектов, таких как обогрев кухонного пола или холодной ванной комнаты.Его легко установить и недорого.


Вот наши основные рекомендации по системам электрического лучистого теплого пола, основанные на нашем опыте и исследованиях:

Лучшее в целом: Системы обогрева Электрические лучистые полы с подогревом с сенсорным термостатом Aube

Лучшая цена за деньги: полный комплект электрической системы теплого пола LuxHeat 120 В

Лучшее для небольших помещений: система теплого пола Heatwave с термостатом GFCI

Теперь давайте погрузимся в историю лучистого отопления , как оно работает и какие системы лучистого теплого пола используются в коммерческих и жилых помещениях.


История лучистого теплого пола

Многие люди считают, что лучистые полы с подогревом — довольно новая концепция, но на самом деле это один из старейших способов обогрева дома. Системы лучистого теплого пола появились еще в 5000 году до нашей эры в Китае и Корее.

Кредит изображения: Wikipedia.org

Примерно в третьем веке до нашей эры. Римляне начали совершенствовать эту систему, создав слои плитки, бетона и дополнительный слой плитки, который поднимался на столбах, что позволяло нагретому воздуху циркулировать более свободно.

Однако эта система исчезла вместе с Римом и возродилась только в 17 веке в Европе, когда сэр Джон Стоун впервые начал использовать нагретую воду, циркулирующую по трубам, для обогрева сначала теплиц, а затем коммерческих помещений.

Это привело к усовершенствованию метода, а также к одним из первых исследований того, как работает лучистая теплопередача.

Лучистое отопление впервые появилось в США во время гражданской войны, когда нагретый воздух, аналогичный китайской концепции, использовался для обогрева больничных палаток.В 1907 году было обнаружено, что небольшие трубы с горячей водой можно заделать в бетон или штукатурку, и этот процесс начал применяться.

Однако лишь после того, как Фрэнк Ллойд Райт начал понимать преимущества системы, она стала более широко распространенной.

Концепция теплого пола

Изображение предоставлено: Семинар по устойчивому развитию

Концепция системы заключается в том, что тепло излучается от поверхности, подобно тому, как вы можете ощущать тепло от горелки на плите на расстоянии от нескольких дюймов до футов.Таким образом, хотя система не нагревает воздух напрямую, она заставляет вас и предметы в комнате чувствовать себя теплее.

Преимущества лучистого теплого пола

Кредит изображения: Watts.com

Системы лучистого теплого пола имеют много преимуществ для домовладельца. Поскольку вы не нагреваете воздух, температура в комнате будет более стабильной от пола до потолка, поскольку тепло не уходит из холодных участков на землю.

Вы будете чувствовать себя более комфортно в комнате с лучистым подогревом пола, и во многих случаях оно потребляет меньше энергии, поэтому ваши счета за отопление могут быть намного ниже.Он подходит для различных типов полов, поэтому не умаляет красоту вашего дома.

А поскольку воздух не проходит через воздуховоды, по дому циркулирует меньше аллергенов. Его также легко запустить, он совершенно бесшумный и довольно простой в установке.

Ключевые компоненты систем теплого пола

Кредит изображения: ThisOldHouse

В зависимости от типа системы, которую вы выбираете, есть только несколько ключевых компонентов, которые необходимы для обеспечения работоспособности системы.

Для гидравлических систем все, что необходимо, — это водонагреватель или бойлер, трубы в полу, которые обычно сделаны из труб PEX, и водопроводный коллектор, включая все необходимые клапаны и фитинги, по которым горячая вода подается от бойлера к пол.

Для электрических систем вам понадобится коврик для пола с подогревом, который подключается к электрической панели вашего дома, и во всех системах вам понадобится термостат для управления системой и обогревом.

Типы установки излучающего теплого пола

Существует два основных стиля установки водяного теплого пола — влажная и сухая.

Обе системы могут использовать либо гидравлическую, либо электрическую энергию для обогрева пола. Название установки связано с тем, как проложены трубы или электрические провода.

Схема влажной установки
Изображение предоставлено: Государственный колледж Земли и минералов Пенсильвании,

В мокрой системе трубы или провода заделаны в бетон или другой материал, который может легко передавать тепло.

Это называется влажной системой, потому что провода или трубки помещаются во влажный материал; как только материал застынет, пол станет сухим, даже если вы используете метод водяного отопления.

Схема сухой установки
Изображение предоставлено: Государственный колледж Земли и минералов Пенсильвании,

В сухой системе трубки или кабели помещаются в полости под полом или между этажами.

Они ни во что не встроены. Оба метода обеспечат эффективный и постоянный нагрев, но вы можете обнаружить, что в зависимости от того, где вы устанавливаете обогреватель, один метод работает для вас лучше, чем другой.

Распространенные мифы о теплых полах

Кредит изображения: ConcreteNetwork.com

Хотя лучистое отопление существует уже тысячи лет, многие люди до сих пор считают, что это новая технология, что, в свою очередь, привело к появлению нескольких мифов и заблуждений, окружающих его.

Первый — сколько ему лет, и большинство людей считают, что он существует только последние 20 лет или около того.

Другой распространенный миф заключается в том, что он нагревает только пол, а не ваш дом. Это верно только в том случае, если вы используете небольшую электрическую систему для дополнительного отопления; Большинство систем лучистого отопления равномерно обогреют весь ваш дом.

Третий миф связан с повышением температуры; многие думают, что это означает, что система не работает.

Но на самом деле это горячий воздух, который поднимается вверх, поэтому в системе с принудительной подачей горячего воздуха у вас будет различная температура в комнате, поскольку воздух нагревается, поднимается, охлаждается и снова падает. В комнатах с теплым полом всегда остается тепло.

Многие люди также считают, что системы работают долго и не очень точны.

Большинство систем можно использовать для быстрого нагрева, однако при точной прокладке трубок или кабелей вы можете получать тепло именно там, где вам нужно и где оно нужно.

Теплый пол в сравнении с другими источниками лучистого отопления

Пол — не единственное место, где можно установить систему лучистого отопления. Их также можно разместить на стенах и потолке.

Теплый пол с подогревом, вероятно, является наиболее эффективным методом, поскольку в жилом помещении тепло распределяется равномерно.

Кредит изображения: BTL Property

Излучающие панели можно устанавливать на стены для обогрева небольших помещений.Они, как правило, менее эффективны, чем полы или потолки, потому что им сложно покрыть большие пространства.

Однако лучистые потолки часто могут быть даже более эффективными, чем лучистые полы, и поскольку поднимается только горячий воздух, а не сам нагревается, лучистый потолок может создать очень комфортную комнату, не нарушая при этом существующий пол.

Типы систем лучистого теплого пола

Следует рассмотреть три различных типа систем лучистого теплого пола.У каждого есть свои особенности, которые могут сделать его лучше или хуже для вашего дома.

1. Система теплых полов с воздушным обогревом

Системы с воздушным обогревом — это старейший тип лучистого тепла, который впервые был использован в Китае, Корее и Риме. Системы воздушного отопления немного менее эффективны, чем другие типы, и поэтому встречаются реже. Вместо того, чтобы качать воздух прямо под ваш пол, нагретый воздух циркулирует по ряду трубок, подобно тому, как используется вода.

Разница в том, что воздух легче, и его легче проталкивать через трубки, поэтому это может быть более быстрая система.

Изображение предоставлено EcoHome.net

В этой системе вы будете использовать обогреватель, но вместо того, чтобы проталкивать воздух через каналы к вентиляционным отверстиям, он будет проталкивать воздух через каналы или трубы в вашем полу, нагревая его.

Энергоэффективность этой системы может оказаться сложной задачей. Однако, поскольку обогреватели встраиваются в пол вместе с воздуховодами, они в целом занимают меньше места; Вам не нужна большая печь или бойлер.

Вам необходимо убедиться, что система закрыта и хорошо герметизирована, и ее нужно устанавливать с помощью влажной установки. Обогреватели размещены в ящиках внутри бетона и могут быть размещены в любом месте для облегчения доступа. При необходимости это может упростить техническое обслуживание и ремонт.

Полы с воздушным подогревом могут использоваться во всех типах зданий и со всеми полами, включая паркет, паркет, плитку, камень, ламинат, винил, линолеум и бетон.

Могут устанавливаться либо в несущую плиту на уровне грунта, либо в системе подвесного пола.

При установке плиты земля выравнивается, затем покрывается слоем установки из полистирола. Затем он используется для удержания печных ящиков, трубопроводов и воздуховодов, которые удерживаются на месте с помощью сетки.

Затем бетон заливается поверх установки обычным способом, как создание плиты. Отверждение начинается через 3 дня, а весь процесс занимает примерно 3 недели.

Модернизация возможна, но все же требует использования заливного бетона, мокрой установки.Сухая установка может быть невозможна с этим типом системы.

Затраты на систему теплого пола с воздушным подогревом

Кредит изображения: Ecohome.net

Стоимость установки системы воздушного отопления составляет примерно 14 долларов за квадратный фут, что аналогично гидравлическим системам. Сюда не входит стоимость настила, установленного над воздуховодами, или стоимость бетонной плиты.

Многие люди предпочитают использовать частичную систему солнечных панелей, чтобы компенсировать эксплуатационные расходы, поскольку они могут быть выше с этим типом системы; Стоимость установки не включает установку солнечных панелей.

Стоимость использования этого типа системы зависит от множества переменных, в том числе от того, насколько хорошо изолирован дом, насколько велика система и комбинируете ли вы это с солнечными панелями.

В большинстве случаев вы сэкономите не менее 10% на счетах за электроэнергию.

Распространенные проблемы с системой теплого пола с воздушным подогревом

Самая распространенная проблема с системами этого типа — воздуховоды. Большинство воздуховодов со временем подвергаются коррозии внутри бетона, что приводит к проблемам в будущем.

Только одна компания в настоящее время производит воздуховоды неагрессивной формы, которые могут использоваться в системах этого типа без постоянных проблем. Бетон должен полностью затвердеть, прежде чем система может быть активирована для обеспечения успеха.

Эту систему нельзя устанавливать всухую, что может быть проблематичным при установке на втором этаже и установке без перекрытия.

Воздух не может удерживать столько тепла, как вода, поэтому они, как правило, не так эффективны и в основном предназначены для коммерческих помещений.

Применение системы теплого пола с воздушным подогревом в коммерческих и промышленных помещениях

Кредит изображения: EcoHome.net

Лучистое тепло в целом очень эффективно, но проблемы с утечками в старых гидравлических системах привели к прекращению использования этого типа системы в школах, промышленных зданиях и коммерческих офисных зданиях.

Системы теплых полов с воздушным подогревом предлагают альтернативу старым водяным системам.

Этот тип системы чаще всего устанавливается в коммерческих помещениях, а не в жилых домах, и идеально подходит для магазинов повседневного спроса, офисных зданий, школ и промышленных зданий любого типа.

2.

Электронная система водяного отопления

Кредит изображения: TheSpruce.com

В электронной системе лучистого теплого пола провода или кабели, а иногда и маты в небольших помещениях, прокладываются в мокром или сухом виде под полом.Провода напрямую подключены к электричеству в доме, а пол регулируется термостатом. Система состоит из нескольких компонентов, в том числе напольных датчиков, нагревательного элемента — мата или проводов — и термостата.

В небольших помещениях маты, заделанные проволокой, можно укладывать в тонкий слой раствора, обрезая маты по площади. В больших помещениях сами провода обычно закручиваются петлей на расстоянии около 3 дюймов друг от друга по всему пространству, а также заделаны тонким слоем раствора.

В системе используется тип теплопроводящего пластика, который помогает передавать тепло от кабелей на этаж выше.

Системы электрического лучистого теплого пола часто немного быстрее в использовании, поскольку кабели начинают вырабатывать тепло немедленно, вместо того, чтобы сначала нагревать воздух или воду, а затем прокачивать ее через систему.

Их можно без проблем установить под любым напольным покрытием, а кабели тонкие, поэтому они не поднимают пол так, как это сделала бы более толстая система.

Однако электрические системы лучистого отопления более дороги как в установке, так и в эксплуатации. Они могут быть менее инвазивными и более быстрыми в установке, особенно в небольших помещениях, таких как ванные комнаты, они часто могут использоваться как форма дополнительного обогрева.

Стоимость систем электрического лучистого отопления

Существует несколько типов систем электрического теплого пола, поэтому ваши точные затраты могут варьироваться в зависимости от того, что вы выберете. Однако вы можете рассчитывать заплатить около 20 долларов за квадратный фут за систему и установку.

Вы все равно сэкономите от 10% до 20% на средней стоимости электроэнергии для печей с принудительным нагревом воздуха просто потому, что эта система настолько эффективна при обогреве помещения; при этом не теряется ни тепло, ни энергия.

Лучшие электрические системы водяного теплого пола

Хотя различные системы в основном работают одинаково, они могут быть разных типов. Это могут быть сетчатые маты, твердые маты и незакрепленные провода, а также инфракрасный обогреватель. Инфракрасное отопление использует систему полос из углеродного волокна, прикрепленных к серебряным шинам, соединенным с медными электрическими полосами.


Основываясь на наших исследованиях и опыте, вот наши основные рекомендации для электрических систем лучистого теплого пола:

Лучший в целом: Системы обогрева Электрические лучистые полы с подогревом и сенсорным термостатом Aube

Лучшая цена за доллар: LuxHeat 120v Electric Radiant Floor System Full Kit

Лучшее для небольших помещений: Система теплого пола Heatwave с термостатом GFCI


Применение систем электрического теплого пола в коммерческих и промышленных целях

https: // www.youtube.com/watch?v=XaRnqUIDxUI

Электрические лучистые полы с подогревом часто используются в коммерческих и промышленных целях. Различные типы ковриков или незакрепленных проводов позволяют выполнять настройку, которая может охватывать как большие, так и небольшие площади.

Универсальность установки, позволяющая проводить как влажную, так и сухую установку, а также всевозможные модификации, означает, что ее можно установить очень быстро и практически сразу же начать использовать, что делает ее хорошим выбором для больших зданий, в которых могут быть отдельные офисы. нагревать и контролировать.

3.

Система водяного теплого пола

Кредит изображения: PlumberMag.com

Гидравлический лучистый пол с подогревом использует горячую воду для обогрева вашего дома и является наиболее эффективной из трех систем. Он состоит из бойлера или водонагревателя, который нагревает воду. Вода подается через серию труб из PEX, которые проложены под полом при влажной или сухой установке.

Горячая вода, циркулирующая по трубам, нагревает пол наверху.Система полностью закрыта, что позволяет воде течь по петле или по открытой системе.

Этот тип системы может быть установлен под любым напольным покрытием и при этом очень эффективен. Она потребляет меньше энергии, чем традиционная печь с принудительным нагревом, что позволяет сэкономить до 30% на счетах за электроэнергию. Доступны различные типы установок, поэтому ее можно модернизировать или установить новую.

Типы систем водяного теплого пола

Кредит изображения: HydronicHeatingDaikobi

По сути, существует два различных метода использования водяных систем водяного теплого пола — открытый или закрытый.В процессе с открытым контуром вода забирается из источника, такого как колодец, нагревается и однократно прокачивается через систему перед сбросом.

В закрытой системе теплообменник постоянно нагревает воду, которая циркулирует по полу. В этом типе системы вода содержится, поэтому меньше шансов на то, что что-то будет загрязнено или занесет в систему такие вещи, как бактерии.

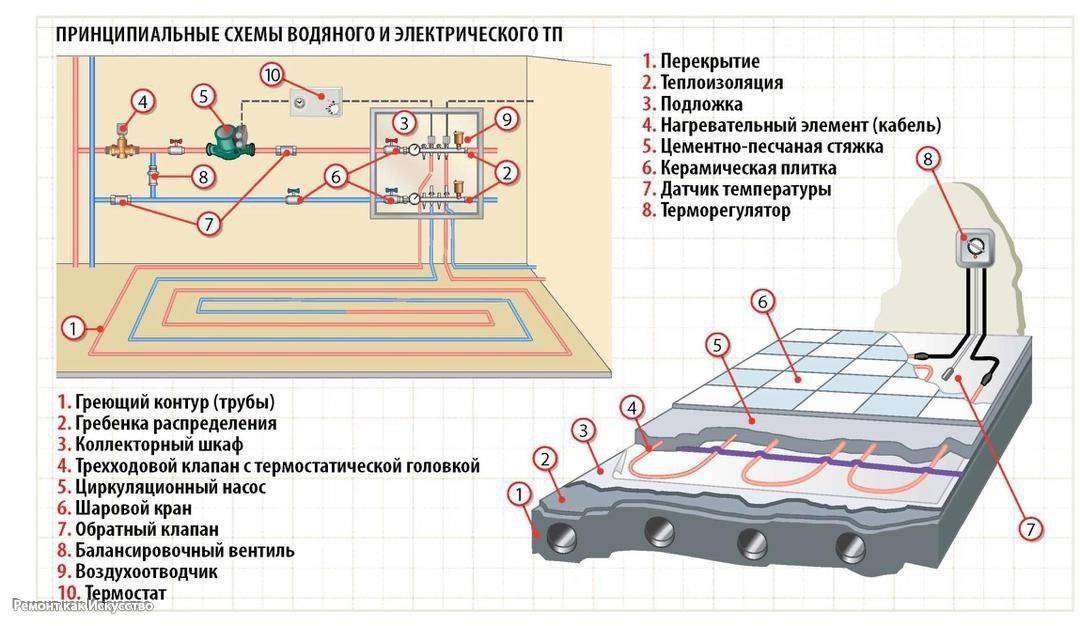

Ключевые компоненты системы водяного теплого пола

Гидравлическая система довольно проста и состоит из источника тепла, трубок, водопроводного коллектора и жидкой среды, теплообменника и насоса.

В качестве источника тепла вы можете использовать практически любой метод нагрева воды, включая водонагреватели, бойлеры, геотермальные обогреватели, солнечные водонагреватели или системы без резервуаров. Трубки почти всегда представляют собой PEX, гибкие трубки, которые не трескаются, не корродируют и не ломаются с течением времени.

В качестве жидкой среды большинство людей выбирают воду, но в закрытой системе можно использовать гликоль или смесь воды с антифризом, если ваша система подвержена риску замерзания при низких температурах, когда она не используется.

В системах с замкнутым контуром необходим теплообменник, а для поддержания циркуляции воды по трубам необходим насос. Вся система подключена к термостату для управления.

Вот короткое видео от ProHome о различных частях системы водяного теплого пола.

Использование по назначению системы лучистого водяного отопления

Эту систему можно использовать как единственный источник тепла в вашем доме.Потребуется регулярное обслуживание котла, чтобы он продолжал работать должным образом, и вы можете обнаружить, что система достаточно эффективна, и вам не нужно устанавливать термостат на такое же высокое значение, как при использовании других источников тепла.

Процесс установки системы лучистого водяного отопления

Кредит изображения: Nu-Heat

Процесс установки довольно прост и может быть как влажным, так и сухим. Котел подключается к водопроводному коллектору, ряду труб и клапанов, которые направляют воду на пол.Коллектор соединен с рядом труб, которые можно прокладывать петлей по полу на расстоянии примерно 3 дюйма друг от друга. При влажной укладке ее можно покрыть бетоном, а при сухой укладке — в полости между этажами.

Его можно установить под любым напольным покрытием, включая дерево, плитку и камень, ламинат, винил, линолеум или бетон, и весь процесс в основном зависит от размера установки, а также от того, является ли установка влажной или сухой; Для влажных укладок потребуется примерно 3 недели для отверждения, в то время как при сухих укладках верхний пол можно сразу положить и ввести в эксплуатацию в течение нескольких дней.

Стоимость Hydronic Radiant Floor

Стоимость установки гидронной системы одна из самых низких из трех. Начальные затраты составляют около 10 долларов за квадратный фут для сухой установки и могут доходить до 14 долларов за фут для влажной установки. Сюда не входит стоимость чистового пола или бетона в случае мокрой укладки.

Эксплуатация системы более эффективна, чем другие виды отопления, и может сэкономить до 30% на счетах за отопление, в зависимости от типа выбранного вами источника тепла и типа используемого топлива.

Общие проблемы и способы их устранения в системах полов с водяным излучением

Изображение предоставлено: Griffith Energy Services

Существует несколько проблем с большинством гидравлических систем, и наиболее частые из них связаны с клапанами и циркуляционными насосами. Их нужно время от времени ремонтировать или заменять.

Другой распространенной проблемой является воздушная пробка, которая возникает, когда воздух попадает в систему и препятствует циркуляции воды.Возможность выхода воздуха через определенные клапаны может помочь решить эту проблему.

Ремонт обычно стоит от 200 до 500 долларов, в зависимости от проблемы и необходимости замены деталей.

Применение систем водяного отопления в коммерческих и промышленных целях

Подобно другим формам лучистых полов в системах водяного отопления, системы водяного отопления часто используются в коммерческих и промышленных целях. Они могут помочь создать более равномерный нагрев во всем здании при меньших затратах, поэтому они имеют смысл для более крупных компаний и предприятий, которые владеют собственными помещениями, а не сдают помещения в аренду.

Эти типы систем часто могут сделать его более удобным для сотрудников, а также для клиентов в розничных сетях, без горячих или холодных точек, с которыми нужно иметь дело.

DIY Водяной теплый пол

Хотя большинство домашних систем, использующих лучистое отопление, являются электрическими, можно установить небольшие секции водяного отопления, если вам удобно работать с водопроводом.

Некоторые компании пришлют вам комплект, который содержит все различные части и макет, который вы можете использовать для установки системы.

Как правило, самостоятельные работы следует выполнять только для дополнительных систем, а также для сухих установок; «влажные» установки и системы для всего дома следует доверить профессионалам.

Компании по производству полов с лучистым теплом, предлагающие продукцию и услуги по установке

Вот некоторые из компаний, которые обеспечивают установку полов с лучистым обогревом и первоклассную продукцию.

  • Radiantec — они производят и продают материалы для водяного отопления для вашего пола.Они работают с 1979 года и базируются в Линдонвилле, штат Вермонт.
  • NuHeat — они поставляют системы электрического лучистого отопления через нескольких дилеров в США. Их систему относительно легко установить на различные напольные покрытия, будь то ламинат или паркет.
  • Orbit Radiant Heating — еще один отличный поставщик электрических систем лучистого теплого пола. Предлагают системы отопления от Tech Series и Nexans. Вы можете перейти на их веб-сайт и заказать свою продукцию.Вы также можете запросить расценки на их веб-сайте через представителя службы поддержки.
  • WarmlyYours — WarmlyYours — одна из самых уважаемых компаний в области систем с подогревом полов. Они предоставляют всесторонние услуги, когда речь идет о полах с подогревом в жилых и коммерческих помещениях.

Пять лучших методов установки водяного теплого пола | Новости индустрии ремоделирования

Совет эксперта

авторов Ким Блисс | 10 апреля 2017 г.

Теплые полы кому-нибудь? Если вы когда-либо испытывали на себе лучистые полы с подогревом, вы знаете, какой комфорт он может обеспечить.А если он у вас дома, вы знаете, какую дополнительную энергоэффективность он может обеспечить по сравнению с традиционными системами отопления, вентиляции и кондиционирования воздуха с принудительной подачей воздуха.

Итак, когда вы проектируете дом, задумывались ли вы когда-нибудь о лучистом подогреве пола? Преимущества системы многочисленны: тише (без шумных вентиляторов), лучшее качество окружающей среды в помещении (без пыли и аллергенов, распространяющихся по дому), без воздуховодов и вентиляционных отверстий в полу (для свободы расстановки мебели)… список можно продолжать и продолжать. . А лучистые полы с подогревом могут работать под любым напольным покрытием — от традиционных ковров, плитки и твердых пород дерева до более экзотических поверхностей, таких как сланец, пробка и бамбук.Работает даже под бетоном (на самом деле, неплохо).

Теплый пол — не новая концепция; это технология, которая существует еще со времен Римской империи. Это также основной метод обеспечения комфорта в помещениях по всей Европе, где климат может быть намного холоднее по сравнению с районами в США

.

В системе водяного водяного отопления теплая вода циркулирует по гибким трубкам, расположенным под полом или внутри него. Когда тепло воды исходит от пола, оно согревает людей (и предметы) по всей комнате.Лучше всего то, что излучающая система спроектирована по зонам, что означает, что в каждой комнате могут быть разные настройки термостата. Это повышает эффективность системы, поскольку в комнатах с меньшей проходимостью (например, прихожая или гостевая спальня) можно установить более низкую температуру, чем в главной ванной или подвале, которым для комфорта может потребоваться дополнительное отопление.

Итак, каковы различные методы установки систем лучистого теплого пола? Они могут различаться в зависимости от дизайна дома, но вот пять основных типичных способов установки, которые сегодня используются в жилищном строительстве.

Скобка вниз

Это один из наиболее распространенных способов жилищного строительства новостроек. Метод крепления скобками включает в себя металлические скобы для деревянных черновых полов или пластиковые скобы для пенопласта на бетонной плите. Установщик просто «прикрепляет» гибкую пластиковую трубку, называемую PEX, к поверхности с помощью специального инструмента. Скобы проходят по внешней стороне трубки (не через трубку), а затем прикрепляются к поверхности под ней. После того, как труба будет полностью прикреплена к поверхности, на нее будет нанесена легкая бетонная наливка, чтобы создать гладкую твердую поверхность для пола.

Алюминиевые пластины

Алюминий является отличным проводником тепла, поэтому использование алюминиевых теплообменных пластин является очень эффективным способом установки высокопроизводительной системы лучистого теплого пола в доме, когда перелив бетона на поверхность пола невозможен. Плиты крепятся к нижней стороне чернового пола между балками и

.

имеет канал посередине, где трубка фиксируется на месте. «Штампованная» алюминиевая теплообменная пластина имеет канал для трубок на лицевой (или верхней) стороне пластины, которая крепится к черному полу, поэтому сначала необходимо установить трубку, а затем пластину прикрепить к нижней стороне чернового пола.«Экструдированная» алюминиевая теплообменная пластина имеет канал на нижней стороне пластины, поэтому пластину можно сначала прикрепить к черному полу, а затем установить трубку. Обратите внимание, что после установки важно добавить изоляцию из стекловолокна минимум R-11 в отсек балок, плотно прилегающий к пластинам, чтобы предотвратить потерю тепла вниз.

Коврики с ручкой

Коврики с ручками становятся все более широко используемым вариантом для водяного отопления полов из-за простоты использования при установке труб.Коврики имеют заранее сформированные выступы по всей поверхности, которые позволяют легко «защелкнуть» трубку на месте. Установщик просто приклеивает мат к бетонной плите или деревянному основанию пола и зажимает трубку между выступами. Как правило, установщик может просто «ввести» трубку в коврик, нажав на нее ногой, что избавляет от необходимости наклоняться, чтобы коснуться поверхности. После того, как труба установлена, ее затем покрывают легкой бетонной заливкой, чтобы создать гладкую прочную поверхность для пола.

Деревянные панели

Деревянные излучающие панели толщиной всего полдюйма являются идеальным решением для реконструкции и модернизации. Панели просто крепятся к фанерному основанию и имеют канавку по центру для размещения труб. Алюминиевый лист в нижней части панели увеличивает теплопередачу. Этот метод предлагает несколько преимуществ в дополнение к минимальному увеличению высоты пола, в том числе отсутствие влаги из-за перелива бетона и повышенный потенциал выхода BTU по сравнению с отоплением балок.

Хомуты

Этот метод наиболее подходит для «кондиционирования пола» — утепления полов без подачи тепла в помещение. Зажимы просто крепятся к нижней стороне чернового пола между балками и подвешивают PEX к черному полу. Как и в случае с алюминиевыми пластинами, после установки трубы важно добавить изоляцию из стекловолокна. Однако, в отличие от алюминиевых пластин, где изоляция должна плотно прилегать к пластине, при установке зажимов балки между трубкой из полиэтиленгликоля и изоляцией должен быть зазор в дюйм.Это создает воздушный зазор под черным полом, который позволяет теплу лучше отводиться к полу.

Кстати, еще один метод, который обычно используется в коммерческом строительстве, но может также использоваться для участков на уровне земли в доме новой постройки, — это проволочные стяжки. Метод проволочной стяжки используется для установки на

.

или ниже класса. Для этого требуется уплотненный основной материал, такой как грязь, песок или гравий, с проволочной сеткой или арматурной сеткой, помещенной на землю. Проволочные стяжки прикрепляют трубку к проволочной сетке или арматуре (обычно каждые три фута), чтобы гарантировать, что трубка останется на месте, когда бетон заливается по трубопроводу и проволочной сетке или системе арматурных решеток.Важно отметить, что при установке такого типа возможны потери тепла под плитой, что может снизить производительность системы. Изоляция под плитой, как правило, необходима для предотвращения потери тепла на землю.

Независимо от используемого метода установки, очень важно обеспечить проектирование системы лучистым профессионалом. Идеально установленная система не сможет работать эффективно, если она спроектирована неправильно.

При проектировании системы лучистого теплого пола учитываются несколько факторов, в том числе размер комнаты, потери тепла, солнечная энергия, длина контура, количество зон, источник тепла и размер насоса.Поэтому, когда придет время спроектировать дом с помощью Radiant, убедитесь, что на вашей стороне есть правильный профессионал (иначе вы можете столкнуться с несчастными домовладельцами).

Но когда система спроектирована и установлена ​​правильно, это самый роскошный, удобный, энергоэффективный и экологически безопасный способ обогрева дома руками (и ногами) вниз.

Добавить комментарий
