Виды пробок электрических. Квартирные электросчетчики

На сегодня, одним из важнейших требований, предъявляемых к монтажу электропроводки в жилых помещениях, является установка автоматических устройств защитного отключения. В случае обнаружения утечки тока это устройство автоматически разрывает электрическую цепь, защищая человека от удара тока. Какие преимущества перед старыми пробками имеют современные автоматы, и как самостоятельно произвести монтаж автоматического оборудования – читайте ниже.

Для чего нужна замена пробок на автоматы

Предохранительные пробки являются незаменимым средством защиты электропроводки и бытовой техники. Их ставят в квартире, частном доме, на загородной даче. Замена старых предохранителей на новые, сегодня, является необходимостью. Ведь, с появлением новой, мощной бытовой техники, нагрузка на старую проводку сильной возросла.

Кроме того, новые евро-автоматы признаны, на сегодня, наиболее эффективным и безопасным средством защиты электросети.

Так, старые керамические, электрические пробки представляли собой одноразовые предохранители, которые, при коротком замыкании или повышении нагрузки на сеть, перегорали, тем самым размыкая цепь. Скорость срабатывания таких пробок и их чувствительность к утечке тока была достаточно низкой. Кроме того, чтобы сэкономить средства на восстановление электропробки, некоторые граждане вставляли в устройства самодельные “жучки”. Такие жучки нередко приводили к пожарам. Советские автоматические пробки с двумя кнопками также постепенно отходят на второй план. Со временем в них начинают окисляться контакты, которые влияют на работу пробок: устройство могут срабатывать при малейших скачках напряжения или не срабатывать вообще. В таком случае, их рекомендуют незамедлительно менять. Чтобы избежать подобных ситуаций в будущем, лучше заменить пробки на автоматы евростандарта.

Новые евро-автоматы отличаются массой достоинств:

Они надежны и долговечны;
Евро-модели различаются и по величине тока, и по скорости срабатывания;
Новые пробки-автомат удобны в эксплуатации;
Пользоваться такими пробками легко и просто;
Монтаж оборудования происходит достаточно быстро;
Евро-автоматы имеют компактные размеры и привлекательный дизайн.

Некоторые автоматические устройства оснащены тепловой защитой. Так, при перегреве проводника электрического тока вследствие повышенной нагрузки, автомат размыкает цепь.

Замена автомата в щитке своими руками: выбор пробки

Эффективно и долго работать автоматические евро-пробки смогут только при условии их грамотного подбора. Выбор пробки должен совершаться с учетом параметров электрической цепи, индивидуальных требований потребителя по защите. Какие же пробки поставить?

Чтобы правильно выбрать автоматическое оборудование необходимо:

Рассчитать мощность автомата. Для этого необходимо взять сумму всех бытовых приборов (не забывая про осветительные приборы), которые будут работать одновременно, и разделить их на напряжение в сети (220 или 380 В). При этом, желательно брать новый автомат с небольшим запасом по мощности. Самыми ходовыми считаются автоматы на 16А и 25А.

Убедиться в том, что ваша проводка выдержит напряжение автомата. Сделать это можно, зная сечение, диаметр и материал изготовления проводов электропроводки.
Определиться с производителем. Наиболее качественное, проверенное оборудование производят зарубежные фирмы Moeller, ABB, Legrand.

Покупать автоматические устройства лучше через официальных дилеров, торговый сайт компании. Если вам необходимо выполнять частые отключения и включения электроэнергии, то вместо обычного автомата лучше выбрать реле или магнитные контакторы.

Инструкция: как поставить автомат в щиток

Чаще всего, вместо старых пробок в квартирах и частных домах ставят двухполюсный автомат. Такое устройство, при возникновении аварийных ситуаций, отключает сразу и фазу, и ноль. Иногда в специализированных магазинах рекомендуют установить два автомата. Делать это запрещается: при перепадах напряжения сработать может только один автомат на ноль. При этом, фаза в помещении останется включенной.

Для того, чтобы поставить автомат в щиток необходимо:

Открутить старые пробки и, при помощи индикаторной отвертки, определить где фаза, а где ноль (если лампочка на отвертке загорелась, то перед вами фаза).
Отключить электричество. Работать под напряжением не только неудобно, но и опасно для жизни.

Демонтировать патроны пробок.
При помощи саморезов, дюбелей или шурупов на место патронов, над контактами, установить DIN-рейку. Размер рейки должен соответствовать размеру автомата.
Подсоединить автомат. Для этого к верхней клемме с индикатором “N” необходимо подсоединить нулевой провод, а к “L” клемме – фазу. К нижним клеммам присоединяются провода, которые идут в жилище.

Автомат готов к работе! Оборудование можно усовершенствовать, установив на него устройство

bulding.ru

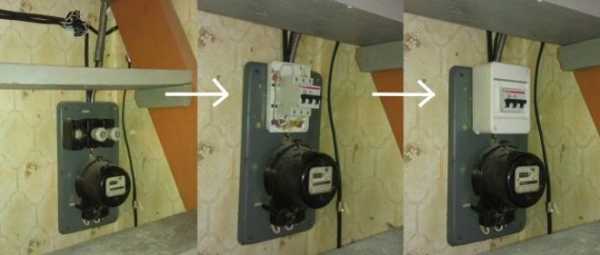

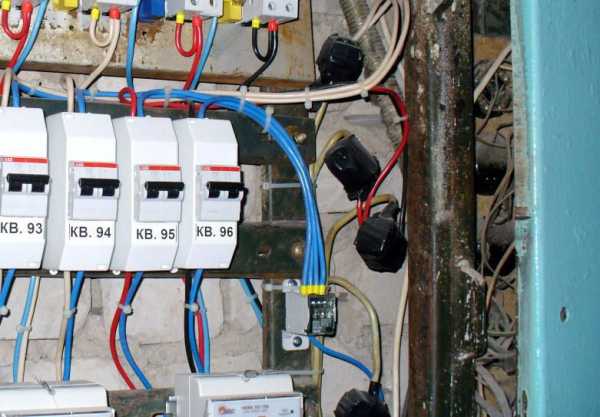

Замена пробок на автоматы в старом щитке

Пробки электрические представляют собой предохранители, которые ранее устанавливались в электросетях, выполняя в них роль защитных устройств. Нередко в старых квартирах до сих пор встречаются пробочные предохранители советского образца, установленные на счетчик. Они могут быть керамическими или пластиковыми. Электрические пробки не отличаются высокой надежностью, а при выходе их из строя в щитке зачастую ставится перемычка, которая пропускает через себя ток, но не спасает от короткого замыкания и неприятных последствий, связанных с ним. Чтобы избежать проблем, достаточно поменять пробки на автоматические выключатели. И в этой статье мы расскажем о том, как производится замена пробок на автоматы своими руками.

Особенности выбора автоматических выключателей и питающего кабеля

Иногда люди, придя к выводу о необходимости замены старых предохранительных элементов, устанавливают вместо них автоматические пробки. Это обусловлено взаимозаменяемостью этих устройств и идентичностью монтажа, поэтому процедура замены может быть произведена в кратчайшие сроки. Но мы делать этого не советуем. Хотя защитный автомат и автоматическая пробка имеют одинаковый принцип действия, надежность последней довольно невелика.

Лучше всего остановить свой выбор на автоматических выключателях – они гораздо качественнее и долговечнее. К тому же они представлены в магазинах в широком ассортименте, и подобрать защитное устройство для любой сети не составит труда.

Прежде чем говорить о том, как производится замена старых пробок на защитные автоматы, разберемся, как подобрать нужный тип автоматического выключателя. Для этого необходимо рассчитать, какова суммарная мощность электрических приборов, включенных в домашнюю сеть. Наглядный пример на видео:

Допустим, что в квартире установлены:

Холодильник (400 Вт).
Варочная панель (7000 Вт.)
СВЧ-печь (1800 Вт).
Телевизор (200 Вт).
Стиральная машина (700 Вт).

Осветительные приборы (500 Вт).

Сложив мощности всех перечисленных устройств, получаем 10600Вт. Стандартное напряжение в бытовых сетях равно 220В. Высчитываем ток нагрузки по формуле I=P/U, 10600/220=48,18А. Исходя из номиналов имеющихся в продаже автоматов, можно сказать, что для защиты такой сети понадобится автоматический выключатель на 50А.

Но это еще не все. Перед тем, как поставить вместо электропробок автоматы, нужно убедиться, что проводка способна выдержать нагрузку, которую будут давать домашние приборы. Чтобы облегчить подбор сечения кабеля, приведем таблицу.

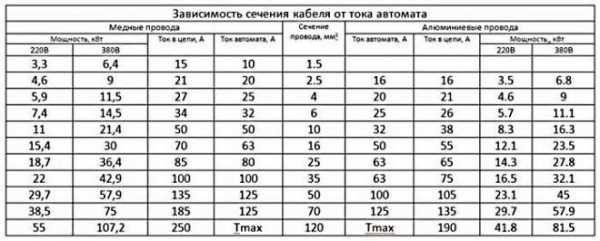

Исходя из представленных данных, можно легко подобрать нужное сечение проводника. В нашем примере нужно выбирать медный провод на 11 кв. мм или алюминиевый на 12,1 кв. мм.

Подготовка к работе

Еще один нюанс этой процедуры – работа со счетчиком. Иногда пробки защитные электрические невозможно заменить автоматами, не сорвав на учетном устройстве пломбы. Если удалось обойтись без этого – задача упрощается, в противном случае необходимо приглашать представителя энергоснабжающей организации для пломбирования. Пользоваться неопломбированным счетчиком запрещает законодательство, за такое нарушение предусмотрен немалый штраф.

Вместо пробок лучше всего установить вводной двухполюсный автоматический выключатель. Иногда высказывается мнение, что можно обойтись двумя однополюсными автоматами, но на самом деле это недопустимо. В этом случае фазный и нулевой проводник будут защищены разными устройствами, и если сработает АВ, установленный на нейтраль, то ток по фазе продолжит поступать в сеть, что может привести к возгоранию. Двухполюсный аппарат, обнаружив неисправность, отключит оба провода одновременно, обесточив цепь.

Прежде чем приступить к работе, нужно мультиметром или индикаторной отверткой определить местонахождение фазы и нейтрали в пробках, предварительно вывернув их. Затем отключить подачу в сеть электричества – по правилам техники безопасности запрещено проведение монтажных работ на проводке, в которую подается ток. Это не только неудобно, но и создает реальную угрозу здоровью и жизни.

Пример замены пробок на автоматы на видео:

Установка автоматических выключателей

После того, как сеть будет обесточена, работы производятся в следующем порядке:

Демонтировать патроны электрических пробок.
Установить на их место DIN-рейку. Предварительно ее нужно обрезать, чтобы она соответствовала по размеру выключателю. К дереву или металлу крепление производится с помощью шурупов, а при работе с бетонной стеной нужно использовать дюбеля.
Подсоединить защитное устройство. При этом два токоведущих провода подсоединяются с верхней части аппарата (чтобы избежать путаницы, на клемму для подключения нулевого провода нанесена буква N).
С нижней части АВ нужно подсоединить кабели, по которым электричество подается в домашнюю сеть, к установленным приборам.

После того, как проводники подсоединены, защитный выключатель ставится на DIN-рейку.

На этом замена завершена, но эту схему можно несколько улучшить, сделав ее безопасной для человека.

Подключение УЗО

Чтобы не допустить поражения людей током при случайном контакте с оголенным участком кабеля, а также при пробое на корпус, желательно включать в общую сеть УЗО. Основой работы устройства защитного отключения является постоянный контроль баланса проходящих через прибор токов. В случае возникновения утечки электротока на корпусную часть или на землю происходит нарушение баланса. Зафиксировав дисбаланс, устройство срабатывает и обесточивает цепь.

Номинальный ток УЗО подбирается так же, как и у автомата ввода. Устройство защитного отключения подсоединяется к его выходу. Проверку работоспособности УЗО рекомендуется проводить ежемесячно – для этого на корпусе аппарата имеется кнопка «Тест». С выходной клеммы прибора фаза подключается к входу первого АВ, а затем посредством перемычек идет на другие выключатели. Нейтральные кабели нужно соединить вместе шинной колодкой, закрепив ее затем на ДИН-рейке.

Если подключение трехпроводное, то заземляющие жилы аналогичным образом соединяются шинной колодкой. Однако следует учесть, что они не должны контактировать с нулем.

Заключение

Из представленного материала вы узнали, как выбрать выключатели защиты сети и как заменить пробки на автоматы. Пользуясь нашими советами, вы сможете сделать это самостоятельно, не прибегая к услугам специалистов и сэкономив деньги.

yaelectrik.ru

почему выбивает при включении света, порядок замены на автоматы

Содержание статьи:

Существует несколько видов предохранителей, которые используются в бытовых электрических сетях. Наиболее распространенные виды, устанавливаемые в квартирах, загородных домах и дачах, – плавкие вставки, керамические и автоматические пробки. Несмотря на отличия в конструктивных и технических характеристиках, их основная задача – защитить бытовые приборы и внутренние сети от внезапных перепадов напряжения.

Как устроены старые электрические пробки

Электрическая пробка старого образа

Обычные электрические керамические пробки относятся к устаревшим моделям и применяются в домашних условиях все реже. Визуально представляют собой фарфоровую оболочку цилиндрической формы, внутренняя часть оснащена стеклянной трубкой с контактами на торцах и тонким проводником. Вкручивают их недалеко от прибора учета электроэнергии в распределительном щитке. Цоколь имеет много сходств с цоколями, предназначенными для обыкновенных ламп накаливания.

Когда через тонкий проводник внутри стеклянной трубки проходит ток высокого напряжения, она расплавляется, следовательно, электрическая цепь разрывается. Пробка при этом выходит из строя – перегорает и ремонту не подлежит. Это электротехнические устройство имеет одно неоспоримое преимущество: работа ее зависит не от работоспособности и производительности бытовой техники и электрических приборов, а от физических свойств материалов. К недостатку относится неремонтопригодность: сработав один раз, требует утилизации.

Принцип работы кнопочной пробки для электросчетчика

Крышка предохранителя оснащена несколькими кнопками. При нажатии на большую кнопку устройство включается, на маленькую – отключается. Защита от скачков напряжения и короткого замыкания осуществляется из-за действия биметаллической пластины. Принцип действия аналогичен реле, цепь при незначительных, но продолжительных перегрузках, размыкается. Защита от короткого замыкания электрической магистрали происходит благодаря электромагнитному реле.

Электромагнитное и биметаллическое реле соединены в электрической цепи последовательно. Если из строя выходит резьбовой предохранитель, требуется устанавливать новый, поскольку электротехническая конструкция ремонту не подлежит.

Достоинства и недостатки предохранителей

Правильно подобранные предохранители имеют много преимуществ в сравнении со своими аналогами. Основные достоинства:

Длительный эксплуатационный срок. По статистике срок службы предохранителя составляет 15 лет.
Способны выдерживать значительные перегрузки и скачки напряжения.
Простота использования в сочетании с высокой функциональностью.
Высокая скорость времени срабатывания, а также точность.
Надежность конструкции.
При грамотном распределении нагрузок с оптимальными параметрами электрической цепи пробки обладают ощутимой селективностью.
Наличие блокировки от вторичного подключения дефектного участка цепи.
При визуальном осмотре можно определить, включено устройство или нет.
Электрические пробки имеют многократное действие.
Возможность вручную устанавливать скорость срабатывания и длительность задержки срабатывания.

Еще одно весомое преимущество конструкции – безопасность использования. Из недостатков следует выделить всего один – устройства не подлежат ремонту, требуется лишь устанавливать новый предохранитель.

Пробка-автомат

Электрические автоматические пробки визуально напоминают устаревшие керамические модели. Основное отличие заключается в конструктивных особенностях и принципе действия. Основывается работа устройства не на тепловых расцепителях, как в предыдущем случае, а на плавких предохранителях. Они сменные.

Если при скачке напряжения или коротком замыкании пробка-автомат обесточила все помещение, достаточно привести ее вновь в рабочее состояние нажатием одной лишь кнопки. Вышедшие из строя сердечники, как в обычных предохранителях, не требуется.

Замена электрических пробок на автоматы

Перед тем, как поставить вместо электропробок автоматы, нужно убедиться, что проводка способна выдержать нагрузку, которую будут давать домашние приборы

Устаревшие модели электрических пробок можно назвать одноразовыми, поскольку они способны выдерживать небольшие нагрузки (не более 5А). Некоторые люди дополнительно оснащают систему «жучками», которая позволяет электротехническому устройству выдерживать большие нагрузки, но это чревато коротким замыканием и возгоранием.

Автоматические предохранители способны выдерживать большие нагрузки бытовой техники и электрических приборов. При продолжительных перегрузках или коротком замыкании отключаются.

Несмотря на большое количество преимуществ, эти конструкции имеют недостатки.

Если приобрести модели сомнительного качества, они будут плохо включаться и выключаться.
Ограниченный запас прочности механизма.

В пробкодержателях постоянно разбалтываются детали и выходят из строя. В результате плохих контактов провода перегреваются и начинают плавиться с выделением неприятного запаха, треска, шипения и выделения искр.

Алгоритм действий

Замена электропробок на автомат

В целях личной безопасности работать требуется в средствах индивидуальной защиты. Надеваются резиновые перчатки и очки на случай, если из распределительного щитка «полетят» искры. Сложностей при замене старых пробок возникнуть не должно. Прежде всего, нужно обесточить помещение, сделать это можно с помощью рубильника, установленного на распределительном щитке. Далее, в зависимости от особенностей предохранителя, их выкручивают или изымают специальными щипцами. Эти щипцы можно применять и для изъятия вставки со съемных блоков.

В завершение на место, где ранее стояли устаревшие конструкции, устанавливают новые полностью работоспособные пробки.

Простые рекомендации, с которыми советуют ознакомиться все электромонтажники при выборе и установке новых электрических пробок:

- Следует приобретать только качественные автоматы от известных производителей и в надежных местах.
- Запрещается устанавливать автоматы с большей допустимой мощностью.

Нельзя использовать предохранители в роли выключателей.

На место четырех пробок устанавливается всего два автомата, на месте двух пробок – одна, а вместо трех – также три.

strojdvor.ru

Замена пробок на автоматы. Как заменить пробки на автоматы своими руками

На сегодняшний день практически у каждого из нас учет электроэнергии обеспечивается благодаря современным счетчикам. Эти приборы, как правило, электронные, компактные по внешнему и внутреннему исполнению. Некоторые из них оснащены микропроцессорными устройствами, которые в установленные сроки автоматически передают показания в энергоснабжающую компанию.

Но встречаются и такие электросчетчики, изготовленные еще во времена СССР. Такой счетчик электроэнергии представляет собой черную коробку с крутящимся диском внутри. Как правило, совместно с ним в качестве защиты от токов короткого замыкания применяются электрические пробки (предохранители), которые срабатывали при малейшей перегрузке сети. Порой приходилось по несколько раз за день менять плавкую вставку внутри пробки. Те жильцы, которым это надоедало, устанавливали автоматические пробки или куда чаще втыкали отвертку в пробку.

Возможно, у кого-то из Вас дорогие друзья также установлен такой электрический счетчик. Обычно они остаются у потребителей с небольшой нагрузкой. Те кто постарше их точно видели в живую. Но не стоит переживать по этому поводу, со временем эти приборы учета также заменят на современные (причем совершенно бесплатно). Именно об этом древнем оборудовании пойдет речь в сегодняшней статье.

Как заменить пробки на автоматы в квартире

Всем доброго времени суток дорогие друзья. Приветствую Вас на канале «Электрик в доме». Сегодняшний материал будет посвящен замене устаревших устройств защиты, а именно разберем, как выполняется замена пробок на автоматы. Как всегда я немного опишу, о чем пойдет сегодня речь.

Очередной заказ, который мне пришлось делать, находился в стареньком пятиэтажном доме. Молодая пара въехала в новую квартиру и как полагается затеяли ремонт. До этого там жили пожилые люди. Сами понимаете, в квартире менять нужно было все, начиная от сантехники с электрикой и заканчивая отделочными работами.

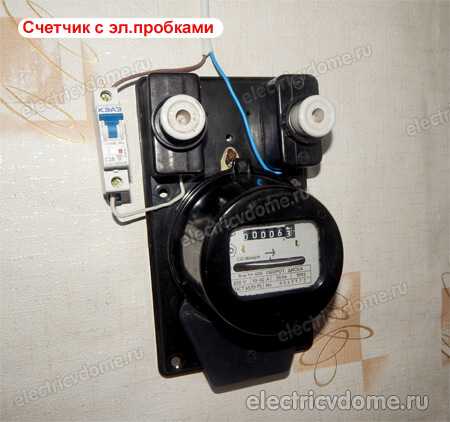

Счетчик с пробками установлен внутри квартиры на пластиковой подставке. Электропроводка алюминиевая. Моя задача как электрика заключалась в модернизации узла защиты — замене старых советских пробок на современные автоматические выключатели.

О замене электропроводки речь не шла, тем более на мои предложения выкинуть это все барахло и взамен установить нормальный электрический щиток с современной защитой заказчик отказался. Ну как говорится хозяин барин. Хорошо, что согласился установить дополнительно УЗО (об этом чуть ниже).

Как заменить пробки на автоматы под напряжением

При выполнении любых работ на токоведущих частях необходимо отключать напряжение. Я всегда это говорю и продолжаю повторять. Поэтому первым делом необходимо обесточить нашу квартиру. Идем и электрощиток и отключаем автомат. Но не все было так просто, тут меня ждал небольшой сюрприз.

Электрический щиток, который располагался на лестничной площадке, был заперт на замок и ключей под рукой ни у кого не было.

Что оставалось делать в этом случае? Чтобы обесточить электропроводку необходимо всего лишь выкрутить пробки. С этим проблем нет. А вот чтобы обесточить сам электросчетчик необходимо отключить автомат в электрощите (если такая возможность имеется).

В моем случае вводной автомат перед счетчиком отключить не удалось, поэтому пришлось отсоединять все это дело под напряжением. Делаем все очень осторожно. Любая работа, связанная с электричеством требует внимательности и концентрации.

Чтобы было понятно я свою работу разобью на несколько этапов.

1) Снимаем электросчетчик

Для того чтобы демонтировать электрический счетчик необходимо отключить нагрузку и обесточить сам счетчик. Отключить нагрузку не составит проблем, для этого выкручиваем пробки. Но как я писал выше, счетчик обесточить не удалось, поэтому придется работать под напряжением.

Выкручиваем обе пробки из своих патронов и отключаем автомат. Что это за автомат такой? Об этом расскажу чуть ниже.

Теперь необходимо добраться к силовым контактам счетчика. Для этого срываем пломбу со счетчика, откручиваем винт и снимаем крышку с лицевой стороны. Перед нами силовые контакты, которые находятся под напряжением.

Срывать пломбу на счетчике можно только с разрешения энергоснабжающей компании. Для этого пишется соответствующее заявление, приходит инспектор переписывает показания и в трехдневный срок все работы должны быть выполнены (сроки могут отличаться). После истечения оговоренного срока опять приходит инспектор проверяет правильность подключения и ставит новую пломбу на приборе учета.

Фаза всегда подключается на первый контакт. Но для убедительности обязательно нужно проверить индикатором. Неизвестно кто этот счетчик подключал и на сколько был пьян при этом :))).

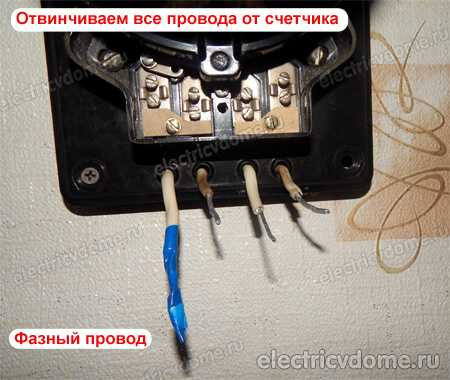

Как я и говорил фаза приходит на первый контакт. Аккуратно откручиваем винты, вытягиваем провод из контакта и изолируем. Всю работу выполняем инструментом с изолирующим покрытием.

Дальше отсоединяем остальные провода от счетчика и помечаем их соответствующей маркировкой, чтобы потом при сборке ничего не перепутать. Рабочий ноль, который приходит с этажного щитка подключается на третий контакт электросчетчика. Фаза и ноль которые выходят из счетчика подключаются ко второму и четвертому контакту соответственно.

На фото видно, что от этого «щитка» (если это можно так назвать) была брошена дополнительная линия на стиральную машинку. Защита этой линии осуществлялась через автоматический выключатель, номиналом 25 А. Этот автомат также снимаем и выбрасываем. Непонятно какой умник додумался запитать провод сечением 1.5 мм2 от автомата 25 Ампер.

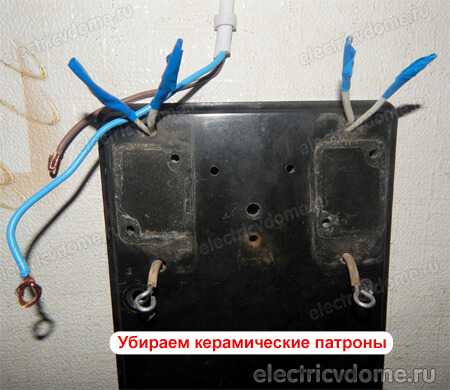

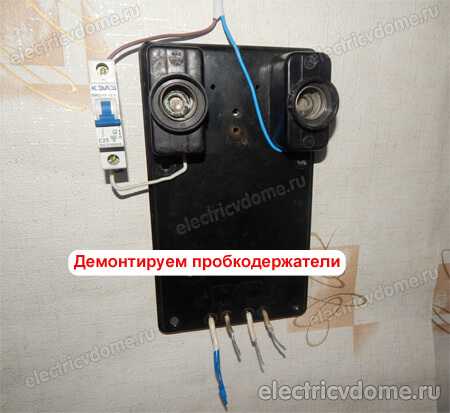

2) Демонтируем корпуса от пробок

После того как пробки и счетчик будут сняты необходимо выбросить корпуса от пробок (коробки в которые вкручиваются пробки). Откручиваем все отходящие провода от пробкодержателей и также их маркируем.

Обязательно помечаем, где фаза и ноль. Это будет важно в дальнейшем при подключении автоматов.

Как видно, на фото от каждого пробкодержателя отходит по два провода, из них одна пара — фазные, другая — нулевые. Почему то одна пробка защищала две группы. Можно было бы установить две пары пробок, для каждого провода отдельно, это было бы правильней. Ну да ладно это уже не важно.

Затем пробкодержатели отсоединяем от карболитового корпуса и выбрасываем. Провода, которые выходят со счетчика на пробки также выбрасываем, этот хлам уже тоже ни к чему, их заменим и сделаем разводку нормальным проводом.

Вводной провод по длине был с запасом, поэтому здесь переживать, что он короткий не пришлось. Сечение конечно не самое подходящее, всего 2.5 мм2, но хорошо что без скруток (во всяком случае я их не видел).

3) Подключаем отходящие автоматы

Теперь, когда все подготовлено, можно приступать непосредственно к замене пробок на автоматы. Чтобы знать, сколько автоматов нужно для подключения необходимо понимать электрическую схему. В данном случае нужно три автомата. Почему три? Все очень просто от фазной пробки отходит два провода, плюс еще один провод брошен отдельно (через автомат 25 Ампер). Получится, что каждая линия будет подключена через свой автомат.

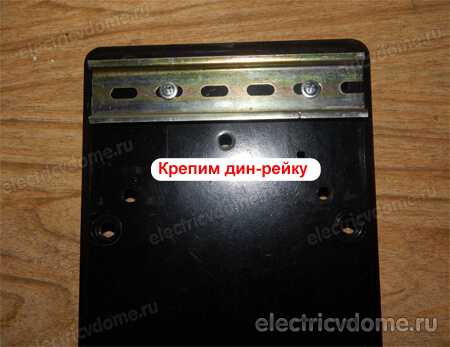

Все автоматические выключатели будут установлены на din-рейке. Для этого берем кусок дин рейки и крепим ее на том месте, где раньше были держатели для пробок.

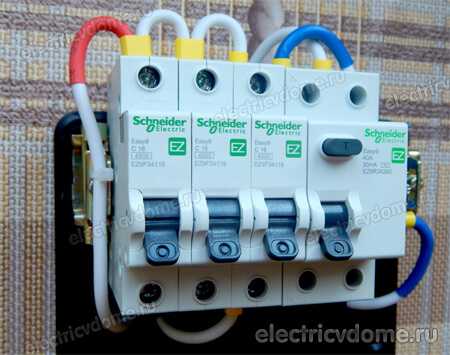

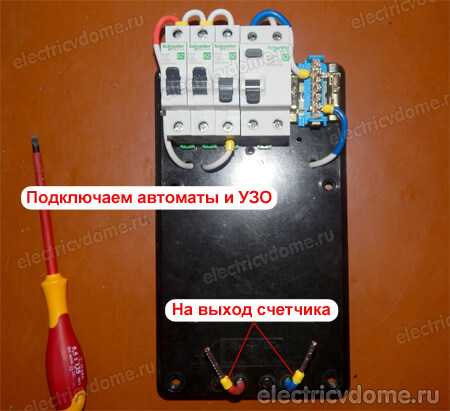

Расставляем автоматы и УЗО на дин-рейке, так как они должны стоять по проекту. Всю автоматику в данном примере я использовал от компании Schneider Electric. После расстановки расключаем все между собой. Чтобы автоматы не сдвинулись и не соскочили с намеченного места установки, по краям рейки я ставлю металлические ограничители yxd10.

Разводку я делаю проводом ПВ-3 сечением 6 мм2 (сечение многовато но другого под рукой не оказалось). Провод для разводки у меня был только белого цвета, поэтому расцветку фаза – ноль выполнил с помощью термоусадочной трубки (красный – фаза, синий — ноль).

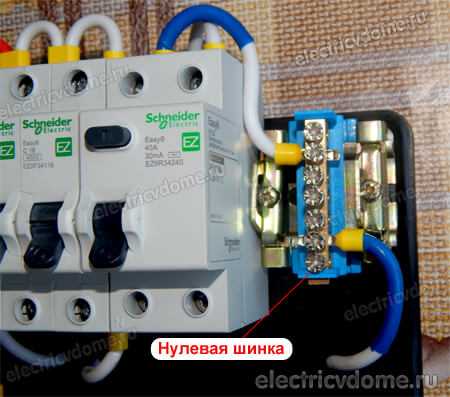

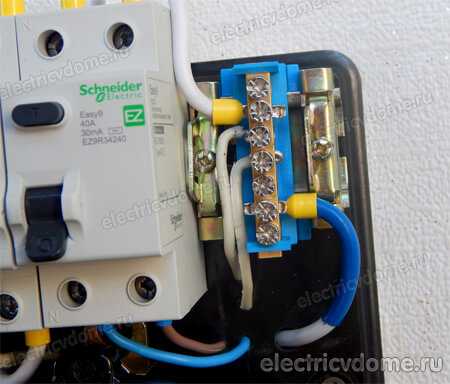

Нулевые провода будут подключены к шине, которая также устанавливается на дин рейку.

Как видно вся проводка выполнена двухжильным проводом, соответственно никакого заземления в квартире нет. Поэтому я согласовал с хозяином, что на линию стиральной машинки дополнительно установим УЗО.

На данном фото представлено оконцевание проводов для подключения электрического счетчика. Как известно каждая клемма в счетчике имеет по два винта (провод затягивается двумя винтами). Если обжать провод одним НШВИ наконечником и поместить в гнездо для подключения, то этого будет недостаточно. Поэтому для выхода из ситуации я использовал одну гильзу НШВИ на 6 мм и одну гильзу НШВ также на 6 мм. Получился один сплошной наконечник нужного размера.

Основную работу, по замене пробок на автоматы мы выполнили, осталось лишь подключить счетчик и подать питание на автоматические выключатели.

4) Устанавливаем и подключаем электросчетчик

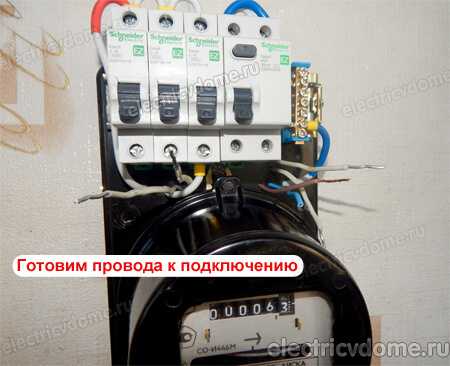

На этом этапе наша замена пробок на автоматы практически закончена. После того как мы разобьем автоматы по группам можно непосредственно приступать к установке и подключению счетчика на свое место.

Подключаем провода, помеченные красной и синей термоусадкой к отходящим клеммам счетчика.

Фазу от счетчика подключаем на верхнюю клемму одного из автоматов. Разводку к другим автоматам выполним шлейфом с обязательным обжатием провода в НШВИ-2. Можно было использовать гребенку для подключения автоматов, но я выбрал способ с НШВИ-2. Ноль от счетчика заводим на нулевую шину.

Помните, чуть выше я указывал на то, что необходимо маркировать провода, чтобы не перепутать где была подключена фаза, а где ноль. Теперь подключаем к нижним контактам автоматов провода, которые идут на нагрузку (в квартиру). К автоматам подключаем именно фазные провода – каждый провод на отдельный автомат. Последовательность не важна так как все автоматические выключатели schneider electric одного номинала С 16 Ампер. Все нулевые провода, кроме линии которая идет на стиральную машинку, подключаем на нулевую шинку.

Линию, от которой запитана ст. машина подключаем через УЗО schneider electric 40 А с током утечки 30 мА. Для этого на выход УЗО подключаем фазный и нулевой провод этой линии, каждый к своему полюсу соответственно.

Само УЗО запитываем таким образом «фаза» приходит от нижнего контакта автомата, который будет работать «в паре» с УЗО и подключается на верхний контакт (промаркированный L). Нуль приходит прямиком от нулевой шины на свой контакт (промаркированный N).

Подключаем провода на нулевую шину.

Фазные провода подключаем к нижним контактам автоматических выключателей. К нижним контактам УЗО подключаем провода идущие на стиральную машинку (фазу и ноль на соответствующую клемму).

Берем фазный провод, снимаем с него изоляцию, которую наносили для маркировки и подключаем на первый контакт счетчика. Хорошенько затягиваем, но без фанатизма иначе можно передавить алюминиевую жилу. Обязательно нужно отключить автоматы перед подачей питания на клеммы счетчика.

С нулевым проводом, проделываем все то же самое, подключаем на его к третьему контакту счетчика. После того как все провода счетчика будут подключены можно закрывать клеммы крышкой.

После всех подключений обязательно проверяем исправность УЗО, нажимаем кнопку «ТЕСТ». Если УЗО исправно оно должно отключиться. Если при нажатии на кнопку УЗО не реагирует то здесь одно из двух, либо неисправно само устройство защитного отключения, либо разводка и подключение выполнены не правильно.

Теперь можно включить автоматы и подать нагрузку. Убеждаемся что замена пробок на автоматы и все подключения выполнены правильно. Счетчик должен исправно работать. После проверки правильности подключения инспектор с энергонадзора его опломбирует.

Надеюсь Вам, дорогие читатели данная статья понравилась, если возникнут вопросы с удовольствием отвечу на них в комментариях. До новых встреч!

Понравилась статья — сохрани на стену!

electricvdome.ru

Как выглядят пробки электрические. Квартирные электросчетчики

Из статей, в этой статье я расскажу о пробках электрических старого образца с плавкими вставками, как определить какая электрическая пробка неисправна, какие пробки бывают и стоит ли их менять на автоматы?

На картинке показаны три разновидности электрических пробок с разными номиналами на 6А, на 10А и на 20А (слева — направо).

Если у вас в электрощите дома до сих пор установлены такие пробки, то вам будет полезно узнать как определить неисправность такой пробки и как можно временно её устранить.

Во всех пробках находятся плавкие вставки, которые собственно и являются защитой вашей электропроводки от больших токов, вызванных например коротким замыканием или чрезмерной нагрузкой, когда включено много электроприборов одновременно. Бывает увеличение тока связано с плохими скрутками в распределительных коробках, или когда . Если ток, проходящий через такую плавкую вставку больше, чем её номинал, то внутри плавкой вставки перегорает проволочка и, тем самым, разрывает электрическую цепь. Соответственно пропадает электричество в квартире частично или полностью, смотря на сколько линий разбита квартира. Как правило это одна(две пробки) или две линии(четыре пробки). Как же определить какая из пробок перегорела?

Проверка плавких вставок.

Для этого вам понадобится простейший индикатор-отвёртка-прозвонка, либо мультиметр (тестер, омметр), также можно использовать любой из приборов рассмотренный в статье. Индикатор нужно сначала проверить на работоспособность — прикоснитесь указательным пальцем одной руки к пятачку индикатора, а пальцем другой руки коснитесь жала индикатора, как показано на рисунке. Если лампочка индикатора загорелась, то прибор исправен и мы приступаем к проверке плавких вставок.

Для этого нужно одной рукой прикоснуться к металлическому колпачку на плавкой вставке и касаясь указательным пальцем другой руки пятачка индикатора, прикоснуться жалом индикатора к другому колпачку вставки. Если лампочка индикатора горит — плавкая вставка исправна. Если же нет, то вставку нужно заменить. При проверке мультиметром — прикоснитесь его щупами к металлическим колпачкам вставки, стрелка мультиметра должна отклониться до конца, мультиметр должен быть настроен на измерение сопротивления, которое обозначается значком Ω, измеряется в Омах. Можно купить и пробку целиком, если вставок отдельно не продают. Но тут же дам совет: покупайте сразу пробку — автомат.

Виды и номиналы пробок.

Пробки бывают разных видов, например их различают по размеру цоколя (резьбы). В квартирах и домах в 90% случаев стоят пробки с цоколем Е27, но вы можете замерять диаметр (у Е27 соответственно 27мм) или взять перегоревшую пробку с собой в магазин, чтобы подобрать по размеру там. Также пробки отличаются по конструкции, например есть пробки со стеклышком на торце, через стеклышко можно сразу определить сгорела вставка или нет, в перегоревшей пружинка вытолкнет цветную чеку с припаянной к ней проволочкой. Но самый главный параметр пробки — номинал, который определяется максимально возможным током, при котором пробка не перегорает. В квартире скорее всего это 6,10 или 16 А (Ампер). Это можно прочитать на самой вставке. Вставки с цветной чекой под стеклом маркируются следующим образом:

зелёная — 6А , красная — 10А , серая — 16А , синяя — 20А , жёлтая — 26А .

Кстати плавкие вставки также отличаются по диаметру, поэтому перед покупкой замерьте вашу. Можно ли поставить пробку большим номиналом, чем она была? Зависит от состояния вашей проводки, тут лучше, чтобы посмотрел специалист. Также вы можете посмотреть по какой ток допустим для вашей проводки.

Нужно ли менять пробки на автоматы?

Да, конечно стоит! Во всяком случае поменять пробки с плавкими вставками на автоматические — обязательно. Сейчас объясню почему. Дело в том, что плавкая вставка срабатывает медленно, а при токах чуть выше номинала может и вообще не сработать, зато будет исправно греться, догадываетесь к чему это может привести? Правильно, к пожару. Также при коротком замыкании или неисправности прибора/проводки такая пробка не сразу отреагирует, что плохо сказывается на вашей электропроводке. Поэтому, если вы не готовы менять конструкцию щитка, а наверняка это действие приведёт и к замене счётчика, то купите хотя бы автоматические пробки. Кстати и выгода будет — не нужно менять, в случае срабатывания достаточно будет нажать кнопку.

Как временно устранить неисправность пробки.

Я подчеркну — временно устранить. То есть в экстренной ситуации, когда нет возможности купить новую пробку, вы можете использовать этот способ, но при первой же возможности замените пробку(плавкую вставку) на новую.

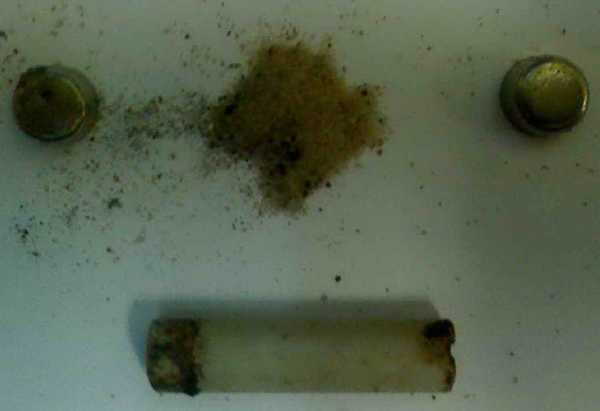

Снимите со вставки металлические колпачки плоскогубцами, слегка покачивая из стороны в сторону. Если не снимаются, то нагрейте зажигалкой, спичкой или на газовой плите. Высыпьте на бумажку из вставки специальный кварцевый песок, он нам понадобится. Песок служит для гашения электрической дуги, которая возникает при перегорании проволочки. Удалите остатки старой проволочки.

Зачистите концы новой медной проволочки, которые будут контактировать с колпачками вставки. Проденьте проволочку ск

bulding.ru

Пробки электрические | Электрик в доме

Автор: admin, 18 Фев 2013

Пробки электрические

электропробки

Как я и обещал в одной из статей, в этой статье я расскажу о пробках электрических старого образца с плавкими вставками, как определить какая электрическая пробка неисправна, какие пробки бывают и стоит ли их менять на автоматы?

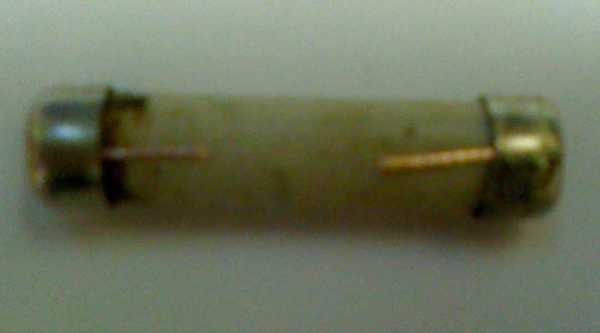

Плавкие вставки.

Плавкие вставки

Во всех пробках находятся плавкие вставки, которые собственно и являются защитой вашей электропроводки от больших токов, вызванных например коротким замыканием или чрезмерной нагрузкой, когда включено много электроприборов одновременно. Бывает увеличение тока связано с плохими скрутками в распределительных коробках, или когда медь скручена с алюминием. Если ток, проходящий через такую плавкую вставку больше, чем её номинал, то внутри плавкой вставки перегорает проволочка и, тем самым, разрывает электрическую цепь. Соответственно пропадает электричество в квартире частично или полностью, смотря на сколько линий разбита квартира. Как правило это одна(две пробки) или две линии(четыре пробки). Как же определить какая из пробок перегорела?
