Как сделать мачту для антенны: Кв мачты своими руками. Как самому сделать высокую мачту для телевизионной антенны. Растяжки для мачты

Содержание

Складная мачта для тв антенны на даче

20.10.2017 Электронная техника

При эксплуатации заводских мачт настенными креплениями,согласно точки зрения автора канала «Алекс Феликс» довольно часто появляются неприятности из-за необходимости делать какие-либо манипуляции с антенной. Я приходится обращаться за помощью к вторым людям. Смогут кроме этого появляться кроме того вопросы, которые связаны с безопасностью.

Исходя из этого мастер решил создать собственную модель раскладной мачты для антенны, дабы установить его на собственной даче. В конструкции предусмотрена возможность посредством особого механизма опускать мачту .Он же используется для вращения всей конструкции из трубы около оси, что нужно для правильной настройки приема сигнала телевидения.На канале снять видеоролик, где продемонстрированы механизмы и основные узлы складной антенны для приема телевизионного сигнала.

Требования. Высота 7 — 9 м. Широкое крепление антенны. Возможность крепления растяжек.

Поворот на 360 градусов.

Совокупность опускания вниз.
Материалы.
Для изготовления складной мачты для телевидения пригодится трубы различной диаметра и длины, болты, бетон, краска, хомуты.

крепление и Основание мачты

Для основания применяли трубу 100 миллиметров, забетонировали на глубину 1 метр. В верхней части осталось 1,5 метра. Внизу отверстие 14 мм.

В том направлении вставляется эти приспособления. На нём мачта держится.

Болт приварен под углом чуть меньше 90 градусов, верхняя часть ближе к основанию, чем место соединения. Всё закрепляется гайкой. Мачта надевается на арматуру, что позволяет без проблем вращать в любом направлении.

колена мачты и Соединение трубы

Трубы хорошо вставляются приятель в приятеля. Диаметром 20 мм в 25 мм.Верхняя часть выполнена из трубы 20 мм, соединение на 2 болтах.Наверху приварены три гайки для крепления тросика.В будущем планируется прикрепить тросики поставить мачту на растяжки.Хомут антенны закрепленна куски приваренной трубы. 45 мм.Нужно, дабы лучше держался хомут.Сверху одета крышка.

Монтаж труб без сварки своими руками при установке ТВ антенны


Похожие статьи, которые вам понравятся:
  • Лайфхак для телефона

    В двух представленных ниже роликах лайфхак для вашего телефона. В случае если родной аккумулятор смартфона куда-то затерялся либо , то не отчаивайтесь,…

  • Инструкции для антрацена

    Квантово-механические расчеты оказывают помощь целенаправленно изменять свойства полициклических ароматических соединений. Полициклические ароматические…

  • Набор светодиодного индикатора уровня сигнала

    Канал Science Vetal продемонстрировал, как собрать индикатор уровня сигнала. Это поразительно прекрасная вещь на светодиодах, которая светится в…

Крепление для антенны на стену дома своими руками фото

Но всё-таки прогресс не стоит на месте. В сельской местности проживает огромное количество людей, на которых можно заработать. Поэтому стали появляться фирмы, работающие с кабельными сетями, предоставляющие безлимитный интернет посредством передачи данных через антенну. На ближайшей вышке размещается передающее устройство, на которое направляется антенна, установленная на крыше здания, и в частном доме появляется безлимитный интернет.

Единственное условие — передатчик должен находиться в прямой видимости антенны. Высокие здания и деревья значительно снижают скорость передачи данных, поэтому чем выше установить антенну, тем лучше будет качество сигнала.

В каждом конкретном случае свои способы установки, например, в нашем примере пришлось делать кронштейн и мачту для антенны своими руками, так как в магазинах ничего подобного не продаётся.

Материалы для работы мы взяли самые доступные, которые валяются по углам почти в каждом дворе. Мачту для антенны сварили при помощи электросварки из двух кусков старых водопроводных труб диаметром полдюйма. Главное, два куска трубы нужно ровно совместить между собой, чтобы мачта была как можно ровнее. Её длина получилась 4 метра, в нашем случае вполне достаточно. Место сварки зачистили наждачным кругом и отложили в сторону.

Теперь надо изготовить кронштейн, который будет держать мачту для антенны. Для этих целей возьмём уголок 5 на 5 см и квадратную трубу размером 2 на 2 см. Разрежем их болгаркой на части, чтобы получилось по 2 отрезка примерно по 50 см. Длину уголков взяли произвольную, а длина труб равняется расстоянию, на которое обрешетка крыши нависает над стеной дома . У нас это расстояние равно как раз 50 см. Используя электросварку, приварим квадратные отрезки перпендикулярно уголкам.

Теперь нужно подобрать ещё одну трубу , в которую будет вставляться мачта для антенны. Мы нашли подходящий отрезок диаметром дюйм с четвертью, длиной около 1 м. В нижней его части приварим два гвоздя крест-накрест, чтобы мачта не проваливалась. В трубе просверлим два отверстия диаметром 9 мм.

Вставим в неё мачту и в этих же местах просверлим насквозь 9-ти миллиметровым сверлом. Проверим соосность отверстий, вставив в них болты на 8 мм.

Следующим делом приварим трубу к квадратам, отступив от её краёв по 10 см. Сначала приварим одну часть, установив детали перпендикулярно между собой.

Потом так же сделаем и со второй частью. Наш кронштейн почти готов.

Для усиления конструкции приварим по диагонали 2 прута арматуры. Таким образом кронштейн получил необходимую прочность.

В каждом уголке просверлим по 4 отверстия диаметром 11 мм.

Мачта для антенны и кронштейн готовы. Можно отправлять их на покраску.

Пока детали сохнут, проведём подготовительные работы для установки кронштейна. Мы будем крепить его к фронтону дома. Так как расстояние от земли до места установки составляет 5 м, для удобной работы построим небольшие леса. Их мы изготовим из брёвен и досок. Конструкция должна быть сделана с избыточной прочностью, обеспечивающей безопасность высотных работ. Сверху установим настил из тёса.

На леса поставим лестницу, с которой будем проводить установку. Сначала поднимем кронштейн, прислоним его к фронтону и карандашом отметим места для крепления. Шуруповёртом просверлим 8 отверстий. Доски фронтона, толщиной 25 мм, недостаточно надёжны для удержания кронштейна с мачтой и антенной. Поэтому с обратной стороны, на чердаке, в местах, где просверлены отверстия, мы установим ещё две доски толщиной 5 см, расположив их перпендикулярно тёсу фронтона. Их мы прочно закрепим на стропилах.

Ещё раз, уже удлинённым сверлом на 11, просверлим фронтон . Установим кронштейн, вставим в отверстия болты диаметром 10 мм.

С обратной стороны мы закрепим их гайками, подложив под них увеличенные шайбы и затянем ключом.

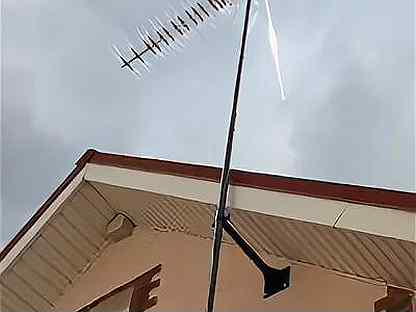

Наш кронштейн крепко закреплён на фронтоне дома.

Дальше займёмся установкой антенны. Прикрепим её на край мачты, расположив в нужном направлении, поднимемся на крышу и сверху вставим в трубу кронштейна. В отверстия, просверленные в стенках, вставим болты на 8 и затянем гайками.

Так как мы выдержали расстояние кронштейна от стены на 50 см, мачта антенны проходит рядом с обрешёткой. Возьмём алюминиевый подвес, обожмём им мачту и саморезами прикрутим к доскам.

Такая самодельная конструкция надёжна и прочна, стоимость материалов и срок изготовления минимальны. В случае, если мачта имеет ещё большую длину, желательно закрепить её растяжками из стальной проволоки. Теперь осталось настроить антенну и пользоваться безлимитным интернетом.

После того, как антенна приобретена, перед установкой необходимо убедиться в наличии комплектующего крепежа и произвести предварительную обработку его резьбовой части литолом или машинным маслом, в крайнем случае, силиконовой смазкой или WD-40. Если вы решили установить активную антенну, для предотвращения окисления точек контакта, рекомендуется после завершения подключения кабеля к электронной плате произвести ее герметизацию водостойким силиконом.

В зависимости от мощности и направления телевизионного сигнала принимается решение о месте и высоте установки антенны. На практике наиболее популярны два варианта: на фасаде дома и на крыше. Рассмотрим обе технологии монтажа.

Самый простой и менее трудоемкий вариант. Установить телевизионную антенну на фасаде можно самому без чьей либо помощи, но данный способ имеет существенный недостаток. Для обеспечения уверенного приема, сигнал ближайшего ретранслятора должен быть такой мощности, при котором приемное устройство не надо поднимать высоко. Выбор этого варианта установки ограничивает материал и отделка стен дома. Нельзя производить монтаж на сайдинг и весьма проблематично на газобетонную кладку. Идеальным вариантом установки антенны на стене фасада будет тот случай, когда она выполнена из кирпича или древесины. При выполнении монтажа следует выдерживать расстояние между крепежом на расстоянии не более 1,5 метра. В качестве крепежного материала рекомендуется использовать анкерные болты или саморезы.

  1. Приемное антенное устройство.
  2. Металлическая труба или деревянный брус.
  3. Кронштейн.
  4. Анкерный болт (саморез).

Фото примеры установки приемника сигнала на фасаде:

На видео ниже наглядно демонстрируется, как установить приемное антенное устройство на фасаде дома:

Кстати, о том, как сделать антенну для телевизора своими руками, мы рассказывали в отдельной статье. Простые инструкции помогут сэкономить деньги и при этом собрать простейший вариант приемника сигнала!

Самый распространенный способ установки телевизионных антенн. В зоне уверенного приема, когда нет необходимости поднимать антенну на большую высоту, ее можно закрепить на деревянный брус небольшой длины. В противном случае, потребуется установить приемное антенное устройство на мачте, для этого случая в комплекте антенны предусмотрены специальные зажимы. Высота мачты может достигать нескольких метров, она может быть выполнена из цельной металлической трубы, круглого или профильного сечения, быть вариантом сборной или же телескопической конструкции. Наиболее приемлемой и удобной считается телескопическая мачта. В процессе эксплуатации для производства технического обслуживания или замены электронной платы антенну необходимо опускать, телескопическая конструкция позволит это сделать без труда. Всю работу под силу произвести самостоятельно, без привлечения дополнительно людей в помощь.

Существует несколько способов крепления мачты телевизионной антенны на крыше дома:

Способ 1. Крепление при помощи кронштейнов к кирпичной трубе дымохода и вентиляции. Установка производится при помощи кронштейнов с хомутами, которые крепятся к стене анкерными болтами.

Где: 1 – мачта; 2 – кронштейн с хомутом; 3 – кирпичная труба дымохода и вентиляции; 4- анкерный болт; 5 — уличная антенна.

Способ 2. Установка мачты на потолочном перекрытии с креплением к элементам конструкции крыши.

1 — приемное антенное устройство; 2 – мачта; 3 — хомут крепления мачты к конструкции кровли; 4 — стропильный брус.

В данном случае основание мачты необходимо установить на плиту потолочного перекрытия в чердачном помещении дома. Мачта крепится хомутом к деревянной конструкции кровли, для этой цели лучше всего использовать стропильный брус.

Способ 3. Установка мачты с креплением при помощи растяжек. Если нет возможности закрепить мачту к конструкциям кровли, можно использовать ее крепление при помощи растяжек из проволоки или стального тросика. Для этого необходимо обустроить мачту проушинами, расположенными в верхней части мачтовой конструкции.

После установки приемного антенного устройства очень важно правильно и надежно закрепить кабель. Он должен быть проложен и закреплен так, чтобы минимизировать воздействие на него ветра, сползающего с кровли снега и потоков дождевой воды. Кабель крепится равномерно по всей длине мачты при помощи хомутов с шагом 50 сантиметров, затем он укладывается по коньку кровли и в районе окна, через которое будет производиться его заводка в дом, опускается вниз. В этом месте кабель необходимо зафиксировать кронштейном. Предварительно в оконной раме необходимо просверлить отверстие диаметром, несколько превышающим размер проводника. Для того чтобы предотвратить попадание осадков через зазор в отверстии, его необходимо сверлить с соответствующим наклоном, будет лучше если есть возможность произвести его герметизацию водостойким силиконом. Обязательно пред входом в раму соблюсти легкий провис кабеля, это необходимо для компенсации температурных расширений.

Прокладку необходимо производить аккуратно, соблюдая установленные технические требования. Радиус изгибов кабеля не должен быть меньше пяти его диаметров, накладывая скобы крепления стараться избегать передавливания оболочки.

Нужно ли заземлять уличную антенну? Теоретически, если на приусадебном участке нет громоотвода, это мера безопасности необходима. При ударе молнии заземленное антенное устройство сработает в режиме громоотвода, сохранив телевизор от возгорания. В то же время у специалистов бытует мнение, что в заземлении антенн особой необходимости нет, учитывая, что большинство людей не смотрят телевизор во время грозы, вынимая при этом штекер кабеля из антенного гнезда.

Схема заземления телевизионной антенны и мачты:

О том, как сделать громоотвод своими руками мы рассказывали в отдельной статье. Инструкция по монтажу контура заземления в доме также была нами подробно описана ранее.

Теперь вы знаете, как установить антенну на крыше частного дома. Надеемся, наша пошаговая инструкция, с фото и видео примерами была для вас полезной и интересной!

Рекомендуем также прочитать:

Заземление телевизионной антенны своими руками: устройство и монтаж

Заземление антенны представляет собой создание электрического соединения между оборудованием и заземляющим устройством. Необходимость заземления вызвана характером их размещения: антенны устанавливают под открытым небом. Поэтому существует определенная вероятность попадания молнии на металлическую поверхность. Заземление позволяет уменьшить напряжение до безопасного уровня для живых существ.

Всегда ли нужно заземление

Практически все специалисты рекомендуют делать заземление антенны. Действительно, лучше перестраховаться и заземлить принимающее устройство. Однако реальная опасность попадания существует лишь в тех случаях, когда в пятиметровом радиусе от антенны отсутствуют какие-либо объекты, высота которых не превышает 1 м (например, дерево или громоотвод). В связи с этим разумнее заземлять не саму антенну, а поставить рядом с ней отводящее устройство.

Главная цель молниезащиты — встретить молнию раньше, чем она ударит по защищаемому объекту (в данном случае по антенне) и отвести разряд в землю. Она включает три компонента, объединенных в одну электрическую цепь:

  • молниеприемник;
  • токоотвод;
  • заземлительный контур (заземлитель).
к содержанию ↑

Молниеприемник

Данное устройство устанавливают рядом с мачтой антенны. Молниеприемники продаются в специализированных магазинах. Также их легко соорудить своими руками, используя обычный металлический штырь.

Токоотвод

Компонент представляет собой провод, по которому молния направляется к заземлительному контуру. Он должен быть только цельным и иметь определенное сечение:

  1. Медный изолированный или оголенный — 16 кв.мм.
  2. Алюминиевый изолированный — 25 кв.мм.
  3. Стальной — 50 кв.мм.

Если антенна не оснащена грозозащитой, понадобится выполнить определенные действия, характер которых зависит от внешних факторов:

  • конструктивные особенности опоры принимающего устройства;
  • вид кровли;
  • место размещения оборудования.

В случае установки антенны на заземленной кровле из металла, для целей заземления соединяют металлическую мачту или молниеприемник с материалом крыши. Если антенна находится на деревянной опоре, токоотводом выступает провод, идущий по ней к заземлителю, установленному в грунте. По такому же принципу организуется заземление, если принимающее устройство расположено на неметаллической крыше.

Заземление на кровле из горючих материалов имеет свои особенности. К примеру, верхний участок металлической мачты соединяют с точкой нулевого потенциала антенны и с экранами коаксиальных кабелей. К нижней части мачты присоединяют токоотводящий проводник, который далее направляют вдоль стены строения. Заземляют его путем укладки его на дно траншеи, глубина которой должна быть не меньше 1 м.

к содержанию ↑

Заземлитель

Для обустройства заземления копают яму глубиной 2-3 метра. В ней размещают заземлитель. В качестве заземляющего устройства подойдет металлический лист, труба, арматура или толстый провод. Оптимальный вариант — металлическая труба с толстыми стенками и длиной 1,5-2 метра. К заземлителю приваривают провод диаметром не меньше 5 мм. Конец проводника фиксируют к стене здания, чтобы затем подвести сюда токоотвод.



к содержанию ↑

Нормативные требования

Квалифицированные специалисты при проведении монтажных работ руководствуются требованиями, установленными Европейским комитетом электротехнических стандартов.

Основной документ, касающийся заземления антенн, называется EN 50083-1.

В данном нормативном акте расписаны необходимые действия для предотвращения разрушительных последствий попадания молнии в антенну. Требования регламентируют работы, относящиеся к защите только постоянных молниезащитных систем или устройств, установленных в кемпингах. Они не касаются любительских радиостанций, функционирующих на платформе VSAT.

К нормативным актам также относятся еще несколько документов, в том числе:

  1. ГОСТ P МЭК 62305-2-2010.
  2. ГОСТ Р МЭК 62305-1-2010.
  3. Приказ Росстандарта под номером 795.
к содержанию ↑

Уравнивание потенциалов

Наружные фидеры, мачты, разнообразные антенны, находящиеся полностью или фрагментарно за пределами защитной зоны, подвергаются угрозе попадания молнии. Вследствие этого выдвигается требование о наличии особой системы, позволяющей избежать опасной разности потенциалов. С этой целью предусматриваются следующие защитные барьеры:

  1. Заземление телевизионных антенн, благодаря которому соединяется заземлитель с металлической стойкой.
    На ней монтируется антенна.
  2. Уравнивание потенциалов. Цель достигается за счет соединения заземленной мачты и отходящих от нее кабелей. Если опора антенны находится близко к зданию, оснащенному молниезащиты, их соединяют в одно целое.

При отсутствии в строении системы защиты от молнии заземление для антенны осуществляют таким образом:

  1. Устанавливают заземление.
  2. Соединяют заземлительное устройство с антенной при помощи провода. При этом выбирают наиболее короткое расстояние между двумя точками.

Обратите внимание! Если проложить провод со значительными изгибами вокруг препятствий, неизбежно возникновение серьезной разницы потенциалов. В этом случае вследствие разрядов молнии в проводниках будет возникать индуктивность. В связи с этим возможно искрение, что небезопасно с пожарной точки зрения.

В качестве защиты антенны от молнии рекомендуется использовать устройства с максимальной степенью соприкосновения с грунтом. К таким заземлителям относится, например, модель ZANDZ ZZ-000-015.

Все токоотводы от молниеприемников (тросовых и стержневых) соединяют с заземлителем. Последний включает не меньше двух расположенных по вертикали электродов. Длина каждого из них составляет не меньше 3 м. Вертикальные электроды соединяют между собой горизонтальными (его длина — от 5 м). Рекомендуемое поперечное сечение для медного электрода составляет от 16 до 50 мм, а стального — от 50 до 80 мм.

к содержанию ↑

Рекомендации по установке антенны

Выбор места фиксации телевизионной антенны и ее ориентация в пространстве зависит от множества факторов, среди которых:

  • разновидность антенны;
  • расположение участка земли;
  • характер рельефа местности;
  • интенсивность внешних помех;
  • помехи, вызванные показателями электропитания, типом АФУ.

При установке ТВ-антенны на крыше, основанием чаще всего выступает мачта. В качестве нее подойдет стальная труба диаметром приблизительно 35-40 мм.

Альтернативой металлическому изделию может стать деревянное – из бруса (50 на 50 мм). Такую мачту фиксируют на стропильных балках. Принимающее устройство должно возвышаться над кровлей по крайней мере на 2 м. Если выбран деревянный брус, по нему прокладывают толстый медный провод или шину. Второй конец контура соединяют с заземляющим устройством, в качестве которого выступает либо шина, либо закопанные в грунт заземлители.

Что делать нельзя:

  1. Прикреплять мачту антенны к каналам вентиляции или дымоходным трубам, к объектам электрической инфраструктуры, стойкам с проводами связи, слуховым окнам.
  2. Фиксировать растяжки принимающего устройства так, чтобы они располагались возле вибраторов, электрической проводки, водопроводных труб или подоконников.
к содержанию ↑

Разновидности молниезащиты

Существует две классические схемы защиты от молнии:

  1. Пассивная. В комплектацию системы включают токоотводы, молниеприемники, заземлительные устройства. Все эти компоненты объединяют в сеть. Молниеприемниками обычно выступают стержни или сетчатые структуры.
  2. Внутренняя. В данное понятие входит весь перечень действий по защите находящихся внутри здания элементов электрической проводки и оборудования от частичных токов и наводок. Нередко от этих воздействий не спасают внешние защитные системы.

В соответствии с общепринятой концепцией выделяют три зоны молниезащиты. По границам каждой из них монтируют особые устройства (УЗИП). Такие элементы также подразделяют на три класса.

Заземление телевизионной антенны своими руками: устройство и монтаж

Установка антенны на крыше

В эпоху расцвета спутникового и кабельного телевидения, особенно для горожан, проживающих в многоквартирных домах, вопрос установки телевизионной антенны на крыше уже практически не возникает. Эта проблема по-прежнему актуальна для обустройства телевещания на даче или в частном доме за городом. Спутниковое ТВ – вещь дорогостоящая, не каждый человек позволит себе потратить солидные деньги на покупку спутникового телевизионного приемника в качестве дачного варианта, поэтому рациональным выходом из положения будет приобрести аналоговый приемник и закрепить его своими руками. В этой статье мы расскажем как установить антенну на крыше частного дома.





После того, как антенна приобретена, перед установкой необходимо убедиться в наличии комплектующего крепежа и произвести предварительную обработку его резьбовой части литолом или машинным маслом, в крайнем случае, силиконовой смазкой или WD-40. Если вы решили установить активную антенну, для предотвращения окисления точек контакта, рекомендуется после завершения подключения кабеля к электронной плате произвести ее герметизацию водостойким силиконом.

В зависимости от мощности и направления телевизионного сигнала принимается решение о месте и высоте установки антенны. На практике наиболее популярны два варианта: на фасаде дома и на крыше. Рассмотрим обе технологии монтажа.



На фасаде дома

Самый простой и менее трудоемкий вариант. Установить телевизионную антенну на фасаде можно самому без чьей либо помощи, но данный способ имеет существенный недостаток. Для обеспечения уверенного приема, сигнал ближайшего ретранслятора должен быть такой мощности, при котором приемное устройство не надо поднимать высоко. Выбор этого варианта установки ограничивает материал и отделка стен дома. Нельзя производить монтаж на сайдинг и весьма проблематично на газобетонную кладку. Идеальным вариантом установки антенны на стене фасада будет тот случай, когда она выполнена из кирпича или древесины. При выполнении монтажа следует выдерживать расстояние между крепежом на расстоянии не более 1,5 метра. В качестве крепежного материала рекомендуется использовать анкерные болты или саморезы.

  1. Приемное антенное устройство.
  2. Металлическая труба или деревянный брус.
  3. Кронштейн.
  4. Анкерный болт (саморез).

Фото примеры установки приемника сигнала на фасаде:

На видео ниже наглядно демонстрируется, как установить приемное антенное устройство на фасаде дома:



Кстати, о том, как сделать антенну для телевизора своими руками, мы рассказывали в отдельной статье. Простые инструкции помогут сэкономить деньги и при этом собрать простейший вариант приемника сигнала!



На крыше

Самый распространенный способ установки телевизионных антенн. В зоне уверенного приема, когда нет необходимости поднимать антенну на большую высоту, ее можно закрепить на деревянный брус небольшой длины. В противном случае, потребуется установить приемное антенное устройство на мачте, для этого случая в комплекте антенны предусмотрены специальные зажимы. Высота мачты может достигать нескольких метров, она может быть выполнена из цельной металлической трубы, круглого или профильного сечения, быть вариантом сборной или же телескопической конструкции. Наиболее приемлемой и удобной считается телескопическая мачта. В процессе эксплуатации для производства технического обслуживания или замены электронной платы антенну необходимо опускать, телескопическая конструкция позволит это сделать без труда. Всю работу под силу произвести самостоятельно, без привлечения дополнительно людей в помощь.



Способы крепления мачты

Существует несколько способов крепления мачты телевизионной антенны на крыше дома:

Способ 1. Крепление при помощи кронштейнов к кирпичной трубе дымохода и вентиляции. Установка производится при помощи кронштейнов с хомутами, которые крепятся к стене анкерными болтами.

Где: 1 – мачта; 2 – кронштейн с хомутом; 3 – кирпичная труба дымохода и вентиляции; 4- анкерный болт; 5 — уличная антенна.



Способ 2. Установка мачты на потолочном перекрытии с креплением к элементам конструкции крыши.

1 — приемное антенное устройство; 2 – мачта; 3 — хомут крепления мачты к конструкции кровли; 4 — стропильный брус.

В данном случае основание мачты необходимо установить на плиту потолочного перекрытия в чердачном помещении дома. Мачта крепится хомутом к деревянной конструкции кровли, для этой цели лучше всего использовать стропильный брус.

Способ 3. Установка мачты с креплением при помощи растяжек. Если нет возможности закрепить мачту к конструкциям кровли, можно использовать ее крепление при помощи растяжек из проволоки или стального тросика. Для этого необходимо обустроить мачту проушинами, расположенными в верхней части мачтовой конструкции.



Прокладка кабеля

После установки приемного антенного устройства очень важно правильно и надежно закрепить кабель. Он должен быть проложен и закреплен так, чтобы минимизировать воздействие на него ветра, сползающего с кровли снега и потоков дождевой воды. Кабель крепится равномерно по всей длине мачты при помощи хомутов с шагом 50 сантиметров, затем он укладывается по коньку кровли и в районе окна, через которое будет производиться его заводка в дом, опускается вниз. В этом месте кабель необходимо зафиксировать кронштейном. Предварительно в оконной раме необходимо просверлить отверстие диаметром, несколько превышающим размер проводника. Для того чтобы предотвратить попадание осадков через зазор в отверстии, его необходимо сверлить с соответствующим наклоном, будет лучше если есть возможность произвести его герметизацию водостойким силиконом. Обязательно пред входом в раму соблюсти легкий провис кабеля, это необходимо для компенсации температурных расширений.

Прокладку необходимо производить аккуратно, соблюдая установленные технические требования. Радиус изгибов кабеля не должен быть меньше пяти его диаметров, накладывая скобы крепления стараться избегать передавливания оболочки.



Заземление

Нужно ли заземлять уличную антенну? Теоретически, если на приусадебном участке нет громоотвода, это мера безопасности необходима. При ударе молнии заземленное антенное устройство сработает в режиме громоотвода, сохранив телевизор от возгорания. В то же время у специалистов бытует мнение, что в заземлении антенн особой необходимости нет, учитывая, что большинство людей не смотрят телевизор во время грозы, вынимая при этом штекер кабеля из антенного гнезда.



Схема заземления телевизионной антенны и мачты:



Теперь вы знаете, как установить антенну на крыше частного дома. Надеемся, наша пошаговая инструкция, с фото и видео примерами была для вас полезной и интересной!
