Как сделать вентиляцию в бане своими руками – Вентиляция в бане своими руками

Вентиляция в бане своими руками

Вентиляция в бане своими руками может быть сделана по разным схемам, но в том, что без нее в этом строении не обойтись, сомневаться не приходится.

Вентиляция в бане своими руками

От наличия в бане вентиляции зависит не только правильное распределение тепла в помещении, но и безопасность посетителей, а также долговременность службы деревянной банной постройки. В бане, особенно – в парном помещении, всегда большое количество воды и пара, а деревянные поверхности впитывают в себя влагу, и периодическая просушка помещения просто необходима. Однако, она будет недостаточно эффективна, если не организована постоянная вентиляции в помещениях, которая значительно снижает эффект поглощения древесиной влаги, так как воздух находится в непрерывном движении.

Принцип работы вентиляции в бане

Работа вентиляционной системы основана на известных законах физики, а принцип ее обустройства достаточно прост и понятен.

• В помещении бани устраиваются два вентиляционных окна, одно из которых обеспечивает приток свежего воздуха , а второе дает возможность выхода нагретому и переувлажненному.
• От точного расположения вентиляционных окошек будет зависеть, в какую область помещения более интенсивно будет поступать нагретый от печи воздух, который двигается под давлением более тяжелого холодного, поступающего извне. Поэтому, иногда вместо одного выходного отверстия устраивается два — это делается для того, чтобы иметь возможность направить поток в нужном направлении, открыв на определенную величину одно из них или оба одновременно.

Таким образом, весьма немаловажным фактором является и размер окошек, а также возможность регулировки открываемого ими просвета. Для этого на них устанавливают дверцы-задвижки, которые можно прикрыть полностью или же оставить открытой небольшую щель.

• Еще одной важной задачей является правильный расчёт общего размера вентиляционного окошка с учетом площади конкретного помещения.

— Если установить слишком большие проемы, парная или никогда не сможет нагреться до нужной температуры, или это приведет к перерасходу топлива или энергоносителя, или же чтобы добиться требуемой температуры, придется долго регулировать расстояние, на которое нужно открыть каждое из вентиляционных окошек.

— При недостаточно больших размерах вентиляционных окошек, интенсивность движения воздуха будет заметно понижена, а значит, может произойти перегревание помещения или перенасыщение воздуха влагой.

Итак, от размера вентиляционных проемов, их расположения и от оснащенности системы дополнительными элементами регулировки будут зависеть мягкое поступление, равномерное смешивание и удаление воздуха из помещения. То есть, необходимо предусмотреть все эти параметры для того, чтобы в комнате не возникало резких термических перепадов для отдельных частей тела моющегося в бане человека, например, когда по ногам дует холодный воздух с улицы, а голова в это же время находится под воздействием очень высоких температур.

Разница в температурах воздушных потоков будет в любом случае, и это нормально, но посетители не должны ощущать от этого какой бы то ни было дискомфорт. Поэтому воздух должен смешиваться максимально равномерно — это и зависит от правильной схемы вентиляционной системы.

Важные нюансы планирования вентиляционной системы в бане

Прежде чем приступать к выбору системы вентиляции и наиболее подходящей конструкции, нужно разобраться в некоторых нюансах, которые применяются при монтаже любой из них:

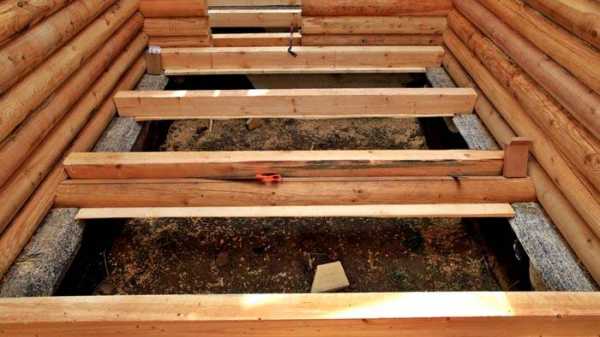

• Вентиляционная система закладывается в процессе постройки бани — прокладываются необходимые каналы и устраиваются проемы, в которые они вмуровываются или к которым подсоединяются. Непосредственно сами регулируемые окошки устанавливаются после декоративной обшивки помещения.

Для того, чтобы провести эти работы беспроблемно, нужно обязательно включить вентиляцию в проект бани, чтобы проводить все дальнейшие строительные работы с опорой на него.

Вентиляционное приточное окно у входа в баню

• Вентиляционные проемы, в идеале, должны иметь одинаковый размер. Если необходимо ускорить отток отработанного воздуха, то вытяжное отверстие делают немного больше приточного, но в целях безопасности, его в любом случае запрещено делать меньше последнего. Иногда, как уже говорилось выше, вместо одного устраивают два вытяжных окошка, не только для регулировки распределения потоков, но и в целях обеспечения безопасности.

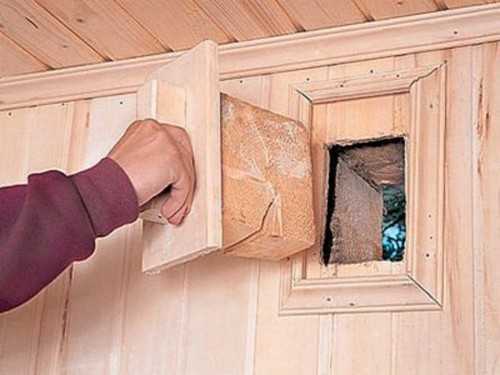

• Вентиляционные окна должны обязательно иметь дверцы или задвижки. Предпочтительнее устанавливать последние, так как они закрываются более герметично, не оставляя щелей.

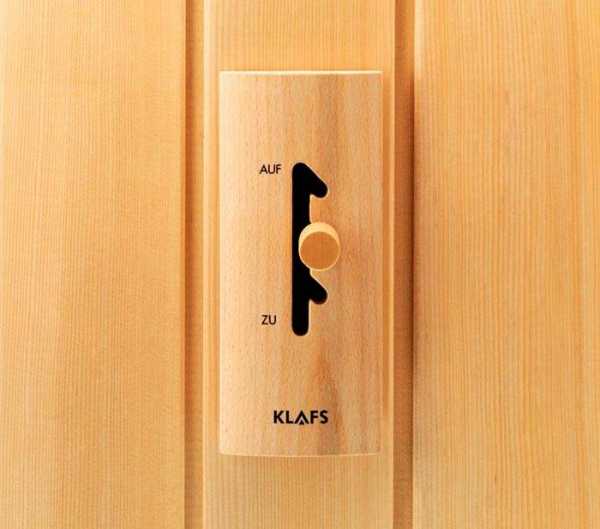

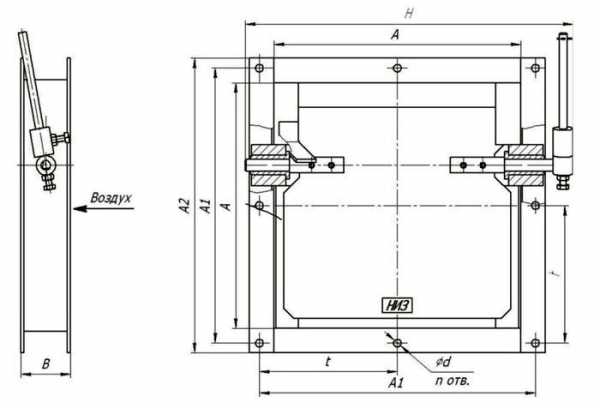

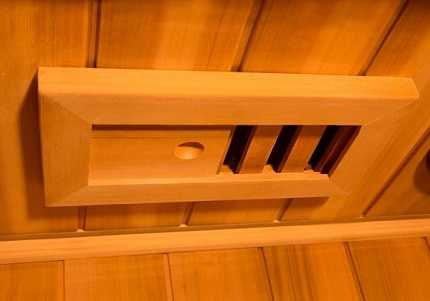

Регулируемая задвижка на вентиляционном окошке

• Дверцы-задвижки при первичном прогревании парной закрывают полностью до момента достижения необходимой температуры.
• Регулируемые задвижки необходимы и потому, что приток холодного воздуха зависит от времени года. Так, при отрицательной зимней температуре холод более интенсивно поступает в теплое помещение. Поэтому в этот период окна вентиляции не открываются полностью, сдерживая поток холода.
• Расчет площади поперечного сечения вентиляционного окошка производят, опираясь на объем банной комнаты. Существует норма, что на ее один кубометр необходимо площадь окна в 24 кв. см.

Размер вентиляционного окна должен соответствовать объему банного помещения

• При неправильных расчетах, с отклонениями в одну или другую сторону, помещение не будет достаточно проветриваться или наоборот, будет слишком холодным.
• Окошки вентиляции никогда не располагают напротив друг друга и на одном уровне, так как горячий воздух не будет иметь нормальной циркуляции и не охватит все необходимые области прогрева. Не будет происходить и его равномерного смешивания, поэтому нужно тщательно высчитать правильность размещения элементов вентиляции.
• Окошки для вытяжки всегда располагают на высоте немного ниже потолка, потому, что перегретая воздушная масса поднимается вверх. Если для нее предусмотрен выход, она устремляется в вытяжное отверстие, что способствует своевременной очистке воздуха в помещении. Только при этих условиях помещение бани будет приносить пользу, и в ней сможет создаться благоприятная и оздоровительная атмосфера.

Виды вентиляции

В разных случаях, в зависимости от конструкции здания и общего объема банного помещения устраивается один из видов вентиляции.

Естественная вентиляция

Этот вид системы проветривания основан на разнице температуры и давления на улице и в помещении. Эффективность такой вентиляции достигается правильным размещением приточного и выходного окошек. Так, вход для внешнего воздуха располагают рядом с печью, на высоте 250 ÷ 350 мм от пола, а вытяжные окошки – обычно на противоположной стенке помещения, ниже потолка на 150 ÷ 250 мм.

Считается, что этот вариант не особенно подходит для помещения парной, так как самое нагретое место в этой комнате — это верхняя ее область, а холодная — это пол. Настроить естественную вентиляцию в таких условиях достаточно сложно, но если расположить ее элементы правильно, то и при этом распределении воздушных потоков можно достичь желаемого эффекта.

Принудительная вентиляция

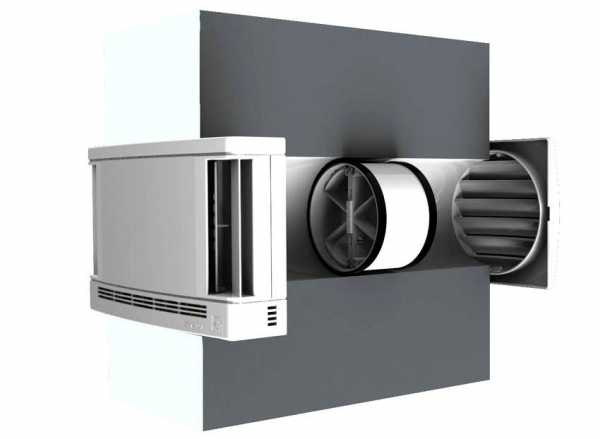

Существуют специальные электронные системы для саун и парных русских бань, которым и доверяется контроль за температурой и поступлением воздуха.

На панели управления выставляется нужная температура и уровень влажности, которые должны поддерживаться в помещении, создавая комфортную атмосферу в бане. Такие системы проводятся и подключаются специалистами, и стоят подобные услуги достаточно дорого.

Другой вариант принудительной вентиляции — проще в устройстве и доступнее по цене. Этот способ вентилирования бани можно назвать самым распространенным, так как создаст нужную атмосферу вне зависимости от погодных условий «за бортом».

В этой системе, кроме правильно расположенных вентиляционных окошек, будет необходимо такое устройство, как вентилятор, работающий на вытяжку. Комбинированный вариант особенно хорош для бань, расположенных внутри дома, где окошки вентиляции не встроены во внешнюю стену, а к ним от нее проложен длинный вентиляционный короб. В этом случае вентилятор в нужной мере обеспечивает поступление и отток воздуха.

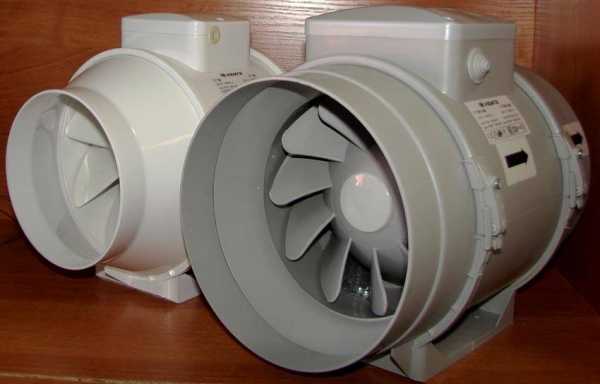

Канальный вытяжной вентилятор должен соответствовать особым условиям «банной» эксплуатации

Нужно отметить, что для бани приобретаются специальные вентиляторы, которые имеют усиленную гидроизоляцию элементов электрической схемы и механической части. Кроме этого, такие приборы должны выдерживать высокие температуры, не теряя при этом работоспособности. Рабочий диаметр и мощность прибора выбираются в зависимости от объема помещения.

Требуемая разновидность вентиляции подбирается индивидуально для разных помещений и типов бань, поэтому выбирая схему, нужно тщательно все продумать и высчитать. Очень часто есть смысл предусмотреть и комбинированную схему, сочетающую и естественную циркуляцию воздушных потоков, и возможность, при необходимости, прибегнуть к принудительной.

 Видео: основные принципы и схемы банной вентиляции

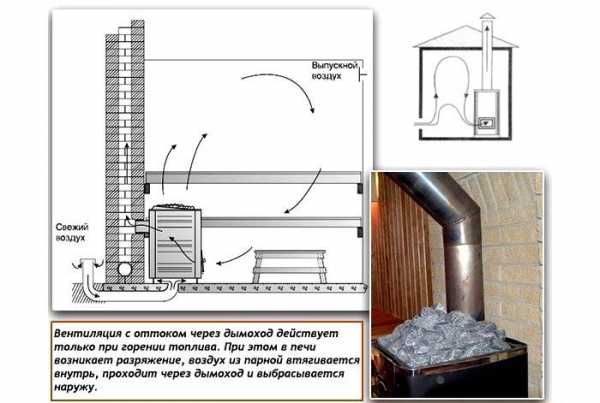

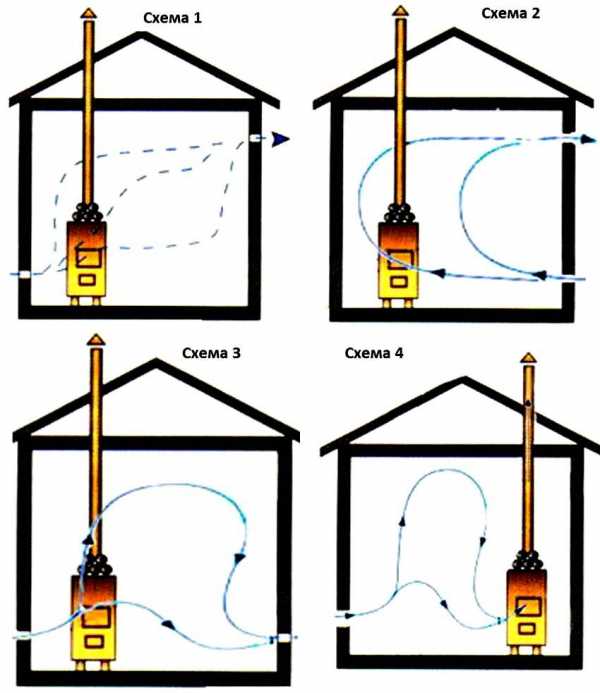

Распространенные схемы банной вентиляции

На представленных схемах показаны разные варианты взаимного расположения каменки и полок в парной, и советующее им распределение потоков приточного, горячего и смешанного воздуха.

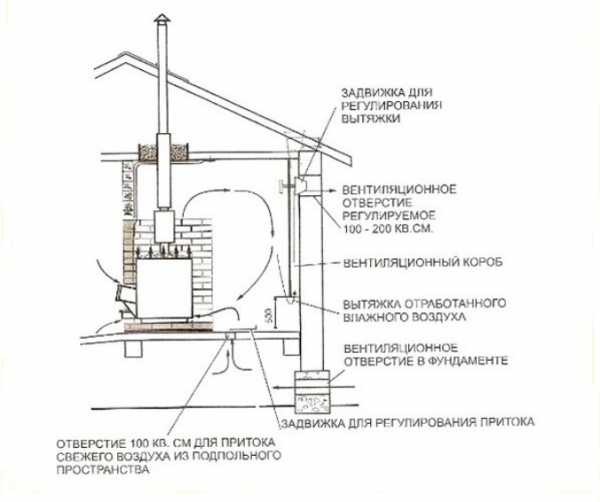

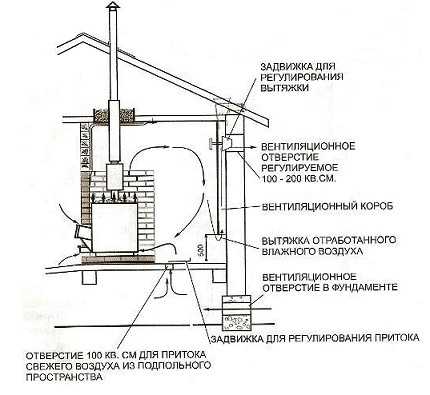

Наиболее распространенные схемы организации банной вентиляции

Первая схема (а)

Самая применяемая схема вентиляции в бане, когда окошко для входящего воздуха находится рядом с печью, на высоте от пола в 250 ÷ 350 мм.

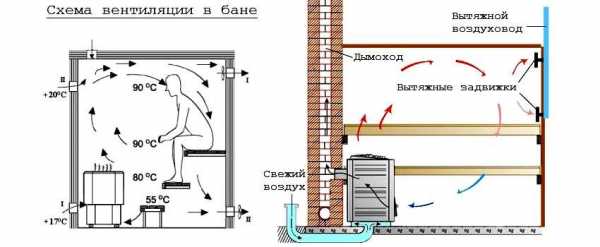

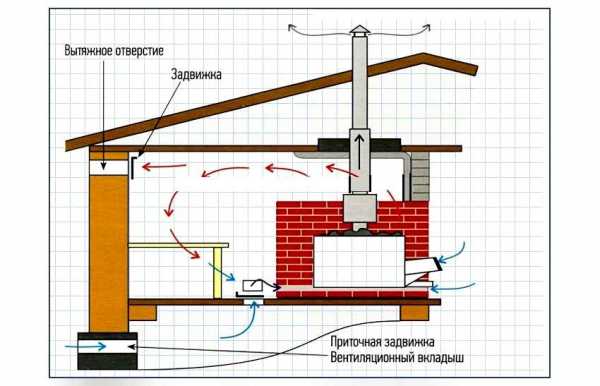

Схема перемещения воздушных потоков

Во время нагрева печи-каменки холодный тяжелый воздух, поступающий из вентиляционного окошка, перемещает легкий горячий поток к противоположной стене, поднимая его вверх, к вытяжному отверстию, которое находится на расстоянии от потолка в 150 ÷ 250 см.

Пройдя весь путь, от нижнего окна до верхнего, горячий и смешанный потоки охватывают всю комнату, максимально согревая область верхней полки, расположенной под вытяжным окошком. При недостаточном движении воздуха в верхнее вентиляционное отверстие устанавливают вентилятор.

Во входное отверстие может быть встроен регулятор в виде подвижных жалюзи, который поможет и регулировать интенсивность поступления приточного воздуха, и задавать в определенной мере направление потоку в нужную сторону.

Вторая схема (б)

Хотя и не рекомендовано устраивать оба отверстия на одной стене, но и такая схема может существовать, при условии установки в вытяжное отверстие вентилятора.

Естественный интенсивный поддув осуществляется через нижнее окошко, устроенное на противоположной стене от печи. Движение воздуха в этом случае направлено в сторону обогревательного прибора, где подхватывается горячий исходящий от него поток, поднимается и по широкой дуге, охватывающей весь объем помещения, устремляется к вытяжному отверстию.

Эта схема хорошо подойдет для помещения бани, устроенной в доме, и имеющей одну внешнюю стену. Чтобы не протягивать вентиляционный короб на противоположную сторону бани, оба окошка устанавливают в стене, выходящей на улицу.

Третья схема (в)

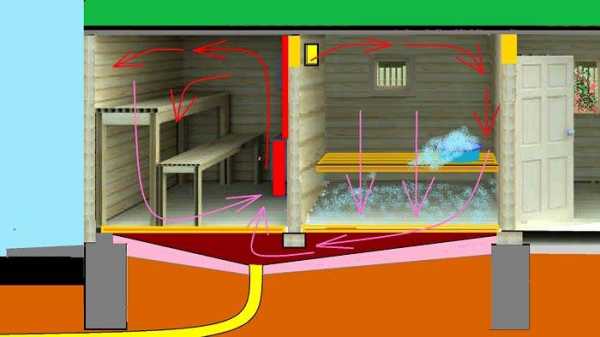

Эта схема подходит для бани с протекающим полом. Окно для поступления воздуха расположено точно на таком же месте, как и в первой схеме, около печки-каменки. Выход же организован несколько иначе.

Воздух, после прогрева верхней области парилки, опускается вниз, проходит через щели настила, тем самым помогая испарению собравшейся там влаги, что существенно продлевает срок службы деревянного пола.

Вытяжное же вентиляционное отверстие расположено в соседнем помещении либо в изолированном канале, не имеющем больше выхода в помещение парилки. Обычно оно снабжено вентилятором, чтобы обеспечить устойчивую циркуляцию воздуха по столь сложной траектории.

Схема нельзя назвать очень популярной – применяется она нечасто из-за своей сложности в точных расчетах расположения вентиляционных окошек, достаточно трудоемкого устройства протекающего многослойного пола с обеспечением перемещения в его полости воздушных потоков. Однако, следует учитывать то, что она очень эффективна, и способствует максимально равномерному прогреванию парилки и, в то же время, помогает быстрому испарению влаги с деревянных конструкций пола и их просыханию.

Четвертая схема (г)

Четвертый вариант рассчитан на постоянно работающую печь — только в этом случае ее поддувальное отверстие будет выполнять функции вытяжки. Приточное же окно расположено под полкой, установленной на противоположной стене от печи, на уровне ее поддувала.

Холодный воздух направляется в сторону печи и поднимает нагретый ей воздух к потолку. Остывая, воздушные массы вытесняются вниз и уходят в поддувальное отверстие.

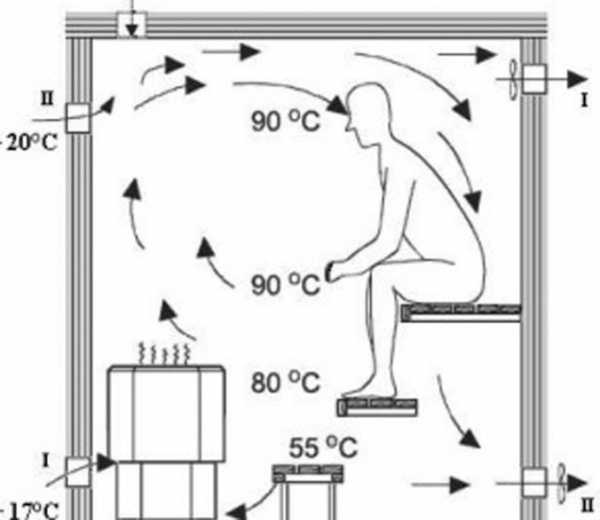

Расположение температурных зон в парной и перемещение воздушных потоков

Существуют и более сложные схемы, в которых имеется два приточных и два выпускных окна вентиляции с принудительной циркуляцией воздуха. Подобная схема требует тщательной регулировки, по позволяет максимально точно выставлять требуемую температуру в помещении парилки.

Монтаж всех элементов системы вентиляции лучше всего производить параллельно со строительством бани

Как говорилось выше, идеальным вариантом будет проведение монтажа вентиляционной системы одновременно с возведением бани. В случае, если под баню переоборудуется уже готовое помещение, или же производится ее обустройство в подвале частного дома, лучше всего выбрать комнату или отделить угол, имеющий две внешних стены. В этом случае проблем с устройством вентиляционной системы не возникнет.

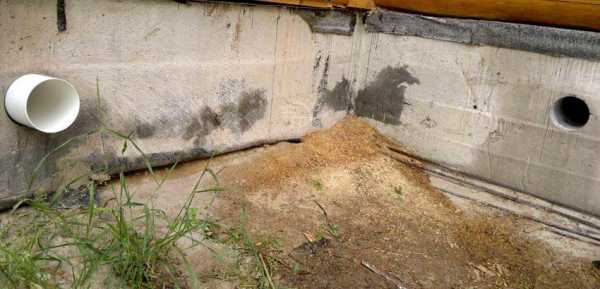

Выход вентиляционной трубы на улице должен быть прикрыт от попадания снега, дождевой воды и мусора.

Если такой возможности нет и баню располагают в середине частного дома, то существует два варианта устроить проветривание помещения — провести вентиляционный короб, который соединит помещение с улицей, или вывести трубу вентиляции через перекрытие и кровлю. В этом случае трубу необходимо закрыть сверху защитным зонтиком, во избежание попадания в вентиляционные каналы осадков и опавшей листвы.

Цены на вентиляционные системы

Вентиляция

 Видео: пример самостоятельно обустройства банной вентиляции

stroyday.ru

Вентиляция в бане своими руками

Государственные нормы по вентиляции помещений регламентируются СНиП 41–01–2003, документ устанавливает минимальную кратность обмена воздуха в комнатах в зависимости от их назначения и особенностей использования. В жилых помещениях вентиляция должна выполнять две задачи – обеспечивать благоприятные показатели процентного содержания кислорода в воздухе и удалять отработанные газы.

Вентиляция в бане своими руками

Содержание материала

СНиП 41-01-2003. Отопление, вентиляция и кондиционирование воздуха. Файл для скачивания

СНиП 41–01–2003

Для бани задачи вентиляции усложняются, она дополнительно должна максимально быстро удалять влажный воздух (обеспечивается быстрое высыхание деревянных конструкций) и регулировать температуру в парной. Бывают случаи, когда в парной необходимо быстро снизить температуру перед принятием процедур маленькими детьми, пожилыми или большими людьми. Печь длительное время продолжает отдавать тепло, ждать, пока баня остынет самостоятельно, очень долго. При помощи вентилирования помещения можно быстро установить нужную температуру и поддерживать ее в заданных пределах все время пребывания в ней людей.

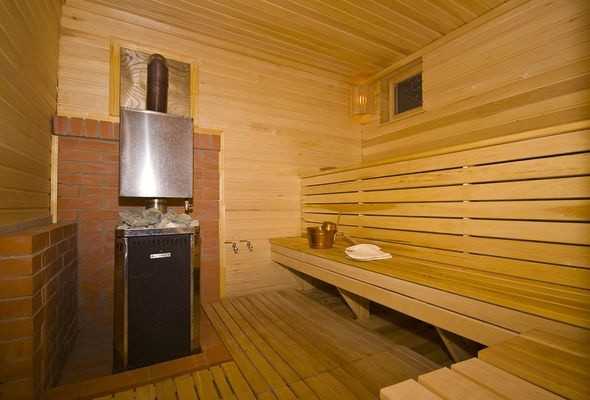

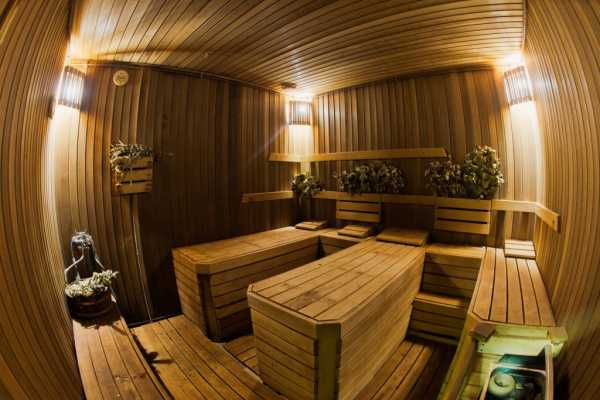

Вентиляция в парилке

Цены на вентиляционные клапаны

вентиляционные клапаны

Какие бывают виды вентиляции и методика их расчета

Вентиляция может существовать только в тех случаях, когда в помещение есть приток свежего воздуха и отток использованного. Часто можно встретить понятия «приточная» или «вытяжная» вентиляция. Это не совсем правильные понятия, не может быть только приточной или только вытяжной вентиляции, она всегда бывает лишь проточно-вытяжной. Почему используются эти понятия? Таким образом подчеркивается, что приток или вытяжка отработанного воздуха производятся принудительным способом, а, соответственно, удаление или поступление свежего воздуха происходит естественным способом.

Приточно – вытяжная вентиляция

Приточно-вытяжная вентиляция в бане

Во время расчетов параметров вентиляционных систем в исходных данных учитывают объем и назначение помещений, наличие в них особых условий по показателям воздуха, присутствие или вероятность присутствия угарного газа или иных вредных для здоровья химических соединений. Исходя из этих данных, государственные нормативные акты устанавливают кратность замены воздуха в течение часа, она может меняться от 1÷2 до десяти и более.

Как обустроить вентиляцию в бане в соответствии со СНиП

Далее инженеры определяют параметры и место расположения каналов для обеспечения необходимого поступления и удаления воздуха с учетом погодных условий и климатической зоны. Если естественная вентиляция не может обеспечить нужную кратность смены воздуха, то используются принудительные системы, подающие/вытягивающие воздух электрическими вентиляторами. Бани имеют свои особенности каждого типа вентиляции, рассмотрим их более подробно.

Цены на приточно-вытяжную вентиляцию

приточно-вытяжная установка

Общие правила устройства вентиляции в бане

Принципы устройства вентиляции в бане во многом зависят от архитектурных особенностей ее конструкции. Если полы имеют щели для слива воды, то сквозь эти же щели может подаваться и приточный воздух, нет надобности делать специальное отверстие.

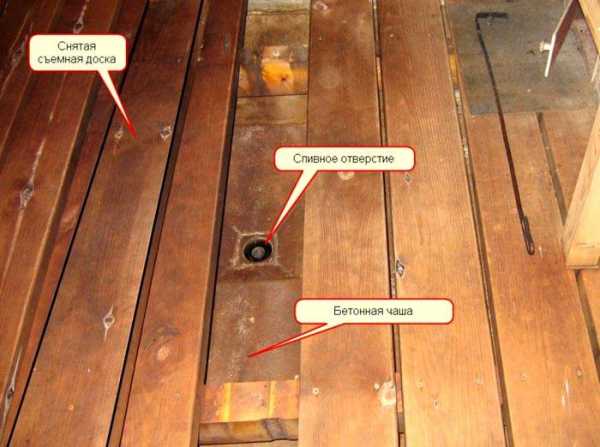

Проливной пол в бане

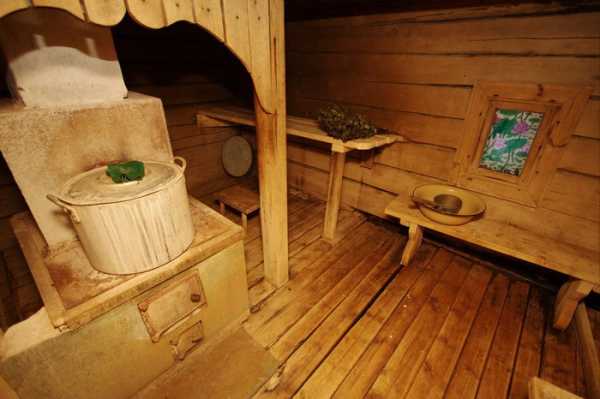

Довольно часто в бане устанавливаются небольшие окна – при открывании они «превращаются» в вытяжные отверстия. К тому же в случае расположения топки печи непосредственно в парилке помещение может вентилироваться еще проще – откройте топку и, изменяя положение шибера, регулируйте кратность смены воздуха.

Фото – топка печи и открытая дверца для вентилирования помещения

Это наиболее простые варианты парной (кстати, и самые эффективные и малозатратные), но есть случаи, когда топка печи располагается в другом помещении, окна нет, а полы сплошные без щелей. Именно на такой бане мы остановимся в нашей статье. Для чего нужно делать вентиляцию в бане?

1. Для лучшего перемешивания воздуха во всем объеме. Естественная конвекция воздушных масс не в состоянии выравнивать температуру воздуха по высоте, разница в показателях под потолком и около пола может достигать десятков градусов. Это негативно влияет на комфортность принятия водных процедур.
2. Для притока свежего воздуха. Если в парилке парится один человек, а время пребывания не превышает 20÷30 минут, то концентрация кислорода в воздухе не успеет понизиться до критических значений. А если в парилке длительное время парится одновременно несколько людей, то приток свежего воздуха становится обязательным.

Довольно часто застройщики впадают в две крайности: в целях экономии тепла вообще отказываются от вентиляции или делают ее слишком сильной и нерегулируемой. Обе крайности имеют негативные последствия, не нужно пренебрегать вентиляций, она обходится дешево, а положительный эффект весьма внушителен. Но делать ее следует правильно, максимально учитывать особенности помещений, требования к температуре в парной, материалы изготовления стен и обшивки.

Организация вентиляции в парной обязательна

В случае полного отсутствия вентиляции взрастают риски кислородного голодания и, если топка печи расположена непосредственно в парной, отравления угарными газами. В случае сильной нерегулируемой вентиляции значительно увеличивается время протапливания, теплый воздух быстро удаляется из помещения. Но и это еще не все проблемы – быстрое удаление теплого воздуха автоматически вызывает столь же быстрый приток свежего – полы всегда будут очень холодными, а это повышает риски заболевания простудными болезнями.

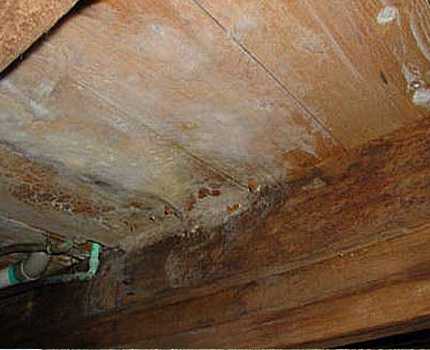

Неконтролируемое вентилирование чревато холодными полами

Приток свежего воздуха в парной устраивают в двух местах: за печкой или под лежаками.

1. Приток воздуха за печкой. Струя холодного воздуха ударяется в горячую печь и сразу немного прогревается, значительно уменьшается разница температуры пола и потолка. Советуем применять этот способ, он позволяет повышать комфортность пребывания в парилке.

   Вентиляция в бане за печью

2. Приток свежего воздуха под лежаками. Единственный плюс – его не видно. Но есть существенные минусы. Во-первых, непосредственно у лежаков полы всегда холодные. Во-вторых, сложно регулировать количество воздуха, заслонка находится в труднодоступном месте.

   Приток свежего воздуха под лежаками

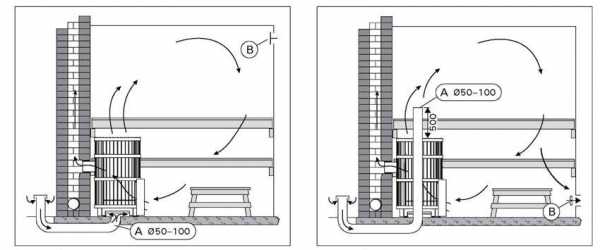

   Варианты размещения отверстий

В интернете есть много схем движения воздуха, в большинстве своем они сделаны дилетантами, не стоит обращать на них внимания. Выполняйте только два условия: приток воздуха внизу, вытяжка вверху, размещение каналов по диагонали помещения.

[adrotate group=»5″]

Вытяжка

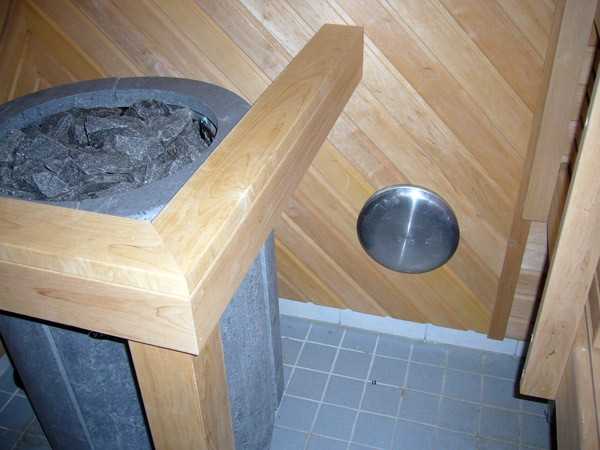

Решетка приточной вентиляции

Этого вполне достаточно для обеспечения нормальной циркуляции и перемешивания воздуха. Все остальное – рассуждения ни о чем, они могут только запутать неопытных застройщиков, значительно усложняют систему вентиляции, делают ее дорогой и ненадежной. Есть варианты с двумя разноуровневыми вытяжными клапанами, с двумя приточными и т. д. Отверстия для удаления воздуха располагаются на различной высоте.

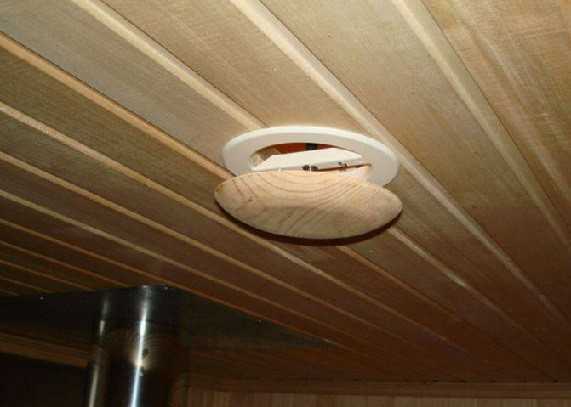

Вытяжка под потолком

Одно под самым потолком, используется только для полного проветривания бани после окончания водных процедур. Втрое делается на 30÷40 сантиметров ниже первого и используется во время мытья. Некоторые умельцы соединяют их между собой внутренними воздуховодами, устанавливают несколько регулирующих заслонок и т. д. Уверяем вас, что эти усложнения никакого видимого влияния на комфортность пребывания в парилке не оказывают.

Правильная вентиляция в бане

Несколько слов следует сказать о вентиляционных каналах в бане, их довольно часто предлагают использовать в парных. В больших зданиях вентиляционные каналы служат для подключения нескольких различных помещений к общей вентиляционной системе, не имеет значения какой – естественной или принудительной. Это вполне оправданно как с технологической, так и с экономической точек зрения.

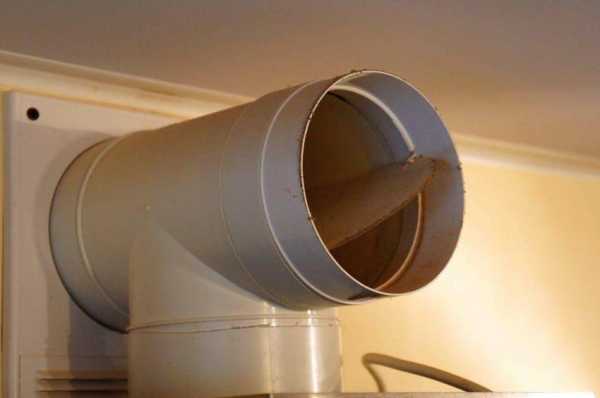

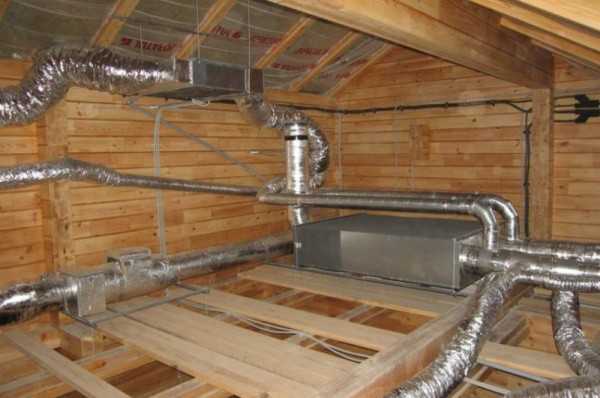

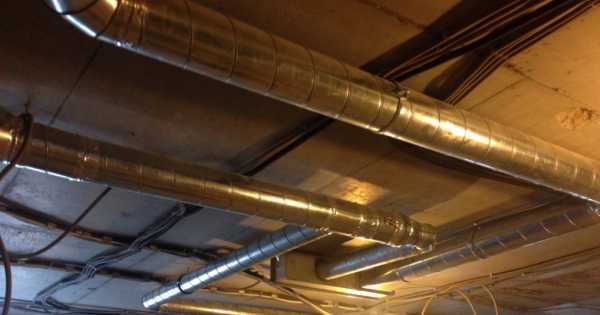

Фото вентиляции и воздуховодов

А какие еще помещения можно присоединить вентиляционными каналами к парной? Странный вопрос. Тогда, зачем делать сложные каналы под обшивкой стен? Не проще ли проделать в стенах обыкновенные отверстия и вставить в них обыкновенные куски трубы и решетки с элементарными клапанами? Мы, кончено, расскажем о реальном, эффективном, простом и дешевом способе устройства вентиляции, никакие каналы нигде укладывать не будем. Это универсальный вариант, отлично подходит как к «бюджетным», так и к дорогим эксклюзивным парным.

Цены на воздухоотводы

воздухоотвод ПВХ

Видео – Вентиляция в бане

Естественная вентиляция бани

Наиболее принятый вариант для большинства бань, минимальный по стоимости и безопасности и довольно эффективный. Конкретные места расположения вентиляционных отверстий следует принимать с учетом размера помещений, расположения полок, печки и материала изготовления здания. Общее правило – отверстия должны располагаться на различной высоте, как правило, входное (приточное) на 20 см от пола и выходное (вытяжное) на 20÷30 см от потолка. Во время выбора отверстий нужно учитывать, в каких местах отверстия будут расположены на внешних стенах. Желательно, чтобы они не слишком выделялись на фасадных стенах.

Вентиляционное отверстие

Размеры отверстий примерно 300÷400 см2, лучше их сделать больше, чем меньше. В случае слишком быстрого обмена воздуха, приводящего к понижению температуры в парной, каналы следует прикрывать регулирующими заслонками. Для улучшения внешнего вида лучше использовать декоративные решетки, их можно приобрести в специализированных магазинах или сделать самостоятельно.

Подробнее об этом типе вентиляции мы писали в статье «Естественная вентиляция в бане». Расскажем, как можно организовать естественную вентиляцию, как рассчитать и сделать вентиляционные отверстия.

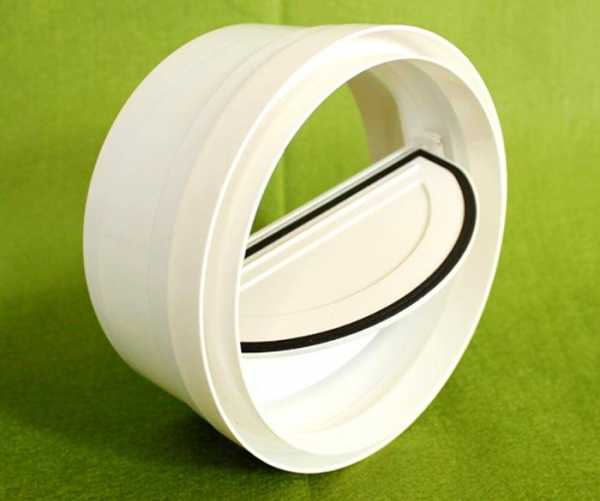

Вращающийся клапан

Вентиляционные решетки

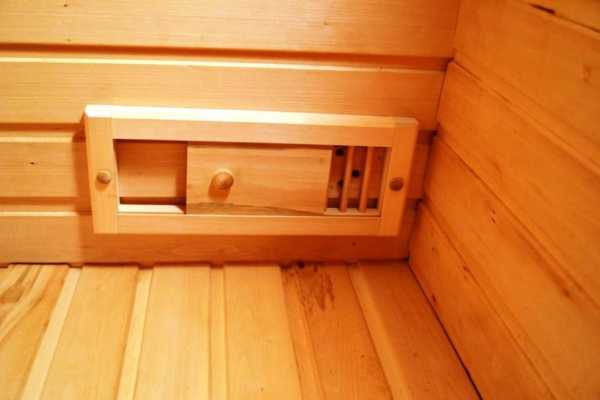

Регулируемые решетки

Принудительная вентиляция бани

Несколько усложняет вентиляционную систему, требуется монтаж электрического оборудования. Еще одна проблема связана с микроклиматом в парной. Там высокая температура и влажность воздуха – главные враги любого электрического оборудования. Вентиляторы должны иметь надежную защиту корпуса от влаги, во время подключения следует беспрекословно соблюдать рекомендации ПУЭ. А чтобы соблюдать, их нужно знать.

Принудительная вентиляция бани

Принудительная вентиляция – элементы

Преимущества принудительной вентиляции – значительно ускоряется скорость смены воздуха в помещении, расширяются параметры регулирования. Естественная вентиляция очень зависима от погодных условий, в некоторых случаях может становиться малоэффективной. Особенно если ветер направлен под прямым углом к вытяжному вентиляционному отверстию. Принудительная вентиляция работает с одинаковой результативностью в любую погоду и в независимости от направления и силы ветра.

Как рассчитать принудительную вентиляцию в бане и какой она бывает? Как выбрать вентиляторы? На все эти вопросы мы ответили в статье «Принудительная вентиляция в бане своими руками». Там же – подробная пошаговая инструкция по монтажу вентиляции и советы профессионалов.

Как сделать вентиляцию в бане своими руками

Исходные данные. Архитектурные особенности бани не предусматривают поступление воздуха через щели пола, двери, окно или топку печи. Нужно делать отверстия как для входа, так и для выхода воздуха. Внутренняя и внешняя обшивка стен отсутствует, баня построена из пиленого бруса.

Шаг 1. Определитесь с местом расположения входного и выходного каналов.

Мы уже упоминали, что входной канал лучше располагать около печки на расстоянии примерно 20 сантиметров от уровня пола. Выходной канал по диагонали под потолком. Такое положение входного и выходного отверстий обеспечит распределение воздушных потоков по всему объему помещения. Кроме того, входной воздух не будет охлаждать половое покрытие. Каналы должны быть легкодоступными. Есть рекомендации делать выходное отверстие в потолке. Мы противники такого решения, влажный воздух непременно нанесет большой ущерб всей стропильной системе.

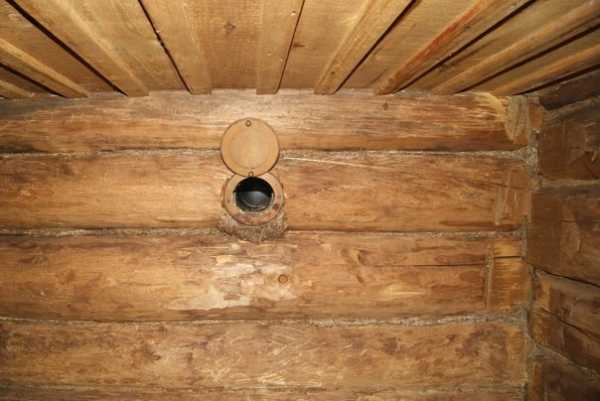

Вытяжное отверстие под потолком

Шаг 2. Закупите или сделайте самостоятельно решетки и клапаны.

Они могут быть различных размеров и геометрических форм: круглыми, квадратными или прямоугольными. При этом учитывайте материалы будущей обшивки внешних и внутренних стен, продумайте, как декоративные решетки будут к ним крепиться.

Вентиляционная решетка деревянная для бани

Важно. Обязательно устанавливайте решетки с регулируемыми просветами, только они смогут обеспечить плавную регулировку кратности смены воздуха в помещении.

[adrotate group=»5″]

И еще один момент – с внешней стороны бани отверстия также должны закрываться. Причем, закрытие должно быть максимально герметичным, не допускать попадания на венцы сруба влаги от дождя или снега.

Шаг 3. Проделайте отверстия в стенах.

Вентиляционное отверстие

Наиболее трудоемкая операция, придется работать вручную. Предварительно в размеченных местах нужно по периметру просверлить отверстия. Чем они плотнее друг к другу расположены, тем легче потом выдалбливать древесину. Когда отверстия высверлены, берите в руки долото, стамеску и молоток и начинайте разрушать оставшиеся межу отверстиями перемычки бруса. Отверстия под вентиляцию следует сделать на 1-2 см по периметру больше, чем вставляемая труба. Дело в том, что потом эту трубу нужно изолировать для предупреждения появления конденсата на деревянных конструкциях.

Долото

Пользуйтесь только острым долотом и стамеской – брус придется рубить поперек волокон, это довольно сложно. Если толщина бруса составляет 20 сантиметров, то лучше половину глубины отверстия проделывать изнутри бани, а вторую половину снаружи. Если у вас есть большой опыт пользования бензиновой пилой, то можно отверстие выпиливать. Но сразу предупреждаем, что работать в таких условиях бензиновой пилой очень опасно. Пилить придется концом шины, во время захватывания дерева нижней частью цепи пилу будет вырывать из рук. Такой способ пользования пилой категорически запрещается правилами техники безопасности, помните об этом.

Если есть необходимость развести входное отверстие в стене и в бане, то покупайте трубу с коленом. Желательно пользоваться не круглыми трубами, а прямоугольными, они занимают меньше места под обшивкой внутренних стен парной.

Алюминиевая труба прямоугольная используется для создания вентиляционных трубопроводов

Места стыков колена и трубы обязательно герметизируйте силиконом и для надежности обматывайте скотчем.

Скотч металлизированный

Шаг 4. По периметру отверстий уложите фольгу или полиэтиленовую пленку и минеральную вату, слой ваты должен быть плотным, без пропусков. Края отверстия абсолютно ровными сделать не удастся, внимательно следите, чтобы гидроизоляция не повредилась об острые выступы бруса.

Шаг 5. Вставьте трубы в отверстия в срубе. Входить они должны с небольшим усилием, довольно плотно. Для того чтобы повысить надежность герметизации и крепления, обязательно по периметру отверстия и трубы пройдитесь пеной. Монтажная пена ликвидирует все невидимые пропуски теплоизоляции между трубой и стеной и прочно зафиксирует ее в нужном положении.

Рекомендуем запенивать отверстия и после обшивки стен, пена устранит зазоры между стеной и паробарьером. Во время расширения пены паробарьер плотно прижмется вокруг неровного отверстия, все возможные небольшие повреждения автоматически закроются.

Вентиляционное отверстие

Трубу на вытяжку можно и не изолировать, по ней выходит теплый воздух. Но мы советуем на всякий случай сделать все операции и для нее. Во-первых, времени и денег потеряете немного. Во-вторых, сделаете дополнительную и надежную защиту от проникновения к деревянным конструкциям атмосферной влаги.

Кода оба отверстия подготовлены, можно начинать обивку стен и устанавливать декоративные решетки с регулируемыми пропускными параметрами.

Декоративные заслонки

Важно. Настоятельно советуем вам во время установки вентиляции парной сделать вентиляцию пространства между обшивкой стен и алюминиевой фольгой. Работы выполняют по вышеописанному алгоритму с одним отличием. Вентиляция должна быть или постоянно закрытой (во время принятия водных процедур) или постоянно открытой (во время проветривания бани). Использование фольги в качестве парозащиты стен имеет много положительных сторон. Но есть и одна проблема – сложность удаления конденсата между обшивкой и изоляцией. Обыкновенное отверстие решает все проблемы и полностью исключает порчу древесины.

Цены на вытяжки для бани

вентилятор жаростойкий

Видео – Вентиляция своими руками

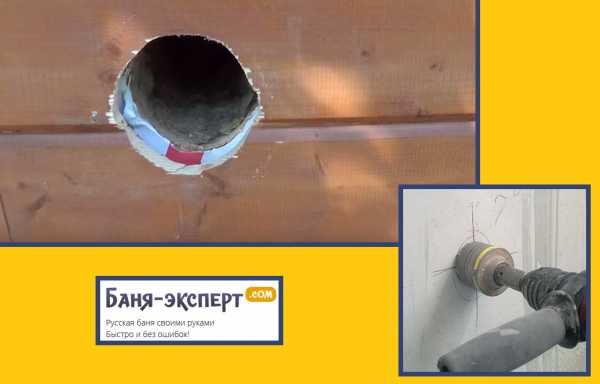

Как сделать отверстие в срубе при помощи коронки

Если вы не желаете делать отверстия под вентиляцию ручным способом, можно просверлить их специальной металлической коронкой. Они реализуются в магазинах и стоят недорого. Единственная проблема – коронка требует мощную низкооборотную дрель или ручную сверлильную машину, обыкновенные дрели из-за большой нагрузки могут быстро выйти из строя. Еще одно ограничение – максимальный диметр коронок редко бывает более 120 мм. Но для большинства бань небольших объемов такого размера достаточно.

Коронки различных диаметров

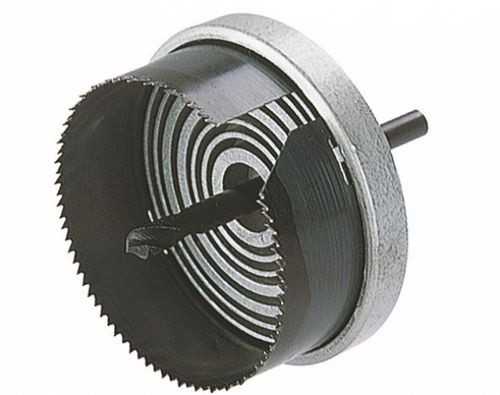

Кольцевое сверло по дереву

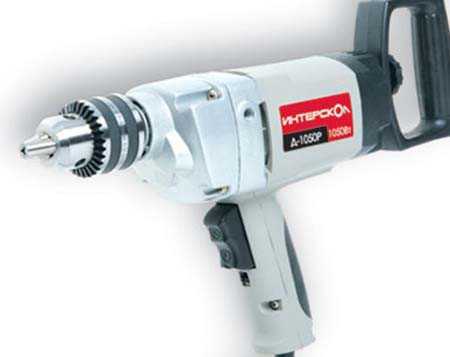

Низкооборотная дрель электрическая

Шаг 1. Выберите коронку подходящего диаметра и закрепите ее в патроне. Разметьте место сверления.

Шаг 2. Для облегчения усилия резания обязательно смажьте коронку машинным маслом. Смазывание нужно периодически повторять. Как только коронка углубится примерно на две трети высоты – прекратите сверление, выньте коронку и повторно смажьте ее внутренние и внешние поверхности.

Шаг 3. Наметьте центр отверстия любым тонким сверлом. В неглубокое отверстие вставьте коронку и начинайте высверливать брус.

Шаг 4. Сверлите до тех пор, пока позволяет высота коронки. Внимательно следите за работой электрического инструмента, не допускайте больших нагрузок. Нагрузки регулируются усилием прижатия коронки к брусу.

Сверление стены по разметке

Шаг 5. Коронка дальше не работает – вынимайте ее и долотом или стамеской постепенно удаляйте отрезанную древесину. Удаляется она быстро, начинайте постепенно откалывать по углам отверстия. Не рубите стамеской бревно поперек волокон, откалывайте его только вдоль волокон, так намного легче выполнять работу.

[adrotate group=»5″]

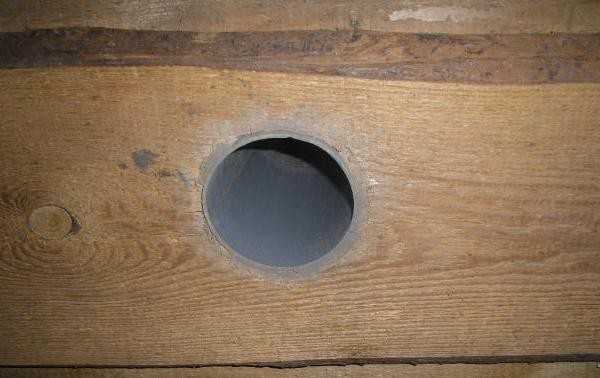

Круглое отверстие в бревне

Повторяйте операции до тех пор, пока отверстие не станет сквозным. Если брус настолько толстый, что дрель не может пройти его с одной стороны, переходите на другую. Для этого нужно максимально точно найти центр уже проделанного отверстия. Коронка имеет свое центрирующее сверло, но и его длины может не всегда хватать для выхода на обратную сторону. Придется искать центр самостоятельно. Для этого установите в дрель тонкое сверло по древу, вставьте его в имеющееся отверстие от центровочного сверла коронки и очень внимательно проделайте сквозное отверстие. Чем точнее вы высверлите центр, тем легче и быстрее будет работаться с другой стороны стены.

Цены на кольцевое сверло для дерева

кольцевое сверло для дерева

Видео – Как сверлить отверстие коронкой

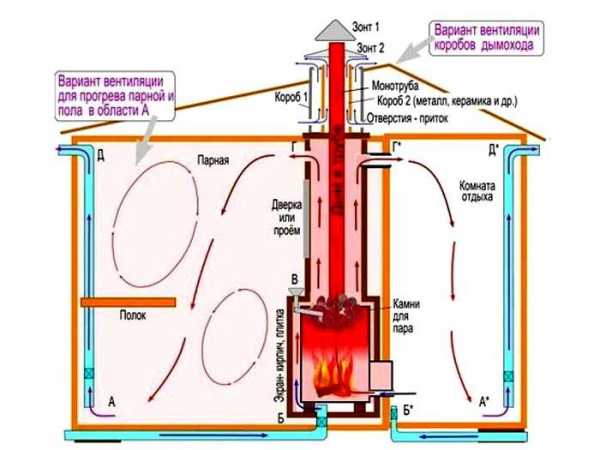

Вентиляция бани с обогревом

Довольно оригинальный способ устройства вентиляции, в баню не только поддается свежий воздух, он сразу подогревается. Это очень важно зимой, удается не только повысить комфортность пребывания, но и ускорить прогрев помещений и сэкономить дрова.

Забор воздуха производится внизу бани и с помощью электрических вентиляторов подается в воздухозаборный канал.

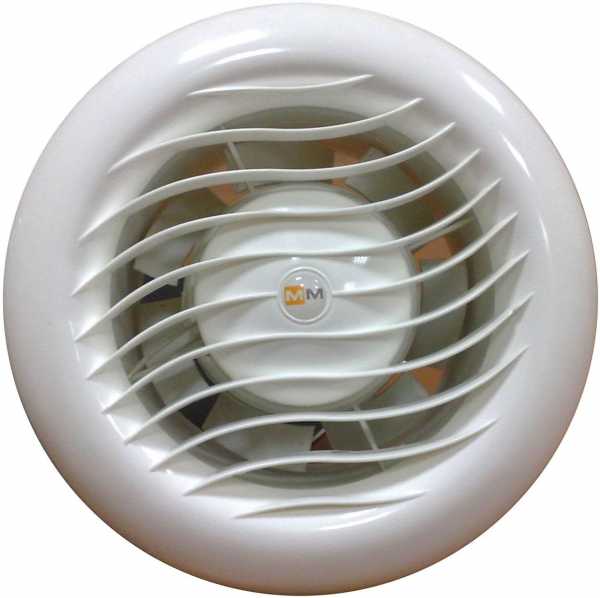

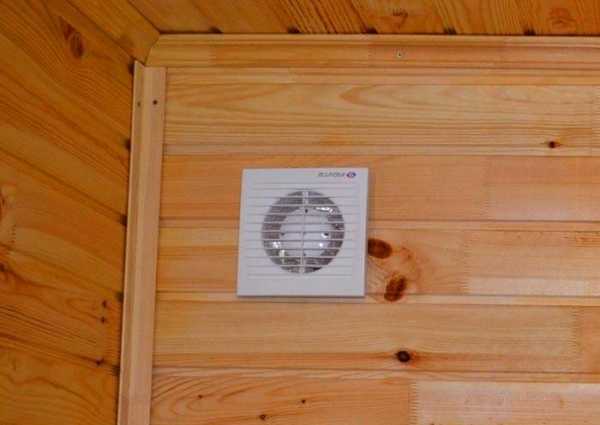

Вытяжной вентилятор

Печь имеет металлический дымоход, вокруг дымохода установлен специальный экран, в каналы экрана попадает воздух из воздуховода. Экран выполняет две функции: защищает конечности от ожогов и служит радиатором для подогрева поступающего из воздуховода воздуха. Прогретый воздух выходит из экрана в парную.

При желании можно немного усовершенствовать конструкцию. Поставьте на воздуховод тройник с заслонкой. Это позволит забирать как воздух из бани, так и с улицы – значительно расширяются возможности регулирования параметров микроклимата в помещении.

Вентиляция в бане

Видео – Вентиляция в парилке с подогревом воздуха

banya-expert.com

Вентиляция в бане своими руками: пошаговое руководство с фото

Ссылка на статью успешно отправлена!

Отправим материал вам на e-mail

Правильная реализация соответствующего проекта улучшает эксплуатационные характеристики объекта и обеспечивает высокий уровень безопасности и комфорта. Грамотно спроектированная вентиляция поможет продлить срок службы строения. После прочтения этой статьи вы узнаете, нужна ли вентиляция в бане, сможете создать необходимую конструкцию собственными руками. Здесь вы найдете сведения о материалах и отдельных комплектующих узлах, монтажных и строительных технологиях. Профессиональные рекомендации помогут исключить ошибки и сократят расходы.

Качественная вентиляция – один из важнейших компонентов хорошей бани

Содержание статьи

Нужна ли вентиляция в бане: формулировка задачи, основные определения

Чтобы точно определить параметры проекта, необходимо уточнить его целевое назначение. Создание качественной вентиляции для бани позволяет решить следующие практические задачи:

• обеспечивается приток свежего воздуха;
• удаляются продукты горения, углекислый газ, иные вредные вещества;
• предотвращаются разрушительные процессы гниения, коррозии.

Разумеется, действие этой системы не должно ухудшать иные потребительские характеристики строения. Например, если поступление холодного воздуха будет чрезмерное, возрастут затраты на подержание высокой температуры.

Этот перечень действий поможет выяснить, как сделать вентиляцию в бане так, чтобы не упустить важные моменты:

• Определите путь прохождения воздуха (по каналам и внутри помещения).
• Выясните, как организовать вентиляцию в разных комнатах строения.
• Надо учесть совместное влияние вентиляции и отопления, особенности материалов стен и другие характеристики здания.
• Следует выяснить, какие узлы и готовые изделия пригодятся для создания эффективной вентиляционной системы современного уровня.

После определения с перечисленными позициями проще выбрать подходящую технологию для монтажа конструкции собственными руками

Как работает качественная вентиляция в бане: схема и устройство, особенности разных помещений

Устройство вентиляционной системы

Верхние рисунки поясняют, как по-разному можно установить приточные и вытяжные отверстия. Каждый из вариантов обладает определенными преимуществами и недостатками. Их проще изучить на конкретном примере, который приведен в нижней части.

Это типовая схема вытяжки в бане. В парной установлена дровяная печь, которая заполняется топливом снаружи. Также, из другой комнаты, организовано поступление воздуха в топку через поддувало. Подобное решение упрощает выполнение технических операций, предотвращает попадание мусора в чистую зону.

Воздух в парное помещение изначально поступает через отверстие в фундаменте, подпольное пространство и перекрытие. Приток расположен непосредственно около печи. После охлаждения воздух опускается вниз, через заборную щель вытяжки выводится наружу.

Такая схема вентиляции в бане помогает решать обозначенные выше вопросы. Специальный путь поступления предварительно подогревает воздух. Деревянные напольные покрытия эффективно проветриваются, что предотвращает развитие плесени и другие биологические поражения. Ручными задвижками можно точно регулировать производительность системы с учетом актуальной погоды и других условий.

Существенное значение имеет вид бани

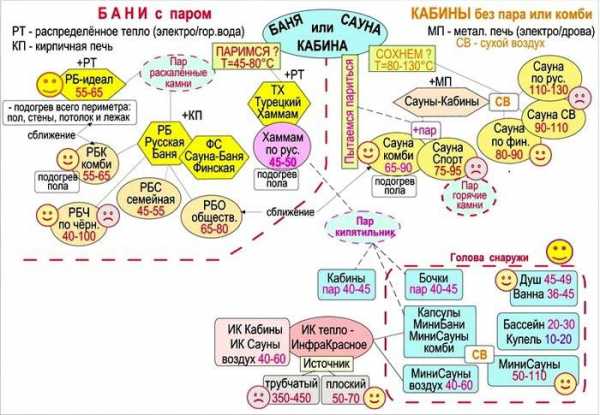

На этой картинке схематически изображены особенности разных технологий. На практике применяют:

• контактное и лучистое тепловое воздействие;
• определенные диапазоны температур;
• создание пара с применением раскаленных камней, ароматизацию;
• купели, отдельные кабины.

В каждом из вариантов есть особые требования к вентиляции, которые следует изучать специально.

Чтобы сузить область исследования, в этой статье рассмотрены типичные русские бани, которые только небольшими деталями отличаются от этой схемы

К сведению! В наши дни применяют естественные, принудительные и комбинированные вентиляционные системы. Но ниже приведена информация только о сравнительно простых конструкциях. В самых сложных наборах оборудования используют датчики температуры и влажности, фильтры, блоки кондиционирования. Подобные проекты сложно реализовать без больших затрат и помощи профильных специалистов.

Устройство вентиляции пола в бане

Для продления срока службы строительных конструкций необходимо изначально выбирать подходящие материалы. Однако устойчивые к влаге бетонные и керамические покрытия не пользуются популярностью. Но дерево в данном помещении нельзя защищать химическими пропитками, которые ухудшат состояние атмосферы.

Решают такую проблему с помощью вентиляции под полом в бане

В простейшем варианте устанавливают опорные лаги на высоте 20-30 см от уровня земли. На них монтируют доски со щелями (5-10 мм). Стекающая вода будет впитываться в грунт, поэтому рекомендуется сделать подходящую подсыпку из песка, или других гранулированных материалов. Это недорогое решение не нужно объяснять подробно. Его главным недостатком является накопление внизу загрязнений, которые вместе с испарениями будут проникать внутрь парной.

Такая схема вентиляции пола в бане сложнее, но она позволяет удалять стоки из двух комнат в дренаж

На фотографии видно, что для доступа к сливному отверстию одна доска не фиксируется жестко. Ее можно быстро вынуть, если понадобился осмотр, или выполняется очистка

При создании утепленного пола, вентиляция этой силовой части конструкции не нужна. Ее делают герметичной.

Тщательно выбирают материалы, устойчивые к нагрузкам

Над изоляционным слоем заливают стяжку под уклоном к сливу. Сверху – монтируют настил из досок.

Его можно устанавливать по рассмотренной выше стандартной схеме, на прочных балках, с промежутками между отдельными элементами

Интересное решение. Оно обеспечивает быстрое удаление влаги из древесины нагретым воздухом

Продление срока службы строения: вентиляция фундамента

Для этой части системы необходимо предусмотреть монтаж закладных деталей на стадии заливки строительного раствора. Подойдут соответствующие по размерам трубы, которые впоследствии удаляют.

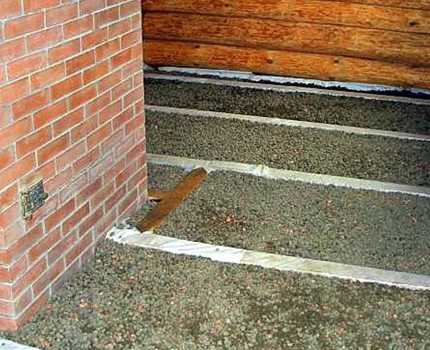

На фото отмечены каналы вентиляции фундамента в бане. Обратите внимание на то, что они создают свободный путь для поступления воздуха под все комнаты здания

Для создания сложных трасс можно применять пластиковые трубу, которые не повреждаются коррозией. Применяют такой материал правильно, исключив воздействие на изделия чрезмерно высоких (низких) температур

Входные отверстия закрывают декоративно-защитными решетками. Они предотвращают проникновение грызунов.

Самодельная задвижка для регулировки поступления свежего воздуха. К подобным устройствам надо обеспечить свободный доступ

Функционирование качественной вентиляции в бане в парилке

Такую конструкцию можно создать с минимальными затратами

Эта простейшая схема вентиляции в парилке бани хорошо поясняет ошибочные действия:

• Решетка в двери подает воздух из соседнего помещения, что не исключает возможность повышения уровня влажности, поступления посторонних запахов.
• Широкое входное отверстие не оснащено регулировками. Оно установлено далеко от печи, поэтому будет ощущаться холодный сквозняк.
• Одно из отверстий (над печкой) работает «вхолостую». Это снижает эффективность применения топливных ресурсов.
• Здесь не предусмотрено проветривание напольного покрытия. Важность этой процедуры подробно изучена в предыдущих разделах.

Правильная вентиляция в парной

Автор этого проекта (типовая финская баня с электрическими ТЭНами) установил входное отверстие (1) рядом с нагревателем. Небольшая часть свежего воздуха проходит по нижнему маршруту (2). Она не беспокоит пользователей, проветривает напольное покрытие, поверхность под полками. Нагретый воздух поднимается в «рабочую зону». После охлаждения – опускается вниз, поступает во входное отверстие (4). Вентиляционный канал (5) создает тягу, необходимую для эффективного функционирования системы без вентиляторов.

Схему вентиляции в парной русской бани можно создать на основе этих же принципов. Но надо учесть, что данная технология, в отличие от финской, сопровождается большим количеством пара. Это повышает требования к производительности системы.

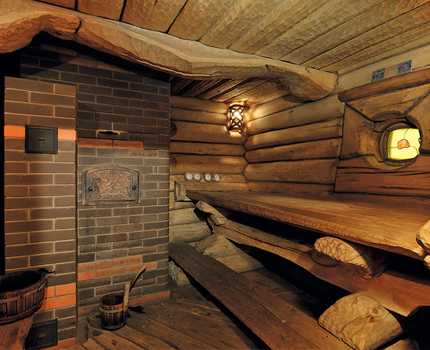

Если применяется классический метод, «по-черному», устанавливают печь без дымохода. Для предотвращения отравления угарным газом после прогрева бани угли убирают, хорошо проветривают помещения

Особенности оснащения моечной

Здесь очень высокий уровень влажности, поэтому элементы конструкций подбирают с учетом данного фактора. Чтобы эффективность вентиляции в моечной бани была достаточной, можно применить вентилятор.

Приобретают модель, которая предназначена для эксплуатации при большой концентрации влаги в атмосфере комнаты

Для электрической проводки используют соответствующий кабель, который обеспечивает надежную изоляцию даже при погружении в жидкость. Выключатель устанавливают в комнате отдыха, или в другом помещении с нормальным уровнем влажности.

Для вентиляции в мойке бани можно использовать небольшое окно, либо специальный канал. В любом случае надо настроить систему таким образом, чтобы исключить сквозняки. Можно объединить приточные части тут и в парилке, чтобы повысить температуру воздуха, обеспечить вентиляцию деревянных напольных покрытий.

Конструкция вентиляции в предбаннике

В этой комнате организация доступа свежего воздуха не отличается от аналогичной системы в обычном жилом помещении. Доступно применение естественной и принудительной вентиляции в различных комбинациях. Надо помнить о том, что переохлаждение организма провоцирует возникновение простудных и других заболеваний.

Здесь пригодится тамбур, предотвращающий сквозняки

К сведению! Бревенчатые дома обладают особыми возможностями. Они создают комфортные температурные условия в комнатах без специальных технических средств за счет естественной микровентиляции стен. Для интенсивного проветривания можно открыть двери, окна.

Статья по теме:

Проекты бани с комнатой отдыха и террасой. В отдельной публикации вы узнаете о самых удачных планировках бань с пристройкой в виде веранды или террасы.

Как сделать правильно вентиляцию в бане: различия построек из разных материалов

В этом разделе подробно изучены архитектурные особенности строения. Правильная вентиляция в бане не должна оказывать негативного воздействия на конструктивные части. Более того, она создает благоприятные условия для продления срока службы без капитального ремонта. Чтобы не ошибиться и не совершать лишних действий, соответствующую систему надо создавать на стадии проектирования. Пример с бетонным фундаментом поясняет удобство монтажа отверстий с применением закладных деталей. Их сверление в застывшем блоке будет сопровождаться значительными трудностями.

Каркасная конструкция

С внутренней стороны стены закрепляют металлическую фольгу. Она отражает инфракрасное излучение внутрь парилки

Промежутки между элементами каркаса заполняют минеральной ватой. Ее закрывают полимерной пленкой для предотвращения попадания влаги. Снаружи – устанавливают вагонку, гипсокартонные листы с окраской, иные финишные покрытия.

Подобную конструкцию создать можно быстро, с минимальными затратами. Для легкого строения не нужен мощный фундамент. Многослойная конструкция стен обладает низкой теплопроводностью, что уменьшает эксплуатационные расходы. Чтобы не нарушить их герметичность, каналы вентиляции в каркасной бане устанавливают заблаговременно, вместе с монтажом силовых элементов конструкции.

К сведению! Если применить плиты их вспененного полиуретана, стоимость проекта несколько увеличится. Но в этом случае не нужны особые меры предосторожности. Изоляционные свойства этих материалов не ухудшаются в условиях повышенной влажности.

Нюансы, которые учитывают при оснащении сруба

Для правильного определения параметров вентиляции в деревянной бане надо учитывать следующие особенности:

• Здания из этих материалов обладают естественной вентиляцией. Но ее производительности недостаточно для бани.
• Приточную и вытяжную системы создают так, чтобы обеспечить быстрое удаление влаги после завершения сеанса оздоровительных процедур.
• Если выбрана принудительная вентиляция, монтаж электропроводки выполнят с учетом близости горючих материалов. Следует в точности соблюдать правила специализированных нормативов.
• Обработку средствами от гниения и другими химическими препаратами выполняют аккуратно, чтобы исключить их попадание в атмосферу помещений. Желательно не применять потенциально опасные вещества для создания декоративных и защитных покрытий в моечной и парной.

Отверстия вентиляции в бане из сруба можно оснастить подобными сдвижными регуляторами из деревянных деталей

К сведению! Такие здания устанавливают на ленточном фундаменте. Основание пола делают из бетона. В этих элементах отверстия создают на стадии заливки раствора.

Статья по теме:

Отделка бани внутри. Фото и примеры. В отдельной публикации вы найдете интересные идеи для отделки парилок и комнат отдыха, а также узнаете основные этапа монтажа.

Правильный монтаж вентиляции в кирпичном доме

Сооружения из этих материалов отличаются высокой устойчивостью к различным вилам внешних воздействий. Они без повреждений способны выдержать сильные нагрузки. Их не разрушают перепады температур и влажности, вредные насекомые и микроорганизмы. В отсутствии горючести не нужны особые мероприятия при монтаже трасс электропитания.

Сверление крупных отверстий для вентиляции в кирпичной бане выполняют с применением специального оборудования

Чтобы не использовать подобные тяжелые операции, необходимые проходы делают в процессе кладки. Для точного выполнения работ делают отметки в конструкторской документации. На этапе подготовки проекта определяют параметры и линии монтажа электросетей.

Применение басту для бани: схема, эксплуатация

Эта технология применяется в Швеции на протяжении сотен лет. Она обеспечивает эффективное вентилирование помещений без электрических приводов. Дополнительным преимуществом является экономное потребление тепловой энергии.

Типовая схема вентиляции басту в бане

На рисунке изображена система для двух помещений. В парную воздух подают в пространство под печью. С помощью специального кожуха реализован основной принцип технологии: «перевернутый стакан». Нагретый поток воздуха под давлением поступает в комнаты. Выходные тракты – как в стандартном варианте, через короба, с забором из нижних частей комнат. Применение вентиляции басту в русской бане позволит быстро осушить полы. Обратите внимание на отдельный приток, установленный в комнате отдыха. С помощью дозированной подачи холодного/теплого воздуха можно поддерживать комфортные температурные условия в любое время года.

Устройство вентиляции в бане: выбор и правильное применение основных компонентов конструкции

Прежде чем перейти к изучению отдельных элементов, надо отметить принципы работы вентиляций разных видов:

Интенсивное «залповое» проветривание позволяет быстро удалить влагу, загрязненный воздух. В такой конструкции основные функции выполняют открытые окна и двери

В этом варианте необходимо правильно подобрать место установки отдушины, подходящие клапаны для оснащения выходных каналов

Разные схемы естественных вентиляционных систем. Здесь особое значение имеет размещение приточных и вытяжных отверстий

При выборе принудительной вентиляции необходимо правильно применять соответствующую технику с электроприводом.

Окно в бане: где расположить, какие требования предъявляют к материалам

При выборе подходящих изделий учитывают климатические условия в регионе. Для северных регионов устанавливают тройные стеклопакеты, обладающие хорошими изоляционными характеристиками. Если приобретаются пластиковые рамы, надо проверить количество камер.

Чтобы исключить запотевание, можно воспользоваться данными из следующей таблицы. Значения в ней соответствуют температуре на улице, при которой на внутренней стороне стекол конденсируются капельки влаги:

Температура в помещении, °C	Влажность, %
	20	30	40	60	80	100
0	-20	-15	-12	-6,9	-3,1	0
5	-15,8	-11	-7,5	-2,2	1,8	4,8
10	-11,8	-6,8	-2,8	2,7	6,8	10,1
15	-7,6	-2,5	-1,4	7,4	11,7	15,8
20	-3,7	1,8	5,9	11,8	16,3	20,1
25	-0,4	6,1	10,4	16,6	21,2	24,8

При выборе места установки вписывают габариты блока в проеме со следующими зазорами:

• снизу: от 40 до 60 мм;
• сверху: от 15 до 25 мм;
• по сторонам: от 15 до 25 мм.

Необходимо учитывать значительное изменение размеров проема в деревянном строении. Чтобы исключить повреждение рамы, устанавливают специальные демпфирующие элементы. В кирпичных зданиях подобные предосторожности не понадобятся. Следует обеспечить свободное открывание створок. При необходимости – изнутри устанавливают шторы, другие завесы.

К сведению! Во избежание повреждения высокой температурой и для предотвращения ухудшения состава атмосферы, в парной окна не монтируют.

Если же принято подобное решение, параметры изделий проверяют особенно тщательно

Видео: технология установки окон в бане своими руками



Параметры подходящего вентилятора

Принудительную систему устанавливают при большой площади помещений. Она понадобится в строении из кирпича, или других материалов, не пропускающих воздух.

В широком ассортименте современных магазинов не трудно найти подходящую технику

При выборе вентилятора для бани проверяют следующие параметры:

• Для расчета производительности площадь комнаты умножают на 5. Запас (20-40%) добавляют с учетом особенностей конкретного помещения.
• Корпуса и крыльчатки качественной специализированной техники делают из полимеров (композитных материалов) устойчивых к высоким температурам и ультрафиолету.
• Резиновыми прокладками уменьшают шумы и негативное влияние вибраций на целостность конструкции.
• Вал закрепляют на долговечных шарикоподшипниках, которые выполняют свои функции полноценно без смазки и других регламентных процедур.
• Все электрические компоненты надежно защищены от влаги.
• При оснащении клапаном, предотвращается перемещение воздуха в обратном направлении, когда техника выключена.

Видео ниже объясняет процесс установки вентилятора своими руками. Эту инструкцию можно применять для монтажа техники в бане, ванной комнате, туалете.



Разновидности клапанов для вентиляционных каналов

Чертеж типичного изделия

Обратный вентиляционный клапан для бани не пропускает холодный воздух снаружи. Подобные явления могут произойти, например, при сильном ветре. На рисунке видно, что заслонка перемещается противовесом. Тут нет никаких электрических приводов и других сложных узлов, что объясняет относительно небольшую стоимость.

Выбирают клапаны с учетом разных потребностей:

• Соответствующие модификации предназначены для вертикальной или горизонтальной установки.
• Выпускают специальные изделия для круглых и квадратных воздуховодов.
• Для повышения стойкости к процессам коррозии металлические клапаны покрывают слоем цинка.
• Некоторые модели созданы специально для совместной работы с вентилятором.

Пластиковый клапан «бабочка» с резиновыми уплотнительными элементами

Установка отдушины в бане

Оптимальный путь перемещения воздуха помогает правильно определить монтажные параметры приточного и выходного отверстия. Если продухи в баню установить на одном уровне, необходимый эффект равномерного прогрева не будет получен. Поток направится по кратчайшему пути, создавая сквозняк. Также рекомендуется учитывать при планировании следующие моменты:

• Размеры выходного отверстия делают равными, или больше сечения притока.
• Вход устанавливают на высоте не более 30-40 см от уровня напольного покрытия. Второй вариант – под печью.
• Выходов может быть несколько.

С помощью этого видео можно правильно подготовить чертежи и выяснить, как сделать отдушину в бане без ошибок:



Конструктивные особенности вытяжки в бане

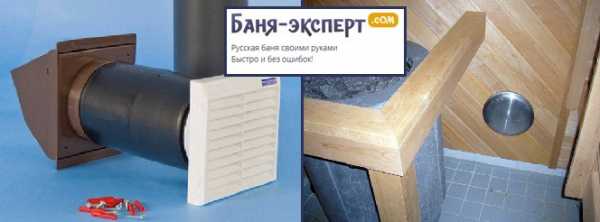

В торговой сети можно найти изделия, которые упростят реализацию проекта.

Симпатичные, стойкие к высокой температуре диффузоры

Специальные наборы для создания вытяжки в бане своими руками

Крышка вентиляционного отверстия с регулятором, который фиксируется в нескольких положениях

Вентилятор канального типа. Его можно установить в техническом помещении для снижения уровня шумов

В этом видео автор рассказывает о том, как правильно сделать вытяжку в бане с применением технологии басту:



Статья по теме:

Вентиляция в бане своими руками: пошаговое руководство с иллюстрациями и комментариями

Важно! С помощью приведенных в статье данных понятно, как сделать вентиляцию в бане своими руками. Но это общие сведения. Их надо использовать для уточнения параметров собственного проекта с учетом погодных условий в регионе, конструкции здания, других важных особенностей.

Дополнительные советы и заключение

Создание вентиляции в бане своими руками состоит из следующих этапов:

• Подготовка требований к проекту. Итогом расчетов являются сведения о производительности системы для каждого помещения в объекте.
• Принимается решение о необходимости применения естественной, принудительной комплексной вентиляции. Устанавливают размеры каналов, иные технические характеристики.
• Создают пакет конструкторской документации со списком необходимых деталей, узлов.
• Оценивают возможность качественного выполнения рабочих операций собственными силами. Приобретают необходимые материалы, инструменты.
• Выполняют монтаж системы, проверяют ее работоспособность.

При сравнении альтернативных решений опытные специалисты рекомендуют рассматривать длительный (несколько лет) срок эксплуатации. Это поможет точнее оценить не только первичные, но и будущие затраты.



Экономьте время: отборные статьи каждую неделю по почте

homemyhome.ru

Вентиляция в бане своими руками: варианты правильной организации

Собственная банька на участке – непременный атрибут загородного домовладения. Это не просто помещение для гигиенических процедур. Это место для семейного отдыха и встреч с близкими друзьями. Именно поэтому следует продумать ее конструкцию до мелочей. И один из наиважнейших аспектов- правильная вентиляция в бане. Своими руками вполне можно осилить монтаж эффективной вентиляционной системы. Как это сделать просто и быстро – в нашем материале.

Комфортный климат в бане зависит от качественного воздухообмена

Читайте в статье:

Нужна ли в бане вентиляция и каковы ее основные принципы?

Еще древние зодчие знали, что без доступа свежего воздуха дом или баня быстро разрушатся под воздействием сырости и плесени. Именно для воздухообмена они оставляли между верхними бревнами щели. Сейчас на смену такой простой технологии пришли более эффективные системы. Они требуют некоторого времени на установку и планирование. Есть искушение и вовсе махнуть на этот вопрос рукой, но чем это грозит в результате:

• спустя всего пару лет материалы строения, особенно если оно выполнено по каркасной технологии, придут в негодность из-за постоянной сырости;
• в помещении будет постоянно присутствовать затхлый запах. Особенно он будет ощутим при растапливании бани, а это сведет на нет все удовольствие от процесса;
• пребывание в такой бане не просто станет малоприятным, но и опасным для здоровья. Помимо скопления угарного и углекислого газа, в воздухе будет присутствовать большое количество спор плесени, которые могут вызвать тяжелые легочные и кожные заболевания.

Плесень способна проникать глубоко в древесину, и от нее практически невозможно избавиться

Очевидно, что стоит потратить время и средства для собственной безопасности. Прежде чем браться за работу, изучите основные принципы обустройства вентиляции для бани:

Принцип	Описание
Правильное распределение воздушных потоков	Согласно основным законам физики, горячий воздух поднимается вверх, а холодный – соответственно, опускается вниз. Следует распределить потоки так, чтобы на лежаках была оптимальная температура, а ноги в парилке не мерзли.
Сохранение температуры в помещении	Воздухообмен не должен нарушать процесса парения, то есть воздушные потоки не должны охлаждать парилку.
Использование материалов, устойчивых к высокой температуре и влажности	Для организации принудительной вентиляции в помещении могут использоваться системы с механической подачей воздуха. Все элементы системы изготавливаются из материалов, устойчивых к высокотемпературному режиму парной и повышенной влажности воздуха.

А теперь о том, как сделать вентиляцию в бане таким образом, чтобы не потерять драгоценный пар и при этом сохранить материалы и здоровье?

Вентиляция в бане: схема и устройство, особенности систем

Для банного помещения оптимально использование приточно-вытяжной вентиляции. Основной принцип ее работы заключается в организации притока свежего воздуха и вытяжки в бане. Схема этой системы проста:

Варианты движения воздушных потоков

Свежий воздух может поступать в помещение через вентиляционные клапаны, продухи, приоткрытые форточки. Удаляется нагретый воздух, насыщенный углекислотой, через поддувало в печи или вытяжку.

Чтобы система работала эффективно, следует соблюдать несколько несложных правил:

1. Входящие отверстия вентиляции располагают в нижней части стены, недалеко от печи. Так воздушный поток будет быстрее нагреваться и двигаться естественным образом.
2. Чтобы регулировать потоки, используют заслонки на вентиляционных отверстиях. Оптимальный режим обновления атмосферы в парной – три объема за час.

Эти два основных принципа необходимо соблюдать при любом расположении топки в бане. Вместе с тем, размещение печи тоже имеет немаловажное значении при планировании вентиляции в бане. Схема расположения каналов будет разной. Вот два варианта для примера:

Приток воздуха из-под топки и через специальный канал, проходящий сквозь печь

Кроме таких, традиционных вариантов, можно использовать и другие эффективные системы, работающие естественным образом, без использования механизмов и приборов для принудительной подачи воздуха.

Как правильно спланировать вентиляцию пола в бане?

Полы в банном помещении постоянно влажные. Именно они в первую очередь выходят из строя. Особенно подвержены разрушительному влиянию сырости деревянные покрытия, по которым так приятно ходить босиком. Если не предусмотреть правильную вентиляцию под полом в бане, менять настил придется не реже, чем раз в три-четыре года.

Подумать об этом стоит в самом начале стройки. Самый простой способ обеспечить сохранность полов – оставить продушины в цоколе здания. Их располагают друг напротив друга и закрывают решетками, чтобы через отверстия не проникали крысы и мыши.

Еще один способ обеспечить движение воздушных масс в районе пола – опустить поддувало печи ниже уровня настила

Доски укладываются на лаги таким образом, чтобы между ними оставались зазоры примерно в полсантиметра. Вода не будет задерживаться на таком покрытии, а воздух беспрепятственно проникнет ко всем сторонам настила.

Простая схема вентиляции пола в бане

Можно вывести вентиляционную трубу из-под пола в стояк, который должен быть выше крыши. На верхушке стояка монтируют дефлектор.

Важно! Не стоит использовать для вывода потоков воздуха чердачное помещение. Зимой холодная и влажная атмосфера подчердачного пространства опустится в баню.

Свободный доступ воздуха к фундаменту

Если обеспечить вентиляцию фундамента в бане, можно одним махом решить большую часть проблем. Хороший обдув пространства под полом гарантирует защиту от гниения и плесени.

Вентиляционные каналы в фундаменте располагают с учетом размещения конструкции относительно жилых зданий и водоемов

Самый оптимальный размер вентиляционного отверстия – 11 сантиметров. Можно использовать воздуховод и большего диаметра, но в этом случае лучше установить заслонку.

Совет! Если банька расположена в низине или стоит близко с другим постройкам, необходимо сделать не два, а четыре вентиляционных отверстия с каждой стороны фундамента.

Вентиляционные каналы монтируют во время заливки фундамента. Для их формирования используют асбестоцементные или пластиковые трубы. Расстояние от земли до воздуходува – не менее 15 сантиметров.

Чтобы пластик не деформировался во время заливки и цемент не попал в отверстие, трубу заполняют песком

Специфика вентиляции в бане в парилке

Вентиляция в парной должна работать во время банной процедуры. По ее окончании парную обычно проветривают, открыв двери нараспашку, чтобы как можно быстрее удалить из помещения влажный пар.

Что нужно для качественной вентиляции в парилке бани? Схема ее устройства проста: воздух должен поступать не из смежных помещений, а с улицы.

Схема вентиляции в парной русской бани

На этой схеме отмечено, что воздух в парилку поступает из-под корпуса печи. Прохладные воздушные массы будут быстро прогреваться и не изменять температурного режима парной. Отработанный поток воздуха выводится через канал, размещенный в дальнем углу помещения. Такая схема размещения пригодна в случае, если топка находится непосредственно в помещении парной.

Если печь находится вне парной и соединена с ней топочным тоннелем, расположение каналов вентиляции следует немного изменить. Приточный канал располагают под полом или непосредственно над полом и выводят его у предтопочной площадки, закрытой листом металла или керамической плиткой. Входное отверстие закрывают решеткой.

К сведению! Приточный канал должен быть того же диаметра, что и вытяжной.

Воздухообмен в моечном помещении

Это самое влажное помещение в бане и здесь важно продумать движение воздушных масс таким образом, чтобы полы и стены быстро просыхали, но при этом не было сквозняка. Самый распространенный вариант вентиляции в мойке бани с деревянными полами – под полом.

Дощатый настил делают таким образом, чтобы между досками оставались зазоры

Воздух в пространство под полом может попадать естественным образом или с помощью вентиляторов, принудительно подающих его с улицы.

Немного сложнее задача, если полы в моечной бетонные, покрытые керамической плиткой. В этом случае потребуется установка приточных клапанов в стенах.

Важно! Для обустройства вентиляции в моечной бани используют только влагостойкие материалы. Наиболее практичным считается пластик.

Немного о вентиляции в предбаннике

Проблема в предбаннике та же, что и в остальных помещениях: высокая влажность. Требования к вентиляции предбанника:

• воздуховоды притока и вытяжки должны быть одинакового диаметра;
• приточный воздуховод не должен быть соединен с санузлом;
• высота вытяжного канала – не меньше 2 метров;
• в случае использования принудительной вентиляции используются влагостойкие материалы.

Для дополнительного проветривания предбанника используют окна с форточками

Мнение эксперта

Андрей Павленков

Инженер-проектировщик ОВиК (отопление, вентиляция и кондиционирование) ООО «АСП Северо-Запад»

Спросить у специалиста

“Чтобы увеличить скорость воздухообмена, используют осевой вентилятор, создающий область низкого давления и втягивающий атмосферные потоки в помещение.”

Несколько советов по обустройству предбанника:

1. В этом помещении не стоит устанавливать глухие окна. Одна или две форточки значительно упростят процесс проветривания.
2. Предбанник следует тщательно утеплить, чтобы не допустить перепада температур и образования конденсата.
3. Вентканалы не должны соединять предбанники парную.

Размеры предбанника рассчитываются, исходя из формулы 1.5 кв.м. × 1 человека.

Как правильно сделать в бане вентиляцию своими руками

Современные производители предлагают широкий ассортимент готовых комплектов для вентилирования помещений. Можно воспользоваться этими предложениями или изготовить систему самостоятельно. Есть три варианта организации воздухообмена:

Вариант	Описание
Естественный	Работает благодаря разнице давления внутри помещения и снаружи. Приточный канал располагается у пола, вытяжной- у потолка. Не требует какого-то специального оборудования, но может спровоцировать возникновение сквозняков. С такой системой важно тщательно загерметизировать и утеплить помещение.
Комбинированный	Для ускорения воздухообмена используют вентиляторы. Такие системы особенно хорошо показали себя в парилке. Для установки потребуется купить специальное оборудование и подключить его к источнику питания.
Механический	Высокопродуктивные системы, для управления используются датчики и контроллеры. Нуждаются в регулярном сервисном обслуживании и стоят дороже всех остальных.

Выбор между этими тремя видами воздухообмена зависит не только от финансовых возможностей владельца бани, но и от типа строения. Правильная вентиляция в бане учитывает материалы стен и пола, расположение отопительных приборов, размещение бани относительно остальных построек на участке.

Каркасная баня

Вентиляцию в каркасной бане следует обустраивать таким образом, чтобы не нарушить многослойную структуру стен. Каркасные строения отличаются полной герметичностью, поэтому важно организовать полноценный воздухообмен во избежание появления затхлости и сырости. В этом случае оправдана установка комбинированной или механической вентиляции.

Каркасные бани быстро возводятся и отличаются хорошим сохранением тепла

Важно! Места монтажа воздуховодов должны закладываться еще на стадии проектирования.

Расположение вентиляционных каналов в каркасной бане традиционно- внизу – приточный поток, в противоположном углу – вытяжка.

Деревянная баня

Дерево – экологичный материал, который сам по себе «дышит». Промежутки между бревнами также способствуют естественной вентиляции в бане из сруба. Но следует учитывать, что баня – помещение с особыми условиями эксплуатации, поэтому нельзя ограничиваться естественными условиями воздухообмена.

Для хорошей циркуляции атмосферы в срубе устанавливают вытяжки

Мнение эксперта

Андрей Павленков

Инженер-проектировщик ОВиК (отопление, вентиляция и кондиционирование) ООО «АСП Северо-Запад»

Спросить у специалиста

“Мнение, что в деревянных банях необходимо устанавливать окна нестандартного, маленького размера, ошибочно. Стеклопакеты должны быть качественными и сберегающими тепло – это единственное требование.”

Естественную вентиляцию в деревянной бане можно немного усовершенствовать применением принудительной подачи воздуха в парную. В остальном сруб сам неплохо справится с поставленной задачей.

Кирпичная и каменная баня

Кирпичные и каменные строения отличаются долговечностью. Сами стены устойчивы к воздействию влаги, но обычно изнутри они обшиваются натуральной вагонкой, а этот материал нуждается в защите. Если нет хорошей вентиляции в кирпичной бане, материал обшивки неизбежно покроется плесенью и деформируется. Чтобы избежать этого, необходимо распределить воздушные потоки таким образом, чтобы они проникали под материал обшивки. Для этой цели отделочный материал закрепляют на обрешетке и оставляют отверстия для притока воздуха. Чтобы воздух попадал в вентиляционные щели, используются небольшие вентиляторы. Этот прием гарантирует отсутствие затхлости и сырости.

Вентиляционные каналы следует закладывать еще на стадии возведения стен

Важно! Герметичность кирпичной кладки заставляет использовать вентканалы большего диаметра, примерно 20 сантиметров.

Что такое Басту и как ее использовать в бане

Это разновидность естественного воздухообмена, которую часто используют в шведских саунах. Схема вентиляции баста в бане:

Расположение воздуховодов для естественного движения воздуха

Установка этой системы предельно проста и не требует каких-то особых инструментов и знаний. Приточная труба из нержавеющей стали монтируется диагонально от топки в двадцати сантиметрах от пола. Вторая труба устанавливает прямо над печкой в стене. На обоих воздуховодах устанавливают заслонки для регулирования потоков.

В сауне такая система работает безотказно. Но использование ее для классической русской бани стоит тщательно продумать. В русской бане всегда используется влажный пар, но температура воздуха при этом ниже, чем в сауне. Использование вентиляции Басту в русской бане может привести к неоправданной потере драгоценного тепла. Чтобы избежать потерь, необходимо использовать задвижки. Во время банных процедур их закрывают, а после них и в процессе растопки заслонки раскрывают.

К сведению! Если во время растопки открыть заслонки, температура в парной будет подниматься гораздо медленнее. Кроме того, увеличится расход топлива. А если не открывать, может скопиться углекислый газ.

Если в конце парения открыть заслонки, пар быстро уйдет и помещение станет просыхать

Следует отметить, что Басту будет функционировать долго и надежно, она не требует какого-то обслуживания и ремонта. Среди недостатков такой методики нужно упомянуть, что в ветреные дни в парной будет сильный сквозняк. Кроме того, Басту не предусматривает применение фильтров для очистки воздуха.

Устройство вентиляции в бане: комплектация систем

В зависимости от принципа работы вентиляции, подбираются комплектующие для ее монтажа. Рассмотрим отдельные элементы систем, которые могут пригодится для бани.

Окно в бане: где расположить, как установить

Окна – важный элемент не только освещения, но и вентиляции банного строения. Прежде всего, стоит ли делать окошко в парилке? Бытует мнение, что окно в парилке неблагоприятно скажется на сохранении пара и температуры. Но, с другой стороны, без окошка трудно качественно проветрить парилку после банной процедуры.

Даже при наличии качественной системы вентиляции окно не помешает, напротив, оно обеспечит помещение естественным освещением

Опытные банщики рекомендуют установить в парилке два окошка. Одно располагают над полками. Если вы перестарались и пар слишком горячий, или во время процедуры кому то стало нехорошо – приоткройте форточку и проблема будет решена. Если банька работает беспрерывно и между заходами немного времени, это окно используется для быстрой смены атмосферы в помещении. После такого залпового проветривания печь снова растапливается, и температура быстро приходит в норму.

Второе окошко располагают под полками. С его помощью можно быстро просушить лежанки. Его делают совсем небольшим и непрозрачным.

Большое окно в предбаннике позволит любоваться садом

Важно! Окна в бане должны открываться внутрь. Этого требует техника безопасности.

В моечной окно тоже используется для проветривания, а также для экстренной эвакуации в случае пожара. Так что его размер должен быть таким, чтобы человек мог протиснуться в раму.

Еще один важный вопрос: можно ли в бане использовать пластиковые окна? В моечной, конечно, можно. Но вот в парной, если вы «догоняете» температуру до сотни градусов, пластик может начать выделять токсичные вещества и деформироваться. Для рам окошек в парной используют не смолистую древесину.

К сведению! Для банных окошек лучше использовать стеклопакеты с двойным стеклом и надежной герметизацией.

Можно вполне освоить установку окон в бане своими руками, она ничем не отличается от установки окон в доме.

Вентиляторы и системы с ними

Для принудительного воздухообмена потребуются следующие комплектующие:

• решетка;
• вентиляционный клапан;
• задвижка;
• короб воздуховода;
• сетка от москитов;
• термометр, гигрометр;
• вентилятор.

Решетка и сетчатый фильтр предотвратят попадание в воздуховод насекомых и домашних грызунов. Учитывая специфику эксплуатации помещения, сетки используют металлические, а решетки – из дерева или устойчивого к высоким температурам пластика. Для воздуховода зачастую используют оцинкованные трубы или гофрорукав. Не рекомендуется использовать пластиковые трубы в парной, они не приспособлены для эксплуатации в высокотемпературном режиме.

Вентилятор может устанавливаться в приточном и вытяжном каналах

Специалисты рекомендуют устанавливать его в одном канале, то есть, к примеру, только в приточном. Вентиляторы для бани должны быть изготовлены из жаропрочных материалов, а все части его механизма должны быть надежно загерметизированы.

Видео: как сделать безлопастный вентилятор своими руками

Вентиляционные клапаны

Эти несложные приспособления устанавливают в приточном и вытяжном канале. Размер, форму и оформление клапана можно подобрать в соответствии с интерьером помещения. В продаже есть две основные разновидности клапанов – они обозначаются аббревиатурами КИВ (клапан инфильтрации воздуха) и КПВ (клапан принудительной вентиляции).

Принцип их работы один, внешне они так же мало отличаются. Вентиляционный клапан для бани легко установить самостоятельно. Его основу можно укоротить в соответствии с толщиной стен. Наружная часть клапана имеет наклонные жалюзи, которые не позволяют дождевым потокам попадать в систему вентиляции. Внутренняя часть оснащена оголовком и мембранами для тепло и звукоизоляции. Во всех клапанах установлены антимоскитные сетки.

Устройство стенового клапана

Несколько советов по установке клапана:

• подбирайте клапан для бани из жаростойких материалов;
• клапаны обычно устанавливаются в несущих стенах;
• не устанавливайте клапан в стенах, которые выходят к уличному туалету или мусорному баку.

Продухи и отдушины в бане

Продухи в банях бывают округлыми, квадратными, прямоугольными. Их устанавливают в толще фундамента и на крыше.

Отдушина размещают равномерно с расстоянием в 2 метра. Если в цоколе есть какие-то внутренние перегородки, то и в них монтируются продухи. В этих простых вентиляционных каналах также устанавливают решетки для защиты от мышей.

Некоторые умельцы советуют закрывать продухи на зиму, герметично закупоривая их ветошью или мешочками с песком. Такой подход чреват образованием повышенной влажности в подполе и быстрым загниванием древесины.

Как сделать отдушину в бане в следующем видеосюжете:

Устройство вытяжки в бане

Если баня на участке пристроена к жилому дому, вытяжку устанавливают таким образом, чтобы воздух перемещался от жилья к бане, а не наоборот.Профессионалы не рекомендуют устанавливать вытяжку непосредственно под потолком. При таком расположении вытяжного отверстия в помещении будет гулять сквозняк.

Схема вытяжки в бане своими руками:

Распределение воздушных потоков и размещение вытяжки

Как правильно сделать вытяжку в бане в этом видео:

Вентиляция в бане своими руками: пошаговое руководство с фото

Установка вентиляции в бане своими руками – дело не сложное. В простейшем варианте потребуются всего лишь асбестоцементные трубы и решетки, которые можно подобрать в соответствии с диаметром канала.

Предлагаем вам мастер класс как сделать вентиляцию в бане своими руками с использованием приточного клапана (если стены выполнены по каркасной технологии):

Такие клапаны можно установить в моечной и предбаннике.

Подводим итоги

Качественный воздухообмен – важный аспект обустройства бани. Без него ваше строение долго не протянет. Стены и пол покроются плесенью, доски быстро сгниют. Вентиляцию в бане своими руками сделать не сложно. Можно организовать естественный приток воздуха или активизировать его с помощью вентиляторов. Лучше всего организовать движение воздушных масс не только непосредственно в самом помещении, но и под полом, и за обшивкой стен. Так вы гарантированно сохраните материалы и обеспечите комфортный климат в баньке.

seti.guru

Вентиляция в бане схема и устройство – как правильно сделать своими руками

Банные процедуры оздоровляют и расслабляют. Однако без хорошего вентилирования воздуха в парилке нахождение в ней может закончиться проблемами. Вдобавок если полки и стены из дерева регулярно не просушивать, то долго они не прослужат.

Древесина от обилия влаги неизбежно начнет приходить в негодность. Однако сделать эффективную вентиляцию в бане своими руками не так сложно. Существует несколько схем ее устройства в этом помещении. Всегда можно подобрать наиболее оптимальный вариант для самостоятельной реализации.

Содержание

1. Основные виды
2. Схемы вентиляций
3. Нюансы устройства

Основные виды вентиляций для бань

Классическая русская баня представляет собой небольшое помещение. Не все виды вентиляций в ней могут быть реализованы. Зачастую в сложных системах воздухообмена в этом случае нет необходимости. И большинство хозяев загородных коттеджей и дач, строящих своими руками парную, предпочитают искать наиболее простые решения.

Все вариации систем вентиляции делятся на:

• естественные;
• принудительные (приточные, вытяжные и комбинированные).

Распределение воздуха в парной  при правильной вентиляции

В первом случае вентиляция выстраивается так, чтобы процессы воздухообмена в помещении происходят за счет естественной тяги и конвекции. Во втором – воздух принуждают двигаться по комнате с помощью вентилятора, устанавливаемого на вытяжку, приток либо сразу оба направления.

Для организации вентиляции в бане можно воспользоваться всеми этими способами. Однако естественный вариант более предпочтителен. Он дешев, энергонезависим и не требует присмотра за электрооборудованием. Но в ряде случаев его бывает недостаточно.

Поток воздуха при естественной вентиляции

Например, парилку решено делать в самом доме, а не в виде отдельной постройки на улице. Тогда способна помочь лишь вытяжная или приточная вентиляция. Обустраивать в бане комбинированный приточно-вытяжной аналог с рекуператором или электронагревателем не рекомендуется из-за высокой стоимости и сложности монтажа. Да и в парной такой вариант с дополнительным подогревом воздуха просто не нужен.

Циркуляция воздуха в бане в зависимости от расположения печки

Схемы вентиляции парилок и бань

Неважно – есть в воздуховоде вентилятор или нет. Вентиляция в бане всегда делается так, чтоб было два вентканала (окошка или отверстия на улицу). Один входной идет на приток, а второй выходной на вытяжку. Причем в идеале они должны располагаться на противоположных стенах и иметь дверцы, клапана или задвижки для регулировки тяги.

С одной стороны правильная вентиляция в парилке должна обеспечивать постоянный приток кислорода внутрь, а с другой не вытягивать излишне быстро тепло на улицу. Если воздухообмен сделать слишком интенсивным, то никаких дров на такую баньку не напасешься. Весь нагретый воздух будет моментально уходить наружу.

Распределение температуры в парной с вентиляцией

Дровяная печь и электронагреватель при работе непрерывно сжигают кислород. И вентиляция в бане также непрерывно должна его замещать, чтобы пришедшие попариться не ощутили дискомфорт. Поэтому-то банные вентиляционные окна и должны иметь задвижки, которые позволят регулировать объемы подачи-вытяжки воздуха.

Самыми эффективными схемами размещения в бане окошек вентиляции считаются (направление «приток» – «вытяжка»):

1. На стене возле печки – на стене напротив над полком.
2. На стене у печки – через щели в полу и дальше в отдушину предбанника.
3. На стене под полком – в печную трубу.
4. Через отдушину в фундаменте и щели в полу – на стене под потолком.

Виды вытяжек

В первом случае холодный воздух нагревается у печки и уходит вверх к противоположной стене, где расположен полок. При реализации второго варианта банной вентиляции нагретые воздушные массы сначала поднимаются к потолку, а потом за счет тяги опускаются и вытягиваются наружу через щели между досок пола.

При третьей схеме над полком создается небольшой карман со стоячим раскаленным воздухом. Но кислород такая вентиляция в парную бани все же втягивает и в достаточном количестве.

Четвертый вариант предполагает наличие отдушин в подполе. Исполнить его в уже построенной бане своими руками сложнее. В залитом бетонном фундаменте дырки пробивать под вентиляцию – занятие проблематичное. Зато при нем напольные доски снизу от земли всегда будут быстро просушиватьсяпосле банных процедур и прослужат дольше.

Способы расположения вентиляции в бане

Входное окошко должно располагается от пола на высоте в 20–40 см, а выходное – ниже потолка на 15–20 см. Лучше всего, если оба они одинаковы по размеру. И на обоих следует предусмотреть жалюзи или задвижку.

Вытяжная и приточная вентиляция обычно делаются с канальным вентилятором, который монтируется непосредственно в воздуховод. Выбирать его для бани следует с повышенной защитой от пара и высокой температуры. Все механические и электрические элементы этого вентилятора должны иметь улучшенную гидроизоляцию. Защиту по IP здесь стоит выбирать минимум «54».

Провентилировать парную всегда можно, просто открыв в ней двери и окна. Для этого даже не нужны вентиляционные отдушины. Так внутренний горячий воздух буквально за пару минут замещается холодным наружным.

Циркуляция горячего воздуха в парилке

Однако правильной вентиляцию через открытые двери назвать сложно. Весь пар в таком случае оказывается в предбаннике, где моментально превращается в конденсат на стенах и предметах интерьера. К данному виду “залпового” вентилирования прибегать следует только в крайней ситуации.

Важные нюансы устройства вентиляции бани своими руками

Если все делать правильно, то планировать вентиляцию в бане нужно еще на этапе ее проектирования. В уже готовой постройке проделывать пусть и в древесине вентиляционные отверстия сложнее, нежели одновременно с укладкой сруба. По площади отдушины должны быть порядка 200–300 кв. см. Этого для большинства небольших по квадратуре парных хватит с избытком.

Схема вентиляции в бане

Еще один важный момент – нагели в стенах, скрепляющие между собой бревна. Если они металлические, то при создании отдушин важно не напороться на эти стержни.

Лучше вообще отодвинуть вентиляционные отверстия от них как можно дальше в сторону. От влаги полностью избавиться все равно не удастся, поэтому металл крепежей стоит держать от нее подальше.

План парной с вентиляцией

Отдушины не рекомендуется располагать на одной стене. В этом случае вентиляция получится такой, что поток воздуха будет сразу уходить снизу вверх, не циркулируя по парной. Отверстия следует в высоту делать не больше сечения бревна (бруса). Нужную площадь проема проще подобрать путем увеличения его длины. Встраивать отдушину между двух бревен нельзя. Это сложнее в исполнении и может привести к ее повреждению при оседании сруба.

Принудительная вентиляция в бане

Выходы воздуховодов вентиляции парилки с внешней стены обязательно необходимо защитить от осадков. Если внутрь отверстий попадет вода, то она окажется внутри деревянных стен. И долго после этого древесина вряд ли простоит не сгнившей.

Делая вентиляцию в русской деревянной баньке, выходную отдушину следует выводить в ее стену, а не в потолок. Банный пар должен уходить сразу на улицу. На чердаке ему делать нечего. Там деревянные стропила, которым избыточная влага противопоказана.

Читайте также другие материалы по разделу «Вентиляция и климат»:

Смотрите также видео как сделать вентиляцию в бане:

Читайте про другие наши материалы:

sdelat-dom.ru

обзор лучших схем и вариантов обустройства

Температурный фон и высокий уровень влаги в бане – благоприятные условия для расселения всевозможных вредоносных микроорганизмов. В их числе бактерии, вирусы, плесневые грибки, разрушающие древесину и легочную систему любителей банных процедур. Грамотно сделанная вентиляция в бане избавит от перечисленного негатива. Как ее сделать?

Мы расскажем все о правилах организации вентиляционных систем, предназначенных для просушки влажных помещений. Использование достоверных сведений поможет разработать и реализовать безупречный проект вентиляции. Представленные к рассмотрению данные опираются на строительные нормы и практический опыт строителей.

В статье обстоятельно описаны способы сооружения вентсистем, предназначенных для выведения взвешенной в воздухе воды, сушки отделки и несущих конструкций. Описаны материалы и комплектующие, требующиеся для их обустройства. Действенную помощь в освоении непростой темы окажут фото-приложения и видео-руководства.

Содержание статьи:

Специфика вентсистем для бани

Баня нуждается в регулярном обновлении воздуха. Это требование безопасности для людей, принимающих банные процедуры. Также правильное вентилирование позволяет продлить срок службы до 50 лет и более.

Тип вентсистемы подбирается индивидуально и зависит от места расположения, размеров сооружения, и материалов, используемых при строительстве.

Схемы вентилирования бани

Все существующие системы вентилирования по принципу действия разделяются на естественные, принудительные и комбинированные. В первом случае проветривание происходит за счет произвольного поступления уличного воздуха, его перемешивания в помещении и вытеснения отработанного сквозь отверстия естественным образом.

Галерея изображений

Фото из

Организация вентиляционной системы в бане требуется не только посетителям, но и самому сооружению, особенно, если оно сложено из бруса или бревна

Банным печкам, особенно дровяным агрегатам, нужна поставка кислорода для поддержания процесса горения

Для продления сроков эксплуатации сооружения и предметов банной обстановки необходимо регулярное просушивание, в котором участвует вентиляция и проветривание

Нормальные условия для людей, обстановки, конструкций и оборудования в бане проветривания через оконные и дверные проемы недостаточно. Они только помогут лучше и быстрее просушить

По способу побуждения воздушной массы к движению системы вентиляции подразделяются на естественные, механические и комбинированные. В банях с естественной вентиляцией смена воздуха в помещениях происходит на основе законов гравитации

Для вентилирования больших банных комплексов, включающих несколько функциональных помещений и комнат отдыха, необходима механическая система. Она перемещает воздух за счет работы вентилятора

По месту установки вентилятора механические системы делятся на приточные и вытяжные. Нагнетающие воздух вентиляторы устанавливаются на приток, отводящие воздух — на вытяжку

В комбинированных вариантах: если вентилятор нагнетает воздух, он отводится через вытяжное отверстие естественным путем, если вентилятор отводит воздух, то его объем возобновляется посредством естественного притока

Хорошо просушенное банное помещение

Поставка кислорода для работы печи

Просушенные аксессуары и отделка

Приточный клапан рядом с окном

Вытяжное отверстие естественной вентиляции

Механический вариант системы

Вытяжной вентилятор на деревянной стене

Приточное отверстие комбинированной системы

Во-втором в работу включается дополнительный прибор – вентилятор. Чаще всего его ставят на вытяжку, но можно и на приток. Вентилятор используют в каждом из помещений бани. В третьем – симбиоз первого и второго вариантов.

Подбирая вентилятор для вытяжки, нужно обязательно обращать внимание на его степень защиты (IP44 выше) и корпус, который должен быть жаропрочным

Среди схем вентиляции, применяемых в банях, наиболее популярна басту. Она подразумевает устройство отверстия для притока с регулируемой задвижкой, которое располагается за/под печью. Дополнительно под печью могут быть отдушины, управляемые клапаном или задвижкой. Сквозь них поступает воздух из подполья, проникающий с улицы через продухи в фундаменте.

Среди вентиляторов для бани можно отыскать практически бесшумные модели. Они мощные, создающие шум при работе в 22-35 дБ

Верхнее отверстие этого короба закрыто до нужного времени. Как только возникает необходимость просушить помещение, открывают сразу 2 вытяжных клапана.

Такая, казалось бы, идеальная схема не всегда подходит. Тогда применяют принудительный вариант вентилирования. Если в эту схему добавить вытяжной вентилятор в нижнюю часть на входе в вентиляционный короб, то получится вытяжная система. При установке вентилятора в приточном отверстии за/над печью получим приточную схему вентилирования парилки.

Холодный воздух, попадая в парилку, сразу же прогревается. А отработанный вытесняется в нижнее отверстие вентиляционного короба, устроенного на противоположной стене

Еще одна , применяемая в банях, когда приток происходит сквозь отдушины, находящиеся в нижней части помещения, рядом с полом, а удаление – сквозь устроенное вверху отверстие с установленными в них вентиляционными клапанами.

Снаружи эти отверстия соединены общим вентканалом, поднимающимся на определенную высоту. Высота нижнего вытяжного клапана – около 50-60 см от пола, а верхнего – 30-40 от потолка.

Удобно использовать схему басту, оборудовав отверстия специальными регулируемыми задвижками. Ведь открывать и закрывать их можно по мере надобности, установив подходящий размер зазора/отверстия

Схема вентиляции, в которой задействован один канал для притока и один для удаления воздушных масс, также используется в банях. Причем эти 2 отверстия располагаются на одинаковой высоте от пола. Первое за печью, а второе – на противоположной стене. Здесь обязательно установить вытяжной вентилятор, чтобы вентсистема заработала.

Все комплектующие, применяемые для устройства вентиляции, нужно подбирать соответствующего уровня влаго- и жаростойкости, специально предназначенные для бань и саун

Самый неудачный вариант, когда приток и вытяжка устроены на одной стене, как раз напротив печи. К сожалению, такая картина также не редкость, когда другие схемы никак не могут быть применены в конкретных условиях.

При такой схеме свежий воздух, попадая в помещение, ищет путь к печи, попутно натыкаясь на ноги парящихся. Затем, оказавшись в нужном месте и нагревшись, он поднимается вверх, перемешивается с паром и вылетает в отверстие, расположенное в 20-30 см от потолка. Он не успевает полноценно отработать, насытившись в нужной мере углекислым газом.

Неудачное расположение вентиляционных отверстий в бане чревато сквозняками и недостаточным насыщением помещения кислородом

Конструктивные составляющие системы

В бане вентиляция необходима для безопасности людей и обеспечения приемлемых условий эксплуатации материалов самого помещения. Разработка и устройство вентсистемы вовсе не значит, что предстоит потратить громадные деньги на реализацию никому не нужных проектов.

Качественная вентиляция бани вовсе не равнозначна дорогой вентиляции. Все будет зависеть от конкретных условий отдельно взятой постройки

Качественная вентиляция, реализованная в бане, включает в себя проветривание и просушку:

• всех помещений;
• конструктивов стен;
• просушка полов;
• вентиляция чердака и подкровельного пространства.

В качестве вентиляционных отверстий на чердаке делают специальные окна, софиты или ставят аэраторы – все зависит от типа крыши и материалов. Просушку кровельного пирога обеспечивают путем устройства .

Если имеет место утепление, то ставят обязательно контробрешетку, чтобы обеспечить вентиляцию между утеплителем и другими слоями крыши. Ее же используют для вентилирования конструктивов стен, чтобы в толще слоев не образовывался конденсат.

Для просушки полов используют залповое проветривание или оборудуют вентилируемый пол. Такой вариант следует предусмотреть на этапе строительства. Для этого выполняют черновой пол, тщательно залив бетон под уклоном, а чистовой настилают из досок лиственных пород, оставляя между ними небольшие зазоры. Такой пол обеспечивает быстрое удаление излишней влаги.

Важно правильно организовать вентиляцию во всех помещениях бани. Особенное внимание следует уделить моечной/душевой, где повышенная влажность грозит образованием грибка и плесени

В проветривании нуждаются все помещения бани, в их числе:

• ;
• помывочная;
• предбанник/комната отдыха;
• другие помещения.

Чтобы устроить правильное вентилирование, предстоит выбрать оптимальную схему, подходящую под требования и условия конкретной бани. Важно помнить, что свежий воздух должен поступать во все помещения и удаляться тоже из всех.

Сооружают вентканалы, проделывают приточные и вытяжные отверстия в стенах или монтируют целую систему воздуховодов – все очень индивидуально

Бывалые мастера не рекомендуют прокладывать сложные системы вентканалов, предпочитая остановиться на самом простом решении, подходящим для конкретного случая. Здесь работает правило – чем проще, тем лучше. Да и по цене простой вариант обойдется в разы дешевле.

Галерея изображений

Фото из

Классическое расположение приточного отверстия

Место устройства вытяжного отверстия

Вытяжка на потолочном перекрытии бани

Воздуховод в перекрытии каркасной бани

Владельцам финских саун и банных комплексов с двумя или более видами парных, включая восточный хамам, рекомендуем ознакомиться со спецификой , подробно описанной в предложенной статье.

Зависимость вентиляции от материала стен бани

Вентиляционная система для бани прямо зависит от типа самого помещения и материала, из которого оно было построено. Это может быть отдельное сооружение или несколько комнат в давно построенном доме. Первый вариант предпочтительнее – здесь удобно спланировать и устроить вентсистему, выбрав самый недорогой способ.

Если баня примыкает к жилым помещениям, следует особое внимание уделять ее просушке, чтобы обезопасить стены дома от гниения. Также, не нужно забывать, что температура в парилке будет высокой, поэтому прилегающие стены нужно дополнительно сделать жаростойкими.

Чаще всего в части жилого дома устраивают не привычную русскую баню, а сауну, в которой меньше пара и больше жара

В таком случае система вентилирования будет только принудительная. Она обязательно должна учитывать безопасность стен и несущих конструкций жилого дома. Вентсистема такой бани будет являться частью системы всего дома. Вентканалы же могут соединяться с общедомовыми или отдельно выходить на крышу или через стену на улицу.

В зависимости от типа материала бани бывают:

• из кирпича;
• бревен;
• из газоблоков;
• бруса;
• деревянного каркаса с утеплением.

В кирпичных и каркасных банях вентканалы можно устраивать в стенах, выводя их на крышу или выше. Для притока прокладывают воздуховод, используют вентиляционный клапан или продухи в фундаменте. Обязательно предстоит поставить вытяжной вентилятор для лучшего удаления отработанного воздуха.

Если баня располагается в цокольном помещении, то устанавливают цокольный дефлектор для обеспечения оптимальной тяги

Бани из газоблоков из-за особенностей материала стен оборудуют оцинкованными воздуховодами, покупая готовые трубы. Иногда устраивают вентканал из оцинкованных листов, придав им соответствующую форму и надежно загерметизировав все стыки. Воздуховоды должны проходить поверх стены.

Если в качестве материала использованы бревна, то возможна естественная приточная вентиляция за счет особенностей дерева и технологии сооружения. Когда дерево дышит, есть необходимые зазоры между бревнами, предусмотрены окна во всех помещениях бани, устроены зазоры от пола до нижнего края двери в 2-3 см, сооружение дополнительных каналов вентиляции может не понадобиться.

Живы еще яркие примеры бань, построенных 50 и более лет назад. Они от времени стали еще крепче, а париться в них – одно удовольствие

Но достичь оптимального соотношения между поступающим воздухом и уходящим паром бывает очень сложно. Чтобы избежать сквозняков и не топить всю улицу, часто предпочитают дополнительно утеплить деревянную баню, организовав внутри отверстия с клапанами для удаления/поступления воздуха.

Особенности устройства вентиляционной системы

Большую роль в выборе оптимальной схемы вентиляции играет материал бани, ее расположение, отдельностоящая она или нет. Все это помогает принять правильное решение при устройстве венсистемы.

Один из действенных методов вентиляции является залповое проветривание – когда нужно быстро все проветрить, открываются все двери и окна. Конечно, это можно реализовать, если есть окна.

При залповом проветривании за считанные минуты основная влага уходит, предотвращая намокание деревянной отделки помещений бани

В вентилировании бани принимают участие:

• окна;
• продухи в фундаменте;
• специальные отверстия в стене/потолке;
• двери и зазор под ними.

Решение с установкой окна в парилке очень хорошее, другое дело, что не всегда удается его реализовать. Именно в таких случаях предстоит подобрать другой вариант организации вентилирования помещения.

Галерея изображений

Фото из

Приточное вентиляционное отверстие

Вытяжное отверстие с выходом на чердак

Люк в потолке для проветривания

Тканевый клапан для вытяжного отверстия

Продухи в фундаменте также не часто удается использовать. Особенно, если под парилку владелец решил выделить одну из комнат дома, фундамент которого не оснащен специальными отверстиями. Здесь на помощь придет с тщательно подобранной схемой расположения приточных и вытяжных отверстий.

Как бы ни хотелось защитить помещение от утечки пара, старательно покрыв паронепроницаемыми материалами и плотно подогнав двери, поступать так не стоит. Под дверью в парилку обязательно следует оставить зазор в 2-3 см и никак иначе.

Зазор под дверью парилки обеспечит более равномерное поступление воздуха, что благоприятно скажется на парящихся людях

Для притока воздуха желательно делать отверстия в нижней части комнаты, сообщающиеся с улицей. Ведь помещение нуждается в чистом и свежем воздухе, особенно, если баня расположена за чертой города рядом с хвойным или лиственным лесом.

Отверстия, предназначенные для удаления отработанного воздуха, располагают в верхней части стен, противолежащих стенам с приточными клапанами. Причем их высота зависит от выбранной схемы вентилирования и начинается с 80 см от уровня пола и более. Также возможен вариант устройства вытяжного клапана в потолке с выводом вентканала на крышу.

Приточные отверстия закрывают клапанами, задвижками, чтобы удобно было ими управлять в процессе приема банных процедур

Комплектующие для сооружения вентиляции

Для создания благоприятных условий в парилке бани и во всех дополнительных помещениях предстоит правильно устроить систему вентилирования. В противном случае ни о каком комфорте и речи быть не может.

Комплектующие, используемые для устройства вентиляции, следующие:

• вентиляционный клапан;
• задвижка;
• решетка;
• сетка антимоскитная/защитная;
• вентиляционный короб;
• воздуховод оцинкованный или гофрированный;
• вентилятор;
• гигрометр, термометр;
• металлический скотч, хомут, монтажная пена, герметик, крепления и другие расходные материалы для монтажа и оформления входных и выходных отверстий.

Вентиляционные клапаны для вентиляции в бане ставят на приточные и вытяжные отверстия. Они бывают различного размера, формы и материала. Поэтому не составит труда подобрать клапан, идеально подходящий по цвету.

Клапаны для вентиляции, которые откручиваются/закручиваются, наиболее удобны в использовании, позволяют оставлять совсем маленькие щели для поступления микро порций воздуха

Задвижки также встречаются в различном исполнении. Они нужны, чтобы при необходимости открывать/закрывать отверстия. Часто домашние умельцы делают самодельную конструкцию, которая не хуже справляется с функцией удаления/притока воздушных масс из помещений.

Галерея изображений

Фото из

Установка углового диффузера

Плавная регулировка воздушного потока

Анемостат систем вентиляции и кондиционирования

Соединение анемостата с воздуховодом муфтой

Решетка и сетка нужны для защиты вентиляционного отверстия от попадания внутрь грызунов, ночных бабочек, комаров и прочей живности. Решетки выбирают из дерева, жаропрочного пластика, а сетку чаще всего из металла.

Решетку из мягкого материала нецелесообразно ставить на приточные отверстия – грызуны могут ее испортить. Лучше выбирать металлические варианты

Вентиляционный короб обустраивают в нише стены или, если условия не позволяют, прокладывают поверх, например, если в качестве материала стен использован газобетон. Короб можно смастерить из подручных материалов или использовать в качестве воздуховода гофру или оцинкованную трубу. Пластиковые аналоги для парилки не подойдут – нужно учитывать температуру, до которой будет нагреваться помещение.

Вентилятор в бане используется как для притока, так и для вытяжки. Оптимальным считается его использование только в одном из направлений – для притока или удаления воздушных масс.

Покупать нужно жаропрочный прибор, специально предназначенный для бань и саун с IP 44 и выше. Не нужно забывать о специфике помещения – здесь много пара и высокая температура.

Если в помещении бани обустроен бассейн, то без принудительной вентиляции не обойтись. Бассейн – это дополнительная комната, где круглосуточно испаряется вода. А дерево это не любит

Расходные материалы используются при монтаже для крепления воздуховодов, обустройства вентканалов и установки клапанов, вентиляторов. Гигрометр и термометр нужны, чтобы эффективно пользоваться вентсистемой.

Если устроено механическое вентилирование с применением климат-техники, то там имеется встроенный датчик температуры и регулятор уровня влажности. Исходя из реальных показателей приборов система запускает вытяжной вентилятор или открывает приточный клапан.

Устройство вентилируемых полов планируют еще на этапе строительства. Реализуют этот тип вентиляции вместе с сооружением чернового, а затем чистового пола, подобрав для себя наиболее приемлемый вариант по цене

Правильно обустроенная вентиляция обеспечит комфортное пребывание во всех помещениях бани, не омраченное сторонними запахами и каплями воды, стекающими по стенам и падающими за шиворот с потолка.

Еще одно важное условие длительного срока эксплуатации – своевременная и полная просушка после использования. Именно от выполнения этого пункта зависит, как долго прослужит баня и потребуется ли замена сгнивших досок на новые ближайшие 3-5 лет.

Когда вентиляции нет, а владелец бани плотно закрывает двери и окна после использования, можно уже через год обнаружить грибок, плесень, гниль

Выводы и полезное видео по теме

Действенные схемы организации вентиляции в парилке:

Варианты устройства вентиляции в новой бане:

В отдельно стоящей бане реализована вентиляция всех внутренних помещений и чердака. Также в фундаменте имеются продухи, а для улучшения воздухообмена между парилкой и комнатой отдыха используется вентилятор – все это можно увидеть в видео:

Отсутствие вентканалов в бане может обернуться дорогостоящими неприятностями:

Для рационального и долгосрочного использования бани важно правильно обустроить систему ее вентиляции. Предстоит подобрать наиболее приемлемый вариант, подходящий под конкретные условия, способный обеспечить приток свежего воздуха и удаление отработанного в требуемом объеме. Если в неработающей бане сухо, а в прогретой комфортно и ничего не капает на голову, то с задачей вентиляции удалось справиться на отлично.

У вас возникли вопросы в ходе ознакомления с представленной информацией? Хотите рассказать об известных только вам нюансах организации вентиляции в бане? Пишите, пожалуйста комментарии в блоке, расположенном ниже, размещайте тематические фото, делитесь впечатлениями.

sovet-ingenera.com

схема и правильное устройство, как сделать ее в парилке

Содержание

Схема парилки такова, что в ней поддерживается постоянная высокая температура, а воздух при этом должен быть влажным, насыщенным капельками воды. Но в закрытом помещении с такими климатическими условиями обязательно разведется плесень, а также будут нарушены процессы горения из-за отсутствия кислорода, не говоря про то, что людям внутри будет нечем дышать. Поэтому необходимо проектировать вентиляцию в бане. О ней мы и поговорим в этой статье.

Нужна ли вентиляционная система

При постройке парного помещения начинающие строители стараются максимально герметично подогнать все рейки и ламели, тем самым обеспечивая отсутствие температурных потерь. Это на самом деле так, но если не оставлять естественные отверстия или искусственно созданные отводы, то возможно значительное задымление, если печь работает на дровах или угле. Любое топливо оставляет следы горения. Угарный газ в большой концентрации приведет к потере сознания и возможности летального исхода, особенно если люди в комнате распаренные, с нестабильным давлением, расширенными сосудами.

Требуется для следующих задач:

• создания необходимого микроклимата;
• проветривания и сушки древесины, чтобы не возникла плесень или грибок;
• вывода углекислого газа, в парилке находятся люди, поэтому необходим постоянный приток свежего воздуха;
• содействия процессу горения, для которого важен кислород;
• устранения неприятных запахов;
• сохранения ламелей и полков в первоначальном виде.

Принцип работы системы вентиляции в бане

Всю вентиляционную сеть можно разделить на естественную, которая находится в стенах, кровле и фундаменте и закладывается в начале стройки, и на принудительную, которая активизируется только при использовании парилки.

Оба типа работают следующим образом: отработанный кислород вытесняется и пространство заполняется свежим воздухом. У потока есть два конца – приток и отток, соответственно, нужно минимум два отверстия, расположенные по правилу: приточные вытяжки ниже, чем отточные.

Еще один нюанс принципа работы – весь газ берется оттуда, куда он и выходит. То есть если сообщение происходит с улицей, то все должно выходить туда. Аналогично – если в соседнюю комнату, что тоже возможно. Если вход и выход будут в разных температурных режимах, то образование потока не получится. Однако рекомендуют приток/отток воздуха делать с улицы, так как даже в предбаннике воздух будет влажным и недостаточно обогащенным кислородом.

Правильная вентиляция в бане в парилке

При проектировании постройки сразу нужно рассчитывать, где будут проходить шахты, какого они будут диаметра. А сами отверстия и заслонки на них ставятся непосредственно после облицовки ламелями. Выделяют 4 вида:

• Финская – 130мм приток, 100мм вытяжка.
• Шведская – 100мм приток, 80мм вытяжка.
• Русская – 100мм приток, 100мм вытяжка.

Самым распространенным решением, увы, является отсутствие вентиляционной системы.

Размер отверстий напрямую зависит от того, что вы хотите получить в итоге: русскую парную или сауну.

Рассмотрим, пример расчета. Если парилка 3 м на 1,5 м с высотой 2,5 м, то есть примерно 10-11 м3, нужна печка на 20 кВт. В таком случае лучше использовать естественный тип воздухообмена – со входом воздуха 10 см от пола на удалении от печки на 30 см, а диагональный выход – под полками на высоте 80 см.

При этом надо учесть: из-под вагонки клапан работает только в положении только закрыто или в положении открыто. Он не должен регулироваться, так как делается герметичным, иначе пар будет уходить. Оба устройства вывода необязательно должны иметь одинаковый радиус, но если необходимо обеспечить более эффективную и быструю циркуляцию, то первое можно произвести немного больше или установить два клапана в разных местах. Строго запрещено делать его меньше, чем приточное устройство. Это противоречит правилам безопасности.

На вентиляционные отверстия надо обязательно делать задвижки, которые будут герметично примыкать к проему в закрытом состоянии – в момент растопки и нагревания парной. Зимой эти дверцы будут наполовину прикрыты, потому что чем больше перепад температур, тем сильнее циркулирует воздух. Вытяжки должны быть вверху, а приток – внизу. Это позволит кислороду вентилировать естественным путем. Наиболее популярный вариант сегодня: 100 мм – приток, 80 мм – вытяжка.

Виды вентиляции

Какие-то 5 лет назад о вентиляционной системе в бане никто и не говорил, более того, многие утверждали, что она в бане не нужна. Достаточно наличия форточки. Времена изменились, и сейчас все за вентиляцию в бане. Существует принудительная и естественная. Выбранный вариант зависит от площади парной, климатических условий, а также от желания владельца.

Естественная

Она работает на разнице температур и перепадов атмосферного давления внутри и снаружи. Это очень эффективный и давно используемый метод. Существует нюанс для обустройства такой циркуляции в парной. В самом нагретом помещении из-за естественных законов физики сложно предусмотреть равномерное тепло. Обычно чем выше, тем жарче, а полы могут оставаться достаточно холодными. Задача строителя – продумать систему, чтобы ноги не обдувал сквозняк, а на потолке не скапливался нестерпимый жар. Этого можно добиться, если разделить потоки на две или три вытяжки.

Принудительная

Это электронное управление, которое зависит от температурного режима. Можно включать и выключать приток свежего воздуха по желанию. Можно контролировать с помощью цифрового устройства – сколько градусов должно сохраняться на протяжении всего времени принятия процедуры, а также на какую влажность требуется настроить систему.

Обычно такие комплексы создают в коммерческих целях, поэтому стоят они значительно дороже, чем элементы для естественного оттока, и монтаж может производиться только специалистами.

Одним из основных минусов применения электронных систем – это вероятность оставить включенным вентилятор, что может привести к возгоранию проводки и пожару.

Комбинированная

При покупке электрического устройства обратите внимание, чтобы они имели максимальную защиту всех проводов и электроники от влаги.

Как сделать вентиляцию в бане через специальные продухи

Это решетки, проделанные в стенах на уровне пола (20 см от него) и потолка. При этом следует достичь максимального удаления друг от друга, добиться этого можно, если монтировать их по диагонали, например, одно установить между дверью и печкой, второе – на противоположной стенке.

Элементы для устройства системы циркуляции, а также дымоходы и баки для русской парной можно заказать у дистрибьюторов компании Феррум, которые представлены по всей России. Широкий выбор и качество изделий помогут вам построить банный комплекс своими руками с продукцией Ferrum. Прайслист можно посмотреть на сайте.

Где разместить отверстие для подачи холодного воздуха

Оно располагается внизу. Можно создать его в стене, но тогда необходимо на этапе проектирование заложить трубу или шахту, которая будет вести внутрь. При этом следует учесть, что свежий воздух будет поступать из смежного помещения, а, значит, и выходить он должна не на улицу, а в эту же комнату. Есть минус – обычно полки устанавливают напротив входной конструкции, и циркуляция чувствуется всеми присутствующими.

Еще один вариант предполагает установку продуха под лежаками. Во многом это оптимальное расположение – не сквозит, не портит внешний вид. Но только дотянуться до него бывает сложно, чтобы отрегулировать положение заслонки. В таких случаях в процессе банной процедуры двигают верхние дверцы оттока, а после для проветривания открывают обе.

И еще один распространенный и выигрышный вариант – размещение притока за печкой. Это одновременно и способствует циркуляции, и разогреву углей. Но есть несколько «но» – иногда печь устанавливается в простенке, тогда просто нет возможности организовать там заслонку. И еще один моментс – из-за сильного жара здесь расплавятся пластиковые дверцы и могут начать возгораться деревянные, так что подойдут только металлические.

С выходным оттоком проще, его можно монтировать:

• в потолке, но тогда придется делать дополнительный короб для вывода через крышу, потому что, если влажный пар будет на чердаке, будут гнить деревянные стропила;
• в стене – оптимальный вариант, закладывается еще на моменте возведения здания.

Как сделать вентиляцию в парной бани: размеры отверстий

Точный размер продуха зависит от влажности, перепада температур, минимальных и максимальных показателей. Опыт подсказывает, что наиболее оптимальные не параметры – 10-15 см, при желании можно увеличить диаметр оттока, проточные же системы не могут быть больше.

При этом обязательно нужно устанавливать заслонки. Именно с их помощью вы добьетесь требуемого радиуса при изменении погодных условий

Распространенное заблуждение, что человеку недостает кислорода для дыхания, если сделать слишком маленький приток. Это неверно. Обычному человеку на 1,5 часа хватает одного кубометра воздуха.

Наша продукция

Устройство вентиляции полов

Почему это важно: на деревянное напольное покрытие воздействует ряд факторов, влага поступает и снизу, от грунта и фундамента, и сверху от пара. Плюс скапливается конденсат. Такие условия благоприятны для начала прогнивания и для распространения грибков, плесени.

Наиболее эффективным считается установка отдушин под половицами. При этом не возникает сквозняка и системой можно пользоваться в процессе принятия банных процедур. Еще один плюс – вентилирование происходит как бы изнутри. То есть при проветривании сушится верхняя часть напольного покрытия, а при работе вытяжки – нижняя.

Чтобы это было максимально продуктивно, при устройстве слива воды из парной отведите его в сторону, чтобы влага не распространялась под половицами.

Проветривание фундамента бани

Если при укладке основания вы уже позаботитесь об этом, то у вас не будет в постройке гнили и плесени. Продухи диаметром 110 и более мм следует устанавливать на всех четырех сторонах. Это будет обеспечивать приемлемую циркуляцию даже в случае, если банный комплекс находятся посреди других строений. Лучше всего проложить эти трубы напротив друг друга.

Вентилирование разных вспомогательных помещений

Остальным комнатам тоже следует иметь собственную циркуляцию.

Чердак

Окна на фронтоне недостаточно, так как пар часто попадает в это пространство и может воздействовать негативно на стропила. Оптимально устроить приток под навесом кровли, а отток – на коньке. Так потоки будут проходить снизу вверх с двух сторон.

Мойка

Для организации воздухообмена чаще всего используется принудительная вентиляция, которая направляет потоки в сторону тамбура.

Цокольный этаж

Владельцы частных домов могут спользовать подвал для устройства бани. Это возможно, но требует затрат. Теперь от безопасности и эффективности системы циркуляции зависит целостность всего дома. Уже на этапе проектирования здания нужно предусмотреть расстояние между стенами и утеплителем, иначе на поверхности будет скапливаться конденсат от перепада температур.

Требуется создать принудительное вентилирование, так как естественное нельзя обеспечить из-за невозможности монтажа возле пола (ведь он находится под землей). Мы рекомендуем доверить этот вопрос профессионалам.

Душевая

С учетом того, что в остальных комнатах уже есть приток и отток кислорода, то здесь достаточно только спроектировать продух с вентиляторов в потолке или вверху стены, чтобы неприятные запахи сырости выходили наружу. Также следует поступить, если в банном комплексе есть туалет.

Предбанник

Здесь также следует особенно позаботиться о циркулировании воздушных потоков, так как из-за непосредственной близости к парилке в комнате образуется сильный температурный перепад и конденсат на стенках. Аналогично подойдет приточно-отточный вариант. Можно также устроить окна, которые позволят быстро проветривать.

Как устроить вентиляцию в бане и парной – расчет схемы

Мы уже сказали о стандартном значении: 1 кубометр пространства требует 24 кубических сантиметра отводов. При выборе труб часто останавливаются на трубопроводных – они недорогие и эффективные, но мы рекомендуем собрать такую систему из нержавеющих дымоходов компании Феррум, они имеют длительный срок службы и не портятся от постоянного взаимодействия с влагой. Стандартный диаметр – 10 сантиметров. Так, площадь сечения равна 78,5 см2. Одного такого короба хватает на 3,27 м3 объема помещения.

Рассчитываем количество кубометров. Предположим, что парилка имеет размеры 2 на 2 м2, потолки имеют высоту также 2 м. Умножим все, получим 8 м3. Делим это на 3,27=2,45. Округляем до трех. В итоге нужно организовать 3 короба диаметром 10 см на всю парилку.

Устройство вентиляции

Есть несколько решений:

• Расположение окошка рядом с печью или под ней. Над полом должно оставаться не менее 25-35 см. При этом поток движется понизу, затем поднимается по противоположной стене.
• Оба отверстия находятся на одной поверхности, что не рекомендуется, но встречается. Тогда на вытяжку обязательно установить вентилятор. Это актуально, когда парная имеет только одну стенку, выходящую на улицу, а остальные примыкают к жилым зонам.
• Щели в настиле, если у вас создан многослойный протекающий пол, могут притягивать воздух, пропускать его в пространстве под покрытием, а затем снова возвращать вверх. Так достигается хорошее вентилирование половиц.
• Если приток располагается напротив печки, то работать он будет только при условии работающего обогрева.

Все эти виды представлены схематически на картинке:

В статье мы рассказали, как правильно сделать вентиляцию в бане, показали схемы и объяснили устройство парилки. Проектируйте свой банный комплекс вместе с качественной продукцией от «Феррум». На сайте вы найдете дымоходы и комплектующие для обустройства бани. Парьтесь в удовольствие вместе с Ferrum.

Полезные видео

feflues.ru
