Защелка на калитку и ворота – это разновидность запорного механизма, который полностью заменяет врезной замок либо позволяет его дублировать при потере ключа. Основное достоинство защелки заключается в простоте установки и функционирования. Помимо этого, засовы и щеколды используются для крепления калитки в закрытом положении, что продлевает срок ее эксплуатации.

Защелка на двери

Затвор для калитки из профнастила

Следует не забывать, что все механические засовы, в отличие от ручных закрывающих устройств, подразумевают наличие ключей. Поэтому можно не переживать по поводу их потери, поскольку всегда можно запереть ворота либо калитку ручным механизмом.

На складе

В продаже есть несколько основных разновидностей таких закрывающих устройств:

1. Вертикальные задвижки.
2. Горизонтальные накладные задвижки.
3. Винтовые задвижки.
4. Накладные сдвижные запоры.
5. Поворотные пазовые конструкции.
6. Реечный ригельный механизм.
7. Врезная конструкция.
8. Защелки с креплением на основе пружины.
9. Кодовый замок.
10. Электромагнитный замок.
11. Электромеханический замок.

На прилавке

Защелка на калитку из профнастила может отличаться направлением запирания и принципом работы механизма.

Направление запирания

Если получилось изготовить калитку своими руками, то установить на нее замок также не составит сложности. Устройства можно разделить на 2 основных типа по данному признаку.

Защелка на складе

Вертикальные защелки

Эффективная защелка для калитки, обеспечивающая максимально надежный запор системы. В основном этот вид запорного механизма устанавливается на распашные конструкции. Для фиксации дверного полотна в закрытом состоянии применяется ручка со стальным стержнем, который входит в выемку, сделанную в земле.

Вертикальный запор для калитки и ворот

Во врезных створках тоже используются эти шпингалеты, но в миниатюрном размере. Для фиксации сверху и снизу проема калитки устанавливают стальные ответные крепления с отверстием для стержня засова.

Самодельные дворовые деревянные калитки, а также калитки из профлиста могут закрываться аналогичным способом.

Но при установке запора снизу фиксация производится за счет отверстия в грунте, залитого цементной стяжкой. При желании можно установить двухстороннюю защелку на калитке.

Схема изготовления запора для калитки

Горизонтальные накладные задвижки

Это самые распространенные запорные механизмы, использующиеся в любых видах ворот и калиток. Принцип работы приблизительно тот же, как и у вертикального способа закрывания. Непосредственно щеколду делают из металлического стержня или пластины, запорного ушка и держателя. К популярным заводским моделям относится запор для калитки НОЭЗ ЗК-230-S (черный, матовый).

На фото изображена створка на даче.

Вариант установки

Принцип работы

Варианты конструкции по принципу работы можно разделить на несколько типов.

Защелка на деревянной створке

Винтовые защелки

Простую винтовую защелку крепят с наружной части калитки. Данная модель состоит из стержня с нарезанной резьбой и замком отпирания, имеющим маленький шпиль и паз. Механизм запирания активируется ключом с необходимой прорезью и шпилем на конце.

Такую щеколду на калитку можно легко смастерить самому. Готовое изделие рекомендуется оцинковывать, чтобы продлить срок эксплуатации.

На даче

Сложность этой самодельной конструкции заключается в том, что в дверном проеме должно находиться достаточно свободного пространства для резьбовой выемки, в которую вкручивается непосредственно ключ в виде стержня. Причем этот накладной механизм очень просто взломать с помощью подбора схожего ключа.

Накладные сдвижные запоры

Это механизм, легко закрепляющийся на ровный металлопрофиль. За счет плоского стержня такой запор обеспечивает прочность закрывания дверного полотна. Механизм можно закрепить или с внутренней, или с внешней части забора. Для большей эффективности с наружной части можно поставить навесной замок.

Чертеж засова для ворот

Поворотный пазовый механизм

Это простой по конструкции замок, имеющий высокую эффективность и степень защиты против взлома. Устройство можно собрать самому, но будут необходимы определенные познания и оборудование. Ключ, опускающийся во время вставки в щель, круговыми вращениями активирует зубчатый механизм, отпирающий створку.

Реечный ригельный механизм

Это изделие можно купить в торговой сети «Леруа Мерлен». Изготовить такое запирающее приспособление самостоятельно может лишь специалист. Конструкция состоит из ключа с выемками и запорной основы. Этот механизм имеет высокую прочность и продолжительное время службы, но есть вероятность подделки ключа. Поэтому для запирания двери часто пользуются каким-либо дополнительным фиксатором.

На фото ниже представлена накладная задвижка.

Металлическая дверь в заборе

Врезная конструкция для калитки

Это самая популярная конструкция запорных механизмов, продающаяся в каждом строительном магазине. Чтобы установить этот замок, необходимо вырезать паз в основе створки. Надежность такого устройства очень высокая.

Но из-за сложности механизма его практически невозможно сделать самостоятельно.

Защелки с креплением на основе пружины

Такие конструкции чаще всего устанавливаются с внутренней части. Они являются дополнительным запорным механизмом на защелкивающей основе. Их пружинное устройство дает возможность с легкостью активировать защелку.

Устройство

Кодовый замок на калитку

Это удобный замок с высокой степенью надежности. Механизм активируется за счет одновременного нажатия клавиш в соответствии с предварительно установленной цифровой комбинацией. Для надежности лучше всего регулярно менять код.

Схема с размерами

Электромагнитный замок

За счет новейших технологий электромагниты практически нельзя взломать. Замок магнитного типа можно приобрести в магазинах. Для установки конструкции, вероятней всего, будет необходима помощь мастеров.

Благодаря усиленному магниту, работающему с помощью электричества, закрытая калитка прочно фиксируется. При запирании полотна происходит автозакрытие. Открывается устройство при помощи магнитной карты или кнопки.

Уличная электрозащелка

Электромеханическая защелка

Электромеханический замок – это устройство, где объединены механическая и электронная конструкция. Потому в комплекте с замком находятся 2 вида ключей – электронный и механический. Калитка запирается в автоматическом режиме.

Электромеханическое устройство для дворовой калитки из профлиста по виду и конструкции практически не отличается от простого механического замка. Отличает электрозащелку только установка специального электронного блока для управления механизмом.

Электромеханический замок

Есть множество разных запорных устройств, которые используют для защиты приусадебной территории. С учетом сложности определенного механизма можно приобрести замок в магазине либо сделать самому.

Чтобы определиться в выборе вида защелки, также можно посмотреть видео ниже.

Самодельные защелки

Простую защелку легко собрать самому. Для удобства используется простейший механизм горизонтальной пружинной защелки.

Эскиз конструкции

Перед тем как сделать защелку для калитки своими руками, следует определить месторасположение на полотне двери для установки щеколды. Рулеткой и маркером обозначают участки монтажа.

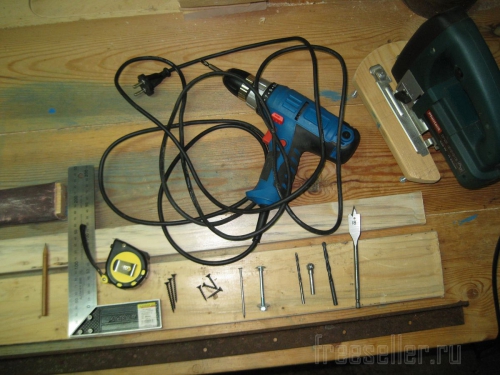

После этого необходимо подготовить:

• стержень с ушком;
• стальные пластины;
• сварку;
• пассатижи;
• пружину;
• шуруповерт;
• молоток;
• набор ключей;
• ножовку.

Изготавливается защелка на калитку своими руками последовательно. Вначале делается каркас. Для чего к пластине привариваются ушки, которые будут удерживать в дальнейшем стержень. К стержню закрепляется рукоять, все устанавливают одновременно с пружиной в подготовленный каркас. Далее производится установка готовой защелки.

Деталировка

Если ворота выполнены из профнастила, замок закрепляют сваркой к помеченному месту или фиксируют крепление болтами.

Если модель деревянная, для установки используют саморезы. Напротив запирающего стержня в требуемом месте опоры створки проделывается отверстие для крепления затвора при закрывании.

Чертеж простой конструкции

Защелка почти готова. Но открывать ее можно лишь изнутри, потому можно сделать торсионную конструкцию. Для этого следует взять стальной трос необходимого размера. Для него делают отверстия снизу калитки.

После этого трос прикрепляют к защелке, протягивают наружу сквозь отверстие и фиксируют на закрытом участке. Если потянуть трос с улицы, то дверное полотно откроется.

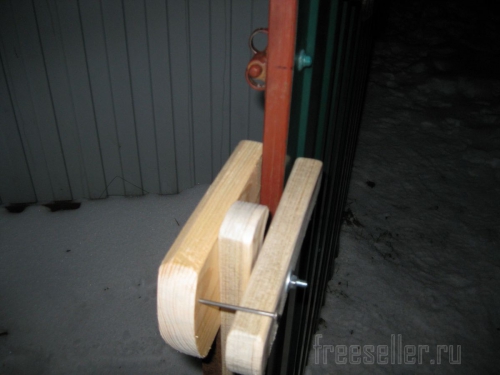

Самодельную конструкцию защелки можно посмотреть на фото ниже.

После изготовления

Потайной механизм

Случается так, что на двери не видны замочные скважины либо потайной механизм, а открыть дверь невозможно. Если присмотреться к этой конструкции, можно определить, что с внутренней части все же находится задвижка.

Но открывается она с улицы, и вначале трудно понять, как именно. Секретом является головка болта в виде шестигранника, затерявшаяся между саморезами на дверном полотне. При помощи шестигранника этот хитрый замок с легкостью открывается.

Эскиз

Смысл в том, что простая рейка-щеколда находится изнутри двери, а во время проворачивания болта она дублирует поворот, отпирая либо запирая ворота. Изготавливаются эти защелки очень легко.

На окончании болта надфилем делается плоская лыска.

Туда ставится затвор, имеющий разъем под лыску. Собирается защелка так: вначале делают отверстие для стержня, после этого снимают фаску, чтобы утопить головку заподлицо.

С обратной стороны калитки на болт надевают 2 шайбы. Их прижимают гайкой так, чтобы головка вошла в фаску. На лыску надевают защелку и второй гайкой зажимают. Так получаются эффективные и не слишком дорогие по цене запоры. Сделать их сможет любой домашний мастер.

Электрический вариант

Самое важное во время изготовления и установки запорного механизма − это грамотно составленная схема, точно выверенные размеры, внимательность. Также необходимо предусмотрительно сделать защиту для защелки от негативного действия погодных явлений. Требуемую защиту от осадков поможет обеспечить специально сделанный металлический козырек.

stroydomkin.ru

Как сделать защелку на калитку своими руками – самодельные запоры

Калитка чаще всего выполняет роль декоративного элемента. Защелка для калитки не будет лишней в любом случае. В принципе любую калитку в заборе можно перемахнуть. Но без простейшего запора она выглядит непрезентабельно. Во двор могут совершенно свободно проходить люди и домашние животные.

Подборка различных видов защелок на калитку

Калитки обустраивают и в воротах гаражей и сараев. Там запор нужен обязательно.Вернуться к оглавлению

Виды защелок для калитки

Лет 100 назад в деревнях на калитку накидывали хомут из проволоки, цепи или из простой веревки. Это было знаком того, что хозяев в это время нет дома. Кое-где этот способ используется и в наши дни, но все чаще устанавливают на калитку более функциональные устройства. Они предназначены сначала для защиты, а уж потом для декора. В продаже можно найти множество простых и сложных устройств.

Калитку своими руками можно оборудовать любым из них.
Но гораздо интереснее проявить собственную смекалку и выполнить запор оригинальной конструкции своими руками. Это может быть электромагнитная защелка, простейшая горизонтальная или вертикальная щеколда с секретом.

Конструкция простой горизонтальной щеколды для калитки

Все они не требуют ключей и достаточно эффективно выполняют свои функции. Для работы нужны некоторые инструменты. Для создания разных схем пригодятся:

• пластины из металла;
• стержни с ушками;
• пружинки небольшого размера;
• слесарные тиски;
• ножовка для металла;
• напильники;
• молоток слесарный;
• гаечные ключи;
• отвертки;
• шуруповерт;
• сварочный аппарат;
• электрическая дрель.

Вернуться к оглавлению

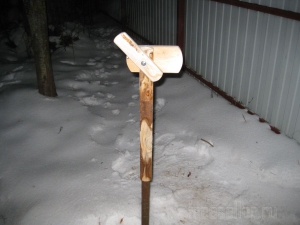

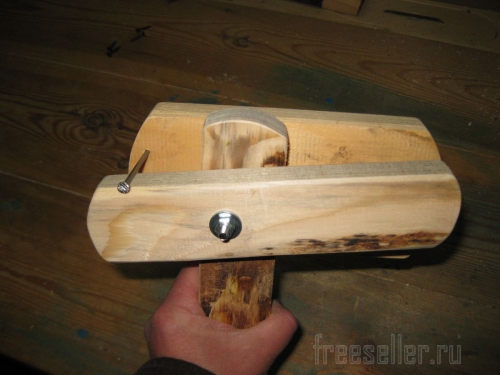

Вертушок

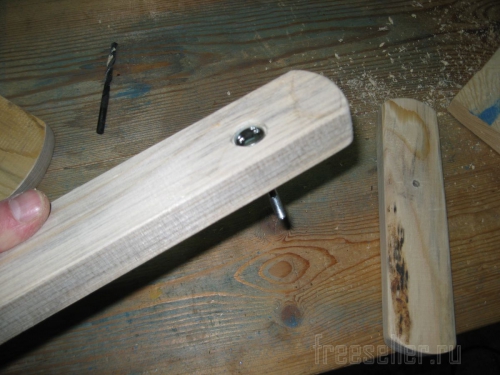

Рассмотрим некоторые приспособления. Самый простой запор — это так называемый вертушок.

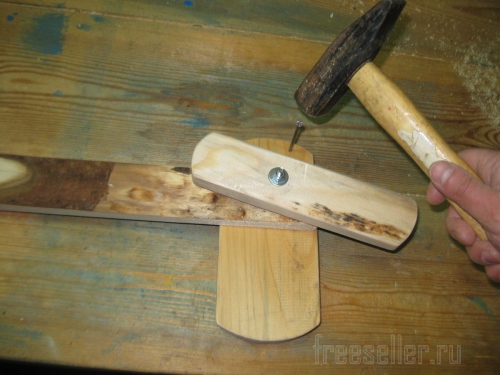

1. Его можно быстро изготовить из деревянного брусочка размерами 100х200х50 мм. Размеры могут изменяться в значительных пределах.

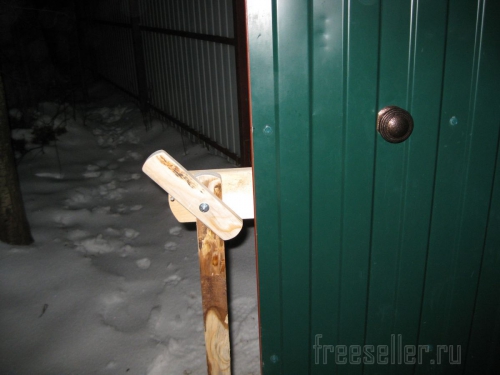

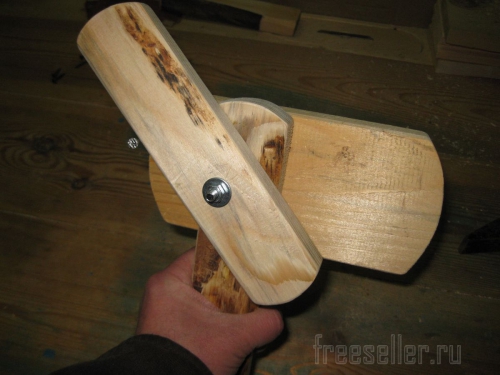

   Так выглядит простой вертушок для калитки

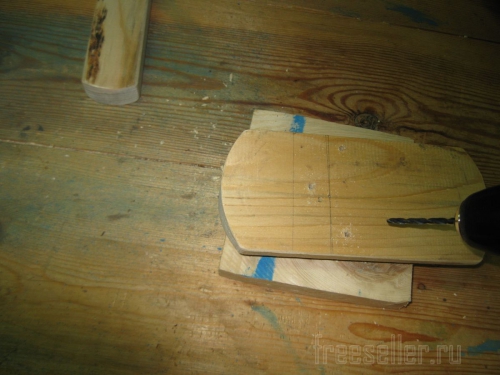

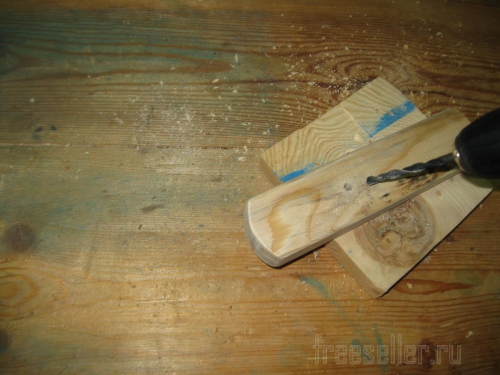

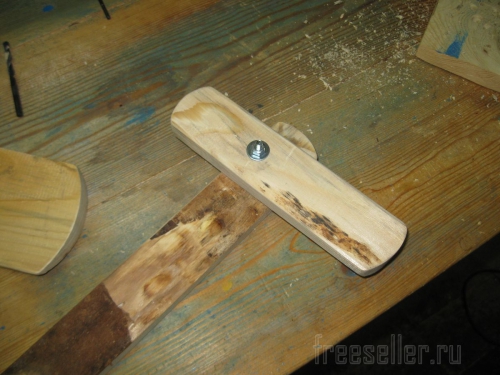

2. Посередине бруска нужно сделать отверстие для гвоздя или для болта, с помощью которых устройство монтируется на створку калитки.

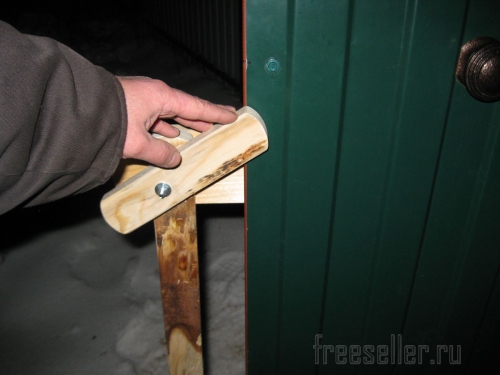

3. Если повернуть вертушок и поставить его горизонтально к поверхности земли, вертушок будет служить фиксатором закрытой створки калитки.
4. Поставив брусок в вертикальное положение, можно открыть запор.

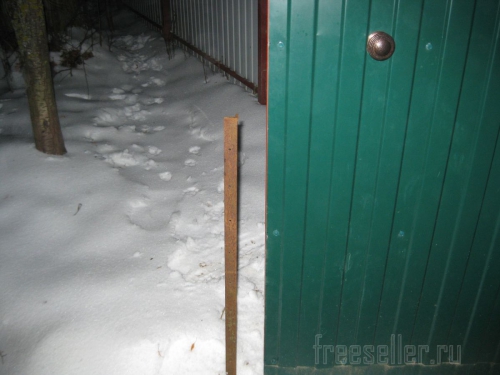

Недостаток такого запора заключается в его креплении к столбу. Прибитая вертушка держится на столбе очень хорошо, но поворачивается туго. Если ослабить крепление к столбу, возможно самопроизвольное проворачивание и последующее открытие калитки. Это вполне может случиться при дуновении ветра, при неосторожном толчке. Исправить эту ситуацию можно с помощью пружинки.

Самодельная защелка на калитку

Ее диаметр чуть больше диаметра гвоздя или крепежного болта. Ее нужно надеть между столбом и вертушкой.Вернуться к оглавлению

Щеколда

Щеколда — следующий тип запора. Это довольно эффективное устройство не видно снаружи. Сделать ее очень просто в домашних условиях собственными руками.

1. На створке двери намечается место установки щеколды.
2. Она делается из куска трубы диаметром около дюйма и длиной 50 см. Размеры эти не точные. Труба закапывается в землю.
3. В нее опускается стальной штырь меньшего диаметра, загнутый в виде буквы Г.
4. К нему можно сделать тягу из проволоки или из лески, с помощью которой открывать защелку.
5. Для работы без отказов нужно смазывать движущиеся детали маслом, особенно зимой.

Вернуться к оглавлению

Другие системы запоров для калитки

В последнее время на дачах повсеместно принято устанавливать звуковые системы, которые подают громкий сигнал в случае проникновения посторонних лиц на территорию. Окна, двери, створки ворот оснащаются чувствительными приборами, реагирующими на любые возможные попытки нарушения их целостности. Такие анализаторы можно устанавливать и на входную калитку. Громкие звуки известят хозяев и всю округу о пришествии посторонних.

Но даже при таких хитроумных системах нужны и традиционные крючки и засовы. На дачах до наших дней широко используются обыкновенные крючки. Это приспособление легко установить.

Чертеж с размерами для изготовления щеколды для калитки

Изготовление его тоже не представляет сложностей. Для изготовления нужно приготовить:

• проволоку диаметром 4-5 мм;
• плоскогубцы;
• слесарный молоток.

Плоскогубцами проволока изгибается по месту расположения крючка. Предварительно ее можно обжечь на открытом огне. Даже каленая проволока будет гнуться, если место сгиба нагреть до красного цвета. После выгибания проволоки готовое изделие снова можно закалить. Для этого нагреть его до достижения малинового цвета, после чего сразу окунуть в холодную воду. Форму и изгибы изделие может иметь самые разные в зависимости от места установки.

Небольшая по размерам щеколда делается из подручных материалов. Это может быть полоса стали, деревянные или другие бруски. Защелка своим просверленным концом крепится к створке калитки.

К ее средней части прикрепляют бечевку, конец которой протягивают сквозь полотно и оставляют в удобном для пользования месте. Для открывания калитки нужно просто потянуть за бечевку. Для закрытия ничего делать не надо. Защелка сработает автоматически. Также можно сделать электромеханический замок. Он может работать совместно с домофоном и с другими системами. На калитке установить ее очень просто. Управление на расстоянии, дистанционное.

Вернуться к оглавлению

Запоры для гаража и сарая

Подобные запоры устанавливаются и на створках гаражных ворот. Двустворчатые распашные ворота с калиткой, врезанной в створку, могут закрываться на вертушку большого размера. Приобрести такой запор невозможно ни в каком магазине. Его можно сделать только своими руками. Для изготовления нужно взять брусок из дерева или из металла.

Толщина его — 50 мм. Ширина может составлять 100-150 мм. Длина должна быть такой, чтобы перекрыть большую часть обеих створок.

Крепится такое приспособление на одной из створок. При закрытии створок и переводе запора в горизонтальное положение происходит закрытие их. Внизу и вверху можно дополнительно установить вертикальные запоры в виде буквы Г.

Пример самодельной защелки для сарая

Ворота гаражные и входные во двор можно оборудовать и другими системами. Можно комбинировать их друг с другом и получать совершенно непредсказуемые результаты. Круглой формы ручка снаружи может являться частью запора. Но далеко не каждому пришельцу может дойти до сознания мысль о том, что ее нужно повернуть вокруг своей оси. Можно оснастить ворота и привычными замками с разными типами секретности.Вернуться к оглавлению

Заключение

Красивые ворота являются лицом двора или гаража. Но их красота — это далеко не самое главное. Гораздо более важным является защита территории от непрошенных гостей. Этим свойством могут обладать различные защелки для калиток. Если ручка служит для открывания и закрывания створок свободных дверей, то защелки способны закрыть ворота и защитить содержимое внутри гаража или двора.

Оригинальная защелка для садовой калитки

Любой применяемый запор должен быть прочным и надежным. В магазинах можно выбрать и приобрести практически любую конструкцию. Установить ее своими руками не очень трудно. Но можно применить свою смекалку и выдумку.

Из подручных материалов при умении нетрудно соорудить различные системы запоров для ворот и калиток. Они, в отличие от использования механических средств, не требуют ключей или иных приспособлений. Это очень удобно: подошел, открыл и зашел. Приспособления могут иметь внешний вид вертикальных задвижек, горизонтальных устройств, комбинации нескольких видов систем.

Для изготовления в домашних условиях используются деревянные и металлические брусья и бруски небольшого размера, гвозди различного размера и проволока, отрезки Часто применяются куски бечевки, небольшие пружинки, шайбы. Для предохранения металлических деталей от коррозии их обрабатывают грунтовкой и покрывают краской.

svoizabor.ru

Защелка для калитки своими руками: как сделать и фото

Ни один двор не обходится без ограждения в виде забора и приличного входа. Хорошая калитка – это не только красивая дверь, но и крепкая защелка для калитки. Для безопасности издавна используют разнообразные виды задвижек. Рассмотрим основные.

Отличный вариант для частного дома

Вернуться к оглавлению

Содержание материала

Какие бывают калиточные замки

Существует огромное количество видов замков, которые, в свою очередь, делятся на подвиды.

Например, защелка бывает механическая (с ключом), ручная. Дополнительная установка ручной пригодится, если ключи потеряются.

По расположению направления монтировки делят на горизонтальные и вертикальные.

По тому, как работает сам механизм, они бывают винтовые, сдвигающиеся накладные, поворотные с пазами, на пружинах, ригельные, электромеханизмы (работающие в автоматическом режиме).

Запор можно сделать самому или купить.

Раньше обыкновенные задвижки были самыми распространенными. Сейчас появилось большое количество других замочных типов, которые стали активно применять для различных дверей.

Хороший вариант для деревянного ограждения

Делая калитку своими руками, не поленитесь установить простую задвижку в виде вертушки или щеколды.

Вернуться к оглавлению

Вертушка и щеколда

Для изготовления вертушки достаточно иметь брусок из дерева небольшого размера. Его прибивают к опоре калитки (которую фиксируют шпингалеты) гвоздем либо болтом (сквозным). Вертушка обладает поворотным механизмом.

Щеколду полюбили за универсальность и надежность. Она крепится к раме, самой двери либо полотну. Иногда ее монтируют в месте открывания калитки со стороны двора (не бросается в глаза, максимально скрыта).

Делаем щеколду

Сооружается затворка так:

1. Необходимо закрепить в земле трубу (0,5 м длина).
2. Совершить разметку будущего нахождения крепежа, механизма.
3. На полотне калитки, над трубой, фиксируем трос либо прут со сквозным отверстием (для бечевки).
4. Трос протягиваем в подходящее удобное место. Когда происходит его натяжение (нажатие на него), поднимается защелка, и калитка открывается. В защелкивающей затворке главное – вовремя обрабатывать ее от влияния внешней среды (мороз, дождь, солнце).

Вертушка

Делаем скобу с крючком

Не доставит хлопот установка привычной нам скобы с крючком. Сооружается она так:

1. Нужны метизы, которые покупаем либо сами делаем из проволоки (до 5 мм).
2. Самостоятельно обрабатываем проволоку огнем, держа ее плоскогубцами. Добиваемся полного накала (красный горящий цвет) в месте будущего сгиба.
3. Берем еще одни плоскогубцы, формируем крючок путем загибания раскаленного прутика.
4. Снова закаляем огнем.
5. Быстро окунаем в холодную воду.
6. Повторно обрабатываем пламенем жало крючка.
7. Отгибаем рабочую часть до нужного угла.
8. Окончательная обработка детали огнем с последующим помещением в прохладную воду.
9. Таким образом можно сделать любую деталь для будущей защелки (скобу, крючок…).
10. Останется только прикрепить их к полотну калитки (обычно – гвоздями).

Простая принципиальная схема

Металлические изделия обрабатываем специальным составом от коррозии (если они не оцинкованы).

Вернуться к оглавлению

Задвижки по расположению направления

Эти виды задвижек отлично зафиксируют вашу калитку, даже ворота.

Чаще устанавливают горизонтальный тип. Он состоит из стержня, ушка для фиксирования и держателя.

Гаражная задвижка

Вертикальный вариант обычно применяют для ворот.

Но можно установить ее на врезную калитку. Размер задвижек будет меньше, чем для ворот. Нужно приделать фиксаторы (путем приваривания) к проему крепления защелки. Вертикальный тип более громоздкий, чем горизонтальный.

Вернуться к оглавлению

Винтовая и накладная затворки

Винтовая отлично подойдет, если разместить ее снаружи двора. Монтаж не доставит хлопот. С этим видом всегда просто обращаться в эксплуатации.

Замок с основательным стержнем, на котором имеется резьба, и с мощной основой. Закрытие и открытие происходят спецключом.

Имеются некоторые нюансы, недостатки: обязательно наличие свободного места в проеме калитки, где будет выемка для ключевого стержня; этот замок просто открыть (достаточно подобрать ключ).

Собираем своими руками

Накладные затворы подойдут для любого материала калитки. Установка происходит быстро и легко. Монтируется затвор изнутри домашней территории. В случае отъезда большинство владельцев дополнительно крепят навесной замок снаружи.

Замок поворотный с пазами

Пазовый имеет довольно-таки обычный механизм. Затвор достаточно хорошо оберегает от взломов.

Рабочий принцип: проворачивая ключ, вы задействуете защелкивающий механизм замка (за счет которого происходит открытие/закрытие калитки).

Замок фиксирующий пружинный

С фиксатором представлена защелка на пружине. Она работает на конструкции, состоящей из пружины. Ее используют как дополнительную задвижку к основной. Крепят с внутренней стороны калитки.

Ригельный замок

Ригельный обладает реечной системой. Замок имеет специальную основу и ключ с неповторимыми выемками. Его проще приобрести, чем сделать самому (с заданием справится только профессионал).

Ригельный замок

Вернуться к оглавлению

Электрозащелки

Кроме обычных затворов, существуют электрические. Они более функциональны. Электрозамки имеют повышенные меры безопасности, специальную пропускную систему, работают без перебоев. На сегодняшний день они считаются самыми надежными. Выбирая электрозащелку, ознакомьтесь с существующими видами.

Виды электрозамков:

• электромагниты;
• механические;
• защелки;
• моторные.

Первые имеют пластину, которая контролирует закрытие/открытие калитки. Происходит все под воздействием магнитного влияния. Обладают высокой стойкостью к неблагоприятным погодным условиям, выдерживают сильные морозы.

Электрозамок

Самые востребованные в установках на калитки – механические. Электромеханическая защелка состоит из комбинации механики и электричества. В ней используется специальный ключик. Приличная стоимость оправдывается высокой степенью защиты от взлома.

Защелки электрические – самые простые среди электрозамков. Если ваш двор – не секретный объект, то такой вариант вполне сгодится.

Электромоторные. Работа двери будет осуществляться при помощи маленького мотора (ригеля), размещенного непосредственно в замке. Задействуется он специальным ключом.

Установить такой замок самостоятельно можно, если вы разбираетесь в электронике. В противоположном случае доверьте установку специалисту.

Вернуться к оглавлению

Затворы для калиток из профнастила

Если ваш забор выполнен из профнастила, то защелка на калитку из профнастила подбирается с учетом этого материала.

Для профнастила существуют такие замки:

• кодовые;
• цилиндрические;
• сувальдные.

Достаточная степень надежности – у кодового. Снаружи он открывается путем введения кода, изнутри обладает спецзащелкой. Единственный минус – со временем кнопки кода стираются. Любой человек сможет разглядеть секретный код.

Обычный тип

Цилиндрический работает на механизме совпадения внутренних мелких деталей. Преимущества: аккуратный небольшой размер, если сломается – легко починить. Но чувствителен к влаге и пыли.

Сувальдный замок отлично подходит для профлиста. Он имеет ключи с зубцами разного размера, которые абсолютно совпадают с внутренними деталями замка. Если что-то не совпадает, открыть его невозможно.

Преимущества: длительная надежная служба, дополнительная защита в виде кода, доступная стоимость.

Вернуться к оглавлению

Защелка своими руками

Решив соорудить замок лично, остановитесь на проверенном варианте. Самодельные замки посложнее, лучше доверить мастеру либо купить.

Многообразие вариантов

Рассмотрим популярный и простой вид, который делают чаще всего, – замок на пружине с горизонтальным размещением.

Для этого нужно запастись:

• пластинами из металла нужного размера;
• несколькими стержнями (сталь) с ушками;
• тисками;
• молотком;
• дрелью;
• шуруповертом;
• ножовкой для металлических материалов;
• сваркой;
• отверткой, гаечным ключом.

Схема с пружиной

Разберемся, как сделать защелку для калитки своими руками. В первую очередь выбираем часть калитки, где будет находиться механизм:

1. Вымеряв рулеткой необходимые расстояния, прочертите разметку карандашом либо маркером.
2. Определяем схему будущей конструкции в подробных деталях.
3. Далее сооружаем несущий каркас. Привариваем держатели для стержня к металлической части. На стержень (несущий) крепится ручка.
4. В него вставляем пружинку вместе со стержнем.
5. Сваркой крепим затвор к калитке из металла. К деревянной монтировка осуществляется при помощи саморезов.
6. Строго напротив затворного стержня сверлим впадину для фиксации замка.

Схема засова

Чтобы открывать калитку с двух сторон, нелишним будет смастерить дополнительно механизм для троса. Найдите подходящий тоненький трос, закрепите его в ушке затвора. Сделайте для него отверстие (внизу, сбоку). Протяните наружу.

Если потянуть за трос, засов будет отодвигаться.

Обязательно наличие металлического кармана для защиты замка от дождей.

Вернуться к оглавлению

Заключение

Основные пункты, которых необходимо придерживаться, делая затвор для калитки самостоятельно, – это четкая схема, точные замеры и аккуратность при исполнении работы.

Деревенская ограда

Лицо любого двора – это ворота и калитка. Помимо декоративности, в первую очередь они выполняют защитную функцию, поэтому всегда должны быть надежными, как неприступная крепость.

zaborsebe.ru

щеколда своими руками, засов, запор, фото, видео, чертеж и схемы

Задвижка на калитку – общее название для целого ряда запорных приспособлений, применяемых хозяевами землевладений для обеспечения базовой безопасности прохода на территорию. Корректная установка запора – способ предотвратить проникновение на участок злоумышленников или просто посторонних, визит которых нежелателен. Под термином «задвижки» подразумеваются самые различные устройства, приобретенные в супермаркете или на строительном рынке, специальные и хитрые механизмы, работающие по разному принципу. Хотя хозяева-умельцы нередко предпочитают делать задвижки для калитки своими руками.

Деревянная калитка

Виды приспособлений

Условное подразделение запорных устройств производят по разным критериям. Имеет значение степень сложности, необходимость применения ключа для устройства. Также важно то, в каком качестве будут использовать данный механизм: как автономное средство для защиты прохода или как вспомогательное для временного перекрытия, пока хозяева дома.

Засов

Стоит обратить внимание на следующее:

1. Простую задвижку можно сделать несколькими проверенными способами из планки и гвоздика или прочной проволоки с применением плоскогубцев. Дифференциация производится по направлению отпирания – вертикальные и горизонтальные, а также по использованным материалам – деревянные или из металла. Основная цель, которую преследует потребитель или человек, решивший смастерить засов на калитку своими руками, – возможность открывать и закрывать калитку в воротах по мере необходимости, за короткое время и без особых проблем.
2. В сельской местности задвижка может выполнять защитную функцию, чтобы не проникал мелкий скот или птица. В городской черте на запоры возлагается обязанность обеспечения безопасности. При этом используют потайные и секретные устройства с автозакрытием, чаще всего от продвинутых брендов, приобретенных в интернет-магазинах «Леруа Мерлен».
3. Разграничение по типу запорного устройства и работе механизма осуществляется по нескольким категориям. Это могут быть пазовые с поворотным механизмом, винтовые и ригельные, пружинные защёлки и накладные сдвижные.

Калитка из сетки Гиттер

Вариант самостоятельного изготовления задвижек и запоров для ворот и калиток предполагает наличие профессиональных навыков и инструментов, если есть необходимость в изготовлении сложного механизма.

Простое, но при этом надежное запирающее устройство под силу сделать каждому хозяину, если это вертушка, крючок или вертикальная задвижка.

Некомпетентные источники нередко путают изготовление воротных засовов с процессами по оборудованию задвижки для калитки. Хотя любой человек, столкнувшийся с этой проблемой, понимает, что типы устройств отличаются по весу, надежности, функциональности и даже по частоте использования.

Защелка

Конечно, оптимальный вариант создания надежного закрытия – приобретение калитки вместе с воротами и защелкой или задвижкой. Есть специально разработанные системы соответствия механизмов. Они обеспечивают одновременно надежность устройства и его беспроблемную эксплуатацию.

Приобретение на строительном рынке или в супермаркете готового устройства должно проводиться с учетом особенностей калитки, ее конструкции, типа использованного стройматериала для забора.

При этом важно качество запорного устройства, его устойчивость к природным воздействиям. Также учитывают необходимость ремонта сложного электромеханического замка. Возможно, хорошим решением будет приобретение более простого, надежно работающего механизма.

Шпингалет для калитки

Щеколда на калитку своими руками

Самый простой и проверенный вариант, известный на протяжении столетий, – это задвижка-вертушка, изготовить которую не составит труда. Для создания вертушки стандартно используется кусок деревянной рейки на болте с гайкой.

Она легко поворачивается в горизонтальное положение и запирает сразу обе створки. Поэтому и сломать такое устройство, даже при его предельной простоте, довольно сложно. Частота распространения превалирует в деревнях, на садовых и дачных наделах, где хозяева в сезон почти постоянно находятся на территории участка или ненадолго отлучаются по хозяйственным надобностям.

Схема шпингалета

По такому же принципу работают миниатюрные шлагбаумы на железной полоске. Это последний тренд в запорном искусстве: прочное, надежное и эстетично выглядящее устройство, которое продается в ассортименте. Особо умелые мастера быстро сооружают такие приспособления на калитку своими руками, внимательно рассмотрев на чужих воротах покупной вариант.

На видео ниже представлен подробный процесс установки своими руками.

Щеколда на калитку, по мнению доморощенных мастеров, чем-то напоминает вертушку, но на самом деле видов щеколд есть несколько. Наиболее удобным считается рычаг, автоматически попадающий в фиксатор. А самая прочная задвижка – используемая в комплекте с навесным замком, который продевают в дополнительные ушки, прикрепленные специально для этой цели.

На прозрачные калитки (из штакетника или металлических прутьев) делают красивую щеколду своими руками из металлической ковки, ловко маскируя за переплетением завитушек открывающий механизм или шнур.

Чертеж задвижки

Шпингалеты и пружинные задвижки

Это стандартная принадлежность отдела скобяных изделий. Их используют, в зависимости от размера и материала изготовления, для окон, комнатных и входных дверей, встроенных калиток и даже для ворот. Многие специалисты считают, что нет необходимости мастерить самодельный шпингалет, если его можно беспроблемно и дешево купить в любом хозяйственном магазине.

Схема засова

Пружинный самозапирающийся засов для калитки тоже рекомендуют покупать в готовом виде. При всей простоте использования у него довольно сложное устройство. Поэтому, как сделать самому такой механизм, зачастую понять затруднительно, хотя принцип устройства несложен:

• металлическая пластинка, оснащенная упорами-ограничителями;
• специальное ушко для фиксации и стержень;
• установка ограничителя и толкающей пружины производится в потайной зоне.

Вариант с пружиной

Мастера охотно делятся чертежами таких устройств, но у каждого есть свои секреты. Например, нужно прикрепить тросик или тянуть за ушко механизм, сжимающий пружину. У некоторых варьируются размеры ушка-фиксатора, или они используют индивидуальный способ установки ограничителя там, где расположена потайная зона.

Можно довольно долго разгадывать каждый секрет, поэтому в обзорах обычно пишут, что проще купить. Чертёж самозапирающегося засова наиболее простой конструкции можно посмотреть на фото ниже.

Защелка

Делаем задвижку своими руками

Самодельные задвижки – неизменная принадлежность дачных калиток и садоводческих товариществ. Там участки расположены довольно плотно, так что особой необходимости запираться днем не существует. Владельцы маленьких наделов редко обращаются за покупками в «Леруа Мерлен», да и забор у них чаще не из металлопрофиля, а из подручных материалов и штакетника.

Заводские конструкции задвижек и щеколд выглядят предельно просто.

Как правило, их несложно скопировать. Поэтому металлические запчасти, оказавшиеся под рукой или оставшиеся от строительства садового дома, легко трансформируются в умелых руках в вертикальные или горизонтальные задвижки.

Схема засова для створки из профнастила

Самый простой способ изготовить вертикальный запор для ворот – прикрепить большую трубу к необходимому месту, а на самих створках установить вторую, меньшего диаметра, прикрепленную к рычагу.

Двусторонний засов с ригелями, накладной, можно установить без проблем, посмотрев инструкцию на видео ниже.

А вот двустороннюю задвижку на калитку на заборе из профлиста или даже простой засов, на котором отсутствует скрытый механизм, сделать под силу даже самому неумелому мастеру. Но только при условии, что под руками есть болгарка и сварочный аппарат. Установку выполняют в такой последовательности:

• сначала делают накладные металлические элементы (их приваривают к калитке и к столбу или к воротам, если калитка встроенная), а в деревянной можно в качестве фиксаторов использовать крепкие болты;
• для вхождения задвижки в паз иногда делают просто отверстие или паз в металле, а на ворота и калитку прикрепляют проушины;
• в них и вставляется трубочка с загнутым концом, пластина по размерам чуть меньше проушин или даже деревянная планка подходящего размера с закрученным на конце болтом.

Схема запора для калитки

На заводах изготавливают черные или серебристые задвижки из металла, которые принято перед выпуском оцинковывать для лучшей сохранности. Их делают и с засовами, и с барашком. А есть уже даже радиоуправляемые, магнитные и электромагнитные.

Для садового домика и деревянной калитки чаще всего используют навесной замок на двух кольцах. Как правило, ничего ценного там не хранят, поэтому покупать дорогой механизм нет смысла. Можно остановить свое внимание на врезной задвижке, тем более что цена у нее приемлемая.

Врезные задвижки

Это хитрый тип запорного механизма, который устанавливают в калитку из любого материала. В продаже есть блестящие и матовые модели. Подобрать их можно под любой дизайн, если на калитке нет накладных частей декоративного назначения.

Врезной вариант

Их вставляют в выдолбленные гнезда. Также можно прикрепить для них специальные петли, выбрав то, что наиболее отвечает потребностям хозяев. Поворотная ручка сделает удобным открывание для жильцов любого возраста. Автоматические задвижки обеспечат закрывание даже в том случае, когда хозяева о нем забыли.

Качественный материал, из которого обычно делают задвижки такого типа, даст возможность беспроблемного использования на протяжении длительного времени.

С радиоуправляемой моделью хлопот будет побольше.

Она работает от блока питания и оснащена блоком управления с электронным ключом. Зато к ней можно присоединить сигнализацию, если злоумышленник попробует произвести открытие ключом.

В магазине

Такие задвижки для калиток всегда рекомендуют владельцам загородных домов типа особняка или в частном секторе городской территории. В современной строительной промышленности можно найти и более безопасные и совершенные устройства. Однако их установка, как правило, требует помощи специалиста. Выбор в любом случае остается за хозяевами и зависит только от них.

stroydomkin.ru

Запор и защелка на калитку своими руками: делаем правильно

Калитка. Вроде бы чисто декоративный элемент. На первый взгляд, никакой серьезной охранной функции не выполняет: всегда можно в обход ее перемахнуть через забор. Но, без этой важной части экстерьера даже самое шикарное домовладение будет выглядеть неуютным, а двор – открытый на растерзание всем ветрам, бродячим животным, пр. Еще каких-нибудь сто лет назад наши предки знали, что если на закрытую калитку накинут хомут из веревки, проволоки, цепи, то хозяев нет дома. Сегодня в деревне люди тоже пользуются этим символическим «запором», который выполняет, скорее, декоративную функцию. Однако, наряду с простыми атрибутами, используемыми в качестве немых сигналов, защищающих подворье, встречаются и более функциональные запорные приспособления. На первом месте у них стоит исключительно защитная функция, а уже потом декор. При рыночном разнообразии запорных аксессуаров есть возможность подобрать нужную конструкцию любого исполнения. Однако, проявив смекалку и фантазию, всегда можно сделать оригинальный запор на калитку своими руками. Защитная конструкция хороша тем, что выполняет свои функции без обязательного набора ключей, при этом достаточно эффективна.

Оглавление:

1. «Вертушка» на калитку: проще простого
2. Щеколда в качестве запора на калитку: устройство, проверенное временем
3. Оповещение, как средство защиты от проникновения
4. Крючок: по-прежнему в моде
5. Монтаж защелки: выбор из модельного ряда
6. Потребительская ценность калитки

«Вертушка» на калитку: проще простого

Такое незатейливое охранное устройство можно изготовить из подручных средств. Берется небольшой деревянный брусок 100 х 200 х 50 мм. Прибивается посередине толстым гвоздем или сквозным болтом к опоре калитки.

При повороте вокруг своей оси в горизонтальном относительно земли положении «вертушка» будет фиксировать калитку в закрытом виде. Метиз ввинчивается изнутри с использованием шайб. Между ними располагается пружинка. Надетая щеколда дополнительно прижимается гайкой. В этом случае дверки прилегает к опоре достаточно плотно. Провернув перекладину на 90 градусов и выставив ее параллельно опоре, препятствие убирается, калитка открывается.

На заметку! Болт, являющийся элементом фиксации и функционирования запорной перекладины, выбирается определенной длины. Она состоит из толщины створки и бруска, а также шайб в количестве двух штук. Обычно это 0,8-0,9 см.

Слабым местом конструкции считается место крепления к столбу. Прибитая с усилием «вертушка» хорошо держится в положении «закрыто», но при попытке открыть калитку, она проворачивается туго. Если же оставить люфт между двумя деталями, то сделать поворотное движение перекладины в положение «закрыто» будет легко, но здесь возможно самопроизвольное открывание калитки, например, при легком толчке, или дуновении ветра. Да и гнездо под болт само по себе со временем деформируется, расшатывается. Вертушка перестает «держать» заданное положение. Исправить ситуацию поможет обыкновенная пружина в диаметре чуть больше, чем сечение болта. Небольшой ее фрагмент (буквально 3-4 витка), надетый на забиваемый болт или гвоздь со стороны рабочего тела, будет своего рода, компенсатором, реагирующим на прикладываемые усилия и удерживающим «вертушку» в нужном положении. При этом снаружи запорный механизм не виден, его можно открыть только со стороны двора.

Щеколда в качестве запора на калитку: устройство, проверенное временем

Незаметная с первого взгляда на калитке щеколда, на самом деле, вполне эффективна в качестве запорного устройства. Ее надежность проверена временем, а непритязательность конструкции, не предполагающей использования ключей, делают устройство универсальным. Совсем несложная в изготовлении щеколда на калитку своими руками к месту будет на полотне калитки, двери или непосредственно на раме. При скрытом способе ее устанавливают изнутри, в том месте, где калитка открывается.

Все просто:

• в заданной точке полуметровый кусок дюймовой трубы вбивается в землю;
• над ним щеколда в виде железного элемента (прута) с отверстием под бечевку или трос фиксируется на калитке;
• тросик, протянутый от калитки в удобное для пользователя место, в случае необходимости натягивается, щеколда приподнимается.

Кстати! Перед монтажом самодельного запора на калитку любой модели необходимо вначале выполнить предварительную разметку: обозначить место расположения тела механизма и крепежа.

Своего рода шпингалет нужного размера, изготовленный из обрезка металлической трубы небольшого диаметра, устанавливается в удобном месте. Он сможет стать удобным запором, плотно фиксирующим полотно калитки.

В трубный корпус, закрепленный в нескольких местах, вставляется металлическая сердцевина (прут) выполненная в «Г» — образной форме. Если приложить усилия и потянуть за короткую, перпендикулярно отогнутую «ручку», длинная часть прута свободно перемещаться по металлическому корпусу. Отрезок хода стержня регулируется, с одной стороны, изгибом ручки, с другой металлической проушиной (или скобой), закрепленной на опорном столбе, на уровне «салазок» для прута. В положении «закрыто» металлическая сердцевина должна полностью входить в скобу на столбе.

Внимание! Для безотказной работы движущихся элементов запорной конструкции, особенно в зимнее время, нужно периодически проводить их смазку трансформаторным или веретенным маслом. Своевременная покраска металлических частей позволит защитить запорный механизм от коррозийного разрушения.

Оповещение, как средство защиты от проникновения

На дачах повсеместно устанавливаются «голосистые охранники» звуковой сигнальной системы. Кто мало-мальски дружит с электричеством и электроникой, оснащает окна, двери чувствительными датчиками, реагирующими на любые попытки вторжения. Такие же анализаторы можно зафиксировать и на калитке у входа. Информация, полученная от них, передается в общую систему, где преобразуется в сигнал. Громкий тональный звук пугает не только непрошеных гостей, но и всю округу. Чем больше датчиков, тем система эффективнее, а стало быть, дороже. Но какой бы совершенной она не была, без калитки в сложной цепочке получения и обработки информации все равно не обойтись.

Крючок: по-прежнему в моде

• Если, предположим, запорное устройство звуковое на калитку своими руками смонтировать не каждому под силу, то всем понятная и привычная пара – крючок с петлей (скобой) пользуется до сих пор большой популярностью, особенно среди дачников.
• Установить ее легко, если метизы есть в наличии. А если нет, то можно их изготовить из проволоки ǿ 4-5мм. Просто изогнуть плоскогубцами, тем более руками, невозможно. При надавливании с усилием закаленный металл просто сломается. Нужно проволоку (или прут) предварительно термически обработать: отпустить на огне. Для этих целей можно развести небольшой костер или использовать горелку домашней газовой плиты.
• Прут, удерживаемый за один конец плоскогубцами, нагревается в месте предполагаемого сгиба до «красного каления». Используя вторые плоскогубцы, раскаленную заготовку выгибают до нужной кривизны, формируя крючок. Затем полуфабрикат повторно закаляют: снова нагревают до малинового цвета и сразу опускают в емкость с холодной водой. При этом цевье и головка крючка расположены в одной плоскости. «Жало» помещают снова в огонь. Рабочая часть отгибается на требуемый угол в нужную сторону. Завершается все повторным нагревом и окунанием в воду. Таим способом можно выгнуть и петлю или сформировать вместо нее скобу.
• Как правило, скобяные аксессуары на калитку в виде петель, шпингалетов, крючков, пр., приобретаются или изготавливаются дополнительно. В любом случае они должны быть или оцинкованными, либо перед эксплуатацией нужно нанести защитный антикоррозийный слой. Для этого покрыть черным блестящим лаком (шеллачное покрытие).

Монтаж защелки: выбор из модельного ряда

Еще один вид запора – защелка на калитку своими руками. Используется небольшая, но довольно таки тяжелая готовая щеколда. Как вариант, ее можно изготовить из имеющегося дома расходного материала. Особенность защелки в том, что фиксирующие приспособления должны находиться только по одну строну плоскости.

Укрепляться может прямо у калитки, а может к ограждению: все зависит от стороны открывания/закрывания дверки. При этом фиксаторы ориентированы по направлению вниз и с уклоном порядка 40°.

• Приложив защелку к калитке, одновременно производится ее постепенный наклон до той точки, в которой стержень без принудительной силы, а исключительно под своим весом сам начнет опадать вниз. В этом положении и фиксируется наклон защелки.
• Привязанная к ручке бечевка пропускается через направляющие проушины. Конец ее протягивается и закрепляется в удобном для «дистанционного управления» месте.
• В случае открывания калитки бечевку нужно потянуть на себя.
• На закрытие защелка работает в автоматическом режиме, опускаясь под тяжестью собственного веса.

Рассматривая варианты, как сделать запор на калитку своими руками, обратите внимание на электромеханическую модель защелки. Она считается надежным запором и может работать в комплекте с замком, домофонами с аудиосигналом. При этом легко устанавливается на калитке своими силами и выполняет команды дистанционно.

Потребительская ценность калитки

Как самостоятельный элемент ограждения калитка не используется. Она, а также ворота должны планироваться и строиться в комплексе со всем ограждением (забором). Основное требование пользователя состоит в том, чтобы эксплуатировать калитку без усилий, а закрываться она должна как можно проще, без задействования при этом основных ворот. К тому же, все дополнения на ней служат созданию гармонии с общим видом ограждения, дополняя или акцентируя внимание на этой малой архитектурной форме.

ofacade.ru

Простой и удобный фиксатор для калитки » Полезные самоделки

Привет самодельщикам, а также дачникам и владельцам приусадебных участков!

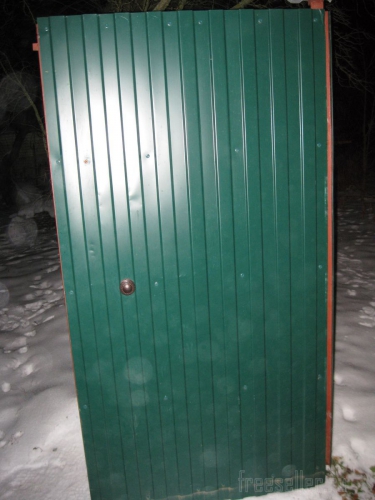

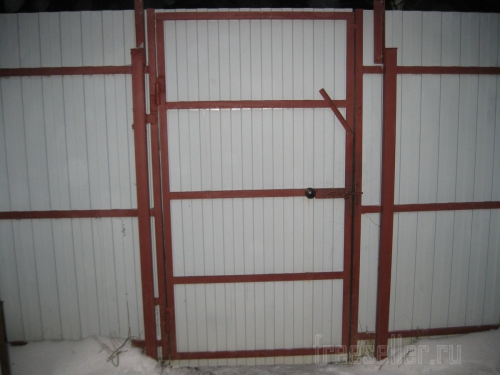

Года два назад, мы с моим дядькой сделали новый забор из профнастила по границе нашего сада. Причем этот забор мы полностью делали сами, а в конце, изготовили в этом заборе, еще и вот такую калитку для выхода на улицу.



А вот эта калитка в открытом виде.





Причем калитку эту в основном делал дядька, я ему в этом помог, совсем немного. Калитка получилась весьма удобная, большая и достаточно широкая, так что через нее можно не только ходить, но и очень удобно переносить или транспортировать с улицы на участок (скажем, на тачке или тележке) разные строительные материалы, а также сыпучие грузы (торф, песок, навоз, перегной и т.п.).

Однако при эксплуатации калитки выявилась одна проблема. Дело в том, что в ветреную погоду, сплошной забор из профнастила стал играть роль своеобразной аэродинамической трубы, создавая и усиливая воздушный поток, даже при небольшом ветерке. Таким образом, открытая калитка постоянно сильно распахивалась или наоборот захлопывалась набегающим воздушным потоком.

В результате возникла необходимость изготовления какого-нибудь фиксатора, который бы позволял надежно фиксировать калитку в открытом положении. Причем такой фиксатор я подумывал сделать из металла, возможно в виде сварной конструкции, чтобы он был достаточно надежный, основательный и при этом долговечный.

Но в прошлом году у меня как-то не дошли до этого руки, а этой осенью, время вроде бы появилось, но тут подвела погода, поскольку уже во второй половине октября у нас выпал снег, который так и не растаял до сих пор.

В итоге, я решил сделать пока на скорую руку, деревянный фиксатор в качестве опытного образца. Это даже и лучше, поскольку за время зимы, этот фиксатор «обкатается», выявятся его недостатки, а потом уже весной, можно будет сделать окончательный вариант из металла.

Итак, для изготовления такого фиксатора, мне понадобились следующие принадлежности:

Материалы и крепежные элементы:
• Отрезок доски толщиной 2 см, шириной 12 см, и длиной 40-50 см.
• Деревянная планка толщиной 2 см, шириной 5 см, и длиной 1 м.
• Стальной уголок 30х30 мм, длиной 1,5 м.
• Несколько шурупов по дереву, диаметром 4 мм, разной длины.
• Мебельный болт М6, длиной 70 мм, с гайкой и двумя шайбами.
• Гвоздь диаметром 3 мм, и длиной 9 см.

Инструменты:
• Чертежный и мерительный инструмент (карандаш, рулетка и угольник).
• Шило.
• Электролобзик с пилкой для фигурного реза.
• Электродрель-шуруповерт.
• Сверла по металлу диаметром 4 и 6 мм.
• Сферическая фреза по дереву.
• Перовое сверло по дереву, диаметром 18 мм.
• Отверточная бита РН2, для заворачивания шурупов.
• Наждачная бумага.





Изготовление фиксатора для калитки

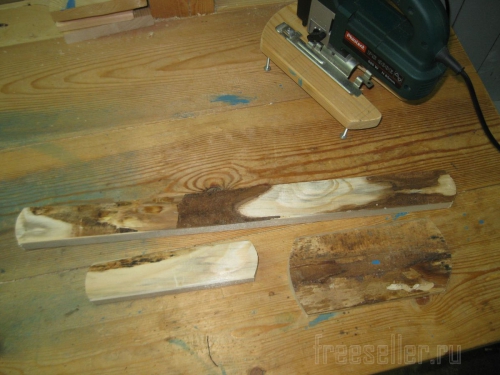

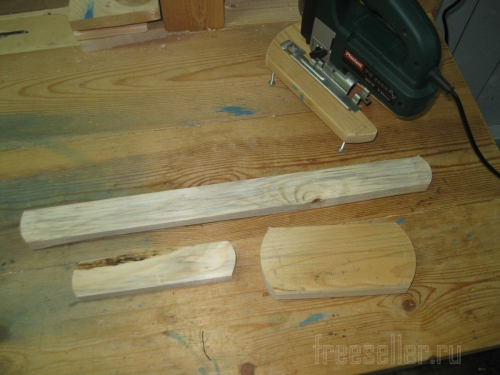

Сначала я разметил деревянные заготовки и выпилил из них вот такие детали.





Кстати в качестве деревянных заготовок, я практически использовал отходы, чуть ли не от горбыля, с остатками коры с другой стороны. Поэтому с обратной стороны изготовленные детали выглядят вот так. :e113:





Но в этом нет ничего страшного, поскольку как я уже отмечал – это будет пока временный, экспериментальный образец фиксатора.

Далее в широкой детали, я просверлил три отверстия диаметром 4 мм, под шурупы.





А в двух других деталях, просверлил по одному отверстию диаметром 6 мм. В эти отверстия будет вставляться мебельный болт.

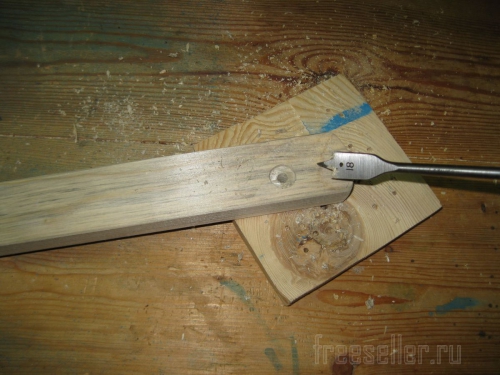

Одну из сторон отверстия в длинной детали, я немного рассверлил перовым сверлом по дереву, чтобы утопить головку мебельного болта.





Ну и теперь можно собирать фиксатор.

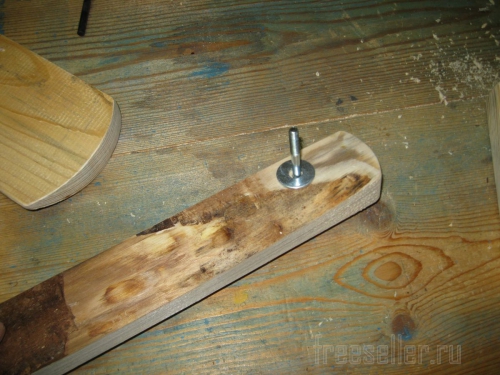

Для этого, сначала вставляем мебельный болт в отверстие длинной детали.





С обратной стороны, надеваем на этот болт широкую шайбу.





Надеваем короткую деталь и прикручиваем ее гайкой с шайбой.

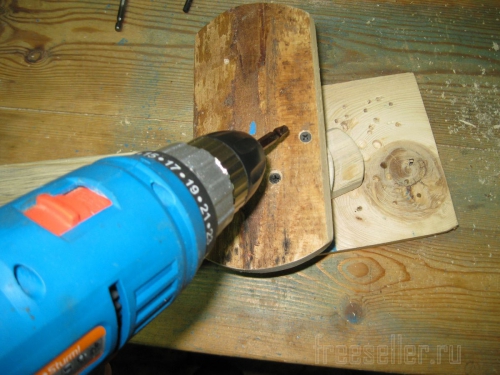

Теперь с обратной стороны, прикручиваем шурупами широкую деталь.





Затем вбиваем гвоздь в качестве ограничителя.

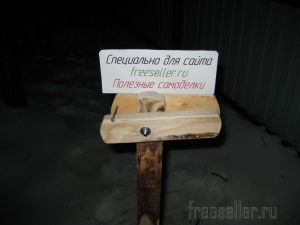

И вот наш фиксатор готов!
Так он выглядит в открытом положении.





А так в закрытом.



Теперь осталось установить его рядом с калиткой.

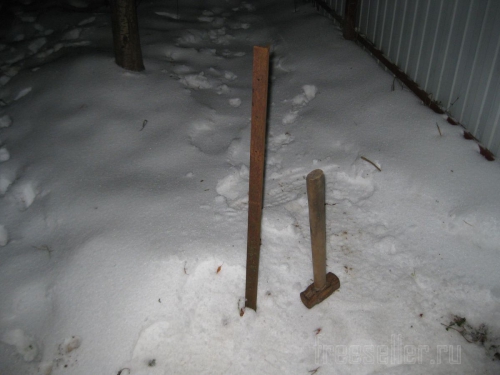

Для этого при помощи кувалды, забиваем в землю около калитки стальной уголок.





Этот уголок должен находиться на расстоянии не более 10 см, от боковой кромки открытой калитки.

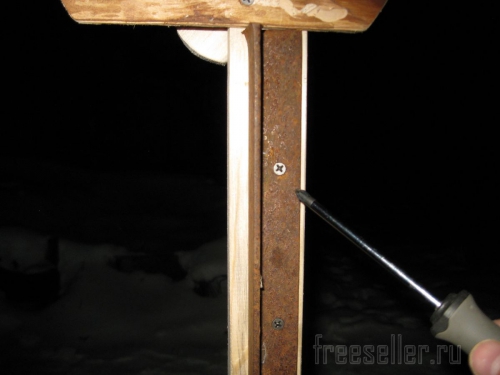

Теперь приворачиваем наше устройство к уголку при помощи шурупов, через отверстия в уголке. Мне кстати не пришлось сверлить эти отверстия, поскольку удалось найти уголок с уже готовыми отверстиями.

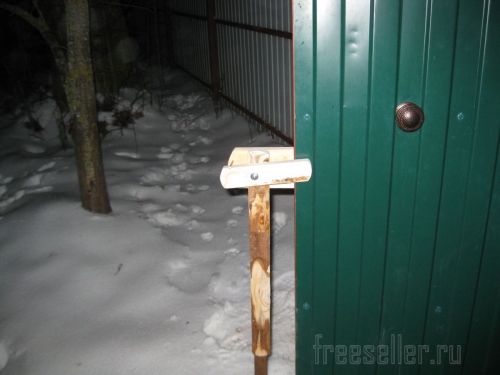

И вот наш фиксатор установлен!





Теперь открываем калитку.





Как видно, калитка открывается примерно на 120 градусов, и упирается в широкую деталь фиксатора, которая не дает ей распахиваться дальше.

Ну а затем, окончательно фиксируем калитку при помощи поворотной детали нашего фиксатора, опуская ее вниз.





Теперь калитка надежно зафиксирована, она уже не захлопнется и не распахнется сама по себе.





Вот так это выглядит сбоку.





Чтобы разблокировать калитку, достаточно опять поднять поворотную деталь в верхнее положение.

Надо сказать, что данный фиксатор оказался достаточно удобным в использовании (по крайне мере – пока). Конечно в будущем могут выявиться какие-либо недостатки, но в принципе для того и предназначен экспериментальный образец, чтобы выявить все недостатки и учесть их уже в окончательном варианте фиксатора.

Ну и на этом у меня все! Всем пока и побольше простых и удобных самоделок!

www.freeseller.ru

Защелка для калитки своими руками: запоры и засовы

Упрощенный вариант

Вход во двор является лицом любого частного владения, поэтому хозяева личных владений стремятся им уделять больше внимания, чтобы ворота и калитка имели максимально презентабельный вид. Конечно, в данном случае имеет значение не красота, а надежность конструкции и внушительный вид, чтобы у вора даже не возникло мысли, что в этот двор можно залезть.

Виды и применение

Именно дворовой запор на калитке наделяет базовыми свойствами безопасности любые ворота. Специальные засовы можно приобрести в строительном магазине, а можно сделать и своими руками. Но чтобы выбирать какой механизм устанавливать на калитку, сначала стоит разобраться, какие виды запоров существуют.

Стоит учитывать, что запор механического типа предусматривает ключи. Поэтому если на калитке установлена дополнительно ручная защелка, хозяин участка может не волноваться в том случае, если ключ был утерян, ведь у него всегда будет возможность надежно запереть дверцу.

Засовы различаются по направлению монтирования (вертикальные, горизонтальные) и по работе самого механизма (накладные сдвижные, винтовые, ригельные, пазовые с поворотным механизмом, пружинные защелки).

Вертикальные и горизонтальные засовы

Запоры такого типа удобны в эксплуатации и способны обеспечить надежную фиксацию калитки и ворот. Вертикальные задвижки подходят для распашных гаражных ворот. Этот механизм представляет собой прутья из стали, которые закрепляют створки и монтируются в углублениях непосредственно в полу и на потолке.

Вертикальная установка

Горизонтальная установка

Возможен вариант установки вертикального засова и в калитки врезного типа.  Однако они должны иметь меньший размер, и требуют дополнительно приваривать металлические фиксаторы внизу и верху проема, в которых закрепляется функционирующая защелка.

Благодаря своей универсальности горизонтальный запор весьма популярен. Механизм горизонтальной задвижки состоит из стержня, держателя и фиксирующего ушка. Такая конструкция менее громоздкая, чем вертикальный засов. Такой запор несложно изготовить своими руками.

Накладной плоский и винтовой запор

Накладной запор представляет собой нехитрый механизм, легко монтируемый к воротам, выполненным из любого материала. Такая защелка, как правило, устанавливается с внутренней стороны двора, однако, в комплекте с навесным замком они могут защищать и снаружи.

Винтовый механизм

Накладной плоский

Винтовой запор подходит для установки на лицевой стороне калитки. Процесс монтажа прост, как и эксплуатация такого типа задвижек. Затвор, состоящий из основы ключевого механизма и стержня с резьбой, приводится в действие специальным ключом. Такой запор несложно изготовить своими руками. Но, несмотря на простоту изготовления, это устройство имеет серьезные недостатки.

Затворы требуют дополнительного пространства в проеме калитки для выемки с резьбой, куда должен вкручиваться стержень. Еще одним серьезным недостатком такого механизма является то, что к нему несложно подобрать подходящий ключ.

Ригельный замок и пазовый затвор с поворотным механизмом

Принцип действия

Ригельный замок с реечной системой состоит из ключа с уникальными выемками и соответствующей этому ключу основой. Соорудить такую задвижку своими руками по силу лишь спецу, поэтому проще купить его в специализированном магазине.

Пазовые защелки представляют собой простенький механизм, но, несмотря на это, надежно защищают ворота от взлома. Чтобы изготовить такой затвор своими руками, понадобятся не только специальные знания, но и специальные инструменты. Принцип запорного механизма состоит в том, что вставленный в замочную скважину ключ, круговыми движениями приводит в действие шестерной механизм, открывающий и закрывающий калитку.

Есть еще один вид − пружинная задвижка с фиксацией. Защелка приводится в действие с помощью пружинной конструкции. Такой тип затворов рекомендуется устанавливать исключительно с внутренней стороны калитки в качестве дополнительной замыкающей конструкции.

Запор для калитки своими руками

Компоненты механизма

Соорудить засовы самостоятельно в домашних условиях довольно сложно, поэтому лучше взять за основу самый простой вид задвижек, которым является горизонтальная защелка на пружинной основе.

Для начала следует определить на калитке место для монтажа запорного механизма. Нанести разметку можно с помощью рулетки и обычного карандаша. Далее, необходимо составить точную схему конструкции. Для изготовления задвижки в домашних условиях понадобятся:

• стальной стержень с ушком,
• тиски,
• металлические пластины соответствующего размера,
• молоток,
• гаечный ключ или отвертка,
• шуруповерт,
• сварочный аппарат,
• дрель,
• ножовка по металлу.

Первым делом нужно соорудить несущий каркас. С этой целью необходимо приварить к металлическому участку специальные держатели стержня, а затем закрепить на несущем стержне ручку. В готовый каркас вместе со стержнем вставляется пружина. Монтаж запора к металлической калитке осуществляется с помощью сварочного аппарата. Если ворота деревянные, применяются саморезы. Выемка для фиксирования затвора сверлится напротив запорного стержня.

Поскольку такая защелка сможет быть открыта только с одной стороны, можно дополнительно к ней присоединить торсионный механизм. Для этого следует взять тонкий трос соответствующей длины, для которого заранее просверлить небольшое отверстие в нижней части ворот сбоку. Этот трос прикрепляется к ушку запора и протягивается наружу. Теперь, для того чтобы отодвинуть засов, нужно будет только потянуть за трос.

Главное при изготовлении и монтаже дверного запора своими руками − это аккуратность, точность замеров, правильно составленная схема. Также не стоит забывать о том, чтобы предусмотреть защиту задвижки от разрушительного воздействия погодных условий. Необходимую защиту от влаги сможет обеспечить специальный защитный карман из металла.

moyaograda.ru
