Как уплотнить резьбу: Как правильно уплотнить резьбу льном

Содержание

Как правильно уплотнить резьбу льном

При сантехническом монтаже используются четыре вида резьбовых уплотнителей: лен с сантехнической пастой, лента фум, анаэробный клей, он же герметик, а также нить для уплотнения.

Все вышеперечисленные уплотнители при правильном монтаже в каком-то отдельно взятом случае обеспечивают стопроцентную надежность.

И, конечно же, именно применение льна и сантехнической пасты стоит на первом месте в этом списке при уплотнении резьбовых соединений, так как он чаще всего используется в монтаже сантехниками. Можно сказать, что он является самым надежным резьбовым уплотнением.

Как произвести накрутку льна на резьбовое соединение своими руками?

Для начала нужно запомнить самое первое правило: суть намотки льна в том, чтобы скрыть резьбу из вида. Льна должно быть намотано не слишком много, но и не слишком мало. С первым проще: лишний лен, при вкручивании фитинга, в любом случае выдавит. Если это, конечно, не какой – то тонкостенный фитинг, который, в худшем случае, может лопнуть.

Во втором же случае, если лен не домотать, либо намотать плохо, то соединение будет не герметичным, и, конечно же, даст течь.

Некоторые сантехники говорят, что они делают предварительные насечки на резьбе для того, чтобы лен при вкручивании фитинга не сдавливался и не сгонялся в сторону. Но это все лишние движения, так как если все изначально сделать правильно, то никаких насечек напильником или каким-либо другим инструментом делать вовсе не нужно.

Итак, к делу. Нужно взять небольшую косичку льна, желательно подлиннее, так как лишнее имеется возможность отрезать.

Начинать накручивать всегда желательно с конца резьбы. Большим пальцем сжимается конец косички, делается первый оборот, далее хвостик перекидывается на резьбу, на которой делается второй оборот, тем самым конец косички зажимается. Следует заметить, что накручивать следует только по часовой стрелке. Потом, дойдя примерно до середины, возвращаются назад, и конец косички возвращают на конец резьбы.

Некоторые полагают, что на начале резьбы, на зацеп нужно оставлять виток или два. Этим можно пренебречь, так как и без этого все очень хорошо вкрутится, ведь лен – очень мягкий материал. Далее, это в первую очередь касается начинающих, нужно разгладить лен. Пальцы должны скользить по окружности, но при этом ни в коем случае не лен по резьбе. Если всё в порядке, нужно нанести на лен сантехническую пасту – столько, сколько необходимо для того, чтобы лен пропитался.

Сантехническая паста необходима, во-первых, как смазка при вкручивании резьбовых соединений, чтобы лен не сбивался и весь прошел в резьбе. Во-вторых, смазка предохраняет от гниения в резьбовых соединениях.

Существует еще один нюанс. Прежде, чем накручивать лен на резьбу, нужно для начала проверить количество витков, которые будут на резьбовых соединениях. Даже если придется покрутить ключом в обратную сторону, то в случае со льном, в общем-то, можно смело это делать. Но не более чем на четверть оборота. Это, кстати, было бы невозможно в случаях с фум лентой, с которой герметичность резьбовых соединений была бы нарушена.

способы, достоинства, недостатки и особенности применения

На чтение 6 мин. Просмотров 106 Опубликовано Обновлено

Разнообразие товаров для герметизации в торговой сети настолько велико, что покупатели порой не могут выбрать, чем лучше уплотнить резьбу на водопроводной трубе при ремонте. Однако универсального уплотнителя нет, нужно понимать, какой из материалов окажется более подходящим в конкретной ситуации.

Льняной уплотнитель

Лен — самый дешевый уплотнитель, однако работать с ним сложно

Для обработки льна используют сантехпасту, иначе на трубе горячего водоснабжения (ГВС) он истлевает и рассыпается, холодного водоснабжения (ХВС) – гниет. Обработанное пастой резьбовое соединение водопровода разрешается юстировать (корректировать положение поворотом назад) на угол до 45°, детали легче накручиваются, резьба защищена от коррозии.

Достоинства:

  • самая низкая цена;
  • льном уплотняют резьбу всех размеров;
  • подойдет поверхность в любом состоянии: грязная, мокрая, ржавая, с повреждениями.

Недостатки:

  • с льняным уплотнителем работать сложно и долго;
  • руки, трубы и инструмент всегда грязные от волокон льна и пасты;
  • при затягивании и разбухании создает напряжения в резьбе.

Лен хорош для герметизации соединения металлических труб и фитингов, но с тонкостенными деталями и мелкой резьбой надо работать осторожно. Из комбинированных элементов лучше брать те, у которых пластиковая часть выполнена из более эластичного полипропилена.

Герметизировать льном соединения деталей, целиком изготовленных из пластика, нельзя – из-за большого момента затяжки возможно повреждение стенок и срыв резьбы.

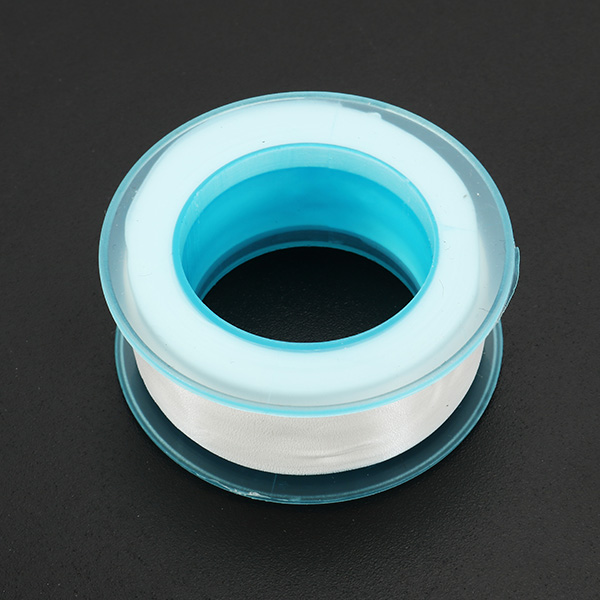

ФУМ лента

ФУМ лента подойдет для мелкой неповрежденной резьбы

Преимущества фторопластового уплотнительного материала:

  • мягкий, детали легко закручиваются и легко отворачиваются, можно не бояться срыва или нарезания новой резьбы металлом по пластику из-за сильного уплотнения;
  • чистота резьбовой поверхности не имеет значения;
  • почти не пачкает.

Недостатки:

  • даже при небольшом смещении соединения возможна протечка;
  • при неверном закручивании выровнять резьбу подачей назад нельзя, попытка приведет к протечке, соединение можно только разобрать и собрать заново с повторной намоткой ленты.

Новичкам ФУМ лента для герметизации труб водопровода создает больше всего проблем. Ее целесообразно использовать во временных инженерных системах или там, где незначительное нарушение герметичности некритично, например, в дачном водопроводе.

Для уплотнения подойдут детали из любого материала с некрупной резьбой в хорошем состоянии. Материал безопасен при герметизации тонкостенных фитингов. Противопоказано уплотнять лентой резьбу на водопроводной трубе при возможных сдвигах, в зоне действия ударных нагрузок или вибрации.

Сантехническая нить

Сантехническая нить подойдет для герметизации труб с любой резьбой и в любом состоянии

Состоит из полиамидных микроволокон с покрытием на основе силикона. Очень прочная, невозможно порвать руками.

Преимущества:

  • одинаково хорошо герметизирует любую резьбу: старую, с коррозией, мокрую, поврежденную;
  • после уплотнения возможна юстировка на угол до 180°;
  • момент затяжки меньше, чем при использовании льна, легко собирать и разбирать;
  • пачкается меньше ФУМ ленты.

Недостаток: в несколько раз дороже льна, по цене сопоставима с ФУМ лентой.

Работать с нитью может даже непрофессионал, в техническом отношении это самый простой уплотнитель. Можно применять без ограничений на всех видах соединений, особенно удобна для резьбы с мелким шагом. Для пластиковых деталей нить надо использовать достаточно аккуратно.

Силиконовая лента

При помощи силиконовой ленты можно моментально ликвидировать течь

Объединяет в себе достоинства указанных материалов. От ФУМ ленты отличается в лучшую сторону устойчивостью к вибрациям и возможностью юстировки на угол до 180°.

Недостатки:

  • нельзя использовать на узких и тонких резьбах;
  • стоит гораздо дороже нити и ФУМ ленты.

Рекомендуется использовать силиконовую ленту для герметизации труб водопровода и фитингов из металла и пластика с крупной резьбой.

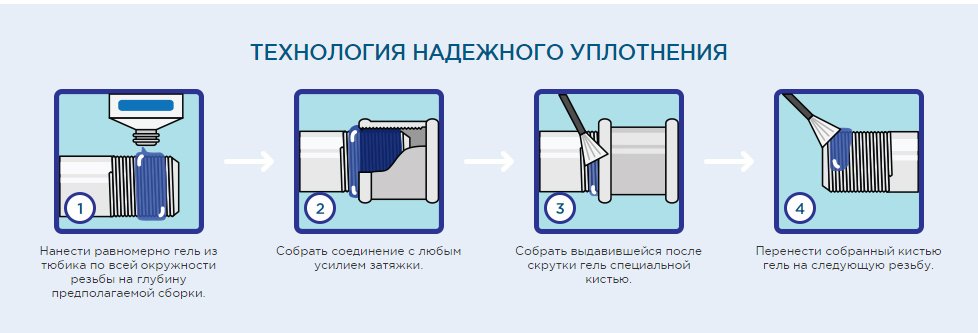

Анаэробный клей-герметик

Уплотнитель последнего поколения застывает только после закручивания, твердеет в пределах 20 минут.

Вязкость, скорость твердения и сила фиксации составов бывает разная. Чем жиже клей, тем на более мелкую резьбу он рассчитан. Соединение, смонтированное с помощью анаэробного герметика сильной фиксации, разбирается только при нагреве.

Преимущества:

  • наиболее быстрый монтаж;
  • собирается без ключей, одними руками;
  • заполняет все межрезьбовое пространство;
  • при закручивании не происходит перекоса, нагрузка на резьбу передается равномерно;
  • до начала схватывания возможна юстировка на любой угол;
  • соединение не придется дотягивать, как в случае со льном, лентами или нитью;
  • нет торчащих частей уплотнителя;
  • защищает от коррозии;
  • устойчивость к повышенному напору воды.

Недостатки:

  • самый дорогой уплотнитель;
  • место соединения должно быть идеально чистым и обезжиренным;
  • пользоваться водопроводом можно только после отверждения герметика;
  • сложная разборка соединения;
  • после нагрева при демонтаже на стыке разнородных материалов может возникнуть течь;
  • пачкает руки.

Применяется для сборки новых резьбовых соединений, изготовленных без использования смазки. Анаэробный герметик для труб водоснабжения удобен при монтаже соединений в труднодоступных местах. Учитывая сложность разборки, лучше использовать для узлов, которые разбирать не планируется.

Холодная сварка

Пластилинообразный двухкомпонентный состав на основе эпоксидной смолы при соединении обеих частей превращается в сильнейший клей.

Преимущества:

  • некоторые виды холодной сварки допускается наносить на влажную поверхность и под водой;
  • полученной массе можно придать нужную форму и обработать после застывания.

Недостаток — высокая цена.

Холодная сварка незаменима, когда надо устранить течь, а времени на разборку или возможности перекрытия водопровода нет. Обычно это решение носит временный характер.

Холодной сваркой можно восстановить резьбу или отколовшуюся часть. Достаточно нанести массу на поврежденное место, навернуть, а потом открутить стыкующийся элемент и дождаться отверждения.

Уплотнительные прокладки и кольца

Резиновые уплотнительные кольца используют для герметизации кран-букс, фитингов и шлангов с накидной гайкой

Применяются в том случае, если у одной из деталей есть ограничительный буртик, в который упирается торец второй. Между соприкасающимися поверхностями ставят прокладку, если буртик внутренний, и кольцо, если внешний. Герметизации резьбы не требуется, напротив, это считается ошибкой.

Кольца и прокладки из мягкого силикона лучше использовать для ХВС, а в системе ГВС ставить уплотнители из термостойкой резины или паронита.

Преимущество — скорость монтажа: достаточно установить прокладку или надеть кольцо и закрутить. Недостаток: из-за требования к наличию буртика используются в узком сегменте.

Кольцами и прокладками уплотняют соединения при установке фитингов и шлангов с накидной гайкой, кран-буксы в смесителях.

Ни один из рассмотренных материалов не способен заменить все остальные. Всегда лучше держать под рукой набор из нескольких уплотнителей и пускать их в ход в зависимости от ситуации.

Чем заменить ФУМ-ленту? Об альтернативных способах герметизации резьбы

Содержание

Чем уплотнить резьбу при монтаже газового котла, водонагревателя, батареи, труб водоснабжения со множеством отходов? Есть ли универсальный уплотнитель? С каким материалом быстрее работать? Какие уплотнители использовать на старой резьбе? Какие герметики легко демонтируются? Постараемся дать ответы на волнующие вопросы наших читателей и расскажем, что лучше наматывать на резьбу, чтобы предупредить протечки.

Сантехники во всю используют ФУМ-ленту, потому что у нее множество преимуществ. С ней не надо долго возиться, катушка довольно экономична, главное – приноровиться. Тому, как правильно наматывать ленту на резьбу, мы посвятили целую статью. Но есть ведь и альтернативные варианты: лен, нить, анаэробный герметик. Каждый из них имеет свои плюсы и минусы. Приведем примеры ситуаций, где какой уплотнитель лучше применить вместо ФУМ-ленты.

Лен с пастой

Есть расхожее мнение, что лен с пастой в роли уплотнителя – прошлый век. Многие клиенты с тенью недоверия смотрят на сантехника, который достает из чемоданчика паклю и начинает с ней работать. Специалисту приходится долго убеждать заказчика в своем профессионализме, рассказывая об эффективности этого уплотнителя.

Раньше лен наматывался с грунтовкой, свинцовой или масляной краской. На сегодняшний день существуют особые пасты. Это растворимые или нерастворимые в воде составы серого цвета. Без них на системах отопления и трубах горячей воды пакля высохнет и станет трухой, на стояке с холодной водой трансформируется в черную грязь. В обоих случаях соединение даст течь.

Плюсы и минусы применения

Плюсы

  1. Пакля с пастой не высыхает и не сгнивает – соединение прослужит долго.
  2. Можно мотать на диаметры любых размеров – от минимальных до максимальных.
  3. Можно уплотнять старые, ржавые и мокрые соединения.
  4. Можно регулировать положение до 45°, не теряя герметичности. Это заметное преимущество перед ФУМ-лентой, с которой регулировка невозможна.

Минусы

  1. Сложно сделать аккуратную намотку на пластиковую, тесную и мелкую резьбу, тонкостенные фитинги.
  2. Лен требует профессионализма при намотке – нужно тренироваться, прежде чем уплотнять начистовую.
  3. После намотки соединение обязательно дотягивать ключом.
  4. Грязными руками легко испачкать белые полипропиленовые трубы и водонагревательное оборудование.
  5. Нити путаются и прилипают к инструментам в ящике.

Сфера применения

Лен с пастой используется на новых и старых резьбах, например, при замене счетчика или батареи. Пакля хорошо подойдет для соединения трубы из полиэтилена низкого давления (ПНД) с насосом на латунных фитингах, стыков канализационной трубы в загородном доме и других ответственных задач.

Примеры товаров

Сантехнический лен МастерПроф 200 г

Уплотнительная паста MasterFlax h3O

Уплотнительная нить

Обладает упругостью, поэтому надежно заполняет пространство между внутренней и наружной резьбой. Не такой экономичный вариант, как лен. Но у нити есть особенность, которой нет у других уплотнителей – она способна удерживать герметичность при вибрации и температурных скачках. Уплотнительная нить бывает нескольких видов. Полиамидная выдерживает температуру до 130 °С и подходит для бытового применения. Фторопластовая устойчива к минусовым температурам, нагреву до 150 °С и химическим воздействиям. Из фторопласта же сделана ФУМ-лента, поэтому фторопластовую нить можно считать ее самым близким аналогом.

Плюсы и минусы применения

Плюсы

  1. Можно работать в мороз или на жаре, потому что нить сохраняет свои свойства при температуре от -70 до +260 °С.
  2. Можно наматывать на загрязненную, старую, мокрую резьбу.
  3. Можно юстировать до 180° без потери герметичности.
  4. Руки остаются чистыми, а соединение аккуратным.

Минусы

  1. Высокий расход нити и немалая стоимость – намотка на крупных резьбах выйдет дорого.
  2. Соединение требует обязательной докрутки ключом.

Сфера применения

Нить пригождается, когда необходимо что-то быстро заменить, например, несколько приборов для измерения давления, чтобы отправить их на поверку. Вместе с тем получается качественно загерметизированное соединение. Хорошо подойдет для присоединения к системе манометра, гибкой подводки для гидроаккумулятора, фильтра, коллектора, монтажа водонагревателя – одним словом, там, где требуется надежная, но чистая работа.

Примеры товаров

Нить DF 175 м с PTFE WEICON wcn30010175

Нить MATRIX универсальная, 40 м

Анаэробный клей-герметик

Жидкий полимер, который в 1950-х годах применялся только в военной и космической промышленности. Вскоре стал продаваться повсеместно, и люди смогли оценить удобство применения и качество соединений. Уплотнитель выглядит как клей или крем в тюбике. Целиком заполняет зазоры в резьбе. В месте соединения образуется прочная пластмасса. Герметики делятся на демонтируемые и труднодемонтируемые составы. Поэтому обязательно проанализируйте, будете ли вы когда-нибудь откручивать соединение.

Важные моменты

  • Наносится только на новую, тщательно очищенную и обезжиренную резьбу.
  • Застывает лишь там, где нет воздуха.
  • Отлично предупреждает протечки при тщательном заполнении резьбы.
  • Демонтируется путем прогрева с помощью строительного фена.

Плюсы и минусы применения

Плюсы

  1. Можно быстро загерметизировать соединения без специальных умений и приспособлений.
  2. Можно работать без ключа, закручивать детали руками.
  3. Можно юстировать в необходимое положение после нанесения герметика.

Минусы

  1. Самая высокая цена из всех уплотнителей – нецелесообразно использовать на резьбах большого диаметра.
  2. Можно применять только на новой или тщательно очищенной резьбе без примесей.

Сфера применения

Анаэробный герметик используется в системах прокладки коммуникаций – сетей газо- и водоснабжения, отопления, где требуется большая надежность, а замена комплектующих производится крайне редко. Пригождается автослесарям при ремонте двигателя – наносится вместо прокладок между деталями корпуса.

Примеры товаров

Герметик прокладок ALTECO СЕРЫЙ 85гр 87409J00

Анаэробный герметик для фланцев Vibra-tite 730 50 мл 73050

Теперь вы знаете, чем заменить ФУМ-ленту. Поэтому в ситуации выбора ФУМ-лента или нить тангит, лен или ФУМ-лента вы примите верное решение. И знайте, что все эти уплотнители и герметики можно купить в нашем интернет-магазине.

Как правильно наматывать ФУМ-ленту на резьбу? Объясняем что к чему

Содержание

Любой сантехник знает, что при разводке труб в квартире или загородном доме нужно тщательно уплотнять жесткие резьбовые соединения. Это необходимо, чтобы в будущем не возникало протечек в трубах отопления и водопровода. Однако до сих пор в обсуживающие компании поступают запросы. «Помогите, течет батарея!», «У меня капает кран», «Из газоводяного узла сочится вода, что делать?». Как наматывать ФУМ-ленту на резьбу, устранять проблемы, а главное – предотвращать их появление? Расскажем в статье.

Зачем нужна ФУМ-лента?

Профессионалы работают на потоке. За день нужно успеть посетить около десятка квартир. Излюбленный уплотнитель сантехников для воды и для газа – льняная пакля с суриком, уплотнительной пастой или краской. Это проверенный временем способ, который редко дает течь. Но у него есть несколько недостатков. Первый – на паковку затрачивается много времени. Второй – грязные руки в процессе и после намотки. Третий – неэстетичный вид резьбового соединения. Поэтому лен хорош при монтаже загородного водопровода, например, при присоединении ПНД-трубы к насосу с помощью латунного фитинга. А вот при установке водонагревателя, чтобы стыки смотрелись аккуратно, лучше использовать другие способы герметизации.

Одним из них является ФУМ-лента – эффективный уплотнитель трубных стыков в сфере водо- и газоснабжения. Материал предупреждает протечки, защищает от потопа и подтравливания. Применяется в качестве заменителя резиновых прокладок. Но только при одном условии – если его качественно намотать на резьбу. О том, что собой представляет эта пленка, какие разновидности встречаются, как правильно накручивать ее на резьбу, и пойдет речь в нашей статье.

Что такое ФУМ-лента?

Это пленочный уплотнитель, предназначенный для герметизации резьбовых, ниппельных и фланцевых соединений. Аббревиатура ФУМ расшифровывается как фторопластовой уплотнительный материал. Лента изготавливается путем раскатывания сырых волокон фторопласта-4 и его высушивания в вакуумной камере. Она имеет несколько преимуществ, которые обусловлены материалом изготовления и которые позволяют герметизировать стыки, находящиеся под давлением, например, резьбу на коллекторе.

Преимущества

  • Термостойкость. Пленку можно использовать в диапазоне от -70 до +260 °С, что значительно расширяет возможный круг ее применения. Можно наматывать на трубы холодной, горячей воды, отопления и газа.
  • Устойчивость к воздействиям. Не разрушается и не теряет своих свойств в агрессивных средах, например, химических – кислотных и щелочных. Не подвергается разрушению микроорганизмами. Качественно выполненная намотка прослужит дольше, чем лен.
  • Безопасность. Материал трудногорюч, воспламеняется только при температуре свыше +560 °С. Не взрывоопасен.
  • Антифрикционность. Снижает трение соединяемых элементов и не срывает резьбу.
  • Длительность эксплуатации. Уплотнения пленкой служат до 13 лет – это является хорошим показателем по сравнению с другими уплотнительными материалами.
  • Большой выбор. На сегодняшний день представлено разнообразие лент различной толщины и ширины от разных производителей. ФУМ стоит недорого и доступен каждому мастеру.

Недостатки

  • Требовательность к качеству резьбы. Ржавчины и накипи быть не должно, иначе могут образовываться задиры, которые приведут к разгерметизации.
  • Возможное изменение плотности. Пленка плохо выдерживает температурные скачки, из-за них меняется ее плотность, что приводит к разгерметизации.
  • Токсичность. Выделяет токсические вещества при нагреве свыше +270 °С, несмотря на то что воспламеняется только при температуре от +560 °С.

Уплотнитель различается по ширине, толщине и маркам (сортам). Рассмотрим подробнее, для каких целей каждый из них лучше подходит.

Марки (сорта)

ФУМ-1 используется для герметизации стыков на промышленных и бытовых инженерных магистралях. Выдерживает агрессивные кислотные и щелочные среды, высокие температуры. Пленку этой марки используют на химических производствах и в цехах нефтепереработки, где трубопровод предназначен для транспортировки жидкостей и газов. Уплотнитель также подойдет для подключения летнего водопровода на даче. В составе содержится вазелиновое масло в качестве смазки.

ФУМ-2 предназначена для трубопроводов с кислородной средой и окислителями. Например, при прокладывании кислородопровода совместно с другими трубопроводами в крытых каналах в кислородных цехах и газификационных станциях. Обеспечивает очень прочную прослойку и выдерживает значительное давление. Не содержит смазки.

ФУМ-3 совмещает назначение первых двух типов уплотнителей, так как является их краевыми обрезками. Используется в трубопроводах с чистой, неагрессивной средой без примесей. Не содержит смазки.

Важные параметры

Ширина уплотнителя лежит в диапазоне от 10 до 100 мм. Толщина – от 0,1 до 2 мм. Эти параметры выбирают в зависимости от поставленной задачи. Если вы оказываете сантехнические услуги и работаете с резьбовыми соединениями различного размера, имеет смысл купить несколько мотков ФУМ-ленты, разной по толщине и ширине. Например, мелкая резьба 1/4″ встречается на манометрах – для нее подойдет лента шириной 12 мм, толщиной 0,075 – 0,1 мм. Более крупным диаметром – 3/8” и 1/2” обладает, например, газовый шланг, унитаз, смеситель, труба, ведущая к бассейну. Можно взять пленку около 20 мм в ширину и толщиной 0,2 мм.

Получается, что, чем крупнее соединение, тем шире и толще должен быть уплотнительный материал. Однако это правило можно регулировать количеством витков – тонкого уплотнителя можно намотать побольше, а толстого поменьше.

Пленка различается еще и по цвету. Желтая рекомендуется при монтаже газового оборудования, труб и фитингов, белая – для остальных соединений.

Лайфхак «Вечная резьба»

Фум-лента пригождается для резьбовых соединений в строении автомобиля: тормозных трубок, штуцеров, датчиков и пр. Если вы занимаетесь авторемонтом или заменой расходников самостоятельно, попробуйте обмотать новые соединения перед их обратной закруткой. Например, штуцер заднего суппорта перед техосмотром – даже через 3 года вы с легкостью его открутите. Попробуйте!

Как пользоваться ФУМ-лентой? Несколько советов

  • Очень важно, чтобы резьба была чистая – не было ржавчины, грязи и накипи. Тщательно очистите поверхность и обезжирьте ее, например, бензином.
  • Нельзя определить четко, сколько витков делать. Это зависит от размера резьбы, типа соединения, толщины и ширины уплотнителя. Количество витков мастер определяет по опыту. Поэтому, если до этого вы никогда не работали с ФУМ-лентой, стоит потренироваться, прежде чем наматывать материал начистовую.

  • Крутить деталь или катушку – дело вкуса, кому как удобнее. Катушка должна идти на заматывание. В противном случае с каждым витком тефлоновая лента будет все больше разматываться, необходимое натяжение потеряется, и образуются складки и морщины.
  • Наматывать пленку следует по часовой стрелке – в ту же сторону, в которую завинчивается деталь. Когда вы будете закручивать на ФУМ фитинг или эксцентрик, они дополнительно затянут, вдавят материал. Если наматывать против часовой стрелки, этого не произойдет, соединение опять же не будет герметичным.
  • Если резьба широкая, а лента узкая, сначала каждый виток заполните скрученной в жгут пленкой и только потом начинайте мотать по всей ширине.

Этапы наматывания ФУМ-ленты

1. Проверьте количество витков на резьбовом соединении. Для этого посчитайте, сколько полных оборотов делает закручиваемая деталь. Иначе можно перекрутить деталь с уже намотанной ФУМ-лентой. В обратную сторону крутить нельзя – это приведет к разгерметизации, и придется наматывать заново. Юстировка невозможна без потери герметичности.

2. Приложите начало ленты на резьбу, придерживая ее пальцем, чтобы она не слетела. Сделайте первый полный оборот.

3. После этого начинайте накручивать ФУМ. Каждый следующий виток должен идти внатяг и прижимать предыдущий слой, чтобы пленка продавилась на резьбу. За счет плотности натяжения достигается необходимая герметичность. Но не переусердствуйте: из-за перенатяжения лента может порваться.

4. Сделайте не более 10 витков. В случае чего потом можно будет докрутить пленку. Наматывание заканчивается, когда резьба полностью скрылась.

5. Выведите конец уплотнителя так, чтобы он не мешал завинчиванию детали.

6. Обожмите ФУМ рукой – как будто вы накручиваете ладонь на резьбу. Так лента точно заполнит резьбу. Если этого не сделать, существует риск того, что вода под большим давлением все-таки найдет выход.

7. Руками вкрутите деталь на столько оборотов, сколько посчитали вначале. Возьмите ключ и дожмите соединение.

ФУМ-лента – современный уплотнительный материал, который существенно облегчает сантехнические работы. Используйте ее и для пластиковой, и для металлической резьбы. Если не получилось с первого раза, не отчаивайтесь. В этом деле важно приноровиться. Удачи!

Чем уплотнить резьбу на водопроводной трубе. Экзотические методы уплотнения резьб

Чем уплотнить резьбу на водопроводной трубе. Экзотические методы уплотнения резьб

Вы знаете, чем уплотняют резьбы на таких изделиях, как например готовая к работе водопроводная насосная станция? Точно не льном. И очень сомневаюсь, что лентой или нитью. Полагаю, все описываемые методы не подходят для производства, поскольку подразумевают ручной труд. Я не очень хорошо представляю себе станок, который бы уплотнял резьбовое соединение общепринятым для нас (простых людей) методом.

Так чем же уплотняют резьбы на производстве? Не знаю точно, но подозреваю, что каким-нибудь клеем. А узнать было бы очень и очень интересно. И в основном хотелось бы узнать, можно ли этот клей купить в магазине? И если можно, то в каком? Я в жизни ничего похожего ни на одном прилавке не видел, хотя, конечно, интересовался.

Важно!

Текст про клеи устарел. С момента его написания я уже видел в продаже специальные герметики и в комментариях есть подробная и хорошо изложенная информация от профессионалов. Можно считать вопрос про клеи полностью закрытым. Почему полностью? Потому что я испробовал их и мне, кстати, очень понравилось. Подробности в специальной статье .

А поскольку вопрос о клее остается открытым, лента имеет больше недостатков, чем достоинств, нить жутко дорогая и это тоже не единственный ее недостаток, то приходится пользоваться льном, у которого баланс между достоинствами и недостатками вполне приличный и больше в сторону достоинств перевешивает. Больше того! Я предлагаю начинающим сантехникам не мучиться и выбирать для работы именно лен. Не беспокойтесь! Это современно, надежно и весьма почетно. Напомню, что сам об этом беспокоился, но профессиональный сантехник меня на эту тему весьма успешно успокоил.

Уплотнение резьбы металл-пластик. Как герметизировать пластиковую резьбу на трубе

От качества герметизации труб зависит работа всей системы, поэтому сантехники уделяют большое внимание этому вопросу. Сборка систем водоснабжения, теплоснабжения, канализации и так далее осуществляется благодаря резьбовым соединениям. При недостаточном уплотнении мест соединения труб происходит утечка воды или газа, что может привести к печальным последствиям.

Основные методы герметизации

Существует большое разнообразие способов герметизации резьбовых соединений, которые отличаются используемыми материалами. Ниже представлены распространенные варианты.

  1. Использование синтетической полимерной нити. Материал можно использовать при разных климатических условиях, так как он выдерживает перепады температур.
  2. Герметизация с помощью прокладки из резины, паронита или силикона используется в определенных ситуациях, когда давление не превышает указанных значений.
  3. Применение синтетического лена. Такое сырье применяют из-за дешевизны, практичности и эффективности.
  4. Использование фум-ленты. Материал тонкий, легкий и удобный в применении. Используют его при небольшом давлении, иначе можно сорвать резьбу.
  5. Нанесение резьбового герметика. С помощью специального геля можно добиться хорошей герметизации. Материал выдерживает изменения температурного режима, подходит для разных видов соединений и служит на протяжении указанного срока.

Как добиться хорошей герметизации?

Для герметизации пластиковой трубы важно выбрать правильный материал. Как уже указывали ранее, можно использовать синтетический лен, фум-ленту, резьбовой герметик, синтетическую полимерную нить или же прокладку из какого-нибудь материала. При этом важна и техника выполнения, поэтому стоит обратиться к специалистам. Нельзя, чтобы герметик был слишком толстым, так как не получится прокрутить болты. Также недостаточно плотное нанесение материала приведет к плохому соединению.

Герметизация резьбы пластиковых труб — это ответственная задача, которая предполагает выбор качественного материала, обмотку сырья вокруг места соединения и прокручивание болта. В зависимости от размера резьбы можно использовать различные материалы и методы герметизации. Каждый человек сам выбирает, каким именно способом ему воспользоваться, чтобы исключить утечку сырья, например, воды.

Чем уплотнить пластиковую резьбу. Лента фум

Начну с ленты фум, это наверное самый распространённый уплотнительный материал! Обычно использую её для герметизация резьбовых соединений небольшого диаметра 3/4, 1/2 и меньше и почти всегда для пластиковых резьб. Лента бывает разной толщины, от 0,075 до 0,2 мм и больше, ширина тоже разная. Для работы я использую толстую ленту, делаю 3-4 витка на резьбу, диаметр которых указан выше.

Не опытному мастеру работать с лентой сложнее всего и сколько нужно наматывать, вам точно ни кто не скажет, так как для этого нужно писать целую статью! Именно поэтому я стараюсь с ней меньше работать, так как соединения уплотнённые лентой, чаще всего текут, достаточно немного не домотать или перемотать и все, проблем не избежать. Я использую один тип ленты, знаю точно сколько нужно намотать и течи возникают очень редко, обычно покупаю ленту без корпуса, на фото ниже можете посмотреть какую. Если опыта у вас мало, то перед использованием советую потренироваться!

Несколько советов по работе с лентой:

  • Наматывать нужно только по ходу резьбы (на затягивание) если наматывать против, то она у вас просто сползёт и соединение потечёт однозначно!

  • Обязательно наматывайте с небольшим усилием, что бы лента проваливалась в резьбу и немного тянулась!
  • Я рекомендую делать последний виток чуть выше резьбы, в нахлест, такой приём поможет избежать сползания ленты!

  • Не нужно наматывать слишком много, некоторые думаю что это наоборот лучше, будьте уверены, лента обязательно сползёт! Наматывать слишком мало, тоже не рекомендуется!

Огромный минус ленты фум это то, что резьбовые соединения уплотнённые ей, не поддаются юстировки, это значит, что если вам понадобится например немного открутить кран, что бы выровнять его, то соединение обязательно потечет!

Герметик для крана.

Анаэробный герметик для сантехники

Представляет собой вязкий гель, который полимеризируется внутри соединения — там, где нет доступа кислороду. После монтажа превращается в твердый полимер. В процессе нанесения охватывает полностью всю резьбу, распространяется ровным слоем по каждому витку. Гель не растекается, наносить его очень удобно. Для этого анаэробные гели герметики выпускают в тюбиках со специальным горлышком – герметик наносят на резьбу прямо из тюбика или используют для этого миниатюрную кисточку.

Анаэробный гель подходит для уплотнения металлических и фланцевых резьбовых соединений. Не рекомендуется использовать его на пластике, хотя есть и такие успешные примеры. Тем не менее, наиболее эффективен этот герметик именно на металле.

Среди преимуществ анаэробных гелей: защита от коррозии, простой монтаж (занимает 2-3 минуты), быстрая герметизация (от 5 до 15 минут), устойчивость к антифризам, ударам, перепадам температур и давления.

Сборка соединения происходит вручную, для этого не нужен ключ. Демонтаж возможен, независимо от срока давности сборки — на скорость демонтажа влияет только вид герметика, его состав. Есть гели с облегченным демонтажем, а есть те, что требуют нагрева сантехническим феном или горелкой. В любом случае разобрать соединение даже в труднодоступном месте можно при первой необходимости.

Анаэробный гель прекрасно подходит для сборки новых систем. Проще всего использовать этот герметик на чистой резьбе, где нет загрязнений. Однако и плачевное состояние резьбы не является ограничением

Поверхность очищают, обезжиривают и приступают к нанесению герметика.

Сантехническая нить. Как наматывать сантех нить типа Тангит

Для герметизации резьбовых соединений сантехнических коммуникаций рационально и удобно использовать полиамидные или фторопластовые нити пропитанные специальными смазками, которые и придают нити влагоустойчивость , а так же защищают наружную поверхность резьбы от коррозии. К тому же — это и современное, менее трудоёмкое и надёжное решение вопроса уплотнения резьбовых соединений в сантехнике.

Для грамотного и качественного уплотнения и герметизации резьбового соединения стоит строго соблюдать технологический процесс выполнения данной операции, что в противном случае приведёт к течи соединения и его короткому сроку эксплуатации. Кончик нити укладываю в начало витка резьбы на трубе, таким образом, чтобы нить полностью легла в бороздку между гребнями резьбы до самого её дна.

Тангит Унилок — разрекламированная импортная нить. Но неоправданно дорогая. Я пользуюсь российскими аналогами.

При этом основополагающим фактором является направление резьбы. Стоит строго учесть, что наматывание нити осуществляется по ходу резьбы. В сантехническом деле это немаловажный фактор, так как в зависимости от производимых соединений и подключений санитарно-технических приборов к коммуникациям водопровода и отопления существуют и левые и правые направления резьбы. В противном случае, при скручивании деталей, нить просто выдавит завинчиваемой деталью из соединения. Определившись с направлением наматывания уплотнительной нити произвожу её укладку равномерным плотным первым слоем на всём протяжении резьбы. Затем в три растянутых витка возвращаюсь к началу наматывания нити, то есть снова к началу резьбы и повторяю операцию.

Такими повторениями намотки достигаю требующегося слоя герметизирующего уплотнителя из нити, позволяющего с натягом производить саму операцию свинчивания резьбового соединения. Оканчивая намотку последнего слоя уплотнения возвращаю нить к началу резьбы и обрезаю её острым ножом. Это действие важно для того, что бы при начале соединения накручиваемая деталь изначально плотно прижала окончание нити и не позволило ей в дальнейшем расслабляться. Так как в зависимости от производителя нити её диаметры значительно разнятся по отношению друг к другу, рекомендовать количество наматываемых слоёв не имеет смысла и ориентироваться нужно лишь на степень плотности скручиваемых деталей.

Намотка нити крест-накрест, как в инструкции

Равномерное и плотное по ощущениям усилие при данной операции говорит о результате качественного соединения и оптимального налаживания нити. Скручивая детали резьбового соединения разводным или рожковым ключом сразу ощущаешь разумное усилие при этом действии, от руки детали ни в коей мере свинчиваться не должны. Выпирание и выдавливание нити из соединения свидетельствует о переизбытке уплотнителя и чревато получением дефекта на одной из соединяемых деталей, зачастую накручиваемая деталь просто-напросто может лопнуть. Отсутствие усилий при свинчивании говорит о недостатке наложения уплотнительной нити на резьбу и такое соединение однозначно будет не герметичным и даст гарантированную течь.

Кажущаяся на первый взгляд простота производства данного действия на самом деле требует серьёзного подхода к его выполнению. Ведь от качества герметизации зависит надёжность работы всей системы и отсутствие возникновения аварийных ситуаций при дальнейшей её эксплуатации.

Уплотнение трубной цилиндрической резьбы. Уплотнения резьбовых соединений.

К сожалению не одно из резьбовых соединений не обладает абсолютной герметичностью, особенно это актуально для газопроводов и трубопроводов высокого давления. Для решения задач герметизации резьбовых соединений применяются различные уплотнения.

1. Льняная прядь.

Льняная прядь со свинцовым суриком на олифе до сих пор очень распространенный способ герметизации резьбовых соединений. Практически на этом методе базируется весь монтаж водопроводов, систем отопления и газопроводов, поскольку так указано в СниП для сантехнических систем и для газоснабжения. Существуют и другие методики использования льняной пяди, например, в сочетании с различными герметиками и пастами, основная задача которых – предотвратить коррозионные процессы в резьбовом соединении и продлить срок службы уплотнения. Нередко используется железный сурик, который, в отличие от свинцового сурика, не защищает поверхность резьбы стальных фитингов от коррозии. Так же известна подмена такого вида уплотнения на «сухую прядь», то есть безо всякой краски, что вызывает значительную коррозию резьбы, особенно в случае применения на системах отопления и водоснабжения.

Недостатки использования данного метода герметизации очевидны – сложность и необходимость тщательного соблюдения технологии, большие усилия затяжки фитингов при сборке, низкая технологичность. При высоких температурах, например при уплотнении систем отопления, возможно тепловое разрушение волокон льна. Также в ряде случаев недостатком может являться затрудненный демонтаж соединения.

Тем не менее, льняная прядь по-прежнему используется в основном из-за низкой себестоимости и доступности.

2. Герметики.

Герметичность достигается путем заполнения межвиткового пространства резьбового соединения специальным веществом, подобранным в соответствии с условиями эксплуатации системы. В целом, на сегодняшний день, герметики являются оптимальным методом герметизации, сочетающим удобство монтажа, антикоррозионную защиту и эффективность. Можно разделить на три основных класса: незатвердевающие герметики, затвердевающие герметики и анаэробные герметики.

2.1. Незатвердевающие герметики.

Представляют собой вязкие пасты, изготовленные на основе синтетических смол и полимеров с наполнителями. Эффективно защищают металлические поверхности от коррозии, и прекрасно работают не только в резьбовых соединениях. Могут применяться в условиях вибрации. Могут использоваться в сочетании с различными прокладочными материалами. Очевидным преимуществом является лёгкость монтажа и демонтажа соединения. Не рекомендуется использование незатведевающих герметиков для соединений с высоким давлением, перепадами давлений и температур. Не подходят для работы в условиях агрессивных и взрывоопасных сред.

Рис.2 Незавердевающий герметик «Multipak»

Таблица 1. Примеры незатведевающих герметиков

Наименование

Производитель

Характеристики

Loctite 5922

Henkel

Спиртовой раствор модифицированной резины с наполнителями. Формирование прокладок по месту. Уплотнение фланцев, фитингов и других соединений.

Рабочая температура: от -50° до + 200°С.

Permatex 80633

Permatex

Сохраняет пластичность, как при высоких, так и при низких температурах. Устойчив к воздействию большинства производственных жидкостей.

Рабочая температура: от -54° до + 149°С.

MULTIPAK

Unipak

Может использоваться при давлении максимум (макс давление 4,4 бара и температуре не более +70°C), питьевой воды (макс давление 16 бар и температуре не более +85°C), отопления (макс давление 7 бар, Т макс 130°C).

ROCOL FOLIAC GRAPHITE PJC.

Ragosine Oil

Герметик на основе растительного масла, обогащенный графитом для металлических резьбовых и фланцевых соединений. Используется в тех случаях, когда необходимо осуществлять подачу воздуха, пара, воды и газа при высоких и низких давлениях. В первую очередь используется для уплотнения соединений под давлением пара, воздуха и воды до 97 бар. Применяется в широком диапазоне рабочих температур от -20°C до +450°C.

Permabond P2

Permabond

Герметик на водной основе, предназначенный для предварительной обработки резьбовых соединений. Наиболее часто используется для герметизации резьбовых трубных соединений и заглушек, фитингов гидравлических и воздушных тормозных систем, клапанных блоков.

Любое резьбовое соединение в отоплении или водоснабжении требует применения различных средств герметизации. Без них резьбовое соединение просто начинает подтекать, что вызывает различные неприятные последствия. В этой статье я расскажу вам о различных способах уплотнения резьбы и их применимости в разных условиях работы. Начнем от простого к сложному.

Этот способ, пожалуй, самый старый из всех. Здесь в качестве герметизирующего материала применяются льняные пряди, которые для простоты последующей разборки смазываются специальной пастой. Это довольно трудоемкий и непростой способ для новичка в сантехнике, но если хотите, то можете попробовать. Для того, чтобы понять как правильно наматывать льняные пряди на резьбу, предлагаю вам посмотреть следующее

Пригоден такой способ и для водоснабжения и ограниченно для отопления (температура эксплуатации не должна превышать 90º С) но уплотнять им пластиковые резьбы (как у ПНД фитингов) нельзя. При намокании лён намокает и расширяется, при этом пластиковый фитинг может лопнуть. Также, не рекомендовано использовать льняное уплотнение в системах отопления, в которых залита низкозамерзающая жидкость.

Аббревиатура ФУМ расшифровывается как фторопластовый уплотнительный материал. ФУМ выдерживает температуру от -200º С до 240º С и давление до 30 атмосфер. Поэтому может применяться как в системах отопления так и на водопроводных сетях. ФУМ годится для незамерзающих теплоносителей и прочих агрессивных сред. Для уплотнения резьб на газовых трубах используется специальная газовая ФУМ-лента (она толще водопроводной) .  Этот способ герметизации очень простой, лично я предпочитаю герметизировать резьбу именно ФУМ-лентой, но это дело навыка и вкуса. Предлагаю вашему вниманию следующее видео по данному вопросу:

Для тех кому лень скручивать лён в жгуты и потом мазать его пастой придумали уплотнительную нить. Нить может быть изготовлена из разных материалов:

Производители смазывают нить специальной смазкой, состав которой они не раскрывают. По моему мнению, фторопластовая нить по качеству лучше и я рекомендую вам именно ее, несмотря на то, что она дороже полиамидной нити. Если хотите узнать как правильно наматывать нить, то смотрите следующее видео:

Этот вариант самый простой — намазал резьбу герметиком, закрутил и ждешь пока застынет герметик. Но применять его можно только на сухую резьбу. Кроме этого, производитель рекомендует обезжирить резьбу бензином или растворителем. В продаже имеются различные виды герметиков. Делятся они, обычно, по цветам (зеленый, синий, красный, фиолетовый, белый итд.), но смотреть при покупке нужно не на цвет тюбика, а на характеристики, которые на нем написаны:

Анаэробные герметики применяются в системах водоснабжения, отопления и газопроводах. Диапазон рабочих температур обычно лежит в пределах от-60º до 150° С. Герметики устойчивы к воздействию агрессивных сред и могут применяться вместе с незамерзающими теплоносителями.

В этой статье я рассказал вам максимально кратко о разных способах уплотнения резьбовых соединений. Помните, что выбор уплотнительного материала зависит от условий эксплуатации (температура, давление и так далее), поэтому перед тем как что-то использовать прочитайте инструкцию. Это обезопасит вас от всяких недоразумений. На этом все, пишите вопросы в комментариях, пользуйтесь кнопками социальных сетей.

Как уплотнить резьбовое соединение труб

Уплотнение резьбы — вопрос очень важный, поскольку нам всем необходимо быть уверенными, что наши соединения труб не протекут в самый неподходящий момент. Какие уплотнители для резьбовых соединений выбрать?

Большие магазины предложат нам самые разнообразные материалы для уплотнения резьбовых соединений. Опишем наиболее распространенные из них, чтобы сделать правильный выбор.

Материалы для уплотнения резьбовых соединений

  • Льняная пенька, краска;
  • фум-лента;
  • полиамидная или фторопластовая нити;
  • паста;
  • герметик анаэробный.

Льняная пенька, паста

Лен, паста

Все помнят стыки батарей с трубами с торчащей пенькой, которую приходилось тщательно замазывать краской. Так вот, сейчас этот метод стыковки труб канул в лету. На смену ему пришли новые синтетические материалы, которые служат дольше, и выглядят более презентабельно.

И все же не стоит окончательно сбрасывать со счета этот метод, поскольку такое соединение достаточно надежно. Недостатком его является то, что им нельзя изолировать трубы из пластика, поскольку лен при намокании разбухает и может разорвать резьбовое соединение. Вторым минусом пеньки является её «мертвая хватка». Разъединить такое соединение бывает крайне сложно без его разрушения. Не применяется этот метод изоляции, если в отопительной системе планируется использовать незамерзающую жидкость.

Фторопластовый уплотнительный материал (ФУМ-лента)

ФУМ- лента

Это новая разработка позволяет не переживать по поводу соединений труб отопления, поскольку ФУМ-лента выдерживает температуры от -200 до+240°С и давление до 30 атмосфер. Ваши водопроводные и отопительные системы надежно соединены, в том числе и с антифризом. Монтировать такие соединения — одно удовольствие, поскольку лента гладкая и скользит при накручивании трубы. Демонтаж тоже не представляет проблем.

И вместе с тем в этом состоит и минус фум-ленты: она не годится для соединений, которые находятся под воздействием вибрации или иных механических воздействий, поскольку может также легко раскрутиться и дать протечку. То есть, резьбовые соединения вентилей и кранов лучше монтировать другими способами.

Сантех-нить

Сантехнить

Названия могут быть разными (Тангит, например). Это уплотнительные нити синтетического происхождения, преимущественно фторопластовые и полиамидные. Этот синтетический материал полностью заменяет льняное волокно по своим параметрам, а по антикоррозийности даже лучше, так как защищает резьбовое соединение от коррозии. Выдерживает температуры до 130°С и давление 16 атм. Пожалуй, единственный минус — относительно высокая стоимость данного материала.

Невысыхающие пасты

Невысыхающие пасты

Это пасты на основе смол и разных наполнителей, которые не высыхают. Плюс состоит в том, что этот материал прост в монтаже. Для монтажа просто нанесите его на резьбу. Минус же состоит в том, что сфера его применения достаточно узка: это стыки, которые находятся под низким давлением и невысоких температурах. Под воздействием высоких температур и давления паста будет выдавлена и соединение разгерметизируется. Монтаж и демонтаж соединения достаточно прост, так как паста не высыхает.

Высыхающие пасты

Высыхающие пасты лишены недостатков невысыхающих паст. Прекрасно герметизируют и держат соединения. Минус же состоит в том, что этот материал не подходит для соединения резьб с большим зазором, поскольку паста со временем дает усадку и соединение начнет подтекать.

Анаэробный герметик

Анаэробный герметик

Мы добрались, пожалуй, до самого предпочитаемого материала уплотнителя резьбовых соединений. Он лишен недостатков своих предшественников, надежно держит соединение, легок в применении: достаточно просто нанести его на резьбу и закрутить детали. Может работать в системах с антифризом. При покупке анаэробного герметика обратите внимание на его технические параметры, такие как

  • время полимеризации,
  • диапазон рабочих температур,
  • диаметр резьбы,
  • усилие при демонтаже.

Мы рассмотрели виды уплотнителей резьбовых соединений, используемых при монтаже отопительных, водопроводных и канализационных систем, достоинства и недостатки, рабочие характеристики, пригодность. Надеемся, вам теперь будет просто сделать правильный выбор.

Приглашение в магазин «Скобяная лавка»

Приглашаем вас в магазин строй- хозтоваров «Скобяная лавка» в Находке, где вы сможете найти инструменты, оборудование для ремонта и эксплуатации вашего дома, дачи, квартиры. Также найдете нужные вам гвозди, шурупы и другие скобяные изделия. Мы строим бани, туалеты, беседки, колодезные срубы, дачные домики из натуральной древесины. Печное литье любых форм и размеров удовлетворит самый взыскательный вкус. Магазин находится по адресу: улица Угольная, 59.











Как правильно уплотнять резьбу фум лентой

В сегодняшнем мастер-классе пойдет речь о правильном накручивании фум ленты на резьбовое соединение.

Конечно же существуют вариант, когда сначала накручивают лён, а потом все это дело обрабатывают сантехнической пастой. Но в этой статье я буду рассматривать именно вариант с использованием фум ленты. Такой вариант имеет место быть, но желательно его использовать на трубах холодного водоснабжения. Прежде чем накручивать фум ленту на резьбу, нужно сначала проверить количество витков, которые будут у нас на резьбовых соединениях. В моем случае угольник должен будет располагаться вот таким вот образом. Считаем, получилось 5 неполных, значит будет 4 витка.

Запомнили, а теперь можем переходить непосредственно к наматыванию фум ленты. И еще: любое резьбовое соединение практически всегда накручивается только по часовой стрелке. Фум ленту нужно накручивать в этом случае наоборот. Сейчас мы покажем, как это делается. Взяв катушку вот таким вот образом. Накладываем начало ленты на резьбу, придерживая ленту пальцем, чтобы она не сорвалась, пока мы не сделаем первый полный оборот.

Сделав первый полный оборот, можно уже свободно чуть-чуть натянуть. Видите, резьба продавилась. Большим пальцем придерживаем ленту или крутя уголок, накручиваем фум ленту на резьбу.

Некоторые крутят катушку вкруговую, но это неудобно с моей точки зрения. Намного удобнее, эффективнее и качественнее – получается именно таким образом. Витком 10 будет более, чем достаточно.

Сейчас вы также можете наблюдать вариант накручивания фум ленты на полипропиленовую комбинированную муфту.

Затем смело можно накручивать деталь в предыдущую. Итак, количество витков у меня изначально известно. Довольно-таки туго идет. Поэтому я и говорю, количество витков ленты 9-10 более чем достаточно.

Тонкости и ошибки

Если бы я изначально не считал количество витков, я б сейчас допустил ошибку и сделал 5 оборот. В таком случае уголок до конца б не дошел.

Потом мне бы пришлось повернуть уголок наоборот, но делать этого нежелательно. Так как при этом ослабевает линия резьбового соединения. Этот нюанс имейте в виду.

А теперь по поводу фум лент. На примере данного резьбового соединения я вам продемонстрировал самую тонкую. Бывают фум ленты и потолще. В таком случае количество оборотов вокруг резьбового соединения конечно же нужно уменьшить. Бывает, что при использовании более толстых фум лент – достаточно и 5-6 оборотов. Это тоже имейте в виду. Ив том и в другом случае, когда вы закручиваете – у вас должно идти туго. Ни в коем случае не должно идти свободно. Именно в этом и заключается качество резьбового соединения в плане протечек.

На этом тема с фум лентой закрыта. Делайте ремонт своими руками и не совершайте ошибок.

Все права на видео принадлежат: Ремонт своими руками

Как правильно герметизировать фитинги, ниппели и колодцы из нержавеющей стали

Фитинги из нержавеющей стали обладают многими желательными свойствами, но общей проблемой является заедание или заедание при сборке или разборке, также известное как истирание. Считается, что это вызвано холодной сваркой высоких точек чистого, не содержащего оксидов металла, оставшегося, когда оксидная пленка смещается из-за трения поверхностей друг о друга, особенно при нарезании резьбы сопрягаемых деталей той же марки и твердости поверхности.

Из-за чрезвычайной твердости нержавеющих сплавов и проблем, связанных с заеданием, герметизация резьбовых соединений из нержавеющей стали может быть намного более сложной, чем при работе с фитингами из латуни или бронзового сплава.

Следующая информация значительно снизит количество проблем и разочарований, которые иногда возникают у начинающих пользователей фитингов и аксессуаров из нержавеющей стали. Приведенная ниже информация объясняет проблемы, связанные с уплотнением резьбовых соединений из нержавеющей стали и нержавеющей стали, и значительно сокращает время обучения, обеспечивая плавный переход к использованию изделий из нержавеющей стали.

Существуют специальные ленты и герметики для резьбовых соединений, которые необходимо использовать во избежание истирания или заедания резьбы в результате окисления. Использование обоих вместе — проверенный метод герметичного соединения.

Серый ПТФЭ из нержавеющей стали (политетрафторэтилен) Лента для уплотнения резьбы Лента

Teflon® уже много лет используется во многих ящиках для инструментов. Он по-прежнему остается очень надежным решением для герметизации резьбы для систем водоснабжения и многих других сантехнических приложений.

Для герметизации резьбовых соединений NPT требуется специальная лента серого цвета, никелевый пигмент добавлен для использования на всех фитингах из нержавеющей стали.Он специально разработан для предотвращения истирания, заедания и коррозии. Качественная лента с высокой плотностью делает эту ленту отличным продуктом для герметизации крупной трубной резьбы из нержавеющей стали.

Дополнительную информацию о различных лентах с герметиком для резьб можно найти в нашем блоге «Лента с герметиком для резьб: где и как ее правильно использовать».

ИНСТРУКЦИИ ПО ПРИМЕНЕНИЮ :
  1. Используйте ленту шириной ½ дюйма.
  2. Поместите конец ленты на первую резьбу, не выходите за конец наружной трубной резьбы.Удерживая конец на месте большим пальцем, намотайте ленту в направлении, противоположном направлению, в котором наружная резьба трубы будет входить в фитинг. Обязательно держите ленту натянутой во время наматывания, чтобы она вошла в корень нити.
  3. При использовании ленты 3,5 или 4,0 мил намотайте три оборота. Для более тонкой ленты в 3,0 мил может потребоваться четыре-пять полных витков вокруг трубы.
  4. Привинтить стык обычным способом.

Примечание: Поврежденная / некачественная резьба может потребоваться более трех витков ленты PTFE.

Серый состав для трубной резьбы Magic Magic

Эта резьбовая смесь является универсальной, не заедающей, герметизирующей компаундой промышленного класса, которая обеспечивает герметичное уплотнение на всех типах пластика и металла, включая резьбовые соединения из нержавеющей стали, обладающие превосходными противозадирными свойствами.

Эта медленно сохнущая, мягко оседающая, незатвердевающая смесь для трубной резьбы не содержит свинца, нетоксична и используется для уплотнения резьбы на всех типах металлов. Идеально подходят для резьбовых соединений из нержавеющей стали, которые труднее уплотнять, но также могут использоваться для герметизации фитингов пластиковых труб, включая АБС, ПВХ, ХПВХ, поли и нейлон.

ИНСТРУКЦИИ ПО ПРИМЕНЕНИЮ :
  1. Надевайте перчатки и защитные очки.
  2. Очистите резьбу от грязи, жира, излишков масла или посторонних материалов (Grey Magic придерживается масляной резьбы).
  3. Перед использованием хорошо перемешать.
  4. Обильно нанесите кистью на наружную резьбу.
  5. Привинтить стык обычным способом.

ПРИМЕЧАНИЕ: Хранить в прохладном, хорошо вентилируемом месте. Хранить контейнер плотно закрытым.

Для обеспечения герметичности соединений из нержавеющей стали было доказано, и настоятельно рекомендуется, чтобы установщик сначала намотал трубную резьбу серой лентой для уплотнения резьбы из ПТФЭ из нержавеющей стали двух или более толщины, а затем нанес на нее состав для резьбы Gray Magic Pipe Thread. Это практика, необходимая для труб большого диаметра из нержавеющей стали от 4 дюймов и более. Доказано, что она очень эффективна для предотвращения утечек на всех размерах резьбовых соединений из нержавеющей стали!

Методы уплотнения | Адапталл

Портовые фитинги — Коническая и параллельная резьба

При работе с фитингом порта первым шагом к идентификации резьбы является определение того, является ли резьба параллельной или конической. Параллельность означает, что стенки резьбы прямые; в то время как конус означает, что стенки резьбы, если они будут продолжены в продольном направлении, в конечном итоге встретятся.Уплотнение необходимо использовать для всех параллельных фитингов в порте, за исключением фитингов Cutting Face, однако они встречаются довольно редко. Важно отметить, что BSPT (труба британского стандарта — коническая) может уплотняться в параллельный порт BSP, а метрическая коническая резьба может входить в параллельный метрический порт.

Этот первый шаг поможет вам исключить несколько возможных типов резьбы, а также, возможно, раскрыть метод герметизации. Для параллельной резьбы в порте фитинг обычно герметизируется в верхней части резьбы с помощью уплотнительного кольца или уплотнения.Фитинг с конической резьбой обычно уплотняется за счет заклинивания резьбы металл-металл. Перед установкой наносится резьбовой герметик, чтобы уменьшить утечки на конической резьбе.

Коническая наружная резьба X Коническая внутренняя резьба Параллельная наружная резьба X Параллельная внутренняя резьба Наружная коническая X Параллельная резьба
Уплотнения через резьбовые клинья Уплотнения через уплотнительное кольцо / склеенное уплотнение Уплотнения через резьбовые клинья
BSPT БСПП M-BSPT X F-BSPP (только порт / фиксированная розетка)
Метрический конус Метрическая система M-метрический конус X F-метрический (только порт / фиксированная внутренняя резьба)
NPT SAE Уплотнительное кольцо Boss

Расширяющееся седло против конического седла против шарового седла

Способность правильно определять посадочные места, фаски и их соответствующие углы также может быть преимуществом для общей идентификации фитинга. Расширяющиеся седла относятся к выступающему «конусу» на наружной резьбе, а также к соответствующему перевернутому конусу на внутренней резьбе. Фаска — это термин, обозначающий скошенную изнутри уплотнительную поверхность внутри наружной резьбы, которая сопрягается с коническим гнездом с внутренней резьбой и обычно имеет угол 30 ° / 60 °. Обратите внимание, что язык является взаимозаменяемым, т. Е. Фаски также могут называться перевернутыми расклешенными сиденьями и наоборот.

Однако под шариковыми седлами

понимается сферическая уплотнительная поверхность внутри внутренней резьбы (только вертлюг), которая уплотняется с фаской на внутренней стороне наружной резьбы.Все эти системы уплотнения имеют общую черту, заключающуюся в том, что в местах соприкосновения охватываемой и охватывающей поверхностей (не включая резьбу) создается уплотнение «металл-металл».

Расширяющееся седло Коническое седло Шаровое седло
JIC БСПП Метрическая (внутренняя поворотная)
JIS DIN DKO Метрическая NPSM (седло шарика из латуни)
Komatsu NPT (Вертлюг с внутренней резьбой NPSM)
Метрическая система Китая GB 37/74

Торцевое уплотнение против уплотнения бобышки

Фитинги с торцевым уплотнением и с уплотнением бобышки используют герметичное уплотнительное кольцо для создания уплотнения. Разница в том, что фитинги с торцевым уплотнением имеют уплотнительное кольцо, расположенное в области с канавками на конце наружной резьбы, в то время как фитинги с торцевым уплотнением имеют уплотнительное кольцо, расположенное в основании наружной резьбы. Соответствующий фитинг с внутренним торцевым уплотнением имеет плоскую уплотнительную поверхность, которая входит в зацепление с уплотнительным кольцом в охватываемом фитинге и сжимает его, когда фитинги соединяются с резьбой, и создает уплотнение. Фитинги с внутренней резьбой Boss Seal, с другой стороны, имеют рифленую «бобышку» перед первой резьбой, которая закрывает уплотнительное кольцо на наружной резьбе, тем самым создавая уплотнение.

Самым популярным типом фитингов с торцевым уплотнением является уплотнительное кольцо с торцевым уплотнением, однако его можно легко спутать с фитингами с торцевым уплотнением HIAB или GB, которые также используют торцевое уплотнение. Самым популярным типом фитингов с уплотнением бобышки является уплотнительное кольцо бобышки, однако его можно легко спутать с метрическим стандартом ISO 6141, в котором используются метрическая резьба и уплотнение бобышки.

Типы фитингов с уплотнением бобышки
Типы фитингов с торцевым уплотнением
Торцевое уплотнение уплотнительного кольца SAE Уплотнительное кольцо Boss
HIAB Метрическая система ISO 6141
Торцевое уплотнение, метрическое, китайское, GB

Уплотнение металл к металлу

Одним из более редких методов герметизации фитинга в порту является герметизация металла по металлу, также известная как режущая поверхность или тип B.Эта конструкция создает уплотнение с помощью острой «режущей поверхности» в основании наружной резьбы, которая врезается в плоские поверхности или «пятно», окружающие порт, когда фитинг затягивается и затягивается.

Тип B с режущей кромкой доступен в BSPP (ISO 1179-4) и метрических (ISO 9974-3) размерах, хотя его обычно ошибочно идентифицируют как обычный BSPP или метрический фитинг с портом с отсутствующим уплотнением. Найдите на фитинге с наружной резьбой приподнятую внешнюю часть, где должна была бы проходить шайба или уплотнение; если он существует, это означает, что фитинг является режущей гранью.

Трубные фитинги 24 ° DIN

Фитинги

DIN имеют конический угол горловины 24 ° внутри наружной резьбы. Для обеспечения соединения трубки трубная гайка затягивается поверх метрической резьбы (для установки рекомендуются закаленные корпуса фитингов для предварительной сборки), при этом трубка зажимается обжимным кольцом или врезным кольцом. За счет того, что гайка надежно прикреплена к трубному фитингу, оба сжимают врезное кольцо, которое удерживает узел на месте и создает уплотнение. Этот тип уплотнения также включает фитинги Kobelco, которые, по сути, представляют собой метрическую резьбу серии L с резьбой 1.Шаг резьбы 5 мм для всех размеров.

Фитинги и аксессуары

DIN 24 ° относятся к одному из трех классов давления : серия LL для сверхлегких условий эксплуатации, серия L для легких условий эксплуатации и серия S для тяжелых условий эксплуатации.

Метрические компрессионные фитинги 24 ° Типы
Труба DIN
Kobelco
Японский металлургический завод (JSW)
Французский ГАЗ

Уголки уплотнительной поверхности

Угловые уплотнительные поверхности на фитингах могут использоваться для облегчения идентификации фитингов.Есть несколько способов определить этот угол, например, с помощью измерителя угла или профильного проектора.

Внутренняя фаска 24 ° Внутренняя фаска 30 ° 30 ° Внешний отбортованный 37 ° Внешний отбортованный Внешний отбортованный под 45 ° Нет /
Плоский
DIN Метрическая система БСПП Komatsu JIC SAE 45 ° ORFS
Kobelco DIN 7631 Метрическая система JIS GB Метрическая система (китайский) AN 45 ° ORB
JSW NPTF / NPSM ISO 6149 Метрическая система
Французский ГАЗ BSPP и метрический порт
Китайское торцевое уплотнение, метрическая система
BSPT

Сборка пластиковых фитингов с резьбой | LASCO Фитинги

Правила сборки пластиковых фитингов с резьбой

Сегодня миллионы миль пластиковых трубопроводов с резьбовыми соединениями обеспечивают надежное обслуживание без утечек. Однако небольшой процент этих резьбовых пластиковых фитингов может протечь или сломаться. Причина тому — неправильная сборка резьбовых соединений.

Вот некоторые из правил, которые можно и нельзя делать при сборке стыков из ПВХ:

  • Не затягивайте шарниры слишком сильно, «повернув их еще на один оборот для уверенности». Затяните пальцами плюс один или два оборота — не более.
  • Не оборачивайте тефлоновую ленту, тефлоновую пасту или смазку для труб для придания объема или смазки стыка. Используйте герметик для резьбовых соединений.
  • Не используйте «более прочные» резьбовые фитинги Schedule 80, полагая, что они могут решить проблему раскола из-за чрезмерной затяжки.
  • Используйте только резьбовые фитинги Schedule 40 с трубами и фитингами Schedule 40.
  • Не затягивайте слишком сильно.
  • Затяните пальцами плюс один или два оборота.

На фитингах с наружной резьбой из ПВХ каждая последующая резьба имеет диаметр немного больше, чем предыдущая. Внутренние резьбы постепенно уменьшаются.Это называется конусом, и величина конуса указывается (1¾ градуса) в американском национальном стандарте B2.1. Все производители труб добровольно следуют этим стандартам, чтобы гарантировать своим клиентам, что они получают качественные материалы.

Поскольку резьба сужается, дополнительные витки вызывают растяжение или «деформацию» охватывающей части. Это разорвет фитинг с внутренней резьбой так же, как клин, забитый кувалдой, разрубит пень.

Степень деформации увеличивается по мере уменьшения размера трубы.Поэтому резьбовые соединения меньшего диаметра легче разделить, чем резьбовые соединения большего диаметра. Также легче перетянуть фитинги меньшего диаметра, потому что их сопротивление крутящему моменту меньше. В таблице 1 приведены уровни деформации и растягивающего напряжения в зависимости от диаметра трубы.

«Напряжение» (растягивающее напряжение) — это сила деформации наружной резьбы, умноженная на сопротивление ПВХ. Сопротивление ПВХ составляет 400 000 фунтов на квадратный дюйм (psi). Напряжение на один оборот после затяжки вручную для однодюймовой трубы из ПВХ составляет.00447, поэтому напряжение на оборот составляет 1788 фунтов на квадратный дюйм. Таким образом, однодюймовое резьбовое соединение из ПВХ, затянутое на четыре оборота после затяжки вручную, будет развивать растягивающее напряжение 7152 фунтов на квадратный дюйм. Соединение обязательно выйдет из строя, поскольку напряжение превышает предел прочности ПВХ на разрыв 7000 фунтов на квадратный дюйм, даже без добавления растягивающего напряжения, вызванного давлением внутри ирригационной системы (максимум до 2000 фунтов на квадратный дюйм).

Таблица 1
Уровни деформации и растяжения ПВХ Резьбовые соединения
(Приложение 40 и 80)

Затяжка от руки + 2 оборота

Размер

Деформация / поворот

Напряжение / поворот

Максимально допустимый

Гидростатическое напряжение

(IPS)

(дюйм / дюйм)

(фунт / кв. Дюйм)

(фунт / кв. Дюйм)

½

0.00588

2352

6704

¾

0,00461

1844

5688

1

0,00447

1788

5576

1 ¼

0.00349

1396

4792

1 ½

0,00302

1208

4416

2

0,00239

956

3912

2 ½

0. 00287

1148

4296

3

0,00234

936

3872

4

0,0018

720

3440

Правильный способ сборки резьбового соединения из ПВХ — схема 40 или 80 — затягивать вручную плюс один-два оборота, но не более.Два оборота после затяжки вручную плюс напряжение давления в системе находится в пределах прочности на разрыв одного дюйма ПВХ. ([1,788 фунтов на квадратный дюйм x 2] + 2000 фунтов на квадратный дюйм = 5 576 фунтов на квадратный дюйм).

Не используйте тефлоновую ленту, тефлоновую пасту или смазку для труб. Обязательно используйте герметик.

Тефлоновая лента, тефлоновая паста и трубная смазка предназначена для металлических труб и фитингов. Соединения фитингов металл-металл затянуть труднее, чем пластмассовые; поверхности имеют тенденцию к истиранию без использования таких смазок, как тефлон или смазка для труб.Пластиковая арматура в этой смазке не нуждается.

Когда тефлоновая лента оборачивается вокруг пластиковой наружной резьбы, она увеличивает напряжение и напряжение при растяжении. Большинство установщиков имеют тенденцию неправильно наматывать ленту нескольких толщин вокруг наружной резьбы, что еще больше увеличивает пятно и напряжение.

Тефлоновая паста и смазка для труб, как и тефлоновая лента, делают резьбовые соединения скользкими. Их использование на фитингах из ПВХ может вызвать перенапряжение.

При работе с резьбовыми пластиковыми фитингами использовать соответствующий герметик.Правильный герметик для резьбовых соединений не затвердевает, совместим с пластиком и не добавляет скользкости.

Незатвердевающий состав под давлением воды вдавливается в потенциальные места утечки, тем самым выполняя функцию истинного уплотнения. Ленты и упрочняющие пасты допускают появление утечек, когда соединение откручивается, механически изгибается или расширяется при повышении температуры.

Герметик должен быть совместим с пластиком. Герметики для труб многих марок содержат масла, растворители или носители, которые могут повредить пластик.Соответствующий герметик должен быть сертифицирован производителем, чтобы быть безвредным для материала фитинга и не загрязнять жидкость в трубе.

И, наконец, герметик не должен смазывать соединение до такой степени, что допускается чрезмерное затягивание. Всем этим требованиям удовлетворяют несколько герметиков, представленных на рынке.

Не используйте резьбовые фитинги Schedule 80 в системе Schedule 40. Используйте одинаковые резьбовые фитинги Schedule с теми же трубами и фитингами Schedule.

Многие монтажники систем пластиковых трубопроводов, которые сталкиваются с проблемами при разделении, полагают, что фитинги Schedule 40 являются слабыми. Они делают вывод, что проблему можно решить, перейдя на «более сильную» арматуру Графика 80. В этом рассуждении есть несколько заблуждений.

Во-первых, все проблемы, связанные с чрезмерной затяжкой, применимы к системам Schedule 80 в той же степени, что и к Schedule 40. Хотя стенки резьбовых фитингов с внутренней резьбой Schedule 80 толще, толщина стенки не влияет на уровни напряжений и деформаций. См. Таблицу 1.

Во-вторых, установщики считают, что системы Schedule 80 сильнее, потому что они имеют более высокое номинальное давление, чем системы Schedule 40.Это верно только при сравнении систем с компонентами, скрепленными вместе с растворителем. См. Таблицу 2. Если ввести хотя бы одну трубу или ниппель с резьбой из ПВХ, рейтинг всей системы должен быть снижен на 50 процентов.

Таблица 2
Максимальное номинальное статическое давление * для ПВХ типа 1120 при 73 ° F

Размер

График 40

График 80

(IPS)

Сварка растворителем

Сварка растворителем

Резьбовое соединение

½

600

850

425

¾

480

690

345

1

450

630

315

370

520

260

330

470

235

2

280

400

200

300

420

210

3

260

270

185

4

220

320

160

Это снижение рейтинга связано с уменьшением толщины стенки фитинга за счет резьбы. Кроме того, большинство пластиков, включая ПВХ, «чувствительны к надрезам». Когда гладкая стенка пластмассовой детали надрезается, деталь теряет значительную часть своей первоначальной прочности, точно так же, как толстый лист стекла ломается по нанесенной на ее поверхности линии. Поэтому наличие даже одного резьбового фитинга в системе требует сокращения на 50%.

Помня о том, что можно и чего нельзя делать, можно избежать многих ненужных головных болей и затрат, связанных с неправильно установленными системами.

ПВХ фитинг типа резьбы

В производстве фитингов из ПВХ используется множество различных стилей резьбы.Ниже объясняются некоторые из часто используемых стилей резьбы и их чувствительность к изгибающим нагрузкам. Охватываемые стили включают стандартную V-образную резьбу, контрольную резьбу и резьбу ACME.

Стандартная «V» резьба

Большинство пластиков, включая ПВХ, чувствительны к надрезам. Стекло, поскольку это очень чувствительный к зазубринам материал, является очень хорошим примером.

Для резки стекла на поверхности делается зарубка. Выемка создает высокую концентрацию напряжений или концентрацию напряжений, что обозначено красной областью на диаграмме выше.Приложение изгибающей нагрузки приведет к разрушению стекла по пазу напряжения или надрезу.

Резьба может создавать одинаковые концентрации напряжений, создавая связанные типы концентраторов напряжений, которые могут привести к трещинам. Типичная машинная и трубная резьба имеет профиль, основанный на V-образной выемке.

Напряжение, возникающее в точке «V», функционально снижает прочность резьбы. Вот почему рабочее давление фактически снижается на 50% в системах, в которых используются пластиковые фитинги с резьбой, по сравнению с системами, в которых используются только фитинги без резьбы.

Поперечная резьба

Некоторые производители производят поворотные шарниры с альтернативным стилем профиля резьбы, называемым резьбой «Buttress». Они продвигают косые зазубрины на своих нитях как добавку прочности. На самом деле эти резьбы «Buttress» все еще имеют V-образную выемку в основании профиля резьбы, что, следовательно, делает ее чувствительной к изгибающим нагрузкам. Прочность этой арматуры по-прежнему существенно снижена.

Резьба ACME

Резьба ACME имеет конфигурацию, в которой отсутствует V-образная выемка.Это специальная резьба, которая обеспечивает зазор с трубами любого диаметра, обеспечивая при этом высокую прочность. Резьба ACME менее чувствительна к изгибающим нагрузкам, поскольку на ней нет V-образной выемки.

Поворотные шарниры и соединения

LASCO имеют конструкцию резьбы ACME. Этот элемент конструкции обеспечивает высокое качество детали, которая менее подвержена поломке. Дополнительной особенностью резьбы в стиле ACME является то, что она обеспечивает «свободное» и «легкое» перемещение вплоть до надлежащего зацепления. Эта особенность предотвращает «заедание», «блокировку» или «заедание», которые характерны для деталей с резьбой из ПВХ.

Резьбовой пластик в системах

LASCO Fittings Inc. включила эту статью Института пластмассовых труб о пластиковых резьбовых соединениях в системах. Обсуждаются рекомендации по добавлению резьбовых пластиковых фитингов в систему.

Хотя резьбовые термопластические системы не рекомендуются для систем высокого давления, схем трубопроводов, где утечки могут быть опасными, или для труб большого диаметра (более 2 дюймов), они имеют два определенных преимущества. Их можно быстро разобрать для временного демонтажа и использовать для соединения пластмассовых и непластиковых материалов.Следующие рекомендации по выполнению резьбовых соединений в термопластичных трубах и фитингах должны соблюдаться и адаптированы из Института пластиковых труб:

  1. Нарезать резьбу только на трубы с толщиной стенки, равной или большей, чем у трубы Списка 80.
  2. Для труб с номинальным давлением из ПВХ и ХПВХ уменьшите номинальное давление трубы с резьбой наполовину по сравнению с трубой без резьбы.
  3. Для нарезания резьбы используйте только трубные фильеры, предназначенные для пластика. Держите матрицы чистыми и острыми.Не режьте ими другие материалы.
  4. Тиски для удержания трубы во время нарезания резьбы и трубный ключ должны быть спроектированы и использоваться таким образом, чтобы труба не была повреждена. Рекомендуются ленточные ключи. При необходимости в конец трубы можно вставить деревянные заглушки, чтобы предотвратить деформацию стенки трубы.
  5. Для нарезания резьбы можно использовать следующую общую процедуру: — Используйте матрицу с соответствующими направляющими, чтобы матрица начиналась и выходила перпендикулярно оси трубы.Любые заусенцы или острые края на направляющей, которые могут поцарапать трубу, должны быть удалены. — Не используйте смазочно-охлаждающую жидкость. Однако иногда капля масла может попадать на резак. Это предотвращает дребезжание и способствует получению чистых и гладких нитей.
  6. Перед сборкой резьбу следует смазать и загерметизировать незатвердевающей смазкой для труб.
  7. При выполнении резьбовых соединений следует соблюдать осторожность, чтобы не перетянуть соединение. Как правило, достаточно сделать один-два оборота после затяжки вручную. Дальнейшее затягивание может привести к разделению пластмассовых деталей с внутренней резьбой.

Переходы от пластиковых трубопроводов могут быть выполнены с помощью фланцев, резьбовых соединений или штуцеров. Фланцевые соединения ограничены 150 фунтами на квадратный дюйм, а резьбовые соединения ограничены 50% номинального давления трубы.

ИНСТИТУТ ПЛАСТИКОВЫХ ТРУБ (PPI) Подразделение Общества пластмассовой промышленности, Inc.
250 Park Avenue, Нью-Йорк, Нью-Йорк 10017 (212) 687-2675

Почему не работают резьбовые соединения

Чтобы понять, что происходит при затяжке резьбового соединения, мы должны понимать механику затяжки соединения. Во-первых, давайте рассмотрим, что происходит, когда стандартное соединение болта и гайки затягивается, чтобы скрепить два объекта вместе. Подумайте о соединении болтами двух стальных стержней. Когда гайка натягивается на болт, гайка вращается свободно, и гайка легко вращается по длине резьбы. Поскольку стальные стержни зажаты вместе, гайка больше не «свободно вращается», но обеспечивает сопротивление вращению или крутящему моменту.

Крутящий момент 45 фунтов на болте 3/8 дюйма дает силу растяжения 7000 фунтов

Чем больше поворачивается гайка, тем больше сопротивление или крутящий момент.Дополнительное вращение гайки и ее перемещение по резьбе прикладывает зажимное усилие к стальным стержням. Увеличение крутящего момента частично компенсируется сжатием, прилагаемым к стальным стержням. При этом гайка пытается протянуть головку болта через отверстие в штанге. Вытягивание болта или растяжение являются ключевой частью успешных болтовых соединений. Во многих высокотехнологичных приложениях мера зажимного усилия определяется удлинением или растяжением болта как более точная величина, чем показание крутящего момента.Прочность на растяжение стального вала, болта в этом примере и его удлинение более согласованы, чем показания крутящего момента болтов и гаек, которые могут иметь ржавчину, смазку, несовершенную резьбу и процедуру затяжки. Но для установщика герметичность соединения обычно принимается как сопротивление гайки вращению или крутящий момент, необходимый для ее дальнейшего вращения. Это означает, что ощущение плотного соединения является результатом приложения нагрузок, которые деформируют или растягивают соединительные элементы.

Теперь, используя информацию, которую мы только что рассмотрели, давайте объясним, что происходит, когда затягивается соединение с конической трубной резьбой. Так же, как болт и гайка, до тех пор, пока не будет присутствовать зажимное усилие, коническая резьба будет «свободно вращаться», пока не исчезнет зазор между наружной и внутренней резьбой. По мере того, как два компонента скрепляются друг с другом на большее количество оборотов, внутренние силы увеличиваются.

Национальная трубная резьба имеет конус в 1¾ °, что означает, что каждая наружная резьба немного больше в диаметре, чем предыдущая, а внутренняя резьба постепенно уменьшается.Для трубной резьбы 1 дюйм угол конуса означает, что каждая смежная резьба составляет 0,0055 дюйма, или примерно толщину этой страницы, различается диаметром. По мере того, как наружная и внутренняя резьбы проходят «свободный ход», части заклиниваются вместе, в результате чего охватывающая деталь растягивается, в то время как охватываемая часть слегка сжимается. Этот конус означает, что, когда резьба затягивается вручную, любое дополнительное заклинивание двух частей вызовет деформацию охватывающих частей. Поскольку практически все материалы сильнее при сжатии, чем при растяжении.Даже если и охватываемая, и охватывающая резьбовые части имеют одинаковую прочность или материал, охватывающая часть будет растягиваться до разрушения до того, как охватываемая часть разрушится под нагрузкой сжатия. . Помните, что герметичность соединения — это результат сопротивления материалов растяжению. Сталь имеет предел прочности на растяжение или сопротивление растяжению примерно в семь раз больше, чем ПВХ, что означает, что пластиковое соединение будет иметь гораздо меньший крутящий момент или ощущение на ощупь, чем металлические фитинги.

Диаметр шага

Это означает, что для каждого поворота после затяжки вручную или «свободного хода» охватывающая часть растягивается больше, чем сжимается охватываемая часть.Наибольшее напряжение, развиваемое в резьбовом соединении конической трубы, приходится на делительный диаметр.

Шаговый диаметр — это точка, которая находится посередине между впадиной и вершиной резьбы. Именно на делительном диаметре резьбового соединения начинается любая трещина или разрушение, которые затем распространяются наружу через стенку фитинга. Поскольку трещина возникает на промежуточном диаметре, любая дополнительная толщина стенки компонента с внутренней резьбой обеспечивает слабую защиту от отказа из-за чрезмерной затяжки.

Чтобы понять, почему наибольшие нагрузки приходятся на делительный диаметр, мы должны увидеть, как распределяются нагрузки от заклинивания. Давайте для этого примера возьмем трубную резьбу диаметром 1 дюйм! Деформация — это изменение диаметра при каждом обороте резьбового соединения, в этом примере делительный диаметр увеличивается на 0,0055 дюйма на каждый полный оборот. Поскольку делительный диаметр на конце внутренней резьбы составляет 1,230, а увеличение диаметра на 0,0055 дюйма за каждый оборот, это дает деформацию 0,00447 дюйма / дюйм. Принимая во внимание, что изменение делительного диаметра на внешней стенке фитинга размером 1.673 будет 0,00329 дюйма / дюйм

Обратите внимание, что растяжение на внешнем диаметре охватывающей части меньше, чем на делительном диаметре, что указывает на то, где находится наибольшая деформация. Напряжение или растягивающее напряжение — это сила, создаваемая развивающейся деформацией, умноженная на сопротивление материала для увеличения, в данном случае ПВХ. Поскольку сопротивление растяжению или модуль упругости ПВХ составляет 400 000 фунтов на квадратный дюйм. Это означает, что нагрузка на эту резьбовую часть размером 1 дюйм на делительном диаметре составляет; .00447 x 400 000 или 1788 фунтов на квадратный дюйм / оборот. Поэтому с ПВХ, имеющим предел прочности на разрыв 7000 фунтов на квадратный дюйм, легко увидеть, что всего несколько оборотов после затяжки вручную или «свободного хода» могут привести к выходу из строя фитингов из ПВХ. Если мы затянем соединение на 3,9 оборота от руки, мы превысим прочность ПВХ и вызовем его растрескивание.

Правильный способ сборки резьбового соединения из ПВХ — Schedule 40 или 80 — затянуть вручную плюс один-два оборота, но не более. Два оборота после затяжки вручную плюс напряжение давления в системе находится в пределах прочности на разрыв одного дюйма ПВХ.Рабочее давление трубы из ПВХ основано на уровне напряжения 2000 фунтов на квадратный дюйм. Это означает, что резьбовое соединение с внутренней резьбой 1 дюйм подвергается кольцевому напряжению 7,364 фунтов на квадратный дюйм при затяжке всего за три оборота после затяжки вручную и ниже номинального рабочего давления трубы. Как видите, в этом случае соединение находится на грани отказа.

(1788 фунтов на квадратный дюйм x 3) + 2000 фунтов на квадратный дюйм = 7364 фунта на квадратный дюйм

В таблице ниже показано напряжение на один виток, число оборотов до отказа и деформации, возникающие в резьбовых соединениях труб другого размера.Важно отметить, что наиболее распространенные резьбовые соединения, менее 1 дюйма, могут треснуть фитинг из ПВХ с внутренней резьбой всего за несколько оборотов после затяжки вручную.

Как же, спросите вы, правильно сделать пластиковое соединение фитинга? Во-первых, мы должны признать, что часть с внутренней резьбой должна быть самой прочной. Если соединение выполнено из разных материалов, таких как металл и ПВХ, то часть с наружной резьбой должна быть пластиковой, чтобы обеспечить наименьшую вероятность выхода из строя соединения.Если соединение полностью пластмассовое и используется герметик для резьбы, его химический состав должен быть совместим с используемыми материалами. Поскольку герметик или ленты, содержащие тефлон ® , уменьшают трение, они будут маскировать нагрузки и напряжения, прилагаемые во время последовательности затяжки. Из-за зазора между впадиной или впадиной и выступами сопряженной резьбы существует небольшой спиральный путь утечки, который увеличивает длину резьбового соединения. Этот путь утечки должен быть загерметизирован, и это причина использования герметика для резьбы.Обратите внимание, что я не сказал «смазка». Смазывающие свойства резьбовых герметиков могут скрывать сопротивление, которого монтажник ожидает при затяжке соединения. Это приводит к чрезмерной затяжке, чтобы получить «ощущение» отсутствия утечек, при этом возникает чрезмерное напряжение, связанное с заклиниванием охватываемого и охватываемого компонентов вместе.

Процедура выполнения герметичных соединений, которые не вызовут разъединения фитингов, проста! Затяните соединение вручную, а не вручную, затем затяните еще на 1-2 оборота. Этот метод обеспечивает герметичное соединение без чрезмерного напряжения внутри соединения. Важно понимать, что герметик для трубной резьбы; особенно те, которые сделаны с тефлоном ® , смазывают резьбу и вводят установщика в заблуждение, полагая, что соединение не туго.

Хороших тем! | ДВИГАТЕЛЬ

Для специальных резьбовых креплений двигателя требуется надлежащая смазка или нанесение химического покрытия для достижения идеального уплотнения или фиксации положения, достижения правильного значения крутящего момента или просто предотвращения нежелательного заедания, вызванного коррозией.

Применение (или ее отсутствие) обработки резьбы часто может означать разницу между надежным и ненадежным узлом.

Зажимные нагрузки резьбовых соединений достигаются либо при затяжке крутящего момента, либо при затяжке под углом, в зависимости от области применения. Указанные зажимные нагрузки важны во всех случаях, но особенно важны для основной крышки, головки цилиндра, шатуна и таких компонентов, как верхние крышки распределительных валов. Чтобы применить значения крутящего момента, которые приведут к достижению желаемой зажимной нагрузки, в идеале вам необходимо устранить как можно большее трение резьбы, чтобы приложенный крутящий момент служил для достижения необходимой зажимной нагрузки.Например, если приложение требует значения крутящего момента 60 фут-фунтов, при неправильной установке или неправильной смазке резьба создаст 20 фут-фунтов. трения, которое необходимо преодолеть, то теоретически вы прикладываете только 40 фут-фунтов. крутящего момента по направлению к целевой зажимной нагрузке.

Фото Джима Гибсона [/ caption]

Чтобы максимизировать усилия по достижению надлежащих зажимных нагрузок, всегда учитывайте резьбу, как наружную, так и внутреннюю, а также поверхности трения, включая нижнюю сторону головок болтов, нижнюю сторону гаек и обе стороны шайб.

Первая область, которую нужно адресовать, — это состояние потока. Убедитесь, что все резьбовые отверстия с внутренней резьбой чистые, а резьба находится в хорошем состоянии. Для очистки отверстия используйте винтовую щетку и растворитель, а затем сжатый воздух. Если отверстие слепое, перед приложением зажимной нагрузки убедитесь, что на дне не скапливается влага или мусор, который может вызвать опускание болта до дна. Подумайте о том, чтобы пропустить через отверстие специальный метчик-метчик, который предназначен для очистки и изменения формы резьбы, а не для резки и удаления металла.

Обратите внимание на смазку резьбы. Опубликованные значения крутящего момента основаны на конкретной смазке поверхности резьбы, которая может включать моторное масло, герметик для резьбы, специальную смазку для резьбы на основе молибдена или другую смазку для узлов высокого давления. Использование неправильного типа смазки может привести к недостаточной или чрезмерной затяжке из-за фрикционных характеристик смазки.

Смазка на основе молибдена обычно требует меньшего крутящего момента из-за пониженного коэффициента трения. Например, если спецификация затяжки болта составляет 60 футов. -фунтов. При работе с моторным маслом использование молибденовой смазки может привести к увеличению зажимной нагрузки и растяжению болта. Если по спецификации требуется затяжка с молибденом, использование масла может привести к снижению зажимной нагрузки, поскольку динамометрический ключ должен противодействовать дополнительному трению резьбы. Если вы используете послепродажные основные болты, болты головки или стержня, в инструкциях по крутящему моменту могут быть указаны два набора значений крутящего момента — один для использования масла и один для использования молибденовой смазки. Дело в том, чтобы обращать внимание на указанный смазочный материал, а также на значение крутящего момента.Даже при использовании затяжки «крутящий момент + угол» (с новыми болтами оригинального производителя) получение точного начального крутящего момента все еще зависит от чистоты и целостности резьбы, а также от типа смазки для резьбы.

Когда требуется смазка превосходного качества, снижающая трение, два распространенных и популярных варианта — это смазка ARP moly и смазка CMD.

Примечание: Новые болты головки цилиндров или главной крышки могут иметь покрытие черной оксидной пленкой. Хотя это защищает резьбу от ржавчины, поверхность из черного оксида может препятствовать достижению точных значений крутящего момента, даже если она покрыта соответствующей смазкой.Конечно, это приводит к придиркам, но подумайте о том, чтобы очистить черный оксид в областях резьбы (с помощью растворителя и кисти или путем погружения в соляную кислоту и полоскания).

Фиксаторы резьбы

Химикат, который «фиксирует» гайку или болт на месте, обычно называется фиксатором резьбы . Это анаэробная жидкость или гель, который после отверждения фиксирует застежку на месте, предотвращая нежелательное ослабление. Термин анаэробный означает, что химическое вещество разработано для отверждения в отсутствие кислорода.Даже если его можно нанести на резьбу болта и отложить в сторону, отверждение не произойдет до тех пор, пока болт не будет установлен, когда химикат зажат между резьбой зацепления и воздух (содержащий кислород) будет удален.

После того, как болт установлен и весь кислород удаляется в области резьбы, химикат начинает отверждаться и полностью затвердевать, фактически склеивая резьбу болта с внутренней резьбой, эффективно создавая единый унифицированный узел.

Во влажном состоянии анаэробный герметик также служит смазкой для резьбы, облегчая установку болтов и установку крутящего момента.

Анаэробные препараты с блокировкой резьбы доступны с различной силой сцепления. Шкафчики от низкой до средней прочности можно использовать практически для любого затвора. Такой уровень прочности предотвращает ослабление болтов и позволяет производить разборку в будущем. Однако некоторые высокопрочные шкафчики предназначены только для полупостоянного или постоянного закрепления предметов, например для закрепления штифтов коромысла или прикрепления запрессованной втулки.

На рынке представлено множество покрытий для резьбы от Fel-Pro, Loctite / Permatex, Silver Seal и других, которые обеспечивают разную степень прочности фиксации, смазки, уплотнения и / или защиты от задиров. Убедитесь, что вы тщательно подбираете продукт для приложения; ошибка здесь может потребовать дорогостоящего исправления.

Противозадирные смазки

Противозадирная смазка предназначена для предотвращения коррозии резьбового соединения и истирания, а также для облегчения снятия крепежа в будущем. Несколько распространенный тип противозадирной смазки может включать смесь алюминиевых, медных и графитовых смазок с диапазоном температур от -60 ° до 1600 ° F, обеспечивая приемлемую защиту резьбы для различных применений.Специально для высокотемпературных областей, таких как выхлопные системы и свечи зажигания, кислородные датчики, кабельные соединения аккумуляторной батареи, датчики детонации и т. Д., Противозадирная паста на основе меди, рассчитанная на более высокие температуры, может обеспечить превосходные характеристики защиты от истирания и простоты удаления.

Для применений с более высокими температурами можно использовать никелевый противозадирный состав, разработанный для применений с более высоким давлением, которые связаны с поверхностями из сплавов и / или экзотических сплавов.

Примечание: При установке крепежа из нержавеющей стали (болт, шпилька или гайка) имейте в виду, что некоторые сорта нержавеющей стали относительно мягкие и могут иметь тенденцию к истиранию при установке всухую или слишком быстро (например, при нагреве во время установка).Рекомендуется слегка покрыть резьбу из нержавеющей стали антизадирным составом, чтобы избежать потенциальных проблем с удалением в будущем.

Резьбовые герметики

В ряде ситуаций требуется герметизация резьбы для предотвращения прохождения жидкостей или давления (топливо, масло, охлаждающая жидкость, вакуум). Болт головки цилиндров может проходить в водяную рубашку или через открытую платформу головки (подвергая резьбу воздействию охлаждающей жидкости или масла под давлением), или трубная заглушка может использоваться для герметизации картера или масляного канала, или резьбовой фитинг может входить в область вакуумного порта во впускном коллекторе.В любом случае резьба должна быть покрыта герметиком, чтобы предотвратить утечку.

Доступно несколько способов герметизации. Некоторые из них, например тефлоновый герметик, готовы к использованию сразу и отверждаются в течение 24 часов. Некоторые из них анаэробны и отверждаются только после установки болта. Другие высушены растворителем, и перед сборкой необходимо дать им возможность дышать (позволяя растворителям испариться).

Тефлоновый герметик для резьбовых соединений уже давно является фаворитом для герметизации резьбовых фитингов гидравлических, гидравлических и пневматических соединений.Тефлоновая паста смазывает резьбу и обеспечивает немедленное уплотнение резьбовых соединений двигателя, таких как датчики, заглушки и водопроводные соединения для масла, топлива, вакуума, охлаждающей жидкости или масла. Тефлоновая паста также обеспечивает примерно 24-часовое окно для окончательной корректировки. Например, рабочий диапазон тефлонового герметика PST компании Loctite составляет от -65 ° до + 400 ° F.

Hylomar, резьбовой фиксатор средней прочности от Silver Seal, обеспечивает отличное уплотнение болта головки блока цилиндров и отлично подходит для любого резьбового соединения, которое требует дополнительной жидкости или герметичности. Grey Bolt Prep от Fel-Pro обеспечивает уплотнение резьбы, а также смазку резьбы во время сборки.

Обратите внимание, что в отношении тефлоновых герметиков для резьбовых соединений у вас есть выбор между резьбовой пастой или лентой. Хотя использование резьбовой ленты исключает возможность излишка пасты на пальцах и окружающих областях, никогда не следует использовать тефлоновую / тефлоновую ленту на резьбах топливных фитингов, так как излишки материала резьбы могут отсоединиться и попасть в топливную систему, что может легко загрязнить небольшие отверстия в карбюраторе, регуляторе и т. д.Если резьбовой герметик требуется на топливных фитингах, используйте резьбовой герметик вместо ленты.

Фитинги или заглушки с прямой резьбой будут иметь механическое уплотнение под головкой крепежа. Это может быть уплотнительное кольцо, мягкая шайба из алюминия или меди или шайба из мягкого алюминия и невыпадающего резинового уплотнительного кольца. Фитинги или заглушки с прямым протектором и уплотнительными шайбами ​​не требуют химического герметика для резьбы. Однако для любого фитинга или заглушки с конической резьбой (например, NPT) всегда требуется химический герметик для резьбы.

Даже если вы имеете дело с контргайкой (гайкой с пластиком / нейлоном вставкой или Стовер стилем гайкой с деформированным выходом), рассмотреть вопрос о применении легкого пальто в Threadlocker или антиприхватную смазку на резьбу. Даже несмотря на то, что герметик для резьбовых соединений может не понадобиться для гайки, которая уже разработана для предотвращения ослабления, истирание резьбы и / или коррозия всегда являются проблемой практически для любого резьбового крепежа. Небольшой мазок состава для фиксации резьбы или смазки с низким или средним содержанием поможет защитить резьбу.

Несколько советов

Что касается химического нанесения на резьбовые крепежные детали, важно учитывать, как будет использоваться болт. Если это небольшой болт или что-то, что требует периодической регулировки или разборки, не используйте самый прочный анаэробный фиксирующий состав. Некоторые из этих вещей очень неприятны и сделают удаление болта трудным, а то и невозможным.

Большинство анаэробных препаратов содержат эфиры диметакрилата, которые могут вызывать раздражение кожи.Избегайте длительного контакта с кожей и избегайте вдыхания паров.

Покрываемая резьба должна быть абсолютно чистой и сухой перед нанесением анаэробного покрытия. Для достижения наилучших результатов сначала используйте грунтовку. Некоторые из новых химических шкафчиков специально не требуют грунтовки, поэтому всегда читайте инструкции перед использованием! Эти специальные грунтовки можно приобрести у основных производителей резьбовых фиксаторов.

Выберите правильный уровень силы блокировки для выполняемой работы. Поверьте, когда анаэробный фиксатор резьбы имеет маркировку «высокая прочность»! При использовании неопытных пользователей высокопрочные формулы могут создавать ситуации, в которых крепежные детали кажутся приваренными на месте.

Можно ли использовать состав немедленно или есть период ожидания? Некоторые из них высушены растворителем, и для установки болта требуется несколько минут. Некоторые сразу готовы к употреблению. Опять же, перед использованием материала прочтите инструкцию.

Никогда не наносите фиксирующий состав на резьбу свечи зажигания. Никакой пользы от этого нет, а блокировка резьбы только чрезвычайно затруднит снятие свечи зажигания.

Не наносите силикон RTV на резьбовые соединения, которые входят в глухие отверстия, так как RTV требует кислорода для отверждения.Этот материал предназначен для уплотнения или облегчения прокладок во время сборки двигателя, а также для уплотнения резьбовых крепежных деталей, которые подвергаются воздействию воздуха или жидкостей. RTV (буквы обозначают «вулканизация при комнатной температуре») отверждается только в присутствии кислорода. Короче говоря, используйте его для некоторых областей применения прокладок (например, где боковые прокладки впускного коллектора встречаются с передним и задним впускными уплотнениями) или при создании переднего и заднего впускного уплотнения, где это необходимо, но никогда не используйте его в отверстии для глухого болта.

Если вы решите использовать RTV во время сборки двигателя, возьмите за привычку использовать только безопасные для кислородного датчика RTV, которые не являются летучими.Более поздние модели двигателей, которые полагаются на электронные системы управления, включают один или несколько кислородных датчиков в потоке выхлопных газов, чтобы контролировать процентное содержание кислорода в выхлопной смеси. Обычный RTV испускает пары, которые покрывают кислородный датчик, делая его неточным. Если вы восстанавливаете двигатели поздних моделей, создайте запас прочности в своем магазине, купив только «безопасный для датчиков» RTV.

Скачать PDF

Резьбовые уплотнения — крепежные детали и фитинги: все уплотнения

Резьбовые уплотнения были разработаны для уплотнения резьбы крепежных винтов, шпилек и аналогичных предметов.Они выполнены в виде единой детали, резиновый уплотнительный элемент впрессован в металлический фиксатор. В них используется принцип контролируемого удержания эластомера, допускающий контакт металлических поверхностей прилегающих поверхностей.

Большинство жидкостных систем имеют крепежные детали, которые необходимо герметизировать. Конструкции уплотнения застежки Parker, входящие в состав Stat-O-Seals® и Thread Seals®, содержат эластомерный уплотнительный элемент, отформованный внутри металлического фиксатора (шайбы). Несмотря на то, что он напоминает простую концепцию канавки под уплотнительное кольцо, пресс-форма для уплотнения крепежа предлагает множество преимуществ.Parker Lock-OSeal ® идеально подходит для уплотнения небольших и миниатюрных размеров. Это двухкомпонентное комбинированное уплотнение, включающее отдельно отформованное уплотнительное кольцо, установленное внутри металлической шайбы. Также доступны другие специальные уплотнения для крепежа.

  • Предназначен для уплотнения стержня болта непосредственно под головкой
  • Серия 600: Предназначены для герметизации крепежных деталей стандартной серии
  • NAS1523 Series: приложения, требующие соответствия NAS1523
  • Серия 610: Предназначены для уплотнения метрических креплений от 5 мм до 22 мм.
  • Предназначен для герметизации непосредственно на резьбе крепежа
  • Серия 750: предназначена для уплотнения большинства резьб UNC и UNF.
  • Серия 800: Предназначены для уплотнения стержня болта непосредственно под головкой
  • Идеально подходит для запечатывания малых и миниатюрных размеров
  • Специальные комбинации материалов, недоступные в качестве уплотнения Stat-O-Seal серии 600
  • Комплекты уплотнений крепежа
  • 250 Lock-O-Seals для герметизации прямых трубных фитингов и фитингов типа банджо
  • Приложения, связанные с продуктами питания, напитками и FDA
  • Крепежные детали и уплотнения по индивидуальному заказу

Уплотнение резьбы | PipeandHose.com

На протяжении веков трубка превратилась из керамических и каменных трубок Римской империи и до нашей современной версии — железной трубки. Сегодня, конечно, существует бесчисленное множество вариаций, многие из которых мы надеемся исследовать и объяснить здесь. Наше рассмотрение этого вопроса ни в коем случае не является авторитетным развитием истории разработки трубок.

Для наших целей самая простая труба — старая добрая Iron Pipe .

«Железная труба» — это своего рода фигура речи, используемая потому, что она адекватно описывает размерные характеристики того, о чем мы говорим.При этом железная труба (или просто обычная труба) может быть сделана из стали различных марок, нержавеющей стали, а иногда и из латуни или бронзы, а иногда из меди или пластика.

Однако будьте осторожны с медными и пластиковыми трубами, потому что эти материалы также широко используются при производстве труб, которые (с точки зрения размеров) не являются трубами. Что еще больше усугубляет путаницу, медную трубу (в отличие от медной трубы) обычно называют трубой и, как и железную трубу, размер обозначается «номинальным» (или торговым размером), а не фактическим диаметром, но с использованием различных фактических диаметры от диаметров железной трубы. Для более полного объяснения, пожалуйста, обратитесь к нашему Резюме: О медной трубе (скоро).

Британская трубка против американской

Что касается Iron Pipe, похоже, что мир пошел по двум дорогам в отношении стандартов труб: британский и американский. Кто-то может спросить: «Почему американцы почувствовали необходимость все испортить? Почему они не могли просто плыть по течению и использовать британский стандарт, как все? Это хороший вопрос, на который у меня есть свой ответ. основанные на моих личных подозрениях и предположениях.Это не авторитетно, это просто моя догадка.

Все должны согласиться с тем, что американцы исторически довольно хорошо умели находить наиболее экономичный способ создания чего-то, что работает. Он может быть не самым элегантным или превосходным, но «он недорогой, выполняет свою работу и работает». Это подводит нас к сути разрыва между британской и американской трубами … это резьба (или, точнее, форма резьбы)!

Возвращаясь к прошлому, британский стандарт изготовления ниток — это нить Уитворта, которую определил Джозеф Уитвот. Нить Витворта сама по себе прекрасна. Дело в том, что резать сложно. Итак, еще на заре промышленной революции американский инженер по имени Уильям Селлерс определил и продвигал стандартную форму резьбы, которая впоследствии была принята всей американской промышленностью. И, как оказалось, это был очень хороший стандарт, и он значительно упростил нарезание резьбы совпадающих деталей с наружной и внутренней резьбой, чем это было в случае резьбы Витворта. Принятие этого стандарта, несомненно, было полезным для отрасли, даже несмотря на то, что он мог создать множество проблем совместимости потоков с миллиардами уже существующих аппаратных компонентов в других местах.

Но подумайте на мгновение об этой проблеме несовместимости … Если бы американский производитель автобусов в конце 1800-х годов имел выбор: импортировать свои гайки и болты из Англии или купить их в механической мастерской в ​​Милуоки (или даже просто на улице), что бы он выбрал? Сегодня мы можем заказывать товары из Китая на ebay, и они доставляются сюда через несколько дней. Но тогда ввоз иностранных товаров был совсем другим вопросом! На это потребовались месяцы. Так что, если мы, американцы, будем отрезать нити, отличные от британских, кого это волнует? Я имею в виду, реально какая разница? Не то чтобы земля уже была заполнена рэнджроверами и фиатами.Совместимость просто не была большой проблемой. Однако экономика и стоимость производства были вполне реальными проблемами.

ПОЧЕМУ НУЖНО ИСПОЛЬЗОВАТЬ ТЕФЛОНОВУЮ ЛЕНТУ С NPT?

Категория: Часто задаваемые вопросы

Издатель: DirectMaterial, 29.03.2019 12:21

В мире фитингов, клапанов и труб с резьбой можно использовать различные типы трубной резьбы, но два наиболее популярными в США являются NPT и NPTF.

NPT обозначает национальную трубную резьбу и является гораздо более распространенным из двух типов резьбы, используемых в клапанах .NPTF — это национальное трубное топливо. NPTF также иногда называют конической трубной резьбой Dryseal по национальному стандарту.

Измерения

NPT иногда называют FIP (для внутренней стальной трубы), MIP (внешней стальной трубы), MPT (наружной трубной резьбы), FPT (внутренней трубной резьбы) и IPT (стальной трубной резьбы).

На первый взгляд обе нити кажутся похожими. Они оба имеют конус дюйма длиной более 1 фута. Оба они имеют одинаковый делительный диаметр в верхней части отверстия с внутренней резьбой или на конце трубы с внешней резьбой.

При этом есть существенные различия, которые необходимо учитывать.

Основное различие заключается в малом и большом диаметрах, вершине и корне резьбы.

Резьба NPT предназначена для использования с герметиком, например, тефлоновой лентой, для создания герметичного уплотнения, тогда как резьба NPTF образует механическое уплотнение, разрушая всю форму резьбы.

Если NPT используется без герметика, могут возникнуть утечки или другие неприятные проблемы.

КОГДА ИСПОЛЬЗОВАТЬ?

NPT отлично подходит для большинства обычных применений, и подавляющее большинство клапанов имеют NPT.

Добавить комментарий
