Запуск системы отопления в частном доме

Первый запуск системы отопления обычно  производит тот, кто ее монтирует. Пуск отопления, проверка надежности системы и отладка ее работы входит в стандартный комплекс работ по монтажу отопительной системы. Владельцу жилого дома остается только принять работу.

Другое дело, если отопление в доме сделано своими руками. В этом случае придется освоить все тонкости пуско-наладочных работ и научиться запускать отопление самостоятельно.

Прежде всего, нужно заполнить отопительную систему теплоносителем. Перед началом работы нужно открыть запорную арматуру на радиаторах и расширительном баке.

Как залить теплоноситель?

Функционал для заливки теплоносителя должен быть предусмотрен еще на стадии проектирования отопительной системы с учетом ее особенностей.

Обычно теплоноситель заливают так же, как и производят его долив во время эксплуатации. Чем проще и удобнее доливать воду в систему, тем проще ее эксплуатация.

Самый удобный способ пополнять объем теплоносителя автоматически, с помощью узла автоматической подпитки. В этом случае достаточно открыть кран подачи воды и подождать, когда система наполнится, а уровень давления в ней достигнет заданного значения.

В этом случае сброс воздуха производится также автоматически, ведь автоматическая подпитка комплектуется автоматическими клапанами сброса воздуха.

Недостатком системы автоматической подпитки является ее энергозависимость: если постоянного доступа к электрической энергии нет, или автоматика не используется по иной причине, придется воду заливать вручную, используя в качестве вспомогательного оборудования, насос.

Залив теплоносителя в открытую систему отопления с открытым расширительным баком не требует специальных знаний и умений.

Обычно для наполнения системы в ее нижней части устанавливают специальный кран со штуцером. На него надевают шланг, по которому подают теплоноситель. Если это вода, шланг подключают напрямую к водопроводу, давление в котором достаточно для заполнения системы отопления.

Если доступа к водопроводной сети нет, или в качестве теплоносителя используется антифриз, закачка теплоносителя в отопительную систему производится с помощью насоса.  Например, можно использовать погружной насос типа Малыш.

Подача воды производится до полного заполнения расширительного бака. Затем нужно сбросить воздух из радиаторов и убедиться, что в них нет воздушных пробок. Для этого открывают краны Маевского и сбрасывают воздух полностью. Затем в освободившийся объем доливают теплоноситель.

Заполнить открытую систему отопления можно другим способом, прямо через расширительный бак. В него просто заливают теплоноситель до полного заполнения системы и бака. Затем так же сбрасывают воздух и доливают воду.

Заполнение закрытой системы отопления

Теплоноситель в закрытую отопительную систему заливают так же, как и в открытую, через кран слива теплоносителя,  но после заполнения воздух стравливают не только из радиаторов, но и из циркуляционного насоса.



Делать это нужно в соответствии с инструкцией на прибор. Обычно на циркуляционных насосах есть клапан для сброса воздуха в виде винта: его нужно с помощью отвертки немного ослабить до полного выхода воздуха, а затем снова закрыть.

В полностью заполненной системе отопления давление должно быть примерно на уровне 1,5 атмосфер. Значение его должно быть постоянным.

Проверка радиаторов

На следующем этапе подготовки к первому пуску нужно сделать контрольный сброс воздуха из радиаторов. Для этого нужно еще раз поочередно открыть все краны Маевского, и убедиться, что воздуха в системе на этом этапе нет.

Если после сброса воздуха давление в системе падает, нужно вновь долить теплоноситель, и вновь сбросить воздух.

Следует отметить, что во время нагрева теплоносителя воздух придется сбрасывать еще несколько раз. Удобнее, если система оборудована автоматическими воздухоотводчиками.  Если их нет, то в первый месяц эксплуатации сбрасывать воздух из радиаторов придется вручную минимум один раз в неделю до полного удаления воздуха из системы.

Опрессовка

Основная цель опрессовки состоит в проверке прочности соединений и надежности системы в целом. Обычно мастера, смонтировавшие систему отопления, при проведении опрессовки демонстрируют заказчику качество выполненной работы.

• Если отопление сделано своими руками, и в системе нет участков скрытого монтажа, например, теплого пола, опрессовку можно не делать.
• Если решите, что без испытания на прочность не обойтись, закачайте в систему теплоноситель, подняв давление до 2,5-3 атмосфер и наблюдайте за нею в течении 15 минут. При этом давление в системе должно оставаться постоянным.
• Если уровень давления падает, нужно найти течь, устранить ее, и провести опрессовку заново.
• Если давление находится на постоянном уровне, можно запускать котел.

Включение в работу котла отопления

Перед первым пуском системы отопления котел необходимо подготовить к работе в соответствии с инструкцией, прилагаемой к нему. Это лучше сделать заранее.

Включать в работу систему отопления можно только после того, как убедитесь, что теплогенератор полностью готов к работе, если это необходимо, подключен к электрической сети.

Вначале котел запускается на минимальной нагрузке. При этом основная задача состоит в предварительном нагреве теплоносителя до температуры 35-40 градусов.

Если котел оснащен терморегулятором, то на панели управления необходимо установить соответствующую температуру. Если речь идет об энергонезависимом устройстве, управлять процессом нагрева теплоносителя придется вручную, меняя расход газа на горение и контролируя визуально температуру нагрева теплоносителя.

Пока идет подогрев теплоносителя, нужно проверить, как поступает тепло к приборам отопления. Для этого нужно осмотреть все радиаторы в доме. Если прибор отопления прогрет неравномерно, и в верхней его части тепла нет, придется еще раз сбросить воздух.

В таком режиме система отопления должна проработать не менее двух часов.

Затем можно увеличить расход газа и прогреть теплоноситель до 70 градусов. В этом режиме котел должен проработать не менее пяти часов.

Если в течении этого периода времени система отопления работает без сбоев, температура подачи примерно на 20-25 градусов выше температуры обратки, можно считать первый запуск системы отопления частного дома успешным.

как залить воду в систему отопления закрытого типа (фото, видео)

Аркадий
Как залить воду в систему отопления закрытого типа?

Ни одна система отопления не будет функционировать без теплоносителя, ведь он непосредственно обеспечивает передачу энергии радиаторам и последующий нагрев воздуха в помещении. Так что после монтажных и ремонтных работ у вас неизбежно возникнет необходимость залить новую воду в оборудование. Многим эта процедура кажется непосильной. Особенно, если нужно заполнить систему закрытого типа. Действительно, задача хлопотная, но при этом абсолютно реализуемая, если делать все по правилам – о них и пойдет речь далее.

Подготовительные операции

До того как начать заливать теплоноситель в закрытую систему отопления, подготовьте ее к работе. В частности, следует выполнить такие процедуры:

• Гидравлический тест – перед заполнением системы ее нужно опрессовать. Делается это с помощью специального прибора, который нагнетает давление и наполняет сжатым воздухом все трубы и батареи. Опрессовка выполняется под давлением на 25% больше базового давления для конкретной отопительной системы.
• Проверка неполадок – после завершения опрессовки следует проверить все стыки отопительного оборудования на предмет разгерметизации и протечек. Если имеются какие-либо неполадки, их нужно устранить.
• Перекрытие арматуры – чтобы избежать незапланированного расхода воды при заливке, перекройте запорную арматуру, которая выводит жидкость из системы.

Когда подготовительные работы завершены, можно приступать к заливке воды. Ее можно запускать из централизованного водопровода или, за неимением последнего, из другого источника воды – рассмотрим оба варианта.

Ручной насос для опрессовки системы отопления

Заливка воды из водопровода

Если ваш дом подключен к водопроводной сети, проблем с заполнением отопительной системы не возникнет. Для начала нужно определить, какая арматура находится ближе всех к нагревательному котлу – именно через нее должен осуществляться ввод теплоносителя.

Далее нагревательный котел нужно соединить с централизованным водопроводом и установить между ними специальный отсекающий вентиль. Заполнение производится именно благодаря этому вентилю: при его открытии из водопровода в котел начинает поступать вода, которая далее заливается в трубопровод.

Важно! Вода должна поступать в отопительную систему с минимальной скоростью – это позволит воздуху, который остался в трубопроводе, без последствий удалиться через специальные краны Маевского на батареях.

Если в доме более одного этажа, систему можно заполнять не за раз, а по частям: начиная с нижних радиаторов и заканчивая верхними отопительными точками.

Заливка воды без водопровода

Если источником теплоносителя выступает не централизованный водопровод, а скважина, колодец или водоем, для заполнения закрытой отопительной системы потребуется вспомогательное оборудование. Это может быть мощный насос или расширительный бак.

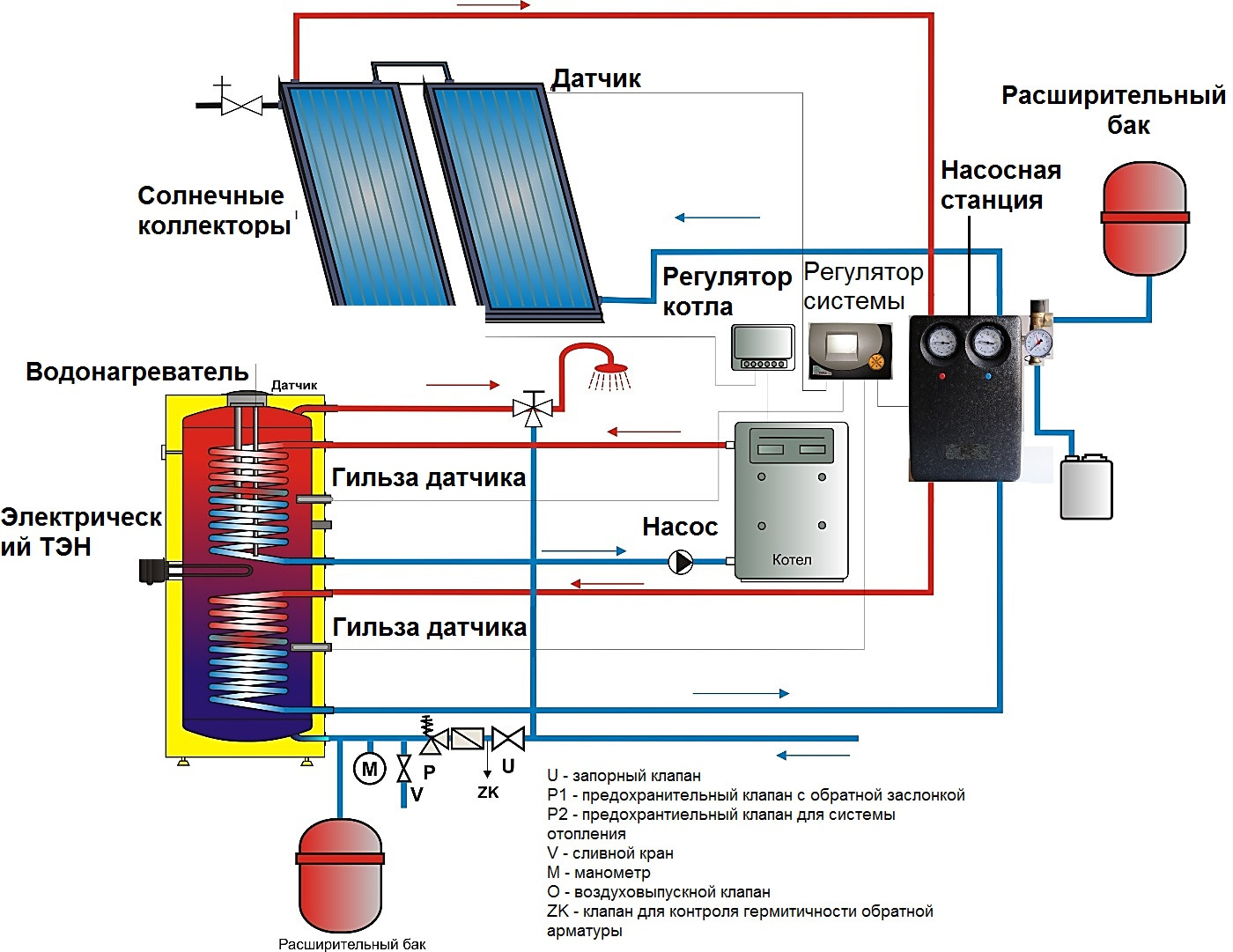

Схема устройства системы отопления

В первом случае понадобится ручная или электрическая насосная установка. С ее помощью заливка выполняется по такой схеме:

1. Присоедините насосный шланг к сливному патрубку.
2. Откройте специальный вентиль на патрубке.
3. Откройте краны Маевского.
4. Запустите насос и начинайте запускать воду в систему.

Во втором случае используйте мембранный бак с перегородкой на две части и обычный велосипедный насос:

1. Присоедините бак к трубопроводу отопительной системы и наполните его водой.
2. Отверните ниппель в верхней части расширительного бака и стравите из емкости воздух.
3. Подключите велосипедный насос к ниппелю и начинайте накачивать воздух в бак, создавая давление для подачи воды в систему.

Совет. Накачивайте бак до тех пор, пока давление насоса не достигнет показателя 1,5 атм.

Теперь вы знаете, что залить воду в отопительную систему закрытого типа можно как из водопровода, так и без него. Главное в обоих случаях – тщательно подготовиться к процедуре и соблюсти все технические тонкости выполнения работ. Так что, если следовать правилам, заливка системы не будет для вас неподъемной задачей.

Заполнение системы отопления: видео

Как залить воду в отопление: инструкция для закрытой и открытой систем | 5domov.

ru

Как правило, первоначальное заполнение системы отопления осуществляется теми специалистами, которые ее монтировали. Однако по ходу эксплуатации могут возникать ситуации, когда эту процедуру приходится проводить самостоятельно. Обычно это происходит во время ремонтных мероприятий, предусматривающих полное или частичное опорожнение системы.

Оглавление:

Как отличить закрытую систему отопления от открытой

Процесс заполнения отопления водой во многом зависит от ее конструкции:

• Открытая. В этой системе используется естественная циркуляция теплоносителя (как правило – воды), когда дополнительное давление отсутствует. Основой ее работы выступают элементарные законы термодинамики: жидкость тут циркулирует медленно, ведь дополнительный насос не используется. В самой верхней точке открытого контура монтируется специальный расширительный бак, позволяющий компенсировать увеличение объема воды при нагревании. Эта емкость принимает в себя лишнюю воду при расширении, возвращая ее обратно в остывшем состоянии. Бак не герметичен, поэтому из него происходит постоянное испарение жидкости: ее объем приходится время от времени восполнять. Котел в открытой системе, в противовес баку, должен монтироваться в самом низу схемы.

Открытая система отопления

• Закрытая. Полностью герметичная система, в которой нагретый теплоноситель перемещается под воздействием циркуляционного насоса. Отопление закрытого типа также оснащается расширительным баком, однако в отличии от открытой системы, он здесь полностью герметичен, и может быть установлен в любой точке системы, а не только сверху. Внутри емкости имеются два отделения, разграниченные резиновой мембраной. Нижняя часть расширительного бака заполнена жидкостью, а верхняя – воздухом: благодаря его давлению на мембрану в контуре поддерживается комфортный уровень давления (1,5 атм.). При повышении температуры теплоносителя он через клапан проникает в расширительный бак и сжимает воздух. После остывания жидкость выталкивается обратно в контур сжатым газом.

Закрытая система отопления

Перечень ситуаций, когда возникает потребность в заполнении системы отопления водой:

1. При первом запуске. Как уже упоминалось, эта процедура обычно проводится теми сантехниками, которые занимались монтажом отопительной системы.

2. Ремонт. Предварительным сбросом теплоносителя сопровождаются ремонтные мероприятия, когда нужно починить или заменить запорную арматуру, радиатор, участок трубопровода и пр.

3. После сезонного сброса. Системы с чугунными радиаторами стараются опорожнять после окончания отопительного сезона, так как это на порядок уменьшает износ межсекционных паронитовых прокладок. Кроме того, в некоторых случаях теплоноситель может сливаться и на зиму: обычно это бывает в дачных домах, которые зимой не используются.

4. Уменьшение качества теплоносителя. Жидкость внутри системы постоянно подвергается критическим воздействиям, то нагреваясь, то остывая. Это провоцирует выпадения осадка (если используется вода) в виде извести и ржавчины. Для синтетических теплоносителей подобный режим эксплуатации чреват тем, что меняется уровень вязкости. Также следует учитывать тот факт, что в металлических контурах жидкость постепенно накапливает в себе примеси железа. Все это приводит к снижению КПД отопления и его эксплуатационного ресурса, вплоть до выхода отдельных элементов из строя. Поэтому существуют определенные рекомендации о частоте замены теплоносителя, в зависимости от ситуации. К примеру, дистиллированную воду в системе с двухконтурным котлом рекомендуется менять раз в год, перед началом нового отопительного сезона.

Как залить воду в закрытую систему отопления

Подготовка

Вне зависимости от того, проводится ли запуск новой, только смонтированной системы, или контур был сброшен для ремонта или замены теплоносителя, инженерная сеть перед заполнением должна пройти определенную подготовку:

• Слив. Перед тем, как залить в систему новый теплоноситель, старый нужно полностью слить. Для этого отключают котел и ждут снижения температуры воды до комнатной. Далее, открыв сливной вентиль внизу отопительного контура, сливают всю жидкость: ее нужно собрать в специальные емкости для последующей утилизации. Дождавшись полного опорожнения системы, открывают кран Маевского в верхней ее точке – это позволит давлению в трубах стабилизироваться.

Кран Маевского

• Промывка. Необходима для того, чтобы удалить изнутри контура весь мусор – стружку, окалину, известковый налет и т.п. Делается это при помощи подключенного к сети насоса, осуществляющего нагнетание промывочного раствора внутри. Зачастую необходимо несколько циклов, пока вода не будет выходить полностью чистой. Воду для последней промывки обогащают нейтрализаторами, для удаления добавок в первых порциях.

Промывка системы отопления

• Прессовка. Она позволяет протестировать перед заливкой теплоносителя, насколько все стыки и соединения системы герметичны. Для этого создают избыточное давление внутри контура, нагнетая воздух или используя теплоноситель. Чтобы осуществить проверку, потребуется механический (электрический) насос. Также есть вариант с подключением водоснабжения, однако провести процедуру такого рода намного сложнее. Перед коммутацией насоса на входной патрубок системы нужно тщательно осмотреть все стыки и соединительные узлы. Если никакие дефекты обнаружены не были, внутри контура создают избыточное давление (нужно превысить норму в 1,5 раза).

Ручной опрессовочный насос

• Устранение протечек. Все обнаруженные во время прессовки места протеканий необходимо устранить. Если изъян находится на стыке, то его перепаковывают, устанавливая новый уплотнитель. Протечки посредине трубы решаются заменой поврежденного участка.

Перед заливкой воды в систему отопления, необходимо устранить все протечки

• Проверка комплектации. Закрытая система отопления перед заполнением водой должна быть проверена на наличие необходимой защитной аппаратуры. Речь прежде всего идет о кранах Маевского, байпасах, термометрах и манометрах. Если какой-то из этих элементов отсутствует, это скорее всего вызовет проблемы в работе отопления.

Расчет объема теплоносителя

В тех случаях, когда в качестве теплоносителя используется вода не из трубопровода, важно точно знать, какой объем жидкости необходим.

Определить это можно следующими способами:

1. При сбросе системы измерить сливаемую жидкость с помощью счетчика или специальной емкости известного объема. Тот же метод можно применить во время промывки и прессовки контура.

2. Отдельно суммировать объем входящих в состав системы элементов. Параметры котла, батарей и расширительного бачка указаны в паспортной документации к этим изделиям, а объем трубопровода определяется с помощью специальных таблиц из справочника по сантехнике.


   Диаметр резьбы, дюйм	Условный проход, мм	Объем, литр
   1/2	15	0,177
   3/4	20	0,314
   1	25	0,491
   1 1/4	32	0,804
   1 1/2	40	1,257
   2	50	2, 467
   2 1/2	65	3, 318
   3	80	5,026
   4	100	7, 854

   Объем теплоносителя в одном метре трубы

Заполнение закрытой системы отопления

Заготовив нужное количество теплоносителя, можно начать заполнения заранее промытой и испытанной системы. Удобнее всего это делать с помощью вибрационного насоса.

Учитывая особенную важность этой процедуры, при ее проведении потребуется аккуратность:

1. В последний раз проверяют все стыки на предмет дефектов и протечек.

2. Перекрывают запорную арматуру, через которую осуществляется отведение теплоносителя из отопительного контура. Делается это во избежание ненужных потерь жидкости.

3. Тестируют, исправны ли воздушные клапаны. Если окажется, что их уровень работоспособности недостаточный, рекомендуется полностью открыть кран Маевского на время всей процедуры заполнения. Также можно оставить в открытом положении кран в верхнем участке сети, что значительно убыстрит выход накопившегося в трубах воздуха.

Элементы системы отопления

4. Начинают заливать воду через соседствующие с котлом патрубки. При этом жидкость желательно подавать как можно медленнее: в таком случае внутренний воздух сможет беспрепятственно отводиться через открытую арматуру. Спешка на этой стадии обычно приводит к образованию пробок. Во избежание гидроударов кран на патрубке, через который подается вода, нужно открыть не более, чем на половину.

5. По ходу заполнения контура все краны и клапаны, из которых начинает брызгать жидкость, перекрывают: перед началом процесса возле каждого из них желательно поставить пустой таз или ведро. По этой причине вода заготавливается с определенным запасом, с учетом возможных потерь.

6. Заливая воду, рекомендуется временами менять позицию насоса, переключаясь на более высокие отводы. Особенно это касается заполнения закрытой системы в домах с несколькими этажами.

7. Проверка качества заливки. Для заполнения количества теплоносителя рекомендуется определить не только суммарную цифру, но также объем отдельных участков контура. Это позволит осуществлять контроль качества заполнения по ходу его осуществления с помощью счетчиков на входных патрубках. Это позволит следить за количеством уже закачанного теплоносителя, сопоставляя его с объемом отдельных элементов системы. Если после заполнения определенного участка окажется, что на это ушло меньше жидкости, чем было рассчитано – значит внутри образовалась воздушная пробка. Если же залитый объем теплоносителя превосходит расчетные данные – нужно искать место протечки.

8. Спуск лишнего воздуха. По завершению процедуры заполнения закрытой системы необходимо вывести из нее весь воздух. Магистральную трубу обезвоздушивают при помощи воздушного клапана, который обычно имеется на котле. Если в контуре используется принудительный способ циркуляции теплоносителя, то стравливание воздуха из насосного оборудования осуществляется при помощи воздушного клапана, который обычно расположен спереди прибора.

Автоматический спуск воздуха и спуск воздуха при помощи крана Маевского

От воздушных пробок нужно освободить также каждый радиатор в отдельности, начиная с нагревательных элементов на первом этаже. Процедура эта очень проста: при помощи ключа или отвертки открывают кран Маевского, закрывая его лишь после появления в отверстии воды. В заключении нужно проверить обратку с помощью установленных на ней клапанов. Спустив весь воздух, давление в закрытой системе нужно довести до 1,5 атм., и лишь после этого перекрыть подачу воды.

Подпитывание системы

Для обеспечения эффективной работы закрытого отопительного контура давление в нем должно держаться на постоянном уровне. На это напрямую влияет объем теплоносителя, циркулирующий по трубам и батареям. Он в любом случае будет постепенно вытекать, несмотря на высокий уровень герметичности системы: для восполнения этих потерь потребуется подпитка жидкости. Вопрос решается специальными подпиточными клапанами, которыми оснащаются участки контура с наименьшим давлением (чаще всего – рядом с насосом, непосредственно перед ним).

Подпиточный клапан

Небольшие дома с системами отопления небольшой мощности обычно комплектуются клапанами механического типа. В такой схеме компенсация скачков давления происходит благодаря резиновой мембране бачка. Во избежание возникновение аварийных ситуаций приходится постоянно следит за параметрами давления.

Автоматическое заполнение

Двухконтурные котлы, как правило, обладают устройством для автоматического заливания теплоносителя. Устанавливают этот электронный регулирующий блок на входном патрубке. Удобство такого решения заключается в полностью автоматическом регулировании давления в системе через своевременную подкачку жидкости.

В случае критического занижения давления в сети сигнал от манометра подается на блок управления. Он, в свою очередь, активизирует подающий клапан, который начинает пропускать воду внутрь системы до полной стабилизации давления. Однако за удобство приходится платить, что выражено в высокой стоимости приборов автоматического заполнения.

Как залить воду в открытую систему отопления

Для того, чтобы заполнить теплоносителем открытую систему отопления частного дома, применяется несколько иной порядок действий. Основное отличие от закрытых сетей заключается во внутреннем давлении контура: оно здесь соответствует атмосферному, что позволяет использовать в качестве главного контролирующего устройства расширительный бак. В открытых отопительных системах его монтируют над всеми остальными элементами.

Пошаговая инструкция заполнения водой открытой отопительной системы:

1. Слив старой жидкости и чистка контура. Делается это таким же образом, как и в случае с закрытой системой.

2. Для заливания воды в открытую систему используется расширительный бачок, имеющий вид открытого резервуара. Сняв крышку, начинают заливать воду: заполнение небольшого контура обычно осуществляется ведром. Заливать обширные системы таким образом довольно утомительно, поэтому лучше воспользоваться бытовым вибрационным насосом. Для этого потребуется вместительный резервуар с предварительно подготовленной водой. Насос оснащается гибкими шлангами на хомутах: один конец погружают в емкость с водой, а второй – в расширительный бак.

Расширенный бак

3. Подавать воду рекомендуется не спеша, чтобы у воздуха было достаточно времени выйти. При использовании вибрационного насоса нужно следить за тем, чтобы давление в контуре во время его заполнения находилось в пределах 1,5-2 атм. При его понижении в подготовительную емкость доливают больше воды, чтобы была возможность погрузить всасывающий шланг глубже. Подачу воды перекрывают после того, как она начнет выливаться внутрь расширительного бачка.

4. В завершении процедуры необходимо освободить контур от воздушных пробок. Для этого по очереди открывают краны Маевского на всех имеющихся радиаторах, закрывая их лишь после появления воды. Чтобы не замочить пол, под краны рекомендуется подставлять переносную емкость. Спустив газ из всех батарей, проводят доливку воды в бачок. Как показывает практика, окончательное освобождение открытой системы от воздуха происходит через расширитель после первой топки.

Во время интенсивного использования открытого отопления (чаще всего это бывает зимой) теплоноситель будет постепенно испарятся через расширяющий бак. Объясняется это высокой температурой теплоносителя. Для поддержания работоспособности системы ее нужно периодически доливать, следя за тем, чтобы ее температура не поднималась выше +80 градусов.

Какую воду лучше заливать в систему отопления

Существует несколько видов воды, заливаемой в отопительный контур:

• Водопроводная. Сюда же можно отнести жидкость, взятую из скважины, колодца или ближайшего водоема. Главное достоинство этого варианта – его дешевизна. Однако качество такого теплоносителя довольно низкое: он довольно агрессивно воздействует на внутренние стенки контура из-за растворенных в нем солей и кислорода.

• Кипяченная. Кипячение позволяет вывести из воды часть кислорода и солей, выпадающих в осадок. Однако подготовить таким способом воду для объемного контура довольно непросто.

• Очищенная реагентами. Для нейтрализации вредных примесей вместо кипячения удобно применить специальные химические вещества – реагенты. Подготовленная таким образом вода нуждается в тщательном процеживании перед заливкой в систему.

• Дистиллированная. Ее продают в сантехнических магазинах в емкостях различного объема. Похожими свойствами обладает также дождевая вода, которую некоторые хозяева частных домов специально собирают для последующего использования в отопительных сетях.

• Антифризы. Их применяют вместо воды в тех случаях, когда система отопления склонна к замерзанию (температура кристаллизации антифризов намного ниже, чем у воды). Этот способ заполнения отопительного контура из-за своей дороговизны используется довольно редко.

Антифризы для отопления

Заключение

Заполнение отопительного контура водой является довольно сложной и трудоемкой процедурой, выполнять которую рекомендуется, как минимум, вдвоем. Во время ее реализации важно не спешить, тщательно соблюдая все рекомендации. Особого внимание заслуживает подготовка воды к заливке в контур: в тех случаях, когда по финансовым или иным соображением используется жидкость из водопровода, ее нужно, по крайней мере, прокипятить. Для удаления постепенно скапливающихся в теплоносителе частиц осадка и ржавчины рекомендуется оснастить систему специальными фильтрами-грязевиками.

Как залить воду в отопление: инструкция для закрытой и открытой систем

4.36 (87.14%) 14 votes

циркуляция и скорость, подготовка дистилированной воды для закачки, фото и видео примеры

Содержание:

1. Необходимость заполнения системы отопления водой
2. Как заполнить водой систему отопления
3. Принцип запуска системы отопления открытого типа, подготовка воды
4. Особенности запуска закрытой отопительной системы с дистиллированной водой

Как известно, для нормальной работы системе отопления требуется такой важный элемент, как теплоноситель, которым обычно выступает вода. Однако не все могут разобраться с тем, как должно проходить заполнение системы отопления водой непосредственно перед ее включением. Кроме того, важно упомянуть и то, как выполняется закачка воды в систему отопления после перерывав ее работе. Об этих и некоторых других процедурах, связанных с наполнением системы обогрева теплоносителем, далее и пойдет речь.

Необходимость заполнения системы отопления водой

Безусловно, один из частых случаев, связанных с осушением системы отопления – это проведение каких-либо ремонтных работ. Вода сливается в случае замены и установки арматуры запорного типа, а также во время повреждений участков общего стояка.

Совсем нелишним также будет сбросить систему отопления в теплое время года, особенно это касается радиаторов, изготовленных чугунов, что связано с одной неприятной особенностью такого оборудования: в процессе эксплуатации находящиеся внутри таких батарей прокладки, выполненные из устойчивой к высокой температуре резины, теряют свою эластичность.

В той ситуации, если радиатор является горячим, то секции прибора немного расширяются, что неизбежно влечет за собой сжатие таких прокладок. А при остывании в местах стыков может появиться течь, что особенно часто наблюдается в устаревшем оборудовании. Во многих случаях каким-либо образом заменить вышедшие из строя прокладки просто не представляется возможным, поэтому работники коммунальных служб и рекомендуют сливать воду из системы в теплое время года.

Однако подобное осушение системы может привести к неприятным последствиям, наиболее существенными из которых можно назвать следующие:

• в случае повторного включения оборудования появиться острая необходимость избавления от пробок воздуха, образовавшихся в системе. Большинство радиаторов оснащены специально предназначенными для этого кранами Маевского, которые располагаются в верхних точках приборов, однако возникают ситуации, когда хозяев нет на месте и, как следствие, развоздушить систему некому;
• появление воздуха внутри трубопровода также негативно скажется на структурной целостности оборудования, поскольку, как известно, кислород, вступая во взаимодействие с водой, в значительной мере ускоряет коррозию металлических деталей, что существенно снижает срок службы всей системы теплоснабжения в целом.

То, нужно ли выполнять залив воды в систему отопления частной постройки в летнее время, зависит от двух следующих критериев:

1. Во-первых, от материала, из которого изготовлены трубы и нагревательные приборы системы. К примеру, сталь, которая обладает низкими показателями стойкости к появлению на ней коррозии, не следует оставлять на долгое время без воды. Но если речь идет об алюминиевых или полимерных трубах, то в данном случае бояться нечего, поскольку таким изделиям появление ржавчины не грозит.
2. Во-вторых, сколько воды в системе отопления имеется. Если ее много, то сброс большого количества теплоносителя будет не совсем экономичным решением, поскольку впоследствии придется заливать новую воду, а частных постройках расход воды, как известно, измеряется по счетчику. Так или иначе, расход воды в системе отопления частного дома не нанесет чересчур серьезных убытков, но и при отсутствии желания переплачивать от слива можно отказаться.

Как заполнить водой систему отопления

Чтобы понять, как заполнить водой систему отопления, функционирующую по принципу нижнего розлива, следует запомнить следующий алгоритм действий:

• ещё до того, как заполнить систему отопления в частном доме, задвижку на трубопроводе подачи необходимо задвинуть, а на участке подачи следует открыть сброс;
• далее на трубе обратки нужно не спеша открыть задвижку. В том случае, если скорость воды в системе отопления на выходе будет высокой, то возникает риск гидроудара, что может привести к самым неприятным последствиям, включая и отрыв отопительных батарей;
• далее нужно дождаться, пока не пойдет вода, лишенная воздуха;
• затем сброс перекрывается, а задвижка на подаче, напротив, открывается;
• после этого нужно полностью развоздушить все участки отопления в подъезде, к которым имеется доступ, включая служебные помещения.

Важно помнить, что циркуляция воды в системе отопления с верхним розливом иная, поэтому заполнить такой трубопровод теплоносителем гораздо проще. Для этого достаточно будет медленно приоткрыть задвижки на подаче и отдаче (сбросы при этом закрыты), а затем удалить воздух из воздушника в баке расширения, который располагается на чердаке многоэтажного дома.

Принцип запуска системы отопления открытого типа, подготовка воды

Никаких сложностей в такой работе нет, так как никакой расчет воды в системе отопления этого типа выполнять не нужно. Все, что потребуется – это залить несколько ведер воды в бак расширения, чтобы она была видна на его дне. Совершенно не стоит пытаться сделать заполнение системы отопления закрытого типа с некоторым запасом, иначе ввиду нагрева теплоносителя во время функционирования отопительной системы его объем увеличиться, и вода польется через край расширительного бака.

В том случае, если вся система собрана собственноручно, то очень важно проверить все стыки частей оборудования и его резьбу, чтобы в дальнейшем избежать появления течей.  Читайте также: «Как заполнить систему отопления – виды теплоносителей и правила заполнения».

Особенности запуска закрытой отопительной системы с дистиллированной водой

Заполнение водой закрытой системы отопления имеет следующие особенности:

• чтобы насос циркуляции и нагревательный котел работали нормально, давление в системе должно быть несколько избыточным. Специалисты утверждают, что этот параметр должен составлять не менее 1,5 кгс/см²;
• прежде чем запустить систему, требуется опрессовать ее давлением, в полтора раза превышающим норму. Особенно важно выполнить такую процедуру для помещений, оборудованных системой теплого пола, так как этот элемент отопления располагается в полностью закрытой стяжке, поэтому добраться до него впоследствии не будет никакой возможности (прочитайте также: «Пуск отопления — запускаем систему по правилам»).

Гораздо проще будет обеспечить отопительный контур необходимым давлением в том случае, если жилое помещение имеет доступ к центральному водоснабжению. В этой ситуации для опрессовки системы теплоснабжения достаточно заполнить ее водой через перемычку, отдаляющую водопровод, при этом тщательно следя за возрастанием давления на манометре. После выполнения такого мероприятия ненужную воду можно будет удалить с помощью любого из вентилей или посредством воздушника.

Многие задаются вопросом относительно того, должна ли выполняться специальная подготовка воды для системы отопления или можно ограничиться водой из ближайшего водоема. При этом некоторые утверждают, что дистиллированная вода в системе отопления благотворно скажется на сроке службе оборудования и не даст ему выйти из строя раньше времени. Но гораздо важнее разобраться с тем, как подготовить воду для отопления, если в нее добавляется специальная незамерзающая жидкость наподобие этиленгликоля и как впоследствии заполнить таким теплоносителем отопительный контур.

Для этих целей принято использовать особый насос, служащий для заполнения системы водой, причем им можно управлять как в автоматическом режиме, так и вручную. Подключение этого насоса выполняется с помощью вентиля, а после обеспечения необходимого давления вентиль перекрывается.

Бывают ситуации, когда такого оборудования нет под рукой. Как вариант, допускается подключение к вентилю сброса стандартного садового шланга, второй конец которого следует поднять на высоту в 15 метров и заполнить контур водой при помощи воронки. Подобный способ будет особенно актуальным при наличии вблизи обустраиваемого здания высоких деревьев.

Еще один вариант заполнения системы отопления – применения бака расширения, который выполняет функцию вмещения излишков теплоносителя, вызванных его расширением в процессе нагревания.

Такой бак имеет вид резервуара, который разделен пополам специальной мембраной из эластичной резины. Одна часть емкости предназначается для воды, а другая – для воздуха. В конструкцию любого расширительного бака также входит ниппель, с помощью которого появляется возможность установить внутри агрегата нужное давление посредством удаления излишков воздуха. Если давление недостаточное, то компенсировать этот параметр можно, закачав воздух в систему с помощью обычно велосипедного насоса.

Весь процесс не несет в себе особой сложности:

• для начала ликвидируется воздух из бака расширения, для чего нужно отвернуть ниппель. Готовые баки поступают в продажу с несколько избыточным давлением, которое равно 1,5 атмосферам;
• далее отопительный контур заполняется водой. При этом расширительный бак нужно смонтировать так, чтобы он располагался резьбой вверх. Важно помнить, что заполнять бак водой полностью совершенно не стоит. Будет правильнее, если общий объем воздуха в этом аппарате будет составлять примерно одну десятую часть от общего объема воды, в противном случае бак не справиться со своей основной функцией и не сможет вместить излишки нагретого теплоносителя;
• после этого в систему через ниппель закачивается воздух, что, как уже говорилось выше, можно выполнить при помощи обычного насоса для велосипеда. Давление требуется контролировать с помощью манометра.

Все указанные действия позволят аккуратно заполнить отопительную систему водой и обеспечат всему контуру стабильное и качественное функционирование. При необходимости всегда можно обратиться за помощью к специалистам, которые всегда имеют в наличии различные фото необходимых для такой работы устройств, способные помочь в подключении.

Заполнение системы отопления водой на видео:

Запуск отопления в многоквартирном доме. Как сделать запуск системы отопления – инструкция по подготовке и запуску котла. Заполнение системы отопления теплоносителем

Одной из наиболее важных проблем, с которыми сталкиваются коммунальные службы — это запуск отопления. Риск возникновения ошибок в многоквартирном доме, конечно выше, чем в частном. Но в каждом случае, возникает он, в основном, из-за несоблюдения правил. Чтобы избежать неприятных ситуаций, когда осуществляется подключение отопления, нужно соблюдать последовательность необходимых действий.

Когда начинается отопительный сезон, зачастую происходит так, что тепло распределяется неравномерно на последних этажах. Виной тому слишком быстрый запуск отопительной системы, что образует воздушные пробки, которые мешают равномерному прогреванию всех квартир в доме.

Когда заканчивается отопительный сезон, система остается без движения, из-за чего в нем падает давление. Именно поэтому вопрос, как правильно делать отопление, а также его дальнейшую регулировку в многоквартирном доме, это вопрос достаточно актуальный.

Основные ошибки, которые допускают, осуществляя порядок пуска и регулировки отопления в многоквартирном доме

Для того, чтобы не столкнуться с множеством проблем во время запуска отопления, а также во время его работы, следует знать основные ошибки, которые допускаются в этом процессе:

1. Слишком резкий запуск отопления посредством подающей магистрали.
2. Избавление от воды или теплоносителя в подвале. Правильно будет пропустить это действие, потому что воздух в любом случае из системы так не выйдет — он поднимается вверх.
3. Также не нужно спускать воду и воздух из всех жилых помещений в доме.

Если все сделано правильно, эта необходимость отпадет сама по себе.

При этом, следует учитывать, что для того, чтобы подключение системы прошло гладко, необходимо участие 2-3 человек. Это нужно, чтобы скорость действий, их координация была максимально эффективной.

Как запустить отопление, не допуская ошибок, в многоквартирном доме

Итак, чтобы функционирование системы отопления было максимально эффективным, надо для начала правильно ее запустить. Для тех, кто не знает, как правильно и безопасно запустить отопление в многоквартирном доме, схема действий следующая:

1. Осуществить медленный запуск теплоносителя в систему. Подпиточные насосы необходимо включать на самой маленькой мощности, чтобы заполнение происходило постепенно.
2. Чтобы порядок действий не нарушался, нужно наполнять систему через обратную магистраль. Система пуска снизу вверх подходит для всех типов домов. При таком варианте работы, теплоноситель будет плавно вытеснять воздух, который накопился за все время бездействия системы. Этими действиями можно отрегулировать запуск таким образом, чтобы избежать возникновения воздушных пробок.
3. Следующий шаг — это избавление от остатков воздуха в системе. Это необходимо для того, чтобы отопление работало корректно и весь последующий сезон не возникало жалоб на ее неисправность. Делать это нужно на чердаках многоэтажного дома, где расположены воздухосборники. На них нужно спустить пусковой кран, дождавшись, пока прекратится характерный свит, который сигнализирует об отсутствии воздуха.
4. Продолжая подключение системы, нужно убрать воду из системы, окончательно избавившись от остатков воздуха. Делать это нужно крайне осторожно, используя любую емкость, чтобы не залить жильцов верхних этажей.
5. Если в доме нет чердака, воду нужно слить на самом верхнем этаже, используя кран Маевского. Запуск системы осуществляется только после этого действия.

Способы правильно осуществить подключение нужных радиаторов отопления в многоквартирном доме

Если отопление проведено правильно, в доме тепло и комфортно. Чтобы этого добиться, нужно правильное подключение радиаторов. Существует множество схем этого действия:

• параллельное подключение;
• диагональное;
• однотрубное;
• однотрубное с перемычкой;
• однотрубное нижнее;
• однотрубное нижнее с перемычкой или краном;
• двухтрубное;
• двухтрубное нижнее;
• двухтрубное по диагональное.

Несмотря на изобилие схем подключения радиаторов, на практике используются однотрубное и двухтрубное подключение. Для того, чтобы знать, как настроить, а после запустить отопление в многоквартирном доме, нужно знать достоинства и недостатки каждого вида. Первый способ подключения имеет ряд недостатков, хотя требует меньше затрат. Основное из них — это потеря тепла по мере следования. В данном случае, вода подается с подвала на все этажи вертикально, попадает в каждый из радиаторов квартиры, а, охлаждаясь, попадает в ту же трубу. В конечном итоге, до последнего этажа доходит уже практически холодная вода, вызывая недовольство жильцов в доме.

Что касается двухтрубной системы отопления, она бывает открытой и закрытой. Однако в любом случае, уровень сохранения тепла на порядок выше, чем при однотрубной схеме. Достигается этот эффект тем, что остывшая вода уже не попадет в трубу, а уходит через возвратный канал. Это сохраняет порядок подачи постоянной температуры.

Как осуществляется регулировка уровня отопления в многоквартирном доме

Чтобы регулировка системы отопления делалась должным образом, в многоквартирном доме устанавливают трубы разных диаметров. Скорость движения и давление жидкости вместе с паром, а соответственно уровень тепла напрямую связан с размерами отверстия трубы. Именно поэтому с целью того, чтобы регулировка осуществлялась правильно, используются трубы разных диаметров. Максимальный размер, составляющий 100 мм, располагают в подвалах. Именно с них начинается подключение системы отопления. Что касается подъездов, для равномерного распределения тепла там ставят трубы, диаметр которых не превышает 50-76 мм. Тем не менее, такая регулировка не всегда дает нужный эффект отопления. Страдают от этого жильцы последних этажей в доме, где температура ощутимо снижается. Чтобы отрегулировать данный процесс, используют запуск гидравлической системы отопления. Это подключение циркуляционных вакуумных насосов, что обеспечивает запуск автоматической системы регулировки давления. Монтаж, а также последующий запуск осуществляется в коллекторе отдельного здания. Соответственно изменяется порядок разводки отопления по подъездам, этажам в доме. Если количество этажей больше двух, то обязательным является запуск системы вместе с подкачкой для циркуляции воды.

Что нужно для того, чтобы осуществить правильное подключение отопительной системы.

Требования к порядку пуска и корректной работы системы отопления регулируются проектной документацией. Чтобы регулировка подачи тепла в многоквартирном доме делалась правильно, она производится согласно требованиям данной документации. У всех радиаторов отопительной системы есть терморегуляторы, термосчетчики, балансировочные клапаны ручного, а также автоматического пуска и регулирования. Регулирование радиаторов не требует специального инструмента, оно производятся самими жильцами. Что касается пуска и регулировки остальных видов, то они производятся непосредственно профессионалами данной области. При этом достигается максимально эффективная работа радиаторов, а соответственно самой отопительной системы в целом.

Таким образом, чтобы точно знать, как отрегулировать отопление, а также осуществить равномерную подачу тепла в многоквартирном доме, необходимо учитывать много деталей.

Первый запуск системы отопления обычно производит тот, кто ее монтирует. Пуск отопления, проверка надежности системы и отладка ее работы входит в стандартный комплекс работ по монтажу отопительной системы. Владельцу жилого дома остается только принять работу.

Другое дело, если отопление в доме сделано своими руками. В этом случае придется освоить все тонкости пуско-наладочных работ и научиться запускать отопление самостоятельно.

Прежде всего, нужно заполнить отопительную систему теплоносителем. Перед началом работы нужно открыть запорную арматуру на радиаторах и расширительном баке.

Как залить теплоноситель?

Функционал для заливки теплоносителя должен быть предусмотрен еще на стадии проектирования отопительной системы с учетом ее особенностей.

Обычно теплоноситель заливают так же, как и производят его долив во время эксплуатации. Чем проще и удобнее доливать воду в систему, тем проще ее эксплуатация.

Самый удобный способ пополнять объем теплоносителя автоматически, с помощью узла автоматической подпитки. В этом случае достаточно открыть кран подачи воды и подождать, когда система наполнится, а уровень давления в ней достигнет заданного значения.

В этом случае сброс воздуха производится также автоматически, ведь автоматическая подпитка комплектуется автоматическими клапанами сброса воздуха.

Недостатком системы автоматической подпитки является ее энергозависимость: если постоянного доступа к электрической энергии нет, или автоматика не используется по иной причине, придется воду заливать вручную, используя в качестве вспомогательного оборудования, насос.

Залив теплоносителя в открытую систему отопления с открытым расширительным баком не требует специальных знаний и умений.

Обычно для наполнения системы в ее нижней части устанавливают специальный кран со штуцером. На него надевают шланг, по которому подают теплоноситель. Если это вода, шланг подключают напрямую к водопроводу, давление в котором достаточно для заполнения системы отопления.

Если доступа к водопроводной сети нет, или в качестве теплоносителя используется антифриз, закачка теплоносителя в отопительную систему производится с помощью насоса. Например, можно использовать погружной насос типа Малыш.

Подача воды производится до полного заполнения расширительного бака. Затем нужно сбросить воздух из радиаторов и убедиться, что в них нет воздушных пробок. Для этого открывают краны Маевского и сбрасывают воздух полностью. Затем в освободившийся объем доливают теплоноситель.

Заполнить открытую систему отопления можно другим способом, прямо через расширительный бак. В него просто заливают теплоноситель до полного заполнения системы и бака. Затем так же сбрасывают воздух и доливают воду.

Заполнение закрытой системы отопления

Теплоноситель в закрытую отопительную систему заливают так же, как и в открытую, через кран слива теплоносителя, но после заполнения воздух стравливают не только из радиаторов, но и из циркуляционного насоса.

Делать это нужно в соответствии с инструкцией на прибор. Обычно на циркуляционных насосах есть клапан для сброса воздуха в виде винта: его нужно с помощью отвертки немного ослабить до полного выхода воздуха, а затем снова закрыть.

В полностью заполненной системе отопления давление должно быть примерно на уровне 1,5 атмосфер. Значение его должно быть постоянным.

Проверка радиаторов

На следующем этапе подготовки к первому пуску нужно сделать контрольный сброс воздуха из радиаторов. Для этого нужно еще раз поочередно открыть все краны Маевского, и убедиться, что воздуха в системе на этом этапе нет.

Если после сброса воздуха давление в системе падает, нужно вновь долить теплоноситель, и вновь сбросить воздух.

Следует отметить , что во время нагрева теплоносителя воздух придется сбрасывать еще несколько раз. Удобнее, если система оборудована автоматическими воздухоотводчиками. Если их нет, то в первый месяц эксплуатации сбрасывать воздух из радиаторов придется вручную минимум один раз в неделю до полного удаления воздуха из системы.

Опрессовка

Основная цель опрессовки состоит в проверке прочности соединений и надежности системы в целом. Обычно мастера, смонтировавшие систему отопления, при проведении опрессовки демонстрируют заказчику качество выполненной работы.

• Если отопление сделано своими руками, и в системе нет участков скрытого монтажа, например, теплого пола, опрессовку можно не делать.
• Если решите, что без испытания на прочность не обойтись, закачайте в систему теплоноситель, подняв давление до 2,5-3 атмосфер и наблюдайте за нею в течении 15 минут. При этом давление в системе должно оставаться постоянным.
• Если уровень давления падает, нужно найти течь, устранить ее, и провести опрессовку заново.
• Если давление находится на постоянном уровне, можно запускать котел.

Включение в работу котла отопления

Перед первым пуском системы отопления котел необходимо подготовить к работе в соответствии с инструкцией, прилагаемой к нему. Это лучше сделать заранее.

Включать в работу систему отопления можно только после того, как убедитесь, что теплогенератор полностью готов к работе, если это необходимо, подключен к электрической сети.

Вначале котел запускается на минимальной нагрузке. При этом основная задача состоит в предварительном нагреве теплоносителя до температуры 35-40 градусов.

Если котел оснащен терморегулятором, то на панели управления необходимо установить соответствующую температуру. Если речь идет об энергонезависимом устройстве, управлять процессом нагрева теплоносителя придется вручную, меняя расход газа на горение и контролируя визуально температуру нагрева теплоносителя.

Пока идет подогрев теплоносителя, нужно проверить, как поступает тепло к приборам отопления. Для этого нужно осмотреть все радиаторы в доме. Если прибор отопления прогрет неравномерно, и в верхней его части тепла нет, придется еще раз сбросить воздух.

В таком режиме система отопления должна проработать не менее двух часов. Затем можно увеличить расход газа и прогреть теплоноситель до 70 градусов. В этом режиме котел должен проработать не менее пяти часов.

Если в течении этого периода времени система отопления работает без сбоев, температура подачи примерно на 20-25 градусов выше температуры обратки, можно считать первый запуск системы отопления частного дома успешным.

Порядок пуска отопления многоэтажного дома.

Пуск отопления многоэтажного дома часто связан с неприятностями, возникающими из-за незнания правил. Для запуска отопления необходимо соблюдать определенный порядок и последовательность.

Начало отопительного сезона в ЖКХ часто осложняется проблемами неравномерного прогрева на верхних этажах высотного дома, а также целых стояков и квартир.

Такие проблемы образуются из-за быстрого запуска отопительной системы. При быстром наполнении трубопроводов высотного дома в системе образуются воздушные пробки в системе отопления многоэтажного дома. которые не дают прогреваться стоякам и целым квартирам.

Летом, после гидравлического испытания трубопровода. система отопления остается без движения, давление падает. Для того чтобы при запуске система не наглоталась воздуха и не набралась воздушных пробок, необходимо соблюдать определенные правила запуска системы отопления многоэтажного дома. Как правильно заполнить систему отопления водой многоквартирного дома, а именно:

• 1. Выполнить плавный запуск теплоносителя в систему. Подпиточные насосы в ЦТП включать на минимальных оборотах, чтобы теплоноситель наполнял систему не резко, быстро скачком, а медленно и постепенно.
• 2. Наполнение системы должно выполняться через обратную магистраль любой системы малоэтажного и высотного дома, то есть снизу вверх. При таком наполнении вода, теплоноситель, плавно вытесняет весь воздух, накопившийся в системе за летний период, таким образом, вытесняя из системы воздушную пробку.

• 3. После плавного запуска необходимо произвести выпуск оставшегося воздуха из системы отопления — из воздухосборников, расположенных в верхних точках многоэтажного дома на чердаке.
• 4. На воздухосборнике приоткрывают спускной кран, дожидаясь прекращения характерного свиста воздуха.
• 5. После того, как воздух перестает выходить из крана-спускника, необходимо слить воду из отопительной системы. чтобы выпустить отстатки воздуха. Сливают незначительное количество воды, пока не прекратят выходить пузыри. Воду сливать нужно в ведро или любую другую емкость, чтобы не залить верхние этажи.
• 6. В домах, где отсутствует чердак, например, в пятиэтажках воздух спускают самостоятельно через краны Маевского на последнем этаже дома. Приоткрыв отверткой кран Маевского, спускается воздух, и радиатор сразу начинает прогреваться.

Основные ошибки при запуске системы.

• 1. Ошибкой №1 является быстрый запуск системы через подающую магистраль.
• 2. Ошибкой №2 является слив воды, теплоносителя, из системы в подвале. Абсолютно бессмысленное дело, так как воздух поднимается вверх, и из нижних точек спускать его нет смысла, все равно не выйдет.
• 3. Ошибкой №3 является спуск воздуха и воды из батареи в каждой квартире многоэтажного дома. При правильном запуске системы эта процедура отпадает сама по себе.

Смотреть о том как спустить воздух из радиатора:

• Когда должна быть наполнена система перед запуском отопления после лета
• Как правильно запустить систему отопления 5 и 9 этажных домов
• Воздушная пробка в системе отопления многоэтажного жилого дома.
• Должна ли система отопления быть заполнена в сентябре

Социальные отзывы Cackl e

Запуск системы отопления частного дома предполагает определенную последовательность действий. Узнаем, что нужно сделать перед запуском отопления.

Первый запуск системы отопления частного дома после продолжительного простоя — ответственное мероприятие. И подготовиться к нему следует заранее, чтобы неожиданно не столкнуться с проблемами уже после наступления холодов. Расскажем, что нужно сделать перед запуском отопления.

Запуск системы отопления

В тёплое время года системы отопления частных домов простаивают. В отдельных регионах нашей страны период, когда отопительная система отключена, может превышать полгода. Но рано или поздно, обычно, когда температура на улице три-четыре дня подряд опускается до +8 °C, наступает пора вновь запустить отопление. Перед этим важным для всего дома и его обителей событием необходимо правильно провести подготовку, всё проверить и учесть.

Настоятельно советуем вам не затягивать с проверкой системы отопления до холодов. Лучше провести все нужные действия и пробный запуск отопления, пока на улице относительно тепло. В случае выявления проблему вас останется время на их исправление. Приступаем:

1. Для начала просто проверяем уровень воды в расширительном бачке, если у вас система открытого типа. При необходимости, конечно, доливаем теплоноситель. Чаще всего это вода, очень желательно — дистиллированная, в крайнем случае — кипячёная. Антифриз обычно применяется в нерегулярно использующихся отопительных системах;
2. В закрытой системе отопления, где установлен диафрагменный расширительный бачок, дополнительно следует проверить давление. Для этого потребуется манометр, установленный в котельной на трубопроводе. Средний показатель — 1,5 атмосферы. Ориентироваться нужно на то, что давление в расширительном бачке на 10% меньше рабочего давления в самой системе. Если цифры отвечают таким нормам — доливать воду не нужно. Низкое давление может сигнализировать об утечке теплоносителя из системы;

1. Следует пройтись по всем радиаторам и спустить воздух. Хорошо, если у вас стоят специальные краны Маевского. В противном случае нужно будет откручивать вентили, а если их вовсе нет, как на старых чугунных батареях — надеяться, что в этом месте воздуха нет. В современных отопительных системах воздушные краны ставят в самой высокой точке системы, в котельной, около разделителей-гребёнок. Автоматические воздушные клапаны тоже следует проверить путём вдавливания поплавкового механизма — должна появиться вода;
2. Запускаем систему, чтобы проверить все трубы, радиаторы на протечки. Особое внимание уделяется стыкам, местам установки вентилей. Зачастую протечки могут быть малозаметны, нужно подождать, подать воду под немного повышенным давлением;

1. Обязательно проверяется работа циркуляционного насоса. Из-за долгого простоя у него может произойти закис ротора. Специалисты советуют даже летом, хотя бы раз в месяц на пару минут запускать насос системы отопления, чтобы избежать проблем в его работе. У современных моделей есть автоматическая система периодического запуска, которая будет работать в летний период, конечно, если владельцы не стали отключать насос от электроснабжения. Кроме того, нужно при включённом, работающем циркуляционном насосе приоткрыть центральную заглушку и подождать, пока из-под пробки начнёт вытекать вода, чтобы убедиться — воздуха в устройстве нет;

1. Грязевые фильтры для теплоносителя следует чистить минимум раз в год. Перед запуском системы — самое время провести эту процедуру;
2. Проверяем состояние дымоходов, если в доме котёл с открытой камерой сгорания — это очень важная процедура. Проверка тяги и чистоты дымохода станет залогом его нормальной работы;
3. После проведения всех этапов проверки системы проводится пробное включение котла. Специалисты советуют для начала включить отопление на минимум, подождать час и выключить. Затем включить уже на более высокую температуру и оставить часа на два, чтобы убедиться — все радиаторы прогреваются равномерно, насос не шумит, с котлом всё в порядке.

Подписывайтесь на наш канал Яндекс Дзен!

Если у вас возникли вопросы по этой теме, задайте их специалистам и читателям нашего проекта .

Как правильно осуществить слив системы отопления?

Автор Евгений Апрелев На чтение 5 мин. Просмотров 32.7k.

Сталкиваясь с ремонтными работами, собираясь в длительное путешествие или став жертвой аварийного случая, многие задаются вопросом, нужно ли сливать воду из системы отопления? В большинстве случаев ответ положителен, хотя существуют и ситуации, когда устранить неполадку или сделать ремонт можно с радиаторами, наполненными жидкостью.

Хотя процедура слива не является особенно сложной, соблюдение правил эксплуатации – важный нюанс. Если нарушить порядок действий, можно залить водой полы в собственном доме. А если слив осуществляется в многоэтажном здании, то от неверных действий могут пострадать и соседи.

[contents]

Зачем нужно сливать воду из систем отопления?

Слив системы отопления необходим в случаях:

• когда требуется устранить протечки в трубах;
• если происходит замена старых радиаторов на более современные модели;
• когда осуществляются профилактические меры по очистке системы от накопившихся загрязнений;
• если понадобилось заменить теплоноситель.

С заполненными полостями батарей и труб данные работы произвести невозможно. Вода сливается в случае возникновения аварийной ситуации либо в момент, когда хозяева жилищ намерены покинуть помещение на длительное время.

Особенности конструкции слива системы отопления

Отопительная система многоквартирного и частного дома имеет существенные различия. Обогрев в коттеджах происходит через автономную систему, в которую входят котел, трубопроводы, вентили и непосредственно радиаторы, а иногда и установленная система теплых полов.

В многоэтажных зданиях основными элементами конструкции являются подающий и обратный стояки, внутренняя система трубопроводов, запорные вентили, спускные краны и сами батареи. В связи с этим слив воды из системы отопления будет несколько отличаться для обеих систем, хотя принцип работы одинаковый.

Как правильно слить систему отопления?

Разобравшись с основными элементами обогревающей конструкции, можно приступать к ее опорожнению. Как правильно слить систему отопления в частных и многоквартирных домах?

Слив в частном доме

Для процедуры слива владелец коттеджа должен будет заранее приготовить шланг, через который и будет поступать высвобождающаяся из системы жидкость. Один конец шланга присоединяется к крану котла, другой отправляется на наиболее удобное для владельца дома место, где можно без ущерба осуществить опорожнение конструкции (на землю приусадебного участка, канализацию).

Последовательность действий для слива воды:

1. Отключается котел, прекращается его работа.
2. Надевается шланг на котельный кран обратной магистрали (обычно выходная труба расположена с правой стороны под котлом), так опорожнение происходит быстрее. Если кран отсутствует под конструкцией, ознакомьтесь со схемой автономной системы и выясните его местоположение. Обратная часть шланга направляется в канализационный слив, палисадник или обычное ведро.
3. Открывают вентиль и ждут до момента прекращения вытекания жидкости (давление в этот период в системе снижается), кран закрывают обратно.
4. После слива нужно позаботиться о доступе воздуха в полости конструкции. Для этого необходимо открыть так называемый кран Маевского, который обычно расположен на самой высокой точке автономной системы. Например, на полотенцесушителе или одном из радиаторов (если коттедж двухэтажный, то кран Маевского будет на батарее 2 этажа).
5. Воздух начнет выталкивать остатки воды из батарей и котла, потому слив нужно проводить снова.
6. Теперь, когда жидкости в системе практически не осталось, ее незначительные остатки «выдувают», открыв все краны Маевского в конструкции, и осуществляется очередной слив воды.
7. Теперь конец шланга, закрепленный на трубе обратной магистрали, снимается с нее и крепится на кране подачи.
8. Осуществляется заключительный слив жидкости с отопительной системы. Чтобы добиться максимального ее опорожнения, необходимо устанавливать шланг как можно ниже по отношению к выходным кранам.

Однако, если у хозяина частного дома установлена система теплых полов, то вышеописанная схема ему не поможет. Чтобы сбросить из нее жидкость, понадобится использование специального компрессора.

Слив в многоквартирном доме

Опорожнить отопительную систему в многоэтажном здании затруднительнее в части, что необходимо получить разрешение местной управляющей компании на процедуру слива стояка. Услуга эта платная, а дата будет назначена не владельцем квартиры, а сотрудниками ЖКХ, что может вызвать определенные неудобства.

Работы по ремонту системы отопления лучше планировать на конец весны – лето – начало осени, поскольку в период обогрева слить жидкость можно только на несколько часов и за высокую оплату.

Однако заменить батарею или осуществить незначительный ремонт можно и без опорожнения целиком всей отопительной конструкции. Большинство радиаторов снабжено вентилями, с помощью которых можно блокировать подачу теплоносителя на локальный участок.

Порядок действий:

1. Закрывается кран для перекрытия подачи воды в радиаторы.
2. С помощью разводного ключа убирается заглушка или, при наличии, открывается выпускной кран. Жидкость сливается в таз или ведро.
3. Если выходные отверстия отсутствуют, придется отсоединить батарею полностью и избавиться от теплоносителя через верхнюю часть.

Если требуется более серьезный ремонт, чем обычная смена радиатора, то нужно осуществить слив стояка. Эту процедуру выполняют сотрудники управляющей компании следующим образом:

1. Перекрывается вентиль на чердаке или потолке верхнего этажа.
2. Закрывается вентиль в цоколе или подвале.
3. Снимается заглушка или открываются спускные краны, с системы сбрасывается теплоноситель.

Как можно видеть, процедура избавления системы от теплоносителя имеет существенные отличия для домов разных типов.

Как спустить воздух из батарей и труб отопления

Образование воздушной пробки в системе отопления характеризуется частичным остыванием радиаторов либо участков водяного теплого пола. Иногда в трубах и батареях слышится журчание, указывающее местонахождение скопившегося воздуха. Интересует 2 вопроса: как его удалить оттуда и не допустить подобных неприятностей в будущем. Предлагаем рассмотреть причины завоздушивания отопительных приборов в частных домах, а потом подскажем способы, как убрать воздушные пузыри из отопительной сети.

Откуда берется воздух в системе

Практика показывает, что идеально изолировать сеть водяного отопления от внешней среды невозможно. Воздух различными путями проникает в теплоноситель и постепенно скапливается в определенных местах – верхних углах батарей, поворотах магистралей и высших точках. Кстати сказать, в последних должны устанавливаться автоматические спускные клапаны, изображенные на фото (воздухоотводчики).

Разновидности автоматических воздушников

Воздух попадает в систему отопления следующими путями:

1. Вместе с водой. Не секрет, что большинство домовладельцев пополняют недостаток теплоносителя прямо из водопровода. А оттуда поступает вода, насыщенная растворенным кислородом.
2. В результате химических реакций. Опять же, не обессоленная должным образом вода реагирует с металлом и алюминиевым сплавом радиаторов, отчего выделяется кислород.
3. Трубопроводная сеть частного дома изначально спроектирована либо смонтирована с ошибками – нет уклонов и сделаны петли, обращенные кверху и не оборудованные автоматическими клапанами. Из подобных мест сложно выгнать воздушные скопления даже на этапе заправки теплоносителем.
4. Малая толика кислорода проникает сквозь стенки пластиковых труб, невзирая на специальный слой (кислородный барьер).
5. В результате ремонта с разборкой трубопроводной арматуры и частичным или полным спуском воды.
6. При появлении микротрещин в резиновой мембране расширительного бака.

Когда в мембране возникают трещины, газ смешивается с водой

Примечание. К химическим реакциям склонна вода, взятая из колодцев и неглубоких скважин, поскольку насыщена активными солями магния и кальция.

Также нередко возникает ситуация, когда после длительного простоя в межсезонье давление в закрытой системе отопления снижается из-за попадания воздуха. Спустить его довольно просто: нужно добавить буквально пару литров воды. Подобный эффект случается и в системах открытого типа, если остановить котел и циркуляционный насос, выждать пару дней и снова запустить отопление. При остывании жидкость сжимается, давая воздуху возможность проникнуть в магистрали.

Что касается централизованных систем теплоснабжения многоквартирных домов, то в них воздух проникает исключительно вместе с теплоносителем либо в момент заполнения сети в начале сезона. Как с этим бороться – читайте ниже.

Пример из практики. Из открытой отопительной системы приходилось ежедневно выгонять воздушные пробки из-за напрочь забитого грязевика. Работающий насос создавал перед собой разрежение и таким образом втягивал кислород в трубопроводы через малейшие неплотности.

На теплограмме показана область отопительного прибора, где обычно задерживается воздушный пузырь

Удаляем воздушную пробку без слива воды

О том, как удалить воздух из системы отопления стандартными способами, вы наверняка знаете. Обнаружив непрогревающийся радиатор, нужно отверткой приоткрыть в нем кран Маевского и выпустить воздушный пузырь. Если установлены старые батареи, где такого вентиля нет, можно попробовать удаление другими способами:

1. Так называемая прокачка трубопроводной сети применяется в квартирах многоэтажных домов при условии, что в радиатор заделан кран для сброса воды. Подсоедините к нему шланг, направленный в канализацию, откройте вентиль на максимум и выполняйте слив, пока движущийся с большой скоростью поток не увлечет за собой воздушную пробку.
2. В частном доме советские стальные батареи можно развоздушить с помощью самонарезающего винта. Обмотайте его у основания ФУМ-лентой и завинтите шуруповертом в стенку отопительного прибора (поближе к верху). Затем выверните саморез на пару оборотов отверткой, выпустите воздух и затяните до упора. Летом врежьте в этом месте кран Маевского.
3. Удаление воздуха из чугунных батарей дачного домика, не оборудованных воздушниками, можно выполнять двумя способами: полной перезаправкой системы либо наращиванием давления (до 2 Бар) с одновременным прогревом. Выкручивать боковые заглушки «на ходу» не рекомендуется, потом их будет сложно запаковать.
4. Слабая циркуляция и теплоотдача могут быть следствием скопления воздуха в корпусе сетевого насоса. Отверните большой винт, установленный в торце агрегата, на пару оборотов. Когда из-под резинового кольца выступят капли воды, затяните его обратно.

Совет. Чтобы не сталкиваться с воздушными пробками во время эксплуатации, установите на все радиаторы краны для спуска воздуха. Если толщина металлической стенки не позволяет нарезать 3—4 витка резьбы, наварите сверху бобышку с отверстием требуемого диаметра. В чугунных «гармошках» вентиль заделывается в боковую стальную пробку.

Фокус с самонарезающим винтом также успешно применяется для неправильно спроектированных магистралей с обращенными кверху либо книзу петлями (например, для обхода дверей и других строительных конструкций). Как убрать воздушный пузырь в неблагополучном месте трубопровода путем закручивания самореза, смотрите на видео:

Рекомендация. Если вы постоянно стравливаете воздух из системы отопления через батареи и не находите причины завоздушивания, временно поставьте на отопительные приборы автоматические клапаны, пока не разберетесь, в чем дело (возможно, имеет место химическая реакция с выделением кислорода).

Заполняем систему правильно

Проще всего закачать воду или антифриз в трубопроводы, подключенные к открытому расширительному баку. Для этого необходимо открыть все вентили (кроме сливного) и, присоединив шланг к штуцеру подпитки, заполнить магистрали и радиаторы теплоносителем. В этом деле важно не торопиться и дать возможность воздуху самостоятельно покинуть систему через расширительную емкость.

Совет. После заполнения включите циркуляционный насос и котел, а потом прогрейте все отопительные приборы. Затем спустите с них остатки воздуха через краны Маевского. Не забудьте перед запуском развоздушить и насос, как описывалось выше.

Теперь о том, как спустить воздух из батарей и трубопроводов закрытой системы отопления частного дома. Предлагаемая методика, постоянно практикуемая нашим экспертом — сантехником Виталием Дашко, выполняется в следующем порядке:

1. Откройте всю отсекающую арматуру основных контуров (кроме слива).
2. Перекройте все радиаторные краны, исключая самые последние батареи на концах петель, чтобы через них шла циркуляция.
3. Привлеките к работам помощника. Его задача – находиться в котельной и поддерживать давление в сети на уровне 1 Бар с помощью опрессовочного насоса либо через ветвь подпитки из водопровода.
4. Открыв подачу воды, заполните основные магистрали, расширительный и котловой бак. Воздух должен сбрасываться через клапан группы безопасности и воздухоотводчик в наивысшей точке (при наличии).
5. Подойдите к первому от котла радиатору и одновременно откройте оба крана (медленно). Спустите воздух через клапан Маевского и снова закройте вентили. Помощник в это время не позволяет давлению упасть ниже 1 Бар.
6. Повторите операцию на всех батареях, после чего включите циркуляционный насос и запустите теплогенератор. Когда магистрали начнут прогреваться, поочередно откройте все радиаторные краны и повторно удалите остатки воздуха из них.

Важный момент. Перед тем как выдавить воздушные пробки из радиаторов, обязательно стравите воздух из циркуляционного насоса и включите его на 5—10 минут для прокачки трубопроводов.

После полного прогрева отопительных приборов давление в системе должно находиться в пределах 1.3—1.6 Бар. На этом процедура считается законченной. Если же в системе присутствуют теплые полы, то их надо заполнять в последнюю очередь, используя тот же алгоритм (на холодную!). То есть, накачав давление в основной магистрали, нужно поочередно открывать и закрывать напольные контуры, спуская воздух через клапаны коллектора, а потом производить прогрев и настройку расхода теплоносителя.

Замечание касательно монтажа автоматических воздухосбрасывающих клапанов. Такое устройство должно всегда стоять в группе безопасности котла, а второе, третье и так далее – лишь в том случае, когда магистрали проходят выше радиаторов. При нижней разводке в одноэтажном доме воздух скапливается в батареях, поскольку они стоят выше трубопроводов, и клапаны на них ставить необязательно.

Заключение

Сбросить воздух из радиаторов несложно, а вот выгнать его из всей системы отопления, включая теплые полы, – задача трудоемкая. Если в процессе заполнения греющих контуров вы допустите ошибку и появится блуждающая воздушная пробка, то ее устранение может занять до нескольких недель. Так что не торопитесь и делайте эту работу обстоятельно.

Как слить и заправить систему обогрева плинтуса | Home Guides

Томом Деннисом Обновлено 29 декабря 2018 г.

Плинтусные обогреватели или системы водяного отопления для дома незаметно обеспечивают относительно равномерное распределение тепла по всему зданию. Вода нагревается в котле, обычно работающем на пропане, природном газе или масле. Насос направляет нагретую воду в виде пара к плинтусам, расположенным у пола стен внешнего периметра по всему зданию. Шлам накапливается в трубах, поэтому их необходимо ежегодно промывать для оптимальной эффективности системы отопления.

1. Установите комнатный термостат на низкое значение. Отключить электропитание котла. У некоторых котлов есть простой выключатель; другие отключаются с помощью электрического выключателя или панели предохранителей. Подождите два часа, прежде чем продолжить, чтобы горячая вода в системе остыла.

2. Найдите водозаборную трубу, которая соединяет котел с трубами подачи воды в дом. Найдите клапан на подающей трубе и поверните его в положение «выключено» по часовой стрелке.Найдите сливной клапан системы, который называется сливом бойлера. Этот простой смеситель имеет резьбу для садового шланга. Слив будет в нижней части котла, подсоединен к трубе или к самому котлу. Подсоедините садовый шланг к сливу котла и проложите шланг к сливу пола. Включите слив бойлера, повернув ручку против часовой стрелки. Следите за тем, чтобы вода не начала булькать из шланга.

3. Найдите обогреватель плинтуса как можно дальше от котла. На одном конце секции плинтуса будет небольшой спускной клапан.Найдите клапан, открыв откидные крышки доступа на концах плинтуса, если это необходимо. Откройте спускной клапан, используя отвертку с плоским жалом или крестообразную отвертку, чтобы повернуть винт наверху против часовой стрелки. Открывайте клапан до тех пор, пока не услышите, как воздух всасывается по мере опорожнения системы отопления.

4. Проверить сливной шланг; вода должна медленно вытекать из него. После того, как вода перестанет течь, отключите слив бойлера и отсоедините садовый шланг. Проверьте, есть ли слив на расширительном бачке, небольшом бочкообразном резервуаре, расположенном рядом с котлом. Если в нем есть слив, откройте сливной клапан, повернув ручку против часовой стрелки, и слейте в ведро примерно галлон воды, который остается в резервуаре. Закройте сливной кран, повернув его по часовой стрелке.

5. Закройте выпускной клапан на плинтусе, который вы открыли ранее, повернув верхний винт по часовой стрелке до плотного закрытия; не затягивайте слишком сильно. Включите подачу воды в бойлер. Найдите ближайшую к котлу плинтус и откройте на ней спускной клапан; вы должны услышать легкий шипящий звук, когда воздух выходит из системы.Держите небольшую посуду или полотенце возле клапана, чтобы собрать воду. Когда воздух будет выпущен и вода будет свободно вытекать из клапана, закройте клапан и вытрите всю пролитую воду. Повторите процедуру продувки с каждым плинтусом — начиная с ближайшего к котлу и заканчивая наиболее удаленным.

6. Включите электропитание снова, чтобы запустить котел. Увеличивайте термостат здания до тех пор, пока не запустится система отопления. Проверьте, не нагрелись ли плинтусы. Если нет, повторите процесс стравливания воздуха на холодных плинтусах.

Вещи, которые вам понадобятся

• Садовый шланг

• Плоская отвертка

• Крестообразная отвертка

• Маленькая тарелка

• Ведро

• Наконечник для полотенца 900 системы отопления следите за сливным шлангом, чтобы он не вылился из сливного отверстия в полу и не намочил пол.

Заполнение закрытой системы | | Теплый пол своими руками

Воздух, застрявший в замкнутой излучающей системе, является наиболее частой причиной неэффективной работы системы.К счастью, эту проблему легко решить, и она вообще не станет проблемой, если соблюдать осторожность во время начального процесса заполнения.

Найдите минутку, чтобы изучить комплект расширения и очистки. Горячая вода входит, проходит через комплект расширения и продувки (EPK) и попадает в коллектор зоны. Оттуда вода всасывается циркуляционными насосами через каждую отдельную зону, а затем обратно к источнику тепла. В закрытой системе одна и та же жидкость циркулирует вокруг и вокруг, и она полностью отделена от бытового водоснабжения.

Комплект расширения и продувки

Вы заметите, что в комплекте расширения и продувки есть три клапана… два клапана котла и шаровой клапан. Клапан первого котла находится слева от расширительного бака. В целях описания мы будем называть его заправочным клапаном .

Второй клапан котла (справа от расширительного бака) назовем сливным клапаном . Он используется для удаления воздуха из излучающей системы.

Обратите внимание, что или из этих клапанов могут работать как для наполнения, так и для слива.Какую функцию выполняет клапан, зависит от того, расположены ли насос или насосы справа или слева от EPK. Другими словами, вы всегда хотите заполнять систему в направлении циркуляционных насосов.

Между сливным и напорным клапанами находится запорный клапан . Закрытие этого клапана во время процесса наполнения заставит воду, подаваемую в заливной клапан , , пройти мимо насосов через напольные трубы в водонагреватель или бойлер, а затем выйдет из сливного клапана.Непосредственная близость сливного и наполнительного клапанов друг к другу гарантирует отсутствие воздушных карманов в системе.

Многозонная замкнутая система должна заполняться по одной зоне за раз, и если отдельные контуры в каждой зоне имеют клапаны, продувайте по одному контуру за раз. Идея состоит в том, чтобы как можно точнее сфокусировать давление воды.

Используя шаровые краны, расположенные перед каждым циркуляционным насосом в каждой зоне, закройте все зоны, кроме №1. Затем прикрепите садовый шланг к сливному клапану и протяните его к удобной раковине, сливу в полу, снаружи или в другое место, куда вы хотите унести много галлонов сточной воды.

Еще один шаг, который многие установщики считают полезным, — это поместить ведро емкостью 5 галлонов в одно из указанных выше мест и дать воде вытечь из ведра перед тем, как попасть в канализацию. Преимущество этого метода — визуальная индикация пузырьков воздуха. Часто струя воды, выходящая из сливного шланга, выглядит очищенной от воздуха — просто потому, что шланг перестал брызгать и разбрызгиваться. Но могу вас заверить, что воздуха осталось много. Удерживая конец сливного шланга под водой в 5-галлонном ведре, невозможно пропустить случайные пузыри.

• Закройте запорный клапан .
• Присоедините второй садовый шланг к заправочному клапану . Мы включили латунный фитинг с внутренней и внутренней резьбой для шланга, чтобы упростить подсоединение охватываемого конца садового шланга к этому клапану. Этот штуцер можно использовать на любом из клапанов котла, в зависимости от того, какой из двух становится клапаном наполнения.
• Теперь вы готовы удалить воздух из зоны №1.
• Залейте зону затоплением, используя давление в помещении или мощный коммунальный насос.

Если вы используете новый или пустой водонагреватель резервуарного типа, вы также будете заполнять резервуар во время этой процедуры, поэтому ожидайте, что зона № 1 будет заполняться дольше всех. Любые оставшиеся зоны будут только смывать воздух из трубы пола, и процесс будет намного быстрее.

Посмотрите на сливной шланг. В зависимости от размера вашего резервуара для горячей воды, в течение нескольких минут вода не будет выходить из дренажной линии… только воздух. В конце концов вода начнет течь, часто брызгами и брызгами.Потерпи. Помните, что постоянный поток воды не обязательно означает, что весь воздух выходит из системы. Хорошее практическое правило: как только кажется , что весь воздух находится вне зоны, позвольте непрерывному потоку воды течь в течение одной минуты на каждые 100 футов трубы в зоне. Иногда вода действительно может обтекать воздушный карман, особенно в излучающей системе, где множество изгибов и поворотов является нормальным явлением. Однако через несколько минут потока воды даже самый стойкий пузырек лопнет и вытечет из сливного шланга.

Также рекомендуется внимательно прислушиваться к потоку воды, протекающей через систему. В системе перекрытий пола довольно часто, когда вода проходит через пол, слышны воздушные карманы, когда они проходят через трубы. При установке на плите исходная вода и воздух, выходящие из плиты в обратный коллектор, довольно шумны. Также прислушайтесь к любым звукам, исходящим из водонагревателя. Ваша цель — тишина. В правильно заряженной излучающей системе вообще не слышно звука.

Вы также можете включить зонную помпу на этом этапе процедуры.Если в крыльчатке окажется какой-либо воздух, сила воды, которая сейчас промывает систему, вытеснит его. Для этого вам нужно запустить насос всего на несколько секунд. И помните, что чугунные циркуляционные насосы настолько тихие, что вам нужно прикоснуться к ним, чтобы понять, что они включены. Насосы из нержавеющей стали издают очень слабый, почти неслышный гул. В любом случае, если ваши насосы шумят, значит присутствует воздух.

Итак, когда вода равномерно вытекает из сливного шланга и все звуковые сигналы наличия воздуха в зоне прекратились, вы готовы повторить процедуру с оставшимися зонами.

Откройте шаровой клапан перед зонным насосом № 2 и закройте шаровой клапан перед зонным насосом № 1.

Не забудьте обеспечить поток воды не менее одной минуты на каждые 100 футов трубы в зоне и, как и в зоне № 1, убедитесь, что все звуковые сигналы присутствия воздуха отсутствуют.

Когда по прошествии нескольких минут вода будет равномерно течь из сливного шланга, закройте клапан перед зонным насосом № 2 и откройте клапан перед зонным насосом № 3.

Повторите эту процедуру для всех остальных зон.

Последним шагом после промывки всех зон является закрытие сливного клапана на комплекте расширения и продувки и наблюдение за показаниями манометра. Как только вы закроете сливной кран, давление поступающей воды начнет повышать давление в системе теплого пола. Когда манометр покажет 15 фунтов на кв. Дюйм, закройте заправочный клапан. Это давление в вашей холодной системе. Когда система горячая, давление будет на несколько фунтов на квадратный дюйм выше. Положительное давление в системе гарантирует, что любой оставшийся воздух в трубке или любое выделение газа во время нормальной работы будет удалено воздухоотделителем.

Колпачок на воздухоотделителе закрывается, когда он затягивается (по часовой стрелке), и открывается, когда колпачок откручивается (против часовой стрелки) на несколько оборотов, так что дневной свет виден через прорезь в колпачке … Колпачок воздухоотделителя может быть если хотите, удалите, но это не обязательно. При заполнении системы жидкостью крышка воздухоотделителя может находиться как в открытом, так и в закрытом положении. Для испытания системы под давлением воздухом необходимо, чтобы крышка была закрыта, чтобы из нее не выходил воздух,… в этом и состоит цель.Очень важно, чтобы крышка была открыта на время работы системы.

Примечание. Крышка в верхней части воздухоотделителя всегда должна быть открыта во время нормальной работы.

Откройте запорный вентиль между краном заполнения и слива.

Теперь ваш источник тепла готов к розжигу.

Вариант для поддержания давления в системе. Закрытая система лучистого отопления с автоматическим заправочным клапаном. Этот клапан низкого давления будет поддерживать постоянное минимальное давление после заполнения и продувки системы.

---

Заполнение замкнутой системы антифризом

Заполнение однозонной замкнутой системы Электрокотлом

Чтобы удалить весь воздух из системы, выполните описанную выше процедуру. В качестве альтернативы можно использовать насос для перекачки коммунальных услуг насос — не отстойный насос — для закачки жидкости в систему и откачивания воздуха. Мы рекомендуем мощный универсальный насос, такой как Wayne EC-50, или Wayne PC-4, или аналогичный насос, такой как Utilitech.5 Чугунный перекачивающий насос высокого давления , каждый из которых может создавать давление до 45 фунтов на квадратный дюйм.

Итак, независимо от того, используете ли вы насос или давление в помещении для удаления воздуха, требуется один дополнительный шаг.

Определите, сколько антифриза на основе пропиленгликоля (не автомобильного этиленгликоля) требуется для вашей системы, добавив общее количество жидкости в трубке (2,7 галлона на 100 футов 7/8 ″ Poly… 1,3 галлона на 100 футов 1/2 ″ Pex) плюс объем воды в водонагревателе или бойлере.

Определите, какое процентное соотношение незамерзающей смеси к воде рекомендуется производителем источника тепла.Некоторые рекомендуют 30% антифриза, другие 50%. На правильное смешивание также влияет степень низкой температуры, от которой вы хотите защититься. Всегда предварительно перемешивайте антифриз перед закачкой в ​​систему!

После того, как необходимое количество предварительно смешанного антифриза будет рассчитано, поместите свои первые несколько галлонов в чистое пятигаллонное ведро и с помощью вспомогательного насоса закачайте его в систему. Постоянно пополняйте 5-галлонное ведро предварительно смешанным антифризом.

Все клапаны перед всеми зонными насосами должны быть открыты.Это поможет равномерно распределить антифриз по каждой зоне. Когда антифриз закончится, закройте сливной кран.

Если радиационная система была заполнена чистой водой для удаления воздуха, добавление антифриза вытеснит соответствующее количество воды из сливного шланга. Позже, когда система работает, зонный коллектор (в случае системы теплообменника) или накопительный бак (в стандартной закрытой системе) будет действовать как «смесительная станция», дополнительно смешивая антифриз с любым оставшимся чистая вода, которая может остаться в системе.

Последний шаг — создать давление в системе. Если у вас нет мощного коммунального насоса, подключите подачу воды к заправочному клапану (не забудьте залить садовый шланг водой перед повторным подключением к заправочному клапану. Это предотвратит попадание воздуха из шланга в систему), создайте давление до 15 фунтов на кв. Дюйм, затем закройте заправочный клапан.

Ваш источник тепла готов к розжигу.

Коммунальный насос мощностью 1/2 л.с. идеален для заполнения замкнутой системы.

Кстати, некоторые антифризы уже предварительно смешаны, другие в виде концентрата.Обязательно проверьте этикетку перед добавлением воды.

Попадание в горячую воду: Практическое руководство по системам водяного отопления

Одним из положительных результатов недавнего энергетического кризиса стало развитие и совершенствование технологий использования альтернативных форм энергии. Нигде эти усилия не были более очевидными, чем рост использования древесины в качестве источника топлива.Многие частные дома, построенные в последние годы, предусматривают хотя бы частичное отопление дровами. Некоторые коммерческие, промышленные и сельскохозяйственные предприятия, которым требуется большое количество тепла, также либо перешли на древесину, либо рассмотрели ее.

Один из наиболее удобных, эффективных и рентабельных способов, с помощью которых жилые, сельскохозяйственные и мелкие коммерческие пользователи могут пользоваться преимуществами энергии на базе древесины, — это использование системы водяного отопления (часто называемой гидравлической). Системы горячего водоснабжения, работающие на древесном топливе, особенно подходят для малых и средних предприятий.Основным преимуществом этих систем является то, что они обеспечивают постоянный нагрев при относительно нечастой загрузке. Они также безопасны и могут сжигать недорогое древесное топливо во многих различных формах. Хотя этой технологии как минимум 200 лет, сегодня стоит подумать о ней.

Расширение биологической и сельскохозяйственной инженерии в Государственном университете Северной Каролины спроектировало и протестировало ряд гидравлических систем различных размеров за последние годы. Планы для этих систем доступны за небольшую плату.В настоящее время в Северной Каролине действует несколько тысяч жилых систем горячего водоснабжения, работающих на дровах. Кроме того, около 60 единиц используются для сушки табака и около 300 — для обогрева теплиц. Хотя многие из этих систем были построены на основе проверенных планов, некоторые из них — нет. Когда в системе возникают проблемы, это часто происходит из-за того, что некоторые важные конструктивные или эксплуатационные требования были упущены из виду.

Для эффективной работы важно понимать и соблюдать определенные основные правила.Эта публикация предоставляет оператору системы водяного отопления важную базовую информацию об этом типе системы и ее работе. В первых двух разделах описывается система горячего водоснабжения и ее части, объясняются функции каждой части и даются некоторые простые расчеты конструкции для тех, кто хочет построить свою собственную систему. Третий раздел поможет читателю развить понимание древесного топлива, а четвертый описывает и объясняет экономику систем горячего водоснабжения.

В системе водяного отопления вода используется для хранения тепловой энергии и передачи ее от горящего топлива к месту, где будет использоваться тепло.Все системы горячего водоснабжения (гидроники) состоят из пяти основных частей:

• Топка , камера, в которой сжигается топливо;
• A резервуар для воды , в котором тепло поглощается и хранится;
• А насосно-трубопроводная система для транспортировки нагретой воды;
• Теплообменник для отвода тепла там, где оно необходимо;
• Система управления для управления скоростью использования тепла.

При проектировании водонагревателя на дровах важны три фактора:

1. Сжигание . Система должна быть спроектирована так, чтобы топливо сгорало максимально полно.
2. Теплообмен . Конструкция должна позволять как можно большему количеству выделяемого тепла попадать в воду.
3. Сохранение тепла . Система должна позволять как можно меньше тепла уходить неиспользованным.

Самая важная часть любой системы горячего водоснабжения — топка или камера сгорания.Если он неправильного размера или плохо спроектирован, производительность всей системы пострадает. Самая частая проблема домашних систем горячего водоснабжения — это плохо спроектированная топка. К сожалению, это также одна из самых сложных проблем, которую можно решить без изменения конструкции и восстановления топки.

Как горит древесина

Чтобы оценить необходимость правильно спроектированной топки, необходимо понимать, как горит дрова. Горение (горение) — это процесс, в котором кислород химически соединяется с топливом, выделяя тепло.Тепло также необходимо для запуска процесса. Однако, однажды начавшись, реакция может быть самоподдерживающейся.

Большинство людей знают, что для сжигания необходимы топливо и кислород. Однако многие не осознают, что тепло также необходимо. Многие проблемы в системах водяного отопления связаны с недостаточным количеством тепла в камере сгорания.

Двумя основными компонентами древесины являются целлюлоза и лигнин. Эти два химических вещества состоят в основном из углерода, водорода и кислорода.При повышении температуры древесины некоторые летучие вещества, содержащиеся в ней — вода, воск и масла — начинают выкипать. При температуре около 540 ° F тепловая энергия приведет к разрыву атомных связей в некоторых молекулах древесины. Когда тепловая энергия разрывает связи, которые удерживают вместе атомы, составляющие лигнин или целлюлозу, образуются новые соединения — соединения, которых изначально не было в древесине. Этот процесс известен как пиролиз. Эти новые соединения могут быть газами, такими как водород, окись углерода, двуокись углерода и метан, или они могут быть жидкостями и полутвердыми веществами, такими как смолы, пиролитовые кислоты и креозот.Эти жидкости в виде мелких капель и полутвердых частиц вместе с водяным паром образуют дым. Дым, который выходит из трубы (дымохода) несгоревшим, является потраченным топливом.

По мере того, как температура продолжает расти, производство пиролитических соединений резко возрастает. При температуре от 700 до 1100 ° F (в зависимости от присутствующих пропорций) кислород соединяется с газами и смолами с выделением тепла. Когда это происходит, происходит самоподдерживающееся горение.

В какой-то момент во время горения куска дерева все смолы и газы улетят.Остается в основном древесный уголь. В обиходе мы говорим, что древесина сгорела дотла. Эти угли медленно горят снаружи и почти без огня. Количество угля или древесного угля, которое остается после того, как другие части древесины выкипят, зависит в первую очередь от породы древесины, а также от того, как быстро и при какой температуре она была сожжена. Как правило, чем быстрее и горячее сгорает кусок дерева, тем меньше древесного угля остается в виде углей.

Лучше всего быстро обжечь дрова, чтобы получить от них как можно больше тепла.Медленный дымный огонь может тратить до трети тепловой энергии топлива. Для эффективного горения огонь должен получать достаточно кислорода. Высокая дымовая труба, механический вытяжной вентилятор или и то, и другое обычно используются для обеспечения достаточной тяги (потока воздуха в топку).

Однако существуют пределы того, насколько быстро можно заставить дрова гореть. Если воздух нагнетается в камеру сгорания слишком быстро, он имеет тенденцию «задуть» огонь. Результат почти такой же, как недостаток воздуха.

Слишком большое количество воздуха в камере сгорания также может привести к вздутию воздуха.Дыхание на самом деле представляет собой серию взрывов, возникающих в результате резкого смешивания воздуха и древесных газов. Чаще всего это происходит, когда свежее топливо добавляется в слой очень горячих углей. Сильное тепло от углей может отогнать большие объемы горючих газов, которые периодически воспламеняются по мере поступления кислорода. Эти взрывы редко вызывают какое-либо повреждение системы, но возникающий в результате обратный огонь может вызвать ожоги и летящий пепел.

Многие соединения образуются при горении древесины. Только в дыме было идентифицировано более 160 различных видов.В наибольшем объеме выделяются окись углерода, метан, метанол и водород. Хотя эти соединения будут гореть при относительно низких температурах, большая часть оставшихся выделенных соединений, таких как дым и смола, не сгорит полностью, пока температура не достигнет более 1000 ° F. Таким образом, для полного сгорания необходима горячая топка.

В большинстве хорошо спроектированных систем горячего водоснабжения топка окружена водой. По этой причине эти системы иногда называют водяными плитами.«В агрегатах этого типа стенки топки поглощают большую часть выделяемого тепла. Вода сохраняет стенки топки относительно прохладными, что приводит к хорошей теплопередаче, но не способствует хорошему сгоранию. В большинстве случаев необходимо изолировать стены и пол топки из огнеупорного кирпича. Огнеупорный кирпич замедляет отвод тепла от огня и, таким образом, увеличивает эффективность сгорания.

Обычный красный строительный кирпич, особенно с отверстиями, работает так же хорошо, как белый огнеупорный кирпич для облицовки топки.Хотя красный кирпич не так эффективен, он стоит примерно в пятую часть дешевле белого огнеупорного кирпича.

Конструкция топки

На рис. 1 показано поперечное сечение типичного водонагревательного агрегата. Очень важно, чтобы камера сгорания с водяной рубашкой была достаточно большой. Он должен быть такого размера, чтобы он не только принимал заряд топлива, но и позволял полностью сгореть расширяющимся газам сгорания, прежде чем они потеряют слишком много тепла и перейдут в дымовые трубы.

Одна из наиболее распространенных проблем домашних систем горячего водоснабжения заключается в том, что камера сгорания слишком мала для нормального сгорания. В этом случае трудно разжечь огонь достаточно горячим; он имеет тенденцию курить, даже когда ему дают много воздуха. Если топка еще не слишком мала, добавление облицовки из огнеупорного кирпича может помочь, потому что это сделает огонь более горячим. Однако иногда единственным выходом является замена топки на более крупную.

Мощность системы горячего водоснабжения можно описать двумя способами: с точки зрения ее мощности горелки или сгорания и с точки зрения ее способности аккумулировать тепло.(Последнее будет обсуждаться в другом разделе.) Мощность горелки системы определяется как наибольшее количество тепла, которое горелка может выделить из топлива за заданный период времени. Мощность горелки можно рассматривать как практический предел устойчивой мощности системы. Если вы продолжите увеличивать скорость подачи топлива в камеру сгорания, в конечном итоге будет достигнута точка, в которой топливо будет потребляться с той же скоростью, с которой оно добавляется. В этот момент горелка работает с номинальной мощностью.Более быстрое добавление топлива может фактически помешать процессу горения.

С практической точки зрения мощность горелки системы определяется размером топки и тем, насколько хорошо воздух может подаваться и распределяться по топливу. В общем, вы можете рассчитывать получить около 40 000 БТЕ в час на каждый квадратный фут площади решетки при условии, что глубина достаточна. Это означает, что вы можете ожидать около 800000 БТЕ в час от топки 5 футов в длину и 4 фута в ширину.

Между площадью колосниковой решетки и глубиной топки существует более чем случайная зависимость.Топка должна быть максимально глубокой. Большая глубина позволяет большему перемещению пламени и лучшему перемешиванию поднимающихся горячих газов для улучшения сгорания. В общем, глубина должна быть равна или больше наименьшего размера решетки. Например, если размер решетки составляет 5 на 8 футов, глубина топки должна быть не менее 5 футов. В таблице 1 показано предполагаемое соотношение между объемом топки и емкостью системы. Размеры не указаны, потому что размер и форма резервуара для хранения воды и свободное пространство, необходимое для пожарных труб, ограничивают глубину топки.Важно помнить, что высокие тонкие топки лучше, чем короткие толстые.

---

Таблица 1. Соотношение между производительностью системы и объемом камеры сгорания.

Производительность системы (БТЕ / ч)	Объем камеры сгорания (кубические футы)
50 000	2
100 000	5
200 000	9
300 000	27
400 000	40
500 000	75
750 000	100
1 000 000	200
2 000 000	400
3 000 000	500

---

Выбор вытяжного вентилятора

Практические ограничения размеров топки и конструкции дымовой трубы обычно требуют создания тяги с помощью вентилятора.Были использованы следующие расстановки и их комбинации:

• Вентилятор для подачи свежего воздуха под решетку;
• Баллончик для нагнетания свежего воздуха в топку над решеткой;
• Вытяжной вентилятор для подачи свежего воздуха в топку и через систему.

Использование вентиляторов для подачи воздуха в камеру сгорания имеет то преимущество, что вентиляторы остаются чистыми и охлаждаются воздухом, который они перемещают. Недостатком является то, что дым и искры могут выходить из любой трещины в топке, потому что давление внутри топки выше, чем снаружи.Если используется вытяжной вентилятор, любые утечки происходят внутрь. Недостатком является то, что тепло и копоть в дымовой трубе сильно воздействуют на систему вентиляторов, хотя существуют вентиляторы, специально разработанные для этой цели.

Скорострельность зависит от тяги. Вентилятор или вентиляторы с принудительной тягой должны подавать достаточно кислорода для максимальной ожидаемой скорости горения, но не должны обеспечивать больше этого количества. Слишком много воздуха охладит огонь и выбросит пепел в дымовые трубы. Например, чтобы определить размер стекового вентилятора, предположим, что максимальная мощность системы составляет 2 миллиона БТЕ в час.

2000000 БТЕ / час ÷ 6680 БТЕ / фунт древесины = 300 фунтов древесины / час

Для сжигания 1 фунта дров требуется около 6 фунтов воздуха. Следовательно, потребность в воздухе составляет:

.

6 фунтов воздуха / фунт древесины x 300 фунтов древесины / час = 1800 фунтов воздуха / час

Один фунт воздуха эквивалентен примерно 13,5 кубическим футам. Таким образом, необходимый объем воздуха составляет:

.

1800 фунтов воздуха / час x 13,5 кубических футов / фунт воздуха = 24 300 кубических футов воздуха / час или 405 кубических футов / мин (куб.фут / мин)

Обычно для эффективного сгорания требуется около 50 процентов избыточного воздуха.Следовательно, требуемый объем:

405 кубических футов в минуту x 1,5 = 608 кубических футов в минуту

Поскольку мы определяем объем воздуха и газов, перемещаемых вытяжным вентилятором, мы должны учитывать добавление продуктов сгорания и влажности древесины к дымовым газам. Для древесины с влажностью 20 процентов, влажная основа (w.b.), отношение объема дымовой трубы к входящему воздуху составляет 1,16 моль дымовых газов на моль свежего воздуха.

Это соотношение рассчитано исходя из 100-процентного сгорания. Таким образом, объем выходящих продуктов сгорания составляет:

608 кубических футов в минуту входящего воздуха x 1.16 = 705 куб. Футов в минуту

Наконец, объем необходимо отрегулировать в соответствии с температурой. Закон Чарльза гласит, что объем газа линейно увеличивается с его температурой. Чтобы использовать закон Чарльза, температуры по Фаренгейту должны быть преобразованы в температуры по шкале Ренкина (R), что достигается добавлением 460 ° к температуре по Фаренгейту.

При температуре входящего воздуха 510 ° R (50 ° F) и температуре дымовой трубы 760 ° R (300 ° F) скорректированный объем дымового газа составляет:

760/510 x 705 кубических футов в минуту = 1050 кубических футов в минуту

Таким образом, 608 кубических футов в минуту входящего воздуха соответствует общему объему 1050 кубических футов в минуту, выходящему через дымовую трубу.Подойдет типичный вентилятор мощностью 1100 кубических футов в минуту при статическом давлении воды 1 дюйм. Статического давления воды в 1 дюйм будет более чем достаточно для компенсации газового трения в системе.

Вышеприведенные расчеты можно применить к системам самых разных размеров. Размеры вентиляторов указаны в таблице 2 для различных систем.

---

Таблица 2. Размеры стеклопакетов для различных систем.

Производительность системы (БТЕ / ч)	Размер вентилятора стека (куб. Фут / мин при 1 дюйм.давление воды)
50 000	40
100 000	75
200 000	140
300 000	180
400 000	240
500 000	300
750 000	425
1 000 000	550
2 000 000	1,100
3 000 000	1,650

---

Двери с водяным охлаждением

Одной из наиболее часто встречающихся проблем в системах водяного отопления является коробление дверок топки.Двери должны быть большими для удобной топки. Одна сторона подвержена сильному нагреву камеры сгорания, а другая часто окружена зимними температурами. Возникающие в результате сильные термические нагрузки могут деформировать двери. Хотя дверь, показанная на рис. 2, была сделана из стали ^1, ⁄ ₂ дюймов с существенным усилением, вскоре она так сильно покоробилась, что ее нельзя было закрыть.

Опыт показал, что полностью решить эту проблему невозможно, хотя ее можно существенно уменьшить, охладив двери водой.Водяное охлаждение не только предотвращает коробление, но и позволяет рекуперировать больше тепла.

Двери с водяным охлаждением обычно имеют внутреннюю и внешнюю металлические поверхности, разделенные 2- или 3-дюймовыми полостями, через которые может циркулировать вода. Часть мощности циркуляционного насоса воды отводится в полость двери. В полость обычно устанавливаются перегородки для обеспечения хорошей циркуляции и равномерного охлаждения.

Конструкция решетки

Для максимального удобства и эффективности в нижней части топки необходимо предусмотреть решетку.Идеальная решетка позволяет золе просачиваться сквозь нее, но удерживает большую часть древесины и древесного угля и обеспечивает непрерывный поток воздуха через всю площадь решетки без периодического перемешивания или встряхивания. На каждые 1000 БТЕ номинальной мощности требуется не менее 5 квадратных дюймов площади решетки. Например, для системы мощностью 200 000 БТЕ / час потребуется:

200 x 5 = 1000 квадратных дюймов

Одна тысяча квадратных дюймов равна примерно 7 квадратным футам. Следовательно, решетки шириной 2 фута и длиной 3 ¹ ⁄ ₂ футов будет достаточно для системы с номинальной производительностью 200 000 БТЕ / час.

Создать удовлетворительную решетку сложно. Лучше всего подходят чугунные решетки, но их трудно найти, они дороги и имеют тенденцию со временем треснуть и выгореть. Пластина из мягкой стали толщиной от ¹ ⁄ _{2 от} дюймов до 1 дюйма будет деформироваться при нагревании, если она не будет хорошо поддерживаться снизу. Однако решетчатые опоры затрудняют удаление золы. Использованные железнодорожные рельсы, перевернутые вверх ногами, с умеренным успехом использовались для формирования решеток. Стандартные 80-фунтовые рельсы, расположенные на расстоянии ¹ ⁄ ₂ на расстоянии 1 дюйма друг от друга, будут охватывать 6 футов без поддержки.Рельсы изготовлены из марганцевой легированной стали, их трудно сваривать и резать. Однако они умеренно устойчивы к высокотемпературной эрозии и относительно недороги, если их покупать на свалке металлолома.

Накопление древесного угля во время непрерывного обжига может привести к закупорке решеток и нарушению циркуляции воздуха. Установка вентилятора высокого давления под решеткой гарантирует поддержание минимального потока воздуха и ускоряет сжигание древесного угля. Остальной воздух для горения может подаваться через вентиляционное отверстие или дополнительный вентилятор над решеткой.

Рисунок 1. Типовая система водяного отопления.

Рисунок 2.Двери должны иметь водяное охлаждение, чтобы они не коробились от сильного жара.

Самая заметная часть системы горячего водоснабжения — это бак для воды. Стандартные резервуары, подходящие для систем водяного отопления, доступны в различных размерах, объемах и толщинах стенок.Подземные резервуары имеют более толстые стенки, чем надземные, что делает их намного лучше для сварки. Если у вас есть выбор, лучше использовать короткий резервуар большого диаметра, чем длинный и тонкий, потому что более короткий резервуар имеет меньшую площадь поверхности, что снижает потери тепла и стоимость изоляции. В таблице 3 приведены размеры и вместимость широкого диапазона стандартных резервуаров для хранения нефти.

---

Таблица 3. Типоразмеры металлических резервуаров для хранения.

Объем (галлонов)	Диаметр	Длина
500	48 из	64 в
560	42 из	92 из
1 000	49 1 ⁄ 2 дюйм	10 футов
2 000	64 в	12 футов
4 000	64 в	24 фута
6 000	8 футов	16 футов 1 дюйм
8,000	8 футов	21 фут 4 дюйма
10 000	8 футов 10 1 ⁄ 2 футов	26 футов 1 дюйм 15 футов 8 дюймов
12 000	8 футов 10 1 ⁄ 2 футов	31 фут 11 дюйм 18 футов 7 дюймов
15 000	8 футов 10 1 ⁄ 2 футов	39 футов 11 дюймов 23 фута 4 дюйма
20 000	10 1 ⁄ 2 футов	31 фут
25 000	10 1 ⁄ 2 футов	38 футов 9 дюймов
30 000	10 1 ⁄ 2 футов	46 футов 6 дюймов

---

Хотя лучше всего использовать новый резервуар, многие успешные системы были созданы с использованными резервуарами.Резервуары для хранения отработанного масла часто можно получить просто по запросу. Если вы решили попробовать использованный резервуар, внимательно осмотрите его на предмет дырок или тонких пятен. Также узнайте, какая жидкость хранилась в резервуаре. Внимание: Никогда не сваривайте и не резайте резервуар, который, как вы подозреваете, содержит легковоспламеняющиеся материалы, если он не будет тщательно очищен и проветрен. Один из методов удаления остатков масла или бензина из большого бака — смешать около 2 фунтов моющего средства на тысячу галлонов емкости с достаточным количеством воды, чтобы растворить его, и вылить этот раствор в бак.Затем полностью наполните резервуар водой и дайте ему постоять несколько дней, прежде чем слить его и приступить к работе.

Теплоемкость

Как упоминалось в предыдущем разделе, одним из показателей емкости системы является ее способность аккумулировать тепло. Вода — одно из наименее дорогих и наиболее легко перемещаемых и контролируемых веществ. Это также один из лучших известных носителей тепла. Вода может хранить в четыре или пять раз больше тепла, чем камень, в десять раз больше, чем большинство металлов, и примерно в четыре раза больше, чем воздух на единицу веса.Его единственный недостаток — то, что он не может сохранять тепло при температуре выше 212 ° F, если он не находится под давлением. Это ограничивает его пригодность для высокотемпературных применений. Однако для систем отопления помещений в теплицах и других сельскохозяйственных, коммерческих или жилых помещениях это ограничение обычно не является проблемой.

По определению, одна британская тепловая единица (BTU) — это количество тепла, необходимое для повышения температуры фунта воды на 1 ° F. Галлон воды весит примерно 8.3 фунта, поэтому тепловая энергия, необходимая для повышения температуры галлона на 100 ° F, составляет:

8,3 фунта x 100 ° F = 830 БТЕ

Для сравнения, для повышения температуры 8,3 фунта гравия на 100 ° F потребуется всего около 166 БТЕ.

Как указывалось ранее, воду нельзя нагревать до температуры выше 212 ° F при атмосферном давлении. Эта температура определяет верхний предел количества тепла, которое может хранить безнапорная вода. Нижний предел устанавливается желаемой температурой нагрузки.Например, если в теплице должна поддерживаться температура 65 ° F, то эта температура является нижним пределом. Разница между верхним и нижним пределом,

212 ° F — 65 ° F = 147 ° F

указывает, сколько тепла может удержать данный объем воды.

На самом деле, снижать температуру хранения до нижнего предела непрактично. Скорость передачи тепла нагрузке (например, от радиаторов к воздуху внутри теплицы) значительно снижается, поскольку температура нагретой поступающей воды приближается к температуре воздуха нагрузки.По этой причине желательно поддерживать нижнюю температуру хранения воды, по крайней мере, на 35 ° F выше желаемой температуры загрузки. Следовательно, в предыдущем примере нижний предел температуры будет 100 ° F, а разница температур будет не 147 ° F, а

.

212 ° F — (65 ° F + 35 ° F) = 112 ° F

Следовательно, диапазон температур хранения воды ограничен 112 ° F. Используя эту информацию в качестве руководства, теперь мы можем определить, какой объем памяти необходим.

Если заданная тепловая нагрузка определена как 200000 БТЕ в час и желательно иметь 6 часов нагрева после тушения пожара, количество воды должно быть достаточным для хранения:

200000 БТЕ / час x 6 часов = 1200000 БТЕ

Для подъема одного фунта воды на 1 ° F требуется 1 БТЕ.В каждом фунте воды может храниться только 112 БТЕ. Следовательно, необходимое количество воды составляет:

.

1,200,000 БТЕ ÷ 112 БТЕ / фунт = 10714 фунтов

Поскольку вода весит 8,3 фунта на галлон, 10 714 фунтов воды равны 1291 галлону.

На практике максимальная температура воды редко превышает 200 ° F; следовательно, требуется емкость, немного превышающая 1291 галлон.

Эти расчеты предполагают, что тепло не теряется из резервуара или из труб, по которым вода подается к загрузке и от нее.Эти потери могут быть значительными в зависимости от того, насколько хорошо изолирована труба, расстояния от резервуара до груза и температуры наружного воздуха.

Очень хорошая идея — установить термометр на выпускной линии резервуара. Это даст точную индикацию температуры воды внутри резервуара. Падение температуры воды более чем на 20 ° F в час является хорошим признаком того, что резервуар для воды слишком мал, поскольку цель системы горячего водоснабжения — обеспечить постоянный источник тепла без необходимости постоянно разжигать огонь.

Также хорошей идеей является установка термометра на линиях с обеих сторон нагрузки — например, на впускной и выпускной линиях радиатора или ряда радиаторов. Это позволяет определить не только, сколько энергии теряется между баком и грузом, но и насколько эффективно радиаторы извлекают тепло из воды.

Для оптимальной конструкции системы емкость накопителя должна основываться на максимальной номинальной мощности горелки, требуемой тепловой нагрузке и максимальном промежутке времени между загрузками топлива.Следующее обсуждение показывает, как взаимодействуют эти три фактора.

Предположим, как в приведенном выше примере, что требуемая средняя тепловая нагрузка составляет 200 000 БТЕ в час. Это означает, что в течение обычного часа работы требуется 200 000 БТЕ тепла. Вероятно, что посреди очень холодной ночи количество необходимого тепла превысит это количество. Но для того, чтобы иметь достаточно тепла, мощность горелки должна как минимум равняться средней нагрузке плюс потери. С практической точки зрения желательно, чтобы горелка была рассчитана на 1,5–2-кратную среднюю тепловую нагрузку.Горелка большего размера может производить тепло для хранения, а также для немедленного использования в периоды средней нагрузки.

Помимо энергии, хранящейся в горячей воде (накопительный бак), в системе также можно хранить тепловую энергию в виде несгоревшей древесины. Это называется хранилищем топки. В ожидании очень холодной ночи оператор теплицы может топить систему в течение дня, чтобы постепенно поднять температуру воды примерно до 212 ° F. Несмотря на то, что вода уже удерживает количество тепла, близкое к максимальному, оператор может снова заполнить топку непосредственно перед тем, как уйти на ночь.Это дополнительное топливо добавляет энергии системе. Горящее топливо может просто заменить уходящее тепло и, таким образом, поддерживать высокую температуру воды. Однако, если дополнительное топливо слишком быстро добавляет слишком много тепла, вода в баке закипит, и энергия будет потрачена впустую в виде пара.

Маловероятно, что система горячего водоснабжения во время реальной эксплуатации будет подвергаться очень большим колебаниям нагрузки. Другими словами, не требуется производить максимальную производительность один час и никакой в ​​последующие.Скорее, постепенное увеличение и уменьшение обычно происходит в течение дня по мере изменения наружной температуры и многих других факторов. С другой стороны, тепло, подаваемое в систему от огня, обычно бывает довольно спорадическим, в зависимости от того, сколько и как часто добавляется топливо. Ценность системы горячего водоснабжения частично основана на ее способности быстро накапливать тепловую энергию, но медленно выделять ее с контролируемой скоростью.

Если горелка вырабатывает больше тепла, чем используется системой, дополнительное тепло будет сохраняться при условии, что емкость хранения не была превышена.При превышении емкости вода закипает. Когда это происходит, избыточное тепло уходит из системы в виде пара. Энергия, необходимая для кипячения воды, просто тратится зря. Частое кипение в системе горячего водоснабжения указывает на то, что горелка слишком велика, или она слишком часто зажигается, или что емкость аккумулирования тепла в системе слишком мала.

Если емкость аккумулирования тепла недостаточна, одно решение — добавить еще один резервуар. Тандемный резервуар обычно располагается как можно ближе к основному резервуару и соединяется впускной и выпускной трубой и насосом (Рисунок 3).Таким образом, емкость хранилища может быть легко увеличена без нарушения работы остальной системы. Между двумя баками всегда необходимо непрерывно перекачивать воду, чтобы тепло распределялось равномерно. Это можно сделать, добавив дополнительный насос или используя часть потока от существующего насоса, если он имеет избыточную производительность.

Система горячего водоснабжения не является паровой; то есть в системе никогда не бывает другого давления, кроме давления, создаваемого насосами. Из бака для горячей воды необходимо удалить воздух, чтобы предотвратить повышение давления, когда вода нагревается и расширяется или превращается в пар.Невентилируемый накопительный бак чрезвычайно опасен . В верхней части бака требуется как минимум два вентиляционных отверстия. Более того, люк, который обычно вырезается в верхней части резервуара во время строительства, можно оставить открытым, но накрыть куском листового металла.

Изоляция

Необходимо изолировать бак и все трубы, чтобы предотвратить утечку тепла. Для наружных резервуаров подходит полиуретановая изоляция, напыляемая напылением, особенно если она окрашена и защищена от прямого воздействия огня и солнечных лучей.Покрытие толщиной 1 дюйм, обеспечивающее степень изоляции R-7, стоит около 1 доллара за квадратный фут. Например, для резервуара емкостью 2000 галлонов диаметром 64 дюйма и длиной 12 футов изоляция будет стоить приблизительно 250 долларов. В таблице 4 приведены расчетные значения теплоизоляции резервуаров различной толщины из полиуретана.

---

Таблица 4. Эффективность изоляции трех толщин на большом резервуаре для горячей воды.

Толщина изоляции (дюймы)	Значение «R»	Тепловые потери (БТЕ / ч) 1	Ежемесячная стоимость потерянной энергии 2	Стоимость изоляции 3
0.0	0,5	200 000	384,00 $	$ 0
0,5	4,0	25 000	48,00	500
1,0	7,5	13 300	25,54	1 000
2,0	14,5	6 900	13.25	2 000
Примечание. Данные в этой таблице основаны на емкости резервуара 15 000 галлонов и площади поверхности 1 000 квадратных футов. 1 Предполагается, что разница температур воды и окружающей среды составляет 100 ° F. 2 При условии, что древесина стоит 40 долларов за шнур. 3 Предполагается, что прикладная стоимость составляет 1 доллар США за квадратный фут на дюйм толщины.

---

Эта таблица показывает, что затраты на нанесение минимального количества изоляции могут быть легко оправданы экономией на затратах на электроэнергию.Однако дополнительные затраты на изоляцию толщиной более ¹ ⁄ ₂ дюймов трудно оправдать.

Один из вариантов — разместить систему под односкатной крышей, где ее можно изолировать относительно недорогими войлоками из стекловолокна. Стекловолокно, которое может иметь основу из алюминиевой фольги, может удерживаться на месте проволочной сеткой с крупными ячейками. Стоимость навеса, изоляции, пленки, провода и рабочей силы может быть больше, чем стоимость напыляемой полиуретановой изоляции, но этот тип изоляции, вероятно, прослужит намного дольше и даст лучшее значение R.

Защита от ржавчины

Рекомендуется использовать какие-либо меры по предотвращению ржавчины для защиты внутренней части резервуара и труб от коррозии. Доступен ряд коммерческих химикатов, предназначенных в основном для использования в высокотемпературных котлах. Некоторые из них были бы довольно дорогими в количестве, необходимом для защиты системы горячего водоснабжения среднего размера.

Один метод, который был признан подходящим для систем горячего водоснабжения, — это добавление некоторых относительно недорогих химикатов для повышения pH воды.Среди них карбонат калия, карбонат натрия (стиральная сода) и гексаметафосфат натрия (Calgon). Эти химические вещества предотвращают коррозию, покрывая металлические стенки систем. Из упомянутых выше химикатов лучше всего работает Калгон. Его можно купить в большинстве продуктовых магазинов. Используйте 5 фунтов на каждые 1000 галлонов воды. В нормальных условиях ни один из этих химикатов не разлагается и, следовательно, остается активным в системе в течение длительного времени.

Пожарные трубы

Хотя некоторое количество тепла проходит к воде через стенки топки, основной путь тепла от огня к воде проходит через дымовые трубы.Большинство систем спроектировано таким образом, что горячие газы, выделяемые при пожаре, проходят через серию пожарных труб, которые проходят от одного конца резервуара для хранения к другому. Во многих системах газы проходят через резервуар более одного раза.

Очень важно, чтобы количество и размер трубок были достаточными, чтобы большая часть тепла передавалась от горячих газов воде до выхода газов. Как показывает практика, на каждые 2000 БТЕ номинальной мощности требуется около 1 квадратного фута площади теплообмена.Например, если система рассчитана на производство 200 000 БТЕ в час, потребуется около 100 квадратных футов площади теплообмена. Эта область может включать охлаждаемую водой поверхность топки, а также сами дымовые трубы. Обе эти области часто называют поверхностью очага.

Наружный диаметр трубок используется для расчета площади. В таблице 5 перечислены несколько часто используемых размеров стандартных труб с указанием их фактического внешнего диаметра и количества ходовых футов, необходимых для получения 1 квадратного фута площади поверхности.

---

Таблица 5. Линейные футы на квадратный фут площади поверхности для обычных стальных труб.

Номинальный размер трубы (дюймы)	Внешний диаметр (дюймы)	Линейных футов на квадратный фут внешней площади
1/2	0,840	4,55
3/4	1.050	3.64
1	1,315	2,90
1 1/4	1,660	2,30
1 1/2	1.900	2,01
2	2,375	1,61
2 1/2	2,875	1,33
3	3.500	1,09
3 1/2	4.000	0,95
4	4.500	0,85
4 1/2	5.000	0,76
5	5,563	0,67
6	6,625	0,58

---

Правильный размер трубы зависит от ряда факторов.В примере системы с производительностью 200 000 БТЕ в час требуется 100 квадратных футов площади теплообмена. Из Таблицы 1 рекомендуемый объем топки составляет 9 кубических футов. Подходящая топка с таким объемом должна иметь длину 1 ¹ ⁄ ₂ футов, ширину 2 фута и высоту 3 фута. Площадь топки составляет 27 квадратных футов (включая дверь с водяным охлаждением). Таким образом, топка обеспечит 27 квадратных футов необходимых 100 квадратных футов. Остальные 73 квадратных фута должны обеспечивать пожарные трубы.

Чтобы найти длину трубы заданного диаметра, необходимую для обеспечения желаемой площади поверхности, умножьте числа в третьем столбце таблицы 5. Например, если вы выбрали 1 ¹ ⁄ ₂ -дюймовая труба, умножьте 73 погонных футов на 2,01:

73 фута x 2,01 фут / кв. Фут = 146,72 фута

Около 147 погонных футов 1 ¹ ⁄ ₂ -дюймовой трубы требуется для получения 73 квадратных футов площади теплообмена. С другой стороны, если вы используете 3-дюймовую трубу, вам понадобится всего около 80 футов:

73 фута x 1.09 фут / кв фут = 79,73 фут

Какой размер лучше? Если рассматривать строго с точки зрения стоимости, нет большой разницы между 147 футами трубы 1 ¹ ⁄ ₂ дюймов и 80 футами трубы 3 дюйма. Однако сваривать большую трубу намного проще. Кроме того, время от времени необходимо будет очищать внутреннюю часть трубы от золы, сажи и других отложений. Очистить меньшую длину и большую трубу проще. Однако большее количество труб меньшего размера будет несколько более эффективным в передаче тепла.Опыт показал, что в целом лучше всего подходят трубы диаметром от 2 до 3 дюймов.

Отложения золы в дымовых трубах значительно снизят скорость теплопередачи. Хорошо иметь способ определить, насколько хорошо они работают. Один из лучших и наименее дорогих методов — разместить высокотемпературный термометр в точке, где газы покидают пожарные трубы и запускают дымовую трубу. Чем ближе температура воды, тем эффективнее отвод тепла от пожарных труб. Температура газа от 300 до 350 ° F указывает на эффективную теплопередачу.Температура газа более 450 ° F указывает на то, что площадь теплообмена слишком мала или на дымовые трубы нанесено покрытие.

Стратификация

Любопытное состояние иногда возникает в средних и больших системах. Несмотря на то, что топка постоянно топится, и видно, как вода кипит из верхней части резервуара, температура воды, забираемой из резервуара для распределения, составляет всего 170–180 ° F. Такая ситуация возникает в системах, где вход и выход находятся около дна резервуара и нет вспомогательного циркуляционного насоса, поддерживающего движение воды.Это состояние называется стратификацией и возникает, когда вода при разных температурах разделяется на отдельные слои, причем самая теплая вода остается наверху. Стратификация может происходить в любой системе, но обычно более выражена в крупных.

Плотность воды при 100 ° F примерно на 3,5 процента больше, чем при 200 ° F. Как и воздух, горячая вода поднимается, а холодная опускается. Чтобы предотвратить расслоение, воду необходимо поддерживать в движении. Один из способов — подсоединить возвратные трубы в верхней части бака над топкой (самая горячая часть системы) и забрать воду из нижней части бака с другого конца.Проблема с этим подходом заключается в том, что распределительные насосы могут не работать все время, и при выключении насосов может происходить расслоение.

Лучшее решение — установить непрерывно работающий вспомогательный циркуляционный насос для перемещения воды из самой холодной в самую горячую часть резервуара. Постоянное перемешивание воды предотвратит расслоение. Циркуляционный насос не обязательно должен быть большим, так как необходимо преодолеть очень небольшой напор. Он должен быть способен перекачивать от 0,2 до 0,5 производительности системы в час.Например, система на 2000 галлонов должна иметь насос, способный перекачивать от 400 до 1000 галлонов в час. Обычно достаточно электрического насоса мощностью ¹ ⁄ _{6 от} до ¹ ⁄ ₂ .

Рисунок 3. Дополнительный резервуар увеличит емкость хранилища.

Трубопровод

Вода не только сохраняет тепло, но и передает тепло туда, где оно используется.Распределительный насос должен иметь подходящий размер для работы. Если насос слишком мал, он не будет перекачивать достаточно тепла к нагрузке. Если он слишком большой, это приведет к потере энергии. Подбор насоса — довольно сложный вопрос, поскольку он зависит от ряда взаимосвязанных факторов. К ним относятся размер груза, расстояние между баком и грузом, количество различных теплообменников в системе и размер используемой трубы. В таблице 6 приведены размеры труб для различных тепловых нагрузок. Эти скорости потока и размеры труб рассчитаны с учетом нормального падения температуры на 25 ° F при прохождении воды через теплообменник.

---

Таблица 6. Минимальные размеры труб для нагрузок на расстоянии 100 и 300 футов от резервуара.

Нагрузка (БТЕ / ч)	Расход (галлон / мин)	Диаметр стальной трубы (дюймы) 1
		100 футов	300 футов
100 000	8	1 1/4	1 1/2
200 000	16	1 1/2	2
300 000	24	2	2 1/2
400 000	32	2 1/2	2 1/2
500 000	40	2 1/2	3
750 000	60	3	3
1 000 000	80	3	4
1 500 000	120	4	4
2 000 000	160	4	4
1 Для трубы из ХПВХ подходит следующий меньший размер

---

За исключением жилых помещений, большинство систем горячего водоснабжения поставляют тепло более чем в одно место.Например, несколько отдельных теплиц или стойл для выдержки могут потреблять тепло от одной и той же системы. Горячая вода подается к каждой нагрузке по большим магистральным распределительным и обратным линиям. Каждая нагрузка имеет свой собственный насос и подключена к основным линиям параллельно, что делает ее управляемой независимо (Рисунок 4). Каждое параллельное соединение должно иметь обратный клапан для предотвращения обратного потока, когда тепло не требуется.

Насосы

обычно оцениваются по количеству галлонов в минуту, которые они могут подавать при определенном напоре или общем сопротивлении.Это полное сопротивление является суммой сопротивлений каждой отдельной части системы, через которую вода проходит в своем контуре к насосу и от него. Сопротивление обычно выражается в количестве футов «головы», хотя с таким же успехом оно может быть выражено в фунтах на квадратный дюйм. Напор — это гипотетическая высота воды, против которой должен работать насос; чем больше голова, тем больше сопротивление.

По мере увеличения сопротивления расход уменьшается. Например, определенный насос может быть рассчитан на 50 галлонов в минуту на высоте 10 футов, но только 15 галлонов в минуту на высоте 30 футов.Один фут напора эквивалентен 0,43 фунта на квадратный дюйм (psi). При выборе насоса важно выбрать насос, рассчитанный на работу с горячей водой при температурах до максимально ожидаемых.

Во многих системах используются стандартные стальные трубы и резьбовые соединения. Они относительно недороги и подходят для горячего водоснабжения. В некоторых новых системах используются пластиковые трубы. Полиэтилен (черный пластик) и трубы из ПВХ не выдержат длительного использования горячей воды при умеренном давлении. Однако два типа пластиковых труб — ХПВХ и полибутилен — предназначены для горячего водоснабжения.ХПВХ — это жесткая пластиковая труба, похожая на ПВХ. Если используется труба из ХПВХ, все фитинги, такие как соединители, переходники и колена, также должны быть изготовлены из ХПВХ. Полибутиленовая труба также требует специальных соединителей, но она гибкая и с ней значительно легче работать. Однако он еще не доступен в размерах более 1 дюйма.

Изоляция труб

Для повышения эффективности важно, чтобы распределительные трубы, идущие к нагрузке и от нее, были изолированы. Количество тепла, которое может быть потеряно из-за длины трубы, является значительным и зависит от ряда факторов.К ним относятся температура воды, проходящей через трубу, температуру и движение воздуха, окружающего трубу, тип материала трубы, а также состояние поверхности и толщину стенки трубы. Неизолированная распределительная труба горячей воды может терять от нескольких сотен до нескольких тысяч БТЕ в час, в зависимости от условий и длины.

Если трубы должны быть проложены над землей, будет достаточно покрытия из стекловолокна, защищенного от дождя несколькими слоями устойчивой к солнечному свету пластиковой пленки.Любая изоляция, особенно стекловолокно, пропитанная водой, теряет почти все свои изоляционные свойства. Изоляция труб из пенопласта в виде разъемных трубок также хорошо работает при защите от солнечных лучей.

Гораздо труднее изолировать трубу, когда она проложена под землей. просто закапывать трубу в землю без изоляции — очень плохая практика, потому что влажная холодная почва является очень хорошим проводником тепла. Большинство утеплителей из пенопласта, например, из пенопласта, изготовлено из пенопласта с закрытыми порами, что означает, что он не пропитается водой и, следовательно, сохранит свои изоляционные свойства под землей.Если вам необходимо проложить трубу под землей, убедитесь, что земля остается как можно более сухой.

Напыляемая полиуретановая изоляция, обычно используемая на резервуарах, также может использоваться для изоляции подземных трубопроводов, поскольку она относится к типу с закрытыми ячейками. Чтобы использовать этот метод, вырывается траншея шириной от 4 до 6 дюймов и глубиной от 12 до 14 дюймов. Трубы опираются на 2 или 3 дюйма от дна, а в траншею распыляется от 4 до 5 дюймов изоляции, полностью окружая и покрывая трубы. После схватывания изоляции траншея засыпается грунтом.

Независимо от того, какой метод используется для изоляции трубы, важно не забыть изолировать обратную трубу, а также трубу, идущую к нагрузке. Несмотря на то, что большая часть тепла была удалена из возвратной воды, любая энергия, потерянная в трубе, должна быть восполнена. Для повышения температуры 1 фунта воды с 80 до 85 ° F требуется такое же количество тепла, как и для повышения температуры с 200 до 205 ° F.

Рисунок 4.Типовая схема мультизагрузочной системы.

Важной частью любой системы горячего водоснабжения является теплообменник или радиатор. Если его размер неверен или поток воздуха через него недостаточен, производительность системы может сильно пострадать.К счастью, теплообменники бывают разных размеров. Доступен широкий ассортимент коммерческих радиаторов, разработанных специально для систем горячего водоснабжения. Большинство из них могут работать при давлении воды от 50 до 60 фунтов на квадратный дюйм и имеют резьбовые фитинги для подключения к распределительной системе.

Очень подходящей альтернативой коммерческому радиатору является новый или подержанный автомобильный радиатор. Они доступны во многих различных размерах и могут быть куплены на большинстве складов и в пунктах снабжения запчастями.У многих дилеров есть новые радиаторы для старых автомобилей, которые они могут продать по сниженным ценам. Однако автомобильные радиаторы обычно не подходят для воды с давлением выше 15-20 фунтов на квадратный дюйм. Это ограничение не должно быть проблемой, если насос и распределительные трубы имеют правильный размер. Однако автомобильные радиаторы потребуют некоторых модификаций, включая закрытие заливных и переливных отверстий и изменение перехода от резинового шлангового фитинга к распределительной трубе.

Характеристики теплопередачи любого радиатора зависят от ряда факторов.Наиболее важными являются скорость потока и температура водяных и воздушных потоков. Как правило, чем больше разница температур между водой и воздухом, тем быстрее передается тепло. Кроме того, чем больше воды и воздуха проходит через радиатор, тем больше передается тепла. Также важны такие факторы, как конструкция радиатора, количество и расположение ребер, а также материал, из которого изготовлен радиатор. Например, в типичных условиях эксплуатации многие коммерческие теплообменники, разработанные специально для горячего водоснабжения, производят около 20 000 БТЕ в час на каждый квадратный фут площади поверхности.

Поскольку большинство радиаторов имеют схожие характеристики теплопередачи, решающим фактором при определении мощности является их физический размер. Испытания показали, что автомобильные радиаторы могут передавать от 16 000 до 20 000 БТЕ в час на квадратный фут поверхности лица (от 140 ° F воды до 70 ° F воздуха). Например, радиатор размером 1 ¹ ⁄ ₂ футов шириной и высотой 2 фута имеет площадь 3 квадратных фута. Таким образом, он может передавать от 48 000 до 60 000 БТЕ в час.

Управление системой горячего водоснабжения довольно простое.Обычно они состоят из термостата, подключенного к реле, которое управляет отдельным насосом для каждой нагрузки. Электродвигатель вентилятора, который продувает воздух через радиатор, также может быть подключен к тому же реле, поскольку он не должен работать, когда насос выключен. Такое расположение позволяет управлять каждой нагрузкой независимо. В некоторых системах насосу разрешается работать непрерывно, а вентилятор управляется термостатом.

Для большинства крупных систем требуется вытяжной вентилятор, как описано ранее, для обеспечения надлежащего сгорания.Вытяжной вентилятор обычно работает всякий раз, когда в топке возникает пожар. Когда нет огня, он не должен работать, и его можно отключить вручную. Однако этот механизм не работает, когда систему топят, а затем оставляют без присмотра на длительное время, например, на ночь. Когда поле израсходовано, вентилятор продолжит работу, втягивая холодный воздух через пожарные трубы и, таким образом, охлаждая воду. Важно помнить, что дымовые трубы являются теплообменниками, и что тепло будет течь от горячей воды к охлаждающим трубам, а также наоборот.Одним из решений является установка термостата в дымовой трубе, чтобы останавливать вентилятор, когда температура падает примерно до 200 ° F, то есть когда в воду больше не поступает тепло. Может потребоваться ручное управление, чтобы разжечь огонь, когда система остыла.

Древесина — отличное топливо. По сравнению с большинством других видов топлива оно недорогое, его довольно легко хранить, его можно использовать в различных формах и размерах, и оно широко распространено в Северной Каролине.По оценкам, в этом штате в качестве топлива доступно более 14 миллионов тонн древесины в год.

Древесина, хотя и является хорошим топливом, имеет недостатки. Он содержит меньше энергии на фунт, чем большинство других видов топлива. Количество полезной энергии в образце древесины может широко варьироваться в зависимости от содержания влаги и породы.

Растущее дерево обычно наполовину состоит из воды. Когда дерево спиливается, древесина начинает терять влагу в окружающий воздух. Древесина, которая была свежесрезана и содержит высокий процент влаги, часто называется древесиной зеленая .После того, как древесина высохла в течение определенного периода времени (обычно несколько месяцев или более, ее называют выдержанной или сухой древесиной . По мере того, как древесина теряет влагу, ее влажность постепенно приближается к содержанию влаги от 12 до 15 процентов. Это значение называется равновесное содержание влаги (EMC). Фактическое процентное содержание определяется долгосрочным усреднением температуры и относительной влажности воздуха, окружающего древесину. Хотя было бы желательно, но нецелесообразно удалять всю воду из дрова.

Влажность топливной древесины обычно выражается в процентах от общей сырой массы. Например, если определенный кусок дерева весит 7 фунтов 6 унций (118 унций), но после сушки кости весит всего 5 фунтов 4 унции (84 унции), исходное содержание влаги в древесине выражается следующим образом:

118-84 = 34 унции воды

34 ÷ 118 = 0,288 или 28,8 процента

Это означает, что вода составляла 28,8% от веса влажной древесины.Содержание влаги, выраженное в процентах от сырого веса, часто обозначается сокращенно m.c.w.b. (влажность, влажная основа).

Эффективное теплосодержание древесного топлива снижается за счет содержащейся в нем влаги двумя способами. Во-первых, чем больше воды в данном куске дерева, тем меньше в нем древесины. Во-вторых, часть топлива, содержащегося в древесине, используется для испарения воды при сжигании древесины. Приблизительно 1000 БТЕ тепловой энергии требуется для испарения каждого фунта воды в древесине.Кусок дерева содержит одинаковое количество энергии, независимо от того, является ли он зеленым или сухим. Однако зеленая древесина плохо горит, потому что часть энергии уходит на испарение лишней воды. В таблице 7 приведена чистая энергетическая ценность (теплотворная способность) древесины при различной влажности.

---

Таблица 7. Энергетическая ценность древесины при различной влажности.

Влагосодержание во влажном состоянии (в процентах)	Теплотворная способность (БТЕ на фунт)	Вес (фунтов на шнур)
0	8,600	2 960
5	8,120	3,116
10	7,640	3 289
15 (правильно приправленные)	7,160	3 482
20	6 680	3,700
25	6 200	3947
30	5,720	4 229
40	4,760	4 933
50 (зеленый)	3,800	5 920

Обратите внимание, что правильно выдержанная древесина имеет на 88 процентов более высокую теплотворную способность (по весу), чем зеленая древесина.Также обратите внимание, что зеленая древесина весит почти вдвое больше, чем выдержанная древесина. Кусок зеленого дерева весом в 1 фунт весит всего 0,59 фунта после выдержки. Кусок дерева, сгоревший в «зеленом» состоянии, дает примерно половину тепла, чем при правильной выдержке. Вот почему очень важно правильно выдерживать дрова. Для древесины, оставленной в виде цельного бревна, диаметром 12 дюймов или меньше, может потребоваться целый год, чтобы приправить ее должным образом. В идеале древесину, которая будет использоваться зимой, следует заготавливать предыдущим летом и дать ей высохнуть.Таким образом, древесина сушится за счет летнего тепла, а не за счет части энергии, содержащейся в самой древесине. Конечно, древесина, которой разрешили сезон, высохнет намного быстрее, если ее расколоть и хранить под навесом.

Плотность

Опыт показал, что дуб лучше для обогрева древесины, чем сосна, потому что дуб намного плотнее. Кубический фут сушеного на воздухе дуба весит около 42 фунтов, тогда как кубический фут сушеного на воздухе сосны лоблоли весит около 32 фунтов. Таким образом, дуб примерно на 32 процента плотнее сосны, а дубовый шнур обычно содержит на треть больше энергии, чем сосновый шнур.Это важное соображение, поскольку дрова обычно покупаются и продаются за шнур, который является мерой объема, а не веса. Важно помнить, что почти все породы древесины содержат примерно одинаковое количество энергии. Вы получаете больше фунтов древесины — и, следовательно, больше тепловой энергии — в веревке из более плотной древесины.

Другие виды топлива

Очень широко распространено мнение, что некоторые мягкие породы древесины, такие как сосна, производят больше смолы или креозота, чем лиственные породы.Многочисленные тесты показали, что это не так. Фактически, недавние испытания не показали заметной разницы в выходе смолы между сосной и дубом. При правильном обжиге древесины не должно образовываться смолы.

Помимо более традиционных видов древесного топлива, таких как щепа и дрова, колотые или круглые, могут быть доступны древесные отходы. Это могут быть древесные отходы мебельных заводов или обрезки пиломатериалов со стройплощадок или сносов. Все эти породы дерева подходят для использования. Однако следует помнить одну очень важную вещь: ни в коем случае нельзя сжигать обработанную древесину.Древесина, обработанная креозотом из каменноугольной смолы, например железнодорожные шпалы или опоры, сильно горит и выделяет густой черный токсичный дым. Древесина, обработанная такими соединениями, как хромированный арсенат меди (CCA), обычно имеет зеленовато-желтый или коричневый цвет и при горении выделяет очень токсичный дым. Обработка или вдыхание золы пиломатериалов, обработанных CCA, может вызвать острое отравление. Даже относительно небольшое количество обработанной древесины, смешанной с необработанной древесиной, может вызвать серьезные проблемы. Будьте осторожны и знайте, какой вид топлива вы используете.

Сравнение стоимости топлива

Сравнение древесины и мазута № 2 показывает, что энергосодержание различных видов топлива, обычно называемое удельной энергией, может широко варьироваться. Например, мазут номер 2 содержит около 19 000 БТЕ на фунт, тогда как сухая древесина содержит около 8 600 БТЕ на фунт. В пересчете на фунт за фунт мазут имеет более чем в два раза больше энергии, чем древесина. Однако сравнение удельной энергии древесины и мазута говорит только об этом.

При цене 1 доллар за галлон фунт мазута стоит около 13 центов. При цене 40 долларов за шнур фунт древесины белого дуба стоит менее одного цента. Таблица 7 показывает, что фунт правильно выдержанной древесины содержит около 7 160 БТЕ.

Следующие расчеты сравнивают эти виды топлива на основе стоимости на миллион БТЕ:

Мазут: 0,13 долл. США / фунт ÷ 9000 БТЕ / фунт x 1000000 = 6,84 долл. США за миллион БТЕ

Древесина: 0,008 долл. США / фунт ÷ 7 160 БТЕ / фунт x 1000000 = 1,12 долл. США за миллион БТЕ

Эти расчеты показывают, что стоимость мазута более чем в шесть раз превышает стоимость древесины, необходимой для производства того же количества тепла.Таким образом, древесина имеет большое преимущество в стоимости по сравнению с большинством других видов топлива.

Возражения против использования древесины в качестве источника энергии обычно связаны с удобством. В очень холодную погоду большинство систем горячего водоснабжения на древесном топливе необходимо топить хотя бы один раз за ночь. Конечно, есть недостатки в том, чтобы вставать в 2 часа ночи, чтобы запустить систему. С другой стороны, использование дерева определенно дает преимущество в стоимости.

При рассмотрении системы горячего водоснабжения, работающей на древесном топливе, не следует упускать из виду два других важных сравнения.Один из них — системные затраты, а другой — эффективность. Стоимость установки системы правильного размера зависит от индивидуальных потребностей. Например, большинство нефтегазовых систем рассчитаны на индивидуальные теплицы и устанавливаются в них, тогда как одна большая система горячего водоснабжения может вместить множество теплиц или несколько помещений для сушки табака вместе с другими зданиями и жилым помещением.

Второй аспект, который следует учитывать, — это эффективность системы. Эффективность, которая обычно выражается в процентах, является мерой того, насколько хорошо система преобразует и доставляет химическую энергию, хранящуюся в топливе, в полезную тепловую энергию.Процентное соотношение описывает долю потребляемой энергии, которая фактически преобразуется и используется в качестве полезного тепла. Важно понимать, что общая эффективность также зависит от того, насколько хорошо система отводит тепло. Другими словами, недостаточно, чтобы система эффективно сжигала топливо, но тепло также должно доставляться с минимальными потерями к месту, где оно должно использоваться. В следующем примере показано, как рассчитывается общая эффективность:

Система водяного отопления на древесном топливе, как известно, сжигает 200 фунтов высушенной на воздухе древесины в час, за это время 2300 галлонов нагретой воды проходит через теплообменники теплицы с понижением температуры на 45 ° F.Температура воды в накопительном баке остается постоянной.

Энергетическая ценность высушенной на воздухе древесины составляет 7 160 БТЕ на фунт. Таким образом, энергия, выделяемая при сжигании 200 фунтов в час, составляет:

7160 БТЕ / фунт x 200 фунтов / час = 1432000 БТЕ / час

По определению 1 БТЕ — это количество тепловой энергии, необходимое для повышения температуры 1 фунта воды на 1 ° F. Один галлон воды весит 8,3 фунта; следовательно, тепловая энергия, отдаваемая системой, составляет:

2300 галлонов / час x 8.3 фунта / галлон x 45 ° = 859 050 БТЕ / час

Эффективность системы — это отношение выходной энергии к вложенной энергии:

Общий КПД, E = выход энергии системы ÷ вход энергии в систему

E = 859 050 / 1,432 000

E = 0,60 или 60%

Эти расчеты предполагают, что температура воды в резервуаре для хранения остается постоянной и что падение температуры на 45 ° F включает потери в трубопроводах, по которым вода идет в теплицу и из нее.

Без некоторых довольно сложных тестов очень сложно определить точную эффективность нагревательного устройства. Однако таблица 8 показывает, что типичная эффективность обычных систем отопления сильно различается.

При исследовании общей стоимости отопления с использованием различных видов топлива очень важно сравнивать эффективность системы, особенно если разница в стоимости на миллион БТЕ между двумя альтернативными видами топлива очень мала. Эффективность системы в меньшей степени влияет на то, какой выбор лучше, поскольку разница в стоимости между видами топлива увеличивается.В настоящее время существует значительная разница в стоимости между древесным топливом и другими широко используемыми видами топлива, чтобы сделать древесные системы рентабельными даже при довольно низкой эффективности. Очевидно, что при правильном проектировании для обеспечения максимальной эффективности использование деревянных систем будет дешевле.

---

Таблица 8. КПД различных типов систем отопления.

Тип системы	КПД (в процентах)
Электрический резистивный нагреватель	98
Обогреватель сжиженного или природного газа	75
Масляная печь	65
Система горячего водоснабжения на древесном топливе	60

---

Значения в Таблице 9 основаны на эффективности, показанной в Таблице 8, и на предположениях, что корд из выдержанной древесины весит 3492 фунта и содержит 7160 БТЕ на фунт, мазут содержит 138000 БТЕ на галлон и что Сжиженный нефтяной газ содержит 86 000 БТЕ на галлон.Стоимость владения и эксплуатации различных систем не включена.

---

Таблица 9. Сравнение безубыточной стоимости древесного топлива по сравнению с мазутом и сжиженным газом с учетом относительной эффективности системы.

Расходы на топливо
Дерево (на шнур)	Мазут (на галлон)	Сжиженный газ (на галлон)
$ 10	0 руб.06	0,043 долл. США
20	0,12	0,086
30	0,18	0,129
40	0,24	0,172
50	0,30	0,215
60	0,36	0,258
70	0.42	0,301
80	0,48	0,344
100	0.60	0,430
140	0,84	0.602
180	1,08	0,774
200	1,20	0,860
250	1.50	1,075
300	1,80	1,290
400	2,40	1,720
500	3,00	2,150

---

Надеемся, что эта публикация помогла вам лучше понять, как работает правильно спроектированная система горячего водоснабжения, и определить, можете ли вы получить выгоду от ее установки.Если вы решите построить свою собственную систему, как это сделали многие, применение рекомендаций и процедур, приведенных в этой публикации, должно помочь вам построить высокоэффективную систему. Если вместо этого вы решите приобрести одно из имеющихся в продаже устройств, эта информация должна помочь вам выбрать лучшую систему для вашего приложения и эффективно управлять ею.

Для получения дополнительной информации о применении энергии на базе древесины см. Дополнительную публикацию AG-363, Руководство по использованию энергии на базе древесины для сельского хозяйства и малых коммерческих предприятий .Кроме того, вам могут быть полезны следующие публикации:

Информационное руководство по энергии древесины. Роли, Северная Каролина: Отдел энергетики, Министерство торговли Северной Каролины, 1982 г.

Энергия древесины для малой энергетики в Северной Каролине. Роли, Северная Каролина: Отдел энергетики, Министерство торговли Северной Каролины, 1978 год.

Руководство для лиц, принимающих решения по древесному топливу для малых промышленных потребителей энергии. Голден, Колорадо: Исследовательский институт солнечной энергии, 1980.

Древесина как энергия, Обзор вопросов сельского хозяйства № 5.Вашингтон, округ Колумбия: Национальная сельскохозяйственная библиотека, Министерство сельского хозяйства США, 1984.

Водонагреватель на дровах — 1 000 000 БТЕ в час.

Водонагреватель на дровах — 2 000 000 БТЕ в час.

Майк Бойет

Philip Morris Professor
Биологическая и сельскохозяйственная инженерия

р.В. Уоткинс

Профессор
Биологическая и сельскохозяйственная инженерия

Дополнительную информацию можно найти на следующих веб-сайтах NC State Extension:

Дата публикации: янв.1, 1995
AG-398

N.C. Cooperative Extension запрещает дискриминацию и домогательства независимо от возраста, цвета кожи, инвалидности, семейного и семейного положения, гендерной идентичности, национального происхождения, политических убеждений, расы, религии, пола (включая беременность), сексуальной ориентации и статуса ветерана.

Как слить воду из системы центрального отопления

В большинстве домов бойлер используется не только для подачи горячей воды, но и для обогрева собственности путем циркуляции пара или горячей воды по трубам и радиаторам по всему помещению.Хорошее обслуживание вашей системы отопления имеет первостепенное значение для обеспечения эффективной работы и предотвращения проблем. Поэтому время от времени вам нужно будет сливать воду из системы отопления. Причиной этого может быть что угодно, от удаления осадка до устранения утечки или замены радиатора.

В следующей статье представлено пошаговое руководство по правильному сливу воды из системы центрального отопления.

Выключить котел

Перед тем, как что-либо делать, всегда рекомендуется выключать котел в качестве меры безопасности.Это позволит слегка остыть потенциально палящей воде, что ограничит вероятность возникновения каких-либо проблем.

Перекрытие водозаборного клапана

Закрыв водозаборный клапан, вы убедитесь, что вода не попадает в систему, пока вы усердно работаете над ее сливом.

Найдите сливной клапан и присоедините шланг или поместите под него ведро

Здесь вам нужно будет найти сливной клапан для вашей системы центрального отопления. Как только вы это сделаете, прикрепите к нему шланг.Если вы заметили, что ваш шланг имеет неплотную посадку вокруг сливного клапана, закрепите его с помощью юбилейного зажима. Это гарантирует, что он не соскользнет и не разольет грязную воду по всему полу.

Кроме того, убедитесь, что длина шланга достаточна для выхода наружу для дренажа. Не сливайте воду на клумбу, так как некоторые из выделяемых химикатов вредны для растений.

Если у вас нет шланга, поместите ведро под сливной клапан. Когда он наполнится водой, временно закройте вентиль, опорожните ведро и повторите процесс.

Слить радиаторы

Сначала убедитесь, что все радиаторные клапаны на территории открыты. После этого вернитесь к сливному клапану, к которому вы прикрепили шланг или поместили ведро, и откройте его. Вода начнет вытекать из вашей системы центрального отопления.

Откройте спускные клапаны, чтобы ускорить процесс

Чтобы слить воду быстрее, откройте спускные клапаны на радиаторах. Когда вы это сделаете, вы четко услышите, как воздух всасывается в систему.Не забывайте ставить емкости под радиаторы, чтобы не пролить воду.

Завершить процесс дренажа

Когда вода больше не выходит из шланга или из вашего ведра и вы уверены, что вся жидкость слита из системы, вы можете снова закрыть спускные клапаны.

После того, как вы закроете все клапаны, вернитесь к сливному клапану с присоединенным шлангом и закройте его тоже. Будьте осторожны при снятии, так как в шланге может остаться вода.

И все! Теперь вы знаете, как слить воду из системы центрального отопления в следующий раз, когда возникнет такая необходимость.
