Клапан сброса избыточного давления воды: виды, устройство, принцип работы и монтаж аварийного клапана для воды

Содержание

Клапан сброса избыточного давления: назначение, место установки, выбор

Система отопления работающая под давлением, является потенциальным источником опасности. Задача владельца дома — сделать отопительную систему как можно более надежной и безопасной. Один из элементов, который это обеспечивает — предохранительный (аварийный) клапан сброса избыточного давления.

Назначение и место установки

Системы отопления закрытого типа работают под определенным давлением. Значительное повышение рабочего давления ведет к выходу из строя оборудования. Могут потечь соединения, лопнуть пластиковые детали и элементы. В самых неблагоприятных ситуациях может взорваться теплообменник котла. Это уже очень опасно и грозит не только залитым горячим теплоносителем полом, но и ожогами. Ведь температура нешуточная.

Защитить систему отопления от чрезмерно высокого давления и должен клапан сброса избыточного давления. Пока параметры системы находятся в пределах нормы, он никак себя не проявляет.

Хотя с момента старта котла давление в системе плавно растет, его компенсирует расширительный бак, поддерживая стабильное состояние системы. Но может он делать это не бесконечно, хотя, при правильном расчете, на штатные ситуации его хватает. Если расширитель не справляется с задачей, давление начинает расти. Когда оно превышает пороговое, тут и срабатывает клапан сброса избыточного давления. Он просто выпускает часть теплоносителя, тем самым стабилизируя аварийную ситуацию.

То есть, клапан сброса избыточного давления в системе отопления работает в аварийных ситуациях. Поэтому еще его называют «аварийный». А еще- «сбросной», «спускной», «защитный» и «подрывной». Все это — названия одного и того же устройства.

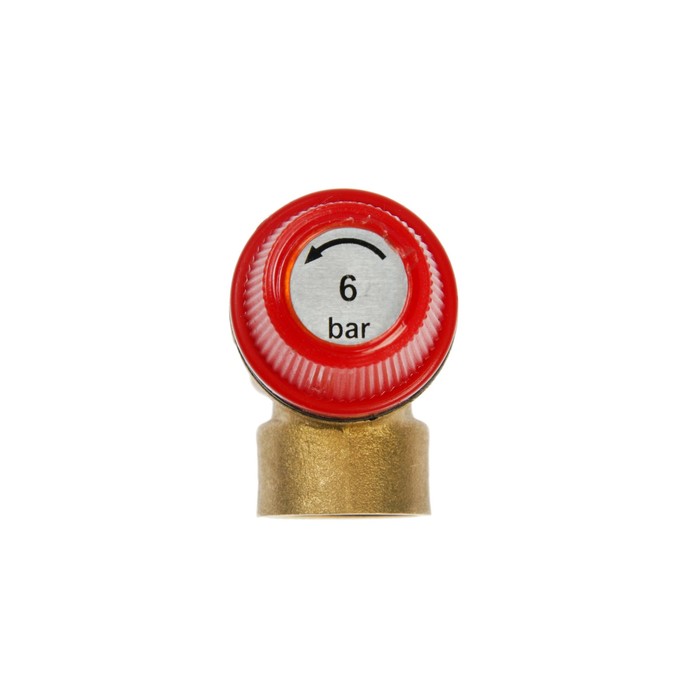

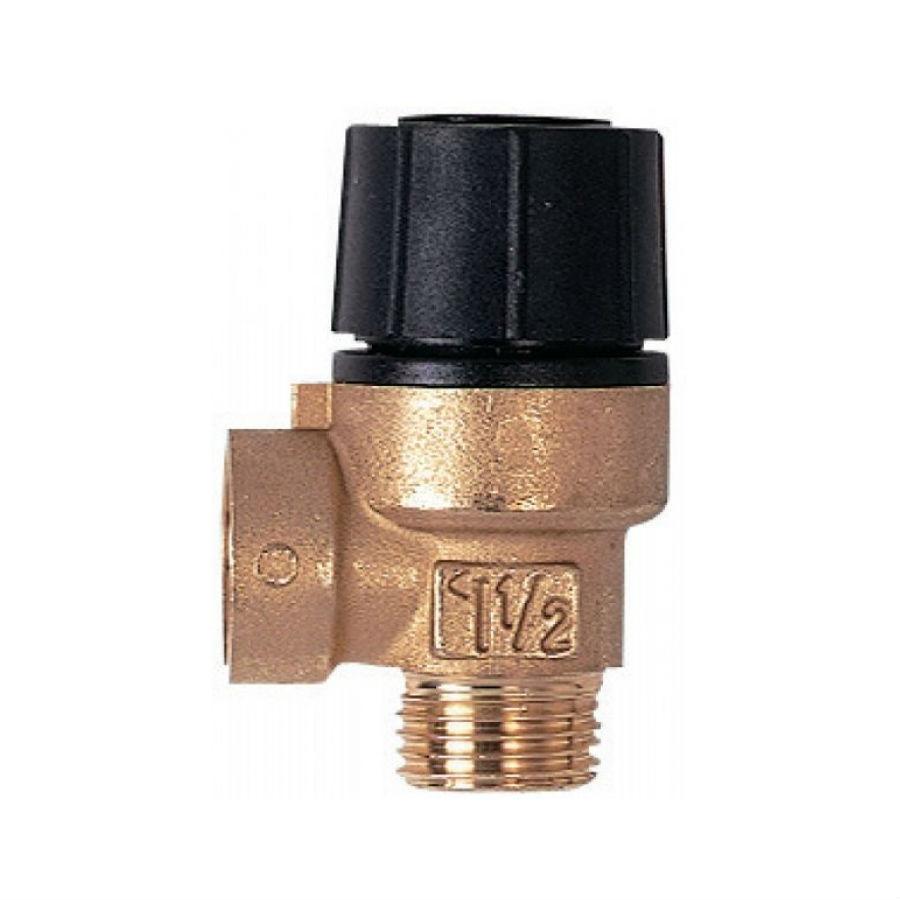

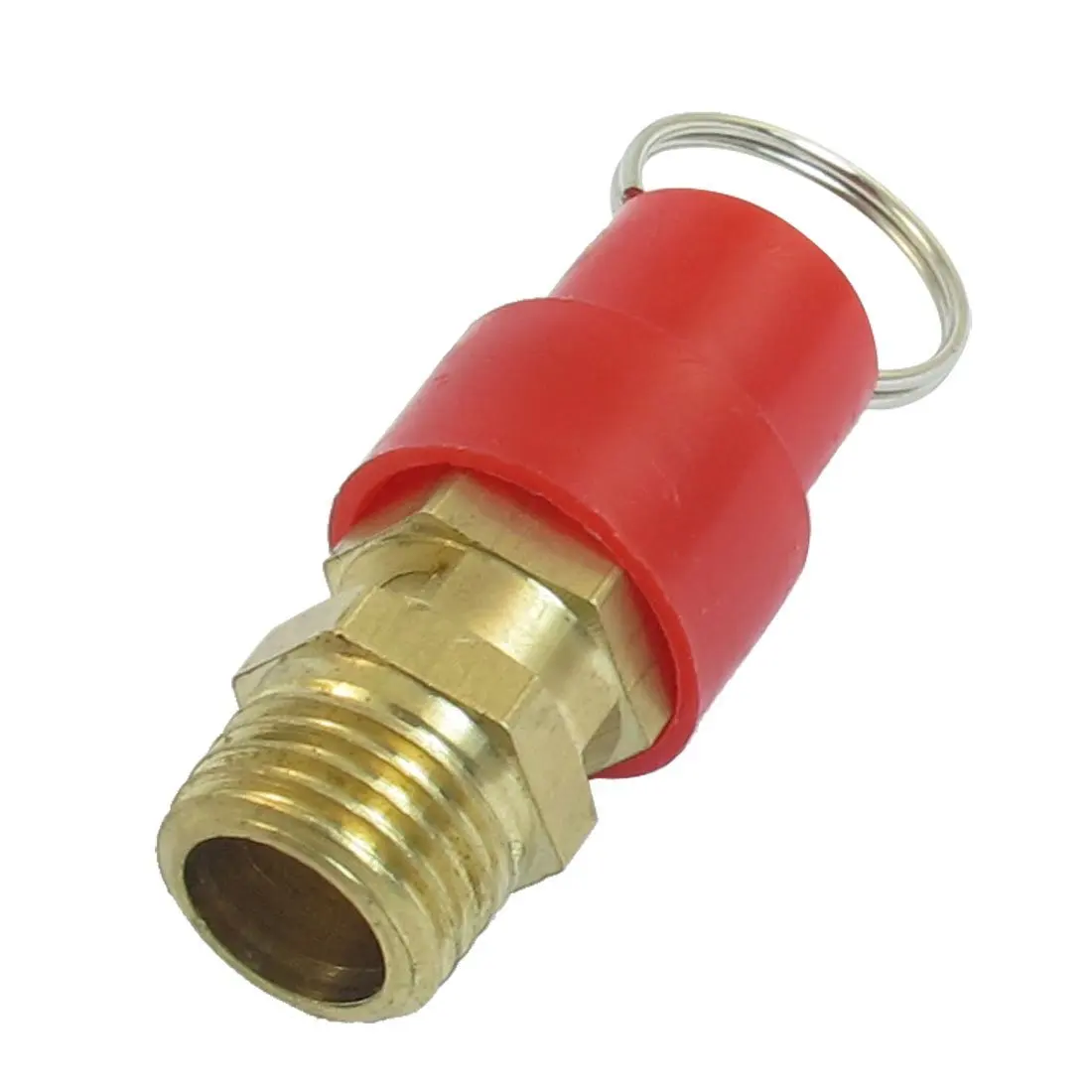

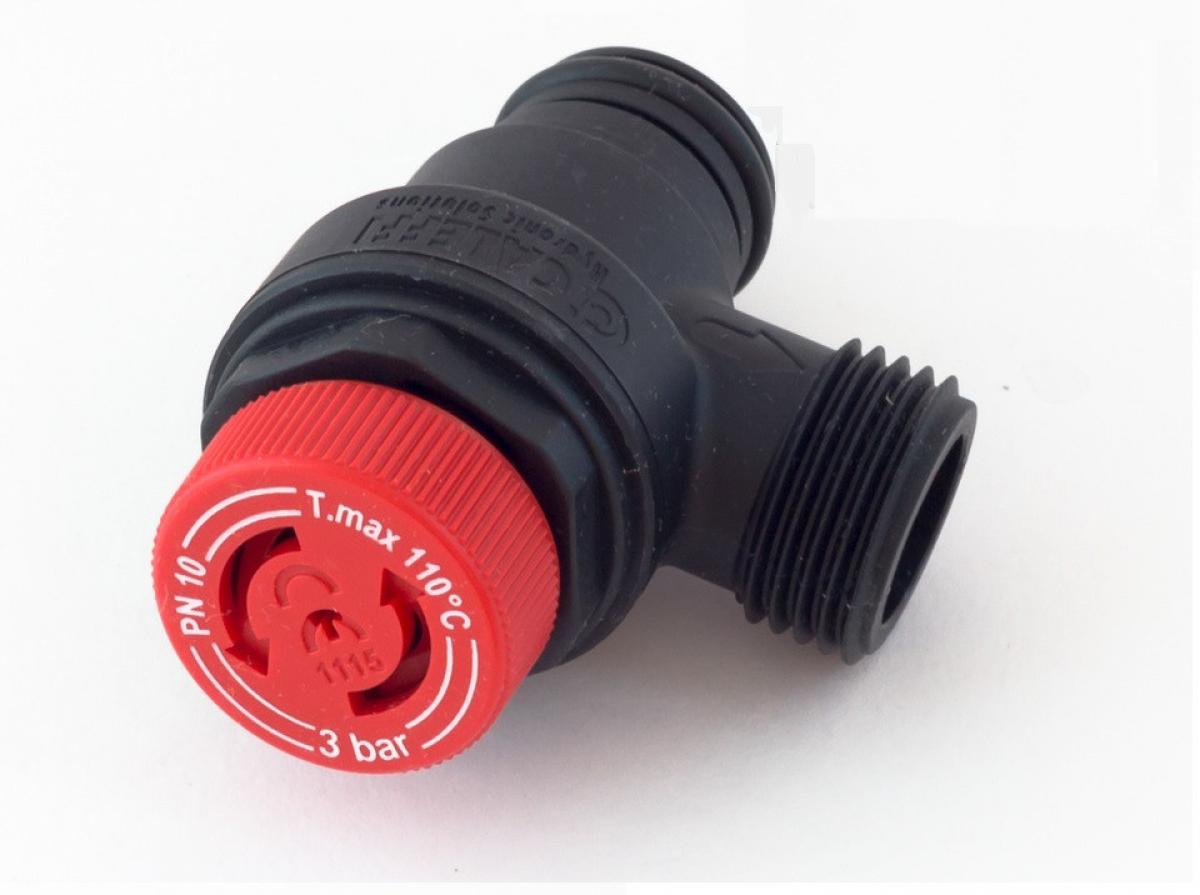

Как выглядит предохранительный (аварийный) клапан для отопления

Как понятно из описания, при повышении давления выше определенного предела, просто выпускается некоторое количество теплоносителя из системы. Если вы пришли в котельную, а под аварийным клапаном образовалась лужа, значит — была нештатная ситуация, во время которой повышалось давление. Другой сигнализации нет. Так что на эти следы стоит обращать внимание. Стоит сразу проверить работоспособность самого клапана и мембранного бака. Скорее всего, причина в них. Если не обращать внимания на эти симптомы, через некоторое время можно столкнуться с проблемами: либо в системе что-то «полетит», либо разорвет водогрейный котел.

Место установки аварийного клапана отопления — на подающем трубопроводе, недалеко от котла

Из всего оборудования индивидуальной системы отопления, самым опасным является котел. Поэтому клапан сброса избыточного давления ставят или непосредственно на сам котел (если есть соответствующий выход под установку) или на подающей магистрали сразу после котла. Расстояние небольшое — 20-30 см от корпуса. Если в котле отсутствует этот вид арматуры (указано в описании), то его устанавливают в так называемой группе безопасности или ставят отдельно. Группа безопасности ставится на отвод от подающей магистрали сразу после котла (до первого ответвления и любого другого устройства), на котором установлены манометр, автоматический воздухоотводчик и клапан сброса избыточного давления.

Клапан сброса избыточного давления: виды, устройство, принцип работы

Есть два вида «подрывников» — рычажно-грузовые и пружинные. Рычажно-грузовые в отоплении частных домов не применяются, так что рассматривать их не имеет смысла. Поговорим о пружинных «сбросниках». Их устройство в разрезе мы видим на рисунке ниже.

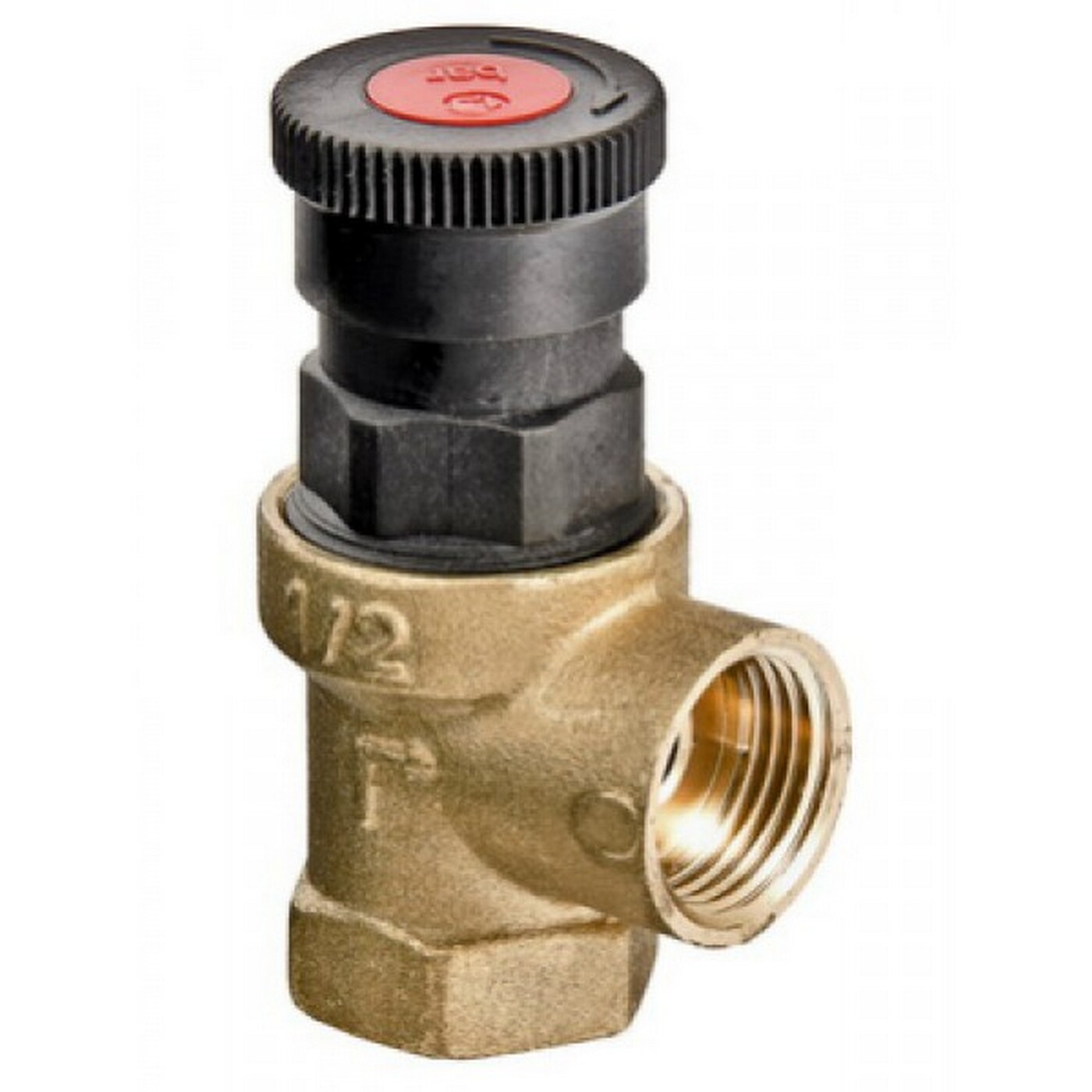

Устройство пружинного предохранительного клапана для системы отопления

В металлический корпус вставлен запорно-регулирующий элемент или собственно, клапан, который принимает на себя давление теплоносителя. Он прижимается пружиной, сила упругости которой рассчитана на определенную нагрузку. Когда давление в системе отопления действует на клапан с силой, большей чем усилие пружины, она начинает сжиматься, диск приподнимается. В открывшийся зазор сливается некоторое количество теплоносителя, давление падает, пружина перекрывает поток. Вот так работает клапан сброса избыточного давления.

Определение условного сечения и порога срабатывания

Определиться с сечением аварийного клапана просто — он должен быть не меньше чем диаметр трубы подачи.

В противном случае работать как надо он не будет. При установке не в составе группы безопасности, отводок делаем с легким уклоном в сторону котла (можно и вертикально, но точно не в обратную сторону). Если разводка у вас дюймовая, такой же трубой делаем отвод, такого же сечения ставим подрывной клапан. С этим понятно.

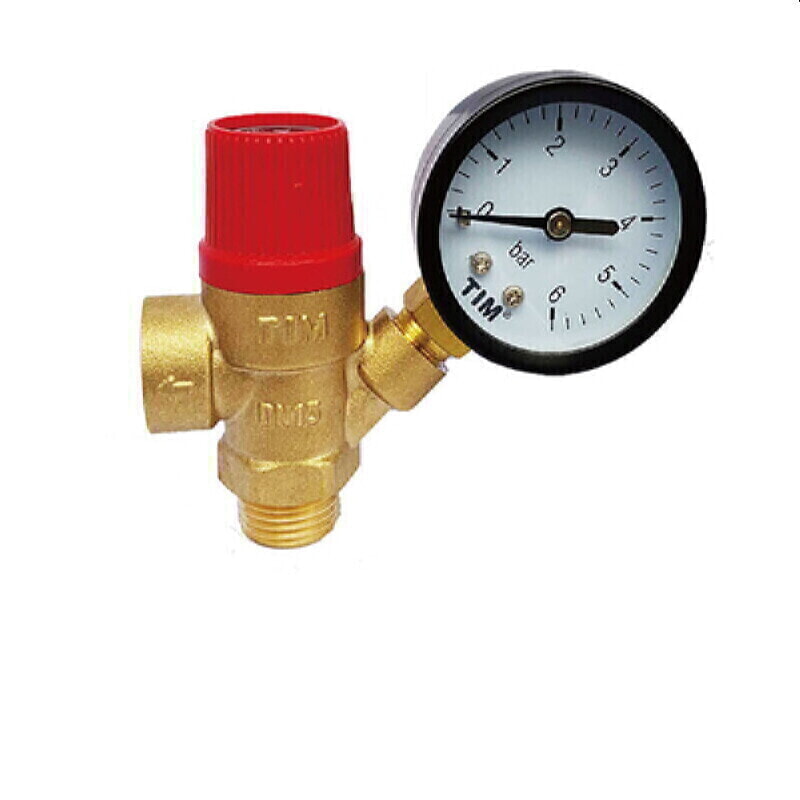

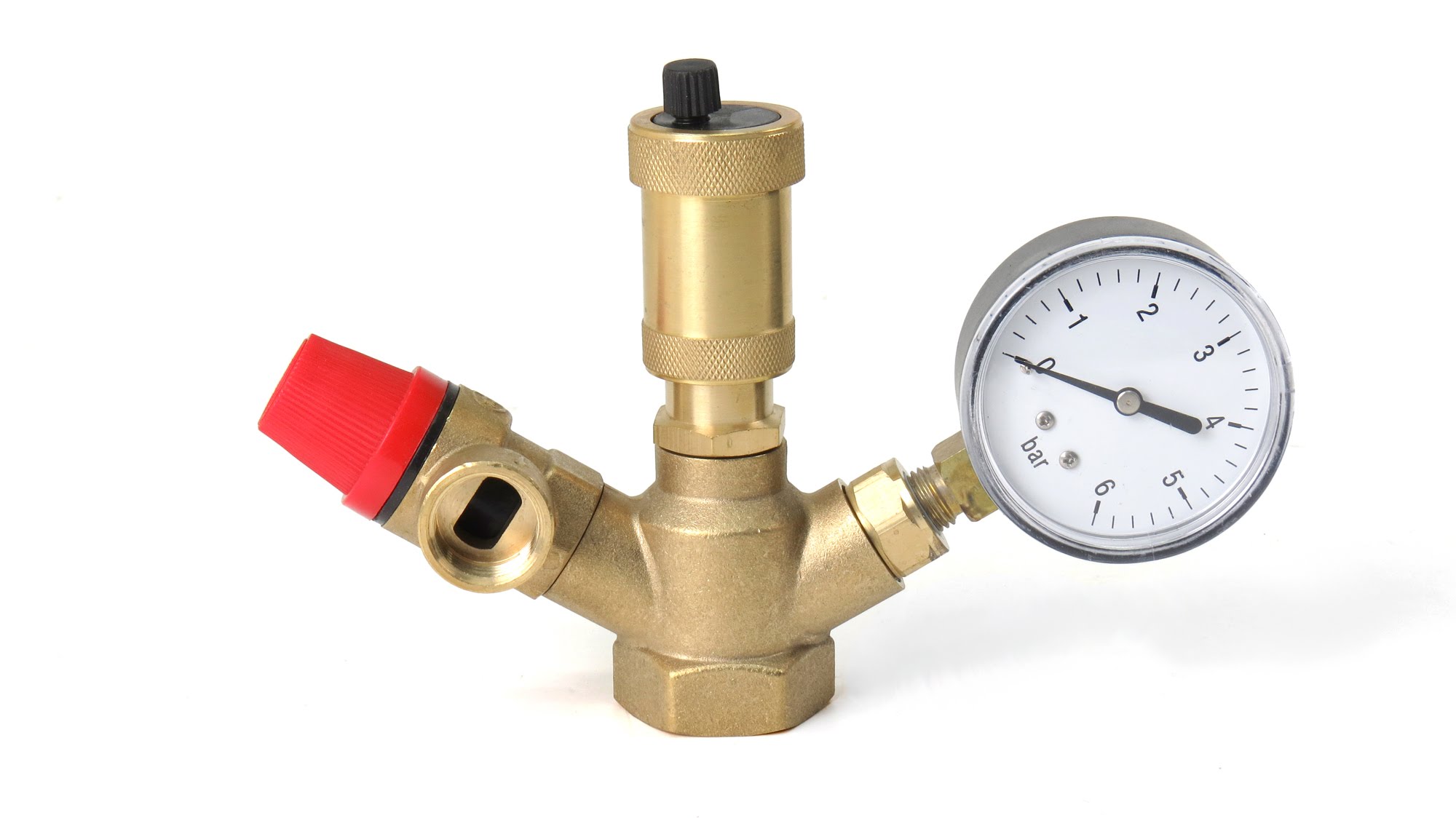

Может идти в составе группы безопасности или устанавливаться отдельно

Порог срабатывания определяется исходя из рабочего давления системы. Для нормальной работы он должен быть на 20-30% выше. Если ваше отопление работает при 1,2 Бар, то срабатывать клапан сброса избыточного давления должен при 1,45-1,55 Бар.

Не всегда есть возможность найти аварийный клапан с нужной величиной срабатывания. Можно либо взять с близкими параметрами, либо найти регулируемый (на 1,5 Бара есть).

Правила установки, регулярность замены

Устанавливается аварийный клапан всегда на подаче, после котла. При этом соблюдаются такие правила:

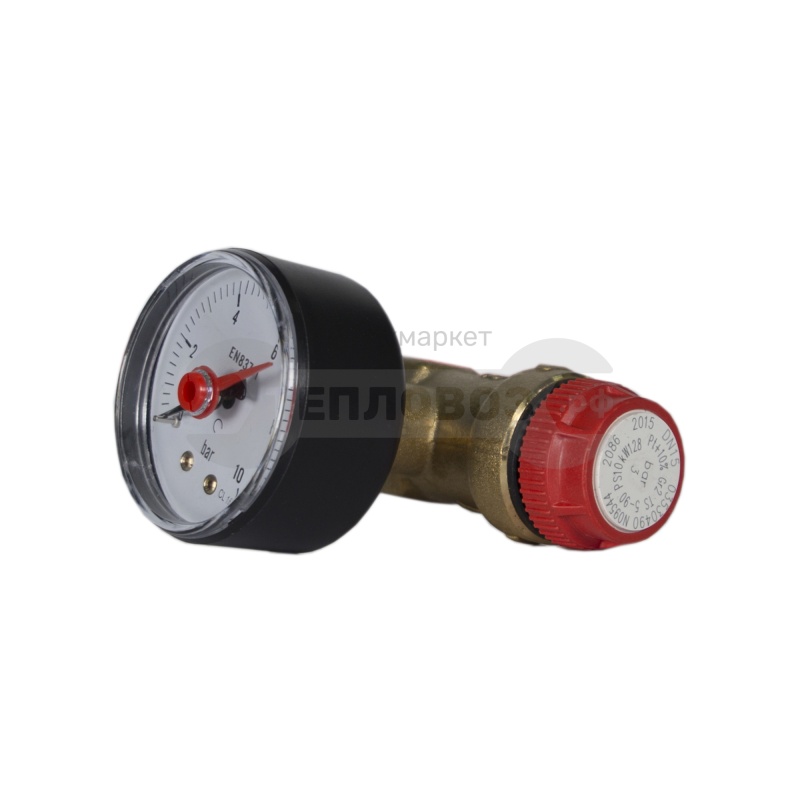

Если сбросной клапан устанавливается отдельно, перед ним ставится манометр — для контроля за состоянием системы.
Ставится на расстоянии 20-30 см от котла.
Отвод делают трубой того же диаметра, что и трубопровод подачи. Для максимально точного определения давления он может иметь небольшой уклон в сторону котла.

Между котлом и подрывным клапаном нельзя ставить запорные устройства (краны, обратные клапана и т.д.).
В системах с естественной циркуляцией это устройство ставят в самой высокой точке системы.

Ставится недалеко от котла (во многих моделях стоит в самом котле, в некоторых котлах есть место под установку)

Для того чтобы сбрасываемый теплоноситель не вытекал на пол, на выходной патрубок можно надеть шланг. Его можно опустить в емкость или вывести в канализацию. Но в таком случае необходимо каким-то образом отслеживать срабатывание — поставить сигнализацию. Ведь он не просто так стравливает, а по какой-то причине.

Еще один важный момент: после нескольких срабатываний (5-6) клапан сброса избыточного давления надо заменить. Это связано с износом пружины.

Устройство начинает работать некорректно. Стоит клапан немного, так что это ненакладно. Единственный неприятный момент — перед ним нельзя ставить запорные устройства. Поэтому снять аварийный клапан, можно только полностью остановив систему и снизив давление до атмосферного. Вот в этом вся загвоздка.

Где установить клапан сброса избыточного давления

Улучшить ситуацию можно, если поставить отсечные краны после подрывника. В этом случае хотя бы не придется сливать теплоноситель с системы, а только с котла, что уже не так страшно.

Почему подтекает аварийный клапан

В случае появления под предохранительным клапаном лужицы, надо проводить ревизию в системе. Если длительное время не обращать внимания на этот симптом, может даже взорваться котел. Так что сразу проверяем возможные причины:

Еще раз обращаем ваше внимание на то, что лужица под аварийным клапаном — повод для беспокойства и сигнал о том, что надо провести ревизию компонентов системы, отвечающих за стабилизацию давления.

<center><ins class="lazy lazy-hidden adsbygoogle" style="display:inline-block;width:580px;height:400px" data-ad-client="ca-pub-1812626643144578" data-ad-slot="8813674614"></ins> <script>(adsbygoogle=window.adsbygoogle||[]).push({});</script></center>

виды, правила выбора и установки

Предохранительный или сбросный клапан – это инженерное устройство, предназначенное для регулировки рабочего давления воды в замкнутой или открытой системе отопления.

Устройство предотвращает нежелательные явления, связанные с неконтролируемым повышением температуры или давления.

Зачем нужен клапан сброса избыточного давления

Клапан сброса используется для удаления избыточного количества теплоносителя при превышении рабочего давления в системе. Устройство было разработано в соответствии законом Менделеева-Клапейрона, когда вода при нагревании начинает расширяться и в замкнутой системе оказывает критическое давление на стенки трубопроводов и другого оборудования.

Перегрев воды и ее кипение – нежелательное явление в системах отопления. Рост давления до критических показателей приводит к разгерметизации стыков и затворов, срыву вентилей и кранов, прорыву труб на уязвимых участках.

Клапан предназначен для предотвращения аварийной ситуации. Он представляет собой механизм, рассчитанный на спуск небольшого количества горячей воды, за счет чего в системе нормализуется рабочее давление.

Для этого устройство подключается к трубопроводу на подающем участке в составе т.н. группы безопасности вместе с воздухоотводчиком и манометром. Для сброса лишней жидкости к клапану подсоединяется отводящий патрубок, через который вода сбрасывается в канализацию.

Из чего состоит и как работает устройство

Клапан сброса представляет собой устройство в металлическом корпусе из латуни или нержавеющей стали. Внутри устройства расположен шток с пружиной, соединенный со специальной мембраной, на которую непосредственно давит рабочая среда, но при нормальных гидродинамических показателях ей противостоит пружина, которая удерживает мембрану в закрытом состоянии.

Оборудование работает по принципу прямого действия: рабочая среда при повышении температуры и увеличении объема давит на пружину, которая открывает отверстие и выпускает избыток горячей воды до тех пор, пока давление не нормализуется. После этого пружина давит на мембрану в обратном направлении, перекрывая отток рабочей среды.

Таким образом, как только давление воды в системе повышается выше критической отметки, пружина сжимается, открывая проходное отверстие для сброса лишней воды. После непродолжительного слива горячей воды давление в системе нормализуется, и пружина приводится в действие, закрывая клапан.

Кроме автоматического механизма, основанного на срабатывании пружины, у клапана есть рукоятка для ручного сброса воды, которая позволяет пользователю самостоятельно слить небольшое количество нагретого теплоносителя, когда показания манометра приближаются к критическим.

Важно! Сбрасывающее устройство устанавливается только на подающем участке системы отопления не дальше 50 см от котла. Между котлом и клапаном нельзя врезать какие-либо посторонние устройства (краны, вентили, отводчики и т. п.)

Разновидности клапанов сброса избыточного давления

Существует несколько общепринятых классификаций предохранительных клапанов. В зависимости от способа действия различают:

клапаны прямого действия – устройства срабатывают при непосредственном воздействии рабочей среды на пружинный механизм;
непрямого действия – работают при воздействии постороннего источника давления (гидравлической жидкости или электрического привода).

По типу нагрузки на мембрану устройство подразделяют на следующие виды:

грузовые – наиболее распространенный механизм регулировки рабочего давления в системы;
пружинные – противодействие давлению рабочей среды оказывает рычаг, который давит на шток, удерживая его в закрытом положении;
рычажно-пружинные – гибридные устройства, оснащенные пружиной и рычажным механизмом;
магнитно-пружинные – это клапаны непрямого действия, оснащенные электромагнитным приводом.

Современные производители предлагают и другие виды клапанов сброса избыточного давления.

Например, на рынке встречаются клапаны теплового сброса, которые реагируют не на повышение давления, а на возрастание температуры рабочей среды. Они могут обладать выносным или встроенным датчиком температуры, который работает на базе термочувствительной жидкости, расположенной в сильфоне.

При нагреве температуры воды до 95-100 градусов жидкость, находящаяся в капиллярной трубке колбы датчика, оказывает давление на мехи, которые открывают шток и обеспечивают слив перегретой воды для нормализации давления.

По способу управления клапаны делятся на две группы ручные и автоматические – управляются, соответственно, вручную или срабатывают автоматически при повышении давления рабочей среды. Кроме того, выделяют регулируемые и нерегулируемые. Регулировка позволяет устанавливать любой порог давления воды.

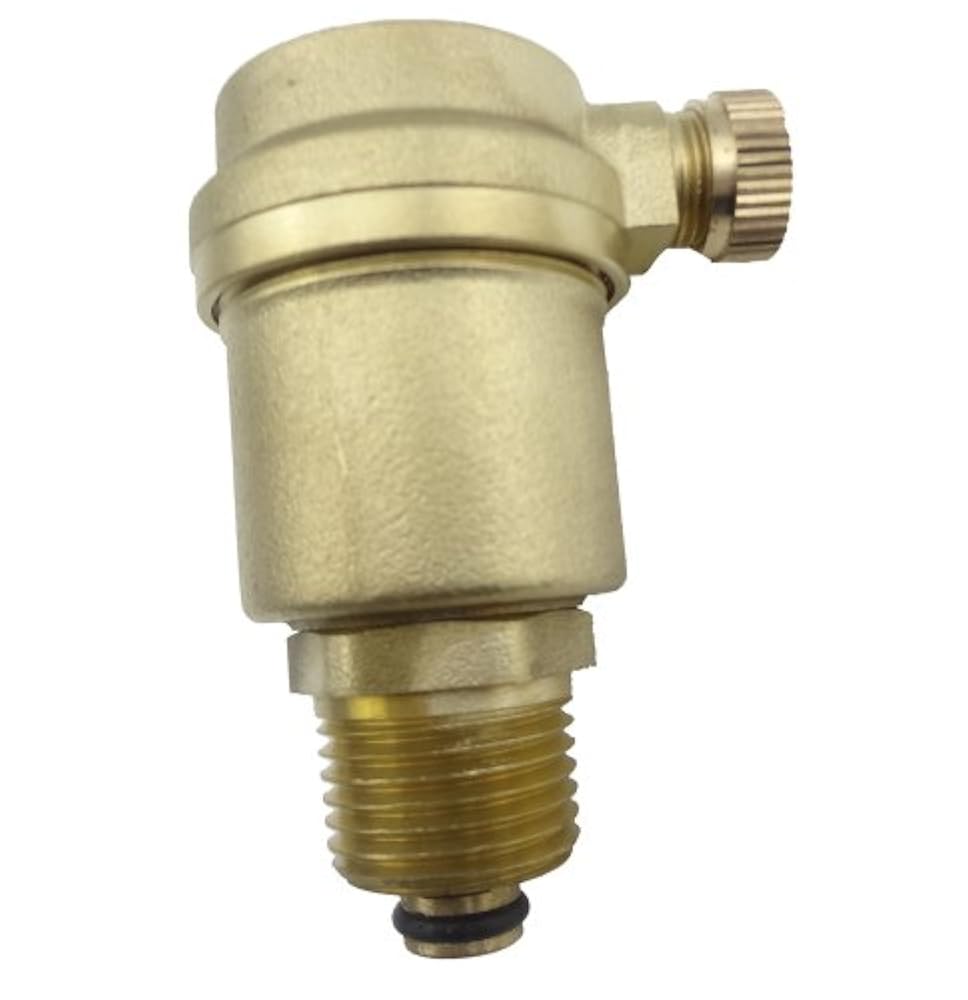

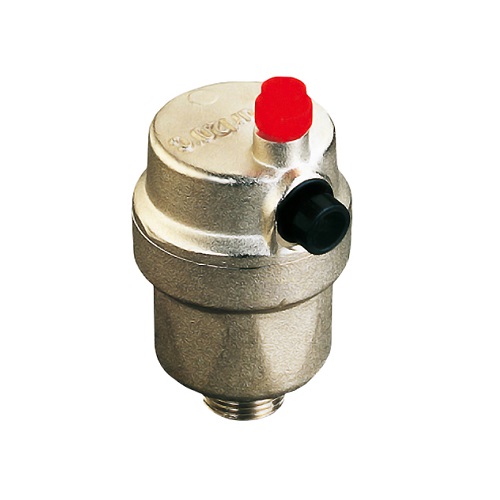

По типу рабочей среды существуют водяные и воздушные. Первые удаляют лишнюю жидкость, вторые сбрасывают из системы лишние газы, препятствуя завоздушиванию контуров в замкнутых системах отопления.

Существуют также регулирующие клапаны, оснащенные встроенным термостатом, который меняет пропускную способность устройства, приоткрывая или вовсе перекрывая отток рабочей среды. Такие устройства обычно устанавливаются при входе в радиатор отопления в помещении.

Как выбрать предохранительный клапан

Основной критерий выбора предохранительного устройства – технические параметры отопительной системы, указанные в проектной документации.

В большинстве современных закрытых систем отопления используются стандартные латунные предохранительные клапаны прямого действия.

Они подходят для установки в системы, работающие на дизельных, газовых или электрических котлах.При достижении критической температуры и давления предохранительный клапан практически мгновенно прекращает дальнейший нагрев рабочей среды и предотвращает аварию.

Простые латунные предохранительные клапаны рассчитаны на превышение давления рабочей среды до 3-6 бар.

При выборе клапана для дизельных, газовых и электрических котлов нужно выбирать предохранительные устройства, способные выдержать давление, на 20-25% превышающее нормальное рабочее давление в системе.

Для твердотопливных котлов, работающих на торфе, брикетах или угле, нужно более тщательно выбирать вид сбросников, т.к. твердое топливо не может прекратить горение моментально и еще некоторое время после выключения продолжают нагревать воду.

Для них подходят современные предохранительные клапаны теплового сброса, рассчитанные на максимальное рабочее давление 10 бар. То же самое относится к твердотопливным котлам в открытых системах отопления, в которых сбросные клапаны эффективнее всего работают, реагируя на повышение рабочей температуры, а не давления.

Важно! При выборе предохранительного устройства обязательно изучайте техническую документацию к котельному оборудованию. Производители обычно указывают необходимые технические параметры максимального давления и температуры, в соответствии с которыми покупаются сбросные клапаны.

Нежелательно выбирать дешевое инженерное оборудование от китайских производителей: оно обычно не отличается высоким качеством и быстро выходит из строя. Показателем износа является повышение количества срабатываний клапана.

Правила установки

В замкнутых системах отопления предохранительный клапан устанавливается в самой верхней точке подающего контура.

Между ним и котлом не должно быть каких-либо функциональных элементов (клапанов, вентилей, задвижек). Обязательное требование к монтажу устройства – строго вертикальное положение. Установка даже под небольшим углом приведет к подтеканию воды.

К сбрасывающему патрубку клапана подсоединяется отводной шланг, который направляют в канализационный сток. Желательно выбрать такое место установки устройства, чтобы обеспечить беспрепятственный доступ к нему в случае необходимости в обслуживании или замене.

Клапан сброса избыточного давления: устройство, назначение, применение

Любая система, в которой жидкость или газ находятся под давлением, нуждается в аварийной защите. Если что-то пошло не так и давление начало расти существенно выше проектных значений — возникает опасная ситуация. При этом отдельные элементы системы, соединения трубопроводы могут выйти из строя или даже разрушиться, вызвав серьезную аварию. Чтобы этого не произошло, устанавливают специальное устройство — предохранительный клапан, предназначенный для сброса рабочего давления до заданных значений. Конструкторы разработали много вариантов прибора. Его четкая работа зависит от правильной установки.

Что это такое и для чего он нужен

Клапан аварийного сброса избыточного давления — механическое устройство, реагирующее на давление в одном из контуров. Он имеет чувствительный элемент и запорный орган. После того, как давление превысит заданный уровень, чувствительный элемент воздействует на запорный орган и открывает его. Излишки рабочей среды стравливаются в дренаж или просто в окружающую среду.

Такие клапана широко применяются в системах отопления и водоснабжения, в которых давление превышает атмосферное. Клапан обеспечивает сохранение уровня напора в контуре на заданном значении. После того, как часть рабочей среды стравливается из контура, давление в нем падает, и клапан закрывается. Клапаны бывают многоразовые, готовые к новому рабочему циклу сразу после закрывания, и одноразовые, требующие специального обслуживания или замены после срабатывания

Назначение и сферы применения

Устройство предназначено для защиты систем, находящихся под избыточным (относительно атмосферного) давлением от его превышения. Оно применяется в таких областях, как:

Отопительные системы разного уровня. В бытовых системах обогрева отдельного дома и в сложных сетях распределения централизованного теплоснабжения используют разные типы предохранительных приборов.
Водоснабжение и водораспределение. Используется для защиты от возникающих в трубопроводах скачкообразных изменений давления- гидравлических ударов.
Принудительная вентиляция. Применяется в качестве обратного клапана, позволяющего воздуху проходить лишь в заданную строну.
Трубопроводный транспорт, системы производства и распределения сжатого воздуха и других газов- для предотвращения аварий.

Широко используется аварийная арматура и на производственных технологических установках в химической, металлургической, пищевой и других отраслях промышленности.

Управление и технические характеристики

Наиболее широко применяемые аварийные клапаны, устанавливаемые на бытовых системах отопления и водоснабжения, имеют механическое автономное управление. Они срабатывают самостоятельно по достижении предельного давления и регулируются вручную. В сложных производственных установках и трубопроводных системах используется предохранительная арматура с дистанционным управлением и настройкой. Как правило, при пропадании связи с центром управления такой клапан превращается в обычный механический.

Клапаны сброса избыточного давления, исходя из назначения, конструкции, материала изготовления имеют различные наборы характеристик.

Главными из них являются:

Давление срабатывания.
Давление возврата в исходное состояние.
Производительность канала сброса рабочей среды.
Скорость срабатывания.
Время возвращения в исходное состояние (если клапан делает это автоматически).

Конкретный аварийный клапан сброса избыточного давления характеризуется также типом конструкции, массогабаритными параметрами, присоединительными размерами

Подключение

По типу подключения выделяют следующие разновидности устройств:

Резьбовое. Используется для трубопроводов малого диаметра и небольших давлений, характерных для бытовых систем. Наиболее удобно в монтаже и демонтаже для возможного ремонта и обслуживание.
Фланцевое. Применяется в средних и больших по диаметру трубопроводах, способно выдерживать большое давление. Сложнее в монтаже/демонтаже.
Сварное. Наиболее прочное и герметичное соединение. Применяется на магистральных трубопроводах и особо ответственных системах высокого давления. Наиболее сложно в монтаже и демонтаже.

Фланцевые и сварные соединения редко используются в бытовых системах.

Устройство

В обычную конфигурацию аварийной арматуры включают:

Корпус с входным и выходным патрубком. В литом корпусе отформована рабочая камера и седло клапана.
Запорный элемент- диск, шар или конус, в нормальном положении прижатый к седлу и закрывающий проход для рабочей среды.
Шток- стержень, к которому прикреплен запорный элемент.
Упругий элемент- пружина или (реже) мембрана, реагирующая на давление среды и в зависимости от него изменяющая свое положение в пространстве. Оказывает давление на запорный элемент.
Элемент регулировки. Чаще всего- регулировочный винт, изменяющий упругость пружины и силу ее давления.

Устройство может содержать и дополнительные элементы, такие, как электромагнитный или пневматический привод, датчики, манометры, панели управления и т.п.

Выбор предохранительного устройства для конкретного применения происходит с учетом его конструкции и параметров.

Принцип работы

Пока не достигнуто максимальное рабочее давление, на которое настроен клапан, сила пружины (или рычажно-противовесного механизма) прижимает запорный элемент к седлу. Когда напор рабочей среды продолжает расти, он становится способным преодолеть сопротивление пружины и сжать ее, отжимая одновременно запорный элемент от седла.

При этом открывается просвет для движения рабочей среды в сторону выходного патрубка. После выхода части среды давление в системе падает, и силы сжатия пружины снова хватает для прижатия запорной тарелки к седлу.

Клапан закрывается. Многоразовые устройства, чаще всего используемые в бытовых системах, становятся готовы к следующему рабочему циклу.

В особо ответственных контурах устанавливают одноразовые клапаны, требующие вмешательства сервисной службы для возобновления работы. Это делается для того, чтобы система, в которой случился выброс давления рабочего вещества, была обязательно осмотрена и продиагностирована для определения и устранения причины сбоя.

Виды и конструкции

По принципу действия на запорный элемент клапаны сброса избыточного давления (сокращенно КСИД) делят на два типа:

Прямого действия. Срабатывают под действием напора рабочей среды. Часто используются в топливопроводах и масляных контурах.
Непрямого действия. Используется сторонний источник давления. Их применяют в качестве клапанов аварийного сброса избыточного давления воды или газа.

В зависимости от внутреннего устройства клапаны КСИД подразделяются на следующие виды:

С выносным датчиком

Арматура укомплектована подпружиненным штоком. Они срабатывают от основных или дополнительных мехов. В датчике находится чувствительный к температуре состав. В случае перегрева он расширяется и попадает в меха по капилляру. Увеличившиеся в размерах меха толкают шток, отжимая запорный элемент от седла. Так открывается просвет для сброса рабочей среды в окружающее пространство или в дренаж.

Комбинированные с подпиткой системы

Продвинутая конструкция разработана для того, чтобы одновременно выполнять несколько операций:

Сброс рабочей среды по сигналу внешнего сенсора.
Быстрое снижение температуры теплоносителя.
Подпитка отопительного контура свежей водой.

Для этого на едином штоке, проходящем через две независимые рабочие камеры, установлены два запорных тарельчатых элемента. Один из них открывает путь перегретому теплоносителю в канал сброса, второй одновременно подает в систему свежий его запас, чтобы компенсировать потери.

Похожие клапана используются и для выпуска избыточного давления воздуха, с одновременным добавлением новой порции из ресивера.

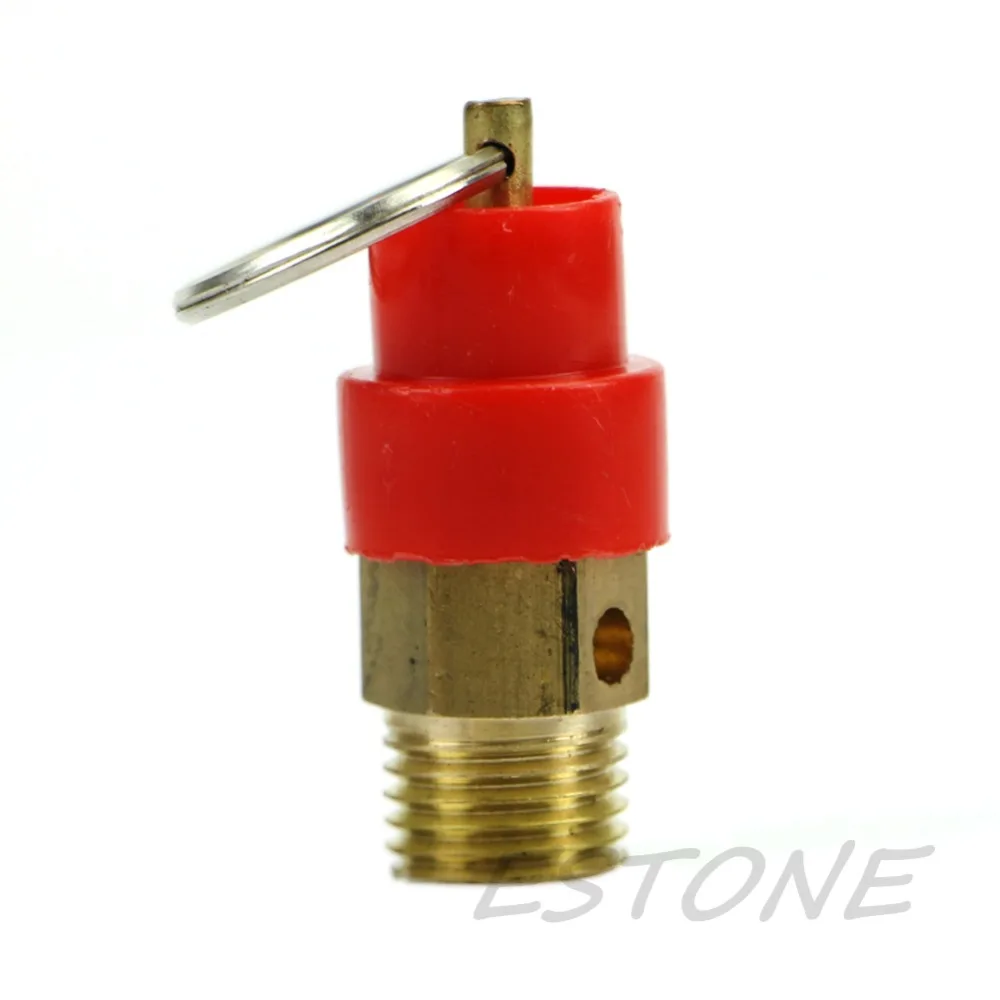

Пружинные

Здесь запорный элемент удерживается силой деформированной пружины. Клапан перестраивается в ограниченном диапазоне напора. Для этого достаточно вращать регулировочный винт, предварительно сжимающий или ослабляющий пружину.

Клапан можно настраивать и в больших пределах, меняя пружину на более или менее жесткую.

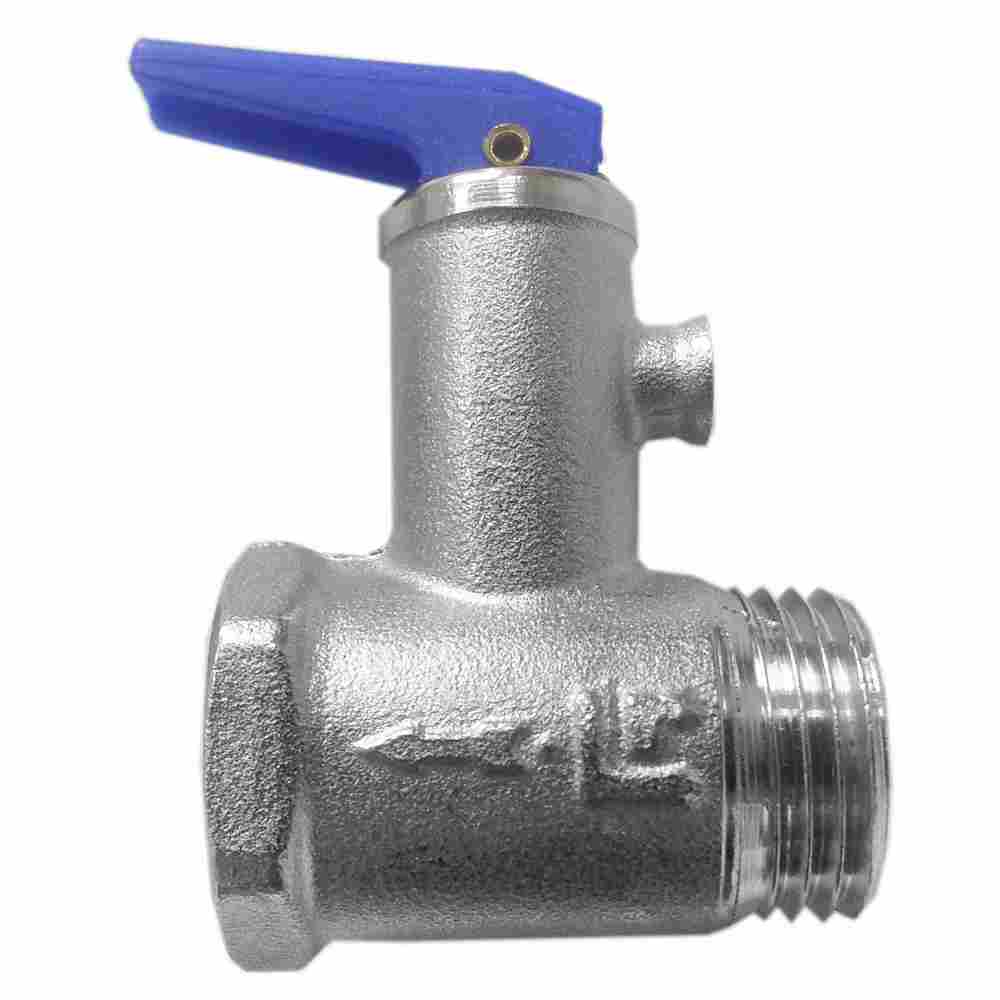

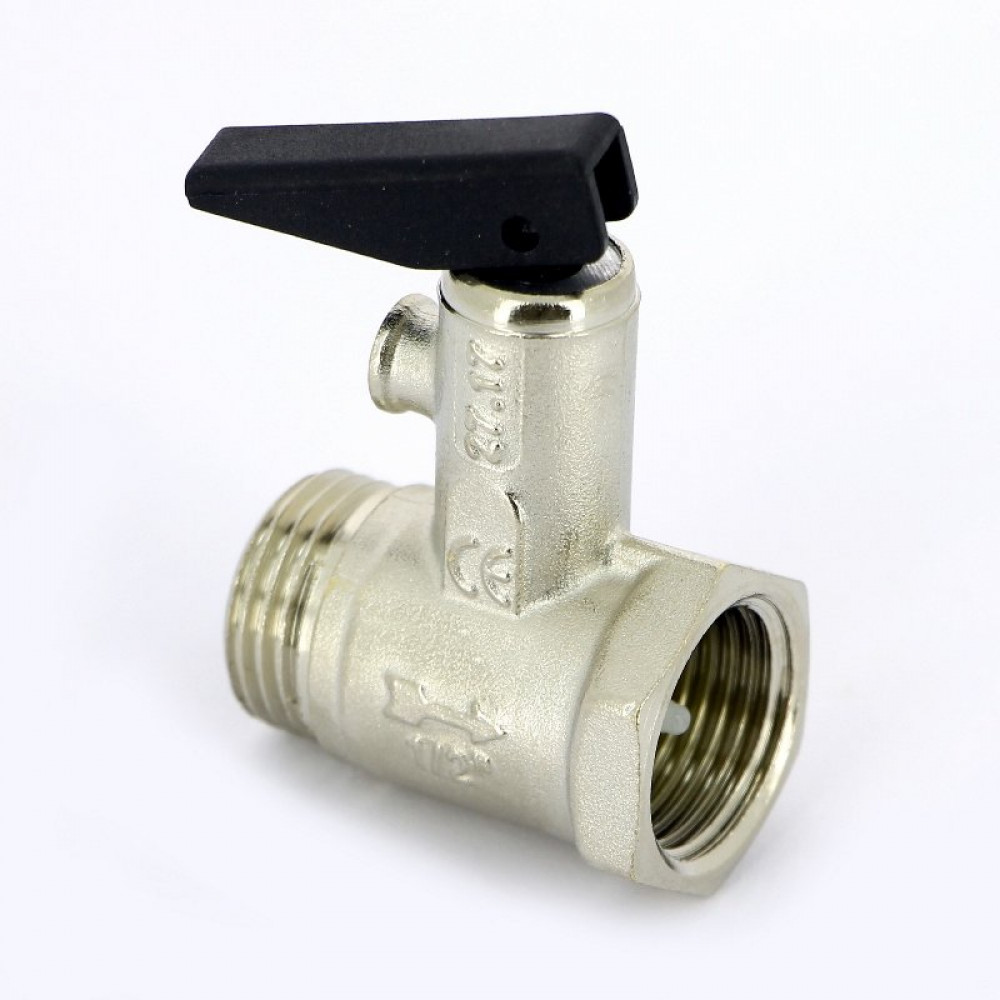

Многие пружинные клапаны снабжают рычагом для сброса давления вручную и для проверки работоспособности устройства.

Если прибор предназначен для функционирования в активных средах, на пружину наносят защитное полимерное покрытие.

Рычажно-грузовые

В такой арматуре вместо силы сжатия пружины используется сила земного тяготения. Давление рабочей среды уравновешивается весом тщательно подобранного груза, подвешенного на рычажном механизме. Тонкую настройку момента срабатывания можно добиться, перемещая груз ближе или дальше от штока вдоль по рычагу, снижая или повышая таким образом силу прижима и пороговое значение срабатывания.

Такие конструкции могут устанавливаться только в одном, строго определенном положении относительно горизонта. Как правило, они работают на горизонтальных участках трубопроводов.

Для обеспечения высокой пропускной способности приходится увеличивать диаметр тарельчатых запорных элементов. Чтобы избежать значительного роста габаритов изделия и массы груза, часто в одной рабочей камере размещают два клапана меньшего сечения.

Конструкция отличается высокой стабильностью параметров.

Отличия

Пружинные конструкции используются для малых диаметром трубопроводом и сравнительно небольших давлений. Они регулируются поворотом винта, сжимающего или ослабляющего пружину. Их выпускают как под резьбу, так и под фланец.

Рычажно-грузовые приборы используются для труб диаметром выше 2 дюймов и более высоких значений напора. Они обходятся дороже, и производятся преимущественно под фланец.

Надежность двух видов арматуры примерно одинаковая, но у рычажных выше стабильность параметров и точнее регулировка.

Преимущества и недостатки

Аварийная арматура позволяет сохранить защищаемые ею установки и трубопровода от повреждения или разрушения в случае непредвиденных скачков напора рабочей среды. Кроме того, они обладают следующими достоинствами:

Надежность.
Несложное устройство.
Легкая установка и периодическое обслуживание.
Малое гидравлическое (аэродинамическое) сопротивление.
Большая пропускная способность.

Есть у описываемых приборов и свои минусы

Малый срок службы уплотнений, защищающих герметичность штока.
Невозможность использования в средах, содержащих посторонние включения.

Советы по выбору

Обычный пружинный клапан обходится существенно дешевле температурных прибором непрямого действия. Он прекрасно справится с контуром, отапливаемым жидкотопливным, газовым или электрическим бойлером. В случае нештатной ситуации автоматика мгновенно останавливает их. Иная ситуация наблюдается для бойлеров на твердом топливе. Здесь даже после прекращения горения топка будет остывать значительное время.

Специалисты сформулировали ряд правил для правильного подбора аварийной арматуры:

При использовании твердотопливных котлов следует остановить выбор на температурных конструкциях непрямого действия. Кроме того, имеет смысл потратится и на комбинированное устройство с клапаном теплового сброса. Они работают до 10 атм.
Нужно тщательно изучить паспорт бойлера и установить предельно допустимое значение рабочего давления. Современная продукция, как правило, выдерживает до 3 атм. , но некоторые прибалтийские модели имеют ограничение до 2 атм. Самые дешевые устройства могут работать только до 1,5 атм. По этому параметру надо подбирать и клапан.
Отопительные контуры, построенные по открытому принципу (так называемые ТТ-бойлеры) не будут защищены арматурой, сбрасывающей теплоноситель по давлению, поскольку избыточное давление в контуре минимально. Здесь также понадобится температурная защитная арматура.

Изделия с возможностью регулировок имеет смысл приобретать, если вы хорошо разбираетесь в предмете. Обычно для бытовых применений выбирают защитные устройства с фиксированным давлением. К тому же они заметно дешевле.

Кроме указанных обстоятельств, следует проверить также:

Тип присоединения и присоединительные размеры.
Допустимую рабочую температуру.
Пропускную способность канала сброса.
Тип рабочей среды.

Также важно уточнить способ сброса — проводится ли он в окружающую атмосферу (это подходит для воздушных контуров) или в дренаж чрез соответствующий патрубок.

Правила монтажа и эксплуатации прибора

Монтаж изделия следует проводить с максимальной аккуратностью, чтобы избежать неплотностей или перекашивания. Если в составе рабочей среды возможно появление механических включений- следует предусмотреть фильтр грубой очистки. Если на корпусе есть маркировка в виде стрелочки- устанавливать его необходимо этой стрелочкой вверх. Если изделие снабжено рычажком ручного срабатывания, надо обеспечить достаточно свободного пространства для его движения.

Для слива отводимой жидкости в дренаж на носик клапана нужно надеть гибки шланг малого диаметра и направить его в дренажное отверстие. Если это невозможно, можно подставить бак достаточной емкости.

Нужно периодически проверять работоспособность клапана, нажимая на рычаг. Это позволит избежать прилипания тарелки к седлу или стенкам рабочей камеры.

Специалисты советуют соблюдать такие правила:

Устанавливать арматуру следует ближе к выходу выходе бойлера по возможности более высокой точке, чтобы возможно меньшая часть системы подвергалась воздействию аварийного напора.
Следить за соответствием диаметров присоединительных патрубков сечению основного трубопровода. Снижение просвета недопустимо.
Перед клапаном нельзя размещать вентили и другую запорную арматуру.

При неправильном монтаже повышается вероятность некорректного функционирования клапана и снижение защищенности всей системы.

Что подготовить для установки

Чтобы смонтировать защитную арматуру бытового класса потребуется:

Газовый ключ. Также подойдет набор рожковых ключей или переставные клещи.
Уплотнитель- лента ФУМ или сантехническая нить.

Клапан необходимо устанавливать, только когда бойлер выключен и в системе нет давления, а температура близка к комнатной.

Схема подключения

Если необходимо установить защитную арматуру на накопительный водонагреватель, подключенный к общедомовой магистрали, потребуется защитить бойлер от перепадов давления

Для этого клапан ставят перед входным патрубком водонагревателя. В случае возможного гидроудара от сможет сбросить воду в дренаж и не допустить высокое давление внутрь прибора.

Ход работ

Прежде чем приступать к работе, следует внимательно изучить руководство пользователя, особенно тот раздел, в котором описана его установка. Следует также отключить квартирную разводку от стояка и слить воду из бойлера.

Далее установка идет в следующей последовательности

Разметить точку монтажа.
Обрезать лишнюю часть подводящего патрубка. Она должна быть равна длине корпуса устанавливаемой защитной арматуры.
Нарезать резьбу (для стальной трубы) или навинтить зажимную муфту (для металлопластиковых).
Обмотать резьбу подготовленным уплотнителем.
Накрутить клапан на резьбу вручную. Убедиться в отсутствии перекосов.
Затянуть резьбу ключом.

Далее нужно пустить на пробу воду и убедиться в герметичности соединений.

Ошибки установки и возможные неполадки

По данным сервисных служб, приходящих исправлять огрехи домашних мастеров, наиболее часто допускают следующие оплошности

Монтаж запорной арматуры между защитным устройством и бойлером.
Расположение клапана слишком далеко от бойлера (более метра).
Перекос, недотянутая или перетянутая резьба.

Ряд советов профессионалов по устранению возможных неполадок:

Клапан пропускает жидкость при нормальном давлении. Причина чаще всего в его засорении частицами ржавчины или минеральными осадками. Устраняется промыванием устройства в сильном уксусном растворе в течении нескольких часов. Строго рекомендуется установка фильтра механической очистки.
Если подтекание продолжается, то возможно повреждение ил деформация прокладки. В этом случае придется заменить все устройство.
Если вам досталась квартира с пластиковыми аварийными приборами, лучше при первой возможности заменить их на целиком сделанные из металла. Разница в цене многократно окупится увеличившимся ресурсом.

Категорически запрещено заглушать подтекающий клапан сброса давления воды, рассчитывая починить его как-нибудь потом. Авария может произойти в любой момент и вывести из строя дорогостоящее оборудование и трубопроводы.

Клапан сброса избыточного давления (предклапан)

В технических системах, коммуникациях и множестве других подобных конструкций часто случаются перепады давления. Причины тому могут быть разные.

Если рассматривается водопровод, то там избыточное давление образуется за счет чрезмерного накопления воды и продавливания ее вниз по трубе. Подобное случается вследствие сразу нескольких факторов.

С давлением воздуха все еще сложнее. Здесь спровоцировать перепад может взрыв, резкое снижение уровня кислорода в одном из смежных помещений и т.д.

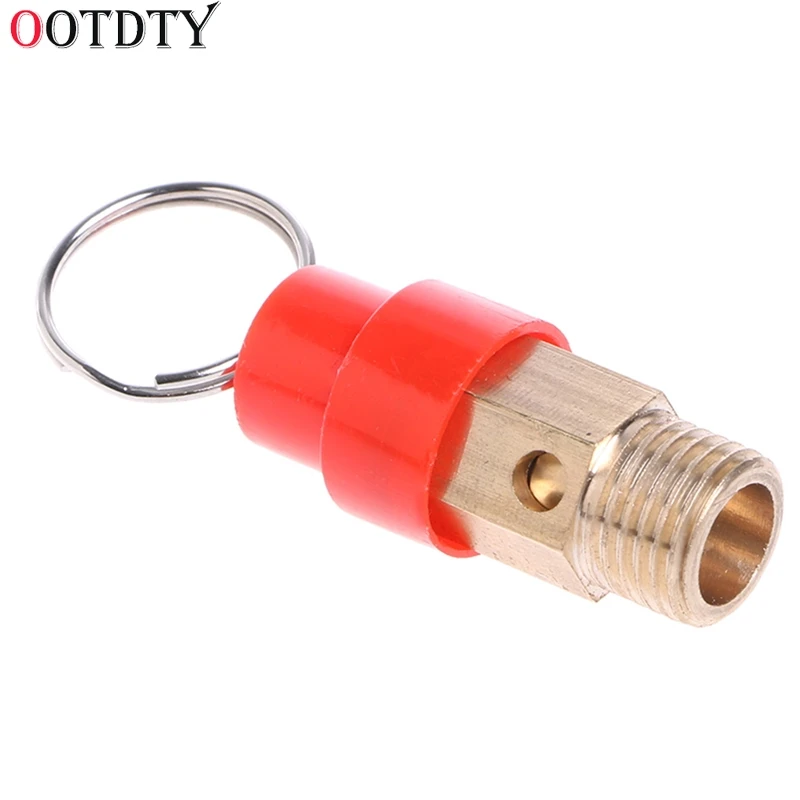

Предохранительный клапан сброса давления с манометром

Последствия от подобных ситуаций непредсказуемы и довольно опасны. Предотвратить их появление нам поможет клапан сброса давления. О нем мы вам сейчас и расскажем.

Cодержание статьи

Особенности и назначение

Как мы уже говорили выше, с давлением шутки плохи. Давление может быть разным, оно различается в зависимости от конкретной рабочей среды.

Давление в трубопроводах называют водным. Серьезный перепад давления воды провоцируют с помощью резкого перекрытия задвижек, включения или выключения насосов и т.д.

В итоге образуется зона, где давление находится не на среднестатистическом уровне. Появляется эффект гидроудара, когда опасная зона перемещается, повреждая все конструкции на своем пути.

Нельзя сказать, что перепады давления воды – серьезная и крайне опасная проблема. Они случаются время от времени, это нормально.

Однако если в трубе не стоит предклапан или стандартный клапан сброса избыточного давления, тогда каждый последующий гидроудар приведет к все большему износу конструкций, а затем и полному их выходу из строя.

Проблемы с давлением есть и в водонагревателях. Там свою роль играет баланс теплой и холодной воды внутри бака. На водонагревателях ставить предохранительный клапан избыточного давления просто необходимо, так как в противном случае вас ждут жуткие последствия. О них расскажем чуть позже.

Не будем забывать и про давление воздуха. Оно тоже играет роль. Минимальное воздействие давление воздуха оказывает на вентиляцию и отвод продуктов горения.

К примеру, при возгорании внутри помещения давление резко меняется, и если сбросной клапан в системе пожарной вентиляции не стоит, тогда дым не удастся удалить из помещения заранее предусмотренным путем. Давление в вентиляции просто не пустит его внутрь и обнулит тягу.

А есть ведь и более опасные ситуации. Взрывы, химические загрязнения, различного рода техногенные и даже военные катастрофы, все это приводит к критичным перепадам, нивелировать которые способен только клапан избыточного давления.

Составляющие и схема клапана

Предохранительный клапан сброса давления выполнен в самых различных вариациях. Как мы уже говорили, есть клапаны для сброса давления воздуха, воды. Есть и конкретные модели, созданные для использования на том или ином оборудовании.

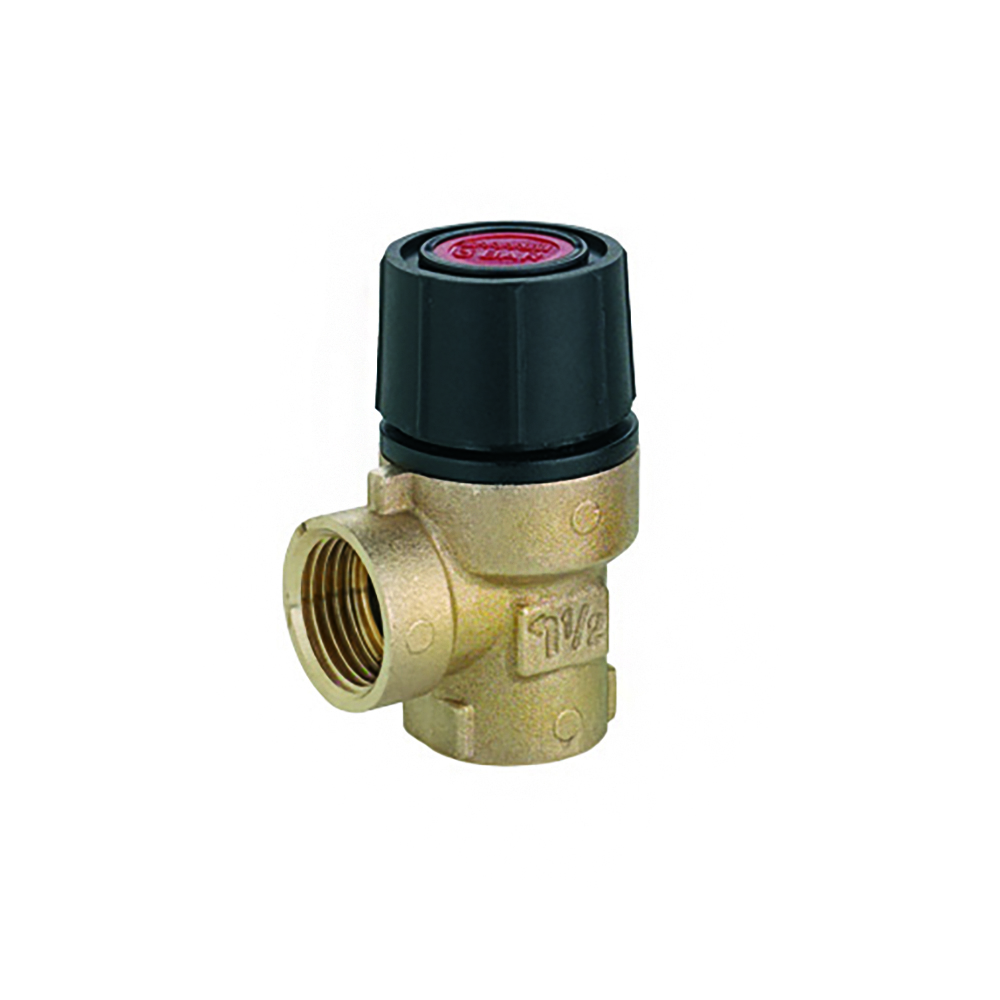

Клапан сброса давления для бойлера

Однако общая конструкция у них всегда одна. Ее мы сейчас и опишем. Для понимания принципа работы клапана этого будет достаточно.

Итак, стандартный предклапан состоит из следующих частей:

Корпуса.
Тарели.
Рычага тарели.
Предохранительного рычага.
Ручки настройки.
Пружин.
Дополнительных элементов.

Корпус у него литой, чаще всего из нержавеющей стали. На водопроводных изделиях используют корпуса из латуни или бронзы. Они лучше реагируют на воду, намного долговечнее и качественнее.

Если стальной предклапан при постоянном контакте с водой рано или поздно проржавеет, то латунный сможет стоять без преувеличения много десятков лет, а то и сотен, если его эксплуатировать должны образом.

Тарель – основной запорный элемент, что блокирует поток воздуха или воды. Для воздушных клапанов применяются именно тарели, в моделях для применения в водопроводах встречаются и шаровые запорные образцы.

Рычаг тарели управляет этим элементом. Его чувствительность настраивается с помощью еще одной ручки. Сама настройка в простейших образцах осуществляется за счет манипулирования механикой, а если быть точнее, то специальной пружиной.

Промышленные предклапаны для регулировки давления

Она реагирует на определенный уровень давления и срабатывает, перекрывая клапан. Степень натяжения прямо пропорциональна его уровню, которое активирует предклапан.

Предохранительный рычаг есть не во всех образцах, он выполняет защитные функции, если основной способ блокирования не сработал, либо вышел из строя.

Что же до дополнительных элементов, то тут речь идет об различного рода кнопках для управления, циферблатах, счетчиках и т.д. Все зависит от конкретной модели.

Клапан избыточного давления для водонагревателей вообще не оборудован какими-либо измерительными приборами (по крайней мере, бюджетные модели этой надстройкой обделены).

А вот предклапан для сброса давления воздуха в обязательном порядке снабжается барометром, причем действует тот постоянно, фиксируя уровень давления на рабочей стороне.

Виды и отличия

Клапан избыточного давления производится в разных вариациях. Покрыть их все мы не можем, но все же постараемся отметить основные, чтобы у вас было более подробное понимание предмета.

Итак, выделяют следующие разновидности такого оборудования:

для водонагревателей;
для водопроводов;
для вентиляции;
аварийные.

Каждый образец предназначается для своих целей. Одни активно используются в быту, другие же найдут свое применение исключительно в промышленности, на опасных производствах или же и вовсе на военных объектах (к таким относят большинство образцов осуществляющих регуляцию давления воздуха).

Предохранители для водонагревателей

Предклапан для водонагревателя – наверное, самый известный и популярный. И не без причины. Все-таки широкое бытовое применение дает свои плюсы.

Схема действия предклапана на пружинном механизме

Казалось бы, какое вообще может быть давление внутри нагревателя? А оно есть, и очень серьезное. Речь, конечно же, идет о накопительных водонагревателях или бойлерах.

В них собирается вода, которую затем нагревают ТЭНами. Нагретая вода изменяется в объеме. То есть постепенно расширяется. В итоге давление внутри бака повышается.

Повышение медленное, практически незаметное, но оно есть. Если не сбрасывать давление вовремя – вас будут ждать неприятные последствия.

Известны случаи, когда бойлеры взрывались. Причем взрыв из-за избыточного давления был настолько сильным, что разрушал гипсокартонные стены ванной, а саму ванну превратил в руины. Будь у владельцев того водонагревателя обычный предклапан, все наверняка сложилось бы иначе.

Предохранители для водопроводов

Такой предклапан используется преимущественно в промышленных трубопроводах, либо на сетях магистрального водоснабжения.

Активные трубопроводы больше всего подвержены гидроударами, особенно если они постоянно транспортируют большое количество жидкости. Принцип действия и образования гидроудара (резкого перепада давления воды внутри определенного участка трубопровода) мы уже описывали.

Труба не взорвется, если давление не сбивать. Да и более того, прямых последствий вы тоже практически не заметите. Они дадут о себе знать сами, со временем.

Рано или поздно постоянная нагрузка сточит фитинги, расшатает задвижки, найдет уязвимость в уплотнениях либо и вовсе прорвет трубу. Никогда не угадаешь, что конкретно случится.

Предохранительные клапаны для сброса давления одномоментно отслеживают появление перепада и тут же блокируют систему, пока давление не выровняется, что существенно повышает срок эксплуатации всех без исключения составляющих трубопровода.

Ремонт клапана давления воздуха (видео)

https://www.youtube.com/watch?v=iqQ1YNSGOYY

Клапаны для вентиляции

Встречаются гораздо реже и преимущественно в пожарных вентиляциях. Их задача заключается в поддержании давления внутри системы на уровне достаточном для ее нормального функционирования.

Выходить из строя части вентиляции при перепадах или перегрузках не будут. А вот выполнение своих непосредственных задач может существенно усложниться.

Особенно если речь идет о естественном вентилировании помещений. В основе естественной вентиляции лежит принцип разности давлений, при котором воздух движется из зоны низкого давления в зону высокого. Образуйся перепад в помещении либо в самой вентиляции, и вся задумка обрушится.

Не самый приятный исход, в особенности если ситуация аварийная и от вентиляции зависят чьи-то жизни.

Аварийный клапан

Более распространенный воздушный клапан – это аварийная модель. В быту встречается редко. На рынке тоже, хотя при желании найти его можно.

Особенность этой детали в ее уникальных задачах. Предохранители такого образца способны защищать помещения от огромных проблем с давлением. В том числе и от серьезных перегрузок из-за взрывов, различного рода катастроф, критического загрязнения окружающего воздуха и т.д.

Их монтируют в важных социальных зданиях, метро, на больших промышленных объектах и т.д. Устройство можно настраивать на конкретный рабочий уровень.

Клапан сброса избыточного давления воды для водонагревателя: виды и установка

Нагревательные баки должны отвечать эксплуатационным требованиям. Клапан сброса избыточного давления воды для водонагревателя обеспечивает безопасную работу оборудования.

Данная деталь обязательно должна быть установлена на каждом водонагревателе. При ее отсутствии во время нагрева постоянно будет происходить отток жидкости в подающий водопровод. Что влечет за собой не нормируемый расход воды и электрической энергии.

При недостатке давления в системе, бак не будет наполняться стабильно. При нагреве в данном случае ТЭНы в баке будут греть воздух, что спровоцирует перегорание деталей и пожар. На современных моделях предусмотрены приборы автоматики, предотвращающие подобные ситуации, но, как показывает практика, они тоже могут выйти из строя.

По достижении температуры кипения происходит увеличение объема воды (согласно уравнению Менделеева-Клапейрона). Нагревательный бак является емкостью с постоянным объемом, поэтому при росте давления точка кипения воды увеличивается (т.е. происходит перегрев жидкости). При открытии кранов смесителей или образованию трещин в системе, происходит падение давления и, соответственно, температуры (точки кипения). Что влечет за собой моментальное парообразование и взрыв нагревательного бака.

Установка терморегулятора не дает гарантий отсутствия аварийных ситуаций.

Назначение обратного клапана:

Предотвращение обратного оттока воды из водонагревателя.
Стабилизация рабочего давления в системе подогрева воды.
Предотвращение гидроударов.
Сброс лишней воды из емкости при нагревании.
При наличии рычага, обратный клапан можно использовать для слива воды во время техобслуживания и ремонтов.
