Котельная в частном доме: требования, схема, устройство

Проектирование и монтаж котельной в собственном доме – вопрос серьезный и ответственный. К нему необходимо подходить, вооружившись, в первую очередь, нормативной документацией, а еще — советами специалистов в данной области. Кроме того, при устройстве топочной нужно помнить как об удобстве обслуживания оборудования, так и о свободном доступе к запорной и регулирующей арматуре. В данном материале мы изложим, какой должна быть котельная в частном доме согласно нормативным требованиям.

Требования к котельной

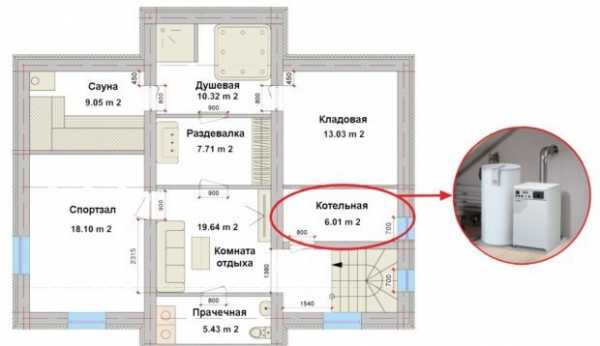

Оптимальный вариант – это разработка схемы топочной на стадии проектирования, когда строительство еще не начато. Тогда есть возможность тщательно изучить нормативную документацию, касающуюся этого вопроса и заранее все предусмотреть. Наиболее жесткие требования к котельной для газового котла предъявляются именно в Российской Федерации (инструкция по размещению теплогенераторов МДС 41–2.2000), на них мы и будем опираться, делая оговорки в ключевых моментах.

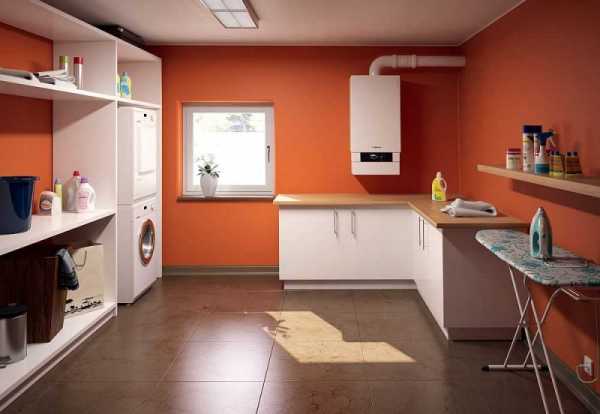

Газовое котельное оборудование допускается устанавливать на кухне либо в отдельном помещении топочной, находящемся на первом этаже, в цокольной или подвальной части дома.

Помимо этого, теплогенераторы можно размещать в пристройках или отдельно стоящих зданиях, а также на плоской кровле при условии соблюдения требований к несущей способности и надежности покрытия. Ограничения здесь действуют такие:

  • Устанавливаемое в кухне оборудование имеет ограничение по мощности, — не более 60 кВт.
  • В отдельном или пристроенном помещении можно ставить источники тепла для отопления и ГВС суммарной мощностью не выше 350 кВт. Если этот показатель превышен, то остается только один вариант – строительство отдельно стоящей теплогенераторной.
  • Высота комнаты в любом случае должна быть не менее 2.5 м.

Для водонагревателей, чья тепловая мощность не превышает 150 кВт, нормами МДС 41–2.2000 регламентируется не площадь помещения для газового котла, а его объем. Вне зависимости от того, где будет стоять агрегат, объем комнаты должен быть не менее 15 м3. К этому значению прибавляется дополнительный объем, равный 0.2 м3 на каждый киловатт мощности котла.

Кроме того, при расстановке оборудования нужно учитывать необходимость обслуживания. Если оно требуется для самого котла или другого оборудования, находящегося рядом, то сбоку или сзади нужно оставить проход шириной не менее 700 мм, а от выступающей части лицевой панели агрегата до ближайшей перегородки – не меньше 1 м (Правила устройства и эксплуатации котлов).

В случае, когда суммарная мощность нагревателей, стоящих во встроенном или помещении, превышает 150 кВт, то площадь котельной и ее объем нормируются, исходя из удобства обслуживания и прокладки инженерных сетей. При этом комната не может находиться внутри здания, то есть, должна примыкать к наружной стене, в которой нужно предусмотреть окна. Они призваны выполнять 2 функции: служить источниками естественного освещения и сработать в качестве легкосбрасываемых конструкций при взрыве газа. Размеры принимаются из расчета 0.03 м2 площади окна в котельной (по стеклу) на каждый 1 м3 объема помещения.

В соответствии с п. 5.5 МДС 41–2.2000 для внутренних и пристроенных топочных нужен прямой выход на улицу, а связи с чем устанавливается наружная дверь в котельную. Допускается и проход внутрь дома, но эту дверь придется сделать противопожарной. Для пристроек существуют и дополнительные требования:

  • Пристройку надо располагать у глухой стены здания, соблюдая расстояние от ближайшего проема 1 м.
  • Ограждающие конструкции дома и пристройки следует опирать на отдельные фундаменты и не связывать их между собой.
  • Стены пристраиваемой части выполняются из материалов, обеспечивающих предел огнестойкости не меньше 45 минут.

Примечание. В нормативной документации Украины устройство выхода на улицу и дополнительной наружной двери не требуется.

Котлы электрические, жидко – и твердотопливные

Если для производства тепла применяется электроэнергия, то размещение оборудования регламентируют такие нормы проектирования, как Правила Устройства Электроустановок (ПУЭ). Но прямого запрета на установку электронагревателя в той или иной комнате в данных правилах нет, поэтому лучше поставить его в отдельном помещении, что продиктовано соображениями практичности и безопасности.

Когда обогрев здания обеспечивают источники тепла, сжигающие твердое или жидкое топливо, то их расположение регламентирует лишь СНиП II-35–76. Он гласит, что размещать подобные теплогенераторы необходимо в специальном отдельном помещении. При этом компоновка оборудования базируется на двух принципах: последовательность технологических процессов и удобство обслуживания, а площадь котельной не нормируется.

Расстановка по технологии предполагает определенную очередность, начиная от устройств фильтрации воды и заканчивая распределительными гребенками и оборудованием для ГВС. Данная норма носит рекомендательный характер, так как обеспечивает некий порядок в автономной котельной, но ее неукоснительное исполнение не всегда возможно. А вот удобство обслуживания – критерий обязательный, поэтому Правилами устройства и эксплуатации котлов для этой цели предусматриваются такие требования:

  • Расстояние от горелки котла на жидком топливе до противоположной стены – не менее 1 м, от фронтальной выступающей части твердотопливного агрегата до той же стены – не меньше 2 м.
  • Когда 2 теплогенератора на дровах стоят друг напротив друга, то просвет между ними соблюдается 5 м, поэтому подобная компоновка для частного застройщика неприемлема, так как при таком раскладе минимальные размеры котельной вырастут вдвое.
  • Когда в паспорте на отопительное оборудование указано, что требуется боковое или заднее обслуживание, то в этих местах надо обеспечить проход шириной 1.5 м. Если обслуживание не нужно, то просвет должен быть 700 мм.
  • В местах проходов ничего не должно перегораживать просвет до высоты 2 м.

Требования к вентиляции

В этом плане самыми жесткими являются требования к газовым котельным. Вытяжка должна обеспечивать расход воздуха из расчета трехкратного обмена за 1 час. Это означает, что в течение часа воздушная среда в комнате полностью обновится трижды. Подсчет простой: умножением площади на высоту определяется объем помещения, после чего результат умножается на 3. Как правило, в частных домах и коттеджах вытяжку организовывают естественную, через вертикальную шахту или трубу.

В свою очередь, задачей приточной вентиляции котельной есть компенсация вытяжного воздуха и подача воздушной смеси для процесса горения. Эту смесь забирает теплогенератор, а потом выбрасывает вместе с продуктами горения посредством дымохода. Соответственно, расход приточного воздуха – это сумма расходов воздушной смеси для вытяжки и на горение, что и прописано в нормах.

Чтобы обеспечить необходимое количество притока, во входные двери встраивается переточная решетка. Сквозь нее воздушные массы, побуждаемые работой вытяжки, поступают в котельную частного дома. Решетку можно встроить как в наружную дверь, так и во внутреннюю, благодаря чему в котлы поступит подогретый воздух и эффективность их работы повысится.

В ситуации с агрегатами на жидком топливе рекомендуется соблюдать такие же требования к вентиляции котельной, как и при работе на природном газе. Здесь так же нужен воздух для сжигания и для вентиляции, поскольку вместе с топливом в помещение будет попадать пыль, грязь от угля и вредные пары от солярки. Исключение – электрокотел, ему не нужен ни дымоход, ни воздух для сжигания, ни вентиляция. Достаточно задействовать схему с однократным естественным воздухообменом.

Дополнительные рекомендации

Прежде чем осуществлять устройство котельной, рекомендуется выполнить несколько полезных советов:

1. Нельзя полагаться лишь на информацию, опубликованную на различных интернет — ресурсах. Любые утверждения или советы, прочитанные в статьях или даже книгах, требуют подтверждения или хотя бы не должны опровергаться соответствующими нормативами.

2. Изучив нормы и требования, предъявляемые к котельным, стоит проконсультироваться с контролирующими службами, дающими добро на эксплуатацию вашей топочной. Специалисты этих служб укажут на нюансы, которые вы могли упустить. Особенно это касается монтажа и присоединения газоиспользующих агрегатов.

3. Осуществляйте разработку совместно с проектной организацией либо, если ваша схема отопления очень проста, а тепловая мощность невелика, то хотя бы проконсультируйтесь с инженером-проектировщиком, сведущим в данной теме.

4. Не путайте нормативную базу разных стран СНГ. Например, находясь в России, пользуйтесь нормативами этой страны, не берите из интернета украинские или белорусские документы, они могут содержать значительные отличия.

При монтаже оборудования и трубопроводов надо учесть некоторые моменты, могущие впоследствии упростить вам жизнь. Например, не всякий агрегат требует заливки фундамента, легкие котлы весом до 50 кг можно спокойно ставить прямо на стяжку, главное, чтобы она была сделана качественно. Другой момент – это схема котельной в частном доме, согласно которой будет выполняться монтаж. В ней надо предусмотреть не только расстояния согласно нормам, но и свободный доступ к запорной и регулирующей арматуре, сливным патрубкам и электрооборудованию.

Монтируя краны, клапаны и прочие элементы, стоит побеспокоиться о том, как вы будете их снимать или менять впоследствии, особенно в полипропиленовых системах. Приборы автоматизации и контроля располагайте таким образом, чтоб они были хорошо видны от входной двери. Иногда, если котельная в коттедже питается природным газом, то в ней устанавливают датчики превышения концентрации метана и угарного газа, связанные с отсекающим газовым клапаном. Такое мероприятие не будет лишним, особенно если мощность оборудования велика.

Заключение

Очень важно правильно подойти к расстановке оборудования и разработке схемы прокладываемых сетей. Выполнив эту работу качественно и в соответствии с нормативами, можно выйти на оптимальные размеры котельной и освободить больше места для жилого пространства дома или коттеджа.

cotlix.com

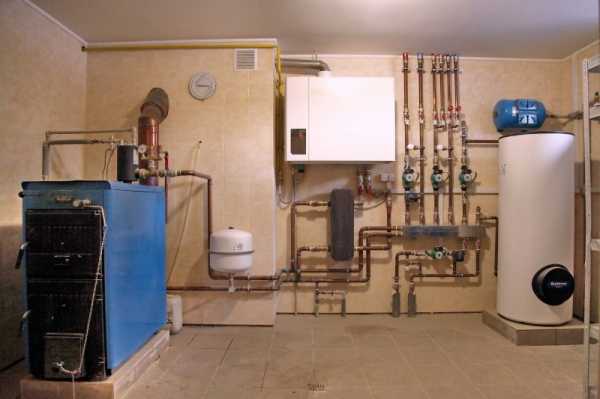

Принципиальная схема котельной частного дома – ставим ТТ котел

Сегодня у нас на повестке дня принципиальная схема котельной частного дома. Мы рассмотрим ее на примере помещения для установки ТТ котла. Какие требования предъявляются, какой должна быть котельная на твердом топливе, какой должна быть площадь, наличие дверей и окон, системы пожаротушения и тому подобное.

Почему именно котельная на твердом топливе? Потому что, например, газовый настенный котел или электрический теплогенератор можно повесить хоть в кухне, хоть в коридоре. Для газовых настенников мощностью до 30 квт требований жестких по размещению нет.

А вот ТТ котлы и их «собратья» на жидком топливе, а также вообще все напольные котлы уже в коридоре не поставишь и на кухне не приткнешь.

Котельная для твердотопливного котла может быть любой площади? Парадокс, но это так! Я видел помещение для твердотопливного котла, в котором помещался КЧМ-5 Комби, и более там ничего не было, площадь того помещения была ровно 2 кв. метра.

Конечно, это уже абсурд и некоторое пренебрежение правилами пожарной безопасности. Но у некоторых хозяев выхода нет, и нет возможности пристраивать отдельный пристрой под размещение теплогенератора.

А то помещение с КЧМ-5, конечно же, имело стены из несгораемого материала и перекрытия такие же – из бетона.

Однако, чтобы было удобно топить ваш ТТ котел, все таки есть требования по площади помещения, в котором он находится.

Котельная для твердотопливного котла должна быть следующих минимальных габаритов:

  • От дверцы топки котла до стены должно быть не менее 1,2-1,5 метра.
  • Если у вас шахтник, то минимальное расстояние от передней стенки не менее 1,2 метра.
  • От боковых стенок котла до стенок из несгораемого материала минимум 1,0 метра.
  • От боковых стенок котла до стенок из сгораемого материала, защищенного штукатуркой или минеритом – минимум 1,0 метра.
  • От задней стенки котла, от среза тройника котла при заднем подключении, до стенки из сгораемого материала, защищенного штукатуркой или минеритом, 0,5 метров.
  • По стенке из несгораемого материала (кирпич, бетон) труба за котлом может идти вплотную и крепиться к этой стенке через кронштейны.

В итоге, получаем, что котельная на твердом топливе, при условных габаритах котла 1,0 на 0,8 метра в основании, будет иметь минимальные размеры 2,8 на 2,5-3,0 метра. Такие размеры котельной позволят с минимальным комфортом, но безопасно, эксплуатировать теплогенератор на твердом топливе.

При других габаритах теплогенератора, когда мы, например, имеем пеллетный котел с бункером, установленным сбоку, размеры котельной будут увеличиваться на величину габаритов бункера.

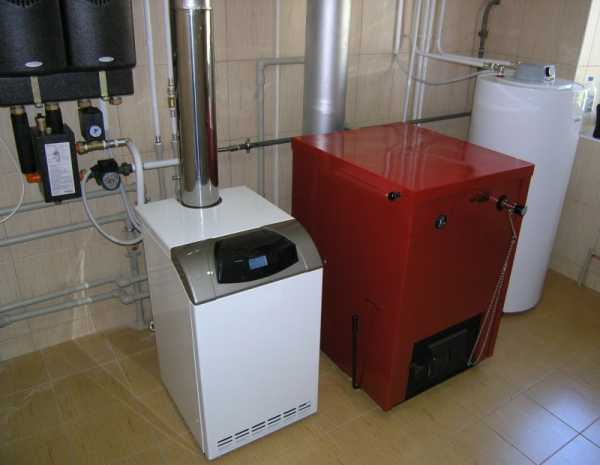

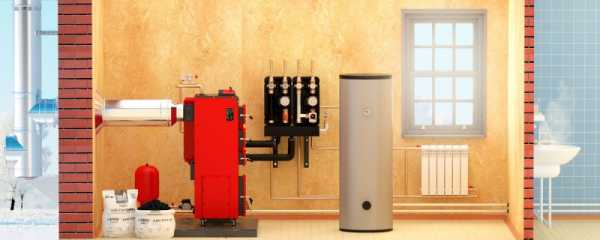

Оборудование для котельной на твердом топливе

Что должно находиться в помещении, какова должна быть принципиальная схема котельной частного дома на твердом топливе?

Давайте прикинем состав:

  1. Собственно теплогенератор с сопутствующими бункерами, топливными емкостями и т.п.
  2. Обвязка твердотопливного котла, включающая в себя группу безопасности котла, циркуляционный насос и трехходовой клапан подмеса.
  3. Бойлер косвенного нагрева для производства горячей воды для системы водоснабжения дома.
  4. Дымоход для ТТ котла эффективного сечения и высоты.
  5. Система слива котловой воды на случай профилактики теплогенератора.
  6. Котловая автоматика – внутридомовая или погодозависимая.
  7. Система пожаротушения в твердотопливной котельной.

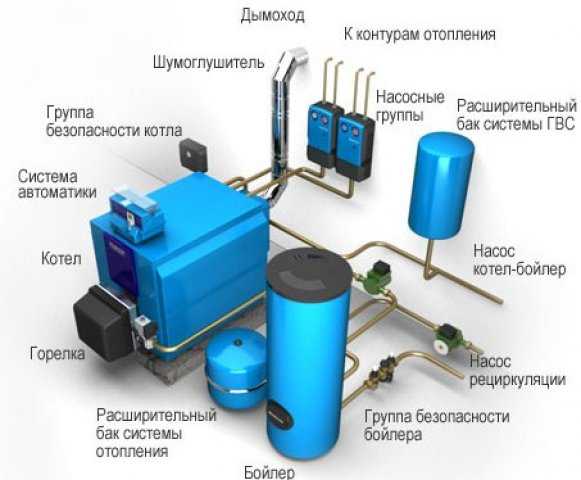

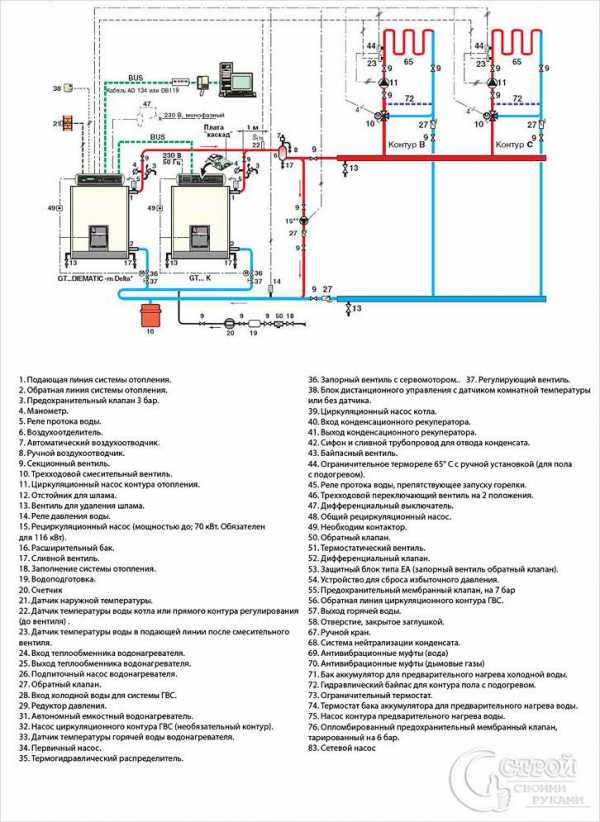

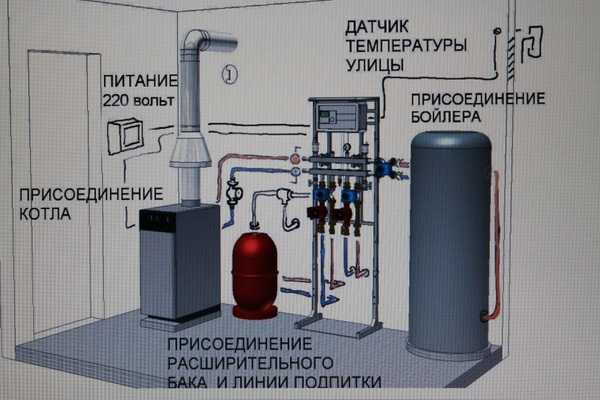

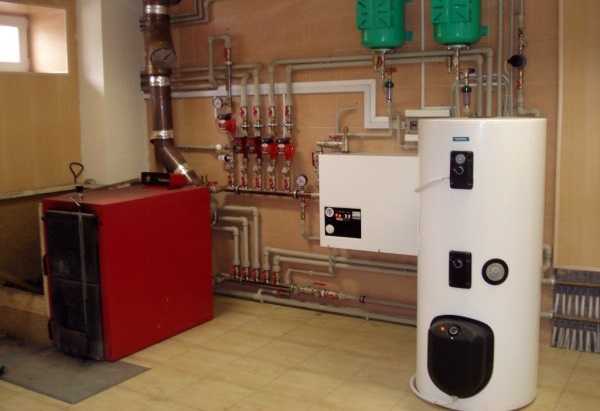

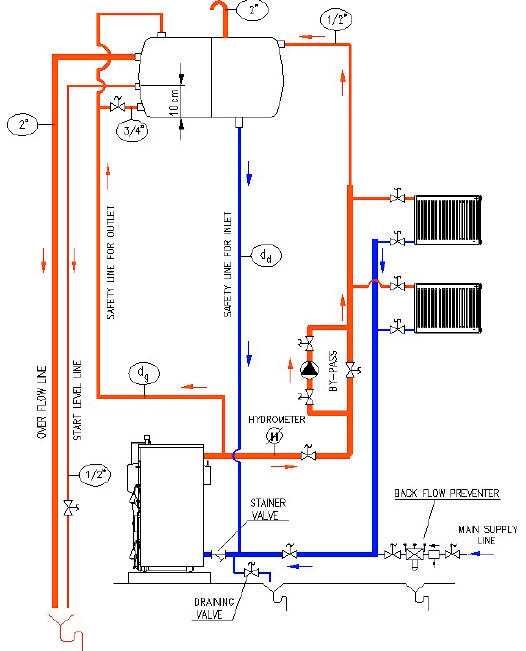

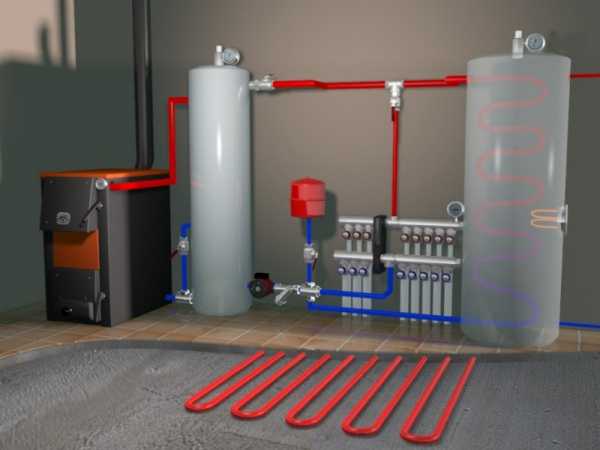

Вот самая простая принципиальная схема котельной частного дома, в которой учтена и обвязка котла и подключение бойлера косвенного нагрева:

Особенности котельной в зависимости от видов топлива

Рассмотрим, какие есть особенности для разных видов используемого твердого топлива, какой должна быть котельная для твердотопливного котла на разных видах сжигаемых материалов.

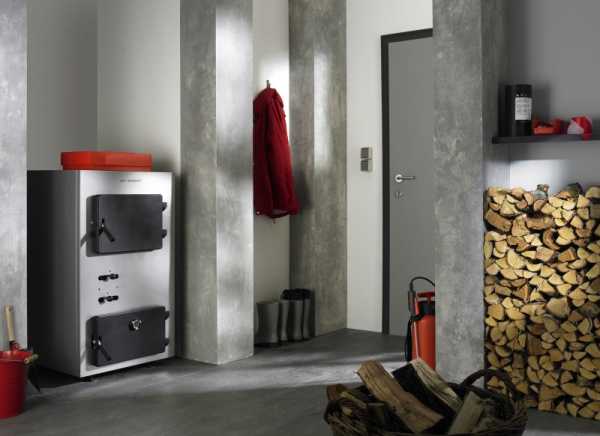

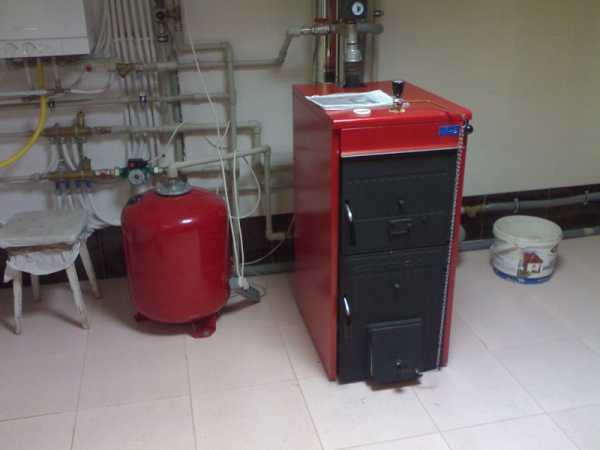

Котельная на дровах

Собственно, котельная на дровах – это классическое помещение для твердотопливного котла, которая может иметь минимальные размеры. Основные отличия между разными помещениями – размер от дверцы топки по стены или дверей котельной. Он зависит от длины используемого полена.

Если используются длинные поленья, то расстояние – не менее 2 метров. Ведь вам придется не только загружать поленья в топку, но еще и открывать / распахивать при этом дверцу топки.

Если вы топите брикетами или евродровами, то это расстояние может быть минимальным. Не забывайте только, что кроме загрузки дров, вам еще придется выгребать золу, что также потребует свободного места перед топкой / зольником.

Пеллетная котельная

Размеры пеллетной котельной будут зависеть от того, как смонтирован бункер для пеллет. Пеллетная котельная будет не только отличаться по площади пола, но и по высоте котельной.

Так как при установленном высоком бункере на 400-600 литров или при бункере на 150-200 литров на котле, как например у Куппера, потребуется еще пространство над бункером для загрузки пеллет.

При высоком бункере лучше всего смастерить маленькую лестницу или использовать невысокую устойчивую стремянку для загрузки пеллет. Потому что поднимать мешки с пеллетами по 40 кг над головой для загрузки – нереально.

Котельная на угле

Котельная на угле отличается тем, что рядом очень удобно иметь вместительную углярку. И не таскать уголь ведрами из сарая, а максимально сократить путь от углярки до топки котла.

По размерам котельная на угле будет примерно равна дровяной котельной, с тем расчетом, что при вертикальной загрузке хорошо бы иметь сверху побольше места, чтобы орудовать ведром.

Котельная на опилках / древесных отходах

Размеры котлов на опилках или древесных отходах чуть больше, чем размеры обычных дровяных теплогенераторов. Системы ворошения топлива на колосниках позволяют эффективно сжигать такое быстро спекающееся топливо. Котел на опилках отличается также большим размером бункера или топливника для одной закладки топлива.

Топливник располагается сверху топки, а значит, котельная на опилках или древесных отходах должна иметь большую высоту, чем стандартная котельная.

Котельная на биотопливе / лузге

Если котельная на биотопливе или лузге оборудована пневмоподачей, то само помещение с котлом может иметь небольшие габариты. Если же используется подача лузги с циркулярным ворошителем, то такая котельная будет иметь большой бункер для лузги.

А минимально эффективный бункер – это 2,0 на 2,0 метра. Значит, и котельная на лузге будет иметь минимальные размеры 4,0 на 4,0 метра.

kotlobzor.ru

Котельная в частном доме — схема, устройство и монтаж котельной в частном доме

Оборудование для обогрева коттеджа при правильной его эксплуатации – источник тепловой энергии, создающий комфортный для проживания человека температурный режим. Однако котельная в частном доме может стать причиной пожаров, взрывов и других аварийных ситуаций при ненадлежащем соблюдении установленных требований и правил ее установки и эксплуатации.

Основные виды котельных в частных домах

Все котельные можно разделить:

  1. По месту расположения

Существует несколько вариантов расположения котельной относительно коттеджа. Выбор происходит индивидуально и зависит от ряда факторов. Например, конструкции и мощности, заложенного бюджета, наличия свободного пространства. Котельная может быть:

Это экономичный вариант – не требуется строительство нового здания. Помещением под размещение котла служит одна из комнат коттеджа. Она должна отвечать требованиям СНиП по пожарной безопасности и шумоизоляции.

Такая котельная размещается рядом с коттеджем, например, в гараже или может быть сделана в любом здании, которое имеет с ним общую стену. Ограничений по используемому оборудованию в данном случае нет. Однако, как и в предыдущем варианте, необходимо соблюдение всех противопожарных норм.

Желательно, чтобы котел не находился в смежной комнате с гостиной или спальней. Это необходимо предусмотреть из-за высокого уровня шума, который могут создавать отдельные типы дизельных или газовых котлов.

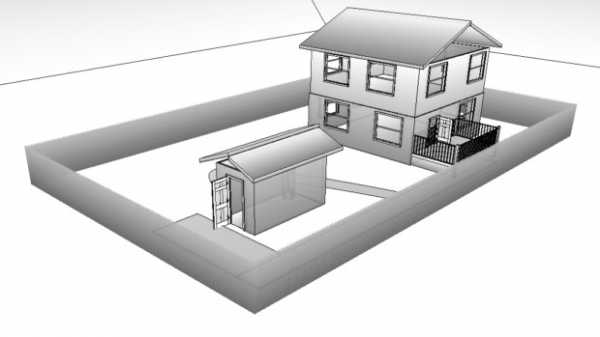

  • Отдельно стоящая

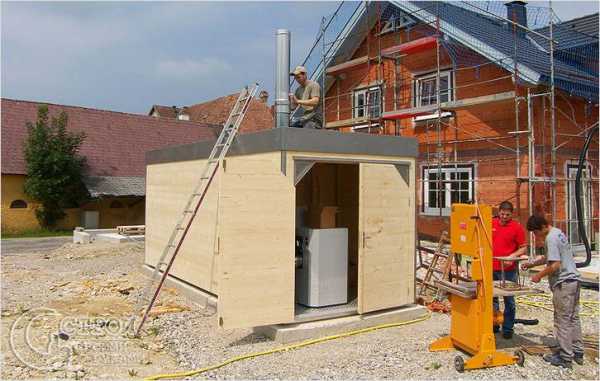

Оборудование размещается в отдельном здании, которое удалено от частного дома. Это универсальный вариант.

Котельная вне коттеджа обладает своими плюсами и минусами. Основной плюс — в ней можно устанавливать любые котлы (при условии соблюдения норм пожарной безопасности).

Основной недостаток — высокая цена, связанная со строительством дополнительного здания. Также, необходимо купить теплотрассу. Теплотрасса от котельной до коттеджа увеличивает общую цену, но не рекомендуем Вам на ней экономить. Целесообразно купить теплотрассу заводского исполнения и минимизировать этим тепловые потери и риски, связанные с образованием утечек.

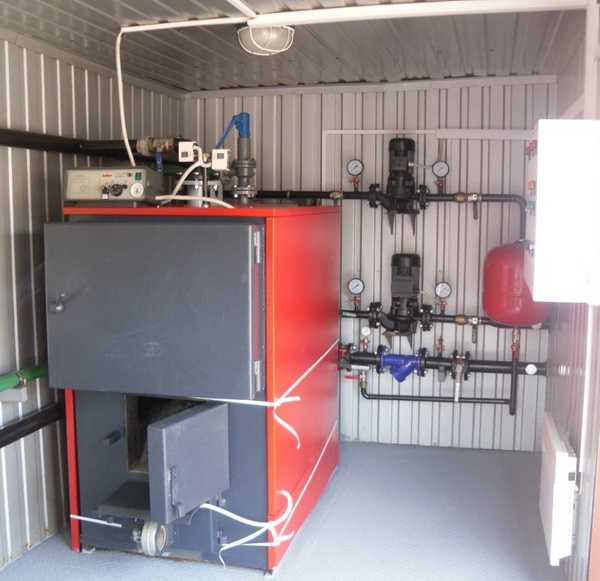

Они собираются в заводских условиях, и на Объект поставляются уже полностью готовые к работе.

В основном они бывают дизельные и газовые. Такие модульные мини системы ставятся рядом с коттеджем и используются, как временный, так и постоянный вариант.

Их стены представляют собой сэндвич-конструкцию. Между двумя стальными окрашенными листами находится слой утеплителя толщиной 4-7 см. Их содержимое такое же, как и в других вариантах. Они могут быть изготовлены в мобильном исполнении, и установлены на шасси грузовиков.

  1. По типу используемого топлива

В зависимости от вида топлива они могут быть:

Обладают лучшими экономическими показателями в разрезе эксплуатационных расходов. Также отличаются высоким уровнем комфорта использования.

Но в части расходов на оборудование, согласование и подключение к магистральным газовым сетям они относятся к разряду самых затратных.

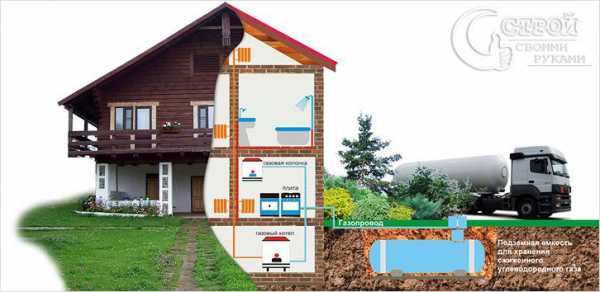

Если нет доступа к магистральному газу, то можно выполнить монтаж котельной на сжиженном газе. Основными трудностями в этом случае может стать — с размещение газгольдера и очень жесткими требованиями безопасности.

  • Твердотопливные

Они имеют существенный недостаток. Котлы этого типа требуют загрузки топлива каждые несколько часов.

Исключение составляют появившиеся не так давно пеллетные котлы. Их главным достоинством выступает длительный цикл работы на одной закладке топлива и полная автоматизация работы

  • Жидкотопливные

Котел на дизельном топливе ограничен главными недостатками — высокой ценой топлива, шумом горелки, выделением неприятного запаха во время работы, стоимостью и проблематикой размещения емкостей для хранения топлива

  • Электрические

Электрические котлы относятся к разряду недорогих и экологически чистых. Но высокие расходы на электроэнергию в процессе эксплуатации перечеркивают все положительные стороны

Требования к котельной

Обустройство котельной в частном доме предполагает выполнение ряда нормативных требований, как к самому помещению, так и к особенностям установки оборудования. Основные правила изложены в СНиП 42.01.2002 и СНиП 41.01.2003.

Общими требованиями для всех видов котельных являются:

  • Все стены, пол и потолок помещения с котлом должны быть сделаны из бетона, ЖБИ, кирпича. Все материалы внутренней отделки должны обладать огнеупорными свойствами

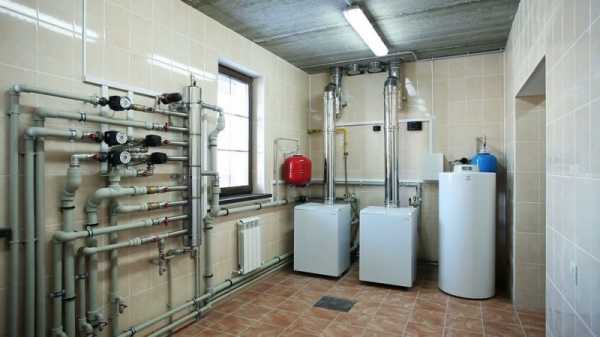

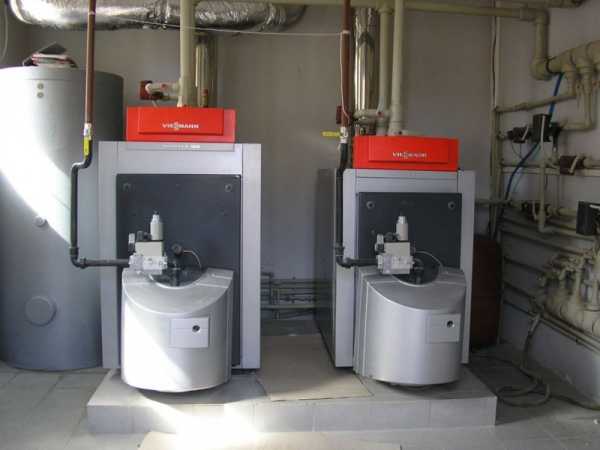

  • Размещение в одном помещении более двух котлов – запрещено
  • В помещении запрещено размещать пожароопасные и взрывчатые вещества, кроме используемого топлива
  • Дверь на входе в помещение бойлерной должна открываться наружу и быть огнеупорной
  • Все оборудование, подключенное к электрической сети коттеджа, должно быть заземлено
  • Единым требованием для котлов с дымоходом выступает создание в помещениях с ними систем принудительного или естественного воздухообмена
  • Наличие водопровода и канализационного трапа
  • Необходимо обеспечить свободный доступ к котлу для его эксплуатации, ремонта и сервиса. Размер свободного пространства указывается в паспорте котла
  • Диаметр дымохода по всей длине не должен быть меньше диаметра выходного отверстия котла
  • Проход дымовой трубы через чердак или стену выполняется с помощью негорючих узлов и элементов

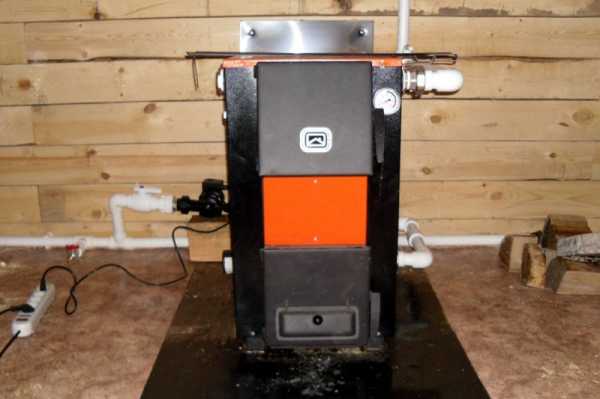

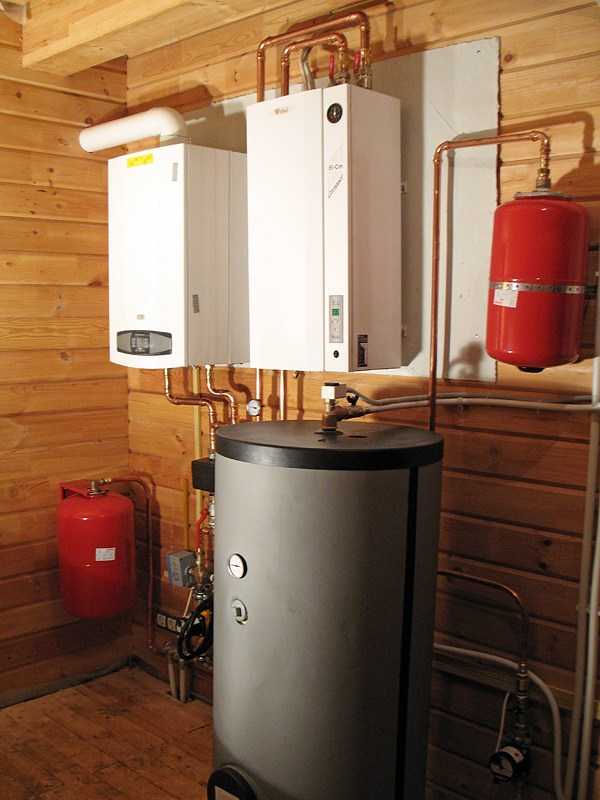

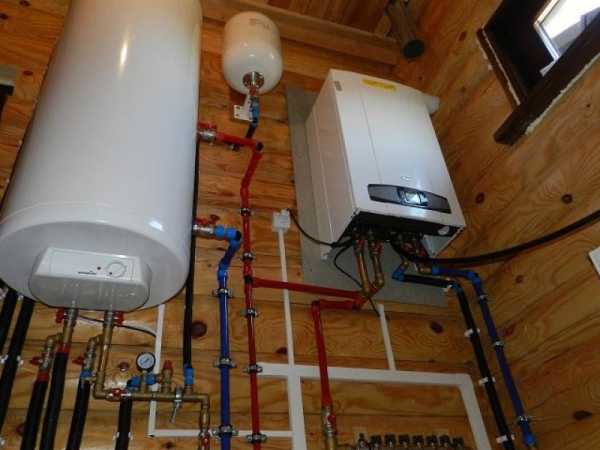

Требования к котельной в деревянном коттедже

Исходя из того, что деревянные коттеджи являются Объектами повышенной пожарной опасности, то и к топочным в них предъявляются специальные требования.

  • Стены, потолок, и пол помещения с оборудованием должны быть обработаны пропитками и обшиты материалами, которые не поддерживают горения
  • Наличие средств тушения пожара, датчиков задымленности и сигнализации
  • Отверстия в деревянных перекрытиях, через которые проходит дымоход, должны иметь диаметр достаточный для изолирования его поверхности от перекрытия по средствам базальта
  • Навеска настенного котла выполняется на специальный сэндвич – металлический лист с подложкой из базальта

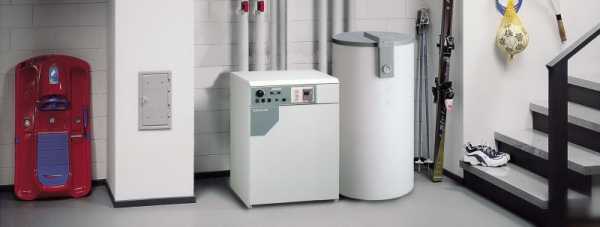

Дополнительные требования к котельной в подвале коттеджа

  • Источник естественного освещения
  • Прямой выход наружу
  • Кратность воздухообмена – более 3 м3/час

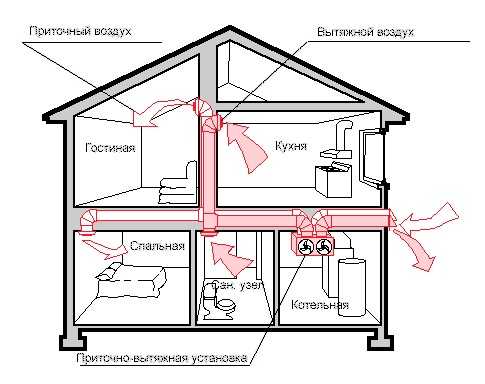

Требования к вентиляции котельной

Для сгорания любого топлива необходимо поступления кислорода. Это определяет требования к воздухообмену помещений для котлов с открытой камерой сгорания.

Еще одна причина необходимости вентиляции связана с возможными микроутечками газа и присутствием в помещении котельной продуктов сгорания топлива.

Самым простым решением выступает естественный вид вентиляции. Основной параметр такой вентиляции – трехкратный обмен воздуха в час. Для притока воздуха с улицы используется вентиляционный канал, а для забора воздуха из соседних помещений – зазор под дверью или отверстие в самой двери.

Сечение вентиляционных каналов рассчитывается:

  • Для отдельно стоящих топочных с наружным притоком воздуха – 80 мм² на 1 кВт мощности котла
  • Для встроенных топочных с забором воздуха из соседних помещений — 300 мм² на 1 кВт мощности котла

Трудности с расчетами и измерением параметров естественной вентиляции часто определяют необходимость создания системы принудительного воздухообмена. Схема котельной в частном доме в таком случае проектируется с приточно-вытяжной установкой.

Требования для двери в котельную

Разные требования к дверям наружных и встроенных топочных определяется их различной ролью в безопасности помещений. Двери встроенных помещений преграждают путь огню и должны выдерживать открытое пламя более 15 минут.

Применение слабо укрепленных дверей в отдельно стоящих зданиях котельных диктуется их предполагаемым выносом при аварийном взрыве, без разрушения основного здания котельной.

Ширина дверного проема и приточные вентиляционные отверстия в конструкции двери оговариваются в требованиях к отдельным видам топочных.

Наружное открывание двери определяется требованиями безопасности, а сама дверь должна относиться к категории пожаробезопасных.

Правила и нормы установки котла в частном доме

При установке любого отопительного котла необходимо придерживаться требований, изложенных в регламентирующей документации. Правила и нормы для оборудования, функционирующего на различных видах топлива – рознятся.

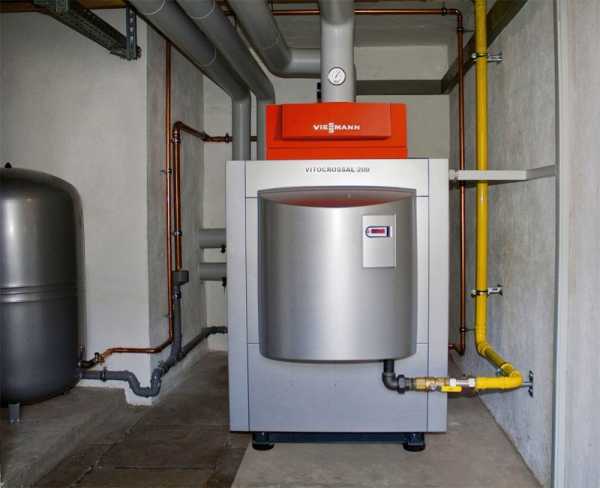

Требование к установке газовых котлов

Минимальное расстояние от котла до ближайшей конструкции (стены, перегородки) – 70 см.

Помещение, предназначенное для установки газового котельного оборудования должно отвечать условиям:

  • Минимальный объем – не менее 15 м3
  • Минимальная площадь – не менее 6 м2
  • Минимальная высота потолка – 2,5 м
  • Размер минимально допустимой площади оконного проема подбирается, исходя из 0,03 м2 на каждый кубометр внутреннего пространства, но не менее 0,5 м2
  • Наличие точки канализации
  • Минимальная допустимая ширина дверного проема – 80 см
  • Наличие эффективного заземления котла
  • Отдельный вход с улицы в помещение топочной
  • Напольные газовые котлы устанавливаются на минимальном расстоянии от пола, которое составляет 50 мм. В этих целях необходимо предусмотреть соответствующий бетонный, плиточный или металлический постамент-подиум
  • Огнестойкость пола, стен и потолка – не менее 0,75 часа
  • Наличие форточек в окнах
  • Во входной двери должны быть предусмотрены отверстия или люки для естественного воздухообмена. Также эта задача может быть решена за счет зазора под дверью для забора воздуха с улицы
  • Наличие приточно-вытяжной вентиляции и дымохода
  • Электрощит в котельной размещать не рекомендуется. Лучше сделать его в другом месте коттеджа. Газовики обращают на это внимание, так как щиток относится к образующему искры оборудованию
  • Розетки можно использовать любой конструкции, но желательно влагозащищенного исполнения
  • При установке газового котла мощностью более 60 кВт должна быть смонтирована система контроля концентрации вредных газов

Требования при размещении дизельного оборудования

Есть ряд специфических требований, касающихся установки дизельных котлов:

  • Бак с топливом должен размещаться на удалении от 40 см до 120 см от котла. В этот бак топливо поступает из толстостенного металлического резервуара, находящегося вне помещения, как правило, под землей
  • Минимальный размер внешнего резервуара – 1,5 м3
  • Расстояние от резервуара до ближайшей стены коттеджа не должно превышать – 10 м

Требования к установке твердотопливных и электрических котлов

Устройство котельной в частном доме с твердотопливным и электрическим котельным оборудованием сопряжено с выполнением следующих требований.

  1. Твердотопливные котлы

Несколько дополнительных требований к установке твердотопливных котлов определены спецификой его работы и конструкцией дымохода:

  • Минимальное расстояние от котла до стены – более 0,1м
  • Необходимо предусмотреть отверстие для ревизии дымохода. Ревизия должна быть расположена ниже на 0,3 м, чем отверстие входного в котел патрубка

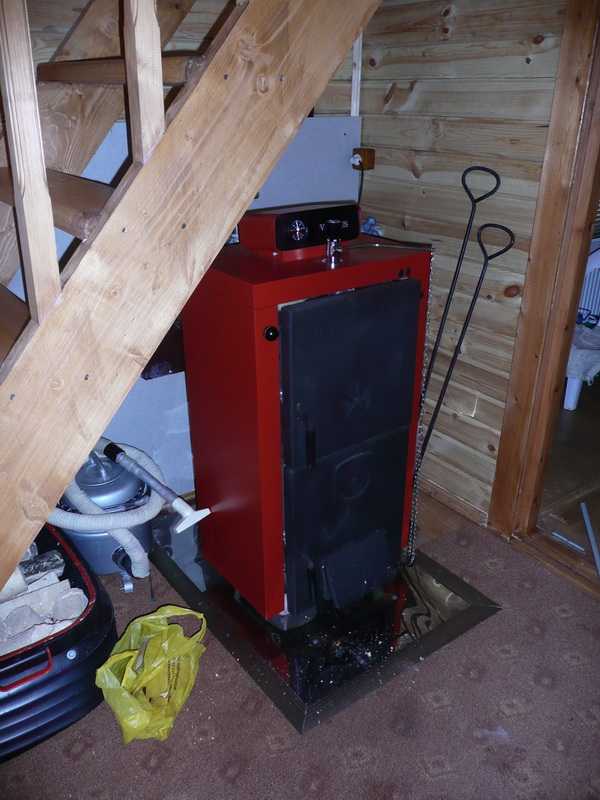

  • Под топкой котла должен быть лист из стали
  • Минимальный размер площади твердотопливной топочной – 8м2
  • В качестве основного материала для изготовления дымохода используется углеродистая или нержавеющая сталь
  • Не допускается снижение сечения на любых участках дымохода. Число угловых переходов не должно превышать 3
  • Опасность взрыва угольной пыли определяет для котельных на угле III класс электробезопасности. Такая норма предусматривает ограничения питающих напряжений на уровне – 42 вольта
  1. Электрические котлы

Устройство котельной в частном доме с электрическим оборудованием является самым безопасным из рассматриваемых здесь вариантов. При его работе нет открытого огня, не выделяются продукты сгорания.

При его установке необходимо убедиться, что:

  • Электрическая проводка коттеджа рассчитана на подсоединение к ней мощного потребителя
  • Выделена достаточная электрическая мощность

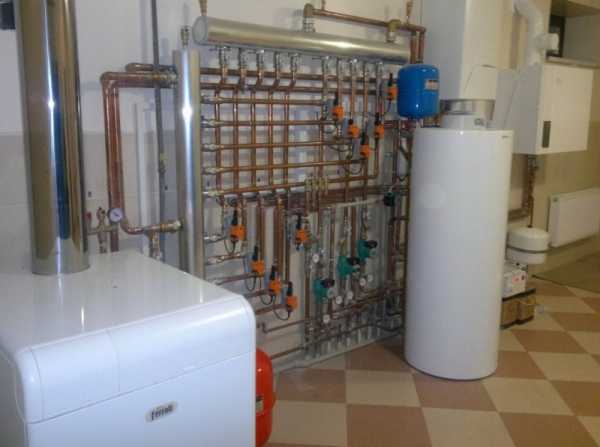

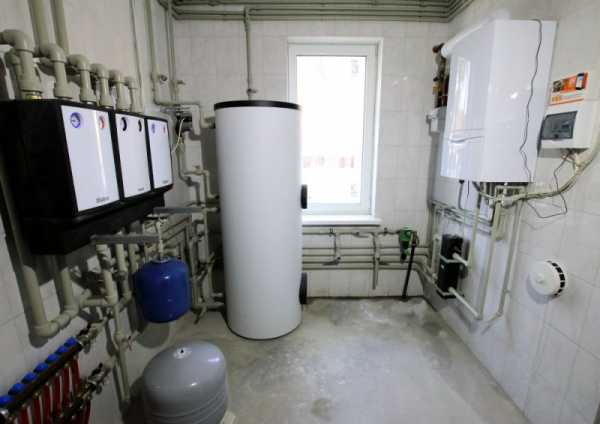

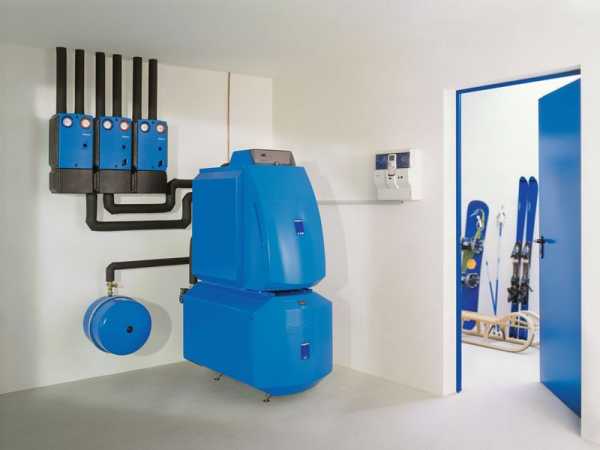

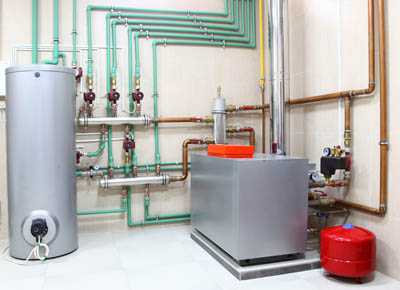

Состав оборудования котельной

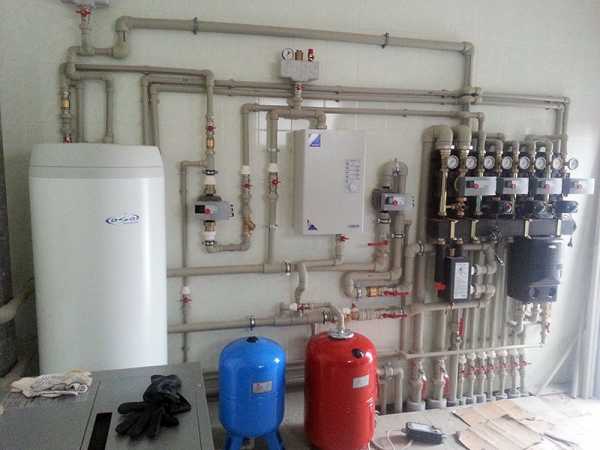

Типовая котельная в доме компонуется из следующих элементов.

Отопительный котел

Основной элемент любой топочной. Он нагревает теплоноситель для системы отопления. Работает на природном либо сжиженном газе, дизельном, твердом топливе или за счет электрической энергии.

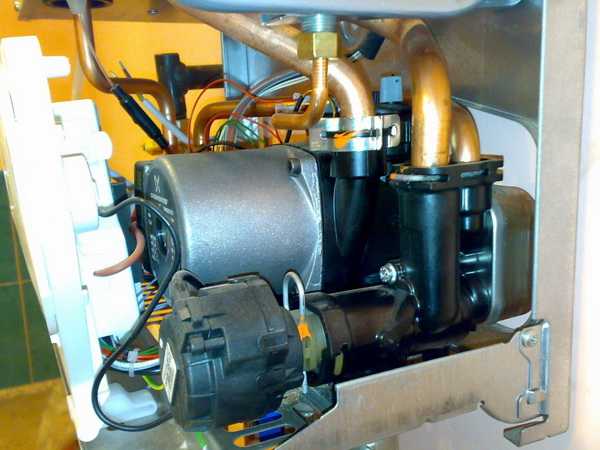

Циркуляционный насос

Он необходим при принудительной циркуляции для перекачки теплоносителя по отопительной системе.

Группа безопасности

Предотвращает гидроудары в отопительной системе.

Бойлер для котельной в частном доме

Служит для приготовления горячей воды.

Двухконтурный отопительный котел со встроенным проточным теплообменником выступает самым экономичным решением, но инерционность и небольшая мощность такого теплообменника не всегда гарантирует достойный уровень комфорта.

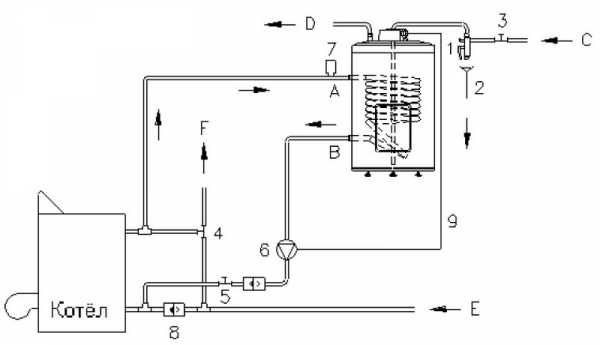

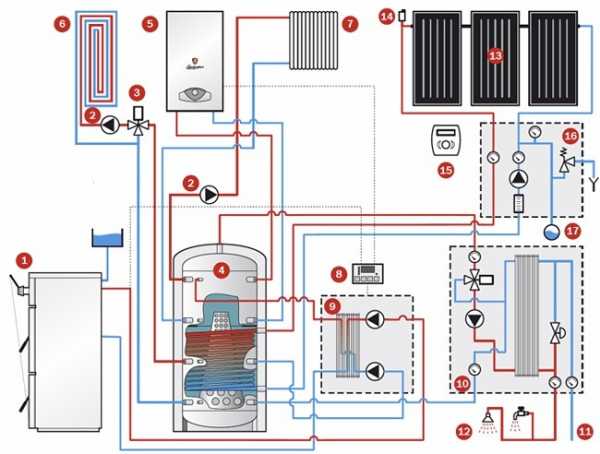

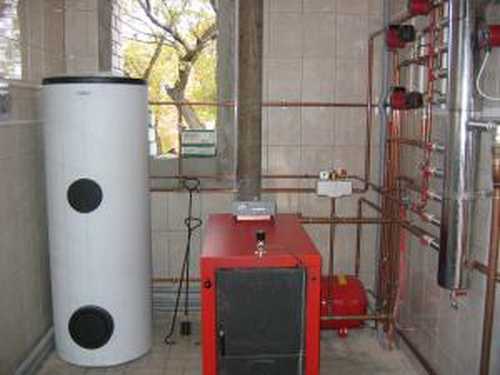

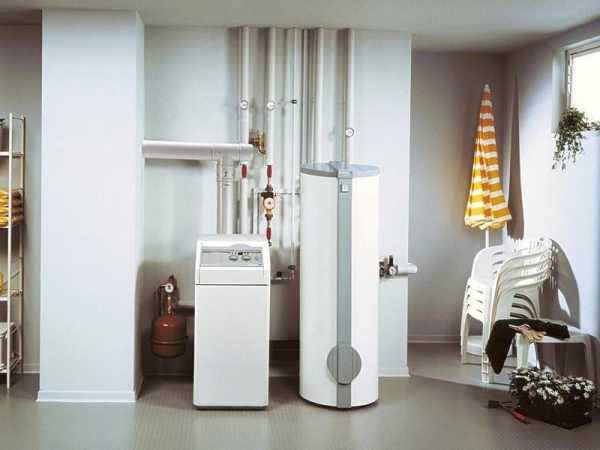

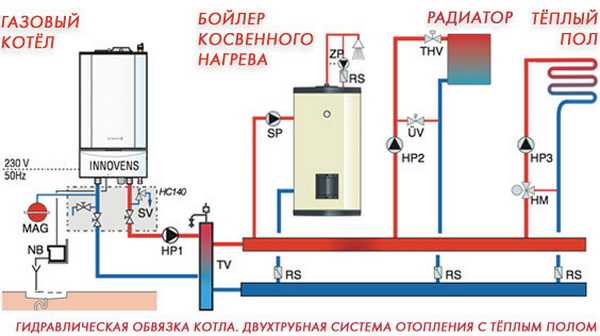

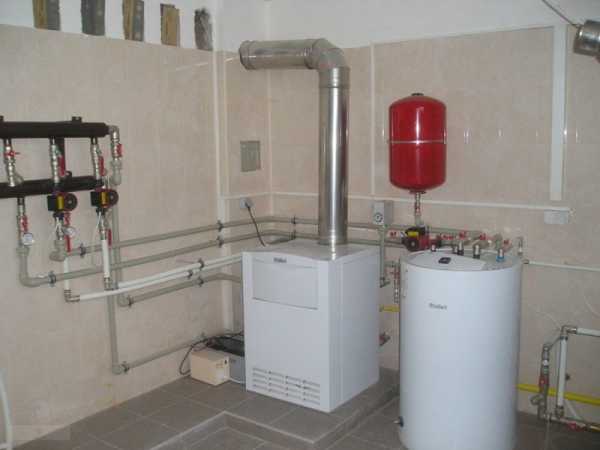

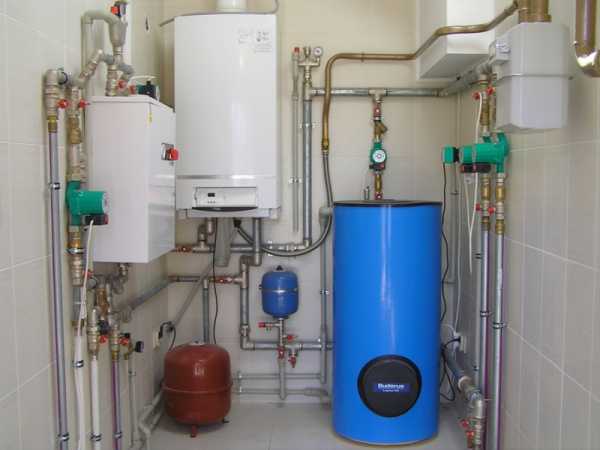

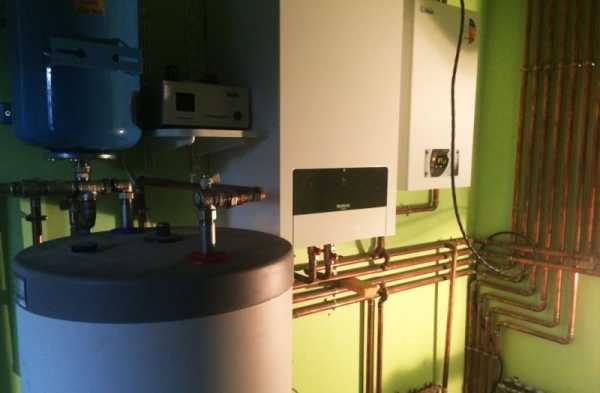

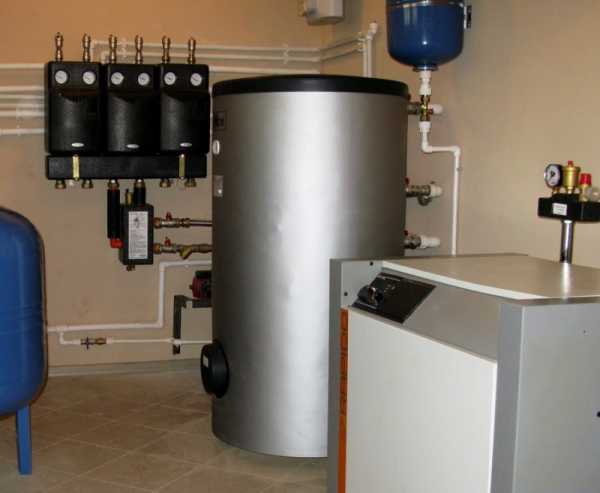

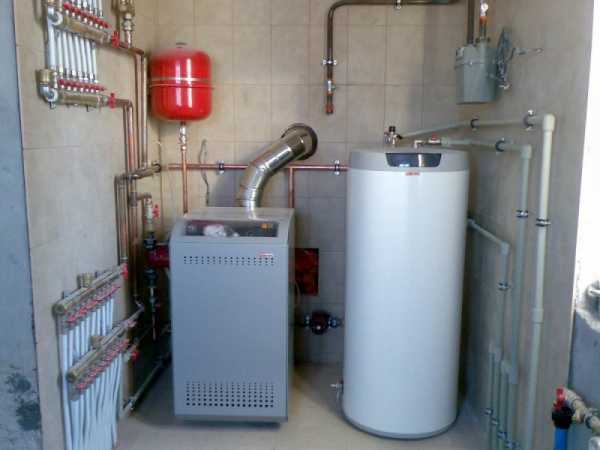

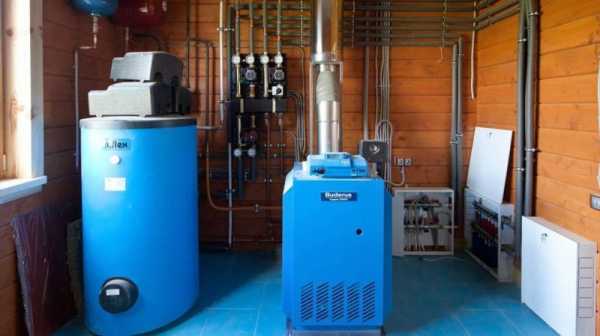

Схема котельной в частном доме с одноконтурным котлом и бойлером косвенного нагрева дороже, чем двухконтурный котел, но параметры водоразбора в этом случае соответствуют самым высоким требованиям к системе ГВС. Конкретные расчеты емкости бойлера проводятся на этапе проектирования.

Схема котельной с бойлером косвенного нагрева имеет недостаток – необходимость дополнительного места, что может вызывать затруднения в помещениях малой площади.

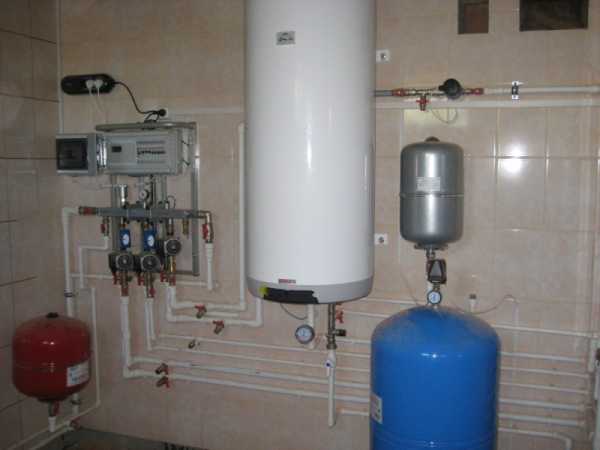

Расширительные баки для котельной в частном доме

Расширительные баки служат для компенсации температурного расширения теплоносителя в контуре отопления или ГВС при резком изменении давления. Они могут быть двух видов – закрытые (мембранные) и открытые.

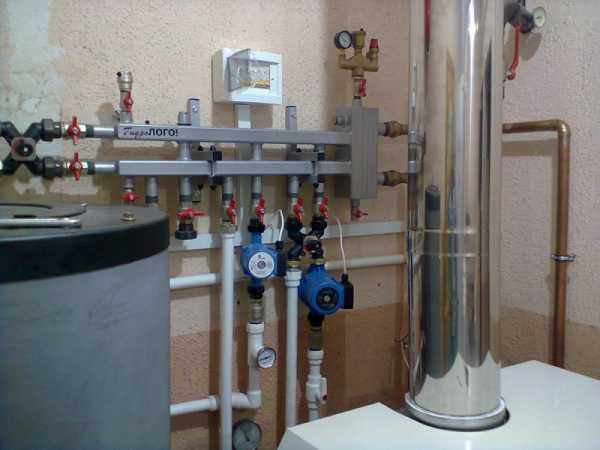

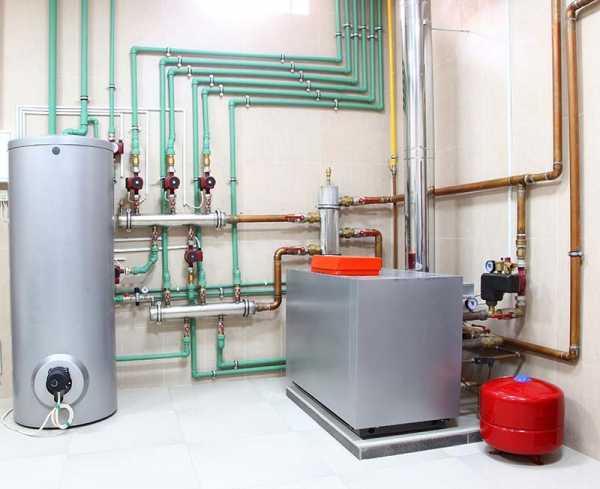

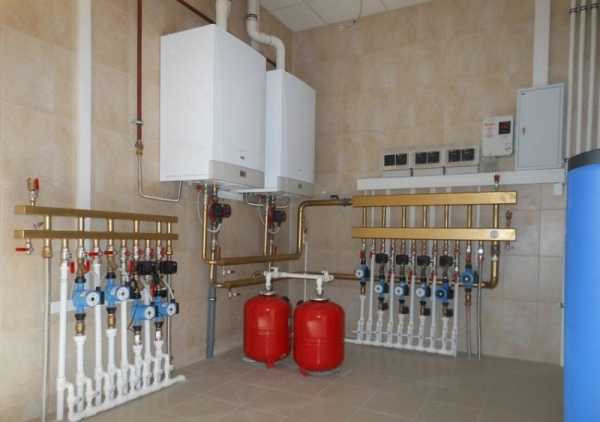

Коллектор

Он требуется для параллельной подачи теплоносителя на различные контуры отопительной сети.

Гидравлический разделитель

Служит для выравнивания давления в различных контурах отопительной сети.

Дымоход

Выводит токсичные продукты сгорания из котла. Высота дымохода с дефлектором должны быть выше на 1 или более метров конька ближайшего жилого здания. Сама конструкция дымовой трубы – сэндвич. Внутренний и внешний слои сделаны из нержавеющей стали, внутри находится слой утеплителя толщиной, как минимум, 2 см.

Система автоматики

Устанавливается опционально. Многие котлы по умолчанию укомплектованы собственной простейшей автоматикой. Для повышения комфорта эксплуатации может быть установлена дополнительная внешняя система автоматики с расширенным функционалом

Система удаленного мониторинга и контроля

Удаленно управляет котельным оборудованием, и отслеживает стабильность его работы.

Обвязка

Включает в себя трубопровод, измерительные приборы, ЗРА.

Подробнее о материале обвязки

Схема обвязки котельной в коттедже выполняется трубами из следующих материалов:

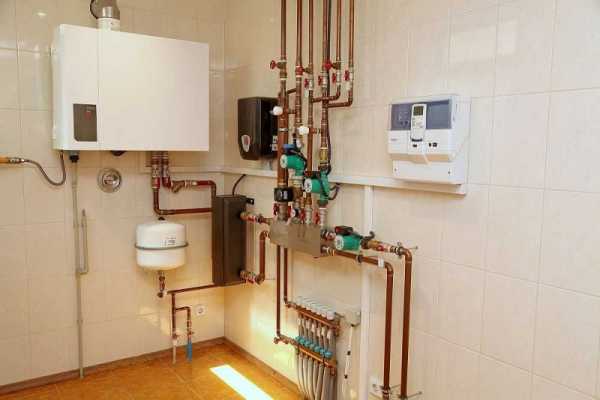

Медь

Преимущества – высокая прочность, пластичность, износоустойчивость, устойчивость к коррозии, деформации, экстремально высоким (до 250 градусов С) температурам. Медная труба может быть укомплектована фитингами, как под пайку, так и обжимными.

Недостатки – критичность к составу теплоносителя, наличию взвешенных примесей, возможность негативных окислительных процессов при стыковке со стальными трубами и фитингами, относительно высокая цена материала.

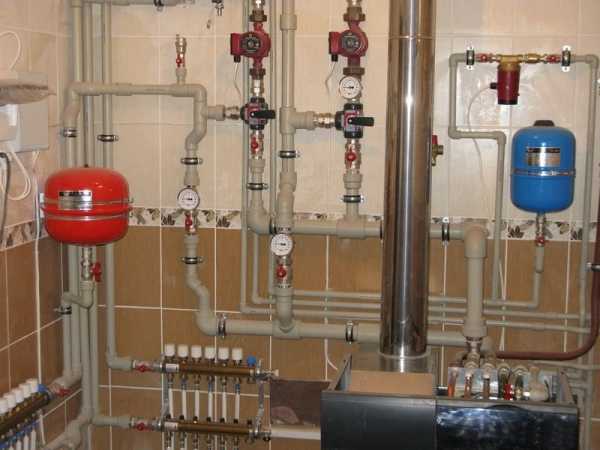

Полипропилен

Не высокая цена полипропиленовой обвязки в совокупности с простым монтажом делают ее достаточно популярной. Другие достоинства полипропиленовых труб – долговечность (при условии выбора материала высокого качества) и эстетика.

Среди минусов необходимо отметить – высокий коэффициент теплового расширения и деформация с течением времени.

Сталь (черная труба)

Стальные трубы устойчивы к механическим нагрузкам, выдерживают практически любое давление, обладают минимальным коэффициентом термического расширения, обладают относительно не высокой ценой. Эти свойства делали черную трубу самым популярным материалом для обвязки, в том числе и в коттеджах, в прошлом.

Тем ни менее, у стальных труб есть и значительные недостатки, которые сделали их практически не применяемыми в настоящее. Это трудоемкий монтаж котельной в частном доме из-за необходимости сварки и большой массы материала, низкая пластичность, подверженность «зарастанию», коррозии.

Нержавеющая сталь

Цена на обустройство котельной в частном доме трубами из нержавеющей стали – очень высокая, и это является, пожалуй, ее единственным недостатком. В настоящее время этот материал практически не используется.

Советы и рекомендации

Опыт эксплуатации российской и зарубежной отопительной техники дает возможность сформулировать ряд советов и рекомендаций, учет которых поможет избежать дополнительных расходов и обеспечить комфортный уровень жизни:

  • Установка стабилизатора напряжения защитит электронные платы или автоматику отопительного котла от выхода из строя из-за скачков напряжения питающей сети. Ремонту такие платы не подлежат, а стоимость замены может достигать 30% от цены всего котла
  • Канализационный сток с трапом в полу бойлерной поможет избежать затопления помещения в случае протечки теплоносителя или аварии в контуре водоснабжения
  • Монтаж котельной в частном доме с установкой системы регулирования отопления по наружной или комнатной температуре приносит существенную экономию в виде уменьшения затрат на топливо. Размер такой экономии на временном отрезке в два-три года превышает стоимость дополнительных расходов на установку такой автоматики
  • При использовании антифриза необходимо помнить, что не все производители котлов разрешают его применять в своих изделиях. Использование его в котлах таких производителей может привести к потере гарантийных обязательств
  • Алюминий и медь составляют между собой гальваническую пару, которая приводит к ускоренной коррозии соединений этих металлов. По этой причине следует исключить контакт алюминиевых радиаторов в помещении бойлерной с медной трубой контура отопления
  • При отсутствии автоматики регулирования температуры по отдельным помещениям, целесообразно устанавливать на радиаторы регулируемые вентили с термостатическими головками. Такое решение автоматически поддерживает установленную температуру
  • Важную роль в компоновке оборудования играет требование его ремонтопригодности. Легкий и удобный доступ ко всем элементам, когда необходим срочный ремонт или замена оборудования в котельной в частном доме — гарантия быстрого и легкого устранения неисправностей и аварий
Читайте другие статьи по данной тематике
Услуги по данной тематике

mskgrp.ru

Котельная в частном доме — 90 фото особенностей установки современного оборудования

Отопление загородного жилья – немаловажное условие для комфортного проживания в доме. Именно по этой причине о котельной следует позаботиться ещё до начала окончания облицовочных работ. Сегодня производители предлагают различные энергетические генераторы для отопления.

Так, газовое оборудование для котельной в частном строении проектируется, а также обустраивается в соответствии с самыми строгими требованиями. Основная причина заключается в возможности взрывоопасности.

Второе почётное место занимают котлы на твёрдом, а также жидком топливе. В сравнении с газовыми приборами они не такие взрывоопасные, однако, должны размещаться в отдельной комнате. В ней важно обустроить качественную приточно-вытяжную вентиляционную систему и необходимо предусмотреть специальный канал для вывода газов дымохода.

Просты в установке котлы электрические. Они не требуют установки в специальном топочном помещении. Но в данном варианте имеются особые правила, связанные с безопасным использованием.


Поскольку к котельной газовой в частном домостроении самые высокие требования, соответственно поговорим именно об этом оборудовании подробнее. Остальные разновидности установок для отопления автоматически подходят под требования, которые созданы для газовых приборов.

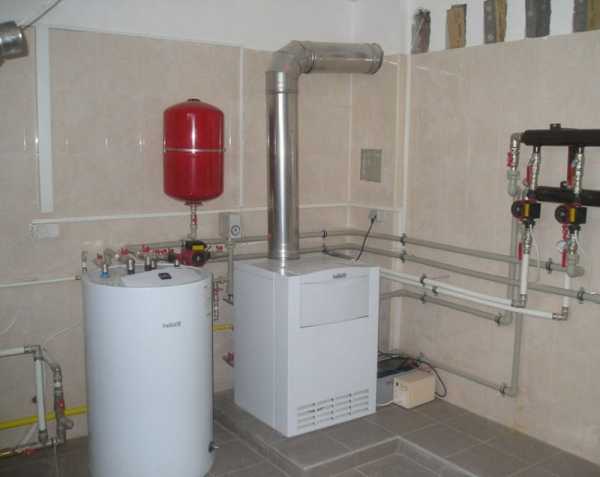

Требования к обустройству газового котельного оборудования

Для желающих обустроить в жилье котёл минимальной мощности должны знать, что не нужно отдельного помещения для топки. Именно по этой причине обустраиваете газовое устройство в кухонном пространстве, соблюдая требуемые нормативы:

  • Площадь комната должна быть не менее чем 15 квадратных метров;
  • Потолочная поверхность более чем два метра;
  • Оконный проём непременно должен иметь форточку;
  • Приточно-вытяжная вентиляционная система комнаты;
  • В настенной поверхности над напольной поверхностью внизу дверного полотна должны иметься отверстия воздухозаборные, которые обеспечивают воздушный приток;
  • Важно обустроить котёл рядом с настенной поверхностью из материала негорючего.

Если в комнате нет настенных поверхностей из материалов негорючих, то схемой обустройства котельной в частном строении допустима установка устройства на оштукатуренную стену из натурального массива. Но он должна быть непременно закрыта металлическим экраном отражающим тепло.

Для установки газовой с мощностью не менее чем 30 кВт нужно отдельное пространство. Требования к его обустройству в основном зависят от размещения. Поговорим о самых востребованных устройствах.

Установка в отдельной комнате

Обустройство котельной в загородном жилье, функционирующей на газе природного происхождения, допустимо на чердаке, а также на нужном этаже.

В данном варианте следует придерживаться следующих требований:

  • хорошее освещение;
  • отдельно расположенный выход на улицу;
  • комната должна быть больше чем 15 кубических метров;
  • свободный доступ к агрегату и дополнительному оборудованию;
  • вытяжная вентиляционная система;
  • расположенные рядом с топочным помещением комнаты должны отделяться от него настенной поверхностью с огнестойкими характеристиками.

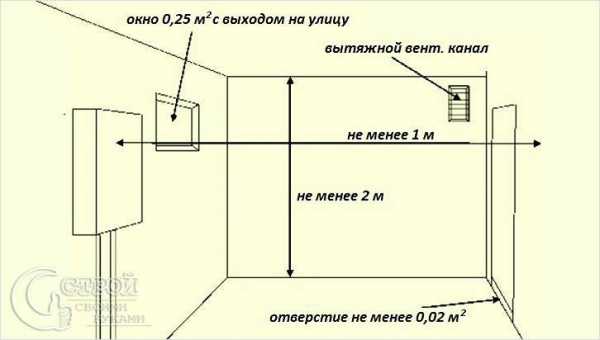

Вентиляция

Для качественного функционирования устройства для отопления газом нужен бесперебойный воздушный поток. Он должен хватать как на поддержание горения, так и на выведение газов.

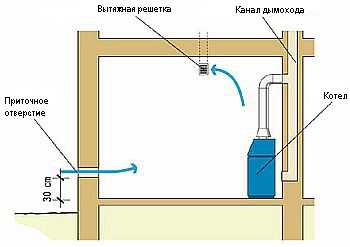

Чтобы обеспечить хороший воздухообмен устройства минимальной мощности в ветхом сооружении, как правило, хватает природной вентиляцией помещения для топки. Сюда воздух поступает из щелей в оконных, дверных проёмов, а также посредством других не плотностей.

Если в котельной есть герметичные оконные и дверные проёмы, тогда не обойтись без дополнительной вентиляции.

Выбор и установка прибора

Для желающих знать, как обустроить котельную собственноручно, важно знать, что перед началом установки стоит подобрать комплект требуемого оборудования. Котёл подбирается в зависимости от климатических условий и объёма комнат для отапливания.


Для расчета мощности котла для малогабаритного пространства не более чем 200 квадратных метров, где потолочная поверхность не превышает нескольких метров, а настенная поверхность утеплена, как и оконные, дверные проёмы, не требуется огромных усилий. В этих целях метраж следует умножить на мощность установки, как на фото котельной, приходящейся на каждые 10 метров квадратных пространства. Данный показатель выведен посредством эксперимента для различных российских климатических территорий.

Специалисты расставят необходимое дополнительное оборудование, ориентируясь на проектную документацию, подключат устройство к дымоходу, обустроят автоматизированную систему, а также проведут работы пусконаладочного характера.

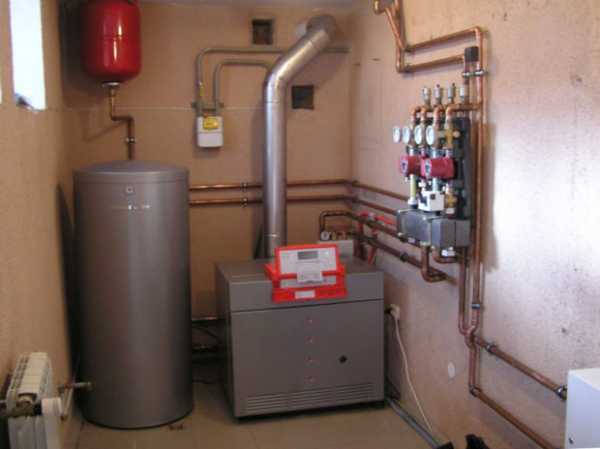

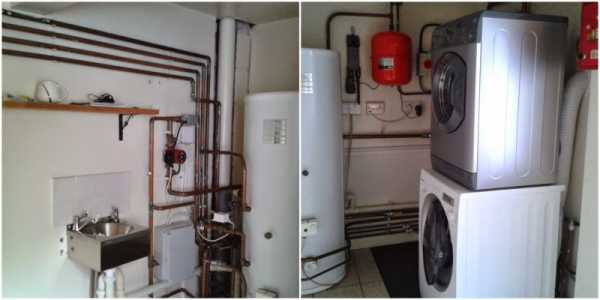

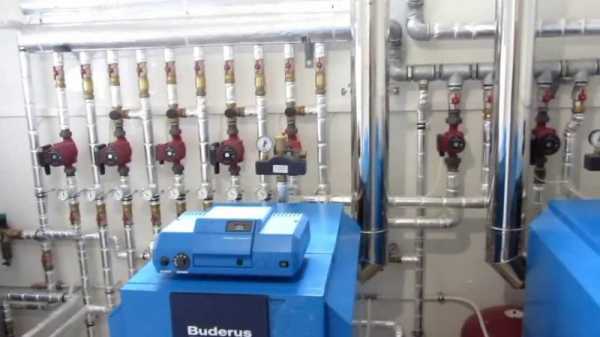

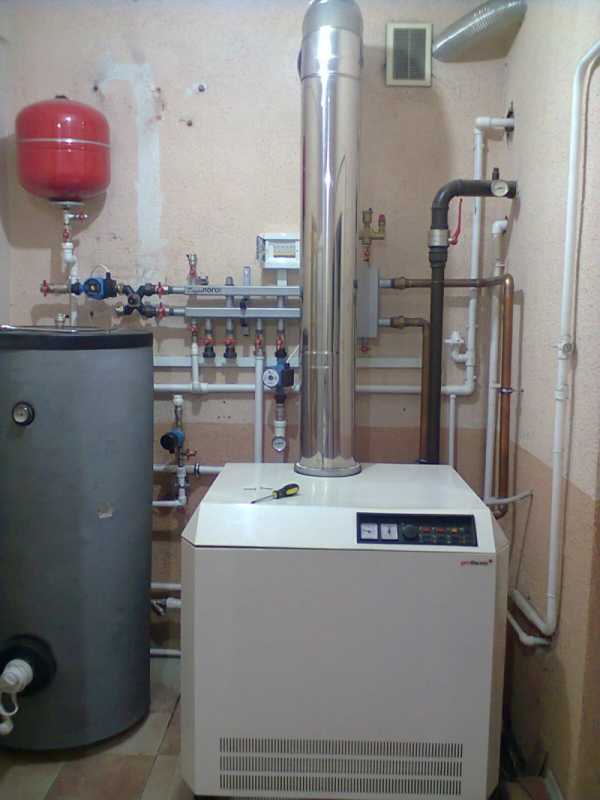

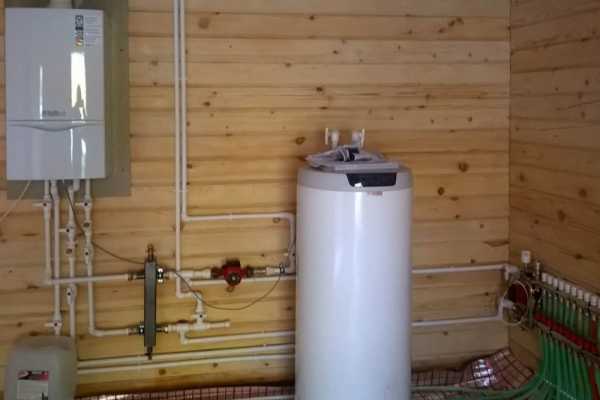

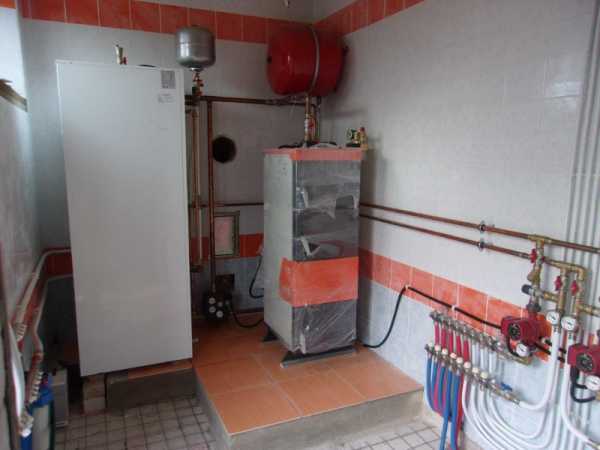

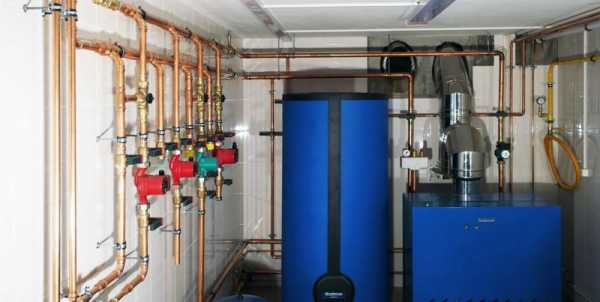

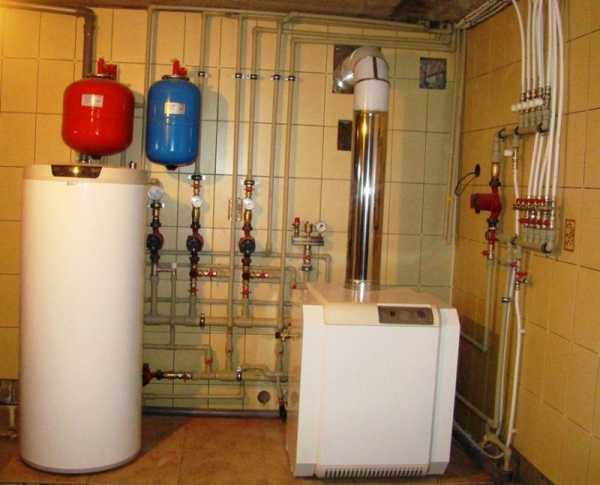

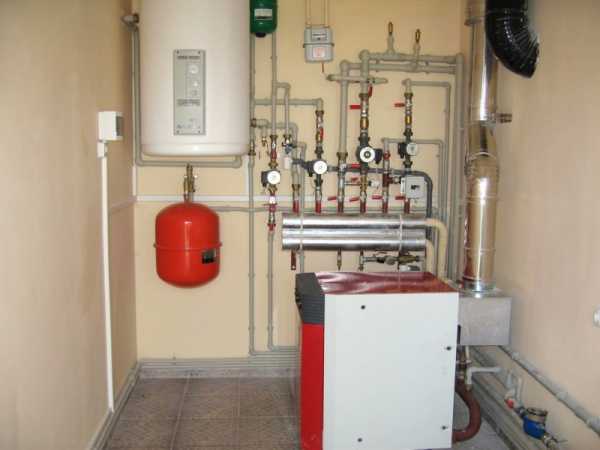

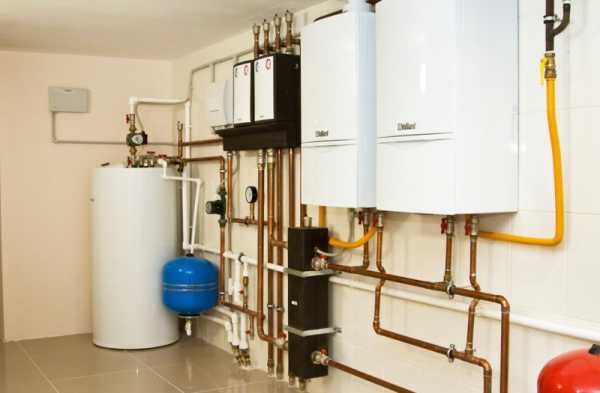

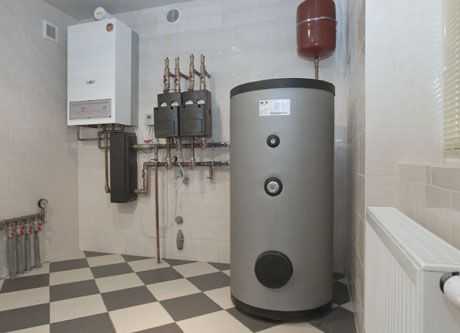

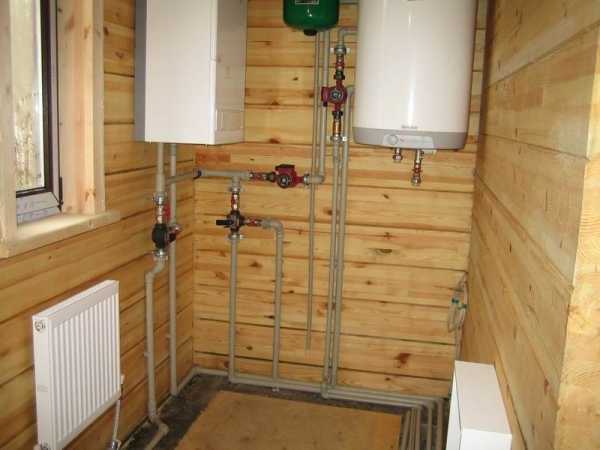

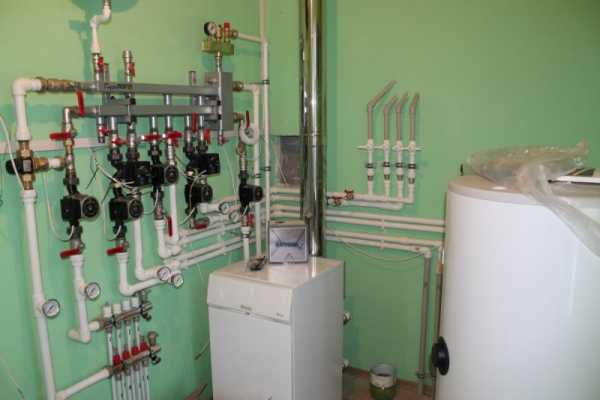

Фото котельной в частном доме



Также рекомендуем посетить:

mojdominfo.ru

Как сделать котельную в доме

Вопрос отопления жилого помещения и обеспечения его горячей водой является одним из наиболее важных для любого домовладельца. В городе проблем с этим, как правило, нет. Для обеспечения домов теплом там работают целые службы. А вот в условиях частного домовладения всё может быть далеко не так однозначно. Поэтому точно определиться с тем, как сделать котельную в доме правильно достаточно важно.

Необходимо сразу оговориться, что озвученный процесс достаточно сложен и потребует немалых знаний и умений в самых разных областях строительства, а некоторые его этапы и вовсе потребуют услуг профессионалов. Но в то же время иметь общее представление о том, что собой представляет котельная, из каких узлов она состоит и по каким правилам должны проводиться работы по ее строительству, стоит каждому.

Общее описание

Прежде чем перейти к описанию технологических аспектов процесса строительства котельной, стоит определиться с тем, что под этим следует понимать. Итак, котельной можно считать помещение, специально созданное или обустроенное для размещения отопительного оборудования и управления системой отопления. А также для обеспечения возможности ухода и, при необходимости ремонта этого оборудования.

Виды котельных

В зависимости от того как расположена котельная можно выделить несколько видов таких помещений.

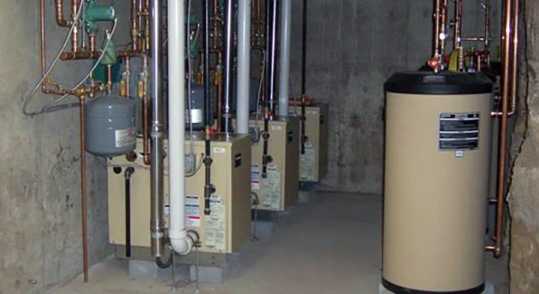

Котельная в подвале

Встроенная котельная. Здесь имеется в виду, что котельное помещение обустраивается в одном из помещений дома. Стоит знать, что элементы отопительного оборудования при работе могут создавать шум. Конечно, если котельная занимает одно из множества помещений огромного особняка, то этот вопрос менее значим, но вот в случае обычного дома встроенное расположение котельной не самый лучший выбор.

В пристройке

Пристроенная котельная. Можно сказать, что такой вариант более предпочтителен. Вообще, вопрос постройки и расположения котельной должен решаться еще на этапе проектирования дома, но если это сделано не было, как например, в старых домах с печным отоплением, то пристройка – это наилучший выход.

Отдельностоящая

Котельная в отдельном помещении. Такой выбор будет наиболее оптимальным в большинстве случаев. Если котельная оборудована в отдельном строении, то можно не беспокоиться, что шум работающего оборудования потревожит домочадцев, это также позволит значительно более свободно установить элементы системы отопления.

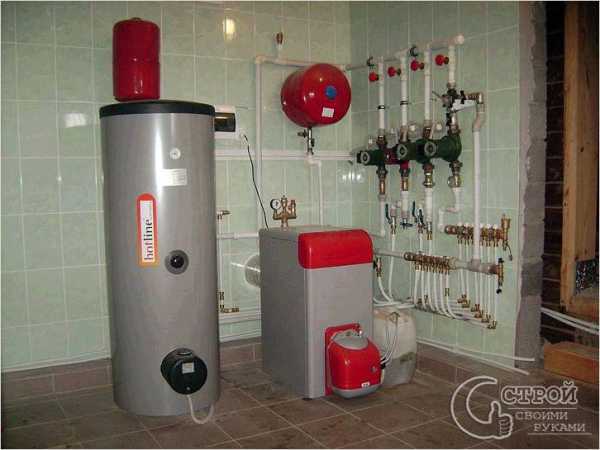

Элементы оборудования

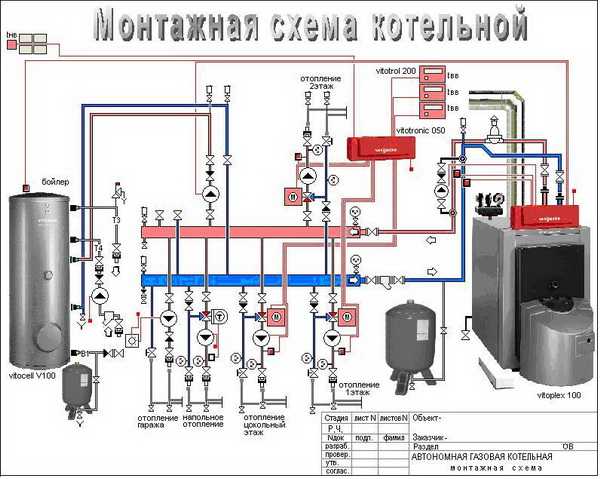

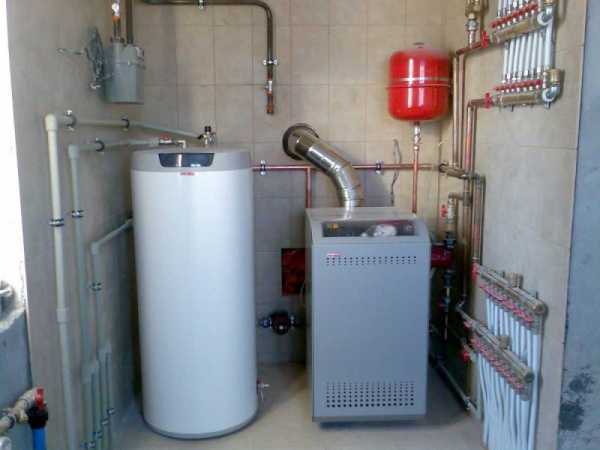

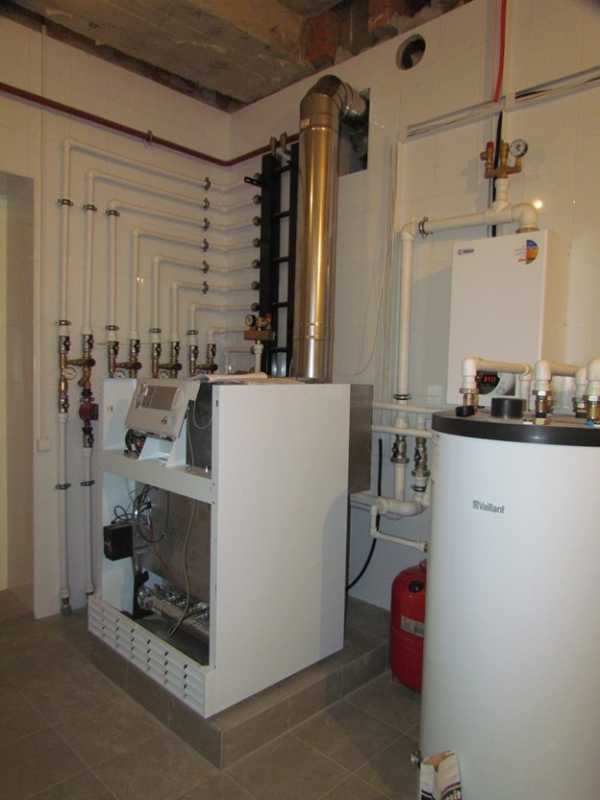

Принципиальная схема устройства котельной

Рассматривая вопрос о том, как построить котельную, нельзя обойти вниманием и то, какие элементы внутри помещения предстоит разместить.

  1. Одним из основных элементов отопительной системы является сам отопительный котел. Именно внутри этого элемента происходит сжигание топлива.

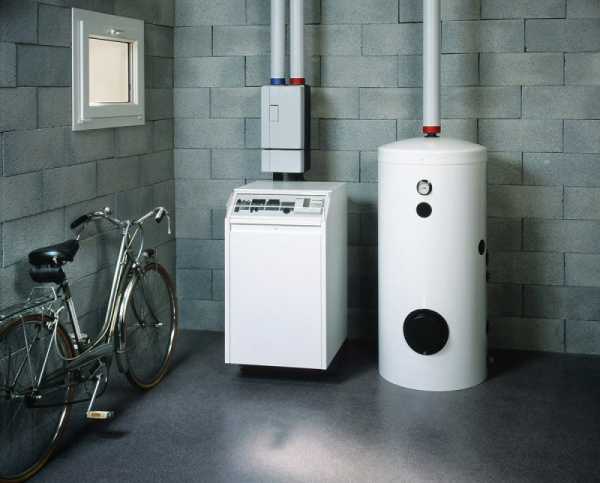

  2. Бак-водонагреватель. Как следует из названия этого элемента, он служит для нагревания воды. Это происходит благодаря циркуляции теплоносителя по специальным трубкам внутри бака.

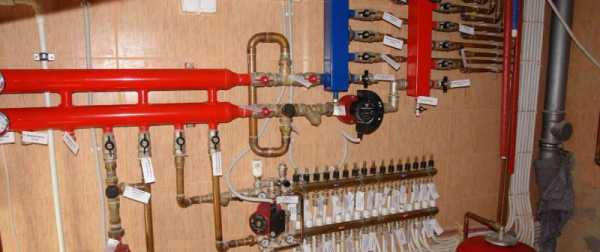

  3. Коллектор-распределитель. Этот конструкционный элемент, как не сложно догадаться, служит для распределения теплоносителя по системе отопления, а также регулируют его температуру.
  4. Дымоход. Без этого элемента невозможно функционирование ни одной системы отопления (кроме парапетных котлов). Благодаря ему производится отвод дыма, образующегося при сгорании топлива в отопительном котле.

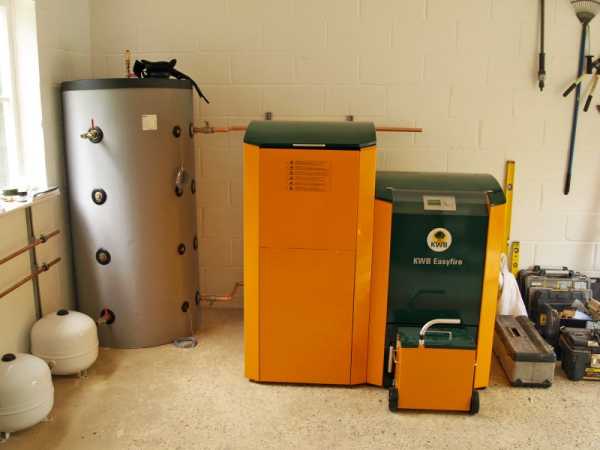

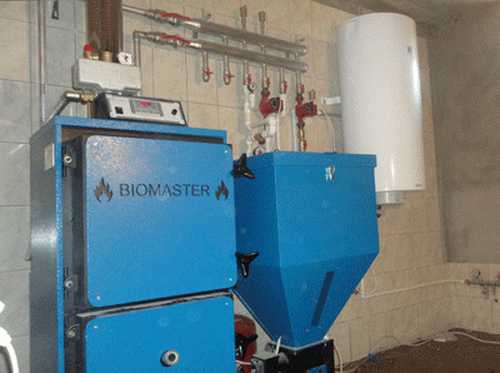

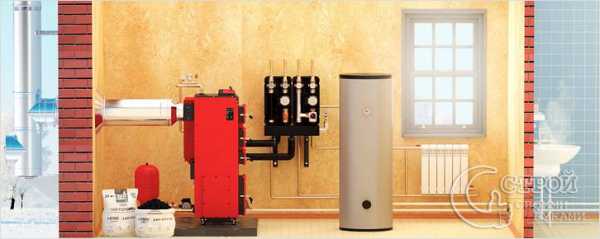

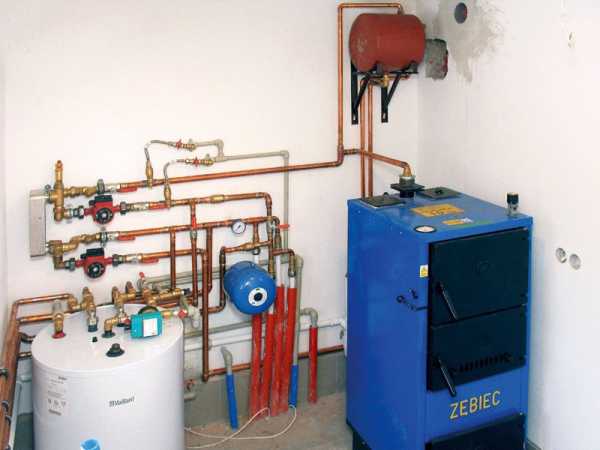

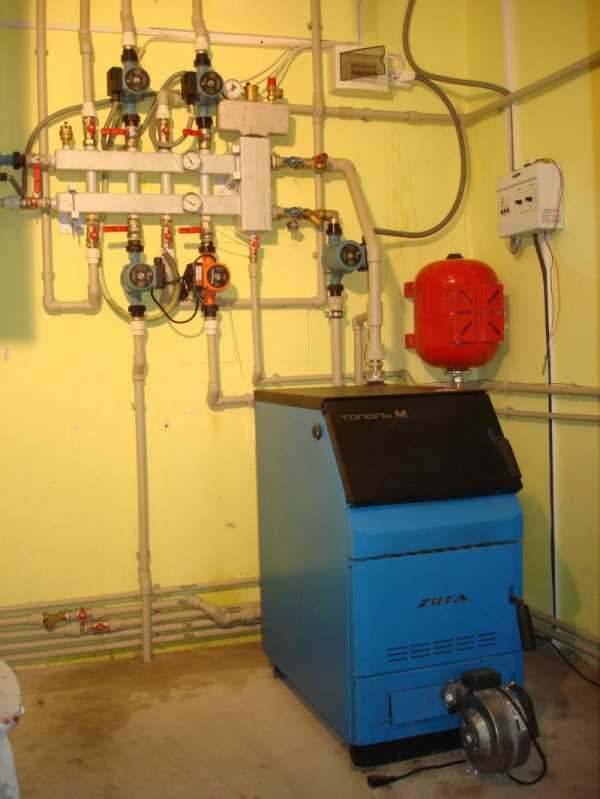

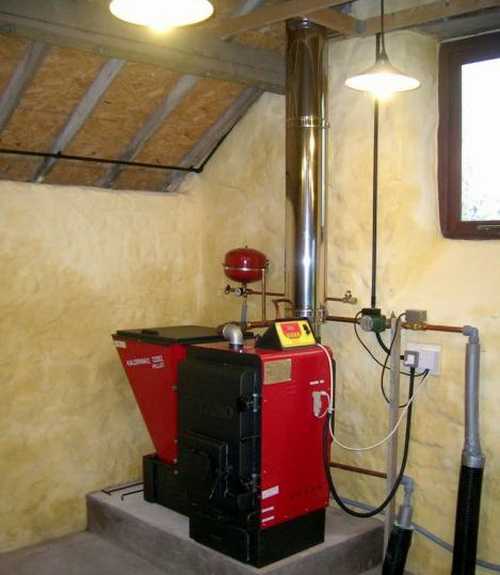

С автоматическим твердотопливным котлом

Кроме того, в систему отопления, размещаемую в котельной, входят и такие элементы, как система безопасности котла, устройство автоматического управления, трубопроводы и прочие части.

Правила постройки

Перед тем как приступать к постройке помещения котельной, полезно ознакомиться с рядом обязательных правил и требований, которые должны соблюдаться.

Требования к вентиляции в топочной котельной
  • Система вентиляции котельной должна подбираться с учетом мощности котла.
  • При установке котла следует учитывать, что в помещении должно быть достаточно свободного пространства для его комфортного обслуживания. Как правило, эти показатели указываются в сопроводительной документации, прилагаемой к котлу.
  • Складирование и хранение горючих веществ в помещении котельной строжайшим образом запрещено. Это превратит и без того опасное помещение в настоящую бомбу, поэтому для этих целей лучше использовать другие хозяйственные постройки.
  • Если котельная встроенная или пристроенная, то дверь, ведущая в остальные помещения дома, должна быть отделана противопожарными материалами.
  • Стены помещения котельной должны быть изготовлены из кирпича или бетонных блоков.
  • В одном помещении не должно быть установлено больше двух котлов.

Вышеперечисленные правила являются общими, вне зависимости от типа установленного в системе отопления котла. В дополнение к сказанному, можно добавить, что если в котельной установлен газовый котел, то в этом случае есть несколько дополнительных условий. Например, всё электрооборудование такой котельной должно быть вынесено в отдельное помещение. Все элементы электропроводки должны быть хорошо заизолированы.

Проведение работ

Если с типом котельной и применяемого в ней оборудования всё решено, то можно переходить к самой постройке.

Строительство котельной
  1. Сначала должен быть составлен подробный план и чертеж будущего строения. В нем нужно отразить необходимые размеры и параметры помещений. Также должна быть составлена схема самой системы отопления, на которой нужно отметить все ее элементы.

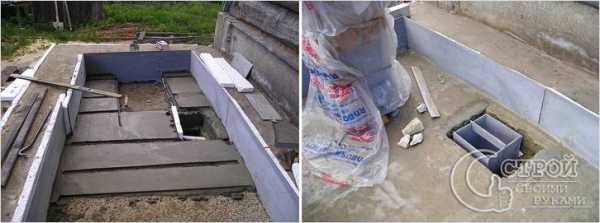

  2. После этого можно начинать работы. И первым их этапом должно быть рытье котлована под фундамент. Следует обратить внимание, что при этом нужно обеспечить устройство системы канализации. Конечно, эта стадия работ пропускается, если котельная будет встроенной.
  3. После заливки фундамента можно начинать возводить стены котельной. Как было сказано выше, для этих целей должен быть использован либо кирпич, либо бетонные блоки. Это необходимо, исходя из соображений безопасности.
  4. Завершающим этапом стройки будет установка крыши. Здесь никаких особенных ограничений нет.

Стоит добавить, что при постройке помещения котельной должны быть соблюдены и некоторые правила, касающиеся объема помещения.

  • Прежде всего, нужно помнить, что высота помещения котельной должна быть не менее 2,5-2,7 метра.
  • Что касается площади, то максимальные ограничения обусловлены лишь здравым смыслом, а вот что касается минимальных допустимых объемов, следует знать, что помещение котельной не должно быть меньше 6–7 квадратных метров, при том, что объем должен быть не менее 15 м3.
  • При постройке котельной важно помнить и то, что такого рода помещение, должно быть оборудовано мощной системой вентиляции, а также канализацией для отвода конденсата.
  • Дымоход котельной должен быть смонтирован таким образом, чтобы верхняя его часть выступала над уровнем конька, для лучшего функционирования. К тому же, дымоход должен быть оборудован дополнительными отверстиями для чистки.
  • Необходимо также учесть, что котельная должна быть оборудована, как минимум одним окном, площадь которого не меньше 0,5 квадратного метра.

Также должны быть учтены особенности внутренней отделки помещений такого типа. Для этих целей должны быть использованы только трудновоспламеняемые материалы. Так пол котельной лучше всего изготовить при помощи технологии бетонной стяжки, а оформить стены наиболее целесообразно при помощи кафельной плитки. Многообразие расцветок позволяет в полной мере осуществить свои дизайнерские амбиции, а прочность и неподверженность горению этого материала добавят безопасности.

Отделка кафельной плиткой

Что касается установки оборудования и монтажа системы отопления, то необходимо знать, что если нет достаточного количества знаний и опыта, то работы лучше доверить специалистам. Хотя определенные работы, например, подготовку помещения можно выполнить самостоятельно.

В заключение можно добавить, что при оборудовании и строительстве котельной должны соблюдаться определенные правила. Наиболее важные из них описаны выше. Что касается самого выполнения работ, то оно требует аккуратности, точности и определенной квалификации. Особенную осторожность необходимо проявлять при установке оборудования и электрификации помещения. А также, перед началом работ стоит ознакомиться с документацией и нормативными актами, регламентирующими выполнение работ.

Видео

Подробнее о требованиях к проекту котельной расскажет специалист:

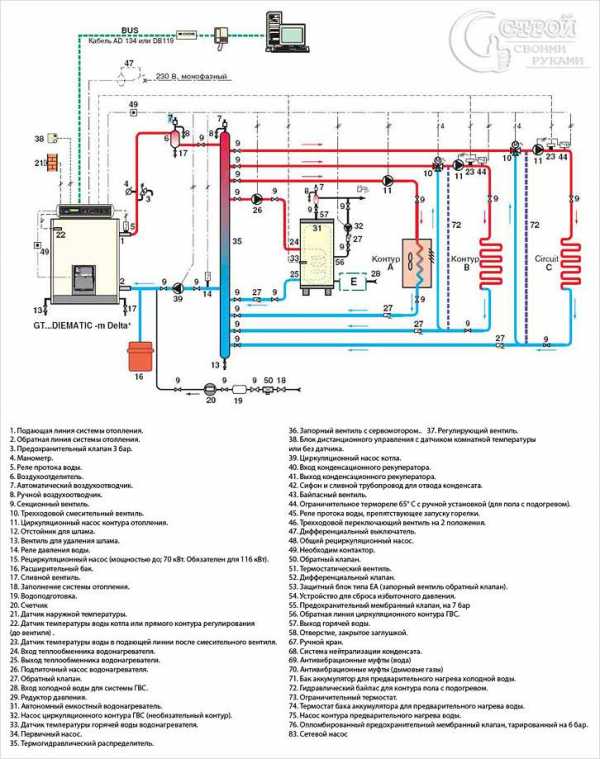

Схемы

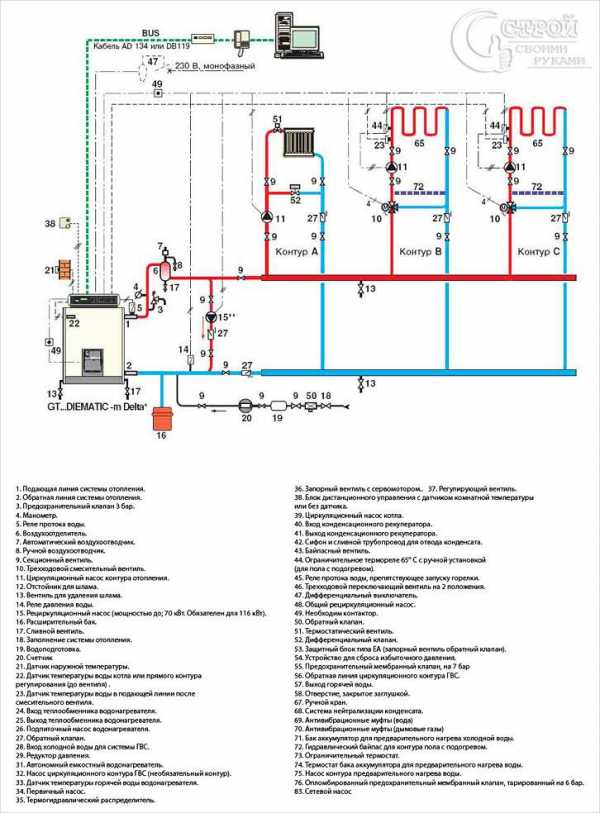

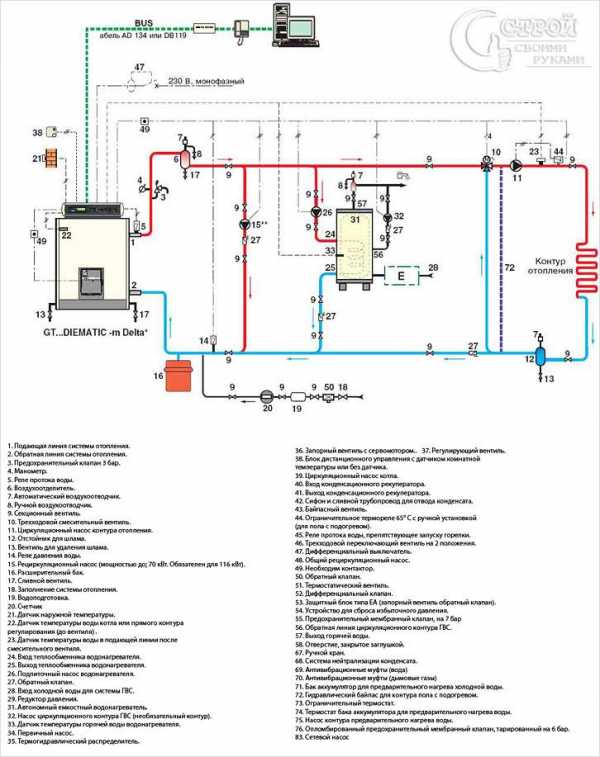

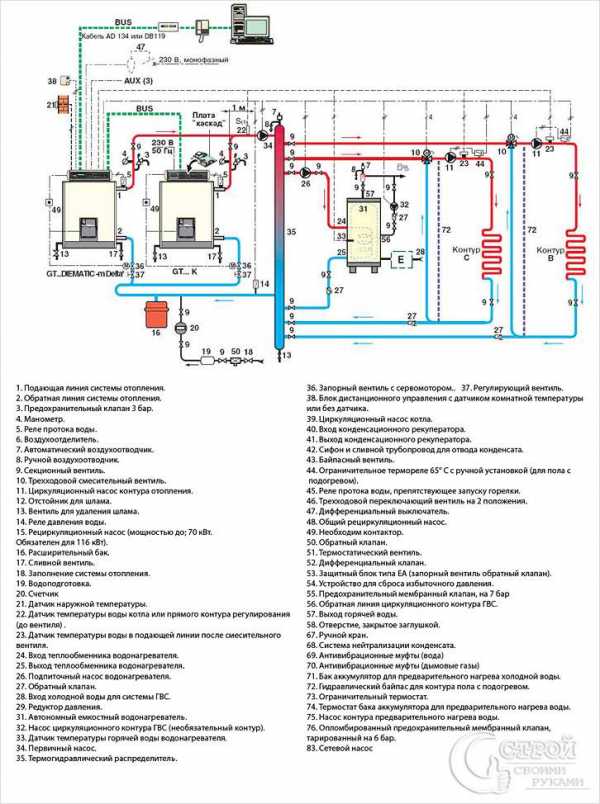

С одним котлом, контуром отопления и двумя смесительными контурами С одним котлом, контуром горячего водоснабжения, рециркуляционным насосом С одним котлом, гидравлической стрелкой, контуром горячего водоснабжения С двумя котлами, гидравлической стрелкой, контуром горячего водоснабжения С двумя котлами, двумя смесительными контурами, рециркуляционным насосом

stroysvoimirukami.ru

Котельная в частном доме схема

Природный газ является не только самым экономичным и эффективным, но и наиболее рискованным с точки зрения пожаробезопасности и взрывобезопасности видом топлива — именно поэтому устройство газовой котельной в частном доме по схеме должно производиться только при строгом соблюдении техники безопасности. Поскольку требования к газовым котельным, изложенные в СНиП, можно перечислять очень долго – рассмотрим основные из них.

Требования к котельному помещению

Первое и, пожалуй, главное требование – это обеспечение хорошей вентиляции в помещении газовой котельной в частном доме согласно данным, указанным в заданной схеме. Даже в незначительных, малых количествах, угарный газ способен нанести серьезный вред здоровью человека.

Кроме того, при недостаточной вентиляции котел выдает гораздо меньше тепла, расходуя при этом одинаковое количество топлива.

Вот почему при устройстве газовой котельной столь важно будет позаботиться о произведении качественной вентиляции.

Что же касается расположения газовой котельной в частном доме, то тут требования будут немного, что называется, «помягче», нежели при обустройстве котельных в многоквартирных жилых домах. Разрешено устраивать котельную в специально отведенной комнате, отдельном строении, на чердаке или же в пристройке к коттеджу (для улучшения ориентации в этом вопросе, смотрите примеры фото котельной в частном доме, которые выложены в интернете).

Если используется оборудование, которое рассчитано на сжиженный газ, то подвал или цокольный этаж для устройства газовой котельной в частном доме категорически не подходят — объясняется это тем, что данный вид топлива обладает большим, по сравнению с воздухом, удельным весом и, опускаясь при протечках в самые нижние части строения, может стать причиной взрыва.

Эта особенность сжиженного газа должна учитываться перед устройством вентиляции в котельной частного дома, схема которой достаточно проста.

Газовые установки мощностью до 60 кВт не требуют оборудования отдельного помещения. Такой тепловой генератор устанавливается в кухне или другой комнате, отвечающей следующим требованиям:

  • в помещении имеется окно с форточкой;
  • объем помещения составляет минимум 15 м³, плюс по 0.2 м³, выделяемой на каждую единицу мощности котла;
  • высота помещения – не менее 2.5 метров.

Система вентиляции должна обеспечивать воздухообмен в полном соответствии с нормами устройства котельной в частном доме, т.е. составляющий трехкратное значение объема котельной в расчете на час времени. Помимо этого, необходимо учитывать такой показатель, как воздух, необходимый для горения топлива.

Если мощность котла составляет от 60 кВт до 150 кВт, то под котельную оборудуется отдельное помещение, расположенное на любом этаже частного дома — в крайнем случае, оборудоваться может подвал.

Стены котельной в этом случае должны соответствовать высоким требованиям огнестойкости, то есть быть способными выдерживать высокую температуру в течении, как минимум сорока пяти минут.

Требования к мини-котельным

Отдельно следует упомянуть о газовых мини-котельных:

  • котельные, расположенные на первых этажах, в цокольных уровнях или подвалах, обязательно должны иметь отдельный выход на улицу.
  • дверь в котельную должна быть выполнена из огнеупорного материала и открываться наружу.
  • в случае, когда в уже возведенном частном доме недостаточно места для устройства котельной, можно пристроить для нее отдельное помещение (кроме теоретической информации, желательно обратить внимание и на фото котельной в частном доме)

Устройство котельной

Отопительная система в частном доме включает в себя не только котел и трубы, но и другие, не менее важные для ее эффективного функционирования приборы и коммуникации, располагающиеся в котельной в частном доме по определенной, предварительно рассчитанной и заданной схеме.

Система отопления состоит из:

  • отопительного котла, являющимся генератором тепла. Благодаря сгорающему в камере сгорания котла топливу теплоноситель нагревается, и тепло от труб и радиаторов поступает из котельной в частном доме в помещение.
  • бака-водонагревателя. Предназначение бойлера – обеспечение обитателей частного дома горячей водой. По трубке, проходящей внутри бака-водонагревателя, циркулирует нагретый теплоноситель, за счет которого и нагревается вода в бойлере.
  • распределительного коллектора, состоящего из циркуляционного насоса, гидравлического распределителя и гребенки. Главное предназначение распределительного коллектора — максимально удобное распределение и циркуляция теплоносителя во всех аппаратах системы отопления, а также поддержание температуры теплоносителя.
  • расширительного бака, необходимого для компенсации повышения давления в отопительной системе вследствие нагрева теплоносителя.
  • группы безопасности, обеспечивающей защиту отопительного контура от избыточного давления и удаляющей излишки воздуха. В эту группу входят: манометр, воздухоотводчик и предохранительный клапан.
  • дымохода. От правильности расчета и установки дымохода в котельной в частном доме, монтаж которого выполняется по определенной схеме, в немалой степени зависит безопасность и коэффициент полезного действия отопительной системы.
  • трубопроводов, запорной арматуры, применяемой для перекрытия потока среды
  • системы подпитки, осуществляющей контроль снижения давления теплоносителя в отопительной системе при испарении или же различных других утечках.
  • автоматики, представляющей собой электронное устройство, благодаря которому осуществляется полное управление газовой котельной в частном доме.

dnevnik-stroika.ru

7 советов по обустройству котельной в частном доме: требования и нормы

Содержание статьи

Повезло тем, кто может подключиться к системе общего теплоснабжения и не знать лишних проблем. Если же дом расположен в районе, где централизованного отопления нет, надо будет выкручиваться. Придется обустроить индивидуальную котельную, а то, какой она будет, где разместится, и на каком топливе будет работать, зависит от массы факторов. Попробуем разобраться со всеми нюансами и понять, как правильно обустроить котельную в частном доме и какие требования выдвигаются к подобным помещениям.

№1. Типы котельных по расположению

Конечно, есть требования безопасности, которые обязательно необходимо соблюдать при обустройстве такого помещения, как котельная, но все же они предоставляют нам право выбора в вопросах вида топлива, размеров и местоположения топочной.

По типу размещения в частном доме котельная бывает:

  • встроенная в дом. В этом случае все оборудование размещается в одном из помещений дома (обычно, это кухня или коридор). В плане простоты и дешевизны обустройства это лучший вариант, но подойдет он лишь в том случае, если планируется использовать маломощный компактный котел. Газовый котел с надувной горелкой в данном случае использовать не рекомендуется по причине высокой шумности, а оборудование, работающее на солярке, может доставить массу неудобств из-за резкого неприятного запаха;
  • в пристройке или отдельном помещении дома. Все котельное оборудование размещается в отдельном помещении, которое соединяется с домом одной или несколькими стенами. Дверь в такую котельную оббивают негорючими материалами. Это оптимальный вариант с точки зрения удобства и безопасности. Если котельная будет соседствовать с жилыми помещениями, то желательно произвести дополнительную шумоизоляцию: в СНИПах об этом ничего не сказано, но так будет намного комфортнее;
  • отдельно стоящее здание. Все оборудование можно и вовсе вынести в самостоятельное небольшое здание, обустроенное в соответствии со всеми правилами и нормами. Оно будет соединяться с домом посредством теплотрасс. В этом случае у вас развязаны руки: можно использовать оборудование любого типа и не переживать о шумности или наличии запахов. Часто такие котельные обустраивают, когда используется газовый котел высокой мощности. Минус – затраты на возведение отдельного здания и прокладку коммуникаций;
  • блочно-модульная котельная. Все оборудование в этом случае располагается в контейнере, который можно относительно легко переместить с места на место. Применяется как резервный или временный вид отопления на предприятиях и промышленных объектах, но может быть использован и в частном доме.

В идеале продумать расположение котельной необходимо на этапе проектирования дома. Если дом уже возведен, количество возможных вариантов расположения сокращается, а из-за этого можно столкнуться с тем, что выбор отопительного оборудования будет существенно ограничен. В любом случае, приступая к обустройству котельной, лучше обратиться за помощью к профессионалам. В Москве, области и соседних регионах монтажом котельных занимается компания «Миг-Плюс»: с 1997 года специалисты предприятия ввели в эксплуатацию более двух сотен объектов бытового и промышленного назначения. Специалисты сопровождают каждый объект от проектирования до ввода в эксплуатацию. С примерами работ и прочими подробностями можно ознакомиться на странице http://migplus.ru/montazh-kotelnyh.html.

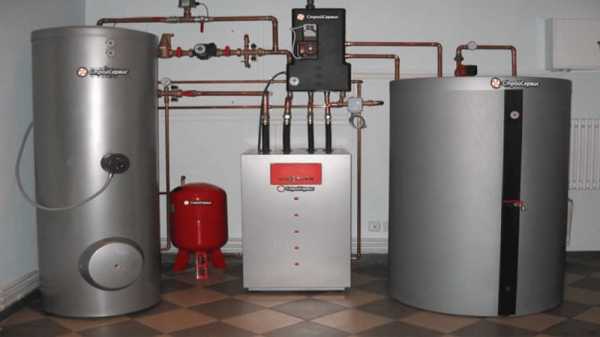

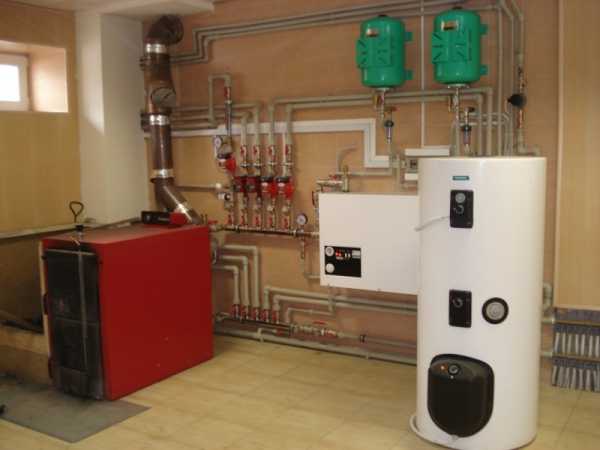

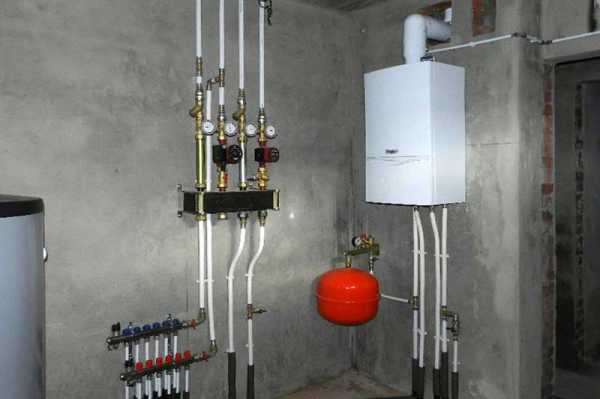

№2. Основные элементы котельной в частном доме

Хорошо, если дом маленький, и проблемы отопления и горячего водоснабжения можно решить одним небольшим двухконтурным газовым котлом. Но в большинстве случаев этого будет недостаточно – понадобится целый комплекс оборудования, который может состоять из набора следующих элементов:

  • котел – сердце всей котельной. Он будет отвечать за нагрев воды для системы отопления. Тепло может получаться при сжигании разных видов топлива: жидкого, газообразного или твердого. Отдельный случай – электрические котлы. В некоторых случаях устанавливают сразу два котла, чтобы обеспечить частному дому полную энергонезависимость;
  • бойлер. Если используется одноконтурный котел, то для подогрева воды для системы горячего водоснабжения придется использовать бойлер;
  • расширительный бак. В эту емкость будет попадать вода из системы отопления, если давление в ней повысится. Таким образом, трубы и радиаторы защищены от прорыва;
  • аккумулятор тепла. Устанавливается не всегда, несмотря на то, что это очень полезный элемент. В этой емкости накапливается перегретый теплоноситель, «лишнее тепло», который потом подается в систему отопления. Таким образом значительно экономятся ресурсы и повышается безопасность. Особенно актуально наличие этого элемента для твердотопливных котлов и при наличии двух котлов разного типа;
  • распределительный коллектор. Необходим для правильного распределения теплоносителя по всей системе, регулирует температуру;
  • циркуляционный насос. Необходим только в системах, где теплоноситель циркулирует принудительно;
  • дымоход. Необходим для отвода продуктов горения за пределы дома. Дымоход не нужен только для электрического котла;
  • группа безопасности и контроля – комплекс приборов, которые следят за температурой и давлением в котле и системе. Также сюда могут входить датчики, которые контролируют состояние воздуха в котельной;
  • автоматика получает команды от пользователя по поводу требуемой температуры, собирает данные группы безопасности и позволяет правильно регулировать основные параметры системы;
  • запорная арматура необходима для того, чтобы контролировать поток теплоносителя;
  • трубы, по которым вода от котла идет в радиаторы;
  • фильтр необходим для очистки воды перед ее попаданием в котел и бойлер. Если в регионе вода насыщена солями и содержит механические примеси, то без фильтра не обойтись – иначе оборудование может в скором времени отказать.

Необязательно использовать все эти элементы – их набор зависит от многих факторов. Прежде всего, это площадь дома и тип топлива.

№3. Виды котлов для котельной

Именно от того, какого типа котел будет использоваться, зависят многие нюансы обустройства котельной.

По типу топлива котлы бывают:

  • газовые, работают на природном или сжиженном газе, отличаются высоким КПД, простотой управления. Их можно переводить с одного типа газа на другой. Оптимальный выбор для большинства частных домов;
  • на твердом топливе (уголь, дрова, торф, брикеты) в плане эксплуатации более экономные, но придется постоянно следить за системой и подбрасывать топливо;
  • на жидком топливе (дизель). Такие котлы обычно ставят там, где нет возможности использовать природный газ или подвозить сжиженный. Если же со временем в районе появится газопровод, то такой котел можно будет переоборудовать на работу с газом;
  • электрические котлы самые безопасные, удобные и бесшумные, но и самые дорогие. Отапливать целый дом ими невыгодно, но в качестве резервного источника тепла они подходят.

По способу установки котлы бывают:

  • настенные;
  • напольные.

Настенные котлы в компактном корпусе содержат такие необходимые элементы, как автоматика, датчики, расширительный бак и т.д. В подобном исполнении производятся котлы мощностью до 60 кВт. Если мощность котла не превышает 35 кВт, его разрешается устанавливать в кухне или прихожей. Настенные модели зачастую более чувствительны к состоянию воды. Напольные модели могут быть любой мощности, они незаменимы при отоплении помещений большой площади.

Какой мощности необходим котел? Лучше доверить расчет специалистам, которые знают, что учитывать необходимо множество параметров. Чтобы приблизительно понять, какой мощности оборудование понадобится, можно воспользоваться правилом, согласно которому на каждые 10 кв.м площади дома понадобится 1 кВт мощности котла. Если он будет использоваться в системе горячего водоснабжения, то надо добавить еще 10% к мощности. Чтобы котел не работал на пределе своих возможностей, к полученному значению добавляют еще 20%.

№4. Котельная в частном доме: требования к безопасности

Тот факт, что котельная – объект повышенной опасности, в объяснении не нуждается. Вопрос заключается в другом. Как же обустроить помещение так, чтобы обеспечить себе максимальную безопасность, комфорт и простоту доступа к оборудованию?

Общие требования к котельной в частном доме:

  • стены должны быть выполнены из бетона или строительного кирпича. Допускается использование керамической плитки или штукатурки – это негорючие материалы;
  • при установке котла на пол необходима бетонная стяжка, также пол можно прикрыть листом металла;
  • при установке настенного котла участок стены необходимо облицевать плиткой или покрыть листом металла;
  • в помещении котельной нельзя хранить взрывоопасные и легковоспламеняющиеся вещества. Это не касается только лишь топлива, которое будет храниться специальным образом;
  • около котла следует оставить достаточно места, чтобы к нему мог быть осуществлен беспрепятственный доступ для эксплуатации, техобслуживания и ремонта. Если для котельной отведено небольшое помещение, то разместить все оборудование будет непросто – лучше предварительно составить схему расположения котла и прочих элементов;
  • дверь, которая ведет из котельной в дом, должна быть противопожарной.

В идеале еще до строительства котельной лучше составить проект размещения оборудования и учесть все требования, которые выдвигаются такими нормативными актами, как СНиП по котельным установкам II-35-67, Свод правил по проектированию автономных теплоснабжающих систем СП-41-104-2000 и Инструкция по размещению теплогенераторов МДС 41-2.2000.

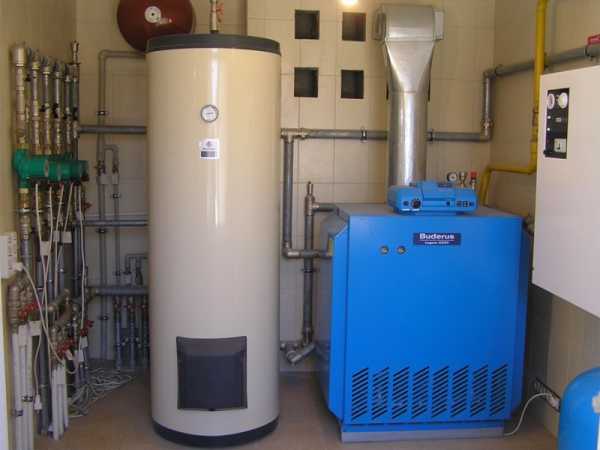

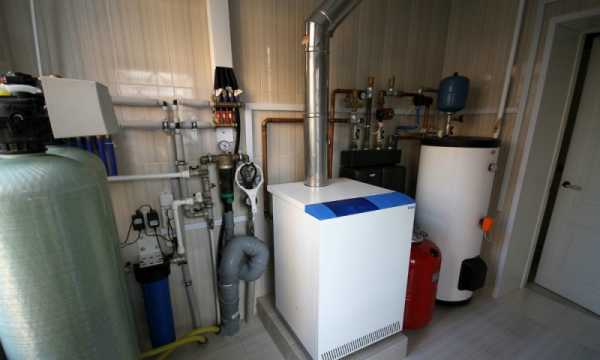

Котельные с газовым котлом

Газовые котлы при неправильной установке и эксплуатации могут стать причиной пожара или даже взрыва

При установке газового котла следует учитывать следующие особенности:

  • помещение, где будет располагаться все оборудование, должно быть по площади не менее 6 м2;
  • высота помещения не менее 2,5 м;
  • объем помещения – 15 м3 и более;
  • стены котельной, смежные с жилыми помещениями, должны иметь огнестойкость не менее 0,75 часов;
  • минимальный размер оконного проема – 0,03 м2/1 м3 помещения;

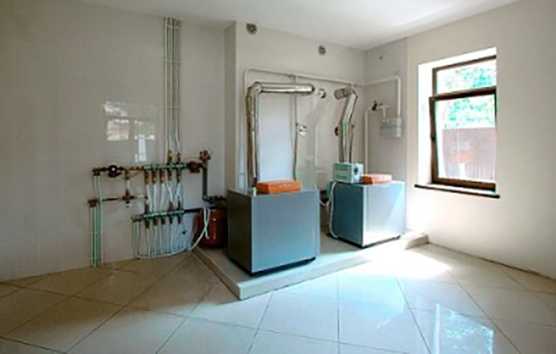

  • наличие подиума под напольный котел высотой не менее 5 см;
  • перед котлом должно оставаться свободное пространство площадью 1 м2, между оборудованием, стенами и прочими предметами должен быть проход шириной не менее 70 см, иначе доступ к котлу будет затруднен;
  • обязательное наличие вентиляции и канализации;
  • ширина дверного проема не менее 80 см, дверь открывается наружу;
  • для котлов мощностью более 350 кВт необходимо строить отдельное здание;
  • если котельную располагают в пристройке, необходимо чтобы она была около глухой стены. Минимальное расстояние до ближайшего окна – 1 м.

Это не считая того, что необходимо выполнить все общие требования.

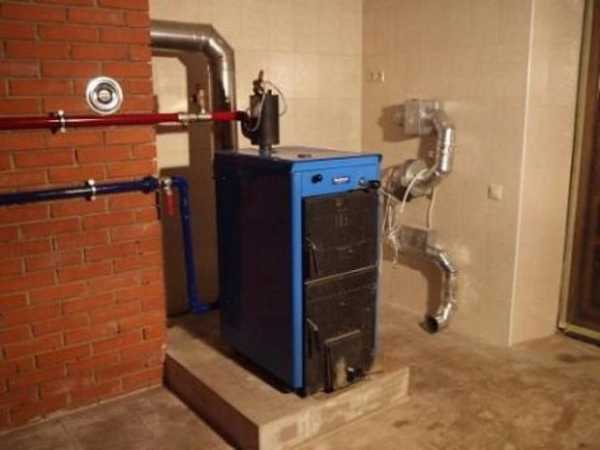

Котельные с тведотопливным котлом

В этом случае принять во внимание следует такие требования:

  • расстояние от котла до ближайших стен и предметов – от 10 см;
  • на каждый 1 кВт мощности необходимо предусмотреть 8 см2 оконного проема;
  • дымоход по всей длине должен иметь одинаковый диаметр и как можно меньшее количество поворотов;
  • внутреннюю поверхность дымохода можно оштукатурить, но это необязательно;
  • в дымоходе должно быть специальное отверстие для его обслуживания;
  • для котлов, которые будут работать на угле или дровах, площадь котельной должна быть не менее 8 м2;
  • при использовании котла на угле необходимо делать проводку скрытого типа, так как угольная пыль отличается повышенной взрывоопасностью;
  • пространство перед котлом должно быть свободным, чтобы можно было подбрасывать топливо и чистить зольник;
  • стены, выполненные из недостаточно огнестойких материалов, обшивают листом стали толщиной 2,5 мм.

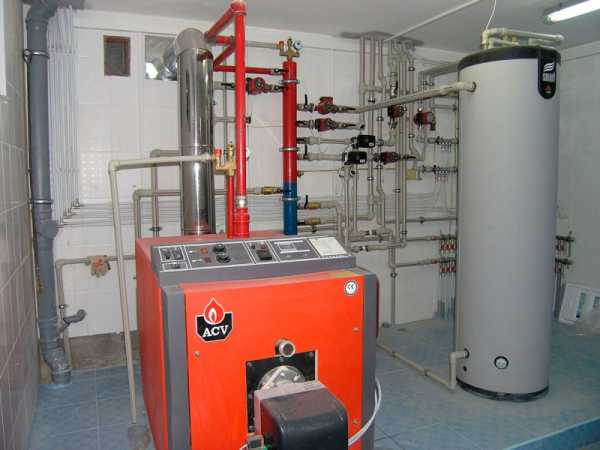

Котельная с дизельным котлом

Список требований таков:

  • в котельной, а лучше за ее пределами, необходимо разместить металлический толстостенный резервуар объемом не менее 1,5 м3. Из него топливо будет поступать в бак котла. К резервуару должен быть обеспечен свободный подъезд;
  • от горелки котла до противоположной стены должно быть не менее 1 м пространства.

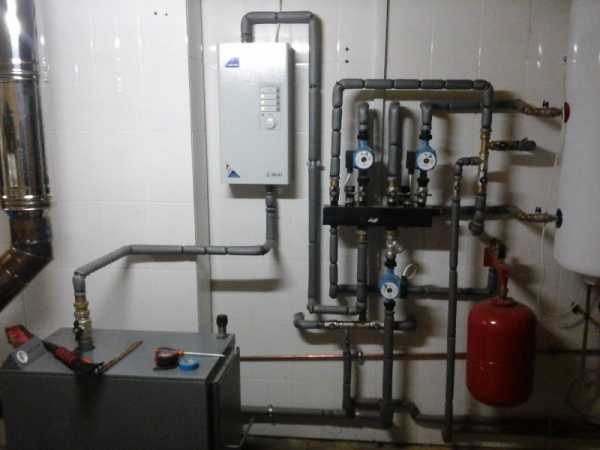

Котельная с электрическим котлом

Электрический котел не сжигает топливо, не шумит и не пахнет. Под него не обязательно выделять отдельное помещение, да и к вентиляции особых требований нет. Единственное что необходимо помнить, так это то, что токопроводящие клеммы котла должны быть заземлены.

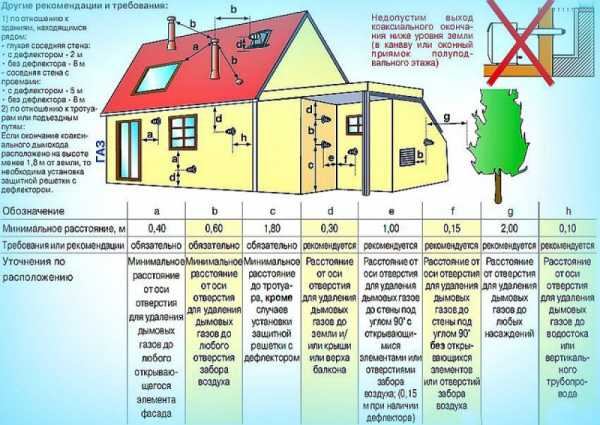

№5. Требования к дымоходу котельной

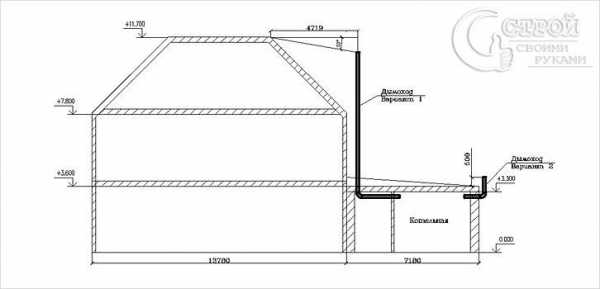

Продукты сгорания газового, жидко- и твердотопливного котла необходимо отводить за пределы котельной при помощи дымохода. При его проектировании и обустройстве учитывайте такие нюансы:

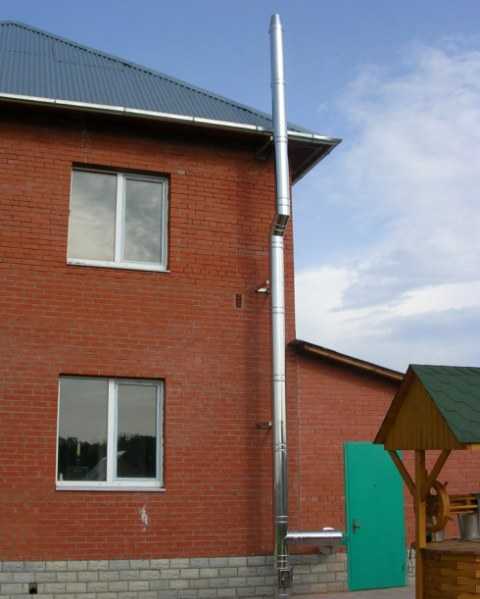

  • дымовая труба должны быть выше уровня кровли. Это обязательное условие нормальной тяги;
  • в качестве материала для дымохода можно использовать кирпич, одностенные и двустенные стальные трубы, керамические, асбестоцементные и вермикулитовые трубы. Самый популярный вариант – это все же сталь, следом идет кирпич. Порой одностенные стальные трубы размещают в кирпичном дымоходе;
  • каким бы ни был материал, необходимо предусмотреть отверстие для проведения ревизии и очистки;
  • если дымоход идет вдоль стены дома, то его необходимо прочно его зафиксировать;
  • рекомендуется, чтобы диаметр отверстия котла, предназначенного для вывода дымовых газов, был меньше, чем диаметр дымохода.

№6. Требования к вентиляции котельной

Для электрического котла вентиляция особо не нужна, в остальных случаях придется внимательно изучить существующие требования:

  • вентиляция котельной может быть объединена с общей приточной вентиляцией дома;
  • необходимо обеспечить 3-кратный воздухообмен за 1 час, т.е. если объем котельной 15 м3, то за час в нее должно поступить 45 м3 воздуха. Он необходим для поддержания процесса горения, часть его необходима для вытяжки;
  • для организации естественной притяжной вентиляции в стене, противоположной котлу, делают отверстие диаметром 13-15 см при мощности котла до 40 кВт и 17 см при более высокой мощности. В отверстие ставят специальную вентиляционную трубу с заслонкой и сеткой;
  • если котельная – это отдельное помещение, то вентиляцию можно организовать благодаря наличию жалюзийных решеток в нижней части входной двери. На 1 кВт мощности котла предусматриваю 8 см2 площади вентиляционного отверстия;
  • при использовании общедомовой притяжной вентиляции размер отверстия рассчитывают, исходя из пропорции: на 1 кВт мощности котла 30 см2 отверстия;
  • принудительная вентиляция должна работать более эффективно, не будет зависеть от различных погодных факторов, но будет потреблять электроэнергию. Чтобы немного сэкономить, можно синхронизировать работу котла и вентиляции, чтобы вентилятор включался только тогда, когда работает котел. При использовании газовых и дизельных котлов вентилятор помещают в корпус, чтобы не случилось воспламенения.

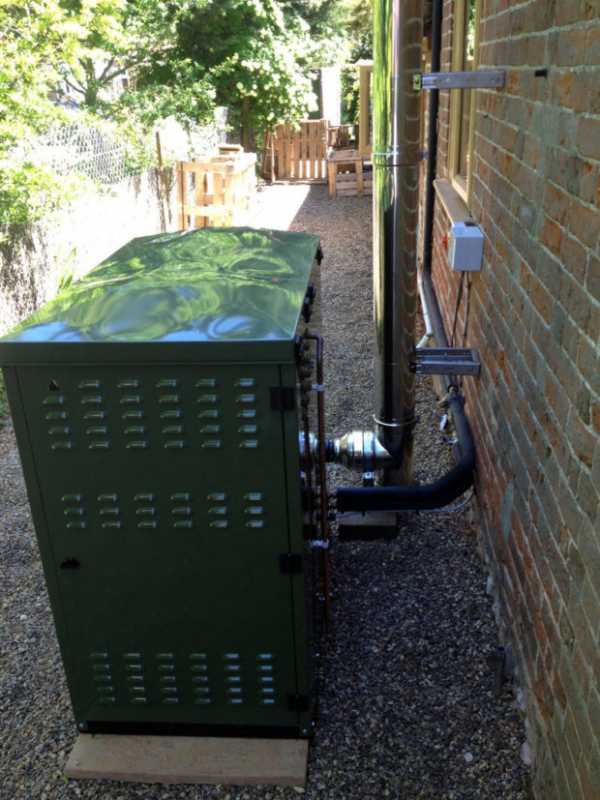

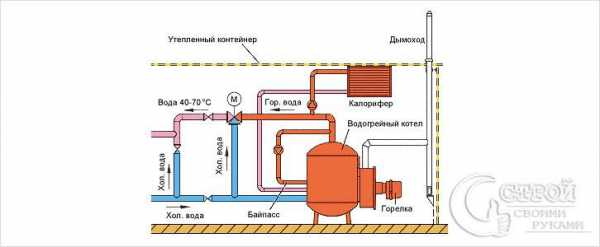

№7. Модульные котельные

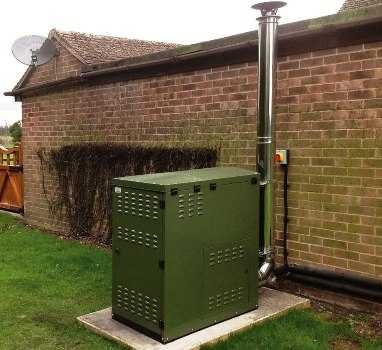

Если в доме ну никак не получается найти подходящее помещение для котельной, пристройка кажется неэстетичной, а возводить отдельное здание нет возможности, можно использовать специальные модульные котельные. Они выпускаются уже готовыми, имеют весь набор необходимых элементов, поэтому на монтаж уходит минимум времени.

Модульная котельная – это металлический контейнер длиной не более 2,5 м. Стенки в нем двойные, между ними используется специальный войлочный утеплитель. Мощность может быть разной, но обычно такие котельные используют для обогрева помещений с объемом до 1300 м3 (при высоте потолков 2,7 м это около 480 м2). В зависимости от того, какого типа котел используется, в качестве топлива применяют дизель, уголь, дрова и т.д.

От модульной котельной к дому ведет трехслойная металлическая труба с утеплителем. Стандартная длина – 6 м, но ее можно увеличить. Монтаж такого оборудования прост. Его просто необходимо установить около дома (при необходимости потом котельную можно будет перевезти в другое место), подключить к электричеству и заполнить систему отопления водой. Как правило, в таком оборудование предусмотрено резервное электропитание.

В заключение

Приступая к проектированию котельной, внимательно изучите все законодательную базу. Если планируется использовать мощное оборудование, лучше доверить составление проекта специалистам. Если оборудование не особо мощное, то составленный собственноручно проект желательно показать профессионалу. Консультация контролирующих служб лишней не будет.

remstroiblog.ru

Добавить комментарий
