Котлы галан: Электродные котлы «ГАЛАКС»

принцип работы, виды электрокотлов, достоинства и недостатки электродных котлов

К подбору электрокотла, который будет обеспечивать тепло в холодное время, нужно подходить серьезно. Среди многообразия производителей электрических котлов можно выделить отечественную фирму Галан, которая производит оборудование высокого качества. Рассмотрим подробнее, чем примечательны котлы Галан.

Электрокотлы Галан: основные сведения

Электронные котлы Галан для отопления привлекают к себе внимание как продукция высокого качества с надежными характеристиками и небольшими габаритами.

Стоит сказать, что столь замечательные агрегаты выпускает одноименная семейная фирма, находящаяся в России. Свой бизнес это семейное предприятие начало в 1994 году и за последующие годы снискало славу и уважение.

Котлы Галан нагревают теплоноситель не за счет нагревания тэна, а путем пропускания через него электричества. К тэнам подключены электроды, которые находятся под напряжением. Они и осуществляют непосредственный контакт с теплоносителем и нагревают его.

Происходит этот так: напряжение, проходящее через электроды, переменное — около 50 Герц. Это значит, что в секунду полюса электродов меняются 50 раз. Эта смена полюсов заставляет ионы теплоносителя с разными зарядами двигаться. В результате колебания высвобождают энергию, способствующую повышению температуры.

Основной частью электрокотла является ионизационная камера, в которой происходит базовый нагрев. Сама камера имеет небольшие размеры. Из-за резкого разогрева давление теплоносителя возрастает до 2 атмосфер. Благодаря такому эффекту агрегат может выполнять функцию насоса.

Электрический агрегат для отопления состоит из:

• теплообменника;
• бака с тэнами;
• блоков регулирования и управления.

Теплоносителями в электрокотлах может быть либо вода, либо антифриз. Лучшим теплоносителем является специализированная жидкость под названием Аргус-Галан.

Работа этого электронного оборудования для отопления не отличается от работы подобных устройств других производителей. Вода нагревается в генераторе, а потом протекает по главной разводке трубопроводов и попадает в радиаторы. Здесь она отдает свое тепло и воздух в помещение нагревается.

Кроме обогрева помещения электрический агрегат Галан может обеспечить дом горячей водой для хозяйственных нужд. Большинство устройств Галант снабжены внешними накопительными бойлерами.

Виды электрических котлов Галант

Электродные котлы Галан для автономных отопительных систем выпускаются нескольких типов.

Электрические котлы серии Очаг

Серия представлена четырьмя моделями:

• Очаг-2;
• Очаг-3;
• Очаг-5;
• Очаг-6.

У электрических котлов этой серии мощность небольшая (от 2 кВт. до 6 кВт.). В основном применяются для обогрева помещений с малым объемом 80–250 куб. м. Вес котла около 1 кг.

Агрегаты этой серии имеют следующие размеры:

• длина: 25–33.5 см.;
• диаметр около 35 мм.

Электродный агрегат работает от сети с напряжением 220 вольт.

Электродные котлы Галан серии Гейзер

Серия представлена двумя моделями:

• Гейзер-6;
• Гейзер-9.

Электродные устройства этой серии могут обогреть помещение объемом 250–340 куб. м. Питаются от трехфазной сети с напряжением 380 вольт. В час устройство расходует 2.4–4 кВт электроэнергии. Весят электродные котлы Галан примерно 5 килограмм. Средняя длина котлов около 40 см. Электрические агрегаты могут быть установлены в отопительной системе объемом 50–250 литров.

Галан. Электродные котлы серии Вулкан

Вес котлов составляет 5.7 кг. Имеют мощность 25 кВт. Могут обогревать помещение объемом до 850 куб. м. Питаются от трехфазной электросети напряжением 380 вольт.

Электрические котлы Галант серии СЭЛС

Модели этой серии считаются самыми крупногабаритными. Агрегат применим как в жилых домах, так и в коттеджах. Работает от трехфазной сети. Может работать лишь в системах отопления замкнутого типа.

Агрегат снабжен автоматикой. В оборудовании имеются три ступени мощности, которые регулируются вручную. Имеется возможность подключить циркуляционный насос. Управлять агрегатом для отопления этой серии удобно и просто.

Оборудование имеет мощность 9–27 кВт и вес около 17 кг.

Плюсы и минусы электрических котлов Галан

Если сравнивать электродные агрегаты с обычными тэновыми котлами, то можно выделить ряд преимуществ галановской продукции:

1. Для установки электрические котлы Галан не требуют каких-то дополнительных расходов, только лишь на приобретение источника тепла.
2. Установка агрегатов обойдется дешевле, чем монтаж жидкотопливных устройств.
3. Электрические агрегаты Галан неприхотливы, они не нуждаются в чистке и постоянном обслуживании.
4. Это безопасное и экологически чистое оборудование. При работе не выделяет запахов.
5. Не нуждаются в монтировании дымовой трубы.
6. Отопительные агрегаты обладают небольшим весом и умеренными габаритами. Для установки котла не требуется отдельное специализированное помещение.
7. Монтаж устройств Галан можно произвести собственными руками.
8. Это пожаробезопасное оборудование.

К минусам устройств фирмы Галан можно отнести:

1. Высокая стоимость электроэнергии, которую потребляют устройства.
2. Оборудование Галан невозможно совместить с технологией теплых полов и системой отопления бассейна.
3. Для установки электрического агрегата, мощность которого более 10 кВт, требуется разрешение от Энергонадзора.

Заключение

Оборудование Галан для отопительных систем в последнее время становятся все популярнее. И это не удивительно, так как устройства имеют отличные характеристики как технические, так и эксплутационные.

Электрические агрегаты Галан имеют систему защиты от перегрева, программаторы, накопительные баки и насосы. По сути электрокотел Галан представляет собой мини-котельную. Устройства неприхотливы в эксплуатации и могут быстро прогреть помещение и подогреть воду. Благодаря небольшим габаритам агрегат без проблем может быть установлен в небольшой комнате или на кухне. Может использоваться, как резервный источник для дополнительного обогрева.

Оцените статью: Поделитесь с друзьями!

Электродные котлы Галан — Орбита Сервис

Процесс нагрева теплоносителя в электродном котле «Галан» происходит за счет его ионизации, т. е. расщепления молекул теплоносителя на положительные и отрицательно заряженные ионы, которые двигаются, соответственно, к отрицательному и положительному электродам, электроды меняются полюсами 50 раз в секунду, ионы колеблются, выделяя при этом энергию. На сегодняшний день электродные котлы являются хорошим конкурентом котлам с наличием тэнов. Долговечность электродных котлов по сравнению с традиционными тэновыми котлами гораздо выше. Чем это обуславливается?. Можно сказать просто — там нечему ломаться. Основные компоненты электродного котла это электрод и металлический цилиндр. Корпус электродного котла Галан снабжен фирменным торговым знаком, что защищает продукцию от подделки. Будьте внимательны.

Об электродных котлах «Галан».

Принцип работы электродного котла можно сравнить со старым изобретением командированных. Когда, из двух лезвий «Нева», пару спичек и проводов за 5 минут собирался кипятильник. Вода с помощью такого устройства в трех литровой банке закипала за считанные минуты. Но и они не были «первопроходцами». Из-за миниатюрных размеров и высокой надежности, электродные котлы использовались и используются  в «оборонке», в частности на подводных лодках. В автономном плавание на глубине, когда используются аккумуляторы субмарины дорог каждый киловатт электроэнергии. И здесь вопрос стоит  не в счете за электроэнергию, а в выполнении боевой задачи.
В 2011 году, после разногласий на отпускную цену за газ, на уровне правительства Украины в поисках альтернативного источника снабжения теплом было закуплено в большом обьеме отопительные электродные котлы Галан.

Преимущество электродных котлов Галан.

• Так как нагрев теплоносителя происходит без посредников, КПД электродных котлов может достигать до 98 %. Посредником в стандартных электрических котлах является ТЭН. Конструкция тэна предполагает еще ряд посредников преобразования электрической энергии в тепловую. Это — спираль, диэлектрик, корпус. Со временем на корпусе тэна появляется накипь, которая тоже препятствует нагреву теплоносителя.
• Котлы Галан можно устанавливать параллельно. Если даже один котел выйдет из строя, то гарантированно отопление помещений не прекратиться.
• Не требует согласование на установку с органами котлонадзора («Правила устройства и эксплуатации электродных котлов»).
• Электродные котлы Галан не зависимы от перепадов напряжения в сети. С понижением напряжения, что особенно актуально в условиях отопительного сезона — мощность котла просто будет уменьшаться.
• Так как сам теплоноситель является источником нагрева в электродных котлах Галан решена проблема «сухого хода». То есть, если по каким либо причинам теплоноситель вытекает — электрическая цепь размыкается и котел просто перестает работать, исключая аварийные ситуации.
• Самый маленький из семейства электродных котлов, это — Галан Очаг. Он весит всего 500 грамм, и высота его составляет 35 см. Несмотря на маленькие габариты, котел может отопить площадь до 50 кв.метров.

Котлы Галан — электродные и ТЭНовые электрокотлы Галан, обзор моделей

Большинство населенных пунктов нашей страны подключено к линиям электропередач. Фактически электричество — это энергия, доступ к которой есть всегда, если исключить случаи локальных аварий. Поэтому идея использовать ее для отопления частного дома весьма продуктивна. Среди множества моделей обогревательных агрегатов этого типа электрические котлы «Галан» выглядят наиболее привлекательно. Но вот с причиной этого феномена, то есть, что в нем больше — грамотно построенной агрессивной маркетинговой политики или реальных технических преимуществ, стоит разобраться особо.

Принцип работы электродного котла Галан

Большинству служивших в армии или учившихся в ВУЗах известно, как из двух лезвий безопасной бритвы сделать нагреватель. И то, насколько это устройство эффективно — вода закипает в разы быстрее, чем со штатным водонагревателем. Именно он является электродным котлом простейшего типа.

Принцип его работы в следующем: если к двум металлическим пластинам-электродам подключить источник ЭДС, то в результате пробоя среды возникает ток короткого замыкания, который возбуждает электроны ее атомной структуры (ионизация). При использовании переменного тока процесс протекает интенсивнее, поскольку раскачка заряженных частиц идет в обе стороны. Он вызывает нагрев, свечение, если пробивается газ (воздух), или разложение жидкости на составные части (электролиз).

По физической природе электродный котел и сварочный аппарат — это одно и то же устройство, но работающее в разных средах. Котел отличается тем, что в нем нет балластного трансформатора, его роль играет вода.

Принцип работы электрических котлов Галан

Модельный ряд

Компания «Галан» выпускает электрические котлы двух типов — электродные и ТЭНовые. Они отличаются мощностью и типом питающего напряжения — одно- и трехфазные. Ими можно отапливать жилые и производственные помещения.

Для удобства покупателей модельный ряд поделен на серии.

• Очаг. Однофазные бытовые устройства мощностью от 2 до 6 кВт.
• Гейзер. Подключаются к трехфазной сети. Мощность 6, 9 и 15 кВт.
• Вулкан. Питание трехфазное, 380 вольт. Мощность 25, 36 и 50 кВт.

К модельным наименованиям серий ТЭНовых котлов добавлено определение «Турбо».

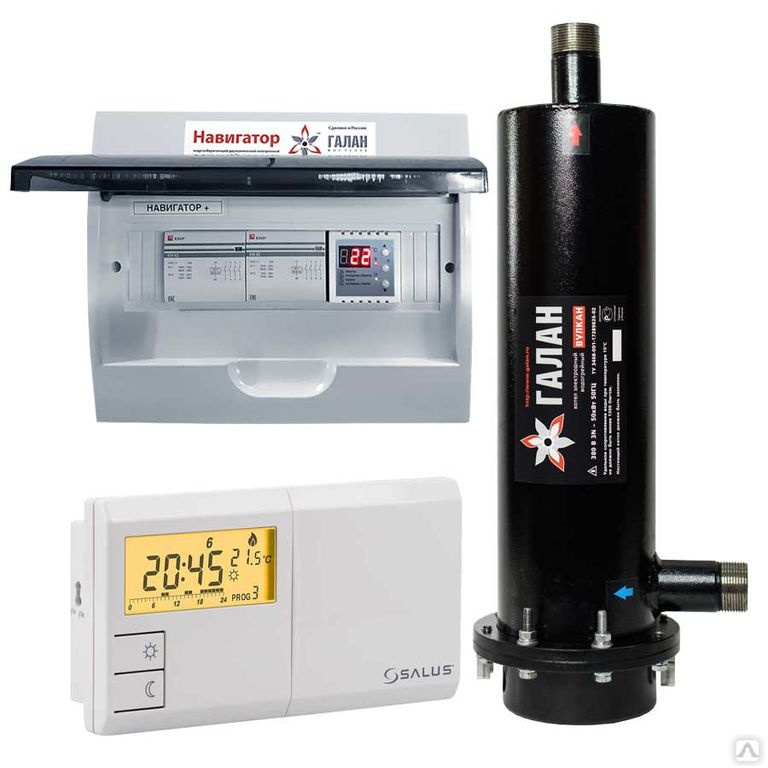

Кроме того, котлы отопления опционально оснащаются набором приборов управления.

• Эконом. Прилагается электромеханический регулятор температуры.
• Стандарт. Электронный регулятор температуры.
• Комфорт. Добавлен еще и электронный программатор температуры.

Котлы электродного типа

Котел «Галан» — это труба, по оси которой установлен электрод из нержавеющей стали, подключаемый к фазной линии. На ней два патрубка — один входящий, для поступления холодной воды, другой выходящий, через который в систему отопления выбрасывается нагретый теплоноситель. Она же играет роль второго электрода, подключаемого к контуру заземления здания.

Электродные электрокотлы «Галан»

Поскольку процесс нагрева идет очень интенсивно, а труба довольно узка, нагретая жидкость может двигаться только в одну сторону. Естественные нисходящие конвекционные потоки в ней отсутствуют. Поэтому конструкторы котла назвали его проточным, хотя правильнее применить определение «насос с пульсирующей подачей среды». Именно из-за пульсации давления к выходному патрубку рекомендуется подключать металлическую, а не металлопластиковую трубу, которая в таких условиях расслаивается.

Таблица. Технические характеристики крайних по производительности устройств сведены в таблицу.

	Очаг 2	Вулкан 50
Тип	Электродный
Мощность (кВт)	2	50
Питающее напряжение	Переменный, 220 в, 50 Гц	Переменный трехфазный, 380 вольт
Номинальный ток (А)	9,1	37,9
Отапливаемый объем (м3)	До 75	1750
Габариты (мм)	320×110×80	650×200×250
Вес (кг)	1,5	11,5

Степенью нагрева управляет электронный блок. Он монтируется отдельно и может быть заменен более совершенным устройством. Основной датчик установлен в «обратке». В прямой магистрали — аварийный, не допускающий повышение температуры свыше 85°С. Схема подключения тепловых магистралей и электрических линий приведена на рисунке ниже. Обратите внимание, что в состав дополнительного оборудования, кроме автоматического выключателя, включено УЗО. Это обязательное требование техники безопасности, поскольку корпус котла является частью электрической цепи.

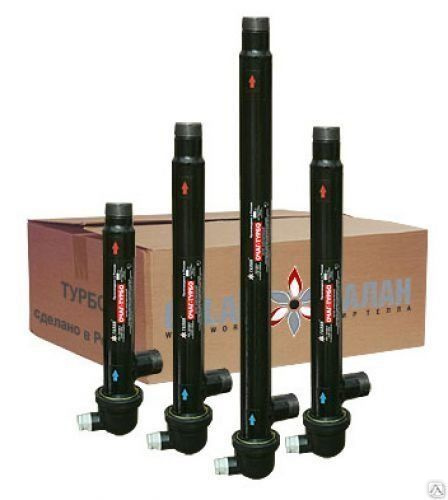

Котлы на ТЭНах

ТЭНовые отопительные котлы «Галан» изготавливаются в тех же корпусах, что и электродные. Модельный ряд делится на серии по тому же принципу. Водонагреватели «Очаг» внешне отличаются лишь количеством подведенных проводов. У «Гейзера» и «Вулкана» корпус перевернут, а оба патрубка выведены на боковую сторону.

ТЭНовые электрокотлы «Галан»

Особенностью их устройства является наличие нескольких ТЭНов, что позволяет ступенчато управлять мощностью (производителем не предусмотрено, но переделка возможна). Они оснащаются теми же блоками управления, что и котлы электродного типа.

Технические характеристики приведены в таблице

	Очаг Турбо 7,5	Вулкан Турбо 30
Мощность (кВт)	7,5	30
Питающее напряжение	Однофазный переменный ток 220 в 50 Гц	Трехфазный, 380 в 50 Гц
Количество ТЭНов	3х2,5	6х5
Количество ступеней мощности	1	1
Номинальный ток (А)	13,7	45,5
Объем отапливаемого помещения (м3)	До 200	До 750
Габариты (мм)	540×160×95	520×200×250
Вес (кг)	5	13

Недостатки и преимущества котлов Галан

Главным достоинством электрокотла Галан является его малый внутренний объем. Вода нагревается действительно быстро — при электродной конструкции практически мгновенно, а с ТЭНами — лишь немногим дольше.

Малые габариты привлекательны и тем, что это устройство проще устанавливать, ему не надо выделять отдельного помещения. Конструкция проста, в них нечему ломаться. На фоне котлов других брендов у них самая привлекательная цена. К сожалению, это практически все, что можно сказать хорошего об этом бренде.

Да, действительно, непосредственное участие воды в процессе нагрева — через нее проходит электрический ток — повышает КПД устройства до 98%, что дало основание производителю использовать определение «Отопительные энергосберегающие котлы Галан». Именно это, вкупе с пресловутой ионизацией, о которой пишут многие источники в Сети, является основой агрессивной маркетинговой политики компании. На самом же деле устройство, работающее в режиме близком к короткому замыканию, не может беречь энергию, это противоречит законам физики.

Малый внутренний объем является не только плюсом, но и минусом. Дело в том, что электрокотлы для отопления будут экономичными только в том случае, если есть возможность использовать тепловую инерцию воды или другого теплоносителя.

Для этого сначала доводят температуру до оптимального значения, используя пиковые значения потребляемой мощности, а потом снижают ее до минимума, потребного для поддержания заданного режима работы. Если воды мало и ее естественная циркуляция в объеме теплового генератора невозможна, использовать этот прием не удастся.

Котлы Галан электродного типа в системе отопления

Но изменение количества подаваемой к котлу энергии — другая проблема. Это можно сделать, например, закрыв часть поверхности электрода фторопластовой пластиной — решение, использующееся во многих электрических водонагревателях. Снижается сила тока, уменьшается и количество «наматываемых» киловатт-часов.

Электродные котлы «Галан» регулируются путем рассеивания мощности в блоке регулировки температуры. Фактически количество потребляемого им электричества остается неизменным, подает он в систему теплоноситель температурой в 85 или 60 градусов.

ТЭНовые отопительные котлы «Галан» регулируются так же, а ступенчатая регулировка возможна лишь при самостоятельном вмешательстве в конструкцию. Решением может быть параллельная установка нескольких маломощных котлов, благо, что размеры позволяют это делать без труда. Однако сомнительно, что устройство, постоянно работающее на пике мощности, может быть экономным.

Большие опасения вызывает и то, что по трубам и радиаторам будет течь жидкость, через которую пропускали электрический ток немалой силы. Правила эксплуатации электроустановок прямо запрещают подключать заземляющий контур прибора к водопроводным и канализационным магистралям.

Можно сколько угодно спорить о том, что «здесь не тот случай», но на практике лучше исключить всякую возможность прямого контакта с электричеством. Не зря электрокотел такого типа не рекомендуют подключать к системам «теплый пол» с медными трубами, а также использовать для обогрева теплиц.

Нельзя не похвалить производителя за «предприимчивость»: для этих котлов рекомендуется использовать только фирменный теплоноситель, продаваемый им же. Для него дело оказывается беспроигрышным, а насколько это удобно пользователю электрокотла «Галан» выяснится только после нескольких месяцев эксплуатации. По крайней мере, отбирать воду для технических нужд из стояков отопления точно не получится.

Требования к системам отопления

При установке электродного котла следует учитывать два фактора:

1. На его выходе наблюдается пульсация среды (незначительные скачки давления).
2. На частоте 50 Гц электролиз воды — разложение ее на кислород и водород идет довольно активно.

Система отопления строится открытой и на основе двух труб — верхней раздающей магистрали и нижней сборной. В противном случае электролизный газ наглухо ее запечатает.

Труба, соединяющая котел и расширительный бак, должна быть металлической, без цинкового покрытия. Металлопластик от перепадов давления расслаивается, а цинк «съедается» в результате электрохимической коррозии при осаждении на поверхности кислорода.

При монтаже разборных магистралей, установке радиаторов и арматуры особое внимание должно быть уделено тому, чтобы стыкующиеся материалы имели примерно одинаковую электрохимическую активность (например, алюминиевая металлопластиковая труба и такой же теплообменник) или надежно изолировались друг от друга. Использование чугунных радиаторов и оцинкованных труб исключается.

Электрическая схема подключения электрокотла «Галан»

Используется теплоноситель, который имеет малое электрическое сопротивление. Лучше применять фирменный состав Galan, обладающий антифризными свойствами. Это обусловлено тем, что параметры котла строго определены при его конструировании, а расположение фазного электрода относительно заземления рассчитано на определенную электрическую проницаемость среды.

При больших значениях короткое замыкание не возникает, а при меньших — происходит перегрев и разрушение электрода. Поэтому заполнять отопительные системы обычной водопроводной водой или автомобильным тосолом нельзя, это приводит к некорректной работе устройства. Большинство отрицательных отзывов о котлах «Галан» написано именно по этой причине.

Котлы на ТЭНах менее требовательны. Они работают с системами отопления любого типа — одно- или двухтрубными, с естественной или принудительной циркуляцией теплоносителя. В его качестве можно использовать обычную водопроводную воду, но производитель рекомендует фирменный.

Заключение

Основой конструкции электродных котлов «Галан» явились аварийные водонагреватели, которые использовались на подводных лодках в экстренных случаях, когда ценность тепла неизмеримо выше, чем возможные негативные последствия. Поэтому их применение оправдано для отопления помещений, использующихся периодически и кратковременно. А также при использовании в качестве резервных обогревателей. Например, при выходе из строя газового котла.

Видео по теме:

Котлы Галан — электродные и ТЭНовые модели Очаг, Гейзер, Вулкан

Самые простые устройства для отопления помещений, не подключённых к газовым магистралям, это электрические котлы. Они просты в установке, небольшие по размерам и имеют высокую эффективность. Выбор данных приборов в магазине сантехники большой, потому вы с лёгкостью найдёте подходящий вариант. Если вы решили приобрести продукцию российского производства, то оптимальным решением станет купить ТЭНовый или электродный котёл Галан.

Продукция стала известна в 1994 году. Именно в то время появлялись первые электрокотлы производителя. Компания ставила целью выпуск качественного, долговечного и эффективного обогревательного оборудования. Нужно сказать, что идеи руководства были воплощены в жизнь, и на рынок вышли надежные электрические котлы, которые способны отапливать здания любых размеров.

Электрический электродный котел Вулкан

Устройство электродныx котлов Галан

Конструкция котлов данного производителя очень простая. Главные элементы данных устройств:

1. Бак с трубчатыми электронагревателями.
2. Теплообменник.
3. Блок электронного управления.
4. Блок регулирования.

Не секрет, что электродные котлы Галан и их принцип работы почти не отличаются от обычных. Жидкость нагревается в генераторе, после чего циркулирует по основной разводке. Уже в вариаторах теплоноситель отдаёт собственное тепло. Как итог – нагрев воздуха в комнатах. Теплоносителем может выступать и вода, и незамерзающая жидкость.

Особенности электрокотлов

Устройства с трубчатым электронагревателем, как известно, производят нагрев воды при помощи использования нагревательных элементов, как одного, так и несколькими. В то же время электродные функционируют путём пропускания разрядов электричества через жидкость.

В производстве электрокотлов используются новейшие технологии, поэтому устройства характеризуются довольно высокой мощностью и в то же время имеют небольшие габариты. Производитель постоянно стремиться улучшить собственную продукцию и повысить её качество. Приблизительные теххарактеристики, которые имеет котёл Галан, представлены в таблице.

Площадь помещения отопления	От 80 до 1650 м³
Номинальная потребляемая мощность	От 2 до 50 кВт
Номинальное напряжение	220 и 380 вольт
Объём теплоносителя	От 20 до 500 литров
Вид используемого теплоносителя	И специальные жидкости, и вода
Класс защиты от поражения электричеством	Первый

Теплоносителем для трубчатого электрического котла может выступать и вода, и особая жидкость Аргус-Галан.

Безусловно, вода более удобна, так как она дешёвая и всегда в доступе, экологически чистая и имеет отличные теплофизические свойства. Однако в то же время применение воды влечёт за собой коррозию элементов и периодический ремонт. Потребуется следить за свойствами жидкости и заменять её.

Аргус-Галан – это низкозамерзающая жидкость, разработанная специально для применения в данных отопительных устройствах, с учётом всех теххарактеристик. Она не замёрзнет при минус 40 °С, не даст появиться ржавчине на металлических элементах и накипи на электродах, сократит время пуска и нагревания.

Обычная вода для электродных котлов не подойдёт – электросопротивления будет мало, в то время как примесей, которые могут засорить систему, очень много. Уже через 3-4 года агрегат полностью выйдет из строя. Для таких обогревательных приборов лучше всего применять именно специальную жидкость, либо подготовленную дистиллированную воду.

Подготавливаем воду для теплоносителя

Если вы всё же решили отдать предпочтение воде, то стоит осуществить её подготовку. Вода «из-под крана» не подойдёт для электродных устройств, только дистиллированная. Чтобы измерить сопротивление, стоит взять амперметр.

Проведение корректировки проводимости воды начинают следующим образом. Включают агрегат и через полминуты при температуре «обратки» 15-20 °С измеряют амперметром либо тококлещами пусковой ток. Отключают агрегат. Возможно несколько ситуаций: стартовый ток меньше, больше либо равен табличному.

Таблица корректировки электропроводимости воды
№ п/п	Марка котла	Мощность, кВт	Напряжение, В	Фазность, Ф	Пусковой ток котла при температуре «обратки» 15 °С, А	Максимальный ток в установившемся режиме, при температуре «обратки» 60 °С, А
1	Очаг-2	2	220	1Ф	4	9,1
2	Очаг-3	3	220	1Ф	5	13,7
3	Очаг-5	5	220	1Ф	10-12	22,7
4	Очаг-6	6	220	1Ф	15-18	27,3
5	Гейзер-9	9	380	3Ф	6-8 А на фазу	13,7 А на фазу
6	Гейзер-15	15	380	3Ф	8-10 А на фазу	22,7 А на фазу
7	Вулкан-25	25	380	3Ф	12-15 А на фазу	37,9 А на фазу
8	Вулкан-36	36	380	3Ф	18-24 А на фазу	54,6 А на фазу
9	Вулкан-50	50	380	3Ф	24-30 А на фазу	75,8 А на фазу

При запуске делается замер стартового тока амперметром, показания сверяются с таблицей (она есть в руководстве по установке и эксплуатации).

Когда результаты не такие как нужно, а ток меньше расчётного, добавляют солесодержащий раствор – одну чайную ложку соли на сто литров за один этап.

Когда расчётные показатели выше нормы, то применяют лишь чистую дистиллированную воду, это скорректирует её удельное сопротивление. Это является важным показателем для качественной работы электродов.

Плюсы и минусы

Электрокотлы Галан имеют определённые достоинства и недостатки. Об этом свидетельствуют отзывы владельцев этих отопительных агрегатов. Выполняются устройства по современным технологиям. Особенности конструкции выделяют явные плюсы перед классическими котлами с ТЭНами. Можно назвать следующие положительные моменты этих отопительных устройств:

1. При установке котла не требуется покупка дополнительных элементов.
2. Монтаж такого устройства отопления выходит дешевле, чем установка приборов, функционирующих от жидкого топлива.
3. Не требует постоянной чистки и обслуживания.
4. При работе котлом не выделяется различных токсичных веществ. Агрегаты являются экологически чистыми и безопасными в эксплуатации.
5. Обогревательная система не нуждается в монтаже дымоотводящей трубы.
6. Характеризуется небольшим весом и компактными габаритами. Монтаж даёт возможность экономии пространства. Не требует отдельного помещения.
7. Установка не вызывает трудностей. Монтажные работы можно провести самому.
8. Пожаробезопасность.

Как и любое другое отопительное оборудование, имеет минусы. Анализ отзывов владельцев показал, что недостатки этих котлов следующие:

• немалая стоимость электрической энергии, потребляемой котлом;
• нельзя использовать для обустройства грядок в теплице, а также систем тёплых полов. Также эти устройства запрещается применять для отопления бассейна;
• при монтаже обогревательного агрегата, который имеет мощность за 10 кВт, требуется разрешение Энергонадзора.

Серии котлов Галан

Сегодня компания наладила выпуск нескольких серий обогревательных устройств. Как свидетельствуют комментарии пользователей, котлы каждого модельного ряда имеет собственные плюсы и минусы. Основное правило – это верный выбор котла исходя из условий эксплуатации. Таким способом можно исключить многие проблемы.

Очаг

Электрический электродный котел Очаг

Серия включает в себя модели с мощностями 2, 3, 5 и 6 кВт. Это маломощные устройства для отопления маленьких помещений, объёмом около 80-250 м³. Объём теплоносителя в обогревательной системе может составлять 20-70 литров.

Это компактные котлы. Длина устройств от 25 до 33,5 см, диаметр – 35 см. Вес конструкций около килограмма. Работа происходит от сети электропитания 220 Вт.

Гейзер

Электрический электродный котел Гейзер

Модельный ряд этой серии небольшой – всего два вида: Гейзер-6 и Гейзер-9. Котлы рассчитаны на отопление площадей, объёмом от 250 до 340 м³. При качественной тепловой изоляции, использование 2-4 кВт в час. Вес – пять килограмм. Требуемый объём теплоносителя – от 50 до 200 литров.

Вулкан

Электрический электродный котел Вулкан-Турбо

Данный агрегат является самым большим среди всего ассортиментного ряда компании. Эти устройства весят почти 6 кг и имеют мощность 25 кВт. Функционирование происходит от сети электропитания 380 Вт. Агрегат сможет отопить площадь объёмом до 850 м³.

Отзывы владельцев

Понять, что представляет собой электрокотёл Галан по отзывам владельцев не сложно. Прочитав комментарии, можно для себя решить, стоит ли покупать? Приобрести котёл Галан можно в любом магазине, продавцы посоветуют вам оптимальную модель и выяснят условия эксплуатации оборудования. Однако принять окончательное решение вы сможете лишь после ознакомления с отзывами.

Положительные отзывы набирают электрокотлы Галан для отопления частного дома и дач. Если при подведении газа возникают трудности, то данные котлы станут лучшим способом согреться. Популярностью пользуется электродная модель 3 кВт, потому что в эксплуатации с ней проблем не возникает, работает она бесшумно.

Владельцы отмечают и преимущественно низкую цену за отопительный прибор, а также быстрый нагрев системы отопления.

Отзывы по расходу электроэнергии котлами свидетельствуют, что многое зависит и от утеплённости дома. Если тепло будет плохо удерживаться, котёл будет чаще включаться нагревать теплоноситель. Галан Гейзер 15 отлично подойдёт для отопления 375 м³, он подключается к сети 380 В. Приобретается три автомата по 25 А, литраж отопительной системы 100-200 литров. Когда помещение имеет хорошую теплоизоляцию, функционирует циклически около 10 часов в сутки, потребляя не более 2000 кВт в месяц отопления.

Положительных отзывов много, в то же время нельзя оставлять без внимания и негативные стороны котлов этой фирмы. Как свидетельствуют комментарии пользователей, несмотря на положительную рекламу о небольшом расходе электроэнергии, электричества агрегаты потребляют довольно много, что видно при оплате коммунальных услуг.

Отзыв владельца электродного котла Галан

Котлы Галан – не исключение, они также подвержены поломкам. Хорошо, если на прибор ещё распространяется гарантия, и вы можете отнести его в ремонт.

У кого-то мнение о котлах этого производителя нейтральное. Они не отмечают ни веских достоинств, ни больших недостатков оборудования, и используют как дополнительный источник отопления.

Отопительные котлы становятся всё популярнее. Это объясняется отличными и эксплуатационными, и техническими характеристиками. Устройства данного производителя имеют многие дополнительные детали, допустим, программаторы, приборы, которые защищают от перегрева, насосы, накопительные баки. Жидкость нагревается достаточно быстро и проблемы в процессе использования не наблюдаются. При всём отопительные котлы имеют маленькие размеры, поэтому их можно ставить даже в небольших помещениях.

электродные и ТЭНовые виды, инструкция по эксплуатации

На чтение 7 мин. Просмотров 14 Опубликовано 31.12.2019 Обновлено 15.12.2019

Электрический котел – один из вариантов организации отопления в здании. Существует несколько видов оборудования, работающих на электроэнергии. Кроме широко известных ТЭНовых моделей выпускаются электродные котлы. Такое оборудование обладает высокой эффективностью. Использование солевого раствора в качестве теплоносителя способствует быстрому нагреванию жидкости. В России производством инновационного отопительного оборудования занимается компания «Галан». Предприятие использует новейшие разработки, поднимающие КПД котлов почти до 100%.

Виды котлов Галан

Нагревательный элемент ТЭНового котла Галан

Отопительное оборудование компании делится на 2 типа.

ТЭНовые

Устройства повышают температуру воды или антифриза с помощью трубчатого нагревательного элемента. Внутри ТЭНа находится спираль с высоким сопротивлением. При прохождении тока она нагревается, передавая энергию теплоносителю. Электрокотел Галан представляет собой цилиндр из нержавеющей стали. Его нагревательные блоки отличаются небольшим весом и продолжительной эксплуатацией.

Оборудование рассчитано на подключение к однофазной и трехфазной сети. Оно совместимо с закрытой системой отопления, функционирующей с циркуляционным насосом. Электрические котлы комплектуются тремя видами автоматики:

• Эконом – электромеханический терморегулятор температуры МРТ-15.
• Стандарт – электронный регулятор Навигатор Базовый.
• Комфорт – электронный регулятор и электронный программатор температуры воздуха.

ТЭНовое оборудование производится мощностью 3-30 кВт, оно способно обогреть помещение площадью 30-750 кв. м. Электрические агрегаты можно применять с системой теплого пола.

Электродные

Электродные котлы Галан

Процесс нагревания теплоносителя в электродных котлах происходит благодаря выделению энергии в процессе ионизации. При прохождении тока молекулы воды расщепляются на положительные и отрицательные ионы. Разогрев происходит в специальной камере небольшого размера, поэтому температура теплоносителя повышается быстро. Горячая жидкость обладает низким сопротивлением, и котел набирает максимальную мощность. Работой оборудования управляет автоматика, действующая вместе с комнатным термостатом.

Теплоносителем в системе служит специальная жидкость или вода с набором присадок, рекомендованных производителем.

Котел Галант с электродами потребляет меньше электроэнергии. В зависимости от мощности модели установка обогревает дом площадью от 30 до 700 кв. м. Установка котлов производится без согласования с государственными органами.

Плюсы и минусы оборудования

Котлы нужно выбрать по мощности

Выбирая систему отопления Галан, покупатель получает несколько существенных плюсов:

• Отопительная система с высоким КПД и экономным расходом электричества.
• Компактный корпус и небольшой вес котлов упрощают монтаж, не требуют выделения большого количества свободной площади.
• Электродные котлы работают бесшумно.
• При грамотном монтаже оборудование абсолютно безопасно.
• Компания предлагает широкий типоразмерный ряд моделей.
• Работа системы полностью автоматизированы.
• Конструкция электрических котлов позволяет выполнять ремонт и замену испорченных деталей.

Среди преимуществ изделий отмечают доступную стоимость и универсальность применения. Электрические котлы можно установить в любом помещении: квартире, офисе, складе, частном доме или даче. Они не требуют устройства дымохода, не имеют продуктов горения. Агрегаты не нуждаются в обслуживании и чистке.

Основные минусы:

• зависимость от электрической сети;
• необходимость подготовки теплоносителя;
• на электродах скапливаются отложения, снижающие эффективность работы;
• в устройствах с ТЭНами при утечке теплоносителя сгорает нагревательный элемент.

Малогабаритные и надежные электродные котлы – оптимальный выбор для обогрева дач и других помещений небольшой площади.

Критерии выбора котлов

При покупке котла Галан необходимо сразу выбирать теплоноситель

Чтобы система отопления функционировала без поломок и обеспечивала комфортную температуру в доме, необходимо перед покупкой определиться с основными характеристиками котла. При выборе модели учитывают следующие критерии:

• Мощность электрокотла – параметр является главной расчетной величиной отопительной системы. Средний показатель составляет 1 кВт на 10 кв. м площади. Для более точных расчетов можно воспользоваться онлайн-калькулятором. Специалисты рекомендуют выбирать оборудование с запасом мощности до 10-15%.
• Габариты агрегата – размер котла поможет определить место монтажа. Важно узнать массу агрегата и способ размещения. Легкие компактные модели Галан устанавливают около радиаторов, в них сложно узнать котел.
• Степень автоматизации – механический блок управления подойдет для помещений временного пользования. Электронный регулятор точно контролирует параметры системы, обеспечивая экономный расход электричества. Надежная автоматика отключает агрегат при перегреве или коротком замыкании.

Стоимость оборудования – еще один существенный критерий. Электрический котел Галан предлагается по демократичной цене.

Особенности монтажа

Монтаж электрокотлов проводится между двумя трубами — подачей и обраткой

При устройстве отопительной системы с использованием электрического котла Галант необходима подводка двух трубопроводов. Верхняя магистраль служит для раздачи, а нижняя – для сбора остывшего теплоносителя. При монтаже системы учитывают рекомендации изготовителя по используемым материалам:

• Применение чугунных радиаторов нивелирует преимущества электродных агрегатов.
• Элементы системы должны иметь близкую электрохимическую активность или изолироваться при контакте.
• Первый метр трубы должен быть из неоцинкованного металла.

Агрегат должен выставляться вертикально и находиться выше радиаторов. Общая мощность батарей отопления не должна превышать аналогичный показатель котла. Производитель советует утеплить участок от котла до верхней разводящей трубы. Это позволит сократить потери на местный перегрев трубопровода и ускорит циркуляцию жидкости.

Электрокотел обязательно заземляется. Чтобы избежать проблем с его эксплуатацией при падении напряжения, стоит установить нормализатор тока. При выборе места для датчика температуры учитывают рекомендации производителя. Также на инструкцию опираются при заливке жидкости в систему. Ее объем должен составлять 8-10 л/1кВт.

Популярные модели

Модель Очаг мощностью 5 кВт для небольшого помещения

Продукция компании представлена тремя популярными сериями: Очаг, Гейзер и Вулкан. Модели отличаются мощностью и габаритами.

Очаг

Младший представитель линейки имеет мощность от 3 до 9 кВт. Агрегаты, работающие с ТЭНом, имеют в названии приставку Турбо. Конструкция моделей включает 3 нагревательных элемента различного номинала. Оборудование применяется для отопления небольших помещений, максимальная площадь 100 кв. м. Электродные агрегаты представлены в трех модификациях – 3, 5 и 6 кВт. Потребность системы в теплоносителе составляет 25-70 л. Вес котлов около 1 кг. Энергозатраты на стартовый разогрев системы составляют около 2,5 кВт.

Гейзер

Модификация Гейзер – наиболее распространенный вариант. Его популярность объясняется хорошими показателями мощности при среднем потреблении электричества. Модель подойдет для обогрева частного дома до двух этажей. Гейзер Турбо выпускается с мощностью 9 и 12 кВт, электродные установки – 9 и 15 кВт. Оборудование требует заливки в систему до 300 л теплоносителя. Питание может осуществляться от однофазной и трехфазной сети, но обязательно с подключением УЗО.

Вулкан

Мощные агрегаты рассчитаны на отопление больших площадей. Они подключаются только к трехфазной сети. Функциональный котел предназначен для автономного отопления жилых, производственных и коммерческих зданий. Линейка Вулкан это установки мощностью 25,36 и 50 кВт. В систему необходимо заливать 150-500 л теплоносителя и поддерживать давление до 2 атмосфер. Оборудование комплектуется автоматикой по выбору покупателя. К электронному блоку управления добавляется климат-контроль и программатор.

Модель Вулкан до 50 кВт Модель Гейзер 9 кВт

Инструкция по эксплуатации

Котлы Галан чувствительны к качеству теплоносителя, поэтому выходят из строя при использовании обычной воды

Электродные котлы Галан создаются на основе разработок оборонной промышленности. Они универсальны в применении, рекомендуются для различных регионов РФ. Чтобы предотвратить ошибки при эксплуатации оборудования, необходимо изучить инструкцию производителя. Во время отопительного сезона выполняется наблюдение за уровнем теплоносителя. Если его объем меньше 1/3 расширительного бака, доливается дистиллированная вода или антифриз.

Для продления срока эксплуатации отопительной системы производитель предлагает несколько типов технической жидкости для котлов Галан. С помощью ингибитора коррозии «Протектор» происходит промывка ржавчины, накипи и грязи из труб и радиаторов. Такая процедура необходима в процессе эксплуатации и перед первым запуском системы. При профилактической промывке раствор находится в системе 6 дней, затем полностью сливается.

Теплоноситель «Аквариус» — это подготовленный состав с нулевым сопротивлением. Он инертен и безопасен, не вызывает коррозию. Его применение продлевает срок службы котлов. Антифриз BlueStar на основе пропиленгликоля используется в качестве незамерзающего теплоносителя.

Изготовитель советует после окончания отопительного сезона очищать корпус агрегата, проверять надежность фиксации проводов в клеммах. Также контролируется надежность заземления и блока автоматики. При отсутствии электроэнергии, появлении влаги на корпусе котла, неполадках заземления оборудование сразу отключается. Ремонт агрегатов должны выполнять сертифицированные специалисты.

С оборудованием компании Галан отопление эффективное и экономное. Модели с нагревательным элементом можно использовать в ночное время, когда действуют сниженные тарифы на электричество. Электродные агрегаты потребляют энергии на 20-30% меньше, поэтому расход на отопление невысокий.

электрические котлы – отопление дома, дачи, склада

Главная особенность электродных котлов «ГАЛАН»,    в отличие от ТЭНовых котлов любых производителей , как отечественных, так и импортных, состоит в  том,  что  коэффициент преобразования энергии СОР  ( Coefficient of Performance), также  называемый  тепловым коэффициентом , у электродного котла «ГАЛАН» составляет от 1,48 до 2,16 в зависимости от модели и условий эксплуатации. У ТЭНовых котлов он не превышает 0,98

• Важнейшее преимущество №1: Возможность существенно ( от 40% ) экономить на ежемесячной оплате электроэнергии за работу электроотопления в случае использования электродного котла «Галан», в отличие от затрат на отопление любым электрическим котлом другого типа.
• Важнейшее преимущество №2: Возможность меньшей мощностью отопить больший объем помещения , если Вы ограничены по вводной мощности на помещение.
• Важнейшее преимущество №3: Стоимость электрода / блока электродов ниже стоимости аналогичных по мощности ТЭНа / блока ТЭНов. С учетом же существенно более низких эксплуатационных расходов (ежемесячной платы за электричество) совокупная стоимость владения электродным котлом «Галан» значительно ниже стоимости владения любого ТЭНового котла любого производителя.

Глава государства подписал Указ, который должен стимулировать потребление в Беларуси электрической энергии. С 1 января 2019 года для нужд отопления и горячего водоснабжения она станет в 3 раза дешевле.
Как сообщила пресс-служба Министерства антимонопольного регулирования и торговли, Указ №492 «Об установлении тарифов на жилищно-коммунальные услуги для населения на 2019 год», вступает в силу с 1 января 2019 года. Часть положений указа касается увеличения тарифов на основные жилищно-коммунальные услуги для населения, а другая — снижения.

Так тарифы на электроэнергию и газ на цели пищеприготовления повышены на 21,8% и 25,6% соответственно, что обеспечивает выход и по данным услугам на 100-процентный уровень возмещения.
А вот тариф на электрическую энергию для целей отопления и горячего водоснабжения снижен в три раза, с целью стимулирования потребления электроэнергии в республике.

С 1 января 2019 года стоимость электричества для нужд отопления и горячего водоснабжения для домов, которые не подключены к центральному отоплению и газоснабжению, установлена в размере 0,0335 рубля за 1 кВт·ч. Отопительные приборы нужно будет оборудовать отдельным счетчиком.

Новое в законодательстве: использование электрической энергии для нужд отопления и горячего водоснабжения-пошаговые действия (…)

Электронный котел Галан — принцип работы и особенности функционирования

Если рядом нет газовой магистрали, и не хочется запасаться на зиму твердым топливом, можно использовать для обогрева дома электронный котел Галан — его простой принцип работы основан на ионизации теплоносителя. Поэтому отпадает необходимость в дополнительных технических узлах.

Почему подобное устройство способно работать долгие годы без ремонта? И каковы преимущества его использования? Обо всем этом подробнее.

Как работают электродные котлы?

Электродный котел Галан

Принцип работы электродного котла Галан довольно прост. Это устройство выступает сразу в двух ролях:

• В качестве нагревательного прибора.
• В роли циркуляционного насоса.

Вода нагревается в результате процесса ионизации — электричество формирует энергию тока и передает ее молекулам воды. Жидкость расщепляется на положительные и отрицательные ионы. Противоположные заряды ускоряют их и заставляют полюса меняться со скоростью 50 раз в минуту. Этот процесс сопровождается выделением большого количества тепла.

Вода разогревается моментально напрямую без использования дополнительных нагревателей.

Если подача воды по каким-то причинам прекращается, процесс останавливается сам собой, и прибор просто перестает работать. Именно поэтому риск возникновения взрывов и пожаров сведен к минимуму.

Электродные котлы Галан имеют разборную конструкцию, поэтому при необходимости можно легко заменить старый электрод на новый. Как это сделать, подробно описывает инструкция, прилагающаяся к изделию.

От чего зависит работа котла?

На эффективность работы котла Галан влияют несколько важных факторов:

• Чтобы система нормально функционировала, необходимо использовать жидкость с определенной удельной проводимостью. Для этого нужно максимально точно установить силу тока. Его показатели подробно описаны в паспорте изделия. Там же обозначена схема подключения электродного котла.
• Если подобное устройство является частью отопительной системы, его мощность должна соответствовать параметрам ее работы. Его можно подключать только к двухтрубной открытой системе, имеющий верхний разлив. При этом диаметр труб подачи и обратки должен быть не менее 32 мм, а высота стояка, подающего воду — не менее 2 метров. Расчет объема пропускной способности производится по формуле —12 литров на 1 единицу мощности котла.

Обратите внимание! Электродные котлы Галан очень требовательны к качеству теплоносителя.

• Теплоноситель в этом случае является частью электрической цепи, поэтому, если его нет в системе, она просто не работает.
• Потребление электричества напрямую зависит от температуры воды — чем она выше, тем больше света расходуется. Повышение температуры свыше 75 градусов способно привести к порче электросети. Ведь бытовые магистрали не приспособлены под такие мощности. Перепады же напряжения для подобных установок не страшны. Скачки влияют лишь на эффективность нагрева теплоносителя, которая падает вместе с понижением напряжения и поднимается тоже вместе с ним.
• При монтаже важно соблюдать существующие требования. Схема подключения предполагает наличие хорошего заземления, поэтому без навыков работы с электричеством самостоятельная установка котла невозможна.

На какие преимущества можно рассчитывать, делая выбор в пользу электродного котла?

• Во-первых, описываемое оборудование — самый доступный вариант организации отопления. Стоимость установки в разы ниже, чем у газовых и твердотопливных аналогов, при этом электронный котел выдает 98% КПД. Это позволяет экономить на расходе электроэнергии. И это не предел. Можно увеличить экономию на 60%, установив на устройство электронные терморегуляторы или электромеханическую автоматику.
• Во-вторых, очаг электродного типа — очень компактное устройство. Прибор мощностью в 6 кВт весит всего 1 кг 100 г.
• В-третьих, производить монтаж подобного оборудования можно в уже имеющиеся отопительные системы. Тем самым вы просто увеличите их мощность. Подобный вариант уместен при необходимости обогрева огромных площадей.

Котел на кухне

Но для осуществления поставленной цели необходимо предпринять определенные меры. Предварительно систему нужно тщательно промыть, установить фильтры, очищающие теплоноситель, и приложить все усилия, чтобы в электродный котел не попала грязная вода.

Обобщение по теме

Фирма Галан ориентируется только на спрос, поэтому в продаже можно найти ограниченное количество серий отопительного оборудования. Каждая модель строго рассчитана на определенную площадь, что указано в техническом паспорте изделия. Для городских квартир больше всего подходят модели из серии «Очаг». Они специально создавались для этих целей. Для отопления больших производственных площадей выпускаются модели из серии «Гейзер» и «Вулкан».

Электродные (ионные) котлы марки Галан от 2 до 50 кВт по низким ценам.

Электродные (ионные) котлы марки Галан от 2 до 50 кВт по низким ценам.

Знаете ли вы, что электродные котлы можно использовать для отопления частного дома? В последнее время проблема энергосбережения привлекает большое внимание во всем мире. Энергия постепенно дорожает, а окружающая среда загрязняется продуктами ее распада и переработки. По этой причине производители и ученые внедряют новые технологии, чтобы снизить затраты и максимизировать отдачу.Разработка электрокотла — одна из таких идей централизованной системы отопления жилых домов.

Основное преимущество электродных электрокотлов заключается в том, что они могут быть встроены в существующую систему отопления, работающую на природном газе. Принцип работы электрокотлов довольно прост: электронагревательный элемент нагревает воду (теплоноситель) и подает ее в систему отопления, где отдает тепло через радиаторы и трубы. Этот вид отопления в последнее время завоевал популярность на рынке нетрадиционных электрокотлов.В таких котлах вода играет роль как нагревательного элемента, так и теплоносителя. Эти котлы называются ионно-электродными котлами или электродными котлами. Электродные котлы работают по следующему принципу: вода в котле ионизируется, отрицательно и положительно заряженные ионы движутся к соответствующим электродам, выделяющаяся в результате этого энергия нагревает воду, являющуюся теплоносителем. Поскольку направление тока постоянно меняется, ионы не оседают на поверхности пластин.
Преимущества электродных котлов:

1. Автоматический контроль температуры.

2. Надежность.

3. Очень высокий КПД.

4. Доступность.

5. Высокое тепловыделение при относительно низкой мощности.

6. Без затрат на дополнительное оборудование, его установку и эксплуатацию.

7. Электроды сменные, их стоимость 50% от стоимости котла.

КПД таких котлов составляет порядка 98%, что является очень высоким показателем.Кроме того, электродные котлы оснащены автоматической системой регулирования и контроля температуры. Такие функции позволяют выбирать оптимальную температуру в помещении и контролировать ее в зависимости от сезона и времени суток, что приводит к значительной экономии электроэнергии. Например, вы можете установить программу снижения температуры в рабочее время, когда вас нет дома, и повышения ее вечером, когда вы вернетесь.
Также предусмотрено аварийное отключение котла: в случае протечки теплоносителя котел не горит, так как нет нагревательного змеевика, который нагревает теплоноситель.Котел просто выключится. К тому же такие котлы исключают возможность короткого замыкания. Электродные котлы
могут использоваться как дополнительная или как основная система отопления с котлом, работающим на твердом, жидком или газовом топливе. Вы можете встроить электродный котел в существующую систему отопления, а в случае необходимости просто переключить отопление между газовым и электродным котлами. Электродный котел
пригоден для использования в местах без централизованной системы газификации или в местах, не газифицированных, так как для работы котла не требуется дополнительная установка газового оборудования и расход природного газа.Помимо прочего, котел небольшой мощности может обогреть большое пространство. Например, котел мощностью 3 кВт отапливает площадь 40-50 квадратных метров, если высота потолков не превышает 2,5 м. (См. Таблицу здесь)

Недостатки:

плохая совместимость с различными типами радиаторов и труб, особенно с чугунными радиаторами, проблемы могут возникнуть из-за:

• неоднородной внутренней поверхности радиатора;

• большой объем воды (2,5 л) в радиаторе.

Дополнительные отказы могут произойти при наличии в системе стальных пластиковых труб. Оптимальный вариант — полипропиленовые, медные или железные трубы.

Второй недостаток — постоянное сохранение сопротивления воды (теплоносителя). Оно должно быть не менее 1300 Ом на см3. В любом случае этот недостаток легко исправить. Если водонепроницаемость низкая, в систему можно добавить дистиллированную воду. Если сопротивление выше требуемого, в воду можно добавить соль или бикарбонат соды.Раствор соли или бикарбоната соды эффективно проводит электричество и, таким образом, снижает сопротивление воды в вашей системе отопления.
Защитное заземление — необходимый этап при установке электродного котла. На момент установки котла отопительная система уже должна быть полностью заземлена и протестирована. Защитное заземление должно соответствовать нормам по установке электрооборудования.

Несмотря на все недостатки электродных котлов, они являются отличной заменой существующим системам отопления, которые, вполне возможно, в ближайшее время будут полностью заменены.

Стоимость электродного котла от 180 евро. Однако с учетом дополнительного оборудования (системы автоматического управления), которое может различаться по техническим характеристикам и цене, цена котла может увеличиться.

Электродные котлы системы отопления «ИОННЫЙ КОТЛ»

Электродные котлы системы отопления «ИОННЫЙ КОТЛ» — ION BOILER

Ионные котлы — экономичный котел

Ионные котлы — экономичные электрокотлы для центрального отопления Электродные котлы, системы отопления фирмы «ИОННЫЕ КОТЛЫ». Электродные котлы идеально подходят для отопления не только р …

Прочитайте больше

Ионные котлы — водонагреватель электрический

Электрический водонагреватель «ION BOILERS» Значительная экономия энергии за счет исключительно высокого КПД электродных котлов.Достигает 98%, что намного превышает существующее в …

Прочитайте больше

Экономия электроэнергии

Электрокотлы 3, 5, 6, 9, 15, 25, 36, 50кВт

КОТЛЫ ИОННЫЕ

систем отопления фирмы «ИОННЫЕ КОТЛЫ».Электродные котлы идеально подходят для отопления не только жилых, но и промышленных, складских и офисных помещений.

Процесс нагрева

Процесс нагрева теплоносителя в электрическом «Галане» происходит за счет ионизации, за счет расщепления молекул теплоносителя на положительные и отрицательные ионы, которые перемещаются соответственно на отрицательный и положительный электроды.

Основные отличия европейского котла STAFOR от котлов неевропейских производителей (GALAN, BERIL и др.)

КПД

Повышенный коэффициент преобразования энергии из электрической в ​​тепловую с КПД от 1 (100%) до 1,57 (157%), в зависимости от модели котла и режима работы. У других производителей этот параметр меньше 1.
Это означает, что при использовании котла STAFOR электрический ток выполняет большую работу и, соответственно, снижаются затраты на отопление.
Не переплачивайте за отопление! Используйте высокопроизводительные котлы STAFOR!

ЭЛЕКТРИЧЕСКАЯ БЕЗОПАСНОСТЬ

Оригинальная запатентованная конструкция котла принципиально отличается от конструкций других производителей.Это позволяет использовать принцип разделения рабочего и защитного поля («ячейка Фарадея»).
На сегодняшний день это единственный ионный (электродный) котел проточного типа, который полностью соответствует требованиям Директивы Европейского Сообщества по низковольтному оборудованию № 73/23 / EEC по электробезопасности и разрешен к продаже и использованию на территории ЕС. состояния.
Не подвергайте опасности свою жизнь и жизнь других людей. Используйте электробезопасные ионные котлы STAFOR!
Котлы других производителей могут иметь опасную утечку электрического тока на корпус котла!

КАЧЕСТВО И НАДЕЖНОСТЬ

В ионный котел STAFOR при его проектировании заложен большой запас прочности по материалам.Использование высокотехнологичных сплавов и пластиков (с жаростойкостью до 700 ° C, с повышенными диэлектрическими свойствами) обеспечивает высокое качество и надежность котла STAFOR, что делает его предпочтительным по сравнению с продукцией других производителей.
Все материалы, использованные при изготовлении котла, имеют европейские сертификаты качества.
Конструкция котла и используемые материалы исключают проявления деструктивных процессов в котле (электролиз, химические реакции и др.), Которые, к сожалению, есть у некоторых других производителей.
К таким проявлениям может привести преждевременная эрозия электродов и других элементов конструкции котла, вплоть до их полного разрушения, нестабильная работа котла, повышенная потребляемая мощность, снижение КПД.

Опыт применения ионных котлов STAFOR свидетельствует о том, что оборудование, отработанное более 5 лет, не показывает признаков эрозии электродов и других элементов конструкции котла, рабочие параметры котла стабильны.
Срок службы ионного котла STAFOR при соблюдении правил монтажа и эксплуатации составляет не менее 10 лет.

Эффективная и надежная автоматика ионных котлов STAFOR, в отличие от продукции других производителей, имеет функции защиты от перегрузки, от рассогласования фаз тока, пропадания одной фазы тока. Обеспечивает стабильную и энергоэффективную работу котла.
Тепловой карьер STATERM EKO E40, используемый для ионного котла STAFOR, обеспечивает стабильный ионный состав, стабильность электрических параметров котла и высокий КПД.

Не экономьте на качестве, используйте надежные котлы STAFOR!

Установка котла Галан — инструкция

Электроклапаны

Galan стали новинкой в ​​развитии технологии индивидуальных систем отопления.Агрегаты — это современная модификация котлов с электрическим автономным отоплением. В модели Galan классический ТЭН был заменен электродным блоком, что решило главную проблему электрокотлов — недолговечную работу ТЭНа, дало возможность управлять процессом нагрева современными автоматическими системами. Экономия электроэнергии в электродных котлах составляет более 30% по сравнению с традиционными электрическими агрегатами.

Содержание:

1. Преимущества электронного котла отопления Galan
2. Общий принцип работы моделей Galan
3. Описание моделей котлов Галан
4. Установка котла Галан
5. Котел Галан.Схема подключения

Преимущества электронного котла отопления Galan

• Общая тепловая нагрузка агрегата постоянно увеличивается с повышением температуры охлаждающей жидкости.
• Надежная и экономичная система отопления.
• Простой, сбалансированный дизайн электронных компонентов.
• Использование современных автоматических систем, мобильная настройка параметров, поддержка выбранного графика работы.
• Производство тепловой энергии с учетом отапливаемого помещения без превышения или минимизации отдаваемой энергии с помощью специальной встроенной автоматической системы.
• Использование высокого уровня автоматического регулирования возможно за счет контролируемой инерции нагрева.

• Теплоноситель, поступающий в камеру котла, сразу прогревается во всем объеме, что сокращает время подъема температуры и позволяет выйти на заданный параметр за несколько минут. Эффективность обогрева холодного помещения — главное преимущество котлов Галан.
• Плавный пуск с 50% номинальной мощности.
• Двухтрубная замкнутая система эффективнее работает на радиаторах отопления.
• Использование современных материалов для изготовления нагревательных элементов.
• Надежность при эксплуатации «до отказа».
• Электронный котел такой же мощности нагревает поток теплоносителя в 1,5 раза быстрее, чем электрический.
• Возможность автоматического поддержания минимальной температуры при длительном отсутствии людей в жилище. Этот коэффициент позволяет снизить энергопотребление до 50%.
• Не выделять канцерогенные газы или выхлопные газы с неприятным запахом.Уровень экологичности оценивается Евро III.

Общий принцип работы моделей Galan

• Принцип основан на законах физики и химии, а также на законе преобразования одной энергии в другую.
• Под действием электродов в жидкости происходит расщепление на отрицательно и положительно заряженные ионы.
• Происходит естественное движение заряженных частиц, противоположно заряженные начинают объединяться в одно целое, выделяя большое количество энергии.
• Благодаря этому начинается процесс нагрева теплоносителя.
• Описанный процесс происходит без участия третьего элемента, например TEN.
• Быстрый нагрев теплоносителя приводит к повышению давления в котле до двух атмосфер.

• Вода под давлением выталкивается в систему отопления. Аналог принципа — природные гейзеры, кофеварки и т. Д.
• Создаваемое давление воды, превышающее 25 метров, полностью обеспечивает систему циркуляцией теплоносителя по периметру труб.

Описание моделей котлов Галан

1. Модель Галан-03 очаг:

• Компактный дизайн агрегата считается самым маленьким из всех известных аналогов.
• Уникальный малый вес агрегата в 500 г в сочетании с выходной мощностью 5000 Вт позволяет отапливать помещение объемом 250 м3.
• Для наполнения и продуктивной работы системы достаточно 70 литров воды.
• Особенность запуска агрегата — низкий энергетический порог, максимум достигается после 12 А.
• Дальнейший нагрев системы приводит к увеличению удельного сопротивления, увеличению мощности до номинального значения.

2. Модель газовой колонки Галан:

• Среднего размера и силовой агрегат. Самая популярная потребительская модель.
• Компактный дизайн в сочетании с высокой мощностью 9000 Вт позволяет использовать модель для отопления частного дома общей площадью до 200 м2.
• Особенностью является возможность подключения котла Галан-гейзер к одно- или трехфазной системе электроснабжения.
• Для заполнения системы отопления потребуется 300 литров воды, что немного больше объема воды для стандартной бани.
• Масса нетто 7 кг дает возможность установить мини-котел в небольшом помещении, замаскировать его в интерьере.

3. Модель Galan-Vulcan:

• Самый мощный мини-котел в линейке бренда.
• Мощность агрегата 25 000 Вт. Это дает преимущества в использовании объекта для среднего личного подсобного хозяйства в несколько домов, для использования отопления частных пансионатов, малых производственных помещений объемом 800 м3.
• Источник питания для подключения однофазный или трехфазный.
• Объем воды для заполнения системы — 500 литров.
• Максимальное создаваемое давление до 2 атмосфер.
• Чистый агрегат 7 кг. Возможность установки в ограниченном пространстве, в узких служебных помещениях.

Установка котла Галан

1. Особенности установки котла Галан:

• Компактный дизайн, небольшая масса агрегата Galan создают оптимальные условия для удобного монтажа.

• Экономия на установке электродного котла Галан. Нет необходимости устанавливать бойлер, насос и другое дополнительное оборудование, как в случае с классическим отоплением с помощью электрокотлов.
• Используйте в качестве жидкого теплоносителя очищенную дистиллированную воду. Жидкость на зимний период не сливается из системы отопления, не замерзает при -40 ° С.
• Незаменимая теплоизоляционная обработка и защита стен от теплопотерь.

2.Необходимые меры безопасности:

• При установке электродного котла в систему агрегат необходимо заземлить.
• Все клеммы и токоведущие части агрегата защищены от попадания влаги и контакта с поверхностью котла.
• Установлен автоматический прерыватель — выключатель для отключения тока. Рекомендуемый автомат на 25 А.
• Следуйте схематическому плану подключения, рекомендованному в листе технических данных для конкретной модели Galan.

• Обязательное требование — соблюдать соединение фаза — ноль — земля.
• Перед запуском котла проверьте затяжку резьбовых и надежных соединений.
• Исключить возможность попадания воды на открытые части и корпус ионного котла.
• К управлению и эксплуатации электронных клапанов Galan допускаются люди старше 18 лет, знакомые с ТБ и имеющие опыт работы с данным типом оборудования.
• Обязательным требованием нормальной работы является наличие расширяющейся батареи.
• Если в системе отопления образовался лед, отключите котел от системы и проведите разморозку.

3. Подготовительный этап:

• Монтаж системы отопления. При сборке выполняется главное условие — соблюдение чистоты трубопровода, исключение попадания в полость металлического стержня посторонних веществ.
• Требуется фильтр грубой очистки.
• По окончании редактирования система тщательно промывается ингибитором Галана.

4. Установка котла Galan:

• Установка котла в систему осуществляется в вертикальном положении, при этом защитный колпак находится внизу.
• Запрещается использовать чугунные радиаторы. Процесс электролиза приводит чугун в некондиционное состояние. Во время электролиза ионы, образующие химическую решетку железа, химически реагируют с ионами хладагента. В результате в металле образуются раковины, начинается прогрессирующая коррозия.Современные металлические сплавы обладают высокой стойкостью к растворам электролитов.
• Котел обязательно крепится к одной из стен помещения. Способ подключения к системе отопления не имеет решающего значения.
• Запорный вентиль не установлен между выпускным отверстием и расширительным баком.
• Произведено профессиональное заземление системы отопления. Выбирается провод сечением 2,5 м, обеспечивающий показатель сопротивления 0,1 Ом.
• Подключение котла к электросети осуществляется только электриками, имеющими разрешение на работу с электрооборудованием до 1 кВт.
• Все работы по электромонтажу производятся многопроволочными необлученными медными проводами. Сечение провода подбирается согласно соответствующей токовой нагрузке.
• Концы соединительного провода осторожно снимите с оксидной пленки и изоляционного материала.

Котел Галан. Схема подключения

Для подключения агрегата Galan используется несколько схем:

1. Принципиальная схема. Производится в следующем порядке:

• Мини-завод станции Галан.
• Блок радиаторного отопления с запорным вентилем.
• Реле температуры с датчиком и индикацией показаний.
• Расширительный бак.
• Клапан для слива.
• Закрыть клапан.
• Циркуляционный насос с фильтрующим элементом.

2. Параллельное соединение. Выпускается по следующей схеме:

• Агрегат на жидком твердом топливе или газе.
• Радиатор отопления с запорным вентилем.
• Реле контроля температуры с датчиком.
• Расширительный бак.
• Клапан для слива.
• Закрыть клапан.
• Фильтр грубой очистки.
• Циркуляционный насос.
• Выбрана модель котла Галан.

3. Рекомендуемый порядок подключения:

• Защитное устройство от 25 А.
• Магнитный пускатель от 25 А.
• Вход / выход датчиков температуры.
• Катушка магнитного пускателя.
• Контакты теплового реле.
• Индикатор питания / амперметр.
• Котел — это Галан.

4. Правило размещения датчиков:

Подключение электродного котла Галан осуществляется по описанным схемам. Необходимо соблюдать правильное расположение датчиков:

• Датчик температуры на входе. Устанавливается на патрубке отвода последней секции радиатора.
• Датчик для измерения параметра температуры на выходе всегда устанавливается на трубопроводе, выходящем из котла.
• Подключение обоих датчиков осуществляется медным многожильным проводом. Сечение провода от 0,5 до 1 мм2.
• Автомат 25А необходим для защиты от перегрузок в сети, он используется как обычный выключатель / выключатель.
• Нормальное рабочее положение кнопки выключения / включения теплового реле утоплено. Кнопка расположена на корпусе магнитного пускателя. Срабатывание кнопки сигнализирует о неисправности в электросети. После устранения неисправности термореле активируется нажатием кнопки.

5. Установка параметра рабочей температуры:

• Температура охлаждающей жидкости на выходе устанавливается в пределах 70-75 ° С.
• Входная температура рассчитывается на основе множества факторов: объема системы отопления, температуры окружающей атмосферы или воздушного пространства внутри помещения, объема отапливаемого помещения, состояния и показателя теплоизоляции помещения. комната. Рекомендуемое значение входящего потока от 40 до 45 С.
• Включено защитное устройство. Правильное подключение приведет к быстрому нагреву системы отопления, о чем свидетельствует амперметр. Показание текущего параметра будет не ниже 23 А.
• Работа котла в штатном режиме автоматическая. Достижение предела температуры приведет к отключению котла Галан. Понижение температуры охлаждающей жидкости — к срабатыванию автоматического переключения.
• Вход датчика фиксирует заданный температурный параметр в секциях радиатора.Увеличение показателя провоцирует отключение котла. Уменьшение параметра вызывает его включение.

6. Выбор охлаждающей жидкости для моделей Galan:

• Подбор жидкости для теплоносителя электродных котлов осуществляется с особой тщательностью. Состав и качество воды зависят от срока службы и производительности агрегата.
• Необходимо, чтобы вода соответствовала качеству питьевой воды.
• В качестве альтернативы можно использовать кипяченую воду с добавлением ингибитора галана.
• Удельное сопротивление теплоносителя при + 15 С не менее 1300 Ом / см. Измерение производится специальным прибором — кондуктометром.
• Лучший теплоноситель — это специальная жидкость, разработанная для использования в котлах Галан.

Рабочая жидкость «галан» для электродных котлов

(57) Реферат:

Использование: системы отопления, в основном системы отопления. Сущность изобретения: рабочая жидкость используется для электродных котлов, содержащих питьевую воду с добавкой,% об.: пропиловый спирт 20-23; триэтиленгликоль 7-9; формалин 3-6; жидкое стекло 0,008-0,015. Изобретение представляет собой рабочую жидкость для электродных котлов, используемых в качестве источников тепла в системах циркуляционного отопления. Известные рабочие жидкости для электродных котлов, которые обычно представляют собой водопроводную воду с различными органическими и неорганическими загрязнителями природного происхождения или образующиеся в результате обработки сырой воды. рабочая жидкость не подходит для систем циркуляционных нагревательных электродных котлов в связи с тем, что проводимость воды, в значительной степени зависящая от качественного и количественного состава примесей, колеблется в очень широких пределах.Это обстоятельство вынуждает усложнять и удорожать конструкцию электродных котлов, предусматривающую настройку котлов на удельную проводимость воды. Кроме того, в ВА предназначены для слива воды при температурах, близких к 0 ^o ° C, что приводит к еще большему удорожанию системы и снижению надежности ее работы. Наконец, системы циркуляции воды имеют склонность к заражению, всем, например, засорению водорослями и т. Д. Эти недостатки устранены в изобретении за счет того, что рабочая жидкость помимо 61,88 69,99 об.Питьевая вода дополнительно содержит о. Пропиловый спирт 20-23%
Триэтиленгликоль 7-9%
Формалин 3-6%
Стекло жидкое 0,008-0,015%
Ниже приводится пример состава рабочей жидкости «ГАЛАН». качество используемых ингредиентов питьевая вода
соответствует требованиям ГОСТ 2-874-82;
пропиловый спирт CH ₃ CH ₂ CH ₂ OH по ТУ 6-09-4344-70;
триэтиленгликоль H (-OCH ₂ CH ₂ -) OH по ТУ 6-09-1981-72;
водный раствор формалина (37-40 об.) формальдегид CH ₂ O, содержащий примерно 6-15. метанол CH ₃ OH;
жидкое стекло водный раствор силикатов щелочных металлов (кремнеземный клей). Эти ингредиенты в вышеуказанных количествах смешиваются, и процесс смешивания прост, потому что все эти вещества растворимы в воде. Полученная рабочая жидкость не замерзает при контроле температуры рабочей жидкости оптимален для циркуляции отопительных систем с электродным котлом с сопротивлением 5000-15000 Ом · м. Испытания рабочей жидкости на месте показали, что она остается в работе физически и химически стабильной и не содержит водорослей, грибков и прочего.Рабочая жидкость для электродных котлов, содержащая питьевую воду, отличающаяся тем, что дополнительно содержит пропиловый спирт 20 23 об. триэтиленгликоль 7 9 об. формалин 3 6 об. жидкое стекло 0,008 0,015 об.

Котлы «Галан»: вонгороро. Котлы «Галан»: nokurondedzerwa, электромонтаж dhayagiramu

Pari zvino pane vazhinji Vagadziri kudziyisa michina. котлы Самые вари якаисва незвокурара, мукуведзера, асати кугадзва кудива кувана звакаванда мвумо. Аси панели дзимве mhinduro кути хусава йосе нзира звакаванда.Zvichaita nezvekufirwa yemagetsi kudziyisa. Ngatitarisei anobatsira dzinovaka. Котлы «Галан» — ндизво тичатаура муняя ино.

Справочная информация Описание

Nhasi, boka unobereka marudzi maviri kudziyisa michina: ТЭНовые уйе электродные котлы. Последние мукуру кудива. Изви имхака йокути хауфанири кувана тендеро акакодзера незвиремера, уе кути, муна цика, установка Иноведзера муитиро дзимве нгува.

Sezvineiwo zvakakwana ndiye chirongwa kudziyisa zvakadaro mano.Хладагент musimboti ndiyo ionization yacho. Звакаратидза кути ионы айо ракакамурва аканака уе кунака, укуво, иво кунэ зваканака уе кунака электроды. Ионные колебания kutungamirira ndechokuti simba asunungurwa uye kupisa kutapurirana Urume ndiko kushata.

ионизация Камури ири звидуку, иро кунобацираво памусоро мверо кудзииса. Zvisinei, kwete nguva dzose chisarudzo pakati vatengi anogamuchira inonzwisisika dzinovaka. Котлы «Галан» мунху хадзиси дзечоквади. Izvi imhaka yokuti vanoda kutenga akawanda mwoyo mudzimai vagadziri.Аси кана укатарира куняцотевера, учаона кути камбани ине мукуру Рейтинг звакаквана. Звичиратидза кути мунху акадзикама унху. Uye ikozvino handei mberi uye wofunga huru.

Особенности многозвёздной кугадзвы «Галан»

Звинокоша кучеречедза кути установка куногона куитва вручную. Изви звичаита квете чете купонеса паси наро, аси кути ваване рузиво звинокоша. Sezvataurwa pamusoro apa, установка haasi kunzwisisa, asi zvinoda zivo inokosha электрика.

Такатодзидза вакасарудза кути кувана мвумо хааси звакафанира Звисиней, ванофанира кугадзира паси кубатана, аноэндерана ГОСТ.Изви имхака ндечокути бхайра «Галан» кубатана Зано изво звинофанира кусанганисира паси, дзинофамбисва небока сетевое напряжение памусоро 220/380 В. некути муруме анэ нокурохва симба акадаро вачаодзва куурайиса. Mukuwedzera Zvinokurudzirwa kuti pasi uye ichidzikira.

Рога, установка muitiro haasi akasiyana zvikuru kubva pakagadzwa nezvimwewo kudziyisa. Марк чинху кути звакаома кути купфека кваво термостат. калибровка kwayo kunofanira kuitwa unyanzvi. Кана укатенга «Гала» (бхайра анэ кувапо Переключатель экунзе кузвидзора), зваканака куронзеса, установка неньянзви.Izvi imhaka yokuti kana controller iri откалиброван nepasipo mumba achava kana kupisa kana kutonhora.

Hatifaniri kukanganwa kuti «Galan» bhaira kubatana dhayagiramu unoratidzwa pazasi (mu mufananidzo), kushanda bedzi pamusoro mvura kana antifreeze. Nokuda kushandisa nezvimwewo nokukurumidza haangashaikwi, uye chiitiko haringavi vimbiso. Uye ikozvino tarira mashoma zvinonakidza nguva.

mutengi wongororo

Hazvina chokwadi kuti bata yakadaro nguva inokosha, sezvo kwaiita yemagetsi котлы vatengi.Важинджи ваношандиса звиногутсва наво. Vazhinji nyora pamusoro upfumi chaihwo. Мукуведзера, немамбуре ангавана якаванда Вонгороро, изво чокуита баса. Mukuwedzera nokukurumidza Доставка ushamwari vanofara vashandi. Аси ичи ндичо звосе мафаро чете кутанга. Wongororo Vakawanda upfumi chaihwo, котлы pamwe «Galan» vatongi «giza», «Home» uye vamwe. Ванокваниса кузадзиса кучикоша звинодерза magetsi mari. Wakakwanisa mudziyo inokwana 15 кВт кути vakuchidzire imba nhurikidzwa mbiri. Bvumiranai, ichi ndicho chinetso Somuenzaniso, nokuti anamapako, apo pasina mukana kuunza gasi mutsetse.

Uye gasi hakusi nguva dzose kunobatsira kuona pakanyorwa электрод michina «GALA» kambani. Бхайра анэ рефу кудзийиша унодива. Vanhu vazhinji kunyora uye kuti nguva dzose musoro kubatanidza электрод bhaira sezvo negadziriro yeparutivi. Кана пайне матамбудзико памвечете гаси, звиногона кува хуру кунобва куписа. Звисиней, панэ дзимве вонгороро.

Котлы «Галан» звикуру неханья напряжения мадонхве, сака учайта куда выпрямитель анэ симба кана вокуведзера дженарета, изво звакаитика блэкауты ачацигира нокусанда бхайра.ванозвишандиса Вакаванда терерай ий, сэзво звири звикуру кукуша.

Электронный бхайра «Галан»: Особенности

Сезватаона какаванда мунгува ино, инсталляция хауди мвумо йокути, инова хуру чепфунгва камбани мидзиё, «Галан». Zvinofanira tiswedere mufunge kuti chokwadi chokuti bhaira kwakadai, kana iri «Vulcan» kana «pachoto», harisi chete mhando hita, asi riparadzirwe pombi. Нокути рокушандиса, ичи чинху чинокоша немари. Электрод кудзииса мидзиё звикуру звакарурама уйе аношанда отоматики нзира.Мощность kunwa achavaponesa hworudzii coolant tembiricha iwe kuisa. Mukuwedzera, midziyo vakazvimiririra kujairana zvinodiwa rudzi. Somuenzaniso, vakawanda котлы различные kushanda siku nesikati, asi maawa anenge 14 zvemadhenari standby nguva. Кана звири нёре, кути мудзиё уне Switch иё отора тембирича дзеденга уйе анотума найо кудзора маатому акафанана. Кана аносия куне мумве муганху, кути бхайра инотанга.

Уэзвэ, нокути мамве мурипо уногона кувана окунзе кузвидзора, кана ачида. Сака уногона кучинджа мукамури тембирича пангува чиите кутендерера, ийо ичанге иине вики, мазува уе кунянге маава.Кана учида мае-бхайра «Галан» манхеру кушанда пангува акадередза окуита, звинокванисика кути куиса «вакаченджера» мичина пасина звинецо. изви звосе звиноита котлов кубва мугадзири ичи язво нензира якасияна.

Duku uye Kudeuka

«CheAtari-03» рири ваиона вакасияна кудзииса мидзиё мугадзири кубва незаво. Вес извозво уногона сокути мусоро — магираму мазана машану. Asi pasinei neizvi, chikwata ane goho 3 KW, izvo zvakakwana kuti vakuchidzire makumi manomwe литров охлаждающей жидкости, кан мукамури 25 мативи мамита.Удельное сопротивление anotanga kuwedzera pamwe kuwedzera kudziya svikiro, pamwe nguva, электрод bhaira «Galan» «cheAtari» unobereka simba rayo kunonyanyisa. A mwedzi kuramba kushandiswa michina iyi anodya 500 кВт.

Камбани Паризвино вавири квакаквана ватенги ваке: «Стандарт» и «Люкс». Ichangobva Kuwedzera chaiko bhaira uye kudzorwa chikwata zvinosanganisira okunze kudzora purogiramu vhiki-inodzorwa.

Кусвикира муенсанисо симба купфуура «Гала» ари кудзииса мичина, звири «Вулкан-25.»мичина квакадаро ракакодзера квете чете нокуда кусандисва ари муфурати имба кана, асиво чидуку бхайра. Кусияна япфуура шандуро, ийо явосэ сэзвавакатарирва напряжение ири 380 В, сака учаява кувариджэдзэдзэдзано йога» бахавиадзэдзэдзэдзэ-йога «галлэдэ кузэдзана йога симба. anogona kudziyisa kamuri rimwe 850 кубических метров uye pamwedzi mutengo muna 3000 кВт Охлаждающая жидкость Vhoriyamu kuti bhaira wakadaro regai asingasviki 150 литров uye hapana anopfuura 300 литров

Зваканакира некуипира котлов «Галан»

Мы симбиса кути Утенге кудзииса мичина кунокоша чете пашуре мазита зваяканакира незваякаипира звакадаро мано ракаквана.Звакананга, «Галан» памусоро чекамбани звигадзирва, чинху чокутанга кучеречедза чинокоша симба немари. Электрод чоквади чокути мидзиё унокубвумира куиса шома тембирича мунгува кусавапо ванху мумба. Izvi anogadziriswa matambudziko maviri: kutanga, anoponesa simba, uye chepiri kuti dzimba vachitsigirwa inowanzotorwa tembiricha. Ванотарисира кути вабудирире изви ачибатсирва памадхигирии, айо рири неймве кумира мумба. Nguva nenguva kubvisa Переключить параметры уе онгорора рузиво. Chimwe chinokosha — hazvina zvakafanira hwokugadza chimbini uye vawanire huni, sezvinowanzoita pamwe marasha.Пакати пезвимве звинху, кубатана звири бхайра «Галан» аногона куитва пасина кутора чикаму ваначиремба, уйе кунянге мудзиё квакадаро хакуити -ведзера цвина уе гурува.

Кана zvainovhiringidzawo, ipapo, Chokwadi, uye ivo zviripo. The chikuru chinetso ndechokuti midziyo zvikuru nehanya Voltage inodonha, kunyanya kune simba RINOFAMBIRA kuti anogona kukuvadza zvose kudzivirirwa uye akazadza michina. dambudziko iri kugadziriswa kugadzwa стабилизатор.

Chimwe chinetso ndechokuti dzimwe mhando vanoda yepamusoro охлаждающая жидкость.Антифриз «Изви звиногона квакадонхера мвура кана». Звино нгатитореи ваняцуна иёё кодзеро йокугадза котлов изви.

Nokuti kuisa zvizere

Nhasi, pane mhando ina kwokubatana kuti uchipinda kushandiswa:

• дзакафанана;
• муреза;
• подпольный кудзииса;
• модульный.

Kupfuura mukurumbira uye mwero yakafanana papi. Нгатитарисеи сей кубатанидза бхайра нензира якадаро.

Данхо рокутанга кузива звакакодзера нзвимбо.Звадаро, батанидза музинга ачишандиса хуру блок, изво звакакодзера кути куговерва мвура кана антифриз кути радиаторы. Пакупедзисира, панель чинокоша Краны кути аногона кучиня уванду охлаждающая жидкость иноерера.

Она кутендерера ари бхайра кути «Галан» черо муэнзанисо куносанганисира кугадзва хуронгва ропа звакавандиса мхепо кубва хоронгва. Izvi zvichabatsira kuti kuchengeta midziyo mumamiriro ezvinhu akanaka uye kubvisa ayo rokusamhanyira kukundikana. Пангува йокупедзисира Данхо бхайра звакабатана пемамбуре.

Унода кубатанидза бхайра паши кудзииса хоронгва? Цока пазаси. Batanidza mudziyo kuti kupedza mhepo ushamwari paburiro. Датчики Aenderane кути аккутеерере тембирича уе куманикидзва. Zvadaro, munyika niche, vakapisa controller uye kubatanidza mudziyo kune zvakarukwa. Yeuka kuti unofanira kuita installation chete kana uine ruzivo mumabasa zvakafanana, mune zvimwe zviitiko zviri nani kuita nyanzvi, nekuti iwe uri kubata magetsi. Kutadza kutevedza dzinokosha kuchengeteka mitemo angaita kukuvara uye kunyange rufu nokuda yemagetsi kuvhunduka.

Звишома памутенго мидзиё

Sezvataurwa pamusoro apa, pane siyana kudziyisa котлы «Галан». Nhasi boka akatengesa vamapoka muenzaniso series, «cheAtari», «giza» uye «Volcano» pamwe vanokwanisa 3, 5, 9, 15 uye 25 кВт.

Малый квемавара звокушамбадзира вари акакодзера макамури ане нзвимбо дики, уе Обогреватели симба купфуура аногона кудзийиса дзезвимве макуру. Мутенго везвиквата дзиносияна-шияна звичиендерана куняцошанда яво. Электрод womuenzaniso achava arasikirwe kushoma matatu nehafu zviuru рубли, uye kufadza — ari zviuru gumi.Грибок незвокути панели звакасияна конфигурации. Somuenzaniso, pangoro chete dzakapa bhaira uye zvokushandisa, mune zvakawanda ine dzinodhura uye pane kuchiri kudzora ekunze.

Cherechedzai inofanira kubhadharwa chokuti nhasi, panyaya kubiridzira. Нокуда квечиконзеро ичи, ванофанира куняцунгорора тариса кунака чигадзирва. Панзира, куведзера куне акаквана хвокугадзира эзвинху мудзиё ири зваказара кути анофанира кува пасипоти яке. Кана камбани ине резинеси уйе ньяя дзиновака, изво звинокоша, уногона звакаченгтека кугадзира кутенгва.Pakupedzisira, musakanganwa kutaridzwa zvechadenga bhaira kudzoka nzira, kana ari muduku kana chakaremara. Uye regai zvakare akaedzwa rakadzika mutengo. Кутенга епакутанга чете емагеци котлы мучидзииса «Галан». Обзоры пакати варидзи мичина якадаро ачакуудзай апо куцвака унху чигадзирва.

A inokosha zvikuru

Pasinei nokuti bhaira pacharo zviduku saizi, inofanira kuiswa zvakanaka. Ива вакагадзирира купа нише уйе звинопа вакасунунгука кувана пемамбуре. Usakanganwa kuti midziyo iri dzinofambiswa ne-danho matatu Network.Sezvataurwa pamusoro apa, sezvo coolant angashandiswa antifreeze kana kunwa mvura. Дзакананга немишонга немвура инофанира кува асингасвики матату уйе анопфуура зввиуру звивири матату ом / масендимита ари куноньяниса тембирича рворвендо 150. Сезвинейво, мутакури унху иногидзона кунацона. Сака, иве ачатамбанудза упенйу бхайра. Ита извозво зваканака нёре. Zvinokwanisika yokugadza Sefa inosuka zvemaziso tsvina izvo zviri zvinodiwa kugomo iri Mapaipi. А чинокоша уванду нерастворимый yeimwe achaiswa ndikanonoka, изво звинобацира куканганиса мукурумари ячо мичина.

Над котлами ваканга муняя звакадзама, «Галан». Оборудование звинху звакасияна maererano muenzaniso. Аси кажинджи кутаура, кути звакафанана мано аногона кудзийиса камури кукура 75 кусвика 550 куб. Panyaya iyi, simba zvichisiyana 3 kusvika 25 KW. Аси звакадини ими кунзе кунобва чете памусоро кумбогадзирва кути мудзи мумба. Vamwe vanoshandisa vanoti pamusoro pakuponesa 45% tichienzanisa gasi midziyo yemagetsi. Ава аношамиса нхамба, аси ичи хазвибвири куита звосе. Аси пано кудередза мари нокутенга 5-20% паси симба неймве, чинху чикуру — куурая зваканака йокугадза уе калибровка звемагеци мичина.

mhedziso

Sezvaunogona kuona, zvakakosha kuverenga wongororo. Котлы «Галан», пасина мубвунзо, зваканакисиса кудзииса квемичина. Kubva kurutivi chero iwe tarisa, kwese anenge mumwe zvinobatsira — duku saizi, simba nemari uye zvakanaka naro. izvi unhu vose kuri mumashoko kudziyisa zvokushandisa, izvo zvakagadzirwa mudzimba makambani.

Takurukura zvose zvikuru inowanzobvunzwa uye kuti zvikuru musoro mhedziso kuti kana zvakanaka sezvo elektromagistrali anogona hwokugadza bhaira.Чоквади, квакадаро кугадзириса хакушанде кана учигара мунзвимбо умо важинджи муторо памусоро помумбуре кана напряжение звасвика чинзвимбо 220 В. В ийи, ийо стабилизатор аногона кубацира. Sezvineiwo, yakanakisisa yokupedza serimwe rinogona kutsiva kupisa kunobva kuna bhaira «Galan» «Muzinda-3». Обзоры памусоро варидзи аноратидза кути мунгува дзакаома ичава кубацира чаизво. Кунянге мукуру-симба хита хаангатендери куцива здесь трехкиловаттный «пакото».

Изви анопедзиса няя электродные котлы кубва мугадзири ичи.Оборудование iri mhando dzose gore anova uye akakurumbira zvikuru, kunyanya kunyika dzimba uye anamapako, apo pasina gasi mitsetse. Kunyanya kuti pane mukana kubatanidza электродные котлы nemumwe uye kuumba bhaira wakakwana.

Электродный котел

— что это такое и как установить своими руками. Стр. 1

Отечественные котлы пополнились новыми моделями — электродными котлами Галан, отличающимися очевидным достоинством. В отличие от других отопительных приборов, для электродного котла не нужно согласовывать настройку по действующим «правилам».Какая модель у нового котла и какие существуют условия для его автографического подключения?

Котлы Галан, принципы работы, характеристики и конструкция
Электродный отопительный котел представляет собой конструкцию водонагревателей, укомплектованную материалами европейского производителя. Помните, что эта нержавеющая сталь марки AISI 316L и нихром с высокой нагрузочной способностью выдерживают длительный рабочий цикл.

Принцип работы электродного котла Галан заключается в пропускании электрического тока (электролиз) через специальный незамерзающий теплоноситель.

Электролиз и перенос электродов в нагретое состояние осуществляется при постоянном токе. Компактная конструкция тепловых узлов отличается небольшими габаритами и массой котельной в сборе. Охлаждающая жидкость подогрева электродной системы — антифриз.

Технические характеристики
электродных котлов Основные технические характеристики электродного котла — мощность.

В ассортименте котлов электродные подовые представлены моделями Гейзер и Вулкан.

Самый маленький котел серии «Фокус», имеющий небольшую потребляемую мощность (от 2 до 6 кВт), предназначен для обогрева площади 120, 230 и 280 кубометров

Например, электродный котел Галан Под 3 имеет следующие характеристики:

Габаритные размеры: длина 275 мм, 35 ​​мм, вес устройства не более 1 кг
. 3 кВт позволяет отапливать помещение площадью 120 м3.
Модели Гейзер средней производительности имеют увеличенную мощность — 9 и 15 кВт с возможностью обогрева помещения, а также площадь 340 550 м3.Габаритные размеры составляют 360 и 410 мм, 130 мм, вес 5 кг.

Самыми мощными являются модели VOLCANO мощностью 25, 36 и 50 кВт, рассчитанные на обогрев помещений объемом от 830 до 1650 м3.

КПД котла с линейным электродом может достигать 96-98%. По сравнению с традиционными змеевиками, КПД электродного котла достигает 50% за счет прямого метода нагрева теплоносителя.

Первое, что бросается в глаза при взгляде на электродные котлы, — это необычный дизайн.Вместо этого окружите котел и пузатую длинную цилиндрическую конструкцию двумя фланцами с резьбой, обозначенными стрелками разного цвета (синим и входящим выходящим красным). Металлический кожух котла может иметь диаметр от 40 до 100 мм, длину 310 — 350 мм. Конструкция электродных котлов

В процессе электролиза и при нагреве теплоноситель в котле повышается до внутреннего давления 2атм. Нагретая вода нагнетается вверх, обеспечивая работу циркуляционного насоса.Кроме того, электродные котлы Gala отличаются наличием отопительного прибора с простой системой автоматического управления.

Особого внимания заслуживают многофункциональные блоки управления, рассчитанные на определенный алгоритм работы электронагревателей. Монтаж и сборку электродного котла без определенных знаний было бы сложно произвести своими силами.

Процесс монтажа сводится к установке непосредственно котла Галан, навесного оборудования, трубопроводов, проводки и электронного впрыска для системы отопления.

Комплект поставки
В комплект электродного котла от производителя входят:

электродный узел

мощностью 3-50 кВт Блок питания
в том числе автоматический выключатель, контактор и модульный цифровой термостат водяной
Цифровой термостат для воздушного блока «климат-контроль» ».
Навесное оборудование (расширительный бак и насос) в комплект не входит, поэтому их параметры предварительно рассчитаны, а оборудование приобретается отдельно.

Требования к системе отопления
Для обеспечения нормальной работы Для системы отопления необходимо соблюдать ряд требований:

Расчетная система отопления должна быть закрытого типа двухтрубного типа с диафрагменным расширительным баком (данные по объему 1/10 л)
котел устанавливается вертикально, не превышая отметку
радиаторы при обвязке котла рекомендуется соблюдение соотношения диаметров котельного агрегата (Ø 32), стояка Ø32 (1 «/ 1/4), магистрали (Ø 25), выводов на радиатор (Ø 20).

Для подключения к системе отопления, рекомендованной чугунными, алюминиевыми и биметаллическими типами радиаторов, а также регистров системы с соблюдением нормативов охлаждающей жидкости и мощности двигателя.

Котел с обвязочным электродом
Котел с обвязочным электродом с учетом следующих компонентов системы отопления:

Расширительный бак Циркуляционный насос

группа безопасности обратные клапаны и сетчатый фильтр

Заливной клапан охлаждающей жидкости Кран сливной системы
кран.

Перед монтажом и установкой электродного котла Галан необходимо произвести расчеты компонентов системы отопления. Мощность котла рассчитывается в зависимости от площади пола и высоты потолка, а также материала стен дома или квартиры. Затем определите место будущей установки котла и разработайте схему и выделенные дороги, тип радиаторов.

Если вы планируете установить котел в существующую систему отопления (в большинстве случаев), расчет может ограничиться правильной обвязкой и подключением силового агрегата и термостата.

Производим монтаж котла Галан
Для монтажа котла Галан используем пластиковые трубы. В горизонтальной разводке необходимо создать уклон в 3 градуса. Высота размещения вертикального стояка должна быть не менее 2 м над котлом. Электродный котел требует заземления с сопротивлением заземления 4 Ом.

После монтажа котла произвести размещение расширительного бака и циркуляционного насоса. Запорная арматура в трубопроводе устанавливается после обратки и расширительного бака.Ворота установлены до и после радиаторной группы.

Здесь показан способ монтажа котла и навесного штатного оборудования.

Схемы подключения котла
Существует несколько схем подключения котла: базовая стандартная, параллельное подключение и подключение к системе теплого пола на номинальное напряжение 220 и 380 и многие другие не менее интересные схемы

.

Самыми простыми схемами подключения считаются однофазный электродный трехфазный котел с электродным котлом с управляющей электроникой, циркуляционным насосом и фильтром.Но какую бы схему вы не выбрали для воплощения в жизнь, необходимо предусмотреть монтажную площадку.

Например, для электродного котла Галан центр 3 с номиналом потребляемой мощности 3 кВт, согласно принципиальной электросхеме, необходимо напряжение с частотой 50 Гц и максимальный ток на каждую фазу котел 13,7 А и пусковой ток 5 А.

Это подключение осуществляется токопроводящим медным проводом сечением 4 мм2 и к системе отопления через переключатель сцепления 32 мм.

Однако электродный котел был обычным котлом, если в системе отопления не было органов управления с измерительным блоком и регулировкой рабочих параметров КРОС.

Электронное управление котлом
Электронный блок управления оснащен сенсорным блоком, интерфейсным кабелем и штекером для подключения к стандартному интерфейсу RS232. Схематично электронный регулятор котла (CROS) состоит из контроллера, регулятора мощности котла, электронного переключателя управления циркуляционным насосом.
