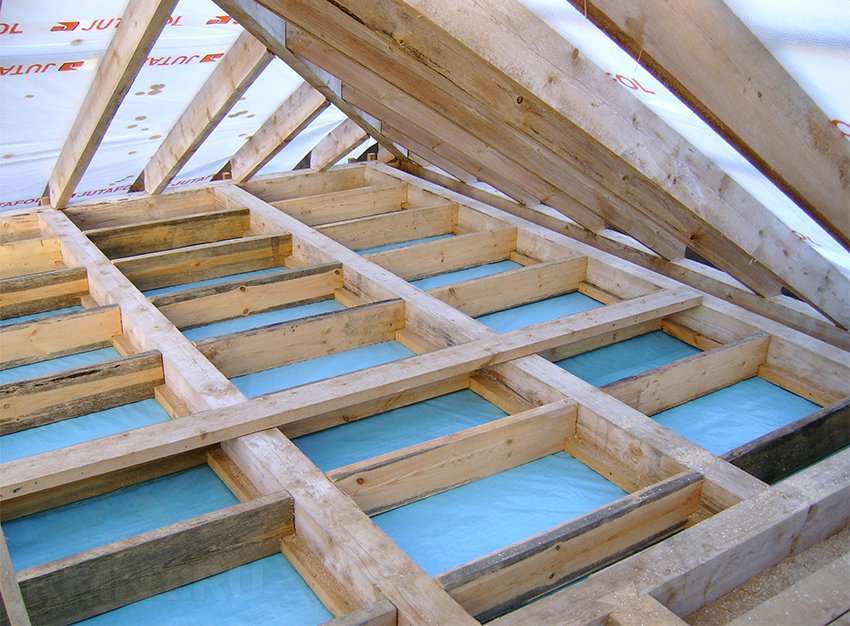

Крепление к стене деревянных балок перекрытия. Чердачное перекрытие по деревянным балкам: обзор лучших конструкций и советы по выбору балок

При строительстве крыши всегда особое внимание уделяется конструкции чердака. Ведь важно, чтобы его перекрытие было сделано технологически правильно, не оказывало излишнего давления на стены и было способно вынести нагрузку от хранящихся под крышей вещей и порой целого набора мебели.

Поэтому в этой статье мы подробно с вами разберемся, как правильно должно быть устроено чердачное перекрытие по деревянным балкам: особенности его монтажа, расчета нагрузок и крепления. А в помощь вам будут наши подробные иллюстрации.

Для начала предлагаем вам посмотреть небольшой

Перекрытие – это горизонтальные силовые конструкции, которые разделяют жилой этаж от чердачного помещения, и воспринимает на себя при этом нагрузки от веса всего, что находится под крышей.

Само по себе перекрытие – это необходимый элемент жесткости, который также обеспечивает устойчивость всему строению. Среди всех других мы сегодня выделим чердачное перекрытие, а именно – его конкретный вид. Заметим, что общие правила относится ко всем видам, но некоторые технические особенности в обустройстве чердачного перекрытия по балкам все же есть.

Первая из них – это жесткость и прочность. Т.е. перекрытие должно быть:

Способным выдержать расчетные нагрузки и при этом не прогнуться, не разрушится. Например, допустимая величина прогиба – всего 1 на 250 от длины пролета.
Во-вторых, чердачное перекрытие не должно быть хлипким, и ни в коем случае не должно колебаться при перемещении предметов на нем или движение людей.
И, наконец, шумоизолированным, чтобы избежать неприятных скрипов, когда кто-нибудь поднимется на чердак.

В частном строительстве преимущественно используется два вида перекрытий: деревянные и железобетонные. Первые выстраиваются по прочным деревянным балкам, а вторые – по балкам, плитам и в монолитном варианте. Также сами балки могут быть стальными, если приходится перекрывать достаточно большие пролеты. Но именно в частном домостроительстве на выбор материала перекрытия влияет чаще всего как раз экономический фактор.

Стоимость устройства перекрытий обычно составляет до 20% сметы всего строительства дома, а трудозатраты – целых 25%. Поэтому достаточно популярно все-таки возведение деревянного перекрытия чердака – все благодаря его высоким эксплуатационным характеристикам и хорошей шумоизоляции.

И еще один важный момент: при изготовлении деревянных чердачных перекрытий вам не понадобится тяжелая грузоподъемная техника, особенно бетононасос.

Крепление балок перекрытия к армопоясу. Деревянное перекрытие дома из газобетона

Деревянное перекрытие является наиболее экономичным видом из всех типов перекрытий и отличается простотой монтажа. Деревянное перекрытие дома из газобетона устраивается по деревянным балкам и бывают межэтажные,,.

Межэтажное перекрытие

Составляющие межэтажного перекрытия : деревянные балки, межбалочный заполнитель (теплоизоляция), пароизоляция, пол, подшивка и слой отделки потолка. В качестве балок используют деревянный брус или бревна. Длинна пролета балок перекрытия не должна превышать 6-ти метров, прогиб -1/300 общей длины перекрытия, межосевое балочное расстояние должно быть в пределах 0,6 м. -1,0м. Размер сечения балок зависит от величины пролета и типа самой балки.

Деревянные балки необходимо укладывать перпендикулярно длинной стороне дома. Расстояние между балками зависит от ширины пролета и от нагрузки на еденицу площади и составляет 60, 80, 100 или 120 сантиметров. Чем меньший пролет, тем больший можно делать шаг.

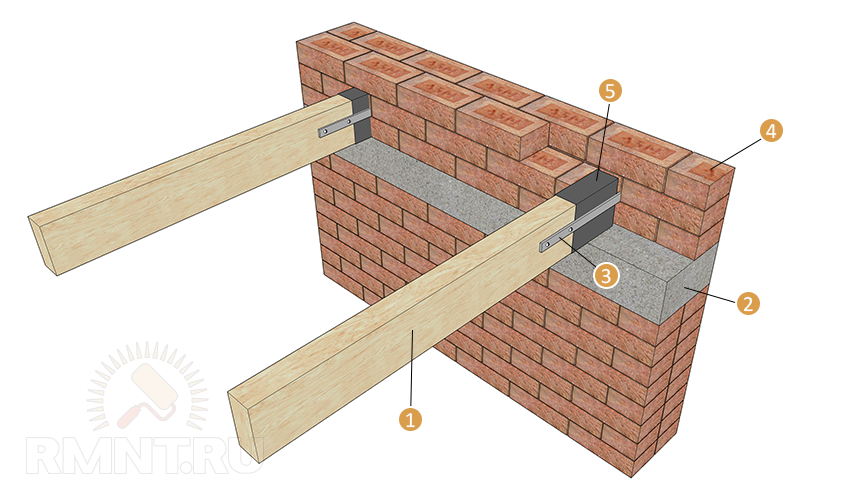

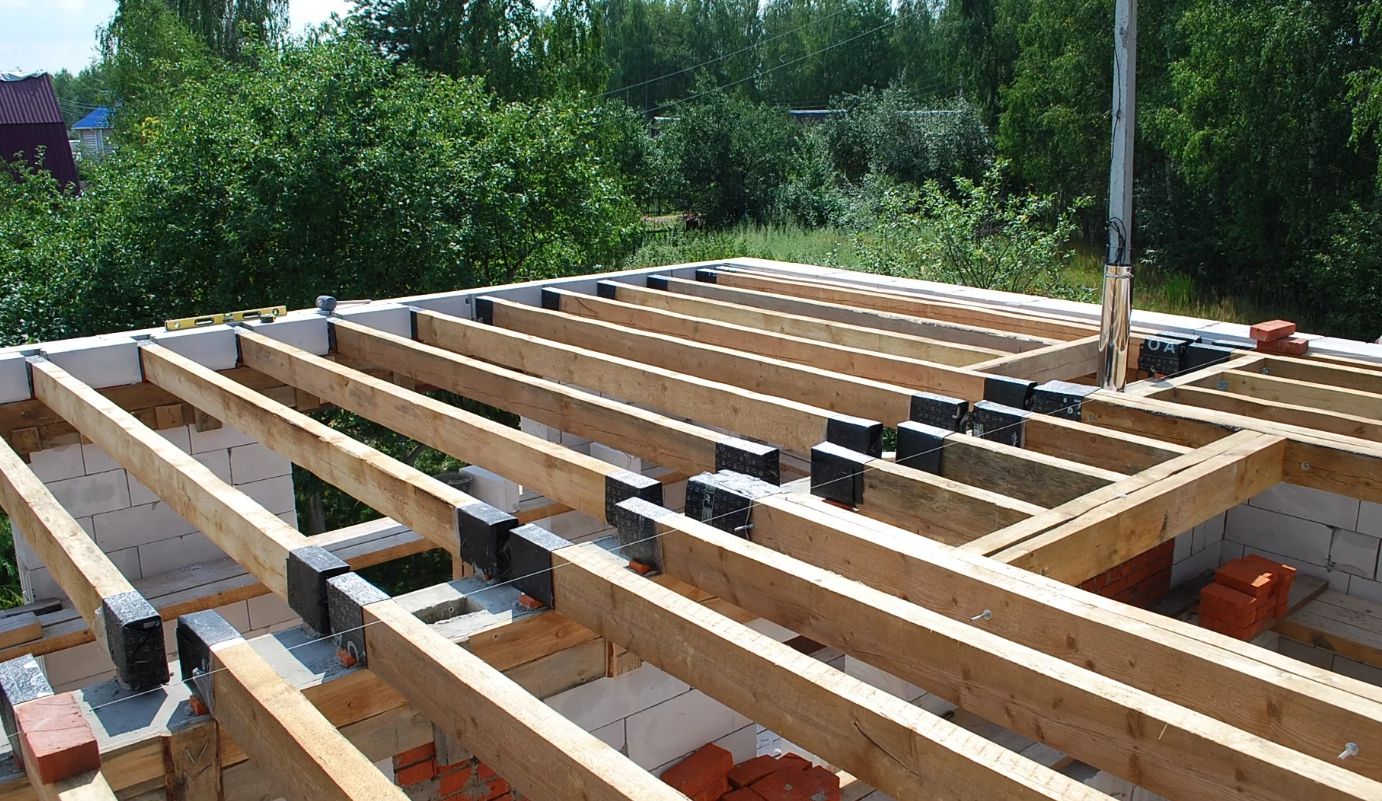

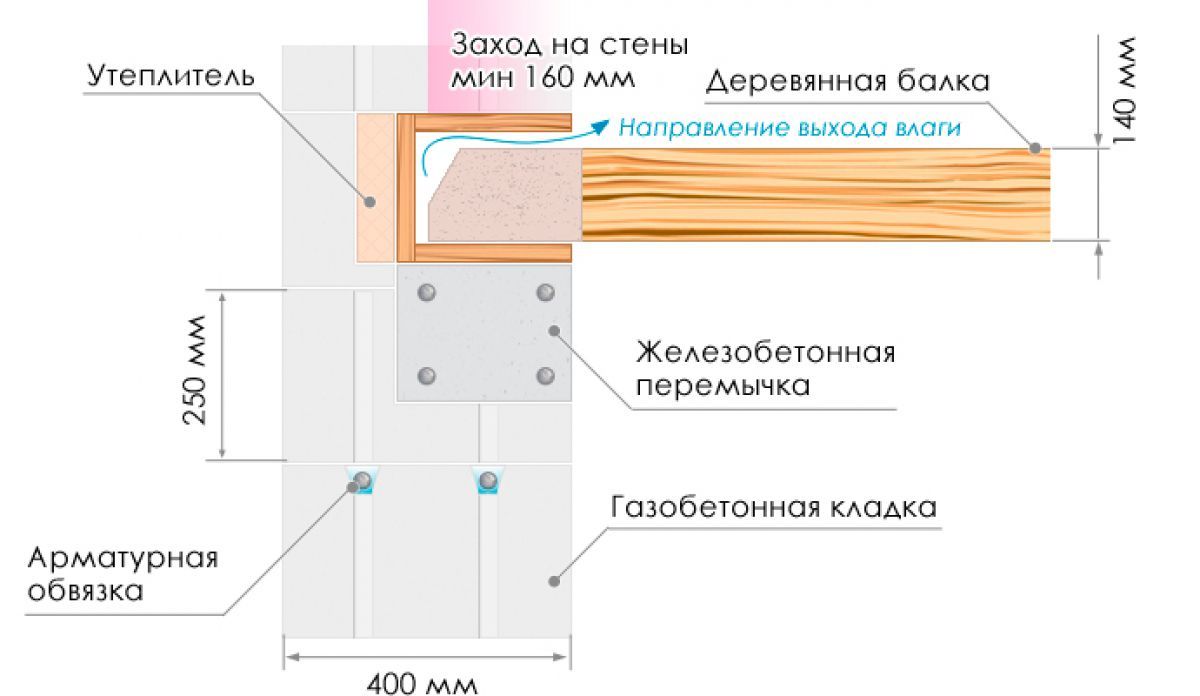

Опорной зоной для балок служит армированный пояс, выполненный по несущим стенам из газобетона. Зона опирания должна составлять не менее 150 мм. Крайние балки необходимо зафиксировать и, выполняя контроль горизонтального уровення и параллельности, закрепить остальные, направляясь внутрь.

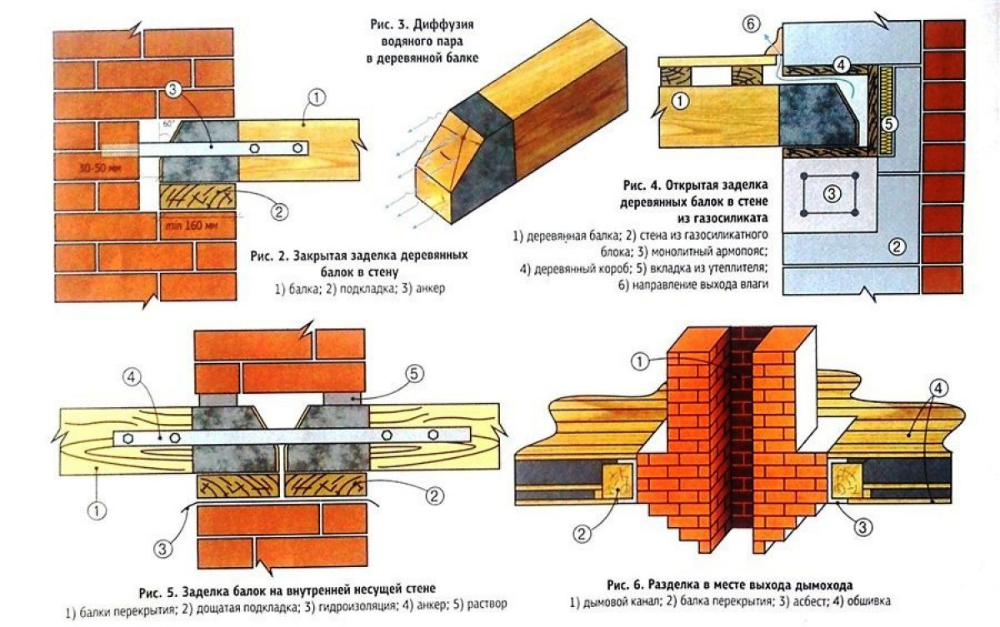

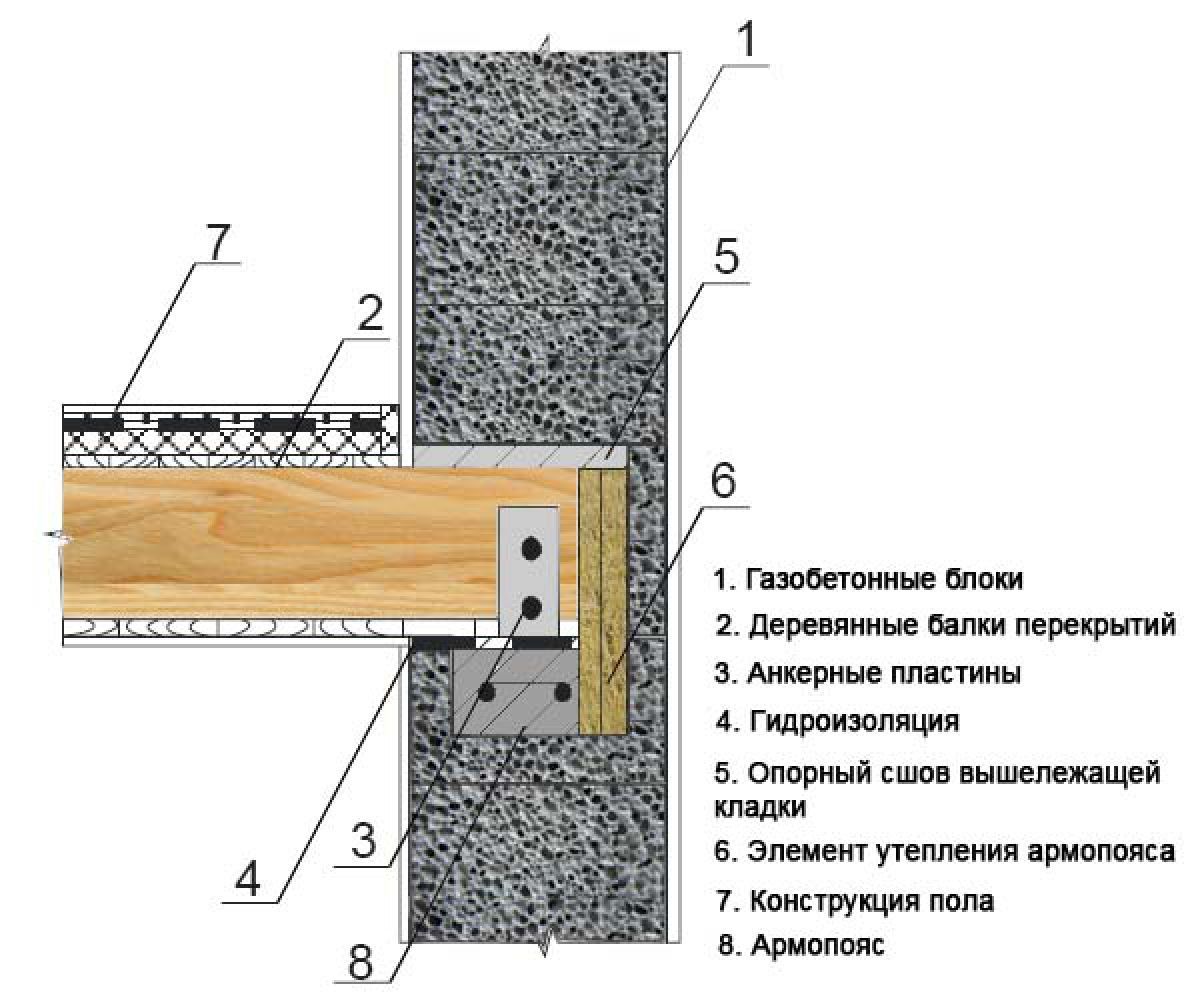

Крепление балок к армопоясу выполняют при помощи специальных анкерных пластин, имеющих антикоррозионное покрытие.

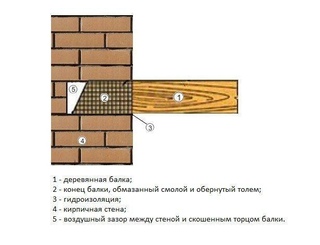

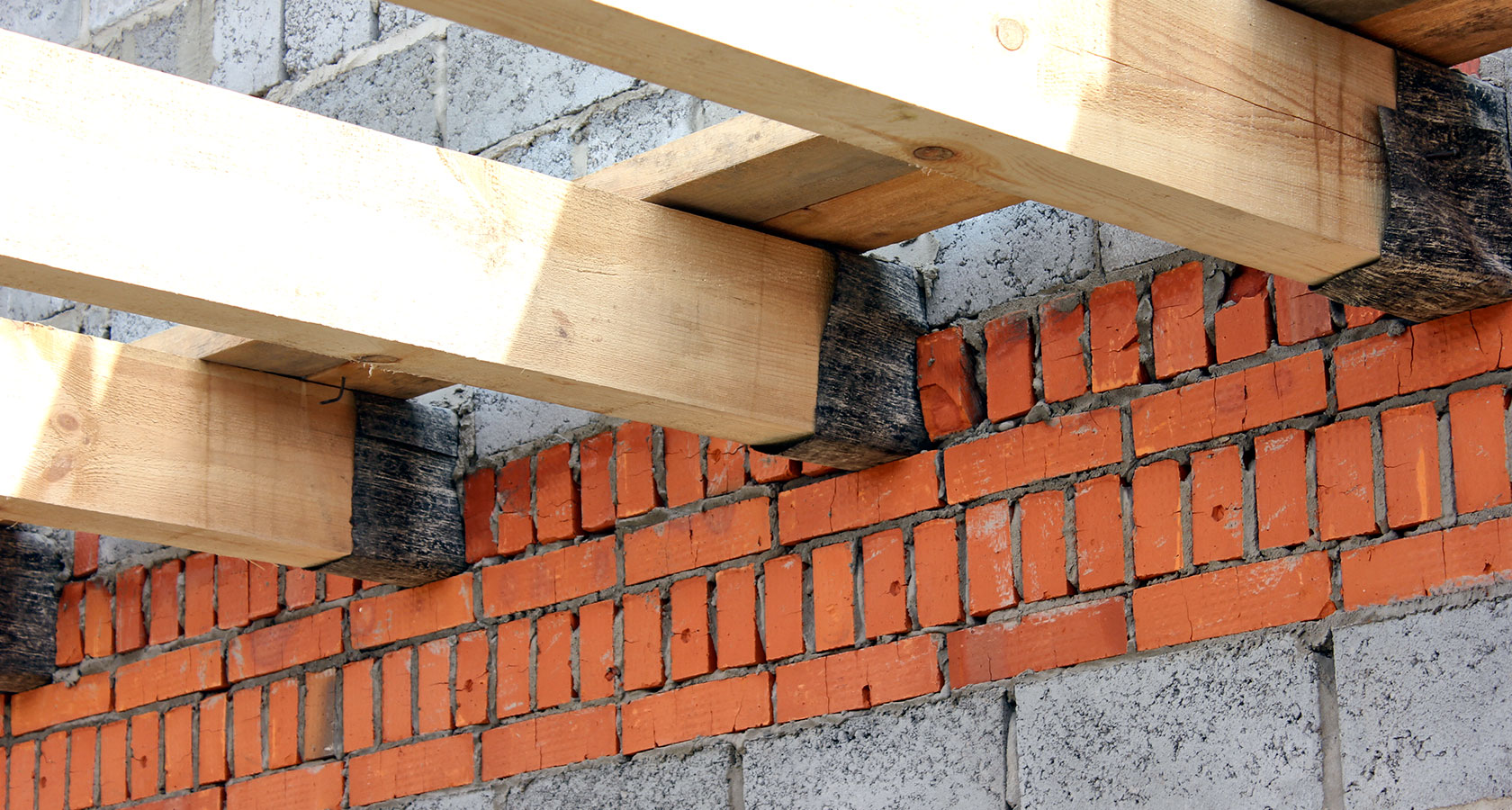

Концы балок помещаются в закрытые ниши в несущей стене. Между стенками ниши и балкой следует оставлять зазор шириной 2-3 см., а на концах балок делают срез под углом 70, необходимый для удаления влаги. Деревянные балки обязательно необходимо защищать от появления грибка и насекомых, а также от возможного возгорания. Для этого боковые стороны и торец балок покрывают, биозащитными антисептиками и огнезащитными средствами. Не рекомендуется обрабатывать торцы балок маслянистыми антисептиками так как они ухудшают испарение влаги.

На боковые грани, конца балки, которые находятся в нише (за исключением торца), наносится битумная мастика и плотно обматывается рубероидом. Если используются самоклеющие мембраны, балку следует загрунтовать и выполнить обмоточную гидроизоляцию.

Для избегания образования точки росы в теле балке, что приведет к ее увлажнению и появлению грибка, в нишу кладется теплоизоляция.

Для обеспечения паропроницаемости узла сопряжения балка-стена, предотвращения конденсации влаги в опорной части балки и ее гниения, зазор между боковыми поверхностями балки и стенками ниши, заполняется пенополителеновым жгутом и герметиком (можно использовать акриловый, силиконовый, полиуретановый).

Между крайними балками перекрытия и стеной должен оставаться зазор 2 см -4 см., примыкания вплотную быть не должно. Зазор следует заполнить минеральной ватой.

Балки, имеющие пролет более 4,5 м, обладают значительным прогибом, и в процессе деформаций могут разрушать примыкающую к ним кладку. Поэтому с краев U-образных или простеночных газобетонных блоков (в зависимости от того, каким способом изготавливался армопояс) следует снять 5 мм фаски, для предотвращения их разрушения.

Следующий шаг — это укладка наката и утеплителя. К боковым поверхностям балок закрепляют бруски (50х50 мм.) и на них укладывают щиты из досок 50х150 мм. Снизу выполняют подшивку перекрытия (гипсокартоном, ДСП, доской и т. п.). На накат укладывают утеплитель, который будет выполнять и роль звукоизоляции. В качестве утеплителя рекомендуется использовать маты из минеральной ваты, толщиной от 100 мм. После этого на балки укладывают лаги с шагом 500-700 мм, а сверху доску пола. Между настилом и полом оставляют вентиляционный зазор, для циркуляции воздуха.

Цокольное перекрытия

Цокольное перекрытие над обогреваемым подвалом конструкционно не отличается от междуэтажного.

Если перекрытие устраивается над необогреваемым подвалом, для предотвращения потерь тепла и обеспечения комфортной температуры поверхности пола, необходимо укладывать более толстый слой теплоизоляции от 200 мм. Для предотвращения накапливания конденсата и увлажнения теплоизоляции, над ее поверхностью следует укладывать пароизоляцию. Такое расположение пароизоляции обусловлено тем, что диффузия водяных паров направлена из обогреваемого помещения первого этажа в холодный подвал.

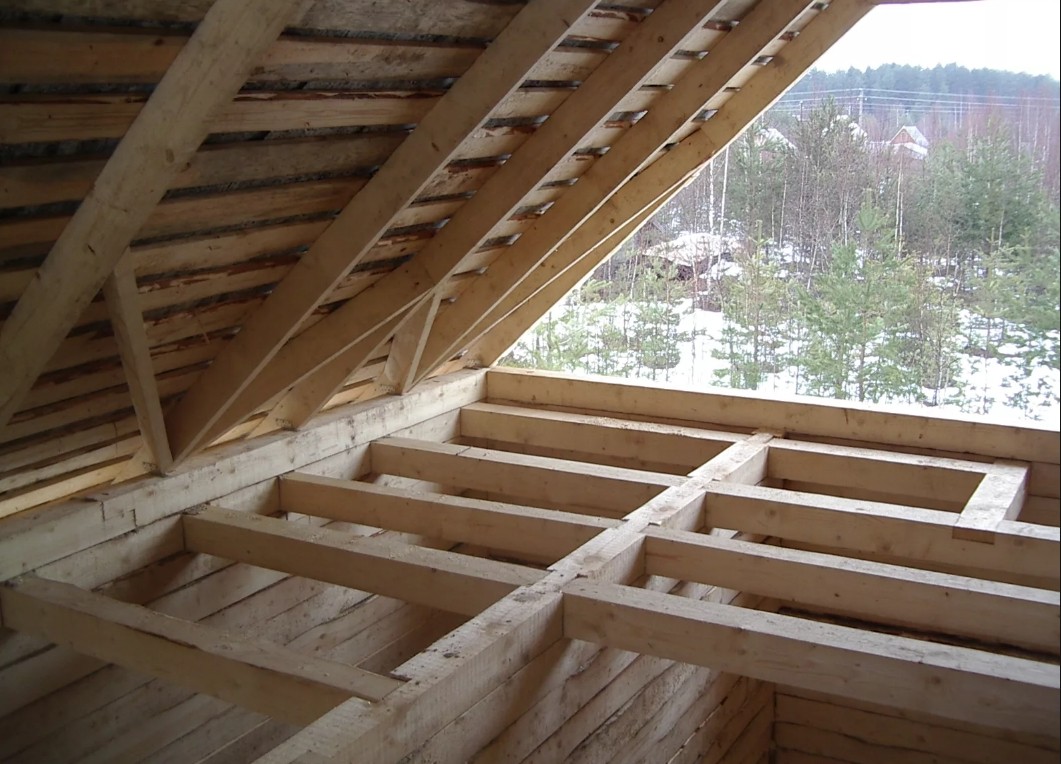

Чердачное и мансардное перекрытия

Чердачное перекрытие имеет такую же конструкцию, как и междуэтажное, отличие заключается в отсутствии пола и, для уменьшения теплопроводности, большей толщиной теплоизоляции. Мансардное перекрытие отличается от чердачного наличием пола.

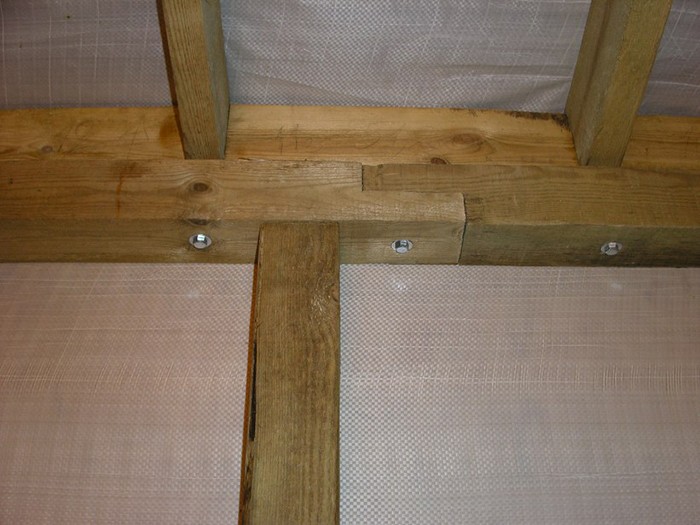

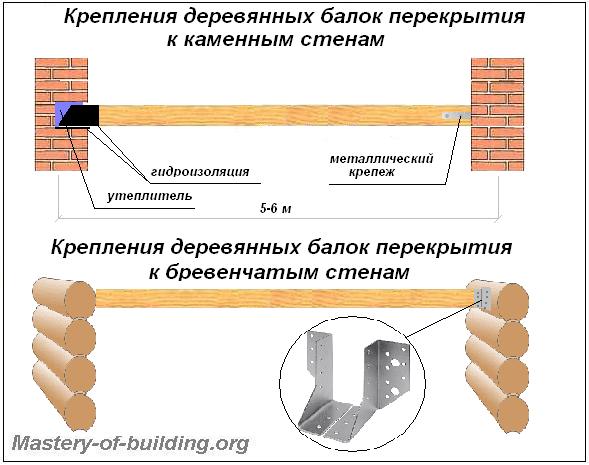

Способы крепления деревянных балок. Гвозди

Разумеется, первое, о чем стоит позаботиться застройщику частного дома — приобрести в достаточном количестве гвоздей. Это основной тип крепежа, который пригодится для соединения деревянных конструкций друг с другом.

Разумеется гвозди подойдут не везде. С помощью них можно прибить друг к другу простые плоские доски, а вот более сложные конструктивно элементы лучше прикручивать с помощью шурупов. Длинные винты со специальной резьбой и небольшой головкой идеально подходят для монтажа массивных балок и стропил. Для еще более сложных работ пригодится специальная строительная фурнитура.

Гвозди считаются самым примитивным крепежным элементом. Они же и самые дешевые. Их достаточно легко забить в дерево, и также вытащить. Еще один несомненный плюс гвоздей — возможность их многоразового использования. Их достаточно легко вытащить из дерева при помощи плоскогубцев или задней части головки молотка и использовать снова.

Однако, при работе с этим, казалось бы, простым крепежным элементом, тоже нужно иметь некоторый опыт. Неправильно забитый гвоздь может повредить древесину или выпирать, нарушив ее внешний вид. К тому же стоит учитывать, что лучше покупать гвозди из нержавеющей стали. Да, разумеется, они стоят дороже обычных стальных, однако последние быстро ржавеют, что испортит вид конструкции и может привести даже к изменению цвета древесины.

Виды гвоздей по дереву

Сегодня чаще всего, для стропильных и плотнических работ, используют:

Гладкие оцинкованные закаленные стальные гвозди , с круглым поперечным сечением и плоскими головками. Как правило, их длина составляет от 2,5 до 30 см, а толщина: от 2 до 9 мм. Гвозди меньшего размера практически не используются в строительстве, как правило их покупают лишь для каких-то вспомогательных задач;
Скрытые гвозди (без головки) . Они получили название скрытых, потому что после забивания они практически не заметны;
Гофрированные гвозди — это нечто среднее между винтом и традиционным гвоздем. Они лучше вклиниваются в древесину, однако их сложнее вытянуть. Такой крепеж рекомендуется выбирать для крепления досок пола, чтобы со временем швы не ослабли и пол не начал скрипеть.

Кроме того, гвозди подбирают, исходя из толщины древесины. Оптимальное соотношение толщины гвоздя к толщине материала должно составлять 1 к 5. Для сухой или твердой древесины, можно выбрать 1 к 10.

Как правильно забивать гвозди?

Головка гвоздя должна быть полностью утоплена в дерево, однако не слишком глубоко (чтобы ее можно было почувствовать, проведя по ней рукой). При работе с особенно твердыми частями дерева, перед тем, как забить гвоздь, можно сделать тонкое отверстие сверлом.

Имейте ввиду, что забитие гвоздя в уже проделанные швы может ослабить их. В этом месте лучше использовать шуруп или болт. Также учитывайте, что гвоздь лучше всего держится, когда он вбивается перпендикулярно в ту плоскость дерева, по которой идут волокна (вдоль ствола). Если забить гвоздь таким образом не представляется возможным, для большего укрепления соединения можно забивать гвозди под небольшим углом — до 15 градусов.

Есть также среди плотников еще одно правило: на каждое соединение должно быть минимум 4 гвоздя. Это не относится к конструкциям из элементов с небольшим поперечным сечением. Если гвоздь проходит через такой элемент, вы можете согнуть его молотком, отрезать выступающую часть металлической пилой или отшлифовать. Конечно, в этом случае может появится изгиб, но так крепление будет более надежным.

Деревянные перекрытия. Типовая конструкция перекрытия на балочных опорах

Устройство деревянного перекрытия между этажами обычно отличается от конструкции потолка по ряду параметров, прежде всего, по способу укладки деревянных балок и толщине. Если при обустройстве потолка деревянные несущие элементы чаще всего опираются на стены или специально сформированный бетонный пояс, то перекрытие между этажами приходится врезать в стены коробки. Соответственно, требования к прочности балок и толщине перекрытия между этажами намного жестче, чем для потолка.

Конструктивно деревянное перекрытие собирается из следующих деталей:

Опорные деревянные балки, воспринимающие вес всех элементов конструкции, массу мебели, бытовой техники, людей, – всего, что находится этажом выше;
Подшивка фанерой или плитами ОСБ потолочной поверхности;
Система лагов с досками пола верхнего этажа;
Уложенные на деревянную обрешетку маты или плиты теплоизоляции;
Пленка гидроизоляции от протечек влаги с пола этажом выше и обязательно пароизоляция, препятствующая проникновению водяных паров в элементы деревянного перекрытия с нижнего этажа.

Устройство деревянного перекрытия между этажами в значительной степени напоминает кровельный пирог обычной двухскатной крыши, но существует одна особенность. Если стропила имеют хотя бы одну точку крепления на шарнире, то деревянные балки перекрытия между этажами чаще всего приходится укладывать по свободно-скользящей схеме, без фиксации в точках опоры. При условии, что расстояние между стенами не более 3 м.

Такие схемы используют в домах с кирпичными и бетонными стенами, где жесткость коробки позволяет применять самоустанавливающиеся деревянные перекрытия. Что это дает? Независимо от осадки здания и давления на пол верхнего этажа, плоскость перекрытия будет оставаться в одном и том же положении.

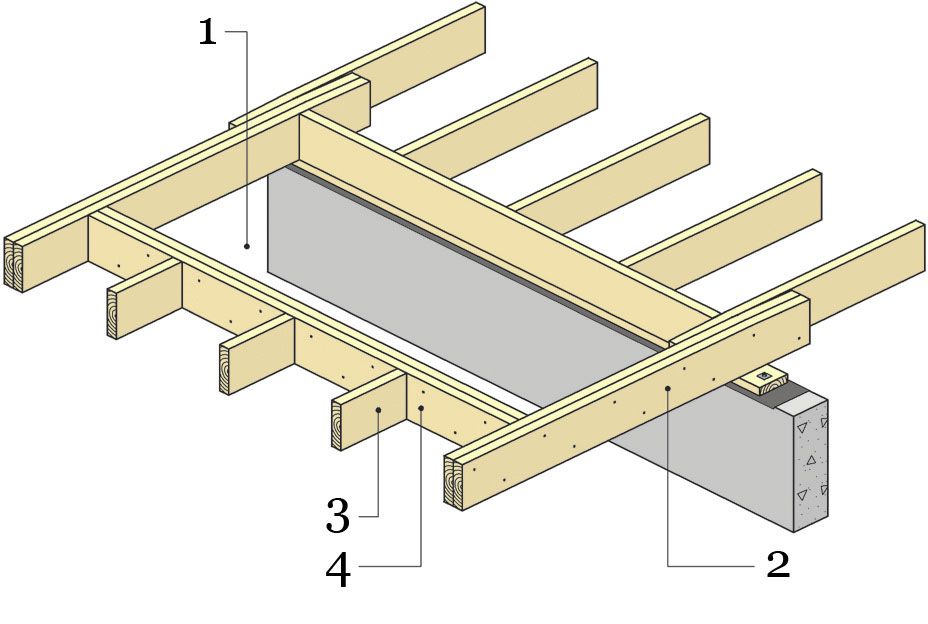

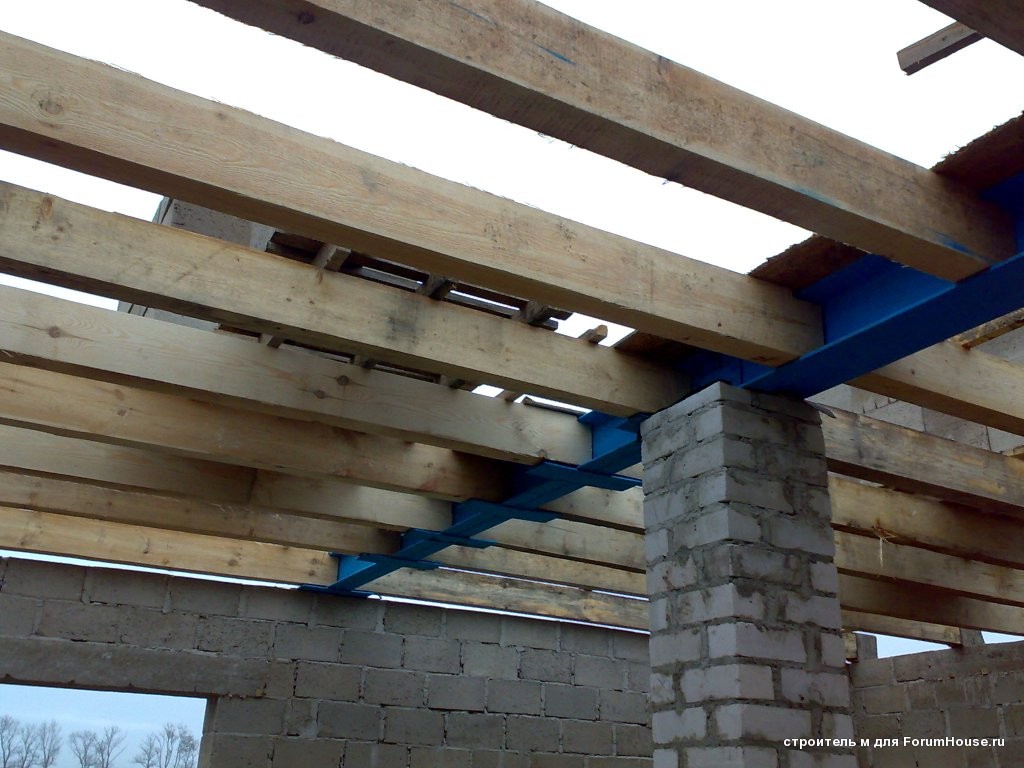

Если длина балок деревянного перекрытия превышает 4,5 м, или стены дома изготавливаются из слабых материалов, например, газобетонных блоков, пенобетона, арболита, несущие перекрытия между этажами обязательно нужно укреплять дополнительными уголками, анкерами, подкосами и штыревыми заделками.

Крепление лаги к стене. Крепление лаг к бетонному основанию

Шуруп для крепления лаг и реек

Использование балок и столбов на бетонной поверхности отпадает, потому как лаги будут укладываться и крепиться на поверхность бетона напрямую. Справиться с данной задачей можно одному. Порядок выполняемых действий будет следующим:

На бетонное основание необходимо уложить слой гидроизоляции. В качестве изолирующего влагу материала можно использовать рубероид или обычную полиэтиленовую пленку. При этом стыки должны быть герметичными, потому они проклеиваются скотчем.
Выбор шага укладки лагов будет напрямую зависеть от того, какой чистовой материал будет использован. Например, для половых досок с сечением в 35–40 мм можно использовать шаг в 60–70 см.
Использование одной лаги по всей длине помещения не всегда возможно. Поэтому необходимо осуществить ровный стык двух частей, чтобы горизонтальный уровень в месте соединения совпадал с общим уровнем. Для этого могут использовать железные уголки или специальные надрезы в шип-паз. Если это делается по всей ширине помещения, то соединения лаг лучше осуществлять в шахматном порядке, чтобы впоследствии нагрузки не вызвали излом и деформацию на данном участке.
Первым делом закрепляются крайние лаги. Они будут служить маячками для выравнивания остальных брусков по уровню. Для выставления двух брусков на больших расстояниях друг от друга необходимо использовать лазерный уровень.
Крепят лаги к бетонному основанию в зависимости от того, какая у них высота. Тонкие бруски закрепляются насквозь дюбелями и распорками, которые выставляются в заранее подготовленные отверстия. А высокие опоры – специальными уголками.

Расстояние от балки до стены. Расчет балок, выполненных из дерева

Планируя монтировать деревянное перекрытие, нужно рассчитать необходимое число балок и их габариты.

Для этого надо:

знать расстояние между стенами, на которые они будут монтироваться;
вычислить предполагаемую нагрузку на балки после того, как они будут установлены;
зная указанные величины, рассчитать величину сечения и шаг их установки.

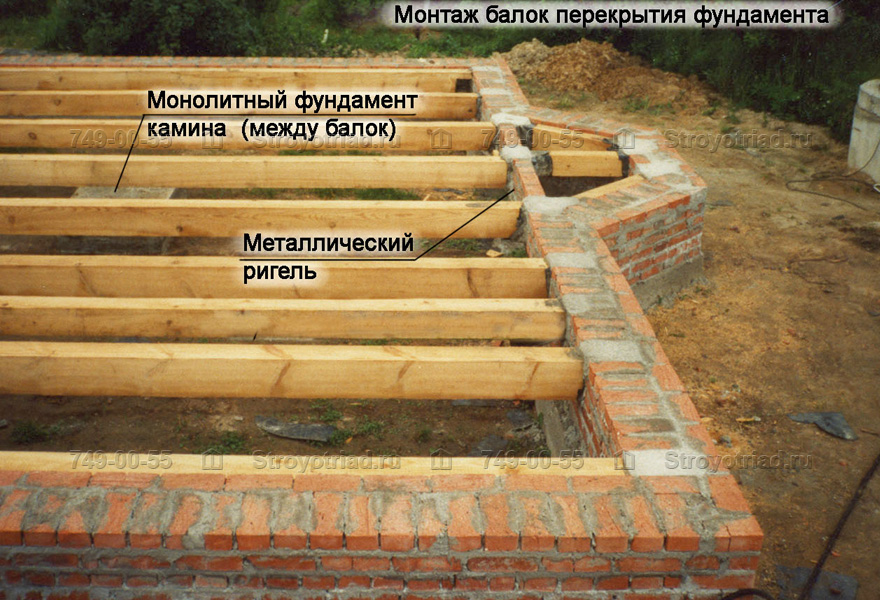

Монтаж деревянных балок перекрытия

Определение величины балок

Величина балки складывается из суммарных величин. Эти величины включают:

расстояние между стенами;
длину балки, которая будет встроена в глубину стены.

Величина пролета определяется при помощи измерительных принадлежностей, например, рулетки. В зависимости от материала, из которого изготовлена стена (дерево, бетон, кирпич и т.д.), будет зависеть глубина укладки балок.

Деревянные балки являются конструкционными элементами с несущими функциями

Если здание кирпичное, то запас под деревянные балки должен быть более 10 см. Если здание построено из дерева, то под балочный пролет для второго этажа делают специфические пазы, которые имеют глубину 6-10 см. В случае, когда деревянным конструкциям предназначено стать основой для стропильной системы, они должны быть длиннее, чем пролет здания, на 5-7 см.

Важно!

Перекрытие деревянными балками должно находиться в пределах от 2,5 до 4 м. Максимальная длина пролета не должна превышать шести метров. Если перекрытие превышает эту величину, то устанавливаются конструкции из клееного бруса.

Установка балок перекрытия – важный и ответственный этап стройки

Расчет нагрузки на деревянную балку

Нагрузка, как и величина балок, состоит из суммы нескольких элементов. Это суммарная масса элементов пролета и деталей интерьера, которые будут расположены в комнате верхнего этажа. К элементам, которые входят в перекрытие между этажами, можно отнести деревянные балки , лаги, утеплитель, напольное и потолочное покрытие, паро- и гидроизоляцию. К элементам интерьера относится мебель, бытовая техника. Сюда же включается возможное количество жильцов, которые будут постоянно пользоваться этажом. Зачастую, расчет нагрузок проводится специальными учреждениями.

Для самостоятельного расчета несущей способности применяется схема:

Перекрытие чердачного помещения с подшивкой. Если в качестве утеплителя применяется минвата, то собственная нагрузка лежит в пределах 50 килограмм на квадратный метр. Стандарты СНиП обозначают нормативную нагрузку для перекрытия в пределах 70 килограмм на квадратный метр и запас прочности для него с коэффициентом 1,3. Общая нагрузка рассчитывается просто: 70 кг х 1,3+50 кг = 130 килограмм на метр квадратный.
Утеплителем служит не минвата, а материал с большим весом. Или при подшивке применялись толстые доски. В этом случае нормативная нагрузка увеличивается до 150 килограмм на квадратный метр. Соответственно, изменится общая нагрузка: 150 кг х 1,3+50 кг = 245 килограмм на квадратный метр.
Для мансарды нормативная нагрузка будет составлять 350 кг на квадратный метр.
Для балок, которые выполняют функцию перекрытия между первым этажом и вторым норматив составляет 400 кг на метр квадратный.

Конструкция деревянного перекрытия

Расчет величины сечения и шага монтажа балок

Определившись с величиной нагрузки, которая ляжет на балку и, посчитав ее длину, можно рассчитать шаг монтажа и величину сечения (или же диаметр). Эти величины связаны относительно друг друга и обозначаются по установленным стандартам:

Сечение балок находится в соотношении ширины и высоты, как 1 к 1,4. В зависимости от нагрузки, балка должна иметь ширину от 5 до 20 см и высоту от 10 до 30 см. Если для перекрытия применяется бревно, то диаметр сечения должен быть в пределах от 10 до 30 см. Кроме этого, существуют специальные таблицы, которые дают точные размеры сечения в зависимости от длины и предполагаемых нагрузок.
При расчете сечения необходимо учесть, что наибольший прогиб балок перекрытия между этажом и чердаком не должен быть более 1/200, а между нижним и вторым этажом не превышать 1/350.
Монтаж балок проводиться с шагом, который лежит в пределах от 30 до 120 см. В основном применяют шаг укладки перекрытия через каждые 60, 80, 100 см. Зачастую, шаг выбирают по величине утеплительного материала. Если здание каркасное, то шаг проводят с учетом расположения каркасов.

Видео монтаж деревянных балок перекрытий

Как сделать перекрытия в деревянном частном доме своими руками

Сегодня наиболее популярны жилые постройки из дерева. Перед каждым застройщиком в самом начале строительства встаёт задача, какими должны быть перекрытия в деревянном доме. Ведь они необходимы для обеспечения прочности крыши, равномерного распределения межэтажной нагрузки, устойчивости стен всего малоэтажного здания. В этом основное назначение перекрывающих конструкций.

Пример устройства межэтажных перекрытий в доме из бруса

Кроме того, их устройство в значительной мере обеспечивает эффективное утепление всего жилища и в первую очередь потолка.

Вернуться к оглавлению

Содержание материала

Виды перекрытий

В строительном деле известны следующие перекрытия:

Чердачные перекрытия в кирпичном доме монтируются между жилой комнатой и чердаком. Они должны выполнять такие функции, как пароизоляция и утепление. Для межэтажных перегородок эти качества не столь важны, для них наиболее значимым фактором является звукоизоляция. Подвальные, цокольные помещения в частном доме зачастую не отапливаются. Поэтому их перекрывающие устройства необходимо сделать не только с повышенной прочностью, но и с высокой устойчивостью к воздействию сырого холодного воздуха. Если цоколь построен для гаража, то его потолку не помешает шумоизоляция.

Важнейшие составные части балочного перекрытия:

сами балки;
Схема балочного перекрытия
накат;
пол;
утеплитель.

Вернуться к оглавлению

Основные требования

Устройство несущей части по конструктивному решению бывает балочное или без использования балок – монолитное. Безбалочные перекрытия в деревянном частном доме практически не используются. Их достоинство: высокая прочность, устойчивость к сырости. За всё время эксплуатации ремонт может даже не понадобиться. Но звукоизоляция в таком жилище не на высоком уровне.

Уже вид монолита отметает желание сделать перекрывающие конструкции своими руками. А на заводе производятся панели стандартных размеров, которые могут не подойти к конкретному пролёту.

Застройщик деревянного дома обычно не затрудняется с выбором между деревянным балочным и монолитным перекрытием. Бетонные конструкции непопулярны не только потому, что в доме не будет обеспечена хорошая межэтажная шумоизоляция. Через несколько лет для старых стен они будут чрезмерной нагрузкой.

Подробная схема шумоизоляции деревянных перекрытий

Монтаж конструкций из металла и бетона, как и их ремонт невозможен своими руками. Здесь не обойтись без использования машин и механизмов, а также без привлечения специалистов, управляющих этими средствами. А всё это отразится на более высокой стоимости строительства всего дома.

Балки бывают деревянные, металлические, бетонные. Но независимо от материала изготовления, ко всем им предъявляются одинаковые требования:

быть прочными, жёсткими, не прогибаться между этажами, выдерживать равномерную нагрузку согласно СП 20. 1333 – Свод правил от 2011 г. – не меньше 200 кг на квадратный метр;
обеспечивать утепление, укладку материалов, от которых зависит межэтажная звукоизоляция;
удерживать слой покрытия, необходимого для сохранения тепла по этажам;
их установка своими руками должна быть максимально надёжной.

Вернуться к оглавлению

Способы крепления балок

Чтобы пол не был зыбким, балки укладывают не точечно, а в пазы глубиной примерно 70 мм, вырезанные в стенах.

Вариант крепления балок перекрытий

Количество несущих брусьев должно быть достаточным для обеспечения прочности всей межэтажной конструкции. Между заглублением и торцом можно положить изоляционный материал, который исключит появление скрипа.

Балки верхнего этажа могут крепиться к стене так называемым методом ласточкиного хвоста. Для этого на их торцах требуется сделать двухстороннюю диагональную подрубку, которая вставляется в гнездо такой же формы. Правда, от этого уменьшается сечение брёвен, а также могут возникнуть продольные трещины в зоне распила. Жёсткость опоры снижается, сокращается срок эксплуатации перекрытия, а, значит, приближается ремонт.

Вернуться к оглавлению

Деревянные

У будущих домовладельцев популярным является устройство перекрытий на балочной основе из дерева. Оно позволяет оборудовать достаточно хорошее утепление дома. Имеет как преимущества, так и недостатки.

Схема устройства деревянных перекрытий для дома

Положительные факторы:

приятный внешний вид;
сравнительно небольшой вес;
быстрый монтаж и последующий ремонт;
экологическая чистота.

Минусы:

оно огнеопасно, требуется специальная пропитка;
от перепадов температуры, влажности может деформироваться;
дерево подвержено гниению, воздействию насекомых, грибков.

Однако эти недостатки можно свести к минимуму, отодвинуть ремонт, применяя специальные противопожарные растворы и антисептические средства. Для выполнения требований пожарной безопасности деревянные детали, используя асбест, изолируют от дымохода.

Между ним и ближайшей балкой обычно ставят короб, заполненный негорючим материалом, например, минеральной ватой.

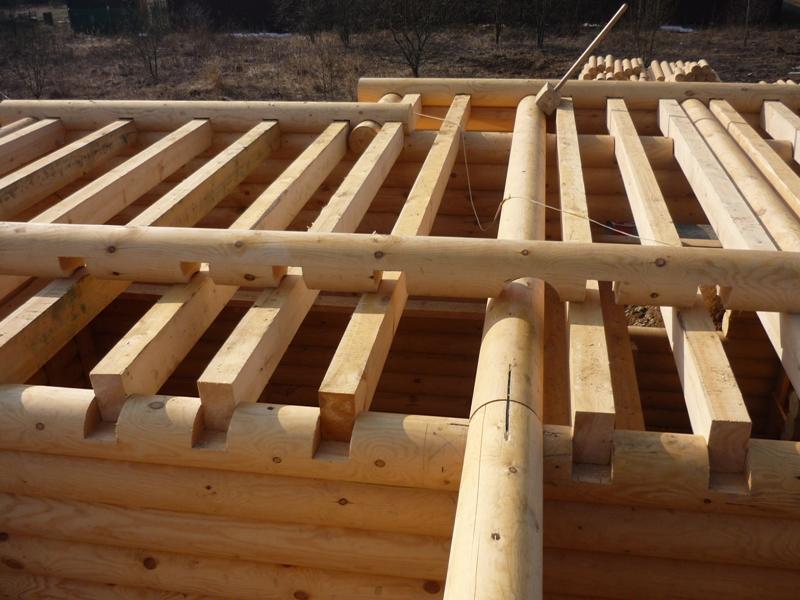

Строящемуся дому из оцилиндрованного бревна или сруба в большей мере подходят балочные рейки из дерева лиственных или хвойных пород.

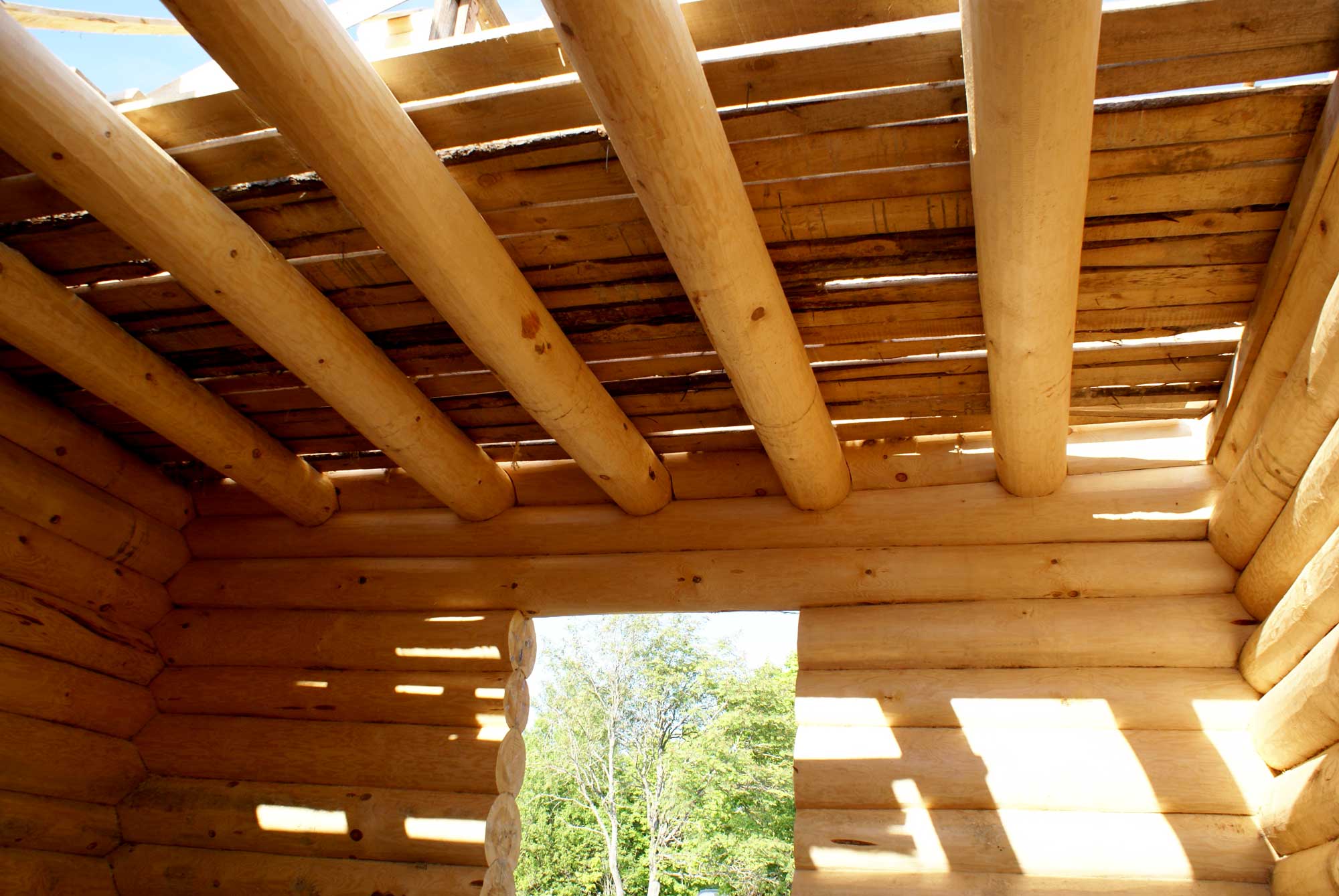

Вариант устройства перекрытий в доме из бревна

Для возведения жилых помещений это экологически чистый и сравнительно недорогой стройматериал. К тому же хорошая звукоизоляция будет обеспечена. Древесина легко поддаётся обработке и сравнительно недорогая.

Монтаж деревянных перекрытий по этажам возможен в короткие сроки и своими руками, без привлечения специалистов и использования грузоподъёмной техники.

Для подвала коттеджа или гаража под домом необходимо устройство более прочного перекрытия. Если балки из дерева, то расстояние между ними необходимо сделать несколько меньше. В этом случае лучше, если они будут металлическими, и по ним настилать деревянный пол всего первого этажа. Они в меньшей мере подвержены неблагоприятному воздействию подвальной среды, поэтому ремонт понадобится нескоро.

При обустройстве гаражного помещения не следует забывать о таких факторах, как шумоизоляция и достаточно эффективное утепление верхнего помещения.

Цельные и клеёные

Если пролёты не более 5 м, то используются цельные деревянные балки, которые вполне способны обеспечить прочность потолка и обустроить надёжный пол. Но они могут быть клеёными, для которых нет ограничений по длине. Они превосходят неклеёные по следующим параметрам:

высокой прочностью;
длительным сроком эксплуатации;

отсутствием деформации;
возможностью осуществить монтаж перекрытия в длинных пролётах.

В межэтажных перекрытиях дома балки из бруса часто оставляют со стороны потолка открытыми. Их гладкая поверхность с привлекательным рисунком натурального дерева украшает дизайнерское оформление. Его по этажам также не закрывают, так как он придаёт особую привлекательность помещению. В соответствующем стиле необходимо оформить пол.

Он должен быть из деревянных досок, по цвету гармонирующих с дизайном всего помещения.

Двутавровые

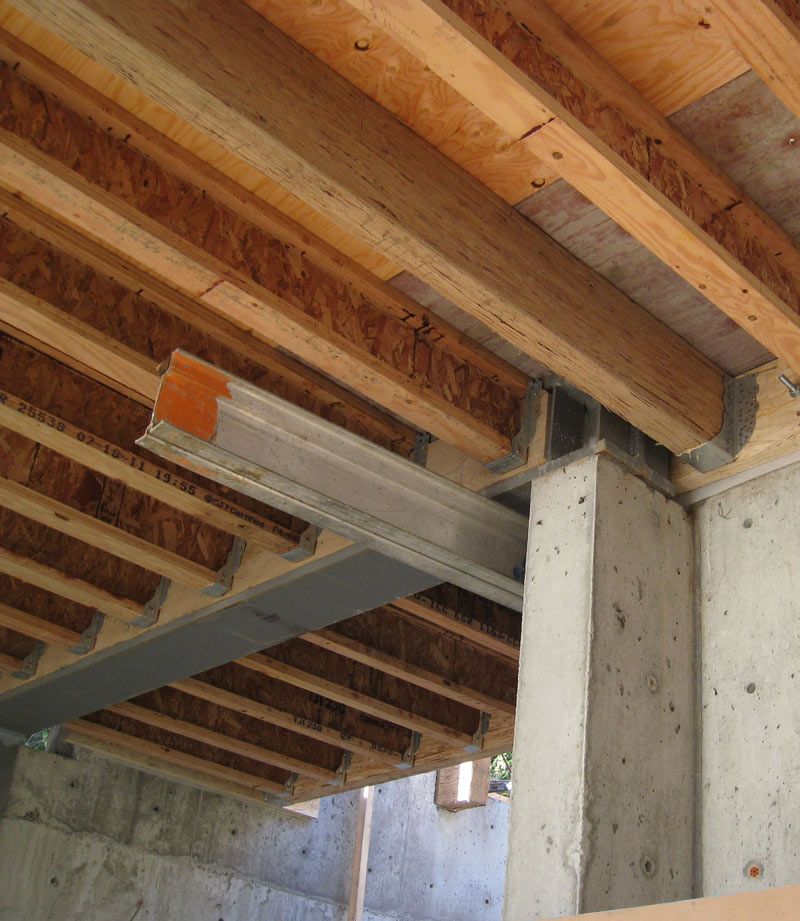

В каркасных домах широко используются двутавровые балочные конструкции. Зачастую их выбирает тот пользователь, которого волнует утепление своего дома и межэтажная звукоизоляция. Двутавры несложно сделать из обычного клеёного бруса. По форме они напоминают две буквы «Т», соединённые по основанию. Заменяют массу несущих балочных реек, сокращают затраты времени на устройство перекрытий и что немаловажно, с их использованием возможен монтаж в пролётах до 15 м.

Двутавры от воздействия влаги не деформируются, частый ремонт им не понадобится. С их использованием в доме своими руками может быть оборудована замечательная межэтажная звукоизоляция и достаточно эффективное утепление. Чтобы исключить вероятность скрипа напольного покрытия, к ним прибивают так называемый черновой пол.

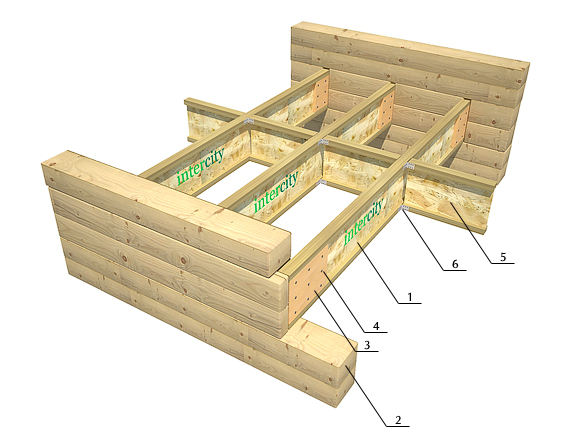

Пример двутавровых перекрытий в деревянном доме

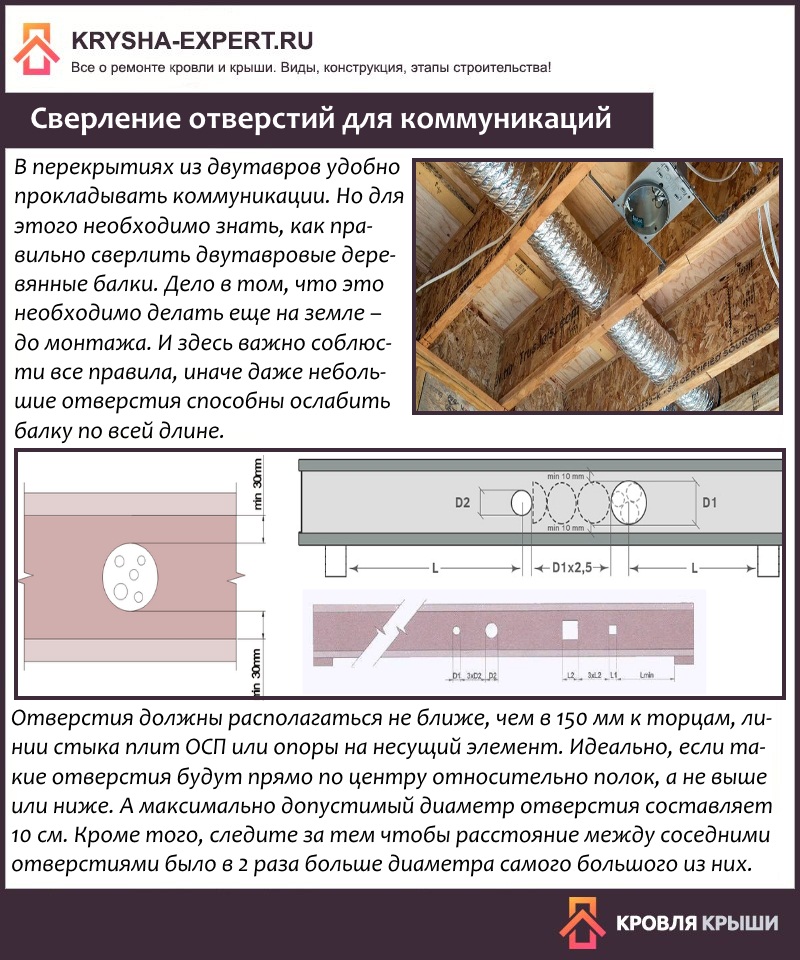

Конструкция их очень удобна для прокладки коммуникаций по этажам: электропроводки, водопроводных и газовых труб, вентиляции.

Доски вместо балок

В строительной практике применяется устройство перекрытий, в которых вместо несущих брусьев используются поставленные на ребро толстые доски. Предпочтительно, чтобы они были сечением не менее 60х200 мм. Концы их врезают на полную толщину деревянной стены. Укрепляются одна от другой на расстоянии в два раза меньшим, чем дистанция между балками из клеёного бруса или оцилиндрованного бревна. Монтаж такой конструкции возможен при нешироких пролётах. Тогда пол будет очень устойчив, а обустройство потолка потребует обычных материалов, чтобы обеспечить утепление и создать хорошую звукоизоляцию.

Пример монтажа досок перекрытия

Вернуться к оглавлению

Порядок сборки перекрытия

Монтаж деревянных балок своими руками, как и последующий ремонт – весьма проблематичное дело, потребуется хотя бы ещё одна рабочая сила. Для перекрытия между этажами они укладываются на дистанции обычно равной 1 метру, а для чердачного – 1, 80 м.

Ширина межбалочных пролётов зависит также от толщины досок, которые будут выстилать будущий пол. Если толщина их менее 28 мм, то несущих поперечин должно быть больше.

Концы деревянных балок в наружных стенах особенно уязвимы, потому что снаружи они подвергаются воздействию влаги, отчего гниют и разрушаются. Ремонт неминуем. Чтобы этого избежать, их не только обрабатывают специальными растворами, но и покрывают рубероидом. Для этого опытные строители советуют концы балок по этажам на 2 см не доводить до наружного края стены, а это пространство заполнить влагоизоляционным материалом.

Схема сборки деревянного перекрытия

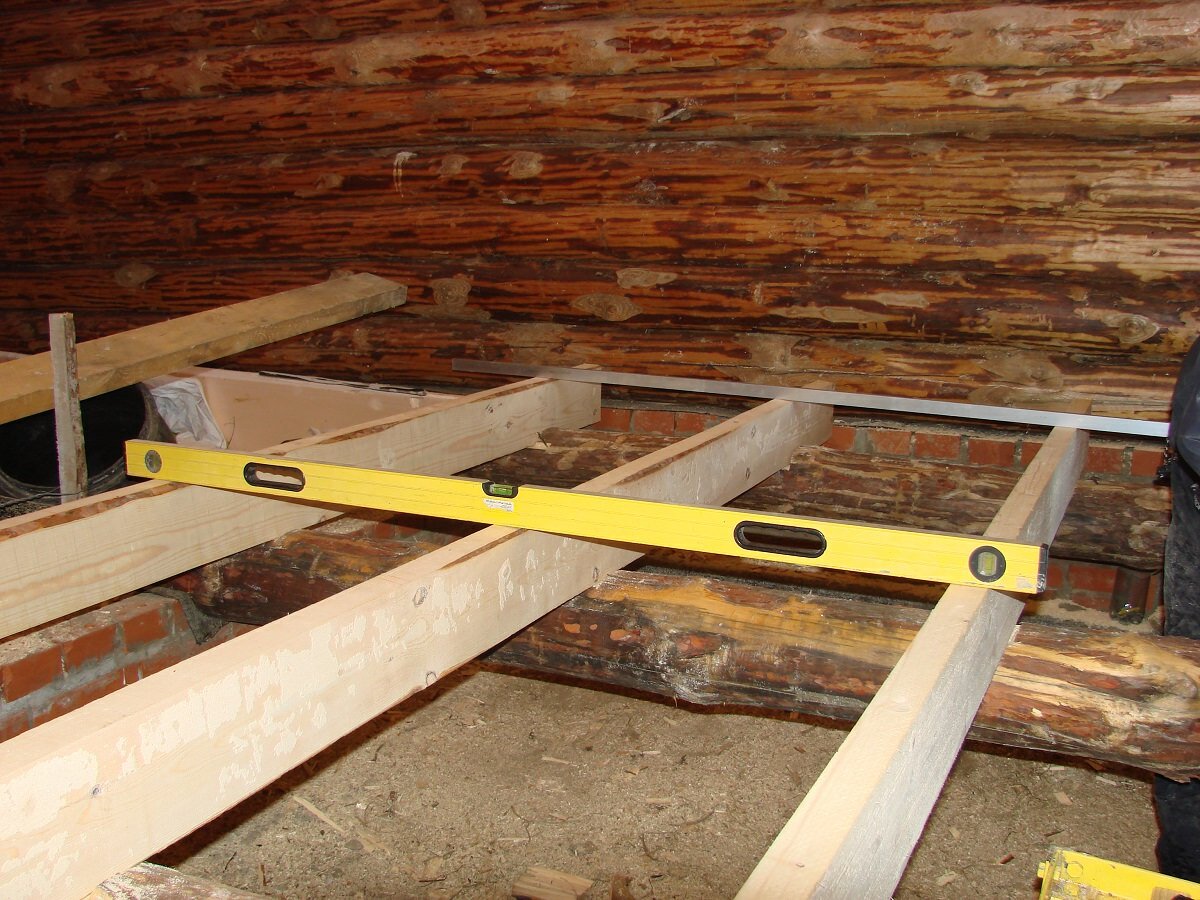

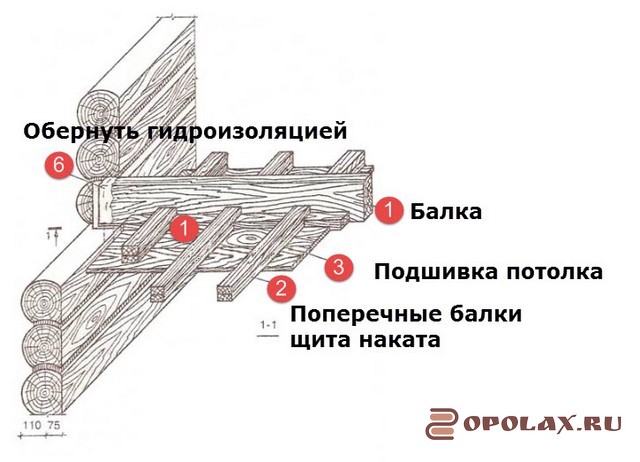

Деревянное перекрытие для старых срубов можно сделать на усиливающем бетонном поясе. Монтаж конструкции должен обеспечить строго горизонтальное его положение, иначе будет нарушена равномерность распределения нагрузки и прочность всего здания. Межэтажное перекрытие монтируется так, что пол верхнего этажа служит в качестве потолка нижнего. Одна и та же звукоизоляция используется на два фронта: для верхнего и нижнего помещения.

Монтаж покрытия осуществляется в такой последовательности. По обе стороны каждой балки снизу прибивают так называемые черепные бруски. Они будут держать накат, который делается из сколоченных досок. На них между балками кладут пароизоляционную плёнку и толь. А затем настилают утеплитель. От этих элементов не в меньшей мере зависит звукоизоляция помещения.

Сверху это будет опорой «чёрного» пола, на который будет уложено внешнее напольное покрытие.
Снизу – это основа «чистого» потолка, которая может быть покрыта вагонкой.

Утеплителем может быть:

пенопласт;
керамзит;
минеральная вата;
опилки;
сухая солома;
шлак или песок.

От выбора утеплителя зависит также шумоизоляция. Можно накат покрыть густым раствором глины, высушить и засыпать шлаком.

Варианты конструкции дощатых полов

Его можно заменить сухими опилками, которые почти в 4 раза легче, а утепление будет намного эффективнее. А потребуется этого материала значительно меньше – подушка высотой 5 см. Глиняный слой часто заменяют рубероидом.

Самой лёгкой по весу является минеральная вата. Подходит для межэтажных и чердачных перекрытий, к тому же в отличие от других утеплителей, «дышит». Звукоизоляция практически без неё не обходится. Керамзит, шлак, песок – это материалы, утяжеляющие конструкцию. Их лучше использовать для потолка подвального помещения. Ими будет обеспечена шумоизоляция, особенно если там находиться гараж.

Особого внимания требует пол санузлов. Здесь нужна более качественная гидроизоляция, устройство которой выполнимо своими руками – сколотить сплошной настил из деревянных досок, соединённых по принципу шпунта. Пазы следует уплотнить герметизирующим материалом, например, смолёной паклей. Чтобы добиться ещё большей водонепроницаемости, напольное покрытие можно сделать из керамической плитки. Если всё выполнить с соблюдением строительных правил, то перекрытие малоэтажного деревянного дома прослужит несколько десятилетий.

видео-инструкция по монтажу своими руками, особенности потолочных конструкций, пола, цена, фото

Все фото из статьи

Возведение жилого дома – сложный многогранный процесс, состоящий из большого перечня различных видов работ. Один из них – монтаж балок перекрытий, на которых выполняют настилку полов и подшивку потолков. Различные варианты и способы установки позволяют значительно расширять перечень типов перекрытий и способов их использования.

Перекрытия в деревянном доме

Виды балок и особенности их монтажа

К балкам предъявляются достаточно высокие требования по механической прочности и физическим свойствам. Они должны выдерживать нагрузку от устанавливаемой на этажах мебели, техники, проживающих в доме людей. Эти факторы влияют на выбор балок для установки перекрытий.

Все это нагружает перекрытия

В качестве основных материалов для изготовления основы пола или потолка применяют:

Бревно – натуральное или оцилиндрованное;
Брус строительный сечением 100х150, 150х150 или 200х200 мм с укладкой пиломатериала на кромку или пласть;
Специальные изделия на основе искусственных древесных материалов и натурального дерева – двутавровые балки.

Окончательный выбор того или иного материала зависит от ряда параметров:

от материала, используемого для изготовления стен;
от предпочтений конкретной строительной бригады или заказчика;
от рассчитанных параметров нагрузки на перекрытие и на несущие стены. Любой материал, из которого изготавливают балки и лаги, имеет собственную массу, которая должна учитываться при расчете основных параметров строений.

Каждый из указанных видов балок имеет некоторые особенности при их установке в процессе строительства. Нарушение этих требований может привести к непоправимым последствиям в процессе эксплуатации готового строения.

Установка балок из бревна

Монтаж балок перекрытия в деревянном доме из бревен осуществляется непосредственно в процессе возведения стен. На необходимом расстоянии от уровня грунта в одном из венцов выполняют монтажные пазы с необходимым расстоянием между ними.

Интервал определяется в зависимости от несущей способности материала и рассчитанной нагрузки в целом. Расстояние между балками перекрытия в деревянном доме неэксплуатируемого чердака может значительно отличаться от расстояния между балками пола первого этажа.

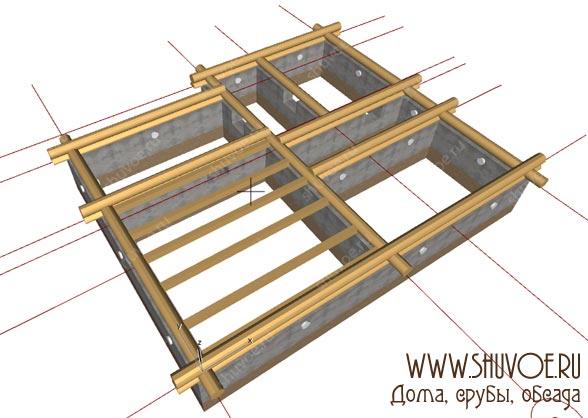

Часть бревенчатого сруба и бревенчатые балки

После изготовления установочных чашек необходимо подготовить и торцовые части лаг. На расстоянии не менее 500 мм от каждого края древесину обрабатывают битумной мастикой и обматывают несколькими слоями рубероида. Это предохранит материал от поражения грибком и возникновения гнили, что чревато разрушением перекрытия. В пазу должен оставаться зазор до торца основания перекрытий не менее 30 мм для укладки теплоизоляционного слоя.

Во избежание произвольного смещения лаг в горизонтальной плоскости каждую третью из них дополнительно крепят в пазах стальными крепежами – анкерами или гвоздями №300. Для сохранения бревенчатых балок длительное время их поверхность предварительно обрабатывается антисептическими составами. Выполнить эту операцию можно самостоятельно – или же приобрести готовый к использованию материал.

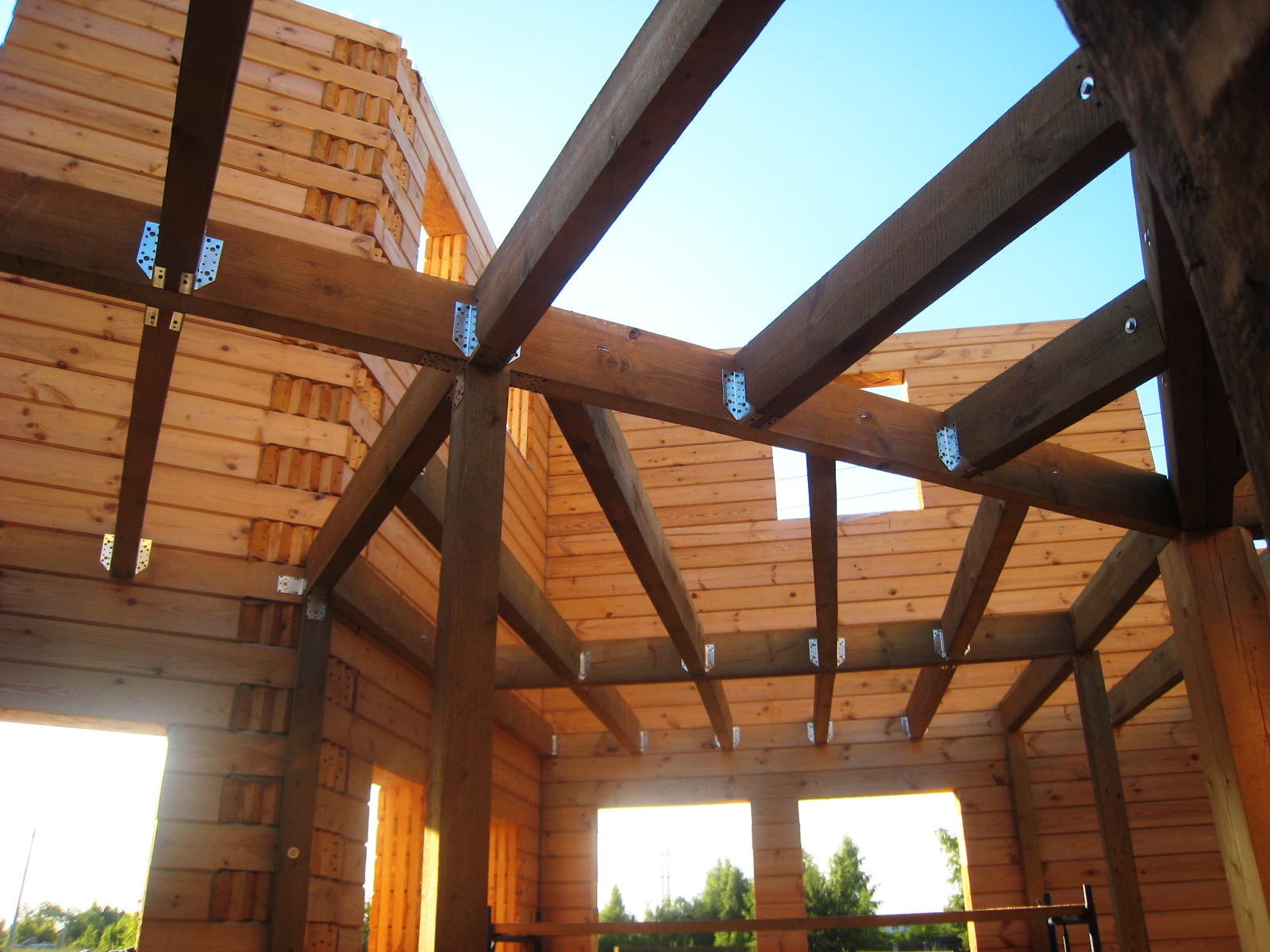

Установка балок из бруса

Потолочные перекрытия в деревянном доме из бруса, а так же в каркасных строениях чаще выполняют из материалов прямоугольного сечения. В зависимости от предполагаемой нагрузки на пол подбирают размер сечения лаг и расстояние между ними.

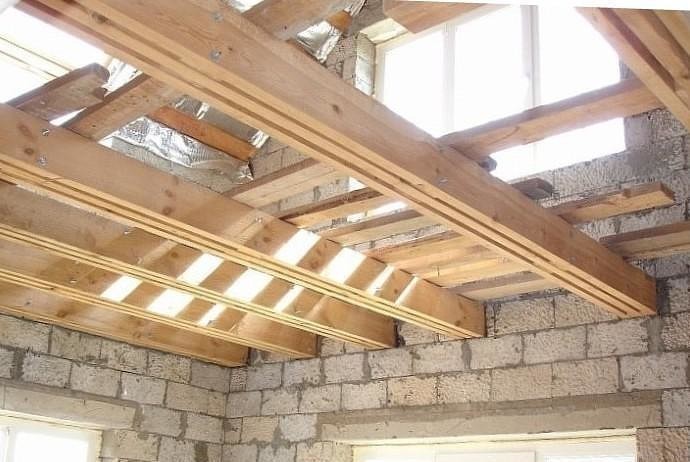

Перекрытия из бруса 100х200

Перед балками круглого сечения брусовые имеют следующие преимущества:

Правильная геометрическая форма повышает точность установки и облегчает изготовление пазов под торцовые части деталей;
Наличие ровных прямых плоскостей на сторонах прямоугольных балок значительно упрощает их обшивку черновыми полом и потолком, а так же повышает качество утепления. Плотно уложить пенопласт или минеральную вату между круглыми бревнами значительно сложнее, а наличие зазоров снизит теплоизоляционные свойства потолка, что особенно неприятно на верхнем этаже дома.

Обратите внимание!
Стоит упомянуть недостаток материалов, подвергшихся дополнительной механической обработке, на фоне природных.
Многие плотники отмечают, что открытие волокон способствует облегченному проникновению в древесину различных микроорганизмов, что требует более интенсивной их обработки специальными защитными составами.

Монтаж двутавровых балок

Балки двутавровые представляют собой искусственные изделия, включающие два параллельных деревянных бруса с прорезанными в них пазами, в которые на клею и гвоздях крепят перемычку из искусственных древесных материалов. Воспринимаемая изделием изгибающая нагрузка распределяется вдоль кромки тонкой вставки, что обеспечивает высокую прочность при сравнительно небольшой массе конструкционного элемента.

Фото двутавровых лаг из дерева

Технологически ничто не ограничивает длину двутавровых балок для монтажа перекрытия. Оптимальной считается 6-8 метров. Для облегченных слабонагруженных горизонтальных поверхностей дома возможно изготовление двенадцатиметровых и более длинных деталей.

Двутавровые балки удобны для установки своими руками. Монтировать их можно без заглубления в материал несущих стен или с частичным заглублением. Инструкция по самостоятельному креплению деталей сложного сечения не отличаются сложностью, для этого чаще всего используют саморезы по дереву, шуруповерт и специальные стальные скобы сложной формы.

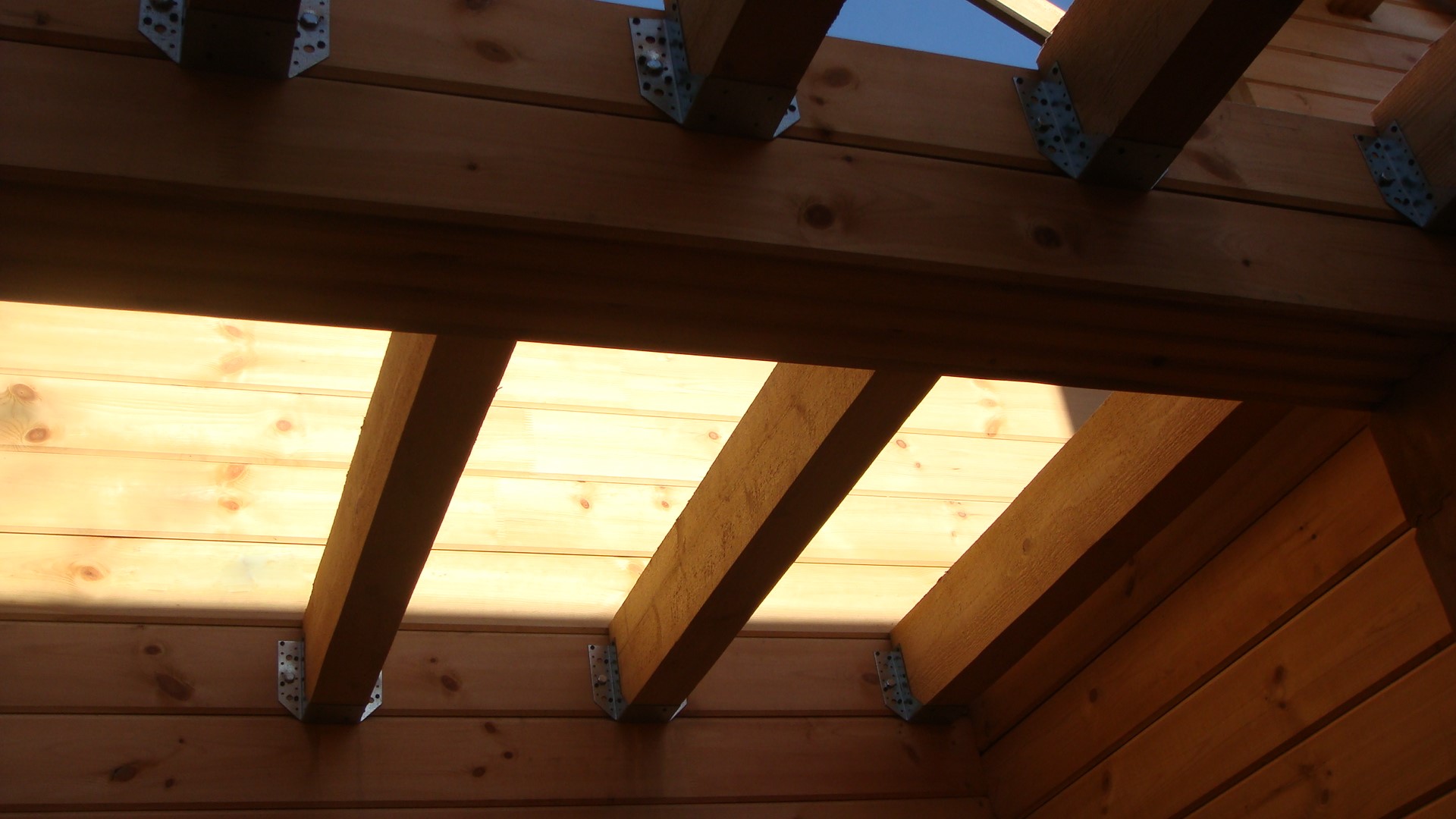

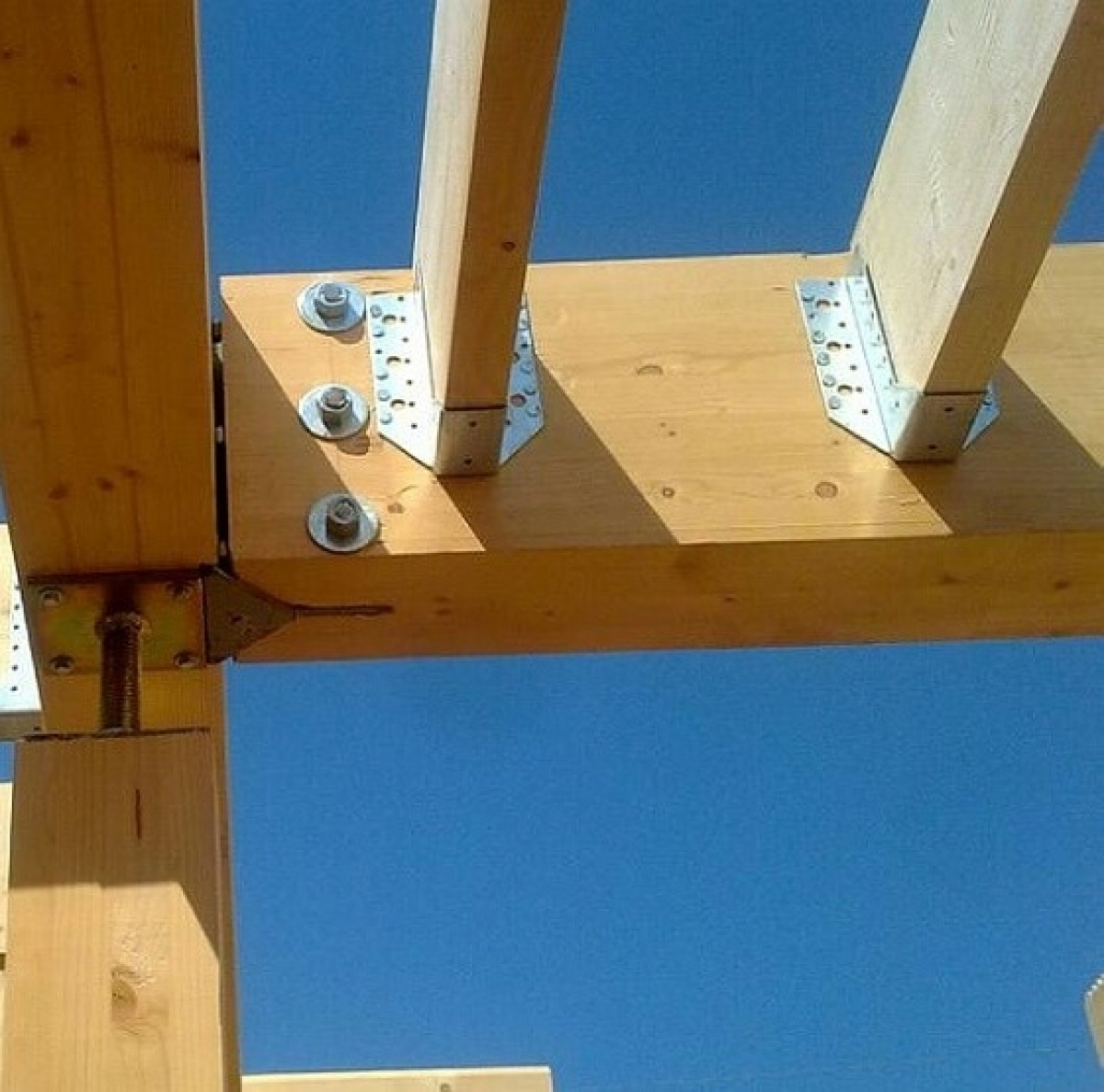

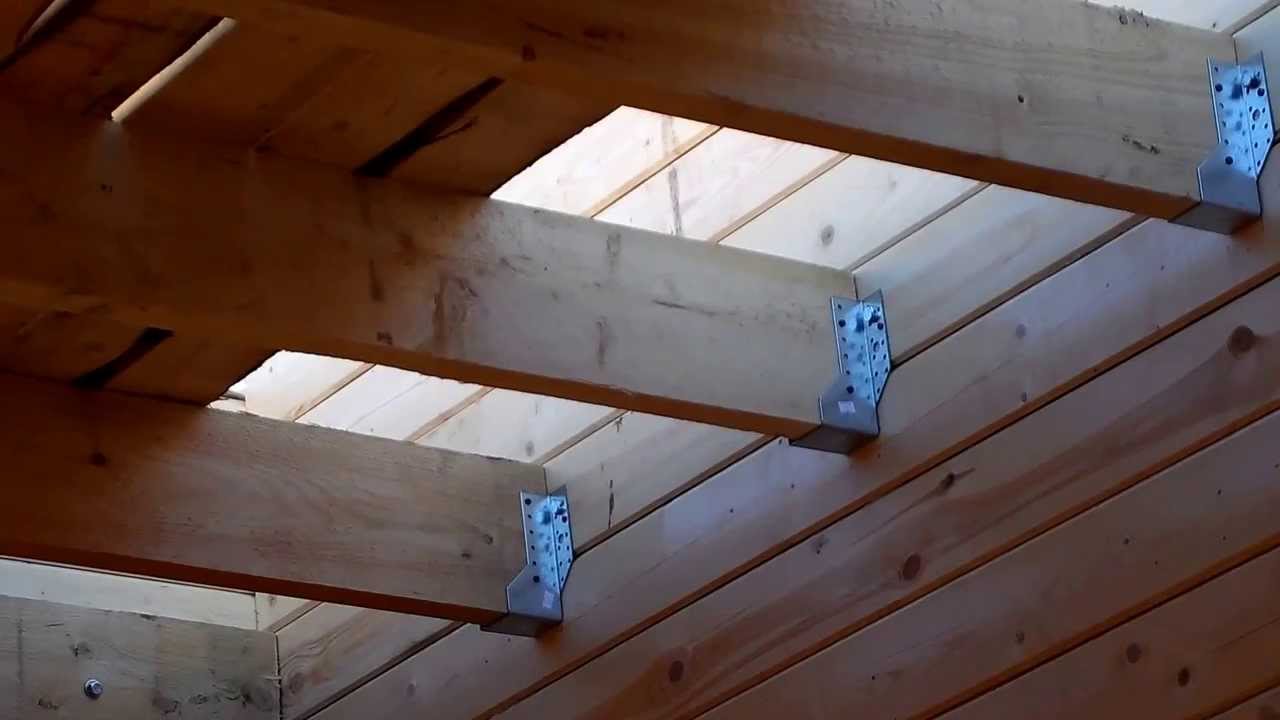

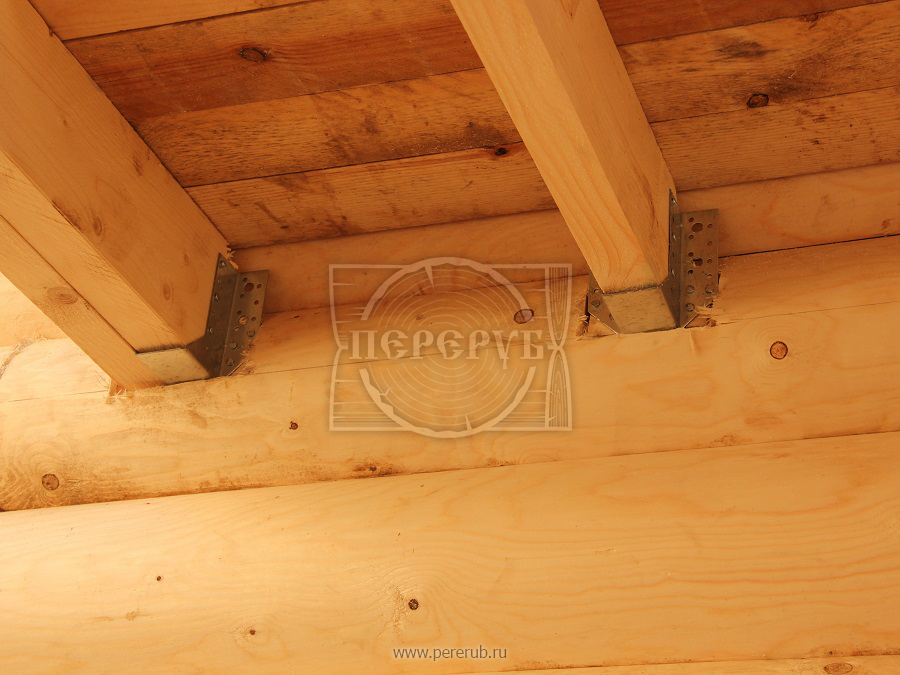

Крепежи для двутавровых балок

Деревянный двутавр обладает рядом преимуществ перед другими видами:

Высокая прочность при сравнительно низкой массе;
Легкость конструкций позволяет выполнять монтаж без использования подъемной строительной техники, аренда которой может значительно увеличить общий бюджет строительства;
Использование при производстве специальной обработки заготовок не требует дополнительной отделки лаг перед установкой;
Легкость монтажа также способствует снижению расходов на строительство и позволяет выполнять его собственными силами;
Окончательная цена двутавровых лаг значительно ниже по сравнению с бревенчатыми или брусовыми.

Использование перекрытий в доме

Перекрытие, как правило, зашивается с нижней и верхней стороны. С низу к нему монтируется потолок комнат цокольного, первого или второго этажей, сверху соответственно полы. Основная нагрузка на лаги передается сверху. Отчасти она создается и массой самих балок.

Перекрытие потолка в деревянном доме может осуществляться в несколько приемов:

На балки снизу выполняют подшивку так называемого чернового потолка, изготавливаемого из нестроганых необрезных деревянных досок толщиной 25 мм;
По черновому потолку выполняют монтаж чистого потолка из любого вида материалов – строганых досок, вагонки, листовых материалов. Иногда первый пункт пропускают, выполняя чистовую подшивку непосредственно по лагам.

Двухуровневый потолок в деревянном доме

Пол в деревянном доме с деревянными перекрытиями представляет собой сравнительно несложную систему. Для его изготовления, как правило, достаточно лишь убедится, что поверхности балок лежат в общей плоскости. В случае обнаружения больших перепадов их необходимо ликвидировать, сострогав выпирающие части лаг или нашивая небольшие прокладки из предварительно обработанной защитными составами фанеры.

На выровненный каркас выполняют монтаж пола из шпунтованных досок. Пазогребневая система позволяет надежно соединить детали между собой.

Половые доски

Монтаж пола осуществляется креплением досок через гребень к лагам, настеленным по балкам, или непосредственно к балкам оцинкованными гвоздями или саморезами, устанавливаемыми под небольшим углом.

Обратите внимание!
Для заглубления шляпки гвоздя при креплении применяют добойник – обрезок более толстого гвоздя со сточенным острием.
Крепление саморезами лучше выполнять через предварительно просверленные отверстия, диаметр которых на 0,5 мм больше диаметра шурупа.

Для сохранения тепла в доме промежуток между балками заполняют утеплителем, снизу защищенным пароизоляцией, и сверху – гидроизоляционной пленкой.

Пирог утепленного перекрытия

В довершение к сказанному

Перекрытия в деревянном доме играют важную роль, поэтому относится к выбору варианта их исполнения следует очень серьезно. Не меньшее внимание необходимо уделить и технологии монтажа балок. В представленном видео в этой статье вы найдете дополнительную информацию по данной теме.

Перекрытия в домах из бревна: как делают перекрытия в срубах

Вступление

Деревянное домостроение было популярно в нашей стране всегда. Несмотря на постоянно появляющиеся новомодные технологии индивидуального домостроения, деревянное зодчество продолжает занимать лидирующие позиции в частном секторе строительства бревенчатых домов.

Конкуренция оцилиндрованных и рубленых срубов

Спор, какой сруб лучше, сруб из оцилиндрованного бревна или рубленый сруб не имеет разрешения. Есть мнения, что рубленые срубы теплее, хотя теплота сруба зависит от типа замкового соединения бревен и от качества сборки. Считается, что оцилиндрованный сруб легче собирать, хотя заводское изготовление бревен не гарантирует их точную подгонку при сборе.

На вопрос, какой дом из бревна http://domizbrevna. com лучше, рубленный или оцилиндрованный, а может сруб из бруса, ответить могут время, качество сборки сруба и соблюдение технологий строительства.

Перекрытия в конструкции сруба

Сруб это конструкция из бревен, уложенных венцами и скрепленных между собой замковыми соединениями, вырубленными на краях и по длине бревен. Сама по себе конструкция сруба достаточно прочная. Замки и продольные пазы в бревнах прочно связывают сруб, не давая остову сруба рассыпаться.

Однако, вес самого сруба это лишь, малая часть нагрузок присутствующих в срубе. Большую нагрузку на сруб оказывает крыша со своей стропильной системой, и нагрузка на полы этажей, чердака или мансарды дома.

Перекрытием называют элемент строительной конструкции дома, равномерно распределяющий вертикальные нагрузки на полы разных уровней дома.

Кроме распределения нагрузки, перекрытия делают так, чтобы создать искусственный барьер для проникновения шумов, холода, ухода тепла между уровнями (этажами) дома.

Учитывая последнее, становится понятно, что перекрытие между этажами не должно быть теплоизолирующим, достаточно только шумоизоляции. А вот, перекрытие первого и последнего этажа, лучше сделать со слоями шумо- и теплоизоляции.

Особое внимание уделяется слоям первого этажа над подвалом. В этой конструкции присутствует слой гидроизоляции, отделяющий первый этаж дома от проникновения влаги из подвала или холодного цоколя.

Конструкция перекрытия в домах из бревна

Конструкция перекрытия сруба, состоит из несущих элементов принимающих основную вертикальную нагрузку, называемых балки. Стандартный размер балок уложенных через 400-600мм, 50мм по толщине и 150 — 180мм по высоте. Укладывается балка перекрытия на сторону 50мм.

Между балками перекрытий делаются черновые полы, профессионально называемые накат. Крепятся щиты наката на черепные бруски (пробоины), прибитыми к несущим балкам.

Покрываются балки чистовыми деревянными полами. Низ балок, служит основанием для крепления потолочных досок или другого материала для потолка.

Пространство между накатом и чистовым полом, получается в виде своеобразных длинных ниш. Это пространство служит местом для укладки изолирующих материалов, для удержания тепла и проникновения шума.

Как балки крепятся к остову сруба

По физике понятно, что максимальная нагрузка перекрытия будет в месте соединения балки и стен сруба. Нельзя в этом месте прибить балку или прикрутить её монтажными уголками. Здесь возможно и технологически оправдано, только одно соединение. В венце вырубается паз на высоту балки, и балка укладывается в этот паз.

Стоит отметить, что крепление балок к перегородкам внутри дома может быть сделано без врубки, на поддерживающих (черепных) брусках.

Гидроизоляция и пропитка балок перекрытий

Балки перекрытий деревянного дома, чаще скрыты. На первом этаже, балки могут укладываться на фундамент или промежуточные опоры.

Важно! Нельзя допускать соприкосновение дерева балок с бетонными (кирпичными) основаниями. Балки нужно укладывать на два слоя пергамина или рубероида. Кроме этого, разумно подо все балки проложить куски резины для звукоизоляции пола.

Нормативная конструкция перекрытий

Подведя итог, и добавляя вышесказанное дополнениями о слоях утепления, шумовой изоляции и пароизоляции можно показать 8 слоев перекрытий деревянного дома из бревен.

На самом деле, эта конструкция хоть и является нормативной, но может меняться в зависимости от используемых современных материалов.

В завершении

В завершении стоит отметить, что существуют технологии промежуточного крепления балок на столбах, которые позволяют создавать большие открытые пространства в деревянном доме.

Кроме этого нужно помнить, что любой сруб, кроме сруба из сухого клееного бруса, дает усадку в течение одного года. Это нужно учитывать при устройстве перекрытий и использования соединений, отличных от врубки.

Статьи по теме

Деревянное перекрытие дома из газобетона

Деревянное перекрытие является наиболее экономичным видом из всех типов перекрытий и отличается простотой монтажа. Деревянное перекрытие дома из газобетона устраивается по деревянным балкам и бывают межэтажные, цокольные, чердачные и мансардные.

Межэтажное перекрытие

Составляющие межэтажного перекрытия: деревянные балки, межбалочный заполнитель (теплоизоляция), пароизоляция, пол, подшивка и слой отделки потолка. В качестве балок используют деревянный брус или бревна. Длинна пролета балок перекрытия не должна превышать 6-ти метров, прогиб -1/300 общей длины перекрытия, межосевое балочное расстояние должно быть в пределах 0,6 м. -1,0м. Размер сечения балок зависит от величины пролета и типа самой балки.

Балки, имеющие пролет более 4,5 м, обладают значительным прогибом, и в процессе деформаций могут разрушать примыкающую к ним кладку. Поэтому с краев U-образных или простеночных газобетонных блоков (в зависимости от того, каким способом изготавливался армопояс) следует снять 5 мм фаски, для предотвращения их разрушения.

Цокольное перекрытия

Цокольное перекрытие над обогреваемым подвалом конструкционно не отличается от междуэтажного.

Чердачное и мансардное перекрытия

Этапы строительства из газобетона
Виды межэтажных перекрытий
Армопояс-описане, изготовление

Деревянные перекрытия в доме своими руками: инструкция

Деревянные перекрытия в доме вполне возможно возвести своими руками. Такая конструкция считается одним из традиционных вариантов. Устраивают такие перекрытия при строительстве жилых зданий практически из любых материалов: кирпича, пенобетона, керамзитных блоков, и, конечно, актуальными они будут в деревянном доме. Как сделать их своими руками? Подробный ответ на этот вопрос можно будет найти в данной статье. Монтаж, утепление, звуко- и пароизоляция: мы рассмотрим важнейшие аспекты работы.

Междуэтажные, а также чердачные деревянные перекрытия в доме, выполненные из дерева, по своим конструктивным особенностям практически ничем не отличаются. Они состоят из деревянных балок, а также из межбалочного заполнения, которое представляет собой накат, выполненный из щитов или из дерева. Деревянные балки являются несущими конструкциями, которые производятся обычно из хвойных пород дерева. Это могут быть, к примеру, отесанные бревна, доски или брусья.

Шаг 1. Определение размеров используемых материалов и основных расстояний

Сечение балок определяется в зависимости от длины, а также от нагрузки, которая будет на них приходиться. Приблизительно, соотношение будет следующим: высота составляет 1/24 от длины, а ширина – приблизительно половину высоты.

Что же касается расстояния между балками (или, как принято говорить, размер шага укладки) – он определяется, исходя из данных о сечении материала, а также от длины пролета. Для удобства, это расстояние можно определить по соответствующей таблице.

Шаг 2. Монтаж балок своими руками

После того, как вы определились со всеми размерами и расстояниями, настало время выполнять устройство балок. Для того чтобы использовать балки более тонкие и короткие, следует устроить также несущие перегородки. Нужно это и для того, чтобы минимизировать общую толщину перекрытия, выполненного из дерева.

Концы балок срезаются наискось, далее необходимо провести их антисептическую обработку, использовать специальные составы, которые надолго защитят дерево от самых разнообразных повреждений. Затем балки должны быть обернуты гидроизоляционным материалом – в два слоя и, наконец, заделаны в перегородки и в наружные стены жилого здания. Какой должна быть глубина заделки балок? По стандарту, не менее 180 сантиметров. Вместе с тем длина опорной части будет составлять порядка 150 сантиметров, а ширина зазора между стеной и торцом балки – около 3 сантиметров. Когда создается упор балок на внутренние стены, нужно обязательно подложить под них в два слоя рубероид или другие гидроизоляционные материалы. Торцы балок, обустраивая деревянное перекрытие, нужно оставить открытыми, их нельзя покрывать битумом или рубероидом, поскольку они должны «дышать».

С боков на балки набивают «черепные» бруски, сечение которых составляет 4х4 см или 5х5 см.

https://www.youtube.com/watch?t=1&v=F6cn3B0ehos

Шаг 3. Устройство наката

1 – Стена; 2 – Гидроизоляция; 3 – Балка; 4 – Монтажная пена; 5 – Утеплитель; 6 – Анкер; 7,8 – Накат; 9 – Черепной брусок.

Накат деревянных перекрытий обустраивается либо из ординарной доски, либо из двух рядом сбитых между собой перпендикулярно досок (щитов). Начиная устройство наката, следует обратить внимание на то, чтобы с нижней поверхностью балок низ наката был расположен в одной плоскости. Исключением может быть только тот случай, когда вы решили сделать стилизацию под старину, и балки в вашем доме получились несколько выступающие. Не забывайте о том, что любые деревянные элементы, которые вы используете при возведении вашего жилья, должны быть тщательным образом обработаны составами-антисептиками. Далее накат должен быть покрыт материалом для гидроизоляции, к примеру – рубероидом. Устройство его выполняется таким образом, чтобы гидроизоляция закрывала балку на половину высоты. Затем выполняется утепление: слой теплоизоляции- керамзита, пенопласта, каменной ваты и других материалов укладывается на гидроизоляцию.

Шаг 4. Утепление

1 – Балка; 2 – Черепной брусок; 3 – Накат с подшивкой; 4 – Пароизоляция; 5 – Утеплитель

То, насколько качественно осуществлено утепление, влияет не только на уровень теплопотерь в здании, но и на то, как долго будет служить стропильная система, а также на долговечность перекрытия кровли. Хорошая теплоизоляция должна сочетаться и с хорошей вентиляцией пространства на чердаке жилого дома.

Чаще всего утепление межэтажного перекрытия из дерева в доме производится с использованием плит из минеральной ваты. Материал как правило настилается между балками, либо на перекрытие. Укладывается материал, с помощью которого производится утепление, на полиэтиленовую пленку или другие пароизоляционные материалы (к примеру, на материал «Поликрафт»). У тех материалов, которые имеют фольгированную сторону, такая сторона должна быть снизу. Далее межбалочное пространство заполняется теплоизоляцией. Выполняя утепление своими руками, для того чтобы предотвратить потери тепла через так называемые «мостики холода», осуществляется еще и устройство дополнительного слоя материала-теплоизолятора, он кладется поверх балок.

Шаг 5. Звукоизоляция, подшивка потолка своими руками, работа с дымовыми трубами

После того, как накат установлен и выполнено утепление (материал размещен на балках), начинается следующий этап – устройство подшивки потолка. Сделать подшивку можно, например, из гипсокартонных плит стандартной толщины (9,5 мм). Устанавливаются такие плиты своими руками легко и оперативно, а поверхность будет ровной. Если вы хотите обустроить мансардную крышу в вашем доме своими руками, к балкам будет прибиваться пол из досок. В таком случае вместе с теплоизоляцией важно сделать и качественную, достаточную звукоизоляцию. Для этого специальные материалы, создающие звукоизоляционную прокладку, укладываются под доски пола. Дополнительную защиту от посторонних звуков и шумов также обеспечит хороший слой утеплителя.

В тех местах, где проходят дымовые трубы, в деревянном перекрытии нужно будет оставить соответствующие отверстия: они обрамляются дополнительными балками, покороче. Эти балки будут опираться друг на друга при помощи специальных хомутов. Планируя устройство такой конструкции, имейте ввиду: расстояние от незащищенной наружной поверхности дымохода до балки должно составлять, как минимум, 40 сантиметров. Можно провести специальные мероприятия – устроить “песочницу”, теплоизоляцию или асбестовую прокладку в месте пересечения с перекрытием – тогда это расстояние можно сократить до 10-20 см.

Как можно убедиться, вполне возможно осуществить устройство своими руками деревянных перекрытий в загородном доме, их утепление, звукоизоляцию и другие сопутствующие работы. Главное – следовать всем указанным правилам и применять в работе исключительно качественные материалы.

Перекрытия по деревянным балкам — Stroim-svoi-dom.ru

При строительстве дома, многие предпочитают вместо железобетонных межэтажных перекрытий, устраивать перекрытия по деревянным балкам или лагам.

Это вполне оправдано. Ведь деревянные перекрытия по лагам гораздо легче железобетонных, а при малой несущей способности грунта появляется возможность строить менее массивные фундаменты.

Немаловажным является и стоимость деревянного межэтажного перекрытия. Она в несколько раз дешевле железобетонного. Цена дерева значительно ниже, при этом нет необходимости в использовании подъёмных кранов, а балки перекрытия можно уложить самостоятельно.

Многие задаются вопросом «Как произвести расчет балок перекрытия?», «Какое сечение должно быть у балки?», «Через какое расстояние их устанавливать?»

В данной статье, мы попытаемся ответить на данные вопросы, а так же расскажем о том, как устроено деревянное перекрытие по балкам, как правильно они должны быть закреплены в стене и приведем таблицу, по которой вы с лёгкостью произведете расчет балок перекрытия.

Начнем с основного несущего элемента – балок перекрытия. Как правило, балка представляет из себя деревянный брус, высотой от 100 мм до 300 мм и толщиной 75-200 мм. Укладывается она с шагом от 60 до 100 см. Сечение бруса подбирается в каждом отдельном случае индивидуально и зависит от длины пролета и возможных нагрузок. Чуть ниже будет представлена таблица, для расчета деревянных балок перекрытия.

Кроме бруса, для деревянных балок перекрытия можно использовать сколоченные между собой доски, поставленные на ребро. Самым экономичным вариантом, будет использование в качестве балок бревен, обтесанных с трех сторон.

Расчет балок перекрытия

Для того, чтобы сделать расчет межэтажного или чердачного перекрытия, нужно определить нагрузки, которые воздействуют на балки. Определить их бывает достаточно проблематично, поэтому берут усредненные данные. Общая нагрузка будет состоять из веса самого перекрытия и временных нагрузок т.е. нагрузок от людей, мебели, различной техники и т.д.

В среднем, общую суммарную нагрузку по деревянным перекрытиям принимают равным 400 кг/м².

Ниже, приведена таблица, по которой можно определить необходимое сечение балок перекрытия в зависимости от длины пролета и шага установки.

Например, при длине пролета 5,5 м и шаге установки 0,6 м, необходим брус толщиной 150 мм и высотой 200 мм. При этом нужно учитывать, что длина бруса будет больше т.к. он должен заходить в стену на 15 см. Таким образом длина будет 5,5м + 0,15м + 0,15м = 5,8 м

Крепление балок перекрытия к стене

В статье «Межэтажные перекрытия» мы рассказывали о том, каким образом железобетонные и деревянные перекрытия должны монтироваться в стену из газобетонных блоков.

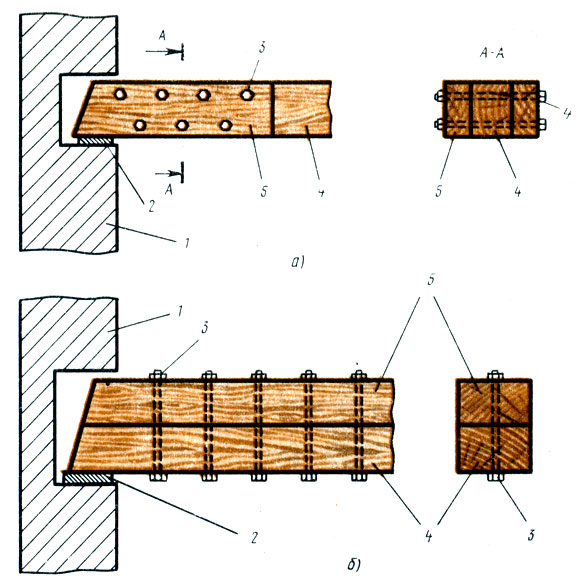

В данной части рассмотрим, узел опирания деревянного бруса на кирпичные стены.

Как мы уже писали выше, длина опирания бруса на стены должна составлять минимум 15 см.

Прежде чем положить балку, ее необходимо подрезать с торца под углом 60⁰, обработать весь брус антисептиком и обернуть концы в два слоя рубероид для предотвращения загнивания.

После чего, на стену стелиться рубероид, на который укладывается доска-подкладка. Она служит для распределения точечных нагрузок от балок на всю поверхность стены.

На подкладку кладут балку перекрытия, приколачивают к ней анкер из стальной полосы, который в последствии заделывается в кирпичную кладку.

При установке деревянных балок нужно оставить температурный зазор не менее 3 см для компенсации линейного расширения древесины.

Если балки опираются на внутреннюю несущую стену, то конструкция аналогична предыдущей, с той лишь разницей, что балки перекрытия соединяются друг с другом при помощи металлической ленты. Более наглядно всю схему можно увидеть на рисунке.

Укладывать деревянные балки начинают с самых крайних. Сначала их выравнивают по уровню, а за тем по ним кладут остальные. Для выравнивания остальных балок по высоте, под их концы подкладывают обрезки досок.

Устройство пола по деревянным балкам

После укладки балок, можно приступить к настилу перекрытия. Существуют различные конструкции межэтажных перекрытий. Все они строятся по одному принципу.

Приведем только общее устройство для чердачного и перекрытия первого этажа. Перекрытия между первым и вторым этажами утеплять нет необходимости, потому что температура на этих этажах примерно одинакова.

Чердачное перекрытие делается по следующей схеме: на балки перекрытия снизу подшиваются пароизоляция, после которой набиваются доски, вагонка, плиты ОСБ или другое покрытие. Далее укладывается утеплитель нужной толщины.

В статье «Утепление крыши» мы рассматривали, как самостоятельно подсчитать необходимую толщину утеплителя для крыши. Для чердачного перекрытия расчет проводится таким же образом.

Далее на балки расстилается гидроизоляционная пленка. При желании, поверх нее можно настелить деревянное покрытие.

Утепление на первом этаже немного отличается. В данном случае пароизоляционная пленка располагается сверху, а гидроизоляция снизу. Более подробно об устройстве деревянного пола на лагах читайте в статье «Устройство деревянного пола»

В окончании статьи, предлагаем вам посмотреть видео из которого вы узнаете как простым способом сделать звукоизоляцию межэтажного перекрытия по деревянным балкам.

Каркас и конструкция пола | HomeTips

Иллюстрированный взгляд на то, как строится типичный пол с деревянным каркасом, включая черновой пол и многое другое.

Хотя некоторые этажи построены на плоской бетонной плите на земле, большинство этажей возвышаются над землей. Фальшполы более эластичны под ногами и обеспечивают доступ к отопительному оборудованию, изоляции, водопроводу, проводке и другому механическому оборудованию.

Фальшпол состоит из деревянного каркаса, соединяющего одну внешнюю стену с другой.Этот каркас может поддерживаться, а может и не поддерживаться промежуточными балками, балками или стенами.

На верхних уровнях дома нижняя сторона каркаса пола обычно служит для подкладки материалов потолка. Потолки обычно строятся так же, как и полы, только они могут быть выполнены из более легких материалов, потому что они не предназначены для того, чтобы нести те же нагрузки.

Схема каркаса фальшпола

Балки перекрытия

Каркас пола состоит в основном из деревянных балок, которые проходят параллельно друг другу через равные промежутки времени.Балки пола обычно имеют размер 2 на 8, 2 на 10 или 2 на 12; потолочные балки обычно 2 на 6 или иногда 2 на 4, если это более старый дом. Некоторые новые дома изготовлены из двутавровых балок.

Балки перекрытия и черный пол

Балки перекрытия, расположенные через равные промежутки времени, охватывают области между опорами, такими как стены, фундамент, балки и балки. Нормальный интервал составляет 16 дюймов «по центру» (от центра к центру), хотя некоторые полы могут иметь балки с центрами 12 или 24 дюйма.Размеры и расстояние между балками определяются строительными нормами, основанными на технических требованиях. Коллекторы балок проходят перпендикулярно балкам, закрывая их концы.

Балки соединяются с балками или другими опорами. Они могут стыковаться встык и соединяться фанерными косынками или внахлест. Прочная блокировка или металлическая перемычка предотвращают скручивание балок и помогают равномерно распределять нагрузки.

Везде, где есть проем, например, на лестнице, балки по периметру складываются вдвое и закрываются перпендикулярными коллектором.

Черновой пол

Черный пол обеспечивает основу для чистового пола, а также служит платформой во время строительства. Он может быть сделан из досок, уложенных под прямым углом или по диагонали поперек балок. Или же черный пол может быть сделан из фанеры или других панельных изделий, которые укладываются перпендикулярно балкам.

Фанерный черновой пол состоит из панелей, уложенных в шахматном порядке, причем концы и края стыкуются; панели прибиваются (а иногда также приклеиваются строительным клеем) к балкам перекрытия.

Схема типовой конструкции пола

Толщина и жесткость черного пола определяют типы отделочных материалов, которые можно укладывать поверх него. Если ваш дом построен на бетонной плите, плита может служить основанием практически для любого типа пола. Но если в вашем доме черновой пол из фанеры или досок, важно проверить тип и толщину материала, который вы собираетесь использовать, чтобы определить свои ограничения. Например, пол, который немного гибкий или упругий, не подходит для жестких материалов, таких как керамическая плитка и камень, потому что раствор или материалы будут трескаться при движении.

Подоконник

На уровне фундамента балки перекрытия опираются непосредственно на подоконник, обработанный консервантом, чтобы контакт с фундаментом не приводил к появлению термитов или гниению. Их точная конструкция и соединение со стеновыми стойками зависят от используемого метода обрамления.

Анкерные болты прикрепляют подоконник к верхней части фундаментной стены.

Рекомендуемый ресурс: Найдите предварительно отобранного местного подрядчика по возведению каркаса дома

О Доне Вандерворте

Дон Вандерворт накопил свой опыт более 30 лет, работая редактором по строительству Sunset Books, старшим редактором домашнего журнала, автором книги более 30 книг по обустройству дома и автор бесчисленных журнальных статей.Он появлялся в течение 3 сезонов на телеканале HGTV «Исправление» и несколько лет был домашним экспертом MSN. Дон основал HomeTips в 1996 году.

% PDF-1.5 % 1 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 1 >> endobj 6 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 2 >> endobj 9 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 3 >> endobj 14 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 4 >> endobj 19 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 5 >> endobj 24 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 6 >> endobj 29 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 7 >> endobj 34 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 8 >> endobj 39 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 9 >> endobj 44 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 10 >> endobj 49 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 11 >> endobj 54 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 12 >> endobj 59 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 13 >> endobj 64 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 14 >> endobj 69 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 15 >> endobj 74 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 16 >> endobj 79 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 17 >> endobj 84 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 18 >> endobj 89 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 19 >> endobj 94 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 20 >> endobj 99 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 21 >> endobj 104 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 22 >> endobj 109 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 23 >> endobj 114 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 24 >> endobj 119 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 25 >> endobj 124 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 26 >> endobj 129 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 27 >> endobj 134 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 28 >> endobj 139 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 29 >> endobj 144 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 30 >> endobj 149 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 31 >> endobj 154 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 32 >> endobj 159 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 33 >> endobj 164 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 34 >> endobj 169 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 35 >> endobj 174 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 36 >> endobj 179 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 37 >> endobj 184 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 38 >> endobj 189 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 39 >> endobj 194 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 40 >> endobj 199 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 41 >> endobj 204 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 42 >> endobj 209 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 43 >> endobj 214 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 44 >> endobj 219 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 45 >> endobj 224 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 46 >> endobj 229 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 47 >> endobj 234 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 48 >> endobj 239 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 49 >> endobj 244 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 50 >> endobj 249 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 51 >> endobj 254 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 52 >> endobj 259 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 53 >> endobj 264 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 54 >> endobj 269 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 55 >> endobj 274 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 56 >> endobj 279 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 57 >> endobj 284 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 58 >> endobj 289 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 59 >> endobj 294 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 60 >> endobj 299 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 61 >> endobj 304 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 62 >> endobj 309 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 63 >> endobj 314 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 64 >> endobj 319 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 65 >> endobj 324 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 66 >> endobj 329 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 67 >> endobj 334 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 68 >> endobj 339 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 69 >> endobj 344 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 70 >> endobj 349 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 71 >> endobj 354 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 72 >> endobj 359 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 73 >> endobj 364 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 74 >> endobj 369 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 75 >> endobj 374 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 76 >> endobj 379 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 77 >> endobj 384 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 78 >> endobj 389 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 79 >> endobj 394 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 80 >> endobj 399 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 81 >> endobj 404 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 82 >> endobj 409 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 83 >> endobj 414 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 84 >> endobj 417 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 85 >> endobj 420 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 86 >> endobj 423 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 87 >> endobj 426 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 88 >> endobj 429 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 89 >> endobj 432 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 90 >> endobj 435 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 91 >> endobj 438 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 92 >> endobj 441 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 93 >> endobj 444 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 94 >> endobj 447 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 95 >> endobj 450 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 96 >> endobj 453 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 97 >> endobj 456 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 98 >> endobj 459 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 99 >> endobj 462 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 100 >> endobj 465 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 101 >> endobj 468 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 102 >> endobj 471 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 103 >> endobj 474 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 104 >> endobj 477 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 105 >> endobj 480 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 106 >> endobj 483 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 107 >> endobj 486 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 108 >> endobj 489 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 109 >> endobj 492 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 110 >> endobj 495 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 111 >> endobj 498 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 112 >> endobj 501 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 113 >> endobj 504 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 114 >> endobj 507 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 115 >> endobj 510 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 116 >> endobj 513 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 117 >> endobj 516 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 118 >> endobj 519 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 119 >> endobj 522 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 120 >> endobj 525 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 121 >> endobj 528 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 122 >> endobj 531 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 123 >> endobj 534 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 124 >> endobj 537 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 125 >> endobj 540 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 126 >> endobj 543 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 127 >> endobj 546 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 128 >> endobj 549 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 129 >> endobj 552 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 130 >> endobj 555 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 131 >> endobj 558 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 132 >> endobj 561 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 133 >> endobj 564 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 134 >> endobj 567 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 135 >> endobj 570 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 136 >> endobj 573 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 137 >> endobj 576 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 138 >> endobj 579 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 139 >> endobj 582 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 140 >> endobj 585 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 141 >> endobj 588 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 142 >> endobj 591 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 143 >> endobj 594 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 144 >> endobj 597 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 145 >> endobj 600 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 146 >> endobj 603 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 147 >> endobj 606 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 148 >> endobj 609 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 149 >> endobj 612 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 150 >> endobj 615 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 151 >> endobj 618 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 152 >> endobj 621 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 153 >> endobj 624 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 154 >> endobj 627 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 155 >> endobj 630 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 156 >> endobj 633 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 157 >> endobj 636 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 158 >> endobj 639 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 159 >> endobj 642 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 160 >> endobj 645 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 161 >> endobj 656 0 obj> / BaseFont / Times-Roman / FirstChar 0 / LastChar 255 / Subtype / Type1 / ToUnicode 17728 0 R / Ширина [333 333 333 333 333 333 333 333 333 333 333 333 278 556 556 611 278 611 444 564 250 250250250250250250250250250250 333 408 500 500 833 778 180 333 333 500 564 250 333250 278 500 500 500 500 500 500 500 500 500 500 278 278 564 564 564 444 921 722 667 667 722 611 556722 722 333 389 722 611 889 722 722 556 722 667 556 611 722 722 944 722 722 611 333 278 333 469 500 333 444 500 444 500 444 333 500 500 278 278 500 278 778 500 500 500 500 500 333 389 278 500 500 722 500 500 444480200480541250250250 333500 444 1000 500 500 333 1000 556 333 889250 250 250250 333 333 444 444 350 500 1000 333980 389 333 722 250 250 722 250 333 500 500 500 500 200 500 333760 276 500 564 333760 333400 564 300 300 333 500 453250 333 300 310 500 750 750 750 44 47 22 722 722 722 722 722 889 667 611 611 611 611 333 333 333 333 722 722 722 722 722 722 722 564 722 722 722 722 722 722 556 500 444 444 444 444 444 444 667 444 444 444 444 444 278 278 278 278 500 500 500 500 500 500 500 564 500 500 500 500 500 500 500 500 500] >> endobj 657 0 obj> endobj 658 0 obj> endobj 659 0 obj> endobj 660 0 obj> endobj 661 0 объект> endobj 662 0 obj> / BaseFont / Times-Bold / FirstChar 0 / LastChar 255 / Subtype / Type1 / ToUnicode 17730 0 R / Ширина [333 333 333 333 333 333 333 333 333 333 333 333 333 278 556 556 667 278 667 444 570 250 250250250250250250250250250250 333555500500 1000 833 278 333 3335 570 250 333250 278 500 500 500 500 500 500 500 500 500 500 333 333570 570 570 500 930 722 667 722 722 667 611 778 778 389 500 778 667 944 722 778 611 778 722 556 667 722 722 1000 722 722 667 333 278 333 581 500 333 500 556 444 556 444 333 500 556 278 333 556 278 833 556 500 556 556 444 389 333 556 500 722 500 500 444 394 220 394520 250 250 250 333 500 500 1000 500 500 333 1000 556 333 1000 250 250 250 250 250 333 333 500 500 350 500 1000 333 1000 389 333 722 250 250 722 250 333 500 500 500 500 220 500 333747 300 500 570 333747 333400 570 300 300 333 556 540 250 333 300 330 500 750 750 750 500 722 722 722 722 722 722 1000 722 667 667 667 667 389 389 389 389 722 722 778 778 778 778 778 570 778722 722 722 722 722 611 556 500 500 500 500 500 500 722 444 444 444 444 444 278 278 278 278 500 556 500 500 500 500 500 570 500 556 556 556 556 500 556 500] >> endobj 663 0 obj> endobj 664 0 объект> endobj 665 0 obj> endobj 666 0 объект> endobj 667 0 obj> поток Hbd`ab`ddwwwq s () J4031

Пока-пока, подпрыгивайте — этот старый дом

Фото Ричарда Ховарда

Всякий раз, когда кто-нибудь проходил по кухонному полу в доме, где вырос генеральный подрядчик «Этого старого дома» Том Сильва, чашки дрожали в своих блюдцах, а кастрюли и сковородки гремели на плите. «Это было нервно, — вспоминает Том. В конце концов его отец, плотник, вместе с Томом спустился в подвал и укрепил балки пола меньшего размера.

Дом Тома был построен в 1765 году, но упругие полы — не просто проблема старых домов. Даже конструктивно прочный новый пол, соответствующий нормам правил, может прогибаться или прогибаться больше, чем кажется удобным. Есть множество способов придать полу жесткость; Метод (или методы), который выбирает Том, зависит как от практичности, так и от эффективности. Например, объединение новых пиломатериалов — исправление, которое использовал отец Тома — имеет смысл только в том случае, если отсеки для балок не загромождены электрическим кабелем, водопроводными линиями и воздуховодами.

Решения

Tom для крепления надувных полов, показанные здесь в порядке эффективности, проще всего использовать на первом этаже, где к балкам есть доступ из подвала или из подвала. Для придания жесткости верхним этажам обычно требуется удалить часть или весь готовый потолок внизу. Вспоминая кухню своего детства, Том заботится о том, чтобы любой новый пол, который он построил, был прочным. Узнайте, как отремонтировать надувной пол четырьмя способами, перечисленными ниже.

Фото Ричарда Ховарда

4 способа остановить отскок

Сестринское дело

Увеличение толщины балок вдвое путем добавления материала к их сторонам увеличивает прочность и жесткость.К показанным здесь балкам из пиломатериалов Том прикрепляет 2 балки такой же длины и ширины; если отскок достаточно серьезный, он может использовать балку из инженерной или клееной фанеры (LVL). Еще более сильная балка — стальная пластина, закрепленная между старой балкой и ее новой «сестрой». (Сведения о родственных двутавровых балках см. На стр. 4 этой статьи.) Прикрепите новый брус к старому, используя пары гвоздей 12d через каждые 16 дюймов. Том всегда наносит полоску клея по верхнему краю перед установкой новой балки на место.

Плюсы: лучший выбор для сохранения высоты над головой.

Минусы: в отсеках для балок не должно быть никаких препятствий, таких как электрические кабели, воздуховоды и водопровод, пока вы выполняете работу.

Усиление нижней стороны

Когда балка прогибается, ее нижний край слегка растягивается. Добавление 2х4 к нижней части помогает избежать этого. Чтобы этот метод работал, длина балки 2×4 должна быть достаточной, чтобы проходить по всей длине балки. Том склеивает их вместе с помощью строительного клея и вонзает гвоздь 12d через 2×4 каждые 8–12 дюймов.Используйте временную стойку 2х4 в середине пролета, чтобы поддерживать балку до тех пор, пока клей не затвердеет (обычно в течение 24-48 часов).

Плюсы: Не мешает водопроводу или проводке в нишах для балок.

Минусы: уменьшает запас по высоте; нижние края балок не должны содержать проводов, труб и каналов.

Добавление блокировки средней полосы

Блокирующие, короткие части из 2 шт. Такой же глубины, что и балки, предотвращают поперечный прогиб и связывают балки вместе, чтобы они могли эффективно распределять нагрузки на пол.Том устанавливает ряд блокировок в отсеках балок в середине пролета, если пролет превышает 9 футов. Он раскладывает блок по меловой линии, чтобы он мог вбить три или четыре гвоздя 16d через соседнюю балку и в концы каждого блока.

Плюсы: Относительно легко сделать.

Минусы: наименьшее влияние на упругость.

Добавление балки

Размещение балки перпендикулярно балкам в середине пролета эффективно сокращает их длину и устраняет изгиб.Том делает балку из двух 2х8 или 2х10, склеенных и прибитых гвоздями 10d в шахматном порядке на 12 дюймов в центре. Стальные колонны, заполненные бетоном, или столбы, обработанные давлением 6×6, заменят показанные здесь временные колонны 2×4. Разместите постоянные столбы на расстоянии 8 футов, если балка состоит из 2×8; 10 футов друг от друга, если они сделаны из 2х10.

Плюсы: Самый эффективный способ остановить отскок.

Минусы: столбы навязчивы, и луч съедает немного места. (Можно «впустить» балку заподлицо с балками, но это сложный проект, за который лучше всего взяться подрядчику.)

Фото Ричарда Ховарда

Строительство без отказов

Лучший способ ограничить раздражающий изгиб пола — это убедиться, что балки правильного размера, прежде чем будет построен дом или пристройка. Строительные нормы и правила определяют минимальную глубину балок и расстояние между ними (обычно 12 или 16 дюймов по центру) для пролетов до 20 футов, но эти требования предназначены для предотвращения растрескивания гипсовых потолков, а не для устранения упругих полов.«Если вы соблюдаете минимум кода, у вас, скорее всего, будет какой-то отказ», — говорит Стив Фредериксон, зарегистрированный профессиональный инженер. Он говорит, что система пола никогда не должна отклоняться более чем на полдюйма, независимо от пролета.

Tom часто выходит далеко за рамки кода для достижения этой цели, обрамляя более глубокими балками, располагая их ближе друг к другу и используя мосты или блокировки для дополнительной жесткости. Таким образом, говорит он, «люстра в столовой не раскачивается, когда дети подпрыгивают в спальне.«

Фото Ричарда Ховарда

Двутавровые балки с усилением

В наши дни многие новые полы обрамлены двутавровыми балками, типом инженерной древесины, которая составляет часть веса обычных пиломатериалов и способна преодолевать большие расстояния. Тем не менее, если попросить проехать слишком большое расстояние, двутавровые балки будут подпрыгивать. Как правило, для двутавровых балок работают те же методы, которые устраняют отскок полов из массивной древесины.Но когда Том сёстры или укрепляет нижнюю часть двутавровых балок, он использует фанеру.

Для сестринского дела нарежьте ¾-дюймовую фанеру на длинные полосы такой же ширины, как полотно балки. Приклейте их к обеим сторонам полотна и прибейте гвоздями 4d или 6d. Убедитесь, что концевые стыки с обеих сторон полотна расположены в шахматном порядке. Чем больше слоев фанеры, тем жестче балка, но это требует много времени и средств.

Более быстрое и дешевое решение — прикрепить полные листы ¾-дюймовой фанеры к нижней части балок, создав то, что Том называет «гигантской монолитной коробчатой балкой».«Начиная с середины пролета, нанесите строительный клей на нижние края балок и закрепите листы фанеры — длинный край перпендикулярно балкам — гвоздями с кольцевым стержнем 8d или винтами 1¾ дюйма. Вставьте клин 2x4s между новой фанерой и подвал или полуподвальный этаж ниже, чтобы облегчить нагрузку на балки, пока клей не застынет через день или два. «Добавление этого дополнительного слоя имеет большое значение», — говорит Том.

Понимание каркаса дома — Extreme How To

При осмотре каркасного дома до установки облицовки стен здание часто кажется сложным, а некоторым — устрашающим проектом. Каркас дома на самом деле состоит из нескольких отдельных «проектов», объединенных в один и образующих законченный дом. В этом контексте каркас дома или здания не так уж и сложен. Благодаря современным достижениям в области пневматических инструментов, таких как гвоздезабиватели, вам даже не нужно быть опытным молотком, чтобы построить дом. Тем не менее, для неопытных будет хорошей идеей начать с небольшой простой конструкции, а не с двухэтажной сложной конструкции. Хороший пример — гараж или садовый сарай. В большинстве случаев вы будете строить по планам здания, и это определенно самый простой способ для неопытных.Убедитесь, что вы соблюдаете все спецификации и чертежи высот.

Здание в основном состоит из секций, соединенных между собой.

Самый распространенный материал для обрамления — дерево, но все более популярными становятся обрамления из металла. Металл может быть желательным в некоторых областях, а также может быть правилом кодекса в других областях. Независимо от типа строительства, обязательно уточните у местных строительных властей правила, касающиеся строительства и каркаса, а также для получения любых необходимых разрешений.

Используются два типа конструкции: баллон и платформа, причем платформа является наиболее распространенной.

Методы

В стандартном деревянном доме или «палочном» каркасе используются два метода — воздушный шар или платформа — и оба имеют свои преимущества и недостатки. Обрамление воздушным шаром иногда применяется при двухэтажных постройках. В баллонном каркасе стойки проходят как одно целое от порога до верхней плиты второго этажа.Балки перекрытия второго этажа поддерживаются ленточной доской, вставленной в шпильки. Этот тип конструкции является наиболее сложным, но он обеспечивает беспрепятственные проемы между этажами, что позволяет легко устанавливать инженерные коммуникации без надрезов и прорезей отверстий. Однако противопожарные заглушки следует устанавливать на уровне пола второго этажа между стойками.

Первый шаг — уложить опорную плиту для конструкции перекрытия или опорную плиту для фундамента / перекрытия против анкерных болтов, отметить их расположение и просверлить отверстия.

Каркас платформы

может быть как одно-, так и двухэтажным, это самый простой и распространенный метод строительства. При этом типе конструкции автоматически создаются противопожарные заграждения. Одноэтажный построить проще всего, двухэтажный или двухэтажный сложнее. Обрамление платформ проще, чем обрамление воздушных шаров, потому что вы можете построить и возвести стены второго этажа на этажах второго этажа.

Конструкция стены на бетонной плите крепится к плите анкерными болтами через опорную плиту стены.

Можно строить как на бетонной плите, так и на фундаменте. Плита действует как пол; фундамент требует, чтобы сначала был построен пол. Затем стены оформляются на полу (или плите) и возводятся на место.

Чаще всего строится на фундаменте. В этом случае пол сначала оформляется каркасом, крепится к фундаменту и покрывается черным полом.

С этажа вверх

При строительстве на фундаменте первым делом необходимо построить пол на фундаменте. Пластины подоконника крепятся к фундаменту, затем балки перекрытия крепятся к пластинам подоконника и их концы закрываются коллектором балок. Заголовки и внешние балки должны плотно прилегать к внешним краям фундамента. Металлические вешалки упрощают установку балок, чем их прибивание.

Во многих случаях в больших зданиях или в тех, у которых пролеты балок превышают 16 футов, балка устанавливается для поддержки пола в этих местах. Сегодняшние фермы обычно изготавливаются из искусственной древесины.Балка должна поддерживаться опорами или фундаментом и опорами. При обрамлении пола добавляется настил или черный пол. Профнастил обычно представляет собой ориентированно-стружечную плиту (OSB) или обшивку из фанеры 3/4 дюйма. Раньше по диагонали накладывались однобортные доски из массива дерева.

Затем возводятся стены на плите или на черновом полу.

Строительство стен

После того, как настил или пол были построены, вы готовы строить и возводить стены. Стены состоят из опорных плит, прибитых к основанию пола или прикрепленных анкерными болтами к бетонной плите.К подошвам прибиваются шпильки, а к шпилькам прибиваются верхние пластины.

Стены фактически строятся как единое целое или как секции в случае длинных стен. Показана типичная стена с дверным и оконным проемом в обрамлении.

Распределите дверные и оконные проемы как на подошве, так и на верхней пластине, а также на местах расположения стоек, используя рулетку и плотницкий угольник.

На самом деле стены собираются как одно целое, а в случае длинных стен — из секций, соединенных вместе для получения необходимой длины.При строительстве на плите первым делом необходимо положить опорную плиту на плиту и отметить места для анкерных болтов. Просверлил эти дыры. Независимо от того, на плите вы строите или на фундаменте, следующим шагом будет уложить подошву и верхнюю плиту бок о бок и определить расположение дверей и окон в соответствии с планами или конструкцией вашего здания. Вы должны знать приблизительные размеры любых дверей и окон. Используя плотницкий угольник, отметьте эти грубые отверстия на обоих. Язычок квадрата составляет 1-1 / 2 дюйма в ширину, точную ширину высушенных в печи двух материалов для обрамления.Затем отметьте места шипов одновременно на подошве и верхней пластине. Это измерение может производиться по центру 16 или 24 дюйма, в зависимости от конструкции здания или местных норм.

Старожилы часто использовали макетную планку для расположения конюшен.

После того, как все размеры будут нанесены на подошву и верхнюю пластину, положите их на край чернового пола или бетонной плиты на надлежащем расстоянии друг от друга по длине стоек. Если вы используете предварительно нарезанные шпильки, вы сэкономите деньги и время. Закрепите шпильки между пластинами, расположив их концы в ранее отмеченных местах.

Заголовки над дверями и окнами могут быть 2 x 6 с заклепками над ними или полной шириной 2 x 10. Тем не менее, для создания ширины жатки, соответствующей ширине стойки, используются 3/8-дюймовые фанерные распорки.

Обычно используются какие-то распорки. Тип и количество зависят от правил кода и конструкции сборки. Один из методов состоит в том, чтобы впустить в шипы фиксацию от ветра или урагана 1 × 4. Измерьте расстояние от угла до угла построенной стены, затем измерьте противоположные углы и убедитесь, что стена квадратная.

После того, как шпильки будут на месте, вставьте рамку в дверные и оконные проемы, а затем добавьте заголовки. Заголовки могут быть созданы на всю ширину, используя 2 на 10, или они могут быть созданы, используя заливку 2 на 6 над ними с помощью гвоздей. Традиционные коллекторы создаются путем прибивания 3/8-дюймовых прокладок из фанеры между досками коллекторов для создания такой же толщины коллекторов, как 3-1 / 2-дюймовые стойки. Заголовки поддерживаются шпильками триммера для создания сдвоенных шпилек в отверстиях.Шпильки Cripple крепятся между триммерами под дверными и оконными проемами и разнесены так, чтобы соответствовать другим стойкам на тех же 16- или 24-дюймовых центрах.

Установите распорку и отметьте на стойках стены. Затем распилили каждую сторону выреза.

Завершите вырез стамеской.

Пневматический гвоздодер может сэкономить время, если у вас есть электричество на площадке. Если нет питания, вы можете использовать беспроводную модель, такую как Paslode.Несколько лет назад моя дочь помогала строить здание, и она ни разу не «размахивала молотком». Используя гвоздезабиватель с воздушным каркасом, у нее не было проблем, и мы завершили строительство в короткие сроки.

Квадрат рамы

В некоторых случаях стены возводятся без дополнительных распорок, с использованием фанеры или OSB обшивки по углам для скрепления и квадратного сечения секции стены. А в некоторых случаях обшивка каркаса стены накладывается перед возведением стены. В любом случае секция стены сначала возводится в квадрат путем измерения по диагонали от угла к углу, затем от противоположного угла к углу и смещения секции стены, чтобы создать равное измерение и квадрат стены. Также можно использовать большой деревянный треугольник с углом 90 градусов. Затем устанавливается временная скоба, чтобы удерживать квадрат стены.

Во многих случаях к стенам добавляются ураганные ограждения. Он состоит из покупных металлических полос или полосок 1 на 4, установленных по диагонали через стену и прорезанных по внешним краям полос 2 на 4. Прикрепив подошву и верхнюю пластину к стойкам, снова используйте рулетку, чтобы измерить по диагонали от угла к углу и выровнять стену. Временно закрепите ураганные распорки на месте и отметьте места разрезов.Используйте пилу, чтобы вырезать выемки, а затем удалите материал между метками пилы с помощью зубила. Закрепите распорку двумя гвоздями 8d на каждой стойке, а затем отрежьте концы распорки заподлицо с краями пластины. (Убедитесь, что вы ознакомились с местными нормами и правилами крепления распорок в вашем регионе.)

Когда стена построена, наклоните ее на место. Это займет два человека даже на небольшой стене.

Забейте 2 х 4 колья в землю и закрепите стену на месте, убедившись, что она закреплена вертикально.Постройте противоположную стену, возведите и закрепите ее на месте.

Подъем стены

Возвести стену довольно просто, но даже небольшие стены лучше всего возводить как минимум двумя людьми. На черновом полу возвести проще, чем на плите. Просто сдвиньте стену вплотную к краю на ее месте и наклоните вверх. Мне нравится использовать временные стопорные блоки 2 на 4, прикрепленные к внешним краям балок и коллекторов, чтобы стена не соскользнула, когда вы ее поднимаете.Если вы устанавливаете стену на бетонную плиту, сдвиньте ее к анкерным болтам, тогда вам придется приподнять стену и установить ее на анкерные болты. Опять же, это работа как минимум двух человек, даже для небольшой стены.

Если длинные стены должны быть построены секциями, сделайте стык на стойке.

Подняв стену, забейте в землю колья 2 на 4 и обеспечьте временные опоры, прикрепленные к стойкам и стойкам стены. Дуплексные гвозди, используемые для строительства фундамента, подходят для этого шага, поскольку их легче вытащить позже.Перед закреплением распорок убедитесь, что стена ровная и правильно расположена. При установке на плиту закрепите подошву на месте с помощью шайб и гаек над подошвой и анкерными болтами. Если на фундаменте / полу, прибейте подошву к основанию пола и к балкам перекрытия и коллекторам. Если стена будет построена секциями, построить следующую секцию, установить ее, закрепить на месте и прикрепить к ранее возведенной стене. Обратите внимание, что стыки стен всегда выполняются на стойке.

Постройте торцевые стены так, чтобы они поместились между боковыми стенками, установите и скрепите их.

Убедившись, что все углы расположены по отвесу, прикрепите концевые шпильки торцевой стенки к торцевым шпилькам боковой стенки.

Постройте, возьмите и закрепите на месте противоположную стену таким же образом. Затем постройте стену между двумя стоящими стенами. Эта стена измеряется так, чтобы она поместилась между ранее возведенными стенами, измеряя от нижней части. Постройте и возведите противоположную торцевую стену аналогичным образом. На этих стенах начните с стоек на каждом конце, а затем измерьте стойки «по центру», добавив размер стоек 2 на 4 или 2 на 6 штук на ранее возведенных стенах.Как и в других стенах, проемы обрамляются таким же образом и укрепляются. В любом случае эти стены возводятся между двумя соседними стенами, прикрепляются водопроводом и затем прикрепляются к внешним стойкам на двух соседних стенах. Закрепите центральную секцию, чтобы она не прогибалась или сгибалась.

Если здание не прямоугольное или квадратное, а имеет пристройки, постройте эти стены, соединяя их углами, опять же в основном создавая две «стороны», а затем возводя концы, чтобы соединить противоположные стены вместе.Верхние части стен в углах и стыках секций стены соединяются путем прибивания второй верхней пластины поверх верхней пластины, пересекая все стыки, чтобы надежно связать их вместе. Эта вторая верхняя пластина создает окончательную высоту стандартной 8-футовой стены.

Вырежьте и снимите подошву между дверными проемами.

Внутренние стены, соединяющие внешние или другие внутренние стены, также нуждаются в блокировке углов.

Используя ручную пилу, отрежьте и снимите часть подошвы в нижней части каждого дверного проема.В углах добавлена угловая блокировка, чтобы обеспечить квадратный угол для установки внутренних покрытий стен. Это можно сделать несколькими способами, как показано на схемах. Внутренние стены обрамляют, возводят и закрепляют на месте таким же образом, снова используя вторую верхнюю пластину, чтобы связать их вместе и с внешними стенами. Угловая блокировка необходима на каждом углу внутренней стены, чтобы обеспечить крепление облицовки внутренних стен. После возведения стен можно приступать к установке потолочных балок поверх стен.При создании второго этажа в стиле платформы вы просто повторяете весь процесс. Снова возводим пол поверх стен, затем возводим и возводим стены второго этажа.

Блокировка углов необходима для создания углов для внутренних покрытий стен.

Детали рамы

Детали каркаса, добавленные при возведении стен, упростят завершение отделки здания. Например, вы можете добавить настенную основу к любым входным областям ванны и смесителя, а также к расположению настенных приборов.Это упростит установку всего этого, и это легче сделать во время строительства стен, чем после того, как стены будут возведены. Вы также можете добавить блокировку для поддержки ванн. Некоторые строители прикрепляют дополнительные короткие блоки в каждом углу у пола, чтобы обеспечить лучшую поддержку для крепления плинтусов на месте. Это позволит вам прибить плинтусы дальше от их концов и предотвратить раскалывание концов. Перемычка может быть установлена в полу между швами во время строительства для создания более качественного и «менее скрипучего» пола.

Детали каркаса могут облегчить завершение отделки здания. Опоры для ванн могут поддерживать края ванн.

Короткие угловые блоки на каждом углу облегчают установку плинтусов.

Обрамление здания не должно быть сложной задачей, если вы будете делать это постепенно, следовать планам и правилам и начинать с простого.

Раздел SPS 321.22 — Полы с деревянным каркасом, Висконсин.Админ. Кодекс SPS § SPS 321.22

(c) При деревянных балках перекрытий, параллельных фундаментной стене, подоконник не может выходить за пределы несущей поверхности стены более чем на половину номинальной толщины перекрытия. балка, которая опирается на подоконник.

Примечание: Как используется в этой главе и в стандартах, которые глава включает в себя посредством ссылки, более короткая сторона площади поперечного сечения деревянного элемента представляет собой толщину элемента. Более длинная сторона площади поперечного сечения — это глубина, когда более длинная сторона расположена вертикально; и это ширина, когда длинная сторона расположена горизонтально.

Примечание: Под подп. (6), деревянные перекрытия пола, расположенные перпендикулярно стене фундамента, могут выходить за пределы стены фундамента на расстояние до глубины балки.

Примечание: Подраздел (1) (d) требует наличия пороговой пластины во всю ширину для перекрытий перекрытия над каменными блоками с открытым сердечником.

Таблица 321.22-B

ДОПУСТИМЫЕ ПРОЛЕТЫ ДЛЯ ОБШИВКИ ФАНЕРА, НЕПРЕРЫВНАЯ БОЛЕЕ ДВУХ ИЛИ БОЛЕЕ ПРОЛЕТОВ И ЛИЦЕВОЕ ЗЕРНО, ПОДДЕРЖИВАЕМОЕ ПОДДЕРЖИВАЮЩИЙ ¹

9034 9034 9034 9034 9034 9034 Толщина фанеры (в дюймах)

Максимальный пролет ³ (дюймы)
32/16	15/32, 1/2, 5/8	16 ⁵
40/20	19/32, 5/8, 3/4, 7/8	20 ^4,5
48 / 24	23/32, 3/4, 7/8	24

¹ Эти значения применимы только для классов CD, CC и Structural I и II. Пролеты должны быть ограничены указанными значениями из-за возможного воздействия сосредоточенных нагрузок.

² Расчетный пролет появляется на всех панелях с классами конструкции, перечисленными в сноске 1.

³ Кромки фанеры должны иметь одобренные шип-пазовые соединения или поддерживаться блокировкой, если минимальная толщина подложки дюйма или 1½ дюймов утвержденного ячеистого или легкого бетона, либо готовый пол состоит из деревянных полос 25/32 дюйма. Допустимая равномерная нагрузка при прогибе на 1/360 пролета составляет 165 фунтов на квадратный фут.

⁴ Для балок, расположенных на расстоянии 24 дюймов по центру, фанерная обшивка с пролетом 40/20 или выше может использоваться для чернового пола при поддержке 1½ дюйма легкого бетона.

⁵ Может быть 24 дюйма, если деревянный пол толщиной 25/32 дюйма установлен под прямым углом к балкам.

Таблица 321. 22-D

МИНИМАЛЬНАЯ ТОЛЩИНА ДЛЯ СОЧЕТАНИЯ ФАНЕРА ПОДПОЛ-ПОДСТАВКА. ФАНЕРА, НЕПРЕРЫВНАЯ НА ДВУХ ИЛИ БОЛЕЕ ПРОЛЕТОВ И ЗЕРНА ЛИЦА, ПЕРПЕНДИКУЛЯРНАЯ ДЛЯ ОПОР ^1,2

7354

Сорт фанеры		Группа пород 941746 903
			16 « o.c.	20 « п.в.	24 » п.
			Панель Толщина (дюймы)	Панель Толщина 75 75 Толщина (дюймы)
Шлифованный внешний вид	1	1/2	5/8	9034 2 и 3	5/8	¾	7/8
Шлифованный внешний вид		4	¾ 7354
Подложка CC Заглушена Sturd-I-Floor ⁴	Все группы	9061 Обшивка с рейтингом APA 0 и прочный пол с рейтингом APA должны устанавливаться в соответствии с их номинальными характеристиками.

¹ Пролеты должны быть ограничены указанными значениями в зависимости от возможного воздействия сосредоточенных нагрузок.

² Края без опоры должны быть с гребнем и пазом или заблокированы, за исключением случаев использования inch-дюймовой подложки или 25/32-дюймового чистового пола.

³ Подложка, C-C Заглушка, внешний вид отшлифован: допустимая равномерная нагрузка на основе прогиба L / 360 для пролета 24 дюйма или менее составляет 125 фунтов на квадратный дюйм; и для пролетов 48 дюймов — 65 фунтов на квадратный дюйм.

⁴ Отдел принимает панели стяжного пола, такие как Sturd-I-Floor, которые соответствуют требованиям производственных спецификаций APA для панелей Sturd-I-Floor.

Таблица 321.22-E

МИНИМАЛЬНАЯ ТОЛЩИНА НАПОЛЬНЫХ ПОВЕРХНОСТЕЙ

Расстояние между балками (дюймы)	Минимальная толщина 9035 903 к балке		Диагональ к балке
Расстояние между балками (дюймы)	24	1 1/16	3/4
6	5/8

Когда следует использовать шурупы для обычного деревянного каркаса?

Отвечу на ваш вопрос: «Какие крепежи лучше всего подходят для обычных деревянных каркасов?» Я вижу, что вы написали «Деревянный каркас» с заглавной буквы, поэтому я сосредоточусь на деревянном каркасе.

Кодекс устанавливает размер, тип и расстояние для «деревянного каркаса». Следует отметить, что это минимальное требование, но использование шипа 20d, когда требуется гвоздь 16d, не улучшает прочность крепления, потому что он может расколоть каркас и не будет никакой прочности. Точно так же использование более крупного гвоздя из пистолета для ногтей не обязательно улучшает прочность крепления.

Однако Кодекс допускает использование «альтернативных методов» с подтверждающими данными от авторитетного агентства…как ANSI.

В таблице 2304.10.1 Кодекса ICC перечислены все необходимые крепежные детали. Я согласен с @isherwood, что их слишком много, чтобы упоминать все необходимые крепежные детали, но вот несколько, о которых вы спрашивали:

Верхние пластины: 8-16d @ 16 ”oc или гвозди 12-10d или 12-3 ”x 0,128” @ 12 ”oc
Балка потолка к верхней плите: 3-8d обычный или 3-8d коробка; каждая балка, ноготь на ноге
Нижняя плита балок, балок обода или блокировки: 2-16d обычный или 3-16d коробка; @ 16 дюймов
Шпилька к верхней или нижней пластине: 2-16d обычный или 3-10d коробка; конец гвоздь Или же 4-8д обыкновенный или 4-10 бокс; ноготь на ноге
Черновой пол из фанеры 1/2 ”: 6d или 8d общие или деформированные: края 6 дюймов, промежуточные опоры 12 дюймов
Черновой пол из фанеры 3/4 дюйма: 8d обычный или 6d деформированный; Края 6 дюймов и промежуточные опоры 12 дюймов.

Винты допускаются, если они имеют одинаковую длину, диаметр и т. Д. И имеют отчет испытательного агентства. (Как ANSI)

Шурупы и клей особенно полезны, когда пиломатериал имеет тенденцию скользить по другим деревянным материалам, например, по основанию или черновому полу по балкам при ходьбе. (Это основная причина скрипящих полов.)

Часто производители напольных покрытий требуют определенного типа и толщины подложки с особыми требованиями к креплению (т.е.д .: винты определенного размера с определенным шагом и т. д.)

Пять строительных приемов для сверхпрочного каркаса

Дон Фаллик
Выпуск № 49 • Январь / февраль 1998 г.

Я стоял на краю навеса крыши, держа в руках две связки асфальтовой черепицы, когда подъехал сын моего начальника. Он посмотрел на меня, а затем внимательно посмотрел на пустое пространство под неподдерживаемой пристройкой крыши.Я заметил его дискомфорт и стал подпрыгивать прямо на углу, в четырех футах от ближайшей опоры. Крыша не прогибалась.

«Хотите построить для меня сарай?» он спросил.

Не каждое здание нужно строить как Гибралтарская скала, но бывают моменты и места, когда жесткость действительно имеет значение. В том сарае, который я построил, нужен был встроенный свес на крыше, чтобы прикрыть случайный переполнение поленницы. Постоянные опоры крыши мешали бы, когда не было поленницы, и это выглядело бы липким.Я построил сарай прямо напротив дома моего босса, и мне хотелось, чтобы он выглядел красиво. Жесткая крыша стоила всего на несколько долларов больше, чем традиционная конструкция, и решала сложную проблему. Применение одного или нескольких из следующих пяти принципов может значительно повысить прочность и жесткость конструкции каркаса.

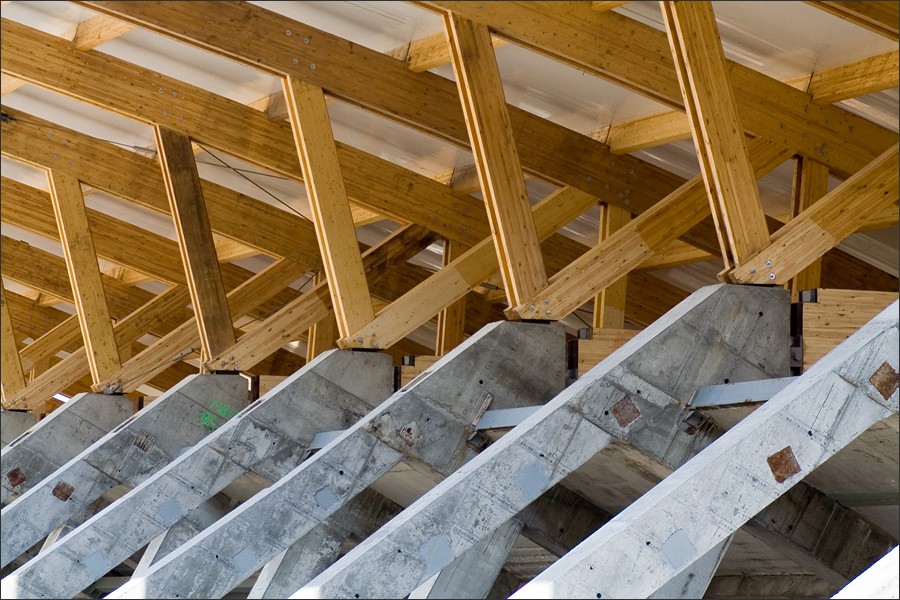

Фермы

Древесина не является однородным материалом. В одном направлении он намного сильнее, чем в другом. Самая большая сила дерева — сопротивление сжатию по всей длине.Дерево также неплохо сопротивляется растяжению, но хуже всего сопротивляется изгибу (сгибанию) и скручиванию (кручению). Один из способов сделать деревянное здание максимально прочным и жестким — это расположить дерево так, чтобы оно использовалось в самых сильных размерах.

Консольная ферма в зажимном приспособлении из двух листов фанеры и ломовых блоков. Некоторые вставки из фанеры не показаны, чтобы раскрыть детали стыков. Вырежьте и установите все элементы фермы. Затяните прокладку, затем приклейте и прикрутите косынки с верхней стороны.Вытяните прокладки и снимите ферму с зажимного приспособления. Переверните ферму на ровной поверхности, а с другой стороны приклейте и прикрутите косынки
.

Вот пример. Типичный остроконечный каркас крыши состоит из двух стропил с поперечиной для предотвращения расползания верхних частей стен. Шпала проявляет свою прочность при растяжении, поэтому ее можно изготовить из пиломатериалов меньшего размера, например, два на четыре. Но стропила должны противостоять изгибу (сгибанию) там, где они относительно слабее. Так что стропила должны быть сделаны из двух на шесть, два на восемь или даже большего размера.Такой пиломатериал стоит дорого. Давным-давно инженеры узнали, что они могут значительно увеличить прочность крыши, вставив элементы сжатия в рамы.

Такие фермы изготовить несложно. Единственная сложная часть — это обрезать точные углы на концах элементов, чтобы они плотно прилегали друг к другу. Здесь вам пригодятся торцовочная пила или моторизованная «колочная пила». Практическое правило при проектировании фермы заключается в том, чтобы площадь, содержащаяся в пределах каждого из треугольников, была одинаковой. Для всех зданий, кроме самых больших, используйте стропила и центральную стойку размером два на шесть, а для поперечин и других элементов сжатия — два на четыре. Закрепите их приклеенными и привинченными фанерными косынками.

Не используйте пластины для ремонта листового металла, даже если они выглядят как пластины, скрепляющие коммерческие фермы. Они не выдержат. Плиты коммерческой фермы прижимаются к месту с помощью пресса 30 000 фунтов на квадратный дюйм. Их нельзя забить на место. Те, которые вы покупаете в строительном магазине, достаточно слабы, чтобы их можно было забить, и они не выдержат напряжения сжатия на крыше.

Ламинированный заголовок

Вставки хорошо подходят, и их можно легко вырезать из обычной фанеры для наружных работ.Сделайте косынки достаточно большими, чтобы покрывать не менее восьми дюймов каждого элемента рамы на каждом стыке. Приклейте их на место с помощью Liquid Nails® или другого строительного клея и закрепите с помощью гвоздей 3d или 4d на расстоянии двух дюймов друг от друга волнистыми линиями по обоим краям каждого элемента фермы.

Прибейте противоположную косынку гвоздями противоположным образом, чтобы гвозди с противоположных сторон оставались разделенными. Коробчатые гвозди достаточно тонкие, чтобы не раскалывать дерево. Если вам необходимо использовать обычные гвозди, поставьте их на три дюйма друг от друга и увеличьте косынку, чтобы в нее поместилось такое же количество гвоздей.Не используйте шурупы для гипсокартона. У них нет податливости, и они лопнут, если клей не держится.

Схема для склейки клееного бруса

Дайте клею высохнуть в течение ночи перед монтажом фермы. Сделайте одну ферму, затем сделайте из фанеры кондуктор, чтобы все ваши фермы были одинаковыми. Приспособление может быть изготовлено из фанеры, которую вы планируете использовать для обшивки кровли, так что фактически ничего не будет стоить.

Балка двутавровая

Иногда нужно сделать ровную ровную поверхность, например пол, очень жесткой и прочной. Один из способов — сделать «двутавровые балки». Они получили такое название, потому что поперечное сечение стального двутавра выглядит как печатная заглавная I. Вертикальная часть балки сопротивляется изгибу по вертикали, но может сгибаться и прогибаться по горизонтали, что снижает ее прочность. Верхняя и нижняя полки устойчивы к изгибу, позволяя балке проявлять полную прочность. Двутавры не обязательно изготавливать из стали. Торговые деревянные балки изготавливаются из фанеры, верхняя и нижняя заглушки — из фрезерованного бруса. Вы можете сделать свой собственный, если у вас есть настольная пила и режущее лезвие с пазами, но есть способ добиться того же эффекта с помощью простых технологий.Прочность двутавровой балки пропорциональна высоте вертикального элемента, но также и ширине полок. Приклеивая и прикручивая фанерный черновой пол к верху и низу обычных балок перекрытия, вы превращаете каждую балку в двутавровую балку с очень широкими полками. Черновой пол из фанеры стоит немного дороже, чем обычный черновой пол, и не такой жесткий, но он намного прочнее.

Если вам нужна жесткость больше, чем прочность, вы можете сэкономить много времени и денег, отказавшись от нижней фанеры и используя черновой пол из ДСП наверху.Это превращает ваши перекрытия в тавровые балки, которые по прочности почти не уступают двутавровым. ДСП еще жестче и дешевле, но растворяется при намокании. Если есть вероятность, что пол намокнет, используйте ДСП. Он стоит дороже, но не растворяется.

Балка клееная

Один из способов повысить прочность каркасной стены — это сделать ламинированные балки и перекрытия. На несущих стенах заглушки обязательны для всех оконных и дверных проемов. Для ненесущих стен обычно не требуются коллекторы, а нужна только верхняя пластина, соединяющая секции стены на противоположных сторонах проема.В стене, обрамленной двумя на четыре, для типичного грубого проема шириной 32 дюйма для двери или окна требуется заглушка, сделанная из пары двух на шесть, с куском 1/2 дюйма фанеры, зажатым между ними. между. Фанера обеспечивает прочность и жесткость, а размеры два на шесть не дают фанере гнуться.

Ламинируйте балку, склеив детали вместе строительным клеем, а затем скрепив их винтами для настила на расстоянии шести дюймов по ромбовидной схеме с обеих сторон балки.Эта ламинированная перегородка не только намного прочнее, чем та, которая состоит всего из двух на шесть, но также имеет правильную толщину, соответствующую остальной части стены.

Схема крепления фанерной косынки. Используйте гвозди 3d или 4d на расстоянии двух дюймов друг от друга. Измените рисунок на другой стороне фермы, чтобы гвозди не разделялись.

Для больших окон могут потребоваться заголовки, состоящие из двух восьмерок или двух десятков. Но как быть, если вы хотите установить балку вместо несущей стены? Так называемые «клеевые балки» продаются на линейных ножках, и они недешевы.Но клееной балки из фанеры недостаточно. Одно из решений — поместить кусок стали (не алюминия) в центр ламинированной балки. Сталь невероятно прочная, если пиломатериал не дает ей коробиться. Там, где требуется еще большая прочность, используйте два стальных листа, по одному с каждой стороны центральной ламели фанеры. Нанесите полоски строительного клея на дюйм от каждого края каждого элемента балки, а затем сделайте зигзагообразно в центре. Склейте все части балки одновременно и скрепите их болтами ромбовидным узором на расстоянии 30 см друг от друга.Болты стоят дороже, но винты могут вырываться, и даже небольшое изгибание сводит на нет все преимущества листового металла.

Панельное строительство

Общим фактором всех этих стратегий является строительный клей. Не упускайте это. Его цель — связать все части стены, крыши или пола в одно целое. Все современные автомобили используют этот принцип модульной конструкции, а не тяжелые рамы былых времен. Тем не менее, современные автомобили на самом деле сильнее, хотя и намного легче.Там, где кузова автомобилей свариваются точечной сваркой, каркас дома можно склеить, чтобы получить более легкую, но более прочную крышу или стеновую панель. Построенные таким образом полы и лестницы никогда не скрипят. Уловка состоит в том, чтобы создавать единые панели, которые образуют полные стены, крыши, полы и так далее.

В Канаде и некоторых северных штатах дома строятся из панелей из пенопласта с облицовкой из ДСП. Облицовка немного выходит за пределы пенопласта, образуя фланцы для прибивания или прикручивания гвоздей или винтов два на шесть или два на восемь по всем четырем краям.Пиломатериалы этого размера очень помогают при креплении панелей, но большая часть их прочности обеспечивается облицовкой. Пенопласт предотвращает коробление. Вы можете сделать каркасные стены такими же прочными, обшив их изнутри и снаружи. Приклейте и прикрутите ДСП к внутренним краям всех стоек и пластин, и вы почти удвоите прочность стены.

Можно установить проводку и сантехнику до того, как обшить интерьер, что является преимуществом перед облицованными панелями пенопластом. Просто убедитесь, что инспекторы хорошо рассмотрели, прежде чем утеплять и закрывать стены.

Консоли

Чертеж навеса

в трех видах

Если ваша крыша достаточно прочная, она может выходить за пределы опорных стен без внешних распорок. Консоль — это любая конструкция, например свес крыши или пола, которая имеет внутреннюю подпорку. Если вы строите фермы, часть крыши легко превратить в консольную пристройку. Просто сделайте так, чтобы одна из стропил выступала за шпильку. Когда вся крыша склеена и привинчена к одной единичной панели, консольное расширение становится чрезвычайно прочным.Это фактически превращает всю крышу в рычаг, с точкой опоры на опорной стене. Любая мыслимая нагрузка на краю более чем уравновешивается весом всей крыши на другом конце рычага. Нужно только адекватно укрепить край крыши.

Это легко сделать с помощью подрезных стропил один на четыре или двух на что угодно. Оставьте достаточно обшивки, выступающей за концы стропил, чтобы покрыть кромку. Нанесите клей на обшивку, прибейте к концам настоящих стропил, затем прикрутите к ней обшивку.Приклейте и прикрутите фальш-балки конька и фальш-прогоны — горизонтальные ребра жесткости — под торцы крыши. Они добавляют немного жесткости крыше, но их реальная задача — дать вам место для прибивания ложных стропил или торцевой обшивки фронтона.

Так как же мне удалось сделать крышу этого сарая такой прочной? Я использовал консольные фермы два на четыре, две ноги по центру. Я приклеил и прикрутил фанерную обшивку крыши к фермам. Наконец, я поддержал края фанеры приклеенной и привинченной накладкой, чтобы фанера не прогибалась.Я мог бы использовать нижнюю обшивку, но в этом не было необходимости.

Крепление к стене деревянных балок перекрытия. Чердачное перекрытие по деревянным балкам: обзор лучших конструкций и советы по выбору балок

Крепление к стене деревянных балок перекрытия. Чердачное перекрытие по деревянным балкам: обзор лучших конструкций и советы по выбору балок

Крепление балок перекрытия к армопоясу. Деревянное перекрытие дома из газобетона

Межэтажное перекрытие

Цокольное перекрытия

Чердачное и мансардное перекрытия

Способы крепления деревянных балок. Гвозди

Виды гвоздей по дереву

Как правильно забивать гвозди?

Деревянные перекрытия. Типовая конструкция перекрытия на балочных опорах

Крепление лаги к стене. Крепление лаг к бетонному основанию

Расстояние от балки до стены. Расчет балок, выполненных из дерева

Определение величины балок

Расчет нагрузки на деревянную балку

Расчет величины сечения и шага монтажа балок

Видео монтаж деревянных балок перекрытий

Как сделать перекрытия в деревянном частном доме своими руками

Виды перекрытий

Основные требования

Способы крепления балок

Деревянные

Цельные и клеёные

Двутавровые

Доски вместо балок

Порядок сборки перекрытия

видео-инструкция по монтажу своими руками, особенности потолочных конструкций, пола, цена, фото

Виды балок и особенности их монтажа

Установка балок из бревна

Установка балок из бруса

Монтаж двутавровых балок

Использование перекрытий в доме

В довершение к сказанному

Перекрытия в домах из бревна: как делают перекрытия в срубах

Вступление

Конкуренция оцилиндрованных и рубленых срубов

Перекрытия в конструкции сруба

Конструкция перекрытия в домах из бревна

Как балки крепятся к остову сруба

Гидроизоляция и пропитка балок перекрытий

Нормативная конструкция перекрытий

В завершении

Статьи по теме

Деревянное перекрытие дома из газобетона

Межэтажное перекрытие

Цокольное перекрытия

Чердачное и мансардное перекрытия

Деревянные перекрытия в доме своими руками: инструкция

Шаг 1. Определение размеров используемых материалов и основных расстояний

Шаг 2. Монтаж балок своими руками

Шаг 3. Устройство наката

Шаг 4. Утепление

Шаг 5. Звукоизоляция, подшивка потолка своими руками, работа с дымовыми трубами

Перекрытия по деревянным балкам — Stroim-svoi-dom.ru

Расчет балок перекрытия

Крепление балок перекрытия к стене

Устройство пола по деревянным балкам

Каркас и конструкция пола | HomeTips

Балки перекрытия

Черновой пол

Подоконник

Пока-пока, подпрыгивайте — этот старый дом

4 способа остановить отскок

Строительство без отказов

Двутавровые балки с усилением

Понимание каркаса дома — Extreme How To

Рекомендуемые статьи

Раздел SPS 321.22 — Полы с деревянным каркасом, Висконсин.Админ. Кодекс SPS § SPS 321.22

Когда следует использовать шурупы для обычного деревянного каркаса?

Пять строительных приемов для сверхпрочного каркаса

Фермы

Балка двутавровая

Балка клееная

Панельное строительство

Консоли

Добавить комментарий Отменить ответ
