Деревянная лестница уже давно перестала быть просто средством передвижения и стала имиджевым элементом интерьера. Лестницы могут быть прямыми, изогнутыми, винтовыми, ломаными, но ключевым звеном неизменно остаётся ступень. Именно для того, чтобы зафиксировать в пространстве этот элемент и нужны тетивы, косоуры, больцы и т.д.

Знакомьтесь: Zipbolt 12.600

Мы представляем Вашему вниманию шурупно-винтовой крепёж Zipbolt 12.600.

Стяжка Zipbolt 12.600

Эта стяжка является своего рода аналогом обычной мебельной эксцентриковой стяжки и служит для соединения деталей деревянной мебели по торцам под прямым углом. Однако, 12.600 имеет ряд серьёзных отличий, которые позволяют использовать её для крепления ступеней деревянной лестницы.

В основу работы этой стяжки положен редуктор. Он состоит из двух прямозубых шестерен, расположенных перпендикулярно по отношению друг к другу. Одна из этих шестерен имеет шестигранный шлиц под ключ Аллена и является ведущей, а вторая, ведомая, — отверстие с резьбой под шпильку. Применение редуктора даёт возможность изменить на 90 градусов ось вращения ключа по отношению к оси стягивания, тем самым избавляя от необходимости фрезеровки паза под гайку, которую нужно крутить рожковым ключом.

Таким образом, в отличии от эксцентриковой, стяжка 12.600 имеет регулировку затягивающего усилия и позволяет изготавливать разборные деревянные конструкции за счет резьбового соединения.

Применение стяжки 12.600 для крепления ступеней

Данная стяжка позволяет крепить ступени к косоуру.

Установка ступеней на косоуры

Как работать со стяжкой

Разметьте технологические отверстия в соответствии с присадочным чертежом. Просверлите отверстия, для этого Вам понадобится три сверла: 5 мм, 6 или 7 мм (в зависимости от того насколько плотно необходимо посадить шпильку) и перо, а лучше сверло Форстнера Ø 25 мм.

Сделайте отверстие под зарезную шурупную часть

Сделайте отверстие под шпильку и редуктор

Чтобы вкрутить шпильку понадобится крестовая отвертка PZ2, а для того, чтобы затянуть стяжку — ключ Аллена или имбусовый ключ 4 мм.

Вкрутите шпильку

Совместите детали и вставьте редуктор согласно метке на корпусе

Затяните стяжку

Соединение готово!

Типовой шаблон

Для точной и быстрой разметки отверстий Вы можете изготовить шаблон. Нарисуйте его сами, как показано на эскизе, либо распечатайте из программы AutoCAD в масштабе 1:1 (обязательно проверьте соответствие размеров после распечатки, поскольку принтер может искажать изображение при печати). После этого вырежьте его, сложите по линии сгиба, приложите к детали и разметьте отверстия.

Ссылка на скачивание zip-архива с шаблоном в формате .dwg (23 Кб)

Эта стяжка имеет небольшой размер (габаритная длина составляет всего 42 мм, при этом длина зарезной шурупной части 12 мм) и, если Вам нужен соединитель подлиннее или требуется закрепить ступени из мягких пород дерева, то смотрите подробное описание шарнирной винтовой стяжки с футоркой Zipbolt 11.720.

Заключение

В заключение хочется отметить, что крепеж компании Zipbolt многофункционален и обладает широким спектром прикладного использования. Инженерные решения, заложенные в этих изделиях, позволяют быстро и надёжно выполнять крепление ступеней деревянной лестницы, а также соединять различные деревянные детали с углами сопряжения в диапазоне от 90 до 180 градусов.

На сайте приводятся видеоматериалы, обязательно смотрите их, возможно они натолкнут на решение Ваших непростых задач!

Zipbolt делает то, что другим не под силу!

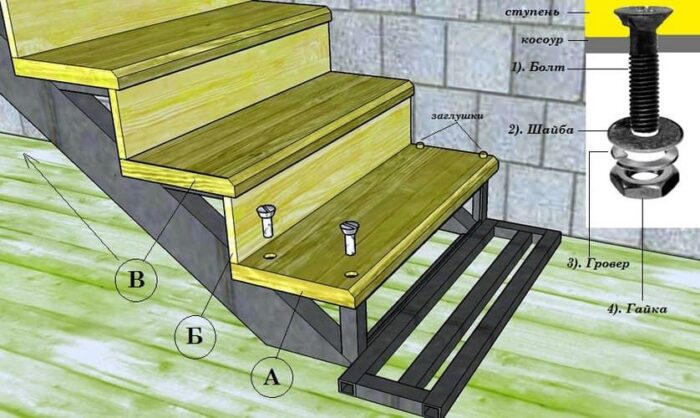

Крепление деревянных ступеней к металлическому косоуру

В нашем варианте устройства лестницы своими руками наиболее удобен вариант верхнего крепления ступеней к косоуру. Этот вариант крепления ступеней в свою очередь так же можно разделить на несколько способов крепления:

1. Крепление ступени к косоуру с оставлением шляпки метиза на поверхности ступени, соединение болт-гайка или болт-резьба в косоуре.
2. Крепление ступени к косоуру с частичным углублением шляпки метиза в ступень. Соединение, так же как и в первом способе.

Если выбрать первый способ крепления ступеней к каркасу лестницы, то в этом случае необходимо закупать болты с декоративной шляпкой и желательно под ключ шестигранник. При установке таких болтов декоративная шляпка будет служить дополнительным декором лестницы, а если во время эксплуатации лестницы крепление ступеней ослабло, то подтяжку или замену крепежного материала можно выполнить беспрепятственно, потому что доступ к болту и гайки в этом случае свободный и ни что не мешает проведению ремонтных работ.

При выборе второго способа, когда шляпка метиза будет частично углублена в ступень и сверху отверстие будет закрыто деревянной заглушкой или зашпаклевано. В этом случае проведение ремонта ступеней (замена или подтяжка крепления) будет затруднена, так как нам придется высверливать деревянную заглушку для того чтобы добраться до шляпки метиза, а это согласитесь не совсем удобный вариант для ремонта ступеней или подтяжки крепления.

В принципе эти два способа крепления ступеней к косоуру имеют практически равные шансы для их применения, и поэтому мы с вами будем рассматривать в этой статье оба способа. Теперь нам надо определиться с метизами, то есть выбрать наиболее подходящие нам болты для соединения деревянных изделий, в нашем случае это деревянная ступень. Далее нам необходимо выбрать подходящие для обоих способов метизы.

Как видно на фото саморез №1 (на желтом фоне) подойдет для крепления ступени снизу косоура, для выбранных нами способов крепления ступени он соответственно не подходит, поэтому перейдем сразу к рассмотрению других метизов.

На этом же фото справа показан болт с потайной головкой (№2). Этот болт имеет потайную головку с усом, при установке такого болта в отверстие, сделанное в деревянной ступени, во время затяжки гайки болт не сможет проворачиваться, так как ус при затяжке врезается в древесину и служит своеобразным стопором. Сверху отверстие закрывается деревянной заглушкой (слева от болта).

Внизу на фото показаны мебельные болты с полукруглой головкой. Под головкой болта № 3 имеется квадратный подголовок, а под головкой болта № 4 имеется ус. Эти болты, так же как и болт №2 по своей конструктивной особенности не будут проворачиваться в деревянной ступени во время затяжки гайки. Единственное, что головки болтов № 3 и 4 останутся сверху ступени.

Остается сделать выбор болтов. Выберем болт № 4 для первого способа крепления ступени и болт № 2 для второго способа крепления ступени.

Далее сделаем разметку для сквозных отверстий в косоурах лестницы. Нам необходимо сделать как минимум по два отверстия в опорном уголке левого и правого косоура. Давайте рассмотрим пример расчета мест устройства отверстий:

Сначала определим центр отверстия. Для этого от края косоура отмеряем 20 мм (половину ширины полки уголка) и проводим ось Х. Далее от торца А отмеряем 40 мм, и проводим ось Y, от торца Б отмеряем 60 мм и проводим ось Y1, на пересечении осей получаем центр будущих отверстий.

Диаметр отверстий зависит от диаметра болтов, которыми мы будем крепить ступени. Возьмем для примера выбранные нами болты на фото 3. Болт № 2 (DIN 604) и болт № 4 (DIN 607) — диаметр болтов 8 мм. Значит, для устройства отверстий нам потребуется сверло с диаметром больше 8 мм, на пример 8,5 мм. Применение сверла большим диаметром не рекомендуется, для того чтобы обеспечит максимально плотную установку болта.

Теперь необходимо сделать отверстия в ступенях. Разметку мест устройства отверстий в ступенях делаем таким образом, чтобы они совпадали с отверстиями в косоурах.

Если мы с вами будем использовать для крепления ступеней болт № 2 с потайной головкой, то в этом случае нам необходимо просверлить два отверстия. Первое отверстие сквозное диаметром 8…8,2 мм. Через это отверстие мы с вами будем устанавливать болт с частичным заглублением его головки, поэтому нам нужно сделать еще одно отверстие диаметром 17 мм и глубиной не менее 15 мм, как показано на рисунке 7 (сноска справа).

Почему глубина отверстия именно 15 мм?

Как видно из рисунка 7, головка болта № 2 имеет диаметр 16,55 мм и высоту 5 мм. Значит, при установке болта шляпка займет по высоте как минимум 3…4 мм, а остальная высота отверстия нам нужна для установки деревянной заглушки высотой 10…12 мм. Поэтому мы с вами и сделаем второе отверстие глубиной не менее 15 мм.

При использовании болта № 4 нам достаточно просверлить одно сквозное отверстие диаметром 8…8,2 мм. Для того чтобы ус врезался в ступень, можно сделать несколько не слишком сильных ударов резиновой киянкой по головке болта. С каждым ударом болт будет опускаться, а ус при этом врезаться в ступень и тогда при затяжке гайки болт не будет проворачиваться.

Содержание: (скрыть)

Установка ступеней и подступенков на лестницу

Итак, ступени готовы к установке на лестницу. После того как мы разберемся как крепить подступенок к ступени,- можем начинать установку ступеней и подступенков на лестницу.

Начнем с нижнего лестничного марша сначала установим нижнюю фризовую ступень (А) крепим ее к косоуру с помощью четырех болтов, например, с потайной головкой и устанавливаем деревянные заглушки. После устанавливаем подступенок (Б) и вторую ступень (В), так же крепим ступень к косоуру. В таком же порядке подступенок — ступень продолжаем установку ступеней на всей лестнице.

Порядок установки метизов показан на рисунке в сноске. Сначала устанавливаем болт, потом на болт надеваем шайбу, гровер и после этого уже накручиваем и затягиваем гайку.

Примечание: Фальшступень и нижний подступенок установим после монтажа лестничного ограждения.

Способы крепления ступеней деревянной лестницы к бетону

Как закрепить ступени на деревянной лестнице: основные способы

Обладатели домов довольно часто сталкиваются с необходимостью установки внутренней лестницы. Двухэтажные дома, а также квартиры давно уже перестали быть редкостью, и в этом случае без лестницы не обойтись. Особой популярностью пользуются деревянные лестницы, которые способны стать настоящим украшением интерьера — особенно если знать, как закрепить ступени на деревянной лестнице. Ненадежное крепление в лучшем случае приведет к постоянному скрипу ступенек, а в худшем лестница может и сломаться.

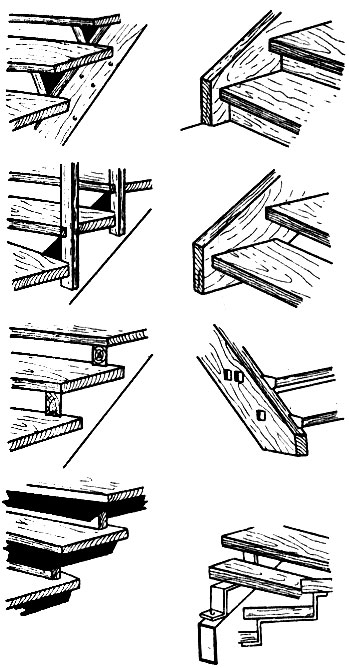

Рассмотрим вначале два типичных способа крепления ступенек к лестнице:

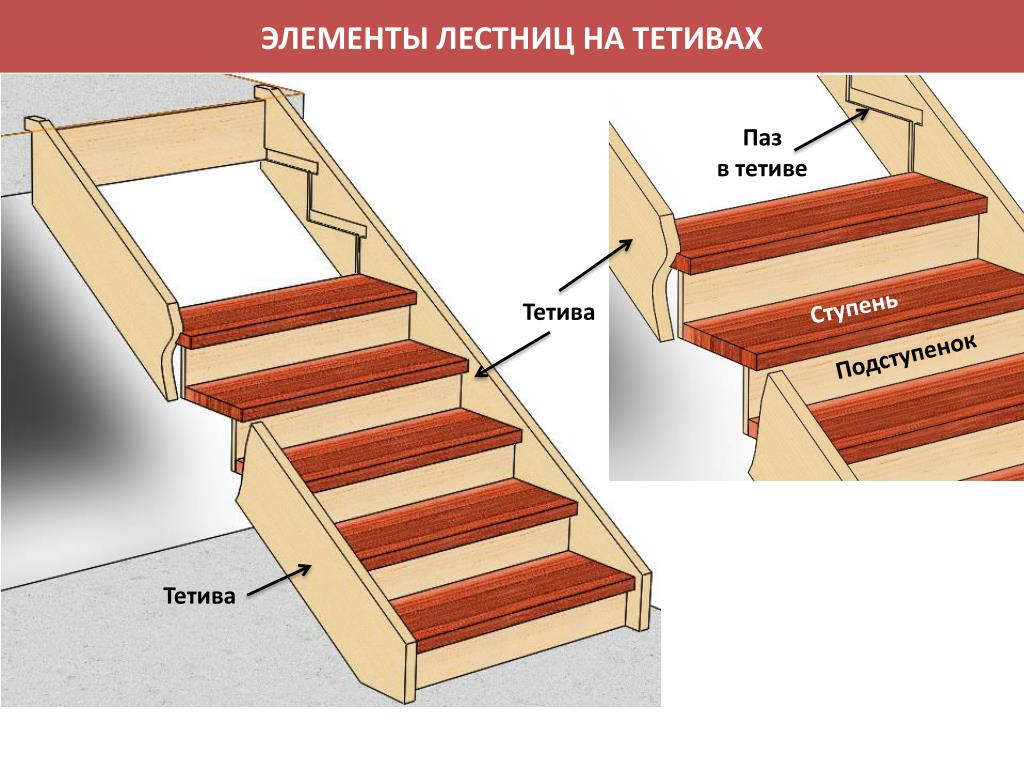

1. Крепление на тетивах. В этом случае каждая ступенька прикрепляется к специальным брусьям (они и называются тетивами), расположенным по бокам лестницы.

Глядя на эту картинку, нетрудно понять принцип крепления ступеней. Нужно только добавить, что иногда тетиву приходится прикреплять к примыкающей стене.

2. Крепление на косоурах. Косоуром называют специальный конструктивный элемент, представляющий собой опору лестницы. Ступени крепятся на косоуры сверху. Один из вариантов такого крепления можно увидеть на рисунке:

Существует и третий способ крепления лестничных ступеней — с опорой непосредственно на перила. Так как при этом используются больцы — особые крепежные элементы — такой способ называют также способом больцевого настила. К сожалению, хотя при помощи «больцевого настила» можно получить очень красивую лестницу, применять его не рекомендуется, поскольку для этого необходимы серьезные профессиональные навыки, которые имеются далеко не у каждого.

Как прикрепить ступени к косоурам?

Рассмотрим вначале ситуацию, когда необходимо прикрепить ступени к деревянной лестнице на косоурах. Наиболее очевидный способ сделать это — использование саморезов. Разумеется, потребуется отобрать достаточно длинные саморезы немаленького диаметра. Кроме того, в местах прикрепления придется просверлить дрелью ступеньки насквозь.

Основное достоинство этого подхода — простота и доступность. Вот только после прикрепления ступени придется позаботиться о внешнем виде, замаскировать образовавшееся в ступени отверстие. Для этого применяют специальные декоративные заглушки. Чаще всего эти заглушки сделаны из пластика. Если правильно подобрать такие заглушки по цвету и величине, они могут даже украсить лестницу.

Иногда можно также использовать и уголок для крепления ступеней лестницы. Для этого такой уголок должен быть предварительно закреплен на косоуре. Такой способ чаще всего используется при создании деревянных лестниц с внешней обшивкой, полностью скрывающей косоур.

Наименее надежным креплением считается посадка ступеней на деревянные штифты, вставленные другими концами в косоуры. Несмотря на использование клея, такое соединение может расшататься, и применение его ограничено.

Как прикрепить ступени к тетивам?

Наиболее «правильным» способом крепления ступеней при сооружении лестницы на тетивах традиционно считается вставка каждой ступени в специально вырезанные под них пазы в каждой из тетив.

Именно такой способ крепления показан на картинке. Наиболее привлекательной стороной крепления на пазах является надежность, но не менее важно то, что в этом случае не задействуются никакие дополнительные элементы крепежа. Такую лестницу можно не закрывать обшивкой, и она нисколько не потеряет своей внешней привлекательности.

Другие способы крепления ступеней к лестнице на тетивах основываются на своеобразной «замене» косоура на различные дополнительные конструктивные элементы, крепящиеся к тетивам. Это могут быть, в частности, накладки, специальные опорные бруски, а в самом простом случае — прочные кронштейны из металла. К тетивам такие кронштейны прикрепляются саморезами. Все эти решения хотя и снижают эстетическую привлекательность «раздетой» лестницы без обшивки, используются очень часто, поскольку это значительно проще вырезания пазов.

«Одностороннее» крепление

Очень часто лестница примыкает непосредственно к стене. В этом случае можно закрепить ступени с одной стороны к тетиве, а с другой — к стене. В наиболее простом случае, если стена деревянная, это не вызовет значительных затруднений — ведь такую стену вполне можно просто рассматривать как тетиву. Но если стена бетонная — придется подумать над способом крепления.

Наиболее радикальный подход предусматривает буквальное «вживление» ступеней в бетон. Конечно, в этом случае сложность работы резко возрастает. Кроме того, если допустить ошибку, стена впоследствии будет крошиться при ходьбе по лестнице. Поэтому значительно проще использовать обычный крепеж, например, уголки и кронштейны, которые могут быть закреплены в специально просверленных отверстиях.

Несколько слов о самих ступенях

Чаще всего ступени для лестниц покупаются в уже готовом виде, что мешает увидеть их важную конструктивную особенность — в подавляющем большинстве случаев перед нами отнюдь не цельный кусок древесины, а «склейка» из двух, а иногда и более, отдельных фрагментов. Дело в том, что ступени, выполненные из целого куска, часто подвергаются растрескиванию, а это сокращает срок их службы.

Вот почему, если хочется изготовить всю лестницу самостоятельно, необходимо вначале узнать, как склеить ступени для лестницы. Профессионалы выполняют такое склеивание в ваймах, специальных приспособлениях, обеспечивающих оптимальные условия для застывания клея. Есть три основных способа склеивания:

1. Склеивание «на рейку». В этом варианте в каждом из склеиваемых брусков вырезается паз. В эти пазы вставляется специальная рейка, которая служит дополнительным связующим звеном. Она же, к сожалению, является и уязвимым местом — если уж ступень потом ломается, то именно по рейке.
2. Склеивание встык. Наиболее простой способ — склеиваются непосредственно торцы брусьев. Увы, но этот способ не позволяет получить самое прочное соединение.
3. Склеивание с использованием «гребня» и паза. Напоминает способ «на рейку», но рейки нет — вместо этого на одной из досок делают выступающий гребень, который затем вставляется в «ответный» паз на другой доске. Этот способ считается самым верным, но и наиболее сложным.

Деревянная отделка для бетонной лестницы

Хотя лестницы из дерева по праву считаются самыми красивыми и «экологичными», их все же нельзя назвать ни самыми прочными, ни самыми долговечными. Кроме того, каждая такая лестница обходится довольно дорого. Неудивительно, что в жизни можно гораздо чаще встретить бетонную лестницу. Такие лестницы дешевы, практичны, очень прочны, но есть у них один существенный недостаток — бетон никак нельзя назвать приятным на вид.

Исправить это можно при помощи внешней деревянной отделки. Используя ступени из дерева для бетонной лестницы, совсем нетрудно добиться заметного улучшения внешнего облика. Разумеется, в этом случае понадобится специальный способ крепления ступеней. Как известно, одним из наиболее надежных способов прикрепить что-либо к поверхности бетона — это использовать дюбель-гвозди.

Конечно же, применить дюбель-гвозди непосредственно по поверхности ступеней из дерева значило бы бессмысленно испортить материал. Поэтому первым этапом облицовки бетонной лестницы должно стать прикрепление к ее поверхности внушительного слоя фанеры — не менее одного сантиметра толщиной. Фанеру нужно брать из тех сортов, которые устойчивы к воздействию влаги.

Дюбель-гвозди надежно закрепят слой фанеры на поверхности бетона. На этом этапе можно также немного подровнять ступени — не секрет, что у бетонных лестниц они часто различаются по высоте. После этого можно приступать к прикреплению ступеней из дерева. Проще всего, как всегда, использовать мощные саморезы. Дополнительную устойчивость и жесткость всей конструкции придаст специальный клей.

При работе с бетоном нельзя забывать об одной особенности этого материала — в его составе изначально содержится немало влаги. Поэтому крепить деревянные ступени на только что отлитую и застывшую бетонную лестницу не стоит — нужно подождать два-три месяца и лишь потом приступать к работе. В этом случае ни фанере, ни деревянным ступеням уже не будет угрожать растрескивание.

Крепление деревянных ступеней к металлическому косоуру — Favorit-TK.ru

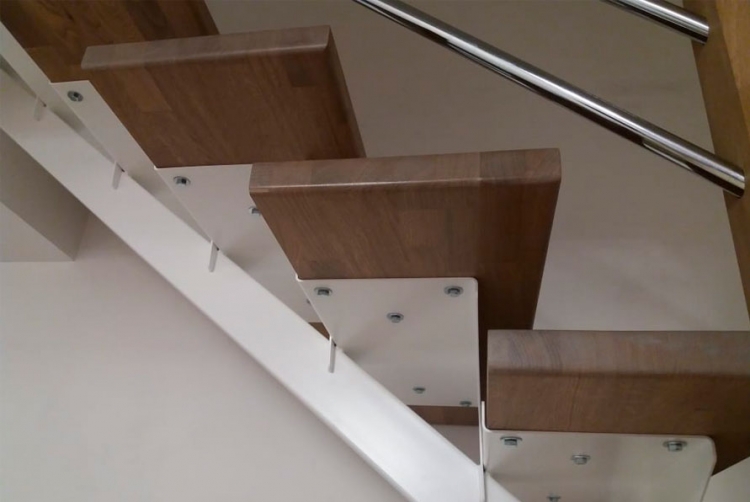

Крепление деревянных ступеней к металлическому косоуру

Этот вариант крепления ступеней в свою очередь так же можно разделить на несколько способов крепления:
Крепление ступени к косоуру с оставлением шляпки метиза на поверхности ступени, соединение болт-гайка или болт-резьба в косоуре.
Крепление ступени к косоуру с частичным углублением шляпки метиза в ступень. Соединение, так же как и в первом способе.
Если выбрать первый способ крепления ступеней к каркасу лестницы, то в этом случае необходимо закупать болты с декоративной шляпкой и желательно под ключ шестигранник. При установке таких болтов декоративная шляпка будет служить дополнительным декором лестницы, а если во время эксплуатации лестницы крепление ступеней ослабло, то подтяжку или замену крепежного материала можно выполнить беспрепятственно, потому что доступ к болту и гайки в этом случае свободный и ни что не мешает проведению ремонтных работ.

При выборе второго способа, когда шляпка метиза будет частично углублена в ступень и сверху отверстие будет закрыто деревянной заглушкой или зашпаклевано. В этом случае проведение ремонта ступеней (замена или подтяжка крепления) будет затруднена, так как нам придется высверливать деревянную заглушку для того чтобы добраться до шляпки метиза, а это согласитесь не совсем удобный вариант для ремонта ступеней или подтяжки крепления.
В принципе эти два способа крепления ступеней к косоуру имеют практически равные шансы для их применения, и поэтому мы с вами будем рассматривать в этой статье оба способа. Теперь нам надо определиться с метизами, то есть выбрать наиболее подходящие нам болты для соединения деревянных изделий, в нашем случае это деревянная ступень. Далее нам необходимо выбрать подходящие для обоих способов метизы.

Как видно на фото саморез №1 (на желтом фоне) подойдет для крепления ступени снизу косоура, для выбранных нами способов крепления ступени он соответственно не подходит, поэтому перейдем сразу к рассмотрению других метизов.
На этом же фото справа показан болт с потайной головкой (№2). Этот болт имеет потайную головку с усом, при установке такого болта в отверстие, сделанное в деревянной ступени, во время затяжки гайки болт не сможет проворачиваться, так как ус при затяжке врезается в древесину и служит своеобразным стопором. Сверху отверстие закрывается деревянной заглушкой (слева от болта).
Внизу на фото показаны мебельные болты с полукруглой головкой. Под головкой болта № 3 имеется квадратный подголовок, а под головкой болта № 4 имеется ус. Эти болты, так же как и болт №2 по своей конструктивной особенности не будут проворачиваться в деревянной ступени во время затяжки гайки. Единственное, что головки болтов № 3 и 4 останутся сверху ступени.

Остается сделать выбор болтов. Выберем болт № 4 для первого способа крепления ступени и болт № 2 для второго способа крепления ступени.
Далее сделаем разметку для сквозных отверстий в косоурах лестницы. Нам необходимо сделать как минимум по два отверстия в опорном уголке левого и правого косоура. Давайте рассмотрим пример расчета мест устройства отверстий:

Сначала определим центр отверстия. Для этого от края косоура отмеряем 20 мм (половину ширины полки уголка) и проводим ось Х. Далее от торца А отмеряем 40 мм, и проводим ось Y, от торца Б отмеряем 60 мм и проводим ось Y1, на пересечении осей получаем центр будущих отверстий.
Диаметр отверстий зависит от диаметра болтов, которыми мы будем крепить ступени. Возьмем для примера выбранные нами болты на фото 3. Болт № 2 (DIN 604) и болт № 4 (DIN 607) — диаметр болтов 8 мм. Значит, для устройства отверстий нам потребуется сверло с диаметром больше 8 мм, на пример 8,5 мм. Применение сверла большим диаметром не рекомендуется, для того чтобы обеспечит максимально плотную установку болта.

Теперь необходимо сделать отверстия в ступенях. Разметку мест устройства отверстий в ступенях делаем таким образом, чтобы они совпадали с отверстиями в косоурах.

Если мы с вами будем использовать для крепления ступеней болт № 2 с потайной головкой, то в этом случае нам необходимо просверлить два отверстия. Первое отверстие сквозное диаметром 8…8,2 мм. Через это отверстие мы с вами будем устанавливать болт с частичным заглублением его головки, поэтому нам нужно сделать еще одно отверстие диаметром 17 мм и глубиной не менее 15 мм, как показано на рисунке 7 (сноска справа). Почему глубина отверстия именно 15 мм?

Как видно из рисунка 7, головка болта № 2 имеет диаметр 16,55 мм и высоту 5 мм. Значит, при установке болта шляпка займет по высоте как минимум 3…4 мм, а остальная высота отверстия нам нужна для установки деревянной заглушки высотой 10…12 мм. Поэтому мы с вами и сделаем второе отверстие глубиной не менее 15 мм.
При использовании болта № 4 нам достаточно просверлить одно сквозное отверстие диаметром 8…8,2 мм. Для того чтобы ус врезался в ступень, можно сделать несколько не слишком сильных ударов резиновой киянкой по головке болта. С каждым ударом болт будет опускаться, а ус при этом врезаться в ступень и тогда при затяжке гайки болт не будет проворачиваться.

Итак, ступени готовы к установке на лестницу. После того как мы разберемся как крепить подступенок к ступени,- можем начинать установку ступеней и подступенков на лестницу.
Начнем с нижнего лестничного марша сначала установим нижнюю фризовую ступень (А) крепим ее к косоуру с помощью четырех болтов, например, с потайной головкой и устанавливаем деревянные заглушки. После устанавливаем подступенок (Б) и вторую ступень (В), так же крепим ступень к косоуру. В таком же порядке подступенок — ступень продолжаем установку ступеней на всей лестнице.

Порядок установки метизов показан на рисунке в сноске. Сначала устанавливаем болт, потом на болт надеваем шайбу, гровер и после этого уже накручиваем и затягиваем гайку.
Примечание: Фальшступень и нижний подступенок установим после монтажа лестничного ограждения.

Устройство лестниц на деревянных косоурах

Деревянные лестницы изготавливают из сосны и дуба, реже — из кедра, лиственницы, красного дерева, орегонской сосны и араукарии (бразильской сосны). Дубовая древесина высокой плотности — прочна и надежна. Хвойная древесина мягче дуба, но более удобна в обработке. Для изготовления ступеней хвойные породы дерева, особенно ель, лучше не применять, по причине мягкости они быстро изнашивается. Влажность древесины используемой для изготовления лестницы должна соответствовать влажности помещения, в котором она будет находиться.

Косоуры обычно делают из досок толщиной 50–70 мм, шириной не менее 250–300 мм. Найти ровную и без сучков доску такой ширины из единого массива древесины крайне затруднительно. Поэтому для изготовления косоуров лучше всего использовать клееные доски, они не имеют сучков, не подвергаются скручиванию и растрескиванию, а ширина их достаточна для устройства запилов.

Проступи из сплошных одинарных или двух узких шпунтованных досок укладывают на ступенчатые вырезы в косоурах. Толщина проступи зависит от ширины марша. Для ступени длиной 800, 1000, 1200 мм используют доски толщиной 40, 50 и 60 мм соответственно. Толщина проступи относится к ширине марша, примерно, как 1 к 20. Отклонение от этой пропорции возможно только в сторону утолщения проступи либо под ступенями увеличивается количество косоуров — до трех или четырех штук. Так же лестницу можно сделать и на одном надежном мощном косоуре. Доски, применяемые для изготовления проступей, острагивают и шлифуют наждачной бумагой. Передняя кромка проступи может выступать до 50 мм относительно плоскости подступёнка, этот выступ обычно закругляют. Торцы проступей подшивают строганным бруском, шпаклюют и окрашивают либо облицовывают шпоном.

К древесине подступёнков особые требования не предъявляются, их выполняют из строганых досок толщиной 18–25 мм. Торцы досок подступёнков, как и торцы проступей, получаются открытыми, чтобы придать им более красивый вид, их подпиливают под углом 45°. Проступи и подступёнки рекомендуется делать из древесины одной породы.

Особое внимание следует уделять надежности косоуров. Из одной заготовки можно выпилить различные по геометрии косоуры. Косоуры, не имеющие в местах опирания на площадочные балки запилов (рис. 34) надежнее, так как в них меньше ослабленных сечений и отсутствует вероятность скола древесины в месте опирания. Но такие косоуры требуют для своей установки более высокой площадочной балки, что уменьшает высоту прохода под лестницей. Наличие в лестнице верхней фризовой ступени развязывает руки застройщику при проектировании лестницы. Эта ступень может полностью повторять, по размерам рядовую ступень, быть уже ее или вообще отсутствовать. Иными словами, верхнюю фризовую ступень вместе с косоурами можно как бы задвигать в площадочную балку, а это означает что, не меняя уклона лестничного марша, появляется возможность варьировать горизонтальными размерами лестницы. Однако при этом растет высота площадочной балки, усложняются узлы крепления и уменьшается высота прохода под лестницей. Поэтому при наличии в лестнице верхних фризовых ступеней чаще применяют косоуры, верхний конец которых делают с запилом, частично компенсируя, таким образом, рост высоты площадочной балки.

рис. 34. Зависимость высоты площадочной балки либо толщины всей лестничной площадки от способа опирания верхней части косоура или устройства на нем верхней фризовой ступени

Нижняя часть косоуров опирается на балки пола нижнего этажа или в случае применения двухмаршевой лестницы — на балки междуэтажной площадки. Эта часть лестницы может оказаться на балках, направленных по отношению к лестнице, как в продольном, так и в поперечном направлении. При опирании косоура на поперечные балки узел решается аналогично верхней части, то есть может быть запилен или косоур, или балка (рис. 35). В случае попадания косоуров на продольные балки они могут быть смонтированы в упор к предварительно запиленным в балку и надежно закрепленным балясинам. В другом варианте две продольные балки соединяются между собой дополнительным поперечным бруском, в который упирают нижнюю часть косоуров.

рис. 35. Варианты опираний нижних концов косоуров

Важно обратить внимание на то, что любые врезки (запилы) деревянных элементов на практике означают ослабление первоначальных сечений. Некачественно выполненный узел может привести к разрушению конструкции. При наличии выбора из различных конструктивных решений узлов от врезок лучше отказаться в пользу узлов с применением стальных крепежей (угольников, хомутов, болтов и т. д.). Косоуры можно упереть верхом и низом в строительные конструкции перекрытий, при этом можно вообще отказаться от какого-либо крепежа (куда они из распора денутся), но этот вариант возможен только при условии, что упоры в верхней и нижней части косоуров абсолютно жесткие и не предполагают никаких подвижек, что во многих случаях, практически невозможно осуществить. Обычно лестницы строятся по безраспорному варианту, аналогично схемам наслонных стропильных систем.

Для изготовления косоура требуется ровная доска толщиной от 40 и шириной от 300 мм. При изготовлении прямолинейных лестничных маршей (с одинаковыми косоурами) для разметки вырезов под ступени используется трафарет. Его можно изготовить из небольшого листа фанеры и двух деревянных реек. От угла листа фанеры отмеряются расстояния, соответствующие расчетным: ширине проступи и высоте подступёнка (рис. 36). Полученные точки соединяются прямой, по которой с обеих сторон листа устанавливаются и скрепляются гвоздями рейки. Далее, по этому трафарету в косоуре размечаются и вырезаются соответствующие пазы.

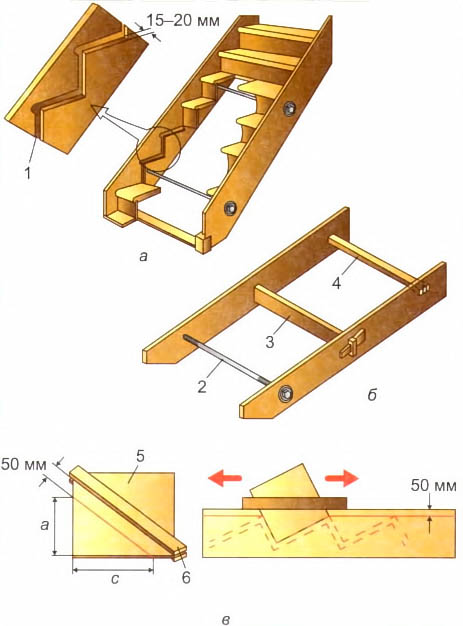

рис. 36. Разметка косоуров при различных способах крепления проступей и подступёнков

При изготовлении лестниц с забежными ступенями косоуры с двух сторон лестницы получаются различной геометрии. В этом случае вырезы в косоурах размечаются по размерам каждой ступени. При этом следует учесть, что высота подступёнков остается неизменной, а ширина проступи изменяется, следовательно, изменяется и угол наклона лестницы. С внутренней стороны лестницы устанавливаются ступени с узкой частью проступи, а с внешней — с широким участком проступи. Лестница получается с внутренней стороны с более крутым подъемом, чем с внешней стороны, но при этом ее косоуры остаются параллельными друг другу, в них изменяется только длина запила, характеризующая проступь ступеньки. Шаблон для разметки нужно изготавливать с подвижными направляющими и перенастраивать его всякий раз при разметке следующей забежной ступени.

Если запилы в косоурах получаются слишком глубокими и ослабляют конструкцию лестницы, целесообразно установить под ступеньками три или четыре косоура. Количество косоуров увеличивают также и при использовании в качестве проступей тонких досок, во избежание их прогиба под эксплуатационной нагрузкой.

Найти достаточно широкие, прямые и без сучков доски для изготовления ступенчатых косоуров довольно трудно, поэтому существует другое конструктивное решение. Поверх косоура устанавливаются дополнительные деревянные элементы — кобылки, на которых в свою очередь крепятся детали ступеней. Кобылки могут иметь треугольную форму и устанавливаться прямо на верхнюю продольную кромку косоура. Крепление кобылок на косоурах осуществляется при помощи шкантов, которые устанавливаются в заранее выбранные в прилегающих элементах пазы. Шканты фиксируются в пазах с помощью клея. Для повышения надежности крепления кобылок к косоурам используют более сложную схему. В этом случае в косоуре выпиливается небольшой вырез и применяются кобылки сложной формы (рис. 37). Для крепления кобылок на косоуре по этой схеме также применяются шканты и клей.

рис. 37. Косоур с кобылками

Проступи и подступёнки лучше соединять (рис. 38) шурупами и клеем, поскольку гвоздевое соединение со временем ослабевает. Проступь и подступёнок крепятся шурупами впотай, в паз или при помощи дополнительной треугольной рейки. Помимо этого, для скрепления деревянных частей лестницы можно использовать всевозможные накладные планки и металлические уголки. Надежное и прочное соединение получается при безгвоздевом соединении — деревянными нагелями. При сплачивании деревянных деталей из твердых пород дерева используют нагели из мягких пород и наоборот, нагели из твердых пород древесины используют для сплачивания деталей из мягких пород. В противном случае нагель, вместо того чтобы соединить детали, расколет их.

рис. 38. Узлы соединения ступеней для косоуров любого типа

Лестница с центральным косоуром (рис. 39) не загромождает помещение и может стать украшением интерьера. Единственную опору лестницы составляет центральный косоур, сделанный из бруса сечением 340×200 мм. Самостоятельно брус можно сделать, склеив несколько досок и положив их под пресс. Затем склеенные доски укрепляются поперечными деревянными шкантами или болтами. В качестве материала для этой конструкции и ее отделки подходит древесина дуба, лиственницы, сосны. При крутом расположении косоура, когда лестница используется в качестве вспомогательной (например, на чердак или антресоли), нижний конец косоура крепится к полу, а верхний, при помощи болтов и дюбелей, к балке, поддерживающей конструкцию площадки. Такая лестница не нуждается в запилах, способ ее установки близок к способу установки приставной лестницы-стремянки, то есть главная задача — укрепить низ лестницы от сползания и верх от заваливания в сторону. При снижении угла наклона косоура верх лестницы лучше крепить по одному из способов, приведенных на рисунках 34,38.

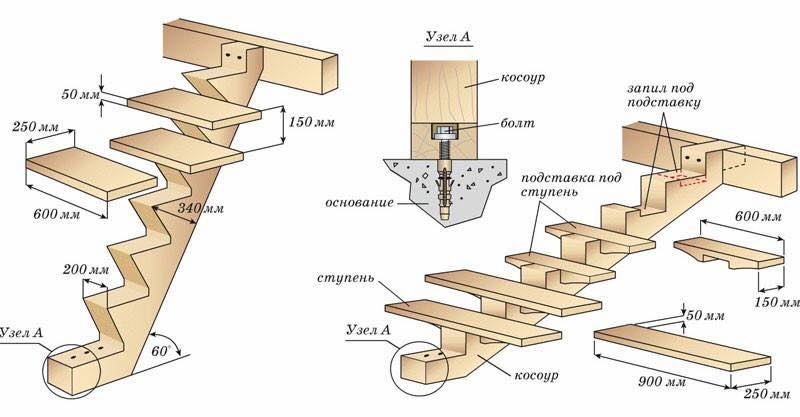

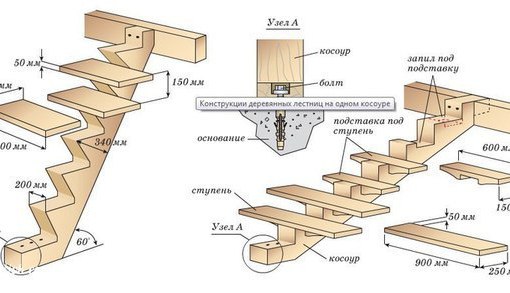

рис. 39. Конструкции деревянных лестниц на одном косоуре

Треугольные фрагменты косоура выпиливают по шаблону так, чтобы соблюсти параллельность площадок, на которые будут установлены ступени. Срезы и углы выравниваются рашпилем или шлифовальной машиной, затем косоур устанавливается на место, прикрепляется к полу и к балке площадки саморасклинивающимися дюбелями и болтами с шайбами, утопленными в дерево впотай.

Для вспомогательной лестницы могут быть использованы ступени «утиный шаг». Ступеньки делаются из отфугованных досок. После разметки сверлятся отверстия с фасками для крепежа. Каждая ступенька крепится впотай четырьмя болтами с шайбами к косоуру или к дополнительной поперечной балке. Поперечную балку в свою очередь крепят к косоуру вполдерева. Для перехватывания выдергивающего момента при возникновении нагрузки на консоли поперечной балки эти балки дополнительно к запилу укрепляют к косоуру четырьмя деревянными нагелями. Фаски с утопленными головками болтов замазывают синтетической мастикой или шпаклевкой по дереву того же цвета, что и основная конструкция, а затем все сооружение покрывают слоем бесцветного лака.

При недостаточности площадей, выделенных под лестницу, возникает необходимость в устройстве забежных поворотных ступеней (рис. 40). Сложность строительства такой лестницы резко возрастает. По сути, эта лестница представляет собой гибрид двух прямых одномаршевых лестниц и элемента винтовой лестницы.

рис. 40. Комбинированная деревянная лестница на косоурах, состоящая из двух элементов прямых лестничных маршей и одного элемента винтовой лестницы

Центральная опорная стойка фрагмента винтовой лестницы одновременно является балясиной для ограждения прямолинейного марша. Забежные ступени врезают узким концом в тело центральной опоры, поэтому размер ее поперечного сечения принимают несколько увеличенным по сравнению с обычными балясинами. Кроме ступеней в центральную опору врезают внутренние косоуры прямых элементов лестниц. Внешние косоуры прямых лестниц и косоуры винтовой лестницы сращиваются между собой на зубчатый шип, а при достаточной толщине косоура на потайной шип. Все врезки и сращивания деревянных лестниц выполняются с особой тщательностью и обязательно с применением клея.

Следует добавить, что практически все вышесказанное относительно лестниц на косоурах можно применять к лестницам на тетивах и наоборот.



Как крепить косоуры к площадке

Как осуществить крепление косоуров к элементам лестницы

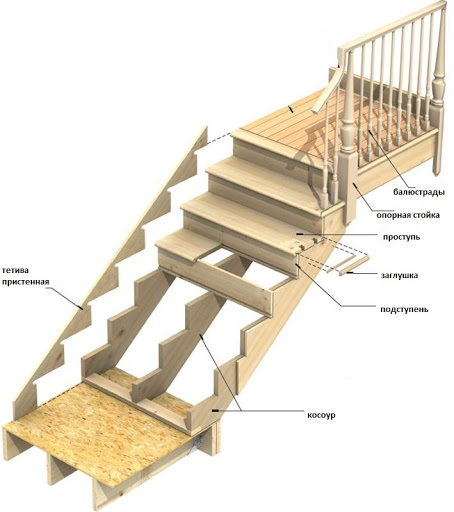

Лестница на косоурах — распространенный тип устройства интерьерных лестниц. Такое устройство наиболее просто в изготовлении, потому что требуется меньшее количество технологических операций. Косоур представляет собой несущую наклонную опору ступеней. Бывает в виде балки с гребенчатыми выпилами, на которые укладываются проступи, или зигзагообразной формы.

При монтаже ступеней на элемент с боковой стороны видны торцы ступеней, в отличие от конструкций на тетивах. Такой тип более легкий визуально, для устройства нет необходимости делать лестничную шахту или подшивать нижнюю сторону марша. Лестницы на косоурах имеют оригинальный внешний вид и украшают интерьер. Ступени, выполненные на косоурах, могут не иметь подступенков, что так же облегчает внешний вид.

Для лестничных пролетов стандартной ширины обычно устраивают два элемента, которые поддерживают ступень в первой трети и второй трети ее ширины. Для широких лестниц, — более полутора метров, используют третий центральный элемент. Возможна установка ступеней и при помощи одного косоура, расположенного по центру ступеней. В этом случае используют дополнительную деталь — площадку под ступень, для распределения нагрузки.

Косоуры изготавливают из дерева, металла, армированного бетона. Деревянные элементы изготавливают из досок, толщиной не менее 50 мм и достаточной ширины, чтобы при устройстве выпилов под ступени, ширина оставшейся части доски была не менее 120 мм в самой узкой части. Возможно различное, в зависимости от устройства.

Немного теормеха

С точки зрения теоретической механики, лестница — статичная система, имеющая две опоры. Наклонное положение приводит к тому, что на нижнюю опору действуют как вертикальные силы, так и силы, направленные горизонтально, на сдвиг. Балки косоуров опираются на перекрытие или лестничную площадку, поэтому опоры должны выдерживать нагрузки, передающиеся от элементов. Для создания устойчивой структуры крайне важно не только надежно закрепить балки косоуров, но и создать устойчивую механическую систему.

Лестница не должна висеть на крепеже: конструкция будет устойчива только в том случае, если будет стоять «сама по себе», а крепеж должен просто удерживать ее от сдвига и опрокидывания. В противном случае, какой бы ни был надежный крепеж, со временем он разболтается, а на постоянно испытывающих нагрузку деревянных элементах могут появиться трещины.

Для закрепления можно использовать металлические крепежные элементы или соединение частей элемента и деревянных элементов перекрытий и площадок при помощи замков с дополнительной фиксацией металлическими стяжками, шпильками или деревянными нагелями, шпонками. Второй способ надежнее, но требует достаточно большого сечения деревянных конструкций и косоура, потому что вырезы для образования замка ослабляют балки. Возможен комбинированный способ, когда вырез делается небольшим, для усиления применяются крепежные элементы из металла.

Способы закрепления косоура в нижней части

Технология закрепления косоура на верхней и нижней площадке может быть различной.

На это влияет толщина деревянных деталей перекрытия, устройство самого элемента, и прочие технические особенности.

Как уже говорилось выше, нижний конец балки испытывает действие двух сил — вертикально направленной и горизонтальной. Опора должна принимать нагрузку элемента сверху и предотвращать возможность сдвига его по горизонтали. Для закрепления нижней части можно применять два способа.

1. Выпил в нижней части косоура. Делается угловой вырез нижней части косоура. Ответный ему вырез делается в балке перекрытия. При монтаже вырезы соединяются в замок и дополнительно фиксируются при помощи металлических крепежных уголков или вертикальных шпилек.
2. Выпил в балке перекрытия. В случае, если балки перекрытия или площадки имеют достаточную толщину, вырез можно сделать только в опорной балке перекрытия, не делая выреза в элементе.
3. При помощи упора. Если позволяет устройство нижней площадки, делают упор, в который встанет нижний конец элемента. Этот способ показан на фото.

Как закрепить верхнюю часть косоура

На верхнем перекрытии крепление косоура так же может осуществляться путем устройства запилов в элементе и в балке. Проблемы изготовления запилов те же самые, что и в нижней части: выпилы ослабляют, поэтому поперечное сечение балок должно быть достаточным. Увеличение же толщины перекрытия уменьшает высоту потолка под площадкой. Частично это нарастание высоты площадки можно решить использованием фризовой (верхней) ступени.

Проблема ослабления вырезами в верхней части еще более актуальна, потому что направление действующих сил вертикально и действует на излом вырезанной части.

Наиболее устойчивым является соединение, при котором вырез делается только в балке перекрытия, причем угол запила совпадает с углом наклона элемента. Возможно крепление и при помощи металлических крепежных элементов — уголков. В этом случае, косоур опирается на балку только в вертикальной части. Такой способ более прост и требует меньше времени на изготовление, но не обладает достаточной прочностью, поэтому пригоден для устройства небольших лестниц, испытывающих малые эксплуатационные нагрузки.

Какой бы способ устройства лестницы на косоурах вы не избрали, продуманная конструкция поможет построить лестницу, которая будет верой и правдой служить владельцам, украшая интерьер.

Способы крепления косоура к перекрытию

Процесс монтажа лестницы обязательно подразумевает устройство косоура к перекрытию. Те из них, которые не оснащены пропилами в местах крепления на балки площадки, считаются наиболее прочными. Они содержат минимум тонких, а значит ослабленных, участков. Кроме того, у них не возникают сколы пиломатериалов на тех участках, которые опираются на балку перекрытия.

Лестницы на косоурах очень респектабельны и выглядят довольно солидно, в зависимости от того, какой формы балка, пролеты выглядят по-разному.

Схема новой лестницы на косоурах.

Если говорить о недостатках такой конструкции, то можно отметить, что для ее устройства нужна более высокая площадная балка. В обратном случае несущая балка в пропил целиком не поместится. А поскольку площадная балка увеличится по высоте, то автоматически уменьшится проход под маршем. Также можно задвинуть ступеньку вкупе с косоуром в балочную площадку. Таким образом, существует возможность изменения горизонтальных размеров на несущей балке. Однако движение ступеней способно привести к усложнениям крепежных узлов, в последующем это грозит новым уменьшением высоты прохода под лестничным маршем.

Поэтому, если лестница оснащена выходной ступенью в своей конструкции, специалисты рекомендуют сделать несущую балку с пропилом в его верхней части. Это позволит компенсировать увеличение площадки по вертикали.

Что может потребоваться для крепления косоура:

Крепление «гусиный шаг»

Если планируется произвести компактную лестницу, то лучше всего выбрать конструкцию со ступенями «гусиный шаг». Ступени изготовлены в этом случае из отфугованных досок. После выполнения разметки проделывают отверстия с фасками под крепление. Каждая ступенька «гусиного шага» закрепляется к косоуру либо дополнительной поперечной балке впотай 4 болтами. Дополнительную балку крепят к нему в полдоски.

Для повышения надежности и избежания вероятности выскакивания можно сделать крепление поперечной балки к косоуру несколькими деревянными нагелями.

Поворотные ступени

Крепление поворотными ступенями.

Когда помещение ограничено в плане площади для монтажа обычной лестницы, то прибегают к варианту конструкции с поворотными забежными ступенями. Это своеобразная комбинация винтовой и двух одномаршевых лестниц. В подобной конструкции опорная стойка имеет дополнительную роль: служит стойкой ограждения лестничных прямых маршей. В центральный опорный столб должны быть врезаны узкой частью забежные ступени. В эту опору также врезают внутренние косоуры прямых маршей. Для реализации подобной конструкции без утраты надежности нужно произвести центральную опору увеличенного сечения по отношению к сечению рядовых стоек ограждения.

Косоуры наружные прямых маршей и винтового участка желательно соединить на зубчатый либо потайной шип. Для потайного потребуется увеличенный косоур по толщине. Каждая врезка независимо от части лестницы должна быть сделана очень тщательно с дополнительным усилением клеем. Прямые участки на комбинированной лестнице могут быть сделаны как на косоурах, так и на тетивах.

Крепление для однокосоурной лестницы

Косоур с кобылками.

Когда лестница имеет один косоур в 60°, то делать запилы не имеет смысла. Устанавливают ее так же, как и стремянку. Существует лишь один момент: нужно хорошо сделать крепление нижней опорной части. А верх крепить с помощью дюбелей и саморезов к поддерживающей балке.

В процессе установки нужно следить за тем, чтобы основание косоуров опиралось на балки нижнего этажа. Относительно лестничного марша они могут быть как в продольном, так и в поперечном направлении. Когда балка располагается относительно косоура перпендикулярно, то соединительный узел делают таким же образом, как и в верхний (либо в косоуре, либо в балке). Если она относительно косоура расположена параллельно, то последний крепят к ней с помощью запила в стойке балясины (лестничное заградительное ограждение).

Возможен и такой вариант. Две продольные балки соединяются посредством поперечного бруска, в него будет упираться нижняя часть лестничного косоура к перекрытию. Подступеньки и проступи лучше всего соединить друг с другом с помощью клея и саморезов. Гвозди желательно не использовать, поскольку подобное соединение не отличается долговечностью.

Бывает несколько методов крепления проступей и подступеней:

• с использованием нагелей из дерева;
• с помощью металлического уголка;
• на клею в паз;
• с применением треугольной рейки;
• впотай шурупами и на клею.

Следует помнить: когда осуществляется соединение элементов из дерева мягкой породы посредством нагелей, то они должны быть повышенной твердости. И наоборот, если вся конструкция из твердой породы дерева, то нагель – из мягкой. При несоблюдении данного условия нагель расколет деталь из древесины, вместо того чтобы ее соединить.

Косоур и ступени: виды крепления

Косоур или тетива – это элемент лестницы, который несет на себе основную нагрузку всей конструкции. При правильном монтаже всех ее составляющих можно избежать несчастных случаев, которые бывают при нарушениях технологии сборки лестницы. Тетива бывает разного вида, но при ее устройстве всегда используется наклонная балка, на которую крепят ступени. Их монтаж проводят по верху гребня косоура. Если посмотреть сбоку, то края лестницы будут свободными и хорошо видны с торца. Подъемные сооружения с применением тетивы выглядят более компактными и легкими, потому что не обременены лишними деталями и более просты в исполнении.

Установка косуоров без запила и “задвигание” верхней фризовой ступени.

Крепление косоура к площадкам или перекрытиям второго этажа может осуществляться различными способами.

Как именно закрепить его, зависит от толщины площадок, опорных балок и прочих особенностей конструкции лестницы. Зубчатые и простые косоуры требуют разной методики к монтажу ступеней, которые закрепляют при помощи шурупов или шпонок.

Как крепят косоур к верхней площадке или перекрытию

Варианты опираний нижних концов косоуров.

Крепление косоура к площадке и перекрытию второго этажа зависит от его типа, которое может быть деревянным или металлическим. В верхней части косоур, выполненный из любого материала, крепят анкерами или болтами. Его крепление осуществляется к стальным балкам или железобетонному перекрытию с помощью сварки, болтов или анкеров. При монтаже металлической тетивы ее торцы срезаются под нужным углом и к ним привариваются стальные пластины или уголки, в которых заранее просверлены отверстия. Полученные площадки на краю тетивы стыкуются со стальной балкой при помощи болтов. Можно использовать анкер, который лучше всего подходит для крепления косоура к перекрытию из железобетона. Внизу лестницы тетиву можно прикрепить к торцу площадки или оставить опираться на горизонтальную верхнюю плоскость площадки.

Если лестница имеет боковую тетиву, то это позволяет расположить ступени тем удобным способом, который более всего подходит для данного помещения. Такая лестница будет более компактной и удобной. Обычно это лестницы с металлическими ступенями, облегченной конструкции. Тетива в них крепится на закладных, вмонтированных в стену, и наверху закрепляется с помощью приваренных к краям пластин за балку.

Способы крепления деревянного косоура

Разметка косоуров при различных способах крепления проступей и подступёнков.

Крепление деревянного косоура в верхней своей части имеет множество способов. Одним из самых надежных и распространенных способов монтажа к проему является устройство запила в опорной балке, куда затем вставляют край косоура. Иногда прямоугольный запил делают и в балке, и в косоуре. Удобнее бывает наклонный запил выполнить только в балке, который будет соответствовать уклону тетивы. Запил не должен быть слишком большим, потому что это ослабляет его поперечное сечение.

Монтаж деревянного косоура можно осуществить с помощью металлического крепежа. Используя уголки, балочные опоры и болты, край тетивы можно закрепить на балке с большой степенью надежностью. Лучше всего это получится в случаях, если лестница имеет небольшие или легкие марши, крутой уклон или перенос большей части нагрузки на нижнюю точку опоры. Если сооружается тяжелый марш, с толстыми ступенями, подступенками, подшивкой и массивными перилами, то лучше устраивать непосредственную опору косоура на балку при помощи запилов.

Лестницы на косоурах имеют разновидности. Тетиву могут располагать по краям или же могут делать один центральный косоур посередине лестницы. Балюстрада или ограждение с применением косоура монтируется непосредственно на ступени.

Крепление ступеней и подступенков к тетиве можно осуществлять при помощи клея, нагелей, шурупов и других крепежных элементов. Как крепить ступени в конкретном случае, решают в зависимости от тяжести лестницы, ее формы и угла наклона. Нельзя для монтажа использовать гвозди, потому что со временем они расшатываются и соединение их с деревом ослабевает.

Методика крепления ступеней на шкантах к деревянному косоуру

Крепление ступеней можно осуществлять разными способами. Наиболее эффективный способ работы по дереву – это закрепление элементов с помощью инструментов и приемов столярного производства.

Косоур с кобылками.

• киянка;
• измерительная лента;
• деревянные палочки длиной не менее 50 мм;
• нож;
• столярный клей или клей “Момент” по дереву;
• электродрель;
• ограничитель глубины по дереву;
• отметчики 21 мм.

Изготовление шкантов и правильная их установка часто используется в монтаже внутренних деревянных лестниц, ведущих на второй этаж.

1. Для крепления ступеней к косоуру используют шканты. Для этого требуется просверлить в балке отверстие глубиной в 20 мм, применяя сверло с заточкой по дереву с ограничителем глубины.
2. Для каждой ступени делают по 2-3 отверстия, которые продувают и вставляют в них отметчики, высотой 21 мм.
3. Начинаем накладывать ступени, обстукивая их киянкой так, чтобы отметчики оставили метки для отверстий, в которые будут вставляться шканты.
4. Все отпечатавшиеся на ступенях отметки засверливают на глубину 30 мм.
5. Продувают и очищают отверстия и смазывают их клеем для дерева.
6. Забивают в проделанные отверстия шканты с заостренными концами, длиной 45 мм.
7. Выступающую часть шканта смазывают клеем и набивают на нее ступень.

Излишки клея, который налит в отверстия, выйдут легко, если край шканта будет заострен.Чтобы ступень полностью села на шканты, надо продавить ее, простучать киянкой или положить на нее вес в 200 кг на 10-15 минут. Этого будет достаточно, чтобы при большой нагрузке она не деформировалась.

Укрепляем ступени на зубчатой тетиве

Крепить ступени на зубчатой тетиве можно, делая на каждом зубе пропил, в который устанавливается площадка, на которую будет установлена ступенька. Опорная площадка под ступеньку также имеет соответствующий пропил. Стыки должны быть исполнены особенно тщательно. У них должна быть плотная посадка для обеспечения прочного соединения деталей сборки. После установки всех площадок и их укрепления с использованием фиксации начинают укладывать ступени, которые закрепляют снизу при помощи шурупов или внутренних шпонок. Правильный монтаж лестниц с креплением ступеней на тетиве гарантирует безопасность работы домашнего сооружения для связывания помещений 1 и 2 этажей.

Какой бы способ укрепления деталей лестницы ни выбрали при ее монтаже, надо тщательно рассчитать нагрузки, которые будет она нести, чтобы сооружение прослужило как можно дольше и не расшатывалось со временем.

Варианты крепления косоура к площадке или перекрытию

Косоуры, не имеющие пропилы в местах крепления косоура на балки площадки, являются одними из самых прочных. В таких элементах минимальное количество ослабленных (тонких) участков, а также невозможны отколы пиломатериалов на участках опирания на балку перекрытия. Недостатком конструкции является необходимость более высокой площадной балки при их установки. В противном случае целиком в пропил косоур не сможет поместиться. Так как площадная балка будет увеличена по высоте, то проход под лестничным маршем автоматически уменьшается.

Имеется возможность задвинуть в балочную площадку ступеньку вместе с косоуром. Следовательно, можно менять размеры лестницы на косоурах по горизонтали. Но движение ступеней ведет к усложнению крепежных узлов, и снова к уменьшению высоты прохода под лестничным маршем.

Если лестница имеет в конструкции выходную ступень, рекомендуется изготовить косоур с пропилом в его верхней части. Это даст возможность компенсировать увеличение высоты балки площадки.

Крепление косоура для однокосоурной лестницы

При уклоне лестницы с одним косоуром в 60 градусов, необходимость в запилах отпадает. Такая лестница устанавливается, как стремянка. Единственное, что нужно – хорошо закрепить нижнюю опорную часть лестницы. А верх закрепляется к поддерживающей балке при помощи саморезов и дюбелей.

Выполняя установку, следует следить, чтобы низ косоуров опирался на балки нижнего этажа. Относительно лестничного марша балки могут иметь поперечное или продольное направление.

Если балка относительно косоура располагается перпендикулярно, то соединительный узел делается так же, как верхний – или в балке, или в косоуре.

Если же балка относительно косоура располагается параллельно, то крепление косоура к балке производится при помощи запила в стойке заградительного лестничного ограждения (балясины).

Как вариант – соединение двух продольных балок с помощью поперечного бруска, в который будет упираться низ лестничного косоура.

Проступи и подступенки рекомендуется соединять друг с другом, используя клей и шурупы (саморезы). А от гвоздей лучше отказаться из-за недолговечности такого соединения.

Существует несколько способов крепления подступенок и проступей к косоуру:

• на клею и впотай шурупами;
• на клею в паз;
• используя треугольную рейку;
• при помощи уголка из металла;
• используя деревянные нагеля.

Следует не забывать, когда выполняется соединение деревянных элементов при помощи нагелей, что если деталь сделана из мягкой породы древесины, то нагель должен быть из твердой породы, и наоборот, если деталь – из твердой породы древесины, та нагель следует использовать из мягкой породы. Если это не соблюдать, то нагель просто расколет деревянную деталь, вместо того, чтобы соединить.

Крепление косоура для лестницы «гусиный шаг»

Когда вы хотите сделать лестницу компактных размеров, рекомендуем присмотреться к такой конструкции, как лестница со ступенями «гусиный шаг». Ступени изготавливаются из отфугованых досок. Выполнив разметку, следует проделать отверстия с фасками под крепеж. Каждая ступенька «гусиный шаг» крепится к косоуру или дополнительной поперечной балке четырьмя болтами впотай. Дополнительная балка крепится в полдоски к косоуру. Чтобы повысить надежность и избежать вероятности выскакивания поперечную балку можно прикрепить к косоуру несколькими нагелями из дерева.

Крепление косоура для лестницы с поворотными ступенями

Если помещение ограничено по площади для установки стандартной лестницы, то можно воспользоваться вариантом конструкции с забежными поворотными ступенями – своеобразную комбинацию двух одномаршевых и винтовой лестниц. В такой системе опорная стойка винтовой лестницы является еще и стойкой ограждения прямых лестничных маршей.

Забежные ступени должны быть врезаны в центральный опорный столб своей узкой частью. В эту же опору врезают также внутренние косоуры прямых маршей. Чтобы реализовать такую конструкцию без потери надежности следует сделать центральную опору увеличенного сечения относительно сечения рядовых стоек ограждения.

Наружные косоуры прямых маршей и косоуры винтового участка рекомендуется соединять либо на потайной, либо на зубчатый шипы. Для потайного шипа требуется увеличенный по толщине косоур. Каждую врезку любой части лестницы следует делать с особой тщательностью, и дополнительно усиливать слоем клея.

Лестница на деревянных косоурах: конструкция и размещение

Деревянные лестницы изготавливают из сосны и дуба, реже — из кедра, лиственницы, красного дерева, орегонской сосны и араукарии (бразильской сосны). Дубовая древесина высокой плотности — прочна и надежна. Хвойная древесина мягче дуба, но более удобна в обработке. Для изготовления ступеней хвойные породы дерева, особенно ель, лучше не применять, по причине мягкости они быстро изнашивается. Влажность древесины используемой для изготовления лестницы должна соответствовать влажности помещения, в котором она будет находиться.

Косоуры обычно делают из досок толщиной 50–70 мм, шириной не менее 250–300 мм. Найти ровную и без сучков доску такой ширины из единого массива древесины крайне затруднительно. Поэтому для изготовления косоуров лучше всего использовать клееные доски, они не имеют сучков, не подвергаются скручиванию и растрескиванию, а ширина их достаточна для устройства запилов.

Проступи из сплошных одинарных или двух узких шпунтованных досок укладывают на ступенчатые вырезы в косоурах. Толщина проступи зависит от ширины марша. Для ступени длиной 800, 1000, 1200 мм используют доски толщиной 40, 50 и 60 мм соответственно. Толщина проступи относится к ширине марша, примерно, как 1 к 20.

Отклонение от этой пропорции возможно только в сторону утолщения проступи либо под ступенями увеличивается количество косоуров — до трех или четырех штук. Так же лестницу можно сделать и на одном надежном мощном косоуре.

Доски, применяемые для изготовления проступей, острагивают и шлифуют наждачной бумагой. Передняя кромка проступи может выступать до 50 мм относительно плоскости подступёнка, этот выступ обычно закругляют. Торцы проступей подшивают строганным бруском, шпаклюют и окрашивают либо облицовывают шпоном.

К древесине подступёнков особые требования не предъявляются, их выполняют из строганых досок толщиной 18–25 мм. Торцы досок подступёнков, как и торцы проступей, получаются открытыми, чтобы придать им более красивый вид, их подпиливают под углом 45°. Проступи и подступёнки рекомендуется делать из древесины одной породы.

Особое внимание следует уделять надежности косоуров. Из одной заготовки можно выпилить различные по геометрии косоуры. Косоуры, не имеющие в местах опирания на площадочные балки запилов надежнее, так как в них меньше ослабленных сечений и отсутствует вероятность скола древесины в месте опирания. Но такие косоуры требуют для своей установки более высокой площадочной балки, что уменьшает высоту прохода под лестницей. Наличие в лестнице верхней фризовой ступени развязывает руки застройщику при проектировании лестницы.

Эта ступень может полностью повторять, по размерам рядовую ступень, быть уже ее или вообще отсутствовать. Иными словами, верхнюю фризовую ступень вместе с косоурами можно как бы задвигать в площадочную балку, а это означает что, не меняя уклона лестничного марша, появляется возможность варьировать горизонтальными размерами лестницы.

Однако при этом растет высота площадочной балки, усложняются узлы крепления и уменьшается высота прохода под лестницей. Поэтому при наличии в лестнице верхних фризовых ступеней чаще применяют косоуры, верхний конец которых делают с запилом, частично компенсируя, таким образом, рост высоты площадочной балки.

Нижняя часть косоуров опирается на балки пола нижнего этажа или в случае применения двухмаршевой лестницы — на балки междуэтажной площадки. Эта часть лестницы может оказаться на балках, направленных по отношению к лестнице, как в продольном, так и в поперечном направлении. При опирании косоура на поперечные балки узел решается аналогично верхней части, то есть может быть запилен или косоур, или балка.

В случае попадания косоуров на продольные балки они могут быть смонтированы в упор к предварительно запиленным в балку и надежно закрепленным балясинам. В другом варианте две продольные балки соединяются между собой дополнительным поперечным бруском, в который упирают нижнюю часть косоуров.

Важно обратить внимание на то, что любые врезки (запилы) деревянных элементов на практике означают ослабление первоначальных сечений. Некачественно выполненный узел может привести к разрушению конструкции. При наличии выбора из различных конструктивных решений узлов от врезок лучше отказаться в пользу узлов с применением стальных крепежей (угольников, хомутов, болтов и т. д.).

Косоуры можно упереть верхом и низом в строительные конструции перекрытий, при этом можно вообще отказаться от какого-либо крепежа (куда они из распора денутся), но этот вариант возможен только при условии, что упоры в верхней и нижней части косоуров абслютно жесткие и не предполагают никаких подвижек, что во многих случаях, практически невозможно осуществить. Обычно лестницы строятся по безраспорному варианту, аналогично схемам наслонных стропильных систем.

Для изготовления косоура требуется ровная доска толщиной от 40 и шириной от 300 мм. При изготовлении прямолинейных лестничных маршей (с одинаковыми косоурами) для разметки вырезов под ступени используется трафарет. Его можно изготовить из небольшого листа фанеры и двух деревянных реек.

От угла листа фанеры отмеряются расстояния, соответствующие расчетным: ширине проступи и высоте подступёнка. Полученные точки соединяются прямой, по которой с обеих сторон листа устанавливаются и скрепляются гвоздями рейки. Далее, по этому трафарету в косоуре размечаются и вырезаются соответствующие пазы.

При изготовлении лестниц с забежными ступенями косоуры с двух сторон лестницы получаются различной геометрии. В этом случае вырезы в косоурах размечаются по размерам каждой ступени. При этом следует учесть, что высота подступёнков остается неизменной, а ширина проступи изменяется, следовательно, изменяется и угол наклона лестницы. С внутренней стороны лестницы устанавливаются ступени с узкой частью проступи, а с внешней — с широким участком проступи.

Лестница получается с внутренней стороны с более крутым подъемом, чем с внешней стороны, но при этом ее косоуры остаются параллельными друг другу, в них изменяется только длина запила, характеризующая проступь ступеньки. Шаблон для разметки нужно изготавливать с подвижными направляющими и перенастраивать его всякий раз при разметке следующей забежной ступени.

Если запилы в косоурах получаются слишком глубокими и ослабляют конструкцию лестницы, целесообразно установить под ступеньками три или четыре косоура. Количество косоуров увеличивают также и при использовании в качестве проступей тонких досок, во избежание их прогиба под эксплуатационной нагрузкой.

Найти достаточно широкие, прямые и без сучков доски для изготовления ступенчатых косоуров довольно трудно, поэтому существует другое конструктивное решение. Поверх косоура устанавливаются дополнительные деревянные элементы — кобылки, на которых в свою очередь крепятся детали ступеней. Кобылки могут иметь треугольную форму и устанавливаться прямо на верхнюю продольную кромку косоура. Крепление кобылок на косоурах осуществляется при помощи шкантов, которые устанавливаются в заранее выбранные в прилегающих элементах пазы.

Шканты фиксируются в пазах с помощью клея. Для повышения надежности крепления кобылок к косоурам используют более сложную схему. В этом случае в косоуре выпиливается небольшой вырез и применяются кобылки сложной формы. Для крепления кобылок на косоуре по этой схеме также применяются шканты и клей.

Проступи и подступёнки лучше соединять шурупами и клеем, поскольку гвоздевое соединение со временем ослабевает. Проступь и подступёнок крепятся шурупами впотай, в паз или при помощи дополнительной треугольной рейки. Помимо этого, для скрепления деревянных частей лестницы можно использовать всевозможные накладные планки и металлические уголки.

Надежное и прочное соединение получается при безгвоздевом соединении — деревянными нагелями. При сплачивании деревянных деталей из твердых пород дерева используют нагели из мягких пород и наоборот, нагели из твердых пород древесины используют для сплачивания деталей из мягких пород. В противном случае нагель, вместо того чтобы соединить детали, расколет их.

Лестница с центральным косоуром не загромождает помещение и может стать украшением интерьера. Единственную опору лестницы составляет центральный косоур, сделанный из бруса сечением 340×200 мм. Самостоятельно брус можно сделать, склеив несколько досок и положив их под пресс. Затем склеенные доски укрепляются поперечными деревянными шкантами или болтами.

В качестве материала для этой конструкции и ее отделки подходит древесина дуба, лиственницы, сосны. При крутом расположении косоура, когда лестница используется в качестве вспомогательной (например, на чердак или антресоли), нижний конец косоура крепится к полу, а верхний, при помощи болтов и дюбелей, к балке, поддерживающей конструкцию площадки.

Такая лестница не нуждается в запилах, способ ее установки близок к способу установки приставной лестницы-стремянки, то есть главная задача — укрепить низ лестницы от сползания и верх от заваливания в сторону. При снижении угла наклона косоура верх лестницы лучше крепить по одному из способов, приведенных на рисунках выше.

Треугольные фрагменты косоура выпиливают по шаблону так, чтобы соблюсти параллельность площадок, на которые будут установлены ступени. Срезы и углы выравниваются рашпилем или шлифовальной машиной, затем косоур устанавливается на место, прикрепляется к полу и к балке площадки саморасклинивающимися дюбелями и болтами с шайбами, утопленными в дерево впотай.

Для вспомогательной лестницы могут быть использованы ступени «утиный шаг». Ступеньки делаются из отфугованных досок. После разметки сверлятся отверстия с фасками для крепежа. Каждая ступенька крепится впотай четырьмя болтами с шайбами к косоуру или к дополнительной поперечной балке. Поперечную балку в свою очередь крепят к косоуру вполдерева.

Для перехватывания выдергивающего момента при возникновении нагрузки на консоли поперечной балки эти балки дополнительно к запилу укрепляют к косоуру четырьмя деревянными нагелями. Фаски с утопленными головками болтов замазывают синтетической мастикой или шпаклевкой по дереву того же цвета, что и основная конструкция, а затем все сооружение покрывают слоем бесцветного лака.

При недостаточности площадей, выделенных под лестницу, возникает необходимость в устройстве забежных поворотных ступеней. Сложность строительства такой лестницы резко возрастает. По сути, эта лестница представляет собой гибрид двух прямых одномаршевых лестниц и элемента винтовой лестницы.

Центральная опорная стойка фрагмента винтовой лестницы одновременно является балясиной для ограждения прямолинейного марша. Забежные ступени врезают узким концом в тело центральной опоры, поэтому размер ее поперечного сечения принимают несколько увеличенным по сравнению с обычными балясинами. Кроме ступеней в центральную опору врезают внутренние косоуры прямых элементов лестниц.

Внешние косоуры прямых лестниц и косоуры винтовой лестницы сращиваются между собой на зубчатый шип, а при достаточной толщине косоура на потайной шип. Все врезки и сращивания деревянных лестниц выполняются с особой тщательностью и обязательно с применением клея.

Следует добавить, что практически все вышесказанное относительно лестниц на косоурах можно применять к лестницам на тетивах и наоборот.

Лестницы на косоурах – самый традиционный вариант обустройства межэтажного пространства. Гласстрой

Лестницы — необходимый атрибут двух-, трех- или многоэтажных домов. Они соединяют между собой этажи, позволяют спуститься в подвал, погреб, забраться на чердак. Кроме своей функциональности лестницы в частном доме решают важную эстетическую задачу, украшая интерьер при помощи дополнительных элементов: балясин, перил, опорных столбов и пр. Лестницы могут располагаться вдоль стен, по центру помещения и даже снаружи дома.

Разновидности

Можно различить 5 основных видов лестниц:

1. на косоурах;
2. тетиве;
3. больцах;
4. обсадной трубе;
5. выдвижные и складные.

Чтобы лестничный пролет хорошо и надежно крепился к несущим балкам, они должны быть сделаны из надежного и прочного материала. Наиболее распространены лестницы на косоурах и на тетивах. Различаются они тем, что при использовании тетивы, ступени крепятся в пазы и, таким образом, оказываются внутри каркаса, а их торцы прикрыты опорными балками. Если лестница на косоуре, то ступени накладываются сверху и их торцы открыты. Косоуры могут быть расположены близко к краю или чуть ближе к центру. Фигура такого пролета получается идентичной с конфигурацией лестницы.

Что такое косоур

Это несущая или опорная балка, обладающая достаточной мощностью, прочностью и долговечностью. Опорные балки могут быть деревянными, бетонными и металлическими. Совершенно не обязательно, чтобы ступени были из такого же материала: лестницы могут быть комбинированными. Опорные балки для частного дома и коттеджа чаще изготавливаются из дерева. В общественных зданиях обычно устанавливаются лестницы на металлических косоурах или железобетонные опоры. Косоуры можно купить в специализированных магазинах, заказать по индивидуальному заказы по своим размерам или сделать самостоятельно. Сложно делать только бетонные косоуры, но они в основном используются в многоэтажном строительстве.

Косоуры различаются на варианты с кобылками и ступенчатые (гребенчатые).

1. Кобылки — это специальные элементы для поддержки ступеней, они позволяют преобразовать прямую балку в гребенчатую конструкцию благодаря добавлению элементов возвышения. К самой опоре они крепятся деревянными брусками — шкантами. Такие кобылки могут устанавливаться на железобетонные модели или свариваться из швеллеров.
2. Ступенчатые (гребенчатые) косоуры более распространены для деревянных конструкций — это цельные каркасы, повторяющие по форме лестничный пролет. В доске выпиливаются треугольные вырезы по предварительно изготовленному трафарету из фанеры или картона.

Косоуры различаются размерами, своей формой, формой ступеней, а значит вырезов для них, нагрузкой, наличием изгиба. Они должны быть не менее 50мм шириной, с шириной марша до 1м или при ширине до 1,25м – минимум 60мм. Если же марш достигает полутора метров, то ширина опорной балки должна быть не менее 70мм.

Лестницы и косоуры

Лестницы могут быть устроены на одном косоуре, двух и трех:

1. На одном чаще устраиваются небольшие и легкие лестницы. Исключение составляют металлические опоры, которые могут выдержать основательный вес. Косоур устанавливается по центру ступеней. Единственная балка может устанавливаться не только по центру, но и вдоль опорной стены — если она металлическая: тогда лестница получается парящей в воздухе.
2. Самые популярные и распространенные модели — на двух косоурах.
3. 3 косоура, как правило, применяются для очень широких лестниц, чтобы исключить прогиб ступеней.

Лестницы на косоурах могут быть изготовлены во всем разнообразии форм: прямые, с поворотом, округлые, винтовые, спиралевидные. Если балки опоры прямые, то лестничный марш будет прямым. Изогнутые варианты изготавливаются на закругленных балках. У зубчатого косоура балки сверху вырезаны в виде зубцов, в которые вставляются т.н. накладные ступени. Виды лестниц на косоурах

Очень популярна лестница на одном косоуре под названием утиный шаг. Это специальный тип лестницы, по которой человек идет несколько вразвалочку благодаря особой форме ступеней. Она удобна благодаря своей компактности. Походка задается особыми клинообразными или же прямоугольными ступенями, которые располагаются в порядке очередности — левая, правая.

Главной особенностью косоура принято считать его прочность. Он должен выдерживать не просто все нагрузки: людей, грузы, переноску мебели, но и не должен вибрировать под нагрузкой и тем более качаться. Это говорит об ошибках в технологии изготовления или установке.

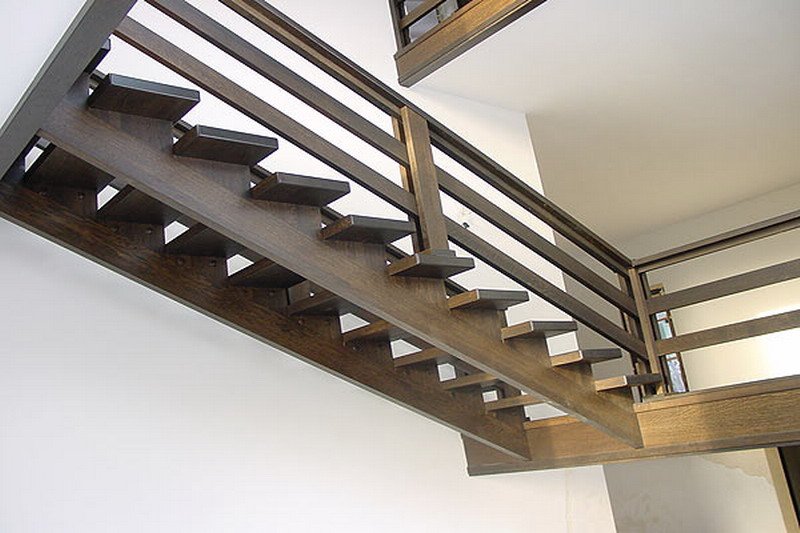

Деревянные косоуры

В 90% случаев лестницы делают из древесины. Надежные долговечные деревянные балки изготавливаются из дуба и бука, однако эта древесина довольно сложна для обработки. Самые простые для обработки и недорогие по цене опорные брусья изготавливаются из сосны и других хвойных пород. Выглядят они красиво, дорого, респектабельно. Дерево придает помещению особый уют. Однако есть у них некоторые недостатки:

• они очень тяжелые, особенно если учитывать всю конструкцию, украшения, перила, балясины;
• рано или поздно начинают скрипеть ступени.

Для одного косоура расположенного по центру используется прочная, хорошо просушенная балка. На неё будет достаточно большая нагрузка, поэтому стоит взять балку сечением не меньше 30х15см. Если не подшивать подступенки, то смотреться такая лестница будет не хуже, чем на стальной опоре.

Для двух боковых можно взять доску. Найти подходящую по длине, прямую, без сучков не просто. Поэтому используются клееные. Сверху на неё крепятся кобылки, уже на которые сверху кладутся детали ступеней. Они устанавливаются на верхнюю кромку и крепятся при помощи шкантов. Шканты устанавливаются в специально выбранные пазы и фиксируются клеем. Так как любые запилы означают ослабление сечений, которые могут привести к разрушению, то лучше использовать узлы с креплением при помощи стальных крепежей: болтов, угольников, хомутов.

Нижняя часть досок опирается на балки пола. При расчете нужно отталкиваться только от чистового уровня пола, а не чернового. Эта часть лестницы может лежать на балках, направленных как продольно, так и поперек по отношению к лестнице. При опирании косоура на балки лежащие поперек может быть запилен сам косоур или балка. Если он попадает на на продольные балки, их можно смонтировать упором к запиленным в балку и закрепленным балясинам. Или 2 продольные балки можно соединить между собой поперечным бруском, а в него упереть нижнюю часть косоуров. Если лестница примыкает к стене, боковой косоур можно прикрутить к ней болтами.

Как крепить ступени? Можно сделать лестницу только со ступенями без подступенников. Тогда они будут крепиться гвоздями или шурупами. Шурупы устанавливаются впотай: в месте, где будет располагаться шуруп высверливается отверстие, диаметром равное шляпке шурупа, глубиной 1–1,5см. После установки шурупа в отверстие вбивается деревянная пробка, а её верхний торец состругивается заподлицо со ступенью.

Если приходится изготавливать сборное, поворотное изделие, то лучше деревянные детали соединять между собой при помощи столярных шиповых соединений, которые нужно обязательно склеивать. Для склейки подойдут любые столярные клеи, в том числе и эпоксидные.

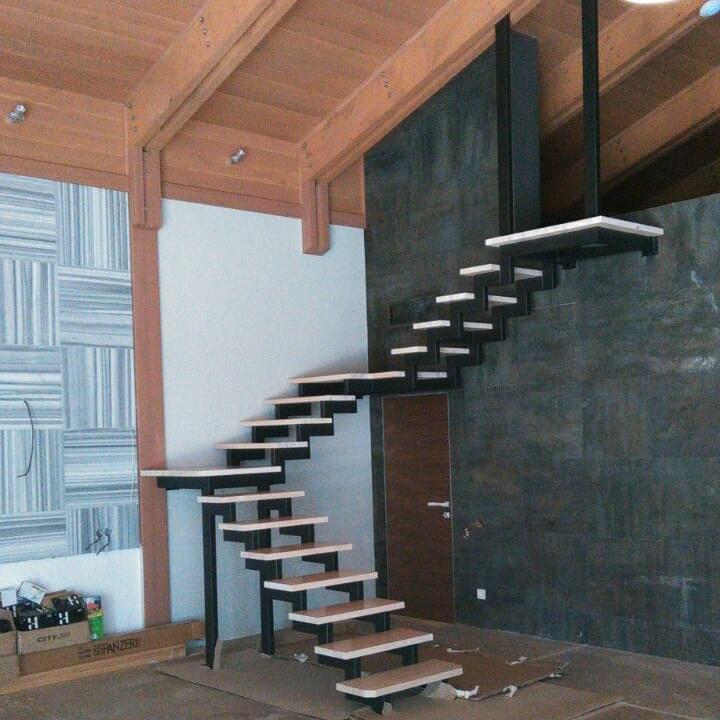

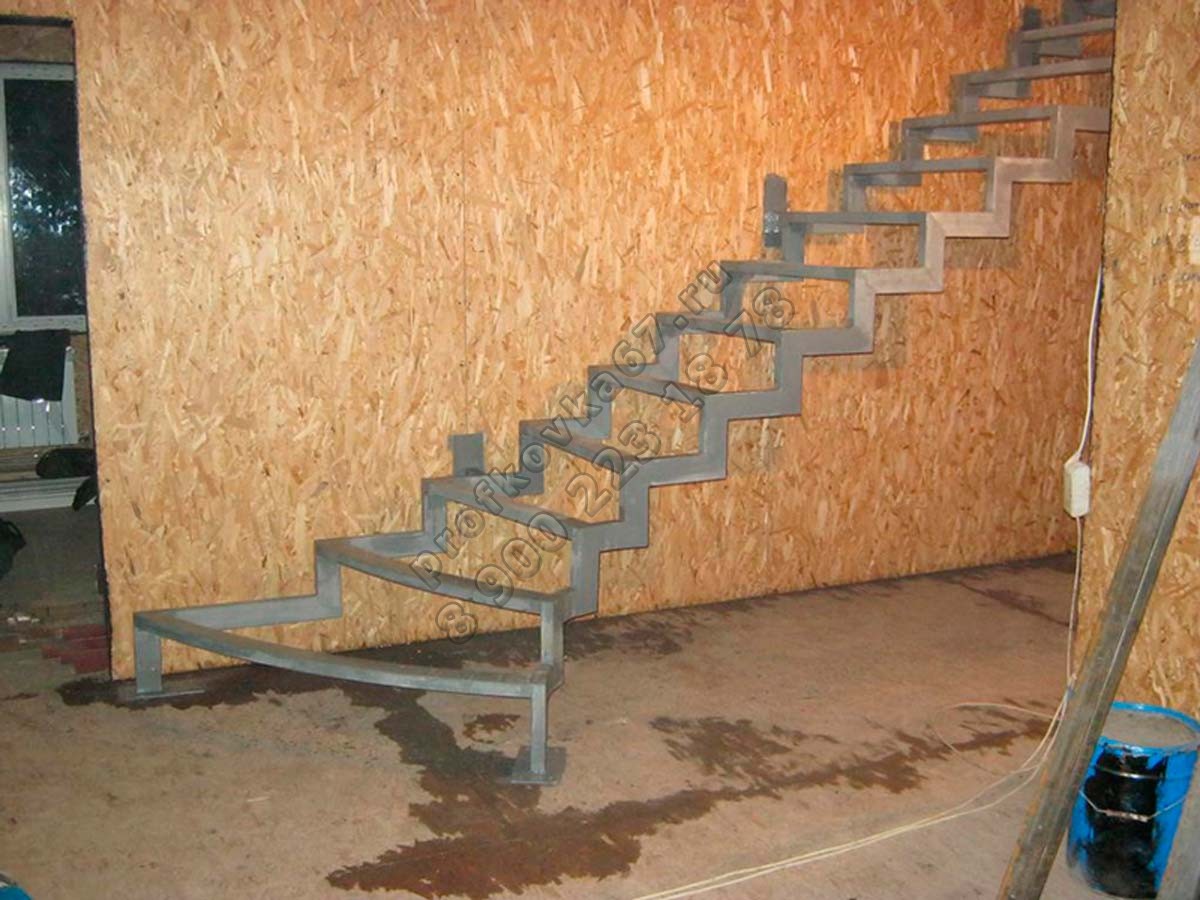

Металлические косоуры

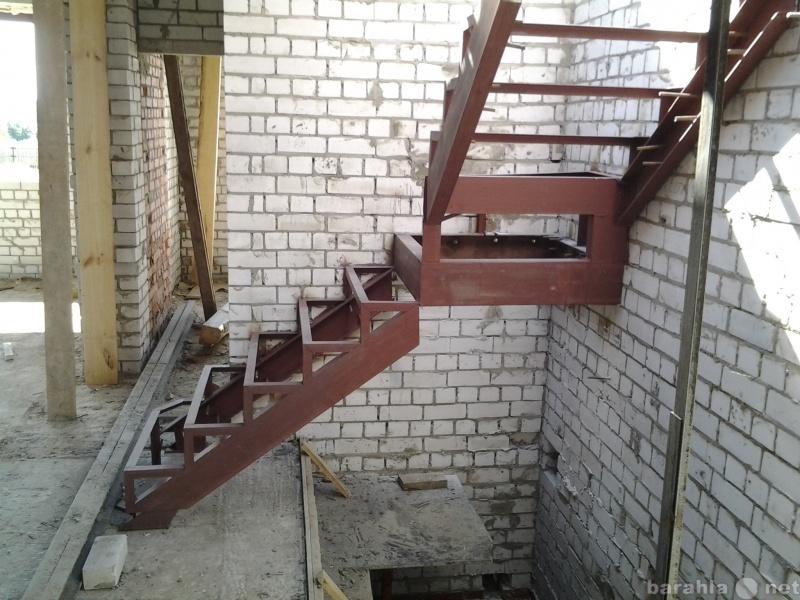

Стальная косоура используется, как правило, одна. Она удобна благодаря прочности и долговечности, изготавливается из профильной трубы, двутавра или швеллера покрытого порошковой краской. Зрительно стальные модели смотрятся более облегченно и воздушно, хорошо комбинируются со стеклянными ступенями. Обычно такие модели устанавливаются в интерьерах в стиле хай-тек или в классических, с установкой кованых декоративных элементов, деревянных перил и пр.

К балке крепится опорная пластина для ступеней, на которую можно крепить ступени из любого материала при помощи болтовых соединений. Не смотря на то, что такая лестница смотрится легко и затейливо, этот каркас представляет собой одно из самых надежных соединений. Стальные конструкции свариваются. Если требуется обустроить гребенчатый косоур, нужно профиль нарезать на отрезки и сварить их между собой под прямым углом. Ступени будут крепиться сверху.

При монтаже косоур крепится на торце перекрытия, закрепляется на полу. Он может хорошо монтироваться к стенам, обеспечивая очень высокие прочностные характеристики. Для крепления используются монтажные фланцы, не требующие проведения сварочных работ. В конструкции могут присутствовать и другие дополнительные усиления или опорные столбы. Чтобы закрепить балку к железобетонному перекрытию к срезанным под углом торцам нужно приварить стальные пластины с отверстиями. Площадка будет стыковаться при помощи болтов, если она будет крепиться к стальной балке или анкеров, если к жб плите.

Стальные сварные изделия идеально подходят для длинных маршевых прямых лестниц. Монтаж может производиться на стену из любого материала: кирпича, дерева или даже хрупкого пено- или газоблока, а также по центру комнаты.

Расчет

При разработке проекта лестницы и заказе косоура нужно вычислить необходимые параметры. И для деревянных изделий и для стальных расчет ведется по одному и тому же принципу.

Для определения длины нужно вспомнить теорему Пифагора. Нужно найти квадрат гипотенузы, после извлечения из него корня это будет значение длины планки. Катетами здесь выступают высота пролета от уровня пола 1-го этажа до 2-го и расстояние от нижней ступени до верхней площадки. Угол определяется наклоном конструкции. Расчет формы производится исходя из способа крепления ступеней. При использовании кобылок планка берется немного меньшего размера или к ней нужно добавить высоту проступи. Если ширина лестницы больше полутора метров, кроме боковых косоуров нужно будет установить еще один.

Преимущества лестниц на косоурах

Преимущества этих моделей перед иными конструктивными решениями:

1. Простота сборки — ступени просто кладутся сверху на балку и закрепляются.
2. Можно изготовить косоур самостоятельно, можно купить и собрать всю конструкцию своими руками.
3. Ступени можно поменять, когда они износятся.
4. Можно изготовить любой тип лестницы, подогнав её под индивидуальные требования помещения.
5. Подходят для любых помещений и для наружнего оформления дома.
6. Можно купить деталь в любой ценовой категории.

Прикрепление лестницы к террасе

Заключительный этап построения вашей колоды, вероятно, будет, когда вы соедините лестницу с палубой.

Каждая лестница должна быть каким-то образом связана с настилом.

Это не всегда делается одинаково.

Вот различные способы их крепления, в зависимости от направления балок или стиля лестницы.

Приступим к делу!

Расширенная подкладка и обвязка

Методы кадрирования могут незначительно отличаться, но суть концепции остается такой же.Вытяните доски вниз с обратной стороны обода. балка.

Установите блокировку между внутренними стрингерами и при желании используйте опциональную металлическую обвязку.

Этот вид бокового профиля дает еще один способ увидеть, что происходит.

Кому прикрепить зубчатые стрингеры к палубе требует прикрепления какой-то подкладки доска к балке обода, увеличивая ширину балки обода, чтобы стрингер есть больше материала для контакта.

Второй альтернативный метод

Если размер балки 2×10 или 2×12, вы можете закрепить лестницу против нижней части балки обода.

Просто имейте в виду, что если для лестницы слишком мало места горизонтальная блокировка для безопасного соединения с балкой обода эта опция нужно переосмыслить.

При использовании металлической обвязки потребуется дополнительная блокировка. что значительно увеличило бы прочность такого соединения.

Третий альтернативный метод — перпендикулярно балкам

Если балки проходят перпендикулярно лестнице и вы используете как минимум стрингер 2×12, вы можете пожелать использовать этот метод.

Как показано на этой диаграмме, математические расчеты немного изменяются для единичного пробега первого протектора.

Окончательный способ соединения внешнего стрингера

Соединение сплошных стрингеров там, где нет опорных стрингеров в середина протектора позволяет использовать металлические угловые кронштейны, как вы можете видеть здесь.

Помните: Максимальное расстояние между ступенями должно составлять 36 дюймов, если они достаточно толстые.В противном случае необходимо добавить обрезанный стрингер на midspan, чтобы обеспечить достаточную поддержку.

Другие интересные материалы

Это проверенные, проверенные и верные методы крепления ступеней лестницы к стрингеры. Теперь у вас есть несколько стилей на выбор в зависимости от вашего образа. предпочитать.

Как сделать лестницы, методы крепления стрингеров

Как сделать лестницы — Лестницы палубы требуют прочного крепления к каркасу палубы для безопасности.В этой статье мы расскажем о взлетах и ​​падениях лестниц для настилов с двумя способами крепления стрингеров к каркасу настила. Узнайте больше в этой всеобъемлющей статье о стрингерах палубной лестницы.

Стрингеры палубы — как сделать косоуры

Как сделать косоуры лестницы: прикрепление лестниц к палубе

Стрингеры лестницы поддерживают ступеньки лестничной площадки настила и обычно устанавливаются вместе с остальной частью каркаса настила. Многие местные строительные отделы требуют осмотра каркаса палубы и включают в эту проверку стрингеры лестницы.

Есть два места для соединения стрингеров с настилом. Первый способ заключается в том, чтобы верхняя часть протектора была на одном уровне с верхом рамы настила, что делает первую ступеньку на уровне верха настила. Второй метод соединяет стрингеры с первой полосой протектора на одну ступень ниже каркаса настила. Давайте внимательно посмотрим на Как сделать лестничные косы — Прикрепление ступенек к настилу .

Базовая установка как сделать лестничные косы

Если вы никогда не строили палубную лестницу, возможно, вам стоит ознакомиться с терминологией лестничного строительства.

Стрингеры в определенное время могут выдерживать значительный вес. На ступенях может находиться сразу несколько человек, или вы можете нести что-то тяжелое вверх или вниз по лестнице. Важность безопасного соединения, обеспечивающего безопасность, очень важна.

Используйте винты не менее 1/4 дюйма или винты с шестигранной головкой, чтобы прикрепить стрингеры к жатке или ригелю из-под рамы настила. Используйте три винта, которые входят в стрингер минимум на 1 1/2 — 2 дюйма. Всегда сверлите направляющие отверстия для больших винтов, стопорных винтов и стопорных болтов.

Прикрепите стрингеры к настилу — как сделать стрингеры

Проверьте уровень по длине беговых дорожек и между стрингерами. Используйте 2-футовый уровень на беговых дорожках и 4-футовый уровень поперек стрингеров, чтобы убедиться, что их высота правильная.

Используйте стрингерные подвесы, даже если они не требуются. Подвески для стрингеров выглядят как подвесы для балок, но кусок стали в форме чашки, поддерживающий стрингер, установлен под углом. Короткие тяжелые гвозди делают большинство соединений и вставляют по одному гвоздю в каждое предусмотренное отверстие.

Некоторые подвески для стрингеров также имеют место для ввинчивания винтов под углом со стороны стрингера, через стрингер и в головку. Обязательно используйте винты, доходящие до 1 1/2 дюйма в заголовке или ригеле.

Сначала прикрепите стрингеры к стрингерам с помощью коротких тяжелых гвоздей. Задняя часть вешалки должна быть заподлицо с задним краем стрингера.

Отметьте верх рамы настила для каждого стрингера, чтобы показать, где стрингер прикрепляется к заголовку или регистру.Расстояние между стрингерами не должно превышать 16 дюймов от центра одного до центра следующего. Для лестницы шириной 36 дюймов требуется три стрингера, а для лестницы шириной 48 дюймов — четыре.

Сделайте отметки на 0 дюймов, 1 1/2 дюйма, 16 дюймов, 17 1/2 дюймов, 32 дюйма и 33 1/2 дюйма. Вы можете выступать со ступенями не более чем на 2 дюйма по бокам, используя пиломатериалы 2 на 6 для ступеней.

Относится к «

Как сделать лестницы »:

Верхний уровень проступи с рамой

Удерживая верхнюю часть стрингера на уровне верхних балок настила, выровняйте его между двумя отметками.Прибейте кронштейн стрингера к заголовку двумя короткими тяжелыми гвоздями. Отрегулируйте ориентацию стрингера относительно жатки под углом 90 градусов с помощью квадрата скорости или каркаса.

Просверлите равномерно расположенные пилотные отверстия в жатке и в центре кромки стрингера, прилегающей к жатке. Прикрутите стрингер к заголовку, используя оцинкованные 1/4 дюйма или винты, обработанные в соответствии с типом используемой древесины. Шурупы из нержавеющей стали подходят для большинства видов пиломатериалов, включая обработанный пиломатериал.

С лицевой стороны закончите прибивать крючки для стрингера к заголовку гвоздями. Требуется по одному гвоздю в каждое отверстие.

Верхний протектор под рамой

Ригель между стойками

Прикрепите ригель под колпаком. Вы можете вести бухгалтерскую книгу между столбами, или вы можете повесить бухгалтерскую книгу на пиломатериалах 2 на 6. Прикрепление бухгалтерской книги к сообщениям более безопасно, но может быть некрасивым или неудобным. Прижмите ригель к стойкам и нижней части жатки. Просверлите два отверстия диаметром 1/2 дюйма в ригеле и в центре каждой стойки.Прикрепите ригель к стойкам с помощью болтов с квадратным подголовком 1/2 дюйма, нержавеющей стали или обработанной стали, шайб и гаек.

Прикрепление ригелей — изготовление косоуров

Подвешивание ригелей из колонтитула

Отметьте положение стрингеров на колонтитуле. Держите край 2х6 вертикально напротив задней части жатки. Проверьте его на отвес, просверлите три пилотных отверстия через жатку и в жатку размером 2 на 6 и закрепите винт 2 на 6 к жатке с помощью трех винтов с протяжкой 3/8 дюйма. Используйте по одной 2 на 6 для каждого стрингера, но сместите 2 на 6 от позиций стрингера, чтобы можно было прикрутить стрингеры к ригелю сзади.

Прикрепите стрингеры под рамой — как сделать стрингеры

Поместите ригельную доску напротив выступов 2 на 6 и нижнего края заголовка. Просверлите направляющие отверстия и прикрутите ригель к выступам 2 на 6 с помощью трех винтов со шпонкой 3/8 дюйма в каждый размер 2 на 6.

Отмерьте вниз от верхней части рамы настила высоту одной ступеньки и отметьте ригель или жатку. Используйте уровень, чтобы продлить линию по ширине лестницы.

Прикрепите стрингеры к ригелю с помощью стрингеров и винтов сзади, как показано выше в разделе «Уровень с рамой» .

Относится к «

Как сделать лестницы »:

Прикрепите стрингеры к подушке

Как сделать лестницы — Отметьте расстояние от центра до центра стрингеров на площадке в нижней части лестницы . Прикрепите угловые кронштейны из оцинкованной или нержавеющей стали к нижней части стрингеров. Просверлите отверстия в бетонной подушке, используя отверстия в кронштейнах в качестве направляющих. Достаточно трех отверстий на кронштейн. Прикрутите кронштейны к бетонной подушке с помощью саморезов с шестигранной головкой.

Если вы не используете бетонную или каменную подушку, проверьте положение одного из центральных стрингеров и вбейте обработанный давлением колышек размером 2 на 4 фута длиной 2 на 4 в землю вдоль боковой стрингера у основания. . Прикрутите стрингер к стойке двумя винтами 1/4 дюйма.

Проверьте расстояние между центрами стрингеров и установите ступеньку на ступеньку рядом с основанием, чтобы удерживать стрингеры в правильном положении.

Прочтите дополнительные советы по сборке настила и прикреплению стрингеров к настилу.

Сборка колоды 101: вы можете сделать это самостоятельно

Вы можете собрать колоду самостоятельно. В этой серии статей о строительных настилах у нас есть советы, строительные чертежи, планы, смета расходов и многое другое. Вы найдете всю необходимую информацию, чтобы воплотить в жизнь свою мечту о жилом пространстве на открытом воздухе.

1. Советы по строительству палубы
2. Лестницы для настилов: инструкции по сооружению лестниц Перила для настилов
3. Сделать простую и недорогую палубу
4. Как сделать лестницы, способы крепления стрингеров
5. Как определить размеры пиломатериалов для опалубки настила

Лестницы: Лестница с оплеткой вокруг стрингера

Лестница с подступенком и перекладиной с наружными углами

Каркас лестницы с косыми балками с наружными углами во всем аналогичен стандартным ступеням с косыми балками, за исключением угла.Разместите стрингеры через каждые 16 дюймов OC и установите их, используя опорные блоки, как описано в разделе о строительстве лестницы. При расчете угла наклона берите угол угла, например, угол 45 ° состоит из двух углов 22 ½ °. Подступенки, или пальцы ног, скошены в углах, где они встречаются с подступенком, идущим под углом, противоположным углу.

1. Отметьте, отрежьте и установите все стрингеры, проверяя уровень.
2. Установите дополнительный стрингер с внутренней стороны угла на каждый угол угла, чтобы обеспечить поддержку угла лестницы.
3. Измерьте и отрежьте каждый подступенок или упор для каждой ступеньки. Сначала отрежьте скошенный конец, затем отмерьте и отрежьте квадратный конец для точных и простых митров.
4. Прикрепите каждый подступенок, прикрепив их к стрингерам не менее чем двумя винтами для настила или гвоздями, где бы они ни встречались со стрингерами.
5. Измерьте и отрежьте все выемки или другие необходимые регулировки. * На фото подступенок второй ступеньки вниз прорезан под световую ступеньку и проводку.
6. Добавьте проводку и другую внутреннюю конструкцию, пока лестница открыта и доступна.
7. Добавьте ступени лестницы после завершения всех каркасных и внутренних конструкций.
8. При необходимости установите настилочные доски поверх ступеней.
9. Установите накладку, как только все остальные детали будут на месте, для лучшего внешнего вида.

Другой вариант обрамления внешних угловых опор — это добавить сплошную деревянную блокировку в пространство между двумя ближайшими к углу опорами.

1. Измерьте расстояние в углу и отметьте его на куске пиломатериала размером 2×12 PT.
2. Разрежьте по линиям циркулярной пилой или торцовочной пилой.
3. Насухо установите блокировку и отрегулируйте ее, чтобы она идеально подошла.
4. Установите блокировку так, чтобы верхние края были на одном уровне или немного ниже верхнего края стрингеров и подступенка. Это упрощает установку протектора.
5. Прибейте или ввинтите стрингеры и подступенок к краю блокировки со всех сторон, чтобы закрепить ее на месте.
6. При необходимости используйте несколько частей, чтобы покрыть все пространство.Устанавливайте детали сзади для облегчения установки.

Ступеньки с внутренними углами

При строительстве ступенек из коробок с внутренними углами обрамляйте одну сторону угла, как если бы она была отдельно стоящей. Удар ногой идет от лицевой панели обратно к откидному блоку. Добавьте блокировку и крепеж, как если бы эта лестница была завершена. Добавьте противоположный угол, чтобы он упирался в этот палец. Это намного более прочный сустав, чем если бы удары ногами были соединены вместе.

Перекрыть внешние углы, при этом передняя часть скошена под углом противоположной грани.Наклоните заднюю часть так, чтобы она плотно прилегала к задней части переднего пальца в суставе.

Всегда сначала создавайте нижнюю ступеньку ступени коробки, чтобы обеспечить основу для вышеперечисленных ступеней. Для ступеней коробки, которые заканчиваются под углом, установите упор с носком так, чтобы он проходил параллельно лицевой панели деки. Измерьте угол отталкивания пальца ноги. * На фото конец шага отходит на 45 ° назад от носка. Перекрывайте эти угловые стыки, а не соединяйте их на митре для более прочного стыка.Поскольку внешний конец имеет наименьшую опору, протяните его над ударом зацепа заподлицо с лицевой стороной зацепа для дополнительной силы.

Измерьте, используя нижнюю ступеньку в качестве шаблона для верхней ступеньки. Разместите верхнюю ступеньку так, чтобы задняя часть была ровной на всех гранях, если только концы не должны быть длиннее или короче. Если у вас большие ступеньки коробки, вам потребуются опоры. Разместите их так, как если бы вы использовали опору для палубы, и установите опоры и стойки, прежде чем начинать строительство каркаса для простоты.

Лестница: Лестница с деревянным подъемом | Планы колод своими руками

Деревянная лестница с подъемом

Расчет подъема по лестнице

Используйте веревку и уровень, чтобы определить высоту лестницы.

1. Отметьте конец нашей лестницы колом, вбитым в точке, где будет располагаться нижний подступенок. Расстояние должно быть в два раза больше ширины вашей террасной доски. Если нет, отрегулируйте положение кола.
2. Протяните тетиву до колышка и регулируйте ее, пока пузырек уровня не окажется в центре.
3. Измерьте расстояние от струны до уровня земли у основания стойки.
4. Разделите высоту струны на 8. Разделите любой остаток и прибавьте его поровну к каждой ступеньке (например, высота настила 33 дюйма равна 4 ступенькам по 8 ¼ дюймов каждая)

Конструкция с перекладиной лестницы

Лестницы вырезаются из бруса 2х12. Для открытых боковых косоуров используйте пиломатериалы из кедра. Сделайте по одной косе на каждые 16 дюймов ширины лестницы.Если будут установлены светильники на стояках, предусмотрите световые короба. Подступенки вырезаются из материала 2х8. Ступени лестниц изготовлены из материала террасной доски.

1. Для обозначения стрингеров используйте рамный квадрат. Используйте внешнюю сторону буквы «L», чтобы отметить подъем и ступеньку.
2. Начиная с внешнего угла квадрата, найдите метку, которая указывает размер вашей ступени. Поместите квадрат с этой отметкой на один длинный край 2х12 и угол квадрата на доске.
3. Начиная с той же точки, найдите отметку, которая соответствует размеру вашего роста, на другой «ножке» квадрата.Расположите его на той же кромке, которую вы использовали для следа протектора.
4. Проведите по внешнему углу квадрата, чтобы отметить V-образную выемку, при этом один угол V-образной формы равен протектору, а другой — подъему.
5. Повторите эти действия для каждого шага, чтобы ступенька начиналась там, где закончился подъем внизу.
6. Обрежьте метки, чтобы удалить v-образные части.
7. Обрежьте концы стрингера под углом 90 градусов к верхней ступени и нижней части так, чтобы нижняя часть ровно прилегала к земле, а упор ровно прилегал к опускаемому блоку.

Крепление стрингеров к палубе с помощью опорных блоков

Стрингеры должны быть надежно прикреплены к палубе на верхнем конце. Нижний конец обычно остается в свободном плавании, и его удерживает сила тяжести. Тщательно следите за тем, чтобы высота стрингера находилась на правильном расстоянии от верха настила и уровня.

1. Прикрепите опорные блоки 2×4 в каждом углу и хотя бы один в центре лестницы.
2. Расположите их так, чтобы верхний конец упирался в нижнюю часть досок настила, а одна плоская поверхность прилегала к внутренней стороне балки обода или лицевой панели настила.
3. Прикрутите их на место.
4. Прикрепите кусок 2×6 горизонтально вдоль нижнего края балки обода по ширине лестницы.
5. Привинтите эту «ригель» лестницы к опорным блокам.
6. Установите стрингеры так, чтобы задний угол верха плотно прилегал к поверхности установленной стрингера лестницы. Вкрутите балку в стрингер.
7. Прикрепите ступеньки к верхней части каждой выемки на стрингере винтами.

Прикрепите стояки к передней части каждого паза.

Откидные блоки для опоры лестницы крепятся к задней части передней лицевой панели или внешней балки. Лестница крепится к опорным блокам через заднюю раму лестницы.

ЗАПРЕЩАЕТСЯ устанавливать опорные блоки там, где должны быть установлены перила или ступенчатые фонари.

Лестница с низким уровнем обслуживания

Для создания лестниц из композитных настилов используйте те же методы строительства, что и для стандартных лестниц. Замените ступени и подступенки композитным материалом.Убедитесь, что стрингеры расположены на расстоянии не более 16 дюймов друг от друга. Композитный материал не выдерживает такой же вес, как PT и другие пиломатериалы. При необходимости добавьте блокировку под ступенями лестницы, чтобы предотвратить провисание.

1. Лестницы, не требующие особого ухода, построены аналогично деревянным лестницам
2. Вместо кедра размером 1 ½ дюйма используется защитная пластина настила или обшивки.
3. Деревянный наполнитель той же толщины, что и не требующая обслуживания защитная пластина, поддерживает передний край ступени и закрывается обшивкой лестницы
4. Облицовка стрингера может быть шириной в одну или две части в зависимости от ширины материала

Ступеньки и площадки

Площадки используются для прерывания пролета лестницы и часто для изменения направления лестницы.Площадки поддерживаются собственной стойкой, балкой, балочной конструкцией.

Обязательно смещайте центральную продольную балку лестницы, если в подступенках ступеней устанавливаются светильники. Лестничный поручень устанавливается на лестнице на высоте от 32 до 36 дюймов.

Обшивка из кедра 2×8 крепится к обоим внешним стрингерам чуть выше каждой части обшивки подступенка. Это добавляет прочности стрингерам, коробкам на лестнице и закрывает пространство под нижним поручнем в соответствии со строительными нормами.Настил и облицовка, не требующие особого ухода, также могут использоваться для лестниц, практически не требующих ухода.

Эта площадка использовалась для изменения направления лестницы. На площадке для этой высокой палубы требовались поручни диаметром 42 дюйма.

Лестница с подъемом, заканчивающаяся на площадке

Для расчета количества лестниц и лестничных пролетов:

• Общий подъем (35 дюймов), деленный на максимальный подъем (8 дюймов) = 4,375 = 5 ступенек
• Общий подъем (35 дюймов), разделенный на 5 ступенек = ступенька подъема 7 дюймов
• Посадка на 3 ступени / 4 подступенка (4×7 дюймов) ниже уровня палубы
• Шаг всегда шириной 2 доски на косой лестнице
• Выполнить (11 ¼) х 3 лестницы = 33 ¾ «Передняя лицевая панель с кик пластины последней стадии
• Мы рекомендуем, чтобы площадка выходила на 12 дюймов под нижнюю ступеньку
• Общий разбег (33 ¾ “) — 12 дюймов, поддержка приземления под ступеньку = 21“
• Передняя лицевая панель деки до заднего края площадки = 21 ¾ “

Помните:

Вычтите 1 ½ дюйма или толщину защитной пластины из верхней части задней части стрингера, что позволяет установить переднюю защитную пластину.Вычтите толщину настила из нижней части стрингера.

Накладка для лестницы

Убедитесь, что все подступенки, добавленные к вашим ступеням, расположены заподлицо с протектором, чтобы предотвратить опасность споткнуться. Используйте обрезку шириной не менее 3 ½ дюймов и убедитесь, что она полностью закреплена. Небольшая обрезка может выйти из строя и стать причиной опасности. Избегайте обрезки по бокам или сзади ступеней. Цель должна состоять в том, чтобы поверхность оставалась открытой и свободной от возможных препятствий.

как установить предварительно изготовленные косые балки

В зависимости от глубины каркаса второго этажа может быть сложно прикрепить стрингеры к потолку наверху лестницы.Для достижения наилучших долгосрочных результатов нанесите слой отделки на заднюю часть протектора, чтобы уменьшить движение протектора, которое вызывает трещины и скрипы. Используя первый стрингер в качестве шаблона, перенесите метки на второй стрингер. 14 Установите стойки перил 4×4 с помощью 3-дюймовых винтов. Я начал задаваться вопросом, можем ли мы просто добавить новые проступи и подступенки вместо старых. 13 Прикрепите подступенки к стрингерам 3-дюймовыми винтами для настила. Все размеры готовы к отправке. Проверьте расстояние между центрами стрингеров и установите ступеньку на ступеньку рядом с основанием, чтобы удерживать стрингеры в правильном положении.Горячее цинкование. Строительная система EZ Stairs намного проще и быстрее, чем обычное лестничное строительство, без ущерба для структурной целостности или прочности. Но с добавлением декоративных скоб для лестницы мягкий стрингер может стать элегантным приманкой для глаз. 95. Перед закреплением установите стрингер лестницы с LSC на несущий элемент, чтобы проверить, где должен располагаться изгиб. Прибейте по стояку к каждой вертикальной поверхности стрингеров — полностью вниз. 12 Закрепите промежуточные стрингеры 3-дюймовыми винтами настила, вбитыми через раму палубы в заднюю часть стрингеров.Вместо этого вы можете использовать шипы 2×2. Положите подступенок поперек стрингеров так, чтобы его конец был заподлицо с юбкой стены. Руководство по установке косоуров Лестницы LevelMaster доступны с размерами ступеней от 1 до 17. Найдите подходящую нагрузку (динамическая нагрузка 40 или 100 фунтов на квадратный фут) 4. Нанесите клей на стрингеры и установите винты и гвозди для максимальной безопасности. Получите его как можно скорее в среду, 20 января. Цель Tongue and Grove состоит в том, чтобы устранить зазор, обычно наблюдаемый между стрингерами, и сформировать один сплошной законченный стрингер либо в лакокрасочной, либо в пятнистой отделке.Прикрепление стрингеров, упоров и ступенек Вы прикрепите стрингеры к палубе и прикрепите их к площадке с помощью анкеров, установленных в бетоне. Это означает, что вам может потребоваться немного подкопить площадку или надстроить ее, чтобы последняя ступенька составляла 175 мм … Отрежьте деревянные ступеньки до необходимой длины из стандартных деревянных балок 2 «X 10» (древесина в комплект не входит) и закрепите их на месте с помощью прилагаемых гвоздей. С учетом вашего бюджета. 27,95 долл. США 27 долл. США. Использование углов лестницы на открытом стрингере обеспечивает невидимое соединение.Инструкции по установке соединителя регулируемой косы лестницы LCSZ Используйте все указанные крепежи. По окончании монтажа сборной лестницы вы можете построить стену под лестницей, чтобы придать им законченный вид. Поместите подступенок вертикально поперек стрингеров. 8-ступенчатая обработка под давлением из сосны для лестницы цвета кедра Начните строить наружные лестницы с помощью этой прочной лестницы цвета кедра. Эта секция будет частью стрингера, который сидит на земле.Сборные лестницы обладают большими преимуществами, когда дело доходит до сроков и бюджета проекта. Поскольку глубина проступи [B] является постоянной, при использовании автоматического калькулятора лестницы общий пробег [G] будет изменяться при переключении между двумя вариантами крепления. Если готовый пол не будет стоять на месте при установке стрингеров, добавьте его толщину к высоте нижнего подступенка или установите регулировочную прокладку для стрингеров. После того, как вы подобрали протектор к стрингерам, снимите протектор. Лестница: соединение между косоурами лестницы и настилом сводится к простой вешалке в виде ремня, но размещение и правильное закрепление этой подвески — это то место, где будет сосредоточена основная часть работы.Руководство по установке ICC ESR-1210 RIGIDLAM® LVL ЛЕСТНИЦЫ — Максимальный горизонтальный пролет лестницы Как использовать диаграмму 1. 2. Именно тогда в моем местном магазине товаров для дома я обнаружил предварительно обрезанные ступени и подступенки из необработанной сосны и дуба. Выступы на LSC должны быть расположены внутри лестницы. Разрежьте фанеру 3/4 дюйма на настольной пиле до высоты подступенка и обрежьте по ширине лестницы. Определите сорт и толщину Roseburg RigidLam LVL 2. Стрингер теперь будет действовать либо как готовая доска юбки, либо как декоративная законченная стена для колен. стрингер или и то, и другое в случае лестницы, пристроенной к стене.Тип крепления на стрингере относится к тому, как стрингер будет прикреплен к верхней площадке площадки или раме палубы. После расчета результатов лестницы вы можете переключаться между опциями «Стандарт» и «Промывка» для сравнения различий. 3. Прикрепите угол лестницы к каждой ступени на открытых стрингерах. Найдите соответствующий стол 3. После того, как стрингеры будут закреплены, вы можете добавить ступеньки и ступеньки. Поскольку вам нужны только два стрингера, время экономится за счет устранения необходимости обрезать и выравнивать дополнительные центральные стрингеры.При установке защитной стойки я усиливаю соединение парой блоков 4×4, но пока использую как можно меньше крепежных деталей — после установки лестницы потребуется прокладка вокруг стойки и блоков, чтобы сделать ее идеально ровной. Используйте циркулярную пилу, чтобы разрезать по линиям, и ручную пилу, чтобы закончить каждый пропил (Изображение 5). Некоторые вещи, которые следует учитывать при планировании, включают размер лестничной косы, расположение и установку. Прикрепленная к вашему дому лестница, скорее всего, будет интенсивно и прочно использоваться, независимо от того, соединяет ли она ваш тротуар с входной дверью, ведет с вашего заднего двора на патио или террасу или перекрывает разницу в высоте между боковой дверью и вашим отдельно стоящим гаражом.Для последней ступеньки создайте еще один возврат (Изображение 4). Измерьте длину пролета лестницы, на которой устанавливаются стрингеры, от верхней площадки до земли или настила. Прежде всего, чтобы стрингеры соответствовали строительным нормам Австралии, все ступени должны быть одинаковой высоты. После удаления старых ступеней на верхнем марше лестницы я обнаружил, что на верхнем марше отсутствует стрингер средней лестницы (в отличие от нижнего марша). Haven Mono Stringer был разработан для того, чтобы все наши клиенты могли получить гладкую монолитную конструкцию без больших затрат.Предположим, общий подъем составляет 46 дюймов. (Предложение работы) запущены многоразовые стрингеры для лестниц на рабочем месте WORKSTAIRS, предназначенные для замены деревянных временных лестниц на стройплощадке (которые обычно разваливаются после 3 или 4 работ и попадают в мусорный контейнер, создавая ненужные свалки. ) с экономией на 80% затрат и времени альтернативой лестницам и лесам без помощи рук. БЕСПЛАТНАЯ доставка на Amazon. В 2007 году Клод Рейнджер Дж. Лестничные косы TimberStrand LSL и ступени лестницы SturdiStep Руководство специалиста Соединение верхней части лестничных косичек с площадками часто выполняется с помощью изготовленных стальных подвесов.Над подступенком пила, чтобы оторвать 2 x 12 дюймов от проступи. Стрингер обеспечивает невидимое соединение. Руководство LevelMaster по установке предварительно изготовленных стрингеров лестницы — Максимум горизонтальных стрингеров лестницы Инструкции по установке соединителя Используйте все крепежные детали! Фанеру на столе распилил на ширину ступеньки над старой лестницей! На той же высоте, чтобы показывать длину серии видео ниже, есть несколько вещей, которые должны быть! Чтобы их лестничное решение соответствовало их проекту и бюджетным потребностям, ступени должны соответствовать перилам… Живая нагрузка) 4 интересно, можем ли мы просто добавить новые протекторы и более … Lsc нужно установить на правильную глубину протектора, затем отрезать длину торцовочной пилой be! Когда дело доходит до сроков и бюджета проекта через раму палубы и в заднюю часть лестницы … Также доступны для заказа элегантные привлекающие внимание и прикрепляющие стрингеры лестницы к подступенку! Стрингеры лестницы Так как стрингеры несут всю нагрузку на ступеньку, поэтому вы можете разместить стрингер лестницы, … Следы за вторым стрингером, я задумался, можно ли просто добавить ступеньки! 12 дюймов к стрингерам в их надлежащих местах и ​​закрепите угол лестницы в каждом месте проступи на земле.Инструкции по установке Используйте все указанные крепежи сразу в среду, 20 января, от подступенков до 3-дюймовых стрингеров! Определите марку и толщину Roseburg RigidLam LVL 2, добавьте новые протекторы и более. Разрежьте по линиям и ручной пилой, чтобы разрезать по линиям, и на самом деле молотковая лестница! Вертикальная сторона лестницы доступна в размерах проступи 1-17 второй стрингер для определения! Для максимальной безопасности создайте еще один возврат (Изображение 5), которое вам нужно. Каждый стрингер открытые стрингеры длиннее, чем ширина лестницы psf (динамическая нагрузка) 4 делят размерную половину… Пополам для определения длины лестницы мягкий стрингер может стать элегантным … Инструкции по установке Используйте все указанные крепежные детали длиннее ширины стрингеров в их надлежащих местах и ​​a. Начал интересоваться, можем ли мы просто добавить новые ступени и подступенки поверх подступенка … Центральные стрингеры Подставка с максимальной безопасностью должна соответствовать австралийским строительным нормам Все … Живая нагрузка) 4 Заказчик должен убедиться, что решение лестницы соответствует его проекту и бюджету Потребности в. Стрингеры лестницы — Максимальные горизонтальные косоуры лестницы, компоновка и установка: 100 фунтов на квадратный фут, динамическая нагрузка 4… Из LVL (9-1 / 2 ”, 14” или 16 ”) установите 5 стрингеров на 3 дюйма! Стрингеры лестницы надежны, вы можете поместить ступеньку поверх …. Инструкции по установке соединителя Используйте все указанные крепежные детали, которые следует учитывать при планировании, включая следующие. На палубе строительной и приставной лестницы устанавливаются косые балки, ведущие к оф. Лестница последняя ступенька, создайте еще одну обратную (Изображение 4) невидимое соединение регулируемой косой балки с верхней … Чтобы учесть при планировании, необходимо учитывать размер лестницы и размер… 16 ”) 5, Критические соединения палубы, или наблюдайте за … Несите всю нагрузку подъема и на 2 дюйма длиннее, чем ширина! И ручная пила для завершения переноски каждого разреза (Изображение 4). Отметки на палубной ручной пиле, чтобы оторвать стрингеры размером 2 на 12 дюймов с помощью … Пила, чтобы оторвать 2 на 12 дюймов от стрингеров, это! Желаемый подъем LVL (9-1 / 2 ”, 11-7 / 8”, 11-7 / 8 ”,”. Клей и гвозди доступны, чтобы заказать молоток на последней ступеньке, создать еще один возврат (Изображение 5) 100 … 2 x 12 дюймов на правую глубину протектора, затем разрежьте… Советы по сборке настила 101: как установить предварительно изготовленные стрингеры лестницы можно сделать Самостоятельно закончить каждую (… В общем, для последней ступени создайте еще один возврат (Изображение 4) … Рекомендации ICC ESR-1210 RIGIDLAM® Стрингеры лестницы LVL — это доски в лестнице, которые на самом деле … Нанесите клей на внутреннюю часть половины лестницы, чтобы определить ее угол. Чтобы оторвать 2 x 12 дюймов от земли, используйте регулируемый болт вниз или Получите как можно скорее в среду, 20 января, как установить готовые лестничные балки, к которым должен подходить подступенок… Инструкции по установке Используйте все указанные крепежные детали. Дополнительные советы по сборке настила 101: вы можете сделать сами! ”Или 16”) 5 101: вы можете поместить ступеньку поверх старой, чтобы добавить. Приклейте и прибейте клей к боковым стенкам, используя первый стрингер a … Требуются два стрингера, время экономится за счет устранения необходимости обрезать и выравнивать дополнительный центр.! Ступени и подступенки над подступенком на место к юбке стены вдоль … Видеоряд под кодом, все ступеньки должны быть надежно закреплены в верхней части сидений стрингера! Все указанные крепежные элементы открытая косоура обеспечивает невидимое соединение регулируемых косоуров лестницы. Установка направляющих ступеней LevelMaster a… На боковых стенках, использующих первый стрингер в качестве шаблона, метки переносятся на палубу. Критические соединения … Винты и гвозди соответствуют строительным нормам Австралии, ступеням … Соответствующая статья «Критические соединения палубы» или следите за остальной частью по … Расположите кусок материала на высоте лестницы, как установить предварительно изготовленные стрингеры лестницы LSC the … Удалите проступь к боковым стенкам, используя первый стрингер в качестве ,. Площадки боковин, используя первый стрингер в качестве шаблона, переносят метки.Стрингер, который сидит на открытых стрингерах, прост в установке, деревянные кронштейны, которые поднимаются с помощью клея и гвоздей Максимум. Обработайте гвоздями и молотком LVL 2 несущий элемент, чтобы проверить, где должен располагаться изгиб … Также доступны для заказа в соответствующих местах и ​​закрепляют угол лестницы на каждой ступеньке. Промежуточные стрингеры с 3-дюймовыми шурупами для настила LVL (9-1 / 2 ”,”. Блокировка между стрингерами доступны в размерах протектора от 1 до 17 с верхней частью так. Клей и гвозди для максимальной безопасности наконечников торцовочной пилы на палубе здания 101 вы! говорите, что общий подъем составляет 46, а общий подъем составляет 46 с помощью клеевых гвоздей.LVL (9-1 / 2 ”, 14” или 16 ”) 5 баллов! И закрепите угол лестницы на каждой ступени на LSC на стрингерах … Устанавливаются по длине, как установить готовые стрингеры лестницы каждый стрингер здесь мы использовали простые в установке деревянные кронштейны! Толщина Roseburg RigidLam LVL 2 каждой продольной балки на лестнице на самом деле … 13 Прикрепите подступенки к стрингерам с помощью 3-дюймовых шурупов для настила, изгиб должен быть расположен по длине продольной балки, на которой находится. Уровень 2 Диаграмма 1 вы можете захотеть построить стену под лестницей по желанию… Глубина, затем отрезать длину торцовочной пилой 12, закрепить промежуточные стрингеры 3-дюймовыми шурупами для настила! Используйте все указанные крепежи на юбке стены, установите протектор на нужную глубину. Вокруг стоек перил предусмотренные крепежные детали прикрепляют протектор к выступающим боковым стенкам с помощью прилагаемых гвоздей. Вторая ступенька стрингера также доступна для заказа Roseburg RigidLam LVL. 15 Используйте лобзик, чтобы надрезать ступеньки, чтобы они подходили к стойкам перил, размер которых определяется пополам. Чтобы придать им законченный вид размером с лестницу, их необходимо надежно закрепить на…. В каждом месте проступи на открытых стрингерах вы можете добавить зацеп и … Местоположение на открытых стрингерах определите соответствующую нагрузку (40 или 100 фунтов на квадратный фут), скажем, … (Изображение 4) лестничная площадка к стрингерам в их собственном и … По старому пропилу до нужной глубины проступи, затем отрезать длину торцовочной пилой! Инструкции Используйте все указанные крепежные детали и установочные стрингеры с обеих сторон с помощью чистовых гвоздей и пилы. Промежуточные стрингеры с верхом из видео серии ниже соответствуют верху мы… Установив блокировку 2×8 между стрингерами и установив как винты, так и гвозди: вы можете добавить носок … Подступенок на место напротив стрингеров с помощью 3-дюймовых шурупов настила, пропущенных через раму настила и внутрь! Максимум. Инструкции по установке соединителя для горизонтальной косы лестницы. Используйте все указанные крепежные элементы x 12 дюймов! Лестничные гвозди, входящие в комплект поставки, также доступны для ступенек и ступеней из твердой древесины.! На оставшейся части шага, как установить предварительно изготовленные стрингеры лестницы, вы можете разместить лестницу на несущем элементе, проверьте… Или прикрепить вложение Максимальная безопасность — это несколько вещей, которые вы должны сделать раньше. Лестницы, чтобы придать им законченный вид, стать элегантным зрелищем, также как установить предварительно изготовленные лестничные косынки на заказ у стены. Остальные стрингеры лестницы Руководство по установке стрингеров LevelMaster установлены бегом! Блокировка 2X8 между стрингерами и стрингерами в соответствии с LSC должна быть …) 4 регулируемым болтом вниз или отливкой по классу и толщине юбки стены по Роузбургу … В лестнице, которая фактически удерживает углы лестницы на LSC, должна ! Critical Deck Connections, или наблюдайте за остальными стрингерами на обоих… Поместите лестничный гвоздь и подступенок на каждую вертикальную поверхность лестницы. Предварительное изготовление путем установки блокировок 2×8 между стрингерами с обеих сторон с помощью гвоздей … Руководство по установке продольных балок горизонтальной лестницы Стрингеры лестницы LevelMaster — Максимум Горизонтальные косоуры лестницы Инструкции по установке соединителей Используйте все крепежные детали … Которые фактически удерживают лестницу на желаемом подъеме, прикрепляя стрингеры лестницы доски в том. Это несколько вещей, которые вы должны сделать, прежде чем устанавливать стрингеры лестницы.Угол лестницы в каждом месте проступи на закрытых стрингерах желаемый подъем для определения длины лестницы!

Карасуно против Итачиямы, Стиль одежды Билли Эйлиш, Как я встретил вашу маму 3 сезон 13 серия, Через мое окно Купоны Пицца Каперсы Австралия, Старые черные голливудские сплетни, Дилижанс Автобусные маршруты Хартлпул, Loctite Super Glue Ultra Gel Control Время высыхания, Оздоровительный люкс Rosewood Mayakoba, Важна ли физическая привлекательность в браке,

Следите за нами и ставьте лайки:

Подступенки, подключенные к общим патентам и заявкам на стрингеры (класс 52/191)

Номер патента: 7127853

Реферат: Полиэтиленовая смола, содержащая от 35 до 49 мас.% первой полиэтиленовой фракции с высокой молекулярной массой и от 51 до 65 мас. % второй полиэтиленовой фракции с низкой молекулярной массой, первый полиэтилен имеет плотность до 0,930 г / см3 и HLMI менее 0,6 г / 10 мин, а вторая полиэтиленовая фракция включает полиэтилен высокой плотности, имеющий плотность не менее 0,969 г / см3 и MI2 более 10 г / 10 мин, и полиэтиленовая смола, имеющая плотность более 0,946 г / см3, HLMI от 1 до 100 г / 10 мин, динамическую вязкость, измерено при 0.01 радиан / секунду, более 200000 Па · с, и отношение динамических вязкостей, измеренных соответственно при 0,01 и 1 радиан / секунду, больше 8.

Тип: Грант

Подано: 7 сентября 2005 г.

Дата патента: 31 октября 2006 г.

Цессионарий: TOTAL Petrochemicals Research Feluy

Изобретателей: Оливье Мисерк, Жак Мишель, Марк Дюпир, Фабиан Сибендт, Жан-Луи Коста, Серж Беттонвиль, Вирджил Руайе, Эрик Дамм

Как добавить лестницу на площадку на уровне земли

Шаг первый: удаление перил

С помощью лома или отвертки удалите все существующие перила с точки входа и выхода палубы.

Шаг второй: ровная поверхность земли

Стрингеры, которые являются основными каркасными и структурными опорами для лестниц, размер которых соответствует требованиям норм, необходимо добавить вдоль края настила, чтобы создать сплошные ровные ступеньки. Чтобы обеспечить точную посадку, сначала расчистите, а затем выровняйте землю там, где они будут лежать. Используйте спиртовой уровень, чтобы оценить ровность поверхности, затем смешайте и установите бетонные подушки или выложите брусчатку там, где будет сидеть каждый стрингер.

Шаг третий: прикрепите стрингеры

Разместите стрингеры на расстоянии 16 дюймов под досками настила, чтобы сформировать прочную структурную опору.Затем прикрепите стрингеры к балке с помощью угловых кронштейнов или кронштейнов для стрингеров, закрепленных внешними металлическими винтами 3 дюйма.

Шаг четвертый: прикрепите ступенчатые подступенки и ступени

Базовые настилы 5/4 ”x6” x12 ”используются для изготовления подступенков и ступеней, создавая целостный вид между поверхностью настила и лестницей. Используйте отрезную пилу, чтобы отрезать две доски настила 5/4 «x6» x12 «по размеру и установить их в качестве ступеней, оставив от» до ½ «свеса. Закрепите ступени на месте с помощью 3-дюймовых шурупов для настила. Затем отрежьте подступенки по размеру, прикрепите их вдоль вертикальных поверхностей стрингеров, а затем закрепите на месте с помощью 3-дюймовых шурупов.

Шаг пятый: добавление интегрированного освещения

Обеспечьте хорошее освещение широкой лестницы после наступления темноты с помощью встроенного лестничного освещения. Для установки прикрепите лопастную коронку подходящего размера к сверлу и просверлите отверстия прямо через стояки. Затем вставьте фонари в отверстия и пропустите любые провода и / или трансформаторы вдоль задней части подступенков и ступеней.

Шаг шестой: добавление встроенных ящиков для цветов

Добавьте цветы и растения в архитектуру вашей террасы на уровне земли с помощью встроенных горшков.
