Металлическая гофрированная труба для отопления: цена за метр, срок службы, монтаж,гофра для труб ,гофротруба.

Предложение оказалось удачным. На текущий момент времени многие системы отопления обустраиваются с использованием именно этого материала.

Преимущества стальных гофрированных труб

Нержавеющая сталь — не единственный материал, используемый для изготовления гофр. Дополнительно применяются пластик или чугун (выполняется внешнее оребрение). Пластиковые варианты не пригодны для перекачки или транспортировки горячей воды. Их чаще используют в качестве защитного кожуха для инженерных коммуникаций, в частности, при монтаже труб в стенах или под цементной стяжкой.

Чугунные трубы превосходят пластик по прочности, тепловой нагрузке. Недостаток — большой вес, сложный монтаж. Часто для соединения отдельных деталей необходим сварочный аппарат.

Стальные гофрированные трубы — прекрасная альтернатива и пластику, и чугуну. Среди наиболее важных преимуществ выделим:

• Легкость обработки, резки. Не требуются листогибы для получения угла или колена. В процессе гибки на поверхности или во внутренней структуре не образуются трещины, разломы, деформации.
• Гибкая форма — это возможность обойтись без сварки, лишних изгибов, соединения отдельных деталей.
• Оцинковывание в заводских условиях — гарантия отсутствия коррозии, длительных сроков эксплуатации.
• Устойчивость к ультрафиолету, перепадам температур, давления перекачиваемой среды.
• Простой и легкий монтаж. Для соединения используются латунные фитинги и уплотнительные кольца. При необходимости можно заменить отдельный элемент, не демонтируя всю систему отопления дома.
• Длина трубы практически не ограничена. В продажу стальные гофрированные трубы поставляются в бухтах по 50 метров. Этого достаточно для обустройства отопления на самом большом объекте.

Важно! Максимальное рабочее давление в системе не должно превышать 50 бар. При давлении 250 бар система придет в негодность и разрушится. Горячие среды (до 1100С) можно перекачивать под давлением до 15 бар. Такие показатели имеют только пластиковые и полиэтиленовые трубы с дополнительным армированием.

Недостатки стальных гофрированных труб

В любом изделии и материале можно найти недочеты. Есть они и в стальных гофрах. Учитывать их или нет, решает только покупатель:

• Гофры не выдерживают механические удары. Для защиты от внешней среды используются специальные кожухи.
• Сложный уход. С ребристой поверхности сложно вытирать пыль. Специалисты посетуют либо использовать специальные щетки, либо установить защитные коробы или экраны.
• Функциональность преобладает над эстетической компонентой. Разработчики думали только о получении продукта, прочного, выдерживающего значительные нагрузки. Внешний вид труб получился не самый привлекательный. Решение проблемы — то же, что и в первых двух случаях. Покупателю поможет монтаж защитного экрана.

Остались вопросы?

Задайте вопрос инженеру
отопительных систем по телефону:

+7 (3452) 979-414

Гибкая гофрированная труба из нержавеющей стали в ассортименте

Какие гофрированные трубы можно купить у нас

В магазине warm-on.ru представлен широкий ассортимент гофрированных труб бренда Stahlmann, известного наряду с гофрированными трубами LaVita и Kofulso. Мы постарались обеспечить клиентов максимально возможными вариантами гофрированных труб по оптимальным ценам, чтобы вам не пришлось искать коммуникации в тысяче разных мест.

Так, в нашем магазине всегда в наличии:

• отоженные и неотоженные трубы;
• гофрированные трубы из нержавеющей стали для отопления;
• гофрированная труба для кабеля;
• труба гофрированная канализационную;
• гофрированные трубы защиты
• труба дренажная гофрированная;
• гофрированная труба для воды;
• а также надежные трубы для газа под разные размеры.

Гофротруба как элемент дизайна

Гибкие гофрированные нержавеющие трубы из стали неожиданно получили популярность у дизайнеров. Открытая или внешняя проводка прочно вошла в моду при обустройстве лофтов и частных домой.

В нашем магазине warm-on.ru вы сможете купить гофрированную трубу в нескольких цветовых решениях. И если желтое покрытие для гофротрубы стандартно предназначено для газа, то белый, серый, красный и черный вы можете использовать по непрямому назначению – придать вашей проводке привлекательный и очень эстетичный вид.

В интернет-магазине warm-on.ru вы можете купить гофрированную трубу в следующем метраже: 1, 3, 5, 10, 20, 30, 50, 100, 200 метров. Для удобного и быстрого выбора, пожалуйста, пользуйтесь фильтрами справа от товаров.

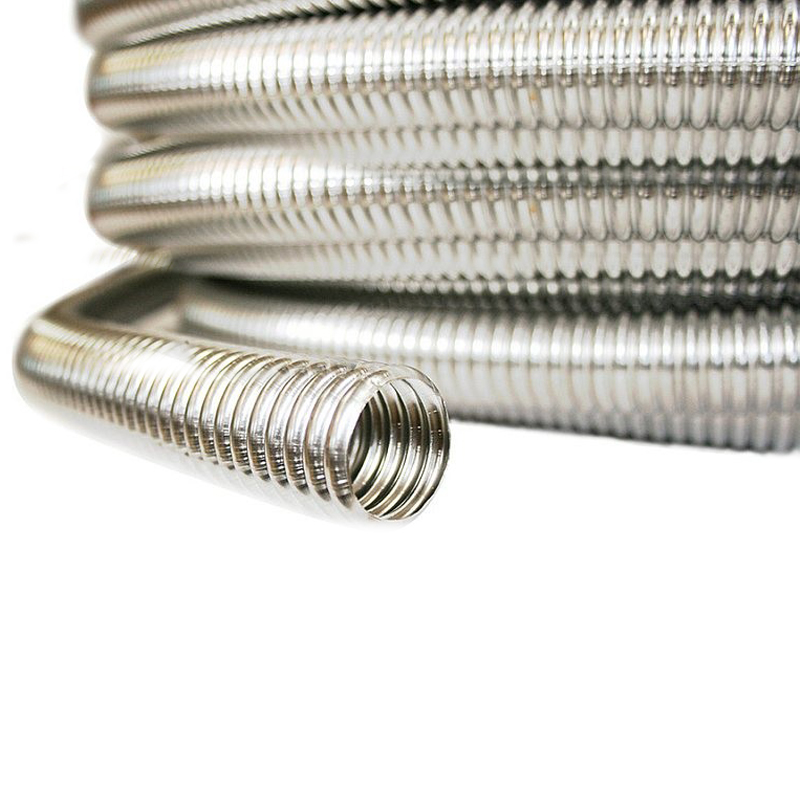

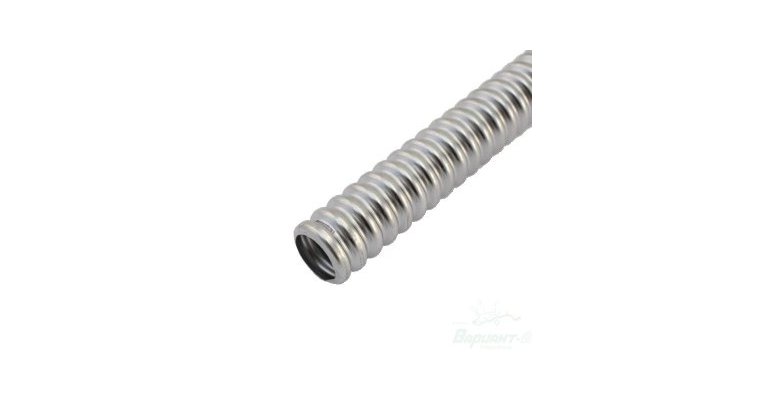

Гофрированные трубы из нержавеющей стали

Сегодня гофрированные трубы из нержавеющей стали являются одним из наиболее популярных материалов для обустройства трубопровода отопления в частных домах. По сути, такая продукция является стандартной трубой, которая имеет гофрированные стенки и изготавливается из нержавеющей стали марки AISI 304. В процессе производства стальная полоса с необходимой шириной проходит процедуру формования и в результате выходит гофрированный образец цилиндрической формы со стыком, проходящим вдоль оси. Благодаря свариванию в газовой среде шов получается максимально надежным и герметичным, при этом его практически не видно на поверхности изделий.

Купить гофрированные трубы из нержавеющей стали можно в разных диаметрах, при этом для изготовления изделий с диаметром 8-32 мм применяется сталь толщиной 0,3 мм, а для диаметров 40 и 50 мм – 0,5 мм. При этом продукция имеет разный шаг гофры (в миллиметрах), который также зависит от диаметра:

• 15 – 4,76;
• 20 – 5;
• 25 – 5,26;
• 32 – 5,6.

Главное преимущество такой трубы из нержавеющей стали применительно к отоплению – это ее возможность хорошо сгибаться (до 1-1,5 диаметра изделия!). При выборе продукции такого типа следует ориентироваться на такие параметры:

• Давление: трубы для отопления из нержавеющей стали должны выдерживать средний показатель до 15 атм, максимальный – до 50 атм.
• Температура: от -50 до 110 градусов Цельсия.
• Соединительные элементы: должны присутствовать на торцах или же продукция приобретается в бухтах.
• Степень удлинения – до 2-3% общей длины.

Выбор таких изделий для отопления дома позволит обеспечить свою отопительную систему надежным и герметичным трубопроводом. Материал совершенно не подвергается коррозионным процессам, прекрасно выдерживает перепады давления и температур и даже не повреждается в случае замерзания теплоносителя.

Чтобы согнуть гофрированные трубы из нержавеющей стали, не понадобится использовать специальную технику, это делается очень легко вручную. При этом цена трубопровода снижается и благодаря тому, что многие соединительные элементы в таком случае не требуются.

Также важный параметр для отопления дома – это внутренняя поверхность изделий, которая в данном случае гладкая.

Гофрированная труба. Виды и работа. Применение и особенности

Гофрированная труба имеет ребристую поверхность с небольшими аккуратными складками, которые обеспечивают ее гибкость. Она изготовляется из нержавеющей стали, алюминия, ПВХ, ПВД или ПНД. Труба такой конструкции может иметь диаметр от 10 мм до нескольких метров. Широкий диапазон размеров и материалов наделяет гофрированную конструкцию универсальностью для применения в различных условиях.

Сфера использования для:

• Защиты электрокабеля от механического воздействия.
• Подключения вентиляционных элементов.
• Прокладки канализации и подключения к системе слива.
• Водопроводных и отопительных систем.
• Подключения газовых котлов, духовок и плит.

Гофрированная поверхность отличается превосходной гибкостью, поэтому позволяет проводить быстрое и удобное подключение к жестким трубопроводам. При этом можно обойтись без согнутых элементов, таких как колена. Конечно, надежность гофрированной трубы ниже жесткой, но и она довольно хороша. А кроме этого благодаря минимизации мест с состыковкой трубок на поворотах снижает риск разгерметизации, и как следствие утечки или проникновения влаги внутрь.

Металлическая гофрированная труба имеет самое широкое распространение. Ее используют для:

• Подключение вытяжки к системе воздуховода.
• Прокладки кабеля.
• Установки смесителей и кранов.
• Подвода воды к батареям.
• Подключения газовых колонок.
• Подсоединения стиральных и посудомоечных машин.

Что касается использования гофры для вытяжки, то на рынке обычно предлагаются алюминиевые трубы, но встречаются и стальные. Они хорошо выдерживают высокие температуры, поэтому могут использоваться для отвода продуктов сгорания от газового котла или дым от плиты и духовки.

Гофрированная труба из металла для прокладки кабеля используется довольно редко в связи со своей дороговизной и наличием более дешевых аналогов. Тем не менее ее применяют в тех случаях, когда нужно обеспечить максимальную защиту от механических повреждений и воспламенения. Металлический кожух не горит и даже если произойдет короткое замыкание кабеля, то огонь не сможет перейти на другие предметы. Недостаток такой трубки в том, что она проводит электричество, таким образом при замыкании пожар не случится, но и прикасаться к поверхности гофры будет опасно. К очевидным достоинствам металлического кожуха можно отнести его многоразовость. После извлечения старого провода в трубку можно завести новый кабель. Металлический кожух сохраняет гибкость даже через годы, что нельзя сказать о пластике.

Стальные гофрированные трубы используются для подсоединения водопровода к смесителям, кранам, бачкам унитаза, стиральным машинам и батареям отопления. В отличие от ранее упомянутых типов для вентиляционной вытяжки или защиты кабеля, они рассчитаны на высокое давление и имеют надежные наконечники с резьбой для прочного крепления.

Для проведения соединения труб предусмотрено специальные переходники с уплотнительными кольцами. Водопроводные трубки являются довольно тонкими, поэтому не обеспечивают высокой пропускной способности. Они изготовляются из нержавеющей стали, что гарантирует неподверженность коррозии. Их соединители делают из латуни. Этот металл тоже не подвержен ржавлению, поэтому гибкую трубку можно в любой момент открутить, без усилий для срыва наслоений коррозийного налета.

Стоит отметить, что гофрированная труба из металла может использоваться не только в качестве небольшого отрезка для подсоединения между потребителем воды и основной магистралью, но и в более глобальных целях. Нередко ее применяют как нагревательный элемент. Если закрепить ее витками на гребенке, то можно получить батарею отопления. Такая конструкция очень быстро нагревается и отдает тепло, но при отключении подачи горячей воды практически сразу же и остывает. Также металлическая трубка может быть использована в системе теплого пола.

Гофра для водопровода может даже использоваться для строительства змеевика в охладительных установках, используемых в перегонных колонах для дистилляции воды или производства домашнего алкоголя. В отличие от медного змеевика сталь меньше вступает в реакции с парами, что исключает появление неприятного вкуса и продуктов окисления.

Полимерная гофрированная труба имеет более узкое применение, в сравнении с металлической конструкцией. Ее используют для:

Полимерные трубы совершенно не подвержены коррозии, они обладают легкостью, простотой сгибания и не пропускают электрический ток. Их делают из поливинилхлорида, полиэтилена высокого или низкого давления. Данные материалы имеют различные свойства, на что нужно обратить внимание при покупке, поскольку каждый вариант имеет свои сильные и слабые стороны.

Трубки изготовленные из поливинилхлорида являются пожаробезопасными и отличаются высокой стойкостью к агрессивной среде. Они могут применяться для наружной прокладки кабеля, поскольку не подвержены горению даже при контакте с открытым пламенем. ПВХ просто оплавляется, что исключает распространение огня. Этот материал выступает диэлектриком и отлично сгибается. Предлагаются как монолитные трубки, так и армированные, внутри которых имеются вставки с других материалов, что добавляет прочности. Укрепляющий слой выступает центральным и является незаметным.

Полиэтиленовые трубы поддерживают горение, хотя и слабо. Согласно правилам противопожарной безопасности их можно использовать для прокладки кабеля только в закрытых системах. То есть гофра должна быть залита бетоном или заштукатурена. Трубка изготовляется из двух слоев. Верхний представляет собой полиэтилен низкого давления (ПНД), а внутренний высокого давления (ПВД). Полиэтилен имеет более высокий диапазон температуры использования, чем ПВХ. Он колеблется в пределах от -50 до +90 градусов.

Полимерная гофрированная труба из поливинилхлорида практически неотличима от полиэтиленовой. Перед покупкой нужно обратить внимание на этикетку, поскольку использование полиэтилена для открытых коммуникаций является распространенной причиной возникновения пожаров при замыканиях. Пластиковые трубы могут применяться для прокладки кабеля связи или электрического провода.

При работе с гофрированной трубкой могут возникать проблемы с протяжкой сквозь нее кабеля, особенно если требуется обеспечить продолжительный монтаж. Для решения этой проблемы можно использовать специальную трубку с размещенным зондом, который представляет собой стальную проволоку. Нужно отрезать требуемую длину трубки вместе с зондом и провести скрутку конца провода с концом проволоки. После этого, при вытягивании зонда происходит затягивание кабеля. Такая труба стоит дороже, но значительно ускоряет работу. После ее использование остается довольно длинный моток проволоки, который можно использовать для связывания арматуры при изготовлении каркаса при бетонировании.

Нужно отметить, что полимерные трубы используются не только для прокладки кабеля в помещении. Но и в подземных траншеях. Для этого выпускаются специальные толстостенные конструкции большого диаметра. Преимущество их применения заключается в отсутствии необходимости создания прочной защиты кабеля из кирпича или плиток, которые обычно укладываются перед засыпанием грунта. После укладки провода в гофрированной трубе достаточно просто уложить предупредительную ленту с надписью «Опасно кабель».

Гофрированная труба является отличным решением для строительства канализации. Ее использование позволяет проводить коррекцию траектории прокладки по периметру траншеи. Для канализации применяют трубы сделанные из ПВХ. Они более твердые, чем полиэтилен, что обеспечивает повышенную защиту от механических повреждений. Благодаря специальному утолщению с одной стороны создается шейка для надежного соединения со следующей трубой. Это позволяет исключить протечки.

Трубы из полиэтилена обладают высокой стойкостью к повышенным температурам, поэтому не боятся горячей воды. Из них делают короткие гибкие переходники для слива воды от унитаза, стиральной или посудомоечной машины, раковины и ванны. Трубки выпускаются под все стандартные диаметры патрубков, поэтому их можно подобрать для любой сантехники. Монтаж с помощью гофры проходит быстро и дешево, но имеет и недостаток. Жесткая труба обеспечивает более надежную герметичность, поскольку сохраняет свои свойства неограниченное количество времени. Гибкая гофра постепенно становится задеревенелой и теряет эластичность, поэтому в местах соединения могут появляться протечки.

Гофрированная труба для канализации или слива является отличным материалом для создания поделок, таких как садовые украшения. Из них делают муляж тыквы и другие интересные фигурки, такие как роботы, змеи и пр.

Похожие темы:

предназначение, характеристики, монтаж, фитинги для гофры

Нержавеющий металл, безусловно, идеально подходит для водяного отопления. Однако он не дешев, да и сложности при монтаже, связанные с использованием специальной сварки, не в его пользу. Так и было, пока в умной Японии не создали нержавеющую гофрированную трубу. Труба получилась дороже, чем аналоги из полиэтилена, но технические характеристики на несколько порядков лучше, а простота монтажа – вне конкуренции.

Статьи по теме:

Описание

Гибкая нержавеющая гофрированная труба – это цилиндрическое изделие с переменными диаметрами, выполненное из железа типа SUS 304 L с добавками хрома, никеля и толщиной стенки 0,3 мм. Хром даёт возможность железу активно сопротивляться процессу окисления. В данном случае процент хрома в железе очень высокий – около 18%, что гарантирует полное отсутствие коррозийных процессов.

Более 25 лет назад, была специально разработана в Японии как труба, способная выполнять свою функцию даже при землетрясении. Удачная конструкция и масса полезных свойств определили успех гофры в стране восходящего солнца. Позднее, производства были открыты в Южной Корее, а далее и в Европейском Союзе.

Технические характеристики

Эксплуатационные характеристики нержавеющей гофры впечатляют.

Нержавеющая гофрированная труба легко переносит гидроудар, имея многократный запас прочности.

Срок эксплуатации гофры, а так же фитингов из латуни, не ограничен. Уплотнительные силиконовые кольца в фитингах прослужат 30 лет до их первой замены.

Гофрированная нержавеющая труба совмещает в себе прочность металлических и гибкость полиэтиленовых. Может иметь перегиб в менее, чем два своих диаметра без изменения внутреннего пространства. Производители гарантируют до 30 сгибаний-разгибаний гофры в одном месте, без нарушения её целостности.

Очень низкий показатель шероховатости идеально отполированной внутренней поверхности не допускает никаких видов отложений.

Температурный режим эксплуатации нержавеющей гофры поразителен. Она не боится ни замерзания внутри жидкости – размораживается как обыкновенная металлическая труба, но без малейших последствий. Продолжает выполнять безупречно свою функцию и при температурах в несколько сотен градусов.

Благодаря металлическому исполнению трубы, ей не страшны ни грызуны, ни грибок, ни плесень, ни солнечные лучи.

Назначение

Великолепные технические данные и эксплуатационные свойства нержавеющей гофрированной трубы определили её основное назначение и применение:

• Системы отопления, включая «теплый пол»
• Подача под давлением горячей и холодной воды
• Спринклерная система водяного и пенного пожаротушения
• Газовая внутренняя подводка
• Трубопровод для ГСМ
• Применяется в системах вентиляции и кондиционирования
• Кожух для прокладки различного назначения кабелей
• Теплообменник

Исполнение трубы в виде гофры конструктивно увеличивает территорию теплоотдачи и даёт возможность очень легко решать проблему линейного расширения при нагреве. Эти достоинства с успехом реализуются в различных видах отопления, особенно в системах «теплый пол», и теплообменниках. Многократно навитая труба выполняет функцию водяного радиатора.

Подача холодной питьевой воды может осуществляться непосредственно после установки нержавеющей трубы, которая не нуждается в предварительной очистке перед использованием. Для компенсации эффекта «отпотевания» при подаче холодной воды или газа, гофра покрывается полиэтиленовыми плёнками различного цвета.

Сертифицирована в Российской Федерации для внутренней проводки газопроводов и монтажа газового оборудования.

Специфика монтажа

Наиболее полно преимущества нержавеющей трубы реализовываются в различных системах отопления зданий и помещений.

Благодаря технологическим особенностям гофры, монтаж отопления стал предельно простым и быстрым. Труба очень легко гнётся и позволяет избегать угловых соединений, что значительно экономит время и упрощает задачу крепежа, даже в очень труднодоступных местах. Идеальна для монтажа биметаллических радиаторов в технологических нишах.

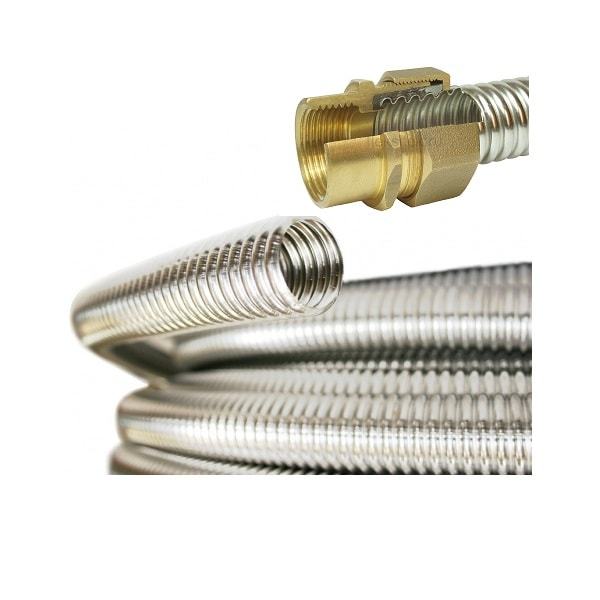

Для надёжного крепления гофрированной нержавеющей трубы служат латунные фитинги.

Фитинги для нержавеющих гофрированных труб

Соединение трубы с фитингом может быть выполнено тремя вариантами:

1. С применением силиконового уплотнителя
2. Окончание трубы развальцовывается и тогда соединение происходит с использованием паронитовой прокладки
3. С помощью беспрокладочных высокотемпературных фитингов

Несмотря на то, что силиконовый уплотнитель достаточно мягкий материал, он очень эффективно предохраняет систему отопления от протеканий на протяжении нескольких десятилетий. Принцип соединения комплектующих с трубой предельно прост. Для него не требуется никакого другого оборудования, кроме ручного трубореза и разводного ключа.

Порядок монтажа фитинга с нержавеющей гофрой:

1. После замера нужной длины отрезка трубы, он с помощью трубореза отрезается.
2. Аккуратно, вручную, трубе придается нужная форма.
3. Гайка фитинга со стороны предстоящего крепления ослабляется.
4. Труба вставляется до упора в фитинг.
5. Гайка, с помощью разводного ключа, затягивается без чрезмерного усилия. Силикон при закручивании гайки сдавливается и вжимается в ребра гофры. Соединение получается очень прочным.

Края трубы по линии среза очень острые и надо соблюдать меры предосторожности при дальнейшей работе!

Вот и всё! Монтаж соединения закончен. Всего за несколько секунд, мы получили надёжное, механическое соединение.

Для второго варианта соединения, край трубы развальцовывается с помощью специального приспособления – ручного вальцевателя.

Процесс монтажа самый традиционный, с использованием уплотнительной паронитовой прокладки. Срок службы такого соединения – неограничен.

Третий вариант, у которого время безаварийной работы тоже не имеет предела, подробно показан на видео.

Конструктивно гофра имеет значительно большую наружную поверхность, чем простая гладкая труба. Великолепная гибкость трубы в сочетании с высокой теплоотдачей позволяют моделировать из неё водяные радиаторы или теплообменники.

Благодаря низкому коэффициенту линейного расширения нержавеющую гофру можно полностью покрывать штукатурными или цементными растворами, при монтаже в стены или в пол.

Влад Житин, эксперт

Сочетание высокой теплоотдачи, низкого линейного расширения, прекрасных температурных данных и внутреннего давления делают нержавеющую гофру идеальным материалом для системы «теплый пол». Производители отпускают трубы с малыми диаметрами 12 мм, 15 мм в бухтах по 50 – 60 метров, что позволяет оборудовать обогрев пола, без соединений ниже его уровня, на площади 15 – 25 метров квадратных.

8 советов по эксплуатации и монтажу

Как любое техническое изделие, нержавеющая гофрированная труба имеет свои собственные требования установки и эксплуатации:

1. Не допускается монтаж трубы из нержавеющего металла с фитингом, подверженным коррозии.
2. Перед контактом латунного фитинга с подводящей трубой водопровода или отопления, выполненной из черного металла, обязательна установка водяного фильтра.
3. При монтаже гофры необходимо следить, чтобы не возникало в ней напряжение кручения
4. Необходим тщательный осмотр трубы перед её монтажом на предмет отсутствия перегибов, вмятин и трещин.
5. Монтаж теплого пола осуществляется только цельными отрезками трубы, дополнительные соединения под уровнем пола запрещены.
6. При прокладке нержавеющего трубопровода не допускается его контакт с черным металлом, подверженным коррозии. Крепёж должен быть пластиковым или из цветного, нержавеющего металла.
7. Не желательно воздействие на нержавеющую гофру любых видов электрического тока
8. Превышать допустимое производителем количество сгибаний – разгибаний запрещено. Желательно их свести к минимуму.

Данный вид труб стремительно набирает популярность из-за своих прекрасных технических характеристик и предельно простых требований их монтажа.

Гофрированные трубы из нержавеющей стали SUS304

гофрированные металлические трубы | easternsupply

Гофрированная металлическая труба (CMP) производится с различной толщиной и покрытиями с несколькими гофрами, чтобы обеспечить необходимую прочность и гибкость для каждой рабочей площадки. Вместе с более низкими затратами на установку, чем это типично для жестких труб, CMP является экономичным выбором.

CMP не имеет себе равных по своей способности изготавливаться для удовлетворения жестких требований площадки, особенно для больших диаметров.

Размеры 6–144 дюйма

Формы: круглые или арочные

Материалы: Hel-cor // Ultra Flo // SmoothCor

Eastern Supply несет полную линейку гофрированных металлических труб для решения ваших проблем со стоком

Спирально-гофрированная стальная труба HEL-COR доказала свою эффективность на протяжении более 55 лет.Широкий выбор толщины стенок (толщины), гофр, диаметров и длин участков труб позволяет выбирать материалы, отвечающие конкретным требованиям рабочей площадки. Требования к долговечности удовлетворяются за счет широкого выбора материалов: оцинкованной стали, алюминированной стали типа 2 и стали с полимерным покрытием.

ULTRA FLO — одна из наиболее гидравлически эффективных систем ливневой канализации из-за ее гладкой внутренней поверхности и большей длины. Выпускается из оцинкованной стали, алюминизированной стали типа 2, с полимерным покрытием и из алюминия для соответствия широкому спектру требований к окружающей среде и сроку службы.

SmoothCor — это гладкая внутренняя труба, которая состоит из стандартной гофрированной стальной трубы в качестве структурной внешней оболочки и включает гидравлически гладкую стальную облицовку, которая непрерывно прикреплена к внешней оболочке.

Готовые покрытия и марки стали

Алюминиевая труба CORLIX обеспечивает прогнозируемый срок службы более 75 лет при установке в рекомендуемой почвенно-водной среде и идеально подходит для муниципальной ливневой канализации, подземных систем отвода ливневых вод или любого стандартного дренажного проекта, который должен выдерживают агрессивные среды.

Асфальтовое покрытие увеличивает долговечность гофрированной стальной трубы для продления срока службы и может использоваться для улучшения гидравлики.

EASTERN CMP с толстостенным полимерным покрытием TRENCHCOAT обеспечивает долгосрочную защиту ливневых стоков и водопропускных труб. Эта прочная пленка, приклеенная как к внутренней, так и к внешней стороне оцинкованной гофрированной металлической трубы EASTERN, служит защитным барьером, препятствующим коррозии от кислот, солей и щелочей, обнаруженных в современных ливневых коллекторах и водопропускных трубах.

Предварительное цинкование — это наиболее широко используемое и наиболее экономичное металлическое покрытие для гофрированных стальных труб, которое защищает и продлевает срок службы.

Труба из алюминизированной стали типа 2

Гофрированная труба изготавливается из стали, подвергнутой горячему погружению в технически чистый алюминий. Более чем 50-летние полевые испытания подтверждают, что гофрированная стальная труба типа 2 из алюминизированной стали обеспечивает 75 лет или более срока службы без обслуживания в диапазоне pH 5–9 окружающей среды с удельным сопротивлением всего 1500 Ом-см.

Дренажная труба с прорезями — это практичный и эстетичный вход для отвода поверхностных вод с улиц и шоссе. Он также широко используется на автостоянках для устранения растекания листа без использования нескольких сортов или устройств для отвода воды. Решетка трапециевидной или прямой формы с усиливающими распорными пластинами приваривается к месту, образуя щелевое отверстие шириной 1 3/4 дюйма, которое собирает стоки и направляет их к трубе ниже.

Значительно улучшенные характеристики потока.

Торцевые секции представляют собой практичный, экономичный и превосходный с гидравлической точки зрения метод отделки различных материалов водопропускных труб.

Экономичная и превосходная с гидравлической точки зрения обработка концов водопропускной трубы.

Eastern Supply предлагает полную линейку гофрированных листов из стальных конструкций шести основных форм: трубы, дуги труб, горизонтальные эллипсы, арки, переходы и коробчатые кульверты. Каждый тип используется в различных установках, таких как системы ливневых стоков, водопропускные трубы, ограждения водотоков, крышки конвейеров и конвейерные туннели. Конструкционная плита также используется в качестве подземных переходов для транспортных средств, животных и пешеходов.

Доставки планируются в соответствии с вашими требованиями и отправляются в указанное вами место.

Гофрированная труба в сборе для проектов с большим пролетом

Гофрированная труба в сборе состоит из гофрированных стальных пластин, которые скреплены болтами для придания необходимой формы. Обычно он используется, когда превышены максимальные размеры встроенных гофрированных труб или спирально-гофрированных труб, или когда высота материала покрытия настолько велика, что традиционные гофрированные трубы не могут соответствовать требованиям конструкции.

Собранная гофрированная стальная труба упрощает установку — достаточно скрепить гофрированные пластины болтами.

Характеристики:

• Легкая и легко укладывающаяся конструкция обеспечивает удобство использования и транспортировки.
• Нагрузочное давление хорошо распределено, чтобы предотвратить деформацию, особенно повреждения мостов и водопропускных труб, вызванные морозом в северных холодных регионах.
• Тяжелое цинковое покрытие обеспечивает отличную устойчивость к ржавчине и коррозии, а также более длительный срок службы.
• Повышение безопасности транспортных средств за счет поддержания ровного дорожного покрытия и уменьшения расшатывания плиты в местах пересечения между фундаментом из мягкого грунта и насыпью.
• Простота установки благодаря предварительно просверленным монтажным отверстиям на каждой стороне гофрированных пластин в соответствии с вашими требованиями.
• Более короткие сроки эксплуатации, так как строительство объекта и монтаж трубопровода могут выполняться отдельно.
• Низкие требования к несущей способности и плоскостности грунтовых оснований.
• Экономия затрат за счет низкой стоимости транспортировки, низкой стоимости рабочей силы, низкой стоимости обслуживания и т. Д.
• Экономичен для строительства и замены мостов.
• Обеспечение большей защиты окружающей среды, поскольку использование традиционных строительных материалов, таких как песок, дерево и камень, значительно сокращается.
• Изогнутые пластины разного радиуса помечены для облегчения идентификации.
• Сборочные чертежи и инструкции прилагаются для оказания помощи установщикам.

Заявки:

• Водопроводные трубы.
• Переход через ручей.
• Разделение классов.
• Арочные конструкции.
• Мосты.
• Запасы.
• Рыбные ходы.
• Крышки конвейеров.
• Туннели.
• Подпорные стены шахты для поддержки дороги.
• Объезд.
• Подземный переход для пешеходов, транспортных средств и диких животных.
• Сливные трубы.

Детали:

• Материал: Качественная сталь, такая как Q235A, Q253B или S400 и т. Д.
• Толщина: От 0,22 до 0,38 дюйма.
• Размер гофры: 2-2 / 3 «× 1/2», 3 «× 1», 5 «× 1», 6 «× 2»
• Пролет: от 5 до 40 футов.
• Антикоррозийная обработка: Оцинкованный.
• Толщина цинкового покрытия: ≥ 84 мкм.

Эти гофрированные пластины можно изгибать до различного радиуса; Между тем, эти пластины могут быть собраны в различные формы, как показано на следующих рисунках:

Круглый

• Размах от 5 до 40 футов.
• Форма, наиболее часто используемая для заглубленных сооружений, таких как водопропускные трубы, водостоки, коллекторы, туннели и т. Д.
• Идеально подходит для средней и глубокой засыпки.
• Возможна дополнительная засыпка землей по дну трубы для формирования гладкого русла ручья.

Вертикальный эллипс

• Ш × В: от 4 футов 8 дюймов × 5 футов 2 дюйма до 25 футов × 27 футов 8 дюймов.
• Форма, обычно используемая для водопропускных труб, коллекторов, железных дорог, туннелей, подземных переходов и т. Д.
• Идеально подходит для поддержки покрытий большей высоты.
• Дно трубы можно засыпать землей для создания ровного подземного перехода.

Горизонтальный эллипс

• Ш × В: от 7 футов 4 дюйма × 5 футов 6 дюймов до 14 футов 11 дюймов × 11 футов 12 дюймов.
• Обеспечивает наименьшую стоимость установки, так как бетонные опоры во время установки не требуются.
• Обеспечьте превосходные переходы для транспортных средств, пешеходов или диких животных, водопропускные трубы, туннели и т. Д.
• Материал слоя потока можно заливать по трубе.

Арка трубы

• S × H: от 6′-1 «× 4′-7» до 20′-7 «× 13′-2».
• Радиусы накладки: 18 или 31 дюйм
• Идеально подходит для водопропускных труб и небольших мостов, где высота над головой ограничена.
• Обеспечивает отличные гидравлические преимущества при малых расходах.
• Высота покрытия зависит от почвы.

Подземный переход

• S × H: от 5′-8 дюймов x 5′-9 дюймов до 20′-4 дюймов x 17′-9 дюймов.
• Разработан для использования там, где требуется лучший вертикальный зазор и плоское дно, например, подземный переход для пешеходов, автомобилей, грузовиков, скота, железных дорог, тележек для гольфа, транспортных средств и т.
• Требуется хорошая несущая способность почвы в угловой области.

Арка глубокая

• S: от 25 до 30 футов.
• Идеально для использования в водопропускных трубах, разделительных слоях, туннелях, ливневых коллекторах и т. Д.
• Требуется хорошая несущая способность почвы в угловой области, как для гофрированных труб подземного типа.

Арка пластина

• Ш × В: от 6 футов × 1 футов 9-1 / 2 дюйма до 25 футов × 12 футов 6 дюймов.
• Идеально подходит для увеличения пропускной способности при малых зазорах.
• Обеспечивает великолепный вид каменного арочного моста.
• Подходит для широкого диапазона глубины залегания.

Арка глубокая

• Ш × В: от 20 футов 1 дюйм × 9 футов 1 дюйм до 38 футов × 23 футов 6 дюймов.
• Идеально подходит для проектов с высоким укрытием и там, где требуется дополнительная гидравлическая мощность.
• Меньшие опоры для установки.
• Для водопропускных труб, разделительных слоев, ливневой канализации, туннелей и т. Д.

Арка низкопрофильная

• Ш × В: от 19 футов 5 дюймов × 6 футов 9 дюймов до 51 футов 7 дюймов × 24 футов 2 дюйма.
• Большая пролетная, но невысокая конструкция идеально подходит для проектов с низкими крышами и необходимостью большого открытого конца.
• Идеально подходит для пересечения ручьев, водно-болотных угодий, малых водотоков, водопропускных труб, ливневых коллекторов и т. Д.

Культиватор закрытый

• S × H: от 9′-8 «× 2′-7» до 20′-9 «× 10′-2».
• Армированная композитом конструкция ребристых пластин позволяет эффективно экономить на затратах на мосты благодаря небольшой высоте, но широкому профилю.
• Идеально подходит для ограждений водных путей с малой шириной, водопропускных труб и т. Д.

Гофрированные пластины связаны вместе в связки для удобства использования

Гофрированные пластины, упакованные в полиэтиленовую пленку, облегчают транспортировку

Гофрированные пластины можно быстро и легко скрепить болтами

Гофрированные трубы в сборе идеальны для проектов, требующих больших пролетов

Горячие характеристики гофрированных круглых труб в сборе

Код	Пролет	Размер гофры (мм)	Толщина (мм)		Код	Пролет	Размер гофры (мм)	Толщина (мм)
CSPS A750	0. 75 м	68 × 13	от 2,0 до 4,5		CSPSC2500	2,5 м	125 × 25	от 3,0 до 6,5
CSPS A1000	1,0 м	68 × 13	от 2,0 до 4,5		CSPSC3000	3,0 м	125 × 25	от 3,0 до 6,5
CSPSA1250	1,25 м	68 × 13	от 2,0 до 4,5		CSPSE1500	1.5 м	200 × 55	от 3,0 до 6,5
CSPS A1500	1,5 м	68 × 13	от 2,0 до 4,5		CSPSE2000	2,0 м	200 × 55	от 3,0 до 6,5
CSPS B750	0,75 м	75 × 25	от 2,0 до 4,5		CSPS E2500	2,5 м	200 × 55	от 3,0 до 6,5
CSPS B1000	1.0 м	75 × 25	от 2,0 до 4,5		CSPSE3000	3,0 м	200 × 55	от 3,0 до 6,5
CSPS B1250	1,25 м	75 × 25	от 2,0 до 5,0		CSPS E3500	3,5 м	200 × 55	от 3,0 до 6,5
CSPSB1500	1,5 м	75 × 25	от 2,0 до 5,0		CSPS E4000	4. 0 м	200 × 55	от 3,0 до 6,5
CSPS B2000	2,0 м	75 × 25	от 2,0 до 5,0		CSPS E4500	4,5 м	200 × 55	от 3,0 до 6,5
CSPS B2500	2,5 м	75 × 25	от 2,0 до 5,0		CSPS E5000	5,0 м	200 × 55	от 3,0 до 6,5
CSPS B3000	3.0 м	75 × 25	от 2,0 до 5,0		CSPS E5500	5,5 м	200 × 55	от 3,0 до 6,5
CSPS C750	0,75 м	125 × 25	от 2,0 до 5,0		CSPS E6000	6,0 м	200 × 55	от 2,0 до 4,5
CSPS C1000	1,0 м	125 × 25	от 2,0 до 5,0		CSPS E6500	6.5 м	200 × 55	от 2,0 до 4,5
CSPS C1250	1,25 м	125 × 25	от 3,0 до 6,5		CSPS E7000	7,0 м	200 × 55	от 2,0 до 4,5
CSPSC1500	1,5 м	125 × 25	от 3,0 до 6,5		CSPSE7500	7,5 м	200 × 55	от 2,0 до 4,5
CSPS C2000	2. 0 м	125 × 25	от 3,0 до 6,5		CSPS E8000	8,0 м	200 × 55	от 2,0 до 4,5

материалов для трубок заземления — дом в Земле

При проектировании заземляющих труб выбор типа трубы является первым решением. Есть множество материалов на выбор, от обожженной глиняной плитки до стальных воздуховодов, обычного ПВХ или самых современных пластиков HDPE с антимикробным покрытием … Возможно, я в конце концов вернусь и поставлю это в таблицу, но для Теперь я просто перечислю некоторые плюсы и минусы каждого из них.

Обратите внимание, что свойства теплопроводности материала действительно влияют на скорость прохождения тепла через них, но, похоже, не влияют на общие характеристики заземляющих трубок. Частично это может быть связано с тем, что полное сопротивление теплопроводности включает как значение R, так и толщину. Хотя бетон проводит тепло лучше, чем пластик, бетонная труба обычно намного толще, и 2 дюйма бетона в конечном итоге имеют тепловое сопротивление, подобное 1/4 дюйма HDPE. Это также отчасти связано с тем, что устанавливается довольно стабильный температурный градиент, который в конечном итоге пропускает тепло.Но настоящая причина, по которой проводимость материала не имеет большого значения, заключается в том, что именно проводимость земли является узким местом. Алюминий очень быстро проводит тепло, но не может отводить его от земли быстрее, чем пластиковая труба.

Более важные аспекты, которые следует учитывать, включают долговечность, стоимость, простоту установки, экологические проблемы и коэффициент трения внутренней стенки, который имеет прямое влияние на потери давления на трение в системе.

Эта стальная заземляющая труба позволяет обогревать и охлаждать общественные объекты для изолированного, автономного племени на территории Юкон в Канаде.

Металлические воздуховоды

обычно используются в домах как часть систем отопления, вентиляции и кондиционирования воздуха, поэтому существует широкий выбор соединений / фитингов, и нетрудно собрать систему самостоятельно или найти кого-нибудь, кто сделает это за вас. Цены также разумные, и интуитивно кажется, что металл будет лучше проводить тепло (я не думаю, что это на самом деле имеет значение, поскольку земля все равно ограничивает скорость проводимости).

Однако подземные металлические каналы со временем подвержены коррозии, особенно во влажной или кислой почве, даже оцинкованные каналы не рекомендуются для захоронения.Прямоугольные воздуховоды из листового металла, обычно используемые для внутренних систем отопления, вентиляции и кондиционирования воздуха, особенно плохо работают на открытом воздухе / под землей, где их форма не помогает им выдерживать нагрузку от земли. Их стыки раскрываются и в трубы попадают жуки, вода, земля и корни. Хотя я не смог найти экспертов, которые рекомендовали бы использовать обычные воздуховоды HVAC, я обнаружил, что гофрированные стальные заземляющие трубы для воздуховодов используются в различных проектах. В основном это были «земные корабли» в засушливых районах южных штатов, где коррозия представляет меньшую проблему, но на прилагаемом изображении показана установка, используемая для вентиляции большого центра племен коренных народов (На-Чо Ньяк Дун) в Юконе ( Канада). Никаких комментариев относительно ожидаемого срока службы этих воздуховодов не было.

Установка цементных заземлителей в Центре Альдо Леопольда — Фото из журнала Renew

Глина или цемент

Также использовалась глина или цемент. Идея состоит в том, что если его достаточно для водоотводной плитки или канализационных систем, то для воздуха. Их долговечность не вызывает сомнений, однако они хрупкие и могут треснуть при ударе, чаще всего во время сборки, когда эти тяжелые секции опускаются в землю (обычно с дорогостоящим оборудованием).Шероховатые стенки этих труб обеспечивают большое сопротивление потоку воздуха. Коэффициент трения цементных труб в 200 раз больше, чем у ПВХ. Это трение оказывает прямое влияние на потери давления на трение . Я подозреваю, что большие стандартные диаметры могут более чем компенсировать повышенное трение. Шероховатость поверхности также делает их очистку невозможной. Многие стыки ценятся насекомыми и плесенью.

Для меня это звучит как плохая идея, но сторонники говорят, что вы можете герметизировать стыки от радона и насекомых, в то время как проницаемость трубы позволяет влаге уходить (предотвращая появление плесени). Поскольку многие из этих материалов могут поглощать и выделять влагу, они могут решить некоторые проблемы с влажностью, часто связанные с заземлением.

Эта заземляющая труба представляет собой цементную трубу диаметром 2 фута с резиновыми уплотнениями приблизительно 600 погонных футов. Он уложен на площади 5000 кв. Футов, погребен на 10 футов ниже здания.

Заземляющие трубы из ПВХ часто трескаются во время установки и требуют ремонта (см. Верхнюю трубу).

ПВХ (поливинилхлорид)

ПВХ (поливинилхлорид) — частый выбор.Он популярен, потому что вы можете пойти в любой строительный магазин и купить столько, сколько захотите. Доступен также широкий выбор фурнитуры. Вы можете легко купить инструменты и клей, необходимые для сборки, или найти кого-нибудь, кто сделает эту работу за вас. Обратной стороной является то, что ПВХ печально известен как один из самых опасных потребительских материалов, когда-либо изобретенных. Он не только токсичен при изготовлении, но и многие из этих производственных химикатов на самом деле не связаны с пластиком и со временем могут вытекать. Никому не нужен диоксин или другие канцерогены в воздухе. Конструктивно ПВХ является хрупким и со временем становится все более хрупким (особенно, если он какое-то время находится на солнце перед установкой). Он легко ломается при установке (о чем свидетельствуют блоги многих, кто их устанавливал). Гибкие резиновые соединения использовались для устранения разрывов, и некоторые рекомендуют их как способ предотвращения разрывов (сгибание вместо трещин). Даже после успешной установки циклическое изменение температуры вызывает термическое напряжение и микротрещины.Соединения могут собирать и удерживать воду, что затрудняет тщательную очистку труб.

Я также обнаружил, что это может быть довольно дорого (~ 8 долларов / фут для 6-дюймового диаметра) по сравнению с другими вариантами, такими как HDPE (~ 3 доллара / фут для 6-дюймового SDR17). Конечно, ПВХ бывает разных марок; Например, канализационную трубу из ПВХ SDR 35 (тоньше) можно купить менее чем за 3 доллара за фут, но она относительно легко рвется. Эквивалентная труба из ПНД (труба 6 дюймов DR 32,5) намного жестче, и ее также можно купить менее чем за 3 доллара за фут, но для ее сварки плавлением потребуется еще пара долларов за фут (если вы нанимаете кого-то другого для установки) .

Труба ПНД

HDPE (полиэтилен высокой плотности) был моим любимым выбором, пока я не открыл для себя двустенные трубы (см. Ниже). Это инертный пластик, который не опасен для здоровья, как ПВХ. Он также более гибкий, гладкий, прочный и жесткий, чем ПВХ или любой другой материал для трубок, который я мог найти. Эта прочность важна во время установки, захоронения и для срока службы трубок. HDPE легко справляется с термоциклированием. Вы можете закопать его, и он прослужит столько, сколько вам нужно, возможно, навсегда, но он также подлежит переработке.Секции из HDPE свариваются плавлением таким образом, что в результате получаются такие же прочные соединения, как и остальная часть трубы, и почти не остается места для сбора воды. Этот тип трубы имеет самый низкий коэффициент трения, который имеет самое прямое влияние на снижение потерь давления на трение.

Одним из недостатков HDPE является то, что вам может понадобиться нанять профессионала с нужными инструментами для выполнения этих сварных швов плавлением. Нельзя просто взять трубу или сварочный инструмент в домашних условиях и сделать это самостоятельно (что было основным преимуществом ПВХ).Он поставляется в виде длинных труб, которые вам нужно будет заказать оптом, а затем разгрузить при доставке. Он также имеет довольно высокий коэффициент теплового расширения, поэтому, если вы планируете нагревать воздух солнечными лучами (как я), рекомендуется использовать фланцы, чтобы предотвратить протягивание полиэтилена высокой плотности через стену, когда он остывает.

Я посмотрел и заметил, что температура сварки плавлением на профессиональных установках была не очень высокой (450 ° F), поэтому я экспериментировал с куском лома трубы из ПНД, который мне дали.Я попробовал три способа. Сначала я использовал электрическую сковороду моей жены, у которой есть удобный регулятор температуры. Во-вторых, я использовал свой бензоматический фонарик напрямую. В-третьих, чтобы добиться более равномерного нагрева, я использовал бензоматик, чтобы нагреть тонкий кусок металла с одной стороны, а затем прикоснулся к пластику с другой стороны…. Во всех трех случаях мне удалось размягчить пластик HDPE и с легкостью сварить его плавлением. Когда я использовал бензоматик напрямую, я беспокоился, что HDPE загорится, но этого не произошло. Он просто приятно смягчился.Когда я использовал металлическую пластину для передачи тепла, пластик немного прилипал (я перегрел его до размягчения), но добавление «пергаментной бумаги» решило эту проблему. Электрический гриль работал отлично, но, вероятно, излишний, учитывая, что другие методы работали так хорошо. Позже я разрезал образцы и посмотрел на сечения слияния… Они выглядели хорошо, хотя я мог бы пойти с меньшим смягчением. Однако выровнять трубы было немного сложно. Было бы хорошо сделать для этого простую джигу. Я почти уверен, что смогу самостоятельно выполнить сварку плавлением для этого приложения низкого давления, не нанимая профессионала.

Некоторые люди могут предпочесть квалифицированную сварку труб из ПНД плавлением … Если вы делаете это и хотите снизить затраты на установку ПНД, вам нужно будет планировать заранее. Заказ всего вашего HDPE для одной поставки — хорошая идея (будьте готовы с вилочным погрузчиком, чтобы выгрузить его), но вы также должны спланировать, чтобы сварщик плавлением вышел только на один день.Это потребует организации, чтобы ваши траншеи были вырыты на правильном этапе (после того, как будет указан дом и, возможно, после заливки фундамента). Если вы планируете геотермальный контур заземления, он будет в то же самое время… Тогда вы должны будете проложить и спаять все трубы HDPE сразу. Важно, чтобы оба конца трубок были защищены с самого начала. Эти траншеи затем необходимо будет засыпать (защитить) до начала следующих этапов строительства.

Некоторые строители создают временную соединительную коробку для подключения заземляющих трубок, в то время как другие детали конструкции заботятся. Оставшееся расстояние для создания окончательного соединения с домом необходимо будет сделать позже, что потребует дополнительных затрат на мобилизацию оборудования для термоядерного синтеза и оператора.

Можно купить бухту длиной 500 футов из 4-дюймовой трубы HDPE. Сначала я подумал, что это может быть способ уменьшить хлопоты по объединению секций. Однако эксперт по HDPE, с которым я разговаривал, сказал мне, что наматывать 500-футовую катушку очень сложно и требуется специальное выпрямляющее оборудование, которое нагревает трубу при ее размотке, так что, возможно, это не вариант.

Еще один недостаток ПНД — наличие трубы. Как я уже отмечал, нельзя просто зайти в Home Depot и забрать несколько вещей. Вам нужно будет найти подходящего поставщика, который привык иметь дело с гораздо более крупными клиентами (например, городами или нефтяными компаниями). Поставщик может иметь на складе несколько труб из ПНД, но есть большая вероятность, что нужного вам материала не будет . .. Трубы большего диаметра с более тонкими стенками для потоков низкого давления — это не то, что заказывают многие.По сути, на заводе есть большой экструзионный насос, который проталкивает пластик через матрицу для изготовления трубы. Он постоянно выталкивает трубку, и они отрезают ее до нужной длины. Когда вы делаете заказ, вы просите фабрику остановить машину и заменить матрицы для вашего заказа. Если фабрика умеренно загружена, им понадобится заказ минимального размера, чтобы даже подумать об этом. Это может быть что-то вроде 500 или 1000 футов трубы. Вам также нужно дождаться своей очереди. Другие клиенты опережают вас, и приоритетные клиенты с более крупными заказами могут сократить очередь, поэтому заказывайте заранее.

Мой местный дистрибьютор труб из ПНД был очень дружелюбным и услужливым, хотя моя работа была мелкой картошкой. Он попытался подтолкнуть меня к более толстой трубе, которая была у них на складе (для воды под высоким давлением или для нефтепроводов). Он объяснил производственные процессы и предупредил меня, что выполнение заказа может занять некоторое время. Однако более тонкая труба также требует гораздо меньше пластика, и ее цена примерно вдвое меньше. Так будет легче перемещаться и легче выполнять сварку плавлением, так что, возможно, хлопоты того стоят.Я вернусь и дам вам знать, как это на самом деле работает для меня.

Вы можете купить очень дорогой полиэтилен высокой плотности с антимикробным внутренним покрытием, разработанный специально для земляных труб и предназначенный для людей, обеспокоенных ростом микробов. Однако я подозреваю, что другие свойства HDPE, особенно его очень гладкие стены и стыки и инертный химический состав, в сочетании с правильной установкой, уже предотвращают большинство проблем, и дорогостоящее покрытие не требуется.

Google HDPE или посетите сайт plasticpipe.org для получения дополнительной информации.

Гофрированная дренажная труба

Гофрированная одностенная дренажная труба для заземляющих трубок имеет много хороших свойств, но она также может удерживать воду… Так что будьте осторожны!

Гофрированная дренажная труба

— это еще один продукт из полиэтилена, поэтому, как и труба из HDPE, она прочная, долговечная, инертная и т. Д. Однако она намного тоньше, чем HDPE, поэтому она гофрирована, чтобы не разрушаться. Эта труба определенно является наиболее гибкой и недорогой из всех возможных вариантов трубопроводов, поэтому она так популярна в «бюджетных» системах заземления.Он также очень часто используется в системах дренажа по периметру, используемых как в обычных, так и в защищенных от земли домах.

Как и другие типы труб, 6-дюймовая гофрированная дренажная труба стоит больше, чем две 4-дюймовые трубы (вероятно, больше из-за более низкого производства, чем из-за увеличения стоимости производства). Вы можете купить «прочную» гофрированную водосточную трубу, то есть в ней нет отверстий. Обычно это лучший выбор, чем перфорированная труба или труба с прорезями, обычно используемая для дренажных систем. Существует также «пиявочная» труба с отверстиями еще большего размера, которая обычно используется в септических полях. В среднем 4-дюймовая дренажная труба стоит менее 40 центов за фут (цена 2012 г. ), тогда как 6-дюймовая дренажная труба может легко подняться до 1,20 доллара за фут. Вы можете купить большие рулоны, длиной 100 или даже 200 футов. Такие трубы легко установить самостоятельно, что дает дополнительную экономию.

Конечно, есть недостатки… На самом деле, я подозреваю, что большая часть плохого давления на заземляющие трубы происходит из-за использования таких труб. Поскольку труба гофрированная, независимо от того, насколько хорошо она проложена, вода не будет стекать полностью до конца.Вода может сидеть в гофрах. Ситуация может усугубиться, если труба не проложена прямо, что не всегда легко с бухтой трубой.

Использование перфорированной трубы или трубы с прорезями может помочь, выпуская воду из каждой гофры, но эти отверстия печально известны тем, что пропускают внутрь насекомых и радон (и, возможно, больше влаги или воды). Кроме того, заводская труба с прорезями имеет прорези на внутренних гребнях. поэтому нет дренажа внешних выступов (я предполагаю, что это сделано для предотвращения заедания трубы с прорезями во время ее разматывания) . Эта трубка может поставляться с тканевым носком, который поможет защитить от корней растений и многих более крупных насекомых.

Специалисты по заземлению

предупреждают, что лучше покупать сплошную гофрированную трубу и вырезать пазы самостоятельно. Сделайте надрез на каждой наружной гофре, но только на нижней стороне трубы, чтобы они стекали (только сделайте надрез, не разрезайте длину трубы, иначе она разрушится). Уложите трубу очень осторожно, чтобы насечка находилась внизу. Есть надежда, что любые капли воды пройдут очень короткое расстояние, прежде чем выйдут из трубы.

Моя жена особенно обеспокоена этим видом трубы и абсолютно не позволяет мне даже рассматривать ее как воздухозаборник для нашего дома … Многие разделяют эту озабоченность (и возражают другим). Мы будем использовать эту гофрированную трубу для дренажа по периметру нашего фундамента. В мои планы относительно «By-Passive Solar» входят заземляющие трубы, которые не будут входить в дом, а будут циркулировать под моим зонтиком нагретый солнцем воздух. Дренажные каналы по периметру уже находятся в хорошем месте для выполнения этой второй обязанности, мне просто нужно было бы выложить их немного иначе, чтобы у меня была полная схема и принадлежности к солнечному воздухонагревателю … Я мог бы даже подключить их, чтобы они могли войти в дом (если захочу).Дизайн все еще продолжается.

Гофры также увеличивают трение о стенке (очень высокая шероховатость поверхности, которая напрямую приводит к высоким потерям давления на трение) в трубах этого типа. Если вы берете его на расстояние более ста футов, я рекомендую доплатить за 6-дюймовую трубу (даже большие размеры будут лучше, но они непомерно дороги). Если вы используете канальный вентилятор, убедитесь, что это центробежный вентилятор высокого давления, а не осевой «бустерный вентилятор» низкого давления. Это может быть непрактично по другим причинам, но некоторые предлагают подталкивать воздух (повышать давление в трубе), а не тянуть воздух (уменьшая давление в трубе). Это положительное давление должно помочь удерживать некоторые вещи (включая радон) , а не вытягивать их в .

Предупреждение: гофрированная дренажная труба кажется отличной! Он прочный, гибкий, дешевый, простой в установке и т. Д., Но он также может удерживать воду (потенциальная проблема с плесенью), поэтому его нужно укладывать очень осторожно.

Некоторые опытные специалисты по заземляющим трубам (например, Ларри Ларсон) рекомендуют эти гофрированные трубы (но большего диаметра 8 дюймов), потому что они чувствуют, что гофры помогают перемешивать воздух, что улучшает теплопередачу.Он также говорит, что вы должны выложить их в виде змеи, чтобы облегчить смешивание. Уверяю вас (см. Разделы, посвященные расчетам падения давления и числа Рейнольдса), что поток будет турбулентным даже в самой гладкой трубе. Гофры и извилистый путь резко повлияют на потерю давления (Ларсон упоминает, что вы даже не чувствуете движения воздуха). На сайте Ларсона подробно описаны другие шаги, которые необходимо предпринять, чтобы предотвратить появление плесени и других потенциальных опасностей.

Гофрированная дренажная труба с двойными стенками

Я не единственный, кто заметил серьезную проблему с дренажом гофрированной трубы… К счастью, некоторые другие были в гораздо лучшем положении, чтобы решить эту проблему.Они изобрели «двустенную» трубу. Это труба с гофрированной внешней поверхностью для прочности и гибкости, окружающая гладкую внутреннюю стенку, которая обеспечивает чистый дренаж.

Поскольку здесь используется гораздо меньше пластика, чем в сплошных трубах из полиэтилена высокой плотности, они стоят немного дешевле. Он также намного меньше весит и более гибкий, поэтому его легче занять. Лучшая часть — это плотно прилегающие к грунту (также доступны водонепроницаемые) соединения, которые упрощают сборку. Большинство брендов также имеют конструкцию, в которой механизм защелкивания работает в пределах внешнего диаметра.

Я поискал и нашел несколько местных дистрибьюторов ADS Pipe в моем районе, N-12 — это название продукта. Они оба указали мне одинаковые цены, так что я думаю, что цена определяется головным офисом. В случае трубы со сплошными стенками мне требовалась необычно тонкая стенка, поэтому мне нужно было уведомить за несколько недель, чтобы выполнить мой специальный заказ, но с дренажной трубой ADS N-12 диаметры от 4 до 60 дюймов являются стандартными, и я мог получить доставку за 3 дня. У них также был широкий ассортимент фитингов, таких как тройники и т. Д.

Спанстранд

— это воздуховод из стекловолокна, о котором я недавно узнал. У меня не было времени тщательно изучить его, но он используется в основном в системах отопления, вентиляции и кондиционирования воздуха под плитами коммерческих и промышленных зданий. Он доступен во всех диаметрах и со всеми необходимыми фитингами. Я слышал, что это было дорого, и похоже, что он требует очень профессиональной установки, но я не уверен, как эта стоимость сравнивается с альтернативами. Я изучу это подробнее, когда у меня будет время.

гофрированная нержавеющая труба, гофрированная нержавеющая труба Поставщики и производители на Alibaba.

com

О продуктах и ​​поставщиках:

 Воспользуйтесь преимуществами массивной коллекции надежных и опытных.  гофрированная нержавеющая труба  на сайте Alibaba.com для осуществления многочисленных надежных коммерческих операций по самым доступным ценам. Эти жесткие и прочные. Гофрированная нержавеющая труба   используется для различных целей в нефтяной, пищевой, строительной и химической промышленности и многих других.Эти мощные. Гофрированная нержавеющая труба   изготавливается методом бесшовной сварки с применением как холоднокатаной, так и горячекатаной технологии. Вы можете получить к ним доступ у ведущих поставщиков и оптовиков на сайте для разовых сделок.
 Бесшовная и прочная. Гофрированная нержавеющая труба , доступная на сайте, изготовлена ​​из стали марок 200 Series / 300 Series / 400/500/600, которые обеспечивают более высокую долговечность и устойчивость на протяжении многих лет. Это выдающееся качество. Гофрированная нержавеющая труба   доступна в круглых трубках и соответствует стандартам JIS, AiSi, ASTM, GB, DIN, EN. Эти. Гофрированная нержавеющая труба   экологична и может выдерживать высокое давление, сопротивление и превосходную прочность. Они также доступны в различных индивидуальных версиях для индивидуальных требований.

 Alibaba.com и его огромная коллекция.  Гофрированная нержавеющая труба  различных цветов, размеров, характеристик и марок может помочь вам в различных промышленных операциях.Эти прочные и надежные. Гофрированная нержавеющая труба   также идеально подходит для декоративных целей и обладает антикоррозийными и антикоррозийными свойствами. Эти. Гофрированная нержавеющая труба   также используется для изготовления отдельных стальных инструментов и имеет полированную поверхность.

 Alibaba.com предлагает вам исчерпывающую информацию.  гофрированная нержавеющая труба  линия для выбора продуктов, которые соответствуют вашим финансовым возможностям и требованиям.  Эти продукты сертифицированы по ISO, BSI, IAF, TUV и доступны как OEM-заказы.Предлагаются индивидуальная упаковка и оптовые скидки.  гофрированная нержавеющая труба  поставщиков.


Сремска Митровица, Сербия, 23 августа 2020 года. Металлические гофрированные трубы, металлопластик. Фотография, картинки, изображения и сток-фотография без роялти. Image 154120272.

Сремска-Митровица, Сербия, 23 августа 2020 г. Металлические гофрированные трубы, металлопрокат Фотография, картинки, изображения и сток-фотография без роялти. Изображение 154120272.

Сремска-Митровица, Сербия, 23 августа 2020 г.Трубы гофрированные металлические, внутри синие. Трубы водопровода или отопления лежат на земле рядом с жилым домом. Гофрированный металл. Производство технических и строительных труб

Только для редакционного использования: это изображение можно использовать только в редакционных целях. Использование этого изображения в рекламных, коммерческих или рекламных целях запрещено, если лицензиат не получил дополнительных разрешений. 123RF.com не предоставляет никаких услуг по оформлению.

S M L XL Редактировать

Таблица размеров

Размер изображения	Идеально подходит для
S	Интернет и блоги, социальные сети и мобильные приложения.
M	Брошюры и каталоги, журналы и открытки.
л	Плакаты и баннеры для дома и улицы.
XL	Фоны, рекламные щиты и цифровые экраны.

Используете этот элемент в публикации, превышающей 500 000 экземпляров
?

Распечатать Электронный Всесторонний

4000 x 1844 пикселей | 33.9 см x 15,6 см | 300 точек на дюйм | JPG

Масштабирование до любого размера • EPS

4000 x 1844 пикселей | 33,9 см x 15,6 см | 300 точек на дюйм | JPG

Скачать

Купить одно изображение

6 кредитов

Самая низкая цена
с планом подписки

• Попробовать 1 месяц на 2209 pyб
• Загрузите 10 фотографий или векторов.
• Нет дневного лимита загрузок, неиспользованные загрузки переносятся на следующий месяц

221 ру

за изображение любой размер

Цена денег

Ключевые слова

Похожие изображения

Нужна помощь? Свяжитесь с вашим персональным менеджером по работе с клиентами

@ +7 499 938-68-54

Мы используем файлы cookie, чтобы вам было удобнее работать. Используя наш веб-сайт, вы соглашаетесь на использование файлов cookie, как описано в нашей Политике использования файлов cookie

. Принимать

Гофрированные и перфорированные сливные трубы в Ace Hardware

Плохой дренаж во дворах и подвалах может вызвать всевозможные проблемы, от пятен и беспорядка до повышенного риска гниения и коррозии. Какой бы ни была причина, избыток воды необходимо удалить как можно быстрее и эффективнее.

Один из наиболее эффективных и экономичных способов решения проблемы — это французский водосток или система перфорированных труб, проложенных под землей для безопасного отвода воды от вашей собственности.

Существует два основных типа перфорированных труб, которые можно использовать для этой дренажной системы: гофрированные и жесткие пластиковые.

Гофрированные дренажные трубы

Гофрированные перфорированные трубы недороги, просты в установке и обладают многими другими преимуществами.

• Они легкие и удобные при установке.
• Гофрированные пластиковые трубы гибкие. Их не нужно укладывать идеально ровной линией и даже можно загибать углы.
• Низкая стоимость гофрированных дренажных трубок означает, что они идеально подходят для дренажа больших площадей.
• Их гибкость означает, что они могут справляться с естественным оседанием почвы без образования трещин.
• Они могут выдерживать большой температурный диапазон без раскалывания и растрескивания, при необходимости их можно укладывать даже над землей.

В некоторых ситуациях решение для тяжелых условий эксплуатации может быть лучшим выбором.

Пластиковые водопропускные трубы и дренажные трубы

Пластиковые водопропускные трубы изготавливаются из жесткого ПВХ, что дает им несколько дополнительных преимуществ. Поскольку они жесткие, их легче очистить с помощью электроинструмента, если они засорились.Однако их все же можно укладывать по углам с помощью гибких соединителей.

Их легче укладывать под правильным углом для дренажа под действием силы тяжести, и они могут эффективно дренировать при укладке под небольшим углом благодаря гладким сторонам.

Несмотря на то, что они жесткие и прочные, они намного легче и проще в обращении, чем традиционные сливные трубы из металла или глины, а также менее склонны к растрескиванию под давлением или ударами.

Они могут обрабатывать большие объемы воды, чем гофрированные трубы, и могут использоваться для канализационных трубопроводов, а также для дренажа.Пластиковые водопропускные трубы обладают более высокой устойчивостью к коррозии от кислот и солей по сравнению с металлическими трубами.

Хотя жесткие пластиковые трубы стоят немного дороже, после установки они прослужат долгие годы даже в условиях сильного потока воды.

На что обращать внимание

Какой бы тип трубы вы ни выбрали, есть несколько вещей, на которые следует обратить внимание:

Во-первых, убедитесь, что отверстие трубы (внутренний диаметр трубы) достаточно широкое для ваших нужд. Например, отверстие для трубы диаметром 4 дюйма может дренировать примерно 25 галлонов в минуту при стандартном давлении 0. Уклон 5%.

Кроме того, проверьте номинальные температуры рассматриваемой трубы. Обратите особое внимание на то, чтобы убедиться, что он сертифицирован для работы при минусовых температурах, если вы испытываете такие температуры в месте установки трубы. Также проверьте сертифицированную максимальную температуру, если он будет укладываться на мелководье в более жарких местах.

Принадлежности для дренажных труб

У нас также есть аксессуары для дренажных труб, чтобы сделать установку и работу более эффективными, в том числе:

• Гильзы для труб: Доступные отдельно или уже установленные на трубах, патрубки для труб помогают предотвратить засорение и сохранить трубу. содержимое течет плавно.
• Гибкие муфты: Жесткие трубы можно устанавливать на поворотах с помощью гибких муфт и соединительных адаптеров.

Стоячая вода в вашем дворе или подвале не только неудобна, но и может быть опасна. Если вам нужен совет по использованию перфорированных труб для решения проблемы, свяжитесь с нами через Интернет, позвоните или посетите местный магазин Ace Hardware.

Как заглушить отопительные трубы

Детали проекта

Навык

1 из 5 Легко не требует особых навыков и очень мало времени

Стоимость

От 10 до 30 долларов, в зависимости от размеров и сложности системы отопления

Расчетное время

1-2 часа

Наступает отопительный сезон, плинтусы на водном топливе любят жаловаться.Но что на самом деле означают тиканье, писк и щелчки, которые вы слышите, когда включаете тепло? Как вы можете заставить их замолчать? Для сантехника каждый звук что-то значит. Вот что мы слышим, когда начинают говорить трубы:

Тик, тик, тик звук

Перевод: Ваша медная труба царапает металл. Горячая вода, попадающая в холодные трубы, заставляет их расширяться по своей длине — до дюйма на 50 футов — и это может вызвать щелчок, когда они скользят по металлическим вешалкам или смещают ребра, которые рассеивают тепло внутри конвекторов плинтуса.

Исправление: Отделите трубу от любого металла, с которым она контактирует, заменив металлические опоры пластиковыми зажимами для подвески (зажим Sharkbite Suspension Clamp, 7 долларов за 10; homedepot.com). Если конвектор плавники источник, убедитесь, что они отдыхают равномерно на пластиковой подставке расширения, что позволяет им свободно перемещаться по опорному кронштейну.

Писк

Перевод: Скрипы и стоны указывают на то, что расширяющиеся трубы трутся о дерево.Это часто происходит, когда труба проходит через пол, проходит через каркас или слишком плотно прижимается к балке.

Исправление: Опять же, ключ заключается в разделении двух материалов. Ослабьте или замените зажимы, из-за которых трубы прижимаются к балкам; смягчите проходящую через пол трубу с помощью пластикового зажима или втулки.

Thunk!

Перевод: Если горячей трубе нет места для расширения, она может прогнуться и удариться о крышку или стену конвектора.

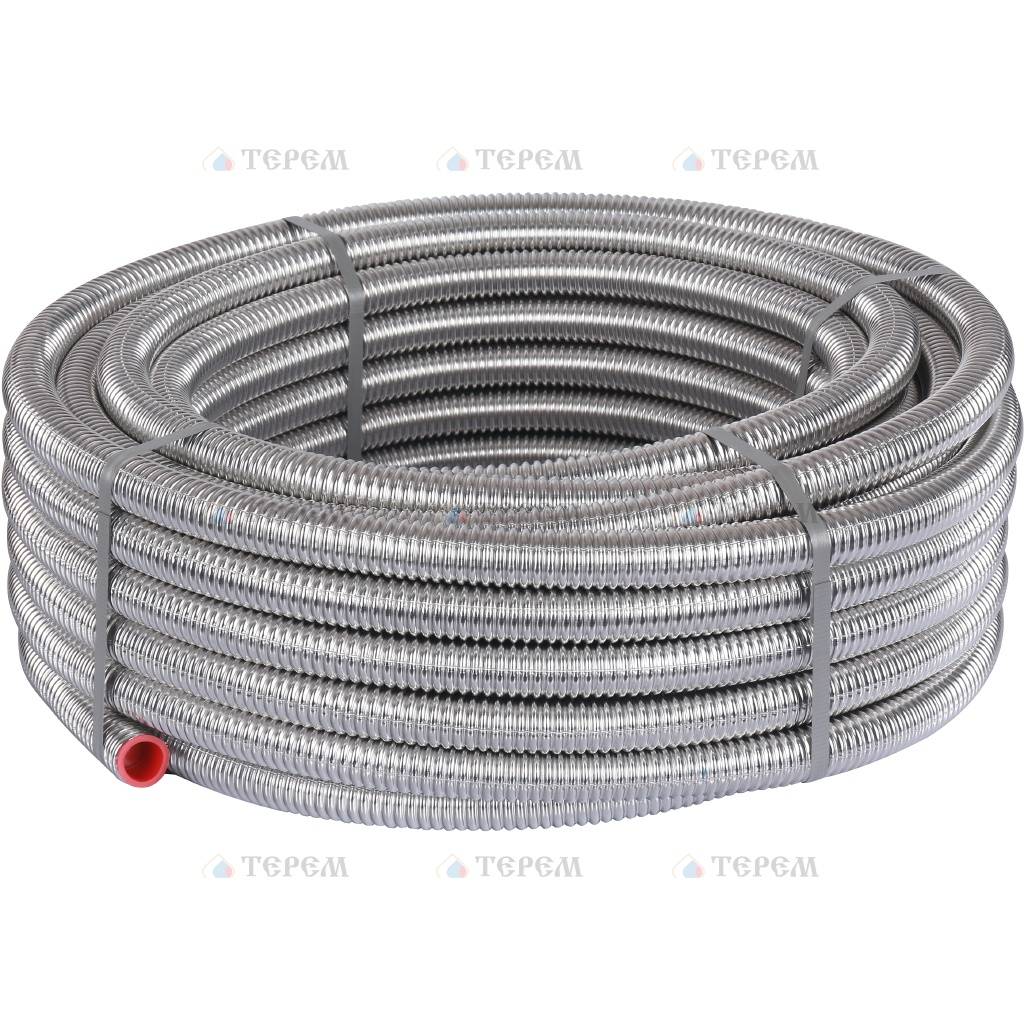

Исправление: Наймите сантехника, чтобы он вырезал небольшой участок, чтобы сократить длину участка трубы, или установите гибкий гофрированный соединитель для обеспечения расширения. Это потребует осушения пораженной зоны, но тишина, которую она обеспечивает, будет золотой.

---

Шаги по снижению шума на трубах

1. Увеличьте температуру на термостате, чтобы активировать отопительный котел. При прохождении горячей воды через систему отопления прислушивайтесь к скрипу и хлопку.
2. Проверить трубы горячей воды, идущие от котла. Убедитесь, что в местах прохождения труб через отверстия в стенах и потолке достаточно места для расширения.
3. С помощью плоскогубцев снимите все металлические хомуты, прижимающие трубы к балкам или другим твердым поверхностям.
4. Замените каждый металлический зажим на пластиковый зажим «Микки». Наденьте пластиковый зажим на трубу и прикрутите его к балке.
5. Теперь поднимитесь наверх и проверьте вертикальные участки труб с горячей водой, которые проходят через пол.
