Как установить откатные ворота — 10 ошибок. Инструкция и схема подключения автоматики.

Для владельцев загородных домов, откатные ворота с автоматикой на сегодня являются незаменимым элементом при строительстве или ремонте своего уютного жилища.

Все кто их установил, просто поражаются, как же они жили до этого без такого удобного и эффективного решения.

Любые раздвижные ворота, ни в какое сравнение не идут с этим устройством. А по техники безопасности, во много раз ему уступают.

Мы не будем рассматривать процесс самостоятельного изготовления ворот, тем более что их варианты сборной конструкции, можно легко найти и заказать у профессиональных производителей.

Давайте сосредоточимся именно на моментах монтажа отдельных элементов, подключении и настройки системы автоматики.

Закладная для откатных ворот

Установка откатных или сдвижных ворот отличается необходимостью соответствующим образом подготовить проем. Что входит в эту работу?

Во-первых, это подготовка основания или закладной.

Это все равно что сделать фундамент для дома. Данная закладная – основной якорь всей конструкции.

Закладная представляет из себя капитально забетонированный 16-й швеллер. Высота швеллера — это ноль будущего въезда.

Если въезд будет впоследствии выложен плиткой, закладывайте швеллер выше существующей нулевой отметки на высоту плитки. Чтобы бетон при заливке полностью попал под швеллер, опалубку нужно делать в уровень с ним.



Глубина такого фундамента зависит от глубины промерзания в вашем регионе. Например по Москве и Московской области, специалисты заглубляют на 1,5м, плюс 20см на песчаную подушку.

Ошибка №1

Если вы этого не учтете, то впоследствии возможно выпирание фундамента с нарушением свободного хода ворот или даже их клин.

Капитальная полимеризация бетона происходит в течение 28 дней. Для качественной работы, что называется на века, желательно выдерживать эти сроки, и устанавливать ворота уже на бетонное основание, которое полностью набрало свою прочность.

Однако мало у кого хватает терпения на такие сроки, но хотя бы неделю выдержать необходимо.

Перед заливкой бетона, четко выставьте и закрепите с помощью дополнительных отрезков арматуры швеллер, чтобы он у вас не ушел в сторону.

При этом саму закладную вовсе не обязательно обваривать целой паутиной металла.

Особой прочности это не добавит и она никак не спасет при недостаточной глубине и пучении по касательной. А такая сила может достигать нескольких тонн на 1м2.

Она легко поднимает и ломает стены гаражей и домов, что уж говорить о каких-то воротах.

Поэтому вертикальных арматурин 12-16мм2 бывает вполне достаточно.

Длину приямка под фундамент рассчитывайте по формуле: длина всего проема разделенная пополам.

Например, у вас ширина ворот 4м. Значит вам нужно подготовить приямок длиной около 2м. Его ширина должна быть 40-50см.

На стандартную яму для таких ворот уходит порядка 2м3 бетона.

Сами ворота никогда не приходят в готовом виде. Створку придется собирать у себя на участке.

На заводском изделии все технологические отверстия уже подготовлены, поэтому следуя схеме инструкции, проблем с монтажом у вас возникнуть не должно.

При сборке самое главное четко контролировать геометрию.

Ошибка №2

Здесь нужно придерживаться следующего правила – все диагонали створки не должны отличаться между собой более чем на 5мм.

Центральная часть может заполняться различными материалами:

Крепится при помощи саморезов или заклепок.

Чтобы листы при движении ворот не дребезжали в местах стыков, все щели и пространства можно заполнить силиконовым герметиком. Или просто подложить уплотнитель.

  • глухое заполнение, типа филенки


Для упрочнения всей конструкции, зачастую применяют тросовую оттяжку. Ею можно легко отрегулировать требуемое соответствие по диагоналям.

Ошибка №3

Если же вы привариваете профиль в качестве укосин, будьте осторожны! При недостатке опыта, сварочные швы могут повести металл и нижнюю направляющую.

А еще ворота начнут постукивать в этих местах, как поезд на рельсах.

Опорные ролики — какие лучше и как установить

После того как собрали раму, приступаете к закреплению роликов, по которым катается створка.

Ошибка №4

Ни в коем случае не берите пластмассовые ролики.

Здесь можно рассматривать варианты только со стальными. Не ведитесь на рекламу производителей, что полимерные ролики отличаются более плавным ходом и бесшумностью.

Если вибрация при движении по направляющей есть, она все равно будет передаваться. А еще не забывайте про наши зимние условия эксплуатации.

При крайне низких температурах, пластмассовые ролики становятся менее прочными и при ударах начнут разрушаться.

По качеству роликов очень хорошие отзывы у Ролтэк.

Крайне важно, чтобы подшипники были с низкотемпературной смазкой.

Они должны быть усиленными – 301-й а не 201-й, или 303-й, а не 203-й.

Больший размер рассчитан на больший вес, а значит, они более надежны и способны выдержать худшие  условия работы, даже при нарушении геометрии направляющей.

При монтаже роликов необходимо предварительно разметить места их установки на швеллере. Ставите их на плоскость и накатываете направляющую.

Обязательным решением при монтаже роликов считается применение регулировочных болтов.



Ошибка №5

Крепеж должен прихватываться к швеллеру именно через них, а не через саму площадку роликов.

Так как при любом отклонении бетонного основания всего на 0,5см, ворота при этом будут уходить на 4-10см.

С болтами, в процессе эксплуатации вы с легкостью сможете осуществить регулировку в любой плоскости при помощи обычного гаечного ключа.

После того как вы накатили воротину на роликовые опоры, их нужно выставить по уровню.

Ошибка №6

Ни в коем случае не смазывайте ролики или балку по которой они ходят.

В итоге такой самодеятельности, туда забивается песок и пыль, постепенно превращаясь в абразив, и планомерно стачивая поверхности двух этих важных элементов.

Для установки верхней и нижней ловушек, плюс верхнего кронштейна от бокового раскачивания, понадобятся дополнительные опоры (приходной столб, нащельник). Обычно это труба 60*40мм или 60*30мм.



Привариваете их через закладные к бетонным столбикам ограждения.

А уже к ним, монтируете эти самые ловушки и кронштейны.



Улавливатели должны быть из стали толщиной не менее 3-4мм.

Чтобы не было удара в самом конце, и воротина закрывалась вообще беззвучно, можете подложить в качестве прокладки резинку, если у вас нет заводских.



Хотя многие умные привода (Nice, Hormann), сами способны останавливать створку в заданном месте, зная ее длину.

Ошибка №7

Запомните, что нижний улавливатель ставится в самую последнюю очередь, когда ворота выставлены по уровню, обшиты и заняли свое рабочее положение.

Эта ловушка монтируется таким образом, чтобы при входе в нее полотна, происходил подъем ворот на пару миллиметров, дабы разгрузить опорные ролики.

В этом случае они прослужат гораздо дольше.

Ошибка №8

Никогда не крепите приходной столб напрямую к колонне, через анкера без закладных.

Через пару лет от ветровой и ударной нагрузки все это разболтается и крепеж вырвет. Изначально закладные должны быть приварены к стальной центральной колоне.

Если вы про это забыли, то делайте крепеж по крайней мере на химический анкер.

Монтаж и регулировка зубчатой рейки

На качественных заводских изделиях ее монтаж можно сделать вообще без сварочных работ. Там в комплекте идет специальный С-профиль.

Его по уровню крепите через саморезы в нижней части ворот, а уже в пазы вставляете бобышки.

Передвигаете их каждый на свое место и затягиваете болты.



Если у вас нет такого технологического крепежа и все приходится делать по старинке на сварке, тогда следуйте следующей инструкции.

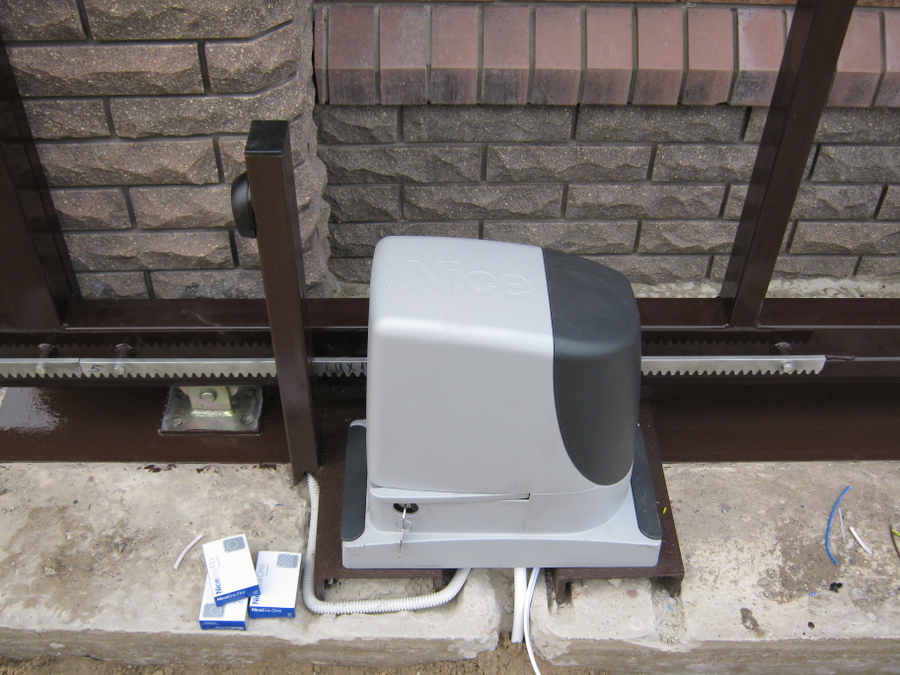

Первым делом выставляете сам привод на швеллер фундамента и смотрите по высоте, где будет находиться звездочка. Может вам даже придется нарастить высоту площадки, чтобы все идеально совпало.



Только после этого закрепляете привод на болты,

но не затягивайте через чур сильно.

Зубчатые рейки идут длиной по 1м. У каждой из них имеется овальное отверстие.

В него и вставляются эти самые бобышки – широкой стороной к рейке, узкой к воротам.

Первоначально выставляете их посередине и затягиваете. Далее разблокируете привод, максимально открываете ворота и примеряете рейку так, чтобы между ее концом и шестерней, впоследствии поместился концевик.

В этом положении сваркой прихватываете первую бобышку.

Сдвигаете ворота, чуть-чуть не доходя до последней бобышки, и прихватываете ее. При этом контролируйте, чтобы первая и последняя находились на одном уровне.

В последнюю очередь привариваете среднюю бобышку. Все это время рейка лежит на шестерне.

Прокатываете ворота дальше и ставите следующую рейку.

Ошибка №9

Здесь самое главное правильно состыковать две рейки между собой.

Для точной регулировки зубьев между двумя верхними, подкладываете снизу еще одну свободную рейку или кусок от нее, тогда все зубцы будут совпадать идеально и никаких щелчков и стуков при движении ворот не будет.



Процесс повторяется со всеми отрезками рейки. После того, как все прихватили, и покатали туда-сюда ворота, можно все это дело окончательно обваривать.

Ошибка №10

Делать это строго по порядку расположения бобышек не рекомендуется.

Сначала завариваете первую, затем ту, что посередине всей воротины, потом последнюю. И так далее. В этом случае меньше шансов на то, что металл поведет.

При этом некоторые советуют приваривать рейку к нижнему профилю ворот, а не к направляющей, которая бегает по роликам. В противном случае, при недостатке опыта, у вас все выгнется дугой, и направляющая примет форму банана.

Кроме того, профиль ворот живет гораздо дольше нижней балки и при ее замене, вам не потребуется переделывать крепеж нижней рейки. Чаще всего балка “умирает” в конце зимы или начале весны.

Главный враг сдвижных ворот – снег. Поэтому всегда убирайте его со стороны отката. При температуре +-1С, снег перемерзает и раздавливает балку изнутри.

Она в свою очередь начинает ломать ролики. Лучшее средство от снега – сделать пенал, внутрь которого будет заезжать воротина. Ну или разориться на теплый пол для улицы.

Многие говорят про правильный зазор между шестерней и зубчатой рейкой. Как он регулируется и выставляется? Очень просто.

Открываете ворота и ослабляете первый болт на бобышке, дабы он самостоятельно принял свое положение. После этого смазываете резьбу и затягиваете его.

Без смазки, резьба через 5 лет ржавеет и болт отламывается на этом самом месте.

Далее сдвигаете воротину до конца первого участка рейки, ослабляете и затягиваете третий болт. После этого, тот, что посередине.

То же самое проделываете со второй и другими рейками, постепенно сдвигая ворота. А в самом конце капитально протягиваете крепеж мотора, который до этого был затянут не слишком сильно.

В итоге у вас и получится тот самый рекомендуемый производителями зазор между зубчатой рейкой и самой шестеренкой. Самое главное, чтобы рейка не давила на шестерню.
Если при этом никакого видимого зазора нет, но она просто свободно лежит на шестеренке, тоже нормально.

На этом механическая часть закончена, приступаете к монтажу и настройке электропривода.

Подключение привода откатных ворот

Привод всегда выбирайте с запасом по мощности с учетом зимней эксплуатации.

Для подключения привода автоматики ворот, вам потребуются следующие материалы:

  • концевые выключатели (механические или магнитные)


  • пульт дистанционного управления
  • 3-х жильный кабель питания марки ВВГ

Сечение подбирайте по расстоянию. Если у вас длина кабеля до 20м, то хватит ВВГ 3*1,5мм2. Если более 20м, то ВВГ 3*2,5мм2

  • приемный и передающий инфракрасные датчики или фотоэлементы безопасности

Хороший привод изначально должен быть снабжен защитой от случайного попадания человека или машины в створ ворот. Иначе объект просто сомнет или травмирует от такого усилия.

Однако почему-то, такие защиты хорошо действуют только на удар. Грубо говоря, их нужно чуть ли не пнуть, чтобы воротина остановилась.

Поэтому для дополнительной безопасности обязательно требуются фотоэлементы, которые при попадании в их зону постороннего объекта, не дадут воротам закрыться.

  • сигнальная лампа + коаксиальный провод для антенны на ней

Лампа будет оповещать участников движения на дороге, что начинается открытие ворот и возможен выезд машины.

  • кабель для подключения фотоэлементов – МКШ 4*0,5мм2 и МКШ 2*0,5мм2
  • ключ кнопка + кабель для нее МКШ 2*0,5мм2

Первым делом, для прокладки кабеля питания 220В от щитовой в доме до места установки привода, выкапываете траншею 0,7м глубиной и 0,3м шириной.

Так как кабель у вас не бронированный, то закапывать его нужно в ПНД трубе. Не забудьте также про трубы, которые будут идти от привода к местам установки сигнальной лампы, кнопке ключа и фотоэлементам.

Чтобы не запутаться в проводах, их лучше заранее промаркировать. Главный кабель питания подписываете как “сеть”.

  • кабель на сигнальную лампу – “лампа”
  • коаксиальный провод для подключения антенны на лампе – “антенна”
  • кабель на ключ-кнопку – “ключ”
  • для фотоэлементов:

TX – передающий кабель МКШ (на дальнем столбике от привода)
RX – принимающий кабель МКШ (на ближней колонне от привода)

После укладки кабеля засыпаете все траншеи землей.

Переходим к электроприводу и подключению в нем всех проводников.

Подключение начинаем с кабеля питания 220В “сеть”. Зачищаете изоляцию и заводите жилы на плату управления с надписями: L-фаза, N-ноль, заземление.

На некоторых приводах эти клеммы расположены отдельно от платы.

Далее подключаете коаксиальный кабель на антенну для сигнальной лампы. Убираете верхний слой изоляции на 2-2,5мм, а экран отводите максимально назад.

Экран также должен подключаться. Поэтому его проволоки следует скрутить в один пучок и по возможности опрессовать маленькой гильзой.

Оголяете центральную жилу на 1-2мм и производите подключение:

  • центр – “ANT” антенна

Далее снимает изоляцию с кабеля питания сигнальной лампы, опрессовываете жилы наконечниками НШВИ и в любой последовательности подключаете на колодку LAMP.

Через нее будет подаваться 220В на лампочку.

Дело осталось за фотоэлементами. Их схема подключения и установка соответствующих перемычек, должны выбираться согласно рекомендациям завода изготовителя привода.

Рассмотрим один из возможных вариантов. Подключение перемычек будет осуществляться по схеме на закрывание.

Когда вы только покупаете привод, его схема как правило, рассчитана на работу без всяких дополнительных защит (фотоэлементы и другие внешние приемники). Все необходимые перемычки уже стоят.

При подключении защит перемычки снимаются. Какие именно, смотрите в документации. В нашем случае снимем их с клемм “PhCl” и “COM”.

Далее зачищаете изоляцию с кабелей, ранее подписанных как Rx и Tx, и маркируете их жилы следующим образом.

Для Tx:

  • синего цвета +24V
  • зеленого цвета “COM”

Для Rx:

  • синего цвета 24V
  • зеленого “COM”
  • одна белая “COM”
  • другая белая “OUT”

Цвета могут отличаться, главное обозначить их функциональность. Таким же образом подписываете жилы кабеля на фотоэлементах с обратной стороны.

После этого все провода +24V подключаете на колодку +24V. Зеленые и белые “COM” на колодку “COM”. Белую жилу “OUT” на клемму “PhCl”.



В конце зачищаете изоляцию с кабеля “ключ” и маркируете его жилы:

Здесь схема подключения следующая. Проводок NO – на колодку “Start”, “COM” – на колодку “COM”, возле клеммы Start.

Закончив с платой управления электропривода, переходим непосредственно к фотоэлементам и сигнальной лампе.

Схема подключения лампы с антенной выглядит следующим образом:

Фотоэлементы должны быть расположены на высоте 0,5м от земли. Первым делом не перепутайте, какой из них передающий, а какой принимающий.



К одному из них должен подходить 4-х жильный кабель, ранее подписанный как Rx, а к другому двухжильный — Tx.

Схема подключения принимающего фотоэлемента (Rx):



Схема подключения проводов передающего датчика:

Последним подключается ключ-кнопка.

После этого подаете напряжение и проверяете совместную работу привода и откатных ворот.

Проблемы при работе привода

Обратите внимание, что у некоторых приводов Дорхан (Doorhan), отверстие для заливки масла, может оказаться закрытым герметичной пробкой.

Это необходимо, чтобы оно не выливалось при транспортировке. Перед первым пуском на этой пробке нужно открутить боковой винтик. Иначе при перегреве движка, масло начнет выдавливать через все прокладки и сальники.

Если в процессе длительной эксплуатации автоматика начинает глючить, попробуйте просто отключить-включить автомат питания в щитке.

Когда привод совсем перестал работать, проверьте предохранитель. Он находится внутри.

На некоторых моделях эл.приводов, при ухудшении срабатывания от пульта (уменьшение радиуса действия до нескольких метров), вскройте кожух и найдите там проволочную антенну. Попробуйте ее немного зачистить или изменить положение. Зачастую помогает.

Для проверки работоспособности всей системы, необходимо осуществить минимум пять циклов открытия-закрытия ворот. Хорошая автоматика откатных ворот рассчитана на 20-25 тысяч таких циклов, что соответствует примерно 15 годам безотказной работы.

Источники — cable. ru, Кабель.РФ

Статьи по теме

Установка автоматики на откатные ворота

Если вы читаете эту статью, значит, у вас уже установлены откатные ворота, а сейчас вы хотите провести монтаж автоматики, чтобы они стали более удобными и практичными.

Начнем с предупреждений!

Если ворота плохо двигаются, есть проблемы с открытием, то монтаж автоматики не поможет в этой проблеме. Установка электронных автоматических систем просто выведет новые откатные ворота из строя. Ни один инженер при производстве не может учесть особенности установки именно.
Сделаем вывод: перед установкой автоматики откатные ворота должны быть четко выровнены и правильно установлены. Только в этом случае система будет работать.

А теперь к инструкциям

Далее отходим от лирики и расскажем подробнее об установке автоматики для откатных ворот. Понадобится оборудование и качественные материалы. Перечислим, что должно быть в комплекте:

  • Электронный привод для откатных ворот.
  • Рейка с зубцами.
  • Пульты для ДУ.
  • Элементы для безопасности.
  • Лампа – «сигналка».

Какое еще нужно оборудование:

  • Сварка.
  • Дрель и сверла для металла.
  • Электроприводы для питания.
  • Приводы для подключения элементов безопасности
  • Приводы для подключения сигнальной лампы.

Все это оборудование должно у вас быть в наличии, если вы ставили своими руками откатные ворота. А теперь поговорим об установке автоматики. Вам потребуется швеллер с двумя крепкими каретками. На швеллере будет установлен электрический привод.

Как устанавливается автоматика?

Сначала выбираем место для установления электропривода. Нам потребуется основание монтажа, идущее в наборе. Устанавливаем на него привод. Потом устанавливаем все это на швеллер между каретками. Затем настраиваем автоматику ворот в рабочее положение, чтобы определить место для установки привода. Следует положить на рейку с зубцами электропривод, проследить, вычислить, куда нужно направить привод, чтобы рейка с зубцами расположилась в середине шестеренки и закрепилась на трубе профиля на наружном каркасе.

Место рассчитано. Кладем на него все остальное оборудование для монтажа и привариваем по периметру. Иногда привод следует приподнять для установки на несколько см повыше. Для этого берем профильную трубу и привариваем к ней привод. Размер трубы берем необходимый (40х20, 50х50, 60х30 и т.д.). После установки швеллера на монтажную основу привариваем к нему электрический привод и закрепляем с помощью болтов.

Закрепление зубчатой рейки

Ворота должны быть полностью открыты, устанавливаем в середине привода рейку с шестерней. Учитывайте, что для закрепления концевых выключателей нужно оставить немного рейки с зубцами.
Далее привариваем к профильной трубе рейки с зубцами. Протягиваем за рейку полотна. После установки следующей рейки выполняем ту же процедуру. Учтите, что между стыками не должно быть разрывов. Должен выйти один «зуб».
Все элементы крепежа автоматики откатных ворот нужно еще раз приварить. Затем между приводом и шестерней устанавливаем 1-миллиметровый зазор.

Установка концевых выключателей

Их нужно закрепить болтами на концевой рейке. Выключатели бывают механическими и на магнитах. Магнитные срабатывают даже во время суровых погодных условий. На зубчатой рейке осуществляют монтаж магнита и при прохождении определённого места ворот она останавливается. При этом выключатели нужно поделить на левый и правый – один со знаком «плюс», а второй со знаком «минус».

Лучше всего производить настройку и монтаж магнитных выключателей на расстоянии (минимум 1 м). Монтаж механических концевых выключателей откатных ворот производить очень просто, на самом деле. Они работают с помощью элементарной пружины.

Подключение привода

Для его подключения у вас должна быть схема и инструкция. Для тестирования пользуемся пультом: привод, после приведения в действие, должен не до конца закрывать ворота. Для регуляции времени закрывания ворот нажимаем на пульте кнопку Р1 3 раза, или на 3 секунды – они совершат полный цикл открывания и закрывания.  Советуем до подключения элементов безопасности отрегулировать привод.

Установка фотоэлементов безопасности

Их монтаж осуществить несложно. Фотоэлементы представляют собой 2 аппарата – один из них посылает луч света, а второй принимает его. Откатные ворота будут нормально двигаться, пока есть сигнал света. При появлении заслонки для луча (человек, машина, животное), ворота перестают закрываться.

Рекомендуем произвести монтаж элементов безопасности при установке автоматики ворот. Починка автомобиля будет стоить дороже установки фотоэлементов.

Монтаж фотоэлементов для ворот можно произвести разными способами.

Все, что требуется – это закрепить их друг против друга для попадания светового сигнала и подключить. Можно сделать специальные столбики, или постаменты, приварить к ним. Еще один простой способ – сделать столбики из остатков профильной трубы и сделать монтаж фотоэлементов. Как видите, вариантов много, а ваша задача – выбрать оптимальный вариант.

Для подключения проводов делаем в трубе отверстия и проводим их под проезжей частью. Для избегания обрывов прячем провод в гофрированный шланг. Фотоэлементы можно закрепить при помощи обычных саморезов.

Подключение сигнальной лампы

Лампу нужно установить на проезжую часть лицом, чтобы она информировала о подъезжающих машинах, или подходящих людях. А нужна ли вам такая лампа, подумайте сами. Мы бы рекомендовали устанавливать все элементы безопасности. Лампы можно закрепить классическими саморезами. Чтобы подключить, возьмите провода 2х0,5 мм или 2х0,75 мм. Берете схему с нструкцией и подсоединяете все по ней.

Выводы

Как видите, для установки автоматической системы много усилий не потребуется. Если у вас возникнут затруднения, не хватит опыта, времени, стоит обратиться к профессионалам, у которых есть необходимые навыки и оборудование. Телефоны и адреса сервисных центров можно узнать в Интернете.

youtube.com/v/ut_mqm2vYZc?&theme=light»>

Установка автоматики на откатные ворота

Уважаемый посетитель сайта, на этой странице Вы можете заказ на установку автоматики на откатные ворота. Для этого позвоните, пожалуйста, по телефону или отправьте заявку на расчет.

Что вы получите в результате консультации?


Профессиональная установка автоматики — наше преимущество!

  В компании «Видеозащита.ру» работы осуществляют квалифицированные специалисты с высшим образованием и большим опытом, прошедшие дополнительную сертификацию в области систем контроля доступа. Сертификаты можно посмотреть здесь.
У нас работают авторы публикаций, книг и изобретений в области охранных систем. С книгами можно познакомиться здесь.
Вы не ошибетесь, если доверите нам решение этого вопроса, как и многие известные фирмы города Санкт-Петербурга – смотрите отзывы о нас  в разделе «Клиенты».

Закажите установку автоматики для ворот, и далее последует:


  • Консультация по телефону и Визит эксперта на место для обследования ворот, подключения к сети 220В и т.д.
  • Согласование технического задания и сметы с точной стоимостью работ и оборудования.
  • Подписание договора, и затем монтаж автоматики для ворот на объекте.


Типовые решения автоматизации ворот



  Мы можем удовлетворить любое Ваше пожелание по автоматизации откатных ворот. Типовые решения изложены ниже. Пожалуйста, ознакомьтесь с вариантами. Звоните! Обсудим и с удовольствием примем Ваш заказ к исполнению. Привод подбирается специалистом в зависимости от следующих параметров: массы ворот, интенсивности использования привода, конструктивных особенностей ворот.


Автоматизация сдвижных ворот электрическими приводами DoorHan Sliding-300/800/1300/2100. Приводы оснащены механизмом ручной разблокировки для открытия и закрытия ворот вручную в случае отключения электроэнергии с помощью ключа, что защищает от несанкционированного использования.

Автоматика для откатных ворот массой до 800 кг и длиной створки до 20 м. Она представлена несколькими версиями приводов, рассчитанными на различные потребности, в том числе и интенсивное использование. Откройте для себя все модели CAME серии BX для откатных ворот: Bx-64, Bx-246, Bx-P, Bx-68, Bx-78. А так же бюджетной линейки Came Brown Line.
В данном разделе сайта представлены изделия, которыми можно доукомплектовать автоматику ворот, а именно:
  • GSM-управление, чтобы открывать ворота с помощью мобильных устройств, управлять доступом;
  • Радиоуправление с помощью пультов дистанционного управления;
  • Фотоэлементы безопасности;
  • Сигнальное оборудование (лампы и светофоры).

Узнать подробнее >>


Места установки оборудования

Специалист во время осмотра ворот решает, где разместить привод для ворот. Правильное место уменьшит попадание дорожной грязи и не скажется на ширине проема (меньше помех транспорту). Продуманное размещение антенны улучшает качество приема сигналов от пульта управления.

Узнать подробнее >>


Схема закладки кабелей

  Обследование места проведения работ необходимо для закладки кабельной трассы: подключения к сети электропитания 220В и закладки слаботочных кабелей для антенны, фотоэлементов безопасности и управления.

Узнать подробнее >>


Автономность питания

  В загородных домах проблемы с электропитанием чаще возникают, чем в городском жилье. Поэтому вопрос резервного электропитания очень актуален. Время работы автоматики от резервного питания – это  расчетная величина, которую вычисляют по формуле. Когда известны все элементы, входящие в систему, инженер складывает все токи, которые они потребляют, и вычисляет емкость аккумулятора. Способного поддерживать работу системы нужное количество времени.

Узнать подробнее >>

 Прочитав книгу, вы узнаете больше информации, чем из короткой рекламной статьи. Избавьте себя от пустого блуждания по сайтам. Получите всю информацию совершенно бесплатно, собранную в одном издании.

Скачайте книгу «Технологичные дома», чтобы узнать:



СКАЧАТЬ БЕСПЛАТНО

Звоните ежедневно!

установка привода и устройств безопасности

Откатные ворота с автоматикой — это одностворчатый портал, отъезжающий в одну из сторон за счет электромеханического привода. Принцип работы заключается в работе самоблокирующегося редуктора и модуля управления с радиоприемником. Управление остановкой привода в концевых положениях гарантирует оптимальную безопасность, надежно позиционируя стоп-точки движения створки.

Электрический привод

Для электропитания редуктора достаточно сети 230В и частотой 50Гц. В отсутствие напряжения, привод можно разблокировать, и выполнять открывание и закрывание ворот вручную.

Руководство по установке привода

Подготовительный этап

Перед началом действий по монтажу привода необходимо, чтобы были выполнены такие условия и мероприятия:

  • Ворота крепкие, и пригодные к автоматизации: движение створки легкое и равномерное, траектория движения строго горизонтальная, наличие механических стопоров на концах балки во избежание выхода створки за эксплуатационные пределы;
  • Усилие для движения створки равно менее, чем половине максимальной тяговой силы приобретенного двигателя;
  • Место заливки фундамента прочное и стабильное, без труб и кабелей;
  • В наличии пространство вокруг привода для безопасной ручной разблокировки устройства;
  • Электрическая сеть питания оборудована заземлением, кабельные трубы соответствуют техническим нормам пожаробезопасности.

Обустройство железобетонной основы

Фундамент под откатные ворота представляет собой глубоко заглубленную бетонную ленту с армирующим поясом. На монтажное основание устанавливают болты, и фиксируют их гайками. Помните про горизонтальность и строгую параллельность створке ворот. Монтажное основание немного вдавливают (топят) в фундаменте, предварительно заложив в основании футляры для электрических кабелей.

Схема бетонирования

В конце очистите поверхность монтажной основы от следов цемента и других стройматериалов. Подождите 7-14 дней, пока бетон застынет и затвердеет.

Установка привода

Автоматика на откатные ворота – это в первую очередь работа привода, который следует устанавливать согласно инструкции производителя. Общая схема представляет собой:

  • Подкручивание вверх гайки (поднятие) для регулировки положения редуктора над основанием.
  • Установка 2 пластин на фундаментные болты, и выравнивание их между собой при помощи нивелира, как по горизонтали, так и по вертикали.
  • Снимите крышку и пропустите электрокабель через особое отверстие в приводе. Заложите шайбы и закрепите двигатель, затянув гайки.

Общий план подключения конструкции

Важно! Не поднимайте приводящее устройство за крышку или корпус. Сняв крышку для электромонтажных работ, обеспечьте защиту от попадания влаги и посторонних предметов. Завершив установку и наладку эксплуатации, закрепите все снятые элементы обратно на место!

Фиксация зубчатой рейки

Корректная фиксация зубчатой рейки — важное условие безопасной и бесшумной работы всей конструкции. Сначала устанавливают на секции такие принадлежности из комплекса, как болты и гайки (в центре отверстий на рейке), которые обеспечат в дальнейшем регулировку положения. Затем помещают 1-ю секцию зубчатой рейки на шестерню корпуса мотора, прижимают крепежные втулки к полотну створки. Выдерживая зазор между рейкой и шестерней приблизительно 2-3 мм, закрепляют зубчатую планку равномерно на воротах.

Монтаж зубчатой рейки

Намечают места закрепления 2-й секции, и фиксируют ее на створке. Последующие секции зубчатой рейки монтируют аналогично до полного обхвата створки. Лишнюю часть в конце отрезают.

Работа выполнена хорошо, если при ручном движении портала шестерня находится в сцеплении с зубчатой рейкой, и обеспечен необходимый зазор.

Подключение привода

Монтаж автоматики на откатные ворота и разводка начинается с разблокировки привода. Проверяют, чтобы в открытом положении срабатывал выключатель конечного положения — на модуле управления должен погаснуть светодиод «OP.L», а в закрытом — светодиод «CL.L».

Блок управления воротами

Поставьте створку портала в промежуточное положение, и заблокируйте привод. Подайте команду управления движение створки в необходимом направлении, при открытии должна быть индикация «  », при закрытии « ». Если не совпадает с вышеописанным, то следует поменять местами провода на клеммах, обозначенных L1 и L2, заранее обесточив проводку.

Схема подключение к модулю управления

Режимы управления движением разделяют на:

  • Нормально-открытый контакт — пошаговый режим управления движением, соответствующий последовательности «Открыть — Стоп – Закрыть – Стоп», и так далее. Для этого к модулю управления подключают кнопки и выключатели контактов радиоприемника, пошагово подводя к клеммам SBS и . Первая команда (к примеру, после включения) от устройства управления должна выполнять открытие ворот.
  • Нормально-открытый контакт — режим частичного открытия, например, для пешеходного прохода. Частичное открытие ворот на 0,8м — 2,4 м возможно при установке времени частичного открытия в настройках модуля управления. Подключая устройство управления, частичным открытием производят к клеммами PED и , при том, что команда выполняется лишь при условии полного закрытия ворот.
  • Нормально-закрытый контакт — управление остановкой движения. Подключение устройств производить к клеммам S и , установив перемычку.

Электронный модуль управления

Подключение устройств безопасности

Фотоэлементы

Чтобы обеспечить защиту от защемления воротами, к центру управления подключают 1-2 пары фотоэлементов. Выходная цепь приемника, обозначенная RX1, для фотоэлементов закрытия обычно подведена к клеммам Ph2 и , приемника RX2 – открытия к Ph3 и . Цепи питания (RX1 и RX2) подсоединяют к клеммам +24 V и . Если Вы решили поставить несколько пар, то последовательно соедините их друг с другом в выходной цепи, и параллельно кабелю питания.

В зависимости от функции, фотоэлементы должны быть позиционированы: при закрытии срабатывает фотоэлемент и вызывает остановку, а затем полное открытие; фотоэлемент закрытия в полностью открытом положении вызывает сброс количества времени паузы, и автоматически закрывает ворота.

Фотоэлементы Professional

Проблесковая лампа

Необходима для сигнализации про движение створки и передачи на модуль управления привода.

Технические параметры питания — 230В, максимум 100Вт. Лампа может работать в 2 режимах – без и с предварительным миганием. Её надо подключить к клеммам LAMP и N1.

Программирование пультов

Пульт радиоуправления

Для того, чтобы прописать пульт, нажмите клавишу Learn (индикатор LR загорается), и выберите любую кнопку пульта (LR гаснет). Опять нажмите туже кнопку — индикатор LR должен моргнуть несколько раз и погаснуть. Это значит, что код записан радиоприемнику в память в модуле управления. Чтобы стереть коды, удерживайте Learn в течение 15 сек, пока не погаснет индикатор LR.

Важно знать! В случае утери пульта, во избежание проникновений, обязательно сотрите все коды из памяти и заново запрограммируйте все пульты.

Видео инструкция установки электроворот

Источник: http://rusograda.ru/vorota/otkatnye-vorota-s-avtomatikoj

Ошибка: 404 — Страница не найдена

Промышленные ворота

Гаражные ворота

Рольставни

Уличные ворота

Двери

Системы ограждений

Автоматика DoorHan

Шлагбаумы

Перегрузочное и складское оборудование

Запчасти DOORHAN

Рекомендации по подготовке к монтажу автоматики для распашных ворот

Монтаж автоматики для распашных ворот требует предварительной подготовки и замера.

  • Для автоматизации ворот должна соблюдаться обратная зависимость между весом ворот и шириной створки. Чем шире створка, тем меньше она должна весить, и наоборот, если створка тяжелая, то она должна быть узкой.

  • Поверхности мест установки привода должны быть прочными и могут использоваться в качестве надежной и жесткой опоры. В противном случае необходимо принять меры по усилению мест установки, подготовить столбы или стены для обеспечения монтажных размеров привода (например, выполнить ниши в бетоне, кирпичной кладке и т. п.). Усилить места монтажа привода можно с помощью металлических пластин, уголков и т.п.

  • Для монтажа приводной системы должно быть достаточно места, необходимо убедиться, что пространство вокруг привода обеспечивает легкую и безопасную ручную разблокировку. Привод для распашных ворот не предназначен для установки на высоте более 2,5 м.

  • Привод должен быть защищен от случайного удара проезжающим транспортом. В противном случае необходимо предусмотреть соответствующее средство защиты. Также привод и его компоненты должны быть удалены от источника тепла и открытого огня на достаточное расстояние. Нарушение данного требования может привести к повреждению изделия, сбоям в работе, а также к пожару или другим опасным ситуациям.

  • Оптимальной высотой монтажа привода является размещение посередине высоты створки. Не устанавливайте привод у самой земли (минимальное расстояние до земли 300 мм). Привод должен размещаться горизонтально.

  • При створке ворот шириной больше 2,5 м рекомендуется устанавливать электрический замок. Электрический замок устанавливается на створку ворот, которая открывается первой.

  • Необходимо определить место, где будет установлен каждый элемент системы автоматизации, и в соответствии с этим провести электричество к воротам. Приводы и блок управления должны быть смонтированы на внутренней стороне ворот.

  • Автоматика для откатных ворот.

    Сборка электрической схемы своими руками

    Откатные ворота довольно популярны в использовании. Однако, их стоимость достаточно высокая, поэтому гораздо дешевле соорудить ворота самостоятельно. Существует несколько схем организации автоматического привода. О том как сделать автоматику откатных ворот руками узнаем далее.

    Оглавление:

    1. Автоматика для откатных ворот своими руками — особенности и характеристика
    2. Самодельная автоматика для откатных ворот своими руками
    3. Установка автоматики на откатные ворота своими руками

    Автоматика для откатных ворот своими руками — особенности и характеристика

    С помощью механизированного электронного привода удается обеспечить открытие массивных ворот, нажатием на кнопку. Для его сборки потребуются подручные материалы, а монтажные работы займут максимум день. Главной деталью для автоматического привода является двигатель асинхронного типа. Рассмотрим два варианта подачи сигнала — цепной и роликовый.

    Перед изготовлением привода, необходимо подобрать подходящий двигатель. При наличии на участке трехфазного счетчика, рекомендуем остановиться на трехфазном варианте двигателя, обмотки которого имеют звездное соединение. Таким образом, удается избавиться от большого количества проблем во время пуска, а мощность двигателя будет использована с максимальной эффективностью.

    При отсутствии трехфазного счетчика, воспользуйтесь однофазным двигателем конденсаторного типа. Учтите, что такие приборы отличаются низкой работоспособностью, особенно при пуске. Оптимальная мощность привода составляет от 1 до 2,5 кВт. Данное значение определяется общим весом полотна. Частота вращения двигателя должна быть минимальной 500-1000 оборотов в минуту. С помощью низкого крутящего момента удается избавиться от нагрузки на поверхность ведущего вала.

    Приводное колесо должно совершать не более ста вращений в минуту. Данная величина является выходным крутящим моментом на редукторе. Значение входного крутящего момента должно равняться частоте вращения мотора. Данная схема подключения автоматики откатных ворот своими руками подразумевает использование редукторов одноступенчатого типа.

    Если данные детали найти не удалось, то возможен вариант их замены менее дорогостоящими вариантами. Однако, кинематическая схема должна быть надежно соединена. Основным составляющим данного механизма будет выступать силовой мотор от старой стиралки. Подключая данный двигатель, определите концы на каждой обмотке. Для этих целей используется мультиметр, который измеряет силу сопротивления, обмотка пускового типа данного двигателя будет отличаться большим значением.

    Для соединения редукторного вала с двигателем используется муфта жесткого или полужесткого типа. Первый вариант имеет форму гильзы, на котором находятся различные по размеру отверстия, а также шпоночные канавки. Второй вариант соединительной муфты состоит из двух фланцев, для соединения которых используют резиновые лепестки.

    Заменить редуктор поможет ременная передача. При этом, для того, чтобы правильно определить передаточное значение, размер большого шкива, установленного на приводное колесо, разделяется на размер меньшего, находящегося на валовой части мотора.

    Данный вариант отличается сложностью сборки штативных элементов, а также в соединении между деталями кинематической схемы. Довольно много проблем возникает с соединением ременных натяжных механизмов. Для этого, в состав механизма добавляется автомобильный натяжной механизм для ремней.

    Кроме того, используя ременную передачу, особое внимание уделяется механизму с независимым валом, на котором располагаются два подшипника. Особое внимание уделяется центрированию вала, так как на нем установлены две трансмиссии.

    Самодельная автоматика для откатных ворот своими руками

    Предлагаем ознакомиться с вариантом изготовления самого простого метода автоматизации откатных ворот. Данная передача называется реечной или цепной. На редукторном валу фиксируется велосипедная или мотоциклетная звездочка. Далее на нее нужно надеть специальную цепь, диаметр звеньев которой соответствует типу звездочки. Она должна быть зафиксирована в горизонтальном положении по всему воротному полотну. Выполняя вращение звездочки в ту или иную сторону, происходит передача вращения цепи, которая открывает ворота.

    Особое внимание уделите фиксации двигателя, на механизме передач. Изначально, необходимо создать раму, на которой будет располагаться двигатель с механизмом передачи. Для этих целей, рекомендуем воспользоваться угловой сталью, размером в 5 см. Жестко зафиксируйте раму на бетонном основании. От этого зависит длительность эксплуатации всего механизма. В процессе выбора редуктора с мотором прежде всего ориентируйтесь по высоте осевого вращения. При наличии различных величин между этими двумя механизмами, то необходимо соорудить двухуровневое основание под оборудованием.

    Для фиксации редуктора и двигателя используются болты со специальными гайками. При этом, опора под них должна отличаться ревностью и жесткостью. Под основание нужно соорудить отверстия продолговатой формы, для правильной регулировки положения мотора.

    На следующем этапе цепь устанавливается на ворота. Чаще всего, ее фиксируют на направляющей рельсового типа. Однако, это является большой ошибкой, так как механическая передача постоянно загрязняется и быстро выходит из строя. Дополнительная балка приводного типа монтируется непосредственно на полотне, При этом, высота монтажа установки цепи составляет 50-80 см от земли.

    На нижнюю часть балки устанавливается цепь с рейкой зубчатого типа, для ее защиты от посторонних факторов и влаги используется резиновый или пластиковый кожух. Для фиксации конечных участков цепи с воротами используется электрическая сварка. Учтите, что все соединения должны быть высококачественными, поэтому при отсутствии опыта работы со сварочным аппаратом, лучше доверить этот процесс профессионалу.

    Цепная передача отличается большим количеством трудностей, возникающих в процессе ее эксплуатации. Прежде всего, цепь, растягивается под воздействием тяжелых ворот. Для устранения этого явления, достаточно установить на последнем звене цепи шпильку, вовнутрь которой помещаются проушины. С помощью данного натяжителя цель постепенно подтягивается. Еще одним вариантом является монтаж на цепи специального ролика, имеющего жесткую пружину. Именно она и подтягивает цепь в процессе эксплуатации, предотвращая ее растягивание.

    Еще одно неприятное явление — соскальзывание цепи со звездочки. В таком случае, лучше цепь заменить зубчатой рейкой, для этих целей нужно обратиться к профессиональному слесарю.

    Выделяют несколько разновидностей автоматики для откатных ворот своими руками схем, которые отличаются наличием в приводной системе прижимных роликов. Для изготовления таких механизмов необходимо потратить больше времени и усилий. Преимуществом такой схемы выступает ее грязестойкость, устойчивость перед влагой, снегом и наледью.

    Данный механизм подразумевает установку ролика на наружную стенку рельсовых деталей. На ролике имеется защитная крышка, выполнена из резины. Покрышка должна содержать прямой протекторный профиль, обеспечивающий надежное сцепление. Для дополнительного усилия используется пружинное сжатие. Пружина монтируется на толкательной шпильке, и соединяется с гаечным механизмом. Для фиксации осевых валов используется фиксатор в форме буквы П.

    Для того, чтобы компенсировать данные усилия, на обратную сторону направляющего элемента монтируются два ролика ответного типа, фиксируемых в стационарном положении.

    Для того, чтобы приобрести подходящие ролики, следует обратиться к промышленным предприятиям, занимающимся тележками. Старайтесь выбирать колесики, имеющие стальное основание и подшипники закрытого типа. Максимальная нагрузка на такой ролик должна составлять 350-600 кг, в соотношении с весом ваших ворот. Особое внимание также уделите пружинам, устанавливаемым на толкателе. Они должны отличаться высоким прижимным усилием. Однако, несущая способность пружины не должна превышать несущей способности подшипника.

    Особое внимание уделите соединению двигателя с роликовым механизмом. Для этих целей используется передача клиноременного типа. Для фиксации ведомого шкива используется стальное основание, а также колеса, имеющие три шпильки. Кроме того, воспользуйтесь несколькими открытыми шестернями. Выбирая место фиксации ролика, рекомендуем остановиться на редукторном валу или непосредственно на моторе. Таким образом, поверхность натяжного механизма будет взаимодействовать не с осевым роликовым валом, а с основанием корпусной части редуктора. Учтите, что радиальное давление на подшипник не должна превышать прижимное усилие пружинных механизмов.

    Установка автоматики на откатные ворота своими руками

    Учтите, что перед тем как устанавливать автоматику, необходимо проверить простые откатные ворота своими руками без автоматики на наличие дефектов в процессе их открывания. Перед началом монтажных работ, необходимо побеспокоиться о выравнивании ворот строго по уровню и об их правильной установке.

    В процессе стандартного оборудования для автоматического открывания ворот чаще всего имеется:

    • электропривод;
    • рейка, на которой расположены зубья;
    • некоторые модели оснащены пультом дистанционного управления;
    • элементы, обеспечивающие безопасность;
    • лампы — сигнального типа.

    Кроме того, в процессе работы нужно запастись сварочным аппаратом, дрелью и набором сверл к ней, приводами, с помощью которых подключается лампа и элементы безопасности.

    Изначально определитесь с местом монтажа электрического привода на воротах. После этого, установите привод и настройте автоматические элементы. Установите рейку, на которой имеются зубья на поверхность привода, определите место монтажа привода таким образом, чтобы рейка находилась по центру шестерни.

    После этого, привод фиксируется на ранее определенном месте. Для этих целей используется сварочный аппарат. При необходимости монтажа привода немного выше определенного места, он монтируется на поверхность ранее приваренной профильной трубы. После монтажа швеллера на него устанавливается привод, фиксируемый болтами.

    Следующий этап — установка рейки с зубьями. Прежде всего, откройте ворота, установите по центру рейку, на которой расположена шестерня. Для того, чтобы скрепить концевые включатели установите рейку.

    Рейка приваривается на поверхность трубы, далее она протягивается за полотно. После монтажа рейки производится проверка ее работоспособности. Все элементы, на котором фиксируется автоматика привариваются повторно. Между приводом и поверхность шестерни оставляется зазор размером в один миллиметр.

    Далее устанавливаются выключатели концевого типа. Для их фиксации на поверхности рейки используют болты. Выделяют два варианта выключателей — магнитные и механические. Первый вариант отличается большей эффективностью работы, так как данные выключатели работают даже при неблагоприятных погодных условиях. Магнит устанавливается на рейку с зубьями, проходя определенный участок на воротах, начинает срабатывать, При этом выключатели разделяются на два вида: плюсовой и минусовой. Настройка данных элементов системы производится на расстоянии от ворот минимум в 100 см. Для работы выключателей механического типа используется обычная пружина.

    Подключать электрический привод необходимо согласно инструкции от производителя. Для дополнительных настроек используется дистанционный пульт управления. Кроме того, дополнительно устанавливаются фотоэлементы, которые улавливают световые сигналы. Фотоэлементы должны быть закреплены друг напротив друга. Они могут устанавливаться на ранее обустроенные столбы. Для того, чтобы подключить провода, соорудите в трубе отверстие и проведите их от источника электроснабжения.

    Далее следует установить лампу сигнального типа, она будет передавать информацию о вблизи находящихся предметах. Этот элемент не является обязательным, однако он существенно повышает уровень безопасности участка.

    На автоматику для откатных ворот своими руками цена определяется индивидуально, в соотношении с мощностью основного привода. Этот фактор определяется размером ворот и их общим весом. Откатные ворота своими руками без автоматики довольно сложные в использовании, так как каждый раз, для их открытия необходимо использовать физические усилия.

    Автоматика для откатных ворот своими руками видео:

    6 вещей, которые необходимо знать перед установкой автоматических откатных ворот

    6 вещей, которые необходимо знать перед установкой автоматических откатных ворот

    Эффективные и безопасные автоматические раздвижные ворота работают на системе передатчик-приемник, что позволяет коммерческим и промышленным предприятиям работать гораздо более гладко. Владельцы бизнеса, планирующие расширить свои помещения, могут сделать следующее.

    1. Строительство ворот

    С дорожкой бетона и сам воротом, на поддержку сообщение руководства и приемник пост, Перт на основе эксперт CSA Ограждение может построить автоматические раздвижные ворота от начала до конца — не будет никаких переделок и времени впустую, когда профессионал попадает на борт.

    Установление двух точных точек, где ворота будут открываться, имеет решающее значение, обеспечивая достаточную ширину открывания и возможность полного открытия ворот.

    1. Ширина проезжей части

    Будь то коммерческая или промышленная недвижимость, автоматические откатные ворота будут доступны только в том случае, если на подъездной дорожке достаточно места для установки. Другие факторы, которые следует учитывать, — это будет ли подъездная дорога единственной точкой доступа к собственности, или будет ли дополнительный задний или боковой вход. Пешеходные ворота потребуются, если раздвижные ворота являются единственным вариантом входа.

    1. Мощность

    Для большинства приложений требуется 24 В на плате управления воротами. Хотя двигатели, которые мы используем здесь, в CSA Fencing, имеют резервную батарею, мы всегда просим клиентов поставить розетки для их двигателей ворот.

    Электродвигатель с резервным аккумулятором также может быть выгодным вложением, гарантируя, что в случае отключения электроэнергии ворота будут продолжать работать, а бизнес будет работать в обычном режиме.

    1. Бетонная опора

    Для откатных ворот на направляющих требуется бетонная «полоса», закрывающая пространство для втягивания и проема проезжей части. Начиная с ширины 300 мм и глубины 300 мм, бетонная опора также должна обеспечивать дополнительную ширину для размещения транспортных средств, въезжающих и выезжающих из помещения.

    1. Устройства безопасности

    Помимо обеспечения бесперебойной работы и повседневной деятельности, владельцы бизнеса могут быть уверены, что автоматические раздвижные ворота повысят безопасность всех, кто участвует в пешеходном движении — от сотрудников и курьеров до пешеходов в окрестностях.Направляющие для раздвижных ворот, например, имеют прикрепленные фотоэлектрические элементы или «PE-балки», которые гарантируют, что ворота закроются только , когда пешеход или транспортное средство полностью войдет в проем или выйдет из него.

    1. Контроль доступа

    Следует учитывать, будет ли существующий пульт от ворот гаража использоваться для доступа к пульту дистанционного управления раздвижной двери, как и возможность активации ворот через внутренний домофон.Другие факторы, о которых следует подумать: добавление функции ворот для доступа пешеходов, а также то, закроются ли ворота автоматически или вручную с помощью пульта дистанционного управления после въезда / выезда транспортного средства на территорию.

    Автоматические раздвижные ворота могут выглядеть просто, но правильная конструкция — это дело профессионалов. Например, специалисты по раздвижным воротам и воротам в Перте из CSA Fencing WA… обо всем, от индивидуальной установки до работы, позаботятся!

    CSA Fencing: семейное предприятие в Западной Австралии, находящееся в собственности и под управлением семьи, у нас более 35 лет опыта работы в индустрии защитных ограждений.Свяжитесь с нами сегодня, и мы поможем вам найти подходящий вариант откатных ворот или ограждений для вашего бизнеса!

    Операторы ворот: ноу-хау для автоматического управления воротами

    Устанавливаем автоматические ворота уже

    Я проработал более двадцати лет в строительной отрасли и руководил установкой более сотни автоматических ворот и соответствующих приводов ворот. Благодаря обучению и большому опыту я узнал, какой двигатель подходит для любого типа ворот.

    Я приобрел наибольший опыт в этой области, работая с брендом Mulholland в течение последних нескольких лет. Поскольку Малхолланд так долго работает в бизнесе, они накопили много практических ноу-хау. А поскольку мы выполняем так много установок, представители различных производителей информируют нас об изменениях и нововведениях в отрасли. Это всегда включает в себя множество практических демонстраций и сеансов вопросов и ответов.

    Основы работы с автоматическими воротами

    Мы могли бы написать книгу на эту тему — БОЛЬШАЯ книга! Но эта статья, вероятно, ответит на все вопросы для 95% наших установок.Прочитав это руководство, вы получите всю необходимую информацию, чтобы понять основы машин, которые используются для автоматизации ворот. Прочитав эту статью, вы сможете слушать, как подрядчик говорит об этом аспекте вашего проекта, не засыпая!

    Просто получив размеры ваших ворот (включая вес) и особенности вашей среды установки, а также информацию, которую вы узнаете в этой статье, вы даже сможете успешно заказать собственного оператора ворот.

    Однако мы советуем вам не заказывать самостоятельно! В некоторых случаях даже небольшая ошибка в измерениях может испортить весь проект. Перед покупкой любого оператора ворот проконсультируйтесь с подрядчиком или лицом, которое успешно, хотя бы несколько раз, «побывало и проделало это» — или сохраните квитанцию ​​на всякий случай!

    Это краткое руководство по приводам ворот и двигателям

    Это краткое руководство, которое поможет домовладельцу выбрать двигатель, который будет открывать и закрывать их ворота.Это не исчерпывающее руководство; Акцентирую внимание только на моторах для откатных и распашных ворот. Они составляют подавляющее большинство ворот, защищающих жилые дома. Вскоре мы опубликуем статьи, посвященные другим типам ворот, и обновим эту статью, чтобы в ней были ссылки на эти статьи в то время.

    «Двигатели ворот», «приводы ворот» и «открыватели ворот» — синонимы, означающие одно и то же. Ни один из этих терминов не является «более подходящим», чем другие.

    В статье вы также увидите слово «привод ворот».Это особый тип привода ворот или привода ворот.

    Все это названия различных механических устройств, которые подключаются к воротам и позволяют открывать и закрывать их с помощью кнопки, кода или пульта дистанционного управления. Для работы этих механизмов требуется электричество. Каждый из них соединяется с воротами таким образом, чтобы вы могли повернуть или сдвинуть ворота, чтобы они открывались и закрывались.

    Два основных стиля ворот: распашные ворота и откатные ворота

    Существует несколько различных типов ворот, но два основных типа ворот — это распашные ворота и откатные ворота.Вероятно, 99% ворот в мире относятся к одному из этих двух типов.

    Ссылка на статью, которая дает общее представление о распашных и откатных воротах. Обратите внимание, что это не всегда просто предпочтение. Есть свойства, которые допускают любой из этих типов, есть другие свойства, где можно использовать только распашные ворота или только откатные ворота. Итак, прежде чем продолжить эту статью, убедитесь, что вы четко знаете, какие ворота подходят для вашей собственности, прежде чем двигаться дальше.

    Привод с линейным рычагом Liftmaster

    Выбрали распашные ворота?

    Если из-за простых предпочтений или обстоятельств вам больше всего подходят распашные ворота, у вас есть три разных варианта.Для распашных ворот существует 3 вида приводов:

    Выбор №1 для распашных ворот: линейный рычаг или линейный привод

    Электродвигатель с линейным рычагом (также называемый «линейным приводом» или просто «приводом»), вероятно, является наиболее распространенным типом автоматического открывателя распашных ворот. Вы всегда устанавливаете их на внутренней стороне ворот. Внутри рычага используются разные методы, но в основном они используют червячный привод или винтовой домкрат. Все эти механизмы имеют один конец, прикрепленный к стойке, удерживающей панель ворот, а другой конец прикреплен к панели.

    Популярность открывашек такого типа объясняется их более доступной ценой и тем, что они не требуют много дополнительного места рядом с воротами.

    Плюсов:
    1. Они имеют очень низкий профиль; они не занимают много дополнительного места.
    2. Это делает их хорошим выбором для узких проездов с ограниченным пространством.
    3. Когда вы получаете их, большинство брендов предлагают за немного больше денег дополнительную резервную батарею, которая пригодится при отключении электроэнергии.
    4. Приводы с линейным рычагом очень недорогие по сравнению с коробчатыми двигателями
    5. В тех редких случаях, когда вам нужно, чтобы распашные ворота открывались наружу, их можно отрегулировать в соответствии с этим. Наша статья о распашных и откатных воротах объясняет, почему вам следует устанавливать распашные ворота, чтобы открываться наружу с осторожностью.
    Минусы:
    1. Приводы с линейным рычагом не такие мощные, как двигатели с корпусом на площадках, которые мы обсудим далее. Для более крупных и тяжелых ворот вам, вероятно, понадобится оператор для коробок.
    2. Распашные ворота обычно должны открываться на землю, которая не намного выше уровня земли в плоскости, на которой ворота закрыты.
    3. Если ваши ворота должны быть установлены в районе с сильным ветром, плохо установленные или обслуживаемые распашные ворота могут быть очень опасными. В случае с распашными воротами, которые управляются с помощью приводов, мы настоятельно рекомендуем вам установить электромагнит, чтобы ваши ворота были полностью закрыты в любое время, кроме случаев, когда ворота открываются или закрываются.

    Вариант №2 для распашных ворот: механизм с шарнирно-сочлененной рукояткой (также известный как «оператор коробки» или «открыватель ворот с подкладкой»)

    Liftmaster Открыватель для ворот с шарнирно-сочлененной рамой

    Этот тип приводов распашных ворот крепится болтами к бетонным опорам у основания ворот. Они работают на более тяжелых воротах или на воротах с большими столбами. Это такие обстоятельства, когда прямое плечо линейного привода не подходит или не может обойти широкую опору.

    Они размещены в больших прямоугольных ящиках, обычно больше в высоту, чем в ширину, с шарнирным механическим рычагом (шарнир действует как локоть), тянущимся от механизма к воротам.Рука толкает ворота и закрывает их.

    Плюсов:

    1. Операторы ящиков — мощные. Существуют модели, предназначенные для использования в жилых домах и в тяжелых коммерческих условиях.

    2. Они также имеют дополнительную резервную батарею. Советуем заплатить дополнительную сумму и получить их.

    3. Приводы ящиков можно настроить и отрегулировать таким образом, чтобы они могли открывать и закрывать ворота, расположенные на наклонной поверхности.

    Минусы:

    1. Операторам ящиков требуется больше места сбоку от проезжей части для установки.

    2. Эти механизмы могут открывать ворота только внутрь.

    Выбор распашных ворот № 3: Подземный (или подземный) двигатель

    Оператор подземных ворот

    Подземный (или подземные двигатели) — это тип автоматического открывания ворот для распашных ворот. Двигатель и механизм, приводящий в движение ворота, устанавливаются под поверхностью проезжей части внутри защитного кожуха, при этом приводной рычаг соединяется с нижней частью ворот.

    С этим приводом вы получаете полный обзор ворот с обеих сторон.Для установки требуются специальные шарнирные петли и бетонные работы, что приводит к более высокой стоимости установки.

    Плюсов:

    1. Они едва заметны как снаружи, так и изнутри, размер оператора, который виден, едва заметен.
    2. Эти ворота могут быть настроены так, чтобы открываться по дуге значительно шире, чем 90 градусов, хотя это бывает редко.
    Минусы:
    1. Электродвигатели, устанавливаемые в землю, дороже других электродвигателей для распашных ворот
    2. Для установки требуется прорезать подъездную дорожку, выкопать место для приема оператора и установить закрытый механизм ниже уровня земли.
    3. Затем нужно внести коррективы, чтобы все было в порядке. Это дорого.
    4. Рекомендуются в первую очередь для легких ворот.

    Решились на откатные ворота?

    Вам нравится стиль откатных ворот? Ваши измерения доступного пространства показывают вам, что это правильный выбор? Есть 3 типа приводов для откатных ворот.

    Реечный механизм для откатных ворот. «Рейка» — это длинная деталь с «зубьями», а «шестерня» — это круглая шестерня.

    Выбор откатных ворот №1: открыватель откатных ворот с приводом от зубчатой ​​передачи или зубчатой ​​рейкой

    К воротам прикреплена рейка, которая входит в зацепление с зубчатым колесом привода ворот. Оператор поворачивает шестерню, которая входит в зацепление со стойкой, открывая и закрывая ворота.

    Пока дорога, по которой проходят ворота, прямая, это работает хорошо.

    Плюсы реечников:
    1. Рейка и шестерня обеспечивают очень тихую работу
    2. Рейка и шестерня покрыты антикоррозийными материалами и изготовлены из них.Они имеют хорошую репутацию за то, что требуют минимального обслуживания и обладают долговечностью.
    3. Сила тяги распределяется по ширине ворот для уменьшения нагрузки на материал
    4. Стеллаж не виден снаружи собственности
    5. Обычно это очень маленькие двигатели, требующие меньше места
    Минусы реечных приводов:
    1. Требуется более опытный установщик
    2. Требуется прямая колея (может быть на склоне)
    3. Двигатель не может быть размещен сзади рельса

    Выбор откатных ворот № 2: приводы откатных ворот с цепным приводом

    Устройство открывания ворот с цепным приводом Liftmaster

    Это самый распространенный привод откатных ворот.Обычно он заключен в прямоугольную коробку и закреплен на цементной подушке и расположен близко к тому, что было бы задним концом ворот, когда ворота закрыты. Двигатель вращает ведущую звездочку, которая открывает и закрывает шиберную заслонку через цепь аналогично поднятию и опусканию флажка на шесте. Цепь механизма тянет и толкает ворота по ширине проезжей части.

    Плюсы моторов с цепным приводом.

    1.) Цепь обеспечивает гибкость на уровне местности.

    2.) Существуют двигатели разных размеров, которые подходят для ворот разного размера, которые могут быть размещены спереди, посередине (Allomatic) или сзади ворот

    3.) Встроенная резервная батарея доступна за дополнительную плату.

    Минусы моторов с цепным приводом

    1.) Цепь со временем растягивается и требует периодической регулировки.

    2.) Цепь ржавеет и может испачкать подъездную дорожку.

    3.) Хвостовая часть ворот несет большую часть веса ворот.Вам нужно укрепить эту секцию ворот.

    Другие факторы, которые следует учитывать при выборе открывателя ворот

    Есть еще несколько факторов, которые важно учитывать при выборе правильного открывателя ворот. Важным для всех операторов является наличие электричества. Еще одним фактором является способность ворот и оператора работать с уклоном или против него. Обратите внимание, что установка любых ворот и привода, работающего на уклоне, требует множества переменных и требует реальных знаний в измерении собственности, проектировании ворот и установке ворот.Все это выходит далеко за рамки данной статьи.

    Сравнительная таблица привода распашных ворот

    Обратите внимание, что эта таблица не является исчерпывающей, и в ней перечислены только приводы ворот, которые мы чаще всего используем в жилых и небольших коммерческих помещениях.

    Таблица сравнения двигателей для откатных ворот:

    Обратите внимание, что эта таблица не является исчерпывающей, и в ней перечислены только приводы ворот, которые мы чаще всего используем в жилых и небольших коммерческих помещениях.

    Следующие шаги

    Итак, если вы зашли так далеко, то, вероятно, уже выяснили, какие ворота лучше всего подходят для вас: распашные или откатные.Возможно, вы еще не решили, лучший строительный материал для вас — дерево, железо, винил или алюминий. Возможно, вы не остановились на стиле, который подходит для вашего дома. Возможно, вам будет полезно посетить нашу галерею вдохновения.

    Возможно, вы хотите узнать больше о компании. Вы хотите знать, что другие домовладельцы говорили о работе с нами?

    Если вы достаточно хорошо изучили все, что имеет отношение к сайту, и если у вас все еще есть вопросы, это понятно.Были счастливы. чтобы ответить на вопросы без каких-либо обязательств перед вами. Вы можете позвонить нам 818.639.3820, и мы постараемся ответить на все ваши вопросы точными и полными ответами.

    Вы также можете заполнить нашу контактную форму, если вы не хотите разговаривать в данный момент, но хотите, чтобы вам перезвонили. Также внизу этой и каждой страницы есть окно чата. В обычное рабочее время (а часто и дольше!) Обычно есть с кем поговорить «вживую» прямо здесь. Если его нет, оставьте свой адрес электронной почты или номер телефона, и мы быстро свяжемся с вами.

    С 1994 года мы довольны нашими продуктами и услугами тысячи людей. Практически при каждом взаимодействии с клиентами мы улучшаем отношения. В тех очень редких случаях, когда мы этого не делаем, мы быстро исправляем ситуацию и продолжаем.

    Надеюсь, ваш наш следующий счастливый клиент! Скоро поговорим?

    Часто задаваемые вопросы: Автоматические ворота

    , но выбор различных вариантов может показаться сложным. Этот блог взят прямо из уст наших клиентов — он включает в себя наиболее частые вопросы, которые нам задают, а также некоторую дополнительную информацию, которая, как мы думаем, может оказаться для вас чрезвычайно полезной!

    1.Разве я не могу просто установить ворота и открыватель самостоятельно?

    Установка автоматических ворот — это не та работа, которую мы бы рекомендовали всем, кто не является экспертом или наблюдателем со стороны эксперта. Процесс установки намного сложнее, чем ожидает большинство людей, и включает в себя очень глубокое понимание сложных систем открывания, которые могут быть разницей между рабочими, безопасными воротами и неработающими воротами или, что еще хуже, опасностью для благополучия вам и вашим близким.

    2. Какие у меня варианты открытия ворот?

    Автоматические подъездные ворота бывают одной из 3-х различных конфигураций. Это: Sliding, Swing, и Dual Openers. Какой из них вам нужен, зависит от местности вокруг того места, где будут установлены ворота. Это то, о чем вы и ваш подрядчик должны обсудить во время консультации.

    Различные стили открывания:

    1. Swing:



      Распашные ворота обычно работают тише и вызывают меньше проблем с ремонтом, потому что здесь не так много движущихся частей, как в откатных воротах.Однако, как указывалось ранее, область, где вы рассматриваете открыватель ворот, может быть небольшой и тесной, поэтому она не подходит для распашных ворот. Кроме того, если привод находится на склоне, калитка будет не лучшим выбором.

    2. Раздвижные:



      Многие выбирают открыватели откатных ворот для своих проездов, потому что автомобили будут припаркованы прямо у ворот на подъездной дорожке. Распашные ворота не подходят для подъездных ворот, потому что автомобили должны быть припаркованы достаточно далеко от дороги, чтобы их не ударили распашные ворота.Основная проблема, с которой сталкиваются раздвижные ворота, заключается в том, что у них чаще возникают проблемы, потому что у них много движущихся частей.
    3. Двойное открывание:

      Двойные распашные ворота открываются как французские двери. Поскольку длина открытых ворот сокращается вдвое, часто бывает проще использовать этот тип ворот для жилых проездов.

    3. Как я активирую открытие или закрытие ворот?

    Это вопрос личных предпочтений и в значительной степени зависит от объема трафика и степени безопасности, которую вы ищете от своих автоматических ворот.По большей части, кроме ручного управления, у вас есть 3 варианта систем ввода.

    1. Телефон Вход : Телефонные домофоны, вероятно, являются наиболее распространенным типом систем безопасности, устанавливаемых на подъездных воротах. В системе телефонного доступа каждому пользователю назначается код, который он вводит на цифровой клавиатуре, постоянно установленной возле входа в ворота. Телефонная система входа — это система электронной связи, предназначенная для ограниченного или частного диалога, направления, сотрудничества или объявлений.Они могут быть переносными или стационарными в зданиях и транспортных средствах. Эти системы могут включать в себя соединения с телефонами, сотовыми телефонами и компьютерами с запущенным веб-браузером.
    2. Карточка / брелок: Обычно в сочетании с системой телефонного доступа эти системы требуют либо предварительно запрограммированного пульта дистанционного управления, либо карты, которую нужно провести, чтобы войти в помещение.
    3. Подземный датчик США: Это вариант с наименьшей степенью защиты, но наибольшим удобством.Эта система открывания фактически размещена под землей и использует магнитный датчик для обнаружения автомобиля, проезжающего по ней. Как только автомобиль обнаружен, ворота открываются автоматически

    4. Какое обслуживание необходимо?

    Лучший способ избежать частого обслуживания — это вложить деньги в высококачественный исходный продукт. Например, несмотря на то, что на рынке доступно множество систем телефонного доступа, разумно не просто выбирать самый дешевый вариант.Почему? Потому что зачастую проблемы с подъездными воротами возникают из-за материалов более низкого качества. Если вы покупаете оборудование среднего и высокого класса, то ваше обслуживание будет выглядеть примерно так:

    1. Мойте и обрабатывайте воском ваши ворота один раз в год, чтобы краска не отслаивалась, а ваши ворота выглядели свежими и новыми
    2. Борьба с Вредителями: Улитки и слизни могут быстро разрушить печатную плату.Следы слизи, которые они оставляют, становятся очень проводящими даже при минимальном количестве влаги. Паутина даже с малейшим количеством влаги на них также может проводить электричество и повредить печатную плату ворот. А пчелиные гнезда и муравейники могут быстро разъедать схемы открывателя ворот.
    3. Смазывайте все движущиеся части ежеквартально : И это не может быть достаточно напряженным — НИКОГДА не используйте wd-40 для смазки цепей внутри механизма ворот — несмотря на распространенное мнение, WD-40 является чистящим средством, а не смазка.Вместо этого используйте белую литиевую смазку.

    5. Какой материал лучше всего использовать?

    Это еще один вопрос, который зависит как от предполагаемого использования пространства, так и от вашего личного бюджета и требований к стилю. У каждого материала есть свои плюсы и минусы — вы можете узнать больше о плюсах и минусах различных материалов для ворот в нашем блоге.

    Ваш основной выбор будет между деревом, сталью, винилом или кованым железом.

    6.Есть ли какие-нибудь меры безопасности?

    В рамках нового, недавнего судебного разбирательства простого использования «реверсивной» функции (которая заставляет ворота менять направление движения, когда они вступают в контакт с неподвижным объектом после приложения небольшого давления) недостаточно. Промышленным стандартом является установка как минимум двух устройств безопасности на каждые автоматические ворота. Мы говорили о первой функции безопасности, а именно о функции реверса. Теперь, чтобы соответствовать государственным или региональным законам, — автоматические ворота на подъездных путях должны иметь дополнительную функцию — чаще всего это «фотолуч», который в основном представляет собой инфракрасный луч, низко опущенный на землю, и если этот луч прерывается, ворота должен остановиться и повернуть вспять.

    Есть несколько других вариантов безопасности, но функция реверса и световые лучи являются нормой.

    7. Что делать, если ворота перестают работать?

    Что ж. Если вы установили ваши ворота на подъездной дороге, вам повезло. Ремонтные услуги: наши опытные специалисты отремонтируют ваши раздвижные, распашные или подъемные ворота, гаражные ворота или телефонную систему. Звоните сегодня 866-750-7777. Наша плата за ремонт в обычные рабочие часы составляет 75 долларов США. Плата за обслуживание в нерабочее время составляет 125 долларов США.00:00 и плата за обслуживание в ночное время (после 21:00) составляет 195 долларов США. Только в обычные рабочие часы плата за обслуживание будет применяться к стоимости ремонта. Свяжитесь с нами, чтобы получить бесплатную смету по телефону.

    Если вы не устанавливали ворота у нас, вам следует обратиться в монтажную компанию. Никогда не пытайтесь вручную открыть застрявшие или неисправные ворота.

    8. Сколько прослужат ворота до того, как их нужно будет заменить?

    Скорее всего, капот — проблемы с открывателем возникнут задолго до того, как двери будут повреждены.Типичный срок службы автоматических открывателей подъездных ворот составляет около 10 лет, при этом необходимо 1-2 небольших ремонта в интерьере.

    9. Сколько это стоит?

    Подъездные ворота сами по себе стоят 1,400–3200 долларов ; включение его с помощью пульта дистанционного управления стоит дополнительно 550–4500 долларов , в результате чего общие затраты составят 1950–7700 долларов .

    Это касается только дверных панелей и не включает стоимость функций безопасности и систем входа.

    Комплекты автоматизации , которые распахивают однопанельные ворота, стоят около 850-2300 долларов.
    Комплекты автоматики для ворот , которые открывают двустворчатые ворота [6], стоят 900–4500 долларов США .
    Комплекты, которые используют солнечную энергию, имеют более тяжелые двигатели, чтобы открывать большие ворота и включают средства контроля доступа, являются самыми дорогими. Комплекты автоматики для откатных ворот
    стоят от 550 до 2150 долларов.
    Устройства контроля доступа, такие как клавиатуры , пульты дистанционного управления и домофоны, стоят от 20 до 2000 долларов..
    Реверсивные механизмы для безопасности при выходе могут добавить $ 150–200.

    И эти цены не включают плату за установку. Таким образом, в целом вы получаете в среднем около 10000 долларов, чтобы установить ворота, купив профессионала, с необходимыми по закону механизмами безопасности и современным программным обеспечением для входа. С другой стороны, исследования показывают, что добавление подъездных ворот к собственности может увеличить стоимость дома на 5% от общей розничной стоимости дома.Как и другие проекты реконструкции, это инвестиция, которая не только обеспечивает безопасность вашей семьи, но и добавляет справедливости вашему дому.

    10. Сколько времени займет установка ворот?

    Вообще говоря, если процесс идет гладко, установка ворот занимает от 3 до 5 часов. Это, конечно, не включает время изготовления или транспортировки вне строительной площадки. Чем крупнее проект, тем больше времени он занимает, однако для большинства автоматических подъездных путей от начала до финского языка уходит полдня.

    При закрытии:

    Надеюсь, эта статья помогла ответить на любые ваши вопросы об автоматических подъездных воротах. Вы всегда можете позвонить нам по бесплатному телефону, если у вас возникнут другие вопросы!

    Как установить автоматические ворота

    Наличие автоматических ворот, несомненно, является большим преимуществом. Но как приступить к установке? Есть эталон? Частное лицо может действовать автономно? Ниже мы постараемся дать соответствующие пояснения по этому поводу.

    Автоматические ворота: что это такое и как работают

    Этот тип ворот определяется таким образом, потому что они имеют электродвигатель, который регулирует их работу. Обычно они вращаются или скользят, а двигатель расположен рядом с дверью, которую они должны перемещать, заглубленным или рядом с петлями конструкции. Электрическая панель или блок управления подает управляющий импульс воротам, этот импульс генерируется кодовым ключом, обычно радиоуправлением или селектором; Также на рынке доступны gsm-модули и приложения, позволяющие управлять импульсом открытия с помощью смартфона

    .

    Установка автоматических ворот должна включать ряд требований безопасности, которые может определить только специализированный техник после соответствующей проверки: техник решит, какой тип фотоэлементов использовать, где установить мигающую лампу, чтобы сделать ее видимой. и следует ли использовать защитные кромки.

    Почему выбирают распашные или откатные ворота

    Выбор того или иного типа ворот зависит от нескольких факторов, в первую очередь от доступного пространства.

    Раздвижным нужно меньше места, так как они не занимают во время маневрирования пространство перед воротами. С другой стороны, автоматические распашные ворота занимают большую площадь, поскольку для них требуется все пространство для маневрирования, которое находится прямо перед воротами и которое нельзя пересекать во время фаз открытия и закрытия.

    Электромеханический или гидравлический привод?

    Движение ворот может быть гарантировано электромеханическими или гидравлическими механизмами; также в этом случае выбор зависит от множества факторов, таких как вес ворот и количество ежедневных открываний.

    Прочитав эту статью, вы проясните свои сомнения по поводу , как установить автоматические ворота.

    VDS — это компания, которая производит автоматику для автоматических ворот , ворот, , шлагбаумов, , подъёмных ворот , , секционных ворот, гаражных ворот, рольставен и ставен.

    15 октября 2019 г.

    Установка автоматических ворот | Обслуживание автоматических ворот в тот же день!

    У всех нас и так достаточно на тарелках. Мелкие дела со временем накапливаются все выше и выше. Мелочи, которые могут показаться не такими уж сложными, могут превратиться в целую гору ответственности и неприятностей, когда все это сложится. Зачем усложнять себе жизнь, чем нужно? Если вы не хотите выходить из машины на морозе или под дождем, автоматические ворота могут облегчить вам день.А благодаря эффективным и доступным услугам по установке автоматических ворот, которые мы предлагаем здесь, в Automatic Gate Masters, нет лучшего времени для этого разумного изменения, чем настоящее.

    Преимущества автоматических ворот

    Удобство — это причина номер один, по которой многие выбирают автоматические ворота. Однако есть много других преимуществ, которые делают его отличным вариантом для вас и вашего дома. Материалы, которые мы используем для наших ворот, такие как железо, сталь, дерево, винил и алюминий, рассчитаны на долговечность и обеспечивают дополнительную безопасность вашей собственности.

    Эти ворота не только обеспечивают безопасность, но и искусно изготовлены и визуально привлекательны для глаз. Они добавляют элегантности внешнему виду вашего дома. Благодаря дополнительной уединенности жилых помещений за счет автоматической установки ворот и удобной возможности открывать ворота, не выходя из дома, выбор Automatic Gate Masters для ваших требований по установке является легким делом.

    Почему выбирают автоматические мастера ворот?

    Когда вы выбираете партнерство с нашей компанией для ваших потребностей в автоматических воротах, вы подписываетесь на лучших из лучших.Благодаря нашей высококвалифицированной команде и преданности нашим клиентам установка ворот часто может быть завершена всего за один день. Во многих случаях мы избавимся от ваших волос всего через несколько часов. У нас есть опыт и оборудование, чтобы либо модернизировать ваши текущие ворота, чтобы превратить их в автоматическое устройство, либо установить для вас совершенно новые ворота.

    Прежде чем мы завершим нашу работу, мы тщательно проверяем все системы, чтобы убедиться, что у вас есть электричество, подключенное к устройству 24/7. Таким образом, у вас никогда не будет проблем с использованием ворот.Наша команда находится на связи 24 часа в сутки и готова помочь вам с любыми проблемами, которые могут возникнуть.

    Мы обещаем вам эффективные и доступные технологии и квалифицированное обслуживание. Позвоните в Automatic Gate Masters сегодня, чтобы организовать бесплатную консультацию и стать на шаг ближе к дому своей мечты.

    Установка и ремонт откатных ворот | Dallas, TX

    РАЗДВИЖНЫЕ ВОРОТА

    Установка и ремонт Раздвижные ворота для жилых домов в Далласе

    Компания D-Fence специализируется на автоматических воротах, электронных автоматических воротах и ​​устройствах контроля доступа, таких как системы телефонного доступа, системы внутренней связи, клавиатуры, магнитные замки , Картридеры, Камеры видеонаблюдения для внешних приложений.Мы предлагаем решения по установке под ключ для всех типов откатных ворот, консольных ворот и приводов шлагбаумов.

    Мы работаем в следующих округах: Даллас, Коллин, Дентон и Таррант. Осуществляем изготовление, проектирование и установку различных типов ворот и заборов. Кроме того, посетите нашу страницу «Ремонт и обслуживание», чтобы узнать о нашем опыте в ремонте поврежденных ворот и приводов электронных ворот.

    Откатные ворота отлично подходят для квартир

    ограничений.Раздвижные ворота проходят по тыльной стороне линии забора, что отлично подходит для домов, которые имеют ширину, но не глубину, например, короткие подъездные пути. Вы можете буквально открыть ворота, загнать машину прямо на территорию и закрыть ворота; что-то невозможно с распашными воротами.

    Установка раздвижных ворот увеличивает размер вашего заднего двора и увеличивает ценность вашего дома. Деревянный экстерьер обеспечивает конфиденциальность, безопасность и надежно удерживает детей и домашних животных в вашем дворе. Декоративные металлические ворота добавляют красоту и элегантность вашему дому, создавая ощущение «открытого воздуха», не ограничивая при этом вид.
    Все ворота, устанавливаемые D-Fence Fencing and Gates, изготавливаются по индивидуальному заказу в соответствии с вашими потребностями. Мы производим каждую задвижку по индивидуальному заказу. Подъездные пути различаются по ширине, большинство из них не является законченным уровнем. Ширина, высота, стиль и вес определяют другие факторы, такие как размер колес и оператора. Наш процесс установки детализирован, чтобы обеспечить бесперебойную работу в течение многих лет. Важно правильно установить ворота с первого раза.
    Открыватели ворот
    Откатные ворота
    имеют цепной привод и доказали свою надежность, но требуют периодического обслуживания.Автоматический открыватель ворот будет зависеть от длины и веса ворот, одинарных или двойных (иногда называемых двустворчатыми) ворот, а также от наличия каких-либо дополнительных требований, таких как уклон в гору (т. Е. Без уровня). Для тяжелых и длинных ворот требуются сверхмощные открыватели. Легкие и короткие ворота, как правило, могут оснащаться легковесным приводом. Вообще говоря, приводы для тяжелых условий эксплуатации устанавливаются на земле, то есть они прикрепляются к бетонной площадке или пули в земле. Приводы легких ворот могут быть смонтированы на стойке, то есть они прикреплены к направляющей стойке.

    Мы также гарантируем, что у нас есть широкий выбор ведущих брендов открывателей ворот, из которых вы можете выбирать, поскольку мы предлагаем нашим клиентам только лучшее, что можно купить за деньги. Некоторые из ведущих брендов открывателей подъездных ворот, которые мы продаем и устанавливаем: All-O-Matic, Liftmaster, FAAC, Elite и Viking.

    Установка

    В большинстве случаев установка занимает около 3-4 дней. Наш процесс — это установка «под ключ» от закладки до завершения.После завершения мы проведем с вами все операции и ответим на любые вопросы. Затем мы предоставляем вам пульт дистанционного управления (запрограммированный), и все готово. Мы обо всем позаботимся. Это так просто.

    Сервис

    После того, как устройство открывания ворот подъездной дороги установлено, вы можете столкнуться с незначительной проблемой или задать вопросы. Звоните нам. Мы ответим на ваши вопросы и внесем необходимые корректировки. Помимо установки и ремонта сошников, купленных у нас, мы также предлагаем услуги по ремонту сошников, установленных другими подрядчиками.

    Благодаря достижениям в области технологий и мастерству наших технических специалистов ваши автоматические ворота могут быть одновременно надежными и изысканными. Чтобы поддерживать и повышать общее удобство ваших ворот, мы устанавливаем операторы Apollo, LiftMaster, Platium и Viking, и это лишь некоторые из них.

    Свяжитесь с нами по телефону (214) 797-2192 для бесплатной оценки и см. Раздел ниже для получения более подробной информации о наших бытовых товарах.

    Go Green и $ Ave Green

    Нет электричества? Без проблем! Мы предлагаем несколько операторов солнечных ворот, которые могут позаботиться практически о любых жилых и некоторых коммерческих воротах.Лучше всего то, что вы можете получить 30% скидку на свою налоговую декларацию, установив избранные приводы ворот на солнечной энергии.

    Наслаждайтесь удобством и безопасностью привода автоматических ворот, возвращая налоговые деньги в карман и снижая счета за электроэнергию.

    Мы — ваш универсальный магазин для любых нужд

    Наши открыватели предназначены для всех типов ворот: из плетеной сетки, винила, дерева и кованого железа, и будут работать в различных областях: жилых, сельских и коммерческих.

    Мы устанавливаем системы привода ворот Liftmaster, Apollo, AllOMatic, DoorKing, Elite, Eagle, USAutomatic, Linear-Osco и Viking, а также системы American Access, Select Engineered Systems, решения для передатчиков, Seco-larm, решения для дистанционного управления и другие качественные жилые и коммерческие операторы и системы контроля доступа, а также предоставляют услуги, запчасти и аксессуары для большинства операторов.

    Не откладывайте возможность насладиться удобством автоматического открывателя ворот и чувством безопасности, которое он обеспечивает.

    Позвоните сегодня, чтобы получить БЕСПЛАТНУЮ смету. 214-797-2192

    Откатные ворота своими руками Обзор и фотографии

    Одинарные или двустворчатые откатные ворота:
    Горка ворота чаще всего используются в системах автоматизации коммерческих ворот. Однако откатные ворота — отличный выбор для жилых подъездных путей. автоматизация ворот, когда на сайте есть ограничения по размеру. Эта статья обращается к типам ворот, компонентам ворот, фурнитуре ворот, установке подсказки и автоматика подъездных ворот.
    Направляющие ролики и удлинители направляющих:
    В качестве из названия следует, что направляющие ролики направляют ворота по их пути и держите ворота в вертикальном положении. Они сделаны из твердого пластика или резины. и доступны различной длины от 3 до 12 дюймов. Гид ролики можно штабелировать для размещения ворот с высоким центральным дизайном. Магазин направляющих роликов

    К раме ворот приварен удлинитель роликовой направляющей, ворота через узел роликовой направляющей.Это необходимо, потому что, в большинстве случаев узел ролика расположен на несколько дюймов дальше конец ворот.

    Колеса с V-образной канавкой:
    В Колесо с V-образной канавкой движется по гусенице, которая представляет собой кусок углового железа с угол, обращенный вверх. Эти колеса помещаются в «колесные ящики». Изображенная здесь колесная коробка имеет приваренный дополнительный плинтус. дно, чтобы ноги не переехали.Этот дополнительный плинтус не является обязательным, но рекомендуется. В этом случае дом владелец был осторожен о ее маленьких детях и добавили дополнительную меру безопасности. Колеса

    с V-образной канавкой бывают разных марок; экономичный чугун, высококачественный пластик, нержавеющая сталь и холоднокатаная сталь. С эти колеса используются очень часто, поэтому стоит покупать диски премиум-класса. .A колесо из холоднокатаной стали премиум-класса с V-образной канавкой и герметичными подшипниками, как видно здесь, будет длиться весь срок службы ворот.

    Место швартовки (улавливатель ворот):
    В точка швартовки, также известная как «Улавливатель ворот», удерживает ворота на месте, когда они закрыты. Точки швартовки ворот могут быть индивидуальными изготовлены или поставляются на заводе. Некоторые изделия заводского изготовления содержат нейлон. блоки, предотвращающие истирание отделки ворот.
    Концевой упор:
    Конец стопоры предотвращают съезд ворот с трассы.Они сварены непосредственно на трассу, обычно на несколько дюймов от точки остановки. При нормальной работе ворота не должны касаться концевого упора. Они являются строго предохранительным устройством в случае неисправности оператора или если ворота толкаются другими способами
    Натяжитель цепи:
    Цепь натяжители удерживают цепь натянутой. Цепь тянется по ходу использования.Натяжитель представляет собой болт с резьбой и двумя стопорными гайками. для регулировки. Важно, чтобы цепь оставила небольшой провал. Если он будет слишком тугим, это приведет к преждевременному разрушению промежуточных колес в Оператор. Натяжители расположены на каждом конце цепи.

    Удлинитель цепи:
    В В большинстве установок шиберных затворов цепь продета через привод.Плечо длиной около 24–28 дюймов приваривается к конец
    Балки класса:
    Оценка балки настоятельно рекомендуются и должны использоваться на всех двухсторонних ворота и калитки с колоннами. Балка фиксирует столб или колонны вместе как одно целое, обеспечивая большую площадь поверхности для всей конструкции. Это предотвратит резкое оседание и публикацию или столбцы наклон.Он также поддерживает точное выравнивание попутных створок ворот.
    Привод откатных ворот:
    Вид Схема установки откатных ворот

    Операторы откатных ворот чаще всего используются для коммерческих ворот системы автоматизации. Однако откатные ворота — отличный выбор. для автоматизации подъездных ворот жилых домов, когда на объекте есть ограничения. В общем, установка откатных ворот требует больше таланта и денег.

    Добавить комментарий
