Монтаж водяного теплого пола: Технология монтажа водяного теплого пола

Содержание

Монтаж теплого водяного пола в СПб и ЛО

Экономия тепла

Пожалуй, главное удобство, которое приносит монтаж водяного теплого пола – правильное и равномерное распределение тепла. Батареи, обычно устанавливаемые у подоконников, первоначально нагревают воздух, который поднимается вверх. И, только потом начинают обогревать комнату. Таким образом, при комфортной температуре на уровне тела человека, мы имеем: перегретый воздух у потолка – и, холодный у ног.

С теплыми полами все происходит наоборот — прогревается нижний уровень помещения. Комната обогревается равномерно, не создаются зоны с чрезмерным нагревом. Теплоноситель не нужно нагревать до температуры 80-90 градусов, как в случае радиаторного отопления, а достаточно температуры в 40-45 градусов. За счет низкотемпературного отопления, при реализации монтажа теплого водного пола в доме — вы будете экономить газ, следовательно, и деньги.

Максимальной экономии можно добиться за счет установки конденсационного котла – его КПД увеличивается в разы при работе с низкотемпературным отоплением. Складывая эти показатели, за сезон возможно сэкономить до 20% газа.

Комфортная температура

Настройка индивидуальной температуры по заданным параметрам – выгодная особенность наличия подогреваемого пола.
После того, как в вашем доме будет смонтирована система теплого водяного пола, вы сможете самостоятельно решать, когда включать отопление и какую температуру создавать в помещении. Это возможно с помощью погодозависимой автоматики для всего дома, или простых комнатных термостатов — для каждого помещения отдельно.

Экономия денежных средств

На основании двух пунктов можно сделать вывод: водный пол, в отличие от радиаторной системы отопления, не создает микросквозняков, «съедающих» температуру. Меньше расходов на обогрев помещения – меньше денежных средств затрачено. Порой, при правильном подборе оборудования — экономия составляет 30-40%.

Здоровье семьи

Вам известно выражение «простыл из-за сквозняков»? Или у вас есть маленькие дети, которые большую часть времени проводят, играя на полу? Монтаж и установка теплого пола в СПб позволит держать ноги в тепле, сокращая риск простудных заболеваний, что крайне актуально для влажного климата Санкт-Петербурга.

Не малозначимое достоинство – экономия места. Трубы теплого пола спрятаны и не занимают места в помещении. Это освобождает пространство от громоздких радиаторов и дает возможность для реализации любых дизайнерских приемов по оформлению интерьера.

Монтаж водяного теплого пола – проект в подарок

Водяной теплый пол – система отопления одной или нескольких комнат. В любом отдельно взятом помещении прокладывается собственный контур отопительной системы. Данный вариант отопления функционирует благодаря подогретой до определенной температуры воде, циркулирующей по магистралям, которые монтируются под напольным покрытием.

Монтаж водяного теплого пола производится в несколько этапов:

1. Подготовка и очистка основания. Основанием для теплого пола выступает черновая стяжка. В связи с этим, перед началом укладки полов специалисты нашей компании производят тщательную очистку поверхности стяжки.
2. Установка распределительного коллектора.
3. Укладка термоизоляционного материала. Использование такого материала позволяет повысить энергоэффективность всей системы напольного отопления на 10-15%.
4. Прокладка труб диаметром от 16 мм.

Как правило, при организации такой системы отопления как теплый пол используются бетонная стяжка, но в некоторых случаях применяется «сухой тип, без стяжки» с использованием специальных монтажных матов.

Монтаж водяного теплого пола всегда осуществляется с использованием, такого оборудования, как:

— котел;
— циркуляционного насоса;
— распределительный коллектор;
— смесительный узел с терморегулятором.

Естественно, подобные системы отопления требуют выполнения предварительных расчетов мощности. Последние необходимы для того, чтобы каждый контур теплого пола мог обеспечить достаточный обогрев имеющихся помещений. Самостоятельно выполнить такой расчет достаточно сложно, поэтому данную задачу за вас выполнят инженеры компании «ТеплоСити».

Стоимость укладки водяного теплого пола не идет ни в какое сравнение с количеством имеющихся достоинств у такой системы. Теплый пол, установка которого была произведена высококвалифицированными специалистами, долговечен, равномерно прогревает помещение, а также существенно экономит энергоресурсы благодаря прогреву жидкости до более низкой температуры, нежели при радиаторном отоплении.
Компания «ТеплоСити» имеет большой опыт монтажа водяных теплых полов. Наша команда специалистов делает свою работу качественно и предоставляет гарантии на все выполняемые задачи. Сотрудничаем непосредственно с проверенными производителями и прямыми поставщиками, что гарантирует высокое качество используемых материалов.

Монтаж водяного теплого пола в Новосибирске

В настоящее время все более популярной становится прогрессивная система отопления под названием водяной теплый пол. Все чаще она активно используется как основное или дополнительное отопление в частных домах, городских квартирах или организациях.

Несомненными достоинствами этого варианта являются:

Равномерность прогрева помещения, ведь при использовании водяного теплого пола нагрев осуществляется по всей площади. При этом на разной высоте достигается наиболее оптимальное для человека сочетание температур;
Более широкие возможности в планировании дизайна помещения, поскольку при использовании этой системы, как основной, отопительные приборы «не выставляются напоказ».

Расчёт стоимости тёплого пола за 5 минут

Наши работы (посмотреть все проекты)

Компания «ДаблДом» осуществляет монтаж водяного теплого пола на любых объектах. При этом специалисты компании готовы спроектировать и смонтировать мощную, но экономную систему, которая способна стать именно основным отоплением.

Отправьте заявку на расчет монтажа вашего пола прямо сейчас и получите скидку в размере 10%!

Водяной теплый пол от компании «ДаблДом»

Существенным достоинством нашей работы является комплексное оказание услуг. Так, заказав в компании «ДаблДом» монтаж водяного теплого пола, вы одновременно сможете получить:

Создание всего проекта с нуля, с расчетом и определением оптимальных параметров для ваших помещений. Практически – это создание нового проекта отопления. Конечно, он будет учитывать максимально уже имеющееся оборудование, разводку, но однозначно, что что-то придется изменить, оптимизировать для создания наиболее эффективной системы;
Подбор и поставку всех необходимых материалов и оборудования;
Собственно проведение работ, связанных с монтажом теплого пола, специальных узлов подмешивания, коллектора и всей автоматики;
Проведение пусконаладочных работ;
Сервисное обслуживание.

При этом у вас будет единственный исполнитель — компания «ДаблДом», что обеспечивает не только возможность влияния заказчика на окончательный результат в самом положительном смысле, но и существенную экономию времени и финансов!

Порядок работы по установке водяного теплого пола

Мы беремся за работы любого масштаба, будь это небольшая квартира с многоэтажке или крупное офисное здание. В любом случае наши сотрудники осуществляют работы по утвержденным правилам и в порядке, который в общем случае выглядит следующим образом:

Наши специалисты знакомятся с объектом, собирают данные и проводят их анализ;

Осуществляется разработка системы теплых полов, обеспечивающих ваши потребности и учитывающих особенности помещений. При необходимости – корректируем проект всей системы отопления;
Производится расчет всей системы, узлов подключения, потребности в материалах;

Подготавливается техническое задание, которое согласуется с заказчиком;
На основании техзадания создается рабочая и исполнительная документация;
Все необходимое оборудование и материалы доставляются на объект;
Проводится согласование разметки размещения системы и управления ею на месте;
Осуществляется установка теплого пола, всех узлов подключения, распределительных коллекторов и шкафов;
Проводится опрессовывание и гидравлические испытания системы;
Осуществляется настройка системы в соответствии с потребностями и автоматизация ее работы;
Сотрудники компании «ДаблДом» обучают пользователей, сотрудников правилам эксплуатации системы.

В течение всего гарантийного срока компания «ДаблДом» осуществляет обслуживание вашей системы, а при желании заказчика мы заключим договор на обслуживание в дальнейшем. Следует отметить, что водяной теплый пол действительно высокого качества и эффективности – это сложная автоматизированная система. И правильно ее спроектировать и смонтировать могут только профессиональные специалисты. Именно они и работают в компании «ДаблДом»!

Кроме этого, у нас на монтаж теплого пола цена весьма доступна, поскольку наш принцип – не навязывать заказчику ненужных или малозначительных услуг. Мы всегда добросовестно и внимательно относимся к любым требованиям и пожеланиям заказчика, так что наше сотрудничество будет плодотворным и комфортным. Поэтому, если вам нужен эффективный и доступный по цене водяной теплый пол – обращайтесь в компанию «ДаблДом»!

Посмотреть проект ОВ, ТМ

ПЕРЕЙТИ В ФОТОГАЛЕРЕЮ

Монтаж водяного теплого пола

Монтаж теплого водяного пола должен производиться в полном соответствии с таким важным документом как проект водяного теплого пола.

Причем проект должен быть выполнен специалистом. Иначе могут возникнуть проблемы, потребующие полной переделки системы замоноличенной в бетон.

Способ монтажа водяного пола выбирается на стадии проектирования исходя из согласованного технического задания с учетом особенностей дома (здания). Монтаж теплого пола водяного необходимо производить в соответствии с руководствами производителей системы и оборудования и проектными решениям, и с использованием разных способов крепежа в случае бетонной системы — хомутами по сетке (чаще всего), гарпунными скобами, по направляющим планкам (рельсам) .

Наиболее распространенной в мировой практике является традиционная бетонная система водяного теплого пола с заливкой труб бетонной стяжкой или специальными фирменными готовыми растворами (гипсовыми и т.п.) в т.ч. может быть применена, набирающая популярность, полусухая стяжка. Разные виды стяжек имеют свои особенности, и они должны быть обязательно учтены, в т. ч. и при проектировании системы напольного отопления. Также крайне важно соблюдать технологию работ по заливке стяжки. Иначе стяжка может растрескаться, что крайне нежелательно.

Самый распространенный вариант — монтаж водяного пола под стяжку — бетонная система теплого пола. В соответствии с монтажной схемой теплого пола трубы диаметром 17 (16, 20) мм крепятся чаще всего по металлической сетке 4х150х150 мм, уложенной на слой утеплителя (пенополистерол ПСБ и ЭППС плотностью от 35 кг/м.куб). Всевозможные подставки под сетку для подъема ее над основанием в обычном случае не требуются. Толщина утеплителя от 2-3 см и более в зависимости от теплопотерь, по грунту от 5-10 см. Никаких популярных у кустарей блестящих фольгированных подложек из вспененного полиэтилена и т.п! Они не ничего не отражают, и мало того — фольгированный слой часто разрушаются в растворной стяжке в процессе химической реакции, которая ведет к ослаблению, деформации и растрескиванию стяжки. Поверх труб теплого пола заливается стяжка, обычно, из бетона М300 (В 22.5). Применение пластификатора и фибры может улучшить свойства раствора и готовую стяжку. Крайне не рекомендуем низкомарочные цементно-песчаные стяжки без щебня (трещины гарантируются).

Разновидностью бетонной системы можно считать т.н. утепленную шведскую плиту (УШП) с замоноличенными в толщу будущей фундаментной бетонной плиты инженерными коммуникациями, в т.ч. трубами водяного теплого пола, монтаж которых осуществляется на толстом слое утеплителя из пенополистерола по слою раматуры.

Наиболее сложной с точки зрения реализации задачей, является монтаж водяного теплого пола по деревянным перекрытиям в деревянном или каркасном доме. Эта задача решается применением технологии «сухой теплый пол», позволяющей монтировать водяной пол без стяжки. Из широкого выбора облегченных безбетонных систем под маркой Thermotech с теплораспределительными алюминиевыми пластинами, наиболее оптимальной на сегодняшний день можно считать такую — фольгированная система

Thermotech).

ВНИМАНИЕ! Для всех способов монтажа водяного пола существуют подробные инструкции по монтажу от производителей систем, которым исполнители (монтажники) должны неукоснительно следовать как и проекту. Любая самодеятельность и кустарщина может привести к нарушению работоспособности системы или отказу и к дорогостоящим последствиям. Тоже самое можно сказать про работы по заливке стяжки. Строители иногда (а точнее — часто) грешат самоуверенностью в попытках заменить бетон более дешевой и простой в работе цементно-песчаной стяжкой (да еще низкой марки), что закономерно приводит к последующим растрескиваниям стяжки и ее разрушению.

Мы смонтировали очень большое количество систем напольного отопления (более 50 000 м.кв.), в т.ч. на объектах коммерческого и промышленного назначения. Выполняем монтаж водяного теплого пола

согласно рекомендаций руководств Thermotech и используем отработанные высокопроизводительные способы монтажа.

Выполняем пуско-наладочные работы. На выполненные работы дается гарантия в соответствии с действующим законодательством — 2 года. Бетонные работы по устройству стяжки мы сами обычно не производим — каждый должен заниматься своей работой профессионально в рамках специализации. Но наш проект теплого пола включает требования к стяжке и раствору, кроме того мы даем рекомендации и разъяснения, контролируем процесс и результат бетонирования, в т.ч. применяя тепловизионное обследование. Тепловизор помогает найти и повреждения труб теплого пола произведенные в процессе каких либо действий и работ . Мы монтируем инженерные системы «под ключ», в т.ч. водяной теплый пол, радиаторные и комбинированные системы, системы водоснабжения, канализации и тепловые узлы (котлы и тепловые насосы).

Конструкции водяного теплого пола

Объекты с системами «Водяной пол» (фото)

На главную

Предлагаем: заказать ВОДЯНОЙ ТЁПЛЫЙ ПОЛ монтаж, водяной пол монтаж, монтаж водяного теплого пола, монтаж водяного пола, монтаж водяного теплого пола в Новосибирске, Бердск, Искитим, Новокузнецк, Кемерово, Барнаул, Горно

-Алтайск, Бийск, Омск, Томск, Красноярск, Братск, Якутск, Москва

Вверх
Водяной пол — вопросы
Водяной пол — мощность
Водной пол — температура
Конструкция
Оборудование Thermotech
Труба Thermotech PE-RT
Автоматика водяного пола
Проект водяного пола
Монтаж водяного пола
Системы снеготаяния
Подогрев кровли
Объекты водяной пол
Удачный эксперимент

Купить в кредит

Монтаж теплого водяного пола своими руками от ТД«АНДРАУС»

Никто не будет спорить с тем, что со временем стоимость энергоносителей становится все более и более дорогой.

Аналитики предвещают нам, что в ближайшие годы тарифы повысятся до европейских цен. Поэтому большинство людей задумываются о том, чтобы подобрать наиболее экономичный вариант энергоносителей. Если же учесть, что система отопления должна быть не только доступной в финансовом отношении, но и полностью отвечать всем требованиям о комфорте и технологичности, то вариантов в действительности остается немного. И, как известно, монтаж теплого водяного пола признают наилучшим решением.

Преимущества и недостатки теплых водяных полов

Прежде всего, плюс такого варианта в том, что он экономичен в применении и экологически безопасен. Однако, требует дополнительного оборудования и подготовительных строительных работ, что делает весьма недешевой саму установку системы. Что касается других преимуществ данного вида отопительных систем, то это его возможность замаскировать в интерьере отопительные приборы и придать помещению гармоничный внешний вид. Также такой способ позволяет сделать прогрев пола равномерным по всей необходимой площади. Радует и перспектива обогревать большие помещения при весьма небольших затратах электроэнергии.

Еще одна причина считать такой способ выгодным. Это единовременные затраты при установке оборудования и практически полное отсутствие дальнейших расходов на обслуживание.

Что же касается недостатков, то они также имеются. Например, при монтаже системы могут возникнуть сложности определенного характера и необходимость в применении водяного насоса. Может быть весьма проблематично управлять температурой пола. К примеру, могут наблюдаться случаи снижения давления в стояке. А также есть вероятность потери температуры для соседних помещений. Имеется и риск протечки, определить которую может быть довольно сложным заданием.

Однако, все-таки можно сделать вывод, что плюсов данная конструкция имеет больше, нежели минусов. И если вы решили, что именно этот способ станет для вас идеальным вариантом подогрева помещения, то вам стоит узнать о том, как проводится монтаж теплого водяного пола.

Конструкция теплого водяного пола

Основным нагревательным элементом системы отопления является термически изолированная бетонная пластина. Она нагревается с помощью вмонтированных в нее труб, по которым циркулирует используемая горячая вода. Вначале подготавливается ровная цементно-песчаная стяжка. На нее, а также вдоль стенок улаживается термоизоляционный настил, оснащенный алюминиевой пленкой. Этот настил служит для того, чтобы препятствовать уходу тепла в основание стен и пола. После на теплоизолятор вместе с пленкой укладываются трубы.

Укладка трубы для теплого пола происходит с помощью крепежных деталей. После их использования все заливается раствором цемента. Наверх укладывается напольное покрытие в виде плитки, паркета, ковролина. Чтобы система начала работать, используется специальное оборудование для передачи теплоносителя по трубам. В частности, системы управления, наносы, распределители контуров нагревания и так дальше.

В народе ходит распространенное заблуждение о том, что теплый водяной пол может стать причиной уменьшения напора воды этажом ниже.

Но на деле произойти такая ситуация может только лишь в старых домах, где используют гравитационную систему водоснабжения. Или тогда, когда при установке труб диаметры и прочие параметры были рассчитаны неправильно.

Если вы используете котлы, то температура их в идеале должна быть 90°C. Но так как в современных системах централизованного отопления температура воды заходит за необходимую границу 50-90°C, то необходимым элементом является установка трехходовых термосмесительных кранов подмешивания, или же специальной аппаратуры, которая применяется с целью регулирования.

Какими должны быть трубы для теплого пола?

В современных системах отопления полов применяются полимерные трубы из полипропилена, полиэтилена, полибутена, металлопластика и металлов, которые не поддаются коррозии. По нормам ГОСТа запрещается использование труб из черного металла. Материалы такого рода не могут быть вставлены в бетон, и укладка трубы для теплого пола станет процессом весьма проблематичным.

Идеальный внешний диаметр – 16-18 мм. При таких размерах пол увеличится в толщине вовсе не значительно. Дополнительных устройств для оптимальной гидравлики не потребует.

Так как трубы требуют заливки бетоном, то в случае их повреждения придется взламывать пол, потому требования к ним применяются особенно высокие. Для теплых полов применяют отопительные трубы, а не те, которые предназначены для горячего или холодного водоснабжения. Они должны иметь герметичность 100%, защитный слой, который будет препятствовать диффузии, и изгибаться вручную.

Есть немаловажное условие, которое обязательно должно выполняться. Для того, чтобы осуществить прокладку в одном помещении, необходимо использовать цельный кусок трубы. Срок службы ее должен быть соизмерен со сроком жизни всего здания. Рекомендуется использовать трубы от известного производителя, гарантия на которые дается минимум 50 лет, чтобы даже в случае их повреждения вы получили компенсационные гарантии.

Материалы для термоизоляции

С целью термоизоляции может применяться любой пористый материал, начиная от обычного пенопласта и заканчивая его гораздо более усовершенствованными разновидностями.

Есть особый материал, который называется терамплен. Он оснащен уже наклеенной фольгой, на которой сделана особая разметка, помогающая произвести укладку труб максимально ровно. Толщина слоя, который изолируется, должна быть не меньше 22 см. А на грунтовом полу и в помещении, которое не отапливается – не меньше, чем 30 мм. Для того, чтобы предотвратить образование теплового моста между стенами и нагревательной пластиной, рекомендуют прокладывать демпферную ленту или тонколистовой пенопласт.

Материалы для пола

Обычный метод для нагревательных пластин не подойдет. Для того, чтобы бетон стал более эластичным и легче входил в контакт с трубой, в состав смеси принято добавлять пластификатор. Обязательно нужно придерживаться всех норм расхода пластификатора для бетона. Если такой пластификатор не будет находиться в смеси или будет использоваться в неправильном количестве, то нагревательный настил может быстро начать трескаться.

Что касается напольных материалов, то не все они, за исключением керамической плитки и камня, могут подойти для покрытия теплого пола. Потому рекомендуется стелить лишь те материалы, которые хорошо выдерживают температурные нагрузки. Например, ламинат, линолеум, паркет и ковролин. Такие материалы должны иметь особые обозначения. Они говорят о том, что предназначены для укладки на теплые волы.

По принятым стандартам тепловое сопротивление материала не должно быть выше максимально допустимого значения R1 = 0,15 м²*К/Вт.

Что касается текстильных видов покрытия, дерева, а также линолеума, то они должны быть проклеены специальным термоустойчивым клеем. Паркет должен стелиться при влажности не менее 4 процентов.

Особенности проектирования

Проектирование системы теплого водяного пола – это задача весьма непростая. Именно от того, насколько качественно она будет исполнена, зависит технология монтажа водяного теплого пола и дальнейшей результат. Чтобы рассчитать правильное количество материалов и элементов, и обеспечить верное и надежное функционирование системы, нужно учесть множество различных нюансов. Среди них: желаемая температура, размеры помещения, его форма и высота, особенности труб и прочих материалов, площадь, которая подлежит обустройству и многое другое.

В наше время нужное количество змеевиков для отопления помещения определяется несколькими параметрами. Среди них площадь помещения, длина трубы, которая не должна быть больше 120 м, теплопотери комнат. Также с учетом диаметра трубы производят расчеты гидравлического сопротивления. На стадии проектирования очень важно учесть расположение швов между нагревательными пластинами, которые могут быть компенсационными или разделительными. В противном случае по причине усадки и удлинения температуры могут быть образованы трещины и выпячивания на поверхности.

Разделительные швы используются в отдельных случаях, среди которых:

применение по краям стяжки с целью компенсации расширения;
применение в помещениях, площадь которых превышает 40 м^2;
при длине плиты более 8 м;
над швами несущих конструкций;
в проемах дверей или при довольно сложной конфигурации пола.

При разработке схемы стоит учитывать следующие моменты:

контур вы должны уложить так, чтобы трубы и деформационные швы не пересекались,. Исключение составляют лишь подводящие трубы;
в тех местах, где трубы пересекаются со швом, их укладывают в защитной гофрированной трубе. Отступы должны составлять 20 мм от шва с каждой стороны материала;
в том случае, если используются твердые напольные покрытия, шов поднимается над поверхностью пола.

Монтаж теплого водяного пола: основные условия

Если вы производите монтаж теплого водяного пола, то знайте, что вначале вам нужно провести все необходимые подготовительные работы. Поскольку толщина теплого пола составляет около 10-13 см, то нужно, чтобы ниже чистого уровня в запасе оставалось не менее 7 см, иначе высота значительно увеличится. Особенно это касается ванных комнат, поскольку значительное увеличение высоты пола может привести к потопу.

Полы в помещениях, которые примыкают непосредственно к грунту, обязаны иметь хорошую надежную гидроизоляцию. А также нуждаются в проведении дополнительных штукатурных работ.

Поверхность цементно-песчаной стяжки должна быть идеально ровной. Неровности, если и допускаются, то не должны превышать 10 мм. На месте бугорков трубка может оказаться выпуклой. Это спровоцирует воздушную пробку, которая будет препятствовать циркуляции воды. Если имеются неровности, то нужно произвести дополнительную выравнивающую стяжку. При этом лучше не применять сыпучие материалы вроде песка или строительных отходов. Если производимый вами теплый пол предусматривает наличие уклона, то следует делать его в несущем настиле. Стяжка перед установкой системы должна быть идеально сухой.

Теплый водяной пол: монтаж, установка

Водяной теплый пол под ключ в СПб и Ленинградской области

Наши заказчики интересуются, какова стоимость водяного теплого пола. Смета определяется в соответствии с несколькими параметрами и определяется в индивидуальном порядке. Минимальная цена теплого пола водяного за м2 составляет 390р.

Водяной теплый пол под ключ обладает множеством преимуществ:

1.Экономией тепла, благодаря его правильному и равномерному распределению. С помощью батарей нагревается воздух вверху, а затем начинается обогрев всего помещения, полы же при этом остаются холодными. Система теплый пол водяной способствует прогреву нижнего уровня помещения и равномерному обогреву комнаты, без зон чрезмерного нагрева. Температура теплоносителя не превышает 45 градусов. Максимальной экономии можно добиться благодаря установке смесительного узла для управления полом. Это способствует многократному увеличению КПД системы и снижению затрат.

2.Комфортной температурой. При оптимальной цене водяного теплого пола под ключ в СПб потребитель сможет настраивать индивидуальную температуру в соответствии с заданными параметрами. После завершения монтажа теплого водяного пола на деревянном полу можно самостоятельно принимать решение о времени включения отопления и температуре помещения. Для этого специалисты устанавливают погодозависимую автоматику во всем доме либо термостаты – в каждом помещении.

3.Экономией финансов. При уменьшении расходов, связанных с обогревом помещения, снижаются и общие затраты после установки водяного теплого пола в квартире.

4.Здоровьем семьи. Вы гораздо меньше будет страдать простудными заболеваниями, что часто происходит во влажном климате Санкт-Петербурга.

5.Компактностью. Схема теплого пола водяного отличается экономией места. Трубы не отнимаются даже минимальной площади. Благодаря этому вы избавитесь от радиаторов, сможете заняться оформлением интерьера с любыми дизайнерскими приемами.

10 лучших схем + инструкции!

Классический вариант теплого водяного пола – толстая бетонная стяжка, в которую уложены металлические или пластиковые трубы с горячей водой.

Устройство теплого водяного пола

Бетонная конструкция при помощи современных материалов и технологий максимально изолируется для снижения тепловых потерь.

Обязательно применяются теплоизоляционые материалы

Управление отоплением и контроль режимов функционирования осуществляет специальный блок механизмов, исполнительных устройств и датчиков.

Коллектор водяного теплого пола

Нагревается самый нижний элемент комнаты, улучшаются процессы тепловой конвенции воздуха, температура становится одинаковой по всему объему, исчезают мертвые зоны и сквозняки. Теплые полы удачно совмещают комфорт и эстетику, создают самые благоприятные условия для пребывания людей. Теплые полы имеют ряд преимуществ перед другими методами отопления помещений за счет оптимальной конструкции.

Сравнение отопительных систем

Каков принцип работы «теплого пола»

Эстетика и гигиеничность «теплого пола»

Содержание статьи

Ограничения по монтажу теплых полов

О них не любят говорить производители, но они есть. Перед тем как выбирать конкретную конструкцию теплых полов, нужно ознакомиться с проблемными сторонами такого вида отопления.

Помещения общего пользования нельзя обогревать теплыми полами. Тепловые потери в этом случае настолько велики, что полностью теряется экономическая целесообразность, эксплуатация обходится очень дорого в сравнении с другими видами обогрева, а эффективность значительно понижается.
Энергоэффективность системы
В большинстве случаев теплые полы рекомендуется использовать в качестве дополнительного отопления помещений. Только если теплоизоляция помещений выполнена с учетом жестких международных стандартов, есть возможность сделать их основным способом обогрева помещений.
Водяной теплый пол может быть как дополнительным, так и основным источником тепла
Можно ли отопить дом с помощью системы «теплого пола», без радиаторов
Если в многоквартирном доме существует общая система водяного отопления, то никакие конструкции теплых водяных полов монтировать нельзя. Это строго запрещается владельцами домов, получить от них разрешение практически невозможно.
Отопление балкона теплым полом от радиаторов
Схемы установки теплого пола, где запрещено устанавливать систему
Схема теплого водяного пола с трехходовым клапаном
Схема водяного теплого пола с трехходовым клапаном и перепускным балансировочным узлом

Понимание причин существования ограничений позволит в дальнейшем выбрать оптимальную конструкцию теплого пола с водяным отоплением. В настоящее время существует несколько типов конструкций теплых полов с водяным теплоносителем: тонкие, легкие и бетонные. Кратко рассмотрим каждый из них с точки зрения потребителя и строителя. Такой подход даст возможность рассказать о реальных, а не рекламных технических характеристиках.

Бетонная конструкция водяного теплого пола

Виды систем водяного теплого пола

Одновременно несущим и теплораспределительным слоем является бетонная стяжка. Она может быть различной толщины, конкретные параметры выбираются с учетом максимальных нагрузок на пол, архитектурных особенностей здания и пожеланий заказчиков. Эту конструкцию иногда называют «заливной» или «мокрой».

Стяжка над водяным тёплым полом

По эффективности и коэффициенту полезного действия занимает лидирующее положение. Есть и недостаток – значительно усложняются ремонтные работы в случае появления аварийных ситуаций, увеличивается нагрузка на перекрытия. При качественном выполнении строительно-монтажных работ срок эксплуатации таких конструкций превышает пятьдесят лет.

Укладка водяного тёплого пола в бетонную стяжку

«Бетонная» конструкция устанавливается только по бетонным плитам перекрытия и состоит из нескольких обязательных слоев, каждый из которых играет важную роль.

Гидро- или пароизоляция. Что именно класть выбирается на месте с учетом характера эксплуатации помещений их назначения. В большинстве случаев вполне подходит обыкновенная полиэтиленовая пленка: очень надежный, универсальный и дешевый вариант. Влага может попадать из подвальных помещений, после аварий в водопроводных сетях, конденсироваться на стыке теплых и холодных поверхностей.
Расстеленная на полу пленка выполняет роль гидроизоляции
Лента для компенсации тепловых расширений конструкций пола. Изготовлены в виде полоски вспененного полиэтилена, толщина примерно 6 мм, ширина до 180 мм. Принимает расширение цементной стяжки, не позволяет появляться распирающим нагрузкам на стены по периметру помещения. Обязательна к использованию в «бетонных» конструкциях.
Краевая лента на фото

Практический совет. Профессиональные монтажники теплых полов при помощи демпферной ленты разбивают значительные по площади участки теплых бетонных полов на меньшие сегменты. Это полностью исключает появление трещин, возникающих в больших конструкциях вследствие разности температур.

Перед укладкой ленты стены выравниваются и очищаются, на тыльной стороне есть специальный полиэтиленовый фартук. Он служит для закрытия щели между стенкой и плитой перекрытия, пользоваться ним нужно обязательно, если этого не сделать, то возможны протечки цементного молочка на нижние этажи.

Теплоизоляционные материалы. При бетонной конструкции нагревательных систем нужно пользоваться уплотненными или прессованными теплоизоляторами с повышенными показателями прочности.

Теплоизоляция для теплого пола Термопол

Изоляция – главный элемент, оказывает непосредственное влияние на эффективность систем. Особенно это важно для первых этажей, если теплоизоляция не выполняет поставленных задач, то тепловая энергия теряется в подпольных пространствах. Строительные нормы регламентируют толщину теплоизоляции в зависимости от материала ее изготовления и физических характеристик перекрытий. Для бетонных плит толщина должна составлять не менее пяти сантиметров.

Мат для водяного теплого пола Пенощит

Часто в этих целях применяется прессованная стекловата и прочный пенополистирол. Плотность материалов должна быть не менее 30 кг/м³, для улучшения коэффициента теплопроводности лицевая поверхность может покрываться алюминиевой фольгой.

Маты для теплого водяного пола

Теплоизоляционные маты

Трубы. Могут быть пластиковыми или металлическими.

Труба для тёплого пола

Наиболее дешевые пластиковые, самые дорогие – медные.

Труба медная для теплого пола

Не стоит приобретать дорогие варианты, эксплуатационные показатели пластиковых труб соответствуют современным требованиям потребителей. Для увеличения прочности при повышенных температурах полиэтиленовые трубы имеют армирующий слой, изготавливаются из высокомолекулярного полиэтилена с инновационными добавками.

Полиэтиленовые трубы PEХ

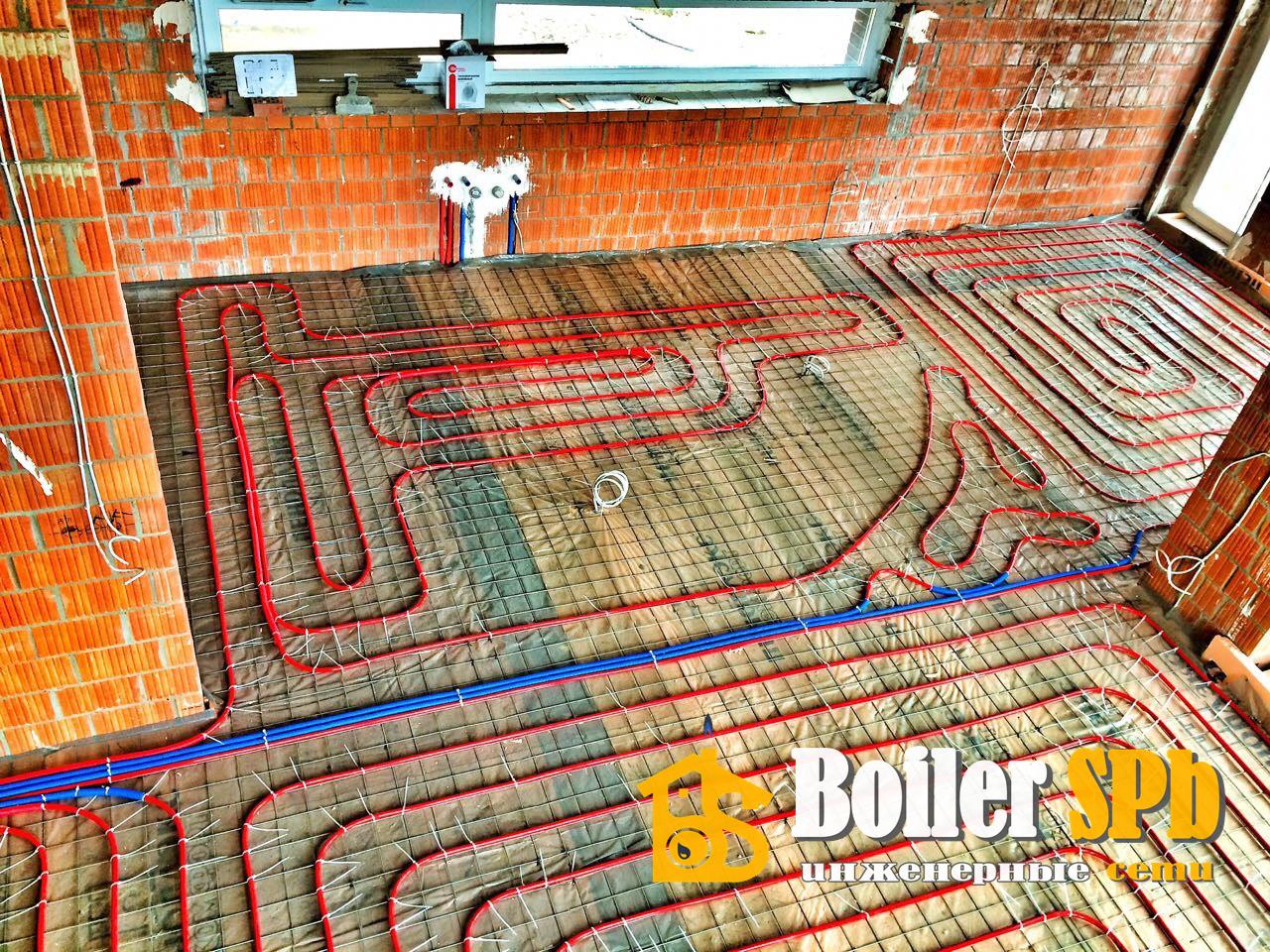

Укладка водяных труб подогрева производится по утеплительному слою, схемы и вид укладки подбираются мастером в зависимости от размеров и конфигурации помещений. Для фиксации положения применяются специальные крепежные элементы. Это могут быть шины и планки, фиксаторы и специальные приспособления.

Крепление труб тёплого пола

Деформационные швы. Делаются только для помещений со сложной геометрической конфигурацией пола или очень длинных. Такие слои предупреждают возникновение в стяжке критических внутренних тепловых напряжений.

Деформационный шов

Укладка труб через деформационные швы

Деформационный шов. Вид пересечения шва и трубы

После монтажа труб обязательно выполняется их проверка на герметичность швов и соединений. Каждый контур через коллектор подачи заполняется водой, испытания производятся с увеличенными показателями давления (примерно 6 Бар). Система оставляется под давлением на сутки–двое, после испытательного срока проверяется остаточное давление, визуально определяются места протечек.

Проверка пола под рабочим давлением

Если обнаружились недостатки, то они немедленно устраняются, а испытание на герметичность делается повторно.

Стяжка. Последний верхний слой отопительного пирога системы. Использовать обыкновенный цементно-песчаный раствор не рекомендуется, нужно приобретать специальные смеси с пластификаторами.

Бетон для заливки теплого пола

Высота стяжки над трубами должна быть не менее 5 сантиметров, в противном случае возникают риски их механического повреждения. Если нагрузки на пол будут значительными, то для улучшения несущих способностей нужно применять армирующие сетки.

Теплый пол с армированием

Они могут быть металлическими или пластиковыми. Если использование армирующих сеток является нецелесообразным, то можно в раствор добавлять фибру – пластиковые волокна. Они добавляются в раствор во время его приготовления, после застывания существенно повышают прочность на изгиб.

Бетон с фиброй

Внешний вид полипропиленовой фибры для бетона

Для финишного напольного покрытия лучше применять каменные или керамические материалы. Они отлично проводят тепло и обеспечивают эффективный нагрев помещения. Дерево и все половые покрытия с использованием этого материала не считаются оптимальным решением. Кроме уменьшения эффективности функционирования системы такие материалы рассыхаются и теряют свои первоначальные свойства.

Устройство водяного теплого пола под плитку

Сухая конструкция теплого пола

Применяется в домах с деревянными элементами перекрытия, характеризуется небольшим удельным весом, позволяет значительно снизить нагрузки на несущие элементы строений. Если вес бетонной достигает 250 кг/м², то сухой не более 30 кг/м². Трубы с теплоносителем укладываются на основании из фанеры или ОСП плит, между ними устанавливаются полосы этого же материала.

Теплый пол водяной

Теплоизоляция монтируется непосредственно на деревянное перекрытие. Финишный слой отопительной системы – плиты ГВЛ. Они имеют неплохую теплопроводность и обладают достаточной прочностью. Изготавливаются из гипса и древесных волокон. Общая толщина системы утепления при таком варианте конструкции не превышает 10–15 см, что дает возможность их устанавливать в помещениях с низкими потолками.

Сухая конструкция требует значительно меньше усилий и времени, по стоимости считается одним из наиболее дешевых вариантов. Кроме того, во время производства работ нет строительного мусора, установку можно производить без обязательного отселения жильцов.

Недостатки – показатели теплоотдачи уступают первому варианту, теплового потока недостаточно для полноценного отопления помещений, может применяться только в качестве дополнительного.

Деревянная система теплого водяного пола

Легкая деревянная конструкция

Особенности системы в деревянном доме

Самая простая и самая дешевая, большинство элементов может изготавливаться из отходов пиломатериалов. Для опорного основания применяются низкокачественные пиломатериалы вплоть до необрезной доски. Толщина материалов должна быть не менее диаметра труб, в противном случае появляются риски их повреждений. Трубы фиксируются специальными пластинами, размеры пластин зависят от шага теплоносителей. Для понижения толщины отопительного пирога допускается укладка труб непосредственно на балки перекрытия, экономия по высоте может достигать трех сантиметров.

По краям доски с торцов надо сделать полукруглые пазы для заворота трубы, как это показано на фото

Укладка фольги в пазы

Теплый пол в деревянном доме

Схема деревянного водяного пола

Проложенные трубы теплого пола

Легкая полистирольная схема

Универсального использования, применяется на всех без исключения основаниях.

Полистирольная система теплого водяного пола

Состоит из следующих элементов:

гидроизоляционной полиэтиленовой пленки. Основание обязательно должно быть ровным, без острых выступов и значительных углублений;
по периметру приклеивается лента, компенсирующая расширения во время нагрева;
на основание ложатся плиты специального профиля и толщины, приобретаются одновременно с покупкой отопительной системы. Нужно следить, чтобы все элементы изготовлялись одним производителем, в противном случае могут возникать несоответствия по размерам;
плиты имеют технологические выступы, между которыми монтируется водопроводная система. В зависимости от схемы укладки используются соответствующие приспособления для крепления;
производится опрессовка труб на проверку протечек. Если все в норме, то система отопления накрывается полиэтиленовой пленкой;
завершающий слой – гипсоволокнистые плиты. На них устанавливается финишное напольное покрытие.

Полистирольная система — фото

Для монтажа системы нужно минимальное количество времени, не требуется высокой подготовки специалистов. Недостаток – неоправданно высокая цена. Но за счет значительной экономии времени такая система по стоимости вполне конкурентная с вышеописанными.

Альтернативные конструкции

Их применяют в случае необходимости подогрева небольших площадей. Компании изготавливают гибкие рулоны с пластиковыми трубками небольшого диаметра. Такие конструкции теплых полов устанавливаются около рабочих столов, кроватей и т. д. Могут прятаться под мягкими напольными покрытиями.

Рулоны устанавливают на всех типах перекрытий и во всех зданиях. При необходимости рулон можно надрезать (только не повреждать трубки) и изогнуть под нужным углом. Недостаток – большое гидравлическое сопротивление труб с небольшим диаметром значительно увеличивает нагрузку на водяной насос. В настоящее время рулоны не имеют широкого распространения среди пользователей.

Видео – Конструкция теплого пола для установки на бетонное основание

Как установить теплый пол | Совет эксперта

Широко используемый в Скандинавии, где температура на улице регулярно ниже нуля, полы с подогревом все чаще рассматриваются в Великобритании как экономичный метод обогрева различных комнат в доме, где может быть трудно поддерживать комфортную температуру, например, на кухне или в ванной комнате. Тот факт, что он невидим и не влияет на чистый внешний вид комнаты так же, как радиатор, в дополнение к отсутствию обслуживания и ухода, необходимого для эффективной работы, также делает его привлекательным вариантом для домовладельцев. .

Полы с подогревом не сложно установить самостоятельно, если у вас есть базовый опыт работы в домашних условиях и время, чтобы выполнить работу за один раз, вместо того, чтобы поднимать пол и затем оставлять его на неделю. Вы можете выполнить основную часть первоначальной работы, но вам, вероятно, понадобится электрик или сантехник, в зависимости от системы, которую вы выберете, для подключения системы к электросети.

Виды теплых полов

Домовладельцы могут выбирать между двумя основными типами теплых полов: мокрым или электрическим.В системах водяного теплого пола для создания тепла используется теплая вода, поступающая от системы центрального отопления, а в электрической системе используются катушки, питаемые от сети.

ВЛАЖНЫЙ

В системах влажного отопления вода перекачивается по трубам, проложенным на черновом полу под верхней поверхностью пола. Система снижает стоимость нагрева воды по сравнению с системами, в которых используются радиаторы, поскольку для эффективной работы требуется, чтобы вода нагревалась до более низкой температуры.

Системы влажного отопления проще всего установить там, где пол можно поднять, а затем вернуть на место — по этой причине они могут лучше всего подходить для пристройки или новостроек.По той же причине может быть лучше ограничить этот тип системы помещениями первого этажа, но верхние уровни, конечно, не являются запрещенными.

ЭЛЕКТРИЧЕСКИЙ

Системы теплого пола, работающие от электричества, представляют собой змеевики, прикрепленные к сетчатым матам или встроенные в них, которые раскатываются и соединяются вместе под полом. Затем они подключаются к термостату и источнику питания, чтобы их можно было использовать. Они дешевы в установке, но будут стоить дороже, чем влажные системы, поэтому они могут быть дороже. подходит для небольших помещений или территорий.

Как установить

ПРЕДВАРИТЕЛЬНАЯ УСТАНОВКА

Независимо от типа системы теплого пола, который вы выбираете, или типа пола, под которым вы ее устанавливаете, вы должны убедиться, что комнаты, в которых вы собираетесь ее установить, должным образом изолированы, чтобы воздействие тепла не было немедленно сведено на нет. . Перед началом работы убедитесь, что на черновом полу нет мусора и что стыки между изоляционным материалом заклеены, чтобы предотвратить потерю тепла или стяжку (если вы ее используете) через них.

Изоляционные материалы должны быть размещены под системой, чтобы предотвратить утечку тепла через черновой пол и фундамент, и если вы устанавливаете электрическую систему, вам необходимо будет записаться на прием к квалифицированному электрику, чтобы он смог подключить систему к сеть.

В остальном способы укладки теплого пола обоих типов под паркетный и ламинатный пол очень похожи.

Установка мокрой системы

Как уже отмечалось, установка влажной системы, как правило, более проблематична, чем электрическая, из-за общей сложности системы и из-за того, что это часто означает, что пол в комнате должен быть приподнят, чтобы вместить ее. .Электрические системы более компактны, а подъем пола (если он вообще требуется) будет минимальным.

1. ПОДЪЕМ ПОЛА

Способ, которым вы поднимаете пол, будет зависеть от системы размещения, которую он использует — большинство из них подпадают под категорию либо шпунтов, либо щелчков с точки зрения того, как доски соединяются вместе.
Пол с язычком и пазом прибивается гвоздями через шпунт, чтобы соединить доски вместе, поэтому гвозди нужно выковыривать ломом или подобным инструментом, чтобы освободить доски.Начните (сняв обшивку по периметру) с ряда досок, ближайших к стене, с видимыми верхними гвоздями, и убедитесь, что вы прижали лом к черновому полу, как только первая доска будет удалена, если вы хотите повторно использовать пол — это позволит избежать повреждать.

Напольные покрытия Click, часто используемые на ламинатных досках, спроектированы таким образом, чтобы их было легко собрать, поэтому их должно быть легко повернуть вспять и удалить. Найдите точку, в которой закончилась установка (обычно это угловая доска), и приподнимите ее.Затем вы можете пройти по всему ряду, прилегающему к стене, и удалить его целиком, разделяя отдельные доски, переворачивая их и снимая щелчки снизу.

2. УКЛАДКА ТРУБ

Система теплого пола должна иметь направляющую, по крайней мере, которая позволит вам убедиться, что вы не проложите трубы неправильно и не выльетесь из них до того, как будет покрыта желаемая область. Если вам нужно сделать изгибы труб самостоятельно, вы сможете сделать это вручную, а укладывать ли вы их по спирали или слева направо через комнату, должно зависеть от инструкций производителя.Убедитесь, что они расположены равномерно, чтобы тепло распределялось равномерно во время работы системы.

При размещении коллектора (где будет подключаться система) прикрепите его к стене как можно ближе к контурам, чтобы его можно было подключить по водопроводу так же, как и радиатор. Однако окончательное подключение системы к основной сети водоснабжения и центрального отопления всегда должно выполняться квалифицированным и опытным сантехником, если вы не полностью уверены в своих способностях сделать это самостоятельно.

Одной из распространенных проблем, которые могут возникнуть при установке, является наличие воздуха в контурах — это происходит, когда они не промываются должным образом перед использованием в первый раз. Каждую петлю необходимо промывать отдельно, открывая клапан, который соединяет ее с коллектором, чтобы убедиться, что в ней нет воздуха.

3. СТЯЖКА

Влажные системы теплого пола, как правило, покрываются слоем стяжки, которая способствует теплоизоляции и помогает быстрее почувствовать выделяемое тепло.Можно использовать две формы стяжки: полусухую стяжку и быстротекущую жидкую стяжку, которую можно перекачивать по трубам отопления на заданную глубину. Проконсультируйтесь со специалистом, чтобы определить, какой тип стяжки следует укладывать и какой глубины она должна быть.

Перед укладкой стяжки убедитесь, что трубы надежно закреплены и что изоляция ровно лежит на черновом полу. Поскольку он становится бесполезным, если в нем образуется трещина, и он будет расширяться и сжиматься в соответствии с температурой, необходимо также установить компенсаторы для облегчения этого движения.После укладки стяжке необходимо дать высохнуть естественным путем (что не должно занять более семи дней) перед включением системы отопления.

Установка электросистемы

Электрическая система звучит так, как будто ее относительно легко установить, учитывая, что она представлена в виде матов, которые необходимо размещать под обогреваемыми участками. Однако все, что связано с электричеством, никогда не бывает простым, и вы должны проявить особую осторожность, чтобы установка прошла гладко.

1.

ПОДЪЕМ ПОЛА

Способ, которым вы поднимаете пол, будет зависеть от системы размещения, которую он использует — большинство из них подпадают под категорию либо шпунтов, либо щелчков с точки зрения того, как доски соединяются вместе.
Пол с язычком и пазом прибивается гвоздями через шпунт, чтобы соединить доски вместе, поэтому гвозди нужно выковыривать ломом или подобным инструментом, чтобы освободить доски. Начните (сняв обшивку по периметру) с ряда досок, ближайших к стене, с видимыми верхними гвоздями, и убедитесь, что вы прижали лом к черновому полу, как только первая доска будет удалена, если вы хотите повторно использовать пол — это позволит избежать повреждать.
Напольное покрытие Click, которое часто используется на ламинатных досках, спроектировано таким образом, чтобы его было легко собрать, поэтому его должно быть легко повернуть вспять и удалить. Найдите точку, в которой закончилась установка (обычно это угловая доска), и приподнимите ее. Затем вы можете пройти по всему ряду, прилегающему к стене, и удалить его целиком, разделяя отдельные доски, переворачивая их и снимая щелчки снизу.

2. Укладка коврика

После того, как пол убран и уложена изоляция, раскатать маты в тех областях, которые вы хотите обогреть, является относительно простой задачей.Просто закрепите их так, как предлагает производитель — например, некоторые используют двустороннюю липкую ленту.

Вам также необходимо установить датчик температуры пола, который подключается к термостату, чтобы вы могли определить, при какой температуре работает пол. Датчик температуры пола должен располагаться на полу рядом со стеной под термостатом, заклеен лентой или закреплен на месте, чтобы обеспечивать правильные показания при каждом обращении к термостату.

Окончательное подключение системы к электросети всегда должно выполняться квалифицированным и опытным электриком.Это гарантирует, что любая немедленная проблема, с которой вы столкнетесь, скорее всего, будет связана с чем-то вроде неисправного провода или соединения, а не с ошибкой, сделанной в процессе установки.

3. СТЯЖКА

Системы электрического теплого пола иногда покрывают слоем стяжки, которая помогает с изоляцией и помогает быстрее почувствовать выделяемое тепло. Можно использовать две формы стяжки: полусухую стяжку и быстротекущую жидкую стяжку, которую можно перекачивать по трубам отопления на заданную глубину.Проконсультируйтесь со специалистом, чтобы определить, какой тип стяжки следует укладывать и какой глубины она должна быть.

Перед укладкой стяжки убедитесь, что трубы надежно закреплены и что изоляция ровно лежит на черновом полу. Поскольку он становится бесполезным, если в нем образуется трещина, и он будет расширяться и сжиматься в соответствии с температурой, необходимо также установить компенсаторы для облегчения этого движения. После укладки стяжке необходимо дать высохнуть естественным путем (что не должно занять более семи дней) перед включением системы отопления.

После установки

Две наиболее распространенные проблемы, связанные с двумя системами, уже рассмотрены: воздух в трубопроводах влажной системы и неисправная проводка в электрической системе. После завершения установки дайте стяжке высохнуть в соответствии с инструкциями перед включением системы, так как это может привести к ее повреждению и появлению трещин.

В остальном, после любого типа отопительной системы не требуется особого ухода — это один из факторов, которые делают их таким привлекательным вариантом отопления.Если система внезапно перестает работать, обратитесь к производителю, который может порекомендовать обратиться к электрику или сантехнику, если проблема не связана с самим изделием.

И наконец …

Какую бы систему теплого пола вы ни выбрали, ее первоначальная установка должна быть простой задачей, если вы поймете все, что участвует в процессе. Инструкции, предоставленные производителем системы, позволят вам правильно уложить трубы после того, как пол будет удален, и тогда вы сможете избежать большинства проблем, связанных с новыми установками, если соответствующий технический специалист выполнит окончательную подключение и тестирование. Это позволит ускорить работу системы.

Следуйте инструкциям и советам, приведенным в этом руководстве, и ваши ноги (и все остальное) будут оставаться поджаренными в течение всего года!

Теплый пол — Стоимость установки теплого пола

Что такое полы с подогревом?

Полы с лучистым обогревом, также известные как полы с подогревом (UFH), представляют собой инновационный процесс обогрева, который обеспечивает тепло и комфорт в вашем доме с нуля за счет установки под вашими полами.Система подогрева пола была впервые изобретена римлянами для обогрева мраморных полов. Полы с подогревом — это жизнеспособное решение для традиционного отопления, оно энергоэффективно, а также значительно экономит пространство по сравнению с альтернативными домашними отопительными приборами.

Типы водяных теплых полов

Домовладельцы могут выбирать между двумя наиболее распространенными системами теплого пола: влажным теплым полом или системой электрического лучистого отопления.

Влажные теплые полы:

Первой из систем лучистого отопления является водяная система УВГ.Преимущество влажной системы заключается в использовании теплой воды, вырабатываемой системой центрального отопления вашего дома, которая может включать бойлер или водонагреватель. Поскольку вода проходит по пластиковым трубам, установленным между черным полом и чистым полом, она нагревает поверхность до комфортной температуры от 73 до 89 градусов. Дополнительным преимуществом влажной системы является использование воды при низких температурах, что приводит к экономичному нагреву воды.

Электрический подогрев пола:

Второй вариант теплого пола — это система электрических матов.Кабели этого типа крепятся либо к сетчатому мату, либо к непрерывному рулону материала. Коврики или рулоны подключаются к источнику питания и термостату. Затраты на установку электрической системы обычно меньше, чем у влажной системы, но в долгосрочной перспективе электрическая система становится дороже из-за увеличения вашего ежемесячного счета за электроэнергию.

Стоимость теплых полов

Стоимость установки водяной или электрической системы варьируется и зависит от того, нанимаете ли вы генерального подрядчика, сантехника или электрика для выполнения этой работы.Все эти услуги могут потребоваться в зависимости от выбранной вами системы. Если вы устанавливаете лучистые полы с подогревом в доме площадью 2000 квадратных футов, вы можете рассчитывать заплатить около 3200 долларов за полную установку или 1,50 доллара за квадратный фут вашего дома.

Помимо знаний и сертификатов для установки системы, установщик полов с подогревом будет знать, как рассчитать точные общие затраты на установку, которые позволяют варьировать размер комнаты, высоту потолка, тип устанавливаемого пола, желаемую температуру для каждой комнаты и чего ожидать с точки зрения потерь тепла с учетом всех этих факторов.

Стоимость установки теплого пола
С электрической системой, если ваш дом строится или реконструируется, а черновой и готовый пол еще не установлены, это поможет снизить стоимость, поскольку устраняет необходимость платить за удаление пола перед установкой.
Вам также нужно будет учесть стоимость материалов, которые будут включать маты или кабели для подогрева пола, изоляцию для укладки системы, датчики нагрева и / или термостаты, а также плату за лицензированного электрика.
Система на водной основе, хотя со временем будет рентабельной, изначально будет стоить больше, чем установка электрической системы. Если ваш дом находится в процессе строительства или ремонта, гораздо проще и дешевле установить систему на водной основе и решить любые начальные проблемы, поскольку между черным и чистым полом достаточно места для установки труб. Если не хватает места, что может быть в старых домах, необходимо будет внести поправки для размещения труб.Это может увеличить фактор стоимости системы полов на водной основе.
Имейте в виду, что с электрической системой подрядчик использует тонкую проводку, которой легко манипулировать. В системе на водной основе трубы намного толще, и при установке должно быть достаточно места для работы.
Найдите местных профессионалов
Плюсы теплого пола
Одно из главных преимуществ полов с подогревом состоит в том, что они находятся вне поля зрения и не нуждаются в выделенной площади для хранения вещей.Другие преимущества включают:
Все типы систем пола равномерно распределяют тепло по остальной части помещения.
Системы водяного теплого пола могут обогреть большую площадь более эффективно, чем традиционные системы отопления или электрические системы теплых полов.
№
Преимуществом систем теплого пола является то, как они нагревают начальную зону, проводя тепло через поверхность пола, по сравнению с использованием системы воздушного отопления.
Система водяного обогрева пола после установки является рентабельной и лучше всего подходит для нового строительства, поэтому пол можно спроектировать с самого начала с учетом трубопроводов.
Система водоснабжения требует меньше энергии, что приводит к снижению ежемесячных счетов за электроэнергию.
Электрическая система пола лучше всего работает на небольших площадях.
Для людей, страдающих аллергией, полы с подогревом являются идеальным вариантом, поскольку при этом не происходит выброса аллергенов, пыли или перхоти домашних животных в воздух, как в системах с принудительной подачей воздуха.
Использование программируемого таймера с системой электрических полов позволяет обогревать отдельные участки пола по сравнению с целым домом.Система полов предназначена для работы отдельно от вашей системы центрального отопления.
Минусы теплого пола
Установка полов с подогревом может быть дорогостоящей и является лучшим вариантом для строящихся новых домов, пристройки новых комнат или для домов, которые реконструируются или ремонтируются, включая удаление чистового пола. Особенно это касается системы на водной основе из-за сложного процесса установки труб и / или расширения пространства между черным и чистым полом.Также может быть дороже, если пол устанавливается на втором этаже двухэтажного дома.
Поскольку полы с подогревом работают при более низких температурах, независимо от того, используется ли вода, газ, солнечная или электрическая система, для обогрева отдельных комнат может потребоваться больше времени.
Могут быть ограничения относительно того, какую мебель можно и нельзя ставить на пол. Электрический теплый пол не рекомендуется использовать для полов, покрытых толстым ковром.
Система электрического теплого пола требует дополнительных затрат на наем сертифицированного электрика для обеспечения правильного подключения всей проводки к кабелям и термостату.
Срок службы теплых полов
Срок службы системы электрического теплого пола составляет более 25 лет, если пол остается неповрежденным.
Система, в которой используется газовый котел, прослужит около 10 лет из-за большого количества компонентов, которые могут нуждаться в замене.
Системы на водной основе рассчитаны на 50 лет эксплуатации.
Рекомендуется приобрести расширенную гарантию у уважаемой компании, чтобы покрыть детали, трубы, кабели и термостаты, которые могут нуждаться в замене из-за случайного повреждения или неисправной детали.
Какие полы подходят для полов с подогревом
Если вы планируете использовать пол с подогревом, но не уверены, подходит ли тип устанавливаемого вами напольного покрытия, обратите внимание на эти полезные советы.
Ковровое покрытие поверх систем подогрева пола возможно, если тепловое сопротивление (вместе) ковра и подложки меньше 2,5.
Многим домовладельцам нравится красота терракоты, камня, сланца, фарфора и керамической плитки, а также простота ухода за ними.Каждый тип подходит для систем полов из-за своей теплопроводности, хотя при использовании толстой плитки потребуется больше времени для полного достижения максимальной температуры. Как только это произойдет, распределение тепла будет таким же, как и при использовании тонкой плитки.
Ламинат, винил и пол из дерева / твердой древесины возможны, но каждый тип должен быть сертифицирован для использования UFH. Не все марки совместимы с системами теплого пола.
Техническое обслуживание полов с подогревом
По большей части ваша новая система теплого пола не требует значительного ухода.Ежегодная проверка обслуживания касается замены любых деталей, вызывающих утечки из-за неисправных уплотнений или шайб. Проверка также позволит убедиться в правильности работы клапанов.
Система на водной основе не нуждается в обслуживании труб, но в случае возникновения проблемы, профессиональная промывка труб поможет удалить любые наросты или засоры.
В целом, в зависимости от вашего выбора системы, дополнительные компоненты, требующие периодического и / или ежегодного обслуживания, включают циркуляционные насосы, бойлеры, системы центрального отопления, тепловые насосы, солнечные панели и радиаторы.
Установка теплых полов: руководство для мастера
Когда дело доходит до установки теплого пола, компетентные домашние мастера могут сэкономить немного денег, взяв на себя эту задачу самостоятельно (хотя коллектор для влажной системы должен быть установлен квалифицированным специалистом).
Полы с подогревом входят в список желаний многих строителей (и ремонтников), поскольку они стремятся к оптимальному домашнему комфорту, энергоэффективности и, в некоторых случаях, к современному минималистскому дизайну.
Если вы устанавливаете полы с подогревом в существующем доме, вам необходимо убедиться, что вы выбрали низкопрофильную систему.
Как всегда, беритесь за проекты DIY, которые находятся в пределах ваших возможностей.
( БОЛЬШЕ : Задачи, которые вы должны поручить профессионалам)
Девять шагов, которым нужно следовать для идеального монтажа теплого пола
Вам нужно предложение для вашей системы теплого пола?
(Изображение предоставлено: c / o Wunda Group)
1.Первым делом необходимо подключить трубу теплого пола к коллектору.
( БОЛЬШЕ : Коллекторы теплого пола)
(Изображение предоставлено: c / o Wunda Group)
2. После укладки изоляции вам нужно будет начать укладку трубы.
(Изображение предоставлено: c / o Wunda Group)
3. Прикрепите трубу к изоляции по ходу движения с помощью скоб для труб.
(Изображение предоставлено: c / o Wunda Group)
4. Убедитесь, что вы закрепили трубу с правильным расстоянием, чтобы обеспечить оптимальное распределение тепла.
(Изображение предоставлено: c / o Wunda Group)
5. Оберните трубу петлей по всей площади пола. Используйте несколько петель для больших пространств.
(Изображение предоставлено: c / o Wunda Group)
6. Подготовьте стяжку (или выберите готовую смесь).
Перед заливкой стяжки…
Перед укладкой стяжки трубы всегда должны испытываться давлением. Не менее важно следить за тем, чтобы трубы были заполнены водой во время укладки стяжки, чтобы любые повреждения были сразу заметны и их можно было исправить до завершения укладки стяжки.
( БОЛЬШЕ : Мастер-класс по стяжке)
(Изображение предоставлено: c / o Wunda Group)
7. Осторожно вылейте самовыравнивающуюся стяжку поверх закрепленных трубопроводов.
(Изображение предоставлено компанией Wunda Group)
8. Стабилизируйте стяжку с помощью химического спрея.
(Изображение предоставлено: c / o Wunda Group)
9. Наконец утрамбуйте стяжку для получения гладкой поверхности.
Узнайте цену на систему теплого пола
Найдите партнера, который поможет вам сделать правильный выбор системы теплого пола для вашего проекта.
Как это работает
1. Введите свои данные ниже. Расскажите нам немного о своем проекте и о том, что вы ищете, и оставьте некоторые контактные данные.
2. Мы ищем в нашей базе данных. Мы подберем ваши требования с продуктами и услугами, которые предлагают наши партнеры.
3. С вами свяжутся партнеры. Не беспокойтесь о том, что вас засыпают — с вами свяжутся только те поставщики, которые соответствуют вашим требованиям.
Как установить теплый пол — DIY
Читая следующий проект «Сделай сам», вы соглашаетесь с условиями заявления об отказе от ответственности.
Установка электрического теплого пола (или лучистого теплого пола) находится в компетенции домовладельцев, уверенных в своих навыках самостоятельного строительства. Даже если вы хотите нанять профессионального электрика, например команду Oliver Heating & Cooling, для выполнения электрических подключений, вы все равно можете сделать все остальное самостоятельно. Шаги по установке теплого пола требуют только основных инструментов и внимания к деталям.
Необходимые инструменты и материалы
Полы из плитки и камня обладают самой высокой теплопроводностью и лучше всего сохраняют тепло. Вы также можете установить теплые полы под пол из дерева, ламината, винила и бамбука.
Аккумуляторная дрель
Клеевой пистолет
Мастерок
Универсальный нож
Вольт-омметр
Долото
Лента из стекловолоконной сетки
Цементная плита подложка
Раствор
Теплостойкое покрытие пола с защитой GFCI
Термостат
Раствор тонкий
Лента двусторонняя
Кабелепровод
Как установить ступеньки с подогревом пола
Определите, можно ли подключить нагревательный мат к существующей розетке или ему нужен отдельный контур.
Проверить нагревательные кабели внутри матов с помощью вольт-омметра. Этот шаг позволяет убедиться, что изделие не повреждено и все нагревательные кабели работают эффективно.
Подготовьте черный пол, установив цементную плиту.
С помощью шпателя нанести тонкий раствор и положить на него цементную плиту. Прикрепите доски саморезами для цементной плиты.
Проведите пробную установку нагревательных матов. НИКОГДА нельзя разрезать, надрезать или пересекать нагревательные кабели.
Кабели не должны быть ближе 2 дюймов. Также держите их на расстоянии 4 дюймов от стен, шкафов и других приспособлений. Вы можете разрезать сетку по размеру деталей.
Сделайте канавку в цементной плите с помощью долота для крепления кабеля питания, кабелепровода и проводов термостата.
Сделайте в стене пазы для кабеля питания.
Прикрепите коврики к полу с помощью двустороннего скотча и клеевого пистолета.
Еще раз проверьте нагревательные кабели с помощью вольт-омметра.
Линии питания рыбы и провода термостата через две трубки. Нижние концы каналов входят в вырезанные вами выемки.
Подсоедините кабелепровод к электрической коробке 4 x 4 дюйма, прикрепленной к стойке стены.
Плетите провода термостата в сетку толщиной 12 дюймов, не касаясь кабелей.
Нанесите раствор на мат, убедившись, что он соединяется с цементной плитой.
Разместите плитку. Дать раствору высохнуть.
Затирка плитки.
Полная проводка термостата и электрические соединения.
Нужна помощь? Нанять Oliver Experts
Специализированная команда Oliver Heating & Cooling предоставляет услуги электроснабжения, отопления, охлаждения и водоснабжения по всей долине Делавэр. Если вы не уверены, что сможете научиться устанавливать полы с подогревом, или у вас просто нет времени на то, чтобы вписать проект в свой плотный график, запросите у нас оценку. Проверьте, находитесь ли вы в нашей зоне обслуживания!
10 ошибок, допущенных при установке системы теплого пола
Слишком высокая или слишком низкая температура в помещении, протечки, потрескавшаяся плитка — это лишь некоторые возможные последствия различных ошибок, допущенных при планировании или установке системы теплого пола. Неисправный пол с подогревом обычно является результатом небрежной установки или неправильных решений. Сегодня мы рассмотрим 10 распространенных ошибок, которые допускаются при установке системы теплого пола.
1. Отсутствие соответствующей документации
Отсутствие правильной конструкции при установке любой системы отопления может иметь катастрофические последствия. В случае полов с подогревом компоновка и форма отопительных труб должны быть адаптированы к параметрам подачи воды в систему отопления, толщине стяжки, типу напольного покрытия и потребности в тепле. Отсутствие надежной документации приводит не только к увеличению затрат на обслуживание, но и к проблемам в случае выхода из строя системы отопления. Важно задокументировать фактическое расположение труб отопления на плане помещения, особенно в пространстве между комнатами, под окнами и у стен. Зная реальные размеры петель, мы можем избежать их случайного повреждения при установке планок порога или других элементов, требующих сверления в полу.
2.Неправильный порядок монтажных работ
Система теплого пола должна быть установлена в правильном порядке. Его следует начинать после того, как будут проложены другие системы, иначе могут быть повреждены трубы отопления и другие элементы системы отопления. Перед прокладкой труб следует установить распределительные шкафы и коллекторы. Распределительную коробку теплого пола следует устанавливать как можно ближе к системе теплого пола, а не в удаленной котельной. Стоит помнить, что без окон и дверей невозможно установить всю систему теплых полов, когда дом находится на стадии открытой оболочки.Эти элементы необходимы для предотвращения сквозняков при схватывании стяжки. Благодаря этому мы можем предотвратить чрезмерное высыхание поверхности стяжки.
3. Неправильно подготовленный грунт
Некоторые проблемы могут возникать также из-за некачественно выполненных строительных работ. Перед установкой системы теплых полов необходимо хорошенько подготовить пол. Какие самые частые ошибки приводят к неприятным последствиям? Три самых серьезных вопроса, касающихся подготовки пола, перечислены ниже.
На неровных поверхностях нельзя укладывать другие слои системы теплого пола, такие как теплоизоляция, трубы отопления и бетонная стяжка. Небрежная подготовка основания, пропуск стадии выравнивания и очистки означает, что теплоизоляционные плиты не будут хорошо держаться и не будут обеспечивать стабильную опору стяжки, что может привести к растрескиванию. В местах растрескивания стяжки есть риск повредить трубы отопления. Кроме того, неровный грунт требует разной толщины стяжки пола.Именно поэтому так важно перед укладкой утеплителя выровнять поверхность.
4. Неправильное соединение труб в петли
Отопительные трубы образуют так называемый отопительный контур, длина которого не должна превышать 100 м в зависимости от диаметра используемых труб. Поэтому во время монтажных работ убедитесь, что установщик не делает более длинные нагревательные контуры. Также стоит помнить, что каждая петля должна состоять из одной непрерывной трубы. Соединения разрешены в случае повреждения насоса и с использованием специальных ремонтных муфт, которые можно покрыть бетоном. Чтобы избежать проблем, необходимо выбирать трубы таким образом, чтобы избежать соединений в местах, которые будут покрыты стяжкой. Такие соединения являются наиболее уязвимыми местами, потому что там легко оседает грязь, что приводит к дефектам. Несоблюдение инструкций приведет к увеличению гидравлического сопротивления, что приведет к недостаточному нагреву определенных участков пола.
5. Неправильное крепление труб отопления к полу
Нагревательные трубы, по которым будет проходить вода, должны быть прочно прикреплены к земле.Сначала на слой пенополистирола укладывается специальная пленка для позиционирования труб с анкерной сеткой. Далее трубы крепятся к фольге с помощью зажимов, входящих в комплект системы теплого пола. Если трубы не закреплены должным образом, они могут отсоединиться от земли, пока стяжка заливается на землю. Кроме того, если в систему входят медные компоненты, трубы не следует укладывать непосредственно на бетон, поскольку они могут подвергнуться коррозии. Медные трубы необходимо защитить дополнительным слоем пластика.Альтернативой является использование труб из разных материалов, таких как пластиковые или многослойные трубы. Стоит выбирать качественные изделия, исключающие риск повреждения.
6. Отсутствие соответствующих компенсаторов
Пол, в который заделаны трубы отопления, требует соответствующих компенсаторов. Поверхность нагрева расширяется за счет тепла от труб, поэтому необходимо делать компенсаторы. Если помещение большое или необычной формы, необходимо предусмотреть в стяжке дополнительные деформационные швы. Отсутствие таких зазоров или их выполнение только в напольном покрытии, а не через стяжку, может привести к появлению царапин и трещин. Важно расположить трубы отопления таким образом, чтобы компенсаторы не пересекали их.
7.
Неосторожно нанесенная стяжка
Один из последних этапов монтажа системы теплого пола — закапывание труб отопления в стяжку. На этом этапе рекомендуется контролировать работу людей, заливающих бетон, чтобы не повредить трубы отопления, не закрыть зазоры или деформационные швы. Укладывать напольное покрытие можно только после того, как стяжка высохнет и достигнет оптимальных параметров. Для того, чтобы бетон хорошо схватывался, не допускайте чрезмерного высыхания поверхности. Примерно через 21 день нужно предварительно прогреть стяжку, чтобы удалить оставшуюся влагу.
8. Выбор неподходящего напольного покрытия
К сожалению, не каждый материал подходит для покрытия пола, если мы решили установить систему теплого пола.Поэтому вопрос о том, какой материал будет лучшим, — один из ключевых, когда речь идет об установке водяного теплого пола. Тип покрытия пола определяет эффективность обогрева. Например, переход с керамической плитки на напольные панели снизит эффективность нагрева в два раза, что, в свою очередь, приведет к проблемам с поддержанием заданной температуры при низкой температуре наружного воздуха. Распространенным решением в этом случае является повышение температуры подачи, что не является хорошим решением, поскольку может повредить систему отопления, а также само напольное покрытие.Типы материалов, используемых при установке системы теплого пола, показаны на рисунке ниже.
9. Испытания под давлением отсутствуют или проводятся ненадлежащим образом
Перед укладкой стяжки систему необходимо заполнить водой, чтобы проверить, не упало ли давление в системе чрезмерно через несколько часов или даже через день. На этом этапе легче обнаружить и устранить утечки, чем после того, как трубы были залиты бетоном. Испытание под давлением следует проводить, когда все отопительные контуры заполнены водой. Иногда установщики вообще отказываются от этой деятельности или заполняют трубы воздухом вместо воды. Неправильное проведение опрессовки может иметь серьезные последствия. Перед укладкой стяжки необходимо убедиться в отсутствии протечек. В случае необнаруженной утечки система может быть серьезно повреждена, а ремонт будет трудным и дорогостоящим.
10. Без использования регуляторов теплого пола
При установке системы теплого пола ошибочно ограничиваться простейшими решениями и не использовать контроллеры для управления теплым полом.Пренебрежение контролем теплого пола приводит к значительным потерям энергии, что является следствием высокой тепловой инерции системы. Наши современные контроллеры теплого пола серии 5, 7 или 8 позволят вам пользоваться преимуществами установки этого типа отопления в вашем доме, а также разумно управлять домашним бюджетом.
Читайте также: Балансировка системы теплого пола как способ достичь большего теплового комфорта и снизить счета за отопление.
Дорогостоящие ошибки при установке системы теплого пола.
Установка теплого пола — идеальное решение для тех, кто любит комфорт и удобство. Однако стоит помнить, что только хорошо продуманная и качественно созданная система обеспечит ожидаемые результаты. Ошибки, допущенные при укладке системы теплых полов, влияют на интенсивность отказов и надежность всей системы. Выбирая проверенные решения, грамотных подрядчиков и надежных производителей, вы сможете наслаждаться теплым полом долгие годы.
Инструкции по монтажу теплого пола — ООО «Системы теплого пола»
В рамках вашей системы теплого пола мы поставили вам цифровые комнатные термостаты Heatmiser PRT . Когда система работает, убедитесь, что комнатные термостаты установлены на 20 ° C, система рассчитана на работу при температуре от 20 до 21 ° C, что является подходящей температурой в помещении для Великобритании. Скорость насоса должна быть установлена на 3. Смесительный клапан обычно устанавливается на 45 ° C для бетонных полов и 55 ° C для деревянных подвесных полов.Если по какой-либо причине помещения не нагреваются, температуру подачи на смесительном клапане можно увеличить.
Если система издает какой-либо шум, возможно, в системе присутствует воздух. Воздух можно удалить через торцевые крышки на коллекторах, как в радиаторной системе. Перед выполнением любых регулировок убедитесь, что система проработала 24 часа.
Обратите внимание, система должна работать 24 часа в сутки в течение отопительного сезона, это наиболее эффективный способ ее работы. Термостат Heatmiser PRT поставляется с функцией понижения температуры, поэтому вы можете настроить комнатные термостаты на снижение температуры на 5 ° C, например, ночью, а утром система может быстро вернуться к требуемой дневной температуре, см. Инструкции для Heatmiser PRT.
Комнатные термостаты обычно устанавливаются на высоте 1,5 м от пола, рядом с выключателем света. Старайтесь не размещать их под прямыми солнечными лучами, так как это повлияет на их показания.
Максимальная тепловая мощность для системы теплых полов составляет 100 Вт / м2 для бетонных полов и 70 Вт / м2 для деревянных подвесных полов.Для эффективной работы любой системы подогрева пола необходимо, чтобы дом был построен в соответствии с действующими строительными нормами. Ковровое покрытие и подложка вместе не должны превышать 2,5 тог.
Если вы используете теплый пол в зимнем саду, обратите внимание, что это продлит время, в течение которого вы можете использовать зимний сад. Он не будет поддерживать температуру 20 ° C круглый год, поскольку потери тепла в зимнем саду превышают 100 Вт / кв.м. Это также обычно бывает в случае установки радиаторов.
Конденсационные котлы очень эффективно используются в сочетании с напольным отоплением.Для комбинированных котлов всегда рекомендуется уточнять у производителя котла, может ли котел быть оснащен вторичным насосом .
Если проект представляет собой небольшую квартиру, а комбинированный котел обеспечивает только теплый пол и горячую воду, можно установить систему без блока управления, при условии, что на котле установлено предохранительное устройство, предотвращающее повышение температуры подачи выше 60 ° с.
Системы теплого пола можно смешивать с обычными радиаторными системами.Также обратите внимание, что система теплого пола должна быть полностью отдельной системой , то есть подача и возврат для теплого пола должны идти полностью обратно к котлу. Если в вашей системе есть радиаторы, мы рекомендуем независимое управление от котла, то есть не вместе с подогревом пола.
Если вы используете тепловой насос, убедитесь, что компания, производящая тепловые насосы, указала насос, который может выполнять функцию обогрева пола, поскольку вам могут не понадобиться наши блоки управления с тепловыми насосами.Тепловые насосы должны поставляться с буферным резервуаром (обратитесь к поставщику GSHP).
Мы рекомендуем минимум 50 мм полиуретановой изоляции для системы теплого пола. Это очень качественный утеплитель, который может использоваться как для бетонных, так и для деревянных подвесных перекрытий.
Обратите внимание, что мы не поставляем изоляцию. У любого строительного торговца есть утеплитель Celotex или Kingspan на складе. Предложение основано на обрезке трубы прямо на изоляционной плите.Поставляем хомуты. Для бетонных полов мы рекомендуем стяжку 65–75 мм поверх изоляции.
Также можно использовать жидкую стяжку 50 мм или фибровую стяжку. При использовании жидкой стяжки важно установить поверх утеплителя пластиковую мембрану. При нанесении жидкой стяжки необходимо также использовать кромочную полосу.
Стяжке необходимо дать высохнуть в течение минимум от 4 до 6 недель до включения обогрева. При первом использовании системы смесительный клапан должен быть установлен на минимум, чтобы вся влага в стяжке высохла.После этого температуру следует повышать на два градуса каждый день, пока смесительный клапан не будет установлен на 45 ° C. Перед укладкой половые доски должны иметь влажность менее 7%. Мы не рекомендуем половые доски толщиной более 25 мм. Дополнительную информацию о половицах см. На нашей технической странице. Всегда уточняйте у производителей любой отделки пола, совместима ли она с полом с подогревом. Важно, чтобы на бетон не укладывалась отделка пола, пока он не высохнет на 100%.
Для камня и керамической плитки рекомендуются эластичные клеи и затирка. Избегайте ковровых покрытий из войлока и резиновой крошки. При использовании винила уточните у производителя, подходит ли он для полов с подогревом, а ламинат всегда должен иметь расширительный зазор для обеспечения движения.
Поскольку туалеты и ванные комнаты, как правило, небольшие по площади, может потребоваться дополнительное отопление. Поэтому в этих местах стандартно комбинировать полотенцесушители с подогревом пола.
Если в системе есть металлические детали, ее следует промыть средством Fernox или аналогичным продуктом. Для недвижимости среднего размера в Великобритании (дом с 4 спальнями) подходит подача и возврат 22 мм в коллектор, более крупные объекты должны использовать поток и возврат 28 мм. Мы настоятельно рекомендуем сантехнику установить запорные клапаны до того, как трубопровод будет подключен к коллектору от котла, на случай, если насос нуждается в обслуживании или смесительный клапан требует очистки.
Перед укладкой стяжки систему необходимо заполнить водой и полностью удалить воздух. Лучше всего этого можно достичь, используя давление в сети через два заправочных клапана на концах коллектора. Все клапаны должны быть закрыты, а клапан наполнения потока подсоединен шлангом к водопроводу, а обратный клапан наполнения подсоединен к шлангу, ведущему к точке сточной воды.
Один за другим открываются и закрываются подающий и обратный клапаны, продувая контуры воздуха. Убедитесь, что все черные крышки на возвратном коллекторе закрыты. Откройте верхнее кольцо на торцевой крышке на 2–3 оборота.Откройте первую черную крышку, а затем откройте заглушку обратной стороны. Подождите, пока пойдет чистая вода, и убедитесь, что ушел весь воздух. Закройте черную крышку и сделайте то же самое для следующей петли. Продолжайте процесс до тех пор, пока из всех петель не выйдет весь воздух. Когда закончите, закройте заглушки.
Когда это будет завершено и заправочные клапаны закрыты, насосы должны поработать пять минут и снова выпустить воздух через спускной клапан на заправочных клапанах, пока весь воздух не будет удален из системы. Не заливать систему из заправочного контура котла.
Перед укладкой стяжки систему необходимо испытать давлением 5 бар в течение 24 часов.
Коллекторы поставляются с возможностью индивидуального управления для каждого помещения. На обратном коллекторе (черные колпачки) можно установить приводы для индивидуального управления. Если программируемый комнатный термостат с двухходовым клапаном управляет системой и нет индивидуального управления, «черные крышки» следует оставить открытыми.Коллекторы потока поставляются с манометрами. Для регулировки расходомеров используйте ключ, прилагаемый к коллекторам. См. Инструкции, прилагаемые к распределительной коробке, о том, как отрегулировать расходомеры.
Ниже приводится приблизительное руководство по тому, как далеко следует отрегулировать каждую петлю;
Размер петли, процент открытия
10-30 метров 30% открыт
40-60 метров 50% открыт
60-90 метров 75% открыто
90 — 100 метров 100% открыто
Если обратный коллектор не нагревается, либо в системе есть воздух, либо подающая и обратная линии от котла установлены неправильно.Запустите насос на скорости 3. Система должна быть включена в течение 24 часов, чтобы убедиться, что все контуры работают. Также убедитесь, что правильный комнатный термостат управляет правильным приводом.
Стоимость теплого пола (прогноз на 2021 год)
Сколько стоит теплый пол?
Затраты на напольное отопление могут начинаться с 30 фунтов стерлингов для небольших проектов и подниматься от фунтов стерлингов 10 000 для более крупных проектов . Стоимость будет зависеть от множества факторов, таких как:
Систему теплых полов выбираете вы.
Размер вашей комнаты.
возраст вашего здания.
При внимательном рассмотрении и принятии решений, системы теплого пола станут отличным выбором для домовладельцев, поскольку они обеспечивают равномерно распределенное тепло и комфорт.
Подпольное отопление делится на две категории: электрические и водяные системы. В системе электрического теплого пола, широко известной как «сухая система » , под полом или внутри него устанавливается набор проводов, где тепловая мощность регулируется термостатом.
Водяной пол с подогревом, также известный как система влажного отопления , обеспечивает циркуляцию горячей воды по трубопроводу по всему полу, подключенному к бойлеру или тепловому насосу. Разбивку цен можно найти в таблице ниже:
Стоимость теплых полов — модернизация по сравнению с новым домом
Тип теплого пола Новый или отремонтированный Затраты на материалы Затраты на рабочую силу Время завершения Общая стоимость теплых полов
Электрический После ремонта £ 3 600 + 480–720 фунтов стерлингов 2-3 дня 4 000–4 500 фунтов стерлингов
Электрический Новая сборка £ 2 100 + 240–480 фунтов стерлингов 1-2 дня 2300–2 600 фунтов стерлингов
Вода После ремонта £ 9 000 + 1200–1680 фунтов стерлингов 5-7 дней 10 000–11 000 фунтов стерлингов
Вода Новая сборка £ 4800 + £ 960-1440 4-6 дней 5 500–6 500 фунтов стерлингов
Примерная таблица цен для дома площадью 60 м² с почасовой оплатой подрядчика 30 фунтов стерлингов
Расходы на теплый пол для электропленки начинаются от 50 фунтов стерлингов за квадратный метр , без термостата. Для системы горячего водоснабжения вы можете рассчитывать заплатить 40 фунтов стерлингов за квадратный метр , не включая плату за установку и приобретение дополнительного оборудования.
На рынке предлагаются комплекты от £ 165 для алюминиевой конструкции 140 Вт / м², включая термостат для регулируемой тепловой мощности и датчик температуры пола.
Если вы хотите получить дополнительную информацию о расходах на теплый пол, GreenMatch всегда готов вам помочь. Вы можете получить до 4 предложений, заполнив быструю форму вверху, и вскоре получите от нас ответ.Форма предоставляется бесплатно, и никаких дополнительных обязательств в отношении службы нет.
Сколько стоит установка теплых полов?
Когда дело доходит до установки, на стоимость теплого пола может влиять ряд различных факторов:
тип напольного покрытия
Состояние имущества
тип теплых полов.
Больше всего будут стоить материалы, за ними следует оплата продавца. Расходы подрядчика могут варьироваться от до 200–300 фунтов стерлингов в день , и это зависит от продолжительности процесса установки.
Факторы, влияющие на затраты
Высококачественная изоляция и термостат являются важными факторами, которые повлияют на стоимость теплого пола .
Они различаются в зависимости от модели и размера собственности, но вы можете рассчитывать потратить от фунтов стерлингов до 200 фунтов стерлингов . Изоляция поможет системе распределять более высокий выход тепла. Термостат будет регулировать время выхода тепла.
Укладка труб для систем влажных полов будет проще в новом здании, где не требуется снимать старое покрытие пола.При ремонте дома на электрический тип теплые полы обойдутся дешевле материалов. Давайте посмотрим на стоимость установки ниже.
Ремонт дома Монтаж
С точки зрения домашнего ремонта, полы с подогревом — отличный проект ремонта. Одноместные комнаты или ванные комнаты отлично подходят для электрических полов с подогревом , особенно в небольшом проекте ремонта.
Если вы не можете найти точный размер для своего проекта, всегда рекомендуется приобретать меньший размер и при желании добавлять дополнительный мат , который защищает от трещин. в неотапливаемых областях.Это позволит избежать ненужного перегрева в помещении.
Отдельный комплект кабелей для комнаты площадью 4,5 м² может стоить от £ 290 .
Мокрые полы с подогревом в реконструированном здании стоит около 150 фунтов стерлингов за м² без учета трудовых работ, которые могут занять до 6-7 дней.
Монтаж нового здания
Расходы на подогрев пола могут быть огромными, учитывая все сопутствующие расходы, но некоторые электрические системы являются отличным доступным решением для нового строительства.
Средняя цена за м² может начинаться с £ 35 , а установка может занять до двух дней. Однако использование электрических полов с подогревом во всем здании приведет к большим счетам за электроэнергию.
Системы теплой воды «теплый пол» гораздо больше подходят для новых домов. Мокрая система может стоить более 80 фунтов стерлингов за м², что более чем в два раза больше по сравнению с системой электрического пола.
Сколько стоит обогрев пола?
Текущие расходы на водяные полы с подогревом зависят от многих факторов, таких как тип основного генератора системы — бойлер или тепловой насос.
Большим преимуществом установки водяного теплого пола является более низкая стоимость эксплуатации. Использование хорошего выравнивания пола может снизить для необходимую температуру подачи на 20%. Наличие системы, работающей с более низкой температурой, может сэкономить вам около £ 10 в год по на каждый градус.
Как водяной, так и электрический теплый пол можно регулировать для предотвращения ненужного использования тепла. Не рекомендуется оставлять полы с подогревом постоянно включенными, особенно при хорошей теплоизоляции.
Возьмем, к примеру, средний размер комнаты: ванная комната площадью 4 м², которая отапливается 4 часа в день. Средняя цена на электроэнергию в Великобритании составляет 14,37 фунта / кВт. Это может составить фунтов стерлингов 10–11 фунтов стерлингов в месяц .
Расчеты зависят от местоположения — например, в Северной Шотландии цены на электроэнергию могут быть выше, чем в Лондоне.
Типы теплых полов и оборудования
Электрические системы обеспечивают простоту и гибкость установки с широким ассортиментом матов , свободных кабельных фитингов и систем с нагревательной пленкой на выбор.
Системы водяного пола более сложны с точки зрения материалов и монтажа, но при подключении к качественному конденсационному котлу или тепловому насосу они обеспечивают очень эффективную выработку энергии.
Какой пол лучше всего подходит для моего дома?
Ср. Размер номера Подходящая электрическая система Подходящая водная система
4 м²
Электрический коврик
— Предварительно разнесенные, подходят для небольших домашних работ
Конденсационный котел
— Газ дешевле электричества
14 м²
Кабель со свободной посадкой
— Дешевле устанавливать в больших помещениях и вокруг нечетных углов и углов
Насос источника воздуха
— Более низкие эксплуатационные расходы со временем
Система электрического теплого пола
Материалы для электрических систем теплых полов дешевле, но, учитывая более высокие цены на электроэнергию, можно ожидать, что в долгосрочной перспективе затраты на электрические теплые полы будут выше, чем для влажных систем. Вот почему электрические полы — отличное решение для небольших помещений или проекта модернизации здания .
Коврики для теплого пола
Коврики с подогревом отлично подходят для установки под камнем, плиткой, мрамором, потому что они хорошо сохраняют тепло, что делает систему очень эффективной.
Если вы планируете использовать электрический коврик в качестве основного источника тепла, для получения достаточного тепла рекомендуется использовать коврик мощностью 150Вт / м²-200Вт / м².
Коврики или ролики предварительно разнесены, и вы можете выбрать нужный размер для комнат правильной формы.
Поместив тонкий слой изоляции поверх бетонного пола, вы обеспечите быстрое время прогрева, поскольку тепло распространяется вверх, сводя к минимуму тепловые потери.
Инвестиции в мат с более высокой мощностью на оптимизируют использование тепла, чтобы вы могли наслаждаться преимуществами равномерного рассеивания тепла без увеличения затрат на электроэнергию. Для достижения оптимального тепла за меньшее время и максимальной экономии энергии положите мат на хорошо изолированный бетонный черновой пол или плиточный пол.
Свободные кабельные вводы
Проволока со свободной посадкой обеспечивает большую гибкость при размещении параметра в нужной комнате. Этот тип электрического теплого пола идеально подходит для ванной комнаты с ванной или любых больших или комнат неправильной формы .
Стоимость теплого пола этого типа варьируется в зависимости от производителя, но если вы работаете в комнате площадью 14 м², ожидайте, что кабельная система будет на на 20% дешевле , чем покупка электрического мата для комнаты того же размера.
Свободные кабели можно легко протянуть вокруг нечетных углов, а тяжелую мебель или бытовую технику можно закрепить на полу без необходимости дополнительной работы по их удалению.
Подпольное пленочное пленочное отопление
Пленочный теплый пол легко укладывать в сухих помещениях и идеально подходит для деревянных полов , паркета и ламинатных полов . Лучше всего устанавливать этот вид поверх бетона или ДСП.
Его можно разместить под слоем теплоизоляции или использовать на деревянных и мягких полах, поместив покрытие, которое будет способствовать передаче тепла.
В зависимости от чернового пола может потребоваться дополнительная изоляция и подложка.
Система водяного отопления
Трубы для теплого пола могут быть подключены к котлу или тепловому насосу. Ключевой характеристикой этой системы является то, что она работает с водой с температурой ниже . По своей эффективности тепловые насосы считаются подходящим вариантом для систем обогрева полов. Однако в случае гораздо более высокой потребности в отоплении более подходящим может быть бойлер.
Если в доме уже есть бойлер, приобретение энергосберегающего котла сократит ваши счета за электроэнергию. Согласно действующим нормам, котлы, используемые для теплого пола, должны быть конденсационного типа.
Ожидайте, что при использовании конденсационного котла энергоэффективность повысится примерно на 25% по сравнению с радиаторами, в то время как тепловой насос даст еще большую разницу: до 40% более эффективной.
Температура подачи воды из бойлера может составлять от до 65 ° C в зависимости от покрытия верхнего этажа, в то время как некоторые тепловые насосы, такие как , источники воздуха типа , работают с 35 ° C .Это потребует уменьшения расстояния между трубами и увеличения материальных затрат.
Инвестиции в систему водяного теплого пола окупятся в долгосрочной перспективе с более низкими эксплуатационными расходами на и более высокой эффективностью на .
Этот тип отопления требует профессиональной установки и может привести к более высоким расходам на теплый пол в старом здании. Учитывая необходимую подготовку пола, мокрые системы будет дешевле устанавливать на новые перекрытия из балок или в новостройках.
Стоимость нового котла может достигать £ 2000 для модели с рейтингом А.
С другой стороны, стоимость теплового насоса может быть даже выше, но в долгосрочной перспективе они считаются недорогими в эксплуатации.
Если вы не уверены, какой выбрать бойлер или тепловой насос, помните, что:
Тепловые насосы в три раза эффективнее и подходят для полов с подогревом с деревянными полами, требующими более низкой температуры.
Котлы , с другой стороны, могут быть более подходящими для небольших проектов и более эффективными в более холодных регионах за счет выработки большего количества энергии.
Коллекторы теплого пола
Коллекторы для подогрева пола регулируют поток воды , чтобы обеспечить постоянное тепло по всему полу.
Открытые коллекторы для низких температур до 60 ° C распределяют равномерный поток и постоянную температуру без смесительного клапана. Циркуляция воды в системе теплого пола осуществляется с помощью тепловых насосов.
Коллекторы со смесительным насосом необходимы там, где температура воды превышает 60 ° C, чтобы обеспечить и поддерживать правильную температуру.
Эксплуатационная стоимость полов с подогревом зависит от потребления энергии и стоимости электричества в районе собственности.
Стоит ли теплый пол дешевле, чем радиаторы?
Электроэнергия дороже газа, поэтому электрические теплые полы будут стоить не меньше, чем использование газового радиатора.
Однако после первоначальной цены на материалы и установку, водяные теплые полы со временем окупятся очень дешевыми счетами. Тепло более эффективно распределяется по комнате и обеспечивает лучший контроль температуры.
Кроме того, домовладельцы в Великобритании, которые используют возобновляемых источников энергии для производства тепла, могут претендовать на схему финансового стимулирования.
Поощрение возобновляемого тепла
Renewable Heat Incentive (RHI) — это программа правительства Великобритании, которая поощряет домовладельцев использовать возобновляемые источники энергии .Он предлагает поддержку котлов, работающих на биомассе, тепловых насосов земля-вода и воздух-вода.
Ofgem, регулирующий орган RHI, имеет дополнительную информацию о том, как подавать заявку, как производятся расчеты и о последних изменениях в схеме.
Стоит ли оставлять теплый пол постоянно включенным?
Да, в холодные зимние месяцы рекомендуется оставлять его постоянно включенным. Для обогрева пола требуется больше времени, и его отключение приведет к ненужной трате энергии. Установка термостатов для разных комнат обеспечит наиболее эффективное регулирование тепла и оптимальное распределение тепла там, где это больше всего необходимо.Современные термостаты предлагают пониженную температуру, которая автоматически понижает температуру в ночное время и экономит ваши счета.
Найдите подходящего поставщика теплых полов в Великобритании
Чтобы найти подходящего поставщика для полов с подогревом, необходимо тщательное планирование и принятие решений . Важно сравнить компании, чтобы найти подходящее решение для вашего дома. Ниже вы можете найти поставщиков из Великобритании, специализирующихся на системах теплого пола.
Выбор подходящей цены на теплый пол зависит от размера и состояния вашей собственности.Если вы хотите получить индивидуальное решение в соответствии с вашими потребностями, мы здесь, чтобы помочь вам, предоставив необязательную бесплатную услугу . Просто заполните нашу контактную форму с вашими потребностями и спецификациями, и мы скоро свяжемся с вами и предоставим до 4 предложений от ближайших к вам поставщиков.
Написано Рамона Гошева Контент-писатель Рамона — автор контента в GreenMatch, уделяющий большое внимание экологическим вопросам и устойчивости.
