Насосная станция для частного дома как работает: Насосная станция для частного дома: как выбрать + рейтинг

советы по выбору и рейтинг лучших

Выкачка воды из скважины или колодца с помощью насосной станции — это наиболее популярный способ получения воды для частных домов и коттеджей. Существуют насосы для чистой воды поверхностного и глубинного типа, с эжектором и без него, с большими и маленькими гидроаккумуляторами. Какую насосную станцию купить для дома или дачи? CHIP расскажет, на какие критерии обратить внимание, и приведет рейтинг лучших насосных станций 2019 года.

Критерии выбора насосных станций

Выбирая насосную станцию для дома, обратите внимание на следующие параметры:

• Тип насоса. Бывают погружные и поверхностные насосы. Поверхностные самовсасывающие насосы просты в обслуживании и в установке. Они способны поднимать воду с глубины до 8 м (с эжектором значительно глубже). Погружные бытовые насосы предназначены для поднятия воды свыше 50 м. Они менее шумные, чем поверхностные. Они подойдут тем, у кого дом на возвышенности и приходится бить глубокую скважину.
• Эжектор. Эжектор — это прибор, увеличивающий глубину поднятия воды для поверхностного насоса. Бывают встроенные и внешние эжекторы. Модели со встроенными эжекторами способны поднимать чистую воду с глубины до 15 м, однако они довольно шумные, поэтому для них потребуется отдельное помещение (или шумоизоляционный короб). Внешние эжекторы могут погружаться в воду, что позволяет достать воду с глубины до 40 м. Однако они снижают КПД устройства, что приводит к увеличенному потреблению электроэнергии.
• Объем гидроаккумулятора. Гидроаккумулятор представляет собой накопительный бачок, куда закачивается вода из скважины. При его заполнении, насос отключается. Подача воды в дом осуществляется именно из бака. Когда давление в нем падает, запускается насос, и процесс закачки воды в бак повторяется. В среднем для семьи от 1 до 3 человек вполне хватит насосной станции с гидроаккумулятором на 24 л. Семье от 4 — 5 человек желательно приобрести устройство на 50 л, а для больших семей от 6 и выше человек стоит присмотреться к устройствам от 60 до 100 л.

• Производительность. Данный параметр определяет, какое количество воды способна перекачать станция за час. Зная, расход воды по каждому потребителю в доме (кухня, ванная, стиральная машина, кран для полива огорода и т.д) можно выбрать подходящую по производительности станцию. Ниже приведена таблица примерного расхода потребителей воды в доме:

Потребитель	Расход л/мин	Расход м³/час
Умывальник с раковиной	10	0,6
Умывальная раковина	10	0,6
Ванна/гидромассаж	18	1,08
Душ	12	0,72
Туалет	7	0,42
Биде	6	0,36
Стиральная машина	12	0,72
Кухонная мойка	12	0,72
Посудомоечная машина	8	0,48
Водоразборный кран 1/2″	20	1,2
Водоразборный кран 3/4″	25	1,5



• Напор. Чем больше напор у устройства, тем на большую высоту оно способно поднять воду и соответственно создать нормальный напор в системе водоснабжения. Тут стоит учитывать диаметр трубы, высоту нахождения точки водоразбора (по отношению к насосной станции), а также тип самого потребителя. Так для обычного смесителя потребуется меньший напор, чем, например, для душевой кабинки.

На основании этих критериев мы выбрали лучшие насосные станции для дома поверхностного типа для небольших, средних и больших семей. Учитываем регулярное использование всех потребителей воды в доме, а также полив небольшого огорода. Итак, какую насосную станцию купить?

Насосные станции для небольшой семьи

DENZEL PS800X

Небольшая насосная станция предназначена для подачи чистой воды. Она имеет небольшой накопительный бачок на 24 л, чего вполне хватит для регулярного пользования семьей из 3 человек. В данной модели нет эжектора, поэтому максимальная глубина забора воды из скважины составляет 8 м. За час она способна перекачивать 3200 л — это одновременная работа стиральной машины, туалета, душевой кабинки и пары умывальников (естественно всё сразу использоваться будет редко).

Диаметр входного и выходного патрубков составляет 1 дюйм. Агрегат выдает напор до 38 м — для одноэтажного дома вполне достаточно. Корпус насоса наполовину выполнен из нержавеющей стали, а вот шнек здесь пластиковый. Гидроаккумулятор стальной, и по отзывам покупателей, долговечный. Также отметим относительно невысокую стоимость устройства.

GARDENA 3000/4 eco Classic

Насосная станция немецкого производства оснащена гидроаккумулятором емкостью 24 л. Как и в предыдущей модели, здесь нет эжектора, поэтому глубина забора воды из колодца должна быть не больше 8 м. При этом устройство способно поднять жидкость на 40 м, чего вполне достаточно для нормального напора в водопроводе даже для двух этажей (учитывается перепад между станцией и точкой водоразбора).

Мощность устройства всего 650 Вт — даже при регулярном использовании потребление электроэнергии будет небольшим. «Немец» может перекачивать жидкости температурой до 60 градусов, хотя конечно в домашних условиях такая необходимость вряд ли возникнет. Пользователи отмечают хорошее качество сборки, и за долгие годы использования нареканий не было. Если вам нужна хорошая насосная станция для дома и небольшой семьи, то GARDENA 3000/4 eco Classic ваш вариант.

Насосные станции для «средних» семей

ВИХРЬ АСВ-1200/50

Насосная станция отечественного производства оснащена гидробаком на 50 л — этого за глаза хватит семье из 4 — 5 человек, при этом двигатель не часто будет включаться. Насос может поднимать воду с глубины 9 м. Система оснащена тепловой защитой: при длительной максимальной нагрузке насос нагревается и автоматически отключается во избежание выхода из строя.

ВИХРЬ АСВ-1200/50 — это самая мощная и производительная модель данного бренда. В час она способна перекачивать до 4200 л воды, чего хватает на два санузла, мойку на кухне, стиральную машину и гидромассаж. Приятным моментом является наличие металлической, а не пластиковой резьбы на патрубках входа и выхода воды. В отличие от немецких собратьев для данной модели несложно найти запасные комплектующие.

ДЖИЛЕКС Джамбо 70/50 Н-50

Устройство полностью выполнено из качественной нержавеющей стали, дающую гарантию долговечности даже при интенсивной эксплуатации. Она оснащена встроенным эжектором, который поднимает воду с глубины в 9 м и накопительным баком на 50 л. При этом выдает напор порядка 50 м, что дает возможность использования насосной станции в низине от дома или для обеспечения нормального напора воды на нескольких этажах.

Модель оснащена функцией защиты от сухого хода: при отсутствии воды в колодце, реле отключит агрегат, чтобы избежать поломки. То же самое произойдет, если устройство будет работать на максимальной мощности продолжительное время — автоматика выключит станцию, защищая ее от перегрева. Собран агрегат хорошо, нигде ничего не скрипит и не люфтит. Правда он несколько шумноват (как и большинство моделей со встроенным эжектором), но это проблема решается установкой шумоизоляционного короба.

Насосные станции для больших семей

Marina CAM 100/60

Насосная станция оснащена гидроаккумулятором на 60 л, что подходит для семьи из 6 — 7 человек. Также благодаря таким размерам сам насос реже включается/отключается, что снижает энергозатраты, да и меньше шумит. Корпус и шнек выполнены из чугуна, а гидробачок из стали. Устройство оборудовано автоматикой для контроля уровня воды: при падении уровня воды в колодце ниже нормы (указывается в технической документации модели) станция автоматически отключается. В большинстве своем такой автоматикой оснащаются устройства, у которых нет функции защиты от сухого хода. Однако данная модель включает в себе и слежение за уровнем воды и защиту от сухого хода.

Насос выдает максимальный напор 50 м для двухэтажных построек и полива огорода то, что нужно. Однако глубина погружения насоса здесь 8 м, поэтому для глубоких скважин не подойдет.

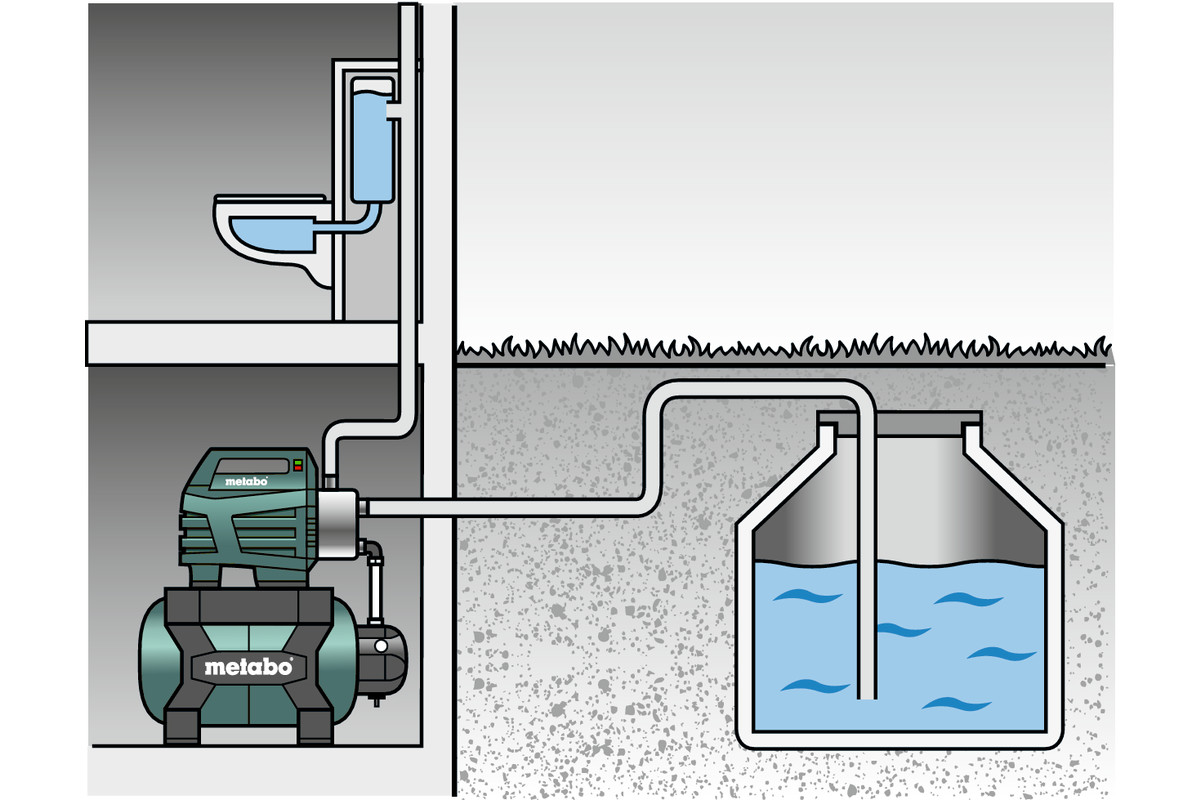

Metabo HWW 9000/100 G

Metabo HWW 9000/100 G — это лучшая насосная станция для дома, в котором проживает 7 — 10 человек. За час она перекачивает 9000 л, что обеспечивает одновременную работу нескольких раковин, туалета, посудомоечной и стиральной машины, биде, а также водоразборного крана диаметром ½ дюйма для полива огорода. Вся семья может свободно пользоваться водой без постоянных включений насоса благодаря гидробаку на 100 л. Обратите внимание, что в отличие от большинства моделей здесь входной патрубок имеет отверстие на 1¼ дюйма, что собственно и позволяет выдавать такую производительность.

Отметим качественное исполнение шнека насоса из нержавеющей стали, что значительно увеличивает его срок эксплуатации. Конечно, цена у агрегата немаленькая, но за хорошее немецкое качество нужно платить.

А какой насосной станцией пользуетесь вы? Поделитесь своим опытом в комментариях!

Читайте также:

Бытовая насосная станция для частного дома и дачи

Для устройства водоснабжения небольшого дачного домика, вероятно, будет достаточно обыкновенного погружного насоса для скважины, а для двух-трёхэтажного загородного дома уже нужна насосная станция, способная, забирая воду из источника, ещё и обеспечивать нужное давление.

Насосная станция для частного дома, работающая автоматически, способна доставлять воду непрерывно и с требуемым напором на протяжении всей водопроводной сети.

Работа домашнего водопровода, базирующегося на насосной станции полностью автоматизирована. При отключении электричества подача воды будет прекращена не мгновенно, так как система способна обеспечить на некоторое время требуемый напор даже при отсутствии тока.

Виды насосных станций для воды

Насосные станции водоснабжения различаются типом основного насоса, имеются модели без эжектора, а также насосная станция с эжектором.
Эжектор в насосах бывает встроенным (1-й тип) и выносным (2-й тип).

Насосы первого типа создают при поднятии воды разрежение. Их применяют для подачи воды из источника глубиной до 20-45 метров. Такие насосы имеют достаточную производительность. Но из-за значительного уровня шума владельцы вынуждены устанавливать эти насосы в хозяйственном помещении либо вне пределов дома вообще.

Насосная станция с выносным эжектором способна поднять воду с глубины не превышающей 35 м. У них эжектор опускается с двумя трубами в источник воды. При этом одна труба подаёт воду в эжектор и способствует образованию струи для всасывания.

Насосная станция с эжектором

Станции этого типа чрезвычайно чувствительны к содержанию в системе песка и воздуха и имеют довольно невысокий КПД. Но при этом возможно размещение этих станций внутри дома, несмотря на расстояние до источника воды, которое может составить до 40 метров.

В насосных системах, не имеющих эжектора, всасывание воды обеспечено специальной конструкцией с гидравлической частью, которая многоступенчата. При работе этих систем практически отсутствует шум. Их напор и производительность сопоставимы с параметрами эжекторных насосов, а потребление электроэнергии меньше.

Для повышения водопроводного давления, применяют станции с центробежными вихревыми насосами, в которых одна, две либо несколько ступеней. Эти станции, имея небольшие размеры, создают в системе значительный напор. При работе они малошумны и способны пропускать пузырьки воздуха в трубах, а вот попадание в них песка неприемлемо и критично.

Как подобрать насосную станцию для дома и дачи

Во-первых, выбирая насосную станцию, рассматриваем её производительность.
Воды, подаваемой в дом, должно хватать для всех нужд. При этом надо учесть, что объём подачи воды зависит как от показателей самой станции, так и от характеристик источника воды (таких, как глубина, производительность, диаметр трубы и т.д.)

Насосные системы в основном рассчитаны поднимать воду из источника глубиной, не превышающей 9 метров. Если ваше расстояние до воды больше, необходимо применение погружного насоса с автоматикой, обеспечивающей удержание водного давления в системе.

Так же важна длина горизонтального участка магистрали воды на входе. Чем она больше, тем меньше вертикаль подъёма воды.

Насосная станция для водоснабжения

Обычно специалисты делят насосные станции водоснабжения на устройства с самовсасывающими вихревыми и самовсасывающими центробежными насосами. Среди тех и других есть модели с моноблоком и консольные. В модели с моноблоком гидрочасть станции располагается на едином валу с электродвигателем.

Так же специалисты подразделяют насосные станции на агрегаты 1-го, 2-го и 3-го подъёма. 1-й подъём нагнетает воду из источника, 2-й создаёт напор над уровнем земли, к примеру, на 2-м или 3-м этаже дома. При необходимости более высокой подачи воды, возможно использование станции третьего подъёма, при этом несколько насосов применяют одной цепочкой.

Во многом при выборе станции руководствуются возможностями водного источника. Для большинства случаев устройство с гидроаккумулятором от 20 до 25 литров будет достаточным обеспечить потребности семьи из трёх-четырёх человек.

Покупая станцию, особое внимание необходимо уделить качеству изготовления и материалу сборки. Из экономических соображений некоторые детали насосных станций производят из пластика. Предпочтительнее приобретать устройства чугунные или из нержавеющей стали, стоимость которых дороже, но они в работе менее шумные и долговечнее моделей из пластика.

Самые распространённые и лучшие насосные станции, базирующиеся на центробежных насосах, в которых эжектор встроен, имеют значительное преимущество из-за значительного напора (более 40 метров) и глубины всасывания до 9 метров . При этом для них завоздушивание системы не критично.

Устройство и принцип работы насосной станции

Насосные станции для частного дома и коттеджей состоят из насоса, водонапорного бака, ограничивающего циклы пуска насоса, реле давления и манометра. Обычно в комплектацию насосной станции входит кабель, заземляющие клеммы и разъём для подключения. Бывают комплектации насосной станции с накопительным баком, но они пользуются небольшим спросом, так как их конструкция слишком громоздка.

Самый продвинутый вариант станции с насосом имеет реле, которое осуществляет контроль верхней границы давления, и гидроаккумулятор. При достижении давления значений, установленных пользователем, происходит мгновенное отключение насоса. Возобновление забора воды в гидроаккумулятор произойдёт, когда поступит сигнал реле о нижнем пределе давления.

Реле давления

Монтаж и эксплуатация бытовой насосной станции

Выбрав соответствующую модель устройства, для гарантии успешной работы насосной станции необходимо выполнить ряд требований к ней по монтажу и эксплуатации. Например, крайне важно для подачи воды из скважины смонтировать обратный клапан, который задержит воду в системе, если произойдёт выключение насоса, и не даст воде вылиться назад в систему.

Обратный клапан лучше монтировать с сетчатым фильтром. Не используя обратный клапан, можно получить при запуске и работе насоса появление воды в кране только спустя некоторое время (три-пять минут). Оно необходимо для набора всей системы, а насос в это время будет работать вхолостую.

Для установки насосной станции необходимо предусмотреть помещение с постоянной положительной температурой, чтобы вода зимой не замёрзла в системе. Также из этих соображений трубы магистрали закладывают в грунт ниже уровня его промерзания.

Запуская систему в первый раз, рабочую часть и шланг водозабора необходимо залить водой, чтобы станция не сломалась. Лучше, если ваша система будет снабжена датчиком, называемым гидроконтроллером. В случае уменьшения уровня воды ниже шланга водозабора, датчик автоматически выключит двигатель, помогая не допустить сухой ход системы (и, как следствие, поломки), что особенно актуально летом.

Необходимо также предохранить насосную станцию в работе от падения сетевого напряжения и перебоев в подаче электрической энергии, так как они могут вывести из строя электрическое оборудование и электродвигатель. Для этого рекомендовано комплектовать насосную станцию автоматами защиты, стабилизаторами напряжения и резервными источниками питания. Всё это может быть смонтировано по отдельности друг от друга либо совмещённым в одном устройстве.

Заполнив насос водой, подсоединив трубопровод и электрооборудование, необходимо сделать регулировку давления в насосе по параметрам, указанным производителем. Смотрим видео.

Читайте также:

устройство, монтаж и установка своими руками

Чтобы решить проблему водоснабжения, многие владельцы частных домов используют насосные станции.

Эти устройства сегодня представлены в продаже в готовом виде или же могут быть приобретены по отдельности. Причем по силам каждому человеку выполнить монтаж насосной станции в своем доме. Главное, знать — из каких элементов состоит этот аппарат, как именно работает, как запустить насосную станцию и в каком месте лучше ее установить.

Что нужно знать, чтобы выбрать насосную станцию?

Чтобы выбранная станция хорошо справлялась со своими функциями, выбор нужно делать с учетом своих потребностей. В этой связи можно выделить следующие критерии, которые должны быть в первую очередь учтены владельцем:

• Технические характеристики насосной станции;
• Особенности скважины.

Рассматривая технические характеристики, в первую очередь следует выделить производительность агрегата. Оптимальным вариантом является аппарат, способный обеспечить напор воды из скважины, который сможет удовлетворить потребности непосредственно в доме, а также и на придомовых территориях.

Исходя из практического опыта, можно говорить о том, что для нормального проживания на даче или жилом доме, рассчитанном на 4 человек, рекомендуется выбирать устройство средней или малой мощности. В конструкции подобных агрегатов присутствует гидроаккумулятор объемом 20 литров. Такая станция способна обеспечивать подачу воды из скважины в количестве 2-4 куб. метров в час и напор 45-55 метров. Установка с такими характеристиками может в полной мере удовлетворить потребности семьи из четырех человек.

В процессе рассмотрения различных установок следует учитывать и ряд других важных показателей:

• продуктивность;
• размер;
• уровень воды при отключенном насосе;
• уровень воды при работающем насосе;
• разновидность фильтра;
• ширина трубы.

Как устроена насосная станция?

В любой станции присутствует такой обязательный элемент, как накопительный бак или гидроаккумулятор. Стоит сказать, что установка с накопительным баком является устаревшей конструкцией из-за наличия у неё большого количества недостатков. Прежде всего, бак имеет достаточно большую емкость. Помимо этого, для регулирования уровня воды и ее напора используется поплавок, обеспечивающий срабатывание датчика в случае падения уровня воды. В этом случае датчик подает сигнал на включение подкачки.

Главными минусами можно назвать следующие:

• Подача воды в систему осуществляется естественным путем, из-за чего сила напора на выходе является недостаточной;
• Из-за больших размеров агрегата не всегда можно найти подходящее место для его установки;
• Процесс установки системы сопровождается определенными трудностями;
• Для накопительного бака важно выделить место на самой станции, а это чревато дополнительными проблемами;
• В случае выхода из строя датчика уровня воды происходит ее перелив через край бака.

Наибольшей надежностью и практичностью обладают установки, оснащенные гидроаккумулятором. Их популярность обусловлена небольшими габаритами и отсутствием сложностей в монтаже. В конструкции системы присутствуют реле, которое выполняет обязанности по регулированию предела давления окружающего воздуха.

За счет создания напора воды происходит его сжатие в гидроаккумуляторе. В момент, когда давление достигает требуемого предела, происходит автоматическое отключение насоса, в результате чего в кран поступает вода из бака. В случае снижения уровня повторно включается насос и продолжает работать до тех пор, пока опять не будет обеспечен нужный уровень воды.

Место установки насосной станции

Для насоса можно выбрать место непосредственно в доме или кессоне. Последний вариант представляет собой сооружение, устраиваемое в земле. Подобная конструкция обеспечивает ему защиту от влаги, грунтовых вод и низких температур. Он обязательно должна быть построена под линией промерзания грунта. Однако у этого варианта имеется несколько минусов. Прежде всего, подобное сооружение требует грамотного обустройства. Помимо этого, на территории, где наблюдаются суровые климатические условия, сложно выполнить утепление кессона, в результате, подвергаясь воздействию низких температур, возникает риск поломки насоса.

Самым практичным решением представляется установка насоса в доме. Лучше всего устанавливать его в подвале. Однако здесь нужно упомянуть об одном важном моменте: следует быть готовым к тому, что грунтовые воды могут создать угрозу затопления подвала. Поэтому в период весенних паводков, когда помещение наполняется водой, станцию рекомендуется устанавливать на возвышенности, чтобы до нее не дошла вода. Выбирать для станции нужно такое место, чтобы она была удалена от стен, что позволит предотвратить излишние вибрации в процессе эксплуатации. При размещении насоса в подвале нужно постоянно следить за температурным режимом на протяжении всего года, чтобы тем самым защитить установку от воздействий отрицательных температур.

Правила выбора места

Чтобы подобрать подходящее место для насосной станции, установка в котором должна проходить в соответствии с технологией, нужно исходить из следующих критериев:

• Расстояние, на которое станция будет удалена от скважины;
• Температурно-влажностный режим в месте, выбранном для установки;
• Наличие свободного пространства, чтобы можно было без проблем заниматься ремонтом и обслуживанием агрегата;
• Проведение работ по изоляции помещения, чтобы ограничить распространение шума в направлении жилых помещений.

Схема подключения насосной станции

Чтобы правильно установить насосную станцию своими руками, нужно придерживаться следующего порядка выполнения этой работы:

1. Монтаж начинается с рытья траншеи, в которую будут уложены трубы, подводимые к скважине. При этом нужно позаботиться о том, чтобы станция имела наклонное положение относительно точки забора воды.
2. Далее устраивается проход, через который труба будет подведена в стену здания.
3. На следующем этапе приступают к прокладке труб в траншею.
4. Зачем начинают подключать трубы к насосу.

Обязательным условием, предусмотренным технологией монтажа насоса, является его размещение на специальном основании. Ножки необходимо зафиксировать к основанию, используя анкеры. В результате можно будет обеспечить повышенную устойчивость конструкции. Чтобы свести к минимуму вибрации, насос нужно установить на резиновый коврик.

Подключение насосной станции своими руками в частном доме с выносным эжектором выполняется в соответствии со следующим алгоритмом:

1. Первым этапом является установка эжектора. Последний имеет исполнение в виде литого чугунного узла, предусматривающего отверстия для соединения. Обычно у него имеется три подобных выхода.
2. Далее в нижней части этого узла подключают фильтр грубой очистки, имеющий вид сетки.
3. На следующем этапе потребуется сгон подходящей длины, который соединяют с раструбом из пластика в верхней части узла.
4. Сгон состоит из двух частей, у которых, в свою очередь, имеются отдельные переходники. Поэтому выбирать необходимо такой вариант его исполнения, чтобы он соответствовал необходимому диаметру.
5. После этого к выходу сгона крепят бронзовую муфту, при помощи которой будет создан переход к полиэтиленовой трубе.
6. Чтобы все соединения были герметичными, рекомендуется использовать лен или ленту- уплотнитель.
7. После этого начинают укладывать трубы в выкопанную траншею. Причем их глубина размещения должна быть меньше уровня промерзания грунта.
8. Когда траншея будет готова, в нее укладывают трубы таким образом, чтобы остался запас. В качестве обсадной трубы рекомендуется применять оголовок или колено с плавным углом.
9. Для крепления трубы и эжектора используется муфта.
10. Нужно взять нижний конец трубки и соединить его с коленом перпендикулярно, после чего опустить. Для обеспечения герметичности свободное пространство заполняется монтажной пеной. Далее труба монтируется к переходнику 900 и к трубопроводу.
11. После того как монтаж эжектора будет завершён, его погружают на требуемую глубину в месте, где будет производиться забор воды. Этот параметр определяется еще до проведения работ по установке. Как правило, его выбирают на уровне, соответствующем верхней линии обсадной трубы.
12. В завершение к обсадной трубе крепят оголовок, для чего применяется сантехнический армированный скотч.

Ошибки при монтаже

В процессе установки насосной станции существует риск совершения ошибок:

• Чтобы избежать проблем, трубы для монтажа должны иметь большую по сравнению с расчетной величину. Подобный запас позволит компенсировать изгибы, повороты и толщину фундамента в том случае, если местом монтажа станции является помещением в доме.
• Для закручивания деталей рекомендуется использовать только ключ. Если пытаться выполнять эту операцию вручную, то есть риск появления впоследствии течи.
• Особенно нужно быть внимательным к гидроаккумулятору. В нем давление должно находиться как минимум на уровне 1,2-1,5 атмосфер. В случае падения давления ниже указанной отметки необходимо использовать соответствующие устройств — компрессор или автомобильный насос, которые помогут восстановить требуемое давление.

Заключение

Владельцы частных домов решают проблему обеспечения водой несколько иначе, нежели собственники городских квартир. Имея в доме насосную станцию, они могут всегда пользоваться водой в необходимом количестве, подключив ее к скважине. Однако для этого нужно правильно выполнить установку насосной станции в частном доме своими руками. Сам по себе процесс ее установки представляется не таким и сложным, однако здесь имеются определенные нюансы, о которых чаще всего не догадываются многие владельцы. Поэтому нужно очень тщательно подойти к изучению основных моментов технологии монтажа станции, выполнив при этом предварительные расчеты.

Оцените статью: Поделитесь с друзьями!

Что нужно знать владельцу частного дома про эксплуатацию и устройство насосной станции

«Пьют и звери, и скоты, и деревья, и цветы, даже мухи без воды и ни туды, и ни сюды!» — эти слова из весёлой песни водовоза, написанные в 1937 году Лебедевым-Кумачом к фильму «Весёлые ребята», доходчиво повествуют о важности водоснабжения в нашей стране. Чтобы организовать эффективную постоянную подачу воды в водопроводную систему частного дома, необходимо оптимально подобрать оборудование, для этого следует понимать принцип работы насосной станции для воды.

Что означает понятие «насосная станция»: пару слов о терминах ↑

В связи с возникшей в последнее время терминологической путаницей уточним, что значит понятие «насосная станция» относительно частного дома. С технической точки зрения насосная станция — система для принудительной подачи жидкости, включает в себя оборудование (насосы, резервуары, трубопроводы) и сооружения. В нашем случае значение сужается, сооружения (колодец или скважина, жилой дом) выносятся за скобки. На практике сложилось так, что продавцы зачастую называют насосными станциями только компактные полностью комплектные установки, оборудованные непогружными насосами, отказывая в этом иному оборудованию. Такую трактовку можно всё чаще встретить в сети, особенно на непрофессиональных ресурсах. Мы же будем придерживаться общепринятых технических понятий и включим в обзор все типы насосных станций, независимо от их метода комплектации, конструкции и мнения торговых работников.

Общее устройство и накопительные резервуары ↑

Оборудование любой «домашней» водопроводной станции включает в себя насос, резервуар для воды и автоматику управления. Общий принцип работы водяных станций — проще некуда: насос подаёт воду из источника, она накапливается в резервуаре, откуда попадает в водопровод, автоматика включает и выключает насос.

Принципиальная схема водопроводной станции, один из вариантов оборудования

При общем алгоритме работы оборудование станций и особенности их функционирования существенно разнятся. Ниже мы подробнее рассмотрим разновидности насосов и назначение автоматики, начнём же с резервуаров, ведь именно различия в их конструкции определяют тип насосной станции и возможность создания в системе водопровода стабильного давления. Резервуары делятся на две группы: открытые накопительные баки и гидроаккумуляторы.

Открытые накопительные баки ↑

Накопительный бак — устаревшее, но простое и недорогое решение. В самой высокой точке водопровода (зачастую на чердаке) устанавливают стальную либо пластиковую ёмкость, куда насос закачивает воду. Оттуда она самотёком поступает вниз, к точкам водоразбора. Чем выше расположен бак и больше его объём, тем стабильнее давление. По сути, это мини-водонапорная башня, обладающая существенными недостатками:

• Невозможность обеспечения достаточного давления, принятого в современных системах водопровода. Причём на втором этаже напор будет заметно слабей. И не факт, что сможет работать стиральная машина, а уж про гидромассажный душ и системы автоматического полива придётся забыть.
• В доме нужно найти место для большой и тяжёлой ёмкости. Минимальный объём бака — 80 литров, рекомендуемый — величина суточного расхода, а это уже более полутонны для семьи из трёх человек, если не считать сезонный расход на полив огорода.

Производители предлагают обширный выбор полимерных резервуаров, многие из них оснащены необходимой арматурой для подключения в качестве накопительного бака

• Необходимость эффективной теплоизоляции бака и трубопроводов, если они расположены на неотапливаемом чердаке.
• Ненадёжность автоматики. Она должна обеспечить включение насоса при снижении уровня воды ниже установленного и выключение при его превышении. Доступное решение — рычажный поплавок, как в старых советских унитазах, оснащённый электрической контактной группой. Чем меньше ёмкость бака, тем чаще он срабатывает и быстрее выходит из строя.

Резервуар негерметичен, сообщается с атмосферой. Чтобы в случае выхода из строя автоматического выключателя бак не переполнился и вода не затопила весь дом, в верхней точке делают перелив — по которому избыток отводится в канализацию или на улицу. Если перелив по каким-то причинам не функционирует — жди беды.

Одно из немногих преимуществ накопительного бака — возможность использования маломощного насоса, лишь бы он поднимал воду на нужную высоту. Правда, чем слабее насос, тем больший объём должен иметь резервуар, иначе при значительном водоразборе приток не будет поспевать за расходом.

Схема домашней системы водоснабжения, основой которой служит погружной насос и открытый накопительный бак

Гидроаккумуляторы ↑

В отличие от накопительных баков, гидроаккумуляторы герметичны и работают под давлением. Внутри находится резиновая мембрана (так называемая «груша»), заполненная воздухом, реже пружинный поршень. При наполнении резервуара водой пневмомембрана сжимается, аккумулируя энергию сжатия в большей степени, чем это может сделать вода. При водоразборе «груша» распрямляется, выталкивая жидкость.

Вариант конструктивного решения мембранного бака

Резервуар выдаёт в сеть объём воды заметно больший его номинальной ёмкости. Автоматика управления настраивается на нижний и верхний пределы давления, при небольшом расходе воды насос не включится. Для адекватной работы с гидроаккумулятором необходим соответствующий насос, достаточно мощный, чтобы создать необходимое давление и производительный, чтобы успевать пополнять бак. Основные преимущества подобных резервуаров:

• Гидроаккумулятор в паре с соответствующим насосом способен стабильно поддерживать в водопроводе заданное давление (1,5-3 бар), при котором будет стабильно работать вся бытовая техника, нуждающаяся в водоснабжении (стиральная и посудомоечная машины, холодильник со льдогенератором и т. д.), любые гидромассажные устройства, системы автополива. Подавляющее большинство гидроаккумуляторов рассчитаны на максимальное давление 4,5 бар и более, чего с лихвой хватает для водоснабжения двухэтажного дома с подвалом.
• Напор воды во всех смесителях и на всех этажах будет одинаков, даже если включено несколько из них. Но при условии, что правильно выбраны сечения труб и схема разводки.
• Резервуар можно устанавливать в любом месте, он компактен. Разместив его в цокольном или на первом этажах, удобно обслуживать. Форма может быть вертикальной либо горизонтальной, на характеристики это не влияет.

Варианты оборудования насосных станций на основе гидроаккумулятора с поверхностным и погружным насосами

Как выбрать гидроаккумулятор ↑

В частном доме устанавливают гидроаккумуляторы ёмкостью от 20 л до нескольких сот литров. Конкретная потребность рассчитывается по специальным формулам, но ориентировочно можно сказать, что для экономной семейной пары хватит и минимального объёма, для 3-4 человек лучше взять 50-80 л, для большой семьи или дома, насыщенного потребителями (ванна большого объёма, бассейн, значительный расход на автополив и т. д.) подойдёт 100 л и более. Теоретически, чем больше резервуар, тем лучше: минимизируются перепады давления; реже включается, а, значит, дольше служит насос; в случае отключения электричества имеется больший запас. Но резервуар большего объёма и стоит дороже. Допускается устанавливать несколько гидроаккумуляторов, если начальной вместимости оказалось недостаточно, можно добавить ещё один. В случае, когда один насос и скважина обслуживает две квартиры или дома, каждый из соседей может установить свой, отдельный резервуар. При выборе насоса следует учитывать, что его производительность должна примерно соответствовать объёму гидроаккумулятора, для 20 л хватит 1,5 м3/ч, 50 л — 2,5 м3/ч, 100 л — 5 м3/ч.

Выбор гидроаккумуляторов по объёму весьма широк

Эксплуатация насосных станций с гидроаккумуляторомне представляет сложности: раз в месяц рекомендуется проверить давление в воздушной мембране и при необходимости подкачать её обычным автомобильным насосом.

Внимание: во время подкачки электропитание насоса должно быть отключено, а водоразбор открыт!

Какими насосами комплектуются насосные станции ↑

Насосы для водоснабжения частных домов делятся на две группы: поверхностные и погружные. На общее устройство насосной станции это различие не влияет, и те и другие способны взаимодействовать как с накопительными баками, так и с гидроаккумуляторами. В каждой из групп есть насосы различной производительности, максимальные величины схожи, а вот высота подъёма (напор) существенно ниже у поверхностных, для глубоких скважин используют только погружные.

Обратите внимание! При выборе насоса нельзя ориентироваться лишь на его номинальную производительность. Дело в том, что в основных характеристиках указывают её максимальное значение, которое достигается лишь до определённой высоты подъёма. С ростом высоты снижается и производительность, при максимальных значениях напора она снижается в разы.

Из графика видно, сколь сильно зависит производительность от высоты подъёма

Поверхностные насосы ↑

Поверхностные насосы располагаются наверху, в колодец либо скважину опускается лишь заборный шланг. Всасывание воды в одноступенчатых насосах происходит за счёт эжекции, создания разрежения. Эжекторные насосные станции дёшевы, но обладают повышенным уровнем шума. Многоступенчатые стоят дороже, но тише и экономичней. В целом поверхностные насосы при относительно большой производительности, 4-8 м3/час не могут поднимать воду на значительную высоту, бюджетные модели (их большинство — 15-20 м, самые дорогие — 55 м. Именно такой тип насосов используется в комплектных насосных станциях (народное название — «безбашенка», его совмещают в одном блоке с гидрофором небольшого объёма (24-50 л) и несложной автоматикой. Стоят такие станции относительно дёшево и готовы к работе сразу после подключения к трубопроводам. Но, учитывая их слабый напор, станции применяют лишь при незначительной глубине колодца — от 8-15 м, редко больше.

Комплектная насосная станция SperoniAPM 100 на основе эжекторного поверхностного насоса (сверху) и 25-литрового гидроаккумулятора, максимальная глубина колодца 25 м

Погружные насосы ↑

Для глубоких скважин и колодцев подойдут погружные (глубинные) насосы. Их производительность сравнима с предыдущим типом, но напор значительно выше, до 125 м. Конструктивно делятся на вибрационные и центробежные.

• Вибрационные насосы (отечественные «Малыш», «Ручеёк») очень дёшевы, но характеристики у них скромные: напор до 60 м, значительное падение производительности при увеличении высоты подъёма. Хороши для колодцев, но для длительного применения в скважинах — не лучший вариант, вибрация со временем способствует заиливанию фильтра. Довольно шумные, если источник не звукоизолировать. Значительное давление создавать не способны и лучше подходят для применения с накопительными баками.

«Ручеёк» — дёшево и сердито

• Центробежные насосы намного дороже и мощней, работают бесшумно, весьма надёжны. Модели для колодцев имеют внешнюю рубашку охлаждения и большой диаметр. Скважинные насосы способны поднимать воду на большую высоту, имеют ограниченный диаметр, более чувствительны к перепадам напряжения.

Центробежные насосы: слева, большего диаметра и с наружной рубашкой охлаждения — для колодцев, справа — для скважин

Для погружных насосов обязателен обратный клапан, в вибрационных он является частью конструкции и расположен перед насосом, в центробежных — после, зачастую поставляется отдельно от насоса.

Производительность оборудования и величина водопотребления не должна превышать дебет скважины, чтобы не произошло критического снижения уровня воды.

Имеет ли смысл переплачивать за автоматику ↑

Автоматическое управление призвано выполнять две функции: поддерживать заданное давление в водопроводной сети и обеспечивать защиту оборудования.

• Стабильность давления обеспечивается включением и выключением насоса при его падении и нормализации и действием пневмомембраны. Существует несколько типов управления, от простейших реле давления до сложных микропроцессорных устройств, точно выдерживающих необходимые параметры.
• Защита может понадобиться от «сухого хода», когда источник иссяк, от перегрева, нестабильного напряжения. Более других нуждаются в ней центробежные скважинные насосы, работающие в экстремальных условиях. Продвинутые дорогие модели оснащены комплексной встроенной защитой. Датчик и автоматика сухого хода могут быть установлены и независимо от насоса.

Дополнительное оборудование насосной станции, в том числе автоматика

Выбор и установка оборудования ↑

Зная, как работает насосная станция, мы понимаем, каковы принципы подбора оборудования. Необходимо учитывать водопотребление, дебит источника, высоту подъёма и ваш семейный бюджет. Для дачного дома можно и самому определиться и даже своими руками установить «безбашенку» на неглубокий колодец. Кстати, оборудование всегда лучше монтировать в доме, в тепле и с удобным доступом. А вот что касается насосной станции для приличного дома на глубокую скважину, здесь самостоятельно можно сделать ориентировочную прикидку, а окончательную комплектацию, установку и настройку всё же лучше доверить специалистам.

сайт джилекс

насосная станция какая лучше

давление в ресивере насосной станции

причины неисправности насосной станции

какое давление в насосной станции

Как выбрать насосную станцию для дома и дачи: полезные советы перед покупкой

Водоснабжение частного дома или дачи – вопрос всегда животрепещущий по причине отдаленности коттеджных и дачных поселков от централизованного водопровода.

Используя в качестве источника скважину или колодец, владельцы индивидуальных домов непременно сталкиваются с проблемой выбора оборудования для перекачки воды непосредственно в дом – к вентилям и кранам сантехнических приборов. Насосная станция водоснабжения – это именно тот агрегат, который позволяет обеспечить должное давление в автономном водопроводе и постоянную подачу воды к точкам водозабора. Давайте попробуем разобраться, чем руководствоваться при выборе насосной установки для дома или дачи.

Зачем вообще стоит покупать насосную станцию?

Итак, на вашем участке уже существует скважина или колодец и теперь необходимо выбрать оборудование для подъема воды и подачи ее к дому. Самый традиционный вариант – использование скважинного погружного насоса. Особенность работы водяного насоса заключается в том, что он включается при каждой попытке воспользоваться сантехническими приборами и начинает качать воду. По трубам вода идет к дому и, в конце концов, поступает к точке водозабора. Что же происходит, когда уровень воды в скважине пониженный или скачки напряжения препятствуют стабильной работе оборудования? Ответ прост — насос не работает и, соответственно, вы не сможете воспользоваться сантехникой.

Обезопасить свой быт от подобных мало комфортных ситуаций и обеспечить бесперебойное водоснабжение позволит насосная станция для дачи, которая объединяет в себе и насос, и накопительную емкость для создания резервного запаса воды. Когда подача воды из скважины в водопровод по каким либо причинам будет невозможна, насосная установка автоматически подключит гидроаккумулятор к системе водоснабжения.

Чем еще хороши водяные насосные станции в условиях эксплуатации индивидуальных домов? За счет того, что в комплект станции входит не погружной насос, а поверхностный, насосный агрегат может обслуживать скважины малого диаметра. Достаточно лишь опустить в скважину шланг сечением порядка 1 дюйма, снабженный обратным клапаном, чтобы поднять воду с глубины. Это особенно важный момент при выборе оборудования для дачного участка, где не всегда целесообразно бурить капитальную артезианскую скважину большого диаметра.

При необходимости полива и снабжения пары смесителей можно обойтись скважиной-иглой или неглубокой песчаной скважиной, для обустройства  которых не подходят стандартные погружные насосы, так как их диаметр стартует от 8 см. Кроме того, пользование бытовыми насосными станциями позволяет создавать в автономной водопроводной системе стабильное давление порядка 1.5 атм, которое выступает залогом хорошего напора в водопроводных кранах не только на нижних, но и на верхних этажах частного дома.

На фоне перечисленных неоспоримых преимуществ, насосные станции водоснабжения обладают и рядом проблем, связанных, в основном, с необходимостью их размещения в отапливаемом помещении и регулярном обслуживании. В отличие от скважинного насоса, установка с гидроаккумулятором требует постоянного контроля уровня давления и корректности работы автоматики, а также чистки обратного клапана и накопительного бака. Существуют и определенные ограничения по глубине скважины, которую может обслуживать насосная станция – общее расстояние (суммарное по вертикали и горизонтали) от агрегата до зеркала воды не должно превышать 8 м. Однако, существуют насосные установки, имеющие в своей комплектации так называемый эжектор, благодаря которому станция может качать воду с большей глубины – около 30 м.

На что обращать внимание при покупке?

Приняв решение о покупке насосной станции, многие сталкиваются с проблемой выбора необходимого оборудования. Исходя из каких характеристик нужно приобретать установку? Выбирая оборудование, учтите такие характеристики насосной станции, как: мощность; производительность; объем накопительной емкости; высота забора воды. Помимо этих основных параметров оборудования, также рекомендуется обратить внимание на: показатель максимального уровня подъема воды; материалы, используемые для изготовления насоса и гидроаккумулятора; наличие защиты от сухого хода и перегрева; способ управления (автоматический, ручной или дистанционный). Мощность насосных агрегатов – основополагающий показатель при покупке установки для дачи или частного дома. Как правило, мощность бытовых насосных агрегатов колеблется от 600 до 1500 Вт и ее подбирают с учетом количества точек водозабора, расстояния от насоса до скважины и дебита (количества воды, который скважина способна давать в единицу времени) самого источника. С мощностью станции связана такая характеристика, как производительность. Ее также рекомендуется выбирать с учетом дебита – чтобы была немного меньше производительности скважины, указанной в паспорте.

Не стоит забывать о рекомендациях к оборудованию, которые прописывают буровые компании в сопроводительных документах к источнику. В целом, для стабильного водоснабжения частного дома при помощи насосной станции достаточно производительности насоса 3000-6000 литров в час, а для условий дачи — 0.6-1 м3/час.

Объем накопительного бака агрегата подбирается из того расчета, сколько резервных литров воды требуется для постоянного снабжения дома на случай отключения электроэнергии или перебоев в подъеме воды из скважины. Материал, из которого производится гидроаккумулятор, а это может быть сталь, чугун или пластик, влияет на долговечность, надежность и бесшумность работы оборудования. Самые недорогие – пластиковые баки с невысоким сроком эксплуатации, дороже – чугунные. Наиболее оптимальным вариантом по качеству и цене выступают стальные емкости. Защита установки от перегрева и сухого хода значительно удорожают ее, но для индивидуального дома, где идет повышенный забор воды, дополнительные денежные вложения в насосное оборудование могут себя и оправдать. Контроль сухого хода предусматривает отключение насоса при отсутствии воды в подающей системе и убережет мотор агрегата от выхода из строя. Функция защиты от перегрева также остановит работу установки, если насос будет работать на повышенных оборотах. Данные опции станут залогом долговременного использования насосной станции в системе автономного водоснабжения. Дополнительными удобствами для постоянного функционирования в условиях частного дома обладает автоматическая насосная станция, которая включит установку при опорожнении накопительного бака и остановит ее в случае наполнения емкости. Для дачи, когда подача воды необходима сезонно, не всегда выгодно обзаводиться таким дорогостоящим оборудованием – будет вполне достаточно агрегата с ручным управлением.



 Насосная станция с эжектором позволяет производить забор воды из более глубоких скважин — до 30 метров

Подбирая насосную установку, естественно, вас заинтересует, какие компании-производители занимают высшие ступеньки в рейтинге насосных станций для дач и частных домов. Неизменным успехом у дачников пользуются агрегаты отечественного производства – Джилекс, рассчитанные на проблемы наших электросетей и наличие в воде различного рода загрязнений. Для обеспечения постоянного водоснабжения хорошо себя зарекомендовали «итальянцы»: Aquario, DAB, Ergus. Ну и, конечно же, вне всяческой конкуренции немецкая надежность насосного оборудования от Grundfos, Metabo.

Источник: http://aqua-rmnt.com/vodosnab/nasos/nasos-stancii/kak-vybrat-nasosnuyu-s…







Насосная станция для частного дома: насосная станция для дачи

Качественное водоснабжение – важнейшая составляющая комфорта частного дома. С этой задачей справляется система, включающая скважину, трубопровод и механизмы подачи воды, то есть, насосная станция для частного дома. Она имеет несколько функциональных элементов.

Общее понятие

Насосная станция с гидроаккумулятором – обязательный элемент системы водоподачи частного дома. Без нее попросту не будет достаточного напора для выкачивания жидкости из источника, подаче к точкам забора, кранам, бытовым приборам.

Насосная станция в доме являет собой комплекс приборов, устройств, которые обеспечивают выкачивание, подачу воды, а также напор, необходимое давление. Это цельная система с заменяемыми в случае необходимости элементами. Это не только помпа, но гидроаккумулятор, а также механизмы управления. Вторые ее названия: повысительная или станция подкачки.

Принципы и основы работы

Поэтапно гидравлическая насосная станция действует следующим образом (по пунктам от начала и до завершения цикла):

1. Насос включается, закачивает воду внутрь гидроаккумулятора
2. Создается давление
3. Автоматика фиксирует изменение давления, выключает помпу
4. Вода выталкивается по трубам к точкам забора (кран, бытовые приборы)
5. Автоматика фиксирует понижения давления, насосная станция с накопительным баком включается – цикл повторяется

Суть работы насоса, как составляющей станции: агрегат включается только для наполнения мембранного бака, который сжатым воздухом выталкивает воду.

Схема работы, элементы

Вот как работает насосная станция по порядку движения воды:

• водозабор с грубым сетчатым фильтром. Это труба, опущенная на дно скважины, конец которой работает на всос
• обратный клапан. Расположен на том же конце. Он исключает обратную течь при понижении давления или выключении помпы
• сегмент трубы от водозабора до помпы или до гидробака – всасывающая магистраль
• поверхностный или погружной электронасос выкачивает жидкость, а также создает необходимое давление в трубопроводе, что обеспечивает доставку ресурса к кранам. Чаще всего используется насос первого типа. Используют также любые другие агрегаты – это зависит от параметров колодца, потребностей владельца. Вместе с ними монтируют мембранный бак. Систему размещают на цокольных, первых этажах, в приямке
• повысительная насосная станция, а точнее ее накопительный бак оснащается манометрами, реле давления, автоматизирующими циклы включения/выключения при критических показателях

В некоторых случаях насосная станция для скважины имеет дополнительные резервуары, накопители, необходимые для запаса и подачи воды.

Элементы

Заводская гидравлическая насосная станция имеет отличия от саморобных. Ее детали уже подогнаны друг под друга, оснащаются системой автоматики для управления.

Независимо от того, погружная или поверхностная насосная станция схема работы схожая. Составляющие всей системы водоподачи такие:

• помпа
• гидроаккумулятор с манометром, реле давления
• соединительная арматура
• всасывающая труба с обратным клапаном, сетчатым фильтром
• магистраль из труб к точкам потребления

Первые три пункта – это основное оборудование, это собственно и есть насосная станция. Остальные относятся больше к водопроводу. Рассматриваем их вместе для того, чтобы иметь полное представление о том, что такое насосная станция.

Некоторые элементы управления могут быть размещены на самом нагнетателе. Основные части располагаются вместе или на отдалении друг от друга согласно конструктивным особенностям.

Шланг для всасывания допускается использовать без фильтра, клапанов, если заводской комплект их уже имеет.

Чем больше накопительная емкость, тем лучше, так как насос будет реже включаться, сохраняя свой ресурс. Устройство насосная станция имеет компактное, для ее установки нет необходимости в бетонировании площадки. Но из-за создаваемого гула, для удобства обслуживания ее монтируют на первых этажах.

Идеальное место, где монтируется насосная станция в частном доме – подвал или цоколь. Кессон, приямок – неплохой вариант, причем гидробак можно установить отдельно в доме. Оборудуют также специальные павильоны на участке.

Готовые комплекты

Гидравлическая насосная станция продается уже готовыми комплектами. Они состоят из соединяемых в сборно-разборную конструкцию (блок) мембранной установки, части с управляющей автоматикой, электронасоса. Стандартно изделие оснащается центробежной поверхностной помпой. Одновременно, погружная насосная станция популярная наравне с другими типами. Систему также собирают и своими руками с отдельных частей, но заводское оборудование уже налажено, имеет гарантию, а также дешевле.



Собранная типичная готовая к работе поверхностная насосная станция выглядит как гидроаккумулятор, сверху которого на специальной раме крепится насос. Таким образом, механизмы составляют цельную комфортную для обслуживания конструкцию.

Виды и варианты насосного оборудования

Насосная станция для водоснабжения дома использует разные типы нагнетателей: погружные, поверхностные. Первые устанавливаются внутри самой скважины, вторые монтируются вместе с накопительной емкостью или на некотором расстоянии в доме, ином месте, если это позволяют технические возможности.

Далее опишем особенности, качества, сравнительную характеристику разновидностей перекачивающих устройств.

Погружные

Насосная станция с погружным насосом:

• оптимальная для любых типов колодцев около частного жилья. Такие приборы намного дешевле, они очень компактные, легкие, их можно вытаскивать и использовать для иных целей, например, для откачки воды из подвалов. Эти станции для скважины также подходят даже для подъема воды из глубины в 100 м (артезианские колодцы)
• большая высота подъема, но небольшая производительность, скромные напорные характеристики
• подойдет как для обычных, так и для глубоких скважин (артезианских)

Поверхностные

Насосная станция для дачи поверхностного типа:

• устанавливается на одной раме с ГА, блоком управления, образуя цельный комплект
• удобная для абиссинских (глубина 8 – 15 м), неглубоких, «на песок» источниках, то есть, для обычных скважин около частного дома. Это обусловлено минимальной шириной обсадных труб: в колодец опускается не сам аппарат, поскольку это может вызвать трудности, а только сравнительно тонкий выкачивающий шланг. Зеркало воды расположено неглубоко, поэтому такой вариант приемлем
• намного легче контролировать, осматривать, делать ревизию, обслуживать, регулировать, менять детали
• ограниченные возможности подъема воды: возможности заводской классической модификации – всего 8 – 15 м
• отличная производительность, напор, но малая подъемная сила, ограниченность в использовании – неглубокие источники
• возможность использовать в очень узких колодцах – от 32 мм

При монтаже на конце подающего шланга, около дна колодца в обязательном порядке устанавливают сетчатый фильтр, а также обратный клапан. Первый фильтрует от грязи, так как помпы требовательные к чистоте. Второй исключает обратную течь, когда не идет подкачка.

Эжекторы

Насосная станция устройство может иметь с дополнительными механизмами, повышающими ее показатели. Эжекторные приборы – это компромисс между двумя указанными выше изделиями. Они устанавливаются дополнительно к поверхностным агрегатам. Основа их работы – способность создавать разреженную зону в трубопроводах, используя разницу давлений.
Устройство являет собой конусообразное приспособление. Двигаясь по нему, поток ускоряется по мере сужения одного из концов. В том сегменте, где скорость увеличена, создается разреженность, жидкость, в которую захватывается через патрубки или отверстия из внешней среды.

Существует два типа таких механизмов: насосная станция с выносным эжектором или со встроенным. Первые опускаются в колодец. В этом случае насос увеличивает свои показатели подъемной силы к 25 – 45 м. Эжекторы выносного типа эффективнее. Они имеют нескольку иную конструкцию. Это две трубы, размещенные параллельно: вакуумно-нагнетающая и основная. Одну из них (основную) можно заменить шлангом.

Минус встроенных эжекторов: насосная станция для воды не увеличивает показатель высоты подъема – возрастает лишь производительность. Недостаток выносных устройств: чувствительность к песку, загрязнениям.

Общие минусы: повышенный уровень шума (это актуально, если система расположена близко к дому), не любит воздуха в шлангах – это делает запуск нагнетателя хлопотным делом.

Вихревые, центробежные насосы

Помпы также различаются по своей внутренней конструкции, принципу действия: вихревые, центробежные или же тихие, шумные, если учитывать уровень шума:

• вихревые. Внутри находятся лопасти, которые двигаются, создавая всасывание. Данные изделия почти бесшумные. Недостаток: небольшая подъемная глубина, непереносимость перепадов температуры, при замерзании останавливаются или выходят из строя. Подойдут для монтажа внутри жилого дома

• центробежные. Шумные. Достоинства: мощные, качают с больших глубин, работают при разном температурном режиме, поэтому могут устанавливаться где угодно, в том числе в холодных приямках

Автоматика

Стоимость оборудования с автоматическими системами контроля намного выше. Целесообразность их определяется индивидуально. Датчики, регуляторы рекомендуют ставить при постоянном пользовании системой.

В случае снижения уровня воды, помпа захватывает воздух, работая вхолостую, рывками, перегреваясь. Автоматика защищает от такого «сухого хода», от нестабильности напряжения. Если на емкости есть необходимый датчик, он может отслеживать температуру жидкости, отключая насос, если тот перегревается.

Составляющие блока управления:

• манометр
• реле давления

Автоматикой оснащается, как правило, гидроаккумулятор. Основной элемент – реле – имеет внутри корпуса две пружины. Большая замыкает контур при самом низком давлении в баке (когда он полностью или почти пуст), меньшая – размыкает цепь при максимальном значении.

Гидроаккумулятор

Требования к этому элементу стандартные. Этот тот же прибор с такими же настройками как обычно. Чем он больше, тем лучше – оборудование будет реже включаться, меньше подвергаться износу, будет больший запас воды на случай отключения электричества. Устройство насосная станция будет иметь более эффективное. С другой стороны, если жидкость с большой емкости долго не используется, она застаивается.

ГА поддерживает бесперебойную водоподачу. Его датчик, реле отслеживает давление в нем и при достижении выставленных параметров включает/выключает нагнетатель.

Насосная станция или погружной насос, а также агрегаты других типов вместе с гидроаккумулятором обеспечивают нужным напором стандартный двухэтажный частный коттедж (высота 15 м), создавая давление в 1,5 – 2,6 атм. Максимально стандартный прибор создает 4,5 атм. То есть, его можно отрегулировать на этот показатель. Этого хватит и на трехэтажный дом. Давление в гидроаккумуляторе должно быть выше на 0,2 – 0,3 атм, чем в водопроводе, так мембрана не будет сильно изнашиваться.

Если бак с механическим принципом работы, то его устанавливают на верхнем этаже дома, то есть, на самой высокой точке. Фактически это простая водонапорная емкость (цистерна), жидкость из которой течет к точкам потребления самотеком. Ее минусы: большие размеры, отсутствует автоматический режим работы для создания запаса воды, не гарантирует защиту от гидроударов и стабильный напор. Плюсы: запас воды намного значительнее, поэтому система будет работать при отсутствии электричества дольше. Объем же пневматических мембранных баков сравнительно небольшой, в среднем 30 – 50 л, резерв иссякнет быстрее, но у них есть больше плюсов.

В подавляющем большинстве случаев водяная насосная станция использует не простые расширительные емкости, а мембранные гидропневматические установки, так как они полностью автоматизированы, компактные, исключают гидроудары, обеспечивают стабильный напор.

Как пользоваться, советы по эксплуатации

Для начала работы собранную систему нужно просто подключить к питанию и настроить ГА.

Вся основная настройка системы связанна с гидробаком. Для стандартного дома на два – три этажа показатель отключения (нижний) на реле давления выставляют на 1,4 – 2 бар. Стандартно значение включения около 3 бар. Если дом большой и ГА обладает соответствующими возможностями, его можно выставить и на большее значение.

Необходимые настройки определяют опытным путем: включают аппарат, наблюдая за напором в кранах, частотой его выключения. Если нижняя граница слишком низкая, то вода не сможет достичь точек потребления, напор будет слабым.

Следует учесть, что даже в двухэтажном доме могут понадобиться настройки как для трехэтажного здания, если в нем есть много активных точек водозабора.

Гидравлическая насосная станция настраивается путем подкручивания пружин на реле давления ГА. Крутить надо очень медленно, так как они весьма чувствительные: оборот на несколько миллиметров может добавить 1 бар.

Итак, повысительная насосная станция водоснабжения никогда не используется без гидробака. Это не выгодно и не экономно: насос будет часто включаться, таким образом, быстро выработает свой ресурс, кроме того, потребление питания будет увеличенным.

Возможные неполадки

Поломки, как правило, чаще касаются мембранной емкости. Распространенные случаи такие:

• слишком частое включение. Нужно проверить давление в ГА. При низком показатели его подкачивают обычным велосипедным насосом. Если же причина в разорванной мембране, ее меняют. Если после этого насосная станция как работает с перебоями, так и остается в таком состоянии, несмотря на принятые меры, то причину нужно искать в повреждениях корпуса. Тогда выход один – сервисный центр
• водные капли на ниппеле клапана для стравливания воздуха – признак повреждения мембраны, поэтому устройство необходимо сразу же отключить водопровода. Воздух не должен поступать в трубы
• если нагнетатель не хочет включаться вообще, то рекомендуется проверить выставленные на реле давления показатели. Они могут быть слишком высокими. Также возможная причина – попадание воздуха в шланг для всасывания, что приводит к активации защиты от «сухого хода»

Гидравлическая насосная станция весьма многофункциональная. Она способна одновременно обеспечить подачу воды для полива огорода, в баню, в дом. Для этого просто врезаются трубы с клапанами, которые для незадействованной точки забора можно перекрыть. Если стоит вопрос, что будет обеспечивать жилой дом водой, только внешний, погружной насос или насосная станция, включающая их в свою схему, однозначно, выбор следует остановить на последнем варианте.

Как работает насосная станция. Правила установки и запуска

Оглавление статьи

Насосная станция — принцип работы.

Насосная станция  — это, пожалуй, самый простой способ сделать водопровод в частном доме.  Разберем этот несложный аппарат по составным частям:



Насос, установленный на гидроаккумуляторе включается при помощи реле давления, которое работает по следующему принципу — при падении давления в системе до определенной величины (чаще всего 1. 5 атмосферы) реле включает питание насоса и он начинает качать воду из скважины.

Как только прекращается разбор воды (закрывается смеситель, душ, кран полива итд), давление в водопроводе начинает расти и при достижении значения в 3 атмосферы реле размыкает цепь питания насоса. Таким образом насосная станция поддерживает давление в системе водоснабжения в определенных пределах (1,5 — 3 атмосферы).

Её можно применять и в целях повышения давления,  если ваш дом подключен к центральному водоснабжению, но не хватает напора.

Параметры насосных станций.

Ниже приведены  самые важные технические характеристики насосов-автоматов:

• Высота подъема воды до 9 метров.
• Расход от 40 до 120 л/мин (для частного дома обычно хватает 65-70 л/мин).
• Мощность двигателя не более 1,8 кВт (самые популярные модели 600 — 900 Вт).
• Диаметр резьбовых соединений  чаще всего 1 дюйм.
• Напряжение питания 220 В частота тока 50 Гц.
• Напор насосных станций лежит в пределах от 40 до 60 м.

Правила монтажа насосных станций.

Не забудьте внимательно прочитать руководство пользователя!!!

1. Перед установкой необходимо проверить не заблокирован ли вал насоса. Для этого нужно снять кожух с вентилятора и осторожно попробовать повернуть его. Если вал заблокирован его необходимо провернуть при помощи отвертки.
2. Насос должен устанавливаться в месте с хорошей вентиляцией и защищенном от атмосферных осадков. Диапазон рабочих температур для насосной станции лежит в пределах от 0 до 40 градусов  Цельсия. При падении температуры ниже нуля насос будет разморожен, что приведет к дорогостоящему ремонту.
3. Основание, к которому будет закреплена станция, должно быть достаточно жестким и хорошо поглощать вибрацию от работы насоса.
4. Станция должна быть расположена максимально близко к источнику воды.
5. Насос для правильной работы должен быть расположен горизонтально.
6. Внутренний диаметр всасывающей магистрали не должен быть меньше, чем диаметр резьбы. При глубине забора более 4 метров  или при наличии длинного горизонтального участка трубы, рекомендовано увеличить диаметр всасывающей магистрали и поставить на ее конец обратный клапан с сеткой. Поясню это так, диаметр резьбы на насосе равен 1 дюйм (DN25) — это значит, что необходима труба или напорный шланг с таким же внутренним диаметром DN25. Самым популярным материалом для такой всасывающей магистрали является труба ПНД диаметром 32 мм.

Соблюдая эти правила, вы сможете самостоятельно установить насосную станцию, но все равно не забудьте ознакомиться с руководством пользователя, которое идет в комплекте. Помимо вышеперечисленных правил могут быть и иные рекомендации производителя, которыми нельзя пренебрегать.

Подключение электрооборудования.

• Необходимо проверить совпадение параметров насоса с параметрами электрической сети.
• При стационарном монтаже по правилам техники безопасности желательно использовать предохранительные автоматы. Однофазные насосы оборудованы защитным тепловым реле и поэтому могут подключаться непосредственно в сеть 220 В

  Запуск насосной станции осуществляется так:

1. Перед запуском необходимо заполнить насосную часть и всасывающую магистраль чистой водой через специальное отверстие на насосе закрытое резьбовой заглушкой. После заполнения пробку необходимо завинтить на прежнее место. Работа без воды вызовет повреждение  гидравлической части — повреждение рабочего колеса и уплотнений.
2. После включения насоса необходимо проверить правильность вращения двигателя ( для трехфазных насосов). Если смотреть на вентилятор, он должен вращаться по часовой стрелке. Если он крутится против часовой, то необходимо изменить подключение — надо поменять местами два фазных провода.
3. Станция не должна запускаться чаще, чем 20 раз в час. Иначе двигатель будет перегреваться. Частые включения могут быть вызваны малым объемом гидроаккумулятора при большом расходе воды или неисправностью его  мембраны (она может порваться). Кроме того может неправильно работать автоматика станции, в этом случае нужно обратиться в ближайший сервисный центр производителя.

Обслуживание насосной станции.

Обслуживание насосной станции состоит в основном в контроле давления воздуха в гидроаккумуляторе — давление должно быть равным 1,5 атмосферы. При падении производительности насоса  необходимо обратиться в сервис по месту жительства. Самостоятельно разбирать насос можно, но стоит заранее подумать сможете вы его собрать обратно или нет. На этом мы сегодня закончим, жду ваших вопросов в комментариях.

водонасосных станций и как они работают?

Водонасосные станции — это машины, которые можно использовать для транспортировки воды с одного объекта на другой, без прямого участия человека или животных. Эти устройства могут подавать воду в каналы, обеспечивать циркуляцию воды в системах очистки и даже слить воду с низин.

Водные насосные станции, используемые при реконструкции земель

В стране много мест, где водонасосная станция может быть очень полезной.Например, в Болотах (Ист-Мидлендс), которые представляли собой массивный участок болот вокруг реки Уз, использовались водонасосные станции, чтобы очистить большую часть заболоченной почвы и вместо этого создать пахотные сельскохозяйственные угодья. Лучшее в этом типе преобразования земли — это то, что он очень полезен для ведения сельского хозяйства. По мере того, как заболоченная земля истощается, питательные вещества и частицы воды остаются в почве, что делает грязь особенно полезной для роста растений.

Водяные насосы обычно рассматриваются в таких случаях только в том случае, если дренаж под действием силы тяжести невозможен.Водонасосные станции редко используются для удаления воды с возвышенностей, поскольку во многих случаях гораздо проще просто вырыть канал и позволить воде естественным образом стекать вниз в желаемую зону сбора. С другой стороны, водные насосные станции часто подают воду на возвышенность. Например, для жителей, которые живут на склонах холмов, вода, которую они используют в своих домах, должна подниматься в гору, и в этом случае для этого будут необходимы водонасосные станции.

Как работают водонасосные станции?

Насосная станция должна обеспечивать давление, достаточное для преодоления силы тяжести на воде.При достижении этого уровня давления давление будет достаточным для перемещения жидкости с необходимой скоростью потока. Это простое математическое уравнение, а насосы можно программировать, чтобы можно было легко регулировать расход воды. Электронный контроллер, который либо непосредственно подсоединен к самой насосной станции, либо управляется с удаленного объекта, используется для ввода необходимых данных. Уравнение рассчитывается с учетом всех труб (их размеров), дополнительных фитингов, перепадов высоты и любых других частей, которые могут влиять на давление в водяной системе. При расчете давления важно учитывать входные размеры трубы, любые изменения направления в трубопроводе (изгибы под 45 и 90 градусов), различные типы клапанов, а также размеры любых выходных отверстий в системе. необходимо преодолеть давление в системе и заставить воду двигаться. В этом расчете также важно учитывать различные свойства перекачиваемой жидкости. Таким образом, для воды крайне важно проверить коэффициент шероховатости, а также трение, которое жидкость оказывает на трубопровод.Жидкости, такие как вода, будут иметь очень небольшое трение, однако сточные воды и химикаты могут быть вязкими, и поэтому потребуется более сильное давление для их перемещения по трубопроводу.

Правовые вопросы вокруг насосных станций

Многие люди в Англии и Уэльсе могут иметь старые водонасосные станции на своей земле или на земле рядом с ними. В прошлом эти устройства производились местными советами или частными владельцами. Однако в 2016 году в Англии и Уэльсе был принят закон, согласно которому право собственности на частные насосные станции было передано местным компаниям водоснабжения. Многие насосы старые и требуют значительного обслуживания. Многие из них были построены в викторианскую эпоху, а некоторые даже стали историческими достопримечательностями и охраняемыми объектами.

В любом случае, найти и отследить все насосные станции по всей Англии и Уэльсу — сложная задача, и геодезические работы продолжаются и сегодня. Если у вас есть насосная станция на вашей земле, возможно, стоит проверить, отвечает ли ваша местная компания водоснабжения за ее обслуживание.

Снижение рисков с помощью перекачки воды

Водяные насосы могут использоваться для снижения многих рисков для жилых, промышленных и коммерческих помещений.В канализационных системах без достаточной откачки застоявшаяся вода накапливается и может переносить бактерии и болезни. В такой ситуации могут накапливаться токсичные газы, такие как сероводород, что представляет серьезную опасность для населения при его вдыхании. Достаточная перекачка гарантирует, что неочищенные сточные воды движутся с постоянным потоком, поэтому нет шансов на скопление газов из-за застоя.

Неадекватная откачка в населенных пунктах также может привести к подтеканию воды из системы в подтопление подвалов и цокольных этажей зданий.

Водонасосные станции используются в Соединенном Королевстве для перекачки воды по каналам, для перекачки грунтовых вод, для гидроэлектростанций, а также для коммунального водоснабжения и канализации.

Для водяных насосов требуется источник питания

Всем водяным насосам требуется какое-то питание. Первые в Британии работали на угле напрямую или через пар, создаваемый при сжигании угля. Даже сегодня водяные насосы, как правило, потребляют электроэнергию, поэтому для их работы необходим надежный источник энергии.Возможно, вам потребуется связаться с местным советом и, возможно, даже получить разрешение на использование водяного насоса, поскольку им может потребоваться отдельное электроснабжение, такое как дизельный генератор.

Промышленные водонасосные станции обычно подключаются к электросети, но могут иметь и собственные решения по электроснабжению, чтобы они могли продолжать работать в случае аварии. Некоторые водонасосные станции работают на природном газе, который добывается с близлежащего участка. Хотя было непрактично снабжать насосную станцию ​​солнечной энергией или ветряными турбинами, с постоянно увеличивающейся емкостью батарей это могло быть возможным для будущих поколений.

Надеюсь, эта статья помогла вам понять, что такое водонасосная станция. По любым вопросам, касающимся вашей промышленной водонасосной станции, пожалуйста, свяжитесь с командой Pumping Solutions. У нас есть многолетний опыт проектирования, установки и обслуживания всевозможных насосных систем.

Считаете эту статью полезной? Найдите больше подобных сообщений в нашем блоге или посетите нашу страницу услуг, чтобы узнать, чем мы можем вам помочь!

Свяжитесь с насосными решениями

Частные насосные станции

Обзор: Главная > Подключение к канализации > Частные насосные станции

---

Руководство по эксплуатации и техническому обслуживанию частных насосных станций

СЛЕДУЮЩАЯ ИНФОРМАЦИЯ ПРЕДОСТАВЛЯЕТСЯ ДЛЯ РУКОВОДСТВА ВЛАДЕЛЬЦУ ИНДИВИДУАЛЬНОЙ СОБСТВЕННОСТИ ПРИ ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИИ ЧАСТНОЙ НАСОСНОЙ СТАНЦИИ:

1. Система канализации давления предназначена для обработки нормальных хозяйственно-бытовых стоков. Мусор, мусор, волосы, пластик и другой мусор, если попадут в систему, могут вывести из строя насосный агрегат и вызвать проблемы и неудобства.
   • Не допускайте попадания масел или смазки в систему. Жиры, такие как кулинарные масла, жир или жир бекона, могут застывать в трубопроводах и закупорить или иным образом нарушить нормальную работу системы. Соберите жир в контейнер и, когда он остынет, выбросьте его в мусор.
   • Также запрещены одноразовые подгузники, гигиенические салфетки, предметы одежды, резиновые изделия, гравий, пластмассы, столовое серебро, нейлон, скорлупа яиц, наполнитель для кошачьего туалета и аквариумный гравий, поскольку они могут заклинить насос.
2. Насосная камера не должна быть покрыта грязью или другим материалом, который может затруднить вентиляцию или доступ обслуживающего персонала. Поверхностная вода должна быть отведена из камеры, иначе она может просочиться и увеличить ваши эксплуатационные расходы из-за дополнительной откачки инфильтрованной поверхностной воды.
3. В случае сбоя питания избегайте стирки, купания, смыва туалета или использования любых устройств, использующих воду, которые стекают в систему в максимально возможной степени. Место для хранения в камере ограничено, но при разумной осторожности вы можете минимизировать вероятность переполнения.
4. В случае отказа насоса, о котором сигнализирует световой сигнал и звуковой сигнал, снова избегайте стирки, купания, смыва туалета или использования любых водозаборников, которые стекают в систему в максимально возможной степени.
5. Раз в год снимайте крышку с насосной станции и при откачке резервуара отсоединяйте поплавки, кабели, стены и все места, где скопилась смазка. *
   * Если у вас насос типа E-one, это ежегодное обслуживание не является необходимым и не рекомендуется производителем

Индивидуальные бытовые системы очистки сточных вод — Публикации

Бытовые сточные воды попадают в септик, который отделяет твердые частицы от жидкостей. Твердые частицы удерживаются в септике, а жидкости транспортируются к месту окончательной обработки почвы. Септик — это «биореактор», в котором микроорганизмы расщепляют органические вещества сточных вод на жидкости, газы и твердые частицы. Газы отводятся через вентиляционную трубу дома. Твердые вещества состоят как из накипи, так и из шлама. Накипь легче воды и всплывает на поверхность в септике. Твердые части тяжелее воды и опускаются на дно резервуара. Бактерии питаются отходами, и фракция, которая не может быть разложена, называется «илом».«Ил накапливается на дне септика, и его необходимо периодически удалять.

Пять частей системы отвода сточных вод: (1) водопровод дома, (2) канализационная линия от дома к септическому резервуару, (3) септик, (4) выпускная канализационная труба септика и (5) ) установка окончательной обработки почвы, которая может быть блоком поглощения почвы или лагуной. Все индивидуальные системы очистки сточных вод должны соответствовать требованиям раздела 62-03 1-03 Административного кодекса штата Северная Дакота. Городские / окружные отделы здравоохранения или медицинские округа нескольких округов требуют разрешения перед строительством новой домашней системы очистки сточных вод или при ремонте существующей системы.Во время процесса планирования и перед началом строительства уточните местные требования в местном административном офисе, который занимается системами сточных вод.

Независимо от того, нужно ли вам разрешение, забота об основных вопросах здоровья человека требует, чтобы расположение отдельных компонентов домашней канализационной системы соответствовало определенным требованиям. Например, септик и почвопоглотитель следует размещать на расстоянии не менее 100 футов от любого частного колодца глубиной менее 100 футов и не менее 50 футов от колодцев глубиной более 100 футов.Общепринятые безопасные расстояния показаны в таблице 1.

После установки системы очистки сточных вод составьте карту установки. Измеряйте и записывайте расстояния от септика, очистного резервуара и дренажного поля до надземных объектов, таких как здания, углы забора или большие деревья. Затем, после того, как территория зарастает травой, вы все еще можете найти составные части септической системы.

Домашняя канализация

Сантехническая система дома включает сточные трубы, вентиляционные трубы и водоотделители (рис. 1).Домашняя сантехника и домашние системы очистки сточных вод должны соответствовать Сантехническому кодексу штата Северная Дакота. Следование этому кодексу гарантирует, что водопроводная система будет безопасной и правильно работать.

Рисунок 1. Сантехника дома включает в себя канализационные и вентиляционные трубы, а также сантехнику.

Сточные и вентиляционные трубы обычно представляют собой одну и ту же трубу, при этом сточные воды стекают вниз, а газы поднимаются по трубе. Вертикальная труба диаметром 3 или 4 дюйма служит основной трубой для удаления отходов, водяного пара и газов из дома.Основная труба также действует как отвод газов, которые собираются в септике. Газ из септика имеет неприятный запах, может вызвать серьезное заболевание, а в некоторых ситуациях может быть взрывоопасным. В холодную погоду газы, выходящие из трубы, содержат водяной пар, который образует слой инея, который может стать достаточно толстым, чтобы закрыть конец трубы. Чрезмерное количество снега на крыше также может заблокировать вентиляционную трубу. Закрытие вентиляционной трубы препятствует правильному дренажу приспособлений. Вентиляционная труба, выступающая над крышей, должна быть изолирована, чтобы не допустить, чтобы мороз и снег закрывали ее.

Водоотделитель должен быть установлен на сливной линии между каждым приспособлением и основной трубой. Уловитель предотвращает попадание канализационных газов в дом через светильники. Без вентиляционной трубы полный поток сточных вод в дренажной линии мог бы откачивать воду из сифонов и пропускать канализационные газы в дом. Иногда, в очень ветреную погоду, давление ветра на вентиляционную трубу может выталкивать канализационный газ через уловитель. Правильная вентиляция, установленная в соответствии с правилами сантехники, предотвратит эту проблему.

В штабеле необходима соответствующая очистка, чтобы можно было обслуживать и чистить водопровод и канализацию. Один очиститель следует установить у основания трубы, а второй — в точке выхода канализационной трубы из дома. Одной очистки может быть достаточно, если штабель находится рядом с тем местом, где канализационная труба выходит из здания.

Чугунные или медные водосточные системы можно найти в старых домах. В большинстве новых домов используются пластиковые канализационные трубы, указанные в нормах водоснабжения. При работе в старых домах избегайте прямого соединения медных труб с железом, поскольку в железе могут образоваться небольшие протечки из-за гальванического воздействия.Используйте изолированные соединители между медной и железной трубой, чтобы уменьшить эту проблему.

Домашняя канализационная труба должна иметь уклон от 1 до 2 процентов. Это падение примерно на 1-2 дюйма с 8 футов. На слишком плоском уклоне жидкость будет замедляться, позволяя твердым частицам осесть в канализационной трубе. На слишком крутом уклоне жидкости будут стекать с твердых частиц.

Канализационная линия от дома до септика может быть пластиковая канализационная труба с клеевым соединением или чугунная с хомутами из нержавеющей стали или свинцовыми соединениями.Если используется пластиковая труба, она должна иметь номинальное давление, равное Таблице 40 или выше. Стыки необходимо проклеить так, чтобы они были водонепроницаемыми и не допускали проникновения корней.

Отводная канализационная труба дома должна быть диаметром не менее 4 дюймов. Эта труба должна иметь равномерный уклон, без выступов и падений. Обычно иней скапливается в выпускной канализационной трубе сразу после того, как труба проходит через стену подвала или под ней. Если канализационная труба дома находится выше линии замерзания, эту проблему можно исправить, установив на трубу изоляцию из жесткого пенопласта толщиной 2 дюйма во время процесса установки.Изоляция из жесткого пенопласта должна выходить не менее чем на 1 фут с каждой стороны трубы. Изоляция обычно не требуется, если канализационная труба в доме находится на глубине более 4 футов ниже поверхности земли.

Не делайте резких изгибов в канализационной системе дома. Когда необходимы изгибы под 45 или 90 градусов, используйте длинные изгибы (с длинным радиусом), чтобы змея сантехника могла пройти через канализационную линию. Если у вас нет длинных отводов, используйте несколько отводов на 22 с половиной градуса.

Никогда, ни при каких обстоятельствах не допускайте сброса сточных вод из подвала в канализацию дома. Эта вода перегрузит септическую систему. Это может вызвать обратное попадание воды и сточных вод в дом. Слить воду с фундамента подвала в отстойник. Установите отстойник и откачайте воду из дренажного поля.

Септики

Септики используются для очистки сточных вод на предприятии более 120 лет. Септик может иметь одно или несколько отсеков. Одно- и двухкамерные септики обычно используются с индивидуальными системами очистки бытовых сточных вод. Хозяйственные сточные воды попадают в септик через отводную канализационную трубу дома (рисунок 2). После прохождения через входную перегородку твердые частицы отделяются от жидкости, поскольку сточные воды медленно проходят через септик. Некоторые твердые частицы оседают на дно резервуара, а другие плавают в слое накипи наверху. Бактериальное действие частично разлагает твердые вещества.

Рисунок 2. Типовой септик. Ил накапливается на дне, а пена плавает на поверхности жидкости.

Материал в септике разделяется на три отдельных слоя:

1. Верхний слой плавающей накипи
2. Средняя жидкостная зона
3. Нижний слой ила

Слой накипи состоит в основном из кулинарных жиров и масел, мыльной пены и продуктов разложения, которые легче воды. Наибольшая бактериальная активность проявляется в слое ила, который состоит из твердых частиц тяжелее воды.

Жидкость, сброшенная из септика, называется сточными водами. Сточные воды из септика, содержащегося в надлежащем состоянии, слегка мутные и содержат мелкие взвешенные твердые частицы, бактерии и питательные вещества. Сточные воды из септика не должны сбрасываться непосредственно на поверхность земли или в поверхностные воды . Профессиональные санитары называют сточные воды на поверхности земли «дневным освещением». Сточные воды человека на поверхности земли могут быть источником опасных заболеваний, передаваемых через воду, и вызывать неприятный запах. Сточные воды должны доставляться на правильно спроектированное и построенное водосливное поле или лагуну для обработки.

Все бытовые сточные воды должны идти в септик. Бытовые сточные воды иногда называют «черной водой» или «серой водой», в зависимости от того, из какого прибора или приспособления они поступили. Независимо от источника, не позволяйте воде и другим подобным отходам проходить через септик. Серая вода, содержащая мыло или жир, отправляемая прямо в водосток, быстро закупоривает поры почвы.

Калибр

Септики рассчитываются в соответствии с вместимостью жидкости, а не общей вместимостью.Вместимость септика по жидкости — это объем сточных вод, которые он удерживает ниже выхода резервуара. Емкость по жидкости часто называют «рабочей емкостью» септика. Для дома необходимая рабочая мощность зависит от количества спален, а не от количества человек в доме на момент строительства. Каждая спальня может вместить двух человек, поэтому в стандартном доме с тремя спальнями может быть шесть человек, производящих бытовые сточные воды.

Расположение и установка

Септик должен находиться на расстоянии не менее 10 футов от дома.Бак должен быть выровнен прямо от точки выхода канализационной трубы из дома. Важно установить резервуар ровно и без наклона в любом направлении. Для откачки и очистки септик должен располагаться возле проезжей части или другого подъездного пути. Большинство септических насосов перевозят от 50 до 100 футов шланга, поэтому резервуар должен быть доступен с такого расстояния. Выберите место вдали от зон с интенсивным движением транспортных средств. Никогда не размещайте септики под тротуарами или патио, где резервуар недоступен для откачки.

Домашняя система очистки сточных вод работает лучше всего, и ее легче обслуживать, если и септик, и дренажное поле расположены близко к поверхности земли. Неглубокий септик и дренажное поле обеспечивают легкий доступ к компонентам, а дренажное поле более эффективно очищает сточные воды. Для новых домов Санитарный кодекс Северной Дакоты рекомендует использовать отстойник в подвале (рис. 3), предназначенный для обработки сточных вод, если септик и дренажное поле могут работать под действием силы тяжести, а в доме есть туалеты и приспособления в подвале.Для этих типов систем канализационная труба выходит из дома через стену подвала. Отстойник поднимает воду в канализационную трубу. Если канализационная труба дома находится менее чем на 4 фута ниже поверхности земли, ее необходимо изолировать в траншее для защиты от замерзания. Готовые к установке станции отстойников для сточных вод в подвалах доступны в большинстве магазинов бытовой техники или хозяйственных товаров.

Рисунок 3. Установка неглубокого септика.

Наличие лифтового насоса в подвале имеет несколько основных преимуществ.Во-первых, это позволяет сточным водам из верхней части дома самотеком поступать в септическую систему. Это оказалось ценным во время наводнения или отключения электроэнергии. Во-вторых, домовладельцу не нужна подъемная станция, которая перекачивает все сточные воды из дома. В-третьих, отстойник в подвале включается только при использовании подвальных приспособлений. Наконец, он доступен для обслуживания и ремонта.

Во многих старых домах септик установлен ниже уровня подвала. В новых домах может быть глубокий септик, p , при отсутствии высокого уровня грунтовых вод (рис. 4) .Если подходящего уклона нет, на выходе из септика необходимо установить подъемно-насосную станцию, чтобы можно было установить дренажное поле на небольшой глубине. В областях, где уровень грунтовых вод может подниматься выше верха септика, домовладельцы должны герметизировать отверстия для впускных и выпускных труб, любые стыки, крышку септика и доступ к люкам, чтобы они были водонепроницаемыми.

Рисунок 4. Установка глубокого септика. Подходит для использования там, где нет высокого уровня грунтовых вод.Всегда уточняйте у производителя резервуара, имеет ли резервуар несущую способность для обработки покрывающего грунта.

Сточные воды из дома и бактерии обычно обеспечивают достаточно тепла, чтобы не допустить замерзания септика, даже если он расположен выше глубины промерзания. Когда верхняя часть септика устанавливается на расстоянии не более 2 футов от поверхности земли, покрытие верха резервуара 2-дюймовым жестким пенопластом поможет сохранить тепло в септике. Всякий раз, когда система строится выше глубины промерзания, очень важна прокладка всех канализационных труб с равномерным уклоном, без выступов и низов.

Строительство

Септики построены из устойчивых к коррозии и гниению материалов. При правильной установке они будут водонепроницаемыми в течение длительного времени (30 лет и более). Чаще всего используются сборные железобетонные резервуары. Однако резервуары также могут быть построены из монолитного бетона или из бетонных блоков с сердцевиной, заполненной бетоном, армированным арматурой. Резервуары из бетонных блоков должны быть покрыты как минимум двумя слоями бетонной штукатурки. Также доступны септики из стекловолокна и прочного пластика.Их необходимо устанавливать, тщательно следуя инструкциям производителя, чтобы они выдерживали давление почвы и воды.

Септики должны быть рассчитаны на глубину жидкости не менее 3, но не более 6 1/2 футов. Расстояние по горизонтали между входом и выходом прямоугольных резервуаров должно быть примерно в три раза больше ширины резервуара. Поступающие твердые частицы будут оседать на этом расстоянии и не вытекать в дренажное поле. Круглые резервуары должны иметь внутренний диаметр не менее 5 футов.

Глубина жидкости в септике — это расстояние от выпускной трубы до дна резервуара. Вход септика должен быть как минимум на 3 дюйма выше выхода. В баке должно быть место над уровнем жидкости для скопления накипи. Минимум 20 процентов глубины резервуара для жидкости следует оставить в качестве надводного борта между выходным уровнем и крышкой септика. Для большинства выпускаемых танков это будет около 12 дюймов.

Перегородки на входе и выходе

Входные и выходные перегородки являются важными частями правильно установленного септика (Рисунок 2).Входная перегородка направляет поступающие сточные воды вниз в жидкую зону септика. Выходная перегородка позволяет сточным водам выходить из жидкой зоны, удерживая пену в резервуаре. Многие новые септики имеют съемный фильтр, встроенный в выпускную перегородку. Фильтр предотвращает попадание неразложимых материалов (презервативов, гигиенических салфеток и других предметов) в сливное поле.

Перегородки могут быть выполнены как неотъемлемая часть септика или прикреплены к резервуару после строительства.Пластиковые тройники диаметром четыре дюйма часто используются в качестве перегородок (рис. 2, 3 и 4).

Перегородки должны быть прочными и устойчивыми к коррозии. Прочный бетон, стекловолокно или пластик — отличные материалы. Никогда не используйте стальные перегородки, так как они быстро разъедают. Если перегородки закреплены болтами, используйте только болты из нержавеющей стали.

Нижняя часть входной перегородки должна быть не менее чем на 6 дюймов ниже поверхности жидкости, когда резервуар полон. Нижняя часть выпускной перегородки должна быть не менее чем на 18 дюймов ниже поверхности жидкости.Верхняя часть перегородок должна быть открыта и выступать не ближе 1 дюйма к крышке бака. Это необходимо для надлежащего отвода газов из резервуара.

Отверстия для доступа в отстойниках

Доступ к септикам необходим для осмотра и периодической очистки. Один люк диаметром не менее 15 дюймов должен быть наверху резервуара. Люк должен иметь бетонное покрытие с землей толщиной не менее 6 дюймов, но не более 12 дюймов. Если верхняя часть резервуара находится более чем на 12 дюймов ниже уровня земли, к верхней части резервуара необходимо прикрепить удлинители, чтобы крышка находилась в пределах 12 дюймов от поверхности земли.В районах с высоким уровнем грунтовых вод надставки и крышка должны быть водонепроницаемыми. Если доступ к люку находится на уровне земли, он должен иметь фиксирующую скобу или закрываться цепью с помощью висячего замка (Рисунок 5).

Рис. 5. Способы крепления крышки люка для предотвращения несанкционированного доступа.

Чтобы проверить работу септика, резервуар должен иметь два смотровых отверстия, каждое от 4 до 6 дюймов в диаметре. Один должен находиться над входной перегородкой, а другой — над выходной перегородкой (Рисунок 2).Это позволяет легко проверить, правильно ли поступают сточные воды в резервуар или из него, и не произошло ли закупорки. Смотровые люки должны быть закрыты на уровне земли или чуть выше. Колпачки предотвращают утечку газа и не позволяют детям ронять предметы в бак.

Септики необходимо регулярно чистить, чтобы удалить ил, который скапливается на дне резервуара. Обратите внимание, что для очистки резервуара необходимо использовать люк, а не смотровые окна. Для большинства домов уборка каждые три года является удовлетворительной.Однако в доме с измельчителем мусора, которым пользуются жители, может потребоваться интервал очистки от одного до двух лет. Измельчители мусора увеличивают попадание органических веществ в септик.

Резервуары

Некоторые дома находятся в районах, где не работают септик и дренажное поле. Наиболее частыми причинами являются места с высоким уровнем грунтовых вод, коренными породами близко к поверхности и очень маленькими участками с недостаточной площадью водосбора. Часто единственным вариантом является использование сборного резервуара для бытовых сточных вод (Рисунок 6). Люди, использующие сборные резервуары, должны соблюдать правила экономии воды, чтобы резервуар не наполнялся быстро. Резервуары для хранения необходимо откачивать на регулярной основе, а сокращение ежедневного использования воды в доме будет способствовать снижению годовых затрат на откачку.

Рисунок 6. Сборный бак для бытовых стоков. Необходимо периодически откачивать кровь (обычно каждые две недели или месяц).

Сборный бак должен быть водонепроницаемым и вмещать не менее 400 галлонов на каждую спальню в доме.Однако для любого дома минимальный размер резервуара должен вмещать не менее 1000 галлонов. Для обычного дома с тремя спальнями, в котором проживают четыре человека, резервуар емкостью 1200 галлонов обеспечит хранение на срок от шести до 10 дней. Сборный резервуар должен быть расположен так, чтобы он был доступен для насосной тележки при любых погодных условиях и где случайные разливы во время перекачки не вызовут неприятных ощущений. Бак должен быть ровным и размещен на твердой, отстоявшейся почве, способной выдержать вес полного бака. Подъемник сборного резервуара должен выходить на поверхность.Крышка должна иметь замок или закрываться цепью для предотвращения проникновения в нее детей или других посторонних лиц (Рисунок 5).

Поскольку резервуар водонепроницаем, он может попытаться всплыть из-под земли сразу после откачки, если местный уровень грунтовых вод находится в пределах 3 футов от поверхности земли. В местах с высоким уровнем грунтовых вод могут потребоваться земляные анкеры. Лучше всего держать резервуар над уровнем грунтовых вод и откачивать сточные воды из дома, если это необходимо.

Может потребоваться установка счетчика для измерения расхода воды в доме и, следовательно, количества воды, поступающей в сборный резервуар.Периодически проверяя счетчик воды, вы сможете определить, когда резервуар заполнен. Лучшим методом будет использование сигнализации о наводнении. Они могут быть электронными с удаленным считывателем в доме или плавающим индикатором, который выступает над поверхностью земли.

Насосные станции

Насосные станции необходимы в ситуациях, когда сточные воды не могут течь под действием силы тяжести и их необходимо поднимать к месту назначения. Во многих новых домах используются лифты в подвалах, а снаружи дома сточные воды самотеком проходят через септик к водостоку.Многие производители изготавливают комплектные, готовые к установке насосные станции для подвалов. Многие старые системы на месте имеют насосные станции, которые перекачивают всю воду, поступающую из септика, в канализацию (рис. 7). Перекачивание требуется при установке глубокого септика и неглубокой установки абсорбции почвы или когда блок абсорбции почвы находится на более высоком уровне, чем септик. Система поглощения грунта насыпи потребует насосной станции. Насосная станция состоит из двух основных частей — водонепроницаемого резервуара и насосной системы, включающей насос, двухпозиционные переключатели, систему сигнализации и электропроводку.

Рисунок 7. Камера откачки сточных вод септика. Работоспособность должна составлять около четверти суточного объема сточных вод. Резерв плюс рабочая мощность должны равняться примерно суточному объему сточных вод. Это дает время исправить любые проблемы с перекачкой.

Танки

Бак с насосом должен быть водонепроницаемым. В противном случае грунтовые воды могут просочиться в резервуар, а избыток воды легко перегрузит дренажное поле. Независимо от того, находится ли насосная станция в подвале или снаружи, резервуар должен иметь достаточный объем ниже впускной трубы, чтобы вмещать около суток сточных вод.Бак должен вмещать около четверти дневного объема сточных вод между уровнями включения и выключения регулятора насоса. Некоторая резервная емкость в перекачивающем баке должна быть доступна на случай отказа насоса. Разумная резервная мощность составляет три четверти расчетного дневного объема сточных вод.

Например, для дома с тремя спальнями с проектным объемом 450 галлонов в день (gpd) требуется резервуар с рабочим объемом около 110 галлонов (объем между подачей и откачкой) и резервной емкостью около 330 галлонов. Рабочий объем плюс резервная емкость равняются примерно 450 галлонам или суточному хранению сточных вод.

Управление насосом часто имеет ограниченный диапазон между настройками включения и выключения. Обычны диапазоны от 12 дюймов до 30 дюймов. В следующей таблице приведены некоторые объемы круглых резервуаров в галлонах на фут глубины.

Вместимость прямоугольных резервуаров в галлонах на фут глубины можно рассчитать, умножив длину в футах на ширину в футах на 7,5. Например, прямоугольный резервуар с внутренней шириной 4 фута и внутренней длиной 5 футов имеет емкость 4 x 5 x 7.5 или 150 галлонов на фут глубины. С 12-дюймовым включением-выключением насоса этот резервуар легко справится с домом с тремя спальнями. Для круглого резервуара потребуется диаметр не менее 48 дюймов, но если бы параметр включения / выключения был 30 дюймов, можно было бы использовать резервуар диаметром от 30 до 36 дюймов.

Материалы резервуаров насосной станции включают бетон (аналогично сборным резервуарам), секции бетонных водопропускных труб и готовые к установке пластиковые блоки. Металлические резервуары служат недолго, потому что сточные воды очень агрессивны.Установки с открытым дном, такие как секции бетонных водопропускных труб, должны иметь водонепроницаемый монолитный бетонный пол. Все стыки между секциями водопропускных труб должны быть герметизированы, чтобы они были водонепроницаемыми. Флотация может быть проблемой для сборных резервуаров в условиях высокого уровня грунтовых вод. В этом случае могут потребоваться грунтовые анкеры для предотвращения движения вверх.

Надежная крышка люка должна быть расположена в верхней части перекачивающего резервуара. Крышка должна быть запираемой, чтобы дети не могли ее снять.

Насосы для сточных вод

Многие производители делают подъемные насосы специально для сточных вод. Подъемные насосы должны быть прочными и устойчивыми к коррозии, иметь герметичные двигатели и электрические соединения. Они должны выдерживать кислотную и коррозионную среду, присутствующую в резервуарах для сточных вод. Водосливные насосы, которые продаются в бытовых и хозяйственных магазинах для дренажной воды подвала, не рекомендуется использовать на станциях канализационных подъемников. Пьедестальные отстойники с открытым двигателем не должны использоваться, кроме как в аварийной ситуации.

Все подъемные насосы предназначены для погружного использования. Корпуса насосов обычно изготавливаются из литой бронзы, чугуна и пластика. Все болты, гайки и винты изготовлены из нержавеющей стали. Насос должен быть установлен на бетонном блоке или пьедестале на дне резервуара, чтобы песок и другие твердые частицы не попадали в насос и не отправлялись на дренажное поле.

Производительность насоса оценивается по тому, какой расход может быть произведен по сравнению с величиной напора (вертикальный подъем плюс потери на трение), который он поднимает. Например, насос с двигателем мощностью 3/4 лошадиных сил может перекачивать 40 галлонов в минуту (галлонов в минуту) при подъеме на 15 футов.При подъеме на 25 футов тот же насос будет иметь расход всего 15 галлонов в минуту.

Скорость потока обычно не является ограничивающим фактором при выборе насоса при перекачке в траншеи или абсорбционный слой. Однако максимальная подъемная способность насоса может быть ограничивающим фактором. Всегда определяйте вертикальный подъем, измеряя расстояние от нагнетания насоса до выпускного отверстия трубы в дренажном поле. Выберите насос с максимальной грузоподъемностью как минимум на 5 футов выше этой разницы в высоте. Используйте гибкую пластиковую трубу диаметром 1¼ дюйма или больше от насосной станции до дренажного поля.Пластиковая труба должна быть заглублена ниже глубины промерзания с равномерным уклоном обратно в насосную камеру. Зимой вода в линии должна сливаться обратно в насосную станцию, чтобы не допустить замерзания. Низкие участки неглубокой заглубленной трубы замерзнут.

При выборе насоса для системы абсорбции грунта насыпи выберите размер насоса для подачи примерно 7,5 галлонов в минуту на 100 квадратных футов площади каменного дна. Например, насыпь для дома с тремя спальнями имеет площадь каменного дна около 300 квадратных футов, поэтому скорость потока насоса должна составлять около 27 галлонов в минуту. Насос должен иметь такую ​​производительность при требуемом напоре. Требуемый напор будет равен разнице высот в футах между выпускным отверстием насоса и насыпью, плюс потери на трение в трубе плюс 5 футов. Для насыпных систем используйте пластиковую трубу диаметром не менее 1,5 дюйма. При скорости откачки 27 галлонов в минуту потери на трение в трубе будут составлять около 5 футов потери напора на 100 линейных футов трубы.

Пример. Необходимо выбрать насос для подъема 27 галлонов в минуту сточных вод из насосной камеры в насыпь для дома с тремя спальнями.Насыпь находится на расстоянии 200 футов от резервуара насоса и на 10 футов по вертикали выше отметки слива насоса. Насос должен преодолевать напор 10 футов (для разницы высот) + 10 футов (для потерь на трение) + 5 футов = 25 футов. Выбранный насос должен подавать около 27 галлонов в минуту на высоте примерно 25 футов.

Установите насос с помощью муфты или быстроразъемной муфты рядом с верхней частью бака насоса. Это упрощает установку и снятие насоса. Не устанавливайте обратный клапан в выпускной трубе от насосной станции.Если в насосе есть встроенный обратный клапан, снимите его. Оберните выпускную трубу петлей с дренажным отверстием диаметром ¼ дюйма, просверленным в нижней точке петли. Сливное отверстие позволяет воде из трубы стекать обратно в бак насоса после отключения насоса.

Управление насосом

Все насосы для сточных вод необходимо включать и выключать в зависимости от уровня жидкости в резервуаре. Самым распространенным элементом управления включением / выключением насоса является переключатель контроля уровня ртути, запечатанный в стойкой к сточным водам пластиковой или резиновой груше (рис. 8).Длина шнура между точкой крепления и ртутной лампой определяет уровень воды, на котором насос включается и выключается.

Рисунок 8. Органы управления насосом уровня жидкости. Все электрические соединения должны находиться вне насосной камеры и на поверхности земли.

Электромонтажник должен выполнить монтаж всей электропроводки насосной станции. Электрические розетки нельзя устанавливать внутри резервуара насоса. Нормы водоснабжения штата требуют, чтобы все электрические соединения находились за пределами резервуара насоса.В выключателях управления обычно используются дополнительные вилки, в которых шнур управления подключается к электрической розетке, а электрический шнур насоса подключается к вилке кабеля управления. Всепогодный бокс за пределами перекачивающего резервуара должен использоваться для розетки, обслуживающей насос.

Насосы

должны иметь систему аварийной сигнализации, чтобы предупреждать домовладельца, если насос перестает перекачивать. Система аварийной сигнализации обнаруживает отказ насоса, когда вода поднимается выше регулятора подачи насоса. Датчик представляет собой еще один переключатель контроля уровня ртути в водонепроницаемой лампочке.Обычно он устанавливается на 3–6 дюймов выше, чем датчик уровня воды при подаче насоса. Цепь сигнализации отказа насоса должна быть установлена ​​в электрической цепи отдельно от насоса.

Домовладелец может выбрать один из нескольких методов сигнализации, чтобы предупредить об отказе насоса. Распространены выносные сигнализации, расположенные в удобном месте в доме или гараже. Их можно запрограммировать так, чтобы они издавали звук, похожий на дымовой датчик, мигали светом или звонили по телефонному номеру. Многие аварийные сигналы находятся на баке насоса на опоре и используют либо световой сигнал, либо зуммер, чтобы предупредить о неисправности насоса.Некоторые используют свет, направленный на окно в доме.

Выпускная канализация септика

Выпускная канализационная труба переносит сточные воды из септика в насосную камеру или дренажное поле. Выпускная канализационная труба должна быть водонепроницаемой на выходе из септика и иметь диаметр не менее 4 дюймов. Пластиковая труба (ПВХ или АБС) должна быть марки 40. Пластиковая труба с меньшей толщиной стенки часто оседает при оседании почвы. Укладывайте трубу с минимальным уклоном 1/8 дюйма на фут.Для выпускной канализационной трубы не требуется максимального уклона, так как по ней проходит только жидкость. Выпускная канализационная труба должна быть проложена ровно, без углублений, где сточные воды могут собираться и замерзать.

Системы поглощения почвы

Система поглощения почвы должна работать круглый год. Это означает, что он должен проникать в сточные воды во время влажных весен и холодных зим. Сточные воды из септика на 99% состоят из воды, но также содержат биологический материал (мелкие частицы). Дополнительная обработка биологического материала происходит в системе поглощения почвы (рис. 9).Площадь впитывания почвы должна быть такой, чтобы она могла проникать в ежедневный поток сточных вод из дома, а также эффективно разлагать биологические материалы в сточных водах.

Рисунок 9. Расположение зоны биологической очистки под водосборным полем.

Способность почвы обрабатывать и проникать в сточные воды зависит от текстуры и местной гидрологии на глубине, на которой сточные воды будут попадать в почву. Раньше проводился «перколяционный» тест, и результаты использовались для определения размера системы поглощения почвы.Скорость инфильтрации почвы обычно выражалась в «минутах на дюйм» или mpi. Чем ниже mpi, тем выше скорость инфильтрации. Однако во многих ситуациях тесты на перколяцию оказались ненадежными. В настоящее время многим местным медицинским округам требуется зарегистрированный классификатор почвы для определения текстуры почвы и местной гидрологии грунтовых вод для целей проектирования. Тесты на просачивание все еще допускаются в некоторых медицинских округах или если участок дома был создан с насыпной почвой. Процедура проведения теста на перколяцию приведена в Приложении А.

Поглощающие траншеи

Траншеи — наиболее распространенное и эффективное дренажное поле. Их можно использовать в районах, где исторический высокий уровень грунтовых вод находится минимум на 24 дюйма (2 фута) ниже дна траншеи. Однако предпочтительным является расстояние 36 дюймов или более между высоким уровнем грунтовых вод и дном траншеи. Траншеи наиболее подходят для текстуры почвы со скоростью просачивания 60 минут на дюйм (mpi) или меньше (Таблица 3). Траншеи можно использовать на почвах от 61 до 90 м / дюйм, при условии отсутствия высокого уровня грунтовых вод и использования траншей адекватной длины.Для почв со скоростью фильтрации от 61 до 90 миль на дюйм увеличьте площадь траншеи на 25 процентов по сравнению с площадью, необходимой для почвы со скоростью фильтрации 60 миль на дюйм. Для почв со скоростью просачивания более 90 mpi траншеи не должны использоваться в качестве системы поглощения почвы без консультации с местным санитарным врачом.

Площадь (длина и ширина) необходимой абсорбционной траншеи для данного дома и участка основана на среднесуточном потоке сточных вод и текстуре почвы на глубине дна траншеи.Если текстура почвы смешанная, например, мелкий песок с примесью ила, спроектируйте более мелкую почву. Убедитесь, что построили по крайней мере такое количество поглощающей траншеи. Многие домовладельцы и установщики считают, что это больше траншеи, чем им требуется, и устанавливают меньше траншеи, чтобы сэкономить деньги. Обычно это заканчивается ложной экономией. Система выходит из строя в течение нескольких лет, и затем необходимо провести дополнительную работу по ее обновлению. Рекомендации для дна траншеи основаны на долговечной системе обработки, а не на временном решении.Требования к площади дна траншеи снижаются со временем из-за накопления биологического материала на дне траншеи.

Строительство траншеи

Траншеи сооружаются с помощью экскаватора-погрузчика. Обычно используется ковш шириной от 24 до 36 дюймов. Чем больше ковш, тем шире траншея, что увеличивает площадь дна траншеи и уменьшает длину траншеи. Не допускайте попадания колесных следов в траншею, так как уплотнение будет уплотнять поверхность, что значительно снижает эффективность абсорбционной траншеи.

Дно каждой траншеи должно быть ровным по всей длине. Выровненное дно траншеи позволяет стокам равномерно просачиваться по всей длине. Если дно траншеи имеет уклон, все стоки будут собираться в низинах. Это может привести к преждевременному выходу из строя или дневному освещению сточных вод. В большинстве ситуаций максимальная длина любой траншеи не должна превышать 100 футов от точки, где сточные воды входят в траншею. Траншея может достигать 200 футов в длину, если сточные воды доставляются в центр.На наклонной поверхности траншеи должны повторять контур уклона, чтобы дно траншеи было ровным по всей своей длине (Рисунок 10).

Рисунок 10. Траншеи построены по контуру склона. Дно траншеи должно быть ровным.

Никогда не сооружайте траншеи в суглинках или глинистых почвах во влажных условиях. На глубине, где будет дно траншеи, возьмите образец почвы и определите влажность почвы. Если почву можно намотать нитью диаметром 1/8 дюйма без разрушения, значит, она слишком мокрая для рытья траншей.Влажная почва уплотняется и размазывается, герметизируя траншею и значительно увеличивая вероятность поломки. Если почва достаточно сухая для строительства, она рассыпется при попытке свернуть ее в нитку.

Каменные траншеи

Траншеи с использованием щебня для опоры перекрывающих пород могут быть построены от 18 до 36 дюймов в ширину и от 6 до 48 дюймов в глубину. Глубина щебня зависит от глубины траншеи (Рисунок 11) и распределительной трубы. В траншее используйте промытый щебень диаметром от до 2½ дюймов (некоторые поставщики называют его камнем дренажного поля).Промытый камень важен, потому что к большинству горных пород прикреплена мелкая глина. При использовании немытой породы глина будет смыта стоками и окажется на дне траншеи. Это может снизить скорость инфильтрации и привести к преждевременному выходу из строя. Глубина почвенного покрова над скалой будет зависеть от глубины разводки.

Рисунок 11. Поперечное сечение каменной впитывающей траншеи.

Для распределительной трубы используется пластиковая канализационная труба диаметром 4 дюйма с отверстиями диаметром ½ дюйма или более, расположенными на расстоянии 12 дюймов или ближе (Рисунок 12).Он доступен в магазинах товаров для дома и в хозяйственных магазинах. Распределительная труба может иметь небольшой уклон (падение на 1-2 дюйма на 100 футов), чтобы помочь распределить сточные воды по всей длине траншеи. На трубе должно быть не менее 2 дюймов каменного щебня. Камень под трубой распределяет сточные воды по дну траншеи и боковым стенкам, позволяя жидкости проникать в почву. Трубу ориентируют в траншее отверстиями вниз. При использовании трубы с двойным рядом отверстий поместите трубу отверстиями вниз в положение «5 часов» и «7 часов».

Рисунок 12. Траншея, засыпанная гравием, с пластиковым ящиком на переднем плане.

Камень необходимо накрыть, чтобы предотвратить просачивание почвы и закупорку промежутков между камнями (Рисунок 13). Можно использовать несколько продуктов. Чаще всего используется красная канифольная бумага или геотекстильная ткань. Также можно использовать слой сена или соломы от 4 до 6 дюймов. Не используйте пластик (черный или прозрачный), чтобы покрыть камни в траншее. Засыпав скалу, засыпьте траншеи землей.Заполните траншеи засыпкой от 4 до 6 дюймов, чтобы обеспечить оседание.

Рисунок 13. Траншея, засыпанная гравием, покрыта геотекстильной тканью.

Траншеи без гравия

В системах траншей без гравия используются пластиковые трубы или камеры (рис. 14-17) вместо щебня для опоры перекрывающих пород. С этими продуктами не требуется камня в траншеях. Системы без гравия становятся все более распространенными, потому что они могут быть установлены меньшим количеством бригад, требуют меньше тяжелого оборудования и обеспечивают больший объем сточных вод в траншее.Как и в любой траншейной системе, дно траншеи должно быть ровным для хорошего распределения сточных вод.

Рис. 14. Поперечное сечение конструкции траншеи без гравия с использованием пластиковой трубы (внешний диаметр 10 или 12 дюймов), заключенной в носок из геотекстильной ткани.

Рис. 15. Цилиндрическая труба без гравия в неглубоких траншеях. Обратите внимание на покрытие из геотекстиля.

Рис. 16. Поперечное сечение конструкции траншеи без гравия с использованием пластиковой камеры (иногда называемой блоком камеры).

Рис. 17. Камерная система без гравия, устанавливаемая на очень маленьком участке дома. Обычно камеры используются в траншеях.

Площадь дна траншеи определена по Таблице 3 с использованием 6 дюймов гравийной колонны. Как в трубной, так и в камерной конструкции используется эквивалент траншеи шириной 3 фута. Например, предположим, что мы хотим установить систему траншей без гравия для дома с тремя спальнями с илистым суглинком на дне траншеи.Из Таблицы 3, необходимая нижняя площадь будет составлять 300 квадратных футов на спальню, что в сумме составляет 900 квадратных футов. Для использования траншеи эквивалентной шириной 3 фута требуется 300 футов траншеи. Мы могли проложить три траншеи длиной 100 футов каждая или четыре траншеи длиной 75 футов каждая.

В системе труб без гравия используются пластиковые гофрированные трубы, покрытые носком из неразлагаемой геотекстильной ткани. Его можно установить в траншеях шириной от 18 дюймов до максимальной глубины 4 фута. Внешний диаметр трубы составляет 12 дюймов, что обеспечивает окружность чуть более 3 футов.Это эквивалентно траншеи шириной 3 фута, потому что область обработки биоматом образуется на носке с внешней стороны трубы и увеличивает площадь инфильтрации. Система камер также имеет максимальную глубину захоронения 4 фута. Конструкция камеры имеет различные варианты ширины от 18 дюймов до 3 футов. Выбор основан на требованиях к участку и структуре почвы.

Распределение сточных вод

Большинство дренажных полей траншей имеют от двух до четырех отдельных траншей, требующих некоторого метода равномерного распределения стоков между траншеями.Обычно используются два метода: дроп-боксы и распределительные ящики. Отводные ящики используются на наклонных участках, где траншеи выровнены по контуру откоса (Рисунок 9). Распределительные коробки используются на ровной местности, где отметки всех днов траншей примерно одинаковы.

Коробки для выпадения

Капельные бункеры являются предпочтительным методом распределения стоков и могут использоваться на почти ровной или наклонной поверхности (Рисунки 18, 19 и 20). Бункеры обычно изготавливаются из бетона или пластика.У них есть вход, два выхода, которые распределяют сточные воды в траншею, и выход, который направляет перелив в следующий бокс. Входное и выходное отверстия обычно имеют диаметр 4 дюйма для размещения пластиковой трубы. Отводные ящики позволяют полностью использовать траншею до того, как стоки попадут в следующую траншею. Отводные ящики необходимы для траншейных систем, установленных на склонах. Очень важно равномерное распределение стоков по всему дренажному полю. В противном случае все сточные воды будут собираться в низинах и перегружать почву.Если траншея становится перегруженной и сточные воды выходят на поверхность, выпускные отверстия из отводной коробки могут быть заблокированы, чтобы дать траншеи время для восстановления своей способности проникать сточные воды.

Рис. 18. Капельная коробка, показывающая отметки впускной и выпускной трубы.

Рис. 19. Расположение отводных боксов, используемых для распределения стоков в систему абсорбционных траншей.

Рис. 20. Бетонные капельные ящики, используемые для распределения стоков в траншеи для поглощения.Обратите внимание, что расстояние между траншеями составляет 6 футов, минимальное расстояние разделения. Траншея справа засыпана, а траншея слева готова к засыпке сеном, соломой, необработанной строительной бумагой или геотекстилем.

Распределительные коробки

Распределительные коробки

используются только на ровной местности (Рисунок 21). Распределительные коробки обычно изготавливаются из бетона или пластика. У них есть вход и, как правило, по три выхода для каждой впитывающей канавки.Входное и выходное отверстия обычно имеют диаметр 4 дюйма для размещения пластиковой трубы. Все выходы из распределительной коробки расположены на одной высоте, поэтому очень важно иметь основание под ящиком из щебня или гравия, чтобы поддерживать его ровно. Однако на практике из-за воздействия мороза или затопления удерживать все выпускные отверстия на одной высоте в течение всего срока службы системы практически невозможно. Если ящик наклоняется, траншея, обслуживаемая самым нижним выпускным отверстием, будет принимать наибольшее количество сточных вод.По этой причине распределительные коробки можно использовать только там, где высота самой нижней траншеи достаточно высока для обратного стока в распределительную коробку без просачивания с поверхности.

Рис. 21. Распределительная коробка, используемая для распределения стоков в систему абсорбционных траншей.

Обычным признаком проблем с распределительной коробкой является то, что почва в одной траншее становится влажной, а в других остается сухой. Чтобы проверить наличие этой проблемы, откройте верх распределительной коробки и проверьте поток воды к выпускным отверстиям.Возможно, вам придется покопаться в коробке и снова выровнять ее. После выравнивания ящика выпускное отверстие, ведущее в траншею, которая была мокрой, можно временно закрыть (две-четыре недели), чтобы траншею можно было опереть.

Абсорбционные кровати

Поглощающие гряды в основном представляют собой вырытые в грунте ямы прямоугольной формы (Рисунок 22). В зависимости от участка дома глубина может составлять от 1 до 4 футов. Их нельзя использовать в местах с уклоном более 6 процентов. Абсорбционные слои не так эффективны при обработке сточных вод, как траншеи, потому что абсорбционные слои имеют меньшую площадь боковых стенок для инфильтрации.Следовательно, площадь дна требуется примерно на 25-50 процентов больше, чем для траншей. Даже с учетом большей площади дна абсорбционные кровати требуют меньше общей площади двора, чем траншеи, и могут использоваться на небольших участках домов. Текстура почвы и количество спален в доме определяют необходимую площадь дна абсорбционной кровати (Таблица 4).

Рисунок 22. Конструкция и компоновка абсорбционного слоя.

Поглощающий слой следует копать с обратной лопатой.По дну станины нельзя передвигать колесное или гусеничное оборудование. Дно абсорбирующего слоя должно быть ровным во всех направлениях. На дно кровати должно быть помещено не менее 6 дюймов камня. Используйте промытый камень от до 2½ дюймов в диаметре. Камень необходимо промыть, чтобы удалить частицы глины. Когда используется немытая порода, глина смывается стоками и оседает на дне пласта. Это может снизить скорость инфильтрации и привести к преждевременному выходу из строя.

Трубы в абсорбционных слоях обычно изготавливаются из перфорированного пластика диаметром 4 дюйма.Трубы должны быть ровными, на расстоянии 4–6 футов друг от друга и на расстоянии 1½–3 футов от края кровати. Трубы обычно соединяются на концах, образуя непрерывную петлю, хотя они могут заканчиваться, как показано на Рисунке 22. Четырехходовой тройник будет распределять сточные воды, но также можно использовать распределительную коробку. Все стыки необходимо проклеить. Затем промытую породу помещают над распределительной трубой на глубину от 2 до 4 дюймов. После того, как распределительная труба засыпана камнем, над камнем необходимо установить сепаратор почвы.Допустимы любые из следующих материалов: слой сена или соломы толщиной от 4 до 6 дюймов, необработанная строительная бумага (называемая красной канифольной бумагой) или геотекстиль, специально разработанный для дренажных полей. Накройте грядку слоем верхнего слоя почвы от 6 до 18 дюймов и сформируйте корону, чтобы учесть любое оседание, а также дайте грядке пролить воду. Неглубокие абсорбционные пласты часто имеют постоянную насыпь. Не сажайте деревья или кустарники поверх абсорбирующей грядки.

Курган сточных вод

Канализационные курганы ведут свое происхождение от первых курганов «НОДАК», которые Дж.Клейтон Рассел и Ричард Витц разработали в 1947 году в Государственном университете Северной Дакоты. На протяжении многих лет конструктивные параметры и формы курганов постоянно менялись по мере появления новых исследовательских данных. Текущие параметры конструкции насыпи позволяют использовать больше воды и использовать другие методы строительства, чем многие предыдущие конструкции.

Насыпь сточных вод — это специальная конструкция дренажного поля, используемая в местах с высоким уровнем грунтовых вод (в пределах 2–3 футов от поверхности) и почвами с низкой скоростью инфильтрации.Насыпь сточных вод использует более высокую скорость инфильтрации поверхностных почв по сравнению с подземными почвами. Над существующей поверхностью земли сооружается насыпь канализации. Насыпь — это, по сути, слой с высокой скоростью инфильтрации, установленный поверх песчаной насыпи, разложенной по существующей земле (Рисунок 23). Слой с высокой скоростью инфильтрации может быть построен с использованием чистых пород или систем без гравия (Рисунок 24). Область, где песок соприкасается с существующей землей, называется базальной. На почвах с низкой степенью инфильтрации базальная площадь должна быть достаточно большой, чтобы обеспечить просачивание ежедневного объема стоков на поверхность почвы.В условиях высокого уровня грунтовых вод приподнятый слой позволяет проводить биологическую очистку до того, как сточные воды просачиваются в грунтовые воды.

Рисунок 23. Конструктивные особенности насыпи канализации.

Рис. 24. Поперечное сечение насыпи сточных вод, показывающее два типа систем выщелачивания без гравия.

Стоки перекачиваются в систему насыпи и распределяются по слою быстрой инфильтрации под давлением (рис. 25).Сточные воды перекачиваются в насыпь через пластиковую трубу диаметром 1,5 дюйма или больше. Бак насоса должен быть достаточно большим, а органы управления насосом должны быть настроены таким образом, чтобы доза, равная примерно четверти дневного объема сточных вод, сбрасывалась в насыпь при запуске насоса. Проектная нагрузка дома с тремя спальнями составляет 450 галлонов в сутки, поэтому насос должен выпускать около 110 галлонов на дозу. Это обеспечивает период отдыха между дозами и позволяет сточным водам проникать до следующей дозы. Кроме того, это увеличивает срок службы насоса.Частые запуски и остановки насоса сокращают срок службы двигателя.

Рисунок 25. Септик, насосная камера и насыпь сточных вод.

Насыпи сточных вод всегда должны проектироваться с системой распределения сточных вод под давлением (Рисунок 26). Система распределения под давлением равномерно распределяет сточные воды по всей базальной площади и помогает предотвратить перегрузку в любом месте под насыпью. Пластиковые трубы могут быть проложены либо в каменном дне, либо в трубе без гравия.Производители труб без гравия изготавливают изделия специально для использования в насыпях сточных вод.

Рисунок 26. Система распределения давления с использованием двух параллельных труб с центральной подачей. Насос в насосной камере подает сточные воды под давлением.

Система распределения давления состоит из трубы ПВХ диаметром 1¼ или 1½ дюйма. Диаметр трубы важен, потому что слишком большой диаметр (например, 2 дюйма) может привести к неравномерному распределению сточных вод.Для насыпи сточных вод, требующей 6-футовой или более узкой зоны быстрой инфильтрации, используются две параллельные трубы. Для насыпи сточных вод, требующей зоны быстрой инфильтрации шириной от 7 до 10 футов, используются три параллельные трубы. При использовании пластиковых систем без гравия вместо горных пород труба распределения давления крепится внутри камеры или трубы.

Распределительные трубы должны иметь отверстие диаметром ¼ дюйма через каждые 40 дюймов в нижней части трубы. Стыки труб и заглушки необходимо проклеить. В противном случае они разойдутся во время строительства, под давлением или позже из-за оседания и морозного пучения.Трубы подключаются в центре, где сточные воды попадают в систему распределения под давлением из нагнетательной трубы насоса. Для защиты от замерзания распределительная и напорная труба должны быть спроектированы таким образом, чтобы сливать воду при выключенном насосе. Этого можно добиться, используя дренажное отверстие диаметром ¼ дюйма в нагнетательной трубе в резервуаре насоса.

Калибр

Базальная площадь насыпи (площадь контакта насыпного песка с существующей почвой) определяет все остальные расчетные параметры насыпи.Базальная площадь определяется структурой существующей почвы. Для медленно проницаемых глинистых и глинистых суглинков используйте расчетную скорость загрузки сточных вод от 0,20 до 0,25 галлона в день на квадратный фут.

Пример: для дома с тремя спальнями, производящего 450 галлонов сточных вод в день, площадь контакта между насыпным песком и существующей землей должна составлять от 1800 футов2 (450 галлонов в сутки ÷ 0,25 галлонов в сутки / фут2) до 2250 футов2 (450 галлонов в сутки ÷ 0,20 галлонов в сутки / фут2). На рисунке 27 показан холм для дома с тремя спальнями.Площадь основания этого холма на ровной поверхности составляет 2150 квадратных футов. Необходимое количество чистого, промытого песка составляет около 72 кубических ярдов.

Рисунок 27. Канализационная насыпь на равнине. Размеры были рассчитаны на основе стока из дома с тремя спальнями с насыпью, построенной над глиняным суглинком, в глинистую почву.

Зона быстрой инфильтрации определяется с использованием скорости всасывания среднего песка. Средний песок имеет коэффициент загрузки 1.2 галлона в день на квадратный фут. Используя пример дома с тремя спальнями, требуемая площадь каменного основания составляет 375 футов2 (450 галлонов в день ÷ 1,2 галлона / день / фут2). Если вместо камня используется система без гравия, ее размер должен быть таким, чтобы обеспечить зону быстрого проникновения в 375 футов2. Для почв с низкой проницаемостью сохраняйте ширину распределительной трубы от 4 до 6 футов. В нашем примере дома с тремя спальнями каменная основа или системы без гравия будут иметь длину около 375 футов2 ÷ 6 = 63 фута. Для каменного ложа шириной 6 футов и толщиной 12 дюймов потребуется около 14 кубических ярдов промытой породы.Для систем без гравия требуются два ряда пластиковых камер или два ряда труб без гравия, каждый длиной 63 фута.

Курганы должны располагаться на равнинах или гребнях холмов; однако они могут быть построены на наклонной местности (Рисунок 28). Однако текстура почвы и скорость просачивания определяют максимальный уклон. Например, если структура верхнего слоя почвы представляет собой глинистый суглинок со скоростью просачивания 120 м / дюйм, то наклон грунта не должен превышать 3% (3 фута перепада высот на 100 футов).Если скорость просачивания составляет от 60 до 120 миль на дюйм, тогда уклон грунта не должен превышать 6 процентов, а если скорость просачивания составляет 30 миль на дюйм или меньше, то насыпи могут быть построены на склонах до 12 процентов.

Рисунок 28. Насыпь канализации на наклонной местности. Для большинства почв максимальный уклон не должен превышать 6 процентов (6 футов перепад высот на 100 футов). Размеры были рассчитаны для количества сточных вод из дома с тремя спальнями с насыпью, построенной над глиняным суглинком, на глинистую почву.

Когда насыпь строится на склоне, только зона контакта песка и почвы под распределительной зоной (каменистая или без гравия) и спуск оттуда может считаться базальной зоной. В условиях наклонной почвы концы и часть насыпи, расположенная вверх по склону, получают очень мало сточных вод и не влияют на площадь инфильтрации.

Строительство

Курганы требуют очень кропотливой и осторожной практики строительства. Известно, что насыпи разрушаются по двум основным причинам — слишком маленькая базальная площадь для сточных вод из дома и плохие методы строительства.Чтобы насыпь функционировала в соответствии с планом, необходимо очень тщательно соблюдать методы строительства. Кроме того, домовладелец должен использовать воду с умом.

Первым шагом в строительстве насыпи является скашивание травы или растительного покрова в прикорневой области до максимальной высоты 2 дюйма и удаление всех обрезков. Затем закопайте сливную линию от насосной станции. Трубопровод должен быть установлен ниже уровня замерзания или с равномерным уклоном назад к насосной камере, чтобы он стекал после отключения насоса. Вынутую траншею необходимо засыпать, а почву плотно утрамбовать, чтобы не допустить протекания стоков по трубе.

Далее идет подготовка земли. Земля должна быть взорвана или окучена чизельным плугом или зубьями ковша обратной лопаты. После подготовки поверхности запрещается движение колес в базальной зоне. Колесный транспорт запечатывает почву. Не работайте в условиях влажной почвы, поскольку влажная почва уплотняет, размазывает и уплотняет почву.

Далее идет насыпка песка. Песок для заполнения необходимо промыть и проверить , чтобы убедиться, что он содержит не более 10 процентов мелких частиц . Чтобы проверить, поместите 2,5 дюйма песка в литровую банку и добавьте воды примерно на три четверти.Накройте крышкой и встряхните, чтобы песок и вода смешались. Дайте смеси постоять час и измерьте скопление ила и глины на песке. Если глубина составляет дюйма или меньше, песок достаточно чистый для использования в насыпи. Это испытание следует провести до того, как песок будет доставлен на площадку. Песок из карьера варьируется в широких пределах, даже из одной и той же области карьера, и его не следует использовать.

Положите чистый песок, начиная с одного конца, и двигайтесь к другому концу. Двигайтесь по песку по мере продвижения. Формируйте песок с помощью экскаватора с гусеницами или гусеничного трактора, но убедитесь, что под гусеницами имеется не менее 6 дюймов песка.Для этой операции нельзя использовать колесные транспортные средства. Не позволяйте гусеницам идти прямо по земле. После формования тракторным ножом выровняйте и окончательно обработайте вручную. Верх песчаной подушки должен быть ровным по всей длине насыпи.

Для каменистых пластов на песке необходимо сформировать траншею глубиной около 12 дюймов и шириной 6 футов необходимой длины. Поместите в траншею 6 дюймов камня диаметром от до 3 дюймов. Поместите распределительную трубу на камень и накройте 2 дюймами камня.Накройте камень одним из следующих материалов: 4-6-дюймовым слоем сена или соломы, необработанной строительной бумагой (красной канифольной бумагой) или геотекстильным материалом, предназначенным для дренажных полей септических систем.

Для распределения без гравия поместите трубу или камеру без гравия на ровный песок. Установите распределительную трубу в несущих gravelless и подключить к напорной трубе от насоса резервуара. Еще раз проверьте все соединения. Перед накрытием проверьте насос и распределительную систему. Покройте систему без гравия геотекстильной тканью и положите сверху плотный грунт (Рисунок 24).

Закройте насыпь глинистой или суглинистой песчаной почвой (рис. 23 и 24). Сделайте крышку 12 дюймов высотой в центре кровати и 6 дюймов высотой в конце кровати. Сужайте шапку по бокам насыпи.

Наконец, засыпьте насыпь 6-дюймовым хорошим верхним слоем почвы и посейте траву. Не сажайте деревья или кусты на вершине холма. Вокруг основания можно высаживать водоустойчивые кусты. Постоянные дождевальные системы газона не следует устанавливать достаточно близко к насыпи, чтобы на нее поливать воду.

Постройте насыпи по контуру существующей земли. Никогда не ставьте насыпь на низком месте, где будет скапливаться вода. Если насыпь находится на наклонной поверхности, используйте уступ на склоне холма, чтобы отвести сточные воды вокруг насыпи. Можно построить курганы, чтобы дополнить ландшафтный дизайн. Кусты у основания насыпи используют воду и помогают удерживать снег. Если насыпь строится осенью, в первую зиму ее следует накрыть соломой или сеном, чтобы не замерзнуть.

лагуны

Небольшие лагуны (Рис. 29) могут использоваться для сдерживания стоков септических систем в некоторых местах.Лагуны — хороший вариант, когда ближайший сосед находится на расстоянии не менее четверти мили. Лагуны следует строить только на почвах с высоким содержанием глины. Лагуна должна действовать как контейнер, а не как камбуз для инфильтрации. Воду в лагуне следует удалять испарением.

Рис. 29. Поперечное сечение небольшой лагуны на ферме, рассчитанной на отвод сточных вод из типичного дома с тремя спальнями.

Площадь лагуны должна составлять около 1000 квадратных футов на спальню.Лагуна, обслуживающая дом с тремя спальнями, требует около 3000 квадратных футов водной поверхности. Лагуна должна иметь рабочую глубину около 3 футов и минимальный надводный борт 2 фута. Борта лагуны должны иметь уклон 3-1 или более. Круглая лагуна площадью 3000 квадратных футов с рабочей глубиной 3 фута и боковыми откосами 3-1 будет иметь диаметр 62 фута на рабочей глубине и 74 фута в верхней части дамбы. Лагуна также может быть квадратной или прямоугольной.

Лагуна должна быть огорожена, чтобы не допустить детей и животных.Ежегодное обслуживание требует проверки на наличие повреждений и того, чтобы животные не прятались в стенах лагуны. Рогоз и другие растения в лагуне помогают использовать питательные вещества, содержащиеся в воде, но их корни могут создавать каналы для утечки воды.

Альтернативные септические системы

У домовладельцев есть много альтернативных методов очистки и удаления сточных вод из дома. Некоторые альтернативные системы заменяют септик или модифицируют работу септика, чтобы ускорить или улучшить первоначальную очистку бытовых сточных вод.Некоторые методы, альтернативные традиционному дренажному полю, улучшают инфильтрацию очищенной воды. Многие из этих альтернативных систем разработаны как полные пакеты.

Как правило, альтернативные системы более дороги, чем традиционные системы, и практически все они требуют постоянного электрического питания. Однако в некоторых местах, где невозможно установить традиционную септическую систему, они представляют собой жизнеспособную альтернативу. Если вы находитесь в медицинском районе, где действуют правила септической системы, проконсультируйтесь с вашим местным санитарным врачом перед установкой альтернативной системы.Некоторые могут быть не одобрены. В районах, где нет санитарии, проконсультируйтесь с отделом гигиены окружающей среды Министерства здравоохранения штата Северная Дакота. Здесь перечислены некоторые из наиболее распространенных альтернативных систем.

Системы фильтрации

Системы фильтрации физически улавливают взвешенные твердые частицы в сточных водах и обеспечивают среду, ускоряющую процесс разложения. Они похожи на мини-версии типичной системы очистки городских отходов. Системы фильтрации могут быть частью септика или сразу после него.Песочные фильтры используются в течение многих лет и могут быть сконфигурированы как однопроходные (отходы проходят только один раз) или многопроходные системы. Системы фильтрации, в которых используется торф, появились на рынке за последние 10 лет и используются как однопроходные. В других системах фильтрации используются искусственные или синтетические материалы для фильтрации сточных вод и обработки твердых биологических веществ. В основном это многопроходные системы. В некоторых частях США искусственные водно-болотные угодья использовались для очистки бытовых сточных вод.Однако исследования искусственных водно-болотных угодий в штатах северного яруса не увенчались успехом.

За исключением однопроходной фильтрации, все остальные должны использовать насос для многократной циркуляции сточных вод. Использование насоса на постоянной основе увеличивает затраты на электроэнергию и требует наличия системы сигнализации. Часто системы не могут работать, если насос не работает.

Альтернативные дренажные поля

Большинство альтернативных дренажных полей представляют собой варианты систем траншей, абсорбционных лож и насыпей, описанных в этой публикации.Системы с высоким уровнем грунтовых вод используются в районах с высоким уровнем грунтовых вод, в районах с неглубоким коренным слоем или с другими проблемами инфильтрации. Они представляют собой комбинацию траншейной и насыпной технологий. Дно траншеи — поверхность грунта. Растительность удаляется, а в местах, где будет дно траншеи, земля расчищается или очищается. Затем добавляется гравий, и распределительные трубы укладываются на место и засыпаются гравием, а затем слоем верхнего слоя почвы.

Альтернативные водосборные бассейны — еще один метод распределения сточных вод.Построены два дренажных поля. У каждого из них от 50 до 100 процентов площади, необходимой для дома. Пока одно водосливное поле используется, другое находится в состоянии покоя. Обычно один используется около двух лет, затем домовладелец переходит на другой. Специальная коробка с двухходовым клапаном или задвижкой контролирует поток из септика.

Капельное орошение используется для распределения очищенных сточных вод в некоторых частях США. Капельные линии обычно проложены примерно на 1 фут ниже поверхности почвы.Капельные линии могут очень легко закупориться, поэтому сточные воды необходимо очищать, фильтровать и хлорировать перед их перекачкой в ​​капельные линии. Эти системы могут быть очень дорогими как в установке, так и в обслуживании.

частных насосных станций — пострадает ли ваша собственность?

Частные насосные станции отвечают за удаление сточных вод из жилых домов, не имеющих доступа к основным канализационным системам. Если в вашей собственности есть крышки люков со шкафами, в которых находится электрическое оборудование, это указывает на то, что насосная станция в какой-то момент перешла в собственность канализации.

Некоторые дома уже подключены к частной насосной станции до того, как они подключатся к основной канализационной системе. Примеры такой собственности включают небольшие жилые дома, фермы в сельской местности или бизнес-парки. Таким образом, насосная станция обязана обслуживать более одного объекта на этих территориях.

Преимущества

То, как домовладельцы страдают от переноса частных канализационных сетей, зависит от типа собственности, в которой они живут, и способа подключения канализации.Подключение к частной насосной станции дает множество преимуществ.

Помимо удобства, вокруг вашей собственности отсутствует неприятный запах или риск заражения животными. В результате считается, что это не представляет большого риска для здоровья пассажиров, а затраты на техническое обслуживание несколько ниже.

Недостатки

Но, как и в любом другом случае, подключение к частной насосной станции имеет ряд недостатков. Вам понадобится надежный поставщик водопроводной воды, не говоря уже о том, насколько сложно и дорого будет строительство в районах с высокой плотностью населения.Кроме того, рециркуляция энергии будет проблемой, и есть проблемы, связанные с поломками и блокировками насосного оборудования.

Что говорит закон

Закон, вступивший в силу 1 октября 2011 года, гласил, что любая частная канализационная система, расположенная в канализационной сети Темзы, должна сообщаться с общественной канализацией, а также с любым частным боковым стоком. Сюда не входят насосные станции, что является хорошей новостью для домовладельцев, поскольку закон означает, что право собственности на частные коллекторы может быть передано насосной станции.Благодаря этому новому закону многие клиенты больше не озадачены правом собственности на их канализационную систему, поскольку вокруг циркулирует множество листовок от компаний водоснабжения и информационных ресурсов. Некоторые коммунальные предприятия приглашают клиентов искать частные канализационные насосные станции в своем районе, чтобы сэкономить на счетах за воду.

Новое законодательство

С октября 2016 года, в соответствии с новым государственным законодательством, ряд частных канализационных насосных станций будет передан компаниям водоснабжения.В настоящее время эти станции находятся в ведении владельцев предприятий или жителей, и они должны подключиться к своей канализационной сети, но все это изменится в следующем году.

В течение следующих двух лет компании водоснабжения должны убедиться, что они обнаруживают и обследуют все насосные станции, чтобы определить их право на получение помощи в регионе. По оценкам, в Великобритании около 700 частных насосных станций, но к настоящему времени выявлено 560 участков. По этой причине компании водоснабжения просят своих клиентов найти и обследовать все насосные станции в их районе, чтобы потенциально сэкономить деньги на счетах за воду.

–

Express Drainage Solutions — ведущий поставщик услуг по дренажу в Лондоне и на Юго-Востоке. Специализируясь на ремонте канализации, видеонаблюдении, очистке канализационных труб под высоким давлением и многом другом, наша команда экспертов готова оказать круглосуточный экстренный ремонт, если это необходимо.

канализационных насосных станций

1. Дом
2. Продукты
3. Канализационные насосные станции

Мы являемся специализированным производителем насосных станций для сточных вод как для бытового, так и для коммерческого использования.

Наш широкий ассортимент насосных станций для сточных вод доступен в различных диаметрах и подходит как для подземных, так и для наземных применений, начиная с пристроек, новостроек или подвалов.

Наш ассортимент насосных станций для сточных вод полностью настраивается в соответствии с вашими конкретными требованиями к загрязненной воде / сточным водам, поэтому диаметр и глубина камеры хранения могут быть изменены в соответствии с вашим сценарием установки.

Наши канализационные насосные станции обычно используются в жилых, коммерческих и промышленных застройках, где они останутся в частной собственности.

---

Известное качество насосных станций

Что отличает нас от многих других производителей насосных станций для сточных вод, так это качество нашей продукции, мы очень гордимся нашими насосными станциями и строим их на долгие годы.

Это означает, что мы используем только компоненты высочайшего качества, от насосов немецкого производства, которые мы используем, до специально изготовленных на заказ камер хранения из высококачественного литого волокна.

Электрооборудование также соответствует гораздо более высоким стандартам, чем у многих наших конкурентов, с электрическими коробками с классом защиты IP, прочными поплавковыми переключателями для спокойствия при хранении, а также беспотенциальными контактами и поплавковыми переключателями в стандартной комплектации.

---

---

Готово к простой установке

В рамках нашей приверженности обеспечению высочайшего уровня обслуживания клиентов, от первоначальной концепции проекта до окончательного ввода в эксплуатацию, каждая из наших канализационных насосных станций представляет собой кульминацию процесса тщательного проектирования для ваших нужд.

Независимо от того, являетесь ли вы застройщиком, местным органом власти или частным лицом, компания Southern Pump Services Engineering придерживается самых высоких стандартов производительности, качества и послепродажного обслуживания.

---

Отличия наших канализационных насосных станций:

Ваша насосная станция для сточных вод будет поставлена ​​в комплекте с:

Прочная, стеклопластиковая камера

Насосная камера из стеклопластика

для наиболее прочного и долговечного решения, не требующего обслуживания.

Высококачественные немецкие насосы

Насос (ы) для сточных вод мы используем только насосы самого высокого качества в наших насосных станциях для сточных вод.

Сборные трубопроводы и оборудование

Трубопроводы Предварительно смонтированные оцинкованные Трубопроводы (в стандартной комплектации) предварительно смонтированы для быстрой и легкой установки с опорой (ями), обратным клапаном (ями) и стопорным клапаном (ями), установленными в стандартной комплектации

Многофункциональная панель управления

Панель управления со встроенной сигнализацией высокого уровня, беспотенциальным контактом и поплавковыми выключателями в стандартной комплектации

Качественная крышка люка

Доступны крышки люков D400, B125 A15, с двойным уплотнением, ковкий чугун, чугун или стальные люки и рамы.

Среди наших клиентов архитекторы, специалисты по спецификациям, продавцы-строители, строительные подрядчики, девелоперы, местные власти, строители домов, управляющие объектами и общественность — все они составляют часть нашей клиентской базы.

Наши канализационные насосные станции Преимущества:

Наши насосные станции построены и разработаны специально для коммерческого или жилого использования, изготавливаются по индивидуальному заказу и обладают следующими характеристиками:

• Быстрая и эффективная доставка на материковую часть Великобритании — камеры из стеклопластика на месте в течение 48 часов с Fasttrack
• Экономичное ценообразование Высочайшее качество, экономичность и надежность
• 24/7 — 365 Сервисная поддержка со специальной командой послепродажной поддержки и обслуживания
• Контракты на техническое обслуживание в материковой части Великобритании, 24 часа в сутки, 7 дней в неделю — 365 дней в году для всех производителей комплектных насосных станций
• Широкий диапазон опций Так как мы не связаны ни с кем производителем насосов

---

Техническое обслуживание

Канализационные насосные станции

Southern Pump Services рассчитаны на минимальное техническое обслуживание, безотказную перекачку и низкие эксплуатационные расходы.Southern Pump Services предлагает полное послепродажное обслуживание, включающее плановые посещения для технического обслуживания в течение одного календарного месяца одной из наших дружелюбных сервисных групп. Общие сведения о техническом обслуживании наших комплектных насосных станций можно скачать здесь

---

Доставка и установка

Надземные Насосные станции обычно доставляются на платформах, и на месте должны быть приспособления для бойни, которые могут быть выгружены другими. Установка выполняется быстро и экономично, для установки требуется только бетонное основание и перила.Подробные инструкции по установке поставляются с каждой насосной станцией и доступны для скачивания здесь

---

Требования

Перед установкой вашей насосной станции необходимо получить разрешение от соответствующих агентств.

• Включая подключение к городской канализации
• Круглосуточное хранение в соответствии со строительными нормами (150 литров на человека в день для домашнего использования)

---

BS EN — Стандарты

Все наши насосы производятся в соответствии с самыми высокими британскими стандартами, применимыми к нашей отрасли, такими как BS EN 12050-1: 2001 Установки для подъема сточных вод для зданий и площадок, BS EN 12056-4: 2000 Системы гравитационного дренажа внутри зданий и BS EN 752-6 : 1998 Дренажные и канализационные системы вне зданий.

---

Совет

У нас есть как внутренние, так и внешние инженеры по продажам, которые будут рады помочь. Если вам нужна дополнительная информация о наших комплектных насосных станциях, насосных станциях, контрольном или насосном оборудовании, позвоните одному из наших сотрудников по телефону: 020 8991 6650. Мы перезвоним вам, если вы почувствуете необходимость организовать посещение объекта без каких-либо обязательств. мы знаем здесь. По общим вопросам обращайтесь по электронной почте: info@s Southernpumpservices.co.uk

---

Канализационные насосные станции

Многие люди также относятся к насосным станциям для сточных вод в следующих терминах, в конечном итоге все они одно и то же.

Аудит насосной станции

| KCI

22 января 2018 г.

Как и большая часть стареющей инфраструктуры в США, крайне важно обеспечить работу насосных станций на полную мощность. Однако их часто не замечают, пока не возникнет проблема. KCI сотрудничает с городами, округами и частными предприятиями для повышения эффективности насосных станций путем проведения аудитов.

Насосные станции обычно игнорируются, пока не возникнет проблема.Аудиты помогают выявить любые потенциальные проблемы.

По данным Американского общества инженеров-строителей, ожидается, что спрос на очистные сооружения в нашей стране вырастет на 23 процента в следующие два десятилетия. По мере подключения новых пользователей важно обеспечить надлежащее обслуживание инфраструктуры для защиты здоровья населения и окружающей среды. Проведя аудит насосной станции, муниципалитеты могут выявить потенциальные проблемы до того, как они возникнут. Инженеры KCI придерживаются целостного подхода и смотрят на все, от зоны дренажа до точки сброса.Основываясь на их наблюдениях, наша команда предлагает решения, которые помогут оптимизировать эффективность насосных станций и, в свою очередь, снизить эксплуатационные расходы и даже затраты на ремонт. Поскольку потребности каждой системы очистки сточных вод различны, аудит можно настроить в соответствии с конкретным графиком или бюджетом.

Вместо того, чтобы сосредоточиться только на насосной станции, мы смотрим вверх и вниз по потоку, чтобы увидеть, какие еще проблемы мы можем решить. Взгляд на картину в целом позволяет нам найти способы избежать ненужных капитальных улучшений на последующих этапах производства и повысить эффективность станции.

Джейсон Л. МакКлафферти, менеджер проекта PEP

KCI помогает муниципалитетам получать финансирование через гранты на планирование и возможности совместной работы. Обычно финансирующие агентства предпочитают финансировать организации, которые регулярно обслуживают свою инфраструктуру.

Первый шаг включает сбор всех доступных планов строительства, текущих работ, а также данных по перекачке и выставлению счетов. KCI использует эту информацию для выполнения предварительного анализа рабочего стола. Эти документы помогают упростить процесс сбора данных о полевых работах.Затем наша команда проводит собеседование с оператором, проводит тесты на просадку, собирает информацию об оборудовании и выполняет общую оценку объекта. Эти результаты используются для сравнения того, как насосная станция была спроектирована для работы, с ее фактической текущей функцией. Может быть множество причин, по которым насосная станция не соответствует ожидаемым рабочим характеристикам, включая проблемы с трубопроводами или клапанами, засорение или неправильный выбор оборудования. Кроме того, аудит может помочь выявить изношенность насосной системы, которая отрицательно влияет на работу станции.Некоторыми заметными причинами являются износ крыльчаток насоса или заклинивание / выход из строя подшипников. Результаты могут помочь снизить затраты за счет повышения эффективности насоса, увеличения гибкости станции и увеличения срока службы насоса.

«Вместо того, чтобы исправлять проблему, которая уже возникла, эти аудиты действительно предполагают изменение менталитета», — сказал руководитель практики водоснабжения / водоотведения Райан Фликингер, ЧП. «Мы помогаем нашим клиентам оставаться на шаг впереди, регулярно анализируя то, что происходит на насосной станции.”

После того, как наша команда проведет аудит, инженеры составляют подробный отчет вместе с простым двухстраничным обзором, который включает сводку результатов и рекомендации по улучшению системы. Этот результат позволяет легко обмениваться наиболее важной информацией с заинтересованными сторонами, а также предоставляет все необходимые документы, необходимые для владения и обслуживания станции. Данные также могут быть объединены и доставлены в пакет, который легко экспортируется в существующую ГИС и систему управления активами и служит полезным инструментом для документирования соблюдения федеральных и государственных требований по энергосбережению.

Наша команда представляет свои выводы в виде простого двухстраничного отчета, так что самая важная информация легко доступна.

Проведя многочисленные оценки, наша команда заметила две повторяющиеся тенденции. Часто насосная станция рассчитана на ожидаемый рост в будущем; однако по таким причинам, как консервативное регулирование или меняющиеся экономические условия, развитие могло не оправдать первоначальных ожиданий. Хотя важно учитывать периоды низкого и максимального расхода, насосы увеличенного размера могут привести к чрезмерным электрическим нагрузкам и проблемам с производительностью ниже по потоку.И наоборот, малоразмерные насосные станции не могут обеспечить дополнительный рост. В этом случае насосы могут работать непрерывно, что приводит к чрезмерным затратам на электроэнергию.

Аудит насосной станции может помочь выявить критические проблемы и сэкономить деньги на будущих расходах на перекачку.

В одном случае KCI была вызвана для анализа 30-летней насосной станции города, потому что выше по течению строилась новая застройка. Несмотря на то, что насосная станция производительностью 300 галлонов в минуту была в хорошем состоянии, она работала 14 часов в день, и в соответствии с теоретическими расходами, магистральная магистраль и насосы должны быть модернизированы для размещения новых домов.После завершения аудита наша команда обнаружила, что силовая магистраль была забита во многих местах, а насосная станция фактически перекачивала 27 галлонов в минуту, что составляет менее 10 процентов от того, для чего она была предназначена. После очистки силовой магистрали насосная станция начала перекачивать 280 галлонов в минуту, и время работы насоса сократилось с 14 часов до примерно 60-70 минут в день. Это простое исправление высвободило достаточно возможностей для разработки и сэкономило городу миллионы долларов, устранив необходимость обновлений.

Хотя все может выглядеть и звучать нормально, стоит убедиться, что мы знаем, что у нас есть, прежде чем приступать к существенным обновлениям.

Дж. Райан Фликингер, руководитель практики

Хотя регулярное обслуживание может занять много времени, эти усилия могут значительно повысить эффективность системы. В будущем наша команда планирует создать мобильное приложение, которое даст операторам возможность самостоятельно проводить текущие аудиты. Поскольку параметры станции уже настроены, быстрая проверка на месте может помочь устранить любые красные флажки, прежде чем они станут проблемой.

Итак, расскажите мне еще раз, что такое подъемники и как они работают?

SEMINOLE COUNTY, Fla. —

Давайте сразу перейдем к делу и назовем его так, как оно есть: это насос для какашек. Что ж, на самом деле он перекачивает больше, чем экскременты: подъемная станция перекачивает сточные воды любого типа из жилых и коммерческих помещений в места переработки отходов.

И во Флориде они абсолютно необходимы для нашего комфорта, нашего здоровья и окружающей среды.

На подъемных станциях используются насосы для перекачки сточных вод.Насосы работают на электричестве. Ураган Ирма отключил электричество во многих местах. Теперь у нас есть твое внимание?

«Они постепенно возвращаются в строй, — сказал Алан Харрис, менеджер по чрезвычайным ситуациям округа Семинол. Во вторник Харрис сообщил Orlando Sentinel, что около 200 из 342 канализационных станций округа не работают.

«У нас есть генераторы, мобильные генераторы. У нас есть план по перемещению этих мобильных генераторов по населению, — сказал Харрис.

Если вы новичок во Флориде, возможно, вам интересно, почему у нас есть подъемники. Коммунальным предприятиям нужны подъемные станции для перекачивания сточных и канализационных вод над, под и через различные местности. Фактически, отсюда они и получили свое название: подъемная станция «поднимает» сточные воды из точки A в точку B, чтобы учесть изменение высоты над уровнем моря.

Ad

«Сама по себе сила тяжести не справится», — сказал Том Окли из Utilities, Inc., Флорида. Компания Окли имеет около 100 подъемников в регионе, которые обслуживают графства Семинол и Оранж.

«Мы были очень хорошо подготовлены к этому, за некоторыми незначительными исключениями», — добавил он.

Хотя многие подъемные станции Utilities, Inc. по-прежнему обесточены, резервные генераторы подключены и работают, и, как и в округе Семинол, компания меняет портативные генераторы, чтобы не допустить переполнения станций (колодцев) сточными водами.

«Мы обслуживаем портативные генераторы для аварийного использования и ввели дополнительные в рамках нашей подготовки к шторму», — сказал Окли News 6.«По мере того, как мы продолжаем оценивать условия, мы сообщали об отключениях электроэнергии нашим поставщикам электроэнергии и тем временем использовали переносные генераторы по мере необходимости».

Подъемные станции доступны не только местным властям. На частных предприятиях также есть собственные насосы для отвода сточных вод и подключения к магистральным линиям. Подумайте о достопримечательностях (Disney, Universal Studios, SeaWorld), университетах (UCF, Rollins, College of Central Florida) и крупных объектах (Gaylord Palms, Hyatt Regency, Hilton Orlando).Подъемные станции можно найти даже на небольших территориях, таких как парки передвижных домов.

«Учитывая характер местности на большей части Флориды, вы обнаружите, что системы очистки используют подъемные станции для перемещения потока», — сказал Окли.

По словам Харриса, по состоянию на утро среды более 50 процентов домов округа Семинол остались без электричества. Харрис и округ борются за то, чтобы нехватка электричества не переросла в кризис со здоровьем, если местные подъемники будут перегружены.
