Небольшая печь – Маленькая кирпичная печь для дачи своими руками

Мини-печь из кирпича для дачи своими руками

Дача или небольшой загородный коттедж вполне могут отапливаться мини-печкой. Конструкции мини-печей имеют сходство с металлическими буржуйками — по скорости нагрева и компактности, но имеют значительно более высокий КПД. Конструкций и технологий возведения кирпичных мини-печек придумано много. Одна из самых простых схем мини-печки и будет рассмотрена.

Последовательность устройства маленькой кирпичной печи

Для мини-печки можно не подводить специальный фундамент. Деревянные полы, при условии, что доска имеет толщину от 50 мм, вполне могут служить основанием для печки.

• После выбора места для мини-печки, в углу здания, в простенке или в нише, выполняют гидроизоляцию под основание печи. Для этого применимы любые рулонные гидроизоляционные материалы в два слоя и обмазочная изоляция — битумные и битумно-полимерные мастики.
• На слой гидроизоляции насыпают крупный сухой песок толщиной 10 мм и выравнивают под горизонт. В первом ряду основания печки будет 12 кирпичей, уложенных насухо, без раствора. Выверка горизонтальности выполняется с помощью строительного уровня
• На стартовый ряд кирпичей наносят слой глиняного раствора, затем устанавливают поддувальную дверцу, обматывая ее шнуром из асбеста. Крепеж в кладку выполняют проволокой.
• Второй ряд и все последующие кладут на глиняном растворе. Под колосниковую решетку укладывают ряд не красным керамическим кирпичом, а шамотным, чтобы обеспечить футеровку мини-топки
• В четвертном ряду кирпичи кладут на ребро. Начиная от уровня начала дымоходного канала в задней стенке печи несколько кирпичей делают «вышибными» — укладывают их без раствора, для последующих чисток дымохода от сажи. Возможно установить вместо вышибных кирпичей еще одну дверцу, но теплопотери от металлической дверцы будут больше, чем от нескольких кирпичей без раствора. Кладку задней стенки с вышибными кирпичами делают с небольшим смещением наружу. Под внутреннюю перегородку дымоходного канала укладывают подкладки из асбокартона или шамота
• Топочную дверцу перед установкой обматывают асбестовым шнуром и выполняют крепеж на проволоке. открывание дверцы должно иметь направление вверх. Фиксируют дверцу в кирпичной кладке проволочными анкерами

• В пятом ряду кирпичи укладывают плашмя, в шестом — ребром, в седьмом плашмя, перевязка должна выполняться, и последний кирпич ряда всегда выкладывают, соблюдая перевязку с первым. Но кладку задней стенки рассматриваемой мини-печки делают только кирпичом на ребро.
• В восьмом ряду укладывается кирпич, закрывающий дверцу топки. В этом участке, над топкой, требуется кирпич со скошенной гранью, поскольку пламя должно быть направлено к варочной чугунной плите печки, к центру конфорки
• Устанавливать варочную плиту из чугуна на глиняный раствор и непосредственно на кирпич недопустимо, из-за значительной разницы линейного теплового расширения чугуна и керамики. Нагрев до высоких температур даст в зоне контакта деформации с последующим образованием трещин и разрушением. Периметр мини-печки под плиты должен иметь прокладку из асбестового шнура, а плиту монтируют на шнур
• После укладки девятого ряда в десятом формируется дымоходный канал. Малогабаритная печь может иметь различную конструкцию дымохода — прямой, прямоточный или противоточный, колпаковый, горизонтальный или вертикальный, а также комбинированный. При укладке кирпича задней стенки со смещением наружу, как в рассматриваемом примере, нужна будет труба дымохода, имеющая заднее расширение
• Одиннадцатый ряд — участок, где выполняется стык: соединяется кирпичный и металлический участки дымохода. В уровне стыка монтируют вьюшку-задвижку с предварительной обмоткой из асбестового шнура и последующей глиняной заделкой

Завершающий этап — первая прочистка дымохода. Вынимают вышибные кирпичи и удаляют строительный мусор из дымохода, затем устанавливают кирпичи на прежнее место

Для завершения работ необходима отделка:

• Песчаная подсыпка под стартовым рядом кирпича не должна высыпаться, для этого шов между полом и кирпичами заделывают глиняным раствором и закрывают плинтусом, для укрепления шва и придания сооружению общей эстетики
• Отделка самая простая и экономичная — побелка печки известью за два раза. Особо тщательно нужно пройти участок стыка между варочной плитой и нижним кирпичным рядом. С металла печной фурнитуры и плиты известку смыть очень трудно, поэтому разумным будет прикрыть их полиэтиленом или другим материалом от брызг и потеков побелки

В схемах-порядовках маленьких печей технических сложностей немного, и точно выполняя порядок печи кирпичом указанного формата, реально получить печной агрегат, который будет корректно работать, иметь экономичный расход топлива и не дымить в помещение. Еще несколько нюансов, обычных для выполнения кладки кирпичных печей любой конструкции:

1. Просушка печки до разгонной топки должна быть полной — глиняный раствор должен полностью высохнуть. В этом случае при обжиге он станет «каменным». Непросохший глиняный раствор, отдавая воду слишком быстро при нагреве, пойдет трещинами.
2. Разгонную топку производят на быстро сгорающем топливе — щепках, бумаге. Топочный отдел следует прогревать постепенно, с начальной небольшой температурой. Кирпич и раствор в швах должны прогреться медленно, с полным высыханием, это адаптирует материалы и всю конструкцию для последующих экстремальных эксплуатационных режимов — длительного контакта с открытым пламенем и термоударам. Если сразу протопить построенную печку углем или большими поленьями, то можно получить растрескивание растворной смеси в швах, не обязательно заметных визуально. Но топочные газы и воздух притока изменят движение в токе и дымоходном канале, а это прямое снижение эффективности, некорректная работа агрегата и дым в помещении.
3. Первые стартовые ряды печки выкладывают на цементно-песчаных растворах на портландцементе ПЦ400 или быстротвердеющем ПЦ500, при условии навыка быстрой кладки. Классические пропорции Ц:П = 1:4 и 1:5.
4. Глиняные растворы для печей готовят опытным путем, подбирая количество песка в зависимости от жирности применяемой глины. Обычная пропорция ½ — 1/3. Для маленькой печи не требуется большого количества глины, поэтому проще купить готовую сухую глину с указанной на упаковке жирностью. Иногда в глиняный раствор делают добавки шамотного порошка и соли (для предотвращения быстрого обезвоживания раствора в швах — стакан поваренной соли на ведро воды для раствора).

Самым сложным в конструкции маленькой печки является дымоходная труба и переходный участок к дымоходу. Дымоходы выкладываются кирпичами на ребро. Уменьшение толщины кладки возможно, поскольку в дымоходе температуры несравнимы с нагревом топочной камеры. Кроме того, уменьшаются общие габариты печки.

Мини-печки применяют в гаражах, для обогрева небольших служебных построек, а также дачных домов. Несмотря на малый габарит и простоту, мини-печь выполняет все функции отопительного агрегата — обогревает помещение, можно готовить пищу и сушить вещи. Для установки варочной плиты с двумя конфорками потребуется конструкция большей ширины и с внутренним разделением над единой топкой — для дымоходной трубы и варочной плиты. Но изменения в конструкциях непринципиальны, для устройства печи с другим размещением варочной плиты так же следует иметь хорошую схему-порядовку и досконально точно выполнять этапы кладки.

stroyfora.ru

мини-печки, маленькие устройства из кирпича, небольшой прибор в малогабаритном доме

Мангалы, печи,
барбекю

• Строительство своими руками
  • Барбекю
    • Под крышей
    • Проекты из кирпича
    • Проекты из металла
    • Вопросы строительства
    • Аксессуары
  • Мангал
  • Коптильня
    • Домашние
    • Из чего сделать
    • Компоненты, аксессуары
    • Из металла
    • Из кирпича
    • На дачe
    • Для разных продуктов
    • Холодного копчения
  • Печь
    • Виды печей
    • Вопросы строительства
    • Отделка
  • Гриль
  • Тандыр
• Грили
  • Электрогрили
  • Газовые
• Тандыр
• Коптильни
  • Для дома
• Печи
  • Для дачи
  • Для дома
  • Для производства
    • Муфельные
  • Для бани
  • Туристические
• Производители
  • Печей
    • Мини-печи
    • Для бани
    • Для дома
    • Муфельных
  • Грилей
    • Weber
    • Philips
    • Tarrington House
• Отопление
  • Котлы
    • Газовые
    • Дровяные
    • Пеллетные
    • Электрокотлы
    • Твердотопливные
    • Пиролизные
  • Компоненты системы
    • Теплоноситель
    • Насос
    • Гидрострелка
    • Трехходовой кран
    • Терморегулятор
  • Трубы
  • В квартире
    • Счетчики
  • Теплицы
  • Загородного дома
  • Теплые полы
  • Обогреватели
    • Инфракрасные
  • Радиаторы
    • Обслуживание
    • Установка
    • Виды
  • В частном доме
  • Конвекторы
  • Топливо
  • Виды
    • Геотермальное
  • Системы
    • Ленинградка
  • Аксессуары
  • Гаража
  • Давление
• Дровяник
  • Как сделать

• Гуру Огня
• Строительство своими руками
• Печь
• Виды печей
• Для дачи
• Пора сделать жизнь комфортнее: постройка малой кирпичной печи для дачи своими руками

ogon.guru

Самая простая печь из кирпича своими руками, инструкция и фото

Существует множество вариантов печей для дач и домов. Одни из них подразумевают финансовые траты, другие требуют наличия прямых рук. Как быть тем, у кого не сложилось ни с деньгами, ни с мастеровитостью? Выручит простая кирпичная печка, которую сможет сложить даже «гуманитарий».

В статье рассматриваются два варианта. Первый подойдёт тем, кто хочет более-менее «приличное» отопительно-варочное оборудование. Второй пригодится читателям, вообще не претендующим ни на склонность к рукотворству, ни на какую бы то ни было эстетику результата.

Рисунок 1. Простая кирпичная печь

Как сделать простую, но эффективную печь?

Этот вариант может послужить альтернативой простейшим металлическим отопительным приборам – например, буржуйке. С помощью этой печи можно и помещение обогреть, и пищу приготовить, и даже пламенем полюбоваться.

Конструкция занимает чуть более половины квадратного метра. В отличие от полноценных печей из кирпича, эта не требует устройства фундамента. Вес сооружения не настолько велик, чтобы делать мощную основу – достаточно положить прочную доску.

Печь можно сделать всего за день. Одно из преимуществ варианта в том, что стартовая протопка возможна уже вечером. Определённые навыки необходимы, но они не выходят за рамки умений среднестатистического представителя мужского пола.

На заметку! Никакой квалификации для сооружения печей не требуется. Но соблюдать порядовку необходимо – это сделает конструкцию максимально эффективной в контексте её потенциала.

Что потребуется для работы?

Это не только простой, но и бюджетный вариант. Для возведения конструкции потребуется:

• кирпич:
• *шамотный – 37 шт.;
• *красный – 60 шт.;
• дверца поддувала;
• дверца топливника;
• решётка;
• задвижка;
• варочная панель из чугуна.

В качестве связующего – глиняный раствор. Всего понадобится около 20-25 л смеси.

Также будет интересно: печь для барбекю — виды и характеристики.

Подготовка

Первым делом нужно определиться с местоположением печи. Поскольку масса конструкции небольшая, ограничений, присущих традиционным кирпичным решениям, нет. Закрепив прочные доски или подходящий альтернативный материал, «фундамент» тепло- и гидроизолируют.

Роль изолятора может сыграть негорючий материал – к примеру, базальтовая вата. Поверх основания кладут полиэтилен или рубероид. Размер последних соответствует размерам основания плюс небольшой припуск.

Сверху насыпают слой песка толщиной 1-2 см. Выравнивают подсыпку. Важно сделать основу ровной – от этого зависит качество конструкции и удобство последующей работы.

Схема кладки

Рисунок 2. Порядовка печной кладки
Печная порядовка следующая:

1. Первый ряд кладут на песок, не используя раствор. Дюжину кирпичей выравнивают строго по уровню. Кирпичи тонкослойно промазывают смесью, после чего с торца монтируют дверцу поддувала. Дверку предварительно обматывают по периметру шнуром асбеста, компенсирующим терморасширение металла.
2. После фиксации дверцы с помощью проволоки кладут второй ряд согласно схеме. Формируют поддувало.
3. В ход идёт шамот (на схеме он отличается жёлтым оттенком). После кладки над поддувалом монтируют решётку.
4. До этого кирпич клали плашмя. На этом ряду его кладут на ребро. Формируют дымоотводящий канал, внутри которого делают основу для перегородки. Один из кирпичей (его видно на иллюстрации) кладут «насухую» — впоследствии его уберут. После этого монтируют дверцу топливника, которую перед монтажом несколько раз оборачивают полосками асбеста. Но делать это нужно так, чтобы дверца хорошо открывалась кверху. Элемент фиксируют проволокой и парой кирпичей.
5. Снова кладут кирпич плашмя, дублируя предыдущий ряд.
6. Опять черёд «ребра» — это второй и последний ряд, в котором кирпич кладут таким образом. Исключение – следующий ряд, в котором одна из стенок формируется кладкой на ребро. Стенки дымоходного канала нужно протереть влажной тряпкой.
7. Кирпич кладут плашмя согласно схеме. Тыльную стенку делают, снова используя формат «на ребро».
8. Этим рядом закрывают топливник. Пара кирпичей должны нависать над топливником, чтобы пламя смещалось к середине варочной панели – на тот случай, если печку будут эксплуатировать как камин (не закрывая дверку топки).
9. Кирпичи немного сдвигают к тыльной стенке, чтобы подпереть дверку топливника. Перед кирпичной кладкой прокладывают полоски асбеста, смоченные в воде. Благодаря этому обеспечивают герметизацию зазора между керамикой и чугуном. Непосредственно на глиняный раствор чугунную панель класть нельзя, иначе разница в параметрах терморасширения материалов приведёт к появлению трещин.
10. На этом этапе стартует формирование дымоотводящей трубы. Последняя по плану должна плавно расширяться к тыльной стороне. Но из кирпича делают только дымоходную основу. Остальную часть делают из лёгкого металла. В противном случае избыточная масса элемента может привести к смещению центра тяжести печки.
11. Здесь монтируют задвижку, уплотнённой полосками асбеста. Последние рекомендуется предварительно обмазать глиняным раствором. Это финальный ряд, которым завершают возведение непосредственно печи из кирпича своими руками. Оставшаяся пара рядов отдана дымоходу, который далее будет стыковаться с более лёгким каналом из металла.

После этого убирают те кирпичи, которые на 4-м ряду клали «насухую». На этой же стадии чистят от строительного мусора дымоотводящий канал и поверхность печки.

Финальные работы

Простейшая печка не предполагает серьёзных украшательств. Единственное декорирование заключается в побелке. В состав рекомендуется добавить немного синьки и молока – это убережёт покрытие от образования жёлтого налёта и выбеливания.

Важно! Перед работой следует защитить кирпич и металл. Если этого не сделать (например, с помощью плёнки), от пятен потом не избавиться.

Нужно очень хорошо промазать швы между кирпичом и металлом дымохода, а также швы между керамикой и чугуном.

Обязательно нужно закрыть стык между печным кирпичом и полом. Это избавит от попадания подпечного песка в помещение. Стык желательно прикрыть листом г-образной формы. Затем делают плинтусную окантовку, которая служит и декором, и дополнительным элементом, предотвращающим высыпание «фундаментной» подсыпки.

Рисунок 3. Функционирующая печь

Печка готова. На весь процесс ушло не более одного рабочего дня. Уже сейчас можно попробовать сделать маломощную растопку. Поленья использовать нельзя – только щепу или бумагу. Дровяная растопка создаст слишком высокую температуру, и конструкция потрескается. Для полноценного схватывания смеси нужно дать неделю-другую. После этого уже можно топить «по-взрослому».

Это интересно: какую печь выбрать для дачи? Обзор 10 вариантов.

Ещё более простой вариант печки

Если предыдущий вариант кому-то показался сложным (хотя это не так), можно предложить предельно упрощённую отопительную конструкцию. Эту печь своими руками можно выложить буквально за час, даже если руки вообще далеки от того, чтобы называться золотыми.

Рисунок 4. Простейший вариант печи из кирпича

Принцип работы сооружения прост. Внизу сгорает твёрдое топливо, здесь же оседающее под воздействием собственной массы. Температурные перепады создают тягу, увлекающую горячие воздушные потоки кверху. При этом дрова сгорают почти без остатка – задымление минимальное.

Для кладки понадобится всего лишь два десятка целых кирпичей и две половинки. Печка состоит из пяти рядов. Конструкция настолько проста, что описывать порядовку нет никакого смысла. Порядок действий наглядно представлен на иллюстрации.

Рисунок 5. Порядовка самой простой кирпичной конструкции
Если уложить кирпичи корректно (а сделать иначе очень сложно), результат будет аналогичным тому, который представлен на фото. Кирпичи рекомендуется связать глиняным раствором. Но в походных условиях можно обойтись и без связующего материала – просто положить компоненты друг на друга согласно порядовке. В таком случае печка сооружается за пять минут.Рисунок 6. Процесс кладкиРисунок 7. Готовая мобильная печь из кирпича

Тем, кто захочет промежуточный вариант, можно порекомендовать вариант чуть посложней.

Рисунок 8. Схема устройства простой печки
Согласно этой схеме на выходе – г-образная трёхсекционная печка. Первый отсек рассчитан на загрузку дров. Второй представляет собой камеру, в которой поленья сгорают. Третий отсек – это дымоходный канал.Рисунок 9. Г-образная печка

На создание этой конструкции тоже потребуется 20-30 кирпичей. Такой вариант можно осилить самому за пару часов, если навыки каменщика отсутствуют напрочь. Специалисту сооружение подчинится за считанные минуты.

Читайте также — обзор печей для обогрева гаража.

Преимущества простейших печных конструкций

Достоинства конструкций:

• очень высокая скорость монтажа – от дня до нескольких минут;
• не требует фундамента; печку можно сложить где угодно; а если не использовать связующую смесь, печка выходит разборной и легко перемещается;
• в качестве топлива – всё, что горит: поленья, ветки, шишки, стебли кукурузы, листья, ДСП, остатки мебели и т. п.;
• топливный расход в несколько раз меньше, чем, к примеру, в случае с буржуйкой;
• самый простой вариант – без использования глины – позволяет получить большую теплоотдачу, чем от костра; поэтому подобные конструкции – находка для тех, кому не хочется постоянно поддерживать костёр в походе;
• почти полное отсутствие задымления – топливо сгорает с минимумом отходов;
• температура кирпичей достигает 1000 градусов – хороший обогрев и быстрое приготовление пищи обеспечены.

Заключение

Рисунок 10. Ещё один г-образный вариант

Даже самый продвинутый вариант этого обзора не требует квалификации и много времени. Выбор конструкции зависит от целей «печника». В стационарном случае подойдёт первый вариант. Для мобильных ситуаций и совсем уж не мастеровитым пользователям лучше воспользоваться ещё более упрощёнными схемами.

znatoktepla.ru

технология строительства и порядовка мини-печки

Достоинства русской печи можно перечислять долго: она и греет, и кормит, и предоставляет теплую лежанку для сна. Но в небольшом домике не всегда хватает места для размещения громоздкого сооружения. Мастера печники придумали уменьшенную копию – построенная мини русская печь своими руками по функциям не уступает полноценной конструкции.

Желающим попробовать себя в печном деле предлагаем рассмотреть один из вариантов возведения мини-печки с порядовками и описанием технологий. Если заручиться помощью опытного мастера, можно и самостоятельно построить красивый, эффективный, полезный обогревательный агрегат, который прослужит не один десяток лет.

Содержание статьи:

Отличительные черты русской мини-печи

Принципиально миниатюрная печь не отличается от обыкновенной русской печи – имеет похожую конструкцию, одинаковые функции, такое же оформление. Главной отличительной чертой является размер: она занимает значительно меньше места на полу за счет того, что плита и горнило скомпонованы и находятся рядом.

Площадь участка пола, которую занимает сооружение, обычно не более 1 м х 1,3 м, но возможны и другие варианты, чуть больше или меньше. Высота конструкции такая же, как обычно: основная часть вверху плавно перестраивается в перетрубье и заканчивается трубой, уходящей в перекрытие.

Как большую варочную камеру, так и плиту активно используют для приготовления пищи. Малый топливник растапливается достаточно быстро, поэтому применяется летом, когда обогрев всего дома не нужен. На конфорках без труда можно расположить сразу 2-3 кастрюли, а если протоплена и большая печь, то выпечь хлеб.

Для мини-печки легче выбрать место: ее можно с успехом установить как в углу, так и в центре помещения, а также встроить в перегородку или стену

Плита также долго остается горячей, поэтому ее можно использовать для разогрева или просто для хранения завтрака или обеда в теплом состоянии.

Особенность компактной печки – сохранение двух топливников, которые применяют с одинаковой активностью. Но они нередко располагаются с двух противоположных сторон – в этом случае потребуется свободный подход и спереди, и сзади.

После топки стенки конструкции долго сохраняют тепло, и хотя по размерам мини-печка уступает, теплоотдачи хватает для нагрева помещения 25-30 м²

Нужно помнить, что мини-копия по уровню опасности не отличается от большой русской печи, поэтому при строительстве необходимо также производить изоляцию фундамента и близлежащих поверхностей, подверженных возгоранию. Стены, деревянные участки пола, края проема в перекрытии обшивают металлическими или асбестовыми  листами.

Сложности могут возникнуть у желающих построить лежанку – конечно, мини-вариант не предполагает полноценного места для отдыха, уж слишком мала занимаемая площадь. Однако нишу для сушки встроить можно, как и установить небольшой водогрейный котел

Технология строительства своими руками

В быту существует множество вариантов мини-конструкций, которые носят различные названия. Часто их называют просто русскими печами или «экономками». Если запланировать самостоятельное возведение отопительного сооружения, то лучше остановиться как раз на строительстве русской мини-печи – оно производится и легче, и быстрее.

Первые два этапа универсальны и подходят для возведения любой русской печи. Начиная с 3-го этапа, представляем разработку А. Емшанова – отличный образец компактной и многофункциональной мини-печки.

Этап #1 – подготовка инструментов

Даже для простейшей кладки требуется специальный инструмент печника. Несмотря на видимую примитивность приспособлений, каждое из них имеет четкое назначение. Перечислим основные инструменты, которые лучше подготовить заранее.

Галерея изображений

Фото из

Ручная металлическая кельма

Молоток печника или каменщика

Кирочка с двумя острыми концами

Металлический или деревянный строительный уровень

Правúло – деревянная перекладина с ровными краями длиной 1-2 м, с помощью которой проверяют прямолинейность кладки. Если на одну из сторон нанести деления, правило может заменить линейку (метр).

Угольник выполняет свою прямую функцию – служит для проверки углов печи и фундамента.

Рулетка или складной метр пригодится для измерения любых расстояний между элементами печи и отдельных деталей.

Кроме перечисленных инструментов могут потребоваться:

• мочальная кисть для затирки;
• отвес для проверки вертикали;
• рашпиль для обработки изразцов;
• расшивка для отделки швов печной кладки.

Также пригодятся емкости под раствор, специальный инструмент или станок для резки кирпича, скамьи, подмостки или поддоны.

Этап #2 – выбор материалов

Материалы и металлические печные элементы выбирают в зависимости от типа и конструкции печи. Главное – учитывать технические характеристики, иначе после первой же топки печка растрескается.

Нельзя перевязывать два вида кирпича: красный керамический и огнеупорный. Они обладают различными коэффициентами теплового расширения, поэтому при нагревании быстро разрушатся

В местах непосредственного нагрева не используют металлические детали, которые во время топки также расширяются и разрушают кирпичную кладку.

Запрет касается любых сгораемых материалов, а также тех, которые при нагревании плавятся, деформируются и начинают выделять опасный для здоровья дым.

Рекомендуется использовать высококачественные материалы натурального и искусственного происхождения. К первой группе относятся бутовый камень и булыжник, ко второй – кирпич.

Кирпич лучше перебрать, замочить или обжечь – способов сделать его прочным несколько. Лучшие образцы применяют для кладки топливников и дымовых каналов – то есть максимально нагревающихся элементов

Можно использовать и старый кирпич, оставшийся от разобранных печей. Перед кладкой его отсортировывают, очищают от раствора, а в дальнейшем штукатурят.

Каждый элемент должен иметь ровные края, без сколов и трещин. Масса 1 кубометра кирпича, в который входит 480 штук, около 1700 кг. При использовании раствора количество кирпича меняется – в зависимости от толщины слоя.

Для мини-печи, порядовка которой расположена ниже, использованы два вида кирпича: красный печной и шамотный. Второй необходим для кладки внутреннего «ядра», которое переносит максимальную температурную нагрузку.

Растворы бывают разные: с содержанием глины, цемента, известняка, гипса и пр.

Лучшими считаются составы на основе природной глины. Но в любом случае в состав раствора должны входить как вяжущие компоненты, так и заполнители

Глиняные растворы готовят по формуле 1:1, то есть на одну часть глины приходится одна часть песка. Возможны и другие варианты: 1:1,5, 1:2, 1:2,5.

Раствор замешивают на колодезной, водопроводной или дождевой воде. Одно из его главных качеств – пластичность. Состав должен быть достаточно густым, но легким для нанесения. После высыхания он не должен образовывать трещин.

Этап #3 – порядовка мини-печи Емшанова

Автор схемы и порядовки мини-печи – Алексей Емшанов. Его разработка напоминает русскую печь Я. Порфирьева, но отличается более эффективным и равномерным прогревом боковых стенок.

Спустя пару лет после строительства печь показала отличные результаты:

• быстрый и равномерный прогрев;
• стабильная тяга при трубе сечением 20 см и высотой 5 м;
• нет растрескивания при отсутствии футеровки второго топливника;
• через 2 часа после растопки температура печи – 40-45°С, через 4 часа – от 55-80°С.

Если печь установить в помещении объемом около 100 м³, то оно прогреется до температуры 30-35°С. Количество ежедневно сжигаемых дров – 10-15 кг.

Для строительства используется бутовый керамический кирпич М-100, сильно пережженный. Это заметно и внешне: на кирпиче видны специфические черные подпалины

Благодаря черным вкраплениям печь выглядит привлекательно и не требует дополнительной облицовки, хотя при желании ее можно покрыть штукатуркой и покрасить.

Внутренняя конструкция печи представляет собой два выложенных вертикально и расположенных симметрично колпака, высота которых равняется высоте всего сооружения

В кладке применяется футеровка: для топливника используют шамотный кирпич ШБ-5, для одного из колпаков – лещадку ШБ-6.

Подробнее остановимся на порядовке русской мини-печки.

Схемы рядов с 1 по 4 и с 5 по 8. Благодаря подробной порядовке гораздо проще сделать кладку своими руками, без лишних экспериментов и возможных ошибок

1 ряд – сплошная кладка. Боковые кирпичи по внешнему краю имеют закругления, что выглядит эстетично и аккуратно.

2 ряд – также сплошная кладка, общей площадью чуть меньше основания. Размеры: 6 кирпичей на 6,5 кирпичей.

3 ряд – начало строительства зольной камеры. Установка трех прочистных дверок 14х14 см и одной поддувальной 25(28)х14 см.

4 ряд – продолжение строительства камер, фиксирование дверок.

5 ряд – перекрытие двух нижних каналов для образования двух колпаков с противоположных сторон. Канал у задней стенки печи примерно в 2 раза больше канала, находящегося в центре – для лучшего прогрева задней части.

Здесь же выкладывается первый ряд шамотного кирпича – это под подтопка. Задний колпак футеруется лещадкой.

6 ряд – заканчивается перекрытие нижних каналов, в остальном – продолжение предыдущего ряда. Второй ряд шамотного кирпича необходимо выкладывать, формируя воронку со скосами – именно сюда, на колосник, будут падать угли для догорания.

Монтаж колосника РД-6. По краям нужно оставлять зазоры шириной около 5 мм для свободного расширения при нагревании. Продолжение футеровки колпака.

7 ряд – кладка внешнего контура, куда устанавливается дверка топочной камеры ДТ-3 или ДТ-4 и фиксируется в короб из нержавейки. Начинается кладка боковых стенок топливника шамотным кирпичом, установленным на ребро. Продолжается футеровка лещадкой колпака.

8 ряд – кладка, как и в 7-ом ряду. Широкий колпак зауживается – для этого кирпич подрезают под углом 45° и кладут широкой стороной вверх, а скосом вниз.

Схемы рядов с 9 по 12 и с 13 по 16. Формируется подтопок с плитой, а также свод горнила. Главное внимание – выравниванию пода варочной камеры

9 ряд – перекрытие широкого колпака, которое одновременно служит основанием для свода русской печи. Производится 4-й ряд шамотной кладки с перевязкой предыдущего ряда.

10 ряд – перекрытие топочной дверцы перемычкой из половинок кирпичей, внутри которых вставлена шпилька. Стягивание кирпичей производится гайками через шайбы.

11 ряд – перевязка предыдущего ряда, выравнивание по установленной перемычке, высота которой около 14 см. Кладка 5 ряда топливника шамотным кирпичом с формированием выхода для дымовых газов. Обычно этот выход называют «хайло», а особенность его состоит в самой сильной тепловой нагрузке.

Для усиления выкладываются 2 ряда кирпича, которые со временем можно будет заменить через чугунную плиту.

12 ряд – выглядит как выступ, повторяет форму первого ряда. Кирпич закруглен с двух сторон и выглядит эстетично и привлекательно. Внутренняя перемычка топливника – плита ШБ-94 или ШБ-96. Ее укладывают «на сухую», без раствора и прокладывают базальтовым картоном толщиной 2-3 мм.

Не забываем, что между двумя кладками топливника – из красного и шамотного кирпича – расстояние 5-8 мм. Зазор необходим для свободного расширения шамота во время сильного нагрева.

Под также выкладывается из шамотного кирпича. Край топливника перекрывается сверху плиток, на стыках используется базальтовый картон или каолиновая вата. Хайло приобретает законченный вид, площадь сечения – около 30 см².

Установка 2-конфорочной чугунной плиты 71х41 см и защитного 5-сантиметрового металлического уголка на край кирпичной кладки напротив плиты.

13 ряд – кладка внешнего контура и 7-го ряда шамотного кирпича. По краям чугунной плиты укладываются 2 половинки распиленной шамотной плиты (94 или 96), раствором соединяются только по краям. В нижней части – пазы 5-7 мм для свободного хода чугунной плиты.

14 ряд – перевязка предыдущего ряда, кладка варочной камеры, футеровка колпака.

15 ряд – повторение 13-го ряда. Подготовка основания под строительство свода печи и возведение его. Свод должен быть выполнен строго по радиусу.

Для усиления стенок прокладывают перфорированную оцинкованную металлическую ленту через 1-2 ряда. Благодаря этому боковые части смогут удержать напряжение при перетопах.

16 ряд – повторение 14-го ряда внешнего контура. Шамотная кладка возводится вокруг свода.

Схемы рядов с 17 по 20 и с 21 по 24. Полное формирование варочной камеры (горнила), выравнивание внешнего контура, продолжение кладки вертикальных колпаков

17 ряд – кладка устья русской печи шамотным кирпичом, зауживание верхней части. Вместо традиционного арочного оформления используется фигурное. Оно выполняется просто и защищает устье от перетопов. Чтобы кирпичи не разъезжались, применяют перфорированную ленту.

18 ряд – очередной «пояс» – выступ из закругленных кирпичей по наружному контуру. На стыках красного и шамотного кирпича необходимо прокладывать базальтовый 3-миллиметровый картон или каолиновую вату чтобы соблюсти герметичность между наружной красной «оболочкой» и внутренним шамотным «ядром».

19 ряд – установка входной арки из кирпичей, поставленных на ребро. Внутри такая же арка выполнена из шамотного кирпича. Для усиления конструкции внутри ее пропущена шпилька, зафиксированная с двух сторон гайками. Внутренняя арка защищает внешнюю от перетопа, так как чугунная плита во время топки нагревается до 500°С.

20-22 ряд – продолжение кладки предыдущего ряда. Для сохранения тепла над сводом укладывают толстый слой каолиновой ваты – 50-60 см, а накрывают плитой из огнеупорного бетона или простого армированного бетона.

Начиная с 22 ряда можно использовать только красный кирпич.

23 ряд – сужение дымосборника с 3-х сторон под углом 22 или 45 градусов. В результате размеры дымосборника должны сократиться до сечения 25х25 см. Продолжение футеровки бокового канала.

24 ряд – перекрытие огнеупорной плиты над сводом горнила и продолжение сужения дымосборника.

Схемы рядов с 25 по 29 и с 30 по 35. Окончание работ по формированию каналов и колпаков, строительство верхней части печи, переходящей в трубу для отвода дымовых газов

25 ряд – сужение дымосборника. Кладка внутреннего контура вокруг горизонтальной поверхности (мини-лежанки или сушилки) «на сухую» для обеспечения расширения и защиты от микротрещин. Позже ее можно облицевать керамической плиткой. Оформление боковых каналов.

26 ряд – перекрытие обоих колпаков в передней части. Дымосборник сузился до конечного размера – 25х25 см. Установка 3-х задвижек: русской печи, летнего хода и зимнего хода.

27 ряд – перекрытие задвижек и колпаков.

28 ряд – очередной «пояс» из закругленного кирпича. Три дымоотводных канала соединяются в одну камеру.

29 ряд – кладка основного дымосборника шириной 25 см.

30 ряд – установка прочистной дверки для очистки дымосборника.

31 ряд – сужение дымосборника, подготовка его к перекрытию.

32 ряд – перекрытие прочистной дверки, перевязка всего дымосборника полностью. Остается отверстие 25х25 см.

33 ряд – по контуру передней части – «пояс» из закругленного кирпича, повторная перевязка дымосборника, начало кладки трубы.

34-35 ряд и далее – кладка трубы высотой около 1 м.

После прохождения перекрытия устанавливают сэндвич-дымоход сечением 20 см. Диаметр невелик, поэтому выдерживает вес не более 1 тонны. Это необходимо учитывать при подборе дымохода – у кирпичного высота более 2 м нежелательна.

Тяжелую трубу лучше сдвинуть вбок. Если же ее планируется расположить по центру, то выше 1,5 м поднимать нельзя. В идеале прямо в трубе, под потолком, нужно установить еще одну задвижку. Однако ею часто пренебрегают из-за высоты – дотянуться до трубы действительно проблематично.

Нюансы технологии строительства

Строительство печи подчиняется определенным правилам, нарушать которые не рекомендуется. Проще говоря, необходимо строго следовать порядовке, не отступая ни на полкирпича в сторону. Рассмотрим некоторые нюансы конструкции и кладки.

Галерея изображений

Фото из

Для облегчения обслуживания печи все ключевые элементы расположены с лицевой стороны: топочные и прочистные дверки, устье в горнило

Плита для готовки и разогрева, для изготовления которой традиционно используется чугун, расположена в удобном месте, прямо перед устьем

Обычно устье делают арочным – в виде простой дуги, но здесь верхняя часть оформлена по-другому, в виде фигурной арки – оригинально и красиво

На основание приходится максимальная нагрузка по весу, поэтому для его строительства нужно отобрать самые прочные кирпичи, без трещин и сколов

Если первый ряд формируют с выступом из кирпичей с закругленными краями, то второй ряд – это контур вертикали стенок

После кладки каждого ряда требуется проверять с помощью уровня и отвеса горизонталь – внутренние и наружные ряды кирпичей – и вертикаль углов

Внимательно изучите порядовку: в отличие от наружных стенок, которые полностью кладут с раствором, при возведении внутренних частей он используется не всегда, иногда применяется способ «насухо»

Для фиксации дверок используются различные способы: в рамку, на проволоку или на шпильки. При монтаже задвижек сначала устанавливают полотно, по которому они движутся

Фасад – главная функциональная часть

Чугунная плита перед устьем

Фигурное оформление устья

Основание – прочное и ровное

Второй ряд – контур стенок

Выравнивание по вертикали и горизонтали

Кладка с раствором и без него

Печные дверки и задвижки

О качестве кладки можно судить по первым топкам, которые осуществляют для сушки печи. Хорошая тяга, правильное направление движения дымовых газов, открывание дверок и задвижек без усилий, достаточный прогрев стенок и мини-лежанки свидетельствуют о правильном выполнении действий и соблюдении норм технологии.

Выводы и полезное видео по теме

Компактная печь с одним подтопком:

Обзор «Экономки»:

Одно из преимуществ мини-печки – отсутствие сложных внутренних каналов, благодаря чему она возводится очень быстро. Конструкция ее проста и понятна, поэтому лучшего варианта для первого опыта строительства русской печи просто не придумать!

Пишите, пожалуйста, комментарии в расположенном ниже блоке, размещайте фото по теме статьи, задавайте вопросы. Расскажите о том, как сооружали русскую печку у себя на даче или в загородном доме. Делитесь полезной информацией, которая пригодится посетителям сайта.

sovet-ingenera.com

Как сложить мини-печь из кирпича своими руками?

Все любители загородного отдыха мечтают о печи в своих уютных домиках на дачах. Как известно, кирпичная печка — старейшая универсальная конструкция для обогрева помещений. Ее эффективность и высокая производительность доказана веками.

Совсем необязательно возводить серьезную громоздкую конструкцию. Иногда достаточно малогабаритной печки, соорудить которую можно своими руками. Модели могут отличаться по форме, размеру, виду или схеме дымохода, но в целом их возведение не займет у вас много времени и не потребует серьезных навыков печника.

Достоинства мини-печки

1. Малогабаритные печи оптимально экономичны.
2. Отличаются высоким коэффициентом теплоотдачи.
3. Обладают повышенной теплоемкостью.
4. Растапливать можно дровами, углем, паллетами, брикетами и другими твердыми энергоресурсами.
5. Сочетают в себе и варочные функции при наличии чугунной плиты, а также функции отопительного прибора или камина.
6. Благодаря своим небольшим размерам подходят как для дома, так и для бани.

Необходимые инструменты и материалы

Для постройки маленькой печки необходимы:

• 60 шт. красного печного кирпича
• 37 шт. шамотного кирпича
• 20 литров глиняного раствора
• одна дверца поддувала
• одна решетка колосников
• одна дверца топки
• одна плита из чугуна
• одна задвижка.

Из инструментов необходимо подготовить:

• кельму
• молоток-кирочку
• уровень
• отвес
• рулетку.

Процесс сооружения малогабаритной печи

Малогабаритная печь занимает всего 0,4 м.кв. Она выкладывается из кирпича, поставленного на ребро или плашмя. Если вы знаете основные правила постройки печи, то для ее сооружения даже не потребуется схема или предварительные расчеты.

Благодаря относительно небольшому весу мини-печи, для нее не понадобится фундамент, но для пола в таком случае должна быть использована толстая прочная доска, хорошо закрепленная на лагах.

Порядовка кладки

1. Первый этап традиционно — выбор места и подготовка его для возведения печи. Для этого необходимо уложить на поверхность кусок полиэтиленовой пленки, рубероида, гидрозоли или пергамина размером 78 на 53 сантиметра. Поверх подстилки высыпаем сухой песок (толщина слоя 1 см) и выравниваем его.

На песок производится выкладка первого кирпичного ряда (используется 12 шт.кирпичей без крепления) строго горизонтально, что можно проверить уровнем. Поверх первого ряда тонко наносим раствор глины и устанавливаем дверцу поддувала. Предварительно оберните дверцу куском асбестового картона или замотайте шнуром. Закрепите ее при помощи проволоки.

2. Укладываем второй ряд нашей печи.
3. Третий ряд выкладываем из шамотного кирпича. На него устанавливаем решетку колосников, которая будет расположена строго над поддувалом.
4. В четвертом ряду кирпичи укладываются ребром. А внутри дымохода монтируется подставка, на которую будет установлена внутренняя перегородка. При укладке задней стенки печки не используйте глину, а предусмотрите так называемые вышибные кирпичи (для этого они должны слегка выступать наружу).
5. Следующий обязательный элемент любой печи — дверца топки. Перед установкой оберните ее шнуром из асбеста. Закрепляем дверцу при помощи проволоки, используем два кирпича для временной фиксации: один сзади, второй — на первый, а поверх них установим дверцу.

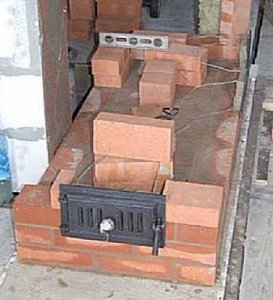

6. Кирпичи в пятом ряду укладываем плашмя, повторяя контуры четвертого ряда.
7. Кирпичи шестого ряда кладем на ребро, а затем натираем стены печи сырой тряпкой.
8. Для седьмого ряда вновь кладем кирпичи плашмя. При этом, чтобы обеспечить связку этого и следующего рядов, начинать нужно с трехчетвертки. Затем поставьте на ребро два кирпича и приступайте к сооружению задней стенки.


   Схема порядовки малогабаритной печи



9. При кладке восьмого ряда имейте в виду, что именно он закроет топочную дверцу. Чтоб направить пламя из печки в середину конфорки варочной плитки, установите поверх топки кирпич немного скошенно. Для обеспечения герметичности соединения плиты и кирпичей, выложите немного намоченный шнур из асбеста.


   Коэффициенты расширения температур глины и чугуна значительно разнятся, поэтому укладывать чугунную варочную поверхность поверх глины нельзя.

10. Приступаем к укладке девятого ряда, немного смещая его, чтоб дверца оставалась в открытом положении.
11. Десятый ряд кирпичей дает начало формированию дымовой трубы, которая будет постепенно расширяться по направлению назад. Конструкция подобной малогабаритной печи не позволяет установить кирпичную насадную трубу, потому что она приведет к изменению центра тяжести всей постройки.


    Лучше установить приставную или насадочную трубу, изготовленную из легкого железа. В такой печке предусматривается установка прямого дымохода.

12. В одиннадцатом ряду производим установку задвижки, которую предварительно уплотним шнуром из асбеста, обмазанным глиняным раствором. Это будет стык дымовой трубы с металлической. Если труба сдвинется в сторону, сделайте перекрытие из трех рядов кирпича.
13. После этого произведите выемку вышибных кирпичей и прочистите дымоход от скопившихся отходов строительства.
14. Побелите печь. Только не забудьте добавить в раствор для побелки немного молока и синьки. Это предотвратит возможное пожелтение печи в будущем.
15. Окантовка низа печки плинтусом поможет избежать высыпания песка, который находится под кирпичами. Прибивайте плинтус ровно и вплотную, избегайте просветов. Это придаст мини-печи аккуратный внешний вид.
16. На первый раз протопите печь щепками и бумагой во избежание трещин от резкого перепада температур. А чтобы хорошо ее просушить, оставьте открытыми дверцы на неделю-две.

Рекомендуем также прочитать: «Как сделать печь-ракету своими руками»

Наша мини-печь впоследствии выдержит значительные перепады температур, прослужит долго, привнесет в дом уют и тепло. А чтобы возвести ее, не нужно платить высокую цену профессиональным работникам. Конструкция ее настолько проста, что вы прекрасно справитесь самостоятельно.

Рекомендуем вам просмотреть видео, как сделать небольшую печь своими руками для дачи или гаража

pechinfo.ru

Проекты маленьких кирпичных печей на дачи чтобы сделать своими руками

Небольшой размер и возможность быстрого и эффективного нагрева — основные причины возведения малогабаритных печей из кирпича. Эти характеристики достигаются множеством способов, различающихся вариантами кладки и конструкции.

О чем эта статья

Маленькая печь 2 на 3 кирпича

Печь-голландка, предназначенная для отопления высоких помещений. Простой узкий контур формируется последовательным размещением функциональных отверстий по вертикали.

Печь 2,5 на 3 кирпича на 2 этажа

Толстостенная печь с комбинированной двухоборотной системой. Массив устанавливается на крепкий фундамент. Двойным штрихом отмечена порядовка для второго этажа.

Печь 2 на 3.5

Простая компактная конструкция. Два оборота конвективной системы и отсутствие колпака обеспечивают равномерный и хороший прогрев разными видами топлива.

Печь 2 на 4,5 кирпичей с варочной поверхностью

Подходящая для дачи или летней кухни печь загружается топливом через варочную плиту. Поддувало также не оборудуется дверкой. Газ, пройдя через перевалочную стенку, направляется вниз и только оттуда уходит в трубу.

Варочная печь-шведка

Небольшая комбинированная конструкция, оборудованная колпаком, предназначена не только для обогрева, но и для приготовления пищи.

Четкое соблюдение порядовки, использование отвеса и строительного уровня обеспечит построение геометрически правильной, функционирующей конструкции. Не допускаются излишне толстые растворные швы или наличие в них пустот. Рекомендуется отслеживание показателей сечения дымовых каналов, во избежание их сужения.

Готовая печь по окончании работ очищается от пыли и лишнего раствора и оставляется для просушки на несколько дней. Качественные материалы, соблюдение технологии работ и противопожарных мер обеспечат долгий срок ее безупречной службы.

izkirpicha.com

Как сложить печь своими руками чертежи и порядок работы

Несмотря на то, что в очень многих частных домах сегодня оборудованы те или иные системы отопления, кирпичные отопительные сооружения не теряют своей популярности. Наоборот, инженерами и народными умельцами разрабатываются все новые модели печей, более компактные, включающие в себя различные функции. Действительно, печное отопление никогда не будет лишним для частного дома, так как сможет выручить хозяев в разных ситуациях. Например, осенью или весной, когда ночи стоят холодные, но вроде бы рано включать автономное отопление, протопленная печь создаст в комнатах уютную обстановку и избавит их от излишней влажности. Печь поможет поддерживать в доме оптимально благоприятную атмосферу и температурный баланс, комфортный для человека.

Как сложить печь своими руками чертежи

Поэтому поисковый запрос о том, как сложить печь своими руками чертежи которой подробно расскажут о правильной последовательности кладочных работ, не сходит со страниц интернета. Сегодня даже те люди, которые вообще не имеют опыта печника, проявляют желание попробовать свои силы в этом ремесле. Если принято решение установить в доме печь собственными силами, то новичкам рекомендовано выбирать несложный вариант этого сооружения с понятной порядовкой.

Кроме доступности конструкции, при выборе модели печи следует обратить внимание на ее теплоемкость, то есть на обогрев какой площади она рассчитана. Немаловажно учесть функциональные возможности сооружения и определиться с тем, что хотелось бы от него получить.

Разновидности кирпичных печей

Существует несколько основных типов печей – некоторые из них выполняют только одну главную задачу — это обогрев дома, другие применяются только для приготовления пищи, а третьи включают в свой «набор возможностей» сразу несколько функций. Поэтому, чтобы определиться с нужной моделью, необходимо знать, что собой представляет каждая из разновидностей.

• Отопительно-варочное сооружение способно не только обогреть одну или две комнаты, но и поможет приготовить пищу и вскипятить воду. Если же модель оснащена духовым шкафом и сушильной нишей, то появляется возможность и хлеб испечь, и насушить на зиму овощи и фрукты.

Наиболее универсальными являются отопительно-варочные печи

Отопительно-варочная печь часто встраивается в стену или же сама выполняет роль стены – для этого ее поворачивают плитой и топкой в сторону кухни, а задней стенкой в жилую зону дома. Можно решить сразу две проблемы — обогрева помещений и получения возможности приготовления пищи в отдельном помещении.

Если же конструкция дополнительно оснащена и камином, то печь будет работать не только как функциональное сооружение, но станет и декоративным украшением дома.

• Отопительная разновидность печей рассчитана только на обогрев помещений дома. Некоторые модели имеют не только топочную камеру, но и каминную. Таким образом, печь может функционировать в двух режимах — когда используется только одна из функций, или они задействованы обе одновременно. Чаще всего отопительные печи встраиваются в стену между комнатами или устанавливаются посередине одного большого зала, разделяя его на зоны.

Отопительная печь

Подобное сооружение возводится как для основного отопления дома, так и в качестве дополнительного, которое используется в весенний и осенний период для поддержания нормальной температуры и влажности в комнатах. Отопительные печи устанавливаются обычно тогда, когда на кухне уже реализована своя возможность приготовления пищи, или в большом по общей площади доме, где возводятся несколько печей, выполняющих различные функции.

На дачном участке в небольшом доме лучше устанавливать многофункциональное строение, которое сможет выручить сразу в нескольких ситуациях.

• Варочная печь возводится на кухне, и ее конструкция рассчитана именно на быстрое приготовление пищи. Однако, эта функция не лишает ее и отопительных возможностей, так как весь ее корпус, задняя стенка и чугунная плита хорошо прогреваются, отдавая тепло и в помещение.

Основная функция этой печки — приготовление пищи

Варочная печь обычно компактна, поэтому отлично подойдет для установки ее на даче или в маленькой кухне частного дома.

Имея такую компактный, но функциональный агрегат, можно исключить риск замерзнуть или остаться без ужина и горячего чая даже в том случае, если отключится электро- и газоснабжение.

Разработано очень много различных моделей всех перечисленных типов печей. Они могут быть и совсем миниатюрными, и занимать большую площадь. Поэтому, остановившись на одной из моделей, прежде чем запасаться материалами для ее возведения, нужно вымерить и начертить ее основание на полу помещения, в котором планируется ее установка. Таким образом можно будет визуально определить, сколько в помещении останется свободного пространства.

Как правильно выбрать место для установки печи?

Чтобы печь работала эффективно и максимально отдавала тепло в помещения дома, а также была  пожаробезопасной, необходимо выбрать для нее правильное месторасположение.

Особенно важно продумать этот момент в том случае, если печь встраивается в готовое здание, так как дымоотводная труба должна проходить между балок потолочного перекрытия, и случайно не наткнуться на них, поэтому вариант установки должен быть просчитан максимально точно.

Печное кирпичное сооружение может быть установлено в разных местах комнаты или же между двух помещений. Какое место лучше выбрать – будет рассмотрено далее.

• Чтобы получить максимальный эффект от печи, не стоит устанавливать ее около внешней стены здания, так как она будет быстро остывать и вряд ли сможет обогреть больше одной комнаты.
• Некоторые модели печей устанавливаются в центре комнаты или со смещением от него в одну или другую сторону. Такое месторасположение выбирается в том случае, если помещение требуется разделить на отдельные зоны. Причем, разные стороны печного сооружения могут иметь отличающуюся декоративную отделку, выполненную в стиле, соответствующему оформлению конкретной зоны комнаты.
• Достаточно часто печь встраивают в стену между двумя или даже тремя комнатами, что позволяет максимально эффективно использовать, вырабатываемое тепло. В этом случае, в целях пожаробезопасности, очень важно предусмотреть надежную изоляцию стен, потолка и чердачного перекрытия в месте прохода дымоходной трубы.
• При выборе места установки, нужно предусмотреть и то, что каждая из сторон фундамента под печь должна быть на 100÷150 мм больше основания самой печи.
• Чтобы точно определить размер основания и высоты печи, рекомендовано всегда выбирать модель, к которой приложена схема-порядовка.

Выбрав модель печи и место для ее установки, можно приобретать все необходимые материалы и подготавливать нужные инструменты. Количество материалов будет зависеть от размера и функциональных особенностей модели печи, а инструменты для кладки используются всегда одинаковые.

Инструменты, необходимые для кладочных работ

Для работы потребуется подготовить весьма «солидный» набор инструментов

Из инструментов для кладки кирпича и заливки фундамента потребуется:

• Правило — этот инструмент используется для выравнивания поверхности залитого бетоном фундамента.
• Молоток-кирка необходим для раскалывания и обтесывания кирпича.
• Веселка — деревянная лопатка, которая используется для растирки глиняного и известкового раствора.
• Печной молоток используется для раскалывания кирпича и удаления засохшего, выступившего за пределы кладки раствора.
• Метелка, изготовленная из мочала, предназначается для очистки внутренних каналов печи от попавшего в них песка и раствора.
• Свинцовая чертилка нужна для разметок в том случае, если печь отделывается изразцами.
• Строительный уровень необходим для контроля за ровностью рядов и поверхностью стен.
• Чертилка — стержень, применяемый для разметок.
• Отвес — это шнур с грузом, предназначенный для проверки вертикальности выводимых поверхностей.
• Строительный уголок с линейкой для проверки правильности внешних и внутренних углов, так как они должны быть идеально прямыми.
• Плоскогубцы применяют для сгибания и откусывания проволоки для фиксации чугунных элементов печи в швах кладки.
• Рашпиль — этот инструмент используется для удаления наплывов и притирки комков в высохшей кладке.
• Зубило применяется для раскалывания кирпича и разбора старой кладки.
• Резиновый молоток необходим для выравнивания уложенного на раствор кирпича методом пристукивания.
• Кельмы (мастерки) разного размера применяют для нанесения раствора при кладке кирпича и снятия выступившей из швов смеси.
• Расшивка — инструмент для выравнивания раствора в швах кладки. Она используется в том случае, если кладка производится «под расшивку», без дальнейшей облицовки.
• Ручная трамбовка потребуется для уплотнения грунта и слоев засыпки в котлован под фундамент.
• Емкости для замешивания раствора и чистой воды.
• Сито с металлической сеткой для просеивания песка.

Козлы облегчат выкладку верхних рядов

• Подставка для удобства проведения работ на высоте, называемая «козлы». Поверхность этого приспособления имеет достаточный размер не только для комфортного передвижения мастера, но и для установки емкости, наполненной раствором.

Обустройство фундамента под кирпичную печку

Фундамент под печь обычно готовится вместе с фундаментом дома, но они никак не должны контактировать между собой, а тем более — быть объединенными в единую конструкцию. Новые фундаменты, как правило, дают усадку, которая может привести к деформации одного из них, и это потянет за собой повреждение другого. Именно поэтому их следует устанавливать обязательно отдельно друг от друга.

В случае возведения печи в уже построенном доме с деревянным полом, придется проделать достаточно масштабную работу. В том месте, где будет устанавливаться печь, доски пола придется удалить, выпилив отверстие по размеру будущего фундамента.

Если фундамент под домом монолитный, а выбранная модель печи не слишком массивная, то конструкцию можно возводить и на нем, предварительно настелив на место установки материал для гидроизоляции.

Фундамент должен иметь форму основания печи, однако, как уже упоминалось выше, каждая из его сторон делается больше стороны печи на 100÷150 мм.

• Если пол в доме деревянный, на нем делается разметка, по которой будут выпиливаться доски.
• Затем в грунте подпола по форме будущего фундамента роется котлован, глубина которого может варьироваться от 450 до 700 мм, в зависимости от состава грунта.
• Дно котлована утрамбовывается, а его стенки выстилаются полиэтиленовой пленкой или рубероидом.

Котлован со слоем гидроизоляции на стенках и песчано-гравийной подушкой на дне

• Затем, на дно выкладывается песчаная подушка толщиной в 100÷150 мм, в зависимости от глубины котлована, и хорошо уплотняется с помощью ручной трамбовки.
• Следующим слоем, поверх песка, засыпается щебенка, которая тоже, по возможности, утрамбовывается. Этот слой может составлять от 150 до 200 мм.
• Далее, по периметру котлована устанавливается деревянная опалубка в виде короба. Причем, полиэтилен или рубероид остаются внутри нее, а затем закрепляются на стенки с помощью степлера и скоб. Этот водостойкий материал сохранит залитый в опалубку раствор, не давая уйти из него влаге, что даст плите возможность высохнуть и упрочниться равномерно.
• Фундамент должен иметь высоту примерно на 250 мм ниже уровня «чистого» пола, то есть на готовую основу нужно будет положить два ряда кирпича, чтобы он поднялся вровень с поверхностью пола.
• Некоторые мастера с целью экономии кирпича, наоборот, поднимают фундамент над полом на 80÷100 мм. Удобство такого решения состоит еще и в более простой стыковке боковых стенок фундамента с поверхностью покрытия пола.
• Следующим шагом в опалубку, на всю ее высоту, устанавливается арматурная решетка, изготовленная из стальной арматуры толщиной в 4÷6 мм. Прутья связывается между собой проволочными скрутками.
• Далее, в нижнюю часть опалубки, на толщину 250÷300 мм можно залить грубый бетонный раствор, замешанный из цемента и гравия в пропорциях 1 : 3, или цемента, щебня средней фракции с добавлением песка, в соотношении 1 : 2 : 1. Но, в принципе, можно использовать и обычный бетонный раствор из песка и цемента.
• Если же вниз заливается грубая смесь, то сразу же, не дожидаясь ее схватывания, сверху выкладывается тонко замешанный раствор.
• Залитая бетонная смесь выравнивается правилом по верхним граням досок опалубки, после чего рекомендовано уложить и утопить на 15÷20 мм в раствор армирующую сетку с ячейками в 50 мм.

Верхний армирующий пояс можно просто притопить в свежезалитом бетонном растворе

• Поверхность фундамента снова разравнивается, и при необходимости в опалубку, поверх сетки, добавляется бетонный раствор.
• Далее, фундамент оставляют застывать и набирать прочность – этот процесс займет от трех недель до месяца, в зависимости от толщины слоев залитого раствора. Чтобы бетон был более прочным, рекомендовано ежедневно в течение первой недели, начиная со второго дня, сбрызгивать его водой.
• Сверху застывшего фундамента настилается гидроизоляция, состоящая из двух-трех листов рубероида, которые укладываются один на другой.

Кладка будет проводиться только на слой настеленной гидроизоляции (рубероида)

• Чтобы начать кладку первого ряда, рекомендовано сделать на гидроизоляционном материале разметку, обозначив расположение основы печи. Благодаря очерченному периметру основы, будет гораздо проще производить монтаж первого ряда кирпича и соблюдать ровность сторон и углов.

После этих подготовительных работ, можно переходить к кладке.

Кладка без раствора

Даже опытные мастера, начиная кладку незнакомой до этого конструкции, сначала производят ее насухо, то есть без раствора. Этот процесс помогает разобраться в хитросплетениях внутренних каналов печи и не совершить ошибок во время основной кладки. Насухо поднимается все строение, причем каждый из рядов должен быть выложен в соответствии с прикладываемой к модели печи порядовкой.

Выполняя сухую кладку, необходимо соблюдать толщину горизонтальных и вертикальных рядов. Чтобы этот параметр выдерживался одинаковым на протяжении всей кладки, можно использовать рейки толщиной в 5 мм. Конечно, вертикальные швы будет сложно отмерить небольшими отрезками реек при кладке насухо, поэтому их придется определять визуально, но для горизонтальных швов рейки нужно использовать обязательно. Применив их, после выкладки последнего ряда конструкции, можно увидеть реальную высоту печи.

Как пример использования реек, можно рассмотреть данное фото.

Выдерживание ширины горизонтальных и вертикальных швов с помощью калибровочных реек

Особенно важно придерживаться единой толщины швов, если кладка производится под расшивку, и не будет в дальнейшем отделываться дополнительно декоративными материалами.

Производя кладку насухо, важно разобраться в конфигурации канала, через который дым будет уходить из топки, и подниматься к трубе. Если при выкладывании этот прохода будет допущена ошибка, то придется перекладывать часть или даже всю конструкцию печи, так как может образовываться обратная тяга, и дым при растопке пойдет помещение.

Подняв печь насухо до начала кладки дымоотводной трубы, конструкцию разбирают. Причем, если в рядах использовались не только целые кирпичи, но и их небольшие фрагменты, то при разборке каждый из рядов можно сложить отдельной стопкой, поставив на одном из кирпичей номер ряда. Иногда, дополнительно, проставляется и номер кирпича в каждом из рядов. Такая система ускорит работу, так как весь материал будет подогнан и разложен в нужном порядке, и останется только его поочередно замачивать и уложить в ряды печи, но уже на раствор.

Выполняя основную кладку, на края предыдущего ряда устанавливаются две рейки, между которых наносится раствор толщиной в 60÷70 мм. Затем на него кладется кирпич верхнего ряда, выравнивается и пристукивается до тех пор, пока он не упрется в рейки. Необходимо иметь такие калибровочные приспособления на три ряда, так как вытащить ее из шва можно только после схватывания раствора. Так, выложив, три ряда, рейки вытягивают из самого нижнего шва, очищают и укладывают на четвертый — и так далее. Если нет уверенности, что вертикальные швы получатся одинаковой толщины, для них тоже можно подготовить короткую рейку, которая будет переставляться в следующий шов сразу после выравнивания двух соседних кирпичей.

Оптимально иметь комплект калибровочных реек на три ряда

После вытаскивания калибровочных реек из шва, между кирпичами останется достаточно глубокий зазор. Его заполняют раствором, излишек которого убирается мастерком, а затем приводят в порядок с помощью расшивки.

Обработка швов «под расшивку»

Если калибровочные рейки укладывались с обоих краев кирпича, то с внутренней стороны стенки тоже останутся углубления между швов. Их тоже необходимо тщательно заделать, так как швы должны быть герметичными, заполненными раствором по всей ширине кирпича.

Очень важно, выполняя кладку на раствор, проверять каждый из положенных рядов строительным уровнем, чтобы не произошло перекоса всей конструкции.

Такие несложные вспомогательные приспособления, как калибровочные рейки, помогут выполнить кладку аккуратно с одинаковой шириной швов. Поэтому и вся поверхность печи будет выглядеть так, как будто конструкция выполнена мастером-профессионалом.

Эти нюансы помогут упростить процесс возведения печного сооружения, избежать ошибок, которые могут привести к необходимости переделывания всей работы.

Схемы возведения кирпичных печей

Печь Ю. Проскурина с отопительно-варочными функциями и сушильной камерой

Модель, разработанную инженером Ю. Проскуриным, можно назвать одной из простейших конструкций отопительно-варочных печей, которую вполне сможет осилить даже начинающий мастер. Несмотря на компактные размеры сооружения, печка способна исполнить все необходимые для небольшого дома функции, так как оснащена варочной плитой и камерой для сушки, которая при желании может быть заменена на водогрейный резервуар.

Компактная, но весьма функциональная печь Ю. Проскурина

Такая печь способна обогреть одну или две комнаты общей площадью 17÷20 м², поэтому может быть встроена в стену между кухней и одним из небольших помещений дома. При этом ее, безусловно, необходимо сориентировать таким образом, чтобы конструкция была развернута плитой в сторону кухонного помещения.

Габариты этого отопительного сооружения, без высоты дымовой трубы, составляют 750×630×2070 мм. Печка имеет два режима работы — зимний и летний, что позволяет в теплое время года использовать только варочную плиту, без ненужного отопления всего дома. Теплоотдача от печи при полноценной ее протопке составляет 1700 ккал/ч.

Для возведения этого отопительного сооружения потребуются следующие материалы:

Наименование материалов и элементов	Количество (шт.)	Размеры элементов (мм)
Красный кирпич М-200 (без учета кладки трубы)	281÷285	250×120×65
Шамотный кирпич огнеупорный марки Ш-8	82÷85	250×120×65
Дверца топочная	1	210×250
Дверцы для очистных каналов	2	140×140
Дверца для поддувала	1	140×250
Задвижка летнего хода для дымохода	1	130×130
Задвижка топки	1	130×130
Задвижка для варочной плиты	1	130×130
Колосник	1	200×300
Варочная панель одноконфорочная	1	410×340
Стальная полоса	1	40×260×5
	1	40×350×5
	1	40×360×5
Стальной уголок	1	40×40×635
	3	40×40×510
	4	40×40×350
Кровельное железо	1	380×310
Предтопочный металлический лист	1	500×700

Для заливки фундамента необходимо будет подготовить цемент, щебень, песок, гравий, рубероид, арматурный прут или стальную проволоку толщиной в 5÷6 мм. Если будет решено заменить сушильную камеру на водогрейный бак, то придется приобрести или изготовить и его.

Чтобы работа прошла успешно, перед ее началом настоятельно рекомендуется очень внимательно изучить порядовку, а в процессе кладки держать эту схему всегда под рукой.

Схема печи Проскурина с разрезами

На данной иллюстрации эта печь схематично представлена в нескольких разрезах. Здесь можно хорошо рассмотреть, как проходят внутри конструкции дымоходные каналы, проследить движение дыма от топки до дымоотводной трубы.

Иллюстрация (порядовка)	Краткое описание выполняемой операции
	Первый ряд — сплошной, его выкладывают согласно представленной на схеме конфигурации. Ряд должен быть идеально ровным, так как от его правильной кладки будет зависеть надежность и долговечность всего сооружения. Ряд состоит из 15 кирпичей.

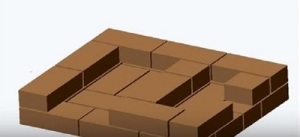

	Второй ряд. На этом этапе закладывается форма зольника (поддувальной камеры) и донная часть двух каналов, которые будут проходить вертикально. Выкладывая ряд, оставляют проемы для установки дверец поддувальной и прочистной камер. На этом же ряду производится их установка. Ряд выкладывается из 13 кирпичей.
	В чугунных дверцах, для их закрепления в кладке, предусмотрены специальные ушки, в которые вставляются заготовленные отрезки проволоки. Далее, их концы скручивают между собой и вмуровывают в швы между рядов боковых стенок. Чтобы дверца не сдвигалась с места установки до полной ее фиксации, ее временно подпирают кирпичами.

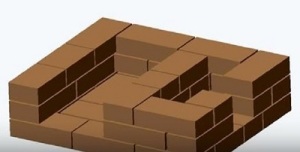

	Третий ряд выкладывается согласно схеме. В нем поднимаются стенки поддувальной и прочистной камеры, а в швах между рядами кирпича закрепляются концы проволоки, с помощью которой фиксируются дверцы. Для кладки ряда нужно будет 13 красных кирпичей.

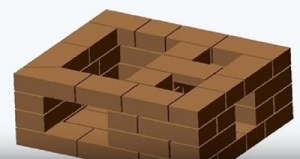

	Четвертый ряд. Камеру вертикальных каналов разделяют на две, так как далее они будут выкладываться отдельно. Сечение каналов по всей их высоте будет составлять 80×120 мм. Кроме этого, в этом ряду происходит перекрытие установленных дверец. Необходимо подготовить 13 красных кирпичей.

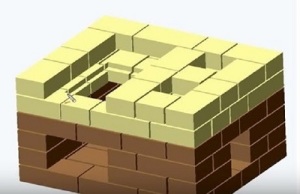

	Кладка пятого ряда производится огнеупорным шамотным кирпичом, так как происходит формирование нижней части топки. В кирпичах, определяющих место укладки колосниковой решетки, с внутреннего их края, делается вырез под прямым углом. Размер выреза должен составлять, примерно, 10×10 мм ± 1 мм. Подготовленные кирпичи укладываются над поддувальной камерой. Для кладки ряда потребуется 16 шамотных кирпичей.

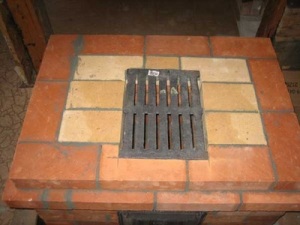

	После этого, на пятом же ряду в подготовленные углубления в кирпичах устанавливается колосник. Его иногда монтируют на глиняный раствор, но часто — совсем без раствора. В последнем случае зазоры между решеткой и кирпичом, которые должны составлять порядка 3÷5 мм, заполняются песком.

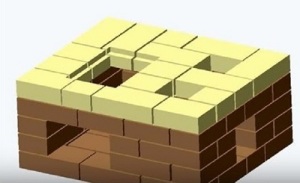

	Шестой ряд. Продолжают формироваться стенки двух вертикальных каналов, и начинают возводиться стенки топки. Кладка проводится только шамотным кирпичом. Ряд состоит из 12 шамотных кирпичей.

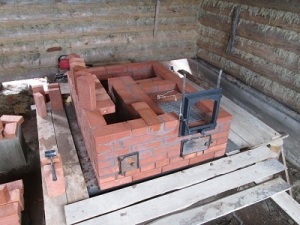

	Далее, на шестом же ряду, монтируется топочная дверца, которая так же, как и поддувальная, фиксируется с помощью проволоки в швах боковых стенок. Однако, топочная дверка перед установкой оснащается не только проволочными креплениями, но и обматывается по периметру асбестовым шнуром. Этот процесс необходимо провести для создания теплового зазора, который позволит расширяться металлу при его сильном нагревании.

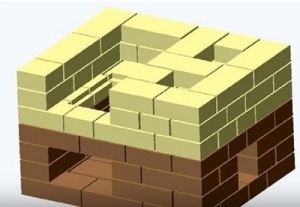

	Седьмой и восьмой ряды выкладываются из 12 огнеупорных кирпичей каждый и соответствуют схеме порядовки. Во время их кладки продолжают подниматься стенки топки и формироваться вертикальные каналы. Понятно, что кладка кирпича в рядах идет вперевязку.

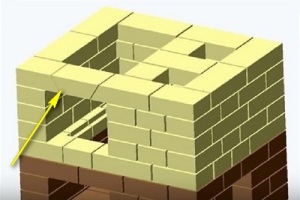

	При кладке девятого ряда перекрывается дверца топочной камеры. Для снятия нагрузки с чугунной дверцы, с кирпичей, устанавливаемых на боковые стенки, срезаются края, повернутые в сторону топочной камеры, под одинаковым углом в 30˚. Эти срезы послужат своеобразной подставкой для серединного кирпича, срезанного с двух сторон под углом в 60˚, то есть он должен идеально вписаться между двух крайних кирпичей. На ряд потребуется 12 шамотных кирпичей.

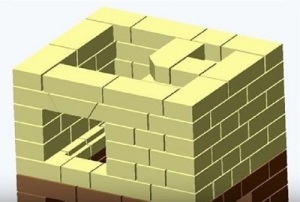

	На десятом ряду топливная камера объединяется с крайним вертикальным каналом, так как дым, образовавшийся в топке, направлялся в это отверстие. Для того, чтобы обеспечить плавность хода горячего воздуха, на серединном кирпиче, разделяющим топочное отверстие и закрытый канал, делается срез выступающего угла. Для этого ряда потребуется 11 шамотных кирпичей.

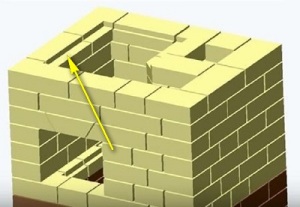

	На одиннадцатом ряду кладка, идущая вокруг топочной камеры, отличается тем, что для нее используются кирпичи с вырезом на глубину кирпича на 10 ×20 мм. Эта ступенька предназначена для укладки варочной панели. Для кладки понадобится 11 шамотных кирпичей.

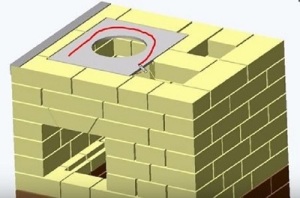

	После того, как 11-й ряд выложен, ступенька на кирпичах простилается асбестовыми полосками или слоем глины, толщиной в 3÷4 мм (при условии толщины варочной панели в 5 мм). Эти прокладки послужат подушкой и тепловым зазором для варочной плиты. Затем, на подготовленное для нее место устанавливается варочная панель. Со стороны, где будет формироваться варочная камера, угловая часть кладки укрепляется металлическим уголком.

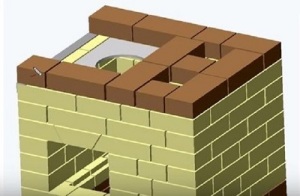

	С двенадцатого ряда кладка будет производиться только красным кирпичом. На этом этапе закладываются стенки варочной камеры, и снова закрывается перемычкой открытый ранее вертикальный канал. Для кладки этого ряда нужно подготовить 10 кирпичей.

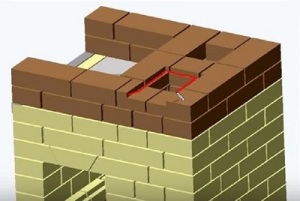

	13-й ряд выкладывается по схеме, но во внешней части первого вертикального канала формируется место для установки задвижки, предназначенной для переключения режимов печи на зимний или летний ход. Для этого в кирпиче делаются вырезы для углубления металлического элемента. Далее, на подготовленное место, на глиняно-песчаный раствор закрепляется стационарная часть дымоходной задвижки. Ряд выкладывается из 10 кирпичей.

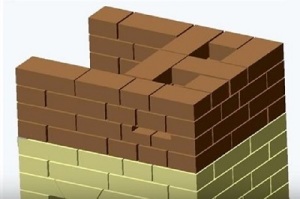

	14-й ÷ 18-й ряды – на каждый из них потребуется по 10 кирпичей. Кладка на этих рядах имеет одинаковую конфигурацию, с учетом перевязки, и формирует вертикальные каналы и варочную камеру.
	На 18-ом же ряду варочная камера перекрывается тремя стальными уголками, которые образуют основу для кладки следующих рядов. Один из этих элементов устанавливается на край «потолка» варочной камеры, второй поворачивается к первому и устанавливается на расстоянии от него в 250 мм (размер кирпича), а третий уголок тыльной стороной прижимается ко второму. Взглянув на эту конструкцию, вполне можно понять, как должны быть уложены кирпичи.
	19-й ряд. Выкладывая его, 12-ю кирпичами перекрывают варочную камеру, но над ней формируется отверстие вытяжки пара, в которое будет устанавливаться задвижка. Для монтажа этого элемента в краях кирпичей, устанавливаемых с трех сторон, делаются вырезы, а с внешнего кирпича снимается слой, делая его толщину меньше. Далее на подготовленную площадку на глиняный раствор закрепляется задвижка.

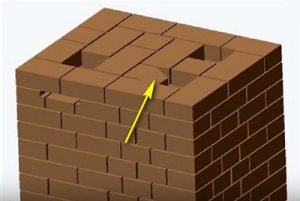

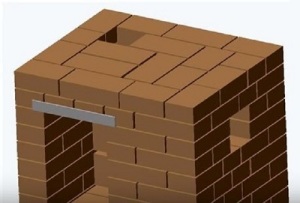

	20-й ряд выкладывают по представленной схеме. На этом этапе перекрывается установленная задвижка, и формируются отверстия каналов. Боковой кирпич в первом вертикальном канале стесывается для плавного перетекания нагретого воздуха. Для ряда потребуется 15 кирпичей.

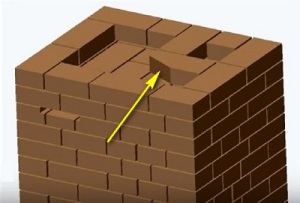

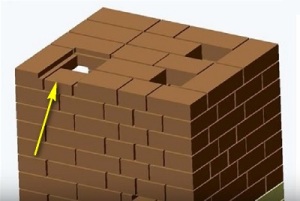

	На 21-ом ряду объединяются в общее пространство первый вертикальный канал и отверстие для отведения пара из варочной камеры. Кладка осуществляется по периметру печи, кирпич устанавливается в виде стенок, а также обрамляется второй вертикальный канал. Причем угловой внутренний кирпич срезается для обеспечения плавного ухода пара в дымоходную трубу. Для кладки нужно подготовить 11 кирпичей.

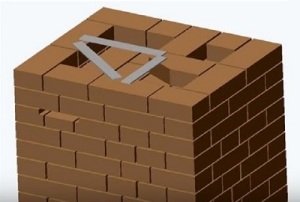

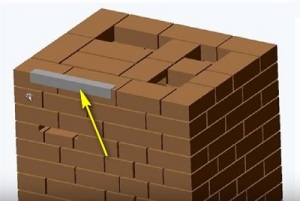

	Далее, на этом же ряду осуществляется перекрытие получившегося пространства стальными полосами, которые обеспечат основу для установки металлической пластины и кладки следующих рядов.

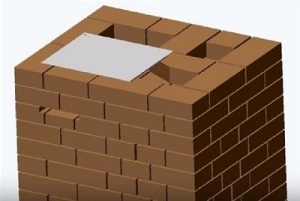

	Следующим шагом, который производится на этом же ряду, является установка пластины из кровельного железа. С помощью нее образуется дымоходное отверстие, располагающееся в противоположной стороне от окна для выхода пара из варочной плиты.

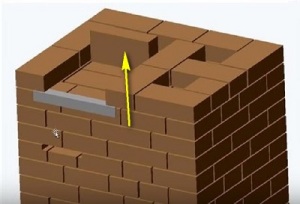

	На 22-м ряду кирпичной кладкой перекрывается металлическая пластина. Далее кладка осуществляется по схеме. Открытыми остаются только отверстия каналов. Затем с внешней стороны печи устанавливается металлический уголок, который укрепит переднюю часть дна сушильной камеры. На кладку ряда потребуется 15 кирпичей.

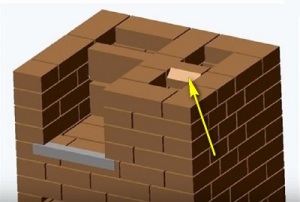

	23-й ряд — формируются стенки сушильной камеры. Ее заднюю стенку делают из кирпича, устанавливаемого набок — он отделит камеру от отверстия дымоходного канала. Используется 12 кирпичей.
	На 24-м ряду из 11 кирпичей формируется стенки дымоходного и двух вертикальных каналов, а также сушильной камеры.
	25-й ряд — работа продолжается согласно схеме, кладка производится из 12 кирпичей. Второй кирпич задней стенки сушильной камеры устанавливается так же, как и первый, на боковую сторону.

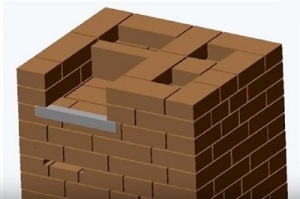

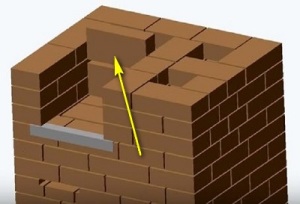

	26-й ряд. На этом этапе вертикальные каналы подготавливаются к объединению в одно пространство, поэтому для направления дыма в нужном направлении кирпичи в вертикальных каналах срезаются под небольшим углом. Для кладки ряда потребуется 11 кирпичей.

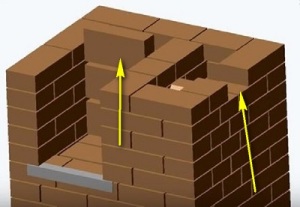

	На 27-м ряду с помощью кладки происходит объединение двух вертикальных каналов, и на эту общую камеру устанавливается прочистная дверца. Задняя стенка сушильной камеры поднимается еще на один кирпич, который устанавливается на боковую сторону. Ряд состоит из 11 кирпичей.
	На 28-м ряду, состоящем из 10 кирпичей, выполняется кладка по схеме, сходной с 27 рядом. А затем тремя металлическими уголками перекрывается пространство сушильной камеры.
	На 29-м ряду вся практически площадь перекрывается кирпичной кладкой, которая монтируется в соответствии со схемой. Оставляется открытым только отверстие над сушильной камерой, куда будет установлена задвижка в срезы, сделанные на кирпичах, обрамляющих этот проем. Внешний кирпич срезают, делая меньше его толщину. В обустроенное «гнездо» на глиняный раствор устанавливается задвижка. Ряд состоит из 17 кирпичей.

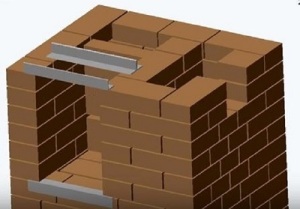

	30-й ряд, состоящий из 16 кирпичей, полностью перекрывает поверхность печи. Исключением является только дымоходное отверстие, размер которого равен половине кирпича.

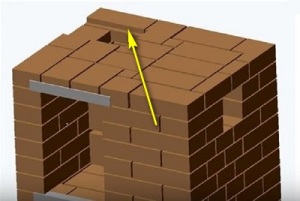

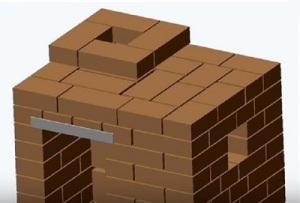

	На 31÷32-м рядах начинает формироваться печная труба.

Если принято решение произвести установку печи самостоятельно, то работу следует проводить не спеша, подходя к каждому этапу процесса со всей ответственностью и максимальной аккуратностью. При условии следования всем рекомендациям и предоставленной схеме-порядовке, даже начинающий мастер сможет справиться с этой работой и получить опыт для новых творений.

И в завершение статьи – еще один пример кладки миниатюрной кирпичной печи для загородного дома.

Видео: компактная кирпичная печь для небольшой кухни

stroyday.ru
