Причины плохой тяги газового котла

Случается, что у дымохода газового котла с открытой камерой сгорания, появляются проблемы с тягой, и датчик тяги газового котла не дает ему запуститься. И вроде диаметр дымохода подобран правильно, и высота дымоходной трубы достаточна, и геометрия дымоходного канала и дымоотвода в норме, а тяги нет. Причин по которой тяга пропала или она затруднена, может быть много.

Это может случиться по следующим основным причинам при условии, что дело не в газовом котле. Рассмотрим некоторые из них:

1) Затрудненный проход в дымоходе.

Мусор в дымоходе в виде листвы, упавшей в дымоход. Возможно, он забит снегом или обмерзло устье. Особенно это актуально у дымоходов с затрудненным выходом дымных газов из-за дефлектора, зонта или другого навершия.
Устранить это просто – прочистить дымоход, либо переделать окончание дымохода для того, чтобы дым выходил без задержки. То есть сделать так, чтобы дымные газы от котла до устья дымохода проходили свободно, и не встречали сопротивления.

2) Задувание ветра.

Бороться с задуванием ветра можно, установив ветрозащитный дефлектор, либо ветрозащитный флюгер на дымоход. От установки этих элементов могут быть побочные последствия, см. пункт 1.

3) Недостаточная приточная вентиляция.

Для сжигания 1 м3 природного газа требуется 10 м3 воздуха. Для горения нужен кислород, и, если его не хватает, запальник и горелка котла тухнут. Из-за недостатка воздуха для горения может возникнуть обратная тяга в канале дымохода за счет подсоса воздуха с улицы через дымоход. Может в одном помещении с котлом (допустим на кухне – там часто и располагают газовый котел) работает вытяжка, выдувающая и без того недостающий воздух (кислород). Хотя, принудительная вытяжная вентиляция без принудительной приточки – это неправильно. Вдобавок, могут стоять пластиковые окна, затрудняющие естественный приток воздуха.

Для решения проблемы недостатка кислорода для нормального горения газа в котле надо организовать нормальную приточную вентиляцию.

4) Плохо утепленный дымоход, смонтированный по фасаду дома.

Газовый котел работает циклично, включился – выключился, включился – выключился. Дымные газы в плохо утепленном дымоходе быстро остывают, образуется «воздушная пробка», потому что более холодный газ плотнее теплого, и он препятствует движению отходящих дымных газов. Помимо этого, не утепленный дымоход сильно конденсирует, а это означает интенсивное оседание конденсата на внутреннюю стенку и риск его обмерзания (см. пункт 1 причины плохой тяги в дымоходе).

Решить проблему нужно путем утепления существующего дымохода, а правильнее всего – лучше на стадии подбора дымохода предусмотреть установку хорошо утепленного двустенного дымохода заводского изготовления – сэндвича. И чем больше слой утеплителя, тем лучше.

5) Дымоход находится в зоне ветрового подпора.

Не соблюдены нормы расположения устья дымохода относительно конька крыши или соседнего здания, дерева.
Это решается индивидуально: увеличением высоты дымохода, обрезкой мешающего дерева и т. д., в общем устранения зоны избыточного давления у устья дымохода.

6) Отрыв пламени из-за чрезмерной тяги.

Открыли балкон, окно и т.д., произошло скачкообразное изменение давления внутри помещения.
Чтобы этого не случилось надо предусмотреть исключение такого явления. А возможно, эту причину можно объединить с пунктом 3 «Недостаточная приточная вентиляция». Ведь будь исполнена правильно вентиляция, перепадов давления в помещении не произойдет.

Вот вкратце основные причины проблем с тягой в дымоходе атмосферного газового котла, из-за чего он может некорректно работать.

Кроме игнорирования чистки дымохода, которая, кстати, должна быть регулярной, разрешение других причин плохой тяги должно быть предусмотрено на стадии проектирования и строительства дымохода и котельной. Конечно, могут быть отдельные, индивидуальные случаи, которые не вписываются в перечисленные, и тогда требуется пригласить грамотного монтажника или специалиста для его разрешения образовавшейся проблемы.

Что делать, если плохая тяга – Таганрог Газоаппарат

Уже не раз мы говорили о том, что дымоход и создаваемая им тяга является одним из важнейших компонентов системы для обеспечения правильной и безопасной работы котла.

Очень часто мы экономим на проектных расчётах дымоходов у специалистов, тем самым упуская много деталей, и получается такая ситуация – есть дымоход, внешне он выглядит правильным, а котел чадит или гаснет. В чем же причина такого поведения оборудования? Если принять во внимание, что котел исправен, то остается только один фактор – плохая тяга в дымоходе.

Можно разделить причины плохой тяги для твердотопливных и газовых котлов, хотя есть и общие показатели, которые будут влиять одинаково, не зависимо от типа топлива.

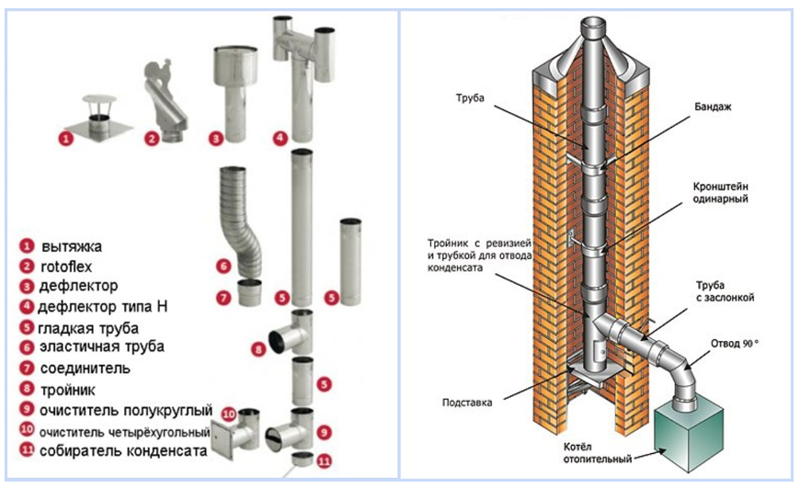

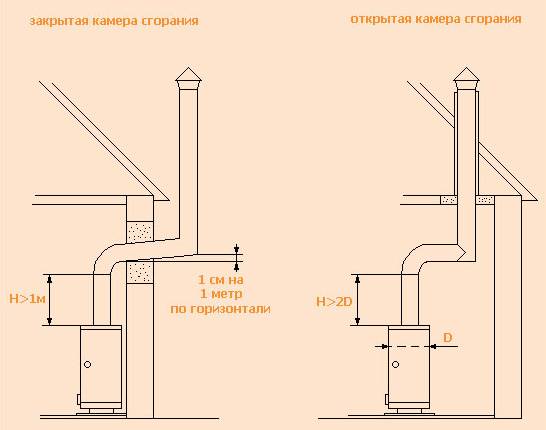

В первую очередь необходимо проверить конструкцию дымохода, а именно:

  • длину горизонтальных участков,
  • количество колен,
  • диаметр трубы для дымохода,
  • высоту наружной части трубы,
  • утепление трубы даже в помещении,
  • нет ли поддува из-за негерметичного соединения внутренней части трубы с наружной.

Труба дымохода должна быть утеплена везде, даже в помещении, поскольку разница между температурой в помещении и угарных газов внутри трубы существенная. Это будет вести к образованию конденсата. И другая самая распространенная причина – дымоход попросту забит. Тогда его необходимо чистить.

Для твердотопливных котлов периодичность чистки дымохода гораздо выше, чем для газовых. Это происходит из-за того, что в топке используются смолянистые сорта древесины, например сосна и происходит быстрое образование сажи. Что бы устранить эту ситуация необходима механическая чистка, но для этого часть дымохода придется демонтировать. Другой способ, который не требует таких существенных действий – это нагрев самого дымохода паяльной лампой, или прожиг осиновыми дровами. В результате смолистые отложения сгорают, однако необходимо соблюдать правила по технике безопасности.

Для газовых котлов проблемы по быстрому засорению дымохода нет, но чистка должна производиться по мере засорения.

Если у вас возникла такая ситуация, то вы можете воспользоваться нашими советами для устранения причины плохой тяги в дымоходе. Если же после этого вы не смогли добиться стабильной работы отопительного оборудования, то следует пригласить специалиста газовой службы, чтобы он произвел анализ и оценку вашего случая.

Как увеличить тягу в котле, что применить – дефлектор, или

Иногда тяги через дымоход не хватает, топливо не хочет гореть интенсивно, происходит задувание ветром, выброс дыма в помещение при открытии дверок-заслонок, — почему такое происходит, и что нужно сделать, чтобы улучшить тягу, — может быть поставить дымосос?



Почему нет тяги

Естественная тяга зависит от разности давлений в дымоходе. А давление зависит в большей степени от разности температур воздуха и газов, точнее от разности их плотностей… Зимой, когда снаружи мороз, а в помещении тепло, воздух неплохо устремляется в любой приподнятый дымоход, котел растапливается без проблем.

Когда в топке жар, а мороз по-прежнему хорош, то тяга, как правило, сносная даже в самых неудачно сделанных системах. В межсезонье тоже обычно тяга удовлетворительная.

Но летом в жару, растопить печку или обычный котел на естественной тяге бывает проблематично. Начальная тяга может быть вообще обратной. Комната наполняется дымом, устойчивого горения не достигается, — что делать?

Также естественная тяга может значительной пострадать по следующим причинам.

  • Дымоход в саже, закоксовался.
  • Другие перекрытия дымохода – обрушилась штукатурка, сдавление конструкциями, выпучивание и задирание проржавевших обгоревших оболочек…
  • Образовалась дыра в дымоходе – подсос помимо топки котла.
  • Установлен низкий дымоход – ниже положенного по СНиП.
  • Установлен дымоход малого сечения – меньше, чем положенный по инструкции к котлу, для данной мощности горения, — слишком большое аэродинамическое сопротивление.
  • Установлен котел, печь со слишком большим аэродинамическим сопротивлением внутри, со сложной системой дымовых ходов вокруг теплоообменинка.
  • Закрыты заслонки подачи воздуха, крышки поддувала и т.п.
  • Закрыт, перекрыт регулятор тяги, шибер на выдаче газов, в месте подсоединения дымохода к оборудованию.
  • Отсутствует свободный приток воздуха в помещение, оно герметично закрыто, при горении создается разрежение в топке, тяга прекращается.

Как видим, если нарушилась тяга, то сначала нужно проверить исправность оборудования, правильные регулировки подачи воздуха, положение заслонок, и обязательно произвести чистку от сажи в дымоходе. Как чистить дымоход – рекомендации

  • Но для многих людей важно: – как растопить котел летом, чтобы, например, нагреть воды…
  • Также, многим известны «болезни» их системы котел-дымоход, но есть желание увеличить тягу на имеющемся оборудовании – как сделать?



Установка дефлектора – помогает увеличить тягу

Дефлектор – устройство на верхушке дымовой трубы, которое создает дополнительное в ней разрежение за счет силы ветра. Недостатки этого способа увеличения тяги:

  •  Если ветра нет, то нет и увеличения тяги, — слишком явный недостаток.
  • Появляется еще один труднодоступный узел, нуждающийся в очистке от сажи, дающий обратный эффект при загрязнении, тормозящий тягу.
  • Также методу присуще небольшое увеличение тяги, — всего лишь на 20 – 25 % при условии наличия ветра на высоких дымоходах.

Стоит ли этим заниматься или достаточно установить обычный зонт от дождя? К тому же неустойчивость силы тяги — не лучшее положение, далее рассмотрим почему…

Тем не менее, сделать дефлектор можно самостоятельно из нержавейки, по приведенным чертежам.

Как сделать дефлектор ЦАГИ – схема для изготовления.

Как сделать конус для дефлектора

Изготовление дефлектора на видео.

Чертежи для изготовления дефлектора Вольперта-Григоровича.



Установить дымосос для увеличения тяги

Существуют электрические вентиляционные установки для повышения тяги в дымоходах. Большие котельные  комплектуются ими по проектам изначально. Для котлов такое оборудование может быть установлено дополнительно на стандартных диаметрах патрубков.

  • Есть повысители тяги устанавливаемые в конце дымохода в виде пропеллерного вентилятора. Но вариант непопулярный из-за сложности монтажа на высоте и последующей очистки там же, особенно если используются смолистые дрова.
  • Другой вариант дымососа – центробежного типа, устанавливается на выходе из котла в зоне горячих газов. Обычно для него делается отдельный обвод дымохода, перекрываемый шибером, чтобы при естественной тяге газы не шли через вентилятор.

Это устройство при работе создает мощную фиксированную тягу, которая продует фактически любую систему, был бы доступ свободный воздуха в топку (в помещение), и никак не будет обращать внимание на задувание ветром, например… Но у этой системы очень значительные недостатки.

Недостатки установки дымососа.

  • При работе образуется устойчивая тяга, и горение большого количества топлива. При аварийном отключении электричества тяга пропадает, тогда возможен вброс большого количества угарного газа в помещение. Это крайне опасно. Подобный дымосос должен работать в комплексе автоматизации с другими устройствами котельной, или кратковременно под постоянным контролем человека.
  • Рабочее колесо слишком быстро загрязняется, нуждается в регулярных чистках, поэтому применение не практично.
  • Создаются препятствия для реализации медленного длительного горения.



Пути повышения тяги

Если дымоход создает недостаточную тягу, необходимо его заменить, установить сендвич-трубы подобранные по диаметру к данной мощности отопительного оборудования (по инструкции, по таблицам), и высотой согласно требованиям СНиП (на полметра выше конька при размещении трубы возле него… и т.д.).

При необходимости летних топок, можно укомплектовать котел центробежным дымососом для уверенных нечастых запусков под контролем ответственного человека в жаркую погоду. Но есть более простое решение…

Как растопить котел летом или печь после длительного перерыва? — народный метод – воткнуть пылесос выдувом в поддувало, или любой другой вентилятор поставить на нагнетание на пару минут, пока не разгорится… – смотрите видео



Почему нет тяги в дымоходе, гнездо в дымоходе, гнездо в вентиляции

Почему нет тяги в дымоходе или вентиляции, это весьма распространенный вопрос среди владельцев городской и загородной недвижимости, пользователей отопительного оборудования работающего на твердом или жидком топливе, требующего удаления продуктов сгорания.

Данный вопрос следует разделить на две части: тяга была и потом пропала, или её нет изначально после строительства.

Если отопительное устройство (печь, камин, газовый, дизельный или твердотопливный котел) работало нормально, на протяжении длительного времени, а потом неожиданно пропала тяга в дымоходе, то это приобретенная проблема, которая вызвана какой-либо причиной. В практике трубочиста случались разные случаи, в числе которых:

  • Кирпичный дымовой канал начал разрушаться и один или несколько кирпичей упали в канал, перекрыв его.
  • В летний период отопительное устройство не эксплуатировалось и птицы свили внутри канала гнездо.
  • Шершни очень любят не работающие дымоходы и в летний период могут запросто устроить в нём улей.
  • Дымоход длительное время не чистился и обвалившаяся сажа завалила канал.

Возможно, кому-то сейчас станет стыдно, но среди печников существует жесткое, но, наверное, справедливое наказание тех, кто не оплачивает выполненную работу. Ведро цемента, вылитое в дымоход, полностью блокирует его и создает весьма серьёзные проблемы, устранение которых может быть сопоставимо со стоимостью строительства самого дымохода.

Кирпич упал в дымоход

Птица попала в дымоход

Гнездо насекомых в дымоходе

Если первый вариант Ваш – подробнее об услуге чистка дымохода на этой странице: http://www. sweephelp.ru/chistka_dymohodov.php

Плохая тяга нового дымохода или канала вентиляции

Плохая тяга нового дымохода печи, камина, котла или канала вентиляции, а возможно и её полное отсутствие или вообще обратная тяга, это следствие несоблюдения строительных нормативов и правил производства трубо печных работ.

Самые распространенные причины плохой тяги

  • заужено сечение трубы или внутренних дымовых каналов;
  • труба дымохода слишком короткая и не создаёт побуждения;
  • оголовок трубы находится в зоне ветрового подпора;
  • герметичные двери и окна также могут являться причиной слабой тяги, так как для процесса горения необходим кислород, который быстро выгорает в плохо проветриваемом помещении.

В любом случае самостоятельно определить и устранить причину Вы вряд ли сможете, поэтому советуем приглашать для диагностики квалифицированного специалиста.

Как улучшить тягу

Однозначно на данный вопрос ответить невозможно. Во первых, следует установить причину её отсутствия или слабых показателей, а уже после этого заниматься проработкой возможных вариантов улучшения. В числе мероприятий: установка оконных ручек с микропроветриванием, установка дефлекторов, роторвентов, дымососов, замена дымоходов на большее сечение и т.д.

Сотрудники нашей компании, профессионально подойдут к решению данного вопроса, окажут практическую и консультационную помощь. Просто пригласите Трубочиста, он вернет тепло и уют в Ваш дом, а возможно и принесет удачу!

Если проблема не приобретенная, то речь идет о ремонте дымохода, рекомендуем ознакомиться с информацией на этой странице: http://www.sweephelp.ru/remont_dymohodov.php

Ветром задувает газовый котел что делать

Заслонка и тяга

Шибер позволяет надежно защитить дом от эффекта обратной тяги, от возгорания и неожиданного снижения тяги, поэтому заслонка обязательно должна быть установлена на дымоход. Ее монтаж может быть выполнен по-разному, а главная функция шибера – регулировка тяги. Плотно закрыв заслонку, можно уменьшить и тягу, так как уменьшится сечение трубы дымохода, открыв шибер полностью или частично, можно регулировать силы тяги, достигая оптимального действия.

Монтировать заслонку можно непосредственно в дверцу камина или в трубу, также она может быть размещена в самом камине. Все зависит от его конструкции и удобства. Заслонка всегда закрывается, когда в камине полностью прогорает топливо. Таким образом, не будет лишних и ненужных потерь тепла и растрат на топливо, а камин дольше сохранит тепло для отдачи помещению.

Особый дефлектор исправление проблемы

Кроме вышеописанных способов есть ещё один универсальный метод. Рекомендуется установить специальный агрегат — дефлектор, с помощью которого предотвращается попадание ветряной массы в пробоину. Принцип работы его довольно простой: происходит рассеивание воздуха, когда он направляется в трубу. Тем самым уменьшается мощность ветра.

Поэтому, если задувает котёл, понадобится обычный конус, который принесет отличные результаты. Также можно приобрести специальное кольцо. Благодаря ему поток воздуха разбивается, после чего создается вихрь и теряется его сила. Соответственно, обратного давления не оказывается, то и есть газ выгорает.

Подобных устройств достаточно много в ассортименте на рынке, но они требуют к себе индивидуального подхода. Следовательно, несмотря на всю простоту в использовании, лучше обратиться к продавцу-производителю, чтобы совершить целесообразный выбор.

ВНИМАНИЕ! Важно помнить, что в инструкции часто прописывают места, в которых следует устанавливать аппарат. Обычно это зоны с подветренной стороны строения

Как увеличить тягу в дымоходе своими руками

Для получения хорошего движения воздуха в дымоходе нужно выполнить все правила установки этого устройства, включая сечение и высоту канала. Но параллельно с этим можно предпринять некоторые шаги, обеспечивающие хорошую тягу при любых погодных условиях:

  1. Установка дефлектора. Это устройство особенно эффективно в ветреную погоду. Изменяя направление ветра над трубой, дефлектор способствует увеличению скорости перемещения дымовых газов. Оптимальный режим горения топлива при трубе с дефлектором обеспечивает повышение КПД отопительного агрегата. Кроме того, такое устройство защищает трубу от попадания в неё мусора.Дефлектор эффективно усиливает тягу в дымоходе
  2. Для улучшения тяги используется такой декоративный элемент, как флюгер. Для этого одну его сторону делают выпуклой. Поворачиваясь по направлению ветра, флюгер-дефлектор выпуклой частью направляет воздух таким образом, чтобы он проходил над трубой. При этом создаётся разреженная зона, способствующая повышению скорости перемещения печных газов по дымоходу.Флюгеры рекомендуется устанавливать на дымоходы от каминов, которые разжигают дровами
  3. Важное значение для регулировки тяги имеет шибер. Это заслонка, регулирующая просвет в сечении дымохода. При розжиге он устанавливается в открытом положении, при котором тяга в ещё холодной печи максимальная. По мере прогрева печи его прикрывают, регулируя интенсивность горения топлива. Второй точкой регулировки является заслонка на топочном отделении, при помощи которой регулируется приток воздуха в зону горения. Регулировкой в этих двух точках достигается оптимальный режим сгорания топлива с максимальной теплоотдачей.Надежный шибер с поворотной заслонкой для дымохода необходим для того, чтобы регулировать силу тяги

Что делать, если возникает обратная тяга в дымоходе причины возникновения и способы устранения

Тогда тяга всегда будет нормальной, а отопительная система будет работать, как часы. Простым способом увеличения и поднятия тяги в дымоходе является удлинение трубы. Даже если ее высота и будет больше, чем указано в нормативных документах, это не будет нарушением, главное – не переборщить. Чересчур длинную трубу неудобно чистить и переработанное топливо выводится через нее хуже. В общем, во всем нужна мера.

Усилить тягу также можно:

  • взяв ветер к себе в помощники, можно монтировать ротационную турбину на конец трубы, однако температура выходящего воздуха не должна превышать двухсот градусов, поэтому наилучшим образом такое приспособление подходит для дымохода от газового котла;
  • на конец дымохода установив флюгер, чтобы он закрывал вход трубы от ветра и осадков, такие устройства идеально подходят для дровяных каминов и печей;
  • смонтировав вентилятор и моторчик для увеличения тяги за счет ветра: вентилятор будет активизироваться, если ветер слабый, а при сильном тяга увеличится автоматически.

Такие незамысловатые механические устройства способны помочь в решении проблемы отсутствующей или слабой тяги. Стоит лишь помнить, что для каждого конкретного камина или печи необходимо индивидуально подбирать устройство.

Проблемы с тягой

Для того чтобы определить наличие хорошей тяги в трубе не обязательно иметь специальный прибор. Иногда возникающие проблемы приобретают настолько крупный масштаб, что определить полное отсутствие выхода газов из помещения особого труда не составляет.

Как правило, о неисправности отводящей трубы говорит следующее:

  • Если во время протопки печи или камина присмотреться к цвету пламени, то можно говорить о следующем. О недостаточной силе тяги говорит пламя в топке, которое имеет темно-красный цвет.

Яркий, практически белый цвет, сгорающего топлива наоборот свидетельствует о тяге большой силы.

Если в помещении ощущается запах дыма, то это может свидетельствовать о неисправности дымохода и полном отсутствии тяги, такой эффект получил название обратной тяги. В этом случае весь дым и отработанные продукты сгорания попадают не на улицу, а, наоборот, в помещение.

Причины неправильной работы дымоотводной трубы

Во время идеальной работы дымохода пламя в топке печи или камина имеет обычно золотистый цвет, нет постороннего шума в дымоотводящей трубе, нет запаха дыма в помещении. Причинами неправильной работы дымоотводящей системы в основном являются следующие:

  1. Ошибки на начальных этапах проектирования. Возможно, дымоотвод имеет недостаточные размеры и просто не справляется с поступающим потоком отработанных веществ.

Возможно, подобрана неправильная высота трубы, что тоже может существенно влиять на работу дымохода.

Первые два случая актуальны тогда, когда при первом запуске газовой колонки или топке печи, показывает, что нет тяги в дымоходе. А если до этого вы топили печь или камин и никаких проблем с отводом отработанных газов не возникало, то причины, повлиявшие на тягу, могут быть следующие.

  1. Слишком большая разница температур.

Засоры в дымоотводящей трубе.

Наличие большого количества сажи в дымоходе.

Погодные условия: сильный, шквальный ветер или высокая влажность в связи с продолжительными осадками.

Иногда, в связи с высокой влажностью вначале растопки камина или печи, тяга может полностью отсутствовать. Как правило, такое положение вещей временное. Через некоторое время, когда внутренняя поверхность трубы слегка просохнет тяга быстро восстановиться и весь дым, попавший в помещение, мигом улетучится. (См. также: Как почистить дымоход газового котла)

Стабилизатор тяги

Плохая тяга в дымоходе газового котла в основном зависит от загрязненности канала и работы встроенной в котел вытяжки. Но с твердотопливными котлами, дровяными печами и каминами ситуация намного сложнее. На эффективность работы данного оборудования влияет множество факторов, а главное движение воздуха втрубе. Плохой воздуховод в печи, приводящий к обратной или сильной тяге, явление не из приятных. При большом выходе воздуха увеличивается расход топлива и снижается КПД работы котла.

Регулятор тяги дымохода создает дополнительную подачу воздуха в дымовой канал определенными дозами. Такое устройство можно приобрести и смонтировать в систему воздуховода, а можно изготовить самостоятельно. Стабилизатор тяги дымохода в заводском исполнении имеет встроенный датчик, регулирующий положение предохранительной заслонки, которая предотвращает создание в дымовом канале избыточного давления.

Принцип работы регулятора тяги очень прост. Клапан открывается и закрывается в зависимости от силы тяги, позволяя таким образом стабилизировать давление в дымоходе. Такой способ позволяет получить равномерную вытяжку в любое время года при различных погодных условиях. Можно выделить 7 основных преимуществ стабилизатора:

  1. безопасность и увеличение циркуляции воздуха в помещении;
  2. понижение уровня угарных газов;
  3. возможность действия при естественной и принудительной вытяжке;
  4. дымоход не нагревается при равномерном сгорании топлива;
  5. отсутствие запаха дыма;
  6. равномерный отвод отработанных газов, даже при сильных порывах ветра;
  7. уменьшение теплопотерь и экономия топлива на 15%.

В связи с простотой конструкции, можно собрать стабилизатор тяги дымохода своими руками. Для этого потребуется труба из нержавеющей стали, с внутренним диаметром в 115 мм. Изготовить ее можно самостоятельно сварив из листа нержавейки и зачистив шов. Далее прорезается отверстие для клапана, равное 15% от диаметра основной трубы.

В месте установки заслонки ставится фиксатор, выполненный из стального прута и ограничителя. Один конец поворотной оси фиксируется, с другой, она выступает на 10-15 см и к ней крепится ручка управления.

Установить подобный стабилизатор можно на удобный промежуток дымохода при помощи хомутов, а так же непосредственно рядом с котлом. Данное устройство усиливает тягу в дымоходе за счет смешивания воздушных потоков, внешнего и внутреннего.

Газовый котёл задувает ветром что делать

Зачастую причиной остановки работы газового котла отопления становится задувание ветра. Его отключение зимой — очень неприятная неожиданность для хозяев. Это может привести не только к резкому уменьшению температуры внутри дома, но и повреждению всей системы отопления. Давайте разбираться с проблемой.

Если у вас неожиданно отключился газовый котёл, не паникуйте и для начал исключите такую возможную причину, как резкое снижение давления газа в трубопроводе. Для этого можно просто включить газовую печку и посмотреть на пламя, его размеры, проверить, насколько быстро закипит вода. Низкое давление газа на варочной поверхности вы заметите сразу. В таком случае ваш котёл точно не виноват, звоните газовщикам и выясняйте причины проблемы. Скорее всего, она не только у вас, но и у всех соседей.

Кроме того, проверьте и исключите вероятность утечки газа — с помощью мыльного раствора, который наносится губкой или пульверизатором на места соединений труб и деталей. Нет запаха и пузырей — значит дело не в утечке.

Впрочем, зачастую причина отключения газового котла очевидна — на улице ураганный ветер, который просто свистит в трубах. Сильные порывы ветра, попадая в дымоход, вызывают обратную тягу, срабатывает клапан, автоматически пламя в котле гаснет.

Задуматься над предотвращением риска задувания котла следует ещё на этапе установки дымохода. Очень желательно учитывать розу ветров в вашем регионе. Некорректно расположенный относительно зоны ветрового подпора дымоход существенно увеличивает риск задувания горелки котла. Неправильная конфигурация дымоходной трубы тоже может стать причиной этой проблемы.

Хорошо справляется с проблемой задувания котла дефлектор, установленный на оголовок дымоходной трубы. Это достаточно простая конструкция, которая усиливает тягу в дымоходе, защищает его от осадков и задувания. Обязательно задумайтесь об установке дефлектора или сразу приобретите конструкцию с таким устройством.

Важно! Действия с газовым оборудованием требуют согласования с соответствующей службой. Поэтому перед установкой дефлектора или флюгарки проконсультируйтесь с газовщиками

Причиной задувания газового котла также может стать прогорание металлической трубы дымохода. В результате прогорания образуется отверстие, куда поступает поток воздуха — появляются проблемы с дымоходом. Справиться с ситуацией поможет только замена трубы. В случае с коаксиальными дымоходами риска прогорания нет, ведь горячий газ из котла идёт по внутренней трубе, охлаждаясь встречным холодным воздушным потоком.

Ещё две возможных причины задувания газового котла:

  • Образование наледи на дымоходе. Такое часто случается с коаксиальными конструкциями при морозе -10..-15 °C. Горячий пар выходит из дымохода, постепенно охлаждается, превращается в капельки воды, конденсат, который замерзает, образуя сосульки и толстый слой льда. Это приводит к нарушению тяги, срабатывает автоматика котла, он останавливает работу. Если возникла такая проблема, не спешите сбивать ледяной нарост — можно повредить сам дымоход. Лучше всего снять оголовок, верхнюю часть трубы и занести в тёплое помещение, чтобы лёд растаял естественным путём. Перед тем, как снимать и чистить трубу, подачу газа необходимо перекрыть! Помогает избежать появления наледи дополнительное утепление дымохода;

  • Плохая вентиляция в котельной может привести к проблемам в работе атмосферного котла. Поможет обустройство принудительной вентиляции в помещении или отверстия с мелкой сеткой в нижней части двери котельной.

Помогают справиться с задуванием котла манипуляции с трубой — диаметр её выхода можно уменьшить или увеличить длину. Слишком большое отверстие дымохода можно уменьшить, установив дополнительную внутреннюю трубу. Помните, что вертикальный дымоход должен быть выше конька крыши на 50 см.

При этом слишком большая длина дымохода может стать причиной избыточной, сильной тяги, которая будет буквально отрывать пламя от горелки котла.

Настоятельно советуем вам в случае появления проблем в работе газового котла вызвать специалистов! Только они смогут точно определить причину отключения устройства и устранить её.

Констатируем: гарантированно избежать проблемы задувания газового котла позволяют только грамотный выбор и монтаж дымохода, а также его регулярная проверка. опубликовано econet.ru  Если у вас возникли вопросы по этой теме, задайте их специалистам и читателям нашего проекта здесь.

P.S. И помните, всего лишь изменяя свое потребление — мы вместе изменяем мир!

Увеличение тяги в дымоходе своими руками

Давление варьируется 10-35 Па.

Стабилизатор тяги устанавливают двумя способами:

  • конструкция размещается на полметра выше, чем прибор генерации тепла соединяется с дымоходной системой;
  • стабилизатор устанавливается на одной высоте с теплогенерирующим прибором, но это расстояние делают не менее 40 см от пола.

Производители предлагают использовать такие устройства, которые называют «грибками». Такой регулятор выглядит как кусок дымоходной трубы и расширяется в форме грибка и отверстием для поступления воздуха с улицы. Если сравнить с обыкновенным дымоходом, подобное решение имеет такие достоинства:

  • стабилизируется давление в печи;
  • устраняется излишняя тяга в дымоходе, и КПД приходит в норму;
  • теплогенерирующее устройство защищено, когда в дымоходной трубе возникает обратная тяга;
  • контролируется тяга.

Некоторые хозяева коттеджей и дач монтируют в дымоходы твердотопливных котлов разнообразные теплообменники, чтобы собрать остаточное тепло и снизить расход топливного материала.

Но такая самодеятельность запрещается, потому как в такой ситуации дымоотведение становится хуже из-за заужения дымоходной трубы, и обязательно срабатывает датчик.

От тяги в дымоходной трубе зависит надежное функционирование и продуктивность котлов. Во время возникновения несущественных проблем в дымоотводной системе нужно исследовать дымоходную трубу и нормализовать тягу. Угарный газ в помещении очень опасен для жизни человека. Выполнение ремонтных работ и установление стабилизатора возможно собственноручно.

Как создать тягу

Обнаружив, что пропала тяга в дымоходе печи, необходимо в первую очередь устранить простейшие проблемы. Произвести осмотр на герметичность дымохода, далее прочистить дымовые проходы от скопления сажи и грязи. Для этого в дымовой канал сверху на тросе опускается ерш на всю протяженность трубы и поступательным движением чистятся ее стенки. Пласты сажи осыпаются в топочное отделение или в коленную часть, поэтому в местах изгиба устанавливают специальные смотровые дверки.

Если после осмотра и чистки тяга не улучшится, применяют методы с использованием дополнительных устройств. Вопрос, как увеличить тягу в дымоходе непростой, ведь эффективная работа отопительного оборудования зависит от устойчивой вытяжки отработанных газов. Для достижения хорошего результата используются следующие приспособления, работающие как усилитель тяги дымохода:

  • турбина, лопасти которой при вращении создают разреженность воздуха, за счет чего достигается разница давления. Данное устройство устанавливается на оголовок трубы и имеет существенный недостаток, это зависимость от ветра, в безветренную погоду турбина не работает;
  • аэродинамический дефлектор имеет сечение превышающее сечение дымохода и различную обтекаемую форму. Тяга образуется за счет потока воздуха, который обтекая поверхность дефлектора, создает внутри его область низкого давления. Одной из разновидностей дефлектора является дымоходный флюгер. Он имеет способность поворачиваться по ветру, тем самым улучшая скорость воздушного потока на выходе;
  • усилитель тяги представляет собой зонтик в виде колпачка с вмонтированным датчиком, реагирующим на перемены погоды;
  • дымосос, улучшает тягу за счет дополнительной подачи воздуха через патрубок. Дымосос представляет собой электродвигатель с лопастями, вентилятор крутится самостоятельно в ветряную погоду, во время затишья запускают двигатель;
  • стабилизатор, поддерживает в системе устойчивый вывод отработанных газов. Если правильно настроить регулятор, то он не только повысит КПД и долговечность отопительного устройства;
  • ограничитель тяги дымохода, представляет собой обычную задвижку, вмонтированную при кладке трубы. С ее помощью можно регулировать процесс горения и, после прогорания твердого топлива, надолго сберечь накопленное тепло.

Устранение обратной тяги в печи, не простая задача. Рассмотрим, как улучшить тягу в дымоходе применив наиболее оптимальный способ — монтаж стабилизатора или прерывателя.

Как бороться с обратной тягой. Основные ошибки и заблуждения

Ранее было сказано, что с обратной тягой можно бороться путем увеличения длины дымохода. Вариант решения проблемы достаточно прост, однако не всегда такое решение дает положительные результаты.

Второй вариант решения проблемы в подобной ситуации — установка на верхней кромке дымовой трубы дефлектора, задача которого заключается в увеличении тяги в дымоходе.

Третий вариант — уменьшение числа изгибов и резких поворотов дымовой трубы, увеличивающих кавитацию (завихрение) потока горячего воздуха с дымом при прохождении по трубе.

И в первом, и во втором случае ситуация в корне не изменится. Удлинение трубы на 1 метр не даст ожидаемого эффекта. Установка на дымовой трубе дефлектора тоже не решает проблему до конца. При значительном ухудшении погоды ветер всё же задувает не защищенный газовый котел, и отопление опять выйдет из строя. Что делать? Каково оптимальное решение?

Дефлектор особой конструкции – решение проблемы

Действенным методом, который в состоянии решить раз и навсегда проблему обратной тяги, является установка на дымовую трубу аэродинамического приспособления — дефлектора особой конструкции.

В обычном дефлекторе воздушные потоки воздействуют на его наружную часть. В результате взаимодействия воздушной массы с поверхностью дефлектора возникает разреженная атмосфера, что увеличивает тягу в дымоходе. Явление имеет название эффекта Бернулли, понятие о котором пришло к нам из авиации. Другими словами, когда воздух при встрече с препятствием огибает его, вокруг препятствия создается зона разрежения, усиливающая подъемный эффект крыла.

Если обычный дефлектор не в состоянии устранить задувание ветром газового котла, устанавливается приспособление более сложной конструкции. Сегодня существуют несколько типов дефлекторов, имеющих сложную конфигурацию. Среди самых популярных изделий следует выделить следующие типы:

  • дефлектор типа «Дымовой зуб»;
  • дефлектор Григоровича;
  • дефлектор типа «Воллер»;
  • шаровидные и вращающиеся дефлекторы.

Наиболее популярными в наши считаются два типа устройств: дефлектор Григоровича и приспособления типа «дымовой зуб».

Дефлектор Григоровича представляет собой устройство, в конструкции которого все контуры и элементы имеют непосредственное отношение к аэродинамике. В отличие от обычных, привычных для нас дефлекторов в виде зонтиков, стоящих на трубах в частных домах, это приспособление имеет два конуса, прямой и обратный. Взаимодействие двух конусов обеспечивает необходимое движение потоков воздуха, создавая тем самым зону пониженного давления вокруг дымовой трубы. За счет разницы температур холодного и горячего потоков тяга в трубе увеличивается в несколько раз, препятствуя любому проникновению наружного воздуха внутрь.

При правильном расположении и конструкции дымохода, оборудованного дефлектором, обратная тяга вам не грозит — любые порывы ветра работающему котлу будут не страшны.

Следует отметить и другой момент — когда ветер задувает газовый котел, и система отопления не запускается. Речь идет о недостаточно прогретом дымоходе. Во время долгих отключений отопительной системы, что характерно для загородных домов и коттеджей, при первом запуске котла пламя горелки нередко быстро затухает. Объяснение такому поведению газо-нагревательного оборудования достаточно простое — отработанным продуктам горения трудно подняться вверх по холодному дымоходу, и любые порывы ветра только препятствуют прогреву канала.

Для выхода из сложившейся ситуации достаточно прогреть дымоход на малых режимах работы котла, постепенно увеличивая мощность устройства до оптимальных параметров, и горячие продукты горения в разогретом дымоходе устремятся вверх естественным образом.

Другие причины задувания дымохода

Существует еще несколько проблем, которые могли возникнуть при неверно выбранных параметрах и поспособствовали задуванию через дымоход:

  • Сечение трубы слишком узкое или чрезмерно широкое. В первом случае газы не будут выходить полностью, а во втором — не будут прогреваться стены конструкции, и ветер обратится в завихрения и будет двигаться в обратном направлении.
  • Наклонные участки дымохода были наклонены более чем на 30 градусов или их длина составляет более 1 метра. Для открытой топки лучше создавать прямоточные вертикальные дымоходы. Если соблюдать такое правило невозможно, нужно обязательно следовать указанным параметрам.
  • В конструкции недостаточно воздуха, от чего горение происходит неверным образом. Это может произойти, если в дымоходе не хватает дополнительного приточного канала.
  • Если у конька в любое время возникают завихрения воздуха, а дымоход находится на подветренном скате, это может стать причиной задувания дымохода. В таком случае поможет установка дефлектора. Он не только устранит проблему, но и благодаря своей конструкции будет способствовать повышенной тяге.
  • Задувание котла через дымоход может проявиться после долгого простаивания. В таком случае нужно в течение нескольких часов на небольшом огне прогреть дымоход, а потом уже использовать конструкцию в полную мощь.

Как можно заметить, часть проблем, способствующих задуванию котла, можно устранить без особых проблем уже после неверно выполненного строительства, а другую часть можно исправить только заранее предусмотрев все важные моменты при составлении чертежей.

Как решить проблему с дымоходом

Что делать, если задувает котёл через дымоход? Способ решения будет зависеть от вида неисправности.

  1. Чтобы избежать обледенения придётся прочистить всю конструкцию, а далее заняться утеплением трубы дымохода.
  2. Если вы почувствовали характерный запах, стоит развести мыльный раствор. И с помощью него и губки протереть все возможные соединения. В случае образовании пузырей после процедуры сразу же нужно вызвать специальную бригаду, так как это означает наличие протечки. Обычно такое бывает при минимальном давлении газа.
  3. Когда сформировываются отверстия в трубе, следует осуществить её замену. Старое и прогоревшее изделие не будет пригодным для дальнейших действий.

Выводы

Если проблема с тягой не проявляется клубами дыма по всем комнатам, это не значит, что её нет. Выявить её поможет прибор, с устройством которого можно ознакомиться, посмотрев вот этот ролик.

Это изделие, возможно, спасёт вашу жизнь, вовремя обратив внимание на проблему, поскольку угарный газ, например, не имеет ни цвета, ни запаха. .

Если вы чувствуете в себе силы для самостоятельного изготовления стабилизатора тяги, то это видео станет для вас настоящим руководством к действию.

Любой прибор, функционирующий в вашем доме, должен работать исправно и не создавать в процессе своей эксплуатации угрозы жизни и здоровью людей. Отопление в этом смысле ничем не отличается от других полезных устройств. Сделать его работу стабильной и эффективной помогут дефлектор, шибер и стабилизатор.

У вас возникла проблема с тягой в дымоходе и вы пытаетесь решить ее своими силами? Вы нашли ответы после прочтения нашей статьи? Или у вас все еще остались неразрешенные вопросы, которые мы упустили? Не стесняйтесь, задавайте их в блоке комментариев, а мы постараемся прояснить эти моменты.

Facebook

Twitter

Вконтакте

Одноклассники

как работает, причины срабатывание и как проверить работоспособность

Датчик тяги газового котла – это специальное приспособление в газовом оборудовании, цель которого вне зависимости от стоимости, возможностей функционала и конструкции – безопасность.

Представляет собой автоматику, которая отвечает за охрану человеческого здоровья от чрезмерного скопления угарного газа, а также гарантирует безаварийную работу всей конструкции.

Датчик тяги для газовых котлов Beretta Ciao

Принцип работы

Принцип работы датчика тяги газового котла заключается в своевременной подаче сигнала клапану, который перекрывает подачу газа к горелке. Приспособление срабатывает, если происходит нарушение тока сгораемых продуктов в верном и естественном направлении (от котельного оборудования по дымоходу на улицу). В противном случае дым из угарного, углекислого газа, паров воды, сажи будет проникать в дом, где стоит котёл, и может нанести вред здоровью человека.

Разобраться, как работает датчик, не сложно. Всё основано на стандартных законах физики. Он представляет собой биметаллическое реле, которое работает на включение/отключение котла. Внутри термореле расположена металлическая полоска, которая реагирует на изменением температуры

Следующее, что пользователь должен знать, – это то, что приспособление настраивается на температуру в соответствии с топливом, которое используется. Если это природный газ, то температура 75-950 °С. Если применяется сжиженный газ, то 75-1500 °С.

Если датчик почувствует, что тяга в газовом оборудовании очень плохая, то произойдёт увеличение его нагрева газов дыма и последующая блокировка отключение (сразу же, после нескольких минут после включения).

В газовых котлах с открытой камерой сгорания (атмосферных агрегатах) предохранительный термостат контролирует наличие тяги и температуру уходящих газов, с закрытой камерой сгорания (турбированных агрегатах) — напор выдуваемого воздуха турбиной.

Подробнее о видах газовых котлов можно прочитать в этой статье.

Можно ли отключить

При монтаже датчика и пользовании газовым оборудованием зачастую можно наблюдать периодические отключения в работе. В таком случае может возникнуть желание отключить прибор тяги полностью. Однако не стоит спешить.

Датчик тяги для газового котла АОГВ и АКГВ

На это есть несколько причин:

  1. Во-первых, отключение датчика может говорить о плохих тяговых характеристиках. Слабая интенсивность движения газов дыма приводит к опрокидыванию тяги в котельном оборудовании. Вредные пары в большом количестве при этом будут поступать в дом.
  2. Во-вторых, проблема может заключаться в обратной тяге. Образуется воздушная пробка. Отходящие газы дыма движутся до определённой отметки в дымоходе, а затем опускаются назад. Это происходит из-за слабого прогрева трубы, плохой теплоизоляции.

Конечно, теоретически произвести отключение датчика можно, но это влечёт большую опасность. Если вдруг возникнет аварийная ситуация, то защиты никакой не будет. Поэтому функционировать газовому агрегату без такого контролёра не рекомендуется.

Причины срабатывания

Поводом срабатывания автоматической системы контроля могут быть разные неполадки в установке конструкции дымоудаления, сбои самих параметров датчика.

Предохранительный термостат отходящих газов 70 °С

Рассмотрим самые распространённые:

  1. Сильный ветер. Порыв ветра может задуть газовую горелку. Чтобы этого не случилось, приобретают стабилизатор для агрегата и устанавливают его на месте выходного патрубка.
  2. Засорение дымоходной системы. В данном случае потребуется чистка.
  3. Слабые тяговые параметры. Датчик тяги газового котла реагирует при нагреве 950-1500 °С. Из-за сложности отвода дыма, происходит перегрев внутри дымоудаляющей системы и отключение газового клапана.
  4. Неверный монтаж газового оборудования.
  5. Неправильность расчёта габаритов дымохода. Высота дымохода измеряется в зависимости от отдалённости трубы от конька кровли. Рекомендуемое расположение – точно по центру крыши. В данном случае оголовок будет возвышаться над коньком более чем на полметра.

Как проверить работоспособность

Смена датчика тяги газового котла может понадобиться в случае серьёзных нарушений в функционировании отопительного оборудования. Например, если котёл постоянно отключается, и при этом существенных проблем в дымоходной системе нет. Или если контролёр начинает работу, а через в среднем 25 минут – отключается. Очередной запуск начинается только после полного остывания датчика.

Как проверить датчик тяги газового котла:

Способ 1.

В том месте, где крепится датчик, прикрепляется зеркало. В процессе функционирования котельного оборудования поверхность не должна вспотеть.

Способ 2.

Можно проверить датчик уходящих газов, прикрыв дымоход заслонкой не полностью. Если всё хорошо, котёл должен тут же отключиться.

Способ 3.

Двухконтурный агрегат переводят в режим горячего водоснабжения без отопления. Открывают полностью кран. Если в этом режиме произошло отключение контролёра, то велика вероятность, что проблема и заключается в этом датчике тяги.

На рынке котельного оборудования и приспособлений к нему предлагают датчики тяги газового котла многие производители. Из них Евросит, Sitgroup, КАРЕ, Junkers, Dion и другие.

Все контролёры применяются к разным агрегатам:

  • к настенным;
  • напольным котлам;
  • газовым колонкам.

Поэтому следите за работоспособностью датчика тяги газового котла.

Что такое датчик тяги газового котла


Газовое отопительное оборудование, работает в автоматическом режиме. Чтобы обеспечить безопасную эксплуатацию, во внутреннем устройстве присутствует несколько датчиков, контролирующих работоспособность системы.

При отклонении от нормальных рабочих параметров, подается сигнал на отключение. Датчик тяги газового котла работает подобным образом – контроллер считывает показатели тяговых характеристик и отключает оборудование, при снижении интенсивности движения дымовых газов.

Зачем нужен и как работает датчик тяги в котле

Устройство и принцип работы датчика тяги газового котла с открытой камерой сгорания, основан на использовании физических законов. Фактически, контроллер – это биметаллическое реле, работающее на включение/отключение.

Внутри корпуса расположена полоска металла, реагирующая на нагрев. При достижении максимально установленной температуры, происходит линейное расширение полосы, вследствие чего и дается сигнал на отключение котельного оборудования.

При нормальной циркуляции, дымовые газы быстро выходят через дымоход на улицу. Нарушение интенсивности циркуляции дыма, приводит к резкому повышению температуры.

Датчик настраивается на температуру, в зависимости от используемого топлива:

  • Природный газ – 75-950°С.
  • Сжиженный газ – 75-1500°С.

Плохая тяга в газовом отопительном котле, приводит к увеличению нагрева дымовых газов и отключению, буквально через несколько минут после включения.

Контроллер играет важную роль в обеспечении безопасности. В конструкции турбированных котлов с закрытой камерой сгорания, отвод продуктов сгорания осуществляется с помощью турбины-вентилятора. Контроллер в турбо-котлах, выполнен в виде пневмореле. Контроль над работой осуществляется посредством мембраны. При ослаблении напора, контакт размыкается, что приводит к закрытию газового клапана.

Можно ли отключать датчик тяги

После установки газового теплогенератора, особенно зарубежных производителей, нередко наблюдаются постоянные отключения в работе, по причине отключения датчика тяги в газовом котле. Может возникнуть искушение полностью отключить контроллер. Делать это нельзя ни в коем случае, по нескольким причинам.

Отключение контроллера, это первый признак плохой тяговой характеристики. Недостаточная интенсивность движения дымовых газов, приводит к опрокидыванию тяги в котле. Угарный газ при этом, в большом количестве начинает поступать в помещение.

Еще одна возможная проблема – это обратная тяга. В этом случае, в дымоходе возникает воздушная пробка. Отходящие дымовые газы доходят до определенного уровня в дымоходе, после чего опускаются обратно. Происходит это по причине недостаточного прогрева трубы, из-за недостаточной теплоизоляции.

Фактически, конструкция позволяет выключить контроллер, но делать это крайне опасно. В случае возникновения аварийной ситуации, не останется никакой защиты. Поэтому, работать газовому котлу без датчика, контролирующего тяговые характеристики, нельзя.

Почему в газовом котле срабатывает датчик тяги

Причины, по которым срабатывает система безопасности, отключающая работу газового отопительного оборудования, различные. Некоторые связаны с допущенными ошибками при монтаже системы дымоудаления. Другие, непосредственно указывают на сбой самого датчика тяговых характеристик:

  • Нарушения в устройстве системы дымоудаления – высота дымохода рассчитывается исходя от отдаленности трубы от конька кровли. Оптимальное расположение, ровно по центру крыши. В таком случае, оголовок возвышается над коньком не менее чем на 0,5 м.
  • Сильные ветра – газовую горелку может задуть при сильном порыве ветра. Чтобы не произошло задувания, устанавливают стабилизатор тяги газового котла, непосредственно на участке выходного патрубка.
  • Недостаточные тяговые характеристики. Датчик срабатывает при температуре 950-1500°С. Затруднение отвода дыма, приводит к перегреву внутри системы дымоудаления и отключению газового клапана.
  • Сбои в работе контроллера и узлов – время от времени, потребуется проводить обслуживание котла. Во время работ, проверяется состояние дымохода, отсутствие нарушения в подключении и работа турбины (в теплогенераторах с закрытой камерой сгорания).
    При необходимости, специалист выполнит регулировку зазора датчика тяги, что увеличит предельную температуру, при которой наблюдается срабатывание контроллера.

Со временем, потребуется чистка датчика газа. Сажа образуется при сжигании сжиженного топлива, неправильной регулировки подачи воздуха и газа на горелку, и другим причинам.

Как в котле на газе, проверить датчик тяги

Замена датчика тяги, требуется при серьезных сбоях в работе котла. На необходимость серьезного ремонта, указывают следующие признаки:

  • Постоянное отключение работы котла, хотя видимых нарушений в системе дымоотведения нет.
  • Теплогенератор включается и работает некоторое время, приблизительно 20-30 минут, после чего отключается. Повторный розжиг, происходит не ранее полного остывания контроллера.


Проверить и убедиться в неисправности датчиков тяги отопительных газовых котлов, можно следующим способом:

  • В месте крепления контроллера, устанавливают зеркало. Во время работы котла, поверхность не должна вспотевать.
  • Определить нарушение тяги в котле, можно прикрыв дымоход заслонкой наполовину. Котел должен моментально отключиться.
  • Двухконтурный котел переключают в режим ГВС без отопления. Воду открывают на полную мощность. Если теплогенератор в этом режиме отключается, с 95% вероятности, неисправность именно в контроллере тяговых характеристик.


Если сам контроллер работает исправно, стоит проверить тягу. Отключения происходят и при сбоях в работе автоматики. При любых нарушениях, оптимальное решение – вызов специалиста газовой службы на дом.

Дымоход, в котором не будет тяги

Я на много лет отстранен от ежедневных обращений в сервисный центр. Но я получил удовольствие от того, что зашел в холодный дом, диагностировал проблему, решил ее и покинул дом теплым, счастливым клиентам. В настоящее время я обычно вижу только проблемные вакансии. Меня вызывают после того, как мои технические специалисты были там несколько раз, и проблема остается нерешенной.


Одной из таких работ был паровой котел, который мы установили в старинном бунгало 1920-х годов в Северном Арлингтоне.Мы работали над существующим газовым котлом National, которому должно было быть больше 40 лет. Мы добавили главные вентиляционные отверстия и слив. Ремонт проводился на протяжении многих лет: были заменены газовый клапан и термопара, а также устройство защиты от низкого уровня воды. Каждый раз я советовал клиентке, что ее деньги лучше потратить на замену котла, чем на латание старой рабочей лошадки.


Она решила проблему, продав дом. Сделал предложение новому владельцу.Она приостановила работы, так как планировала надстроить дом. Когда через несколько месяцев я уточнил, она сообщила мне, что у ее строителя был свой парень и он двигался вперед вместе с ним. Я пожелал ей удачи и перешел к другим проектам.


После необычно холодной зимы 2014 года мне позвонила эта клиентка и спросила, могу ли я прийти и взглянуть на ее паровую систему. Ее счет за газ был выше, чем у старого котла, но в доме не поддерживалась внутренняя температура, когда температура опускалась ниже 20 F.


Я осмотрел блестящий новый котел, и на меня выскочили две вещи. Во-первых, котел был сделан из меди, что никогда не бывает хорошо. Паяные соединения не выдерживают напряжения скручивания, вызванного быстрым изменением температуры. Соединения со временем потекут. Второе, что бросилось в глаза, — это размер котла. Он выглядел ужасно маленьким. Оказалось, маловат.


Установщик рассчитал котел по потерям тепла, а не по радиации. Он учел модернизированные окна, повышенную изоляцию и дополнительное тепло, обеспечиваемое новым тепловым насосом. С паром это не сработает. Единственный фактор при расчете размера парового котла — это подсоединенные к нему трубопроводы и излучение.


В этом случае котел был примерно вдвое меньше, чем должен был быть. Он отлично работал бы в мягкую погоду. Но когда стало холодно, горелка работала непрерывно, и пар никогда не доходил до концов магистрали, окружавшей подвал.Первые несколько радиаторов нагреваются, а самые дальние радиаторы остаются холодными. Котел был слишком маленьким.


Я проинформировал своего клиента, что единственным решением было заменить новый котел на котел надлежащего размера, который был подключен к трубопроводам согласно спецификациям производителя с использованием черной стальной трубы, а не меди. Я отправил исправленное предложение, и, к моему удивлению, она быстро его приняла.


В жаркий августовский день заменили котел на новый газовый котел Crown соответствующего размера. Существующий котел был доставлен в Habitat for Humanity для повторного использования, так как ему было меньше года. После того, как новый котел был подключен к трубопроводу, он был должным образом очищен и снят, я объявил, что проблема устранена, и сказал моей клиентке, что ее проблемы с отоплением исчезли. Если только.


Система работала нормально даже при небольшом падении. Мы даже вернулись в ноябре для еще одного чистого и обезжиренного. Все было хорошо. Затем наступили холода. В первую действительно холодную ночь, когда ночная температура выражалась однозначными числами, котел отключился.На следующее утро я первым делом отправил техника. Он нашел сработавший переключатель тяги и сбросил его. Котел загорелся, и все проверили. Я подумал, что, может быть, это одна из тех вещей. Без шансов.


В январе он сработал еще два раза. Мой клиент выразил беспокойство. Это был слабый переключатель тяги? Заменили переключатель тяги. Мы также заменили патрубок дымохода, чтобы минимизировать тяговое сопротивление. Еще пару недель он работал нормально. Затем он снова отключился.Общим знаменателем была холодная погода.


Один из моих техников посоветовал вставить облицовку дымохода. Я согласился, что вкладыш может решить проблемы с тягой, но старый котел выдержал нормально. В этот момент мой клиент попросил меня выйти сам, чтобы посмотреть, что заставляет предохранительный выключатель тяги продолжать срабатывать. Она была очень обеспокоена, и я не винил ее. Она заплатила много денег, чтобы решить свою проблему с отоплением, но вернулась к тому, с чего начала.


Как я писал в предыдущих столбцах об устранении неполадок, я всегда спрашиваю себя: «Что изменилось?» Я заметил, что заменили водонагреватель.При более внимательном осмотре выяснилось, что водонагреватель тоже был на драфте. Пластиковые втулки рядом с вытяжным колпаком частично оплавились.


Мой клиент не знал, так как на водонагревателе не было переключателя защиты от сквозняков, поэтому он не отключился. Тот факт, что его было достаточно, чтобы расплавить пластиковые втулки, очень настораживал. Мне нужно было определить проблему и исправить ее.


Был вызван специалист по дымоходам, чтобы обследовать дымоход и выяснить, нужна ли облицовка.Он вытащил из наперстка дымоход котла и сфотографировал облицовку дымохода из глиняной плитки. Причина проблемы тяги как в водонагревателе, так и в бойлере была быстро выявлена. При замене водонагревателя установщик также заменил выпускной патрубок. Его ошибка заключалась в том, что вентиляционный патрубок был вставлен слишком далеко.


Дымоход водонагревателя проталкивался через облицовку плитки, касаясь противоположной стороны облицовки. Это заблокировало сквозняк для водонагревателя.Это также препятствовало появлению тяги в дымовой трубе котла внизу. Он не перекрывал полностью дымоход, но создавал достаточное сопротивление тяге, чтобы срабатывать выключатель тяги в холодную погоду, когда горелка работала в течение длительных циклов.


Мой техник, Рон Эттер, вытащил дымовую трубу водонагревателя, обрезал ее до нужной длины и снова установил. Испытание на тягу подтвердило, что и котел, и водонагреватель теперь работают правильно.


Этот ремонт был произведен в феврале, и с тех пор не было никаких дополнительных отзывов.Мой клиент был взволнован, узнав, что вкладыш для дымохода не нужен и проблема была устранена. Я стараюсь быть непредвзятым при устранении неполадок, но иногда причина проблемы бывает неожиданной и непредвиденной.

Дэн Фоли — президент и владелец компании Foley Mechanical, Inc. (FMI), расположенной в Лортоне, штат Вирджиния. FMI специализируется на излучающих, водяных и паровых системах, а также на механических системах для больших домов на заказ. С ним можно связаться по телефону 703-339-8030, dfoley50 @ verizon.net или www.foleymechanical.com.

Чтобы увидеть больше фотографий и эксклюзивный контент, прочтите эту статью в апрельском выпуске цифрового издания!

Понимание черновика | Beckett Corp.

В масляной отопительной промышленности «тяга» описывает вакуум или всасывание, которое существует внутри большинства систем отопления. Величина вакуума называется интенсивностью тяги. Объем тяги определяет количество кубических футов газа, которое дымоход может обработать за заданное время. Интенсивность сквозняка измеряется в «дюймах водяного столба».Подобно тому, как ртутный барометр используется для измерения атмосферного давления в дюймах ртутного столба, манометр используется для измерения силы тяги (давления) в дюймах водяного столба.

Natural Draft — тепловая тяга. Это происходит при расширении нагретых газов. Данный объем горячего газа будет весить меньше, чем такой же объем того же газа при низкой температуре. Поскольку горячие газы сгорания весят меньше на единицу объема, чем воздух помещения или наружный воздух, они имеют тенденцию подниматься. Подъем сдерживается и увеличивается за счет помещения газов в высокую трубу.Затем в этой колонне горячих газов создается вакуум.

Currential Draft возникает, когда сильный ветер или воздушные потоки через верх дымохода создают всасывание в дымовой трубе и втягивают газы вверх. При необходимости в дымовой трубе могут использоваться воздуходувки с принудительной тягой для дополнения естественной тяги.

Тягу в дымоходе контролируют три фактора:

  1. Высота дымохода — чем выше дымоход, тем больше тяга.
  2. Вес единицы объема горячих продуктов сгорания — чем горячее газы, тем больше тяга.
  3. Вес на единицу объема воздуха снаружи дома — чем холоднее наружный воздух, тем больше сквозняк.

Поскольку внешняя температура и температура дымовых газов могут изменяться, тяга не будет постоянной. При запуске отопительного агрегата дымоход заполнится прохладными газами. После того, как отопительный агрегат проработает некоторое время, газы и поверхность дымохода станут теплее, увеличивая тягу. При понижении температуры наружного воздуха сквозняк
увеличивается. Чтобы показать эффект этих изменений, информация в таблице на странице 2 была определена для дымохода высотой 20 футов.Вы можете видеть, что тяга, создаваемая этим дымоходом, может варьироваться от 0,011 до 0,136 дюйма водяного столба. Высокая осадка более чем в 12 раз больше, чем низкая. Такой большой разброс недопустим по следующим причинам:

  • Слишком маленькая тяга может снизить подачу воздуха для горения горелки и вызвать дым.
  • Чрезмерно высокая тяга увеличивает подачу воздуха вентилятором горелки и может увеличить утечку воздуха в отопительную установку, уменьшая выбросы CO2 и повышая температуру дымовой трубы, что приводит к снижению эффективности работы.
  • Высокая тяга в периоды выключения горелки увеличивает тепловые потери в дымоходе в режиме ожидания.

Чтобы понять эти проблемы, примите во внимание, что давление воздуха (положительная тяга), вызванное вентилятором удерживающей пламя горелки, составляет в среднем около 0,40 дюйма водяного столба в воздушной трубке. Если в камере сгорания имеется осадка 0,10 дюйма водяного столба, общая сила, вызывающая поток воздуха, будет составлять 0,50 дюйма водяного столба. Если тяга в камере сгорания падает до 0,01 дюйма водяного столба, общее давление становится равным.40 +,01, или 0,41 дюйма водяного столба.

Это уменьшение тяги примерно на 18%, что приведет к уменьшению количества воздуха, поступающего в камеру сгорания. Вы знаете, что происходит, когда избыток воздуха не регулируется должным образом. В результате этого изменения горелка может задымиться. Вот почему перед настройкой регулировки воздуха необходимо получить надлежащую тягу.

Поскольку при холодном пуске есть небольшая тяга, вы не можете рассчитывать на дополнительный воздух для горения, вызванный тягой.Убедитесь, что горелка не зависит от этого воздуха, установив горелку на бездымное горение с малой избыточной тягой (от 0,01 до 0,02 дюйма водяного столба). Горелка должна обеспечивать хорошее бездымное сгорание при малой тяге. Использование настройки высокой тяги для получения достаточного количества воздуха для горения для чистого горения может вызвать проблемы. Горелка, которая производит чистое горение только с большой тягой, может вызывать дым и копоть всякий раз, когда дымоход не производит большой тяги.

Состояние Наружная температура ° F Температура дымохода ° F Осадка, «H₂O»
Зимний запуск 20 110.050
Зимний режим 20 400,136
Осенний запуск 60 80 .011
Падение 60 400 .112

Home Energy Hub — Что такое утечка газа из бытовой техники?

Наши заказчики домашнего энергоаудита часто удивляются, узнав, что энергоэффективность, здоровье и безопасность взаимосвязаны. Это особенно верно, если у вас есть водонагреватель или система отопления с естественной тягой или атмосферной вентиляцией.

В большинстве случаев естественная вытяжная система не является энергоэффективной и ставит под угрозу здоровье и безопасность вашего дома из-за процесса, называемого «утечка горючего газа» или «утечка».

Причины разлива могут сбивать с толку, поэтому мы разбили это ниже.

Суть в том, что разливание проблематично и даже может быть опасно, поэтому вы должны принять соответствующие меры, чтобы остановить его у себя дома. Хорошая новость заключается в том, что решение проблемы утечки не только защитит вашу семью, но и часто сделает ваше оборудование более энергоэффективным.

Посмотрите видео ниже, чтобы наглядно объяснить, как происходит утечка газа из прибора и безопасность системы отопления.


Что означает «разлив»?

Печи, котлы и водонагреватели сжигают природный газ для производства тепла. Когда оборудование в вашем доме сжигает природный газ, он оставляет отходы, такие как окись углерода.В идеале, отходы покидают ваш дом через вентиляционное отверстие или дымоход, который находится прямо над прибором и выходит наружу (часто через дымоход). Когда 100 процентов мусора покидает ваш дом, утечки не происходит. Утечка происходит только тогда, когда некоторые или все эти отходы не могут выйти наружу.

Оборудование с естественной тягой или атмосферной вентиляцией труднее удаляет 100 процентов газовых отходов, поскольку оно полагается только на плавучесть горячих газов, позволяющих им перемещаться по вентиляционному отверстию и выходить из дома.Это оборудование всегда будет подвержено риску проливания, потому что газы не полностью изолированы от вашего жилого помещения, и нет вентилятора или двигателя, вытесняющего эти газы из дымохода наружу.

Когда отходы не могут выйти должным образом, отработанный газ может стечь обратно через вентиляционное отверстие в ваше жилое пространство через зазор между вентиляционным отверстием и устройством. Этот зазор присутствует во всех приборах с естественной тягой или атмосферной вентиляцией.

К сожалению, существует множество обстоятельств, которые могут предотвратить утечку этого отработанного газа и позволить ему попасть в ваш дом. Отходящий газ содержит вредные загрязнители, такие как окись углерода, которая при попадании в ваш дом снижает качество воздуха и даже может вызвать проблемы со здоровьем.

CEE настоятельно рекомендует принять соответствующие меры, чтобы предотвратить утечку дымовых газов в вашем доме. Выливание мусора может усугубиться с возрастом вашего прибора. Не рискуйте своим здоровьем и безопасностью.

Кто может помочь мне определить, пролилось ли мое оборудование с естественной тягой?

Если вы обеспокоены тем, что водонагреватель или система отопления с естественной тягой может пролиться в ваш дом, вам может помочь обученный специалист.

Minnesota Клиенты Xcel Energy и CenterPoint Energy могут протестировать свое оборудование во время энергоаудита сертифицированным энергоаудитором.

Если у вас есть другие поставщики коммунальных услуг, они могут предлагать аналогичные услуги. Если вам недоступен аудит или если у вас есть проблема с безопасностью и вам необходимо немедленно заменить оборудование, обратитесь к подрядчику по отоплению или сантехнике, чтобы установить герметичное оборудование с принудительной вентиляцией.

Решение: обновите свою технику

Лучший способ остановить разлив — это установить герметичную систему обогрева горения и водонагреватель с принудительной вентиляцией.Благодаря герметичному сгоранию и отводу мощности отходы газа полностью изолированы от вашего жилого помещения, поэтому утечка невозможна. В некоторых установках также есть двигатель или вентилятор, который выталкивает отходы наружу через вентиляционное отверстие или дымоход.

Сколько будет стоить модернизация водонагревателя и системы отопления?

Как правило, установка большинства водонагревателей с механической вентиляцией стоит от 1800 до 2220 долларов. Высокоэффективные и герметичные топки для сжигания часто стоят от 3500 до 6000 долларов, а высокоэффективные котлы стоят от 7000 до 10000 долларов.

Если вы живете в Миннесоте и у вас есть оборудование с естественной тягой, которое выбрасывает мусор в ваш дом, Lending Center CEE может помочь вам профинансировать эти проекты замены с помощью наших вариантов кредитования для некоммерческих организаций.

Многие коммунальные предприятия также предлагают скидки на высокоэффективные водонагреватели, печи и котлы. Всегда проверяйте, имеет ли ваш проект право на получение скидки.

Что вызывает разлив оборудования с естественной тягой?

Утечка возможна при использовании любого оборудования с естественной тягой.Однако при определенных условиях утечка более вероятна. Если ваше оборудование разливается, выясните, что вызывает разлив, и работайте с обученными профессионалами, чтобы исправить это. Следующие условия часто вызывают разлив:

  • Проблемы с наклоном. Вентиляционное отверстие водонагревателя должно иметь правильный подъем, чтобы сила тяжести вытеснила отходы наружу. Вентиляционное отверстие должно иметь минимальный восходящий уклон 1/4 дюйма на фут пробега. Он никогда не должен провисать или опускаться. Следует также избегать вентиляционных отверстий с длинными горизонтальными участками.Подрядчик по отоплению может решить проблему, заменив вентиляционное отверстие; тем не менее, лучший вариант — все же перейти на систему сгорания с принудительной вентиляцией или герметичную.
  • Осиротевший вент. Если вы модернизировали старую печь до высокоэффективной модели, которая теперь выпускает вентиляционные отверстия сбоку дома, вы, вероятно, оставили безвозвратно вытяжной вентиль водонагревателя в дымоходе, который он раньше разделял с вентилем старой печи. Сам по себе он может больше не в состоянии вытягивать отходы из водонагревателя.Если это проблема, запланируйте модернизацию водонагревателя до модели с принудительной вентиляцией.
  • Другое выхлопное оборудование. Водонагреватель или система отопления с естественной вытяжкой полагаются исключительно на плавучесть горячего газа, поднимающегося и удаляющего отходы вверх и в дымоход. Часто это не может конкурировать с другими более мощными вытяжными системами, такими как кухонная вытяжка, вентилятор для ванны или сушилка для одежды, у которых есть мощные вентиляторы и двигатели, которые работают, чтобы удалить запахи еды, дымный воздух и влагу из вашего дома.Когда один или несколько из этих вентиляторов или двигателей работают, они могут заставить ваш водонагреватель пролиться в ваш дом, вытягивая газы обратно в дымоход. Если в этом сценарии проливается либо печь, либо водонагреватель, важно обновить оборудование. Пока он не будет заменен, избегайте одновременной работы нескольких вентиляторов вытяжного оборудования.

Вы можете узнать больше об этих и других условиях в этой публикации блога Structure Tech. Обратите внимание, что в этом блоге они использовали альтернативный термин «обратное рисование» для описания разлива.

У меня есть оборудование с естественной тягой. Следует ли мне обновить мое оборудование?

Если ваш энергоаудитор рекомендует вам перейти на герметичные устройства для сжигания или информирует вас о каких-либо проблемах безопасности с вашей нынешней системой, вы должны внести изменения в интересах безопасности вашего дома.

Кроме того, если вы изолируете или герметизируете свой дом, обновите его до герметичных и вентилируемых моделей в рамках этой работы. Хотя изоляция может показаться не связанной с водонагревателями и системами отопления, она делает ваш дом более плотным, что увеличивает вероятность проблем из-за утечки, поскольку отходы газа будут задерживаться внутри.

Наконец, если ваше оборудование с естественной тягой не разливается, вам следует перейти на версии с герметичным сжиганием при замене оборудования из-за возраста или поломки. CEE рекомендует заменять водонагреватели через 10–12 лет, печи через 20 лет и котлы через 25 лет.

Наконец, если у вас есть какие-либо вопросы по поводу утечки дымовых газов, помните, что бесплатная служба консультантов по энергетике CEE поможет вам внести ясность в ваш проект. Свяжитесь с ними по телефону 612-244-2484 или с помощью кнопки «Спросите нас» ниже.

Осадка

Осадка

Осадка

В качестве топливовоздушной смеси (A) подается в котел, необходимо, чтобы равный объем дымовых газов (B) войти в зону прорыва котла. Таким образом, проект Скорость имеет решающее значение для поддержания этого баланса. Проект дивертеры / кожухи и барометрические регуляторы предназначены для обеспечения различной степени тяги контролировать и позволить разрежающему воздуху смешаться с дымовыми газами, чтобы снизить вероятность конденсация.Барометрический регулятор одинарного действия разработан для оборудования, работающего на мазуте, а барометрический регулятор двойного действия одобрен только для систем, работающих на газе. Дверца управления двойного действия поворачивается в обоих направлениях для уменьшения нисходящей тяги. Оба типа барометрических демпферов способны обеспечение постоянной избыточной тяги, необходимой для обеспечения забора воздуха для горения остается стабильным при различных условиях тяги в дымоходе.

Давление тяги имеет решающее значение для конструкции конкретной системы отопления и обычно попадает в одну из четырех категорий:

Атмосферные системы очень распространены и зависят от полностью за счет небольшого отрицательного давления в дымовой трубе (из-за того, что нагретые дымовые газы легче воздуха и естественно поднимается) для безопасного отвода дымовых газов наружу, в то время как в то же время всасывание достаточного количества воздуха для горения.В этих системах есть устройства защиты от тяги или кожухи, расположенные непосредственно после теплообменник, который позволяет воздуху в помещении втягиваться и смешиваться с продуктами сгорание до попадания в вентиляционную систему.

Горелки Power Горелки имеют механический нагнетатель, который доставляет воздух для горения к пламени, но также полагается на точно контролируемый перегрев тяга для поддержания постоянного притока воздуха для горения. Этот обычно требует установки барометрического контроля.

Котлы с уравновешенной тягой т , которые предназначены для работают при положительном давлении в камере сгорания, в целом имеют разрыв заслонка (с ручным или автоматическим управлением), поддерживающая котел камера сгорания и каналы дымовых газов под положительным давлением для максимального увеличения эффективность. Производители требования к положительному давлению сильно различаются. Однако — это точно контролируемая отрицательная тяга в штабеле. по-прежнему требуется для удаления продуктов сгорания с контролируемой скоростью и для позволяют вводить точное количество воздуха для горения в пламя.

Системы с принудительной тягой также имеют механическую нагнетатель воздуха для горения, но они предназначены для создания избыточного избыточного давления, в частности, за счет сопротивления потоку дымовых газов в дымовой трубе, которая также работает при положительном давление.

Для проверки осадки цифровой / механический тягомер или наклонный манометр. Как и при испытании на горение, места отбора проб будет варьироваться в зависимости от типа протестированного оборудования.

Хотя имеет первостепенное значение следовать показаниям осадки, рекомендованным производителем оборудования, типичные значения осадки при перебеге измерения осадки находятся в диапазоне от -,005 до -,02 водяного столба дюйма (WC ”) как для дизельных, так и для газовых горелок .

Обычно при -.005 to -.02 WC », осадка дымовой трубы будет от -. 02 до -.04. WC »для газовых горелок и -.04 до -.05 для масляных горелок.

Черновик стека был обычно используется для настройки барометрического контроля и оценки условий сквозняка, однако не обязательно гарантирует правильное избыточное давление огня, которое на самом деле является основным фактор, влияющий на забор воздуха для горения.

Воздух для горения Воздухозаборник на атмосферном оборудовании настолько рассеян, что обычно не может быть получен. Следовательно, осадка должна измеряться сразу после вытяжного кожуха и должен находиться в -.02 до -.04 WC ». Это гарантирует, что там стабильное, постоянное отрицательное давление в камере сгорания, позволяющее контролируемая подача воздуха и топлива.

В целом приемлемо Осадка обмеров

Тип системы отопления

Overfire Проект

Стек Проект

Газ, Атмосферный

Вентилятор Ассист (80%)

Нет Применимый

-. 02 до -.04 WC »

Газ, Мощность горелки

-,02 Туалет »

-,02 до -.04 WC »

Масло, Общепринятый

-.01 до -.02 WC »

-.02 до -.05 WC »

Масло, Удержание пламени

-.005 до -.02 WC »

-,02 до -. 04 WC »

Положительно Над огнем

Масло и газ

+.4 до +.6

или PMI

-,02 до -.04

или PMI

Всегда проверять с помощью производитель конкретного устройства для определения рекомендуемой тяги над огнем / штабелем требования.

В прошлом многие производители рекомендуют устанавливать барометрические регуляторы только в условиях сильной тяги существовать.Однако полевой опыт показал что почти все вентиляционные системы способны создавать избыточную тягу во время в определенные периоды года, и даже небольшие изменения в осадке штабеля могут повлиять на забор воздуха для горения.

В ситуациях, когда установлен барометрический контроль, последующее тестирование определяет высокие уровни тяги все еще существуют, могут быть добавлены дополнительные барометрические элементы управления.

Производители барометрический контроль обычно требует, чтобы переключатель сброса утечки ручной был установлен на барометре и подключен к выключению горелки в случае продолжительного период обратной разработки

Однако имейте в виду что переключатель утечки, скорее всего, сработает только тогда, когда дымоход заблокирован.Если утечка дымовых газов вызвана разгерметизацией из механического помещения в дымовую трубу может поступать достаточно холодного воздуха для разбавления дымохода. газов в достаточном количестве, чтобы не активировать переключатель разлива.


Где несколько котлы выводятся в один дымоход, следует попытаться сбалансировать тягу каждый отдельный котел с отдельными регуляторами тяги, в отличие от одного регулятора тяги в основное нарушение. Например, в следующем Как показано на схеме, регуляторы тяги должны быть установлены в местах A или B.Контроль тяги в месте C не обеспечит для достаточного контроля тяги каждый индивидуальный котел.

Когда общая вентиляция бытовых вентиляторов (80%) печей / котлов с атмосферной горячей водой резервуаров (как это разрешено многими производителями), необходимо проявлять особую осторожность, чтобы обеспечить общую вентиляция функционирует в самых разных условиях эксплуатации.

Котлы с принудительной тягой работают с положительным давлением от перегорания до концевой заделки дымовой трубы.Вся система должна быть сварной или иначе плотно закрыты для предотвращения выхода дымовых газов. Также, высота вентиляционного отверстия должна быть ограничена (обычно 15 футов от казенной части) до предотвратить негативный сквозняк. Как система вентиляции работает под положительным давлением, барометрические регуляторы не подходят для установки в системе этого типа .

Воспользовавшись потенциал для наиболее эффективной и надежной работы требует более тщательного тестирования. завершена для правильной настройки оборудования этого типа, особенно когда несколько единиц обычно вентилируемый.Каждую нужно протестировать во всех мыслимых условиях эксплуатации.

Примечание: значение тяги только измеряет разницу давлений между внутренней и внешней стороной вентиляционного отверстия.

Испытания на горение подтверждают , что эти газы откачивается из камеры сгорания / теплообменника в соответствии с проектом и с достаточной скоростью, чтобы позволяют дополнительно вводить соответствующую топливно-воздушную смесь для сгорания.

Горение и тяга испытание также подтверждает, что нагревательное оборудование работает в соответствии с проектом и спроектирован производителем.

Также помните, что величина положительного или отрицательного давления в топке (над огнем) газовой система также будет влиять на подачу топлива.

Вентиляционные заслонки | CleanBoiler.org

Обзор

Газовые печи, небольшие котлы и водонагреватели требуют наличия дымохода с хорошей тягой, чтобы избавиться от продуктов сгорания после отвода большей части тепла.Новые приборы имеют вентиляторы и называются «принудительной» или «принудительной» вентиляцией. Старое оборудование и большинство небольших котлов по-прежнему используют естественную тягу. (Для больших котлов см. Контроль тяги выхлопных газов)

Проблема в том, что тяга возникает в 100% случаев, всасывая воздух из помещения, даже когда нет необходимости удалять дымовые газы (когда горелка выключена). Вентиляционная заслонка — это автоматическое устройство, которое перекрывает дымовую трубу, когда горелка не работает.

Вентиляционная заслонка не влияет на эффективность работы прибора.Это только экономит вне цикла потерь нагретого воздуха. Следовательно, если устройство находится в неотапливаемом помещении, использование вентиляционной заслонки нецелесообразно.

Операция

Есть два типа вентиляционных заслонок: электрические и тепловые.

Термоотводящие заслонки

Недавний поиск в Интернете не смог найти ни одного источника тепловых заслонок. Хотя тепловые заслонки все еще доступны, и многие из них все еще находятся в эксплуатации, они не так эффективны, как электрические заслонки, и часто становились объектом критики из-за количества «утечек дымовых газов», которые они могли вызвать.(Утечка — это когда дымовые газы выходят из вытяжного шкафа, а не поднимаются в дымоход.) Тепловые заслонки были намного дешевле и могли быть установлены самим человеком в жилых помещениях. Они активируются при нагревании и очень просты в конструкции и эксплуатации. Однако они медленно открываются и закрываются, а некоторые конструкции привели к постоянному ограничению дымохода.

Электрические вентиляционные заслонки

Электрические вентиляционные заслонки имеют небольшой электродвигатель, который приводит в действие заслонку. Он подпружинен, поэтому в случае отказа электроэнергии или двигателя заслонка не откроется. Электродвигатель заслонки подключен к газу. Когда открывается газовый клапан и зажигается горелка, открывается заслонка вентиляции. Когда горелка выключена, заслонка вентиляции тоже. Наивысшее значение тепла сохраняется вскоре после выключения горелки, когда теплообменник и дымоход самые горячие, а тяга самая сильная (когда дымоход всасывает большую часть самого горячего воздуха).

Когда устанавливать

Несмотря на то, что вентиляционные заслонки все еще доступны, следует рассмотреть возможность замены печи, достаточно старой, чтобы использовать ее.Новые печи, даже без конденсации, имеют дымоходы меньшего размера, принудительную тягу и отсутствие открытых «вытяжных колпаков», что означает, что они теряют меньше в дымоходе. Кроме того, вентиляционная заслонка может мешать правильной работе наддува, поэтому ее не следует устанавливать на многих новых печах. (Проконсультируйтесь с производителем перед установкой вентиляционной заслонки на любую печь с принудительной тягой.) Печи с большим «ожидаемым сроком службы», которые имеют открытые вытяжные колпаки (открытое пространство у основания дымохода) и расположены в кондиционируемых помещениях. считаться хорошим кандидатом для модернизации вентиляционной заслонки.

Вентиляционные заслонки больше подходят для котлов, так как даже новые котлы не имеют принудительной вентиляции и по-прежнему используют вытяжные колпаки (атмосферные горелки меньшего размера). Котлы с принудительной тягой (горелки с вентилятором) могут быть лучшими кандидатами для системы регулирования наддува. Дополнительную информацию см. В разделе «Контроль тяги выхлопных газов».

Примечания по установке

      • Вентиляционные заслонки

        должны устанавливаться только квалифицированными специалистами

      • только ОДИН прибор может управляться ОДНОЙ вентиляционной заслонкой; если топка и водонагреватель имеют общий дымоход, необходимо установить вентиляционные заслонки ДО соединения дымоходов

      • используйте вентиляционную заслонку только в приборах с вытяжным колпаком / переключателем

      • вентиляционная заслонка должна быть такого же размера или больше, чем дымоход

      • соблюдайте все требования производителя и местные нормы

      Дополнительная информация

      Регулятор тяги выхлопных газов

      Контроль воздуха для горения

      Откройте PDF-файл от Natural Resources Canada

      Производителей


      Effikal
      143 Northpointe Drive
      Orion, Michigan 48359
      Телефон: 248-370-9554

      Зайдите на их сайт www. effikal.com

      GVD с полевого управления

      ПОВЫШАЕТ ЭФФЕКТИВНОСТЬ ГАЗОВОГО КОТЛА.

      не пропускает холодный воздух и не пропускает теплый воздух.

      Заслонка вентиляции поля работает автоматически, обеспечивая естественную тягу во время работы прибора, предотвращая выход остаточного тепла прибора и кондиционированного воздуха во время выключения. Это также предотвращает проникновение холодного воздуха при сквозняках. Он изготовлен из нержавеющей стали и доступен в 8 размерах от 4 до 12 дюймов.

      СВОЙСТВА БЕЗОПАСНОСТИ

      Двойные предохранительные выключатели позволяют горелке работать только тогда, когда заслонка находится в открытом положении.При правильной установке этот блок не будет мешать работе существующих устройств безопасности.

      РАБОЧИЕ ХАРАКТЕРИСТИКИ

          • Работает со всеми системами прерывистого зажигания 24 В переменного тока, 60 Гц и стояночного пилотного зажигания.

          • Конструкция из нержавеющей стали обеспечивает превосходную коррозионную стойкость.

          • Работа заслонки: питание открывается за 15 секунд, питание закрывается за 15 секунд. Электродвигатель заслонки выключен, когда он находится в состоянии покоя.

          • Переключатель удержания в открытом положении позволяет перевести заслонку в открытое положение и вывести ее из эксплуатации, чтобы помочь при устранении неисправностей прибора.

          • Штекер разъема жгута проводов с ключом устанавливается только в одном направлении, предотвращая неправильное подключение проводов.

        Для получения дополнительной информации см. Веб-сайт Field Control по адресу www.fieldcontrols.com/gvd.html

        Источник: Текст Боб Феган 10/2003; изображения с веб-сайтов, на которые есть ссылки и ссылки выше; rev 2-2005; фото котлов с вентиляционными заслонками из публикации NRCanada по ссылке выше;

        Обратная вытяжка водонагревателя: как проверить правильность тяги

        Когда водонагреватель дает обратную тягу, это угроза безопасности. Домовладельцы обычно не знают, что у них есть проблема, потому что водонагреватель с обратной тягой почти никогда не сработает сигнализатор угарного газа . Водонагреватель создает обратную тягу, когда выхлопные газы из водонагревателя с атмосферной вентиляцией выливаются в комнату, а не покидают дом через вентиляционное отверстие. Выхлопные газы содержат окись углерода и высокий уровень влажности, поэтому это всегда необходимо исправлять.

        Водонагреватель с атмосферной вентиляцией — это тип с вытяжным шкафом, который использует силу тяжести для вывода выхлопных газов из дома.Выхлопной газ горячий и, следовательно, легче окружающего воздуха, что позволяет ему подниматься через вентиляционное отверстие и выходить из дома. Это очень простые устройства, для работы которых не требуется электричество, однако это не очень надежный метод вытяжки. Сегодня я собираюсь поделиться некоторыми подсказками, которые могут указывать на проблему с правильной вытяжкой водонагревателя.

        Расплавленный пластик на вытяжном шкафу.

        Когда пластик в верхней части водонагревателя расплавляется, это в значительной степени гарантия того, что водонагреватель вытянулся.Я слышал, как некоторые люди утверждали, что пластик расплавился при установке водонагревателя, потому что кто-то слишком близко подошел к пластику с помощью горелки при пайке труб. Это возможных , если паяные соединения расположены очень близко к резервуару водонагревателя, но очень маловероятно. Особенно, когда наиболее расплавленная часть обращена к вытяжному шкафу.

        Коррозия в верхней части резервуара

        Отработанные выхлопные газы могут конденсироваться в верхней части бака водонагревателя.Со временем коррозионный конденсат начнет разъедать верхнюю часть бака. Негерметичный запорный клапан также может вызвать коррозию в верхней части резервуара, но этот тип коррозии — это легко различимая обратная коррозия, вызванная обратным вытягиванием, потому что наихудшая зона будет расположена непосредственно под клапаном.

        Влага в верхней части резервуара

        Если вы видите конденсат в верхней части бака водонагревателя, вы в основном наблюдаете обратную тягу водонагревателя.На фото ниже показаны влага, ржавчина и расплавленный пластик в верхней части водонагревателя. Нажмите на фото, чтобы увидеть увеличенную версию этого водонагревателя, выглядящую как сумасшедшую.

        Избыточный конденсат на трубах холодной воды в помещении водонагревателя

        После того, как водонагреватель ненадолго отодвинется в подсобное помещение, на трубах холодной воды, вероятно, будет сильный конденсат. Летом на трубах с холодной водой обычно можно увидеть конденсат, но водонагреватель с обратной вытяжкой только ухудшит ситуацию.

        Тестовый черновик

        Если вы обнаружите такие подсказки, водонагреватель может не тянуть должным образом. Чтобы проверить правильность тяги водонагревателя, выполните следующие действия:

        • Убавьте огонь в печи или котле, если есть общая вентиляция.
        • Закройте все окна и двери.
        • Закройте все заслонки камина, если они есть.
        • Включите все вытяжные вентиляторы на кухне и в ванной.
        • Включите сушилку для белья.
        • Налейте горячую воду в ванну или раковину для стирки на время, достаточное для включения водонагревателя.

        Это создает наихудший сценарий для водонагревателя, но он все равно должен правильно тянуть в этих условиях. Перед тем, как проверить тягу водонагревателя, я дал горелке немного поработать; иногда водонагреватель сначала будет тянуть назад в течение минуты или двух, но начнет правильно тянуть, как только вентиляционный патрубок нагреется достаточно.

        Примечание. Я использую термин «наихудший сценарий» в широком смысле. Более точным термином было бы «действительно плохой сценарий». Если вы действительно хотите создать наихудший сценарий, ознакомьтесь со стандартами Building Performance Institute для испытаний устройств сжигания.

        У меня есть несколько различных инструментов, которые я могу использовать для проверки правильности тяги в водонагревателе, если мне нравится, но в этом нет необходимости. Чтобы проверить правильность тяги, я просто складываю руками вытяжной колпак, не касаясь его.

        Если водонагреватель откачивается, я чувствую, как из вытяжного шкафа выходит теплый влажный воздух.Если мне нужны визуальные доказательства для включения в отчет о проверке, я могу поднести зеркало к вытяжному шкафу и сфотографировать запотевшее зеркало. На фото ниже показано зеркало, которое во время осмотра случайно оказалось на верхней части водонагревателя с обратной вытяжкой; У меня было , чтобы сфотографировать , что , верно?

        Еще один простой способ получить визуальные доказательства наличия водяного нагревателя обратной вытяжки — это поднести камеру достаточно близко к вытяжной колпаке, чтобы линза могла запотеть от отходящих дымовых газов. Мощная штука, да?

        Если с вытяжного шкафа свисает паутина, это может служить хорошим визуальным индикатором обратной тяги. Короткий видеоклип ниже показывает обратную тягу водонагревателя примерно за двадцать секунд до того, как нагреется вентиль. Объектив моей камеры даже запотевает на секунду, когда я подхожу слишком близко к вытяжке. Не обращайте внимания на дружелюбных кошек, шумящих на заднем плане.

        Как я уже упоминал в видео в начале этого поста, ремонт водонагревателя с обратной вытяжкой не всегда прост.Если в дом поступает недостаточно свежего воздуха, обычно необходимо установить воздуховод для воздуха для горения. Если вентиляция установлена ​​неправильно, это необходимо исправить. И если в воздуховоде есть препятствие, его необходимо удалить. Замена водонагревателя с естественной тягой на блок powervent — самый безопасный и верный способ решения проблемы, но также и самый дорогой.

        В сообщении блога на следующей неделе я расскажу о проверке вентиляционного разъема водонагревателя.

        Автор: Рубен Зальцман , Structure Tech Home Inspections

        Предыдущее сообщение
        Как проверить газовый водонагреватель
        Новое сообщение
        Проверка вентиляционного патрубка водонагревателя

        Почему обратная тяга для водонагревателей, как исправить

        Если водонагреватель дает обратную тягу, это означает, что потенциально опасные выхлопные газы возвращаются в дом.На прошлой неделе я писал в блоге о том, как определить, является ли водонагреватель обратной вытяжкой; это легкая часть. Сложнее всего определить , почему это происходит с , и исправить это. Есть много потенциальных причин, по которым водонагреватель имеет обратную тягу, поэтому я расскажу о них столько, сколько смогу придумать. Во многих случаях это сочетание условий.

        Единственное гарантированное решение всех проблем, которые я собираюсь обсудить, — это установка нового водонагревателя с вытяжной вентиляцией, который обычно выходит через боковую часть дома.Водонагреватели Powervent не имеют обратной тяги, но они стоят дороже, требуют больше работы по установке, есть еще кое-что, что может пойти не так, и они не будут работать, если отключится электричество.

        Проблемы с вентиляционным соединителем

        Вентиляционный соединитель — это то, что отводит выхлопные газы из верхней части водонагревателя (вытяжного колпака) к вентиляционному отверстию. Если вентиляционный патрубок установлен неправильно, увеличивается вероятность обратного течения водонагревателя.

        Один из самых распространенных дефектов при установке вентиляционного патрубка — неправильный шаг ; вентиляционный соединитель должен иметь наклон вверх к вентиляционному отверстию с минимальным уклоном 1/4 дюйма на фут, при этом не должно быть провисаний или провалов.

        Недостаточный подъем в вентиляционном патрубке может вызвать обратную тягу. Хотя код требует минимального шага 1/4 дюйма на фут, если есть быстрый поворот на 90 градусов вправо в верхней части вытяжного колпака, а вентиляционный патрубок имеет только минимальный шаг, есть большая вероятность, что этого не произойдет. Тяга должна быть правильной. В вентиляционном отверстии должно быть больше подъема.

        Большинство водонагревателей с атмосферной вентиляцией имеют две формы — высокие и короткие.Короткие водонагреватели на пару дюймов шире и почти на фут короче высоких водонагревателей. Замена «высокого» водонагревателя на «короткий» дает вентиляционному патрубку почти дополнительный фут подъема, что увеличивает вероятность правильной тяги водонагревателя.

        Другой распространенный дефект вентиляционного патрубка — это , слишком большая длина горизонтального участка .

        Чем длиннее вентиляционный патрубок проходит по горизонтали, тем больше вероятность того, что он не будет тянуть должным образом.В разделе 503.10.9 Кодекса по топливному газу Миннесоты говорится, что « вентиляционный патрубок должен быть как можно короче, а устройство должно располагаться как можно ближе к дымоходу или вентиляционному отверстию ». На фото выше показан водонагреватель, установленный намного дальше от отверстия дымохода, чем он должен быть. Этот водонагреватель, конечно, можно было переместить поближе к дымоходу.

        Еще одна вещь, которая может помочь при длинном горизонтальном участке, — это заменить одностенный вентиляционный соединитель вентиляционным соединителем типа B.Это поможет вентиляционному отверстию быстрее нагреться, что поможет уменьшить сквозняк.

        Печи со средней эффективностью имеют вытяжной вентилятор, который предназначен для отвода выхлопных газов из теплообменника печи. Этот вентилятор заканчивается тем, что «выталкивает» выхлопные газы вверх по вентиляционному отверстию, и если вентиляционный патрубок водонагревателя расположен прямо напротив того места, куда направляются выхлопные газы, выхлопные газы из водонагревателя толкаются обратно вниз. Большинство водонагревателей не будут тянуть должным образом с этой конфигурацией.

        Один из способов исправить это — изменить расположение общего вентиляционного отверстия так, чтобы вентиляционный соединитель водонагревателя был смещен от печи.

        Проблемы с вентиляцией / дымоходом

        Вот типичный сценарий проблем с тягой водонагревателя: старая печь с эффективностью 80% заменяется новой высокоэффективной печью, которая пропускает воздух через боковую часть дома, оставляя вентиляционное отверстие водонагревателя пустым. На иллюстрации ниже, предоставленной Министерством торговли Миннесоты, отделом энергетических ресурсов, показано, как это выглядит.

        Относительно небольшая горелка водонагревателя может не генерировать достаточно тепла для прогрева дымохода или вентиляционного отверстия, что может привести к обратному вытягиванию. Во многих случаях устанавливается новая вентиляционная облицовка, чтобы водонагреватель выходил в меньшее пространство.

        В тексте на изображении выше также упоминается добавление вентиляционного отверстия к существующему водонагревателю. Такие устройства изготавливает Тьернлунд из Белого Медвежьего озера, Миннесота; один представляет собой комплект для преобразования Powervent для существующего водонагревателя, а другой — вспомогательный комплект дымовой трубы для существующего водонагревателя.

        Закупорка дымохода или вентиляционного отверстия почти наверняка вызовет обратную тягу. Я слышал истории о листьях, желудях и белках в дымоходах и вентиляционных отверстиях; Однажды я даже нашел мертвую птицу, блокирующую вытяжной шкаф на водонагревателе. Чтобы предотвратить такую ​​возможность, на выпускном отверстии снаружи следует установить указанную крышку.

        Надлежащая крышка поможет предотвратить попадание мусора в вентиляционное отверстие, не допустить попадания дождя, предотвратить нисходящие потоки, вызванные сильным наружным ветром, и требуется в соответствии с Кодексом по топливному газу Миннесоты (раздел 503.6.6).

        Недостаточное количество воздуха для сгорания или подпитки

        Для правильной тяги в водонагревателе должно быть достаточно свободного воздуха. Некоторые водонагреватели будут на грани обратного вытягивания даже при правильной установке, и все, что потребуется, — это всего лишь один вытяжной вентилятор в ванной, чтобы вытягивать достаточно воздуха из дома, чтобы создать обратную тягу водонагревателя. Даже в доме с водонагревателем, который имеет очень хорошую тягу, просто добавьте большой вентилятор кухонной вытяжки на 600 кубических футов в минуту, и это почти гарантия того, что водонагреватель будет иметь обратную тягу при работающем вентиляторе.

        Недостаточный воздух для горения / подпитки — это состояние, которое многим водопроводчикам и специалистам по HVAC, кажется, нелегко диагностировать. Их вызывают, чтобы исправить откачивающийся водонагреватель, и они направляются прямо в подвал, чтобы диагностировать проблему. Они видят, что вентиляция установлена ​​правильно, вентиляционный патрубок перед дымоходом хорошо приподнят, установлен воздуховод для воздуха для горения и нет никаких признаков предыдущей обратной тяги. Они запускают водонагреватель, и он отлично тянет для них, поэтому они заявляют, что проблем нет.

        Хм … не пропустили ли какие-то шаги в тестировании на драфте? — Так боюсь.

        По словам Стива Ширбера из Cocoon, LLC, стандарты BPI для проверки тяги водонагревателя очень похожи на шаги, которые я перечислил в своем сообщении в блоге на прошлой неделе. Я не буду вдаваться в подробности, но они включают в себя закрытие всех окон и дверей, включение вытяжных вентиляторов и включение только водонагревателя.

        Если водонагреватель дает обратную тягу при такой проверке наихудшего сценария, как этот, откройте несколько окон или дверь, чтобы посмотреть, что произойдет.Если водонагреватель начинает правильно тянуть сразу после этого, очевидно, проблема заключается в недостатке воздуха для горения или подпиточного воздуха.

        Чтобы решить эту проблему, нужно нанять опытного сантехника или подрядчика по ОВК, обладающего целостным пониманием дома. Если воздуховод для воздуха для горения уже установлен, они позаботятся о том, чтобы воздухозаборник был чистым снаружи и воздуховод не был заблокирован. Если все выглядит хорошо, они могут установить воздуховод для подпитки; он почти идентичен воздуховоду для воздуха для горения.Они могут просто угадать необходимый размер и провести тест производительности, когда они будут закончены, или они могут использовать раздел 501. 3 Механического кодекса Миннесоты, чтобы найти формулу для количества необходимого воздуха для подпитки. Когда-нибудь я, возможно, напишу сообщение в блоге, в котором попытаюсь объяснить, как использовать Раздел 501.3 для определения формулы воздуха для макияжа.

        Это все, что я могу придумать.

        Похожие сообщения:

        Автор: Рубен Зальцман, Structure Tech Home Inspections

        Предыдущее сообщение
        Как определить, есть ли обратные тяги в водонагревателе
        Новое сообщение
        Миф о воздушном макияже о поклонниках вытяжек более 300 куб. Футов в минуту и ​​о том, как рассчитать воздух для макияжа .

    Добавить комментарий
