Охладитель своими руками: Как сделать простой холодильник для самогонного аппарата

Общая конструкция холодильника

Наиболее приемлемой длинной трубки змеевика (до загиба) будет 1,5 -2 метра. Внутренний диаметр трубки должен быть 8-12 мм., а ее толщина – 0,9-1,1 мм.

Подключение возможно в горизонтальном, вертикальном и наклонном положении.

Ход работ по изготовлению холодильника для самогонного аппарата

Вам необходимо:
1. Металлическая труба диаметром 10 см и длинной 30см
2. Сильфонный шланг длинной 2 м (так называемая «нержавеющая гофра»)
3. Ниппели 1\2 дюйма – 4 шт.
4. Переходники на шланг (можно взять на 12мм) – 3 шт.
5. Гайки 1/2 дюйма — 3-4 штуки
6. Прокладками (обычные резиновые) – 3 шт.
7. Заглушки диаметром 10 см — 2 шт.
8. Переходник диаметром 10 см.
9. А еще, для изготовления механизма понадобится паяльник, клеевой пистолет канцелярский нож и различные ключи.

Примеры изготовления холодильника для самогонного аппарата

Из чего сделать змеевик для самогонного аппарата

Дистилляторы для домашнего пользования могут иметь небольшие конструктивные отличия, но основные функциональные узлы в них присутствуют обязательно. Один из неотъемлемых элементов самогонного аппарата ? змеевик. Из чего сделать эту часть дистиллятора, по каким параметрам выбирать готовый к применению охладитель и какие особенности при сборке схемы учитывать, рассмотрим в этой статье.

Из какого материала сделать змеевик?

Запрет на самогоноварение давно отменен, поэтому при желании каждый может купить самогонный аппарат в полной комплектации в специализированном магазине. Здесь же можно приобрести змеевики различной модификации, сухопарники, автоматику, дополнительные устройства и комплектующие для того, чтобы самостоятельно собрать самогонный аппарат с высоким КПД.

В то же время менее затратным будет решение сделать дистиллятор своими руками. Благо, ничего суперсложного в этом занятии не предвидится. Змеевик для самодельного самогонного аппарата, естественно, тоже предстоит сделать самостоятельно.

С чего начать? Поскольку змеевики бывают разными, в первую очередь нужно определиться с материалом изготовления. Блок самогонного аппарата, в котором происходит охлаждение и конденсация паров спирта, может быть изготовлен из таких материалов:

• Серебро. Пожалуй, самый лучший вариант для того, чтобы сделать змеевик. Этот металл устойчив к агрессивным средам, проявляет инертность к большинству химических соединений, присутствующих в бражных испарениях, обладает высокой теплопроводностью 429 Вт/(м·К). Но на практике змеевики из серебра в самодельных самогонных аппаратах применяются довольно редко по причине высокой стоимости материала.
• Медь. Самый распространенный, доступный, недорогой материал для изготовления змеевика. Медь обладает достаточно высокой теплопроводностью (382-390 Вт/(м·К)), легко поддается обработке, без утраты первоначальных технических характеристик выдерживает многократные циклы перегонки дистиллята.
• Алюминий. Дешевый, несложный в обработке материал. Средняя теплопроводность ? 202-236 Вт/(м·К). Недостаток ? менее продолжительный, нежели у меди, срок службы. К тому же при неоднократных контактах с парами спирта алюминий в условиях контрастной температуры алюминий окисляется. В результате металл выделяет вредные химические соединения, которые, попадая в дистиллируемую жидкость, негативно отражаются на её составе.
• Нержавеющая сталь. Несмотря на относительно невысокую теплопроводность (20 Вт/(м·К)) сплава, трубки из нержавейки используют для изготовления змеевика самогонного аппарата очень часто. Дело в том, что нержавеющая сталь ? самый прочный, надежный материал, который прослужит дольше всех, представленных выше металлов и сплавов. Дополнительное достоинство нержавейки заключается в том, что при правильных условиях эксплуатации она никогда не вступает в реакцию со спиртосодержащими жидкостями, парами.
• Стекло. При малой теплопроводности (1-1,15 Вт/(м?K)) отличается абсолютной нейтральностью к кислым средам и парам спиртовых соединений. В этом основное преимущество стеклянного змеевика. Чего не скажешь о других показателях. Стекло ? достаточно хрупкий материал. Стеклянный змеевик при неосторожном обращении легко разбить, он может треснуть, лопнуть при резком перепаде температуры. Помимо прочего, сделать змеевик для самогонного аппарата самостоятельно в домашних условиях не представляется возможным. При сборке агрегата этот функциональный блок нужно будет купить в специализированном магазине для виноделов или в магазине лабораторного медицинского оборудования.

Самый бюджетный, удобный в обработке, но нежелательный для изготовления конденсатора вариант ? капрон и полиэтилен. Полиэтиленовые трубки не предназначены для таких целей, так как в составе материала присутствуют вредные химические соединения. При нагреве, контакте с кислой средой вредные вещества попадают в конденсат. Соответственно, качество самогона на выходе невысокое, в нем содержится много посторонних, небезопасных для здоровья примесей.

Сделать для самогонного аппарата змеевик из гибких полиэтиленовых или капроновых трубок можно только для одноразового применения.

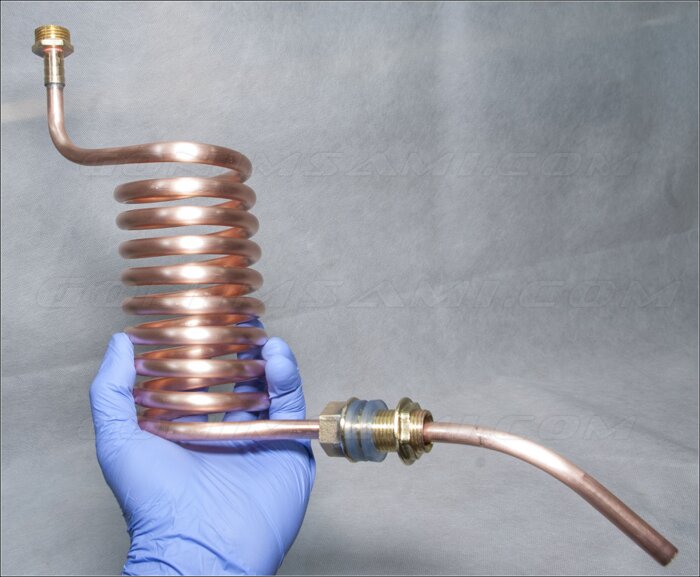

Как сделать охладитель своими руками?

Когда принято решение, из чего делать змеевик, можно переходить к следующему этапу. Работа по изготовлению холодильника самогонного аппарата начинается с подбора подходящего резервуара для конденсатора. От размеров, внутреннего диаметра будет зависеть длина и диаметр навивки трубки змеевика. Проще всего корпус холодильника сделать из отрезка канализационной пластиковой трубы. Рекомендуемый диаметр ? 75-80 мм.

Параметры трубки для змеевика: длина ? 1,5-2 м; внутреннее сечение ? 8-12 мм; толщина стенок ? 0,9-1,1 мм. Чтобы обеспечить максимально эффективное охлаждение паров спирта, объем конденсатора в холодильнике должен составлять не более 20% от общего объема резервуара.

Этапы технологического процесса:

1. Чтобы в процессе навивки металл не сплющился, трубку заполняют сыпучим материалом. Подойдет прокаленный просеянный песок, пищевая сода.
2. Концы трубки запаивают либо вставляют в них деревянные колышки.
3. Аккуратно навивают трубку на любой твердый предмет цилиндрической формы с подходящим диаметром. Между соседними витками расстояние должно быть одинаковым, около 10-15 мм.
4. После навивки торцы змеевика распаивают (вытаскивают чопики), наполнитель высыпают, трубку тщательно промывают.
5. В корпусе будущего холодильника намечают и просверливают два отверстия для штуцеров подвода/отвода воды. Устанавливают, прочно закрепляют, герметизируют патрубки ? шланги по которым вода будет поступать в резервуар и отводиться из него.
6. Змеевик помещают внутрь корпуса охладителя. С торцов закрывают резервуар заглушками. Места всех соединений герметизируют компаундом, суперклеем, иным способом.

Герметик высыхает в течение суток, после чего самодельный холодильник можно включать в схему самогонного аппарата и приступать к перегонке.

Геометрические особенности змеевика

Относительно параметров змеевика самогонного аппарата существует ряд полезных рекомендаций. Прислушиваться к ним стоит, поскольку неправильные габариты охладителя могут понизить производительность дистиллятора и повлиять на качество перегоняемой жидкости.

Внутренний диаметр. Чем сечение трубки больше, тем больше площадь соприкосновения стенок охладителя с парами спирта и ниже сопротивление. Соответственно, процесс конденсации протекает быстрее. Оптимальный диаметр трубки ? 8-12 мм.

Длина. Прежде чем сделать змеевик, нужно правильно отмерить длину трубки. Рекомендуемый размер ? 1,5-2 м. При большей длине охладителя, площадь для оседания конденсата увеличивается, что автоматически улучшает эффективность охлаждения спиртовых паров. С другой стороны, этот же показатель влияет скорость перегона, поскольку в длинном змеевике гидравлическое сопротивление повышается.

Толщина стенок. Змеевик с тонкими стенками отличается повышенной теплопроводностью. Соответственно, конденсация паров перегоняемой жидкости в нем будет протекать интенсивнее. Однако при соприкосновении горячей и холодной среды показатели теплопроводности таких охладителей резко понижаются, независимо от материала изготовления трубки, внутреннего диаметра и размера.

Ко всему прочему, тонкие трубки легко ломаются, требуют ювелирной обработки и быстро изнашиваются. Поэтому для изготовления змеевика лучше подбирать трубки с толщиной стенок 0,9-1,1 мм.

Наконец, система охлаждения змеевика. Она может быть открытой, работающей на проточной воде, и закрытой, когда нужный объем воды заливают в резервуар перед началом работы. Конструктивно закрытые системы намного проще в исполнении. Однако эффективность охлаждения конденсата в таких резервуарах очень низкая ? вода нагревается уже через 2 часа, после чего процесс приходится прерывать.

Открытые системы охлаждения в этом отношении гораздо удобнее. Змеевик охлаждается постоянно, процесс конденсации стабилен, дистиллят на выходе всегда получается холодным. Кроме того, для открытых систем не нужен большой резервуар для воды. Соответственно, конструкция холодильника более компактна, что повышает комфортность эксплуатации и хранения самогонного аппарата.

Охладитель самогонного аппарата

Виды систем охлаждения

Охладители в современных самогонных аппаратах могут быть жидкостными или с воздушным охлаждением. Наибольшее распространение получила жидкостная система, которую разделяют по способу конденсирования паров спирта на аламбик и димрот. Аламбик более известен производителям домашнего самогона. Его принцип основан на том, что пары спирта подаются по спирали в холодильник, где и происходит их конденсирование.

Широкую популярность метод получил благодаря распространённым у населения охладителям непроточного типа. У более современных димротов принцип охлаждения устроен обратно традиционному. В корпус холодильника поступают пары спирта и оседают на холодном змеевике, в который поступает проточная охлаждающая жидкость. Конденсат спирта стекает со змеевика на специальные приёмные тарелочки, а после по трубочкам в подготовленные ёмкости. Этот принцип также применяется и в ректификационных колоннах для получения качественного самогона.

Системы c воздушным охлаждением встречается достаточно редко. Устройства подобного типа производятся кустарным способом и не получили широко распространения из-за громоздкости конструкции. Применяются подобные системы, если отсутствует централизованное или автономное водоснабжение. В основе этого способа лежит охлаждение змеевика струёй холодного воздуха. Подаваемый воздух для охлаждения должен иметь высокую скорость, в противном случае конденсирование паров спирта будет незначительным, и часть их будет потеряна для производителя безвозвратно. Плюсом данного метода охлаждения является возможность проводить самогоноварение в любом удобном месте при наличии электрической сети или автономных источников питания.

Альтернативные методы охлаждения

Имеется множество альтернативных методов охлаждения паров самогона. Если отсутствует автономное водоснабжение, в холодильниках закрытого типа в схему охлаждения может быть включён насос. Данный метод может применяться при отсутствии водопровода или давления в системе водоснабжения. Для воплощения в жизнь этого метода потребуется насос, подводящие трубки и ёмкости для охладителя. В этой схеме нагретая в змеевике вода охлаждается в расходных ёмкостях. Насос служит для осуществления циркуляции жидкости между ёмкостями.

Данная схема позволяет сделать перегонку самогона при наличии 30-40 л охлаждающей жидкости. Насос для аквариума является идеальным устройством для самогонных аппаратов с производительностью до 2 л/час. Для аппаратов способных перегнать большее количество спиртосодержащей жидкости потребуются более серьёзные устройства. Аквариумный насос просто погружают в бак с охладителем, а на его выходной патрубок надевается капроновая трубка. Приобрести такой насос можно в большинстве зоомагазинов по доступной цене.

В следующем альтернативном методе охлаждения применяются компьютерные кулеры. Основан метод на подаче воздуха под напором в замкнутой емкости, в которой размещён отводящий спиртосодержащий пар змеевик. В качестве ёмкости может использоваться пластиковый контейнер соответствующего объёма. При достаточной герметизации в данное устройство может добавляться небольшое количество воды, которая испаряясь, является дополнительным охладителем потока воздуха. Для установки с производительностью самогона до 2 л/час достаточно 3-х кулеров на воздушный холодильник. Устройство хорошо тем, что позволяет использовать аппарат без подключения к водопроводной сети, достаточно только наличия бытового электричества. Недостатком является громоздкость конструкции и наличие преобразователя напряжения.

Конденсирование паров спирта можно производить путём охлаждения змеевика низкими температурами. Для этого змеевик выносится в неотапливаемое помещение или на улицу. Небольших отрицательных или близких к нулю температур достаточно для устойчивой работы системы. Недостатком метода является удалённость змеевика от перегоночного куба, что может создавать избыточное давление в системе и возможность работы только в зимний период. Слишком низкие температуры при этом методе перегонки могут привести к образованию ледяной пробки в змеевике, и как следствие, поломке конструкции.

Охладитель своими руками

Сделать своими руками охладитель для самогонного аппарата достаточно просто. Для этого потребуются:

• трубка длиной 1,5 -2 м;
• ёмкость объёмом не менее 10-12 л;
• резьбовые штуцера;
• герметик.

Для змеевика потребуется мягкая (отожжённая) медная трубка с внутренним диаметром от 8 до 15 мм. Чем тоньше стенки трубки, тем лучше будет работать холодильник. Для получения змеевика трубку сматывают спиралью, ширина витка не должна быть больше ёмкости холодильника. Для получения спирали трубку наматывают на какую-нибудь трубу, хорошо подходят асбестовые с диаметром 100 мм. При сворачивании спирали следует избежать сплющивания трубки, для этого в неё забивается песок, который потом выдувается воздухом.

После изготовления змеевика его устанавливают в ёмкость для охлаждения. Для этого в баке охладителя для самогонного аппарата нужно сделать по два отверстия внизу ёмкости и в его верхней части. Если охладитель будет использован в непроточной схеме охлаждения, то задача упрощается в два раза, достаточно по одному отверстию вверху и внизу ёмкости. Они необходимы для монтажа змеевика и штуцеров для воды, которые после установки надёжно закрепляются и герметизируются. Для изготовления бака холодильника можно использовать оцинкованное или эмалированное ведро, а также пластиковые ёмкости подходящего объёма. Данный холодильник может использоваться в схемах проточного и непроточного охлаждения.

Что такое испарительный охладитель воздуха и как сделать своими руками?

Автор Евгений Апрелев На чтение 5 мин. Просмотров 5.5k.

Испарительные воздухоохладители называют дешевыми кондиционерами. Так оно и есть, ведь оба устройства занимаются одним и тем же. А именно: охлаждают окружающий воздух. Однако и принцип их работы, и технические характеристики, а также конструктивные особенности существенно различаются между собой.

Конструкция устройства

Конструктивно такие типы испарителей состоят из:

• Вентилятора – одного или нескольких;
• Водяного насоса;
• Системы фильтров, которая заключается внутрь металлического или же пластикового корпуса.

Принцип работы в этом случае следующий. Нагнетательный вентилятор забирает из окружающей среды воздух, который, в свою очередь, проходит через систему охлаждающих фильтров, смоченных водой. При этом воздух охлаждается до нужной температуры – и выводится из охладителя.

В основе принципа работы, который использует охладитель воздуха испарительного типа лежит физический закон о том, что смоченные поверхности всегда способствуют улучшенному теплоотделению. Внутренняя энергия при этом забирается молекулами испаряющейся жидкости – и в результате температура понижается.

Комплектные фильтры способствуют дополнительному очищению окружающего воздуха от посторонних примесей. Есть модели охладителей, которые дезодорируют воздух, устраняют неприятные запахи. Но не стоит уповать на то, что такие охладители справятся с сильными загрязнениями. Если воздух внутри помещения будет очень задымлен, запылен и т. д., то даже самый мощный воздухооладитель не справится с очисткой. Более того, чрезвычайное загрязнение может послужить скорейшему выходу из строя испарителя.

Совет: При покупке охладителя с испарителем не стоит доверять рекламным уловкам, которые будто бы гарантируют повышенный эффект от работы устройства в том случае, если воздух повторно проходит через испаритель. Напротив: охлаждающий эффект в значительной степени снижается, если воздух проходит более одного раза через охладитель.

При выборе испарителя необходимо обратить внимание на его мощность, на то, сколько объема воздуха он может «обслужить». Здесь работает простое правило: сколько воздуха поступило в устройство – столько же должно быть выведено в дальнейшем из помещения – через форточки, открытые окна, систему вентиляции и т. д.

Если не соблюдать это правило, то охладитель повысит влажность воздуха – и в результате может быть нанесен вред здоровью находящихся внутри помещения людей.

Совет: Если есть возможность, то лучше приобрести охладитель, который может функционировать и в режиме водяного охлаждения воздуха через испаритель, и в режиме обычного вентилятора.

Где применяются охладители испарительного типа

Эти устройства бывают и бытовыми, и промышленными, компактными и довольно громоздкими. Ведь область их использования чрезвычайно широка. Охлаждение воздуха внутри жилых помещений, в офисах и на складах, в торговых центрах, в кафе и в ресторанах, садовых оранжереях, на верандах… Этот список можно еще очень долго продолжать и продолжать.

Охладители воздуха испарительного типа будет гораздо предпочтительнее применять в тех местах, где по каким-то причинам невозможна установка обычного кондиционера. Такие охладители:

• Не используют в работе вредных химических веществ, следовательно, они могут быть установлены и в детских комнатах;
• Гораздо более компакты, чем кондиционеры;
• Очень просты в монтаже и не требовательны в процессе эксплуатации;
• Они экономичны;
• В отличие от многих типов кондиционеров, они не высушивают воздух, а напротив – способствуют его увлажнению.

По цене испарительные воздухоохладители куда более доступны, чем кондиционеры.

Рынок такого типа оборудования недостатка в предложениях не испытывает. Но можно порекомендовать обратить внимание на некоторые виды испарительных охладителей.

Заслуживает самого пристального внимания мобильный испарительный охладитель honeywell cl15ae. По его названию можно понять, что главным его достоинством является возможность установки практически где угодно. Эта модель имеет небольшие габариты, но при этом довольно мощная и функциональная. Обслуживаемая площадь – 20 квадратных метров. Объем перегоняемого воздуха в течение часа составляет 490 кубометров. При этом установка имеет небольшую массу – всего 10 килограммов. Вместительность водяного бака – 15 литров. Модель проста в обслуживании, не требует усилий при установке. Ее можно удобно перемещать из одной комнаты в другую. Управление облегчается наличием пульта дистанционного управления, а также электронной индикацией.

Еще одним настоящим хитом продаж можно считать мобильный охладитель воздуха sabiel mb16. Эта модель несколько более производительна. Она рассчитана на площадь помещения 30 квадратных метров. За минуту вентилятор может перегнать 27 кубометров воздуха. Емкость водяного бака – 10 литров. При расходе жидкости в 1,2 литра в час этого хватит примерно на 8 часов беспрерывной работы. Модель также имеет пульт дистанционного управления, отличается весьма привлекательным внешне и эргономичным дизайном.

Учитывая, что за охладитель воздуха в любом случае придется заплатить некоторую сумму, некоторые люди предпочитают изготовить испарительный охладитель своими руками.

Ничего особенно сложного в этом нет. И даже не обладая выдающимися инженерными навыками, соорудить несложную охладительную установку испарительного типа не составит большого труда.

Для начала потребуется приобрести вентилятор – максимально возможной производительности. А также потребуется гофрированная труба такого диаметра, чтобы можно было ее насадить на вентилятор.

Затем вентилятор располагается на небольшую возвышенность, а труба выгибается таким способом, чтобы с обратной к вентилятору стороны она также была немного приподнята. Внутрь трубы можно залить самую обычную воду. Поднимать край ее нужно как раз для того, чтобы вода не вылилась, даже под напором воздушной струи вентилятора.

Остается лишь включить вентилятор. Охлажденный воздух, продуваемый сквозь трубу, наполненную водой, будет ниже окружающей температуры минимум на 5 градусов. А если добавить в воду лед или иней со стенок морозильной камеры, то можно получить снижение температуры еще на пару-тройку градусов.

Есть и еще более простой способ. К вентилятору просто привесить пластиковые бутылки, наполненные льдом. А можно рядом положить намоченное в воде полотенце. Конечно, сразу после того, как вода испарится, охлаждающий эффект прекратится. Однако его можно намочить вновь.

Способов соорудить подобного рода охладитель довольно много. И особо изобретательные личности могут проявить себя именно в этом, притом еще и сэкономив весьма приличную сумму денег.

Холодильник своими руками из пенопласта

С приходом летней жары проблема сохранения в дороге продуктов встает как никогда остро. Чтобы сохранить самые скоропортящиеся, в ход идут полиэтиленовые пакеты, алюминиевая фольга, обрезки и куски изолона. На десятой попытке мощения импровизированной теплоизоляции терпение заканчивается, и появляется мысль сделать холодильник из пенопласта, легкий, компактный и надежный.

Варианты изготовления переносного холодильника

По сути, любой холодильник, неважно, домашний или более мощный промышленный, состоит из теплоизолирующей камеры, в которой находится источник холода. Поэтому для обеспечения надежного хранения продуктов нужно будет решить две задачи:

• Сделать теплоизолированный бокс или сумку;
• Найти подходящий источник холода.

Проще всего сделать холодильник своими руками из пенопласта. Облицовочный пенополистирол обладает наилучшими теплоизоляционными свойствами из всех материалов, доступных в домашних условиях. Любые тканевые, полиэтиленовые, деревянные, бумажные, насыпные теплоизоляторы минимум в два, а то и в три раза уступают холодильнику, сделанному из пенопласта.

Важно! Для изготовления подойдет практически любой качественный пенопласт, но лучше всего пару листов вспененного полимера известной марки, который допускается для контакта с пищевыми продуктами.

Можно взять обычный пенопласт 20-й или 25-й марки, толщиной 30-40 мм, но после сборки холодильника внутреннюю поверхность нужно будет оклеить полиэтиленовой пленкой. Для взрослых подойдет и такой вариант, для детей, особенно, если есть предрасположенность к аллергии, нужно будет искать пищевой пенопласт.

Строим пенопластовый холодильник

Можно сделать наиболее простой вариант холодильника из пенопласта своими руками в виде фанерного бокса, внутри которого уложена теплоизоляция из пенополистирола. В некоторых случаях, например, для переносных наплечных сумок – холодильников, тяжелую фанерную облицовку заменяют легким ПВХ пластиком. Как сделать наружную облицовку, суть не так важно, главное — собрать качественный и прочный бокс из пенопласта.

Процедура изготовления переносного термобокса из пенопласта сводится к следующим операциям:

1. Раскраиваем материал пенопластового листа по размеру будущего холодильника;
2. Склеиваем коробку из пенопласта, облицовываем теплоотражающим материалом;
3. Собираем деревянный ящик из фанеры и укладываем теплоизоляционный корпус из пенопласта внутрь ящика.

Если холодильный бокс предполагается перевозить в багажнике автомобиля, нужно обязательно делать наружное усиление угловых стыков с помощью алюминиевого уголка. Как показывает практика, в процессе перевозки деревянная коробка холодильника на наружных углах нередко повреждается, и расходятся швы.

Сборка корпуса холодильника

Раскройка листа под изготовление теплоизоляции из пенопласта обычно не представляет особых затруднений. Даже при отсутствии опыта и навыков разметить и отложить четыре боковые стенки, дно и крышку из пенопласта не составит особого труда.

Совет! Если планируете построить своими руками из пенопласта сумку холодильник, дно лучше всего изготовить из экструзивного пенополистирола, например, техноплекса или аналогичного материала.

Дно из ЭППС получится намного прочнее и надежнее пенопласта, особенно, если наружный корпус холодильника планируется изготавливать из пластика, или будет отсутствовать вообще.

Для склейки теплоизолирующего корпуса из пенопласта можно использовать ПВА и неплотную марлевую ткань. Акриловые смолы клеят пенопласт хуже, самые прочные полиуретановые, битумные или эпоксидные составы использовать категорически не рекомендуется, для продуктов это не лучший вариант.

После склейки коробка из пенопласта поверхность внутри и снаружи холодильника нужно будет облицевать изолоном или другим тонколистовым фольгированным вспененным полиэтиленом. Как показывает практика, различные варианты облицовки из светоотражающих пленок, бумаги или пищевой фольги обходятся значительно дороже и дают крайне низкую прочность светоотражающей поверхности.

Только после этого можно снимать мерку для изготовления фанерного ящика. Если у вас уже имеется в распоряжении фанерная коробка с крышкой необходимого размера, то можно поступить значительно проще – снять внутренние размеры будущего холодильника, уменьшить на 6 мм для наклейки изолона и вырезать теплоизолирующий короб из пенопласта по уже известным габаритам.

На крышке холодильника наклеиваем слой пенопласта так, чтобы лист пенопластовой теплоизоляции полностью погружался внутрь бокса, а не просто покрывал верхнюю плоскость. Фанерную крышку крепим на рояльную мебельную петлю с помощью саморезов.

Обязательно устанавливаем замок или защелку, плотно прижимающую верхнюю крышку и пенопласт к корпусу.

Холодильный элемент и сумка

Нередко переносной холодильник приходится не только возить на авто, но и таскать на плече или в руках, если с подобным грузом нужно будет ездить в забитом пассажирами общественном транспорте, то более предпочтительным вариантом будет мягкая сумка-холодильник. Для этого подбирают вместительную сумку из полиэстеровой или прочной брезентовой ткани.

Для мягких холодильников пенопластовые стены проще заменить листами ЭППС, а внутреннюю поверхность выложить изолоном. В этом случае коробку холодильника склеивают с помощью прочного строительного скотча, чтобы ликвидировать утечки холода через стыки пенопласта, для мягкого холодильника из изолона шьют внешний чехол с крышкой из пенопласта на застежке липучке. Даже если уроните такой холодильник, он все равно останется целым и будет служить долгие годы.

Для работы потребуется несколько холодильных пакетов. Лучше всего использовать готовые промышленные элементы с гелеобразным наполнителем, но можно изготовить и самостоятельно. Пакет клеится полиуретановым клеем из нескольких слоев полиэтиленовой пленки и заполняется гелем из кипяченой соленой воды и загустителя. Пакет заполняется на 60%, воздух удаляется, после чего заливное отверстие запаивается горячим утюгом. Для 10-ти литрового термоящика потребуется четыре полулитровых пакета, замороженных в морозилке до минус 18-20^оС.

Заключение

Предложенная конструкция из листов пенопласта способна легко переносить кратковременные перепады температур от минус 50^оС до плюс 80^оС. Нередко в условиях летнего отдыха просто нет возможности заморозить холодильные агенты и продукты в холодильнике. В этом случае наиболее смекалистые используют обычный двухлитровый углекислотный огнетушитель, применяемый для комплектации электрооборудования и автомобилей. Две мощные струи углекислотой из раструба огнетушителя способны охладить внутреннее пространство холодильника до минус 30^оС. Для продуктов углекислота совершенно безвредна, а одного заряда хватает почти на 18 часов хранения.

Холодильник для самогонного аппарата своими руками

Сегодня винокуры имеют возможность выбора любого самогонного аппарата, начиная самым дешевым и простым, заканчивая усовершенствованным с точки зрения его комплектации. Все же любой агрегат, применяемый с целью дистилляции самогона, должен иметь в своем составе обязательные элементы: перегонный куб и охладитель (холодильник), который называют змеевиком. Как работает эта составляющая самогонного аппарата? Как изготовить холодильник для самогонного аппарата своими руками?

Предназначение змеевика: прямоточный

Змеевик, или холодильник, представляет собой извивистую тонкую полую трубку, сквозь которую проходят испарения, выделяемые в процессе нагревания браги. В процессе циркуляции паров по холодильнику происходит отвод тепла через его стенки с помощью воды или воздуха, что приводит к превращению пара в конденсат.

Условно все змеевики-охладители можно разделить на прямоточные и обратные. Воздушный, или прямоточный, холодильник для самогонного аппарата имеет более простую конструкцию, а изготовить такой элемент к дистиллятору достаточно просто. Такой змеевик представляет собой простую тонкую трубку, изготовленную из нержавеющей стали, меди или стекла. К этой трубке крепятся перегонные шланги, после чего такой змеевик можно эксплуатировать. Существенным недостатком холодильников такой конструкции можно считать то, что их нельзя совершенствовать.

Змеевик для прямотока несложно изготовить своими руками. Как сделать холодильник для самогонного аппарата самостоятельно:

1. Перед тем как приступить к изготовлению холодильника с прямотоком, следует выяснить принцип работы такой детали. Чтобы такой змеевик выполнил свою функцию, необходимо, чтобы навстречу поступившему в трубку пару поступал хладагент, который спровоцирует конденсацию пара. Сразу же после этого переработанная жидкость заместится новой, и процесс функционирования змеевика продолжится.
2. Для изготовления холодильника-прямотока понадобится ПВХ-трубка, диаметр которой не превышает 4 сантиметров. Длина трубки не должна превышать 30 сантиметров. Также следует подготовить пару заглушек и соединительных муфт. Для работы пригодится и сильфонная подводка. Подводку следует прикрутить к заглушкам, и после этого в кожух следует вставить подготовленные штуцеры.
3. Берут жестяную банку, которая послужит корпусом для змеевика, и помещают в нее изготовленную на предыдущем этапе конструкцию.
4. На данном этапе изготовленным холодильником оснащают дистиллятор. Независимо от выбора способа оснащения аппарата змеевиком, в первую очередь следует позаботиться о том, чтобы после эксплуатации этот элемент можно было без препятствий отсоединить от аппарата. В то же время на место соединения холодильника с аппаратом должен беспрепятственно наносится герметик. Поэтому выбор следует сделать в пользу монтажа способом резьбы под гайку. После установки охладителя следует смазать место его крепления с аппаратом герметиком, после чего можно приступать к тестированию конструкции. Важно: при первой проверке изготовленного змеевика нельзя включать полный напор воды.

Обратные холодильники и трубки Грэхема

Что касается обратных змеевиков, то они существуют в нескольких разновидностях. Шариковые воздушные камеры можно отнести к обратным змеевикам. Они обладают большой площадью теплообмена, что обеспечивает их высокой производительностью. Такие охладители применяются к жидкостям, имеющим низкую температуру кипения.

Камеры Либиха могут выполнять функции как обратных, так и прямоточных холодильников. Конструкция камеры Либиха представлена одной медной или стеклянной трубкой. У самогонных аппаратов камеры Либиха имеют вид трубок, крепящихся при помощи саморезов или методом пайки.

Все обратные змеевики отличаются от прямоточных тем, что подача хладреагента в них осуществляет снизу вверх. Эта особенность считается преимуществом такой конструкции, позволяющая вводить дополнительные вещества в камеру с испарениями самогона.

Чаще всего в самогонных аппаратах можно встретить охладители, представляющие собой извивистую трубку, и такие холодильники называются трубками Грэхема. Такой элементы устанавливают вертикально, что позволяет дистилляту свободно стекать в подставленную емкость. Такие змеевики отличаются друг от друга количеством спиралей. Чем больше объем браги, тем больше должно быть таких спиралей на холодильнике Грэхема.

Холодильник со спиралями также можно изготовить самостоятельно, однако перед тем, как приступить к выполнению этой задачи, с помощью специальных расчётов следует сделать точный чертеж конструкции змеевика. Все дело в том, что диаметр спиралей такого приспособления должен быть одинаковым, независимо от их количества. Выполнение схемы будущего змеевика позволит с точностью определить параметры спиралей и воссоздать их в готовом изделии.

Для собственноручного изготовления трубки-змеевика следует подготовить медную (как вариант — алюминиевую или латунную) трубку длиной до двух метров, сечением от 8 до 12 миллиметров и толщиной металла до 1,1 миллиметра. Также следует подготовить корпус будущего холодильника, ведь от его размеров будут зависеть параметры спиралей трубки. В качестве корпуса можно выбрать пластиковую канализационную трубу диаметром 80 миллиметров.

Как изготавливать самостоятельно холодильник Грэхема:

1. Сперва медную (латунную, алюминиевую) трубку следует хорошо набить мелким песком, что позволит избежать деформации материала при выполнении завивания конструкции.
2. На концы трубки крепят колышки из древесины. Можно также плотно зажать концы или вовсе спаять их.
3. Далее следует взять гладкий предмет с круглым сечением требуемого диаметра и накрутить на него трубку. При выборе шага между витками следует обращать внимание на схему и выполненный расчет.
4. Концы почти готового змеевика следует открыть и высыпать из них наполнитель. После трубку следует тщательно промыть.
5. Корпус змеевика следует оснастить патрубками для отвода и подачи воды.
6. Сам змеевик следует вставить в корпус, установить с двух концов заглушки. Все соединения должны обладать идеальной герметичностью, и добиться этого можно за счет использования суперклея.

Перед применением такой холодильник также лучше протестировать при слабом напоре воды в дистилляторе.

Все змеевики охлаждаются ото льда, воздуха или воды. Последний вариант считается самым простым и удобным с точки зрения винокурения. Охладители, работающие от воды, могут быть как открытыми, так и закрытыми. Открытые холодильники требуют подачи проточной воды, а закрытые — наполняются жидкостью вручную.

Сегодня все предлагаемые в продаже готовые самогонные аппараты комплектуются холодильниками. Поэтому если нет желания изготавливать охладитель своими руками, можно отдать предпочтение готовому дистиллятору.

Примеры изготовления охладителей пива своими руками

Кегератор из старого холодильника

Подсчитаем материальные затраты, используя средние стоимости комплектующих на сегодняшний день. Кеги на 20л. (2 шт.) стоят около $140; редуктор – $40; набор газовых и пивных шлангов нужной длины + фитинги обойдутся в сумму около $60, пятилитровый баллон с пищевой углекислотой — $40; краны и каплесборник – от $60. Маленькие холодильники стоят от $160. Таким образом, охладитель для пива, собранный своими руками из новых деталей, будет стоить около $500. Это даже больше стоимости серийных проточных охладителей на 8 сортов пива с производительностью 110 л/ч. Самодельный же кегератор охладит только 40 литров пива двух сортов и не менее, чем за 3 часа.

Конечно, если вы будете делать охладитель для разливного пива своими руками, то сможете сэкономить, применив детали, уже бывшие в употреблении. Наиболее существенную сумму можно сберечь, купив подержанный холодильник.

Холодильная камера для пивных кегов

Холодильник, габариты которого не позволяют установить в него нужное количество кегов, можно переделать в холодильную камеру.

Корпус холодильника в этом случае не понадобится. Камеру нужного размера можно изготовить из листов OSB, в качестве теплоизоляции применить пенопласт. Другой вариант — использовать сэндвич панели. В получившуюся камеру устанавливается только оборудование от старого холодильника.

Стоимость камеры будет складываться из стоимости холодильника и стоимости строительных материалов. Сэндвич панели, подходящие для холодильных камер, стоят от $20 за м². Соответственно, стоимость холодильной камеры для пивных кегов своими руками будет ниже стоимости кегератора или серийного охладителя. Но использовать её можно будет только для хранения, а не для розлива пива.

Оба описанных варианта оправдывают себя в случае, если у вас есть старый ненужный холодильник в рабочем состоянии. Покупать же б/у холодильник – всё равно, что кота в мешке. Сколько он прослужит, неизвестно.

Поэтому покупка нового охладителя пива с гарантией может оказаться вложением более выгодным и надежным, чем попытка сделать охладитель для пива своими руками.

Как мы построили кулер для дома в стиле YETI по ​​цене менее 100 долларов (2020)

Собираетесь ли вы в поход на выходные или переезжаете в автономный домик, вам понадобится способ, чтобы еда оставалась холодной. Вы всегда можете перейти на сыроедение, но мне нравятся гамбургеры. А когда вы пытаетесь сохранить мясо, при комнатной температуре его просто не режут.

На рынке представлено множество фантастических кулеров, изготовленных методом роторного формования. Вы также можете оборудовать свой автомобиль холодильником на 12 В. Но если у вас ограниченный бюджет, эти варианты немного недоступны.Я решил пойти по пути DIY и сам построить так называемый «10-дневный кулер». Стоимость всего проекта составляет менее 100 долларов, что делает его наиболее экономичным способом сохранить еду в прохладе. Я покажу вам, как я это сделал, шаг за шагом, чтобы вы могли сделать то же самое.

Цели проекта

Для проекта автофургона мне нужно немного больше от кулера. Корпус можно использовать как кухню, но это направление можно адаптировать под любой размер и форму. Моими основными целями были:

1. Кулер должен быть полностью автономным
2. Мне нужен лед на четыре дня
3. Должен быть путь для слива воды
4. Кулер должен быть незаметным

Что нужно для кулера DIY

Список материалов для этого проекта довольно прост.Вы можете купить все в местном хозяйственном магазине или заказать через Интернет. Если вы сделаете заказ через Интернет, ваши размеры и форма будут немного ограничены. Для более крупных коробок, возможно, будет проще приобрести это в хозяйственном магазине. Главный вопрос — размер материала. Доставка полноразмерного листа фанеры просто не рентабельна. Но если вы построили коробку из материалов меньшего размера (2 на 2 дюйма), Amazon упакует все и доставит к вашей двери.

Вот что я использовал:

• Пенополистирол вспененный
• Акриловое оргстекло
• Доска обрезная для мебели 2 ″ x 2 ″
• Фанера односторонняя хорошая
• Чистовые винты (остатки от другого проекта)
• Конопатка

Теория изоляции

Мы проверили тонну 10-дневных кулеров, поэтому у нас есть довольно хорошее представление о том, что отличает определенные модели.Самое главное — утеплитель. Недорогие кулеры плохо работают из-за плохой изоляции. Нам нужно не только сделать изоляцию толще, но и выбрать наиболее эффективную изоляцию.

В настоящее время лучшая изоляция, которую можно купить за деньги, — это пенополистирол. Это также продается как пенополистирол, но это не просто пенополистирол. В стандартном материале есть эти маленькие кусочки, где вспененная пена равномерно распределена, а внутри есть крошечные воздушные карманы.Пенополистирол, который мы используем, также называемый XPS, намного лучше. Это видео довольно хорошо объясняет различия между ними.

Насколько эффективен изолятор того или иного материала, можно измерить по значению R. Чем выше R-Value, тем меньше тепла будет поглощать ваш кулер.

Этот тип пены имеет значение r 5 на дюйм. Лучшие кулеры на рынке имеют значение R 9, поэтому я буду использовать два дюйма, чтобы мой кулер был конкурентоспособным.Несмотря на то, что мое значение R будет выше, я не ожидаю, что мой проект будет работать так же хорошо, как профессионально сделанные модели. Высококачественные охладители ротационного формования тщательно изготовлены, поэтому в них нет утечек или плохо изолированных участков. Для самодельного кулера это неизбежно, поэтому я планирую перестроить эту систему для моего приложения. Конечный результат должен обеспечить необходимую мне изоляцию.

При ограниченном бюджете вы можете использовать изоляцию из распыляемой пены или сократить изоляцию до одного дюйма.Это снизит эффективность вашего кулера и позволит хранить лед только 2–3 дня, но для некоторых людей этого может быть достаточно.

Да, фанера и оргстекло обеспечивают некоторую изоляцию, но по большому счету этим пренебрежимо мало. На данный момент мы просто учтем коэффициент теплопроводности пены.

Шаг 1. Соберите коробку

Вам понадобится корпус для кулера. В моем случае мне нужна была вся кухня и место для хранения солнечных батарей.Моя может быть немного сложнее, чем ваша, но есть много способов сделать это. Для чего-то портативного подойдет простая коробка. Если вы хотите добавить подстаканники или ящик для хранения вещей, сходите с ума. Это ваш кулер, а на раме вы черпаете свою идею.

Честно говоря, мои навыки работы с деревом не так уж и хороши, и я пытался снизить вес. Но вам нужен пример того, что можно сделать, посмотрите кулер Пита своими руками.

Шаг 2: Каркас в стене

В моем случае мое обрамление было немного ненадежным.Если это ваш случай, не стоит слишком беспокоиться. Фанера обеспечивает большую часть структурной целостности, поэтому, как только вы прикрутите ее, ваш кулер станет намного прочнее.

Шаг 3: Обрежьте изоляцию

Эта часть процесса не так проста, как кажется. Однако есть несколько приемов, которые мне пришлось усвоить на собственном горьком опыте, которые могут значительно облегчить вашу жизнь.

Базовый процесс состоит в том, чтобы взять нож, провести лезвием по пенопласту, а затем отломить его рукой.

Важно резать по текстуре пены. Когда вы режете поперек волокон, появляются заусенцы, и нож, кажется, не хочет образовывать прямую линию.

Шаг 4: Установите изоляцию

Возьмите отрезанные куски утеплителя и уложите их двумя слоями вдоль всех стен. Чтобы все было на месте, я сначала ограждал стороны, а затем добавил низ. После того, как я закончил первый слой, я добавил второй.

Делая это шаг за шагом, нижний слой всегда будет плотно прижимать стороны к стенкам.Как только это было сделано, я добавил несколько шурупов для хорошей меры.

Шаг 5: Установите оргстекло

Оргстекло немного сложно разрезать, и мне пришлось многому научиться этому на собственном горьком опыте. В основном нужно взять прямую кромку и надрезать кромку оргстекла. У вас получатся маленькие полоски оргстекла, скрученные вокруг вашего лезвия, и это то, что вам нужно. Мне пришлось забить его пять или шесть раз, прежде чем я смог получить чистый тормоз, но эти фотографии должны показать вам все, что вам нужно знать.

Если вы все еще не уверены, ознакомьтесь с нашей статьей о , как резать оргстекло , чтобы получить дополнительную информацию.

Шаг 6: Установите слив

Одна из самых важных особенностей любого кулера — это способность стекания воды.Лед, который плавает в воде, стекает намного быстрее, поэтому важно, чтобы вы слили его как можно быстрее. В моем случае мне нужно было, чтобы вода стекала сбоку, чтобы я мог вывести ее из фургона. Но может быть намного проще просто прикрутить его до самого дна. Я использовал остатки водопроводных труб и компрессионных фитингов, чтобы соединить все вместе.

Это дешево купить, если у вас его нет. Если вы собираетесь просверлить оргстекло, вам действительно нужно убедиться, что вы начинаете с небольшого пилотного сверла, а затем продвигаетесь вверх.Мой кулер в настоящее время забит едой, но я скоро получу несколько фотографий готового слива.

Шаг 7. Сделайте его водонепроницаемым

Меньше всего вам нужно, чтобы вода протекала повсюду, поэтому вам придется ее закрыть. Я сделал уплотнение вокруг всех стыков оргстекла, но другие просто покрыли все это силиконом.

Как это работает?

Я пользуюсь этим кулером уже около 2 недель и пока очень впечатлен результатами.Если я заполню его льдом доверху, он будет заполнен примерно наполовину за четыре дня. Я почти уверен, что смогу прожить неделю, и в холодильнике еще останется немного льда. Однако на самом деле я ем это каждый день. Так что я думаю, что это немного нереально.

Конечно, технически в 10-дневном кулере останется или льда через 10 дней. Но на самом деле я ничего не могу поделать с или льдом. Мне нужно достаточно, чтобы покрыть всю мою еду. На мой взгляд, любой, кто построил бы подобную систему, был бы хорош, если бы покупал лед каждые 5 дней.

Проблемы с My Design

С этим проектом я действительно работал. Я очень доволен результатами, но есть несколько вещей, которые я хотел бы сделать по-другому.

Во-первых, мне жаль, что я немного лучше измерил свои порезы. Когда я впервые закончил работу с кулером, моя верхняя часть не была полностью заподлицо. Поскольку это тоже кухонная поверхность, это было большой проблемой. Чтобы исправить это, я просто использовал пилку для дерева, чтобы выровнять все.

Вторая проблема — сток. У меня нет места под кулером, чтобы проложить слив, и мое внешнее вентиляционное отверстие находится справа от него.В то время я думал, что проще всего будет пройти через борт. Однако это означает, что на дне всегда остается небольшой слой воды, слишком низкий для того, чтобы протечь через слив. Пока что мое единственное решение — вытереть его тряпкой при смене льда. Но я обновлю это, когда найду лучшее решение. На данный момент я рекомендую сливать воду прямо со дна.

Привет читателям ShedHeads! Меня зовут Джеймс Кеннеди, и мне, безусловно, нравилось писать о моем любимом снаряжении для активного отдыха на протяжении многих лет.Хотя я веду этот блог только с 2017 года, я всю жизнь увлекался отдыхом. И хотя мне, конечно, нравится делиться своим мнением со всеми вами, мне еще больше нравится, когда я слышу ваши отзывы! Если вы хотите связаться со мной по поводу того, что я написал, свяжитесь со мной на Facebook или на нашей странице контактов вверху!

Как собрать тележку-холодильник для патио своими руками

Как сделать самодельный кулер для патио

1. Построить основание кулера
2. Сделать отсек и полку для гриля
3. Постройте крышку кулера для патио
4. Установить сток охладителя и нижнюю полку
5. Завершить и добавить оборудование

Я построил холодильную камеру и станцию ​​для гриля полностью из кедра 1 × 4.У моего местного поставщика пиломатериалов были 12-дюймовые доски, грубые с одной стороны, и я смог получить их за половину цены, которую вы заплатили бы в большом магазине коробок за кедровые доски 1×4. Если это вариант для вас, вы можете значительно сэкономить, идя по этому маршруту.

1. Постройте основание кулера для патио

Строительная рама и ножки

Вы начнете с сборки верхней рамы в зависимости от размера вашего кулера. Вершина моего кулера была 23-3 / 4 ″ x 13-1 / 2 ″. Если ваш кулер другого размера, вам необходимо соответствующим образом отрегулировать верхнюю раму и посмотреть, нужно ли отрегулировать и основание.

Сначала отрежьте 2 доски до 50 дюймов для длинных частей верхней рамы и 3 доски до 13-1 / 2 дюймов для коротких частей верхней рамы. Просверлите отверстия для карманов на концах коротких деталей и закрепите их винтами с карманами 1-1 / 4 дюйма. Это даст отверстие 15-3 / 4 ″ для ящика для хранения гриля.

Затем отрежьте 8 досок длиной 38-1 / 4 ″ для ног. Разорвите 4 эти доски, чтобы сузить штанины шириной 2-3 / 4 дюйма. Используйте приспособление для отверстий для карманов, чтобы просверлить отверстия для карманов в деталях размером 2-3 / 4 ″ в верхней части 13 ″ ножки и еще одном отверстии на 2 ″ снизу.

Соедините узкие части ножек с клеем для широких частей и винтами с отверстиями 1-1 / 4 ″ сверху и снизу. В зазоре, где нет карманных отверстий, используйте зажимы, чтобы крепко удерживать соединения. Сделайте две ножки из узких частей с правой стороны и две из узких частей с левой стороны. Благодаря этому широкая поверхность ножек будет видна спереди и сзади тележки-кулера для патио.

Наконец, отрежьте 8 частей боковой облицовки до длины 16-1 / 2 ″.Используйте обрезной фрезер, чтобы нарезать фаску 1/16 дюйма под 45 градусов на внешних краях каждой доски. Это придаст доскам красивый вид, когда они стыкуются вместе.

Соединение ножек с боковыми панелями

Положите две ножки вниз и, начиная сверху, прикрепите 4 боковых элемента облицовки к ножкам двумя винтами 1-1 / 4 ″ с каждой стороны каждой доски. Повторите этот процесс с двумя другими ножками, чтобы сформировать две боковые сборки.

После этого отрежьте 4 части передней облицовки и 4 части задней облицовки до длины 44-1 / 2 дюйма и нарисуйте фаску на длинных краях, как и на боковой облицовке.Расположите боковые блоки на краю и, начиная сверху, прикрепите переднюю облицовку к бокам винтами 1-1 / 4 ″.

Затем переверните сборку и прикрепите 4 части задней облицовки по бокам. Теперь у вас есть основа для комбинации кулера для патио и тележки для гриля!

Затем отрежьте две верхние передние планки 3/4 ″ x 3/4 ″ длиной 14 дюймов и одну верхнюю боковую планку длиной 11 дюймов. Предварительно просверлите отверстия внизу, чтобы позже прикрепить верхнюю раму. Закрепите шип размером 11 дюймов в середине правой стороны заподлицо с верхом и закрепите шипы 14 дюймов спереди и сзади на расстоянии 1-1 / 2 дюйма от правой стороны.

2. Сделайте отсек для хранения тележки для гриля и нижнюю полку

Прикрепите две планки шириной 1 дюйм и длиной 14 дюймов с внутренней стороны передней и задней стенок, на 18 дюймов с правой стороны. Вырежьте четыре перегородки для хранения шириной 15 дюймов, приклейте их и прикрутите к планкам, чтобы создать отсек для хранения на самодельном холодильнике.

Отрежьте и установите две планки 17-1 / 4 ″ спереди и сзади отсека для хранения. Поместите их на 3/4 ″ вверх от дна отсека, затем прикрепите пять нижних частей отсека для хранения 15 ″ к шипам винтами снизу.Среднюю доску нужно будет обрезать по размеру, поскольку она меньше других.

Теперь прикрепите верхнюю раму к основанию винтами с отверстиями для карманов на стороне охладителя и винтами 1-1 / 4 ″ через планки в отсеке для хранения. Для хорошей фиксации нанесите клей на все верхние поверхности.

Вырежьте два подрамника полок длиной 46 дюймов и шириной 1 дюйм и одиннадцать планок полок 16-1 / 2 дюйма. Прикрепите планки к подрамникам с помощью клея и шпильки. Для равномерного зазора начните с внешних планок, а затем закрепите среднюю планку.Оттуда заполните зазоры на расстоянии ~ 3/4 дюйма друг от друга.

Проверьте установку кулера в отверстии и снимите сливную пробку кулера, так как она вам понадобится позже. Затем дотянитесь до маркера через сток кулера и отметьте место на левой стороне кулера для патио. Просверлите сбоку отверстие диаметром 1-1 / 4 дюйма для сантехнической арматуры.

Переверните комбинированную тележку для гриля и установите кулер на место. Закрепите кулер, установив три 15-дюймовых опоры для кулера спереди и сзади с помощью винтов с карманом 1-1 / 4 дюйма.

3. Сделайте охладитель патио и крышки отсека для гриля

Крышка отсека для гриля

Переверните самодельный кулер для патио и отрежьте четыре части крышки отсека для хранения длиной 15-3 / 4 дюйма. Сделайте фаску на досках с помощью фрезерного станка, как на обшивке кузова. Просверлите отверстие диаметром 1 дюйм в середине одной доски и снимите фаску с верхнего края отверстия.

Затем отрежьте две планки крышки 13-1 / 2 на 1 дюйм. Затем выровняйте доски крышки и скрепите доски вместе с помощью реек, клея и шурупов 1-1 / 4 ″.

Сделайте 4 небольших выступа на крышке для хранения размером 1-1 / 2 ″ x 2 ″. Скруглите один угол выступов и установите их в верхние углы отсека для хранения с помощью клея и забейте гвозди в верхние углы отсека для хранения.

Крышка холодильного ящика

Создайте рамку вокруг крышки холодильника на основе ваших собственных измерений. Стороны должны быть на 3/4 дюйма выше крышки. Я вырезал две передние и задние части крышки размером 25-1 / 4 дюйма на 2 дюйма и две боковые части 13-1 / 2 дюйма на 2 дюйма. Соедините раму с помощью винтов с карманом 1-1 / 4 ″.

Отрежьте 3 опорных планки крышки размером 13-1 / 2 ″ на 1 ″ и прикрепите их спереди и сзади с отверстиями для карманов. Разместите внешние планки так, чтобы они находились прямо над боковыми выступами на крышке, которые соприкасаются с охлаждающим корпусом. Вы будете ввинчивать крышку позже и не хотите, чтобы винты выскочили из нижней части крышки.

Затем сделайте 5 верхних частей крышки из досок 25-1 / 4 ″. Выполните фаски под 45 градусов на этих досках, как и на других. Разложите доски сверху и обрежьте центральную часть по ширине.Используйте суперклей и временно приклейте полноразмерные доски к краям каркаса.

Снова закройте крышку охладителя. Теперь прикрепите верх к крышке кулера винтами 1-1 / 4 ″ через внешние планки в крышке. Прикрепите центральную доску с помощью столярного клея на центральные планки и суперклея по внешним краям. Супер клей быстро склеивается, а столярный клей надежно держится.Собранная таким образом крышка дает очень чистый вид без отверстий для гвоздей или винтов… ОЦЕНКА!

4. Установите сливное отверстие охладителя и нижнюю полку

Удалите слив из кулера и оставьте шайбу внутри. Возьмите два переходника с наружной резьбой из ПВХ на 1/2 дюйма, поливинилхлорид длиной 1/2 дюйма, гайку 1/2 дюйма и нагрудник для шланга снаружи охладителя.

Длина трубы ПВХ зависит от установки. Отрежьте монтажный блок нагрудника шланга до размеров 3-1 / 2 на 3-1 / 2 дюйма и просверлите в нем отверстие диаметром 1 дюйм для переходника с наружной резьбой.Склейте готовые детали из ПВХ и установите их на нагрудник шланга и монтажный блок. Затем установите их в коробку радиатора и зафиксируйте гайкой на охладителе.

Отшлифуйте все до зернистости 150 и на этом этапе нанесите финишное покрытие. Я использовал уретан Spar, предназначенный для использования на открытом воздухе, поэтому он будет хорошо носить.

После высыхания покрытия установите нижнюю полку так, чтобы ее дно находилось на высоте 2-1 / 2 дюйма от пола. Я бы порекомендовал поставить кулер во внутреннем дворике наверх, чтобы сделать это вместо этого.положил его на спину, как я

5. Добавьте оборудование в тележку для самостоятельного приготовления патио

Крышка кулера оснащена 3-дюймовыми петлями и ручкой спереди.

Я добавил открывалку для бутылок спереди и 2 крючка на стороне гриля тележки.

Затем я положил вставки для гриля STOK Quattro в ящик для хранения, и они отлично сработали. Я просто поставил туда небольшие перегородки, чтобы они были разделены.

Как сделать деревянную подставку для кулера своими руками

Начни с ног

Разрежьте столб 4×4 на четыре части по 30 дюймов, чтобы получились ножки.Крайне важно обрезать их равномерно, чтобы охладитель не раскачивался.

Установите ограничитель глубины на циркулярной пиле на глубину 2 дюйма и установите параллельный упор на ширину 2 дюйма. Вот так вы вырежете каналы в ножках, поддерживающих каркас кулера. Оторвите от каждого столба угол размером 2 x 2 дюйма. У вас должно получиться четыре L-образных ножки для вашего проекта.

Постройте заднюю и боковую панели

Томпсон и Кэбот | Cooler Stand, сборка

Томпсон и Кэбот | Cooler Stand, сборка

Разрежьте три доски 1×6 x 8 футов на отрезки по 4 дюйма.Они сформируют заднюю панель вашего проекта. Предварительно просверлите и прикрутите эти доски 1×6 x 4 ‘к ножкам 4×4, которые вы только что вырезали (как показано). Это формирует основу проекта. Используйте винты 1-5 / 8 ”№8 для наружного применения и убедитесь, что расстояние между двумя ножками одинаковое и квадратное.

Затем разрежьте доску размером 1×6 x 8 футов на шесть секций по 16 дюймов, чтобы сформировать стороны коробки. Прикрепите эти секции к противоположным сторонам задних ножек. Используйте несколько зажимов и квадрат для обрамления, чтобы прикрепить стороны, если у тебя нет помощника.Держите боковые части как можно ближе к 90 градусам. Вы стараетесь, чтобы углы коробки были как можно более квадратными. Пока не затягивайте винты до конца, чтобы проявить немного гибкости. На следующем этапе мы все исправим.

Присоедините передние ножки

Поставьте трехстороннюю коробку вверх и прикрепите две передние ножки. Попросите друга помочь или снова используйте рамный квадрат и несколько зажимов, чтобы помочь вам сохранить квадрат.Ваша цель — коробка с четырьмя углами под углом 90 градусов, когда все будет прикреплено.

Установите переднюю направляющую

Отрежьте 1х6 по ширине лицевой стороны, чтобы коробка оставалась квадратной. Тщательно отмерьте и закрепите винтами. Как только вы закрепите переднюю часть, дважды проверьте, все ли ваши углы по-прежнему квадратные, а затем вы можете полностью затянуть все винты.

Обрамление полки холодильника

Томпсон и Кэбот | Cooler Stand, сборка

Томпсон и Кэбот | Cooler Stand, сборка

Используйте 1x2s, обрезанные по ширине вашего кулера, с лишним дюймом с каждой стороны, чтобы построить рамку в нижней части коробки.Убедитесь, что ваш кулер поместится таким образом, чтобы крышка кулера была на одном уровне с верхним краем коробки. Здесь можно оставить немного места для маневра. Вы не хотите, чтобы кулер находился там слишком плотно. Используйте пару кусочков 1×6, отрезанных по размеру, как показано, чтобы построить дно рамы кулера.

Примечание: Не забудьте оставить зазор в основании, чтобы обеспечить доступ к сливу вашего кулера.

Отрежьте еще два листа 1×2, чтобы они служили противоположными углами для рамы кулера.Обязательно используйте скоростной угольник, чтобы углы были выровнены и параллельны. Рекомендуется проверить установку кулера в этом процессе, чтобы убедиться, что он подходит и что крышка находится на уровне верха.

Закройте зону охлаждения

Томпсон и Кэбот | Cooler Stand, сборка

Томпсон и Кэбот | Cooler Stand, сборка

Томпсон и Кэбот | Cooler Stand, сборка

Отмерьте и отрежьте больше 1х6, чтобы построить стены рамы кулера.Не забывайте держать все ровно во время работы.

Далее на полке

Используйте больше 1х2, чтобы таким же образом оформить полку. Оставьте 3/4 дюйма, чтобы доски полки вошли заподлицо с передней направляющей.

Используя комбинацию 1х6 и 1х2, отрежьте полки по размеру. Они не должны нуждаться в гвоздях или шурупах, чтобы удерживать их на месте, но не стесняйтесь прибивать их, если хотите.

Создайте барную стойку

Используя больше 1×6, отрежьте кусочки так, чтобы они поместились в верхней части полки. Это также даст вам рабочую поверхность для установки посуды и украшения. Убедитесь, что на более прохладной стороне достаточно места, чтобы другая крышка могла плавно открываться и закрываться.

Снять крышку охладителя

На этом этапе нам нужно отключить крышку кулера.Вам нужно снять крышку кулера с петель и убедиться, что она свободно отсоединяется от кулера. Он будет постоянно прикреплен к крышке коробки, поэтому убедитесь, что этот кулер достоин жертвы. Больше отсюда не выйдет.

Установить кулер на место

Используйте комбинацию 1×2, чтобы вклинить нижнюю половину кулера в коробку.Вы можете аккуратно разместить нарезанные кусочки вокруг ручек и сверху, чтобы охладитель оставался на месте. Сдвиньте кулер к передней части коробки, оставив небольшой зазор сзади. Используйте эти 1×2, чтобы закрепить нижнюю часть кулера на месте, чтобы она не двигалась в любом направлении. Если ваш кулер двигается, крышка не выровняется должным образом, поэтому не торопитесь и сделайте эту часть правильно и плотно.

Сборка крышки охладителя

Затем используйте комбинацию 1×6 и 1×2, чтобы построить крышку кулера.Убедитесь, что вы оставили зазор примерно 1/16 дюйма между верхней частью полки и крышкой коробки, чтобы она открывалась и закрывалась плавно. Вверните винты через 1×2 в 1×6, чтобы все скрепить. Затем переверните крышку так, чтобы вы могли добавить обрезки 1/4 дюйма к нижней стороне, как показано. Приклейте и прикрутите накладку на место, чтобы крышка была прочной.

Присоедините крышку к раме

Прикрепите петлю пианино к крышке, затем совместите ее с ящиком-охладителем и отметьте его положение на задней части коробки карандашом.Попросите друга открыть крышку на этих отметках и прикрутить вторую половину петли.

Присоедините крышку к крышке охладителя

Томпсон и Кэбот | Cooler Stand, сборка

Томпсон и Кэбот | Cooler Stand, сборка

Теперь, когда у вас есть крышка коробки, пора прикрепить крышку кулера к крышке.Надежно установите пластиковую крышку охладителя на нижнюю половину охладителя. Нанесите обильное количество клея Gorilla Glue или другого расширяющегося клея на крышку и закройте крышку коробки. Поместите банки с краской или другие тяжелые предметы на крышку так, чтобы она касалась верхней части холодильника, пока клей не высохнет. После высыхания клея откройте крышку и приклейте к ней верх кулера. Вверните четыре винта через крышку холодильника в крышку деревянного ящика, чтобы убедиться, что она остается на месте.

Добавить отделку, нанести отделку и аксессуары

Томпсон и Кэбот | Cooler Stand, сборка

Томпсон и Кэбот | Cooler Stand, сборка

Томпсон и Кэбот | Подставка для холодильника Beauty

Отрежьте и приклейте обрезки к стороне полки, чтобы крышка и стол находились на одном уровне.Отшлифуйте коробку-холодильник, при необходимости нанесите отделку, а затем добавьте в свой проект любое оборудование. После этого залейте его льдом и напитками и наслаждайтесь.

Сделайте самодельный кондиционер из холодильника, льда и вентилятора

Если бы вы сказали мне , я мог бы превратить старый кулер в полноценный кондиционер, , я не уверен, что поверю вам. Это слишком хорошо, чтобы быть правдой!

Что ж, на этот раз это не так хорошо, чтобы быть правдой. Это простой и дешевый самодельный продукт, который действительно работает и решит все проблемы, которые вызывает тепло.

Если этого недостаточно, вы никогда не поверите, как мало вещей вам действительно нужно для реализации этого проекта. Вам почти ничего не нужно! Вот ваши припасы:

• ящик для льда (твердый или пенополистирол)
• Труба ПВХ
• малый вентилятор
• лед
• небольшая солнечная панель (опция) или другой источник питания, например аккумулятор или автомобильная вилка для сигарет

Единственный «минус» этого кулера — лед, который тает через 5-10 часов.Лучшая часть? Вы можете повторно заморозить эту воду и использовать ее снова и снова. Легко!

Этот охладитель лучше всего работает в полусухом или сухом климате. потому, что более сухой воздух охлаждается легче и быстрее, чем влажный, но если он работает, он действительно работает.

Кондиционер, изготовленный своими руками, производит воздух при 42 ° F в комнате при 80 ° F! Вы получите всю потрясающую охлаждающую способность, которую дает сверхдорогой кондиционер по низкой цене.

Посмотрите видео ниже от desertsun02 и попробуйте сами.Учитывая, насколько жарко было в последнее время, это идеальный вариант для этого времени года!

Больше не нужно кипятить живьем в доме. Каждый может иметь кондиционер. Вы даже можете использовать охладитель из пенополистирола, чтобы сделать эту поделку еще дешевле.

Хорошо отдохните летом и сохраняйте прохладу как можно лучше. Это нужно помочь!

Как сделать — Ремонт кулера своими руками

Пейдж Хеммис и Мария Провенцано покажут вам, как обновить летние холодильники.

Материалы для подставки для мороженого Марии

• Маленький столик
• Белый поролон
• Листы из пенопласта
• Буквы с наклейками
• Охладитель
• Воздушные шары
• Лента
• Помпы
• Ассорти из папиросной бумаги

Материалы для Пейдж Стенд Americana

• Деревянные планки
• Красная, белая и синяя краска
• Сверло
• Открывалка для бутылок
• Ведро-ловушка
• Краска для классной доски
• Охладитель

Указания по установке холодильника для Марии

— Прикрепите первый кусок белый поролоновый сердечник к передней части стола с помощью горячего клея; убедитесь, что он прикреплен так, что если вы поместите кулер позади него, он скроет кулер

— Прикрепите два других куска пенопласта к двум сторонам стола

— Прикрепите белую изоленту к пенопласту где части встречаются друг с другом

— Разрежьте листы пенопласта на длинные полоски одинакового размера, затем обрежьте нижнюю часть, чтобы закруглить ее

— Наконец, создайте знак «мороженое», прикрепив наклейки с буквами к треугольным частям баннера, и прикрепите к тенту как хотите!

Колеса для мороженого
— Разрежьте последний кусок пенопласта на два больших круга

— Нарисуйте форму на круге, чтобы создать вид «колеса», и вырежьте формы

— «Колеса» могут краситься в любой цвет!

— Прикрепите колеса к передней части грузовика с мороженым

Воздушные шары для мороженого
— Надуйте воздушный шарик с гелием и привяжите ленту к дну

— Создайте форму конуса из коричневой бумаги вокруг нижней части воздушный шарик так, чтобы лента могла выходить из нижней части воздушного шара, чтобы привязать его к «грузовику с мороженым»

— Прикрепите бумагу к воздушному шарику с помощью двусторонней ленты или точек клея

— Добавьте красный помпон к верху воздушного шара с помощью двустороннего скотча или точки клея; опционально

— Прикрепите прямоугольные кусочки папиросной бумаги к воздушным шарам с помощью скотча, чтобы они выглядели как брызги

Указания по использованию кулера Пейдж

— Используйте деревянные планки и сделайте их вокруг кулера, чтобы придать им деревенский вид.Это также идеально подошло для дизайна моего американского флага, поскольку планки по сути стали вашими полосами.

— После того, как вы обернули наши деревянные планки вокруг кулера, просверлите отверстия в верхней левой части передней части, чтобы создать наши «звезды». ” ЭТО также будет работать как наша акустическая система Bluetooth, поэтому музыка будет исходить из самих отверстий.

— Покрасьте планки, чередуя красный и белый

— Покрасьте верхнюю левую область в синий цвет (не беспокойтесь о белом, так как дыры создают этот эффект)

— Просверлите бутылку сбоку кулера откройте верхнюю деревянную планку

— Под ней просверлите ведро для улова

Подробнее об этом эпизоде ​​>>

Напиток: DIY Ecto-Cooler — ячмень и береза ​​

У меня есть яркие детские воспоминания о том, как я потягивал соки Hi-C Ecto-Cooler и выбрасывал обратно Capri Suns.Когда наша неделя 90’s подходит к концу, я подумал, что смогу объединить внешний вид и вкус моей любимой бевви 90-х годов, чтобы создать один идеальный напиток , утоляющий жажду, напоминающий смесь, ! С оттенком Halloween зеленого тоже! 😉

Но это еще не все, вы можете добавить свой собственный стиль Ecto-Cooler с нашей печатью на призраках! Он включает в себя полный набор более милых, чем жутких призраков смайликов, а также аксессуары, которые вы можете использовать, чтобы одевать и наряжать своих призраков. Мы напечатали наши в виде наклеек и раскрасили их маркерами, но вы также можете сделать кукол, добавить их в картонный дом с привидениями или даже сделать набор временных татуировок своими руками!

Примечание. Мы предпочитаем делать покупки на месте или использовать то, что есть у нас дома, но этот список содержит несколько партнерских ссылок Amazon для справки.Как Amazon Associates, мы делаем небольшую комиссию за соответствующие покупки. *

Для изготовления экто-кулера своими руками вам понадобится:

• 2 стакана ананасового сока
• 1 небольшая столовая ложка лимонного сока
• 3/4 стакана грейпфрутового или апельсинового сока
• 2-4 стакана воды
• 1-2 капли пищевого красителя (в зависимости от того, какой сок вы включили, вам может потребоваться зеленый, желтый или даже капля синего пищевого красителя)
• Добавьте сахар по вкусу (мы его не добавляли!)

Дополнительно:

Инструкции:

Загрузите и распечатайте наш лист для печати «платье-призрак» , распечатайте его на бумаге для наклеек, а затем вырежьте наклейки.Этих милых привидений можно раскрасить и нарядить, используя аксессуары на простыне!

Чтобы приготовить сок Echo-Cooler: Смешайте ананасовый, апельсиновый и лимонный соки в контейнере на 1 галлон. Влейте воду и добавьте сахар (при желании) по вкусу. Перемешайте до полного растворения. Добавьте сок шпината или несколько капель зеленого и желтого пищевого красителя. Перемешайте и добавьте больше цвета по желанию. Добавьте тонны льда, разлейте в пакетики для напитков или стаканы и наслаждайтесь!

Эта легкая смесь для напитков — отличная возможность привлечь детей к работе на кухне (и немного потренироваться в розливе)!

Ищете забавную закуску, с которой можно сочетать это? Этот классический напиток в стиле ретро требует идеального компаньона для детства — мини-гамбургер с ванильными вафлями и (подождите, пока вы не увидите, насколько они восхитительны!).

* Примечание о партнерских ссылках Amazon: мы стремимся использовать простые экологически чистые материалы, которые можно приобрести на месте, когда это возможно, но иногда мы находим лучшие универсально доступные варианты, редкую экологически чистую находку или нишу. продукт доступен только на Amazon. Когда эти продукты включены в наш список поставок, они являются партнерскими ссылками, и если вы перейдете по ссылке, чтобы совершить покупку, мы получим небольшую комиссию, которая поможет нам повторно заказать эти материалы!

Brilliant DIY Cooler Tables for the Patio (со встроенными холодильниками, раковинами и ледяными ящиками)

• Pinterest
• Facebook
• Twitter

Более 20 столиков-холодильников для вашего патио

Чтобы завершить нашу неделю DIY Turning Tables и отпраздновать выходные 4 июля, мы собрали более 20 COOL столов … я имею в виду, более прохладных столов , которые вы должны построить для своего патио, чтобы веселиться все лето! Кажется, что на вечеринке никогда не бывает достаточно льда, но эти столики для патио имеют встроенные холодильники, раковины и ящики для льда, чтобы напитки или другие угощения оставались прохладными всю ночь — пока кто-то запомнит лед первым! 😉

Ознакомьтесь со всеми публикациями #TurningTablesDIY здесь и обязательно подпишитесь по электронной почте или RSS и следите за обновлениями в Facebook, чтобы вы не пропустили ни одной из наших замечательных публикаций!

Столы для охлаждения патио, которые нужно достроить или обновить

Во-первых, наш личный фаворит: этот блестящий стол в патио, который здесь разделили Хайди и Брент, на котором из недорогих ящиков для цветов создаются два холодильника для напитков.Один предприимчивый читатель даже модифицировал стол, чтобы он соответствовал раздаче блюд, так что вы можете держать под рукой чипсы, сальсу или другую праздничную еду! (Смотрите эти фотографии внизу поста здесь.) Получите полное подробное фото-руководство или, если вы предпочитаете письменные планы строительства, получите их здесь — и не забудьте построить подходящие скамейки с инструкциями в Мастерской Kruse!

PS: Как бы хорошо это ни было делать своими руками (и у нас есть еще 20 идей, которые вы можете взломать или построить!) — иногда приятно просто щелкнуть и дождаться прибытия садовой мебели! Попробуйте эти холодильные столы от Amazon, и вы сможете получить новый кулер для внутреннего дворика всего за 2 дня (благодаря доставке Prime!), Не беспокоясь! (партнерские ссылки, см. нашу полную политику раскрытия информации здесь).

А теперь вернемся к нашим регулярным домашним работам…

Если вы еще не видели этот удивительный журнальный столик для патио от Shades of Blue Interiors — обязательно! (Весь внутренний дворик и дом Рэйчел восхитительны, так что идите к ней в гости и поздоровайтесь!) Он сочетает в себе красивый стиль со встроенным кулером для напитков, что делает его идеальным летним двориком!

Не всегда нужно строить более прохладный стол с нуля — компания The Heasted Nest взломала существующий горшечный стол, заменив пластиковый контейнер и добавив льда для отличного бара на открытом воздухе.

The COOLEST Tarva hack — превратите дешевый комод в холодильник с напитками для патио! через IKEA Hackers. Мой должен сказать БОЛЬШЕ ДИЕТИЧЕСКОГО КОКСА! 😉 В качестве дополнительного бонуса вы можете сохранить место для хранения в нижнем ящике — просто будьте осторожны, чтобы он был прикреплен к стене, поскольку встроенный кулер сделает его сверху тяжелым.

Возьмите большую кашпо и несколько других принадлежностей, чтобы приготовить этот прохладный стол для напитков с охлаждающей подставкой от Hallmark Channel.

Есть старый швейный стол? Этот стол для шитья в холодильник для напитков, которым поделилась с нами Карен из The Weekend Country Girl, — отличный способ превратить не один, а два куска «мусора» в сокровище, добавив раковину для создания станции для напитков.

Превратите старую бочку в двухъярусную станцию ​​для напитков и коктейльный стол! (источник оригинального изображения неизвестен)

Если вы часто развлекаетесь, украсьте свой простой пластиковый кулер красивой деревянной встроенной подставкой для холодильника от Birds and Soap.

Если вам нужна полная тележка для вечеринок, обратите внимание на этот встраиваемый стол-холодильник с выдвижной крышкой! Получите планы на Build Something.

В каждом патио можно использовать дополнительный боковой столик — у этого Saws on Skates внутри есть красивый глубокий ящик для льда (сделанный из плантатора)!

Этот боковой столик, замеченный на Bower Power, также идеально подходит для вечеринки во внутреннем дворике.

NEXT: еще 12 встроенных холодильных столов, которые можно сделать своими руками

В этом посте:

Вы также должны проверить:

Простые и удивительные идеи освещения заднего двора

Постройте идеальную беседку-оазис на открытом воздухе с качелями

• Pinterest
• Facebook
• Twitter

Опубликовано: 2 июля 2016 г. Из рубрики: Проекты и планы мебельного строительства, Отечественные, Таблицы С тегами: построить свой собственный стол, Стол своими руками, развлечения, Идеи для вечеринок, Столы для патио, Патио, Стол, Таблицы, Топ-25, Поворотные столы DIY Week

О Кассе
