Печь на опиле: пошаговая инструкция + видео, фото.

пошаговая инструкция + видео, фото.

Очень часто возникает необходимость в приобретении печи, работающей на опилках и мелких щепках. Особенно актуально это для тех, в чьем распоряжении столярная мастерская или в непосредственной близости деревообрабатывающее предприятие.

печь на опилках

Опилки экологичны, хорошо горят, дешевы, имеют высокую температуру и продолжительность горения. Их используют в качестве топлива россыпью или прессуют в брикеты и пеллеты. Печи на опилках хороши для обогрева теплиц, гаражей, подсобных помещений, мастерских и других подобных помещений. Их легко сделать своими руками из кирпича, металла или комбинируя эти материалы. Наиболее простые модели собирают из стальных бочек, обрезков толстостенных труб или из отработанных газовых баллонов.

Конструкция печи на опилках

Печь на опилках без внешнего контура состоит из топливного отсека, под которым расположено второе дно, отверстие с дверцей для загрузки дров и поддувало для доступа кислорода в печь. Также печь на опилках оснащена крышкой и дымоходом. На дымоход ставят металлическую задвижку для уменьшения теплопотерь.

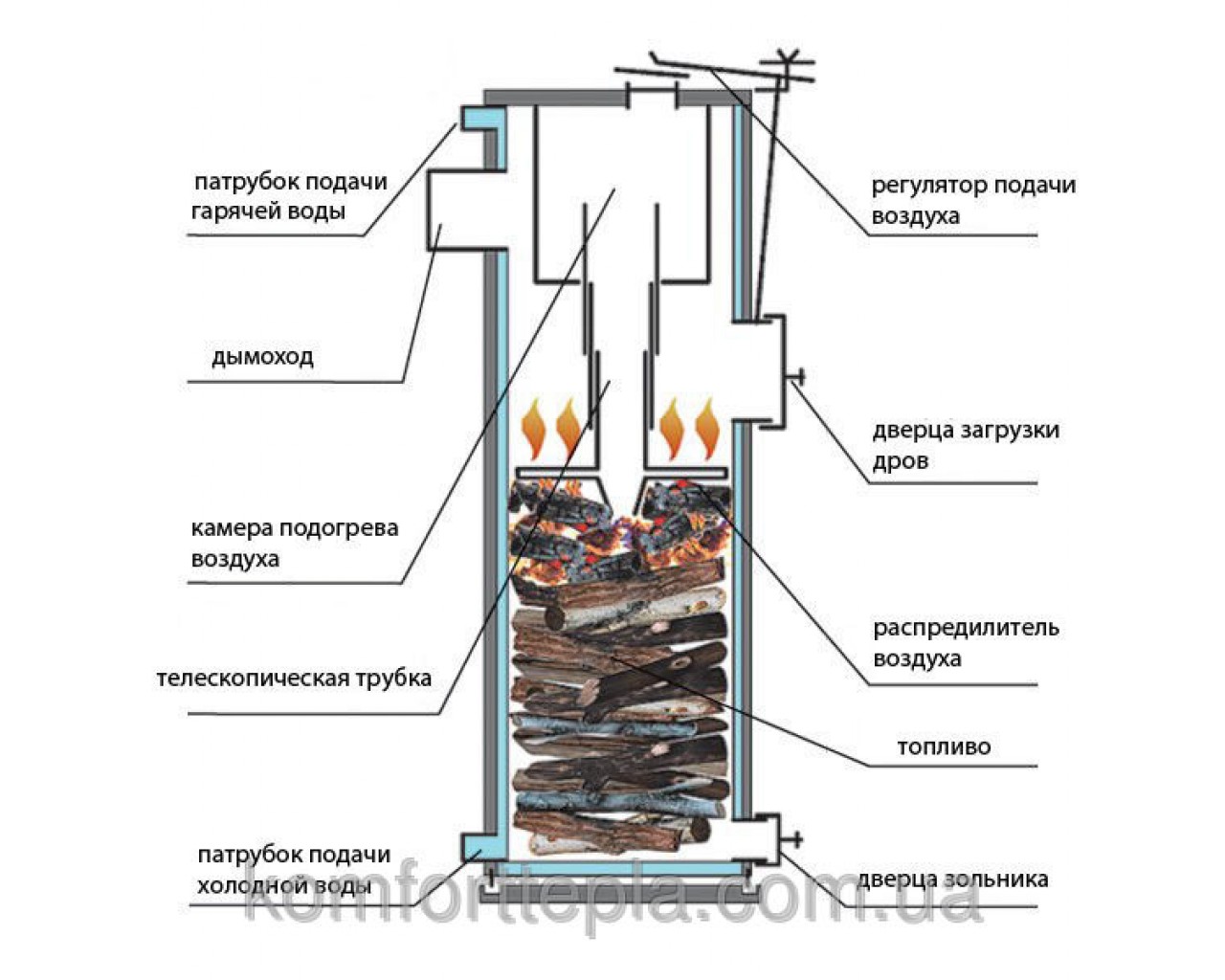

Схема печи на опилках

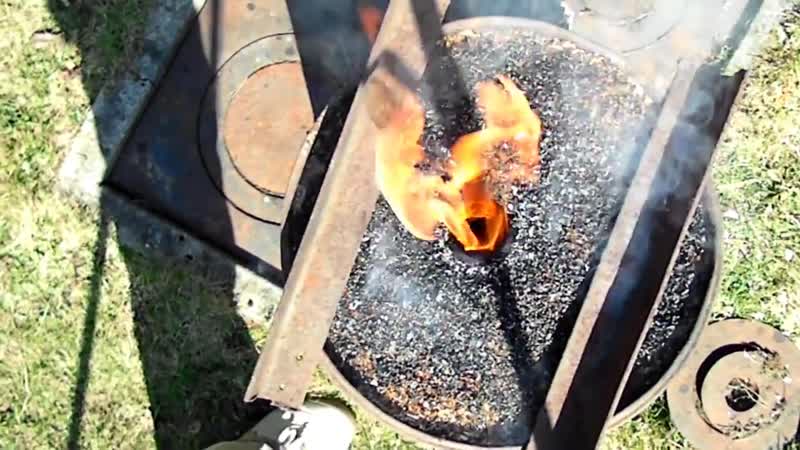

Как разжечь печку

Подготавливаем топливо – опилки, щепки и некрупные дрова. Опилки загружаем в верхнюю часть топливника на 2/3 объема топливника. Для этого вставляем конусообразную трубу, плотно прессуем опилки вокруг нее. Дрова помещаем в нижнюю часть печи через поддувало. Удаляем конусообразную трубу, закрываем печь крышкой, открываем заслонку на дымоходе. Поджигаем дрова. Тепло от горения дров заставляет опилки тлеть.

Принцип действия печи

Выделяемые в процессе горения топлива горячие печные газы поднимаются кверху через канал в спрессованных опилках и попадают в дымоход.

Опилки в процессе тления выделяют тепло, оно в свою очередь поднимается до крышки печи и через «борт» попадает во внешний контур печи. Здесь горячие печные газы остывают и утилизируются в дымоход.

Принцип действия печи на опилках

Строим печь на опилках своими руками из толстостенной трубы

Печь на опилках из трубы

Для топливного бака используем отрезок толстостенной металлической трубы. Оптимальный диаметр – 40 см. Для дымохода понадобится труба диметром 10 см. Кроме того необходимо подготовить черную жесть или листовую сталь толщиной не менее 5 мм.

Порядок действий

1. Приступаем к изготовлению топливного бака. Для этого в верхней части имеющейся трубы прорезаем отверстие диаметром 10 см.
2. Далее подготовим донышко печи. Из листовой стали вырезаем круг. Диаметр круга и трубы — топливника соответственно равны. Чтобы произвести резку, делаем разметку. Ставим трубу на лист и обводим маркером или баллончиком с краской, после чего по контуру вырезаем болгаркой круг. В центре этого круга необходимо проделать отверстие (диаметр 5-8 см).
3. Делаем трубу, обеспечивающую доступ кислорода в зону горения. Берем отрезок трубы, равный или более длинный, чем топливный бак. Диаметр трубы должен быть равен диаметру отверстия в топливнике (5-8 см). С помощью болгарки прорезаем в трубе несколько продольных линий, либо при помощи сверла делаем перфорацию (не менее 50 отверстий, диаметр 0,8-1 мм).

   Делаем трубу, обеспечивающую доступ кислорода в зону горения

4. Вставляем перфорированную трубу в отверстие донышка печи и привариваем. Делаем крышку. Из листовой стали вырезаем крышку круглой или многоугольной формы. В центре проделываем отверстие, равное диаметру перфорированной трубы (крышка должна плотно одеваться на трубу с прорезями) и еще одно отверстие, ближе к краю. Оно необходимо для доступа кислорода в печь и регулирования тяги.

   Делаем крышку

5. Обязательно понадобится заслонка. В качестве нее можно использовать обыкновенную металлическую крышку от банки или вырезать из стали круг, приварить к отверстию, расположенному у края крышки вертикально болт, в заслонке просверлить отверстие, надеть ее на болт и закрутить гайкой. Таким образом, получится сдвигаемая по оси заслонка-поддувало.Для удобства крышку можно оснастить двумя ручками в виде скоб из металлических прутков.

   Заслонка для печи (поддувало)

6. Монтируем дымоход для выхода дымовых газов из зоны горения. Для этого используем патрубок диметром 10 см и соответствующую трубу, которую будем подключать к патрубку, соединяя их хомутом. Патрубок герметично привариваем к отверстию на верхней боковой части печи.

   Монтируем дымоход для выхода дымовых газов

7. Подключаем дымоход, надевая его на парубок. Уплотняем соединение теплоизолирующим материалом. Сверху затягиваем проволокой или полоской металла с отверстиями под болты.
8. Печь необходимо установить на опору. Для опоры потребуются металлические профили. Вырезаем 3-4 равных по длине участка металлического профиля и привариваем их к корпусу печи на опилках.

Все металлические детали печи сильно нагреваются. Не рекомендуется устанавливать печь вблизи легковоспламеняющихся жидкостей, материалов и поверхностей, а также прикасаться без защитных рукавиц к раскаленному металлу. Нельзя оставлять печь без присмотра. Выполняя эти несколько простых правил безопасности, вы защитите свое имущество от пожара, а печь будет эффективно работать, обогревая помещение.

Печь на опилках без внешнего контура

Плюс конструкции – не требуется применения конусной трубы для закладки топлива и удобство очистки печи от продуктов сгорания.

Чтобы сделать такую печь на опилках, понадобится бочка/труба/отрезок газового баллона с толщиной стенок 5 мм. Также пригодятся: болгарка с отрезными и зачистными кругами/ножовка по металлу/зубило и молоток; сварочный аппарат; листовая сталь; металлическая арматура; шпильки; трубы для дымохода.

1.Делаем топливный бак

Для этого подготовим металлическую бочку или трубу. Если используется баллон, то с него необходимо срезать вершину, из которой в дальнейшем сделаем крышку. Оптимальный объем — 200 литров. Используем отрезок трубы с толщиной стенок 10 мм и внутренним диаметром 40 см. В верхней части топливного бака вырезаем отверстие диметром 10 см для последующего монтажа патрубка, крепящегося к дымоходу. В нижней части высверливаем отверстие диаметром 5 см. Сюда крепим трубу соответствующего размера с заранее просверленной в ней перфорацией (около пятидесяти отверстий по 8-10 мм каждое). Верхушку перфорированной трубы герметично завариваем.

2.Привариваем патрубок на боковую стенку топливного бака. Она послужит дымоходом.
3.Крышка на печку

Крышку вырезаем из толстого листа металла и усиливаем по краям арматурой/уголками. Наверх привариваем ручку для удобства использования. Если печь монтируем из баллона, то оставшуюся верхнюю часть приспосабливаем под крышку, аналогично укрепляя ее края.

Чтобы печь можно было удобно очищать от пепла, к наружным боковинам печи привариваем две шпильки и собираем из металлических уголков конструкцию-опору (два уголка-стойки и основание в форме квадрата). Таким образом, для очистки печи, ее достаточно будет перевернуть.

Печь на опилках из двух бочек

Печь на опилках из двух бочек

Печь состоит из двух основных частей: в первой происходит горение; вторая – теплообменник.

1. Заранее подготавливаем две металлических бочки. Чем толще будут стенки, тем долговечней буде конструкция. Первую бочку берем объемом двести литров, вторую – пятьдесят литров. Можно использовать кожухи от стиральных машин квадратного сечения.
2. Отрезаем верхнюю часть бочки-кожуха. Из меньшей части делаем крышку, укрепляя ее края арматурой или уголками. Привариваем ручку-скобу к крышке.
3. Из трех уголков (длина 10-12 см) делаем ножки. Длина 10-12 см.
4. Вырезаем болгаркой лист металла, который устанавливаем как перегородку-опору для монтажа камеры, в которой будет происходить процесс горения топлива. В центре перегородки высверливаем отверстие диаметром 6 см.
5. Вставляем внутрь конструкции меньший по объему бак с высверленным отверстием (6 см). Отверстие на дне и отверстие в перегородке должны совпасть.
6. Укладываем перегородку на опору в форме треугольника (подставку) из сваренных между собой стальных прутьев. Высота опоры 15 см. Саму треугольную подставку устанавливаем на дно внешнего кожуха.
7. Под перегородкой монтируем ящик для сбора продуктов сгорания. Ящик состоит из дна, боковых и торцевых стенок и ручки-скобы для удобства открывания и закрывания печи. Вырезаем для него в стенке внешнего бака отверстие 30х13 см. Привариваем к отверстию короб из стали (толщина 1 мм).
8. В центральную часть бака герметично привариваем патрубок, предварительно вырезав для него подходящее по размеру отверстие. Трубу дымохода будем подсоединять к патрубку посредством хомута и теплоизоляционного материала.

Далее производим закладку топлива, по-прежнему используя конусообразную трубу вокруг которой тщательно утрамбовываем опилки. Затем вынимаем трубу, поджигаем длинную спичку и кидаем ее внутрь канала, оставшегося после извлечения трубы.

Чтобы защитить металлические части печи на опилках от коррозии, покрываем все детали жаростойкой краской или смесью алюминиевой крошки и жидкого стекла.

Видео — печь на опилках своими руками

Понравилась статья?
Сохраните, чтобы не потерять!

Как сделать печь на опилках для дачи и дома — расскажет мастер. Жми!

Народные умельцы считают печи на опилках длительного горения, сделанные своими руками, самым экономичным способом отопления для дачи или гаража.

Экономия состоит в том, что не надо тратиться на приобретение дорогой обогревательной печки.

Наряду с этим, и опилки минимизируют расходы, ведь они считаются в нашей стране самым дешевым топливом.

Оригинальные чертежи и схемы таких устройств мастера выкладывают в сети. Конструкция печи достаточно простая, не требует на изготовление много предметов, ее можно сделать из подручного материала.

По всем показателям изготовление печи на опилках длительного горения крайне выгодно населению, особенно для отопления дачного домика, теплицы или гаража.

Как соорудить печку

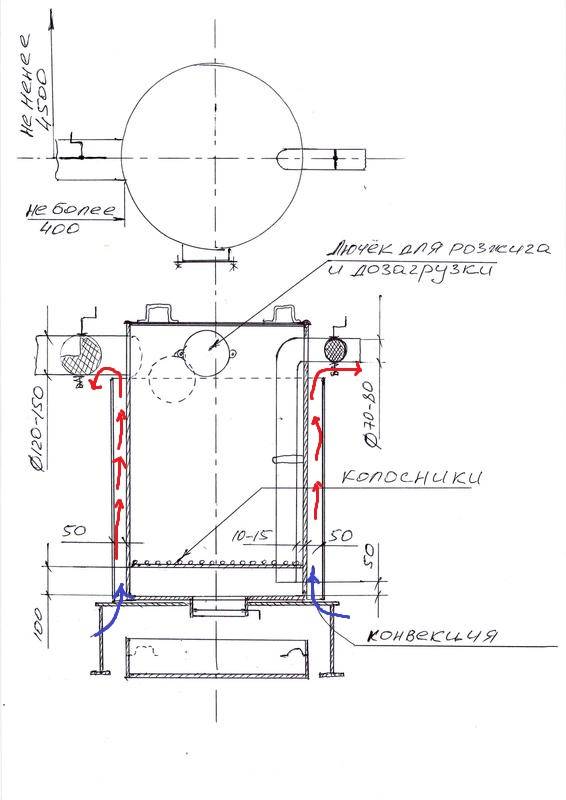

Схема печи (Для увеличения нажмите)

Изготовить самим печь на опилках длительного горения достаточно легко. Она будет незаменимой, если есть опилки, тогда не надо покупать более дорогостоящее топливо (дрова, уголь, газ).

Чтобы сделать печь длительного горения, необходимо найти следующие предметы:

• кусок трубы, толщина стенки которой составит 1 см, а диаметр — 40 см;

• жестяная бочка, бидон, труба подходящего размера или пустой газовый баллон ;

• чтобы соорудить поддувало, подойдет труба 7,6 см в диаметре;

• крышку можно сделать из листа металла, толщиной в 1 см и не менее;

• из трубы диаметром 10 см можно соорудить дымоход.

Сначала надо приварить к трубе (диаметром 40 см) заглушку, она будет дном конструкции.

Крышку надо вырезать из металлического листа и в центре сделать отверстие под трубу диаметром 76 мм. На боковой части вверху котла надо приварить отвод от трубы (диаметром 10 см). Следом необходимо изготовить поддувало, для этого отрезается кусок из трубы (диаметром 76 мм) длиной равной высоте устройства.

Снизу приваривается 4 ножки из кусков арматуры для того, чтобы поднять поддувало печки на 10-15 см. Вставлять поддувало в топку следует штырями вниз до упора в днище. Потом нужно опилки спрессовать и загрузить до дымохода. Изготовленная своими руками печка работает лучше, если топливо хорошо спрессовано.

Поддувало следует слегка раскачать при прессовке и загрузке топлива. Это делается для того, чтобы был небольшой промежуток, разделяющий поддувало и спрессованные опилки. Если этого не делать, то придется ждать дольше, когда опилки разгорятся. Теперь можно приступать к топке созданного устройства.

[advice]Специалисты советуют: опилки не следует загружать выше, чем дымоход печи и обязательно надо спрессовывать опилки, так как они без этого действия займут много места. [/advice]



Положительные характеристики печки на опилках

Рассматриваемый вариант печки имеет свои плюсы, а именно:

1. Такое творение начнет давать тепло сразу же после тления древесных опилок. В течение получаса холодный воздух в доме превратится в теплый и в помещении будет комфортно.

2. Данная печь достаточно удобна в использовании. Собранная по правилам, она будет безопасна в эксплуатации. КПД такой печи значительно выше в сравнении с любой стандартной конструкцией, работающей на твердом топливе.

3. Опилки до сих пор самое дешевое топливо в России, благодаря этому население имеет еще один способ сэкономить.

Как происходит процесс горения в печи на опилках

Если проводить сравнение данного устройства со стандартной конструкцией, то в данную печь ни в коем случае нельзя подбрасывать топливо во время горения. Правильно будет, если в печь заложить опилки прессованные и пока они сгорят полностью, открывать печь не следует.

Для продолжительного горения топлива, в целях сохранения тепла в помещении, можно уменьшать силу горения. При медленном горении, начало которого будет в центре внизу, постепенно распространится вверх и по сторонам, что даст возможность опускаться опилкам в процессе сгорания. Некоторым печам вполне под силу обеспечивать горение в течение 8-10 часов.

Отдельные рекомендации от мастеров

Во время возведения котлов длительного горения особое внимание следует обратить на следующее:

1. При монтировании дымоотводной трубы нужно помнить, что крепеж всех ее деталей друг с другом должен производиться в том направлении, которое противоположно движению газов.

2. Следует заранее подумать о месте в помещении, где лучше расположить печку. Рядом с ней нельзя хранить предметы, которые легко воспламеняются, а также дальше разместить электрические приборы и другие предметы, во избежание их порчи под воздействием высоких температур.

3. Расположение дымохода должно быть удобным, так как его нужно периодически прочищать.

4. Прежде чем запустить отопление окончательно, надо испробовать все режимы нагрева, в целях подбора оптимального варианта для жилища.

Печи длительного горения прослужат много лет, если их эксплуатировать правильно.

Смотрите видео, в котором мастер рассказывает как сделать печь на опилках длительного горения:

Оцените статью: Поделитесь с друзьями!

Как самому сделать печь на опилках?

С повышением  цен на энергоносители все большее количество людей задаются целью получения как можно большего количества энергии из источников, ранее считавшихся бросовыми. При этом в качестве топлива рассматривается отработанное масло, бытовые отходы, старые автомобильные покрышки.

Сегодня мы поговорим, как устроить печь на опилках недорого и своими руками, причем это будет агрегат, работающий по принципу длительного горения.

Ведь ни для кого не будет секретом, что в нашей стране существуют регионы, где щепу и опилки можно использовать для отопления практически даром, если не считать расходов на их доставку.

Меньше площадь – меньше тепла

Существуют печи длительного горения с подключенными водяными и воздушными контурами. Благодаря этому, печь на опилках позволяет отапливать достаточно большую площадь.

Мы в статье об отопительных печах для теплиц уже рассматривали вариант печи на опилках, сделанный своими руками, но данный вариант печи способен отапливать сравнительно небольшую площадь, и это обусловлено не отсутствием водяного или воздушного контура, а небольшой площадью использования горячих газов.

На рисунке представлены чертежи данной печи.

Печь, работающая на опилках, из 200-литровой бочки

Площадь нагрева печи

Как видно, при полной загрузке тепловая площадь печи составляет примерно 1/3 общей площади. На рисунке эта область выделена красной штриховкой.

При такой компоновке существует потеря тепловой энергии, уходящей через дымоход. Конечно, можно попытаться получить как можно больше тепла, увеличив длину прохождения дымохода через отапливаемое помещение. Но это не совсем рационально, а в отдельных случаях попросту невозможно из-за конструктивных особенностей помещения и его площади.

Данная печь на опилках длительного горения хороша своей простотой, ведь по большому счету изготовить ее можно в течение нескольких часов из подручных материалов.

Решение проблемы – устройство контура

Но сегодня нас интересует печь на опилках длительного горения, которую можно использовать для отопления помещений как можно большей площади.

Конечно, потребуется установка водяного или воздушного контура, но вначале давайте решим вопрос: а можно ли в печи данного типа увеличить тепловую площадь без увеличения длины дымохода?

Устройство наружного контура

На первом представлена печь длительного горения с внешним дымовым контуром. Устройство полностью повторяет ранее представленную печь на опилках. Единственное изменение состоит в контуре, через который проходят горячие дымовые газы, и нижнем расположении дымохода.

На первом представлена печь с внешним дымовым контуром. Устройство полностью повторяет ранее представленную печь. Единственное изменение состоит в контуре, через который проходят горячие дымовые газы, и нижнем расположении дымохода.

Как видим, изменения позволили значительно увеличить тепловую площадь печи длительного горения без увеличения длины дымовой трубы. Объем топки остался неизменным.

Как видим, изменения позволили значительно увеличить тепловую площадь печи без увеличения длины дымовой трубы. Объем топки остался неизменным.

Внутренний контур печи на опилках

Во втором случае внутренний контур устроен внутри существующей печи. Тепловая площадь тоже увеличилась. Единственный недостаток данной установки — это уменьшение  загрузочного объема опилок.

Но есть и преимущество: устроить такой контур не составит большого труда, единственное что потребуется, — это установка внутрь 200-литровой бочки меньшего диаметра и перестановка дымохода.

Как видим, небольшая доработка позволит значительно повысить эффективность использования такой на первый взгляд простой печи.

Новая система на старых принципах

Котел на опилках с регистром подключения к радиаторной системе отопления

Но и это еще не все. Печь самодельная на опилках позволяет создать еще более эффективные конструкции.

На снимке представлен котел длительного горения с возможностью подключения к системе водяного отопления. Что примечательно, котел можно изготовить своими руками, работает он на опилках, мелкой щепе и различных бытовых отходах. Но конечно, в первую очередь он предназначен для работы на опилках.

Крышка с поддувалом

При более внимательном рассмотрении наши читатели заметят некоторое сходство данного котла с печкой «бубафоня». Но это не совсем так.

Проходящая через крышку труба хоть и является поддувалом, но не имеет форму поршня и при работе котла совершенно неподвижна. На данном рисунке представлен полностью заправленный котел. Как видно, труба утоплена почти полностью внутрь, у «бубафони» она бы значительно выступала из котла.

Материалы для устройства

Давайте рассмотрим, как сделать такую печь на опилках своими руками.

Для его изготовления, без регистра, потребуется:

• Труба диаметром 400 мм, толщина стенки 10 мм. Можно, конечно, использовать и более тонкую стенку, но тогда срок службы котла значительно сократится.
• Труба для поддувала диаметром 76 мм. При прогорании ее всегда можно заменить, поэтому толщина стенки не имеет большого значения.
• Металл для крышки толщиной не менее 10 мм. При этом крышку необходимо усилить по краям. В противном случае ее поведет от высокой температуры.
• Труба для дымохода диаметром 100 мм.

Внутренняя начинка

Котел в разобранном виде

Как же устроен данный котел?

На рисунке видно, что котел состоит из трех частей:

1. Котла с регистром и дымоходом.
2. Крышки котла.
3. Трубы поддувала.

В таком положении котел находится перед загрузкой топлива.

Строим котел на опилках

Как сделать такой котел самостоятельно?

К трубе диаметром 400 мм с одной стороны приваривается заглушка. Это будет днищем котла. Высота котла зависит от ваших потребностей. Рассчитывайте таким образом, что при нормальной работе одного мешка опилок хватает на 8-10 часов.

Наш совет: котел высотой 1500 мм с полной заправкой способен работать до 40 часов без перезарядки.

• Из металла толщиной 10 мм вырезается крышка.
• На снимке выше видно, что она выполнена в виде многоугольника, это не принципиально, просто так намного легче вырезать толстый металл, если вы используете гильотину.
• Ровно посередине крышки необходимо вырезать отверстие такого диаметра, чтобы в него свободно вставлялась труба диаметром 76 мм. Зазор не должен быть слишком большой.

Наш совет! Вырезать в толстом металле совершенно ровное отверстие в домашних условиях довольно затруднительно. Поэтому на токарном станке изготовьте толстую шайбу. Она должна свободно надеваться на 76-ю трубу и одновременно прикрывать неровности в отверстии крышки. Приварив электросваркой шайбу к крышке, вы получите совершенно ровное отверстие, в которое идеально входит 76-я труба.

• Сбоку в верхней части корпуса котла необходимо приварить отвод для дымохода из трубы 100 мм.

Изготовление поддувала

Устройство поддувала

В основном котел готов. Осталось изготовить поддувало.

На рисунке видно, как оно устроено.

• Из трубы диаметром 76 мм отрезается кусок длиной, равной высоте котла.
• В нижней части привариваются 3 или 4 куска арматуры или стального прута таким образом, чтобы поддувало увеличивалось в длине на 100-150 мм. Это как раз то расстояние, на которое оно возвышается над крышкой.
• С помощью шлифовальной машинки в поддувале прорезаются отверстия длиной 100 мм и толщиной 5-7 мм. Количество напрямую зависит от диаметра трубы корпуса и его высоты. Они расположены на 1/3 поддувала.

Как правильно загружать топливо?

Топка и дымоход

На рисунке показана пустая топка. Как работает печь и как ей пользоваться?

В отличие от, к примеру, «бубафони», труба поддувала вставляется сразу в топку штырями вниз. Они должны упираться в днище, при этом поддувало располагается по центру.

• Начинается загрузка топлива.
• Топливо загружается до уровня дымохода.
• Опилки необходимо утрамбовывать.
• Чем лучше утрамбованы опилки, тем эффективнее работает печь, и это значительно сказывается на продолжительности работы.
• При этом по мере трамбовки и загрузки топлива поддувало необходимо слегка раскачивать в стороны, чтобы образовался небольшой зазор между поддувалом и утрамбованным топливом.
• В противном случае процесс разжигания значительно затянется.

Топливо загружено — запуск

Готовый к работе котел

• Можно поджигать топливо.
• Поджигать можно и без установленной крышки, но лучше крышку установить сразу, а в поддувало плеснуть немного отработки с керосином или бензином, достаточно 50 г.

Наш совет: для регулировки тяги на поддувале можно установить заслонку в дымоходе.

• После того как топливо загорится, необходимо прикрыть заслонку на ¾ отверстия.
• Через 2-3 минуты заслонку необходимо слегка открыть и отрегулировать нужную подачу воздуха.
• Когда печь выйдет на рабочий режим, можно будет услышать ровное гудение. С помощью заслонки регулируется режим работы печи.

Устанавливаем регистр для теплоносителя

Установленный регистр

Теперь можно подумать о подключении котла к системе отопления. Для этого потребуется на выходе из котла дымохода установить регистр.

На рисунке хорошо виден установленный регистр с подключенной подачей и обраткой, соединенной с центральной отопительной системой. Это один из вариантов, вы можете использовать совершенно другой. Главное, чтобы он соответствовал тепловым параметрам изготовленного вами котла и полностью удовлетворял объему установленной радиаторной системы отопления.

Мы не будем подробно останавливаться на устройстве регистра. Скажем одно: чем ближе к котлу он установлен, тем эффективнее он работает.

Трубопроводы, подключенные к регистру

Основные правила теплоизоляции

Но это еще не все. Можно значительно повысить эффективность работы котла, если выполнить его теплоизоляцию.

Мы много раз рассказывали на своих страницах о теплопроводности материалов. В статье Железная печь для бани своими руками – знание сила есть видео, где доступно рассказывается о таком эффекте, как тепловое излучение.

Кратко отметим, что при работе любой печи образуется тепловое излучение, свободно проходящее через металл. Если бы наш котел работал без регистра, это было бы замечательно, он легко бы обогревал помещение, в котором установлен.

• Но ведь наш котел направлен в основном на нагрев теплоносителя, проходящего через регистр, установленный на дымоходе.
• Значит, нам совершенно не нужны потери тепла, уходящие через его стенки, их необходимо направить в дымоход.

Тепловое излучение без потерь

В вышеуказанной статье и в видео этот вопрос подробно рассмотрен. Становится понятным, что обкладка котла кирпичом вплотную к его стенкам создаст переизбыток теплового излучения в топке котла, которое вместе с отработанными, горячими газами устремятся в дымоход. Что нам и нужно, а установленная в дымоходе после регистра заслонка позволит хорошо регулировать работу котла и нагрев теплоносителя.

Можно обложить котел и регистр базальтовой ватой, а сверху сделать кожух из жести.

Устройство котла на постоянной основе

«Подземная» установка котла с теплоизоляцией

Если в вашем регионе с опилками нет проблем, а такой способ отопления является самым выгодным, можно установить данный котел более рационально и удобно.

На рисунке показана схема установки котла:

• Для его устройства вырыт котлован соответствующего размера.
• На дне котлована устроен фундамент.
• Стенки котлована необходимо укрепить от обсыпания.
• Котел устанавливается в котлован.
• Вокруг котла, внутри котлована, устраивается теплоизоляция.
• Крышка котла теплоизолируется отдельно, чтобы ее можно было снимать.
• Подключаются трубопроводы теплоносителя.
• Регистр также утепляется.
• Подсоединяется дымоход.
• Котел готов к работе.

Обслуживание? Без проблем!

Как видно из рисунка, достигается прекрасная теплоизоляция котла и намного облегчается обслуживание. При достаточно высоком котле загрузка топлива не совсем удобна, а в данном варианте не представляет ничего сложного.

• Достаточно открыть крышку, находящуюся почти на уровне пола, и можно загружать топливо.

У многих может возникнуть вопрос: как чистить котел? Смеем вас заверить, проблем не возникнет.

• Во время работы котла топливо сгорает полностью.
• В конце остается маленькая горстка пепла, помещающаяся в один совок.
• Думается, что для человека, который делает сам печи на опилках, не составит большого труда сделать щетку и совок на длинной ручке.

А можно установить котел снаружи?

Что еще стоит отметить, установить котел таким образом можно вообще снаружи отапливаемого помещения. Просто потребуется установить сверху короб и хорошо утеплить трубопроводы. В таком варианте котел вообще не доставит хлопот и не займет лишнего пространства в помещении.

Рассмотрев вопрос об устройстве котла на опилках, собранного своими руками, становится понятно, что при определенных навыках и знаниях из простого агрегата может получиться вполне приличный котел отопления.

Электроника в помощь

Мы подали идею и рассмотрели один из вариантов. Но при желании можно еще усовершенствовать данный агрегат:

• Установить заслонку регулировки тяги котла с электроприводом.
• Установить датчик температуры.
• Установить интеллектуальный термостат.

Соединив все это в одну цепь, можно получить котел, способный с успехом поддерживать заданную температуру.

Знания и навыки — залог безопасности и успеха

Установка высокоэффективного регистра способна еще больше увеличить КПД и вполне позволит отапливать данной системой даже небольшой дом.

В заключение несколько слов о безопасности. Собирая котел своими руками, выполняйте все работы качественно и аккуратно. Особенно это относится к сварке и работе со шлифовальной машинкой.

Если вы не обладаете достаточным опытом в работе с данными видами инструментов, лучше пригласите знакомого или наймите специалиста, который сможет выполнить эти виды работ.

Помните, что любая печь и котел являются пожароопасными агрегатами, при неправильной эксплуатации которых последствия могут быть катастрофическими.

Удачи и тепла вашему дому!

Печка длительного горения на древесных отходах (опилках, щепе, ветках)

Отопить подсобное помещение, теплицу, мастерскую, гараж можно печкой, в которую затрамбовываются опилки и другие отходы древесной промышленности. В некоторых регионах их можно изыскивать бесплатно, или предельно дешево, поэтому подобные печки популярны. К достоинствам можно отнести и то, что к данной печи, после ее растопки, можно не подходить в течении всего периода горения топлива, который можно растянуть на 12 часов и более.



Конструкция печи на опилках

Горение топлива происходит в емкости круглой или квадратной формы примерно 100 литров объемом, который считают оптимальным по продолжительности работы на одной закладке, и по возможности сжигания всего заложенного объема. В днище емкости по центру сделано круглое отверстие примерно 110 мм в диаметре для подачи воздуха.

Эта емкость помещается в другую с большими размерами, такую, чтобы между их бортами был зазор не меньше 50 мм. Например, можно взять две бочки – одну на сотню литров, а другую на 180 л.

В большой емкости на днище по центру установлен зольник-поддувало – продолговатый ящик, при этом дыра в первой емкости оказывается прямо над этим поддувалом. Таким образом воздух заходит в малую емкость снизу.

Вверху большой емкости по кромке бортов сделан песчаный замок, на который устанавливается крышка. Для этого по периметру приварен уголок, образовавшийся желоб засыпан песком. На него опираются борта крышки, поэтому обеспечивается герметичность.

Для квадратной формы оптимальными размерами считаются 40х40 см для внутренней емкости, и 50х50 см для наружной, при высоте 1 метр или чуть больше.



Как работает печка длительного горения на опилках

В отверстие по центру малой емкости устанавливают длинную трубу диаметром 100 мм или больше (от диаметра зависит мощность горения), далее, — емкость засыпается опилками, в которые можно подмешать более крупные древесные элементы, опилки трамбуются, после чего труба аккуратно извлекается. В печке оказывается закладка топлива со сквозным отверстием по центру.

Остается поджечь закладку снизу, для этого в зольный ящик закладывается щепа и поджигается. Топливо выгорает от центра к краям, воздух подается снизу, проходит через топливо и уже раскаленные газы опускаются вниз между бортами большой и малой емкостей, и уходят на дымоход, подключенный в нижней части большого корпуса.

Таким образом печка обладает изначально немалой площадью корпуса, что только повышает процент отданного количества тепла.

Как работает печка на опилках – смотрите видео.





Можно ли согреться от буржуйки — реальная мощность печки на опилках

Сколько энергии заключается в засыпанных опилках?

• Примем в среднем теплотворность сосновых крупных опилок как 2,5 кВт/кг.
• Масса опилок, находящихся в бочке, – около 20 кг, при их насыпной плотности около 200 кг/м куб, и объеме засыпки примерно 100 литров.
• Энергия от сгорания всего объема – 50 кВт.
• Если сжигание растянуто на 12 часов, то в среднем получим 4 кВт/час.

С учетом КПД не больше 50%, получаем реальную теплоотдачу нашей печки не более чем у электрического обогревателя на 2,0 кВт. Чего в принципе достаточно для прогрева гаража или мастерской средних размеров, при этом значительно дешевле электрического отопления.

Но получить большую энергоотдачу и быстро прогреть холодное помещение, используя именно опилки, конечно, не получится….



Пути повышения энергоотдачи

Иногда нужно получить большую мощность, например, 5 кВт вместо 2-х, — достигнуть этого не сложно.

• Применять сухие опилки, подсушенные длительное время в тепле, их реальная теплотворность может быть до 1,5 раза больше чем у влажных.
• Перекладывать опилки мелкими сухими дровами, их теплотворность еще выше – до 4,0 кВт с кг.
• Сжигать быстрее, — сделать больший диаметра отверстия в закладке,  – увеличивается и первоначальный объем горения топлива, дать максимальное количество воздуха…

Помимо увеличения количества и качества топлива можно повысить и энергоотдачу самой конструкции, т.е. КПД.

• На корпусе сделать вертикальное оребрение.
• Большую протяженность дымохода оставить внутри помещения – сделать наклонный дымоход к дальней стене с лючками для очистки сажи.

Для быстрого прогрева помещения и повышения энергоотдачи в печь можно положить небольшую закладку дров, которые сгорят весело…

Еще видео о конструкции печки на опилках и особенностях работы



чертежи, пошаговое руководство + фото

Для создания комфортной температуры в небольшом помещении, например, гараже или хозяйственной постройке, необязательно бежать в магазин за обогревательным прибором. Можно обойтись минимальными тратами, если построить своими руками печь на опилках. Для её сооружения можно использовать подручные материалы. Она в состоянии обеспечить теплый микроклимат на площади 50 м² при минимальных затратах ресурсов.

Печь на опилках станет выгодным изобретением

Общая информация

От обычных печей конструкции длительного горения имеют определенные отличия. Но принцип, по которому они работают, один и тот же. Он заключается в выработке тепловой энергии во время процесса пиролиза — воздействия на древесину при незначительном количестве кислорода в условиях высокотемпературного режима. В результате возникает ситуация, когда топливо (опилки или щепы) не горит, а просто тлеет. Это позволяет свести к минимуму число загрузок.

Основным продуктом, образующимся при эксплуатации печи, является раскаленный газ. Он содержит: метан, водород, угарный газ и др. Благодаря ему обеспечивается нагрев стенок конструкции, от которых тепло передается окружающему воздуху в помещении. В результате возникает комфортная атмосфера.

Подробнее о том, как сделать печь горением 24 часа на одной загрузке:

Главные характеристики

Печь на щепе длительного горения является вполне самостоятельным оборудованием, эффективным для обогрева помещений небольшой площади.

Для его использования можно применять самое разное твердое топливо:

1. Дрова.
2. Уголь.
3. Опилки.

Их стоимость невысокая и доступна для каждого. По этой причине именно эти виды обычно загружают в системы розжига этих установок. Чтобы создать процесс тления, опилки необходимо тщательно утрамбовать. Это необходимо для того, чтобы количество воздуха между частицами было минимальным.

В обычной печке процесс горения протекает интенсивно при большом объеме кислорода. При этом происходит выделение тепла в большом объеме. Вследствие этого расход дров заметно возрастает. В результате приходится прибегать к дополнительной загрузке топлива. Экономии ресурсов в этом случае не возникает. Просто излишки тепла будут уходить через дымоход. Если же объект обогревается при помощи конструкции длительного горения, то тепловая энергия возникает вследствие процесса тления.

Как сделать экономную печь длительного горения:

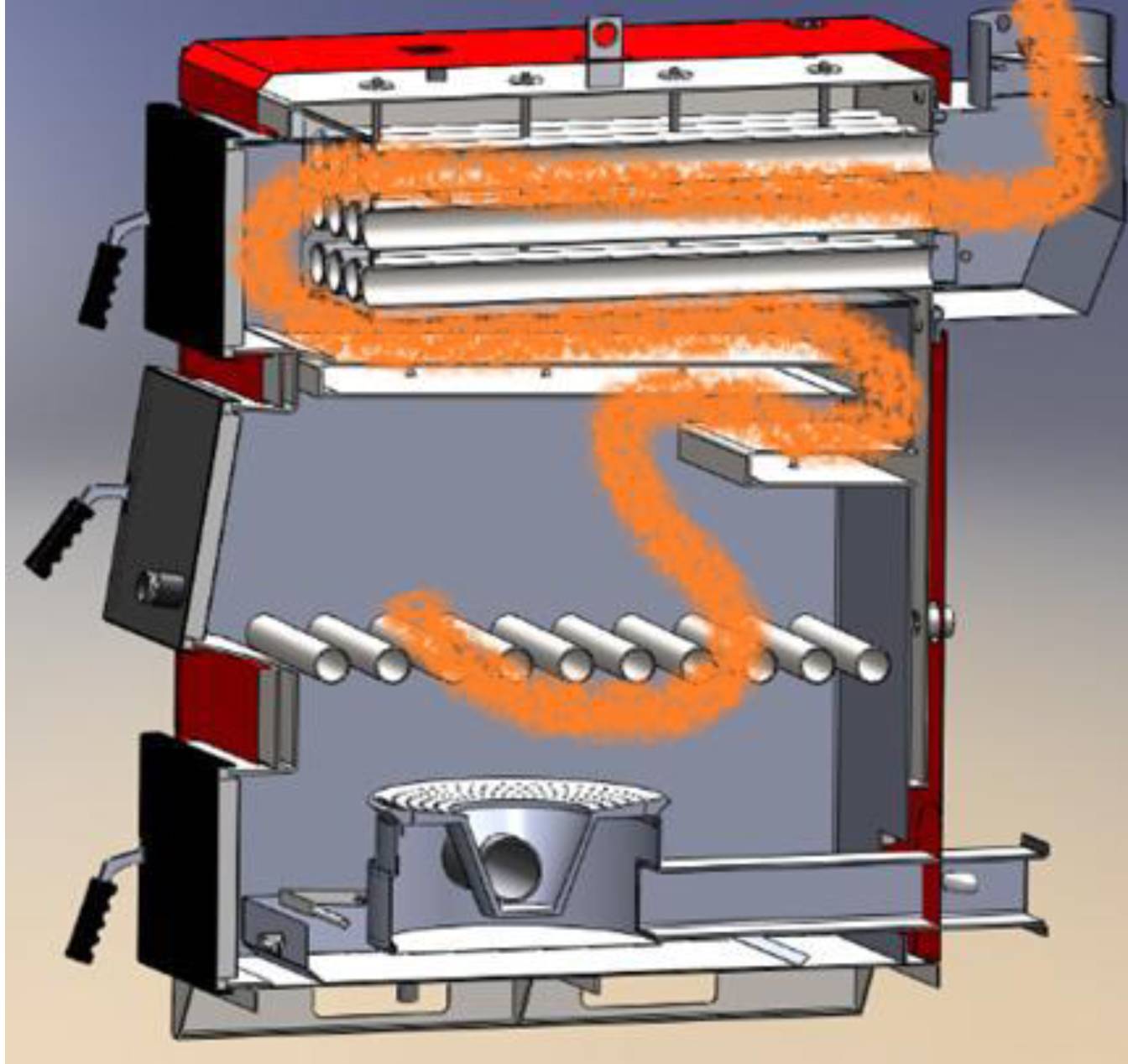

Устройство установки

В своем составе такое оборудование имеет специальную заслонку. С её помощью осуществляется дозирование воздуха, поступающего в камеру сгорания. При тлении опилок возникает топочный газ c образованием большого количества тепла.

Выделяют две разновидности оборудования длительного горения:

1. Первая предполагает подъем печного газа при сгорании топлива вверх, через спрессованные опилки с последующим попаданием в дымоход.
2. Другой его вид отличается тем, что газ, поднимаясь, оказывается во внешнем контуре. Именно там происходит его остывание, после чего через всё тот же дымоход он утилизируется.

Обычная модель печи длительного горения включает определенный набор компонентов. Благодаря им обеспечивается эффективный обогрев и экономия топлива.

Наиболее значимыми в её составе являются:

1. Топливный бак. Он снабжен заслонкой, с помощью которой можно регулировать поступление в камеру розжига первичного воздуха.
2. Камеры дожигания. Они имеют отверстия, через которые в топку поступает вторичный воздух.
3. Дымоход.

Благодаря таким особенностям устройства, обеспечивается процесс тления опилок. При создании установки оптимальным является вариант с вертикальной загрузкой топлива, обеспечивающий удобство при использовании.

Особенности использования

Для того чтобы в конструкцию отопительного прибора загрузить топливо, необходимо снять крышку и прижимной круг вместе с трубой. На дно следует засыпать опилки до уровня дымохода. После этого нужно выполнить утрамбовывание. Поверх топлива следует уложить веточки, а на них бумагу.

Далее сверху устанавливается прижимной круг, а затем конструкция закрывается крышкой. Когда начинается процесс горения, происходит перекрытие воздушной заслонки. Затем печь можно спокойно оставить на 6 часов. По прошествии этого времени выполняется следующая загрузка топлива.

Чертеж печи:

Когда процесс тления опилок запущен, запрещено раньше времени подбрасывать очередную порцию. Пока не произойдет полное сгорание засыпать новое топливо нельзя. Если пренебречь этой рекомендацией, то сила горения может увеличиться или снизиться. При этом процесс теплообразования также изменится. Горение начинается в нижней части оборудования и постепенно распространяется по сторонам. По мере прогорания опилок они будут опускаться на дно.

Чертеж для изготовления печи на опилках своими руками

К топливу, используемому в таком оборудовании, предъявляются определенные требования. Главное — обеспечить тщательную прессовку опилок в камере сгорания. При изготовлении установки ее размеры выбираются с ориентацией на время тления топлива. Если загрузить в печку диаметром 30 см опилки, то необходимость в добавлении новой порции не будет возникать в течение 6 часов. Количество тепла, образующегося во время горения, во многом определяется такими параметрами оборудования, как:

1. Глубина печки.
2. Диаметр конструкции.

Если изделие является высоким и узким, то горение будет происходить быстрее по сравнению с изделием, у которого имеется большой диаметр. В такой конструкции процесс будет более продолжительным, а количество образующего тепла будет больше.

Преимущества оборудования

Эта разновидность печного оборудования имеет определенные достоинства. Именно благодаря им оно по-прежнему востребовано.

Его главными преимуществами являются:

1. Значительная продолжительность работы печки на одной закладке. В зависимости от используемой модели, процесс горения может длиться 6-20 часов.
2. Автономность работы. При обогреве помещения с использованием такой конструкции постоянный контроль за ней не требуется.
3. Незначительные габариты и малый вес.
4. При размещении установки нет необходимости в создании фундамента.
5. Длительный простой устройства никак не влияет на срок службы. Это особенно значимо, если оно применяется на даче.
6. Полное сжигание топлива и минимальное количество золы.
7. При работе оборудования дым образуется в минимальном количестве.
8. Возможность изготовления конструкции своими руками из доступных материалов. Часто вполне хватает подручных средств для того, чтобы получить в распоряжение такое полезное изделие.

В этом видео вы узнаете, как изготовить печь длительного горения:

Если говорить про недостатки, то каких-то серьезных минусов у печей длительного горения нет. Однако имеются условия, в которых они являются не самым лучшим выбором. Для больших домов такие приборы не подходят. Основное их назначение — создание теплой атмосферы в постройках небольшой площади.

Изготовление своими руками

Довольно часто печка на опилках своими руками изготавливается из стальной бочки объемом 200 л. На ней не должно присутствовать следов ржавчины. Также для создания установки можно использовать пропановый баллон или отрезок стальной трубы. В некоторых случаях её допустимо изготавливать из старого огнетушителя. У заготовок самым важным параметром является толщина стенок. От неё во многом и будет зависеть, каким будет срок эксплуатации самодельного оборудования.

Кроме основы для установки, потребуются и другие материалы:

1. Если основа круглая, то необходим материал для ножек: обрезки трубы или обычный швеллер.
2. Два стальных круга. По размеру они должны быть идентичны диаметру бочки. Толщина стенок у них должна составлять 5 см.
3. Готовая дверца.
4. Труба на 15 см длиннее, чем бочка и имеющая диаметр 100 мм.
5. Труба длиной 5 м с диаметром 100 мм. Она будет использоваться для устройства дымохода.

Из инструментов для создания печки потребуются: болгарка, сварочный аппарат, молоток. Также необходимы рулетка и уровень.

Печь для сжигания опилок своими руками следует изготавливать только на основании заранее созданного чертежа. С ним необходимо внимательно ознакомиться до начала мероприятия. Только после этого можно переходить к активным действиям.

Заранее подготовленный чертеж облегчит работу

Процедура изготовления начинается с подготовки бака для загрузки топлива. Необходимо обрезать верхнюю часть бочки. Перед этим стоит провести точную разметку. Тогда риск испортить заготовку будет исключён. Перед вырезанием нижней части разметка тоже обязательна. Дно не стоит выбрасывать, поскольку оно потом будет применено в качестве крышки.

В этом видео вы узнаете как сделать печь своими руками:

Следующим этапом идет изготовление дна будущей установки из стального листа. Его необходимо вырезать по диаметру топливника. В центре следует проделать отверстие, которое по диаметру должно соответствовать подводящей трубе.

Изготовление трубы, по которой в зону горения будет поддаваться кислород — следующий этап работ. Для этого необходима заготовка, которая по длине превосходит топливник, а по диаметру она должна быть аналогична ему. С помощью болгарки следует прорезать в трубе продольные линии или же устроить перфорацию. Для выполнения операции необходимо использовать дрель. Всего необходимо сделать 50 отверстий.

Такая печь сможет функционировать на самом разном топливе

Далее перфорированную трубу необходимо вставить в середину дна, после чего основательно приварить. Следующим шагом следует вырезать крышку. В ней нужно сделать отверстие, расположенное по центру. Оно должно быть подогнано по диаметру трубы. Возле края тоже стоит устроить дополнительное отверстие. С его помощью будет контролироваться тяга и доступ воздуха. В этом месте необходимо установить подвижную заслонку. Для удобства использования следует оборудовать эту деталь дугами.

Конструкция дымохода устраивается из трубы и патрубка с диаметром 200 см. Между собой они соединяются с помощью хомута. Патрубок необходимо закрепить в верхней части топливника рядом с боковым выходом. После выполнения этой работы на него следует надеть трубу.

Затем печку нужно установить на опоры. Для их изготовления используется металлический профиль, который приваривается к корпусу.

При работе оборудования происходит его сильный нагрев. По этой причине печку не следует устанавливать рядом с материалами, которые относятся к классу горючих. Обслуживание устройства можно проводить, предварительно надев рукавицы. Также не следует допускать нарушений правил безопасности.

Важные моменты

Работая над созданием печи длительного горения своими руками, нужно знать про отдельные нюансы этого процесса.

Алгоритм сбора печи

О них хорошо осведомлены профессионалы, имеющие опыт в этом деле:

1. При сборке дымохода необходимо действовать в направлении, противоположном движению продуктов горения.
2. Следует устроить такую конструкцию, которую можно легко разобрать для очистки от отложений.
3. Перед началом эксплуатации печку на опилках необходимо протестировать в различных режимах. Следует выяснить наиболее подходящий температурный режим использования, а также оптимальное количество топлива, которое можно загружать в камеру розжига.
4. Процедура изготовления такого оборудования не представляет большой сложности, если имеются необходимые материалы, а также присутствует определенный опыт в подобных работах.

Для того чтобы получить установку, которая прослужит длительное время, следует во время её изготовления соблюдать точность размеров и применять качественные материалы. Во время использования устройства нужно помнить, что оно является пожароопасным, поэтому устраивать с ним разнообразные эксперименты не следует.

Печь на опилках длительного горения своими руками прекрасно подходит в качестве отопительного прибора в гараж или мастерскую. При самостоятельном изготовлении установки затраты минимальны. Даже с помощью подручных материалов можно создать эффективное оборудование для обогрева. Нужно только соблюдать порядок выполнения работ, а само мероприятие проводить, ориентируясь на заранее разработанный чертёж. В этом случае можно получить буржуйку, которая обеспечит теплый микроклимат в помещении при минимальном расходе топлива.

Делаем печь на опилках своими руками

Печь на опилках

Покупать топливо для обогрева загородных коттеджей становится все проблематичнее, поскольку его стоимость растет, как на дрожжах. Поэтому многие владельцы загородных домов подумывают о сокращении подобных расходов, обременяющих семейный бюджет. Выход один — найти бросовый материал, который хорошо горит и при этом выделяет достаточно тепловой энергии. К примеру, опилки. Обычно цеха по переработке древесины выбрасывают эти отходы, а значит, они являются самым дешевым видом топлива. Но чтобы изъять из него тепловую энергию, необходимо соорудить специальное приспособление. Давайте поговорим о том, как сделать печь на опилках своими руками.

Именно своими руками, потому что конструкция такой печи не очень сложна. Здесь важно понять принцип ее работы, найти чертежи в Интернете и по ним провести сборку. Обязательное условие — иметь навык работы со сварочным аппаратом и болгаркой.

Кто-то скажет, что буржуйка, а точнее, одна из ее разновидностей способна работать на опилках. Не будем спорить, но подчеркнем — буржуйка в основном работает на дровах. Именно под этот тип топлива она и изобреталась. На опилках, скорее всего, она будет работать плохо.

Принцип работы печей на опилках

Такая печь относится к агрегатам длительного горения, то есть опилки в ней будут не просто гореть, а тлеть. При этом выделяется достаточно тепловой энергии, которой хватит на обогрев одной или двух небольших комнат. Но чтобы создать процесс тления, необходимо довести древесное топливо до плотного состояния, когда между его частичками не остается воздуха.

Избыток кислорода приведет к тому, что вся масса начнет интенсивно гореть, выделяя огромное количество тепла. Топливо быстро закончится, и придется снова загружать его. В таком случае об экономии нужно забыть, да и количество выделяемой энергии будет настолько большим, что его излишки пойдут не по назначению. То есть эффективность резко снижается.

Значит, чтобы опилки горели долго и равномерно выделяли тепло, их необходимо хорошо утрамбовать. Отталкиваясь от этого принципа, и будем сооружать печь, или котел, на опилках.

Из чего можно сделать печь

Каких-то строгих ограничений в этом плане нет. Вы можете исходить из того, что у вас есть под руками. Все прекрасно представляют форму, которой обладает обычный котел. Поэтому лучше подбирать именно закругленный вариант. Под это подходит обыкновенная двухсотлитровая бочка, труба большого диаметра, бидон, газовый баллон и прочие предметы.

Внимание! Температура тления опилок не уступает температуре горения дров, так что толщина стенки новоиспеченной печки должна быть не меньше 4 мм.

Можно предложить вариант с прямоугольным сечением. По сути, возвращаемся к буржуйке, но это не та конструкция. Потому что загрузка опилок в камеру сгорания должна производиться сверху, а не сбоку, как в случае с буржуйкой. Ведь топливо необходимо утрамбовать или запрессовать. В этом и вся хитрость печи длительного горения.

Сборка печи

Печь длительного горения

Рассмотрим вариант из обычной металлической бочки. Что необходимо сделать?

• Срезать верхнюю крышку, из которой будет сделана съемная. То есть по краям будут наращены бортики по всему периметру, а сверху приварена ручка для удобства съема.
• Из металлического листа толщиной 3–4 мм вырезать круг, чуть меньше диаметра бочки. В нем по центру сделать сквозное отверстие, к примеру, в 100 мм. Этот круг вставить в емкость и, не доходя до дна 15–20 см, приварить его к стенкам резервуара.
• Теперь надо подготовить трубу в виде конуса со средним диаметром 100 мм. По длине это приспособление должно быть меньше высоты бочки на 10–15 см.
• Ниже установленного «блина» внутри емкости вырезать окошко для поступления свежего воздуха в камеру сгорания, то есть сделать поддувало. В верхней боковой части вырезать отверстие под дымоход и приделать ножки ко дну.

На этом печь готова.

Как она работает?

Водяная бубофоня на опилках

В отверстие внутреннего «блина» устанавливается конусообразная труба. Затем внутрь засыпаются опилки и трамбуются любыми средствами и способами. Чем плотнее слой, тем лучше будет идти процесс тления, и тем дольше будут гореть опилки.

После чего трубу убирают — именно поэтому она сделана в виде конуса, чтобы легче было ее вытащить из спрессованных опилок. Это первое. Второе — внутри бочки остается конусообразный проход со стенками из опилок. Он будет использован в качестве дымохода и для поступления в место тления свежего воздуха.

Сбоку подсоединяется дымоход, а сверху устанавливается крышка, которая должна плотно закрыть бочку. Иногда придется воспользоваться жаростойким материалом, чтобы избавиться от зазоров между стенками печки и бортиками крышки.

Теперь снизу со стороны поддувала можно зажечь опилки. Здесь несколько вариантов:

• Из небольших дровишек сделать маленький костер.
• То же самое из рыхлых опилок.
• Можно налить бензин или керосин, отработанное масло и прочие горюче-смазочные материалы на внутреннюю перегородку до того, как будут засыпаны опилки. Нижний слой пропитается горючим и хорошо загорится. Отсутствие кислорода переведет процесс горения в тление.

Обратите внимание на один момент, касающийся дымохода. Очень важно правильно его соорудить и настроить. Если тяга в дымоходе слишком велика, то все тепло пойдет на улицу. Печь на опилках будет работать неэффективно, а горячим останется дымоход. Если же тяга слабая, то продукты горения будут частично через поддувало поступать в помещение.

Есть в подобной конструкции один изъян, который влияет на качество теплоотдачи. Поскольку процесс тления происходит у центра резервуара, стенки котла нагреваются не так сильно. Обычно такие агрегаты используются дачниками в теплицах. Так вот пользователи наращивают дымоход, проводя его по всему объему помещения. Чем он длиннее, тем больше тепла он отдаст. Собрать такой дымоход своими руками будет не очень сложно. Важно надежно его закрепить.

Печь на опилках длительного горения

Но домашние умельцы приспособили печи на опилках к прямым домашним нуждам. Они устанавливают дома самодельный бойлер, через который пропускают дымоход от печки на опилках. По сути, получается двухконтурный отопительный котел. Кстати, чтобы сэкономить место, можно в котел установить теплообменник и вывести его к системе отопления. При этом сам котел можно расположить на улице, хорошо проведя его теплоизоляцию. Или закопать его в землю, подведя трубу к поддувалу. Вариантов не так мало, как может показаться на первый взгляд. К тому же все это довольно легко сделать своими руками.

Если сравнить конструкцию такой печи с обычными, то необходимо заметить, что в процессе тления опилок подбрасывать в камеру дополнительное топливо нельзя. Придется ждать, когда все опилки прогорят до конца, после чего очистить печь, загрузить ее новой партией и поджечь. Процесс горения внутри происходит от центра, удаляясь к краям и вверх. Одной закладки хватает на 8–10 часов работы, если в качестве печи выбрана двухсотлитровая бочка.

Заключение по теме

Как видите, процесс самостоятельного изготовления печи на опилках не так уж сложен. На ее сборку уйдет максимум один день. Обратите внимание на качество сварных швов и толщину используемых металлических элементов. Это не самый сложный агрегат, но он должен быть высокого качества, когда дело касается его конструкции.

Как сделать печь на опилках

Ни для кого не секрет, что мелкие отходы древесины, например, опилки, стружка и кора могут стать отличным топливом для обогрева зданий. Из них изготавливают пеллеты и брикеты, которые потом сжигаются в различных отопительных котлах или печах. Однако, стружку можно использовать для обогрева и в первозданном виде, установив у себя дома специальную печь на опилках, сделанную своими руками либо купленную в готовом виде. Цель данной статьи – рассказать о подобных печах поподробнее.

Виды печей для сжигания опилок

Загружать опилки можно и в обычную печь, но толку от этого будет мало, и вот почему:

• из-за мелких размеров фракции часть топлива просыплется сквозь колосники в зольник и уйдет в отходы;
• другая часть опилок сгорит очень быстро, особенно если они сухие, потребуются частые загрузки топки.

 Подобное сжигание мало того что неэффективно, но и весьма неудобно, процессу надо уделять много времени. Перечисленных недостатков лишены печи длительного горения на опилках, топливо в них сгорает полностью в течение значительного отрезка времени. На данный момент существует несколько видов таких печей, все они, как правило, самодельные:

• простая печь типа «буржуйка», приспособленная под опилки;
• двустенная печка с нижним расположением дымохода;
• печь верхнего горения типа «бубафоня».

Конструкция буржуйки

Это самая простая печь, адаптированная под опилки и прочие мелкие отходы. Изготавливается двух типов – классическая и с верхней подачей воздуха. В первом случае топкой служит стальная труба большого диаметра, снизу которой приваривается дно, а немного выше крепится колосниковая решетка с круглым отверстием посередине. Сверху труба плотно закрывается съемной крышкой с приваренными для удобства ручками. Патрубок дымохода устанавливается в верхней части топки.

Перед загрузкой опилок в отверстие колосника вставляется специальный конус, сделанный из дерева либо жести. Горючее засыпается до среза дымоходного патрубка и плотно трамбуется, после чего конус извлекается. Агрегат накрывается крышкой и разжигается из зольника, через него же потом поступает воздух для горения. Хорошо уплотненные опилки горят достаточно долго – от 4 до 10 часов, в зависимости от объема топки.

Похожий принцип действия печи для опилок с верхней подачей воздуха. Конструкция ее еще проще, обычно делается из металлической бочки подходящего размера, реже — из железной трубы. Отличие печки в том, что зольника здесь нет, внизу камеры приварено глухое днище. Вместо этого в крышке проделано отверстие, а в него вставляется труба, в которой по всей длине проделаны прорези для рассеивания воздуха внутри топки.

Загрузка опилок происходит таким же образом, затем на место конуса устанавливается труба – поддувало и все это плотно накрывается крышкой. Розжиг производится прямо через трубу, для этого в нее заливают немного жидкого топлива. Продолжительность горения зависит от тех же факторов, что и в предыдущем случае. После прогорания стенок бочка просто выбрасывается и на ее место ставится новая.

Печка на опилках с двумя стенками

Двустенная печь, работающая на опилках – это все та же буржуйка с зольником и колосниковой решеткой, только тело топки помещено внутрь второй трубы, а патрубок дымохода приварен в нижней части. Цель такой модернизации – использовать опилки более эффективно, с дожиганием горючих газов и улучшенным отбором тепла.

После розжига топки раскаленные продукты горения вперемешку с горючим газом не сразу попадают в дымоходную трубу, а проходят путь между стенкой камеры сгорания и наружным кожухом. Это действительно приносит свои плоды, эффективность использования опилок как топлива повышается примерно на 5%.

Печь «бубафоня»

Эта печка приобрела очень широкую популярность среди домашних мастеров. Данная печь на опилках, изготовленная своими руками, имеет массу достоинств, среди которых – длительность горения, простота изготовления и всеядность. Представьте себе конструкцию с верхней подачей воздуха, описанную выше, но с дополнениями. Воздушная труба не имеет прорезей, вместо этого к ее концу приварен груз круглой формы из стального листа. В нем проделано отверстие для подачи воздуха в камеру.

Для лучшего распределения воздуха к нижней плоскости груза приварены рассеиватели. Принцип действия таков: топка загружается опилками до среза дымохода без всяких конусов, затем в нее вставляется труба с грузом и закрывается крышкой. После розжига печи горение происходит только в верхних слоях топлива, со временем опускаясь вниз под давлением груза. Вместе с ним опускается и труба, играя роль внешнего индикатора остатка опилок в камере.

Все эти печи дают возможность без остатка сжигать опилки в их первоначальном виде. Главное их достоинство – длительное время между загрузками. Но эффективность все же достаточно низкая, не более 50%, поскольку много тепла улетает в дымоходную трубу. Поэтому многие мастера- умельцы приспособились «надевать» на эти печи водяную рубашку, превращая их в котлы. Либо же устанавливают на дымоход водяной регистр – экономайзер, дополнительно отбирающий тепло продуктов сгорания.

Как построить и использовать печь на опилках

Поскольку мы, живущие в промышленно развитых странах мира, все чаще вынуждены затягивать пояса и вести менее энергоемкую жизнь, нам, возможно, стоит изучить более мягкие технологии так называемых «слаборазвитых» стран на предмет «новых» идеи по переработке и заправке топливом. Поэтому я в долгу перед Б. Сауболле, С.Дж. — из Катманду, Непал, — за то, что он рассказал моим читателям, как некоторые жители Индийского субконтинента извлекают полезное тепло из того, что обычно считается отходами в США. С. и Канада. Возможно, нам нужно больше этой «обратной» работы Корпуса мира — MOTHER EARTH NEWS.

---

Одним из простейших видов топлива для приготовления пищи и отопления дома зимой являются опилки, отходы, которые обычно выбрасываются и поэтому можно получить бесплатно или по номинальной стоимости. (Правда, не всем удобно жить рядом с лесопилкой или лесным складом, но то же самое возражение относится ко многим другим альтернативным источникам энергии. Не у всех есть ручей, протекающий через его владения для выработки электричества, или домашний скот, чтобы поставлять навоз для метана.Мы должны использовать все доступные нам ресурсы.)

Опилки правильно горят только в специально сконструированной печи из опилок, изготовление которой очень просто и практически ничего не стоит. Топливо всегда горит только с одной спичкой в ​​таком агрегате, и его можно держать горящим в течение длительного времени — шесть, восемь или даже двенадцать часов, если необходимо, — абсолютно без дыма, без продувки или обдува и без дозаправки.

После зажигания такая печь горит до тех пор, пока не израсходуется все топливо, которое в ней содержится.Затем его можно перезарядить и снова зажечь. Такое устройство идеально подходит там, где требуется постоянное тепло в течение нескольких часов без всякого внимания (например, для обеспечения горячей водой в течение всего дня или для того, чтобы в комнате больного было уютно и тепло в холодную зимнюю ночь).

Чтобы сделать печь из опилок, возьмите большую банку с краской, снимите верх и прорежьте двухдюймовое отверстие посередине дна. Установите емкость на три ножки, и плита готова. Единственный «инструмент», который вам понадобится для работы горелки, — это гладкая круглая палка или отрезок водопроводной трубы, который пройдет через отверстие в дне банки.Он должен быть достаточно длинным, чтобы выступать на четыре дюйма над верхним краем банки, когда стержень проходит через печь вертикально, а его нижний конец опирается на землю.

Совершенно необходимо, чтобы топливо для этой печи было сухим до костей. Если немного сыро, он будет дымить, а если очень сыро, то совсем не загорится. Сухие опилки прекрасно горят — иногда даже голубым пламенем — и полностью бездымны. Однако он выделяет немного дыма, и помещение, в котором работает печь, должно хорошо проветриваться.

Чтобы зарядить горелку, вставьте палку или трубку в отверстие в дне банки и держите вал прямо вверх, пока вы обсыпаете его опилками. Время от времени, когда вы наполняете контейнер, давите на топливо — чем сильнее, тем лучше, — чтобы он был плотным и компактным. Когда банка заполнится, полностью покройте верх опилок тонким ровным слоем песка или золы. Затем покрутите трубку вперед-назад и осторожно вытащите ее из упакованного топлива. У вас будет аккуратное отверстие, которое будет действовать как дымоход, прямо сквозь массу.

Печь на опилках легко разжечь. Просто скомкайте газетный лист в стиле гармошки и осторожно протолкните его по дымоходу, пока он не выйдет на дно. Подставьте спичку к нижнему краю, и самодельный нагревательный элемент не потребует никакого дополнительного внимания, пока топливо полностью не израсходуется.

Порошковая древесина горит от центра наружу, диаметр отверстия постепенно увеличивается до тех пор, пока не кончатся опилки и пламя не погаснет. Норма расхода составляет от полутора до двух дюймов в час (эта цифра немного зависит от качества топлива и его плотности).Плита диаметром один фут будет гореть около шести часов, а одна восемь дюймов в диаметре будет работать достаточно долго, чтобы приготовить еду и произвести немного горячей воды для мытья кастрюль и сковородок.

Количество выделяемого тепла регулируется глубиной контейнера: чем длиннее дымоход, тем горячее пламя. Высокая узкая печь станет очень горячей в течение относительно короткого времени, широкая приземистая модель будет давать более мягкий нагрев в течение более длительного периода, а высокий широкий барабан будет гореть как долго, так и горячо. Рассчитайте размеры в соответствии с вашими требованиями.

Базовая конструкция может быть адаптирована для специальных целей. Например, хорошую кухонную плиту на опилках можно сконструировать одним из двух способов: [1] Две или более барабанных печей без ножек могут быть заложены кирпичом, с небольшим отверстием под каждой для впуска воздуха и удаления золы. [2] Печь может быть построена только из кирпичной кладки, без барабанов, и через стену в дне топки проделать круглое двухдюймовое отверстие. Эта вторая модель наполнена с помощью двух палочек или трубок . Один сначала проталкивается через переднее отверстие, по крайней мере, до центра печи, а другой удерживается вертикально, так что он опирается на горизонтальный стержень.Затем установка заправляется топливом и вынимаются обе рукоятки.

Базовая горелка для опилок может быть преобразована в обогреватель, чтобы стирать белье в дождливый день или согревать гостиную холодной ночью. Чтобы приспособить конфорку для этой цели, второй контейнер (со снятой крышкой) перевернули вверх дном и плотно прилегали к верхнему краю каменки. Это излучает тепло в комнату. В верхней камере рядом с верхом делается отверстие для дымохода, по которому дым выводится через стену или окно.При желании в верхней части можно вырезать отверстие со съемной крышкой, чтобы получилась открытая горелка для нагрева чайника.

Решите ли вы модифицировать описанную мною базовую горелку для опилок или нет, я думаю, вы обнаружите, что это устройство представляет собой наиболее эффективный способ использования обычных отходов. Я знаю, что вы также обнаружите, что он обеспечивает устойчивый и надежный нагрев для приготовления пищи и / или тепла.

---

Первоначально опубликовано: ноябрь / декабрь 1974 г.

Печь из опилок — Верстак

После завершения строительства моей новой мастерской летом 2015 года приближалась зима, и пришло время решить, какой метод я буду использовать для обогрева мастерской.Изначально я склонялся к тепловым насосам, потому что они практичны и потребляют меньше энергии, чем электрическое отопление. Но цены, которые я получил, были близки к колоссальным 13000 евро только для мастерской, быстрый подсчет показал, что эти инвестиции начнут окупаться только через 20 лет по сравнению с электрическим обогревом. По сути, это никогда не окупается, и оба метода в любом случае слишком дороги.

Именно тогда я обратился к плану B, сжигая отходы опилок для обеспечения тепла, я уже знал турбо дровяные печи DEOM, потому что они довольно популярны здесь, и читал на различных форумах о людях, успешно использующих их для сжигания опилок, но кроме этого, информации было очень мало.

Итак, я сделал решительный шаг и заказал такую ​​печь онлайн в голландском интернет-магазине, цены на эту печь неуклонно росли в последние годы. Я заплатил около 600 евро за шахту без НДС, включая доставку в 2015 году. Это довольно круто, но все же самый дешевый вариант. (они продают несколько типов в этом интернет-магазине, модель DEOM — это оригинал, сделанный в Бельгии, есть также модель PM, которая, как мне кажется, является более дешевой испанской копией, у которой нет чугунных экранов внутри, и, возможно, даже столешница тоже стальная, на мой взгляд менее прочная)

Для установки я хотел нанять профессионала, чтобы сделать это, но снова я получил расценки на сумму более 6000 евро от местного установщика. Я знал, что трубы стоят около 1000 евро, и это можно сделать за день, так что в основном они брали 5000 евро за один день работы… Поэтому я установил сам и снял процесс. Компания, которая продавала мне запчасти, также дала мне необходимые советы, и, оглядываясь назад, все было довольно просто.

При использовании печи эта печь может сжигать твердую древесину, а также различные виды отходов, включая бумагу, опилки, засохшие листья и другие засохшие отходы. Я пробовал использовать его с твердой древесиной и опилками, и я предпочитаю опилки, потому что они требуют меньше внимания, а твердые древесные отходы, которые я производю, обычно небольшие или тонкие, поэтому они будут гореть быстро и требуют постоянной заправки.С «настоящей» толстой древесиной вы, вероятно, добьетесь лучших результатов, и она будет гореть часами без внимания.

Я храню все опилки в «больших мешках», и до того, как у меня появилась эта печь, это становилось проблемой, как и у большинства плотников. Я бы отдал его, использовал в саду или бросил в конюшню в качестве подстилки. Все эти методы не были идеальными и требовали много времени. При сжигании он становится ценным, но бесплатным ресурсом. Единственным побочным продуктом является зола, которая идеально подходит для улучшения почвы в саду.

Для его заполнения требуется около двух ведер опилок. Я обнаружил, что лучше всего подходит дуб, он плотный, долго горит и обеспечивает сильный жар. Но все другие виды подойдут, как правило, чем мельче и плотнее пыль, тем лучше. Такие виды, как бук, хорошо горят, но стружка обычно представляет собой небольшие локоны, содержащие много воздуха, что делает ее менее густой.

Так что в лучшем случае вы можете заставить его гореть 6-7 часов или всего 1 час с легкой древесиной, наполненной воздухом.Поэтому я также стараюсь сначала использовать самые старые опилки и складывать большие мешки друг на друга, чтобы со временем сжимать опилки.

Печь на опилках — Appropedia: Theustainability wiki

Во многих развивающихся странах существует большое количество древесных опилок, образующихся при обработке древесины. Опилки нельзя надежно сжигать в обычных печах или открытом огне, но конструкция печи, разработанная Kisangani Smith Group (KSG) из Танзании, позволяет использовать их в качестве топлива для приготовления пищи.В 2008 году компания KSG получила премию Эшдена за свою работу.

Разработка и производство печей [править | править источник]

Вид сверху на опилочную печь KSG.

Печь имеет цилиндрическую форму, около 420 мм в высоту и 270 мм в диаметре, с ножками для отрыва от земли. Крышка печи имеет теплораспределитель и подставку для кастрюли, а с одной стороны входное отверстие в основании служит воздухозаборником. Это входное отверстие также позволяет вводить небольшое количество древесины, что полезно для запуска печи, а иногда также для контроля скорости горения.Распределитель тепла, установленный на крышке печи, имеет сложную форму, чтобы направлять тепло по всему основанию кастрюли и предотвращать локальный нагрев. Крышка плотно прилегает к цилиндрическому корпусу печи, а зубчатый фланец на нижней стороне этой крышки погружается в опилки и предотвращает выход горячих газов вбок. В центре цилиндрической полости приваривается полюсная направляющая, используемая для заполнения печи (см. Ниже). Готовую металлическую печь перед продажей обычно красят.

Детали печи вырезаны вручную из листовой мягкой стали.Набор из 13 шаблонов позволяет быстро разрезать детали до стандартной конструкции с помощью ручных или настольных ножниц. Большинство деталей придают форму с помощью простых форм, а соединения создаются путем складывания металла с последующим надежным ударом по нему. Заклепки используются для крепления ручек и ножек.

Перед использованием печь засыпается опилками. В направляющей в центре корпуса печи находится деревянный столб, в который засыпаются опилки и вручную выталкиваются вниз. Затем его сильно забивают специально разработанным инструментом, уменьшая объем примерно на 30%.Затем печь заполняют опилками и снова сжимают, пока она не станет максимально полной. Наконец, деревянную опору осторожно удаляют, оставляя внутренний «дымоход», соединенный с отверстием для входа воздуха в основании.

Небольшие куски дерева кладут во входной порт и поджигают, и оставляют огонь примерно на пять минут, чтобы он разгорелся. Затем сверху кладут крышку так, чтобы зубчатый фланец плотно прижимался к опилкам. Затем печь можно оставить в основном без присмотра, пока опилки полностью не сгорят, хотя (в зависимости от типа опилок) время от времени может потребоваться добавление небольшого количества дров во входное отверстие.

Опилки постепенно выгорают внизу и обугливаются вверху. Хотя процесс сгорания подробно не изучался, вполне вероятно, что вторичный воздух смешивается с горячими газами, проходящими через теплораспределитель, что позволяет также сжигать эти газы, повышая общую эффективность и сокращая выбросы. Одна загрузка опилок может медленно гореть до шести часов, так что можно приготовить несколько горшков с едой и подогреть воду для мытья в конце. Ожидаемый срок службы печи составляет от трех до пяти лет: некоторые ранние прототипы использовались в течение пяти лет.

• Внутри печи горят опилки.

Новые пользователи получают буклет с инструкциями по использованию печи. KSG проводила обучающие семинары, но новые пользователи находят их простыми в использовании даже без формального обучения. Теплораспределитель печи на опилках — это часть, которая иногда выходит из строя, что побуждает розничных продавцов просить KSG о замене. KSG поставляет новые детали или материалы для их изготовления местным кузнецам.

Розничная цена печи на опилках составляет около 35 000 ТШ (16 фунтов стерлингов), а дровяной печи — 30 000 ТШ (14 фунтов стерлингов). Эти цены растут из-за роста цен на лист из мягкой стали. Печи продаются в основном через розничных продавцов, которые размещают оптовые заказы у KSG на выставках и получают небольшую скидку на цену. Покупатели полностью оплачивают свои печи наличными: KSG не предлагает кредитной системы.

Большинство печей на опилках было приобретено домовладельцами для приготовления семейных обедов.Основная мотивация покупки такой печи — экономия на древесном угле. Семья, готовящая уголь, обычно использует около двух стандартных 70-килограммовых мешков в месяц, каждый стоимостью 5000 турецких фунтов (4,50 фунтов стерлингов) в целом, и опилки заменяют практически все это использование. Опилки бесплатны, поэтому время, чтобы окупить стоимость печи за счет экономии древесного угля, составляет три-четыре месяца. Владельцы кафе сообщают, что они экономят от четырех до шести мешков древесного угля в месяц (от 20 000 до 30 000 ТШ), поэтому печь легко окупается за два месяца.

Еще одна особенность, которую действительно ценят пользователи, — это экономия времени, потому что еда готовится на опилочной печи намного быстрее, чем на открытом огне или угольной печи. Кроме того, плита нагревается быстрее, поэтому можно готовить горячие блюда и горячие напитки как утром, так и вечером. Кроме того, после того, как печь была наполнена и зажжена, ее можно безопасно оставить практически без присмотра, в то время как дровяная печь или угольная печь требует частой проверки и дозаправки. Печь будет продолжать вырабатывать тепло в течение шести часов или более, прежде чем ее нужно будет снова наполнить, и большинство людей наполняют печь только один или два раза в день.Женщины также сообщают о меньшем раздражении глаз и респираторных проблемах, как и при использовании плиты.

Люди также покупают дровяные печи, чтобы сократить время, необходимое для сбора дров. Это тяжелое бремя, и обычно его берут на себя женщины.

Сокращение использования древесного угля или топливной древесины также дает экологические выгоды, что помогает снизить обезлесение и выбросы углерода.

Информация в этой статье предоставлена ​​Ashden Awards и используется здесь с полного разрешения.

Предупреждение! Неясный статус авторских правНажмите для получения дополнительной информации Статус авторских прав этого изображения, файла, статьи или раздела неясен. В Appropedia можно использовать только работу, доступную по открытой открытой лицензии, т. Е. Лицензию, которая позволяет повторно использовать и изменять контент для любых целей. Если это открытая лицензия и требуется четкая атрибуция или утверждение права собственности, или Если он не имеет открытой лицензии, его необходимо удалить. Текст может быть изменен, и могут быть загружены альтернативные изображения с открытыми лицензиями (ваша собственная или из Интернета). См. Appropedia: Неясный статус авторских прав для получения подробной информации о том, как это исправить.

404 WOODWEB ERROR

Ресурсы Главная Что нового Новые посетители Видео Библиотека Программное обеспечение и мобильные приложения Аукционы, Распродажа и специальные предложения -Sign оповещения о продаже Промышленность Новости Деревообработчики Справочник Распиловка Справочник по сушке Wood Doctor Книжный магазин Каталог выставок Калькуляторы пиломатериалов / пиломатериалов / прочего События Календарь Медиа Комплект Опрос Центр О компании WOODWEB Что Наши посетители говорят Часто задаваемые вопросы Связаться с WOODWEB Пользовательское соглашение и условия использования Политика конфиденциальности Ссылка на WOODWEB Пригласите друга Стать Участник Войти

Продукт Справочник Каталог продукции (Главная) Алфавитный список компаний Клеи и Крепеж Ассоциации Бизнес Шкафы Компоненты Компьютер Программное обеспечение Составление Услуги по дизайну Образование Электроника Отделка и Абразивные материалы Лесное хозяйство Ручной инструмент Оборудование -Кабинет Аксессуары -Декоративный -Выдвижной ящик Системы -Петли -Освещение -Панель Установка Работа Возможности и услуги по деревообработке Ламинирование и сплошная облицовка Пиломатериалы и фанера -Розничная торговля Пиломатериалы & Фанера Машины -Воздух Компрессоры -Акции & Оценки -Скучный Машины -Резьба Машины -Зажимное оборудование -CNC Машины -Комбинация Машины -Coping Машины -Countertop оборудование -Дверь и Window оборудование -Dovetailing Оборудование -Кабельное оборудование — Станки для изготовления дюбелей -Пыль Коллекция -Нисходящий поток Столы -Рамка Оборудование -Край Баннеры -Энергия Производство Оборудование -Палец Фуганки -Финишное Оборудование -Напольное покрытие Машины -Клей Оборудование -Петля Прошивка -Соединители -Ламинирование Оборудование -Лазер Обработка -Токарные станки -Материал Обработка -Измерение Оборудование -Разное -Разрезное оборудование -Формовщики -Панель Обрабатывающее Оборудование -Семейщики -Прессы -Начальный Обработка -Маршрутизаторы -Шлифовка Машины -Пиление Машины -Услуга & Ремонт -Шаперы -Заточка Оборудование -Запасной Запчасти -Лестница Производство -Тенонеры -V-Grooving Оборудование -Винир Оборудование -Древесина Отходы Обработка Оборудование -Нисходящий поток Столы Молдинги и столярные изделия -Полы -Лестница Корпус Упаковка и транспорт Электроинструменты Планы и публикации Завод Обслуживание и управление Распиловка и сушка Поставщики Оснастка -Улучшения и Принадлежности Шпон -Облицовка -Инклейки и Marquetry Токарная обработка дерева

Галереи Проект Галерея Лесопилка Галерея Магазин Галерея Shopbuilt Оборудование Галерея Недавние изображения Галерея Форумы Недавние Сообщения со всех форумов Клеи Архитектура Деревообработка Бизнес и менеджмент Кабинет и установка столярных изделий Столярное дело CAD Коммерческие Сушка печи ЧПУ Сбор пыли, Безопасность и установка Эксплуатация Профессиональная отделка Лесное хозяйство Профессиональная мебель Изготовление Ламинирование и Сплошное покрытие Распил и Сушка Производство цехов Оборудование Твердая древесина Обработка Древесина с добавленной стоимостью Обработка Шпон WOODnetWORK

Биржи Недавние Сообщения со всех бирж Вакансии и услуги обмена -Job-Gram Пиломатериалы Обмен -Пиломатериал-грамм -Запрос Пиломатериалы Ценовое предложение Машины Обмен -Machinery-Gram -Запрос a Машины Цитата Объявления Обмен База знаний Знания База: поиск или просмотр клея , Склеивание и ламинирование -Клеи и склеивающие агенты -Клей и Зажим Оборудование Архитектурное Столярные изделия -На заказ Столярные изделия -Двери и Windows -Полы -Общие -Монтажные работы Установщик -Токарный станок Токарная обработка -Отливки -Столярка Реставрация -Лестница — Запасы Производство Бизнес -Сотрудник Отношения -Оценка — Бухгалтерский учет — Рентабельность -Юридический -Маркетинг -Растение Менеджмент -Проект Менеджмент -Продажа Столярное дело -Коммерческий Мебель -Обычай Шкаф Конструкция -Кабинет Дизайн -Кабинет Дверь Конструкция -Общий -Установка -Жилой Мебель -Магазин Светильники Компьютеризация -Программное обеспечение -CAD и дизайн -CNC Машины и Техника Пыль Сбор, безопасность, эксплуатация завода -Общие -Материал Обработка -Дерево Отходы Утилизация -Безопасность Оборудование — Опасность Связь Отделка -Общие Дерево Отделка — Высокая Скорость Производство -Ремонт Лесное хозяйство -Агро-Лесное хозяйство -Лес Изделие Лаборатория Статьи -Дерево Вредители и болезни -Древесина Заготовка -Дерево Посадка -Дерево Управление Мебель -Пользовательский Мебель -Мебель Типовой проект — Общие положения -Мебель Производство -На открытом воздухе Мебель -Мебель Ремонт -Мебель Репродукция -Восстановление Ламинирование и твердые покрытия — производство методы -Материалы -Оборудование Пиломатериалы и фанера — покупка -Хранение -Дерево Идентификация -Общая панель Обработка -Общие -Машина Настройка и обслуживание Первичный Обработка -Воздух Сушка Пиломатериалы -Печать Строительство -Печь Операция -Пиломатериалы Сорт -Лесопилка -Woodlot Управление -Урожай Формулы Твердая древесина Обработка -Общие -Настраивать и Техническое обслуживание -Инструмент -Инструмент Шлифовка Шпон -Машины -Обработка и Производство -Техники Дерево Машиностроение — Общее -Древесина Недвижимость Деревообработка Разное -Аксессуары -Гибание Дерево -Лодка Дом -Лодка Ремонт -Резьба -Музыкальные Инструменты -Картина Frames -Инструмент Обслуживание -Деревообработка

(PDF) ТЕПЛОПЕРЕДАЧА И АНАЛИЗ РАБОЧИХ ХАРАКТЕРИСТИК СБОРНОЙ ПЕЧИ НА БИОМАССЕ ИНФОРМАЦИЯ ОБ ИЗДЕЛИИ РЕЗЮМЕ

193

O.H. Egware et al. / Нигерийский научно-исследовательский журнал инженерных наук и наук об окружающей среде

3 (1) 2018 стр. 192-197

Биомасса включает шелуху, древесину (включая опилки), листья, гранулы и в целом все нефоссилизируемые и

биоразлагаемые органические материалы происхождения от растений, животных и микроорганизмов. Это также включает

продуктов, побочных продуктов, остатков и отходов сельского хозяйства, лесного хозяйства и смежных отраслей. Биомасса имеет

высокого переменного содержания влаги и состоит из углерода, водорода, кислорода, азота, серы и

неорганических элементов.Использование биомассы является очень важным источником энергии во многих частях мира,

, особенно в отдаленных районах, где нет высококачественного ископаемого топлива (Yang et al., 2004). Необходимо заменить или уменьшить нашу зависимость от ископаемого топлива

за счет использования более местных и возобновляемых источников энергии, таких как биомасса

. Таким образом, мы могли бы значительно сократить углеродный след и повысить энергоэффективность

, учитывая жизненный цикл топлива.

В истории технологии печей на биомассе были разработаны и использовались различные печи / духовки в разных

частях мира. Печи и духовки, использующие биомассу, являются одним из основных источников энергии в сельской местности.

Дровяная печь — это печь простого типа, в которой энергия используется для обогрева и приготовления пищи с сжиганием дров.

(Класс, 1998). Печь на опилках работает так же, как печь на дровах, и в качестве сырья используются опилки, полученные от вырубки

деревьев.Опилки или древесная пыль являются побочным продуктом резки, шлифования, сверления, шлифования,

или иного измельчения древесины или любого другого материала с помощью пилы или другого инструмента; он состоит из мелких частиц

производимой древесной биомассы (Green and Harvey 2006).

Опилки легко воспламеняются и могут быть спрессованы в блок с помощью брикетировочного пресса (Frederick, 2012). При сжатии опилок

лигнин в древесине действует как естественный клей и связывает брикет.Там

без добавок, что делает брикеты натуральным и экологически чистым продуктом. Опилки дешевы, и их можно добывать из возобновляемых источников, поэтому они были выбраны в качестве источника топлива для фабричной печи. У опилок средняя эффективность сгорания

. Это, конечно, причина того, что его рассматривают для использования в качестве топлива в духовке. Тепло

анализ переноса опилок был проведен в другом, чтобы оценить производительность печи.

Суть этого исследования заключается в разработке системы выпечки / сушки, которая может устранить некоторые из негативных эффектов

, возникающих при использовании древесины в качестве источника топлива в традиционной системе приготовления пищи и использовании ископаемых видов топлива, таких как

керосин, газ и т. Д. .в качестве источника топлива для печей и дороговизна использования электропечей.

2. МАТЕРИАЛЫ И МЕТОДЫ

Древесная биомасса (опилки) была собрана на лесопильном заводе на рынке Уселу в Бенин-Сити, Нигерия. Компоненты печи на опилках

были закуплены у местных поставщиков.

2.1. Печь на биомассе

На рис. 1 показана печь на биомассе, изготовленная из местных материалов.

2.2. Анализ теплопередачи

2.2.1. Тепло, выделяемое опилками

Теплотворная способность — это количество тепла, которое может отдать один кг опилок.По данным Yank et al. (2016),

теплотворная способность опилок с влажностью 20% составляет 16000 кДж / кг. Масса опилок

, отмеренных в камеру сгорания, составляет 3 кг.

Количество тепла, отдаваемого опилками, Q = Mcv (2)

Где:

m = скорость загрузки опилок в кг / с; CV = теплотворная способность опилок в кДж / кг

Топливо для крошечных печей — крошечная дровяная печь

Небольшие дровяные печи могут сжигать самые разные виды топлива.Лучшее топливо для вашей личной печи будет зависеть от ваших потребностей в отоплении, наличия топлива в вашем районе, вашей способности хранить большое количество топлива и вашего бюджета.

Бигуди навалом

Один из самых экономичных вариантов заправки небольшой дровяной печи — покупать дрова оптом. Если у вас есть место для хранения дров, вы можете купить топливо на весь сезон по относительно небольшой цене.

Дровяные дрова местного производства — один из наиболее экологически безопасных вариантов заправки небольшой дровяной печи.Компании по ландшафтному дизайну и услуги по обслуживанию деревьев часто имеют дополнительный бизнес по перепродаже древесных отходов срубленных деревьев в качестве дров.

Сыпучие дрова обычно продаются в сыром виде или не полностью высушены. Сжигание влажных дров в печи может вызвать чрезмерное образование креозота и резко снизить выходную мощность печи в БТЕ. Итак, вы должны обязательно вылечить свои дрова перед их использованием.

Естественно затвердевшие дрова могут содержать насекомых, сверлящих древесину, поэтому дрова следует использовать как можно ближе к источнику.В общем, избегайте перемещения дров, затвердевших естественным путем, на расстояние более 10 миль.

Стандартное бревно из дров составляет около 16 дюймов в длину, поэтому, если разрезать его пополам, получится бревно хорошего размера для печи Dwarf любого размера. Если ваш дилер готов разрезать бревна на заказ, мы рекомендуем бревна диаметром 6-8 дюймов для Dwarf 3kW, 8-10 дюймов для Dwarf 4kW и 10-12 дюймов для Dwarf kW.

Закаливание дров

Для того, чтобы заполить дрова, расколите их и сложите свободно в солнечном месте перпендикулярно преобладающему ветру.Накройте верх стопки только для того, чтобы не допустить попадания на нее осадков. Боковые стороны должны быть открыты для вентиляции.

Для разных пород древесины требуется разное время затвердевания, но, как правило, дрова должны затвердеть не менее шести месяцев перед использованием. В идеале большинство дров следует выдерживать от 18 до 24 месяцев. Большинство дров, закупаемых оптом, не были достаточно приправлены для немедленного использования, поэтому вам необходимо приобрести их как минимум за год.

Даже если продавец древесины говорит, что древесина сушится в течение года, вам следует осмотреть ее перед использованием.Древесина не сохнет быстро, пока ее не расколоть и не сложат. Дерево, которое было повалено больше года, может быть более чем наполовину водой. Ищите трещины на обрезанных концах бревен и отваливающуюся кору — это хороший признак того, что дрова правильно приправлены. Правильно высушенные дрова будут весить меньше мокрых дров, а при сбивании они будут издавать звук, напоминающий кегли для боулинга. Влажная древесина будет тяжелой для своего размера и будет издавать глухой стук при столкновении.

Лучший способ определить, правильно ли высушена древесина, — это использовать электронный измеритель влажности древесины.Разрежьте бревно и измерьте расстояние от центра только что распиленной поверхности параллельно волокну. Содержание влаги в правильно высушенной древесине должно быть ниже 20%. Если значение древесины превышает 20%, ей потребуется еще несколько месяцев, чтобы застыть.

Дрова сушеные в печи

Строительные и продуктовые магазины часто продают пакеты высушенных в печи дров по цене около 6 штук за 0,75 кубических футов. Это дороже дров, но может быть отличным вариантом для заправки вашей небольшой дровяной печи.

Сушенная в печи древесина была подвергнута тепловой сушке, поэтому она уже полностью затвердела и готова к использованию в вашей печи.А поскольку процесс термического отверждения убивает всех насекомых, которые могли жить в древесине, можно безопасно транспортировать высушенную в печи твердую древесину на большие расстояния. Если вы покупаете высушенные в печи дрова для путешествий, обратите внимание на сертификат Министерства сельского хозяйства США на этикетке.

Прессованные бревна

Прессованные бревна из опилок промышленного производства, также известные как «поленья Presto» или «пожарные поленья», могут стать отличным источником топлива для вашей небольшой печи. Изготовленные бревна обычно имеют относительно высокое содержание БТЕ, не требуют обработки и безопасны для транспортировки на большие расстояния.

На рынке доступны три основных типа прессованных бревен.

Восковые поленья

Бревна, в которых в качестве связующего используется воск, НЕ безопасны для использования в дровяной печи . Самый распространенный образец воскового полена — это бренд Duraflame.

Ограниченная подача воздуха в дровяной печи может привести к тому, что воск не сгорит полностью, а затем сконденсируется внутри дымохода в виде легковоспламеняющегося креозота. Из-за риска возгорания в дымоходе восковые бревна обычно имеют маркировку, запрещающую их использование в дровяных печах.

Кирпичи из опилок рыхлые прессованные

Кирпичные опилки относительно рыхлой консистенции (без воскового связующего) могут быть хорошим источником топлива для небольших печей. Примеры включают бренд Ecobricks RedStone, доступный в Tractor Supply.

Кирпичи из опилок рыхлого прессования полностью изготовлены из сухих регенерированных опилок твердой древесины, поэтому они имеют очень низкое содержание влаги и относительно высокие БТЕ.

Поскольку рыхлые прессованные кирпичи из опилок имеют тенденцию относительно легко сбрасывать опилки, их хранение и резка могут быть немного грязными.Бревна горят очень чисто, но из-за неплотной консистенции у них относительно короткое время горения по сравнению с бревнами, подвергнутыми термическому прессованию.

Бревна из опилок, подвергнутых термическому прессованию

Безусловно, наши любимые прессованные бревна — это более плотные бревна, прессованные при нагревании. Эти бревна, изготовленные из регенерированных опилок твердой древесины, формируются под действием тепла и очень высокого давления для получения сверхплотного топлива с высоким BTU и долгим горением.

Доступность термопрессованных бревен является региональной, большинство вариантов доступно на западном побережье или тихоокеанском северо-западе.Наши любимые бревна с термическим прессованием включают в себя:

Заготовленная древесина

Срубленная древесина, которую вы нашли в лесу, обычно не является идеальным топливом для немедленного использования в вашей дровяной печи, но ее можно использовать при необходимости. Если другого источника топлива нет, то возможность обогреть дом и приготовить еду из найденных дров может стать настоящим спасением.

Инструменты для кормодобывания включают небольшой ручной топор для рубки ветвей и колки бревен, прочную сумку для переноски дров для переноски топлива, измеритель влажности древесины и пилу, способную разрезать бревна среднего размера.Электрическая или газовая бензопила очень полезна, но лучковая пила диаметром 21 дюйм или больше подойдет, если вы не возражаете против ручного труда, а пила с приводом от человека может оказаться наиболее надежной в чрезвычайной ситуации.

Научитесь определять ваши местные деревья по их листьям и коре, чтобы вы могли выбрать нужные дрова. Твердые породы, такие как дуб и клен, идеально подходят в качестве топлива для дровяной печи. Хвойные породы имеют более низкое содержание БТЕ, чем лиственные, поскольку они менее плотные, но они также могут хорошо работать в качестве печного топлива. По возможности следует избегать мягкой, сочной древесины, такой как сосна, поскольку она может вызвать чрезмерное образование креозота.

Древесина, лежавшая в течение длительного времени, может иметь удивительно высокое содержание влаги. Ищите поваленное дерево, которое долго лежало, но не гнилое. Отваливающаяся кора часто является хорошим признаком того, что кусок дерева стоит исследовать. Иногда хороший кусок дерева гниет снаружи, но имеет сердцевину из твердого сухого дерева. Как только вы решите, что нашли хорошего кандидата, вырежьте из него журнал и разделите его. Используйте измеритель влажности на свежеотрезанной поверхности, чтобы убедиться, что содержание влаги составляет 20% или ниже.Если древесина высохла, отрежьте столько бревен, сколько сможете унести домой.

По возможности избегайте использования жидкого топлива, но если у вас нет другого выбора, вы можете сделать несколько вещей, чтобы улучшить свои результаты. Превратите свое самое сухое топливо в растопку, чтобы разжечь огонь. Мокрая растопка потребует нескольких попыток разжечь огонь. Разрежьте влажное топливо на мелкие кусочки, чтобы было легче отогнать влагу, и положите новые поленья в огонь, прежде чем они вам понадобятся, чтобы они успели высохнуть. Поймите, что тепловая мощность вашей печи значительно снизится при использовании влажного топлива, а дымоход заполнится креозотом намного быстрее.Обязательно регулярно проверяйте систему дымохода и чистите ее по мере необходимости, чтобы избежать значительного скопления креозота.

Уголь

В некоторых частях Соединенных Штатов, особенно в Аппалачах, уголь в изобилии и дешев. Лучше всего использовать антрацитовый уголь, поскольку он намного чище, хотя при необходимости можно использовать и битуминозный уголь.

Dwarf 3kW Standard, Dwarf 4kW и Dwarf 5kW способны сжигать уголь при подключении к хорошо продуманной системе дымохода. Если вы используете другую модель небольшой печи, проверьте руководство, чтобы убедиться, что она предназначена для сжигания угля.

Если вы выбираете антрацитовый уголь для небольшой печи, лучше всего подходит размер «ореховый уголь». «Гороховый уголь» обычно падает через колосниковую решетку, а «печной уголь» оставляет большие воздушные пространства в угольном пласте.

Уголь горит в печи совсем не так, как дрова. Дрова горят сверху и получают много вторичного воздуха для эффективного горения. Угольные костры горят от середины, поэтому при сжигании угля вы должны держать первичный воздух открытым. Угольный пласт должен быть достаточно глубоким, чтобы выдержать пожар, поэтому вам обычно нужно складывать уголь в топку как можно выше.Такие модификации, как более высокий угольный стержень, могут помочь облегчить сжигание угля в крошечной печи.

Другое топливо

Большинство дровяных печей можно использовать для сжигания различных видов твердого топлива, помимо дров или угля. Древесный уголь обычно приемлем для использования в небольшой печи, хотя он может быть одним из самых дорогих доступных вариантов. Пеллеты из твердой древесины или другое твердое топливо, такое как кукуруза или соевые бобы, можно сжигать в дровяной печи, добавив несгораемую вставку корзины, которая помещается внутри топки. Мы даже успешно использовали сушеный лосиный навоз, чтобы заправить крошечную дровяную печь, хотя он немного пахнет горящими волосами.

Неприемлемые виды топлива для дровяной печи включают любое жидкое топливо, которое может вызвать взрыв печи или дымохода. Не сжигайте фанеру, OSB или другие изделия из дерева, содержащие клей, так как горящий клей может быть токсичным и вызвать трудноудаляемые отложения внутри дымохода. Также следует избегать прессованных бревен, содержащих парафиновый воск, поскольку они могут производить большое количество легковоспламеняющегося креозота.

Не сжигайте мусор, листья или хвою. Газетную бумагу можно использовать в качестве трута для разжигания огня, но не сжигайте большое количество бумаги в печи, поскольку она создает большое количество летучей золы, которая может забить вашу дымовую систему.

Наша Ракетная печь своими руками!

Как девушка с Запада, переехавшая в Индию, мне очень не хватало духовки, чтобы печь! Большинство индийских семей готовят все на газовой плите или чула (дровяной печи). Мне очень хотелось жарить овощи, печь хлеб и хрустеть мюсли.

Как и многие, думая о дровяной печи, мы выбрали стиль COB OVEN . Кобовые печи — это огромные земляные чудовища, которые часами топят дрова и накапливают тепловую массу для выпекания пищи.Они просто невероятны; достижение невероятно высоких температур для выпечки пиццы и удержание тепла в течение 12+ часов, что позволяет постепенно выпекать хлеб, затем печенье, затем мюсли и, наконец, использовать тепло для сушки сохраненных семян или запекания нарезанных помидоров.

Обратная сторона початка? МНОГО ДЕРЕВА. МНОГО ВРЕМЕНИ. Отлично подходит для приготовления пиццы в субботу вечером один раз в месяц, но не для выпечки хлеба трижды в неделю, как мы планировали.

Подумав еще раз, мы подошли к РАКЕТНОЙ ПЕЧИ. Эта «подходящая технология» пермакультуры представляет собой сверхэффективную нагревательную машину — для приготовления цельных блюд используются простые растопки / маленькие палочки . Технология, охватывающая нагреватели ракетной массы; ракетные печи; ракетные печи; даже реактивные джакузи и водонагреватели, полагаются на камеру сгорания формы J-TUBE и сверхизолированный стояк тепла для сжигания со 100% топливной экономичностью. Это означает, что «ракета» горит совершенно чисто и БЕЗ ДЫМА. Дым — это просто несгоревшее топливо; Эта технология использует весь потенциал древесины, сжигая древесину и весь ее дым, выпуская из дымохода только горячий воздух.

COB OVEN vs ROCKET OVEN

Давайте рассмотрим некоторые плюсы и минусы обоих стилей —

Пропустите голову, чтобы сразу перейти к процессу сборки.

Cob Oven PROS:

-Горит супер-супер-горячим (отлично подходит для пиццы) и долго сохраняет тепло; это означает много потенциальной выпечки за один сеанс!

-Нижнее обслуживание при медленной выпечке — вы можете положить хлеб / пирог / жаркое и т. Д. И отойти от духовки во время выпечки.

-Все на вкус «дровяной»

Печь из початка МИНУСЫ:

-Требуется МНОГО хорошей большой древесины, чтобы разжечь огонь

— В конце концов, чтобы запустить духовку, требуется целый день.

— Все на вкус «дровяной» (тоже минус! А что, если вы хотите испечь там свадебный торт?)

— Дымится. Дым на любом уровне по-прежнему является загрязнителем. Дым также означает несгоревший топливный потенциал.

Rocket Oven PROS:

— Выпекайте тонну еды, используя только растопку, маленькие веточки, палочки! В большинстве мест у вас должна быть возможность разжечь огонь; прогуляйтесь по своему району, окрестностям, паркам и соберите упавшие палки.

— предварительный разогрев занимает 30 минут по сравнению с часами в початкованной печи

— Вы можете испечь все, что угодно! В пище нет ощущения «дровяной печи», что делает ее универсальной и для запекания.

-БЕСПАРНЫЙ. Этот ребенок горит совершенно чисто.Это действительно нужно увидеть, чтобы поверить! Это прекрасная вещь.

Rocket Oven МИНУСЫ:

— Вы должны БЫТЬ ЗДЕСЬ в духовке в течение всего времени выпекания. Кормление маленькими палочками означает почти постоянное кормление. Максимальный перерыв, который вы можете сделать во время его бега, составляет 5/10 минут.

-Если вы находитесь в месте, где много больших бревен для дров, это означает, что у топора больше времени на то, чтобы делать большие бревна на более мелкие.

ИЗ ЧЕГО СДЕЛАНО?

Вот и готовый продукт.

Материалы:

— кирпич для основы

— глыбы т.е. песок, глина и солома (в нашем случае измельченное кокосовое волокно)

— опилки

— листы из нержавеющей стали для конструкции стояка тепла и дымохода

— 2 металлических транспортировочных бочки по 200 л . Лучше всего, если вам удастся достать едва использованные! Те, что у нас есть, были выброшены в кучу мусора, и мы заставили их работать.

— Сварочный стержень (нам посчастливилось иметь на ферме нашего двоюродного брата с некоторым опытом сварки.Вы также можете сделать это с помощью гаек и болтов вместо сварки)

— металл для изготовления подставки

— петли для дверцы духовки

— проволочная сетка

-больше початков! много-много початков. (початок = песок, глина и солома)

Мы, , купили наши планы за 10 австралийских долларов у легенд в Very Edible Gardens в Мельбурне, Австралия. Они часто проводят мастерские по изготовлению ракетных печей, и в этом они действительно профессионалы.Я бы не попытался сделать это без серьезного планирования.

Чтобы осмыслить все это, нужно время; и наша небольшая команда пару раз прочитала эту электронную книгу от корки до корки. Но не переживайте; ты получишь это. Купите электронную книгу Тима Баркера The Rocket Powered Oven здесь.

НАШ ПРОЦЕСС

Наш двоюродный брат Рохан был у нас в гостях, у него есть полезный опыт сварки .Мы решили сваривать наши стволы вместе, а не использовать гайки и болты и заклепки и заклепки , к которым у нас нет качественного доступа здесь, в Панчгани.

Еще одно отклонение от плана Баркера заключалось в том, чтобы изолировать всю внешнюю часть духовки, используя только глыбу (в разных стилях и слоях). В его планах использовать утеплитель из стекловолокна , ватину и внешнее покрытие из гофрированного железа. Изоляционные ватины очень распространены в магазинах Home Depots и Bunnings, но мы не смогли найти их где-нибудь поблизости.Этот вариант был бы проще, но я вполне доволен нашей работой в початках.

В остальном мы последовали планам T.

По сути, вы делаете j-образную ракетную плиту и прикрепляете ее сверху.

Горячий воздух поднимается вверх по изолированному тепловому стояку ракетной печи в отверстие в нижней части бочковой печи. Он вращается в полой части между двумя стволами (один внешний, один внутренний с двухдюймовым выступом по всему периметру).Горячий воздух в конечном итоге выходит из трубы сзади.

Изготовить J-трубу и стояк тепла просто и понятно.

Основание изготовлено из кирпича, глинтвейна и опилок. Легко и весело делать. Теплоподъемник представляет собой два цилиндра из нержавеющей стали. В обоих случаях выступы прорезаны сверху и снизу, чтобы закрепить меньшую часть в большей и сохранить зазор между ними. Этот зазор заполнен початками с обоих концов и компактными опилками посередине.Опилки выгорают, создавая вакуум для изоляции. Позже весь стояк был покрыт проволочной сеткой и початками.

Безусловно, самая сложная часть заключалась в том, чтобы разрезать стволы угловой шлифовальной машиной и ножницами, вырезать «выступы» и снова приварить их. Вы должны отрезать верх и низ обоих стволов и проделать сумасшедшую работу безумного максимума, чтобы собрать их вместе. Внешний ствол также имеет прорезь по всему брюху, чтобы открыть его, чтобы его можно было обернуть вокруг внутреннего ствола — создавая полый зазор в 2 дюйма между двумя стволами — это для циркуляции горячего воздуха.
