Перекрестноточный рекуператор: Рекуперация в системах вентиляции. Анализ систем рекуперации и экономическая целесообразность их применения.

Содержание

Пластинчатый перекрестноточный рекуператор NVS 23 PCR (заказывается только с вентиляторной секцией NVS 23..)

Галерея:

Канальные вентагригаты NVS 23 являются оборудованием для обработки воздуха. Их достоинство в том,  что они могут комбинироваться, в случае необходимости в любые конфигурации, так как имеют отдельные секции. Каркасы сделаны из стальных листов с гальваническим покрытием. Внешняя сторона корпуса обработана слоем полиэстра, стойкого к коррозии. Вес вентагригатов NVS приблизительно на 40% меньше чем у других аналогичных товаров других групп.



Технические особенности:

  • Производительность: 436-2462 м3/ч
  • 2 типоразмера: VS 10-15
  • Соответствие нормам EN 1886, EN 13053

Товар добавлен в корзину
org/Product»>
org/Product»>
org/Product»> org/Product»>
org/Product»> org/Product»> org/Product»> org/Product»> org/Product»> org/Product»> org/Product»> org/Product»> org/Product»> org/Product»>
Коды Наименование Цена с НДС
код:375468 арт:1-4-2000-0055 Вентиляторная секция NVS 23-R-V (без нагревателя) (Ед. шт.) по запросу В корзину

Габариты:

0,757 x 0,68 x  0,402 м. 32 кг.

На этот товар возможны скидки! Звоните! 8 (800) 550-50-70 Расчет сроков и создание счета за 3 минуты. Полная документация товара доступна
только зарегистрированным пользователям. Зарегистрироваться
код:375477 арт:1-4-2000-0001/1-4-20 Вентиляторная секция с Водяным охладителем NVS 23 WCL3R (Ед. шт.) по запросу В корзину

Габариты:

1,122 x 0,68 x  0,402 м. 51 кг.

На этот товар возможны скидки! Звоните! 8 (800) 550-50-70 Расчет сроков и создание счета
за 3 минуты
. Полная документация товара доступна
только зарегистрированным пользователям. Зарегистрироваться
код:375528 арт:1-4-2000-0003 Вентиляторная секция с Фреоновым охладителем NVS 23 DX3R (Ед. шт.)
по запросу
В корзину

Габариты:

1,122 x 0,68 x  0,402 м. 51 кг.

На этот товар возможны скидки! Звоните! 8 (800) 550-50-70 Расчет сроков и создание счета за 3 минуты. Полная документация товара доступна
только зарегистрированным пользователям. Зарегистрироваться
код:375803 арт:1-4-2000-0017 Электрический нагреватель NVS 23 Eh28 (18kW) (Ед. шт.) по запросу В корзину

Габариты:

0,206 x 0,66 x  0,373 м. 6 кг.

На этот товар возможны скидки! Звоните! 8 (800) 550-50-70 Расчет сроков и создание счета за 3 минуты. Полная документация товара доступна
только зарегистрированным пользователям. Зарегистрироваться
код:393765 арт:1-2-0402-0026 Водяной нагреватель NVS 23 Wh3 (Ед. шт.) по запросу В корзину

Габариты:

0,6 x 0,4 x  0,2 м. 2 кг.

На этот товар возможны скидки! Звоните! 8 (800) 550-50-70 Расчет сроков и создание счета за 3 минуты. Полная документация товара доступна
только зарегистрированным пользователям. Зарегистрироваться
код:393794 арт:1-2-0403-0026 Водяной нагреватель NVS 23 Wh4 (Ед. шт.) Скидка 70%! 6 506,24 р. В корзину

Габариты:

0,8 x 0,3 x  0,43 м. 6 кг.

На этот товар возможны скидки! Звоните! 8 (800) 550-50-70 Расчет сроков и создание счета за 3 минуты. Полная документация товара доступна
только зарегистрированным пользователям. Зарегистрироваться
код:393819 арт:1-4-2000-0021 Пористый / Ячейковый фильтр NVS23 PG4 (Ед. шт.) по запросу В корзину

Габариты:

0,594 x 0,05 x  0,29 м. 3 кг.

На этот товар возможны скидки! Звоните! 8 (800) 550-50-70 Расчет сроков и создание счета за 3 минуты. Полная документация товара доступна
только зарегистрированным пользователям. Зарегистрироваться
код:393861 арт:1-4-2000-0025 Карманные фильтры NVS 23 BF5 (EU5) (Ед. шт.) по запросу В корзину

Габариты:

0,592 x 0,287 x  0,3 м. 1,5 кг.

На этот товар возможны скидки! Звоните! 8 (800) 550-50-70 Расчет сроков и создание счета за 3 минуты. Полная документация товара доступна
только зарегистрированным пользователям. Зарегистрироваться
код:375831 арт:1-4-2000-0029 Карманные фильтры NVS 23 BF7 (EU7) (Ед. шт.) по запросу В корзину

Габариты:

0,642 x 0,66 x  0,373 м. 14 кг.

На этот товар возможны скидки! Звоните! 8 (800) 550-50-70 Расчет сроков и создание счета за 3 минуты. Полная документация товара доступна
только зарегистрированным пользователям. Зарегистрироваться
код:397128 арт:1-2-0423-0027 Пластинчатый перекрестноточный рекуператор NVS 23 PCR (заказывается только с вентиляторной секцией NVS 23..) (Ед. шт.) по запросу В корзину

Габариты:

0,1 x 0,1 x  0,1 м. 1 кг.

На этот товар возможны скидки! Звоните! 8 (800) 550-50-70 Расчет сроков и создание счета за 3 минуты. Полная документация товара доступна
только зарегистрированным пользователям. Зарегистрироваться
код:375811 арт:1-2-0501-1013 Шумопоглощающие пластины NVS 23 S комплект шумопоглотителя состоит из 2 пластин (Ед. шт.) по запросу В корзину

Габариты:

1 x 0,14 x  0,05 м. 8 кг.

На этот товар возможны скидки! Звоните! 8 (800) 550-50-70 Расчет сроков и создание счета за 3 минуты. Полная документация товара доступна
только зарегистрированным пользователям. Зарегистрироваться
код:375845 арт:1-2-1001-0321 Воздушный клапан VS A.DAMP 600х313 (Ед. шт.) 5 314,38 р. В корзину

Габариты:

0,6 x 0,05 x  0,313 м. 2 кг.

На этот товар возможны скидки! Звоните! 8 (800) 550-50-70 Расчет сроков и создание счета за 3 минуты. Полная документация товара доступна
только зарегистрированным пользователям. Зарегистрироваться
код:393826 арт:1-2-1103-0103 Гибкое соединение FLX.CNC 600 x 313 (Ед. шт.) 1 836,96 р. В корзину

Габариты:

0,6 x 0,1 x  0,313 м. 2 кг.

На этот товар возможны скидки! Звоните! 8 (800) 550-50-70 Расчет сроков и создание счета за 3 минуты. Полная документация товара доступна
только зарегистрированным пользователям. Зарегистрироваться
код:393805 арт:1-2-0404-1026 Монтажный комплект NVS23 PCVS 10×5 L=2000 (Ед. шт.) Скидка 70%! 19,80 р. В корзину

Габариты:

2,2 x 0,1 x  0,05 м. 1 кг.

На этот товар возможны скидки! Звоните! 8 (800) 550-50-70 Расчет сроков и создание счета за 3 минуты. Полная документация товара доступна
только зарегистрированным пользователям. Зарегистрироваться

Данные обновлены 06. 06.21    Рублевые цены расcчитаны по курсу ЦБ +5% 1€ = 93,7276 р. 1$ = 76,9268 р.

Рекуператор воздуха — что это такое, принцип работы и его виды, плюсы и минусы

Что из себя представляет рекуператор воздуха и каковы его функции?

Рекуператор — это теплообменник специальной конструкции, используемый для вентилирования помещений. Во время проветривания большая часть тепла не теряется. Зимой снижается нагрузка на отопление.

При постоянной циркуляции оборудование работает сразу в двух направлениях. Отработанный теплый воздух удаляется. Приходящий с улицы холод нагревается, попадает в комнату, вместе с подогревом обеззараживается. Температурный режим можно регулировать.

Большинство моделей снабжаются автоматикой. Простое управление обеспечивает максимальный комфорт. Приточно-вытяжная система с рекуператором экономит деньги, сохраняет тепло, дарит свежий воздух, очищает от аллергенов.

Виды, устройство и принцип работы рекуператоров

Какого бы вида он ни был, рекуператор по своей сути – это теплообменник. Это может быть один теплообменник, в котором приточный и вытяжной потоки воздуха обмениваются теплом через тонкие стенки, или два теплообменника. Во втором случае в первом теплообменнике вытяжной воздух отдаёт своё тепло некоторому промежуточному теплоносителю, а во втором теплообменнике этот промежуточный теплоноситель отдаёт своё тепло приточному воздуху.
Выделим основные виды рекуператоров и рассмотрим каждый из них в отдельности:

  • Роторный рекуператор
  • Пластинчатый перекрестно-точный рекуператор
  • Рекуператор с промежуточным теплоносителем
  • Камерный рекуператор
  • Фреоновый рекуператор

Роторный рекуператор

Роторные рекуператоры DANTEX имеют одни из самых высоких показателей эффективности на рынке. Они представляют собой большое колесо (ротор), ось вращения которого совпадает с линиями движения воздуха, а расположена она между потоками таким образом, что половина ротора находится в зоне вытяжного воздуха, а вторая половина – в зоне приточного воздуха.
Ротор не является сплошным и представляет собой набор соединенных между собой пластин. Воздух может свободно проходить между пластинами, в буквальном смысле, сквозь ротор.


Роторный рекуператор

Медленно вращаясь, некоторая часть ротора сначала контактирует с вытяжным воздухом, который её нагревает. Спустя некоторое время эта часть ротора переходит в зону приточного воздуха, где нагревает его, отдавая накопленное ранее тепло. Сразу после этого она вновь переходит в зону вытяжного воздуха и нагревается. Цикл замыкается.
Во время перехода из зоны вытяжного воздуха в зону приточного и обратно, ротор между пластинами увлекает за собой некоторое количество воздуха, то есть, наблюдается смешивание потоков. Однако на практике смешивание потоков в роторных рекуператорах DANTEX настолько мало, что им обычно пренебрегают (составляет около 5%).

Пластинчатый перекрестно-точный рекуператор

Ещё один вид рекуператоров, предназначенных для применения в моноблочных приточно-вытяжных установках – это перекрестно-точные рекуператоры на базе пластинчатого теплообменника.
В отличие от роторных, данные аппараты не имеют движущихся частей. Они представляют собой пластинчатый теплообменник, по каналам которого движется приточный и вытяжной потоки воздуха. Эти каналы чередуются. Таким образом, каждый поток вытяжного воздуха через стенки контактирует с двумя потоками приточного воздуха, а каждый поток приточного – с двумя потоками вытяжного.

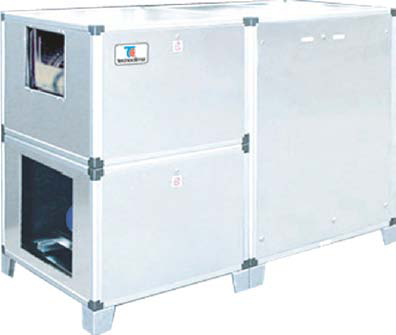

Приточно-вытяжные установки с пластинчатым рекуператором

Перекрестно-точные рекуператоры DANTEX спроектированы таким образом, чтобы максимизировать площадь контакта между потоками. Именно этим и объясняется высокая эффективность теплообмена и, как следствие, высокая эффективность рекуперации тепла (до 70%).
Помимо обычных перекрестно-точных, в вентустановках DANTEX также применяются гексагональные рекуператоры. Они представляют собой смесь перекрестно-точного и противоточного теплообменников. Противоточные аппараты имеют более высокую эффективность, поэтому такой симбиоз идёт на пользу, и эффективность рекуперации вырастает до 77%.

Гексагональные пластинчатые рекуператоры в приточно-вытяжных установках

Рекуператор с промежуточным теплоносителем

Третий вид рекуператоров – аппараты с промежуточным теплоносителем. Такие установки имеют два ключевых преимущества. Во-первых, они позволяют реализовать принципы рекуперации для раздельных и даже удалённых друг от друга приточных и вытяжных установок. Во-вторых, ими могут быть дополнены существующие системы вентиляции, которые изначально не предполагали рекуперацию тепла.
Итак, рекуператор с промежуточным теплоносителем представляет собой два теплообменника, устанавливаемых, соответственно, в приточной и вытяжной системах вентиляции, которые соединены трубопроводами с теплоносителем.


Рекуператор с промежуточным теплоносителем

Рекуператор с промежуточным теплоносителем

Зимой вытяжной воздух нагревает теплоноситель. Далее он при помощи насоса перекачивается в теплообменник приточной установки, где отдаёт своё тепло, нагревая приточный воздух. После этого он вновь направляется в теплообменник вытяжной установки.
Расстояние, на которое может перемещаться теплоноситель, практически не ограничено, поэтому вентустановки могут находиться на значительном удалении друг от друга, например, одна в подвале здания, а вторая – на кровле. Не стоит забывать, что увеличение трассы теплоносителя требует установки более мощного насоса, повышает стоимость трубопроводов и их монтажа, а также повышает потери тепла. Таким образом, чрезмерное увеличение трассы ведёт к удорожанию системы и снижению её эффективности. Тем не менее, в рамках здания такие системы достаточно широко распространены и окупают себя.

Камерный рекуператор

В рекуператорах камерного типа роль теплопередающей поверхности играет стенка камеры. При помощи специальной заслонки траектория движения вытяжного воздуха регулируется таким образом, что он проходит через одну половину камеры и нагревает её, а приточный воздух – через другую половину камеры.
Вскоре заслонка поворачивается, и теперь приточный воздух проходит через первую (нагретую) половину камеры, за счёт чего нагревается сам. В свою очередь вытяжной воздух проходит через вторую (остывшую) половину камеры и нагревает её. Далее заслонка возвращается в прежнее положение, и процессы повторяются.

Фреоновый рекуператор

Во фреоновых рекуператорах задействованы сразу два физических явления – смена агрегатного состояния вещества, и тот факт, что жидкость имеет более высокую плотность, нежели пар, вследствие чего жидкость всегда оказывается в нижней части ёмкости. Рассмотрим эти явления более подробно.
Во фреоновом рекуператоре между потоками вытяжного и приточного воздуха расположены кольцеобразные трубки с хладагентом. Поток вытяжного воздуха всегда должен быть ниже приточного и контактировать с нижней частью трубок. В них накапливается жидкий хладагент, который забирает тепло из вытяжного воздуха, выкипает и поднимается наверх, в зону приточного воздуха. Там он отдаёт своё тепло, конденсируется и опускается вниз.

Фреоновый рекуператор

Рециркуляционный водяной

Для передачи тепла используется жидкость. Можно сравнить с работой котла, который заменяется тепловым обменником и встраивается на вытяжку. Роль радиатора играет другой элемент, который предназначен для входящего с улицы потока.

В первом — вода нагревается, во втором — отдает свое тепло. Оборудование потребляет электроэнергию и не предусмотрено для обмена влажности воздуха. Принудительная циркуляция теплоносителя сводится только к удалению и передаче тепла в помещение. Энергоэффективность составляет 40% — 70%.

Фреонный

В качестве рекуператора используются фреоновые трубки. В теплом воздухе фреон испаряется. При низких градусах охлаждается с образованием конденсата. Потоки находятся в тепловых трубках-термосифонах. Это герметично запаянные медные трубки, заполненные фреоном.

Один конец трубы в вытяжном потоке нагревается, содержимое трубок закипает и перегоняет тепло в другой конец. Фреон конденсируется и отдает тепло. В результате чего происходит повышение температуры. Эффективность: 50-70%.

Обязательное условие для работы фреонного рекуператора: воздуховоды должны устанавливаться в вертикальном положении друг над другом.

Типы рекуператоров

1. Пластинчатые рекуператоры

Удаляемый и приточный воздух проходят с обеих сторон целого ряда пластин. В пластинчатых рекуператорах на пластинах может образовываться некоторое количество конденсата, потому они оборудованы отводами для конденсата. Конденсатосборники имеют водяной затвор, не позволяющий вентилятору захватывать и подавать воду в канал. Из-за выпадения конденсата существует серьезный риск образования льда в холодное время года. Пластинчатые рекуператоры характеризуется высокой эффективностью (50-80%), являются самыми распространенными и относительно дешевыми, широко используются на малых предприятиях, и в небольших зданиях, коттеджах, магазинах.

2. Роторные рекуператоры

Тепло передается вращающимся между удаляемым и приточным каналами ротором. Это открытая система, и потому здесь велик риск того, что грязь и запахи могут перемещаться из удаляемого воздуха в приточный, однако, некоторые производители утверждают, что в их рекуператорах исключено смешивание. Уровень рекуперации тепла может регулироваться скоростью вращения ротора. Обладают самой высокой эффективностью (75-90%), и соответственно ценой. Преимущественно используются на крупных промышленных предприятиях, цехах, в больших зданиях.

3. Рекуператоры с промежуточным теплоносителем

Вода или водно-гликолиевый раствор, циркулирует между двух теплообменников, один из которых расположен в вытяжном канале, а другой в приточном. Теплоноситель нагревается удаляемым воздухом, а затем передает тепло приточному воздуху. Теплоноситель циркулирует в замкнутой системе и отсутствует риск передачи загрязнений из удаляемого воздуха в приточный. Передача тепла может регулироваться изменением скорости циркуляции теплоносителя. Эти рекуператоры имеют низкую эффективность (45-60%).
Обладая низкой эффективностью, используются в случае, если удаляемый воздух сильно загрязнен или токсичен, когда смешивание недопустимо.

4. Камерные рекуператоры

Камера разделяется на две части заслонкой. Удаляемый воздух нагревает одну часть камеры, затем заслонка изменяет направление воздушного потока таким образом, что приточный воздух нагревается от нагретых стенок камеры. Загрязнение и запахи могут передаваться из удаляемого воздуха в приточный. Характеризуется высокой эффективностью (70-80%).

5. Тепловые трубы

Данный рекуператор состоит из закрытой системы трубок, заполненных фреоном, который испаряется при нагревании удаляемым воздухом. Когда приточный воздух проходит вдоль трубок, пар конденсируется и вновь превращается в жидкость. Имеет низкую эффективность (50-70%).

Технические характеристики, на которые следует обратить внимание при выборе

  • Металлические устройства эффективны в эксплуатации до -10ºС. При пониженных температурах работоспособность заметно снижается. Вследствие чего применяется электрические преднагревательные элементы;
  • При выборе следует изучить толщину корпуса, материал мостиков холода. Толщина 3 см подлежит дополнительной изоляции, когда температура на улице станет ниже -5ºС. Вдвойне придется использовать изоляционный материал, если каркас сделан из алюминия;
  • Следует обращать особое внимание на показатели свободного напора вентиляторов. Может случиться так, что на 500 м3 напор может полностью отсутствовать. Об этом потребители узнают, как правило, когда рекуператор выходит из строя;
  • Большой плюс, когда к автоматической системе можно подключить дополнительные функции. Благодаря усовершенствованной автоматике, снижаются издержки в эксплуатации и повышается работа всего прибора;
  • Основной показатель для принятия решения, на каком рекуператоре остановить свой выбор – это вентиляционный напор и мощность. Предварительно делается расчет, сколько воздуха должно поступать в дом за один час.

Какие преимущества имеет система вентиляции с рекуперацией

Как мы уже не раз отмечали, главное преимущество такой системы — это возможность управлять взаимодействием притока и отвода воздуха. За счёт этого мы значительного снижаем теплопотери вентиляции, хотя продолжаем насыщать помещение свежим воздухом.

Теперь поговорим подробнее о каждом из преимуществ систем вентиляции с рекуперацией.

Эффективность. Естественное удаление воздуха — это не всегда удобное решение, ведь мы становимся зависимыми от обстоятельств, условий окружающей среды, разницы в температурах. В связи с этим намного проще пользоваться системой вентиляции с рекуперацией, способной принудительно гонять воздух. Простой пример принудительной вентиляции — это кухонная вытяжка. Более сложные устройства способны, ко всему прочему, избавляться ещё и от лишней влаги. Но это простое вытяжное оборудование. В нашем же случае есть идёт о приточно-вытяжных системах, способных организовать движение воздушных потоков сразу в оба направления, смешивать их и образовывать нужные температуры для комфортного пребывания человека в помещении, то есть осуществлять рекуперацию воздуха.

Выгодность. Следует отметить, что системы с рекуперацией способны окупить свою стоимость за счёт экономии на отоплении и электроэнергии. Расходы ощутимо снижаются, иногда в 5 раз, то есть вы уже платите на 80% меньше, чем обычно. Поинтересуйтесь у знакомых, во сколько им обходится отопление загородного дома, если у вас такого нет. Цифры окажутся внушительными. Представьте, сколько средств способна сэкономить вентиляция с рекуперацией. В случае износа недорогих элементов можно их заменить без негативных последствий. В тёплое время года вы сможете экономить на климатическом оборудовании, попутно снижая выбросы в атмосферу вредных веществ. Да, даже с точки зрения экологии вы наносите природе уже значительно меньше ущерба, ведь, ко всему прочему, снижаете нагрузку на сеть. И пусть вам не кажется, что один человек это слишком мало. Во-первых, это довольно серьёзные объёмы энергии. Во-вторых, людей, которые переходят на вентиляцию с рекуперацией, с годами всё больше.

Практичность. Системы вентиляции с рекуперацией, как правило, малогабаритны, а значит, удобны при монтаже. Расположить такое оборудование можно в санузле, и в шкафу, и встроить в потолок. Моделей сегодня огромное множество, на все вкусы. Так что вам не придётся беспокоиться на счёт интерьера.

Что необходимо учитывать в работе различных моделей оборудования

Каждая система рекуперации воздуха для частного дома обладает своими сильными сторонами и сферами применения.

Система вентиляции в частном доме с рекуперацией предполагает не только поддержание показателей температуры и влажности, но и устранение неблагоприятных запахов. На рынке представлен разнообразный выбор моделей, отличающихся своими функциональными характеристиками и способами установки.

Например, вытяжка, установленная в вентиляцию, позволяет вывести копоть, запах и жир. При этом в помещение поступает чистый воздух, а жирная пыль не оседает на мебели. Такие условия благотворно сказываются на самочувствии, облегчают уборку помещения.

Пластинчатый теплообменник

Конструкция теплообменника такова, что за счет разделения металлическими пластинками потоки воздуха не смешиваются. Это простое инженерное решение обеспечивает более эффективный теплообмен. Для создания подобного оборудования не требуется больших вложений. Благодаря отсутствию подвижных частей, такой прибор прослужит сравнительно долго. В настоящее время КПД таких устройств доходит до 60-65%.

Элементы изготовлены из алюминиевых сплавов. Они не подвержены коррозийным изменениям и обладают высокими показателями теплопередачи.

Роторная система

В таком оборудовании смешивается незначительная часть воздушных потоков, так как изолятором потоков воздуха является щетка с мелкой щетиной. Роторная система занимает большую площадь, чем пластинчатая, но также обладает высоким КПД (до 86% в лучших моделях). Вращающийся ротор и ремень, который его крутит, снижают общую надежность прибора и повышают энергозатраты на рекуперацию.

Жидкостный рекуператор в офисном помещении


Схема жидкостной рекуперации в офисном помещении

Это дорогостоящие модели, при этом КПД у них не выше, чем у аналогичного оборудования. Основным положительным отличием является возможность размещения отдельных блоков на большом расстоянии друг от друга. Поэтому жидкостные рекуператоры применяются в основном в коммерческих зданиях большой площади. В частных жилых помещениях обычно используют пластинчатый или роторный рекуператор воздуха для дома.

Бризер

Система рекуперации воздуха для частного дома и бризер отличаются в своих назначениях. Прямое назначение бризера — нагревать воздух. В нем не происходит процесс теплообмена, поэтому для повышения температуры воздуха потребуется много электроэнергии.

Компактная модель рекуператора

Эта модель – локальная вентиляция с рекуператором в частном доме. Об ее использовании стоит задуматься. Компактные модели можно установить в стенах разных комнат. Они функционируют обособленно, поэтому не требуют подключения к централизованной установке, осуществляющей настройку и контроль работы всех устройств.

В таких моделях за счет встроенных вентиляторов происходит синхронное перемещение двух воздушных потоков. Продуктивность работы изменяется при помощи пульта дистанционного управления. В ночные часы устройство может быть переведено в режим тихой работы.

Чтобы не происходило обмерзание, предусмотрены специальные каналы, рядом с которыми проходит часть теплого воздуха. Но эффективность этой защиты сохраняется только до -15ºС. Активизация режима вытяжки способствует устранению изморози и льда с поверхности теплообменника. Также этот режим справится с очищением воздуха в комнате от удушливого дыма и других загрязнений.

От проникновения мусора с улицы защищает встроенный фильтр. Размер ячеек фильтра подобран таким образом, что не создает особых препятствий для воздушных потоков, но защищает от проникновения насекомых и пуха растений. Для осуществления технического обслуживания с внутренней стороны рекуператора прикреплена съемная крышка.

Система рекуперации

В любом жилом доме должна быть спроектирована и смонтирована естественная вентиляция, но на нее всегда влияют погодные условия, в зависимости от времени года, от этого зависит сила проветривания. Если зимой в мороз вентиляционная система работает эффективно, то в летнее время она практически не функционирует.

Герметичность жилого дома можно снизить путем улучшения естественной вентиляции, но она будет давать ощутимый результат только в холодное время года. Здесь есть и отрицательная сторона, например, из жилого дома будет уходить тепло, а поступающий холодный воздух потребует дополнительного обогрева.

Чтобы такой процесс вентиляции не был слишком затратным для хозяев дома, нужно использовать тепло воздуха, отводимое из помещения. Необходимо сделать принудительную циркуляцию воздуха. Для этого делается разводка сети приточных и вытяжных воздуховодов, затем установить вентиляторы. По ним будет подаваться воздух в отдельные помещения и такой процесс не будет связан с погодными условиями. Специально для этого устанавливается теплообменник в месте пересечения воздушных масс свежих и загрязненных.

Что дает рекуператор воздуха?

Система рекуперации позволяет свести к минимуму процент смешивания поступающего и вытягиваемого воздуха. Разделители, которые есть в устройстве, осуществляют это процесс. За счет передачи границе энергии потока происходит теплообмен, струи будут проходить параллельно либо перекрестно. Система рекуперации имеет много положительных характеристик.

  • Специального типа решетки на входе воздушных потоков удерживают пыль, насекомых, пыльцу и даже бактерии с улицы.
  • В помещение поступает очищенный воздух.
  • Из помещения уходит загрязненный воздух, в котором могут быть вредные компоненты.
  • Кроме циркуляции происходит очищение и утепление приточных струй.
  • Способствует более крепкому и здоровому сну.

Положительные свойства системы дают возможность применять ее в помещениях различного типа для создания более комфортных температурных условий. Очень часто они используются в промышленных помещениях, где необходима вентиляция большого пространства. В таких местах необходимо поддерживать постоянную температуру воздуха, с этой задачей справляются роторные рекуператоры, которые могут работать при температуре до +650оС.

Заключение

Необходимый баланс свежего и чистого воздуха с нормальной влажностью сможет обеспечить система приточной и вытяжной вентиляции. Установив рекуператор можно решить многие проблемы, связанные также с экономией энергетических ресурсов.

Выбирая для своего дома рекуператор воздуха, необходимо учитывать площадь жилого помещения, степень влажности в нем и назначение устройства. Обязательно стоит обратить внимание на стоимость устройства и возможность установки, его КПД, от которого будет зависеть качество вентиляции всего дома.

Рекуператор из поликарбоната

Поликарбонат – материал, обедающий низкой теплопроводностью и, казалось бы, совсем не подходит для изготовления теплообменника. Но это не так. Если для рекуператора использовать металлические пластины, есть риск того, что появляющийся в процессе работы конденсат будет замерзать, в силу быстрого охлаждения воздушных масс вытяжного канала.

Использование пластин из поликарбоната в таком случае позволяет:

  • Снизить разность температур, возникающих после прохождения через одну секцию теплообменника, что уменьшает количество образовавшегося конденсата;
  • Избежать охлаждения пластин теплообменника ниже температуры замерзания воды;
  • Поликарбонат обладает устойчивостью к коррозии, что позволяет продлить службу устройства.

В случае недостаточной эффективности, можно последовательно соединить несколько секций, чтобы получить высокий КПД установки. Для этого несколько теплообменников устанавливают в корпус один за другим, повернув их на 90° относительно друг друга. Таким образом, воздушные потоки будут двигаться от секции к секции по диагональной траектории.

Изготовление трубчатого рекуператора

Трубчатый рекуператор относительно прост в изготовлении, а сама система получается более компактной, нежели пластинчатый аналог. Готовое устройство отличается компактностью и легко может быть смонтировано внутри стены.

Для самостоятельного изготовления понадобятся следующие материалы и инструменты:

  • Трубы водопроводные, пластиковые, диаметром 110мм: 2м;
  • Тройники для подключения воздуховодов: 2шт;
  • Дрель;
  • Разметочный инструмент, керн, молоток, циркуль;
  • Вентиляторы: 2шт;
  • Трубка из алюминия или меди, диаметром 1см: 20 метров;
  • Фланцы металлические 100мм: 2шт;
  • Заглушки для водопроводных труб: 2шт.

Главным элементом трубчатого рекуператора является теплообменник, его собирают следующим образом:

  1. Во фланцах, представляющих собой металлические диски, высверливаются отверстия, диаметром в 1 см. Расстояние между отверстиями должно быть 5мм. Разметку удобно делать в виде ряда концентрических окружностей, на которых отмечаются центры будущих отверстий;
  2. Далее, металлическая труба малого диаметра нарезается на куски, длиной в одну секцию водопроводной трубы, или меньше, в зависимости от размеров будущего рекуператора. Чем больше протяженность теплообменника, тем выше его КПД;
  3. Каждый кусок трубы подсоединятся к фланцам. Таким образом, получается приточный воздуховод. Места соединений герметизируются сваркой или клеем.

Далее приступают к окончательной сборке устройства, корпусом которого выступает водопроводная труба, диаметром 110мм:

  • На секцию корпусной трубы с двух сторон устанавливаются тройники. Внутрь вставляется трубчатый теплообменник, он должен выступать за обрез тройников с двух сторон;
  • Каждый тройник удлиняется отрезками, так, чтобы фланец примыкал к каждому продолжению. Стык между фланцем и трубой герметизируется. С одной стороны напротив фланца устанавливается приточный вентилятор;
  • К паре отводов тройников, присоединяется контур вытяжки. Напротив одного из отводов, внутри трубы, монтируется второй вентилятор;
  • В процессе работы, холодный воздух проходит по трубам теплообменника, которые обдуваются теплым исходящим потоком. На трубках внутри корпуса образуется конденсат; Для его удаления следует предусмотреть в корпусе устройства специальный патрубок, который подсоединяется к системе канализации.

Изготовление пластинчатого рекуператора

Потребуются следующие материалы и инструменты:

  • Материал для пластин: алюминиевый, медный или жестяной лист;
  • Утеплитель: пенопласт или минеральная вата;
  • Герметик, клей;
  • Ножницы по металлу;
  • Вентиляторы: 2 шт;
  • Листвой материал для корпуса: фанера, ДСП, ДВП, пластик;
  • Фланцевые патрубки;
  • Ножовка по дереву;
  • Материал для формирования каналов: планка квадратного сечения 1х1см, выполненная из дерева, защищенного антисептиком, или пластика.

Далее руководствуются следующей последовательностью шагов:

  1. Из листового материала для теплообменника вырезаются квадраты, размером 60х60 см. Величина пластин может варьироваться в зависимости от того, какой по габаритам будет будущий рекуператор. Количество заготовок выбирается в диапазоне от 20 до 50 и более шт. Углы каждой пластины подрезают: по каждой из сторон откладывается 2 см, ставятся отметки; по линии между ними производится рез;
  2. На каждой из пластин можно дополнительно закрепить ребра для придания турбулентности воздушным потокам. Так можно значительно увеличить эффективность теплообмена;
  3. Из планки вырезаются бруски, по величине усеченных углов. Их устанавливают на клей, предварительно нанесенный на пластину. Далее, на две стороны по диагонали также приклеиваются бруски, но уже величиной в сторону квадратной заготовки, до примыкания к угловым ограничителям;
  4. Сверху на получившуюся конструкцию приклеивают следующую металлическую пластину. Так получается один элемент канала. Последующий ряд, делается точно так же, только пластину поворачивают на 90° относительно предыдущей. Таким образом, формируется два перекрёстных канала. Далее теплообменник собирается послойно;
  5. Следующий этап – изготовление корпуса рекуператора. Для этого берут приготовленный листовой материал. Из него вырезаются стороны будущего корпуса, в который должен поместиться теплообменник, установленный диагонально;
  6. Напротив воздушных каналов вырезаются отверстия округлой формы, напротив которых устанавливаются фланцы для подключения воздуховодов. С внутренней стороны корпуса с примыканием к патрубкам монтируются приточный и вытяжной вентиляторы;
  7. Далее вырезаются боковые стенки, которые крепятся к корпусу устройства с помощью шурупов или мебельных стяжек;
  8. В корпусе следует предусмотреть отверстия для слива конденсата. В процессе работы, когда теплый воздух проходит через холодные каналы, на них конденсируется влага. Чтобы устройство работало нормально необходимо установить в нижней части корпуса специальный сливной патрубок, который впоследствии присоединяется к системе канализации;
  9. Корпус рекуператора желательно покрыть слоем теплоизоляции, особенно, если устройство будет функционировать в неотапливаемом помещении. Для этого снаружи на корпус наклеивается листовой утеплитель: минеральная вата или пенопласт. Если этого не сделать, конденсат внутри корпуса может замерзнуть, что приведет к закупорке воздушных каналов: устройства выйдет из строя.

Борьба с замерзанием конденсата

В зимний период разница в температуре на улице и в помещении может приводить к обледенению теплообменника. Одним из решения данной проблемы является использование земляного контура для предварительного подогрева приточного воздуха.

Для этого на глубине 2 м размещается труба, выполненная из меди, нержавейки или композитных материалов. Она заполняется водой и выступает в роли генератора тепла. Температура на глубине постоянна и составляет 10-12°С и не зависит от времени года.

К земляному контуру подключается радиатор, который устанавливается внутри приточного канала. При прохождении через него, воздух предварительно подогревается, после чего направляется на рекуператор. Это исключает образование наледи на пластинах теплообменника.

Источники

  • https://ventilsystem.ru/klimaticheskaya-texnika/rekuperator/rekuperator-vozduxa.html
  • https://dantex.ru/articles/rekuperatory-vozdukha-vidy-i-printsip-raboty/
  • https://www.air-ventilation.ru/chto-takoe-rekuperatsiya.htm
  • https://J.Etagi.com/ps/chto-takoe-recupator/
  • https://zen.yandex.ru/media/id/5df1416e16ef9000acf9a1bd/rekuperator-vozduha-princip-ego-raboty-i-chto-eto-voobsce-takoe-5df602be5d636200b1fee68e
  • https://orcmaster.com/otoplenie/sistema/rekuperator-svoimi-rukami.html

[свернуть]

VTS Group ventilation systems



Показатели эффективности сухой рекуперации для агрегатов VENTUS VS 230 – VS 650 рассчитанные в соответствии с РАСПОРЯЖЕНИЕМ КОМИССИИ (ЕС) № 1253/2014




Однако сопротивление движению потока воздуха при использовании более эффективных рекуператоров возрастает в среднем в два раза при скорости воздуха в сечении агрегата 1,6-1,8 м/с, при этом также увеличивается  масса агрегата в связи с большей массой самого теплообменника и с увеличением длины корпуса агрегата.

Сравнительные показатели массы и размеров перекрестно-точных рекуператоров представлены ниже.



Распоряжение Комиссии ЕС, помимо требования к минимальной эффективности, также предписывает обязательное использование байпасов воздуха в системах рекуперации. Поэтому предложение VTS дополнено таким байпасом в агрегатах VS 10 — VS 15.

Достижение более высоких показателей эффективности рекуператоров теплоты требует больших габаритных размеров оборудования.  В связи
с этим длина агрегатов с опцией  PREMIUM будет большей, чем длина агрегатов со стандартным решением в среднем на 366-730 мм, в зависимости от размеров рекуператоров и конфигурации агрегата для вентиляции и кондиционирования воздуха.

Кроме внедрения систем PREMIUM для рекуператоров воздуха, VTS предлагает интегрирование камеры смешивания в неиспользованное пространство байпасса:

1 – воздушный клапан байпаса

2 – воздушный клапан для камеры смешивания в блоках перекрестноточного рекуператора с камерой смешивания (PM)





Со стороны движущегося от помещения воздуха, аналогично клапану байпасса,   установлен воздушный клапан,  при открывании которого   вытяжной воздух поступает  в канал байпасса, где и   происходит смешивание потоков воздуха в требуемом соотношении. После смешивания поток воздуха поступает на далее расположенные по ходу движения приточного воздуха элементы.

Установка камеры смешивания, интегрированной в перекрёстный теплообменник, приводит к значительным изменениям внешнего вида агрегата и его конструкции. Аналоги блоков перекрёстного теплообменника с камерой смешивания представлены ниже.



Для обеспечения правильной работы теплообменника при рекуперации холода VTS допускает заводскую установку такого рекуператора с воздушным клапаном  , перекрывающем подачу воздуха на перекрёстном теплообменнике.

3 – воздушный клапан – перекрывает подачу приточного воздуха на перекрестноточном рекуператоре.

.



Перенесение камеры смешивания в пространство байпаса приводит к тому, что агрегаты  в перекрестноточным рекуператором  с камерой смешивания с опцией PREMIUM в большинстве своём короче агрегатов с  опцией STANDARD. Различие составляет от 366 до 730 мм в зависимости от модели.

Использование опции PREMIUM приводит к тому, что предложение VTS не только соответствует требованиям Европейского Союза, но   и повышает конкурентность агрегатов для вентиляции и кондиционирования воздуха VENTUS.

Горизонтальный перекрестноточный пластинчатый рекуператор TECNOCLIMA RCU 33

Цену уточняйте

Горизонтальный перекрестноточный пластинчатый рекуператор TECNOCLIMA RCU 33В наличии

Цену уточняйте

Написать

КОНСУЛЬТАЦИЯ | ПОМОЩЬ В ПОДБОРЕ

  • +7(863) 226-10-76

    Ростов-на-Дону, пр.Стачки, 63
  • +7(861) 290-91-00

    Краснодар, ул.Новороссийская, 250/1
  • +7(862) 291-03-33

    Сочи (доставка)
  • +7(989) 624-33-16

    Крым (доставка)

Написать

КОНСУЛЬТАЦИЯ | ПОМОЩЬ В ПОДБОРЕ

  • +7(863) 226-10-76

    Ростов-на-Дону, пр.Стачки, 63
  • +7(861) 290-91-00

    Краснодар, ул.Новороссийская, 250/1
  • +7(862) 291-03-33

    Сочи (доставка)
  • +7(989) 624-33-16

    Крым (доставка)
  • График работы
  • Адрес и контакты
  • +7(863) 226-10-76Ростов-на-Дону, пр.Стачки, 63

    +7(861) 290-91-00Краснодар, ул.Новороссийская, 250/1

    +7(862) 291-03-33Сочи (доставка)

    +7(989) 624-33-16Крым (доставка)

    ГК КОМПЛЕКТ-ЮГ

    РоссияРостовская областьРостов-на-Донупр.Стачки, 63

    +7-928-111-30-70 (круглосуточно)

    +7-928-111-30-70 (круглосуточно)

    Рекуператоры. Приточно-вытяжные установки с рекуператором тепла — Вентиляция — Статьи — Интелл Хаус

    В вентиляционных агрегатах зачастую имеется возможность возврата тепла, содержащегося в удаляемом воздухе, для нагрева приточного воздуха.

    Приточно-вытяжные установки с рекуператором тепла — основа энергосбережения. Современные строительные материалы позволяют уменьшить теплопотери здания и в то же время делают их герметичными, нарушая воздухообмен.

    Приточно-вытяжные установки с рекуператором тепла восстанавливают воздухообмен без лишних затрат на подогрев свежего воздуха. Рекуператоры позволяют сократить до 85% потерь на нагрев воздуха.

    Приточно-вытяжные установки с рекуператором тепла — обязательная и необходимая составляющая пассивного дома или дома с низким энергопотреблением.

    Рекуператор — (от лат. recuperator — получающий обратно, возвращающий) теплообменник поверхностного типа, использующий теплоту отходящих газов. В рекуператоре теплообмен осуществляется непрерывным образом через стенку, разделяющую теплоносители. В отличие от регенератора трассы потоков теплоносителей в рекуператоре не меняются. Рекуператоры различают по схеме относительного движения теплоносителей — противоточные, прямоточные; по конструкции — трубчатые, пластинчатые, ребристые; по назначению — подогреватели воздуха, газа, жидкостей, испарители, конденсаторы.


    — Пластинчатые теплообменники

    Удаляемый и приточный воздух проходят с обеих сторон целого ряда пластин. Удаляемый и приточный воздух обычно не контактируют друг с другом, но практика показала, что некоторая утечка все-таки может происходить. В пластинчатых рекуператорах на пластинах может образовываться некоторое количество конденсата, а потому они должны быть оборудованы отводами для конденсата. Конденсатосборники должны иметь водяной затвор не позволяющий вентилятору захватывать и подавать воду в канал. Из-за выпадения конденсата существует серьезный риск образования льда, а потому необходима система размораживания. Рекуперация тепла может регулироваться посредством перепускного клапана, контролирующего расход проходящего через рекуператор воздуха. В пластинчатом рекуператоре отсутствуют подвижные части. Он характеризуется средней эффективностью (50-70%)


    Перекрестно-точный или пластинчатый рекуператор представляет собой кассету, в которой вытяжной и приточный воздух проходят по каналам, разделенными листами оцинкованной стали. Оба потока не смешиваются, но происходит неизбежный теплообмен за счет одновременного нагрева и охлаждения пластин с разных сторон. Пластинчатый рекуператор является одним из самых распространенных, благодаря своей дешевизне и компактной конструкции. Также есть вероятность обмерзания рекуператора со стороны вытяжки при очень низких наружных температурах, так как в вытяжных каналах постоянно образуется конденсат.

    Эффективность утилизации тепла в перекрестно-точных или пластинчатых рекуператорах 50-70%. И все-таки такие устройства являются оптимальным решением для систем средних размеров квартира, дача, магазин, производительность до 400 м3ч




    Для более крупных объектов применяют другой тип рекуператоров: роторный.

    — Роторные теплообменники


    Тепло передается вращающимся между удаляемым и приточным каналами ротором. Это открытая система, а потому здесь велик риск того, что грязь и запахи могут перемещаться из удаляемого воздуха в приточный, чего, в некоторой степени, можно избежать, если правильно разместить вентиляторы. Уровень рекуперации тепла может регулироваться скоростью вращения ротора. В роторном рекуператоре риск обмерзания невысок. Роторные рекуператоры имеют подвижные части. Он характеризуется высокой эффективностью (75-85%).

    Роторный регенератор представляет собой короткий цилиндр, начиненный продольно расположенными плотно упакованными слоями гофрированной стали. Такой ротор располагается в осевом направлении приточно-вытяжной установки. Вращаясь, барабан регенератора сначала пропускает через себя теплый вытяжной, затем холодный приточный воздух. Пластины поочередно нагреваются и охлаждаются, отдавая тепло поступающему холодному воздуху, непрерывно подогревая его. Такой тип теплоутилизатора является наиболее эффективным.

    — Теплообменники

    с промежуточным теплоносителем

    Вода или водно-гликолиевый раствор, циркулирует между двух теплообменников, один из которых расположен в вытяжном канале, а другой — в приточном. Теплоноситель нагревается удаляемым воздухом, а затем передает тепло приточному воздуху. Теплоноситель циркулирует в замкнутой системе и не существует риска передачи загрязнений из удаляемого воздуха в приточный. Передача тепла может регулироваться изменением скорости циркуляции теплоносителя. Эти рекуператоры не имеют подвижных частей, но имеют низкую эффективность (45-60%).

    Эти устройства представляют собой два жидкостных теплообменника, по которым циркулирует раствор этиленгликоля. Являются единственно возможными для рекуперации в раздельных системах, где приточная и вытяжная секции отделены друг от друга на расстоянии. Также используются в случаях, когда недопустимо перемешивание приточного и вытяжного воздуха. Циркуляция теплоносителя может происходить и естественным способом, но чаще применяется принудительное движение, для чего устанавливается циркуляционный насос. Для достижения максимальной эффективности данного рекуператора, необходима балансировка протока теплоносителя в соответствии с проектом.

    Отличительная особенность приточный воздух нагревается или охлаждается, уменьшая работу кондиционеров. Особо эффективно использовать установки Климат в кафе, ресторанах, магазинах: запах из удаляемого воздуха не попадает в приточный, плюс, дополнительное охлаждение.

    — Камерные теплообменники

    Камера разделяется на две части заслонкой. Удаляемый воздух нагревает одну часть камеры, затем заслонка изменяет направление воздушного потока таким образом, что приточный воздух нагревается от нагретых стенок камеры. Загрязнение и запахи могут передаваться из удаляемого воздуха в приточный. Единственная подвижная часть рекуператора заслонка. Он характеризуется высокой эффективностью (80-90%).

    — Тепловые трубы

    Данный рекуператор состоит из закрытой системы трубок, заполненных фреоном, который испаряется при нагревании удаляемым воздухом. Когда приточный воздух проходит вдоль трубок, пар конденсируется и вновь превращается в жидкость. Передача загрязнений исключена, и рекуператор не имеет подвижных частей, но имеет низкую эффективностью (50-70%).

    Тепловой коэффициент полезного действия.



    — Противоточные пластинчатые теплообменники

    Воздушные потоки (удаляемый и приточный воздух) движутся в противоположных направлениях через весь рекуператор, что дает, в результате, эффективный теплообмен.

    Особенности:

    При проектировании системы приточно-вытяжной вентиляции каждый заказчик рано или поздно задается вопросом, можно ли как-то сэкономить то тепло, которое улетает зимой на улицу с вытяжным воздухом? Забирая с улицы свежий воздух для притока системы вентиляции в холодное время года его необходимо обязательно подогревать. Подготовленный воздух попадает в помещения и затем забирается оттуда вытяжкой. В классической приточно-вытяжной системе вентиляции все именно так и происходит. Что же можно сделать, чтобы не выбрасывать дорогое тепло «в трубу»?


    Математическое моделирование процессов теплообмена в перекрестноточном пластинчатом рекуператоре Текст научной статьи по специальности «Физика»

    Математическое моделирование процессов теплообмена в перекрестноточном пластинчатом рекуператоре

    Н.В. БЕЛОНОГОВ, д-р техн. наук В.А. ПРОНИН

    ООО «БТК-Компоненты»

    A method of simulation modeling of heal exchange processes in cross-current plate recuperator is considered. It allows to determine the temperature fields of the coming air and that to be removed, and hence the efficiency of the installation depending on different values of flow rates, humidity, initial temperatures, sizes of heat exchange package.

    Утилизация теплоты воздуха, удаляемого из помещения, — один из эффективных способов энергосбережения. ООО «БТК-Компоненты» налажен выпуск приточно-вытяжных установок на базе перекрестноточного рекуператора. Совершенствование существующих и создание новых конструкций теплообменных аппаратов с целью повышения их эффективности, очевидно, должны опираться на точное представление о характере физических процессов, протекающих при работе подобных установок. Особый интерес в этом случае представляет распределение температур удаляемого и приточного воздуха.

    Схематично устройство рекуператора показано на рис. 1. Удаляемый воздух (обычно — теплый) движется по канальной части пакета, приточный — по щелевой. > О °С. Расчет проведен для ламинарного режима течения.

    Приняты следующие допущения: пересыщением влажного воздуха при охлаждении пренебрегаем;

    вся конденсирующаяся влага уносится из каналов потоком и не влияет на процесс теплопередачи;

    коэффициент теплопередачи не изменяется по длине теплообменника; потери тепла в окружающую среду ничтожно малы; теплообмен, протекающий в крайних пластинах, не принимается во внимание;

    рассматриваются осредненные величины температуры и скорости потока по высоте канала (щели).

    При расчете распределения температур использовали метод Нуссельта. На рис. 2 изображена пластина теплообменного пакета размером ВхВ. Положим, что

    Рис. 1. Теплообменный пакет пластинчатого перекрестноточного рекуператора

    теплый удаляемый воздух движется слева направо, холодный приточный — сверху вниз.

    Уравнение энергетического баланса при умеренных скоростях течения и отсутствии внутренних источников теплоты имеет вид

    Р -J- = div (A,Vi), di

    где р — плотность;

    Di

    (1)

    dx

    — субстанциальная производная удельной эн-

    тальпии по времени;

    X — коэффициент теплопроводности;

    — температура.

    Упрощая уравнение (1) для стационарного процесса, получаем систему дифференциальных уравнений, описывающих изменение энтальпии потоков воздуха вдоль выбранного направления в соответствии с принятой схемой (см. *♦

    CQ X

    *22

    І І І I

    *12

    Рис. 2. Расчетная схема теплообмена при перекрестном токе на плоской пластине:

    / , / — температуры приточного и удаляемого воздуха на входе в рекуператор;

    /]2, /22 — температуры приточного и удаляемого воздуха на выходе из рекуператора

    где (У,, (?2 — соответственно массовые расходы приточного и удаляемого воздуха через одну пластину; В- ширина (длина) пластины; к — коэффициент теплопередачи; tv /2- текущие температуры приточного и удаляемого воздуха;

    /2 — энтальпии приточного и удаляемого воздуха.

    Связь удельной энтальпии и температуры для ненасыщенного влажного воздуха записывается следующим образом:

    ‘ = ёрс.,/ + ¿[ёрЛ + г + ср„ ~ К)] — (3)

    где «с — средняя изобарная теплоемкость сухого воздуха;

    с?-средняя изобарная теплоемкость воды; ср- средняя изобарная теплоемкость водяного пара;

    / —температура насыщения; г-теплота парообразования; й- влагосодержание.

    Приведенное выше выражение справедливо для периода, когда удаляемый воздух не достиг температуры tн’ В том случае, если влажный воздух переходит в состояние насыщения (охлаждается ниже /), то уравнение (3) принимает вид

    ‘ = Срс./ + й?(Срс »/ + г). (4)

    Используя уравнения (3) и (4), можно перейти в системе уравнений (2) от производных энтальпий к производным температур.

    Рис. 3. Изменение температуры влажного удаляемого воздуха по координате х

    Рис. 4. Поле температур приточного и удаляемого воздуха

    Систему (2) решали с использованием метода Эйлера.

    Отметим, что при малых массовых расходах уравнения системы (2) являются жесткими дифференци-

    ¿т _

    альными уравнениями вида

    с//

    = в/(0 , где коэф-

    фициентя» 1. Для обеспечения сходимости решения использовали неявную схему, которая устойчива при любом числе шагов.

    Коэффициент теплопередачи к определяли экспериментально. Для этого рассматривали упрощенный случай теплообмена при неизменной температуре приточного воздуха Закон изменения температуры удаляемого воздуха, очевидно, должен соответствовать условиям теплообмена при перекрестном токе для выделенного объема при минимальном значении у (см. рис. 2). Следует отметить, что коэффициент теплопередачи — величина не постоянная, является функцией от числа Рейнольдса. Однако в диапазоне рабочих расходов потоков, которые обеспечиваются установками «БТК-Компоненты», допустимо использование среднего значения к.

    Из рис. 3 видно, что кривая изменения температуры по длине В имеет перегиб в точке, ордината которой

    соответствует температуре насыщения. Исходные параметры: ¿,,=1 °С, Г21= 22 °С, относительная влажность потоков ф = 0,65, скорость 3 м/с. Для сравнения здесь же приведен аналогичный график изменения температуры для сухого воздуха. Наличие в воздухе водяного пара приводит к существенной интенсификации теплообмена.

    Результатом решения системы дифференциальных уравнений (2) в пакете МаШЬаЬ являются две квадратные матрицы со значениями температур приточного и удаляемого воздуха, порядок которых определяется величиной выбранного шага интегрирования. Исходные данные те же, что использовали для построения графика (см. рис. 3). Распределение температуры показано на рис. 4.

    Значения температуры приточного и удаляемого воздуха осредняли по сечению и сопоставляли с результатами экспериментов при различных расходах, начальных температурах потока и размерах теплообменной поверхности. Как видно из рис. 5 и 6, результаты расчета хорошо согласуются с экспериментальными данными. 14 12 11 13,6 11,6 17,5 10,1 16,7 19,6 20,3 23 23,2 25 20,5 22 22,4

    / °С «2|* 33,3 33,8 33,5 30 30 39 34,6 39,8 43,2 43,5 44,2 47 50,2 45 46 48,5

    At, «С 21 20 19 18 17 16 15 14 13\ 12′ 11 10

    lili ▼ Эксперимент □ Расчет

    ( 1

    ч г

    Г

    ] < р

    Г г , I 1 1 г I

    т 1 г L J ‘ Г

    С г J ч Г с 5

    І ? І 1

    ■ср.

    1 2345678 9 10

    I IJ 14 U IO

    № эксперимента

    Рис. 5. Сопоставление расчетного и экспериментального перепада температур для

    rr 1 — •! ! ▼ Эксперимент □ Расчет r

    1 Y

    З

    < f

    . ¿ i f

    ; ? i r 1 r

    } > С p

    ! í

    f

    1 2 3 4 5 6 7 8

    N° эксперимента

    Рис. 6. Сопоставление расчетного и экспериментального перепада температур для удаляемого воздуха

    данные: /п=1 °С, /21= 22 °С, относительная влажность потоков ф = 0,65, скорость 3 м/с).11

    W t -t

    шіп ‘21 MI

    100%,

    (5)

    (6)

    где \У2-водяные эквиваленты соответственно приточного и удаляемого воздуха.

    Как видно из рис. 8, эффективность теплообменника, рассчитанная по перепаду температур приточного воздуха, существенно отличается от эффективности, рассчитанной по перепаду температур удаляемого воздуха.

    По мнению авторов, рассмотренный метод может быть использован при проектировании перекрестноточных пластинчатых теплообменников, позволяет опре-

    Рис. 7. Расчетная температура потоков на выходе при различных размерах пластины

    Рис. 8. Расчетная эффективность теплообменника при различных размерах пластины

    делять поля температур приточного и удаляемого воздуха и, следовательно, КПД установки в зависимости от различных значений расходов, влажности, начальных температур, размеров теплообменного пакета.

    Список литературы

    1. Белоногов И. В., Пронин В.А. Эффективные теплообменники в системах вентиляции //Теплоэнергоэффективные технологии. 2003. № 3.

    2. Богословский В.Н., Поз М.Я. Теплофизика аппаратов утилизации тепла систем отопления, вентиляции и кондиционирования воздуха-М.: Стройиздат, 1983.

    3. Бурцев С.И., Цветков Ю Н. Влажный воздух. Состав и свойства.-СПб.: СПбГАХПТ, 1998.

    4. Кутателадзе С.С. Основы теории теплообмена. — Новосибирск: Наука, 1970.

    5. Пронин В.А., Кочетков С И. Новые энергоэффективные приточно-вытяжные установки «Лайт» // Теплоэнергоэффективные технологии. 2002. № 3.

    6. Хаузен X. Теплопередача при противотоке, прямотоке и перекрестном токе. — М.: Энергоиздат, 1981.

    Экономия на воздухе: вентиляционные установки с системой рекуперации тепла | Aclima — дистрибьютор климатического оборудования в Украину

    Понятие «рекуперация тепла» для многих еще остается необычным и непонятным. Но эти приборы выполняют очень важную функцию — они фактически бесплатно сохраняют большое количество тепла для вашего дома. Вместо бесполезного выброса в атмосферу нагретого отработанного воздуха, рекуператор извлечет из него тепло и пустит его на подогрев приточного свежего воздуха. А летом рекуператоры помогают охлаждать поступающий в помещение теплый воздух выходящим более прохладным.

    ПРЕИМУЩЕСТВА ВЕНТУСТАНОВОК С РЕКУПЕРАЦИЕЙ ТЕПЛА ОТ MYCOND

    Вентиляционные установки с системой рекуперации тепла решают две самые важные задачи:

    1. Обеспечивают помещение свежим воздухом.
    2. Перед подачей приточного холодного воздуха в помещение нагревают его.

    Вентустановки с рекуперацией тепла MYCOND используются в любых зданиях – жилых, производственных, складских и имеют неоспоримые преимущества:

    1. В помещение подается только чистый свежий воздух (без разных примесей и влаги).
    2. Встроены фильтры от пыли, различных летучих веществ, насекомых.
    3. Потери тепла значительно сокращаются за счет рекуперации.
    4. Система автоматически обеспечит помещение необходимым воздухообменом.
    5. Высокая шумовая защита, а также высокая безопасность оборудования.
    6. Высокий КПД.

    Такая система будет особенно важна при установке энергосберегающих окон. Благодаря их герметичности воздух через плотно закрытые окна в жилые помещения уже не попадает. В данном случае вентустановка с рекуперацией тепла станет отличным решением для создания системы принудительной вентиляции. Неоспоримое ее преимущество – энергосбережение за счет использования принципа рекуперации.

    Интересным примером может послужить установка вентиляционной системы MYCOND в обычный жилой дом.  Одним из обязательных условий сохранения тепла в доме стала установка венсистемы с рекуперацией тепла. Ее эффективность равна 70%.  Таков стандарт энергосберегающего дома: вентиляция подает свежий воздух в герметичный дом, очищает его от вредных веществ, предупреждает потерю тепла, уменьшает влажность воздуха. Именно за счет получения тепла из утилизированного воздуха удалось достичь снижения энергопотребления.

    Если в помещении установлены кондиционеры, то система вентиляции с рекуператором позволяет более экономнее расходовать энергию для охлаждения воздуха.

    Одним из важных преимуществ данной вентсистемы является ее эргономичность. Поставляемый в помещение воздух может служить источником низкопотенциального тепла для тепловых насосов. Данное оборудование утилизирует тепло более эффективно. А вырабатываемая тепловыми насосами тепловая энергия используется для системы отопления и подогрева воды.

    ПРИНЦИП РАБОТЫ ВЕНТУСТАНОВОК С РЕКУПЕРАЦИЕЙ

    Рекуператор с латинского переводится, как «возвращать и получать обратно».  То есть рекуператор — это теплообменник, который находится непосредственно в вентустановке. Он пропускает через себя воздушные потоки. По одной трубе проходит нагретый вытяжной воздух, а ему навстречу по другой трубе идет холодный приточный воздух. Эти две трубы разделены тонкими пластинами, которые передают тепло отработанного воздуха приточному, нагревая его.

    Таким образом без дополнительных энергозатрат в помещении всегда поддерживается постоянная температура, а экономия тепловой энергии, которая тратится на вентиляцию, составляет от 60 до 90%.

    К примеру, в межсезонье температура выводимого из помещения отработанного воздуха равна +20оС, а температура уличного воздуха 0 оС. Проходя через рекуператор приточный воздух нагревается до +14,8 оС. Чтобы поступающий в помещение воздух достиг отметки +20 оС оставшиеся 5,2 градуса тепла обеспечит уже система отопления Таким образом коэффициент эффективности рекуперации достигает приблизительно 74%.

    Пример нагрева приточного воздуха для производственного цеха в осенне-зимний период

    Приточный воздух подается в цех в объеме 16000 м3/ч. Эффективность рекуператора в холода равна 59%. При этом его температура в холодный сезон равна +16оС, а в теплый период +24 оС. При круглосуточной подаче воздуха, с учетом цены за газ (для предприятий) 6840 гр. за 1000м3, можно рассчитать, нагрев поступающих воздушных масс пластинчатым перекрестно-точным рекуператором для осенне-зимнего периода со средней температурой воздуха –2,1 оС:

    Q=16000 м3/ч*0,28*1,2*(16-(-2,1))*(1-0,59)=39 895 кВт

    Учитывая, что 1кВт электроэнергии для нагрева воздухасоставит:

    6840гр : 1000м3 : 8,5кВт/м3 = 0,80гр.

    За отопительный период стоимость нагрева поступающего свежего воздуха составит: 0,80*189 суток*24 часа*39,895 кВт=144 770,97гр.

    Стоимость нагрева поступающего воздуха вентиляцией без рекуперации составляет: 238 342,75 гр.

    Таким образом можно сравнить полученные данные и высчитать, сколько можно сэкономить благодаря рекуператору:

    353 100,38гр – 144 770,97гр = 208 329,41гр.

    Расчеты энергозатрат за 10 лет за период с 2015 года по 2025 годы показали следующие данные:

    Вентиляция без рекуперации = 6 187 063,55 гр.

    Вентиляция с рекуперацией = 2 536 692,66 гр.

    Итого: экономия на подогрев свежего воздуха = 3 650 370,89 гр.

    Пример охлаждения теплого воздуха для производственного цеха летом

    Пластинчатый перекрестно-точный рекуператор подает воздух в цех в объеме 16000 м3/ч. В теплый период эффективность рекуператора снижается и составляет 31% (в холода 59%).

    1,1379 гр/кВт*123 суток*24 часа*36,9 кВт/ч*(1-0,31)=85 525,55 гр.

    Стоимость охлаждения воздуха вентустановкой без рекуперации равна 123 950,08 гр.

    Экономия: 123 950,08 гр. — 85 525,55 гр. = 38 424,53 гр.

    ТИПЫ РЕКУПЕРАТОРОВ

    Рекуператор пластинчатый перекрестно-точный. Высоконадежен, с эффективность 60-70%. Он создан таким образом, что движущиеся навстречу воздушные потоки не перемешиваются. В самом перекрестно-точном рекуператоре формируется конденсат, который не передается встречному воздушному потоку. В конструкции прибора нет движущихся частей.

    Рекуператор роторный. Эффективность работы 80-85%. В роторном рекуператоре воздушные потоки, идущие навстречу друг другу, могут перемешиваться. Но образование конденсата отсутствует. Эти рекуператоры отличаются от других тем, что могут поддерживать в помещении определенный уровень влажности, так как в них воздушные потоки могут обмениваться влагой.

    Рекуператор пластинчатый противоточный. Высоконадежен и эффективен на 90-95%. Его конструкция не позволяет смешиваться двум разным потокам воздуха. В металлическом пластинчатом противоточном рекуператоре образуются конденсатные испарения, потоки воздуха не могут обмениваться влагой. В конструкции отсутствуют движущиеся части.

    Система вентиляции с рекуператором – это вложение будущее. Ее стоимость выше обычной вентсистемы, но и экономический эффект она дает куда более значительный, снижая расходы на подогрев воздуха. Это означает, что окупится она уже в течение трех лет.

    В чем разница между теплообменниками с параллельным, противотоком и перекрестным потоком?

    Одним из наиболее важных факторов эффективности кожухотрубного теплообменника является структура потока. Картина потока относится к направлению, в котором текучая среда в трубах движется по отношению к текучей среде в оболочке. Инженеры могут выбирать из нескольких различных шаблонов:

    • Параллельный поток.
    • Противоток.
    • Поперечный поток.

    Но, хотя каждый из них уникален и имеет свои плюсы и минусы, во многих случаях комбинация нескольких схем потоков оказывается полезной или даже необходимой.Вот что вам нужно знать об этих трех схемах потока для кожухотрубных теплообменников:

    Кожухотрубные теплообменники с параллельным потоком

    Параллельный поток, также называемый параллельным потоком, — это такой режим, при котором жидкости со стороны кожуха и трубы текут в одном и том же направлении. По данным Bright Hub Engineering, это широко наблюдается в двухтрубных теплообменниках и может быть воспроизведено в кожухотрубных теплообменниках.

    «Резкая разница температур на входе может вызвать тепловую нагрузку в теплообменниках с параллельным потоком.”

    Входные температуры двух жидкостей могут значительно отличаться, но по завершении процесса они имеют относительно одинаковую температуру. При параллельном потоке температура стенок теплообменника будет более равномерной, чем при других режимах потока, отмечает Thermopedia. Когда цель состоит в том, чтобы получить две жидкости с относительно незначительным температурным зазором, кожухотрубный теплообменник с параллельным потоком может быть идеальным решением, пояснил инженер Эдж.При наличии заметного температурного разрыва температура холодной жидкости всегда будет ниже, чем температура горячей жидкости, отмечается в Морских примечаниях.

    Важно отметить, что, поскольку скорость теплообмена не такая высокая, как у других моделей потока, теплообменники с параллельным потоком нуждаются в большей площади поверхности теплопередачи. Таким образом, очень важно, чтобы руководители предприятия обеспечили наличие на полу доступного пространства для кожухотрубных теплообменников с параллельным потоком, поскольку они могут быть больше, чем другой теплообменник с другой скоростью потока.

    Кроме того, резкая разница температур на входе может вызвать термическое напряжение, которое может привести к вибрациям, которые могут привести к повреждению оборудования.

    Противоточные кожухотрубные теплообменники

    Конструкция кожухотрубного теплообменника с противоточным или противоточным потоком во многих отношениях идентична конструкции кожухотрубного теплообменника с параллельным потоком. Основное отличие состоит в том, что жидкость в трубах поступает в теплообменник на противоположном конце жидкости в корпусе.Это приводит к тому, что две жидкости движутся друг против друга, а не в одном направлении.

    «Противоточная схема в кожухотрубных теплообменниках наиболее эффективна».

    Противоточная схема является наиболее распространенной в кожухотрубных теплообменниках, прежде всего потому, что она наиболее эффективна. Такая схема потока допускает наибольшее изменение температуры между жидкостями. Кроме того, в отличие от теплообменников с параллельным потоком, холодная текучая среда может достигать самой высокой температуры горячей текучей среды, поскольку она выходит на том конце, где горячая текучая среда входит.

    Разница температур в конфигурациях противотока более равномерна по всему теплообменнику, что снижает тепловую нагрузку, которая может привести к сотрясениям или движениям, которые могут повредить оборудование. Кроме того, поскольку разница температур более постоянна, скорость теплообмена также более постоянна во всем теплообменнике.

    В двухтрубных теплообменниках проще всего достичь «истинного» противотока, при котором обе жидкости движутся совершенно параллельно друг другу в противоположных направлениях, хотя кожухотрубные теплообменники могут быть очень близко друг к другу.Перегородки, обычно входящие в конструкцию, заставляют жидкость со стороны оболочки перемещаться вверх и вниз внутри оболочки, а также спереди назад (или наоборот), что приводит к некоторому поперечному потоку. Как отметила компания Bright Hub Engineering, чем больше отношение длины к диаметру теплообменника, тем ближе к «истинному» противотоку в теплообменнике.

    Кожухотрубные теплообменники с перекрестным потоком

    Теплообменник с поперечным потоком сконструирован таким образом, что две жидкости текут перпендикулярно друг другу.Это обычно используется, когда одна жидкость является жидкостью, а другая — газом, как в автомобильном радиаторе, в котором горячая вода, текущая влево и вправо, охлаждается воздухом, движущимся вверх или вниз, пояснили в Bright Hub Engineering. Обменники с перекрестным потоком также распространены в паровых конденсаторах, в которых жидкость превращается в газ в конце процесса.

    Комбинирование режимов течения в кожухотрубных теплообменниках

    На практике кожухотрубные теплообменники представляют собой очень сложное оборудование, которое интегрируется в сложные процессы.Таким образом, во многих теплообменниках используется комбинация нескольких схем потока для соответствия ограничениям, связанным с:

    • Свободное место для оборудования.
    • Бюджет.
    • Используемые типы жидкостей.
    • Давление.
    • Температура.
    • Масса оборудования.

    Распространенной комбинацией является противоток и перекрестный поток, как это видно во многих многопроходных кожухотрубных теплообменниках. По мере того как трубная жидкость течет вперед и назад между двумя кожухами, межтрубная жидкость течет вверх и вниз, направляемая перегородками, установленными через равные промежутки времени по всему оборудованию.Одним из преимуществ этого является максимизация скорости теплопередачи при одновременном уменьшении площади пола, занимаемой теплообменником.

    Когда вы собираетесь добавить или заменить кожухотрубный теплообменник в своей работе, важно понимать значение различных режимов потока. Инженеры Enerquip являются экспертами в определении наиболее выгодной схемы потока для различных процессов. Обратитесь к ним, чтобы получить совет, обсудить проект или запросить ценовое предложение.

    Теплообменник: перекрестный поток, параллельный поток, противоточный теплообменник

    Введение

    Теплообменник может иметь несколько различных режимов потока.Противоточные, параллельные и поперечные потоки являются распространенными типами теплообменников. Противоточный теплообменник является наиболее эффективным из трех. Это приводит к наименьшей требуемой площади поверхности теплообменника, поскольку среднее логарифмическое падение температуры является самым высоким для противоточного теплообменника

    Противоточный теплообменник

    Противоточный теплообменник имеет горячую жидкость, входящую в один конец пути потока теплообменника. и холодная текучая среда

    , входящая на другом конце пути потока.Противоточный теплообменник — наиболее распространенный тип жидкостно-жидкостного теплообменника, поскольку он наиболее эффективен. Двухтрубный теплообменник обычно работает как противоточный теплообменник, как показано на схеме слева. Справа показан двухтрубный теплообменник. Картина течения в кожухотрубном теплообменнике с одним проходом трубы

    будет приблизительно противоточной, если она будет длинной по сравнению с ее диаметром. Из-за перегородок и необходимости распределять поток межтрубной жидкости по поперечному сечению кожуха поток не так близок к противотоку в кожухотрубном теплообменнике, как в двухтрубном теплообменнике.На нижнем рисунке слева показан примерный противоток в прямой трубе, однопроходном кожухе и трубчатом теплообменнике.

    Теплообменник с параллельным потоком

    Двухтрубный теплообменник может работать в режиме параллельного потока, как показано на схеме слева. Точно так же кожухотрубный теплообменник может работать примерно в параллельном потоке, если обе жидкости входят с одного конца и выходят с другого. При параллельном потоке разница температур между двумя жидкостями велика на входе, но становится небольшой на выходе, когда две температуры жидкости приближаются друг к другу.Общая мера движущей силы теплопередачи, средняя логарифмическая разница температур больше для противотока, поэтому требования к площади поверхности теплообменника будут больше, чем для противоточного теплообменника с одинаковыми температурами на входе и выходе для горячего и холодного жидкость.

    Теплообменник с перекрестным потоком

    Радиатор автомобиля и змеевик испарителя кондиционера являются примерами теплообменников с перекрестным потоком. В обоих случаях

    теплообмен происходит между жидкостью, протекающей внутри трубы или трубок, и воздухом, протекающим мимо трубок.В автомобильном радиаторе горячая вода в трубках охлаждается воздухом, протекающим через радиатор между трубками. В змеевике испарителя кондиционера воздух, проходящий мимо змеевиков испарителя, охлаждается холодным хладагентом, протекающим внутри трубки (труб) змеевика. Теплообменники с поперечным потоком обычно используются для передачи тепла между газом и жидкостью, как в этих двух примерах.

    Теплообменники с гибридным потоком

    Кожухотрубные теплообменники с двумя или четырьмя проходами являются обычными.Они будут иметь гибридную схему потока,

    , где это может быть приблизительно параллельный поток в одной части теплообменника и приблизительно параллельный поток или поперечный поток в другой части. Примерами являются прямотрубный теплообменник с двумя проходами труб, показанный слева, и двухходовой конденсатор, показанный справа.

    Изображение предоставлено

    1. Двухтрубный теплообменник: https://www.graham-hart.com/heatexchangers2.html

    2. Изображение радиатора автомобиля: https: // www.prcracing.com/aluminium-radiators.html

    3. Змеевик испарителя переменного тока: https://www.residential.carrier.com/products/coils/evaporator/updowna.shtml

    Об авторе

    Доктор Харлан Бенгтсон зарегистрированный профессиональный инженер с 30-летним стажем преподавания в высших учебных заведениях в области инженерных наук и гражданского строительства. Он имеет докторскую степень в области химической инженерии.

    Типы кожухотрубных теплообменников. В этой статье представлена ​​информация об общей конфигурации кожухотрубных теплообменников и используемой с ними терминологии.Обсуждаются U-образные, прямые и многопроходные кожухотрубные теплообменники.

    Предварительный пример конструкции теплообменника — В этой статье приводится пример расчета необходимой площади поверхности теплопередачи на основе заданной скорости теплопередачи, температур жидкости на входе и выходе и расчетного общего коэффициента теплопередачи.

    Что такое теплообменник? Они все вокруг вас. В этой статье дается основная информация о теплообменниках и различных типах, которые используются в повседневной жизни.

    Поперечный или противоточный? | Hoval

    С введением в действие Директивы по экодизайну 2009/125 / EC впервые потребовались минимальные значения термического КПД. Это оказало прямое влияние по выбору и проектированию систем рекуперации тепла. Между тем, существуют другие стандарты и директивы по этому вопросу, согласно которым европейское регулирование ЕС 1253/2014 доминирует.

    Он предусматривает минимальный тепловой КПД пластинчатых теплообменников 0,73 (ранее 0,67) с 01.01.2018. Вдобавок ко всему, значение SFP также косвенно ограничивает падение давления; в преобразованном виде это прибл. 340 Па. Это значительно более жесткое ограничение, чем максимальное значение 480 Па в стандарте EN 13053. (2017).
    Таким образом, с 2018 года необходимо соблюдать эти новые спецификации, чего трудно достичь с пластинчатыми теплообменниками, работающими по принципу перекрестного потока. с низким расходом воздуха (ок. 1000 — 4000 м³ / ч). Однако это можно решить с помощью противотока.

    Метод NTU идеально подходит для расчета влияния типа потока в пластинчатом теплообменнике (поперечный или противоточный).
    Проще говоря, используя этот метод, вы можете увидеть, что чистый теплообменник с поперечным потоком должен быть в 1,57 раза больше, чем теплообменник противотока, чтобы достичь того же теплового КПД 0,73. Это подтверждает старую мудрость о том, что теплообменники с поперечным потоком требуют большой длины кромки и минимального расстояния между пластинами. достичь высокого теплового КПД. На практике это означает, что теплообменник с поперечным потоком с минимально допустимым расстоянием между пластинами обычно требует кромки длина не менее 0.8 м для достижения необходимого теплового КПД 0,73. При обычной ширине вентиляционных установок и допустимых перепадах давления это обеспечивает расход воздуха ок. 3500 м³ / ч. При меньшем, чем это, невозможно создать экономичное решение с пластинчатым теплообменником. используя только принцип перетока. Тем не менее, испытанные на практике теплообменники с поперечным потоком действительно дают существенные преимущества при увеличении расхода воздуха до 100000. м³ / ч.

    Итак, если противоточные теплообменники такие мощные, почему они вообще не используются? Это связано со сложным регулированием потока на входе и выходе, что усложняет проектирование и производство агрегатов. В результате противоточный теплообменник состоит из двух зон смешения (входной и выходной) с фактическим сам противоточный теплообменник между ними.В зонах смешения течение более или менее соответствует перетоку, тогда как в зоне смешения преобладает чистый противоток. средняя часть. Длина этой средней части в первую очередь определяет выход. Это означает, что всегда можно достичь необходимого теплового КПД 0,73, но за это приходится платить. Поэтому использование противоточного теплообменника считается экономичным только в том случае, если перекрестный теплообменник с тот же выход не может быть использован.На практике это означает, что расход воздуха ок. Можно покрыть от 1000 до 4000 м³ / ч с небольшой серой зоной.

    Хотите узнать больше?

    Численные и экспериментальные характеристики пластинчатого компактного многопроходного противоточного рекуператора и локально-поперечно-проточного рекуператора | ESDA

    Компактный и эффективный теплообменник для рекуперации энергии выхлопных газов был необходим для повышения общей эффективности термо-фотоэлектрической системы TPV (Thermo-Photo-Voltaic) для автомобильных приложений (см. [1]).Для соблюдения строгого условия высокого отношения поверхности теплообмена к объему была выбрана конфигурация теплообменника с пластинчатым компактным многопроходным противотоком и локальным рекуператором перекрестного потока. Целью данной работы является понимание поведения теплообменника с помощью численного и экспериментального анализа для различных геометрических и рабочих условий. Было оценено большое количество размеров и производственных ограничений, прежде чем была достигнута определенная конструкция компактного и эффективного теплообменника, который будет протестирован в лаборатории для первоначальных экспериментов.Экспериментальная работа была необходима для проверки численной модели. Поскольку материал, необходимый для реального применения, было нелегко изготовить и оснастить в мастерской, была построена упрощенная реальная модель из латуни для сравнения численных результатов и экспериментальных результатов. Предполагалось, что полученных таким образом результатов будет достаточно, чтобы их можно было считать достоверными при экстраполяции на реальные высокотемпературные рабочие условия теплообменника и материал изготовления.Экспериментальные результаты были успешно сопоставлены с численными результатами, полученными с помощью кода Fluent CFD (версия 6.2.16). Кривые производительности (диаграмма ε-NTU, построенная как функция отношения минимальной и максимальной теплоемкости потоков и давления. Диаграмма капельного расхода как функции средней температуры) была получена и была полезна для выбора подходящей конфигурации для различных применений, в зависимости от требуемой теплопередачи и максимально допустимого падения давления.Результатом исследования были: теплопередача, температура на выходе для обоих потоков воздуха, эффективность теплообменника, перепад давления как для горячей, так и для холодной стороны. После этой проверки было проведено окончательное численное моделирование, чтобы понять зависимость эффективности теплообменника от других геометрических параметров и рабочих условий, таких как размеры пластин, количество и высота лопаток, рабочее давление и так далее.

    Теплообменники с перекрестным потоком, противоточные (роторные / колесные) и перекрестно-противоточные теплообменники

    11.07.2013

    Ядром рекуперации тепла является теплообменник.Доступны различные типы теплообменников, включая перекрестно-проточные, противоточные (включая роторные / колесные) и перекрестно-противоточные.

    Через теплообменник свежий отфильтрованный воздух непрерывно поступает в дом, и равный объем застоявшегося воздуха одновременно выходит из дома. Эти воздушные потоки могут проходить друг мимо друга — они разделены только тонкой мембраной. Чем дольше два потока проходят друг мимо друга, тем выше эффективность.

    Как работает теплообменник с перекрестным потоком

    Приточный воздух не достигает такой высокой температуры, как в противоточном теплообменнике, поскольку при двух углах температуры с большой разницей между ними встречаются друг с другом.Следовательно, эффективность ниже, даже когда обеспечивается очень большая площадь поверхности обмена. В оптимальном сценарии КПД достигает 70%.

    Большая разница температур на одной части поверхности означает, что эта форма теплообмена достигает максимума даже при небольших площадях. Конструкция устройств может быть очень компактной. В этом отличие от противоточного теплообменника, который тем эффективнее, чем дольше он работает.

    Как работает противоточный теплообменник

    Их можно отличить по тому, что зона противотока составляет большую часть устройства.В начале и в конце устройства есть очень маленькие зоны с пересечением воздушных потоков, и здесь тоже должна быть решена проблема слияния потоков. Эффективность в случае очень больших размеров полностью зависит от доступной площади поверхности и на практике достигает 95%.

    Как работает роторно-колесный теплообменник

    Роторно-колесный теплообменник считается противоточным теплообменником. Преимущество роторного теплообменника состоит в том, что распределение воздуха более прямолинейное, чем в некоторых других противоточных теплообменниках.В последнем устройстве стоит задача сложного направления воздуха с одной стороны в зону противотока, а с другой — с выходом из зоны противотока. Противоточный теплообменник также связан с относительно сложными мембранами и сложными проблемами поддержания герметичности между мембранами, поскольку два воздушных потока не должны смешиваться. Однако именно здесь возникает недостаток по сравнению с роторно-колесным теплообменником . В то время как другие устройства, представленные выше, старались обеспечить отсутствие контакта воздушных потоков, конструкция роторного теплообменника допускает, что это произойдет.Через ячейку, через которую протекает возвратный воздух, через короткое время будет проходить наружный воздух. Следовательно, воздухонепроницаемость плохая из-за движущегося колеса, и более подвержено утечке между свежим воздухом и застоявшимся воздушным потоком .

    Как работает теплообменник с перекрестным потоком

    Исключены термически расточительные углы благодаря зоне противотока. Остальные зоны перетока не играют решающей роли, если зона противотока имеет достаточную площадь поверхности.При такой геометрии также может быть достигнут КПД до 95%.

    Образно говоря, теплообменник с перекрестным потоком разделен посередине и раздвинут.

    К создаваемому пространству применяется принцип встречных потоков воздуха. В результате получился теплообменник с перекрестным потоком и противотоком.

    • Эта конструкция имеет несколько преимуществ:
    • может быть достигнут относительно небольшой размер;
    • пересечение воздушных потоков спереди и сзади решает проблему соединения нескольких потоков;
    • противоточная зона посередине обеспечивает высокий КПД

    Вентилятор рекуперации тепла рекуператора перекрестного потока — Теплообменник воздух-воздух

    в ru.made-in-china.com

    Рекуператор с поперечным потоком, вентилятор с рекуперацией тепла


    Введение

    Shanghai Shenglin M&E Technology Co., Ltd
    является профессиональным производителем воздухо-воздушного теплообменника, сердечника теплообменника, воздушного вентилятора, систем вентиляции и тепловой продукции.

    Технические характеристики Промышленный вентилятор с рекуперацией тепла
    1. Объем воздуха: 6000 м3 / ч
    2. Статическое давление: 250 Па
    3. КПД: 76%
    4. Входная мощность: 4158 Вт

    Промышленные вентиляторы с рекуперацией тепла
    Описание продукта:

    Промышленный воздушный вентилятор серии H с рекуперацией тепла Встроенный высокоэффективный теплообменник, так что возвратный и приточный воздух могут выделять явное тепло теплообменник и скрытый теплообменник во время воздушного потока на пластине не только обеспечивает комфортную температуру, но также восстанавливает и сохраняет энергию.


    Спецификация
    Номер модели H-02DZ
    Класс Высокий Средний Низкий объем воздуха Средний объем воздуха 200 150 120
    Номинальное напряжение 220 В
    ESP Pa 75 60 60
    Потребляемая мощность 689 9030 9030
    Температурный КПД 57% 60% 63%
    Шум (дБА) 30 29 28
    Размер, мм7 Вес кг 32

    Характеристики:
    1.Энергосбережение
    Блок рекуперации энергии с перекрестным потоком, использование запатентованной технологии, повышение эффективности рекуперации энергии, снижение сопротивления воздушному потоку
    2. Диапазон применения
    Расход воздуха 4000 ~ 16000 м3 / ч, подходит для конференц-зала, офиса, машинный зал и производственные помещения, содержащие вонь, пыль, бактерии, вирусы.
    3.Удобная установка
    Установка наземного блока, размещенная в основании гладкая, на потолочном пространстве соответствует установленным условиям, также может быть установлена ​​в потолке, основание нижнего канала, больше безопасности.Фурма разнообразна, может по желанию заказчика, простота монтажа.
    4. Низкий уровень шума
    Оптимизированная конструкция конструкции, использование звукопоглощающих материалов и неметаллическое рабочее колесо гарантируют хороший статический звуковой эффект.
    5. Полная функция
    Двусторонний воздухообмен, очистка воздуха, рекуперация энергии и т. Д., Простота управления.

    Параметры производительности:

    14309
    Модель Объем воздуха (м3 / ч) Статическое давление (Па) Вольт / Гц Мощность двигателя (кВт) Температура КПД (%) Уровень шума [дБ (A)] Размер (мм) Re.Вес (кг)
    H-02D 200 40 220V-1-50Hz 0,016 * 2 77 30 665x580x293 30 H30 H 300 50 220V-1-50 Гц 0,03 * 2 77 32 745x600x293 35
    H-04D 400 55 2206 0,04 * 2 78 34 745x800x293 42
    H-06D 600 110 220V-1-50 Гц 0.15 * 2 76 35 820x900x293 50
    H-08D 800 110 220V-1-50 Гц 0,15 * 2 76309
    150 380 В, 3-50 Гц 0.37 * 2 73 48 1350x940x500 142
