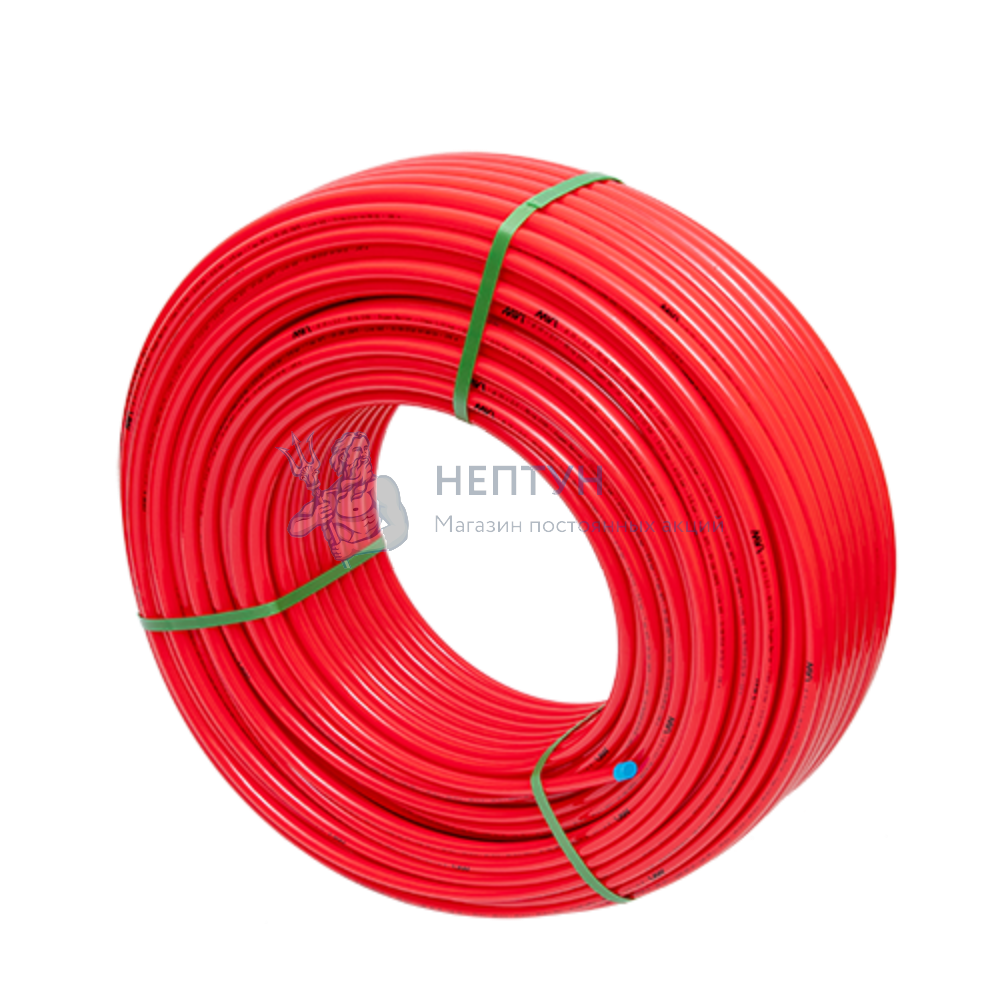

Труба из сшитого полиэтилена для теплого пола с кислородным барьером SP Slide PEX / EVOH 16х2,0 бухта 200 м
Трубы SP Slide из сшитого полиэтилена с барьерным слоем PEX-b/EVOH предназначены для применения в радиаторном отоплении, водоснабжении и системах водяной теплый пол.
Трубы SP Slide из сшитого полиэтилена выпускаются на заводе Метцерплас (Израиль).
Трубы SP Slide из сшитого полиэтилена с барьерным слоем PEX-b/EVOH обладают рядом преимуществ.
Барьерный слой EVOH препятствует проникновению кислорода в систему трубопровода. Элементы отопления и во доснабжения не подвержены действию коррозии. Внутренний слой труб устойчив к истиранию. Идеально гладкая внутренняя поверхность стенки не способствует отложению солей жесткости, накипи, окалины и т.д.
Трубы SP Slide из сшитого полиэтилена PEX-EVOH экологичны в использовании, благодаря отсутствию токсичных и физиологически вредных выделений.
Также трубы SP Slide из сшитого полиэтилена PEX-EVOH отличает бесшумность в использовании, в отличии от металлических.

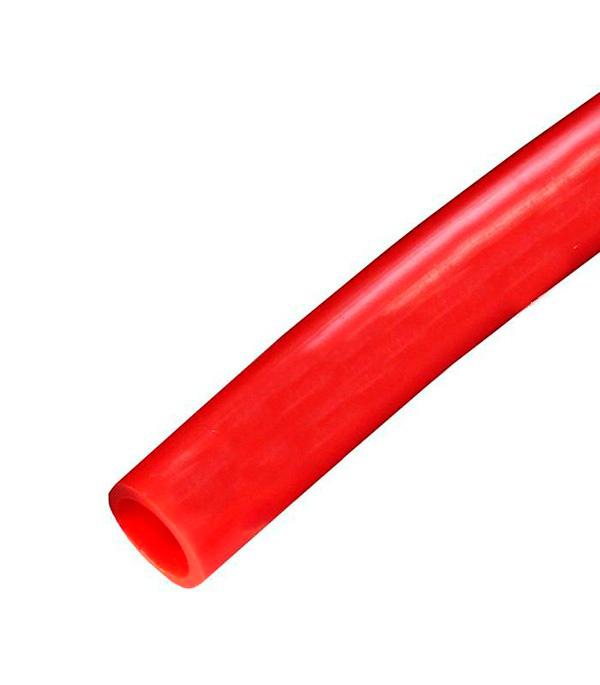

Труба SP Slide PEX-EVOH состоит из трех слоев: сшитый полиэтилен, наружный антидиффузионный слой и соединяющая их клеевая композиция.
Структура полиэтилена не является однородной. В ней присутствуют аморфные и «кристаллические» зоны. Наиболее эффективно сшивка происходит в аморфных зонах, начиная с температуры +125°C.
Сшивка происходит и в «кристаллических» зонах. При остывании процесс сшивки продолжается в готовых трубах на воздухе и ускоряется в горячей воде. Минимальный процент сшитых молекул (сшивки), установленный стандартом для трубы PEX-B,составляет 65%.
Трубы с небольшим процентом сшивки (менее 60%) не рекомендуется устанавливать в системах радиаторного отопления.
Технические характеристики трубы SP Slide PEX-EVOH
Наружный диаметр — 16 мм
Толщина стенки — 2,0 мм
Длина бухты — 100/200 м
Область применения — водяной теплый пол
Срок службы — до 50 лет
Рабочая температура максимальная — 95 оС
Рабочее давление — 10 бар
Диффузия кислорода в сутки — 0 мг/м3
Температура аварийного режима, (max 1 час) — 100 оС
Степень сшивки — 65-85 %
Коэффициент теплопроводности — 1,2-1,4х10-4 Вт/м*К
Линейное удлинение при температуре 95 оС — 3% на 1м
Коэффициент теплопроводности — 0,32 Вт/м*с
Объем 1 п.
Какие трубы для теплого пола лучше выбрать: характеристики, виды и производители
На чтение 11 мин. Просмотров 4.8k. Обновлено
Водяные тёплые полы с каждым годом набирают популярность. Важнейшая часть данной конструкции — трубы. Сегодня на строительном рынке представлено большое количества труб для нагревательных водяных половых систем от разных производителей. Поэтому, во всём этом многообразии сложно правильно выбрать контур для тёплого пола.
Данная статья раскроет все плюсы и минусы каждого вида. Это поможет разобраться в особенностях изделий, и приобрести качественную трубу по приемлемой цене, для укладки в «пирог» тёплого пола в частном доме или квартире.
Характеристики труб для водяного тёплого пола
Сооружение водяного тёплого пола — сложный и трудоёмкий процесс, особенно при использовании стяжки из бетона, и необходимости армировать конструкцию.
Поэтому к трубам, которые планируется укладывать в «пирог», предъявляются большие требования.
Важно! Запрещено применение стандартных водопроводных труб ПВХ.
Так как они не выдерживают высоких нагрузок, которые образуются вследствие высоких температур и давления создаваемого в трубопроводе.
Главное требование к трубопроводной магистрали в тёплом водяном полу, как в частном доме, так и в квартире — долговечность и герметичность. Необходимо чтобы при резком перепаде температуры не произошло разгерметизации системы.
Ведь при наличии стяжки, найти и устранить дефект сложно. Кроме того, он должен выдерживать воздействие агрессивных химических соединений, которые находятся в теплоносителе, и механические нагрузки. Не маловажное значение играет эластичность контура — он должен легко сгибаться.
Не следует забывать и про уровень теплопроводности при выборе змеевика для тёплых полов водяного типа, чем больше этот коэффициент, тем устройство работает эффективней.
А также, про степень расширения при нагреве, допустимым считается до 0,25 мм/мК.
Выпускаются трубы в бухтах с определённым метражом. Приобретая следует помнить, что петли должны быть цельными, без соединений.
К сведению! Трубопровод для нагревательных водяных полов обязательно должен иметь маркировку, разрешающую их использование в греющих полах.
Какие трубы подходят для тёплого пола?
Контуры производятся из различного материала, на прочность и стоимость влияют его особенности и характеристики. Каждая модель имеет положительные и отрицательные стороны.
Полимерные
Полимер — распространённый материал, из него изготавливается несколько видов труб для водяных нагревательных полов. Он химически нейтрален, что делает его устойчивей к высоким температурам, до +95 градусам.
К сведению! На полимерных трубах, которые предназначены для укладки в водяные тёплые полы ставится маркировка PN 10. При её наличии, температурный максимум для такого трубопровода 55 градусов.
Полимерные трубы бывают нескольких видов:
- Из сшитого полиэтилена — новый тип полиэтилена, в нём молекулы соединены между собой поперечными связями. В итоге, материал получается с устойчивой структурой, и с улучшенными качественными характеристиками.
Рассмотрим его свойства:
- не подвержен коррозии и действию химикатов;
- эластичен — трубы из него гибкие, и легко гнутся под любым углом, без использования специального оборудования;
- имеет повышенную устойчивость к резким перепадам температуры;
- изделия имеет небольшой коэффициент шероховатости внутри — это уменьшает гидравлическое сопротивление.
К сведению! Змеевик из сшитого полиэтилена обладает структурной памятью — при нагреве изделие приобретает изначальную форму.
Данный трубопровод выпускается нескольких видов — это зависит от сшивочной технологии:
- PEX-a — сшивка пероксидная, осуществляется нагрев полиэтилена под повышенным давлением в присутствии с пероксидами, полученный материал прочен и эластичен, он способен выдержать нагрев до 95 градусов;
- PEX-b — сшивка производится по силановой технологии, на полиэтилен оказывается воздействие химикатами, чаще силаном, что придаёт устойчивость к окислению, и делает его жёстким;
- PEX-c — готовое изделие облучается электронами, на российском рынке используется мало;
- PEX-d — азотные, процесс производства данного вида сложный, поэтому он не распространён.
Все виды труб PEX возможно использовать для системы «тёплый пол». Однако, более популярны — PEX-b и PEX-c, так как они эластичней и имеют небольшой угол изгиба. А PEX-a обладает повышенной степенью сшивки, поэтому для укладки требуется специальное оборудование. Кроме того, стоит эта модель намного больше своих аналогов.
- Полиэтиленовые с повышенной термостойкостью PE-RT — модифицированный вид, основной компонент — октен. Отличие данного материала от труб PEX — он бесшовный, нет надобности его дополнительно сшивать, так как структура имеет устойчивую молекулярную решётку.
Устройство со змеевиком PE-RT работает бесшумно, даже при прохождении по нему теплоносителя под сильным давлением. Способно выдерживать высокие отрицательные температуры. Срок эксплуатации термостойкого полиэтилена исчисляется несколькими десятками лет.
Такой ПЭ хорошо переносит высокие температуры и повышенное давление, но не длительное время. Кроме того, он не способен противостоять агрессивным веществам и не имеет структурную память.
Однако PE-RT всё чаще укладывается в «пирог» нагревательного водяного пола, в следствии доступности по ценовому показателю.
- Полипропиленовые — обладают массой достоинств и предназначены для водопроводов и радиаторного отопления. А вот использовать в тёплых полах нельзя, так как у них:
Кроме того, они подвержены термическому расширению, даже армированные — при заливке стяжки трубы будут испытывать повышенное внутреннее давление, что скажется на их долговечности.
Поэтому, несмотря даже на невысокую цену полипропиленовых труб, их не рекомендовано класть в конструкцию тёплых водяных полов, но если вы все таки решили произвести монтаж с помощью полипропиленовых материалов, читайте статью как лучше всего произвести укладку.
Металлические
Трубы из металла выпускаются:
- Медные — применяются не часто. Во-первых, стоимость медных труб для теплого пола намного выше других моделей. А во-вторых, укладка медного трубопровода довольно сложный процесс, и без специализированного оборудования и строгого соблюдения технологических правил не обойтись. То есть, сделать самостоятельно водяной пол из этих труб не получится.
Однако стоит отметить, что медные змеевики имеют идеальные характеристики для размещения в «пироге» водяного тёплого пола. Так как, медь:
- отличный проводник тепла — обеспечит высокую теплоотдачу;
- долговечна и не подвержена коррозии;
- пластична — при правильном соблюдении технологии, радиус изгиба может быть минимальным;
- имеет высокую механическую прочность, и не боится высоких температур.
К сведению! Многие производители покрывают изделие сверху полимерной плёнкой, что оберегает его от агрессивного воздействия химикатов находящихся в бетонном растворе стяжки.
- Гофрированные из нержавеющей стали — на рынке данный вид появился недавно, но уже зарекомендовал себя с положительной стороны. Так как, трубы сделаны из нержавеющего металла, то коррозии они не подвержены. Кроме того, оснащаются дополнительным защитным полимерным покрытием.
Стоит отметить хорошую гибкость трубопровода и способность удерживать заложенный изгиб, что важно при укладке сложной схемы. Помимо этого, за счёт гибкости изделия, полностью исключён перелом контура.
Нельзя не сказать и об устойчивости гофротруб к различным видам воздействия: механическим, температурным и химическим.
Выпускаются трубы в бухтах, длиной 30 или 50 метров. Этого не всегда достаточно, чтобы сделать цельную петлю. Однако, способ соединения данных труб фитингами настолько совершенен, что узлы можно размещать под стяжкой. Это единственный вид трубопровода, участки стыковки которых разрешено заливать бетонным раствором.
Цена на данную модель достаточно высокая, поэтому и укладка гофры в тёплых полах не популярна.
К сведению! Стальные трубы ВГП — категорически нельзя применять при монтаже тёплых водяных полов.
Металлопластиковые
Металлопластиковый трубопровод — цельносварной, соединяется лазером или ультразвуком. Этот вид часто используется в конструкциях греющих полов. Одна из причин — отличная гибкость пластика, его легко изогнуть даже без нагревания. Он прочен, устойчив к перепадам температуры и экологически безопасен.
В продажу изделие поступает в бутах до 50 метров, это позволяет стелить цельные петли в небольших помещениях. Для больших площадей буты поставляются с контуром до 90 метров.
Пластиковый трубопровод с металлической прослойкой — многослойная конструкция, состоит из:
- внутреннего слоя — сшитый полиэтилен;
- металлизированного — алюминиевая фольга разной толщины;
- наружного — тонкое полимерное покрытие для защиты от механических повреждений.
К сведению! Такая металлизированная конструкция не допускает образование коррозии, так как внутри поверхность гладкая, что не способствует отложениям и снижает гидросопротивление.
Разнообразие соединяющих фитингов для металлопластиковых труб, делает укладку лёгкой и быстрой. А при соблюдении правил при монтаже и эксплуатации, изделие прослужит больше 50 лет.
Ещё одно преимущество металлопластиковых изделий — высокая теплопроводность, в сравнении со шлангом из сшитого полиэтилена, что позволяет быстро прогревать поверхность. Недостаток — возможность залома трубопровода, при этом потребуется удалить данный участок изделия, так как отсутствует свойство восстанавливать форму.
Как рассчитать длину трубы для тёплого пола?
Смотрите видео монтажа, как произвести расчет и какие трубопрокатные материалы выбрать и почему.
Определять размер контура для водяного пола следует ещё при проектировании конструкции. Длина его зависит от укладочного шага. Стандартный шаг колеблется от 100 до 300 мм.
Наиболее простой метод вычислить длину трубопровода — взять средний показатель, на 1 м2 — 5 метров контура, при шаге 200 мм.
Более точный способ — использовать формулу
L = S / N * 1,1, где:
L — длина контура;
S — площадь помещения;
N — укладочный шаг;
1.
1 — запас изделия для поворота.
Расчёт для каждой петли пола необходимо делать отдельно, а потом сложить все показатели. Кроме того, следует не забыть добавить расстояние от пола до коллектора.
К сведению! Если полученный результат превышает допустимый размер контура — 120 метров, то помещение нужно разделить на несколько петель.
Облегчить процесс расчёта можно используя онлайн-калькулятор для определения длины трубопровода.
Самый эффективный шаг укладки теплого пола! Как не ошибиться
Watch this video on YouTube
Подбор оптимального диаметра
Выбирая диаметр контура, следует отталкиваться от протяжённости петли и теплопроводимости материала. Распространённые размеры, применяющиеся при сооружении тёплых полов — 16, 20 и 25 мм.
Определяя диаметр изделия, надо учитывать следующие моменты:
- чем меньше диаметр труб, тем увеличивается гидросопротивление, а уровень теплообмена понижается;
- чем больше сечение, тем необходимо делать толще стяжку, при этом повышается нагрузка на перекрытия и уменьшается высота потолка.
Важно! Если длина не соответствует диаметру контура, то это может привести к превышению гидросопротивления над техническими возможностями циркуляционного насоса.
При длине трубопровода 70 метров, рекомендовано брать диаметр труб — 16 мм. При размере петли 90 метров — подходящее сечение 20 мм, а при 120 — 26 мм.
Выбирая диаметр изделия обязательно нужно учитывать уровень теплоотдачи трубного материала. При укладке медного или металлопластикового змеевика, лучше использовать контур сечением — 14 или 16 мм. При применении полимерных труб — 20 или 25 мм.
Какую трубу лучше применять для теплого пола?
Какую трубу выбрать для нагревательного водяного пола — отталкиваться нужно от характеристик материала и помещения, а также своих финансовых возможностях. Если позволяют средства и конструкция перекрытий, то идеальный вариант — медная.
Однако, чаще при сооружении водяных тёплых полов используются металлопластиковые или PEX-трубы.
Если сравнивать оба вида, они обладают практически одинаковыми характеристиками:
- соединение элементов производится без использования инструмента и не требуется большого опыта в данной работе;
- процесс монтажа не продолжительный;
- трубы хорошо гнутся.
Стоит заметить, что изделие из металлопластика имеет большую теплопроводность и быстро греется, но и стоимость его на порядок выше, чем из сшитого полиэтилена.
При анализе надёжности обоих видов, сшитый полиэтилен занимает первое место, так как стыки фиксируются специальными герметичными гильзами. У металлопластиковых контуров участки соединения труб и фитингов открыты, что может привести к течи при эксплуатации пола.
Лидирует сшитый полиэтилен и по такому показателю, как прочность. Например, периодическая разморозка и заморозка пола с трубами PEX, никак не отразится на контуре, а вот металлопластиковый трубопровод может разорвать.
К сведению! При сооружении тёплых полов нельзя использовать тяжёлые стальные трубы, они увеличат нагрузку на перекрытия.
Рейтинг производителей
Помимо характеристик, выбирая трубное изделие, необходимо обращать внимание на марку и производителя. Лучше отдавать предпочтение проверенным брендам, которые пользуются популярностью на рынке.
К основным и хорошо зарекомендовавшим себя производителям относятся:
- Rehau — страна производитель Германия. Специализируется на выпуске труб PEX для тёплых полов и водоснабжения, с шумопоглощающими свойствами и антикислородным барьером. Фирма производит продукцию нескольких серий, которые различаются по цвету: белые, красные, оранжевые. Гарантийный срок эксплуатации 10 лет, а при правильном использовании будет работать более 50 лет. Изделия данного бренда имеют высокую теплоизоляцию, прочность и эластичностью.
- Sanext (Италия) — выпускает многослойные контуры PEX. Они обладают защитными свойствами от шума и проникновения газа. Гарантийный срок — 10 лет. Допустимый изгибочный диаметр — 10 см. Компания обещает бесперебойную работу контура до 50 лет.
- Uponor — производитель Финляндия. Ассортимент огромен — металлопластиковая и полиэтиленовая арматурная продукция, которая не подвержена коррозии и разрушению под действием химикатов. Защитные слои оберегают трубы от механического воздействия.
- Emmeti (Италия) — производит металлопластиковые и PEX-полиэтиленые трубы. Фирма осуществляет контроль за технологическим процессом, вся продукция имеет сертификаты соответствия качества.
- Valtec — совместное производство Италия и Россия. Компания выпускает комплекты для обычных условий, а также разработала арматуру под нестандартные помещения. Наборы от данного бренда для тёплых полов легко установить собственными силами. Продукция — отличный теплопроводник и не поддаётся воздействию химикатов.
Приобретение качественного материала гарантирует эффективное и долговечное функционирование тёплого пола. Кроме того, при правильном выборе вы сможете создать экономичную и внешне эстетичную половую обогревательную систему в квартире.
Видео – какую трубу лучше выбрать и почему
Монтаж теплых водяных полов из сшитого полиэтилена (PEX) | Торговый дом «СантехУрал»
Монтаж теплых водяных полов из сшитого полиэтилена (PEX)Теплые водяные полы давно и надежно вошли в нашу повседневную жизнь. Большая часть России расположена в достаточно холодной климатической зоне, и вопросы отопления своего жилья остро стоят перед каждым домовладельцем. Теплые водяные полы – это комфортный и экономичный способ отопления.
Комфортность обеспечивается за счет равномерного распределения в помещении тепла.
Помимо этого, воздух в помещении, обогреваемом теплым водяным полом, не пересушивается.
Так же нет перемещения пыли в воздухе, так как нет активного движения воздуха, свойственного радиаторным системам отопления.
Водяное отопление, в отличие от электрического, не создает электромагнитного излучения, которое может нанести вред здоровью человека и животных.
Система водяных теплых полов может работать на любом источнике энергии, начиная от центрального отопления и заканчивая котлами, газовыми и электрическими.
Температура теплоносителя в системах теплых водяных полов из сшитого полиэтилена достаточно невысокая, достаточно 20-40°С, чтобы прогреть помещение, за счет этого мы получаем экономию энергии на 20-30%. Для сравнения, в радиаторной системе отопления температура теплоносителя должна варьироваться от 60°С до 95°С.
Система водяных полов обладает естественной саморегуляцией. Все элементы системы скрыты, а это дает дополнительную возможность для дизайна интерьера. Покрытие пола можно выбрать самое разнообразное: от ковролина и линолеума до керамической плитки и паркета.
В эксплуатации системы водяных теплых полов неприхотливы и не требуют дополнительного контроля.
[изображение]
Теплоизоляция. В системах напольного отопления для теплоизоляции применяются пенополистирол, пробковый утеплитель и другие материалы.
| Толщина теплоизоляционного слоя для теплого пола: Над отапливаемым помещением, с температурой воздуха не ниже 18°С = 30 мм Над отапливаемым помещением, с температурой воздуха не ниже 10-17°С = 50 мм Над отапливаемым помещением, с температурой воздуха не ниже 0-10°С = 70 мм Над неотапливаемыми помещениями = 100 мм Пол на грунте в цокольном или подвальном этаже с заглублением менее 1.  5м = 120 ммПол на грунте в цокольном или подвальном этаже с заглублением 1.5м и более = 60 мм |
Крепеж. Для фиксирования элементов системы применяют различные виды крепежа. Для крепления коллекторов необходимы кронштейны. Труба в месте выхода из пола к коллектору удерживается угловым пластиковым или металлическим фиксатором.
Если для монтажа используется арматурная сетка, трубы крепятся к сетке пластиковыми хомутами. Арматурная сетка может быть следующих размеров: 4 х 150 х 150 мм, 4 х 200 х 200 мм
Труба PEX-b – трубы, изготовленные из специального полиэтилена высокой плотности с поперечными связями. Такие трубы имеют высокие показатели устойчивости к давлению при высоких температурах. Интервал температур от -100°С до +110°С. Срок службы трубы PEX составляет не менее 50 лет.
Длина контуров:
труба диаметром 16 мм допускает длину контура до 80 м,
17 мм до 100 м,
20 мм до 120 м.
Шаг укладки переменный: 150 мм 6-10 рядов вдоль наружных стен, остальное — с шагом 200, 250 или 300 мм.
| Для справки: Трубы PEX в зависимости от характера поперечной связи подразделяются на 4 класса: PEXa – трубы с поперечной связью с перекисью водорода, PEXb – трубы с гидросиликоновой поперечной связью, PEXс – трубы с азотной поперечной связью. Для достижения высоких показателей теплостойкости в соответствии со стандартами TS 10762 и DIN 16892 трубы как минимум должны обладать нижеприведенной степенью поперечной связи: PEXa – минимум 75%, PEXb – минимум 65%, PEXc – минимум 60% и PEXd – минимум 60%. |
[изображение]
Труба PEX, труба PEX в кожухе и труба PEX с кислородным барьером
Фитинги. В случае использования водопровода PEX, все петли отопительной системы прокладываются единым отрезком, без соединений.
В такой системе фитинги используются только для соединения с коллекторами и магистралями. С коллекторами труба соединяется pex-фитингами, а для магистралей рекомендуется использовать фитинги с напрессовочной (подвижной) гильзой и соединительные муфты (в случае необходимости).
[изображение][изображение][изображение][изображение]
Ассортимент PEX фитингов, которые могут понадобиться вам при монтаже.
Коллекторы устанавливаются подающие и обратные. Служат они для распределения теплоносителя от подающей магистрали по контурам теплого пола, последующего сбора и отвода остывшего теплоносителя в обратную магистраль.
Насосно-смесительные блоки – важная часть системы теплого водяного пола. Они необходимы для поддержания необходимой температуры в системе и компенсируют потери давления. Насосы монтируются с обводной линией и трехходовым вентилем, имеющим датчик температуры теплоносителя. Насосно-смесительный узел устанавливается перед коллекторной группой.
Температурное регулирование (термоголовка, терморегулятор, сервопривод).
Для экономии тепла и энергии, а так же для поддержания комфортного температурного режима, необходимо дополнительное терморегулирование. В отапливаемом помещении устанавливается терморегулятор с датчиком температуры. При изменении заданной температуры датчик подает сигнал на сервопривод на обратном коллекторе, закрывая или открывая поток теплоносителя в контур. Один термостат может управлять несколькими сервоприводами.
Для автоматизации работы системы дополнительно устанавливаются комплекты температурного регулирования. Датчики могут работать на различных показателях. Самые распространенные — наружная или внутренняя температура воздуха; температура на поверхности пола; температура теплоносителя в подающем или обратном контуре. Наилучшим образом работает система, основанная на совокупности нескольких показателей.
Стяжка. Самый лучший вариант – залить трубы раствором сразу после укладки. Это защитит трубы от механических повреждений при последующих работах. Стяжка должна быть «плавающей», для этого по периметру стен должна быть проложена демпферная лента.
Высота ленты – выше на 1-2 сантиметра уровня стяжки. Излишки обрезаются позже, после высыхания бетона. Запускать систему теплого пола можно только после полного высыхания бетонной стяжки, обычно это 21 день, если другой срок не обозначен производителем.
Напольное покрытие устанавливается обычным способом. Важное условие – после полного высыхания и затвердения стяжки перед укладкой напольного покрытия необходимо прогреть плиты, что обеспечит более надежное крепление покрытия к стяжке или наливному полу.
Заполнение системы напольного отопления:
— закрыть на коллекторах шаровые краны
— поочередно промыть и заполнить контуры отопления
— выпустить воздух из системы
— нагрузить систему давлением 2-3 бар, выдержать в течение 24 часов
— произвести гидравлические испытания
Начинать полноценную эксплуатацию систем конструкции пола на цементной основе можно через 21 день после заливки бетонной стяжки. Для бетонов на основе сульфата кальция эксплуатацию системы можно начинать спустя 7 дней после заливки.
Сначала в систему подается теплоноситель температурой 20-25°С. Данная температура выдерживается в течение 3-х дней. Затем температуру теплоносителя поднимают до расчетной по 5°С в сутки.
Трубы для водяного теплого пола
Поиск по параметрам
Производитель: Valtec
Страна: Италия68 руб
Цена указана без скидки
Производитель: Valtec
Страна: Италия68 руб
Цена указана без скидки
81 руб
Цена указана без скидки
Производитель: Valtec
Страна: Италия81 руб
Цена указана без скидки
Производитель: Valtec
Страна: Италия178 руб
Цена указана без скидки
Производитель: Valtec
Страна: Италия127 руб
Цена указана без скидки
Производитель: Valtec
Страна: Италия70 руб
Цена указана без скидки
Производитель: Valtec
Страна: Италия261 руб
Цена указана без скидки
249 руб
Цена указана без скидки
Производитель: Valtec
Страна: Италия573 руб
Цена указана без скидки
Производитель: Valtec
Страна: Италия328 руб
Цена указана без скидки
108 руб
Цена указана без скидки
Не будем рассказывать о всех преимуществах теплых полов.
Разговор пойдет о том, какие нужны трубы для теплого водяного пола, чтобы система работала надежно, безаварийно и эффективно.
Главное помнить, что здесь не уместен принцип «я его слепила из того, что было». «Из того, что было» вы заработаете только головную боль.
Главные требования для труб под теплый водяной пол
Существуют определенные правила, соблюдение которых позволит жить в тепле и комфорте долгие годы:
- трубная продукция должна быть цельной. Никакого сращивания, это рано или поздно приведет к протеканию;
- используйте только гибкий материал, он позволит избежать заломов и легко уложится в нужную форму;
- если площадь комнаты большая, используйте несколько контуров. В слишком длинных трубных рукавах увеличивается сопротивление, и жидкость прекращает движение. Рекомендуют при сечении трубы в 16мм не использовать рукав длиннее 70м, в 20мм – не больше 90м, в 25мм – не более 120м;
- не стоит умалчивать и о запасе прочности: изделие должно выдерживать давление в 10 бар и температуру транспортируемой жидкости до 95°С, несмотря на рабочие параметры давления в 8 бар и t в 40°С;
- внутренние стенки трубы должны быть идеально гладкими.
Из какого материала можно использовать трубы под комфортный пол?
Для этих целей подходят медные рукава. С ними не возникнет проблем при эксплуатации, но для монтажа придется нанимать специалистов с необходимым специальным оборудованием. Кроме всего, стоимость медной трубы для теплого комфортного водяного пола вылетит «в копеечку».
Гофра из нержавейки – изделия прочны, гибки, выдерживают высокие температуры, их (единственные изделия, подходящие для этих целей) можно стыковать. Но снова пугает цена труб из нержавеющей гофры под теплый водяной комфортный пол. Слишком дорого.
Металлопластиковые трубы – относятся к одному из лучших вариантов. Многослойная основа – два слоя пластика и алюминий обеспечивают повышенную прочность. Обладают хорошей теплоотдачей, служат до 50-ти лет, удобны при монтаже и недорогие.
Металлополимерные рукава – также представитель многослойной продукции. Прочность швов при изготовлении превышает прочность алюминиевой прослойки.
Устойчивы к температурным перепадам, они не вызывают расслоения. Продаются в бухтах, что облегчает транспортировку. Цена теплого водяного пола из металлополимерной трубы приятно удивит своей доступностью.
Рукава из сшитого полиэтилена обладают низкой звукопроводимостью, антикоррозийные, не реагирует на химические реагенты, устойчивы к механическим воздействиям, гибки, не растрескиваются, противостоят накапливанию внутритрубных отложений. И самое главное достоинство – низкая цена.
Купить трубы для теплого водяного пола можно в интернет-магазине «PROF-SANTEHNIKA.RU» по оптовым ценам.
Какую трубу выбрать для теплого пола? Pex или Pert? | XOLODA.NET / ХОЛОДА НЕТ
Наши заказчики часто спрашивают нас о том какую трубу для теплого пола выбрать Pex или Pert.
Мы не будем сильно вдаваться в подробный разбор классификации труб и их поколений, просто приведем один аргумент который говорим нашим заказчикам.
Представьте что Вам нужна машина чтобы перевезти телевизор. Вы начинаете искать машину, одни вам предлагают фургон, а другие настоятельно рекомендуют купить тягачь с фурой. Ответ очевиден, вам нужен небольшой фургон, который стоит по сравнению с фурой в 10 раз дешевле и для Ваших целей справится более чем достаточно.
Так же и с трубой для теплого пола.
Труба PERT изначально создавалась для низкотемпературных систем, таких как теплый пол. Была необходимость сделать не дорогую трубу, которую можно в больших количествах залить в стяжку пола. У нее много ограничений в использовании, но для теплого пола где рабочая температура не превышает 50 град. она подходит идеально. И сейчас это самое рациональное решение для использования во внутренней системе тёплый пол!
Что же с Pex?
Все виды PEX труб незначительно превосходят по показателям pert трубу и так же отлично подходят для теплого пола. Эти трубы имеют более высокие показатели по прочности, рабочей температуре и отлично подходят для наружних систем обогрева, радиаторного отопления, систем водоснабжения, там где среда более агрессивна.
В связи с этим цена на pex трубу значительно дороже.
Выводы.
К выбору трубы нужно подходить рационально. Мы всегда советуем комбинировать систему и используем и PEX трубы для водоснабжения, радиаторного отопления и PERT трубу для системы тёплый водяной пол.
Имеет ли смысл переплачивать за то в чем нет необходимости?
Единственное рациональное применение PEX трубы для теплого пола, это если вы её будете укладывать сами, не имея опыта работы с трубой и велика вероятность заломить трубу. В такой ситуации вы легко сможете её нагреть и исправить ошибку. Благо такая технология позволяет это сделать.
Но если посчитать финансовую часть, то получается что дешевле выходит нанять опытных монтажников и использовать PERT трубу. В случае загиба они несут ответственность за свою работу и за свой счет оплатят перекладку контура и стоимость трубы этого контура.
Используйте свои финансы грамотно и всегда подходите с умом к решению любого вопроса.
Перейти в магазин и выбрать трубу
|
Просмотрите наш каталог трубок.
Однако причиной сокращения использования лучистого теплого пола в домах и других жилых помещениях в 1900-х годах было то, что многие системы теплого пола были установлены с использованием медных или стальных труб. Эти системы теплого пола вышли из строя из-за усталости металла или химической несовместимости с бетоном.Утечки часто было трудно или невозможно было найти и исправить. Однако трубки PEX все изменили. В 60-е годы европейские исследователи открыли новый полимерный материал, названный сшитым полиэтиленом, или сокращенно PEX. Ничто не сравнится с комфортом и теплом системы лучистого отопления в вашем доме, а системы водяного теплого пола с использованием трубок являются наиболее доступными и простыми в установке. Системы излучающего пола PEX нагревают комнату, пропуская горячую воду через трубы PEX, которые устанавливаются в бетонной плите, прикрепляются под полом или устанавливаются в шпалах над полом.Лучистое тепло PEX Tubing создается в соответствии с высокими стандартами ASTM и обычно в 2–3 раза превышает номинальные значения температуры / разрывного давления ASTM, указанные на трубке, и способны выдерживать значительные температурные изменения, необходимые для системы теплого пола.
С другой стороны, трубы из полиэтиленгликоля являются экономически выгодными, так как время установки сравнительно меньше.Нагревание до радиационного обогрева трубы PEX
Hydronic излучающий теплый пол использует нагретую воду, текущую по трубам или трубам под полом.
Затем нагретая поверхность функционирует как радиатор, обогревая комнату и все предметы и людей в ней. Любезно предоставлено фото: REHAU
Со времен Римской империи излучающие системы использовались для подачи тепла в здания. Одним из последних современных примеров является Фрэнк Ллойд Райт, который в 1930-х годах включил в свои конструкции водяное излучение. С появлением в 1960-х годах передовых материалов, в частности PEX или сшитого полиэтилена, этот удобный, эффективный и эффективный источник тепла может быть чрезвычайно надежным, долговечным, безопасным и легкодоступным.
Труба PEXуже широко используется в Европе для полов с подогревом. В Северной Америке труба быстро набирает популярность в различных сантехнических системах, включая использование лучистого тепла.
Как работает лучистое отопление?
Нагретые поверхности излучают энергию, которая поглощается другими предметами в комнате. Эти другие объекты, в свою очередь, излучают энергию другим, более холодным объектам.
Эта разница температур является движущей силой лучистой теплопередачи.
Hydronic излучающий теплый пол использует нагретую воду, текущую по трубам или трубам под полом.Затем нагретая поверхность функционирует как радиатор, обогревая комнату и все предметы и людей в ней. Этот тип обогрева обеспечивает повышенный комфорт и эффективность по сравнению с традиционным обогревом с принудительной конвекцией. Профиль нагрева гораздо более однородный, что означает меньшее количество холодных / горячих точек (рис. 1, следующая страница).
Традиционные системы трубопроводов были жесткими, и с ними было трудно работать из-за их веса и необходимости в фитингах на каждом шагу. Им часто требуется открытый огонь для соединения систем лучистого отопления.Эти традиционные материалы также трудно разрезать и / или требовать специального оборудования, и для их сборки может потребоваться значительное количество времени и опыта по сравнению с системами трубопроводов PEX, которые могут быть собраны в наборы домовладельцев своими руками.
Рис. 1 Традиционное распределение лучистого тепла. Лучистое тепло сохраняет тепло на уровне тела, тогда как тепло уходит к потолку с помощью систем приточной вентиляции.
Таким образом, неудивительно, что трубки из PEX становятся все более популярными для систем лучистого отопления.Помимо простоты использования, PEX популярен потому, что:
- Он может обогреть все в комнате равномерным и равномерным теплом.
- Может быть проще установить, чем другие материалы.
- Экономичен, снижает эксплуатационные расходы.
- Гидравлические системы бесшумны и чисты — нет шумных вентиляторов или сухого продуваемого воздуха, распространяющего пыль, аллергены или запахи по всему помещению.
- Обеспечивает зональный контроль. С помощью простого добавления термостатов пользователи могут регулировать пространство в соответствии с конкретными потребностями для конкретной комнаты или времени суток
- Трубопроводные системы PEX не видны, то есть нет громоздких приборов, регистров или вентиляционных каналов.
Дом Кейта Петерсона — один из первых в США, кто получил Знак одобрения свободы ™ — поддерживаемую отраслью, ориентированную на потребителя программу сертификации для оценки домов, которые являются более здоровыми, экологически чистыми и сверхэкономичными. Минимальные стандарты энергоэффективности Freedom Seal основаны на программном обеспечении Residential Energy Model (REM) для требований Energy Star® Home Агентства по охране окружающей среды США.
Факты и цифры о трубе PEX
PEX имеет трехмерную молекулярную связь, создаваемую в структуре пластика до или после процесса экструзии.Посредством химических / физических реакций производители структурно модифицируют полиэтиленовые цепи, значительно улучшая характеристики таких свойств, как тепловая деформация, а также стойкость к химическому воздействию, истиранию и растрескиванию под напряжением. Полученная труба имеет большую прочность на удар и растяжение, улучшенное сопротивление ползучести, уменьшенную усадку и очень хорошо работает при высоких температурах и давлениях.
Рисунок 2 Система отопления с замкнутым и разомкнутым контуром
Институт пластиковых труб (PPI) TR-4, «Основы гидростатического проектирования» (HDB), «Основы расчета прочности» (SDB), «Основы расчета давления (PDB)» и «Минимальная требуемая прочность (MRS)» для термопластичных материалов для трубопроводов или труб, перечисляет PEX материалы для различных рабочих температур и максимальных нагрузок.Некоторые из них могут использоваться непрерывно при рабочих температурах до 93 C (200 F).
Стандарты для трубопроводных систем PEX
Большинство трубок PEX изготавливается в соответствии с ASTM International F 876, Стандартными техническими условиями для труб из сшитого полиэтилена (PEX), ASTM F 877, Стандартными техническими условиями для горячего и холодного пластика из сшитого полиэтилена (PEX). Системы распределения воды и Канадская ассоциация стандартов (CSA) B137, Сборник материалов по напорным трубам из термопластов (см. B137.
5). Все стандарты относятся только к трубкам CTS с регулируемым диаметром наружного диаметра и диаметром от 3 до 51 мм (от 0,13 дюйма до 2 дюймов), SDR 9 и рабочими температурами до 82 C (180 F).
Три метода сшивки полиэтилена
Излучение
Постэкструзионная обработка начинается с экструзии полиэтиленовых трубок с помощью обычного оборудования. Затем эта трубка подвергается воздействию низкоуровневого излучения, чтобы активизировать молекулы и заставить их связываться со своими соседями.(Гамма-излучение было первоначальным методом, но теперь преобладает излучение электронного пучка.)
Engel (пероксидный процесс)
Этот процесс смешивает пероксид с полиэтиленом высокой плотности и подает смесь в экструдер под высоким давлением. Головка нагревается до высокой температуры, при которой происходит сшивание из-за химической реакции между ними.
Процесс Sioplas (силан)
Обработка перед экструзией состоит из прививки сшивающего агента, такого как силан и катализатор, к полиэтиленовой цепи.Во время экструзии высокая температура и влажность активируют этот агент, создавая свободные радикалы, которые связываются с другими соседними полиэтиленовыми цепями. Хотя эта реакция инициируется во время экструзии, большая часть сшивающей активности происходит при повышенных температурах, когда трубка помещается в сауну или погружается в воду после завершения экструзии.
Труба PEX
может быть изготовлена с кислородным барьером из EVOH (полиэтиленвиниловый спирт) или без него в качестве промежуточного / внешнего слоя.Этот барьер иногда требуется, чтобы минимизировать перенос кислорода в систему отопления с замкнутым контуром, защищая котлы и другие аксессуары.
Фитинги и соединения
Для соединения труб из полиэтилена PEX был разработан ряд механических муфт, включая компрессионные, развальцованные и обжимные кольца.
(Их можно использовать, потому что эффекты сшивки PEX устраняют опасения по поводу ползучести, хладотекучести и растрескивания под напряжением.) Трубы PEX доступны различной длины, поэтому для создания непрерывного контура между подающим и обратным коллекторами фитинги обычно не требуются. .Это преимущество выражается в сокращении времени и затрат на установку.
Установка излучающих трубопроводов
Трубки из PEX для систем лучистого отопления могут быть установлены в новом строительстве или модернизированы в существующих конструкциях. Труба обычно устанавливается в полу, но ее можно также установить в стены и потолок. Дизайн системы во многом зависит от конструкции и количества необходимого обогрева. Обученный и сертифицированный установщик может гарантировать, что система работает на оптимальном уровне и будет реализована предполагаемая экономия затрат.Источником горячей воды для лучистого отопления обычно является отдельный бойлер, разработанный специально для работы.
В редких случаях для обогрева небольших помещений, например, ванной комнаты, используется бытовая система горячего водоснабжения.
Если у вас есть продукт, созданный из всех возобновляемых материалов, но срок службы которого составляет всего шесть лет, то он, очевидно, не очень устойчив, — говорит Кейт Петерсон, старший научный сотрудник Тихоокеанской северо-западной национальной лаборатории Министерства энергетики США. «Долговечность — важный фактор, повлиявший на постройку этого дома.”
«PEX делает сияющий практичным. Он не подвержен коррозии, как некоторые традиционные материалы для трубопроводов. PEX может быть менее дорогим и его проще размещать в виде петель из-за его гибкости.
— Гэри Рунян, менеджер по разработке продуктов в Zurn
В большинстве жилых помещений используются трубы диаметром 13 мм (0,5 дюйма), в то время как в коммерческих системах и системах для таяния снега используются трубы диаметром 19 мм (0,75 дюйма). Линии подачи и возврата обычно имеют диаметр от 19 мм до 25 мм (от 0,75 дюйма до 1 дюйма).
Вода в различные зоны подается из магистрали в коллекторную систему, контролирующую отдельные зоны. Таким образом, в определенные области можно направить больше или меньше тепла. Трубки PEX укладываются непрерывными петлями с расстояниями, определенными проектировщиком.
Входящая вода самая теплая, поэтому она сначала направляется в зоны с более высокими потерями тепла. По мере того, как вода циркулирует по зоне, она охлаждается, поэтому последняя секция трубки перед выходом располагается в областях с более низкими потерями тепла. Например, большинство систем спроектировано для запуска первой — и самой теплой — части контура возле внешних стен и дверей, где потери тепла более распространены.Затем петля заканчивается в середине комнаты (обычно в самой теплой части).
Необходимый погонный фут трубы зависит от многих факторов. Но, как правило, жилые системы часто используют около полуметра (от 1 до 2 футов) труб на квадратный фут площади пола для нормального отопления. Для участков с высокими тепловыми потерями количество трубок может увеличиться примерно до 1 м (от 2 футов до 4 футов) на квадратный фут площади пола.
Труба PEX может быть установлена в пол несколькими способами.Для нового строительства трубы могут быть прикреплены к арматурной проволочной сетке или стальной арматуре. Это делается примерно через каждый метр (от 3 до 4 футов) или по мере необходимости с использованием пластиковых или мягких металлических стяжек с заливкой бетона или раствора поверх. Для подвесного пола трубку можно прикрепить непосредственно к деревянному основанию с помощью пластиковых хомутов или специальных скоб
При необходимости трубку можно также установить под подвесным полом. После укладки и закрепления петель систему следует протестировать под давлением 689 кПа (100 фунтов на кв. Дюйм), чтобы убедиться, что трубка не была повреждена во время установки (т.е.е. подключение к коллекторам выполнено правильно).
Заключение
Простые в установке и экономичные трубопроводы из PEX обеспечивают постоянный и равномерный нагрев. Легко понять, почему системы лучистого отопления, вероятно, станут популярными в ближайшие годы.
Устранение принудительного использования воздуха для обогрева помещения может помочь избавиться от большого количества вредной пыли и аллергенов. Строители во времена Римской империи знали, что делают
Radiant PEX Tubing. Системы лучистого тепла.PEX Pipe Tube Underfloor Heat
PEX Tubing поставляется в нескольких размерах. Наиболее распространенные размеры труб PEX для систем лучистого отопления — 3/8 дюйма, 1/2 дюйма, 5/8 дюйма и 3/4 дюйма. Как правило, для жилых систем излучающего тепла мы рекомендуем трубы из полиэтиленгликоля 1/2 дюйма. Размер трубки PEX определяет достижимую скорость потока и, следовательно, максимальную длину петли трубки Pex. Трубы PEX диаметром 1/2 дюйма используются в большинстве систем теплоснабжения жилых домов и должны использоваться в большинстве систем обогрева полов с перекрытиями, переливом или балками.
Трубы из PEX 5/8 дюймов и 3/4 PEX обычно предназначены для крупных коммерческих предприятий и для таяния снега.
Трубопровод PEX этого размера также используется для линий подачи и возврата.
| Размер | Внутри Диаметр (дюймы) | Внешний Диаметр (дюймы) | Объем в галлонах на 100 футов трубопровода |
| 3/8 дюйма | .35 | ,5 | ,5 |
| 1/2 « | . 475 | .625 | . 92 |
| 5/8 « | . 574 | ,75 | 1,34 |
| 3/4 дюйма | .671 | .875 | 1,84 |
| 1 « | . 862 | 1,125 | 3,03 |
| * Эта таблица не применима к трубкам PEX-AL-PEX Alumimun | |||
Максимальная длина пробега НКТ из PEX
Трубные петли из PEX 3/8 дюйма не должны превышать 200 футов
Петли для труб из полиэтилена PEX 1/2 дюйма не должны превышать 300 футов
Петли для труб из PEX 5/8 дюймов не должны превышать 400 футов
3/4 дюйма Трубные петли из PEX не должны превышать 500 футов
Трубки, коллекторы и аксессуары из PEX для поверхностного отопления
Quantity X — Трубка из PEX для теплового излучения, 1/2 дюйма — PEX-A и PEX-C
Quantity X — Трубка из PEX для теплового излучения, 3/8 дюйма — PEX-A и PEX-C
Quantity X — Трубка из PEX для лучистого тепла 5/8 дюйма — PEX-A и PEX-C
Quantity X — Трубка из PEX для теплового излучения, 3/4 дюйма — PEX-A
Quantity X — коллекторы с трубками из PEX для лучистого тепла
Quantity X — Фитинги и аксессуары для труб из полиэтилена PEX для лучистого тепла
Quantity X — Сантехника Трубы из PEX, инструменты и аксессуары для сантехники из PEX
X = различное количество необходимого продукта — в зависимости от фактической системы
Установка трубок Pex для теплого пола из бетонных плит
Установка трубок Pex для теплых полов из бетонных плит — это один из самых простых способов установки лучистого тепла .
При установке в бетонную плиту лучистые полы с подогревом очень эффективны и удобны . Поскольку установка бетонной плиты довольно проста, многие люди не выполняют некоторые простые, но очень важные шаги, думая, что это сработает, несмотря ни на что. Чтобы убедиться, что вы выполняете работу правильно, прочтите это руководство.
При покупке трубки у Radiantec мы предоставим вам трубку с индивидуальной компоновкой. Этот макет является частью нашей бесплатной помощи при проектировании, и многие из наших клиентов находят его очень полезным.Поскольку бетон является хорошим проводником тепла, для большинства проектов нет необходимости в точном и идеальном расположении трубок. Вам следует попытаться использовать все указанные трубки, достаточно хорошо разнести их и убедиться, что длина трубок не слишком короткая и не слишком длинная. В помещениях с большим количеством окон трубы можно расположить ближе. Посередине комнаты или в шкафах разнесите ее дальше друг от друга.
Общие практические правила для систем теплого пола с бетонными плитами
Эти рекомендации носят общий характер.Как и в случае с любым другим строительным проектом, обязательно свяжется с официальным кодом перед началом работ.
- Поверх утрамбованной земли или песка установите пароизоляцию.
- Уложите не менее 2 дюймов жесткого пенопласта. Предпочтительным материалом является экструдированный или пенополистирол. Radiantec не рекомендует использовать лучистые барьеры или изоляцию с пузырьковой пленкой для теплого пола.
- Установите проволочную сетку или арматуру для бетонной плиты.
- Прикрепите трубку к проволочной сетке или арматуре с помощью пластиковых стяжек.Если нет стали, допустимо прикрепить трубку скобами непосредственно к изоляции.
- Подсоедините трубку к коллектору плиты Radiantec и проведите испытание под давлением.
Не забудьте также прочитать наше Руководство по проектированию и изготовлению и позвонить нам, если возникнут какие-либо вопросы.
Мы здесь, чтобы помочь убедиться, что ваш теплый пол установлен правильно и обеспечит долгие годы безотказной работы.
Теплый пол с подогревом | Гидравлическое лучистое отопление в PexUniverse.com
О теплых полах с подогревом
Идея теплых полов восходит к римским временам и сегодня является наиболее эффективным и комфортным средством обогрева жилых домов, гаражей, мастерских, проездов и других коммерческих и промышленных объектов. Существует два типа систем теплого пола — водяная и электрическая. Источники лучистого отопления, перечисленные в этой категории, предназначены для систем водяного или водяного отопления, в которых используются трубы из полиэтиленгликолята в качестве средства подачи горячей воды в область, где требуется тепло. Гидравлические системы отопления обладают многочисленными преимуществами по сравнению со всеми другими существующими системами, включая принудительный воздух.
Они тише, требуют минимального обслуживания или вообще не требуют обслуживания и создают непревзойденный уровень комфорта при меньшем потреблении энергии. Системы напольного отопления совместимы практически со всеми типами готовых полов, включая керамическую плитку, камень, твердую древесину, ламинат, конструкционную древесину и многие другие.
Наиболее распространенными типами водяных систем лучистого отопления являются:
Системы лучистого обогрева полов
Когда трубы PEX устанавливаются в бетонную плиту, гипс или другую тепловую массу, такие системы называют «внутрипольными».Тепло от горячей воды внутри труб передается тепловой массе (полу), которая, в свою очередь, нагревает другие предметы в комнате. Прямой контакт PEX с цементом обеспечивает наиболее равномерное и оптимальное распределение тепла. В системах теплого пола чаще всего используются в подвалах, перекрытиях на уровне земли и многоквартирных домах со стальным каркасом.Системы теплого пола
Когда в типичном жилом доме с деревянным каркасом требуется лучистое тепло, PEX чаще всего устанавливается под фанерным черным полом и прикрепляется непосредственно к нему.Линии PEX образуют единую петлю внутри пролета балок, затем переходят в другой пролет и так далее. Тепло поглощается полом наверху и передается в пространство наверху. Эти системы требуют качественной изоляции для поддержания эффективности и часто устанавливаются в сочетании с алюминиевыми теплообменными пластинами. Варианты установки трубокPEX — бойлер NextGen
Бетонные полы из лучистого PEX (перекрытия)
Для бетонных полов (плита на уровне пола) трубка Radiant PEX прикрепляется к арматурной сетке или арматуре с помощью кабельных стяжек перед заливкой плиты.Еще один хороший вариант — прикрепить трубку Pex скобами к пенополистироловой изоляции. Этот тип системы теплого пола из PEX-лучистого пола имеет большую массу.
С этим типом лучистых полов с подогревом пространство может измениться только за счет лучистого пола примерно на 1/2 градуса в час. Обычно температура воды, используемая в водопроводе Pex для этого типа лучистого пола, составляет от 90 ° до 115 ° по Фаренгейту. Ни в коем случае не допускайте, чтобы температура поверхности любого излучающего пола PEX Radiant оставалась ниже 85 °, иначе он станет неудобным и небезопасным.
PEX в тонкой плите поверх деревянного каркаса
Проще в новом строительстве, но вы можете установить этот тип излучающего пола в качестве модернизации. Излучающая труба PEX устанавливается поверх каркасных полов и покрывается бетоном или легким бетоном.Нам больше всего нравится этот тип лучистого теплого пола Pex. Наша система теплого пола проста в установке и обеспечивает очень равномерный нагрев. Излучающие полы из тонких плит PEX имеют гораздо более быстрое время отклика. С этим типом излучающего пола обогреваемое пространство можно заменить за счет излучающего пола со скоростью 2 градуса в час. Тонкоплитные лучистые полы имеют множество вариантов напольного покрытия. (плитка, мореный бетон, дерево на шпале, ковролин и т. д.). Обычно температура воды, используемая в этом типе лучистого пола — водопроводная линия Pex находится между 90 ° и 125 ° по Фаренгейту.Небольшое примечание: при установке этого типа лучистого напольного отопления Pex необходимо обеспечить разрыв между бетоном и деревянной основой, чтобы бетон и деревянный пол могли расширяться и сжиматься со своей скоростью. Мы рекомендуем использовать 6 мил. листовой пластик.
Подпольные системы PEX с теплообменными пластинами
В типичном проекте реконструкции излучающая трубка PEX защелкивается на излучающих теплообменных пластинах, которые излучают тепло на этаж выше.Пластины излучающего тепла, как правило, создают на полу над собой теплые и более теплые места. Все еще очень удобно. Установка PEX под полы имеет свои недостатки. PEX при нагревании расширяется на 1,1 дюйма. 10 футов при повышении температуры на 100 °. Обычно температура для этого типа установки составляет от 120 ° до 145 ° по Фаренгейту. При неправильной установке этот излучающий пол из PEX может быть довольно шумным или из-за неправильного типа передаточных пластин для системы теплого пола Pex.
Труба излучающего PEX под полом
В типичном проекте реконструкции излучающая трубка из PEX подвешивается с помощью подвесов под полом примерно на 1 дюйм.Это позволяет излучающей трубке PEX немного скользить и немного провисать при расширении, создавая тихий пол. Горячая вода, протекающая через трубки системы обогрева полов PEX, нагревает воздух, который, в свою очередь, нагревает пол над полом. Требуется изоляция с отражающей поверхностью, установленной лицевой стороной вверх, оставляя от 3 до 4 дюймов воздушного пространства до дна пола. Сияющее тепло PEX от этой напольной системы очень равномерное. Воздух в этом пространстве должен быть застоявшимся, что означает, что все проходы должны быть заделаны, а балки пола также должны быть там, где они встречаются с балками.Обычно температура для этого типа установки PEX составляет 120 град. и 165 град. По Фаренгейту. Мы знаем о многих домах, использующих этот метод, новых и существующих, где трубы подвешивались на 16 дюймов по центру, а температура воды на выходе из котла или с помощью смесительного клапана составляла от 125 до 180 градусов. Это позволяет держать дома на удобном расстоянии, эффективно и без шума. В более теплом климате вы можете работать с более низкой температурой, но все это зависит от теплопотерь в вашем доме и других факторов.
Труба PEX 25 мм для теплых полов Поставщики и производители Китай — заводская цена
Труба PEX 25 мм для теплых полов
Труба PEX производится из сшитого полиэтилена. Сшивание происходит посредством химического процесса, который увеличивает связи между макромолекулами с образованием более сложной структуры, чем у обычного полиэтилена. Благодаря сшиванию характеристики полиэтилена значительно улучшаются, при этом сохраняются превосходные свойства термопластов.
Труба SUNPLAST PEX — идеальное решение для системы напольного отопления, она обеспечивает превосходную, эффективную и чистую систему отопления, распределяя нагретую воду из сердечного источника по трубопроводной сети. Нагревательная труба PEX обладает превосходными механическими характеристиками и способностью выдерживать высокие температуры до 110 ℃. В то же время трубы SUNPLAST PEX могут изготавливаться в бухтах длиной до 500 метров, эффективный и простой монтаж еще никогда не был таким простым.
Наименование товара Труба PEX для теплого пола Доступные размеры 16 × 2,0 мм, 20 × 2,0 мм, 25 × 2,5 м, 32 × 3,0 мм Максимум.номинальное давление PN8 бар Максимум. Рабочая температура 95 ℃ Используемый материал PEX-b (труба с силановым сшиванием PE-Xb, сшивание ≥65%) Доступные цвета Прозрачный, белый, красный, синий или по запросу. Стандарты следуют ISO 15875, ASTM F876 / 877 Маркировка на трубе Логотип клиента может быть проштампован Доступны образцы Образец доступен для небольшого количества. Способ упаковки Быть упакованы в бухты по 50м / 100м / 200м / 300м / 500м. Каждый моток трубы в картонных коробках. MOQ Договорная Время выполнения продукции 7-10 дней для 20-футового контейнера, 15-20 дней для 40-футового контейнера Гарантийный срок 15 лет при нормальном использовании Условия оплаты T / T или LC по предъявлении Порт погрузки на условиях ФОБ Нинбо или Шанхай, Китай Место происхождения Чжэцзян, Китай
Технические характеристики изделия
Нагревательная труба SUNPLAST PEX может поставляться от 16-25 мм и 1/4 ”-1” со следующими конкретными размерами:
Стандарт: ISO 15875 | ||||
Размер | Наружный диаметр. | Внутренний диаметр. | Толщина стенки | Длина упаковки |
(мм) | (мм) | (мм) | (мм) | (м / рулон) |
16 × 2.0 | 16 | 12 | 2.0 | 50/100/200/300/500 |
20 × 2,0 | 20 | 16 | 2.0 | 50/100/200 |
25 × 2,5 | 25 | 20 | 2,5 | 50/100 |
32 × 3.0 | 32 | 26 | 3.0 | 50/100 |
Стандарт: ASTM F876 / 877 | |
Размер | Длина упаковки |
(дюйм) | (футов / рулон) |
1/4 » | 10000 |
3/8 » | 10000 |
1/2 » | 300/500/1000 |
3/4 » | 300/500/1000 |
1 » | 300/500/1000 |
Свяжитесь с нами
Свяжитесь с нами по любым вопросам, касающимся нашей продукции, по следующему адресу:
Электронная почта: [электронная почта защищена]
[электронная почта защищена]
Телефон: 0086-574-87226883
Факс: 0086-574-87467583
Моб: 0086-15968493053
Круглосуточная связь:
WhatsApp: 0086-15968493053
Skype: производитель полипропиленовых труб
Компания Sunplast, которая развивалась более 15 лет, теперь известна как один из ведущих производителей и поставщиков труб PEX желтого цвета для теплых полов в Китае.
