Подключение батарей: Способы и схемы подключения радиаторов отопления: как правильно провести монтаж

К недостаткам рассматриваемого способа можно отнести:

• большой расход труб в системе;
• невозможность спрятать коммуникации в стене или в коробе;
• сложную геометрию разводки;
• неудобный монтаж.

Применяется диагональная схема в тех случаях, когда главным требованием является максимальная теплоотдача, а соображения эстетики и дизайна отходят на второй план. В силу неэкономичности и сложности разводки, в многоэтажных домах этот способ установки радиаторов практически не используется.

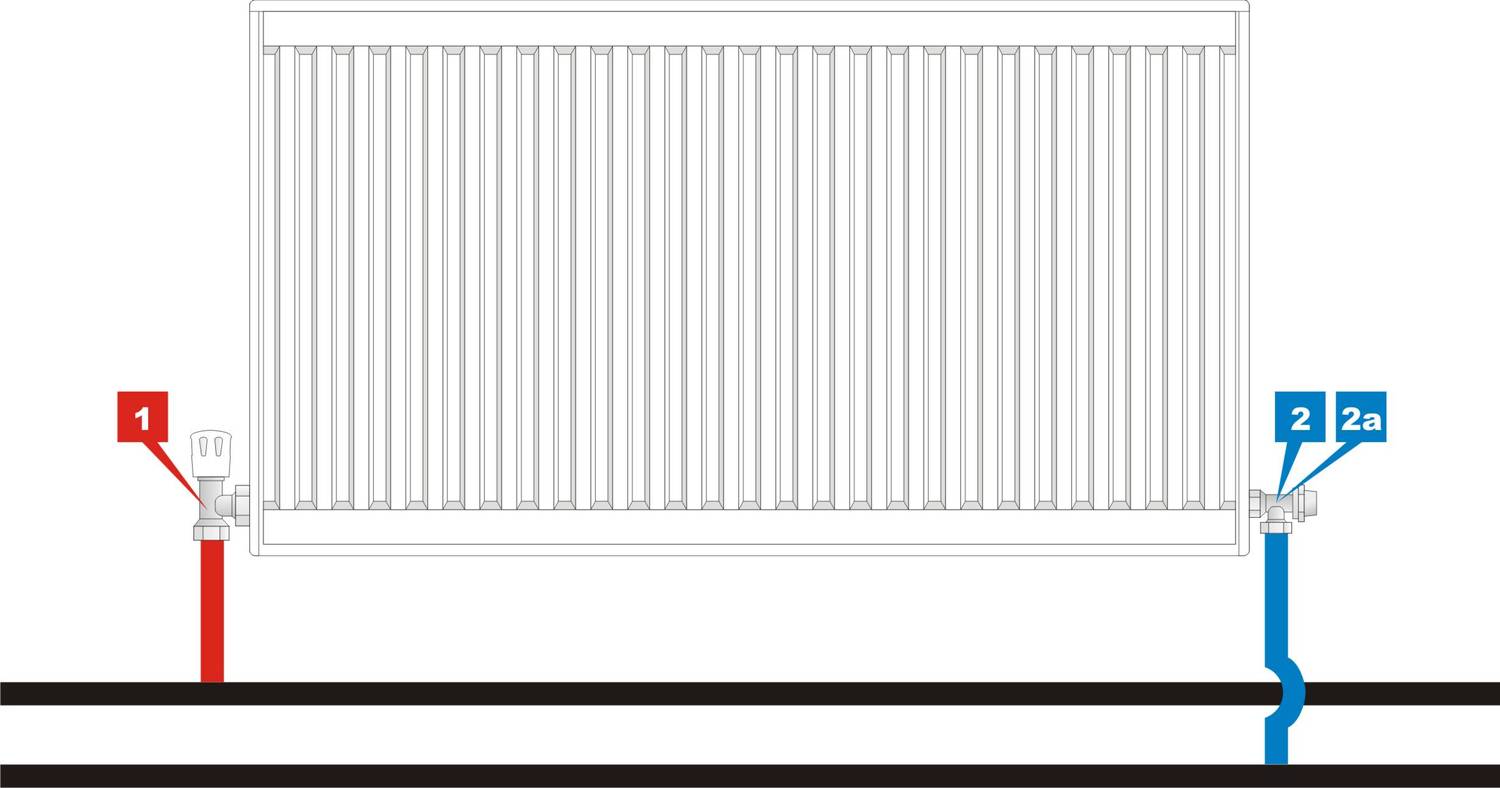

Нижнее подключение

В противоположность диагональному, нижний способ подключения батарей не позволяет оптимизировать систему отопления по производительности, но зато обеспечивает возможность сделать радиатор практически незаметным.

Такое соединение (его иногда называют ленинградкой), в силу особенностей прохождения теплоносителя между входным и выходным коллектором, снижает КПД в системе на 10-15%. Причем столь ощутимыми эти потери становятся лишь в многоквартирных домах при большой длине магистрали.

Если вы планируете устанавливать радиатор в собственном доме (особенно одноэтажном), нижняя схема подключения будет отличным вариантом.

Верхняя часть батареи прогревается хуже нижней, особенно это становится заметным при засорении или завоздушивания внутренних полостей. В этих случаях требуется чистка и удаление воздуха при помощи кранов Маевского.

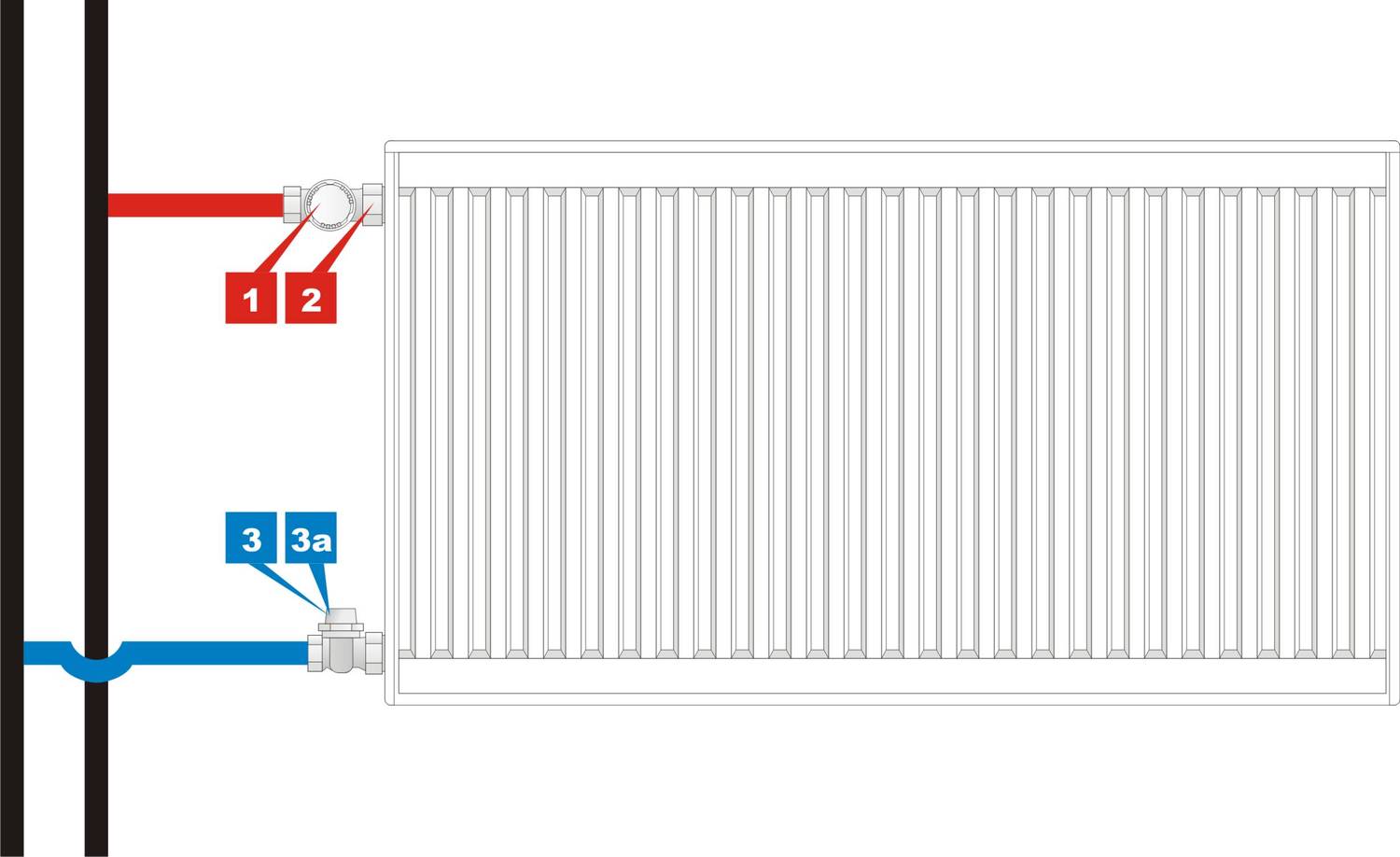

Боковая схема

Чаще всего радиаторы системы отопления, особенно в многоквартирных домах, монтируются по боковой схеме. Ее суть заключается в том, что обе магистрали подходят к батарее с одной стороны.

Преимущества бокового подключения:

• высокая эффективность;
• удобный монтаж;
• экономия на трубах;
• возможность организации байпаса между магистралями для установки регулирующей арматуры.

Если сравнивать между собой диагональную и боковую разводку, преимущество стоит отдать последней, т. к. разница в эффективности составляет всего несколько процентов, а выгоды бокового подключения очевидны.

Диагональная схема начинает выигрывать, если нужно подключить радиатор с большим количеством секций или организовать последовательное расположение нескольких мощных батарей. Правильное понимание этих особенностей поможет оптимально распределить радиаторы в системе.

Расположение радиатора

Радиатор лучше всего устанавливать под окном. Это общеизвестное правило объясняется очень просто: именно там батарея отопления создаст наилучшие условия, препятствующие попаданию холодного воздуха в помещение.

В городской квартире окна и двери – самые главные источники теплопотерь. В частных домах, как мы уже отмечали, к ним добавляются крыша и пол. Батарея под подоконником создаст завесу из теплого воздуха, который, как известно, стремится вверх при нагреве, и не пустит холод внутрь.

Если в помещении несколько окон, лучше распределить радиаторы между ними и подключить их последовательно. Также специалисты рекомендуют ставить несколько точек обогрева в угловые комнаты.

Правильно разместить радиатор помогут следующие советы:

• Расстояние батареи до пола и подоконника должно быть не менее 10 см. В противном случае эффективность ее работы снизится, а под ней будет неудобно убираться;
• Не стоит сильно углублять радиатор в сторону стены, лучше оставить зазор около 5 см;
• При использовании декоративных защитных экранов эффективность радиаторов снижается на 10-15%.
• С точки зрения теплоотдачи преимущество имеют алюминиевые радиаторы, но в городских квартирах лучше устанавливать биметаллические изделия.

И еще один немаловажный момент: самостоятельно изменять схему подключения радиаторов, их соединение между собой или устанавливать запорные вентили при отсутствии байпасов в многоквартирных домах запрещено. Все переделки в системе отопления необходимо согласовывать с Управляющей компанией.

Установка радиаторов

Самостоятельная установка радиаторов не вызовет проблем в системе отопления в дальнейшем, если правильно выполнить все требования к таким работам и обеспечить герметичность всех соединений. Кроме того, некоторые виды батарей требуют аккуратности при обращении: алюминиевые и биметаллические радиаторы имеют довольно мягкий внешний корпус, который можно легко помять при ударе.

Процесс установки производится в следующем порядке:

1. Снимаем старый радиатор (если это необходимо). Естественно, магистраль отопления должна быть при этом перекрыта;
2. Размечаем место установки. Радиаторы обычно вешаются на специальный кронштейн, который крепится к стене. Крепеж в комплекте чаще всего рассчитан на бетонные или кирпичные стены. Если вы хотите повесить радиатор на мягкую стену, например, из гипсокартона, необходимо использовать специальные дюбели. Алюминиевые и биметаллические батареи не создадут опасных нагрузок для такой стены, а вот чугунный вариант здесь лучше не использовать. Кронштейн нужно установить так, чтобы радиатор располагался с учетом требований, описанных в предыдущем разделе;
3. Теперь нужно собрать батарею. Для этого во все четыре монтажных отверстия вкручиваем переходники, идущие в комплекте. Обычно два из них имеют левую резьбу, а два – правую, поэтому необходимо проявить внимательность. Далее, в зависимости от схемы подключения, неиспользуемые коллекторы заглушаем, один краном Маевского, а другой – специальным запорным колпачком. Все места соединений тщательно герметизируем;

4. Для предотвращения протекания воды в местах соединений прокладываем сантехнический лен. Фум ленту здесь лучше не использовать. Лен нужно наматывать правильно: для правой резьбы по часовой стрелке, а для левой – в обратном направлении. В этом случае при накручивании на резьбу подсоединяемых элементов лен не будет выбиваться из-под них. Для надежности соединение можно дополнительно уплотнить специальными средствами, например, пастой Unipak;
5. К местам подвода магистральных труб прикручиваем шаровые краны. Они позволят в дальнейшем снимать радиатор для чистки и обслуживания, не останавливая работу всей системы;
6. Теперь осталось только повесить радиатор на кронштейн и подключить к нему подводимые трубы. Места соединений герметизируем по приведенному выше алгоритму.

Итак, мы рассмотрели все возможные виды подключений батарей отопления. Если вы только планируете структуру системы для собственного жилья, то можете выбрать наиболее подходящую схему. Если же вы живете в городской квартире, такой свободы у вас нет. В любом случае, понимание принципов и особенностей подключения радиаторов позволит вам самостоятельно обслуживать и устанавливать отопительные приборы в своем доме.

Способы подключения радиаторов отопления — Услуги сантехника

Содержание

Последовательное соединение батарей отопления

Последовательное соединение

Последовательное соединение батарей отопления практикуется в многоэтажных домах. Принцип действия отопительной системы сводится к подключению радиаторов один за другим, когда теплоноситель идет по кругу. Ввод трубы производится снизу радиатора, а вывод осуществляется снизу или сверху. Такая схема подключения способствует тому, что первые батареи в системе нагреваются сильнее последних. Возможна даже довольно существенная разница температур в них, а поэтому те радиаторы, которые греют сильнее, рекомендовано устанавливать в более холодных помещениях.

Последовательное подключение радиаторов отопления предполагает их непосредственное соединение к системе. Регулировка теплоотдачи в таких радиаторах  невозможна, а их замена и обслуживание производится с полным отключением всей отопительной системы.

Параллельное подключение радиаторов отопления

Параллельное подключение батарей

Параллельное соединение радиаторов используют чаще всего в многоквартирных домах. Отопительная система с таким видом подключения работает по следующему принципу: горячая вода по всем этажам идет по одной трубе вверх, и по другой – вниз. При этом теплоноситель последовательно проходит все радиаторы дома.

Минус подобной конструкции состоит в необходимости при ремонте одного радиатора отключения системы отопления во всем подъезде. Проблема решается установкой на отводах шаровых кранов, одновременно предоставляющих возможность регулирования уровня теплоотдачи отдельных радиаторов.

Следует отметить и другой недостаток параллельного подключения радиаторов отопления – снижение давления теплоносителя в магистрали приводит к недостаточному прогреванию батарей, что сокращает эффективность такой системы отопления.

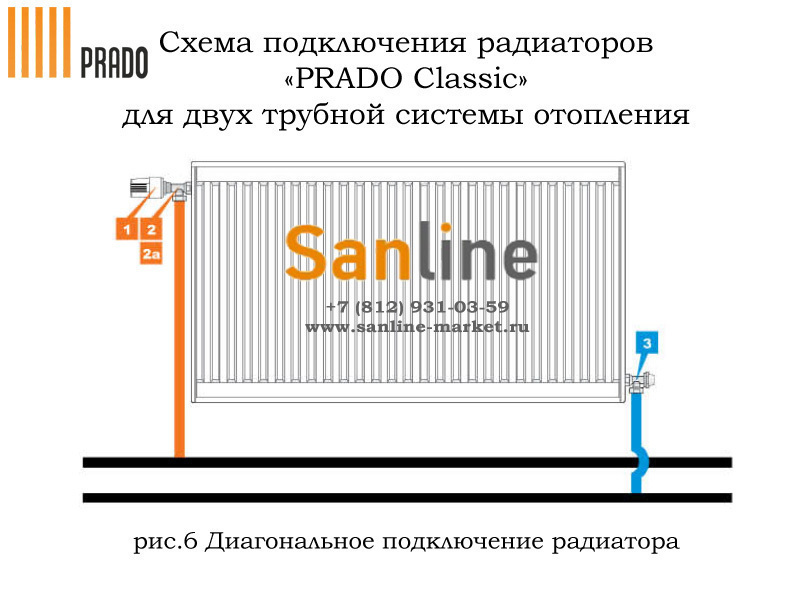

Диагональное подключение радиаторов отопления

Диагональное соединение батарей с магистралью теплоподачи

Диагональное подключение радиаторов – наиболее эффективный вариант функционирования отопительной системы. При таком соединении подача горячего теплоносителя осуществляется через верхнюю трубу с одной стороны батареи, а возврат охлажденной воды в стояк – по нижней трубе с другой стороны. Такое соединение обеспечивает максимальный уровень теплоотдачи радиатора и рекомендовано к применению по отношению к многосекционным конструкциям.

Несовершенство диагонального подключения радиаторов отопления – в его непривлекательном дизайне. Появление дополнительной отопительной трубы, огибающей радиатор, выглядит не очень эстетично, особенно в интерьере офисных и презентационных помещений. Чаще всего такой тип соединения реализуется в частном домостроении, где большое значение придается именно повышению эффективности отопительной системы, а вопросам дизайна отводится второстепенная роль.

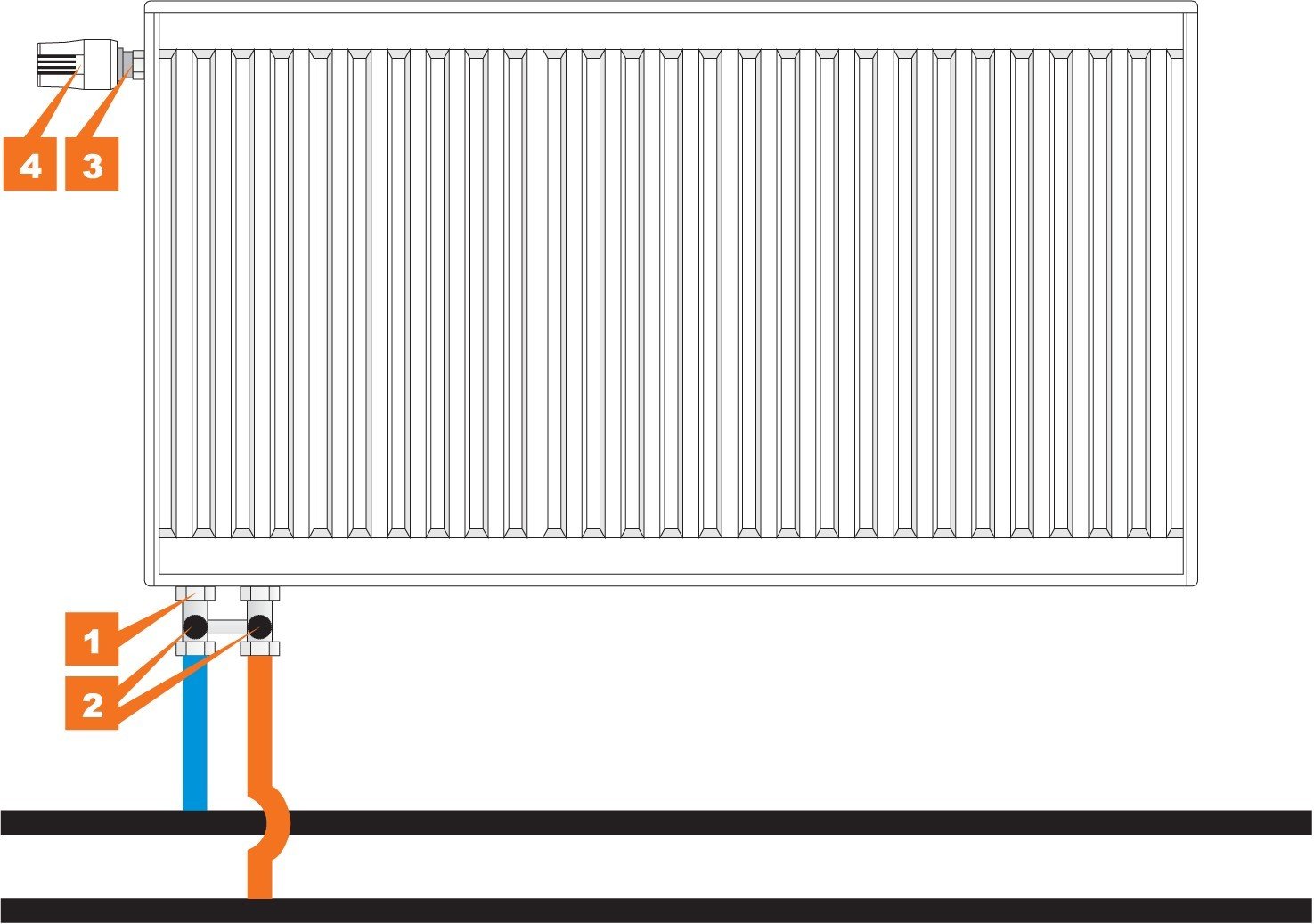

Нижнее подключение радиаторов отопления

Нижнее подключение батареи отопления

Подобная схема подключения радиаторов отопления считается наименее эффективной с точки зрения теплоотдачи. Тепловая мощность радиаторов при ее использовании значительно снижается, а теплопотери достигают 10-15%. По этой причине применения радиаторов отопления с нижним подключением стараются избегать. Но в тех случаях, когда в интерьере помещения важная роль отведена эстетической стороне вопроса, например, в помещениях офисов компаний, подобная схема весьма удобна. Либо при монтаже дизайнерских радиаторов сложной формы или нестандартного размещения. Она эффективно скрывает трубопроводы, которые чаще всего маскируют плинтусами либо встраивают в стяжку пола.

Оправдана такая обвязка при использовании биметаллических или алюминиевых радиаторов, в которых высокая теплопроводность материала изготовления способствует сокращению потерь теплоотдачи.

Однотрубное подключение радиаторов отопления

Однотрубная схема подключения радиаторов является наиболее простой. Подача теплоносителя и его вывод осуществляет в одну и ту же трубу. Но простота монтажа декомпенсируется недостатками такой системы – все радиаторы сети нагреваются неравномерно, первый из них получает больше тепла, последний – меньше. Разница температур на радиаторах разных концов сети может быть весьма ощутимой и достигать десяти градусов.

По этой причине однотрубное подключение радиаторов отопления лучше применять на чугунных батареях. При монтаже алюминиевых или биметаллических радиаторов перепад температур увеличивается.

Недостаток системы можно частично исправить установкой байпаса, который переносит теплоноситель из верхней подводящей трубы в отводящую нижнюю. Между входным отверстием радиатора и байпасом для автоматизации управления помещают вентиль или терморегулятор.

Двухтрубное подключение радиаторов отопления

Двухтрубные системы имеют в своей конструкции два трубопровода – прямой и обратный. Охлажденная вода из радиатора возвращается в котел по выходной трубе. Такая система отопления очень удобна тем, что позволяет обеспечивать равномерный нагрев всех радиаторов сети и регулировать их мощность по отдельности.

Двухтрубные системы могут быть горизонтальными или вертикальными. В горизонтальных подключение осуществляет с верхней или нижней разводкой. Вертикальные системы удобны в домах, имеющих переменную этажность.

Двухтрубное подключение радиаторов отопления на сегодняшний день считается более прогрессивным и способствует повышению комфорта проживания людей. Кроме того, они обеспечивают более современный дизайн интерьера и удобны при выполнении скрытой прокладки.

Как правильно подключить батарею отопления в квартире

Здесь вы узнаете о том как правильно подключить батарею отопления в квартире: лучшее место для радиаторов, схемы и способы подключения в многоквартирном доме, как запустить отопительную систему.

Запуска отопительной системы с первыми похолоданиями ждут все жильцы многоквартирных домов.

Чтобы в помещениях было тепло, важно не только, как сработает в новом сезоне централизованное отопление и какие профилактические работы были проведены летом, но и как лучше подключить радиаторы отопления в квартире, чтобы получать 100% теплоотдачу.

Запуск отопительной системы в многоэтажном доме

Включение подачи тепла в высотных домах часто сопряжено с беспокойством, особенно в старых строениях. Связано это с тем, что зачастую профилактические меры и проверки не выявляют скрытых угроз и нарушений. Только пустив теплоноситель по системе под высоким давлением можно узнать, насколько она прочна и эффективна.

Чтобы обошлось без аварийных ситуаций, нужно знать, как запустить отопление в многоквартирном доме:

1. Во-первых, теплоноситель должен подаваться насосом на малой мощности, чтобы система заполнялась постепенно, этаж за этажом.
2. Во-вторых, его подача должна осуществляться снизу вверх, что позволит ему вытеснить воздух, который собирается в теплосети за время летнего «отдыха». При медленном подъеме воды нагрузка на трубы и радиаторы минимальная, что увеличивает их срок службы.
3. В-третьих, может потребоваться спуск остатков воздуха, что делается работниками теплосети на чердаке здания через специальные воздухосборники. Достаточно открутить кран и подождать, когда из труб перестанет доноситься шипение и свист. Если чердачного помещения нет, то та же процедура проводится на последнем этаже здания при помощи крана Маевского.
4. В-четвертых, необходимо слить немного теплоносителя во время развоздушивания труб, делая это осторожно, чтобы не залить квартиры жильцов.

Полная нагрузка на систему дается только после выполнения этих действий. Это убережет трубы от прорыва и позволит теплоносителю равномерно распределиться по всем ее элементам.

Лучшее место для радиаторов

Кроме запуска централизованного отопления, что делают работники теплосети, жильцам следует позаботиться о своих «участках работ».

Для того чтобы в помещениях действительно было тепло, нужно знать, как подключить батарею отопления в квартире так, чтобы она максимально эффективно ее обогревала.

Для начала, нужно проверить, насколько правильно было выбрано место для радиаторов. Обычно, их монтируют под окнами, чему есть логическое объяснение.

Остекление помещения – это его слабое «звено», так как даже самые качественные окна холоднее стен. Воздух, идущий от них, прогревается расположенными под подоконником батареями, что снижает теплопотери.

Мало установить обогреватели под оконным проемом, следует понимать, как правильно подсоединить батареи отопления в квартире, чтобы их секции разогревались равномерно.

Нормы указаны в СНиП и соответствуют:

1. Длина радиатора должна занимать от 70% и выше площадь под подоконником. Лучше, если этот параметр равен 90%, тогда никакие холода не страшны, а воздух от холодного окна будет прогреваться практически мгновенно.
2. Между батареей и полом расстояние должно быть не менее 6 см, а под подоконником – от 5 до 10 см.
3. От стены обогревательная секция должна отступать на 2-2.5 см.

Выполнив эти условия, можно проверить, насколько качественно сделано подключение отопления в квартире. Распределение тепловых потоков будет заметно по равномерному нагреву помещения. Если в нем есть холодные зоны, значит, что-то было сделано неправильно. Возможно, дело не в месте, а в неправильном подключении батарей.

Схемы подсоединения элементов

Как подключают отопление в квартире? Если рассмотреть все способы подключения радиаторов отопления в многоквартирном доме, то самым эффективным, которого придерживается большинство мастеров, будет с верхней подачей и нижней обраткой (диагональное).

Оно гарантирует 100% эффективность, так как нагрев происходит наиболее равномерно и с полной теплоотдачей, но имеет так же ряд минусов:

1. У теплоносителя практически нет на пути сопротивления, что позволяет ему максимально быстро проходить по системе, не успевая отдавать свое тепло. Чтобы уменьшить теплопотери, необходимо устанавливать обогреватели, у которых 10 и более элементов.
2. Не слишком эстетично выглядят трубы, врезанные в вертикальный стояк.

В остальном, это достаточно эффективный и популярный способ подсоединения батарей.

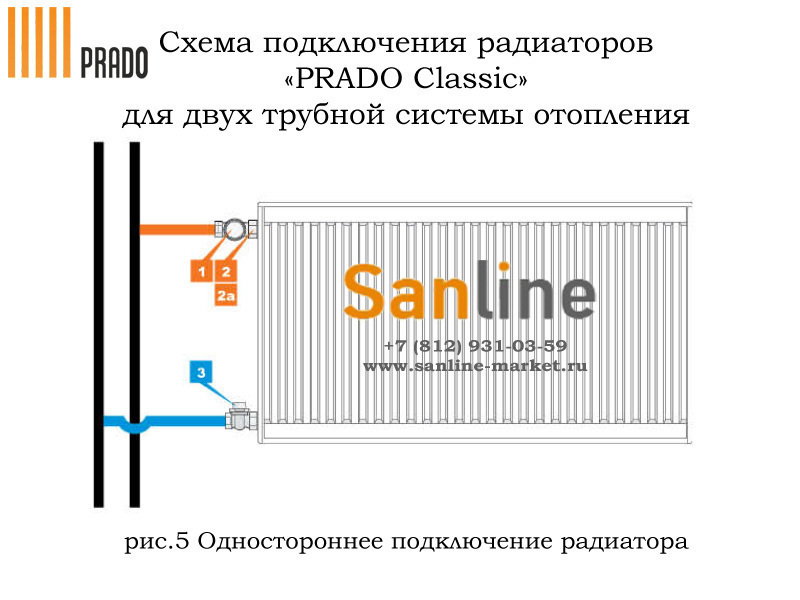

Установка радиаторов отопления в квартире при одностороннем подключении так же имеет неплохие показатели, но они чуть ниже — 97%. При этом способе труба подающая теплоноситель и отводящая его подсоединяется с одной стороны батареи. Неплохой метод, но чаще применим для небольших конструкций.

При одностороннем подключении количество секций в радиаторах ограничено. Если требуется обогрев большой площади, то можно применить другой способ.

Самым не рентабельным считается нижнее подключение, когда подающая труба и обратка идут от нижней части батареи. Такой вид соединения используется, когда нужно «спрятать» трубы в пол, но следует учесть, что теплопотери могут достигнуть 15%.

Это основные способы подключения радиаторов отопления в квартире:

Двухтрубное подсоединение считается лучшим, так как подача теплоносителя и его отвод производятся разными трубами. При нем осуществляется параллельное подключение, которое максимально эффективно распределяет воду по системе, равномерно ее нагревая.

Двухтрубная схема подключения позволяет регулировать уровень теплоотдачи при помощи специального вентиля, установленного перед батареей.

Как правильно подключить батарею отопления в квартире?

Чтобы знать, как подключить радиаторы отопления в квартире, следует придерживаться некоторых советов, которые дают специалисты новичкам:

1. На местах подсоединения радиаторов нужно ставить запорные и регулирующие устройства. Это позволит осуществлять балансировку системы и даст возможность при необходимости снять секцию для промывки или замены.
2. Приобретать готовые комплекты радиаторов с подходящими для них соединительными деталями.
3. Чтобы воздух не скапливался в системе, нужно батареи устанавливать под небольшим наклоном, противоположным крану Маевского.

Подводя итоги, можно сделать вывод, что наиболее эффективным для батарей небольшого размера является одностороннее подключение, тогда как для длинных сегментов больше подойдет диагональная схема. Вот как правильно подключить радиатор отопления в квартире, чтобы получать максимальный комфорт.

Полезное видео

Замена батарей отопления в Самаре, цена на монтаж радиаторов отопления

Со временем становится неизбежной замена батарей отопления в жилых местах, где до сих пор стоят советские конвекторы из чугуна или секционные батареи. На самом деле, такие батареи не имеют хороший уровень обогрева помещения, и зачастую становятся лишь проблемой. Все мы знаем, что такие отопительные приборы могут течь в результате о прессовки, или новой подачи теплой воды. В подобных случаях может появиться лужа под радиатором, а может и вовсе прорвать, тогда всю комнату зальет, и соседи вас долго не простят.

Ещё один немаловажный факт, почему необходима полная замена старых систем отопления на радиаторы нового поколения — это отвратительный вид старого чугуна. Ржавые, облезшие, некрасивые секции радиатора вряд ли кому-то понравятся. К тому же, если пришло время пертурбаций — замена батарей отопления лучшее решение. Ваше жильё должно выглядеть хорошо! Ведь, новейшие радиаторы обладают подходящим дизайном, качественным материалом и очень элегантно вписываются в домашние пенаты.

Цены на замену батарей отопления и монтаж радиаторов в Самаре

Цены в прайсе не являются фиксированными, так как формируются от сложности работ, размера труб и устанавливаемого радиатора. Конечную стоимость, мастер озвучит после осмотра.

Замена батарей отопления в квартире проводится поэтапно:

• Демонтаж старого радиатора;
• Демонтаж неисправных труб;
• Установка по намеченной разметке крепительных кронштейнов;
• Навес нового радиатора;
• Установка кранов, байпаса и подключение к системе.

Компания «СВК ПЕТРОВИЧ» за свои 10 лет прекрасной работы провела глубокую модернизацию в самом процессе замены радиаторов отопления, и всегда готова прийти на помощь в любых вопросах сантехники, в городе Самара. Наши специалисты моментально найдут решение любых проблем, и замена отопительной системы пройдёт быстро и незаметно. После чего новые радиаторы будут радовать вас ещё много лет своим теплом и бесперебойной работой.

Конечно, наилучшее время такого вида работ — лето, ибо кто меняет батареи зимой, когда отопительный сезон в самом разгаре? В холодное время года придется договариваться со всем подъездом, ругаться с соседями, перекрывать стояк, разбираться с коммуналкой и т. д.

Сегодня рынок богат разнообразными отопительными конструкциями, однако биметаллические системы отопления зарекомендовали себя лучше всего. Они обладают замечательной теплопроводностью, их легко установить, стоят недорого, да ещё и весят мало. Затем, после выбора отопительной системы, у вас встанет вопрос: а, сколько секций должно быть? Этот вопрос зависит от:

• Того, из чего сделаны стены, и какова их толщина;
• Вашего типа окон, их долговечности и надежности;
• Размеров комнаты и квартиры в целом;
• Высоты вашего жилья;
• Количества стен, которые выходят на улицу.

Наша компания СВК ПЕТРОВИЧ

предлагает следующие виды

радиаторов отопления,

с ценами Вы можете ознакомится ниже:

В современном мире уже ни один человек не представляет себе жилое здание без качественных систем отопления. Однако, для того, чтобы забыть о проблеме отопления и тепла в доме, нужно максимально тщательно подойти к вопросу об установке и выборе самой отопительной системы. Некачественный монтаж радиаторов отопления выльется в негативные последствия и в будущем влетит в копеечку.

Стоит сказать, что отопительные системы бывают разные.

Чугунные радиаторы

Такой вид отопительных систем пригодится во всех типах зданий, но преимущественно — в многоэтажках. Такие батареи хороши и в производственных учреждениях, и в жилых домах. Безусловными преимуществами чугунного радиатора является долговечность, антикоррозийность, особая прочность и как правило, отсутствие вообще каких-либо проблем. Более того, они не придирчивы к теплоносителям низкого уровня, и спокойно переносят воду не лучшего качества.

Алюминиевые радиаторы

Отопительные приборы из алюминия являются самыми популярными и эффективными отопительными системами, потому как весят мало, а греют хорошо при довольно малых габаритах. Такую батарею монтировать легко, быстро и удобно. Ещё одно большое преимущество алюминиевых отопительных приборов — это приятный внешний вид.

С другой стороны — явным минусом такой отопительной системы выступает чувствительность к теплоносителю, и к его качеству.  Если в трубы поступила грязная вода, радиатор может выйти из строя .Потому, если вы решили ставить алюминиевые батареи, обязательно установите специальный фильтр к батарее, или иную водоочистительную систему.

Стальные радиаторы

Такая отопительная система являет собой прямоугольную конструкцию, разделяющуюся на 2 сваренных стальных листа. Между листами в специальных углублениях осуществляется циркуляция горячей воды. Также, стальные отопительные системы делятся на два вида: трубчатые и панельные. Первый тип отличается большим сроком службы (более четверти века), отличными техническими характеристиками, и недаром считается отопительной системой премиум класса. Трубчатые батареи характеризуются, как более бюджетный вариант, обладающий высокой теплоотдачей и надежностью.

Биметаллические радиаторы

Эти отопительные системы выделяются высокой прочностью, которая выдержит любое давление, и стерпит любой теплоноситель с любым качеством воды. Нужно сказать, что биметаллическая система отопления отличается интересной конструкцией из меди, алюминия и стали, что способствует прекрасному качеству, бесперебойности работы и долговечности.

Почему монтаж радиаторов отопления лучше доверить специалистам?

Установка приборов отопления с помощью профессионалов — это гарантия идеальной и долговечной работоспособности, как самой батареи, так и всей отопительной системы.

К тому же, при смене, или установке радиатора нужно соблюдать все существующие нормативы при сборке отопительной металлоконструкции, следовать напутствиям опытных сантехников, и обладать знаниями о современном оборудовании.

Монтаж радиаторов отопления своими руками может привести к некоторым негативным последствиям, таким как:

• Низкой работоспособности батареи.
• Прорыву отопительной системы.
• Внезапной поломке радиатора и т.д.

Для избегания всех вышеперечисленных трудностей обратитесь с просьбой монтажа отопительной системы в компанию СВК ПЕТРОВИЧ. Мы удовлетворим пожелания каждого клиента, применим самые современные средства, поделимся огромным опытом, и сделаем всё в лучшем виде. Новенькие радиаторы ещё много лет будут вас радовать как своим качеством, так и внешним видом. Обязуемся всю работу выполнять в кратчайшие сроки и с минимальными неудобствами для вас. Замена и монтаж радиаторов отопления — наш профиль!

ПОЛУЧИТЬ ГРАМОТНУЮ КОНСУЛЬТАЦИЮ СПЕЦИАЛИСТА, ВЫ МОЖЕТЕ ПОЗВОНИВ НАМ ПО ТЕЛЕФОНУ:

+7 (846) 205-50-20;

+7 (987) 955-50-20

ИЛИ ЗАКАЗАТЬ УСЛУГУ ОНЛАЙН

Последовательные и параллельные конфигурации батарей и информация

BU-302: Configuraciones de Baterías en Serie y Paralelo (Español)

Узнайте, как расположить батареи для увеличения напряжения или увеличения емкости.

Батареи достигают желаемого рабочего напряжения путем последовательного соединения нескольких ячеек; каждая ячейка добавляет свой потенциал напряжения, чтобы получить общее напряжение на клеммах. Параллельное соединение обеспечивает более высокую мощность за счет суммирования общего ампер-часа (Ач).

Некоторые блоки могут состоять из комбинации последовательного и параллельного подключения. Аккумуляторы для ноутбуков обычно имеют четыре литий-ионных элемента 3,6 В последовательно для достижения номинального напряжения 14,4 В и два параллельно для увеличения емкости с 2400 мАч до 4800 мАч. Такая конфигурация называется 4s2p, что означает четыре последовательно соединенных ячейки и две параллельно. Изоляционная фольга между ячейками предотвращает электрическое короткое замыкание проводящей металлической оболочкой.

Большинство типов батарей подходят для последовательного и параллельного подключения.Важно использовать батареи одного типа с одинаковым напряжением и емкостью (Ач) и никогда не смешивать батареи разных производителей и размеров. Более слабая ячейка вызовет дисбаланс. Это особенно важно в последовательной конфигурации, потому что мощность батареи определяется мощностью самого слабого звена в цепи. Аналогия — цепочка, звенья которой представляют последовательно соединенные элементы батареи (рис. 1).

Слабый элемент не может сразу выйти из строя, но при нагрузке он истощается быстрее, чем сильный. При зарядке аккумулятор с низким уровнем заряда заполняется раньше, чем с высоким уровнем, потому что его нужно заполнить меньше, и он остается в избыточном заряде дольше, чем другие. При разряде слабый элемент опорожняется первым, и его забивают более сильные братья.Ячейки в мультиупаковках должны быть согласованы, особенно при использовании под большими нагрузками. (См. BU-803a: Несоответствие ячеек, балансировка).

Одноэлементная конфигурация — это самый простой аккумулятор; элемент не требует согласования, и схема защиты на небольшом литий-ионном элементе может быть простой. Типичными примерами являются мобильные телефоны и планшеты с одним литий-ионным аккумулятором 3,60 В. Одноэлементный элемент также используется в настенных часах, в которых обычно используются щелочные элементы на 1,5 В, наручные часы и резервное копирование памяти, большинство из которых имеют очень низкое энергопотребление.

Номинальное напряжение элемента для никелевой батареи составляет 1,2 В, щелочной — 1,5 В; оксид серебра составляет 1,6 В, а свинцово-кислотный — 2,0 В. Первичные литиевые батареи находятся в диапазоне от 3,0 В до 3,9 В. Литий-ионный — 3,6 В; Li-фосфат — 3,2 В, а литий-титанат — 2,4 В.

Литий-марганцевые и другие системы на основе лития часто используют ячейки с напряжением 3,7 В и выше. Это связано не столько с химией, сколько с повышением ватт-часов (Втч), что становится возможным при более высоком напряжении. Утверждается, что низкое внутреннее сопротивление элемента поддерживает высокое напряжение под нагрузкой.Для рабочих целей эти ячейки подходят как кандидаты на 3,6 В. (См. BU-303 «Путаница с напряжениями»)

Соединение серии

В портативном оборудовании, требующем более высоких напряжений, используются аккумуляторные блоки с двумя или более элементами, соединенными последовательно. На рисунке 2 показан аккумуляторный блок с четырьмя последовательно соединенными литий-ионными элементами 3,6 В, также известными как 4S, для получения номинального напряжения 14,4 В. Для сравнения, свинцово-кислотная цепочка из шести элементов с 2 В на элемент будет генерировать 12 В, а четыре щелочных с 1,5 В на элемент — 6 В.

Рисунок 2: S eries подключение четырех ячеек (4s).
Добавление ячеек в цепочку увеличивает напряжение; емкость остается прежней.
^{Предоставлено Cadex}

Если вам нужно нечетное напряжение, скажем, 9,50 вольт, подключите последовательно пять свинцово-кислотных, восемь NiMH или NiCd или три Li-ion. Конечное напряжение аккумулятора не обязательно должно быть точным, если оно выше, чем указано в устройстве. Источник питания 12 В может работать вместо 9,50 В. Большинство устройств с батарейным питанием могут выдерживать некоторое перенапряжение; однако необходимо соблюдать напряжение в конце разряда.

Высоковольтные батареи сохраняют малый размер проводника. Аккумуляторные электроинструменты работают от батарей 12 В и 18 В; в моделях высокого класса используются 24 В и 36 В. Большинство электровелосипедов поставляются с литий-ионным аккумулятором 36 В, некоторые — 48 В. Автомобильная промышленность хотела увеличить мощность стартерной батареи с 12 В (14 В) до 36 В, более известной как 42 В, путем последовательного размещения 18 свинцово-кислотных элементов. Логистика замены электрических компонентов и проблемы с дугой на механических переключателях сорвали ход.

Некоторые легкие гибридные автомобили работают на литий-ионном аккумуляторе 48 В и используют преобразование постоянного тока в 12 В для электрической системы.Запуск двигателя часто осуществляется отдельной свинцово-кислотной батареей на 12 В. Ранние гибридные автомобили работали от батареи 148 В; электромобили обычно 450–500 В. Такой аккумулятор требует более 100 последовательно соединенных литий-ионных элементов.

Высоковольтные батареи требуют тщательного согласования ячеек, особенно при работе с большими нагрузками или при работе при низких температурах. Если несколько ячеек соединены в цепочку, вероятность отказа одной ячейки реальна, и это приведет к сбою. Чтобы этого не произошло, твердотельный переключатель в некоторых больших батареях обходит неисправную ячейку, чтобы обеспечить непрерывный ток, хотя и при более низком напряжении в цепи.

Сопоставление ячеек является проблемой при замене неисправного элемента в устаревшем блоке. Новая ячейка имеет большую емкость, чем другие, что вызывает дисбаланс. Сварная конструкция усложняет ремонт, поэтому аккумуляторные блоки обычно заменяются целиком.

Высоковольтные батареи в электромобилях, полная замена которых невозможна, делят батарею на модули, каждый из которых состоит из определенного количества ячеек. Если одна ячейка выходит из строя, заменяется только затронутый модуль.Небольшой дисбаланс может возникнуть, если новый модуль оснащен новыми ячейками. (См. BU-910: Как отремонтировать аккумуляторный блок.)

На рисунке 3 показан аккумуляторный блок, в котором «элемент 3» выдает только 2,8 В вместо полностью номинальных 3,6 В. При пониженном рабочем напряжении эта батарея достигает точки окончания разряда раньше, чем обычная батарея. Напряжение падает, и устройство выключается с сообщением «Низкий заряд батареи».

Рисунок 3: S eries соединение с неисправной ячейкой.
Неисправная ячейка 3 снижает напряжение и преждевременно отключает оборудование.
^{Предоставлено Cadex}

Батареи в дронах и пультах дистанционного управления для любителей, которым требуется большой ток нагрузки, часто демонстрируют неожиданное падение напряжения, если одна ячейка в цепочке слаба. Максимальный ток нагружает хрупкие ячейки, что может привести к поломке. Считывание напряжения после заряда не позволяет выявить эту аномалию; проверка баланса клеток или проверка емкости с помощью анализатора батарей.

Обычной практикой является подключение к последовательной цепочке свинцово-кислотного массива для получения более низкого напряжения. Для тяжелонагруженного оборудования, работающего от батарейного блока 24 В, может потребоваться источник питания 12 В для вспомогательной работы, и это напряжение удобно доступно в промежуточной точке.

Постукивание не рекомендуется, так как оно создает дисбаланс ячеек, поскольку одна сторона блока батарей загружена больше, чем другая. Если несоответствие не может быть исправлено с помощью специального зарядного устройства, побочным эффектом является сокращение срока службы батареи.Вот почему:

При зарядке несбалансированного банка свинцово-кислотных аккумуляторов с помощью обычного зарядного устройства в недозаряженной части обычно развивается сульфатирование, поскольку элементы никогда не получают полного заряда. Высоковольтная часть батареи, которая не получает дополнительную нагрузку, имеет тенденцию к перезарядке, что приводит к коррозии и потере воды из-за выделения газов. Обратите внимание, что зарядное устройство, заряжающее всю цепочку, проверяет среднее напряжение и соответственно прекращает заряд.

Постукивание также распространено на литий-ионных и никелевых батареях, и результаты аналогичны свинцово-кислотным: сокращение срока службы.(См. BU-803a: Согласование и балансировка ячеек.) В новых устройствах используется преобразователь постоянного тока в постоянный для обеспечения правильного напряжения. В электрических и гибридных автомобилях в качестве альтернативы используется отдельная низковольтная батарея для вспомогательной системы.

Если требуются более высокие токи, а ячейки большего размера недоступны или не соответствуют проектным ограничениям, одна или несколько ячеек могут быть подключены параллельно. Большинство химикатов батарей допускают параллельные конфигурации с небольшими побочными эффектами.На рисунке 4 показаны четыре ячейки, соединенные параллельно в схеме P4. Номинальное напряжение показанного блока остается на уровне 3,60 В, но емкость (Ач) и время работы увеличиваются в четыре раза.

Ячейка, которая развивает высокое сопротивление или размыкается, менее критична в параллельной цепи, чем в последовательной конфигурации, но выходящая из строя ячейка уменьшит общую нагрузочную способность. Это как двигатель, работающий только на трех цилиндрах, а не на всех четырех. С другой стороны, короткое замыкание является более серьезным, поскольку неисправный элемент забирает энергию из других элементов, вызывая опасность пожара. Большинство так называемых электрических коротких замыканий мягкие и проявляются как повышенный саморазряд.

Полное короткое замыкание может произойти из-за обратной поляризации или роста дендритов. Большие блоки часто включают в себя предохранитель, который отключает отказавший элемент от параллельной цепи в случае короткого замыкания.На рис. 5 показана параллельная конфигурация с одной неисправной ячейкой.

Последовательная / параллельная конфигурация, показанная на рисунке 6, обеспечивает гибкость конструкции и позволяет достичь желаемых значений напряжения и тока при стандартном размере ячейки.Полная мощность — это сумма напряжения, умноженного на ток; аккумулятор 3,6 В (номинал), умноженный на 3400 мАч, дает 12,24 Втч. Четыре элемента питания 18650 емкостью 3400 мАч каждый можно подключить последовательно и параллельно, как показано, чтобы получить номинальное напряжение 7,2 В и общую мощность 48,96 Вт-ч. Комбинация с 8 элементами даст 97,92 Втч, допустимый предел для перевозки на воздушном судне или перевозки без опасных материалов класса 9. (См. BU-704a: Доставка литиевых батарей по воздуху). Тонкий элемент позволяет гибкую конструкцию блока, но необходима схема защиты.

Литий-ионный аккумулятор
хорошо подходит для последовательной / параллельной конфигурации, но элементы нуждаются в мониторинге, чтобы оставаться в пределах напряжения и тока.Интегральные схемы (ИС) для различных комбинаций ячеек доступны для контроля до 13 литий-ионных ячеек. Для более крупных пакетов требуются специальные схемы, и это относится к аккумуляторным батареям для электронных велосипедов, гибридным автомобилям и Tesla Model 85, которая потребляет более 7000 ячеек 18650, чтобы составить аккумулятор мощностью 90 кВт / ч.

Терминология для описания последовательного и параллельного соединения

В производстве аккумуляторов сначала указывается количество ячеек, соединенных последовательно, а затем — параллельно. Пример — 2с2п.В Li-ion сначала всегда изготавливаются параллельные струны; завершенные параллельные блоки затем помещаются последовательно. Литий-ионная система — это система на основе напряжения, которая хорошо подходит для параллельного формирования. Объединение нескольких ячеек в параллель с последующим последовательным добавлением блоков снижает сложность управления напряжением для защиты блока.

Сначала сборка гирлянд, а затем их параллельное размещение может быть более обычным для никель-кадмиевых аккумуляторов, чтобы удовлетворить механизму химического челнока, который уравновешивает заряд в верхней части заряда.«2с2п» — обычное дело; Были выпущены официальные документы, которые относятся к 2p2, когда последовательная строка параллельна.

Переключатели с положительным температурным коэффициентом (PTC) и устройства прерывания заряда (CID) защищают аккумулятор от перегрузки по току и чрезмерного давления. Хотя эти защитные устройства рекомендуются для безопасности в меньших 2- или 3-элементных батареях с последовательной и параллельной конфигурацией, они часто не используются в более крупных многоэлементных батареях, например, для электроинструментов.PTC и CID работают, как ожидалось, переключая ячейку на чрезмерный ток и внутреннее давление ячейки; однако завершение работы происходит в каскадном формате. Хотя некоторые ячейки могут рано отключиться, ток нагрузки вызывает избыточный ток в остальных ячейках. Такое состояние перегрузки может привести к тепловому разгоне до срабатывания остальных предохранительных устройств.

Некоторые ячейки имеют встроенные PCT и CID; эти защитные устройства также могут быть добавлены задним числом. Инженер-проектировщик должен знать, что любое предохранительное устройство может выйти из строя.Кроме того, PTC вызывает небольшое внутреннее сопротивление, которое снижает ток нагрузки. (См. Также BU-304b: Обеспечение безопасности литий-ионных аккумуляторов)

• Следите за чистотой контактов аккумулятора. Конфигурация с четырьмя ячейками имеет восемь контактов, и каждый контакт добавляет сопротивление (ячейка к держателю и держатель к следующей ячейке).
• Никогда не смешивайте батареи; замените все ячейки, когда они слабые. Общая производительность зависит от самого слабого звена в цепи.
• Соблюдайте полярность. Перевернутая ячейка вычитает, а не добавляет к напряжению ячейки.
• Выньте батареи из оборудования, когда оно больше не используется, чтобы предотвратить утечку и коррозию. Это особенно важно для первичных цинк-углеродных элементов.
• Не храните незакрепленные элементы в металлической коробке. Поместите отдельные ячейки в небольшие пластиковые пакеты, чтобы предотвратить короткое замыкание. Не носите в карманах незакрепленные ячейки.
• Храните батарейки в недоступном для маленьких детей месте.Ток от батареи может не только вызвать удушье, но и вызвать изъязвление стенки желудка при проглатывании. Батарея также может разорваться и вызвать отравление. (См. BU-703: Проблемы со здоровьем при использовании батарей.)
• Не заряжайте неперезаряжаемые батареи; скопление водорода может привести к взрыву. Выполняйте экспериментальную зарядку только под наблюдением.

• Соблюдайте полярность при зарядке вторичного элемента.Обратная полярность может вызвать короткое замыкание, что приведет к опасной ситуации.
• Выньте полностью заряженные батареи из зарядного устройства. Потребительское зарядное устройство может не подавать правильный постоянный заряд при полной зарядке, что может привести к перегреву элемента.
• Заряжайте только при комнатной температуре.

Последнее обновление 2019-06-18

*** Пожалуйста, прочтите комментарии ***

Комментарии предназначены для «комментирования», открытого обсуждения среди посетителей сайта.Battery University следит за комментариями и понимает важность выражения точек зрения и мнений на общем форуме. Однако при общении необходимо использовать соответствующий язык, избегая спама и дискриминации.

Если у вас есть предложение или вы хотите сообщить об ошибке, воспользуйтесь формой «Свяжитесь с нами» или напишите нам по адресу: [email protected]. Нам нравится получать от вас известия, но мы не можем ответить на все запросы. Мы рекомендуем размещать свой вопрос в разделах комментариев, чтобы Battery University Group (BUG) могла поделиться им.

Или перейти к другой артикуле

Как подключить батареи последовательно и параллельно

Если вы когда-либо работали с батареями, вы, вероятно, встречали термины серия , параллельно и последовательно-параллельная , но что именно означают эти термины?

Series, Series-Parallel и Parallel — это соединение двух батарей вместе, но зачем вам вообще нужно соединять две или более батарей?

Соединяя две или более батарей последовательно, последовательно-параллельно или параллельно, вы можете увеличить напряжение или емкость в ампер-часах, или даже обе; что позволяет использовать приложения с более высоким напряжением или энергоемкие приложения.

ПОДКЛЮЧЕНИЕ БАТАРЕЙ СЕРИИ

Последовательное подключение батареи — это когда вы соединяете две или более батареи вместе для увеличения общего напряжения системы батарей, последовательное соединение батарей не увеличивает емкость, только напряжение.
Например, если вы подключите четыре батареи 12 Вольт 26 Ач, у вас будет напряжение батареи 48 В и емкость батареи 26 Ач.

Для настройки батарей с последовательным подключением каждая батарея должна иметь одинаковое напряжение и номинальную емкость, иначе вы можете повредить батареи.Например, вы можете последовательно соединить две батареи 6 В 10 Ач, но нельзя подключить одну батарею 6 В 10 Ач к одной батарее 12 В 10 Ач.

Для последовательного подключения группы батарей вы подключаете отрицательную клемму одной батареи к положительной клемме другой и так до тех пор, пока не будут подключены все батареи, затем вы должны подключить перемычку / кабель к отрицательной клемме первой батареи в вашем цепочку батарей к вашему приложению, затем еще один кабель к положительной клемме последней батареи в вашей цепочке к вашему приложению.

При последовательной зарядке аккумуляторов необходимо использовать зарядное устройство, соответствующее напряжению аккумуляторной системы. Мы рекомендуем заряжать каждую батарею отдельно, чтобы избежать дисбаланса батареи.

в течение многих лет являются предпочтительным выбором для систем с длинными линиями высоковольтных батарей, хотя литиевые батареи могут быть настроены последовательно, это требует внимания к BMS или PCM.

ПАРАЛЛЕЛЬНОЕ СОЕДИНЕНИЕ АККУМУЛЯТОРОВ

Параллельное подключение батареи — это когда вы соединяете две или более батареи вместе для увеличения емкости в ампер-часах, при параллельном подключении батареи емкость увеличивается, однако напряжение батареи остается прежним.

Например, если вы подключите четыре батареи 12 В 100 Ач, вы получите систему батарей 12 В 400 Ач.

При параллельном подключении аккумуляторов отрицательная клемма одной батареи подключается к отрицательной клемме следующей и т. Д. Через цепочку аккумуляторов, то же самое происходит с положительными клеммами, т. следующий. Например, если вам нужна аккумуляторная система 12 В 300 Ач, вам необходимо подключить три батареи 12 В 100 Ач вместе параллельно.

Параллельная конфигурация батарей помогает увеличить время, в течение которого батареи могут питать оборудование, но из-за увеличенной емкости в ампер-часах они могут заряжаться дольше, чем батареи, соединенные последовательно.

— АККУМУЛЯТОРЫ С ПАРАЛЛЕЛЬНЫМ СОЕДИНЕНИЕМ

И последнее, но не менее важное! Батареи соединены последовательно-параллельно. Последовательно-параллельное соединение — это когда вы подключаете цепочку батарей для увеличения как напряжения, так и емкости системы батарей.

Например, вы можете соединить шесть батарей 6 В 100 Ач вместе, чтобы получить батарею 24 В 200 Ач, это достигается путем настройки двух цепочек по четыре батареи.

В связи с этим у вас будет два или более комплектов батарей, которые будут настроены как последовательно, так и параллельно для увеличения емкости системы.

Если вам нужна помощь в настройке батарей в последовательном, параллельном или последовательном параллельном соединении, обратитесь к одному из наших экспертов по батареям.

Разница между последовательным и параллельным подключением

Изучая литиевые батареи, вы, вероятно, встречали термины «серия» и «параллель».Нам часто задают вопрос: «В чем разница между последовательным и параллельным», «можно ли батареи RELiON подключать последовательно» и подобные вопросы. Это может сбивать с толку, если вы новичок в литиевых батареях или батареях в целом, но, надеюсь, мы может помочь упростить его.

Давайте начнем с самого начала … ваш аккумулятор. Батарейный блок — это результат соединения двух или более батарей вместе для одного приложения (например, парусной лодки). Что дает объединение более чем одной батареи? Подключая батареи, вы увеличиваете либо напряжение, либо емкость в ампер-часах, а иногда и то и другое, что в конечном итоге позволяет увеличить мощность и / или энергию.

Первое, что вам нужно знать, это то, что существует два основных способа успешного соединения двух или более батарей: первый называется последовательным подключением, а второй — параллельным.

Соединения серии включают соединение 2 или более батарей вместе для увеличения напряжения аккумуляторной системы, но сохраняет тот же самый номинал в ампер-часах. Имейте в виду, что при последовательном подключении каждая батарея должна иметь одинаковое напряжение и емкость, иначе вы можете повредить батарею.Чтобы подключить батареи последовательно, вы подключаете положительный полюс одной батареи к отрицательной клемме другой, пока не будет достигнуто желаемое напряжение. При последовательной зарядке аккумуляторов необходимо использовать зарядное устройство, соответствующее напряжению системы. Мы рекомендуем заряжать каждую батарею индивидуально с помощью зарядного устройства для нескольких банков, чтобы избежать дисбаланса между батареями.

На изображении ниже две батареи на 12 В, соединенные последовательно, превращают эту батарею в систему на 24 В. Вы также можете видеть, что у банка все еще есть номинальная емкость 100 Ач.

Параллельное соединение предполагает соединение 2 или более батарей вместе для увеличения емкости батарейного блока ампер-час, но ваше напряжение остается неизменным. Для параллельного подключения батарей положительные клеммы соединяются вместе с помощью кабеля, а отрицательные клеммы соединяются вместе другим кабелем, пока вы не достигнете желаемой емкости .

Параллельное соединение не предназначено для того, чтобы позволить вашим батареям питать что-либо с выходным напряжением, превышающим его стандартное выходное напряжение, а скорее увеличивает время, в течение которого оно может обеспечивать питание оборудования.Важно отметить, что при зарядке параллельно подключенных батарей для увеличения емкости в ампер-часах может потребоваться более длительное время зарядки.

В приведенном ниже примере у нас есть две батареи на 12 В, но вы видите, что ампер-часы увеличиваются до 200 Ач.

Теперь мы подходим к вопросу: «Могут ли батареи RELiON подключаться последовательно или параллельно?»

: наши стандартные литиевые батареи можно подключать последовательно или параллельно, в зависимости от того, что вы пытаетесь выполнить в своем конкретном приложении.В технических паспортах RELiON указано количество батарей, которые могут быть подключены последовательно, в зависимости от модели. Обычно мы рекомендуем для нашего стандартного продукта не более 4 параллельно подключенных батарей, однако могут быть исключения, которые позволяют использовать больше в зависимости от вашего приложения.

High Performance: батареи серии HP можно подключать только параллельно.

InSight: батареи InSight можно подключать только параллельно, что позволяет подключать до 10 батарей параллельно.

Важно понимать разницу между параллельной и последовательной конфигурациями и их влияние на производительность вашего блока батарей.Независимо от того, хотите ли вы увеличить напряжение или емкость в ампер-часах, знание этих двух конфигураций чрезвычайно важно для максимального продления срока службы литиевой батареи и общей производительности.

Есть еще вопросы?
Посетите нашу страницу часто задаваемых вопросов, чтобы получить ответы на часто задаваемые вопросы о литиевых батареях.

Готовы приобрести следующий аккумуляторный блок?
Ознакомьтесь с нашей полной линейкой литиевых батарей.

Проверка выводов и соединений аккумуляторной батареи

Слабый щелчок или полная тишина, когда стартер ключ повернут обычно означает, что аккумулятор почти или полностью плоский. Однако если аккумулятор полностью заряжен, проблема, вероятно, в цепь между аккумулятором и стартером.

В любом случае недостаток мощности мешает пусковой двигатель от работы — хотя может и хватит текущий работать соленоид , который издает слабый щелчок или болтовня .

Если вы подозреваете цепь, сначала посмотрите на клеммы аккумуляторной батареи.Если они не в хорошем состоянии, ток не может протекать через них должным образом, а иногда и вовсе.

Самыми распространенными типами соединителей являются зажимы, подходит вокруг батарейного столба или чашки, которая надевается на него. Хомут фиксируется болтом; чашку винтом в верхнюю часть столба.

Тип Ford имеет разъем плоского кабеля, прикрученный к плоскому полюсу аккумулятора.

На сопрягаемых поверхностях разъемов и полюсов батареи не должно быть грязи и коррозии.

Все зеленые или белые порошкообразные отложения необходимо удалить, а металлические поверхности под ними осветлить.

Удалите эти отложения также с держателя аккумулятора или любых других металлических частей — они очень коррозийные.

При очистке терминалы не лечит проблему, проверьте заземляющий провод — особенно там, где он прикреплен к телу или шасси , и при необходимости очистите. Для правильного заземления должен быть металлический контакт.

У некоторых автомобилей есть еще один заземляющий провод между двигатель и кузов или шасси.Обязательно изучите и это.

Посмотрите также на стартер мотор и соленоид на предмет ослабленных контактов, которые могут вызвать искрение. Это пожароопасно в любой цепи, но становится еще более опасным в цепи стартера-аккумулятора, через которую проходит около 300 ампер.

Убедитесь, что аккумулятор не болтается в креплении, или электролит может вылиться и вызвать коррозию.

Провода аккумулятора также могут отсоединиться, или корпус может треснуть из-за ударов.Ослабленный зажимной кронштейн может коснуться токоведущей клеммы аккумулятора и вызвать короткое замыкание .

Удаление разъемов аккумулятора

Зажим или соединительные муфты можно снять после отвинчивания крепежного болта или крепежного винта. Но будьте осторожны, если разъемы были плотно закреплены.

Не отрывайте их и не пытайтесь вывернуть — ненадлежащее сила и повредить клеммы аккумулятора или их печать с верхней частью корпуса.

С помощью отвертки можно раздвинуть губки зажимного соединителя.

Тип Ford снимается, просто открутив гайку и болт.

Подобные меры предосторожности следует соблюдать при установке. Не ударяйте разъем по стойке.

При использовании гаечного ключа для зажима или болта соединителя следите за тем, чтобы свободный конец не касался кузова автомобиля, так как это может вызвать короткое замыкание — даже если двигатель выключен.

Как почистить клеммы аккумулятора

Используйте горячую воду и бытовую соду, чтобы начать удаление порошкообразных отложений, которые могут образовываться на клеммах.Но будьте уверены, что ни одно из этих решений не попадет в аккумулятор. клетки .

Клеммы АКБ можно «осветлить» проволокой щетка или наждачной бумагой.

Однако не удаляйте столько металла, чтобы чашка или зажим не прилегали к стойке.

Если это произойдет, можно отпилить немного металла из губок зажима или слегка сжать стенки чашки, чтобы она снова захватила стойку. В качестве альтернативы замените соединитель чашки зажимным.

Установка разъемов

Нанесите тонкий слой нефть желе (не смазывайте) на сопрягаемых поверхностях полюсов аккумуляторной батареи и разъемов перед установкой, чтобы предотвратить коррозию и обеспечить хорошую проводимость.

В идеале чашка или зажим должны легко надеваться на стойку. Затяните крепежный болт или винт настолько, чтобы соединитель не двигался по стойке, но не затягивайте слишком сильно.

Если винт тарельчатого разъема не затягивается из-за снятия изоляции с резьбы, вставьте кусок припоя в отверстие, чтобы частично заполнить его.

Саморез должен затем нарезать новую резьбу с достаточным зазором, чтобы крепко удерживать винт. Или просто используйте саморез большего размера.

Соединяя батареи вместе | Учебники по альтернативной энергии

Поделитесь / добавьте в закладки с:

Соединение аккумуляторов для увеличения емкости аккумулятора

Большинство систем производства альтернативной энергии делятся на две основные категории: «системы, подключенные к сети» и «системы вне сети».Системы, подключенные к сети, названы так потому, что они напрямую подключаются к электросети, и если электрическое генерирующее устройство, солнечные панели, ветряные турбины, гидрогенератор и т. Д. Вырабатывают больше электроэнергии, чем необходимо, избыток подается в сеть.

Но также возможны подключенные к сети системы с резервным аккумулятором (гибридные системы). Для систем с подключением к сети на базе аккумуляторных батарей требуется инвертор другого типа и контроллер заряда для контроля потока электричества в аккумуляторную батарею и из нее.

Автономные или автономные системы используют батареи для хранения электроэнергии. Автономные системы идеально подходят для удаленных сельских районов и приложений, где подключение к коммунальной сети непрактично или недоступно. В этих случаях более рентабельно установить единую автономную автономную систему, чем оплачивать расходы на продление местной электроэнергетической компании линий электропередач и кабелей непосредственно к дому.

Типичная батарея глубокого разряда

Все автономные и альтернативные системы с резервным питанием от батарей, будь то ветряные, солнечные или гидроэнергетические системы, требуют некоторой формы хранения батарей, поэтому важно, чтобы соединение батарей выполнялось правильно.Электрический генератор заряжает батареи, обычно в светлое время суток для солнечной энергии, а батареи подают энергию, когда это необходимо, часто ночью и в пасмурную погоду, поэтому соединение батарей вместе для хранения этой свободной солнечной энергии является важной частью любого выключения. система возобновляемых источников энергии.

В настоящее время используются два наиболее распространенных типа аккумуляторных батарей: свинцово-кислотные и щелочные. Свинцово-кислотные батареи имеют пластины, сделанные из свинца, смешанного с другими материалами и погруженного в раствор серно-кислотного электролита.Свинцово-кислотная батарея является неотъемлемой частью любой автономной электрической системы с альтернативной энергией, и фундаментальная свинцово-кислотная технология не изменилась с момента ее изобретения.

Свинцово-кислотные батареи являются наиболее распространенными в системах зарядки возобновляемых источников энергии, потому что их первоначальная стоимость ниже и потому, что они легко доступны почти во всем мире. Свинцово-кислотные аккумуляторы глубокого цикла называются вторичными аккумуляторами, так как их можно заряжать током. Первичная батарея — это аккумулятор, который нельзя перезаряжать.Таким образом, все батареи глубокого разряда являются вторичными.

Аккумуляторы глубокого разряда — это свинцово-кислотные аккумуляторы, специально разработанные для обеспечения постоянного тока в течение длительного периода времени. Существует множество свинцово-кислотных аккумуляторов глубокого разряда различных размеров и конструкций, все они рассчитаны на многократную разрядку до 80% своей емкости, поэтому они являются хорошим выбором для автономных систем. Несмотря на то, что они разработаны, чтобы выдерживать глубокие циклы, эти батареи будут иметь более длительный срок службы, если циклы будут меньше.

Подключение аккумуляторов глубокого разряда

Батареи обычно соединяются проводом или соединяются вместе для получения определенного напряжения и емкости хранения в ампер-часах. Батареи небольших систем возобновляемой энергии, например, те, которые используются для питания кают, жилых автофургонов, лодок и т. Д., Обычно имеют проводку для производства 12-вольтовой электроэнергии. Автономные системы, используемые для электроснабжения домов, предприятий и т. Д., Обычно имеют проводку для выработки электроэнергии 24 или 48 вольт постоянного тока. Это низковольтное электричество постоянного тока также можно преобразовать в электричество переменного тока сети с помощью инвертора, который повышает напряжение до 120 или 240 вольт, обычно используемых для питания более крупных электрических устройств.

Когда более одной батареи глубокого разряда подключены вместе, результирующий блок батарей будет иметь другое напряжение или другую емкость в ампер-часах (или обе) по сравнению с одной батареей. Батареи могут быть соединены проводом или соединены вместе в последовательной или параллельной комбинациях, либо в обоих случаях для увеличения напряжения или текущей емкости батареи. Затем соединение батарей вместе позволяет увеличить емкость батареи.

Батареи, соединенные последовательно

Аккумуляторная батарея создается путем соединения двух или более аккумуляторов глубокого цикла.Батарейные блоки, состоящие из батарей, соединенных последовательно, имеют ту же текущую емкость, что и отдельные батареи, но напряжение умножается на количество батарей в последовательном ряду.

В последовательно соединенных батареях положительная клемма одной батареи соединена с отрицательной клеммой следующей и так далее. Соединение батарей вместе в последовательной комбинации означает более высокое напряжение для того же тока.

Батареи соединены параллельно

Батарейные блоки, состоящие из батарей глубокого разряда, соединенных параллельно, имеют такое же напряжение, как и отдельные батареи, но текущая емкость умножается на количество батарей.В параллельно соединенном блоке батарей положительный полюс одной батареи соединен с положительным полюсом следующего, а отрицательный вывод соединен с отрицательным полюсом. Параллельное соединение аккумуляторов означает более высокий ток при том же напряжении на клеммах.

Последовательные и параллельные комбинации батарей в блоке батарей увеличивают как напряжение в зависимости от количества батарей в последовательной цепочке, так и текущую емкость, основанную на количестве последовательно соединенных цепочек.Соединение аккумуляторов вместе в последовательной и параллельной комбинациях позволяет увеличить емкость аккумулятора при более высоком напряжении.

Давайте посмотрим, как мы можем соединить батареи вместе для получения более высоких напряжений и текущих конфигураций.

Соединение батарей вместе для проводки 12 В

Все комбинации последовательного и параллельного подключения аккумуляторов дают массив 12 вольт.

Соединение батарей вместе для проводки 24 В

Все комбинации последовательного и параллельного подключения батарей дают массив 24 вольт.

Соединение батарей вместе для 48-вольтной проводки

Наконец, эти комбинации последовательного и параллельного подключения аккумуляторов образуют массив из 48 вольт.

В автономных автономных системах альтернативной энергетики электрическая энергия, произведенная генерирующим устройством, не всегда может быть использована при ее производстве. Поскольку спрос на энергию не всегда совпадает с ее производством, электрические аккумуляторные батареи обычно используются во многих автономных и связанных с сетью системах.

Выбор напряжения блока батарей, 12, 24 или 48 В, часто зависит от требований к напряжению нагрузки системы, требуемой емкости и типа имеющихся батарей. Для больших нагрузок иногда лучше соединить батареи глубокого разряда вместе, чтобы получить более высокие напряжения и снизить токи в системе.

Например, 240-ваттная нагрузка постоянного тока, работающая от 12-вольтной батареи, потребляет около 20 ампер, тогда как 240-ваттная нагрузка постоянного тока, работающая от 48-вольтовой батареи, потребляет только 5 ампер, четверть тока.Этот более низкий ток в системе имеет много преимуществ за счет уменьшения размера используемых кабелей, изолирующих выключателей и предохранителей, что позволяет сэкономить деньги.

Последний пункт безопасности при соединении вместе свинцово-кислотных аккумуляторов. Свинцово-кислотные аккумуляторы глубокого цикла — самая опасная часть любой солнечной или ветровой энергосистемы. При обращении со свинцово-кислотными батареями и электролитом необходимо надевать перчатки, средства защиты глаз, такие как очки и маски, а также старую одежду, поскольку «аккумуляторная кислота» вызывает ожоги и раздражение кожи и глаз.

Чтобы узнать больше о «соединении батарей вместе» и о том, как вы можете использовать их как часть домашней солнечной системы, или чтобы изучить преимущества и недостатки соединения батарей вместе для увеличения емкости батареи, а также о том, как вы можете использовать батареи глубокого цикла в качестве альтернатива автомобильным батареям, тогда почему бы не нажать здесь и получить копию одного из лучших руководств по изготовлению аккумуляторов от Amazon сегодня и узнать, как создавать, восстанавливать и ремонтировать свинцово-кислотные аккумуляторы глубокого цикла

— Подключение аккумулятора

Эта страница охватывает часто задаваемые вопросы (FAQ) по подключению и зарядке аккумулятора.

Если вы используете батареи 12 В, мы рекомендуем следующие конфигурации:

• 15 В PoE — один Аккумулятор 12 В, рекомендуется AGM — максимальный рабочий ток 13 А — максимальный заряд 2 А ток, 12AWG кабель аккумулятора рекомендуется.
• 24 В PoE — два 12 В последовательно соединенные батареи любого типа — 7 А максимальный рабочий ток — 1,5 А не более зарядный ток. 14AWG предложил.
• -48 В PoE — четыре 12 В батареи соединенные последовательно, любого типа — 3.Максимальный рабочий ток 5А — макс. 0,8А ток заряда 16AWG предложил.

Батареи, подключенные последовательно, имеют проводку как это:

Советы:

• Используйте аккумулятор любого размера. Чем больше батареи, тем больше время работы и больше время зарядки.
• Необходимо использовать батареи идентичного типа и емкости при последовательном соединении.
• Форсунка предохранена и защищена от Обратная полярность.Для дополнительной безопасности добавьте предохранитель на аккумулятор, если они расположены на расстоянии более нескольких футов от инжектора. Это будет защитите вас, если кабель между инжектором и батареями закорочен.
• Используйте нижний AWG ниже (более тяжелый провод), чтобы свести к минимуму потери напряжения при более длинном кабеле аккумулятора
• Электропроводка аккумуляторных батарей в последовательно-параллельно для увеличения емкости AH это нормально.
• Кольцевые клеммы на задней панели инжектора PoE используются размеры 3×6 мм (ID / OD).
• Если вы хотите использовать внутреннюю батарею зарядки, оставьте установленную на заводе перемычку на клемме CHG. Если нет, удалите его.
• Вполне допустимо подключение нескольких Инжекторы PoE параллельно. Другими словами, несколько инжекторов PoE (из одинаковое номинальное напряжение) могут использовать один и тот же блок батарей.
• Чтобы рассчитать время работы от аккумулятора, сначала воспользуйтесь Амперметр измеряет фактический ток, используемый вашим оборудованием. потом разделите емкость батареи AH на фактически используемый ток. Например, если вы измеряете нагрузку батареи 2A и выбираете батареи 7AH, у вас будет максимум 3,5 часа работы при оптимальных условиях и 100% заряда. Емкость батарей со временем снижается, а эффективность батарей не на 100%, поэтому будьте осторожны в выборе.
• Внутреннее зарядное устройство рассчитано на аккумуляторы около 10 Ач. Вы можете использовать батареи большего размера (любого размера), но они должны быть низкий уровень утечки для внутреннего зарядного устройства, чтобы поддерживать их.Если вы используете большой аккумуляторы (более 20 Ач), вам может понадобиться внешнее зарядное устройство, такие как а MeanWell PB-600 или 1000. Для быстрой зарядки от сети переменного тока, или для обслуживания и зарядки больших батарей (> 20 Ач) без солнечной и ветровой энергии, ан вспомогательное зарядное устройство необходимо.
• Если вы используете солнечную или ветровую энергию для зарядите аккумуляторную батарею, обязательно используйте внешний заряд контроллер между ветрогенератором или панелью и батареей для предотвратить перезарядку. Выберите зарядное устройство с защитой от пониженного напряжения (UVLO / UVCO) который имеет отдельные клеммы для аккумулятора, панелей и нагрузки. УВЛО функция позволит системе сбросить надежность, когда батареи полностью осушен. Отключение пониженного напряжения также продлит срок службы ваши батареи.
• Избегайте чрезмерного внешнего напряжения 16 В на форсунку 15 В, 30 В на форсунку 24 В или -63 В на форсунку -48 В.
• Залитые батареи выделяют водород и кислотные пары при зарядке.Это может быть опасно в закрытых помещениях. Жидкая аккумуляторная кислота агрессивна и опасна. Учитывать гель-клетки или AGM.
• Подходит любой тип свинцово-кислотной батареи, т.е. гелевые клетки, затоплен, или AGM. Никогда не используйте никель-кадмиевые, литиевые или другие батареи. Они имеют уникальные характеристики заряда, несовместимые с внутренним зарядным устройством.

Хотите узнать больше?

Загрузите спецификацию PoE, просматривать часто задаваемые вопросы, просматривать руководство пользователя или попробуйте веб-интерфейс в Интернете (пользователь = admin & pass = 4321 ).

Ознакомьтесь с другими нашими решениями …

Запуск автомобильного аккумулятора от внешнего источника | Инструкции и видео | Autobatteries.com.

Ваша машина не заводится. Что теперь? Может показаться, что ваша батарея разряжена, но если свет и электрические системы все еще работают, вашей батарее может просто потребоваться толчок.Выполните следующие действия, чтобы зарядить аккумулятор и вернуться в дорогу.

Как запустить автомобильный аккумулятор от внешнего источника

Изучите простые шаги по запуску аккумуляторной батареи автомобиля.

ШАГ 1: Найдите кабели-перемычки (поводки)

Прочтите и соблюдайте информацию о безопасности и обращении на этом веб-сайте, а также о соединительных кабелях. Вам понадобится набор соединительных кабелей и другой автомобиль с заряженным аккумулятором. Вы можете найти кабели в магазинах автозапчастей, на заправочных станциях или практически везде, где вы покупаете автомобильные запчасти.

ШАГ 2: Припаркуйте автомобиль, который необходимо завести от внешнего источника, рядом с автомобилем с исправным аккумулятором.

Припаркуйте автомобиль с исправным аккумулятором рядом с автомобилем с разряженным аккумулятором. Поднимите автомобиль достаточно близко, чтобы кабели легко доходили от аккумулятора одного автомобиля до аккумулятора другого. Выключите оба двигателя и откройте капоты или багажники, в зависимости от того, где в автомобиле расположены батареи.

ШАГ 3: Найдите красный (положительный) и черный (отрицательный) выводы батареи

Найдите батареи и их клеммы.Каждая батарея имеет две металлические клеммы. Один отмечен положительным (+), другой отрицательным (-). В наборе перемычек также есть положительный и отрицательный кабели. Красный — положительный (+), черный — отрицательный (-). Никогда не подключайте красный кабель к отрицательной клемме аккумулятора или к автомобилю с разряженным аккумулятором.

ШАГ 4: Разряженная батарея: Определите металлическое заземление

Определите металлическое заземление в автомобиле с разряженным аккумулятором. Можно использовать металлический каркас автомобиля.

ШАГ 5: Разряженная батарея: Подсоедините положительный вывод перемычки к положительной клемме

Подключите положительный зажим кабеля к положительной (+) клемме разряженной батареи.

ШАГ 6: Аккумулятор исправен: подключите другой положительный вывод перемычки к положительной клемме

Подсоедините другой положительный зажим кабеля к положительной (+) клемме заряженной батареи.

ШАГ 7: Хорошая батарея: подключите отрицательный вывод перемычки к отрицательному выводу

Подключите зажим отрицательного кабеля к отрицательной (-) клемме заряженной аккумуляторной батареи.

ШАГ 8: Батарея разряжена: подсоедините другой отрицательный вывод перемычки к металлическому заземлению

Подключите другой отрицательный зажим к металлической массе автомобиля с разряженной аккумуляторной батареей. Вы можете использовать блок цилиндров или другую металлическую поверхность автомобиля подальше от аккумулятора. Это последнее соединение, которое вам нужно установить.

ШАГ 9: Автомобиль с разряженным аккумулятором: Заведите автомобиль

Заведите автомобиль с заряженным аккумулятором.Подождите одну-две минуты и попробуйте завести машину с разряженным аккумулятором.

Если автомобиль заводится:

Снимите черный отрицательный зажим с земли автомобиля, нуждающегося в прыжке.

Снимите черный отрицательный зажим с вспомогательного автомобиля.

Снимите красный положительный зажим с вспомогательной машины.

Снимите красный положительный зажим с ранее остановленного автомобиля.
