3 схемы подключения бойлера косвенного нагрева к котлу

Бойлер косвенного нагрева можно сравнить с электрическим накопительным водонагревателем. Однако в них вместо теплового нагревательного элемента (ТЭН) проходит труба, по которому циркулирует горячая вода, нагреваемая газовым или электрическим котлом. Так же бывают бойлеры по типу бак в баке, но принцип работы остается аналогичным. В этом материале поговорим о 3 самых популярных схемах подключения косвенных водонагревателей к котлу.

Принцип работы

Бойлеры напольные, настенные, а так же комбинированные с теплообменником и встроенным тепловым нагревательным элементом. В отличии от ТЭНовых водонагревателей, где происходит прямой контакт с нагревателем, в бойлерах косвенного нагрева чаще всего встроен змеевик в виде трубы из нержавеющей стали. Принцип работы заключается в отдачи тепла от теплоносителя, движущегося по змеевику воде, которой заполнен бак.

За счет такой схемы работы, нагрев воды происходит значительно быстрее, чем с обычным ТЭНом, минимизируется образование накипи и бак значительно реже будет нуждаться в обслуживании.

В данной статье мы рассмотри схемы подключения бойлера косвенного нагрева:

• к газовому котлу настенному;
• к газовому котлу напольному;
• электрокотлу;
• к твердотопливному котлу.

Схемы подключения

Подключение к настенному одноконтурному котлу

Обычно, настенные газовые котлы укомплектованы встроенным циркуляционным насосом и клапаном, отвечающим за переключение между отоплением и контуром нагрева бойлера. В таком случае нет необходимости в дополнительной установке циркуляционного насоса или трехходового клапана. Достаточно подключить 2 трубы – подачу и обратку, докупить температурный датчик для бойлера и пользоваться полноценной системой.

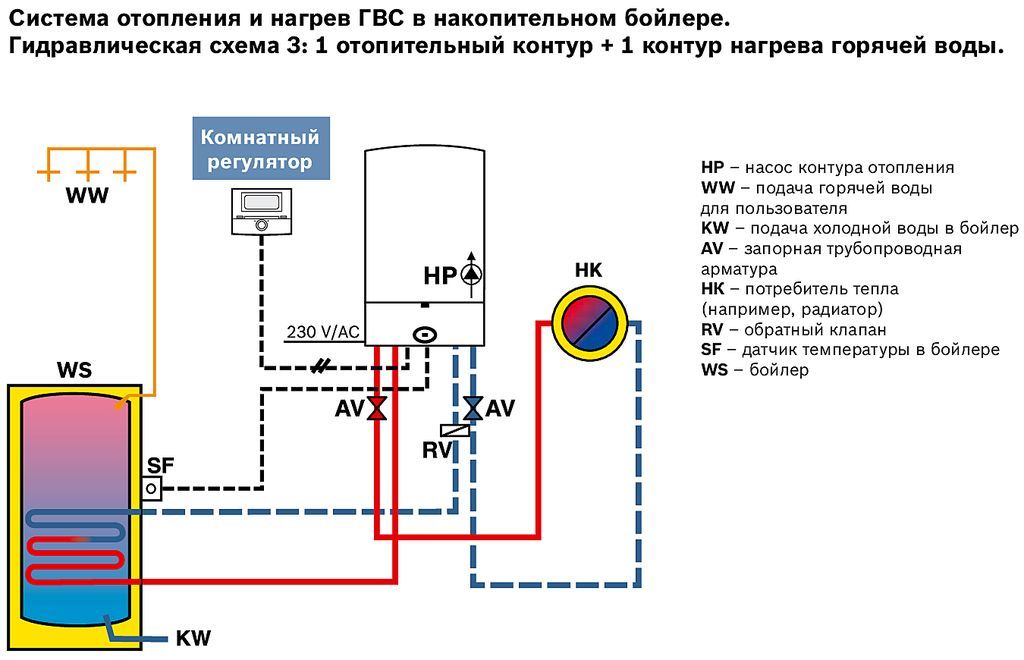

Пример подключения бойлера косвенного нагрева к котлу Buderus Logamax U072. Все подключение находится ближе к стене за бойлером.

К верхней части теплообменника от котла подается теплоноситель, проходящий через змеевик и возвращающийся по трубе в котел. Такой принцип подключения котла к бойлеру косвенного нагрева используется для того, чтобы при поступлении воды в бак. Сперва она начинала подогреваться относительно холодным участком теплообменника, а затем более горячим.

Схема обвязки бойлера косвенного нагрева с настенным одноконтурным котлом

Между двумя системами на подаче и на обратке, должна стоять запорная арматура. Шаровые краны устанавливаются возле котла или на входе и выходе, непосредственно на водонагревателя. Бойлер подключается через быстроразъемное соединение. Такое соединение предусмотрено для легкого обслуживания или замены бойлера при необходимости.

Если шаровый кран монтируется возле бойлера на подаче и обратке, то разъемные соединения устанавливаются между краном и водонагревателем. Настенные одноконтурные котлы подключаются к бойлеру косвенного нагрева по разным схемам – если есть только один выход, допустим подача, то обратка может быть общая с системой отопления. Бывает 2 выхода, и на подачу, и на обратку. У некоторых электроотлов и газовых котлов не бывает выхода для обвязки бойлера косвенного нагрева. В таком случае необходимо приобрести комплект для подключения бойлера. Но, в комплекте должны быть включены клапан и сервомотор,  которые следует использовать для подключения к автоматике котла.

Вот это выглядит на примере газового котла Baxi Ecofour:

А комплект котлу Baxi Luna 3 уже будет таким (там трехходовой клапан уже встроен в сам котел):

Подключение к напольному одноконтурному котлу

Подключение к одноконтурному котлу первого типа в принципе ничем не отличается от второго. В них также есть подача и обратка – подача подается сверху, а обратка возвращается снизу. Единственный нюанс заключается в том, что в верхней части может образоваться воздушная пробка. Для предотвращения этого, необходимо установить автоматический воздухоотводчик.

Как подключить бойлер косвенного нагрева к напольному котлу? У напольных котлов нет встроенного насоса и 3-ходового клапана, поэтому дополнительно надо будет установить либо 3-ходовой клапан, либо циркуляционный насос. Давайте подробнее рассмотрим на схему, как обвязать бойлер к напольному котлу с циркуляционным насосом.

Обратку от бойлера подключаем непосредственно к напольному газовому котлу с помощью тройников. Устанавливаем циркуляционный насос на обратку либо на подачу. Не забываем про запорную арматуру – монтируем шаровый кран до насоса и после насоса, а также фильтр и обратный клапан. При подключении бойлера устанавливаем разъемные соединения: шаровый кран устанавливаем только на обратке, потому что на подаче шаровый кран у нас уже установлен возле насоса. При такой схеме подключения, насос управляется автоматикой котла – включается и отключается в зависимости от того, когда нужно подогреть бойлер.

Подключение через коллектор или гидрострелку

При втором варианте подключения, подача и обратка от бойлера со своим отдельным насосом подключается уже после гидрострелки. После гидрострелки обычно устанавливается коллекторная разводка со своими отдельными насосами, допустим на контур теплых полов, на контур радиаторный и туда же подключается контур подогрева бойлера, со своим отдельным насосом. В этом случае понадобится дополнительная автоматика, которая будет управлять котлом и всеми насосами, которые присутствуют в этой схеме.

Такая схема подключения хорошо применима для больших домов в два-три уровня. От котла подача идет до коллектора, а там уже распределяется на отопление каждого этажа и на бойлер косвенного нагрева.

Остается решить только одну проблему – понять, когда нужно нагревать бак. Для этого нужно смонтировать термостат с погружной колбой и подключить его к циркуляционному насосу. Когда бойлер остынет, термостат подаст сигнал насосу на включение и наоборот.

Естественно, есть и другие варианты подключения бойлера и котла, но мы рассказали про наиболее распространенные схемы на сегодняшний день.

Подключение к двухконтурному котлу

Двухконтурные котлы выполняют 2 функции: обеспечивают пользователя горячей водой, как проточный водонагреватель, и отоплением. Для того, чтобы использовать котел лишь для обогрева или для горячей воды, то есть подключить бойлер к двухконтурному котлу и при этом сделать его однофункциональным, необходимо закрыть кран подачи горячей воды из контура ГВС.

Далее вы подключаете котел, как одноконтурный, докупив к нему специальный комплект для обвязки бойлера.

Подключение гидроаккумулятора

Рассмотрим подключение бойлера по схеме горячего водоснабжения – как настенный газовый котел, подключенный к бойлеру, греет теплообменник. Холодная вода, поднимаясь по трубе, проходит фильтр грубой очистки и далее идет по стене, прямиком к бойлеру. Перед тем как подключить трубу холодной воды к бойлеру, необходимо установить шаровый кран с разъемным соединением, который должно быть направлен в сторону бака. Затем следует установить предохранительный обратный клапан, так называемый два в одном. После этого установить тройник для подключения гидроаккумулятора (расширительного бака), и только потом подключить трубу холодной воды к бойлеру.

При подключении холодной воды нужно следовать именно вышеуказанной последовательности:

• шаровый кран;
• предохранительный обратный клапан;
• расширительный бак;
• подключение к бойлеру.

Желательно такую обвязку делать именно на входе, то есть рядом с бойлером. Предохранительный обратный клапан для бойлера, как правило, идет в комплекте с водонагревающим устройством. При его отсутствии в комплекте или при потере, необходимо его приобрести. Купить предохранительный обратный клапан можно в готовом варианте или по отдельности, то есть отдельно предохранительный клапан и отдельно обратный клапан и соединить их между собой. Холодная вода после шарового крана должна пройти через обратный, а затем через предохранительный клапан и направится к расширенному баку.

Пример предохранительного клапана для бойлера

Прежде чем купить предохранительный обратный клапан, нужно посмотреть в паспорте бойлера, при каком давлении должен он сработать. Таким образом, холодную воду в бойлер мы подали, так как правильно все обвязали. На выходе горячей воды нам достаточно установить шаровый кран с разъемным соединением, который необходимо установить между краном и бойлером. При необходимости расширительный бак для бойлера разрешается установить и на выходе горячей воды для этого устанавливается тройник между краном и бойлером и подключается расширительный бак. Баки бывают универсальные, для горячего или холодного водоснабжения или только для горячего водоснабжения. Главное чтоб температура воды была рабочая — до +70 градусов.

Расширительные баки, которые идут на отопление, для горячего водоснабжения не подходят. Расширительные баки для систем ГВС подбираются в зависимости от емкости бойлера. Как правило, не меньше 10% от общего объема.

Рекомендуется подобрать гидроаккумуляторы немножко с запасом:

• на 150 литров – 18 литровый бак;
• на 200 литров – 25 литровый бак.

Подключение рециркуляции

Допустим, что бойлер косвенного установлен на расстоянии 15 метров до крана. В таком случае, если откроете кран, придется подождать некоторое время, чтобы полилась с него горячая вода. Для реализации схемы рециркуляции мы находим самую дальнюю точку горячего водоснабжения и с помощью тройника подключаем еще одну трубу, возвращая ее обратно в бойлер. Получается, что мы закольцовываем систему, устанавливаем специальный циркуляционный насос для рециркуляции, для ГВС и после этого у нас в кольце постоянно будет циркулировать горячая вода, нагретая в бойлере. Теперь даже в самой дальней точке открыв кран, в ту же секунду польется горячая вода.

Чтобы минимизировать потерю тепла все трубы, по которым идет циркуляция горячей воды от бойлера, нужно изолировать теплоизоляцией. У большинства бойлеров уже есть специальный выход для подключения линии рециркуляции. На линии устанавливается специальный насос, рассчитанный именно для рециркуляции ГВС. Насосы, которые используются для отопления не подходят для этой цели. Насос обычно устанавливается в пределах полутора метра от бойлера и обвязывается двумя кранами.

Также рекомендуется установить сетчатый фильтр и обратный клапан. При подключении трубы – линии рециркуляции к самому бойлеру достаточно установить быстроразъемное соединение. Кран можно не монтировать, так как кран имеется на самом насосе. Если в бойлере нет специального выхода для подключения линии рециркуляции, тогда берем тройник и устанавливаем на входе холодной воды, перед бойлером.

Сборка данного узла подключения происходит последовательно:

• шаровый кран с разъемным соединением в сторону бойлера;
• предохранительный обратный клапан;
• тройник для подключения расширительного бака;
• тройник для подключения линии рециркуляции;
• на выходе горячей воды после бойлера устанавливаем только шаровый кран с разъемным соединением в сторону бойлера.

При данной схеме обвязки, при необходимости расширительный бак можно перенести на линию выхода горячей воды из бойлера. Установка производится между краном и бойлером. Насос циркуляционный обвязываем 2 шаровыми кранами с разъемными соединениями. Разъемные соединения должны быть со стороны насоса. Также не забываем установить обратный клапан. После установки данной схемы получаем такой же эффект как и при схеме подключения бойлера, у которой есть специальный выход для подключения и рециркуляционной линии.

Читайте так же:

Как подключить бойлер косвенного нагрева к одноконтурному котлу

Бойлер косвенного нагрева устанавливают в связке с одноконтурными газовыми и твердотопливными котлами, тепловыми насосами, солнечными коллекторами. Для нормальной работы водонагревателя необходима обвязка, выполненная в согласии с руководством производителя.

Подключение бойлера косвенного нагрева к одноконтурному котлу требует специальных навыков, четкого понимания внутреннего устройства ёмкостного накопителя. Существует несколько вариантов обвязки, что позволяет учесть технические условия эксплуатации БКН.

Арматура для обвязки БКН

Принцип работы бойлера связан с использованием тепла, взятого из системы отопления для нагрева ГВС. Обвязка БКН должна решить несколько важных задач:

1. обеспечить непрерывную циркуляцию теплоносителя от котла к водонагревателю;
2. предотвратить гидравлический и термический удар;
3. поддерживать заданную температуру нагрева воды в автоматическом режиме.

При монтаже бойлера используется следующая запорная и регулирующая арматура:

• Мембранный расширительный бак — предназначен для компенсации теплового расширения в системе ГВС и предотвращения аварийных ситуаций. При подключении БКН устанавливается вместе с группой безопасности. Расширительный бак должен вмещать не менее 10% от общего объема бойлера косвенного нагрева.
• Предохранительный клапан — нужен для аварийного слива воды из БКН. При чрезмерном повышении давления открывается и сбрасывает воду из бойлера. Клапан используется во время обслуживания, для заливки в накопитель химических реагентов, устраняющих накипь.
• Группа безопасности бойлера косвенного нагрева — включает манометр, сбросовый клапан и воздухоотводчик. Узел предназначен для нормализации давления в ГВС и предотвращения гидравлического удара. Монтаж группы безопасности и расширительного бака, это требование, предъявляемое производителями к обвязке БКН.
• Датчик температуры бойлера — подключается к циркуляционному насосу, контролирующему давление в змеевике. Термостат погружного типа работает по принципу реле. При достижении достаточного нагрева воды датчик дает сигнал на отключение насосного оборудования. Вода перестает подогреваться. После остывания автоматика для бойлера запускает циркуляцию.
• Трехходовой клапан — работает как узел подмеса, открывая и закрывая поступление воды к бойлеру из системы отопления. Существуют простые механические устройства и точные трехходовые клапаны с сервоприводом.
• Циркуляционный насос — в зависимости от выбранной схемы обвязки устанавливается один или два модуля. Насос используется для создания постоянного давления и рециркуляции в системе ГВС.

Комплект подключения может меняться в зависимости от технических условий, особенностей здания, фактической потребности в горячей воде и других параметров. В обвязке может присутствовать дополнительное оборудование: гидравлическая стрелка, система фильтрации.

Материал труб для обвязки БКН

К бойлеру подключается холодный и горячий водопровод, подача и обратка системы отопления. Температура нагрева и давление на трубы определяет то, какой материал предпочтительней использовать при выполнении обвязки:

• Холодная вода — может устанавливаться обычная полипропиленовая труба. Материал подходит для пайки всей системы ХВС.
• Горячее водоснабжение — температура ГВС подаваемой пользователю поддерживается на уровне 65-70°. Допускается применение полипропилена с стекловолоконным (армированным) или алюминиевым усилением, предназначенного для горячего водоснабжения.
  Еще один вариант: выполнить обвязку медной трубой. При прокладке медной трубой обязательно использование теплоизоляции. Медь хороший теплопроводник, что неизбежно приведет к снижению температуры разогретой воды при транспортировке к конечному потребителю. Теплоизоляция труб защитит от теплопотерь.

Альтернативой полипропилену может быть труба из металлопластика. Материал выдерживает высокое давление и нагрев до 95°C. Монтируется с помощью обжимных и пресс фитингов.

Место установки бойлера сразу за котлом отопления, перед радиаторами и теплыми полами. Такая схема подключения обусловлена тем, что для нагрева ГВС теплоноситель нужно разогреть до 90-95° C. Серьезная тепловая нагрузка наблюдается на участке между котлом и бойлером. Этот участок обвязки рекомендуется выполнить стальной или медной трубой.

Варианты обвязки бойлера косвенного нагрева

На выбор схемы подключения влияет несколько условия. Значение имеет источник тепла, количество точек водоразбора, присутствие в системе теплых полов, радиаторов отопления. Способы обвязки выбираются индивидуально в каждом случае, с упором на технические условия ГВС и системы обогрева.

Еще один важный фактор, учитываемый при выборе типа подключения — энергозависимость. Существуют самотечные системы, в которых циркуляция воды и теплоносителя происходит самостоятельно, а также схемы с созданием принудительного давления (насосные). Последние не могут работать без электричества. Производители БКН в инструкции по эксплуатации указывают рекомендуемую схему обвязки, что также учитывают при подключении.

Обвязка БКН с трехходовым клапаном

Схема со смесительным узлом — подключение с приоритетом ГВС, успешно применяется при одновременном подключении к бойлеру нескольких источников тепла (котла, солнечных коллекторов, теплового насоса). БКН монтируют сразу после отопителя. На подачу врезают циркуляционный насос, ставят трехходовой клапан.

Преимуществ решения несколько:

• быстрый нагрев ГВС;
• экономия при постоянном использовании бойлера;
• возможность автоматизации нагрева воды.

Трехходовой клапан перенаправляет подачу теплоносителя с системы отопления на БКН до тех пор, пока температура в бойлере не достигнет заданных значений. После нагрева ГВС теплоноситель в полной мере возвращается в отопительную систему.

Двухнасосная схема обвязки

Хорошее решение в тех случаях, когда бойлер планируют использовать только время от времени. Требует подключения двух циркуляционных насосов. Первый ставят на отопление, второй непосредственно на подачу воды в БКН. Поддерживается постоянная циркуляция теплоносителя в системе обогрева здания.

Циркуляционный насос на накопитель подключен к термодатчику. При снижении температура нагрева ГВС дается сигнал на включение. Создается давление, достаточное, чтобы изменить движение теплоносителя и направить его через БКН. Чтобы система нормально функционировала нужен точный расчет насоса для бойлера косвенного нагрева.

Подключение через гидрострелку

Схема используется в промышленных целях, а также при обвязке больших накопителей свыше 200 л. Подключение через гидрострелку используется и для разветвлённых сложных систем отопления: совмещение теплых полов и радиаторов, твердотопливного котла, вместе с солнечными коллекторами.

Выполнение обвязки требует предварительного проведения грамотных теплотехнических расчетов. Схема подключения сложная, поэтому для выполнения лучше обратиться за профессиональной помощью.

Обвязка в самотёчной системе

Гидравлические схемы подключения, используемые при энергонезависимых котлах отопления. Бойлер и сопутствующее оборудование поднимают выше котла. Расстояние между уровнем теплообменников котла и водонагревателя должно иметь разрыв по крайней мере 1 м в высоту.

Гравитационная система имеет несколько недостатков связанных с особенностью работы. Вода прогревается медленнее, температура нагрева и запас воды в емкости будет меньше, чем в системах с принудительной циркуляцией. Главное достоинство: возможность работы при отсутствии электричества. При частых отключениях напряжения в сети самотечная система вне конкуренции.

Монтаж рециркуляции ГВС с БКН

В обычном режиме при пользовании горячей водой какое-то ее количество постоянно остается в трубопроводе между БКН и точкой водоразбора. В сложных системах ГВС, без рециркуляции, на этом отрезке может находится несколько десятков литров жидкости.

При повторном открытии крана из него сначала стекает уже остывшая вода, что снижает комфорт использования бойлера. Рециркуляция нужна чтобы обеспечить моментальную подачу горячей воды потребителю. Дополнительное преимущество, возможность подключения полотенцесушителя.

Схема обвязки бойлера косвенного нагрева с рециркуляцией практически ничем принципиально не отличается от обычного подключения. Разница в том, что перед самим смесителем или краном водоразбора устанавливается тройник, соединенный с обратным трубопроводом. Линия рециркуляции ГВС через бойлер косвенного нагрева будет работать исключительно с применением насосного оборудования.

Рециркуляция имеет несколько недостатков:

• снижение температуры нагрева ГВС;
• увеличение расходов на топливо;
• энергозависимость.

В конструкции европейских бойлеров косвенного нагрева, компаний Drazice, ACV, Baxi и других предусмотрен патрубок для монтажа рециркуляции.

Обвязка БКН с двухконтурным котлом

Распространенный вопрос, на который нет однозначного ответа. Подключение бойлера косвенного нагрева к двухконтурному котлу решит проблему ожидания: с момента открытия крана и до фактической подачи горячей воды. На практике происходит следующее:

• При открытии крана двухконтурный котел нагревает теплообменник ГВС, тратя на это максимальное количество тепловой энергии. Для разогрева змеевика требуется время. По этой причине горячая вода поступает пользователю не сразу после открытия крана, а спустя какое-то время (период зависит от удаленности точки водоразбора и мощности котла).
• Частые пуски и прекращения подачи горячей воды создают нагрузку на нагревательные элементы, что способно привести к быстрому выходу оборудования из строя.

По некоторым подсчетам всего 1 точка водоразбора при интенсивном пользовании тратит впустую около 70 л воды. Двухконтурный котел с бойлером косвенного нагрева в обычном режиме работает также, как и одноконтурный. Тепло от системы отопления поступает и аккумулируется в накопителе. При включении ГВС потребителю сразу подается горячая вода. Обвязка котла и бойлера косвенного нагрева предусматривает установку системы рециркуляции.

Главный минус схемы: зависимость работы БКН от пропускной способности котла. Параметр влияет на скорость приготовления горячей воды. Теплоотдача в этом случае будет ниже.

БКН лучше изначально подсоединить к одноконтурному котлу. Подключение к двухконтурному котлу малоэффективно и используется в основном если необходимо модифицировать уже существующую систему отопления и ГВС.

Подключение бойлера косвенного нагрева: схемы обвязки

Давно уже горячая вода в кранах перестала быть роскошью. Сегодня это — одно из обязательных требований нормальной жизни. Одна из возможностей организации горячего водоснабжения частного дома — установка и подключение бойлера косвенного нагрева.

Содержание статьи

Что такое бойлер косвенного нагрева и какие они бывают

Водонагреватель или бойлер косвенного обмена — это бак с водой, в котором размещен теплообменник (змеевик или по типу водяной рубашки — цилиндр в цилиндре). Теплообменник подключен к котлу отопления или к любой другой системе, в которой циркулирует горячая вода или другой теплоноситель.

Нагрев происходит просто: через теплообменник проходит горячая вода от котла, она нагревает стенки теплообменника, а они, в свою очередь, передают тепло воде, находящейся в емкости. Так как нагрев происходит не напрямую, то и называется такой водонагреватель «косвенного нагрева». Нагревшаяся вода по мере необходимости расходуется на хозяйственные нужды.

Устройство бойлера косвенного нагрева

Одна из важных деталей в данной конструкции — магниевый анод. Он снижает интенсивность процессов коррозии — бак служит дольше.

Виды

Есть два типа бойлеров косвенного нагрева: со встроенным управлением и без. Бойлеры косвенного нагрева со встроенным управлением подключаются к системе отопления, работающей от котлов без управления. У них есть встроенный датчик температуры, собственное управление, которое включает/отключает подачу горячей воды в змеевик. При подключении оборудования такого типа все что надо — завести на соответствующие входы подачу и обратку от отопления, подключить подачу холодной воды и к верхнему выходу подключить гребенку раздачи горячей воды. На этом все, можно заполнять бак и начинать ее греть.

Обычные бойлеры косвенного нагрева работают в основном с автоматизированными котлами.  Во время монтажа необходимо в определенное место установить датчик температуры (есть отверстие в корпусе) и связать его с определенным входом котла. Далее делают обвязку бойлера косвенного нагрева в соответствии с одной из схем.

Можно их подключить и к энергонезависимым котлам, но для этого требуются особые схемы (есть ниже).

Что ее надо помнить, что воду в бойлере косвенного нагрева можно нагреть чуть ниже температуры теплоносителя, циркулирующего в змеевике. Так что если котел у вас работает в низкотемпературном режиме и выдает, скажем +40°C, то максимальная температура воды в баке будет именно такой. Больше вы ее никак не сможете нагреть. Чтобы обойти это ограничение, есть комбинированные водонагреватели. В них есть змеевик и встроенный ТЭН. Основной обогрев в этом случае идет за счет змеевика (косвенного нагрева), а ТЭН только доводит температуру до заданной. Также такие системы хороши в паре с  твердотопливными котлами — вода будет теплой даже тогда, когда топливо прогорело.

Что еще можно сказать по особенностям конструкции? В больших по объему косвенниках устанавливают несколько теплообменников — это уменьшает время нагрева воды. Для уменьшения времени нагрева воды и для более медленного остывания бака, лучше выбирать модели с теплоизоляцией.

К каким котлам можно подключать

Бойлеры косвенного нагрева могут работать с любым источником горячей воды. Подойдет любой водогрейный котел — твердотопливный — на дровах, угле, брикетах, пеллетах. Можно подключить газовому котлу любого типа, электрическому или работающему на жидком топливе.

Схема подключения к газовому котлу со специальным выходом для бойлера косвенного нагрев

Просто, как уже писали выше, есть модели с собственным управлением, и тогда их установка и обвязка — более простая задача. Если же модель простая, приходится продумывать систему регулирования температуры и переключения котла с обогрева радиаторов, на обогрев горячей воды.

Формы баков и способы установки

Бойлер косвенного нагрева может устанавливаться на пол, может — навешиваться на стену. Настенные варианты имеют емкость не более 200 литров, а в напольные могут вмещать до 1500 литров. И в том и в другом случае есть горизонтальные и вертикальные модели. При установке настенного варианта крепление стандартное — кронштейны, которые монтируются на дюбеля подходящего типа.

Если говорить о форме, то чаще всего эти устройства сделаны в форме цилиндра. Практически во всех моделях все рабочие выводы (патрубки для подключения) выведены сзади. Так проще подключать, да и внешний вид лучше. На лицевой части панели есть места для установки датчика температуры или термореле, в некоторых моделях есть возможность установки ТЭНа — для дополнительного догрева воды при нехватке мощности отопления.

По типу установки они есть настенные и напольные, емкость — от 50 литров до 1500 литров

При установке системы, стоит помнить, что система будет работать эффективно только в том случае, если мощность котла будет достаточной.

Схемы и особенности подключения

Есть два принципа подключения бойлера косвенного нагрева: с приоритетом нагрева горячей воды и без. При нагреве с приоритетом при необходимости весь теплоноситель перекачивается через теплообменник бойлера. Нагрев занимает немного времени. Как только температура достигает заданной (контролируется датчиком, термостатическим клапаном или термореле), весь поток снова направляется на радиаторы.

В схемах без приоритета нагрева воды, на косвенный водогрей направляется только некоторая часть потока теплоносителя. Это приводит к тому, что вода греется долго.

Схема без приоритета

При подключении бойлера косвенного нагрева лучше выбирать схему с приоритетом — она обеспечивает горячую воду в необходимом количестве. При этом отопление не очень страдает — для нагрева всего объема воды обычно достаточно 20-40 минут, а для поддержания температуры при расходе вообще 3-8 минут. За такое время ни один дом не может настолько остынуть, чтобы можно было это ощутить. Но это — при условии, что мощность бойлера сопоставима с мощностью котла. В идеале — котел более производительный, с запасом в 25-30%.

Общие правила

Для обеспечения нормальной работы всех приборов, подключенных к гребенке горячей воды, на выходе из бойлера устанавливается расширительный бак для горячей воды (не для отопления). Его объем — 10% от объема бака. Он необходим для нейтрализации теплового расширения.

Подробная схема обвязки водонагревателя косвенного нагрева

Также в каждой ветке подключения устанавливаются отсечные краны (шаровые). Они нужны для того, чтобы можно было каждое устройство — трехходовой клапан, циркуляционный насос и т.п. — при необходимости отключить и обслужить.

На трубопроводах подачи обычно еще устанавливают обратные клапана. Они необходимы чтобы исключить возможность противотока. В этом случае подключение бойлера косвенного нагрева будет безопасным и удобным в обслуживании.

Установка рядом с котлом в системе с принудительной циркуляцией (с 3-х ходовым клапаном)

Если в системе уже стоит циркуляционный насос, и установлен он на подаче, а бойлер принудительного нагрева можно поставить рядом с котлом, лучше организовать отдельный контур, который идет от котла отопления. Это подключение бойлера косвенного нагрева реализуется с большинством настенных газовых или других  котлов, у которых циркуляционный насос стоит на подающем трубопроводе. При такой схеме подключения получается, что водонагреватель и система отопления подключены параллельно.

При наличии насоса в подающем трубопроводе и водонагревателе, расположенном рядом с котлом

При этом способе обвязки после циркуляционного насоса устанавливается трехходовой клапан, управляемый датчиком температуры (установлен на бойлере). Один из выходов трехходового крана подключается к патрубку бойлера для подключения отопления. В обратный трубопровод перед входом в котел врезается тройник, в него подключается патрубок для отвода воды из теплообменника. Собственно, врезка в систему отопления закончена.

Порядок работы этой схемы такой:

• При поступлении от датчика информации о том, что  температура воды ниже заданной, трехходовой кран переключает теплоноситель на бойлер. Система отопления оказывается отключенной.
• Весь поток теплоносителя идет через теплообменник, вода в баке нагревается.
• Вода нагревается достаточно, трехходовой клапан перенаправляет теплоноситель на систему отопления.

Как видите, схема проста, ее работа тоже понятна.

Схема с двумя циркуляционными насосами

Пир установке водогрея в систему в циркуляционным насосом, но не рядом с ним, а на некотором расстоянии, лучше в контуре на водонагреватель установить циркуляционный насос. Подключение бойлера косвенного нагрева для этого случая изображено на схеме ниже.

Схема подключения к котлу с автоматическим управлением

Циркуляционный насос может быть установлен либо на подающем патрубке, либо на обратном. В данной схеме нет трехходового крана, подключается контур через обычные тройники. Переключение потока теплоносителя осуществляется включением/отключением насосов, а им руководит датчик температуры, который имеет две пары контактов.

Если вода в баке холоднее, чем выставленная на датчике, включена цепь питания циркуляционного насоса в контуре бойлера. При достижении заданной степени нагрева, замыкаются контакты насоса, который гонит теплоноситель в систему отопления.

Схема для энергонезависимого котла

В схеме с энергонезависимым котлом чтобы обеспечить приоритет бойлера, желательно чтобы он находился выше, чем радиаторы. То есть в данном случае желательна установка настенных моделей. В идеальном варианте — низ косвенного водонагревателя находится выше котла и радиаторов. Но такое расположение не всегда возможно.

Схемы будут работать и при напольном расположении бойлера, но греться вода будет медленнее и в нижней части она будет недостаточно горячей. Ее температура будет сравнима со степенью нагрева обратного трубопровода, то есть запас горячей воды будет меньше.

При энергонезависимом отоплении движение теплоносителя происходит за счет силы гравитации. В принципе, можно подключить бойлер косвенного нагрева по традиционной схеме — с циркуляционным насосом в контуре для его обогрева. Просто в данном случае, при выключенном электричества не будет горячей воды. Если вас такой поворот не устраивает, есть несколько схем, которые будут работать с гравитационными системами.

Схема подключения водонагревателя косвенного нагрева в гравитационную систему

При реализации данной схемы контур, который идет на водонагреватель, делают трубой с диаметром на 1 шаг больше, чем отопительный. Этим и обеспечивается приоритет.

В данной схеме после ответвления на систему отопления установлена термостатическая головка с накладным датчиком. Работает она от батареек, внешнего питания не требует. На регуляторе термоголовки выставляется желаемая температура нагрева воды (не выше, чем температура на подаче котла). Пока в баке вода холодная, термостат открывает подачу на бойлер, поток теплоносителя идет в основном на бойлер. При нагреве до требуемой степени, теплоноситель перенаправляется в ветку отопления.

С рециркуляцией теплоносителя

При наличии в системе водяного полотенцесушителя необходима постоянная циркуляция воды через него. Иначе он работать не будет. В петлю рециркуляции можно подключить всех потребителей. В таком случае горячая вода будет постоянно гоняться по кругу насосом. В таком случае, открыв воду в любой момент времени вы получите сразу горячую воду — не нужно будет ждать, пока из труб стечет холодная. Это положительный момент.

Отрицательный состоит в том, что подключив рециркуляцию, увеличиваем расходы на нагрев воды в бойлере. Почему? Потому что пробегая по кольцу вода остывает, следовательно котел будет чаще подключаться на подогрев воды и больше тратить на это топлива.

Подключение рециркуляционного кольца к специальному выходу косвенника

Второй недостаток — рециркуляция стимулирует перемешивание слоев воды. При обычном режиме работы самая горяча вода находится вверху, откуда ее и подают в контур ГВС. При перемешивании общая температура подаваемой воды падает (при тех же настройках). Тем не менее, для полотенцесушителя это, пожалуй, единственный выход.

Как реализовать подключение бойлера косвенного нагрева с рециркуляцией? Есть несколько способов. Первый — найти специальные косвенники со встроенной рециркуляцией. Очень удобно — полотенцесушитель (или вся петля) просто подключается к соответствующим патрубкам. Но цена таких вариантов водогреев почти в два раза больше, чем цена на обычный бак такого же объема.

Подключение бойлера косвенного нагрева с рециркуляцией

Второй вариант — использовать модели, которые не имеют входа для подключения рециркуляционного контура, но подключить его при помощи тройников.

обвязка конструкции с рециркуляцией, как подключить к одноконтурному и двухконтурному варианту

Отопительное оборудование сейчас довольно разнообразно. Но разбираться во всех его тонкостях крайне важно, потому что иначе можно допустить фатальные ошибки. В полной мере это относится и к накопителям воды, нагревающим ее по опосредованной методике.

Особенности

Главная особенность схемы подключения любого бойлера косвенного нагрева (марку и модель тут можно не учитывать) — то, что он лишен собственного нагревательного блока. Вода берет тепловой заряд от внешних нагревательных систем.

Они могут получать тепловую энергию за счет:

• сжигания минерального или органического топлива;
• эффекта электрического сопротивления;
• контакта с системой центрального отопления;
• аккумуляции солнечных лучей.

Устройство

При любом виде внешних источников тепловой энергии работа бойлера проходит одинаково, за редким исключением. И даже частные новации отдельных фирм, защищаемые патентным правом, не меняют сути давно устоявшейся схемы. Поступившая из какого-либо источника порция носителя тепла идет по змеевику, встроенному в накопитель. Циркуляция поддерживается за счет насоса. При близком контакте с трубками или резервуаром, где находится изначально более холодная вода, происходит ее нагрев.

Поскольку даже один джоуль тепла, напрасно излученный наружу, сказывается крайне отрицательно на работе системы, ее обязательно оснащают теплозащитой. В качестве непроницаемого для оттока тепла материала обычно выбирают полиуретан или полистирол. Поступление новых доз холодной воды закономерно происходит из общей системы водоснабжения. Каждая новая порция проходит через специально разработанные патрубки. Как только цикл движения в змеевике завершен, теплоноситель поступает в нагревательную систему дома — для этого предусматривается совершенно особый патрубок.

Дальше уже начинаются определенные различия: хотя большинство бойлеров проектируется в расчете на подачу холодной воды по нижнему ходу, есть и такие, в которых она поступает через верх. В подобной конструкции жидкость должна сначала полностью пройти через систему до самого нижнего пункта. Вариаций с выводом подогретого теплоносителя заметно меньше, почти в 100% случаев его выводят сверху. Трудно найти причину, по которой следовало бы поступить иначе. Ведь верхнее расположение позволяет подавать горячую воду максимально долго, пока в емкости есть хотя бы небольшая ее порция.

Чтобы змеевик занимал максимально большое пространство в пределах корпуса, его обычно делают в форме спирали. Когда теплоноситель пройдет несколько циклов по этой трубе, температура становится равной прогреву жидкости в самом бойлере. По команде специального реле останавливается специальная цепь, питающая насос. При последующем охлаждении теплоносителя до установленного значения, реле дает другую команду — замкнуть цепь — и прогрев возобновляется. Преимущества подобного устройства довольно хорошо известны. Все эти моменты должны быть учтены до начала работ.

Принцип установки

Если требуется смонтировать бак вместимостью до 200 л, это может быть изделие настенного исполнения. Для его крепления предусматриваются кронштейны особого рода, которые должны располагаться на ровных и крепких вертикальных поверхностях. Обычные перегородки из гипсокартона для монтажа даже такого «легкого» накопителя малопригодны. Нужно выбирать между экономией на обустройстве межкомнатного пространства и экономией на бойлере. Напольные аппараты предпочтительны для удовлетворения потребностей крупных домохозяйств, порой даже ставят изделия вместимостью свыше тысячи литров и отводят для них особое котельное помещение.

В частных домах можно ограничиться бойлерами косвенного нагрева, накапливающими от 250 до 300 л воды. Точный выбор емкости должен производиться с учетом реальных и прогнозируемых потребностей. При подключении к двухконтурному котлу, оборудованному встроенным насосом, координацию работы клапана по сигналам от термостата берет на себя сама автоматика котла. Это очень важно, потому что двухконтурный нагревательный аппарат, в отличие от одноконтурного, должен подавать горячую жидкость как в систему отопления, так и в водопроводный контур горячего водоснабжения.

Если смонтировать трехходовой клапан, водонагреватель получит преимущество в системе по сравнению с нагревательным контуром. Такой подход приемлем, когда установлен бак большой емкости. К сведению: подобный способ подключения практикуется и при вынужденном использовании жесткой воды, затрудняющей нормальное применение системы ГВС. Хотя конечно, гораздо правильнее было бы позаботиться об умягчении поступающего теплоносителя. Но иногда приходится поневоле приспосабливаться к нему.

Проблемы могут возникнуть в связи с тем, что существенное потребление горячей воды способно осложнить функционирование данной схемы. При этом способ получения тепла, в том числе с использованием пеллетного или иного твердотопливного котла, существенного значения не имеет. И вот тут на выручку приходит бойлер, который сглаживает колебания в двух контурах. Благодаря ему даже интенсивный расход теплоносителя мало отражается на повседневной жизни людей. Монтажники должны учесть, какая из функций будет обладать наивысшим приоритетом.

Подсоединение бойлеров косвенного нагрева к одноконтурному котлу может быть произведено с использованием пары насосов. Тогда потоки воды с их помощью распределяются по двум трубопроводам. Обычно подразумевается, что на первом месте будет контур горячего водоснабжения. Соответствующим образом настраивают и алгоритм работы бойлера в связке с одноконтурным аппаратом. Чтобы разные по нагреву жидкостные потоки не меняли основные параметры друг друга, обоим насосам должен предшествовать возвратный клапан. Горячая вода подается исключительно из бойлера.

Монтаж

Качественная обвязка бойлера, присоединенного к двухконтурному котлу, подразумевает стыковку водонагревателя с одним из теплообменников. Образуется кольцевая система, когда вводной патрубок бойлера сообщается с начальным звеном теплообменника. Все проектируется таким образом, чтобы вода, поступающая из водопровода, миновала теплообменник котла. Она станет проходить сразу в бойлер, а уже оттуда будет проникать в трассу ГВС. Подключить электрический бойлер можно примерно по той же схеме, но водопровод связывается с первым патрубком второго узла, обменивающего тепло, а второй патрубок уже присоединяют к бойлеру.

Рекомендована установка водонагревателя как можно ближе к источнику энергии, чтобы упростить их связку при помощи автоматики. Когда устройство смонтировано, наступает очередь стыковки. Важно: правильно смонтированный и подсоединенный водонагреватель обязан забирать лишь некоторую долю тепла. Чрезмерно большой его расход способен парализовать отопительную систему. Решить такую проблему чаще всего удается, если установить своими руками или с помощью профессионалов насос циркуляционного хода с автоматическим управлением.

Только в самую последнюю очередь монтируют термический блок. Почти всегда рекомендуется поручать сборку контура специалистам. Нюанс состоит в том, что бойлеры косвенного нагрева, имеющие управляющий блок, должны подсоединяться исключительно к отопительным системам, получающим воду от неуправляемых котлов.

Требуется только:

• подтянуть подающий и забирающий ходы;
• состыковать накопитель с водопроводом;
• поставить на верхний вывод гребенку, распределяющую горячую воду;
• наполнить резервуар и немедленно приступить к прогреву.

Простейшие бойлеры взаимодействуют преимущественно с автоматизированными источниками тепла. При установке придется позаботиться о присоединении датчика, замеряющего силу прогрева. Этот датчик полагается связать со строго определенным вводом в котел. Допускается подключение независимых от электросети бойлеров к автономным котлам, но это сразу усложняет работу и требует особой схемы. Следует учитывать, что можно подогревать воду внутри бойлера немного слабее, чем прогрета жидкость в змеевике.

Потому, когда котел переведен в низкий нагревательный режим и может подавать теплоноситель, прогретый до 40 градусов, поднять температуру выше сумеют только нагреватели комбинированного типа. В них обязательно включается электрический нагревательный элемент, который помогает добавить тепло. Если при настройке системы, управляющей рециркуляцией, первенство отдается прогреву горячей воды в кране, перемещение всего теплоносителя направляется через обменный узел накопителя. В результате заметно сокращается общий расход времени на получение жидкости с требуемой температурой.

Как показывает практика, если проектировщики и монтажники котельной отдают предпочтение именно варианту с приоритетом, удается обеспечить комфортные условия для жильцов. Чтобы прогреть весь объем жидкости, находящийся в баке, должно тратиться от 20 до 40 минут. А если говорить про стабилизацию температуры на фоне расхода теплоносителя, это время сокращается еще в несколько раз. Даже маленькое жилище вряд ли успеет остыть настолько, чтобы это было обнаружено находящимися в нем. Но многое зависит от установленного котла и бойлера: их мощность должна совпадать, а в идеале рекомендуется ставить котел с резервом силы от 25%.

Чтобы гарантировать стабильное действие аппаратов, подсоединяемых к гребенкам, распределяющим горячую воду, требуется дополнить вывод из бойлера особым расширяющим баком. Рекомендуемая величина — 10% от главного резервуара, помогает погасить воздействие температурного расширения. Все подсоединяемые ветви полагается оборудовать отсекающими кранами шарового типа. С их помощью любой узел удается в нужный момент отсоединить от магистрали и проверить или починить.

Трубопроводы, по которым жидкость подается, обычно оснащаются возвратными клапанами. С их помощью предотвращается противоположный ход теплоносителя, повышается удобство и безопасность монтажа. Бывает необходимо поставить бойлер около котла, на подающем окружении которого смонтирован насос, обеспечивающий циркуляцию. В подобном варианте очень важно обеспечить обособленный контур, по которому вода будет поступать в нагреватель из котла. По сути, создается параллельный тип подключения.

Если насос есть и в котле, и в бойлере, сразу за циркуляционным насосом должен быть смонтирован трехходовой клапан, один канал его подсоединяют к патрубку водонагревателя. Так обеспечивается нормальная работа отопления. На возвратную трубу до точки вступления в котел должен быть установлен тройник. А уже в этот тройник подсоединяют патрубок, оттягивающий жидкость из теплообменника. Подобная простая система легко и изящно решает поставленные задачи.

Как только датчик подает сигнал о падении температуры теплоносителя ниже установленной отметки, клапан перебрасывает свежий поток в бойлер. При этом отопительная система останавливается. Когда восстанавливается нормальное значение, тот же клапан производит обратное переключение. Минимальное количество компонентов сокращает риск поломки. А простота исполнения позволяет быстрее отыскать неполадку, если она все же появится.

Когда используется независимый от энергетических сетей котел, обеспечение приоритета бойлера достигается не так легко, как в других вариантах. Рекомендуют ставить водонагреватель выше по отношению к полу помещения, чем радиаторы. Целесообразно, чтобы нижняя точка настенной модели была поднята еще и над котлом. Но точно соблюсти подобное требование получается лишь в отдельных случаях. Когда оно исполняется частично, стоит все же поднять накопитель на такую большую высоту, которая только возможна.

Поставив бойлер на полу, сразу сокращают скорость прогрева жидкости. Что еще хуже, нижняя часть емкости в принципе неспособна в таком режиме прогреваться нормально. Если подсоединить бойлер по классической системе, то любое отключение электричества лишит доступа к горячей воде. Решить проблему можно, используя для контура, связанного с водонагревателем, более крупную трубу, чем на отопительном звене. Сразу в начале ответвления отопительного характера ставится головка термостата и накладывается датчик. Энергия дается батарейками.

Без постоянной рециркуляции неспособны работать системы, в которых присутствует водяной полотенцесушитель. Польза такого контура состоит в том, что вода при открытии горячего крана поступает моментально. Но общий расход вырастает, и экономичность системы оказывается под большим вопросом. Что еще хуже, рециркуляция создает проблему смешивания разнородных слоев жидкости. Однако раз уж решено использовать полотенцесушитель на воде, это единственно возможный выбор.

Выбирая бойлеры Protherm косвенного типа, можно объединить их в одну систему с газовыми либо работающими на электрической энергии одноконтурными котлами моделей «Скат». Все больше растет и популярность водонагревателей, связанных с солнечным коллектором. Подобное решение позволяет даже в зимний период обеспечивать себя с минимальными издержками как теплом, так и горячей водой. Одноконтурный вариант подразумевает размещение коллектора под баком, а сам бак сообщается гидравлически с низовым патрубком коллектора и с верхним выводом из него.

Советы и рекомендации

Чтобы оценить, хватит ли, скажем, бойлера косвенного нагрева на 200 литров, требуется выяснить:

• сколько точек разбора воды будет использоваться;
• какова их отдельная и общая потребность;
• насколько быстрым должен быть прогрев воды в каждом кране;
• до какой температуры должна прогреваться жидкость.

Те же 200 л могут закрыть все потребности семьи на 5 человек. При этом потребуется ставить котел с минимальной мощностью от 33 кВт.

Профессиональный расчет также должен учитывать:

• площади теплообменников;
• тепловую емкость воды;
• длину змеевика и его конфигурацию;
• потребление тока (если установлен ТЭН).

О том, как правильно подключить бойлер косвенного нагрева к одноконтурному котлу, смотрите в следующем видео.

инструкция + фото и видео

Отопительные системы на основе бойлеров могут выполнять различные функции. Помимо собственно отопления помещений – бойлера могут производить и нагрев воды для бытовых целей, например для мытья.

Обвязка бойлера косвенного нагрева

Такие системы могут устанавливаться не только на дачах и на загородных домах, но и в частных квартирах, в офисах и на производственных площадках. Бойлер является достаточно простым устройство и его установку, а также обвязка бойлера косвенного нагрева вполне можно провести самостоятельно. Существует несколько схем такой обвязки, рассмотрим их поподробнее.

Что нужно знать при подключении бойлера

В бойлерных устройствах может функционировать два контура нагрева воды.

• Первый – это вода в отопительной системе, которая после нагрева подается в радиаторы отопления. Такой контур может быть замкнутым и в такую воды могут добавляться специальные химические присадки для обеспечения бесперебойной работы радиаторов, очистки систем от накипи и так далее.
• Второй контур – это вода, используемая для бытовых целей. Она предназначена для мытья посуды, для помывки. Следовательно, этот контур является незамкнутым. Холодная вода поступает в него из системы магистрального водоснабжения, а затем, по мере использования такая вода сливается в канализацию.

Принципы подключения обвязки бойлера

При монтаже системы обвязки бойлера косвенного нагрева необходимо помнить следующие принципы:

• Точка входа холодной воды в обвязку бойлера должна находиться в нижней точке системы, а вот горячая выхода выходит из обвязки уже в верхней точке.
• Рециркуляционная точка в связи с этим находится практически в геометрическом центре обвязки.

При соблюдении указанных принципов монтажа обвязки работа системы нагрева будет максимально эффективной и тепло от бойлера будет качественно передаваться в массу поступающей воды.

нагревательный бойлер

Варианты монтажа обвязки бойлеров косвенного нагрева

Монтаж обвязки водяных контуров на бойлеры косвенного нагрева может монтироваться тремя основными способами:

• С монтажом трехходового клапана,
• С монтажом двух насосов циркуляции,
• С использованием стрелки гидравлической.

Учтите, что применение системы рециркуляции воды существенно улучшает эффективность системы отопления и повышает КПД нагрева воды и помещения от бойлера.

Монтаж системы косвенной обвязки с трехходовым клапаном

Данный вариант монтажа системы косвенной обвязки предназначен для конструкций с большим количеством горячей воды. При проектировании системы рассчитается монтаж двух контуров отопления. Первый – основной контур будет предназначаться для циркуляции воды, поступающей в систему отопления. Второй, дополнительный контур будет нагревать воду, предназначенную для бытового использования. Чтобы вода, поступающая из системы водоснабжения поступала в тот или иной контур и используется трехходовой клапан. Управление клапанным устройством производится от бойлерного термостата.

Схема обвязки с трехходовым клапаном

Использование трехходового клапана при монтаже системы обогрева позволяет распределять потоки воды, поступающие к бойлеру. Термостат не позволяет воде перегреваться и направляет в контуры горячую воду при достижении ей определенной температуры. Такая схема обвязки имеет ряд преимуществ и все наши специалисты рекомендуют именно её!

В том случае, если вода в системе отопления охлаждается ниже заданной пороговой температуры – термостат бойлера переключает клапан и подает новую порцию теплоносителя в контур, отвечающий за нагрев. Вода получает тепло от бойлера и нагревается. Термостат контролирует температуру нагрева и предотвращает чрезмерное нагревание воды и, следовательно, повреждение системы. По достижении заданной температуры вода из контура направляется в систему. Температура воды измеряется непосредственно в нагревательном контуре бойлера.

Момент получения информации о температуре воды очень важен. В том случае, если вода в баке для бытового использования будет иметь заданную температуру нагрева выше, чем в нагревательном контуре системы отопления – система может начать работать некорректно. В этом случае переключения на нагрев отопительного контура производиться не будет.

Существует вариант монтажа бойлера косвенного нагрева и двумя контурами. Выбор возможного варианта в том числе зависит и от воды, которая имеет в вашем водопроводе. Если вода в магистральных каналах имеет высокую степень жесткости – то разумней будет использовать систему с трехходовым клапаном. В противном случае двухконтурная система может быстро выйти из строя из-за засорения.

Монтаж обвязки бойлера косвенного нагрева с двумя насосами

Еще одним вариантом монтажа системы обвязки бойлеров системой косвенного нагрева может стать использование двух рециркуляционных насосов. Также в системе должен быть смонтирован обратный клапан.

Схема системы с двумя насосами

В данном случае в системе монтируется два отдельных контура нагрева: отопительный контур и контур нагрева воды для бытовых нужд. Каждый из контуров имеет собственный насос рециркуляции, который направляет нагретую воду в контуры системы.

Оба контура косвенного нагрева монтируются к бойлеру параллельно. Приоритет при монтаже и при использовании в системе имеет бойлерный контур. Таким образом насос циркуляции бойлерной системы находится перед насосом системы отопления. Как и предыдущем варианте системы для управления обоими контурами используется термодатчик, который перераспределяет воду в нагревательные контуры.

Кроме того в системе имеется обратный клапан, задачей которого является недопущения смешивания потоков нагреваемой воды.

Принцип работы такой системы состоит в том, что по мере снижения температуры воды она направляет для нагрева и далее в отопительную систему.

Система с двумя контурами и насосами может быть установлена с двумя нагревательными котлами. Каждый из таких котлов будет иметь отдельное питание и будет отвечать за нагрев воды в одном из контуров: отопительном или для бытового использования.

Система отопления с бойлеров обеспечивает достаточно быстрое нагревание воды в отопительной системе. Для этого котлу требуется обычно час. Таким образом в то время, когда в котле происходит нагрев для контура горячего водоснабжения – остывания систем отопления не происходит.

Описание работы системы гидравлики в отоплении

Система нагрева, основанная на бойлера может включать в себя и более двух контуров. Например, в качестве дополнительного контура нагрева может использоваться система теплого пола. Крое того, в нее могут включаться и другие элементы.

Схема системы с гидравлической стрелкой

Для регулирования потоков воды в контурах нагрева используется стрелка гидравлическая. Проще говоря – она представляет собой систему распределения потоков теплоносителя, которая чем-то напоминает собой обычную железнодорожную стрелку. Также гидравлическая стрелка при работе выравнивает давление в нескольких контурах системы.

На каждом контуре в сложных системах нагрева с несколькими контурами устанавливается собственный насос рециркуляции. При этом в разных участках отопительно-нагревательной системы может создаваться различное давление. Разница в показателях давления должна уравновешиваться. Вот именно для этого в сложных системах могут устанавливаться коллекторы и гидравлические стрелки. Кроме того в целях выравнивания показателей давления могут применяться специализированные балансировочные вентили.

Такая сложная система имеет много нюансов при регулировке и поэтому при ее монтаже рекомендуется пользоваться услугами специалистов.

Полезная рециркуляция теплоносителя

Использование системы рециркуляции позволяет получать в системах нагрева горячую воду из крана практически мгновенно, без длительного ожидания. В этом случае в системах нагрева образуется кольцевая магистраль теплоносителя. Вода постоянно идет по данной магистрали и нагревается. Вследствие этого ожидание нагрева при бытовом использовании горячей воды практически исключается.

Чтобы вода в таком контуре постоянно двигалась – в него встраивается рециркуляционный насос. Данный постоянно горячий поток воды рекомендуется пропускать через устройства, которые требуют постоянного нагрева, например, через полотенцесушитель.

Обвязка бойлера косвенного нагрева: видео

Существующие схемы подключения бойлера косвенного нагрева

Если вы заботитесь об экономичной и эффективной организации отопления и горячего водоснабжения (ГВС) в доме, то неизменно придёте к тому, что вам необходимо подключение бойлера косвенного нагрева.

Если вы находитесь на начальном этапе строительства своего дома, то вам стоит детально продумать систему обеспечения дома теплом и составить схему.

Но можно включить необходимое оборудование в уже существующую систему, это не потребует масштабной перестройки, будет более экономично.

Как организовать отопление и ГВС в доме

Для того чтобы в доме совместно существовали отопление и горячая вода, причём в нескольких местах, можно обеспечить это несколькими способами.

• Установить двухконтурный котёл.
• Одноконтурный котёл и бойлер косвенного нагрева (БКН).
• Также возможно подключать бойлер косвенного нагрева к двухконтурному котлу.

Любой вариант будет зависеть от конкретных условий и оборудования. Но если начинаете с нуля, то советую остановиться на варианте с одноконтурным котлом и БКН, это эффективно и менее энергозатратное. Быстрота подачи горячей воды зависит от качества котла, чем он лучше, тем скорость выше.

Кстати, в тех местах, где нет горячей воды, а только отопление, некоторые устанавливают бойлеры косвенного нагрева в систему отопления, без использования котла, и в отопительный сезон они имеют ещё и горячую воду.

Внутреннее устройство

Принцип работы

Принцип работы бойлера косвенного нагрева основан на эффекте термоса. Сам он не нагревает воду, в отличие от прямого нагрева. Внутри находится теплообменник, по которому проходит теплоноситель (вода или антифриз), нагревающий, в свою очередь, воду, находящуюся внутри бойлера. Прибор имеет два контура: один для отопления, другой для нагрева воды.

Полезные качества

Объём прибора может быть разный от 30 до 1500 литров, он зависит от его назначения. Агрегаты объёмом до 200 литров выпускаются настенными, больше – напольными. Как правило, 200-литрового бойлера хватает для того, чтобы удовлетворить потребности одной семьи в горячей воде. Коэффициент полезного действия у этого прибора высокий и составляет около 90%.

Современные модели снабжены дополнительными электрическими элементами, ТЭНами, или имеют возможности для их подключения. Это позволяет использовать их в качестве дополнительного источника нагрева воды и отключать котёл в жаркие месяцы, что значительно увеличивает службу котла.

Рециркуляция

У БКН имеется третий вход, предназначенный для организации, так называемой рециркуляции, он находится посередине или чуть выше.

С помощью рециркуляции вы сможете получить горячую воду из крана моментально. Рециркуляция получается при постоянном потоке горячей воды по замкнутому контуру. Для того чтобы получить такой контур, часто используют полотенцесушитель. Хотя можно подключить непосредственно к трубе исключая полотенцесушитель.

Недостатки, о которых надо знать

Но всегда чем-то приходится жертвовать. Даже у такого замечательного прибора, имеются свои недостатки.

• Большой размер, который требует отдельного помещения.
• Если будете устанавливать в уже имеющуюся систему, то потребуются дополнительные финансовые затраты.

При покупке учитывайте мощность котла, водонагреватель должен забирать только 50% вырабатываемой энергии, остальная будет уходить на отопление.

Подключение

При непосредственном подключении надо соблюдать следующие правила:

• Устанавливать только на ровную поверхность. Если делаете монтаж на стену, то она должна быть кирпичной, для крепления использовать только анкерные болты или скобы.
• Давление в самой системе не должно превышать параметры водонагревателя.
• При установке напольного водонагревателя монтаж необходимо произвести так, чтобы бойлер находился выше котла, чем ниже он расположен, тем дольше нагревается вода. Для соблюдения такого условия делается подиум высотой в 10 см.
• Если выполняете монтаж водонагревателя самостоятельно, помните, что патрубки входа и выхода должны быть направлены в сторону котла.
• Монтаж обычно выполняется совместно с другим оборудованием, находящимся в котельной. Безусловно, монтаж осуществляют с соблюдением техники безопасности, если необходимо, то делается заземление.

Возможные схемы подключения

Устройства работают так, что холодная вода подаётся в нижнюю часть прибора, а выводится из верхней его части, в то время как теплоноситель, наоборот, двигается сверху вниз.

Существует несколько вариантов обвязки (подключения) бойлера косвенного нагрева.

Трёхходовой клапан и сервопривод

Эффективно в том случае, если будет востребовано большое количество воды, для более комфортного проживания, или в тех местах, где жёсткая вода. Жёсткая вода затруднит использование системы с двухконтурым котлом, он быстро выйдет из строя. Такая схема обязательно предусматривает наличие циркуляционного насоса и расширительного бака. Могут быть использованы и настенные и напольные котлы. В некоторых настенных котлах есть уже встроенный насос.

Создаётся два контура отопления. Один обогревает помещения, другой воду в бойлер. Для того чтобы распределить потоки, устанавливают трёхходовой клапан, управляемый при помощи термостата. Очень важна в этом случае правильная настройка термостата. Температура воды в баке должна быть ниже, чем температура теплоносителя, иначе не произойдёт распределение потоков. Ниже приведена примерная схема такого подключения:

Применён трехходовой клапан

Два циркуляционных насоса

Схема актуальна в том случае, если используется два котла Управление двумя контурами отопления осуществляется циркуляционными насосами. На каждый контур по насосу. Для того чтобы контуры не смешивались, устанавливают обратный клапан. При таком способе подключения главную роль играет контур, предназначенный для бойлера, поэтому насос, обслуживающий БКН должен быть установлен перед насосом, обеспечивающим отопление. Регулировку работы насосов осуществляет термодатчик.

Схема подключения элементов с использованием двух насосов показана ниже:

В схему включены два насоса

Гидравлическая стрелка

Такая схема используется в более сложных системах обеспечения ГВС и организации отопления, с использованием радиаторов отопления, системы тёплого пола, тёплых стен. Для распределения может служить коллектор и гидравлическая стрелка раздельно или совмещённый модуль. Можно обойтись без гидравлической стрелки, только с коллектором, тогда необходима установка вентилей, которые будут осуществлять балансировку давления в системе. Но для более равномерной работы системы и продления срока службы котла гидравлическая стрелка нужна. Для настройки такой сложной системы требуется практический опыт и знания специалиста.

Более сложная схема подключения с коллектором:

Используется коллектор

Несколько фирм, изготавливающих бойлеры косвенного нагрева

Торговых марок, выпускающих такие агрегаты на рынке достаточно. Это: Viessmann, Drazice, Lapesa, Vaillant, Gorenje, Baxi, Protherm WHB, Galmet, и другие.

Drazice – одна из наиболее популярных марок, цена и качество по отзывам пользователей отменное. Drazice – это чешская фирма. Хорошие Vaillant, Viessmann, Lapesa, но это уже дороже. А вот чешская Drazice неплохой бюджетный вариант. Это не в плане рекламы, а просто моё мнение.

Схема подключения бойлера косвенного нагрева к одноконтурному котлу

Бойлер, который использует принцип независимого нагрева, сегодня считается самым энергоэффективным водяным теплообменником в схеме подогрева воды для хозяйственных нужд. Для его работы не требуется ни использования топлива, ни электрической энергии, поскольку он нагревает воду за счет внешних источников энергии.

На практике, наиболее распространенной является схема подключения бойлера косвенного нагрева к одноконтурному котлу, работающему в сетях отопления. В таких конструкциях более рационально используется тепловая мощность котла, особенно в ночной или теплый период года, когда наблюдается спад отопительной нагрузки.

В это время в баке-аккумуляторе подогревается вода в большом объеме, которая затем будет рационально расходоваться пользователями в течение дня.

Устройство бойлера в схеме

СодержаниеПоказать

Водонагреватель или двухконтурный котел?

Подогрев воды обычно выполняют двумя вариантами с использованием одкноконтурного и двухконтурного котлоагрегата. В первом варианте схема предполагает использование внешнего бойлера косвенного нагрева (БКН).

До выбора схемы автономного теплоснабжения, собственнику необходимо выбрать вариант подготовки ГВС, это очень важно поскольку влияет на выбор всего комплекса теплоэнергетического оборудования.

Двухконтурный котел, работающий на газе – это самый простой и недорогой в монтаже вариант теплоснабжения дома. Он функционирует в полностью автоматизированном режиме, на 2 контура: отопление и горячее водоснабжение.

В торговой сети можно найти модели двухконтурных котлов с общим теплообменным аппаратом, в котором теплоноситель переключается между контурами или с раздельными поверхностями нагрева. Оба варианта работают с приоритетом по ГВС, то есть при открытии крана на смесителе, теплоноситель переключается на контур ГВС.

Нагрев водопроводной воды в двухконтурном котлоагрегате происходит по принципу газовой колонки, а тип нагрева является скоростным, то есть без накопления объема горячей воды.

Это создает определенные сложности при больших нагрузках, поскольку температура в контурах ГВС и отопления будет резко падать. Поэтому данный тип настенного котла в системе ГВС применяются, когда нужны небольшие объемы водопотребления.

Схема одноконтурного котла с бойлером, несмотря на свою высокую стоимость способна обеспечить услугами отопления большие дома с площадью более 200 м2 и количеством водопользователей более 5 человек.

Баки-аккумуляторы в конструкции косвенного нагрева могут иметь до 5000 литров. Их выбор зависит от резерва мощности газового котла.

Эта схема относится к энергоэффективной, имеет большой резерв для модификации, например, она, легко может быть оснащена ТЭНами для резервного нагрева и способна работать в ночное время по дешевому тарифу или получая энергию от бытовой солнечной электростанции.

Она особенно эффективно работает с конденсационными котлами, дополнительно получающих тепло на нагрев ГВС за счет процесса конденсации в дымовых газах, тем самым поднимая КПД практически до 100 %

Поэтому те пользователи, которым нужны большие объемы ГВС и эффективный автономный источник теплоснабжения в доме выбирают схему с бойлером БКН.

Схемы обвязки БКН с одноконтурным котлом

Существуют различные схемы обвязки одноконтурного котла с бойлером косвенного нагрева, наиболее распространённые: подключение корпуса напрямую и с автоматикой регулирования.

В обоих случаях при монтаже котельного оборудования важно исполнить все требования по безопасной эксплуатации, установленных не только заводом-изготовителем, но и государственными нормами.

Подключение напрямую БКН со схемой отопления

Эта самая простая схема обвязки одноконтурного котла  с бойлером, специалисты ее считают малоэффективной, особенно если котлоагрегат работает на входе с теплоносителем температурой до 60 С. В этом варианте БКН включается во внутридомовую систему отопления, последовательно либо параллельно по отношению к отопительным радиаторам.

К БКН выполняют подвод исходной воды и выход горячей в домовую систему ГВС к смесителям. Холодная вода поступает в бак-аккумулятор, в которой расположен нержавеющий или медный змеевик, по которому циркулирует нагретая котловая вода, тем самым повышая температуру воды в емкости.

Уровень управления в такой схеме ручной, за счет открытия/закрытия подачи теплоносителя в контуре с применением запорно-регулирующей арматуры.

Схема с термостатом и автоматикой

Понятно, что ручным методом управления тепловым процессом невозможно достичь ни качественного нагрева, ни эффективности работы котла с бойлером косвенного нагрева. В реальности все время будут существовать ситуации, когда вода будет либо перегретой, либо холодной.

Поэтому пользователи используют простой принцип регулирования в схеме работы бойлера с отопительным котлом за счет интегрирования в систему трехходового клапана и термодатчика.

При достижении установленного температурного режима 55 — 65 С, термостат дает команду на трехходовой клапан, который соответственно переключает греющий котловой теплоноситель с нагрева воды в баке на контур отопления.

Обвязка при увеличенной температуре теплоносителя

Водонагреватель такой модификации относится к водонагревателям емкостного типа, то есть нагрев воды происходит в течение определенного времени от 2 до 8 часов, в зависимости от температуры теплоносителя, скорости циркуляции и площади нагрева внутреннего змеевика.

Понятно, чем выше нагрета горячая вода на выходе из котла отопления, например, 90-95 С, тем быстрее жидкость в баке нагреется до 65 С, а значит теплоноситель вернется в схему отопления, температура в которой не успеет охладиться ниже 65 С и значить в помещении будет поддерживаться необходимые условия проживания.

Эта схема в принципе ничем не отличается от предыдущей, кроме параметров настройки температурных режимов. Для того чтобы его настроить одновременно в двух контурах нагрева отопления/БКН, устанавливают 2 комплекта терморегуляторов и трехходовых клапанов, на каждый контур в отдельности. Настройка температурного режима в котле выполняется на температуру 95-90 С, а в БКН- 55-65 С.

Этапы обвязки бойлера с котлом

Обвязка БКН призвана выполнить ряд главных задач: обеспечение непрерывной циркуляции теплоносителя от котлоагрегата к БКН, предотвращение гидравлических ударов, поддержание установленного температурного режима для нагреваемых контуров. Для снижения тепловых потерь в системе конструкцию бака-аккумулятора устанавливают поближе к источнику нагрева.

Водопроводная вода отводится в нижний патрубок БКН, а забор ГВС выполняется из верхнего. Для бойлеров заводского изготовления схема обвязки разрабатывается заводом-изготовителем и выполняется монтажной организацией, поскольку от этого будет зависеть гарантия на оборудование.

Этапы процесса обвязки БКН с отопительным одноконтурным котлом:

1. Перед тем как подключить бойлер выбирают его место расположения таким образом, чтобы он не мешал в процессе эксплуатации теплового оборудования и находился предельно близко к котлу.
2. Размещают анкера и кронштейны по схеме и закрепляют на них корпус БКН.
3. Выполняют врезку в горводопрод.
4. Устанавливают отвод, запорно-регулирующий вентиль, предохранительный клапан и фильтр для очистки исходной воды.
5. Выполняют подключение водонагревателя во внутридомовую систему ГВС, на линии устанавливают расширительный бак, для термокомпенсации системы при нагреве.
6. Монтируют байпасную и дренажную линию с запорной арматурой для ремонта и обслуживания БКН.
7. До того как подключить бойлер косвенного нагрева обвязывают линии подачи/обратки греющего котлового теплоносителя с запорно-регулирующей арматурой и первичными датчиками системы автоматики.
8. Подключают электронный блок управления и циркуляционные электронасосы в соответствии с исполнительной схемой теплоснабжения.

Обязательные запорно-регулирующая арматура и первичные датчики, которые устанавливаются в системе безопасности бойлера косвенного нагрева:

1. Расширительный бачок мембранного типа, устанавливается совместно с группой безопасности с объемом не менее 10 % от общего объема БКН. Служит для компенсации температурного расширения в трубопроводах горячей воды, снижая риск разрыва системы ГВС и предотвращая создание аварийных ситуаций.
2. Предохранительный клапан, защищает от превышения давления в баке БКН, выполняя аварийный сброс воды.
3. Группа безопасности БКН, комплектуется манометром для контроля давления воды в баке, сбросным клапаном и воздухоотводчиком.
4. Датчик температуры БКН, который монтируется в линии циркуляционного насоса, для контроля температуры теплоносителя в змеевике.
5. Трехходовой клапан и тройник для подключения, выполняет функцию переключения теплоносителя по контурам.

Правила эксплуатации системы

Бойлер косвенного нагрева относится к сложному и дорогостоящему оборудованию поэтому монтаж, наладку и первый запуск его в эксплуатацию должна проводить специальная сервисная организация, особенно если БКН находится на гарантийном обслуживании. При первом пуске сервисная организация также должна провести инструктаж собственнику оборудования по правилам работы.

После завершения монтажных работ, прежде всего БКН подключают к контуру нагрева, по линиям теплоносителя и ГВС и заполняют бак водопроводной водой.

Перед заполнением рабочей емкости, промывают внутренние поверхности нагрева обычной водопроводной водой, открыв воздушники пока из них не пойдет чистая вода без воздушных пробок.

После заполнения бойлера и выпуска воздуха выполняют опрессовку по греющей и нагреваемой трубопроводной системе с давлением не менее 1.25 от рабочего, которое создается с помощью циркуляционного насоса. При достижении требуемого давления проверяют систему на отсутствие утечек.

После того, как система будет проверена на плотность, запускают в работу одноконтурный газовый котел, поднимают температуру греющего теплоносителя и направляют его в контур БКН.

В процессе нагрева воды следят за работой предохранительного клапана и расширительного бачка, при выходе на рабочие параметры нагрева, контролируют параметры срабатывания систем защиты и регулирования.

Как установить водонагреватель косвенного нагрева на бойлер

Водонагреватели косвенного действия

бывают всех форм и размеров. Но чтобы они заработали, их нужно установить на котел. Этот старый дом продемонстрирует, как правильно выполнить монтаж.

This Old House® — это мультиплатформенный бренд для домашних энтузиастов, ответственный за создание этого контента. Пожалуйста, поддержите официальный выпуск. Спасибо!

---

ВИДЕО ОПИСАНИЕ

Эксперт по сантехнике и отоплению в старом доме Ричард Третви помогает домовладельцу установить водонагреватель косвенного нагрева на существующий паровой котел, чтобы увеличить количество горячей воды в доме.

Шагов:

1. Выключить главный выключатель на котле и основную подачу воды к котлу.
2. Подсоедините шланг и водяной насос к сливному крану котла, чтобы слить воду из котла. Если возможно, откачайте воду в раковину или вытяните шланг на улицу.
3. Найдите место для нового водонагревателя. Используйте прокладки и уровень, чтобы убедиться, что он прочный и ровный.
4. Найдите подходящее место для подключения к бойлеру для подключения бойлера к косвенному водонагревателю через змеевик теплообменника — желательно чуть ниже водяной линии, чтобы избежать возможного образования осадка около дна бойлера.
5. Сухая установка соединений медных труб диаметром 1 дюйм от котла до входа змеевика теплообменника. Обязательно установите запорный шаровой кран в точке отвода. Поместите Y-образный фильтр после шарового клапана, чтобы он действовал как фильтр и точка промывки. Используйте соответствующие переходные фитинги, смазку для труб и водопроводную ленту для соединения труб. Убедитесь, что все соединения выровнены.
6. Перед пайкой любых медных труб обязательно используйте песчаную ткань и флюс для всех соединений.
7. Припаяйте соединения припоем и пропановой горелкой.
8. Обрыв соединения с краном подачи воды котла. Этот ввод теперь будет служить в качестве возврата для змеевика теплообменника и отвода.
9. Сухая установка 1-дюймовых медных трубных соединений от выхода змеевика теплообменника к входу котла. Участок трубопровода должен включать циркуляционный насос, продувочный клапан, запорный шаровой кран и второй продувочный клапан в указанном порядке.
10. Припаяйте соединения припоем и пропановой горелкой.
11. Разорвать соединение с водопроводной сетью котла с помощью трубореза.Обязательно приготовьте ведро, чтобы собрать лишнюю воду.
12. Сухая установка медных трубных соединений ½ дюйма от основного водопровода до входа холодной воды в нижней части косвенного водонагревателя. Используйте соответствующие переходные фитинги, смазку для труб и водопроводную ленту для соединения труб. Участок трубопровода должен иметь тройниковую муфту для подсоединения нового участка к котлу. Включите запорный вентиль после муфты в котел. Вытяните трубопровод из средней части тройника. Труба должна доходить до косвенного водонагревателя и включать в себя спускной клапан на входе холода.Дополнительная труба также должна быть подключена к термостатическому смесительному клапану.
13. Разорвать соединение котла с основной подачей горячей воды в дом с помощью трубореза.
14. Установите сухие соединения медных труб ½ ”от выхода наверху косвенного водонагревателя. Трубопровод должен подводиться к предохранительному клапану, термостатическому смесительному клапану и подключаться к основной подаче горячей воды в дом.
15. Припаяйте соединения припоем и пропановой горелкой.
16. Присоедините датчик температуры к водонагревателю косвенного нагрева.
17. Присоединить к котлу электронное реле.
18. Подключите электрические соединения от датчика температуры к реле на котле и циркуляционном насосе.
19. Снова включить главный выключатель на котле.
20. Снова включите кран подачи воды.
21. Используйте продувочные клапаны для удаления избытка воздуха из системы. Вам понадобится ведро, чтобы поймать воду.
22. Бачок водонагревателя заполнится и нагреется через некоторое время.

© 2017 Старый дом.Все права защищены.

БЫСТРЫЕ ССЫЛКИ

Ознакомьтесь с нашим ассортиментом бойлеров
Ознакомьтесь с нашим ассортиментом водонагревателей
Посетите веб-сайт этого старого дома

Автор сообщения: Дебора Мазик

сообщение навигации

Установка котла

A и резервуара косвенного хранения с контуром Primanry

Вот как вы можете настроить газовый котел с косвенным накопительным баком.Это дает вам много горячей воды для бытового потребления вместе с зоной замкнутого контура отопления для одной температурной системы — излучающей воды или радиаторов. Если вам требуется многотемпературная система, вы устанавливаете котел на максимальную температуру, а затем используете смесительные клапаны, чтобы уменьшить количество нагревательных колен, требующих более низкой температуры воды.

Это только пример. Фактические макеты варьируются от работы к работе.

Список материалов, необходимых для такого проекта (щелкните ссылку ниже, чтобы приобрести продукт и просмотреть дополнительную информацию)

Отопление и горячее водоснабжение

Кол-во 1 — Котлы газовые

Количество 10+ — Шаровые краны для систем отопления

Количество от 3 до 4 — сливные и шланговые патрубки котла

Количество 6 +/- чугунных нагревательных насосов (размер зависит от системы с контролем потока)

Количество 6 +/- фланцев насоса (наиболее вероятно от 3/4 до 1 1/2 дюйма)

Количество 1 — Webstone ProPal Series 5865 Тройник продувки первичного вторичного контура

Количество 1 — Резервуары косвенного хранения

Количество 1 — Johnson Controls Temperature Controls

Количество 1 — Клапаны сброса давления

Количество 1 — Смесительные клапаны для нагрева воды для бытового потребления

Количество 1 — Проверки расхода горячей воды для бытового потребления

Количество X — смесительные клапаны нагрева (зависит — при использовании высокотемпературного и низкотемпературного нагрева)

Количество 1 — Расширительные баки для систем водяного отопления

Qunatity 1 — Реле переключения гидравлического циркулятора

Количество 1 — Термостаты водяного отопления и датчики пола

Количество 1 — Гидравлические предохранители обратного потока и комбинированные клапаны автозаполнения

Количество X — Медные фитинги и латунные фитинги

Сторона водяного отопления (распределение)

Quantity X — Трубки Hydronic Radiant Heat Pex (в зависимости от системы)

Quantity X — Гидравлические радиаторы и конвекторы (в зависимости от системы)

Quantity X — Экологические водонагреватели для плинтуса Smith Heating Edge

X = различное количество необходимого продукта — в зависимости от фактической системы

% PDF-1.5 % 126 0 объект > эндобдж xref 126 79 0000000016 00000 н. 0000002874 00000 н. 0000002976 00000 н. 0000003619 00000 н. 0000003875 00000 н. 0000004374 00000 п. 0000004624 00000 н. 0000005081 00000 н. 0000005193 00000 п. 0000005307 00000 н. 0000005666 00000 н. 0000005714 00000 н. 0000005751 00000 п. 0000006161 00000 п. 0000006636 00000 н. 0000007288 00000 н. 0000007794 00000 н. 0000008043 00000 н. 0000008375 00000 н. 0000009014 00000 н. 0000009815 00000 н. 0000010670 00000 п. 0000011489 00000 п. 0000012370 00000 п. 0000013126 00000 п. 0000013974 00000 п. 0000014609 00000 п. 0000014636 00000 п. 0000014663 00000 п. 0000015039 00000 п. 0000015177 00000 п. 0000015314 00000 п. 0000015446 00000 п. 0000015851 00000 п. 0000016271 00000 п. 0000016298 00000 п. 0000016887 00000 п. 0000017792 00000 п. 0000018584 00000 п. 0000018654 00000 п. 0000018902 00000 п. 0000019186 00000 п. 0000020708 00000 п. 0000020788 00000 п. 0000020856 00000 п. 0000020936 00000 п. 0000038167 00000 п. 0000074453 00000 п. 0000074567 00000 п. 0000075383 00000 п. 0000075647 00000 п. 0000078296 00000 п. 0000080420 00000 п. 0000080490 00000 н. 0000080570 00000 п. 0000095628 00000 п. 0000109067 00000 н. 0000109337 00000 н. 0000121899 00000 н. 0000122360 00000 н. 0000122854 00000 н. 0000122970 00000 н. 0000125239 00000 н. 0000125586 00000 н. 0000125995 00000 н. 0000136313 00000 н. 0000136573 00000 н. 0000137007 00000 н. 0000146141 00000 п. 0000146216 00000 н. 0000146606 00000 н. 0000146654 00000 н. 0000160697 00000 н. 0000376175 00000 н. 0000376626 00000 н. 0000380043 00000 н. 0000381325 00000 н. 0000432239 00000 н. 0000001876 00000 н. трейлер ] / Назад 1721579 >> startxref 0 %% EOF 204 0 объект > поток hb«b«d03 0 шт.

ознакомьтесь со схемой подключения Подключение бойлера косвенного нагрева к котлу термон

Многие жители частных домов и квартир хотят постоянно иметь горячую воду строго заданной температуры, чтобы ее можно было без проблем использовать для самых разных целей: принять душ, мыть руки и так далее.В этом случае лучшим решением будет установка бойлеров косвенного нагрева. Они обеспечат ваш дом достаточным количеством горячей воды. К тому же нагрев воды с помощью этого устройства обойдется дешевле, чем приложение. Также такой котел имеет довольно большую мощность и производительность, по сравнению с таким же.

Бойлер косвенного нагрева не имеет собственного источника тепла, но использует тепло от внешнего источника (отопительный котел, центральное отопление и т. Д.). Поэтому необходимо подбирать особую схему подключения к каждому из источников.

Схема подключения к системе отопления

Имеет жгут, который необходимо подключить к отопительному контуру, а также к водопроводу. Если он подключен к водопроводу, то необходимо:

• подать холодную воду на дно емкости;
• для горячей воды, предусмотреть выход из верхней части бака;
• , а посередине — точка рециркуляции.

Контур нужно подключить таким образом, чтобы он двигался сверху вниз, то есть подача горячего теплоносителя должна быть направлена ​​по верхней трубе, а уже немного остывшая должна выходить по нижней.Благодаря такому подключению может быть достигнута максимальная эффективность котла, поскольку проходящая охлаждающая вода нагревает воду в верхней части и достигает нижней точки, передавая тепло нижним слоям, после чего система выходит и переходит в котел.

При самостоятельном подключении котла следует понимать основные схемы подключения.

Соединение с трехходовым клапаном

При таком подключении в основе будут две цепи:

1. отопительный контур;
2. котел отопительного контура (система горячего водоснабжения).

Благодаря трехходовому клапану возможно распределение теплоносителя между контурами. Здесь направление нагрева привода имеет больший приоритет, контур отопления играет второстепенную роль.

Управлять таким клапаном не нужно — все происходит автоматически. Для этого есть термостат, который в момент охлаждения воды переключает вентиль, и вода из отопительного контура уходит в контур котла.

Когда температура достигает необходимого уровня, термостат переключает вентиль в обратное положение, то есть теплоноситель уже направляется в радиаторы.

Такое подключение наиболее распространено. Его удобство заключается в том, что такая система незаменима при достаточно большом использовании воды в доме, в том числе, если в системе циркулирует вода с достаточно высокой жесткостью.

Нужно помнить! Устанавливая максимальную температуру срабатывания термостата, учитывать температуру, до которой будет нагреваться теплоноситель в котле. Температуру на котле рекомендуется устанавливать ниже, чем в котле.В противном случае котел, отключенный от отопления, будет многократно нагревать воду в водонагревателе.

Контур с двумя насосами

1. В этом случае потоки теплоносителя будут перемещаться по разным транспортным магистралям с помощью циркуляционных насосов. Проще говоря, котел и бойлер будут подключены параллельно, а для их работы будет задействован циркуляционный насос. Работу насосов снова будет контролировать датчик температуры нагревателя.
2. Чтобы не было влияния между потоками теплоносителя, после каждого насоса устанавливается обратный клапан.

Схема подключения с двумя насосами

В этой схеме при включении линии ГВС контур отопления будет отключен. Однако в то же время вода в бойлере имеет свойство довольно быстро нагреваться, что не позволяет батареям остыть до критической температуры.

В некоторых случаях при использовании сложной системы отопления, в которой задействованы два котла, отопление и ГВС будут работать без перебоев.

Схема, в которой используется гидравлическая игла

Для обеспечения сбалансированности потоков теплоносителя с применением циркуляционных насосов в различных местах многоконтурной системы часто применяют гидрораспределители, а также гидрораспределитель.

Схема обвязки с использованием гидравлической стрелки

Такая схема подключения будет предпочтительнее, если есть несколько направлений нагрева, то есть нужно направить теплоноситель на водонагреватель, теплый пол, радиаторы и так далее.

Здесь обеспечивается совместная работа гидроколлектора с гидравлическим модулем для исключения перепадов давления в различных ветвях. Их, конечно, нельзя использовать, а просто заменить балансировочными клапанами.В этом случае самостоятельная установка системы может вызвать затруднения, поэтому стоит обратиться к профессионалам.

Система обратной циркуляции

Данная схема может быть реализована при наличии третьего ввода в бачке отопителя, к которому может быть подключена рециркуляция теплоносителя. Основная цель этой схемы — увеличить расход горячей воды, то есть отпускать она будет моментально, как только откроется кран. В этом случае не будет излишков воды, ожидающих слива остывшей воды.

Образуется кольцевая линия, по которой постоянно циркулирует поток воды, управляемый циркуляционным насосом.

При создании данной схемы подключения потребуется подключить дополнительные элементы и узлы:

• Обратный клапан. Его установка на входе в водонагреватель предотвратит попадание горячего теплоносителя в систему холодного водоснабжения при перегреве котла из-за повышения давления воды.
• Монтаж автоматический воздухоотводчик перед обратным клапаном — он нужен для предотвращения «проветривания» насоса перед его запуском.
• Клапан предохранительный — защитит котел от перепадов давления, которые иногда возникают.
• Расширительный бак — обеспечит постоянное давление в системе ГВС при закрытых кранах.

Нужно помнить! В расширительном баке максимальное давление не должно превышать установленное давление для предохранительного клапана.

Котел косвенного нагрева устанавливается в комплексе с одноконтурными газовыми и твердотопливными котлами, тепловыми насосами, солнечными коллекторами.Для нормальной работы водонагревателя требуется обвязка, выполненная согласно инструкции производителя.

Подключение бойлера косвенного нагрева к одноконтурному котлу требует специальных навыков, четкого понимания внутреннего устройства емкостного накопителя. Есть несколько вариантов обвязки, что позволяет учесть технические условия эксплуатации БКН.

Арматура для обвязки БКН

Принцип работы котла связан с использованием тепла, отбираемого от системы отопления, для нагрева системы горячего водоснабжения.Обвязка БКН должна решить несколько важных задач:

1. обеспечить непрерывную циркуляцию теплоносителя от котла к водонагревателю;
2. предотвращает гидравлические и термические удары;
3. поддерживать заданную температуру нагрева воды в автоматическом режиме.

При установке котла используется следующая запорно-регулирующая арматура:

• Мембранный расширительный бак — предназначен для компенсации теплового расширения в системе ГВС и предотвращения аварийных ситуаций.При подключении БКН устанавливается вместе с группой безопасности. Расширительный бак должен вмещать не менее 10% от общего объема бойлера косвенного нагрева.
• Клапан предохранительный — необходим для аварийного сброса воды из БКН. При чрезмерном повышении давления он открывается и сливает воду из котла. Клапан используется во время технического обслуживания, чтобы залить в аккумулятор химикаты, удаляющие накипь.
• Группа безопасности котла косвенного нагрева — включает манометр, предохранительный клапан и воздухоотводчик.Агрегат предназначен для нормализации давления в системе горячего водоснабжения и предотвращения гидравлических ударов. Установка группы безопасности и расширительного бачка, это требование производителей к обвязке БКН.
• Датчик температуры котла — подключается к циркуляционному насосу, регулирующему давление в змеевике. Погружной термостат работает по принципу реле. При достижении достаточного нагрева воды датчик подает сигнал на отключение насосного оборудования. Вода перестает нагреваться.После охлаждения автоматика котла начинает циркуляцию.
• Клапан трехходовой — работает как смесительный узел, открывая и закрывая подачу воды в котел из системы отопления. Существуют простые механические устройства и точные трехходовые клапаны с сервоприводом.
• Циркуляционный насос — в зависимости от выбранной схемы обвязки устанавливается один или два модуля. Насос используется для создания постоянного давления и рециркуляции в системе горячего водоснабжения.

Комплект подключения может отличаться в зависимости от технических условий, особенностей здания, фактической потребности в горячей воде и других параметров.В обвязке может присутствовать дополнительное оборудование: гидравлическая стрела, система фильтрации.

Материал трубы для обвязки БКН

К котлу подключены холодное и горячее водоснабжение, подача и обратка системы отопления. Температура нагрева и давление на трубы определяют, какой материал предпочтительнее использовать при обвязке:

• Холодная вода — можно установить обычную полипропиленовую трубу. Материал подходит для пайки всей системы HVS.
• Подача горячей воды — температура подаваемой потребителю горячей воды поддерживается на уровне 65-70 °.Допускается использование полипропилена со стекловолоконной (армированной) или алюминиевой арматурой, предназначенной для горячего водоснабжения.
  Другой вариант: перевязать медной трубкой. При прокладке медной трубы обязательно использование теплоизоляции. Медь — хороший проводник тепла, что неизбежно приведет к снижению температуры нагретой воды при транспортировке до конечного потребителя. Теплоизоляция труб защитит от потери тепла.

Альтернативой полипропилену может быть труба из металлопластика.Материал выдерживает высокое давление и нагрев до 95 ° С. Устанавливается с помощью обжима и пресс-фитингов.

Место установки котла сразу после отопительного котла, перед радиаторами и теплым полом. Такая схема подключения обусловлена ​​тем, что для нагрева горячего водоснабжения необходимо нагреть теплоноситель до 90-95 ° С. В зоне между котлом и котлом наблюдается серьезная тепловая нагрузка. Этот участок обвязки рекомендуется выполнять стальной или медной трубой.

Варианты подключения бойлера косвенного нагрева

На выбор схемы подключения влияют несколько условий. Важное значение имеет источник тепла, количество точек водозабора, наличие в системе теплых полов, радиаторов отопления. Способы обвязки подбираются в каждом конкретном случае индивидуально, с акцентом на техническое состояние систем горячего водоснабжения и отопления.

Еще один важный фактор, который следует учитывать при выборе типа подключения, — это волатильность. Есть, в которых циркуляция воды и теплоносителя происходит независимо, а также схемы с созданием принудительного давления (насос).Последний не может работать без электричества. Производители БКН в инструкции по эксплуатации указывают рекомендованную схему обвязки, которая также учитывается при подключении.

Обвязка БКН с трехходовым клапаном

Схема со смесительным узлом — подключение с приоритетом горячего водоснабжения, успешно применяется при одновременном подключении к котлу нескольких источников тепла (котел, солнечные коллекторы, тепловой насос). БКН монтируется сразу после ТЭНа. В подачу вставлен циркуляционный насос, установлен трехходовой клапан.

Преимущества решения несколько:

• быстрый нагрев горячей воды;
• экономия при постоянном использовании котла;
• возможность автоматизации нагрева воды.

Трехходовой клапан перенаправляет поток теплоносителя из системы отопления в БКН до тех пор, пока температура в котле не достигнет заданных значений. После нагрева горячего водоснабжения теплоноситель полностью возвращается в систему отопления.

Обвязка сдвоенного насоса

Хорошее решение в тех случаях, когда котел планируется использовать только время от времени.Требуется подключение двух циркуляционных насосов. Первый ставится на отопление, второй прямо на подачу воды в БКН. Поддерживается постоянная циркуляция теплоносителя в системе отопления здания.

Циркуляционный насос к приводу подключен к датчику температуры. При понижении температуры нагрева ГВС подается сигнал на включение. Создается давление, достаточное для изменения движения теплоносителя и направления его через БКН. Для правильной работы системы необходим точный расчет насоса для бойлера косвенного нагрева.

Подключение гидравлическое стрелка

Схема применяется в промышленных целях, а также для обвязки больших приводов свыше 200 литров. Гидравлическое подключение применяется также для разветвленных сложных систем отопления: совмещения теплых полов и радиаторов, твердотопливного котла вместе с солнечными коллекторами.

Выполнение обвязки требует предварительного проведения грамотных теплотехнических расчетов. Схема подключения сложная, поэтому для ее выполнения лучше обратиться за помощью к профессионалу.

Жгут в гравитационной системе

Схемы гидравлических соединений, используемых с энергонезависимыми отопительными котлами. Котел и сопутствующее оборудование подняты над котлом. Расстояние между уровнем теплообменников котла и водонагревателя должно иметь зазор высотой не менее 1 м.

Гравитационная система имеет ряд недостатков, связанных со спецификой работы. Вода прогревается медленнее, температура нагрева и подача воды в бак будет меньше, чем в системах с принудительной циркуляцией.Главное преимущество: возможность работать при отсутствии электричества. Благодаря частым отключениям электроэнергии гравитационная система не имеет себе равных.

Установка рециркуляции ГВС с БКН

В штатном режиме при использовании горячей воды определенное ее количество постоянно остается в трубопроводе между БКН и точкой водозабора. В сложных системах ГВС без рециркуляции на этом участке может находиться несколько десятков литров жидкости.

При повторном открытии крана из него стекает уже остывшая вода, что снижает комфортность использования бойлера.Рециркуляция необходима для обеспечения потребителя мгновенной горячей водой. Дополнительным плюсом является возможность подключения полотенцесушителя.

Компоновка бойлера косвенного нагрева с рециркуляцией практически не отличается от обычного подключения. Отличие в том, что перед смесителем или краном устанавливается тройник, подключаемый к обратному патрубку. Линия рециркуляции ГВС через бойлер косвенного нагрева будет работать исключительно с применением насосного оборудования.

Утилизация имеет ряд недостатков:

• снижение температуры нагрева ГВС;
• увеличение затрат на топливо;
• волатильность.

В конструкции европейских бойлеров косвенного нагрева, фирмы ACV,
Распространенный вопрос, на который нет однозначного ответа. Подключение бойлера косвенного нагрева к двухконтурному котлу решит проблему ожидания: с момента открытия крана до фактической подачи горячей воды. На практике происходит следующее:

• При открытии крана двухконтурный котел нагревает теплообменник ГВС, затрачивая на него максимальное количество тепловой энергии.На разогрев змеевика нужно время. По этой причине горячая вода поступает к пользователю не сразу после открытия крана, а через некоторое время (срок зависит от удаленности точки водозабора и мощности котла).
• Частые пуски и перебои в подаче горячей воды создают нагрузку на ТЭНы, что может привести к быстрому выходу оборудования из строя.

По некоторым оценкам, только 1 водозаборный пункт при интенсивном использовании сбрасывает около 70 литров воды.Двухконтурный котел с бойлером косвенного нагрева в штатном режиме работает так же, как и одноконтурный. Тепло от системы отопления поступает и накапливается в приводе. При включении ГВС потребителю сразу же подается горячая вода. Обвязка бойлера косвенного нагрева и бойлера предусматривает установку системы рециркуляции.

Главный минус схемы: зависимость работы БКН от мощности котла. Параметр влияет на скорость производства горячей воды.Теплоотдача в этом случае будет ниже.

БКН лучше изначально подключать к одноконтурному котлу. Подключение к двухконтурному котлу неэффективно и применяется в основном при необходимости модификации существующей системы отопления и горячего водоснабжения.

Для нагрева воды в бойлере косвенного нагрева можно использовать газовый или твердотопливный котел, солнечный водонагреватель или тепловой насос. При этом работа проточного водонагревателя данного типа возможна как в связке с одноконтурным, так и с двухконтурным отопительным агрегатом.С электрическая схема бойлера косвенного нагрева отличается в зависимости от типа котла и выбранного способа горячего водоснабжения.

Для привязки водонагревателя необходимо, чтобы он был подключен к системе отопления, а также к водопроводу холодной и горячей воды. В этом случае холодная вода течет снизу, горячая — сверху бака, а точка рециркуляции находится примерно посередине котла.

Нагретая охлаждающая жидкость должна двигаться наоборот — сверху вниз.

Теплоноситель из котла попадает в верхнюю трубу водонагревателя, а из нижней трубы котла возвращается в трубу отопления.

Таким образом, эффективность устройства увеличивается, передавая тепло сначала наиболее нагретым слоям воды.

Для правильного подключения котла нужно знать основные способы его подключения.

Подключение настенного котла к отопительному агрегату

Подключение котла к газовому котлу

Для подключения бойлера косвенного нагрева к котлу газового отопления в его конструкции предусмотрен датчик температуры, установленный в баке.

Подключение к двухконтурному котлу

Для работы котла в паре с отопительным агрегатом, имеющим контур горячего водоснабжения, применяется трехходовой вентиль. С его помощью поток нагретого теплоносителя распределяется между основным отопительным контуром и дополнительным контуром горячей воды.

Трехходовой клапан управляется сигналами, поступающими от термостата, установленного в водонагревателе. Когда вода в котле охлаждается ниже заданного значения, термостат включает в себя клапан, который направляет поток теплоносителя из трубы отопления в контур горячей воды.Термостат переключает клапан в исходное состояние, когда температура воды в баке превышает установленное значение. В этом случае поток теплоносителя направляется в теплотрассу. В теплое время года это не перенаправление потока, а контроль режима горения котла. При понижении температуры воды в котле термостат с помощью трехходового клапана «зажигает» основную горелку агрегата, а при ее повышении подача газа к горелке прекращается.

Подключение котла к котлу с помощью трехходового клапана

Данная электрическая схема идеально подходит для газовых котлов, оборудованных циркуляционным насосом и автоматикой. В этом случае котел сам может управлять клапаном по команде, полученной с термостата водонагревателя.

На электрической схеме с трехходовым клапаном контур водонагревателя имеет приоритет над контуром отопления. Использование такого способа подключения котла оправдано для емкостей большого объема или с большой жесткостью воды, что не позволит контуру ГВС нормально работать.

При установке максимальной температуры воды в котле (температуры срабатывания термостата) следует учитывать, что она должна быть меньше температуры, установленной для автоматики котла.

Подключение к одноконтурному отопительному агрегату

При подключении водонагревателя к одноконтурному котлу применяется контур с двумя циркуляционными насосами. Этот тип подключения фактически может заменить цепь с трехходовым датчиком. Особенностью такого подключения является разделение потоков теплоносителя по разным трубопроводам с помощью насосов.Контур горячей воды также имеет более высокий приоритет перед контуром отопления, однако это достигается только путем настройки алгоритма переключения. Поэтому правильнее говорить о параллельной работе обеих схем.

Попеременное включение центробежных насосов также осуществляется по сигналам термостата, установленного в баке.

Для предотвращения смешивания потоков охлаждающей жидкости перед каждым насосом необходим обратный клапан.

Схема установки котла в системе с двумя циркуляционными насосами

Работа по данной схеме аналогична предыдущему с той лишь разницей, что термостат регулирует попеременную работу двух насосов.При включении насоса горячей воды насос отопления отключается, следовательно, система отопления начинает охлаждаться. Однако непродолжительное время нагрева воды в котле не приводит к заметному снижению температуры в доме и может ощущаться только при первом запуске.

Иногда для обогрева домов большой площади применяют несколько тепловых пунктов. В этом случае устанавливается дополнительный насос для обеспечения работы водонагревателя.

Схема гидроколлектора

Применение гидроколлектора в системах отопления с несколькими контурами

В сложных многоконтурных системах отопления имеется несколько циркуляционных насосов, отвечающих за обеспечение работы отдельных контуров.Для того, чтобы уравновесить поток охлаждающей жидкости от разных насосов с помощью гидрораспределителя или коллектора. Это устройство позволяет компенсировать перепады давления в различных контурах и ответвлениях системы отопления. Без гидроколлектора пришлось бы использовать балансировочные клапаны, что сильно усложняет настройку и работу системы отопления и организацию горячего водоснабжения.

При использовании бойлера косвенного нагрева в такой системе дополнительно проконсультируйтесь с практиком.

Подключив накопительный водонагреватель к твердотопливному котлу, достигаются сразу две цели — подключают горячее водоснабжение и получают систему аварийного слива теплоносителя. Дело в том, что в системах с твердотопливными котлами для повышения комфорта на радиаторах часто устанавливают термостатические клапаны. Однако в этом случае котел может перегреться. Такая же угроза реальна при нестабильном электроснабжении систем с принудительной циркуляцией теплоносителя.

В случае установки бойлера повышенной мощности этот процесс не страшен, так как избыточное тепло используется для нагрева воды в баке.Конечно, для функционирования такой системы необходимо установить котел с естественной циркуляцией.

Схема подключения бойлера косвенного нагрева к твердотопливному котлу

Группа безопасности твердотопливного котла.

1. Бак широкий.
2. Группа безопасности котла.
3. Трубопровод горячей воды.
4. Запорный вентиль на подающей магистрали.
5. Насос системы отопления.
6. Насос водонагревателя.
7. Обратный клапан.
8. Запорный клапан.
9. Сливной кран.
10. Котел твердотопливный.
11. Клапан запорный котел.

Для перекрытия патрубка естественной циркуляции при работе насоса на выходном патрубке водонагревателя устанавливается обратный клапан. При выключении насоса открывается клапан, позволяющий отвод тепла в котел.

Обратный клапан — важный элемент системы.

Котел, имеющий вход рециркуляционной линии, обеспечивает мгновенную подачу горячей воды.При этом при открытии крана не нужно сливать холодную воду из «горячего» трубопровода.

Это возможно благодаря использованию отдельного контура с собственным циркуляционным насосом. Такой контур называется системой рециркуляции. В этой линейке может быть дополнительно установлен полотенцесушитель.

Схема котла, включенного в систему рециркуляции

В обвязке котла, входящего в систему рециркуляции, используются:

• Обратный клапан — для предотвращения смешивания потоков горячей и холодной воды.
• Выпускное отверстие для воздуха — для предотвращения попадания воздуха в систему при включенном насосе.
• Клапан предохранительный — служит для аварийного сброса давления.
• Расширительный бак — компенсирует тепловое расширение теплоносителя с помощью запорной арматуры.

Давление в расширительном баке не должно превышать установленное давление предохранительного клапана.

Ошибки установки

При установке или эксплуатации котла необходимо избегать типичных ошибок:

• Установка котла на значительном удалении от котла.Необходимо не только установить водонагреватель как можно ближе к отопительному агрегату, но и правильно сориентировать его трубы относительно трубопроводов для облегчения монтажа.
• Неправильное соединение подводящего и напорного патрубков охлаждающей жидкости. Теплоноситель всегда подается в верхнюю часть котла, а холодная вода — в нижнюю трубу.
• Неправильная установка циркуляционного насоса. Насос следует ориентировать в соответствии с инструкциями производителя.

Выполненная по всем правилам установка не только обеспечит надежное горячее водоснабжение в любое время года, но и даст возможность котлу работать в более щадящем, экономном режиме.

Видео. Подключение бойлера косвенного нагрева к газовому котлу

Если вы не знаете, как подключить бойлер косвенного нагрева к двухконтурному котлу, схема на этой странице поможет вам разобраться с этим вопросом.

Самая простая схема подключения бойлера косвенного нагрева к двухконтурному котлу предполагает использование второго контура котла для нагрева горячей воды для ГВС.

В случае, если у вас нет БКН, горячая вода нагревается в режиме «проточный».Если нужен «накопительный» режим, то вариант только один — использование БКН, так как в самом бойлере нет накопительных емкостей для хранения горячей воды.

При этом двухконтурный котел, схема которого приведена на этой странице, реализована так же, как если бы это был одноконтурный котел.

Возникает вопрос — зачем тогда использовать двухконтурный котел? Ответ не очевиден. Но у кого-то может быть такая ситуация, что 2-х контурный котел уже есть и есть БКН.И при этом человек хочет внедрить систему ГВС в «накопительном» режиме.

Схема подключения бойлера косвенного нагрева к двухконтурному котлу

Итак, вот простая схема подключения бойлера косвенного нагрева к двухконтурному котлу, когда есть возможность реализовать «накопительный» режим для системы ГВС даже при использовании двухконтурного бойлера.

Подробнее по этой теме на нашем сайте:

1.
   Если у вас бойлер косвенного нагрева, схема подключения к газовому котлу позволит получить горячую воду для горячего…
2.
   Раз уж про эту чешскую марку мы уже начали писать, то хотя бы один бойлер косвенного нагрева надо «демонтировать на шурупы» ….
3.
   Для корректной работы БКН необходима рабочая схема подключения бойлера косвенного нагрева. В этом случае будет работать и обогрев, и горячий …
4.
   Самая простая и правильная схема отопления частного дома газовым котлом представлена ​​на этой странице. Так как это для газовых котлов…

23.12.2016 Евгений Фоменко

Чтобы понять, как лучше всего подключить бойлер косвенного нагрева, сначала необходимо узнать, есть ли в нем встроенная система управления. Если это так, то такой водонагреватель можно смело подключать к любому типу котла и центрального отопления без дополнительного оборудования.

Бойлер косвенного нагрева в системе отопления

Встроенный термодатчик подаст сигнал в систему управления, когда вода достигнет определенной температуры, и заблокирует поток теплоносителя в змеевике.Важно правильно его подключить: теплоноситель должен течь сверху вниз, это позволяет максимально увеличить КПД котла. Чистая вода наоборот течет снизу, а сбрасывается сверху резервуара.

Если в приборе нет автоматического управления, то его необходимо подключить к котлу. Датчик температуры помещается в специальное место в корпусе устройства и подключается к котлу. Далее устройство подключается по одной из схем.

Установка с одноконтурным котлом

Существует две основные схемы подключения бойлера косвенного нагрева к одноконтурному котлу:

Подключение к двухконтурному котлу

Сам двухконтурный котел предназначен одновременно для отопления и горячего водоснабжения.Но обычно воды из него хватает только на одну точку водораздела. Водонагреватель косвенного действия может увеличить количество производимой горячей воды.

Можно подключить так же, как к одноконтурному с помощью трехходового клапана или двух насосов. При этом разделите трубы на разные точки водораздела, например, от бойлера до умывальника, и от бойлера до душа.

Во втором методе водонагреватель используется в качестве буферной емкости.Горячая вода из бойлера поступает в бак, где при необходимости еще нагревается. Также плюсом будет более равномерная температура жидкости.

Твердотопливный котел и центральное отопление

Устройство косвенного нагрева подключается к твердотопливному котлу по аналогичным схемам. Твердотопливный котел позволяет устанавливать на радиаторах термостатические вентили. Это позволяет удобно регулировать температуру в помещении, но есть опасность перегрева котла.

Чтобы этого не происходило, компании устанавливают аварийный теплообменник, что приводит к потере энергии.Если в системе появляется косвенный водонагреватель, это защита от перегрева и при этом не тратится лишнее тепло.

Если в вашей квартире зимой есть стабильные батареи, вы можете подключить их к центральному отоплению. В этом случае следует брать комбинированный котел со съемным ТЭНом, чтобы летом было горячее водоснабжение, например OKC 125. Здесь нельзя выставить приоритет нагрева водопровода, так как стояк не ваш лично, а всего дома.Здесь подойдет схема с циркуляционным насосом.

Система рециркуляции

При подозрении на полотенцесушитель следует приобретать модели с рециркуляцией, например, Drazitsa OKC NTR / Z. В центре бака находится точка рециркуляции. Благодаря этому полотенцесушитель постоянно нагревается, а вода из-под крана сразу становится горячей. Вам не придется ждать, пока стечет холодная вода.

Обратной стороной таких систем будет потеря тепловой энергии. Также в схемах без рециркуляции нагретая вода располагается сверху емкости и оттуда поступает в точки слива.Это позволяет использовать максимальное количество теплой воды. При повторном использовании слои воды в резервуаре перемешиваются, поэтому этот эффект частично теряется.

Монтаж систем

Вы можете установить и подключить бойлер косвенного нагрева самостоятельно. Для начала схема подключения подбирается в зависимости от потребностей и оборудования.

После этого закупаются необходимые материалы: трехходовой клапан, насосы, пластиковые трубы, тройники, задвижки и обратные клапаны. Далее выбирается место установки всех узлов и рисуется план с привязкой к комнате.

Установка

состоит из следующих основных шагов:

Предлагаем посмотреть видео о подключении бойлера косвенного нагрева:

L.E.S. Котлы Текстовая страница — L.E.S Boilers | Горизонтальные котлы

О компании L.E.S. Котлы высокоэффективные

L.E.S. проектирует, собирает, испытывает и отгружает котлы в сборном корпусе, индивидуальные комплексы управления энергопотреблением и системы питания котлов. Их блочные котлы спроектированы и испытаны в соответствии со стандартами Раздела IV Кодекса ASME для следующих видов обслуживания:

• Прямой водонагреватель: конструкция от 30 до 100 фунтов на квадратный дюйм; От 200 до 4820 МБ / ч на входе

• Паровое отопление: конструкция 15 фунтов на кв. Дюйм; От 200 до 4850 МБ / ч на входе

• Непрямое водяное отопление: теплообменники из оребренных медных труб, установленные в паровых или водяных котлах для косвенного или комбинированного прямого / косвенного нагрева на полную мощность; От 200 до 3000 МБ / ч на входе

Нажмите здесь, чтобы запросить смету

Котлы в корпусе от 15 до 200 л.с.

Пар, 15 фунтов на кв. Дюйм или горячая вода, 80 фунтов на кв. Дюйм 3-х ходовой жаротрубный котел

работает с высоким КПД за счет эффективной передачи тепла по всем поверхностям нагрева.Погружная камера сгорания улучшает циркуляцию воды и увеличивает площадь прямого нагрева.

Компактная конструкция проходит через дверной проем 36 дюймов и занимает небольшую площадь на один котел в лошадиных силах. Передние и задние водяные ножки устраняют необходимость в боковых соединениях.

Изготовлен, проверен и проштампован в соответствии с Разделом IV Кодекса ASME. Трубы свернуты и развальцованы для облегчения обслуживания *.

Конструкция гибкого соединения U-образного типа

сводит к минимуму разрушающее воздействие дифференциального напряжения, поскольку печь расширяется с большей скоростью, чем трубы во время обжига.

Полоз из конструкционной стали с прорезями для работы с вилочным погрузчиком.

Турбулизаторы из гнутой стали, изготовленные по индивидуальному заказу, обеспечивают положительное давление в печи, необходимое для достижения максимальной эффективности сгорания без конденсации (83% +/-).

Коптильные камеры легко снимаются для транспортировки котлов через существующие лифты и лестничные клетки. Конструкция с болтами и прокладками обеспечивает удобный доступ к трубным решеткам для осмотра, очистки и обслуживания трубок.

Все поверхности реверсивной камеры дымовых газов, за исключением задней дверцы, имеют водяное охлаждение, что обеспечивает максимальную эффективность теплопередачи и минимальный тепловой удар.Съемная задняя дверца обеспечивает легкий доступ внутрь печи.

* Сварные трубы доступны по запросу.

L.E.S. Котлы серии HF / HW «Scotch Box» Характеристики

• 3-ходовая пожарная труба • 15 # пара / 30 # воды • КПД 83%
• 4 кв. Фута. Поверхность нагрева у камина согласно BHP

Щелкните, чтобы загрузить брошюру HF / HW
Щелкните, чтобы загрузить брошюру HF / HW для печати
Щелкните, чтобы загрузить спецификацию HF / HW
Щелкните здесь, чтобы запросить предложение

Гидравлические котлы прямого действия

Применения: от 30 до 100 фунтов на кв. Дюйм Hydronic
Выходы: от 165 до 2750 Мб / ч, модульные отопительные установки
для любой мощности
Виды топлива: природный газ или пропан, нефть № 2, комбинация

Конструкция с низким напряжением: однопроходная конструкция устраняет дифференциальные силы расширения на головках, обеспечивая расчетную температуру возврата до 70 ° F и немедленную реакцию «холодного запуска» на любой запрос тепла.На котлы предоставляется пятилетняя гарантия от утечек из-за термического напряжения независимо от температуры обратной воды. Проконсультируйтесь с L.E.S. для конфигурации котла / опций управления, необходимых для прямой работы при очень низких температурах.

Высокая эффективность: Котлы серии VW представляют собой устройства с положительным давлением без конденсации. Они оснащены наддувными горелками для надежного сжигания с КПД 83%. Трос из высокотемпературного стекловолокна используется для уплотнения фланцев горелки к портам горелки и стальных крышек к камерам дымохода.Изготовленные на заказ турбулизаторы из гнутой стали, установленные в дымовых трубах, ограничивают скорость дымовых газов, обеспечивая максимальную теплопередачу. Потери тепла, связанные с вытяжными колпаками и барометрическими заслонками, исключаются, а размеры патрубков / дымовых труб могут быть уменьшены.

Стальные салазки: Структурные салазки с желобом создают пространство (минимум 3 дюйма) под корпусами котла, что может позволить устранить заливную бетонную подушку. Котлы можно установить на стальные трубы, установить в точное положение и легко / надежно выровнять с помощью прокладок салазок.

Щелкните, чтобы загрузить брошюру по котлам VW
Щелкните, чтобы загрузить для печати Брошюру VW
Щелкните, чтобы загрузить спецификацию VW
Щелкните здесь, чтобы запросить ценовое предложение

Котел, система питательной воды, умягчитель воды, сепаратор продувки

• Паровой котел низкого давления, КПД 83%
• Двойная система питания котла
• Двойной чередующийся умягчитель воды
• Сепаратор продувки с охлаждающей установкой
• Одноточечное подключение для инженерных сетей:

Природный газ, вода, пар, слив, выхлоп, вентиляция
115 В перем. Тока / 1 фаза / 60 Гц Электропитание — отдельные компоненты отключаются

• Разъединитель главной панели 60 AMP
• Заводские испытания для обеспечения надежности
• Небольшие размеры — 8 футов x 7 дюймов.5 ′ з.д.

Стандартные функции

Котел

• Раздел IV ASME, штамп Национального совета
• Соответствует UL / CSD-1
• Надежная конструкция «Scotch Box» с свернутыми трубами
• Скорость включения горелок

Система питательной воды

• Дуплексные насосы
• Всасывающий и нагнетательный трубопровод
• Панель UL

Сепаратор продувки

• Раздел VIII ASME, штамп национального совета
• Дополнительный охладитель
• Автономный блок управления охлаждающей водой

Смягчитель воды

• Двойные резервуары
• Чередующиеся
• Адаптивный дизайн

Пользовательские обновления

• Мощность горелки (LHO, LHL, MOD)
• Поверхностная продувка / контроль TDS
• Горелки LoNOx и с большим диапазоном регулирования
• Связь с BMS
• Коллектор для сброса пара
• Предварительный нагрев пара в питающий бак котла
• Устойчивость к коррозии покрытие внутри питающего бака котла
• Стекло

, соответствующее требованиям NEMA 4 / 4X

Нажмите, чтобы загрузить брошюру по паровой системе низкого давления
Нажмите, чтобы загрузить спецификацию паровой системы низкого давления
Нажмите здесь, чтобы запросить расценки

Продажа заводского / нового оборудования

Чип Мейнард
Чип @ lesboilers.com

Расположение:
Iowa Factory
PO Box 474
1403 SW 7th Street
Atlantic, IA 50022
P: 712-243-5300

Авторские права © 2020 LES Boilers. Все права защищены.
1403 SW 7th Street, Атлантик, Айова 50022 | ТЕЛ: (712) 243-5300 | ФАКС: (712) 243-3440

Система косвенного нагрева — обзор

3.1 Введение

Энергия необходима для промышленных процессов во всем мире и является неотъемлемой частью совершенствования технологий, экономического роста и модернизации промышленного сектора.Фактически, промышленный сектор является одним из крупнейших потребителей энергии во многих странах, и около 35% общего потребления энергии в мире приходится на промышленный сектор (Suleman et al., 2014a, b). Это, конечно, зависит от факторов, связанных с каждой страной, таких как уровень технологического и экономического развития.

Отопление и охлаждение часто являются крупными потребителями энергии в промышленном секторе. В промышленном отоплении широко распространено технологическое нагревание, при котором энергия передается процессу или обрабатываемому материалу.В промышленном секторе используются различные материалы, в том числе металлы, пластмассы, резина, бетон, стекло и керамика. Точно так же промышленное охлаждение широко используется в таких приложениях, как охлаждение или замораживание скоропортящихся продуктов, криогенных процессах, таких как сжижение воздуха и других. Кроме того, промышленный сектор требует обогрева и охлаждения объектов, на которых расположены производственные предприятия.

Существуют различные методы промышленного нагрева, такие как прямой или косвенный нагрев.В системах прямого нагрева тепло генерируется непосредственно внутри материала, пропуская через него электрический ток, или вызывая контролируемые экзотермические реакции, или возбуждая атомы или молекулы внутри материала электромагнитным излучением (например, микроволнами). В системах косвенного нагрева энергия передается материалам от источников тепла посредством теплопередачи в форме теплопроводности, конвекции, излучения или их комбинации. Номенклатура промышленных систем отопления представлена ​​на рис.3.1.

Рисунок 3.1. Классификации промышленных систем отопления.

В промышленных системах отопления и охлаждения часто используется ископаемое топливо, прямо или косвенно через другие процессы преобразования энергии. Но за последние несколько десятилетий энергетические проблемы, такие как безопасность поставок и воздействие на окружающую среду, побудили многие страны предложить стимулы для использования возобновляемых источников энергии в промышленном и других секторах экономики. Целью таких стимулов часто является замена или сокращение использования ископаемого топлива, полностью или частично компенсируя их выбросы загрязняющих веществ и парниковых газов, таких как двуокись углерода (Suleman et al., 2014а, б). Природные энергоресурсы, такие как солнечный свет, ветер, дождь, приливы, волны, геотермальное тепло и биомасса, являются возобновляемыми и, таким образом, могут способствовать достижению этих целей.

Забота об энергоресурсах также повысила интерес к лучшему пониманию и повышению эффективности устройств преобразования энергии. Согласно первому закону термодинамики, который касается количества энергии и принципа сохранения энергии, можно выделить некоторые улучшения в энергоэффективности.Но диапазон улучшений, демонстрируемых с помощью энергетических методов, ограничен, поскольку энергетический анализ часто не дает значимой оценки термодинамических потерь и эффективности. Как следствие, энергетические методы часто не указывают средств эффективного использования топлива и ресурсов. Но методы эксергии, основанные на первом и втором законах термодинамики, помогают преодолеть эти недостатки. Сохранение эксергии и повышение эффективности эксергии являются логичными и значимыми термодинамическими целями, если целью является более эффективное использование ресурсов.Как указывалось ранее, преимущества методов эксергии во многом проистекают из их основания во втором законе, который касается качества энергии. Как указывалось ранее, эксергия определяется как максимальная полезная работа, которая может быть получена от системы в данном состоянии в определенной среде. Эксергия не сохраняется, за исключением обратимых (идеальных) процессов, но сокращение использования эксергии может быть достигнуто с помощью соответствующих мер.

Анализ Exergy, следовательно, является эффективным методом повышения эффективности и производительности промышленных систем отопления и охлаждения.Это достигается за счет использования принципов сохранения массы и сохранения энергии вместе со вторым законом при проектировании и анализе энергетических систем. Применение эксергетического анализа к промышленным процессам помогает определить полезность, качество и потенциал изменения любого материала или потока энергии в технологическом потоке. Следовательно, эксергетический анализ является важным инструментом для определения местоположения, типов и величин КПД и потерь в промышленном секторе в целом и в промышленном отоплении и охлаждении в частности.

В этой главе основное внимание уделяется использованию эксергетических методов при оценке и совершенствовании промышленных систем отопления и охлаждения и рассматриваются как возобновляемые, так и традиционные (т. Е. Ископаемое топливо и электричество) процессы.

Что должен знать каждый владелец котла о водонагревателях косвенного нагрева

Водонагреватели косвенного нагрева используются в этой стране с 1970-х годов, но почему-то, даже по прошествии всего этого времени, кажется, что они не очень хорошо изучены. Они получили свое название от того факта, что обогреваются «косвенно» вашим бойлером.Они соединены трубопроводами с вашим бойлером и направляют относительно горячую (обычно от 180 до 200 ° F) воду от вашего бойлера к теплообменнику внутри водонагревателя. Вода окружает змеевики теплообменника для производства горячей воды для бытового потребления. Это отличается от обычного газового или масляного водонагревателя, который нагревает воду за счет использования «прямого» пламени или источника тепла внутри водонагревателя.

Если ваш дом отапливается котлом — любым бойлером (водогрейным или паровым, масляным или газовым, среднего или высокого КПД) — у вас есть все основания для нагрева воды для бытового потребления с помощью водонагревателя косвенного нагрева.Вот некоторые из преимуществ:

• Высокая эффективность — Когда вы используете котел в качестве источника тепла для производства горячей воды, вода нагревается с такой же эффективностью, как и ваш бойлер. Некоторые высокоэффективные котлы достигают 96%. Средний газовый водонагреватель имеет КПД 60-70%.
• Сниженные потери тепла — Водонагреватель косвенного нагрева очень хорошо изолирован и теряет очень мало тепла в течение длительного периода ожидания (ночью или во время вашего отсутствия).Газовая колонка всегда теряет энергию вверх по дымоходу.
• Высокая производительность — Производительность водонагревателя косвенного нагрева напрямую зависит от того, к какому котлу он подключен. Учитывая размер большинства бытовых котлов, водонагреватель косвенного нагрева нередко производит в два-три раза больше горячей воды, чем стандартный газовый водонагреватель.
• Более длительный срок службы — На большинство водонагревателей непрямого действия распространяется пожизненная гарантия на бак. Скорее всего, это будет последний водонагреватель, который вам когда-либо понадобится.Производители могут предложить эту гарантию, потому что их резервуары не подвержены злоупотреблениям, как газовый водонагреватель прямого нагрева. И многие из них сделаны из нержавеющей стали, чтобы предотвратить коррозию.
• Накопитель горячей воды . Доступная в размерах от 30 до 200 галлонов и более, горячая вода может храниться для использования с большим расходом, когда вам это нужно.

На фотографии справа показан вид в разрезе типичного водонагревателя косвенного нагрева со змеевиком, расположенным внизу.Котловая вода циркулирует через змеевик и окружается горячей водой в баке.

«Но, Уэйн, — спросите вы, — разве это не значит, что мне тоже нужно запускать свой котел все лето?» Разве это не будет стоить мне пачки? » Наоборот, мой энергичный друг. Котел загорается только тогда, когда вам нужна горячая вода. И когда он загорается, он производит горячую воду с большей эффективностью, чем обычный водонагреватель. В остальном он тихо сидит и ждет. Убеждение, что котел работает все лето, может быть возвращением к временам использования безбакерных змеевиков в старых котлах.У них не было емкости для хранения, поэтому бойлер должен был постоянно оставаться горячим, чтобы производить горячую воду по запросу.

«Это все хорошо, — говорит бесстрашный интернет-путешественник, — но я слышал, что новые безбаквальные обогреватели — это величайшее достижение с тех пор, как Apple стала публичной. Разве я не могу сэкономить намного больше денег с одним из них? »

Что ж, если говорить о яблоках, это действительно сравнение яблок и апельсинов. Бесконтактный обогреватель обычно имеет небольшую емкость или вообще не имеет емкости, что означает, что он должен мгновенно нагревать воду.И он может это сделать — с некоторыми ограничениями. Старые безбаквальные нагреватели понижают температуру при высоких расходах (работают две арматуры). Новые модели ограничивают расход для поддержания температуры подачи. Нагреватель косвенного нагрева может справиться с такой высокой скоростью потока без снижения температуры или потока. И, в зависимости от размера вашего бойлера, он может подавать почти неограниченное количество горячей воды.

Лучшие безрезервуарные нагреватели имеют КПД в диапазоне 80–95%, но обычно служат всего 15–20 лет.Водонагреватель косвенного нагрева, подключенный к чугунному котлу 15-летней давности, будет обеспечивать горячую воду с эффективностью 80-82%. А один, подключенный к современному модулирующему / конденсационному котлу, может обеспечить КПД 96%. Таким образом, хотя безрезервуарные водонагреватели эффективны, они не могут превзойти косвенные водонагреватели.

Водонагреватели косвенного действия также могут снизить ваши затраты на техническое обслуживание. Наличие только одного газового или масляного прибора означает меньшие затраты на обслуживание. Бесконтактный обогреватель необходимо обслуживать каждый год. В противном случае вы можете рассчитывать на снижение выработки горячей воды, возможный отказ теплообменника и потерю гарантии.
