Воздухоотводчик автоматический: как работает, где применяется

Внутри отопительных систем и трубопроводов всегда будут скапливаться воздушные массы, и каждый раз в разном объеме. Они всегда остаются внутри магистрали в процессе заполнения ее рабочей средой или теплоносителем. К тому же в растворенном виде вода и так содержит примесь из кислорода. Своевременное и полное удаление пузырей является первостепенной задачей в большинстве случаев, ведь в большом объеме они могут заблокировать циркуляцию воды внутри системы. Во избежание подобных ситуаций и используются воздухоотводчики.

Что собой представляет и для чего используется



Счастливые обладатели систем отопления старого образца, которые подразумевают использование радиаторных батарей, иногда замечают, что в некоторых местах батареи вовсе не греются, даже при наличии горячего теплоносителя внутри системы. Аналогичная ситуация может приключиться и при наличии теплого пола водяного.

Причины могут быть разные, однако зачастую речь идет именно о возникновении существенного препятствия, которое не позволяет горячей воде свободно циркулировать внутри системы.



Если внутри магистрали скопилось слишком много воздуха, то образуется специфическая пробка, которая блокирует теплоноситель на отдельном участке, после чего происходит завоздушивание всей линии. При использовании открытого контура, постепенно весь воздух отправится в расширительный бак, который будет высшей точкой системы.


А вот при использовании систем с закрытым контуром, спуск воздуха крайне необходим в каждом из имеющихся контуров и отдельных приборах. Нормальному функционированию системы будут мешать имеющиеся пробки, для удаления которых используются автоматические и механические спускные агрегаты. К наиболее простым и часто используемым следует отнести обычный вентиль, который монтируется на верхней точке радиатора.



Для удаления воздушных масс необходимо открыть вентиль и немного подождать, без воздуха, поток в системе станет равномерным. При использовании индивидуальных линий отопления, которые применяются в частных домах, вместо вентилей, на радиаторы принято устанавливать специальные запоры, которые могут регулироваться автоматически или вручную. Таким образом можно не только быстро и эффективно удалить воздушные массы из системы, но и избежать ускоренной коррозии агрегата.

Устройство и принцип функционирования



В связи с влиянием многих факторов на систему отопления, в ней может скапливаться много воздуха, который будет препятствовать свободному перемещению теплоносителя внутри магистрали. В результате часть батарей будет сильно быстро остывать или вообще нагреваться не будет, при этом стояк или ветвь будет использоваться одна. Для того, чтобы скопившийся воздух мог самостоятельно выйти из системы, необходимо в нужных местах произвести установку воздухоотводчиков, которые могут действовать и в автоматическом режиме. Представлены в виде цельного металлического корпуса, который оснащен патрубками, которые находятся внизу.

Внутри корпуса будет расположен специальный поплавок, для изготовления которого принято использовать полимерные материалы, которые присоединены к игольчатому клапану и тяге, а отверстие расположено в верхней части крышки.


В нормальном состоянии воздухоотводчика – корпус полностью заполнен посредством рабочей среды, в то время как поплавок будет находиться в максимально верхнем положении, а клапан игольчатый полностью закрыт. Спустя некоторое время воздушные массы будут выходить из системы небольшими частями, и проходить в камеру основного прибора, тем самым вытесняя теплоноситель. Постепенно поплавок начнет опускаться и, дойдя до критического показателя, посредством тяги откроется клапан, который сообщается с давлением окружающей среды. Благодаря этому все скопившиеся пузырьки воздуха быстро покинут систему через имеющееся отверстие.


После того, как система полностью очистилась, камера заполнится водой, тем самым устанавливая поплавок в исходное положение.

После того, как клапан закроется, воздухосбрасыватель перейдет в свой обычный режим. Автоматический поплавковый воздухоотводчик играет немаловажную роль, в процессе очистки системы и отдельных ее участков. При снижении уровня теплоносителя в основной камере, рычаг поспособствует открытию клапана, что позволит воздушным массам пройти внутрь системы, тем самым ускоряя процесс очистки.

Места установки



Основываясь на принципе работы воздухоотводчика автоматического типа, агрегат используется при установке:

  1. Отопительных приборов.
  2. На трубопровод уже запущенной системы при выявлении отдельного участка, в котором происходит наибольшее скопление воздушных масс, чаще всего из-за несоблюдения угла наклона трубы.
  3. При использовании циркуляционного насоса, для улучшения его эксплуатационных показателей при условии, что его конструктивные особенности позволяют осуществлять установку агрегата, предназначенного для сбрасывания воздушных масс. Перекачивание теплоносителя вместе с воздухом, негативно сказывается на работоспособности всей системы и в частности насосного оборудования. Сильно объемные скопления воздушных масс могут спровоцировать остановку циркуляции, а также работы подшипника и крыльчатки, которые изнашиваться будут в ускоренном режиме. При помощи этого устройства также можно удалять скопления перегретой воды – пара.
  4. При обвязке котла, в системе безопасности котла закрытого типа. Такой элемент устанавливается вместе с манометром непосредственно на коллекторе и клапаном аварийного типа. Таким образом можно с легкостью и за весьма небольшой промежуток времени полностью вытравить пузырьки воздуха из системы.
  5. На торцевых элементах тупиковых ответвлений.
  6. На самых высоких точках используемого контура отопления. Именно туда и стремятся попасть пузырьки воздуха.

Автоматический воздухоотводчик



В основе функционирования автоматического воздушного клапана лежит применение силы тяжести используемого поплавка. Если он будет поднят, то кран, в этот момент, будет находиться в закрытом положении. Если поплавок опустится, то и клапан откроется. В корпусе изготовленного из латуни поплавок будет из нержавейки или полипропиленовый, присоединяется посредством коромысла, оснащенного золотником подпружиненным. Если внутрь корпуса пузырьки попадают через саму систему, то поплавок будет отжиматься вниз, в этот же момент посредством золотника откроется отверстие, через которые выйдут газы. Корпус будет заполняться водой по мере выхода воздуха из системы. Поплавок подниматься, а золотник смещаться, постепенно перекрывая отверстие.


Утечку предотвращает колпачок расположенный на золотнике при наступлении поломки агрегата и защищает устройство от возможного загрязнения и скопления пыли в отверстии, используемом для сброса воздуха. В последние годы особым спросом начали пользоваться агрегаты, в которых предусмотрена функция автоматического перекрытия используемого воздушного клапана.

Таким образом, воздух будет удаляться исключительно под надзором специалиста. Специальные конструкции обратных клапанов оснащаются автозапором, который позволяет осуществлять ремонтные работы и необходимую замену комплектующих, исключая необходимость отключения системы. Устройство способно функционировать при температурном режиме -10°С — +120°С, однако требуют более существенного ухода, периодических осмотров, замены и очистки.


Автоматический воздухоотводчик 1/2″ Itap (Италия)

Наименование  —  Воздухоотводчик  автоматический  1/2 » ( Ду 15 )  Артикул 362 Itap
Применение  —  воздухоотводчик  автоматический  1/2 »  Itap 362  ( Итап 362 )  служит  для  автоматического  отвода  воздуха  из  систем  отопления

,  водоснабжения  или  кондиционирования
Производитель  —  ITAP  S.p.A.  ( Италия )
Артикул  по  каталогу  поставщика  —  362
Максимальное  рабочее  давление  =  10 бар
Максимальная  рабочая  температура  =  + 110°С
Материалы:
 корпус,  крышка,  механизм  —  латунь
 колпачок  —  полиэтилен
  поплавок  —  полипропилен
  рычаг  механизма  —  нержавеющая  сталь
  запорный  клапан  —  силикон
Размеры:  А  =  47 мм,  В  =  75 мм,  С  =  46 мм,  D  =  39 мм
Монтаж  —  вертикально,  в  местах  вероятного  скопления  воздуха  ( наивысшие  точки  гидравлических  систем )
Принцип  работы:  при  накоплении  воздуха  в  корпусе  автоматического  воздухоотводчика  Itap  опускается  поплавок,  открывая  запорный  клапан  и  выпуская  воздух,  при  этом  корпус  заполняется  водой  и  поплавок  поднимаясь,  закрывает  запорный  клапан.   Для  приведения  воздухоотводчика  в  рабочий  режим  необходимо  приоткрыть  ( не  снимая )  колпачок,  расположенный  наверху  крышки
Комплект  поставки:  воздухоотводчик  автоматический  1/2 »  Itap  ( Итап )  Артикул  362  без  обратного  клапана.  Обратный  ( отсечной )  клапан  1/2 »  предназначен  для  предотвращения  утечки  теплоносителя  в  период  технологического  демонтажа  воздухоотводчика.  Его  можно  приобрести  отдельно
Количество  в  упаковке  =  10 шт.  ( в  коробке  —  120 шт. )
Сертификат  /  паспорт  ( по  запросу )
Цена  /  прайс  ( по  запросу )

Сопутствующий  товар

Возврат  в  on-line  каталог   >>

Получить  консультацию,  узнать  цены  или  оформить  заявку,  чтобы  купить
этот  товар  Вы  сможете,  прислав  запрос  по  электронной  почте  на  адрес:
proton. [email protected].ru  или  позвонив  по  телефону  в  Москве:  +7 ( 495 ) 641 16 85

ООО «ПРОТОН»,  Россия,  Москва,  проспект  Андропова,  дом  38
Официальный  сайт:  www.proton-st.ru,  тел.: +7 (495641 16 85

Автоматический воздухоотводчик

Автоматический воздухоотводчик

Удаление воздуха из трубопровода – это проблема, которая рассматривается еще на этапе построения сети. Наличие воздуха может привести к преждевременной коррозии элементов сити водоснабжения, может приводит к появлению шума и мешать прохождению среды (образование пробок).

Нарушение правильного функционирования системы или выход ее из строя, по причине наличия воздуха в трубопроводе, заставляет применять специальные инженерные решения.

Одним из популярных методов удаления воздуха из трубопровода является установка автоматического воздухоотводчика. Этот вид трубопроводной арматуры не требует постоянного участия человека в процессе. Во время эксплуатации от персонала требуется только периодическая проверка воздухоотводчика и его замена в случае выхода из строя. Цена автоматического воздухоотводчика небольшая.

Принцип работы автоматического воздухоотводчика

Основные части воздухоотводчика: корпус, поплавок, коромысло, золотник. Поплавок свободно передвигается внутри корпуса, при отсутствии воздуха в трубопроводе но находится в крайне верхнем положении, золотник соединенный с ним коромыслом перекрывает отверстие воздушного штуцера. Золотник фиксируется обоймой с пружиной. Соединение крышки и корпуса уплотнено прокладкой. Штуцер располагается в крышке и может закрываться защитным колпаком, предохраняющим его от пыли и грязи. Также в его функцию может входит перекрытие воздухоотводчика при аварийных ситуациях и при демонтаже. Возможна установка воздухоотводчика в верхнюю резьбу отсекающего клапана.

Установка и монтаж автоматического воздухоотводчика

Устанавливают воздухоотводчик вертикально, воздушным штуцером вверх, в самых высоких частях трубопровода, нагревательных приборов, котлов, коллекторов, в точках, где возможно скопление воздуха.

Монтаж производится с применением рожкового ключа за шестигранник корпуса, располагающийся под колбой. Монтаж трубным рычажным ключом (КТР) за колбу корпуса строго воспрещен, так как это может привести к повреждению и нарушению работоспособности устройства.

При монтаже и транспортировке колпачок воздушного штуцера должен быть закрыт.

Для удобства дальнейшей эксплуатации рекомендуется устанавливать воздухоотводчик после запорного клапана. Тогда демонтаж воздухоотводчика будет возможен без опорожнения системы.

Применение автоматического воздухоотводчика

Так как автоматический воздухоотводчик имеет широкое применение, его изготавливают из различных материалов и в различных диаметрах. Применяется этот вид трубопроводной арматуры в различных отраслях промышленности для выпуска воздуха из жидкостных систем — водяных и масляных.

Узнать точные технические характеристики можно в каталоге на сайте. Также рекомендуем ознакомиться с общей статьей ARI-Armaturen. Купить автоматический воздухоотводчик можно отправив заявку с сайта или позвонив по телефону (495) 268-0-242

Также интересно будет прочитать:

Отвод конденсата и осушение водяного пара при вводе его на станцию редуцирования

Запорный клапан сильфонный ARI-FABA

Конденсатоотводчики — энергосберегающие технологии

воздушный клапан для отопления и система сбросника

В водяных системах отопления есть риск образования воздушных пробок. В этом случае система работает неполноценно, теплоотдача падает, уровень шума растет, батареи греют неравномерно. Избежать проблем поможет ручной или автоматический воздухоотводчик. Производители выпускают приборы в разных видах, с конструктивными и функциональными различиями. Монтаж устройств требует определенных знаний и выбора зоны установки.

Откуда в системе отопления появляется воздух

Завоздушивание сети – проблема всех систем отопления с водяным теплоносителем.

Теперь чтобы скачать приложение от 1xBet на свой Андроид телефон достаточно перейти по ссылке и скачать APK файл. Больше нет необходимости искать официальный сайт букмекерской конторы.

Причин появления пробок несколько:

  1. Использование водопроводной воды. Нагревание жидкости запускает процесс выделения воздушных пузырей, значительные скопления которых образуют пробку.
  2. Заполнение сети водой с подачей под большим давлением. Запуск теплоносителя следует осуществлять медленно, чтобы избыток воздуха успевал выходить. Длительность заправки одного контура не менее часа – в этом случае есть вероятность снижения риска образования пробки.
  3. Течь. Если контур не герметичный, в щели поступает воздух.
  4. Отсутствие антидиффузного покрытия в трубах ПП. Полимерные материалы пропускают воздух внутрь туннелей. Трубы со специальным покрытием стоят дороже, поэтому пользователи часто отказываются от их покупки. Но высокая цена оправдана длительностью эксплуатации и отсутствием воздушных пробок.

Еще одна причина завоздушивания – ремонтные работы без последующей проверки герметичности и стравливания избытка газов.

Что такое воздушный клапан для систем отопления

Воздушный клапан для отопления – цилиндрическая или конусообразная емкость из латуни с внутренним наполнением. В стакане размещен пустотелый тефлоновый или полипропиленовый поплавок, соединенный со спускным клапаном. Соединение рычаговое, свободное. Спускной клапан дополнен запорной заглушкой – она препятствует утечке теплоносителя при поломке прибора.

Различают воздухоотводчики для систем отопления по видам:

  • Прямые стандартные. Монтаж в вертикальном положении.
  • Угловые. Установка под прямым углом на радиаторы. Применение вместо кранов Маевского в случае невозможности монтажа прямого клапана.
  • Специальные модели. Используют для систем сложной конфигурации.

Принцип работы поплавкового автоматического воздухоотводчика описан выше, механический кран Маевского – более простое, но эффективное устройство.

Рекомендуем к прочтению:

Совет! Краны Маевского при соблюдении условий эксплуатации служат десятки лет. Установка разрешена на любые радиаторы отопления в верхнюю точку прибора.

Принцип работы ручных клапанов

Механический спускник воздуха системы отопления имеет простую конструкцию. Стандартный кран Маевского выполнен из латуни, на торце корпуса расположено отверстие сечением 2 мм, которое перекрывает винт с конусным наконечником. С торца корпуса высверлено еще одно отверстие для выпуска воздуха.

В продаже предложена модель с поворотной пластиковой вставкой и отводным каналом. Для корректировки работы сбросного выпуска надо повернуть шайбу из пластика – воздух выйдет.

Принцип работы ручного клапана:

  1. Рабочее состояние винта плотно прикрученное. Конус закрывает отверстие.
  2. Чтобы выпустить пробку, надо прокрутить винт на 2 оборота. Под давлением воды воздух выйдет через спускное отверстие или канал. Сначала выходит газ, потом вода.
  3. Дождаться пока из отверстия пойдет вода без воздуха. Закрыть кран.

Это прочное и надежное устройство без хрупких деталей, поэтому механический клапан сброса воздуха из системы отопления работает долго. Кран ставят только на радиаторы.

При покупке изделия внимания заслуживает способ откручивания:

  • специальным ключом – установлен винт с наконечником с четырьмя гранями;
  • пластиковой или металлической рукояткой;
  • шлицем под отвертку с уплощенной рабочей лопаткой.

Самый простой вариант – шлиц. Открывать и закрывать удобно, но важно не перетянуть риску, чтобы не сорвать ее.

Принцип работы автоматических клапанов

Автоматический сбросник воздуха не требует вмешательства пользователя. Представляет собой латунный вертикальный цилиндр с резьбовым соединением и пластиковым или тефлоновым поплавком внутри. Рычаг связывает поплавок и клапан сброса газов, прижатый пружиной. Клапан встроен в крышку.

На заметку! Выбирая сбросник автоматического типа для старых систем отопления, надо смотреть диаметр наружной резьбы. В странах бывшего СССР применяют устройства с резьбой на полтора дюйма. В новые сети устанавливают клапаны на 0,375 дюймов.

Рекомендуем к прочтению:

Принцип работы автоматического воздухоотводчика в системе отопления:

  1. В эксплуатируемой сети камера наполнена водой. Поплавок поджат вверх, пружина крепко держит клапан.
  2. Как только в верхнюю часть камеры попадает воздух, уровень воды падает, поплавок опускается. Тяжесть поплавка сжимает пружину, освобождая клапан.
  3. Как только спускник открыт, воздух выходит, затем пружина встает на место, отверстие плотно закрыто.

Пока сеть заполняют штатным носителем, воздух стравливается в непрерывном автоматическом режиме. В это время поплавок лежит на дне отсека, не поджимает пружину. Заполнение камеры водой приводит поплавок в состояние рабочего режима, клапан откроется только при значительном скоплении воздуха.

На заметку! Автоматический спускник бывает прямого и углового подсоединения. Угловой отводит воздух в сторону. Он более надежный в работе, но хуже собирает пузыри. Прямой сбрасывает газ вертикально.

Зоны монтажа сбросного клапана

В магистрали системы отопления есть области обязательной установки спускных клапанов и желательного монтажа. Краны Маевского обязательно ставить на всех радиаторах в верхнее отверстие разводки.

Приборы автоматического типа устанавливать:

  • в зону группы безопасности рядом с котлом в сетях закрытого типа;
  • на каждый коллектор теплого пола;
  • если самой высокой точкой системы является не радиатор, а трубопровод – ставить воздухосбросной клапан;
  • на бойлер косвенного прогрева, буферный бак;
  • на змеевик полотенцесушителя;
  • на гидрострелку, распределительную гребенку для ответвлений сети.

Также автоматический воздухосборник для системы отопления устанавливают во все фигурные и проблемные зоны магистрали. Это могут быть П-образные петли, выложенные для обхода дверных проемов, лестниц. Пробки в таких магистралях будут постоянным явлением, необходимы именно автоматические сбросники.

Важно! Врезать кран Маевского в трубопровод напрямую бесполезно. Воздух не оседает в устройстве. Установка рекомендована в батареи или вертикальные стояки.

Как установить и настроить клапан

Покупая приборы, учитывают размер сечения трубы. Если в продаже нет сбросников нужного диаметра, надо купить переходник.

Особенности монтажа:

  1. На батареи устанавливают краны Маевского. В некоторых случаях подойдет угловой автоматический воздухоотводчик.
  2. Если в сброснике нет отсечного клапана, его надо приобрести. Устанавливать отсечной клапан следует до зоны врезки воздухоотводчика. Вариант монтажа пригоден для центральных сетей отопления.
  3. Установка вертикальная. Защитный колпачок направлен вверх.
  4. Для монтажа применяют гаечный ключ. Стыковка монтажным шестигранником.

Важно! Устанавливать клапан за корпус с применением рычажного ключа нельзя. Есть риск повреждения корпуса, выхода прибора из строя.

Что касается настройки, то ручные сбросники работают поворотом вентиля, автоматические в автономном режиме. Запуск в работу первых выполняют при условии появления признаков завоздушивания сети – шум, плохой прогрев радиаторов, повышение расхода энергоносителя. Кран Маевского открывают для спуска воздуха перед запуском сети в эксплуатацию после консервации или простоя, после замены приборов отопления. Поэтому как таковая настройка приборов не нужна.

Клапан для стравливания воздуха из отопительной системы

Чем опасен воздух в отопительной системе?

При появлении в системе отопления воздуха образуется пробка. Из-за этого одна часть трубопровода остается холодной, а другая — слишком перегревается. Когда скапливается воздух из всех греющих контуров в одном месте, движение теплоносителя полностью прекращается. Чем это грозит:

  1. Когда в замкнутом контуре появляется воздуховой затор, в системе происходит увеличение давления. Из-за этого срабатывает предохранительный клапан.
  2. Он будет постоянно срабатывать и выводить воду из системы до тех пор, пока не перегорит отопительное оборудование.
  3. Иногда из-за такого давления разрываются трубы.

Чтобы не допустить этого и устранить проблему, устанавливают воздухоотводчик. Кроме этих трудностей, наличие воздуха в контуре приведет к окислению трубы, возникновению ржавчины и уменьшению эксплуатационного срока.

Причины появления воздуха в системе

Воздушные скопления внутри отопительного контура могут появляться по разным причинам:

  1. Первичное заливание воды.
  2. Подсос через некачественные прокладки.
  3. Подпитка из воды.

Чаще всего газ появляется из самой воды, содержащей большое количество растворенного кислорода. Повышение температуры, замедление скорости движения и падение давления уменьшают его растворимость. Это провоцирует выделение воздуха в атмосферу, что объясняет потребность в обязательной процедуре по удалению пробок из системы отопления.

После выделения воздух начинает движение вверх, сосредотачиваясь на участках с затрудненным прохождением. Как результат, там появляются воздушные карманы, создающие проблемы для нормальной циркуляции теплоносителя. Чтобы нейтрализовать эти пробки, применяют клапаны для спуска воздуха из системы отопления. Местом их установки являются определенные участки контура.

Назначение и виды воздухоотводчиков

Воздухоотводчик предназначен для сброса воздуха из системы отопления и позволяет избежать появления воздушных пробок. Скопление воздуха происходит во время функционирования системы или из-за неполадок. Иногда такое случается, когда трубопровод заполняют теплоносителем или при потере герметичности в одном из механизмов. Есть 2 вида воздухоотводчиков, которые отличаются друг от друга конструктивными особенностями:

  • ручные краны Маевского;
  • автоматические воздушные клапаны.

Каждое устройство состоит из оболочки и клапана. Корпус имеет резьбовое соединение и прокладку, благодаря которым он крепится на любом участке отопительной системы. Выпускной канал закрывается клапаном, который состоит из резиновой прокладки или имеет форму конуса. В зависимости от модели клапан может работать как в автоматическом, так и в ручном режиме.

Каждое изделие подходит для монтажа на любом участке системы и работает одинаково. Электромагнитные клапаны для воздуха имеют прямую и угловую конфигурацию, а краны Маевского изготовлены в радиаторном и простом оформлении.

Что такое воздушные клапаны?

Воздушный клапан для отопления представляет собой цилиндрический герметичный корпус из латуни. Внутри прочной оболочки находится пустотелый поплавок из полипропилена или тефлона, соединенный рычагом с клапаном спуска, оснащенного запорной заглушкой. Колпачок заглушки нужен для предупреждения утечки теплоносителя при поломке устройства.

Важно! Нормальная функциональность воздухосборника для системы отопления возможна только при полностью открытой заглушке. Закрывается колпачок для защиты поплавка от мусора и пыли. Запуск клапана в работу подразумевает скручивание колпачка.

Различаются сбросные устройства по трем видам:

  • приборы прямые только вертикального монтажа;
  • угловые, их можно ставить под прямым углом вместо кранов Маевского, если нет возможности интегрировать прямое устройство;
  • специальные сбросники для монтажа на батареи.

Принцип работы определяется типом изделия – ручные (краны Маевского) и автоматические поплавкового типа.

Погодный терморегулятор для регулирования котла отопления

Особенности работы ручных клапанов

Механический или ручной спускник воздуха системы отопления отличается простотой устройства и представляет собой латунный корпус с внешней резьбой и торцевым отверстием размером в 2 мм, которое перекрывает винт с конусообразным наконечником. Сбоку на корпусе есть отверстие уменьшенного размера для стравливания газов. На чертежах видно, что кран Маевского – простое, но прочное и функциональное устройство, которое сложно сломать, именно поэтому ручные клапаны пользуются популярностью.

На заметку! Чтобы не крутить вентиль, надо подобрать улучшенную версию спускника с поворотной вставкой из пластика с отводным каналом. Для регулировки положения отверстия для сброса газов поворачивается пластиковая шайба.

Принцип работы:

  1. В период эксплуатации системы вентиль плотно закручен, отверстие закрыто герметичным конусом.
  2. Чтобы выпустить пробку, откручивается винт на 2-3 оборота. Давление действует на газы, заставляя их выходить из отверстия, откуда воздух попадает в канал выпуска и наружу.
  3. Окончание процесса стравливания – выход струи теплоносителя без пузырей газов.

Вентиль механического типа устанавливается только на радиаторы. По способу откручивания ручной сбросник воздуха может быть с пластиковой/металлической рукояткой, шпицем под плоскую отвертку или оснащенный винтом с четырехгранным наконечником – для таких устройств нужен специальный ключ.

Принцип работы автоматических клапанов

Устанавливая данные приборы, хозяин может больше не принимать участия в регулировке системы. Автоматический клапан сброса воздуха из системы отопления – это латунный прибор поплавкового типа. Сам клапан встроен в крышку, с поплавком соединен пружинным рычагом, резьба на цилиндре может быть 1,5 или 0,375 дюймов. Если в системе отопления стоят радиаторы старого типа, то подойдет изделие на полтора дюйма.

Принцип работы автоматического воздухоотводчика в системе отопления такой:

  1. Как только магистраль запускается в эксплуатацию, внутренняя камера цилиндра наполняется водой. Жидкость поднимает поплавок, клапан поджимается пружиной и потому герметично закрыт.
  2. Образование воздушной пробки в верхнем отделе камеры приводит к понижению уровня наполнителя магистрали и пружина расслабляется.
  3. Ослабление пружинного механизма открывает клапан, газы выпускаются. Давление в системе поднимается, уровень воды увеличивается и за счет этого весь воздух из контура стравливается. В результате повышения уровня наполнителя пружина снова плотно прижимает клапан.

На заметку! Пока магистраль наполняется теплоносителем, поплавок лежит на дне камеры и воздух стравливается постоянно. Как только контуры заполнены, в камеру поступает вода, пружина поднимает клапан – стравливание содержимого прекращается. Воздух под крышкой не мешает работе системы.

Виды и производство прессованных топливных брикетов из торфа

Автоматические изделия могут быть прямого вида, сбрасывающие воздух в сторону, и углового типа со сбросом газов вертикально. Угловые приборы отличаются прочностью и надежностью, но хуже собирают мелкие пузыри воздуха.

Где ставятся клапаны спуска воздуха?

В отопительных системах открытого типа воздух уходит посредством расширительного бачка. Но если система оснащена насосом для принудительной циркуляции теплоносителя, то есть вероятность появления воздушных заторов. Поэтому в таких системах устанавливают устройство для спуска воздуха ручного или автоматического типа. Места установки воздухотводчиков в зависимости от различных ситуаций:

  1. На радиаторах принято устанавливать ручной клапан для сброса воздуха. Его монтируют в этом месте потому, что завоздушивание чаще всего происходит в этой точке отопительного участка. Поэтому устройствами стараются оснащать все радиаторы.
  2. На верхних участках вертикальных стояков (куда пытаются проникнуть пузырьки) устанавливают автоматические приборы прямого типа. Это самые популярные модели, их также монтируют на коллекторах теплых полов.
  3. Если воздух скопился в труднодоступном месте, таком как торцы тупиковых ответвлений, то используют угловые и радиаторные модели. Клапан присоединяют к системе посредством патрубка.
  4. Если конструкция циркуляционного насоса предусматривает монтаж воздухоотводчика, то его монтируют с целью улучшения работоспособности аппарата. Завоздушенный теплоноситель сложнее перекачивается насосом и тормозит его работу. Из-за этого он часто останавливается, что приводит к быстрому изнашиванию подшипников и крыльчатки.

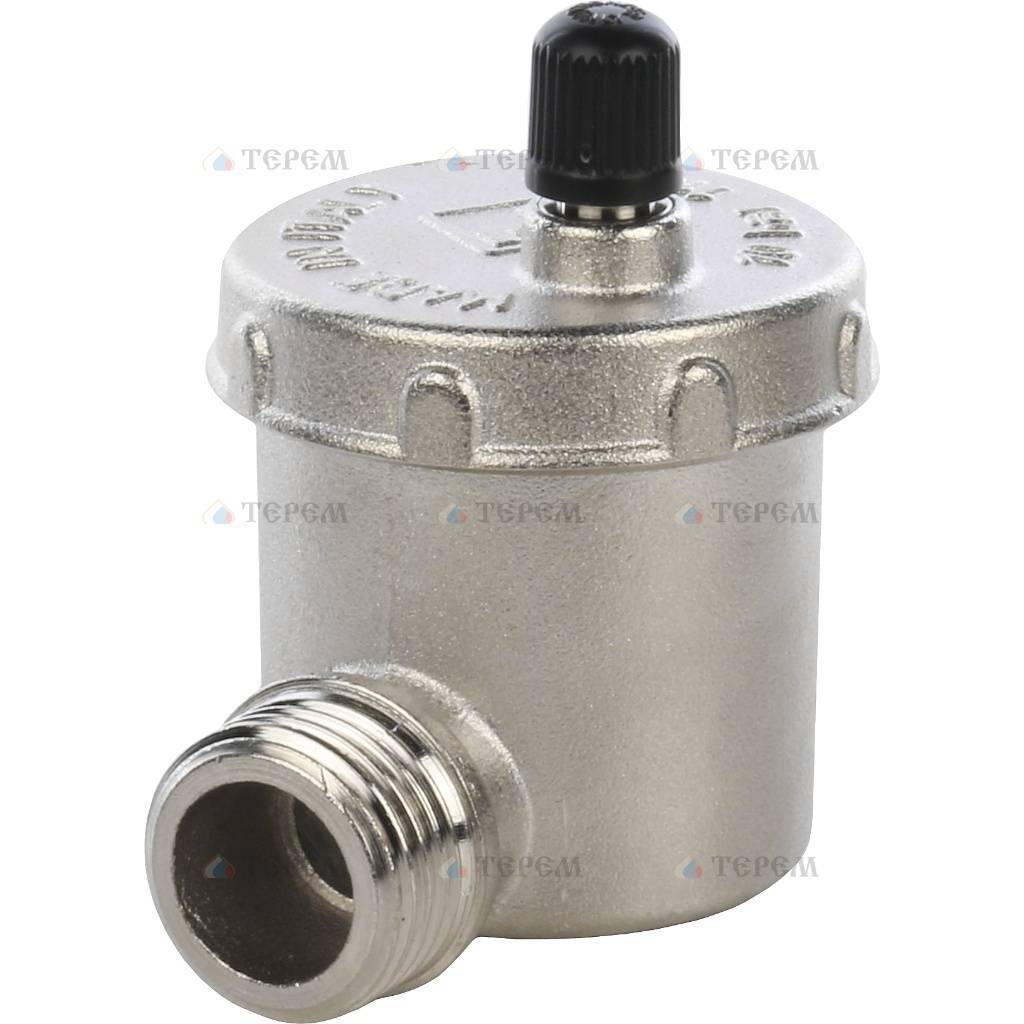

Угловые и радиаторные воздухоотводчики

В разных отопительных системах может возникнуть множество ситуаций, когда требуется удалять воздушные пробки в самых труднодоступных или удаленных местах. Все их перечислить невозможно, так как вариантов слишком много. Там, где установить простой клапан не представляется возможным, поскольку труба с резьбой на конце находится в горизонтальном положении, подойдет угловой воздухоотводчик. Его патрубок, выходящий снизу, поворачивает под углом 90º и может быть присоединен к горизонтальному участку.

Необходимо отметить, что угловой воздухоотводчик с наружным резьбовым присоединением ничем, кроме повернутого патрубка, не отличается от обычного прямого клапана и может использоваться вместо него при необходимости.

Зачастую для автоматического стравливания воздуха из батарей вместо традиционного крана Маевского некоторые пользователи ставят угловой клапан. Это бывает актуально при неприятном стечении обстоятельств, когда газы образуются в сети постоянно и происходит это как раз в радиаторах. Причина – химическая реакция веществ, иногда присутствующих в воде, с алюминиевым сплавом батарей при повышенной температуре. Клапан с угловым патрубком ставить нет смысла, ведь существует специальный автоматический воздухоотводчик для радиаторов, изображенный на фото:

Эти устройства предназначены только для батарей и имеют соответствующее резьбовое присоединение. Вместо ручных кранов их предпочтительнее ставить на обогреватели из алюминия или частично биметаллические, где тоже есть контакт сплава с водой. В остальных ситуациях радиаторный воздухоотводчик монтируется по желанию, но то, что он привнесет удобство в эксплуатации, не вызывает сомнений.

Примечание. Традиционные чугунные батареи, включенные в централизованную сеть теплоснабжения, лучше все-таки оснастить ручным краном Маевского и сливным патрубком.

Для удобства обслуживания и прочистки в продаже имеются комплектные устройства — автоматические воздухоотводчики с клапаном. Последний представляет собой небольшой резьбовой переходничок с подпружиненным лепестковым клапаном внутри. Переходник накручивается на резьбу непосредственно перед воздухосбрасывателем и служит для того, чтобы при действующей системе можно было снять его и прочистить либо заменить. Подобными переходниками снабжаются воздухоотводчики DANFOSS, VALTEK и многих других известных брендов.

Как выбрать и установить воздушный клапан для отопления?

Специалисты советуют покупать качественные изделия у проверенных поставщиков, а не дешевую китайскую продукцию. Выбор воздушного клапана:

  • изделия, оснащенные отсекающим краном, являются лучшими, т. к. их можно легко снять и заменить;
  • чтобы не пользоваться отвертками и ключами кран Маевского выбирают с ручкой;
  • лучшими считаются те модели, которые оснащены дополнительными функциями;
  • изделия, покрытые анодированной защитой, не подвергаются окислению.

Но прежде чем покупать клапан для сброса воздуха, нужно ознакомиться с техническими характеристиками отопительного оборудования. Для двухэтажного дома используют устройства с рабочей температурой 100°С. Они качественно работают при давлении в 0,5-7 Бар. Монтаж клапана:

  1. Автоматическое устройство для стравливания воздуха монтируют на радиаторах вертикально. При этом колпачок, который закрывает выпускное отверстие, направляется вверх. Такое расположение применяется для прямых и угловых моделей.
  2. Шаровой кран монтируют перед спускным клапаном. Это обязательное условие, благодаря которому воздухоотводчик можно снять в любое время, не сливая воду. Иногда вместо шарового крана монтируют отсекающий клапан.
  3. Монтаж крана Маевского проводят гаечным ключом. В отличие от разводного ключа, с этим инструментом легче отслеживать уровень затягивания крепежа. Чтобы во время прикручивания устройство не сломалось, его держат за шестигранник, расположенный под камерой, а не за корпус.

Если в многоэтажном доме скопление воздуха произошло после замены радиаторов, то воздухоотводчик монтируют на каждом радиаторе, расположенном в верхнем коллекторе.

Место установки клапана

В отопительной системе есть точки, где воздух собирается обязательно. Так, краны Маевского в квартире следует установить на каждом радиаторе. Во многих современных моделях радиаторов устройства для стравливания воздуха устанавливают на этапе изготовления сами производители.

Рекомендуем ознакомиться: Для чего нужна огнезащита воздуховодов и как её правильно выбрать

Обратите внимание! Если у вас классические радиаторы, то воздушный клапан следует установить в верхней его части, которая расположена напротив подключения.

Так вы самостоятельно всегда сможете контролировать нормальную работу ваших батарей отопления и не зависеть от желания работников ЖЕКа или настроения соседей сверху.

Точки для установки кранов сброса воздуха:

  • радиаторы, змеевик в ванной комнате верхняя часть;
  • верхняя точка трубопровода;
  • система безопасности отопительного котла в индивидуальных коммуникациях;
  • на гидравлическое разветвление;
  • на коллекторы общей распределительной гребёнки;
  • на любые П-образные петли в коммуникациях, в верхней точке;
  • на компенсаторы в пластиковых отопительных системах.

Следует понимать, что воздух скапливается всегда в верхней части коммуникаций. Воздушная пробка может встать в изгибе пластиковой трубы, если монтаж осуществлён с ошибками и произошла температурная деформация.

Самый простой способ избавиться навсегда от пробки в трубопроводе – это врезать в трубу тройник. На свободный вертикальный отвод тройника (диаметр которого подбирается соответственно) устанавливают клапан для сброса воздуха.

Как избавиться от воздушной пробки?

Иногда из-за неправильной укладки труб и неграмотного инженерного проектирования воздушные пробки возникают в труднодоступных местах. Удалить оттуда воздух сложно. Процесс стравливания воздуха:

  1. Определить местоположение пробки можно по журчанию и холодному участку трубы. Если эти признаки отсутствуют, то трубы простукивают. Звонкий и громкий звук говорит о скоплении воздуха.
  2. В частном доме воздуховые подушки из труб выгоняют путем увеличения температуры или давления. Для этого открывают ближайший к затору клапан спуска и подпиточный кран. Теплоноситель заполнит трубы, давление поднимется, пробка начнет двигаться и выйдет через клапан. После выхода всего воздуха шипение прекратится, и напор воды можно перекрыть.
  3. Если пробка осталась, то необходимо поднять температуру и давление одновременно. Показатели поднимают до максимального уровня (не превышают его, т. к. это опасно).

При неправильном проектировании проблема будет появляться регулярно и в одном и том же месте. Чтобы ее убрать, в это место подключают воздухоотводчик. Для больших магистралей монтируют тройник. На свободный вход монтируют клапан.

Воздухоотводчики для систем отопления, удаление воздуха, автоматические и ручные клапаны

Каждый городской житель не понаслышке знает о главном враге системы отопления. Всякий раз с началом отопительного сезона только и слышатся разговоры о том, что надо спускать воздух. Хорошо, когда об этом озаботились ещё на этапе монтажа, и были заранее установлены воздухоотводчики для систем отопления.

Воздухоотводчик на радиаторе отопления

Откуда воздух в системе?

Источников попадания воздуха в систему может быть множество – при первичном заполнении водой, из-за подсоса через некачественные уплотнения, из-за подпитки водой и т.д. Один из основных его поставщиков – сама вода. В ней содержится много растворенного кислорода, а при нагреве, снижении скорости движения и уменьшении давления его растворимость падает, и он выделяется в атмосферу, из-за чего обязательно надо проводить удаление воздуха из системы отопления.

Выделяющийся воздух поднимается вверх и скапливается в местах, где затруднено его прохождение, образуя воздушные пробки и препятствуя нормальной циркуляции воды.

Вот для уничтожения таких пробок и производится установка воздухоотводчиков, для системы отопления они обычно ставятся в определенных местах, как показано на рисунке.

Установка воздухоотводчиков в системе отопления

О типах воздухоотводчиков

Из приведенного рисунка видно, что существуют, как минимум, два типа воздухотводчиков:

  • автоматический;
  • ручной,  или как его ещё называют, кран Маевского.

Автоматические воздухоотводчики в системе отопления ставятся в местах наиболее вероятного скопления воздуха, причем желательно на максимальной высоте, а вот кран Маевского устанавливается непосредственно на радиаторах.

Конструктивные особенности, отраженные в названии, определяют и принципы работы.

Тогда как работающий автоматический воздушный клапан для отопления совершенно незаметен и не требует никакого вмешательства, кран Маевского позволяет именно в ручном режиме удалить воздух из системы отопления.

Где и как ставят воздухоотводчики

Если система относится к открытой, то удаление воздуха из нее происходит через расширительный бачок. Для систем с принудительной циркуляцией обеспечить сброс воздуха из системы отопления позволяют следующие меры:

  • прокладывают трубы с горячим теплоносителем с подъемом от главного стояка к удаленным, при этом направление движения выделившегося воздуха и воды должны совпадать;
  • в высшей точке ставят воздухосборники, для систем отопления характерным является, что при снижении скорости и изменении направления движения воды происходит выделение растворенного в ней воздуха;
  • устанавливают спускник воздуха системы отопления в местах наиболее вероятного скопления газов (стояков, сепараторов, гребенок и т. д.) и на каждом отопительном приборе, особенно на алюминиевых радиаторах, поскольку алюминий выступает катализатором разложения воды.

Об устройстве воздухоотводчика

Устройство автоматического и ручного воздухоотводчиков совпадают в главном – и в том и в другом существует канал, клапан, через который осуществляется выпуск воздуха из системы отопления, по тем или иным причинам попавший внутрь.

Автоматический воздухоотводчик

Его устройство показано на приведенном рисунке. Когда в системе нет воздуха, поплавок находится в верхнем положении и игольчатый клапан закрыт (правый рисунок). Когда появляется воздух, поплавок отпускается и через коромысло открывает клапан, что вызывает спуск воздуха из системы отопления.



Устройство автоматического воздухооводчика

После того, как он выйдет из системы, поплавок поднимается, вследствие чего игла закрывает клапан, и система работает в штатном режиме.

Ручной воздухоотводчик (кран Маевского)

Он устроен гораздо проще, но в его конструкции используется тот же принцип – игольчатый клапан перекрывает канал для выпуска воздуха. Все это показано на рисунке ниже



Строение крана Маевского

Когда вращается регулятор,  клапан спуска воздуха системы отопления открывается или закрывается, избавляя систему от скоплений воздуха или газов. Чаще всего подобные устройства ставятся на радиаторах.

Конструктивное исполнение

Воздухоотводчики могут иметь разное исполнение, в первую очередь по форме – прямые, угловые, горизонтальные, вертикальные и т.д. По принципу действия они также могут различаться – шаровые или  игольчатые.

В общем случае, вместо воздухоотводчика может быть использован и обычный кран, который позволяет вместе с воздухом слить застоявшуюся воду.

Но это уже, скажем так, отголоски прошедшего времени, когда не было таких надежных устройств. А сейчас нормой должно быть повсеместное использование воздухоотводчиков, причем вместе с предохранительными устройствами.

Воздухоотводчики необходимо признать таким же неотъемлемым элементом системы отопления, как радиатор или котел. Они позволяют поддерживать ее постоянно в рабочем состоянии, а также своевременно и без дополнительных затрат восстановить  работоспособность в случае образования воздушных пробок.

принцип действия в системе отопления > Домашнее инженерное оборудование

Газовый котел Vaillant ошибка F28: как устранить ее, а также основные неисправности (F29, F36, F75, F22, F28) и отзывы

В данной статье вы узнаете об ошибках газовых котлов Vaillant (F28, F29, F36, F75, F22), как самостоятельно их устранить и что необходимо делать для этого, а также дополнительные возможные неисправности и отзывы владельцев….

07 02 2021 8:18:25

Геотермальное отопление дома

Чтобы сэкономить до 40% на затратах на теплоснабжение и исключить зависимость от цен на энергоносители целесообразно использовать геотермальные тепловые насосы ……

26 01 2021 8:55:33

Пайка медных труб своими руками

К свойствам медных труб относятся бактерицидность и устойчивость как к резким перепадам температуры и давления, так и к коррозии . ….

20 12 2020 19:34:18

Счетчик газа: как правильно выбрать и какой подойдет

Как подобрать газовый счетчик, максимальная пропускная способность, диаметр присоединительной резьбы, межосевое расстояние счетчика, температурный диапазон, межповерочный интервал газового счетчика, Бетар или Гранд, какой выбрать ……

17 12 2020 5:11:49

Чем закрыть батареи отопления в доме

Чем закрыть батареи отопления. Экраны для радиаторов отопления из мдф, металлические, деревянные, пластиковые. Основные виды экранов для радиаторов. Преимущества и недостатки экранов….

15 12 2020 4:52:45

Имитация бруса размеры для внешней и внутренней отделки: длина 2,4,6 метров, ширина 140,170,180,190,195,200,250,270 мм

В этой статье мы поговорим о размерах имитации бруса для внешней и внутренней отделки, длина широких балок 2,4,6 метров, ширина 140,170,180,190,195,200,250,270 мм, основные размеры: 20х135х6000 мм; 28х190х6000 мм; 20х140х6000 мм; 20х145х6000 мм; 35х190х6000 мм, толщина досок и многое другое.

01 12 2020 5:53:36

Автоматика для газовых котлов отопления

Описание принципа работы автоматики для газовых котлов и минимального набора функций согласно нормам. Краткий обзор производителей комбинированных газовых клапанов….

27 11 2020 8:57:16

Теория вентиляции воздуха | Спиракс Сарко

Эффект воздуха

Если воздух смешивается с паром и течет вместе с ним, на поверхностях теплообмена останутся воздушные карманы, где пар конденсируется. Постепенно тонкий слой образует изолирующее одеяло, препятствующее передаче тепла, как показано на рисунке 11.12.1. Воздух широко используется в качестве изолятора из-за его низкой проводимости (например, двойное остекление, используемое в современных окнах, представляет собой просто два слоя стекла с изолирующим слоем воздуха, зажатым между ними).Аналогичным образом воздух используется для уменьшения потерь тепла из паровых труб. Большая часть изоляционного материала состоит из миллионов микроскопических ячеек с воздухом в матрице из стекловолокна, минеральной ваты или материала полимерного типа. Воздух является изолятором, а твердый материал просто удерживает его на месте. Точно так же пленка воздуха на паровой стороне поверхности теплопередачи сопротивляется потоку тепла, снижая скорость теплопередачи.

Теплопроводность воздуха составляет 0,025 Вт / м ° C, тогда как соответствующий показатель для воды обычно равен 0.6 Вт / м ° C, для железа это около 75 Вт / м ° C и для меди около 390 Вт / м ° C. Пленка из воздуха толщиной всего 1 мм имеет такое же сопротивление тепловому потоку, как и медная стена толщиной около 15 метров!

Маловероятно, что воздух существует в виде ровной пленки внутри теплообменника. Более вероятно, что концентрация воздуха выше вблизи конденсирующей поверхности и ниже по мере удаления. Однако удобно обращаться с ним как с однородным слоем, пытаясь показать его сопротивление тепловому потоку.

Когда к пару добавляется воздух, теплосодержание данного объема смеси ниже, чем тот же объем чистого пара, поэтому температура смеси понижается.

Закон частичных давлений Дальтона гласит: «В смеси пара и воздуха полное давление — это сумма парциального давления, которое каждый газ может оказывать, занимая весь объем сам по себе».

Например, если полное давление паровоздушной смеси при 2 барах (абсолютное) состоит из 3 частей пара на 1 часть воздуха по объему, тогда:

Парциальное давление воздуха = x 2 бар a = 0.5 бар

Парциальное давление пара = ¾ x 2 бар a = 1,5 бар a

Общее давление смеси = 0,5 + 1,5 бар a = 2 бара a (1 бар изб.)

Манометр будет показывать давление в 1 бар изб., При соответствующей температуре 120 ° C для наблюдателя. Однако парциальное давление из-за количества пара, присутствующего в смеси, составляет всего 0,5 бар изб. (1,5 бара абс.), Что обеспечивает температуру всего 112 ° C. Следовательно, присутствие воздуха имеет двойной эффект:

  • Обладает сопротивлением теплопередаче за счет эффекта наслоения.
  • Снижает температуру парового пространства, тем самым уменьшая температурный градиент на поверхности теплопередачи.

Общий эффект заключается в снижении скорости теплопередачи ниже той, которая может потребоваться для критического процесса, и в худших случаях может даже препятствовать достижению конечной требуемой температуры процесса.

Во многих процессах минимальная температура необходима для достижения химического или физического изменения продукта, так же как минимальная температура важна в стерилизаторе.Присутствие воздуха особенно проблематично, потому что это может ввести в заблуждение манометр. Отсюда следует, что о температуре нельзя судить по давлению.

Автоматические вентиляционные отверстия | Простые советы по техническому обслуживанию HVAC 101


Автоматический воздухоотводчик находится в системе трубопроводов водяных контуров. Если воздух попадает в систему водяного контура, он в конечном итоге попадает к автоматическому вентиляционному отверстию, где он выпускается. Автоматические вентиляционные отверстия расположены по всей системе. Автоматические вентиляционные отверстия также можно найти в любой системе гидравлического контура. Гидравлический контур — это водяной контур.

Эти водяные контуры могут быть как для горячей, так и для холодной воды. Любой гидравлический контур нуждается в системе управления воздухом или автоматической системе выпуска воздуха, чтобы воздух не попадал в систему, в противном случае воздух будет подниматься в системе, и воздух будет блокировать или препятствовать потоку воды по контуру. В воде естественно есть воздух. Вентиляционные отверстия помогают циркуляции воды с помощью:

Автоматических вентиляционных отверстий

  • Автоматических вентиляционных отверстий предотвращают попадание воздуха в контур (горячая или охлажденная вода), автоматически удаляя воздух через вентиляционное отверстие поплавкового типа.
  • Предотвращает гидравлическую воздушную пробку.

Автоматические вентиляционные отверстия | HVAC Hydronics

Крошечные микроскопические пузырьки в воде со временем выделяются из воды, когда она нагревается и охлаждается. Кроме того, воздух движется по гидравлическому контуру. Воздух попадает в стояки и верхние точки петли. Этот воздух необходимо выпустить из системы, иначе он остановит поток воды через гидравлический блок воздуха. Когда воздух попадает в вентиляционное отверстие, он скапливается в его верхней части.Воздух вызывает снижение уровня воды внутри вентиляционного отверстия и опускание поплавка внутри вентиляционного отверстия. Когда поплавок падает, воздух выходит из системы через верхнюю часть вентиляционного отверстия.

По мере выхода воздуха поплавок снова поднимается и закрывает верхнюю часть автоматического воздуховыпускного устройства, предотвращая выход воды. Со временем коррозия и минералы загрязняют уплотнение в верхней части поплавка в автоматическом вентиляционном отверстии. Изображенный воздухоотводчик имеет загрязненное уплотнение и позволяет выходить как воде, так и воздуху.Кроме того, воздуховыпускные устройства не обслуживаются, и их необходимо заменить, когда из них начнет течь вода. В некоторых системах есть ручные устройства для удаления воздуха, которые необходимо время от времени удалять вручную, чтобы выпустить воздух, который может скопиться.

Совет по техническому обслуживанию автоматических вентиляционных отверстий:
  • Со временем внутри автоматического воздуховыпускного устройства будет накапливаться мусор, который будет трудно удалить. Таким образом, автоматическая вентиляция начнет вытекать из вентиляционной трубы. Это означает, что в резиновом уплотнении внутри вентиляционного отверстия либо мусор.Он также может быть забит кальцинированными минералами из воды. У моего друга, который работает менеджером по обслуживанию большого кампуса, есть запасные автоматические вентиляционные отверстия. Когда один начинает протекать, он заменяет один запасным. Затем протекающий автоматический воздухоотводчик опускается в ведро с раствором. Он говорит, что решение совершенно секретно, но я знаю лучше. Это белый уксус и пищевая сода. Он оставит протекающий автоматический воздухоотводчик впитаться в раствор на несколько дней. Затем он вытаскивает ее и испытывает на собственном макете трубы для этой цели.В 90% случаев это работает как шарм, и он кладет автоматический воздухоотводчик в запасной автоматический воздухоотводчик, чтобы дождаться следующей утечки воздуха из вентиляционного отверстия. Он сказал, что эта маленькая уловка сэкономила ему несколько сотен долларов в год при замене вентиляционных отверстий.
  • Большинство автоматических вентиляционных отверстий закрыты и не могут быть открыты для замены уплотнений или ремонта. Кроме того, если вы удалите его и продуете воздух через вентиляционное отверстие, он удалит мусор. Это если проблема заключается в мусоре в вентиляционном отверстии.
Воспользуйтесь нашим удобным калькулятором, чтобы узнать, сколько БТЕ производят ваши газовые приборы:
Заключение

Наконец, вентиляционные отверстия не требуют значительного обслуживания. Их по-прежнему необходимо периодически проверять на работоспособность. Кроме того, если у вас есть проблемы с воздухом, их необходимо проверить, чтобы убедиться, что они правильно работают. Кроме того, их использование в сочетании с другими устройствами для удаления воздуха может спасти вас от холодных ночей и разочарований.

Автоматические вентиляционные отверстия

Ресурс: Книга о домашнем комфорте: полное руководство по созданию комфортного, здорового, долговечного и эффективного дома

Связанные

Отходы сантехники: Клапаны впуска воздуха и автоматические вентиляционные отверстия — Часть первая

Вентиляция — очень важная часть водоотведения, и если вы хотите стать домашним инспектором, качественная программа подготовки домашнего инспектора должна охватить его. Вентиляция позволяет сточным водам и отходам течь должным образом, выполняя три функции. Во-первых, он позволяет вытеснять воздух перед водой, протекающей через сливную трубу. Во-вторых, он позволяет воздуху возвращаться в канализационный трубопровод после того, как пройдет вода. Наконец, он позволяет канализационным газам выходить наружу через вентиляционную трубу.

Там, где обычная вентиляция нецелесообразна, механические устройства могут выполнять одну из функций вентиляции, позволяя воздуху попадать в сливной трубопровод, чтобы предотвратить сифонирование.Эти устройства известны как клапаны впуска воздуха и автоматические вентиляционные отверстия. Эти односторонние устройства также предотвращают утечку канализационных газов в дом, когда водопроводная система находится под положительным давлением. Поскольку воздухоприемные клапаны и автоматические вентиляционные отверстия не позволяют воздуху выходить через вентиляционное отверстие, они не выполняют все функции вентиляционной системы.

Клапаны впуска воздуха

Клапаны впуска воздуха (AAV) работают с уплотнительным механизмом, который поднимается, чтобы пропустить воздух в систему слива при отрицательном давлении.Положительное давление заставляет механизм закрыться, так что газы не могут выйти в дом. Они одобрены во многих областях, хотя они не так хороши, как обычные вентиляции. AAV обычно изготавливаются из ПВХ с уплотнением из этиленпропилендиенового мономера ( EPDM ) и экранированными вентиляционными отверстиями. Обычно они не требуют обслуживания. Отдельные и ответвленные AAV должны быть не менее чем на четыре дюйма выше горизонтальных водостоков. AAV штабельного типа следует устанавливать как минимум на шесть дюймов выше уровня затопления самого высокого обслуживаемого оборудования.AAV должны быть доступны. AAV на чердаках должны быть как минимум на шесть дюймов выше изоляции чердака. Некоторые органы власти рекомендуют использовать клапаны для впуска воздуха на кухонных островных приспособлениях, чтобы снизить риск засорения горизонтальных вентиляционных линий.

Автоматические вентиляционные отверстия

Автоматические вентиляционные отверстия больше не одобрены и должны быть заменены. Подобно клапанам для впуска воздуха, эти вентиляционные отверстия позволяют втягивать воздух, когда канализация находится под отрицательным давлением.Это происходит, когда образуется вакуум, и система собирается откачать сифон. Эти вентиляционные отверстия при правильной работе могут позволить втягивать воздух в помещении и нарушить вакуум, предотвращая проблему сифона.

Во второй части мы рассмотрим разницу между клапанами подачи воздуха и автоматическими вентиляционными отверстиями и обсудим, что лучше и почему. Увидимся во второй части!


VALTEC | Автоматический воздухоотводчик VT.502

  • Новости
  • Автоматический воздухоотводчик VT.502

Вниманию покупателей: в настоящее время в ассортименте VALTEC имеется несколько типов автоматических дефлекторов VT. 502, которые различаются по конструкции, способу подключения к трубопроводу и сфере рекомендуемого использования.

VT.502.NH — автоматический воздухоотводчик с пружинным приводом, нижним подключением и боковым расположением воздуховыпускного отверстия.Пружинный механизм надежен, так как в нем отсутствуют детали трения. Боковое расположение светильника позволяет устанавливать вентиляционное отверстие очень близко к потолку.

Особенностями этого воздухоотделителя является повышенная чувствительность к загрязнению охлаждающей жидкости. Нерастворимые частицы могут застрять между витками пружины, что сделает работу устройства некорректной.

Воздухозаборник с жиклером модели VT.502.NH.04 требователен к качеству охлаждающей жидкости в системе.Их рекомендуется устанавливать в закрытых системах отопления, где пользователь производит кондиционирование и очистку воды (устанавливаются системы фильтрации).

Сфера применения этих воздуховодов: коллекторные группы и распределительные устройства, группы безопасности котла, коллекторы теплого пола и др. , Гидросепараторы (гидро-пушки).

VT.502.NA — автоматический воздухоотводчик с рычажным приводом, боковым подключением и верхним положением воздуховыпускного патрубка.

VT.502.NV представляет собой автоматический воздухоотводчик с рычажным приводом, нижним соединением и верхним положением воздуховыпускного фитинга.

Рычажный привод менее чувствителен к загрязнению рабочей среды и увеличивает пропускную способность (по воздуху) вентиляционного отверстия.

Приводы серий VT.502.NV.04 и VT.502.NA.04 выполнены в виде коромысла с подпружиненной уплотнительной площадкой улучшенной конструкции. Из-за этого дефлектор менее чувствителен к качеству охлаждающей жидкости.

Область применения этих моделей: открытые системы отопления, радиаторы, конвекторы и др., трубы отопления, горячее и холодное водоснабжение, воздухоотделители.

Принцип работы вентиляционного отверстия:


Теория, применение и размеры воздушных клапанов

Примечание редактора: В связи с большим количеством откликов наших читателей для получения дополнительной информации о применении клапанов в «Регулировке помпажа на насосных станциях» («Насосы и системы», март 2007 г. ) этот статья является продолжением этого обсуждения.

В трубопроводе три основных источника воздуха. Во-первых, при запуске в трубопроводе находится воздух, который необходимо удалить во время заполнения. По мере заполнения трубопровода большая часть воздуха будет выталкиваться вниз по потоку и выпускаться через гидранты, краны и другие механические устройства. Однако большое количество воздуха будет задерживаться в верхних точках системы.

Во-вторых, вода содержит около 2 процентов воздуха по объему, исходя из нормальной растворимости воздуха в воде.Растворенный воздух будет выходить из раствора с повышением температуры или падением давления, которое произойдет в высоких точках из-за увеличения высоты. Наконец, воздух может проникать через оборудование, такое как насосы, фитинги и клапаны, когда возникает вакуум.

Воздух, захваченный в трубопроводе, может серьезно повлиять на работу и эффективность системы. Поскольку воздушные карманы собираются в высоких точках, происходит ограничение потока, что приводит к ненужной потере напора.Трубопровод с множеством воздушных карманов может наложить достаточное ограничение, чтобы остановить весь поток. Также внезапные изменения скорости могут происходить из-за движения воздушных карманов.

При прохождении через ограничитель в линии, например, регулирующий клапан, выброшенный воздушный карман может вызвать скачки или гидравлический удар. Гидравлический удар может повредить оборудование или ослабить фитинги и вызвать утечку. Наконец, коррозия материала трубы ускоряется при контакте с воздушным карманом, что может привести к преждевременному выходу из строя трубопровода.

Иногда воздух удаляется из линии с помощью ручного сброса во время первоначального запуска, но этот метод не обеспечивает постоянного выпуска воздуха во время работы системы и не обеспечивает защиты от вакуума. Сегодня муниципалитеты используют различные автоматические воздушные клапаны на выходе насоса и вдоль трубопровода.

Три основных типа воздушных клапанов

Существует три основных типа воздушных клапанов, которые стандартизированы в Стандарте C512 Американской ассоциации водопроводов (AWWA): Воздушные клапаны для водопроводных станций.Это воздуховыпускные клапаны, воздушные / вакуумные клапаны и комбинированные воздушные клапаны.

Важно понимать функции и ограничения каждого типа клапана, чтобы клапаны можно было правильно расположить и рассчитать для трубопровода.

Клапаны выпуска воздуха

Выпускные клапаны

, вероятно, являются наиболее известными воздушными клапанами и обычно выпускаются размером от 0,5 дюйма (13 мм) до 3 дюймов (76 мм). Клапан имеет небольшое прецизионное отверстие в диапазоне 0.От 0625 дюймов (1,6 мм) до 0,5 дюйма (13 мм) для непрерывного выпуска воздуха под давлением во время работы трубопровода. Клапан выпуска воздуха имеет поплавок для определения наличия воздуха и механизм связи, который дает механическое преимущество поплавку в открытии отверстия при полном давлении в трубопроводе.

Воздушный выпускной клапан также может использоваться между вертикальным турбинным насосом и обратным клапаном насоса с механическим приводом для предотвращения скачков давления в трубопроводе между насосом и обратным клапаном. В этом приложении открытие обратного клапана задерживается с помощью таймера до тех пор, пока воздушный выпускной клапан не сможет выпустить воздух из колонны насоса для достижения контролируемого значения от 1 фута / сек до 2 футов / сек (0.От 3 м / сек до 0,6 м / сек) скорости потока в насосной колонне.

Для подъемника на 20 футов (6 м) время задержки будет примерно от 10 до 20 секунд. Поскольку клапан имеет ограниченную пропускную способность вакуума, также необходим таймер для задержки перезапуска насоса, чтобы уровень воды в колонне насоса имел время вернуться к исходному уровню.

Воздушные выпускные клапаны имеют ограниченную пропускную способность для впуска и выпуска воздуха. По этой причине в большинстве участков трубопроводов требуются как выпускные, так и воздушно-вакуумные клапаны для выпуска и впуска больших объемов воздуха.

Воздушно-вакуумные клапаны

Воздушно-вакуумный клапан устанавливается после насосов и в высоких точках для выпуска больших объемов воздуха во время запуска насоса и заполнения трубопровода. Клапан также будет пропускать большие объемы воздуха, чтобы предотвратить возникновение вакуума в трубопроводе и обеспечить слив.

Поплавок в клапане поднимается вместе с уровнем воды, чтобы закрыть клапан, когда воздух будет выпущен.При падении давления из-за слива, разрыва линии или отделения колонны поплавок упадет и позволит воздуху повторно войти в трубу. Важно отметить, что при нормальной работе поплавок удерживается закрытым за счет давления в трубопроводе и не сбрасывает скопившийся воздух. Клапан выпуска воздуха необходим для выпуска воздуха во время работы системы.

Есть два варианта воздушных / вакуумных клапанов, которые заслуживают обсуждения. Во-первых, воздушные / вакуумные клапаны могут быть оснащены устройством предотвращения захлопывания, которое контролирует поток воды в клапан, чтобы уменьшить скачки в клапане. Устройство защиты от захлопывания полезно на высоких точках, где происходит разделение колонок или быстрые изменения скорости. Разделение столбцов можно предсказать с помощью компьютерного анализа переходных процессов, но следующие общие рекомендации могут быть использованы для поиска устройств защиты от захлопывания:

1. Когда скорость потока превышает 8 футов / с (2,4 м / с), импульсный потенциал может достигать 400 фунтов на кв. Дюйм (2760 кПа). Кроме того, когда скорость заполнения превышает 2 фута / с (0,6 м / с), могут возникнуть сильные скачки.

2. Высокие точки, в которых образуется вакуум при отключении, будут демонстрировать быстрое изменение направления потока.

3. В системах, в которых время обратного движения водяного столба превышает критическое время, будут наблюдаться высокие пульсации даже при небольших изменениях скорости.

4. Быстро закрывающиеся обратные клапаны нагнетания насоса могут предотвратить захлопывание, но все же вызвать скачки напряжения в линии.

5. В системах с подкачивающими станциями могут наблюдаться большие колебания линейной скорости при отключении электроэнергии.

6. Если на выходе из трубопровода возникает сифон при остановке, можно ожидать быстрого реверсирования потока.

Во-вторых, воздушный клапан для обслуживания скважины — это воздушный / вакуумный клапан, оснащенный дроссельным устройством или устройством предотвращения захлопывания (клапаны размером 4 дюйма и более) для использования с вертикальными турбинными насосами. Эти насосы запускаются при пустой колонне насоса и закрытом обратном клапане насоса и поэтому запускаются быстро и ускоряют поток жидкости. Воздушные клапаны для обслуживания скважин требуют особого внимания при выборе размеров.

Дросселирующее устройство (3-дюймовые и меньшие клапаны) регулирует скорость выпуска воздуха, так что скачок давления, вызываемый водяным столбом насоса, достигающим закрытого обратного клапана насоса, сводится к минимуму. Дросселирующее устройство имеет второй независимый вакуумный порт, позволяющий воздуху возвращаться в линию после отключения насоса, так что статический уровень всасываемой воды может быть восстановлен без образования вакуума в колонне насоса.

Двухпортовое дроссельное устройство должно иметь открытый вакуумный порт, отдельный от выпускного отверстия, чтобы поток воздуха в устройство не ограничивался выпускным трубопроводом.

Комбинированные воздушные клапаны

Комбинированный воздушный клапан сочетает в себе функции как воздушного / вакуумного, так и выпускного воздушного клапана и является отличным выбором для высоких точек.

Комбинированный клапан содержит небольшое отверстие для выпуска воздуха и большое отверстие для воздуха / вакуума в одном узле. На небольших клапанах, обычно менее 8 дюймов (200 мм), поплавковый и рычажный механизм заключены в единую конструкцию корпуса. На больших типоразмерах конструкция с двойным корпусом, состоящая из клапана выпуска воздуха, соединенного по трубопроводу с воздушным / вакуумным клапаном, поставляется как собранный на заводе блок.

Однокорпусные блоки имеют преимущество в том, что они более компактны и обычно менее дороги. Блоки с двойным корпусом полезны для определения размеров и обслуживания выпускного клапана, поскольку воздушный / вакуумный клапан все еще работает, в то время как выпускной воздушный клапан изолирован и находится в ремонте.

Комбинируя воздуховыпускные и воздушно-вакуумные клапаны различных размеров, комбинированный клапан с двумя корпусами может быть изготовлен практически для любого применения. Некоторые проектировщики используют только комбинированные воздушные клапаны на трубопроводе, потому что все функции воздушного клапана включены, и ошибка при установке на месте не оставит трубопровод незащищенным.

Расположение воздушных клапанов вдоль трубопровода

Воздушные клапаны устанавливаются на трубопроводе для выпуска воздуха и впуска воздуха для предотвращения условий вакуума и скачков, связанных с воздухом. Руководство AWWA по стальным трубам рекомендует воздушные клапаны в следующих точках вдоль трубопровода (3):

1. Основные моменты: комбинированный воздушный клапан.

2. Длинные горизонтальные участки: выпускной или комбинированный клапан с интервалом от 1250 до 2500 футов (от 380 до 760 м).

3. Длинные спуски: комбинированный воздушный клапан с интервалами от 380 до 760 м (от 1250 до 2500 футов).

4. Длинные восхождения: воздушный / вакуумный клапан с интервалами от 1250 до 2500 футов (от 380 до 760 м).

5. Снижение подъема: воздушный / вакуумный клапан.

6. Увеличение спуска: комбинированный воздушный клапан.

Кроме того, на очень длинных горизонтальных участках вдоль трубопровода будут попеременно использоваться выпускные и комбинированные воздушные клапаны.Следует отметить, что комбинированные клапаны могут использоваться в любом месте вместо выпускных или воздушно-вакуумных клапанов для обеспечения дополнительной пропускной способности воздуховода на трубопроводе.

Важно установить ровный уклон трубопровода и не следовать по местности, в противном случае потребуется чрезмерное количество воздушных клапанов. Проектировщик должен сбалансировать стоимость расположения воздушных клапанов со стоимостью дополнительных земляных работ. Высокие точки и изменения уклона, которые составляют менее 1 диаметра трубы, обычно игнорируются, потому что поток будет смывать накопившийся воздух ниже по потоку.

Размер воздушного / вакуумного клапана

В некоторых публикациях приводится эмпирическое правило, согласно которому воздушные / вакуумные клапаны должны иметь размер 1 дюйм (25 мм) на 1 фут (0,3 м) диаметра трубы (3). Это означает, что трубопровод диаметром 4 фута (1,2 м) будет иметь клапан диаметром 4 дюйма (100 мм).

Мы разработали критерии определения размеров, которые составляют основу следующей методологии. Методология основана на подборе размера воздушно-вакуумного клапана для двух условий: впуск воздуха для предотвращения вакуума в трубопроводе и выпуск воздуха во время заполнения трубопровода.

Воздушно-вакуумный или комбинированный воздушный клапан должен иметь возможность впускать воздух после сбоя питания или разрыва линии со скоростью, равной потенциальному гравитационному потоку воды из-за наклона трубы. Расход воды из-за наклона можно найти по уравнению:

где:

Q = Расход воды, CFS

C = коэффициент Шези = 110 для железной трубы

S = Уклон трубы, вертикальный подъем / горизонтальный участок

d = Внутренний диаметр трубы, дюймы

Самотечный расход из-за уклона рассчитывается для каждого участка трубы.Для станций, где наблюдается изменение наклона вверх или вниз, разница между потоками вверх и вниз по потоку используется для определения размеров, поскольку верхний сегмент питает нижний сегмент и помогает предотвратить образование вакуума.

При использовании стальных или гибких труб важно определить, существует ли риск обрушения трубопровода из-за образования отрицательного давления. Следующее уравнение определяет давление внешнего обрушения тонкостенной стальной трубы с коэффициентом запаса прочности 4.Коэффициент запаса прочности, равный 4, рекомендуется для учета различий в конструкции труб, различий в условиях заглубления и возможных динамических нагрузках.

где:

P = давление схлопывания, фунт / кв. Дюйм

t = Толщина трубы, дюймы

d = Диаметр трубы, дюймы

Обрушение также может быть проблемой для труб большого диаметра из пластика или чугуна с шаровидным графитом. Производителя труб следует попросить обеспечить максимальное внешнее давление смятия.

Клапан должен быть способен пропускать поток из-за наклона, не превышая нижнего из расчетного давления разрушения трубы или 5 фунтов на кв. Дюйм (35 кПа). 5 фунтов на квадратный дюйм (35 кПа) используется для определения размеров, чтобы оставаться ниже предельного падения звукового давления 7 фунтов на квадратный дюйм (48 кПа). Производители предоставляют кривые пропускной способности для своих клапанов, которые можно использовать для выбора нужного размера. Емкость воздушного / вакуумного клапана можно оценить с помощью:

где:

q = Расход воздуха, SCFM

Y = коэффициент расширения

.79 (для вакуумной калибровки)

,85 (для размера выхлопа 5 фунтов на кв. Дюйм)

,93 (для выхлопных газов при 2 фунтах на кв. Дюйм)

d = Диаметр клапана, дюймы

ΔP = перепад давления, фунт / кв. Дюйм

Меньшее из 5 фунтов на квадратный дюйм или давления разрушения трубы (для вакуумного определения размера)

2 или 5 фунтов на кв. Дюйм (для выхлопных газов)

P1 = давление на входе, фунт / кв. Дюйм

14.7 (для вакуумной калибровки)

16,7 или 19,7 фунтов на кв. Дюйм (для размеров выхлопа при 2 или 5 фунтов на кв. Дюйм)

T1 = Температура на входе = 520 R

Sg = удельный вес = 1 для воздуха

C = коэффициент нагнетания = 0,6 для отверстия с квадратной кромкой

Воздушный клапан также должен быть рассчитан на выпуск воздуха во время заполнения системы. Скорость потока, используемая для вентиляции, должна соответствовать скорости заполнения системы. Скорость заполнения может быть скоростью потока от одного насоса в системе с несколькими насосами.Если в системе только один насос, то следует принять специальные меры по заполнению, такие как использование меньшего насоса для заполнения или возможность дросселировать поток от насоса для достижения скорости заполнения в диапазоне 1 фут / с до 2 футов / с (от 0,3 м / с до 0,6 м / с). Более высокая скорость заполнения может вызвать скачки в линии, поэтому следует использовать устройства защиты от ударов, чтобы уменьшить скачки в воздухе / вакууме или их комбинации.

Если скорость заполнения не указана, размер воздушного / вакуумного клапана будет рассчитан на расчетную скорость потока, что может привести к превышению размера клапана.Следует приложить все усилия, чтобы установить разумную скорость заполнения системы. Перепад давления, используемый для определения размеров воздушного / вакуумного клапана, меняется; В большинстве случаев будет использоваться 2 фунта на кв. Дюйм (14 кПа).

Если клапан оснащен устройством предотвращения захлопывания, перепад давления может достигать 5 фунтов на кв. Дюйм (35 кПа). Более высокие дифференциалы не используются из-за возможности попадания воды в воздушный / вакуумный клапан с чрезмерными скоростями жидкости и для устранения шума, связанного со скоростями звука.

Конечный размер воздушного / вакуумного клапана должен иметь пропускную способность больше, чем требуемые выпускные и допускающие требования.

Размер клапана выпуска воздуха

Способность выпуска воздуха под давлением в линии через выпускной воздушный клапан можно оценить с помощью формулы для клапана воздух / вакуум, за исключением того, что P1 будет равно рабочему давлению в линии. Перепад давления (DP) ограничен скоростью звука примерно до 0,47 * P1. Соответствующий коэффициент расширения (Y) равен 0.71.

q = 14,5 d2 C (P + 14,7)

где:

q = Расход воздуха, SCFM

d = Диаметр отверстия, дюймы

P = давление в трубопроводе, psig

C = коэффициент расхода = 0,65 для отверстия для выпуска воздуха

Трудно заранее определить количество захваченного воздуха, которое должно быть выпущено из данной системы. Максимальный расход воды, содержащий два процента воздуха, можно использовать для расчета номинальной производительности вентиляции.

q = Q (0,13 куб. Футов / галлон) 0,02

где:

q = Расход воздуха, SCFM

Q = Расход системы, галлонов в минуту

В большинстве случаев размер клапана выпуска воздуха является оценочным решением, основанным на опыте. 2-процентное содержание воздуха может варьироваться в зависимости от вероятности захвата воздуха в источнике воды. Входное соединение клапана выпуска воздуха должно быть как можно большего размера, чтобы обеспечить максимальный обмен воздуха и воды в клапане.Ниже приведена полезная таблица, основанная на отраслевом опыте со средними установками:

Сводка

Когда воздух скапливается в трубопроводах, находящихся под давлением, снижается эффективность и могут возникнуть серьезные повреждения. Удаление воздуха из трубопровода не решит всех проблем, связанных с помпажами и эффективностью. Однако удаление воздуха может решить одну из наиболее частых причин этих проблем. Последовательная методика предоставит расположение клапанов и их размеры, чтобы помочь защитить трубу от неблагоприятных условий давления и повысить эффективность трубопровода.

Список литературы

1. Val-Matic, «Воздух в трубе? Пора пересмотреть основы работы с воздушным клапаном», OPFLOW, AWWA, март 1994 г. , стр. 1-5.

2. Ланге, Справочник по химии, 9-е изд., МакГроу Хилл, 1955, стр.1091.

3. Американская ассоциация водопроводных сооружений, AWWA M11 «Стальная труба: руководство по проектированию и установке»; 3-е изд., 1989, стр. 98–99.

4. Рорк Р. Дж. Формулы для напряжений и деформаций, 5-е изд., МакГроу Хилл, с.556.

5. Кран, Flow of Fluids 410, 1982, p. 3–4.

6. Джайлз Р.В. Гидромеханика и гидравлика. McGraw Hill. 1660.

Насосы и системы , август 2007 г.

% PDF-1.4 % 191 0 объект > endobj xref 191 115 0000000016 00000 н. 0000003214 00000 н. 0000003373 00000 н. 0000004823 00000 н. 0000005251 00000 н. 0000005888 00000 н. 0000005951 00000 п. 0000006115 00000 п. 0000006227 00000 н. 0000006341 00000 п. 0000006425 00000 н. 0000006785 00000 н. 0000007274 00000 н. 0000007364 00000 н. 0000007896 00000 п. 0000008537 00000 н. 0000036287 00000 п. 0000063966 00000 п. 0000092735 00000 п. 0000119021 00000 н. 0000137161 00000 п. 0000149348 00000 п. 0000161615 00000 н. 0000173918 00000 н. 0000176662 00000 н. 0000181335 00000 н. 0000181566 00000 н. 0000181649 00000 н. 0000181704 00000 н. 0000181727 00000 н. 0000181805 00000 н. 0000181880 00000 н. 0000181955 00000 н. 0000182072 00000 н. 0000182221 00000 н. 0000182595 00000 н. 0000182661 00000 н. 0000182777 00000 н. 0000182800 00000 н. 0000182878 00000 н. 0000183249 00000 н. 0000183315 00000 н. 0000183431 00000 н. 0000183454 00000 н. 0000183532 00000 н. 0000183906 00000 н. 0000183972 00000 н. 0000184088 00000 н. 0000184111 00000 п. 0000184189 00000 н. 0000184562 00000 н. 0000184628 00000 н. 0000184744 00000 н. 0000184767 00000 н. 0000184845 00000 н. 0000185217 00000 н. 0000185283 00000 н. 0000185399 00000 н. 0000221041 00000 н. 0000221080 00000 н. 0000221165 00000 н. 0000221245 00000 н. 0000221362 00000 н. 0000221508 00000 н. 0000221625 00000 н. 0000221771 00000 н. 0000221856 00000 н. 0000221941 00000 н. 0000222026 00000 н. 0000222164 00000 п. 0000222310 00000 н. 0000222385 00000 н. 0000222482 00000 н. 0000222628 00000 н. 0000222713 00000 н. 0000222810 00000 н. 0000222956 00000 н. 0000223036 00000 н. 0000223153 00000 н. 0000223299 00000 н. 0000223388 00000 н. 0000223485 00000 н. 0000223639 00000 н. 0000223724 00000 н. 0000223804 00000 н. 0000223921 00000 н. 0000224067 00000 н. 0000224151 00000 п. 0000224248 00000 н. 0000224394 00000 п. 0000224479 00000 н. 0000224576 00000 н. 0000224722 00000 н. 0000224802 00000 н. 0000224899 00000 н. 0000225045 00000 н. 0000225162 00000 н. 0000225308 00000 н. 0000225388 00000 н. 0000225485 00000 н. 0000225639 00000 н. 0000225724 00000 н. 0000225821 00000 н. 0000225967 00000 н. 0000226052 00000 н. 0000226149 00000 н. 0000226295 00000 н. 0000226392 00000 н. 0000226538 00000 н. 0000228377 00000 н. 0000299135 00000 н. Ā

Механические конденсатоотводчики — Конденсатоотводчики с шаровым поплавком и конденсатоотводчики с перевернутым ведром

Механический конденсатоотводчик

Для работы механических конденсатоотводчиков используется разница в плотности пара и конденсата.Они могут непрерывно пропускать большие объемы конденсата и подходят для широкого спектра технологических применений. Типы включают конденсатоотводчики с поплавком и перевернутым ведром.

Конденсатоотводчик с шаровым поплавком

Ловушка с шариковым поплавком работает, определяя разницу в плотности пара и конденсата. В случае ловушки, показанной на изображении справа (ловушка флота с воздушным краном), конденсат, достигающий ловушки, заставит шаровой поплавок подняться, поднимая клапан с его седла и выпуская конденсат.Как видно, клапан всегда затоплен, и ни пар, ни воздух через него не проходят, поэтому в ранних ловушках такого типа вентиляция вентиляции производилась с помощью ручного крана в верхней части корпуса. В современных ловушках используется термостатический воздухоотводчик, как показано на рисунке справа (ловушка Флота с термостатическим воздухоотводчиком). Это позволяет первичному воздуху проходить, в то время как ловушка также обрабатывает конденсат.

Автоматический воздухоотводчик использует тот же капсульный элемент уравновешенного давления, что и термостатический конденсатоотводчик, и расположен в паровом пространстве над уровнем конденсата.После выпуска начального воздуха он остается закрытым до тех пор, пока воздух или другие неконденсирующиеся газы не накопятся во время нормальной работы и не заставят его открыться за счет снижения температуры паровоздушной смеси. Дополнительное преимущество термостатического вентиляционного отверстия заключается в значительном увеличении емкости по конденсату при холодном запуске.

В прошлом термостатический воздухоотводчик был слабым местом, если в системе присутствовал гидроудар. Даже мяч мог быть поврежден, если гидроудар был сильным. Однако в современных поплавковых конденсатоотводчиках вентиляционное отверстие представляет собой компактную, очень прочную капсулу из нержавеющей стали, а современные методы сварки, используемые на шаре, делают поплавковый термостатический конденсатоотводчик очень прочным и надежным в условиях гидроудара.Во многих отношениях поплавковый термостатический конденсатоотводчик наиболее близок к идеальному конденсатоотводчику. Он будет сбрасывать конденсат, как только он образуется, независимо от изменений давления пара.

Преимущества конденсатоотводчика с поплавковым термостатом

  • Сифон непрерывно отводит конденсат с температурой пара. Это делает его лучшим выбором для приложений, в которых скорость передачи тепла высока для доступной площади поверхности нагрева.
  • Он одинаково хорошо справляется с тяжелыми и легкими конденсатными нагрузками и не подвержен резким и резким колебаниям давления или расхода.
  • Если установлен автоматический воздухоотводчик, сифон может свободно выпускать воздух.
  • Имеет большую вместимость для своего размера.
  • Версии с клапаном разблокировки паровой блокировки являются единственным типом уловителя, полностью подходящим для использования там, где может возникнуть паровая блокировка.
  • устойчив к гидроударам.

Недостатки поплавкового конденсатоотводчика

  • Хотя ловушка поплавкового типа менее восприимчива, чем ловушка с перевернутым ведром, она может быть повреждена сильным замерзанием, и корпус должен быть хорошо изолирован и / или дополнен небольшой дополнительной термостатической сливной ловушкой, если она должна быть установлена ​​в открытом должность.
  • Как и для всех ловушек механического типа, для работы в различных диапазонах давления требуются разные внутренние устройства. Ловушки, предназначенные для работы при более высоких перепадах давления, имеют меньшие отверстия для уравновешивания плавучести поплавка. Если ловушка подвергается более высокому перепаду давления, чем предполагалось, она закрывается и не пропускает конденсат.

Конденсатоотводчик перевернутый ковш

Конденсатоотводчик с перевернутым ковшом показан на рисунке 11.3.3. Как следует из названия, механизм состоит из перевернутого ведра, которое прикреплено рычагом к клапану.Важной частью ловушки является небольшое вентиляционное отверстие в верхней части ведра. На рисунке 11.3.3 показан метод работы. В (i) ковш опускается, сдвигая клапан с седла. Конденсат течет под днищем ведра, заполняя корпус и вытекает через выпускное отверстие. В (ii) поступление пара вызывает плавучесть ковша, затем оно поднимается и закрывает выпускное отверстие. На этапе (iii) ловушка остается закрытой до тех пор, пока пар в ведре не сконденсируется или не выйдет через вентиляционное отверстие в верхнюю часть корпуса ловушки.Затем он тонет, стягивая главный клапан с седла. Скопившийся конденсат выпускается, и цикл повторяется.

В (ii) воздух, достигающий уловителя при запуске, также придаст ковшу плавучесть и закроет клапан. Отверстие для вентиляции ведра необходимо для выхода воздуха в верхнюю часть уловителя для последующего выпуска через седло главного клапана. Отверстие и перепад давления небольшие, поэтому уловитель относительно медленно выпускает воздух. В то же время он должен пропускать (и, следовательно, терять) определенное количество пара, чтобы уловитель работал после того, как воздух очистился.Параллельное вентиляционное отверстие, установленное снаружи сифона, сокращает время запуска.


Работа конденсатоотводчика с перевернутым ведром

Преимущества конденсатоотводчика перевернутого ковша

  • Конденсатоотводчик с перевернутым ковшом может выдерживать высокое давление.
  • Подобно поплавково-термостатическому конденсатоотводчику, он устойчив к гидроударам.
  • Может использоваться на линиях перегретого пара с добавлением обратного клапана на входе.
  • Режим отказа обычно открыт, поэтому он безопаснее для тех приложений, где требуется эта функция, например, для дренажа турбин.

Недостатки конденсатоотводчика перевернутого ковша

  • Небольшой размер отверстия в верхней части ковша означает, что этот тип ловушки может только очень медленно выпускать воздух. Отверстие нельзя увеличивать, так как при нормальной работе пар будет проходить через него слишком быстро.
  • В корпусе сифона всегда должно быть достаточно воды, чтобы она служила уплотнением вокруг кромки ведра. Если уловитель теряет этот гидрозатвор, пар может уйти через выпускной клапан.Это часто может произойти в приложениях, где происходит внезапное падение давления пара, в результате чего часть конденсата в корпусе уловителя «вспыхивает» в пар. Ковш теряет плавучесть и тонет, позволяя пару проходить через отверстие сифона. Только если в уловитель попадет достаточное количество конденсата, гидрозатвор снова сформируется и предотвратит потерю пара.
  • Если уловитель с перевернутым ковшом используется там, где можно ожидать колебания давления в установке, на впускной линии перед уловителем следует установить обратный клапан.Пар и вода могут свободно течь в указанном направлении, в то время как обратный поток невозможен, так как обратный клапан будет прижат к своему седлу.
  • Более высокая температура перегретого пара может привести к потере гидрозатвора в перевернутом ведре. Обратный клапан перед сифоном следует рассматривать как обязательный в таких условиях. Некоторые ловушки с перевернутым ковшом в стандартной комплектации производятся со встроенным обратным клапаном.
  • Сифон с перевернутым ведром может быть поврежден от замерзания при установке на открытом месте с отрицательными условиями окружающей среды.Как и в случае с другими типами механических ловушек, подходящая изоляция может решить эту проблему, если условия не слишком суровые. Если ожидаются условия окружающей среды значительно ниже нуля, то, возможно, будет разумным рассмотреть возможность использования более надежного типа ловушки для выполнения этой работы. В случае водоотвода термодинамическая ловушка будет первым выбором.
  • Как и поплавковый уловитель, отверстие в уловителе с перевернутым ведром рассчитано на работу при максимальном перепаде давления. Если ловушка подвергается более высокому перепаду давления, чем предполагалось, она закроется и не будет пропускать конденсат.

Добавить комментарий
