Способы монтажа электропроводки в деревянном доме
Электропроводка в деревянном доме – сложно выполнимая и требующая большого опыта задача. Если прокладка отопления, водоснабжения и газификации не допускают разночтений и четко регламентированы, то монтаж электропроводки вызывает много вопросов. Данная статья призвана изложить еще одну точку зрения на прокладку электропроводки в деревянном доме.
Кажется, что в монтаже проводов нет ничего трудного, надо только выбрать способ прокладки, затем открыть ПУЭ и СНИП и выполнить все по правилам, но не все так просто. Давайте остановимся подробней на способах прокладки электропроводки.
Открытая электропроводка
Открытая электропроводка, это прокладка кабеля, выполненная по поверхности потолков, стен и другим элементам зданий. При монтаже электропроводки открытым способом применяются следующие методы -непосредственно по поверхности стен зданий и сооружений, на изоляторах, роликах, тросах и струнах, в коробах, трубах, гофре и металлических рукавах, на лотках, в электротехнических плинтусах и т.
В последнее время все большей популярностью пользуется монтаж электропроводок под старину (ретро электропроводка) . В этом случае монтаж витого провода по стенам и потолкам происходит с помощью керамических роликов, а расключение проводов происходит в наружных распаечных коробках выполненных из пластмассы или фарфора.
Для прокладки открытым способом разрешено использовать кабель NYM в тройной изоляции или ВВГнг в двойной изоляции (эти кабели относятся к классу НГ не распространяющие горение). Крепить эти кабели можно на поверхности стен с помощью пластиковых скобок. Если применять кабель других марок, например ПВС, следует установить под кабель прокладку из негорючего материала, выступающую с каждой стороны на 10 мм. Но необходимо помнить, что электропроводку, выполненную открытым способом достаточно просто повредить, а последствия очень легко предугадать.
Прокладка в кабель-канале и гофре
При этом способе монтажа кабель укладывается в пластиковые короба, закреплённые на поверхности стены или потолка, после чего закрываются крышками.
Этот способ гораздо эстетичнее, чем открытая электропроводка,однако не стоит забывать, что монтаж производится в деревянном доме, стены которого подвержены усадке, которая может достигать несколько сантиметров для стены высотой три метра. Что при этом происходит с коробами нетрудно догадаться.
К недостаткам также можно отнести ограниченный выбор розеток и выключателей для накладного монтажа и общий вид так сказать на любителя.
Электропроводка, выполненная с применением гофротрубы — при таком способе электромонтажа получается достаточно интересный дизайн помещения, учитывая, что местами будет проложено от 3 до 5 гофр рядом поэтому производить такой монтаж лучше в подсобных помещениях.
Следует упомянуть о том, что гофру с затянутым внутрь кабелем очень трудно натянуть ровно и провисания со временем просто неизбежны, что может усугубится при усадке деревянного дома. Неясно, какие выключатели и розетки применять с таким видом прокладки кабеля.
Скрытая электропроводка в деревянном доме
Скрытая электропроводка выполняется в гибких металлических рукавах, трубах, коробах, пустотах строительных конструкций, под слоем штукатурки и т.
п. Правила устройства электроустановок четко прописывает, что скрытая электропроводка в деревянном доме должна быть выполнена в металлической трубе, не будем спорить со специалистами, писавшими правила они всегда и во всем правы. Главная роль стальной трубы при монтаже скрытой электропроводки это только ограничительная мера по распространению огня при коротком замыкании и защита от грызунов. Однако следует учесть то, что правила писались в те времена когда не было современных автоматов, УЗО , диффавтоматов, кабеля в тройной изоляции, не поддерживающие горение, самозатухающей гофры и т.д.
Все это можно соблюсти при монтаже в деревянных перегородках, если Вам надо выполнить монтаж скрытой электропроводки в доме из бревна или клееного бруса.
Как убрать металлические трубы в стены, соединить их с металлическими распаечными коробками и подразетниками, потом все это заземлить? Что будет со всей этой конструкцией при усадке дома? Выход здесь только один: прокладывать группу розеток в металлических трубах под полом, а линию освещения от выключателей и выше к светильникам внутри металлической гофры, которая защитит кабель от механических повреждений и ограничит распространения огня при коротком замыкании.
Весь используемый при монтаже кабель должен иметь маркировку НГ — то есть не поддерживать горение, а прокладку его производить в трубе, а где это невозможно в металлической гофре, с обязательным последующим их заземлением. Сечение кабеля необходимо точно подбирать в зависимости от нагрузки, для исключения его нагрева при дальнейшей эксплуатации. Избегать соединения проводов в скрытых полостях, так как все неисправности проводок возникают в местах их расключения. Выполнять все кабельные трассы с небольшой слабиной, что бы избежать механических нагрузок на кабель. Ограничить нагрузку на каждую линию правильно распределив нагрузку и подобрав автомат защиты.
Материалы, близкие по теме:
Монтаж электропроводки в деревянном доме правила и рекомендации
Особенности монтажа проводки
- Деревянный дом
X
Деревянный/Дом/
Монтаж электропроводки в деревянном доме Особенности монтажа проводки»
Дом их бруса или оцилиндрованного бревна несомненно является экологически чистым.
Начиная строительство деревянного дома необходимо позаботиться о проекте на электроснабжение. Если бюджет не позволяет нанимать проектную организацию для четкой проработки проекта, можно воспользоваться услугами профессионального электрика. Но придется изучить некоторые документы, дабы в последствии не иметь проблем. Действующие сегодня нормативные документы по монтажу электропроводки это ПУЭ-7, СНиП 3-05-06-85 и СП 31-110-2003. Чтоб не читать всю эту документацию я отвечу на наиболее часто встречающиеся вопросы.
Выбор кабеля
Для открытой прокладки проводки в деревянном доме применяются различные типы кабелей. Самые распространенные это NYMи ВВГ. Кабели могут быть как обычные, так и с индексами НГ (не горючий) и LS (само затухающий). Обычные кабели должны укладываться на негорючую прокладку, что не очень эстетично и требует дополнительных расходов.
Лучше применить НГ-LS.
Правила допускают
В зданиях со строительным конструкциями выполненными из горючих материалов группы Г2 и Г 3 допускается: открытая прокладка одиночных кабелей в защитной оболочке с медными жилами сечением не более 6 мм2 в ПХВ изоляции в исполнении НГ или LS без подкладки…
Но стоит помнить, повысить группу горючести можно только покрыв дерево огнезещитным составом. В противном случае кабель придется положить на прокладки или идти на неоправданный риск.
Скрытая электропроводка в деревянном домеЕсли принято решение делать скрытую проводку в деревянном доме, то необходимо соблюсти ряд правил по пожарной безопасности. Одно из первых, покрыть деревянные конструкции огнезащитным составом, а так же все полости в которых будет проложена проводка.
Требование правил
за подвесными потолками и в пустотах перегородок, выполненных с использованием материалов группы горючести Г2 и Г3, электропроводки выполнять кабелем в металлических трубах и металлических коробах со степенью защиты не ниже IP4X…
Степень защиты IP4X имеет обычный металлорукав, стоимость монтажа которого незначительно отличается от прокладки кабеля в обычной гофре.
В случае отсутствия подготовки деревянных конструкций в соответствии с правилами придется сначала сделать трубопровод из стальных или медных труб, а потом уложить туда кабель, что абсолютно не рентабельно.
Требование правил
— за подвесными потолками и в пустотах перегородок, выполненных с использованием материалов группы горючести Г4, электропроводки выполнять проводами и/или кабелями в обладающих локализационной способностью металлических трубах, а также в обладающих локализационной способностью металлических глухих коробах…
Я рассказал об основных тонкостях проблемах встречающихся при монтаже электропроводки в деревянном доме, сделал основные выписки, касающиеся данной тематики, выбор за Вами. Строительство на сегодняшний день не дешево. Сэкономив на пропитке огнезащитой или электропроводке, завтра можно остаться без дома. Деревянный дом и электропроводка в нем должна соответствовать существующим нормативам. Наша компания выполнит монтаж электропроводки в деревянном доме с соблюдением правил, с неизменным качеством и внимательным отношением к заказчику.
Помните, «скупой платит дважды!». Некачественный монтаж обернется в процессе эксплуатации дополнительными расходами, а в худшем случае может привести к пожару.
Оптимальное соотношение цены и качества — выбор умных людей.
Вам остается только позвонить и сделать заказ.
Т. +7 (812) 740-51-93
Заказать
Электропроводка в деревянном доме — скрытая и открытая
В загородной застройке в наши дни происходит возрастание доли деревянных строений, ведь они имеют много преимуществ. Однако кроме положительных качеств существуют и отрицательные черты: быстрая воспламеняемость и сгораемость. Поэтому качественная электропроводка в деревянном доме имеет большое значение, а монтажные работы требуют особых умений.
Содержание
Электромонтаж в деревянной постройке начинается с разработки такого документа, как проект электропроводки. На этом этапе выбирается способ прокладки электрокабеля и методы установки выключателей, диммеров, розеток и светильников.
К подобному занятию необходимо подойти с большой ответственностью, потому что дальнейшее безопасное проживание в коттедже зависит от выбранной методики электромонтажа.
Расположение электроустановочных приборов в деревянном строении должно быть заложено еще на стадии проектирования
Для начала рекомендуется пригласить домой специалиста электромонтажной фирмы, что обследует все комнаты в доме, укажет места установки выключателей, светорегуляторов и розеток. Хозяевам нужно определиться, каким методом будет осуществляться прокладка электропроводки в деревянном доме. В таких постройках разрешается внутреннюю электропроводку прокладывать в плинтусах с кабельным каналом, коробах ПВХ, гофрированных и жестких ПВХ трубах, металлических трубах, металлорукавах.
После согласования проектной документации происходят электромонтажные работы. Задачей первоначальной важности считается прокладка кабеля от линии электропередачи до установленного в доме щита. Прокладывают кабель воздушным или подземным способом.
Чтобы узнать подробнее, нужно набрать в гугле «электропроводка в деревянном доме фото» и просмотреть предложенные результаты.
Воздушный способ прокладки внешней электропроводки самый оперативный и экономный
Воздушный способ — быстрый и достаточно экономичный. При этом используется самонесущий изолированный кабель, который имеет различное сечение и количество жил. Выбор кабеля зависит от мощности и числа фаз.
[include id=»1″ title=»Реклама в тексте»]
Подземная методика — более трудоемкая и дорогостоящая, однако она имеет многие достоинства. Кабель располагается в земле, поэтому не портит вид строения. Срок службы провода – достаточно большой, так как меньше шансов его повредить. Для подземного устройства линии при проведении электричества в дом из дерева используется силовой медный провод.
Выполнив внешний электромонтаж деревянной постройки, вводной кабель принято подводить через металлическую гильзу в помещение. Для приема электричества и распределения его в доме применяется вводно-распределительный щит, который нужно устанавливать в безопасных местах для обеспечения свободного доступа.
Щиток нельзя устанавливать в помещениях с высокой влажностью
В щит устанавливают аппараты защитного отключения и автоматические выключатели. Особое внимание уделяется подбору автоматики. Рекомендуется использовать изделия только известных и надежных производителей.
Внутренняя проводка в деревянном коттедже считается залогом безопасности жильцов. Неквалифицированный электромонтаж очень часто становится причиной пожаров. Существует два метода монтажа проводки внутри деревянной постройки – открытый и скрытый. По этим названиям понятен внешний вид данных проводок.
Открытый способ установки ↑
Из двух способов безопаснее открытая электропроводка в деревянном доме. Кроме того, выполнение подобных электромонтажных работ обойдется дешевле. Провода прокладываются по внутренней поверхности постройки, крепятся к потолкам, стенам и прочим элементам конструкции. Спрятать кабель можно различными методами: оформив ретро-кабелем или поместив в ПВХ-короб.
Открытая проводка в деревянном доме: кабель располагают в самозатухающих каналах
Электропроводка закладывается в самозатухающие каналы.
Современный ассортимент подобной продукции позволяет выбрать нужную расцветку короба, что имитирует дерево, под любой дизайн. Такие короба обычно применяются в домах из обшитого вагонкой и оцилиндрованного бревна, где стены имеют ровную поверхность.
Проводка в коттедже при помощи кабеля в оплетке «ретро» является еще одним приемом наружного прокладывания материала. Кабель выглядит как витый шнур и закрепляется на керамических изоляторах. Подобную методику монтажа считают безопасной, потому что кабель имеет наружную изоляцию из натурального шелка и две из ПВХ-пластика. Основное преимущество — зазор между поверхностью и кабелем. Помимо этого, данный тип провода способен украсить любой бревенчатый дом.
Особенности скрытой проводки ↑
Скрытый монтаж электропроводки отличается достаточной труднодоступностью проводов в случае модернизации и ремонта жилья, более высокими ценами на услуги и гораздо большими необходимыми затратами времени на работу. Однако львиная доля заказчиков предпочитает эту методику, ссылаясь на эстетическую привлекательность.
Хозяева деревянных коттеджей не хотят интерьер и дорогой вид отделки своего жилья портить электрощитками и проводами.
Скрытая электропроводка в деревянном доме обычно закладывается на этапе сборки дома. Кабель для соблюдения всех норм безопасности должен быть заключен в окрашенную металлическую или оцинкованную трубу. Все подъемы к осветительным приборам, выключателем и розеткам совершаются в специальных отверстиях.
Скрытая проводка в деревянном доме — очень сложный дорогостоящий процесс, оправданный только эстетикой
При монтаже электросетей в домах из дерева рекомендуется соблюдать определенные требования и пользоваться специальными материалами, чтобы обеспечить максимальную безопасность и защиту от возгораний. В перекрытиях деревянной постройки кабель располагают в трубах, изготовленных из негорючего пластика, и следят, чтобы на трубу и кабель не оказывалось механического воздействия.
Скрытая электропроводка может располагаться в заземленных металлорукавах и металлических трубах.
Бревенчатые дома подвергаются «усадке», поэтому рекомендуется это учитывать, не допуская, чтобы бревна воздействовали на проводку в металлорукавах. Проход провода через стену насквозь выполняют через специальные металлические гильзы. В обоих способах монтажа электропроводки есть преимущества и недостатки, поэтому не редко практикуется комбинированная методика проводки.
http://strmnt.com/www.youtube.com/watch?v=K2NxVMMwf9o
После выполнения проекта электроснабжения нужно выполнить разметку линий кабеля и мест для расположения выключателей, розеток, диммеров, щитов и светильников. К разметке необходимо подходить тщательность, чтобы не пришлось в будущем переделывать выполненные работы. Разводка электропроводки в деревянном доме должна планироваться так, чтобы кабельные трассы в дальнейшем не мешали при установке мебели.
Наиболее гармоничным и эстетичным будет выглядеть провод в кабель-каналах. Можно подобрать любой рисунок любой оттенок под дерево. К подобным каналам сразу нужно покупать тройники, заглушки, переходники.
И хотя цена этих деталей вдвое выше самих коробов, экономить не желательно, так как нестыковые места коробов никто идеально не подгонит.
Разметка электропроводки в деревянном доме
При покупке каналов обращать внимание следует на толщину стенок и замок короба. Выполняя работы по монтажу провода в миниатюрных коробах, который имеет тонкие стенки и двойные замки, электромонтажные компании не задумываются, что в большинстве ситуациях обслуживание электропроводки в подобных коробах провоцирует разлом замков, если происходит открывание крышки каналов.
[include id=»2″ title=»Реклама в тексте»]
Чтобы в короб добавить кабель, придется покупать новые каналы и заново выполнять электромонтаж электропроводки и коробов. Двойной замок нуждается в использовании специализированного инструмента, что может открыть крышку, но об этом думают абсолютно не все электрики. Лучше выбирать короб с выдержанной технологически геометрией профиля, большими стенками и одинарным замком.
Когда схема электропроводки в деревянном доме изучена, а разметка линий кабеля выполнена, можно браться за электромонтаж выключателей и розеток.
Все выключатели, диммеры и розетки, основания бра и светильников должны иметь изготовленную из металла площадочку для крепления к потолку или стене электроустановочного изделия, потому что электромонтаж электрического оборудования на площадках из металла является самым пожаробезопасным вариантом.
Установка выключателей и розеток в деревянном доме
После установки всех площадок следует заняться установкой кабель-коробов. Какой бы точный у специалиста не был глазомер, выполнять всю электромонтажную работу необходимо при помощи уровня.
Все проходы проводки через деревянные стены, перегородки, основания необходимо выполнять через изготовленные из металла трубы, которые называются проходными гильзами. Прежде чем приступить к выполнению электромонтажа провода через сгораемые стены, рекомендуется их просверлить, потом в отверстие вставить металлическую гильзу так, чтобы её края выдвигались с обеих сторон из сгораемого основания не меньше чем на 1 сантиметр.
Проход провода через деревянные поверхности
Особое внимание рекомендуется обратить, чтобы подобные гильзы по краям были снабжены пластиковыми втулками, способными обезопасить провод от порезов при монтаже и дальнейшей эксплуатации системы электроснабжения, другими словами — позволят сохранить от повреждений изоляцию кабеля.
После этого кабельный канал нужно монтировать таким способом, чтобы в короб заходило окончание металлической гильзы.
Монтаж электропроводки в деревянном доме нуждается в наличии определенного кабеля. Провод для электроснабжения частного дома следует покупать с индексом «НГ», что значит «кабель, что не поддерживает горение» и с обозначением «LS», что расшифровывается как «пониженное дымовыделение». Предпочтительное для проводки в деревянной постройке выбрать провод, который соответствует всем существующим требованиям пожаробезопасности, а также имеет все нужные сертификаты качества.
Выбор электропровода для деревянного дома
Выбор сечения проводки зависит напрямую от мощности, которую потребляет электрическое оборудование. Проектировщики обычно в свои проекты электроснабжения закладывают на освещение 3 на 1,5 миллиметра, а на группы розеток — 3 на 2,5 миллиметра. Для организации питания электроплит понадобиться провод, сечение которого составляет не меньше 6 миллиметров квадратных.
На кабеле лучше не экономить. Розеточные линии нужно рассчитывать с минимальным числом розеток, которые расположены на одной группе. Если прокладывается от щита провод на блок, что состоит из 4 розеток, то к нему ничего больше не рекомендуется подключать. Только тогда электропроводка прослужит долгие годы. Увязку между сечением кабеля и мощностью электроприборов можно отыскать в соответственных таблицах.
После выполнения такой работы, как устройство электропроводки в деревянном доме, нужно сразу замерить сопротивление изоляции проводки.
Замер сопротивления проводки в деревянном доме
Эта манипуляция делается, чтобы убедиться, что изоляция проводника при монтажных работах не повредилась. Подобные электроизмерения рекомендуется проводить раз в 3 года для оберегания деревянного дома и его легко сгораемых оснований от замыканий в проводке.
http://strmnt.com/www.youtube.com/watch?v=jscLvjuwhhA
Таким образом, проблема монтажа электропроводки заключается в следующем: зачастую неопытные мастера полагают, что кабель в деревянном строении должен быть таким же, как в простой квартире.
Это недопустимо, потому что проводка строения из дерева должна отличаться повышенными характеристиками пожаробезопасности. Если вы выполните монтажные работы по выше изложенной инструкции, проводка в вашем коттедже прослужит долгие годы.
Правильный монтаж проводки в деревянном доме
Деревянные дома из бруса или бревна во многом требуют к себе особого подхода. Например, проводка в деревянном доме должна укладываться с соблюдением массы требований ПУЭ и СНиПов. И это не удивительно, ведь дерево, даже при самых современных способах обработки, так и остается горючим материалом. Поэтому с электропроводкой в любом случае возникнут трудности – минимизировать их может только обращение к профессионалу. Но если вдруг это невозможно, то разрабатывать ее схему и делать прокладку нужно очень внимательно.
Основные требования
К сожалению, главной причиной пожаров в жилье является электрика в домах из дерева. Из-за этого правила монтажа проводки в них отличаются от работ в зданиях из бетона или кирпича.
И поэтому об эстетике этого процесса следует думать в последнюю очередь. Для электропроводки на первом и других местах стоит безопасность, но не дизайн интерьеров.
Задача заключается в том, чтобы свести к минимуму риск короткого замыкания и нагрева проводов, и одновременно сформировать негорючую преграду между деревом и искрами. Есть множество ГОСТов и СНиПов, которые так или иначе регламентируют укладывание электропроводки в деревянных домах. Однако самый важный документ – это ПУЭ, и если в других документах есть какие-то несостыковки в нормах, опираться нужно на него. ПУЭ серьезно ужесточили в последней редакции, и его требования гарантируют безопасность.
При этом, читая ПУЭ, нужно понимать, что никаких упоминаний о дереве там не будет. В формулировке значится – горючие материалы. То есть, правила относятся ко всем из них.
Варианты прокладки
Как уже говорилось выше, электропроводка в деревянном доме должна монтироваться специалистом. Это практически единственный способ обезопасить себя и свое жилище по максимуму.
Поэтому приведенные ниже способы не руководство к действию, а наглядный пример того, что будет делать профессионал, если выбрать именно этот способ прокладки.
Открытый (наружный) метод
В таком варианте электропроводка укладывается по стенам на керамических изоляторах – результат выглядит достаточно эстетично. Кабель обычно используется витой, в двойной оплетке. Но для этого нужно, чтобы между стеной дома и проводом был зазор минимум 10 мм. Иначе между ними потребуется вложить прокладку из железа или дерева, и забыть про эстетику. В крайнем случае, это подойдет для подсобок, но не для жилых помещений.
Такую проводку еще называют — ретро проводка. Но в деревянном доме ее лучше не применять, если у вас есть маленькие дети.
Скрытый метод
Этот вариант считают самым сложным и дорогим. Пытаться воплотить его своими руками категорически не рекомендуется – малейшая ошибка обойдется слишком дорого. Скрытая проводка может прокладываться только в медных либо стальных трубах, а пластиковые и гофро-каналы использовать запрещено, потому что они не в состоянии остановить огонь.
И нет нужды объяснять, что в домах из бревна и бруса любая искра может вызвать пожар.
Но проводов действительно будет не видно, так что этот способ еще и самый эстетичный. Само его название – скрытый – говорит о том, что проводка останется внутри перекрытий.
Кабель-каналы
В таких каналах проводку делать проще, потому что достаточно просто правильно найти элементы и сопоставить их между собой. Провода в них тоже не видны, так что интерьер не портится, но все же не все профессионалы однозначно рекомендуют их использование. Дело в том, что обычные короба и пластиковые плинтуса здесь не подходят – они горючи.
Следовательно, применение типичных кабель-каналов запрещено нормативами. Но есть и другие, специальные, негорючие разновидности этих изделий – их прокладывать можно.
Порядок действий при монтаже
Пошаговый алгоритм прокладывания электропроводки в деревянных домах выглядит так:
- Создание разметки на стенах – линии разведения проводов, места выключателей и розеток, а также распределительных коробок и т.
д. - Сверление отверстий – для каналов и электроустановочных изделий.
- Сборка вводного защитного электрощита и электросчетчика.
- Прокладывание и соединение проводов – на пайки или клеммы.
- Установка розеток и выключателей.
- Проверка изоляции и всей системы (на короткие замыкания).
д.Эта инструкция является стандартной, т.е., подходит для всех домов, независимо от того, из каких материалов они построены. Кажется, что достаточно иметь в наличии отвертку, дрель и пассатижи, и дело сделано. Но вначале упоминалось, что дома из дерева требуют особого отношения, и поэтому, хоть инструкция и не меняется, в ней появляются нюансы.
Во-первых, все проходы кабелей через перекрытия, перегородки и внешние стены делают только с помощью металлических трубок (гильз). Это касается и открытого монтажа, где используются керамические изоляторы, и кабель-каналов. В любом из случаев проводка должна укладываться исключительно с защитой из металла, иначе пожаров не избежать.
Во-вторых, скрутки жил быть не должно. Это самые нагревающиеся и опасные места, так что риск следует исключить. Для деревянных строений лучше всего подходит клеммный вариант соединения проводов, еще их можно спаять или сварить, но так дольше и труднее.
И, наконец, если проводка укладывает под навесной потолок или какой-то декор, монтаж обязательно должен вестись в металлических трубах. Открытый вариант допускается для незакрытых мест, где все провода будут на виду и любое замыкание будет сразу заметно. Также для навесных потолков подходит способ монтажа по специальным кабель-каналам.
Ввод в эксплуатацию
Недостаточно проложить электропроводку и соединить ее с щитком и розеткой в единую сеть. Важно проверить ее и подключиться к общей сети, иначе ничего не станет работать.
Под проверкой понимается тестирование каждой линии на соответствие сопротивления изоляции всем нормам. Ведь визуально нормальный кабель может быть как-то поврежден, а без теста выявить повреждения изоляционной оплетки и другие проблемы невозможно.
Как и сделать это без специального образования и оборудования – здесь задача электрика.
Кроме того, профессионалу нужно доверить еще и расчеты сечения жил и УЗО, даже если сам монтаж электропроводки по каким-то причинам будет проводиться самостоятельно. В вопросе электричества экспериментировать вовсе не стоит – этот риск ничем не оправдан.
Подключиться к общей сети самостоятельно тоже не получится. Для этого обращаются в сбытовую организацию, которая и вышлет электромонтажников на объект. Они проверят проводку еще раз – на соответствие техническим условиям и нормативам. Если какие-то нарушения все же обнаружатся, то в подключении будет отказано до их устранения. Если же все будет в порядке, то внутридомовая электросеть успешно подключится к основной.
Правила безопасности
Так как желающие сделать электропроводку в деревянном доме самостоятельно находятся всегда, то уже выделен ряд самых распространенных ошибок:
- жилы соединяются некачественно: в результате контакты начинают нагреваться.
- металлические гильзы и распределительные коробки не используются.
- используются кабели, не соответствующие требованиям.
- медные и алюминиевые провода применяются одновременно: соединять их нельзя.
- сечения жил и параметры защитных приборов подбираются неправильно.
- при прокладке проводов за декором используется пластиковая гофра.
Само собой разумеется, что допускать ничего из перечисленного нельзя – итогом будет пожар. Поэтому, если есть хоть какие-то сомнения в своих умениях, рисковать не стоит. Не говоря уже о том, что в работе нужно использовать инструменты с изоляцией ручки, и обязательно обесточивать сеть до начала монтажа. Это элементарные меры безопасности.
Заключение
Проводка в деревянном доме – это не поле для экспериментов и проверки своих знаний и способностей. К ее монтажу нужно подходить со всей серьезностью – от проектирования до сборки и подключения к общей сети. Любое незначительное упущение может привести (и обязательно приведет) к большим последствиям.
Так что укладывать электропроводку должен человек, обладающий необходимой квалификацией и опытом. Хотя это очевидно.
Прокладка электропроводки в деревянном доме. Проектирование электропроводки.
Электромонтажные работы всегда выполняются с учетом действующих стандартов, вне зависимости от того, из какого материала выполнены стены в доме. Но существуют особые требования, которые нужно учитывать при работе в деревянных домах, ведь древесина отличается повышенной пожароопасностью.
Тонкости проектирования
Прокладка электропроводки в деревянном доме начинается с проекта. Обязательно определяется количество ламп, розеток, выключателей и их место расположения. Также выполняются расчеты сечения и метража проводов. Для составления правильного и безопасного проекта нужны большой опыт подобных работ и профессионализм, поэтому лучше сразу обратиться в «Эксперт-Монтаж», где рассчитают проводку и выполнят все необходимые установочные работы.
С точки зрения безопасности важно, чтобы в одной электроцепи было 6-10 точек подключения, не больше. А для техники с большой мощностью потребления (водонагреватель, отопительный котел, плита) прокладывают отдельные линии. Стоит знать, что в деревянном доме требуется использовать только кабели ГОСТ (кабели не ГОСТ, а выполненные по ТУ обычно имеют заниженное сечение и не могут нести необходимую нагрузку) и трубу стальную либо металлорукав для прокладки кабеля в нем. Также существуют технические требования, определяющие места прокладки электрического кабеля:
- не ближе 50 см от газовой трубы;
- минимум 10 см от оконных и дверных проемов.
Что предпочесть — скрытую или открытую проводку?
Основные способы прокладки электропроводки в деревянном доме – скрытый и открытый. Каждый из них имеет свои технические особенности и нюансы. Так, открытая считается более удобной в обслуживании, так как всегда остается свободный доступ к проводам. В этом случае электрический кабель может фиксироваться под плинтусом, а также проходить по стенам в кабель-канале.
Среди преимуществ скрытой проводки – аккуратность и эстетичность. Но в этом случае работы считаются более трудоемкими, так как требуется изготовить кабельные каналы внутри деревянных стен.
С точки зрения безопасности самым надежным вариантом считается скрытая проводка, ведь благодаря использованию медных кабелей и прокладке их в металлических трубах риск повреждения проводов минимален. Заказать профессиональный проект и его реализацию всегда можно у специалистов «Эксперт-Монтаж».
Как сделать проводку в деревянном доме? — ИзбаДеЛюкс
К монтажу электрической проводки в деревянном доме предъявляются особые требования из-за горючести древесины, из которой возведен коттедж. Многие владельцы деревянных домов не решаются заниматься ее прокладкой или заменой самостоятельно. Так ли сложно провести электрику в срубе своими руками или без привлечения специалиста не обойтись? Ответы на этот и другие вопросы об электричестве в частном деревянном доме ждут вас в статье.
Поехали!
Содержание
- Особенности монтажа электропроводки в доме из дерева своими руками
- Варианты электропроводки: плюсы и минусы
- Чем опасна скрытая электропроводка?
- Схема и план
- Пошаговая подготовка схемы проводки своими руками
- Варианты прокладки электропроводки в деревянном доме
- Подбор аппаратуры и кабелей
- Способы монтажа
- Открытая (наружная) проводка в доме из бруса
- Подземный монтаж проводки
- Воздушный монтаж проводки
- Вход линии электричества в дом
- Установка распределительного щитка
- Контур заземления и другие меры безопасности
- Порядок монтажа
- Завершение электромонтажных работ
- Распространенные ошибки
- Заключение
Особенности монтажа электропроводки в доме из дерева своими руками
Несмотря на то, что современная прокладка электропроводки в жилых и промышленных зданиях сопровождается установкой автоматического оборудования, предназначенного для предотвращения замыканий и возгораний, правила безопасности монтажа линий электричества в деревянных домах остаются неизменными.
Одно из «старых», но действенных правил – использование изолирующего материала между кабелями и стеной. Раньше в роли изоляции выступала асбестовая прокладка. Сегодня ее функции выполняет эстетичный короб из негорючего материала, а также гофрированные металлические или пластиковые шланги.
Варианты электропроводки: плюсы и минусы
Проводка деревянного дома из клееного бруса может монтироваться двумя способами:
- Открытая (наружная) электропроводка, установка кабелей проводится поверх стен и потолка.
- Скрытая (внутренняя) электропроводка, прокладка кабелей осуществляется в металлических трубах внутри стен и потолков.
Скрытый тип монтажа электропроводки обладает такими преимуществами:
- Все элементы разводки скрыты и не нарушают эстетику стен;
- Выключатели и розетки утапливаются в стены и не выпирают;
- При правильно выполненной разводке увеличивается степень пожарной безопасности всего строения;
- Замена кабеля в металлической трубе достаточно простая;
- Уменьшается риск механического повреждения проводки;
- Нет выступающих проводов, которые на себе собирают пыль и паутину;

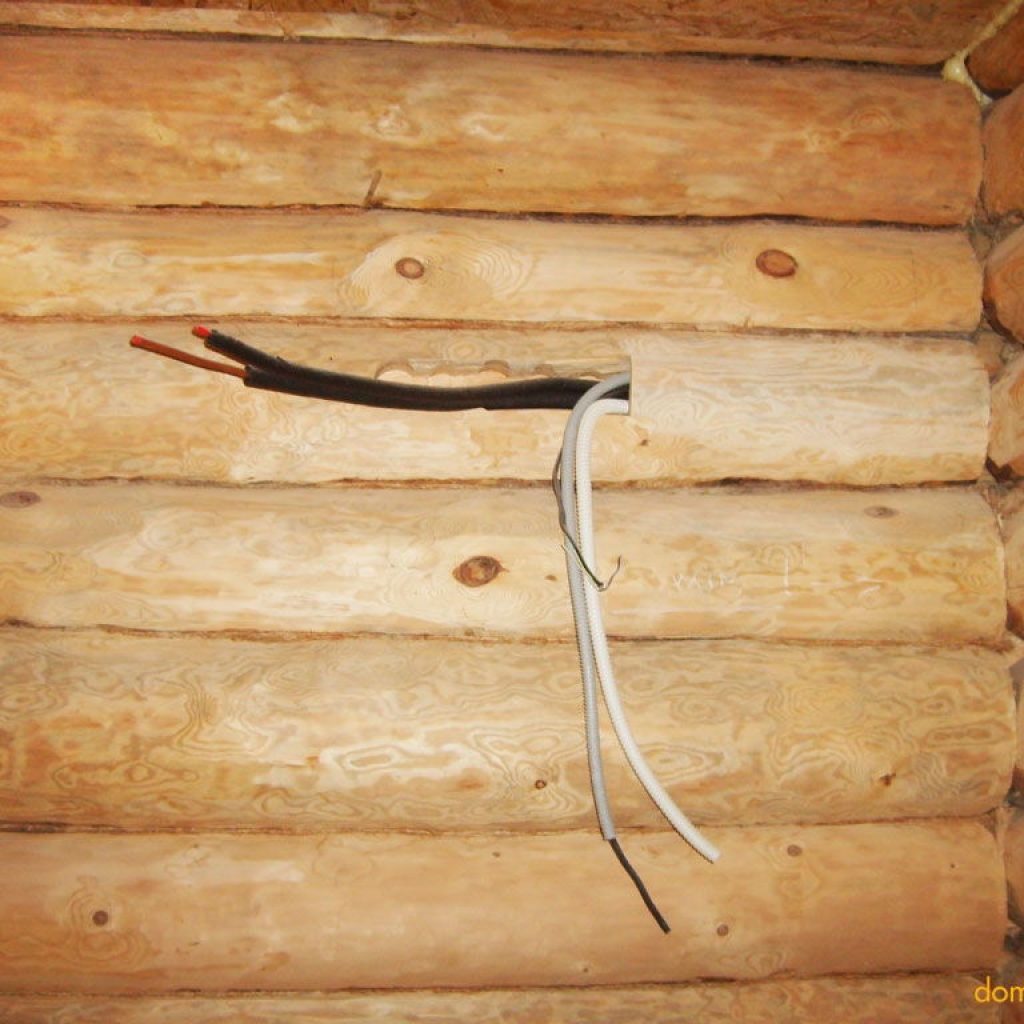

Чем опасна скрытая электропроводка?
При скрытой проводке нет возможности увидеть возможные механические повреждения изоляции кабеля и общего состояния проводки, например ее старения и появления микротрещин.
Во время усадки деревянного дома, возможно, не хватит запаса длины кабеля и может произойти разрыв линии.
Скрытый монтаж прокладки электрической проводки имеет следующие недостатки:
- Нет возможности для регулярной проверки и мониторинга состояния изоляции;
- Достаточно сложно будет, происходит процесс масштабирования электросхемы;
- Технически сложный монтаж, который эффективен только во время возведения стен;
- Необходимость по всему дому создавать фальш-конструкции, которые будут закрывать магистрали изолирующих труб;
- Достаточно большая стоимость работ и материалов;
- Дополнительные затраты на специализированный инструмент.
Открытый способ прокладки электромагистралей по дому предоставляет такие преимущества:
- Лёгкая и простая прокладка кабеля;
- Вся проводка в доступе для мониторинга состояния проводки, также несложно произвести замену испорченного участка;
- Достаточно простая масштабируемость всей электросистемы, можно легко добавить и убрать розетки или выключатели;
- Дешевая стоимость работ по монтажу.
Минусы внешней проводки:
- Страдает эстетический вид стен;
- Возможны риски механического повреждения силового кабеля;
- Необходимы сквозные отверстия в стенах при переходе между помещениями.
Схема и план
Монтажная схема необходима для обоих способов прокладки кабелей. В первом случае она помогает в работе, а во втором (при скрытой прокладке) пригодится для ремонтных работ, разделения линии электроснабжения при необходимости.
Для составления схемы возьмите план всех помещений. Отметьте на нем предполагаемые места установки крупной мебели, бытовых приборов, работающих от сети. Это исключит ситуации, когда розетка оказалась на стене за шкафом-купе или для установки посудомоечной машины, ее приходится переносить в другое место.
Разделите группы линий электроснабжения для освещения и для розеток. Розеточные линии лучше разделить, особенно, если они ведут на кухню, в ванную, где используются бытовые приборы высокой мощности.
Внимание! Разделение силовых линий оставляет возможность использовать бытовые приборы, даже если одна из линий перегорела. Обслуживание сгоревшей линии можно провести без отключения электричества во всем коттедже.
Схема электрической проводки для деревянного дома может выглядеть следующим образом.
Пошаговая подготовка схемы проводки своими руками
- Для подготовки схемы разводки электропроводки в частном доме возьмите обычный лист бумаги и начертите план всех помещений.
- Обозначьте места расположения мебели, бытовых приборов, сантехники.
- Отметьте места для монтажа розеток.
- Отдельно отметьте розетки с защитой от водных брызг (в ванной, на кухне).
- Укажите место расположения распределительного щита.
- Отметьте, где расположены распределительные коробки.
Эта схема нужна вам исключительно для проведения монтажа. В проверяющие надзорные органы она не предоставляется.
Варианты прокладки электропроводки в деревянном доме
Выше уже упоминалось, что прокладывается электричество в доме из бруса закрытым и открытым способом.
Остановимся подробнее на их плюсах, недостатках, специфике монтажа.
Подбор аппаратуры и кабелей
Для монтажа электрической проводки и точного составления схемы необходимо подобрать материалы и инструменты.
Для работы понадобится:
- Электрический щит. Для дома из дерева желательно приобрести металлический щит.
- Трехжильные кабели ВВГ разного сечения.
- Гофрированные полурукава и трубки, металлические трубы;
- Кабель-каналы, предназначенные для монтажа проводки внешнего типа;
- Распаечные коробки;
- Колодки для соединений и зажимные клеммы;
- Термоусадочные трубки разного диаметра, изолирующая лента;
- Монтажные коробки для выключателей, розеток;
- Плафоны осветительных приборов, выключатели, розетки;
- Автоматические переключатели для электрической проводки;
- Вводное оборудование для заведения электрической проводки внутрь дома;
- Электрический счетчик.
Кроме этого понадобятся монтажные инструменты с прорезиненными ручками, резиновые перчатки.
Подбирать материал желательно средней цены. Низкая стоимость материалов часто говорит об их невысоком качестве и недолговечности.
Способы монтажа
Провести кабель проводки в дом можно двумя способами: подземным и воздушным.
Открытая (наружная) проводка в доме из бруса
Наружная проводка в срубе монтируется проще, поэтому выполнения работы достаточно иметь минимальный опыт прокладки электросети.
Начните монтаж электрики в деревянном доме с прикрепления распределительных коробок. Зафиксируйте кабель-каналы, в которые будут вкладываться провода. Прикрепите розетки и включатели согласно предварительно составленной схеме.
Чтобы провода, включатели и розетки гармонировали с отделкой стен и общей стилистикой деревянного дома, подберите их под цвет дерева или в стиле ретро. Такие решения можно увидеть на многочисленных фото электропроводки в деревянном доме в
Плюсы:
- Простой и быстрый монтаж в сравнении с внутренней прокладкой проводов.
- Придает особый колорит брусовому дому.
- Легкое обслуживание и замена деталей при необходимости.
Минусы:
- Нужно подбирать розетки и включатели, подходящие по стилю интерьеру дома.
- Необходимость предусмотреть расположение линий электросети, чтобы мебель, техника не мешала пользоваться ими.
- Желательно подбирать короб для кабелей, который оптимально впишется в интерьер комнат.
Подземный монтаж проводки
От столба линии электропроводки роется траншея для кабеля. Глубина траншеи должна быть не менее восьмидесяти сантиметров.
Там, где кабель входит в почву, а также в фундамент устанавливаются толстостенные металлические трубки, в которые протягивается кабель.
Место входа кабеля герметизируется с помощью мастики. Такой способ ввода подходит для проведения электрической проводки скрытым способом.
Воздушный монтаж проводки
От столба линии электропередач используется кабель сечением больше шестнадцати миллиметров.
Используется самонесущий изолированный провод (СИП). Этот кабель ведется только до ввода в дом. Использовать его внутри помещения запрещено. От этого кабеля к распределительной коробке применяется ВВГнг типа. Он дополнительно помещается в гофрированную трубу.
В месте ввода электрических кабелей в дом обязательно используется металлическая гильза. Она защитит стены от возгорания в случае выхода проводки из строя, а также сами кабели проводки от грызунов.
Дальнейшая разводка электрической проводки осуществляется двумя способами: скрытым или открытым.
Наиболее рациональным и удобным способом считается монтаж проводки открытым способом.
Он в свою очередь выполняется несколькими методами:
- В стиле «ретро»;
- Путем крепления проводов напрямую к стене;
- Монтаж проводов в гофре в малозаметных местах в комнатах;
- Проводка по стенам в кабель-канале;
- Проводка с помощью электротехнического плинтуса;
- Прокладка кабелей в пластиковом декоративном плинтусе.
Вход линии электричества в дом
Ввод электричества в деревянный коттедж выполняется двумя способами: под землей и по воздуху. Проще в монтаже воздушный способ, но безопаснее подземный. Под землей кабель защищен от повреждений, а линии электричества входят в помещение через фундамент. Для этого в нем прокладываются толстостенные трубы. Этот способ удобен для строящегося дома. Если жилье уже возведено, остается только воздушный способ. Для деревянных строений используется вводный кабель в негорючей оплетке.
Профессионалы рекомендуют установку защитного автомата на фасаде жилого дома перед входом линии в помещение, чтобы обезопасить его от возгорания из-за короткого замыкания и перегрузок.
Установка распределительного щитка
Распределительный щиток — металлический ящик, в котором установлены нулевая шина и шина контура заземления DIN-рейка. Также в нем устанавливается счетчик расхода электрической энергии с пломбой и вводный защитный автомат. Щиток закрывается металлической или пластиковой дверцей.
Из распределительного щитка линии электричества идут к точкам потребления – розеткам и включателям.
Автоматы в щитке должны иметь такую входную мощность, чтобы сработать при перегрузке даже на самом слабом участке домашней электросети.
Контур заземления и другие меры безопасности
Монтаж контура заземления — обязательная часть установки электропроводки в деревянном доме. Самым эффективным способом монтажа считается модульно-штырьевой. Для его использования нужно приобрести готовые заземляющие системы, обработанные антикоррозийным покрытием. Если их покупка кажется дорогостоящей можно использовать металлический уголок или арматуру.
По периметру дома вырывается траншея, в которую устанавливаются вертикальные заземлители и помещается треугольный контур заземления. Следующий этап – установка выводного устройства заземляющей системы.
Далее заземление подключается к тоководу, а тот к общей системе. К готовой системе заземления подключается электрическое оборудование.
К мерам противопожарной безопасности кроме монтажа заземления относятся:
- использование коробов и шлангов из негорючих материалов;
- соблюдение правил монтажа, аккуратная работа с кабелями, исключающая их повреждение;
- неразрывность заземления по всему контуру;
- наличие системы уравнивания электрических потенциалов.
Порядок монтажа
- Начальным этапом монтажа проводки является подготовка места для включателей и розеток. На место монтажа светильников, розеток и выключателей необходимо прикрепить металлические пластинки. На эти пластинки устанавливаются электротехнические приборы.
- Следующий этап – проведение проводов наружным или скрытым способом. Не зависимо от выбранного способа все места соприкосновения проводов и дерева (места прохождения через стены) следует обезопасить металлическими цилиндрами.
- Третий этап – подключение проводов согласно схеме электропроводки дома.
- Подключение к электрическому щитку. Прежде чем подключить провода к щитку, нужно проверить правильность их монтажа, а также отсутствие короткого замыкания, оценить сопротивление заземления и изоляции.
Прежде чем подключить провода к щитку, нужно проверить правильность их монтажа, а также отсутствие короткого замыкания, оценить сопротивление заземления и изоляции.Завершение электромонтажных работ
Завершающим этапом монтажа электропроводки является проверка правильности работы электросети. Тестировать проводку на предмет того, отвечает ли она нормам или нет должны профессиональные электрики. Если хозяева дома не обладают достаточным опытом электромонтажа, ответ на вопрос, как лучше: самому сделать проводку в деревянном доме или доверить эту работу мастеру, очевиден.
Распространенные ошибки
Монтируя электропроводку своими руками важно избежать следующих типичных ошибок:
- Монтаж без схемы электропроводки, составленной заранее.
- Коммутация всех линий проводки в помещении в одном узле.
- Применение некачественных материалов.
- Расчет электропроводки с уже заложенным в него «запасом». Рассчитываться электропроводка должна без запаса. Запас мощности закладывается на стадии покупки материалов. Он не должен превышать двадцати процентов от расчетных данных. Например, кабель может иметь сечение на 20% большее, чем сечение, указанное в расчете.
- Для подключения электроприборов высокой мощности (до 3.5 кВт) используются обычные розетки. Для оборудования с большей мощностью требуется отдельный кабель, идущий от щитка. Использование более мощной розетки без отдельного кабеля от щитка является ошибкой.
- Заниженное сечение кабеля на ввод в дом. Оно нередко становится причиной возгорания проводки из-за токовой перегрузки.
- Прокладка кабельной линии в непосредственной близости от поверхности стен (при скрытой проводке). В результате, вбивая гвоздь в стену, человек может получить поражение электрическим током.
- Соединение высоко- и низковольтных проводов в одной коробке.
- Использование небезопасной скрутки, ведущей к оплавлению проводов.
- Соединение алюминиевых жил с медными. Если соединение неизбежно, лучше использовать для этой цели специальные клеммы.
- Работа под напряжением.
- Расположение распределительных коробок на средней или нижней части стен.
Запас мощности закладывается на стадии покупки материалов. Он не должен превышать двадцати процентов от расчетных данных. Например, кабель может иметь сечение на 20% большее, чем сечение, указанное в расчете.
- Нарезка проводов на куски. При монтаже может оказаться, что до места расположения розетки не хватает нескольких сантиметров, и других кусков нужной длины в наличии нет.
- Использование одних и тех же марок кабелей и проводов для уличного и внутреннего монтажа.
- Несоблюдение цветовой маркировки проводов.
- На разрыв выключателя к цепи ведет нулевой, а не фазный провод, как это должно быть.
- Установка распределительных коробок там, где их легко повредить, где к ним будут иметь доступ дети.
- Отсутствие обжимной гильзы у многопроволочного провода, монтируемого в винтовой зажим.
- Неправильное заземление провода.
- Неправильное подключение устройства защитного отключения.
Заключение
Планируя монтаж электропроводки, нужно озаботиться не только тем, как красиво сделать скрытую электрическую проводку в доме, но и тем, чтобы ее монтаж в деревянном доме был максимально безопасным и удобным для проверки и обслуживания.
Все монтажные работы должны производиться с учетом пожароопасности деревянных строений
Монтаж электропроводки в деревянном доме, внутренняя разводка, открытая и скрытая прокладка проводки
Разводка и монтаж электрических проводов в деревянных помещениях должны выполняться с соблюдением ряда правил и требований.
Нормативным документом, определяющим в числе прочего, как правильно делать электропроводку в деревянных домах, являются Правила Устройства Электроустановок.
Причина необходимости соблюдения жестких норм при прокладке электропроводки в деревянных домах заключена в свойствах дерева, в первую очередь – горючести. Таким образом, действующие в этой части нормы направлены на обеспечение пожарной безопасности объекта.
Кроме соблюдения правил разводки электропроводки важно произвести корректный выбор монтажных изделий по техническим характеристикам: сечению проводников, свойствам изоляции, наружной защищённости, коммутационной способности выключателей и розеток.
Эти мероприятия осуществляются в процессе проектирования наружной и внутренней электропроводки деревянного дома на основании расчётов электрической нагрузки и учёта условий эксплуатации.
СПОСОБЫ МОНТАЖА ЭЛЕКТРОПРОВОДКИ В ДЕРЕВЯННЫХ ДОМАХ
Монтаж электропроводки в деревянном доме имеет два варианта исполнения:
- проводка открытого типа, прокладка которой выполняется по наружной поверхности стен и потолка;
- скрытая проводка, монтаж разводки которой осуществляется внутри стеновых конструкций.
Открытая внутренняя электропроводка в деревянных домах, прокладку которой производят по поверхности из стройматериалов, подверженных горению (к которым относится дерево), может быть выполнена одним из следующих способов:
- на изолирующих роликах, обеспечивающих зазор между проводами и деревянной поверхностью;
- на прокладке, выполненной из негорючего материала, разделяющей провода и поверхность стены или потолка;
- непосредственно по дереву;
- прокладка в несгораемых коробах или трубах.
Возможность применения одного из перечисленных видов монтажа разводки связана с типом используемых проводов для электропроводки в деревянных домах.
Монтаж на роликах выполняется изолированными проводами, включая незащищённые, покрытые изоляцией, подверженной горению. В помещениях с повышенной влажностью в случае прокладки незащищённых проводов, используется раздельная одножильная разводка.
В случае использования защищённого проводника разрешается двужильная проводка скрученными проводами. В сухих помещениях допускается скручивание любых изолированных проводников.
Негорючие подкладки также позволяют выполнить монтаж электропроводки по дереву любыми изолированными проводниковыми изделиями. При этом ширина подкладываемой ленты выбирается таким образом, чтобы её края выступали не менее чем на 10 мм за границу провода с обеих сторон.
Это же требование к ширине подкладок распространяется на случаи, когда используется их прокладка совместно с защитными трубами, коробами или кабельными каналами.
В этом случае нормируемая величина выступа измеряется от края защитного изделия.
В качестве материала для несгораемых подкладок используется тонколистовой металл. Иногда применяются ленты из стекловолокна или другого негорючего состава.
Подготовленные подкладочные ленты закрепляются на деревянной поверхности по предварительно размеченной трассе разводки электропроводки деревянного дома с помощью гвоздей, шурупов или монтажного клея.
Прокладка проводки в защитных трубах и коробах, выполненных из негорючих материалов, допускает применение любых изолированных проводов. Прокладка защитных труб и коробов имеет некоторые ограничения в сырых помещениях.
Трубы и короба для электропроводки в деревянных домах с сырыми помещениями должны иметь толщину стенок не менее 2 мм. Также в условиях сырости роль защитных конструкций для разводки не могут выполнять трубы из изоляционных материалов, имеющих металлическую оболочку.
Скрытая прокладка проводки также имеет различные варианты исполнения:
- с использованием несгораемых подкладок и последующим покрытием проводов слоем штукатурки или другим несгораемым составом;
- с несгораемыми подкладками без дальнейшей защиты;
- непосредственная разводка без дополнительных защитных мероприятий;
- с монтажом разводки в коробах и трубах.
Первый способ монтажа электропроводки в деревянном доме допускает выполнение монтажа незащищёнными проводами, покрытыми изоляцией, подверженной горению.
При наличии на кабеле защитной оболочки, относящейся к категории трудносгораемых материалов, всестороннее оштукатуривание или другие способы дополнительной защиты могут не применяться.
Наличие на проводниковой продукции дополнительной оболочки, материал которой относится к категории негорючих, расширяет возможности её применения. Прокладку таких проводников допускается осуществлять непосредственно в подготовленные пазы или штробы без какой либо дополнительной защиты.
Использование для защиты электропроводки труб или специальных коробов снижает требования к защищённости самого проводника. В этих случаях допускается прокладка незащищённых проводников, в том числе, имеющих изоляционное покрытие, подверженное горению.
Трубы укладываются в специально подготовленные борозды и подвергаются наружной заделке штукатурным, алебастровым или цементным раствором.
Есть нюанс, связанный с характеристиками материала, из которого изготовлены трубы или защитные короба. Эти защитные конструкции изготавливаются из несгораемого вещества (например, из металла) или из трудносгораемых составов ( к ним относятся некоторые виды пластика).
В первом случае защитная система считается самодостаточной с точки зрения обеспечения пожарной безопасности, во втором – требуется дополнительная защита в виде несгораемых подкладок.
Требования Правил, которым должна соответствовать электропроводка в деревянном доме, являются минимальными, снижение уровня которых считается недопустимым.
Применение сверх предписанных правилами дополнительных мер защиты, повышает уровень пожарной безопасности дома и увеличивает надёжность всей системы электроснабжения. Так, если есть возможность и позволяет бюджет, следует выбирать проводниковые изделия самой высокой степени защиты, то есть, имеющие несгораемые изоляцию и наружную защитную оболочку.
В процессе монтажа такие проводники можно обеспечить дополнительной защитой, даже если этого впрямую не требуют правила выполнения электропроводки в деревянных домах.
ОСОБЕННОСТИ РАЗЛИЧНЫХ СПОСОБОВ ПРОКЛАДКИ ПРОВОДКИ
Каждый из рассмотренных способов прокладки и обустройства электрической разводки обладает своими преимуществами и недостатками.
Преимущества открытой электропроводки в деревянном доме очевидны и имеют функциональный характер:
- проводники, находящиеся на открытом воздухе имеют благоприятные условия для отвода тепла;
- диагностика повреждений проводки такого типа не вызывает затруднений, возникающие дефекты легко обнаруживаются визуально;
- электропроводку открытого типа прокладки проще заменить.
К единственному недостатку такой проводки относится то обстоятельство, что она не всегда удачно вписывается в интерьер жилой комнаты. Оправданным применение открытых проводов, особенно с несгораемыми накладками считается только в случае нежилых помещений, где эстетические требования не относятся к первостепенным.
Однако, есть способы сделать проводники и электроустановочные изделия органичной частью интерьера.
Для этой цели создаются электротехнические материалы специального дизайна, имитирующего продукцию прошлых лет, но выполненную из современных материалов и обладающую художественным внешним видом.
Винтажные электротехнические изделия выполняются в разных стилях разнообразной расцветки. Выбор такой продукции производится на стадии планирования интерьера помещения и являться частью дизайнерского решения.
В комплект ретро проводки входят декорированные ролики, провода с тканевым декоративным покрытием, а также розетки, выключатели и соединительные коробки, выполненные в том же стиле.
Скрытая электропроводка в деревянных домах обладает своими преимуществами:
- вписывается в интерьер, не оказывая на него никакого влияния. Но электроустановочные изделия подбираются к стилю внутреннего оформления помещения;
- будучи расположены внутри стеновых или потолочных панелей, электрические провода не мешают выполнять другие работы в процессе строительства и последующих ремонтов;
- выполненная в соответствии с требованиями правил и находящаяся в монолите из строительного раствора,электропроводка лишена доступа воздуха, что уменьшает риск её воспламенения при перегреве.
Недостатки скрытой проводки :
- трудный поиск места повреждения проводов;
- замена проводки требует выполнения больших объёмов работ, повреждения наружной отделки и последующего ремонта.
С учётом изложенного, при выполнении скрытого монтажа электропроводки важным моментом является правильный выбор проводниковых материалов и установочных изделий, который служит залогом многолетней безотказной работы электрооборудования.
* * *
© 2014-2021 г.г. Все права защищены.
Материалы сайта имеют ознакомительный характер и не могут использоваться в качестве руководящих и нормативных документов.
Электромонтаж в деревянном доме
Электромонтаж в деревянном доме
Сегодня в дачной застройке наблюдается рост удельного веса деревянных построек, поскольку они имеют множество преимуществ. Однако, помимо положительных качеств, есть и отрицательные черты: быстрая горючесть и горючесть. Поэтому качественная разводка в деревянном доме имеет большое значение, а монтажные работы требуют особых навыков.
Содержание
- Дизайн — основа успеха
- Внешняя проводка, установка
- Установка оборудования в щите
- Схема внутренней сети
- Открытый способ установки
- Скрытые особенности проводки
- Маркировка устройств , экраны, кабель
- Установка выключателей и розеток
- Прохождение через деревянные поверхности
- Как выбрать электрический кабель
- Измерение сопротивления проводки
Дизайн — основа успеха
Электромонтаж в деревянном доме начинается с развития документа, такого как проект электропроводки.На этом этапе выбирается способ прокладки силового кабеля и способы установки выключателей, диммеров, розеток и светильников. Подойти к этому занятию нужно с большой ответственностью, ведь дальнейшее безопасное проживание в коттедже зависит от выбранного способа разводки.
Расположение электропроводки в деревянной конструкции следует заложить еще на стадии проектирования
Для начала рекомендуется пригласить на дом специалиста электромонтажной компании, который осмотрит все комнаты в доме, укажет места установки выключателей, диммеров и розеток.
Хозяевам нужно определиться, каким методом будет проложена проводка в деревянном доме. В таких постройках допускается прокладка внутренней электропроводки в плинтусах с кабельным каналом, воздуховодами из ПВХ, гофрированными и жесткими трубами из ПВХ, металлическими трубами, металлическими шлангами.
Наружная проводка, монтаж
После утверждения проектной документации проводятся электромонтажные работы. Первостепенной задачей является прокладка кабеля от ЛЭП до щита, установленного в доме. Прокладывайте кабель по воздуху или под землей.Чтобы узнать больше, вам нужно ввести в Google «фото разводки в деревянном доме» и просмотреть предложенные результаты.
Воздуховод для прокладки наружной проводки самый эффективный и экономичный
Воздуховод достаточно быстрый и экономичный. В этом случае используется самонесущий изолированный кабель, имеющий другое сечение и количество жил. Выбор кабеля зависит от мощности и количества фаз.
Подземная техника более трудоемкая и дорогая, но имеет много преимуществ.
Кабель расположен в земле, поэтому не портит внешний вид конструкции. Срок службы провода довольно большой, так как вероятность его повреждения меньше. Для подземного устройства линии при подаче электричества в деревянный дом применяется силовой медный провод.
Установка оборудования в щит
Завершив внешний электромонтаж деревянного дома, принято подводить ввод кабеля через металлическую гильзу в комнату.Для приема электроэнергии и ее распределения в доме используется вводно-распределительный щит, который необходимо установить в безопасных местах, чтобы обеспечить свободный доступ.
Щиток нельзя устанавливать в помещениях с повышенной влажностью.
Устройства защитного отключения и выключатели устанавливаются в щит. Особое внимание уделяется подбору автоматики. Рекомендуется использовать продукцию только известных и надежных производителей.
Схема внутренней сети
Внутренняя проводка в деревянном коттедже считается залогом безопасности жильцов.
Неквалифицированная проводка очень часто становится причиной пожаров. Существует два способа прокладки проводки внутри деревянной конструкции — открытый и скрытый. По этим названиям понятен внешний вид данных транзакций ..
Открытый способ монтажа
Из двух способов безопаснее вскрыть проводку в деревянном доме. К тому же выполнение таких электромонтажных работ обойдется дешевле. Провода укладываются на внутреннюю поверхность здания, прикрепляются к потолкам, стенам и другим элементам конструкции.Спрятать кабель можно разными способами: используя ретро-кабель или поместив его в коробку из ПВХ.
Открытая проводка в деревянном доме: кабель прокладывается в самозатухающих каналах.
Электропроводка прокладывается в самозатухающих каналах. Современный ассортимент такой продукции позволяет подобрать желаемый цвет коробки, имитирующей дерево, под любой дизайн. Такие коробки обычно используются в домах из вагонки и бревна, где стены имеют ровную поверхность.
Электропроводка в коттедже с помощью ретро-плетеного кабеля — еще один способ прокладки материала снаружи.
Кабель имеет вид скрученного шнура и закреплен на керамических изоляторах. Такой способ монтажа считается безопасным, так как кабель имеет внешнюю изоляцию из натурального шелка и две из ПВХ-пластика. Главное преимущество — зазор между поверхностью и кабелем. Кроме того, такой вид проволоки способен украсить любой бревенчатый дом.
Особенности скрытой электропроводки
Скрытая электропроводка характеризуется достаточной недоступностью проводов при модернизации и ремонте жилья, более высокими ценами на услуги и значительно большим требуемым временем на выполнение работ.Однако львиная доля покупателей предпочитает эту технику, ссылаясь на эстетическую привлекательность. Владельцы деревянных коттеджей не хотят портить интерьер и дорогой вид отделкой своего дома электрическими панелями и проводами.
Скрытая проводка в деревянном доме обычно прокладывается на этапе сборки дома. Для соответствия всем стандартам безопасности кабель должен быть заключен в окрашенную металлическую или оцинкованную трубу.
Все подъемники к осветительным приборам, выключателям и розеткам выполнены в специальных отверстиях.
Скрытая проводка в деревянном доме — очень сложный и дорогостоящий процесс, оправданный только эстетикой
При прокладке электрических сетей в деревянных домах рекомендуется соблюдать определенные требования и использовать специальные материалы для обеспечения максимальной безопасности и защиты от пожаров. . В перекрытиях деревянного дома кабель укладывают в трубы из негорючего пластика и следят за тем, чтобы не было механического воздействия на трубу и кабель.
Скрытая проводка может располагаться в заземленных металлических шлангах и металлических трубах.Бревенчатые дома подвержены «усадке», поэтому рекомендуется учитывать это, не позволяя бревнам влиять на проводку в металлических шлангах. Проволока проходит через стену через специальные металлические гильзы. Оба способа монтажа электропроводки имеют свои достоинства и недостатки, поэтому часто практикуется комбинированный способ электромонтажа.
Маркировка устройств, экранов, кабеля
После выполнения проекта электроснабжения необходимо разметить кабельные линии и места для размещения выключателей, розеток, диммеров, щитов и светильников.При разметке нужно соблюдать осторожность, чтобы в будущем не пришлось переделывать выполненную работу. Электропроводку в деревянном доме следует планировать так, чтобы кабельные трассы не мешали установке мебели.
Проволока в кабельных каналах будет смотреться максимально гармонично и эстетично. Вы можете подобрать любую картину из дерева любого оттенка. К таким каналам сразу нужно покупать тройники, заглушки, переходники. И хотя цена на эти детали вдвое выше, чем на сами коробки, экономить нецелесообразно, так как несовместимые места коробок никто не совмещает идеально.
Разметка электропроводки в деревянном доме
При покупке каналов следует обращать внимание на толщину стенок и короба замка. Выполняя монтаж проводов в миниатюрных коробках, имеющих тонкие стенки и двойные замки, электротехнические компании не думают, что в большинстве ситуаций обслуживание электропроводки в таких коробках провоцирует поломку замков при открытии крышки канала.
Чтобы добавить кабель в коробку, придется покупать новые каналы и заново выполнять электропроводку и коробки.Двойной замок требует использования специализированного инструмента, которым можно открыть крышку, но абсолютно не все электрики задумываются об этом. Лучше выбирать короб с технологически выдержанной геометрией профиля, большими стенками и одинарным замком.
Установка выключателей и розеток
Когда схема подключения в деревянном доме изучена, а разметка кабельных линий завершена, можно браться за разводку выключателей и розеток. Все выключатели, диммеры и розетки, основания для бра и светильники должны иметь металлическую платформу для крепления к потолку или стене электромонтажного изделия, поскольку электромонтаж электрооборудования на металлических платформах является наиболее пожаробезопасным вариантом.
Установка выключателей и розеток в деревянном доме
После монтажа всех участков следует заняться установкой кабельных коробов. Каким бы точным ни был глаз специалиста, все электромонтажные работы должны выполняться с использованием уровня.
Проход через деревянные поверхности
Вся проводка через деревянные стены, перегородки, фундаменты должна выполняться по металлическим трубам, которые называются вводами. Перед тем как приступить к электромонтажу провода через горючие стены, рекомендуется просверлить их, после чего вставить в отверстие металлическую втулку так, чтобы ее края выступали не менее чем на 1 сантиметр с обеих сторон горючего основания.
Прохождение провода через деревянные поверхности
Особое внимание рекомендуется обратить на то, чтобы такие рукава по краям были снабжены пластиковыми рукавами, которые могут защитить провод от порезов при монтаже и дальнейшей эксплуатации системы электроснабжения, другими словами, они уберегут изоляцию кабеля от повреждений. После этого кабельный канал нужно смонтировать таким образом, чтобы конец металлической гильзы входил в коробку.
Как выбрать электрический кабель
Для прокладки электропроводки в деревянном доме нужен определенный кабель.
Провод для питания частного дома следует покупать с индексом «NG», что означает «кабель, не поддерживающий горение», и с обозначением «LS», что означает «пониженное дымовыделение». Для электромонтажа в деревянном доме предпочтительнее выбирать провод, отвечающий всем существующим требованиям пожарной безопасности, а также имеющий все необходимые сертификаты качества.
Выбор электропровода для деревянного дома
Выбор сечения разводки напрямую зависит от мощности, которую потребляет электрооборудование.Обычно дизайнеры закладывают в световых проектах 3 на 1,5 миллиметра, а на розеточные группы — 3 на 2,5 миллиметра. Для организации электроснабжения электроплит понадобится провод, сечение которого не менее 6 квадратных миллиметров. На кабеле лучше не экономить. Линии отводов должны быть рассчитаны с минимальным количеством розеток, расположенных в одной группе. Если от экрана к блоку проложен провод, состоящий из 4 выводов, то больше к нему подключать ничего не рекомендуется. Только тогда проводка прослужит долгие годы.Связь сечения кабеля и мощности электроприборов можно найти в соответствующих таблицах.
Измерение сопротивления проводки
После выполнения таких работ, как устройство электромонтажа в деревянном доме, нужно сразу измерить сопротивление изоляции проводки.
Измерение сопротивления электропроводки в деревянном доме
Данная манипуляция проводится для того, чтобы не повредить изоляцию жилы при установке. Такие электрические замеры рекомендуется проводить раз в 3 года, чтобы защитить деревянный дом и его легковоспламеняющиеся основания от коротких замыканий в электропроводке.
Таким образом, проблема монтажа электропроводки заключается в следующем: часто неопытные мастера считают, что кабель в деревянной конструкции должен быть таким же, как и в простой квартире. Это недопустимо, ведь электропроводка здания из дерева должна отличаться повышенными характеристиками пожарной безопасности. Если выполнять монтажные работы по приведенной выше инструкции, проводка в вашем коттедже прослужит долгие годы.
Монтаж электропроводки в деревянном доме — проектирование и безопасность? | | Своими руками
Устройство электрической сети в доме из горючего материала сопряжено с определенными трудностями.В основном они касаются выбора кабелей и способа их прокладки. Как обеспечить безопасность и при этом не внести диссонанс в интерьер?
Жители городских квартир привыкли к тому, что электрические кабели скрыты от глаз и надежно защищены бетонными конструкциями — это практически не грозит повреждением, а короткое замыкание по вине перегрузки и нарушенной изоляции не приведет к возгоранию.
При строительстве загородного деревянного дома хозяева тоже стремятся прятать проводку, но возникают большие проблемы.Прежде чем обсуждать их с установщиками, необходимо ознакомиться с нормативными документами.
Несмотря на желание спрятать проводку (1), проще и безопаснее проложить ее открытым, используя изделия для потолочного монтажа (2-4)
ЭЛЕКТРОПРОВОДКА — ПРАВИЛА
На строительных площадках и форумах электромонтажных компаний есть многочисленные ссылки на стандарты (ПУЭ, ППБ и ПТЭЭП) без ссылок на конкретные страницы и параграфы этих документов.Исправим эту ситуацию.
В ПУЭ (« Правила устройства электроустановок ») 7 редакция электропроводки в деревянных домах косвенно касается п. 7.1.38: «Электрические сети, проложенные за незащищенными подвесными потолками и в перегородках, считаются скрытая электропроводка. и их следует проводить: за потолками и в пустотах перегородок из горючих материалов — в металлических трубах, обладающих способностью локализации (т.е., способность выдерживать КЗ жил кабеля без перегорания. — Ред.), так и в закрытых коробках »(очевидно, тоже металлических. — Ред.). Стоит отметить, что ПУЭ-7 являются не полная и не учитывала многие нюансы разводки.
Более подробное руководство по прокладке проводов и кабелей можно найти в ПУЭ 6 редакции, в котором в основном руководствуются практикой. Сокращенный вариант таблицы из раздела 2.1 («Электропроводка») настоящего стандарта, дополненный сведениями из некоторых параграфов этой же главы, мы приводим в статье.Также следует упомянуть, что п. 2.1.23 предписывает, что доступ к точкам подключения и разветвителям должен быть сохранен, то есть распределительные коробки должны монтироваться открыто.
Кроме того, действует ГОСТ Р53315-2009 «Продукция кабельная. Требования пожарной безопасности», в разделе 6 которого содержится требование к применению в жилых помещениях кабеля с маркировкой BBGng-LS (в негорючей изоляции, с пониженным дымовыделением).
При любом способе прокладки кабелей цепи должны быть оборудованы автоматами и УЗО, тщательно рассчитывая номиналы этих устройств
ПРАКТИЧЕСКАЯ РЕАЛИЗАЦИЯ — ПОДКЛЮЧЕНИЕ КАБЕЛЕЙ
Сегодня в срубах и срубах кабели прокладывают тремя основными способами — в скрытых металлических трубах, на открытых изоляторах и в воздушных кабельных каналах.Они отличаются внешним видом проводки, а также стоимостью материалов и работ.
Скрытая проводка в стальных и медных толстостенных трубах выполняется, как правило, на этапе сборки сруба. Этот метод значительно увеличивает объем столярных работ, выполняемых поэтапно совместными усилиями строителей и электромонтажной компании. Задача усложняется необходимостью учитывать усадку стен и возможность ржавления труб при контакте с влажной древесиной.Кроме того, приходится использовать специальные врезные розетки и выключатели с металлическими чашками, которые как минимум вдвое дороже обычных и часто поставляются только по запросу.
Открытая проводка на изоляторах прекрасно сочетается с рублеными стенами (особенно при отделке в классическом стиле и кантри). Скрученные провода (бывают нескольких цветов) и керамические изолирующие стаканы совсем недешево, но затраты на них компенсируются простотой монтажа.
Провода на изоляторах и выключателях под старину прекрасно сочетаются с деревянными стенами (9).Гофрированная трубка (10), в отличие от витого металлического шланга (12), может обладать способностью локализации и применяться в деревянном доме. Его соединение и фиксация должны выполняться с помощью резьбовых соединений (11) и хомутов (13)
Если обойтись без стилизованных розеток и выключателей, цена которых начинается от 1100 рублей, и использовать обычные накладные изделия, то стоимость электромонтажа будет в 2-3 раза ниже, чем со скрытой разводкой. При необходимости открытая сеть легко может быть дополнена новыми линиями.
Недостаток проводки на изоляторах заключается в том, что она плохо защищена от механических повреждений, поэтому ее следует устанавливать на высоте не менее 2 м от пола (п. 2.1.52 ПУЭ-7) и обустраивать все цепи в доме. с устройствами защитного отключения (УЗО) с током утечки не более 30 мА.
Открытая прокладка в кабельных каналах. Это самый простой и доступный вариант. Коробки из ПВХ обеспечивают быстрое затухание кабеля при коротком замыкании и защищают его от внешних воздействий.Сегодня многие производители выпускают серию электромонтажных изделий, кабельных каналов и специальной фурнитуры, позволяющей эстетично и безопасно провести открытую электропроводку в доме из бревна или бруса.
Что касается зданий из СИП-панелей и других «каркасов» (которые часто также относят к деревянным домам), то безопаснее всего проводить электромонтаж в толщине трехслойного внутреннего покрытия стен из гипсокартона. При этом в среднем слое делают кабельную мелочь, при этом последняя отделяется от горючей конструкции негорючим материалом толщиной 10 мм — в полном соответствии с ПУЭ-б.В местах расположения розеток и выключателей необходимо провести пробу увеличенной глубины и закрыть горючий утеплитель, например, толстым слоем гипсовой штукатурки.
Избегайте близости и контакта проводки, даже защищенной, с горючими парами и гидроизоляционными материалами
БЕЗ ПРОВОДА
Существенно упростить разводку в деревянном доме и сделать разводку более безопасной при тушении пожара помогут беспроводные переключатели и регуляторы. Среди них — одноканальные и многоканальные радио- и ИК-датчики, работающие от батареек (замена батареек требуется каждые 5-10 лет), устройства, преобразующие энергию нажатия в радиосигнал, а также мобильные «устройства», для которых установлены специальные программы для управления домашней электрикой.Такие решения можно использовать для управления конкретными устройствами или их группами (например, жалюзи или освещение) или войти в систему «умный дом», которая контролирует всех электриков в помещениях и на территории приусадебного участка.
ВЫБОР СПОСОБА ПРОВОДКИ КАБЕЛЕЙ И КАБЕЛЕЙ НА ОСНОВЕ И КОНСТРУКЦИЯХ ИЗ ГОРЯЧИХ МАТЕРИАЛОВ В УСЛОВИЯХ ПОЖАРНОЙ БЕЗОПАСНОСТИ (ПО ПУЭ-6)
Тип провода или кабеля | Тип электропроводки и способ монтажа | |
Открыть электропроводка | Незащищенные провода; Защищенные провода * и кабели в оболочке из горючих материалов | На роликах, изоляторах ** или с футеровкой из негорючих материалов *** |
Провода и кабели защищенные в оболочке из негорючих и твердых горючих материалов | Непосредственно над поверхностью | |
Незащищенные и защищенные провода и кабели в оболочке из горючих, твердых горючих материалов | В трубах и ящиках из негорючих материалов | |
Скрытый электропроводка | Незащищенные провода; Защищенные провода и кабели в оболочке из горючих материалов | С облицовкой из негорючих материалов и последующей штукатуркой или защитой со всех сторон сплошным слоем из других негорючих материалов |
Провода и кабели защищенные в оболочке из твердых горючих материалов | С футеровкой из огнестойких материалов | |
То же из негорючего | Непосредственно над поверхностью | |
Незащищенные провода и кабели в оболочке из горючих, негорючих и негорючих материалов | В трубах и воздуховодах из трудногорючих материалов — с футеровкой из негорючих материалов и последующей штукатуркой; в трубах и ящиках из негорючих материалов — непосредственно | |
Читайте также: Как правильно сделать электропроводку в деревянном доме своими руками
КУЛЬТУРА ЭЛЕКТРОЭНЕРГИИ
Крайне важно, чтобы проводку в доме монтировали не инженеры-строители, а профессиональные электрики, знакомые с требованиями норм.Контролируют качество комплектующих, рассчитывают номинал защитных устройств, монтируют экран, надежно изолируют соединения и выполняют монтаж электроустановок в соответствии с проектом.
Элегантный, но дорогой ретровинк (1А) используется нечасто. Увы, вместо этого электрики прокладывают кабели скрытые в ПВХ-гильзах (15,17) или даже без защиты в пустотах конструкций (16, 18)
ЭЛЕКТРОПРОВОДКА В ДЕРЕВЯННОМ ДОМЕ СВОИМИ РУКАМИ — ВИДЕО
© Автор: Владимир Григорьев
ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВЫЕ.БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.Ниже другие записи по теме «Как сделать своими руками — домохозяину!»
Подписаться на обновления в наших группах и поделитесь.
Давай дружить!
Требования к электромонтажу в деревянном доме. Требования к электромонтажу в частном доме и основные правила монтажа
Тот, кто живет в частном доме или квартире, рано или поздно сделает ремонт. Особенно это касается старого жилого фонда. И каждый нормальный человек начинает планировать ремонтные работы — что нужно сделать в первую очередь, а что подождать.
Составляется так называемый график строительства.Начинаешь звонить друзьям в поисках нормальных умельцев, ремонт делается не каждый день.
На начальном этапе строительства и ремонта, как правило, проводятся все монтажные работы по сантехническим и электромонтажным работам. Более подробно рассмотрим электрическую часть работы, так как окончательный результат всего ремонта зависит от того, насколько качественно он сделан.
Чтобы в доме, квартире все работало исправно, в процессе электромонтажных работ необходимо соблюдать Электромонтажные требования в доме, квартире.В зависимости от типа помещения, от материала, по которому проложены провода, требования к электропроводке разные.
Мы не будем останавливаться на производственных помещениях с агрессивными средами, мы рассмотрим только требования к домашней электропроводке , то есть в наших квартирах и домах.
Итак, самые жесткие требования к электропроводке предъявляются к помещениям из дерева. Провода, уложенные на деревянную поверхность, следует заключать в металлические трубы или в ящики, не поддерживающие горение.Внутренняя поверхность трубы должна быть окрашена.
Примерно требования к прокладке проводов в служебных бумагах. Но во время работы есть много нюансов. Например, деревянную поверхность не всегда оставляют открытой, часто ее оштукатуривают. В этом случае под провода можно положить полосу асбестовой ткани. Края должны выступать минимум на 1 см с каждой стороны проволоки. Слой штукатурки поверх проводов не менее 1 см.
В последнее время, специально для прокладки электропроводки на деревянных поверхностях, начали изготавливать пластиковые трубы негорючие, а также комплектующие для установки — дозирующие коробки, выключатели, розетки, крепеж.Помимо пожарной безопасности такой вид имеет довольно привлекательный внешний вид.
При прокладке проводов на стены из бетона, кирпича и т. Д., То есть на поверхностях, не поддерживающих горение, требования по пожарной безопасности менее жесткие. Но есть другие требования к проводке. Итак, все провода нужно укладывать строго вертикально и горизонтально. Расстояние от потолка 200-250мм. Слой штукатурки или другого отделочного материала не менее 10-15 мм.
Насчет проводов.Многие электрики, в последнее время, применяют различные марки проводов, не предназначенных для монтажа электропроводки.
Например, многие прокладывают провода марки ШВВП и ПВА. Если вы читали описание этих проводов, там четко сказано, что ШВВП — шнур, предназначенный для подключения различного оборудования, используемого в доме и в административных зданиях.
Область применения ПВС примерно такая же, как и у ШВВП, но изоляция ПВС более устойчива к механическим повреждениям. Рекомендуется использовать ПВС в качестве удлинителей для различного оборудования и устройств — газонокосилок, дрелей и т. Д.
Для стационарного монтажа электропроводки в квартирах, домах следует применять предназначенные для этого провода. Для этих целей рекомендуется использовать кабели марок ВВГ, ВВГнг, ВВП1, ВВП2 и др. В этих изделиях от двух до пяти. Они рассчитаны на напряжение до 600 В.
Многие рекомендуют использовать для стационарной электромонтажной установки ПУНП и ПУГНП. Хотя в паспорте к этим проводам даны рекомендации по использованию в качестве стационарной проводки, мы бы рекомендовали воздержаться от использования этого провода.Дело в том, что изоляция в проводах этих марок при небольшом нагреве теряет свои свойства. В результате высока вероятность возникновения неисправности (короткого замыкания). О последствиях говорить не стоит.
Для линейных осветительных групп рекомендуется использовать 3 * 1,5мм / кв. Цифра 3 показывает количество прожитых. Почему трех, ведь двух достаточно. Для предотвращения поражения электрическим током, то есть в целях безопасности, производители всех электроприборов, в состав которых, несомненно, входят лампы, рекомендуют заземлять металлические детали.
Для розеточных групп используйте провода и кабели сечением 2,5 мм / кв. Количество жил также должно быть равно трем. Фаза, ноль, земля.
В случае использования все концы необходимо прижать специальными наконечниками или припаять. В любом случае выбор и монтаж электропроводки должен выполняться квалифицированным специалистом.
Сергей Церомашенко
Наступает время, когда, живя в квартире или частном доме, необходимо делать капитальный ремонт.Особенно это касается старого жилого фонда. Каждый вменяемый человек начинает планировать будущие ремонтные работы — что нужно сделать в первую очередь, а что дальше. Составляется так называемый график строительства.
На начальном этапе капитального ремонта в квартире и частном доме, как правило, выполняются все монтажные работы по сантехнике и электромонтажу. Вот та часть работ, которая связана с электричеством, мы рассмотрим эту статью подробнее. От того, насколько качественно будет сделана электрика в вашей квартире или доме, во многом будет зависеть конечный результат всего ремонта.
Требования к электропроводке в квартире и доме
Для того, чтобы после проведения электромонтажных работ в квартире и доме все работало исправно, необходимо соблюдать основные требования. В зависимости от типа помещения и от материала, по которому проложены провода, требования к электропроводке различны.
Мы не будем останавливаться на всех типах помещений, а рассмотрим только требования к электропроводке в жилых помещениях, то есть в наших квартирах и частных домах.
Самые строгие требования к прокладке электрических проводов предъявляются к помещениям из дерева. Провода, проложенные по деревянной поверхности, должны быть в металлических трубах или в воздуховодах, соответствующих требованиям пожарной безопасности. Внутренняя поверхность труб должна быть окрашена, т.е.не подвержена ржавчине.
Чаще всего оштукатуривают деревянные поверхности частного дома. В этом случае под проем подкладывают полоску асбестовой ткани. Края должны выступать как минимум на один сантиметр с каждой стороны проволоки.Если разводка внутренняя, т.е. находится под штукатуркой, слой штукатурки над проводами должен быть не менее 1 см.
В настоящее время специально для прокладки электропроводки на деревянных поверхностях начали производить пластиковые трубы и монтажную фурнитуру — распределительные коробки, выключатели, розетки, крепеж, отвечающие требованиям пожарной безопасности. К тому же у них довольно привлекательный внешний вид.
При разводке проводов для конструкций из бетона, кирпича и т. Д., То есть для поверхностей, не подверженных горению, требования по пожарной безопасности менее жесткие.
При установке все провода необходимо прокладывать по поверхностям строго вертикально и горизонтально. Это связано с их эстетичным видом и нахождением в ремонте (внутренняя разводка). Расстояние от потолка до провода должно быть 200-250 мм, а до газового оборудования, системы отопления и водоснабжения — не менее 1 метра.
Электропровод
Некоторые электрики, в последнее время, из-за дешевизны применяют различные марки проводов, для которых не предназначены.
Многие устанавливают провода марки ШВВП и ПВА (они удобны, потому что гибкие). Но если прочитать к ним техническое задание, там четко сказано, что ШВВП — шнур, предназначенный для подключения различных бытовых электроприборов, используемых в быту и в офисных зданиях.
Область применения ПВС примерно такая же, как и у ШВВП, но изоляция ПВС более устойчива к механическим повреждениям. ПВА рекомендуется использовать в качестве удлинителя для различных бытовых и электроприборов — газонокосилок, дрелей и т. Д.
Для стационарной (т. Е. Фиксированной) проводки в квартирах и частных домах следует использовать провода, предназначенные специально для этого. Для этих целей рекомендуется использовать кабели марок ВВГ, ВВГнг, ВВП1, ВВП2 и др. Количество проживающих в этих изделиях от двух до пяти. Они рассчитаны на напряжение до 600 В.
Многие используют для монтажа электропроводки ПУНП и ПУГНП. В техническом паспорте к ним рекомендуется использовать их в качестве стационарной проводки, но мы бы рекомендовали воздержаться от использования этого провода.Дело в том, что изоляция в проводах этих марок даже при небольшом нагреве теряет свои технические свойства. Теплоизоляция плавится — в конце концов и возгорание.
Для линейных осветительных групп рекомендуется использовать провода сечением 3х1,5 мм². Цифра 3 означает количество проживающих. Третье ядро - предотвращение поражения электрическим током, то есть из соображений безопасности производители всех электроприборов, к которым, несомненно, относятся лампы, рекомендуют заземлять металлические детали.
Для розеточных групп применяют электрические провода и кабель сечением 2.5 мм². Количество проводов также должно быть равно трехфазному, нулевому, заземляющему.
В случае использования многопроволочных проводов (обычно называемых «многопроволочными» или «гибкими») все концы должны быть зажаты специальными наконечниками или припаяны.
В любом случае желательно, чтобы выбор проводов и электропроводки выполнял квалифицированный электрик.
Монтаж электропроводки в частном доме во многом отличается от разводки в квартире. Ведь для частного дома правила ввода электричества отличаются; мощных потребителей электроэнергии может быть довольно много, а еще есть хозяйственные помещения и наружное освещение.Все эти параметры существенно усложняют электрическую сеть частного дома и предъявляют к ней особые требования.
Требования к установке основных элементов электрической сети дома
Электросеть частного дома можно разделить на несколько составляющих. Один из первых из них, затем следует за распределительным щитом, которых может быть два или больше. Отдельный вопрос — это разводка электричества в доме, а также на улице.
Ввод электричества в частный дом
Один из самых «болезненных» вопросов — подключение дома к электросети. Эту акцию проводит ваше предприятие Энергосбыт.
Для подключения потребуются вы, а также технические условия подключения. Сделать всю эту документацию своими руками довольно проблематично, поэтому здесь проще обратиться в специализированные организации.
- Мы сосредоточимся на чисто технических аспектах ввода электроэнергии в здание.Войти в дом можно двумя способами — по кабелю или по воздушной линии. На практике Энергосбыт в 90% случаев требует входа по воздуховоду, который легче проверить на кражу.
- Подача воздуха в линию обычно осуществляется проводной CIP. Количество проводов и их сечение зависит от номинальных параметров питающей сети. Для обычного однофазного ввода обычно достаточно проводов с сечением фазной жилы 16 мм 2.
- Расстояние от дома до главного поста сети должно быть не более 25 метров.Если это расстояние больше, то потребуется дополнительная стойка.
- Высота крепления проволоки к дому должна быть не менее 2,75 метра. При этом проволоку следует отвести от козырька крыши не менее чем на 20 см. При параллельной прокладке с фасадом дома в соответствии с п. 2.4.57 Правил электромонтажа провод должен располагаться на расстоянии не менее 20 см от стены дома и не менее 1 метра от окон, балконов или террас.
- Перед тем, как проводить электромонтаж в частном доме, следует решить проблему с установкой счетчика.В последнее время все чаще практикуется его установка на фасаде дома. Это позволяет подключать счетчик к распределительному щиту более удобным кабелем.
- Если счетчик находится в распределительном щите, то вам, скорее всего, придется проложить провод CIP до экрана. Этот провод довольно неудобен для прокладки через стену и для вставки в распределительную коробку, но по-другому Energy Sales может не подключиться.
Примечание! На разных сайтах можно встретить предложение установить перед домом вводной автомат, к входу которого подключается провод СИП, а к выходу — более удобный кабель.Но правила ПУЭ запрещают установку таких машин.
- Прохождение провода через стену дома необходимо производить по адресу. В этом случае трубу необходимо сделать таким образом, чтобы исключить попадание и скопление в ней влаги.
Монтаж распределительного щита
Кабель ввода питания идет в распределительную коробку. Здесь мы установили вводный автомат, в некоторых случаях счетчик, групповые автоматы, средства защиты и контроля качества электроэнергии и средства автоматики.
По сути, это «сердце» нашей домашней электросети, поэтому вам следует уделять пристальное внимание ее правильной установке.
Итак:
- Прежде чем разбираться с местом с способом установки распределительного щита, давайте выясним, какое электрооборудование в нем установлено.
| В каждом коммутаторе всегда есть вводный автомат. Он может быть однофазным или трехфазным в зависимости от питающей сети. | |
| Если счетчик не установлен на фасаде дома, то он находится в распределительном щите. |
| От счетчика провода питания обычно подключаются к шинам. |
| Из шин происходит разделение на отдельные группы. Защитите отдельные группы групповых машин. |
| Для защиты человека от случайного прикосновения разработаны УЗО.Для некоторых групп требуется установка. |
| № | Для дополнительной защиты электрической сети в распределительном щите установить ограничители перенапряжения. Их установка особенно актуальна для домов с питанием от воздушных линий. |
| Для дополнительного контроля качества электроэнергии могут быть установлены специальные устройства. Важно, чтобы эти устройства были лицензированы соответствующим образом. Чтобы их показания могли быть использованы в суде. |
| Если в нашей электросети планируется сеть 12В, то также практичнее установить трансформаторы в распределительном щите. |
Примечание! Распределительные щиты, в которых предусмотрена установка счетчика, необходимо запирать на ключ. Кроме того, такие экраны должны иметь стекло, чтобы снимать показания, не открывая экран.
- Согласно п. 7.1.28 Щиты ПУЭ следует устанавливать в сухих помещениях, в местах, удобных для обслуживания.Если это помещение подвержено затоплению, то высота установки щита должна быть выше уровня затопления.
- Расстояние от газовых, водяных и аналогичных труб должно быть не менее 1 метра. При этом сами трубопроводы не должны иметь в этом помещении ответвлений, клапанов или фильтров. Единственным исключением являются ответвления на регистры отопления помещения.
- Пункт 7.1.29 Кодекса по устройству электроустановок запрещает установку распределительных щитов под ванными комнатами, кухнями, банями и т.п.Такой монтаж допускается только при соответствующей гидроизоляции.
- Перед проведением электромонтажа в частном доме необходимо правильно установить распределительный щит. Для этого можно использовать навесные или встроенные щиты. И выбор способа монтажа зависит от типа проводки, которую вы будете применять в будущем.
- Для помещений, стены которых выполнены из горючих материалов, лучше использовать навесные щиты. При этом сами щиты обязательно должны быть из огнестойких материалов.
- Для помещений, стены которых выполнены из огнестойких материалов, могут использоваться плиты из горючих материалов. В этом случае могут использоваться как навесные, так и встроенные экраны.
- Согласно п. 7.1.22 ПУЭ распределительный щит для частного дома не может быть таковым. Если у вас есть помещения, которые экономически разделены, то для них лучше организовать отдельный щит. Обычно его устанавливают в гараже или мастерской. От него обычно питается уличное освещение. В некоторых случаях устанавливается еще один распределительный щит для наружного освещения.
Выбор способа подключения
В распределительном щите установлены групповые автоматы, от которых электроэнергия поступает напрямую потребителям — лампам, розеткам и другим электроприборам. Распределение осуществляется благодаря электропроводке, и надежность вашей электрической сети зависит от ее правильного монтажа.
Электропроводку в частном доме можно монтировать как открытым, так и скрытым способом (см.). В принципе, в любом доме можно провести проводку любым из этих способов.Только сейчас цена такой установки может существенно отличаться.
Итак:
- Открытая проводка чаще всего применяется в домах из горючих материалов. В этом случае для прокладки кабеля или провода достаточно использовать металлические трубы, ящики или гофру. Кстати, при использовании кабеля можно обойтись менее жесткими требованиями.
- А вот для выполнения скрытой проводки в таком доме придется повозиться. Дело в том, что по п.2.1.49 ОЭС, в этом случае провод следует защитить со всех сторон слоем негорючих материалов. При этом их толщина должна быть не менее 1 см.
Итак:
- Скрытая проводка чаще всего применяется в зданиях из несгораемых материалов. В этом случае провода можно прокладывать прямо на стенах конструкций с последующей штукатуркой.
- Если вы не хотите делать стены, то вполне возможна прокладка проволоки и открытым способом.В этом случае для защиты проводов от механических повреждений можно использовать изделия из горючих материалов.
- Эти правила подходят для жилых помещений. Но для бытовых помещений есть определенные ограничения. Так п.7.1.37 ПУЭ рекомендует проводить электромонтаж только открытым способом во влажных и особенно сырых помещениях. Кроме того, инструкция рекомендует использовать только открытый способ разводки в подвалах и на чердаках.
- А п.7.1.39 ПУЭ ограничивает нас в плане применения открытой проводки в местах приготовления пищи.Для этого здесь следует использовать только кабель.
Примечание! Для квартирных кухонь допускается применять такой же тип разводки, как и для жилых помещений.
- Пункт 7.1.40 требует использования в банях, саунах, душевых и аналогичных помещениях; использовать только скрытую проводку. Только в отдельных случаях допускается использование открытого способа монтажа и то только кабельной продукции.
Наружная проводка
Но для того, чтобы знать, как делать проводку в частном доме, стоит обратить внимание на внешний источник питания.Ведь частный дом помимо определенного количества хозяйственных построек может иметь довольно серьезную сеть наружного освещения. А для внешних сетей в правилах есть свои нюансы.
- Электропроводка вне здания может быть смонтирована воздушной или кабельной линией. Воздуховоды на приусадебном участке монтировать довольно хлопотно, да и не очень красиво. Поэтому в большинстве случаев прибегают к прокладке кабеля под землей.
- Для прокладки кабеля в этом случае нельзя использовать металлические трубы или гофру.Параграф 2.1.78 Правил устройства электроустановок категорически запрещает этот способ установки. Для защиты от механических повреждений в этом случае используйте пластиковую гофру или трубы.
- Но для прокладки не на земле, а на фасаде зданий использование металлических труб или гофры не запрещено. Причем для фасадов домов из горючих материалов такой способ монтажа обязателен. Для противопожарных фасадов зданий допускается выполнение открытого способа монтажа с использованием пластиковой гофры.
- При этом во всех случаях механическая защита провода или кабеля должна быть герметичной и выполняться таким образом, чтобы полностью исключить возможность скопления и попадания влаги как на видео. Это касается даже вероятной потери росы.
- Если проводка подключается к светильникам, установленным на уровне земли, то в этом случае в месте подключения должна быть водосточная система. Это должно исключить возможность скопления влаги над самой лампой.
- А вообще, для всех электротехнических изделий и арматуры наличие соответствующей защиты обязательно. Для наружной установки такая защита не должна быть ниже IP44.
Заключение
Очень надеемся, что наша статья помогла вам научиться правильно делать электропроводку в частном доме. Но это вопрос достаточно широкий и полностью раскрыть его в одной статье просто невозможно.
Ведь, помимо самого процесса монтажа, следует уделить внимание выбору электрической схемы сечения провода, а также множеству мелких нюансов, характерных для разных помещений.Поэтому более подробно со всеми особенностями монтажа и дизайна вы можете ознакомиться на других страницах нашего сайта.
Деревянный дом, бревенчатый дом, деревянный дом, проектирование, строительство
Архитектурно-строительная компания «ArchiLine Wooden Houses — Houses for Health» специализируется на проектировании, производстве и строительстве деревянных домов, гостиниц, ресторанов и саун из оцилиндрованного бруса. профилированный брус и клееный брус.ArchiLine Ltd.успешно работает на рынке деревянного строительства с 2004 года. Специалисты компании изготовили и построили сотни деревянных домов в разных странах — Австралии, Беларуси, Германии, Грузии, Испании, Казахстане, Кыргызстане, Ливане, Нидерландах, ОАЭ, Польше. , Россия, Франция. более
Скандинавский деревянный дом из клееного бруса «Dina’s Morning» — большой дом с просторной гостиной, отдельной кухней, двумя спальнями и совмещенной ванной / душем. . Это идеальное решение для тех, кто не любит небольшие замкнутые пространства….
болееДеревянный дом из клееного бруса и терраса «Евродом» — домик для круглогодичного проживания для небольшой семьи. Есть все, что важно: 2 спальни, санузел, просторная кухня-гостиная. …
болееДеревянный дом из клееного бруса «Мираж» — компактный дом с 2 спальнями, гостиной и отдельной кухней и выходом на террасу. Это отличное решение для тех, кто ищет небольшой дом для круглогодичного проживания….
болееВ деревянном доме из клееного бруса «Белый дом» 5 спален, кухня-гостиная 58 м2 и 2 санузла. Этот дом подходит для большой семьи для круглогодичного проживания. …
болееДом с террасой «IT House» состоит из: 3 спален с отдельными санузлами, просторной солнечной комнаты и кухни-гостиной. Такой дом подойдет тем, кто любит принимать гостей и проводить деловые встречи дома. …
болееДеревянный дом из клееного бруса с топкой и террасой «Маяк» имеет: 2 спальни по 17 м2 каждая, кухня-гостиная 50 м2 и 2 санузла 4,8 м2. . Это идеальное решение для тех, кто хочет жить круглый год семьей из …
человек. болееСауна из клееного бруса с бассейном и террасой «Посейдон» включает в себя: парилку площадью 5 м2 со всеми важными помещениями и комнату отдыха, где будет комфортно большая, веселая тусовка….
болееКак провести грубую подачу электричества в новом строительстве
Шагов:
- Для проведения новых электромонтажных работ обычно требуется разрешение на строительство. За дополнительной информацией обращайтесь в местный строительный отдел.
- Электрические коробки должны быть установлены на расстоянии 18 дюймов от пола для розеток. Закрепите гвозди в коробках прямо на шпильках. Кодекс
- требует, чтобы розетка из любой точки стены находилась в пределах 6 футов.Это минимальное требование.
- Просверлите отверстие в центре каждой шпильки для проводки.
- Разверните кабель 14-го калибра, чтобы сплющить его, затем пропустите его через отверстия в шпильках. Проложите достаточно проводов, чтобы добраться до каждой коробки, и оставьте немного свободного места для работы.
- Закрепите кабель на расстоянии 6 дюймов от коробки с помощью скоб для кабеля.
- Снимите 8 дюймов оболочки с проволоки и вставьте ее в коробку.
- В коробках с несколькими проводниками соедините вместе оголенные провода заземления и закройте их зеленой гайкой, оставив один оголенный провод открытым.
- Установите электрическую коробку на расстоянии 48 дюймов по центру от пола для выключателя света.
- Проложите провод от розетки через распределительную коробку к первому осветительному устройству. Оттуда соедините остальные приспособления проволокой.
- Прикрепите провода для светильников к потолочным балкам с помощью скоб.
- Подсоедините провода к осветительной арматуре.
- Закрепите осветительные приборы на месте.
- Свяжите подающий провод от ближайшего выхода к монтажной панели.Убедитесь, что питание отключено при главном отключении. Многие новые помещения требуют использования автоматического выключателя дугового замыкания. Заклейте новый прерыватель изолентой, чтобы предотвратить случайное включение цепи до того, как будет установлена окончательная электрическая часть.
- Перед тем, как покрыть гипсокартоном, попросите местного инспектора подписать электрические работы.
Ресурсы:
Все материалы, использованные для этого проекта, в том числе розеточные коробки, неметаллический провод, скобы, прерыватель цепи AFCI (Arc Fault Circuit Interrupter), утопленный корпус приспособления и переключатели, можно найти в местном домашнем центре или местный центр электроснабжения.
Экспертная помощь в этом проекте была предоставлена Caron Electric.
Как провести подземное электричество в сарае
От определения того, сколько вольт и ампер необходимо для сарая, до определения того, может ли существующее электроснабжение обеспечить это, и до рытья траншеи, соответствующей нормам, для кабелепровода, питание хозяйственной постройки — это, вероятно, работа для профессионала.
В этом видео, Электрик этого старого дома Скотт Карон показывает нам, как он выполняет свою работу.
шагов для подачи электроэнергии в сарай:
- Определите, какая будет потребляемая мощность пристройки.Потребуется ли ему питание 240 В или достаточно 120 В? Какие будут электрические нагрузки? Это определяет размер питающей проволоки, а также размер нового автоматического выключателя, необходимого на главной панели дома. Этот сарай требует 240 В и 60 ампер.
- Найдите главную панель дома и определите, достаточно ли поступающей электроэнергии для нужд пристройки, а также достаточно ли места для установки нового автоматического выключателя.
- Добавление дополнительной панели рядом с главным выключателем в доме упрощает подключение проводки.
- Выйдя наружу, пора рыть траншею. Прежде чем начать земляные работы, Скотт набирает 811 — универсальный номер Call Before You Dig. Эта служба отправляет техника, который определит местонахождение и отметит все существующие подземные коммуникации, чтобы они не были повреждены копанием. Эта услуга не только бесплатна, но и требуется по закону.
- Рытье траншеи достаточно глубокой (для мощности 240 В код требует, чтобы кабелепровод был как минимум на 18 дюймов ниже поверхности) при использовании траншейной машины намного быстрее.Однако даже эта машина не может пройти через выступ или скалу, поэтому позже потребуется еще один шаг.
- Чтобы защитить канал от острых камней, в траншею засыпают несколько дюймов песка. Важно вырыть траншею достаточно глубоко, чтобы даже с дополнительным материалом канал имел глубину 18 дюймов и более.
- Использование кабелепровода из ПВХ диаметром 1 ½ дюйма оставит достаточно места для протягивания проводов. Для фиксации стыков используется специальный клей.
- Там, где требуются плавные изгибы, тепло от специальной пропановой горелки используется для размягчения пластиковой трубы, достаточной для ее изгиба.Как только канал остынет, новая форма станет постоянной.
- Вся труба проложена в траншее, она покрыта защитным слоем песка. На песке Скотт наклеивает красную ленту с предупреждением, чтобы в будущем всех, кто здесь копает, предупредить о наличии подземной энергии.
- В одном месте, где траншеекопатель столкнулся с уступом и не смог выкопать достаточно глубоко, поверх трубопровода кладется слой бетона толщиной 2 дюйма, песок и предупреждающая лента.
- После установки всех каналов траншея засыпается грязью, которая вышла из нее.С небольшим количеством семян травы, мульчирующей соломой, водой и временем земляная земля снова превратится в лужайку.
- Первый шаг к вводу проводов в трубу — это протянуть ленту электрика от одного конца до другого. Здесь полезно иметь помощника, в данном случае домовладельца, чтобы знать, когда рыболовная лента достигает дальнего конца.
- Пропуская рыболовную ленту через канал, Скотт привязывает веревку диаметром ¼ дюйма к концу рыболовной ленты и тянет веревку обратно к дальнему концу.
- В кабелепроводах код требует использования отдельных проводов, а не кабеля в оболочке (типичная домашняя проводка, где два или три проводника плюс заземляющий провод обернуты вместе во внешней оболочке).Здесь, поскольку это цепь 240 В, два проводника на 120 В, одна нейтраль и земля привязаны к веревке и протянуты через кабелепровод. Все провода тяжелые, калибра 6, для подачи требуемых 60 ампер.
- Внутри сарая соединительная коробка прикреплена к кабелепроводу в том месте, где он проходит через стену. Отдельные провода от кабелепровода присоединяются к кабелю с неметаллической оболочкой того же диаметра, поскольку его легче проложить внутри сарая к новой субпанели. Для этого толстого провода используются специальные соединители с винтовыми зажимами.
- В дополнительной панели клеммы заземления и нейтрали разделены, в отличие от главной панели в доме, где они соединяются вместе. Отдельный стержень заземления вбивается в землю за пределами навеса, и к нему подключаются клеммы заземления.
- Заземляющий и нейтральный провода подключаются к соответствующим клеммам, а один горячий провод подключается к каждой шине.
- В подпанели устанавливаются выключатели и ограничитель перенапряжения, а кабельная разводка проводится с использованием типовых методов внутренней проводки.
- Вернувшись в дом, провода от кабелепровода соединяются с проводами от кабеля в неметаллической оболочке в распределительной коробке, как это было сделано в сарае. Оттуда кабель идет к новой панели, которая была установлена под существующей главной панелью. Установлен двухполюсный выключатель на 60 ампер, и навес может быть включен.
Когда работа будет завершена, сарай будет иметь внутреннее и внешнее освещение, розетки и настроен для установки будущей станции зарядки электромобилей.
Инструменты:
Получение бревенчатого дома с электропроводкой
Мы приближаемся к финишу! После того, как основные внешние работы в нашем доме завершены (за исключением окрашивания и ландшафтного дизайна), пришло время обратить наше внимание на внутренний список, начиная с электромонтажа нашего бревенчатого дома.
Управление электрическими системами бревенчатого дома — это то, что сбивает с толку многих покупателей бревенчатых домов, но на самом деле в этом нет ничего особенного, если ваш строитель и субподрядчик по электроснабжению знают, что они делают в бревенчатом доме.
Что касается электрических компонентов нашего дома, мы с женой Бекки разработали объем работ, которые мы хотели выполнить. Нам нужны были отдельные электрические цепи для каждой комнаты и каждого прибора, сигнальное освещение на двери подвала и задних дверях, очень большая панель автоматического выключателя, напольные коробки, потолочные вентиляторы и достаточное освещение по всему дому.
Все эти элементы были отражены в нашем электрическом графике, который предоставляется вашему строителю как часть пакета чертежей. В расписании подробно показано, где должен быть проложен каждый провод и должен быть установлен каждый коммутатор. График электроснабжения — важная дорожная карта при строительстве любой конструкции, но в бревенчатом доме правильное его выполнение имеет жизненно важное значение. Когда в бревнах просверлены челюсти, пути назад уже не будет.
Так как часть проводки, вероятно, потребуется проложить через предварительно просверленные пазы, будь то внутри бревенчатых стен или через потолок, очень важно иметь хорошо спланированную электрическую схему до начала строительства.
В соответствии с нашими электрическими чертежами, наш строитель просверлил и обозначил отверстия для доступа к розеткам и переключателям через бревна в подвал. Это было сделано одновременно с возведением бревен. На втором этаже и на чердаке вся проводка, необходимая для вентиляторов и потолочного освещения, была проложена, что позволило скрыть провод в каркасе и балках пола / потолка.
После разговора с нашим местным строительным инспектором он посоветовал нам подключить все детекторы дыма и угарного газа к одной цепи с резервной батареей.Он также посоветовал нам убедиться, что наш подрядчик по электрике установил GFCI (прерыватели цепи замыкания на землю) во всех влажных зонах (кухня, ванные комнаты, прачечная и т. Д.)
Пока я наблюдал за процессом монтажа проводки, Бекки занялась самой интересной частью — выбрала все осветительные приборы, вентиляторы, переключатели и лицевые панели. Она нашла большую часть этих материалов в Home Depot, что помогло нам сэкономить деньги как на самих предметах, так и на их приобретении. Единственными материалами, которые требовались нашему подрядчику по электрике, были электропроводка, коробки, панель выключателя, выключатели розеток и разные соединители.
Вернувшись на стройплощадку, в обязанности электрического подрядчика входило провести электропроводку к распределительной коробке, установить панель выключателя и цепи, подключить эти цепи к проводам, установить осветительные приборы, приборы, потолочные вентиляторы, переключатели и розетки — все в соответствии с Национальный электрический кодекс (NEC) или NFPA70.
Почти каждый бревенчатый дом имеет внутренние стены с традиционным каркасом, что значительно упрощает прокладку проводки и установку распределительных и розеточных коробок.Но их можно установить и на бревенчатые стены.
К сожалению, электромонтаж нашего бревенчатого дома оказался неудачным — не из-за самого проекта, а из-за субподрядчиков, которых мы выбрали для выполнения работ. Первоначально нанятый нами электрик был хорошо знаком с установкой бревенчатых домов, поначалу он был очень пунктуальным и много работал. Затем он упал до трех дней в неделю, затем один раз в неделю. Когда мы спросили его об этой ситуации, мы узнали, что он не такой уважаемый, как мы думали.Мы уволили его на месте, хотя это означало, что мы потеряем приличную сумму денег.
Подрядчик, которого мы наняли для его замены, был очень рекомендован и обладал огромными знаниями в области электротехники. Фактически, он работал в нашем окружном жилищном управлении. После нескольких недель работы он попросил у нас предоплату, чтобы завершить работу. Доверяя ему, мы дали ему деньги. Мы больше никогда его не видели и не слышали, а позже выяснилось, что он переехал в Огайо.
Это оставило нас с нашей электрической системой, готовой на три четверти, и мы не знали, куда обращаться.Бекки и я смогли сами подключить несколько оставшихся потолочных светильников, но все еще оставалось выполнить техническую работу. К счастью для нас, друг подошел к тарелке и закончил проект, не прося оплаты до конца.
Мораль этой истории состоит в том, что будут неудачи, но всегда есть решение. Не позволяйте нескольким лежачим полицейским помешать вам уверенно финишировать в гонке и никогда не позволяйте им отвлекать вас от вашей мечты о бревенчатом доме.
Руководство Гэри:
Обеспечение отдельной цепи для каждой комнаты и прибора позволяет выполнять работу, не отключая электричество в других областях. Это также позволяет вам легче отслеживать провода в случае сбоя или другой проблемы.
