Вы наверняка задумывались о создании комфортной температуры воздуха в помещении, а так же и о том, как сделать пол теплым, чтобы ходить по нему босиком. Вы только представьте, что Ваш ребенок будет ходить по холодному полу, этого нельзя допускать, обязательно делайте теплый пол, тем более если на пол уложена кафельная плитка.

Что вы узнаете

Водяной теплый уложенный

Задача оказывается не простая, но решаемая. Вам придется выбрать между электрическим и водяным теплым полом. В первом случае вы будете платить за киловатты, а в случае с водяным теплым полом, при условии что у вас частный дом и отапливается он мощным котлом — вы сможете легко подключить к этому котлу систему теплого пола. Как смонтировать теплый пол вы можете узнать в статье — Монтаж водяного теплого пола. Задавайте вопросы в комментариях к статье.

Для монтажа теплого пола вам понадобится труба. Чаще всего используют металлопластиковую трубу 16 диаметра. С помощью калькулятора вы сможете быстро подсчитать сколько погонных метров трубы вам понадобится под теплый пол любого помещения.Для расчетов вам понадобятся такие данные как площадь дома или помещения, а так же на какой шаг вы собираетесь прокладывать трубу.

Шаг трубы теплого пола

Шаг трубы — это расстояние между трубами.

Шаг трубы зависит от того, как утеплен пол, и какие цели вы преследуете монтируя теплый пол. Чем меньше шаг тем теплее будет пол. И если задуматься, то чем чаще шаг трубы, тем эффективнее теплый пол.

Водяной теплый пол слои

Площадь теплого пол

Площадь теплого пола — здесь необходимо посчитать полезную площадь помещения, непосредственно те участки, по которым вы ходите и хотите чтобы там было тепло. К примеру, нам не нужен теплый пол под шкафом, который мы никогда не будем двигать, а значит вычитаем площадь под шкафом.

Калькулятор расчета трубы теплого пола

Здесь вы сможете рассчитать расход трубы теплого пола, чтобы купить именно столько трубы сколько нужно.

[wpcc id=»43″]

*Подводящие трубопроводы не учитываются.

Мало рассчитать длину трубы, при монтаже теплого пола важно учитывать необходимость регулировать нагрев. Как вы знаете, при превышении температуры выше 28 градусов, такие покрытия как паркетная доска и ламинат начинают коробиться. Поэтому, установите регулятор температуры подачи воды в теплый пол.

Схемы монтажа теплого пола

Схемы монтажа теплого пола

Если вы рассчитываете расход трубы на теплый пол по другому, поделитесь с нами в комментариях, мы обязательно обсудим ваш вариант.

Автор статьи: Сергей Юшков

Задавайте вопросы в комментариях, делитесь своим опытом, так же принимается любая конструктивная критика, готов обсуждать. Не забывайте делиться полученной информацией с друзьями.

Расчет длины трубы теплого водяного пола по площади и шагу петли

Калькулятор расчета метража трубы теплого водяного пола

В настоящее время теплые водяные полы пользуются широким спросом у пользователей. Монтаж такой системы — достаточно сложный, но многие владельцы квартир и частных домов решают осуществить процедуру самостоятельно, не прибегая к помощи специалистов. Первое, что необходимо сделать — это выполнить расчет длины трубы теплого водяного пола.

Осуществить расчет метража трубы проще при помощи онлайн калькулятора. Все, что вам необходимо знать, это:

1. Площадь помещения, где будет производиться укладка. Здесь вы учитываете размер всего помещение, кроме тех мест, где стоит мебель и другие предметы, препятствующие отводу тепла.
2. Шаг петли, величина шага находится в пределах от 10 до 30 см. Когда шаг слишком большой, образуется «эффект зебры», это означает, что пол прогревается неравномерно. Величину шага определяют проектировщики.
3. Также стоит принимать во внимание и материал, из которого изготовлено изделие.

Самым важным условием проведения вычисления теплого водяного пола — является точное определение длины трубы, т.к. именно от нее напрямую зависит теплоотдача системы теплого водяного пола. Подсчитав точные показатели, вы избежите перерасхода трубы и получите оптимальные данные.

Для каждого контура теплого пола нужно производить индивидуальный расчет.

Не стоит забывать, что максимальная длина контура на трубе, диаметр которой составляет 16 мм, не должна быть больше 80 м, а на трубе, диаметр которой равен 20 мм — не более 100 м. Если в итоге вы получаете результат, превышающий эти показатели, нужно разбить длину на разные контуры.

Варианты укладки теплого водяного пола

Если вам помог калькулятор, то добавьте его в закладки, чтобы не потерять! Сочетание клавиш CTRL+D вам в этом поможет.

расчет шага укладки, схема соединения, монтаж своими руками

Комфортный и самый экономичный способ отопления жилья – устройство теплого пола. Этот способ сохраняет значительное количество тепла – до 20-30 % при высоте потолков порядка 2,5 м и до 50% при более высоких потолках (3,5 м и выше). Но водяной теплый пол – достаточно сложная инженерная система, его устройство требует определенных знаний.

Я приветствую моего постоянного читателя и предлагаю его вниманию статью о том, каково оптимальное расстояние между трубами теплого пола и от каких факторов оно зависит.

Достоинств у нагрева дома с помощью теплого пола множество:

• Отапливается все помещение, причем самым физиологически комфортным способом – внизу теплее, на уровне головы прохладнее.
• Нет сильной конвекции, тепло не поднимается к потолку и не расходуется зря, поэтому такое отопление экономичнее.
• На отопительных приборах не собирается пыль и грязь.
• Приборы и коммуникации не занимают место, шторы и мебель не загораживают конструкции теплого пола и не мешают его работе.

Но комфортный обогрев получается только при правильном монтаже и регулировке отопительной системы. Один из основных факторов, определяющих мощность теплого пола, – это расстояние между трубами отопления.

Какие параметры влияют на шаг раскладки трубы

Расстояние между трубами определяет теплоотдачу системы. Теплоотдача пола равна требуемой мощности системы обогрева. При большей мощности расстояние между трубами будет меньше, при меньшей мощности можно укладывать трубу с большим шагом.

Полные расчеты отопления сложны и доступны только специалистам. Но для устройства в частном доме длину трубопроводов в каждом помещении определяют по приблизительным эмпирическим (опытным) данным.

Следует иметь в виду, что данные по системам теплого пола, приведенные ниже, определены для современного хорошо утепленного дома – из газо- или пенобетона, с утеплением пенополистиролом толщиной не менее 200 мм, с утеплением пола (тем же пенополистиролом 200 мм).

Если вы хотите положить в полу трубопроводы в старом неутепленном доме, обратитесь к специалистам и рассчитайте их точную длину или используйте такой обогрев в комплексе с обычным радиаторным.

Почему в комплексе? Потому что в старом неутепленном доме сложно рассчитать требуемую мощность системы, теплого пола может быть недостаточно для обогрева, и в морозы понадобится дополнительный источник тепла. К тому же радиаторная система легче поддается регулированию (если, конечно, работает не от угольного или дровяного котла).

На расстояние между трубами влияют несколько параметры. Ниже приведены и данные для расчета протяженности трубопровода и частоты расположения труб теплого пола. Для расчетов системы обогрева в частном доме этими расчетами можно пользоваться – они проверены многолетней практикой эксплуатации подобных систем.

Повторюсь: данные пригодны для современных хорошо утепленных домов или термомодернизированных старых. Только в этом случае получатся правильные результаты расчета.

Следует иметь в виду, что в случае избыточного нагрева система теплого пола легко регулируется, а в случае очень больших морозов хорошо утепленный дом можно подогреть электроприборами, например тепловентилятором. Поэтому небольшие погрешности в расчетах не имеют большого значения, но все полученные значения округляют в большую сторону.

Коэффициент теплопроводности

Отдача тепла в помещение зависит от коэффициента теплопроводности конструкций вокруг трубопроводов и напольных покрытий. Традиционный вариант – прокладка труб в стяжке. Если толщина стяжки больше 70 мм, при укладке трубопроводов необходимо учитывать этот момент.

Нельзя накрывать стяжку дощатым или паркетным полом, ковролином, коврами. Финишное покрытие для водяного отопления – плитка, камень, керамогранит, линолеум или ламинат.

При устройстве отопления в деревянном перекрытии и применении алюминиевых пластин теплоотдача от трубы почти такая же, как и при использовании стяжки. В качестве напольных покрытий используют обычно ламинат или линолеум. Все виды плиток не используют по технологическим причинам: деревянные перекрытия всегда прогибаются под весом человека. Даже 1 мм достаточно, чтобы плитка отклеивалась.

Диаметр и вид труб

Чем больше диаметр трубы, тем больше ее площадь поверхности и больше тепла труба отдаст окружающим конструкциям. Более тонкая труба создает большее гидравлическое сопротивление. Расстояние между тонкими трубами меньше, толстыми – больше. Применяют для нагрева пола трубы с внутренним диаметром 12-20 мм. Самые ходовые – диаметром 16 мм.

Чаще всего в стяжку укладывают трубы из сшитого полиэтилена, ПНД (полиэтилена низкого давления) или металлопластиковые, армированные алюминиевой фольгой. Все эти материалы немного замедляют теплопередачу.

Полипропилен отдает тепло стяжке медленнее, к тому же он плохо гнется, а сварка с помощью муфт на каждом повороте – слишком трудоемкий процесс, поэтому установка ПП не пользуется спросом.

Практически идеальный вид труб для любых систем отопления – медные, у них почти 100% теплопередача. Но стоимость меди высока, и коммуникации из медных труб не каждому по карману. Поэтому расчет медных систем водяного пола крупных помещений или дома стоит доверить специалистам.

Чем выше у труб коэффициент теплопередачи, тем больше они отдают тепла, тем больше расстояние между линиями трубопровода.

Температура теплоносителя

Расстояние между трубами меняется в зависимости от температуры горячей воды в системе. Данные приведены ниже в таблице:

При расчетах следует ориентироваться не на максимальную температуру теплоносителя (при прохождении системы он остывает), а на идеальную для человека температуру 37 °С, в противном случае расстояние между трубами и длина трубопровода в системе теплого пола окажутся недостаточными для обеспечения температурного режима.

Тепловые потери и место расположения

На междутрубное расстояние влияют тепловые потери через окна и наружные стены. Кроме того, применяют коэффициент при расположении жилья в холодных северных районах – при большом перепаде температур на улице и в помещении потери тепла через стены и окна увеличиваются.

Для компенсации этих потерь увеличивают протяженность трубопровода (см. ниже пункт про расчет длины трубы). Данные для расчета использованы эмпирические, но они довольно точны.

Оптимальная температура в помещении

В разных помещениях требуется разная температура. Во вспомогательных помещениях пониженная температура, в жилых – немного выше; в детской, спальне пожилого члена семьи требуется лучший обогрев, в ванной должно быть очень тепло. В таблице приведены рекомендованная температура в различных частях дома.

Следует иметь в виду, что у разных людей восприятий комфортной температуры различается – кто-то замечательно себя чувствует при 20 °С, а кто-то только при 23 °С. Кроме того, нужно предусмотреть, что будет здесь в будущем – возможно, это будет детская, а кабинет сменит спальня пожилого члена семьи. Оптимальный вариант – сделать небольшой запас по длине.

В больших домах с просторными комнатами пониженная температура в холлах и на лестницах вполне допустима, а в небольшом доме коридор лучше прогревать до более комфортных 20 °С, иначе возникнут некомфортные сквозняки.

Как определить площадь комнаты

Определить общую площадь помещения – задачка для второклассников. Но трубы укладываются только под поверхностью, свободной от корпусной и другой громоздкой мебели.

При этом общая протяженность трубопровода должна быть равна расчетной (см. ниже), иначе в комнате будет прохладно. Из общей площади вычитают площадь шкафов, кроватей и диванов. На оставшемся месте укладывают трубопровод. Расстояние между витками при этом уменьшается.

Общепринятые шаги укладки

Обычно трубы укладывают так, чтобы расстояние между ними было 100-300 мм. Более точно шаг определяется только после расчета общей длины трубопровода и определения площади отопления (площадь комнаты минус площадь громоздкой мебели). Практически расстояние рассчитывается приблизительно (см. ниже), а затем чертится схема укладки теплого пола и уточняется шаг.

Примерное расстояние в ванных составляет 100-150 мм, в жилых помещениях – 250 мм, 300-350 мм в коридорах, вестибюлях, кухнях, подсобках, кладовках и пр. Междутрубное расстояние может различаться в разных частях одной комнаты – быть меньше у наружных стен и больше в остальной части комнаты. Любой способ расположения теплых трубопроводов может иметь разный шаг в разных частях помещения.

Как производится расчет длины трубы

Традиционно при расчетах принимают, что 5 м трубы достаточно для отопления 1 м² пола (см. табличку выше). Номинальное расстояние при этом будет равно 200 мм. Исходя из этого соотношения можно рассчитать номинальную протяженность всего трубопровода: умножить полную площадь комнаты на 5 и округлить в большую сторону.

Для угловых комнат с одним окном лучше увеличить эту длину на 20% (на 1,2), с двумя окнами – на 30% (на 1,3). Для северных районов Российской Федерации необходимо умножить получившуюся длину еще на 20% (на 1,2).

Например, для угловой комнаты площадью 20 м² с двумя окнами и в холодном регионе России протяженность трубопровода будет:

В данном расчете используется полная площадь комнаты без вычета площади крупных предметов мебели. Так делается потому, что воздух над диванами (и даже шкафами) также необходимо отапливать, часть тепла расходуется на нагрев самой мебели. Если рассчитать по уменьшенной площади, в комнате будет прохладно, а в маленькой заставленной мебелью комнате может быть попросту холодно.

При покупке необходимо прибавить небольшой запас на повороты и неточности (6%, или коэффициент 1,06) и двойное расстояние от коллектора до комнаты.

Определение максимальной длины одного контура

Максимальная длина одного контура ни при каких условиях не должна превышать 100 м – иначе насос просто не продавит теплоноситель в контур. Да и стометровый контур лучше разделить на два – отопление улучшится, а при избыточном нагреве всегда можно отрегулировать нагрев каждого контура при помощи трехходового клапана в коллекторном узле.

Как определяют расстояние

Сначала рассчитывается площадь комнаты, затем вычисляется длина трубы (см. выше). Определяется площадь комнаты с вычетом площади мебели (например, 16 м²). Затем по пропорции рассчитывается фактическая длина трубы на 1 м² пола:

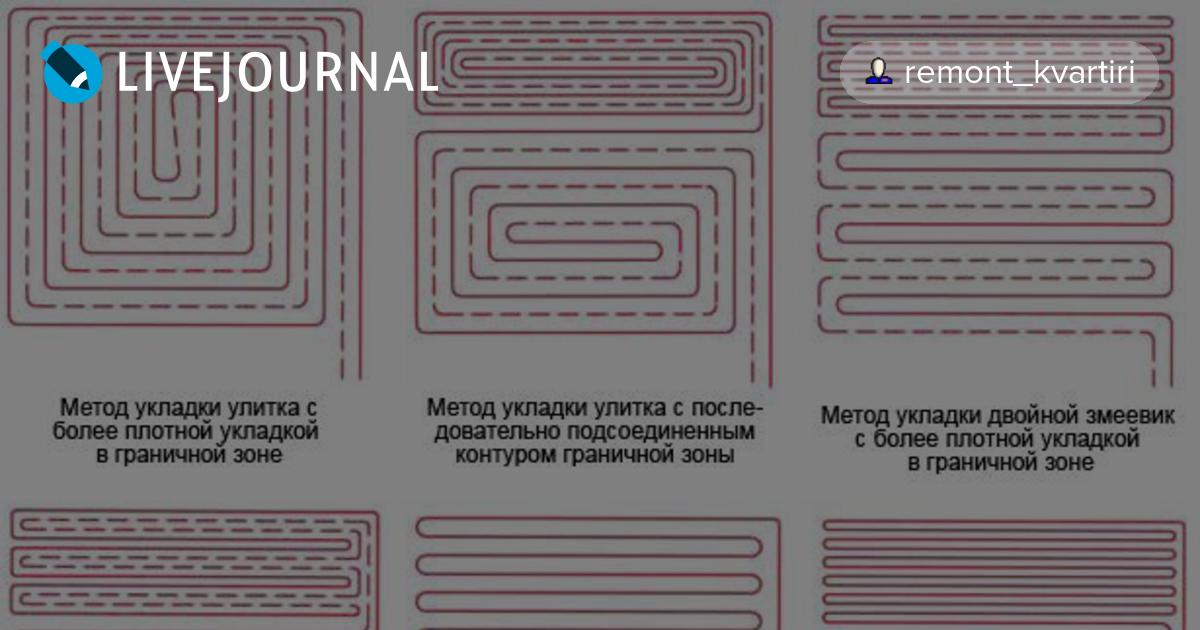

Формы укладки

Существуют различные способы укладки трубопроводов в стяжке.

Змейка

При укладке змейкой, или меандром, трубопроводы размещают параллельно. Помещение при этом прогревается неравномерно. Способ подходит для маленьких помещений. Змейка применяется при комбинированном способе монтажа – коммуникации укладывают вдоль наружной стены и отсекают холодный воздух.

При укладке змейкой необходимо небольшое расстояние или дополнительный обогрев (радиаторы).

Угловая змейка

Труба укладывается вдоль наружного угла, следующие витки укладываются параллельно так, что трубопровод занимает квадрат. Подходит для прогревания углов. Сдвоенная угловая змейка применяется для помещений, у которых три стены – наружные.

Двойная змейка

Параллельно укладывается начало и конец одного контура отопления. Из всех вариантов змеек обеспечивает самый равномерный прогрев помещения.

Улитка

Иначе этот способ называют улиткой, ракушкой, спиралью. Трубопроводы укладываются по спирали, обеспечивается максимально равномерный нагрев всей площади. Так удобно размещать трубы в больших по площади помещениях.

Какой способ лучше

Соединение двух вариантов укладки позволяет оптимально расположить коммуникации в помещении. В больших комнатах лучше использовать улитку или комбинировать ее со змейкой – у наружной стены проложить несколько труб змейкой, а по остальной площади расположить трубы по спирали.

Змейка у наружной стены будет отсекать холод от стен и окон. Можно отрегулировать этот контур на более высокую температуру теплоносителя.

В маленьких помещениях, например ванной, коридоре, оптимальна змейка. В помещениях среднего размера – двойная змейка. При раскладке труб способом угловой змейки помещение будет прогреваться неравномерно, применение угловой змейки уместно только при прогревании углов при комбинированной укладке.

Нередко комбинированные варианты или смену расстояния применяют сознательно – для компенсации неотапливаемых участков (под мягкой мебелью) или обогрева рабочего места, игрового уголка для детей и т.д. Например, лучше немного сильнее обогреть:

1. Участок возле письменного стола, швейной машинки или фортепиано – там человек сидит неподвижно и может замерзнуть.
2. Часть комнаты, где часто и много играют дети.
3. Теплые участки вокруг кровати, зону отдыха с мягкой мебелью в гостиной.

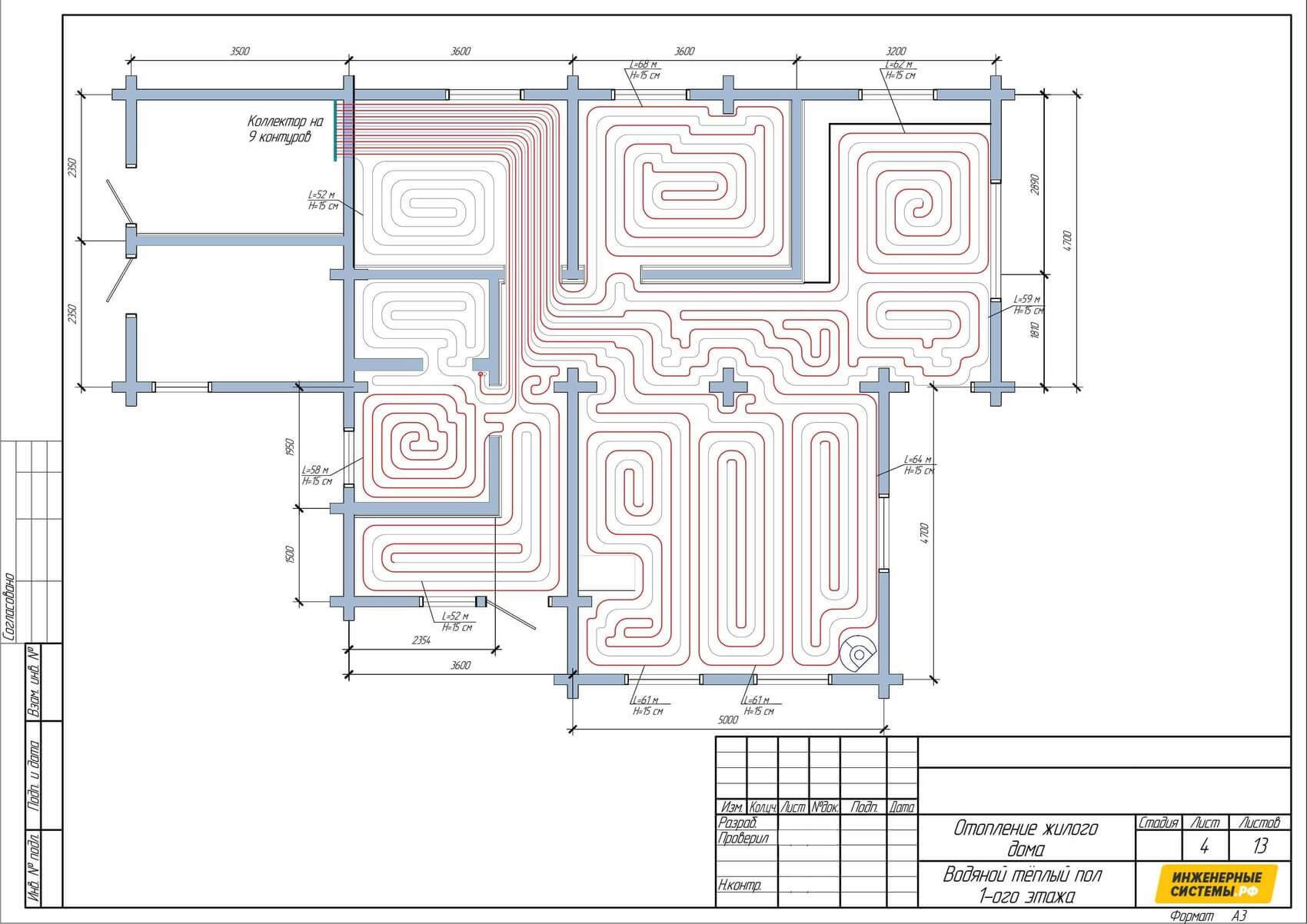

В любом случае перед монтажом своими руками необходимо начертить схему укладки трубопроводов, рассчитав длину трубопровода и расстояние между витками. Затем вооружиться карандашом и миллиметровкой и начертить схему с учетом расстановки мебели и способа раскладки теплого пола. При этом учесть увеличение частоты укладки у мягкой мебели, кровати и других требующих тепла мест.

Тонкости укладки и подключения трубопроводов можно увидеть на нашем видео.

Может ли быть контур в системе теплого пола разной длины

Может. Но нежелательно в одной комнате укладывать контуры, различающиеся в разы, например 10 и 30 м. При большой разнице в длине теплоноситель будет хуже поступать в длинную трубу – у нее большее гидравлическое сопротивление, комната прогреется неравномерно. Нужно скорректировать укладку так, чтобы было два примерно равных контура. Но разница в 5-7 метров вполне допустима.

Можно ли стыковать трубу для теплого пола

При укладке системы из меди в стяжку трубы, скорее всего, придется состыковывать между собой. Такое соединение надежно и долговечно. Так же надежно и паяное соединение полипропиленовых труб и сварка полиэтилена при помощи терморезисторной муфты. Сложнее обстоит вопрос с применением фитингов для ПНД, РЕ-Х и термостабильного полиэтилена (PE RT).

Пресс-фитинги применять можно, хотя и нежелательно (всякое бывает, любое соединение может протечь). Но при подключении трубопроводов к коллектору без пресс-фитингов не обойтись. Соединить между собой трубы с помощью пуш- и компрессионных фитингов не допускается. То же касается цанговых соединителей для ПНД.

Желательно использовать гибкие трубы одним целым куском – так надежнее. Сушка перекрытия, ремонт нижней комнаты и разбивка стяжки в случае протечки обходятся дороже.

Заключение

Я прощаюсь со своим уважаемым читателем. Надеюсь, что эта статья поможет вам рассчитать параметры и уложить в доме теплый водяной пол – замечательное изобретение инженеров в области отопительных систем. Делитесь всем, что сегодня узнали, с друзьями в соцсетях, и приводите их на сайт – у нас будет еще много полезной информации.

как рассчитать мощность и длину контура

Во избежание ненужных расходов и технологических ошибок, которые могут привести к частичной или полной переделке системы своими руками, расчет водяного теплого пола производится заранее, перед началом укладки. Необходимы следующие вводные данные:

• Материалы, из которых построено жилье;
• Наличие других источников отопления;
• Площадь помещения;
• Наличие наружного утепления и качество остекления;
• Региональное расположение дома.

Также нужно определить, какая максимальная температура воздуха в комнате требуется для комфорта жильцов. В среднем рекомендуется делать проектирование контура водяного пола из расчета 30-33 °С. Однако такие высокие показатели в процессе эксплуатации могут и не понадобиться, человек максимально комфортно себя чувствует при температуре до 25 градусов.

В случае, когда в доме используются дополнительные источники тепла (кондиционер, центральное или автономное отопление и т.д.), расчет теплого пола можно ориентировать на средние максимальные показатели 25-28 °С.

Совет! Настоятельно не рекомендуется подключать теплые водяные полы своими руками напрямую через центральную систему отопления. Желательно использовать теплообменник. Идеальный вариант – полностью автономное отопление и подключение теплых полов через коллектор к котлу.

Расчет мощности

КПД системы напрямую зависит от материала труб, по которым будет двигаться теплоноситель. Используют 3 разновидности:

• Медные;
• Полиэтиленовые или из сшитого полипропилена;
• Металлопластиковые.

У медных труб максимальная теплоотдача, но довольно высокая стоимость. Полиэтиленовые и полипропиленовые трубы обладают низкой теплопроводностью, но стоят относительно дешево. Оптимальный вариант в соотношении цены и качества – металлопластиковые трубы. У них низкий расход теплоотдачи и приемлемая цена.

Опытные специалисты в первую очередь принимают во внимание следующие параметры:

1. Определение значения желаемой t в помещении.
2. Правильно посчитать теплопотери дома. Для этого можно использовать программы-калькуляторы либо пригласить специалиста, но возможно произвести и приблизительный подсчёт теплопотерь самостоятельно. Простой способ, как рассчитать теплый водяной пол и теплопотери в помещении — усредненное значение теплопотерь в помещении — 100 Вт на 1 кв. метр, с учетом высоты потолка не более 3х метров и отсутствия прилегающих неотапливаемых помещений. Для угловых комнат и тех, в которых есть два или более окон – теплопотери рассчитываются исходя из значения 150 Вт на 1 кв. метр.
3. Вычисление сколько будет теплопотерь контура на каждый м2 отапливаемой водяной системой площади.
4. Определение расхода тепла на м2, исходя из декоративного материала покрытия (например, у керамики теплоотдача выше, чем у ламината).
5. Вычисление температуры поверхности с учетом теплопотерь, теплоотдачи, желаемой температуры.

В среднем, требуемая мощность на каждые 10 м2 площади укладки должна быть около 1,5 кВт. При этом нужно учесть пункт 4 в вышеперечисленном списке. Если дом хорошо утеплен, окна из качественного профиля, то на теплоотдачу можно выделить 20% мощности.

Соответственно, при площади помещения 20 м2, расчет будет происходить по следующей формуле: Q = q*x*S.

3кВт*1,2=3,6кВт, где

Q – требуемая мощность обогрева,

q = 1,5 кВт = 0,15 кВт — это константа на каждые 10м2,

x = 1,2 — это усредненный коэффициент теплопотери,

S – площадь помещения.

Внимание! Вышеуказанная формула как рассчитать теплый пол – максимально упрощенная, так как не принимаются во внимание, что давление в системе тоже может снижаться.

Перед началом монтажа системы своими руками, рекомендуется составить план-схему, точно указать расстояние между стенами и наличие других источников тепла в доме. Это позволит максимально точно рассчитать мощность водяного пола. Если площадь помещения не позволяет использовать один контур, то правильно планировать систему с учетом установки коллектора. Кроме того, потребуется монтировать своими руками шкаф для устройства и определить его местоположение, расстояние до стен и т.д.

Сколько метров оптимальная длина контура

Часто встречается информация, что максимальная длина одного контура – 120 м. Это не вполне соответствует истине, так как параметр напрямую зависит от диаметра трубы:

• 16 мм – max L 90 метр.
• 17 мм – max L 100 метр.
• 20 мм – max L 120 метр.

Соответственно, чем больше диаметр трубопровода, тем меньше гидравлическое сопротивление и давление. А значит – длиннее контур. Однако опытные мастера рекомендуют не «гнаться» за максимальной длиной и выбирать трубы D 16 мм.

Также нужно учесть, что толстые трубы D 20 мм проблематично гнуть, соответственно петли укладки будут больше рекомендуемого параметра. А это означает низкий уровень КПД системы, т.к. расстояние между витками будет большое, в любом случае придется делать квадратный контур улитки.

Если одного контура не достаточно на обогрев большого помещения, то лучше монтировать своими руками двухконтурный пол. При этом настоятельно рекомендуется делать одинаковую длину контуров, чтобы прогрев площади поверхности был равномерным. Но если разницы в размерах все-таки не избежать – допускается погрешность в 10 метров. Расстояние между контурами равно рекомендуемому шагу.

Гидравлический шаг между витками

От величины шага витка зависит равномерность прогревания поверхности. Обычно используют 2 вида укладки трубы: змейкой или улиткой.

Змейку предпочтительно делать в помещениях с минимальными теплопотерями и небольшой площадью. Например, в ванной или коридоре (так как они находятся в частном доме или квартире внутри без контакта с наружной средой). Оптимальный шаг петли для змейки – 15-20 см. При таком виде укладки потери давления составляют примерно 2500 Па.

Петли улитки применяют в просторных комнатах. Такой способ экономит длину контура и дает возможность равномерно обогреть комнату, как посередине, так и ближе к наружным стенам. Шаг петли рекомендуется в пределах 15-30 см. Специалисты утверждают, что идеальное расстояние шага – 15 см. Потери давления в улитке – 1600 Па. Соответственно, такой вариант укладки своими руками выгоднее в плане экономичности мощности системы (можно покрыть меньшую полезную площадь). Вывод: улитка эффективнее, в ней меньше падает давление, соответственно выше КПД.

Общее правило для обеих схем — ближе к стенам шаг нужно уменьшать до 10 см. Соответственно, от середины помещения петли контура постепенно уплотняют. Минимальное расстояние укладки до наружной стены 10-15 см.

Еще один важный момент — нельзя укладывать трубу сверху швов бетонных плит. Нужно так составить схему, чтобы соблюдалось одинаковое расположение петли между стыками плиты по обе стороны. Для монтажа своими руками можно начертить схему предварительно на черновой стяжке мелом.

Сколько градусов допускается при перепадах температуры

Проектирование системы кроме потерь тепла и давления подразумевает температурные перепады. Максимальный перепад – 10 градусов. Но рекомендуется ориентироваться на 5 °С для равномерной работы системы. Если заданная комфортная температура поверхности пола – 30 °С, то прямой трубопровод должен подавать около 35 °С.

Давление и температура, а также их потери, проверяются при опрессовке (проверке системы перед финишной заливкой чистовой стяжки). Если проектирование произведено верно, то заданные параметры будут точны с погрешностью не более 3-5%. Чем выше будет перепад t, тем выше расход мощности пола.

Расчет длины теплого пола. Сколько нужно трубы для теплого пола: расчет длины

Полы с подогревом можно использовать в квартирах и загородных домах как индивидуальный или дополнительный источник отопления. Чтобы пол правильно функционировал, необходимо произвести расчет и определить, сколько труб нужно для теплого пола. Вы можете рассчитать количество материалов самостоятельно или с помощью специальных компьютерных программ.

Расчет труб по формулам

Чтобы определить, сколько нужно трубы на теплый пол, необходимо сначала рассчитать:

• площадь жилой комнаты или другого помещения, которое необходимо отапливать;
• комфортный температурный режим помещения;
• бывшие в употреблении, различающиеся материалом, из которого они изготовлены;
• способ укладки труб;
• расстояние между витками пола.

Расчет площади и температуры помещения

Для определения площади, на которой вы хотите распределить трубы, нужно использовать формулу

S = L * W , где

• S — обязательный параметр;
• D — длина помещения;
• Вт — ширина комнаты.

При расчете площади необходимо учитывать, что:

• параметр рассчитывается с учетом чистовой отделки помещения. Если проводить расчет без отделки, можно допустить ошибки, которые могут привести к некорректному составлению проекта и лишним денежным затратам на закупку материалов;

• полученное значение требуется уменьшить на площадь, занимаемую крупногабаритной мебелью, так как трубы водяного пола нельзя прокладывать под тяжелой мебелью;
• стены должны находиться на расстоянии не менее 20 см.Это расстояние требуется для установки демпферной ленты, предназначенной для сглаживания расширения стяжки пола при нагревании.

Расчет длины трубы для теплого пола также производится исходя из средней температуры помещения, которая считается наиболее комфортной для проживания.

Выбор трубы

Длина трубы для теплого пола зависит от материала, из которого изготовлены трубы. Для пола может применяться:

• , отличающийся низкой теплопроводностью и невысокой стоимостью.При изготовлении пола из этих труб требуется уменьшить шаг укладки, что приводит к увеличению количества труб;

• обладают высокой теплоотдачей, поэтому шаг укладки материалов можно увеличить. Главный недостаток медных труб — дороговизна;

• Трубы нержавеющие гофрированные. Показывает теплоотдачу чуть меньше, чем у медных труб, но остается на достаточно высоком уровне. Использование увеличивает расстояние между витками пола, что приводит к уменьшению количества необходимого материала.Преимуществом труб этого типа также является гибкость материала, влияющая на прочность и долговечность готовой конструкции.

Способы укладки напольных труб

Сколько метров трубы нужно на теплый пол? Следующий показатель, от которого зависит количество труб, — способ укладки.

Имеется укладка в виде:

Укладочные материалы в виде «змейки» лучше всего подходят для небольших помещений. Это связано с тем, что при использовании труб длиной 70 м разница температур на входе и выходе составляет примерно 10 ° C, что приводит к неравномерному нагреву пола.

«Двойная змейка» или «улитка» помогают добиться одинаковой температуры пола по всей площади комнаты.

При выборе способа прокладки трубопровода следует также рассчитать количество замкнутых контуров. Максимальная длина контура трубы теплого пола определяется специалистами и составляет:

• для труб из металлопластика диаметром 16 мм, длина по контуру 100 м;
• для металлопластиковых труб диаметром 20 мм контур должен составлять 120 м;
• для медных и гофрированных труб — 80-90 м.

Для достижения большей равномерности теплого пола рекомендуется уменьшить максимальное значение контура на 15-20 м.

Определение шага укладки

Шаг укладки — это расстояние между витками трубопровода, являющегося основанием перекрытия.

Шаг укладки зависит от двух факторов:

• материал, используемый для изготовления труб;
• зональность помещения. Возле внешних стен, дверей и окон рекомендуется уменьшить расстояние между витками.

Минимальный шаг укладки определяется в 10 см, а максимальный — 30 см. При большем шаге укладки пол будет нагреваться неравномерно.

Расход трубы теплого пола на 1 м2 в зависимости от расстояния между соседними трубами представлен в таблице.

Окончательный расчет количества труб

• L — длина необходимых труб;
• S — предполагаемая площадь помещения;
• Н — расчетный шаг укладки витков;
• М — расстояние от коллектора отопления до пола;
• 1,1 — коэффициент, определяющий запас труб для устройства поворотов.

Например, площадь комнаты (S), в которой необходимо постелить теплый пол, составляет 25 м². Крупногабаритная мебель заняла 7 м². Предполагается, что трубы будут укладываться со стандартным шагом 20 см. Расстояние от котла до помещения 4 м.

Площадь прокладки труб 25 — 7 = 18 м².

L = 18 / 0,2 * 1,1 + 4 * 2 = 107 м.

Таким образом, для обустройства пола по заданным параметрам потребуется 107 м труб.

Расчет компьютерной программы

Для расчета количества труб можно использовать различные компьютерные программы, облегчающие определение длины материалов. Например, калькулятор длины трубы теплого пола VALTEC (программа бесплатная, вы можете найти).

Для расчета потребуется:

1. введите данные, описывающие помещение, в котором выполняется установка пола;
2. определяют исходные данные для расчета.Исходные данные включают:
   • регион расположения комнаты, определяющий среднюю температуру воздуха и требуемую температуру пола;
   • влажность в помещении;
   • площадь пола;
   • количество окон, входных дверей и стен, выходящих на улицу;
3. рассчитать теплопотери;
4. определить расположение оборудования и укладку труб. По заданным параметрам составляется дизайн, то есть программа будет схематично отображать введенную информацию;

1. Рассчитайте количество материалов для пола.Программа автоматически рассчитает длину трубы для теплого пола и другие параметры, которые необходимо учитывать при обустройстве дополнительного источника отопления;
2. с помощью программы также можно рассчитать:
   • параметры гидравлического сопротивления;
   • необходимая мощность котла отопления и другого оборудования, необходимого для обустройства пола: расширительный бак, насос, подающий воду в систему, и так далее.

Подробное описание и пример использования программы VALTEC представлены на видео.

Правильный расчет — залог оптимальной конструкции пола. Желательно, чтобы расчет проводился квалифицированными специалистами, которые, определив все условия, смогут рассчитать оптимальные параметры. Если укладка пола производится самостоятельно, для расчета рекомендуется использовать компьютерные программы.

В последние годы утепление полов стало очень распространенным явлением. Непосредственно перед началом монтажных работ необходимо рассчитать длину трубных изделий.На вопрос, какой трубопровод нужен на теплый пол, можно дать однозначный ответ, хотя многие «специалисты» до сих пор не могут разобраться.

Каждый частный дом отличается индивидуальной системой отопления. Поэтому зачастую монтажные действия мастера выполняют самостоятельно. Конечно, такой вид отопления можно сделать в квартире, но теплые конструкции в таких комнатах сделать непросто.

Диаметр и форма трубных изделий для теплого пола разные, по этой причине, чтобы разобраться, как проводить расчеты расхода трубной стали, необходимо детально разобрать устройство этой системы.

Есть два варианта этой системы.

И в том, и в другом случае укладка становится занятием не из легких. По этой причине многие обращаются за помощью к специалистам. Если вы решили все делать самостоятельно, следует запастись арсеналом необходимых знаний и навыков, четко следовать всем инструкциям.

Трубы для монтажных работ можно проложить:

Для большого помещения лучше выбрать улитку, а для небольших помещений сложной геометрической формы лучшим выходом будет змея.

Какие трубы можно взять в работу

Калибр трубы — это основной элемент, без которого невозможно смонтировать теплый водяной пол. От правильности выбора в данный момент зависит качество работы возведенной конструкции. Если вы сделаете неправильный выбор и сделаете неверный расчет, система отопления не будет работать эффективно.

Посмотреть видео

На данный момент доступны следующие виды материалов для устройства теплого пола.

Металлопластиковая труба оснащена внутренним алюминиевым слоем, который окружен слоем полимера изнутри и снаружи. Такие свойства придают смеси изделий из металлопласта высокую устойчивость к повреждениям и малое тепловое расширение. Эти весомые преимущества дополняет доступная цена.

Есть ли зависимость от способа прокладки, типа труб и длины контура

Перед закупкой материалов и монтажными работами выполните чертеж будущей конструкции.Выбрасывать после работы нет необходимости. Это пригодится при ремонте системы, о чем свидетельствует точное размещение труб.

Выбирая вариант укладки необходимо учитывать, что он зависит от материала изготовления ассортимента. Например, расход для теплого пола 20-й трубы будет следующим. Длина одноконтурной конструкции не должна быть более 120 метров.

Иначе давление в сети не достигнет желаемого уровня.Соответственно, выполняя расчет трубных изделий на 20 мм, нужно знать, что отдельный контур пола не займет больше места на 15 квадратных метров .

Все контуры должны быть одинаковой длины. Все это учитывается при выборе способа укладки труб 20 мм. Вопрос расчетов на самом деле довольно сложный, поскольку требует учета большого количества нюансов. Если на каком-то этапе работы возникают определенные трудности, всегда можно обратиться за помощью к специалистам.

Оптимальная смесь для пробирок

Кроме того, материал для изготовления трубных изделий должен учитывать давление теплоносителя и площадь отапливаемого здания. В зависимости от этих показателей выбирают наиболее подходящий диапазон диаметров.

Для этих систем оптимальные размеры трубы — 16, 20 и 25 мм. Если поставить диаметр меньше указанного, горячая охлаждающая жидкость не сможет нормально циркулировать.

Рассчитать необходимый расход трубной продукции на м2

Как правило, один квадратный метр перекрытия равен пяти погонным метрам трубной смеси.Этот метод считается наиболее простым при расчете расхода труб на м 2 строящейся площади.

Посмотреть видео

При таком расчете расхода на м 2 размер шага взят в 20 см. Рассчитать необходимое количество проката труб для теплого пола можно, воспользовавшись следующей формулой:

В нем S обозначает площадь помещения в м 2, N обозначает размер шага монтажа, а 1,1 — значение расхода трубного изделия на витках.

Рассчитав длину труб теплого пола на квадратный метр, следует прибавить расход датчика от пола до коллектора и в обратном направлении. Например, при расчете длины проката на квадратный метр приведенная формула должна прибавить удвоенное расстояние до шкафа коллектора.

Расход металлопластика и любого другого трубного изделия на теплый пол легко определить с помощью онлайн-калькулятора. Рассчитывать по этим программам очень удобно.Каждый такой программный продукт основан на «методе коэффициентов».

Эти факторы учитывают:

• шаг и диаметр металлопластиковых, полипропиленовых, медных и других трубных изделий;
• производственная смесь материалов;
• размеры и вид покрытия теплого строительства;
• размеры и тип стяжки.

Онлайн калькуляторы также учитывают наличие изоляции на металлопластиковой или другой трубе. Программный продукт «Valtek Complex», содержащий специальный раздел для расчетов устройства теплого пола, пользуется заслуженной популярностью у пользователей.

Выбор шага укладки

Для того, чтобы вся поверхность возводимой конструкции обеспечивала обогрев, а температура в помещении была комфортной, необходимо выдерживать определенное расстояние между трубчатыми изделиями.

В крайнем случае это расстояние может составлять около десяти сантиметров. Тогда он может измениться с разницей в пять сантиметров. Например: 10,15 см и т. Д.

Но, считая шаг укладки, нельзя делать расстояние более 30 сантиметров между контурами, так как поверхность пола будет греться не равномерно, соответственно, и тепло в таком помещении будет циркулировать одинаково неравномерно.

Определить длину контура

Рассчитывать это значение следует исходя из диаметра и материала труб, взятых в эксплуатацию. Так, например, если установка сделана из металлопластикового сортимента 16 дюймов, то длина контура водопровода в полу не должна быть больше 100 метров. Оптимальная длина металлопластикового трубопроката в этой ситуации будет от 75 до 80 метров.

Такая длина теплого пола не может быть более 120 м.

При расчете расхода трубы на теплый водяной пол часто возникает вопрос, можно ли сделать контур разной длины. . На практике это несложно, но не всегда целесообразно. Например, в помещении с небольшой полезной площадью.

А потери напора в конструкции теплого водяного пола можно нивелировать с помощью балансировочных клапанов. Разброс длины трубной продукции на таких объектах допускается в пределах 40%. Также при необходимости «поиграйте» с диаметром и шагом прокладки.

Необходимое количество контуров

Вопрос по расчету труб на теплый пол сложно решить, не зная количества контуров. И тут возникает еще одна проблема, как посчитать количество петель, подводимых к коллектору? Для этого нам потребуются следующие показатели:

• объем коллектора;
• количество прошедшего теплоносителя за определенную единицу времени;
• индикатор тепловой нагрузки.

Рассчитывать все эти значения не нужно, так как они должны быть указаны в техническом паспорте смесительного узла.

Для больших помещений необходимо выполнить «перегородку» на меньшие площади. И одновременно рекомендуется делать несколько контуров.

Крепление коллектора

При установке коллектора нужно помнить несколько основных правил.

1. Необходимо учитывать высоту стяжки и укладываемую отделку. Если это не учитывать, то ситуация с открытием дверцы шкафа.
2. Также важно учитывать удобство обслуживания и возможность производить текущий ремонт при отключенной магистрали.
3. Чем короче труба, тем жестче и наоборот. Следовательно, коллектор можно поднимать не выше 25 см над уровнем чистого пола. При работе нельзя игнорировать дизайн помещения. Если подъем шкафа недопустим в том или ином дизайнерском решении, то его рекомендуется опустить на пол, но с расчетом на удобство открывания.

Посмотреть видео

1. Фундамент сделан неправильно. Он для пола должен быть гладким и хорошо очищенным.Существенный факт этой работы — отделка швов и чернового пола.
2. Нестроенные гидроизоляционные конструкции. Пол с подогревом не обходится без такой защиты. Самым лучшим материалом для этого считается паронепроницаемый полиэтилен, который укладывается ровным слоем. Только не забываем про демпферный пояс, он снижает теплопотери от пола при обогреве и компенсирует расширение стяжки от бетона.
3. Неправильно уложенная изоляция. Рекомендуется укладывать в два слоя в шахматном порядке.Основным материалом для такой защиты пола является пенополистирол, а дополнительным материалом — пленка из полиэтилена.
4. Специалисты по укладке труб говорят, что наибольшее количество ошибок совершается именно при этих работах. Перед укладкой следует составить четкую схему и произвести точный расчет расхода трубы на квадратный метр теплого пола. Без детального плана и определения количества материала на квадратный метр будет сделано много ошибок, и будет повышенный расход материала.Каждый квадратный метр конструкции на схеме должен быть затемнен и четко отображать расположение углов и линий. Детальный план помещения помогает не только произвести точный расход металлопроката, но и позволяет увидеть проблемные места при проведении монтажных работ.

Выполняя монтажные работы и рассчитывая расход материалов, необходимо помнить, что большое количество нарушений установленных правил станет причиной частых аварий системы теплого пола.

Практически в каждом загородном доме обязательно монтируется теплый пол. Перед тем, как создать такой обогрев, рассчитывается необходимая длина трубы.

В каждом таком частном доме работает автономная система отопления. Если планировка помещения позволяет, хозяева такой загородной усадьбы сами устанавливают теплый водяной пол.

Конечно, устройство такого пола можно произвести и в обычной квартире, но эта работа очень трудоемкая. Владельцам и сотрудникам предстоит решить множество проблем.Основная сложность будет заключаться в подключении трубы к существующей системе отопления. Установить дополнительный бойлер в малогабаритной квартире просто невозможно.

От правильности такого расчета зависит количество тепла, которое необходимо подать в комнату, чтобы в ней всегда была комфортная температура. Расчеты помогут определить мощность теплого пола, а также помогут сделать правильный выбор котла и насоса.

Выполнить такой расчет очень сложно. Приходится учитывать довольно много разных критериев:

• Сезон;
• Температура воздуха на улице;
• Тип помещения;
• Количество и размеры окна;
• Покрытие по полу.
• Утепление стен;
• Где находится комната, ниже или на верхних этажах;
• Альтернативные источники тепла;
• Оргтехника;
• Освещение.

Чтобы упростить выполнение такого расчета, берутся средние значения. Если в доме установлено остекление и сделано хорошее утепление, этот параметр будет примерно равен 40 Вт / м2.

Теплые конструкции с небольшой теплоизоляцией постоянно теряют около 70–80 Вт / м2.

Если взять старый дом, потери тепла резко возрастут и приближаются к 100 Вт / м2.

В новых коттеджах, где не делается утепление стен, где установлены панорамные окна, потери могут составлять около 300 Вт / м2.

Выбрав примерную стоимость для своего помещения, можно приступать к расчету восполнения теплопотерь.

Как определить оптимальную температуру в помещении

В данном случае особых затруднений нет. Для ориентации вы можете использовать рекомендуемые значения или придумать свои.И обязательно учитывается напольное покрытие.

Пол в жилище должен быть нагрет до 29 градусов. При удалении от внешних стен более полуметра температура пола должна достигать 35 градусов. Если в помещении постоянно повышенная влажность, потребуется нагреть поверхность пола до 33 градусов.

Если в доме укладывается деревянный паркет, нельзя нагревать пол выше 27 градусов, так как паркет может испортиться.

Ковролин способен сохранять тепло, дает возможность повышать температуру примерно на 4-5 градусов.

Как производится расчет

Расчет труб для теплого пола производится следующим образом. На один квадратный метр поверхности пола требуется 5 метров трубы. Длина шага должна быть равна 20 см. Необходимая сумма рассчитывается по формуле:

• L = S / N x 1,1
• Площадь — S:
• Шаг штабелирования — N;
• Запасная труба для создания разворотов — 1.1.

Для большей точности расстояние от коллектора до пола складывается и умножается на два.Пример расчета длины трубы теплого пола:

• Площадь помещения 15 квадратных метров. м;
• Длина от коллектора до пола — 4 м;
• Шаг штабелирования — 0,15 м;
• Получается: 15 / 0,15 х 1,1 + (4 х 2) = 118 м.

Расчет длины контура

Для расчета длины контура необходимо учитывать диаметр трубы и материал, из которого она изготовлена.Возьмем, к примеру, металлопластиковую трубу 16 дюймов. Чтобы теплый пол хорошо функционировал, длина водяного контура должна быть не более 100 метров. Наиболее подходящая длина для такой трубы — 75–80 метров.

Если берется полиэтилен толщиной 18 мм, длина водяного контура должна быть в пределах 120 метров. В основном устанавливается труба 90–100 метров.

Расход трубы для теплого пола из металлической трубы 20 мм составит 100 — 120 метров.

При выборе трубы необходимо учитывать площадь помещения.Надо сказать, что материал и способ укладки сильно влияют на качество пола и его долговечность. Практика показала, что металлопластиковые трубы будут лучшим материалом для теплой.

Рассчитать количество контуров

С учетом всех правил становится понятно, что для небольших помещений достаточно одного контура теплого пола. Когда площадь комнаты намного больше, необходимо разделить ее на секции в соотношении 1: 2. Другими словами, ширина секции будет меньше ее длины, ровно вдвое.Для определения количества сайтов необходимо знать следующие параметры:

• Шаг 15 см — площадь участка 12 кв. метры;
• 20 см — 16 кв. метры;
• 25 см — 20 кв. метры;
• 30 см — 24 кв. метры

Иногда зону снабжения делают длиннее 15 метров. Мастера советуют эти значения увеличить еще на 2 кв. метр

Можно ли смонтировать теплый пол с другой контурной длиной?

Идеальным вариантом будет теплый пол, где каждая петля имеет одинаковую длину.Это позволит не заниматься дополнительной регулировкой, регулировка баланса не требуется.

Конечно, длина контура может быть одинаковой, но это не всегда выгодно.

Например, объект состоит из нескольких комнат, в которых необходимо установить пол с подогревом. Одна из таких комнат — ванная комната, площадью 4 квадратных метра. метр Общая длина трубы такого контура с учетом расстояния до коллектора будет равна 40 м.К такому размеру, конечно, никто не приспособится, поделив полезную площадь на 4 квадратных метра. метр Такое деление было бы совершенно ненужным. Ведь есть специальная балансировочная арматура, с помощью которой можно уравнять напорные контуры.

Сегодня также можно выполнить расчет по определению максимальной длины трубы относительно каждого контура с учетом типа оборудования и площади объекта.

Мы не будем рассказывать вам, как производятся эти сложные вычисления.Просто при установке теплого пола разброс длины трубопровода отдельного контура принимают в пределах 30-40%.

Кроме того, при необходимости можно «манипулировать» диаметрами труб. Есть возможность изменить шаг укладки, разделить большие площади на несколько средних частей.

Если комната очень большая, нужно ли создавать несколько контуров?

Конечно, теплый пол в таких помещениях лучше разделить на части и установить несколько контуров.

Эта потребность обусловлена ​​разными причинами:

1. Небольшая длина трубы предотвратит появление «замкнутой петли», когда циркуляция теплоносителя станет невозможной;
2. Площадь бетонного участка должна быть не более 30 квадратных метров. метров. Длина его сторон должна быть в соотношении 1: 2. Один из концов плиты должен иметь длину менее 8 метров.

Заключение

Изначально главное знать исходные данные своего помещения, а формулы помогут определить, сколько трубы вам нужно на 1м2 теплого пола.

Facebook

Твиттер

В контакте с

Одноклассники

Google+

Расчет потери напора и потока вручную в моей системе Radiant In Floor — My Brain Lounge
