Расчет мощности радиаторов отопления

При планировании капитального ремонта в вашем доме или же квартире, а так же при планировке постройки нового дома необходимо произвести расчет мощности радиаторов отопления. Это позволит вам определить количество радиаторов, способных обеспечить теплом ваш дом в самые лютые морозы. Для проведения расчетов необходимо узнать необходимые параметры, такие как размер помещений и мощность радиатора, заявленной производителем в прилагаемой технической документации. Форма радиатора, материал из которого он выполнен, и уровень теплоотдачи в данных расчетах не учитываются. Зачастую количество радиаторов равно количеству оконных проемов в помещении, поэтому, рассчитываемая мощность разделяется на общее количество оконных проемов, так можно определить величину одного радиатора.

Следует помнить, что не нужно производить расчет для всей квартиры, ведь каждая комната имеет свою отопительную систему и требует к себе индивидуальный подход. Так если у вас угловая комната, то к полученной величине мощности необходимо прибавить еще около двадцати процентов. Такое же количество нужно прибавить, если ваша система отопления работает с перебоями или имеет другие недостатки эффективности.

Расчет мощности радиаторов отопления

  • Чтобы узнать необходимую мощность умножьте площадь комнаты на 100 Вт
  • Если в комнате радиатор расположен в глубокой открытой нише, то мощьность надо увеличить на 5%
  • Если в комнате окно выходит на север и северо-восток, то мощьность надо увеличить на 10%
  • Если в комнате батарея закрыта спложной панелью с горизонтальными щелами, то мощьность надо увеличить на 15%
  • Если в комнате 1 окно и 2 наружные стены, то мощьность надо увеличить на 20%
  • Если в комнате 2 окна и 2 наружные стены, то мощьность надо увеличить на 30%

Согласно строительным нормами и другими правилами необходимо затрачивать 100 Вт мощности вашего радиатора на 1 м2 жилплощади. В таком случае необходимые расчеты производятся при использовании формулы:

K = \frac {C * 100} {P}

P — Мощность (Вт)
К — Мощность одной секции радиаторной батареи (Вт)
С — Площадь помещения (м2)

Пример

Комната имеет 4 метра в длину и 3. 5 в ширину. В таком случае площадь комнаты равна: 4 * 3.5 = 14 м2.

Мощность одной секции батареи заявлена производителем в 160 Вт.

Получаем: 14 * 100 / 160 = 8.75.

Полученную цифру необходимо округлить и получается, что для такого помещения потребуется 9 секций радиатора отопления.

Если же это угловая комната, то 9 * 1.2 = 10.8, округляется до 11. Если система теплоснабжения недостаточно эффективна, то добавляем 20% от первоначального числа: 9 * 20 / 100 = 1.8 округляется до 2.

Итого: 11 + 2 = 13. Для угловой комнаты площадью 14 м2, если система отопления работает с кратковременными перебоями понадобиться приобрести 13 секций батарей.

Точный тепловой расчет производится специалистам по специальным методикам, однако приближенный расчет необходимой тепловой мощности для средней полосы России, можно расчитать по приведенной ниже фотмуле:

P = (\frac {L_h*L_l*H_h} {2. 7})/10

P — Мощность (кВт)
Lh — Длина помещения (метры)
Ll — Ширина помещения (метры)
Hh — Высота потолков помещения (метры)
1 кВт = 1000 Вт

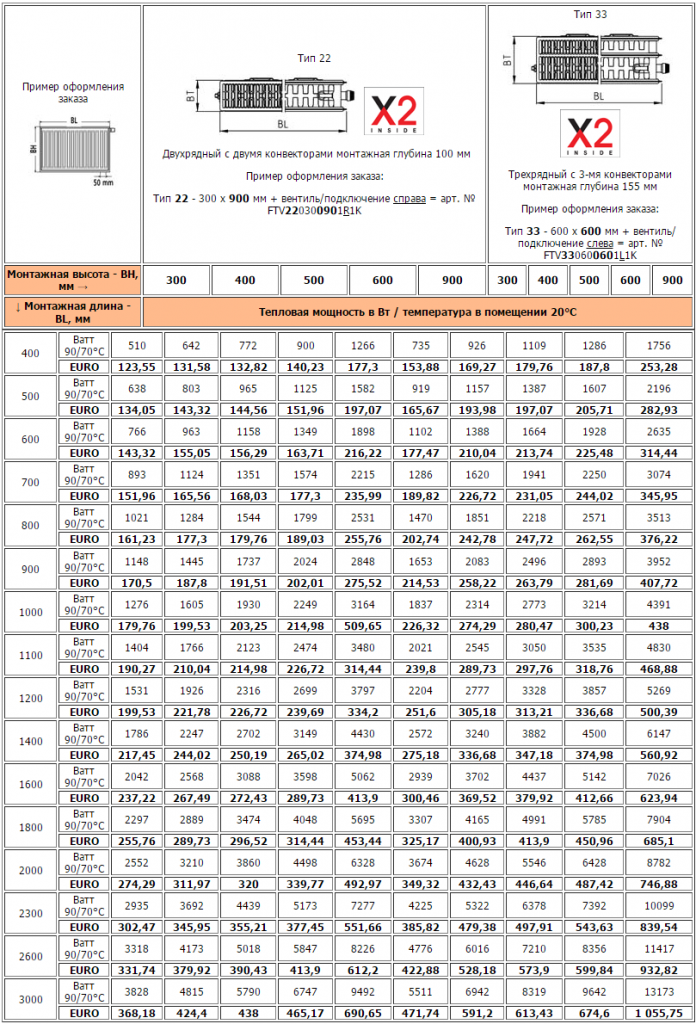

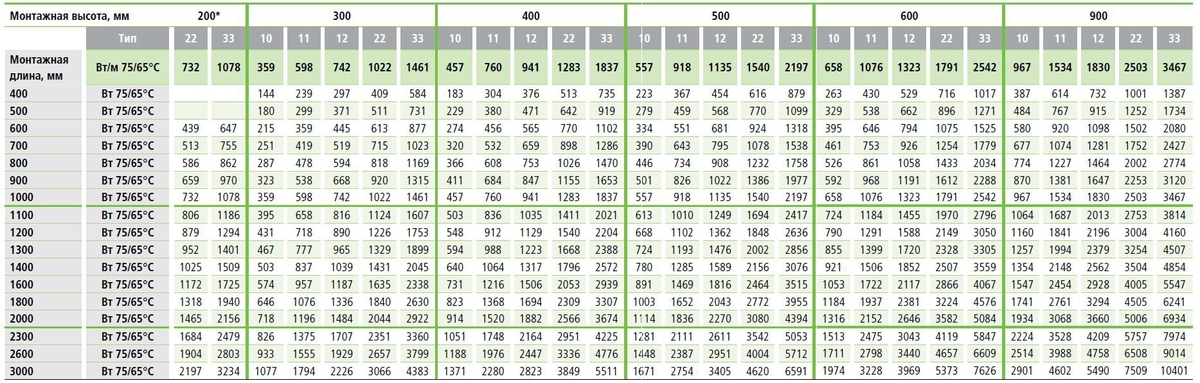

Подбор размера радиатора можно производить в помощью приведенной ниже таблицы (см. колонку с желаемой температурой в комнате):

700С (750С / 650С) Теплоотдача на 1 погонный мерт радиатора (Вт)
Температура комнаты
Тип радиатораВысота радиатора100С120С150С180С200С220С240С
РК 11300660636593549521497466
5001005968901835793755709
РКР 21300963927864801761725679
5001457140413081212115110971028
РККР 223001234118911081027975929870
5001861179316701548147014001312
РККРКР 333001748168415691454138113151233
5002637254032672192208319831860
Расшифровка обозначения радиаторов

Например 333C/300-500 или 33V/300-500
Где: 33 — тип радиатора в миллиметрах; С — боковое подключение; V — нижнее подключение;
300 — высота радиатора в миллиметрах; 500 — длинна радиатора в миллиметрах.

Он базируется на том, что радиаторы отопления при серийном производстве имеют определенные размеры. Если помещение имеет высоту потолка равную 2.5 метра, то на площадь в 1.8 метров квадратных потребуется лишь одна секция радиатора.

Подсчет количества секций радиатора для комнаты с площадью в 14 метров квадратных равен:

14/1.8=7.8, округляется до 8. Так для помещения с высотой до потолка в 2.5м понадобится восемь секций радиатора. Следует учитывать, что этот способ не подходит, если у отопительного прибора малая мощность (менее 60Вт) ввиду большой погрешности.

Такой расчет применяется для помещений с высокими или очень низкими потолками. Здесь расчет ведется из данных о том, что для обогрева одного метра кубического помещения необходима мощность в 41ВТ. Для этого применяется формула:

К=О*41, где:

К- необходимое количество секций радиатора,

О-объем помещения, он равен произведению высоты на ширину и на длину комнаты.

Если комната имеет высоту-3. 0м; длину – 4.0м и ширину – 3.5м, то объем помещения равен:

3.0*4.0*3.5=42 метра кубических.

Расчитывается общая потребность в тепловой энергии данной комнаты:

42*41=1722Вт, учитывая, сто мощность одной секции составляет 160Вт,можно расчитать необходимое их количество путем деления общей потребности в мощности на мощность одной секции: 1722/160=10.8, округляется до 11 секций.

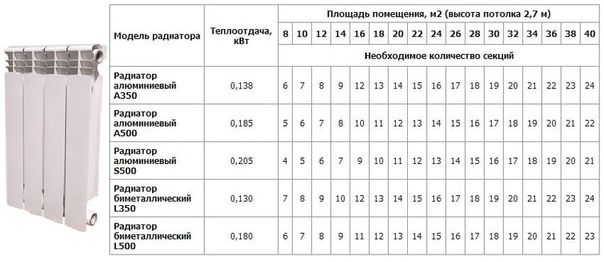

Примерный растчет количества секций радиаторов для типового помещения:

N = \frac {S} {P} * 100

N — Количество секций
S — Площадь комнаты (м2)
P — Теплоотача (Вт)

— дробная часть округляется по правилам математического окруления

Если выбраны радиаторы, которые не делятся на секции, от общее число нужно поделить на мощность одного радиатора.

Обнавлено:

Расчет радиаторов отопления, как рассчитать количество секций радиаторы калукулятор

Главный критерий при расчете мощности радиаторов отопления — площадь помещения. Чем просторнее помещение, тем мощнее необходима теплоотдача. Расчет нужен для безошибочного измерения оптимальной теплоотдачи данного помещения. Отопление может использоваться как основное или дополняющее. Чтобы правильно рассчитать мощность нужны следующие вводные данные: площадь помещения, этаж, зональность, параметры ниши, высоту потолка, другие отопительные приборы. Радиаторы отопления обычно монтируются под всеми окнами, для предотвращения тепловых потерь и образования конденсата. Для угловых комнат стоит рассматривать более мощные модели, добавив 1-2 секции «про запас». Для высоких потолков (более 3 м), требуется добавочная тепловая энергия, учитывающаяся при расчетах. Немаловажно при расчете мощности батареи отопления учитывать наличие/отсутствие стеклопакетов и качество общей теплоизоляции помещения. Все эти характеристики необходимо учитывать при выборе оборудования.

Формула, помогающая рассчитать должную тепловую мощность радиаторов в помещении с высотой потолков не более 3 м:
S пом. * 100 Вт / ∆T
где:/
S пом. — площадь помещения,
∆T — тепловой поток от одной секции.

Для основной отопительной системы (без дополнительных источников тепла) следует умножить всю площадь помещения на 100 Вт и разделить на тепло отдачу одной секции. Формула, по которой можно рассчитать мощность батарей в помещении с высотой потолков не менее 3 м :

S пом.* h * 40 / ∆T
где:
Sпом. — площадь помещ.,
∆T — отдача тепла одной секцией прибора,

H — высота потолка.

Есть и более простая формула: в помещении с единственной наружной стеной и одним стандартным окном 1 кВт мощности отопительного оборудования хватит для поддержания нормальной температуры на 10 кв.м.
Если же в помещ. 2 внешние стены — вам потребуется уже 1,3 кВт мощности на каждые 10 м2.
Стоит также заранее решить, где устанавливать радиатор, измерить высоту и длину подоконника, размеры ниши. После чего, подбирать тип, подходящий не только по мощности, но и по размерам.

Что такое межосевое расстояние радиаторов? Межосевое расстояние радиатора — это промежуток  между серединой отверстий вход. и выход. коллекторов и прилагающимися соответствующими по размеру батарее трубами. Чаще всего встречается 2 размера — 500 мм либо 300 мм.

Оптимальные параметры монтажа:
а) промежуток от стояка до соединения с радиатором — от 30 сантиметров;
б) промежуток от пола до низа радиатора — от 15 сантиметров;

Расчет радиаторов отопления на квадратный метр дома


Простые вычисления по площади

Вычислить величину батарей отопления для определенного помещения можно, ориентируясь на его площадь. Это самый простой способ – использовать сантехнические нормы, которые предписывают, что тепловой мощности 100 Вт в час нужно для обогрева 1 кв.м. Надо помнить, что этот метод используется для помещений, у которых потолки стандартной высоты (2,5-2,7 метра), а результат получается несколько завышенным. К тому же он не учитывает таких особенностей, как:

  • число окон и тип стеклопакетов на них;
  • количество в комнате наружных стен;
  • толщина стен здания и из какого материала они состоят;
  • тип и толщина использованного утеплителя;
  • диапазон температур в данной климатической зоне.

Тепло, которое для обогрева комнаты должны давать радиаторы: площадь следует умножить на тепловую мощность (100 Вт). К примеру, для комнаты в 18 кв.м требуется такая мощность батареи отопления:

18 кв.м х 100 Вт = 1800 Вт

То есть, в час для обогрева 18-ти квадратных метров необходимо 1,8 кВт мощности. Этот результат надо поделить на количество тепла, которое в час выделяет секция отопительного радиатора. Если данные в его паспорте указывают, что это составляет 170 Вт, то следующий этап вычислений выглядит так:

1800 Вт / 170 Вт = 10,59

Это число надо округлить до целого (обычно округляется в большую сторону) – получится 11. То есть, чтобы в комнате температура в отопительный сезон была оптимальной, необходимо установить радиатор отопления с 11-ю секциями.

Такой метод подходит только для вычисления величины батареи в помещениях с центральным отоплением, где температура теплоносителя не выше 70 градусов Цельсия.

Есть и более простой способ, который можно применять для обычных условий квартир панельных домов. В этом приблизительном расчете учитывается, что для обогрева 1,8 кв.м площади нужна одна секция. Другими словами, площадь помещения надо разделить на 1,8. Например, при площади 25 кв.м необходимо 14 частей:

25 кв.м / 1,8 кв.м = 13,89

Но такой метод расчета неприемлем для радиатора пониженной или повышенной мощности (когда средняя отдача одной секции варьируется в пределах от 120 до 200 Вт).

Влияние на результат материала изготовления радиатора

В настоящее время наибольшей популярностью пользуются следующие разновидности радиаторов:

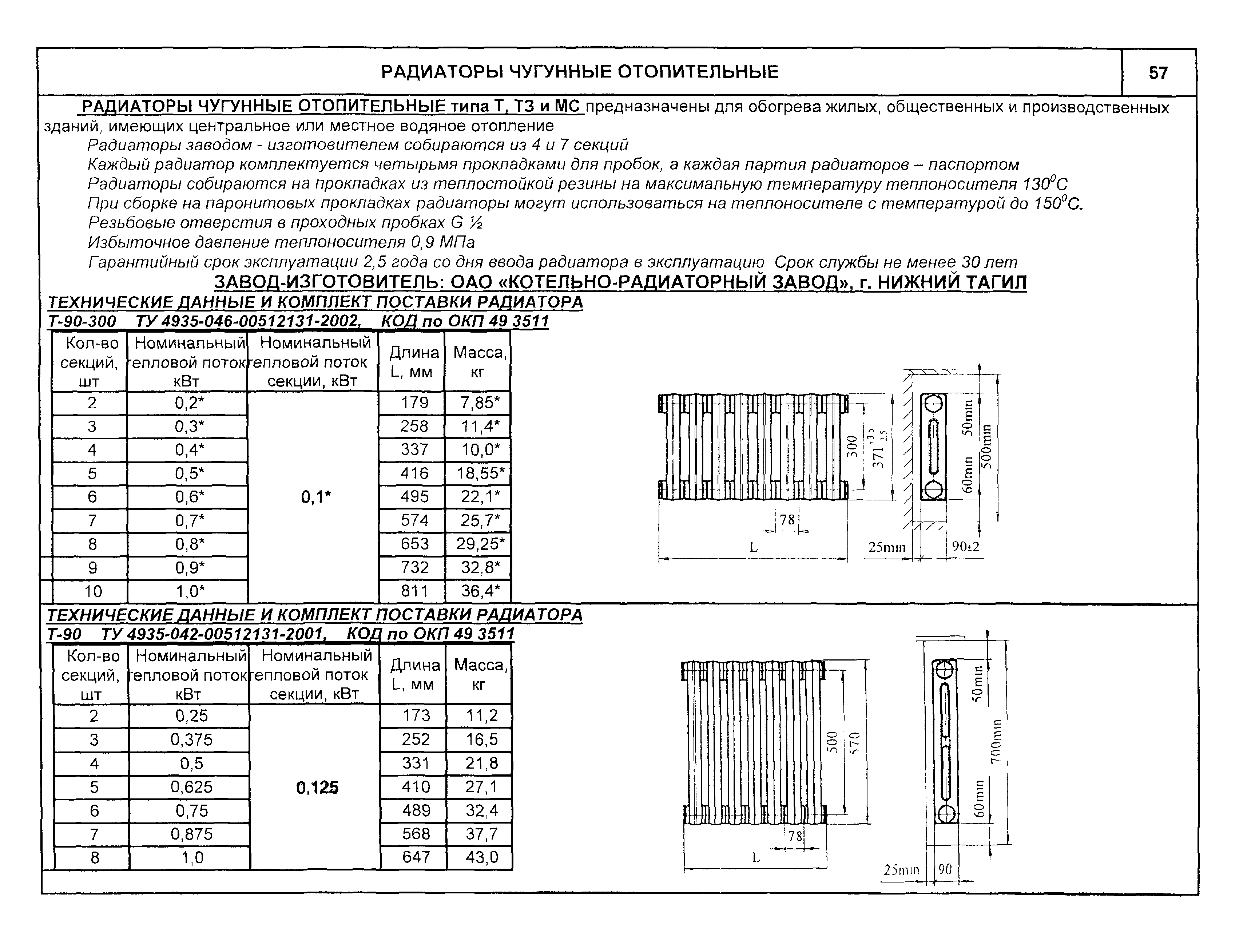

  • Чугунные. Чаще всего используется чугунная батарея марки МС-140 с уровнем теплоотдачи 180 Вт. Этот показатель справедлив лишь при использовании теплоносителя с максимальной температурой. На практике такое бывает редко, поэтому фактическая мощность прибора – 60-120 Вт. Именно эти цифры рекомендуется использовать при проведении расчете ватт на квадратный метр отопления.
  • Стальные. Имеют почти такую же площадь, что и чугунные. Это же касается и параметров, точные значение которых указываются в сопроводительной документации. При этом масса стальных изделий меньше, что делает их транспортировку и монтаж более простым.
  • Алюминиевые. Дать общий ответ, сколько отапливает одна секция алюминиевого радиатора проблематично, так как подобные изделия представлены в продаже в большом количестве модификаций. Поэтому в каждом конкретном случае расчета количества секций алюминиевых радиаторов необходимо руководствоваться паспортными данными модели. В общем считается, что средним показателем, сколько обогревает одна секция алюминиевого радиатора, является 100 Вт/м2. Если заявленная мощность прибора меньше, то, скорее всего, речь идет о подделке. Также следует сказать, что уровень теплоотдачи алюминия более высокий, чем у чугуна и стали. Это также следует взять во внимание перед тем, как рассчитать количество секций алюминиевых радиаторов отопления.
  • Биметаллические. Эти изделия, совмещающие в себе высокую теплоотдачу алюминия и прочностные качества стали, в настоящее время пользуются наибольшей популярностью у покупателей (уровень мощности одной секции биметаллического радиатора идентичен тому, на сколько квадратов одна секция алюминиевой батареи). Благодаря хорошей теплоотдаче, разрешается несколько сокращать количество секций при установке. Правильный расчет биметаллических радиаторов позволяет сэкономить финансы даже несмотря на то, что биметаллические радиаторы считаются наиболее дорогими.

Максимальные значения теплоотдачи приборов не рекомендуется использовать при расчете секций алюминиевых радиаторов на квадратный метр – теплоноситель в системе обычно никогда не достигает крайних значений. Более надежный путь – использовать минимальные значения, что позволит гарантированно избежать ошибок. Обустроенная на основе расчета секций алюминиевых радиаторов отопительная система будет обеспечивать комфорт в жилище даже при сильных морозах.

Рассмотрим метод вычислений для комнат с высокими потолками

Однако расчет отопления по площади не позволяет верно определить количество секций для комнат с потолками выше 3 метров. В этом случае надо применять формулу, учитывающую объем помещения. Для обогрева каждого кубического метра объема по рекомендациям СНИП необходим 41 Вт тепла. Так, для комнаты с потолками высотой 3 м и площадью 24 кв.м, расчет будет следующим:

24 кв.м х 3 м = 72 куб.м (объем комнаты).

72 куб.м х 41 Вт = 2952 Вт (мощность батареи для обогрева помещения).

Теперь следует узнать количество секций. В случае, если в документации радиатора указано, что теплоотдача одной его части в час составляет 180 Вт, надо разделить на это число найденную мощность батареи:

2952 Вт / 180 Вт = 16,4

Это число округляется до целого – получается, 17 секций, чтобы обогреть комнату объемом 72 куб.м.

Путём не сложных вычислений можно с лёгкостью определить нужные вам данные.

Тепловая мощность 1 секции

Как правило, производители указывают в технических характеристиках обогревателей средние показатели теплоотдачи. Так для обогревателей из алюминия он составляет 1.9-2.0 м2. Чтобы высчитать, какое количество секций потребуется, нужно площадь помещения разделить на этот коэффициент.

Например, для той же комнаты площадью 16 м2 потребуется 8 секций, так как 16/ 2 = 8.

Эти расчеты приблизительные и использовать их без учета теплопотерь и реальных условий размещения батареи нельзя, так как можно получить после монтажа конструкции холодную комнату.

Чтобы получить самые точные показатели, придется рассчитать количество тепла, которое необходимо для обогрева конкретной жилой площади. Для этого придется учитывать многие корректирующие коэффициенты. Особенно важен такой подход, когда требуется расчет алюминиевых радиаторов отопления для частного дома.

Формула, необходимая для этого выглядит следующим образом:

КТ = 100Вт/м2 х S х К1 х К2 х К3 х К4 х К5 х К6 х К7

  1. КТ – это то количество тепла, которое требуется данному помещению.
  2. S – площадь.
  3. К1 – обозначение коэффициента для остекленного окна. Для стандартного двойного остекления он равен 1.27, для двойного стеклопакета – 1.0, а для тройного – 0.85.
  4. К2 – это коэффициент уровня утепления стены. Для неутепленной панели он = 1.27, для кирпичной стены с кладкой в один слой = 1. 0, а в два кирпича = 0.85.
  5. К3 – это соотношение площади, занимаемой окном и полом.Когда между ними:
      50% — коэффициент составляет 1.2;
  6. 40% — 1.1;
  7. 30% — 1.0;
  8. 20% — 0.9;
  9. 10% — 0.8.
  10. К4 – это коэффициент, учитывающий температуру воздуха по СНиП в самые холодные дни года:
  11. +25 = 1.2;
  12. +20 = 1.1;
  13. +15 = 0.9;
  14. +10 = 0.7.
  15. К5 указывает на корректировку при наличии наружных стен.Например:
      когда она одна, показатель равен 1.1;
  16. две наружные стены – 1.2;
  17. 3 стены – 1.3;
  18. все четыре стены – 1.4.
  19. К6 учитывает наличие помещения над комнатой, для которой производятся расчеты.При наличии:
      неотапливаемого чердака – коэффициент 1.0;
  20. чердак с обогревом – 0.9;
  21. жилая комната – 0.8.
  22. К7 – это коэффициент, который указывает на высоту потолка в комнате:
  23. 3.0 м = 1.05;
  24. 3.5 м = 1.1;
  25. 4.0 м = 1.15;
  26. 4.5 м = 1.2.

Если применить эту формулу, то можно предусмотреть и учесть практически все нюансы, которые могут повлиять на обогрев жилой площади. Сделав расчет по ней, можно быть точно уверенным, что полученный результат указывает на оптимальное количество секций алюминиевого радиатора для конкретного помещения.

Если вы решили установить алюминиевые радиаторы отопления важно знать следующее:

Какой бы принцип расчетов ни был предпринят, важно сделать его в целом, так как правильно подобранные батареи позволяют не только наслаждаться теплом, но и значительно экономят на энергозатратах. Последнее особенно важно в условиях постоянно растущих тарифов

Дополнительные параметры, которые нужно учесть

Произведя примерный расчет количества секций радиаторов отопления для своей квартиры, не забудьте его откорректировать, приняв во внимание особенности помещения. Их нужно учитывать следующим образом:

  • для угловой комнаты (две стены выходят на улицу) с одним окном мощность радиатора надо увеличить на 20%, а при двух окнах – на 30%;
  • если радиатор монтируется в нише под окном, его теплоотдача снизится, это компенсируется увеличением мощности на 5%;
  • на 10% следует увеличить, если окна выходят на северную либо северо-восточную сторону;
  • экран, для красоты закрывающий радиаторы, «крадет» 15% их теплоотдачи, которые также надо учесть при расчете.

В самом начале следует рассчитать общее значение необходимой для помещения тепловой мощности, учитывая все наличествующие параметры и факторы. И лишь затем разделить это значение на количество тепла, которое выделяет в час одна секция. Результат при дробном значении, как правило, округляется до целого в большую сторону.

Производим расчеты по объему помещения

Для панельного дома со стандартной высотой потолков, как уже указывалось выше, расчет тепла производится из потребности 41 ватт на 1м3. Но если дом новый, кирпичный, в нем установлены стеклопакеты, а наружные стены утеплены, то нужно уже 34 ватт на 1м3.

Формула расчета количества секций радиатора выглядит так: объем (площадь, умноженная на высоту потолка) умножается на 41 или 34 (в зависимости от типа дома) и делится на теплоотдачу одной секции радиатора, указанного в паспорте производителя.

Например:

Площадь комнаты 18 м2, высота потолка 2, 6 м. Дом – типичная панельная постройка. Теплоотдача одной секции радиатора – 170 ватт.

18Х2,6Х41/170=11,2. Итак, нам нужно 11 секций радиатора. Это при условии, что комната не угловая и в ней нет балкона, в противном случае лучше установить 12 секций.

Специфика и другие особенности

Также возможна и другая специфика у помещений, для которых делается расчет, не все же они похожи и совершенно одинаковы. Это могут быть такие показатели как:

  • температура теплоносителя меньше 70 градусов – число частей соответственно предстоит увеличить;
  • отсутствие двери в проеме между двумя помещениями. Тогда требуется подсчитать общую площадь обоих помещений, чтобы вычислить количество радиаторов для оптимального обогрева;
  • установленные на окнах стеклопакеты препятствуют потере тепла, следовательно, можно монтировать меньше секций батареи.

При замене старых чугунных батарей, которые обеспечивали нормальную температуру в комнате, на новые алюминиевые или биметаллические, калькуляция весьма проста. Умножитьте теплоотдачу одной чугунной секции (в среднем 150 Вт). Результат разделите на количество тепла одной новой части.

Готовимся к зиме – расчет количества секций радиаторов отопления.

Здесь существует три метода, которые базируются на общих принципах:

  • стандартная величина мощности одной секции может варьироваться от 120 до 220 Вт, поэтому берется средняя величина
  • для корректировки погрешностей в расчетах при покупке радиатора следует заложить 20% резерв

Теперь обратимся непосредственно к самим методам.

Метод первый – стандартный

Исходя из строительных правил, для качественного отопления одного квадратного метра требуется 100 ватт мощности радиатора. Займемся подсчетами.

Допустим, площадь помещения составляет 30 м², мощность одной секции возьмем равной 180 ватт, тогда 30*100/180 = 16,6. Округлим значение в большую сторону и получим, что для комнаты площадью в 30 квадратных метров необходимо 17 секций радиатора отопления.

Однако, если помещение является угловым, то полученное значение следует умножить на коэффициент 1,2. В таком случае, количество необходимых секций радиаторов будет равно 20

Метод второй – примерный

Данный метод отличается от предыдущего тем, что основан не только на площади помещения, но и на его высоте. Обратите внимание, что метод работает только для приборов средней и большой мощности.

При малой мощности (50 ватт и менее) подобные расчеты будут неэффективны ввиду слишком большой погрешности.

Итак, если принять во внимание, что средняя высота помещения равна 2,5 метра (стандартная высота потолков большинства квартир), то одна секция стандартного радиатора способна обогреть площадь в 1,8 м².

Расчет секций для комнаты в 30 «квадратов» будет следующим: 30/1,8=16. Снова округляем в большую сторону и получим, что для обогрева данной комнаты нужно 17 секций радиатора.

Метод третий – объемный

Как видно из названия, подсчеты в этом методе базируются на объеме комнаты.

Условно принимается, что для обогрева 5 кубических метров помещения нужна 1 секция мощностью 200 ватт. При длине в 6 м, ширине 5 и высоте 2,5 м формула для расчета будет следующей: (6*5*2,5)/5 =15. Следовательно, для комнаты с такими параметрами нужно 15 секций радиатора отопления мощностью 200 ватт каждая.

Если радиатор планируется расположить в глубокой открытой нише, то количество секций нужно увеличить на 5%.

В случае, если радиатор планируется полностью закрыть панелью, то увеличение следует сделать на 15%. В противном случае будет невозможно добиться оптимальной теплоотдачи.

Прочитайте статью и узнайте как построить схему водяного отопления частного дома.

Вот здесь – все про то как выбрать радиатор отопления

Климатические зоны тоже важны

Не для кого ни секрет, что в разных климатических зонах имеется разная потребность в обогреве, поэтому при проектировании проекта необходимо учитывать и эти показатели.

Климатические зоны также имеют свои коэффициенты:

  • средняя полоса России имеет коэффициент 1,00, поэтому он не используется;
  • северные и восточные регионы: 1,6;
  • южные полосы: 0,7-0,9 (учитываются минимальные и среднегодовые температуры в регионе).

Данный коэффициент необходимо умножить на общую тепловую мощность, а полученный результат разделить на теплоотдачу одной части.

Выводы

Таким образом, расчет отопления по площади особых трудностей не представляет. Достаточно немного посидеть, разобраться и спокойно посчитать. С его помощью каждый владелец квартиры или дома может легко определить величину радиатора, который следует установить в комнате, кухне, ванной или в любом другом месте.

Если вы сомневаетесь в своих силах и знаниях – доверьте монтаж системы профессионалам. Лучше заплатить один раз профессионалам, чем сделать неправильно, демонтировать и повторно приступить к работе. Или же не сделать ничего вообще.

В продолжение темы: качественные межкомнатные двери www.dveri-tmk.ru помогут сохранить тепло в вашем доме или квартире. И упростить расчёты по площади отопления.

Зачем это нужно

Мотивы для выполнения расчетов довольно очевидны: при проектировании системы отопления необходимо знать количество энергии, которое помещение должно получать в пик холодов для стабилизации внутренней температуры.

В зависимости от результата расчетов подбирается:

  • Во всех без исключения системах водяного отопления — суммарная мощность батарей для отдельного помещения и для дома или квартиры в целом.
  • В автономных отопительных системах — мощность котла.

Заметьте: при покупке твердотопливного котла желателен избыток мощности, так как его растопки будут периодическими, раз в несколько часов. Избыток тепловой энергии аккумулируется теплоносителем и массивными отопительными приборами; иногда для этой цели в контур включается массивный теплоизолированный водяной бак — теплоаккумулятор.

Компенсация теплопотерь

Чтобы мощности батарей хватило для отопления помещения, нужно внести некоторые корректировки:

  • Дробные значения округлить в положительную сторону. Лучше пусть остается некоторые запас мощности, а нужный уровень температуры отрегулируется с помощью термостата.
  • Если в комнате два окна, то нужно поделить высчитанное количество секций на два и установить их под каждым из окон. Тепло будет подниматься, создавая тепловую завесу для холодного воздуха, проникающего в квартиру через стеклопакет.
  • Нужно добавить несколько секций, если две стены в комнате выходят на улицу, или высота потолка достигает больше 3 м.

Расчет мощности радиаторов: как рассчитать радиаторы отопления

Радиаторы отопления настолько привычные и настолько же важные элементы системы отопления, что без них невозможно представить современное жилье. Делая замену старых радиаторов на новые, либо устанавливая радиаторы другого типа мы сталкиваемся с рядом вопросов – как правильно рассчитать мощность, количество секций и выполнить монтаж радиаторов отопления? Безусловно лучше специалиста это не сделает никто, но хотя бы быть немножко информированным в этом вопросе, понимать и уметь выполнить расчет самому никогда не будет лишним, тем более ничего сложного в этом нет.

Главная задача любых радиаторов – это компенсация своей теплопередачей теплопотерь отапливаемого помещения.

Итак, произведем расчет мощности радиаторов двумя простыми способами.

Расчет мощности радиаторов (упрощенный способ)

(в расчет заложена средняя высота помещения 3 метра)

Компенсацию теплопотерь можно выразить так – каждые 10 м² обогреваемой площади помещения соответствует 1 кВт мощности радиатора  (или 1 м2 =100 Вт). Данный показатель необходимо умножить на коэффициент 1,45 (в него заложены возможные утечки тепла через окна, не утепленные стены и т. д.) – для быстрого просчета данная формула вполне подходит.

Произведем расчет мощности радиаторов на примере комнаты и размером (5м * 4 м).

(5м * 4 м)=20 м2

20м2 *100 Вт = 2000 Вт.

2000Вт *1,45 = 2900 Вт.

Расчет мощности радиаторов (продвинутый способ)

(более точный учитывается фактическая высота помещения)

Произведем расчет мощности радиаторов на предыдущем примере.

1. Вычисляем объем помещения (V), перемножая длину, ширину и высоту (в метрах).

5м*4м*3м = 60м3 – получаем V помещения в м3.

2. Для нагрева одного кубометра в доме стандартной планировки (с деревянными окнами с не утепленными стенами и т. д.) в климатической зоне европейской части России, Украины и Беларуси, требуется 41Вт на 1м3 тепловой мощности.

Вычислим, какая мощность потребуется, для этого перемножим объем V и цифру 41:

V * 41=60м3 *41Вт = 2460 Вт.

3. Вычисленную мощность необходимо умножить на коэффициент теплопотерь, который составляет 1,2.

2460 Вт*1,2= 2952 Вт

Вычисленная цифра – это мощность теплоотдачи, которая должна быть у радиаторов, чтобы обогреть комнату.

Определяем количество радиаторов

Количество радиаторов должно соответствовать количеству окон в помещении.

В нашем примере, если вкомнате два окна, то нужны два радиатора мощностью

2952Вт х 2 = 1476 Вт

У каждого производителя радиаторов мощность теплопередачи разная, поэтому нужно исходить из конкретных цифр.
Если устанавливаются чугунные радиаторы (мощность каждой секции для радиатора МС- 140 составляет 160 Вт), то необходимо

1476/160=9.

225 секций

два радиатора по 9 секций

Точно также можно рассчитать количество секций для алюминиевых и биметаллических радиаторов.

Если устанавливаются стальные панельные радиаторы 22-го типа, то данной мощности соответствует радиатор размером 500*800 мм. – т.е. нужны два радиатора таких размеров. Если в помещении одно окно, нужен один панельный радиатор 22-го типа размером 500*1600 мм.

Следует также учитывать важный момент – устанавливая более мощные радиаторы, мы снижаем нагрузку на котел отопления, поэтому лучше поставить радиатор с количеством секций на одну больше, а у панельных на один размер больше (обычно у стальных панельных радиаторов размеры идут с шагом 100 мм.).

Расчет мощности радиаторов, как рассчитать радиаторы отопления на inbud. ru

Правильный расчет радиаторов отопления в доме

В вопросе поддержания оптимальной температуры в доме главное место занимает радиатор.

Выбор просто поражает: биметаллические, алюминиевые, стальные самых разных размеров.

Важно правильно рассчитать мощность и выбрать радиатор, чтобы впоследствии не было ошибок, которые могут поставить под угрозу не только функционирование радиаторов, но и здоровье Вас и Ваших близких.

Нет ничего хуже, чем неправильно рассчитанная необходимая тепловая мощность в помещении. Зимой такая ошибка может стоить очень дорого.

Тепловой расчет радиаторов отопления подходит для биметаллических, алюминиевых, стальных и чугунных радиаторов. Специалисты выделяют три способа, каждый из которых основан на определенных показателях.

Готовимся к зиме – расчет количества секций радиаторов отопления.

Здесь существует три метода, которые базируются на общих принципах:

  • стандартная величина мощности одной секции может варьироваться от 120 до 220 Вт, поэтому берется средняя величина
  • для корректировки погрешностей в расчетах при покупке радиатора следует заложить 20% резерв

Теперь обратимся непосредственно к самим методам.

Метод первый – стандартный

Исходя из строительных правил, для качественного отопления одного квадратного метра требуется 100 ватт мощности радиатора. Займемся подсчетами.

Допустим, площадь помещения составляет 30 м², мощность одной секции возьмем равной 180 ватт, тогда 30*100/180 = 16,6. Округлим значение в большую сторону и получим, что для комнаты площадью в 30 квадратных метров необходимо 17 секций радиатора отопления.

Однако, если помещение является угловым, то полученное значение следует умножить на коэффициент 1,2. В таком случае, количество необходимых секций радиаторов будет равно 20

Метод второй – примерный

Данный метод отличается от предыдущего тем, что основан не только на площади помещения, но и на его высоте. Обратите внимание, что метод работает только для приборов средней и большой мощности.

При малой мощности (50 ватт и менее) подобные расчеты будут неэффективны ввиду слишком большой погрешности.

Итак, если принять во внимание, что средняя высота помещения равна 2,5 метра (стандартная высота потолков большинства квартир), то одна секция стандартного радиатора способна обогреть площадь в 1,8 м².

Расчет секций для комнаты в 30 «квадратов» будет следующим: 30/1,8=16. Снова округляем в большую сторону и получим, что для обогрева данной комнаты нужно 17 секций радиатора.

Метод третий – объемный

Как видно из названия, подсчеты в этом методе базируются на объеме комнаты.

Условно принимается, что для обогрева 5 кубических метров помещения нужна 1 секция мощностью 200 ватт. При длине в 6 м, ширине 5 и высоте 2,5 м формула для расчета будет следующей: (6*5*2,5)/5 =15. Следовательно, для комнаты с такими параметрами нужно 15 секций радиатора отопления мощностью 200 ватт каждая.

Если радиатор планируется расположить в глубокой открытой нише, то количество секций нужно увеличить на 5%.

В случае, если радиатор планируется полностью закрыть панелью, то увеличение следует сделать на 15%. В противном случае будет невозможно добиться оптимальной теплоотдачи.

Прочитайте статью и узнайте как построить схему водяного отопления частного дома.

Вот здесь – все про то как выбрать радиатор отопления

Альтернативный метод расчета мощности радиаторов отопления

Расчет количества секций радиаторов отопления далеко не единственный способ правильной организации обогрева помещения.

Можно рассчитать мощность, необходимую для обогрева помещения и сопоставить ее с предполагаемой мощностью радиаторов отопления.

Посчитаем объем предполагаемой комнаты площадью 30 кв. м и высотой в 2,5 м:

30 х 2,5 = 75 куб.м.

Теперь нужно определиться с климатом.

Для территории европейской части России, а так же Белоруссии и Украины стандартом является 41 ватт тепловой мощности на кубический метр помещения.

Для определения необходимой мощности умножаем объем помещения на норматив:

75 х 41 = 3075 Вт

Округлим полученное значение в большую сторону – 3100 вт. Для тех людей, кто проживает в условиях очень холодных зим, данную цифру можно увеличить на 20%:

3100 х 1,2 = 3720 Вт.

Придя в магазин и уточнив мощность радиатора отопления, можно посчитать, сколько секций радиатора потребуется для поддержания комфортной температуры даже в самую суровую зиму.

Каждый специалист знает, что существует несколько способов подключения радиаторов отопления. Узнайте как выбрать оптимальный.

Как отопить дачу если нет магистрального газа? Есть очень простое решение – об этом можете прочитать по адресу: https://obogreem.net/otopitel-ny-e-pribory/obogrevateli/infrakrasny-e-obogrevateli-dlya-dachi.html.

Расчет количества радиаторов

Метод расчета представляет собой выдержки из предыдущих пунктов статьи.

После того, как Вы подсчитаете необходимую мощность для обогрева помещения и количество секций радиатора, Вы приходите в магазин.

Если число секций вышло внушительное (такое бывает в помещениях с большой площадью), то резонно будет приобрести не один, а несколько радиаторов.

Данная схема применима и к тем условиям, когда мощность одного радиатора ниже необходимой.

Но существует еще один быстрый способ посчитать количество радиаторов. Если в Вашей комнате стояли старые чугунные радиаторы с высотой около 60 см, и зимой Вы чувствовали в этом помещении себя комфортно, то посчитайте количество секций.

Полученную цифру умножьте на 150 Вт – это и будет необходимой мощностью новых радиаторов.

В случае выбора биметаллических или алюминиевых радиаторов, можете покупать их из расчета 1 к 1- на одно ребро чугунного радиатора 1 ребро биметаллического.

Разделение на «теплая» и «холодная» квартира давно уже пришло в нашу жизнь.

Многие люди сознательно не хотят заниматься выбором и установкой новых радиаторов, объясняя это тем, что «в этой квартире всегда будет холодно». Но это не так.

Правильный выбор радиаторов вкупе с грамотным расчетом необходимой мощности способен сделать тепло и уют за Вашими окнами даже в самую холодную зиму.

Расчет количества радиаторов отопления по площади помещения |Системы отопления

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ ПАНЕЛЬНЫХ РАДИАТОРОВ ОТОПЛЕНИЯ

Основным материалом для изготовления панельных радиаторов является сталь. Сталь, как высокотехнологичный материал обладает отличным набором свойств: прочность, ковкость, гибкость – всё это предает агрегатам из стали массу полезных свойств, а хорошая податливость сварке и высокая теплопроводность делают сталь идеальным материалом для радиаторов отопления.



Главной конструктивной единицей панельного радиатора является панель, которых, в зависимости от типа радиатора, может быть и одна, и две, и три.



Панель радиатора – это два сваренных между собой тонких стальных листа. Листы же до сварки проходят штамповку, где им предаётся профиль – это и есть каналы для циркуляции нагретой жидкости в панели радиатора. Панели, если их две и более, соединенные между собой трубками, с металлическим кожухом по бокам и декоративной верхней решеткой и есть готовый панельный радиатор отопления.



Для повышения теплоотдачи и скорости обогрева помещения, радиатор может оснащаться конвекционными ходами с внутренней стороны панелей в виде ребристого листа из более тонкой стали, что способствует перемещению воздушных масс в помещении и равномерному обогреву.



Как видно, технология изготовления данных агрегатов проста, что и объясняет их достаточно низкую стоимость.



Если производитель не экономит на качестве материала и для производства радиаторов использует качественную сталь, применяет современные технологичные методы нанесения защитного покрытия, то такой радиатор гарантированно и бесперебойно служит долгие годы.



В зависимости от количества панелей и конвекторов панельные радиаторы делятся на типы. Двухзначное число к маркировке панельного радиатора является обозначением его принадлежности к определенному типу, где первая цифра – это количество панелей, а вторая, соответственно, количество конвекторов.

ТИПЫ ПАНЕЛЬНЫХ РАДИАТОРОВ ОТОПЛЕНИЯ

Тип 10 – панельный радиатор, состоящий из одной панели без конвектора, кожухов и верхней решетки.



Тип 20 – панельный радиатор, состоящий из соединенных между собой патрубками двух панелей, без конвектора, кожухов и закрытый верхней решетки.

Тип 30 – панельный радиатор, состоящий из соединенных между собой патрубками трех панелей, без конвектора, кожухов и закрытый верхней решетки.

Тип 11 – панельный радиатор, состоящий из одной панели, одного конвектора, без кожухов и верхней решетки.

Тип 21 – панельный радиатор, состоящий из соединенных между собой патрубками двух панелей, одним конвектором, закрытый кожухом и верхней решеткой.

Тип 22 – панельный радиатор, состоящий из соединенных между собой патрубками двух панелей, двумя конвекторами, закрытый кожухом и верхней решеткой.

Тип 33 – панельный радиатор, состоящий из соединенных между собой патрубками трех панелей, тремя конвекторами, закрытый кожухом и верхней решеткой.

ПОДБОР ТРЕБУЕМОГО ПАНЕЛЬНОГО РАДИАТОРА, РАСЧЕТ ПО ПЛОЩАДИ ПОМЕЩЕНИЯ

Панельный радиатор является эффективным отопительным агрегатом и за счет большой нагреваемой площади имеет повышенную теплоотдачу. Панельные радиаторы имеют широкий диапазон размеров, как по вертикали, от 300 до 900 мм, так и по горизонтали, от 400 до 3000 мм.



В зависимости от размера и типа панельного радиатора меняется и его показатель теплоотдачи, то есть количество отдаваемого тепла радиатором в единицу времени, который измеряется в Ваттах (Вт). Каждый радиатор, помимо маркировки типа и габаритов имеет свой основной показатель – тепловую мощность.



Есть усредненные простейшие формулы расчета требуемой суммарной тепловой мощности для отопления помещений.



Первый способ, исходит из расчета в 100 Вт на 1 м² помещения. Для примера, если комната 15 м² то 100 х 15 = 1 500 Вт. Соответственно, нам необходим радиатор мощностью не ниже 1 500 Вт, к примеру подойдет панельный радиатор 500х800, тип 22 с мощностью 1 515 Вт.



Но существует множество внешних факторов и переменных, влияющих на сумму необходимой тепловой энергии для поддержания комфортной температуры в комнате.



Факторы влияния есть очевидные: высота потолков, количество окон, наличие наружной двери в комнате, теплоизоляция дома – пола, стен и потолков, метод подключения и расположение радиаторов отопления. Но не менее важными факторами будут и роза ветров, верхний и нижний температурные пороги в отапливаемое время года, даже ориентация стен по сторонам света.



В действительности сложно учесть все эти факторы для точного расчета требуемой тепловой мощности и для бытового расчета приняты некоторые правила:



— наличие окна в помещении + 100 Вт;

— наличие наружной двери + 200;

— суммарное влияние всех неучтенных факторов + 20% к полученной сумме требуемой тепловой мощности.



Во второй формуле будем исходить из расчета в 40 Вт на 1 м³ и учета вышеизложенных правил.

К примеру, комната 3 на 6 метров и высотой потолков 3,2 метров, двумя окнами, одно шириной 900 мм, второе — 1200 мм и внешней дверью:



(3 х 6 х 3,2 х 40 + (100 х 2) + 200) + 20% = 3 245 Вт



Итого, 3 245 Вт тепловой энергии радиаторов требуется для обогрева нашей комнаты.

            3 245 / 2 окна и получаем среднюю тепловую мощность на один радиатор, равную 1 622 Вт

Конечно, можно установить под каждое окно в комнате по одному радиатору Airfel 500×900, тип 22 с тепловой мощностью 1704, но для достижения максимального эффекта необходимо учесть и размеры оконных проёмов.



Касаемо установки самих радиаторов, необходимо следовать некоторым правилам. Например, при наличии окон в комнате, как во втором примете, радиаторы нужно устанавливать на стене под окнами, чтобы конвекционный поток нагретого воздуха создавал тепловой щит. Также радиатор должен быть равен минимум 80% от ширины оконного проема.



А теперь, воспользовавшись таблицей отдаваемой тепловой мощности и учитывая количество окон в комнате и их ширину проемов, подберем панельный радиатор, отвечающий нашим требованиям:

ТАБЛИЦА ТЕПЛООТДАЧИ ПАНЕЛЬНЫХ РАДИАТОРОВ AIRFEL

Изучив таблицу теплоотдачи, рекомендовано в комнате из примера установить два отопительных радиатора, один — Airfel 500×800 mm с тепловой мощностью 1515 Вт под окном шириной 900 мм и второй — Airfel 500×1000 mm с тепловой мощностью 1894 Вт под окном шириной 1200 мм. Мощности подобранных радиаторов будет достаточно для отопления нашей комнаты, а оставшийся запас можно использовать во время резкого похолодания, тем самым избежать перепадов температуры в помещении.

ТАБЛИЦА ТЕПЛООТДАЧИ ПАНЕЛЬНЫХ РАДИАТОРОВ PRADO

как рассчитать тепловой потенциал батарей

На стартовом этапе проектирования нового здания или проведения с нуля ремонта в помещении обязательно требуется рассчитать необходимую мощность батарей.

В соответствии с полученным результатом определяется точное число радиаторов для полноценного обеспечения теплом дома или квартиры даже при максимальных зимних колебаниях температуры.

Существует несколько методов расчета.

Прямая взаимосвязь типа радиатора отопления и метода расчёта

При монтаже стандартных источников обогрева секционного типа не возникает сложностей, так как их мощность заранее указана среди остальных технических параметров.

При положении, когда фирма-изготовитель прописывает в характеристиках значение расхода теплоносителя, принято считать, что трата 1 литра этой жидкости в минуту равна 1 кВт мощности.

Важно! При рассмотрении различных вариантов батарей стоит помнить, что при одинаковых габаритах они имеют несовпадающие показатели мощности, так как исходный материал, варьируется от биметаллического до чугунного.

Для расчёта каждого типа радиаторов существует свой средний показатель мощности. Секция источника обогрева с расстоянием оси в 0,5 м выделяет тепло:

  • Чугун —145 Вт.
  • Биметалл —185 Вт.
  • Алюминий — 190 Вт.

Зачастую этот показатель отличается от вышеуказанных в силу того, что по высоте батареи отопления встречаются от 0,2 м до 0,6 м.

При нестандартных параметрах радиаторов отопления в методы расчёта теплового излучения вносятся корректировки.

Фото 1. Стальной радиатор для отопления модели Tesi 2 , дина секции 45 мм, производитель — «Irsap», Италия.

Чем ниже значение высоты источника обогрева (и, соответственно, его площадь), тем меньше показатель излучения тепла.

Внести корректировку в результат можно с помощью установленного коэффициента, полученного из пропорции существующей высоты радиатора к стандартному значению.

Как рассчитать тепловую мощность батарей

В зависимости от количества учтённых показателей они подразделяются на 2 типа.

Упрощённый метод

Он является обобщённым и широко применяется для самостоятельных непрофессиональных подсчётов.

Главный критерий, принимаемый во внимание при упрощенном способе расчета — это площадь. Устанавливается, что 100 Вт излучаемой энергии хватает на 1 кв. м.

Для полноценного обогрева всего помещения требуется произвести подсчёт по формуле: Q=S*100, где Q — искомая тепловая мощность, S — площадь комнаты (м2).

Подробная формула

Это обобщённый метод расчёта отопления для помещения, но уже с учётом всех возможных факторов, оказывающих влияние на окончательный результат. Вид итоговой формулы такой:

Q=(S*100)*a*b*c*d*e*f*g*h*i*j, где дополнительные составляющие элементы — это коэффициенты, определяемые в соответствии с точной степенью отдельного фактора:

  • a — число внешних стен в интересующем помещении.
  • b — ориентация комнаты относительно сторон света.
  • c —условия климата.
  • d —уровень утепления внешних стен.

  • e —высота потолков в помещении.
  • f —конструкционные особенности потолка и пола.
  • h —качество рам.
  • i —размер окон.
  • j —степень закрытости источника обогрева.
  • k —схема подключения батарей.

Факторы, влияющие на расчёт

На расчет мощности радиаторов отопления влияют следующие факторы.

Ориентация комнат по сторонам света

Принято считать, что если окна помещения выходят на юг или запад, то оно в достаточном количестве имеет солнечный свет, поэтому в эти двух случаях коэффициент «b» будет равен 1,0.

Добавление к нему в 10% требуется, если окна комнаты ориентированы на восток или север, так как солнце здесь практически не успевает обогреть помещение.

Справка! Для северных районов такой показатель берётся в размере 1,15.

Если комната выходит на наветренную сторону, то коэффициент для расчета увеличивается до b=1,20, при параллельном расположении относительно потоков ветра — 1,10.

Вам также будет интересно:

Влияние внешних стен

Их число напрямую определяется показателем «а». Так, если помещение имеет одну внешнюю стену, то он принимается равным 1,0, две — 1,2. Добавление каждой следующей стены ведёт к увеличению коэффициента тепловой отдачи на 10%.

Зависимость радиаторов от теплоизоляции

Сократить расходы на обогрев квартиры или дома позволит проведение грамотного утепления стен. Значение коэффициента «d» способствует увеличению или снижению тепловой мощности батарей отопления.

В зависимости от степени утепления внешней стены показатель бывает следующий:

  • Стандартное, d=1,0. Они нормальной или малой толщины и либо оштукатурены снаружи, либо имеют небольшой слой теплоизоляции.
  • При особом способе утепления d=0,85.
  • При недостаточной устойчивости к холодам —1,27.

При позволяющем пространстве допускается фиксировать слой теплоизоляции к внешней стене изнутри.

Климатические зоны

Этот фактор определяется низкими уровнями температур для различных регионов. Так c=1,0 при погоде до —20 °C.

Для областей с холодным климатом показатель будет следующим:

  • с=1,1 при температурном режиме до —25 °C.
  • с=1,3: до —35 °C.
  • с=1,5: ниже 35 °C.

Своя градация показателей и для тёплых регионов:

  • с=0,7: температура до —10 °C.
  • с=0,9: лёгкий мороз до —15 °C.

Высота помещения

Чем выше в строении уровень перекрытия, тем больше этой комнате требуется тепла.

В зависимости от показателя расстояния от потолка до пола определяется поправочный коэффициент:

  • е=1,0 при высоте до 2,7 м.
  • е=1,05 от 2,7 м до 3 м.
  • е=1,1 от 3 м до 3,5 м.
  • е=1,15 от 3,5 м до 4 м.
  • е=1,2 свыше 4 м.

Роль потолка и пола

Сохранению тепла в помещении также способствует его соприкосновение с потолочным перекрытием:

  • Коэффициент f=1,0 если есть чердак без утепления и отопления.
  • f=0,9 для чердака без обогрева, но с теплоизоляционным слоем.
  • f=0,8, если комната выше отапливаемая.

Пол без утепления определяет показатель f=1,4, с утеплением f=1,2.

Качество рам

Для расчёта мощности отопительных приборов важно учесть и этот фактор. Для оконной рамы с однокамерным стеклопакетом h=1,0, соответственно для двух— и трёхкамерного — h=0,85. Для старой рамы из дерева в расчёт принято брать h=1,27.

Размер окон

Показатель определяется соотношением площади оконных проёмов с квадратными метрами помещения. Обычно он равен от 0,2 до 0,3. Так коэффициент i= 1,0.

При полученном результате от 0,1 до 0,2 i=0,9 до 0,1 i=0,8.

Если размер окон выше стандарта (соотношение от 0,3 до 0,4), то i=1,1, а от 0,4 до 0,5 i=1,2.

Если окна панорамные, то целесообразно при каждом увеличении соотношения на 0,1 повышать i на 10%.

Для комнаты, в которой зимой регулярно используется балконная дверь, автоматически повышает i ещё на 30%.

Закрытость батареи

Минимальное ограждение радиатора отопления способствует более быстрому прогреву комнаты.

В стандартном случае, когда батарея отопления расположена под подоконником, коэффициент j=1,0.

В других случаях:

  • Полностью открытый прибор обогрева, j=0,9.
  • Источник отопления прикрыт настенным выступом горизонтального типа, j=1,07.
  • Батарея отопления закрыта кожухом, j=1,12.
  • Полностью закрытый радиатор отопления, j=1,2.

Способ подключения

Способов подключения радиаторов отопления несколько и каждый из них определяется показателем k:

  • Метод подключения радиаторов «по диагонали». Является стандартным, и k=1,0.
  • Подключение «с боковой стороны». Способ популярен из-за небольшой длины подводки, k=1,03.
  • Использование пластиковых труб по методу «снизу с двух сторон», k=1,13.
  • Решение «снизу, с одной стороны» является готовым, происходит подключение к 1 точке подающей трубы и обратки, k=1,28.

Важно! Иногда для повышения точности результатов применяют дополнительные поправочные коэффициенты.

Полезное видео

Ознакомьтесь с видео, в котором рассказывается, как рассчитать мощность радиатора отопления.

Важность учёта всех факторов

Сокращённая формула расчёта отопительной мощности проста в применении, но не учитывает определённые особенности помещения. Для получения точного результата при расчете мощности радиаторов отопления важно принимать во внимание все имеющиеся факторы.

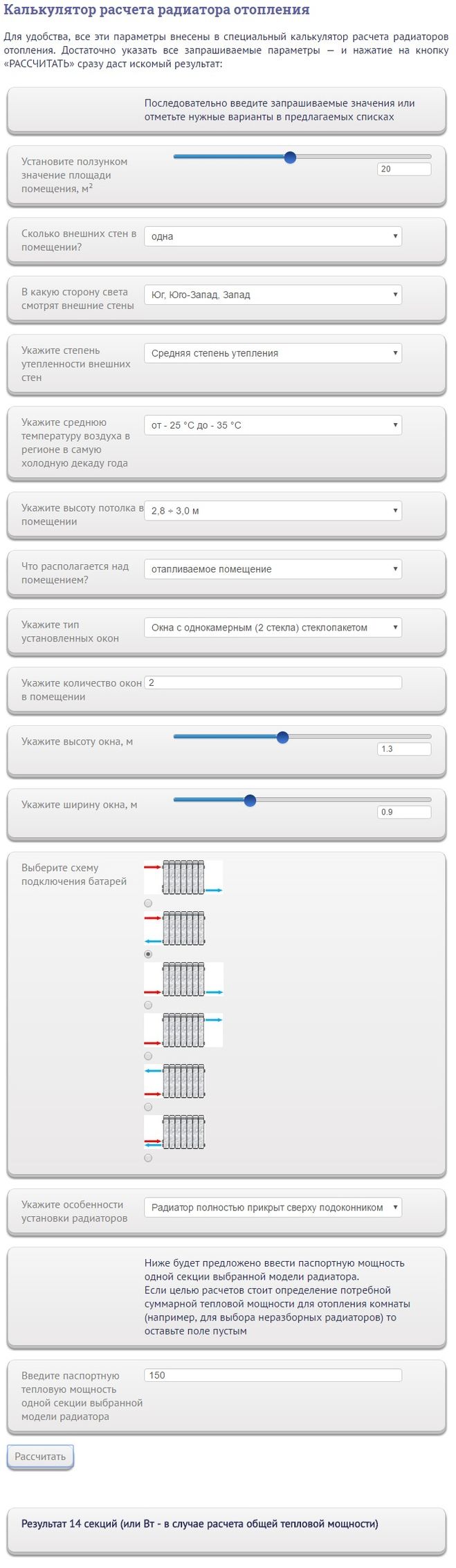

Калькулятор

БТЕ | 3 простых шага для расчета размера радиатора

СОВЕТ. Отфильтруйте результаты по выходным BTU, чтобы показать радиаторы, соответствующие вашим потребностям в отоплении

Есть несколько факторов, которые вы должны учитывать при выборе нового радиатора для вашего дома. Здесь мы поможем вам подобрать подходящий радиатор для вашего дома.

Калькулятор размера радиатора в БТЕ

Вы можете задать себе такие вопросы, как:

  • Что такое БТЕ?
  • Радиатор какого размера мне нужен?
  • Как рассчитать размер радиатора для комнаты?
  • Сколько ватт в BTU?

Здесь мы раскроем тайну неуловимого измерения BTU и расскажем, как вы можете использовать наш калькулятор BTU, чтобы определить, какой радиатор (ы) идеально подойдет для вашего дома!

Что такое БТЕ?

Начнем с основ. БТЕ (британская тепловая единица) — это традиционная единица тепла, которую можно определить как количество энергии, необходимое для нагрева 1 фунта воды на 1 градус по Фаренгейту.Иногда это трудно представить, поэтому распространенная аналогия для объяснения этого — сравнение ее с энергией, выделяемой одной горящей спичкой (Источник)

Если концепция BTU все еще немного сбивает с толку, вы всегда можете использовать более традиционный ватт для расчета тепловой мощности. Все, что вам нужно запомнить, — это то, что 1 Вт энергии эквивалентен 3,41 БТЕ. В качестве альтернативы, если у вас есть измерение BTU и вы хотите узнать тепловую мощность вашего радиатора в ваттах, все, что вам нужно сделать, это разделить BTU на 3.41.

Радиатор какого размера мне нужен?

Есть несколько факторов, которые вы должны учитывать при выборе подходящего радиатора для вашего дома, например…

Какая тепловая мощность должна быть у радиатора?

Какого размера должен быть радиатор?

Какой стиль и цвет подойдут к желаемой комнате?

Тепловую мощность, необходимую для любой комнаты в вашем доме, можно рассчитать с помощью нашего собственного калькулятора размеров радиаторов! Этот калькулятор БТЕ использует размеры выбранной вами комнаты, чтобы определить требуемую БТЕ для всей комнаты; рассмотрение нескольких вариантов, таких как двойное остекление, окна, выходящие на север, и французские двери патио, чтобы помочь рассчитать размер радиатора.

После того, как вы ввели размеры вашей комнаты и учли дополнительные вариации потерь тепла, вы получите окончательное значение в БТЕ, которое учитывает общую потребность в тепле для выбранной комнаты. Это значение не отражает общую потребность в БТЕ для конкретного радиатора, а, скорее, общую потребность в БТЕ, требуемую от добавления всех радиаторов в этом помещении.

Выбор радиатора

Следующим шагом в определении тепловой мощности и размера, необходимого для вашего радиатора, является определение того, сколько радиаторов вы хотите обогреть желаемое помещение.В большинстве случаев достаточно 1-2 радиаторов, однако для больших помещений может потребоваться и больше. Количество БТЕ, необходимое для каждого радиатора, будет зависеть от того, сколько радиаторов находится в комнате, поэтому разделите общую потребность в БТЕ на количество радиаторов, чтобы рассчитать средние БТЕ, необходимые для каждого радиатора.

У нас есть большой ассортимент дизайнерских радиаторов, которые вы можете отфильтровать, чтобы отобразить только радиаторы с требуемым количеством БТЕ.

В разных комнатах не только разные требования к БТЕ, но и эстетические требования. Например, некоторые из наших горизонтальных радиаторов очень хорошо подходят для гостиной или коридора, но могут выглядеть неуместно в качестве радиатора для ванной.К счастью, мы поставляем очень разнообразный ассортимент радиаторов для любой комнаты в вашем доме — от нашего компактного радиатора для зимнего сада Excel до популярного и современного вертикального радиатора Terma Ribbon, который можно использовать в гостиных, коридорах и кухнях.

Вы также можете добавить элемент вешалки для полотенец, чтобы преобразовать полотенцесушитель на электрический или комбинированный.

Если вы хотите получить еще несколько советов о том, как стильно обогреть свой дом, прочтите наш предыдущий блог: «Рассмотрите свой радиатор как часть дизайна комнаты».

Коллекции выписок

Какие радиаторы вы выберете, теперь, когда вы знаете, какая тепловая мощность требуется для вашего дома? Просмотрите нашу коллекцию современных дизайнерских радиаторов и полотенцесушителей:

ПРИМЕЧАНИЕ:

Этот расчет является приблизительным, обратитесь к своему сантехнику, если требуются более точные показания. Наши расчеты являются приблизительными и основаны на предоставленной вами информации.Калькулятор BTU может обрабатывать только наиболее распространенные факторы, влияющие на теплопотери, и может не учитывать все факторы, относящиеся к вашим конкретным требованиям. Любые результаты, полученные с помощью нашего калькулятора отопления, не следует считать точными на 100%, и мы не несем ответственности за любые ошибки, возникшие в результате представленных оценок. Расчеты основаны на Delta — T 50 ° C (Δ-T50 ° C).

Как определить размер радиатора: 15 шагов (с изображениями)

Поддержите образовательную миссию wikiHow

Каждый день в Wikihow, мы упорно работаем, чтобы дать вам доступ к инструкции и информацию, которые помогут вам жить лучше, то ли это держать вас безопасным, здоровым, или улучшение Вашего благосостояния.В условиях нынешнего кризиса общественного здравоохранения и экономического кризиса, когда мир резко меняется, а мы все учимся и адаптируемся к изменениям в повседневной жизни, людям нужна wikiHow как никогда. Ваша поддержка помогает wikiHow создавать более подробные иллюстрированные статьи и видеоролики и делиться нашим надежным брендом учебного контента с миллионами людей во всем мире. Пожалуйста, подумайте о том, чтобы внести свой вклад в wikiHow сегодня.

Об этой статье

Соавтором этой статьи является наша обученная команда редакторов и исследователей, которые проверили ее точность и полноту.Команда управления контентом wikiHow внимательно следит за работой редакции, чтобы гарантировать, что каждая статья подкреплена достоверными исследованиями и соответствует нашим высоким стандартам качества. Эту статью просмотрели 41234 раза (а).

Соавторы: 5

Информация обновлена: 29 января 2020 г.

Просмотры: 41,234

Резюме статьиX

Подобрать радиатор легко, если вы знаете размеры комнаты.Если вы еще не знаете размеры комнаты, с помощью рулетки запишите длину, ширину и высоту. После того, как у вас будут эти измерения, поищите онлайн-калькулятор размеров радиатора, который рассчитает, сколько БТЕ тепла вам нужно. Перед тем, как выбрать радиатор, вам необходимо отрегулировать температуру. Например, если у вас полые стены, заполненные пеной, вам потребуется меньше тепла. Или, если у вас французские окна, вам, вероятно, понадобится немного больше тепла. Выяснив, какой размер радиатора вам нужен для каждой комнаты, объедините их, чтобы получить размер котла.У котла должно быть достаточно БТЕ, чтобы покрыть каждую комнату в вашем доме. В случае сомнений вы всегда можете обратиться за помощью к специалисту по теплу. Чтобы узнать, как правильно выбрать радиатор для дома, читайте дальше!

  • Печать
  • Отправить письмо авторам
Спасибо всем авторам за создание страницы, которую прочитали 41234 раза. Калькулятор

БТЕ | Как подобрать размер радиатора

Когда вы хотите выбрать лучший радиатор для комнаты, вы, вероятно, будете учитывать имеющееся у вас пространство на стене и стиль радиатора, который вам нравится.Но прежде чем рассматривать эти два элемента, нам нужно сначала определить, какой уровень выходной мощности BTU и ватт вам нужен для обогрева вашего пространства (кухня / ванная комната / гостиная и т. Д.), Чтобы обеспечить комфортную жилую среду.


Калькулятор БТЕ | Калькулятор тепловых потерь

Прокрутите страницу вниз, чтобы воспользоваться нашим бесплатным калькулятором БТЕ для радиаторов. Этот калькулятор тепловых потерь следует использовать только в качестве руководства. Перед заказом всегда уточняйте у сантехника или архитектора.

Размеры радиатора

Когда мы говорим о размерах радиаторов, это может означать две вещи: 1.Размеры радиатора или 2. Мощность радиатора, т.е. сколько тепла в ваттах или БТЕ он будет отдавать. Из этого, естественно, не следует, что чем больше радиатор, тем больше мощность. Это зависит от стиля и марки радиатора. Поэтому, чтобы подобрать радиатор для своего помещения, давайте определимся, какое тепло вам нужно в комнате, чтобы в нем было комфортно. Затем вы можете взглянуть на стили и размеры радиаторов, которые обеспечивают такую ​​потребность в тепле.


Выходы радиатора — какой размер мне нужен?

Давайте определим мощность (ватт или БТЕ), которая вам нужна для вашего пространства. Чтобы получить эту цифру, нам нужно знать размер комнаты и то, для чего она используется, то есть какова будет средняя желаемая температура. Знание конструкции комнаты (стены, окна и т. Д.) Позволяет нам понять, как быстро комната теряет тепло, а затем мы знаем, какой уровень тепла нам нужно ввести в комнату, чтобы поддерживать желаемую температуру.


Ватт / БТЕ радиатора (т.е. тепла), который вам необходим, зависит от 3 основных факторов:
1. Размер (объем) комнаты
2. Температура, до которой вы хотите, чтобы комната нагрелась.грамм. 21ºC
3. Сколько тепла теряет комната (потери тепла) через стены, окна и т. Д. Вы пытаетесь подсчитать, сколько энергии (ватт / БТЕ) вам нужно вложить в комнату, чтобы достичь определенной температуры, учитывая это количество X эта энергия или тепло будет теряться через стены, окна и т. д.

Радиатор рассчитан на тепло, необходимое для вашей комнаты. Это тепло обычно обозначается терминами ватт или BTU (британские тепловые единицы). 1 Ватт = 3,412 БТЕ. Например. Мне нужно 1000 Вт / 3412 БТЕ. Воспользуйтесь калькулятором БТЕ / калькулятором потерь тепла внизу этой страницы, чтобы определить выходную мощность, необходимую для каждой комнаты.

Преобразование ватт в БТЕ

Как мне скрыться от Ватт до БТЕ? Умножить на 3,412
Как преобразовать БТЕ в ватт? Разделить x 3,412

Общие сведения о выходах радиатора при выборе радиатора

Как только вы определите мощность, необходимую для обогрева комнаты, например, 1000 Вт / 3413 БТЕ, тогда вы можете начать искать радиаторы, которые обеспечивают эту тепловую мощность. И последнее, о чем следует остерегаться, — это DeltaT, используемый поставщиком при перечислении выходов радиаторов.

Выходная мощность радиатора частично рассчитывается с учетом температуры воды на входе в радиатор. Также учитываются температура воды, возвращающейся в котел, и средняя температура в помещении.


Delta 60 (Δt 60ºC) — это британская рейтинговая система, тогда как более новый европейский рейтинг — Delta 50 (Δt 50ºC). Многие магазины радиаторов по-прежнему продают радиаторы, указывая только мощность радиатора Delta 60. Но Delta 60 предполагает, что вода, поступающая в радиатор, имеет температуру около 85 ° C, а современные конденсационные котлы поставляют воду с более низкими температурами.

Итак, если вам нужно 1000 Вт / 3412 БТЕ для обогрева вашей комнаты, вы используете современный бойлер и приобрели радиатор с мощностью 1000 Вт / 3412 БТЕ на Delta 60 — вам не хватит тепла для вашей комнаты. Тот же радиатор в вашей системе отопления даст вам всего около 790 Вт. См. Формулу ниже для преобразования Delta T60 в Delta T50.


По этой причине все выходы радиаторов, перечисленные в магазине радиаторов, относятся только к Delta T 50. Мы не согласны с перечислением выходов Delta 60, поскольку, хотя они делают радиатор более выгодным по цене, они не дадут нашим клиентам требуемая или ожидаемая тепловая мощность. При сравнении радиаторов от поставщиков убедитесь, что вы используете одно и то же значение Delta T, используя простой преобразователь, представленный ниже.


Преобразование Delta T50 в Delta T60
  • Чтобы преобразовать выходную мощность Delta 50 радиатора в Delta 60, умножьте тепловую мощность Delta 50 на 1,264
  • Чтобы преобразовать мощность Delta 60 радиатора в Delta 50, разделите тепловую мощность Delta 60 на 1,264

Тепловая мощность выбранных вами радиаторов вряд ли будет точно такой же, как ваша потребность в тепле.Поэтому всегда выбирайте размер радиатора с большей, а не меньшей тепловой мощностью и устанавливайте термостатические радиаторные клапаны для регулирования температуры в помещении.

Как рассчитать потери тепла в помещении?

Чтобы получить точный расчет по этому вопросу, необходимо принять во внимание площадь всех этажей, стен и окон. Значения U всех строительных материалов и другая соответствующая информация, например, находится ли здание на защищенной или открытой площадке.

Существует более старый более общий метод, который просто умножает объем комнаты в 40 раз, чтобы получить необходимое количество ватт.Аналогичные расчеты производятся и для БТЕ. Мы рекомендуем вам не использовать такую ​​общую систему. Старый метод увеличения размера радиатора «на всякий случай» — неэффективный способ обогрева. Да, вы можете использовать термостатический клапан, чтобы уменьшить его, но вы будете платить за радиатор большего размера, который вам не нужен.

Калькулятор потребности в тепле или калькулятор тепловых потерь на этом веб-сайте был разработан ирландским экспертом в области энергетики и учитывает размеры помещения, год постройки, площадь остекления, тип остекления, тип помещения и т. Д.Это точная система, если данные введены правильно. Как правило, этот калькулятор возвращает гораздо более низкую потребность в тепле для новых построек, чем традиционные методы расчета, упомянутые выше. Это главным образом связано с тем, что наш калькулятор учитывает клапаны с низким U материалов в зданиях, построенных по строительным нормам 2008 г. , а именно:
• Крыша 0,20
• Внешняя стена 0,27
• Пол 0,25

Какая температура мне нужна для моей комнаты?

Ниже приведены рекомендуемые температуры, необходимые для помещений в зависимости от их типа.Когда вы используете калькулятор BTU или калькулятор тепловых потерь, он всегда должен спрашивать вас, какой тип комнаты вы хотите отапливать, поскольку радиатору потребуется большая мощность, чтобы получить в комнате температуру до 22ºC, чем 18ºC.

Кухня / Холл / Туалет / Спальни 18ºC
Жилые помещения, игровые, игровые и т. Д. 20-21ºC
Ванные комнаты (с душем) 22ºC

Простое руководство Расчет отопления в кВт или БТЕ на комнату и сокращение выбросов CO2

Простое руководство по расчету кВт отопления на комнату.


IntelliHeat: пошаговый метод, как купить электрические радиаторы подходящего размера и мощности для каждой комнаты.

Выбор новой или замененной системы отопления является достаточно сложной задачей, не беспокоясь о том, как выбрать электрический радиатор

правильного размера для каждой комнаты. Возможно, вы выбрали радиатор мощностью 1,5 кВт и теперь задаетесь вопросом, достаточно ли его для обогрева каждой комнаты вашего размера? Если это правильные размеры, или, возможно, у вас есть комнаты размером в среднем 12 квадратных метров, и вам нужно знать правильную мощность, необходимую для обогрева каждой комнаты.

Онлайн-калькулятор отопления, кВт

Быстрый поиск в Интернете покажет вам множество онлайн-калькуляторов, но знаете что? Они ВСЕ РАЗНЫЕ.Все они задают разные вопросы, запрашивают разные измерения и просят вас подтвердить разные основные параметры. Итак, какой из них даст вам правильный ответ? Все ли они дадут одинаковый ответ? Как вы можете решить, какой из них доверить с комфортом всей вашей семье в течение следующих десяти лет?

Алгоритм калькулятора электрического отопления

Каждый онлайн-калькулятор размера радиатора — это просто алгоритм, который даст вам средний расчет парка, если вы живете в обычном доме. Но есть ли в среднем доме изоляция стен с полыми стенками? Двойное остекление? Утепление пола? Утеплитель чердака? двухквартирный дом? А вы УВЕРЕНЫ, что живете в обычном доме? Есть ли спецификации того, что они считают средним?

Предположим, вы живете в квартире с квартирой ниже или выше. Ответ будет таким же? Может ли алгоритм знать, сколько форм потерь тепла присутствует в каждой из ваших комнат? Если размеры вашей комнаты одинаковы, будут ли потребности в мощности каждого радиатора одинаковыми — без знания того, сколько дверей и окон в каждой отдельной комнате?

Площадь помещения за вычетом причин потери тепла

Существует множество причин потери тепла, которые НЕОБХОДИМО учитывать для КАЖДОЙ КОМНАТЫ, и онлайн-калькулятор ДОЛЖЕН узнать обо всех из них, чтобы иметь возможность дать вам точный размер электрического радиатора в кВт.

Вот список причин потери тепла, которые следует учитывать:
  • Размер обогреваемой площади (в метрах), включая длину, ширину и высоту: одинарное, двойное или тройное остекление, дерево, металл или полиуретан.
  • Метод изоляции полых стен, чердаков и пола.
  • Количество межкомнатных и наружных дверей, количество окон с открывающимся светом.
  • Строительство стен
  • Возраст объекта, когда был построен
  • Высота потолков.
  • Общая площадь окон в квадратных метрах.
  • Номера наружных стен.
  • Уровень собственности (этаж).
  • Это одноэтажное здание? Почтовый индекс.
  • Какой тип и в каком количестве имеется утеплитель кровли.
  • Устройство перекрытия и конструкции подпольного покрытия.
  • Средняя внешняя температура и термальная зона вашего города (которая сильно отличается для Шотландии, прибрежных городов, внутренних городов и сельских деревень).
  • Какие комнаты имеют внешнюю стену, выходящую на север?
  • Ваши индивидуальные требования к отоплению.
  • Планирование зональной системы отопления необходимо начинать заранее, потому что система зависит от эффективности оболочки здания и плана этажа.

Любой онлайн-калькулятор, который НЕ включает все эти параметры, дает только приблизительное руководство, а НЕ дает точный и надежный ответ. Или вы бы предпочли совет опытного специалиста по электрическому отоплению?

Перегрев дома — нарушение закона

Проблема с «приблизительным» расчетом тепла, выполняемым в режиме онлайн, заключается в риске чрезмерного нагрева, необходимого для каждой комнаты.Всего один дополнительный радиатор на комнату может добавить сотни к стоимости, что плохо для вас, но хорошо для онлайн-магазина, который затем продаст БОЛЬШЕ радиаторов.

Точный расчет тепла, необходимого для вашего дома, регулируется законодательством SAP 2012 (Стандартная процедура оценки энергоэффективности жилых помещений SAP ), что делает незаконным установку БОЛЬШЕ тепловых кВт, чем вам нужно. Экономия ваших денег, сбережений потраченной энергии и спасения планеты. Это все равно, что покупать танк Tiger Tank для стрижки газона! Среднестатистическим современным домам потребуется около 10 кВт отопления, так зачем вам устанавливать котел на 35 кВт? Всегда обращайтесь к опытной отопительной компании, прежде чем покупать в Интернете больше, чем вам нужно. В противном случае, когда вы продаете свою собственность, вы не получите хороший сертификат энергоэффективности.

Это законодательство означает, что снижение углеродного фактора в SAP приведет к изменению конструкции отопления. SAP используется для оценки энергопотребления и выбросов углерода для документа L, утвержденного строительными нормами, в жилых зданиях, в то время как SBEM является эквивалентным инструментом для небытовых зданий. Сокращенные данные SAP (RdSAP) используется для производства сертификатов энергоэффективности. Полная информация по этой ссылке: https: //www.cibsejournal.ru / general / sap-in-building-rules /

IntelliHeat предоставляет БЕСПЛАТНУЮ консультацию эксперта

Использование расчетов отопления IntelliHeat — это только половина того, что мы делаем каждый день для наших клиентов. Расчеты дадут вам общий ориентир размера, который затем можно превратить в ТОЧНЫЙ СОВЕТ, просто позвонив по телефону нашему эксперту по расчетам отопления. Реальный человек, который доступен в рабочее время, чтобы поговорить с вами о ваших потребностях в отоплении, дать рекомендации по различным моделям радиаторов, вашим конкретным вопросам собственности и индивидуальным требованиям членов вашей семьи.

Остерегайтесь дешевых нагревателей для чипов, продаваемых в Интернете, без адреса в Великобритании, без признанной компании или номера телефона в этой стране. Разобраться в проблеме с китайским импортером будет очень сложно в следующем месяце или следующей зимой.

Когда вы звоните нам в IntelliHeat; Вам не нужно рассчитывать «градусные дни» или киловатт-часы, так как мы все это делаем за вас, а затем можем направить вас к одному из наших местных квалифицированных, обученных и авторизованных установщиков IntelliHeat, которые могут установить выбранные вами радиаторы без суетиться или беспокоиться.

intelli-heat- электрическое отопление-зонирование

Заключение, резюме
  1. Никогда не полагайтесь на приблизительный расчет онлайн, чтобы обеспечить комфорт вашей семье. Скорее всего, вам придется платить за большее количество радиаторов, чем вам нужно.
  2. Поговорите с производителем или опытным консультантом по отоплению, чтобы рассчитать точную потребность в BTU (британских тепловых единицах) или KWH (киловатт-часах) для соблюдения строительных норм, экономии энергии и сокращения ваших счетов за отопление.
  3. Всегда обращайтесь к компании (желательно к производителю), с которой вы можете ГОВОРИТЬ по телефону, потому что любой может продать что-нибудь в Интернете, и если это не приходит, не работает или обнаруживает неисправность в течение 2 месяцев, вы всегда сможем решить любую проблему.

    Чтобы мы могли помочь вам с вашим запросом как можно более эффективно, пожалуйста, позвоните нам по телефону 0203 916 0000 . Мы не будем отправлять торговых представителей или беспокоить вас нежелательными телефонными звонками.

Чугунный радиатор Калькулятор БТЕ

UKAA, мы стремимся подобрать для вас подходящие чугунные радиаторы. Важно, чтобы вы выбрали правильный радиатор для желаемой комнаты, поэтому мы сделали выбор намного проще с помощью нашего простого калькулятора BTU для чугунных радиаторов.

Для поддержания тепла в каждой комнате вашего дома потребуется определенное количество тепла. Тепловая мощность радиатора, необходимая для помещения, может быть выражена в британских тепловых единицах (БТЕ) ​​или ваттах. Все модели чугунных радиаторов излучают разное количество тепла в зависимости от их размера и мощности радиатора.Если вы собираетесь купить радиатор, первое, что нужно сделать, — это рассчитать количество БТЕ, необходимое для каждой комнаты. Лучше всего это сделать с помощью калькулятора мощности радиатора.

Наш калькулятор BTU для радиаторов разработан для обеспечения того, чтобы ваши радиаторы в достаточной степени обогревали комнату, в которой они установлены.

Как определить размер чугунного радиатора с помощью калькулятора BTU

Для расчета формулы BTU для вашей комнаты вам потребуется:

  1. Введите ширину, длину и высоту помещения
  • Выберите тип номера:
    • Гостиная / Столовая / Ванная
    • Спальня
    • Кухня / общая зона
  • Ответьте на три дополнительных функции:
    • Ваша комната выходит на север?
    • Есть ли в вашей комнате дверь патио?
    • Есть ли в вашей комнате двойное остекление?

    Теперь, когда вы рассчитали требования к помещению, вы можете определить, сколько «секций» вашего радиатора требуется, чтобы обеспечить правильную мощность радиатора.

    Большинство онлайн-калькуляторов БТЕ радиаторов очень похожи, но главное, на что следует обращать внимание, это то, что радиаторы, которые вы покупаете, соответствуют британским стандартам. Если вы покупаете чугунные радиаторы, протестированные на соответствие BS EN442-1 и BS EN442-2, вы можете быть уверены, что производительность радиатора гарантирована. Вы же не хотите покупать радиатор только для того, чтобы обнаружить, что в ваших комнатах недостаточно тепла!

    В UKAA мы продаем только радиаторы, прошедшие испытания по британскому стандарту, поэтому вы можете быть уверены в том, что покупаете высококачественный радиатор.

    Калькулятор тепловой мощности радиатора для помещений неудобной формы

    Просмотрите это простое пошаговое руководство по расчету BTU для помещения сложной формы. Если ваша комната не имеет формы квадрата / прямоугольника, мы рекомендуем выполнить измерения с помощью системы, представленной ниже, и разделить комнаты на секции, а затем вычислить необходимые БТЕ для каждой секции с помощью онлайн-калькулятора.

    Например:
    Участок 1 — длина 3 м x ширина 4 м x 2.8 м высотой
    Секция 2 — длина 3,5 м, ширина 3,8 м, высота 2,8 м
    Секция 3 — длина 6 м, ширина 8 м, высота 2,8 м

    Это даст вам необходимые выходы, необходимые для каждой части комнаты. Затем вы можете добавить их вместе, чтобы получить общую потребность.

    Если в вашей комнате сводчатый потолок / сводчатый потолок, мы рекомендуем вам разделить потолок на две части, как показано ниже:

    • Измерьте высоту каждого потолка и рассматривайте каждую секцию как отдельную комнату e.грамм.

    Секция 1 — длина 4 м, ширина 3,5 м, высота 1,8 м (вам нужно будет измерить сводчатый потолок / сводчатый потолок в самой высокой точке)
    Секция 2 — длина 4 м, ширина 3,5 м, высота 2,4 м

    Затем рассчитайте выходную мощность, необходимую для каждой секции.

    Затем с разделом 1 — требования к верхнему / сводчатому потолку нужно будет уменьшить вдвое.Например, если секция 1 отработала до 4300 БТЕ, сократите ее вдвое — тогда для секции 1 потребуется 2150.

    Добавьте это число в раздел 2, и тогда вы получите общий объем тепла, необходимый для достаточного обогрева помещения.

    Щелкните здесь, чтобы создать свои чугунные радиаторы на заказ

    Теперь вы знаете, как рассчитать BTU для ваших радиаторов, просмотрите нашу подборку чугунных радиаторов в Интернете.

    Расчет размера обогревателей

    Выбор размера обогревателя

    Конвекторные обогреватели нагревают весь воздух в пространстве / комнате. Поэтому очень важно выбрать обогреватели правильного размера для помещений, которые вам нужно отапливать. Мы предполагаем, что ваши потолки имеют нормальную высоту (около 2,8 метра).

    Adax, Beha и Vigo создают таблицы размеров, но мы считаем, что следующее практическое правило хорошо работает для неизолированных испанских домов.
    В гостиной вам потребуется 100 Вт на м²: 1000 Вт (1 кВт) на 10 м².
    В спальне вам, вероятно, потребуется всего 75 Вт на м²: 750 Вт на 10 м².

    Вам нужно узнать площадь вашей комнаты в квадратных метрах. Для моего примера я собираюсь сделать размеры 7 метров на 3 метра, что составляет 21 м². Для простоты расчета назовем его 20 м². Это означает, что если это жилая площадь, вам потребуется 2 кВт для ее обогрева. Если это спальня; 1,5 кВт, вероятно, будет достаточно.

    Затем необходимо учитывать следующие факторы.

    · Самый эффективный способ обогрева прямоугольного помещения, такого как это, — наличие двух обогревателей; по одному с обоих концов.

    · Дешевле купить один нагреватель мощностью 2 кВт, чем два нагревателя мощностью 1 кВт.

    · Достаточно ли у вас места на стене для установки обогревателей?
    (отдельно стоящие варианты с аккуратными ножками доступны для всех наших моделей)

    Другие факторы, которые следует учитывать.

    · Установленный вами лимит.Нет смысла покупать обогреватели на 7 киловатт, если ваш контракт разрешает вам только 5,5 кВт. В случае сомнений проконсультируйтесь с поставщиком или квалифицированным электриком.

    · Конвекторные обогреватели не могут обогреть половину комнаты. При расчете площади для обогрева вы всегда должны учитывать любые участки открытой планировки, которые нельзя закрыть. Сюда входят коридоры, лестничные клетки, служебные люки на кухню и т. Д.

    · Многие дома в Испании имеют высокие потолки. Они должны быть включены в ваши расчеты.

    · Внешний вид ваших комнат также будет определять, насколько холодно в них.

    Приняв во внимание все вышеперечисленное, если вы не определились с выбором между двумя размерами, обычно вам следует выбрать больший вариант. Разница в цене покупки минимальна, и …….

    · Меньший обогреватель может плохо работать в холодные дни.

    · Большему нагревателю потребуется меньше времени для достижения требуемой температуры и он будет отключаться на более длительные периоды, поэтому потребление будет примерно таким же.

    · Никогда не выбирайте обогреватель меньшего размера «Просто чтобы снять холод». Всегда выбирайте правильный нагреватель и просто уменьшайте его до нужной температуры.

    Adax и NEO, рекомендуемые расчеты в Норвегии

    )

    внешняя температура, теплоизоляция помещения, циклы открытия / закрытия двери.Значения, указанные в приведенной выше таблице, относятся к средним условиям, поэтому при расчете мощности нагревателя следует учитывать эти факторы


    Онлайн-калькулятор Beha Heater Calculator
    Для загрузки нажмите здесь

    (В Испании, Португалии а в некоторых домах во Франции очень плохая изоляция, что серьезно снижает производительность всех систем отопления. Все приведенные выше калькуляторы и графики произведены Beha и adax для Норвегии и vigo для Турции. выбирайте плохую изоляцию, учитывая размер вашего обогревателя.
    Однако мы обнаружили, что применение следующего простого правила: разрешить 1 кВт для обогрева каждых 10 кв.м — лучший вариант в этих странах.)

    Co nпотребление

    Приблизительные эксплуатационные расходы составляют 23 цента (включая iva) на киловатт-час по стандартному тарифу Iberdrola. (тарифы различаются, пожалуйста, проверьте свой индивидуальный тариф в счетах за электроэнергию в вашем районе)
    Это означает, что за каждый 1 кВт, непрерывно используемый в течение одного часа, вы будете стоить 23 цента.
    Таким образом, общая стоимость нагревателя мощностью 1 кВт, непрерывно работающего в течение 24 часов, составит 5,52 евро.
    (Эти цифры значительно снижаются при работающем термостате)

    Вы можете приблизительно рассчитать, сколько обогреваете наши обогреватели, следующим образом.
    Определите площадь помещения, которое вы хотите отапливать. Таблица покажет вам размер радиатора в ваттах, который потребуется для эффективного обогрева этой комнаты.
    Каждые 100 ватт обойдутся вам в 0,023 цента, включая iva в час по стандартному тарифу (по данным Iberdrolla, правильный термин — 23 цента / киловатт-час, это означает то же самое).

    Стоимость зависит от того, что нагреватели Adax имеют встроенные термостаты и поэтому не работают непрерывно в течение одного часа, так как они будут достигать заданной температуры и отключаться.
    Термостат также будет регулировать в соответствии с различными факторами, такими как температура наружного воздуха и количество открытых дверей или окон в районе, где установлены обогреватели.

    Нагреватель с большей мощностью не потребляет больше энергии и не требует больших затрат на эксплуатацию.Элемент нагревателя будет работать реже, что также даст более низкую температуру поверхности.

    БТЕ против мощности: Как выбрать размер ваших электрических радиаторов

    Мир отопления, похоже, изо всех сил пытается определиться с тем, как он выражает выходную мощность, что не менее легко, учитывая неудобную золотую середину, которую Великобритания принимает в отношении измерения. Ватты или БТЕ — что вам следует использовать? Одно лучше другого? Если вы всю жизнь использовали одно или другое измерение, это может быть настоящим неудобством, а когда вы идете в магазин за новым обогревателем, столкнетесь с целым рядом ценностей, которых не понимаете.По правде говоря, оба измерения мощности хороши, но, тем не менее, путаница по поводу них распространена. Не волнуйтесь, Heatingpoint всегда готов предоставить немного больше информации о том, чего ожидать, когда вы выбираете размер электрического радиатора.

    Измерения мощности

    БТЕ и ватт — это единицы измерения, используемые в отношении тепловой мощности бытовых приборов, но в чем разница между ними и что вам нужно знать, когда вы подбираете электрический радиатор для дома или бизнеса?

    БТЕ (британские тепловые единицы)

    Если вы лучше знакомы с метрикой, возможно, вы не слышали о БТЕ или менее уверены в их использовании.BTU (британская тепловая единица) означает количество энергии, необходимое для поднятия одного фунта жидкой воды на 1 градус по Фаренгейту при давлении в одну атмосферу. Хотя это называется британской тепловой единицей, в Великобритании это измерение используется по-разному, и гораздо чаще используется в Америке, где оно используется для выражения мощности газовых и электрических обогревателей. Тем не менее, BTU иногда используются в Великобритании, обычно для измерения тепловой мощности систем центрального отопления. Расчеты объемов помещения для определения потребности в БТЕ обычно выполняются в футах, поэтому, как правило, подходят всем, кому удобнее использовать британские единицы измерения.Метрическим эквивалентом БТЕ является калория, которая представляет собой количество энергии, необходимое для поднятия одного грамма воды на один градус Цельсия при давлении в одну атмосферу.

    Вт

    Вт — единица мощности, представляющая передачу энергии в один джоуль в секунду, и является частью Международной системы единиц. Поскольку ватты являются установленным мировым стандартом, их использование в Великобритании преобладает, хотя по очевидным причинам они, как правило, более тесно связаны с электрическими продуктами. Когда вы покупаете электрические радиаторы, их выходная мощность часто указывается в ваттах, особенно если они поставляются в другие страны, где это предпочтительное измерение.Иногда при выборе размера электрического радиатора легче понять, что такое ватт, поскольку вы можете легко использовать указанную мощность для расчета их эксплуатационных расходов, используя пенсы за кВт · ч, предоставляемые вашим поставщиком энергии. Тепловая мощность электрических радиаторов, которые мы предлагаем в магазине Heatingpoint, указывается в ваттах.

    Ватт какая разница?

    Было бы немного ошибкой сказать, что БТЕ можно преобразовать непосредственно в ватты, поскольку это не совсем так. БТЕ — это единица измерения энергии, тогда как ватты измеряют скорость передачи энергии, поэтому они напрямую не приравниваются к одному и тому же.Когда люди говорят о преобразовании БТЕ в ватты, на самом деле они имеют в виду преобразование БТЕ в час в ватты, что иногда обозначается как БТЕ / ч. Если у вас есть мощность или значение БТЕ / ч, необходимое для обогрева комнаты, достаточно простого расчета, чтобы преобразовать их в предпочтительные измерения.

    Какое измерение мне следует использовать, чтобы выбрать размер моего электрического радиатора?

    Вы можете использовать любое измерение, чтобы определить, будет ли у электрического радиатора достаточно мощности для обогрева вашей комнаты.

    Преобразование БТЕ / ч в ватты

    Если вы знаете, какое значение БТЕ / ч вам нужно для обогрева гостиной, но вам нужно преобразовать его в ватты, чтобы убедиться, что вы покупаете электрический радиатор, подходящий для этого помещения, все, что вам нужно сделать, это умножить полученное значение на 0,293.

    Так, например, если в вашей комнате требуется радиатор с выходной мощностью 3425 БТЕ / ч, вы можете изменить его на ватты следующим образом:

    3425 x 0,293 = 1003,53

    Это означает, что вы будете искать электрический радиатор мощностью около 1000 ватт, хотя рекомендуется округлить его до следующего доступного размера, чтобы обеспечить хорошее отопление комнаты.

    Преобразование ватт в БТЕ / ч

    Некоторые отопительные предприятия предпочитают указывать свою продукцию в единицах БТЕ / ч, поэтому для преобразования ватт в БТЕ можно использовать аналогичное простое умножение.

    Если вы знаете, что вам нужен электрический радиатор мощностью 1800 Вт для вашей комнаты, все, что вам нужно сделать, чтобы получить его эквивалент в БТЕ / ч, — это умножить мощность на 3,412.

    1800 x 3,412 = 6141,6

    Это даст вам количество БТЕ / ч, необходимое для обогрева вашего помещения, но, опять же, всегда неплохо округлить это немного до следующего размера, чтобы убедиться, что у вас есть радиатор, который будет достаточно мощным.

    Так просто?

    Если вы покупаете электрические радиаторы или другие нагревательные приборы с КПД почти 100%, приведенные выше расчеты дадут вам очень хорошее приближение того, как мощность радиатора соответствует его выходной мощности в БТЕ. Однако вы должны знать, что это не точная наука, и вы можете столкнуться с трудностями, если попытаетесь использовать эти практические правила для выбора других, менее эффективных решений для обогрева.

    Путаница заключается в том, что мощность, указанная для большинства электрических нагревательных приборов, не является строго измерением тепловой мощности.Фактически, это количество потребляемой энергии, которое определяет, сколько электричества обогреватель будет использовать в час. Если ваш радиатор на 100% эффективен, его тепловая мощность будет такой же, как и потребляемая энергия, поэтому с нашими радиаторами проблем не возникнет. Но как только тепловая мощность становится значительно меньше потребляемой энергии, расчет становится искаженным, и вам потребуется более высокая мощность, чем рекомендуется.

    Как выбрать размер радиатора на Heatingpoint

    Запутались? Не волнуйтесь — розничные продавцы отопительного оборудования уже много лет борются с этим, и большинство из них, включая нас, устранили большую часть этой двусмысленности, предоставив индивидуальные калькуляторы отопления для каждого типа отопительного решения.В случае сомнений всегда обращайтесь к калькулятору размеров или таблицам, рекламируемым вместе с продуктом, или поговорите с консультантом по продажам, чтобы получить индивидуальное предложение, адаптированное как для вашего дома, так и для выбранной вами системы отопления. Иногда это означает полный отказ от БТЕ, но большинство людей считает, что это упрощает задачу и делает ее менее запутанной.

    В Heatingpoint мы предоставляем простой в использовании калькулятор электрических радиаторов, который мгновенно даст вам минимальную требуемую мощность, и, используя приведенные выше вычисления, ее можно легко преобразовать в БТЕ.

    .

    Добавить комментарий

    Выбор модели панельного конвектора Vigo Basic

    Модель

    Площадь помещения (м2)

    EPK 4550 E05

    500

    03 9048K

    0003-6

    1000

    6-12

    EPK 4570 E15

    1500

    1500

    1500

    EPK 4590 E20

    2000 9 0006

    12-24

    EPK 4590 E25

    2500

    14-28

    14-28
