виды, конструкции и особенности эксплуатации

Содержание статьи:

Распределительная коробка — вид монтажного приспособления. Существует ряд альтернативных названий изделия: разветвительная, соединительная, распаячная или распаечная коробка с клеммниками, распредкоробка. Это базовый инструмент организации электросети в промышленных и бытовых условиях. Корпус вмещает схему ограниченного участка цепи, защищает узел разветвления электропроводки, упрощает доступ к нему для ремонта, модернизации, препятствует контакту человека с оголенными жилами. Простоту коммутации и безопасность соединений обеспечивают встроенные клеммы для распределительных коробок.

Алгоритм выбора распредкоробки

Распределитель для проводов с клеммной колодкой

Месторасположение устройства — первый критерий его выбора. Маркировки укажут на подходящие условия эксплуатации. Распространены виды климатического исполнения: У1, У2, У3, где У — использование в умеренном климате, 1 — уличный вариант, 2 — располагаемый под навесом, 3 — в помещениях.

Уровень защиты IP**. В сухих помещениях достаточно показателя IP20, условия повышенной влажности и открытые пространства потребуют IP44, IP55, IP65.

Материал выполнения корпуса: алюминий, сталь или огнеупорный пластик. Толстостенные короба из стали размещаются на производственных объектах, в местах с повышенным риском пожаров. В жилых и административных помещениях чаще встречаются модели из полимеров. Исключение составляют деревянные дома, в которых обязательны к установке металлические боксы.

Распаечные коробки с клеммниками отличаются по характеру стены, на которой они будут закреплены. Производитель указывает соответствующую информацию в описании товара: гипсокартонные, кирпичные, пустотелые, бетонные, деревянные стены и их толщина.

Тип и схема распределения электросети определяют размер изделия, количество отверстий в нём. Наружная проводка предполагает накладные (внешние) устройства, скрытая — внутренние (потайные). Количество размещаемых контактов кабелей влияет на габариты электрической коробки и непосредственно клеммной колодки в ней, число отверстий. При этом запас на возможные дополнения в сети тоже нужно учитывать. Клеммные блоки имеют 2–5 полюсов, что делает возможным их использование в однофазных, трёхфазных сетях типов TN-C, TN-S, TN-C-S.

Личные предпочтения — ещё одно условие выбора нужной модели среди многообразия на рынке. Производители выпускают круглые и прямоугольные (квадратные) изделия, используют разные цвета. Крышки бокса открываются, отодвигаются, снимаются полностью, некоторые пломбируются.

Установка и замена распаячной коробки

Расключение объединяет понятия подключение и распределение. На начальном этапе необходимо продумать расположение разветвлений. Большое количество электропотребителей предполагает использование ряда коробок: вводных, проходных. В одном узле не должно сходиться больше 8 соединений.

Накладные модели не требуют специально оборудованного гнезда, в отличие от потайных. Если основание сплошное (бетон, кирпич), в стене специальной коронкой высверливается заглубление, распаячную коробку в нём фиксируют при помощи раствора и саморезов. Пустотелые и гипсокартонные перегородки позволяют закрепить устройство крепежными зажимами.

После закрепления корпуса в распредкоробку заводят кабеля. Заходят они через специальные отверстия, уплотненные мембранами или сальниками.
Следующий этап – зачистка жил от общей и индивидуальной изоляции. В арсенале электриков есть приспособленный для этой работы инструмент, но можно обойтись и простым ножом. Минимальная длина «голого» края должна составлять 4–5 см, быть рассчитана на переподключение без черезмерного натяжения.

При работе с многопроволочными жилами используются наконечники, которые облегчают закрепление провода и исключают возможность повреждения тонких нитей проводника.
Возобновление питания проводят после проверки правильности сборки.

Размещение узлов электросети подчиняется ПУЭ. Это стоит учитывать при планировании новой проводки или при модернизации существующей. Основным является возможность доступа, крышка не должна быть спрятана глубже листа обоев или тонкого слоя шпаклёвки. Распределение размещают на одной линии с розетками или выключателями на 20–30 см ниже потолка.

Распределительная коробка в хрущевке

В старых домах особенность расположения монтажных коробок определяется по типу застройки:

«сталинка» — коробки расположены в полостях, поэтому стены простукивают;
«хрущевка» — железные крышки выпирают на 20 мм;
«брежневка» — места между стеной и потолком проходят металлоискателем, чтобы вычислить оцинковку;
панельная многоэтажка — линии от розеток исследуют индикатором-отверткой, в нужном месте яркость лампочки усилится;
в случае с гипсокартоном понадобиться детектор скрытой проводки.

Типичная ошибка – прокладка двухжильного кабеля по причине отсутствия заземляющей шины в распределительном щитке

Даже качественный и дорогой прибор не застрахует от ошибок в процессе установки. Среди наиболее частых встречаются:

непродуманные разветвления, схемы соединений;
выбор контактных устройств не соответствует сечению кабелей, напряжению сети;
коробка выбрана без запаса пространства, что неудобно и небезопасно;
с поверхности проводников не сняты оксидные плёнки;
выбранные гильзы не соответствуют многопроволочным жилам;
недостаточно глубоко конец провода погружен в полость клеммника;
натяжение создаёт механическую разрушающую нагрузку на соединения.

Качественное выполнение всех этапов расключения обеспечит полноценное функционирование сети.

Виды и преимущества соединительных клемм

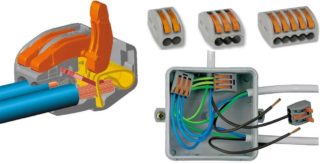

Соединительные клеммы WAGO

Среди традиционных методов коммутации проводов клеммы отличаются простотой монтажа и возможностью легкой разборки, но меньшей безопасной нагрузкой. По типу соединения бывают:

винтовые;
пружинные;
ножевые.

Провода, которые закрепляются винтами, не могут быть из разных металлов. Для многопроволочных жил нужно использовать латунные наконечники. Диаметр прижимных винтов зависит от сечения и количества жил, которые смыкаются. Проверять и подтягивать соединения нужно ежегодно.

Механизмы зажимных клемм

Самозажимные клеммы применяют как для неразъемных соединений, так и для многоразовых. Различие заключается в жёсткости пружины.

Преимущества контактов в таких колодках — возможность объединять провода разных сечений, компенсация деформации проводника давлением пружины, устойчивость к вибрациям, целостность жил при многократных подключениях, простота и скорость монтажа.

Ножевидные контакты нужны там, где требуется беспрерывная жила (нейтраль). Такие устройства экономят время на зачистке изоляции, так как самостоятельно её прорезают.

Если не удалось подобрать необходимую клеммную электрическую коробку, можно выбрать колодки и разместить в универсальном полом изделии.

strojdvor.ru

виды, монтаж и способы соединения проводов

Главная сложность, с которой вы можете столкнуться в процессе прокладки электрической проводки в частном доме, квартире или конкретной комнаты – необходимость их коммутации внутри распределительной коробки.

С данным процессом связано несколько наиболее распространенных ошибок, и если вы хотите их избежать, то нужно учитывать ряд важных моментов. Разложить провода по штробам или кабель-каналам – несложно. Другое дело распределительная коробка: при работе с ней нужно соблюдать определенные правила и рекомендации.

к содержанию ↑

Назначение разветвительных коробов

Электрическая проводка должна разделяться на отдельные группы в зависимости от потребителя электроэнергии. В этих целях используются специальные электротехнические изделия, выполняющие важные функции:

повышение уровня пожарной безопасности;
эстетичность.

Под корпусом коробки прячут кабели, что обеспечивает надежную защиту от механических повреждений и существенно продлевает срок службы проводки в целом. Если рассматривать принцип монтажа, то приборы делятся на встраиваемые и наружные, подходящие для открытой проводки. Первые размещают внутри заранее подготовленных ниш, вторые крепят к поверхности любой стены. Также существует специальная уличная коробка.

к содержанию ↑

Основная функция распределительной коробки

При помощи данного электротехнического изделия можно существенно снизить расходы на организацию электропроводки. Без этого элемента пришлось бы соединять каждый электроприбор с отдельным кабелем, что привело бы к приумножению количества каналов, требуемых для укладки, и испортило внешний вид.

Грамотное распределение кабеля внутри коробки повысит безопасность жилых и нежилых комнат. Это обусловлено изоляцией соединительных точек с горючими материалами, содержащимися в стене. Конструкция оборудования продумана до мельчайших деталей, поэтому гарантирует легкость проведения ремонтных работ.

Но основная функция коробки связана с равномерным распределением электрической энергии между всеми потребителями, установленными в помещении. Кроме того, структура изделия учитывает потенциальное расширение за счет добавления новых ветвей электрической цепи.

к содержанию ↑

Почему называется по-разному

Данное электротехническое оборудование называют по-разному, начиная от распределительной и заканчивая ответвительной или распаячной коробкой. Принцип действия всегда идентичен: коробка представляет собой головной центр, в который поступает электрическая энергия от источника, после чего распределяется по разным ветвям, подавая напряжение на розетки, переключатели и осветительные приборы. Именно поэтому она и получила свое название – «распределительная». Альтернативное название «ответвительная» появилось из-за того, что в коробку входит один провод, а выходят – несколько кабелей.

Распаечные изделия называются так из-за используемого способа коммутации проводов внутри корпуса: после скрутки они обязательно паялись. Несмотря на огромное разнообразие современных способов коммутации кабелей в коробках (клеммные колодки, гильзы, зажимы, сварка), их до сих пор называют распаечными.

Другим синонимом прибора стало слово «расключительная». Услышать его можно исключительно в среде людей, занятых в сфере электромонтажа. На деле слово образовано от двух других терминов – распределение и подключение: сначала провода распределяются по ветвям, а затем выполняется их подключение. Следуя данному принципу, легко догадаться, откуда появилось другое наименование коробки – «соединительная».

Таким образом, отправляясь в магазин за распределительной коробкой, не нужно удивляться, если на прилавке будет стоять нужное вам изделие, но под другим названием. Также обратите внимание на габариты прибора, в соответствии с которыми придется создавать углубление в стене. Например, прямоугольные коробки для квартиры обычно производятся стандартного размера – 100х100х50 мм.

к содержанию ↑

Можно ли обойтись без монтажных распределительных коробок

Теоретически такой вариант возможен и допустим, но чтобы убедиться в том, что реализовать его практически невозможно, достаточно представить простую картину: на входе в квартиру установлен вводный электрический щиток, коробки в комнатах не используются, поэтому приходится тянуть отдельные кабели до каждого выключателя, розетки и осветительного прибора. Это приведет к существенным затратам на покупку кабеля, расширению и углублению штроб (либо установке более широких кабель-каналов, что нарушит эстетичность). Вывод: установка распределительной коробки – экономически целесообразное и рациональное решение.

Многие люди ошибочно полагают, что дополнительный соединительный узел, появляющийся внутри распределительной коробки (на линии от вводного щита от конкретной розетки), приведет к ухудшению безопасности, в то время как цельный кабель намного лучше. На деле, если все выполнено грамотно и правильно, то выбранный метод коммутации не будет представлять угрозы. Наконец, подобное изделие облегчает поиск неисправностей на линии, поэтому вам не придется долбить всю стену, чтобы найти поврежденный участок электрической цепи.

к содержанию ↑

Виды распределительных коробок

Выше мы указали первый критерий для классификации коробок – способ крепления (встраиваемая и наружная). Независимо от этого коробки закрываются плотной крышкой, обеспечивающей быстрый доступ к содержимому и целостность проводки. При необходимости изучить содержимое корпуса электрику достаточно снять крышку.

Основными материалами изготовления распределительных коробок являются пластик и металл. Во втором случае используют листовую луженую сталь и сплавы с содержанием алюминия. Важное условие: металлическая коробка должна быть надежно защищена от воздействия коррозии.

Если изделия размещаются на стратегически важном объекте, где недопустимы какие-либо поломки, то рекомендуется покупать коробку с крышкой на винтах и водоизоляционными прокладками. Металл более надежен в плане пожарной защиты, поскольку в течение нескольких минут способен сохранять целостность содержимого. Этого времени обычно достаточно для оперативного обесточивания сети.

Определенными положительными качествами характеризуются и пластиковые элементы. Они устойчивы к любым процессам окисления, являются отличными диэлектриками. В обоих случаях степень защиты от пыли и влаги – не ниже IP65.

По геометрической форме коробки бывают круглыми, квадратными и прямоугольными. Первые применяют в тех ситуациях, когда коммутируется малое число кабелей, последние – большое. Конкретные габариты прибора зависят от сечения и количества проводов.

Совет! Если требуется монтаж распределительной коробки в бетонной стене, то намного проще использовать изделия круглой формы.

к содержанию ↑

Где и как устанавливать распределительные коробки

Обычно коробки располагаются под потолком на расстоянии 100-200 мм от него. Конкретное значение зависит от высоты комнаты. Если проводка скрытая, то изделие размещается внутри стены на определенную глубину так, чтобы поверхность крышки была заподлицо со стеной. Для электропроводки открытого типа подойдут наружные коробки.

В соответствии с правилами устройства электрических установок (ПУЭ) важно обеспечить свободный доступ к крышке распределительной коробки, что необходимо в случае проведения ревизии или устранения неисправностей. Если изделие является наружным и крепится непосредственно к стене, то данное условие выполняется автоматически.

Размещая прибор в углублении стены, нужно обеспечить выполнение двух требований. Во-первых, нужно знать, где он установлен, во-вторых, следует обеспечить своевременный доступ к изделию, не нарушая при этом эстетичность. Если последним можно пренебречь, не нарушив ПУЭ, то первое требование является обязательным и важным.

Поддержать эстетичный внешний вид можно за счет поклейки красивых обоев, после чего аккуратно обрезать вокруг крышки распределительной коробки, не удаляя ту часть, которая приклеена на нее. Выбирая альтернативные варианты отделки, убедитесь в идентичности цвета поверхности крышки и стены. Постарайтесь сделать так, чтобы при необходимости снятия крышки стена в данном месте не разрушалась. Если устанавливаются натяжные потолки, то следует создать небольшие люки, обеспечивающие доступ к коробкам.

к содержанию ↑

Способы соединения проводов

В ПУЭ прописано пять основных методов для коммутации двух проводов:

скрутка;
сварка;
клеммные колодки;
пайка;
опрессовка.

Скрутка

Максимально быстрый, простой, но крайне ненадежный метод коммутации. Для изоляции проводов применяют изоленту, пластиковые колпаки или термоусадочные трубки.

Скрутка с монтажными колпачками

Намного качественнее и стабильнее будет соединение, выполненное при помощи специальных монтажных колпачков. Изделия состоят из двух частей – наружной пластиковой, не поддерживающей горения, и внутренней металлической, конической формы с резьбой. Последняя позволяет буквально накрутить колпачок на конец провода, обеспечивая большую площадь соприкосновения и отличные электрические параметры. Данным методом можно соединить два или больше проводов без использования пайки.

Для выполнения операции удалите изоляцию на расстояние до 20 мм и скрутите провода друг с другом. На скрутку наденьте колпачок и проверните несколько раз. При выборе колпачка ориентируйтесь на число скручиваемых проводов и их сечение. Данный вариант экономит пространство, позволяя более компактно разместить кабель.

к содержанию ↑

Пайка

Стандартный метод соединения проводов, подразумевающий использование олова и припоя. Характеризуется высокой надежностью и долговечностью, но уходит гораздо больше времени.

Сварка проводов

Первая сложность метода – необходим сварочный аппарат инверторного типа. Такой вариант считается еще более надежным и качественным, позволяя превратить две жилы в одну. К нему следует прибегать лишь в крайних случаях: при выполнении заземления частного дома с мощной нагрузкой, подключении насосов или источников бесперебойного питания для работы газовых котлов.

Клеммные колодки

В соответствии с рекомендациями в ПУЭ при коммутации двух проводов из разных материалов нужно использовать специальные зажимы винтового или пружинного типа. Простой способ, требующий отвертку. Постарайтесь не перетянуть зажимные болты.

к содержанию ↑

Опрессовка

Данный метод подразумевает использование пресс-клещей и гильз. Последние выбираются в зависимости от соединяемых жил – для алюминиевых берутся алюминиевые гильзы, для медных – медные и т. д. Учтите, что с помощью пассатижей вы не сможете обеспечить надежное и качественное соединение.

Основные схемы расключения

После изучения и выбора способа коммутации проводов в распределительной коробке ознакомьтесь с информацией по соединению конкретных проводников.

Как подключить розетки

В большинстве случаев розетки подключаются группами, для чего используется отдельная токоведущая линия. Внутрь коробки попадают три кабеля с двумя-тремя проводниками. Коричневым цветом обычно обозначают «фазу», синим – «ноль», желто-зеленым – «заземление». Существуют альтернативы этим цветам со следующим стандартом – красный, синий и черный соответственно.

Провода нужно сгруппировать по цветам, сложить, вытянуть и обрезать для получения равной длины. Обязательно делайте это с небольшим запасом до 10 см, чтобы оставить за собой возможность для повторных распределения и коммутации. Далее выполните коммутацию по выбранному методу. Если соединяются два провода (без заземления), то схема остается прежней, только упрощается.

к содержанию ↑

Подключение одноклавишного выключателя

С коммутацией выключателя дела обстоят сложнее. Здесь будут три группы проводов с иным соединением. Один провод подает напряжение с соседней коробки или вводного электрического щитка, другой поступает с люстры, третий – с выключателя.

Фазный провод нужно подать на выключатель, подключаемый к люстре. Убедитесь, что напряжение на осветительный прибор будет поступать только при замкнутом положении выключателя. Нейтральный и заземляющий провода люстры соединяются напрямую со щитком.

к содержанию ↑

Подключение двухклавишного выключателя

К выключателю с двумя клавишами прокладывают кабель, состоящий из трех жил (без заземляющей, которая коммутируется напрямую с коробкой). Один провод идет на общий контакт выключателя, второй – на первую, третий – на вторую клавиши. Запомните цвет проводника, соединенного с общим контактом.

Фазный провод нужно подключить к общему контакту, нейтральные с вводного щитка и двух осветительных приборов соединяются напрямую. Фазные провода от светильников следует соединить с жилами на отдельных клавишах выключателя.

Напоследок хочется напомнить о соблюдении элементарных правил электрической и пожарной безопасности. Никогда не соединяйте напрямую два проводника, изготовленных из разных металлов – например, алюминия и меди. Если такой коммутации не избежать, то воспользуйтесь коробками с клеммами.

Следите за выполнением правильной коммутации фазных, нейтральных и заземляющих проводов. Если перепутать «фазу» и «заземление», то можно вызвать короткое замыкание. Следуя пословице «семь раз отмерь, один раз отрежь», прежде чем прятать под элементы декора встраиваемую распределительную коробку, убедитесь в работоспособности всех потребителей, подключенных через нее.

Распределительная коробка для электропроводки: виды, монтаж и способы соединения проводов

220.guru

Распределительная коробка для электропроводки

Распределительная коробка для электропроводки является важной частью оборудования, ведь именно там происходит распределение тока к потребителям (осветительным приборам, выключателям, розеткам). Правильный монтаж коробки позволяет обеспечить бесперебойное использование электрической проводки. Для того, чтобы избежать сложностей с этим процессом, мы рассмотрим особенности устройства распредкоробки.

Содержание статьи

Назначение распредкоробок

Электропроводка в обязательном порядке должна разделяться по группам в зависимости от энергопотребителя. Для этого и устанавливают подобные конструкции, выполняющие важные задачи:

обеспечение пожаробезопасности;
эстетичность.

Под корпусной частью короба находятся проводники, которые таким образом защищаются от различных повреждений. Это позволяет увеличить срок эксплуатации электропроводки.

Распредкоробка с проводниками

Основная задача распределительной коробки

С помощью такой конструкции получится сократить бюджет на организацию электрической проводки. Ведь при отсутствии распредкоробки пришлось бы подводить к каждому электроприбору кабель, из-за чего образуется слишком много каналов, которые придется скрывать в перекрытии. Кроме того, все это выглядит не эстетично.

При этом правильное распределение проводников внутри коробки повышает уровень пожарной безопасности в помещении любого типа. Обусловлено это изоляцией соединений и воспламеняющихся материалов, которые находятся в стене. К тому же, такая конструкция удобна для проведения ремонтных работ.

Тем не менее, главной функцией распредкоробки является распределение электроэнергии между потребителями, которые устанавливаются в конкретном помещении. Кроме того, конструкция изделия предполагает возможность расширения за счет добавления дополнительных ветвей (когда требуется установить новый выключатель или розетку).

Можно добавить ответвление в распредкоробку для нового энергопотребителя

Почему коробка имеет разные названия?

Этот элемент электрического оборудования имеет несколько названий, в том числе: распредкоробка, ответвительная коробка, распаячная коробка. Только принцип функционирования у них один и тот же: короб представляет собой центр, куда происходит поступление электроэнергии от источника питания, а затем она распределяется по отдельным каналам, которые идут к выключателям, розеткам и другим приборам. Поэтому такую конструкцию принято называть «распределительной». Иначе коробку еще называют «ответвительной», связано это с тем, что к ней подходит только один кабель, а выходит несколько каналов.

Обратите внимание! Коробки еще называют распаячными, что связанно с особенностью соединения проводов внутри. Так, жилы после скручивания обязательно следует паять. Подробнее об этом и других способах соединения мы еще поговорим ниже.

Среди некоторых электриков можно встретить и другое название этой коробки – «расключительная». Образуется это слово от двух определений: распределения и подключения. Ведь сначала предстоит распределить провода, а затем подсоединить их к потребителям.

Распредкоробки, установленные в стену

Соответственно, если консультант магазина назовет коробку иначе, не стоит удивляться, ведь это одно и то же изделие. Скорее следует обратить внимание на габариты короба, потому что под него придется делать углубление в перекрытии. Как правило, стандартные изделия выпускают в виде прямоугольника размером 10x10x5 сантиметров.

Цены на распределительные коробки

~~Распределительная коробка~~

Получится ли обойтись без распредкоробок во время монтажа электропроводки?

Конечно, выполнить монтаж проводки в квартире без распредкоробок возможно, но это нецелесообразно — тогда следует от основного щитка тянуть множество кабелей к энергопотребителям, из-за чего в стене делают глубокие штробы, которые придется шпаклевать. Кроме того, это предполагает растраты на покупку кабеля, поэтому единственным рациональным решением является приобретение распредкоробок для помещений.

Гофрированные трубы для электропроводки

Тем не менее, некоторые пользователи ошибочно считают, что узел соединения, который находится внутри короба, менее безопасен в отличие от целого кабеля. На самом деле, при правильном монтаже, проблем с распределительной коробкой и соединениями проводки не возникает.

К тому же, если представить что коробка отсутствует, и возникла неисправность, придется снимать обои, долбить стену, чтобы найти повреждение. При наличии конструкции достаточно будет снять крышку и осмотреть состояние электропроводки.

Разновидности распределительных коробок

В продаже можно встретить большое количество разновидностей эти конструкций. Поэтому, чтобы выбрать одну из них, необходимо ознакомиться с этими видами подробнее.

Конструкции имеют различный внешний вид

Таблица №1. Разновидности распредкоробок по способу установки

Вид	Описание
Открытый	Такие коробки не монтируют в стену, а фиксируют на поверхности, что выглядит менее эстетично. Поэтому, чаще всего их используют в помещениях производственного типа, чтобы обеспечить быстрый доступ к электропроводке. Кроме того, подобные изделия можно встретить в частных домах из бруса.
Скрытый	Такой вид распредкоробок чаще всего используется для жилых помещений. Конструкцию монтируют в заранее подготовленное отверстие. Некоторые виды предполагают наличие декоративных крышек, поэтому их не закрывают слоем штукатурки. Это тоже позволяет иметь постоянный доступ к соединениям.

Вид

Описание

Открытый

Такие коробки не монтируют в стену, а фиксируют на поверхности, что выглядит менее эстетично. Поэтому, чаще всего их используют в помещениях производственного типа, чтобы обеспечить быстрый доступ к электропроводке. Кроме того, подобные изделия можно встретить в частных домах из бруса.

Скрытый

Такой вид распредкоробок чаще всего используется для жилых помещений. Конструкцию монтируют в заранее подготовленное отверстие. Некоторые виды предполагают наличие декоративных крышек, поэтому их не закрывают слоем штукатурки. Это тоже позволяет иметь постоянный доступ к соединениям.

Таблица №2. Материалы для изготовления корпуса

Вид, иллюстрация	Описание
Пластик	В данном случае для изготовления коробок используют несколько материалов искусственного происхождения: полипропилен, полиамид, фторопласт. Подобные конструкции пользуются популярностью у пользователей независимости от типа строения. Они имеют множество преимуществ: · качественную изоляцию; · прочность к механическим повреждениям; · устойчивость к химическим препаратам и воспламенению.
Металл	Такие коробки в бытовых условиях используются крайне редко, только если необходимо сделать распределение проводки в кладовке, помещении гаража. Чаще всего их применяют в общественных местах, на производстве, а монтируют открытым способом. Изготавливают эти коробки из различных сплавов алюминия.

Вид, иллюстрация

Описание

Пластик

В данном случае для изготовления коробок используют несколько материалов искусственного происхождения: полипропилен, полиамид, фторопласт. Подобные конструкции пользуются популярностью у пользователей независимости от типа строения. Они имеют множество преимуществ:
·         качественную изоляцию;
·         прочность к механическим повреждениям;
·         устойчивость к химическим препаратам и воспламенению.

Металл

Такие коробки в бытовых условиях используются крайне редко, только если необходимо сделать распределение проводки в кладовке, помещении гаража. Чаще всего их применяют в общественных местах, на производстве, а монтируют открытым способом.
Изготавливают эти коробки из различных сплавов алюминия.

Таблица №3. Типы комплектации распредкоробок

Тип	Описание
Без внутреннего наполнения	Такие конструкции представляют собой вид корпуса и крышки. Как отмечают многие электрики, для самостоятельного прокладывания электрической проводки подходит именно этот вариант. Изделия без наполнения имеют следующие преимущества: · вы можете сделать соединение проводов в коробке удобным способом; · при условии правильного монтажа контакты не будут разбалтываться.
С дополнительными клеммами	Это разновидность упрощает процесс монтажных работ, потому что предполагает быстрое соединение проводов зажимами. Недостаток в том, что такие коробки не устанавливают в комнаты с высоким уровнем влажности, потому что клеммы со временем начинают окисляться.

Тип

Описание

Без внутреннего наполнения

Такие конструкции представляют собой вид корпуса и крышки. Как отмечают многие электрики, для самостоятельного прокладывания электрической проводки подходит именно этот вариант. Изделия без наполнения имеют следующие преимущества:
· вы можете сделать соединение проводов в коробке удобным способом;
· при условии правильного монтажа контакты не будут разбалтываться.

С дополнительными клеммами

Это разновидность упрощает процесс монтажных работ, потому что предполагает быстрое соединение проводов зажимами. Недостаток в том, что такие коробки не устанавливают в комнаты с высоким уровнем влажности, потому что клеммы со временем начинают окисляться.

«Пустая» распределительная коробка

Изделия также отличаются по количеству вводов. Минимально, конструкция рассчитывается на два ввода (для соединения двух кабелей), а максимально на шестнадцать вводов. Выбирать тот или иной вид необходимо, опираясь на схему электрической проводки помещения.

Конструкции еще отличаются между собой по степени защиты, поэтому на этот критерий тоже следует обращать внимание при выборе коробки. Это важно тогда, когда монтаж требуется выполнить в помещении с повышенной влажностью или высокой температурой воздуха.

От чего защищают распредкоробки:

Стандартное изделие предполагает наличие уплотняющей резины. Как правило, этого достаточно для большинства помещений квартиры.
От частиц пыли. Это актуально на производственных объектах.
От воды. Такие коробки устанавливают в ванную комнату, туалет, помещение с бассейном.
От механических ударов. Это актуально, если коробка устанавливается на улице.
От воздействия высоких температур. Такие изделия приобретают при наличии брусового дома или если отделка стен выполнена воспламеняющимися материалами.

По форме, коробки бывают квадратными, круглыми и прямоугольными — последние используют при наличии множества кабелей. Круглые конструкции применяются при малом количестве кабелей. Кроме того, их часто выбирают для бетонных перекрытий.

Где устанавливают распределительную коробку?

Чаще всего распредкоробку предпочитают устанавливать под потолочным перекрытием примерно на расстоянии 25 сантиметров от него. Связывают это с безопасностью использования электропроводки, ведь не исключается вероятность отпадания защитной крышки, что станет причиной поражения током человека.

Распредкоробки фиксируют на высоте

Обратите внимание! Еще одной причиной точного расчета места расположения коробки является расход кабеля для разводки сети. Поэтому, чем ближе получится подвести проводник к потребителю, тем короче будет ветвь от короба до этой точки.

Цены на популярные модели штроборезов

~~Штроборез~~

Установка распредкоробки в жилом помещении

В этом случае потребуется подготовить следующие приспособления и материалы:

Электролобзик со специальным диском для создания штроб, где будут размещаться провода.
Перфоратор – нужен тогда, когда планируется «утопить» коробку в стене, поэтому потребуется подготовить отверстие.
Молоток для дополнительной вырубки проемов после использование сверла-коронки.
Кусачки – для нарезки проводки нужной длины.
Инструмент для снятия изоляции с проводки.
Дополнительные приспособления для соединения жил.
Тестер.

Схема снабжения электроэнергией

Примерная схема электроснабжения квартиры

На схеме можно увидеть, где установлены распределители. Так, если розеток и выключателей в комнате мало, то здесь же получится определить места установки дополнительных каналов.

Монтаж распределительной коробки: пошаговая инструкция

Шаг 1. Сначала необходимо отобразить на стене линии, где будут проходить штробы, согласно схеме.

По этим линиям выполняют штробление

Шаг 2. Далее в обозначенных местах необходимо сделать углубления под установку коробок.

Необходимо закрепить коробку к стене саморезами или гипсом

Шаг 3. В коробку заводят проводку и соединяют ее между собой.

После соединения следует проверить исправность проводки

Шаг 4. Теперь останется закрыть коробку крышкой.

На декоративную крышку не наносят шпаклевку

Обратите внимание! Крышку стараются закрепить таким образом, чтобы при ее снятии не повреждалась поверхность стены.

Видео – Монтаж распредкоробки

Способы соединения проводов в распредкоробке

Существует несколько основных способов соединения проводки в распределительной коробке. Для того, чтобы выбрать один из них, необходимо рассмотреть варианты подробнее.

Скрутка и изоляция

Это старый, но при этом проверенный годами метод соединения проводки. Суть состоит в том, что концы проводников сначала зачищают от слоя изоляции, а затем скручивают между собой плоскогубцами. После чего это место обматывают изолентой.

Скручивание жил проводников

У этого способа имеются преимущества:

простота монтажа;
отсутствие необходимости в дополнительных тратах.

Тем не менее, имеются и некоторые недостатки:

некачественное соединение жил;
отсутствие возможности соединения проводов из меди и алюминия.

Стоит отметить, что таким способом часто соединяют жилы при временном монтаже электропроводки. Согласно правилам безопасности, метод соединения не подходит для помещений с высоким уровнем влажности.

Пайка или сварка

Именно такими способами получится сделать долговечное соединение жил проводки. Сначала их концы тщательно зачищают от изоляционного слоя, затем скручивают, но уже без усилий. Далее потребуется с помощью припоя и паяльника запаять жилы, чтобы они получились монолитными. Затем необходимо дождаться, пока они остынут естественным путем, а только потом обматывать изолентой.

Пайка жил проводов

В случаи пайки толстых проводов потребуется использовать паяльник с плотным жалом из меди.

Обратите внимание! Некоторые горе-мастера не хотят ждать, пока жилы охладятся естественным путем, поэтому остужают их под струей воды. Тем не менее, делать этого не следует — на поверхности появятся микротрещины.

Преимуществом спайки является надежности соединений, но такой способ тоже имеет некоторые недостатки:

необходимость приобретения паяльника;
это трудоемкий процесс, с которым справится не каждый новичок;
соединение получается неразборным;
через время увеличивается уровень сопротивления в пайке, что приводит к утечке напряжения.

Часто вместо пайки, жилы соединяют методом сварки. Процесс имеет аналогичный принцип, только здесь уже используется аппарат для сварки, поэтому у мастера должны быть соответствующие навыки.

Видео – Пайка скруток

Опрессовка гильзами

Это тоже один из самых надежных методов фиксации жил проводников. Здесь их помещают в специальную гильзу и зажимают инструментом для опрессовки с обеих сторон. После чего эта гильза обматывается изолентой или на нее закрепляют кембрик.

Опрессовка жил проводников

Стоит отметить, что жилы помещают в гильзу либо с разных сторон, либо с одной. В случае первого варианта соединяться они будут в центральной части трубки. При выборе второго варианта необходимо учитывать, что диаметр жил не должен превышать объема гильзы.

Из преимуществ такого соединения следует отметить:

надежность;
доступную стоимость гильз.

Недостатки метода:

Гильза используется только один раз. Это значит, что в случае ремонта ее срывают и фиксируют новую.
Потребуется использовать специальный инструмент для качественного обжима со всех сторон.
Провода из алюминия и меди обжимают только специальными трубками, которые сложно найти в магазинах.
На электромонтаж придется потратить время.

Клеммное соединение

Если проводка сделана из разных материалов, то рекомендуется использовать специальные зажимы с пружинами или винтами. Соединить проводники таким методом несложно, в работе требуется лишь отвертка. Главное не затягивать болты с усилием.

Соединение проводов зажимами

Схемы расключения проводников

Необходимо подробнее ознакомиться и с особенностями подсоединения проводки из распредкоробки к потребителям.

Цены на различные виды индикаторов напряжения

~~Индикатор напряжения~~

Подключение розеток

Часто розетки подключают группами на одну линию. Так, внутрь короба помещают 3 кабеля с несколькими проводниками. Коричневым цветом обозначен проводник фазы, голубой – ноль, а зеленый или желтый – это заземление. Конечно, некоторые производители используют другие цвета.

Подключение розеток

Провода раскладывают на ровной поверхности, а затем нарезают по определенной длине, но с запасом (чтобы была возможность повторного разделения). Далее останется зафиксировать их согласно схеме.

Подключение выключателя с одной кнопкой

Здесь уже усложняется проведение монтажа. Ведь имеются три группы электропроводки с разным соединением. Один проводник отвечает за подачу напряжения с другого короба или щита, второй поступает с осветительного прибора, а третий с выключателя.

Проводник фазы подают на выключатель, который подсоединяется к светильнику. Здесь следует удостовериться, что поступление напряжения происходит именно при замкнутом коммутаторе. Проводники ноля и заземления от светильника соединяют со щитом.

Принцип подключения выключателя с одной кнопкой

Подключение выключателя с двумя кнопками

К выключателю такого типа подводят трехжильный кабель (без жилы заземления, потому что она соединяется со щитом напрямую). Первый проводник идет на общий контакт коммутатора, второй на первую кнопку, а третий на вторую кнопку.

Обратите внимание! Проводник фазы подсоединяют к общему контакту, ноль фиксируют напрямую со щита и светильников. Провода фазы от осветительных приборов фиксируют с жилами на кнопках.

Подключение выключателя с двумя кнопками

Подводим итоги

Следуя правилам, каждый человек сможет выполнить монтаж электротехнического оборудования в квартире. Главное — в процессе проведения работ необходимо убедиться, что помещение обесточено, иначе вы получите удар.

Так же вам будет интересна статья по теме: как проверить заземление в розетке с помощью лампочки, пошаговая инструкция.

remont-book.com

виды, конструкции и особенности эксплуатации

Алгоритм выбора распредкоробки

Установка и замена распаячной коробки

Виды и преимущества соединительных клемм

виды, монтаж и способы соединения проводов

Назначение разветвительных коробов

Основная функция распределительной коробки

Почему называется по-разному

Можно ли обойтись без монтажных распределительных коробок

Виды распределительных коробок

Где и как устанавливать распределительные коробки

Способы соединения проводов

Скрутка

Скрутка с монтажными колпачками

Пайка

Сварка проводов

Клеммные колодки

Опрессовка

Основные схемы расключения

Как подключить розетки

Подключение одноклавишного выключателя

Подключение двухклавишного выключателя

Распределительная коробка для электропроводки

Назначение распредкоробок

Основная задача распределительной коробки

Почему коробка имеет разные названия?

Цены на распределительные коробки

Получится ли обойтись без распредкоробок во время монтажа электропроводки?

Разновидности распределительных коробок

Где устанавливают распределительную коробку?

Цены на популярные модели штроборезов

Установка распредкоробки в жилом помещении

Схема снабжения электроэнергией

Монтаж распределительной коробки: пошаговая инструкция

Видео – Монтаж распредкоробки

Способы соединения проводов в распредкоробке

Скрутка и изоляция

Пайка или сварка

Видео – Пайка скруток

Опрессовка гильзами

Клеммное соединение

Схемы расключения проводников

Цены на различные виды индикаторов напряжения

Подключение розеток

Подключение выключателя с одной кнопкой

Подключение выключателя с двумя кнопками

Подводим итоги

Добавить комментарий Отменить ответ
