Зачем нужен термостатический клапан для твердотопливных котлов


Закипание теплоносителя, вследствие перегрева, является распространенной проблемой эксплуатации котлов, работающих на твердом топливе. Для подержания необходимой температуры, подключения сразу нескольких контуров к отопительному оборудованию, используется термостатический клапан для твердотопливных котлов.

Для чего нужен трёхходовой клапан для твердотопливного котла

В котлах, работающих на твердом топливе, достаточно сложно добиться стабильной температуры нагрева теплоносителя. Еще сложнее, обеспечить постоянные параметры на подаче и обратке водяного контура.

Назначением трехходового клапана в системе отопления с твердотопливным котлом, является:

  • Предотвратить аварийные ситуации и выход из строя котла, по причине большой разницы температуры водяного потока на подаче и обратке системы отопления. Особенно чувствительны к перепадам нагрева, чугунные теплообменники.
  • Обеспечить стабильные параметры нагрева, при одновременном подключении нескольких водяных контуров. При подключении теплых полов, трехходовой клапан входит в обязательную схему обвязки. Если требуется одновременно отопить несколько отдельно стоящих зданий, также применяют регулирующую арматуру данного типа.


Заменить трехходовой клапан в системе отопления можно, установив два двухходовых устройства. При этом, обязательным условием является работа арматуры на реверсе. При открытии одного клапана, должен закрываться второй и т.д.

Как работает трехходовой термоклапан для ТТ котла

Температурный предохранительный клапан для котлов на твердом топливе, имеет несколько предназначений. Тип выбранного устройства влияет на место установки и принцип работы.

Принято классифицировать два вида регулирующей арматуры, в зависимости от принципа действия клапана:

  • Распределительный трёхходовой термостатический клапан для твердотопливного котла, служит для разделения потока циркулирующей жидкости для двух отопительных контуров, работающих при одинаковой температуре нагрева. Арматура имеет один вход и два выхода, и работает, в зависимости от конструкции, при постоянном или переменном давлении в системе отопления.
  • Трехходовой смесительный клапан для твердотопливного котла нужен при одновременном подключении теплых полов, с максимальным пределом температуры 55°С (оптимальный показатель 45°С) и радиаторной системы, работающей при 80-90°С. Поток, идущий к теплым полам, разбавляется холодной водой, что позволяет уменьшить интенсивность нагрева. Устройство трехходового клапана имеет два входа (для подключения горячей и холодной воды) и один выход.

Принцип действия клапана напоминает обычный тройник, только со сложным внутренним устройством. Теплоноситель проходит внутри корпуса от входного до выходного патрубка, пока его температура не достигнет установленного пользователем значения. После этого, поток частично перекрывается штоком. Одновременно открывается второй входной патрубок, подключенный к холодной воде, разбавляющей теплоноситель.

Варианты использования термостатического смесительного защитного клапана перегрева в обвязке, зависят от схемы отопления. Но, в основном, устройство устанавливают:

  1. На подачу или обратку в теплые полы.
  2. На подающий трубопровод, идущий от котла.

Монтаж выполняют по стрелкам и обозначениям, указанным на корпусе клапана. В инструкции подробно описаны разные схемы обвязки.

Как выбрать трехходовой клапан к котлу

Чтобы подобрать клапан, потребуется учесть несколько важных характеристик, связанных как с работой самого котла, так и регулирующей арматуры. На выбор влияют следующие параметры:

  • Рабочие параметры теплоносителя – указаны в технической документации, прилагаемой к котлам. Как правило, температура обратки составляет 45-50°С.
  • Пропускная способность.
  • Тип привода – энергонезависимый трехходовой смесительный клапан, имеет механический регулятор. Обеспечивает стабильную температуру теплоносителя, независимо от интенсивности нагрева помещения. Трехходовой термостатический смесительный клапан для твердотопливного котла, идет в комплекте с шаровым накладным датчиком, реагирующим исключительно на температуру поступающего теплоносителя. Используется в бытовых условиях.
    Устройства с электронным управлением, позволяют устанавливать параметры нагрева по комнатам. Такие трехходовые термостатические смесительные клапаны для твердотопливных котлов с выносным датчиком, подключаются к сервоприводу, комнатным термостатам.


Электронный клапан чувствителен к изменениям температуры в жилых помещениях. Установка устройства с сервоприводом, подключенного к термодатчику, экономит от 10-25% затрат на отопление.

Какой марки термосмесительный клапан поставить на ТТ котел

Запорную и регулирующую арматуру изготавливают несколько зарубежных и отечественных производителей. С помощью отзывов потребителей, были выбраны наиболее популярные модели клапанов. Постоянным спросом пользуется продукция следующих производителей:

  • ESBE – шведская компания, поставляющая запорную и регулирующую арматуру, практически по всему миру. Главный акцент, компания делает на энергосберегающих технологиях и автоматизации управления.
    Потребителю предлагается модельный ряд термосмесительных и распределительных клапанов, с встроенными и выносными датчиками, и возможностью подключения к сервоприводу. Продукция ESBE отличается высоким качеством, надежностью и экономичностью.
  • Watts – компания из США, владеющая тремя крупными подразделениями. Запорная и регулирующая арматура, изготавливается в Германии и полностью соответствует требованиям, действующим в странах ЕС.
    Особенностью продукции является выпуск отдельной серии клапанов, предназначенных для подключения к теплым полам и радиаторам. Потребителю, под маркой Watts, предлагают все необходимые для монтажа комплектующие и устройства, включая термодатчики, сервоприводы и т.п.
  • Caleffi – итальянская компания, известная тем, что выпускает регулирующую и запорную арматуру, для таких концернов как Viessmann, Buderus, Vaillant, Grundfos. Особый акцент, компания делает на производстве клапанов и водораспределительных узлов для теплых полов. В ассортименте продукции предлагается смесительный узел в полной комплектации.
    Компания изготавливает оборудование, предназначенное для бытовых и промышленных объектов. Термостатические клапаны Caleffi, разработаны с учетом особенностей работы твердотопливных котлов.
  • Valtec – совместная, итало-российская компания, которая была создана в 2002 г, с целью изготовления запорной и регулирующей арматуры для систем отопления, и водоснабжения. Продукция пользуется популярностью, за счет оптимального соотношения стоимости и качества предлагаемого сантехнического оборудования.
    На все термосмесительные клапана, действует заводская гарантия 10 лет. Риски покрывает обязательное страхование всего выпускаемого оборудования. Продукция Valtec, предлагается отечественному потребителю по самой доступной среди аналогов стоимости.
  • Herz – один из старейших производителей сантехнической арматуры в Европе. Австрийская компания осуществляет свою деятельность еще с 1896 г. Собственностью Herz является несколько запатентованных инноваций, повлиявших на экономичность, внешний вид и длительность эксплуатации устройств.
    Компания делает акцент на энергосберегающих технологиях. Дополнительным «бонусом» является красивый внешний вид регулирующей арматуры, выпускаемой под маркой DE LUXE.
  • Danfoss – компания, которая была создана как небольшой семейный бизнес, в Дании, в 1933 г. На данный момент, штат сотрудников компании включает более 24 тыс. человек. Продукция поставляется более чем в 100 стран мира.
    Продукция Danfoss, предназначена для бытовых и промышленных систем отопления. В ассортименте представлены термостатические клапаны с механической и электронной настройкой. Потребителю предлагают сервоприводы и термодатчики.
  • Systemair – норвежская компания, созданная в 1974 г, активы которой, постоянно увеличиваются. В 2000 годах, продукция концерна стала доступна отечественному потребителю. Производственные цеха, изготавливающие продукцию для России, расположены в Литве, Турции, а с 2011 г в РФ, что позволило снизить себестоимость изделий.
    Вся сантехническая арматура Systemair, проходит обязательную сертификацию. Осуществляется постоянный контроль качества.
  • Barberi – итальянская компания, изготавливающая простые регулирующие устройства с высокой степенью надежности. Особой популярностью пользуются смесительные узлы с встроенными термочувствительными элементами.
    Механические термосмесительные клапана Barberi, предназначены для открытых и закрытых систем отопления. Серия L-comfort, разработана для подключения к теплым полам.

Как и в какое место устанавливается термостатический клапан ТТ котла

Чтобы правильно подключить трехходовой термоклапан защиты от перегрева к твердотопливному котлу, требуется определить цель, для которой будет использоваться регулирующая арматура:

  • Защита котла – правильная установка распределительного клапана осуществляется на подачу теплоносителя, незакрывающимся отверстием в сторону котла. Смесительный узел устанавливается исключительно на обратку. Сразу после включения котла, теплоноситель циркулирует по малому кругу системы отопления, после нагревания, клапан начинает пропускать жидкость в водяной контур.
  • Регулирование температуры в контурах отопления – гидравлическая обвязка предусматривает установку коллектора между котлом и клапаном. Смесительный узел, в данном случае, устанавливается исключительно на подачу. Схема подключения с трехходовым термосмесительным клапаном, подразумевает установку циркуляционного насоса после регулирующего узла. Распределительный пропускной клапан ставится на обратку.

Для облегчения монтажа, схема движения теплоносителя с трехходовым термосмесительным или распределительным клапаном, указана на корпусе арматуры, стрелочками или буквенными обозначениями. Устанавливать узел можно исключительно по указанному направлению.

Термостатический клапан является необходимым устройством обвязки твердотопливного котельного оборудования. Установка клапана требуется и при одновременном подключении нескольких контуров отопления с разными температурными характеристиками.

Трехходовой клапан — Энциклопедия отопления

Трехходовой клапан используется в модулях отопления, водоснабжения и тёплый пол для смешивания теплоносителя. Смесительные только соединяют потоки, термостатические делают это в определённом температурном режиме. Как устроен трехходовой клапан, на какие особенности следует обратить внимание при покупке, читайте в очередной статье Энциклопедии отопления.



Особенности конструкции



Трехходовой клапан представляет собой сборно-разборный тройник с отводами. По бокам впускающие входы для холодной и горячей воды, внизу выход для смиксованного потока. Такая схема применяется при проектировании смесительных клапанов.





Смесительные и разделительные клапаны



Разделительные имеют схожее устройство, за исключением отводов. Принимающий патрубок будет всего один, под ним располагаются выпускающие отверстия. Теплоноситель попадает сначала в верхний отсек, затем разводится по контурам.

Данная система применяется в горячем водоснабжении, кондиционировании, в частности воздухонагревателях.



Смесительный клапан





Разделительный клапан



Внешне практически не отличаются. Достаточно повнимательнее рассмотреть чертежи, чтобы понять, разница есть, причем весьма существенная. Смеситель укомплектован штоком с одним шаровым клапаном. Именно он закрывает проход. Разделительные имеют два клапана, располагаются в патрубках. Работают попеременно. Когда первый блокирует проход, второй наоборот открывается, пуская рабочую жидкость в другой проход.



Виды трёхходовых клапанов



Трехходовой клапан выпускают в различных модификациях, отсюда и такое количество классификаций. Мы рассмотрим самые популярные. Первая основывается на управлении. Клапаны делают ручными или автоматическими. Стандартный вариант, конечно, ручной. Внешне напоминает обычные шаровой кран, только с тремя отводами. Поворотную ручку заменяет вращающаяся рукоятка.







Смесительные клапаны легко преобразовывают в

электрические, при условии совместимости с приводами. В результате получается своеобразный моторчик, который вращается с заданной скоростью, на выходе образуется поток с фиксированной температурой, что является оптимальным решением в многоконтурном отоплении.





VRG 131 с сервоприводом



В такой системе важно правильно распределить теплоноситель по потребителям. К примеру, в детской комнате надо повысить температуру, а в гостевой убавить. Сделать это с минимальными потерями, не нарушив общих настроек, можно с помощью термостатического клапана, совмещённого с сервоприводом, который также подходит для системы тёплый пол.








Читаем и расшифровываем маркировку



Производители запорной арматуры очень любят составлять мудреные названия с множеством цифр и буквенных обозначений. Чтобы не рассуждать пространно, возьмём конкретный пример.





Термостатический клапан ESBE VTA 321 DN 20 20-43C, kvs 1,6



Эсби известен своей педантичностью и фанатичностью в хорошем смысле. Инженеры компании проектируют одни из самых надёжных клапанов. Звание завоёвано упорным трудом и детальной проработкой всех элементов.



VTA занимает нишу термостатических клапанов, применяются в ГВС и холодном водоснабжении. Это современные и безопасные устройства. Последнюю характеристику обеспечивает функция против ошпаривания, поэтому вта успешно применяется в отоплении.



Серия 300, именно к ней относится 321 моделька, соответствует разнице температур плюс-минус 2 градуса. Максимальная температура теплоносителя не должна превышать 95 градусов. 521 модификация, побратимая 300, менее точная и более гарабаритная. Стабильность 4 градуса, предельная температура до 100 градусов. Длина 60 миллиметров против 46.





DN 20 это условный проход, равен 3/4 дюймам и далее до 2. Типоразмеры зависят от диаметра трубы и соединений. Например, балансировочные коллекторы и гидрострелки, к которым подключается клапан, имеют типовую резьбу. К ней подбираются подводки и запорная арматура.



KVS характеризует пропускную способность, сколько кубов теплоносителя может пройти через клапан за час, при условии, что он в открытом состоянии. Чем больше, тем эффективнее работает система.



Данные о температуре показывают диапазон настройки. VTA 321 рассчитаны на режим от 20 до 43 градусов.



Материал

. Как правило, используется латунь. Термостойкий сплав отлично показал себя в испытаниях на износостойкость. Ржавчины не боится, как и резкой смены условий. Специальная обработка укрепляет металл, усиливает сопротивляемость внешним факторам.



Найди свой клапан



Купить  трехходовой качественный клапан просто, если знать где и у кого. Обращайтесь в профильные компании. Это фирмы, специализирующиеся на тепловом или сантехническом оборудовании. У нас клапаны приобретают для модулей котельных и теплого пола.



Вы можете заказать любую модель из каталога. Наш специалист уточнит наличие и сроки поставки. Главное, удостовериться, что именно этот клапан нужен вашему котлу, а точнее смесительной группе. Для начала просмотрите в проектных документах схему обвязки, узнайте, сколько теплоносителя «съедает» система. Также можно воспользоваться формулой расчёта.





Температуру на обратной линии можно посмотреть в паспорте котла. Средний показатель 45-50 градусов, поэтому к ним предпочтительнее заказывать клапаны с диапазоном регулировки 35-60 С.



Перед установкой проверяем клапан. Задаём минимальную температуру и заливаем в патрубок горячую воду. Исправный клапан перекроет поток. Смонтированный смеситель также можно протестировать. Сравните температуру на термостате с актуальной на обратке, значения должны быть одинаковыми.









Обязательно осмотрите клапан. Корпус цельный, без вмятин, царапин и прочих повреждений. Разборные элементы прочно зафиксированы. Изделие упаковано в фирменную коробку, внутри инструкция. Если всё перечисленное верно, поздравляем, вы купили действительно качественный клапан.

Термостатические клапаны HERZ | Официальный дилер Герц в России

PN 10. Внутренняя присоединительная резьба. Корпус и шар из DZR-латуни. Уплотнение EPDM. Диапазон температур от -10 °C до +110 °C.

DN 15-50

Подробнее…

Для регулирования контуров тепло/ холодоснабжения. Применяется совместно с приводами 1 7712 ХХ. Шпиндель из нержавеющей стали, конус из латуни с уплотнительным кольцом из тефлона, армированного стекловолокном. Положение монтажа любое, кроме штоком вниз.

DN 15-40

Подробнее…

Клапан CALIS-TS-RD (распределение потоков до 100%) c защитным колпачком, без соединителей, уплотнение плоской прокладкой.

Соединители заказываются отдельно.

DN 15-32

Подробнее…

Трехходовый термостатический клапан CALIS-TS-E в исполнении-3D с повышенной пропускной способностью (термостатическая головка в горизонтальном положении).

DN 20

Подробнее…

С защитным колпачком, без соединителей, уплотнение плоской прокладкой. Соединители заказываются отдельно.

DN 15-20

Подробнее…

Трехходовый термостатический клапан CALIS-TS в исполнении-3D, (термостатическая головка в горизонтальном положении).

DN 15-20

Подробнее…

Предназначен для регулирования температуры в тепловых завесах, воздухоохладителях и теплообменниках. Устанавливается в контурах отопления и охлаждения. Ход штока 3,7 мм. С 3-мя наружными резьбами, уплотнение по плоскости прокладкой.

DN 10-20

Подробнее…

Предназначен для регулирования температуры в тепловых завесах, воздухоохладителях и теплообменниках. Устанавливается в контурах отопления и охлаждения. Ход штока 3,7 мм. Межосевое расстояние 80 мм.

DN 10-20

Подробнее…

40-60 л/мин при давлении 3 бар, минимальный расход 4 л/мин, заводская настройка температуры смешения 35(40)°C -65(-70)°C +/- 3 K. Маскимальная точность смешения.

DN 15

Подробнее…

С изменением направления потока. 25 л/мин при давлении 3 бар, минимальный расход 4 л/мин, заводская настройка температуры смешения 38-48 °C +/- 2 K.

DN 15

Подробнее…

С изменением направления потока. 60 л/мин при давлении 3 бар, минимальный расход 4 л/мин, заводская настройка температуры смешения 35 -65 °C +/- 3 K.

DN 15

Подробнее…

C изменением направления потока. 60 л/мин при давлении 3 бар, минимальный расход 4 л/мин, заводская настройка температуры смешения 35 -65 °C +/- 3 K.

DN 15

Подробнее…

С односторонним изменением направления потока 25 л/мин при давлении воды 3 бара; минимальный расход воды 4 л/мин, заводская настройка температуры смешения 52 °С с точностью ±2К. Максимальная температура 90 °С, максимальное давление 10 бар.

DN 15

Подробнее…

Клапан MIX 160 с двухсторонним изменением направления потока, 42 л/мин. при давлении воды 3 бара; минимальный расход воды 4 л/мин., заводская настройка температуры смешения 38-48˚С с точностью ±2K. Максимальная температура 90˚С, максимальное давление 10 бар.

DN 20

Подробнее…

Трехходовой термосмесительный клапан TEPLOMIX, со встроенным термостатическим устройством с заводской настройкой,  желтое исполнение, с плоским уплотнением; для повышения температуры обратной линии и защиты поверхностей нагрева котла от коррозии.

DN 25-32

Подробнее…

Ручной привод ГЕРЦ для трехходового клапана 4037, который не снабжен электрическим приводом.

Подробнее…

Трёхходовой термостатический клапан Herz – служат для решения проблем стабильности работы, качества и экономичности систем отопления, подачи горячей, отвечающие за смешивание, разделение и переключение циркулирующих потоков. Их использование в оснащении качественных и высокопроизводительных систем автоматизирует дозирование расходуемого теплоносителя в соответствии с его температурными показателями.

Интернет-магазин официального поставщика продукции австрийской компании в России дает возможность подобрать трёхходовой клапан Herz, цена которого удивит даже самого требовательного клиента. Отправка арматуры производится со складов компании в г. Санкт Петербург и Москва до терминалов по всей территории России.

Трёхходовой Herz — особенности конструкции.

Конструктивными особенностями, характеризующими трёхходовой термостатический клапан Herz, являются:

  • Использование разнообразных сплавов влияющих на долговечность изделия;
  • Наличие трёх отверстий (два для входа, одно для выхода) в металлическом корпусе;
  • Размещенный внутри корпуса в виде штока или шара выверочный инструмент;
  • Электрический или механический привод для обеспечения работы конструкции.

Создание необходимой температуры рабочей жидкости происходит за счёт регулирования и основательного смешивания выверочным элементом составляющих её потоков. Находясь внутри корпуса, он не перекрывает подачу воды, а играет роль дозатора. Из-за постоянного контакта с водой он изготавливается из материалов с антикоррозионными свойствами.

Основным материалом для изготовления трёхходового клапана выбрана латунь высокого качества. Корпус имеет дополнительно усиленное стекловолокном уплотнительное кольцо из тефлона. Шпиндель изготовлен из нержавеющей стали. Монтаж устройства может быть выполнен в любом положении, кроме установки с направленным вниз штоком.

Принцип функционирования клапанов.

В случае, когда термосмесительный клапан Herz открыт полностью, происходит беспрепятственное протекание горячей воды на выход. При его закрытии, уменьшается поток горячей и увеличивается поток холодный воды. В результате происходит их смешивание, снижающее температуру воды на выходе. Весь процесс может регулироваться при помощи термоголовок, оснащенных погружным или накладным зондом, поджимающих или отпускающих шток.

Работа трёхходового клапана с байпасом отличается тем, что в случае его закрытия поток начинает перемещение по малому контуру. Находящийся внутри термостат, реагирующий на малейшие изменения температурных условий, останавливает входящий поток, в то время как, проходящий по малому кругу, поток остывает и без препятствий проходит через клапан на выход.

Виды управления устройствами.

Конструктивные особенности трёхходовых клапанов даёт возможность осуществлять поддержание заданного температурного режима в системе снабжения горячей водой с использованием двух вариантов управления:

  • Ручного – перемещение штока происходит путём поворота органа управления на необходимое значение;
  • С использованием серводвигателя – команда на смещение штока поступает с разнообразных контроллеров.

Требования, предъявляемые к теплоносителю.

В первую очередь, теплоноситель должен обладать качественными свойствами, удовлетворяющими требования VDI 2035. Его температура в отопительной системе на должна превышать 120ºС при максимальном давлении в системе до 10 бар. Только при выполнении этих условий термоклапан Herz будет правильно работать и выполнять возложенные на него функции.

Говоря о возможности работы подобных изделий с антифризами необходимо отметить, что это возможно при использовании 15-45% растворов воды и этилен- или пропиленгликоля в качестве рабочей среды.

Применения трёхходовых клапанов.

Благодаря своей простоте и универсальности арматура подобного класса имеет обширную область применения. Трёхходовой кран может устанавливаться для устройства и усовершенствования разнообразных отопительных систем и систем подачи горячей воды. Характерными направлениями использования подобных изделий является:

  • Монтаж систем с установленным бойлером;
  • Подключение отопительных радиаторов в одно- и двух трубной системе с байпасом;
  • Обустройство тёплых полов и систем, требующих разделения по температурным показателям.



Благодаря обширной номенклатуре выпускаемых устройств, их компактности, удобства и простоты эксплуатации они всё чаще применяются при оборудовании систем. С помощью трёхходового крана Herz можно осуществить оперативное переключение потоков воды в трубопроводах. Подобные системы с успехом работают на хозяйственных, промышленных и санитарных объектах.

Преимущества продукции производства Herz.

Арматура, выпускаемая компанией Herz, для смешивания и регулирования потоков холодной и горячей воды имеет ряд преимуществ:

  • Изготовление корпуса материалов устойчивых к коррозии;
  • Возможность монтажа с применением резьбового соединения;
  • Наличие стока, оснащённого двойным уплотнением, из нержавеющего материала.



Сборка конструкций с применением пайки и сваривания. Высокое качество изготовления и сборки трёхходовых клапанов австрийской фирмы Herz гарантирует точность работы в автоматическом режиме, её простоту и надёжность на протяжении длительного времени.

Особенности конструкции трёхходовой арматуры, оснащённой закрывающей байпас механизмом, позволяют избежать покупки балансировочного вентиля. Это экономит покупателю дополнительные средства и упрощает систему. Многие модели снабжены заглушкой для удобства выполнения чистки. При необходимости она может быть заменена краном для слива теплоносителя.

Изготовление корпуса из латунного сплава расширяет возможности применения трёхходовой арматуры в погруженном состоянии практически в любой жидкой среде.

Монтировать термостатический клапан Herz в систему довольно просто. Он должен быть установлен на обратном контуре, при этом не стоит забывать о стрелках на корпусе, показывающих направление потока. Необходимо уделять особое внимание предотвращению загрязнения конструктивных элементов клапана.

Определившись с количеством и тем, какой необходимо трёхходовой клапан Herz купить, необходимо обратиться в нашу компанию для оформления заказа.

Устройство термостатического клапана отопления — Про дизайн и ремонт частного дома

Как работает трехходовой клапан – характеристики и правила установки термостатического смесительного клапана

Надежная система отопления в частном доме является залогом комфортного в нем пребывания и здоровья жильцов. Нередко одних только радиаторов недостаточно для обеспечения качественного обогрева. В таком случае потребители предпочитают укладывать нагревательные элементы под стяжку пола. В случае с водяным теплым полом необходим трехходовой клапан, который позволяет регулировать уровень нагрева радиаторов и труб под стяжкой. Далее в статье расскажем, как работает трехходовой клапан в системе отопления, из каких деталей он состоит и как его правильно установить.

Конструкция

По строению трехходовой клапан включает два двухходовых крана, совмещенные в едином корпусе. При этом они регулируют интенсивность потока теплоносителя, чтобы можно было влиять на температуру горячей воды в радиаторах и трубах теплого пола.

Термостатический смесительный клапан состоит из таких элементов:

  • металлический корпус;
  • стальной шарик или шток с запорной шайбой;
  • крепежные муфты.

Если клапан оборудован штоком, его можно подключить к электромеханическому приводу. Тогда управление потоком и температурой теплоносителя можно будет автоматизировать. Ручные клапаны обычно оснащают металлическими шариками. Принцип действия таких устройств напоминает работу кухонного смесителя.

Стоит отметить, что распределительный трехходовой клапан, корпус которого изготовлен из латуни, предпочтительнее, чем чугунный, поскольку он легче и заметно долговечнее.

Разновидности распределительных клапанов

Хотя назначение у всех клапанов одно и то же – распределять уровень нагрева теплоносителя в трубах, все-таки они отличаются по методам управления.

Различают такие виды устройств:

  • ручные;
  • с электрическим приводом;
  • с термоголовкой;
  • пневматические;
  • с гидравликой.

Для частного жилого дома предпочтительным будет трехходовой клапан для отопления с электроприводом. Изменения в характеристиках теплоносителя вносятся благодаря специальным датчикам, которые через контроллер передают команды на электрический привод.

Нужный эффект по распределению температуры происходит автоматически, вне зависимости от того, какое отопительное оборудование установлено в доме – твердотопливный, газовый или электрический котел.

Обратите внимание, что специалисты рекомендуют остановить свой выбор на запорном трехходовом клапане с автоматикой, поскольку им намного легче оперировать. Как вариант, если встроить регулируемый клапан в готовую систему отопления нет физической возможности, можно остановиться на устройствах с термоголовками.

Принцип работы в системе отопления — как работает устройство

Если говорить упрощенно, то принцип работы трехходового клапана состоит в перемешивании воды, нагретой до разной температуры. При этом достигается экономия топлива, а котел работает более эффективно и не подвергается излишним нагрузкам.

Пока вода циркулирует по трубам отопления, она постепенно остывает. Поэтому отвечая на вопрос, зачем нужен трехходовой клапан на отопление, скажем, что он позволяет разбавить холодную и горячую воду, чтобы она быстрее и легче нагревалась котлом повторно.

Кроме того, потоки горячей воды распределяются по системе, а чтобы не заниматься этим вручную, устанавливают электрический привод. Он в автоматическом режиме управляет потоками, контролируя степень нагрева теплоносителя. От того, насколько качественной будет данная деталь, зависит долговечность и эффективность работы отопительной системы. Читайте также: «Выбираем трехходовой клапан esbe для отопления и теплого пола – виды кранов эсбе, характеристики».

Стоит отметить, что благодаря встроенному в отопительную систему трехходовому вентилю можно сэкономить порядка 50 % топлива.

Тонкости установки термостатического смесительного вентиля

Трехходовой смесительный клапан можно монтировать в системы отопления с одним или несколькими контурами, поместив его в смесительном узле. Примечательно, что схема подключения трехходового клапана на теплый пол не будет меняться в зависимости от числа контуров (прочитайте: «Как работает трехходовой смесительный клапан для теплого пола, виды, применение»). Единственное различие в том, что система будет оснащена дополнительными деталями.

Дополнительные контуры нужны как раз для того, чтобы подсоединить к отоплению трубы теплого водяного пола. Обратите внимание, что по схеме подключения теплого пола с трехходовым клапаном, он монтируется перед насосом, нагнетающим давление. Это обязательное условие для качественного функционирования отопительной системы.

При выполнении работ по врезке важно проконтролировать, чтобы клапан не засорился шлаками или брызгами расплавленного металла, оставленными сварочным аппаратом. Кроме того, клапан должен быть съемным, чтобы его можно было проверить и, в случае необходимости, заменить.

Если вы не обладаете соответствующими навыками, лучше доверить врезку распределительного клапана профессионалам.

Выбираем трехходовой клапан

Перед тем, как установить трехходовой клапан на теплый пол, его нужно правильно подобрать с учетом особенностей отопительной системы.

Факторы, влияющие на выбор данного приспособления, таковы:

  • пропускная способность труб в отопительной системе;
  • число контуров;
  • материал внешнего корпуса клапана;
  • строение и принцип управления прибором;
  • сечение входного патрубка.

Что касается числа линий в отопительной системе дома, то в данном вопросе сложностей быть не должно. А вот все прочие факторы предполагают наличие у потребителя определенных технических знаний. Не имея представления об основных принципах термодинамики, сложно подобрать даже размер клапана. Поэтому чтобы не рисковать, рекомендуем проконсультироваться со специалистами, прежде чем приобретать какое-либо приспособление.

Поскольку трехходовой клапан, в сущности, является обычным краном с термостатической головкой, при наличии электропривода он может функционировать без вмешательства человека. При этом горячая вода циркулирует с такой интенсивностью, которая необходима для обеспечения необходимой температуры. Никакие дополнительные пульты управления для этого не нужны, а потребитель может не волноваться, что система отопления перегреется.

Термостатический клапан систем водяного отопления для установки на радиаторы


Термостатический клапан для систем водяного отопления – отличная возможность создать стабильный температурный режим в доме

Когда за окном мороз, а в доме тепло и уютно – это хорошо. Но будет ли так же хорошо если в доме будет слишком жарко? Скорее всего нет. Чтобы такого не произошло, было придумано полезное приспособление – термоклапан.

Термоклапан отопления

предназначение

Термостатический клапан для систем отопления предназначен для автоматического открытия и закрытия входного отверстия радиатора. При достижении определенной температуры в помещении. Другими словами, если в помещении слишком жарко, то можно установить на радиатор термостатический клапан. Тем самым добиться более комфортной температуры в комнате. Причем предназначены термоклапаны для стальных, алюминиевых и им подобных радиаторов и конвекторов. То есть для быстро нагревающихся и быстро остывающих приборов. На чугунных отопительных радиаторах термоклапаны работать будут. Однако очень не эффективно.

Термостатический клапан VALTEC – угловой, с термоголовкой

В некоторых случаях термоклапан может помочь даже тогда, когда радиатор греет слабо. Если система отопления дома плохо сбалансирована. К примеру, первые от котла радиаторы греют сильно, а последние едва теплые. Но установив термоклапаны на первые по ходу теплоносителя батареи отопления, можно исправить этот перекос. И безусловно добиться более сильного прогрева тех радиаторов, которые до этого грели слабо.

Термостатический клапан и регулировочный клапан – отличия

Особенно актуально применение термоклапанов на однотрубной системе отопления, но только в том случае, если она не проточная. То есть при наличии в месте соединения радиаторов перемычек – байпасов. Бывает что байпасов нет. В результате теплоноситель последовательно проходит через все радиаторы, один за другим. Установив термостатический клапан на такую систему, можно лишь навредить. Поскольку термостатический клапан будет отключать все радиаторы расположенные после него. Потому на проточную систему, если это почему-то очень необходимо, лучше поставить регулировочный радиаторный клапан. И не перекрывать его полностью.

Отличие регулировочного клапана от термостатического в возможности отрегулировать зазор для прохода теплоносителя – больше-меньше. Термостатический клапан наоборот может находиться только в двух положениях. Во-первых открыт до определенного, отрегулированного ранее, уровня. Во-вторых полностью закрыт. Потому не надо ставить термоклапан на проточную систему отопления без байпасов. Так как, при закрытии клапана, прекратиться циркуляция теплоносителя по всей системе. Это создаст охлаждение и разбалансировку системы отопления. А также негативно скажется на отопительном котле. Ситуация может усугубиться при отсутствии или плохом функционировании предохранительного клапана. То есть может произойти прорыв в каком-нибудь из слабых мест системы.

Термостатический клапан

принцип работы

Главным достоинством термостатического клапана является возможность добиться автоматизации поддержания определенной температуры в помещениях. Термоклапан не нужно каждый раз регулировать вручную. При этом температуру в разных помещениях можно выставить разную. Например, в коридоре +20°С, в спальне +24°С, в ванной +22°С. Поворачивая настроечную рукоятку относительно метки можно настроить температуру воздуха в помещении. Как правило в пределах от +5°С до +28°С. То есть +5°С – минимальная температура для того, чтобы система не замерла. А вот +28°С – максимальный уровень, так называемой комнатной температуры, комфортной для человека.

Устройство термостатического клапана

Устройство которое автоматически регулирует температуру находится в термоголовке. Которая устанавливается на термостатическом клапане. Это термоэлемент. Внутри него находиться сильфон – замкнутая гофрированная система, меняющая свои размеры. Сильфон заполнен специальным веществом. Это вещество изменяет свое состояние, в том числе объем, под воздействием температуры воздуха.

Если отрегулировать термоклапан, допустим, на +22°С, то при падении температуры воздуха в комнате до +21°С вещество в сильфоне уменьшиться в объеме. Несомненно, это уменьшит давление на шток клапана. Клапан откроется и теплоноситель будет нагревать радиатор. Температура воздуха в помещении будет повышаться. Когда она достигнет +23°С вещество в сильфоне начнет расширятся и давить на шток клапана. Клапан закроется и теплоноситель пойдет в обход радиатора. Радиатор перестанет нагреваться и температура воздуха в комнате будет понижаться. И так далее. По замкнутому кругу. Поддерживая в помещении постоянную температуру.

Виды термоклапанов для систем отопления

Существует много разновидностей термоклапанов. Они различаются:

  • а) по способу установки;
  • б) по типу систем отопления;
  • в) по разновидности вещества в термоэлементе;
  • г) по виду термоэлемента;
  • д) по типу регулировки;

По способу установки

Термостатические клапаны разделяются на прямые, угловые, осевые. А также для установки с левой и правой стороны радиатора. Это нужно учитывать при покупке термоклапана.

Прямой термостатический клапан Herz

Существуют также трехходовые термоклапаны, в которых осуществляется регулирование в узле «радиатор-байпас». Они более эффективно и сбалансировано позволяют контролировать температурный режим. Если температура в комнате поднялась до заданного уровня, то проход на радиатор закрывается и теплоноситель направляется в байпас. Как только температура в помещении понизилась байпас перекрывается, но не полностью, и основной поток теплоносителя направляется через батарею отопления.

Осевой термоклапан HEIMEIER

По типу систем отопления

Термоклапаны определяют в соответствии с тем, в какой именно системе отопления они применяются. Существуют термостатические клапаны для двухтрубных систем отопления с узким проходом для теплоносителя. И для однотрубных систем с более увеличенным проходом и большей пропускной способностью. Важно не перепутать их при приобретении и установке. Иначе система будет работать некорректно. Или вовсе не будет работать. Особенно при установке термоклапанов для двухтрубной системы на однотрубную. Впрочем, есть термостатические клапаны, которые позиционируются производителем для работы в обоих системах отоплениях.

По разновидности вещества в термоэлементе

Подразделяются на газовые, жидкостные и парафиновые термоклапаны. Здесь существует прямая зависимость цены термостатического клапана от скорости срабатывания. Самые быстрые и дорогие – газовые. Самые медленные и дешевые – парафиновые. А жидкостные, например такие, занимают золотую середину.

По виду термоэлемента

Термостатические клапаны имеют или термоголовку, или ручное регулирование. Разумеется с возможностью купить и установить термоголовку отдельно. А также в более продвинутом варианте – выносной термоэлемент. При выносном термоэлементе термодатчик устанавливается в стороне от радиатора, труб отопления, открытых форточек и других источников возможного сбоя установленного температурного режима. Выносной термоэлемент также применяется при нахождении радиатора в нише стены или закрытии его декоративной решеткой. А также при использовании плотных штор. Длина капиллярной трубки стандартно 2 метра. В более дорогих вариантах до 8-10 метров. Еще более сложная и дорогая система – управление термодатчиков каждого отопительного прибора от микроконтроллера.

Термоголовка Herz с выносным датчиком

По типу регулировки

Различаются на термоклапаны с открытой регулировкой. В них зазор для прохода теплоносителя можно подрегулировать в любой момент. А также на клапаны с предварительной настройкой. В них настройка зазора проводится специальным, приобретаемым отдельно, ключом. Такие клапаны обычно устанавливают в больших многоэтажных и многоквартирных домах. Предварительную настройку проводят специалисты, руководствуясь специальными расчетами и по проекту. Потребители тепла уже не могут регулировать термоклапаны, сбивая тем самым баланс системы отопления в целом. Неправильная регулировка одного или нескольких радиаторов в коттедже в большинстве случаях принесет лишь небольшой вред системе отопления. Та же ситуация в большом здании может вызвать в системе серьезный дисбаланс.

Как правильно установить термостатический клапан


Очень важно правильно установить термостатический клапан на радиатор отопления.

Основные рекомендации таковы:

Устанавливать клапан лучше термоголовкой вбок, располагая ее горизонтально в сторону от восходящих потоков горячего воздуха. Чтобы система работала стабильно и не нарушался установленный температурный режим.

Угловая термоголовка HEIMEIER

Установка термоклапана рекомендуется на входе в радиатор. Стрелкой, нанесенной на корпус клапана, по ходу движения теплоносителя.

Термостатический клапан (термоклапан) для систем отопления – это отличная возможность создать стабильный температурный режим в доме. Но только в случае правильного выбора клапана и его правильной установки. В противном случае Вы рискуете нарушить работу всей системы отопления. А также полностью вывести ее из строя, что особенно нежелательно в холодное время года.

Вы можете прочитать записи на похожие темы в рубрике – Автоматика в отоплении

Что такое трехходовой термостатический клапан и как он работает в системе отопления

В современных системах отопления трехходовой клапан применяется довольно часто, поскольку является средством качественного регулирования теплоносителя – по температуре, а не по расходу. Ведь подача в радиаторы оптимально нагретой воды – лучший способ экономить энергоносители.

Есть у термосмесительных кранов и другие полезные функции, о которых вы узнаете из данной статьи. Но вначале стоит рассмотреть, как работает трехходовой клапан, а также разобраться в его внутреннем устройстве.

Разновидности 3-ходовых клапанов

Все термостатические трехходовые клапаны для отопления делятся на 3 вида по устройству и принципу работы:

  • смесительные;
  • разделительные;
  • переключающие.

О назначении каждой из 3 разновидностей можно судить по названию. Первый тип клапана смешивает два потока теплоносителя с различной температурой, второй – разделяет, третий занимается переключением воды между 2 линиями. Распознать их внешне нетрудно, обычно принцип работы изображен на корпусе в виде рисунка. Вот как выглядит трехходовой смесительный клапан:

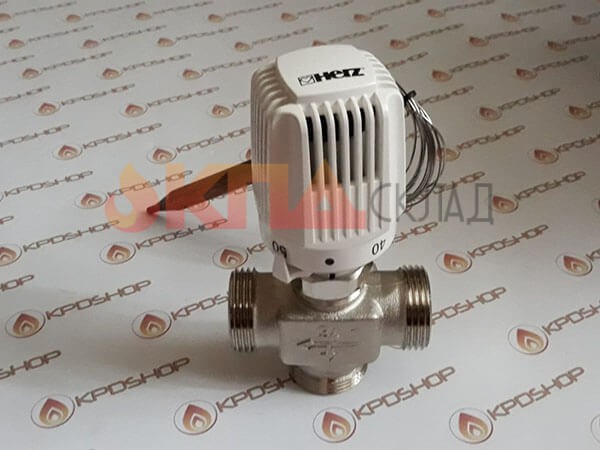

На заводском шильдике от фирмы Herz четко показано смешивание 2 потоков, значит, это смесительный вентиль

Похожее обозначение стоит на разделительном элементе. Что же касается переключающих кранов, то на их корпусе изображения может и не быть, зато есть значительные внешние отличия по форме.

Разделительный (фото слева) и переключающий (справа) 3-ходовой клапан

С помощью смешивания или разделения потоков добиваются оптимальной температуры теплоносителя, подаваемого в радиаторы системы отопления или контуры теплого пола. Переключение используется в газовых двухконтурных котлах, когда нагретую воду надо поочередно направлять в разные теплообменники.

Устройство и принцип работы

Чтобы разобраться, из чего состоит и как работает термосмесительный трехходовой кран самого распространенного седельного типа, следует изучить представленную ниже схему. Внутри латунного корпуса с тремя патрубками методом литья устроены 3 камеры, проходы между которыми перекрываются тарельчатыми клапанами. Они закреплены на одной оси – штоке, выходящем из корпуса с четвертой стороны.

В смесительном 3-ходовом кране выходной патрубок (откуда идет смешанная вода) всегда открыт, остальные 2 штуцера поочередно закрываются термоголовкой

Принцип действия следующий: при нажатии на шток начнет открываться проход для одного потока и постепенно закрываться для другого, в результате чего в камере смешивания клапана получится вода необходимой температуры. Она покидает латунный корпус элемента через третий патрубок. Регулировка силы нажатия на шток осуществляется термоголовкой с выносным датчиком температуры, установленным в соответствии со схемой.

Весь процесс стоит разъяснить подробнее:

  1. Представьте, что со стороны горячей воды поступает недостаточно прогретый теплоноситель. Тогда механизм пропускает его дальше, а третий патрубок закрыт. Выносной датчик наполнен термочувствительной жидкостью и посредством капиллярной трубки соединен с резервуаром (сильфоном) внутри термоголовки.
  2. При нагреве датчика эта жидкость расширяется, ее объем в трубке и сильфоне увеличивается, в результате последний начинает нажимать на шток трехходового клапана. Момент нажатия определяется регулировкой на шкале термостатической головки, настроенной на требуемую температуру.
  3. После этого к потоку разогретой воды подмешивается холодная из третьего патрубка и температура воды на выходе из термоклапана остается неизменной, хотя нагрев теплоносителя на входе продолжается.
  4. Если входящая вода продолжает нагреваться сверх нормы, то для сохранения установленной температуры на выходе термостатический клапан может полностью перекрыть вход и открыть боковой проток. При этом шток опускается в крайнее нижнее положение.
  5. Как только датчик отметит остывание теплоносителя, головка слегка отпустит шток, откроется седло клапана с горячей стороны и начнется подмешивание нагретой воды.

Способ регулировки трехходового крана термостатической головкой с датчиком – самый популярный, поскольку является достаточно точным и простым, причем не требующим электричества.

Если вести речь о разделительном клапане, принцип его работы практически такой же, только при нажатии на шток один поток начинает делиться на два. А вот в переключающем элементе направление движения меняет электропривод, о чем подробно рассказано на видео:

Использование приводов

Помимо термостатической головки, клапаном можно управлять и другими способами. Первый из них – ручной, когда глубину нажатия штока определяет поворот рукоятки снаружи корпуса. Не самый лучший вариант и годится только в том случае, когда температура воды, поступающей в патрубки, неизменна. Другой вариант – управление с помощью серво— и электропривода, получающего команды от контроллера. Для совместной работы с разными приводами используется и другой тип клапанов – поворотные, чье устройство показано на рисунке:

Этот клапан с 3 выходами очень похож на обычный шаровой кран с электроприводом

Здесь есть определенное сходство с шаровым краном, только рабочий поворотный элемент имеет другую форму отверстия, чтобы пропускать теплоноситель сразу в двух направлениях. Принцип работы здесь простой: ось поворачивается на требуемый угол, вращаемая приводом. Последний управляется контроллером, получающим импульсы от одного или нескольких датчиков. Обычно приводы на клапаны устанавливают в сложных либо автоматизированных системах отопления с погодным регулированием.

Схемы подключения клапана к системе отопления

Когда есть понимание, что такое трехходовой клапан и в чем состоит его работа, можно рассмотреть различные схемы подключения, зависящие от назначения и роли элемента в отоплении дома. Установка термосмесительного 3-ходового клапана производится в 4 случаях:

  1. Для защиты твердотопливного котла от воздействия конденсата и температурного шока после внезапных отключений электроэнергии.
  2. Теплоноситель в контурах теплых полов должен прогреваться до 45 °С, температуру поддерживает смесительный узел с трехходовым краном.
  3. Для поддержания необходимой температуры воды в разных ветвях системы.
  4. Когда требуется подключить бойлер косвенного нагрева к одноконтурному газовому котлу.

Чтобы защитить тепловой агрегат на твердом топливе от образования конденсата, нельзя во время его разогрева допускать подачу в котловой бак остывшей воды из радиаторной сети. Для этого используется следующая схема подключения котла с байпасом и трехходовым смесительным клапаном:

Схема работает так. Пока теплогенератор не прогрелся, вода циркулирует по малому кругу через байпас. При нагреве теплоносителя в обратке до 50—55 °С клапан начинает открываться и подмешивать холодный теплоноситель из системы. При выходе отопителя на рабочий режим байпас перекрывается и весь поток идет через радиаторы. Подробнее эта тема раскрыта на видео:

В системе теплых полов данный элемент выполняет те же функции. Циркуляционный насос гоняет теплоноситель по греющим контурам до тех пор, пока он не начнет остывать. Как только это произойдет, сработает датчик и термоголовка, после чего трехходовой клапан станет добавлять в замкнутый контур горячую воду, идущую от котла. Как своими руками правильно выполнить монтаж коллектора теплых полов, насоса и клапана, показано на схеме:

Насос заставляет циркулировать воду по контурам теплого пола, а клапан поддерживает ее температуру на уровне 35…45 градусов

Следующий пример использования и подключение этой важной детали – обвязка твердотопливного теплогенератора и буферной емкости – аккумулятором тепла. Чтобы прогреть ее целиком достаточно быстро, температура подаваемого теплоносителя должна быть от 70 до 85 °С, каковая вовсе не нужна в системе радиаторного отопления. Понизить ее как раз и помогает трехходовой клапан, установленный за емкостью вместе с отдельным циркуляционным насосом.

В схеме с теплоаккумулятором и ТТ-котлом применяется 2 смесительных клапана, каждый регулирует температуру в своем контуре

Важно. Устанавливая смесительный клапан, помните, что насос должен располагаться с той стороны, где находится всегда открытый патрубок трехходового крана.

Сложная отопительная система большого коттеджа может иметь множество потребителей, подключаемых посредством гидрострелки и распределительного коллектора. Причем в каждый из контуров надо подать теплоноситель с разной температурой. Самая высокая нужна бойлеру косвенного нагрева, поэтому на подводке к нему регулирующей арматуры нет. Остальным потребителям нужен более холодный теплоноситель, а потому они подключены через трехходовые клапаны.

В каждом контуре схемы стоит трехходовой вентиль, поскольку нужно готовить воду с разной температурой. Только бойлер ГВС подключен к гребенке напрямую

В схеме с бойлером косвенного нагрева и одноконтурным газовым котлом тоже не обойтись без 3-ходового крана. Задача элемента – переключать поток теплоносителя на змеевик бойлера ГВС по команде контроллера (срабатывает электропривод).

Пока змеевик прогревает бойлер, отопление бездействует, поскольку клапан переключает поток между 2 линиями

Бюджетные элементы с фиксированной температурой воды

В несложные отопительные системы загородных домов, получающие тепловую энергию от ТТ-котла, допускается ставить трехходовой клапан упрощенного типа, действующий автономно. Для работы ему не нужна термоголовка с температурным датчиком, да и штока там нет. Управляющий термостатический элемент установлен внутрь корпуса и настроен на определенную температуру воды на выходе, например, 60 или 50 °С (указывается на корпусе).

Схема работы и устройство клапана со встроенным регулирующим элементом

Термосмесительный кран данного типа всегда поддерживает фиксированную температуру теплоносителя на выходе, изменить эту настройку нельзя. Отсюда возникает плюс и минус в использовании подобной арматуры:

  1. Преимущество — более низкая цена, чем стоимость узла с термоголовкой. Разница существенная — около 30%.
  2. Недостаток — нельзя регулировать нагрев выходящего теплоносителя. Когда элемент с завода настроен на 55 °С, то он всегда будет подавать воду с этой температурой ±2 °С.

Совет. Перед покупкой клапана упрощенной конструкции внимательно читайте техническую документацию на твердотопливный котел, в ней нередко указывается минимальная температура обратного теплоносителя. Больше информации по применению смесительной арматуры вы найдете в отдельной публикации.

Заключение

Термостатический трехходовой кран – очень полезная деталь системы отопления частного дома, позволяющая эффективно использовать нагреваемый теплоноситель, а значит, и экономить топливо. Кроме того, эта простая деталь играет роль элемента безопасности для твердотопливных котлов и позволяет продлить им срок службы. С другой стороны, не стоит ставить клапан без нужды и куда попало, по этому поводу всегда консультируйтесь со специалистом в данной области.

Термостатический клапан: виды и способы установки

Термостатический клапан применяется для систем горячего водоснабжения. Чаще всего он используется для того, чтобы регулировать температуру воды. Он может подавать холодную, горячую и теплую воду. Кроме того, термостатический клапан используется для систем отопления. С его помощью регулируется температура теплоносителя, благодаря смешению потоков холодной и горячей воды. Особенно целесообразно устраивать термостатический клапан для системы теплого пола, где вода должна быть не слишком горячей.

Термостатический клапан для систем горячего водоснабжения и отопления

Виды клапанов

По назначению:

  • смесительный – смешивает два потока воды различной температуры;
  • разделительный – распределяет на отдельные потоки;
  • переключающий – выполняет переключение потоков по разным направлениям.

Принцип работы термостатического клапана схематически изображается на его поверхности.

По способу регулирования:

  1. С предварительной регулировкой. Настройка производится заранее, с использованием специального ключа, квалифицированным специалистом.
  2. С открытой регулировкой. В таких системах в любой момент можно подрегулировать работу оборудования.

По виду установки:

  • прямой;
  • осевой;
  • угловой;
  • для правой установки на радиатор;
  • для левой установки на радиатор;
  • трехходовой клапан.

Прямой термостатический клапан

По виду систем отопления:

  • для однотрубной системы отопления;
  • для двухтрубной системы отопления.

Термостатический клапан для однотрубной системы имеет больший диаметр подключения.

По виду вещества в приборе:

  • газовый;
  • жидкостный;
  • парафиновый.

По виду термоэлемента:

  • ручное регулирование;
  • термоголовка – регулирует систему в автоматическом режиме;
  • выносной термоэлемент – устанавливается отдельно от радиатора.

Принцип работы

Термостатический смесительный клапан обеспечивает смешивание двух потоков разной температуры в один. Он имеет три хода, через один подается горячая вода, через другой – холодная, а через третий, после смешивания, выдается теплая вода. Если жидкость, которая движется по горячему потоку, имеет допустимую температуру, то холодный поток полностью перекрывается.

Если температура превышает пределы, то клапан постепенно открывается, благодаря чему подмешивается холодная вода и нормализируется её температура на выдаче. Чем горячее вода, тем больше открывается запор с холодным потоком. Трехходовой термостатический смесительный клапан необходим, чтобы получить теплоноситель оптимальной температуры.

Трехходовой термостатический смесительный клапан

  • 1 – датчик с термостатической головкой, устанавливает необходимую температуру воды и обеспечивает её на выходе, благодаря регулировке степени нажатия штока.
  • 2 – подпружиненный шток, регулирует работу клапанов.
  • 3 – верхний и нижний тарельчатые клапаны, предназначены для регулировки потоков.
  • 4 – зона смешивания, это камера, в которой происходит смешивание потоков.

Плюсы и минусы

Преимущества термостатических клапанов:

  • не нуждается в специальном обслуживании;
  • компактные размеры;
  • эстетичный внешний вид;
  • автоматическая регулировка температуры воды в трубопроводе;
  • обеспечение комфортного микроклимата в жилище;
  • возможность установить нужную температуру в каждом отдельном помещении.

Недостатки:

  • сложность настройки прибора;
  • сбой термостата может произойти под влиянием сквозняка либо работающей рядом печки;
  • зависимость от подачи горячего и холодного водоснабжения.

Установка балансировочного клапана

Термостатический балансировочный клапан предназначен для гидравлической настройки системы отопления. Он обеспечивает равномерную подачу воды во все отопительные приборы. Кроме того, он устраивается на малый контур обвязки твердотопливных котлов, если он замкнут на буферной емкости. С его помощью сохраняется температура в контуре не менее 60 0 С, и нет необходимости устраивать узел смешивания. В такой схеме расход малого контура должен превышать расход отопительного контура. Это обеспечивает вентиль, установленный на подачу.

Термостатические балансировочные клапаны для гидравлической настройки систем отопления

Оптимальным вариантом будет установка термостатического балансировочного клапана на каждый контур, включая теплый пол и горячее водоснабжение.

Клапан для теплого пола

Небольшое помещение

Если теплый пол устраивается в ванной, прихожей, на кухне или просто в одной комнате, нецелесообразно устанавливать узел подмеса, т. к. его стоимость будет слишком высокой. Как вариант, есть возможность установить комплект, специально предназначенный для теплого пола. В комплект входят отсечные вентили (две штуки) и термостатический клапан.

Теплоноситель для теплого пола не должен быть слишком горячим. Для этого термостат определяет температуру подачи его из котла и, если она превышает допустимые границы – клапан перекрывается. После этого прекращается циркуляция в системе отопления теплого пола. Когда жидкость остывает – клапан открывается.

Большая площадь

Если устраивается теплый пол для большого помещения или частного дома, то целесообразно установить узел смешения, который будет являться распределителем отопительной системы на два контура. Один контур будет высокотемпературным, он обеспечит подвод теплоносителя до 90 0 С к радиаторам отопления. Второй контур будет обеспечивать подачу теплоносителя до 50 0 С к теплому полу.

Такая система заключается в работе большого контура, который будет обеспечивать радиаторы отопления, а на обратке устанавливается трехходовой термостатический клапан. Он обеспечивает остывшим теплоносителем контур теплого пола. После этого жидкость стремится в сторону котла для подогрева.

Общественные здания

Если выполняется большой объем работ по устройству теплого пола в здании общественного назначения или многоэтажного жилого дома, устраивается сложная система отопления. Здание разбивается на отдельные зоны или монтируется большой смесительный узел, который будет обеспечивать смешивание для всех контуров теплых полов. Смешивание обеспечивает трехходовой термостатический клапан.

Такую систему обеспечивает вязка контроллера, трехходового оборудования и привода. Термостат определяет допустимые температурные границы, которые будут приемлемы для отопления с помощью системы теплого пола. После смесительного узла жидкость попадает на общий распределительный коллектор теплого пола либо на коллектор, находящийся на этаже или в квартире.

Подключение клапана

  • На корпусе трехходового клапана указывается схема движения жидкости с помощью стрелок или букв «А» и «В», где «А» – горячий поток, «В» – холодный поток, «АВ» – смешанный поток. Устанавливать оборудование необходимо согласно этой схеме.
  • Термостатический клапан на радиатор отопления можно установить термоголовкой вбок, чтобы на неё не влияли внешние факторы, такие как сквозняк из форточки либо восходящие потоки горячего воздуха. Термоголовка реагирует на изменение температуры и, если в помещении жарко, а на термостат дует холодный воздух, то терморегулирующий механизм будет только усиливать отопление.
  • На сегодняшний день уже существует оборудование с выносным термостатом. Его проще установить там, где не будет постороннего влияния. Таким образом, он более точно сможет определить температуру воздуха в помещении.
  • Важно смотреть на указатели, которые находятся на корпусе прибора. Существуют термостатические клапаны с левой и правой установкой на радиатор.
  • Если оборудование устанавливать в перевернутом положении, то жидкость, протекая через него, будет собственным весом давить на тарельчатый клапан, и он будет открываться не по причине остывания воды, а под физическим воздействием.

Схема системы отопления с термостатическим оборудованием (показаны места установки клапанов)

  1. Твердотопливный котел – осуществляет отопление здания.
  2. Автоматический воздухоотводчик – выпускает накопившийся воздух из трубопровода.
  3. Термостатический клапан – регулирует температуру теплоносителя.
  4. Радиатор отопления – выполняет обогрев помещения.
  5. Балансировочный клапан – регулирует давление в трубопроводе.
  6. Расширительный бак – помещает излишнюю жидкость в результате её расширения.
  7. Запорная арматура – перекрывает поток жидкости.
  8. Фильтр – производит очистку воды.
  9. Насос – обеспечивает принудительную циркуляцию жидкости по трубопроводу.
  10. Манометр – определяет давление в трубопроводе.
  11. Предохранительный клапан – в случае повышения давления в системе производит сброс воды.

Видео про монтаж

Как установить термостатический смесительный клапан, можно узнать, просмотрев видео ниже.

При монтаже термостатического оборудования важно не только, как оно будет установлено, но и где. Неправильная установка может полностью разладить отопительную систему. Грамотное подключение позволит обеспечить комфортный микроклимат в помещении и необходимую температуру в системе водоснабжения. Кроме того, такое оборудование способно регулировать давление в системе. Термостатический клапан просто необходим для устройства отопления и водоснабжения в квартире и частном доме.

Как защитить котел от конденсата

                      Многие производители котельного оборудования требуют, чтобы на входе в котел была вода не ниже определенной температуры, т. к. холодная обратка плохо сказывается на котле:
    • снижается КПД котла,
    • увеличивается выпадение конденсата на теплообменнике, что приводит к коррозии котла,
    • из-за большой разницы температур на входе и выходе теплообменника его металл расширяется по разному — отсюда          напряжения и возможное растрескивание тела котла.
Ниже мы рассмотрим как защитить котел от холодной обратки.

Способ первый — идеальный, но дорогой. Esbe предлагает готовый модуль для подмеса в обратку котла и управления загрузкой теплоаккумулятора (актуально для твердотопливных котлов) — устройство LTC 100 — аналог популярного узла Laddomat (ладдомат).



Фаза 1. Начало процесса горения. Смесительное устройство позволяет быстро повысить температуру  котла, таким образом начиная циркуляцию воды только в контуре котла.

Фаза 2: Начало загрузки накопительного бака. Термостат, открывая подключение от накопительного бака, задаёт температуру, которая зависит от версии изделия. Высокая, гарантированная обратная температура к котлу, поддерживается благодаря всему циклу сгорания

Фаза 3: Накопительный бак в процессе загрузки. Хорошее управление обеспечивает эффективную загрузку накопительного бака и правильное расслоение в нём.

Фаза 4: Накопительный бак полностью загружен.  Даже на окончательном этапе цикла сгорания, высокое качество регулировки обеспечивает хороший контроль обратной температуры к котлу с одновременной полной загрузкой накопительного бака

Фаза 5: Окончание процесса сгорания. Полностью закрывая верхнее отверстие, поток прямо направляется в накопительный бак, используя тепло в котле

Способ второй — попроще, используя трехходовой термосмесительный клапан высокого качества .

Например клапаны от ESBE VTC511-60С или VTC531-60С или VTC300. Эти клапаны различаются в зависимости от мощности используемого котла. VTC300 используется при мощности котла до 30кВт, VTC511 и VTC531 — при более мощных котлах от 30 до 150 кВт
Термостатический смесительный клапан ESBE VTC300
 — для подмеса в обратку котла мощностью до 30 кВт
Термостатический смесительный клапан ESBE VTC500 —
для подмеса в обратку котла мощностью от 30 до 150 кВт

          Клапан монтируется на байпасной линии между подачей и обраткой котла.



Встроенный термостат открывает вход «А» при температуре на выходе «АВ» равной настройке термостата (50, 55, 60, 65, 70 или 75°C). Вход «В» полностью закрывается когда когда температура на входе «А» превышает номинальную температуру открытия на 10°C.

Подобный клапан выпускает Herz Armaturen — трехходовой термосмесительный клапан Антиконденсат . Выпускается два вида клапанов Heiz Антиконденсат — с отключаемым и фиксированным байпасом.



Схема применения трехходового смесительного клапана Heiz Антиконденсат

Работа клапана с отключаемым байпасом (Heiz антиконденсат DN25, DN32):

       При температуре теплоносителя на выходе клапана «АВ» менее 61°C, вход «А» закрыт, через вход «В» идет горячая вода от подачи котла в обратку. При превышении температуры теплоносителя на выходе «АВ» более 63°C байпасный вход «B» перекрывается и теплоноситель из обратки системы через вход «А» поступает в обратку котла. Байпасный выход «В» открывается вновь при падении температуры на выходе «АВ» до уровня 55°C

Работа клапана с фиксированным байпасом (Heiz антиконденсат байпас DN25, DN32):
            При прохождении через выход «АВ» теплоносителя температурой менее 61°C, вход «А» с обратки системы закрыт, на выход «АВ» подается горячий теплоноситель с байпаса «В». При достижении на выходе «АВ»температуры более 63°C вход «А» открывается, и вода из обратки смешивается с водой из байпаса «В». Для уравнивания байпаса (чтобы котел не работал постоянно на малый круг циркуляции) перед входом «В» на байпасе требуется установить балансировочный клапан.

             Если же вы не уверены в том какая температура смешения требуется — есть решение — трехходовой смесительный клапан ESBE VTC422 для котлов на твердом топливе до 50 кВт, с регулируемой температурой подмеса от 50°C до 70°C.



           Данный клапан может быть установлен как для подмеса воды в обратку котла, так и для заполнения теплоаккумулятора, просто переверните клапан согласно инструкции.

                   Tермозапорный клапан начинает открывать соединение A, когда температура выходящего смешанного теплоносителя в соединении AB находится в диапазоне 50-70ºC (в зависимости от настроек клапана VTC422). Условия стабильности температуры действительны, если горячий теплоноситель >10°C теплее, чем смешанный теплоноситель, а холодный теплоноситель >20°C холоднее, чем смешанный.




Если Вы ошиблись с выбором температуры срабатывания клапана — можно докупить термопатрон для клапанов Herz и Esbe. В ассортименте нашего магазина патроны на температуру Т50°С, Т55°С, Т60°С, Т65°С.

При мощностях котельного оборудования от 150 кВт следует уже использовать варианты подмеса на основе связки — клапан + контроллер. Например резьбовые клапаны VRG 131 + контроллер CRA111, или фланцевые клапаны 3F + контроллер CRA121

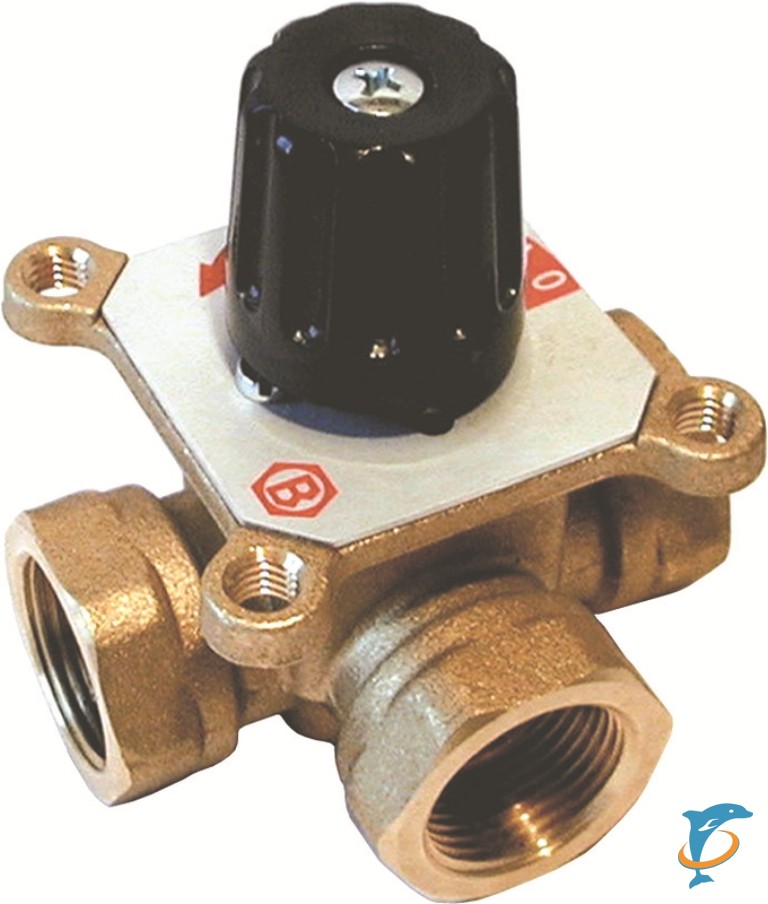

Клапан регулирующий (разделительный) трехходовой, HEIMEIER

Клапан регулирующий (разделительный) HEIMEIER трехходовой

Трёхходовой разделительный клапан предназначен для распределения потока жидкости в системах отопления или охлаждения, изготовлен из бронзы и оснащён защитным колпачком. Шток клапана изготовлен из нержавеющей стали и оснащен двойным кольцевым уплотнением. Наружное кольцевое уплотнение можно заменять без дренажа системы.



Ключевые особенности

  • Корпус из литьевой бронзы,
  • Коррозионная стойкость и безопасность
  • Шток из нержавеющей стали с двойным кольцевым уплотнением
  • Внешнее кольцевое уплотнение может быть заменено без дренажа системы

Конструкция:

Принцип действия:
  • Электротермический привод EMO T (брошюра: «EMO T») используется для двухточечного регулирования с использованием внешнего источника эл. питания. В нормально-открытой (NO) модели клапана, прямой канал I-II трехходового разделительного клапана открыт при отсутствии подачи напряжения, а изогнутый выходной канал I-III — закрыт. В нормально-закрытой (NC) модели клапана прямой канал I-II трехходового разделительного клапана закрыт при отсутствии подачи напряжения, а угловой выходной канал I-III — открыт.
  • Термостатические головки (Термостатическая головка K с контактным или погружным датчиком) используются для пропорционального регулирования без использования внешнего источника эл.питания. При работе также возможны промежуточные положения штока клапана. По мере роста температуры прямой канал I-II закрывается, а угловой выходной канал I-III открывается.
  • Электротермические приводы EMO 1, EMO EIB, EMOLON и/или EMO 3 / EMO 3/230 используются для пропорционального регулирования и/или трехступенчатого регулирования с использованием внешнего источника эл.питания. Фактическое направление перемешения штока определяется типом регулятора или типом эл. подключения (брошюры « EMO», «EMO EIB», «EMOLON»)
Для пропорционального управления без дополнительной энергии устанавливаются термостатические головки.
Для пропорционального или трехточечного управления устанавливаются исполнительные механизмы EMO 1, EMO EIB, EMOLON или EMO 3.
Для двухточечного управления устанавливается исполнительный механизм EMO T. (страница товара EMO T)

Применение

Распределительная функция:
Переключение между теплопотребляющими приборами, например, отопительными контурами и крнтуром ГВС, или между различными теплогенерирующими устройствами, например, водонагревателями, тепловыми насосами или солнечными энергосистемами.

Смесительная функция:
Регулировка смешивания посредством установки на возвратном трубопроводе (внешняя смесительная точка). Приблизительно равный объемный расход во вторичном контуре.

1. Первичный контур
2. Вторичный контур



 Приобрести оборудование HEIMEIER в интернет-магазине G-SCM. ru с доставкой по РФ

  • Размещение заказа: [email protected] | личный кабинет | online-консультант | купить в 1 клик
  • Техническая поддержка
  • Система скидок
  • Доставка автотранспортом интернет-магазина G-SCM.ru; доставка транспортными компаниями


      Нажмите на логотип для расчета ориентировочной стоимости

Производитель:

HEIMEIER

Страна:

Германия

Рабочее давление:

PN10

Материал корпуса:

Бронза

Уплотнение штока:

Двойное кольцевое уплотнение

Шток:

Нержавеющая сталь

MAX рабочая температура:

+120°C

Тип управления:

Термопривод / Термоголовка

Конструктивная особенность:

Внешнее кольцевое уплотнение может быть заменено без дренажа системы

Дифференциальное давление :

Допустимое диф. давление DN 15=1,20 бар, DN 20=0,75 бар, DN 25=0,50 бар

Назначение использования:

Системы отопления и холодоснабжения

Присоединение:

Резьбовое

Резьба:

НР / НР / НР

Примечание:

Выполняет смесительные или распределительные функции

Техническое описание (3-way_reversing_valve_RU_low.pdf, 1,222 Kb) [Скачать]

Смесительный :: Распределительный :: Трехходовой Клапан

Термостатический смеситель-устройство, с помощью которого достигается определенное значение температурных показателей в контуре системы отопления или водоснабжения.

Трехходовые клапаны применяются для нормализации работы твердотопливного котла, контроля температуры теплого пола или смесительного крана, также для распределения потока теплоносителя в системе отопления.

По назначению термосмесители делятся на несколько категорий:

Антиконденсационный трехходовой клапан

Разработан специально для нормализации работы отопительного оборудования на твердом топливе.

Работа твердотопливного котла зависит от качества топлива, тяги и оптимальной температурной разницы между теплоносителем подачи котла и возвратного контура. Считается, что максимальный перепад температур не должен превышать 15°C. К примеру, если твердотопливный котел нагревает воду до 70°C то на входе в котел температура теплоносителя не должна быть ниже 55°C. В противном случае на стенках камеры сгорания начинает выделяться конденсат, который смешивается с продуктами сгорания топлива образуя слой сажи, что значительно снижает КПД. Более того постоянное образование конденсата приводит к низкотемпературной коррозии, которая в разы уменьшает срок службы котла.

С помощью трехходового клапана температура на входе в котел не будет меньше, чем та, которая настроена на устройстве. Как правило, такие клапаны имеют встроенный термостат, с настроенной температурой смешивания.

Термостатический смесительный клапан

Используется в системе горячего водоснабжения, контуре теплого пола. В отличие от антиконденсационных трехходовых клапанов, термостатические смесители ограничивают максимальную температуру горячей воды, при этом контролируя заданную.

К примеру, для теплого пола очень важно недопущение превышения максимальной температуры теплоносителя, также и в точках водозабора гораздо рациональнее использовать предустановленное значение комфортной температуры воды, исключая возможность получения ожогов кипятком. Именно для контроля данных показателей используются термостатические смесители.

При подборе термостатических смесителей для теплого пола или точки водозабора обращайте внимание на температурные диапазоны работы устройства и пропускную способность.

Распределительный клапан

— При необходимости разделить поток в системе отопления используется распределительный трехходовой или четырехходовой клапан.

Для более эффективной работы устройств к ним подключают термоголовки с выносными датчиками, сервоприводы и блоки управления, что значительно улучшает работу смесительных и распределительных устройств.

При необходимости управлять температурой смешивания стоит установить трехходовой или четырехходовой смесительный клапан с вентилем.

Купить смесительный трехходовой клапан для теплого пола или твердотопливных котлов Вы можете в нашем магазине. Доставка по Украине. Рассрочка.



Признаки неисправности или неисправности клапана управления нагревателем

Регулирующий клапан обогревателя — это компонент системы охлаждения и вентиляции, который обычно используется во многих дорожных легковых и грузовых автомобилях. Клапан управления нагревателем обычно устанавливается рядом с брандмауэром и действует как клапан, который позволяет охлаждающей жидкости течь от двигателя к сердечнику нагревателя, который расположен внутри автомобиля. Когда клапан открыт, теплая охлаждающая жидкость двигателя проходит через клапан в сердечник нагревателя, так что горячий воздух может выходить из вентиляционных отверстий автомобиля.

Выход из строя клапана управления обогревателем может вызвать проблемы с системой охлаждения автомобиля и с работой обогревателя. Обычно неисправный или неисправный регулирующий клапан нагревателя вызывает несколько симптомов, которые могут предупредить водителя о потенциальной проблеме.

1. Не работает обогреватель

Одним из первых признаков неисправности клапана управления нагревателем является нагреватель, который не производит теплый воздух. Если регулирующий клапан нагревателя сломается или застрянет, поток охлаждающей жидкости к сердечнику нагревателя может быть ограничен или полностью остановлен.Без подачи охлаждающей жидкости к сердцевине отопителя отопитель не сможет подавать теплый воздух в кабину.

2. Утечка охлаждающей жидкости

Еще один частый симптом неисправности клапана управления нагревателем — утечка охлаждающей жидкости. Со временем регулирующий клапан нагревателя может изнашиваться и треснуть, что приведет к утечке охлаждающей жидкости из клапана. Клапаны управления нагревателем также могут протекать из-за чрезмерной коррозии из-за контакта со старой или загрязненной охлаждающей жидкостью двигателя. Обычно для устранения утечки необходимо заменить регулирующий клапан.

3. Неустойчивое поведение нагревателя

Неустойчивое поведение двигателя — еще один признак неисправности клапана управления обогревателем автомобиля. Неисправный регулирующий клапан нагревателя может быть не в состоянии должным образом контролировать поток охлаждающей жидкости к нагревателю, что может привести к проблемам с работой нагревателя. Нагреватель может производить горячий воздух, но только в определенное время, например, на холостом ходу, и горячий воздух может приходить и уходить. Неисправный регулирующий клапан нагревателя также может привести к неустойчивой работе указателя температуры, быстрому подъему и падению, что затруднит определение температуры двигателя.

При замене блока управления нагревателем обычно считается плановым обслуживанием, поскольку автомобиль приближается к большому пробегу, и у него могут возникнуть проблемы и потребовать внимания. Если ваш автомобиль проявляет какие-либо из вышеперечисленных симптомов или вы подозреваете, что у вашего клапана управления нагревателем может быть проблема, обратитесь к профессиональному специалисту, например, из YourMechanic, для осмотра автомобиля, чтобы определить, следует ли заменить клапан.

Запасные регулирующие клапаны нагревателя — CARiD.com

Регулирующий клапан нагревателя (или клапан горячей воды) переключается между открытием и закрытием для регулирования или предотвращения протекания горячей охлаждающей жидкости двигателя через сердечник нагревателя.Сердечник нагревателя — это основная составная часть системы отопления. Он использует эту нагретую охлаждающую жидкость для нагрева воздуха, подаваемого в кабину. Существует несколько разновидностей клапанов, которые в основном выполняют одну и ту же функцию по-разному, но все они — это то, что защищает от холода при падении температуры.

В регулирующем клапане нагревателя с тросовым приводом используется трос Боудена для приведения в действие заслонки внутри клапана. Когда вы перемещаете рычаг на вашем элементе управления HVAC, трос перемещает заслонку. Вакуумный клапан делает это с помощью стержня и диафрагмы, за исключением того, что этот тип обычно открыт.Таким образом, тепло может подаваться даже в неисправном состоянии. Вакуум подается от двигателя через переключатель на приборной панели. Электронные элементы управления имеют широтно-импульсную модуляцию или управляются простым соленоидом включения / выключения. ШИМ обеспечивает больший контроль над потоком охлаждающей жидкости. Количество импульсов, отправленных с компьютера, подсказывает положение соленоида.

Регулирующие клапаны нагревателя регулярно заменяются из-за утечки; но если заменяются шланги отопителя, почему бы просто не поменять и клапан? Позаботьтесь об этом сейчас и предотвратите дальнейшую работу в будущем.Если клапан заклинивает в закрытом состоянии, из-за чего сердечник нагревателя не попадает в горячую охлаждающую жидкость, входной шланг к сердечнику нагревателя будет горячим, а выходной шланг будет намного холоднее. Некоторые другие симптомы усталости или неисправности клапана включают утечку охлаждающей жидкости или тепло воздуха, которое не меняется при регулировке температуры. При замене клапана не забудьте проверить все шланги нагревателя и при необходимости заменить их.

Все наши регулирующие клапаны нагревателя отличаются высоким качеством и подходят для замены OEM. Будьте уверены, прежде чем он будет отправлен, мы убедимся, что он предназначен для вашего конкретного приложения.Мы предлагаем эту бесплатную услугу нашим клиентам, чтобы гарантировать их душевное спокойствие. Чтобы воспользоваться этой услугой, просто введите год, марку и модель приложения во время оформления заказа, и наша система проверит соответствие перед отправкой товара. Наши клапаны имеют превосходный срок службы, устойчивы к истиранию и коррозии и обеспечивают максимальную производительность. Если клапан заменяется из-за коррозии, промойте охлаждающую жидкость, чтобы избежать дополнительных проблем!

Как позиционеры регулирующих клапанов могут оптимизировать системы теплообмена

Поскольку энергоэффективность является одним из столпов устойчивого развития, в настоящее время больше внимания уделяется обеспечению более жесткого контроля переменных давления и температуры, связанных с системами теплообмена. Тщательно контролируя давление и температуру как нагревающей, так и охлаждающей среды в этих системах, использование автоматического регулирующего клапана может помочь обеспечить эффективную передачу тепла.

Конструкции регулирующих клапанов и концепция управления жидкостями в системе существуют с 18 века. В частности, в технологических процессах используются линейные регулируемые типы с поднимающимся штоком для точного регулирования расхода и давления текучих сред. Но ручная установка и изменение положений клапана в зависимости от изменений требований системы ниже по потоку быстро стала непрактичной.Пневматическое или электрическое управление клапанами через дистанционный сигнал приобрело популярность после того, как были внедрены надежные конструкции приводов и автоматические контроллеры; автоматическое перемещение клапана в соответствии с уставкой контроллера повышает точность системы. Это сильно повлияло на качество продукции и уменьшило количество отходов, связанных с производственными процессами. Когда определенные датчики были добавлены к информации «обратной связи» к контроллеру относительно производственного процесса и регулируемой переменной, точность системы снова повысилась.Контур управления теперь был замкнут между контроллером, датчиком и автоматическим клапаном.

ЧИТАЙТЕ ТАКЖЕ: Классификация отсечки регулирующего клапана и допустимые уровни утечки

Хотя производительность была улучшена за счет использования систем управления с обратной связью, конструкция регулирующего клапана и привода определила общую точность системы. Конструкция катящихся или извитых диафрагм и уплотнительных колец с низким коэффициентом трения внутри приводов помогли, но не изменили существенно точность управления.Добавление позиционеров клапана радикально изменило способ реагирования регулирующих клапанов в контуре управления технологическим процессом. Добавив к клапану пневматический или электропневматический позиционер, можно точно позиционировать и управлять приводами как одностороннего, так и двустороннего действия. Клапан может стать неотъемлемой частью системы с цифровым управлением, которая передает информацию о состоянии клапана и диагностическую информацию, чтобы гарантировать, что контур поддерживает заданное значение с желаемой точностью. В этой статье подробно описаны многие преимущества установки и применения позиционера к базовому блоку регулирующих клапанов с пневматическим приводом.

Основы регулирующего клапана

Рисунок 1. Теплообменник с регулирующим клапаном.

Работа регулирующего клапана включает размещение его плунжера относительно неподвижного седла внутри клапана. Привод напрямую соединен с плунжером клапана через шток и перемещает плунжер клапана в желаемое положение управления. Пневматический или электрический привод обычно используется для управления положением плунжера клапана.Регулирующие клапаны с пневматическим приводом работают как по воздуху, так и по воздуху. Клапаны с пневматическим открыванием обычно удерживаются закрытыми с помощью пружины и требуют давления воздуха для открытия, а клапаны с пневматическим открыванием обычно удерживаются в открытом положении пружиной и требуют давления воздуха для их закрытия. Механическая конструкция комбинации клапана и привода определяет, каким образом работает привод, но желаемое состояние отказоустойчивости определяет, какой тип применяется (в случае отказа заводского воздуха в КИП).

Компьютер, контроллер, ПЛК, термостат или другое электрическое управляющее устройство отправляет аналоговый электрический сигнал непосредственно на электрический привод или через преобразователь тока / напряжения в пневматический, или электропневматический позиционер на пневматический привод.Сигнал основан на желаемой уставке системы и линейно модулирует клапан более открытым или более закрытым. Автоматизируя клапаны таким образом, их можно использовать для прямого и / или косвенного регулирования температуры, давления и расхода в системе с открытым или замкнутым контуром.

Теплообменники — это распространенный тип приложений управления с обратной связью, в которых регулирующие клапаны с пневматическим и электрическим приводом могут использоваться для регулирования воды, пара и конденсата. Частичное графическое изображение типичного теплообменника, в котором используется регулирующий клапан, показано на рисунке 1.

Чтобы клапан с пневматическим приводом мог взаимодействовать с электрическим управляющим сигналом, генерируемым управляющим устройством, существует три метода управления положением клапана:

  • Преобразователь тока / напряжения в пневматический (I / P или E / P)
  • Комбинация преобразователя A и пневматического позиционера
  • Электропневматический позиционер клапана

Выбор позиционера клапана для управления дает несколько существенных преимуществ по сравнению с использованием только преобразователя.

Позиционер клапана

Поскольку современная конструкция системы теплообмена требует более высокого КПД, она требует оптимальной производительности регулирующего клапана. Тесное соответствие характеристик теплообменника требованиям технологической системы при минимальном количестве отходов дает реальную экономию. Точная модуляция и управление клапанами, которые обеспечивают быстрое срабатывание и точность в пределах 2 процентов от заданного значения, позволяют сократить выпадение и удаление отработанного пара и конденсата. Некоторые из преимуществ использования позиционеров клапана включают следующие особенности:

  • Более высокая скорость ответа
  • Управление повышенным или изменяющимся перепадом давления на клапане
  • Управление приводами с большой диафрагмой / поршнем
  • Изменение действия управления
  • Возможность разделения диапазона
  • Изменение характеристики расхода регулирующего клапана
  • Ограниченный ход с пониженным подъемом
  • Возможность цифровой связи / диагностики

Более высокая скорость ответа

Рисунок 2. Взаимосвязь между сигналом позиционера и ходом клапана

Теплообменник, который недостаточно быстро реагирует на изменения температуры, вызванные изменениями / сбоями технологической нагрузки в паровой системе, может быть вызван чем-то настолько простым, как неправильное использование клапана горячей воды или пара или привода клапана. Все, от плохой системы или перепроектирования трубопроводов до повышенного спроса, вызванного расширением предприятия, может привести к такому медленному отклику. Переход от клапана с электрическим приводом к клапану с пневматическим приводом, в котором используется позиционер, иногда может иметь значение, при условии, что теплообменник по-прежнему может соответствовать требованиям производственной мощности.С пневмоприводом правильного размера клапан реагирует быстрее, чем его аналог с электрическим приводом, и может справляться с быстро меняющейся потребностью в горячей воде.

Управление повышенным или изменяющимся перепадом давления на клапане

Если более высокие дифференциальные давления или изменяющиеся дифференциальные давления на плунжере клапана вызывают изменение положения клапана, позиционер автоматически регулирует давление воздуха на привод, чтобы «переставить» плунжер в соответствии с управляющим сигналом. Когда используется позиционер, клапан имеет собственное управление с обратной связью на основе входного сигнала и обратной связи по положению штока. Это достигается с помощью рычага обратной связи по положению штока, реле пневматического усиления и регулировки выходного давления на привод в соответствии с входным управляющим сигналом. Эта схема управления с обратной связью является неотъемлемой частью позиционера и, следовательно, поддерживает постоянные усилия закрытия и открытия (тягу), определяемые дифференциалом и положением клапана.

Управление большими мембранно-поршневыми приводами

Для больших мембранных или поршневых регулирующих клапанов могут потребоваться увеличенные объемы воздуха, увеличенные прямые и обратные потоки и повышенное давление воздуха, которое не создается традиционными преобразователями (I / P или E / P).Например, более крупный пневматический привод с диафрагмой может иметь внутренний объем 0,30 фута 3 (кубических футов), который необходимо заполнить, чтобы полностью переместить клапан в открытое или закрытое положение. Если используется позиционер с номинальным потоком в прямом и обратном направлении 0,07 стандартных кубических футов в секунду (стандартных кубических футов в секунду), этот же клапан открывается или закрывается в течение 4,3 секунды. Без использования позиционера время открытия или закрытия значительно сокращается. Большинство преобразователей I / P и E / P рассчитаны только на объем прямого потока 0,02 стандартных кубических футов в секунду, а объем обратного потока еще меньше.Таким образом, клапан может открыться в течение требуемого времени отклика системы, но закрываться с неприемлемой скоростью.

Позиционеры

также подают к приводу давление воздуха, равное или близкое к давлению подачи, чтобы переместить клапан в желаемое положение. Они становятся «движущей силой» независимо от того, сколько воздуха (PSI) требуется приводу, чтобы переместить клапан туда, где он должен быть, чтобы достичь равновесия баланса сил. Преобразователь I / P или E / P не может и не работает таким образом. Преобразователь выдает выходное давление только на основе входного линейного электрического управляющего сигнала.Обычно их диапазон давления находится в пределах 30 фунтов на квадратный дюйм с нормальным рабочим диапазоном 3-15, 3-27 или 6-30. Давление подачи воздуха можно изменить только на 2-3 фунта на квадратный дюйм. Электропневматический позиционер может получать тот же тип линейного электрического управляющего входного сигнала, но он не связан ограничениями калиброванного рабочего диапазона. Он будет подавать давление на привод вплоть до его регулируемой настройки подачи воздуха.

Возможность создания более высоких давлений очень полезна, особенно для преодоления негативных эффектов гистерезиса и зоны нечувствительности, которые всегда присутствуют в более крупных комбинациях привода и клапана.Трение является наиболее частым фактором этих негативных эффектов и всегда противостоит давлению воздуха, создаваемому управляющим сигналом в динамических условиях. Позиционер всегда сравнивает желаемую уставку с положением штока и регулирует давление воздуха на привод, чтобы минимизировать влияние трения.

Изменение управляющего воздействия

Рис. 3. Позиционер регулирующего клапана на базе микропроцессора

Концепцию управляющего воздействия легче понять, если рассмотреть регулирующий клапан с пневматическим приводом, открываемый воздухом, с установленным электропневматическим позиционером.При прямом управляющем воздействии, когда электрический входной сигнал на позиционер увеличивается, увеличивается и пневматический выходной сигнал от позиционера к приводу. Клапан открывается и регулируется пропорционально, в то время как поток через клапан соответственно увеличивается или уменьшается.

При обратном управляющем воздействии, когда электрический входной сигнал на позиционер увеличивается, пневматический выход от позиционера к приводу уменьшается. Иногда изменения конструкции системы из-за изменения маршрута трубопровода или изменения логики управления в контроллере, компьютере или DDC требуют, чтобы регулирующий клапан работал таким образом. Хотя использование позиционера не может изменить функцию клапана, он может переключать его управляющее действие с прямого на обратное и наоборот.

Возможность разделения диапазонов

Многие теплообменники для горячей воды для бытового потребления имеют два регулирующих клапана разных размеров, установленных в одном контуре управления, чтобы справляться с широким диапазоном изменений расхода в системе. Настройка этих клапанов с разделением диапазона является обычным методом калибровки и настройки, когда позиционеры делают это возможным. Их гибкий диапазон и регулировка нуля позволяют изменять ход и ход клапана в пределах его диапазона.При нормальной работе полный ход регулирующего клапана будет соответствовать полному диапазону входного управляющего сигнала. Например, электропневматический позиционер, который принимает аналоговый входной ток от 4 мА до 20 мА, обычно перемещает регулирующий клапан от 0 до 100 процентов его хода соответственно. Если позиционер имеет разделенный диапазон, клапан будет перемещаться от 0 до 100 процентов только при соответствующем входном токе от 4 мА до 12 мА. Но его также можно разделить по диапазону, чтобы клапан перемещался от 0 до 100 процентов при соответствующем входном токе от 12 до 20 мА.В обоих примерах диапазон клапана смещен относительно входного токового сигнала.

Разделение позиционера, как описано выше, позволяет одному клапану (меньший клапан) управлять при более низкой потребности системы, в то время как другой клапан (больший клапан) управляет, когда потребность системы выше.

На рис. 2 показана взаимосвязь между входным сигналом позиционера и ходом клапана, когда два позиционера регулирующего клапана имеют разделенные диапазоны. Обратите внимание, что второй клапан не начинает открываться, пока входной сигнал на позиционер не достигнет 50 процентов диапазона.

Изменение проточной характеристики регулирующего клапана

Установленные характеристики потока (расчетные характеристики) регулирующего клапана определяются типом используемого плунжера, седла, клетки и т. Д. Иногда требуется линеаризация нелинейной характеристики потока, чтобы коэффициент усиления клапана процесса был постоянным, независимо от выходного сигнала контроллера. Изменение или регулировка профиля потока необходимо для повышения точности управления и повышения производительности. В зависимости от конструкции и типа позиционера линеаризация может быть достигнута путем переключения механического кулачка или путем цифрового / электронного перепрограммирования новой кривой характеристик позиционера.Использование позиционера для изменения собственной характеристики потока может быть более экономичным решением, чем установка нового клапана или замена трима клапана.

Ограниченный ход с пониженным подъемом

Уменьшение подъема или ограничение хода клапана иногда требуется в системе управления по соображениям производительности или безопасности. Клапаны иногда ошибочно имеют завышенный размер, что приводит к неэффективной работе на нижних 5-10 процентах их хода. Подобно разделению входного сигнала для соответствия полному ходу клапана, как описано в предыдущем разделе, пневматический выходной сигнал позиционера может быть сжат, чтобы соответствовать полному входному электрическому сигналу. Это позволяет применять полное входное разрешение управляющего сигнала к первым 5-10 процентам хода клапана. Но существует компромисс между способностью клапана реагировать на небольшие изменения управляющего сигнала и большей разрешающей способностью входного диапазона. Эффекты гистерезиса и зоны нечувствительности значительно усиливаются и могут отрицательно повлиять на работу регулирующего клапана при таком большом «диапазоне изменения». Использование регулирующего клапана таким образом должно быть лишь временной мерой, пока не будет установлен клапан подходящего размера.

Иногда ход или подъем клапана ограничен из соображений безопасности или защиты технологического процесса. Если настройка и калибровка позиционера изменяются по этим причинам, немедленно должна последовать установка механического ограничителя хода. Механическое ограничение хода гарантирует, что клапан не откроется за этой точкой в ​​случае отказа позиционера, и не вызовет небезопасного состояния.

Возможность цифровой связи / диагностики

Конструкция электропневматического позиционера клапана

на базе микропроцессора не только позволила производителям отказаться от использования механических кулачков для определения характеристик хода (и расхода), но и предложила возможность встроить значительный интеллект и средства связи в электронику. Это может быть очень полезно при подключении позиционера к системам управления, которые используют цифровую связь, например протоколы HART, BACnet, Modbus или LonWorks. Датчики
в позиционере теперь предоставляют информацию, связанную с ходом и усилием клапана, выходным давлением на привод, температурой корпуса, износом седла / плунжера клапана и характеристиками клапана. Встроенная диагностика и предупреждения являются обычным явлением в цифровых позиционерах клапана, наряду с регистрацией данных о ненормальных рабочих характеристиках клапана.Но добавленный интеллект требует дополнительных затрат.

В зависимости от выбранного типа цифрового позиционера дополнительная технологическая сложность может устрашать. Чтобы воспользоваться дополнительной информацией, иногда операционный, инженерно-технический и обслуживающий персонал должен теперь ознакомиться со многими другими параметрами управления и переменными процесса. Служебные программные приложения, которые позволяют соединять позиционер клапана с центральной компьютеризированной системой управления или ПК, являются наиболее распространенным методом мониторинга и изменения этих параметров. Использование служебной программы может упростить задачу за счет графического отображения параметров клапана. Программное обеспечение помогает конечному пользователю в интерактивном режиме настраивать, настраивать и обслуживать регулирующий клапан / позиционер, а также сохранять конфигурацию в файл программного обеспечения для последующего использования или загрузки.

Типичный позиционер клапана на базе микропроцессора показан на рис. 3. Использование позиционера клапана может решить простые и сложные проблемы с регулирующим клапаном, а также значительно повысить производительность и точность системы управления.

Дэвид Мазерли — менеджер по продуктам управления и контрольно-измерительной аппаратуры в Spirax Sarco Inc. Он имеет степень бакалавра прикладных наук (BAS) в инженерных технологиях Университета штата Аризона и степень младшего специалиста прикладных наук (AAS) в муниципальном колледже Нью-Ривер. в области измерительной техники. Он имеет более чем 30-летний опыт работы в области КИПиА и занимал инженерные, производственные, маркетинговые и технические должности в компаниях Hercules Chemical, ITT Corporation, Marsh Bellofram, Fairchild Industrial Products, Circor Instrumentation Technologies, Yokogawa и Spirax Sarco Inc. С г-ном Мазерли можно связаться по адресу [email protected]

Регулирующий клапан сердечника обогревателя — Помощь в ремонте

СИСТЕМА ОТОПИТЕЛЯ И УПРАВЛЯЮЩИЙ КЛАПАН НАГРЕВАТЕЛЯ

Джим Миллер

По сути, сердцевина обогревателя представляет собой теплообменник вода-воздух, который находится под правой стороной приборной панели вашего автомобиля, обычно закрытый коробкой обогревателя. Основная функция сердечника обогревателя, который, конечно же, является частью системы обогрева автомобиля, заключается в обеспечении теплом пассажирского салона.Эта функция, однако, является результатом его функции охлаждения охлаждающей жидкости (да, я знаю, это звучит странно). Охлаждающая жидкость поступает в сердечник отопителя через шланг на головке блока цилиндров автомобиля. С помощью вентилятора тепло, поглощаемое охлаждающей жидкостью, передается воздуху, протекающему через сердечник нагревателя. После частичного охлаждения охлаждающая жидкость возвращается в насос. Таким образом, по сути, тепло передается в пассажирский салон транспортного средства за счет использования тепла от горячего хладагента, обдувающего его вентилятором (сердечник обогревателя), который создает горячий воздух, который затем вдувается внутрь автомобиля.

Другими словами, сердцевина нагревателя похожа на небольшой радиатор и расположена в модуле HVAC. Сердечник нагревателя подключен к системе охлаждения двигателя и используется в качестве источника тепла для системы отопления, вентиляции и кондиционирования воздуха. Охлаждающая жидкость двигателя поступает в сердечник нагревателя, и тепло, содержащееся в охлаждающей жидкости, передается ребрам сердечника. Воздух продувается через ребра сердечника вентилятором электродвигателя, где он поглощает тепло и доставляет его в салон.

Сердечник обогревателя — важный компонент автомобиля, который нельзя игнорировать.Он отвечает не только за обогрев салона зимой, но и за охлаждение двигателя радиатором в течение всего года. Несоблюдение надлежащего ухода за сердечником нагревателя приведет, среди прочего, к утечкам охлаждающей жидкости. Если это произойдет, эффективность системы охлаждения автомобиля наверняка пострадает, что приведет к дорогостоящему ремонту автомобилей.

Ремонт сердечника нагревателя обычно дорогостоящий, а заменяемые блоки также не так доступны.Но если по какой-либо причине сердцевина нагревателя вашего автомобиля серьезно повреждена, всегда будьте уверены, что вы можете найти высококачественный и высокопроизводительный сменный сердечник нагревателя в ближайшем магазине авторемонтных запчастей.

Клапан управления нагревателем используется как запорный клапан для потока охлаждающего средства управления через сердечник нагревателя. Существует множество типов и конструкций регулирующих клапанов отопителя. Клапан управления нагревателем может управляться вакуумом или кабелем. Вакуум можно использовать для открытия клапана или его можно использовать для закрытия клапана. Клапаны с тросовым управлением обычно работают вместе с кабелем, контролирующим уровень температуры в салоне автомобиля.

(Джим пожизненный поклонник Dodger Baseball и участвовал в гонках на спринтерских машинах в 1980-е гг.)

Моторизованные клапаны — Heat-Timer® Corporation

Heat Timer производит серию прецизионных моторизованных клапанов, которые обычно используются профессионалами HVAC по всей стране для решения общих проблем управления потоком в вакуумных и невакуумных паровых системах, а также горячее водоснабжение (гидронное).Эти клапаны идеально интегрируются с нашими системами управления отоплением и представляют собой комплексное решение для системы отопления зданий.

Характеристики наших клапанов и приводов включают:

  • Размеры клапана от 2½ дюймов до 8 дюймов
  • 2-ходовые и 3-ходовые односедельные и 2-ходовые двухседельные конфигурации
  • ВКЛ / ВЫКЛ или регулируемое — Приводы с плавающим сигналом
  • Полный узел клапана включает корпус клапана, привод и трансформатор 24 В, 40 ВА.
  • Может быть установлен на горизонтальном или вертикальном трубопроводе.
  • Утечка меньше 0.03% от полного расхода в соответствии со стандартом EN1349
  • Разработан для пара, вакуума и горячей воды
  • Плавающие приводы на 24 В с и без обратной связи по положению клапана
  • Многоступенчатое уплотнение штока, не требующее обслуживания, обеспечивает долговечность эксплуатации

    Двухходовые клапаны для систем парового отопления

    Двухходовые клапаны могут включать или выключать поток пара из котла или других источников в парораспределительную систему.Типичным примером применения этого типа является использование пара для обогрева радиаторов в здании с паровым отоплением с одной или двумя трубами с использованием регулятора MPC Platinum.

    Двухходовые клапаны для теплообменника пар-горячая вода

    Двухходовые клапаны можно использовать для регулирования количества пара, поступающего в систему. Типичным примером применения этого типа является регулирование количества пара, поступающего в теплообменник, для поддержания температуры горячей воды на выходе с помощью регулятора HWR Platinum.
    СМОТРЕТЬ ПРОДУКТ


    Двухходовые клапаны для вакуумного нагрева

    Двухходовые клапаны могут регулировать поток пара ниже атмосферного из котла или других источников в парораспределительную систему.

    СМОТРЕТЬ ПРОДУКТ


    Применение трехходового смесительного клапана

    Трехходовые клапаны используются для смешивания отопительной воды до заданной температуры. Горячая вода из бойлера смешивается с правильной пропорцией более холодной воды, возвращающейся из системы, чтобы поддерживать заданную температуру, поскольку регулятор HWR Platinum сбрасывает температуру горячей воды в зависимости от температуры наружного воздуха.

    СМОТРЕТЬ ПРОДУКТ


    Переменный расход в гидравлических системах с трехходовыми регулирующими клапанами

    Часто инженер заменяет существующий вторичный насос в системе комбинацией двухходовых и трехходовых регулирующих клапанов. Как мы можем воспользоваться преимуществами высокоэффективных интеллектуальных циркуляционных насосов ECM в этом приложении? Давайте сделаем шаг назад и посмотрим на работу трехходового клапана, а затем применим Ecocirc-XL к системе на этой неделе в «Минуты утра понедельника» Р. Л. Деппмана.

    Работа трехходового клапана и ограничения

    Трехходовые регулирующие клапаны могут быть отводными или смешивающими в зависимости от того, как они подключены и управляются. На приведенном ниже рисунке показана система трехходового переключающего клапана. Когда температура от оконечного устройства или змеевика удовлетворяется, скорость потока в змеевике уменьшается, и поток направляется в байпас. Когда змеевик полностью заполнен, результирующая температура возврата в сеть равна температуре подачи. При запросе на полный обогрев или охлаждение, температура возврата в систему равна расчетной температуре на выходе из змеевика.Между полной и нулевой нагрузкой температура обратной линии изменяется в зависимости от расхода, необходимого в змеевике.

    Ниже приводится простой пример. Предположим, что расчетный расход в нагревательной спирали составляет 20 галлонов в минуту при подаче 180 ° F и обратке 140 ° F. Когда температура в помещении удовлетворяется, трехходовой регулирующий клапан обходит поток, и температура обратной воды обратно в обратную магистраль повышается до 180 ° F. Температура возвратной воды составляет 160 ° F, когда половина потока проходит через змеевик, а половина — в байпас.Использование трехходовых клапанов обычно означает, что скорость потока постоянна, а температура возврата меняется.

    Когда владелец этой системы обращается к своему консультанту за идеями по энергосбережению, эта система с постоянным потоком кричит: «Выбери меня, Монти!» (Если вы не знаете, что это, спросите кого-нибудь с седыми волосами). Предполагая, что котел может справиться с пониженным расходом или без расхода, кажется, все, что нам нужно сделать, это закрыть перепускной клапан. Вот где мы можем столкнуться с ограничением трехходового клапана.

    Трехходовые клапаны имеют ограничение на максимальное давление, при котором они могут закрыться, в зависимости от конструкции и типа режима управления (воздушный, электрический, автономный).Они были спроектированы так, чтобы обходить или смешивать потоки, а не плотно закрывать. В результате клапан будет протекать, когда он попытается полностью закрыть, обеспечивая нежелательный поток и теплопередачу. Гидравлические системы могут обеспечивать значительную теплопередачу при более низких расходах. Если трехходовой клапан протекает, когда органы управления сообщают клапану о закрытии, может быть неудобная температура в помещении. Это могло произойти, если байпасный балансировочный клапан закрыт.

    Применение циркуляционного насоса B&G Ecocirc

    ® -XL Smart ECM в трехходовых клапанных системах

    В первично-вторичной системе расход источника отделен от конечного расхода общей трубой.Если система не является первично-вторичной, инженер должен выяснить, не вызовет ли пониженная скорость потока проблемы с котлом или охладителем. Ниже показана система, настроенная на постоянный расход. Было бы неблагоразумно снижать скорость потока в этой системе, не понимая влияния минимальной скорости потока через источник тепла или холода.

    В качестве примечания, этот слайд вырезан с веб-сайта B&G E-Learning, где вы можете посещать онлайн-классы с викторинами за кредиты.

    По мере повышения температуры мы знаем, что поток где-то обходится, и поэтому нам не нужен такой большой поток.В этом случае инженер может снизить скорость насоса в зависимости от температуры возврата. Это можно сделать с помощью привода и датчика температуры. В небольших системах также будет хорошо работать интеллектуальный циркуляционный насос ECM.

    Здесь важно одно предупреждение. Почему в большинстве систем вместо температуры используется перепад давления? Температура представляет собой смесь температур обратки от всех змеевиков. ЭТО РАБОТАЕТ ТОЛЬКО В СЛУЧАЕ НЕБОЛЬШОГО РАЗНООБРАЗИЯ МЕЖДУ ТЕРМИНАЛЬНЫМИ БЛОКАМИ! Если один змеевик требует большого расхода, а другие нет, смешанная температура обратного потока снизит скорость насоса.У этой пониженной скорости может не хватить напора для обеспечения полного потока катушки, которая в нем нуждается. Я расскажу об этом позже, в «Минуту утра понедельника» Р. Л. Деппмана.

    Я предлагаю B&G Ecocirc-XL в этом приложении, потому что технология ECM подходит для меньших систем с меньшими потерями напора, и эти системы имеют тенденцию к меньшему разнообразию. Ecocirc имеет все схемы, необходимые для быстрого добавления переменной скорости. Датчик температуры — это опция, которая поставляется вместе с насосом и подключается непосредственно к нему.Никакой внешней системы управления зданием не требуется. Если насос расположен на обратной линии, вам даже не понадобится внешний датчик, поскольку в насос встроен внутренний датчик.

    Температура обратки изменится еще больше, если в системе будет выполнен сброс котла. Ecocirc-XL имеет внутренний датчик температуры. После установки внешнего датчика режим работы насоса можно изменить на дифференциальную температуру. Больше ничего не нужно. Настройка немного изменится.

    Что произойдет, если используется комбинация трехходового и двухходового клапанов? В этом случае система будет иметь переменную подачу и переменную температуру обратной линии.Bell & Gossett поможет вам. Используя режим перепада давления в сочетании с режимом перепада температуры (ΔP-ΔT), инженер получает насос, который будет следовать за линией управления напором насоса вместе с реакцией на изменения температуры. Как показано ниже, дополнительное оборудование не требуется.

    Электрические схемы и последовательность управления для интеллектуальных циркуляционных насосов ECM с трехходовыми клапанами

    Электрическая схема такая же, как и в других приложениях.

    Последовательность операций

    Первичный насос нагрева / охлаждения ( вставьте тег ) должен быть активирован вызовом нагрева / охлаждения ( активирует контакты пуска-останова 11-12 через удаленное реле ).Скорость насоса должна изменяться в зависимости от внешнего RTD, подключенного к клеммам 13-14. RTD должен быть поставлен поставщиком насоса. Насос должен изменять скорость в зависимости от изменения температуры возвратной воды. В системах отопления без сброса насос должен снижать скорость при превышении расчетной температуры обратного потока и увеличивать скорость при снижении температуры. В системах отопления со сбросом температуры насос должен снижать скорость при повышении перепада температур выше расчетного и увеличивать скорость при уменьшении перепада температур. В системах с охлажденной водой насос должен увеличивать скорость при превышении расчетной температуры возврата и снижать скорость при понижении температуры. Индикация неисправности будет отображаться на насосе и может включить аналоговый вход индикатора неисправности BMS через клеммы 4-5, если это указано в документации.

    На следующей неделе в журнале R. L. Deppmann Monday Morning Minutes будет рассмотрено использование интеллектуальных насосов ECM в более крупных системах рециркуляции воды в домашних условиях.

    ** Всегда читайте полное руководство по установке и эксплуатации перед началом любых работ.

    Заявление об ограничении ответственности: R. L. Deppmann и его аффилированные лица не несут ответственности за проблемы, вызванные использованием информации на этой странице. Хотя эта информация исходит из многолетнего опыта и может быть ценным инструментом, она может не учитывать особые обстоятельства в вашей системе, и поэтому мы не можем нести ответственность за действия, вытекающие из этой информации. Если у Вас возникнут вопросы, обращайтесь к нам.

    Функция T&P клапана на водонагревателе

    Сбоку или сверху резервуара водонагревателя есть клапан, соединенный с металлической или пластиковой сливной трубкой, направленной вниз.Клапан называется клапаном T&P или клапаном TPR для сброса температуры и давления. Если все идет хорошо, клапан TPR никогда не используется, кроме как во время тестирования. Но в случае аварии или неисправности этот клапан имеет решающее значение. Это может предотвратить взрыв водонагревателя. Понимание того, как работает клапан T&P, поможет вам поддерживать водонагреватель в идеальном состоянии и предотвратить возможное повреждение вашего дома.

    Как работает клапан T&P

    В соответствии со всеми сантехническими правилами, клапан T&P сбрасывает избыточную температуру и давление в водонагревателе, если любой из них достигает критической точки.Водонагреватель — это замкнутая система, и тепловое расширение — неизбежный факт как нормальной, так и ненормальной работы водонагревателя.

    В стандартном водонагревателе вода нагревается газовой горелкой или электрическими элементами. Когда вода достигает температуры от 120 до 140 градусов по Фаренгейту, и вода, и металлический резервуар водонагревателя расширяются. Некоторое расширение — это нормально, но слишком большое расширение небезопасно. Когда температура достигает 210 градусов или давление достигает 150 фунтов на квадратный дюйм, правильно работающий T&P клапан открывается и выпускает горячую воду и пар через выпускную трубку.

    Как устанавливается клапан T&P

    Когда вы покупаете водонагреватель, клапан T&P обычно предварительно установлен. Входной патрубок с резьбой приварен к боковой стороне резервуара, и клапан T&P навинчивается на это входное отверстие по часовой стрелке. Однако выпускная трубка, идущая вниз вдоль бака, предварительно не установлена.

    Чтобы установить выпускную трубку, оберните полоску тефлоновой ленты по часовой стрелке вокруг резьбового конца выпускной трубки из ПВХ. Навинтите напорную трубку на клапан T&P сначала вручную, а затем полностью затяните гаечным ключом. Будьте осторожны, чтобы не сорвать и не сломать T&P клапан или выпускную трубку, слишком сильно затягивая их.

    Выпускная трубка должна указывать прямо вниз и заканчиваться на несколько дюймов над полом. Рекомендуется разместить под водонагревателем поддон для водонагревателя для сбора медленных капель или для улавливания аварийных утечек воды.

    Предупреждение

    Поскольку клапан T&P используется редко, отложения минералов со временем могут привести к его затвердеванию.Это серьезная угроза безопасности, потому что в случае скачка температуры или давления клапан T&P может не открыться должным образом, и водонагреватель может взорваться.

    Проверьте клапан, чтобы предотвратить проблемы

    Производители водонагревателей рекомендуют регулярно проверять T&P вентиль:

    1. Убедитесь, что выпускная трубка надежно прикреплена. Носите обувь с закрытым носком, чтобы не обжечься.
    2. Поставьте ведро под сливную трубку.
    3. На короткое время потяните назад металлический рычаг T&P клапана, чтобы небольшое количество воды (около четверти стакана) вылилось в ведро.
    4. Отпустите уровень и дайте ему вернуться в исходное положение. Если рычаг не возвращается на место, клапан неисправен и его необходимо заменить.

    Общие проблемы с T&P клапанами

    На самом деле есть только две проблемы, которые вам, возможно, придется решить с помощью клапана T&P: клапан, который заедает и не открывается и не закрывается должным образом, или клапан, который протекает из-за постоянного капания.

    Работа с негерметичным клапаном T&P

    Когда клапан T&P протекает, это может быть связано с неправильной посадкой клапана в резьбовом отверстии резервуара.Это особенно вероятно, если утечка происходит сразу после замены старого клапана. Это можно исправить, отключив водонагреватель и дав ему полностью остыть, а затем сняв клапан и снова вставив его в отверстие бака.

    Предупреждение

    Водонагреватель, который периодически выпускает горячую воду и пар из клапана T&P, может быть настроен на слишком высокую температуру воды. Убедитесь, что установленная температура воды находится в нормальном рекомендуемом диапазоне — около 120 градусов по Фаренгейту или не выше, чем около 150 градусов по Фаренгейту.

    Фиксация залипающего клапана T&P

    Клапаны T&P также могут застрять в нижнем (закрытом) или полностью выдвинутом (открытом) положении. Любое из этих состояний представляет собой потенциально серьезную проблему. Когда он застревает вниз, клапан не может обеспечить сброс, если система достигает максимального давления; в результате бак водонагревателя может разорваться. Когда он застрял в полностью выдвинутом положении, клапан T&P будет постоянно пропускать воду через сливную трубку, потенциально затопляя дом.

    Липкость клапана иногда можно исправить, просто открыв и закрыв рычаг несколько раз. Покачивайте клапан T&P, осторожно потянув рычаг на себя. Подобно покачиванию ручки унитаза, этого действия может быть достаточно, чтобы открепить клапан. Если это не устранило проблему, замените клапан.

    Меры безопасности

    В большинстве случаев клапан T&P прослужит столько же, сколько и сам водонагреватель, и исправить это несложно, если вы проведете ежегодное тестирование для раннего выявления проблем.Однако при работе с водонагревателем необходимо соблюдать осторожность, поскольку термостатический клапан может выйти из строя, если водонагреватель превысит максимальное давление или температуру. Если вы подозреваете, что проблема связана с давлением в баке водонагревателя, наймите лицензированного сантехника для проверки водонагревателя.

    .

Добавить комментарий
