Разводка воды в частном доме – монтаж водоснабжения своими руками

Системы водоснабжения

Обустроить систему водоснабжения частного дома своими руками может даже неопытный мастер. Производители современной водопроводной арматуры сделали все возможное для упрощения технологии стыковки элементов водопровода. А мы расскажем вам о порядке монтажа домашнего водопровода – от разметки линий до пуска воды в краны.

Как устроен бытовой водопровод

В большинстве случаев водоснабжение частного дома базируется на автономном источнике питьевого качества. Это может быть колодец или скважина. Поэтому внутренний водовод в доме начинается от насосной станции, а точнее, от первого запорного вентиля, отсекающего напорный узел от разводки.

За этим вентилем расположены ветка холодной воды и линия горячего водоснабжения (ГВС). И в большинстве случаев линия ГВС формируется на основе ответвления от холодного трубопровода, которое заходит в нагревательный прибор, генерирующий горячую воду.

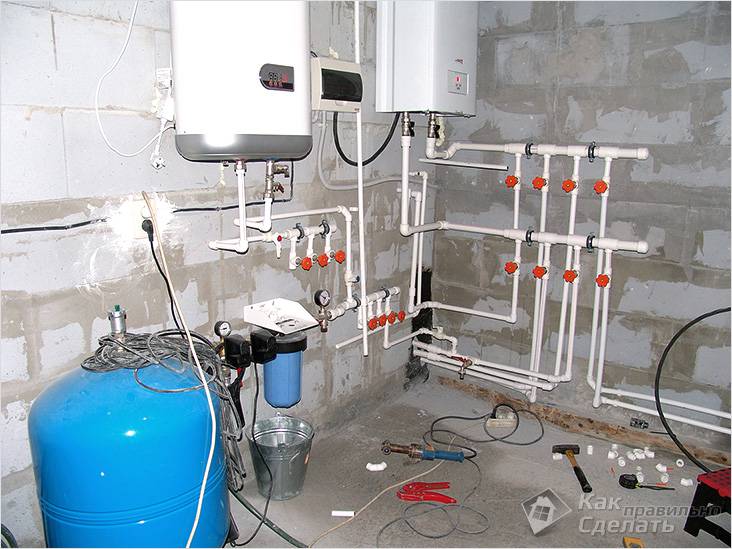

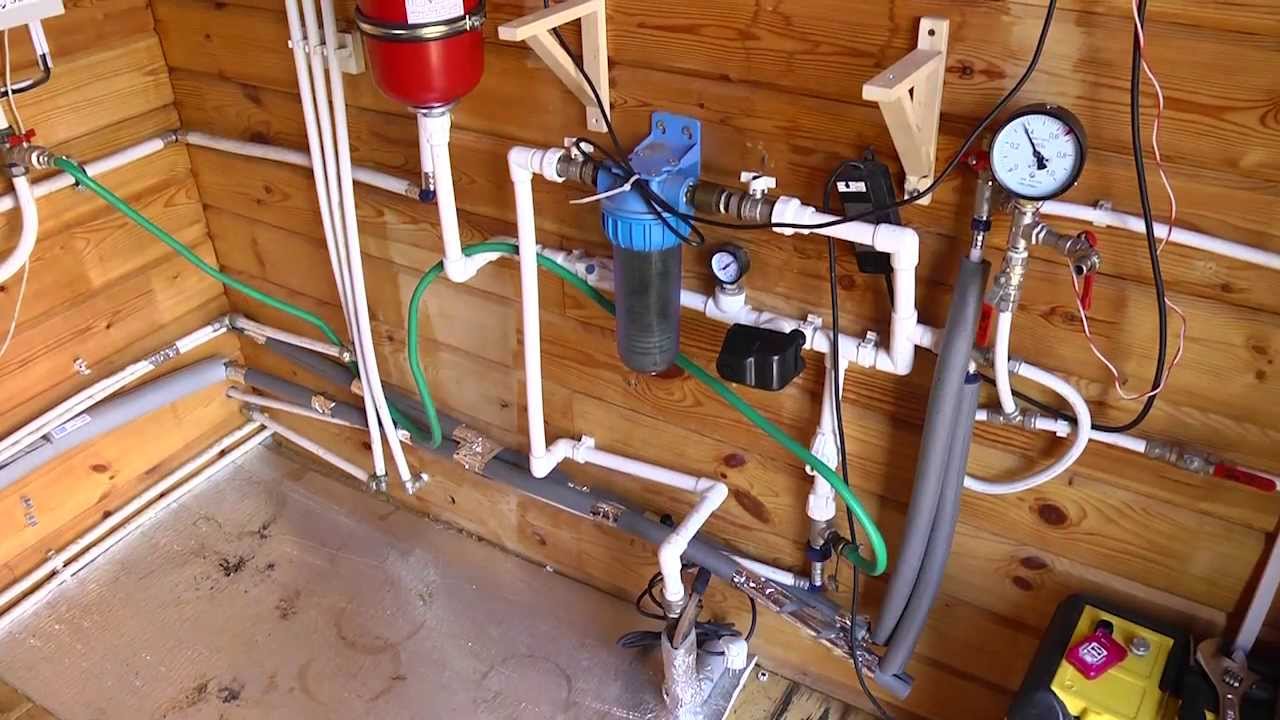

Насосная станция — основа внутреннего водопровода в доме

Источники потребления – краны, смесители, посудомоечные и стиральные машинки, сливные бачки и прочее – подключаются у холодной и горячей веткам с помощью отводов, врезанных в главную горячую или холодную трубу или коллектор. В последнем случае потребитель вынужден купить больше трубопроводной арматуры. Однако использование водяного коллектора убережет вас от скачков давления в сети. Проще говоря: вас не ошпарит кипятком в душе после того, как кто-то использует сливной бачок.

Стыки отводов и центральной линии обыгрываются с помощью тройников. Повороты (угловые сопряжения) оформляют с помощью уголков. В целях облегчения процесса ремонта в отвод к источнику потребления врезают запорный вентиль. Он позволяет не отключать воду во всем доме в случае ремонта одного крана.

Как видите, типовая разводка водопровода в частном доме устроена очень просто. Собрать такую сеть может любой начинающий слесарь. А начинать конструирование подающей воду сети нужно с вычисления метража труб и количества соединительных и запорных фитингов.

Как подсчитать метраж труб и число фитингов

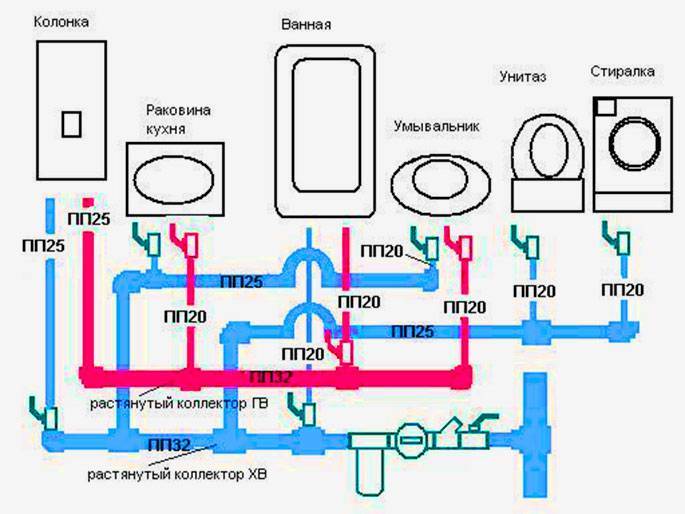

Если водопровод базируется на главной трубе, то разводка воды в частном доме начинается с прокладки центральной линии, опоясывающей строение по периметру. Метраж труб в этом случае равен удвоенной сумме всех дома (двум периметрам).

С коллектором дело обстоит сложнее. В этом случае отдельная линия будет идти к каждому крану. Поэтому метраж в данном случае можно определить только по натурной схеме, нарисовав на стенах линии, вдоль которых будет уложена разводка. После завершения рисунка замерьте длину линий и запишите метраж холодной и горячей ветки.

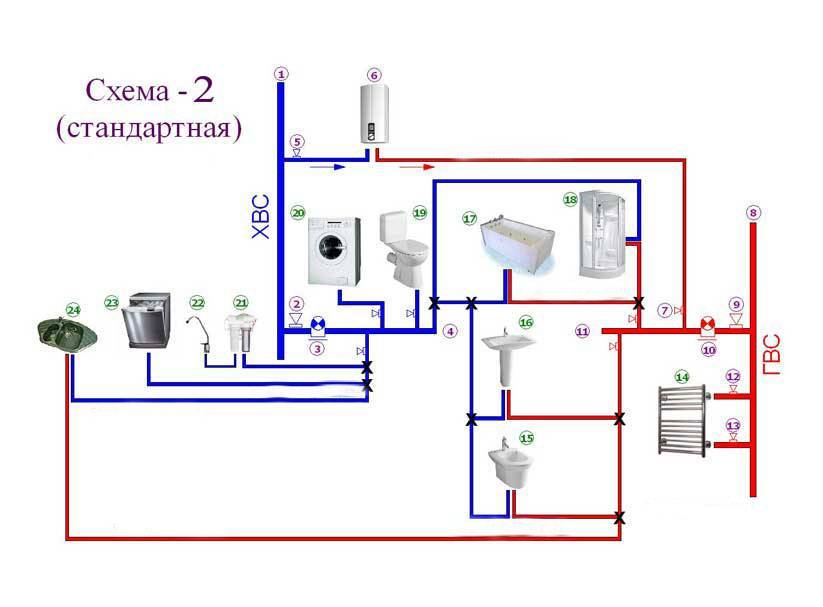

Перед закупкой труб и фитингов нужно составить схему разводки

Если вы строите водопровод своими руками, натурная схема разводки не помещает в любом случае. Возьмите в руки синий и красный мелки и нарисуйте траекторию укладки холодных и горячих труб на стенах, обозначив произвольными значками положения тройников, уголков и запорных вентилей. Этот рисунок поможет не ошибиться с метражом труб и числом вентилей, а при монтаже его можно использовать в качестве контура для укладки фиксирующих элементов, удерживающих трубы на стене.

Число угловых фитингов определяем по поворотам (угловым сопряжениям). Количество вентилей рассчитывают по источникам потребления (по одному на источник плюс еще один, если речь идет о смесителе). Тройники считают только при обустройстве водопровода на базе центральной линии, определяя их число по количеству вентилей.

После того подсчета и последующей закупки арматуры и фитингов вы можете сделать разводку воды в любом частном доме буквально за сутки. А как это делается, мы расскажем дальше, обговорив отдельно и холодную, и горячую ветвь водопровода.

Как сделать разводку линии холодной воды

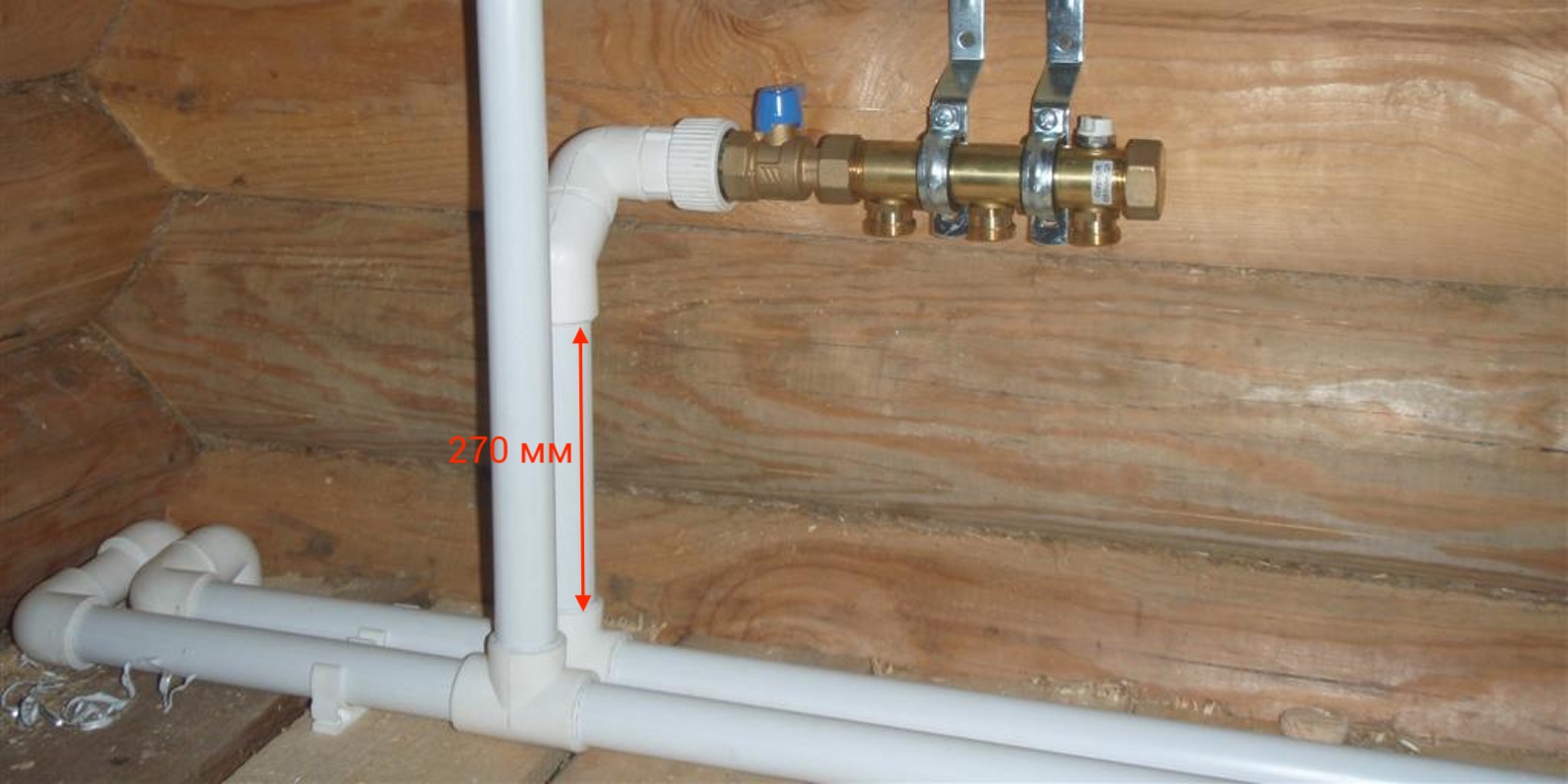

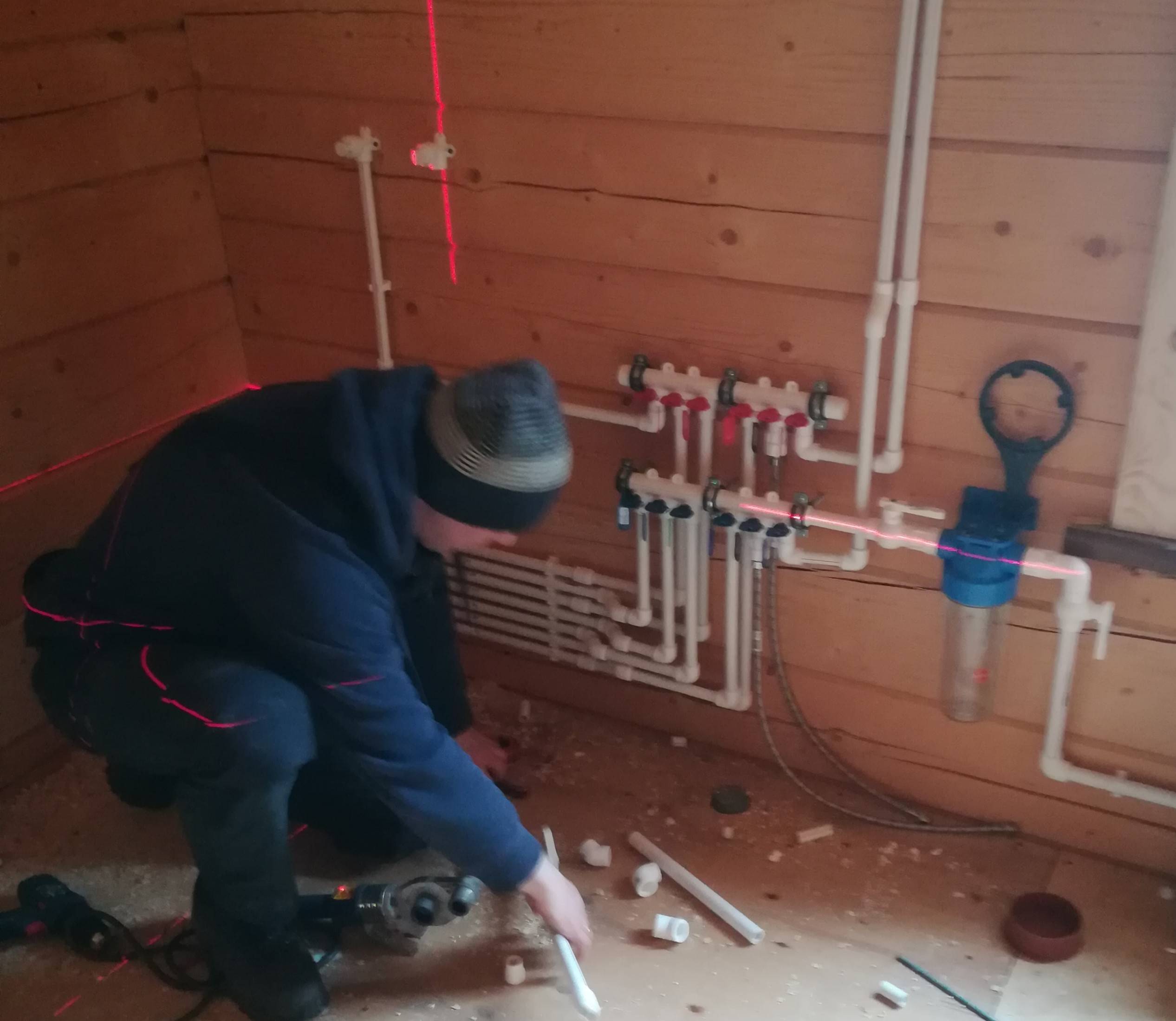

Монтаж холодного водопровода в частном доме начинается с установки коллектора. Этот узел ставят в зоне кухни, если она расположена поблизости от туалета и ванной комнаты. В ином случае коллектор ставят ближе к санитарной зоне. Причем эту работу легко выполнить своими руками – для этого нужно сделать следующее:

1. Покупаем коллектор, число отводов которого равно количеству источников потребления.
2. Закрепляем его на стене, используя винтовые хомуты с ножкой-саморезом или кронштейны на корпусе распределителя.
3. Прокладываем от центрального вентиля водопровода до впускного патрубка коллектора металлопластиковую трубу диаметром ¾ дюйма, используя для сопряжения цанговые фитинги.
4. Применив те же фитинги, обустраиваем отводы диаметром ½ дюйма от коллектора к точкам потребления, укладывая трубы в зоне плинтуса. Причем между трубой и коллектором следуют установить вентиль, запирающий каждый отвод.
5. Дотянув отвод под раковину (бачок, поддон или ванну), оформляем вертикальный участок, поднимая трубу над полом на 50 см.
6. Соединяем трубу и кран (смеситель или бачок) сильфонным или армированным шлангом.

В финале мы монтируем кран на раковину, подключаем слив в канализацию. И повторяем эту операцию со всеми точками потребления. На этом монтаж холодной ветки можно считать завершенным.

Как обустроить линию подачи горячей воды

Ветка ГВС делается практически по той же схеме, что и холодный водопровод. Только вместо центрального вентиля отправной точкой для горячей линии является коллектор холодной ветки.

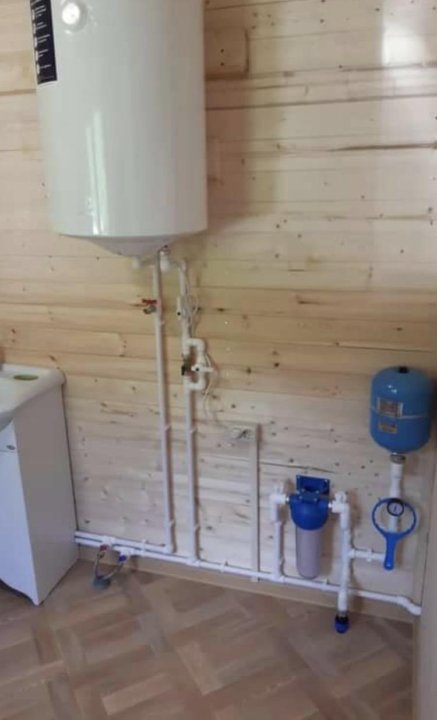

От этого распределителя мы тянем линию диаметром ½ дюйма до нагревательного прибора. Причем в точке подключения нужно врезать обратный клапан, чтобы вода из бойлера или теплообменника колонки не сливалась обратно. Сама установка бойлера описана в отдельном материале.

Коллектор холодной ветки будет отправной точкой для горячей линии

На следующем этапе нужно смонтировать коллектор для горячей воды. Его ставят либо под бойлером, либо в ванной комнате или на кухне. Далее к закрепленному на стене распределителю тянут трубу диаметром ½ дюйма, соединяя коллектор и «горячий» штуцер бойлера/котла.

В финале к каждому смесителю подводят отдельные линии подачи горячей воды, соединяющие краны и распределитель. Причем для облегчения подключения трубопровода к крану можно использовать сильфонный шланг. Армированный вариант в этом случае не рекомендован – он рассчитан под холодную воду.

Если в доме не более 2-3 источников потребления горячей воды, то коллектор можно заменить парой тройников, проложив центральную линию к душу или смесителю в ванной, и обустроив отвод на кухню. Но в этом случае готовьтесь к скачкам напора в случае одновременной эксплуатации смесителей в ванной и на кухне.

Как сэкономить на монтаже водопровода

Монтаж системы водоснабжения в частном доме обойдется намного дешевле, если вы будете придерживаться нескольких советов. Во-первых, откажитесь от использования фитингов-уголков. Металлопластиковую трубу можно согнуть по 25-сантиметровому радиусу, вписав в любой поворот.

Во-вторых, особые коллекторы с запорными узлами на каждом выходе помогут сэкономить на вентилях, монтируемых под каждым входом в кран или смеситель. В-третьих, продумайте месторасположение разветвителя потока. В идеале он должен стоять между кухней и ванной. Но если в ванной комнате больше кранов, то коллектор лучше сместить туда. В этом случае вы потратитесь только на один кухонный отвод.

В-четвертых, если распределитель и потребляющий прибор разделяют 2-2,5 метра, то вместо трубопроводной арматуры вы можете использовать армирующий или сильфонный шланг соответствующей длины. В-пятых, выбирая между металлопластиком и полипропиленом – голосуйте за первый вариант. Полипропиленовые трубы монтируют с использованием особого сварочного аппарата или дорогих электрических муфт. Поэтому к такой работе придется привлечь профессионалов. Кроме того, полипропилен не гнется как металлопластик.

Если вы прислушайтесь к этим советам, то вам удастся сэкономить до 10-15 процентов от стоимости расходных материалов.

разводка воды для частного дома своими руками: составление схемы, монтаж

Разводка воды в частном доме.

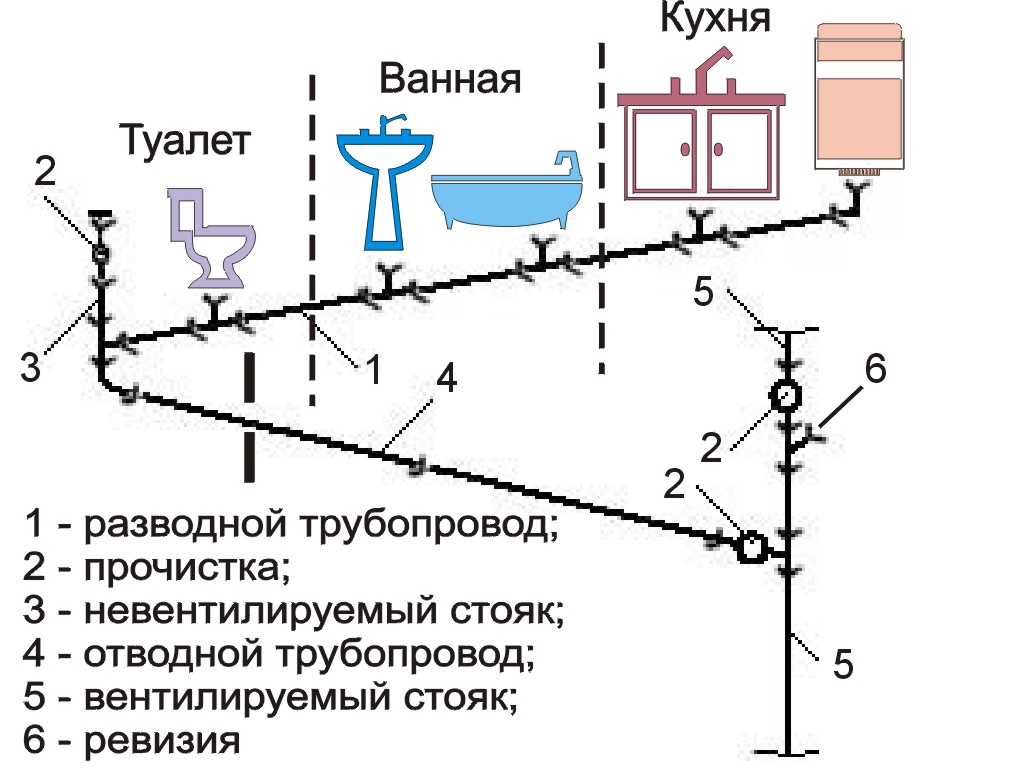

Чтобы создать автономную систему канализации в доме, следует хорошо разбираться в особенностях монтажа трубопровода. Разводка водопровода в частном доме должна быть выполнена по всем правилам, чтобы не приводить к повышению давления, неполадкам в работе всей системы.

Перед прокладкой труб разрабатывают подробную схему разводки, которая учитывает все нюансы расположения приборов в доме.

Содержание статьи:

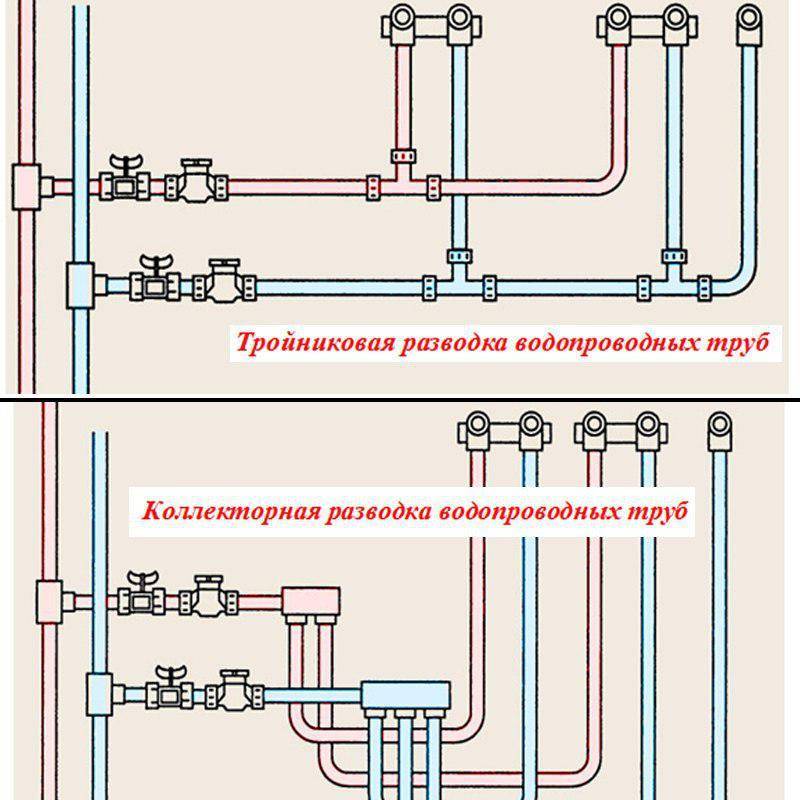

Разновидности схем водопроводной разводки

Различают два способа проведения разводки водопровода, в зависимости от подключения приборов:

1.последовательно.

2.параллельно.

Выбирая схему трубопровода для воды, опираются на число постоянно приживающих людей в доме, частоту употребления водопроводом.

Выделяют смешанный метод прокладки труб, когда смесительное устройство подводят к трубам с помощью коллектора, далее вся сантехника подключается последовательно.

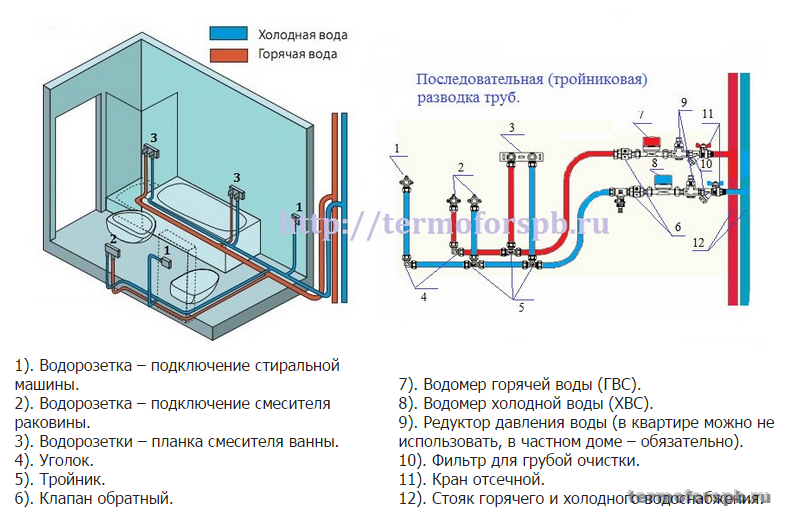

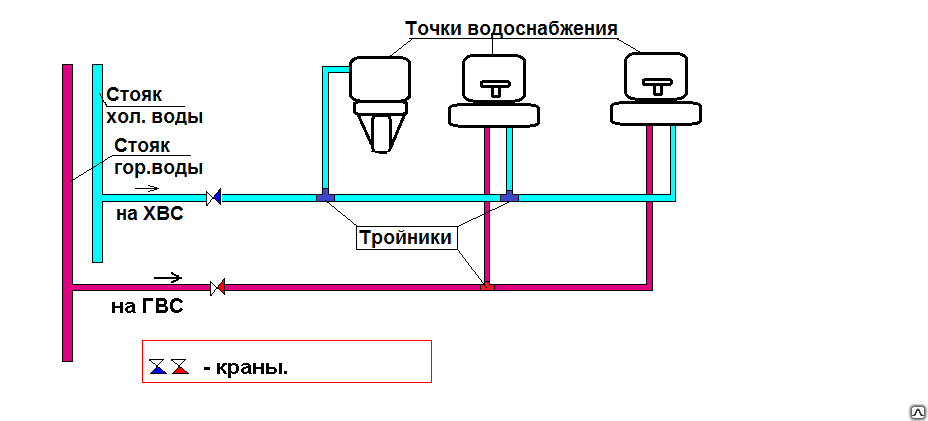

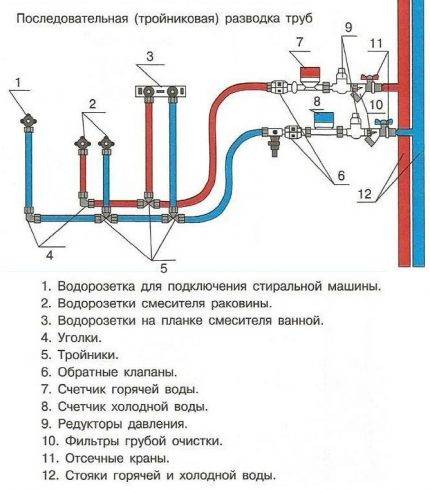

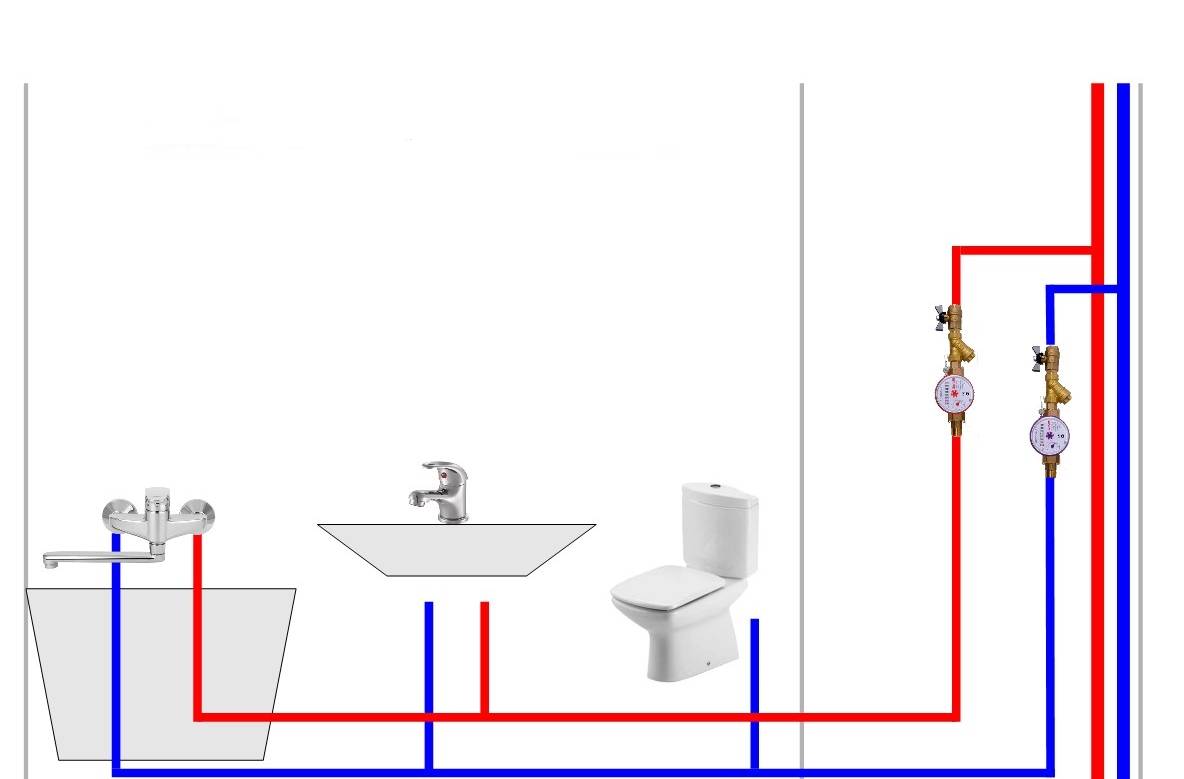

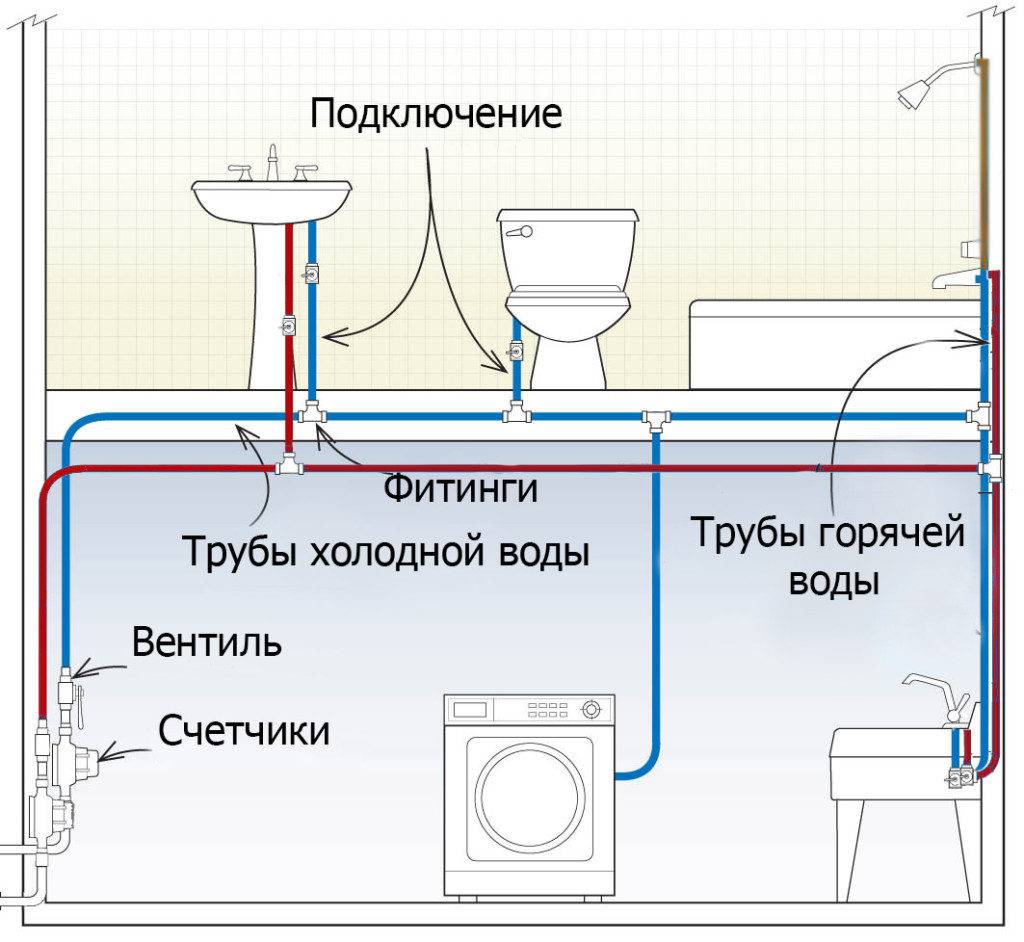

Последовательный тип подключения

Данный тип называют тройниковым.

Он представляет собой отведение трубопрокатов от сантехники к стояку в порядке очереди. Первым делом прокладывают общие патрубки, далее, применяя тройники, отводят ветки до каждого прибора.

Данный метод считается экономным, при его монтаже требуется меньше труб, дополнительных элементов. Монтаж отличается простотой. Разводка имеет компактный вид, трубы легко убрать под отделку.

Внимание! Применяя данную схему, можно ощутить снижение напора воды при использовании водопровода одновременно несколькими людьми.
Последовательная схема подходит для установки в квартирах, в домах, где проживают временно, либо небольшое количество жильцов.
Вода по трубам распределяется неравномерно, если системой пользуются ни один человек. Давление самой удаленной точки будет низким.

Если придется ремонтировать либо подключать прибор, то надо будет перекрывать воду во всем здании.
В частном доме, где проживает много человек, расход воды высокий, следует устанавливать разводку параллельного вида.

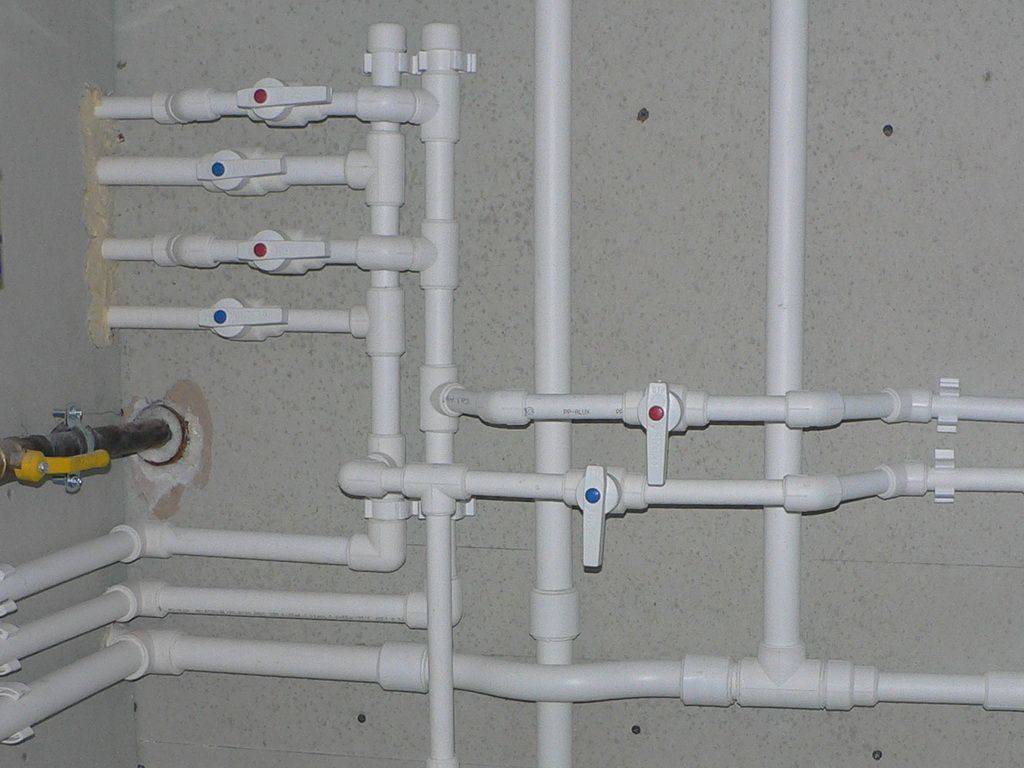

Параллельная разновидность подключения

Данный тип водопровода отличается подведением каждой трубы к основному коллекторному устройству от любой точки водозабора. Под системы с горячей и холодной водой организуются отдельные коллекторы.

Параллельный водопровод отличается большим количеством трубопрокатов, их тяжело замаскировать во время укладки.

Все водозаборные точки равномерно снабжаются водой, не образуя перепады давления при их одновременном включении.

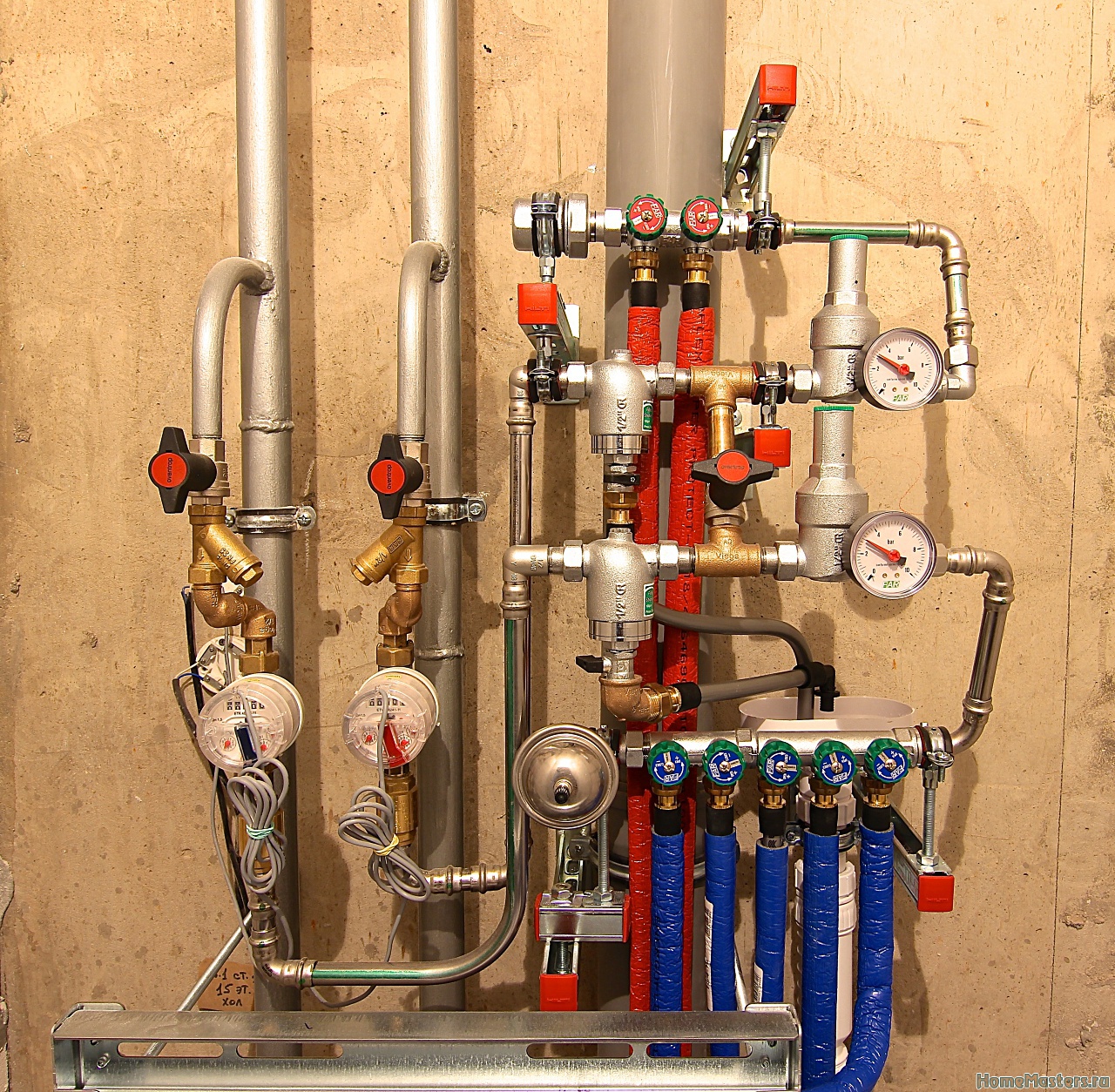

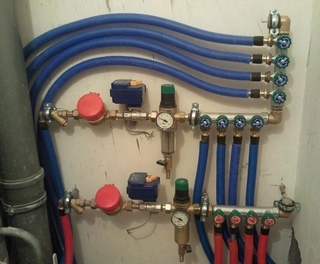

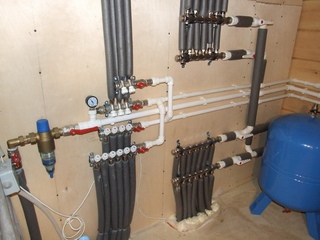

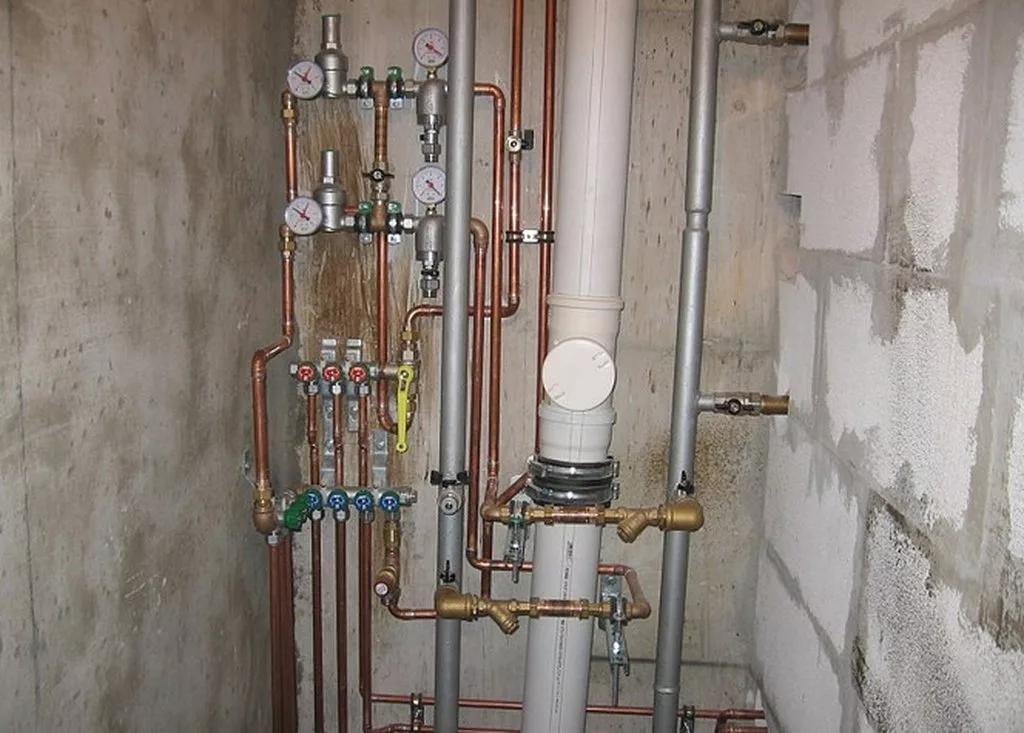

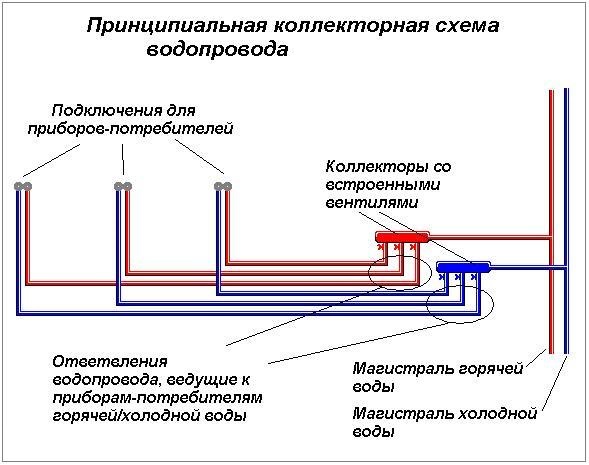

Коллектор представляет собой конструкцию, которая имеет один ввод и много выходов для жидкости. Число отверстий для выхода столько, сколько приборов в доме будет подключено к водопроводной сети.

Коллекторная конструкция, поставляющая холодную воду, устанавливается рядом с вводящим отверстием для трубопроката в здание, горячую воду — около выхода из нагревающего оборудования.

Перед коллекторной конструкцией ставят очищающий фильтр для грубых частиц, редуктор, контролирующий давление.

Внимание! На каждой трубе, идущей от коллектора устанавливается запорный кран, чтобы перекрыть воду при необходимости, не затронув функционирование других точек. Также можно установить отдельные регуляторы, для поддержания рабочего давления для каждой сантехники.

Разновидности по способу подачи жидкости

Монтаж систем водоснабжения любой воды можно проводить различными методами:

1.метод «глухой» разводки. Трубопрокат, подводящий воду к крайнему узлу, упирается в тупик. Проект экономит пространство с деньгами, однако не всегда удобна во время использования. Жидкость к крайнему узлу доходит долго, потому что сначала она достигает заглушки, а потом в кран.

2.метод разводки замкнутой циркуляции. Жидкость внутри сети двигается по кругу, к каждому узлу вода подается одинаковой температуры, быстро поступает в смесительное устройство при его открытии. Данный тип удобно использовать в горячем трубопроводе, чтобы не было перепадов температуры внутри системы.

Лучшим решением для монтажа водопроводной системы в частном доме считается применение комбинированной схемы. Холодную воду обустраивают с помощью глухого вида разводки, горячий водопровод циркуляционным методом.

Разработка схемы своими руками

Для правильно составленной схемы потребуется подробный план жилого помещения, в котором указывают все приборы сантехники.

Схему выполняют, придерживаясь одного масштаба, опираясь на настоящие размеры комнат. Подробный проект позволит верно подсчитать необходимый объем материалов, комплектующих деталей.

На схеме следует указать точное нахождение точек сантехники, длину водопровода, место расположения трубопрокатов, подающих воду, канализационные трубы, потому что обе системы располагаются рядом друг с другом.

В схему включают все фильтры, бойлер, насосы.

Важно! Схема не должна быть сложной, чтобы трубы не пересекались между собой. Канализационные и водопроводные контуры следует прокладывать рядом, чтобы спрятать их за одним коробом. Если трубы располагаются в полом, то тройники следует выводить перпендикулярно вверх.

Во время создания схемы стоит опираться не требования СНиП, действующие в России.

<center><ins class="lazy lazy-hidden adsbygoogle" style="display:inline-block;width:580px;height:400px" data-ad-client="ca-pub-1812626643144578" data-ad-slot="8813674614"></ins> <script>(adsbygoogle=window.adsbygoogle||[]).push({});</script></center>

Основные точки системы

Стандартная схема водопроводной разводки, включающая скважину либо колодец, может прокладываться последовательным способом.

Схема содержит такие точки водопровода, как:
1.насос: погружной для колодца глубиной свыше восьми метров, поверхностный либо насосная станция.
2.переходные ниппели, чтобы соединять части системы, у которых сечение отличается от размера патрубка, выходящего из насоса.

3.клапан обратного действия, чтобы вода не вытекала из трубопровода, когда насос не работает, либо напор воды слабый.
4.трубы устанавливают из стали, полипропиленового материала, металлопластика. Материал зависит от разновидности прокладки труб: снаружи, внутри, скрыто, открыто, стоимости труб, легкости прокладки.

Внимание! Для трубопровода наружного типа требуется теплоизоляция.

5.арматура водоразборного типа соединяет трубы, перекрывает подачу воды, прокладывает их под наклоном. Состоит из фитингов, тройников, специальных розеток.

6.фильтры защищают приборы от грязевых частиц, содержащихся в воде, снижают количество соли, смягчают ее.

7.гидроаккумуляторный бак нужен для обеспечения хорошего напора, исключения постоянного реагирования насосного оборудования.

8.приборы группы безопасности контролируют давление в трубах, продлевают срок службы приборов.

Данные узлы монтируются в систему последовательно.

В загородном доме коллектор располагают в специальном строении, к примеру, котельной, либо в подвале, цокольном этаже.

Если дом в несколько этажей, то требуется установка коллектора на каждый этаж. В небольшом жилище коллектор располагают сзади бачка в санузле либо в шкафчике.

Для экономии средств коллекторную конструкцию устанавливают недалеко от всех приборов, в равной удаленности от каждого.

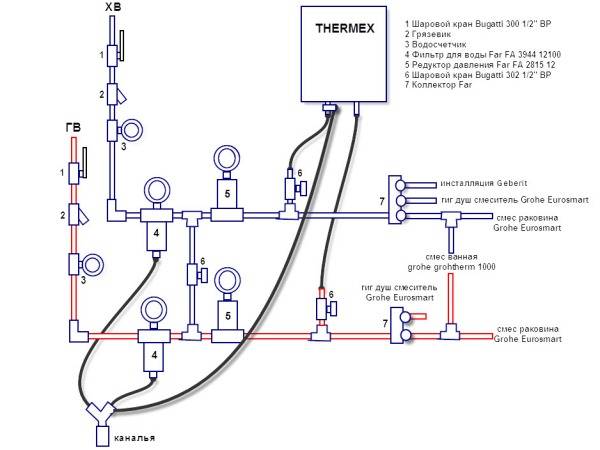

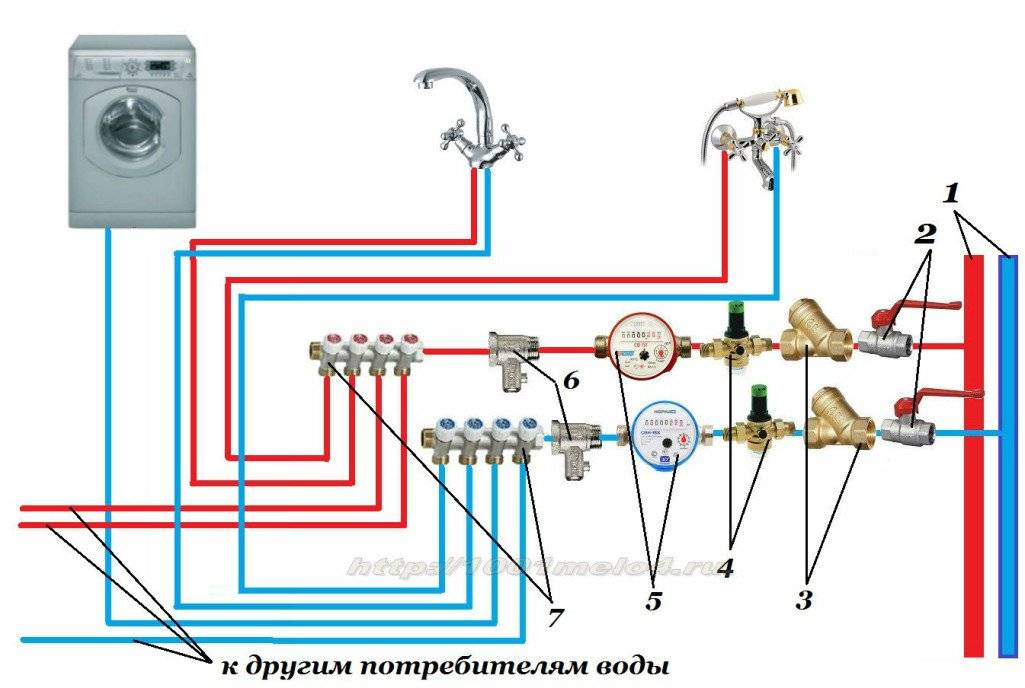

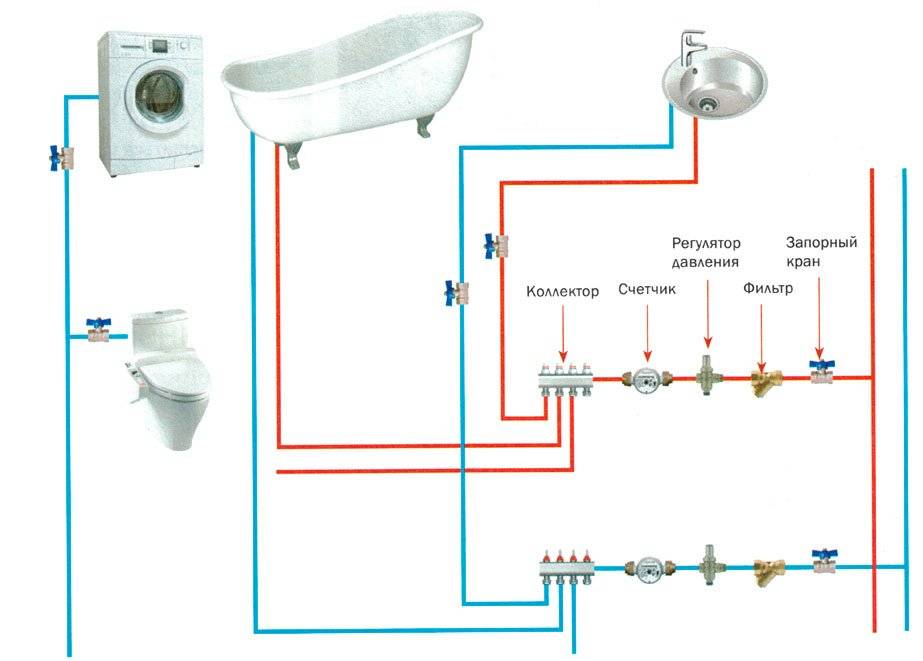

Как установить коллектор по направлению течения жидкости:

1.в месте стыка трубы, соединяющейся с коллектором, ставят затворный кран, чтобы отключать при авариях.

2.затем идет фильтр грубой очистки.

3.фильтр для мелких взвесей.

4.установка обратного клапана.

К трубе, подающей воду, подводят коллектор, у которого число выходов зависит от числа приборов сантехники.

Если не все выводы задействованы, то можно установить заглушки.

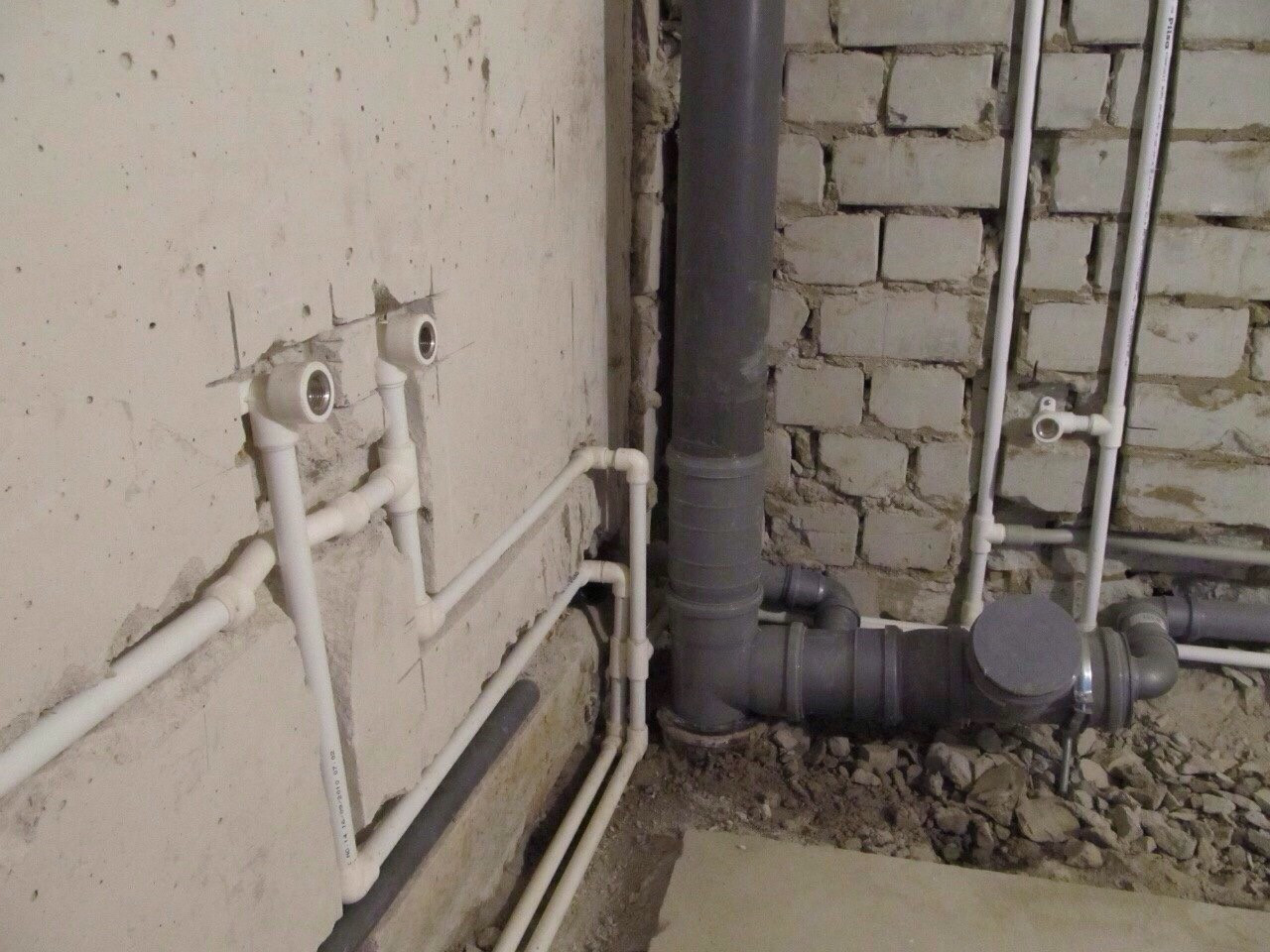

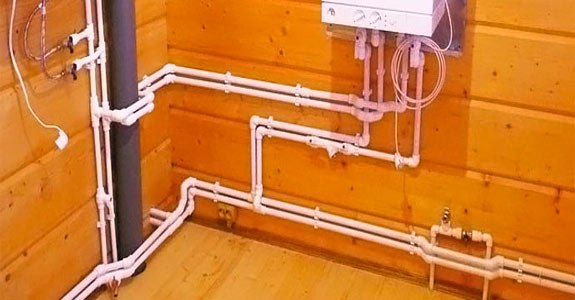

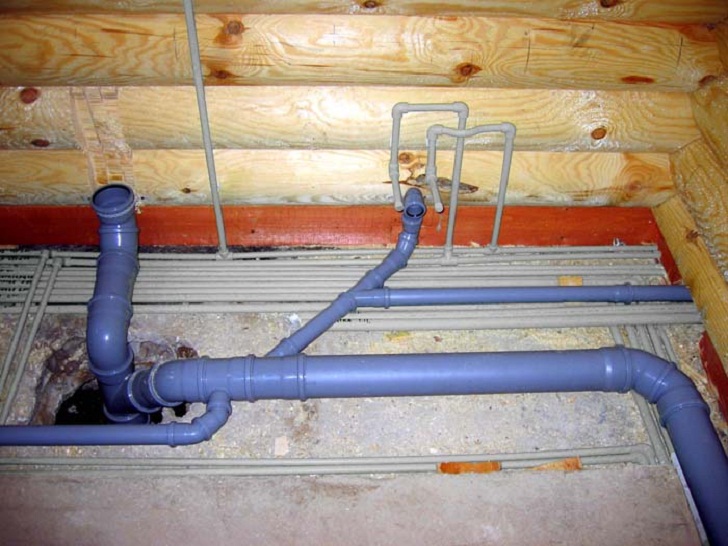

Особенности прокладки скрытой, открытой системы

Различают открытый и скрытый способ монтажа. Выбор полностью зависит от желания хозяина.

Закрытый тип считается эстетичным, экономит пространство до десяти сантиметров.

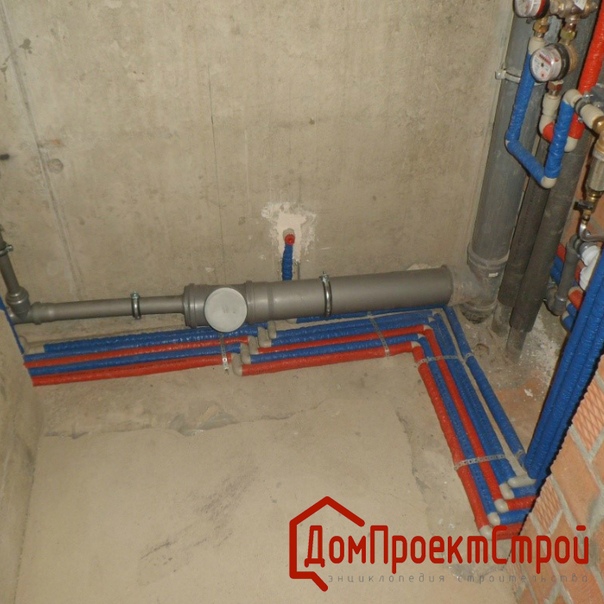

Все трубы в системе спрятаны от глаз. Полипропиленовые трубы применяют для прокладки данным методом. Контуры убирают в шторы в стене, либо строят гипсокартонную стену, которую отделывают облицовкой.

Если укладывают трубы в монолит, их покрывают кожухом, вставляя одну трубу в другую.

Если потребуется ремонт, то придется снять облицовку, затем заново отделывать – это считается недостатком метода. Протечки не сразу видны, поэтому может затопить весь дом. Скрытым методом укладывают трубы на прямых участках с цельными контурами, все стыки производят открытым методом. Участки с затворной арматурой оснащают дверцами, чтобы выполнять осмотр и ремонт оборудования, мест соединения.

Внимание! Скрытым методом можно укладывать трубы из меди, металлопластика либо полипропилена.

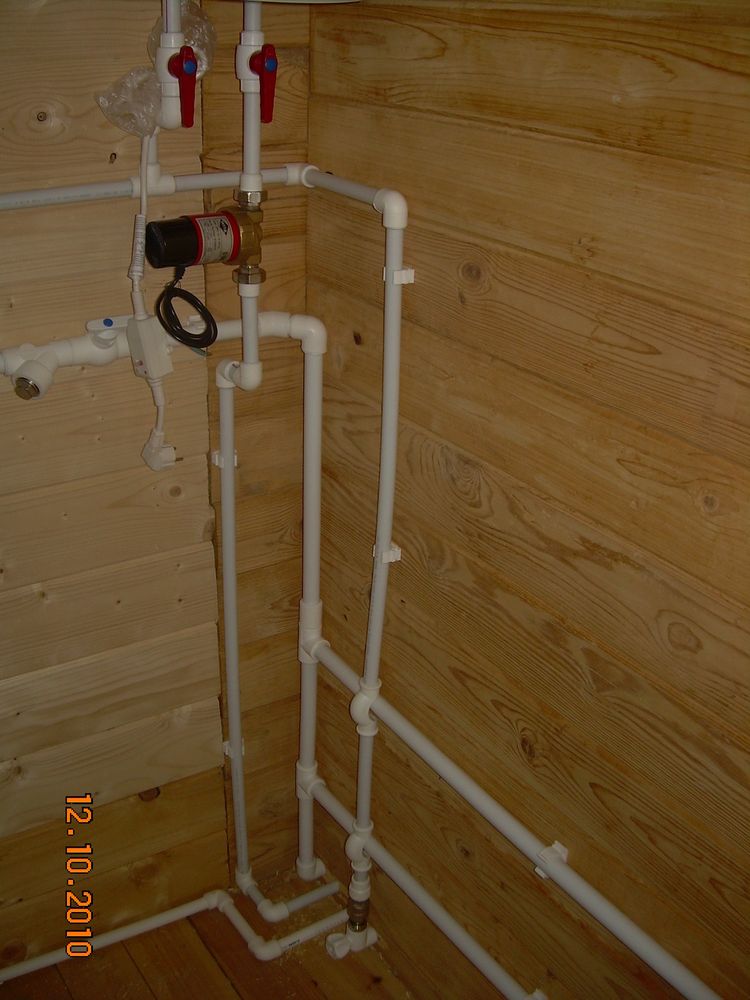

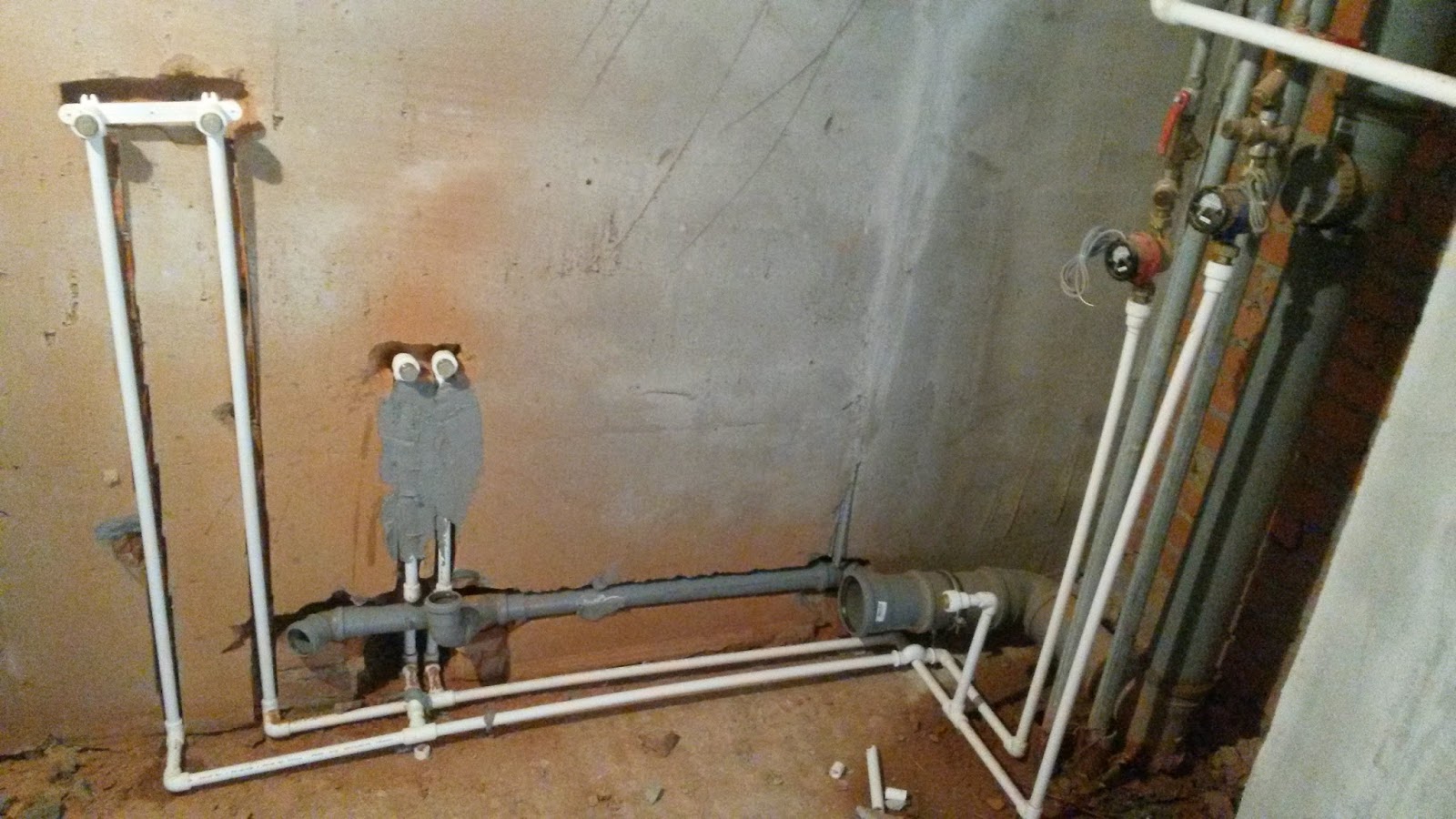

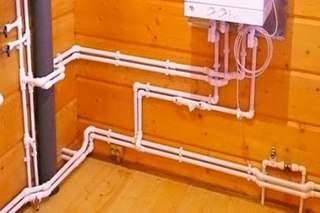

Укладку открытого участка совершают после отделочных работ, так как трубы не надо прятать за конструкциями. Данный метод делает доступным ремонт, обслуживание деталей.

Внимание! В открытом типе разводке сразу видны неполадки, протечки, что дает возможность быстро отремонтировать поломки.

разводка труб для воды своими руками, как сделать монтаж системы от центрального водопровода, подключение, ввод

В этой статье мы рассмотрим схему, по которой производится разводка труб водоснабжения в любом частном доме своими руками. Человеку без специальной подготовки довольно трудно разобраться в тонкостях обустройства, но понять основы рекомендуем каждому владельцу жилья. Это пригодится для контроля работы монтажников, а также для выбора оптимального варианта снабжения. Прокладка трубопровода – не менее значимая задача, чем организация сети насосного оборудования. Мы предоставим всю необходимую информацию, чтобы было проще понять специфику устройства и правил, к тому же все основывается на нормативных требованиях.

Разновидности проводки водопровода в частном жилом доме по чертежу

Есть 2 основных разновидности водоснабжения, которое проводят в домовладениях:

автономно – все идет из личного колодца или пробуренной скважины;
централизованно – подача из специальной линии, которая берет ресурсы из башни или отведенной для этого станции.

Оба метода имеют свои положительные и отрицательные стороны, следует определиться с подвидом до того, как начинать монтаж, ведь у каждого из них есть свои особенности. От выбора также зависит окончательная стоимость всего процесса. Хотя бывают и ситуации, когда возможен лишь один из способов (к примеру, при отсутствии централизованной системы водообеспечения) и тогда выбирать не приходится.

Схема ввода и подключения водоснабжения (воды) жилого частного дома от центрального водопровода

Выбирая систему, стоит подумать о нескольких критериях:

есть ли в местности водонапорная магистраль – забавно, но люди иногда забывают это учесть;
какого качества подается влага – бывает так, что она только техническая, пить не рекомендуется;
насколько надежно и бесперебойно функционирует подача – в отдельных регионах напор есть только по часам или в дни недели;
зависит ли от внешних факторов – часть линий перестает работать в зимний период;
насколько это дорого – иногда значительно дешевле пробурить собственную скважину, чем врезаться в работающую магистраль.

Как развести воду по дому, если там автономное водоснабжение

Когда владелец хочет обустраивать свою личную скважину, то ему стоит подготовиться к большим трудовым и финансовым затратам еще на этапе возведения. Сначала придется рыть колодец или бурить его, составлять правильный технический план, подбирать и покупать оборудование. Уже потом нужно будет монтировать и подключать.

Если не делать упор на цену этого выбора, то у него есть масса преимуществ:

не придется зависеть от каких-либо внешних факторов;
можно проводить везде, особенно это удобно там, где нет общей магистрали;
не нужно ежемесячно платить;
качество влаги обычно намного выше, кроме того, можно ставить любые фильтры при необходимости.

Если окажется, что источник недостаточно чистый и пить из него не рекомендуется, то можно поставить специальные очистные сооружения. Это сильно очистит и улучшит состояние жидкости, сделает ее пригодной для готовки и питья. Выбрать такое устройство на сайте нашей компании «Вода Отечества», а если останутся вопросы, то менеджеры с удовольствием ответят на них.

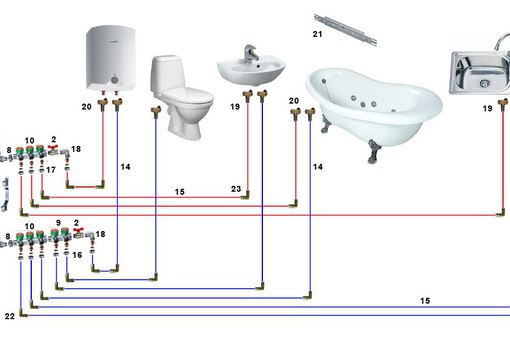

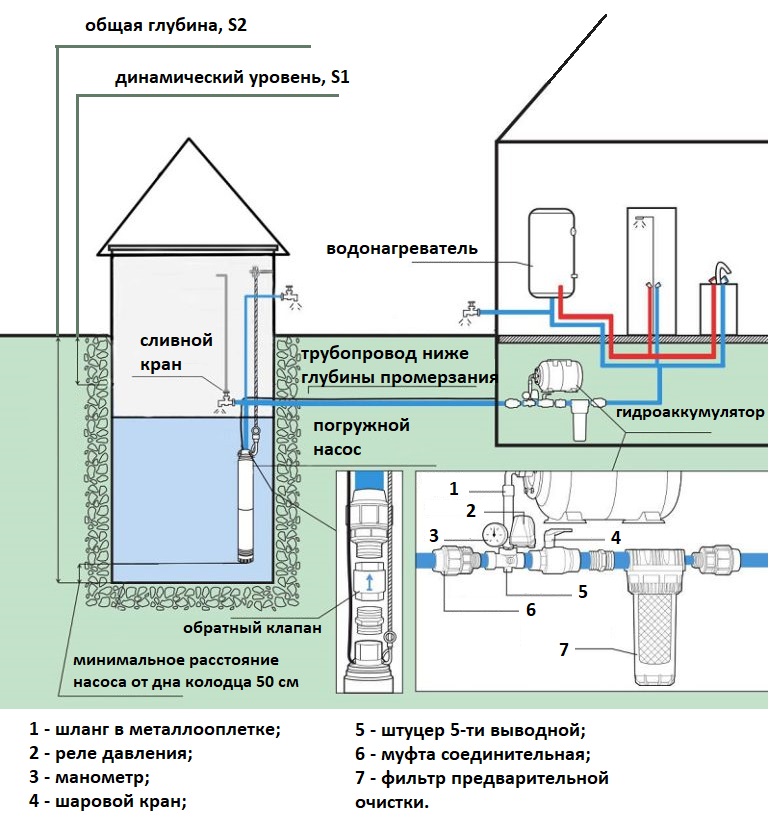

Фото схемы монтажа для системы водоснабжения, которая обычно используется в частном загородном доме

Есть 2 способа, которыми можно проводить подключение – последовательно, один за другим и параллельно, когда все включены одновременно. Что делать у себя – зависит от того, сколько человек проживает, постоянно они находятся или периодически, насколько интенсивно используется водопровод.

В некоторых случаях применяется смешанный тип, когда все смесители подключаются через коллектор-объединитель, а все остальные элементы должны быть присоединены последовательно.

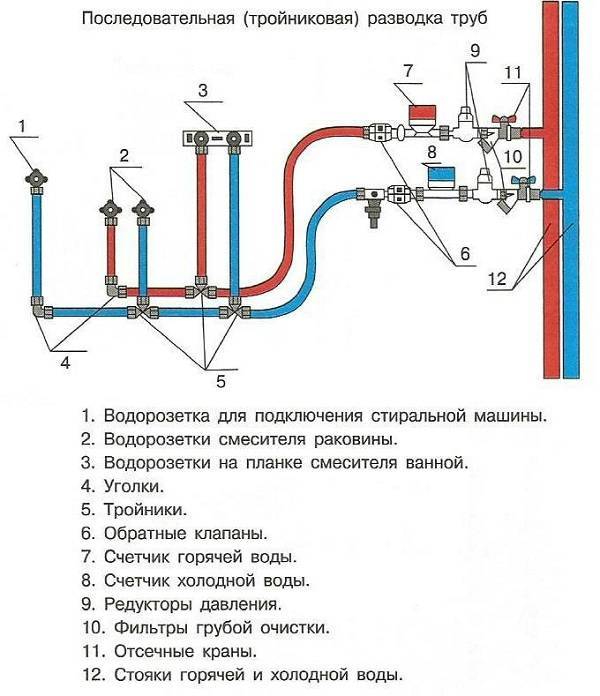

Если подключение будет последовательным

Выглядит это как поочередное подведение труб, которые ведут от стояка или водонагревательного устройства к сантехнике и кранам. Сначала отводятся общие, а потом уже от них через тройники уходят ветки к местам, где будет потребляться влага.

Это более экономный способ, его часто задействуют в квартирах и небольших домах. Суть экономии в малом количестве материалов, а сам монтаж упрощен. Система будет компактной, ее проще спрятать под отделку.

Серьезный недостаток заключается в том, что если горячей жидкостью пользуются одновременно несколько человек, то в наиболее удаленной из точек напор будет значительно ниже, чем в других.

Еще один минус в том, что если потребуется что-то из сантехнических устройств отремонтировать или подключить, то понадобится отключать от снабжения все жилье целиком.

Именно поэтому мы рекомендуем в частных жилищах с высоким потреблением проводить другую схему, чтобы избежать проблем с функционированием.

Если подключение будет происходить параллельно

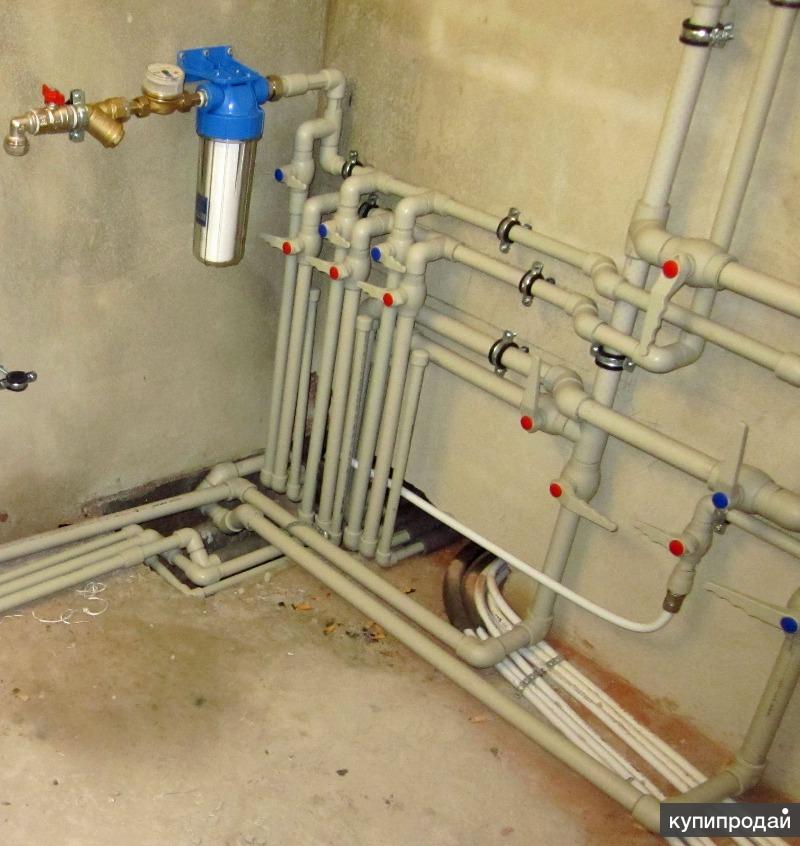

Этот вариант основывается на том, что сами трубы идут от главного коллектора к точкам, где будет происходить водозабор. Для каждой из линий ставят отдельные узлы.

Придется прокладывать намного больше трубных линий, соответственно, появятся затруднения при их маскировке. И любая часть с краном или техникой будет иметь стабильный, не меняющийся напор, даже если одновременно задействовано несколько сантехприборов и кранов. Изменения в напоре будут минимальными, давление будет ровным.

Коллектором называют устройство, у которого один ввод и от двух и более выводов. Их количество будет зависеть от того, сколько узлов и техники использует источник.

Для ХВС это делается перед входом в помещения, а для ГВС – сразу после водонагревательного изделия. Перед коллектором ставится очистной фильтр и редуктор, который будет контролировать давление.

Если водообеспечение внешнее, откуда питается жилье

Есть несколько схем разводки воды в каждом частном доме без мастеров своими руками, давайте разберем их подробнее.

Центральное водообеспечение

Максимально бюджетный способ организовать воду в помещениях. Чтобы врезаться, нужно получить разрешение от администрации поселения, затем поставить счетчики, вмонтировать оборудование, проложить трубопровод до жилища. Еще одно условие – установка септика или другого очистного сооружения для стоков.

Колодец

Один из самых распространенных методов добычи на загородных участках и на даче. Обычно используется там, где жидкость находится неглубоко. Основное преимущество в том, что даже если не будет света или насоса, то набрать ведро или все равно можно, пусть даже с большим вложением сил.

Скважина

Самая чистая жидкость из всех предложенных выше вариантов. Ее больше, можно одновременно обеспечивать сразу несколько участков. Но создание требует серьезных капиталовложений, а также потребуется лицензия на использование.

Разновидности скважин

Основных подвидов всего 2. В первом случае можно пробурить артезианскую, у которой глубина до 150 метров или обычную, «на песок». Вторая не углубляется больше, чем на 15-50 метров.

Отличаются они и по времени, которое можно их использовать. Первые служат до 50 лет, а вторые обычно не более 20 лет.

Какой насос выбрать

Чтобы из крана пошла вода, нужно поставить насосное оборудование, которое справится с задачей.

Главное – учесть несколько параметров:

сколько жидкости будет потребляться;
где находится наивысшая точка потребления;
какая производительность необходима;
насколько глубокая скважина;
средний напор (будет в паспорте вписан).

Мы рекомендуем пользоваться стабилизатором напряжения при подключении такой техники.

Схема ввода водопровода в любой частный дом, с чего начать составлять проект водоснабжения

Все монтажные действия следует начинать с проекта. Уже в этот момент стоит подумать, какой тип будет сооружаться, насколько часто использоваться и сколько примерно точек водоотдачи потребуется. Это важно, потому что от параметров будет зависеть, какую систему и оборудование необходимо поставить.

Варианты:

погружной насос с автоматикой;
насосная станция;
гидроаккумуляторы.

Что учесть при проектировании схемы подключения и вводе холодной воды в частном доме (с фото)

Не менее важны способы, которыми будет фильтроваться жидкость. Проще всего узнать качество и поставить соответствующий фильтр или целую систему.

Также следует заранее подумать, как будет подаваться горячий напор и на какую глубину надо закладывать изделия – в каждом регионе свои варианты.

Нюансы, с которыми подается ГВС

Обычно для этого приобретают электрические или газовые бойлеры, колонки или котлы. Работать оборудование может на твердом, жидком топливе или на газу. В каждом варианте есть свои достоинства и недостатки, стоит ориентироваться на то, что чаще выбирают в регионе.

Разные принципы подачи жидкости

Ставить холодное и горячее водоснабжение можно одним из 2 методов, которые мы разберем ниже.

«Глухая» разводка

На последней отметке водозабора монтируется тупик – дальше жидкость не идет. Это экономно с точки зрения финансов и пространства. В крайнем узле вода будет появляться с задержкой, а поступать в кран будет только после того, как коснется заглушки.

Циркулирующая замкнутая система

Влага здесь идет все время по кругу с одинаковой температурой. К пользователю будет поступать сразу. Это лучше применять для ГВС, чтобы не допускать серьезных скачков градуса. Можно использовать комбинированные методики.

Как проходит разводка разноразмерных водяных труб в любого размера частной квартире или домовладении без помощи специалистов своими руками

Когда нужно разработать схему, по которой будут разводиться по помещениям трубопроводы, можно воспользоваться одним из 3 вариантов. Мы разобрали их ниже.

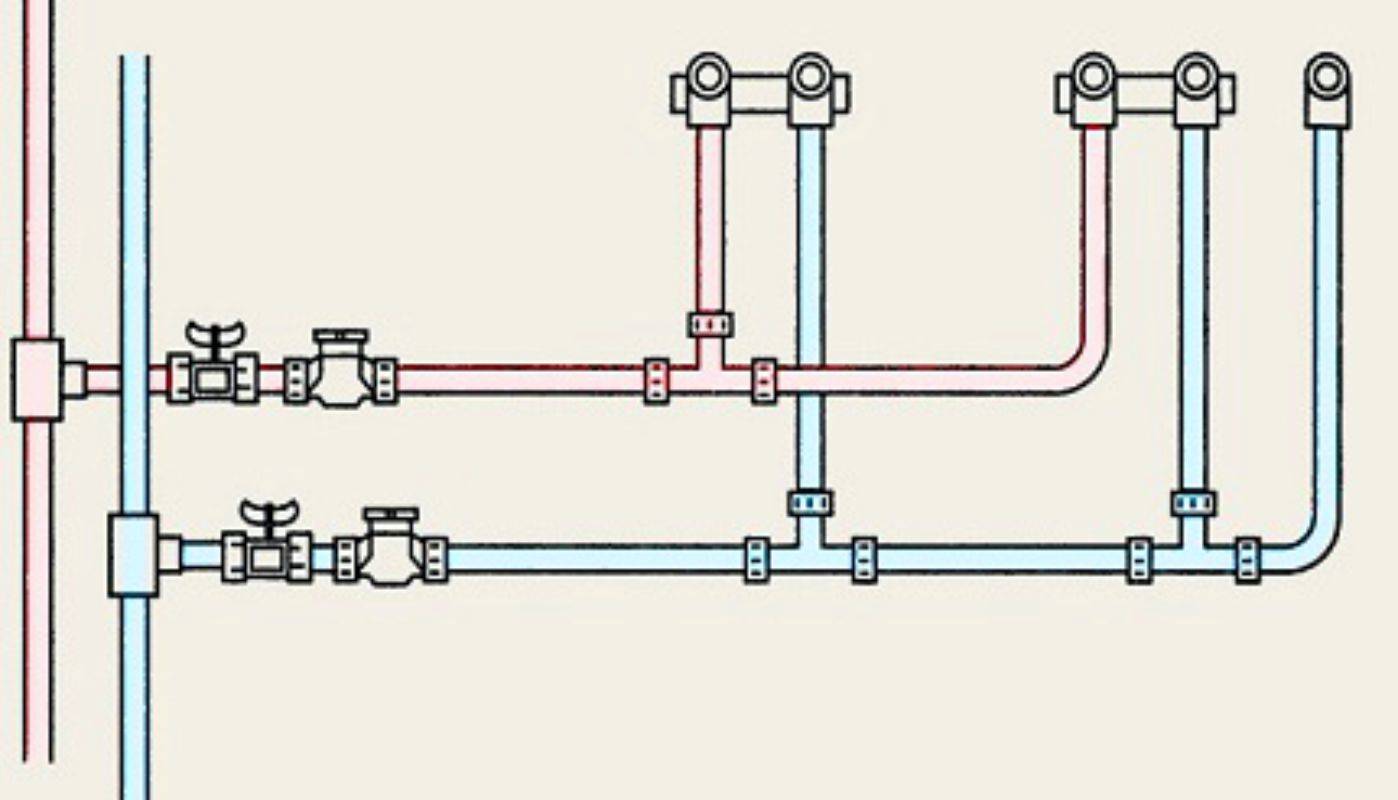

Действуем через тройник

Отличный способ, если техники мало или нельзя спрятать изделия в полу и стенах. По всему жилищу пускаются две магистральные линии, от которых идут тройники на каждую точку.

Особенности:

дешевле;
используется небольшое количество материалов;
не стоит открывать сразу несколько кранов.

Коллекторная (лучевая) разновидность

Если вы думаете, как сделать правильную разводку воды в частном доме, то посмотрите на фото. Это хороший вариант, если в здании несколько ванных или туалетов, кухня, стиральная машина и еще крупные сантехнические узлы. Задействуют 2 луча, от коллектора к каждой точке водозабора идет отдельная линия.

Нюансы:

понадобится много материалов;
выйдет дороже предыдущего типа;
монтировать трудоемко;
давление будет стабильным вне зависимости от используемых одновременно узлов;
можно чинить устройства, не перекрывая все водоснабжение;
под коллекторы нужно специальное место.

Комбинированный тип

Не все знают, но эти два вида можно совмещать в пределах одного домовладения. Какие-то участки собирают по первому подвиду, другие – по второму. Все зависит от желания владельца и мастерства специалиста, который будет это делать. Это экономнее и грамотнее в крупном жилье, где люди живут постоянно.

Разводка открытого и скрытого типа

В зависимости от метода прокладки можно поделить системы на две разновидности. Например, тройниковая находится на виду, а скрытую убирают в стену, пол или короб. До спрятанной добраться в случае ремонта будет тяжело. Эти подтипы также можно комбинировать между собой.

Как составить проект без помощи

Сначала рисуется план, в котором будут размещена на своих местах вся техника и узлы, которые будут подключены в дальнейшем к водопроводу. Важно указать все размеры в одном масштабе и после замера размеров комнат. В схеме следует как можно более точно расположить все точки, протяженность между ними и расположение трубопровода.

Кроме того, следует учесть все требования нормативных документов, которые действуют в нашей стране.

Какие узлы понадобятся для системы

В любой схеме обязательно будут использоваться такие компоненты:

насос или аналогичное оборудование;
переходной ниппель;
материалы для трубопровода;
фильтры;
обратный клапан;
гидроаккумулятор;
техника для контроля за безопасностью – реле под давление и манометр.

Все элементы следует подключить в определенной последовательности.

Какими трубами можно вести по помещениям

Еще один популярный вопрос, из какого материала создается линия. Все зависит от нескольких факторов:

какой тип разводки используется;
потребуется ли ГВС;
бюджет;
тип монтажа – скрытый или открытый.

Полипропилен

Обычно задействуют при тройниковой системе. Сечение – 20-25 мм. Больший диаметр предпочтительнее, если узлов 3 и больше. 25 мм способны пропускать до 30 литров в минуту.

Особенности:

не боятся коррозии;
недорогие;
режутся любым инструментом;
легкие;
терпят разморозку до 4 раз;
не гнутся;
необходимо обладать навыком спайки участков.

Металлопластик

Еще один очень популярный вариант. Обычно задействуют, если разводка коллекторная. Сечение – 16 мм. При выборе следите за толщиной алюминиевого слоя, он должен быть в диапазоне от 0,3 до 0,55 мм.

Нюансы:

прочные;
не боятся коррозии;
используется до 100 лет;
может гнуться;
дороже полипропилена;
неровные;
если монтировать неверно, будут протечки;
не терпят разморозки.

Сшитый полиэтилен

Обычно их ставят на теплый пол, но иногда это выступает как альтернатива металлопластику.

Особенности:

гибкие;
легкие;
не реагируют на коррозию;
износостойкие;
выдерживают перепады давления и температур;
простые в монтаже;
дорогие;
не подходят для открытых видов разводки.

Металл или сталь

Раньше делали из них, потом перешли на ПП или металлопластик. Для водопровода их не стоит использовать, потому что:

страдают от коррозии;
тяжело транспортировать и монтировать;
дороже пластика;
для соединения нужен сварщик и оборудование;
внутри постепенно появляются наросты;
высокая теплопроводность.

Медь

Обычно не ставят в домах. Не опасается коррозии, но очень дорогой и сложный в монтаже, для сварки потребуется специальное оборудование. Высокая теплопроводность – горячее быстро остывает, а холодное – нагревается.

Гофра из нержавейки

Это тоже недешевый вариант. Например, за ПП можно заплатить втрое меньше. Но его используют, так как качество на высоте и срок службы довольно большой.

Нюансы:

держит форму;
гнется;
не боится коррозии;
не требуется аппарат для сварки.

Готовые системы под водопровод

Некоторые производители предлагают комплекты труб, которые потом можно использовать для коллекторной разводки.

Достоинства такого выбора:

качество и надежность;
энергоэффективность;
простота и скорость монтажа.

Как это делать, если стены из газобетона и пенобетона

В таких помещениях стремятся создавать скрытую разводку, для этого штробят канавы штроборезом. Затем внутри прокладывают трубную линию, упаковав ее в гофру или другой утеплитель.

Как справиться с задачей в деревянном доме

Здесь делают тройниковую открытое разведение, если здание старое. В постройках нового типа иногда допускаются укрытые в пол-линии, а водоразетки прячутся за мебель.

Как вести воду наверх

В крупных владениях часто бывает ванная или кухня на втором этаже или выше. Поэтому следует монтировать коллекторы. Для 2 этажа ведут трубу по потолку первого, прячут ее в гофру. Все влажные зоны необходимо располагать одну над другой, иначе монтаж и обслуживание будут дорого стоить, а в случае прорыва ремонт окажется слишком накладным.

Советы

Перед тем как устанавливать трубопровод, нужно поставить все крепления и завершить сварочные работы.

Если материал везли при минусовой температуре, то его следует хранить не менее суток в тепле, пока он не наберет нужный градус. Все прогибы нужно выровнять и не допускать их в дальнейшем.

Для стояка необходим диаметр не менее 20 мм. Чем меньше разборных соединений, тем меньше будет протечек.

Заключение и интересные видеоролики

Для тех, у кого остались вопросы по теме, мы подготовили видео.

Мы рассмотрели, как сделать разводку труб и подключение качественного рабочего водопровода в частном доме без помощи специалистов своими руками по схеме монтажа, изучили основные нюансы выбора материала для устройства. Этого достаточно, чтобы попробовать смонтировать все самостоятельно или проконтролировать действия бригады нанятых мастеров.

схема, монтаж водопровода, разводка воды, система фильтрации

Современные дачные и загородные участки немыслимы без удобств. Электричество, канализация и водопровод сейчас есть практически в каждом из них. Большую часть строительных работ по прокладке сетей можно выполнить самостоятельно. Например, для обеспечения водой поможет схема водоснабжения в частном доме своими руками.

Делаем схему

Водопровод в частном доме условно можно поделить на две части: наружную магистраль и внутреннюю разводку к точкам потребления. Подача воды может осуществляться из нескольких источников:

колодец;
скважина;
действующий магистральный водопровод.

Внутри дома должна обеспечиваться подача воды к таким объектам:

кухонные мойки;
унитазы;
ванны;
умывальники;
душевые кабины;
банные помещения;
выводы для полива огорода или сада.

Схема водоснабжения частного дома должна учесть все нюансы расположения и места забора воды, а также расположения ввода труб в помещения и трассировку внутри к точкам потребления.

Фото: © tiso.ru.com

В зависимости от количества потребителей и их расположения внутренняя разводка может проводиться двумя способами:

последовательном;
коллекторном.

При последовательной схеме подключение потребителей к сети производится через тройники, смонтированные на единой основной трубе. Этот вариант подходит для небольших домов с минимальным количеством абонентов. Получается экономно и просто, но давление на удаленном участке и на верхних этажах при одновременном пользовании несколькими кранами заметно снижается.

Водопровод в частном доме с большим количеством точек потребления или с нахождением их на втором этаже желательно оборудовать по второму варианту. Коллекторная схема подразумевает подключение так называемых «гребенок» — коллекторов. При этом каждый абонент запитывается от своего выхода персонально. В этом случае давление везде одинаково, но, конечно, стоимость системы водоснабжения получится выше, так как требуется отдельный отвод к каждому потребителю.

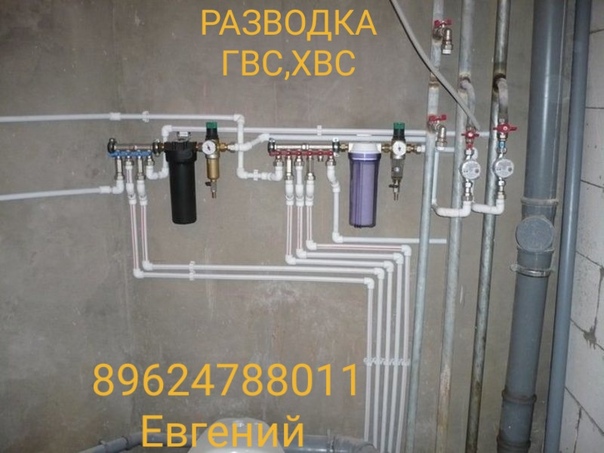

Желательно смонтировать два коллектора в системе водоснабжения: отдельно для разводки горячей и холодной воды.

Фото: © srv2.imgonline.com.ua

Внутри нового дома или в его подвале потребуется выделить и оборудовать отдельное помещение или место, в котором нужно будет установить систему управления водоснабжением. Она включает в себя:

узел ввода наружной магистрали;
насосную станцию;
гидроаккумулятор;
коллекторы;
запорную арматуру — краны;
бойлер.

Совет: «Монтаж распределительной системы водоснабжения удобно выполнить в помещении котельной, если там достаточно свободного места».

После того как схема прокладки водопроводной сети будет окончательно продумана и исполнена в виде чертежа на бумаге, а это весьма полезно в дальнейшей работе, переходим к устройству монтажных отверстий.

В деревянном доме в этом поможет электродрель с нужным диаметром сверла или коронки, а в каменном — перфоратор. Особенное внимание следует уделить прокладке магистральной трубы. В месте её прохождения с улицы в помещение следует заложить отрезок металлической трубы — своеобразной муфты, сквозь которую следует проложить водопроводную. Впоследствии зазор между ними заделывается монтажной пеной. Такие же металлические стаканы закладываются и при устройстве отверстий в межкомнатных и межэтажных проходах.

Монтаж водопровода своими руками

После того как составлена схема разводки воды в частном доме и учтены все нюансы, пора приступать к планированию закупки нужных материалов и оборудования. Нам понадобятся два комплекта: для устройства наружного подключения и для разводки труб водоснабжения внутри частного дома.

Виды труб в зависимости от материала

В современной системе автономного водоснабжения применяются несколько видов труб:

металлические: медные или стальные;
полипропиленовые;
из металлопластика;
из полиэтилена низкого давления – ПНД.

Фото: коллаж © Восадули.ру

Медные трубы самые дорогостоящие, но имеют массу преимуществ. Они практически не поддаются коррозии, на них не действуют вредные излучения и перепады температур. Самостоятельно монтаж из такого материала выполнить реально только специалисту. Стальные трубы постепенно выходят из моды.Проложить из них водопровод реально только опытному сварщику. Не случайно в настоящее время производится замена старых железных водопроводов на пластиковые.

Полипропилен сегодня самый распространённый материал для прокладки домашних водопроводов. Такие трубы используют как для наружной магистрали, так и для обустройства внутренней сети водоснабжения.Здесь отличия только в диаметре. Сварка стыков производится специальным аппаратом, который можно приобрести или взять в аренду в строительном магазине. Также потребуется резак для изготовления отрезков нужной длины.

Для разводки горячей воды выбирают специальные термостойкие изделия.

Металлопластик представляет собой симбиоз алюминия и пластика.Сборка водопровода из этого материала не потребует ничего кроме гаечных ключей и резака. Минус – не выдерживают высоких: свыше 95°С, и низких: ниже -5°С, температур. Вследствие этого в качестве наружной подводки такие трубы не используются. Трубы ПНД собираются вручную на муфтах подобно монтажу из металлопластика. В основном они используются для организации наружной магистрали.

Диаметр труб

Составляя план своего водопровода, определитесь, какой диаметр труб будет использоваться, от этого будет зависеть пропускная способность всей системы. Обычно руководствуются величиной скорости прохождения воды, которая должна быть не меньше 2 м/с.

Фото: © gidroguru.com

Приведем краткую табличку зависимости оптимального диаметра труб от длины сети:

до 10 м — 15 мм;
10-15 м — 20 мм;
15-30 м — 25 мм;
свыше 30 м — 32 мм.

Сварка полипропиленовых труб

Если водопровод из металлопластика и ПНД собирается затяжкой специальных гаек на уголках, кранах и прочей фурнитуре, то сделать разводку из полипропиленовых труб поможет специальный аппарат для их сварки. Работы проводятся в такой последовательности:

В аппарат вставляют переходники-нагреватели нужного диаметра.
Трубы нарезают на отрезки нужной длины, подготавливаются стыковочные элементы: муфты, уголки, краны, тройники и т.д.
Места стыков обезжиривают, для этого удобно использовать специальные спиртовые салфетки.
На включенном аппарате выставляют рекомендуемый в документации к полипропилену режим нагрева.
Когда на приборе погаснет индикатор, сигнализирующий об оптимальном для сваривания нагреве, следует поместить с разных сторон аппарата отрезок трубы и стыковочный элемент.
Выдержав несколько секунд (согласно инструкции), элементы водопровода снимают и крепко прижимают друг к другу. Время нагрева и выдержки в неподвижном состоянии зависит от толщины трубы и всегда указано в инструкции на аппарат.

Работы лучше проводить с помощником, а под аппарат подкладывать термоизолирующий материал для защиты пола от высокой температуры.

Фото: © i.ytimg.com

Разводка водопровода в доме

Прокладку труб по дому начинают от точек потребления к узлу ввода или коллекторам. Монтаж осуществляют, используя специальные клипсы или другие крепления к стенам. При этом выдерживают оптимальный зазор от конструкций в 20-25 мм. Для обеспечения прокладки и оптимальной работы трубопроводов применяют различную водопроводную фурнитуру:

уголки;
фитинги;
муфты;
краны;
тройники.

Подключаем насосную станцию к внутреннему водопроводу

Подачу воды в дом при использовании скважины осуществляет автоматическая система, состоящая из нескольких важных элементов:

насоса;
накопителя воды — гидроаккумулятора;
регулирующей автоматики.

Если все элементы собраны в единый механизм, перед нами насосная станция. Она имеет штуцеры:

При включении станции насос закачивает воду в гидроаккумулятор. При достижении определенного давления автоматика отключает насос.

Когда вода расходуется, давление постепенно падает до определенного значения, после достижения которого автоматика вновь запускает насос.

Совет: «При подключении станции не забудьте поставить запорные краны на входе и выходе к потребителям. Это поможет отсечь аппарат для выполнения ремонтных работ».

Гидроаккумулятор — что это и зачем он нужен

Второй вариант водопровода — разнесённый. При этом насос используется погружного типа и располагается в скважине или колодце. В распределительном узле при этом устанавливаются только гидроаккумулятор и автоматика. Плюсы этой системы в её низком уровне шума и возможности использовать гидроаккумулятор большой ёмкости. Гидроаккумулятор, как следует из названия, накапливает воду и обеспечивает её нахождение при повышенном давлении.

Именно это позволяет подавать жидкость в любую точку водопровода. Внутри аккумулятора находится резиновая камера, в которую насосом подаётся вода, а вокруг неё в металлическом баллоне — воздух. Накачивая воду в камеру, насос сжимает воздух в баллоне. При открытии крана давление падает за счет того, что воздушная прослойка выдавливает воду из камеры.

Фото: © imgonline.com.ua

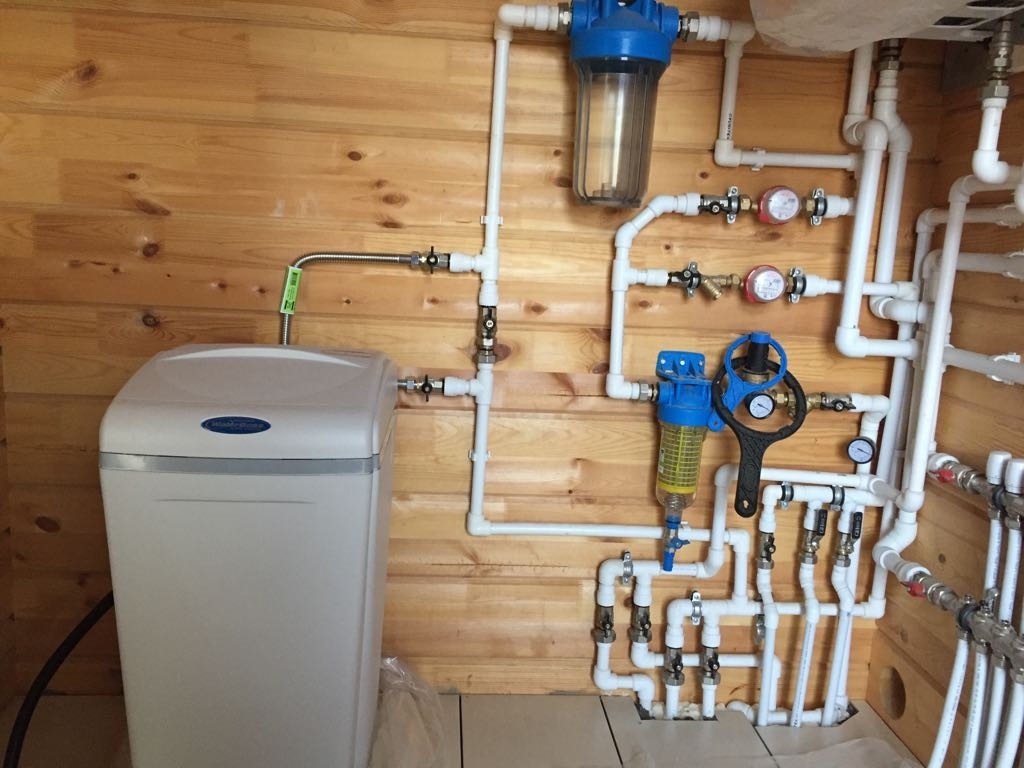

Фильтры для очистки воды

Чтобы обезопасить систему от механических примесей, на расстоянии в 50-100 см от насосной станции или гидроаккумулятора монтируют фильтр грубой очистки. Он представляет собой стакан с фильтровальным элементом. Контролировать его загрязнение несложно, через прозрачную стенку всё хорошо видно.

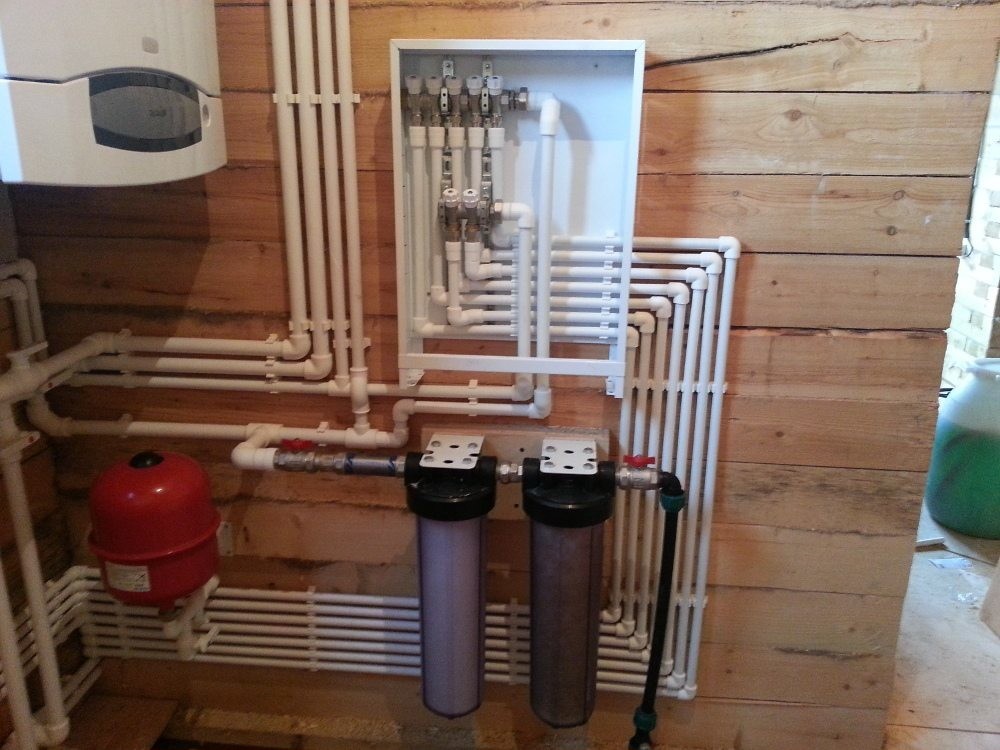

Устанавливаем коллектор и бойлер

После фильтра устанавливают другие узлы водопровода. Сначала монтируют тройник, разделяющий поток на две части:

коллектор холодной воды;
магистраль, ведущая к бойлеру.

После бойлера устанавливают второй коллектор, предназначенный для разделения по потокам нагретой воды.

Фото: © trast-home.com

Систему оборудуют запорными кранами, а в магистрали подачи горячей воды также монтируют предохранительный клапан и расширительный бак. Устройство водопровода в частном доме сложно только на первый взгляд. Основательно разобравшись в процессе, легко выполнить все работы своими руками, не привлекая мастеров со стороны. Это не только позволит сэкономить денежные средства, но и станет предметом отдельной гордости хозяина.

проектирование, этапы монтажа и ошибки

На чтение 6 мин. Просмотров 6 Опубликовано 08.02.2019 Обновлено 07. 02.2019

Сделать разводку водопровода в частном доме своими руками можно от централизованной сети либо от скважины, колодца. Принципы обустройства, основные узлы магистрали фактически не имеют отличий.

Виды и устройство систем водоснабжения в частном доме

Есть два метода подведения воды к точкам пользования. Подбор схемы разводки зависит от параметров сети, а также от того, насколько интенсивным будет водопотребление.

Последовательное или тройниковое соединение

Схема водоснабжения такого типа в частном доме подразумевает, что кран, душ и прочие точки подсоединяются одна за другой.

Достоинства такого решения:

простота установки – не потребуется специальных познаний при подсоединении дополнительных элементов;
небольшая стоимость – применяется в два раза меньше трубных отрезков;
компактность – тройники монтируются непосредственно возле водоразборных точек.

Однако есть и недостатки. Если одновременно включены все потребители, происходит значительный спад напора в водопроводной сети. Подсоединить нового пользователя проблематично. Потребуется врезка еще одного тройника.

Коллекторное или параллельное соединение

Коллекторная разводка водопровода

Представляет собой установку разветвителя либо двух – для горячего и холодного водопровода, к которым подключаются ответвления, идущие к каждому потребителю. Чтобы сделать подводку такого плана, необходим больший метраж труб, но при этом ее принцип работы способствует поддержанию постоянного напора.

Достоинства коллекторной системы:

удобство – все узловые точки находятся в одном месте;
надежность – к каждому потребителю подводится одна труба, что существенно снижает возможность протечек;
стабильность давления – коллектор равномерно распределяет напор между всеми пользователями, поэтому даже если открыть все краны сразу, давление в системе не упадет.

К минусам можно причислить дороговизну в связи с увеличением расхода материалов и необходимость выделения места для установки и подсоединения коллекторов.

Принцип подачи воды

Монтаж водопровода ведется тупиковым, циркуляционным или комбинированным методом. «Глухие» ветки, завершающиеся заглушкой, более экономичны, но с горячим водоснабжением возникают неудобства. При открытии крана нужно подождать какое-то время, пока вода дойдет до тупика.

Циркуляционные ветки замкнутого типа более практичные и удобные, но для осуществления такого проекта понадобится не только больше трубных отрезков, но и специальный насос.

Оптимален вариант комбинированного типа – тупиковая разводка холодного водоснабжения сочетается с горячим циркуляционным контуром.

Оборудование для автоматической подачи воды

Схема подключения насосной станции

Выбор метода прокладки и сборки водоснабжающей сети загородного дома начинают с оценки типа водозаборной конструкции, ее глубины и функциональности.

Автоматизированная система состоит из следующих деталей:

насоса либо готовой насосной станции;
фильтрационной системы для очищения воды;
емкости для накопления и регулировки;
трубных магистралей внутри и снаружи;
устройств для автоматического регулирования.

Оснащение такого плана монтируется для водоснабжения большого загородного коттеджа. В крошечном частном доме и на даче достаточно труб и насоса.

Проектирование и проведение расчетов

Чтобы не заниматься переделкой магистральных узлов, потребуется правильное составление схемы разводки. В нее должны входить все водозаборные точки, элементы проходного типа и клапаны. На чертеже указывают сечение труб, местоположение водонагревателя и насосной установки.

Там же нужно отметить линии водоотведения: куда будут уходить сливы – в центральную систему или выгребную яму, септик, станцию глубокой очистки.

При выборе трубных отрезков, соединительных элементов, необходимо рассчитать пропускную способность труб в зависимости от сечения, длины магистрали и давления. Это можно сделать при помощи таблиц, формул и компьютерных программ.

Этапы монтажа своими руками

Монтаж водопровода из полиэтилена, полипропилена или ПВХ своими руками сложностью не отличается. Вначале делают наружную часть магистрали с подключением напорного устройства, затем внутренний участок.

Для проведения работ сложной техники не потребуется, весь инструмент есть в домашних мастерских: труборез и лопата для наружных работ, а также пресс-клещи для обжима втулок, надевающихся на трубу. Если соединение будет идти при помощи горячей сварки, потребуется аппарат для пайки труб и насадки к нему. Из материалов помимо труб и фитингов могут пригодиться фум-лента, герметик, прокладки.

Установку внешней сети проводят так:

Выкапывают неширокий ров глубиной до уровня промерзания плюс 0,5 метра.
На дне обустраивают подушку из утрамбованного карьерного либо речного песка.
Равняют дно с наклоном 20–30 мм на каждый метр.
Утепляют часть трубопровода, уложенную выше уровня промерзания до ввода в фундаментное основание.
Устанавливают трубу и засыпают чистым песком без глинистых вкраплений.

Там, где магистраль нужно закрепить к стенке, используют специальные клипсы. К трубам из полипропилена не применяют жесткую фиксацию – необходимо, чтобы они могли спокойно перемещаться при расширении под действием перепадов температур. Клипсы устанавливают с шагом 1–2 м между ними.

Если требуется закрепить трубный отрезок большого сечения либо массы, для надежности следует воспользоваться хомутами.

При внешней прокладке трубы сквозь стенки и потолочное перекрытие пропускают в гильзах – чехлах из негорючего материала, которые заполняются уплотнителем, к примеру, минеральной ватой. Это необходимо для снижения шума при прохождении жидкости. Допускается обрезание гильзы по уровню стен и потолка, но она должна выдаваться над уровнем чистового пола на 3 см.

Монтаж внутренней части системы своими руками:

Делают разметку прохождения будущей водопроводной системы – на стенках, в стяжке либо под потолком.
Бьют штробы в стенах либо прячут трубы в стяжку пола. На потолке их фиксируют посредством клипс нужного диаметра. В случае установки трубопровода на полу, он должен проходить на расстоянии не более 15 см от стены и не менее 20 см от будущей мебели.
Соединяют трубные отрезки посредством фасонных деталей либо сваркой.
Подсоединяют запорную арматуру и водонагревательную установку, повысительный насос, сантехнику, устанавливая, где необходимо, прокладки.

Оставляйте примерно 15–20 мм пустого пространства между стенкой и трубопроводом. В дальнейшем это облегчит ремонт водопроводной магистрали при аварийной ситуации или протечке. На каждое ответвление от стояка до сантехприборов стоит установить свой запорный кран. Так при аварии не возникнет необходимости перекрывать всю систему.

Основные ошибки при установке сети

Частые промахи надо знать, чтобы исключить эти проблемы в процессе самостоятельной сборки сети:

Трубы с горячей водой, скрытые в стены либо под стяжку пола, забывают утеплить.
Стремятся «воткнуть» все трубные отрезки через одно отверстие в стенке либо перекрытии.
Не полностью завинчивают обжимные гайки фитинговых элементов.
Не устанавливают запорную арматуру перед каждым сантехприбором.
Не ставят перекрывающие краны отдельно для каждого стояка и каждого санузла, если их два и более.
Не соблюдают наклоны трубных магистралей.

Часто в ходе установки не заглушаются торцевые части труб, из-за чего туда попадает мусор.

Все эти недочеты приводят к тому, что система функционирует плохо, возникают протечки. Продумав заранее все нюансы, несложно избежать проблем и самостоятельно собрать рабочую сеть.

как правильно сделать своими руками

Схема разводки канализации в частном доме проектируется в обязательном порядке в процессе подготовки общей строительной документации. Если же нужно организовать сбор стоков в уже эксплуатирующемся здании, придётся заказывать отдельный проект или делать его самим.

Разводка канализационных труб на стадии устройства фундамента Вернуться к оглавлению

Содержание материала

Чертёж – всему голова

Проект канализации, выполненный по всем правилам, и предусматривающий наиболее оптимальный способ водоотведения для частного дома. Но домовладельцы далеко не всегда стремятся обратиться за помощью к специалистам, а предпочитают решать вопрос самостоятельно.

С чего необходимо начинать, если вы хотите сделать канализацию своими руками? Конечно с чертежа. Но чтобы выполнить его как надо, необходимо выбрать подходящую схему, соответствующую реальным условиям, и понять, как система должна функционировать.

Образец выполнения схемы канализации

Что необходимо знать перед проектированием

Для проектирования системы нужно дать ответы на такие вопросы:

Есть ли возможность подключиться к городской магистрали, придётся ли производить только сбор канализационных отходов или необходимо организовать ещё и их очистку?
Какой объём сточных вод будет перерабатываться? Это зависит как от количества и сезонности проживающих в доме людей, так и от наличия и разновидности водоразборных точек.

Рисунок для наглядности — расход воды в сутки

Следует выяснить глубину, на которую промерзает почва. Это нужно для правильного заглубления канализационного выпуска.
УГВ – отметка, на которой располагается зеркало грунтовых вод (как проводятся инженерно-геологические изыскания читайте в статье). Если они расположены высоко, на приусадебном участке может сооружаться ещё и канализация для сбора ливневых стоков.
Необходимо оценить, способствует ли рельеф участка тому, чтобы стоки могли сливаться самотёком. В противном случае, придётся задействовать фекальный насос, и нужно сразу определить место, где он должен быть установлен.

Как правильно сделать канализацию в частном доме, если придётся пользоваться насосом

При устройстве очистных сооружений, нужно сразу определиться с их типом, рассмотреть возможность доступа ассенизационной техники (как проводится откачка и чистка септиков читайте в статье).
Необходимо точно установить тип грунта на участке, в соответствии с которым принимается решение либо по устройству дренажного колодца, фильтрационных траншей или полей.
Требуется начертить схему с указанием всех видов сантехнического оборудования. При этом надо учитывать вариант прокладки трубопровода: внутри пола или поверхностно, чтобы понимать, придётся ли производить какие-либо демонтажные работы.

Для чего нужна схема с разводкой внутренней сети? В первую очередь, чтобы правильно рассчитать количество необходимых материалов и точно определить место их нахождения в системе.

Вернуться к оглавлению

Какую канализацию лучше сделать в частном доме

Устройство канализации в частном доме состоит из разводки по помещениям и наружной сети. Внутри система может включать в себя один или несколько вертикальных стояков, к которым примыкают трубы с меньшим диаметром. По этим трубам, обязательно располагаемым с уклоном, сточная вода движется самотёком от точек расхода до места общего слива.

Устройство самотечной канализации в строящемся доме

Какие нюансы учесть при разводке труб

Попадая в стояк, вода под действием гравитации опускается вниз и поступает во внешний трубопровод большего диаметра, соединённый либо с центральной магистралью, либо с локальным накопительным или очистным сооружением.

При разработке схемы нужно учитывать несколько простых правил:

Лучший вариант разводки для частного владения – это когда в схеме присутствует всего один стояк. А это возможно только тогда, когда санузел и кухня сконцентрированы в одной части дома и их разделяет только перегородка. Именно поэтому в квартирах эти помещения чаще всего располагаются рядом.
К стояку идёт подводящая труба, к которой, как на фото снизу, подсоединяются все сантехнические приборы. Уклон труб диаметром до 80 мм должен составлять порядка 2 см на 1 м/п.
Точки слива воды из приборов должны располагаться так, чтобы унитаз находился к стояку ближе всего – в этом случае, место его присоединения к отводной трубе окажется в самой низкой точке. Это важно, так как в противном случае стоки из унитаза могут попадать в отверстия для слива из других приборов.

Стояк в санузле

Совет: на трубе, идущей от посудомоечной машины и кухонной раковины, желательно установить жироуловитель.

Схема с жироуловителем

По возможности, нужно избегать лишних поворотов трубопровода, так как именно в этих местах чаще всего и случаются засоры. Но если без них не обойтись, поворот нужно сделать как можно более плавным. Так, чтобы получить прямой угол, используют либо 3 колена по 30, либо 2 по 45 градусов.

Колено в 45 градусов

На заметку: чтобы не огибать дом, выход трубопровода из него должен располагаться с той стороны, где находится автономное очистное сооружение или центральный трубопровод.

Ввод канализации в дом в непосредственной близости от септика

Какие материалы лучше использовать

Сегодня уже не только в частном строительстве, но и в многоэтажках, для сборки канализационных трубопроводов используют не тяжёлую чугунину, а лёгкий, прочный и недорогой пластик, стыки которого заделываются полимерным герметиком.

Ассортимент смазок и паст для канализационных труб велик

При соединении сливного отверстия санитарного прибора с отводной трубой, очень важно устраивать гидрозатворы, роль которых играют U-образные трубы. Постоянно находящаяся в их изгибе вода является препятствием для проникновения в помещение зловонных запахов из канализации.

Пример устройства гидрозатвора

Ниже приведены сечения труб (в миллиметрах) для монтажа ветвей разводки, в зависимости от вида санитарного оборудования:

ванна, раковина и душевой слив, если труба общая – 50;
если всё по отдельности – 40;
биде — 30 или 40;
унитаз – 100
кухонная мойка – 30 или 40.

Примечание: эти цифры актуальны при условии, что унитаз находится в 1 метре от стояка, а остальные точки слива – не дальше 3-х. Если эти расстояния больше, диаметр труб придётся увеличивать.

Для стояка, в который идёт не только вода из кухни, но и стоки из туалета, трубы берут диаметром 100 или 110 мм. Такое же сечение должно быть у любого стояка в двухэтажном доме. Если же в доме туалета нет, а только душ и кухонная мойка, трубы размером 50 мм для установки стояка вполне достаточно.

Для чего стояку вентиляция

В системе внутридомовой канализации стояк является центровым звеном, объединяющим все ветви разводки. Именно через него все отходы попадают в уличную сеть, и соответственно, в нём могут скапливаться газы. Для их отвода и нужна вентиляция, которая осуществляется благодаря фановой трубе, венчающей стояк, выведенной, как правило, на крышу или за пределы внешней стены (подробно о вентиляция канализации в доме рассказано в статье).

Обратите внимание: важно, чтобы между фановой трубой и ближайшим окном или балконом было не менее четырёх метров.

Простейший вариант вентиляционного стояка с вытяжкой

При монтаже стояка необходимо учитывать некоторые нюансы:

Мы уже упоминали, что расстояние от унитаза до стояка должно быть минимальным, поэтому стояк всегда располагается в туалете.
В вертикальной трубе, и желательно, на каждом этаже, необходимо устраивать ревизионные люки для чистки.

Ревизионные лючки для канализации

Чтобы шумоизолировать стояки, их обшивают гипсокартоном и даже закрывают минватой, но доступ к ревизионному лючку всё равно должен быть.
Наверху стояка устанавливается клапан, через который в систему заходит воздух и препятствует обратному выходу воды.
Внизу он соединяется с горизонтальной трубой, которая должна иметь или такой же диаметр, или чуть больше.

Соединение стояка с горизонтальной трубой и её выход за пределы дома

На заметку: в одноэтажных домах выполнить разводку можно вообще без стояка, при этом трубы со всех точек расхода воды присоединяются к одной общей, как показано на фото снизу. Такой вариант устройства имеет место быть, но вот что при этом происходит: если слить одновременно воду в туалете и ванной, она, с силой уходя вниз, всасывает за собой и ту воду, что находится в гидрозатворе. То есть, создаётся разрежение, так как нет воздушной компенсации, а когда гидрозатвор пуст, запахи из канализации проникают в помещение.

Канализация без стоякаВернуться к оглавлению

Уличная часть системы

Внешняя часть канализации начинается с того места, где горизонтальная труба, принимающая стоки от вертикального стояка или отдельных ветвей, выходит за пределы дома. И вот тут приходится подумать, как лучше организовать отвод или сбор канализационных отходов.

Варианты сбора сточных вод

Для сбора сточных вод применяются самые разные решения. Какими могут быть варианты, наглядно показано в таблице:

Варианты в картинках	Комментарий
Присоединение к городской канализации	Если у вас водопровод организован из центральной магистрали, то проще всего и канализацию подсоединить к городской сети. Вашей задачей будет оплатить подключение, обустроить смотровой колодец со счётчиком, и протянуть к нему трубопровод от дома. Если расстояние превысит 15 м, или на трассе будут перепады, повороты, на каждой из этих точек тоже нужно будет ставить колодцы.
Выгребная яма под домом	Выгребная яма прямо под домом предусматривается при устройстве люфт-клозета. В этом случае, отходы из туалета не смываются в общую канализацию. Для них под внешней стеной, у которой находится туалетная комната, копается выгребная яма. Остальные стоки могут сливаться в фильтрующий колодец с проницаемым дном.
Однокамерный септик	Септик располагается в четырёх-шести метрах от дома, и в него собираются все канализационные отходы. В остальном он не отличается от выгребной ямы — при наполнении его тоже приходится откачивать ассенизационной машиной, и, кстати, делать это приходится чаще. Чтобы производить откачку было легче и в более полном объёме, дно ёмкости, если она прямоугольная, делается с уклоном. Для строительства может использоваться бетонный монолит или кольца, красный кирпич и даже автомобильные покрышки.
Вертикальные отстойники	Чтобы не создавать трудности для работы ассенизаторной машины, глубина септика не должна превышать 3-х метров. Объём определяется расчётом, но для семьи из 3-4 человек, либо для загородного дома непостоянного проживания, обычно вполне достаточно 3 м3. В большинстве случаев, в современной коттеджной застройке ставят один септик, который собирают из трёх-четырёх стеновых колец плюс горловина. Если семья больше, а соответственно, увеличивается и суточный расход воды, септиков может быть два, или даже три. При этом твёрдое содержимое стоков остаётся в первом отстойнике, а в следующую ёмкость переливается уже наполовину осветлённая вода.
	В последнем колодце предусматривается проницаемое дно с дренирующим материалом, обёрнутым в геотекстиль. Стенки тоже делают проницаемыми, используя кольца с перфорацией, кирпичную кладку с зазором, либо готовые пластиковые ёмкости с прорезями. В этот же колодец может сливаться дождевая вода из ливнёвки. Проходя сквозь дренажный слой, стоки попадают в почву уже практически чистыми.
Переливный горизонтальный септик для местной очистки	Вертикальные септики обычно устанавливают при небольших объёмах стоков. Если есть необходимость увеличения – а заглублять, как уже было сказано, дальше трёх метров нельзя, сооружение можно только расширить по горизонтали. В этом случае либо используют кольца большего диаметра (не 1, а 1,5 или 2 м), устанавливают готовый монолитный септик с несколькими отделениями, либо сооружают прямоугольную ёмкость из кирпича с перегородкой и переливными отверстиями в ней.
Конструкция биосептика	В общем, решений может быть масса. В том числе, можно отдать предпочтение заводским пластиковым септикам, работающим по принципу биологической очистки. В зависимости от необходимого объёма, они тоже бывают двух- или трёхкамерными. Они почти не требуют откачки (осадок удаляется раз в год), просты в монтаже, а очищенная вода вполне может использоваться в технических целях или для полива (как организовать систему полива читайте в статье). Если отработанная вода нигде не используется, то она просто сливается в землю через такой же дренажный колодец, о котором говорилось выше. Или, если проницаемость почвы на участке низкая (например, она глинистая), вместо колодца может быть обустроено фильтрационное поле.

Основные требования к устройству септиков

Проектирование и обустройство инженерных систем — и в частности, канализации, в одноквартирных жилых домах осуществляется в соответствии с требованиями СНиП (31-02). Основные из них мы приведём ниже:

Самое главное, правильно обустроить ввод трубопровода в дом: произвести его утепление и предупредить накопление воды в этом месте (об утеплении канализации рассказано в статье). В самих трубах сточная вода никогда не стоит, а потому не замерзает.
Лучше всего обустроить ввод с помощью гильзы с тёплой герметизирующей манжетой, как показано на фото.

Гильза для обустройства ввода канализации в дом

От места положения выпуска зависит глубина заложения труб, а она взаимосвязана с высотой горловины септика. При проектировании системы нужно отталкиваться от конструктива фундамента дома (как правильно выбрать фундамент для дома читайте в статье), от которого зависит, будет ли выпуск трубы проходить сквозь него, или можно провести трубу под его подошвой.

Обустройство выпуска на свайном фундаменте

В итоге должно получиться так, чтобы труба, под уклоном подходящая к септику, могла войти в него не ниже, чем в 15-ти сантиметрах от основания горловины.
Её высота обычно не превышает уровня 90 см, поэтому максимальное заглубление трубы в точке её входа в септик составит 1,05 метра. Около фундамента, при длине трассы в 10-12 м, отметка низа трубы составит порядка 0,9 м.

Ввод трубы через подвал, сквозь стенку фундамента

Если фундамент свайный или это лента мелкого заложения, труба без проблем проходит под ним. При более глубоком заложении в стенках фундамента необходимо закладывать гильзу, чтобы провести коммуникации. Или, если этого не было сделано, приходится сверлить их позже.
При устройстве септика необходимо соблюдать не только расстояния от дома и объектов водоснабжения, но и других построек на своём и соседском участке. Для наглядности ниже приведена схема.

Нормы размещения септика на приусадебном участке

Трубопроводы должны укладываться на местный грунт ненарушенной плотности. Если траншею приходится выровнять, то, во избежание проседания, подсыпка должна быть тщательно утрамбована.

Всегда лучше, когда проект составлен профессионалом. Если вы посетите тематические форумы и почитаете отзывы людей, озадаченных серьёзными проблемами с канализацией, то поймёте, что скупой может платить даже больше, чем дважды.

Вернуться к оглавлению

Видео: особенности устройства канализации частного дома

Разводка труб водоснабжения своими руками + фото

Замена старых водопроводных труб в квартире или выполнение разводки труб водоснабжения своими руками в новостройке выполняются практически одинаково. Отличие состоит лишь в том, что в первом случае имеющиеся металлические водопроводные трубы сначала придется демонтировать (полностью или частично) и лишь затем приступать к монтажу нового водопровода.

Сам процесс выполнения разводки труб водоснабжения своими руками состоит из нескольких этапов.

Проектирование

Схема водоснабжения

В первую очередь следует выполнить чертеж (его можно сделать от руки на любом листе бумаги) разводки труб с учетом всех имеющихся в помещении потребителей (бачок унитаза, раковина, ванна или душевая кабина, стиральная машинка). Если водопроводные трубы меняются или монтируются не только в ванной комнате, то дополнительно следует учесть кухонную раковину и посудомоечную машину.

Схема разводки труб в санузле На чертеже также следует обозначить места установки запорных вентилей и, конечно, поворота труб, а также угол их поворота. Все расстояния на бумаге следует указывать в сантиметрах или метрах.

Обратите внимание! Диаметр основной подающей трубы должен быть больше диаметра отводов, по которым вода будет поступать непосредственно к сантехническим приборам.

Обычно от основных подающих горячую и холодную воду труб, проходящих через ванную и кухню, делают вертикальные отводы к установленной сантехнике. Чтобы труб не было видно, их лучше прокладывать либо под штукатуркой (но так к ним в дальнейшем будет затруднен доступ), либо по низу стены (где их в дальнейшем или закроют сантехнические приборы или специально сделанный короб).

Подсчет материалов

Трубы и фитинги из полипропилена

Основываясь на выполненном чертеже, следует подсчитать необходимый расход материалов: труб и фитингов (уголков, тройников, муфт). Не забывайте, что трубы следует покупать с небольшим запасом, на тот случай, если в процессе работы вы допустите какую-нибудь ошибку.

Наибольшей популярностью в наши дни пользуются полипропиленовые трубы – легкие, надежные, долговечные, не поддающиеся коррозии. Кроме того, их легко соединять с помощью пайки, места стыков при этом оказываются полностью герметичными.

Обратите внимание! Для холодной воды можно взять трубы, состоящие исключительно из полипропилена, а для горячей воды подойдут только полипропиленовые трубы с армированным слоем из металлической фольги.

Необходимые инструменты

Ножницы для резки пластмассовых труб

Для работы с полипропиленовыми водопроводными трубами вам понадобится специальный инструмент: «паяльник» с насадками, зачистка, ножницы для резки труб, а также карандаш и рулетка. Паяльник лучше взять в аренду на день или два в том же магазине, где вы будете приобретать трубы.

Сборка труб

Пайка полипропиленовой трубы прямо на стене Вся разводка труб водоснабжения своими руками собирается на месте в точном соответствии с ранее выполненным чертежом. Сами трубы и фитинги соединяются между собой с помощью паяльника, который нагревает полипропилен до температуры плавления. После соединения деталей и их полного остывания стык будет неразъемным и полностью герметичным.

Обратите внимание! Если при работе труба оказалась отрезана слишком короткой, ее длину можно увеличить, добавив еще один кусочек с помощью муфты. Неправильно выполненные соединения труб и фитингов переделке не подлежат. Вам придется отрезать испорченный тройник (уголок или муфту), и заменить его новым, не забыв при этом удлинить трубу до необходимой длины.

Фитинги

Полипропиленовые фитинги

Чтобы выполненная вами разводка труб не просто выглядела аккуратно, но и вода в ванную и кухню поступала под необходимым давлением, следует обратить особое внимание на выбор фитингов:

комбинированные фитинги (с впрессованными латунными элементами) будут необходимы в местах подключения полипропиленовых труб к остаткам металлических труб (к примеру, на отводе от стояка холодной или горячей воды, проходящего через все этажи здания), а также там, где труба будет соединяться с гибкими шлангами, подводящими воду непосредственно к сантехническому прибору;
в тех местах, где будет меняться диаметр труб (например, отвод от подающей воду горизонтальной трубы), следует пользоваться специальными тройниками;
запорные вентили обязательно нужно устанавливать перед бачком унитаза, а также сразу на месте ввода труб в ванную комнату и кухню.

Видео

Пример разводки труб водоснабжения вы можете увидеть в следующем видеоматериале:

Фото

Штробление стен под разводку Схемы разводки Шейверы Проектирование системы водоснабжения Примерная схема разводки Правильная разводка труб водоснабжения Маскировка труб коробом Фитинги для полипропиленовых труб

Руководство по сантехнике для труб и фитингов своими руками

Думаете об установке новых линий водоснабжения? Начни здесь! Мы расскажем вам о важных вещах, которые помогут решить, стоит ли делать водопровод своими руками!

Установка новых водопроводов

Как проверить существующие водопроводы

Хотя ваши трубы в основном находятся за стенами и закрепленными материалами, есть способы определить вероятное состояние ваших водоводов, не разрушая стены и не дожидаясь утечки. Вот что вы можете сделать, если считаете, что вам нужно заняться установкой новых водоводов.

Проверка существующих линий водоснабжения

Сначала оцените, из какого материала сделаны ваши трубы, а затем сравните его с их возрастом и ожидаемой продолжительностью жизни этого типа. Например, медные трубы могут прослужить более 50 лет, латунь — 40-е годы, оцинкованная сталь — от 20 до 50 лет, а трубы из ПВХ — бесконечно. Срок службы вашей системы водоснабжения во многом зависит от уровня химических веществ в водопроводе, которые могут вызвать коррозию из-за кислотности.Если ваша вода хорошо себя чувствует, не бойтесь! Ваши трубы прослужат намного дольше. Также учитывайте все фитинги и соединения, которые установлены с вашими трубами. Если какой-либо из них выйдет из строя, вы можете быть подвержены засорению и утечкам.

Низкое давление воды, дребезжание или бульканье, деформированный пол, ржавчина, влажные участки вокруг раковин, сырость или плесень в закрытых помещениях, где проходят трубопроводы, могут указывать на проблемы с водопроводом. Если дело в напоре воды, простым решением может быть прочистка медленного водостока водопроводной змеей.Утечки могут потребовать сноса и более сложного ремонта.

Подготовка к установке новых линий водоснабжения

Ремонт существующих линий водоснабжения

Трубки разных типов можно соединять друг с другом, но это не надежно! Медные трубы можно соединить с трубами из ПВХ, приклеив переходник к ПВХ, а затем прикрутив его к медному переходнику. Перед сборкой убедитесь, что у вас есть правильный переходник с наружной или внутренней резьбой и правильный размер для каждой трубы, которую вы соединяете.Поскольку металлы могут взаимодействовать друг с другом, если вы соединяете медь со сталью, для предотвращения коррозии следует использовать диэлектрическое соединение из латуни с резиновой шайбой, разделяющей два металла. Какие бы материалы вы ни соединяли, всегда помните, как разные материалы взаимодействуют друг с другом, и соответствующим образом планируйте свои соединения.

Установка новых водопроводов в вашем доме

Когда вы поймете, что настало время для установки новых водопроводов в вашем доме, вы можете подумать о том, чтобы сделать это самостоятельно, но сначала проведите исследование! Понимание типов труб, навыков и инструментов, которые вам понадобятся, а также других советов может иметь значение для выполнения работы.Большинство домовладельцев обращаются к специалисту по сантехнике для выполнения такого рода работ, но если у вас есть возможность и решимость, вы можете сделать этот проект своим!

Исследование для установки новых водопроводов

Трубы и фитинги: за и против

Когда дело доходит до труб, существует несколько вариантов. Труба PEX — это очень гибкий тип пластика, который легко режется, стоит недорого и может быть соединен с медными трубами. Несмотря на то, что все эти особенности делают ее идеальной для использования в домашних условиях, труба PEX не подлежит вторичной переработке, требует специальных инструментов и настолько нова, что трудно сказать, как долго она прослужит. Труба из ПВХ — это еще один более легкий тип гибкой трубы, более хрупкий и недорогой. При установке новых водопроводов с трубой из ПВХ стыки необходимо склеить клеем, что делает ее склонной к протеканию, а для того, чтобы вынуть ее обратно, ее необходимо разрезать.

Хотя жесткие и гибкие медные трубы дороже и сложнее установить самостоятельно (их нужно спаять вместе), медь очень хорошо переносит тепло и давление. Он также сохраняет свою ценность и может быть переработан, когда придет время для новой установки.Тем не менее, если вы выбираете металлические трубы, следует помнить о правилах безопасности, связанных с использованием свинца и меди.

Стальные оцинкованные трубы раньше часто использовались для прокладки новых водопроводов в домах. Несмотря на то, что он чрезвычайно прочен, его трудно разрезать, и в конечном итоге он может подвергнуться коррозии до такой степени, что блокирует поток воды или даже иногда допускает попадание свинца в водопровод. Его можно заменить при установке новых водоводов с пластиковыми трубами типа АБС или ПВХ.

Инструменты для установки новых линий водоснабжения

Полная установка новых линий водоснабжения

При прокладке новых водопроводов по всему дому сначала проверьте строительные нормы и правила в своем городе, чтобы убедиться, что вы используете правильные размеры и материалы.

Первое, что нужно сделать, это проложить медную трубу возле водонагревателя и отвести ее к каждой области, в которой она должна пройти. Вам понадобится труборез, предназначенный для любого типа трубы, которую вы используете, чтобы отрезать каждую длину до их фитингов.
Перед установкой новых водопроводов на постоянной основе установите трубы в сухую, чтобы убедиться в правильной длине, а затем нанесите клей или припой, чтобы зафиксировать. Перед пайкой всегда «промывайте стыки», чтобы убедиться, что трубы и стыки чистые и готовы к правильной герметизации.Теперь вы можете нагреть с помощью горелки и соединить части.

Позвоните в Garden City для установки новых линий водоснабжения

Позвоните специалистам и сделайте это правильно

В большинстве случаев установка новых водопроводов — это работа, которую лучше доверить профессионалам. Если вы не уверены в этом или точно знаете, что вам нужна помощь сантехника, позвоните в местную сантехническую компанию. У них будет не только опыт, необходимый для избежания ошибок, но и инструменты и время! Учитывая преимущества гарантий и опыта, лучше нанять сантехника, чем пытаться сделать это самостоятельно.

Мы — специалисты по сантехнике в штате Миссула, штат Монтана

Позвоните в отдел сантехники Garden City и позвольте нам заменить, отремонтировать или установить новые водопроводные линии в вашем доме или офисе. Наши сантехники привезут инструменты, предоставят детали и без проблем соединят все вместе. Если вы живете в Миссула Монтана, рассчитывайте на Сантехнику и Отопление Гарден-Сити!

8 жизнеспособных решений для доставки воды в усадьбу

Если вы купите товар по ссылкам на этой странице, мы можем получить комиссию.На содержание нашей редакции комиссии не влияют. Прочтите полное раскрытие.

Знаете ли вы, что средний человек потребляет около 80–100 галлонов воды в день? Это много воды! Вот почему в моей статье о вещах, которые следует учитывать при покупке усадьбы, вода является одним из основных факторов, на которые вам следует обратить внимание.

Однако иногда можно встретить идеальную землю, за исключением воды.

И не забываем, что и аварийные ситуации тоже бывают.

Что делать, если на участке земли нет воды? Или если произойдет чрезвычайная ситуация, которая разрушит ваш источник воды?

В таких случаях я хочу поделиться с вами, как вы можете решить проблему с водой на вашем участке.

Предупреждаю, что некоторые из этих опций могут быть дорогими. Однако, если вы найдете идеальный участок земли, он может окупиться для вас. Кроме того, если это поможет спасти вашу семью или домашний скот во время чрезвычайной ситуации, то затраты окупятся.

Вот несколько вариантов для вас:

1. Городская вода

Первый и самый очевидный вариант для воды в усадьбе — городская вода. Если вы живете достаточно близко к городской черте, у вас может быть это.

И это хорошо.Это означает, что вам не нужно платить за установку колодца.

Тем не менее, я все же рекомендую вам поискать отдельный вариант воды. Давайте будем честными на секунду. Большинство из нас в этой усадьбе не делают этого, потому что нам скучно. Мы делаем это в целях здоровья и потому, что хотим быть самодостаточными в случае возникновения катастрофической чрезвычайной ситуации.

Что ж, если бы катастрофа все-таки случилась, городская вода, скорее всего, ушла бы в прошлое. Было бы легко заразиться или просто не работать вообще, в зависимости от того, в чем заключалась грандиозная проблема.

Так что, если у вас есть такой вариант для вашей усадьбы, отлично. Однако рассмотрите некоторые из этих других вариантов как надежный план резервного копирования.

2. Ну, ну, ну

Ну, ну, ну… колодец ты рассматривал?

Простите за игру слов, а вы? Если нет, то почему?

Я знаю, что копать колодец может быть дорого. Дороже на 10 000 долларов. Тем не менее, это надежный источник воды, полностью отключенный от сети. Я не говорю, что все колодцы будут длиться вечно, потому что мы все знаем, что это не так.

Тем не менее, это хороший вариант.

Если вы ищете землю, на которой еще нет источника воды, не сдавайтесь. Вместо этого копайте под землей. Прямо у вас под ногами может быть отличный источник воды.

И еще одно преимущество колодца, если вы считаете себя хуторянином, заключается в том, что даже если городская вода загрязнена, ваш источник воды, скорее всего, не будет.

Плюс, даже если вся сеть отключится, у вас все еще есть жизнеспособный источник воды.Однако я немного расскажу об этом подробнее.

3. Работайте на ветру

Вы решили использовать колодец. Это прекрасные новости. У нас есть один, и он нам очень нравится.

Когда мы жили в городе много лет назад, мы были на городской воде. Я никогда не был там, где у меня был выбор колодца. Однако теперь вам будет трудно заставить меня вернуться. Мне нравится знать, что мой источник воды — река вверх по дороге.

Моя семья и я стараемся быть готовыми к чрезвычайным ситуациям.Нам нужен надежный источник воды, который в случае необходимости мог бы поддерживать жизнь нам и нашим животным на долгое время.

И то, что заставило меня задуматься об этом, произошло несколько лет назад, когда в нашем районе прошел сильный шторм.

Мы были без электричества почти неделю.

К счастью, я начал накапливать воду, и ее было достаточно, чтобы пронести нас и наших животных на тот период времени.

А что, если следующая катастрофа оставит нас без электричества еще дольше? Для нас отсутствие энергии означает отсутствие воды.

Вот и начал искать альтернативные варианты питания.

И две самые большие возможности, которые продолжают появляться снова и снова, — это энергия солнца и ветра. Если вы живете на равнине, то ветряная электростанция своими руками может быть для вас хорошим вариантом.

Или вы даже можете приобрести ветроэнергетический комплект и узнать, как построить свой собственный ветряной водяной насос.

4. Go Solar

Думаю, я уже упоминал ранее, что живу в предгорьях. Скорее всего, энергия ветра — не лучший вариант для меня и моей семьи. Вот почему я надеюсь однажды (скоро) стать солнечным.

У меня есть несколько причин для этого.

Во-первых, я бы хотел отказаться от счетов за электричество. Часть того, чтобы быть поселенцем, — это жить как можно более экономно. И мой счет за электричество, очевидно, требует, чтобы я тратил больше денег.

Во-вторых, я хотел бы знать, что в случае возникновения чрезвычайной ситуации моя энергия не отключится. Пока солнце светит в моем доме, моя семья и я должны иметь власть.

Третья и, наверное, самая важная причина — это вода.

Когда мы впервые переехали в наш район, мы сняли дом на год.

И этот дом был старым фермерским домом, в котором на самом деле был старый колодец, который они использовали для воды, когда дом был впервые построен. На нем все еще была система шкивов. Что было здорово в случае чрезвычайной ситуации, и вам нужна была вода.

Когда мы переехали в нашу усадьбу, в доме, где она была, была только колодец с электрическим приводом.

Теперь, когда электричество уходит, и наша вода. Вот где приходит солнечная энергия.Если бы у меня были солнечные батареи, питающие мою воду, то даже если бы вся сеть была нарушена, теоретически у меня все равно была бы вода.

И это отличные новости для моей семьи и животных. Вы можете приобрести одну из этих рекомендуемых солнечных панелей, а затем узнать больше о солнечных установках своими руками.

5. Ручной насос

Если вы не догадались, в автономных усадьбах обычно бывает колодец. Причина в том, что это надежный источник воды, который поступает прямо из земли.

Даже в этом случае, допустим, у вас нет денег, чтобы использовать солнечную или ветровую энергию. И все, что у вас есть, это электрическая помпа.

Тем не менее, вам нужна помощь на случай чрезвычайной ситуации.

Что ж, вам повезло. Помните старинные ручные насосы? Они все еще работают!

Здесь вы можете купить ручной насос.

Однако вам нужно знать, как его установить. Вот отличная статья, в которой рассказывается, как добавить ручной насос в электрическую скважину.

Честно говоря, я надеюсь сделать это очень скоро.Хотя солнечные панели отлично подходят для полного отключения от сети, их установка может быть очень дорогой.

Однако этот вариант гораздо более экономичен.

6. Храните свой собственный

Это скорее вариант подготовки для тех, кто ищет резервную копию своего и без того надежного источника воды.

Если у вас есть источник воды, будь то река, вода из колодца или даже городская вода, начните экономить кувшины для молока или другие емкости. Однако помните, что если вы берете воду прямо из реки, вам необходимо ее очистить.

После того, как вы положили кувшины на хранение, просто продолжайте добавлять в них, чтобы у вас было достаточно воды, чтобы выдержать небольшую чрезвычайную ситуацию.

Теперь я скажу, что это не очень хороший долгосрочный вариант. Так что, если вы тот, кто хочет быть готовым к или , то это может быть хорошей отправной точкой.

Тем не менее, конечно, не там, где вы бы хотели остановиться.

7. Используйте дождь с пользой

Я уже упоминал ранее о сборе дождевой воды.

И я твердо верю, что мы все должны это делать. Я считаю, что это помогает экономить воду каждый день. Мы фактически используем нашу дождевую воду, чтобы обеспечить водой всех наших животных.

Тем не менее, как бы ни была прекрасна эта идея, она не годится для постоянного длительного использования. Он определенно может обеспечить водой ваших животных в течение приличного периода времени.

Тем не менее, это необходимо упомянуть, если вы собираетесь попробовать пить дождевую воду самостоятельно, вам нужно будет провести небольшое исследование, чтобы убедиться, что вы делаете это безопасно.Прочтите эту статью, чтобы узнать больше об очистке дождевой воды для питья. А некоторые автономные дома фактически собирают дождевую воду, а затем устанавливают систему очистки, чтобы использовать ее для питья.

Таким образом, хотя этой идеи было бы недостаточно для поддержания усадьбы в течение длительного периода времени (в случае катастрофы или покупки сухого участка земли), она, безусловно, могла бы помочь с количеством воды, которое вы используете из альтернативного ресурса.

8. Перетаскивание воды в большой резервуар

На самом деле я никогда не задумывался об этой идее, пока не посмотрел эпизод «Спасения усадьбы».Люди, участвовавшие в эпизоде, не могли позволить себе пробурить скважину прямо сейчас.

Однако они жили на участке земли без воды.

И очевидно, что усадьба не может жить без воды. Они быстро исчезали. Так было до тех пор, пока Рэни не приехали в город, чтобы спасти положение. Однако временным решением их проблемы было погрузить в землю большую цистерну и заполнить ее галлонами и галлонами воды.

Возможно, это не самый бюджетный вариант.

Давайте на секунду выйдем из режима преппера. Представим, что вы нашли кражу на большом участке земли. И вы можете увидеть все удивительные вещи, которые вы можете сделать с этой землей. Земля не имеет доступа к воде, и у вас сразу нет денег, чтобы пробурить скважину.

Тогда это может быть хорошим вариантом для вас. Все будет зависеть от того, сколько воды будет доставлено в вашем районе.

Я по-прежнему считаю, что это хороший вариант, чтобы продержаться у вас какое-то время.

И если вы вернетесь в «режим подготовки воды», то это может быть хорошим вариантом, чтобы помочь сохранить немного (или много) дополнительной воды на вашем участке просто как запасной вариант для вашего здоровья.

Подробнее о процессе подъема на воду можно узнать здесь. А еще можно купить емкость для воды.

Ну, надеюсь, эти варианты воды помогли. И, надеюсь, у вас даже заработало то, как вы можете заставить свою усадьбу работать на вас.

Или даже как можно лучше подготовить усадьбу к любой катастрофе. Потому что, как все мы знаем, вода должна быть в наличии, иначе усадьба, которую вы так усердно строили, рухнет.

Была ли эта статья полезной?

Да Нет ×

Благодарим за отзыв!

Ваш ответ будет использован для улучшения нашего содержания.Чем больше отзывов вы дадите нам, тем лучше будут наши страницы.

Следуйте за нами в социальных сетях:

Facebook Pinterest

Трубы и домашняя сантехника для сантехников своими руками

Как работают водопроводные трубы в домашних условиях, со схемой обычных материалов и размеров труб для домашнего водоснабжения, канализации и канализации

Дом обслуживают два основных типа сантехники: водопроводные и канализационно-канализационные. Водопроводные трубы находятся под давлением, а дренажно-канализационные трубы работают самотеком.Другие более специализированные водопроводные системы включают трубопроводы для природного газа и центральные вакуумные системы.

Водопроводные трубы

Основная водопроводная труба, подключенная к водопроводной сети или к колодцу на вашем участке, подает воду в ваш дом. Если вы когда-нибудь видели, как вода льется из пожарного гидранта, вы имеете некоторое представление о давлении, перемещающем воду.

Как только вода поступает в ваш дом, основная подача делится на одну систему труб для холодной воды и другую, подключенную к водонагревателю, для горячей воды.Трубы горячей и холодной воды часто параллельны друг другу.

Системы отвода сточных вод используют силу тяжести для отвода отходов в канализацию. Грунт, представляющий собой вертикальный участок трубы диаметром от 3 до 4 дюймов, переносит отходы в основной сток, обычно под домом, который стекает в канализацию или септик.

Вентиляционные трубы предотвращают просачивание канализационных газов в ваш дом, а ловушки — изгибы труб, заполненные водой, — предотвращают выход газов в канализацию. Вентиляционные трубы могут соединяться со штабелями грунта или выходить прямо через крышу.

Типы массивных труб

Типы труб

Единственное, что объединяет все водопроводные системы, — это трубы. От водопровода до газопровода и канализации трубы являются основным материалом для домашней сантехники.

Размер и материал трубы могут служить хорошим индикатором ее функции. Белые пластиковые, медные и оцинкованные (окрашенные в серебро) трубы диаметром от 1/2 до 1 дюйма обычно несут воду, хотя некоторые оцинкованные стальные, черные стальные и гибкие медные трубы таких же размеров могут пропускать газ.

Черные пластиковые, чугунные и медные трубы большого диаметра (1 1/2 дюйма и больше) часто используются для дренажно-отводной системы. Пластиковая или чугунная труба диаметром 4 дюйма или больше обычно обслуживает основную трубу почвы, слив и вентиляционную линию, которая обслуживает туалеты и другие сантехнические устройства. Трубы диаметром 1 1/2 дюйма и более обычно обслуживают другие сточные и вентиляционные линии; тонкая пластиковая труба диаметром от 1 1/4 дюйма до 1 1/2 дюйма иногда используется для встроенных систем пылесоса. Вот видео о том, как выбрать трубопровод для подачи воды:

Гибкие медные или пластиковые трубки меньшего диаметра используются для источников воды, питающих льдогенераторы, диспенсеры для горячей воды, фильтры для воды и т. Д. Фитинги могут быть латунными или пластиковыми. Вы также найдете гибкие (иногда ребристые) трубы, идущие от небольшого настенного клапана к туалетам и кранам, и гибкие трубопроводы, рассчитанные на подачу газа от клапанов к водонагревателям, сушилкам и другим газовым приборам.

Металлические или пластиковые трубы соединяются с помощью различных фитингов, предназначенных для соединения отрезков по прямой линии, поворота углов, ответвления в двух направлениях, уменьшения или увеличения размера трубы или соединения с каким-либо приспособлением.

Ниже представлены основные типы труб.

Жесткая медная труба

Жесткая медная труба широко используется для трубопроводов водоснабжения. Он прочный и долговечный, устойчив к накоплению минералов и может выдерживать как холодную, так и горячую воду.

Жесткая подающая труба продается трех толщин: M (тонкая стенка), L (средняя стенка) и K (толстая стенка). Большинство надземных водопроводов относится к типу М.

Мягкая медная труба

Мягкая медная труба дороже, чем жесткая медная труба, но она достаточно гибкая, чтобы ее можно было проложить без необходимости в таком количестве фитингов, как жесткая медь.Тип L чаще используется, чем тип M, для надземных применений.

Оба вида медных труб могут быть соединены с помощью неразъемно припаянных фитингов или конусных / компрессионных фитингов, которые можно разобрать.

Оцинкованная стальная труба

Оцинкованная стальная труба и фитинги были стандартом для водопровода до 1960 года и до сих пор распространены. Оцинкованное цинковое покрытие снаружи устойчиво к ржавчине и коррозии, но со временем внутренняя поверхность труб забивается минеральными отложениями и в конечном итоге подвергается коррозии.

Водонепроницаемые соединения выполняются с помощью резьбовых соединений. Стальные оцинкованные трубы большего диаметра используются для вентиляции в некоторых домах.

Чтобы предотвратить коррозию в результате электролиза, которая возникает при соединении двух разнородных металлов, следует использовать диэлектрический переходник везде, где медь соединяется со стальной трубой.

Труба из черного чугуна похожа на оцинкованную сталь, но, поскольку она не сопротивляется коррозии, используется в основном для газопроводов в домах.

Пластиковая труба

Пластиковая труба используется во многих сантехнических системах, поскольку она относительно недорога, проста в установке и не подвержена коррозии.Однако в некоторых местах пластиковые трубы не разрешены правилами для трубопроводов водоснабжения, поэтому проконсультируйтесь со своим строительным отделом.

Для изготовления труб используется несколько видов пластика. Жесткая труба может быть из ПВХ (поливинилхлорида), ХПВХ (хлорированного поливинилхлорида) и АБС (акрилонитрил-бутадиен-стирола). ПВХ обычно не используется для горячего и холодного водоснабжения, только для водостока DWV, канализационных труб (DWV). Иногда его используют для наружных водопроводов, особенно в теплом климате, где вода в нем не замерзает.ХПВХ используется для водопровода с горячей и холодной водой — дополнительная буква «C» в начале имеет большое значение для свойств трубы.

Гибкие пластиковые шланги изготовлены из полиэтилена. Все пластиковые трубопроводы рассчитаны на допустимое давление; этот рейтинг указан на внешней стороне трубы. Сантехнические нормы не разрешают использование полиэтилена (также известного как HDPE) для горячего и холодного водоснабжения внутри здания, но полиэтилен используется для наружных линий водоснабжения, водопровода и т. Д.

Чугунная труба

Чугунная труба — прочный и долговечный материал, используемый для водопровода DWV. Распространены два типа: старые «ступичные» или «раструбные», соединенные вместе свинцовыми и дубовыми трубами, и более новые «без-ступичные» или «бесшумные» трубы, которые соединяются специальными резиновыми прокладками и нержавеющей сталью. ленточные зажимы, называемые «бесцентровыми муфтами».

Муфта без ступицы для соединения отрезков чугунной трубы.

Как подобрать размер водопроводных труб

При добавлении в дом новых сантехнических приборов или приборов первое, что вам нужно принять во внимание, — достаточно ли у вас давление воды, чтобы поддерживать ваши дополнения.Ознакомьтесь с местными строительными нормами и правилами, чтобы узнать «единицы оборудования» (показатель, который представляет собой кубические футы воды, используемые в минуту) прибора или нового приспособления. Это скажет вам, какой тип и размер трубы рекомендуется при подключении.

Если вы планируете капитальный ремонт или добавление, чтобы узнать, какой размер трубы использовать для водоснабжения, рассчитайте номинальные характеристики арматуры для всех ваших приспособлений и приборов, а затем приблизьте длину распределительных труб. В большинстве случаев основной трубопровод от улицы до вашего дома имеет диаметр 3/4 или 1 дюйм, в подающих ответвлениях используется труба диаметром 3/4 дюйма, а трубы для отдельных компонентов — 1/2 дюйма.

Помните, что давление воды уменьшается на полфунта на квадратный дюйм на каждый фут трубы, выступающей над вашей системой водоснабжения. Для достижения идеального давления воды в светильники на втором и третьем этажах вам может потребоваться труба большего размера. Местные строительные нормы и правила могут помочь вам определить трубы правильного размера в таких ситуациях.

Советы для сантехников своими руками

Хорошо, теперь, когда вы определили, какой тип труб использовать для домашних сантехнических работ, вот очень полезное видео от Хулио Калуори из Go2Learn. Это видео покажет вам типичные ошибки, которые делают мастера при ремонте сантехники самостоятельно, например, неправильная пайка меди или соединение разнородных труб.

О Доне Вандерворте

Дон Вандерворт развивал свой опыт более 30 лет, работая редактором по строительству Sunset Books, старшим редактором журнала Home Magazine, автором более 30 книг по благоустройству дома и автором бесчисленных статей в журналах. Он появлялся в течение 3 сезонов на телеканале HGTV «Исправление» и несколько лет был домашним экспертом MSN.Дон основал HomeTips в 1996 году.

Вспомогательные материалы и руководства по ирригации — Как подключиться к основной водопроводной линии для установки ирригационной системы

Чтобы поставить новую спринклерную систему, вам необходимо подключить к существующей системе подачи холодной воды.Если ваш план предусматривает обрезку существующих труб, вы можете нанять сантехника. Если вы все же решили заняться этим самостоятельно, обязательно отключите подачу воды перед началом каких-либо работ.

ГДЕ ЗАПУСТИТЬ СИСТЕМУ

В мягком климате можно использовать водопроводный кран. В холодно-зимнем климате или если у вас нет достаточного потока воды из крана, вы можете перерезать основную водопроводную линию.

Врезка в существующий кран
Часто самый простой способ действия — это выполнить соединение на трубе, обслуживающей кран.Используя этот метод, вы избегаете разрезания трубы. Выключите подачу воды в дом и слейте воду из крана, затем снимите кран и установите латунный или оцинкованный тройник. Подберите размеры выпускного отверстия для трубы крана и оросительной трубы, которую вы планируете использовать. Снова установите кран; затем установите ниппель (короткий отрезок трубы с резьбой на каждом конце) в шток тройника и подсоедините к нему запорный клапан.

Врезка на линии обслуживания

Врезавшись в линию обслуживания и надев компрессионный тройник, вы можете подключить спринклерную систему к водопроводу без пайки. В некоторых случаях вы можете избежать перерезания основной линии, подключив вашу систему к внешнему крану (см. Схему и примечание). В незамерзающих зонах труба ПВХ может быть заменена медью.

ЗАПОРНЫЕ КЛАПАНЫ
Независимо от того, используется ли PVB или нет, мы рекомендуем установить запорный клапан между зонными клапанами и технологической линией. Это позволит вам легко отключить воду в вашей оросительной системе, если вам потребуется произвести ремонт или заменить детали.Проверьте местные коды типа запорного клапана рекомендуется.

ПРИМЕЧАНИЕ. Трубы следует прокладывать на глубине не менее 6 дюймов под землей.

** Чтобы активировать поток воды, нажмите кнопку «синяя» вода в правом верхнем углу изображения.

ЕСЛИ СЧЕТЧИК У ВАС ДВОР:

Перекройте подачу воды на счетчике
(сначала обратитесь в отдел водоснабжения).
Выкопайте, чтобы обнажить линию обслуживания.
Подключить к водопроводу, между
счетчиком воды и домом.
Удалите часть трубы, оставив зазор
, достаточно большой, чтобы можно было скользить по компрессионному тройнику.
Наденьте тройник на каждый конец трубы.
Затяните стяжные гайки. Резиновая прокладка будет прижиматься к трубе, создавая уплотнение, предотвращающее утечку.
Установите короткий ниппель, используя ленту из ПТФЭ на всех резьбовых соединениях тройника.
Присоедините запорный клапан в небольшом корпусе к этому участку трубы. Запорный вентиль позволяет при необходимости отключить систему вручную.
сохраняйте это соединение как можно более чистым.
Это ваш водопроводный кран.

** Чтобы активировать поток воды, нажмите кнопку «синяя» вода в правом верхнем углу изображения.

ЕСЛИ СЧЕТЧИК В ВАШЕМ ПОДВАЛЕ:

Отключите подачу воды на счетчике
(уточните в водоканале).
Установите соответствующий тройник в линию обслуживания для подключения к поливу.
Просверлите отверстие в подоконнике над фундаментом или вырежьте отверстие в стене подвала для прохода оросительной линии. Сделайте его не больше, чем необходимо для трубы диаметром 1 дюйм.
Установите соединительную арматуру, как показано. Полнопоточный шаровой кран — хороший выбор для отключения полива, так что вы можете обслуживать свою систему, не перекрывая водоснабжение всего дома.
Предохранитель обратного слива пониженного давления, предназначенный для работы ниже уровня земли, должен быть подсоединен следующим вдоль трубы, а затем сливной клапан. Для сливного клапана используйте задвижку. Дренажный клапан должен быть как можно ниже, чтобы обеспечить полный дренаж системы.
Наконец, заделайте отверстие в подоконнике или фундаменте герметиком.

** Чтобы активировать поток воды, нажмите кнопку «синяя» вода в верхней части изображения.

ПРЕДОТВРАЩЕНИЕ ОБРАТНОГО ПОТОКА

Каждый раз, когда вы подключаетесь к системе питьевой воды (например, к водопроводу в помещении), всегда устанавливайте предохранитель обратного потока, чтобы предотвратить попадание использованной воды обратно в водопровод. Если вы используете антисифонные регулирующие клапаны, в каждый клапан встроен превентор. В одноконтурной системе, которая работает непосредственно от нагнетателя шланга, вы можете навинтить прерыватель вакуума на конец крана. Для линейных клапанов в начале системы необходим вакуумный прерыватель давления, если он расположен выше самой высокой спринклерной головки. В противном случае вам потребуется установить обратный клапан по принципу пониженного давления (RP) на главной линии перед клапанами на высоте не менее 12 дюймов над землей.


Предохранитель обратного потока по принципу пониженного давления	Вакуумный выключатель

Как заменить водопровод в вашем доме.

Источник бесплатной информации по ирригации в Интернете!

Часто небольшой диаметр водопровода между большой водопроводной магистралью на улице и вашим домом приводит к низкому потоку в дом. Это может значительно увеличить стоимость вашей новой спринклерной системы, поскольку меньший расход означает, что вам потребуется больше контуров клапанов.В этом разделе часто задаваемых вопросов объясняется, какую выгоду можно ожидать от перехода на водопроводную трубу большего размера и как установить новую трубу, если вы решите, что это будет выгодно. Этот FAQ является подстраницей веб-страницы City Slicker Water, которая является частью руководства по проектированию спринклерной системы. Несмотря на то, что эта информация написана применительно к ирригационным системам, эта информация применима к любой ситуации, когда вы хотите добиться большего потока воды в дом. Это также должно быть полезно, если вам просто нужно или вы хотите заменить водопроводную трубу в доме.

Перед тем, как начать копать, позвоните 811. Это БЕСПЛАТНАЯ услуга, доступная повсюду в США. «Любая работа по копанию требует звонка, даже для небольших проектов, таких как посадка деревьев или кустарников. Если вы столкнетесь с подземной инженерной линией во время копания, вы можете нанести вред себе или окружающим, нарушить работу всего района и потенциально нести ответственность за штрафы и расходы на ремонт. . » Посетите веб-сайт 811 для получения более подробной информации. Они выйдут и отметят для вас расположение всех подземных коммуникаций.Это не только поможет вам случайно не выкопать водопроводную трубу или провод, но и точно определить, где находится ваш существующий водопровод! Опять же, и телефонный звонок, и сервис бесплатны.

Прежде чем спешить заменить существующую трубу водоснабжения на трубу большего размера, я предлагаю вам откопать часть существующей трубы подачи и посмотреть, какого размера она на самом деле находится под землей. Часто трубы большего размера (возможно, пластиковые) используются для подземной части трубы, с металлической трубой меньшего размера на конце, где труба выходит из земли или выходит в подвал.Если все трубы подачи, кроме 5 футов или около того, имеют больший размер, вам, вероятно, не нужно ее заменять. В этом случае больший размер трубы, который вы нашли под землей, можно использовать в качестве «нового размера заменяемой трубы» при расчете нового максимального доступного галлона в минуту с использованием таблицы ниже.

Новые возможные максимальные доступные значения галлонов в минуту

Если у вас нет водомера, используйте запорный клапан размером
или наименьший из существующих размеров подающей трубы (в зависимости от того, что меньше) вместо
размера водомера.

Размер счетчика воды	Размер новой сменной трубы	Максимально доступный галлон в минуту при установке новой подающей трубы
Размер счетчика воды	Размер новой сменной трубы	Использование новой подводящей трубы ПВХ SCH 40	Использование новой подводящей трубы PE (SDR-7) *	Использование новой медной подводящей трубы типа L	Использование новой подающей трубы PEX
5/8 дюйма	1 «	15 галлонов в минуту	15 галлонов в минуту	15 галлонов в минуту	15 галлонов в минуту
3/4 дюйма	1 «	17 галлонов в минуту	17 галлонов в минуту	17 галлонов в минуту	17 галлонов в минуту
3/4 дюйма	1 1/4 дюйма	20 галлонов в минуту	20 галлонов в минуту	20 галлонов в минуту	–
1 «	1 1/4 дюйма	33 галлона в минуту	32 галлона в минуту	27 галлонов в минуту	–

Новые размеры труб, превышающие указанные в таблице выше, не приводят к более высокому значению максимально доступного галлона в минуту. Однако они могут помочь вам, уменьшив потерю давления, что также может быть полезно. Учебник по проектированию спринклера объяснит это.

* Не рекомендуется использование трубы из полиэтилена. PE имеет низкое давление разрыва, и, как правило, трубы PEX теперь используются там, где раньше использовался PE.

« Максимально доступный галлон в минуту » — это значение, используемое в Руководстве по проектированию спринклерных систем на IrrigationTutorials.com. Это мера максимального БЕЗОПАСНОГО потока, который может выдержать водопроводная труба дома.Можно протолкнуть больше воды через трубу, однако со временем это может серьезно повредить трубу и водопроводную систему дома. См. Руководство по гидравлическому удару и воздуху в трубах для получения дополнительной информации о повреждении труб.

Приведенная выше таблица предназначена только для использования в ситуациях, когда вода подается в несколько домохозяйств поставщиком воды, например, из муниципальной системы водоснабжения. Он не подходит для использования, когда вода поступает из местных колодцев, ручьев, прудов и т. Д. Для расчета количества воды, доступного с помощью местного насоса (например, колодца), см. Веб-страницу Country Bumpkin, чтобы узнать о потоке под действием силы тяжести. источники см. на веб-странице Backwoods Water.

Не все перечисленные типы труб разрешены к использованию во всех регионах. Местные строительные власти регулируют с помощью строительных норм, какой тип трубы можно использовать. Коды меняются, и замена трубы на трубу того же типа, которая использовалась ранее, может оказаться незаконной. Местные специализированные магазины сантехники могут помочь вам с соблюдением правил, однако, по моему опыту, советы по кодам, поступающие от крупных региональных и национальных торговых точек, часто неверны. Я рекомендую вам связаться с местными строительными властями для получения совета о том, какой тип трубы использовать, часто для этого достаточно просто позвонить им.Многие также дадут очень ценные советы и предложения, не забудьте также спросить, на какую глубину должна быть закопана труба.

Как заменить водопровод:

В большинстве случаев требуется разрешение на водопроводчик, чтобы заменить водопроводную трубу или даже просто прорезать ее. За подробностями обращайтесь к местным строительным властям.

Помните, что по водопроводу идет вода, которую пьете вы и ваша семья! Важно соблюдать осторожность, чтобы при работе не попала грязь.После завершения работы не забудьте открыть все водопроводные краны на несколько минут, чтобы смыть грязь и другие загрязнения. Перед использованием воды для питья необходимо простерилизовать трубы. Для этого в магазинах сантехники есть товары. Обязательно купите стерилизатор для трубок и прочтите инструкции перед началом работы, так как вам может потребоваться вставить стерилизатор в трубки, прежде чем снова их подключать!

Водопровод, гусиная шея и остановки для корпораций

У компании водоснабжения есть где-то там большая труба, которая называется «водопровод».Он, вероятно, имеет диаметр 6 дюймов или больше и находится на улице или в переулке. От водопровода к вашей собственности идет труба меньшего размера. Эта меньшая труба называется «гусиная шея». В конце гибкой стойки находится запорный клапан, который называется «корпоративный стоп». Остановка корпорации обычно устанавливается рядом с вашей линией собственности. Идея состоит в том, что остановка корпорации знаменует собой точку раздела между вами и поставщиком воды. Труба, входящая в остановку корпорации, принадлежит поставщику воды.Выходящая из него труба обычно принадлежит собственнику. Упор корпорации обычно располагается в коробке или внизу рукава с круглой пластиковой или металлической крышкой. Колпачок может быть не более 4 дюймов в диаметре, и его трудно найти. Часто он будет покрыт грязью или травой, поэтому вам придется искать его, пытаясь найти землю вилами, металлическими граблями или отверткой. для отметки, выгравированной на бордюре или тротуаре, указывающей местоположение. Остановка корпорации, вероятно, будет похоронена ниже линии замерзания, поэтому в более холодных местах она может быть на несколько футов глубиной.

Позвоните по номеру 811, и они выйдут и отметят для вас местонахождение водяной гусиной шеи, и это бесплатно! Это очень помогает найти остановку корпорации, так как она находится где-то на гусиной шее. Это сузит область поиска. Иногда они даже отмечают место остановки корпорации. Человек, который выходит, чтобы отметить места расположения труб, обычно имеет подробные планы, на которых показано точное расположение всего. Если вы оказались там и дружелюбны, они часто готовы поделиться с вами множеством полезной информации.

Корпоративный стоп (часто сокращенно «корпоративный стоп») служит запорным вентилем компании водоснабжения для вашего дома. Обычно он управляется с помощью специального ключа или гаечного ключа, чтобы предотвратить несанкционированное использование. К счастью, вы можете купить для него гаечный ключ в большинстве хозяйственных магазинов. Достаньте фонарик и сначала посмотрите на верхнюю часть остановки корпорации, чтобы увидеть, какой формы имеет рабочая гайка, поскольку существует несколько стилей. Также обратите внимание на его глубину, чтобы вы могли достать гаечный ключ с достаточно длинной ручкой, чтобы дотянуться до него.Большинство из них используют шлицевой ключ, который надевается на выступающую планку прямоугольной формы, как на фото ниже. Если вам действительно повезет, у него будет нормальная ручка, но не ставьте на это! В некоторых случаях у вас есть достаточно места для управления остановкой корпорации с помощью стандартного трубного ключа. Еще одна хитрость — использовать ключ для раковины (специальный гаечный ключ, используемый для установки смесителей на раковины). Вы, вероятно, также заметите пару отверстий на корпоративном ограничителе, которые совпадают друг с другом, когда клапан находится в закрытом положении.Они позволяют водопроводной компании закрывать ее на висячий замок, если вы не оплачиваете счет за воду! Большинство корпоративных стопов сложно повернуть, поэтому вам, возможно, придется приложить немного усилий. Возможно, вы сможете попросить компанию водоснабжения отправить кого-нибудь, чтобы закрыть и открыть ее для вас. Часто они делают это бесплатно (особенно если вы попросите вежливо, и у вас есть хорошая история своевременной оплаты счетов за воду!)

Фотография распределительного ящика подземного водоснабжения
, содержащего корпоративный стопор, счетчик воды и запорный вентиль домовладельца.

Фотография выше показывает особенно красивую установку. Есть не только корпоративный стопор, но и запорный клапан для домовладельцев с простой в использовании ручкой. Не нужно использовать специальный ключ, домовладелец может отключить воду самостоятельно без инструментов в экстренных случаях. Я очистил коробку изнутри перед тем, как сделать снимок. В такой клапанной коробке часто бывают муравьи, пауки и другие отвратительные вещи, поэтому будьте осторожны, открывая их. Я однажды даже нашел в одной дохлой черепаху!

Иногда в регионах с холодной погодой нет корпоративной остановки, расположенной снаружи.Остановка корпорации находится в вашем доме, обычно в подвале, в подвале или подсобном помещении. В этом случае вы в значительной степени облажались, потому что водопроводная труба, скорее всего, принадлежит водопроводной компании, и даже если это не так, вы не можете легко отключить воду, чтобы заменить ее. Прежде чем сдаваться, позвоните в вашу компанию водоснабжения напрямую (используйте ее местный номер службы поддержки клиентов, а не 811) и спросите, есть ли у них отключение где-нибудь между их магистралью и вашим домом. Может, вы просто не смогли его найти. В крайнем случае, спросите их, установят ли вам новую подающую трубу большего размера.В большинстве случаев они это сделают, но, вероятно, они будут взимать с вас плату за это. Не удивляйтесь, если вас направят в сантехническую компанию для выполнения работы.

Добавить вторую трубу или заменить исходную?

Дальнейшие действия зависят от текущей схемы водоснабжения, вашего бюджета и будущих проблем, связанных с техническим обслуживанием. Выберите из приведенных ниже методов, которые лучше всего подходят для ваших нужд.

Счетчик воды установлен прямо у остановки корпорации, или у вас нет счетчика воды.

Вы можете просто подключиться к имеющейся водопроводной трубе сразу после водомера. Затем установите новую трубу большего размера в спринклерную систему. Труба, ведущая к ирригационной системе, будет «новой» линией подачи, с использованием пересмотренных GPM из таблицы выше. Существующий подводящий трубопровод к дому останется без изменений, а существующий поток к дому останется неизменным. Только спринклерная система может увеличить поток.
Врезаться в существующую подающую трубу сразу после корпоративной остановки / водомера и параллельно ей установить вторую трубу в дом.Примерно в футе от дома подсоедините новую трубу обратно к старой трубе меньшего размера, ведущей в дом. Таким образом, вам не нужно менять трубы в стенах дома. Это создает две подводящие трубы рядом с домом, и вода проходит через обе из них. Преимущество состоит в том, что это экономит деньги, поскольку новая труба может быть такого же размера, как и старая труба. Вода будет проходить по обеим трубам, поэтому поток будет намного больше, чем раньше (но не в два раза, другие ограничения все еще существуют, такие как гусиная шея и корпоративный стоп.Обратной стороной является то, что теперь у вас будет две отдельные трубы, идущие к дому. Это означает вдвое больше трубы, которая когда-нибудь может сломаться или протечь. Кроме того, старая труба все еще будет там, и, поскольку она старая, вероятность протечки или поломки выше. Поскольку этот метод создает проблемы в будущем, он не рекомендуется большинством профессионалов.
Снимите существующую трубу водоснабжения между корпоративной остановкой / водосчетчиком и домом и полностью замените ее новой трубой большего размера. Примерно в футе от дома подсоедините новую трубу к старой трубе меньшего размера, ведущей в дом.Таким образом, вам не нужно менять трубы в стенах дома. Это наиболее распространенный и, как правило, лучший вариант.

Счетчик воды устанавливается на расстоянии более пяти футов от остановки корпорации (обычно внутри дома).

Варианты замены трубы в основном те же, что и выше, однако в этом случае вам необходимо заменить трубу между упором корпорации и счетчиком. Обычно в этой ситуации счетчик находится внутри дома.Однако, если счетчик находится где-то во дворе, вам также необходимо заменить трубу между счетчиком и домом.

Гораздо проще, если вы фактически не заменяете короткий отрезок трубы, идущей в дом через стену или пол. Подсоедините новую трубу к старой трубе меньшего размера примерно в футе от стены дома. В результате остается короткий отрезок старой трубы, идущий в дом, но это намного проще, чем заменять трубу через стену или пол. Вода будет протискиваться через короткую секцию, и она будет работать нормально, если между точкой, где вы подключили новую трубу, и водомером не осталось более 5 футов старой трубы.Если осталось более 5 футов, вам нужно будет установить новую трубу через стену или заменить старую трубу внутри дома, когда она пройдет через стену. Другими словами, вы оставляете короткий отрезок старой трубы, ведущий в дом через стену. Попав внутрь, легче установить новую трубу большего размера. Вы подключите новую спринклерную систему как можно ближе к водомеру. К сожалению, вам придется вывести новую подающую трубу спринклера через стену, а это значит, что вам придется просверлить отверстие в стене.Обязательно заделайте отверстие вокруг трубы качественным эластичным водонепроницаемым герметиком! При расширении и сжатии труба будет двигаться, поэтому после затвердевания герметик должен оставаться гибким. (Не используйте цемент для заделки отверстия! Стандартные цементные, гипсовые и бетонные смеси НЕ являются водонепроницаемыми!)

Прочие вопросы для рассмотрения

Пластиковая труба обычно должна быть установлена на глубину не менее 18 дюймов, измеряемую от верха трубы до уровня почвы. Все трубы должны быть проложены ниже линии замерзания.В некоторых местах глубина может составлять 4 фута и более. У ваших местных строительных властей есть особые требования относительно глубины трубы.

Как подключить новую трубу к старой? Большинство профессионалов используют компрессионную муфту. Если вы не знаете, что это, спросите в строительном магазине. Если вы выполняете резьбовое соединение между пластиковой и металлической трубой, см. Часто задаваемые вопросы о том, как подключить пластиковую трубу к металлической трубе.

Ну вот и все для этого FAQ. Развлекайтесь и помните, что при рытье и работе с траншеями безопасность превыше всего.Соблюдайте все требования OSHA. См. Руководство OSHA по работе вокруг траншей.

Сантехника в саду — FineGardern

Фото / иллюстрация: Kim Jaeckel

Когда мы с женой наконец закончили строительство дома, пришло время сосредоточить мое внимание на саду, в частности, на моем огороде. Во время строительства дома у меня был огород, но он был довольно маленьким, и, что более важно, не было хорошей воды.В течение двух предыдущих сезонов я использовал старую 1-дюймовую линию колодца, которую купил на местной свалке сантехники. Линия соединялась с краном в доме и шла по земле вниз по холму в сад. Это решение не было ни привлекательным, ни постоянным, поэтому, когда я решил спроектировать и построить новый увеличенный огород, я также планировал добавить систему орошения.

Поскольку моей основной целью было просто налить воду в сад, я выбрал очень простую установку. Фактический полив все равно будет производиться спринклерной системой.Но мне также нужна была система, которую можно было бы расширить в будущем.

Пролог: проектирование системы

С помощью траншеекопателя автор вырыл 200-футовую траншею всего за три часа.
Фото / иллюстрация: Kim Jaeckel

Один из первых вопросов, на который мне пришлось ответить, заключался в том, насколько глубоко закопать линию воды. Если бы я не хотел сливать воду из системы каждую осень, мне пришлось бы закопать ее ниже линии замерзания, которая составляет 42 дюйма глубиной здесь, в моем саду в зоне 5 в Коннектикуте.

Мне также нужно было решить, какой материал я буду использовать для линии, и как подключить линию к дому. Наконец, было еще одно препятствие, буквально — каменная стена, идущая вдоль подножия холма между домом и садом. Каким-то образом мне пришлось бы провести черту под этим или через это.

Ответ на мой первый вопрос пришел легко, когда я сделал пробную раскопку на холме, где должна была идти линия. После пяти потных часов борьбы с камнями и корнями я был всего на 3 фута в траншею длиной 200 футов.Я быстро решил закопать леску глубиной всего 1 фут и осушать систему каждую осень.

Перед укладкой лески убедитесь, что траншея наклоняется равномерно к предполагаемой низкой точке. Укладка отрезка жесткой трубы в траншею перед измерением с помощью 4-футового уровня дает более точные показания. Траншея должна иметь небольшой уклон.

Следующим моим шагом было определить, какие типы соединений мне нужны и куда они пойдут. Сначала мне нужно было выяснить, где будет нижняя точка в системе.Вот куда все стечет. Мой сад находится под уклоном от дома, с перепадом высоты почти на 30 футов, что позволило бы гравитации осушить систему. Поскольку земля имеет уклон к центру сада, я решил установить там сливной клапан вместе с краном, из которого я мог бы поливать весь огороженный огород (C на плане участка). Я также хотел, чтобы кран был за пределами сада, на склоне холма (B), чтобы я мог протянуть шланг и разбрызгиватель к своему грядке с тыквами и многолетним грядкам. Наконец, мне потребовался третий патрубок на дальнем конце линии (D), который при открытии пропускал бы воздух и заставлял линию полностью стекать.Все три этих соединения будут размещены в деревянных ящиках, установленных в земле, что даст мне быстрый доступ к ним. Вдобавок мне понадобится несколько локтевых соединений, потому что, хотя ирригационная линия достаточно гибкая, чтобы плавно изгибаться, она не может делать резких поворотов.

После того, как у меня был базовый план, я отнес его в магазин сантехники, специализирующийся на системах орошения, чтобы убедиться, что у меня все покрыто. Они посмотрели на мой план и сказали, что все в порядке. Я купил 1-дюймовую оросительную линию из ПВХ и стандартную сантехническую арматуру из ПВХ для всех подключений.

Когда эти решения остались позади, настало время начать настоящую работу.

Акт I — Земляные работы

Кран с четырьмя головками увеличивает универсальность полива в четыре раза. Гибкую плетеную леску, которая соединяет поливную линию с патрубком, легче отсоединить, чем жесткую ирригационную линию.

Приступая к этому проекту, я знал, что самой сложной частью будет рытье траншеи, в которой будет находиться водопровод. После пробных раскопок я решил потратить 75 долларов на аренду траншеекопателя, чтобы открыть канаву шириной 4 дюйма и глубиной 1 фут.Использование этого механизма по-прежнему было тяжелой работой, но я вырыл всю 200-футовую траншею за три часа.

После того, как траншея была вырыта, я должен был убедиться, что ее дно имеет правильный уклон, чтобы не было нежелательных низких точек на линии, удерживающих воду. Я использовал длинный кусок жесткой пластиковой трубы, оставшийся от предыдущего проекта, чтобы определить правильный уклон. Я положил трубу в траншею и установил на ней 4-футовый уровень. В тех областях, где мне нужно было отрегулировать уклон, нужно было просто добавить или убрать небольшое количество грязи со дна траншеи.

Соединительные коробки — это просто деревянные коробки без дна со вставными крышками, которые устанавливаются заподлицо с верхней частью коробки. Я сделал их из обработанной под давлением сосны 2 × 10, разрезанной на 1 фут длиной, так что у меня получился квадрат размером 1 фут на 912 дюймов глубиной. Это дало мне достаточно места для установки крана. Ящик в центре сада должен быть больше и глубже, чтобы в нем можно было разместить патрубок и сливной клапан, поэтому я сделал его шириной и глубиной 12 дюймов и длиной 18 дюймов. Когда ящики были готовы, пришло время собирать систему.На этом этапе я не вырезал отверстия по бокам коробки, чтобы труба проходила через них, потому что я хотел быть уверенным, что получил их в правильных местах.

Акт II — Сборка системы

Когда траншея была готова, следующим шагом было заложить все соединительные коробки в землю. Чтобы установить каждую коробку, я выкопал яму на несколько дюймов глубже, чем сам ящик, и залил дно от 3 до 4 дюймов гравия, поэтому, когда я сливаю воду из линии, воде есть куда уходить. Я отрегулировал уровень гравия так, чтобы ящик располагался заподлицо с поверхностью земли.
Затем я развернул оросительную линию и расположил ее рядом с траншеей, чтобы определить точную длину каждого отрезка лески. После того, как леска была проложена, я вернулся и разрезал ее ножовкой в любом месте, где было соединение, оставив несколько дюймов для корректировки.

Чтобы определить, где должны быть отверстия в коробках, я положил свой уровень в траншею напротив коробки и сделал отметку на той стороне коробки, где уровень совпадал с коробкой. Отметив все коробки, я вытащил их все из земли и просверлил отверстия 114-дюймовым сверлом.

Хотя я купил линию 100 фунтов на квадратный дюйм для нижней части проекта, я решил повторно использовать линию 160 фунтов на квадратный дюйм, которая у меня уже была в течение длительного времени от дома до первого соединения, около края сад. Это оказалось ошибкой, потому что в линию с более толстыми стенками 160 фунтов на квадратный дюйм было труднее вставить фитинги. Оглядываясь назад, я потратил еще 10 долларов на то, чтобы иметь линию 100 фунтов на квадратный дюйм, и это избавило бы меня от некоторых проблем.

Приступил к сборке системы дома.Траншея подходит вплотную к фундаменту, поэтому для достижения основного патрубка дома необходимо было перейти от горизонтального участка к вертикальному. Чтобы сделать изгиб, я прикрепил к концу лески фитинг под углом 90 градусов. Для вертикальной трассы я использовал 3-футовый отрезок 1-дюймовой гибкой плетеной лески, которую намного легче отсоединить в конце сезона, чем жесткую ирригационную леску. Он соединен с четырехголовым патрубком, который навинчивается на главный патрубок дома. Четыре отдельных головки позволяют мне всегда подключать основную оросительную линию, а также подсоединять другие шланги.

Затем я перешел к своей первой соединительной коробке (B на плане площадки), убедившись, что линия лежит на дне траншеи по всей ее длине. По обе стороны коробки я продвинул концы двух отрезков лески через отверстия и надел зажим на каждый конец. В этой коробке мне потребовались колено и патрубок с короткой линией между ними. Работать внутри коробки тесновато и неудобно, поэтому я сделал как можно больше подключений вне коробки. В этом случае я установил и зажал колено и тройники на короткую деталь, а затем подключил их к оросительным линиям.

Простой план водопровода в грунте

Фото / иллюстрация: Kim Jaeckel

Для этой системы потребовалась серия подключений в четырех местах; подробности показаны ниже. Линия начинается у крана с четырьмя головками в доме (A). Автор поливает сад из шлангов, прикрепленных к патрубкам B и C. Кран D необходим для полной промывки системы — воздуха в начале сезона и воды в конце сезона.

Чтобы установить фитинг в оросительную линию, иногда приходилось слегка нагревать линию небольшой пропановой горелкой.Я старался нагреть все стороны равномерно и ровно настолько, чтобы вставить фитинг. Слишком сильный нагрев может вызвать деформацию линии, что может вызвать утечки в соединении. После того, как фитинг был вставлен, я поместил зажим рядом с концом оросительной линии и надежно затянул его.

Т-образный фитинг имеет конец с внутренней резьбой, в который входит втулка. Чтобы обеспечить плотное прилегание, я обернул тефлоновой лентой резьбу втулки перед тем, как вкрутить ее в T.

С первой коробкой все готово, я перешел на главную соединительную коробку, еще раз убедившись, когда я шел по траншее, что леска опирается на дно.

Основную соединительную коробку было немного сложнее установить, потому что в ней находился патрубок и сливной клапан, разделенные коротким отрезком линии. Я расположил патрубок так, чтобы он находился выше слива. Таким образом, когда слив будет открыт, вся вода вытечет. Как и в первой коробке, тройники обеспечивают точки соединения патрубка и сливного клапана. При выполнении всех соединений обязательно наденьте зажимы перед тем, как надеть фитинги. В противном случае вам придется разрывать связи и делать это снова, как я понял на собственном горьком опыте.

В последнюю соединительную коробку я вставил вставку в конце линии и закрыл ее патрубком.

Нагрейте оросительную линию с помощью пропановой горелки, равномерно по всему периметру. Нагрейте леску ровно настолько, чтобы можно было проткнуть соединение молотком с резиновым наконечником. Переместите зажим к концу лески над фитингом внутри. Аккумуляторная дрель быстро затягивает зажим. При необходимости резких поворотов используйте угловой фитинг. Завершите затяжку соединения отверткой. Слой тефлоновой ленты, намотанный на резьбу всех резьбовых соединений, является важным средством защиты от утечек.

Акт III — Завершение работы

Основная соединительная коробка в центре сада — это самая низкая точка в системе. Здесь есть и кран (для подачи воды в ороситель), и сливной вентиль. Когда система опорожняется осенью, вода будет вытекать и просачиваться через гравийный слой под ящиком.

После того, как система была активирована и произведен поиск утечек, засыпка траншеи становится последней работой.
Фото / иллюстрация: Ким Джекель.

После того, как все соединения были выполнены и все зажимы затянуты, пришло время проверить линии.Перед тем, как включить воду, я открыл кран на конце линии, чтобы вытолкнуть весь воздух из системы. Когда вода потекла, и из линии был выпущен воздух, я закрыл все краны. Затем, затаив дыхание, я вернулся вдоль линии и осмотрел каждое соединение. Никаких протечек!

Я оставил воду включенной, поддерживая давление в системе, на пару часов, чтобы посмотреть, нет ли утечек. Убедившись, что система водонепроницаема, я засыпал траншею и выравнивал поверхность.В конечном итоге я поставлю ступеньки в том месте, где линия проходит через каменную стену, но пока все, что я сделал, это проложил линию в траншее, засыпал ее футом песка и гравия и положил большой плоский камень. через это.

Чтобы слить воду из системы в конце сезона, я просто открываю сливной кран в центральной коробке (сначала проверяя, отключена ли вода в доме), затем отсоединяю линию в доме и, наконец, открываю все патрубки вдоль линии . Эта система обошлась мне менее чем в 300 долларов, включая аренду траншеекопателя, а весь проект занял менее 30 часов.

По иронии судьбы, прошлый сезон был очень влажным, поэтому я использовал разбрызгиватели только пару раз (больше потому, что я хотел, чем потому, что саду действительно нужна была вода). Если бы я его установил годом ранее, когда у нас была засуха…

5 основных типов сантехнических труб, используемых в домах

Независимо от того, нанимаете ли вы сантехника или беретесь за проект сантехники своими руками, опыт может сбивать с толку из-за выбора нескольких типов водопроводных труб.В конце концов, использование трубок имеет тенденцию смешиваться. Какой тип трубы следует использовать для водоснабжения, канализации, канализации и даже для наружных работ? Ответ не так однозначен, как это могло быть в прошлом, когда основными предпочтительными трубами были оцинкованная сталь или чугун.

Труба PEX

Труба PEX или сшитый полиэтилен — одна из самых новых и популярных труб, появившихся на рынке сантехники. PEX используется только для подачи воды. PEX — это труба, достаточно жесткая, чтобы выдерживать давление воды, но достаточно гибкая, чтобы проходить сквозь стены, потолки, подвалы и подползни.PEX действительно передала водопроводную сантехнику в руки мастеров и профессиональных сантехников.

Перед установкой труб этого типа ознакомьтесь с местными нормативами. Хотя это широко используется в Соединенных Штатах, это не везде законно. Он должен иметь хорошую опору, а фурнитура должна быть правильно установлена и проверена, особенно при установке за стенами.

Труба ПВХ

Труба из ПВХ или поливинилхлорида представляет собой водосточную трубу с дренажной или вентиляционной линией.Изначально ПВХ приобрел популярность, потому что с ним легче было работать, чем с традиционной оцинкованной стальной трубой. Труба из ПВХ относительно проста в установке, и для ее резки требуется немного больше, чем ножовка и угловая коробка. ПВХ склеивает растворителями.

Перед установкой труб этого типа ознакомьтесь с местными нормативами. Хотя он широко используется в Соединенных Штатах, он не везде легален. Он должен иметь хорошую опору, а фитинги должны быть правильно установлены и проверены.

Плюсы

Диаметр трубы четко обозначен на белой поверхности
Недорого и может использоваться для длительных работ, например, для орошения
Работать легче, чем со сталью или медью

Смотреть сейчас: Лучшие способы ремонта протекающей трубы из ПВХ

Жесткая медная труба

Жесткая медь часто используется для водопровода в доме.Жесткая медь легко режется ножовкой или специальным резаком для медных труб. Жесткая медная труба отлично подходит для водоснабжения, поскольку не представляет опасности для здоровья.

Среди множества вариантов соединений лучшим является соединение под пайку. Паяное соединение требует опыта в сочетании с протоколами безопасности.

Труба ABS

Труба из АБС-пластика (акрилонитрил-бутадиен-стирол) в основном используется в качестве вентиляционной и дренажной линии. Труба из АБС очень похожа на трубу из ПВХ, за исключением того, что она черного цвета и немного мягче.Обязательно ознакомьтесь с местными правилами, чтобы определить, где можно использовать этот продукт.

Гибкое соединение

Гибкие соединения, также для краткости называемые Flexi, используются для окончательных соединений с приборами. Например, водонагреватели, туалеты, раковины и т. Д. Они используются для газоснабжения и бытовой воды и бывают разной длины и размеров. НО необходимо соблюдать местные нормы. Они не допускаются внутри стен или полов.

Труба из оцинкованной стали и чугуна

В старых домах иногда встречаются два дополнительных типа труб, которые устанавливаются нечасто, особенно домашними мастерами: стальные и чугунные трубы.

Труба из оцинкованной стали десятилетиями использовалась для канализации, водоснабжения, газоснабжения и многих других целей. Хотя оцинкованные стальные трубы все еще используются (особенно для газоснабжения), они используются гораздо реже и никогда не используются для водоснабжения при новом строительстве или реконструкции. Каждый конец трубы имеет резьбу, и отдельные трубы ввинчиваются друг в друга с помощью соединительной арматуры .

Чугунная труба часто использовалась для канализации и дренажа.Чугунные трубы до сих пор встречаются во многих домах. Чугунная труба жизнеспособна до тех пор, пока она полностью не проржавеет. Чугун очень тяжелый, его трудно резать. При модернизации чугунные трубы заменяются жесткими пластиковыми трубами, такими как ABS.

Плюсы

Больше нет плюсов от использования оцинкованной трубы. Однако он по-прежнему требуется для использования в некоторых приложениях, например, в природном газе.

Разводка воды в частном доме – монтаж водоснабжения своими руками

разводка воды для частного дома своими руками: составление схемы, монтаж

Разновидности схем водопроводной разводки

Последовательный тип подключения

Параллельная разновидность подключения

Разновидности по способу подачи жидкости

Разработка схемы своими руками

Основные точки системы

Особенности прокладки скрытой, открытой системы

Рекомендации

разводка труб для воды своими руками, как сделать монтаж системы от центрального водопровода, подключение, ввод

Разновидности проводки водопровода в частном жилом доме по чертежу

Схема ввода и подключения водоснабжения (воды) жилого частного дома от центрального водопровода

Как развести воду по дому, если там автономное водоснабжение

Фото схемы монтажа для системы водоснабжения, которая обычно используется в частном загородном доме

Если подключение будет последовательным

Если подключение будет происходить параллельно

Если водообеспечение внешнее, откуда питается жилье

Центральное водообеспечение

Колодец

Скважина

Разновидности скважин

Какой насос выбрать

Схема ввода водопровода в любой частный дом, с чего начать составлять проект водоснабжения

Что учесть при проектировании схемы подключения и вводе холодной воды в частном доме (с фото)

Нюансы, с которыми подается ГВС

Разные принципы подачи жидкости

«Глухая» разводка

Циркулирующая замкнутая система

Как проходит разводка разноразмерных водяных труб в любого размера частной квартире или домовладении без помощи специалистов своими руками

Действуем через тройник

Коллекторная (лучевая) разновидность

Комбинированный тип

Разводка открытого и скрытого типа

Как составить проект без помощи

Какие узлы понадобятся для системы

Какими трубами можно вести по помещениям

Полипропилен

Металлопластик

Сшитый полиэтилен

Металл или сталь

Медь

Гофра из нержавейки

Готовые системы под водопровод

Как это делать, если стены из газобетона и пенобетона

Как справиться с задачей в деревянном доме

Как вести воду наверх

Советы

Заключение и интересные видеоролики

схема, монтаж водопровода, разводка воды, система фильтрации

Делаем схему

Монтаж водопровода своими руками

Виды труб в зависимости от материала

Диаметр труб

Сварка полипропиленовых труб

Разводка водопровода в доме

Подключаем насосную станцию к внутреннему водопроводу

Гидроаккумулятор — что это и зачем он нужен

Фильтры для очистки воды

Устанавливаем коллектор и бойлер

проектирование, этапы монтажа и ошибки

Виды и устройство систем водоснабжения в частном доме

Последовательное или тройниковое соединение

Коллекторное или параллельное соединение

Принцип подачи воды

Оборудование для автоматической подачи воды

Проектирование и проведение расчетов

Этапы монтажа своими руками

Основные ошибки при установке сети

как правильно сделать своими руками

Чертёж – всему голова

Что необходимо знать перед проектированием

Какую канализацию лучше сделать в частном доме

Какие нюансы учесть при разводке труб

Какие материалы лучше использовать

Для чего стояку вентиляция

Уличная часть системы

Варианты сбора сточных вод

Основные требования к устройству септиков

Видео: особенности устройства канализации частного дома
