Рециркуляция гвс в двухконтурном котле: Разбор рециркуляции горячей воды в частном доме – схемы и технологические нюансы

Содержание

Система рециркуляции горячей воды — назначение, схемы, эксплуатация: tvin270584 — LiveJournal

Владельцам частных домов знакома ситуация, когда при включении горячей воды в душе или умывальнике приходится долго ждать ее нагрева. Десятки раз включая кран в течение дня, мы впустую тратим сотни литров воды и напрасно сжигаем топливо. В статье мастер сантехник расскажет, для чего необходима рециркуляции горячей воды и как её правильно смонтировать.

Как сделать, чтобы вода в кране всегда была горячей

Достаточно широко распространены ситуации, когда в частных домах вся система водоподготовки объединяется в одном техническом помещении, максимально удалённом от обитаемой зоны. Также часто можно встретить проекты домов, имеющих несколько санузлов, в том числе на разных этажах. Для таких ситуаций характерна значительная протяжённость трубопроводов горячего водоснабжения, что сулит жильцам некоторые неудобства.


Например, при открытии горячей точки водоразбора требуется время, порой немалое, пока вода, проследовав по каналам и отдав им часть собственного тепла, начнёт поступать из крана при номинальной температуре. Это не только вызывает определённые неудобства при каждом использовании санузла, но также приводит к перерасходу воды, которая на многих объектах частного строительства служит стратегическим ресурсом.

Инженеры успешно решили эту проблему. Вода в контуре горячего водоснабжения всегда будет горячей лишь при условии ее непрерывной циркуляции от бойлера к кранам.
Как известно, существуют три варианта организации горячего автономного водоснабжения в частном доме:

Первый способ для организации рециркуляции не подходит, да и с точки зрения экономичности он наименее эффективный. Котел в этом случае греет жидкость в контуре водоснабжения, а насос подает ее к точкам разбора. При небольшой протяженности линии (до 10 метров) потери воды относительно невелики. Если же ванная комната находится на втором этаже и значительно удалена от котельной установки, ждать горячую воду в кране приходится долго. Как мы уже говорили, остывшая вода в этом случае должна быть полностью вытеснена горячей.

Второй и третий варианты горячего водоснабжения допускают установку рециркуляционного контура. Если мы греем воду бойлером, то обеспечить постоянное наличие горячей жидкости в кранах на протяженных магистралях несложно. Для этого труба, подающая воду к точкам разбора, «закольцовывается». Выйдя из теплообменника бойлера, горячая жидкость идет к кранам и, если они закрыты, возвращается в бак. Вода в этом случае не стоит неподвижно в трубах. Она непрерывно движется по ним и подогревается в бойлере. Поэтому ее температура всегда остается высокой.
Система «двухконтурный котел + бойлер косвенного нагрева» оптимально подходит для рециркуляции. Она работает по такой схеме: котел греет воду в контуре горячего водоснабжения и подает ее в теплообменник бойлера.
Жидкость в его баке нагревается, и насос гонит ее к точкам разбора. Врезав в трубу обратную магистраль, мы получаем нужный результат. Горячая жидкость начинает циркулировать по кругу. В любой момент она доступна для пользователей.
Следует отметить, что не только двухконтурный, но и одноконтурный котел, оснащенный бойлером косвенного нагрева, можно оборудовать петлей рециркуляции. Разница между ними состоит в том, что в одноконтурном агрегате вода из теплообменника бойлера поступает в радиаторы отопления. В двухконтурном котле магистрали отопления и горячего водоснабжения работают независимо друг от друга.
Насосный узел и обвязка
Схема компоновки узла рециркуляции может отличаться в зависимости от используемого водогрейного и насосного оборудования. Например, конструкцией некоторых бойлеров косвенного нагрева предусмотрен третий отвод из верхней трети ёмкости для подключения возвратной трубы рециркуляции. Если такого отвода нет, обратный поток подключается через тройник к патрубку подачи холодной воды.

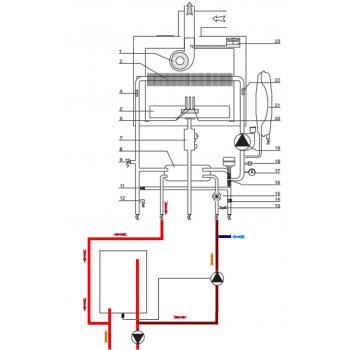

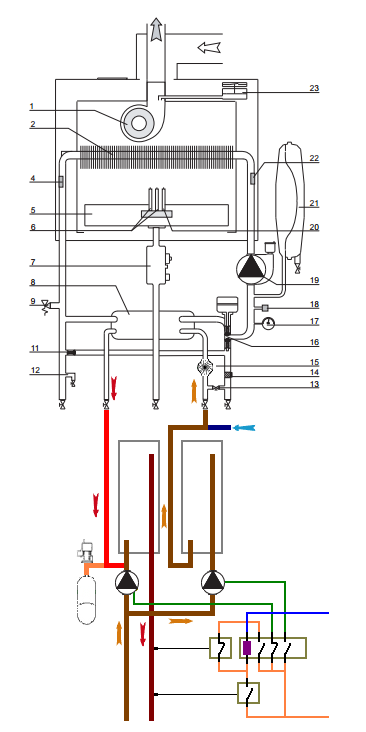

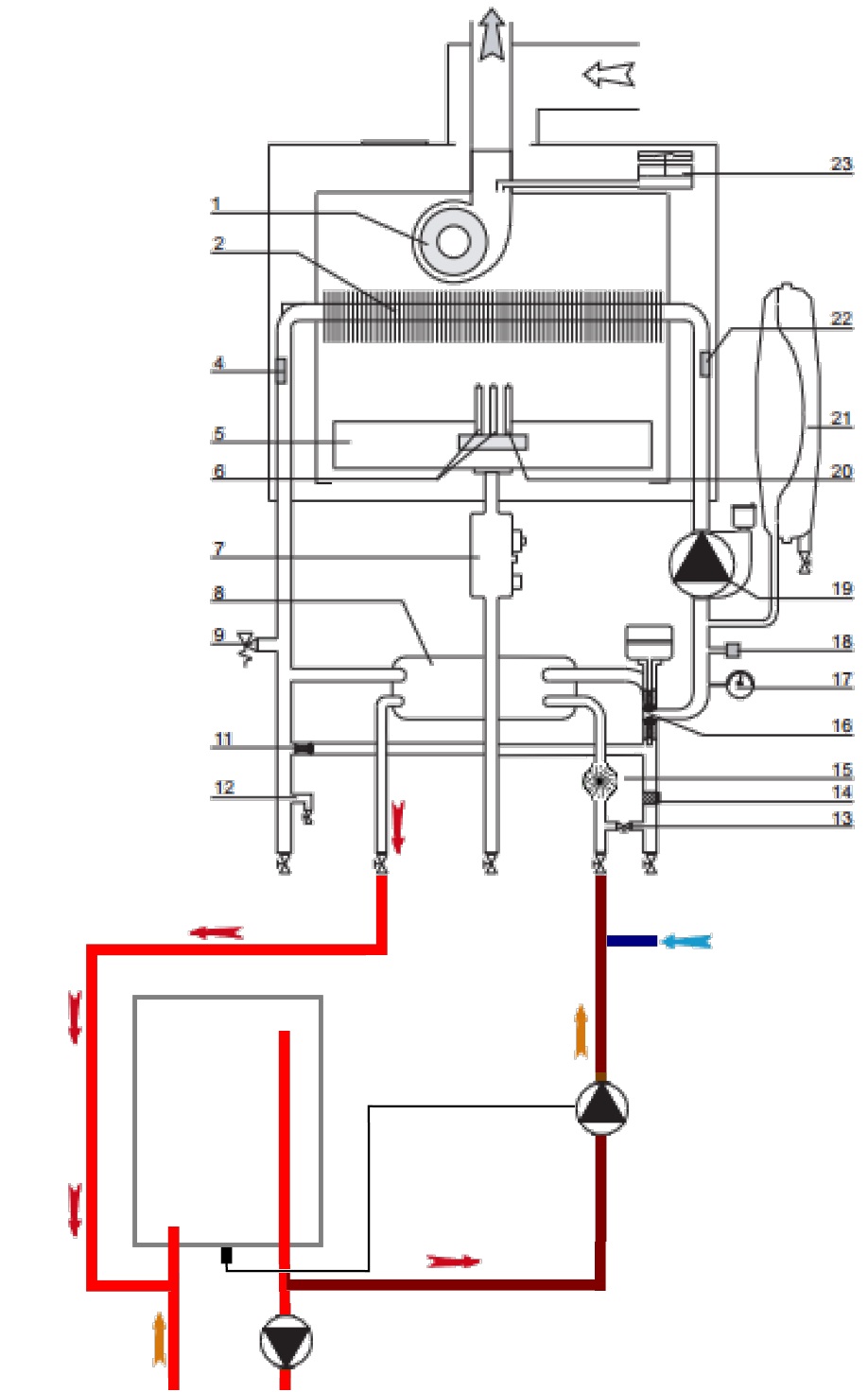

Пример схемы обвязки бойлера косвенного нагрева с рециркуляцией горячей воды: 1 — котёл отопления; 2 — группа безопасности котла с расширительным баком; 3 — циркуляционный насос системы; 4 — группа безопасности бойлера с расширительным баком; 5 — потребители горячей воды; 6 — радиаторы отопления; 7 — бойлер косвенного нагрева; 8 — циркуляционный насос бойлера; 9 — обратные клапаны; 10 — циркуляционный насос системы отопления; 11 — сетчатый фильтр грубой очистки
Если взять в качестве примера стандартный электрический водонагреватель с двумя отводами, то на патрубке подачи холодной воды сначала устанавливается разъёмное соединение с накидной гайкой и группа безопасности для бойлеров

. Ниже монтируется тройник, на два свободных отвода которого устанавливают шаровые краны. Один из них предназначен для подключения к магистрали ХВС, другой — для обратной трубы петли рециркуляции.

Схема рециркуляции горячей воды с накопительным бойлером: 1 — накопительный водонагреватель; 2 — кран для подсоса воздуха при сливе бака; 3 — группа безопасности; 4 — обратные клапаны; 5 — циркуляционный насос; 6 — недельно-суточный таймер; 7 — потребители горячей воды
Таким образом, подача холодной воды в систему происходит только при снижении давления от открытия водоразбора, в остальных случаях горячая вода циркулирует по замкнутой петле, включающей весь объём бойлера.

Это главный недостаток водонагревательных приборов, конструкция которых не предусматривает их использование в системах с рециркуляцией горячей воды. При такой схеме подключения бойлер не будет как положено отдавать 2/3 своего объёма с неизменно высокой температурой, ведь при подпитке весь объём жидкости будет равномерно охлаждаться.

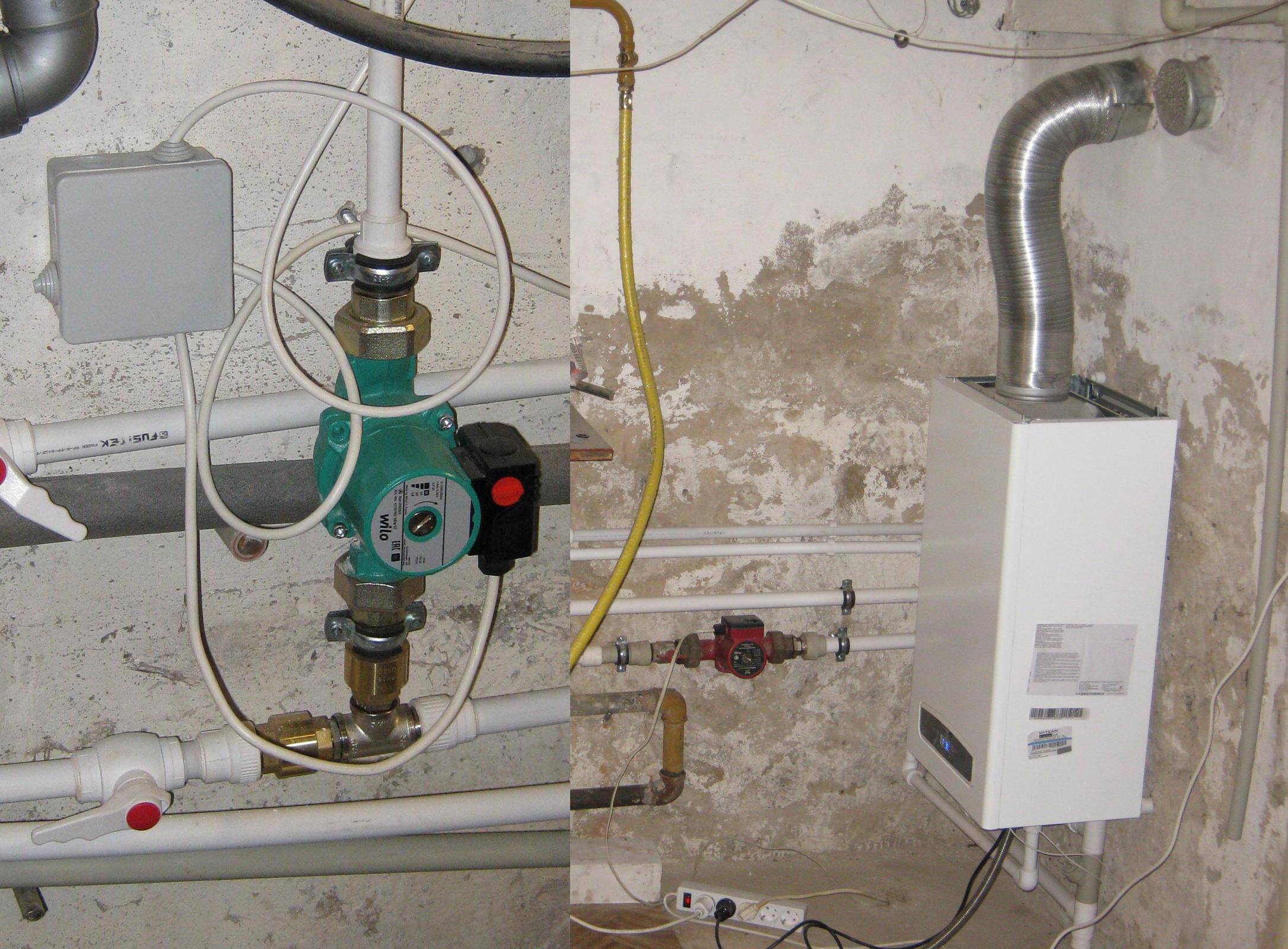

Циркуляционный насос для горячего водоснабжения
Что касается насоса для рециркуляции горячей воды, ведущими производителями сантехнического оборудования (Wilo, Grundfos) разработаны целые серии приборов. Их основное отличие от стандартных циркуляционных насосов — резьбовые патрубки для подключения такого же типоразмера, который обычно используется в бытовых системах водоснабжения — под резьбу 1/2″ или 1/4″.

В остальном такие насосы практически полностью идентичны оборудованию, которое используется в системах отопления с принудительной циркуляцией теплоносителя. Из дополнительных функций могут иметься в наличии регулировка производительности, суточно-недельный таймер и термостат.

Для системы рециркуляции ГВС  частного дома нет смысла использовать  насос слишком большой производительности.  Должный комфорт вполне можно обеспечить и насосом с меньшими показателями.  Для среднестатистического дома  вполне достаточно центробежного насоса с мокрым ротором, мощностью не более 25 Вт.

Система трубопроводов
Один из главных недостатков систем с рециркуляцией горячей воды заключён в их повышенной материалоёмкости. Помимо того что водопроводный контур состоит из двух труб, замкнутых в петлю, дополнительно требуется обеспечить теплоизоляцию каналов, дабы сдерживать в пределах нормы паразитные утечки тепла. Но обе эти проблемы решаются относительно легко.

Лучший вариант материала для обустройства системы с рециркуляцией — полиэтиленовые трубы (PEX) с надвижными пресс-фитингами. Да, монтаж таких систем требует использования специального дорогостоящего оборудования, однако вполне можно обойтись комплектом ручного инструмента для опрессовки, взятым в аренду. При этом в пересчёте на погонаж сами трубы обходятся значительно дешевле полипропиленовых и металлопластиковых, а срок их службы несопоставимо выше.
В любом случае, схема прокладки трубопровода достаточно проста. Первая её часть, подающая воду к сантехническому оборудованию, монтируется непрерывной линией от теплового узла последовательно к каждой точке водоразбора. На последней точке в цепи трубопровод не заканчивается, он возвращается обратно к тепловому узлу. Это обстоятельство нужно учитывать при рассмотрении различных схем прокладки, чтобы минимизировать расход материалов на организацию петли.

Перед прокладкой каждый отдельный сегмент трубопровода облачается в поясную теплоизоляцию из вспененного полиэтилена или каучука. Последний материал более предпочтителен для тех участков труб, которые впоследствии будут замурованы. Теплоизоляция должна размещаться вплотную к фитингам, все стыки между оболочкой нужно обязательно проклеить металлизированным скотчем.

Эксплуатация и режимы работы
Мнение, что система рециркуляции послужит причиной дополнительных энергозатрат, не лишено оснований, однако во многом преувеличено. Дело в том, что в отопительный период, когда в горячей воде есть самая насущная необходимость, паразитные теплопотери так или иначе остаются внутри теплового контура здания, а потому не могут считаться бесцельной тратой. Летом же, когда в обогреве помещений надобности нет, рециркуляцию можно попросту отключить, обесточив насос и перекрыв кран на обратной стороне петли. Правда, для этого устройство принудительной циркуляции должно размещаться по схеме после всех точек водоразбора.

Рециркуляция горячей воды может быть относительно легко автоматизирована. Даже если насос не снабжён встроенным программируемым таймером, ничто не мешает установить отдельное управляющее устройство и отключить работу системы ночью или в отсутствие хозяев. Если же жильё снабжено системой бытовой автоматизации, можно наладить работу системы рециркуляции на основе алгоритмов «Умного дома» или охранной сигнализации.
Видео
В сюжете — Схема рециркуляции горячего водоснабжения

В сюжете — Схемы подключения линии рециркуляции к бойлеру

В сюжете — Как правильно организовать рециркуляцию горячего водоснабжения из бойлера косвенного нагрева с использованием трехходового термостатического смесительного клапана

В продолжение темы посмотрите также наш обзор Бойлер косвенного нагрева или электрический бойлер — что лучше

Источник

https://santekhnik-moskva.blogspot.ru/2020/10/Sistema-retsirkulyatsii-goryachey-vody.html

Бойлер послойного нагрева, ГВС с двухконтурным котлом


Способы присоединения подсистемы ГВС к системе теплоснабжения

  • Горячая вода поступает к потребителю непосредственно из общей системы теплоснабжения . При таком подключении качество воды в водопроводном кране и внутри радиатора (батареи) отопления одинаково. То есть люди потребляют непосредственно теплоноситель
    . В этом случае сама система теплоснабжения называется
    открытой
    (то есть через
    открытые
    краны из системы теплоснабжения вытекает теплоноситель).
  • Холодная питьевая вода, забираемая из водопровода, нагревается в дополнительном теплообменнике сетевой водой, после чего поступает к потребителю. Горячая вода и теплоноситель разделены, потребляемая людьми горячая вода по своим питьевым качествам практически не отличается от холодной (трубы горячей воды ржавеют быстрее, чем холодной). В этом случае система теплоснабжения называется закрытой
    , так как передаёт потребителям только тепло, но не теплоноситель.
  • Горячая вода нагревается в котельной или центральном тепловом пункте, после чего подается потребителю отдельно от системы теплоснабжения. Такая система горячего водоснабжения называется независимой
    . Она чаще всего используется в малоэтажной застройке, в случае, если установка внутридомовых подогревателей экономически необоснована или невозможна; при этом в ней отсутствуют недостатки открытой системы по низкому качеству воды. Ещё одним преимуществом этой системы является возможность раздельного обслуживания и ремонта трубопроводов ГВС и теплоснабжения.

Параллельное включение агрегатов

Простейшая параллельная схема подключения бойлера косвенного нагрева к источнику тепла, работающему на природном газе, уместна в таких ситуациях:

  • котел — настенного типа и оборудован собственным циркуляционным насосом;
  • система отопления несложная, состоящая из однотипных отопительных приборов, — радиаторов или теплых полов;
  • водонагреватель имеет небольшой объем.

Параллельная обвязка бойлера выполняется просто: верхний патрубок его теплообменника соединяется с подающей магистралью газового котла, а нижний — с обратной. В результате циркуляция теплоносителя по отопительной системе и в теплообменнике водонагревателя происходит одновременно и до одинаковой температуры. Ее регулирование осуществляется на котле, что создает массу неудобств:

Отсюда следует, что простое параллельное подключение бойлера косвенного нагрева к теплогенератору годится для небольшого дома с малым числом радиаторов.

Типовые схемы ГВС

Схемы ГВС бывают трех типов: накопительного, проточного, комбинированного (проточный + накопительный). Соответственно для каждого типа схем используются свои компоненты и схемные решения.

  • Схема ГВС накопительного типа
    — как правило, такая схема применяется для ГВС коттеджей. Разбор горячей воды в доме имеет периодический пиковый характер, т. е. он интенсивней во время завтрака, обеда и ужина. В качестве накопительной ёмкости используется бойлер .
  • Схема ГВС проточного типа
    — схему ГВС проточного типа, как правило, применяют на производствах для технологических линий, которые используют постоянный разбор ГВС. В качестве нагревательного элемента ГВС используются теплообменники разных типов (пластинчатые , трубчатые и др.), однако большую популярность завоевали теплообменники пластинчатого типа.
  • Схема ГВС комбинированного типа
    — схему ГВС комбинированного типа (т. е. проточный + накопительный водонагреватели), как правило, применяют на производствах для технологических линий, которые используют постоянный и периодический пиковый разбор ГВС. В качестве нагревательного элемента ГВС используется проточный теплообменник. Бойлер используется как накопитель тепловой энергии для пикового разбора ГВС. Теплообменник в бойлере не используется, поскольку он более инертный, чем теплообменник проточного типа.

Cтраница 1

Закрытая система горячего водоснабжения применяется в ряде крупных городов и имеет следующие основные преимущества: возможность обеспечения стабильного качества горячей воды, одинакового с качеством воды городского водопровода; простота контроля плотности системы; простота санитарного контроля. Основным недостатком закрытой системы является усложнение и удорожание абонентских вводов из-за установки водоводяных подогревателей с соответствующими коммуникациями.  

При закрытой системе горячего водоснабжения присоединение ее к тепловой сети осуществляется через скоростные водо-водяные подогреватели, в которых теплофикационная вода проходит по межтрубному пространству, а нагреваемая вода — по латунным трубкам, ввальцованным в трубные решетки. Такая схема подачи нагреваемой воды принята потому, что в системах горячего водоснабжения — при нагревании водопроводной воды выделяется растворенный в ней кислород, который вызывает усиленную коррозию черного металла корпуса водотюдогрева-теля; латунь же менее подвержена коррозии. Кроме того, латунные трубки имеют более высокий коэффициент линейного удлинения, чем корпус из стальной трубы. При пропуске по ним воды с более низкой температурой, чем в межтрубном пространстве, происходит некоторое выравнивание абсолютных значений теплового удлинения латунных трубок и стального корпуса. Это позволяет применять в системах горячего водоснабжения водо-подогреватели с латунными трубками без линзовых компенсаторов на корпусе, что значительно упрощает их конструкцию.  

Схема XI. Термическое обес.  

При закрытой системе горячего водоснабжения иногда может быть целесообразным применение таких методов обработки подпиточной воды, которые позволили бы иметь на станции одну водопод-готовительную установку и, следовательно, подвергать подпиточную воду той же обработке (иногда частичной), какой подвергается добавочная питательная вода для котлов, хотя это далеко не всегда требуется по условиям работы теплосетей.

При закрытой системе горячего водоснабжения присоединение ее к тепловой сети осуществляется через скоростные водо-водяные подогреватели, в которых теплофикационная вода проходит по межтрубному пространству, а нагреваемая вода — по латунным трубкам, ввальцованным в трубные решетки. Такая схема подачи нагреваемой воды принята потому, что в системах горячего водоснабжения при нагревании водопроводной воды выделяется растворенный в ней кислород, который вызывает усиленную коррозию черного металла корпуса водоподогрева-теля; латунь же менее подвержена коррозии. Кроме того, латунные трубки имеют более высокий коэффициент линейного удлинения, чем корпус из стальной трубы. При пропуске по ним воды с более низкой температурой, чем в межтрубном пространстве, происходит некоторое выравнивание абсолютных значении теплового удлинения латунных трубок и стального корпуса. Это позволяет применять в системах горячего водоснабжения водо-подогреватели с латунными трубками без линзовых компенсаторов на корпусе, что значительно упрощает их конструкцию.

В закрытых системах горячего водоснабжения (см. рис. 5.3) вода из наружной водопроводной сети нагревается в водонагревателях.  

Серьезным недостатком закрытой системы горячего водоснабжения при помощи водоводяных бойлеров является сложность выравнивания расхода нагреваемой воды. Бак-аккумулятор должен устанавливаться у каждого бойлера, что практически не всегда осуществимо. Использование тепловой инерции жилых зданий для выравнивания пиков водоразбора путем последовательного двухступенчатого включения бойлеров горячего водоснабжения не решает вопроса, так как при такой схеме частично сглаживаются только колебания расхода тепла, а расход водопроводной воды в трубках бойлера остается таким же резкопеременным, как и при любой закрытой схеме без баков-аккумуляторов.  

Схема XI. Термическое обес.  

Тепловые сети с закрытыми системами горячего водоснабжения, так же как и чисто отопительные системы, характеризуются при правильной эксплуатации небольшими утечками и, следовательно, незначительными количествами подпиточной воды.

Аппараты АМО-25 УХЛ4 предназначены для закрытых систем горячего водоснабжения; все остальные типы, включая и разрабатываемые сейчас, — для систем горячего водоснабжения и оборотного охлаждения.  

В центральных тепловых пунктах при закрытой системе горячего водоснабжения предусматривают установки по деаэрации и стабилизации воды, а при жесткости воды более 4 мг-экв / л — и по ее умягчению.  

В отличие от этого при закрытой системе горячего водоснабжения, в которой вся сетевая вода циркулирует в замкнутом контуре, а добавляемая холодная вода компенсирует только утечки и потому количество ее незначительно, выходные элементы турбины могут разогреваться до чрезмерно высоких температур. Для обеспечения надежности турбин Т-250-240 признано целесообразным при установке их в системах с закрытым водоразбором на период ра боты с подогревом сетевой воды в конденсаторном пучке существенно снижать температуру промежуточного перегрева пара. По предварительным данным, полученным на основе расчетных исследований, величина этого снижения должна составлять около 120 С, что значительно превышает возможности регулировочных средств, применяемых в серийных котлах.

Подпиточных насосов тепловой сети при закрытой системе горячего водоснабжения устанавливают два, при открытой системе — три, включая в обоих случаях резервный насос.  

На ряде предприятий еще имеется так называемая закрытая система горячего водоснабжения, при которой вода для душевых нагревается в водоводяных бойлерах теплофикационной сетевой водой. Для работы бойлеров необходимо поддерживать температуру Тс не ниже 70 С, что еще усугубляет режим работы калориферов. Вследствие вышеуказанных причин температурный график, по которому работает ТЭЦ, резко отличается от оптимального графика для отопления промышленных предприятий.  

Контур ГВС двухконтурного газового котла служит для приготовления горячей воды в доме. Обеспечить комфорт в доме – это не только создать надежную систему отопления (СО), но и снабдить всех проживающих достаточным количеством горячей воды. Рассматривая, в предыдущих постах, системы горячего водоснабжения (ГВС) с накопительным и проточным водонагревателем, мы не связывали их с системой отопления дома, то есть с источником тепла – котельной. В данном случае уместно будет рассмотреть вариант отопления с помощью двухконтурного котла. Что это такое? Уже само название двухконтурный подразумевает наличие двух контуров – контура отопления и контура ГВС. Объединив эти два контура в одном устройстве, мы и получим двухконтурный котел. В настенных двухконтурных котлах используются 2 способа нагрева воды для хозяйственных нужд:

  1. Для первого способа нагрева воды характерно то, что нагрев воды для ГВС происходит в том же теплообменнике в котором нагревается отопительная жидкость.
  2. При втором способе нагрева воды, отопительная жидкость нагревается в первичном теплообменнике, а теплообмен между ней и водой ГВС происходит во вторичном пластинчатом теплообменнике.

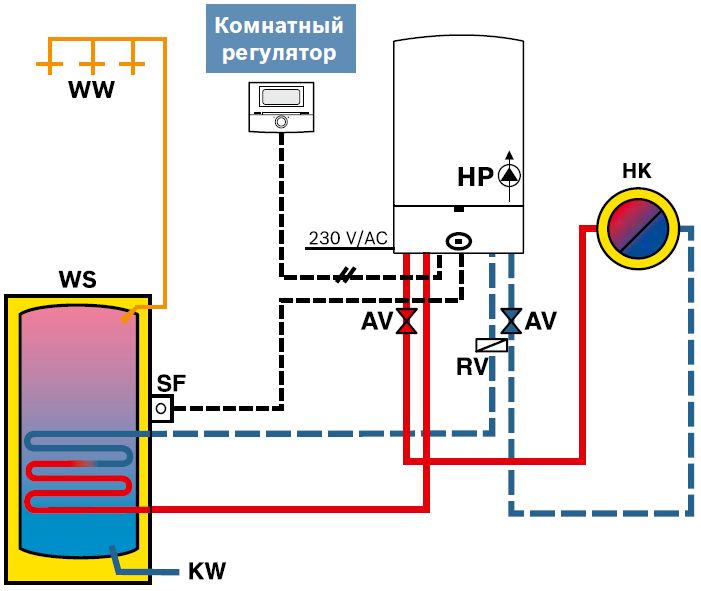

Дополнительное подключение бойлера косвенного нагрева

Подключение дополнительного бойлера
В тех частных домах, где уже имеется двухконтурный котёл и менять его на одноконтурный не представляется возможным, увеличить количество горячей воды можно с помощью подключения дополнительного бойлера косвенного нагрева.

Это более трудоёмкий процесс, возможно, вам потребуются дополнительные приборы, которые должны управлять потоками горячей , ведь они есть не во всех двухконтурных агрегатах. Приобрести такие приборы для подключения бойлера вполне реально, но, понятно, что такая установка будет стоить дороже.

Ещё несколько лет назад такое подключение было проблемой, теперь в продаже свободно найдёте комплект для объединения двух приборов

Подключая косвенный бойлер к двухконтурному котлу, вы решаете проблему рециркуляции. То есть, приходя домой, вы сможете включить кран и оттуда потечёт сразу же горячая вода. А при постоянном проживании в частном доме, это очень важно. И хотя двухконтурный котёл дешевле, но не экономьте на комфорте, бойлер косвенного нагрева нужен обязательно.

Подключение водонагревателя к двухконтурному термоблоку будет происходить в несколько этапов.

Первоначально необходимо установить бойлер, затем соединить все приборы в единую систему и подключить двхконтурный котёл.

Бойлер и котёл обязательно устанавливать рядом, чтобы их можно было связать автоматическим устройством. К такому подключению потребуется и циркуляционный насос.

В случае если подключаете бойлер, то котёл должен быть или твердотопливным, но не электрическим, иначе бойлер будет забирать на себя большое количество электрической энергии, больше половины. В этом случае возникнут проблемы с теплом.

Удачи в решении проблем!

Частный дом, загородная дача или любое другое жилое помещение можно сделать комфортным и уютным. В первую очередь для этого нужно провести коммуникации – отопление и горячую воду. Причем сейчас для этого не нужно покупать дорогостоящие мощные агрегаты и оборудовать целую котельную. С поставленной задачей справится компактный газовый котел отопления, обвязанный с бойлером косвенного нагрева. Обвязку можно выполнить как в момент установки котла, так и после, когда возникнет необходимость.

Принцип работы двухконтурного котла с битермическим теплообменником

Принцип работы двухконтурного котла вам будет не понятен до тех пор, пока вы не поймете как устроен и работает битермический теплообменник. Конструктивно (Рис.1) битермический теплообменник можно охарактеризовать термином «труба в трубе», то есть это знакомый нам водоводяной теплообменник. По внутренней трубе циркулирует вода на нужды ГВС, по межтрубному пространству – вода на нужды системы отопления (СО). Расположен теплообменник непосредственно в камере сгорания котла – вверху над горелочным устройством.

Битермический теплообменник контура ГВС

Рис.1. Битермический теплообменник («труба в трубе»): 1. Выход ГВС; 2. Вход ГВС; 3. Подача в контур отопления; 4. Обратка из контура отопления

Из рисунка мы видим, что горячая вода протекает по внутренним трубкам, а теплоноситель системы отопления в полостях между внутренней трубкой и наружной. Причем хозяйственная вода протекает последовательно по всем 6-ти трубкам, а отопительная течет по 3-м параллельно в одном направлении и по трем параллельно в обратном.

Режим «отопление».

Высокотемпературное тепло, от сгорания газа, воспринимается наружной поверхностью теплообменника и передается воде циркулирующей по межтрубному пространству. Вода нагревается до определенной температуры и поступает в радиаторы системы отопления. Внутренняя труба системы ГВС заполнена водой, но вода не циркулирует – стоит на месте, но данная вода горячая. Это и есть режим «отопление», для которого должен обязательно работать циркуляционный насос, мощность горелки выбирается от температуры наружного воздуха при условии, что температура воздуха в доме не менее 20-22 о С. В режиме «отопление» расход воды в контуре ГВС равен нулю.

Режим ГВС.

И в этом режиме, высокотемпературное тепло, от сгорания газа, воспринимается наружной поверхностью теплообменника и передается уже стоячей воде межтрубного пространства (циркуляционный насос не работает). А уж от этой воды, через стенку внутренней трубы, тепло передается воде контура ГВС. Вода нагревается до определенной температуры и поступает к водоразборным кранам. Межтрубное пространство СО заполнено горячей водой, но вода не циркулирует – стоит на месте. Это и есть режим ГВС, для которого должен обязательно не работать циркуляционный насос, мощность горелки выбирается от требуемой температуры горячей воды. И надо, дорогие друзья, смириться, что при работе котла в режиме ГВС, батареи отопления остынут и в квартире похолодает. А вот насколько – это уж другой вопрос. Все будет зависеть от продолжительности работы контура ГВС, от того как утеплен дом и его аккумулирующей способности держать тепло и т.д.

Способ нагрева воды в различных схемах ГВС

Монтаж

Устройство бойлера косвенного нагрева простое, он состоит из нагревательного элемента в виде змеевика, защитного электрода, изоляции

, и все это заключено в металлическом корпусе. Для обвязки нужно, четко следуя схеме, подключить бойлер к циркуляционному насосу. Последовательность подключения: выход горячей воды, циркуляционный контур, циркуляционный насос, обратный клапан, сброс в канализацию, предохранительный клапан, вентиль, клапан-регулятор расхода, бобышка для манометраобратного клапана, опорожнение системы, подключение к водопроводной сети, расширительный бак контура.

При подключении важно помнить:

  • подключение холодной воды должно быть с нижней части бойлера;
  • вывод горячей воды производится с верхней части емкости;
  • точка рециркуляции должна всегда быть в центре бойлера.

Подключить котел к бойлеру можно с использованием нескольких схем: использовать трехходовой клапан, гидравлическую стрелку или использовать сразу два насоса.

Как подключить бойлер к котлу с помощью сразу двух насосов и выгодно ли это? Все три схемы подключения имеют место быть, и особенности подключения у всех разные. Схема, в которой задействованы сразу два насоса, отличается лишь тем, что она удобна, когда все контуры расположены параллельно; в схеме также идет использование обратного клапана. Клапан предотвращает смешивание потоков теплоносителя

. Таким образом, получается, что на каждый контур бойлера косвенного нагрева и котла работает свой насос, циркуляция воды происходит быстрее и качественнее. Управление насосами осуществляется через термодатчик, находящийся на накопительном устройстве. Важно помнить, что контур отопления не является основным!

При правильном выборе и установке напольного или настенного теплогенерирующего агрегата, в дом обязательно должны прийти тепло и уют.

Выполнить подключение газового котла к бойлеру косвенного нагрева можно различными способами. Задача водонагревателя накопительного типа — нагреть и иметь в запасе необходимое количество воды для ГВС. Котел обязан успевать обеспечить тепловой энергией отопительные приборы и нагреватель, для чего должен обладать определенным запасом мощности. Способ обвязки бойлера зависит от сложности и разветвленности тепловой сети дома. Чтобы правильно его выбрать, стоит изучить чертежи нескольких схем обвязки обоих агрегатов.

Принцип работы двухконтурного котла с двумя раздельными теплообменниками и трехходовым вентилем

Режим «отопление».

Высокотемпературное тепло, от сгорания газа, воспринимается наружной поверхностью теплообменника СО, который расположен над горелкой вверху топки и передается воде циркулирующей по системе отопления. Циркуляция воды осуществляется с помощью циркуляционного насоса, который работает постоянно, как в режиме «отопление, так и режиме ГВС. Вода нагревается до определенной температуры и поступает в радиаторы системы отопления. 3-ех ходовой переключающий клапан не позволяет попасть воде во вторичный пластинчатый теплообменник контура ГВС.

Режим ГВС.

При открытии крана горячей воды, срабатывает датчик расхода воды и выдает команду на переключение 3-ех ходового клапана в режим ГВС. То есть горячая вода СО, как греющий теплоноситель поступает во вторичный пластинчатый теплообменник контура ГВС, нагревая холодную воду на нужды ГВС. Мощность горелки выбирается от требуемой температуры горячей воды. Как и в схеме с битермическим теплообменником, контура СО и ГВС одновременно работать не могут, поэтому при работе котла в режиме ГВС, батареи отопления остынут и в квартире похолодает.

Каждый из рассмотренных котлов имеет свои преимущества и недостатки. Главным недостатком котла с двумя теплообменниками – это его высокая стоимость, а достоинством является то, что он менее подвержены коррозии и образованию на нем налета (накипи). При выходе из строя вторичного теплообменника есть возможность функционирования котла в режиме отопления. Так что без горячей воды – зато в тепле. Главным достоинством котла с битермическим теплообменником – это его компактность и невысокая стоимость, а недостаток один – при выходе из строя теплообменника, вы остаетесь без тепла и горячей воды. Кроме того замена битермического теплообменника обойдется вам значительно дороже чем замена вторичного. Из всего вышесказанного следует, что если главным критерием выбора котла не является низкая цена, то выбор лучше сделать в пользу котла с двумя отдельными теплообменниками и трехходовым клапаном. Он обеспечит комфорт в доме на 100%.

Небольшое отступление от темы. Дорогие друзья, нижеприведенная ссылка приведет Вас на обучающий курс Зинаиды Лукьяновой Фотошоп с нуля в видеоформате 3.0. Курс содержит 82 урока, которые прекрасны по содержанию и понятны новичку. Здесь же приведены 5 бесплатных урока, просмотрев которые, я оформил заявку на полный курс и не жалею.

Я рекомендую данный курс всем, кому не чуждо чувство прекрасного и кто хочет попробовать себя в удаленной работе по профессии Дизайнер. При,обретя данный курс, вы не будете вечерами ходить из угла в угол, вы не будете чесать пузо, лежа перед телевизором – вы будете работать, создавая прекрасное. И, как сказать, может это и станет вашим смыслом жизни. Я искренне желаю Вам удачи. Вот эта ссылка. Дерзайте!
https://o.cscore.ru/28gig49/disc149
Как же подойти к вопросу выбора мощности данного котла? При покупке двухконтурного котла стоит, в первую очередь, рассчитать расход потребляемой горячей воды. Мощность нагрева воды котлом должна соответствовать этому расходу и зависит она от размеров отапливаемой площади и необходимого количества бытовой горячей воды. При этом приоритет контура ГВС должен соблюдаться. Ниже приведена (Табл.1) техническая характеристика двухконтурного котла итальянского настенного марки DOMINA PRO 20F c битермическим теплообменником и корейского двухконтурного настенного котла с двумя раздельными теплообменниками и трехходовым вентилем NAVIEN Ace TURBO 20.

Техническая характеристика двухконтурного котла марки DOMINA PRO 20 F и NAVIEN Ace TURBO 20К

Таблица 1

п/пНаименованиеРазмерностьDOMINA PRO 20FNAVIEN Ace TURBO 20
1Тепловая мощность системы отопления (СО)кВт6,8-209-20
2Тепловая мощность системы ГВСкВт2020
3КПД котла%93,290-92
4Производительность ГВС при Δt = 25 о Сл/мин11,712,4
5Давление природного газа на входембар2015-25
6Номинальный расход природного газам 3 /час1,572,0
7Температура воды в контуре отопленияо С30 – 8540-80
8Температура воды в контуре ГВСо С35 – 5530-60
9Электрические параметры: напряжение; мощностьВ/Гц; Вт220/50; 110220/50; 150
10Присоединительные размеры СО/ГВС/ГаздюймG3/4- G1/2- G3/4G3/4- G1/2- G1/2
11Габаритные размеры (В * Ш * Г)мм655 * 350 * 230695 * 440 * 265
12Вес без водыкг26,028,0
13Стоимостьруб3221037239

А сейчас, дорогие друзья, я предлагаю вам решить следующую задачку. В предыдущем посте мы остановили свой выбор на проточном водонагревателе ЭВАН В1-18, мощностью W=18 кВт. В продаже данного водонагревателя не оказалось, но был двухконтурный котел NAVIEN Ace TURBO 20, с мощность контура ГВС 20 кВт. Консультант в галстуке и очках заверил нас, что данный котел обеспечит комфорт в доме не хуже чем водонагреватель ЭВАН В1-18, поскольку мощность контура ГВС котла даже немного больше требуемой. После монтажа, мы заполнили ванну в течении 15 минут (комфортное время) горячей водой, но о принятии ванны не могло быть и речи – вода была чуть тепленькая. Используя техническую характеристику двухконтурного котла, объясните в чем ошибся консультант, предлагая нам данный котел.

Будет вода, будет и рыба. Появятся деньги, появится и женщина

Сегодня мы с вами выполнили 4-ый пункт нашего плана дома – подробно разобрали способ нагрева воды в контуре ГВС двухконтурного газового котла. Кто еще не присоединился, присоединяйтесь!

С уважением, Григорий

Бойлер косвенного нагрева и его выбор

Бойлер – это емкость для теплоносителя

– воды, со встроенным в него нагревательным элементом. Водогрейное устройство работает по принципу накопителя: вода в нем находится постоянно, и с помощью датчиков отслеживается ее температура. отличается от бойлеров прямого нагрева в первую очередь тем, что он не может работать автономно. Бойлер не подключен к электроэнергии и не имеет горелок или топок. Для нагрева воды ему необходим котел. Выбор котла отопления и бойлера косвенного нагрева должен быть продуман до мелочей.

Должны сочетаться и быть правильно подобраны по мощности. Если мощность котла будет меньше мощности бойлера, получится значительный перерасход электроэнергии, так как времени на прогрев воды уйдет много. Также важно учитывать, что котел будет работать и на поддержание температуры, что тоже будет влиять на износ котла и потребление электроэнергии. Самый оптимальный вариант, когда на подогрев воды затрачивается не более 50 процентов энергии, расходуемой котлом на отопление

.

При выборе важно проверить, подходят ли размеры и типы разъемов для выполнения обвязки. Обычно делают стандартные разъемы, но если производители разные, нужно быть предельно внимательным, иначе термодатчик, который подключается 2-мя способами к котлу или к модулю, может работать неправильно или не подключиться совсем.

Газовый котел с бойлером лучше выбрать одной фирмы производителя

, это убережет от множества скрытых проблем, о которых можно узнать только в момент подключения. Если работа будет выполняться своими руками, важно на каждом этапе руководствоваться схемой обвязки. Одним из вариантов можно рассмотреть газовый котел со встроенным бойлером: такие агрегаты чуть больше по размерам, но проще в установке.

Также важно помнить о вспомогательном оборудовании, самый важный — это циркулярный насос

. Насос будет «гонять» теплоноситель по системе отопления принудительно, поэтому температура будет ровной и в трубах будет меньше вероятности возникновения воздушных пробок. Электрический насос также удобен для быстрого прогрева помещений.

Конструкции котлов отопления позволяют выбрать два варианта исполнения – напольный и настенный

. По мощности они могут не уступать друг другу, поэтому выбор зависит только от предпочтений владельца. Настенные агрегаты смотрятся компактнее, они не занимают полезного пространства. По комплектации настенный котел чуть «богаче», в нем уже есть насос и расширительный бак. также могут иметь проточный или накопительный тип нагрева теплоносителя.

Основные принципы подключения бойлера

Вода в устройство подается на два контура. Первый — это нагревательный контур, который обычно подключают к домовой системе отопления. Второй контур предназначен для обогреваемой воды, которая поступает из водопроводной системы, а затем выводится в ванную комнату, на кухню и т.д.

Выясняя, как установить , перво-наперво следует запомнить следующие принципы:

  1. Холодная вода должна подаваться в нижнюю часть бойлера, а вывод горячей воды осуществляется в верхней точке устройства.
  2. должен поступать в бак по направлению сверху вниз, т. е. вода или антифриз подается в верхний патрубок бойлера и возвращается в систему из нижнего.
  3. Точка рециркуляции будет располагаться в центре емкости бойлера.

Соблюдение этих принципов позволит максимально увеличить КПД прибора, поскольку температура воды в верхней части бойлера останется достаточно высокой, а затем теплоноситель нагреет и более холодную воду в нижней части бака.

Как нельзя обвязывать оборудование?

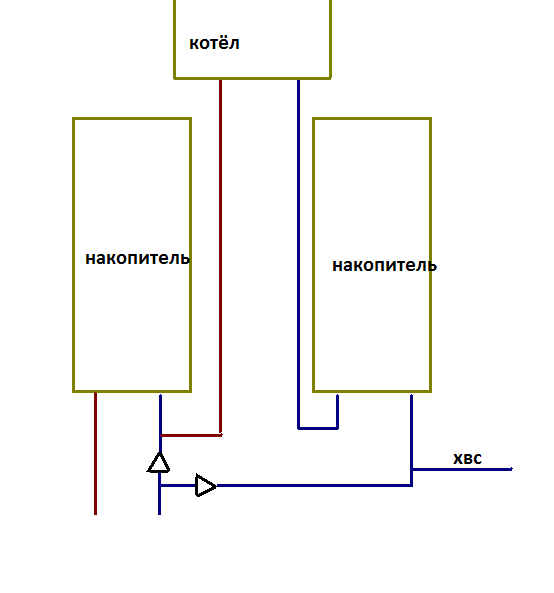

Существует распространенное мнение, что подсоединение бойлера к двухконтурному котлу можно выполнять путем стыковки контура ГВС теплогенератора с косвенным водонагревателем. Есть 2 варианта развития событий:

  1. Семья пользуется двухконтурным газовым отопителем, но его производительность хозяина не устраивает. Тогда он покупает бойлер косвенного нагрева и подключает его ко вторичному контуру котла, применяя дополнительный циркуляционный насос.
  2. Изначально введенный в заблуждение домовладелец приобретает накопительный водогрейный агрегат вместе с двухконтурным теплогенератором и обвязывает их так, как описано выше.

Такой метод стыковки агрегатов ошибочен и не приведет к увеличению производительности системы по горячей воде. Причина — в ограниченной производительности вторичного теплообменника котла, рассчитанного на выдачу 7-12 л в минуту воды, нагретой до 30-35°С. В то время как вместительность бака водонагревателя — от 100 л, и нагреть этот объем воды нужно до 50-55°С.

В течение того времени, пока бойлер будет нагреваться, отопительная система останется без тепла, и здание начнет остывать. Когда, наконец, котел переключится на отопление, ему придется работать на максимуме длительное время, чтобы восстановить микроклимат в доме. Поэтому схема подключения двухконтурного теплогенератора к агрегату косвенного нагрева ничем не отличается от обвязки с котлом одноконтурным.

Более того, не нужно покупать двухконтурный источник тепла для совместной работы с бойлером. Здесь уместен одноконтурный газовый котел подходящего типа. Оптимальный вариант, рекомендуемый специалистами, — оба агрегата изготовлены одним производителем.

Бойлер косвенного нагрева давно известен как один из лучших способов обеспечить частный дом или дачу достаточным количеством горячей воды. Вполне успешно эти устройства также используют в квартирах, офисах, на предприятиях и т. п. Принцип работы бойлера настолько прост, что его не так уж сложно изготовить самостоятельно. Однако эффективность работы этого прибора в значительной степени зависит от того, насколько правильно выбрана схема обвязки бойлера косвенного нагрева.

Двухконтурный котел или Одноконтурный котел ? Видео.

Одноконтурный котел  или двухконтурный котел ? Что выбрать ?

Доброго дня друзья, сегодня мы решили разобраться с извечной делемой « Что лучше одноконтурный или двухконтурный котел»?

Что бы ответить на этот, вопрос давайте с Вами узнаем, что такое двухконтурный котел.
В прошлых сериях мы уже вскользь упоминали и теперь нужно запомнить, что в мире газовых котлов существует только 2 контура.

Контур отопления.

Все что приносит в наш дом тепло, называется контуром отопления. Это могут быть радиаторы, это может быть теплый пол или теплый плинтус – все это создано что бы передать тепло от котла нашему дому. Контуров теплого пола может быть 10 или 20 но, все равно, это только 1 контур – контур отопления.

Контур горячего водоснабжения.

В свою очередь, все что позволяет нам получить холодную или горячую воду, для мытья посуды или приема ванной называется – контур горячего водоснабжения.

Итак, если мы с Вами определили что контуров может быть только 2. Контур отопления и контур горячего водоснабжения. Если котел может внутри себя нагреть отопительную жидкость для контура отопления и приготовить горячую воду для ванной – такой котел называют – Двухконтурным. Если котел может нагреть только отопительную жидкость – это Одноконтурный котел.

На первый взгляд может показаться что, однозначно, Двухконтурный котел это лучшее решение для дома, ведь с ним мы получим и тепло и горячую воду, да и как правило, стоит такой котел дешевле но, не спешите с выводами. Давайте рассмотрим устройство двухконтурного котла

Устройство двухконтурного котла.

В двухконтурном котле, хорошего производителя есть 2 теплообменника. Один называется первичным и он предназначен для нагрева контура отопления. Второй теплообменник, вторичный, пластинчатый. Он предназначен для получения горячей воды для хозяйственных нужд. Если мы в данный момент не пользуемся горячей водой наш двухконтурный котел будет работать на отопление. Первичный, верхний теплообменник нагревает отопительную жидкость, она поступает в радиаторы и двигается по большому кругу. Как только мы открываем кран горячей воды в ванне или на кухне, отопительная жидкость начинает циркулировать внутри котла, по малому кругу, через вторичный теплообменник, не попадая в систему отопления. Все тепло, которое получает отопительная жидкость нагреваясь огнем в верхнем теплообменнике передается поступающей холодной воде во вторичном теплообменнике. Устройство теплообменника для нагрева воды напоминает слоеный пирог. По одному такому слою двигается нагретая отопительная жидкость, по второму слою, на встречу ей двигается поступающая холодная вода. Такие слои чередуются и как правило их от 10 до 16. Разделены такие слои тонкими пластинами из нержавеющей стали и это позволяет холодной воде забрать тепло от нагретой отопительной жидкости. Вода таким образом становится горячей а, отопительная жидкость охлаждается и поступает обратно в верхний теплообменник для нагрева. И так далее. И так далее до тех пор, пока мы не закроем кран горячей воды.
Вот таким образом происходит нагрев горячей воды в двухконтурном котле. Тут вроде бы все хорошо и возникает резонный вопрос – «А что же в этом плохого, мы при помощи одного прибора получили и отопление и горячую воду. Значит двухконтурный котел идеален ?»

Давайте не будем спешить с выводами и продолжим разбираться. Дело в том, что в двухконтурных котлах подключение холодной воды и выход горячей воды сделаны трубой диаметром ½ дюйма. Это вот такая тонкая труба. Даже если входная резьба будет диаметром 3/4 , внутри котла, все равно, труба останется тонкой. А это значит, что через такую трубу может пройти только незначительное количество воды и, как бы мы не увеличивали мощность котла, проходнлй диаметр воды останется неизменным. Как правило, к Вашему крану на кухне или в ванной подходит точно такая же тонкая труба. По законам физики, вода течет туда, куда ей легче, а это значит, что если кто то стоит под душем в ваной, а в это время второй человек откроет кран на кухне что бы помыть посуду — на стоящего под душем сразу пойдет холодная вода. И дело здесь не в недостатке мощности котла а, в его устройстве. Просто больше горячей воды чем через трубу ½ дюйма пройти не сможет и при небольшом давлении воды в частных домах ее банально не хватает для двух точек водоразбора. Владельцам стандартных частных домов не стоит слушать расказы продавцов о том, что двухконтурный котел рассчитан на 2 или 3 точки водоразбора. Запомните, В реальных условиях эксплуатации, двухконтурный котел позволяет более- менее комфортно принимать только 1 точку водоразбора.

Двухконтурные котлы — недостатки.

Кроме ограничения в водоразборе у двухконтурного котла есть еще один минус – необходимость ожидать поступление горячей воды после открытия крана. Как мы говорили ранее, изначально котел работает на отопление или, в летний период, просто простаивает. Как только мы открываем кран горячей воды – вода начинает двигаться. Двухконтурный котел, благодаря специальному датчику видит это движение и переключается на нагрев воды. Но сделает он это не сразу. Первые 2-3 секунды котел ожидает, что Вы случайно открыли кран и сейчас его закроете. Если через 3 секунды этого не произошло, только тогда он начинает переключение на воду. Для самого процесса переключения уйдет еще несколько секунд. Далее, котлу необходимо разогреть пластины во вторичном теплообменнике, еще около 5 секунд. Далее наша вода уже начнет нагреваться но, ей необходимо еще время для того, что бы попасть от котла к открытому крану. В зависимости от удаленности крана на это может уйти еще от 5 до 15 секунд.

Итак, подводим итог, в двухконтурном котле мы вынуждены ожидать поступления горячей воды около 15-20 секунд и при этом, мы можем комфортно использовать только одну точку водоразбора. При чем, со всем этим необходимо мериться не 1 день а – весть срок эксплуатации Вашей системы т.е. лет 30-50. Будет ли это комфортно для Вас ?

Одноконтурный котел с бойлером.

Какой же есть выход для тех, кто не хочет с этим мериться и любит комфорт. Как раз для этих целей и созданы одноконтурные котлы. Конечно, если мы называем котел одноконтурным то, мы имеем ввиду что такой котел сам не готовит горячую воду но, стоит объединить его с бойлером косвенного нагрева и мы получим современную систему отопления и идеальное приготовление горячей воды.

Бойлер косвенного нагрева это очень большой термос, который не отдает тепло наружу и внутри этого термоса установлен радиатор-теплообменник в виде большой спирали. Бойлер подключается к специальным выходам газового котла и соединяется с электроникой котла специальным выносным температурным датчиком. В одноконтурном котле есть ыункция управления температурой воды и, мы устанавливаем ее так же, как делали бы это в двухконтурном котле. Выбрав необходимую температуру ГВС котел будет поддерживать ее в выносном бойлере по тем же принципам, что и нагрев воды в двухконтурном котле но, есть некоторое различие.
1. Подключение воды к бойлеру косвенного нагрева происходит трубой диаметром ¾ дюйма. А это значит, что при одинаковом давлении, через бойлер может пройти почти в 3 раза больше воды чем через двухконтурный котел. В таком случае мы можем принимать уже 3 различных точки водоразбора не боясь доставить проблемы проживающим с нами. Можно принимать душ, ванну и одновременно с этим мыть посуду. Всем будет комфортно.
2. В случае бойлера, котел начинает нагревать воду не в тот момент когда она начала двигаться а, в тот момент когда она начинает остывать. Это значит, что установив специальный насос мы можем создать рециркуляцию горячей воды в нашей системе. Т.е. даже когда мы не используем горячую воду, она двигается в системе от бойлера, проходит через все краны и возвращается обратно в бойлер.
В таком случае, мы получаем горячую воду в кране сразу после его открытия. Нет нужды ждать пока горячая вода дойдет от котла к крану, при рециркуляции – горячая вода всегда будет уже рядом.
Это очень важно для комфорта, особенно, если Вы строите большой дом, в нем есть несколько ванных комнат и они удалены от места установки котла.

Какой газовый котел выбрать ?

Так на каком же котле остановить свой выбор. Покупать недорогой двухконтурный котел или, вложить деньги в комфорт и купить одноконтурный котел с бойлером.
Решение конечно остается за Вами а, наши рекомендации такие. Если Ваш дом менее 150 квадратных метров, в нем одна ванная комната – покупайте недорогой двухконтурный котел. Дом у Вас небольшой и Вы сэкономите пространство, а небольшие расстояния от котла до крана позволят получить горячую воду быстро.

Опять же, если Ваша система уже собрана и была рассчитана на двухконтурный котел – нет смысла устанавливать бойлер так как в этом случае Вы не получите значительных преимуществ.

Если же Вы хотите заранее позаботиться о комфорте проживания на ближайшие десятилетия – однозначно выбирайте систему и устанавливайте только одноконтурный котел с бойлером косвенного нагрева. Пусть это стоит немного дороже но, комфорт водоснабжения в будущие годв Вам обеспечен. Это как раз тот случай где не стоит экономит на себе и своих близких.

Как переделать двухконтурный котел в одноконтурный?

Такой вариант можно рассматривать как компромиссный: производительность ГВС можно увеличить за счет аккумуляции горячей воды, но нагрев по прежнему производится в пластинчатом теплообменнике, а следовательно чувствителен к настраиваемым температурам и качеству питьевой воды.

Суть решения: нагрев производится в пластинчатом теплообменнике, а сброс нагретой воды в аккумулирующую емкость (БКН), откуда производится ее разбор по точкам потребления, за циркуляцию между котлом и емкостью отвечает отдельно устанавливаемый насос.

Работа:
  • В установленный бойлер монтируется погружной термостат, запускающий при остывании ёмкости циркуляционный насос.

  • Насос обеспечивает отбор воды из нижней части емкости и свежей воды из водопровода в пластинчатый теплообменник котла.

  • Датчик расхода ГВС внутри двухконтурного котла запускает процесс нагрева ГВС, а сброс нагретой воды в патрубок рециркуляции бойлера.

  • После догрева емкости до выставленной на термостате температуры насос останавливается, следовательно отключается нагрев ГВС котлом.

  • Линия рециркуляции ГВС на данной схеме не показана, исполняется путём установки рециркуляционного насоса по направлению нагретой воды к бойлеру.

ВАЖНО!:
  • Установка температуры на термостате в бойлере должна быть НИЖЕ, чем выставленная температура ГВС на контроллере котла, иначе котел будет постоянно работать на приготовление ГВС. (и подумайте над тем что-бы вода в бойлере 1 раз в неделю нагревалась свыше 55гр, бактерии Легионеллы погибают при такой температуре, лучше предусмотреть нагрев электро теном.)

  • Сопротивление участка трубопровода подачи холодной воды в бойлер от линии циркуляции до бойлера (на рис. ниже указан оранжевым цветом) должно быть ВЫШЕ(диаметр трубы меньше) сопротивления участка циркуляционной линии до котла (линия с насосом). Необходимо отрегулировать диаметром трубопроводов или установкой регулирующего вентиля.

1. Насос из скважины или колодца.
В схеме не рассмотрен узел ввода
2. Шаровый кран
3. Обратный клапан.
в этой схеме необходимо установить обратные клапана, во избежание передавливания нагретой водой в систему ХВС.
4. Гидроаккумулятор
Мембранный бак подбирается на 5-7% от объема воды в бойлере
5. Манометр
Необходимо установить манометр для контроля давления в системе
6. Предохранительный клапан
7. Сливной кран.
Для обслуживания и ремонта бойлера вам потребуется слить воду, в этом поможет сливной кран к которому можно подключить шланг, и затем слить воду в канализацию.
8. Терморегулятор с погружным датчиком.
9. Термометр
10. Датчик измерения уличной температуры
11. Шаровые краны
На контур отопления двухконтурных котлов Viessmann Vitopend отводы на 3/4″ а на ГВС 1/2″ (в отличии от одноконтурных котлов)
12. Фильтр
13. Терморегулятор
Для экономии затрат на отопление поставьте регулятор температы совместно с уличным датчиком, терморегулятор будет управлять вашим котлом на отключение при падение температуры в доме.
14. Двухконтурный котёл
15. Стальной радиатор
16. Термоголовка
17. Узел подключения радиатора
18. Бойлер косвенного нагрева (накопительная емкость)
19. Циркуляционный насос.
20. Мембранный бак на систему отопления.
Подбирается расчётом, при давление в системе до 3атм объём бака получится 10-12% от всего объема теплоносителя в системе(радиаторы, теплые полы, котёл, теплообменник)

Двухконтурный газовый котел в горячем водоснабжении и его проблемы

Предлагаемый читателю материал рассчитан на его знакомство с устройством двух-контурных газовых котлов и с их проблемами при работе в контуре ГВС.

Использумые сокращения:

  • БУ — блок управления
  • ВТО — внешний теплообменник
  • ГВС — горячее водоснабжение

Котлы данного типа имеют два теплообменника: ТО1 для контура отопления и ТО2 — для контура ГВС (см. рис. 1). В ТО1 тепло, выделяемое горением газа, нагревает жидкий теплоноситель, который посредством трехходового крана с электроприводом по команде блока управления направляется или в контур отопления, или в греющий канал ТО2.


Рис. 1. Функциональная схема ГВС с двухконтурным котлом традиционного исполнения

В режиме «отопление + ГВС» при срабатывании реле протока в контуре ГВС трехходовой кран котла переключается в положение «ГВС», и теплоноситель отдает тепло воде контура ГВС, нагревая ее до заданной температуры.

Если расход воды в контуре ГВС прекращается, реле протока отключается, трехходовой кран возвращается в положение «отопление», подключая контур отопления к ТО1.

В режиме «ГВС» ТО2 постоянно подключен к первому теплообменнику. Реле протока управляет только работой газовой горелки котла.

Постоянные переключения трехходового крана в зимний период существенно снижают ресурс крана, приводя к неисправностям: течь и «заклинивание».

Этот недостаток устраняется применением внешнего теплообменника (ВТО) при устройстве ГВС (см. рис. 2) на основе 2-х контурного газового котла. В такой схеме греющий канал ВТО ГВС включен постоянно и последовательно между ТО1 и контуром отопления.


Рис. 2. Функциональная схема ГВС с двухконтурным котлом с внешним теплообменником

Датчик температуры нагретой воды ГВС удлинением проводов устанавливается на выход нагреваемого канала ВТО ГВС. Датчик протока ГВС, чтобы не нарушать целостность гидравлических линий котла, лучше приобрести новый и установить на входе нагреваемого канала ВТО.

Привод трехходового крана нужно отключить отсоединением электрического разъема в его положении «отопление + ГВС», когда нагрузкой котла является отопление, после выключения всего котла.

При отсутствии расхода воды в контуре ГВС, котел поддерживает заданную температуру теплоносителя в контуре отопления. Когда возникает расход воды в контуре ГВС, по сигналу реле протока блок управления переводит котел в режим «ГВС» и управляя мощностью горелки будет нагревать воду ГВС до заданной температуры.

Летом циркуляция теплоносителя в греющем канале ВТО ГВС обеспечивается закрытием крана подающей линии отопления и открытием крана на перемычке.

Однако, в «проточных» схемах на рис. 1 и 2 зимой возможен «недогрев» воды из-за недостатка тепловой мощности котла для нагрева большого объема воды от +5oС до +45oС за время протекания ее через теплообменник ГВС.

Предпочтительнее схема ГВС с циркуляционной петлей и накопительным баком горячей воды на рис. 3, которая при протяженных линиях ГВС не имеет альтернативы. Пока нет расхода воды ГВС котел посредством того же ВТО ГВС, циркуляционной петли и циркуляционного насоса нагревает воду в накопительном баке и поддерживает температуру воды в протяженных линиях ГВС на 2-3 градуса ниже температуры контура отопления.


Рис. 3. Функциональная схема ГВС с двухконтурным котлом, циркуляционной петлей и накопительным баком

При включении реле протока воды ГВС, ее нагрев до заданной температуры происходит аналогично ее нагреву по схеме на рис. 2. Поскольку в нагреваемый канал ВТО ГВС поступает вода из бака-накопителя с высокой температурой, то нагрев ее всего на несколько градусов до заданной температуры требует значительно меньшей мощности горелки котла. Благодаря этому котел может нагревать воду до заданной температуры при значительно больших расходах, чем в схемах на рис. 1 и 2.


Рис. 4. Внешний теплообменник на двухконтурном газовом котле.

Такая схема ГВС работоспособна для вариантов его регулирования: по температуре теплоносителя контура отопления и температуре воздуха помещения. К слову, работа котла по первому варианту с малыми колебаниями температуры теплоносителя наиболее комфортна как для соединений и приборов контура отопления, так и для отапливаемого помещения.

Все приведенные схемы являются функциональными.

04 января 2019—10 января 2020

Олег Проскурня

Принцип работы двухконтурного газового котла

Двухконтурные отопительные агрегаты обрели широкую популярность благодаря своим компактным размерам и удобству в эксплуатации. Они хорошо справляются с обогревом дома и вместе с тем выполняют функции источника горячего водоснабжения. Это означает, что вам не придется приобретать отдельный водонагреватель и отдельный отопительный прибор.

В статье мы расскажем о принципе работы двухконтурного газового котла и отметим основные конструктивные элементы.

Устройство газового котла с двумя контурами

Для того, чтобы разобраться как работает газовый котел двухконтурный, нужно ознакомиться с его конструкцией. Состоит прибор из большого количества различных элементов, которые отвечают за нагрев теплоносителя в отопительном контуре и переключаются на контур горячего водоснабжения. Благодаря слаженной работе всех узлов, вы получите качественное устройство, которое будет функционировать без сбоев и неполадок.

Рассмотрим основные элементы, входящие в конструкцию двухконтурного газового котла:

  1. Горелка, которая находится в открытой или закрытой камере сгорания — это сердце каждого агрегата, отвечает за нагрев теплоносителя и выработку тепловой энергии, необходимой для функционирования контура горячего водоснабжения. Для того, чтобы была возможность сохранять заданный температурный режим, в нее входит система электронной модуляции пламени.
  2. Циркуляционный насос. Благодаря этому элемент обеспечивается принудительное перемещение теплоносителя по системе отопления и в процессе функционирования контура ГВС. Работа насоса не сопровождается никакими посторонними звуками, поэтому не стоит беспокоиться, что прибор будет шуметь.
  3. Камера сгорания, именно в нее помещена горелка. Бывает открытой и закрытой. Над закрытой камерой сгорания располагается вентилятор, который обеспечивает нагнетание воздуха и удаление продуктов сгорания.
  4. Трехходовой клапан — переводит систему в режим генерации горячей воды.
  5. Основной теплообменник — в двухконтурных отопительных агрегатах он находится над горелкой, в камере сгорания. Здесь происходит нагрев теплоносителя.
  6. Вторичный теплообменник — здесь осуществляется подготовка горячей воды.
  7. Автоматика. Исходя из показателей термостатов и датчиков, она отображает то, насколько системе не хватает тепловой энергии. После этого она приводит в действие газовую арматуру. Вода, которая выступает в качестве теплоносителя, нагревается в теплообменнике до нужного температурного режима и посредством циркуляционного насоса поступает в отопительный контур. Также автоматика отвечает за контроль всех показателей работы техники, проверяет температуру теплоносителя и горячей воды, производит включение/выключение различных узлов.
  8. В самом низу корпуса находятся патрубки, необходимые для подсоединения отопительной системы, труб с холодной/горячей водой и с газом.

На рынке присутствуют модели двухконтурных газовых котлов со сдвоенным теплообменником. Однако принцип их работы остается неизменным.

Исходя из вышеописанного понятно, что устройство двухконтурного газового котла — непростое, но если рассмотреть и понять, какое предназначение тех или иных узлов, все трудности исчезнут. Отличительной особенностью таких агрегатов является наличие встроенной обвязки — расширительного бака, циркуляционного насоса и группы безопасности.

Устройство двухконтурного, конденсационного газового котла

Принцип работы двухконтурного газового котла

На сегодняшний день газовые котлы — очень востребованные устройства, это обусловлено тем, что газ считается самым дешевым теплоносителем. Разберемся с принципом работы газового котла отопления двухконтурного. Первое, что необходимо знать — это то, что функционирование таких приборов осуществляется в двух режимах:

  • в режиме обогрева;
  • в режиме генерации горячей воды.

Работа агрегата одновременно в двух режимах — не может осуществляться — для этого в двухконтурных котлах имеется трехходовой клапан, который направляет определенное количество теплоносителя в контур горячего водоснабжения.

Функционирование газового котла в режиме обогрева схоже с работой обычного проточного нагревателя. При первичном включении горелка функционирует достаточно продолжительный период времени, повышая температуру в отопительном контуре до нужной отметки. Как только достигается нужная температура, подача газа отключается. Если в доме имеется датчик температуры воздуха, то автоматика будет принимать во внимание его показания.

На работу газовой горелки в двухконтурных котлах может оказывать влияние и погодозависимая автоматика, которая контролирует температуру уличного воздуха.

Благодаря теплу, выделяющемуся от действующей горелки, осуществляется нагрев теплоносителя, который движется по системе отопления в принудительном режиме.

Расположение трехходового клапана такое, которое позволяет воде беспрепятственно проходить через основной теплообменник.

Удаление продуктов сгорания осуществляется самостоятельно или посредством специального вентилятора, который находится в самом верху двухконтурного котла. Система горячего водоснабжения при этом находится в бездействии.

Работа в режиме подачи горячей воды

Контур горячего водоснабжения начинает работать в то время, когда поворачивается ручка водопроводного крана. Образовавшийся ток воды приводит к тому, что срабатывает трехходовой клапан, который прекращает работу отопительной системы. В это же время зажигается газовая горелка (в ситуации, когда она отключалась). Через пару секунд из крана начинает поступать горячая вода.

Подробно рассмотрим принцип функционирования контура ГВС. Когда вы включаете горячее водоснабжение, отопительный контур отключается. Одновременно отопление и ГВС работать не могут. За управление отвечает трехходовой клапан. Он направляет определенное количество нагретого теплоносителя во вторичный теплообменник, который начинает нагревать проходящую через него воду.

Схема, по которой осуществляется функционирование ГВС — достаточно непростая. Это обусловлено тем, что задействуется малый круг циркуляции теплоносителя.

Сказать, что такой принцип функционирования — оптимальный, нельзя, но двухконтурные агрегаты с раздельными теплообменниками отличаются хорошей ремонтопригодностью.

Отличительные особенности газовых котлов с комбинированными теплообменниками:

  • конструкция — простая;
  • большой риск того, что может появиться накипь;
  • высокая производительность, намного больше чем у ГВС.

Как видно из вышеописанного, минусы очень тесно переплетены с плюсами, но раздельные теплообменники обрели более широкий спрос. Конструкция подобных устройств более сложная, но зато здесь нет накипи.

В процессе функционирования горячего водоснабжения, движение теплоносителя по контуру прекращается. Это означает, что его долговременный режим работы может нарушить тепловой баланс в помещениях.

Как только закрывается кран, трехходовый клапан сбрасывается и осуществляется переход двухконтурного котла в режим ожидания. В таком положении устройство будет находится до того момента, пока снова не откроется кран. Производительность определенных моделей доходит до 15-17 л/мин, все зависит от мощности котла.

Теперь вы знаете, какой принцип работы двухконтурного газового котла.

Подключение бойлера косвенного нагрева — схемы обвязки

После выбора бойлера косвенного нагрева встаёт вопрос о его правильном подключении. Различия схем обвязки, наличие дополнительных циркулярных насосов и гидравлической стрелки требуют наличия у мастера базового багажа информации, почерпнуть который можно из написанного далее.

  • Подключение к котлам разных типов
      к одноконтурному котлу
  • к двухконтурному котлу
  • к твердотопливному котлу
  • к электрокотлу
  • комбинированный бойлер
  • Советы для самостоятельного монтажа
  • Виды и особенности бойлеров косвенного нагрева

    Нагреватели воды с косвенным принципом действия выполняют передачу тепла за счёт потребления его из уже нагретой жидкости, циркулирующей внутри прибора. Элемент конструкции, отвечающий за теплообмен называется теплообменником и может быть выполнен в форме змеевика или бака (система «бак в баке»).

    Главными потребительскими особенностями бойлера являются:

    Размер Наиболее востребованы и удобны приспособления с объёмами ёмкости 100 – 120 литров. Но есть баки, вмещающие 300 литров и более. Они могут использоваться в качестве тепло аккумулятора для обеспечения помещения теплом в периоды прекращения работы котла.

    Форма По форме оборудование может иметь следующие конфигурации:

    • цилиндрическую;
    • кубическую;
    • прямоугольную.

    Этот параметр не столько удовлетворяет эстетические потребности покупателя, сколько помогает интегрировать устройства в пространства, выделенные для размещения прибора.

    Рециркуляция Такой вид устройств самый дорогой, но и наиболее универсальный. Он имеет возможность подавать в кран нагретую жидкость в максимально короткий отрезок времени, что очень удобно.

    Схема подключения к системе отопления

    Нагреватель устанавливается как можно ближе к источнику подачи тепла. Это помогает более эффективно осуществлять нагрев.

    При отсутствии дополнительного оборудования подключение происходит просто. Канал подачи нагретого теплоносителя, выходящего их котла или отопительной системы, подключается к соответствующему входу в бойлере косвенного нагрева. Канал выхода остывшего состава присоединяется к обратке.

    Вторые вход и выход обеспечивают движение внутри бака воды, предназначенной для нагрева.

    Подробно изображено такое подключение на схеме:

    Что это?

    Бойлер косвенного нагрева – емкость кубической или цилиндрической формы, внутри которой установлен теплообменник, в большинстве случае выполненный в виде спиралевидного змеевика. По нему проходит теплоноситель из системы отопления, с помощью которого и нагревается вода в баке. Такие системы хорошо подходят для небольших домов.

    Водонагреватель в большинстве случаев не имеет собственного теплоисточника. Он пользуется энергией внешнего отопления. Это может быть центральная система или отдельный котел. Поэтому для каждого случая используется собственная схема подключения бойлера косвенного нагрева.

    Различные схемы обвязки бойлера

    Различают несколько основных способов обвязки устройства, которые бывают:

    С двумя циркулярными насосами

    Оба насоса предназначены для параллельной работы. Дин из них устанавливается на трубу отопления, второй – на тёплое водоснабжение. Их включение и выключение производится за счёт срабатывания тепловых реле.

    Особенностью данного подключения есть необходимость установки обратных клапанов. Их монтируют после насосных устройств. Это нужно для предотвращения смешивания потоков в теплоносителе.

    Подробно правильное расположение всех элементов такой обвязки можно рассмотреть на схеме:

    Трехходовой клапан с сервоприводом

    Сервоприводом называют элемент системы, отвечающий за управление работой трёхходовым клапаном. В случае с описываемым оборудованием, таким устройством выступает термореле, которое может быть составным компонентом главного нагревательного прибора или устанавливаться дополнительно.

    Устроена такая система так:

    • 1. Есть два контура: бойлерный
    • отопительный
  • 2. Когда в системе горячего водоснабжения понижается температура, термостат подаёт сигнал клапану.
  • 3. Клапан переключает движение теплоносителя в сторону бойлера косвенного нагрева.
  • 4. При достижении нужного теплового показателя термостат сигнализирует об этом клапану.
  • 5. Происходит переключение подачи потока на отопительный контур.
  • На схеме показан способ обвязки с 3-х ходовым клапаном:

    Способ с гидравлической стрелкой

    Этот вариант применяется, когда присутствует несколько контуров. В состав могут входить контуры:

    • бойлера косвенного нагрева;
    • тёплый пол;
    • основное радиаторное отопление.

    Если не поставить при таком обустройстве системы гидравлическую стрелку, то нужно будет, вместо неё, ставить балансировочные вентили. Их установка буде необходима из-за разницы давления в разных контурах.

    На рисунке показан план такой обвязки:

    Метод возвратной рециркуляции в системе ГВС

    Этот метод ускоряет подачу подогретой воды потребителю. Чтобы обеспечить такой вид обвязки, нужно присутствие в бойлере третьего входа для подключения к нему компонентов рециркуляции. Носитель, который нагнетает насос, проходит несколько циклов по магистрали, обеспечивая тем самым более эффективный нагрев воды внутри бойлера.

    План такого обустройства представлен ниже:

    Подключение к котлам разных типов

    Бойлер косвенного нагрева может работать в связке с любыми типами котлов. Подключаться устройство может к:

    К одноконтурному котлу

    Это самая простая схема. Нагреватель интегрируется в общую систему. После основного водонагревателя монтируется насос, а далее — трёхходовой вентиль, задача которого переключать направление движения воды в разных направлениях.

    Другое дополнительное оборудование может монтироваться при необходимости. Все возможные способы обвязки описаны в этой статье.

    К двухконтурному котлу

    При такой конструкции предусматривается одновременное использование разных источников горячей воды для потребления пользователя. Это может быть разграничение потоков на разные точки водораздачи. Второй вариант предусматривает возможность пользоваться двумя источниками нагрева одновременно во всей системе.

    Другой стороной является необходимость выбора приоритетности систем. При выборе главной системы отопления, водонагреватель монтируется последовательно с котлом. Термодатчик при этом не нужен.

    При выборе в качестве главной системы подачи горячей воды бойлер устанавливается по параллельной схеме с приминеним термоголовки.

    Для возможности использования бойлера в тёплое время года нужно обустроить отопительную систему вентилями, позволяющими отсекать подачу нагретого теплоносителя в отопительную систему. При последовательном монтаже бойлера нужна установка байпаса.

    К твердотопливному котлу

    Все возможные способы подключения описаны в предыдущих главах. Единственным условием установки может быть необходимость предусмотреть более количество места возможности обслуживания твердотопливного оборудования и складирования теплоносителей:

    • угля,
    • дров,
    • брикетов.

    К электрокотлу

    Отличием от остальных видов подключения может быть необходимость оснащения помещения контуром заземления, к которому буду присоединены все установленные устройства. Подключение к электрокотлу считается самым неэффективным, поскольку имеют место большие потери на:

    • работу циркулярного насоса;
    • теплопотери.

    Высокая стоимость прибора для косвенного нагрева делает не целесообразным покупку такого оборудования для интеграции с электрическими устройствами.

    Комбинированный бойлер косвенного нагрева

    Такое оборудование может потреблять тепло от внешней системы при работающем котле и продуцировать тёплую воду при помощи встроенного ТЭНа.

    Схема отображает подключение оборудования.

    Подключение бойлера косвенного нагрева к СО и ГВС

    После того, как БКН утвердится на своем законном месте в котельной или ванной комнате, следующим этапом идет подключение бойлера косвенного нагрева к системе отопления.

    Сделать это довольно просто, потому как подключить бойлер косвенного нагрева в СО и к ГВС под силу любому нормальному мужику с самым минимумом инструментов.

    В самом БКН всего четыре патрубка – вход и выход горячего теплоносителя системы отопления, и вход холодной воды и выход горячей воды системы ГВС. В случае, когда организована циркуляция в системе ГВС, последние два патрубка будут – вход циркулирующей теплой воды из системы ГВС и выход подогретой воды обратно в систему ГВС с циркуляцией.

    Пока краны в точках разбора не открыты вода циркулирует по системе ГВС и подогревается бойлером до нужной температуры. Как только кран в точке разбора открыт, вода пошла «по требованию» к потребителю.

    Чтобы сделать подключение бойлера косвенного нагрева, нужно подключить два первых патрубка в систему отопления от котла, а два вторых патрубка – в систему горячего водоснабжения.

    При работе комбинированного бойлера вода в БКН будет греться не только от теплоносителя в системе отопления, но и может догреваться до установленных потребителем значений при помощи электрического ТЭНа, встроенного в БКН.

    Ниже приводится схема подключения бойлера косвенного нагрева, когда БКН располагается непосредственно в помещении котельной.

    Обвязка бойлера косвенного нагрева – СХЕМА ДЛЯ НАСТЕННОГО КРЕПЛЕНИЯ:

    Обвязка бойлера косвенного нагрева – СХЕМА ДЛЯ НАПОЛЬНОЙ УСТАНОВКИ:

    В случае с ГВС, в которой реализована циркуляция горячей воды, в схему добавляется циркуляционный насос, который стоит перед входным патрубком ГВС перед БКН.

    В итоге вся схема ГВС и СО с подключением БКН будет выглядеть следующим образом:

    Обвязка бойлера косвенного нагрева должна производиться с таким расчетом, чтобы можно было исключить прибор из общей схемы для профилактики или ремонта. С этой целью предусматривается байпас на всех входах / выходах – СО и ГВС.

    Еще по этой теме на нашем сайте:

    1. Правильная обвязка газового котла отопления – схема и фото Если вас интересует, как делается правильная обвязка газового котла отопления, схема, приведенная на этой странице, поможет вам разобраться в этом…
    2. Простая схема отопления частного дома с газовым котлом Самая простая и правильная схема отопления частного дома с газовым котлом представлена на этой странице. Поскольку именно для газовых котлов…
    3. Обвязка твердотопливного котла — схема с теплоаккумулятором и без него Сегодня посмотрим, как делается обвязка твердотопливного котла отопления схема с теплоаккумулятором и без оного….
    4. Электрокотлы ЭВАН — технические характеристики и схема подключения электрического котла отопления Один из ведущих производителей отопительного оборудования в России — , начала свою историю в 1997 году. Именно тогда была…

    Советы для самостоятельного монтажа

    Таких советов может быть несколько:

    1. Внимательно нужно изучать всю сопроводительную документацию к приобретённому оборудованию. Выполнять все её требования и рекомендации по монтажу.
    2. Перед началом монтажа необходимо составить проект проводимых работ, проверить правильность схемы подключения.
    3. До монтажа подготовить все нужные для этого компоненты и инструментарий.
    4. Соблюдать правила техники безопасности при установке и подключении.
    5. Создавать надёжные соединения компонентов системы.
    6. Обеспечить возможность доступа к прибору для его ремонта и обслуживания.
    7. При малейших сомнениях в своих силах и навыках, обратиться к специалистам.

    5 / 5 ( 17 голосов )

    Как подключить бойлер к котлу? Варианты и схемы подключения

    Как работает функция ГВС в котлах систем отопления?

    Например, у Вас в системе отопления один котел и нужно сделать так, чтобы Вы этим котлом еще нагревали воду для горячего водоснабжения.

    Какие способы существуют для нагрева воды через котел?

    Мы рассмотрим 5 схем, и расскажу, как работает каждая схема. Рассмотрим достоинства и недостатки каждой схемы.

    Схема работы № 1.

    Тупой забор теплоносителя у котла

    Нельзя использовать тупой забор воды из котла!

    Это очень не экономичная система ГВС, если температура котла держится не более 60 градусов.

    Ну во первых температура котла может быть настроена на 50 градусов. При такой температуре Вы не сможете нагреть воду в бойлере выше 48 градусов. Во вторых нагрев будет очень долгим, так как теплопередача сильно падает, если температура воды и теплоносителя сильно не отличаются. То есть для быстрого прогрева нужно использовать высокий температурный перепад. 90-60=30 градусов. Из-за этого для змеевиковых бойлеров косвенного нагрева используется повышенная температура теплоносителя.

    Существуют бойлеры косвенного нагрева бак в баке.

    При таком способе используется большая площадь теплообменника при контакте (теплоноситель-ГВС).

    У таких бойлеров скорость нагрева значительно выше, чем у змейки. Достигается это за счет увеличения площади контакта (теплоноситель-ГВС). А также за счет того, что предел передачи тепла увеличен. У такого бойлера увеличивается прием большей мощности за счет сохранения теплоносителя в бойлере, который имеет инерционный характер сохранения температуры. За счет этого идет сразу отбор сильно остывшего теплоносителя с наружного бака. Этот процесс ускоряет отбор тепловой мощности для нагрева воды. В таком случае можно использовать работу бойлера при условии, что температура котла будет 60 и более градусов. Если температура котла будет держаться 40-50 градусов, то Вы будите иметь низкую температуру в бойлере.

    Хочу обратить внимание на накопление горячей воды. Если Вы будите в баке иметь нагретую воду 45 градусов, то Вы, к примеру, получите 10 минут помыться нормальной водой в душе. Если у Вас температура в бойлере будет 90 градусов, то Вы уже сможете использовать душ более 60 минут. То есть, увеличивая температуру, Вы увеличиваете накопление горячей воды в бойлере при одной и той же емкости. То есть объем использования горячей воды вырастит.

    Если Вас не устраивает перемена температуры в бойлере, которая меняется с течением времени и приходится перенастраивать смеситель. То существуют специальные терморегулирующие клапаны для ГВС. Их называют термостатический смесительный трехходовой клапан.

    Такая схема позволяет получать всегда стабильную температуру на выходе к потреблению ГВС

    Схема работы № 2.

    Костыльный метод. Увеличиваем температуру котла.

    По такой схеме мы просто задаем температуру котла, например, 80 градусов, а в систему отопления будет приходить, например 60 градусов. За счет подмеса через трехходовой клапан с обратным остывшим теплоносителем будет достигаться настроечная температура.

    Не могу сказать, на сколько этот метод хорош. С одной стороны говорят, что КПД котла становится выше, если температура теплоносителя 60-80 градусов. Связано это с тем, что при таких температурах химическое горение лучше и газ сгорает лучше. То есть при маленькой температуре возникает не досгарание газа. То есть частички горючего материала полностью не высвобождают тепловую энергию. Но для конденсационных котлов такое правило КПД не работает. Там специально опускают температуру теплоносителя до 55-45 градусов.

    С другой стороны высокие температуры увеличивают накипь в теплообменниках и трубах, что в будущем могут приводить к снижению мощности и выходу из строя работы котла из-за перегрева. Также на стальных трубах с высокротемпературным теплоносителем больше появляются наросты. То есть стальные трубы зарастают.

    Чем плоха такая схема?

    Она становится плохой на фоне других схем подключения ГВС. Ну, например, в некоторых котлах существует погодозависимое регулирование – эквитермический режим. Также когда есть потребность отключать котел на отопление и чтобы оставался работать на ГВС (на автомате) — сделать проблематично. Потому что есть котлы с функцией отключения отопления по комнатному термостату, а Функция ГВС остается рабочей.

    Схема работы № 3.

    Купить готовый двухконтурный котел и не использовать бойлер ГВС

    Такой двухконтурный котел имеет дополнительный теплообменник для ГВС внутри котла. То есть первый-основной теплообменник это для передачи тепла от горящего газа к теплоносителю.

    Холодная вода проходит через пластинчатый теплообменник под давлением системы водоснабжения. На линии трубы водоснабжения ГВС стоит датчик протока. Датчик протока запускает каскад действий: Переключает трехходовой клапан для перенаправления протока в сторону пластинчатого теплообменника, а также увеличивается температура теплоносителя за счет увеличения газа в грелке. То есть во время приготовления ГВС контур отопления отключается. И движение теплоносителя через радиаторы, и теплые полы отключается. Во время ГВС теплоноситель внутри котла начинает циркулировать воду через теплообменник ГВС.

    Что значит двухконтурный котел с изолированными контурами?

    Это когда контур водоснабжения и контур отопления не взаимодействуют по жидкости. То есть жидкости не перемешиваются и жидкости не передают давление. Передается только температура от одной жидкости в другую жидкость.

    Вода, проходя через пластинчатый теплообменник быстро нагревается обычно максимум до 60 градусов. Эта температура у некоторых котлов регулируется только до порога 60 градусов. То есть температуру выше 60 градусов сделать не возможно. Эта температура обычно зашита в программу и не может быть изменена. Узнавать у производителя. Также в паспортах-инструкция к применению.

    Такая схема с таким котлом не подходит для большой производительности. То есть два-три прибора (умывальник, ванна, душевая) обслужить проблематично. Тупо не хватает мощности. Если Вы хотите обслуживать несколько санитарных приборов (умывальник, ванна, душевая) Вам придется ставить накопитель. Сделать накопитель такому котлу проблематично. Далее рассмотрим схемы с накопителями горячей воды.

    Недостаток получения ГВС?

    Температура горячей воды будет не стабильная при изменение расхода через теплообменник. Будут скачки температур горячей воды. Практика показала, что при большом расходе вода может не нагреваться до требуемой 60 градусов. Бывает, что до 45 градусов не набирает. Ну, это зависит от мощности котла и его скорости реагирования. Конечно, в моей практике попадались котлы, которые хорошо реагируют на нагрев воды. Проблема в том, что приходится ждать, когда вода станет более горячей из-за того, что котел долго думает, когда переключится на нагрев воды.

    Также такой котел не позволяет выполнить рециркуляцию ГВС.

    Что такое рециркуляция ГВС и как ее рассчитать?

    Схема работы № 4.

    Накопление ГВС через бойлер косвенного нагрева.

    Электрическая схема подключения ГВС у котла

    В инструкции паспорта должна быть указана электрическая схема. Обычно указывают буквенную маркировку и открыв крышку котла нужно искать в электрической плате буквенную маркировку для ГВС. В некоторых паспортах в электрической схеме могут называть как ГВС или термостат бойлера или еще как-нибудь. Редко бывает так, что нарисуют плату в масштабе и покажут, где находятся контакты.

    Как могут обозначить электрическую схему котла:

    Иногда для ГВС может быть более двух контактов. Опять это сделано для большего функционала.

    Также обратите внимание существует ли контакты для насосов. Возможно, существует контакт для насоса на бойлер ГВС.

    Иногда у котла можно использовать дополнительные клеммы для дополнительных функций для вашей системы отопления. Например, у Вас стоит насос и его нужно отключать при отключении котла. То есть необходимо сделать полную автоматическую систему, чтобы клиент не морочил себе голову дополнительными операциями. То есть, если Вы отключили котел, то все что связано с отоплением должно отключиться автоматически.

    Обычно у котла нужно взять два проводника и привести его к термостату на реле бойлера:

    У котла два проводника ГВС могут иметь простое переменное напряжение сети 220 вольт. Но это нужно всегда проверять, возможно, там сниженное напряжение. И нельзя пускать 220 вольт не зависимо с розеток и подключать их на линию ГВС от котла. Предполагается, что контакт котла ГВС приходит на сухой контакт к термостату бойлера или на другой контакт замыкания. Термостат бойлера это электрическое реле, которое меняет положения контактов в зависимости от температуры воды в бойлере.

    Также у котла может быть более двух проводников для ГВС. Например, может понадобиться постоянное напряжение 220 Вольт для питания насосов и другое. В электрической схеме котла могут быть специальные проводники для управления трехходового клапана. Это сделано опять для лучшей функциональности. Если отключаете котел, то и все что связано с котлом должно отключится вместе с котлом.

    У бойлера косвенного нагрева может быть схема по больше со всякими дополнительными функциями, например для подсветки лампочек сигнализирующих о работе бойлера и многое другое.

    Но Вам нужно понимать схему по-простому. И вот что нужно понять:

    Почти во всех бойлерах косвенного нагрева используется переключающий контакт и его можно использовать как сухой контакт. Переключающий механизм, который перекидывает контакт с одного проводника на другой. Тем самым мы на этот контакт должны подключить функцию ГВС от котла. А котел уже сам сделает остальное: Переключит трехходовой клапан, который встроен в котел. И добавит температуру для быстрого нагрева воды в бойлере. В некоторых навороченных котлах могут стоять защиты по таймеру, когда нагрев бойлера по времени выходит за рамки разумного. В таком случае может возникнуть заморозка системы отопления. Такое может возникнуть из-за выхода из строя термостата бойлера. Или из-за того, что температура на термостате выставлена больше чем выдает котел, и бойлер никогда не может нагреться до установленного значения.

    Но схемы бывают разные, и бывает, что на бойлер косвенного нагрева требуется поставить насос. И в котле отсутствует возможность питать насос на бойлер. Для этого существует своя схема подключения.

    Контактор

    – электромагнитное реле, которое переключает контакт за счет другого сигнала-напряжения 220 Вольт.

    Может быть, возможность контактом ГВС сразу давать команду на ГВС и питать циркуляционный насос. Узнавать у производителя или читать инструкцию к применению. Также поищите электрическую схему подключения котла к бойлеру.

    Если вы хотите, чтобы Вам помогли разработать схему подключения и подобрать необходимые элементы, то можете обратиться за помощью. Но сразу скажу, что это не бесплатно.

    Заказать услугу по разработке электрической и трубопроводной схемы

    Схема работы № 5.

    Накопление ГВС через бойлер косвенного нагрева у одноконтурного котла

    Многие сантехники могут заблуждаться в том, что если котел одноконтурный, то в нем отсутствует функция ГВС.

    Однако одноконтурные котлы с функцией ГВС существуют!

    Мало того, в некоторых котлах даже приготовят Вам контакты для подключения трехходового клапана для перенаправления потока теплоносителя в сторону бойлера косвенного нагрева. Подключения насоса к бойлеру и многое другое!

    Этот способ подходит тем, кто желает сам собрать систему отопления и придумать свои способы автоматической системы. То есть, если вышеуказанные схемы Вам не подходят, то Вы можете взять одноконтурный котел с функцией ГВС и наворотить любую удобную для Вас схему с трехходовыми клапанами и насосами. Например:

    Трехходовой клапан используется только для перенаправления потока теплоносителя в сторону бойлера косвенного нагрева.

    Схемы могут быть разными и если не указаны другие схемы, то это не означает, что других схем не бывает!!! Электрическая схема электропривода для трехходового клапана может быть другая. С приоритетом на постоянное напряжение 220 Вольт и одним управляющим сигналом.

    Эта схема указана с внешней электрической разводкой. В котлах могут быть клеммы, предназначенные для подключения трехходового клапана. Также можно взять 220 Вольт у котла со схемы для насоса и пустить его на термостат бойлера и трехходовой клапан. Этим самым Вы сделаете отключение всей функции ГВС, когда котел не работает. Это нужно для тех кто любит автоматику или хочет клиента отгородить от дополнительных не нужных процессов включения и отключения системы. Дайте жить клиентам спокойнее. Если клиент отключает котел, то сделайте так, чтобы при отключении котла отключились все системы и оборудования.

    Существует, конечно, множество клапанов и множество разных сигналов по работе схем систем отопления.

    У Вас есть возможность обратится за помощью в разработке электрической и трубопроводной схемы. Также будет подобран необходимый материал, для вашей системы включая ваш котел. Есть способы как с имитировать другие функции по вашей логике работы: Обращаться за услугой по разработке: Заказать услугу по разработке электрической и трубопроводной схемы

    Заключение по самой достойной схеме использования ГВС

    Схема 4 и 5 являются самыми приоритетными схемам по приготовлению горячей воды от котлового оборудования!

    Достоинство схем 4-5:

    1. Быстрый нагрев горячей воды. За счет увеличения температуры котла. Это происходит автоматически. То есть система работает на одной температуре, а когда функция ГВС включена, то температура повышается до 90 градусов.

    2. Во многих дорогих настенных котлах используются погодозависимое регуилирование. Ее называют еще эквитермическим режимом работы котла. То есть температура теплоносителя меняется в зависимости от погоды на улице. Поэтому такой котел в сочетании ГВС лучшее решение. Потому что такой функционал с функцией ГВС Вам вряд ли удастся сделать с котлом или схемой без ГВС.

    Недостаток 4-5:

    Это отключение отопления при работе ГВС. Но это бывает не так страшно. Потому что в некоторых навороченных котлах стоят защиты от отключения отопления вызванные долгим прогревом ГВС. Функция ГВС просто отключается через определенное время для включения отопления дома.

    Подписывайтесь на получение новых статей. Внизу есть форма, просто укажите Ваше Имя и E-mail и подтвердите подписку. И Вы будите получать полезные статьи.

    Серия видеоуроков по частному дому
    Часть 1. Где бурить скважину? Часть 2. Обустройство скважины на воду Часть 3. Прокладка трубопровода от скважины до дома Часть 4. Автоматическое водоснабжение
    Водоснабжение
    Водоснабжение частного дома. Принцип работы. Схема подключения Самовсасывающие поверхностные насосы. Принцип работы. Схема подключения Расчет самовсасывающего насоса Расчет диаметров от центрального водоснабжения Насосная станция водоснабжения Как выбрать насос для скважины? Настройка реле давления Реле давления электрическая схема Принцип работы гидроаккумулятора Уклон канализации на 1 метр СНИП Подключение полотенцесушителя
    Схемы отопления
    Гидравлический расчет двухтрубной системы отопления Гидравлический расчет двухтрубной попутной системы отопления Петля Тихельмана Гидравлический расчет однотрубной системы отопления Гидравлический расчет лучевой разводки системы отопления Схема с тепловым насосом и твердотопливным котлом – логика работы Трехходовой клапан от valtec + термоголовка с выносным датчиком Почему плохо греет радиатор отопления в многоквартирном доме Как подключить бойлер к котлу? Варианты и схемы подключения Рециркуляция ГВС. Принцип работы и расчет Вы не правильно делаете расчет гидрострелки и коллекторов Ручной гидравлический расчет отопления Расчет теплого водяного пола и смесительных узлов Трехходовой клапан с сервоприводом для ГВС Расчеты ГВС, БКН. Находим объем, мощность змейки, время прогрева и т.п.
    Конструктор водоснабжения и отопления
    Уравнение Бернулли Расчет водоснабжения многоквартирных домов
    Автоматика
    Как работают сервоприводы и трехходовые клапаны Трехходовой клапан для перенаправления движения теплоносителя
    Отопление
    Расчет тепловой мощности радиаторов отопления Секция радиатора Зарастание и отложения в трубах ухудшают работу системы водоснабжения и отопления Новые насосы работают по-другому… Расчет инфильтрации Расчет температуры в неотапливаемом помещении Расчет пола по грунту Расчет теплоаккумулятора Расчет теплоаккумулятора для твердотопливного котла Расчет теплоаккумулятора для накопления тепловой энергии Куда подключить расширительный бак в системе отопления? Сопротивление котла Петля Тихельмана диаметр труб Как подобрать диаметр трубы для отопления Теплоотдача трубы Гравитационное отопление из полипропиленовой трубы
    Регуляторы тепла
    Комнатный термостат — принцип работы
    Смесительный узел
    Что такое смесительный узел? Виды смесительных узлов для отопления
    Характеристики и параметры систем
    Местные гидравлические сопротивления. Что такое КМС? Пропускная способность Kvs. Что это такое? Кипение воды под давлением – что будет? Что такое гистерезис в температурах и давлениях? Что такое инфильтрация? Что такое DN, Ду и PN ? Эти параметры нужно знать сантехникам и инженерам обязательно! Гидравлические смыслы, понятия и расчет цепей систем отопления Коэффициент затекания в однотрубной системе отопления
    Видео
    Отопление Автоматическое управление температурой Простая подпитка системы отопления Теплотехника. Ограждающие конструкции. Теплый водяной пол Насосно смесительный узел Combimix Почему нужно выбрать напольное отопление? Водяной теплый пол VALTEC. Видеосеминар Труба для теплого пола — что выбрать? Теплый водяной пол – теория, достоинства и недостатки Укладка теплого водяного пола — теория и правила Теплые полы в деревянном доме. Сухой теплый пол. Пирог теплого водяного пола – теория и расчет Новость сантехникам и инженерам Сантехники Вы все еще занимаетесь халтурой? Первые итоги разработки новой программы с реалистичной трехмерной графикой Программа теплового расчета. Второй итог разработки Teplo-Raschet 3D Программа по тепловому расчету дома через ограждающие конструкции Итоги разработки новой программы по гидравлическому расчету Первично вторичные кольца системы отопления Один насос на радиаторы и теплый пол Расчет теплопотерь дома — ориентация стены?
    Нормативные документы
    Нормативные требования при проектировании котельных Сокращенные обозначения
    Термины и определения
    Цоколь, подвал, этаж Котельные
    Документальное водоснабжение
    Источники водоснабжения Физические свойства природной воды Химический состав природной воды Бактериальное загрязнение воды Требования, предъявляемые к качеству воды
    Сборник вопросов
    Можно ли разместить газовую котельную в подвале жилого дома? Можно ли пристроить котельную к жилому дому? Можно ли разместить газовую котельную на крыше жилого дома? Как подразделяются котельные по месту их размещения?
    Личные опыты гидравлики и теплотехники
    Вступление и знакомство. Часть 1 Гидравлическое сопротивление термостатического клапана Гидравлическое сопротивление колбы — фильтра
    Видеокурс Программы для расчетов
    Technotronic8 — Программа по гидравлическим и тепловым расчетам Auto-Snab 3D — Гидравлический расчет в трехмерном пространстве
    Полезные материалы Полезная литература
    Гидростатика и гидродинамика
    Задачи по гидравлическому расчету
    Потеря напора по прямому участку трубы Как потери напора влияют на расход?
    Разное
    Водоснабжение частного дома своими руками Автономное водоснабжение Схема автономного водоснабжения Схема автоматического водоснабжения Схема водоснабжения частного дома
    Политика конфиденциальности

    Балансировочные системы с несколькими стояками —

    Автор: Чад Эдмондсон

    Вам когда-нибудь приходилось ждать 2 или 3 минуты (или дольше), чтобы горячая вода поступила в душ в гостиничном номере? Если вы немного разбираетесь в конструкции сантехники, то можете предположить, что вам не повезло выбрать отель без системы рециркуляции. Но есть вероятность, что в отеле есть система рециркуляции, она просто неправильно сбалансирована. И вы, — счастливый гость отеля, находящийся в конце очереди за горячей водой.

    Почему это происходит? Потому что вода всегда идет по пути наименьшего сопротивления! Таким образом, если в системе рециркуляции отсутствуют какие-либо ручные или автоматические устройства для балансировки потока (также известные как ограничители потока), горячая вода всегда будет обслуживать в первую очередь ближайшие контуры и / или, если в отеле более одной возвратной линии, секцию с самым коротким возвратом. линия.

    Автоматические регулирующие клапаны или ручная балансировка с помощью устройств настройки контуров выравнивают сопротивление всех этих контуров, поэтому никто не останется в холоде, независимо от времени суток или нагрузки.Если такая возможность есть, мы всегда рекомендуем устройства автоматического регулирования потока для многоярусных систем. Эти клапаны поступают с завода уже настроенными для конкретного применения в потоке. Вы устанавливаете их и забываете о них.

    Независимо от выбранного вами метода балансировки, когда речь идет о любой системе с несколькими переходниками, следует помнить о следующих моментах:

    Коду соответствуют только устройства LEAD FREE. Это требование, вытекающее из Законопроекта о сборке Калифорнии 1953 года и часть Стандарта NSF-61, применяется к любым трубам, водопроводным фитингам или приспособлениям, используемым для подачи воды для потребления человеком.По состоянию на 1 января 2010 г. термин «не содержащий свинца» в данном случае относится к средневзвешенному содержанию свинца на смоченной поверхности этих устройств, которое не должно быть более 0,25%. Установщики контуров, ограничители расхода и т. Д. Не должны содержать свинца!

    Возможно, вам потребуется увеличить размер циркуляционного насоса. При балансировке нескольких контуров вам может потребоваться немного увеличить размер вашего рециркуляционного насоса, чтобы достичь минимального требуемого расхода любых используемых устройств автоматического регулирования расхода. Обычно для работы этих клапанов требуется дифференциал не менее 2 фунтов на квадратный дюйм.

    Рассмотрите возможность использования трубы ¾ дюйма вместо ½ дюйма. Хотя ваши расчеты размеров трубы могут указывать на то, что вы можете использовать трубопроводы диаметром ½ дюйма, небольшое изменение размера приближает вас к сбалансированной системе. Это потому, что он помогает сбалансировать падение давления между различными контурами.

    Ручная балансировка может потребовать некоторых усилий. По возможности, JMP всегда рекомендует устройства автоматической балансировки потока.Однако, когда необходимо использовать ручную балансировку, многие люди используют метод ручной балансировки, что означает физическое прикосновение к каждой стояковой трубе при запуске, начиная с самого дальнего стояка, и настраивая каждый установщик контуров, пока труба не станет теплой. Как только вы узнаете, что у вас есть горячая вода на последнем стояке, вы затем повторяете процесс, касаясь всех оставшихся стояков и регулируя устройства настройки контура, пока каждая труба в системе не станет теплой.

    Это особенно полезно для систем с низким расходом с установочными устройствами ½ дюйма.Помните, что для считывания показаний устройства настройки схемы необходимо сначала измерить перепад давления между входом и выходом; однако это значение может быть настолько незначительным, что на самом деле оно не является полезным ориентиром для настройки устройства. Сенсорный метод надежен.

    Вертикальные подъемы можно не учитывать при расчете потерь напора. При определении потери напора в отдельных контурах, которые включают как одноэтажную, так и многоэтажную службу, помните, что вертикальные подъемы не нужно учитывать, поскольку эта потеря напора восстанавливается, когда рециркуляционная вода возвращается под действием силы тяжести.Таким образом, даже несмотря на то, что в многоэтажном крыле отеля, показанном на Рисунке 1, имеется услуга «в гору», в одноэтажном крыле фактически больше потери напора. В конце этой цепи потери на трение больше, чем в конце многоэтажной цепи. В конечном итоге все сводится к падению давления на каждой длине рециркуляционного трубопровода.

    Рисунок 1

    Подключение котла к двухконтурному котлу. Схема подключения бойлера косвенного нагрева



    Котел косвенного нагрева устанавливается в сочетании с одноконтурными газовыми и твердотопливными котлами, тепловыми насосами, солнечными коллекторами.Для нормальной работы водонагревателя необходим трубопровод в соответствии с инструкцией производителя.

    Подключение бойлера косвенного нагрева к одноконтурному котлу требует специальных навыков, четкого понимания внутреннего устройства емкостного накопителя. Есть несколько вариантов обвязки, что позволяет учесть технические условия эксплуатации БКН.

    Фитинг для обвязки БКН

    Принцип работы котла связан с использованием тепла, отбираемого от системы отопления, для нагрева ГВС.Обвязка БКН должна решить несколько важных задач:
    1. обеспечить непрерывную циркуляцию теплоносителя от котла к водонагревателю;
    2. предотвращает гидравлический и тепловой удар;
    3. поддерживать заданную температуру нагрева воды в автоматическом режиме.
    При установке котла используется запорная и регулирующая арматура:
    • Расширительный бачок мембранный — предназначен для компенсации теплового расширения в системе горячего водоснабжения и предотвращения аварийных ситуаций.При подключении БКН устанавливается с группой безопасности. Расширительный бак должен вмещать не менее 10% от общего объема бойлера косвенного нагрева.
    • Клапан предохранительный — необходим для аварийного слива воды из БКН. Если давление поднимается слишком высоко, он открывается и выпускает воду из бойлера. Клапан используется во время обслуживания для заполнения резервуара химическими реагентами, удаляющими накипь.
    • Группа безопасности для бойлера косвенного нагрева — включает манометр, предохранительный клапан и воздухоотводчик.Агрегат предназначен для нормализации давления в системе горячего водоснабжения и предотвращения гидравлического удара. Установка группы безопасности и расширительного бака — требование, предъявляемое производителями к трубопроводу БКН.
    • Датчик температуры котла — подключен к циркуляционному насосу, регулирующему давление в змеевике. Погружной термостат работает по принципу реле. При достижении достаточного нагрева воды датчик подает сигнал на отключение насосного оборудования. Вода перестает нагреваться.После остывания автоматика котла начинает циркуляцию.
    • Клапан трехходовой — работает как смесительный узел, открывая и закрывая подачу воды в котел от системы отопления. Существуют простые механические устройства и прецизионные трехходовые клапаны с сервоприводом.
    • Циркуляционный насос — в зависимости от выбранной схемы трубопроводов устанавливается один или два модуля. Насос используется для создания постоянного давления и рециркуляции в системе ГВС.
    Комплект подключения может отличаться в зависимости от технических условий, особенностей здания, фактической потребности в горячей воде и других параметров.В трубопроводе может присутствовать дополнительное оборудование: гидравлический выключатель, система фильтрации.

    Материал трубопровода БКН

    К котлу подключены холодное и горячее водоснабжение, подача и обратка системы отопления. Температура нагрева и давление в трубах определяют, какой материал предпочтительнее использовать при прокладке труб:
    • Холодная вода — может быть установлена ​​обычная вода полипропиленовая труба … Материал подходит для пайки всей системы холодной воды.
    • ГВС — температура ГВС, подаваемая потребителю, поддерживается на уровне 65-70 °.Допускается использование полипропилена со стекловолоконным (армированным) или алюминиевым армированием, предназначенного для горячего водоснабжения.
      Другой вариант: выполнить обвязку медной трубы … При прокладке с медной трубой обязательно использовать теплоизоляцию. Медь — хороший проводник тепла, что неизбежно приведет к снижению температуры нагретой воды при транспортировке к конечному потребителю. Теплоизоляция труб защитит от потери тепла.
    Альтернативой полипропилену может стать металлопластиковая труба. Материал выдерживает высокое давление и нагрев до 95 ° С. Оснащен обжимными и прессовыми фитингами.

    Место установки котла сразу за котлом отопления, перед радиаторами и теплыми полами … Такая схема подключения обусловлена ​​тем, что для нагрева горячего водоснабжения теплоноситель должен быть нагрет до 90-95 ° C. В зоне между котлом и котлом наблюдается серьезная тепловая нагрузка. Этот участок трубопровода рекомендуется выполнять из стальной или медной трубы.

    Варианты обвязки бойлера косвенного нагрева

    На выбор схемы подключения влияют несколько условий.Имеет значение источник тепла, количество точек водозабора, наличие теплых полов, радиаторов отопления в системе. Способы прокладки труб подбираются в каждом конкретном случае индивидуально, с акцентом на техническое состояние систем горячего водоснабжения и отопления.

    Еще один важный фактор, который следует учитывать при выборе типа подключения, — это волатильность. Есть такие, в которых циркуляция воды и теплоносителя происходит независимо, а также схемы с созданием принудительного давления (откачка). Последний не может работать без электричества. Производители БКН в инструкции по эксплуатации указывают рекомендуемую схему обвязки, что также учитывается при подключении.

    Трубопровод БКН с трехходовым клапаном

    Схема со смесительным узлом — подключение с приоритетом ГВС, успешно применяется при подключении к котлу нескольких источников тепла (котел, солнечные коллекторы, тепловой насос). БКН монтируется сразу после ТЭНа. В подачу врезан циркуляционный насос, установлен трехходовой клапан.

    Преимущества решения несколько:

    • быстрое приготовление горячей воды;
    • экономия при постоянном использовании котла;
    • возможность автоматизации нагрева воды.
    Трехходовой клапан перенаправляет подачу теплоносителя из системы отопления в BKN до тех пор, пока температура в котле не достигнет заданных значений. После приготовления горячей воды теплоноситель полностью возвращается в систему отопления.

    Схема трубопровода с двумя насосами

    Хорошее решение в тех случаях, когда котел планируется использовать только время от времени. Требуется подключение двух циркуляционных насосов … Первый ставится на отопление, второй прямо на подачу воды в БКН. Поддерживается постоянная циркуляция теплоносителя в системе отопления здания.

    Циркуляционный насос накопителя подключен к датчику температуры. Когда температура нагрева ГВС падает, выдается сигнал активации. Создается давление, достаточное для изменения движения теплоносителя и направления его через БКН. Для нормального функционирования системы необходим точный расчет насоса для бойлера косвенного нагрева.

    Гидравлическое соединение стрелка

    Контур используется в промышленных целях, а также при обвязке больших резервуаров объемом более 200 литров. Подключение через гидравлическую стрелу применяется также для разветвленных сложных систем отопления: совмещение теплых полов и радиаторов, твердотопливного котла вместе с солнечными коллекторами.

    Обвязка требует предварительных грамотных теплотехнических расчетов. Схема подключения сложная, поэтому для реализации лучше обратиться за помощью к профессионалу.

    Обвязка гравитационной системой

    Схемы гидравлических подключений энергонезависимых отопительных котлов. Котел и сопутствующее оборудование поднят над котлом. Расстояние между уровнем теплообменников котла и водонагревателя должно иметь зазор высотой не менее 1 м.

    Гравитационная система имеет ряд недостатков, связанных с особенностями ее работы. Вода нагревается медленнее, температура нагрева и подачи воды в бак будет меньше, чем в системах с принудительной циркуляцией.Главное преимущество: возможность работать при отсутствии электричества. При частых отключениях электроэнергии в сети гравитационная система вне конкуренции.

    Установка рециркуляции ГВС с БКН

    При нормальном использовании горячая вода, часть ее количества постоянно остается в трубопроводе между БКН и точкой забора. В сложных системах ГВС без рециркуляции в этом сегменте может находиться несколько десятков литров жидкости.

    При повторном открытии крана сначала из него вытекает уже остывшая вода, что снижает комфортность использования бойлера. Рециркуляция необходима для обеспечения мгновенного поступления горячей воды к потребителю. Дополнительным плюсом является возможность подключения полотенцесушителя.

    Схема обвязки бойлера косвенного нагрева с рециркуляцией практически не отличается от обычного подключения. Разница в том, что тройник, подключенный к обратному трубопроводу, устанавливается перед самим смесителем или краном. Линия рециркуляции ГВС через бойлер косвенного нагрева будет работать исключительно с применением насосного оборудования.

    Рециркуляция имеет ряд недостатков:

    • снижение температуры приготовления горячей воды;
    • повышенные расходы на топливо;
    • волатильность.
    В конструкции европейских бойлеров косвенного нагрева, фирмы ACV,
    Распространенный вопрос, на который нет однозначного ответа. Подключение бойлера косвенного нагрева к двухконтурному котлу решит проблему ожидания: с момента открытия крана до фактической подачи горячей воды. На практике происходит следующее:
    • При открытии крана двухконтурный котел нагревает теплообменник ГВС, расходуя на него максимальное количество тепловой энергии. Катушке нужно время, чтобы нагреться. По этой причине горячая вода поступает к пользователю не сразу после открытия крана, а через некоторое время (срок зависит от удаленности точки забора и мощности котла).
    • Частые включения и выключения подачи горячей воды создают нагрузку на нагревательные элементы, что может привести к быстрому выходу оборудования из строя.
    По некоторым оценкам, только 1 водозаборный пункт при интенсивном использовании сбрасывает около 70 литров воды. Двухконтурный котел с бойлером косвенного нагрева в нормальном режиме работы работает так же, как и одноконтурный.Тепло от системы отопления поступает и накапливается в накопителе. При включении ГВС горячая вода сразу подается потребителю. Обвязка котла и бойлера косвенного нагрева предусматривает установку системы рециркуляции.

    Главный недостаток схемы: зависимость работы БКН от производительности котла. Этот параметр влияет на скорость приготовления горячей воды. Теплоотдача в этом случае будет ниже.

    БКН лучше изначально подключать к одноконтурному котлу.Подключение к двухконтурному котлу малоэффективно и применяется в основном в случае необходимости модификации существующей системы отопления и горячего водоснабжения.

    Если вы не знаете, как подключить бойлер косвенного нагрева к двухконтурному котлу, схема на этой странице поможет вам разобраться с этим вопросом.

    Самая простая схема подключения бойлера косвенного нагрева к двухконтурному котлу подразумевает использование второго котлового контура для нагрева горячей воды для ГВС.

    В случае, когда у вас нет БКН, горячая вода нагревается в режиме «проточный».Если нужен «накопительный» режим, то вариант только один — использование БКН, так как в самом котле нет накопительных баков, нет накопителя горячей воды.

    При этом двухконтурный котел, схема которого приведена на этой странице, реализован так же, как если бы это был одноконтурный котел.

    Возникает вопрос — зачем тогда использовать двухконтурный котел? Ответ не очевиден. Но у кого-то может быть такая ситуация, что уже стоит двухконтурный котел а есть БКН.И при этом человек хочет реализовать систему ГВС в «накопительном» режиме.

    Схема подключения бойлера косвенного нагрева к двухконтурному котлу

    Итак, вот простая схема подключения бойлера косвенного нагрева к двухконтурному котлу, когда у вас есть возможность реализовать режим «накопительный» для системы ГВС даже при использовании двухконтурного котла.

    Подробнее по этой теме на нашем сайте:


    1. Если у вас бойлер косвенного нагрева, то схема подключения к газовому котлу позволит вам получать горячую воду для системы горячего водоснабжения…

    2. Раз уж про эту чешскую марку мы уже начали писать, стоит хотя бы один бойлер косвенного нагрева «разобрать на винты» …

    3. Для правильной работы БКН нужна рабочая схема подключения бойлера косвенного нагрева. При этом будет работать и обогрев, и горячий . ..

    4. Самая простая и правильная схема отопления частного дома газовым котлом представлена ​​на этой странице. Так как это для газовых котлов…

    Котлы косвенного нагрева в частных домах можно дополнить как газовыми, так и твердотопливными или дизельными котлами. Установка такого оборудования может сделать жизнь в загородном доме намного комфортнее. В отличие от двухконтурных котлов, котлы способны обеспечить максимально равномерный нагрев воды.

    Что такое бойлер косвенного нагрева и как он работает

    Агрегаты данного типа имеют относительно простую конструкцию. Это бойлер косвенного нагрева, небольшая утепленная металлическая «бочка», покрытая изнутри двумя слоями эмали.В таких агрегатах в качестве нагревательного элемента используется обычный змеевик.

    Холодная вода поступает в бойлер косвенного нагрева снизу, поднимается по спирали, нагревается и выходит через верхнюю трубу. За нагрев самого змеевика в таких устройствах отвечает система обогрева системы обогрева. Горячая вода из котла подается в змеевик сверху и отводится из него снизу.

    Какие правила нужно соблюдать при подключении

    Обвязка бойлеров косвенного нагрева своими руками выполняется с соблюдением следующих рекомендаций: на трубах подвода теплоносителя к змеевику и отвода его устанавливаются отводы

    • ;
    • на входе холодной воды в агрегате установлен обратный клапан;
    • в трубопроводе котла, расширительный бак обязателен.

    Отводы на трубах, соединяющих водонагреватели с котлом, устанавливаются для облегчения ремонта в случае необходимости. Снять агрегат при наличии такой фурнитуры можно будет в любой момент позже, не выключая основное оборудование. Обратный клапан при установке котла, он используется для того, чтобы горячая вода не попала в «холодную» воду при падении давления в системе.

    Расширительный бак в трубопроводе блоков косвенного нагрева служит для предотвращения разрыва их корпуса во время работы.Ведь, как известно, вода при нагревании способна довольно сильно расширяться. Следовательно, давление внутри блока может достигать высоких пределов.

    Основные этапы монтажа

    Обвязка водонагревателя, следовательно, должна включать следующие этапы:

    • подключение агрегата к водопроводу из колодца;
    • врезка линии подачи нагретой воды потребителям;
    • подключение змеевика к трубам подачи и отвода теплоносителя котла;
    • установка расширительного бачка и группы безопасности.

    Одновременно с котлом в котельных обычно устанавливают систему рециркуляции, что повышает удобство использования системы горячего водоснабжения.

    Пошаговая установка котла в системе отопления принудительного типа

    В сетях данного типа обвязка агрегатов косвенного нагрева выполняется следующим образом:

    • после циркуляционного насоса, трехходовой клапан врезается в подающую трубу;
    • датчик температуры нагрева воды ввинчен в втулку на корпусе котла;
    • один из выходов трехходового клапана соединен с патрубком котла, принимающим теплоноситель;
    • в обратный трубопровод врезается тройник;
    • тройник подсоединен к выходу теплоносителя змеевика;
    • за тройником установлен клапан;
    • На трубе горячей воды рядом с котлом монтируется расширительный бак.

    Датчики косвенного нагрева обычно поставляются с одноконтурными котлами … Когда вода в котле остывает, они просто переключают трехходовой клапан для подачи теплоносителя в его змеевик. В результате котел переходит в режим нагрева горячей воды. Система отопления временно отключена.

    Как только температура воды в котле достигает определенного значения, трехходовой клапан переключает котел обратно в режим отопления помещения.

    Этапы установки водонагревателя с насосом

    Иногда бойлеры косвенного нагрева при подключении к системе дополняются собственными циркуляционными насосами.Обычно такая схема обвязки применяется, когда агрегат устанавливается не рядом с котлом, а на некотором удалении от него.

    В данном случае монтаж выполняется по следующей технологии:

    • сверху к змеевику котла подключается труба, подводящая теплоноситель от котла;
    • участок обратной линии котла врезается в линию подачи холодной воды к котлу;
    • перед этими секциями в трубе холодной воды монтируется обратный клапан;
    • — на обратной линии подогревателя установлена ​​помпа;
    • труба подсоединена к змеевику;
    • Установлен расширительный бачок.

    Трехходовой клапан в такой схеме, как видите, не используется. Котловой контур подключается через обычные тройники. В этом случае насосы и датчик температуры отвечают за переключение потока, который замыкает, в зависимости от степени нагрева воды, контакты насоса котла или бойлера.

    Пошаговая обвязка в гравитационных системах

    Установка водонагревателя в сетях данного типа производится таким образом, чтобы он располагался над радиаторами.Поэтому для гравитационных систем покупают обычно не напольные, а настенные подвесные котлы.

    Включает в себя правильную установку водонагревателей в сетях с естественной циркуляцией теплоносителя в следующие этапы:

    • змеевик котла подключается к питанию от котла с помощью трубы большего диаметра, чем в системе отопления;
    • далее в этом участке между котлом и водонагревателем врезан подвод в систему отопления; №
    • между котлом и результирующим ответвлением монтируется термостатическая головка с накладным датчиком, питаемая от аккумуляторов;
    • котел подключается к котлу обратной магистралью;
    • в обратный патрубок врезан трубопровод для отвода остывшей охлаждающей жидкости из радиаторов;
    • Расширительный бак установлен ближе к котлу на обратной линии.

    Вода при использовании такой схемы нагревается за счет разницы сечения подводящих труб котла и системы отопления. Водонагреватель в этом случае в приоритете. Как только вода в бойлере нагревается до определенной температуры, срабатывает датчик и трубопровод закрывается. В результате в систему отопления начинает поступать вода.

    Можно подключить к двухконтурным котлам

    Довольно удобно использовать двухконтурные котлы, способные нагревать воду как в системе отопления, так и горячее водоснабжение в загородных домах.Однако у этого оборудования есть один довольно серьезный недостаток. При использовании в качестве водонагревателя двухконтурного котла вода из кранов ГВС может быть как слишком горячей, так и холодной. Оборудование этого типа, как уже было сказано, не способно обеспечить его равномерный нагрев.

    Исправить ситуацию в этом случае можно с помощью бойлера. Подключение такого оборудования к двухконтурным котлам, конечно, разрешено. Обвязка водонагревателя такими агрегатами выполняется в обычном порядке. В этом случае на самом котле трубы, отвечающие за ГВС, просто накладываются внахлест.

    Установка бойлера косвенного нагрева в коллекторную сеть

    Такие современные системы водонагревателей также очень часто используются. Котлы монтируют в коллекторных сетях, как правило, на гребенке как можно ближе к питающей. То есть там, где температура охлаждающей жидкости самая высокая.

    Бойлеры косвенного нагрева подключаются в такие системы по следующей схеме:

    • подвод от гребенки системы отопления подключается к водонагревателю;
    • обратка, расширительный бачок, группа безопасности подключены;
    • Монтируются подающий и отводящий патрубки водопровода.

    При установке подводящего трубопровода змеевика в коллекторных системах запорная арматура обязательна.

    Инструкция по установке рециркуляции

    Часто бывает, что сантехника находится в доме на значительном удалении от котла или на верхних этажах. В этом случае хозяевам дома для получения горячей воды обычно приходится ждать, пока застойные и остывшие в трубах стоки из кранов в ванных комнатах. А это, конечно, неудобно и не особо экономично.

    Исправить эту ситуацию можно, встроив в загородный дом системы рециркуляции. Монтаж такой сети примерно такой:

    • максимально близко к потребителю, в трубу горячего водоснабжения врезается тройник;
    • к тройнику подключается труба необходимой длины;
    • Удлиненная линия подключена к котлу через рециркуляционную трубу;
    • рядом с котлом на патрубке в цепь врубается дополнительный насос не слишком большой мощности.

    При использовании такой схемы вода в трубах между котлом и потребителем после включения насоса в электросеть не будет застаиваться и, соответственно, будет охлаждаться. То есть жильцы дома смогут пользоваться горячей водой сразу после откручивания кранов.

    Отопительное оборудование сейчас достаточно разнообразное. Но разобраться во всех его тонкостях крайне важно, иначе можно допустить фатальные ошибки … В полной мере это относится к системам накопления воды, которые нагревают ее косвенным способом.

    Особенности:

    Основная особенность схемы подключения любого бойлера косвенного нагрева (марку и модель здесь можно не учитывать) заключается в том, что у него нет своего теплового узла. Вода забирает тепло от внешних систем отопления.

    Они могут получать тепловую энергию за счет:

    • сжигания минерального или ископаемого топлива;
    • влияние электрического сопротивления;
    • связь с системой центрального отопления;
    • скопление солнечных лучей.

    Устройство

    С любым типом внешних источников тепловой энергии котел работает одинаково, за редким исключением. И даже частные инновации отдельных компаний, охраняемые патентным законодательством, не меняют сути устоявшейся схемы. Часть теплоносителя, полученная от любого источника, проходит по змеевику, встроенному в накопитель. Циркуляция поддерживается насосом. При тесном контакте с трубами или резервуаром, в котором изначально находится более холодная вода, она нагревается.

    Поскольку даже один джоуль тепла, напрасно излучаемого наружу, оказывает крайне негативное влияние на работу системы, она должна быть оборудована тепловой защитой. В качестве жаростойкого материала обычно выбирают полиуретан или полистирол. Поступление новых доз холодной воды естественно происходит из общей системы водоснабжения. Каждая новая порция проходит через специально разработанные форсунки. Как только цикл движения в змеевике завершается, теплоноситель поступает в систему отопления дома — для этого предусмотрена совершенно специальная труба.

    Далее, уже начинаются определенные различия: хотя большинство котлов предназначены для подачи холодной воды ниже по потоку, есть некоторые, которые подходят выше по потоку. В этой конструкции жидкость сначала должна полностью пройти через систему до самой нижней точки. Вариации с выходом нагретого теплоносителя заметно меньше, почти в 100% случаев он снимается сверху. Трудно найти причину, по которой должно было поступить иначе. Ведь верхнее расположение позволяет подавать горячую воду как можно дольше, главное, чтобы в емкости оставалась хотя бы небольшая порция.

    Чтобы катушка занимала максимально возможное пространство внутри корпуса, ее обычно делают в форме спирали. Когда теплоноситель проходит по этой трубе несколько циклов, температура становится равной нагреву жидкости в самом котле. По команде специального реле останавливается специальная цепь, питающая насос. При последующем охлаждении теплоносителя до заданного значения реле подает другую команду — замкнуть контур — и нагрев возобновляется.Преимущества такого устройства достаточно хорошо известны. Все эти моменты необходимо учесть перед началом работы.

    Принцип установки

    Если вам необходимо смонтировать резервуар емкостью до 200 литров, это может быть настенное изделие. Для его крепления предусмотрены специальные скобы, которые должны располагаться на ровных и прочных вертикальных поверхностях. Обычные перегородки из гипсокартона для монтажа даже такого «легкого» привода малопригодны.Выбирать нужно между экономией на обустройстве внутреннего пространства и экономией на котле. Напольные приборы предпочтительнее для нужд больших домовладений, иногда даже устанавливают изделия емкостью более тысячи литров и выделяют для них специальную котельную.

    В частных домах можно ограничиться бойлерами косвенного нагрева, которые накапливают от 250 до 300 литров воды. Точный выбор мощности должен основываться на фактических и прогнозируемых потребностях.При подключении к двухконтурному котлу, оборудованному встроенным насосом, автоматика котла сама берет на себя координацию работы клапана по сигналам термостата. Это очень важно, ведь двухконтурный отопительный прибор, в отличие от одноконтурного, должен подавать горячую жидкость как в систему отопления, так и в контур горячего водоснабжения.

    Если установлен трехходовой клапан, водонагреватель будет иметь преимущество в системе перед контуром отопления. Такой подход допустим при установке бака. большая мощность … К сведению: аналогичный способ подключения практикуется и с принудительным использованием жесткой воды, что затрудняет нормальное использование системы ГВС. Хотя, конечно, гораздо правильнее было бы позаботиться о размягчении поступающего теплоносителя. Но иногда приходится неохотно подстраиваться под это.

    Проблемы могут возникнуть из-за того, что значительный расход горячей воды может усложнить работу этого контура.В этом случае метод получения тепла, в том числе с помощью пеллетного или другого твердотопливного котла, не имеет значения. И тут на помощь приходит котел, который сглаживает колебания в двух контурах. Благодаря ему даже интенсивный расход теплоносителя мало влияет на повседневную жизнь людей. Установщики должны подумать, какая функция будет иметь наивысший приоритет.

    Подключение бойлеров косвенного нагрева к одноконтурному котлу можно производить при помощи пары насосов. Затем потоки воды с их помощью распределяются по двум трубопроводам. Обычно предполагается, что сначала будет контур горячей воды. Соответственно настроен и алгоритм работы котла совместно с одноконтурным устройством. Чтобы потоки жидкости разного нагрева не меняли основные параметры друг друга, перед обоими насосами должен быть установлен обратный клапан. Горячая вода подается исключительно от бойлера.

    Крепление

    Качественная обвязка котла, подключенного к двухконтурному котлу, подразумевает стыковку водонагревателя с одним из теплообменников.Кольцевая система образуется при сообщении входной трубы котла с начальным звеном теплообменника. Все устроено таким образом, что вода, поступающая из водопровода, проходит через теплообменник котла. Он пойдет прямо в котел, а оттуда попадет в линию горячего водоснабжения. Подключить электрокотел можно примерно так же, но водопровод подключается к первой трубе второго агрегата, отводящего тепло, а вторая труба уже подключена к котлу.

    Водонагреватель рекомендуется устанавливать как можно ближе к источнику энергии, чтобы упростить их подключение с помощью автоматики. Когда устройство смонтировано, настала очередь стыковки. Важно: правильно установленный и подключенный водонагреватель должен отбирать только определенное количество тепла. Чрезмерно высокий расход может парализовать систему отопления. Решить эту проблему чаще всего можно, установив автоматически управляемый циркуляционный насос своими руками или с помощью профессионалов.

    Только на самом последнем этапе монтируется термоблок. Практически всегда рекомендуется иметь квалифицированный монтаж схемы. Нюанс в том, что бойлеры косвенного нагрева с блоком управления необходимо подключать исключительно к системам отопления, получающим воду от неуправляемых котлов.

    Требуется только:

    • подтянуть подающие и принимающие ходы;
    • состыковать привод с водопроводом;
    • надеть на верхнее выходное отверстие гребешок, распределяющий горячую воду;
    • Наполните резервуар и немедленно начните нагрев.

    Самые простые котлы взаимодействуют в основном с автоматизированными источниками тепла. Во время установки придется позаботиться о подключении датчика, измеряющего силу нагрева. Этот датчик предполагается связать со строго определенным входом в котел. Допускается подключение котлов независимо от сети к автономным котлам, но это сразу усложняет работу и требует особой схемы. Следует учитывать, что можно нагреть воду внутри бойлера немного слабее, чем нагретую жидкость в змеевике.

    Следовательно, когда котел переведен в режим малого нагрева и может подавать теплоноситель, нагретый до 40 градусов, только ТЭНы комбинированного типа смогут поднять температуру выше. В них всегда есть электрический нагревательный элемент, который помогает добавить тепла. Если при настройке системы управления рециркуляцией приоритет отдается нагреву горячей воды в кране, то движение всего теплоносителя направляется через накопительно-обменный блок. В результате значительно сокращается общее время, необходимое для получения жидкости требуемой температуры.

    Как показывает практика, если проектировщики и установщики котельной отдадут предпочтение варианту с приоритетом, можно обеспечить комфортные условия для жителей. Чтобы прогреть весь объем жидкости в емкости, нужно от 20 до 40 минут. А если говорить о стабилизации температуры на фоне расхода теплоносителя, то это время сокращается в несколько раз. Даже небольшое жилище вряд ли успеет остыть настолько, чтобы его обнаружили находящиеся в нем.Но от установленного котла и котла зависит очень многое: их мощность должна совпадать, и в идеале рекомендуется устанавливать котел с запасом мощности 25% и более.

    Чтобы гарантировать стабильную работу устройств, подключенных к коллекторам, распределяющим горячую воду, необходимо дополнить выход из котла специальным расширительным баком. Рекомендуемое значение составляет 10% от основного резервуара, чтобы уменьшить влияние теплового расширения. Все подключенные ветви должны быть оборудованы запорными клапанами шарикового типа.С их помощью любому узлу удается в нужный момент отключиться от линии и проверить или отремонтировать.

    Линии, по которым проходит жидкость, обычно оснащены обратными клапанами. С их помощью предотвращается обратный поток теплоносителя, повышается удобство и безопасность монтажа. Иногда возникает необходимость поставить котел рядом с котлом, на приточной среде которого установлен насос, обеспечивающий циркуляцию. В таком варианте очень важно предусмотреть отдельный контур, по которому вода будет поступать в ТЭН от бойлера.По сути, создается параллельный тип подключения.

    Если и в котле, и в котле есть насос, то сразу после циркуляционного насоса необходимо установить трехходовой вентиль, один канал подключается к патрубку водонагревателя. Это обеспечивает нормальную работу обогрева. На обратном трубопроводе до точки входа в котел необходимо установить тройник. И уже в этом тройнике подключается патрубок, который забирает жидкость из теплообменника. Такая простая система легко и изящно решает поставленные задачи.

    Как только датчик подает сигнал о том, что температура теплоносителя опускается ниже установленной отметки, клапан переводит свежий поток в котел. При этом система отопления останавливается. Когда нормальное значение восстанавливается, тот же клапан переключается обратно. Минимальное количество компонентов снижает риск поломки. А простота исполнения позволяет быстро найти проблему, если она все же появится.

    При использовании котла независимо от электросети добиться приоритета котла не так просто, как в других вариантах.Рекомендуется размещать водонагреватель выше по отношению к полу помещения, чем радиаторы. Желательно, чтобы самая нижняя точка настенной модели также была приподнята над котлом. Но точно соблюдать такое требование возможно только в отдельных случаях. Когда он выполнен частично, все же стоит поднять привод на максимально возможную высоту.

    Устанавливая котел на пол, сразу же уменьшите скорость нагрева жидкости. Еще хуже то, что нижняя часть емкости в принципе не может нормально прогреться в этом режиме. Если подключить котел по классической системе, то любое отключение электроэнергии лишит вас доступа к горячей воде. Проблему можно решить, используя для контура, подключенного к водонагревателю, трубу большего диаметра, чем на нагревательном звене. Сразу в начале ветви нагрева ставится термостатическая головка и накладывается датчик. Энергия поступает от батарей.



    Котел косвенного нагрева устанавливается совместно с одноконтурными газовыми и твердотопливными котлами, тепловыми насосами, солнечными коллекторами.Для нормальной работы водонагревателя необходим трубопровод в соответствии с инструкцией производителя.

    Подключение бойлера косвенного нагрева к одноконтурному котлу требует специальных навыков, четкого понимания внутреннего устройства накопительного бака. Есть несколько вариантов обвязки, что позволяет учесть технические условия эксплуатации БКН.

    Фитинг для обвязки БКН

    Принцип работы котла связан с использованием тепла, отбираемого от системы отопления, для нагрева ГВС.Обвязка БКН должна решить несколько важных задач:
    1. обеспечить непрерывную циркуляцию теплоносителя от котла к водонагревателю;
    2. предотвращает гидравлический и тепловой удар;
    3. поддерживать заданную температуру нагрева воды в автоматическом режиме.
    При установке котла используется запорная и регулирующая арматура:
    • Расширительный бачок мембранный — предназначен для компенсации теплового расширения в системе горячего водоснабжения и предотвращения аварийных ситуаций.При подключении БКН устанавливается вместе с группой безопасности. Расширительный бак должен вмещать не менее 10% от общего объема бойлера косвенного нагрева.
    • Клапан предохранительный — необходим для аварийного слива воды из БКН. Если давление поднимается слишком высоко, он открывается и выпускает воду из бойлера. Клапан используется во время обслуживания для заполнения резервуара химическими реагентами, удаляющими накипь.
    • Группа безопасности для бойлера косвенного нагрева — включает манометр, предохранительный клапан и воздухоотводчик.Агрегат предназначен для нормализации давления в системе горячего водоснабжения и предотвращения гидравлического удара. Установка группы безопасности и расширительного бака — требование, предъявляемое производителями к трубопроводу БКН.
    • Датчик температуры котла — подключен к циркуляционному насосу, регулирующему давление в змеевике. Погружной термостат работает по принципу реле. При достижении достаточного нагрева воды датчик подает сигнал на отключение насосного оборудования. Вода перестает нагреваться.После остывания автоматика котла начинает циркуляцию.
    • Клапан трехходовой — работает как смесительный узел, открывая и закрывая подачу воды в котел от системы отопления. Существуют простые механические устройства и прецизионные трехходовые клапаны с сервоприводом.
    • Циркуляционный насос — в зависимости от выбранной схемы трубопроводов устанавливается один или два модуля. Насос используется для создания постоянного давления и рециркуляции в системе ГВС.
    Комплект подключения может отличаться в зависимости от технических условий, особенностей здания, фактической потребности в горячей воде и других параметров.В трубопроводе может присутствовать дополнительное оборудование: гидравлический выключатель, система фильтрации.

    Материал трубопровода БКН

    К котлу подключены холодное и горячее водоснабжение, подача и обратка системы отопления. Температура нагрева и давление в трубах определяют, какой материал предпочтительнее использовать при прокладке труб:
    • Холодная вода — можно установить обычную полипропиленовую трубу. Материал подходит для пайки всей системы холодной воды.
    • Подача горячей воды — температура подаваемой потребителю горячей воды поддерживается на уровне 65-70 °.Допускается использование полипропилена со стекловолоконным (армированным) или алюминиевым армированием, предназначенного для горячего водоснабжения.
      Другой вариант — использовать обвязку для медных труб. При прокладке медной трубой обязательно использовать теплоизоляцию. Медь — хороший проводник тепла, что неизбежно приведет к снижению температуры нагретой воды при транспортировке к конечному потребителю. Теплоизоляция труб защитит от потери тепла.
    Альтернативой полипропилену может стать металлопластиковая труба.Материал выдерживает высокое давление и нагрев до 95 ° С. Оснащен обжимными и прессовыми фитингами.

    Место установки котла — сразу за котлом отопления, перед радиаторами и теплым полом. Такая схема подключения обусловлена ​​тем, что для нагрева горячего водоснабжения необходимо нагреть теплоноситель до 90-95 ° С. В зоне между котлом и котлом наблюдается серьезная тепловая нагрузка. Этот участок трубопровода рекомендуется выполнять из стальной или медной трубы.

    Варианты обвязки бойлера косвенного нагрева

    На выбор схемы подключения влияют несколько условий.Имеет значение источник тепла, количество точек водозабора, наличие теплых полов, радиаторов отопления в системе. Способы прокладки труб подбираются в каждом конкретном случае индивидуально, с акцентом на техническое состояние систем горячего водоснабжения и отопления.

    Еще один важный фактор, который следует учитывать при выборе типа подключения, — это волатильность. Есть такие, в которых циркуляция воды и теплоносителя происходит независимо, а также схемы с созданием принудительного давления (откачка).Последний не может работать без электричества. Производители БКН в инструкции по эксплуатации указывают рекомендуемую схему обвязки, что также учитывается при подключении.

    Трубопровод БКН с трехходовым клапаном

    Схема со смесительным узлом — подключение с приоритетом ГВС, успешно применяется при одновременном подключении к котлу нескольких источников тепла (котел, солнечные коллекторы, тепловой насос). БКН монтируется сразу после ТЭНа. В подачу врезан циркуляционный насос, установлен трехходовой клапан.

    Преимущества решения несколько:

    • быстрое приготовление горячей воды;
    • экономия при постоянном использовании котла;
    • возможность автоматизации нагрева воды.
    Трехходовой клапан перенаправляет подачу теплоносителя из системы отопления в BKN до тех пор, пока температура в котле не достигнет заданных значений. После приготовления горячей воды теплоноситель полностью возвращается в систему отопления.

    Схема трубопровода с двумя насосами

    Хорошее решение в тех случаях, когда котел планируется использовать только время от времени.Требуется подключение двух циркуляционных насосов. Первый ставится на отопление, второй прямо на подачу воды в БКН. Поддерживается постоянная циркуляция теплоносителя в системе отопления здания.

    Циркуляционный насос накопителя подключен к датчику температуры. Когда температура нагрева ГВС падает, выдается сигнал активации. Создается давление, достаточное для изменения движения теплоносителя и направления его через БКН. Для нормального функционирования системы необходим точный расчет насоса для бойлера косвенного нагрева.

    Гидравлическое соединение стрелка

    Контур используется в промышленных целях, а также при обвязке больших резервуаров объемом более 200 литров. Подключение через гидравлическую стрелу применяется также для разветвленных сложных систем отопления: совмещение теплых полов и радиаторов, твердотопливного котла вместе с солнечными коллекторами.

    Обвязка требует предварительных грамотных теплотехнических расчетов. Схема подключения сложная, поэтому для реализации лучше обратиться за помощью к профессионалу.

    Обвязка гравитационной системой

    Схемы гидравлических подключений энергонезависимых отопительных котлов. Котел и сопутствующее оборудование поднят над котлом. Расстояние между уровнем теплообменников котла и водонагревателя должно иметь зазор высотой не менее 1 м.

    Гравитационная система имеет ряд недостатков, связанных с особенностями ее работы. Вода нагревается медленнее, температура нагрева и подачи воды в бак будет меньше, чем в системах с принудительной циркуляцией.Главное преимущество: возможность работать при отсутствии электричества. При частых отключениях электроэнергии в сети гравитационная система вне конкуренции.

    Установка рециркуляции ГВС с БКН

    В штатном режиме при использовании горячей воды определенное ее количество постоянно остается в трубопроводе между БКН и точкой водозабора. В сложных системах ГВС без рециркуляции эта секция может содержать несколько десятков литров жидкости.

    При повторном открытии крана сначала из него вытекает уже остывшая вода, что снижает комфортность использования бойлера.Рециркуляция нужна для обеспечения мгновенного горячего водоснабжения потребителя. Дополнительным плюсом является возможность подключения полотенцесушителя.

    Схема обвязки бойлера косвенного нагрева с рециркуляцией практически не отличается от обычного подключения. Разница в том, что тройник, подключенный к обратному трубопроводу, устанавливается перед самим смесителем или краном. Линия рециркуляции ГВС через бойлер косвенного нагрева будет работать исключительно с применением насосного оборудования.

    Рециркуляция имеет ряд недостатков:

    • снижение температуры приготовления горячей воды;
    • повышенные расходы на топливо;
    • волатильность.
    В конструкции европейских бойлеров косвенного нагрева, фирмы ACV,
    Распространенный вопрос, на который нет однозначного ответа. Подключение бойлера косвенного нагрева к двухконтурному котлу решит проблему ожидания: с момента открытия крана до фактической подачи горячей воды. На практике происходит следующее:
    • При открытии крана двухконтурный котел нагревает теплообменник ГВС, расходуя на него максимальное количество тепловой энергии.Катушке нужно время, чтобы нагреться. По этой причине горячая вода поступает к пользователю не сразу после открытия крана, а через некоторое время (срок зависит от удаленности точки забора и мощности котла).
    • Частые включения и выключения подачи горячей воды создают нагрузку на нагревательные элементы, что может привести к быстрому выходу оборудования из строя.
    По некоторым оценкам, только 1 водозаборный пункт при интенсивном использовании сбрасывает около 70 литров воды. Двухконтурный котел с бойлером косвенного нагрева в нормальном режиме работы работает так же, как и одноконтурный. Тепло от системы отопления поступает и накапливается в накопителе. При включении ГВС горячая вода сразу подается потребителю. Обвязка котла и бойлера косвенного нагрева предусматривает установку системы рециркуляции.

    Главный недостаток схемы: зависимость работы БКН от производительности котла. Этот параметр влияет на скорость приготовления горячей воды. Теплоотдача в этом случае будет ниже.

    БКН лучше изначально подключать к одноконтурному котлу.Подключение к двухконтурному котлу малоэффективно и применяется в основном в случае необходимости модификации существующей системы отопления и горячего водоснабжения.

    Подключение рециркуляционного котла. Как подключается бойлер косвенного нагрева

    Системы отопления на базе котлов могут выполнять различные функции. Помимо собственно обогрева помещения, котлы могут также нагревать воду для бытовых нужд, например, для стирки. Такие системы можно устанавливать не только на дачных участках и загородных домах, но и в частных квартирах, офисах и производственных площадках. Котел представляет собой довольно простое устройство и его установку, как и обвязку бойлера косвенного нагрева, можно провести самостоятельно. Схем такой обвязки несколько, рассмотрим их подробнее.

    Котельные устройства могут управлять двумя контурами водяного отопления.

    • Первый — это вода в системе отопления, которая после нагрева подается на радиаторы отопления. Такой контур может быть замкнутым и в такую ​​воду можно добавлять специальные химические добавки для обеспечения бесперебойной работы радиаторов, систем удаления накипи и так далее.
    • Второй контур — вода для бытовых нужд. Предназначен для мытья посуды, для мытья. Следовательно, этот контур не замкнут. Холодная вода поступает в него из магистрального водопровода, а затем по мере использования такая вода сливается в канализацию.

    Принципы подключения трубопроводов котла

    При установке системы трубопроводов для бойлера косвенного нагрева помните следующие принципы:

    • Точка входа холодной воды в трубопровод котла должна находиться в самой нижней точке системы, но горячий выход выходит из трубопровода уже в верхней точке.
    • Таким образом, точка рециркуляции находится практически в геометрическом центре ремня.

    При соблюдении вышеуказанных принципов монтажа трубопроводов система отопления будет работать максимально эффективно и тепло от котла будет эффективно передаваться массе поступающей воды.

    Варианты монтажа трубопроводов для бойлеров косвенного нагрева

    Монтаж трубопроводов водяных контуров на бойлерах косвенного нагрева может быть установлен тремя основными способами:

    • С трехходовым клапаном в сборе,
    • С установкой двух циркуляционных насосов,
    • Использование гидравлической стрелы.

    Обращаем ваше внимание на то, что применение системы рециркуляции воды значительно повышает КПД системы отопления и увеличивает КПД нагрева воды и помещения от котла.

    Монтаж системы непрямого трубопровода с трехходовым клапаном

    Этот вариант монтажа системы непрямого трубопровода предназначен для конструкций с большим количеством горячей воды. При проектировании системы рассчитывается установка двух отопительных контуров.Первый — главный контур будет предназначен для циркуляции воды, поступающей в систему отопления. Второй, дополнительный контур будет нагревать воду, предназначенную для бытовых нужд. Чтобы вода, поступающая из водопровода, попадала в тот или иной контур и применялся трехходовой клапан. Клапанное устройство управляется термостатом котла.

    Использование трехходового клапана при установке системы отопления позволяет распределять поток воды на котел. Термостат не допускает перегрева воды и направляет горячую воду в контуры при достижении определенной температуры.Эта схема обвязки имеет ряд преимуществ, и ее рекомендуют все наши специалисты!

    В случае, если вода в системе отопления остывает ниже установленной пороговой температуры, термостат котла переключает вентиль и подает новую порцию теплоносителя в контур, отвечающий за нагрев. Вода получает тепло от бойлера и нагревается. Термостат контролирует температуру нагрева и предотвращает чрезмерный нагрев воды и, следовательно, повреждение системы. При достижении заданной температуры вода из контура направляется в систему.Температура воды измеряется непосредственно в отопительном контуре котла.

    Очень важен момент получения информации о температуре воды. В случае, если вода в баке для бытовых нужд имеет заданную температуру нагрева выше, чем в отопительном контуре системы отопления, система может начать работать некорректно. В этом случае переключения на обогрев отопительного контура не произойдет.

    Возможна установка бойлера косвенного нагрева и двух контуров.Выбор возможного варианта также зависит от воды, которая есть в вашем водопроводе. Если вода в магистральных каналах имеет высокую степень жесткости, то разумнее будет использовать систему с трехходовым клапаном. В противном случае двухконтурная система может быстро выйти из строя из-за засорения.

    Монтаж трубопровода для бойлера косвенного нагрева с двумя насосами

    Еще одним вариантом монтажа системы трубопроводов для котлов с косвенным нагревом может быть использование двух рециркуляционных насосов. В системе также должен быть установлен обратный клапан.

    В этом случае в системе устанавливаются два отдельных отопительных контура: отопительный контур и контур нагрева воды для бытового потребления. Каждый из контуров имеет собственный рециркуляционный насос, который направляет нагретую воду в контуры системы.

    Оба контура косвенного нагрева устанавливаются параллельно котлу. Котловой контур имеет приоритет при установке и использовании в системе. Таким образом, циркуляционный насос котельной системы находится перед насосом системы отопления.Как и в предыдущей версии системы, для управления обоими контурами используется датчик температуры, который перераспределяет воду в контуры отопления.

    Дополнительно в системе есть обратный клапан, задачей которого является предотвращение смешения потоков нагретой воды.

    Принцип работы такой системы заключается в том, что при понижении температуры вода направляется на отопление и далее в отопительную систему.

    Система с двумя контурами и насосами может быть установлена ​​с двумя отопительными котлами. Каждый из этих котлов будет иметь отдельный источник питания и будет отвечать за нагрев воды в одном из контуров: отопительный или для бытового использования.

    Система отопления от котлов обеспечивает достаточно быстрый нагрев воды в системе отопления. Обычно на это у котла уходит час. Таким образом, пока в котле для контура горячего водоснабжения происходит нагрев, системы отопления не остывают.

    Описание работы гидросистемы отопления

    Система отопления на базе котла может включать более двух контуров.Например, в качестве дополнительного отопительного контура можно использовать систему теплого пола. Кроме того, могут быть включены другие элементы.

    Гидравлическая стрелка используется для регулирования расхода воды в отопительных контурах. Проще говоря — это система распределения потоков теплоносителя, чем-то напоминающая обычный железнодорожный стрелочный перевод. Также гидравлическая стрелка при работе выравнивает давление в нескольких контурах системы.

    В сложных системах отопления с несколькими контурами каждый контур имеет свой рециркуляционный насос.При этом в разных частях системы отопления и отопления может создаваться разное давление. Перепад давления необходимо уравновесить. Именно поэтому коллекторы и гидравлические переключатели могут быть установлены в сложных системах. Кроме того, для выравнивания показаний давления можно использовать специальные балансировочные клапаны.

    Такая сложная система имеет множество нюансов в настройке, поэтому при ее установке рекомендуется воспользоваться услугами специалистов.

    Полезная рециркуляция теплоносителя

    Использование системы рециркуляции позволяет получать горячую воду из крана в системах отопления практически мгновенно, без длительного ожидания.В этом случае в системах отопления образуется кольцевая магистраль теплоносителя. По этой линии постоянно течет вода и нагревается. В результате ожидание нагрева во время бытового использования горячей воды практически исключается.

    Для того, чтобы вода в таком контуре постоянно двигалась, в него встроен рециркуляционный насос. Этот постоянно горячий поток воды рекомендуется пропускать через устройства, требующие постоянного обогрева, например полотенцесушитель.

    Подключение бойлера косвенного нагрева: видео

    Для отопления и горячего водоснабжения (ГВС) домов и квартир хозяева часто устанавливают двухконтурные газовые котлы или газовые водонагреватели.Система ГВС с таким бойлером (колонкой) относительно дешевая и занимает мало места.

    Однако через время хозяев начинают раздражать недостатки в работе горячего водоснабжения с двухконтурным котлом (колонкой).

    Проточный теплообменник ГВС двухконтурного котла (колонны) начинает нагревать воду в момент начала разбора воды при открытии крана горячей воды.

    Вся энергия, затраченная на нагрев, передается от нагревателя к воде почти мгновенно , за очень короткое время движения воды через нагреватель.Для получения воды необходимой температуры в короткие сроки в конструкции проточного водонагревателя предусмотрено ограничение расхода воды. Температура воды на выходе из проточного водонагревателя очень зависит от расхода воды количество горячей воды, вытекающей из крана.

    Для отопления дома эконом-класса обычно достаточно котла меньшей мощности. Поэтому мощность двухконтурного котла выбрана исходя из потребности в горячей воде.

    Контур ГВС с двухконтурным газовым котлом или водонагревателем не может обеспечить комфортное и экономичное использование горячей воды в доме по следующим причинам:

    • Температура и давление воды в трубах очень зависят от количества воды, протекающей через них. По этой причине при открытии другого крана температура и давление воды в системе ГВС значительно изменяются. Использовать воду одновременно даже в двух местах очень неудобно.
    • При малом расходе горячей воды проточный водонагреватель вообще не включается и не нагревает воду. Для получения воды требуемой температуры часто бывает необходимо использовать больше воды, чем необходимо.
    • Каждый раз при открытии крана воды двухконтурный котел или колонка перезапускается, постоянно включается и выключается, что снижает ресурс их работы. Частое повторное зажигание горелки снижает эффективность водонагревателя и увеличивает расход газа. Каждый раз, когда горячая вода появляется с задержкой, только после стабилизации режима отопления. Часть воды без толку уходит в канализацию.
    • Мощность газового котла (колонки) в режиме ГВС часто превышает требуемую, что приводит к циклическому (по часовой стрелке) нагреву горячей воды. Горелка котла (колонки) в режиме ГВС периодически включается и выключается. Соответственно, к потребителям горячей и холодной воды идет и также проявляются все указанные выше недостатки частого повторного розжига горелки котла.Чтобы исключить поглаживание, поток воды обычно увеличивают сверх необходимого.
    • В системах ГВС с двухконтурным котлом невозможно рециркулировать воду в распределительных трубах вокруг дома . .. Время ожидания горячей воды увеличивается по мере увеличения длины труб от котла до места, где вода нарисовано увеличивается. Часть воды в самом начале приходится без толку сливать в канализацию. Причем это вода, которая уже нагрета, но успела остыть в трубах.

    В конечном итоге использование двухконтурного котла (колонки) в системе горячего водоснабжения приводит к неоправданному увеличению расхода воды и объема сточных вод, к увеличению расхода электроэнергии и газа на отопление, а также к недостаточно комфортное использование горячей воды в доме.

    Система ГВС с двухконтурным котлом применяется, несмотря на свои недостатки, в связи с относительно невысокой стоимостью и небольшими габаритами оборудования .

    Более экономичной и комфортной является система отопления и горячего водоснабжения с одноконтурным котлом и бойлером косвенного нагрева.

    Но что делать, если в доме или квартире уже стоит двухконтурный котел или колонка, и хозяевам не нравится работа системы ГВС, и вы хотите избавиться от ее недостатков.

    Три варианта подключения котла к двухконтурному газовому котлу или колонке

    1. Есть возможность приобрести бойлер косвенного нагрева , с теплообменником внутри, и подключить его к отопительному контуру двухконтурного котла.Но стоимость такого котла и дополнительного оборудования для его подключения и обвязки достаточно высока. В данной статье этот вариант не рассматривается.

    2. В системе ГВС с двухконтурным котлом или колонкой рекомендую установить котел слоистого отопления … Такой котел не имеет теплообменника, что значительно снижает его стоимость.

    3. Либо в контуре ГВС между двухконтурным котлом (колонкой) и потребителями горячей воды установить накопительный электрический водонагреватель — бойлер … Такой вариант не устраняет всех недостатков системы ГВС, но позволяет значительно повысить комфортность использования воды.

    Самый простой способ усовершенствовать систему ГВС с двухконтурным газовым котлом или водонагревателем — это установка накопительного электрического водонагревателя — электрокотла.

    Схема подключения электрического котла ГВС к двухконтурному газовому котлу, в качестве буферной емкости между котлом и потребителями.

    Электрокотел используется в качестве буферной емкости между котлом и потребителями горячей воды.Из контура ГВС двухконтурного котла горячая вода попадает в электрокотел раньше, чем доходит до потребителя. В краны горячая вода подается от бойлера.

    Водонагреватель накопительный электрический — котел предназначен для хранения запасов горячей воды, нагретой газовым котлом. Кроме того, температура воды в бойлере поддерживается на заданном уровне за счет включения электронагревательного элемента. Включение электронагревателя контролируется термостатом котла.

    На схеме на водопроводе от котла к котлу установлен блок из двух клапанов — обратного клапана и предохранительного клапана. Клапаны обычно продаются в комплекте с электрическим бойлером.

    Обратный клапан предотвращает выход воды из котла, когда вода исчезает в системе водоснабжения.

    Предохранительный клапан сбрасывает избыточное давление в системе ГВС, связанное с расширением воды во время отопления. Из клапана периодически вытекает небольшое количество воды, которую нужно куда-то слить.

    Кроме того, производитель электрокотла предписывает регулярно, каждые две недели, проверять исправность клапана, активируя его вручную. Во избежание этих проблем рекомендую дополнительно установить расширительный бак для горячего водоснабжения , который компенсирует перепады давления воды в системе ГВС.

    Клапан сброса давления 6-8 бар , в зависимости от модели котла. Если давление воды в водопроводе выше давления открытия клапана, то необходимо установить редукционный клапан … Клапан настроен на снижение давления воды на выходе — не более 80% от давления предохранительного клапана.

    Схема ГВС с газовым двухконтурным котлом (колонкой) и электрическим накопительным водонагревателем — бойлером, несколько популярна благодаря своей простоте и меньшей стоимости. Циркуляционного насоса в схеме нет, можно использовать обычный электрокотел, количество штуцеров для обвязки также минимально. Но работа системы ГВС с буферным электрокотлом имеет свои недостатки.

    Преимущества и недостатки системы ГВС с буферным электрокотлом

    Контур ГВС с электрическим буферным котлом обеспечивает стабильную температуру воды на выходе потребителям, в том числе при малом расходе воды, и при работе котла. Температура воды в котле может быть установлена ​​выше 60 o C , (температура, подаваемая котлом). Пользоваться горячей водой станет удобнее, но за нее придется платить повышенным потреблением электроэнергии.

    Схема с буферным электрокотлом имеет три основных недостатка.

    Во-первых, это довольно значительный расход электроэнергии на подогрев воды. Электроэнергия расходуется на компенсацию потерь тепла (водяное охлаждение) при хранении горячей воды в котле, а также на нагрев той части воды, которая поступает из котла в котел, с холодной водой.

    Часть воды из котла поступает в котел холодной. Это происходит при запуске режима ГВС котла при каждом открытии крана воды, а также в случае цикла котла.Кроме того, холодная вода из котла подается в котел в случае незначительного расхода горячей воды, когда расход меньше минимального порога, необходимого для запуска котла в режиме ГВС.

    Электроэнергия также расходуется на нагрев воды , если термостат котла настроен на температуру выше 60 o C .

    Второй недостаток заключается в том, что режим ГВС котла все равно активируется каждый раз при открытии крана. Цикл котла не исключается, а только становится невидимым для потребителя.Все это, как уже было сказано выше, снижает ресурс котла, а частое повторное зажигание горелки снижает КПД котла и увеличивает расход газа. Некоторым хозяевам выгодно включать режим ГВС на котле только при принятии душа или наполнении ванны. Для мытья посуды и в других случаях, когда потребность в горячей воде небольшая, вода в бойлере нагревается только электричеством.

    В-третьих, зависимость давления в трубах ГВС от расхода воды остается , так как вода из водопровода продолжает течь через ограничитель расхода в двухконтурном котле или колонке.По этой причине при открытии второго водопроводного крана температура воды в первом смесителе может измениться, хотя и не так сильно.

    Выбор электрокотла для системы ГВС с двухконтурным котлом или колонкой

    Чтобы получить преимущества использования горячей воды из системы ГВС с бойлером и электрокотлом, достаточно установить бойлер малой мощности на 30 (50) литров. Кроме того, маленький котел потребляет меньше электроэнергии, чем большой.

    Рекомендую выбирать электрокотел с цилиндрическим баком из нержавеющей стали.Котел часто устанавливают рядом с бойлером или водонагревателем. Чтобы габариты котла не выходили за габариты бойлера, удобно использовать водонагреватели электрические с вертикальным баком небольшого диаметра. В фирменном наименовании таких котлов обычно присутствует слово Slim .

    Рекомендую, Thermex Ultra Slim IU 30 (или 50) V имеет резервуар из нержавеющей стали, металлический корпус, три уровня мощности нагревательного элемента 0,7 / 1,3 / 2,0 кВт · ч ., Максимальный внешний диаметр 285 мм., а высотой 800 (1235) мм., Механическое управление . Гарантия 7 лет.

    Не стоит выбирать электрические накопительные водонагреватели с плоским корпусом. В корпусе плоских водонагревателей бок о бок установлены два цилиндрических бака небольшого диаметра, соединенные трубами. Такая сложная конструкция создает проблемы с обеспечением их долговечности, с распределением температуры воды в резервуарах, а также увеличивает их цену.

    В конце статьи вы найдете контур ГВС с котлом и рециркуляцией горячей воды , а также рекомендации по выбору оборудования.

    Где и сколько купить электрокотел в вашем городе

    Водонагреватель накопительный электрический Thermex Ultra Slim IU

    Система ГВС

    с двухконтурным котлом (или колонкой), а вот с бойлером послойного отопления устраняет все недостатки.

    В последнее время набирает популярность система ГВС с бойлером послойного отопления, вода в котором нагревается проточным водонагревателем. Такой котел не имеет теплообменника, что снижает его стоимость.

    Горячая вода забирается из верхней части бака. На его месте холодная вода из водопровода сразу же стекает в нижнюю часть емкости. Вода из бака перекачивается через проточный нагреватель газового котла или колонки и подается прямо в верхнюю часть бака. Таким образом, потребитель получает горячую воду очень быстро — нет необходимости ждать, пока прогреется почти весь объем воды, как это происходит в бойлере косвенного нагрева.

    Быстрый нагрев верхнего слоя воды, позволяет установить в доме котел меньшего размера, а также снизить мощность проточного нагревателя без ущерба для комфорта.

    Производители выпускают двухконтурные котлы со встроенным или выносным котлом многослойного отопления. В итоге у стоимость и габариты оборудования системы ГВС несколько меньше, на чем у бойлера косвенного нагрева

    .

    Вода в котле нагревается заранее, независимо от того, потрачена она или нет. Подача горячей воды в баке позволяет использовать горячую воду в доме несколько часов.

    Благодаря этому воду в баке можно довольно долго нагревать, постепенно накапливая в горячей воде тепловую энергию.

    Большая продолжительность нагрева воды позволяет использовать нагреватель относительно небольшой мощности.


    Принципиальная схема подключения накопительного бака послойного отопления к двухконтурному котлу

    На схеме стрелками показано направление движения воды в контуре ГВС котла при работе циркуляционного насоса. Насос включается датчиком температуры, термостатом котла.

    Циркуляция воды в контуре ГВС котла запускает котел в режиме ГВС.Вода, нагретая котлом, поступает в котел, где поднимается. Холодная вода из нижней части котла закачивается в бойлер. Так продолжается до тех пор, пока вода в котле не нагреется, пока не сработает датчик температуры котла. Датчик выключает насос, прекращается циркуляция воды в отопительном контуре и отключается режим ГВС котла.

    Горячая вода в краны подается из верхней части котла по отдельной трубе. Это решение позволяет простыми средствами стабилизировать температуру воды, подаваемой потребителю.При расходе горячей воды из бойлера ее заменяют холодной водой из водопровода.

    Скорость циркуляции воды в контуре ГВС котла подбирается так, чтобы вода в котле успевала достаточно быстро нагреться до заданной температуры, чтобы потребители не испытывали дискомфорта. Для этого удобно установить насос, позволяющий переключать рабочие обороты.

    Подключение котла к двухконтурному газовому котлу

    Котел послойного отопления Galmet SG (S) Fusion 100 L (для двухконтурных котлов) имеет встроенный трехскоростной циркуляционный насос.Высота котла 90 см. , диаметр 60 см.

    В продаже можно найти послойных котлов, специально предназначенных для подключения к двухконтурному котлу. Например, на рисунке показана схема подключения котла польского производства к котлу.

    Благодаря технологии послойного нагрева воды с накоплением горячей воды в котле сокращено количество пусков котла, что продлевает срок его службы и снижает расход газа.

    Равномерная температура воды (без резких изменений) обеспечивает комфортное использование воды более чем в одной точке водозабора .

    Котел имеет пять патрубков для подключения внешних трубопроводов. Причем концы труб внутри котла находятся на разной высоте. Такое большое количество и расположение форсунок позволяет котлу работать как гидравлический разделитель. Такое решение исключает взаимное влияние на режим циркуляции и температуру воды в разных контурах системы, а также упрощает и удешевляет подключение оборудования к арматуре.

    Например, две форсунки предназначены для контура рециркуляции горячей воды в распределительных трубах вокруг дома. Время ожидания горячей воды не будет зависеть от длины труб до места забора воды. Контур нагрева ГВС котла подключается к двум другим форсункам. Также есть отдельный патрубок для холодной воды от водопровода.

    К патрубку подачи холодной воды от водопровода подключаются расширительный бак и предохранительный клапан, установлен обратный клапан (на схеме не показан).

    Напольный котел хорош еще и тем, что грязь и шлам оседают и скапливаются на дне, не попадают в трубы и не влияют на работу оборудования.

    Как сделать котел слоистого отопления из электрокотла

    Продолжение: перейти к

    Котлы косвенного нагрева в частных домах можно дополнить как газовыми, так и твердотопливными или дизельными котлами. Установка такого оборудования может сделать жизнь в загородном доме намного комфортнее.В отличие от двухконтурных котлов, котлы способны обеспечить максимально равномерный нагрев воды.

    Что такое бойлер косвенного нагрева и как он работает

    Агрегаты данного типа имеют относительно простую конструкцию. Это бойлер косвенного нагрева, небольшая изолированная металлическая «бочка», покрытая изнутри двумя слоями эмали. В таких агрегатах в качестве нагревательного элемента используется обычный змеевик.

    Холодная вода поступает в бойлер косвенного нагрева снизу, поднимается по спирали, нагревается и выходит через верхнюю трубу.За нагрев самого змеевика в таких устройствах отвечает система обогрева системы обогрева. Горячая вода из котла подается в змеевик сверху и отводится из него снизу.

    Какие правила нужно соблюдать при подключении

    Обвязка бойлеров косвенного нагрева своими руками выполняется с соблюдением следующих рекомендаций: на трубах подвода теплоносителя к змеевику и отвода его устанавливаются отводы

    • ; №
    • на входе холодной воды в агрегат установлен обратный клапан;
    • в трубопроводе котла, расширительный бак обязателен.

    Отводы на трубах, соединяющих водонагреватели с котлом, устанавливаются для облегчения ремонта в случае необходимости. Снять агрегат при наличии такой фурнитуры можно будет в любой момент позже, не выключая основное оборудование. Обратный клапан при установке котла используется во избежание попадания горячей воды в «холодный» водопровод при падении давления в системе.

    Расширительный бак в трубопроводе блоков косвенного нагрева служит для предотвращения разрыва их корпуса во время работы.Ведь, как известно, вода при нагревании способна довольно сильно расширяться. Следовательно, давление внутри блока может достигать высоких пределов.

    Основные этапы монтажа

    Обвязка водонагревателя, следовательно, должна включать следующие этапы:

    • подключение агрегата к водопроводу из колодца;
    • врезка линии подачи нагретой воды потребителям;
    • подключение змеевика к трубам подачи и отвода теплоносителя котла;
    • установка расширительного бачка и группы безопасности.

    Одновременно с котлом в котельных обычно устанавливают систему рециркуляции, что повышает удобство использования системы горячего водоснабжения.

    Пошаговая установка котла в системе отопления принудительного типа

    В сетях данного типа обвязка агрегатов косвенного нагрева выполняется следующим образом:

    • после циркуляционного насоса, трехходовой клапан врезается в подающую трубу;
    • датчик температуры нагрева воды ввинчен в втулку на корпусе котла;
    • один из выходов трехходового клапана соединен с патрубком котла, принимающим теплоноситель;
    • в обратный трубопровод врезается тройник;
    • тройник подсоединен к выходу теплоносителя змеевика;
    • за тройником установлен клапан;
    • На трубе горячей воды рядом с котлом монтируется расширительный бак.

    Датчики косвенного нагрева обычно изначально поставляются с одноконтурными котлами. Когда вода в котле остывает, они просто переключают трехходовой клапан, чтобы подать теплоноситель в его змеевик. В результате котел переходит в режим нагрева горячей воды. Система отопления временно отключена.

    Как только температура воды в котле достигает определенного значения, трехходовой клапан переключает котел обратно в режим отопления помещения.

    Этапы установки водонагревателя с насосом

    Иногда бойлеры косвенного нагрева при подключении к системе дополняются собственными циркуляционными насосами.Обычно такая схема обвязки применяется, когда агрегат устанавливается не рядом с котлом, а на некотором удалении от него.

    В данном случае монтаж выполняется по следующей технологии:

    • сверху к змеевику котла подключается труба, подводящая теплоноситель от котла;
    • участок обратной линии котла врезается в линию подачи холодной воды к котлу;
    • перед этими секциями в трубе холодной воды монтируется обратный клапан;
    • — на обратной линии подогревателя установлена ​​помпа;
    • труба подсоединена к змеевику;
    • Установлен расширительный бачок.

    Трехходовой клапан в такой схеме, как видите, не используется. Котловой контур подключается через обычные тройники. В этом случае насосы и датчик температуры отвечают за переключение потока, который замыкает в зависимости от степени нагрева воды контакты котла или насоса котла.

    Пошаговая обвязка в гравитационных системах

    Установка водонагревателя в сетях данного типа производится таким образом, чтобы он располагался над радиаторами.Поэтому их обычно приобретают для гравитационных систем не напольных, а настенных подвесных котлов.

    Включает в себя правильную установку водонагревателей в сетях с естественной циркуляцией теплоносителя, следующие этапы:

    • змеевик котла подключается к подаче от котла, используя трубу большего диаметра, чем в системе отопления ;
    • далее в этом участке между котлом и водонагревателем врезан подвод в систему отопления; №
    • между котлом и результирующим ответвлением монтируется термостатическая головка с накладным датчиком, питаемая от аккумуляторов;
    • котел подключается к котлу обратной магистралью;
    • в обратный патрубок врезан трубопровод для отвода остывшей охлаждающей жидкости из радиаторов;
    • Расширительный бак установлен ближе к котлу на обратной линии.

    Вода при использовании такой схемы нагревается за счет разницы сечения подводящих труб котла и системы отопления. В этом случае в приоритете водонагреватель. Как только вода в бойлере нагревается до определенной температуры, срабатывает датчик и трубопровод закрывается. В результате в систему отопления начинает поступать вода.

    Можно подключить к двухконтурным котлам

    Довольно удобно использовать двухконтурные котлы, способные нагревать воду как в системе отопления, так и горячее водоснабжение в загородных домах.Однако у этого оборудования есть один довольно серьезный недостаток. При использовании в качестве водонагревателя двухконтурного котла вода из кранов ГВС может быть как слишком горячей, так и холодной. Оборудование этого типа, как уже было сказано, не способно обеспечить его равномерный нагрев.

    Исправить ситуацию в этом случае можно с помощью бойлера. Разумеется, такое оборудование разрешается подключать к двухконтурным котлам. Обвязка водонагревателя такими агрегатами выполняется в обычном порядке. В этом случае на самом котле трубы, отвечающие за ГВС, просто накладываются внахлест.

    Установка бойлера косвенного нагрева в коллекторную сеть

    Водонагреватели тоже очень часто используются в таких современных системах. Котлы монтируют в коллекторных сетях, как правило, на гребенке как можно ближе к питающей. То есть там, где температура охлаждающей жидкости самая высокая.

    Бойлеры косвенного нагрева подключаются в такие системы по следующей схеме:

    • подвод от гребенки системы отопления подключается к водонагревателю;
    • обратная линия, расширительный бак, группа безопасности подключены;
    • Установлены водопроводные и отводящие трубы.

    При установке подводящего трубопровода змеевика в коллекторных системах запорная арматура обязательна.

    Инструкция по установке рециркуляции

    Часто бывает, что сантехника находится в доме на значительном удалении от котла или на верхних этажах. В этом случае хозяевам дома для получения горячей воды обычно приходится ждать, пока застойные и остывшие в трубах стоки из кранов в ванных комнатах. А это, конечно, неудобно и не особо экономично.

    Исправить эту ситуацию можно, собрав систему рециркуляции в загородном доме. Монтаж такой сети примерно такой:

    • максимально близко к потребителю, в трубу горячего водоснабжения врезается тройник;
    • к тройнику подключается труба необходимой длины;
    • Удлиненная линия подключена к котлу через рециркуляционную трубу;
    • рядом с котлом на патрубке в цепь врубается дополнительный насос не слишком большой мощности.

    При использовании такой схемы вода в трубах между котлом и потребителем после включения насоса в электросеть не будет застаиваться и, соответственно, будет охлаждаться. То есть жильцы дома смогут пользоваться горячей водой сразу после откручивания кранов.

    Горячее водоснабжение — одна из тех вещей, которые позволяют комфортно жить в доме. Существует множество способов и систем, обеспечивающих горячую воду в необходимом количестве. Хороший вариант — подключение бойлера косвенного нагрева, о котором и пойдет речь в этой статье.

    Устройство и принцип работы котла

    Бойлер косвенного обмена (водонагреватель) — это резервуар, наполненный водой, в котором расположен теплообменник. Теплообменник обычно представляет собой змеевик или водяную рубашку. Теплообменник подключен к источнику тепла, который передает энергию через теплоноситель.

    Процесс нагрева воды в котле следующий:

    • Сначала в теплообменник подается теплоноситель от отопительного котла;
    • Стенки теплообменника нагреваются подводимой энергией;
    • Тепло от стенок передается воде в баке;
    • Нагретая вода забирается потребителями по мере необходимости.

    При этой технологии существует промежуточное звено между водой и теплоносителем, которое обеспечивает передачу тепла — поэтому устройство называется бойлером косвенного нагрева.

    Система отопления с бойлером косвенного нагрева находится в тесном сотрудничестве. Итак, вода в бойлере обычно имеет немного более низкую температуру по сравнению с температурой теплоносителя, поступающего в теплообменник — то есть воду в баке можно нагреть только до уровня, который котел способен производить.


    Однако есть один способ обойти это ограничение — все, что вам нужно, это выбрать комбинированный котел, в котором, помимо теплообменника, есть еще и ТЭН. В таких устройствах основным источником тепла является косвенный нагрев, а нагревательный элемент увеличивает температуру воды до необходимого уровня. Наиболее эффективное сочетание оборудования, в котором вода дольше всего остается горячей, — это котел с ТЭНами и твердотопливный котел.

    Некоторые модели котлов оснащаются дополнительными теплообменниками — при большом объеме бака это значительно ускорит нагрев воды. Чтобы вода как можно дольше оставалась нагретой, при выборе оборудования стоит отдавать предпочтение устройствам с утеплителем.

    Совместимость с отопительным оборудованием

    Бойлеры косвенного нагрева без проблем работают с любой системой отопления, обеспечивающей горячую воду — до тех пор, пока ее мощность достаточна.Как было сказано выше, твердотопливные котлы, работающие на всех доступных видах топлива, — отличный вариант. Однако устройства, работающие на газе, электричестве или жидком топливе, также будут достаточно эффективными.

    Сама установка бака не очень сложна, но не очень проста. При выборе модели с управлением особых проблем не возникнет, но придется повозиться с упрощенными изделиями, чтобы котел, работающий в связке с ними, мог работать как с отоплением, так и с водоснабжением.

    Виды бойлеров косвенного нагрева

    Классификация водонагревателей рассматриваемого типа проводится по одному основному признаку — наличию или отсутствию встроенного управления:

    1. Котлы со встроенным управлением … Такие устройства подключаются к системам отопления, в которых используются котлы, не оборудованные автоматикой. Такие котлы имеют датчик температуры и собственный блок автоматики, регулирующий подачу нагретой воды в теплообменник.Обвязка бойлера косвенного нагрева со встроенным управлением проста — нужно просто подвести к нему подающий и обратный патрубки от бойлера, подвести холодную воду и подключить отводной канал, позволяющий распределять воду потребителям.
    2. Котлы без встроенного управления … Как правило, эта категория котлов обычно работает в связке с автоматизированными котлами. Обвязка этого типа котла начинается с установки датчика температуры и подключения его к подходящему входу котла.Далее котел подводится по одной из существующих схем. При необходимости такие устройства подключают к энергонезависимым котлам, но в этом случае нужно использовать соответствующие схемы трубопроводов.

    Также котлы делятся на типы в зависимости от формы и способа установки. Что касается последних, то есть два типа устройств — настенные (объем не более 200 литров) и напольные (объем до 1500 литров). Оба варианта могут быть в горизонтальном и вертикальном формате.Настенные котлы крепятся на кронштейнах, закрепленных на дюбелях.

    Подавляющее большинство водонагревателей имеют цилиндрическую форму, а их отводящие патрубки расположены сзади — это значительно упрощает подключение бойлера косвенного нагрева и не портит декоративные качества конструкции. С внешней стороны панели есть место для установки датчика температуры или реле, а в некоторых моделях реализована возможность подключения нагревательного элемента.

    Схемы и особенности подключения

    Непрямое подключение может осуществляться по двум основным схемам:

    • В первой схеме контур водоснабжения будет приоритетным для системы;
    • По второй схеме нагрев воды осуществляется в соответствии с режимом работы отопительного оборудования.

    Первая схема системы отопления с бойлером косвенного нагрева направляет весь объем теплоносителя на прогрев бака, за счет чего обеспечивается очень быстрый нагрев воды.Когда температура воды достигает заданного значения, охлаждающая жидкость перенаправляется в контур отопления.

    Второй контур для обвязки бойлера косвенного нагрева не различает отопление и водоснабжение, поэтому последнему отдается только определенная часть теплоносителя. Соответственно, нет падения теплоотдачи от радиаторов, но вода в котле нагревается намного медленнее, чем в предыдущем случае.


    При установке водонагревателя косвенного типа предпочтение лучше отдать первой схеме — она ​​обеспечивает бесперебойную подачу горячей воды в необходимом объеме.В этом случае эффективность нагрева практически не ухудшится — для поддержания температурного режима теплоноситель удаляется из отопительного контура примерно на 5 минут, а для полного прогрева всего бака потребуется около получаса.

    Конечно, эти цифры очень приблизительные — скорость нагрева напрямую зависит от мощности котла и объема бака. Несомненно одно — если мощность отопительного оборудования превысит необходимый уровень хотя бы на четверть, то на нагрев воды потребуется совсем немного времени, и эти затраты никак не отразятся на эффективности нагрева.В любом случае перед подключением бака косвенного нагрева к котлу нужно продумать все нюансы и просчитать эффективность будущей системы.

    Правила обвязки котла

    Существует ряд общих правил, которые необходимо соблюдать при установке бойлеров косвенного нагрева:

    1. Чтобы все устройства, подключенные к разводке горячего водоснабжения, могли нормально функционировать, к выходу котла подводится расширительный бак, объем которого составляет 10% от общего объема бака.Установленный бак компенсирует тепловое расширение в водопроводе.
    2. Каждая ветвь системы должна быть оборудована шаровым краном, что позволит в случае необходимости выключить любое устройство, не отключая весь контур водоснабжения.
    3. Настоятельно рекомендуется оборудовать подводящие трубы обратными клапанами. Эти элементы предотвращают попадание воды обратно в котел и тем самым обеспечивают его безопасное использование.

    Подключение котла к котлу с принудительной циркуляцией жидкости

    Если на подаче системы установлен циркуляционный насос, а рядом с котлом есть место для установки котла, то оптимальным вариантом будет организация отдельного контура, идущего от котла отопления.Как правило, такая схема отопления с бойлером косвенного нагрева применяется для настенных котлов — в этом случае получается параллельное соединение водонагревателя и отопительного контура.

    Для бойлера косвенного нагрева необходимо установить трехходовой клапан за циркуляционным насосом, к которому подводится датчик температуры, установленный на баке. Выход трехходового клапана подключается к патрубку котла, чтобы контур можно было подключить к отоплению. В обратном трубопроводе на участке перед входом в котел врезается тройник, предназначенный для забора воды из теплообменника.


    Рабочий процесс по этой схеме выглядит так:

    • При поступлении на трехходовой клапан данных о понижении температуры воды ниже требуемого уровня весь теплоноситель перенаправляется в котел;
    • Вода в котле нагревается за счет попавшего в нее теплоносителя;
    • Когда температура воды достигает заданной верхней отметки, трехходовой клапан снова переключается, и теплоноситель снова поступает в систему отопления.

    Схема с двумя циркуляционными насосами

    Если система уже оборудована циркуляционным насосом, то в трубопроводный контур котла может входить еще один насос, который будет располагаться точно на трубопроводе, на котором расположен резервуар. Расположение насоса относительно самого котла значения не имеет — его можно установить как на подающей, так и на обратной.


    Трехходового клапана в данной схеме нет — бойлер косвенного нагрева подключается посредством тройников.Для регулирования подачи теплоносителя в котел используются насосы, за активностью которых следит датчик температуры — при низкой температуре запускается циркуляционный насос для бойлера косвенного нагрева, а после нагрева запускается второй насос рабочий, который обеспечивает циркуляцию жидкости в системе отопления.

    Подключение котла к энергонезависимому котлу

    При использовании с энергонезависимым отопительным оборудованием котел должен быть обеспечен приоритетной подачей теплоносителя.Самый простой способ добиться этой цели — установить бак выше уровня радиаторов — именно поэтому в таких ситуациях обычно используются настенные модели. Оптимальное расположение настенного котла предполагает, чтобы его нижняя часть располагалась хотя бы немного выше уровня котла и отопительных приборов.

    Конечно, такая обвязка водонагревателя может работать и с напольными приборами, но нагрев воды будет медленным и неполноценным. На дне емкости вода не сможет прогреться до конца (ее температура будет на одном уровне с температурой жидкости в обратном трубопроводе), поэтому общий объем горячей воды будет уменьшен .


    Циркуляция теплоносителя в энергонезависимых системах происходит естественным образом. Для повышения эффективности системы в нее можно встроить циркуляционный насос, а при наличии электричества вода будет постоянно нагреваться. При желании можно обойтись без насоса — для нормальной подачи теплоносителя в водонагреватель трубы подающих к нему трубопроводов должны иметь увеличенный диаметр по сравнению с трубами отопительного контура.

    Термостатическая головка с датчиком устанавливается на участке трубопровода отопления за ответвлением.Этот термостат позволяет установить желаемую температуру. Подача теплоносителя регулируется термостатом, который открывается и закрывается в зависимости от температуры воды в баке.

    Контур с рециркуляцией охлаждающей жидкости

    Если в системе есть дополнительные потребители (например, устройство для сушки полотенец), нужно оборудовать его так, чтобы все они получали горячую воду. Для этого используется контур рециркуляции, в котором вода постоянно прокачивается по всему контуру.Обвязка бойлера косвенного нагрева с рециркуляцией имеет важное преимущество, которое заключается в том, что нагретая вода постоянно течет из-под крана, а время не тратится на слив холодной воды.


    Недостаток в том, что при рециркуляции теплоносителя увеличивается стоимость нагрева воды в котле. Все дело в том, что жидкость постоянно циркулирует по кольцу и остывает, поэтому на ее постоянный нагрев котел тратит гораздо больше ресурсов.Кроме того, перепад температуры усиливается за счет смешивания разных слоев жидкости.

    Устройство рециркуляционной системы можно осуществить несколькими способами. Самый простой из них — выбрать водонагреватель со встроенным контуром рециркуляции, реализованным в виде дополнительных патрубков. Конечно, бойлер косвенного нагрева с рециркуляцией стоит на порядок дороже обычных моделей. Другой вариант — объединить всех потребителей в одну цепь при помощи тройников.

    Заключение

    Обвязка одноконтурного котла бойлером косвенного нагрева выполняется по разным схемам, каждая из которых позволяет решить определенное количество задач.Чтобы горячее водоснабжение работало качественно и без перебоев, нужно заранее продумать его конструктивные особенности и нюансы, которые могут возникнуть в процессе эксплуатации.

    Горячее водоснабжение, без которого невозможно комфортное проживание в современном жилье, можно наладить, подключив бойлер косвенного нагрева. Такие агрегаты намного выгоднее и эффективнее в эксплуатации, чем традиционные проточные нагреватели, за счет большей мощности и эффективности. Какие варианты подключения котла используются, мы рассмотрим далее в статье.

    Как работает бойлер косвенного нагрева с подключением к котлу отопления

    Установка современных водонагревателей обеспечивает подачу горячей воды в нужном количестве в нескольких точках анализа — в ванной, на кухне и т. Д. технические характеристики выбранного котла должны соответствовать требованиям по расходу воды комфортной температуры в необходимом объеме. Чтобы обеспечить быстрый нагрев в короткие сроки, необходимо правильно рассчитать мощность водонагревателя.Например, при расходе воды в объемах 500 литров в час требуется установка бака емкостью 100 литров и более.

    Основные элементы системы отопления:

    • Отопительный котел;
    • Насос, обеспечивающий постоянную циркуляцию воды;
    • Трехходовой клапан;
    • Шланг с патрубками для подключения к трубопроводной системе;
    • Бойлер косвенного нагрева.

    Агрегат косвенного нагрева внешне напоминает простой накопительный котел, работающий от электричества, и выполняет те же задачи по созданию ГВС.Основное отличие — это принцип работы, применяемый при использовании отопительного котла для отопления.

    В базовую комплектацию устройства косвенного нагрева входят:

    • накопительный бак в кожухе, окруженный слоем теплоизоляции;
    • встроенный змеевик для циркуляции воды;
    • Гильза для подключения датчика температуры;
    • Патрубок для подключения котла к водопроводу;
    • Линия рециркуляции (на некоторых моделях).

    Принцип работы устройства основан на нагреве теплоносителя, прошедшего через змеевик накопительного бака.При взаимодействии с водой тепло передается от змеевика с одновременным повышением как температуры, так и давления в баке. Во время работы необходимо следить за степенью нагрева с помощью функции установки нужной температуры, избегая предельных значений. При подключении бойлера косвенного нагрева в этом поможет использование датчиков температуры. Когда вода нагревается, датчик температуры сигнализирует насосу или трехходовому клапану о достижении необходимой температуры, и вода в змеевике перестает циркулировать.Подобный принцип лежит в основе работы датчика при охлаждении охлаждающей жидкости.

    При подключении можно использовать несколько различных схем трубопроводов с единым принципом подачи холода и выпуска нагретого теплоносителя: холодная вода поступает в бак для косвенного нагрева снизу, а нагретая вода сбрасывается в систему водоснабжения. При прохождении через змеевик нагретая вода отдает тепло и выходит снизу. Такой вариант подключения позволяет максимально увеличить объем нагретой воды.

    Схема нагрева может быть описана следующим образом: когда горячий поток направлен к пользователю, подаваемая снизу холодная вода действует в виде поршня, а, проходя через нагретый теплоноситель, холодный поток нагревается и переходит в верхнюю часть водоема.

    Обвязка бойлера косвенного нагрева выполняется по принципу обвязки радиатора, отличаясь только необходимостью прекращения циркуляции воды в змеевике после достижения заданной температуры.Для решения этого вопроса используется трехходовой клапан или дополнительный насос, подключенный к встроенному термостату. Возможно использование тупикового контура ГВС или циркуляционного контура. Первый вариант потребует дополнительного открытия крана для слива остывшей воды в трубах.

    Простые принципы подключения к двухконтурному котлу

    Использование блока косвенного нагрева имеет свои достоинства и недостатки. К положительным сторонам использования данного устройства можно отнести:

    • возможность подключения различных источников тепла;
    • возможность подключения к различным типам источников тепла;
    • бесперебойное горячее водоснабжение;
    • без дополнительного потребления энергии;
    • возможность использования нагретой воды для любых целей в связи с отсутствием связи между теплоносителем в системе отопления и нагретой водой.

    К недостаткам такого подключения можно отнести высокие первоначальные затраты на установку и необходимость дополнительного свободного места для монтажа оборудования.

    При подключении по данной схеме к газовой установке, оснащенной насосом для циркуляции и автоматики, процесс управления клапаном по сигналу, подаваемому термостатом водонагревателя, осуществляется котлом.

    При использовании трехходового клапана контур ГВС имеет приоритет над контуром отопления.Данную схему рекомендуется использовать при наличии бака большой емкости, а также в условиях использования воды повышенной жесткости, которая мешает нормальному функционированию контура горячего водоснабжения.

    Подключение выполнено на основе двухконтурного отопительного прибора, обеспечивающего параллельную работу нагрева и подачи нагретой воды. При этом следует учитывать, что при большом спросе на горячее водоснабжение такая схема подключения бойлера косвенного нагрева может негативно сказаться на существующей системе отопления.По этой причине рекомендуется осуществлять основной поток в системе ГВС с использованием бойлера, ограничивая использование воды из бойлера до минимума.

    Подключение к двухконтурному котлу производится по простой схеме:

    1. 1. Сразу после насоса устанавливается трехходовой клапан, отвечающий за циркуляцию воды.
    2. 2. Датчик температуры подключается непосредственно к насосу.
    3. 3. Когда вода достигает заданной температуры на регуляторе, клапан закрывается.
    4. 4. Водяной поток циркулирует в системе отопления.

    При установке учитывается выбор приоритетной функции: если наиболее важным является горячее водоснабжение, установка выполняется параллельно с системой отопления, а при преобладающей роли отопления — последовательно. , без использования датчика температуры.

    Подключение к одноконтурному отопительному агрегату

    Для подключения бойлера косвенного нагрева к котлу с одним контуром можно использовать схему с 2-мя циркуляционными насосами.В основе данного подключения лежит принцип разделения потоков воды по трубопроводам с помощью насосов. При выполнении такого типа подключения приоритет отдается контуру ГВС, что достигается только настройкой алгоритма переключения. Насосы используются по сигналу термостата, встроенного в резервуар. Для предотвращения смешения потоков перед насосами устанавливается обратный клапан.

    Работа по этой схеме аналогична подключению к двухконтурному устройству.R отличие состоит в том, что датчик температуры должен поочередно контролировать работу 2-х насосов: при включении насоса ГВС отключается насос отопления, что приводит к охлаждению теплоносителя в системе. Если объемы ГВС небольшие, заметного ухудшения теплопроизводительности не будет.

    Особенностью работы с подключением к штатному одноконтурному устройству является то, что отсутствует функция нагрева воды на горячее водоснабжение, а значит, для подачи нагретой воды будет использоваться только бак котла.

    Подключение осуществляется следующим образом:

    1. 1. Котел подключается к одноконтурному котлу с помощью прилагаемых шлангов и труб.
    2. 2. В системе установлен циркуляционный насос.
    3. 3. Установлен специальный трехходовой датчик, контролирующий процесс нагрева до необходимой температуры.

    При установке котла, подключенного к одноконтурному отопительному устройству, следует учитывать один серьезный недостаток — при выходе из строя оборудования подача нагретой воды невозможна из-за отсутствия резервного источника отопления.

    Если принято решение об установке устройства косвенного нагрева, следует учитывать ряд рекомендаций специалистов, которые позволят правильно и качественно выполнить установку. Выбор устройства основан на стандартных требованиях к горячей воде для каждого пользователя. Оптимальным выбором будет выбор емкости из расчета 20 литров воды на одного потребителя.

    1. 1. При установке предусмотреть возможность заземления.
    2. 2. Компенсация теплового расширения и амортизации возможного гидроудара происходит за счет установки гидроаккумулятора на выходной линии.
    3. 3. Место для установки должно находиться в непосредственной близости от розетки, тем самым обеспечивая возможность включения котла в случае отключения или поломки котла.
    4. 4. Для облегчения процесса эксплуатации и обеспечения защиты на магистралях устанавливаются краны, позволяющие в любой момент отключить устройство от системы отопления.
    5. 5. Для того, чтобы вода нагревалась быстрее, прибор следует устанавливать как можно выше над радиаторами.
    6. 6. Монтаж оборудования будет проще, если выбрано расположение рядом с отопительным агрегатом, с обязательным контролем правильной ориентации труб по отношению к трубопроводу.
    7. 7. Нагретый теплоноситель подается сверху устройства, а охлажденная вода выходит снизу.

    Поделитесь статьей с друзьями:

    Похожие статьи

    Контроль затрат на рециркуляцию горячей воды

    | Вернуться на страницу содержания | Home Energy Индекс | О компании Home Energy |
    | Home Energy Домашняя страница | Предыдущие выпуски Home Energy |


    Интернет-журнал Home Energy, ноябрь / декабрь 1999 г.



    Фредерик С.Гольднер

    Фредрик С. Голднер, сертифицированный менеджер по энергетике, является основателем-основателем Energy Management & Research Associates и адъюнкт-профессором Центра энергетической политики и исследований Нью-Йоркского технологического института. С ним можно связаться по адресу [email protected].


    Системы рециркуляции горячей воды для бытовых нужд обеспечивают постоянный поток горячей воды жильцам верхних этажей многоквартирных домов, но при значительных затратах на электроэнергию.Этот штраф энергии можно сократить на 40% с помощью простого аквастата с возвратной линией, при этом оставаясь довольными.

    Тепловой компьютер — это контроллер котла, который автор адаптировал для сбора данных о потреблении горячей воды, расходе рециркуляции, температуре горячей воды до и после смесительного клапана, времени работы котла, расходе топлива и времени работы циркуляционного насоса.
    Для стратегии управления D аквастат был установлен на 110 ° F с зоной нечувствительности 5 ° F.
    Рис. 1. Стратегия D — работа рециркуляционных насосов только тогда, когда температура ГВС в обратной линии падает ниже 110 ° F — потребление топлива сокращается почти на 11%.
    Рисунок 2.При непрерывной работе рециркуляционных насосов системы рециркуляции ГВС потребляют 38% топлива, используемого для производства ГВС.

    Три типа трубопроводных систем ГВС

    В большинстве многоквартирных домов имеется одна из трех систем возврата / рециркуляции ГВС. Первая система вообще не имеет рециркуляционного трубопровода. Этот тип системы чаще всего встречается в самых маленьких зданиях, где есть короткий участок между источником питания (котел или нагреватель) и самым дальним краном.Второй — это система самотечной рециркуляции. Всегда поднимается жар; поэтому, когда горячая вода нагревается в бойлере, даже если ею никто не пользуется, горячая вода будет подниматься по трубам, и по мере того, как она поднимается, она будет толкать более прохладную воду. Скорость, с которой это происходит, очень низкая, обычно менее 0,5 галлона в минуту. Третий вариант — это система принудительной рециркуляции. В этих системах используется небольшой насос для поддержания потока воды, что позволяет избежать застоя и необходимости для жителей держать кран в течение длительного времени (особенно на верхних этажах) для получения горячей воды.Насосы работают непрерывно или включаются и выключаются аквастатом или таймером. В большинстве зданий с аквастатами установлено значение 180 ° F, что означает, что насосы работают всякий раз, когда температура ГВС в обратном трубопроводе опускается ниже 180 ° F; по существу, эти насосы работают непрерывно.
    Питер Спинилло, научный сотрудник Energy Management & Research Associates, регулирует настройку аквастата.Аквастат, расположенный на обратной стороне трубы ГВС, управляет циркуляционным насосом. (Аквастат подключается к циркуляционному насосу ГВС за ним.)
    Использование энергии для горячего водоснабжения (ГВС) — второй по величине компонент энергетического бюджета многоквартирного дома; его превосходит только нагревание в холодном и смешанном климате. Чтобы обеспечить ГВС, которая достигает приемлемой температуры в кране без необходимости слишком долго ждать, и чтобы уменьшить количество воды, которая стекает в канализацию, пока жители ждут теплой воды, застройщики многоквартирных домов обычно устанавливают какой-либо тип системы рециркуляции ГВС (см. Три типа трубопроводных систем ГВС).Насосы рециркуляции горячей воды проталкивают горячую воду по всему зданию, часто по неизолированным трубам, так что она легко доступна даже жильцам верхних этажей — эффективное, но энергоемкое решение (см. Управление тепловыми потерями в контуре рециркуляции, HE Jan / Фев ’93, с. 9). Обычно рециркуляционные насосы должны работать постоянно. Но нужно ли это? Или можно снизить потребление энергии в системе ГВС, применив другую стратегию управления работой насосов?

    Недавно я завершил исследование, финансируемое Управлением энергетических исследований и разработок штата Нью-Йорк (NYSERDA), в котором анализировалась экономия энергии и влияние на температуру и доступность воды, которые могут быть достигнуты с помощью различных стратегий управления системами рециркуляции ГВС в многоквартирных домах.В исследование были включены шесть зданий, по два участка в каждом из трех диапазонов размеров: малые (менее 45 квартир), средние (от 45 до 80 квартир) и большие (более 80 квартир). До начала исследования во всех шести зданиях были системы принудительной рециркуляции с непрерывно работающими насосами.

    Чтобы измерить экономию энергии, достижимую за счет включения насосов, я сравнил четыре стратегии эксплуатации:

    • Стратегия А заключалась в том, чтобы насосы работали непрерывно.Стратегия A использовалась в качестве базового варианта для определения экономии, достижимой с помощью других стратегий.
    • Стратегия B заключалась в том, чтобы попытаться сэкономить энергию, отключив насосы на ночь, с 23:50 до 5:20, когда мало кто пользуется горячей водой.
    • Стратегия C заключалась в том, чтобы попытаться сэкономить энергию, отключая насосы в периоды пиковой нагрузки утром и вечером — с 5:45 до 8:15 и снова с 17:45 до 21:15. В эти периоды большой объем используемой воды поддерживает циркуляцию горячей воды без дополнительной откачки.
    • Стратегия D заключалась в том, чтобы использовать насосы только тогда, когда температура ГВС в обратном трубопроводе подвала упала ниже 110 ° F. Чередование насосов контролируется аквастатом обратной линии — типом термостата для воды — установленным на 110 ° F с зоной нечувствительности 5 ° F.
    Инструментальный мониторинг собирал данные о пятиминутных расходах ГВС и рециркуляции; средние значения температуры ГВС за пять минут после смесительного клапана и в обратном трубопроводе; и суточное время работы циркуляционного насоса.Было важно, чтобы анализ сравнивал эффекты каждой стратегии на каждом участке, чтобы изолировать эффекты, которые были напрямую связаны с изменением работы рециркуляционного насоса. С этой целью данные для каждого здания сравнивались по каждой из четырех стратегий, чтобы учесть различия в моделях использования, которые существуют между зданиями. Чтобы уменьшить влияние сезонного потребления горячей воды, объекты эксплуатировались в течение двух недель в соответствии с каждой из четырех стратегий, а весь восьминедельный цикл испытаний проводился четыре раза, по одному в течение каждого из четырех сезонов.Этот циклический подход позволил собрать данные за полные два месяца для каждой стратегии и устранил проблему сезонных колебаний, которые возникли бы, если бы каждая стратегия была протестирована в течение одного восьминедельного периода.

    Количество людей, проживающих в доме, также сильно влияет на потребление горячей воды. Работая с администрацией здания, которая ведет отличный учет, я использовал данные о вакантных площадях, чтобы устранить отклонения в потреблении горячей воды, вызванные изменением уровня занятости, и скорректировать потребление горячей воды на каждую занятую квартиру.Также были внесены поправки для учета изменений в поведении людей в ответ на переменную температуру воды на входе, возникающую в каждый период.

    Удовлетворенность арендаторов Чтобы узнать, как жильцы отреагировали на изменения в подаче ГВС, вызванные четырьмя различными стратегиями регулирования рециркуляции, я разработал серию анкет. Каждый арендатор опрашивался после каждой стратегии, но в отдельном раунде тестирования. (Я и мой помощник Питер Спинилло также регулярно беседовали с управляющими зданиями, чтобы узнать, поступали ли жалобы во время тестирования.) Арендаторам было предложено ответить на четыре вопроса о том, нужно ли им ждать горячей воды, насколько приемлемой была температура воды, и изменилось ли их использование воды за последние две недели.

    Ответы показали, что уровень подачи воды и температура горячей воды были удовлетворительными для каждой из стратегий, за исключением стратегии C. При использовании стратегии C около 27% респондентов считали, что им всегда приходилось ждать горячей воды. и около 7% считают, что поступающая вода никогда не бывает горячей.В отличие от Стратегии А, в ходе которой второй по величине процент респондентов зарегистрировал жалобы, не совсем 15% жильцов ждали горячей воды, а примерно у 3% из них вода никогда не была горячей. Уровень удовлетворенности Стратегией D был аналогичен таковому Стратегии A.

    Использование энергии По сравнению с базовым вариантом стратегии A, каждая из стратегий B и C позволила сэкономить 5,5%, а стратегия D сэкономила 10,8% расхода топлива (см. Рисунок 1). Наибольшая экономия была достигнута при использовании стратегии D, поскольку при этой стратегии среднегодовая продолжительность работы насоса составила около шести часов в день, хотя фактическое количество часов варьировалось от сезона к сезону (см. Общую картину).

    Это значимая экономия. Экономия энергии в рамках Стратегии D равна экономии примерно 4% от общего годового потребления топлива типичным зданием. В среднем 38% всей энергии для нагрева воды, используемой для подачи ГВС во время нормальной работы (базовый вариант Стратегии А), было потрачено исключительно на нагрев рециркулируемой ГВС (см. Рисунок 2). Результаты исследования показывают, что энергия, расходуемая на подогрев оборотной воды, была снижена в среднем до 31% от общего объема системы ГВС по Стратегии B, до 34% по Стратегии C и до 23% по Стратегии D.

    Помимо экономии топлива, сокращение часов работы насосов привело к экономии электроэнергии. Согласно стратегии D, эта экономия составляет от 5 до 13 долларов в год в зданиях с насосом мощностью 1/4 л.с. и от 16 до 43 долларов в год в зданиях с насосом мощностью 1/12 л.с. Эти суммы будут варьироваться в зависимости от применимого тарифа на электроэнергию.

    Небольшое время работы насоса несколько удивило, но это можно объяснить двумя фактами. Во-первых, в работе насосов не было необходимости в часы пик, а во-вторых, были уменьшены потери тепла водой, поскольку вода не циркулировала принудительно и непрерывно по всему зданию.ГВС выходит из смесительных клапанов при температуре 130–140 ° F. Чем меньше времени протекает ГВС по трубам, тем больше времени требуется, чтобы горячая вода упала до 20 ° F-30 ° F, необходимых для запуска рециркуляции.

    Расход воды и температура Перед началом исследования одной из основных проблем было то, что при выключенном рециркуляционном насосе люди могли позволить воде течь в течение длительного времени, чтобы получить горячую воду. Тем не менее, не было заметной разницы в объеме городской воды, используемой для любой из стратегий.Объем рециркуляции ГВС по небазовым стратегиям был значительно снижен, что составило большую часть экономии энергии по этим стратегиям. Как правило, наблюдалось умеренное падение циркулирующей воды — примерно 25% — от Стратегии A к Стратегиям B и C, и гораздо более значительное падение со Стратегией D. Переход от Стратегии A к Стратегии D уменьшил количество воды. рециркулируется в среднем на 74% ежегодно.

    Чтобы увидеть, вносят ли различные температуры воды вклад в экономию энергии, фактические температуры, измеренные по всей системе, использовались при расчете потребления энергии в течение каждого периода испытаний.Снижение температуры ГВС на возврате в подвал в соответствии со Стратегиями B, C и D действительно способствовало экономии энергии, поскольку системы не обеспечивали циркуляцию ГВС с более высокой температурой вокруг зданий, как часто в рамках этих трех стратегий.

    Быстрая окупаемость Значительная экономия энергии может быть достигнута за счет установки довольно простого готового устройства — аквастата. Окупаемость может быть достигнута всего за несколько месяцев. Экономия топлива от Стратегии D на исследуемых участках составила в среднем 780 долларов США в год на каждый объект.(Экономия колеблется от 117 до 1784 долларов в зависимости от размера здания.) Как я объяснил выше, экономия электроэнергии составляет от 5 до 43 долларов в год; эта экономия объясняется сокращением часов работы насосов. Аквастаты, использованные в этом проекте, стоили 43 доллара и были приобретены у общего поставщика. Консервативная смета затрат на установку этой меры от нескольких подрядчиков по отоплению и сантехнике колеблется от 150 до 250 долларов, и, если позволяют местные нормы, эта мера может быть установлена ​​персоналом здания.Срок окупаемости этого простого изменения операций колеблется от немногим более одного месяца до полутора лет; средняя окупаемость составила семь месяцев. Регулятор аквастата обратной линии обратного действия должен быть установлен немедленно в любом здании, где есть постоянно работающая система принудительной рециркуляции.

    Дополнительная литература

    Руководство по проектированию систем водяного отопления. Westlake Village, Калифорния: Американское общество инженеров-сантехников, 1998.

    Изображение целиком


    Рисунок S-1.
    Рисунок S-2.
    Сравнение рисунков S-1 и S-2 (здание 7 во время раунда 2, сценарий A и сценарий D, будние дни) дает прекрасную общую иллюстрацию того, что происходит в системах ГВС зданий. Здесь мы видим графики расхода ГВС и рециркуляции в зависимости от температуры подаваемой и обратной воды.

    Когда вы посмотрите на рисунок S-1, вы можете спросить, действительно ли необходимо циркулировать горячую воду с температурой 130 ° F-145 ° F по системе трубопроводов здания? Когда вы посмотрите на рисунок S-2, вы увидите, что ответ на этот вопрос отрицательный.Обратите внимание, что температура подачи горячей воды, доступная в любой заданный пятиминутный период в течение дня, почти идентична на двух графиках.

    Дальнейший анализ этих двух рисунков показывает изменения как кривой потребления рециркуляции, так и объема, а также температуры воды в обратном трубопроводе. Экономия энергии достигается за счет огромного снижения потребления энергии в ночное время и в ночное время, наряду с небольшой, но значительной экономией во всех периодах, кроме самых высоких периодов пикового потребления рано утром и вечером.




    | Вернуться на страницу содержания | Home Energy Индекс | О компании Home Energy |
    | Home Energy Домашняя страница | Предыдущие выпуски Home Energy |

    С Home Energy можно связаться по адресу: [email protected]
    Журнал Home Energy — пожалуйста, прочтите наше Уведомление об авторских правах


    Наконец-то! Достойная альтернатива контурам рециркуляции горячей воды

    Я никогда не был поклонником контуров рециркуляции горячей воды.Мне кажется, что они были перепроданы как «зеленая особенность», а несколько особенно плохих привели к действительно разочаровывающим жалобам на энергию для моих клиентов. Хотя они действительно обеспечивают некоторую экономию воды, они больше удобны и позволяют решить проблему слепой конструкции в большом доме.

    Моя самая большая проблема с контурами рециркуляции заключается в том, что они по своей сути потребляют больше энергии, чем компактные традиционные системы. Все способы, которыми они потребляют больше энергии, могут быть выполнены плохо и ухудшить систему, но даже хороший дизайн потребует большего.
    • Энергия насоса: в худших системах используется постоянно работающий насос. Системы с регулируемой потребностью (с кнопками или датчиками присутствия) значительно улучшают это, но энергия насоса никогда не бывает нулевой.
    • Больше / больше трубопроводов: вы часто получаете воду, проходящую через большее количество труб большего размера, чем она могла бы попасть в приспособление. Лучшие системы ограничивают размер трубопроводов в системе.
    • Изоляция трубы: даже если труба изолирована, вероятно, это только R-2 (в лучшем случае, возможно, R-5). Учитывая малый диаметр трубопровода и низкое значение R, вода в контуре будет терять тепло намного быстрее, чем если бы она находилась в водонагревателе.Худшие системы (с постоянной рециркуляцией) действуют как небольшая система отопления для дома. Это прискорбно, потому что водонагреватель обычно не так эффективен, как основная система отопления дома. Он также борется с системой кондиционирования летом, поэтому вы платите и за отопление, и за охлаждение.

    В течение многих лет я призывал своих клиентов проектировать дома, в которых нет «необходимости» в этих системах. Компактная конструкция сантехники — лучший вариант: светильники, использующие горячую воду, сгруппированы рядом с водонагревателем, чтобы трубы были короткими, и никому не приходилось слишком долго ждать горячей воды.В большом доме может быть несколько «групп» компактной сантехники, каждая из которых имеет свой собственный (желательно безбаковый) водонагреватель. Почему этого не происходит? Две причины. Дизайнеры, которые недостаточно думают о близости водопровода, и строители, которые пытаются сократить расходы так, чтобы домовладельцы не заметили. Кстати, строителей это не касается. Домовладельцы хотят, чтобы они сократили расходы, но не на визуальном оформлении. Их не волнует, сколько времени потребуется, чтобы получить горячую воду, и большинство из них не понимают, как это влияет на энергию.

    Также могут помочь водопроводные системы

    . В этих системах каждое приспособление имеет свой собственный ход. В домах, где наиболее часто используемые светильники могут быть расположены рядом с водонагревателем, может не иметь большого значения, что гостевая спальня должна ждать горячей воды.

    К счастью, теперь есть достойная альтернатива для тех случаев, когда вы застряли в доме, который нуждается в горячей воде по запросу, и где ни одна из этих других стратегий не решит проблему. Он называется D’Mand Kontrol и работает во многом как система рециркуляции для домовладельца.Удобно, его можно легко модернизировать в существующих домах.

    С D’Mand Kontrol вы устанавливаете сантехнику как обычно. Система включает в себя небольшой насос, который устанавливается под раковиной в ванной, наиболее удаленной от водонагревателя. У вас есть кнопки для нажатия горячей воды в каждой комнате с горячей водой (они могут быть проводными или беспроводными). Когда домовладельцу нужна горячая вода, он нажимает кнопку, и насос перекачивает воду из линии горячей воды в линию холодной воды под раковиной в ванной.Когда температура воды в самом дальнем приспособлении находится в пределах нескольких градусов от заданного значения горячей воды, насос останавливается (потому что в этот момент трубопроводы горячей воды заполнены горячей или почти горячей водой). Вы получаете всю экономию воды за счет контура рециркуляции, при этом не расходуется больше энергии, чем необходимо для питания дальних приборов без контура.

    Системы довольно доступны (менее 1000 долларов США) и хорошо согласуются с новыми энергетическими нормами. Это действительно хорошее решение. Единственная жалоба, которую я услышал, — это один домовладелец, который сказал, что ему не нужно нажимать кнопку включения горячей воды.Представьте, как я смотрю на него поверх очков и говорю: «Тогда давайте определим 3 водонагревателя без бака. Куда бы вы их хотели положить? »

    Авторские права 2015. Эми Массер.

    Описание котельной системы

    (LTHW) — инженерное мышление

    Описание котельной системы (LTHW). В этом уроке мы рассмотрим типичную современную систему отопления в коммерческом здании. Есть много вариантов того, как это можно настроить, но эта версия довольно типична для коммерческих зданий новой конструкции.

    Прокрутите вниз, чтобы просмотреть обучающее видео на YouTube по системам кипячения

    В этой системе есть два больших котла, которые подключены параллельно. Это означает, что оба котла могут работать одновременно или по отдельности. Один из котлов может быть изолирован, отключен и открыт для обслуживания, в то время как другой котел продолжает работать и обеспечивать отопление здания. Это наиболее распространенный тип конфигурации для современных систем отопления. Другая версия будет подключена последовательно, но это устаревшая конструкция, которая не так практична, по крайней мере, для коммерческих офисов.

    Пример разных котлов Котлы

    бывают разных исполнений, несколько примеров я привел выше. Это может быть пара больших котлов или несколько более мелких. В лучших проектах будет использоваться сочетание размеров, чтобы эффективно удовлетворить спрос. Возможно большой зимой и меньший летом.

    Эти котлы служат источником тепла для системы отопления. Это тепло передается циркулирующей воде системы отопления, которая затем выталкивается наружу и вокруг здания.

    В системах такого типа вы встретите два термина: первичные и вторичные цепи.

    В первичном контуре горячая вода будет циркулировать от котлов к гидравлическому разделителю. Гидравлический разделитель будет подавать горячую воду во вторичные контуры, а затем возвращать использованную горячую воду из охладителя обратно в другой конец гидравлического коллектора.

    Вода первичного контура может течь прямо через гидравлический разделитель и обратно в котел, чтобы забрать больше тепла, или может течь вверх через вторичные контуры. Путь прохождения воды будет зависеть от потребности в горячей воде во вторичных контурах.Вода может протекать прямо, потому что котлам для работы требуется минимальный расход, иначе они могут повредить или разрушить свои внутренние части.

    Каждый первичный и вторичный контуры имеют свои собственные насосные агрегаты.

    Первичные насосы обычно представляют собой более крупные насосы, обычно центробежного типа, приводимые в действие асинхронным двигателем. Это зависит от размера системы, хотя они также могут быть встроенными, особенно в небольших офисных помещениях.

    Подробное описание первичной и вторичной сторон , описанных здесь

    Первичные насосы будут проталкивать воду только по первичному контуру.Эта горячая вода выходит из котла, попадает в этот трубопровод, всасывается первичным насосом и затем выталкивается в гидравлический разделитель.

    Эта вода может затем либо выйти через вторичные насосы, выходящие из коллектора с малыми потерями, и течь в стояки, либо некоторая ее часть будет проходить через другую сторону коллектора. В любом случае вода достигнет дальнего конца коллектора и продолжит течь обратно в котел, но при более низкой температуре, чтобы собрать больше тепла и повторить этот цикл.

    Из коллектора с горячей стороны выходят несколько небольших насосов, которые подключены к трубам, известным как стояки. Стояки поднимаются вверх по зданию, чтобы подавать нагретую воду в разные контуры. Например, кондиционеры восточного или западного крыла.

    В этом примере у нас четыре вторичных цепи. Вторичные контуры 1–3 имеют сдвоенный насос, а четвертый — только один, поскольку тепловая нагрузка небольшая и находится поблизости, возможно, возле стойки регистрации.

    Вторичные насосы

    Выше вы можете увидеть пример некоторых вторичных насосов меньшего размера.Это могут быть и большие центробежные насосы, это зависит от размера системы отопления. Эти насосы нагнетают горячую воду туда, где это необходимо, но только для выбранной области здания, к которой подключен трубопровод.

    Установки с двумя насосами обычно работают в рабочем и резервном режимах. Это означает, что один насос работает в любой момент времени, а другой действует как резервный на случай отказа рабочего насоса.

    Вторичные контуры будут подавать воду на определенную площадь здания.Например, первый контур может обеспечивать горячей водой радиаторы на первом этаже. Второй, вторичный контур может обеспечивать горячей водой вентиляционные установки и фанкойлы только на восточной стороне здания и т. Д. И т. Д.

    После того, как горячая вода прошла цикл через теплообменник и отдала часть своей тепловой энергии, она вернется через обратный стояк, откуда она будет течь обратно в гидравлический разделитель и обратно в котел для сбора большего количества тепла.

    Горячая вода

    В этом примере у нас также есть вторичный контур, идущий в водонагреватель.Водонагреватель — это место, где производится горячая вода, это горячая вода, которая выходит из кранов.

    Почему мы отделяем бытовую воду от горячей воды, циркулирующей по всему зданию? В систему первичного отопления системы LTHW, в систему горячего водоснабжения с низкой температурой поступает много химикатов, и вы действительно не хотите пить их.

    Горячая вода подается из котла во вторичный контур, где она затем нагнетается насосом в теплообменник внутри водонагревателя.Затем он будет передавать свое тепло свежей воде, которая находится внутри резервуара. Температура пресной воды неизбежно повысится из-за теплообменника. Эта подогретая пресная вода затем подается на кухни, чайные зоны и раковины в ванных комнатах, где она используется и стекает в канализацию. Он не вернется обратно в систему отопления. Между тем, подаваемая горячая вода из бойлера во вторичном контуре будет вытекать из теплообменника в водонагревателе с более низкой температурой, потому что она отдала часть своего тепла пресной воде, и она вернется обратно в Гидравлический разделитель и обратно в котел.

    Блок наддува

    Выше вы можете увидеть пример расширительного бака и блока повышения давления. Давление в системе изменится, например, если включается вторичный насосный агрегат, тогда первичный насосный агрегат будет испытывать снижение давления, потому что теперь больше воды течет из коллектора во вторичный контур.

    То же самое, если температура воды повышается или понижается, ее плотность изменится, и это также повлияет на давление.Вода расширяется при нагревании и сжимается при охлаждении.

    Расширительный бак и блок повышения давления подключаются к главному трубопроводу, обычно где-то около гидравлического коллектора. Если давление становится слишком высоким, то, очевидно, расширительный бак поглотит часть этого, а когда оно станет слишком низким, блок повышения давления заставит его вернуться в систему, чтобы выровнять его.

    Система дозирования

    Выше вы можете увидеть пример дозирующей емкости. Обычно это устанавливается с помощью тонких трубопроводов, соединенных через гидравлический разделитель.Затем он будет использовать перепад давления, чтобы пропустить через него горячую воду. Дозатор просто позволяет заливать химические ингибиторы в систему, что сохраняет ее чистоту и отсутствие бактерий.


    Более быстрая горячая вода с системой рециркуляции горячей воды

    В зависимости от размера вашего дома и длины водопроводных труб для некоторых светильников может потребоваться несколько минут, прежде чем горячая вода поступит от водонагревателя, который может быть расположен на некотором расстоянии.Если вы заботитесь об окружающей среде, стоит подумать о том, чтобы тратить сотни галлонов воды в ожидании подачи горячей воды.

    Если вы устали ждать горячей воды или не хотите тратить воду впустую, подумайте об установке системы рециркуляции горячей воды или ее установке. Принцип работы этих систем прост. Циркуляционный насос, установленный в водопроводных линиях, создает контур, который медленно и постоянно направляет воду из труб с горячей водой обратно в водонагреватель для повторного нагрева.Это означает, что как только вы открываете кран или включаете душ, в этих трубах уже присутствует теплая вода, поэтому вам не нужно сливать воду в канализацию, ожидая, пока вода нагреется.

    Когда дело доходит до систем рециркуляции горячей воды, существует множество вариантов, поэтому вам может потребоваться провести небольшое исследование, чтобы выбрать систему, которая подходит именно вам.

    Традиционные системы рециркуляции горячей воды

    В традиционной системе рециркуляции горячей воды есть специальная обратная линия для труб горячей воды, которая идет от самой дальней ванной комнаты или приспособления обратно к водонагревателю.Возле зоны водонагревателя рециркуляционный насос втягивает воду из самого дальнего приспособления обратно в водонагреватель, образуя петлю. Этот контур поддерживает циркуляцию горячей воды по всему дому, поэтому, когда используется приспособление, горячая вода оказывается прямо там. Если у вас есть выделенная обратная линия, то это отличная система для использования. Вы даже можете приобрести насосы со встроенными таймерами, чтобы насос работал только в те часы, которые вам нужны, что позволяет сэкономить на расходах на электроэнергию.

    Системы мгновенной рециркуляции горячей воды

    Этот тип рециркуляционной системы не требует специального контура возврата горячей воды, его можно установить и использовать в любом доме.Существует множество разновидностей систем мгновенного горячего водоснабжения, поэтому выбирайте то, что вам больше всего подходит. Два основных места расположения насоса — над водонагревателем и под раковиной.

    • Над водонагревателем: В этой конфигурации насос расположен над водонагревателем, а обратный клапан расположен под раковиной, наиболее удаленной от водонагревателя. Насос нагнетает давление в горячей стороне систем и через байпасный клапан под раковиной проталкивает горячую воду в систему холодной воды, создавая горячий контур.Этот цикл может работать постоянно, или его можно использовать с таймером, который может даже быть встроен в устройство. С таймером вы можете просто включить насос в то время дня, когда вам нужна быстрая горячая вода. Подключение обратного клапана системы рециркуляции к системе под самой дальней раковиной позволяет системе обеспечивать быстрое горячее водоснабжение по всей линии, поскольку горячая вода циркулирует по всему дому. Система рециркуляции горячей воды обычно поставляется со всем необходимым для ее установки.Однако имейте в виду, что для включения насоса вам понадобится электричество рядом с водонагревателем. Эти системы рекомендуются для всех типов труб и практически не требуют обслуживания. Самый большой недостаток этого типа системы — это то, что петля выталкивает воду в холодную сторону; В большинстве удаленных светильников сначала будет теплая вода в трубах с холодной водой, когда вы впервые запустите их. Однако это довольно незначительный недостаток.
    • Под раковиной: Этот тип устанавливается под раковиной, наиболее удаленной от водяного тепла, и направляет горячую воду в холодную линию, так что у вас будет горячая вода для всех ваших приспособлений по мере необходимости.Большинство моделей поставляются с таймерами и часто встроенными датчиками, которые включаются, когда температура воды опускается ниже установленной. Для работы этого типа рециркуляционного насоса горячей воды под раковиной потребуется питание под раковиной.

    Системы рециркуляции горячей воды по запросу

    Этот тип рециркуляционной системы аналогичен системе мгновенной рециркуляции, но вместо того, чтобы работать постоянно или с заданными временными интервалами, он требует, чтобы пользователь активировал насос, когда требуется горячая вода.Это может быть насос в традиционном стиле с насосом на водонагревателе со специальной возвратной линией, или это может быть насос под раковиной, который устанавливается в самой дальней раковине и обеспечивает горячую воду по всему дому.

    Когда насос активируется, он закачивает охлажденную воду из труб с горячей водой обратно в трубу с холодной водой и толкает ее обратно к водонагревателю, создавая временную петлю по мере того, как вода нагревается. Таким образом, вместо того, чтобы тратить эту охлажденную воду в канализацию, пока вы ждете поступления горячей воды, она остается в контуре и отправляется обратно в водонагреватель для нагрева.Когда вода, поступающая по трубопроводу горячей воды, достигает желаемой температуры, насос отключается, и горячая вода вытекает из крана, а не возвращается обратно по трубам холодной воды.

    Это очень эффективная система, потому что, когда горячая вода ощущается на насосе, он автоматически отключается и перестает выталкивать воду из горячей линии в холодную сторону. Нажатие кнопки может создать впечатление, что вам все еще нужно ждать горячей воды, но систему можно активировать с помощью беспроводного пульта дистанционного управления или с помощью кнопок в нескольких местах по всему дому, что делает ее очень удобной.

    Добавить комментарий
