Регулировка температуры водяного тёплого пола



Вступление

Система водяного тёплого пола отлично зарекомендовала себя в домах частного сектора. Некоторая сложность монтажа компенсируется надёжной и долгой эксплуатацией, а первичные вложения в водяной пол, компенсируются экономным обогревом.

Сложность монтажа водяного тёплого пола сосредоточена в выборе, комплектации и покупке коллектора тёплого пола. Здесь первое правило: выбирать и комплектовать коллектор в одном месте, чтоб не было проблем со сборкой узлов коллектора в единое целое. Например, компания «Сантехкомплект» осуществляет комплексную комплектацию для монтажа системы водяной тёплый пол. Сайт компании: https://santehkomplekt.ua/otopitelnoe-oborudovanie/kollektory-teplyj-pol/, здесь можно купить теплый пол под ключ.

Работа тёплого пола и регулировка температуры

Чтобы предметно говорить про регулировку температуры водяного тёплого пола, вспомним, как он работает. Базовым теплоносителем системы является вода.

Принципиально важным является её температура в системе. Она не должна превышать 55℃ и это предельный максимум. Комфортная для работы система температура теплоносителя 35-45℃.

Стоит вспомнить, что вода в системе тёплого пола движется по замкнутому контуру. У любой подобной системы образуются два контура: прямой контр на подаче теплоносителя (он более горячий) и обратный контур, «возвращающейся» воды (он уже остывший).

Важно, регулировка температуры водяного тёплого пола осуществляется не на прямом о на обратном контуре системы. Так же важно отметить, что температурный датчик воздушного контроля температуры в комнате с тёплыми полами работать не будет. Система слишком инертна.

Регулировка температуры водяного тёплого пола

Мы подошли к сути проблемы, как правильно проводится регулировка температуры водяного тёплого пола. Сразу дам ответ: насосно–смесительным узлом. А теперь пояснения.

Насосно–смесительный узел тёплого пола можно сравнить с сердцем. Насосом он обеспечивает движение воды по трубам системы, а смеситель подмешивает горячую воду от котла (источника) с остывшей водой обратного контура.

Балансировка температуры между прямым и обратными контурами и есть суть регулировки температуры водяного тёплого пола.

Осуществляется такая балансировка двумя вариантами:

• Во-первых, кранами на нижней гребенке коллектора (1)
• Либо, во вторых, расходомерами на верхней гребёнке коллектора.

Задача на этом этапе регулировки выровнять температуру во всех контурах системы. Априори она будет разная, так длины контуров разные и на длинных контурах вода будет остывать больше, чем на коротких. После первичной регулировки переходим к регулированию горячего потока от котла отопления,  общим регулятором (2).

Завершение

Регулировка температуры водяного тёплого пола должна дать температуру в трубах 35-45℃. Базовое регулирование температуры теплоносителя будет осуществляться встроенным термостатом котла отопления.

©opolax.ru



как правильно настроить управление отоплением, а также схема подключения к терморегулятору?

Теплый водяной пол в помещении становится все более популярным и желаемым способом отопления. Он может быть как основным, так и дополнительным.

Благодаря ему появилась возможность экономии и воплощения в жизнь заветной мечты о благоустроенности. Когда помещение нагревается обычными радиаторами, то тёплый воздух поднимается к потолку.

А при обогреве снизу мы имеем тёплый пол, а нагретый воздух остаётся в нижней части комнаты. Именно из-за этих свойств такое отопление делает комфортнее жильё, где и малышам, и взрослым людям удобно и приятно находиться. Этот вид обогрева, как система, требует знаний и опыта правильного управления для реализации своих функций.

Понятие

Для гарантии безошибочной, исправной работу системы отопления водяного пола выполняется регулировка температуры. Эти настройки делают систему удобной в пользовании по предназначению, а выполнить их нужно так, чтобы сохранить обязательный тепловой режим. Включает в себя параметры желаемого микроклимата и их поддержание.

Способы регулировать

В зависимости от того, какое оборудование применяется в системе обогрева, управлять температурой собранного тёплого пола возможно несколькими способами. В этой статье мы расскажем вам о четырех:

• ручная регулировка;
• групповое регулирование;
• индивидуальная настройка;
• комплексный режим управления.

Как правильно отрегулировать температуру?

Правильная настройка теплого водяного пола выполняется по таким показателям:

Помещение	Оптимальная t,°C	Допустимая t,°C
Жилая комната	20-28	18-24
Кухня	19-21	18-26
Коридор	18-20	16-22
Ванная	24-26	18-26
Санузел	19-21	18-26

Важно

Параметры влажности воздуха в помещении: допустимая 60%, оптимальная 40-50%.

В процессе управления нужно настроить прибор, контролирующий расход воды, он увеличивает и сокращает её подачу в нужное время.

Ручное

При такой регулировке весь процесс проходит вручную, а выводы о температуре основываются на личных ощущениях. Естественно, при таких измерениях весьма допустимы неточные данные. Поэтому технология операции регулировки водяного пола должна проводиться по данному перечню:

1. В эксплуатации водяного пола с подогревом с ламинатным или паркетным покрытием используются термоголовки, которые монтируются на оба трубопровода — подающий и обратный. В ручном режиме производят регулировку: подачу увеличивают или уменьшают.
2. Настраивается температура пола только тогда, когда водой будет заполнена каждая петля, при наполнении нужно следить за отсутствием воздуха.
3. В процессе наполнения водой трубопроводов в первую очередь вода должна быть во всей остальной системе отопления. Это производится открытием кранов, дающих доступ носителю тепла во всю систему, а также вентиля обратного коллектора. Только после этого можно открыть прямую и обратную трубы одной петли и полностью наполнить, проверяя и не допуская попадания воздуха (выпускать его в воздухоотвод).
4. Следующий шаг — запустить насос для движения воды в трубопроводе. Определить нагревание рукой, при тёплых на ощупь трубах закрыть петлю.
5. Точно также проделывается с каждой петлёй.
6. При наполнении всех петель следует повернуть вентили на открытие. Подачу воды каждой петли можно установить, определив рукой температуру.
7. Температура воды в трубах зависит от их длины, поэтому желательно монтировать их одинакового размера.

Внимание

При этом виде регулировки все её этапы нужно проводить с двухчасовым перерывом, чтобы понимать эффективность действий.

Групповое

Процесс группового регулирования удобен своей точностью показаний. Основан на выполненном в автоматическом режиме повышении или понижении температуры, а также увеличении или уменьшении подачи носителя тепла (воды). В этом простом виде регулировки используются схемы констант и климат.

Клапан с термоголовкой

В работе, выполняемой по схеме констант, используются клапаны с термоголовками.

В случае необходимости изменить температуру, системой расширяется или сужается капиллярная трубка, регулирующая отверстие клапана. Это продолжается до тех пор, пока настроится необходимый режим.

Регулировка происходит автоматически. В зависимости от того, сколько градусов по Цельсию имеет воздух в помещении, автоматика системы определяет ту температуру, которую нужно получить и командует на закрытие или открытие клапана.

Комплексный и индивидуальный режим управления

Корректировка температуры полов в индивидуальном режиме происходит с помощью датчиков, расположенных в каждой комнате. Индивидуальная регулировка отличается от групповой.

В первом случае климат устанавливается отдельно для каждого помещения по желанию, а во втором работает общий температурный режим для всей системы.

Полезно

Есть способ, который соединяет индивидуальный и групповой режим регулировки тёплого водяного пола. Он так и называется — комплексный. В таком методе осуществляется коррекция температуры как во всём доме, так и отдельно в каждом помещении.

Схема подключения

Сборка нагревающегося пола не сложная, по мнению специалистов, работа. Вначале производится укладка отопительных деталей, которые затем заливаются стяжкой (цемент + песок + вода). А покрытие настилается после застывания смеси.

После всех этих монтажных работ можно заняться подключением к источнику электроэнергии водяного обогревателя пола с регулировкой температуры. Это самая серьёзная часть из всего объёма работы, так что к ней нужно отнестись внимательно. В этом разделе мы разберем схему подключения к терморегулятору.

В отличие от монтажа деталей и заливки стяжки, в городских квартирах соединение сооружения с энергетическим носителем сложнее. Причина в том, что такое подключение там допускается только на обратной трубе, потому что в идущей от котла трубе вода очень горячая.

В таком случае управлять температурой практически нет возможности, ведь нагревание зависит от температурных значений подачи из котельной.

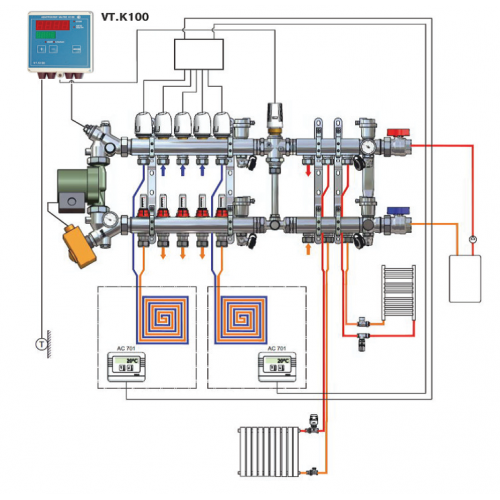

Схема подключения

А в частном доме самостоятельная система отопления функционирует несколько иначе. Схема, называемая коллекторной (по ней распределяется вода в своём доме), выглядит так: от котла через общую трубу вода отдельными трубками направляется в комнаты, после чего назад к котлу в обратный коллектор.

Управление подачей воды к каждой отдельно комнате координируется индивидуальным клапаном. И, реагируя на показания датчика градусов, этот рычаг автоматически закрывается либо открывается. Есть ещё другой вариант управления — ручной, его ориентация — на личные предпочтения. Однако пользоваться им можно лишь в том случае, когда водяной тёплый пол — единственное средство обогрева и котёл не бывает горячее 50 °C. Обязательно нужно установить регулятор водяного пола при наличии других средств доставки тепла.

Клапаны, распределяющие воду как носитель тепла, приводятся в работу командами от термостата (лучше устанавливать его в котельной). Термостаты есть двух видов — контролирующие прогревание воздуха и температуры пола. Датчики обычно находятся внутри корпуса.

Внимание

Устанавливать термостат нужно на расстоянии один-полтора метра от пола для точности показаний. Также нужно проконтролировать, чтобы на него не попадали прямые лучи солнца и сквозняк, а также поблизости не было источников тепла или холода.

Обратную гребенку коллектора нужно соединить с сервоприводом. Далее провести провода от коллектора к термостату. Коробка распределителя соединяется кабелем с распредщитком.

Роль сервопривода в данной системе — пропуск и закрытие теплоносителя, помощь оборудованию не работать вхолостую. Рекомендуется, в связи со сложностью системы водяного обогрева, не монтировать её самостоятельно, а лучше обратиться к профессионалу.

Полезное видео

Простой способ регулировки температуры теплого пола:

Заключение

Тёплый водяной пол — сложная система, и, приняв решение оборудовать им свой дом, нужно к этому отнестись ответственно. Важно самому хорошо разобраться в процессе, а также обратиться к специалистам для установки оборудования.

4 способа регулировки температуры теплых полов

Регулировка температуры водяных теплых полов в помещении происходит двумя способами. Первый способ — это регулировка температуры теплоносителя, поступающего в контур теплого пола. Второй способ — это полное прекращение подачи теплоносителя, поступающего в контур теплого пола.

Для регулировки температуры помещения есть несколько способов. Начнем с самого простого. Самый простой способ — это использовать для монтажа системы теплого пола трубы с рабочей температурой до 90-95 градусов.

В этом случае в систему на подачу монтируют насос и обратный клапан, а на обратный коллектор теплого пола монтируют накладной термостат, через который и подключают насос. При этом в теплые полы идет теплоноситель с  высокой температурой. По практике от 70-85 градусов.

При этом температура снимается полом и приходит охлажденная обратка. Как только температура обратки повышается вследствие прогрева помещения, то термостат отключает насос и прекращается подача теплоносителя. Система находиться в режиме ожидания.

Далее полы отдают тепло, температура падает, термостат включает насос и подает в систему новую порцию горячего теплоносителя. Как показала практика, это самая дешевая и надежная система регулировки температуры помещения.

При следующем способе регулировки температуры теплых полов мы в систему теплого пола на подачу монтируем насоса перед ним трехходовой вентиль или смесительный клапан. При таком способе, благодаря трех ходовому вентилю, происходит подмес прохладной обратки к горячей подаче. Происходит так сказать разбавление теплоносителя до нужной температуры.

С трехходовым вентилем регулировка температуры теплых полов происходит вручную или с помощью сервопривода. А смесительные клапаны регулируют температуру по заранее настроенному показателю. При этом трехходовой вентиль Вы можете крутить как хотите. А вот смесительный клапан необходимо настраивать более кропотливо.

трехходовой смесительный вентиль

Ко всему, с помощью смесительного клапана можно смонтировать теплые полы в квартире и подключить к центральной системе отопления без ущерба для соседей.

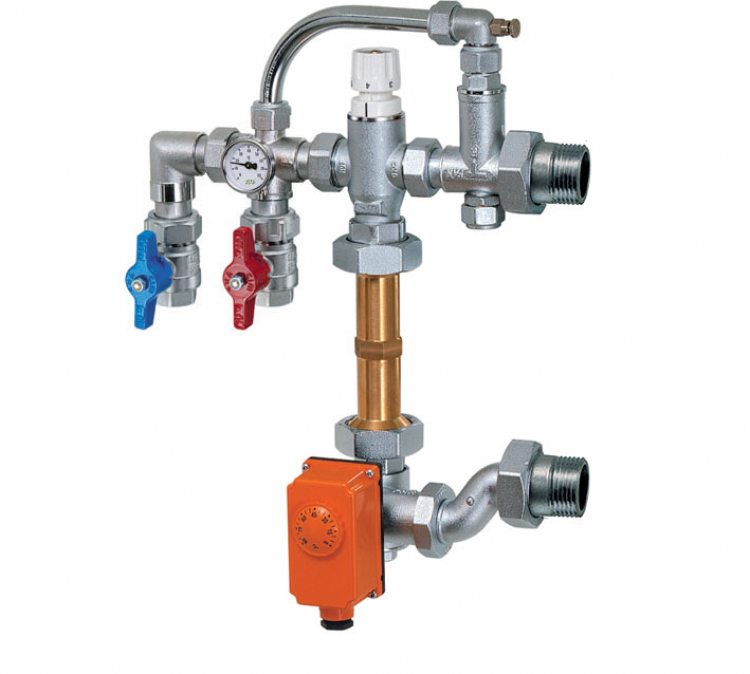

Следующий способ — это регулировка температуры с помощью смесительного модуля. В этом модуле в одном корпусе собраны все необходимые элементы.  Такие как: трехходовой вентиль, насос, байпас, термометр, термостатическая головка и реле максимальной температуры.

модуль подмеса

Эти модули дороги, но очень эффективны. Но дело в том, что работают такие модули, когда вся система отопления смонтирована по европейскому образцу. При этом в системе отопления поддерживается температура не менее 65 градусов для нагрева горячей воды.

А вот на теплые полы модуль подмеса подает разбавленный теплоноситель по заранее выставленным на нем параметрам. Но у нас зачастую регулировку систем отопления производят именно котлом. Что приводит к некомфортному температурному хаосу.

И последний самый продвинутый способ регулировки температуры теплых полов — это монтаж на распределитель теплого пола сервопривода, а в комнату комнатного термостата.

сервоприводы

Комнатный термостат дает команду сервоприводу, открывая и закрывая его по необходимости. Такая система может работать хоть с самодельным коллектором, хоть с трехходовым вентилем, хоть с модулем подмеса. Цена вопроса — ваши возможности.



Читайте так же:

Автор: Андрей Елфимов

Автор проекта eurosantehnik.ru Автор youtube-канала: Технотерм

Регулировка теплых полов расходомерами — По полу

При создании напольных систем отопления используются специальные распределительные элементы — коллекторы для теплых полов.

Конструкция таких изделий представлена двумя, так называемыми, гребенками — трубами, имеющими несколько выходов с одной из сторон.

Одна служит для подачи теплоносителя в систему, другая для отвода охлажденной жидкости. В совокупности они выполняют функцию контроля за температурой всей системы и за равномерным распределением тепла по всем отопительным контурам.

Принцип работы гребенки для теплого пола

Принцип работы гребенки для теплого пола довольно прост. Сначала горячая жидкость поступает из общей системы отопления в питающий клапан коллектора.

Там она смешивается с охлажденной водой, прошедшей контур теплого пола, до получения определенной температуры.

Дальнейшее распределение по контурам регулируется положением специальной распределительной заслонки на многоходовом клапане гребенки в зависимости от текущего нагрева теплоносителя. Охлажденная жидкость скапливается в обратном коллекторе под давлением, откуда затем перейдет в подающий трубопровод для повторения цикла.

Монтаж гребенки теплого пола

Как правильно собрать гребенку для теплого пола и из чего она состоит узнайте из схемы ниже.

Монтаж гребенки осуществляется, согласно определенным условиям:

• Гребенку монтируют на стену на средней высоте или ближе к полу. Можно также использовать специальный коллекторный шкаф, обеспечивающий удобство и эстетичный вид конструкции. Данную оболочку возможно установить как в выемке, по предварительно рассчитанным параметрам, так и обычным способом на полу или на стене. Однако уровень установки должен соответствовать следующему пункту. После установки коллекторного шкафа, в нем проделывают два отверстия (одно для подающей трубы, второй для обратной), после чего проводят монтаж самой конструкции
• Распределитель должен находится выше уровня отопительной магистрали, чтобы, в случае аварии, можно было удалить лишний воздух из системы теплых полов.
• Максимальная длина каждого из контуров с теплоносителем, подключаемых к коллектору, должна быть примерно одинаковой.
• После установки распределителя к нему присоединяют весь функционал (насос, краны, клапаны, воздухоотводчики).
• Совершают настройку и регулировку получившейся системы контуров теплых полов.

Регулировка системы теплого пола

Регулировка системы напольного отопления может происходить вручную по следующим параметрам:

• Расход теплоносителя.
• Его температура.

Первое значение устанавливается согласно собственным расчетам или известным данным путем изменения режима скорости циркулирующего насоса. Вести наблюдение за значением расхода жидкости можно при помощи устанавливаемого расходомера.

Второе значение задается поворотом колеса термостата (встроенного или выносного). Авторегулировка заключается в установке сервоприводов на каждый отвод. Они смогут выставлять нужные значения на каждый контур, дистанционно взаимодействуя с термостатами.

Расходомер — это небольшое устройство, устанавливаемое на выходы обратного коллектора. Оно служит для перекрывания поступления теплоносителя в систему при достижении определенной температуры.

Отсутствие расходомера не приведет к отказу работы системы. Но в этом случае подача тепла будет неравномерной и энергозатратной.

С помощью насоса вода циркулирует между частями коллектора. Циркуляция теплоносителя является основой работы конструкции. Устройство состоит из следующих элементов:

• Автоматизированный питающий клапан — необходим для изменения режима подачи воды из трубы отопления.
• Термодатчик — фиксирует показания температуры теплоносителя.
• Циркуляционный насос — направляет жидкость по контурам.
• Элементы управления — устанавливаются на входные и выводные патрубки гребенки. Необходимы для автоматизации системы.

В целом процесс монтажа гребенки для напольной отопительной системы своими руками не так уж и сложен. Следуя определенным инструкциям и правилам, установка не составит особого труда, даже для обывателя.

Схему подключения гребенки для теплого пола своими руками посмотрите на видео:

Обзор, сборка, установка и регулировка гребенки для теплого пола смотрите на видео:

Учимся подбирать насос и трехходовой для теплого пола на видео ниже:

No related posts.

Длительность: 13:35

Ключевые слова: Монтажа Водяных Теплых Полов, Отопление, Водоснабжение, Канализация, Монтаж, EuroSantehnik, Водяных Теплых Полов, Монтажа Теплых Полов, Монтажа Водяных Полов…

канал: Обучающие видеокурсы /channel/UCfjs6lJ6XhGYRwfercsU2dQ

Простой способ регулировки температуры теплого пола

Теплый пол. Регулирование температуры без смесителя. Как это получается.

Регулировка температуры водяного теплого пола

Коллектор для теплого пола. Три способа настройки расходомеров.

RTL клапан регулировка температуры теплого пола

Не греет теплый пол/ Проблема решается просто

#водяной теплый пол, #смесительный узел, #регулировка теплого пола, #отопление электрическим котлом

Теплый пол. Регулировка температуры. Как настроить оптимальную температуру?

Принцип регулировки теплых полов.

Регулировка теплого пола

Способы регулировки температуры теплого водяного пола

Благодаря напольному покрытию с водяным обогревом в помещении можно создать комфорт и уют. Достигнуть такого результата позволяет равномерное распределение тепловой энергии. Но для обеспечения эффективного функционирования системы необходимо разобраться, как выполняется регулировка водяного теплого пола.

В холодное время года температура воздуха на улице постоянно меняется, поэтому и возникает потребность в корректировке степени обогрева комнат и других помещений. Для этих целей используют такие устройства, как терморегуляторы, у них еще есть другое название — регуляторы и термостаты, но функциональное назначение у всех одинаковое.

Блок: 1/6 | Кол-во символов: 668
Источник: https://polspec.com/teplyy-pol/kak-proiskhodit-regulirovka-vodyanogo-teplogo-pola.html

Оптимальные температурные параметры

Предпочитаемая температура теплого пола подбирается под индивидуальные запросы. Ведь кому-то нравится бодрящая свежесть в доме, а кто-то желает нежиться в согревающих энергетических потоках. Тем не менее, существуют общепринятые нормы по подготовке теплоносителя, прогреву напольных покрытий и, соответственно, воздуха в помещениях. Они обуславливаются санитарными и технологическими требованиями. Об этих нормах уже упоминалось здесь, однако, напомним кратко:

• оптимальной считается температура поверхности пола 280С;
• если помещение рассчитано на длительное пребывание жильцов или в нем имеются другие источники отопления, то целесообразно снизить температуру до 22-260С – такой энергетический режим является оптимальным с медицинской точки зрения. Кроме того, нагрев покрытий незаметен при телесном контакте с ними, что не вызывает тактильного дискомфорта;
• для помещений, где ТП является единственным источником отопления, а также, где жильцы находятся лишь периодически (ванная, туалет, прихожая, лоджия, крытая веранда), температуру поверхности напольного покрытия допустимо поднять до 320С.

Блок: 2/6 | Кол-во символов: 1131
Источник: https://stroymasterok.com/inzhenernye-sistemy/otoplenie/teplyj-pol/sposoby-regulirovki-temperatury-teplogo-vodyanogo-pola/

Регулировка нагрева водяных полов

Чаще всего для обустройства водяного обогрева пола используют соединение отопительных контуров посредством коллектора, на который заходят оба конца трубопровода: один из них подает теплоноситель, а второй — возвращает его обратно. На вход в каждый из отопительных контуров поступает горячая вода, имеющая одинаковую температуру.

Поскольку протяженность трубопроводов разная, то каждое из помещений прогревается до разной температуры. Например, для ванной данный параметр должен составлять 25 градусов, а для жилых комнат он не может превышать 22 градуса. Чтобы добавить или убавить степень обогрева помещения, нужно изменить количество носителя тепла, подаваемого в контур.

Последовательность действий при этом следующая:

• регулировочные вентили подкручивают;
• ожидают в течение некоторого времени, пока не прогреется пол;
• оценивают результат;
• снова подкручивают вентили и т. д.

Поскольку температура на улице практически никогда не бывает одинаковой в течение даже одних суток, хозяевам дома приходится вращать вентили очень часто, причем вручную.

С целью автоматизации и механизации регулировки подачи тепла применяют специальные регулировочные устройства: контролирующий и управляющий термостат для водяного теплого пола, и исполнительный сервопривод

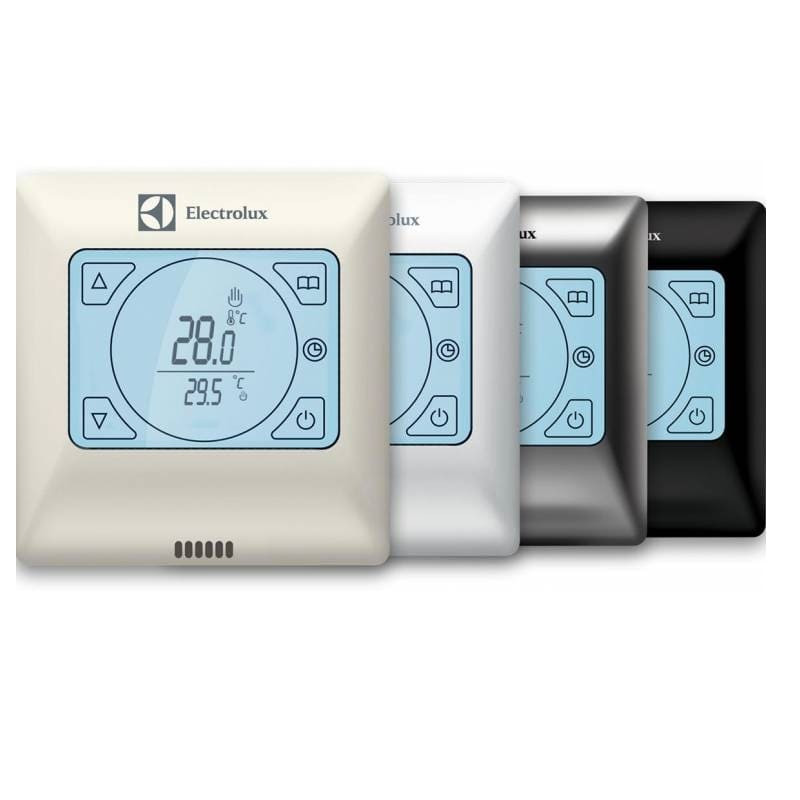

Термостаты, изображенные на фото, обычно размещают в каждом помещении, где смонтировано напольное покрытие с водяным обогревом. В свою очередь сервоприводами оснащают каждый контур на гребенке подачи носителя тепла. Они согласно сигналам увеличивают либо уменьшают количество воды, поставляемой в контур. Термостаты связывают с конкретными сервоприводами и подают на них команды управления.

Регуляторами контролируется либо температура теплого водяного пола, либо воздушной массы в комнате. При этом отслеживать температурный режим воздуха в комнате приходится тогда, когда обогрев напольной поверхности является единственным способом отопления в доме.

В продаже имеются модели, которые способны одновременно отслеживать оба показателя. В данном случае, основным параметром оценки до того, как настроить водяные теплые полы, является температура воздуха, а вторичным – пола.

Принцип функционирования регулятора пола с обогревом:

1. На корпусе оборудования устанавливают нужную температуру (напольной поверхности или воздуха в зависимости от конкретной модели).
2. В случае отклонения параметра в ту или иную сторону, на сервомоторы приходит сигнал, после чего подача носителя тепла либо увеличивается, либо снижается. В итоге через некоторый временной период температура приходит в норму.

Когда трубы залиты стяжкой, необходимо время на то, чтобы весь бетонный массив нагрелся или остыл. При наличии настильной системы обогрева пола инерционность меньше и тогда изменения наступают быстрее.

Блок: 2/6 | Кол-во символов: 2881
Источник: https://polspec. com/teplyy-pol/kak-proiskhodit-regulirovka-vodyanogo-teplogo-pola.html

Способы управления температурой теплого пола

Для обеспечения указанных требований санитарных и технологических норм, предпочтений пользователей, настройка теплого пола может осуществляться способами регулировки:

• температуры теплоносителя, поступающего на входе в систему ТП. Основное управление интенсивностью теплового потока осуществляется изменением установок теплогенератора (котла). Оно подходит только при подаче низкотемпературного теплоносителя, когда на компенсацию теплопотерь напольного обогрева работает отдельный котел. Этот метод регулирования является наиболее простым, хотя и низкоэффективным, поэтому в небольших частных системах ТП используется редко;
• коллекторов и смесительных узлов. Подобная регулировка может быть ручной или автоматической, осуществляться индивидуально по каждому контуру или в целом по всей группе нагрева – на общей гребенке, через которую идет снабжение теплоносителем нескольких веток ТП.

Точками отсчета для изменения настроек системы могут стать замеры температуры теплоносителя в подающем или обратном распределителях. Ведь для водяного обогрева, в отличие от электрического, не характерна установка тепловых датчиков в конструкцию пола – их монтируют непосредственно на коллекторах. Чаще всего такие датчики или чувствительные элементы являются частями термостатических клапанов, посредством которых и осуществляется регулировка теплого пола.

Управляющие сигналы на автоматические устройства также могут поступать с воздушных термодатчиков, размещенных в отапливаемых помещениях.

Блок: 3/6 | Кол-во символов: 1528
Источник: https://stroymasterok.com/inzhenernye-sistemy/otoplenie/teplyj-pol/sposoby-regulirovki-temperatury-teplogo-vodyanogo-pola/

Разнообразие регуляторов водяной конструкции пола

Принципиальное отличие разных регулирующих устройств заключается в способе выставления необходимой температуры:

1. Механические модификации. Эти приборы редко ломаются и доступны по стоимости. Такого типа регулятор водяного теплого пола имеет простую шкалу, делающую процесс настройки легким и понятным. Необходимую температуру выставляют при помощи вращающегося диска. Иногда на лицевой панели терморегуляторов для водяного пола с обогревом имеется рычаг, предназначенный для его включения/отключения. Других функций у таких устройств нет. В среднем цена на них составляет 15 евро.
2. Электронные приборы. Их функционал аналогичен механическому варианту, но реализован он иначе. Электронная модель предусматривает наличие цифрового экрана, на котором отображаются текущие или устанавливаемые параметры. Также на устройствах можно увидеть несколько кнопок. На них могут находиться стрелки со знаками «вверх» и «вниз», служащими для постепенного изменения температурного режима. Ориентировочная стоимость – 20 евро.
3. Модели с программированием. Регулировка температуры теплого пола при помощи такого устройства позволяет, как поддерживать стабильный нагрев, так и менять его в автоматическом режиме в зависимости от времени. Продаются модели, имеющие возможность программировать температурный режим в течение суток и по дням недели. Данная функция позволяет экономить энергоресурсы, а значит, деньги и при этом жить в комфортных условиях. Например, температуру можно снизить, когда все члены семьи отсутствуют дома, а перед их возвращением – повысить. Некоторые модификации помимо стационарного блока, расположенного на стене, оснащены переносными пультами управления. Сейчас в продаже имеются модели, которыми корректируют работу посредством компьютера или планшета. Простейшая модификация, которая предусматривает возможность установки температуры пола по времени обойдется не менее, чем в 40 евро, а навороченной устройство может стоить более одной тысячи.
4. Мультизональные модификации. Такие термостаты контролируют несколько контуров и поддерживают индивидуальные параметры в каждом из них.
5. Сенсорные модели. Выполняемый данными приборами перечень функций тот же, что и у электронных моделей. Но они оборудованы сенсорными кнопками, а не тактильными. Стоимость более высокая.
6. Радио термостаты и контроллеры. Подобные системы, поставляемые европейскими производителями, являются новинками на отечественном рынке. Например, системы фирмы Uponor состоят из сервомеханизмов, управляемых при помощи радиосигналов, радио термостата, который отслеживает показания датчиков и радио контроллера, принимающего данные от термостата и передающего их дальше на сервоприводы. В комплект также входит SMS-модуль, позволяющий управлять системой посредством мобильной связи и следить за ее состоянием.

Блок: 3/6 | Кол-во символов: 2848
Источник: https://polspec.com/teplyy-pol/kak-proiskhodit-regulirovka-vodyanogo-teplogo-pola.html

Способы выполнения настройки

Регулировка температуры смонтированного водяного теплого пола может быть выполнена несколькими способами, которые зависят от использованного в применяемом варианте отопления оборудования:

• регулирование в ручном режиме;
• групповая настройка;
• индивидуальная настройка;
• комплексная регулировка.

Все эти способы, за исключением ручного, позволяют настроить систему с помощью автоматических кранов и приборов.

Для правильной настройки отопления в доме необходимо руководствоваться нормативными показателями.

Помещение	Оптимальная t, C	Допустимая t, C
Жилая комната	20-22	18-24
Кухня	19-21	18-26
Коридор	18-20	16-22
Ванная	24-26	18-26
Санузел	19-21	18-26

Допустимая влажность в жилых помещениях составляет 60%, однако наиболее оптимальной считается значения в 40-50%.

При выполнении регулировки необходимо также выполнить настройку расходомеров теплого пола, которые осуществляют контроль расхода воды, сокращая и увеличивая ее подачу в те моменты, когда это необходимо.

Ручное регулирование водяного пола

Процесс регулировки проходит полностью в ручном режиме, и все заключения делаются на основании личных ощущений. В этой связи увеличивается риск получения неточного результата.

Схема работы теплого водяного пола

Поэтому выполнение технологических операций в ходе настройки системы должно выполняться согласно указанному перечню:

1. При использовании водяного отопления под пол из паркета и ламината применяют термоголовки. Их монтируют на подающий и обратный трубопроводы. Для регулирования автоматики не требуется, все выполняется вручную: производится увеличение или уменьшение открытия.

   Система регулируется поворотом вентилей до необходимого результата

2. Температуру водяного теплого пола начинают настраивать после того, как будет заполнена каждая петля, причем нельзя допускать, чтобы там оставался воздух.
3. Перед заполнением водой трубопроводов под полами необходимо заполнить всю остальную систему отопления, для чего должны быть открыты вентили на обратном коллекторе и другие краны, обеспечивающие доступ теплоносителя ко всем участкам системы. Затем открываются прямая и обратная трубы одной петли до ее полного заполнения. Во время этого нужно контролировать выпуск воздуха из петли через воздухоотвод.
4. Далее производится запуск насоса для начала движения теплоносителя в трубах. Через несколько минут проверяется температура на входе и выходе. Трубы на ощупь должны быть теплыми. Нагрев определяют рукой. Петлю закрывают.
5. Таким образом, производится заполнение теплоносителем каждой петли.
6. Когда будут заполнены все петли, открывают все вентили и начинают настраивать подачу воды на каждой из них при исследовании на ощупь каждой петли.
7. Так как петли выполнены из однородных труб и теплоноситель во всех петлях один и тот же, то на температуру каждой из них будет влиять ее длина. Поэтому нужно стараться выполнять петли одинакового размера.

Регулировка водяных теплых полов происходит поэтапно, с выдержкой между операциями до 2 часов, потому что только к этому времени может быть понятен результат каких-либо определенных действий.

Групповое регулирование

Групповое регулирование заключается в сокращении или увеличении количества подаваемого теплоносителя, в увеличении или уменьшении температурных показателей, выполняемое в автоматическом режиме, что обеспечивает, безусловно, точный результат и делает удобным сам процесс регулирования.

Регулировка происходит по схемам констант и климат.

По схеме констант регулирование происходит с использованием термоголовок, смонтированных на клапанах. Простой способ регулировки теплого пола смотрите в этом видео:

При необходимости увеличения или уменьшения температурных значений, получаемых при работе теплого пола, система расширяет или сужает капиллярную трубку, которая регулирует отверстие клапана до тех пор, пока не установится требуемый температурный режим.

Как регулировать по схеме климат, определяет сама автоматика. В соответствие с показателями температуры окружающего воздуха система в автоматическом режиме определяет, какую температуру нужно получить, и для этого дает команду на закрытие или открытие клапана.

Индивидуальная и комплексная регулировка

Индивидуальное регулирование полов по зонам или комнатам осуществляется при помощи датчиков, установка которых производится в каждой комнате.

Групповая регулировка не заменяет индивидуальной, так как при последнем варианте в каждом помещении устанавливается свой микроклимат, а при первом – вся система работает в одном температурном режиме.

Комплексное регулирование – это способ, объединяющий групповой и индивидуальный способы регулировки и позволяющий отрегулировать температуру во всем доме и в каждой комнате отдельно.

Блок: 3/3 | Кол-во символов: 4688
Источник: http://DekorMyHome.ru/remont-i-oformlenie/regylirovka-temperatyry-vodianogo-teplogo-pola. html

Видео

Выбрав водяные (гидравлические) теплые полы в качестве основного или дополнительного варианта отопления, необходимо помнить, что такой пол должен правильно монтироваться. Любые ошибки при его устройстве могут привести к его неправильному функционированию. Поэтому, чтобы получить долговечную систему отопления, лучше всего обратиться к профессионалам и уделить внимание качеству ее составляющих. Многое зависит и от утепления основы. Только в этом случае комфортное пребывание в помещении будет обеспечено.

Блок: 4/4 | Кол-во символов: 511
Источник: https://teplota.guru/teploizolyatsiya/regulirovka-temperatury-vodyanogo-teplogo-pola.html

Датчики термостатов водяного пола

До того, как пользоваться регулирующим устройством, необходимо узнать, как регулировать температуру теплого пола и из каких элементов состоит система.

Датчики терморегуляторов отслеживают температуру:

• пола с обогревом;
• воздуха в помещении.

Как правило, датчики, контролирующие состояние воздуха, располагаются в корпусе термостата. В этом имеется как положительный момент (нет проблем с установкой), так и отрицательный (возникают некоторые сложности).  «Какой датчик температуры для теплого пола выбрать и как его установить правильно».

Дело в том, что при монтаже термостата необходимо соблюдать ряд условий:

• в непосредственной близости от прибора не должны находиться источники холодного или теплого воздуха;
• на него не может падать солнечный свет;
• отсутствие сквозняков;
• его нужно разместить так, чтобы устройство могло максимально достоверно отображать температуру в данном помещении, а значит, оно должно быть установлено на высоте от 1 до 1,5 метра от напольной поверхности.

Монтируют датчик пола перед заливкой стяжки при укладке отопительного контура. Но поскольку приборы могут ломаться, для обеспечения возможности замены их желательно помещать в специальный гофрированный рукав. Конец находящегося в стяжке рукава следует заизолировать, иначе в него может попасть цементный раствор

Второй конец укладывают в штробу на стене и заводят на монтажную коробку прибора. Такая последовательность монтажа датчиков водяного пола является непростым делом, но при поломке устройства менять его можно будет быстро и легко.

В том случае, когда использовалась настильная система обустройства теплого пола, способ монтажа применяется аналогичный. В этом случае гофрированный рукав необходимо прикрепить к системе и не допускать его пережима.

Иногда при условии, что не будет задействован гофрорукав, в зависимости от высоты бетонной стяжки и вида напольной поверхности (мягкая или твердая) возникает потребность в использовании провода с разной плотностью защитной оболочки. Производители выпускают изделия жесткие и мягкие, а также модификации проводов, устойчивые к агрессивным средам.

Блок: 4/6 | Кол-во символов: 2218
Источник: https://polspec.com/teplyy-pol/kak-proiskhodit-regulirovka-vodyanogo-teplogo-pola.html

Какой терморегулятор лучше для водяных тёплых полов

Для теплых полов надо поставить терморегулятор, который будет одновременно совмещать несколько важных функций:

• Плавное электронное регулирование температуры – только в таком случае полностью исключается появление воздушных пробок.

• Возможность одновременного контроля температурного режима в нескольких помещениях. Система позонной автоматической регулировки температуры водяного теплого пола необходима в тех случаях, когда осуществляется нагрев нескольких комнат, либо в одном помещении используется сразу несколько водяных контуров.

• Тип монтажа – оборудование делится на выносные и встраиваемые регуляторы. Для монтажа последних приходится делать отверстия в стене. Выносные можно установить в любом месте комнаты в специальный короб.

• Тип управления – оборудование для надежного автоматического регулирования температуры теплого водяного пола, как правило, имеет два датчика, одновременно фиксирующих нагрев самой поверхности пола и температуру воздуха в помещении.
  Блок управления осуществляет контроль с учетом сразу двух показателей. Комнатные слаботочные терморегуляторы снабжены либо встроенным (для контроля температуры воздуха), либо выносным датчиком (по температуре теплоносителя).

• Функциональные возможности – регуляторы могут быть программируемые, механические и непрограммируемые. Подбирая необходимое оборудование, следует учитывать необходимость в автономной работе системы.
  Выбрать программируемый терморегулятор следует любителям комфорта. Блок управления имеет разные режимы, позволяющие включать нагрев полов по определенным часам, в зависимости от погодных условий и т.д.
  Некоторые программаторы можно контролировать с помощью ДУ и системы GSM-оповещения. Недостатком программируемого решения является высокая стоимость блока и то, что установка терморегулятора на водяной теплый пол своими руками вряд ли возможна.

• Принцип работы – существует двухходовой и трехходовой способ регулировки. В последнем случае максимально экономиться тепловая энергия, так как нагретый теплоноситель от котла добавляется только в случае остывания жидкости в водяном контуре. В двухходовом способе добавление горячей воды осуществляется с обратным подмесом или в постоянном режиме.


Термомеханический регулятор лучше всего устанавливать для небольших помещений: ванных комнат или кухонь, с наличием 1-2 отапливаемых контуров.

Блок: 4/6 | Кол-во символов: 2393
Источник: https://AvtonomnoeTeplo.ru/teplye-poly/604-kak-regulirovat-temperaturu-teplogo-vodyanogo-pola.html

Как подключить водяные полы к терморегулятору

Подробная схема подключения терморегулятора к водяному теплому полу обязательно находится в комплекте, предоставленном изготовителем. Монтажные работы проводятся следующим образом:

• Устанавливается короб для терморегулятора.

• Монтируется термостат.

• Устанавливается температурный датчик, его помещают между изгибами водяного контура.


Чтобы правильно разместить регулятор, необходимо поднять его на высоту приблизительно 120 см от уровня пола. Схема соединения терморегулятора обязательно подразумевает установку сервопривода, регулирующего подачу воды.

Еще пред началом работ по укладке водяных теплых полов, необходимо составить полный список необходимого оборудования, включая терморегулятор, датчики и сервопривод.

Блок: 5/6 | Кол-во символов: 760
Источник: https://AvtonomnoeTeplo.ru/teplye-poly/604-kak-regulirovat-temperaturu-teplogo-vodyanogo-pola.html

Сервоприводы для систем теплого пола

Не существует способа, как отрегулировать теплые полы в автоматическом режиме без сервопривода (другое название сервомотор). Это электротермическое устройство, основное назначение которого заключается в открытии и закрытии подачи горячего теплоносителя.

Основной элемент сервопривода – эластичный сильфон, который имеет форму герметичного цилиндра. Он наполнен веществом, способным изменять объем в зависимости от температуры.

Вокруг сильфона имеется электрический нагревательный элемент, на который подается питание после поступления с термостата сигнала. Когда он включился в работу, вещество, находящееся в цилиндре, начинает нагреваться и расширяться. Сильфон, который увеличился в размерах, оказывает давление на шток, расположенный ниже, а тот перекрывает подачу теплоносителя. Поскольку в работе данных приборов используется только тепловая энергия и электричество, их принято называть термоэлектрическими.

Бывают сервоприводы нормально закрытыми и нормально открытыми. Их название говорит о положении клапана во время отсутствия электропитания. В первом случае клапан в обычном положении открыт, а после получения сигнала закрывается. Во втором случае все происходит наоборот, сначала он закрывается, а потом открывается.

Специалисты рекомендуют в отечественных условиях функционирования использовать нормально открытые сервомоторы. Объясняется такой выбор тем, что в случае поломки прибора теплоноситель не перестанет циркулировать по системе, и она не разморозится.

Блок: 5/6 | Кол-во символов: 1565
Источник: https://polspec.com/teplyy-pol/kak-proiskhodit-regulirovka-vodyanogo-teplogo-pola.html

Влияние способа подачи теплоносителя на выбор технологии регулировки

Контроль разогрева водяных теплых полов, оборудованных собственными теплонасосами, происходит в условиях непрерывной подачи теплоносителя с большой скоростью и в больших объемах. Такие системы используют подмес охлажденной жидкости к потоку подачи, чтобы привести его энергетические параметры к заданным. Подмес осуществляется в насосно-смесительных узлах (НСУ), которые понижают температуру теплоносителя из первичного высокотемпературного контура отопления до расчетных. Дальнейшая регулировка температуры теплого пола осуществляется на гребенках и уже была описана выше. НСУ блоки обеспечивают оптимальные условия работы напольного обогрева, а также позволяют устанавливать его на неограниченных площадях.

Тем не менее, при небольшой квадратуре ТП имеется возможность уйти от использования дорогих смесительных узлов. Температура теплоносителя для теплого пола, в этом случае, поддерживается способом ограничения потоков или по RTL схеме. Функциональный принцип действия схемы заключается в порционной подаче теплоносителя в контуры. В каждой ветке активный элемент термостатического клапана, установленный на обратке, разогревшись до установленного температурного максимума, перекрывает поток рабочей жидкости. Тепло, постепенно отдаваемое теплоносителем, рассеивается в бетонной стяжке. После охлаждения системы до минимального температурного порога, клапан открывается, и цикл порционной подачи повторяется.

Простота RTL регулировки нагрева теплого пола делает её особенно привлекательной. Ведь для неё достаточно использования набора термомеханических клапанов, установленных на гребенке, либо компактных сборок типа «унибокс». Однако, выбирая RTL схему, не стоит забывать и о её ограничениях:

• она применима только в теплых полах, выполненных под толстую бетонную стяжку, играющую роль теплового аккумулятора;
• для эффективного функционирования, помимо хорошего теплоотвода, трубопроводы контуров должны обладать минимальным гидравлическим сопротивлением. Это необходимо для быстрого обновления теплоносителя. С учетом отсутствия теплонасоса в системе ТП подобные условия соблюдаются, если длина веток не превышает 50 м при диаметре трубопроводов 16 мм. Если же необходимо несколько увеличить длину прокладки контуров, то рекомендуется использовать трубы Ø 20 мм.

Важно! Использование труб разных диаметров в одной системе (на одном коллекторе) теплого пола с RTL регулированием настоятельно не рекомендуется.

Блок: 6/6 | Кол-во символов: 2486
Источник: https://stroymasterok.com/inzhenernye-sistemy/otoplenie/teplyj-pol/sposoby-regulirovki-temperatury-teplogo-vodyanogo-pola/

Каким образом подключают сервоприводы

На практике используют разные схемы подключения сервомоторов, что зависит от типа монтируемого термостата. Когда этот прибор управляет только одним отопительным контуром, его соединяют проводами напрямую с конкретным сервоприводом. Если задействуют термостат мультизональный, тогда провода подсоединяют к конкретным клеммам.

Чтобы упорядочить расположение проводов монтируют коммутаторы теплого водного пола. Помимо обычных функций подключения и соединения различных устройств, они выполняют и защитную роль. «Оптимальная схема подключения теплого пола – делаем правильный выбор».

Когда все отопительные контуры находятся в закрытом положении, поступает команда отключить циркуляционный насос. Данный способ удобен, если предусмотрена установка автоматического отопительного котла.

Что касается систем с твердотопливными котлами обычной конструкции, то в них не допускается отключение насосов, иначе отопительная конструкция взорвется. В таком случае монтируют байпас и перепускной клапан, который настраивают на показатель давления немного меньший, чем максимальное давление циркуляционного насоса.

После достижения нужного значения в системе (если открытыми остается незначительное число отопительных контуров) перепускной клапан начинает частично заворачивать в обратную трубу теплоноситель и подавать его назад на котел.

Вышеописанная схема будет функционировать с любыми моделями нагревательных котлов. Для твердотопливных агрегатов – это единственный, причем недорогой, способ, позволяющий не перегреть систему.

Подводя итоги, следует отметить, что наиболее простым вариантом как настроить теплый пол и отрегулировать температуру теплоносителя можно назвать установку ручных кранов. Более комфортными в пользовании являются автоматические регулирующие устройства — термостаты с датчиками и сервоприводами. Также следует задействовать перепускной клапан и коммутационный узел.

Блок: 6/6 | Кол-во символов: 1993
Источник: https://polspec.com/teplyy-pol/kak-proiskhodit-regulirovka-vodyanogo-teplogo-pola.html

Кол-во блоков: 18 | Общее кол-во символов: 34008
Количество использованных доноров: 5
Информация по каждому донору:

1. https://stroymasterok. com/inzhenernye-sistemy/otoplenie/teplyj-pol/sposoby-regulirovki-temperatury-teplogo-vodyanogo-pola/: использовано 3 блоков из 6, кол-во символов 5145 (15%)
2. http://DekorMyHome.ru/remont-i-oformlenie/regylirovka-temperatyry-vodianogo-teplogo-pola.html: использовано 2 блоков из 3, кол-во символов 5414 (16%)
3. https://AvtonomnoeTeplo.ru/teplye-poly/604-kak-regulirovat-temperaturu-teplogo-vodyanogo-pola.html: использовано 5 блоков из 6, кол-во символов 7217 (21%)
4. https://teplota.guru/teploizolyatsiya/regulirovka-temperatury-vodyanogo-teplogo-pola.html: использовано 2 блоков из 4, кол-во символов 4059 (12%)
5. https://polspec.com/teplyy-pol/kak-proiskhodit-regulirovka-vodyanogo-teplogo-pola.html: использовано 6 блоков из 6, кол-во символов 12173 (36%)

Регулировка температуры водяного теплого пола

Регулировка температуры водяного теплого пола выполняется для обеспечения надежного функционирования системы отопления на весь планируемый период эксплуатации, равномерного распределения тепловой энергии и поддержания в квартире заданного температурного режима, позволяющего сделать комфортным нахождение там людей.

Настройка теплого пола по требуемым параметрам перед запуском в эксплуатацию и поддержка этих значений во время работы делает эту систему удобной для обогрева различных помещений.

Понятие регулирования системы водяного пола

Регулировка температуры водяного теплого пола – это задание и поддержание таких параметров, при которых в помещении будет создан определенный микроклимат.

Эти настройки необходимо выполнить так, чтобы не нарушалась качественная и безупречная работа системы и созданный ей температурный режим устраивал находящихся в доме, квартире или помещении.

Регулировка может производиться:

• на смесительных узлах;
• на источниках подачи тепловой энергии;
• при поддержании заданного температурного режима.

Существующие системы контроля регулировки температурных показателей коллектора теплого пола применяются в соответствии с тем, где осуществляется настройка, и каким методом она выполняется.

Способы выполнения настройки

Регулировка температуры смонтированного водяного теплого пола может быть выполнена несколькими способами, которые зависят от использованного в применяемом варианте отопления оборудования:

• регулирование в ручном режиме;
• групповая настройка;
• индивидуальная настройка;
• комплексная регулировка.

Все эти способы, за исключением ручного, позволяют настроить систему с помощью автоматических кранов и приборов.

Для правильной настройки отопления в доме необходимо руководствоваться нормативными показателями.

Помещение	Оптимальная t, C	Допустимая t, C
Жилая комната	20-22	18-24
Кухня	19-21	18-26
Коридор	18-20	16-22
Ванная	24-26	18-26
Санузел	19-21	18-26

Допустимая влажность в жилых помещениях составляет 60%, однако наиболее оптимальной считается значения в 40-50%.

При выполнении регулировки необходимо также выполнить настройку расходомеров теплого пола, которые осуществляют контроль расхода воды, сокращая и увеличивая ее подачу в те моменты, когда это необходимо.

Ручное регулирование водяного пола

Процесс регулировки проходит полностью в ручном режиме, и все заключения делаются на основании личных ощущений. В этой связи увеличивается риск получения неточного результата.

Схема работы теплого водяного пола

Поэтому выполнение технологических операций в ходе настройки системы должно выполняться согласно указанному перечню:

1. При использовании водяного отопления под пол из паркета и ламината применяют термоголовки. Их монтируют на подающий и обратный трубопроводы. Для регулирования автоматики не требуется, все выполняется вручную: производится увеличение или уменьшение открытия.

   Система регулируется поворотом вентилей до необходимого результата

2. Температуру водяного теплого пола начинают настраивать после того, как будет заполнена каждая петля, причем нельзя допускать, чтобы там оставался воздух.
3. Перед заполнением водой трубопроводов под полами необходимо заполнить всю остальную систему отопления, для чего должны быть открыты вентили на обратном коллекторе и другие краны, обеспечивающие доступ теплоносителя ко всем участкам системы. Затем открываются прямая и обратная трубы одной петли до ее полного заполнения. Во время этого нужно контролировать выпуск воздуха из петли через воздухоотвод.
4. Далее производится запуск насоса для начала движения теплоносителя в трубах. Через несколько минут проверяется температура на входе и выходе. Трубы на ощупь должны быть теплыми. Нагрев определяют рукой. Петлю закрывают.
5. Таким образом, производится заполнение теплоносителем каждой петли.
6. Когда будут заполнены все петли, открывают все вентили и начинают настраивать подачу воды на каждой из них при исследовании на ощупь каждой петли.
7. Так как петли выполнены из однородных труб и теплоноситель во всех петлях один и тот же, то на температуру каждой из них будет влиять ее длина. Поэтому нужно стараться выполнять петли одинакового размера.

Регулировка водяных теплых полов происходит поэтапно, с выдержкой между операциями до 2 часов, потому что только к этому времени может быть понятен результат каких-либо определенных действий.

Групповое регулирование

Групповое регулирование заключается в сокращении или увеличении количества подаваемого теплоносителя, в увеличении или уменьшении температурных показателей, выполняемое в автоматическом режиме, что обеспечивает, безусловно, точный результат и делает удобным сам процесс регулирования.

Регулировка происходит по схемам констант и климат.

По схеме констант регулирование происходит с использованием термоголовок, смонтированных на клапанах. Простой способ регулировки теплого пола смотрите в этом видео:

При необходимости увеличения или уменьшения температурных значений, получаемых при работе теплого пола, система расширяет или сужает капиллярную трубку, которая регулирует отверстие клапана до тех пор, пока не установится требуемый температурный режим.

Как регулировать по схеме климат, определяет сама автоматика. В соответствие с показателями температуры окружающего воздуха система в автоматическом режиме определяет, какую температуру нужно получить, и для этого дает команду на закрытие или открытие клапана.

Индивидуальная и комплексная регулировка

Индивидуальное регулирование полов по зонам или комнатам осуществляется при помощи датчиков, установка которых производится в каждой комнате.

Групповая регулировка не заменяет индивидуальной, так как при последнем варианте в каждом помещении устанавливается свой микроклимат, а при первом – вся система работает в одном температурном режиме.

Комплексное регулирование – это способ, объединяющий групповой и индивидуальный способы регулировки и позволяющий отрегулировать температуру во всем доме и в каждой комнате отдельно.

Водяной теплый пол: регулировка температуры

На сегодняшний день все более популярным и востребованным вариантом отопления становится теплый водяной пол. Он может выступать дополнительным источником обогрева, а также и основным. С его помощью появилась возможность существенной экономии, а также стала реальной заветная мечта большинства людей о высоком уровне благоустроенности.

Конечно, такой вид обогрева жилья требует наличия определенных знаний и опыта для грамотного управления им. Для гарантирования исправного и безошибочного функционирования системы теплого водяного пола выполняется регулировка его температуры. Как же правильно осуществляется такое регулирование?

Водяной теплый пол: регулировка температуры

Управление температурным режимом собранного водяного пола зависит от того, какое оборудование было использовано в помещении при установке системы обогрева. Способов регулирования бывает несколько. К главным же причисляют:

• ручное регулирование;
• индивидуальное;
• групповое;
• комплексное.

Ниже более подробно рассмотрим каждый из них.

Ручная регулировка

Весь процесс, при таком способе обогрева пола, происходит в ручном режиме. При этом, итоговые заключения о температуре делаются только на основе собственных ощущений. Разумеется, что при таких измерениях, неточные данные – не исключение. По этой причине процедура регулирования теплого пола должна осуществляться по следующему перечню:

• При эксплуатации такого пола с паркетным или ламинатным типом покрытия применяют специальные термоголовки, которые устанавливаются на 2 трубопровода: и подающий, и обратный. Регулировку проводят вручную: подачу либо увеличивают, либо же, наоборот – уменьшают.
• Настройка температуры пола производится только тогда, когда каждая петля системы будет заполнена водой (нужно следить, чтобы во время заполнения не было воздуха).
• В процессе того, как наполняются трубопроводы, необходимо контролировать, чтобы вода была во всей остальной отопительной системе. Это делается путем открытия: кранов, которые дают доступ тепловому носителю ко всей системе, и вентиля обратного коллектора. И лишь только после этих действий можно открыть трубы (прямую и обратную) одной петли для полного их наполнения. При этом следует проверять и не допускать попадания воздуха (путем выпускания его в воздухоотвод).
• Далее для движения воды в трубопроводе проводят запуск насоса. Рукой на ощупь определяют степень нагревания и при теплых трубах закрывают петлю.
• Когда все петли заполнятся, нужно вентили повернуть на открытие. Затем подачу воды в каждую петлю можно отрегулировать, определив температуру вручную.
• На температурные показатели воды в трубах влияет их длина. В связи с этим, целесообразно устанавливать их одинакового размера.

Важно учитывать, что при таком варианте температурной регулировки водяного пола, все ее этапы необходимо осуществлять с обязательным 2-часовым перерывом, чтобы хорошо понимать эффективность каждого действия.

Так, как в этом случае приходится ориентироваться только на личные ощущения, то такой способ температурного регулирования пола удобным назвать нельзя.

Индивидуальная регулировка

Корректирование температуры теплых полов в индивидуальном режиме реализуется с помощью специальных датчиков, которые расположены в каждой комнате. Индивидуальное регулирование отличается от группового. При первом способе климат по желанию устанавливается для каждого помещения отдельно, а при втором – для всей системы действует общий температурный режим.

Групповая регулировка

Данный способ практичен своей точностью показаний. В его основе лежит автоматическое осуществление понижения или повышения температуры пола, а также уменьшения и увеличения подачи воды (носителя тепла). В таком варианте регулирования применяются схемы климат и констант. При второй схеме работы используются клапаны с наличием термоголовок.

Если же требуется изменить температурный показатель, то система сузит или же расширит капиллярную трубку, которая отвечает за регулировку отверстия клапана. Длиться это будет до тех пор, пока не настроится удовлетворяющий режим.

Корректировка происходит в автоматическом режиме. Автоматика системы, в зависимости от того, на сколько градусов прогрет в помещении воздух, определяет ту температуру, которой необходимо достичь. Затем она подает сигналы на открытие либо закрытие клапана.

Комплексная регулировка

Комплексный способ регулировки водяного теплоносителя пола соединяет в себе 2 режима:

1. индивидуальный,
2. групповой.

Он позволяет осуществлять коррекцию температурных показателей как сразу во всем доме, так и в каждой его комнате отдельно.

Простой способ регулировки температуры теплого пола

Далее рекомендуем посмотреть видео, где мастер своего дела рассказывает о простом и работающем способе регулировки тепла пола:

Как корректно отрегулировать температурный режим теплого водяного пола

Обычно, грамотная настройка теплого пола выполняется по допустимым и оптимальным температурным отметкам, которые устанавливаются непосредственно для каждого помещения в доме: ванной, коридора, жилой комнаты, кухни и санузла. К примеру, допустимые показатели температуры в жилой комнате находятся в диапазоне 18-24°С, а оптимальные – 20-28°С. Если взять коридор, то 16-22°С и 18-20°С соответственно.

Также, следует обратить внимание на влажность воздуха в помещении. Ее оптимальный показатель 40-50%, а допустимый – 60%.

Подводя итоги, можно отметить, что более простым вариантом регулировки температуры теплоносителя в виде теплого водяного пола, можно назвать ручной режим, а наиболее комфортным в использовании является групповой, при котором корректировка температуры происходит в автоматическом режиме.

Термостат для системы теплого пола

Термостат для теплого пола Системы отопления

The Warmzone Comfort Плитка электронные термостаты специально разработан для управление электрическим лучистым полом системы отопления для максимальной комфорт и минимум мощности потребление. Разработано для современный дом, программируемый термостат имеет большой дисплей с подсветкой и простой пользовательский интерфейс. В температура системы контролируется внешним или встроенный датчик.

Термостат TOUCH и термостат TOUCH с возможностью WIFI имеет простой в использовании интерфейс с мастером установки что упрощает установку. Некоторые из полов с подогревом Характеристики термостата:
• Пользовательское приложение (iPhone и Android) предоставляет множество элементов управления системой.
• 3½-дюймовый цветной экран с простым интерактивным сенсорным экраном контроль.
• Простой метод планирования и еще более простой муха меняется.
• Потребляемая мощность подробно сохраняется на вашем учетная запись пользователя.
• Настройки термостата могут быть экспортированы в Интернет. страница технической поддержки.
• Универсальная совместимость с существующим теплым полом датчики.
• Подходит для плитки, камня, ламината, бетона и деревянный пол.
• 5-летняя резервная батарея часов и календаря.
• Поддержка QR-кода (патент заявлен).
• Изящный, привлекательный дизайн, простой в использовании (подана заявка на патент).
• Замок от детей
• Поддерживаемые языки: американский английский, канадский французский, мексиканский испанский.
• Три режима управления:
Температура окружающей среды с защитой пола
Температура пола с защитой пола
Температура окружающей среды без защиты пола (режим регулятора без датчика).
• Два формата даты: mmddyyyy, ddmmyyyy.
• Два формата времени: 24 часа, 12 часов.

Мастер установки сенсорного термостата

Мастер установки — ваш гид. Настройка термостата по умолчанию предназначен для регулирования температуры окружающей среды с защитой от температуры пола. В в комплекте датчик пола можно заменить на любой датчик пола с настройкой внести необходимые корректировки. Защита пола включает настройки для ламинат, дерево, плитка и бетон или позволяет выбрать максимальную температуру параметр.Если вы предпочитаете запускать обогрев в определенное время или вы хотите, чтобы пол был теплым в определенное время или как хотите Настройте теплый пол, просто следуйте указаниям мастера.

Каждый термостат подогрева пола Warmzone включает встроенная цепь замыкания на землю Прерыватель (GFCI, класс A). Термостат теплого пола — это электронный термостат включения / выключения для контроля температуры с помощью датчика, размещенного внешне. Тепловая мощность включается и выключается с помощью разница всего 0.7 ° F (0,4 ° C).

Термостат можно настроить для контроля температуры пола и регулятора без датчика. это совместим с существующими датчиками пола с помощью настройки температуры, что делает его лучшим термостат для ремонта.

Разработан для простоты использования и превосходного качества производительность, термостат и GFCI двойные модели напряжения, подходящие для Блоки питания 120/240 В, 50/60 Гц.

ТЕРМОСТАТ ТЕХНИЧЕСКИЙ ДАННЫЕ И СПЕЦИФИКАЦИИ

Easy Heat, теплые полы, водяная система, теплый кафельный пол, электрическая

Комплекты термостатов Комплекты термостатов Easy Heat Warm Tiles®, OJ Electronics и комплекты термостатов Honeywell Aube Термостаты Easy Heat Warm Tiles® обеспечивают постоянный комфорт и контроль. Вы оцените возможность установки таймера, чтобы пол был теплым, когда вам это нужно больше всего. Представьте, что вы просыпаетесь в теплой ванной в 6:00 утра или готовите ужин с подогреваемым полом на кухне под ногами. Термостаты Warm Tiles® предоставляют вам невероятную гибкость, экономя при этом ваше время и деньги. Термостаты для теплых полов Warm Tiles® оснащены самой современной системой контроля температуры. Используя датчик пола, который встроен в раствор сразу под готовым полом, датчик отслеживает фактическую температуру пола, чтобы обеспечить вам точный уровень комфорта.Ниже мы предлагаем как программируемые, так и непрограммируемые модели термостатов. Warm Tiles® FG Непрограммируемый модельный термостат предлагает простой переключатель включения и выключения, а также регулировку температуры. Для еще большей гибкости термостат модели Warm Tiles FGS Programmable является двойным. регулятор напряжения (120/240 В перем. тока) с возможностью программирования на 7 или 5/2 дня, а также простой переключатель включения и выключения для ручного управления. С помощью программируемого термостата FGS вы можете запрограммировать электрическую систему водяного теплого пола на нагрев полов рано утром и снова вечером.Обе модели имеют большой ЖК-дисплей с синей подсветкой для удобного просмотра. Модель FGS заменяет старые программируемые термостаты моделей FTS и GTS, а модель FG заменяет старые непрограммируемые термостаты моделей ET и GT. В качестве опции для термостатов марки Warm Tiles® термостаты Honeywell Aube предлагают модели, которые считывают температуру пола и окружающей среды для трех вариантов управления (окружающая среда, пол или окружающая среда с ограничением температуры пола). Непрограммируемые модели TH-114 с современным дизайном и большими дисплеями с подсветкой предлагают защиту от GFCI, управление включением / режимом ожидания для отключения в конце отопительного сезона и имеют трехлетнюю производственную гарантию.Программируемая модель Th215 предлагает те же функции, что и модель Th214, но также предлагает расширенные функции управления, включая функцию раннего запуска, возможности временной отмены без изменения программирования и полную 7-дневную программируемость. А если вам нужна непревзойденная технология дистанционного управления, обратите внимание на интерактивный сенсорный Wi-Fi термостат OJ Electronics UWG4. Этим устройством можно управлять с помощью веб-браузера, смартфона или планшета, что обеспечивает гибкость, невиданную ранее в термостатах для подогрева пола.С функциями, которые нужно долго перечислять, ознакомьтесь с информацией, доступной ниже, чтобы узнать больше. Планируете ли вы установить ее на кухне, в ванной или в любой другой комнате в доме, система электрических лучистых полов — это эффективный способ обогрева дома. Добавьте программируемый термостат к своей системе пола с подогревом и используйте до 50% меньше энергии. В отличие от систем горячего водоснабжения или водяного теплого пола, которым требуется, чтобы бойлер непрерывно нагревал воду в течение дня, электрические лучистые полы Warm Tiles® можно включать в определенные часы дня с помощью программируемого термостата и отключать, когда в этом нет необходимости.На самом деле нет никакого сравнения между системами электрического пола Warm Tiles® и системами водяного теплого пола. Комплекты термостатов Warm Tiles® Обеспечивая постоянный комфорт и контроль в течение многих лет, термостаты моделей Warm Tiles® New FGS и FG предлагают современный контроль температуры и простую функциональность программирования. Комплекты термостатов Warm Tiles® Арт. Напряжение Программируемое / Непрограммируемое Максимум Ампер FGS Двойное напряжение НОВИНКА! Программируемый 15 А FG Двойное напряжение НОВИНКА! Непрограммируемый 15 А Ссылки для быстрого доступа FGS Series Термостат серии 157 Инструкции по эксплуатации и установке FGS Series 07 Инструкции по эксплуатации и установке Эксплуатация и установка Инструкции Комплекты термостата электроники OJ Арт. Напряжение Программируемое / Непрограммируемое Максимум Ампер UWG4-4999 Двойное напряжение НОВИНКА! Программируемый 15 ампер -49 UDB Ссылки для быстрого доступа UWG4-4999 Руководство Комплекты термостатов Honeywell / Aube Арт. Напряжение Программируемое / Непрограммируемое Максимальное значение Ампер Th214-AF-120GA 120 Вольт Непрограммируемое 15 А Th214 240 В Непрограммируемый 15 А Th215-AF-GA Двойной Напряжение Программируемый 15 А 9030 Документ Термостат серии Th215 Эксплуатация и установка Инструкции Термостат серии Th214 Эксплуатация и установка Инструкции

Комплект термостата WiFi

с WiF Благодаря возможности подключения и полному набору дополнительных функций, термостат OJ Electronics UWG4 поможет вам контролировать обогрев пола, где бы вы ни находились.

Комплекты термостатов Honeywell Aube

Благодаря современному дизайну, большому дисплею с подсветкой и возможности считывать температуру окружающей среды и пола, эти термостаты имеют усовершенствованный контроль температуры.

Оптимальные параметры ПИ-регулирования для точного регулирования температуры теплого пола

E3S Web of Conferences 111 , 01081 (2019)

Оптимальные параметры ПИ-регулирования для точного регулирования температуры теплого пола

Tuule Mall Kull ^{1 *} , Мартин Тальфельдт ¹ и Ярек Курницки ^{1 , 2}

¹ Группа исследования зданий с почти нулевым потреблением энергии, Ehitajate tee 5, 19086, Таллинн, Таллиннский технологический университет, Эстония
² Университет Аалто, Школа инженерии, Rakentajanaukio 4 A, FI-02150, Эспоо, Финляндия

^* Автор, ответственный за переписку: [email protected]

Аннотация

В зданиях с низким энергопотреблением влияние внутренних и солнечных лучей на тепловой баланс помещений велико. В результате системы отопления, спроектированные для работы в установившемся режиме без притока тепла, имеют завышенные габариты в течение большей части отопительного периода. Это создает проблему для комнатных систем управления, особенно для термостатических клапанов, но также и для контроллеров PI. Использование комнатных блоков слишком большого размера может привести к колебаниям температуры в помещении.Для решения этой проблемы с помощью моделирования решающее значение имеет правильное моделирование системы управления вместе с помещением. Таким образом, целью данного исследования было определение проблем, возникающих при сопоставлении измеренных и смоделированных температурных профилей, и проверка влияния параметров управления PI на точность управления калиброванной моделью. Эксперименты проводились для системы теплых полов опытного здания. Здание было смоделировано в программе IDA-ICE и проведена калибровка путем минимизации среднеквадратической ошибки энергопотребления в GenOpt.Параметры PI были подобраны путем оптимизации с целью точного моделирования измеренных температур. Эффект от оптимизированных параметров PI был определен путем сравнения с параметрами IDA-ICE по умолчанию и параметрами из метода Коэн-Куна.

Это статья в открытом доступе, распространяемая в соответствии с условиями лицензии Creative Commons Attribution License 4.0, которая разрешает неограниченное использование, распространение и воспроизведение на любом носителе при условии правильного цитирования оригинальной работы.

Как правильно выбрать термостат для вашей системы электрического теплого пола

Модели термостатов для теплых полов

HeatTechProducts.com предлагает (3) базовые модели напольных термостатов от Honeywell / Aube:
Стандартный программируемый термостат на 120 или 240 В, 7 дней — Th215-AF-120S или Th215-AF-240S
Двойное напряжение 120/240 В, 7-дневный программируемый термостат с 5 мА GFCI — Th215-AF-GA
Двойное напряжение 120/240 В, непрограммируемый термостат с 5 мА GFCI — Th214-AF-GA

Выбор подходящей модели термостата позволит максимально повысить эффективность использования электричества в системе напольного отопления, достичь желаемого уровня комфорта в отдельных областях помещения. дома и минимизировать ежемесячные эксплуатационные расходы.

Чувствительность к полу

Все (3) модели термостатов поставляются с датчиком температуры пола (модель Honeywell AC112-01) с проводами длиной 15 футов. Датчик температуры пола обычно устанавливается между нагревательными кабелями одновременно с системой теплого пола. Затем датчик подключается к термостату и позволяет ему точно считывать температуру пола.
Причина, по которой способность распознавания пола важна, связана со своевременным измерением температуры, которые позволяют термостату включать или выключать систему, когда температура достигает пороговых значений.Функция считывания температуры окружающей среды также присутствует на всех (3) моделях термостатов, но считается гораздо менее эффективной, так как она обеспечивает более медленное время отклика системы.

Программируемый и непрограммируемый термостат

Стандартный программируемый термостат с датчиком температуры пола (Th215-AF-120S или 240S) является наиболее популярным выбором среди клиентов, использующих электрическую систему теплого пола HeatTech. Программируемый термостат разработан, чтобы позволить пользователю заранее устанавливать желаемую температуру в течение каждого дня недели, используя (4) настройки времени в день.Основным преимуществом таких термостатов является возможность оптимизировать использование системы электрического теплого пола для повышения экономии энергии и снижения связанных с этим эксплуатационных расходов.
Непрограммируемый термостат — это упрощенная версия, которая не предлагает функций программирования и вместо этого позволяет пользователю изменять настройки температуры по запросу.

Стандартный против термостата типа GFCI

Основное различие между обычным (Th215-AF-120S) и термостатом GFCI (Th215-AF-GA или Th214-AF-GA) — 5 мА (0.005 Amp) встроенный прерыватель цепи замыкания на землю (сокращенно GFCI). Наличие термостата с датчиком температуры пола с функцией GFCI аналогично наличию в системе дополнительного высокочувствительного автоматического выключателя. Эта функция добавляет дополнительную безопасность, обнаруживая малейшую утечку тока (изменение тока, потребляемого системой) и отключая питание для предотвращения поражения электрическим током.
Термостаты GFCI в основном рекомендуются для областей, где может присутствовать высокий уровень влажности (например, душевые, парные), и в случае повреждения электрического кабеля — будь то во время или после установки, — безопасно отключат систему до тех пор, пока не будет сделан необходимый ремонт.
Поскольку HeatTech в системе теплого пола требует использования автоматического выключателя GFCI класса «A» независимо от применения и типа установки, термостаты GFCI устанавливаются только в том случае, если автоматический выключатель не имеет функции GFCI. Поэтому более популярным является стандартный программируемый или непрограммируемый термостат.

Комплекты все-в-одном HeatTech

При покупке полной системы электрического теплого пола обратите внимание на комплекты HeatTech, которые включают комбинацию мата или кабеля с термостатом, датчиком пола и направляющими для кабеля (только для нагревательного кабеля) по одной низкой цене.

Чтобы получить бесплатное предложение и дизайн излучающего теплого пола, посетите нашу страницу предложений и заполните форму запроса.

Интеллектуальные элементы управления

улучшают качество лучистого отопления

Лучистое отопление — это не только наиболее удобный из имеющихся методов обогрева , но и один из самых умных из . С помощью Tekmar Control Systems мы можем добавить доступные варианты, чтобы предоставить вашей системе лучистого отопления поддержку, необходимую для изучения того, как работать с максимальной эффективностью, предоставить вам доступ к ней из любой точки мира и предоставить данные о системе.

tekmarNet®2 House Control 402 выводит производительность системы лучистого отопления на новый уровень, узнавая, насколько быстро ваша система нагревается, и с помощью функции сброса наружной температуры и обратной связи по температуре в помещении. Модуль интеллектуального отопления считывает всю поступающую информацию с термостатов и датчиков температуры наружного воздуха, реагируя соответствующим образом и, в конечном итоге, сокращая эксплуатационные расходы системы лучистого отопления.

Обратная связь по температуре в помещении регулирует котел в зависимости от фактической температуры в помещении.Эта регулировка потерь тепла и притока тепла, вызванного людьми, приборами, солнцем, ветром или любым другим фактором, обеспечивает гораздо более высокий уровень комфорта и эффективности.

Сброс температуры наружного воздуха собирает информацию с датчика наружной температуры, регулируя температуру горячей воды, производимой котлом. Он экономит электроэнергию, регулируя рабочую температуру бойлера (температуру подаваемой воды) в соответствии с текущей температурой наружного воздуха.Интеллектуальное управление постоянно учитывает внутреннюю и внешнюю температуру при запросе тепла.

Дополнительные функции включают настройку отключения в теплую погоду и синхронизацию зон , которая позволяет вам устанавливать зоны по приоритету, уменьшая количество вызовов котла и предотвращая его включение и выключение. Термостаты из разных зон обмениваются информацией через сеть, уравновешивая различные запросы на тепло, в зависимости от того, что система узнала о том, как быстро комнаты нагреваются и охлаждаются.Координация запросов на тепло сводит к минимуму количество запусков котла, повышая эффективность.

Добавьте tekmarNet® Gateway 483 , и вы сможете получать доступ и управлять своей системой из любой точки мира, в любое время через Интернет через смартфон или компьютер. Подрядчики, руководители зданий и владельцы домов могут иметь возможность удаленного доступа к элементам управления, совместимым с tekmarNet®, через веб-браузер компьютера, такой как Internet Explorer, Firefox или Safari.Регулировка температуры, расписание и мониторинг каждого термостата упрощаются, поскольку установщик может дать каждому термостату имя и создать группы термостатов в общих зонах в здании. Пользователи могут выбрать автоматическую отправку запланированных отчетов о состоянии и системных предупреждений по электронной почте.

На tekmarNet®2 House Control 402 и Gateway 483 распространяется ограниченная 3-летняя гарантия . Их также можно использовать с радиаторами отопления и плинтусом. Узнайте больше о системах управления Tekmar на сайте www.tekmarcontrols.com.

Ознакомьтесь со всеми функциями, характеристиками и прочей информацией об этих интеллектуальных элементах управления по ссылкам ниже.

Опыт tekmar, Стив Максвелл

Reporter Стив Максвелл недавно опубликовал в газете Ottawa Citizen статью о своем личном опыте работы с системой Tekmar House Control, установленной в его доме на острове Манитулин в Канаде. Посмотрите, что он думает об этом ниже.

«В первый день после того, как я установил систему Tekmar в собственном доме, температура в помещении превысила заданное значение термостата на 2 или 3 ° C, как это часто бывает с обычными термостатами, управляющими системами водяного отопления.Но через день или два, после того как интеллектуальная система собрала информацию о том, как быстро определенные комнаты нагреваются и охлаждаются при различной температуре наружного воздуха, начали происходить удивительные вещи. Вскоре комнатная температура стала на удивление стабильной независимо от внешних условий.

В настоящее время типично, что температура остается в пределах 0,5 C даже весной, поскольку температура наружного воздуха значительно повышается в течение нескольких часов после восхода солнца.Отсутствие перегрева означает больше комфорта и меньше потерь тепла. Приятно видеть, как интеллектуальные регуляторы водяного отопления работают в реальном мире, и думать об уровне интеллекта, воплощенном в печатных платах и ​​алгоритмах этих систем.

Просто не получите ошибочного впечатления, что вся эта изощренность предназначена для людей, одержимых технологиями. Жить с ним очень просто, и это действительно для всех, кто любит экономить деньги и жить в исключительно комфортном доме.И разве это не все мы? »

Прочтите полный рассказ Стива под названием House Works: Умная система управления отоплением слушает ваш дом , нажав ЗДЕСЬ.

Руководство по регуляторам и термостатам теплого пола

Знание регуляторов теплого пола и правильного их использования поможет вам поддерживать комфортную температуру в вашем доме, не тратя впустую энергию, целые состояния или землю.

Мы отвечаем на ваши наиболее часто задаваемые вопросы, чтобы помочь вам уверенно контролировать свое отопление. От того, как использовать термостаты для эффективного управления вашим полом с подогревом, до понимания панелей управления теплым полом.

Перейти к разделу руководства по регулированию теплого пола

Как использовать термостаты для теплого пола

Термостат — это просто переключатель, который включает и выключает обогрев в зависимости от температуры в помещении. Термостаты обычно принимают за дроссельную заслонку, которая слишком высока, ошибочно полагая, что это ускорит нагрев вашего дома.Правильно используя термостат для пола с подогревом и установив его на желаемую температуру, вы избегаете потери энергии из-за случайного перегрева вашего дома.

Вот видео о том, как контролировать теплый пол с помощью программируемого neoStat.

Температура теплого пола — что мне установить?

Это варьируется от человека к человеку, но обычно 21 ° C является идеальной температурой для жилых помещений. В спальнях обычно немного прохладнее до 18 ° C.Вы можете установить это с помощью панели управления теплым полом.

Выбранная вами температура теплого пола может иметь большое значение как для комфорта вашего дома, так и для вашего банковского баланса. По данным Energy Savings Trust, включение комнатных термостатов с подогревом пола всего на 1 градус может сэкономить около 80 фунтов стерлингов и 330 кг CO2 в год.

Следует ли оставлять пол с подогревом включенным на весь день?

Это может зависеть от типа установленной вами системы теплого пола и вашего образа жизни.Как правило, для создания комфортного и гостеприимного дома, в котором не тратится энергия, следует установить таймер, который гарантирует, что отопление будет включено, когда вам это нужно.

Балансировка теплых полов — пошаговое руководство

Хотите знать, как использовать термостаты для теплого пола?

Когда вы «балансируете» систему подогрева пола, вы рассчитываете, сколько времени потребуется комнате, чтобы нагреться и остыть, используя эту информацию, чтобы определить, как запланировать напольное отопление. Попробуйте эти советы по балансировке теплого пола.

1. При настройке таймера используйте холодный вечер и определите, сколько времени потребуется, чтобы теплый пол нагрелся до комфортной температуры — это время прогрева.
2. Выключите систему и определите время, за которое система остынет до холода.
3. С помощью этих двух цифр вы теперь можете составить точный график для системы теплого пола. Если вы знаете, что для достижения 21 ° C требуется 30 минут, вы можете настроить обогрев на полчаса до того, как вы придете домой с работы или встанете с постели.

Если это звучит слишком сложно, вы можете установить более сложный термостат, например neoStat от Nu-Heat. Многие регуляторы теплого пола имеют функции самообучения и могут автоматически регулировать включение отопления в течение года для достижения оптимальной производительности.

Как отрегулировать теплый пол в соответствии с вашей системой UFH

Каков наиболее эффективный способ контроля теплых полов? Теплый пол с подогревом воды очень эффективен, но его можно сделать еще больше, если вы правильно сбалансировали теплый пол.

Существует два основных типа водяных теплых полов, и управление ими осуществляется по-разному:

Как контролировать стяжку теплого пола

В системе стяжки, распространенной в новостройках, нагревательная трубка заделана под слоем стяжки.

Он будет иметь высокую тепловую массу, поэтому можно ожидать, что он нагреется через некоторое время. Из-за этого стяжку полов следует включать примерно на час раньше, чем аналогичную радиаторную систему.Система теплого пола с бесшовным полом будет хорошо удерживать тепло, а это значит, что возможны более длительные периоды отключения.

Для повышения эффективности системы и быстрого реагирования установите температуру теплого пола на 16 ° C в периоды «выключения». Это приведет к более быстрому прогреву, поскольку системе отопления требуется меньше энергии.

Как управлять низкопрофильным полом и модернизировать теплый пол

Модернизированные системы теплого пола, такие как LoPro ^® , или решения, в которых труба обогрева находится близко к поверхности пола, нагреваются быстрее, чем традиционная система теплого пола со стяжкой.

Если у вас низкопрофильная система с хорошей теплопроизводительностью, вы можете управлять своим теплым полом так же, как и радиаторной системой, с помощью панели управления теплым полом.

Имеет ли значение, где расположены термостаты с подогревом пола?

Да, безусловно. Комнатные термостаты с подогревом полов следует размещать в таком месте, где они могут получать свободный поток воздуха из комнаты, чтобы считывать точную температуру для балансировки теплого пола.

Важно, чтобы они не блокировались такими предметами, как шторы, картины или мебель.Вы также должны убедиться, что они не находятся рядом с дополнительными источниками тепла, такими как дровяные горелки, или сквозняки.

Нужно ли мне обновить или заменить существующие регуляторы отопления?

Система отопления должна иметь термостат котла, программатор / таймер и комнатные термостаты (или термостатические радиаторные клапаны с радиаторами). Если они у вас есть, это, как правило, лишь случай понимания того, как их эффективно использовать.

Если вашим существующим элементам управления больше 14 лет, их обновление может быть платным.Новые, более точные элементы управления могут обеспечить большую экономию и комфорт.

Панели управления теплым полом — чего ожидать

Вот пример термостата пола с подогревом нового типа, которым можно управлять с помощью смартфона.

В дальнейшем в этом руководстве мы рассмотрим другие типы термостатов, включая простые модели термостатов с круговой шкалой.

Объяснение типов термостатов и регуляторов теплого пола

Контролируемость — важное соображение при установке теплого пола — одна из самых больших областей потерь от системы теплого пола заключается в плохом контроле теплого пола.

Стиль жизни, как правило, диктует требуемую степень управляемости, и вы должны учитывать:

• Будет ли преимущество термостатов с возможностью дистанционного управления, позволяющих включать и выключать отопление по дороге с работы домой или в доме отдыха?
• Вы проводите большую часть своего времени дома со стандартным распорядком дня? В таком случае простой комнатный термостат для теплого пола с циферблатом может идеально удовлетворить ваши требования.

Чтобы облегчить выбор контроллеров и термостатов для теплого пола, мы рассмотрим некоторые из самых популярных в нашем ассортименте, объяснив, что они предлагают и для каких проектов они подходят больше всего.

Познакомьтесь с высококачественным проводным устройством Nu-Heat neoStat, беспроводным neoAir и термостатом со стандартной шкалой.

neoStat с дополнительным neoHub и приложением для смартфона

Поющий и танцующий neoStat позволяет контролировать пол с подогревом с помощью загружаемого приложения. Он имеет функции отпуска, поддержания температуры и коррекции температуры. Два ключевых преимущества:

• Энергосберегающая функция Optimum Start рассчитывает время нагрева, необходимое для обеспечения тепла, когда это необходимо, и автоматически регулирует это значение в течение года.
• Можно сотрудничать с neoHub, чтобы получить доступ к ряду «умных» функций.Отличное решение, если вы хотите точно контролировать температуру теплого пола.

Программируемые термостаты для пола с подогревом помогают повысить энергоэффективность и оперативность, поскольку в комнатах поддерживается точная температура, необходимая в течение дня. Они особенно подходят там, где нужно запрограммировать обогрев разных частей дома в разное время дня, например, обогрев спален на более короткий период времени и гостиных с полудня до вечера.

Беспроводной программируемый термостат

Благодаря тому, что эти контроллеры теплого пола являются беспроводными, они могут быть встроены в существующее здание без необходимости прокладывать проводку в стенах, что приводит к меньшим нарушениям работы. Они предлагают те же функции, что и программируемый термостат neoStat, но часто являются лучшим выбором для проектов ремонта.

Стандартный циферблатный термостат — простой контроль теплого пола

• Предлагает простой и эффективный индивидуальный контроль UFH для каждой комнаты
• Аналогично стандартным регуляторам отопления, поэтому большинство знакомо с их работой.
• Подходит для большинства проектов отопления и ремонта дома

Smart vs.Регулятор теплого пола со стандартной шкалой

Nu-Heat предлагает ряд программируемых и регулируемых термостатов для любого дома. Серия smart neoStat может предлагать дистанционное управление системой отопления с помощью загружаемого приложения.

При обновлении до neoHub и синхронизации системы neo со смартфоном или планшетом он открывает такие функции, как геолокация, которая позволяет термостату пола с подогревом включать и выключать теплый пол в зависимости от близости пользователя к объекту.

Проводной neoStat и беспроводной neoAir позволяют легко сбалансировать температуру теплого пола, точно рассчитать время и настроить в соответствии с вашим образом жизни и распорядком дня.

Установка контроллера теплого пола neoStat

NeoStat устанавливается как любой другой проводной комнатный термостат для теплых полов и подходит для любого проекта. NeoHub, аналогичный беспроводному маршрутизатору, необходим для обеспечения удаленного доступа к приложению.

Каждым отдельным neoStat в собственности можно управлять с помощью смартфона или планшета, поэтому нет необходимости напрямую взаимодействовать с термостатами.Если ваш домашний декор очень минималистичный, возможность дистанционного управления через загружаемое приложение Nu-Heat означает, что элементы управления подогревом пола можно скрыть.

Почему выбирают neoStat для контроля теплого пола?

Помимо стандартных функций, которые вы ожидаете от термостата, neo system также предлагает:

Географическое положение

Используйте свое местоположение телефона, чтобы выключить отопление на определенном расстоянии от дома, а затем снова включить при возвращении. Это может быть отличным резервом, который автоматически отключит полы с подогревом, когда дом пуст — идеально подходит для выходных, когда отопление можно запрограммировать на работу в течение всего дня.

Оптимальный запуск

Отложите запуск теплого пола до самого последнего момента, чтобы избежать ненужного нагрева и обеспечить прогрев помещения в запрограммированное время.

Optimum Start использует информацию о скорости изменения температуры, чтобы вычислить, сколько времени необходимо отоплению для повышения температуры в здании на 1 ° C, а затем соответственно запускает отопление. Neo автоматически регулирует время нагрева в течение года.

Режим отпуска

Уменьшает заданную температуру теплого пола в доме до заданной температуры защиты от замерзания.Они автоматически вернутся в программный режим по возвращении домовладельца.

Выбор датчика

Позволяет выбрать температуру воздуха, температуру пола или и то, и другое. Когда оба датчика включены, датчик пола используется как датчик ограничения пола и предназначен для предотвращения перегрева пола.

Заинтересованы в установке теплого пола?

Диапазон термостатов

Nu-Heat доступен как часть их полного пакета проектирования и поставки для теплого пола, будь то в составе возобновляемой системы отопления или более традиционной системы котла.Наши специалисты могут помочь вам подобрать лучшую систему для вас и как эффективно контролировать теплый пол.

Вопросы? Просмотрите полный ассортимент термостатов или прочтите все руководства пользователя термостатов Nu-Heat здесь.

Термостат для теплого пола — Руководство для термостата поверхностного отопления

В этой статье мы расскажем о термостатах теплого пола , или , термостатах лучистого тепла, или , термостатах полов с подогревом, , которые являются термостатами, предназначенными для управления системами теплого пола.Прежде чем углубляться в различные модели термостатов, давайте подробнее поговорим о теплых полах и используемых системах. «Полы с подогревом» или «теплые полы» в США часто называют «лучистым отоплением», и для обогрева полов до оптимальной температуры в зимний период устанавливаются системы подогрева полов.

Несмотря на то, что в большинстве домов в США используется отопление на основе центральной печи или тепловые насосы, энергия этих систем HVAC не нагревает полы должным образом.Системы отопления, вентиляции и кондиционирования воздуха (например, печи или тепловые насосы) предназначены для нагрева воздуха и циркуляции горячего воздуха по помещению. Они сохраняют тепло в помещении, но не нагревают пол до желаемой температуры. В таких ситуациях вам будет холодно!

Решением здесь является «полы с подогревом» — система обогрева устанавливается под полом для поддержания нужной температуры зимой. Для создания «теплого пола» доступны два типа систем — электрическая или водная (известная как водяное лучистое отопление).Эти системы теплого пола регулируются с помощью специально разработанных термостатов, известных как термостаты с подогревом пола.

Термостаты теплого пола

Как вы знаете, система подогрева пола настраивается отдельно, независимо от общей системы отопления, вентиляции и кондиционирования в вашем доме. Термостаты, которые вы используете для систем отопления, вентиляции и кондиционирования воздуха (например, центральная печь или тепловой насос), могут не подходить для регулирования вашей системы теплого пола. Однако есть некоторые модели, которые совместимы как с системами отопления, вентиляции и кондиционирования, так и с системами теплого пола.Термостат Nest — классический пример, который можно использовать для регулирования систем теплого пола (подходит только для водяных излучающих систем). С другой стороны, такие компании, как Honeywell, Nuheat и SunTouch, имеют модели термостатов, предназначенные для систем напольного отопления. Давайте посмотрим на некоторые из лучших термостатов для систем лучистого теплого пола и на то, чем они отличаются друг от друга!

2 типа —

Электрические и гидравлические термостаты

Как мы писали выше, существует два типа систем теплого пола — электрическая и водяная.Термостат, разработанный для системы электрического теплого пола, не подходит для системы водяного / водяного лучистого отопления (и наоборот). Поэтому мы перечислили 2 типа отдельно, чтобы избежать путаницы.

Термостаты электрического теплого пола

Давайте сначала познакомимся с некоторыми из лучших моделей термостатов электрического теплого пола. Система электрического теплого пола использует электричество для обогрева полов (под ним устанавливается хорошо изолированное электрическое гнездо). Обычно они работают от сетевого напряжения — 110 или 240 вольт.Итак, вам нужен термостат сетевого напряжения, совместимый с системами теплого пола.

Программируемый термостат для теплого пола

Давайте сначала познакомимся с лучшими программируемыми терморегуляторами для систем электрического теплого пола. Программируемые термостаты можно запрограммировать так, чтобы они следовали предпочтительному графику (в зависимости от вашего образа жизни) и соответствующим образом управляли вашей системой отопления. Существуют также модели термостатов с поддержкой Wi-Fi для систем теплого пола, которые вы можете увидеть ниже (термостат Nuheat WiFi № 3), которыми можно управлять через Интернет.

# 1 — Honeywell Th215-AF-GA / U — Термостат подогрева пола

Honeywell — Электрический термостат для подогрева пола

Honeywell (Th215-AF-GA / U) — один из самых продаваемых электрических термостатов для подогрева пола. Эта модель программируется на 7 дней и поставляется с датчиком температуры пола (для лучшего контроля температуры) и GFCI (защита от замыкания на землю), который необходим для систем с линейным напряжением. Эта модель предлагает три режима обогрева: окружающий, пол и окружающий с режимами пола, которые можно настроить в соответствии с предпочтениями вашей системы.

Проверить цену и просмотреть подробности

Термостат с датчиком температуры пола обеспечивает постоянное поддержание заданной температуры полов (не становится слишком холодным / горячим). Если датчик температуры пола отсутствует, существует редкая вероятность того, что полы перегреются или станут слишком холодными, в то время как система подогрева пола пытается достичь температуры воздуха.

Следует помнить о технических характеристиках:

• Этот термостат подходит только для систем электрического теплого пола.
• Только резистивная нагрузка — Убедитесь, что тип нагрузки вашей системы подогрева пола резистивный.
• Максимальный ток составляет 15 А (120 или 240 вольт). Если ваша система отопления потребляет более 15 А, этот термостат несовместим.
• Максимальная мощность составляет 1800 Вт при 120 В и 3600 Вт при 240 В. Проверьте требования к мощности вашей системы теплого пола и убедитесь, что она находится в пределах указанной номинальной мощности.

# 2 NuHeat Радиантный напольный термостат (двойное напряжение)

Nuheat Home — Термостат для излучающих полов

Наш выбор № 2 — это термостат NuHeat для излучающих полов для систем электрического теплого пола.Эта модель программируется на 2 дня (будний / выходной), поставляется с 3,5-дюймовым цветным сенсорным дисплеем и совместима с двумя напряжениями (120 или 240 вольт). Эта модель поставляется с «Монитором использования энергии», который помогает контролировать потребление энергии в течение недели или месяца. Вы можете перепрограммировать свой термостат (на основе данных об использовании энергии), чтобы сэкономить электроэнергию и сэкономить на счетах.

NuHeat — Проверить цену

Хотя мы назвали Nuheat Home вторым выбором (из-за высокой цены по сравнению с Honeywell), эта модель на самом деле является одним из лучших доступных термостатов для пола с подогревом.Модель Nuheat home имеет два датчика температуры, датчик температуры пола и датчик температуры воздуха. Включена защита GFCI для предотвращения поражения электрическим током из-за утечки тока снизу.

Основные характеристики:

• Подходит для всех типов систем электрического теплого пола. Поддерживает двойное напряжение (120/240 вольт)
• GFCI — обнаружение и отключение замыкания на землю является встроенным и настроено на утечку 5 мА.
• Тип пола — подходит для полов из плитки и камня.Предел отсечки температуры установлен на 82 ° F для деревянных полов (ламинат и паркетные полы)
• Языковая поддержка для английского / французского / испанского
• Настройки — например, установка часов в 12-часовой или 24-часовой режим, яркость экрана, отображение температуры в ° C или ° F и множество других параметров настройки.
• Автоматический / ручной режим — Выберите «автоматический» режим, чтобы следовать запрограммированному расписанию, и «ручной» режим, чтобы обойти запрограммированное расписание и установить свою собственную температуру.
• 3 режима измерения температуры — как и в модели Honeywell выше, этот термостат может регулировать окружающий воздух, температуру пола или и то, и другое вместе в комбинированном режиме.

# 3 WiFi термостат излучающего теплого пола от NuHeat

Nuheat Signature — Wi-Fi термостат для подогрева пола

Нашим выбором № 3 является вариант WiFi вышеупомянутой модели — NuHeat Signature беспроводной / WiFi излучающий термостат для теплого пола. Эта модель имеет дополнительную функцию Wi-Fi вместе со всеми функциями вышеперечисленной модели №2.Если вы предпочитаете термостат с поддержкой Wi-Fi для вашей системы теплого пола, Nuheat Signature — это модель goto.

Проверить цену и подробности

Nuheat Signature совместим с Amazon Alexa, Google Home, а также поддерживает протоколы IFTTT. Если у вас дома есть термостат Nest, Nuheat Signature может использовать датчики присутствия (внутри Nest) для экономии энергии, когда никого нет дома.

# 4 SunTouch Command — Термостат для подогрева пола

SunTouch Command — термостат для подогрева пола

Наш выбор № 4 — это SunTouch Command, который представляет собой 7-дневный программируемый термостат с подогревом пола с сенсорным экраном.Эта модель также поставляется с датчиком температуры пола, и доступна опция измерения температуры воздуха. Цвет дисплея регулируется, а размер шрифта большой для удобства чтения.

Проверить цену и подробности

Регулируемый цветной дисплей и красочное кольцо можно настроить так, чтобы он соответствовал вашему домашнему интерьеру.

Основные характеристики:

• 3,5-дюймовый сенсорный экран с ярким дисплеем, 7 дней программирования и мониторинга потребления энергии.
• Совместимость с электрическими системами теплого пола с номинальным током до 15 А.
• Совместимость с двумя напряжениями (120 В / 240 В) и защита GFCI включена.
• Доступны режимы измерения пола и воздуха.
• Датчик температуры пола — 15 футов провод датчика 10K в комплекте с моделью.
• К одному термостату можно подключить до 3 электрических ковриков для теплого пола (при условии, что комбинированная нагрузка находится в пределах технических требований)

Термостаты водяного теплого пола

Термостаты водяного теплого пола используются для регулирования водяных систем теплого пола, которые в основном являются системами водяного отопления.Системы водяного отопления обычно бывают двух типов: 1) Подземные системы — в которых трубы диаметром 1,6 см заглублены глубоко под полом; 2) Системы поверхностного монтажа — где трубы диаметром 1,2 см укладываются прямо поверх существующего пола. Гидравлические термостаты подходят для обоих типов систем водяного отопления, независимо от того, монтируются они под землей или на поверхности. Давайте посмотрим на некоторые из лучших доступных гидравлических термостатов.

# 1 Aube by Honeywell — Th240-28-01-B / U — Программируемый гидравлический термостат

Эта модель от Aube (от Honeywell) — наш выбор №1 среди гидравлических термостатов.Aube Th240-28-01-B / U — это 7-дневный программируемый многоцелевой термостат, подходящий для систем водяного теплого пола, милливольтных газовых каминных обогревателей, водяных систем котлов, систем лучистого отопления и систем обогрева сетевого напряжения.

Давайте посмотрим основные моменты:

• Совместим с широким спектром систем — 120 В, 240 В, милливольт и 24 В (низкое напряжение).
• Подходит для водяных теплых полов, газовых каминов, систем сетевого напряжения (например, отопления плинтусов).гидросистемы котлов и многое другое.
• Номинальный ток — 5А (резистивный)
• Защита насоса для предотвращения заклинивания насоса (включает насос на 1 минуту каждые 24 часа)
• Предупреждение о низком заряде батареи в течение 60 дней

# 2 Nest Smart Thermostat для систем отопления полов

Если вы хотите установить интеллектуальный термостат для вашей системы водяного отопления, Nest — лучший вариант . Если у вас уже есть термостат Nest в вашем доме, вы можете использовать ту же модель для управления вашей системой водяного лучистого отопления.Термостат Nest оснащен функцией «истинного лучистого» , которая специально встроена для систем лучистого отопления полов или систем радиаторного отопления.

Nest — хороший выбор (особенно с функцией истинного излучения), если вы ищете интеллектуальный термостат для регулирования всей системы отопления вашего дома (которая также включает в себя систему лучистого отопления для пола). Вам не нужно покупать отдельный термостат для системы теплого пола, если вы выбираете Nest (который также можно использовать для обычной системы центрального отопления).

# 3 Aube by Honeywell Th235-01-B / U — Непрограммируемый термостат водяного отопления

Наш выбор № 3 — непрограммируемый термостат водяного отопления от Aube by Honeywell. Если вы предпочитаете недорогую модель (без возможности программирования), эта модель — лучший выбор, который вы можете получить со всеми основными функциями. Эта модель в основном очень похожа на нашу модель № 1 в гидравлических термостатах (Aube Th240-28-01-B / U) без возможности программирования.

Давайте посмотрим на основные моменты:

• Совместимость с системами водяного теплого пола, системами центрального отопления, милливольтными системами и электрическими нагревательными приборами, использующими реле.
• Номинальный ток: 2 А (индуктивная нагрузка)
• Термостат низкого напряжения — 24 Вольт R, W
• Функция удаленного входа — изменение температуры по телефону (если у вас телефонный контроллер)
• Индикатор разряда батареи — до 60 дней.
