Когда встает вопрос о покупке терморегулятора для радиатора отопления, многих он ставит в тупик. Однако, если понять основные аспекты выбора, приобрести нужный вариант устройства не составит труда. Стоит иметь поверхностное представление об устройстве, назначении, принципах работы основных разновидностей, а также нюансы установки и регулировки.

Устройство и предназначение

Терморегулятор для радиатора отопления представляет собой устройство, состоящее из клапана и термостатического механизма. Это компактный и недорогой прибор, с помощью которого внутри дома всегда будет поддерживаться заданная в автоматическом режиме температура. Его работа не зависит от времени суток, погоды на улице. По сути, это регулятор температуры, который может установить любой глава семьи, основываясь на базовых знаниях в сантехническом монтаже.

Прибор позволяет обеспечить внутри жилища благоприятный микроклимат, а также сэкономить на энергоносителях. Он гибко реагирует на изменения температуры и исключает ситуации, когда образование избыточного тепла при недостаточной вентиляции приводит к образованию конденсата и высокой влажности. Терморегулятор для радиаторов отопления характеризуется высокой теплоемкостью. Имеющаяся в нем рабочая среда может накапливать тепловой потенциал и доносить его к необходимым точкам обмена.

Устройство регулирующего элемента имеет следующие составляющие:

• термостат;
• термостатический элемент;
• шкалу настройки;
• чувствительный элемент;
• разъемное соединение;
• шток;
• золотник;
• компенсационный механизм;
• накидную гайку;
• кольцо, регулирующее температуру.

Такие устройства эффективны и обеспечивают полную герметичность. Они состоят из чувствительной головки и специального клапана. Для работы элементам не нужно потребление энергии, к тому же они автоматически связаны между собой. Термическая головка включает в себя привод, регулятор и жидкостный элемент, который заполнен нужной термочувствительной средой. Помимо жидкости, сильфон может быть заполнен газом.

Вид устройства зависит от типа отопительной системы (однотрубной либо двухтрубной). Термостатический клапан или термостат есть не что иное, как вентиль в корпусе с регулирующим механизмом. Вентиль, устанавливаемый перед отопительным прибором, позволяет регулировать скорость подачи теплоносителя. Для удобства монтажа его комплектуют накидной гайкой-американкой. Это делает эксплуатацию удобной и защищает радиаторы от аварийных ситуаций, при которых важно изолировать часть трубопровода с имеющимся радиатором отопления.

Предохранительный колпачок защищает регулируемую часть крана со штоком до монтажа термоголовки. Иногда он является своеобразным маховиком, который помогает изменить в ручном режиме настройки клапана. Однако лучше все же использовать термостатическую головку, так как именно она является ключевой деталью терморегулятора. Ее устанавливают на термоклапан вне зависимости от способа работы и сложности.

Конус, являющийся запорным элементом, передвигается за счет термоголовки, которая состоит из цилиндра (сильфона) с тепловым компонентом. Каждый клапан имеет стрелку, которая указывает направление теплоносителя. При монтаже важно учитывать, чтобы оно совпадало со стрелкой.

Вентиль устанавливают на выходе, он необходим для точной отладки прибора и поставляется обычно вместе с накидной гайкой. Корпус устройства выполняют из материала с антикоррозийными свойствами. Чаще это покрытая хромом или никелем латунь либо нержавейка. Кроме того, на прилавках магазинов продают изделия из силуминового сплава, однако такие приборы недолговечны, да и ненадежны.

Резьбовая часть на входе отвечает за герметизацию клапана. Иногда вместо нее производители предусматривают фитинги для соединения с металлопластиковой трубой. Вверху внутри корпуса термоклапана вкручена букса, за счет которой осуществляется перемещение штока. Внутри собраны уплотнители, а также имеется пружина для удержания штока, соединенного внизу с тарельчатым клапаном. Если в верхней части нет резьбы, установка такой термоголовки подразумевает применение специальных крепежей с защелками.

Различия рабочей среды

Термореле для отопления может быть заполнено разным веществом. К примеру, в качестве жидкости используют спирт и масло. Если это газовый вариант, внутри термочувствительного элемента расположен сжиженный газ. Помимо них, применяют и твердые материалы, чувствительные к изменениям температуры. К ним относятся парафин, стеарин и озокерит.

Разная среда заполнения сказывается на характеристиках и эксплуатации. Приборы с твердыми веществами реагируют на колебания температуры с небольшой задержкой, хотя и отличаются большей надежностью в сравнении с другими аналогами. Стоят они дешево, чем и привлекают внимание рядового покупателя. Жидкостные изделия характеризуются более точным регулированием температуры, отличаясь скоростью отклика порядка 20-25 мин.

Объем сильфона таких терморегуляторов меньше, чем у изделий с твердой рабочей средой. Их отличительной чертой является тот факт, что на них не влияет температура самого радиатора. При этом погрешность при колебаниях температурного фона минимальна. Жидкостные сильфоны отличаются простотой изготовления, однако скорость их работы уступает газовым аналогам.

Теплоноситель на основе газа отличается мгновенной реакцией на колебания температуры внутри помещения, что повышает их рейтинг у покупателей. Газонаполненные конструкции имеют так называемую постоянную времени, которая обычно не превышает 8 мин. Мгновенное реагирование устройства обеспечивается за счет особенности конструкции. Капсула элемента максимально удалена от стенок прибора. Поэтому на нее не влияет температура корпуса, что повышает чувствительность, точность и скорость работы.

Принцип работы

Когда температура поднимается, вещество внутри сильфона начинает расширяться, что приводит к растягиванию самого сильфона и его нажиманию на шток клапана. Шток перемещает вниз специальный конус, который уменьшает проходное сечение клапана. Когда происходит понижение температуры, объем рабочей среды уменьшается. При этом состав остывает, поэтому сильфон сжимается. Обратный ход штока увеличивает поток теплоносителя.

Количество теплоносителя в отопительной системе будет меняться каждый раз, когда температура в обогреваемом помещении будет меняться. Уменьшение либо увеличение сильфона будет приводить в действие золотник, осуществляя регулировку подачи теплоносителя. На изменения температуры снаружи реагирует термодатчик. Сама батарея при установке устройства не будет прогреваться полностью. Некоторые ее участки будут охлажденными. Если снять при этом головку, вся поверхность постепенно прогреется.

Термостатическая головка (термоголовка) для регулятора нуждается в настройке. Температуру тепла радиатора регулируют посредством проходящего через него теплоносителя. Клапаны на однотрубную и двухтрубную разводки монтируют разные, что связано с разным гидравлическим сопротивлением (оно меньше у однотрубных систем в 2 раза). Путать либо менять вентили недопустимо: нагрева от этого не будет. Вентили для однотрубных систем подходят в случае естественной циркуляции. При их установке гидравлическое сопротивление возрастет.

Виды

По способу передачи сигнала на термический элемент он может поступать от теплоносителя, воздуха внутри помещения. Вентиль у разных видов может быть практически идентичным. Отличаться они будут термоголовкой. На сегодняшний день все существующие разновидности можно разделить на 2 типа: механические и электронные. Устройства имеют свои особенности, которые отражаются на их эксплуатационных характеристиках.

Приборы отличаются не только по виду материала, но и по способу установки. Они могут иметь угловой либо прямой (проходной) тип, что зависит от вида подсоединения. К примеру, если магистраль подсоединяют к боковой части, монтируют вентиль прямого типа. Угловой метод используют, когда выполняют соединение снизу. Вариант клапана выбирают тот, что лучше становится в систему.

Выбор между ними зависит от предпочтений покупателя и его финансовых возможностей. Продукция может быть рассчитана для конкретной разновидности термоэлемента. Чтобы понять, в чем состоят различия терморегуляторов, нужно коротко отметить их основные нюансы.

Механические

Механические терморегуляторы отличаются простотой эксплуатации, четкостью и слаженностью в использовании. Они не нуждаются в подключении к сети. Ручные изделия отличны от электронных аналогов. Работают они по принципу обычного крана: регулятор поворачивают в нужную сторону, пропуская необходимое количество теплоносителя. Устройства дешевые, но не самые удобные, так как для изменения теплоотдачи необходимо каждый раз вручную крутить вентиль.

Если их установить тора вместо шаровых кранов, можно использовать для регулировки любой из них. Устройства технологичны и не нуждаются в профилактическом обслуживании. Однако зачастую на входе и выходе радиав такой конструкции нет разметки для регулировки температуры нагревания. Практически всегда выставлять ее приходится опытным путем.

Перед установкой таких конструкций необходимо их отрегулировать, а также установить гидравлическое сопротивление. Плавная настройка осуществляется за счет дроссельного механизма, который находится внутри прибора. Сделать это можно на одном из клапанов (впускном либо обратном). Работа терморегулятора механического типа зависит от точек холода и тепла внутри комнаты, а также направления движения воздуха в помещении. Недостатком является и тот факт, что они реагируют на работу бытовых приборов с собственными тепловыми контурами (например, холодильников, электрических обогревателей, а также водопровода с горячей водой).

Электронные

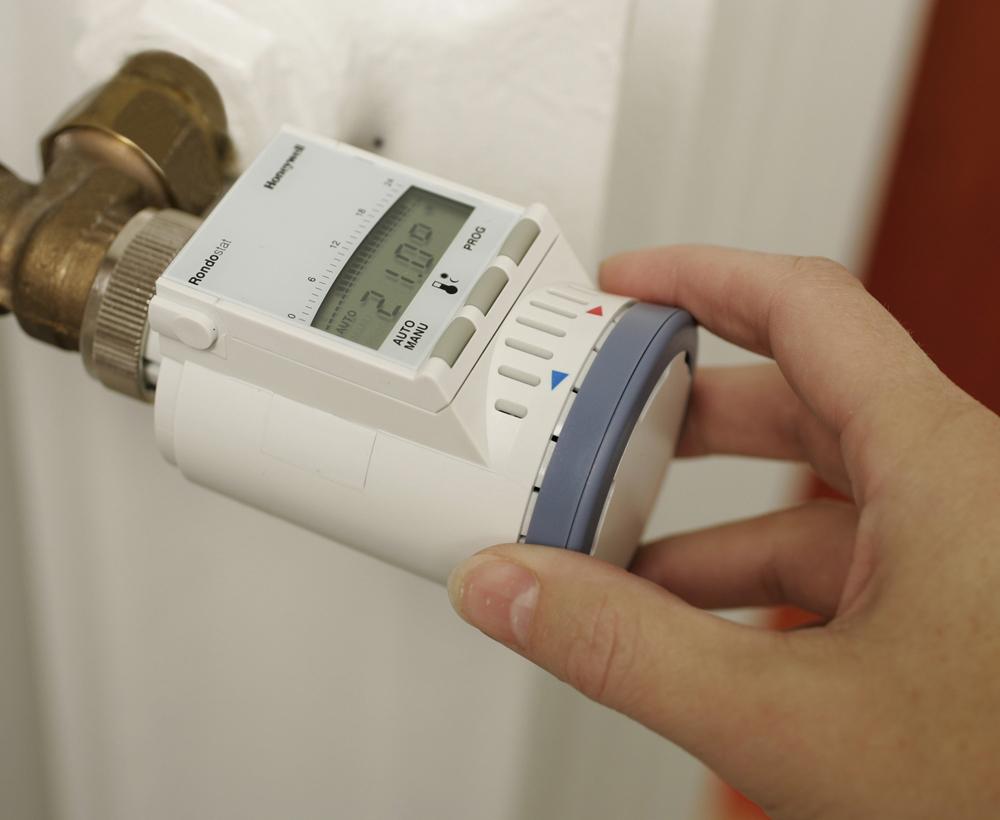

Такие модификации более сложны в конструктивном плане в сравнении с ручными аналогами. С их помощью можно сделать систему отопления гибкой. Они не только позволяют обеспечить контроль температуры отдельного радиатора, но и предусматривают управление основными узлами системы, в том числе насосом, смесителями. В зависимости от модели программируемые приборы оснащены датчиками разного вида.

Электронный механизм может замерять температуру окружающей среды конкретного пространства (места, где он установлен). За счет программного обеспечения осуществляется анализ полученных данных, принимается решение по уменьшению либо увеличению температуры. Такой механизм может быть аналоговым либо цифровым. Цифровой вариант имеет 2 модификации: его логика бывает открытой либо закрытой.

Разница между категориями заключается в том, что изделия с закрытой логикой не способны менять алгоритм функционирования. Они запоминают уровень изначально установленной температуры и поддерживают его. Аналоги открытой логики способны самостоятельно выбирать нужную управляющую программу. Однако их редко используют в бытовых условиях, так как рядовому покупателю будет сложно изначально запрограммировать их, выбирая нужные опции из множества встроенных функций.

Обзор популярных моделей

Сегодня вниманию покупателей предложен широкий ассортимент терморегуляторов для радиаторов отопления. Чтобы не растеряться в богатстве выбора, можно обратить внимание на продукцию торговых марок, проверенных временем и имеющих высокую оценку профессиональных мастеров.

В рейтинг вошли несколько компаний:

• Danfoss;
• Caleffi;
• Far;
• Salus Controls.

Помимо качественной работы, эти изделия характеризуются точностью показаний. Например, радиаторные терморегуляторы Danfoss оснащены встроенными и дистанционными датчиками. Разновидности RA 2000 имеют термостатический элемент стандартного вида, RA 2994 и RA отличаются наличием защиты системы отопления от замерзания. RA 2992 примечателен наличием кожуха, который является защитой прибора от несанкционированного вмешательства. Модификации RA 2992 и RA 2922 имеют тонкую трубку длиной 2 м, которая соединяет датчик с рабочим сильфоном.

Производитель Caleffi предлагает покупателям терморегулирующую арматуру, способную работать при показателях давления до 10 бар при t от 5 до 100 градусов. Термоголовки компании имеют цифровой индикатор температуры жидкокристаллического типа. Изделия имеют возможность блокировки температуры и могут быть установлены в системе отопления, тепловым материалом которой является вода, а также гликолиевая смесь с содержанием гликоля до 30%. В комплект входит адаптер, модели имеют защиту от замерзания. Можно присмотреться к вариантам Caleffi 20-50 с наружным зондом, Caleffi 0-28 с адаптером, модификацией с недельным программированием.

Компания Far производит регуляторы автоматического типа из термостатических и электрических (электротермических) головок, а также терморегулирующих вентилей с возможностью ручного управления. Максимальный уровень комнатной температуры может составлять до 50 градусов, длина сетевого шнура изделий составляет 1 м. Максимальное рабочее давление может достигать 10 бар, максимальная длина капилляра для дистанционного датчика равна 2 м. Температура используемой жидкости может нагреваться до 120 градусов. Достойны внимания термоголовки 1914, 1924, 1810, 1828, 1827.

Торговая марка Salus Controls радует покупателей широким спектром программируемых электронных термостатов и терморегуляторов (Salus 091 FL, Salus 091 FLRF). Изделия поддерживают нужный уровень температуры внутри помещений и экономят электроэнергию, когда в комнате никого нет. Это цифровая техника, которая контролирует охлаждение и нагревание теплоносителя в соответствии с серией пользовательских настроек. В линейку входят накладные модификации с поверхностным монтажом на трубу либо емкость с видимой внешней шкалой (Salus AT10).

Как выбрать?

Выбор нужного изделия будет осуществить проще, опираясь на основные критерии, важные для покупателя. Кому-то вовсе не обязательно приобретать готовый комплект. Сегодня купить термоголовку и вентиль можно и по отдельности. При выборе стоит учесть диаметр клапана, так как он должен совпадать с диаметром трубы. Если это одно- или двухтрубные системы без циркуляционных насосов, покупают прибор типа RTD-G. Если насосы имеются, нужно приобретать конструкции RTD-N (-D).

Не стоит покупать изделия без сертификата, так как работать качественно и долго они не будут. При покупке нужно учитывать и гарантию, срок которой должен составлять не менее 3 лет.

Такие приборы не берут на распродаже и со скидкой, их покупают в проверенном магазине с хорошей репутацией мастеров в сфере ремонта и строительства. При этом опираются на трубу подвода теплоносителя к батарее. Важно обратить внимание и на тип соединительных гаек, так как в некоторых случаях они могут быть обжимными.

При покупке прибора нужно уточнять материал радиатора, а также дизайн устройства, так как эстетической привлекательности сегодня уделяется немало внимания. Прибор не должен смотреться обособленно, если он не закрыт нишей или экраном. При этом материал должен быть прочным и качественным. Дешевые модели не стоит рассматривать, так как они могут быть поддельными, что сегодня не является редкостью на рынке подобной продукции.

При выборе обращают внимание на тип датчика. Он может быть встроенным либо с дистанционным управлением. В первом случае он установлен горизонтально и обычно находится в свободном доступе. Во втором – закрыт в коробе, вмонтирован в систему вертикально. При этом расстояние от широкого подоконника до него не должно быть меньше 10 см. Какой вариант лучше, каждый выбирает сам, ведь не всем по карману беспроводные устройства. Кроме того, на стоимость влияет и имя марки.

Установка и регулировка

Терморегулятор работает хорошо, когда его установка выполнена по всем правилам и учетом некоторых нюансов. Чтобы его работа была эффективной, долговечной, корректной, необходимо изначально обеспечить свободный доступ, особенно если это приборы механического управления. Терморегулирующий элемент автоматического вида нельзя закрывать занавесками либо радиаторными экранами. От этого анализ температурных колебаний может иметь погрешности.

Перед непосредственной установкой терморегулятора из отопительной системы сливают всю воду. Подготавливают необходимый инвентарь и монтажный комплект для подключения, не забывая про комплектующие. Монтаж прибора нужно выполнять перпендикулярно по отношению к расположению панели радиатора. Стоит помнить, что направление потока теплоподачи должно совпадать с направлением стрелки терморегулятора.

Если положение термоголовки после монтажа будет вертикальным, это отразится на корректности работ сильфона. Однако данный нюанс не имеет отношения к приборам с выносным датчиком либо внешним блоком управления. Нельзя монтировать терморегулятор там, где на него будут постоянно попадать солнечные лучи. Кроме того, не всегда корректна работа устройства, если его местоположение находится рядом с крупной бытовой техникой с тепловым излучением. То же правило касается и вариантов скрытого типа, которые маскируют внутрь ниш для повышения эстетической привлекательности интерьера помещения.

Как делать?

Если во время подключения отопления в квартире или доме нет, необходимо открыть терморегулятор полностью. Это избавит клапан от деформирования, а регулятор – от засорения. Если монтаж выполняют в частном доме с двумя и более этажами, работу начинают с верхнего, поскольку теплый воздух всегда поднимается. Важно учесть и помещения, где колебания температуры более выражены. К ним относят кухню, комнаты, залитые солнцем, и помещения, где часто собираются домочадцы.

Независимо от схемы, терморегулятор всегда устанавливают на трубе подачи. Пока клапан не готов, термоголовку не вынимают из упаковки. Трубы подводки, расположенные горизонтально, обрезают на нужном расстоянии от батареи. Если на батарее ранее был установлен кран, его отсоединяют. От клапана, а также запорного элемента откручивают хвостовики с гайками. Их фиксируют в пробки радиатора отопления.

Трубную обвязку после сборки в выбранном месте крепят к горизонтальным трубам подводки стояка. Клапан прикручивают к входу батареи, следя за тем, чтобы его положение было горизонтальным. Можно перед ним вмонтировать в системы шаровой кран. Это позволит упростить замену терморегулятора при необходимости, будет его профилактикой повышенной нагрузки, что важно при эксплуатации вентиля в качестве запорной арматуры.

Клапан соединяют с магистралью, подающей теплоноситель. После этого открывают воду, заполняют ею систему и проверяют герметичность соединений, что особенно важно, когда нужно поставить прибор на старые батареи. Никаких подтеканий и просачивания воды быть не должно. Это нужно устранять путем подтягивания мест креплений. По мере необходимости выполняют предустановку клапана. Для нее оттягивают стопорное кольцо, после этого совмещают метку с необходимым делением. После этого кольцо стопорят.

Остается установить на клапан термоголовку. При этом ее могут крепить посредством накидной гайки либо защелкивающим механизмом. Устанавливать терморегулятор на батарею можно в том случае, если материалом ее изготовления является алюминий либо сталь, а также если конструкция радиатора биметаллическая. Чугунные характеризуются высокой тепловой инертностью, поэтому для таких батарей нет смысла устанавливать данные приборы.

Как настроить?

Если необходимо настроить терморегулятор во избежание путаницы в работе датчика, нужно изначально создать правильные условия в конкретном помещении.

Проводить работу можно по следующей схеме:

• закрывают окна, двери, выключают имеющиеся кондиционеры или вентиляторы;
• в комнате кладут термометр;
• клапан для подачи теплоносителя открывают полностью, поворачивая влево до упора;

• через 7-8 минут радиатор перекрывают, поворачивая клапан до упора вправо;
• ждут до тех пор, пока понижающаяся температура не станет комфортной;
• плавно открывают клапан до тех пор, пока не будет отчетливо слышен шум теплоносителя, указывающий на наиболее комфортные условия температурного фона помещения;
• вращение прекращают, оставляя клапан в данном положении;
• если нужно изменить комфортность температуры, используют регулятор термоголовки.

Настройка нужна приборам механического типа. Электронные аналоги в ней не нуждаются, так как их прибор самостоятельно осуществляет регулировку напора теплоносителя.

Как установить и настроить терморегулятор на радиаторе отопления, смотрите в видео ниже.

Советы

Можно учесть несколько полезных рекомендаций, которые помогут в установке терморегулятора для отопления батареи.

• Для двухтрубной системы предпочтительно нижнее боковое подключение с выносным датчиком на байпасе вверху радиатора.
• Угловой клапан можно монтировать, в том числе для бокового и диагонального подключения.
• Базовая потребность для обогревания комнаты зависит от метража помещения и высоты потолка.
• Для компенсации тепловых потерь нужно утеплить перекрытия, контактирующие с улицей (выполнить теплоизоляцию).

• Уровень высоты от пола до устройства при монтаже должен составлять не менее 80 см.
• Схема монтажа должна быть правильной, иначе можно не рассчитывать на высокую эффективность терморегулятора.
• Если при установке замечено подтекание в месте выхода штока из корпуса клапана, проблема может заключаться в сальниковом уплотнении.
• При монтаже прибора с установкой кольца совпадение риски с нужным значением обязательно.
• Расположение термоголовки должно быть таким, чтобы ее шкалу было видно.
• Факторами, оказывающими влияние на терморегулятор, являются вспомогательные источники тепла, лучи солнца, а также сквозняки.

stroy-podskazka.ru

Как установить терморегулятор на батарею отопления

Отопительная система старого образца далеко не всегда обеспечивает равномерный прогрев всех комнат. В одних может быть слишком жарко, в других – наоборот, прохладно так, что приходится одеваться. Чтобы создать комфортную температуру в каждой комнате, следует выполнить простую модернизацию: установить терморегулятор на батарею отопления.

Зачем нужен терморегулятор?

Температурный регулятор, устанавливаемый на радиаторы, позволяет контролировать количество тепла, поступающего в конкретную комнату, за счет увеличения или уменьшения потока жидкого теплоносителя. С его помощью можно не только установить комфортную температуру в каждом помещении, но и сэкономить, если квартира оборудована теплосчетчиком.

В многоквартирных домах при слишком высокой температуре в комнате хозяева вынуждены открывать форточки, отапливая при этом улицу. Если за тепло нужно платить по нормативам, как часто бывает в хрущевках, то это не так страшно. Но при наличии счетчиков тепла деньги жильцов буквально вылетают в окно. И другая ситуация: нет смысла по полной программе отапливать квартиру, когда никого нет дома.

Более выгодно положение обладателей автономных систем отопления. Они могут регулировать подачу тепла в квартиру на выходе из котла. Но без использования термостатов обеспечить комфортный температурный режим во всех комнатах не получится.

Почему именно терморегулятор?

Помимо терморегулятора, ограничить поток теплоносителя в батарею можно при помощи шарового крана или конусного вентиля. Но их использование связано со значительными неудобствами:

• Шаровой кран рассчитан на эксплуатацию только в двух режимах: открыт или закрыт. При работе в промежуточных положениях он быстро выйдет из строя.
• Регулировать поток теплой воды обоими приспособлениями нужно вручную и довольно часто. При большом количестве комнат это долго и неудобно.

Монтаж терморегуляторов на радиаторы отопления решит эту проблему. Термостат после установки и настройки будет автоматически поддерживать заданную температуру, регулируя поступление горячей воды в батарею.

С чугунными радиаторами сложнее. Из-за высокой тепловой инертности материала (чугун медленно разогревается и так же медленно остывает) быстро и точно отрегулировать температуру не получится.

Устройство и виды термостатов

По принципу работы терморегуляторы делятся на две большие группы:

• Приборы прямого действия, реагирующие на температуру теплоносителя. Внутри таких устройств расположен сильфон, заполненный жидким, твердым или газообразным материалом, и тарельчатый запорный механизм. Рабочее тело сильфона меняет свой объем при перепаде температуры и двигает шток, увеличивая или уменьшая подачу в радиатор теплоносителя.

Такие приборы выигрывают в плане стоимости, но уже морально устарели. В квартирах рекомендуется использовать терморегуляторы второго типа.

• Устройства с выносными датчиками и электрическим приводом механизма регулировки. Они удобнее в эксплуатации, так как настраиваются непосредственно на нужную температуру воздуха в комнате. Электронные системы управления позволяют задать свои режимы обогрева для определенных периодов суток, программируются и по другим параметрам.

Терморегулятор выбирают исходя из размеров патрубка, присоединяемого к устройству, и типа отопления:

1. Клапаны с маркировкой RTD-G предназначены для установки в однотрубных системах подводки с естественной циркуляцией.
2. Устройства с маркировкой RTD-N применяются в двухтрубных системах. Также они необходимы, если установлен нанос для принудительной циркуляции теплоносителя.

Профессионалы рекомендуют выбирать клапаны, изготовленные из латуни, бронзы или нержавеющей стали. Они надежнее и долговечнее силуминовых.

Подробнее обо всех типах устройств, предназначенных для регулировки температуры радиаторов, написано в этой статье. Там же можно найти способы увеличения теплоотдачи батарей.

Выбор мест для установки термостатов

На работу этих устройств плохо влияют:

• Прямые солнечные лучи.
• Приборы, выделяющие в процессе работы тепло.
• Затрудненная циркуляция воздуха: термостат не должен быть закрыт шторами, портьерами и декоративными решетками.

Не всегда есть возможность установить терморегуляторы на всех радиаторах отопления в квартире.  Где в таком случае их поставить в первую очередь:

• В частных многоэтажных домах – на батареи на верхних ярусах. Теплый воздух в помещении поднимается вверх, поэтому на втором и третьем этаже температура будет выше, чем на первом.
• В квартирах и одноэтажных домах в первую очередь терморегуляторы ставят на батареи, расположенные ближе к обогревательному котлу.

Если доступ к устройству затруднен, оно закрыто предметами интерьера, то выбирают изделие с выносным датчиком температуры.

Установка терморегулятора

Важно не только правильно выбрать нужную модель, но и грамотно ее поставить. Система отопления должна продолжать работать при прекращении подачи теплоносителя в радиатор. Для этого:

• В однотрубной системе дополнительно подключают специальную перемычку – байпас. Вентиль монтируют на верхнюю трубу. Для замены или ремонта батареи или термостата на верхнюю и нижнюю трубы устанавливают шаровые краны.
• В двухтрубной системе достаточно только запорной арматуры на входе и выходе из радиатора.

Работы лучше проводить в теплое время года, так как придется сливать воду из системы отопления. В многоквартирных домах требуется обязательное согласование этого мероприятия с управляющей компанией.

Алгоритм дальнейших действий такой:

• Слив теплоноситель, обрезают трубы, подходящие к радиатору.
• При однотрубной подводке ставят байпас.
• Устанавливают шаровые краны на подводящей трубе и обратке.
• Монтируют терморегулятор.

Благодаря низкой цене и простоте термостаты с сильфоном используются наиболее часто. Устанавливаются они следующим образом:

• Прибор ориентируется по стрелке, нанесенной на его корпус. Она показывает направление перемещения теплоносителя. Сначала монтируется его неподвижная часть, на которую затем надевают вращающуюся головку.
• К подающей трубе клапан крепится при помощи «американки» (муфты с накидной гайкой): так его проще снять при необходимости.

Клапан обязательно должен устанавливаться горизонтально! В противном случае поднимающийся от трубы теплый воздух будет нагревать сильфон, что приведет к некорректной работе устройства.

• Подключение к батарее осуществляется за счет резьбового соединения. Герметичность достигается при помощи сантехнического льна или специальной уплотнительной ленты.
• Сняв защитный колпачок, устанавливают сильфонную головку. Она фиксируется гайкой, которую затягивают накидным ключом. Другой вариант – головки с защелкой. Их без труда можно надеть, повернув в положение максимального открытия и надавив до щелчка.

На завершающем этапе собирают до конца трубную обвязку и проверяют всю систему на протечки, заполнив ее теплоносителем.

Этапы установки показаны на видео.

Настройка

Предварительная настройка необходима для терморегуляторов, имеющих сильфоны: модели с выносными датчиками и электронным управлением настраивать не нужно.

Настроить термостат можно следующим образом:

• Минимизировать влияние посторонних факторов: в помещении отключить все приборы, закрыть двери и окна.
• В удобном месте расположить контрольный термометр.
• Полностью открутить клапан терморегулятора, поворачивая его головку до упора против часовой стрелки.
• Подождать, когда температура в комнате поднимется на 1–2 ˚C выше желаемого значения.
• Полностью закрыть клапан, вращая головку по часовой стрелке.
• В момент достижения нужной температуры в помещении понемногу открыть терморегулятор до тех пор, пока он не станет нагреваться. Из радиатора в этом момент должен послышаться шум воды. На этом преднастройку считают оконченной.

Ведущие производители терморегуляторов

Можно отметить следующие бренды, хорошо зарекомендовавшие себя на этом рынке:

• Датские приборы Danfoss.
• Терморегуляторы Far, произведенные итальянской фирмой.
• Сильфонные термостаты Herz австрийского производства.
• Устройства марок Honeywell, Kermi, Luxor, Prado, Purmo, Sira, имеющие много положительных отзывов.

Установка терморегуляторов на радиаторы отопления в частном доме или в квартире позволит создать комфортные условия в каждом помещении и снизить затраты на обогрев жилища.

mr-build.ru

Терморегулятор для радиатора отопления установка и настройка

Во время холодов, для создания комфортных условий нахождения в помещениях, как правило, используют радиаторы отопления. Очень часто, в централизованных и индивидуальных системах подачи теплоносителя, батареи имеют неправильную настройку, за счет чего, в комнатах происходит сильный скачек температурных показателей в сторону повышения. Чтобы хоть как-то спастись от чересчур сухого и душного воздуха, люди проветривают свои помещения, открывая оконные створки и форточки, тем самым «отапливая» улицу.

Для решения этой задачи и создания оптимальных температурных условий, стали использовать терморегуляторы для радиаторов отопления. Этот прибор дает возможность удобно управлять температурными показателями в жилом помещении и обеспечивает более рациональный расход энергоресурсов. О том какой термостат лучше выбрать, как он работает и как правильно его установить расскажет Вам наш обзор.

Терморегулятор поддерживает оптимальный микроклимат

Запорно-регулирующая арматура и ее особенности

Любая отопительная система должна оснащаться устройствами контроля подачи тепла, это позволяет не только поддерживать определенный диапазон температур, но и решать проблемы безопасности. При аварийной ситуации, в случае протечки или замены батареи, последнюю можно демонтировать, не выключая весь греющий контур. Для регулировки интенсивности подачи теплоносителя используются следующие детали:

Шаровый кран

Запорная арматура такого вида пригодна только для полного отключения радиатора, так как функционирует в режиме – «открыто и закрыто». Данное приспособление не наилучший вариант для корректировки температурных значений. Теоретически – да, он может выполнять эту функцию, но практически – быстро выйдет из строя и потребует ремонта или полной замены. Дело в том, что твердые микрочастицы железа и прочих мусорных включений, которые курсируют по трубам вместе с водой, неизбежно оставляют повреждения, в виде царапин, на гладко полированном шаровом механизме. Вследствие чего, у крана, находящегося в промежуточном состоянии, нарушается герметичность.

Шаровый кран

Конусный вентиль

Хороший и бюджетный по стоимости способ решить проблему регулировки температуры батареи. Он отлично справляется с задачей смены интенсивности подачи теплоносителя, но минусом его выступает то, что все подобные операции придется проделывать в ручном режиме. Разметка на данном устройстве не предполагается, поэтому подбирать оптимальное положение вентиля нужно будет опытным путем. Как следствие, постоянное «верчение» краном, в надежде привести температурные показатели в норму, не пройдет для него бесследно – очень часто из строя выходит защитный колпачок устройства.

Вентили регулировки

Автоматический терморегулятор

Для максимально эффективной отдачи тепловой энергии с приборов отопления используются инновационные технологические решения в виде термостатических вентилей, называемых еще терморегуляторами. Они дают возможность потребителю энергоресурсов создавать идеальные условия микроклимата в доме, задавать желаемый промежуток среднесуточных температур в комнатах. С таким устройством владелец помещений может произвести настройку отопительного оборудования так, чтобы максимально снизить свои расходы на оплату энергоресурсов.

Виды термостатов

Все три вида комплектующих изменяют температуру методом количественного объема горячей жидкости в батареях – при увеличении скорости протока последнего, в батарее температура повышается, при обратном действии – понижается.

Виды терморегуляторов: принцип работы и внутреннее устройство

Все термостатические вентили имеют одинаковую конструкцию и состоят из 2-х элементов – клапана и термического компонента, регулирующего работу этого самого клапана. Сегодняшний рынок стройматериалов представлен тремя видами термостатов. Они могут разниться по методу передачи импульса на термоголовку. Сигнал может исходить от:

• теплоносителя;
• воздуха в доме;
• воздушных масс за территорией обогреваемых квадратных метров.

По принципу действия данные приборы практически одинаковы, а вот способ управления у них бывает разный: ручной, механический и автоматический или, как еще его именуют, электронный.

Электронный термостат

Самые простые терморегуляторы

Первыми на рынке появились приборы, которые реагировали на градус жидкости в системе. Их еще называют терморегуляторами первого поколения. Данные аппараты управляются в ручном режиме и имеют конструкцию конусного вентиля, описанного выше. Вся регулировка происходит методом проб и неудач, опытным путем, так как никаких значений на вентиле не предусмотрено. Это самый дешевый вариант подобного оборудования.

Простой терморегулятор

Далее был разработан модельный ряд, такого же принципа управления, но с улучшенными изменениями. То есть, регулировка происходит по-прежнему вручную, но для удобства использования на шкалу крышки нанесены шесть цифр, отвечающие за силу нагрева радиатора. Если вентиль поставлен на отметку «ноль», то термостат полностью перекрывает доступ теплоносителя к радиатору и последний можно заменить, не сливая воду со всей системы. Когда регулятор выставлен в положение «Один» или «Снежинка», то это говорит о том, что через батарею подается минимальное количество теплой жидкости, способное предотвратить последнюю от разморозки. Остальные четыре цифры дают возможность отрегулировать желаемый уровень тепла, в промежутке от +14 до +29 С.

Механический прибор

Монтаж механического термостата возможен как вентилем вверх, так и в горизонтальном положении. При установке головки по горизонту, ее можно будет, по надобности, заменить усовершенствованной термоголовкой, которая устанавливается строго горизонтально относительно пола.

Видео. Как подключить термостат

Инновационные терморегуляторы

Термостат на основе сильфона – это полностью автоматический терморегулятор, не требующий ручных манипуляций. Сильфон представляет собой баллон со сверхпрочной оболочкой, заполненной различными химическими веществами. При обильном нагреве, последние способны изменять свой объем в пользу расширения, при этом растягивая сильфон, который впоследствии поднимает металлический рычаг, регулирующий движение клапана. Последний, частично перекрывает трубу, снижая интенсивность поступления теплого потока в отопитель. При снижении температуры воздуха, сильфон сжимается, втягивая обратно клапан и открывая сечение трубы, за счет чего поток в батарею увеличивается.

Автоматический регулятор

Крупные производители выпускают два вида сильфонов – основанные на жидкости и газе. Наполненные определенным газообразным веществом, они способны очень оперативно реагировать на изменение комнатной температуры в то время, как на основе жидкости, на подобную смену градусов, сильфон отзывается намного медленней. Но последние – намного точнее своих аналогов и более качественно взаимодействуют с движущим механизмом.

Важно! Устанавливать подобные конструктивные компоненты отопительной системы необходимо строго горизонтально. В противном случае, при вертикальном монтаже, термоголовка с сильфоном попадет под потоки теплого воздуха, идущего от отопительного прибора. Поэтому механизм закрытия клапана сработает намного раньше, и реальные градусы в комнате не будут соответствовать выставленным значениям на терморегуляторе.

Из вышесказанного следует, что термостаты нового поколения способны сами выполнять контроль за теплообменом в комнате, регулируя интенсивность потока теплоносителя. Пользователю достаточно один раз задать необходимые параметры желаемого микроклимата и далее автоматика все сделает сама. Обычно данные устройства состоят из датчика, подключенного к агрегатам котла и самого термостата, размещенного в трубе подачи теплой жидкости.

Название помещения	Температура, С	Результирующая температура, С	Влажность воздуха, %	Скорость движения воздуха, м/с
Жилые комнаты	19-24	18-23	60	0,2
Кухня	19-26	18-25	н/н	0,2
Санузел	19-26	18-26	н/н	0,2
Прихожая	17-22	16-21	60	0,2
Лестничная площадка	15-20	14-19	н/н	0,3
Кладовка	13-22	12-21	н/н	н/н

Таблица рекомендованных температур жилых помещений в холодное время года

На правильной и эффективной работе термоголовок подобного типа сильно сказывается загромождение радиаторов отопления различным декоративным обрамлением или завешивание плотными шторами. Для таких случаев рекомендовано использовать оборудование с ручной регулировкой или с выносными термодатчиками. Такие аппараты способны фиксировать температурные показатели в противоположном от радиатора месте или вообще вне помещения. К примеру, беспроводной встраиваемый датчик, размещенный вне дома, оперативно реагирует на колебания погоды. Если за окном произошло похолодание, то интенсивность обогрева помещения автоматически увеличивается.

Важно! Для терморегулирующих устройств в продаже есть специальные защитные кожухи, предотвращающие к ним доступ посторонних лиц. Это актуально для людей, у которых в семье есть маленькие дети.

Конструктивные особенности

На сегодняшний день существуют термостаты с различным управлением – электрическим блоком и по типу прямого действия. Электроуправление подразумевает два вида регулировки:

• Отправку импульса клапанам, размещенным на подающих трубах, непосредственно перед обогревателями;
• Посыл сигнала на автоматику котла или тепловых насосов.

Термостаты прямого спектра действия монтируются на трубу подачи теплой жидкости перед обогревательным прибором. Значение градусов настраивается простым перекрывание/открыванием потока подачи теплоносителя.

Внутреннее устройство терморегуляторов

Регуляторы в одно и двухтрубной системах отопления

Производителями предусмотрено два типа термостатов. Первый вид создан специально для однотрубного отопительного контура и функционирует, поддерживая необходимый баланс в гидравлике отопительной системы. Данный параметр давления стабильный, благодаря равномерному расходу теплоносителя, который предварительно устанавливается на определенном уровне.

При двухтрубном исполнении применяется специальный тип терморегуляторов, рассчитанный на нормальную работу, даже при быстрых и неожиданных скачках давления. Устройства оснащены малым сечением и характеризуются высоким сопротивлением к подобным явлениям. Данные приборы можно поделить на 2 категории:

1. Нуждающиеся в дополнительных мероприятиях по настройке гидравлики;
2. Не требующие подобных настроек.

При задействовании термостата второй категории, без допнастройки, все обогреватели, расположенные на одной линии, будут иметь практически равный расход тепловой жидкости, хотя теплопотери в каждой комнате разные. По факту, полученный тепловой результат будет следующий: при прохождении по батареи объема горячей воды, больше требуемого – помещение будет перегреваться, в противном случае наоборот – будет недополучать тепло. Чтобы не возникало подобных ситуаций, необходимо устанавливать терморегулятор для каждого радиатора отдельно.

Примеры установки

Желательнее ставить термостаты первой категории, правильно настроенные – они обеспечат оптимальную работу клапанов, и как следствие комфортный микроклимат в каждой комнате.

Многие потребители задаются вопросом, нужно ли устанавливать терморегулятор для чугунного радиатора. Ответ положительный – независимо от типа батареи, с термостатом она работает эффективнее. Единственное, что из-за высокой инертности чугуна, регулировка происходит медленнее.

Важно! Качественная продукция всегда подкреплена соответствующими сертификатами, подтверждающими это.

Достоинства терморегуляторов

• Дизайн, который гармонично впишется в любой интерьер.
• Простота установки – эти детали отопительных контуров легко монтируются как в новые, так и в эксплуатируемые отопительные системы.
• Удобство пользованием – для создания комфортных температурных показателей достаточно один раз повернуть ручку прибора.
• Длительный срок эксплуатации. Количество рабочих циклов «сжиманий-разжиманий» сильфонов превышает 1 млн. раз, что эквивалентно 100 годам использования прибора. При этом не требуется какая-либо дополнительная профилактика движущих узлов.
• Отпадает необходимость открывания/закрывания окон в зимний период из-за чрезмерной жары, созданной системой отопления.
• Точность поддержания заданного температурного режима до 1 градуса.
• Равномерное распределение теплопотоков в отопительном контуре, позволяет более рационально использовать энергоресурсы.
• Термостат способен оперативно отреагировать на повышение комнатной температуры от внешних источников, таких как, к примеру солнечные лучи, скопление людей и т.д. и своевременно снизить теплоотдачу радиаторов.
• В индивидуальных системах отопления экономия горючих материалов, а значит и выбросов вредных веществ в атмосферу, достигает до 25%.

Особенности установки

Для наиболее эффективной работы устройства, необходимо знать, как и где оно ставится, как происходит настройка, как им пользоваться и остальные нюансы, как правило, изложенные в инструкции. Далее приведены общие требования к монтажу подобного оборудования:

• К механическим терморегуляторам должен быть обеспечен свободный доступ, для удобства их регулировки;
• Нельзя отопительный прибор, оснащенный автоматическим термостатом, закрывать декором и гардинами, так как возможна погрешность в его работе;
• Перед монтажом устройства, рекомендовано изучить схему установки, и если работы выполняются на действующей системе отопления, то необходимо слить теплоноситель;
• Термостат ставится перпендикулярно к корпусу батареи, направление стрелочки на аппарате должно четко совпадать с направлением потока приходящего теплоносителя;
• На время отключения отопительной системы, регуляторы открываются полностью.

Схема установки

Порядок действий

После того, как система осталась без теплоносителя, можно выполнять следующие шаги:

• Отрезаются трубы подводки теплоносителя и демонтируется запорная арматура, установленная раннее;
• Производится отсоединение наконечников с гайками крепления от термостата, далее их вкручивают в места пробок радиатора отопления;
• Собранную, таким образом, обвязку из труб монтируют в заранее намеченном месте;
• Соединяют подводные трубы от стояка с обвязкой;
• Производят настройку оборудования.

Специфика монтажа

Монтаж автоматического устройства в отопительную систему с однотрубным контуром выполняется с некоторыми нюансами – нужно будет поменять схему подключения батареи, путем установки обходной перемычки. Такая труба-перемычка, именуемая байпасом, соединяет линии подачи и обратки радиатора и позволяет не нарушать циркуляцию главного потока горячей жидкости. Придерживаясь такой схемы в будущем, не нужно будет думать, как перекрыть и как заменить прибор, не нарушая работу всей системы – достаточно закрыть кран входа и выхода теплоносителя и смело можно выполнять ремонтные работы.

Монтаж термостата

В двухтрубном контуре термостат отопителя монтируется на трубу подвода, как правило, находящуюся сверху. Такая установка выполняется намного проще нежели в вышеописанном способе и не требует конструктивных вмешательств в саму систему отопления.

Важно! Эффективность работы термостатов на биметаллических и алюминиевых и стальных батареях намного выше, так как последние имеют низкую инерционную способность.

Видео. Виды и преимущества терморегулятора

Советы по выбору

Для того чтобы Ваше приобретение приносило ожидаемый результат на протяжении длительного периода, то к его подбору нужно отнестись с полным знанием дела. Ниже представлены общие рекомендации, как выбрать терморегулятор:

• Автоматические устройства имеют значительно большую стоимость нежели ручные аналоги, но они и не требуют постоянного вмешательства со стороны человека;
• Приобретая регулятор убедитесь в его соответствии с Вашей системой отопления;
• Отдавайте предпочтение только проверенным производителям, которые имеют хорошие отзывы и характеризуются, как надежные. Сегодня список торговых марок настолько широк, что даже опытному сантехнику можно потеряться в выборе. Поэтому ниже представлена линейка наилучших брендов, чьи товары занимают ведущие позиции в разнообразных рейтингах: Valtek, Far, Danfoss, Oventrop, Caleffi, «Теплоконтроль». Каждый из них отличается модельным рядом, страной производителем и ценовым сегментом.
• Качество оборудования должно подкрепляться соответствующими сертификатами и гарантийным сроком не менее трех лет.

Терморегуляторы для батарей. Виды и преимущества терморегулятора видео

Виды терморегуляторов

Электронные

Механические











build-blog.ru

Терморегулятор для радиатора отопления: виды и секреты настройки

ПОДЕЛИТЕСЬ В СОЦСЕТЯХ

Терморегулятор для радиатора отопления подойдет для помещений, где существует необходимость понижения температуры. Чаще всего это жилье на верхних этажах многоквартирных зданий, где присутствует верхняя разводка. При монтаже регулирующего устройства на радиатор будет обеспечена требуемая температура с незначительной погрешностью. Прежде, чем приобрести подобное устройство, нужно подробнее узнать о его видах, способах установки и настройки. Об этом и поговорим в данном обзоре.

Подобное устройство повышает эффективность отопительной системы

Содержание статьи

Терморегулятор для радиатора отопления: принцип действия и устройство

Конструкция регулятора отопления на батарею включает следующие элементы:

• клапан или вентиль;
• термостатический механизм.

Устройство регулирующего прибора

Термостат или термоклапан представляет собой стандартный вентиль в корпусе с регулирующим механизмом. Конус считается запорным элементом, который при перемещении меняет количество теплоносителя. Передвижению конуса способствует термоголовка, состоящая из цилиндра с тепловым компонентом. Цилиндр называется сильфон, а в качестве тепловых  составляющих применяется специальная жидкость или газ. При подогреве данный компонент расширяется в объеме и подтягивает цилиндр, который перемещает конусную деталь. Конус перекрывает движение потока теплоносителя и состав остывает. При этом сильфон становится меньше. Затем конус поднимается, а жидкость перемещается в батарею и способствует нагреванию термоголовки оборудования. Такая техника позволяет поддерживать нужную температуру.

Термоголовка для регулятора требует настройки

Полезная информация! При установке устройства на радиатор стоит учитывать, что батарея при этом не будет целиком прогреваться. Какие-то участки будут охлаждены. Если снять термоголовку, то вся поверхность плавно потеплеет.



Виды термостатических элементов

Термическая головка в конструкции терморегулятора для радиатора отопления важным элементом конструкции.  Она бывает ручного типа, а также электронного либо механического. Многие производители производят продукцию, которая применима только со своей разновидностью термоэлемента.

Разница между ручным и автоматизированным механизмом

Подобные устройства отличаются ценой. Стоимость моделей европейских производителей варьируется от 16 до 28 евро. Приборы с выносным датчиком имеют цену в 45-55 евро. Их монтируют, если нет возможности следить за температурным значением на батарее.

Стоимость отдельных моделей терморегуляторов для радиаторов смотрите в таблице.

Терморегулятор ручного типа представляет собой регулирующий вентиль. С помощью вращения ручки изменяется количество проходящего теплоносителя.

Термоголовка и клапан в разрезе

Термоголовки электронные относятся к дорогостоящим моделям. В изделии предусмотрено место для укладки батареек. Характеризуются большим количеством возможностей. С их помощью можно поддерживать определенное температурное значение длительный период времени. Также устройства программируются по суткам или по дням недели.

Электронная модель терморегулятора

Термоголовки отличаются по виду теплового компонента. По этому принципу механизмы делятся на газовые и жидкостные. Газовая модель быстро реагирует на температурные перемены. Жидкостные модели более простые в производстве, поэтому предлагаются в большом разнообразии. Подбирая термостат для радиатора отопления, следует учитывать диапазон температур. Чем больше данное значение, тем выше стоимость.

Вариант регулировки температуры

Статья по теме:

Терморегулятор для котла отопления. Для чего нужен регулятор температуры на котле? Как он устроен? Какие виды бывают? Сколько стоит подобное удовольствие? Об этом мы расскажем в отдельном обзоре.

Терморегуляторы для радиаторов: разновидности

Вентиль представляет нижний элемент конструкции. Регулирующие механизмы производятся для различных систем. Изделия для двухтрубных конструкций отличаются значительным сопротивлением, чем однотрубные. Существуют термоклапаны для отопления подобных схем. Запрещено применять приборы для однотрубной конструкции в двухтрубной.

Схема монтажа терморегулятора

По методу установки регулирующие устройства бывают углового или прямого типа. Если магистраль подсоединяется в боковой части, то устанавливается прямой вентиль, а если снизу, то угловой.

Также отличаются конструкции по типу материалов. Используются металлы, которые обладают устойчивостью к коррозии. На отдельные модели наносится специальное покрытие: хромирование или никелирование. Вентили могут изготавливаться из латуни, бронзы или нержавейки.

Отличия установки двух вариантов схем

Установка регулятора температуры на радиаторе отопления

Терморегулятор для радиатора отопления монтируется на входе в оборудование. О направлении теплоносителя подсказывает специальная стрелка. Если установить неправильно, то конструкция не будет функционировать. При соблюдении направления потока термостат можно поставить на вход и на выход.

Монтаж регулирующего устройства выполняется с учетом конкретной инструкции изделия

Перед установкой стоит обратить внимание на рекомендации в инструкции по высоте и другим параметрам. Множество конструкций размещается на высоте 50-60 см от пола. Если используется нижнее подключение, то необходимо подобрать высоту установки. При этом на термоголовке устанавливается меньшее температурное значение. Как вариант, можно провести настройку самостоятельно. Если устанавливается модель с выносным датчиком, то термоголовку можно монтировать на любой высоте.

Установка электронного устройства

Специалисты рекомендуют установить термостатическую головку в горизонтальном положении. Ели устройство будет направлено вверх, то вещество в цилиндре будет всегда находиться в нагретом состоянии и в комнате будет холодно. При установке датчиков температуры для отопления в системе однотрубного типа не стоит забывать о монтаже байпаса. Также стоит учитывать, что термоклапаны могут быть с обжимными или накидными гайками.

Обустройство термоклапана в различных системах

Полезный совет! Чтобы иметь возможность ремонтировать радиатор без выключения системы рекомендуется установить байпас.

Настройка конструкции

Чтобы конструкция правильно функционировала нужно провести настройку.

Правильная настройка и регулировка способствуют качественной работе всей системы

В комнате, где необходимо контролировать температуру, устанавливается термометр. Затем можно приступить к настройке:

• открывается поток теплоносителя. При этом термоголовка передвигается влево;
• показатель температуры повышается на 4-7 градусов;
• головка термостата поворачивается вправо, прикрывая тем самым поток теплоносителя. В помещении становится холоднее;
• после достижения подходящей температуры, нужно медленно приоткрывать вентиль. Вращение прекращается после того, как жидкость зашумит. На колпачке расположены цифры, на которые необходимо ориентироваться.

С помощью этих цифр проводится настройка оборудования

Регулировка терморегулятора представляет собой несложную процедуру, которая позволяет откалибровать конструкцию под определенные требования. Перед установкой и настройкой нужно ознакомиться с инструкцией. Чаще всего необходимо выполнить стандартную последовательность действий. Но для некоторых моделей существуют особые рекомендации.

От качества материала зависит работа устройства

Регулирующие устройства могут обладать тремя разновидностями головок, но любое изделие работает только на понижение температурного значения, а повысить его оно не может.

Качественный прибор обеспечивает эффективную работу радиатора

Комнатный термостат.Сравнение способов регулировки температуры (видео)



ПОДЕЛИТЕСЬ В СОЦСЕТЯХ

Загрузка…

aquatic-home.ru

виды, принцип работы + правила установки

Такое устройство, как термоголовка для радиатора отопления, предназначено для регулировки температуры обогрева. С ее помощью можно более рационально расходовать теплоноситель и экономить средства.

Гарантированный эффект от использования — правильный выбор. Для этого необходимо владеть максимумом информации об этих устройствах.

Из этой статьи вы узнаете о существующих видах термоголовок, устройстве, принципе работы и правилах их монтажа на радиаторы. Также мы приведем основные критерии, влияющие на выбор, и кратко рассмотрим лучших производителей подобного оборудования.

Содержание статьи:

Особенности строения термоголовки

Самая популярная термоголовка состоит из корпуса, сильфона, стопорного элемента, толкателя, штока (запорного конуса), возвратной пружины, уплотнительных и крепежных элементов.

Количество пропускаемого в радиатор теплоносителя, регулирует клапанное устройство. Этим элементом комплектуют большинство изделий.

Корпус из пластика изготавливают способом горячей штамповки. Он может быть как прозрачным, так и цветным — от белого до черного. Сильфон выполнен из латуни или стали оцинкованной. В большинстве моделей корпус термоголовки для установки на батареи отопления и совместимы.

Самой большой скоростью реакции на колебания температуры обладает такой наполнитель сильфона, как газоконденсат.

Открывать и закрывать шток помогают две пружины из нержавейки. Одна из них возвращает шток в исходное положение после того, как клапан закроется, а вторая — после открытия его

На корпусе в самом верху находится стопорный элемент. Он необходим для фиксации настроек. Если настройки длительный период не менялись или же подвижные элементы устройства бездействовали, они могут прикипеть.

Для борьбы с этим явлением специалисты рекомендуют демонтировать термоголовки из клапанов, как только закончится отопительный сезон. Когда терморегулирующая арматура рассчитана на давление от 4 атм, вероятность прикипания значительно уменьшается.

Существует такое понятие, как «гестезис» головки. Чем он меньше, тем более быстрая реакция прибора на изменение температуры.

Виды термоголовок и принцип их работы

Термоголовки относятся к запорно-регулирующей арматуре.

Существует три вида термостатических головок:

• ручные;
• механические;
• электронные.

Функции во всех одинаковые, но способы реализации отличаются. В зависимости от последнего параметра они обладают разными возможностями.

Что представляют собой ручные термоголовки?

По конструктивному исполнению термостатические головки дублируют стандартный кран. Путем поворота регулятора, можно регулировать объем теплоносителя, транспортируемого по трубопроводной магистрали.

Настроив термостат всего на 1° ниже, за год вы сможете сэкономить 6% от суммы, которую вам приходится платить за электроэнергию за год

Монтируют их вместо по противоположным сторонам от радиатора. Они надежные и недорогие, но управлять ими придется вручную, а крутить каждый раз вентиль, полагаясь исключительно на свои ощущения, не очень комфортно. В основном такие термоголовки устанавливают на чугунные батареи.

Если переключать шток клапана несколько раз в день, маховик вентиля ослабнет. В результате термоголовка быстро выйдет из строя.

Особенности механических термоголовок

Термоголовки механического типа имеют более сложную конструкцию и установленную температуру они поддерживают в автоматическом режиме.

В основе устройства — сильфон в виде небольшого гибкого цилиндра. Внутри него температурный агент в жидком либо газообразном виде. Как правило, он обладает высоким значением коэффициента теплового расширения.

Как только заданный температурный показатель превышает норму, под влиянием внутренней среды, сильно увеличившейся в объеме, шток начинает двигаться.

В результате сечение проходного канала термоголовки сужается. При этом происходит уменьшение пропускной способности батареи, а, следовательно, и температуры теплоносителя до установленных параметров.

По мере остывания жидкости или газа в сильфоне, цилиндр теряет свой объем. Шток поднимается, увеличивая дозу теплоносителя, проходящего через радиатор. Последний понемногу разогревается, равновесие системы восстанавливается и все начинается сначала.

Положительный результат будет только тогда, когда терморегуляторы имеются во всех комнатах и на каждом радиаторе.

Более популярны устройства с сильфонами, наполненными жидкостью. Хотя у газов реакция и более быстрая, но технология их производства довольно сложная, а разница в точности измерения составляет всего 0,5%.

Механический регулятор в использовании более удобен, чем ручной. Он полностью отвечает за микроклимат в помещении. Существует много моделей такого термоклапана, отличающихся друг от друга способом подачи сигнала

Термостатическую головку монтируют так, чтобы она была ориентирована в сторону помещения. Это повысит точность измерения температуры.

Если для такой установки нет условий, монтируют терморегулятор с выносным датчиком. С термоголовкой его соединяет капиллярная трубка длиной от 2 до 3 м.

Целесообразность применения выносного датчика обусловлена следующими обстоятельствами:

1. Отопительный прибор помещен в нишу.
2. Радиатор имеет размер в глубину 160 мм.
3. Термоголовка скрыта за жалюзи.
4. Большая ширина подоконника над радиатором, при том что дистанция между ним и верхом батареи меньше 100 мм.
5. Устройство балансировки расположено вертикально.

Все манипуляции с радиатором будут выполняться с ориентацией на температуру в комнате.

Чем отличаются электронные термоголовки?

Так как, кроме электроники, в таком терморегуляторе имеются батарейки (2 шт.), по размерам он превосходит предыдущие. Шток здесь движется под влиянием микропроцессора.

У этих приборов большой комплект дополнительных функций. Так, они могут выставлять температуру по часам — ночью в комнате будет прохладней, а к утру температура повысится.

Есть возможность программировать температурные показатели по отдельным дням недели. Не снижая уровень комфорта, можно значительно экономить на обогреве дома.

Хотя заряда батарей достаточно для эксплуатации на протяжении нескольких лет, за ними все же нужно следить. Но главный минус не в этом, а в высокой цене электронных термоголовок.

На фото термоголовка с выносным вариантом датчика. Он ограничивает температуру до установленного значения. Регулировка возможна в пределах от 60 до 90°

Если на радиатор установлен , термоголовка будет бесполезной. В этом случае потребуется регулятор с датчиком, фиксирующим внешнюю температуру.

Правила установки термоголовки

Место подключения при установке термоголовки на радиатор не зависит от ее вида. В любом случае это труба, напрямую подающая теплоноситель к батарее.

Чтобы устройство работало корректно, вокруг него беспрерывно должен циркулировать воздух.

Рекомендации по подключению

Каждый производитель дает рекомендации по поводу подключения термоголовки.

Несмотря на это, существуют и общие условия монтажа:

1. Корпус должен быть защищен от прямых ультрафиолетовых лучей. В противном случае прибор будет работать неточно.
2. Термоголовка должна быть открыта. Ее не следует скрывать никакими защитными коробами, мебелью.
3. Нельзя, чтобы устройство находилось над трубами отопления. В этом случае будет несоответствие между температурой в помещении и зоной вокруг головки.
4. Если устройство практически изолировано, нужно устроить или поставить перепускной клапан в районе подающей трубы и обратки.
5. Подсоединяемый трубопровод не должен оказывать давление на корпус клапана.

Во время монтажа регулятор термоголовки нужно установить на максимум. Это обеспечит правильную работу устройства. Непосредственно перед установкой движение воды или другого в контуре нужно перекрыть, затем слить.

Устанавливать термоголовку вертикально запрещено. Она должна располагаться параллельно полу. Такое положение гарантирует, что на нее не оказывает влияния теплый воздух

Последовательность монтажа прибора

Монтаж нужно начать с обрезки труб, которую выполняют, отступив немного от радиатора. Следующий шаг — демонтаж существующей запорной арматуры. Далее, отделяют хвостовики от клапанов и ввинчивают их в пробки радиатора.

Монтируют на место обвязку, предварительно собрав ее, соединяют трубы. Остается отрегулировать температуру путем поворота ручки термостата до тех пор, пока насечки не совпадут с имеющимися метками на корпусе, соответствующими определенной температуре.

Не рекомендуется перетягивать гайки крепления термоголовки, т.к. материалы, из которых она изготовлена, довольно мягкие. Для этого лучше применить динамометрический ключ

Важно, чтобы стрелка на корпусе показывала в сторону потока горячего теплоносителя в системе. В противном случае работа проделана напрасно, работать ничего не будет. Устанавливать термоголовку можно как на входе, так и на выходе.

Нельзя пренебрегать рекомендациями производителей по поводу уровня установки прибора, поскольку он откалиброван на температурный режим на этой высоте. В основном это 0,4 – 0,6 м от пола.

Но не все батареи имеют верхнюю подачу, она бывает и нижней. Если нет образца, подходящего по высоте, выход в настройке термоголовки на более низкую температуру.

Поскольку у пола более прохладно, а прибор настроен на температуру, которая должна быть у верхнего края батареи, в помещении будет жарко. Чтобы не делать этого, можно установить термоголовку с выносным датчиком. Есть и такой вариант, как самостоятельная настройка регулятора.

Особенности выполнения настройки

Для нормальной работы устройства нужна предварительная настройка. Перед этим включают отопление и изолируют комнату, закрыв дверь.

В определенной точке устанавливают термометр и приступают к выполнению настройки:

1. Поворачивают термоголовку в левую сторону до упора с тем, чтобы течение теплоносителя было полностью открыто.
2. Ждут пока температура повысится на 5-6° по сравнению с исходной.
3. Поворачивают головку до упора вправо.
4. Когда температура упадет до нужной величины, вентиль постепенно откручивают. Останавливают вращение, при появлении шума в радиаторе и потеплении корпуса.

Последнее положение термоголовки соответствует комфортной температуре. Она и будет постоянно поддерживаться.

В конструкцию электронных термоголовок заложены встроенные программы. Они дают возможность настраивать температуру с большой точностью — вплоть до 1 градуса

Описанная последовательность подходит для большинства приборов. Если она и отличается, то выполнить ее несложно, поскольку в паспорте все подробно расписано.

По каким критериям выбирать термоголовку?

Терморегулирующие приспособления выпускают многие производители.

Чтобы сделать правильный выбор, нужно руководствоваться следующими критериями:

1. Термоклапан, к которому головка будет крепиться. Поскольку соединение может быть клипсовое либо резьбовое, нужно обратить внимание на этот момент. Если производитель один и тот же, проблем не будет.
2. Вид резьбового соединения на самой головке. Оно может быть в виде гайки со шторками или просто круглое. В первом случае при монтаже нужен дополнительный инструмент для обжатия соединения. Во втором — все намного проще.
3. Наличие «юбки». С ней головка смотрится лучше, т.к. она закрывает рабочую область.
4. Материал изготовления. Наиболее дешевыми являются термоголовки в пластиковом корпусе. У дорогих моделей корпус металлический.
5. Качество пластика. Некоторые производители с целью удешевления своих изделий, используют самый дешевый вид пластика. От этого страдает прочность конструкции, а со временем пластик желтеет и теряет свой эстетический вид.
6. Тип рабочего элемента. Выбор придется делать между жидким, газовым, электронным и парафиновым.
7. Плавность вращения. Рукоятка должна вращаться плавно. Это является признаком хорошего качества. Всякие потрескивания, скрипы и заедания указывают на не совсем качественный продукт.
8. Градуировка и длина шкалы. У большинства моделей она находится в диапазоне +5 – +30 °C. Если шкала делений расположена по всему периметру головки, она может быстро стереться.
9. Наличие антивандального кожуха. Он защищает от несанкционированного доступа к настройкам.
10. Дизайн. Так как термоголовки в основном располагаются на виду, важен их внешний вид и цветовое решение.

Готовый комплект, состоящий из термоклапана и термоголовки приобретать не обязательно. Эти устройства можно купить по отдельности.

Газонаполненный сильфон не слишком чувствительный к сторонним источникам тепла. Это несомненный плюс, но стоимость у него намного выше, чем у жидкостного сильфона

Термоголовка, оснащенная автоматикой, во много выигрывает, но она не всегда эффективна. Нет смысла монтировать ее на . Материал этот очень теплоемкий, а так как масса батареи большая, она обладает большой инертностью. Корректно работать здесь сможет работать только ручной тип головки.

Краткий обзор популярных брендов

Верным решением при покупке термоголовки будет ориентация на авторитетных производителей. Незнакомый товарный знак с неизвестной историей — это большой риск потратить деньги попусту.

Смело можно приобретать продукцию таких производителей, как Dunfoss, Oventrop, Caleffi, Salus и других известных фирм.

Место #1 – компания Danfoss

Более 60 лет выпускает термоголовки концерн Danfoss. Это датский производитель, по его лицензии изделия производят и в России.

Ассортимент оборудования для автоматизации систем отопления у концерна Данфос богат и отвечает передовым технологиям. Управлять работой и настраивать термоголовки можно дистанционно, используя смартфон для этого

Наиболее часто спрашивают термоголовку RTS Everis. Это сильфонное изделие с наполнителем в виде жидкости. Путем прямой фиксации сопрягается с фирменными термоклапанами. Для других необходим адаптер.

Тест существующих видов термоголовок бренда в следующем видеоролике:

Место #2 – бренд Oventrop

Большим спросом у потребителей пользуются термоголовки Oventrop линейки Uni. Они укомплектованы жидкостным сильфоном. С термоклапаном соединяются при помощи накидной гайки. Температуру можно установить в пределах +7 – +28 °C.

Существует возможность полного закрытия. Рассчитаны головки на предельную температуру в системе +100 – +120 °C – именно такие характеристики указывает производитель в сопроводительной документации.

Головки Oventrop Uni совместимы с другими сантехническими изделиями этой фирмы. Их можно присоединять без адаптера к другим приборам со встроенным клапаном и соответствующей резьбой

Устанавливают их на термостатических вентилях с подходящим соединением. На головках многих серий есть специальная отметка для людей со слабым зрением, антивандальный кожух.

Место #3 – компания Thermo

Высокую оценку дали потребители продукции швейцарской компании Thermo, в частности, модели Royal Thermo RTE 50,30. Она отличается широким регулировочным диапазоном — от +6 до +28 °C, низким значением гистерезиса — 0,55 градусов. Есть и нулевая позиция.

Для корректной работы теплоноситель должен иметь температуру не выше 100 °C. Сопряжение с клапаном — гайка накидная.

Термоголовки компании Thermo отличаются надежностью, качеством сборки. Среди предложений есть модели с выносным датчиком

Место #4 – производитель Caleffi

Итальянский производитель Caleffi поставляет широкий ассортимент радиаторных термоголовок. Модель Caleffi 210000 — программируемая. Она оснащена цифровым жидкокристаллическим индикатором температуры. Кроме значения температуры, он показывает время, дату, установленную дневную программу.

При покупке оборудования для отопительных систем обязательно спрашивайте у продовца сопроводительные документы, гарантию от производителя и инструкцию у продукту

При программировании на неделю можно выставить 3 температурных уровня: «Комфорт», «Экономия», «Антизамерзание». Устанавливают эту головку в тандеме с вентилями Келеффи.

Место #5 – компания Salus

Немецкая фирма Salus также пользуется заслуженной репутацией. К примеру, модель Salus PH 60 — это электронная головка с энергонезависимой памятью, возможностью задавать температурный режим на неделю. Диапазон температур — +5 – +40 °C.

Электропитание осуществляется от 2 элементов АА. Дисплей имеет функцию подсветки и вывода на экран температурных параметров, а также уровня заряда элементов.

Новая разработка — мини-термоголовка беспроводная, питающаяся от батареек. Управлять устройством можно через компьютер или смартфон, предварительно скачав приложение «Умный дом»

Технические новинки не перестают радовать пользователей – беспроводные термоголовки позволяют владельцу создавать комфортный микроклимат в помещении, находясь при этом в другом конце города или другой стране. И все это становится возможным, если интегрировать устройство в систему или скачать фирменное приложение.

Выводы и полезное видео по теме

Устройство и назначение термоголовки детально рассмотрено в следующем видеоролике:

Стоит ли устанавливать термоголовку на батареи? Об этом детально рассказывает один из пользователей в своем в видеообзоре:

Термостатический клапан и головка в действии:

Отопительный контур с термоголовкой более удобен в использовании. Этот прибор увеличивает срок эксплуатации оборудования, входящего в систему отопления, повышает уровень его пожаробезопасности.

Если исходить из пользы этих сравнительно простых приборов и их 20-летнего срока службы, стоимость у них небольшая. Чтобы купить изделие действительно качественное, узнайте, есть ли сертификат на выбранный прибор.

А вы используете термоголовки для своего отопительного оборудования? Если да, то поделитесь личным опытом установки и эксплуатации, добавляйте фото, расскажите, довольны ли вы этими устройствами и насколько комфортнее стал микроклимат в вашем доме после монтажа термоголовок.

Если у вас остались вопросы, то не стесняйтесь задавать их в блоке комментариев – наши эксперты и компетентные пользователи постараются максимально доступно осветить сложные моменты.

sovet-ingenera.com

термоклапан для радиатора, как правильно установить, поставить терморегулятор, как пользоваться

Содержание:

Для регулировки скорости подачи в радиаторы теплоносителя перед ними устанавливают вентили. Благодаря их наличию имеется возможность обеспечить комфортное проживание и определенную степень защиты в случае аварийной ситуации, когда возникает необходимость в отключении участка трубопровода и батареи.

Чтобы решить вышеперечисленные проблемы можно задействовать запорно-регулирующую арматуру:

• автоматический регулятор температуры на батарею;
• конусный вентиль;
• шаровой кран.

Что касается регулировки за счет шарового крана, то она малоэффективна, поскольку он рассчитан всего на два рабочих режима – открыто/закрыто. Если данное изделие держать в промежуточном положении, то оно потеряет свою герметичность – мелкие частички, содержащиеся в теплоносителе, наносят повреждение перекрывающему шару.

Конусный вентиль ручного типа способен корректировать температурный режим намного эффективнее. Перекрывать его можно не полностью. Главное при этом – возвращение вентиля в первоначальное положение. Данному устройству нужно уделять внимание постоянно.

Удобнее всего пользоваться радиатором отопления с регулировкой температуры автоматического типа. Терморегуляторы, они же термостаты, размещают перед батареями.

Механические терморегуляторы для батарей отопления

Конструкция терморегулятора для отопительного оборудования зависит от типа системы теплоснабжения. Разработаны устройства для однотрубных и двухтрубных способов разводки контуров. Состоят они из чувствительной головки и клапана, которые функционируют без источника электропитания — между ними имеется автоматическая взаимосвязь.

Термическая головка в свою очередь имеет регулятор, привод и жидкостный элемент, который можно поменять на газовый или упругий. При выборе терморегулятора следует учитывать результаты термодинамических и термостатических вычислений и показатели функционирования конкретной системы.

Механический термостат состоит из:

• термоклапана для радиатора отопления;
• термоэлемента;
• термочувствительного элемента;
• золотникового клапана;
• разъема;
• накидной гайки;
• фиксирующего кольца;
• передающего штока;
• шкалы;
• компенсационного механизма.

У термоэлемента имеется цилиндр (сильфон) с гофрированными внутренними стенками. Внутри у него находится среда, реагирующая на изменение температуры окружающего пространства. В случае роста температуры увеличивается объем жидкости и сильфон растягивается.

В результате рабочий шток, регулирующий функционирование клапана, смещается и перекрывает поток теплоносителя. При падении температуры сильфон сжимается, что вызывает обратный ход штока, и поступление горячей жидкости в радиатор увеличивается. У современных устройств число циклов сжатия и растяжения достигает одного миллиона, а на это может уйти не менее одной сотни лет.

Установка термостата

Чтобы устройство правильно работало, нужно знать, как поставить регулятор на батарее отопления и как им пользоваться. Его помещают в отверстие, закрывающее пробку на радиаторе по ходу циркуляции горячей жидкости. Монтаж осуществляют так, чтобы термостатический элемент оказался закрепленным горизонтально. При этом будет скомпенсировано влияние нагрева на клапан и трубы.

Установку регуляторов температуры на батареи в однотрубных конструкциях  производят исключительно при наличии байпаса. Так называется трубная перемычка, обеспечивающая независимое передвижение теплоносителя от труб, которые подводят его к радиаторам.

На клапане терморегулятора можно увидеть стрелку, указывающую на направление движения нагретой жидкости. Когда термостат помещают на функционирующую отопительную систему, тогда этот нюанс определяют относительно вертикальных трубопроводов.

Работа терморегуляторов механического типа зависит от ряда факторов:

• движения воздушных потоков в помещении;
• прямого солнечного света;
• наличия в комнате источников холода или тепла;
• температуры снаружи помещения.

Принцип работы  регулятора температуры

Прежде, как правильно поставить терморегулятор на батарею, нужно ознакомиться с принципом функционирования этого устройства. Когда в отапливаемом помещении меняется температура воздуха, это отражается на состоянии теплоносителя.

В итоге объем сильфона увеличивается или уменьшается и происходит перемещение золотника, регулирующего поступление жидкости. Поскольку цилиндр термоэлемента наполнен газом, это обстоятельство позволяет правильно регулировать температурный режим внутри помещения. Термодатчик должен реагировать на наружную температуру.

Каждому показателю температуры соответствует конкретное значение давления рабочей среды в сильфоне. Оно компенсируется пружиной, регулирующей ход штока. С увеличением температуры конус клапана начинает перемещаться в направлении закрытия, пока давление среды в цилиндре не уравновесится за счет усилия пружины. Когда температура понижается, происходит обратный процесс.

Преимущества использования современных терморегуляторов

До того, как установить на батарею регуляторы температуры, не помешает  разобраться с их достоинствами:

1. Наличие эргономичного дизайна, поэтому устройства подойдут к интерьеру помещений разного назначения. Ими удобно корректировать показатели температуры.
2. Поставить на батарею регулятор температуры в монтируемых или эксплуатируемых системах несложно, поскольку данное отопительное оборудование адаптировано для местных климатических условий. Они эксплуатируются в течение всего продолжительного срока службы без проведения технического и профилактического обслуживания.
3. Когда радиаторы оборудованы термостатами, нет необходимости открывать окна в доме, чтобы регулировать в нем температуру.
4. Устройства работают в диапазоне от 5 до 27 градусов. Чтобы правильно их эксплуатировать, нужно знать особенности, как пользоваться терморегулятором на батарее. Можно устанавливать температуру любого значения в указанном диапазоне, она будет поддерживаться с точностью до одного градуса.
5. Термостаты способствуют равномерному распределению теплоносителя по системе теплоснабжения. В этом случае даже расположенные в конце ветви приборы будут эффективно функционировать.
6. Термометр для радиатора отопления предупреждает излишний нагрев воздуха в помещении в случае проникновения в него прямых солнечных лучей, либо при поднятии температуры в результате других факторов, например от работы электробытовых приборов.
7. Если терморегуляторы используют в автономных системах, тогда обеспечивается экономия расхода топлива до 25%, что положительным образом отражается на затратах на обогрев и на количестве вредных продуктов горения.

Поскольку цена термостатов невысокая, плюсы их использования значительны:

1. Экономно расходуется тепловая энергия.
2. В помещениях дома улучшается микроклимат.
3. Обеспечивается более простой монтаж.
4. Эксплуатация терморегуляторов не требует затрат.

Использование термостатов особенно эффективно показало себя в проектах создания автономных теплоснабжающих систем на объектах загородной недвижимости, поскольку их установка окупается за один отопительный сезон.

При центральной подаче тепловой энергии терморегуляторы способны обеспечить комфортный микроклимат в комнатах. В квартирах многоэтажек необходимо начинать монтировать эти устройства с помещений, где изменение температуры достигает больших величин – кухня, гостиная, в которой количество людей постоянно изменяется. Также это касается комнат, расположенных с солнечной стороны дома.

Общая инструкция относительно того, как поставить терморегулятор на батарею, такая: в собственных домовладениях их в первую очередь монтируют на верхних этажах. Это объясняется тем, что теплый воздух направляется вверх и в результате получается большая разница температур на нижнем этаже и наверху.

В частных домах с финансовой стороны лучшим решением будет установка панельных радиаторов небольшой емкости вместе с терморегуляторами, мгновенно реагирующими на изменение положения клапанов. Данные устройства должны продаваться с соответствующими сертификатами, являющимися подтверждением качества.

Газонаполненные или жидкостные термостаты

На отечественном рынке отопительного оборудования предлагаются газовые и жидкостные терморегуляторы, срок эксплуатации которых достигает примерно 20 лет. Первые из них быстрее реагируют на изменение температурного режима внутри помещения.

В свою очередь жидкостные терморегуляторы более точно и лучше откликаются на изменение давления, происходящее внутри сильфона, после чего передают данные на исполнительный механизм.

Техническое решение, предусматривающее наполнение термостата газом, имеет ряд серьезных преимуществ:

1. Конденсация газа осуществляется в самой прохладной части устройства, которая больше всего удалена от корпуса клапана. Реагирование происходит быстрее, поскольку его работа не зависит от температуры воды.
2. Терморегулятор данного типа мгновенно откликается на изменение температуры в комнате, благодаря этому поступление тепла осуществляется эффективнее.

Регулятор давления на радиатор

В закрытых теплоснабжающих системах также важен показатель давления. Дело в том, что при нагреве теплоносителя, происходит его расширение. Это явление улучшает циркуляцию горячей жидкости, но, если не установить регулятор давления на батарею аварии не избежать.

Существует несколько типов устройств, регулирующих давление в системе – спускной клапан, воздухоотводчик и гидрострелка.

teplospec.com

Терморегулятор на батарею отопления: принцип работы, настройка, установка

В странах постсоветского пространства до 40% энергоресурсов уходит на нужды отопления и вентиляции зданий, это в несколько раз больше, чем у продвинутых европейских стран. Вопрос энергосбережения стоит остро, как никогда, особенно на фоне постоянного повышения стоимости энергоносителей. Одним из устройств, позволяющих экономить тепловую энергию в доме, является терморегулятор для батареи, чья установка может уменьшить расход тепла до 20%. Но для этого необходимо правильно подобрать регуляторы к системе отопления и выполнить их монтаж, о чем и будет рассказано в данной статье.

Принцип работы термостатического клапана

Первые термостаты для радиаторов, призванные поддерживать постоянную температуру в помещении, были изобретены еще в далеком 1943 году фирмой DANFOSS, ей же принадлежит первенство на рынке по производству и продаже подобных устройств. По этой причине наша статья будет опираться на материалы и рекомендации компании DANFOSS, чей многолетний опыт не подлежит сомнению.

За прошедшие с момента изобретения годы терморегуляторы для радиаторов видоизменились и стали такими, какими мы их знаем. Конструктивно они состоят из двух основных элементов: клапана и термоголовки, соединяющихся между собой фиксирующим механизмом. Назначение термоголовки – воспринимать температуру окружающей среды и для ее регулирования воздействовать на исполнительный механизм – клапан, он и перекрывает поток теплоносителя, поступающего в отопительный прибор.

Такой метод регулирования называется количественным, поскольку устройство влияет на расход проходящего в радиатор теплоносителя. Существует и другой метод – качественный, с его помощью меняется температура воды в системе. Это осуществляет регулятор температуры (смесительный узел), устанавливаемый в котельной или тепловом пункте.

Чтобы понять принцип работы термоголовки, предлагается изучить схему прибора, изображенного в разрезе:



Внутри корпуса элемента расположен сильфон, заполненный термочувствительной средой. Она бывает двух видов:

• жидкостная;
• газовая.

Жидкостные сильфоны проще в изготовлении, но проигрывают газовым по быстродействию, поэтому последние получили очень широкое распространение. Итак, при повышении температуры воздуха вещество в замкнутом пространстве расширяется, сильфон растягивается и нажимает на шток клапана. Тот, в свою очередь, перемещает вниз специальный конус, уменьшающий проходное сечение клапана. В результате расход теплоносителя уменьшается. При охлаждении окружающего воздуха все происходит в обратном порядке, количество протекающей воды растет до максимума, это и есть принцип работы терморегулятора.

Рекомендации по выбору

В зависимости от типа системы отопления и условий монтажа прибора, для управления потоком теплоносителя могут применяться комплекты клапан – термоголовка в различных сочетаниях. В однотрубных системах обогрева рекомендуется устанавливать клапаны с повышенной пропускной способностью и малым гидравлическим сопротивлением (маркировка изделия производства DANFOSS – RA-G, RA-KE, RA-KEW).

Та же рекомендация касается и двухтрубных самотечных систем, где теплоноситель циркулирует естественным образом, без принудительного побуждения. Если же схема обогрева – двухтрубная с циркуляционным насосом, то следует выбрать клапан с возможностью регулировки пропускной способности (маркировка DANFOSS – RA-N, RA-K, RA-KW). Эта регулировка производится достаточно просто и специальный инструмент для нее не нужен.

Когда вопрос с подбором клапана решен, нужно определиться с типом термоголовки. Они предлагаются в следующих исполнениях:

1. С внутренним термоэлементом (как на схеме, представленной выше).
2. С выносным температурным датчиком.
3. С внешним регулятором.
4. Электронные (программируемые).
5. Антивандальные.

Обычный терморегулятор для радиаторов отопления с внутренним датчиком принимается к установке, если есть возможность расположить его ось горизонтально, чтобы воздух помещения свободно омывал корпус прибора, как показано на рисунке:

Внимание! Не допускается установка терморегулятора на батарею в вертикальном положении, тепловой поток, поднимающийся от подающего трубопровода и корпуса клапана, станет оказывать влияние на сильфон, в результате чего устройство будет работать некорректно.

Если горизонтальный монтаж головки невозможен, то лучше приобрести к ней выносной датчик температуры в комплекте с капиллярной трубкой длиной 2 м. Именно на таком расстоянии от радиатора можно расположить данное устройство, прикрепив его к стене:

Помимо вертикального монтажа для покупки выносного датчика бывают и другие объективные причины:

• радиаторы отопления с регулятором температуры находятся за плотными шторами;
• в непосредственной близости от термоголовки проходят трубы с горячей водой либо присутствует другой источник тепла;
• батарея стоит под широким подоконником;
• внутренний термоэлемент попадает в зону сквозняка.

В комнатах с высокими требованиями к интерьеру батареи зачастую прячут под декоративными экранами из различных материалов. В таких случаях попавший под кожух терморегулятор регистрирует температуру скапливающегося в верхней зоне горячего воздуха и может целиком перекрыть теплоноситель. Мало того, полностью закрыт доступ к управлению головкой. В этой ситуации выбор следует сделать в пользу выносного регулятора, совмещенного с датчиком. Варианты его размещения показаны на рисунке:

Электронные термостаты с дисплеем также бывают двух видов: со встроенным и съемным блоком управления. Последний отличается тем, чтоб электронный блок отсоединяется от термоголовки, после чего она продолжает функционировать в обычном режиме. Назначение подобных устройств — регулировка температуры в помещении по времени суток в соответствии с программой. Это позволяет снижать отопительную мощность в рабочее время, когда дома никого нет и в прочих подобных случаях, что приводит к дополнительной экономии энергоресурсов.

Когда в доме есть маленькие дети, которым все хочется попробовать своими ручками, лучше установить терморегулятор антивандального типа с кожухом, предохраняющим настройки прибора от неквалифицированного вмешательства. Это касается и термостатов, стоящих в других общественных зданиях: детских садах, школах, больницах и так далее.

Как установить терморегулятор на батарею

Первая рекомендация – не ставить термоголовки на все нагреватели в пределах видимости. Здесь правило следующее: регулированию должны подвергаться радиаторы, чья суммарная мощность составляет 50% и более от всех, находящихся в одной комнате. Например, когда в помещении имеется 2 отопителя, то термостатом должна быть оснащена 1 батарея, чья мощность больше.

Совет. Если в качестве отопительных приборов применены чугунные радиаторы, то поддержание микроклимата с помощью термостатических клапанов будет неэффективным. Дело в том, что работа чугунных батарей очень инерционна, после перекрытия потока теплоносителя они еще долго излучают тепло и наоборот, долго разгоняются. Монтаж клапанов не имеет смысла, вы только напрасно потратите свое время и средства.

Первую часть устройства – клапан – рекомендуется монтировать на подводящий подающий трубопровод в момент подключения радиатора к отопительной системе. В случае когда его требуется врезать в собранную систему, то подводку подачи придется демонтировать. Это доставит некоторые сложности, если подключение выполнено стальными трубами, понадобится инструмент для резки труб и нарезания резьбы.

После того как термостат на батарею отопления установлен, термоголовка монтируется без всякого инструмента. Достаточно просто совместить метки на корпусах и плавным нажатием зафиксировать головку в гнезде. Сигналом послужит щелчок фиксирующего механизма.

Немного сложнее устанавливать антивандальный терморегулятор, для этого понадобится шестигранный ключ размером 2 мм. Совместив требуемые метки, как показано на схеме, нужно прижать термоголовку, а шестигранником закрутить фиксирующий болт, находящийся сбоку.

Монтаж выносного датчика и регулятора осуществляется на свободном от деталей интерьера и мебели участке стены, разместив их на высоте 1.2—1.6 м от пола, как показано на схеме:

Сначала дюбелями к стене прикрепляется монтажная пластина, а потом на нее простым нажатием защелкивается корпус. Капиллярная трубка закрепляется к стене пластмассовыми хомутиками, как правило, они идут в комплекте с изделием.

Помимо штатной регулировки температуры в головках предусмотрена настройка терморегулятора на максимальный и минимальный пределы, дальше которых поворот колеса станет невозможным. Для этого предусмотрены ограничительные штифты, находящиеся в задней части изделия. Нужно вытащить один из них и после отладки системы вставить в отверстие под соответствующей меткой:

Заключение

Произвести подбор терморегулятора – задача несложная, здесь важно понимать, под какую систему отопления приобретается клапан и знать, в каком месте он будет находиться. Однозначно рекомендованы программируемые устройства, как наиболее экономичные.

teplospec.com

Терморегулятор на батарею отопления: принцип работы, настройка, установка

В странах постсоветского пространства до 40% энергоресурсов уходит на нужды отопления и вентиляции зданий, это в несколько раз больше, чем у продвинутых европейских стран. Вопрос энергосбережения стоит остро, как никогда, особенно на фоне постоянного повышения стоимости энергоносителей. Одним из устройств, позволяющих экономить тепловую энергию в доме, является терморегулятор для батареи, чья установка может уменьшить расход тепла до 20%. Но для этого необходимо правильно подобрать регуляторы к системе отопления и выполнить их монтаж, о чем и будет рассказано в данной статье.

Принцип работы термостатического клапана

Первые термостаты для радиаторов, призванные поддерживать постоянную температуру в помещении, были изобретены еще в далеком 1943 году фирмой DANFOSS, ей же принадлежит первенство на рынке по производству и продаже подобных устройств. По этой причине наша статья будет опираться на материалы и рекомендации компании DANFOSS, чей многолетний опыт не подлежит сомнению.

За прошедшие с момента изобретения годы терморегуляторы для радиаторов видоизменились и стали такими, какими мы их знаем. Конструктивно они состоят из двух основных элементов: клапана и термоголовки, соединяющихся между собой фиксирующим механизмом. Назначение термоголовки – воспринимать температуру окружающей среды и для ее регулирования воздействовать на исполнительный механизм – клапан, он и перекрывает поток теплоносителя, поступающего в отопительный прибор.

Такой метод регулирования называется количественным, поскольку устройство влияет на расход проходящего в радиатор теплоносителя. Существует и другой метод – качественный, с его помощью меняется температура воды в системе. Это осуществляет регулятор температуры (смесительный узел), устанавливаемый в котельной или тепловом пункте.

Чтобы понять принцип работы термоголовки, предлагается изучить схему прибора, изображенного в разрезе:



Внутри корпуса элемента расположен сильфон, заполненный термочувствительной средой. Она бывает двух видов:

• жидкостная;
• газовая.

Жидкостные сильфоны проще в изготовлении, но проигрывают газовым по быстродействию, поэтому последние получили очень широкое распространение. Итак, при повышении температуры воздуха вещество в замкнутом пространстве расширяется, сильфон растягивается и нажимает на шток клапана. Тот, в свою очередь, перемещает вниз специальный конус, уменьшающий проходное сечение клапана. В результате расход теплоносителя уменьшается. При охлаждении окружающего воздуха все происходит в обратном порядке, количество протекающей воды растет до максимума, это и есть принцип работы терморегулятора.

Рекомендации по выбору

В зависимости от типа системы отопления и условий монтажа прибора, для управления потоком теплоносителя могут применяться комплекты клапан – термоголовка в различных сочетаниях. В однотрубных системах обогрева рекомендуется устанавливать клапаны с повышенной пропускной способностью и малым гидравлическим сопротивлением (маркировка изделия производства DANFOSS – RA-G, RA-KE, RA-KEW).

Та же рекомендация касается и двухтрубных самотечных систем, где теплоноситель циркулирует естественным образом, без принудительного побуждения. Если же схема обогрева – двухтрубная с циркуляционным насосом, то следует выбрать клапан с возможностью регулировки пропускной способности (маркировка DANFOSS – RA-N, RA-K, RA-KW). Эта регулировка производится достаточно просто и специальный инструмент для нее не нужен.

Когда вопрос с подбором клапана решен, нужно определиться с типом термоголовки. Они предлагаются в следующих исполнениях:

1. С внутренним термоэлементом (как на схеме, представленной выше).
2. С выносным температурным датчиком.
3. С внешним регулятором.
4. Электронные (программируемые).
5. Антивандальные.

Обычный терморегулятор для радиаторов отопления с внутренним датчиком принимается к установке, если есть возможность расположить его ось горизонтально, чтобы воздух помещения свободно омывал корпус прибора, как показано на рисунке:

Внимание! Не допускается установка терморегулятора на батарею в вертикальном положении, тепловой поток, поднимающийся от подающего трубопровода и корпуса клапана, станет оказывать влияние на сильфон, в результате чего устройство будет работать некорректно.

Если горизонтальный монтаж головки невозможен, то лучше приобрести к ней выносной датчик температуры в комплекте с капиллярной трубкой длиной 2 м. Именно на таком расстоянии от радиатора можно расположить данное устройство, прикрепив его к стене:

Помимо вертикального монтажа для покупки выносного датчика бывают и другие объективные причины:

• радиаторы отопления с регулятором температуры находятся за плотными шторами;
• в непосредственной близости от термоголовки проходят трубы с горячей водой либо присутствует другой источник тепла;
• батарея стоит под широким подоконником;
• внутренний термоэлемент попадает в зону сквозняка.

В комнатах с высокими требованиями к интерьеру батареи зачастую прячут под декоративными экранами из различных материалов. В таких случаях попавший под кожух терморегулятор регистрирует температуру скапливающегося в верхней зоне горячего воздуха и может целиком перекрыть теплоноситель. Мало того, полностью закрыт доступ к управлению головкой. В этой ситуации выбор следует сделать в пользу выносного регулятора, совмещенного с датчиком. Варианты его размещения показаны на рисунке:

Электронные термостаты с дисплеем также бывают двух видов: со встроенным и съемным блоком управления. Последний отличается тем, чтоб электронный блок отсоединяется от термоголовки, после чего она продолжает функционировать в обычном режиме. Назначение подобных устройств — регулировка температуры в помещении по времени суток в соответствии с программой. Это позволяет снижать отопительную мощность в рабочее время, когда дома никого нет и в прочих подобных случаях, что приводит к дополнительной экономии энергоресурсов.

Когда в доме есть маленькие дети, которым все хочется попробовать своими ручками, лучше установить терморегулятор антивандального типа с кожухом, предохраняющим настройки прибора от неквалифицированного вмешательства. Это касается и термостатов, стоящих в других общественных зданиях: детских садах, школах, больницах и так далее.

Как установить терморегулятор на батарею

Первая рекомендация – не ставить термоголовки на все нагреватели в пределах видимости. Здесь правило следующее: регулированию должны подвергаться радиаторы, чья суммарная мощность составляет 50% и более от всех, находящихся в одной комнате. Например, когда в помещении имеется 2 отопителя, то термостатом должна быть оснащена 1 батарея, чья мощность больше.

Совет. Если в качестве отопительных приборов применены чугунные радиаторы, то поддержание микроклимата с помощью термостатических клапанов будет неэффективным. Дело в том, что работа чугунных батарей очень инерционна, после перекрытия потока теплоносителя они еще долго излучают тепло и наоборот, долго разгоняются. Монтаж клапанов не имеет смысла, вы только напрасно потратите свое время и средства.

Первую часть устройства – клапан – рекомендуется монтировать на подводящий подающий трубопровод в момент подключения радиатора к отопительной системе. В случае когда его требуется врезать в собранную систему, то подводку подачи придется демонтировать. Это доставит некоторые сложности, если подключение выполнено стальными трубами, понадобится инструмент для резки труб и нарезания резьбы.

После того как термостат на батарею отопления установлен, термоголовка монтируется без всякого инструмента. Достаточно просто совместить метки на корпусах и плавным нажатием зафиксировать головку в гнезде. Сигналом послужит щелчок фиксирующего механизма.

Немного сложнее устанавливать антивандальный терморегулятор, для этого понадобится шестигранный ключ размером 2 мм. Совместив требуемые метки, как показано на схеме, нужно прижать термоголовку, а шестигранником закрутить фиксирующий болт, находящийся сбоку.

Монтаж выносного датчика и регулятора осуществляется на свободном от деталей интерьера и мебели участке стены, разместив их на высоте 1.2—1.6 м от пола, как показано на схеме:

Сначала дюбелями к стене прикрепляется монтажная пластина, а потом на нее простым нажатием защелкивается корпус. Капиллярная трубка закрепляется к стене пластмассовыми хомутиками, как правило, они идут в комплекте с изделием.

Помимо штатной регулировки температуры в головках предусмотрена настройка терморегулятора на максимальный и минимальный пределы, дальше которых поворот колеса станет невозможным. Для этого предусмотрены ограничительные штифты, находящиеся в задней части изделия. Нужно вытащить один из них и после отладки системы вставить в отверстие под соответствующей меткой:

Заключение

Произвести подбор терморегулятора – задача несложная, здесь важно понимать, под какую систему отопления приобретается клапан и знать, в каком месте он будет находиться. Однозначно рекомендованы программируемые устройства, как наиболее экономичные.

cotlix.com
