Регулятор теплого пола инструкция: Установка регулятора теплого пола

Содержание

Установка регулятора теплого пола

Для получения консультации по выбору теплого пола и расчета стоимости позвоните по номеру 8 812 907-03-77

Терморегуляторы монтируются и подключаются к сети при установке теплого пола. По способу монтажа они подразделяются на встроенные или накладные: первые размещаются в монтажной коробке, вторые – устанавливаются прямо на стену. Преимущество встроенных моделей в том, что они менее заметны, «утоплены» в стене.

Мы в общих чертах опишем схему монтажа встроенного регулятора теплого пола. Именно такие модели предлагает британский бренд Energy.

Установка и подключение данного устройства – несложный процесс. Однако если вы не имеете должных знаний в области электротехники, стоит обратиться к специалисту.


Основные этапы монтажа терморегулятора


  • Подготовка места для регулятора. Он должен располагаться на высоте 1,2 – 1,5 м от пола.
  • Установка электромонтажной коробки и подведение к ней проводов питания 220 В.
  • Штробление стены под гофрированную трубку, в которой находится датчик температуры. Трубка проходит от терморегулятора к полу.
  • Укладка теплого пола (см. инструкции в соответствующем разделе).
  • Размещение в полу термодатчика, определяющего температуру поверхности пола. Датчик устанавливают в гофрированной трубке, которая защитит его от бетонной стяжки и облегчит демонтаж в случае выхода из строя. Холодные подводящие выводы на концах кабеля заводятся в штробу.
  • Заливка стяжки.
  • Собственно подключение терморегулятора.
    Монтажные концы кабеля, датчик температуры и провода питания подключаются к клеммам терморегулятора в соответствии с инструкцией к прибору.
  • Установка регулятора в монтажной коробке.
  • Заделывание штробы в стене.

Подробную инструкцию к регулятору теплого пола с описанием процесса монтажа можно скачать на нашем сайте. Фото с пошаговой инструкцией по установке терморегулятора также можно увидеть на странице Energy вконтакте.

Терморегулятор Energy TK08

Настройка регулятора

Каждая модель термостата будет настраиваться по-своему.

Электромеханические регуляторы имеют простое управление и всего лишь две функции – включение/выключение прибора и настройка температуры. На их корпусе обычно находятся только три элемента:

— кнопка включения,
— регулирующее колесико
— и лампочка — индикатор работы.

Вы включаете устройство, выставляете на колесике уровень желаемой температуры, и обогрев начинает работать. По достижении температуры он выключится, а затем, когда пол немного остыл – снова включится. Полностью выключить обогрев вы сможете только вручную с помощью выключателя.

Электронные регуляторы также выпускаются с сенсорным или жидкокристаллическим дисплеем. На подсвеченном дисплее отображается текущая и заданная вами температура, что очень удобно для контролирования работы системы. ЖК- и сенсорные модели бывают простыми, с набором функций, мало отличающимся от механических.

А также программируемыми, которые позволяют задавать несколько графиков работы системы обогрева на сутки. К примеру, модель Energy TK02 имеет более простой функционал, в то время как Energy TK03 – программируемый терморегулятор с 4 графиками работы теплого пола и функцией «ранний старт» (автоматической корректировкой времени включения в зависимости от того, как быстро прогревается пол). Обе модели выпускаются с жидкокристаллическим дисплеем.

Каждая модель термостата имеет свои особенности управления, прочитать о которых можно в инструкции.

Компания Energy предлагает электронные, механические, простые и программируемые терморегуляторы. Купить регулятор температуры пола можно на нашем сайте.

Терморегулятор SET-15. Установка терморегулятора для теплого пола


           Терморегулятор для теплого пола «SET-15»
     Программируемый терморегулятор с встроенным датчиком температуры                                  воздуха и выносным датчиком температуры пола.



Программируемый терморегулятор с встроенным датчиком температуры воздуха и выносным датчиком температуры пола. Походит для электрических и водяных теплых полов. Прибор позволяет значительно снизить энергопотребление теплых полов, путем поддержания комфортной температуры +5С до + 90С по датчику температуры пола / воздуха / пола+ воздуха только в рамках установленных временных интервалов и только тогда, когда в этом есть необходимость. Большой графический круглый дисплей с подсветкой и кнопками управления. Наличие встроенного меню, позволяющего управлять всеми функциями (аналогично мобильному аппарату). Встроенный монтаж. Многорежимный термостат со встроенным блоком реального времени и календарем. Прибор собирает и хранит всю информацию о системе обогрева, позволяющую пользователю контролировать свои расходы без жертвования комфортом. Терморегулятор SET-15 позволяет реализовать следующие способы управления: постоянное поддержание комфортной температуры, суточный цикл, недельный цикл.

Датчик пола входит в комплект. 16 А.








Характеристики терморегулятора СЕТ-15

Масса: 160г.

Тип управления: электронный (кнопочный)

Напряжение питания: 220V. — 230 V. 50/60 Hz

Максимальный коммутируемый ток: 16 А

Максимальная нагрузка: 3,6кВт (3600W)

Диапазон температуры: от +5°C до +40°C (с датчиком воздуха)

Диапазон температуры: от +5°C до +95°C (с датчиком пола)

Температура окружающей среды: от 0°C до +40°C

Дифференциал переключателя температуры: 0,5°C

Погрешность температуры: 0,1°C

Степень защиты корпуса: IP20

Корпус: пластик огнезащитный

Датчик температуры пола длина провода: 3м (NTC 10кОм)

Размеры: 86х86х12мм. (ВхШхГ)



Оптовикам и магазинам скидки % от объема!!!



           Инструкция по применению (1-ая сторона)     Инструкция по применению (2-ая сторона)



 Каталог продукции и рекомендации по применению

Заказать или получить полную информацию о товаре,Вы можете по телефонам:

          8(925)839-83-75; 8(926)917-50-62; 8(985)265-15-91

         Предлагаем Вашему вниманию

        Пленочный инфракрасный теплый пол RexVa



монтаж, настройка регулятора, как установить и снять, фото и видео

Содержание:

Система подогрева пола, или, «теплый пол», представляет собой разновидность обогрева помещения, дающего возможность хозяину сохранять требуемый микроклимат в помещении, при этом он сам выставляет комфортную температуру. Такие системы оборудованы устройством, позволяющим проводить подобную регулировку.


Стоит отметить, что установка терморегулятора теплого пола вполне возможна без привлечения специалистов, главное при этом подойти к мероприятию со всей ответственностью и серьезностью, не забывая о технике безопасности.

Что представляет собой терморегулятор

Система теплого пола подразумевает установку нагревательных элементов под напольное покрытие с последующим соединением с электросетью. Это осуществляется не напрямую, а через регулирующий прибор – термостат.

Естественно, что данная система отопления снабжена датчиком температуры. Монтаж этого устройства осуществляется с применением гибкой пластиковой трубки, установленной непосредственно в стяжку пола.

Последние модели термостатов оснащены системой программирования, что не может не радовать. Это довольно удобно, потому что дает возможность владельцу определять, когда настраивать систему отопления на режим экономии, а когда задействовать ее на полную мощность для достижения максимального комфорта, например, после долгого дня, когда вся семья вернулась домой.


Цена на программируемые регуляторы несколько выше, нежели на обычные модели. Тем не менее, благодаря возможности экономии разница в цене нивелируется спустя 1-3 сезона. Читайте также: «Какой датчик температуры для теплого пола выбрать и как его установить правильно».

Можно выделить такие виды терморегуляторов:

  • Аппараты с режимом экономии. Он дает возможность снизить температуру в помещении на время, когда в нем нет жильцов, на определенное количество градусов, что позволит слегка сократить потребление электричества.
  • Термостаты, дополненные программируемым таймером. Контроль температуры осуществляется посредством установленной программы таймера. Таймер посылает команды на регулятор температуры, корректируя, таким образом, силу нагрева в конкретное время.
  • Интеллектуальные программируемые регуляторы температуры. На экране такого дисплея можно устанавливать чередование заданных режимов. Аппарат сам определяет, когда и какую программу выполнить, исходя из определенных факторов.
  • Регулятор температуры с ограничительным датчиком. Он дает возможность задать предельно низкие и высокие величины нагрева пола при конкретной температуре воздуха. Таким образом, можно предостеречься от возможного перегрева, сохранив целостность имеющегося напольного покрытия.

Подготовка к установке

Перед монтажом терморегулятора следует внимательно изучить прилагаемую инструкцию от изготовителя. Особенно следует уделить время разделу по установке, так как принципы монтажа разных моделей регуляторов могут несколько отличаться.

Снимите переднюю крышку регулятора, медленно, осторожными движениями демонтировав колесико управления. Для этого при помощи отвертки аккуратно зацепите элемент, после чего открутите винт. Если у вашей модели есть защелки, можно просто на них надавить той же отверткой, и панель можно будет снять.


Отметим – если не удается снять крышку, и вы собираетесь сделать это силой – подумайте дважды. Скорее всего, вы поломаете крепежи, а приспособление придется выкинуть. Не спешите, лучше изучите инструкцию внимательнее, как показывает практика, это помогает.

Монтаж терморегулятора теплого пола подразумевает наличие следующих приспособлений:

  • Гофротрубка. Зачастую эта вещь идет в комплекте. Если у вас по каким-то причинам такового комплектацией не предусмотрено, придется докупить его дополнительно. Лучше всего, если трубка будет толщиной 16 мм. Чтобы узнать нужную длину, замеряйте расстояние от точки монтажа регулятора до места установки термодатчика (прочитайте: «Как выбрать и установить термодатчик для теплого пола»).
  • Отвертка.
  • Крепежные винты.
  • Монтажная коробка.
  • Строительный уровень.
  • Отвертка-индикатор. Необходима для контроля фазы в сети. При желании можно воспользоваться любым иным схожим приспособлением.

Особенности установки разных терморегуляторов

Ознакамливаясь с мануалом к приобретенному терморегулятору, не пропустите информацию, объясняющую то, какую площадь может обслужить оборудование. Если в планах осуществить монтаж прибора в помещении с большими размерами, лучше всего будет распределить площадь на несколько зон, и поставить в каждую из них по отдельному терморегулятору. Иначе регулятор просто не справится с нагрузкой, а вся затея окажется бессмысленной.


Производятся регуляторы в различных конфигурациях, что в какой-то степени определяет последовательность их установки.

Терморегуляторы можно разделить по таким параметрам:

  1. Конструкция. На рынке можно встретить устройства накладного и встраиваемого типа. Для первого типа не требуется делать технологического отверстия.
  2. Тип управления. Изготовителем представлены температурные датчики выносного, встроенного и комбинированного типов.
  3. Особенности функционала. Существуют простые модели, а также те, что поддерживают программирование. Специалисты отмечают, что лучше, когда присутствует расширенная настройка терморегулятора теплого пола, потому что в таком случае использование системы теплого пола будет значительно экономичнее и эффективнее.

Несколько полезных сведений об электропроводах

Внутрь коробки нужно ввести несколько проводов, имеющих разный цвет изоляции. Согласно нормам, ноль имеет голубой цвет, а фаза – черный. Заземляющий провод окрашен двумя цветами – желтым и зеленым.

Для определения фазы стоит воспользоваться индикаторной отверткой. Кроме того, в момент подготовки, до того, как произойдет установка регулятора теплого пола, следует проконтролировать напряжение в сети. Идеально, когда оно максимально приближается к 220 вольтам.


Далее потребуется произвести обрезку главного кабеля обогрева, и кабеля питания. Для этого лучше всего воспользоваться острым ножом или специальными кусачками. Обрезать нужно так, чтобы кабели выступали из монтажной коробки где-то на 50 мм. Далее зачищаются провода.

Если моделью предусмотрено безвинтовое крепление кабелей, то длина зачистки определяется исходя из рекомендаций, указанных на корпусе устройства. Следует быть аккуратными, чтобы зачищенные кабели не соприкасались между собой. Провод заземления лучше всего соединить с оплеткой кабеля обогрева посредством пайки или клеммы.

После этого осуществляется подключение силового кабеля к монтируемому термостату. Инструкция, как установить терморегулятор для теплого пола, указана производителем либо на корпусе, либо в руководстве. Инструкция может несколько разниться между схожими моделями, поэтому схему нужно изучать в каждом отдельном случае индивидуально.


Подведите провод с фазой и закрепите к нужному контакту в устройстве, обычно он маркируется буквой L. Клема для нулевого провода имеет маркировку N. Однако следует быть внимательным, так как встречаются разновидности систем, в которых клема N предназначена для подключения основного кабеля обогрева. Этот нюанс нужно изучить отдельно с особой внимательностью.

Далее нужно соединить температурный датчик к клемам с маркировкой sensor. Как и было упомянуто раньше, он находится внутри гофротрубки. Если датчик изначально не находится в трубке, то поместить его туда потребуется самому.

Типы кабелей отопления:

  1. Двужильный кабель обогрева скрывает под своей защитной изоляцией два токопроводящих проводника. Такой тип кабеля считается более удобным, нежели его одножильный вариант, потому что соединение его с терморегулятором происходит лишь с одного конца. В таком кабеле рядом находятся 3 провода, два из которых токопроводящие и один заземляющий.
  2. В одножильном кабеле располагается лишь один токопроводящий провод, как правило, он белый.

Техника безопасности

Любые работы по установке электрооборудования должны осуществляться с соблюдением элементарных правил техники безопасности. Несоблюдение таковых может привести к плачевным последствиям.


К основным правилам можно отнести следующие:

  • до проведения работ убедитесь, что все помещение, либо отдельная комната, в которой осуществляется установка датчика, обесточена;
  • не проводите запуск устройства, которое находится в разобранном состоянии;
  • эксплуатация регулятора подразумевает температурный режим от -5 до 40 оС;
  • проводите своевременную очистку термостата от пыли;
  • очистка аппарата должна проводиться средствами, не содержащими растворитель или бензол;
  • ремонт проводите, если только вы на 100 % уверены в своих способностях, при этом вам понадобится разобраться в том, как снять терморегулятор теплого пола;
  • следите за тем, чтобы мощность системы не выходила за допустимые пределы, предусмотренные изготовителем термостата.

Последовательность установки регулятора

Процесс можно условно разделить на ряд последовательных шагов. Если им следовать, все работы пройдут без нюансов.


Можно выделить 5 таких этапов:

  1. Сделайте на месте крепления устройства отверстие – лучше всего для этого подойдет перфоратор или ударная дрель. Габариты этого устройства должны дать возможность установить коробку. Кроме этого, создайте каналы для укладки кабелей и установки датчика. Произведите монтаж установочной коробки в готовое отверстие.
  2. Теперь можно уложить провода. Кабели питания системы обогрева следует подвести к коробке, а также подключите провода термодатчика.
  3. Осуществите монтаж терморегулятора. Это довольно просто, нужно всего лишь закрепить устройство в коробке.
  4. Теперь нужно соединить основные части системы. Данный этап требует особого подхода и соблюдения приложенной изготовителем инструкции, потому что в каждой конкретной модели последовательность может слегка отличаться.
  5. Поставьте на место переднюю панель, закрепив ее монтажными винтами, идущими в комплекте. С помощью строительного уровня нужно проверить, что регулятор был установлен строго по уровню. Далее можно закрыть крышку и включить питание. Если вы все сделали правильно, то включится экран терморегулятора и загорится индикатор теплого пола. После этого можно приступить к настройке регулятора.

Согласно советам экспертов, запускать систему теплых полов в постоянную работу можно лишь по прошествии 3-4 недель после заливки стяжки и укладки напольного покрытия, а именно кафеля. Если включить систему отопления раньше срока, то стяжка может растечься и напольное покрытие придет в негодность.

Хозяин должен лишь замерять специальным инструментом сопротивление между греющими элементами и сравнить их с рекомендуемыми показателями, представленными изготовителем. Если все удовлетворяет, то нужно только дождаться окончательного застывания стяжки. Только после этого готовую систему отопления, оснащенную термостатом и датчиком температуры, можно запускать в постоянную работу.

Терморегулятор теплого пола теплолюкс 520

Интеллектуальный комфорт.

Функция программирования позволяет ТЕПЛОЛЮКС 520, основываясь на характеристиках помещения, заранее включать обогрев с таким расчетом, чтобы достигнуть комфортной температуры точно в заданное пользователем время.Терморегулятор ТЕПЛОЛЮКС 520 снабжен графическим дисплеем. Контрастные и хорошо читаемые цифры и пиктограммы интуитивно понятны для пользователя.

Основная идея программного обеспечения терморегулятора ТЕПЛОЛЮКС 520 – экономия электроэнергии и удобный интерфейс управления. Для воплощения этой идеи в приборе запрограммированы четыре события – «утренний подъем», «рабочий день», «возвращение вечером» и «время сна». Пользователь имеет возможность задать для каждого из событий уровень поддерживаемой температуры теплого пола (комфортный подогрев и экономия), а также временной интервал переключения между ними.

Терморегулятор запоминает данные установки для каждого дня недели отдельно и включает подогрев в нужное время. Дополнительно в модели ТЕПЛОЛЮКС 520 реализованы режим постоянного поддержания заданной температуры и режим «антизамерзания». В случае длительного отсутствия людей дома использование режима «антизамерзания» позволит обеспечить в помещении минимальную положительную температуру. Заказать и купить терморегулятор E 51 в Нижнем Новгороде можно в нашей компании в офисе продаж.



Особенности терморегулятора

  • Программирование 4 событий: утренний подъем, рабочий день, возвращение вечером и время сна
  • Имеет 2 датчика температуры: выносной для пола и встроенный для воздуха
  • Совместим с датчиками других производителей.
  • Может использоваться в режиме часов:
  • Оснащен функцией самодиагностики и защиты от детей.
  • Настройка «Любимая температура» станет удобным помощником для установки комфортной для Вас температуры.
  • Цвет кремовый и белый.
  • Гарантия 3 года
  • Товар сертифицирован. Гарантийный срок 3 год.

Инструкция Теплолюкс 520.doc скачать

Терморегулятор Теплолюкс 520 отзывы

Ольга Как то он вписался в наш дизайн по дизайну. 14.09.2014

Терморегулятор Теплолюкс 520 наши рекомендации

Регулятор обновился на сегодняшний день и  поменял название. Довольно неплохой дизайн. Андрей.

Технические характеристики

  • Питание ~220 В; 50 Гц
  • Механизм управления Электронный
  • Управление настройками кнопочное
  • Программируемый 4 события / 7 дней
  • Дисплей ЖК
  • Выносной датчик температуры пола есть
  • Встроенный датчик температуры воздуха есть
  • Раздельная работа каждого датчика да
  • Совместная работа датчиков да
  • Режим работы без датчика пола есть
  • Индикация работы на ЖК дисплее
  • Подсветка Есть
  • Индикация температуры есть
  • Блокировка кнопок да
  • Часы есть
  • Сохранение хода часов 4 часа
  • Постоянное поддержание да
  • Самодиагностика да
  • Режим «антизамерзание» да
  • Режим «Любимая температура» да
  • Статистика расхода электроэнергии нет
  • Самообучение да
  • Допустимая температура окружающей среды от +5°С до +40°С
  • Совместимость совместим с датчиками на 6,8; 10; 12; 15; 33; 47 кОм
  • Класс защиты II
  • Степень пылевлагозащиты IP21
  • Допустимая отн. влажность воздуха 80%
  • Пределы регулирования от +5 °С до +35 °C
  • Максимальный ток нагрузки 16 а
  • Гарантия 3 года
  • Срок службы 10 лет
  • Бренд Теплолюкс
  • Страна изготовитель Россия

Настройка терморегулятора «Теплолюкс» ТР 520

Другая информация по теме терморегулятор

Терморегулятор для теплого пола: подключение, инструкция

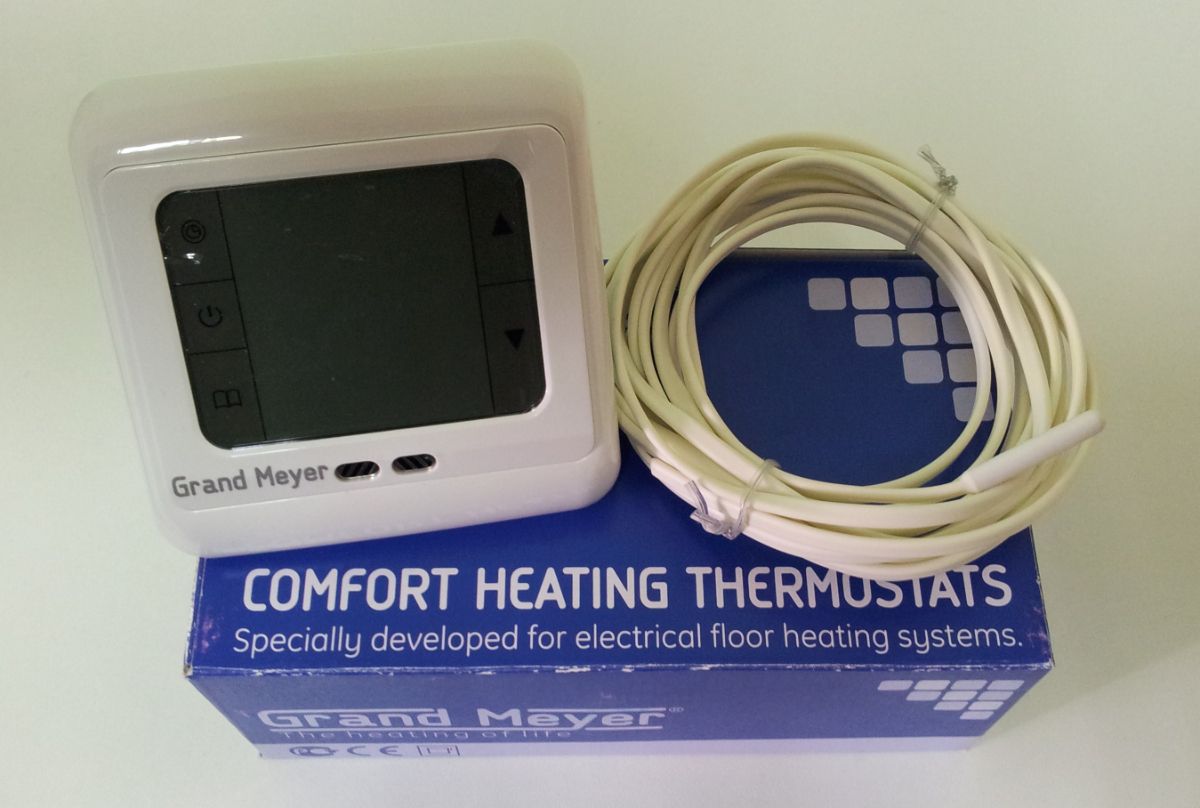

Терморегулятор фото

Различные терморегуляторы для теплого пола выполняют управление и регулирование обогревом, обеспечивая наиболее оптимальную температуру в помещении. Только с помощью терморегулятора можно включить, настроить или выключить систему теплых полов.

Общие сведения

Известно, что теплые полы могут быть водяными, электрическими и инфракрасными. И одним из элементов этих систем является терморегулятор (или термостат), позволяющий регулировать весь процесс обогрева пола.

Управление терморегулятором может быть программируемым (автоматизирующим систему) или электрическим. Задавать необходимую температуру нагрева позволяет встроенный часовой датчик. Он же управляет включением и выключением системы.

Терморегулятор может устанавливаться в монтажную коробку на стене или накладным способом. Подключение терморегулятора теплого пола выполняется в обычную электрическую сеть. В случае с использованием системы теплого пола во влажных помещениях, терморегулятор выносится за их пределы.

Функции терморегуляторов:

  • включение и выключение системы;
  • функции поддержания тепла;
  • автоматический подогрев до нужной температуры к определенному времени;
  • функции экономии энергии;
  • функции контроля электроэнергии и другие.

Как выбрать терморегулятор?

При выборе терморегулятора стоит учитывать, что он не только должен включать и выключать систему теплого пола, но и обеспечивать необходимую температуру, а также соответствовать коммутируемой мощности системы. В большинстве случаев предельная мощность бытовых вариантов терморегуляторов составляет 3 кВт.

Нет необходимости для теплого пола использовать терморегулятор с датчиками показаний температуры воздуха в помещении. Эти данные могут искажаться различными факторами, например, сквозняком, потоками воздуха от других приборов и пр.

Для небольших помещений лучше не использовать программируемый термостат, так как нагрев такого помещения может потребоваться в любую минуту и очень быстро.

Программируемые модели больше подходят для больших по площади помещений. Их суммарная установленная мощность может составлять до 3 и более кВт. В этом случае прибор окупится за короткое время.

Самыми популярными считаются электронные бытовые термостаты с датчиками пола. Они отличаются доступностью по цене, простотой в использовании, а также высокой надежностью.

Классификации терморегуляторов:

Классификация по мощности.

Это один из самых важных параметров для выбора термостата. В приборе указывается номинальная мощность теплого пола, на которую рассчитан данный терморегулятор.

Схема подключения терморегулятора

Бывает, что теплые полы используются на очень большой площади, превышающей возможности самых мощных терморегуляторов. В таких случаях либо приходится делить помещение на зоны с использованием для каждой отдельного термостата, либо использовать дополнительный вид оборудования: магнитный пускатель. Этот прибор защищает термостат от перегрузок. Он приобретается отдельно.

По типу монтажа.

Тип монтажа терморегулятора для теплого пола определяется по виду приборов: накладные или встраиваемые терморегуляторы. Встраиваемые модели требуют выполнения отверстий в стене. Накладные устанавливаются в специальный монтажный короб, который крепится к стене. Выполнить монтаж терморегулятора можно по прилагаемой схеме.

По типу управления системой.

Есть варианты терморегуляторов для пола с уже встроенными датчиками, регулирующими температуру воздуха. Некоторые терморегуляторы снабжены выносным датчиком температуры. Также терморегуляторы могут оба варианта датчиков: выносные и встроенные.

По функциональным возможностям.

В этой классификации термостаты могут быть программируемыми и непрограммируемыми. Очень удобны функции программируемых терморегуляторов, способные задавать режим работы теплого пола на несколько дней. Непрограммируемые модели более просты в управлении и доступны по цене. Но некоторые из этих моделей могут иметь таймер обратного отсчета, то есть времени, когда обогрев пола должен отключиться.

По внешнему виду терморегулятора.

Самые разнообразные формы, виды, расцветки и модели терморегуляторов доступны в магазинах. Можно выбрать наиболее подходящие к вашему интерьеру.

Работа терморегулятора

Терморегулятор для теплого пола на радиоканале

Как правило, к любой модели прилагается инструкция и схема подключения терморегулятора теплого пола. » и «v» (в большинстве моделей). Показания отображаются на индикаторе;

  • также задается необходимая температура нагрева;
  • при наборе температуры горит индикатор «Set»;
  •  при достижении заданной температуры загорается индикатор «Run»;
  • отключение от сети выполняется кнопкой «ON/OFF».
  • Монтаж

    Важное условие: монтаж терморегулятора для теплого пола своими руками необходимо выполнять только при отключенном электропитании. Это поможет избежать поражения электрическим током.

    • Заранее крепится на стене монтажная коробка или выполняется углубление.
    • Термостат устанавливается в подготовленное углубление или монтируется в короб.
    • Температурный датчик заключается в гофрированную трубку диаметром 16 мм. Он должен находиться между линиями изгиба кабеля или под инфракрасной пленкой.
    • Окончание трубки с термодатчиком необходимо плотно заглушить, чтобы не попадала влага.

    Установка терморегулятора для водяного теплого пола несколько отличается от электрического. В большинстве случаев трубопровод просто подключается к отопительной системе и никак не регулируется.

    Если такой прибор используется, то он может быть установлен вертикально или горизонтально. Рекомендуемая высота – 120 сантиметров от пола. При этом датчик встраивается в пол. Термостаты управляют в системе сервоприводом, регулирующим подачу теплой воды.

    Как настроить терморегулятор

    Система подогрева пола позволяет поддерживать комфортный микроклимат в помещении, предоставляя владельцу возможность самостоятельного определения необходимой температуры. Для управления интенсивностью обогрева подобного рода системы комплектуются прибором, известным как терморегулятор.

    Установка терморегулятора теплого пола

    При желании с установкой упомянутого устройства можно справиться собственными силами. Исполнитель изначально должен настроиться на серьезность и ответственность предстоящего мероприятия, не забывая, при этом, о положениях техники безопасности.

    Блок: 1/7 | Кол-во символов: 567
    Источник: https://pol-spec.ru/elektricheskiy-pol/ustanovka-termoregulyatora-teplogo-pola.html

    Инструкции для терморегуляторов Теплолюкс

    Инструкция для терморегулятора Теплолюкс LC-001
    Инструкция для терморегулятора Теплолюкс LC-001

    Скачать инструкцию для терморегулятора Теплолюкс LC-001, Вы можете ЗДЕСЬ. Или нажав на картинку.

    Купить терморегулятор Теплолюкс LC-001 по низкой цене Вы можете ЗДЕСЬ.

    Инструкция для терморегулятора Теплолюкс ТР-111
    Инструкция для терморегулятора Теплолюкс ТР-111

    Скачать инструкцию для терморегулятора Теплолюкс ТР-111, Вы можете ЗДЕСЬ. Или нажав на картинку.

    Купить терморегулятор Теплолюкс ТР-111 по низкой цене Вы можете ЗДЕСЬ.

    Инструкция для терморегулятора Теплолюкс ТР-510
    Инструкция для терморегулятора Теплолюкс ТР-510

    Скачать инструкцию для терморегулятора Теплолюкс ТР-510, Вы можете ЗДЕСЬ. Или нажав на картинку.

    Купить терморегулятор Теплолюкс ТР-510 по низкой цене Вы можете ЗДЕСЬ.

    Инструкция для терморегулятора Теплолюкс SE 200
    Инструкция для терморегулятора Теплолюкс SE 200

    Скачать инструкцию для терморегулятора Теплолюкс SE 200, Вы можете ЗДЕСЬ. Или нажав на картинку.

    Купить терморегулятор Теплолюкс SE 200 по низкой цене Вы можете ЗДЕСЬ.

    Инструкция для терморегулятора Теплолюкс MCS 300
    Инструкция для терморегулятора Теплолюкс MCS 300

    Скачать инструкцию для терморегулятора Теплолюкс MCS 300, Вы можете ЗДЕСЬ. Или нажав на картинку.

    Купить терморегулятор Теплолюкс MCS 300 по низкой цене Вы можете ЗДЕСЬ.

    Инструкция для терморегулятора Теплолюкс MCS 350
    Инструкция для терморегулятора Теплолюкс MCS 350

    Скачать инструкцию для терморегулятора Теплолюкс MCS 350, Вы можете ЗДЕСЬ. Или нажав на картинку.

    Купить терморегулятор Теплолюкс MCS 350 по низкой цене Вы можете ЗДЕСЬ.

    Инструкция для терморегулятора Теплолюкс ТР-515
    Инструкция для терморегулятора Теплолюкс ТР-515

    Скачать инструкцию для терморегулятора Теплолюкс ТР-515, Вы можете ЗДЕСЬ. Или нажав на картинку.

    Купить терморегулятор Теплолюкс ТР-515 по низкой цене Вы можете ЗДЕСЬ.

    Инструкция для терморегулятора Теплолюкс ТР-520
    Инструкция для терморегулятора Теплолюкс ТР-520

    Скачать инструкцию для терморегулятора Теплолюкс ТР-520, Вы можете ЗДЕСЬ. Или нажав на картинку.

    Купить терморегулятор Теплолюкс ТР-520 по низкой цене Вы можете ЗДЕСЬ.

    Инструкция для терморегулятора Теплолюкс ТР-711
    Инструкция для терморегулятора Теплолюкс ТР-711

    Скачать инструкцию для терморегулятора Теплолюкс ТР-711, Вы можете ЗДЕСЬ. Или нажав на картинку.

    Купить терморегулятор Теплолюкс ТР-711 по низкой цене Вы можете ЗДЕСЬ.

    Инструкция для терморегулятора Теплолюкс ТР-721
    Инструкция для терморегулятора Теплолюкс ТР-721

    Скачать инструкцию для терморегулятора Теплолюкс ТР-721, Вы можете ЗДЕСЬ. Или нажав на картинку.

    Купить терморегулятор Теплолюкс ТР-721 по низкой цене Вы можете ЗДЕСЬ.

    Инструкция для терморегулятора Теплолюкс ТР-730
    Инструкция для терморегулятора Теплолюкс ТР-730

    Скачать инструкцию для терморегулятора Теплолюкс ТР-730, Вы можете ЗДЕСЬ. Или нажав на картинку.

    Купить терморегулятор Теплолюкс ТР-730 по низкой цене Вы можете ЗДЕСЬ.

    Блок: 2/6 | Кол-во символов: 3838
    Источник: https://treh.my-teplo.ru/articles/instruktsii_dlya_teplykh_polov_i_termoregulyatorov_teplolyuks.html

    Терморегулятор для теплого пола E 51.

    716

    Терморегулятор Е 51.716 программируемый с ЖК-дисплеем и двумя датчиками применяется для автоматического поддержания температуры теплого пола в диапазоне от +5 °С до +90 °С. Максимальная мощность нагрузки составляет 3,5 кВт.

    Блок: 2/15 | Кол-во символов: 275
    Источник: https://heating-film.ru/catalog/termoregulyatory/e-51-716/

    Инструкции для нагревательных матов Теплолюкс

    Инструкция для нагревательных матов Теплолюкс Alumia
    Инструкция для нагревательных матов Теплолюкс Alumia

    Скачать инструкцию для нагревательных матов Теплолюкс Alumia, Вы можете ЗДЕСЬ. Или нажав на картинку.

    Купить нагревательный мат Теплолюкс Alumia по низкой цене Вы можете ЗДЕСЬ.

    Инструкция для нагревательных матов Теплолюкс Mini
    Инструкция для нагревательных матов Теплолюкс Mini

    Скачать инструкцию для нагревательных матов Теплолюкс Mini, Вы можете ЗДЕСЬ. Или нажав на картинку.

    Купить нагревательный мат Теплолюкс Mini по низкой цене Вы можете ЗДЕСЬ.

    Инструкция для нагревательных матов Теплолюкс Profimat
    Инструкция для для нагревательных матов Теплолюкс Profimat

    Скачать инструкцию для нагревательных матов Теплолюкс Profimat, Вы можете ЗДЕСЬ. Или нажав на картинку.

    Купить нагревательный мат Теплолюкс Profimat по низкой цене Вы можете ЗДЕСЬ.

    Инструкция для нагревательных матов Теплолюкс Tropix
    Инструкция для нагревательных матов Теплолюкс Tropix

    Скачать инструкцию для нагревательных матов Теплолюкс Tropix, Вы можете ЗДЕСЬ. Или нажав на картинку.

    Купить нагревательный мат Теплолюкс Tropix по низкой цене Вы можете ЗДЕСЬ.

    Блок: 3/6 | Кол-во символов: 1503
    Источник: https://lipezk.my-teplo.ru/articles/instruktsii_dlya_teplykh_polov_i_termoregulyatorov_teplolyuks. html

    Видеообзоры терморегулятора E 51.716

    Обзор терморегулятора E 51.716 (Menred, Китай): основные характеристики, особенности, комплект поставки.

    Блок: 3/15 | Кол-во символов: 161
    Источник: https://heating-film.ru/catalog/termoregulyatory/e-51-716/

    Инструкции для греющих кабелей Теплолюкс

    Инструкция для греющего кабеля Теплолюкс Green Box
    Инструкция для греющего кабеля Теплолюкс Green Box

    Скачать инструкцию для греющего кабеля Теплолюкс Green Box, Вы можете ЗДЕСЬ. Или нажав на картинку.

    Купить греющий кабель Теплолюкс Green Box по низкой цене Вы можете ЗДЕСЬ.

    Инструкция для греющего кабеля Теплолюкс Profiroll
    Инструкция для греющего кабеля Теплолюкс Profiroll

    Скачать инструкцию для греющего кабеля Теплолюкс Profiroll, Вы можете ЗДЕСЬ. Или нажав на картинку.

    Купить греющий кабель Теплолюкс Profiroll по низкой цене Вы можете ЗДЕСЬ.

    Блок: 4/6 | Кол-во символов: 754
    Источник: https://spb.my-teplo.ru/articles/instruktsii_dlya_teplykh_polov_i_termoregulyatorov_teplolyuks.html

    Особенности терморегулятора E 51.716

    • На передней панели терморегулятора E 51.716 располагаются ЖК-дисплей, кнопки управления и датчик воздуха.
    • Терморегулятор предназначен для поддержания температуры пола в пределах от +5 °С до +90 °С.
    • Работать терморегулятор может в трех режимах: ручном, программируемом и комфортном. Программировать терморегулятор можно на каждый день и неделю, используя шесть временных интервалов.
    • В терморегуляторе имеется независимый элемент питания для сохранения настроек. После отключения и включения электропитания терморегулятор автоматически включится в режим работы подогрева теплого пола, который был ранее задан пользователем.
    • Для определения температуры используется выносной датчик температуры (10 кОм), который размещается непосредственно в теплом полу. Длина провода датчика температуры 3 метра.
    • Терморегулятор E 51.716 предназначен для стандартного скрытого монтажа в стенной коробке диаметром 65 мм.
    • Товар сертифицирован. Гарантийный срок 3 года.

    Блок: 4/15 | Кол-во символов: 1036
    Источник: https://heating-film.ru/catalog/termoregulyatory/e-51-716/

    Инструкции подогреваемого коврика Теплолюкс Carpet

    Скачать инструкцию подогреваемого коврика Теплолюкс Carpet, Вы можете ЗДЕСЬ. Или нажав на картинку.

    Купить греющий коврик Теплолюкс Carpet по низкой цене Вы можете ЗДЕСЬ.

    Блок: 5/6 | Кол-во символов: 305
    Источник: https://msk.my-teplo.ru/articles/instruktsii_dlya_teplykh_polov_i_termoregulyatorov_teplolyuks.html

    Технические характеристики терморегулятора E 51.716

    Напряжение~220 В, 50 Гц
    Максимальный ток коммутации16 А
    Максимальная мощность3520 Вт
    Диапазон температур+5 °С … +60 °С
    Диапазон температур максимальный+5 °C … +90 °C
    Шаг регулирования температуры0,5 °С … 10 °С (заводская установка 1 °С)
    Потребляемая мощность терморегулятора2 Вт
    Температура монтажа-5 °С … +50 °С
    Уровень защиты корпусаIP 20
    Материал корпусаВысококачественный самозатухающий пластполимер
    Датчик полаNTC, 3 м
    Датчик воздухаNTC встроенный
    Габаритные размеры86 х 90 х 46 мм
    Страна производительКитай

    Блок: 5/15 | Кол-во символов: 552
    Источник: https://heating-film. ru/catalog/termoregulyatory/e-51-716/

    Углубленные настройки

    Предупреждение – если нет надобности, лучше туда не лезть. Иначе можем спалить как сам термодатчик, так и теплый пол. Включаются настройки при выключенном терморегуляторе. Нам нужно зажать клавишу «включения» и «книжку». Это так называемое сервисное меню.

    Тут десять настроек:

    1) Это калибровка датчиков. Не советую вам играться этими настройками, там итак все хорошо выставлено.

    2) Переключение датчиков. Вот это нужные настройки. По умолчанию включены оба датчика и «воздушный» и «пола». Температура будет показываться средняя. Если у вас встроено все в плитку, то воздушный вам не нужен, он используется только для пленочного теплого пола. Тогда, если для плитки выбираем «OUT», если для комнаты (воздушный) – выбираем «IN», если нужно оба ставим – ALL.

    3) Ограничение температуры, задается вручную.

    4) Шаг регулировки температуры. По умолчанию стоит 1 градус. То есть пол будет прогреваться боле на градус, а затем отключаться. Также и остывать будет на градус, а затем включаться.

    5) Система от замерзания. Если она активирована, то пол будет автоматически поддерживать температуру минимум в пять градусов. Нужно для дач и загородных домов.

    6) Выбор дней недели, можно задать шести или семи дневную рабочую неделю.

    7) Функция отключена

    8) Функция отключена

    9) Максимальный нагрев. Можно задать даже до 90 градусов.

    10) Сброс на заводские настройки.

    Блок: 5/7 | Кол-во символов: 1390
    Источник: http://remo-blog.ru/e-lektrika/kak-nastroit-termoregulyator.html

    Ключевые положения техники безопасности

    Любые электромонтажные работы должны проводиться в строгом соответствии с техникой безопасности. Пренебрежение данными положениями грозит самыми неблагоприятными последствиями. Ключевые рекомендации следующие:

    • перед началом работы обесточьте всю квартиру/дом либо непосредственно линию, выделенную для подсоединения термостата, если такая возможность присутствует;
    • не включайте в электросеть разобранное устройство;
    • не используйте регулятор при температуре выше +40 и ниже -5;
    • не допускайте запыления термостата;
    • не применяйте для чистки устройства разнообразные растворители. Использование в этих целях бензола также недопустимо;
    • не занимайтесь ремонтом регулятора, не имея соответствующих навыков;
    • не допускайте превышения значений мощности и тока выше указанных в инструкции производителя.

    Блок: 6/7 | Кол-во символов: 824
    Источник: https://pol-spec.ru/elektricheskiy-pol/ustanovka-termoregulyatora-teplogo-pola.html

    Блокировка от детей

    Последнее что хочется отметить это блокировка от «подвижных детей». Если настроили, как нужно терморегулятор можно его «заблокировать», просто жмем одновременно клавиши «вверх» и «вниз» в течение пяти секунд, появится значок замочка (разблокировка таким же способом).

    Ребята вот и все. Вот такие основные настройки, извините если не очень понятно. Для этого я создал еще и видеоверсию, там просто «разжевал» информацию, так что смотрим.

    Блок: 6/7 | Кол-во символов: 460
    Источник: http://remo-blog.ru/e-lektrika/kak-nastroit-termoregulyator.html

    Поэтапная инструкция по монтажу регулятора

    Рассматриваемое мероприятие состоит из нескольких основных технологических этапов. Придерживайтесь приведенной последовательности, и все обязательно получится.

    Первый этап. Вооружившись перфоратором, дрелью или другим подходящим инструментом, подготовьте в стене отверстие для подключаемого устройства. Его размер должен позволять установить коробку. На этом же этапе обустройте каналы для прокладывания кабелей и обустройства датчика. Поместите установочную коробку в ранее подготовленное монтажное отверстие.

    Фото штробы в стене, соединяющей пол с терморегулятором

    Штроба должна быть 20х20 мм

    Второй этап. Уложите провода. Питающие кабели системы подогрева пола нужно подвести к коробке. На этой же стадии работы заведите в коробку провода температурного датчика.

    Схема прокладки проводов в гофре

    Третий этап. Установите температурный регулятор. Ваша задача сводится к простому фиксированию устройства в коробке.

    Четвертый этап. Соедините главные узлы системы. На этой стадии вы должны четко следовать положениям инструкции производителя, т. к. последовательность действий несколько отличается для разных моделей устройств.

    Подключение терморегулятора теплого пола

    Пятый этап. Установите лицевую панель. Для фиксации используйте монтажные винты из комплекта. Проверьте ровность монтажа регулятора при помощи уровня. После этого закройте крышку термостата и включите напряжение. Если все в порядке, вы поймете это по загоревшемуся индикатору теплого пола или включению экрана регулятора. Можете приступать к настройке устройства.

    Проверка системы

    Важно! Специалисты рекомендуют принимать систему теплого пола в постоянную эксплуатацию минимум спустя 3-4 недели после заливки стяжки и укладки плитки, если она была выбрана в качестве финишного декоративного покрытия. Под воздействием тепла заливка может попросту растрескаться.

    Исполнителю разрешается лишь измерить сопротивление, создающееся между греющими жилами, воспользовавшись специально предназначенным для этого инструментом. Полученные замеры сопоставляются с оптимальными значениями, приведенными в руководстве производителя. Если все в порядке, останется лишь дождаться полного высыхания и набора прочности стяжки, после чего систему, укомплектованную термостатом и сопутствующим датчиком, можно будет вводить в полноценную эксплуатацию.

    Удачной работы!

    Видео – Установка терморегулятора теплого пола

    Блок: 7/7 | Кол-во символов: 2389
    Источник: https://pol-spec.ru/elektricheskiy-pol/ustanovka-termoregulyatora-teplogo-pola.html

    Видео версия

    НА этом все, надеюсь, кому-то помог с настройкой терморегулятора E51, который штампуется еще под многими брендами. Читайте наш строительный блог.

    Блок: 7/7 | Кол-во символов: 159
    Источник: http://remo-blog.ru/e-lektrika/kak-nastroit-termoregulyator.html

    Оглавление

    Блок: 8/15 | Кол-во символов: 33
    Источник: https://heating-film. ru/catalog/termoregulyatory/e-51-716/

    Установка времени и даты

    Для начала устанавливаем время: Для этого нажимаем одновременно кнопки «книжка» и «вверх», держим в течение 5 секунд. Заходим в меню, тут все интуитивно понятно: — настройка часов «вверх» «вниз» переключение «книжка». Также внизу нужно поставить нужный день недели, там идет градация от 1 до 7, где 1 – понедельник, 7 – воскресение. После настройки нажимаем кнопку «питания».

    Блок: 3/7 | Кол-во символов: 404
    Источник: http://remo-blog.ru/e-lektrika/kak-nastroit-termoregulyator.html

    Схема подключения терморегулятора E 51.716

    Электрическая схема подключения терморегулятора E 51.716:

    • Контакт 1 — питающий провод 220 В, фаза (L).
    • Контакт 2 — питающий провод 220 В, ноль (N).
    • Контакты 3 и 4 — нагрузка (теплый пол).
    • Контакт 5 — не используется.
    • Контакты 6 и 7 — датчик теплого пола.

    Терморегулятор питается от сети 220 В.

    Внимание! Неправильное подключение может привести к выходу из строя терморегулятора, датчика температуры, нагревательной секции.

    Блок: 9/15 | Кол-во символов: 520
    Источник: https://heating-film.ru/catalog/termoregulyatory/e-51-716/

    Видеообзор терморегулятора E 51.716

    Обзор терморегулятора E 51.716 (Китай): основные характеристики, особенности, комплект поставки.

    Блок: 10/15 | Кол-во символов: 177
    Источник: https://heating-film.ru/catalog/termoregulyatory/e-51-716/

    Интерфейс терморегулятора E 51.716

    Блок: 11/15 | Кол-во символов: 66
    Источник: https://heating-film.ru/catalog/termoregulyatory/e-51-716/

    Сообщения о неисправности терморегулятора E 51.716

    • E0: Встроенный датчик температуры воздуха – не подключен или короткое замыкание.
    • E1: Выносной датчик температуры пола – не подключен или короткое замыкание.

    При обнаружении ошибки E0/E1, необходимо проверить исправность и подключение датчиков температуры.

    Блок: 12/15 | Кол-во символов: 328
    Источник: https://heating-film.ru/catalog/termoregulyatory/e-51-716/

    Режимы работы терморегулятора E 51.716

    Режим ручного управления

    Терморегулятор постоянно в течение суток поддерживает заданную пользователем температуру. Все программные установки не действуют.

    Программный режим

    Работа по заданной программе. Возможно программирование 6 временных интервалов с различной температурой в течение дня на каждый день недели.

    Режим комфорта

    Температура может быть временно изменена для текущего режима. Комфортная температура возвращается к исходному значению в следующем событии, терморегулятор продолжает работать по заданной ранее программе.

    • Пробуждение, событие 1.
    • Уход из дома до обеда, событие 2.
    • Возвращение на обед, событие 3.
    • Уход из дома после обеда, событие 4.
    • Возвращение домой вечером, событие 5.
    • Сон, событие 6.

    Обратите внимание! При выборе режима комфортного отопления (по датчику температуры пола), рекомендуется задавать температуру 28-32°С для комфортного отопления и 20-24°С в режиме экономии энергии. При этом повышать температуру необходимо заранее за 60-120 минут до наступления события, а понижать за 30-60 минут до наступления следующего события. Настройки корректируются пользователем опытным путем.

    Блок: 13/15 | Кол-во символов: 1227
    Источник: https://heating-film.ru/catalog/termoregulyatory/e-51-716/

    Кол-во блоков: 26 | Общее кол-во символов: 20631
    Количество использованных доноров: 7
    Информация по каждому донору:
    1. https://treh.my-teplo.ru/articles/instruktsii_dlya_teplykh_polov_i_termoregulyatorov_teplolyuks.html: использовано 1 блоков из 6, кол-во символов 3838 (19%)
    2. https://lipezk.my-teplo.ru/articles/instruktsii_dlya_teplykh_polov_i_termoregulyatorov_teplolyuks.html: использовано 1 блоков из 6, кол-во символов 1503 (7%)
    3. https://spb. my-teplo.ru/articles/instruktsii_dlya_teplykh_polov_i_termoregulyatorov_teplolyuks.html: использовано 1 блоков из 6, кол-во символов 754 (4%)
    4. https://msk.my-teplo.ru/articles/instruktsii_dlya_teplykh_polov_i_termoregulyatorov_teplolyuks.html: использовано 1 блоков из 6, кол-во символов 305 (1%)
    5. https://pol-spec.ru/elektricheskiy-pol/ustanovka-termoregulyatora-teplogo-pola.html: использовано 5 блоков из 7, кол-во символов 7076 (34%)
    6. https://heating-film.ru/catalog/termoregulyatory/e-51-716/: использовано 12 блоков из 15, кол-во символов 4742 (23%)
    7. http://remo-blog.ru/e-lektrika/kak-nastroit-termoregulyator.html: использовано 4 блоков из 7, кол-во символов 2413 (12%)

    Подключение теплого пола к терморегулятору

    Подключение электрического теплого пола к терморегулятору — это заключительный и поэтому очень ответственный этап установки системы теплых полов.

    Для того, чтобы вы смогли с легкостью самостоятельно выполнить такой монтаж, представляем нашу пошаговую фото инструкцию – установка и подключение терморегулятора к теплому полу.

    В качестве примера для установки будем использовать достаточно популярный, проверенный временем терморегулятор Devi Devireg 535 (D535).

    Комплект поставки терморегулятора Devireg 535, кроме инструкции и брошюры на различных языках, включает механизм терморегулятора с рамкой и датчик температуры теплого пола.

    Для подключения теплого пола к терморегулятору, воспользуемся стандартной монтажной схемой (см. изображение ниже), достаточно подробно мы описывали ее в нашей статье «Схема подключения терморегулятора теплого пола».

    Для удобства, производители всегда указывают схему подключения на тыльной стороне терморегулятора или рядом с клеммами, поэтому во время монтажа, схема всегда остается на виду.

    Перед подключением терморегулятора, был выполнен монтаж теплого пола Devi, концы нагревательного кабеля выведены в подрозетник. Так же туда подведен трехжильный питающий кабель и гофрированная труба (гофра), для датчика температуры.

    Перед установкой, в первую очередь, отключаем подачу электрического тока. Для этого в электрощите, необходимо рычаги автоматических выключателей перевести в состоянии «выкл.», обычно это положение, при котором рычаг направлен вниз. Какой именно автомат необходимо выключить, если они не подписаны, определяется опытным путем, выключая их по очереди, и проверяя, например, индикаторной отверткой, наличие напряжения проводке для выключателя. В крайнем случае, выключайте все. Но затем еще раз обязательно убедитесь, в отсутствии электрического тока, в месте установки!





    Приступаем к установке терморегулятора теплого пола



    1.Устанавливаем датчик температуры теплого пола.

    Для этого:

              1.1.Отрезаем гофрированную трубу (гофру) в подрозетнике.

    Второй конец гофры находится возле нагревательных матов в полу. Это сделано для того, чтобы после выполнения всех отделочных работ, была возможность поместить датчик температуры теплого пола, контролирующий степень нагрева, от терморегулятора к нагреваемой поверхности.



              1.2.Помещаем датчик температуры теплого пола в гофру, как показано на изображении ниже.

    Затем проталкиваем его до упора, датчик должен обязательно попасть в определенное для него при монтаже теплого пола место.

    2. Подключаем заземление к теплому полу.

    Как определить какой из проводов фаза, ноль, а какой заземление самостоятельно, вам поможет наша подробная инструкция – ЗДЕСЬ.

              2.1. Для этого отрезаем по длине (60мм – 80мм) и снимаем изоляцию с проводов, идущих от нагревательного кабеля.

              2.2. Для большего удобства необходимо скрутить жилы экрана между собой, как показано на изображении ниже

              2.3.Соединяем, с помощью клеммника экраны концов нагревательного кабеля, с заземлением (защитным нулём) питающего кабеля – желто-зеленый провод.

    Для соединения удобно использовать клеммник WAGO 222-412, как в нашем примере. После фиксации проводов, соединение убирается в подрозетник и в последствии находится за терморегулятором.

    3.Подготавливаем терморегулятор к установке.

    Снимаем лицевую панель с рамкой. Для этого необходимо поместить прямую отвертку в паз в нижней части лицевой панели и надавить, как показано на изображении ниже.



     После чего щелкнет фиксатор, а лицевая панель подастся вперед, и вы сможете с легкостью разобрать терморегулятор, на составные части.

    4.Подключаем провода к терморегулятору.

    Обрезаем по длине (60мм – 80мм) и снимаем изоляцию с концов проводов (8мм – 10мм) необходимых при подключении терморегулятора. После чего, зажимаем их в соответствующих клеммах, по схеме установки.

    5. Подгибаем провода за терморегулятор.

    Так-как при подключении теплого пола к терморегулятору используется большое количество проводов, для успешной установки его в подрозетник они должны быть аккуратно уложены и в дальнейшем не препятствовать монтажу.

    6. Выставляем по уровню и фиксируем механизм терморегулятора в подрозетнике.

    7. Устанавливаем рамку.

    8.Защелкиваем лицевую панель.

    Для этого вставляем её в посадочное место и аккуратно, до щелчка, надавливаем. После фиксации, лицевая панель так же удерживает собой декоративную рамку.

    Теперь можно включить подачу электричества и протестировать работу терморегулятора и всей системы теплого пола. Для этого нажимаем на кнопку включения (с левой стороны терморегулятора), после чего должен зажечься красный индикатор, а на ЖК экране появится текущая температура поверхности, куда установлен теплый пол.

    На этом установка завершена. Только не ждите мгновенного нагрева поверхности пола, в свой стандартный режим работы теплый пол, подключенный к электронному терморегулятору, выходит только после нескольких часов, после первого включения.

    Любые возникшие вопросы при подключении автоматического терморегулятора теплого пола оставляйте в комментариях к статье, постараемся вам помочь!


    Основы термостата

    — Центр знаний

    ПРОГРАММИРУЕМЫЕ ТЕРМОСТАТЫ ЭКОНОМИЯ ЭНЕРГИИ

    Программируемые термостаты — наши продавцы номер один, они имеют встроенные часы и 7-дневный календарь, который позволяет вам устанавливать параметры времени и температуры в соответствии с вашим графиком. Ваш пол будет автоматически включаться и выключаться в выбранное вами время и до нужной температуры. Вы можете установить свою собственную программу или использовать одно из стандартных расписаний, уже установленных в Stat. Отключение пола вдали от дома также экономит ваши деньги, как и выключение света, когда вас нет дома.Конечно, все программируемые модели также можно просто выключить или перевести в ручной непрограммируемый режим.

    ПРОГРАММИРУЕМЫЕ ТЕРМОСТАТЫ НАИЛУЧШИХ ДЛЯ:

    • Экономия энергии — никогда не забывайте выключать (или включать)
    • Теплые полы, когда они нужны — предварительный подогрев в соответствии с вашим распорядком дня
    • Установите и забудьте — каждый день то же расписание, а на выходных другое
    • Еще позволяет гибкость ручного управления для изменения температуры или включения / выключения
    • Непрограммируемые термостаты позволяют полностью вручную контролировать температуру пола, но не имеют часов или таймеров.
    • Выбирайте простой циферблат или ЖК-экран с кнопками и подсветкой. Вкл / Выкл, тест GFCI и настройка температуры — ваши единственные варианты.
    • Пол будет постоянно нагреваться до заданной вами температуры, пока вы не измените температуру или не выключите ее.

    НЕПРОГРАММИРУЕМЫЕ ТЕРМОСТАТЫ НАИЛУЧШИХ ДЛЯ:

    • Небольшие участки, которые можно оставить на всю зиму, или участки с низкими затратами энергии
    • Для тех, кто хочет простоты и частой смены графиков
    • Каркасные полы — не по бетону
    • Пациенты

    ПОМНИ

    Подогрев пола не нагревается мгновенно, как при включении света.Подогрев пола должен нагреть раствор и плитку и может занять от 15 минут (утепленный каркасный пол над отапливаемым помещением) до нескольких часов на бетонных плитах. Любой из наших термостатов будет работать с любой из наших систем теплого пола взаимозаменяемо. Все модели имеют функцию определения пола и включают провод датчика температуры пола. Некоторые термостаты имеют режимы температуры окружающего воздуха и функцию ограничения пола. Список всех функций см. В отдельных моделях.

    Ищете помощь с существующим термостатом?
    НАЖМИТЕ ЗДЕСЬ ДЛЯ ИНСТРУКЦИЙ И ПОДДЕРЖКИ ТЕРМОСТАТОВ!

    Руководство по установке обогрева пола

    Warming Systems и основная информация по установке систем лучистого теплого пола от Warming Systems.Подрядчики и рядовые домашние мастера могут установить наши системы электрического теплого пола с кабелем и матом.

    Советы для успешной установки

    • Никогда не обрезайте и не перекрывайте красные нагревательные провода
    • Убедитесь, что сопротивление между черным и белым проводом холодного вывода правильное на протяжении всей установки.
    • Залить систему в раствор на основе модифицированного полимером цемента
    • При установке на бетонную плиту мы рекомендуем использовать какой-либо тип изоляции, чтобы избежать потери тепла через бетон, например синтетическую пробку Cerazorb
    • Держите нагревательный провод на расстоянии 6-8 дюймов от воскового кольца унитаза.
    • НАГРЕВАТЕЛЬНЫЕ КАБЕЛИ : При использовании кабелей с системой Schluter-DITRA-HEAT или Prodeso Heat Membrane System необходимо установить расстояние между проводами , чередуя 3 штыря / 2 штыря для среднего расстояния 3 дюйма.

    НЕОБХОДИМЫЕ МАТЕРИАЛЫ ДЛЯ УСТАНОВКИ:

    • Термостат с датчиком температуры пола (можно приобрести с системой подогрева пола)
    • Электроблок 4х4, внесенный в список UL, с крышкой «грязевое кольцо», одинарный
    • Гибкий или жесткий кабелепровод из списка UL
    • Электропроводка 12 или 14 дюймов, см. Электрический код
    • Проволочные гайки (входят в комплект поставки термостата)

    Монитор установки, входящий в комплект поставки, выдает предупреждение, если нагревательный элемент порезан или поврежден во время установки.

    Система теплого пола должна быть защищена GFCI. Вы можете сделать это одним из трех способов.
    1. Используйте автоматический выключатель с защитой GFCI
    2. Отключите систему от защищенной стороны розетки GFCI
    3. Используйте термостат со встроенным GFCI

    При установке на бетонную плиту мы рекомендуем использовать какой-либо тип изоляции, чтобы избежать потерь тепла через бетон, например синтетическую пробковую подкладку Cerazorb https://www.warmingsystems.com/cerazorb-thermal-break-underlayment-2-x-4 -использовать-при-установке-на-бетонной плите /.

    Установка — Обзор

    1. Проверить систему теплого пола.
    2. Проверьте термостат и электрические требования, убедившись, что 10-футовый холодный конец (-а) на конце системы достигает термостата.
    3. Размотайте кабель , расположив его на расстоянии 3 дюйма друг от друга на полу и закрепив прилагаемыми направляющими для кабеля. Разверните мат и используйте методы поворота мата, описанные в руководстве по установке, чтобы правильно закрыть область, которую вы хотите обогреть. Используйте двусторонний скотч на коврике, чтобы закрепить его на месте.
    4. Подсоедините провода питания и датчик термостата к термостату. Провод датчика должен располагаться между двумя нагревательными элементами на расстоянии не менее 6 дюймов от края нагреваемой области.
    5. Система отопления должна быть залита цементным раствором, модифицированным полимером, толщиной от 1/4 до 1/2 дюйма. Система обогрева должна быть установлена ​​на бетонной или бетонной подкладке.
    6. Установить напольное покрытие
    7. Прервите все электрические соединения.

    Автоматические выключатели и провод питания (всегда соблюдайте местные нормы и правила для размера провода)
    Коврики или выключатель провода питания
    В переменного тока Общая кв. Ft. (AWG) Кол-во Тип Номинальные характеристики
    120 до 120 кв. Футов 14 1 однополюсный 15 или 20 A
    120 до 150 кв. Футов 12 1 однополюсный 20 A
    240 до 240 кв.футов 14 1 двойной полюс 15 или 20 A
    240 до 300 кв. футов 12 1 двойной полюс 20 A

    Часто задаваемые вопросы по установке:

    Какой раствор использовать?
    Используйте раствор на основе модифицированного полимером цемента.

    Что следует учитывать при установке на бетонную плиту?
    Да. Мы рекомендуем использовать изоляцию, чтобы избежать потери тепла через бетон.Мы продаем синтетическую пробковую подкладку под названием Cerazorb, которая делает это https://www.warmingsystems.com/cerazorb-thermal-break-underlayment-2-x-4/.

    На каком расстоянии от стены следует ставить систему отопления?
    Мы рекомендуем установку на расстоянии 4 дюймов от стены, поскольку тепло излучается не более чем на 2 дюйма в любом направлении от кабеля.

    Защищен ли термостат GFCI?
    Термостат Aube (TH-115-AF-120S или Th215-AF-240S), который входит в стандартную комплектацию и является опцией термостата по умолчанию, не имеет защиты GFCI. Если вы используете этот термостат, вам понадобится автоматический выключатель с защитой от GFCI. Вы можете приобрести aube от Honeywell с защитным термостатом GFCI, с сенсорным экраном с защитой от OJ Electronics GFCI или с сенсорным WiFi-термостатом с сенсорным экраном от OJ Electronics GFCI за дополнительную плату.

    Электрический шкаф какого размера мне следует использовать?
    Квадратная электрическая коробка 4 дюйма с одиночным грязевым кольцом, расположенная в пределах досягаемости 10-футового холодного ввода.

    Могу ли я установить ваш продукт на открытом воздухе?
    №Системы электрического обогрева пола, производимые Warming Systems Inc., разработаны для внутренних полов, обеспечивая мощность 12 Вт / квадратный фут. Их нельзя использовать для наружного таяния снега или отопления потолков.

    UDG Программируемый термостат с классом A GFCI — OJ Electronics

    Какое время резервного питания?

    Ответить

    Настройки программы постоянные, часы будут сброшены через 2-4 часа.

    Как разблокировать блокировку от детей?

    Что означает код ошибки «E2»?

    Ответ
    Код ошибки «E2» означает неисправный, поврежденный или не подключенный датчик температуры пола.Проверить соединения или при необходимости заменить датчик.

    Что заставляет светодиод постоянно гореть?

    Ответ
    Ваш нагревательный мат или установка между термостатом и нагревательным матом имеет ток замыкания на землю. Термостат отключил питание в целях вашей безопасности. Обратитесь к местному электрику.

    Как заставить выключаться USG при выключении термостата?

    Ответить
    Проверьте соединения между двумя устройствами. Если USG неправильно подключен к термостату, USG не отключится.

    Куда подключить заземляющий провод ковриков?

    Ответ
    Заземляющий провод в напольном коврике должен быть подключен непосредственно к заземляющему проводу источника питания.

    Какая рекомендуемая ночная задержка?

    Ответ

    Рекомендуемый ночной понижение не более 5 ° C / 41 ° F

    Сбрасывается ли адаптивная функция при восстановлении заводских настроек?

    Ответ
    Да, адаптивная функция сбрасывается при сбросе к заводским настройкам.

    Установка — Длина кабеля датчика

    Вопрос
    Какова максимальная длина кабеля датчика?

    Ответ
    Как правило, рекомендуется, чтобы максимальная длина кабеля датчика составляла 164 футов / 50 метров, длина может быть короче. Прочтите инструкции, чтобы узнать точную максимальную длину.

    Как вылечить сообщение об ошибке E2?

    Ответ
    «E2» означает неисправный, поврежденный или отключенный датчик температуры пола.Сопротивление датчика должно составлять 10 или 12 кОм при 25 ° C (77 ° F). Инструкция по эксплуатации или краткое руководство содержит информацию о конкретных термостатах.

    Руководства | ФЕНИКС

    Ч3000Б ТУРБО
    1 Основное описание нагревательной фольги
    2 Инструкция по монтажу кабельных нагревательных контуров ПСВ
    3 Инструкция по монтажу кабельных нагревательных контуров МАПСВ 15
    4 Инструкция по монтажу кабельных нагревательных контуров МАПСВ 20
    5 Инструкция по монтажу кабельных нагревательных контуров МАПСВ 25
    6 Инструкция по монтажу кабельных нагревательных контуров МАПСВ 30
    7 Инструкция по монтажу кабельных отопительных контуров MADPSP 20
    8 Инструкция по монтажу кабельных отопительных контуров MADPSP 25
    9 Инструкция по монтажу кабельных нагревательных контуров MADPSP 30
    10 Инструкция по монтажу кабельных цепей обогрева ПДСП 28
    11 Инструкция по установке матов теплого пола МСТ 100,160
    12 Инструкция по установке матов теплого пола МСТ 300
    13 Инструкция по установке нагревательных матов MDT 300
    14 Инструкция по эксплуатации — автоматический нагревательный кабель PFP с термостатом
    15 Инструкция по установке матов теплого пола CM 100,150,200
    16 Инструкция по установке матов теплого пола DTS
    17 Инструкция по установке матов теплого пола LD
    18 Инструкция по установке ковриков напольного отопления ЛДЦ
    19 Инструкция по установке ковриков теплого пола LSDTS 8,12
    20 Инструкция по установке и использованию мраморных / гранитных панелей
    21 Инструкция по установке и эксплуатации монтажного комплекта «теплый пол» Comfort Mat
    22 Инструкция по монтажу кабельных цепей обогрева ADSV
    23 Инструкция по эксплуатации и установке резинового мата с подогревом S-MAT
    24 Инструкции для нагревательного мата D-MAT
    25 Инструкция по установке PDS1P
    26 Инструкция по установке алюминиевых нагревательных матов AL-MAT для использования под плавающими полами
    27 Инструкция по установке и эксплуатации резинового коврика с подогревом W-MAT
    28 Ремонтный комплект No. 1 для ремонта одно- и двухжильных кабелей без защитных экранов
    29 Ремкомплект №2ф для ремонта одно- и двухжильных кабелей с защитными экранами
    30 Ремкомплект №3 для ремонта кабелей PSV, MPSV, MAPSV, MADPSP, ADPSV и PDSP
    31 № комплекта5 — Дополнительная изоляция соединения и концов кабелей MADPSP, предназначенных для прокладки в асфальт
    32 Комплект №4 — Подключение и заделка самоограничивающихся кабелей
    33 Инструкция по монтажу кабельных отопительных контуров ADPSV 10
    34 Инструкция по монтажу кабельных отопительных контуров ADPSV 18
    35 Инструкция по монтажу кабельных отопительных контуров ADPSV 20
    36 Инструкция по установке матов теплого пола ЛПСВ
    37 Инструкция по монтажу кабельных отопительных контуров П1П (ПВ) 10,15
    38 Инструкция по монтажу кабельных отопительных контуров ASL1P
    39 Инструкция по установке ECOFILM SET
    40 Руководство по установке ECOFILM C, ECOFILM F
    41 Руководство по установке ECOFILM MHF
    42 Руководство по установке и эксплуатации ECOFLEX ET
    43 Руководство по установке и эксплуатации ATLANTIC F117-D
    44 Инструкция по эксплуатации электроконвектора
    45 Инструкция по установке HEAT-PAK
    46 Инструкция по установке F-BOARD
    47 Техническая информация о STARLON
    48 Инструкция по эксплуатации ZY-203A 1800 W
    49 Инструкция по монтажу и эксплуатации панели GR
    50 Инструкция по установке GR Panel supports
    51 Инструкция по установке GR панельная ручка
    52 Инструкция по установке и эксплуатации термостата Ultratherm terra-heat
    53 Установка и руководство пользователя ULTRATHERM 100-400 Вт
    54 Инструкции по установке и эксплуатации нагревательных матов и полосок Ultratherm
    55 Руководство по эксплуатации и обслуживанию VTM 3000
    56 Инструкция по установке Aube TH 232-AF
    57 Инструкция по установке FENIX THERM 350
    58 Руководство пользователя Watts 760
    59 Руководство по эксплуатации и установке EBERLE FIT 3U
    60 Руководство пользователя Fenix ​​TFT
    61 Инструкция по установке термостата TFT
    62 Руководство по установке программатора пилотных проводов DRIVER 620
    63 Руководство пользователя для контроллера максимального тока HJ10x, HJ30x
    64 Руководство пользователя FLASH 25800
    65 Руководство пользователя TH-810
    66 Руководство пользователя Fenix ​​therm 105
    67 Инструкция по эксплуатации Fenix ​​therm 100
    68 Инструкция по применению регулирующих элементов EBERLE RTR — E 6124
    69 Инструкция по эксплуатации EB-Therm 800
    70 Инструкция по монтажу и эксплуатации EBERLE UTR / 60
    71 Руководство пользователя DTR-E 3102
    72 Инструкция по монтажу и эксплуатации Детектор льда EM 524 89
    73 Инструкция по установке и эксплуатации Детектор льда EM 524 90
    74 Инструкция по установке и эксплуатации EBERLE AZT-A (AZT-I) 524 410 (510)
    75 Инструкция по установке и эксплуатации IRT 01
    76 Руководство пользователя Watts V22
    77 Установка Watts V22
    78 Руководство пользователя Watts V23
    79 Руководство пользователя Watts V24
    80 Руководство пользователя Watts V25
    81 Руководство пользователя Watts V20
    82 Руководство пользователя Watts V27
    83 Установка — комплект WS1
    84 Блок управления RNETP
    85 Инструкция по установке и эксплуатации Ecosun IRC
    86 Инструкция по эксплуатации и установке Ecosun CH
    87 Инструкция по эксплуатации и установке ECOSUN S + / S + Anticor / Short
    88 Инструкция по установке откидного кронштейна для ECOSUN S +
    89 Инструкция по эксплуатации и установке обогревателя ECOSUN Terrace
    90 Инструкция по монтажу панелей излучающего отопления ECOSUN IKP, IN, IN-2
    91 Руководство по установке и эксплуатации ECOSUN K + 100, 200, 270, 330, 400 W
    92 Инструкция по эксплуатации и установке ECOSUN U, VT
    93 Инструкция по установке и эксплуатации ECOSUN E
    94 Инструкция по установке и эксплуатации ECOSUN G
    95 Инструкция по установке и эксплуатации — ECOSUN G с принтом
    96 Руководство пользователя и руководство по установке Ecoflex PREMIER
    97 Руководство по установке и эксплуатации KD-E, KDO-E
    98 Документация по установке и использованию — Пользователь должен сохранить это руководство SOLIUS
    99 Инструкция по эксплуатации и установке ELSR-M, ELSR-N
    100 Руководство по эксплуатации — ECOFILM C Нагревательная пленка, изготовленная в мастерской
    101 Установка и инструкция по эксплуатации полотенцесушителя STR-W
    102 Инструкция по установке и эксплуатации ECOSUN (низкая температура)
    103 Инструкция по установке и эксплуатации — электронного конвектора ECOFLEX TAC
    104 Инструкции по установке — Групповой кронштейн для 2 x TH / 3 x TH
    105 Инструкция по эксплуатации панели GR с беспроводным регулированием Watts V22 + V26
    106 Инструкция по монтажу кабельных отопительных контуров MADPSP 40 Вт / м
    107 Инструкция по монтажу кабельных отопительных контуров ADPSV 30 Вт / м
    108 Инструкция по установке нагревательных матов MDT 400 Вт / м²
    109 Инструкция по установке нагревательных матов ADPSV 300 Вт / м²
    110 Руководство пользователя HT-600
    111 Инструкция по установке и эксплуатации Ecosun 750 IKP
    112 Инструкция по установке — рама для скрытого монтажа
    113 Инструкции по установке — Ecosun S + 18–24 встраиваемая рама
    114 Краткое руководство по установке и эксплуатации Comfort Mat
    115 Краткое руководство по установке и эксплуатации ECOFILM SET
    116 Инструкция по установке и эксплуатации Ecosun GS
    117 Руководство по установке и эксплуатации Ecosun U + 300, 600, 700, 850W
    118 Руководство пользователя Watts V24 — WiFi
    119 Тросовая подвесная система для низкотемпературных панелей
    120 Установка и руководство пользователя — излучающие панели Ecosun U-Basic
    121 Инструкция по монтажу и эксплуатации стеклянной панели GR +
    122 Руководство пользователя Fenix ​​TFT-2
    123 Инструкция по установке и эксплуатации Ecosun 400 N
    124 Руководство по эксплуатации и обслуживанию HJ103RX, HJ306RX
    125 Вешалка для полотенец из нержавеющей стали для ecosun gs / natural
    126 Руководство по установке и эксплуатации для Atlantic F129-D
    127 Инструкция по установке проставки Ecosun GS / G / E
    128 Инструкция по установке и эксплуатации Ecosun GS с принтом
    129 Руководство пользователя — потолочный монтаж
    130 Инструкция по установке и эксплуатации Solius II
    131 Инструкция по установке и эксплуатации Ecosun CR
    132 TFT Wi-Fi
    133 Модульная система ECOFILM
    134 Инструкция по монтажу и эксплуатации Eberle RTR-E 3521
    135 Вешалка для полотенец из нержавеющей стали для панелей CR, GS и N
    136 Боковые накладки на панели для CR-панелей
    137 Атлантик F125-D
    138 Использование и установка Струйная сушилка для рук 300
    139 Bluetooth-термостат
    140 Электронный контроллер ЭТО2
    141 Датчик ЭТОГ-55
    142 Датчик водостока ЭТОР-55
    143 Термостат ETR2

    Загрузка инструкции — Heat Mat

    Руководство по установке матов для подогрева пола

    Высококачественные ультратонкие, соответствующие 17-му изданию инструкции по нагревательным матам Загрузить

    NGTouch Инструкции по установке термостата

    Инструкции по установке NGTouch NGT-2. 0-STND Загрузить

    Термостат NGTouch Руководство пользователя

    Термостат NGTouch Руководство пользователя Загрузить

    Термостат NGTouch Краткое руководство по началу работы

    Краткое руководство по началу работы с термостатом NGTouch Установка

    Термостат Инструкции по установке

    Польский

    Инструкции по установке термостата NGTouch на польском языке. Другие языки доступны по телефону 01444 247020. Загрузите

    Инструкции по установке термостата NGTouch Wifi

    Инструкции по установке NGT-2.0-WiFi термостат Скачать

    NGTouch WiFi Thermostat Руководство пользователя

    Руководство пользователя WiFi NGTouch Thermostat Версия NGT-2.0-WiFi Скачать

    TPS-345-0031 Руководство пользователя термостата

    Руководство пользователя TPS- 345-0031 ручной термостат Загрузить

    Руководство по установке нагревательного кабеля 3 мм для пола

    Высококачественный ультратонкий, соответствующий 17-му изданию инструкции по нагревательному кабелю Загрузить

    FlexHeat Руководство по монтажу высококачественного сверхтонкого нагревательного кабеля

    FlexHeat Инструкции по кабелю Загрузить

    Руководство по установке нагревательного кабеля в стяжке 6 мм

    Прочный, соответствующий 17-му изданию Инструкции по нагревательному кабелю в стяжке Загрузить

    Руководство по установке системы Combymat 150 Вт

    Инструкции по установке системы Combymat 150 Вт и накладных плат . Скачать

    Руководство по установке демистера зеркал

    Инструкции по демистеру зеркала Скачать

    Демистор зеркала 150 мм Информация о продукте

    Демистор зеркала 150 мм Руководство по продукту Скачать

    Демистор зеркала 200 мм Информация о продукте

    Демистор зеркала 300 мм Информация о продукте

    Демистор зеркала 300 мм Руководство по продукту

    Демистор зеркала 400 мм Информация о продукте

    Демистор зеркала 400 мм Информация о продукте

    Демистор зеркала 500 мм Информация о продукте

    Демистор зеркал 600 мм Информация о продукте

    Демистор зеркала 600 мм Руководство по продукту Скачать

    Демистор зеркала 700 мм Информация о продукте

    Демистор зеркала 700 мм Руководство по продукту Загрузить

    Руководство по теплоизоляционным плитам

    Инструкции по установке теплоизоляционных панелей для теплого пола на деревянные и бетонные основания. Скачать

    MIR-THE-0025 Сертификат на выравнивающий состав

    Сертификат производительности для MIR-THE-0025

    Скачать

    Продукт, снятый с производства — TPS-345-0030 Инструкции по термостату

    TPS-345-0030 с комнатный и напольный датчик Скачать

    Продукт снятый с производства — Руководство пользователя термостата NGT

    NGT-567-0010 Инструкции по программированию термостата Руководство пользователя Скачать

    Продукт снят с производства — Инструкции по термостату NGT

    NGT-567-0010 Скачать инструкции по термостату

    Продукт, снятый с производства — Руководство по деревянному отоплению пола

    Ленты для обогрева полов из аморфного металла с двойной изоляцией — Руководство по установке Скачать

    Продукт, снятый с производства — Руководство по установке теплового коврика мощностью 130 Вт

    Ультратонкий коврик из ламината, совместимый с 17-м изданием Инструкции Скачать

    9 0004

    Продукт, снятый с производства — изоляционная плита Marmox

    Инструкции по структурной изоляционной плите Marmox Загрузить

    Продукт, снятый с производства — нагревательный мат из ламината мощностью 140 Вт Продукт, снятый с производства — Руководство по установке Pureheat / Proheat

    Инструкции по установке высококачественного ультратонкого нагревательного кабеля

    Продукт, снятый с производства — Руководство по установке центрального блока управления

    Инструкции по центральному блоку управления Heat Mat Загрузить

    Поиск и устранение неисправностей излучаемого теплого пола | Руководства по дому

    Джерри Уолч Обновлено 19 декабря 2018 г.

    Существует два основных типа систем лучистого теплого пола: водяное и электрическое.Система горячего водоснабжения производит тепло, пропуская горячую воду через змеевики под черным полом. Электрические системы производят тепло, пропуская электрический ток через нагревательные кабели, проложенные между черным и чистым полом. В некоторых случаях электрические нагревательные кабели устанавливаются на нижней стороне пола.

    Настенные термостаты

    Распространенной причиной проблем с любой системой лучистого отопления для пола является неисправный настенный термостат. Термостаты, которые не открываются должным образом, могут стать причиной слишком высокой температуры в комнате.Неправильно закрывающийся термостат сделает комнату все время холодной. К счастью, термостаты легко проверить, а в случае неисправности их легко заменить.

    No Heat

    Настенный термостат регулирует линейное напряжение к зонным клапанам в системе горячего водоснабжения и ток, протекающий через встроенные нагревательные кабели с электрической системой. Начните поиск неисправностей с проверки наличия напряжения на термостате с помощью бесконтактного тестера напряжения. Если нет напряжения, значит, в сервисной панели сработал автоматический выключатель или перегоревший предохранитель.Переустановите прерыватель или замените перегоревший предохранитель и перепроверьте питание. Если на термостат подается питание, проверьте напряжение на зонном клапане в случае водяной системы или на соединительной коробке в случае электрической системы с помощью бесконтактного тестера напряжения. Отсутствие напряжения в этих точках указывает на неисправный термостат. Чтобы заменить термостат или любой другой компонент в системе отопления, сначала выключите автоматический выключатель. Снимите крышку с термостата, отсоедините проводку, ослабив винты клемм и вытащив провода из-под них.Снимите старый термостат со стены и возьмите его с собой, чтобы получить точную замену.

    Замена клапана неисправной зоны

    Выключите автоматический выключатель, а затем отсоедините провода, идущие от термостата, ослабив винты клемм и вытащив провода из-под них. Отключите подачу горячей воды к зонному клапану и откройте сливной клапан системы, чтобы слить как можно больше воды из нагревательного змеевика. Затем отпаяйте старый вентиль между медной трубкой, подающей горячую воду, и трубой, ведущей к змеевику.Возьмите старый клапан с собой в центр обслуживания клиентов, чтобы получить точную замену. Припаиваем новый клапан на место, подсоединяем проводку, включаем воду и проверяем на утечки.

    Замена неисправного нагревательного кабеля или мата

    Нагревательные кабели или маты могут быть расположены на нижней стороне чернового пола или зажаты между черным полом и готовым полом. В первом случае заменить их относительно легко, достаточно удалить изоляцию из стекловолокна, а затем дефектный кабель или секцию нагревательного мата.В последнем случае вам придется снять чистовой пол сверху, чтобы получить к нему доступ. Это, в зависимости от типа отделочного пола, может оказаться довольно сложной задачей. В большинстве случаев вы не сможете повторно использовать снятый вами пол. Получив доступ к нагревательному кабелю или коврику, вы можете определить, какая секция неисправна, сняв показания целостности цепи через каждую секцию с помощью цифрового мультиметра, настроенного на его диапазон сопротивления. Опять же, возьмите с собой старую часть кабеля или коврика, чтобы получить точную замену.

    Комната недостаточно нагревается

    В комнате, которая не нагревается должным образом, у вас может быть термостат, который открывается слишком рано, зонный клапан, который не открывается полностью, или один или несколько дефектных участков нагревательного кабеля или маты, если несколько секций соединены параллельно. Чтобы определить, является ли проблема термостатом, просто отключите термостат с помощью набора перемычек. Большинство зональных клапанов можно разобрать и очистить, если они не открываются полностью.В случае дефектной секции параллельно соединенных нагревательных кабелей отделите секции одна от другой и проверьте целостность каждой секции.

    Добавить комментарий
