Уличная русская печь вместо мангала. Проект | House. Всё о печах

Русская печь на улице.

Всем привет. В этой статье я хочу рассказать о строительстве уличного комплекса в состав которого входит мойка, столешница, печь под казан и русская печь.

Заказчик захотел комплекс, но в то же время ему хотелось сохранить полезные свойства еды (не только жареное). И я предложил сделать вместо традиционного мангала русскую печь, даже что-то ближе к помпейской.

Начало.

Я сделал 3D проект, согласовал его с заказчиком и приступил к работе. Как раз в конце сентября похолодало, а объект на улице, поэтому работать было не совсем комфортно.

Комплекс весь выполнен из Витебского кирпича + шамотный кирпич.

Шамотное ядро русской печи.

Арку, как внутреннюю так и наружную решил сделать не прямым кирпичом, а клиновым. Шамотный клиновой кирпич был в продаже, а вот с красным пришлось повозиться.

Внешняя арка.

Печь перекрывается задвижкой, а от плиты под казан идёт отдельная трубой по задней стенке русской печи. Дымоход я сложил из облицовочного кирпича (остатки от дома), а не из Витебского, так как он плохо стоит на открытом воздухе.

Кладка закончена.

Сами дымовые газы идут по отдельным трубам из нержавеющей стали, которые я установил в кирпичный дымоход из облицовки. Также предварительно обмотав каждую трубу в базальтовый картон, чтобы предотвратить сильное нагревание облицовки.

Дымоход.

На данный проект ушло 700 кирпичей Витебский + облицовка. 70 шамотных кирпичей включая клиновые. Подробно все материалы я расписал в проекте (порядовка). Если понравился данный вариант комплекса пишите почту в комментариях, я скину проект.

Столешница.

Столешницу заказчик обложит плиткой и сделает фартук из кирпича. Также к печи будет сделана заслонка с термометром. Об этом напишу чуть позже, заодно проверим на сколько вкусно получается еда в такой печи.

Тепла и уюта Вашему дому.

Если статья была полезной ставьте лайк, это лучшая благодарность.
Обязательно пишите свое мнение в комментариях, для меня это важно.
И конечно же подписывайтесь на мой канал.

Как построить русскую печь на улице для дачи своими руками

На Руси люди издавна пользовались печами из кирпича. Раньше они представляли собой весьма объемные стационарные конструкции для дома или бани. Их использовали для многих целей. В этой статье мы разберем, где применяются такое устройство, как уличная русская печь из кирпича в наши дни, как пользоваться ими, дадим советы, которые пригодятся вам, если вы решите построить русскую печь своими руками, наглядно разберем всевозможные схемы и чертежи, расскажем особенности кладки печи.

Под словосочетанием «русская уличная печь» понимают массивную отопительную конструкцию из кирпича с лежанкой, основной функцией которой является приготовление пищи, однако, зачастую ее также используют для отопления больших помещений.

Виды русских печек

Главным признаком при классификации отопительных конструкций из кирпича для приготовления пищи является ее размер. Все агрегаты можно разделить на три большие группы:

  1. К первой относятся все русские печки из кирпича, чьи размеры превышают 1500*2400 мм. Благодаря своим габаритам, все образцы данного типа обеспечивают качественное отопление больших (может быть даже смежных) помещений;
  2. Ко второй группе можно причислить дровяные мини печки для дачи или бани, размеры которых приблизительно равны 1500*1700 мм. Подобные агрегаты смогут быстро и хорошо протопить комнату около 30 квадратных метров;
  3. В третью группу входят все мини печки из кирпича для дачи или дома не очень больших размеров, а точнее конструкции менее 1500*1600 мм. Эта печь будет прекрасно выступать в качестве дополнительного источника тепла или элемента декора. В подобной установке можно готовить пищу.

Устройство отопительного прибора

Самую нижнюю часть корпуса составляет основание конструкции. В его внутренней части, как правило, образуют специальную пустую камеру. Ее основным предназначением является хранение всевозможной посуды или горючего в виде дров или веток. Сверху, так называемый подпечек закрывает полукруг (в простонародье его называют свод-корытом). На этот свод обязательно нужно насыпать слой какого-либо материала (это может быть песок или глиняный состав). Основание обеспечивает более эффективное и комфортное использование печи, так как оно немного поднимает устройство.

Следующей деталью является дно топливного отсека.

Днище должно быть сооружено под небольшим наклоном, направленным в сторону задней части корпуса. Этот угол обеспечит равномерное и рациональное использование топлива.



Сама топливная часть в агрегате включает себя топливник (также его называют горнилом) и варочный отсек (варочную камеру). В ближней стенке топки находится небольшое отверстие, которое имеет специальную, как правило, чугунную, заслонку. Она используется для закладки топлива или блюд с посудой. Сверху отсек для варки также накрывают специальным сводом (он, как правило, имеет форму купола и пологую форму).

При использовании первого варианта давление на стены вашей русской печи будет меньшим, а при втором типе – отражение тепла будет осуществляться более равномерно. Сам свод изготавливается из деревянных досок или металлических брусьев.

Далее в конструкции русской печи идет дымоходная труба. Ее наличие обязательно для любых моделей и конструкций.

Мы описали конструкцию среднестатистической русской печи. Издревле в разных регионах агрегаты имели свои конструктивные особенности. Так, например, в Каргополье трубы русских печек располагались в задней части лежанки. В Средней полосе они обычно устанавливались над самим перетрубьем.

Принцип работы конструкции

Принцип работы русской печки очень прост. Его сможет понять даже человек, который совершенно не разбирается в печках и никогда не сталкивался с ними.

Работает русская уличная печь следующим образом:

  • Сначала горючее начинает процесс возгорания в топливной камере. Горение осуществляется благодаря наличию кислорода (воздуха), который поступает через ход в нижней части печи, его же называют устьем. Затем дым двигается по направлению к своду, и в конце поступает в дымоходную трубу.
  • Время сгорания топлива зависит от его влажности, чем суше поленья – тем быстрее происходит разогрев. В течение всего этого процесса выделяется достаточно большое количество тепла, которое можно рационально использовать в нескольких сферах. Сейчас мы их опишем.
    Области использования русской печи
  • Первой и основной сферой применения агрегата является приготовление или разогрев в нем пищи. Для этого люди использовали самую разную посуду, изготавливаемую обычно из чугуна. Конструкция и несложный принцип работы печи позволяли делать с пищей что угодно: еду жарили, варили, томили, тушили;
  • Также издавна русскую печь использовали в качестве источника для отопления помещения. Она устанавливалась по центру комнаты и равномерно прогревала воздух;
  • Мало кто знает, однако, в русской печи люди мылись! Ее размеры позволяли это.

Как изготовить устройство

Соорудить своими руками такое отопительное устройство, как печь для приготовления пищи на даче, достаточно несложно. Сейчас мы дадим несколько советов о том, как произвести кладку такого мини устройства, как русская уличная печь своими руками:

  • Начинать строительство следует, как вы уже догадались, с фундамента (печь имеет очень большие размеры и вес, поэтому фундамент в данном случае необходим). То, как вы сложите основу, является главнейшим в постройке всей конструкции, поэтому делать это нужно внимательно и аккуратно;
  • Кладется кирпичная печь так же, как и все остальные. Кладка рядов и углов остается прежним;
  • Специалисты рекомендуют очень качественно подходить к изготовлению своими руками или выбору в специализированном магазине кладочной смеси. От нее зависит качество всей конструкции, прочность ее кладки.

Готово! Мы построили русскую кирпичную печку своими руками. Если вы хотите узнать больше информации, можно посмотреть чертежи и схемы.

Каменная печь на участке, виды печей и этапы строительства

Строительство каменных печей на участках загородных коттеджей и домов в частном секторе – модная тенденция ландшафтного дизайна. Уличную печь-камин можно сделать оригинальным предметом экстерьера, но гораздо практичнее возвести полнофункциональное устройство для приготовления пищи на огне, углях.

В этой статье мы расскажем, какими бывают уличные печи. Вы узнаете их виды, особенности размещения на участке и какие материалы используются в строительстве.

Виды каменных печей

Печные уличные конструкции из камня очень редко используют для обогрева воздуха. Исключение – это печки в застекленных верандах, на террасах или беседках. Основное назначение печей в саду или на загородном участке – приготовление пищи на улице, копчение продуктов.

Существует несколько основных видов:

  1. Каменный мангал. По названию уже ясно, что основа конструкции – обычный мангал. Но все остальное – уже самая настоящая печь на улице: каменная облицовка, дымоход для отвода продуктов горения, духовой шкаф. На каменном мангале можно жарить шашлык, рыбу, курицу. А вот в духовой камере – выпекать пироги, готовить пиццу, томить и тушить разные продукты. Растопка мангала из камня имеет свои особенности. Например, чтобы создать равномерный жар со всех сторон, нужно хорошо прогреть топливник в течение 1,2-1,5 часов. Потом выгрести из него золу, чтобы можно было не переворачивать шампуры.
  2. Тандыр. Каменная печь на улице с восточным колоритом. В основе классического тандыра лежит топливник усеченной формы, над которым располагаются вытяжка с дверцей и дымоход. В такой печи можно выпекать лаваши (на стенках топливника), готовить мясные и рыбные блюда, овощи. Также в верхнюю часть тандыра устанавливают казан, чтобы готовить на улице плов и другие традиционные восточные блюда.
  3. Русская печь. Сегодня редко увидишь в доме традиционную русскую печку для обогрева жилища, однако уличные конструкции снова в моде. Главное отличие каменной печи на улице – в утепленных стенках. Это делается для лучшего сохранения тепла внутри топливника. Поэтому готовить на каменной печи можно даже в небольшие морозы. Ещё одно отличие в конструкции топливника – отсек располагается горизонтально основанию. Построить такую печку «с нуля» довольно непросто. Чего стоит только конструкция дымоотвода: опечек, печурка, шесток, топливник, перетрубье, вьюшка, душник, лежак. Однако функционал у каменной печи огромен. На ней и в ней можно готовить любые первые и вторые блюда, жарить, варить, тушить продукты на улице, выпекать пироги и пиццу. При необходимости можно оборудовать плиту под казан. Единственное ограничение каменной печи по-русски – в ней нельзя коптить продукты.
  4. Печь-барбекю из камня. Это стационарный вариант металлических жаровен, которые очень популярны в США.
    Отличается от мангала наличием решётки. Каменная облицовка выполняет аналогичные функции для печки на улице: поддерживает равномерное горение/жар, защищает угли/пламя от задувания и дождя. Дымоход отводит продукты горения. Внизу также располагается топливник. Стационарное барбекю может дополняться основанием под казан, коптильней, варочной плитой, вертелом для жарки птицы и кусков мяса.
  5. Каменная печь для пиццы, хлеба и пирогов. Это самый простой аналог домашней духовки на улице. У неё типовая конструкция: топочная камера, итальянский очаг в виде полусферы, дымоотвод. Возможности у печки для пиццы небольшие. На ней можно приготовить простые первые блюда, хлебобулочные изделия, запечь продукты из полуфабрикатов (сосиски, колбаски и т.д.).
  6. Печь с камином на улице. Строят такие конструкции для обогрева закрытых беседок, террас, летних кухонь. Каменная печь оборудуется топочной камерой, очагом, варочной плитой или шкафом для приготовления пищи. Дополнительно обустраивается отсек для обогрева помещения дровами, паллетами. Обязательно устанавливается система дымоотвода. В закрытом помещении на улице можно установить целый комплекс по приготовлению разнообразной пищи на мангале, барбекю, тандыре или в русской печи. А после готовки устроиться возле каменного камина за столом с друзьями и семьей.
  7. Печка со столешницами. Ещё один вариант конструкции с камином, жаровней, коптильней и широкими столешницами для комфортной готовки на улице. По сути, остается один-два шага до обустройства летней кухни. Нужна только плита для печей и мойка.
  8. Коптильня. Занимает больше места во дворе или на крытой веранде, чем барбекю и мангал. Но для многих загородных жителей именно стационарная коптильная печка – предел мечтаний. Коптильню можно построить для холодного, горячего и комбинированного приготовления продуктов. А если присоединить к ней ещё и жаровню, то к праздничному столу можно будет подавать изысканные блюда «с дымком».

Особенности каменных печей для улицы

Как и любая сложная конструкция с повышенными требованиями к пожарной безопасности, печка из камня сначала проектируется, потом строится. В доме расположение печи ясно с самого начала – это кухня. На улице же место под каменную конструкцию нужно подбирать.

Первый критерий в выборе места – удаленность от легковоспламеняющихся строений. Во время растопки мангала или барбекю и в процессе готовки пищи на улице есть опасность пожара. Может появиться открытый огонь, а раскаленный уголек ветром перенесется на сухую траву, куст, деревянную обшивку. Поэтому заранее нужно этот момент продумать. Деревянные элементы, которые не получается убрать, нужно обработать огнеупорным составом.

Второй критерий – выбор устойчивой поверхности на территории участка, сада. Строить каменку на улице рекомендуется на ровной площадке, грунт не должен плыть. В противном случае постройка деформируется и придет в негодность. Особенно если вы собрались строить массивную русскую печь.

Третий критерий – печку на улице, во дворе, в саду желательно размещать неподалеку от зоны отдыха. Например, за барбекю или каменным мангалом удобнее наблюдать с веранды, террасы.

Все аксессуары для приготовления и продукты лучше держать под навесом.

Довольно часто каменную конструкцию ставят не на улице, а в беседке или летней кухне. Если это небольшая каменка, то решение оправдано. Впрочем, при наличии свободного места во дворе можно построить и целый печной комплекс – барбекю, мангал, русская печка, коптильня и т.д. В любом случае конструкция под навесом защищена от осадков и промерзания, что увеличивает срок эксплуатации.

Четвертый критерий – выбор места по розе ветров. Если проще, то каменную печку на улице нужно строить с подветренной стороны дома. Таким образом вы защитите жилое строение от дыма и углей.

После выбора места на улице нужно подготовить фундамент под каменную конструкцию. Основание должно быть крепким, ведь даже компактная барбекю обладает внушительным весом. Рекомендуют использовать бетонные полы, если планируется строить массивный комплекс. В общих чертах технология закладки фундамента такая:

  • на площадке для строительства наносится разметка основания конструкции;
  • роется углубление на 50-70 см, размер котлована по сторонам должен быть на 10 см больше основания;
  • укладывается и трамбуется щебневая подушка;
  • заливается бетонный раствор – смесь цемента с песком в нужных пропорциях;
  • если на улице будет стоять массивная конструкция (русская печка, каминный-печной комплекс), основание можно усилить арматурой;
  • строится опалубка и заливается фундамент.

Через 15-20 дней основание на улице готово, чтобы можно было безопасно построить каменную печь. Конечно, компактным печкам для пиццы или для небольших мангалов с каменной облицовкой строить усиленный фундамент не нужно. Это лишние затраты денег, материала и времени. В таких случаях можно обустроить плиточное основание, предварительно хорошо утрамбовав песочную подушку.

Этапы строительства

Постройку каменой печи выполняют в три этапа:

Первый – подготовка или покупка проекта с чертежами, расчетом материалов и сметой. В большинстве случаев для загородных участков подходят стандартные проекты, которые уже рассчитаны под российские реалии. При желании можно заказать персональную разработку стационарного барбекю, мангала или русской печи на улицу.

Второй – закладка фундамента. Используется бетонное или плиточное основание, в зависимости от веса конструкции.

Третий – кладочные работы. Мастера возводят печь из камня по проекту. Основная рекомендация здесь сводится к тому, чтобы доверить работу профессионалам.

Выложить русскую печку или тандыр не самое простое дело, поэтому «классность» мастера имеет значение.

Материалы изготовления

Строительство печи на улице или в доме выполняется из кладочных материалов с хорошими огнеупорными свойствами и тепловым расширением. Эти параметры напрямую влияют на функционал печной конструкции и на её долговечность.

Топки в каменных печах для улицы выкладывают из шамотного кирпича, который выдерживает нагрев до 1000 С и долго сохраняет тепло. Также часто для облицовки стен и топок используют вулканические породы – гранит, известняк, бутовый камень. Эти породы устойчивы к нагреву и перепадам температур.

Известняк и песчаник чаще применяют для облицовки фундаментов каменных печей, тогда как бутовая плитка подходит для обкладки топочных камер. В печном строительстве применяют постелистый бутовый камень. Этот материал хорошо укладывается, сцепляется с любым материалом.

Помимо традиционных каменных материалов могут применяться малоизвестные аналоги. Например, «мыльный камень» или талькохлорит. Его особенность в том, что порода нагревается в 10-12 раз быстрее кирпича. То есть это существенная экономия на топливе для уличной печки. Кроме того, «мыльный камень» легок в обработке, достаточно прочен и долговечен.

Классический раствор для кладки каменной печки на улице – это смесь мелкозернистого песка и глины. Песок выступает в качестве наполнителя, а основным вяжущим веществом является тугоплавкая глина. Это природное вещество хорошо держит нагрев, не трескается при перепадах температуры. Состав можно использовать даже для строительства топочных камер, если нет возможности купить профессиональные строительные смеси. Для фундамента печки и облицовки, которая не нагревается, обычно используются составы на основе извести или цемента. Они дешевле и проще в работе.

Каменная печь на улице – это решение для владельцев загородных домов, коттеджей в частном секторе, дач с земельными участками. Во дворе или в саду можно приготовить вкусную пищу – шашлык, копчения, ребрышки, рыбу, пиццу, потушить овощи и т. д. Замечательный отдых в кругу семьи и друзей на природе и под «дымок» вам обеспечен.

Печка на улице на даче своими руками

Зачем нужны мангалы на улице

Среди главных преимуществ уличной дровяной печи и открытых барбекю выделяют:

  • украшение придомовой территории, дачного участка;
  • возможность приготовления пищи, консервации свежесобранных овощей и ягод, сушки фруктовых запасов, грибов;
  • удобство использования во время отдыха на природе в кругу близких и друзей;
  • сохранение полезного пространства внутри дома.

Прежде чем приступить к строительным работам, важно узнать, как делать уличный мангал своими руками и решить вопросы технического характера, в т. ч. по дизайну и сборке конструкции. Заранее нужно составить и проект уличной печи, в частности обязательно потребуется схема. Она должна содержать определенную информацию, например, на ней должна быть обозначена порядовка уличной печи. Это все нужно делать заранее, перед тем, как сложить печь.

Уличные печи и барбекю должны быть функциональными и практичными, служить долгие годы, обеспечивая безопасность эксплуатации, при этом строительство их должно обойтись максимально экономично. Есть разные вариации данной конструкции, например уличная печь под казан или совмещенная с коптильней.

Материалы для строительства

Большой ассортимент продукции на строительном рынке позволяет решить вопрос о подборе материалов для кладки уличной печи, возводимой своими руками. Так, варочные печи можно сделать из газобетонных блоков либо огнеупорного кирпича. Именно эти материалы способны в полной мере удовлетворить запросы застройщика для установки уличной печи из кирпича (или любого другого материала) и мангала во дворе. Более простым вариантом установки уличной печи своими руками считается приобретение уже готовой модели, изготовленной из металлического или чугунного каркаса. Такой выбор потребует дополнительных расходов, но он подходит для тех, кто не располагает временем на проведение монтажных работ или же не знает, как сделать уличную печь с коптильней и другими функциями самостоятельно.

Газобетон, будучи самым дешевым материалом, существенно уступает кирпичной кладке с высокими огнеупорными свойствами внешней привлекательностью. Уличный мангал из блоков нуждается в финишной облицовке.

Для людей, готовых выложить лишние деньги за уже готовую к сборке печную конструкцию, предлагается много интересных решений. Например, можно приобрести готовую печь барбекю. В данном случае есть и положительные моменты:

  • высокая скорость получения готовой к эксплуатации печи;
  • простота монтажа устройства — справиться с работой по прилагаемой производителем инструкции сможет даже новичок, достаточно только иметь специальный клей и весь комплект изделия.

Единственной сложностью использования готовой уличной печи или гриль барбекю является то, что корпус топки все равно придется делать самостоятельно.

Несмотря на видимое удобство применения готовых вариантов, подобрать удовлетворяющие по всем параметрам уличные барбекю или варочную печь не так-то просто. Учитывая это, опытные мастера рекомендуют выделить свободное время и построить уличное барбекю своими руками. В этом есть несомненные преимущества, пренебрегать которыми не стоит, поскольку можно значительно сэкономить на собственном комфорте. Например, уличная печь для дачи из кирпича или любого другого материала будет иметь размеры, строение корпуса и облицовку, которые полностью соответствуют дизайну частного дома или дачи.

Выбор места для возведения конструкции

Когда вопрос о том, что это будет за конструкция, например финская уличная печь или русская, из кирпича или металла, решен, можно приступать к выбору места выполнения работ. При наличии уже готового коттеджа установка печи или барбекю для дачи требует соблюдения ряда правил и требований пожарной безопасности:

  1. Закладывается конструкция рядом с зоной отдыха, например около веранды или террасы. Если ни того, ни другого на участке нет, то необходимо продумать вариант строительства навеса и монтажа скамеек. Универсальная уличная печь от этого только выиграет.
  2. Размер конструкции определяется хозяином дома в зависимости от финансовых возможностей и запросов. Однако если это просто мангал из кирпича, то слишком большим его делать не стоит.
  3. Во избежание проникновения дыма в жилые помещения уличная русская печь или другая ее вариация должна сооружаться с подветренной стороны участка, при этом нужно избегать мест рядом с кустами и ветвистыми деревьями, на состояние которых негативно сказывается воздействие высоких температур.
  4. Уличные печи для дачи своими руками не следует закладывать близко к постройкам из быстровоспламеняющихся материалов.
  5. Участок вокруг печки для приготовления пищи на расстоянии нескольких метров обкладывается плиткой либо заливается бетоном.
  6. Для удобства рекомендуется сделать дорожку к жилым постройкам и установить уличное освещение, что позволит любителям вечернего и ночного отдыха с комфортом добраться из беседки, где расположена простая уличная печь для готовки еды или копчения, до дома.

Подготовительные работы перед строительством

Возведение любых объектов, в т. ч. и уличного мангала или печи, начинается с составления подробного плана предстоящих работ, поэтому изначально создается чертеж со всеми элементами будущей постройки. На данном этапе важно выбрать место расположения, определиться с вариантом дизайна и габаритами печи, составить чертежи. Все это необходимо для грамотного расчета нужных материалов и сокращения времени на возведение конструкции, иначе уличная печь из кирпича будет слишком дорогой.

Избежать проблем при монтаже печи и ее обслуживании можно, выбирая только качественные материалы и строительные смеси, особенно если это построенная печь для казана или дровяная.

По опыту печников можно говорить о целесообразности использования нового кирпича, не применяемого ранее в работе, что поможет существенно сократить расход цемента и увеличить прочность кладки печи с мангалом или другой конструкции в целом. Б/у кирпич может использоваться в качестве экономичного варианта, но только для обустройства внутренней конструкции печи или барбекю для дачи, пройдя предварительно тщательную зачистку от сажи, раствора и других старых смесей.

Правила приготовления раствора

Перед тем как построить печь на даче, готовят раствор. Немаловажным обстоятельством считается его консистенция — масса должна получиться пластичная, не жидкая. Если вы строите уличную печь своими руками с применением глины, то в нее добавляется песок. Для строительства печи с казаном или коптильней подходит не вся глина, а только соответствующая по степени жирности.

Для проверки следует приготовить имеющуюся глину и песок по 1 л каждого компонента. Масса тщательно перемешивается, и из нее катаются шарики 5 мм в диаметре. Как только они высохнут, их бросают с высоты 1 м на твердую поверхность. По тому шарику, который не потрескался и не разбился, можно судить о высоком качестве раствора и правильной пропорции составляющих компонентов.

Глина требует предварительного замачивания в воде на 2-3 дня. После процедуры раствор тщательно перемешивается, удаляется мусор, разминаются комочки до образования однородного состава. Строители рекомендуют для лучшей консистенции готовой массы просеивать сухие смеси ситом с ячейками сечением не более 1,5 мм.

Инструкция кладки уличной дровяной печки своими руками

Как только все приготовления по разработке чертежа и закупки материалов для того, чтобы была построена русская печь своими руками или мангал с крышей, будут завершены, можно приступать к очистке стройплощадки от мусора и выравниванию поверхности. С помощью данной инструкции может быть построена уличная печь-мангал-коптильня из кирпича своими руками. Далее следует монтаж конструкции в несколько этапов.

Первый — сооружение фундамента.

Дачные уличные печи имеют основу, которая должна быть прочной и мощной, способной выдерживать нагрузку постройки.

  1. Разметка выполняется при помощи шнура так, чтобы ширина замеров превышала ширину каркаса печки на 10 см.
  2. Далее выкапывается яма по размерам фундамента на глубину порядка 50 см.
  3. На дно ямы насыпается щебень или битый кирпич, все утрамбовывается.
  4. Заливается бетонная смесь, для приготовления которой смешивается цемент М300 и песок в пропорции 1:3 соответственно.

Второй этап — выполнение кладки:

  1. Для обеспечения гидроизоляции готового фундамента используют рубероид.
  2. Затем можно начинать строительство самого каркаса печи. Первый кирпич первого ряда должен быть цельным, второй — половинный или ¾. Ко второму ряду приступают только после завершения первого с проверкой параллельности кладки к уровню земли уровнем.
  3. Далее крепится поддувальная дверца, края которой для дополнительного уплотнения обматываются огнеупорным асбестовым шнуром.
  4. Порядовки должны содержать проволоку диаметром не менее 3 мм, к которой в будущем будет крепиться дверца. За счет нее обеспечивается надежное скрепление. Проволока прокладывается в борозде кирпича, предварительно высверленная болгаркой. От дверцы до кладки должно быть расстояние не менее 10 мм для того, чтобы при нагревании металлические изделия не соприкасались с кирпичом. Специалисты не рекомендуют заменять проволоку пластинами из металла по причине неудобства крепления к ним дверцы, если это чугунная печь. Обычная сварка не может использоваться для соединения металлических деталей к чугунным элементам. Об этом нужно позаботиться еще до того, как проекты будут одобрены.
  5. Как только поддувало будет перекрыто, осуществляется монтаж колосников. Для этого выполняются отверстия в каркасе так, чтобы колосник не выпирал за ряд кладки сложенных кирпичей.
  6. Ряд кладки до второй дверцы при необходимости монтируется из подрезанных болгаркой бесплатных кирпичей.
  7. В завершении конструкция накрывается плитой из камня или металла — она служит в качестве варочной поверхности.

Затем следует монтаж трубы дымохода. Печь на улице оптимально должна содержать модульный дымоход, выступающий долговечной конструкцией, не требующей особых навыков при строительстве, что очень важно, если раньше хозяин не делал этого никогда. Со строительством уличных печей можно справиться, придерживаясь следующих рекомендаций:

  • дымоход возводят только с поверхности печи, даже если она с тандыром;
  • все модули плотно монтируются друг к другу;
  • соединительные элементы кладутся так, чтобы в тот момент, когда будет использоваться уличная печь-камин, можно было свободно их почистить;
  • не допускаются стыки в стене или перекрытии;
  • кронштейны устанавливаются на расстоянии 2 м друг от друга;
  • дверца может быть чугунной либо стеклянной (во втором случае появляется возможность наблюдать за огнем во время использования).

Для изолирования стыков могут использоваться хомуты либо термостойкий герметик.

На заключительном этапе, когда собранная конструкция с казаном своими руками будет полностью готова, остается построить беседку, где одна из стен будет представлять собой мини-печь. Для придания внешней привлекательности садовые печи можно облицевать плиткой или штукатуркой.

Таким образом, если есть многофункциональная металлическая или кирпичная варочная печь, сделанная своими руками (для этого могут подойти и подручные материалы, например использованный кирпич или железный каркас) придомовую территорию или дачный участок удастся полноценно использовать для отдыха. Интересные варианты конструкции каминного комплекса могут стать красивым декоративным оформлением свободной площади рядом с частным домом за сравнительно небольшие деньги.

Виды печей для использования под открытым небом

Большое разнообразие моделей для улицы дают возможность подобрать уличный очаг, подходящий по цене и отвечающий запросам.

Дровяная печь

Простая модель с варочной поверхностью

Простой и практичный вариант для небольшого загородного участка – дровяная уличная печь с варочной поверхностью. Среди моделей есть варианты с духовыми шкафами, оснащенные датчиком температуры. Для растопки используются дрова, брикеты (евродрова из прессованных древесных отходов), пеллеты (топливные гранулы из древесины, соломы или торфа), уголь.

Дровяная плита с духовкой

Русская печь

Русская уличная печь для дачи из кирпича предназначена для приготовления различных блюд (жарки мяса, тушения овощей, выпекания изделий из теста), а не для обогрева помещения, поэтому ее конструкция отличается от домашнего варианта. Для сохранения тепла внутри и уменьшения его оттока стены утепляются термоизолирующим материалом, что позволяет использовать очаг даже во время несильных морозов (до -10°C).

Русская печь-комплекс для приготовления разных блюд

У этого типа самая сложная конструкция с дымоходом. Проект можно дополнить плитой под казан, духовкой, большой варочной поверхностью.

На малую русскую печь уйдет около 2500 кирпича, на крупногабаритный проект потребуется не менее 3500.

Печь-мангал

Представляет собой конструкцию с прямоугольной открытой емкостью, на дне которой тлеют угли. Шампуры помещаются в специальные пазы, расположенные вверху стенок. Многие модели дополнены духовым камерами, где можно готовить выпечку, томить и тушить продукты.

Мангал для небольшой дачи

Если необходимо быстро поджарить шашлык, его укладывают на верхнюю решетку. Для того, чтобы вкусовые качества блюда были выше, необходим равномерный жар со всех сторон. Рекомендуется протопить топливник в течение не менее полутора часов, затем выгрести из него золу и поместить туда шампуры с мясом. Переворачивать шашлык не требуется.

Тандыр

Для строительства берут керамические глиняные кирпичи или огнеупорные каменные блоки. Их укладывают рядами, горизонтальными или вертикальными. В первом случае тепло будет дольше сохраняться. Более простой вариант – обмазать бочку из металла термостойкой глиной.

Приготовление блюд осуществляется благодаря равномерно прогретым стенам

Дрова укладываются на дно и разжигаются. Огонь равномерно прогревает стенки. В тандыре одновременно можно готовить до трех блюд. Кроме лепешек с его помощью делают шашлык, блюда из рыбы, запечь овощи, а также традиционные восточные сладости: пахлаву, гогал и другие. Поверх круглого горла ставят казан, чтобы сварить суп или плов. На выпечку хлеба уходит около 15 минут, на готовку мяса и овощей – полчаса. В отличие от мангала, который предназначается для готовки на жаре от углей (жарения), в тандыре продукты запекаются. В мангале мясо может подгореть, в тандыре оно остается сочным, максимально сохраняются полезные вещества благодаря равномерной обработке.

Толстые стенки печи-кувшина позволяют готовить несколько часов подряд На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услуги строительства малых архитектурных форм. Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».

Вместо сооружения каменного мангала можно приобрести керамический тандыр на ножках или колесах. Вместительность такой посуды дает возможность за один раз приготовить до 8 и более кг мяса.

Продукты закладывают после того, как на внутренних стенках исчезнет копоть

Печь-камин

Поскольку одним главных назначений печи-камина является обогрев, их чаще используют для закрытых беседок. Однако нередко устанавливают на открытых площадках и используют для приготовления пищи или созерцания пламени. Основными элементами классической модели являются широкая топка и большой дымоход. Дополнительно сооружают подставку для дров и полку для декоративных предметов. Для изготовления каминов используют металлические листы, камень, кирпич. Можно приобрести готовый передвижной камин на колесиках.

Каминная зона во дворе

Печь-барбекю

Печи для барбекю – одни из самых востребованных. Используются для готовки пищи на дровах, консервирования, сушки грибов. Самые простые модели включают только жаровню или площадку для установки мангала и конструируются из кирпичных стенок с выступами или без, которые предназначены для размещения решеток, шампуров, противня. По бокам постройка для барбекю может дополнятся площадками для продуктов. Внизу находится очаг для растопки.

Печи-барбекю собираются из красного кирпича

Такие варианты занимают мало места и подходят для небольших участков. В качестве основного строительного материала выступает полнотелый кирпич. Если печь-барбекю установлена в крытой беседке, сверху жаровни монтируется вытяжка.

На нашем сайте Вы можете ознакомиться с самыми популярными в Подмосковье участками для строительства загородного дома. В фильтрах можно выставить желаемое направление, наличие газа, воды, электричества и прочих коммуникаций.

Печные комплексы

Большой популярностью пользуются полифункциональные комплексы, сочетающие в себе возможности перечисленных видов печей. Системы могут оснащаться:

  • несколькими топками;

  • мангалом;

  • варочной плитой;

  • вертелом для крупных кусков мяса;

  • мойкой;

  • встроенными секциями для дров и угля;

  • шкафчиками;

  • печью для пиццы;

  • коптильней;

  • подъемным механизмом для регулировки силы нагрева при готовке.

Комплекс для приготовления жаркого, запеченного мяса и других блюд

К уличным печным комплексам можно подвести канализационные трубы и установить освещение.

Крупногабаритный печной комплекс Комплекс с раковиной

Какой материал лучше для садовой печи

Очаги, как правило, изготавливают из кирпичей, специального камня и металла. Все материалы отличаются высокой прочностью, продолжительным сроком службы и устойчивостью к высоким температурам, а также имеют и другие достоинства.

Металлические жаровни

В этой категории представлены стационарные и мобильные уличные металлические печи для дачи. Последние пользуются большой популярностью благодаря невысокой цене и транспортабельности: их легко можно поместить в багажнике автомобиля и устроить пикник на даче или природе. Самые простые модели представляют собой поддоны для твердого топлива твердое топливо – дрова или угли. Жаровни снабжают высокими стенами, на которых размещают шампуры с шашлыками. Среди недостатков у металлических моделей можно отметить появление ржавчины и малая устойчивость по сравнению с другими вариантами.

Чугун хорошо удерживает тепло Это может быть интересно! В статье по следующей ссылке читайте про печь барбекю из кирпича: целесообразность возведение, разновидности, процесс строительства.

Создание стационарных металлических печей превратилось в отдельный вид искусства. Печи декорируются кованым орнаментом и фигурами.

Работа искусного мастера

Металлические очаги могут дополняться следующими полезными элементами:

  • крышами;

  • дымоходами;

  • крышками к жаровням;

  • барбекю-решетками;

  • подставками для продуктов;

  • полками-дровяницами;

  • столешницами;

  • держателями для казанов;

  • варочными панелями;

  • коптильнями;

  • печными камерами.

С помощью полифункционального мангала разнообразить меню не составит труда Модель с вертелом и подставкой под казан Еще одна простая модель Такой мангал можно установить на террасе и небольшой беседке Кованый мангал с крышей

Печи из кирпича и камня

Уличные печи из кирпича считаются одними из самых красивых, но главным их достоинством является способность в течение длительного времени удерживать тепло. Топка выкладывается огнеупорным шамотным кирпичом, обладающим высокой термоустойчивостью (выдерживают нагрев до +1000 °C) и мало подвержены влиянию осадков благодаря наружной отделке. Выпускают 2 типоразмера кирпичей, что обязательно учитывается в проекте. Стройматериал позволяет создавать множество вариантов. Если создать большую или несколько варочных зон, одновременно можно готовить пару и более блюд.

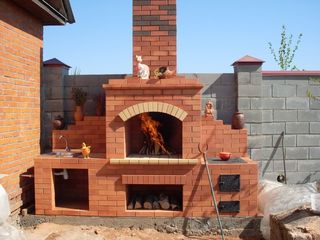

Кирпичная садовая печь

Каменные варианты эстетичны и гармонируют с любым ландшафтом. Способны выдержать сильное нагревание и перепад температур.

Уличная печь с кухонной техникой Это может быть интересно! В статье по следующей ссылке читайте о кирпичной печи для бани: разновидности и безопасность проектов, плюсы и минусы, кладка шаг за шагом. Каминный уголок на свежем воздухе

В качестве основания печи и беседки рекомендуют использовать бетонные полы, на которых можно построить кухонный комплекс любой сложности. Жаровню и заслонки можно сделаны из чугуна: материал ценится за способность хорошо удерживать тепло. Существуют заслонки из огнеупорного стекла, которые позволяют наблюдать за пламенем. Для дымохода и вытяжек используют стойкую к коррозии сталь, а трубы кладутся из кирпича. Кирпичные и каменные очаги требуют значительных вложений.

Если печь находится в беседке из дерева или поблизости, деревянные элементы рекомендуется обработать покрыть огнеупорным составом.

Монтаж уличной печи из кирпича

Устройство песчано-гравийного фундамента

Перед строительством расчищают участок от мусора и подготавливают площадку (в зависимости от типа и размера печи, особенностей грунта возможны иные варианты):

  • выкапывается котлован глубиной до 30 см;

  • отсыпается подушка из песка толщиной около 15 см;

  • добавляется 15-сантиметровый слой щебня и выравнивается с землей;

  • монтируется опалубка высотой от 8 до 15 см;

  • армируется и заливается фундамент (полное отвердевание бетона происходит за 3-4 недели).

Таблица

Возведение комплекса состоит из следующих основных этапов:

  1. Кладка основы, поддувала и дымовых каналов.

  2. Установка топки.

  3. Монтаж решетки и варочной поверхности.

  4. Сооружение дымохода и вытяжки.

Каждый ряд кирпичной кладки проверяется уровнем

После завершения кладки затираются швы, и раствором заделываются щели, если они образовались. На последнем этапе сооружение облицовывается плиткой, керамогранитом или натуральным камнем, которые служат эффективной преградой для влаги и низких температур. Для дополнительной защиты от осадков можно соорудить навес.

Выбор места

Летние очаги размещают, как правило, рядом с зоной отдыха, беседкой, внутри нее, на веранду или гриль-домик. Для удобства поблизости можно установить дровяницу.

Площадку для барбекю можно замостить камнем или цветным вибролитьем Это может быть интересно! В статье по следующей ссылке читайте о фундаменте под печь: разновидности, обустройство и нюансы закладки.

Поскольку во время работы печи температура очень высокая и даже может появляться открытый огонь следует соблюдать меры для безопасности:

  • Очаг располагают на расстоянии не менее 1 м от других построек (заборов, деревянных конструкций), деревьев и кустарников и других легковоспламеняющихся предметов.

  • Рекомендуется выбрать место, которое находится на значительном расстоянии от дома. Если такой возможности нет, печной комплекс устанавливают в подветренной стороне, чтобы исключить задымление жилого помещения.

Крупногабаритная печь-барбекю с дизайнерской отделкой в беседке

Для печи большого размера требуется обширная прилегающая территория, зато можно одновременно готовить сразу несколько блюд. Для площадки хорошим вариантом является железобетонный фундамент, который рассчитан на значительные нагрузки. Замостить ее можно камнем, плиткой, керамогранитом или брусчаткой. После расстановки мебели – стола, стульев, шезлонгов, зонтиков, скамеек, дивана – у Вас получится настоящий патио.

Что надо знать, при заказе печи для летней кухни

Чтобы сделать качественный очаг, который будет радовать многие годы, мало посмотреть ролик в ютубе, бегло прочитать инструкции и советы в интернете. В строительстве уличных печей есть немало нюансов, которые можно упустить, если в этом деле нет опыта и знаний. Поэтому следует обратиться к искусному мастеру с большим опытом.

Эскиз садовой печи для беседки

Чтобы печь максимально соответствовала пожеланиям, перед заказом работ следует не только продумать, какими должны быть ее функционал, габариты, внешний вид и место. Стоит обратиться к специалисту для создания проекта.

Разработка концепции – удовольствие не из дешевых, однако это окупит себя, позволив избежать многих неприятных моментов. Например, появления трещин, задымления, подгорания блюд. Следствием работы без проекта может стать даже чрезмерно длительное время приготовления мяса.

3D-модель даст точное представление о том, как будет выглядеть объект в действительности Благодаря трехмерной графике можно увидеть ошибки и нестыковки в проекте до постройки объекта и соотнести его с исходным замыслом Это может быть интересно! В статье по следующей ссылке читайте о необычном взгляде на беседку: 10 интересных идей.

С помощью программы 3D-моделирования проектировщик создаст трехмерное изображение печного комплекса, которое можно будет подредактировать по Вашему желанию. После утверждения модели составляется проект, включающий перечень и количество материалов, советы по их закупке, подробный план строительства, инструкцию по эксплуатации печи – все это поможет сократить время на возведение постройки и сэкономить деньги. В результате, получится летняя кухня, которая соответствует ожиданиям клиента.

Из видео можно узнать, как собрать уличную печь:

Авторские проекты уличных печей для дачи: фото и видео

Экономия пространства: трехмерный проект печи-острова Авторский проект каменного мангала Печь в виде миньона Оригинальный проект в восточном стиле Барбекю в стиле Александра Грина Модель в стиле хай-тек Станция ‹Барбекю» Модель идеально впишется в любой ландшафтный дизайн Простое и оригинальное решение Версия 2. 0 Дизайнерская модель

В видео можно увидеть, как сделать уличную печь своими руками:

Это может быть интересно! В статье по следующей ссылке читайте о декоративных садовых фигурах: из чего изготавливаются, в каких стилях ландшафтного дизайна применяются.

Уличная печь на даче – это не только способ приготовить вкусную и здоровую пищу, но и место, где можно собраться всей семьей для отдыха. Но надо помнить, что для изготовления хорошей печи надо знать достаточно много нюансов и это удел профессионалов, которые учатся не один год.

Оценок 0 Прочитать позже


С наступлением лета хочется уехать на дачу. Что может быть прекраснее, чем провести там выходные. Но чтобы отдых был приятным, нужно продумать варианты приготовления пищи. В жаркое время года никому не хочется стоять весь день у плиты в душном помещении. Вот бы выйти на свежий воздух и насладиться прохладой! Почему бы в таком случае не совместить приятное с полезным и не заняться приготовлением пищи на улице? Для этого вам понадобится садовая печь.

Можно пригласить мастеров, которые займутся постройкой такой конструкции, но сроки выполнения работы и цена могут вас не устроить. Рекомендуем вооружиться необходимыми знаниями, инструментами и сделать этот дачный атрибут своими руками.

Существует несколько вариантов садовых печей:

  • русская;
  • мангал;
  • коптильня;
  • под казан.

Возводим печь-мангал самостоятельно

Рассмотрим строительство простейшей модели – мангала, сделать который под силу даже непрофессионалу.

Для работы понадобятся следующие элементы:

  • стальные уголки;
  • кирпичи;
  • колосник из чугуна;
  • дверцы топки, поддувала;
  • шамотная глиняная смесь.

Ниже представлено необходимое количество материала для постройки печи-мангала с габаритами 1600х1565х830 мм (ВхШхГ):

  • 200 кг термостойкого раствора;
  • 300 шт огнеупорного кирпича;
  • 20 шт шамотного кирпича.

Основные этапы работы:

  1. Готовим место для печки. Выбираем участок, находим ровную поверхность. Фундамент для будущей садовой печи желательно установить на глубину 40-50 мм, из них 20 см составит песчано-гравийная подушка. Обязательно делается арматурный каркас. Когда же нет возможности создать такую площадку, необходимо хорошенько утрамбовать выбранное место. Если в саду построена беседка для отдыха, мангал можно установить там. При отсутствии бетонного основания агрегат сооружают прямо на полу, затем декорируют тротуарной плиткой вокруг конструкции. При наличии в беседке деревянного напольного покрытия рекомендуется строить печь за сооружением.
  2. Определяем размеры мангала. Для этого выкладываем ряд кирпичей и размещаем решетку. Ее можно взять от старого холодильника или сварить самим из стальной проволоки толщиной 3-5 мм. Необходимо помнить, что металлическая решетка при нагревании расширяется, поэтому нужно оставлять место между ней и кирпичными стенками зазоров (по 10 мм с каждой стороны).
  3. Теперь устанавливаем ряды мангала. Чтобы они были ровными, можно натянуть веревки и с их помощью подравнивать конструкцию. Важно контролировать правильность горизонтальных и вертикальных рядов, иначе жаровня либо развалится, либо будет иметь непривлекательный вид. Необходимо промазывать уровни цементно-песочным раствором с глиной.
    Благодаря добавлению глины и песка расход цемента снижается вдвое. Пользоваться таким раствором следует не дольше 2,5 часов, затем его эффективность резко уменьшается. Перед началом работы кирпичи необходимо ненадолго замочить в воде. Если этого не сделать, при кладке они будут впитывать жидкость из раствора, который предназначен для сцепления рядов.
  4. Начинаем устанавливать уровни. Первый – самый важный. Если его сделать некачественно, садовая печь получится кривой или совсем развалится. На фундаменте чертим контур кладки. Одновременно с этим процессом делается расшивка швов, что необходимо в том случае, если снаружи не будет облицовочной плитки. Далее работа повторяется вплоть до шестого ряда. Швы должны быть от 3 до 5 мм. Отверстие для выхода дыма выполняется с сечением 25х25 см.
  5. Осуществляем кладку кирпича седьмого ряда и делаем перекрытие. Для этого стальные уголки (4-5 шт.) размещаем по всей длине будущей печки. Пространство между брусками необходимо заполнить раствором. Кирпичные блоки рекомендуется вдавить, как бы запечатывая их.
  6. Приступаем к оформлению жаровни. Нужно проложить еще два ряда кирпичей, затем начинаем сооружать топку и жаровню для мангала. Для них обычно применяют шамотный кирпич. На него кладем асбестовое покрытие, которое защитит от случайного возгорания.
    В жаровне второй ряд сдвигаем внутрь так, чтобы появилось небольшое отделение. Здесь удобно будет хранить шампуры для мяса и рыбы.
  7. Выполняем девятый ряд. На этом этапе необходимо изготовить небольшую арку. Чтобы получилось красиво и аккуратно, на листе фанеры рисуем нужную форму, вырезаем ее. По этому шаблону делаем кирпичную арку. Тонкую доску необходимо на время чем-то закрепить, чтобы не было перекосов кладки. Кирпич кладем с двух сторон полукругом и замыкаем в центре. Теперь эскиз арки можно убрать.
  8. На следующем этапе делаем перекрытие, продолжая кладку устройством дымоходного канала.
  9. Когда все процессы завершены, необходимо установить дверцу, оформить рабочую поверхность и уголки. Для этого можно использовать доску шириной 150 мм и толщиной 15-20 см.
  10. Теперь нужно дать мангалу время просохнуть.

Состав раствора, необходимого для кладки печи

Сама консистенция не должна быть жирной. Важно, чтобы масса напоминала пластилин. В противном случае печь быстро даст трещины из-за сильного жара и неблагоприятных погодных условий. Но также не подойдет и тощий песчаный раствор. Он будет непрочным, а значит, садовая печь прослужит недолго. Качество состава напрямую зависит от глины. Некоторые сорта горной породы подходят идеально. Но бывают и такие, что необходимо разбавлять песком (желательно не речным) в пропорциях 1:1, 1:1,5 или 1:2.

Проверка качества раствора

Главное в составе – правильное сочетание песка и глины. Как этого добиться? Есть множество способов, но лучше всего воспользоваться следующим методом. Замешивается несколько вариантов смеси с разными пропорциями песка и глины, затем делаются шарики.

Для проверки один из них необходимо бросить на пол: пошел трещинами – смесь не подходит. Если при падении шарик слегка деформировался, значит, это то, что нам нужно.

Порядок замешивания раствора

Глину замачиваем на несколько дней в воде, затем добавляем песок и хорошенько размешиваем. Это можно сделать ногами или с помощью бетономешалки. Разминаем смесь до однородного кашеобразного состояния. При этом твердых кусочков и камней быть не должно.

Руками тщательно проверяем качество смеси. Чтобы не пришлось долго убирать камни и разминать состав, песок и глину желательно просеивать через сито. Необходимо сделать столько раствора, сколько используете за один раз. Он быстро сохнет, поэтому нужно будет замешать новый состав. На 200 кирпичей идет примерно 6 ведер раствора. Если нет времени и желания делать состав самостоятельно, в специализированных магазинах продаются готовые смеси.

Рассмотрим еще один вариант строения агрегата на дачном участке.

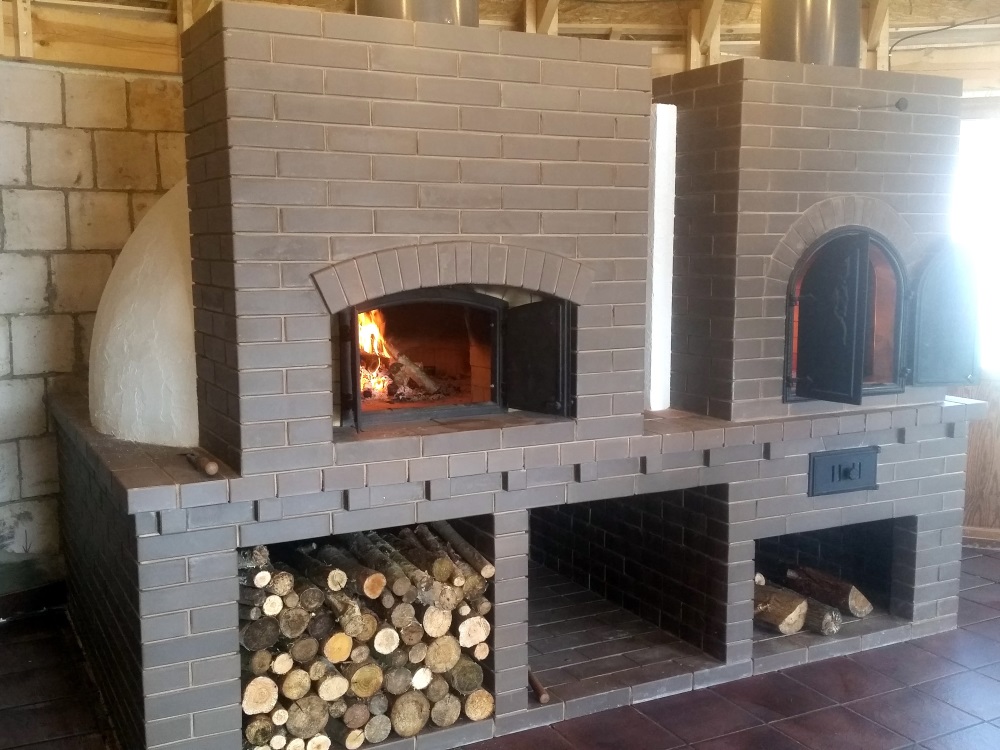

Комбинированная садовая печь из кирпича

Эта модель предназначена для постройки в беседке. Она сочетает в себе достоинства русской печки и барбекю. Для возведения такого агрегата требуется достаточно места. Скамейки, стулья, столы должны располагаться в отдалении от конструкции.

Основные этапы кладки садовой печи:

  1. Нужно определиться с параметрами устройства, подготовить чертеж, а также приобрести все необходимое для работы.
  2. Важно сделать прочный фундамент из цемента и песка. О том, как уложить основание, говорилось ранее.
  3. Необходимо подождать несколько дней, чтобы фундамент хорошо застыл.
  4. Укладка печи делается по чертежу. Раствор замешивается из песка и глины в пропорции 3:1.
  5. Русская садовая печь оборудуется двумя решетками, которые должны располагаться на высоте 1 м над печкой. Одна из них предназначена для разведения огня, а на второй будет готовиться пища.
  6. Барбекю необходимо расположить на бетонном основании. Нужно организовать два отделения: стол для приготовления, куда можно встроить мойку, и жаровню, оснащенную трубой для дыма.
  7. Дымоход – главная часть в устройстве беседки. Наиболее удобная и правильная форма – трапециевидная. При установке этой системы необходимо быть осторожным, ведь малейшая ошибка может привести к неисправности конструкции.
  8. Используя чертежи, проблем со строительством русской печи и барбекю не возникнет. Главное – точное соблюдение размеров и необходимых форм.

Как построить кирпичную летнюю печь на даче своими руками

Печь для дачи на видео.

Полноценное и своевременное питание должно присутствовать не только в городских условиях, но и при выезде за город. Летняя печь позволяет организовать питание семьи и при этом сохранить прохладу в жилых помещениях. Можно с легкостью сделать летнюю печь своими руками, используя для этого предлагаемые на странице знания и подручные материалы. При соблюдении всех рекомендаций летняя печь на даче получиться продуктивной в плане готовки и безопасной в плане самопроизвольного возгорания.

Существуют разные печи для готовки на улице, в первую очередь это традиционная русская печка, в которой можно испечь ароматный хлеб, запечь рыбу и птицу, протомить овощи и каши. Перед тем как построить печь на улице своими руками, советуем определиться с рационом и ассортиментом желаемых блюд. Это позволит выбрать оптимальный вариант конструкции. Построенная своими руками летняя печь на даче прослужит долго, поэтому поводов для её замены не будет. В связи с этим постарайтесь учитывать все нужные функции заранее. А актуальные идеи и фото их реализации можно найти на этой странице.

Простая кирпичная уличная печь для хлеба и пиццы

Возвести уличную печь для хлеба и пиццы можно из различных материалов — огнеупорного кирпича, бетонных плит или из специальных готовых модулей для строительства печей, которые собираются как конструктор. На возведение из готовых деталей уличной печи для пиццы потребуется не более трех часов, а для строительства домика вокруг нее необходимо больше времени.

Место для возведения уличной печи для готовки следует выбирать особенно тщательно. Хотя в такой печи открытый огонь не используется, все-таки необходимо выбрать для нее защищенный от ветра участок вдали от деревянных построек и деревьев (не менее б м), но не слишком далеко от дома, так как придется носить продукты и посуду.

Масса простой уличной печи составляет не менее 400 кг, поэтому на месте ее установки необходимо возвести специальный фундамент. Для этого необходимо вынуть грунт на глубину 20-40 см и положить уплотненную песчано-гравийную смесь.

Сверху необходимо уложить армированные тротуарные плиты толщиной 5-10 см. На фундаменте следует выложить один ряд кирпичной кладки, который будет являться опорой для стен печи. Затем нужно возвести подпечье — каркас из бруса 9×9 см, соединенного внахлестку крепежными болтами. На готовый каркас будет монтироваться огнеупорная теплоизоляционная плита толщиной 8 см.

Основной частью простой печи на улице является топливник, или горнило, который представляет собой прямоугольный ящик, где происходит сжигание дров. В нем же готовится еда. В горниле располагается устье для выхода дымовых газов. Выше него находится дымовая труба. Глубина горнила обычно составляет 75-100 см.

Для возведения горнила используют кирпич или бетонные плиты. Кроме того, можно приобрести готовый строительный набор для уличных печей, детали которого изготавливаются из специального жаропрочного бетона. Такую кирпичную летнюю печь легко собрать как конструктор.

Готовые блоки соединяются между собой с помощью специального жаропрочного клея-мастики. Вместо него можно использовать раствор из 2 частей обычного цемента, 4 частей жаропрочного цемента и 4 частей мертеля. Перед кладкой рекомендуется увлажнить швы, а затем не допускать зазоров в слое раствора. Если не удалось достать готовый набор для строительства печи для хлеба и пиццы, то можно сложить ее самостоятельно из кирпича. Для кладки рекомендуется использовать красный кирпич нормального обжига, а топливник следует возводить из огнеупорного кирпича. В качестве раствора лучше всего использовать смесь из огнеупорной глины и песка (в соотношении 1:2) и затворить водой до консистенции густых сливок.

Пока готовая печь для хлеба и пиццы будет сохнуть, можно приступить к защите ее от осадков. Для этого стропила в нижней части необходимо зафиксировать к фундаментной плите и покрыть опалубкой из вагонки. При этом следует оставить минимум 20 см пространства между печью и скатом крыши для дальнейшей теплоизоляции печи. Сверху крышу нужно покрыть битумной черепицей, а конек крыши — листовой сталью.

Печью для хлеба и пиццы разрешено пользоваться только через 3-4 дня после завершения монтажных работ, когда полностью высохнет клей или раствор.

Трубу следует вставить в манжету со свинцовым напуском, наполненную минеральной ватой. Для защиты трубы от проникновения влаги необходимо зазор между манжетой и трубой заполнить высокотемпературным силиконом. Между трубой и крышей следует уложить слой минеральной ваты. В уличных печах теплоизоляция очень важна. Между печью и скатом крыши нужно насыпать слой негорючего керамзита толщиной 10 см и уложить минеральную вату. Такая прослойка защитит крышу от перегрева и создаст оптимальную температуру для выпекания. Кроме того, качественная теплоизоляция позволит готовить пищу даже в холодное время года — до -10 С. При более низких температурах использовать уличную печь нецелесообразно: будет расходоваться большое количество дров.

При растапливании печи температура в ее камере может достигать 550 С. Для защиты деревянных деталей домика от возгорания их необходимо изолировать. Саму печь возводят на огнеупорной теплоизоляционной плите толщиной не менее 80 мм.

Свес крыши перед устьем печи является пожароопасным местом, поэтому он должен быть облицован огнеупорными плитами толщиной 30 мм. Из-за сильного жара от печи фронтон рекомендуется построить не из дерева, а из ячеистого бетона толщиной 50 мм и облицевать плиткой. Для большей надежности все деревянные детали следует покрыть специальным защитным составом — антипиреном. Кроме того, любую деревянную конструкцию под открытым небом необходимо защищать от грибка, насекомых и гнили. Для этого можно использовать специальные химикаты. Проще всего для защиты древесины нанести на деревянные части конструкции влагостойкую краску.

Как сделать русскую летнюю печь из кирпича для приготовления пищи на улице

Летняя русская печь подходит для приготовления блюд любой кухни мира. В ней можно выпекать хлеб, пироги, лепешки, лаваши, а также итальянскую пиццу. Печь на улице предназначена также для приготовления рыбных и мясных блюд. Русская печь на улице способна продолжительное время сохранять тепло. Основными ее недостатками являются большой размер и нерационально большой расход топлива, увеличивающийся еще и потому, что для разогрева такой печи необходимо много времени. Топить уличную печь для приготовления еды рекомендуется только дровами лиственных пород.

В классической уличной печи для приготовления пищи отсутствуют дымовые каналы. Усовершенствованная русская печь дополнительно имеет отопительный щиток с дымовыми каналами и кухонную плиту.

В уличных русских печах для уменьшения потерь тепла и сокращения расхода дров рекомендуется утеплять боковые стенки.

Уличную русскую печь на улице под навесом располагают на основании — подпечьи. Выше находится горнило печи и шесток.

В горниле сжигаются дрова, готовится пища. В шестке располагается устье печи для выхода дымовых газов из горнила. Над устьем находится дымосборник печи, а выше него — дымовая труба. Стенки наклонного дымохода выполняют функцию второго газового порога.

Выбор размеров топливника-горнила зависит от предназначения печи.

При строительстве русской печи на улице своими руками ее наружные стенки должны быть выложены с использованием теплоизоляции для сокращения тепло-потерь.

Для этого можно использовать вермикулит с глиной или керамзит и базальтовую вату. В такой печи можно готовить и в холодное время года при температуре до -10° С, но дров потребуется намного больше. Посмотрите на фото печь на улице – продемонстрированы варианты её обустройства:

Простая варочная летняя печь из кирпича

Русская летняя печь из кирпича используется для приготовления пищи и горячей воды. Возвести такую конструкцию по этому принципу совсем несложно.

Перед тем как построить печь на улице необходимо определить наиболее подходящее место на участке для устройства фундамента. Место следует выбирать вдали от деревянных и других легковоспламеняющихся построек, учитывая преобладающее направление ветра.

Для создания фундамента необходимо снять растительный слой на глубину около 150 мм (до коренного грунта), насыпать на дно слой песка толщиной 70-80 мм и залить бетоном чуть выше поверхности земли. В качестве наполнителя можно использовать гравий, щебень, расколотый кирпич.

Через несколько дней можно приступать к кладке топки из керамического полнотелого кирпича. Для этого рекомендуется использовать известково-глиняный раствор. Толщина швов должна составлять не более 10 мм. Для приготовления раствора потребуются 1 часть глины, 1 часть известкового молока и 2 части песка. Кирпич можно использовать как новый, так и бывший в употреблении, но только после удаления с него старого раствора.

Перед тем как сделать летнюю печь, нужно положить первый ряд – он представляет собой днище печи. Его необходимо выложить почти по всей площади фундамента, тщательно заделав швы раствором.

Второй ряд необходимо выкладывать по площади первого, осуществляя перевязку швов. Впереди следует оставить углубление для колосниковой решетки. Для кладки можно использовать целые кирпичи, трехчетвертные и даже половинки.

Дальнейшую кладку стены топки необходимо осуществлять по периметру толщиной всего в полкирпича. Кладку следует вести с перевязкой швов, в некоторых местах используя трехчетвертные части кирпичей. Таким образом, необходимо выложить пять рядов. Такая высота топки вполне приемлема — языки пламени горящего топлива будут располагаться немного ниже перекрывающей топку плиты.

Пока будут подсыхать кирпичные стенки, можно приступать к изготовлению верхней обвязки, плиты, трубы, колосников и заслонки. Обвязку необходимо сварить из уголка 35×35 мм. Затем следует приварить к ее передней части опорную полосу — ложемент для перекрывающей плиты. На передний торец нужно приварить крючки для заслонки. Готовую обвязку необходимо поместить на кладку с раствором.

Из такого же уголка 35 х 35 мм нужно сделать остов колосниковой решетки на ножках. Для изготовления его решетки можно использовать арматурные прутки диаметром 16 мм. Заслонку рекомендуется вырезать из стального листа толщиной 3 мм. При наличии дверки топки и поддувала их можно вмонтировать в печь, но в этом нет особой необходимости, так как от садовой печи не требуется изысканного вида. Чтобы не усложнять конструкцию, заслонку рекомендуется сделать съемной. К ней нужно приварить ручку и просверлить четыре пары отверстий с шагом 25 мм. Эти отверстия необходимы для регулировки ширины щели, через которую воздух будет подаваться в поддувало. Чтобы регулировать тягу в топке, заслонку на крючках, приваренных к обвязке, можно перевесить выше или ниже, с одной пары отверстий на другую.

Как построить простую русскую печь на улице своими руками из кирпича

Как построить основные конструкции – разобрались. Осталось уделить время дымоходной системе. Формируя печь из кирпича на улице, опорную плиту дымовой трубы рекомендуется вырезать из стального листа толщиной 3 мм. Вместо листа можно использовать полосы металла. Для того чтобы сделать из них основание для трубы, понадобится сварка. К опорной плите, как и к обвязке, следует приварить ложемент перекрывающей плиты и стальную цилиндрическую трубу диаметром 200 мм. Ее длина может варьироваться от 40 см до 1,2 м. При отсутствии подходящей трубы дымовую трубу можно сделать сварной, надежно соединив все элементы сваркой с уголками обвязки.

Единственный готовый элемент русской печи — чугунная варочная плита с конфорками. Но и ее можно сделать самостоятельно, если найдется подходящая стальная плита толщиной 4-6 мм. В ней следует вырезать два круглых отверстия для конфорок. Вырезанные круги потом можно будет использовать для изготовления крышек конфорок.

Варочную плиту необходимо разместить на ложемент и кирпичные боковые стенки, а внутри топки установить колосниковую решетку. После этого следует осторожно протопить и тщательно просушить кладку, а затем использовать летнюю варочную печь по назначению.

Для защиты от дождей и в зимний период русскую печь рекомендуется прикрывать сверху листом плоского шифера с вырезанным отверстием под трубу, а саму трубу нужно накрыть вырезанным куском.

Критерии выбора

Подбирать оборудование для отопления дома нужно таким образом, чтобы оно обеспечивало полный обогрев имеющегося помещения, исходя из его площади. Печь на дровах, например, является достаточно простым и экономичным устройством, оперативно решающим проблему согревания обитателей дачного домика.

Важное значение при выборе имеют такие особенности:

  • компактность и простота конструкции, особенно если домик маленький;
  • безопасность эксплуатации в домах из любого материала, герметичность дымоотвода, соблюдение параметров тяги;
  • устойчивость к природным факторам в периоды, когда печь не эксплуатируется;
  • оперативная растопка, быстрое нагревание помещение, сохранение тепла в течение длительного периода времени;
  • наличие удобной дверцы, которая позволяет использовать устройство в качестве камина;
  • обустройство варочной поверхности;
  • предпочитаемое топливо для топки – желательно останавливать выбор на более универсальных моделях;
  • мобильность, возможность перемещения при необходимости;
  • встраиваемость блоков для подключения системы ГВС в домике.

Стальные конструкции

Это легкие и достаточно простые модели печей. Их можно приобрести в магазине или самостоятельно изготовить из имеющегося материала. Нет необходимости специально обустраивать фундамент под печь. Ее при необходимости можно вынести в сад для обустройства зоны барбекю. Именно мобильность таких конструкций привлекает многих покупателей.

Для установки стальной печи требуется оборудование компактного по площади негорючего настила. Для этого целесообразно использовать асбестовые и металлические листы.

Варочная поверхность удобна в эксплуатации, она легко прогревается и сохраняет температуру в процессе топки. Во многих моделях предусмотрена духовка для выпекания.

В то же время существует и ряд недостатков, ограничивающих применение данного оборудования:

Стальные печи менее долговечны по сравнению с аналогами из других материалов. Особенно это касается регулярной эксплуатации.

Если же вы будете топить печь изредка или периодически, то оксиды металла, образующиеся при горении, будут оседать на стенках, образуя слой нагара. Это увеличивает прочность конструкции и продлевает сроки функционирования.

Многие металлические печи длительного горения ориентированы на использование в производственных условиях, но не на даче. Они долго прогреваются, не имеют варочной плоскости и дверей из стекла, не эстетичные и занимают много места.

Печи, функционирующие на отработке, опасны в эксплуатации и вредны для здоровья.

На рынке популярны такие модели отопительно-варочных печей, как «Бренеран», Везувий мини» или камин «NARWIK WT».

Чугунные печи

Такие модели больше подходят для эксплуатации в условиях длительного проживания на даче. К числу их преимуществ относят:

  • возможность регулярного использования без потерь в функциональности;
  • устойчивость конструкции к коррозии;
  • чугун отлично держит тепло;
  • наличие варочной поверхности;
  • возможность декоративного украшения конструкции;
  • разнообразие габаритных решений и модификаций по форме.

Оценивая схему печи из чугуна, следует отметить, что конструктивно изделие очень тяжелое, поэтому вы потеряете в мобильности. Под нее необходимо будет соорудить прочный фундамент с изоляционным покрытием, выступающим за периметр печи на 400-600 мм со всех сторон.

При эксплуатации такая печь боится резкого перепада температур, в связи с чем может растрескаться. Также нежелательно подвергать конструкцию механическим ударам.

Чугун достаточно медленно прогревается, при этом его сложно обработать самостоятельно. Поэтому встроить в печь систему ГВС у вас вряд ли получится.

Среди множества моделей можно приобрести печь «PINETO» польского производителя «Nordflam» или «Isotta Forno» и «Svezia» от итальянской фирмы «LaNordica».

Виды уличных печей для дачи

Чтобы выбрать подходящий вам тип конструкции, предлагаем вашему вниманию краткое описание характеристик каждого из них.

Барбекю

Популярный вид садовой печи. В классическом варианте создается из огнеупорного красного кирпича, недорогие делаются из металла, жаростойких смесей.

Обязательный элемент такой конструкции – арка или другое перекрытие, возвышающееся над стальной плитой. Она защищает продукты и огонь от воздействия внешней среды.

Фото: печь барбекю из блоков

К барбекю возможен подвод коммуникаций, установка разделочного стола, мойки, шкафов для кухонных принадлежностей.

Оптимальными размерами этого типа печи считается:

  • длина – 1,8 м;
  • ширина – 0,9–1 м;
  • высота с дымоходом – до 1,85 м;
  • количество рядов в высоту – 27.

Основные детали:

  • топка;
  • колосниковая решетка;
  • поддувало;
  • дымоход и прилегающие каналы;
  • площадка для блюд;
  • арочный свод;
  • металлический прут для копчения (устанавливается в дымоходе на усмотрение хозяев).

Мангал

Эта печь чаще всего соединяет в себе несколько варочных устройств. По принципу действия схожа с русской, но по размеру гораздо меньше. Шашлыки готовятся на верхней решетке. При этом печка полностью не растапливается, а мясо жарится на углях. Также в ней можно обустроить коптильную камеру. Для этого необходимо немного модифицировать дымоход.

Фото: мангальный комплекс

Опытные пользователи рекомендуют запускать полный цикл работы устройства. За счет равномерного жара, мясо на шампурах приготовится быстрее, а вкус его будет насыщеннее.

Средние размеры уличной печи-мангала:

  • ширина – 85–90 см;
  • площадь основы – 120–126 м2;
  • длина – 1,4 м;
  • высота от фундамента – 23–27 рядов.

В ней есть духовка, где можно печь хлеб, пироги, пиццу, тушить различные блюда с овощами, мясом.

Тематический материл:

  • Самодельный раскладной мангал
  • Мангал из баллона

Коптильня

Зачастую входит в состав печи-барбекю, мангала или целого варочного комплекса.

Главное требование к конструкции – низкий тепловой КПД (коэффициент полезного действия), много дыма.

Фото: мангал-коптильня из листового металла

В зависимости от вывода дымогенератора бывает 3 вида копчения:

  • холодное;
  • горячее;
  • полухолодное.

Дым не должен иметь в составе частиц продуктов сгорания топлива, гари, а при температуре от 35 до 500 С подвергать блюда этому типу обработки не рекомендуется, поскольку высока вероятность образования внутри камеры кислого конденсата. Пища, приготовленная без учета этих рекомендаций, будет не только испорчена, но и вредна для здоровья.

Камин

Эта непривычная для всех конструкция для отопления помещения может использоваться и во дворе. Уличный камин – универсальный комбинированный вариант барбекю и гриля, с решеткой и вертелом. Занимает немного места, поэтому подойдет к установке даже на маленьком дачном участке. В нем можно приготовить мясо или рыбу. В отличие от других печных конструкций имеет широкую топку.

Камин из камня

Заводские камины производятся из жаро-, влагостойких материалов. Их легко покрасить в нужный цвет, сделать огнеупорную облицовку.

Печь с варочной плитой

Простое и недорогое изделие для дачи – компактна. Работает на любом твердом топливе. В основе строительства печь-грубка. Сверху устанавливается чугунная или стальная плита, которая бывает:

  1. Цельной. Исключает приготовление блюд на открытом огне. Используется для тушения, томления продуктов.
  2. С отверстиями-горелками. С открытой крышкой еда получится жареной на костре, с закрытой – будет медленно вариться.

Фото: самодельная варочная печь

Минимальные размеры плиты – 40х40 см. Крепится на четвертом-пятом кирпичном ряду над топкой. Высота устройства с дымоходом – 1,2 м–1,5 м.

Уличный вариант предназначен только для приготовления блюд. Боковые стенки дополнительно утепляются, что уменьшает расход топлива и позволяет использовать конструкцию даже при первых морозах. Топливник вместе с подом размещаются строго горизонтально. При необходимости оснащается плитой под казан, духовкой.

В русской печи получится вкусная выпечка, хлеб, мясо и тушеные овощи. Оформление в национальном стиле сделает ее изюминкой усадьбы, гордостью хозяев.

Как пользоваться тандыром

Тандыр имеет дымовую трубу, дымосборник. Над усеченным топливником размещается вытяжка с дверкой, в которую загружается топливо. Сгорает оно на колосниках. Продукты укладываются внутрь в сыром виде на стенки прямо над горловиной устройства. Можно выпечь лепешки круглой формы, мясо или рыбу.

Фото: стационарный тандыр из камня

В качестве материалов используется глиняный керамический кирпич, каменные блоки.

Кирпичи кладут вертикально или горизонтально, но в последнем случае стенки тандыра дольше будут сохранять тепло. Можно поставить в саду, вблизи беседки.

Плюсы многофункциональных варочных комплексов

Без знаний строительного дела такую конструкцию не возвести самому, поэтому лучше заказать ее чертеж и изготовление у специалистов или купить заводскую модель. Заводские печи обычно оснащают колесиками для удобного перемещения по участку.

Варочные комплексы содержат:

  • плиту под казан;
  • варочную поверхность;
  • мангал;
  • коптильную камеру;
  • гриль;
  • мини русскую печь.

Основное преимущество такого комплекса – одновременное приготовление нескольких разных по технологии блюд.

Интересен финский вариант – соединение барбекю и варочной поверхности. Эти конструкции компактные и недорогие.

Рекомендуемые виды стройматериалов

Ассортимент подходящего огнеупорного сырья невелик. Рассмотрим два основных типа детальнее.

Кирпич

Оптимальное решение – шамотный или огнеупорный кирпич. Выдерживает температуру до +10000 С. Такая печь не будет нуждаться в отделке.

Для облицовки подойдет красный полнотелый или керамический кирпич. Второй стоит гораздо дороже, но и прослужит дольше. Предпочтение стоит отдать маркам М-250, М-500.

Еще на этапе составления схемы конструкции следует учесть размеры кирпича. Выпускают 2 типа:

  • 230х114х65 см;
  • 250х120х65 см.

Этот момент стоит отразить в проекте. К примеру, на строительство русской печи понадобится приобрести от 2200 до 3500 штук. Кроме того, от качества материала зависит расход раствора.

В целях экономии допускается использовать б/у кирпич, но его следует тщательно очистить перед кладкой.

Газобетон

Более дешевый печной материал с высоким уровнем теплопроводности, устойчивый к перепадам температур, экологически чистый. Удобен в обработке, нарезке. В несколько раз легче керамического кирпича

Существенный его недостаток – хрупкость. При ударе он даст трещину или расколется. Гигроскопичен, поэтому при промерзании может начать крошиться.

Для печи из газобетона рекомендуется возводить навес и дополнительно облицовывать.

Пошаговая инструкция строительства уличной печи из кирпича

Начало работ – составление проекта, где рассчитывается расход материалов, их общая стоимость и выбор места. К этапам строительства относят:

  1. Заливку фундамента.
  2. Кладку основы, поддувала, дымовых каналов.
  3. Установку колосниковой решетки, топки.
  4. Крепеж варочной поверхности.
  5. Монтаж дымохода и фурнитуры.

Схема кирпичной печи

Из материалов и инструментов нужно подготовить:

  • огнеупорный, облицовочный кирпич;
  • цемент;
  • глину;
  • песок;
  • щебень;
  • дверцы топки, поддувала;
  • болгарку с дисковыми насадками;
  • стальную трубу;
  • металлические стержни;
  • асбестоцементную плиту;
  • лопату;
  • уровень;
  • молоток;
  • кельту;
  • шнур для разметки.

Рассмотрим подробное описание каждого из этапов строительства.

Строительство фундамента

Под печь лучше заливать монолитный фундамент, предварительно разметив участок капроновым шнуром. При этом ширина территории должна быть на 10–15 см больше ширины кладки.

Вырывается яма глубиной до 50 см. Грунт утрамбовывается. Горизонтально устанавливаются стальные стержни. Засыпаются слоем щебня. Яма заливается раствором цемента и песка в соотношение 1 к 3.

Чтобы избежать трещин на фундаменте, его необходимо периодически поливать водой до полного высыхания.

Выкладываются 2 слоя шлакоблока. Сверху устанавливается асбестоцементная плита. Это поднимет высоту печи.

Другой вариант – монолит покрывается рубероидом для создания гидроизоляции основы.

Кладка печи

  1. Порядовку в первом ряду начинают с целого кирпича, каждый последующий – три четверти, половинки. Ровность кладки проверяется уровнем.
  2. Во втором ряду устанавливается дверца поддувала, которая обматывается асбестовым шнуром. Предварительно в порядовку вкладывают железную проволоку 3 мм для крепежа дверцы.
  3. Проем между кирпичом и дверкой должен быть не более 10 мм. Перекрыв поддувало, монтируют колосники.
  4. Кладка проводится до высоты крепежа второй дверки. Размеры кирпича подгоняются болгаркой.
  5. Верх печи накрывают каменной плитой. Если же необходима варочная поверхность, то лучше закрепить чугунную.

Кладка печи наглядно представлена на фото.

Фото: выкладываем 2 и 3 ряд

По желанию выкладывается арка из кирпича или камня.

Дымоход

Для его монтажа нужно учесть несколько важных рекомендаций:

  1. Крепеж дымохода начинают выполнять по направлению от печи.
  2. Наиболее удобна в установке модульная система, которую снаружи обкладывают кирпичом.
  3. На стыках модули обрабатываются жаростойким герметиком для целостности швов.
  4. Каждый элемент системы соединяется на глубину половины сечения трубы.
  5. Стыки частей дымохода не должны проходить в перекрытии конструкции. К ним обеспечивается свободный доступ, чтобы при необходимости устранить засорение.
  6. Рекомендуемое расстояние между кронштейнами при креплении модулей не менее 2 м.

Облицовка дымохода

Выход дыма делают и из стальной трубы. Крепят ее сзади печи и цементируют.

Как защитить печь от воздействия климатических факторов

В конце кладки кирпичные швы тщательно проверяются на целостность, затираются. Выявленные щели заполняются раствором.

Для эстетичного вида и продления срока службы устройство облицовывают огнеупорной плиткой, керамогранитом или натуральным камнем. Можно соорудить навес, что исключит попадание осадков на конструкцию.

Строительство русской печи под открытым небом или Как во поле печка стояла…

18.12.2011

Строительство русской печи на улице (и дальнейшее житие при ней) на фестивале свободного творчества «Пустые холмы 2011». Работа по созданию печи заняла примерно неделю.

Кирпич для печи

Разрушенный храм в деревне Мочалово (Калужская обл., Юхновский р-н) — церковь Параскевы (Пятницы), построена 1-я пол. XIX в. При нем был дом (видимо церковного причта), уже практически разобранный местными жителями на кирпич. Кирпичи на нашу русскую печку, были взяли отсюда же.

Остатки росписи храма, и обвалившийся его свод (небо).

Кирпич в доме был положен на известковый раствор, и не составляло большого труда разобрать стены и очистить кирпичи от остатков раствора.

Кирпич попадался разный — внутри стен даже сырец, а наружные части были сделаны из кирпича с клеймами. Интересно, что размер его был близок к современному — 25 см длины, хотя т.н. «царский» кирпич обычно больше — 6 вершков или 27 см в длину.

Деревянное опечье

Деревянное опечье — элемент традиционной русской печи. Большей частью оно собиралось «в лапу» (в ласточкин хвост) из как можно более широкого лафета (протесаных с двух сторон бревен), до 40 см ширины и более. Соответственно оно состояло из двух-трех элементов на сторону. Мы сделали его из бруса 150х100. Рубилось оно в стороне от будующего места установки печи, затем было разобрано и перенесено на место.

Топор и черта — основные инструменты плотника. Черта (в данном случае в качестве нее использован слесарный циркуль) служит для параллельного переноса линий, в том числе на криволинейные поверхности (причерчивание бревен в срубе и пр.). Топор служил для всего остального.

Распространенный прием в традиционном деревянном зодчестве — выпуски-консоли. На них будет устроена лавка вдоль всей печи.

В последний венец опечья врублены балки перекрытия из доски 50 мм, на которых будет установлен под печи.

На балках устроен настил из теса.

Опечье готово. Оно будет разобрано и перенесено на место установки печи. Это традиционный вариант — деревянное опечье. До сих пор во многих старых избах можно увидеть такие печи. С точки зрения отопления — это конечно не очень хорошо, ведь низ печи не прогревается. В другой статье можно прочесть об устройстве русских печей с нижним прогревом.

Кладка печи

Для приготовления раствора для печных работ глина была замочена в яме, выстеленной пластиком. Глино-песчанный раствор делали так: замоченную глину набирали в ведро, добавляли немного воды и взбалтывали миксером (да, у нас был генератор…) до консистенции жидкой сметаны. Затем глиняным шликером через сетку заливали сухой песок. Песок был чистый и просеивать его не было нужды. Жирность раствора определяли «на мастерок» — так, чтобы при стряхивании с мастерка на нем оставался тонкий слой раствора.

Первый ряд печи выложен насухо.

Четвертый ряд кладки печи из кирпича. На этом ряду будет устроен под русской печи. Внутри, по периметру кладка поднимается кирпичем, т.к. эти стенки будут опрой для свода печи, а само подподовое пространство будет засыпано песком. Спереди устроена ниша — т. н. «холодная печурка».

Боковые стенки печи, сформирована коробка свода.

Клинчатая перемычка — арка устья печи.

Пяты свода. Задняя стенка выложена шириной в кирпич для более длительного сохранения тепла в варочной камере — горниле.

Кружала для кладки свода сделаны из теса и установлены на место. Свод практически полуциркульный. Пазухи между стенкой печи и сводом будут засыпаны песком — это традиционное решение. Поверх свода, на песок настилается слой кирпича и получается ровная площадка — лежанка печи. Хотя засыпка свода песком — это простое (народное) решение, но отнюдь не самое лучшее (см. русская печь с лежанкой). При нагревании-охлаждении свод печи поднимается и опускается, соответственно через песок передается распирающее давление на внешние стенки печи, что в конечном итоге приводит к трещинам.

Свод положен. Вид изнутри.

После того, как положен свод, можно перекрыть окно шестка. Мы перекрыли его аркой.

Для надежности изнутри дымосборника над аркой положен разгрузочный металлический уголок (полка 45). Сильно нагреватся в этом месте он не будет (однако зазоры на продольное расширение оставлены) и его применение вполне оправдано. Если вдруг боковые стенки раздвинуться и арка начнет проседать, то вся нагрузка ляжет на этот уголок.

На печной трубе сделан традиционный карниз.

Печь сложена — пора отдохнуть! Отдыхалось на печке хорошо, над ней был возведен навес, и отдых затянулся на три месяца — до конца августа.

Строительство русской печи во чистом поле.
Обучаещее видео 2:50.

Печку построили:

Печники А. Бацулин

и М. Изотов

18.12.2011

устройство, преимущества и недостатки, изготовление своими руками, возведение фундамента, технология кладки, установка приборов

С бурным ростом индивидуального строительства русская печь с лежанкой вернула свою актуальность. Однако сегодня не известны стопроцентно безупречные системы для отопления частных домов и дач. Например, электроотопление при всех его положительных сторонах перестаёт быть эффективным при банальном отключении электроэнергии, что для загородной местности не редкость.

Устраивать же более сложные системы отопления на даче, не предназначенной для постоянного проживания, просто экономически нецелесообразно. В этом случае наиболее экономичным и эффективным способом отопления дачи является именно печное отопление, для которого нужно только лишь наличие дров или угля.

Разновидности русских печей

Конструкции подобного рода можно классифицировать по различным принципам:

По размерам (ширина, длина):

  • большие (от 1,5 м на 2,3 м и более)
  • средние (1,5 м на 1, 75 м)
  • малые (менее 1,5 м на 1, 75 м) русские печи


По конструктивной схеме:

  • традиционные печи с загрузкой топлива только в горнило (варочный отсек) и без дополнительной топки под шестком
  • усовершенствованные модели: печь типа «Теплушка» с дымооборотными каналами между фундаментом печи и подом горнила; русская печь с подтопком – дополнительной топкой под перетрубьем, перекрытой вместо шестка варочной чугунной поверхностью с конфорками.

По форме свода:

  • с бочкообразным сводом
  • с купольным (полуциркулярным)
  • с трехцентровым

Особые формы свода обеспечивают правильную внутреннюю циркуляцию дымовых газов и равномерный нагрев варочного отсека.

Вы можете также узнать об отоплении загородного дома.

Достоинства и недостатки русских печей

  • Русская печка обладает неплохим КПД. Если традиционную модель топить со снятой с устья заслонкой, то упомянутый показатель будет порядка 30–35%. Однако, если закрыть устье, то он поднимется до 50 %.
  • Недостатком традиционной печи является выделение тепла только выше пода в горниле, т. е. на высоте почти метра от пола.
  • У современных сооружений в нижней части размещают дымооборотные каналы, чтобы печь прогревалась на всю высоту. КПД усовершенствованных вариантов типа «Теплушка» достигает 68 % (как у ТЭЦ на твердом топливе), а у отдельных конструкций печей с нижним прогревом он достигает 80%.
  • Присущи русской печки и недостатки, связанные с её массивностью и сложностью конструкции. Однако нужно отметить, что нередкие на современных дачах печки голландской и шведской конструкции также занимают немало места.
  • Конечно, русскую печь нельзя считать идеальным устройством, не имеющим своих эксплуатационных недочетов. Чтобы успешно приготовить в ней пищу, у хозяйки дома должна быть немалая сноровка, поскольку ухватом подать внутрь и вынуть обратно горшки сможет далеко не каждая из современных женщин.
  • Ежедневно печь нуждается в топке, т.е. в свеженаколотых дровах.

Русская печка с дымооборотами

В отличие от традиционных печей, агрегаты с улучшенной конструкцией прогреваются по всему объему до самого пола. Однако выложить их своими руками довольно сложно, ибо потребуются определенные навыки.

У печек, объединяемых названием «Теплушка», полное пространство от пола до свода разделено подом на две части:

  • верхний варочный отсек
  • нижний отопительный отсек

Варочный отсек такой же, как в традиционной русской печке, он так же прикрывается заслонкой, но куда более плотно. В отопительном пространстве выполнены кирпичные столбики для поддержки пода, а также дымооборотные каналы, имеющие выход в дымоход.

Отопительный и варочный отсеки соединены четырьмя отверстиями по краям пода. Имеется также топливный отсек с колосниковой решеткой, перекрывающей зольник, в котором горячие газы попадают сначала в варочный отсек, отделенный от перетрубья плотно прикрытой заслонкой, где прогревают пищу, а затем через вышеупомянутые отверстия опускаются в отопительный отсек, нагревая нижнюю половину печи, и только после этого направляются в дымоход.

В такой печи только небольшой объем горячих газов выпускают из варочного отсека в дымоход, а основной их объем проходит предварительно через дымообороты.

Вас может заинтересовать статья «Дымоходы для дачи: особенности и преимущества».

Какой должна быть русская печка (видео)

Советы по собственноручной кладке конструкции

Если вы намереваетесь класть печь своими руками, то запомните, что это трудоемкое и нетерпящее суеты дело, включающее следующие этапы:

Подготовка фундамента

  • Дно котлована под фундамент должно быть ниже, чем уровень промерзания, но не глубже, чем фундамент самого здания. Размеры котлована всегда шире размеров фундамента на 5–10 см в обе стороны.
  • В котлован заливается цементный раствор и выкладывается камень по его периметру с периодическим добавлением в середину раствора и забутовыванием.
  • Последний слой фундамента образует хорошо обожженный или пережженный кирпич, покрытый слоем раствора и выровненный.
  • После высыхания укладывают слой гидроизоляции и начинают своими руками класть печь.

Этапы кладки

  • Кладка русской печки своими руками – это не то же самое, что и кирпичная кладка стен зданий, поэтому схема ее должна быть в наличии.
  • Начиная работу, следует по схеме насухо разложить первый ряд кирпичей и определить положение передней стенки печи и дымохода.
  • С потолка спускают отвесы, определяющие место прохода дымовой трубы через крышу.
  • После проверки прямых углов в первом ряду кладки угловые кирпичи укладываются на раствор строго по уровню. Затем укладывают наружные ряды кирпичей.
  • По чертежу кладут второй ряд. При использовании одномерного кирпича, сухую раскладку, как на первом ряду, можно не делать.
  • Кладочные швы следует заполнять раствором на всю их глубину для исключения просачивания дымовых газов.


Важно! Раствор укладывается только рукой. Мастерок можно использовать только внизу печи при укладке топливника на дно дымканалов.

  • Старайтесь делать внутреннюю поверхность кладки гладкой путем затирки (швабровки) ее каждые 4–5 рядов.
  • Арочный свод горнила печи кладется при помощи выпуклой опалубки в виде короба из досок с полукруглым верхом.

Установка печных приборов

  • Если ставится дверца топки, то на ее рамку наматывают асбестовый шнур или делают зазор 3–4 мм между рамкой и кладкой. При отсутствии зазора нагретая дверца, расширяясь, будет раздвигать кладку.
  • Дверку для топки следует крепить обручным железом, наклепываемым на ее рамку.
  • Для крепления вьюшек, поддувал и прочистных дверок используется проволока диаметром 2 мм, концы которой заделываются в кладку.

Русская печка является многофункциональным устройством. Если вы преодолеете трудности ее строительства, то она станет на вашей даче и отопительным прибором, и плитой, и обогреваемым спальным местом. Так что дерзайте и добивайтесь успеха! О кирпичной печке для дачи расскажет эта статья.

устройство, схема, пошаговая инструкция с фото и видео и прочее

При упоминании о русской печи возникают ассоциации со сказкой и волшебством. А ещё — с невероятно вкусными и ароматными блюдами и тёплой атмосферой. Поражает то, что огонь её простого очага не угас даже в нашу технологическую эпоху. Благодаря возрождению индивидуального строительства этот замечательный отопительный агрегат и сегодня в почёте у владельцев загородных домов. Сделать его своими руками, имея под рукой подробную инструкцию, будет не так и сложно.

Почему русские печи так популярны

Невероятная «живучесть» русской печи заключается в её функциональности — она используется и как варочный, и как отопительный агрегат, причём последнее, вопреки распространённому мнению, является отнюдь не первичной функцией. В простейшем виде конструкция представляет собой очень глубокий камин, по сути, габаритную топку с трубой.

Русская печь традиционной конструкции

Благодаря толстым стенкам и массивному своду, теплоаккумулирующей способности русской печи может позавидовать любой другой твердотопливный агрегат. Этот же фактор играет и на пользу экономичности. Сооружение может оставаться тёплым в течение суток, поэтому не требуется много дров, чтобы поддерживать температуру в комфортных пределах. Здесь же невозможно не упомянуть и о чрезвычайно удобной конструкции с лежанкой или полатями.

Конструкция русской печи уникальна и в плане создания кулинарных шедевров. Широкий температурный градиент топки очень удобно использовать во время приготовления пищи. При необходимости получить быстрый нагрев чугунок с содержимым пододвигают поближе к очагу. Если же требуется уменьшить интенсивность кипения, то его перемещают на периферию, поближе к бокам. К слову, русская печь обладает уникальной способностью, которой не имеет ни один другой отопительно-варочный агрегат. Разогретые до высокой температуры стенки и свод печи способны сохранять очень высокую температуру даже после полного прогорания топлива. Излучаемые поверхностью инфракрасные лучи позволяют длительное время запекать или томить продукты, получая ни с чем не сравнимый вкус и румяную аппетитную корочку. Достоинство такого способа приготовления пищи заключается ещё и в том, что она не контактирует ни с огнём, ни с газовой средой, поэтому ни о каких канцерогенах не может быть и речи.

Сегодня русская печь представляет собой чрезвычайно функциональний отопительный прибор с варочной плитой, водонагревателем и место для отдыха

Современные отопительные приборы можно классифицировать по наличию одного из следующих признаков:

  • Наличие плиты и подтопки. Варочную поверхность встраивают непосредственно в тело печи, получая так называемый шесток, который выполнялся глухим в канонической модели.
  • Размещение на тыльной стороне печи камина, который выходит в смежную комнату. Практичность такого способа чрезвычайно высока, поскольку при существовании двух отопительных приборов не требуется сооружать отдельные дымоходы и фундаментные плиты.
  • Пристроенная к печи груба или топчан. Они всё так же, как и прежде повышают комфорт и удобство отопительного прибора, хоть габариты современных лежанок и не сравнить с размерами традиционных печей, которые рассчитывались на 3–4 человека.

Интеграция плиты в массив русской печи не только расширила её варочные возможности, но и дала возможность отапливать боковой обогревающий щиток и нижнюю часть конструкции. По этому фактору выделяют агрегаты с боковым подогревом, которые используются для отопления соседней комнаты, а также теплогенераторы с нижним обогревом. Наличие у последних подтопка позволяет прогревать стенки, которые находятся ниже уровня пода. За счёт повышения теплоотдачи появляется возможность отапливать помещение увеличенной площади без необходимости расширения габаритов прибора.

Нижний обогрев значительно увеличивает тепловую производительность

Достоинства и недостатки (таблица)

ПлюсыМинусы
Высокий КПД — от 50 до 70%.Способность работать только на таких видах топлива, которые не требуют повышенного притока воздуха. Перевести её на газ или мазут не получится.
Безопасная конструкция.Громоздкость конструкции. Дополнительная нагрузка на перекрытие — устанавливать её можно только на первом этаже.
Нетребовательность к материалам — при постройке печи можно обойтись только кирпичом, песком и глиной.После выстуживания агрегат требует длительного прогрева.
Равномерная теплоотдача.Неэффективный дымооборот — при просчётах в строительстве отопительный прибор может дымить.
Долговечность.Неудобство при чистке топливника от золы.
Возможность отопления смежного помещения.
Удобство и комфорт лежанки.
Поверхность лежанки может длительное время излучать ИК-энергию, что имеет прекрасный терапевтический эффект.

Кроме того, русская печь потребует от хозяйки умения обращаться с ухватом, сковородником, горшками и чугунками, а это не каждой современной женщине придётся по душе. Если же вы готовы смириться с небольшими неудобствами, то этот в прямом смысле сказочный агрегат сможет отблагодарить хозяина не только теплом и вкусной едой, но ещё и здоровым сном, а также чудесными оздоровляющими процедурами.

Смотрите также пошаговое руководство по возведению печи-голландки своими руками: https://aqua-rmnt.com/otoplenie/pech-gollandka-rukovodstvo-po-izgotovleniyu-dlya-domashnego-mastera.html.

Устройство и особенности конструкции

Построенная по всем канонам печь имеет множество конструктивных элементов.

Схематическое изображение основных частей русской печи

  1. Подпечье. Углубление у основания печи предназначается для хранения и сушки дров. Сегодня многие владельцы отказываются от подпечья для упрощения и удешевления конструкции и делают это совершенно напрасно. Более удобного и практичного места для топлива найти невозможно.
  2. Печурка — холодная ниша для хранения посуды.
  3. Шесток — ровная горизонтальная поверхность перед горнилом. Здесь можно оставить вытащенную из очага пищу, чтобы она долгое время была горячей. Существуют конструкции печей, у которых в этом месте обустраивают варочную плиту.
  4. Под или лещадь — расположенное под небольшим уклоном к шестку днище горнила (варочной камеры). Отклонение от горизонтали к выходу позволяет легко передвигать тяжёлые чугунки.
  5. Горнило — пространство внутри печи, которое одновременно выполняет функции топливника и варочной камеры. Как и в случае с лещадью, потолок горнила имеет уклон к выходу. Это позволяет задерживать раскалённые газы под сводом, благодаря чему они успевают прогревать массив отопительного прибора. Между подом и шестком расположен загнёток, или загнетка, – своего рода переходная зона между горизонтальными участками печи с разной температурой.
  6. Перетрубье — то же, что и хайло. В русской печи это дымосборник, расположенный над шестком. За ним начинается дымовая труба.
  7. Самоварник (по-другому душник) – узкий канал, ведущий прямо в дымоход, который предназначается для подключения трубы самовара. В современных печах душник не обустраивают.
  8. Вертикальный газоход над шестком
  9. Вьюшка — лючок, которым полностью перекрывается дымоход. Через окошко вьюшки есть доступ к задвижке 10, которой регулируется тяга в печи.
  10. Задвижка дымовой трубы.
  11. Лежанка.

На другой иллюстрации прекрасно видно устройство внутренних камер сооружения. Печурка, которую можно заметить на нижнем рисунке, предназначается для сушки фруктов, грибов и ягод. Как видите, толщина стенок между нишей и горнилом — не больше кирпича, что фактически превращает печурку в некое подобие современных духовок шведских дровяных теплогенераторов.

Строение внутреннего пространства русской печи

Огромное влияние на производительность отопительного прибора оказывает загнёток, который является своеобразным рекуператором: поступающий поток воздуха подогревается дымовыми газами. Смешивания не происходит по причине различной плотности газов, причём эксперименты показали отсутствие турбулентности даже на границе раздела двух газовых потоков. Чтобы избежать завихрений, поверхности хайла и загнётка делают максимально гладкими. В противном случае турбулентность будет уносить часть кислорода, что повысит газогенерирующую способность отопительного прибора.

Поступающий в печь кислород поддерживает интенсивное горение топлива. При этом разогретые газы устремляются к своду горнила. Благодаря его наклону в сторону устья и небольшому порожку, который препятствует свободному выходу газов к хайлу, создаются две устойчивые зоны циркуляции газов. Именно в них и заключается вся сила русской печи, вот только для образования вихрей следует точно придерживаться основных размеров.

Кроме того, вращающиеся потоки длительное время удерживают несгоревшие частицы в зоне высокотемпературного пламени, за счёт чего повышается полнота сгорания топлива. Разогретый свод и стены варочной камеры активно излучают энергию в инфракрасном диапазоне, равномерно нагревая то, что готовится в горниле. Что же касается загнётка, то он выступает не только в роли теплового экономайзера, но ещё и позволяет весь день поддерживать пищу в горячем виде. Для этого достаточно перекрыть дымоход, а устье закрыть деревянной заслонкой.

Благодаря особенностям дымооборота печь длительное время остаётся тёплой

Как можно заметить, дымооборот русской печи отличается минимальным температурным градиентом. Постоянство температуры разогретых газов, а также их постоянная циркуляция в рабочей зоне приводит к тому, что в горниле без остатка сгорают мельчайшие частицы топлива. И вот тут-то проявляется ещё одно немаловажное преимущество такой простой, но тщательно продуманной конструкции. Дело в том, что зола в отопительном агрегате конечно же присутствует, а вот касаемо сажи и копоти, то они практически не осаживаются на стенках печи — чистить её придётся всего несколько раз за всю жизнь.

На нашем сайте представлено большое количество инструкций по самостоятельному монтажу печей разных конструкций и сложности, в их числе и печка Кузнецова: https://aqua-rmnt.com/otoplenie/pech-kuznecova-poshagovaya-instrukciya-po-izgotovleniyu.html.

Размеры, чертежи и порядовки

Существует множество вариантов русских печей. Чертежи некоторых из них мы приводим в качестве примера.

Фотогалерея: примеры чертежей и порядовок

Русская печь: чертежи и порядовки
Чертёж русской печи с нижним подогревом
Чертёж русской печи с варочной плитой
Чертёж русской печи с лежанкой

Сегодня мы не будем останавливаться на простых конструкциях. Наша цель — соорудить практичный и функциональный агрегат с варочной плитой и водогреющим баком, который удовлетворит любого владельца загородного жилья. Ниже вы можете увидеть его чертежи и порядовки, а в дальнейшем мы предоставим полную инструкцию по изготовлению печи, обустройству дымохода и порядке запуска агрегата в работу.

Чертёж и порядовки к русской печи (фотогалерея)

Инструменты и материалы

Чтобы возвести русскую печь своими руками, не придётся покупать никаких специальных инструментов. Тем не менее подготовьте всё необходимое заранее — это сэкономит время и поможет правильно организовать работу. Вот то, что понадобится в первую очередь:

  • Пара разноразмерных мастерков из нержавеющей стали.
  • Расшивка для швов, если планируется такой вид отделки.
  • Молоток-кирка каменщика.
  • Резиновая киянка.
  • Угловая шлифмашина (болгарка) с отрезным кругом.
  • Электрическая дрель с набором свёрл.
  • Инструмент для контроля точности кладки (уровень, отвес, угольник и шнур-причалка).
  • Ножницы для работы по металлу.
  • Ёмкости для смешивания раствора.
  • Сетка для просеивания глины и песка.
  • Рулетка.
  • Плоскогубцы.

Сегодня в продаже можно найти печное литьё любого типа и функциональности

Список материалов:

  • Кирпич красный (марка не ниже М-150) – 1900 шт.
  • Песок — 300 кг.
  • Глина (как можно более жирная) – 250 кг.
  • Картон базальтовый или другой негорючий уплотнитель.
  • Рубероид для влагоизоляции фундамента.
  • Варочная панель двухконфорочная размерами 400х700 мм.
  • Топочные дверцы размерами 250х210 мм и 250х180 мм.
  • Колосниковая решётка 200х280 мм — 2 шт.
  • Колосниковая решётка 250х380 мм.
  • Дымовая задвижка 180х260 мм.
  • Прочистные дверцы 130х130 мм — 2 шт. и 130х200 мм — 1 шт.
  • Поддувальная дверца — 250х150 мм.
  • Заслонка горнила — 380х450 мм.
  • Бак водогрейный 120х280х500 мм.
  • Уголок стальной с полкой 60 мм — 1. 5 м.
  • Металл листовой толщиной 5 мм.

Кроме этого, необходимо озаботиться и материалами для строительства фундамента — щебнем, песком, цементом и досками для обустройства опалубки.

Подготовительные мероприятия

На этапе подготовки к строительству выбирают место для строительства печи, монтируют надёжный фундамент и подготавливают рабочий раствор.

Выбор места

Место установки русской печи прежде всего зависит от особенностей помещения. В деревянном доме между отопительным прибором и стенами здания должен быть выдержан воздушный зазор шириной не менее 40 см. Кроме того, зоны с повышенной температурой нагрева должны дополнительно защищаться негорючими материалами, например, плитами из базальтового картона. Немаловажно и то, что при этом сохраняется доступ к боковым поверхностям обогревающего агрегата, необходимый для их периодической ревизии. Если же печь планируют установить в простенке между двумя комнатами, то проём защищают кирпичной кладкой, отделяя её от дерева прокладкой из негорючего материала.

Варианты возможного расположения печи в доме

Лучше всего размещать отопительный агрегат таким способом, чтобы топить его можно было с кухни или веранды, а лежанку или камин вывести в гостиную или спальню.

Строительство фундамента

Поскольку русская печь представляет собой габаритную, массивную конструкцию, то её основание должно обеспечивать устойчивость и надёжность всего сооружения. Для обустройства фундамента требуется выкопать котлован глубиной от 0.5 до 0.7 м. Естественно, в рыхлых и нестабильных грунтах этот параметр потребуется увеличить.

На дне котлована сооружают подушку из дренажных материалов. Для этого яму заполняют 150–200 мм слоем песка, который тщательно утрамбовывают и заливают водой для лучшего уплотнения. Сверху песок засыпают щебнем, мелким бутом или битым кирпичом, поднимая дно котлована ещё на 100–150 мм. Поверхность дополнительно обрабатывают трамбовкой, после чего выравнивают тонким песчаным слоем, который также подвергают проливанию.

Конструкция фундамента для русской печи

Подушку из песка и щебня застилают влагонепроницаемым материалом, поверх которого устанавливают изготовленную из обрезных досок опалубку. Чтобы избежать вытекания цемента через щели короба, его стенки укрывают полиэтиленом.

Бетон для фундамента должен иметь такой состав: 1 часть цемента М-400, 3 части песка и 5 частей щебня или другого заполнителя. Раствор доводят до состояния густой сметаны, после чего заливают до половины высоты опалубки. После этого бетон подвергают штыкованию и на его поверхность укладывают армировочную сетку. Далее раму до края заполняют бетоном и выравнивают поверхность при помощи длинного правила.

Бетонное основание выстаивают несколько дней, пока бетон основательно не схватится, после чего накрывают рубероидом.

Как приготовить раствор

Для того чтобы работа приносила удовольствие, кладочный раствор должен быть мягким и эластичным. Это даст возможность полностью заполнять швы и не прикладывать чрезмерных усилий при укладке кирпичей. Кроме того, смесь не должна давать трещин при высыхании, чего на самом деле добиться не так просто. Дело в том, что избежать растрескивания поверхности можно только одним способом — уравняв параметры температурного расширения кладочного раствора и кирпича. Конечно, можно приобрести специальную смесь для кладки печей в строительном магазине, однако настоящая русская печь должна создаваться из экологичных материалов, не так ли? А на эту роль отлично подходит недорогой традиционный состав из глины и песка.

Качество глиняного раствора оказывает решающее влияние на прочность кладочных швов

Определённая сложность возникает в подборе правильных пропорций, что связано с различной жирностью глины. Хотите узнать секрет нерастрескивающегося раствора? Он достаточно прост — необходимо брать максимально жирную глину, добавляя в неё до 3 частей песка.

Для приготовления раствора глину очищают от инородных компонентов, разминают комки и на 24 часа замачивают в холодной воде. После этого тщательно смешивают её с песком, доводя до полужидкой консистенции.

Чтобы приготовить оптимальный по составу раствор делают несколько миниатюрных замесов с различным содержанием песка, фиксируя пропорции на бумаге. После этого из каждой пробы формируют плоские лепёшки, которые оставляют на несколько дней до полного высыхания. Лучшим считается тот состав, который меньше всего растрескался в процессе сушки.

Не следует приготавливать слишком много раствора. Дело в том, что при отстаивании он будет разделяться на составляющие: песок сядет на дно. Повторного перемешивания глиняного состава не избежать, а это всё — ненужная трата времени и сил.

В нашем следующем материале вы найдёте пошаговое руководство по строительству печи-шведки с расчётами и порядовкой: https://aqua-rmnt.com/otoplenie/pech-shvedka-svoimi-rukami.html

Кладка русской печи: пошаговая инструкция

Внешний вид будущей печи

Прежде всего, позвольте дать несколько советов, которые сделают работу более простой, а построенное сооружение — безопасным.

  1. Используйте только качественный кирпич, в теле которого нет трещин.
  2. При заполнении швов внутри не должно быть пустот и промежутков, а их толщина должна укладываться в пределы 5–8 см. Помните, что обмазывать стены глиной для их герметичности — не лучший вариант, поскольку при этом падает теплопроводность.
  3. Перед тем как укладывать кирпич, его рекомендуется вымочить — в таком случае он не будет вытягивать жидкость из раствора.

Кирпич перед кладкой вымачивают ещё и по другой причине. Во время сушки он будет обезвоживаться одновременно с раствором, что будет способствовать лучшему сцеплению и упрочнению стенок.

Чтобы конструкция была аккуратной, выдавливаемые из швов излишки глины надо сразу же подбирать, не допуская их высыхания. Стенки печи могут выкладываться в кирпич или полкирпича, тогда как внутренние камеры — в половину, а то и в четверть его размера. Опытные мастера печь средних размеров чаще всего выполняют толщиной до 15 см, аргументируя это тем, что так она быстрее прогревается и не требует дополнительного топлива на предварительную топку.

Кладку удобно вести, ориентируясь на порядовку. Для этого схему распечатывают на отдельных листах бумаги, чтобы в процессе работы следовать выбранной инструкции.

  1. Первый ряд выкладывают с особой тщательностью, ведь он задаёт геометрическое соответствие и ровность сооружения. Начинающим печникам лучше начертить контуры печи мелом на основании или же сначала произвести пробную укладку насухо. При работе придерживаются следующего порядка: сначала выкладывают внешний периметр конструкции, а затем заполняют его согласно схеме порядовки.

    Кладка 1-го ряда выполняется всплошную

  2. Вторым рядом начинают формировать стенки, прочистные каналы и низ зольника.

    Кладкой 2-го ряда начинают формировать внутренние камеры

  3. Прежде чем начать третий ряд, устанавливают дверцу поддувала и люк прочистной камеры. Надёжно закрепить их в кладке помогут отрезки стальной проволоки, которую одним концом прикручивают к дверным рамкам, а другим укладывают в межкирпичный шов.

    Приступая к 3-му ряду устанавливают чугунные дверцы

    Чтобы места примыкания печной чугунины не растрескивались во время эксплуатации, металлические элементы можно обмотать асбестовым шнуром или уплотнить зазоры при помощи базальтового уплотнителя.

  4. Четвёртый ряд закрывает полости, расположенные у стенок, и формирует перекрытие подового канала.

    Кладка 4-го ряда

  5. Начиная пятый ряд, устанавливают колосники и начинают формировать топку. Часто в этих целях используют распущенный на две части шамотный кирпич. На этом же уровне монтируют дверцу малой топливной камеры, которая располагается ниже подового канала.

    5-й ряд: монтаж колосниковой решётки и топочной дверцы

  6. На шестом ряду выкладывают топку и монтируют водонагреватель.

    Установка водогреющего бака в 6 ряду

  7. Седьмой ряд. Установка колосников малой топливной камеры и большой топочной дверцы. Правую стенку стягивают металлической полосой, которую укладывают в шов и фиксируют за наружные края кирпичей вертикальными зацепами. Как и боковые поверхности топки, её задняя стенка выкладывается насухо. При этом части топливника, примыкающие к внешним стенкам, выполняют с зазорами для улучшения теплоотдачи.

    Особенности кладки 7-го ряда

  8. Восьмым и девятым рядом продолжают наращивать внутренние каналы, а также закрепляют малую топочную дверцу.

    Кладка 8 и 9-го ряда

  9. В десятом ряду соединяют своды обеих топок, одновременно выкладывая днище горнила. При этом проёмы каналов, расположенных у задней стенки, должны быть открытыми. Здесь же несколькими кирпичами перекрывают бак для воды.

    10-м рядом формируют днище горнила

  10. На 11 ряду подготавливают основание под варочную плиту, для чего над топочными дверцами крепят стальной уголок. Кроме этого, в задней части большой топки устанавливают колосниковую решётку.

    11-й ряд: монтаж варочной плиты

  11. 12-й и 13-й ряд — формируют основание дымохода и стенки варочной камеры (горнила). Здесь же устанавливают задвижку, которой будет перекрываться канал между главной камерой и дымоходом.

    12-ый и 13-ый ряд

  12. 14-м рядом начинают обустраивать боковой ход из горнила в дымовой канал, наращивают стенки варочной камеры и выполняют отверстие под задвижку.

    14-й ряд: формируем канал для отвода продуктов сгорания

  13. С 15 ряда начинают сужать кладку для перекрытия горнила и ведут дальнейшую выгонку дымового канала.

    В 15-м ряду начинают формировать основание свода горнила

  14. На 16 ряду боковые стенки печи скрепляют металлическими полосами подобно тому, как это было сделано с правой стороной агрегата в седьмом ряду.

    Особенности кладки 16-го ряда

  15. 17 ряд. Укладывают второй металлический уголок над нишей варочной плиты и обустраивают боковые основания свода варочной камеры.

    Работы, которые проводят при кладке 17-го ряда

  16. На 18 ряду устанавливают куполообразный шаблон и выкладывают арочный свод горнила.

    Арочный свод 18-го ряда

  17. В 19 ряду металлической полосой укрепляют стенку в устье печи. Продолжают наращивать боковые стенки, которые нужны, чтобы удерживать засыпку.

    Крепление металлической полосы в 19-м ряду

  18. 20-й ряд. Увеличивают высоту стенок ещё на один кирпич, после чего свод для лучшей теплоизоляции засыпают песком.

    После укладки 20-го ряда наружную сторону свода печи засыпают песком

  19. 21-й ряд формирует перекрытие печи. Здесь же начинают сужать перетрубье.

    21-й ряд: перекрытие, закрывающее печную засыпку

  20. Для снижения скорости газового потока в 22-м ряду устанавливают металлический лист с вырезанным круглым проёмом. Продолжают уменьшать сечение перетрубья.

    Особенности сооружения печи в 22-м ряду

  21. В 23-м ряду в дымовой канал монтируют прочистную дверцу и наращивают выходной канал.

    23-й ряд: начало дымового канала и обустройство прочистки дымохода

  22. Начиная 24-й ряд, устанавливают задвижку для регулировки тяги.

    24-й ряд: монтаж задвижки

  23. 25 и 26-й ряд нужны для перекрытия пространства над регулировочной заслонкой.

    Особенности порядовки 25 и 26-го ряда

  24. С 27-го по 29-й ряд объединяют перетрубье и дымоход.

    Последние ряды печи объединяют перетрубье с дымоходом

После этого работу по сооружению печи считают завершённой. Остаётся соорудить дымоход, после чего можно будет проводить пробную топку.

Обустройство дымохода

Дымоход, необходимый для работы русской печи, абсолютно ничем не отличается от дымовой трубы любого стацинарного твердотопливного агрегата, будь то «голландка», «шведка» или какая-нибудь новомодная колпаковая печь, рассчитанная с помощью компьютерного моделирования. Конструкцию и порядовки дымохода можно взять с приведённого ниже чертежа.

Устройство дымохода для русской печи с порядовками

В процессе работы рекомендуем соблюдать несколько простых правил:

  • Устройство и место установки трубы для отвода продуктов сгорания должны отвечать нормам действующего СНиП.
  • В месте перехода из потолка в чердак труба должна утолщаться.
  • Нижнюю часть дымохода кладут на такой же раствор, как и печь.
  • Внутреннее сечение дымового канала должно отвечать мощности отопительного прибора.
  • Выше кровли дымоход сооружают на растворе с добавлением цемента.
  • Места прохождения трубы через перекрытия изолируют при помощи негорючих и гидроизоляционных материалов.

В процессе работы постоянно контролируют геометрию конструкции и отклонение от вертикали при помощи уровня или отвеса.

Способы отделки русских печей

Декорирование русской печи выполняется несколькими способами:

  • расшивкой кирпичной кладки;
  • оштукатуриванием;
  • отделкой керамической плиткой или изразцами.

Расшивка по кирпичной кладке является самым простым способом, который весьма неплох для современных интерьеров. Главное, чтобы подобный способ декорирования планировался с самого начала, поскольку эстетичность конструкции напрямую зависит от качества материала и аккуратности кладки. Как правило, для кладки наружных стен используют облицовочный кирпич с гладкими боковыми стенками.

Если преследуется цель построить русскую печь согласно старинным канонам, то она должна быть оштукатурена специальным глиняным раствором с добавлением мякины. После высыхания наружные поверхности покрывают раствором белой глины в воде. Подобная побелка является экологически чистым, безопасным для окружающих покрытием. Кроме того, благодаря ей готовится основа для финальной отделки — росписи. Узоры, которыми покрывают стенки печи, могут повторять национальный орнамент или сцены из сказок, представлять собой флористические завитушки, стилизацию под гжель, хохлому и т. д. – всё зависит от создаваемого настроения и предпочтений владельца. Широкий выбор штукатурных смесей позволяет заменить старинный состав более современным «короедом» или «барашком».

Для отделки керамической плиткой используются только термостойкие виды кафеля — терракот, майолику, жаропрочный клинкер или керамогранит. Кроме того, русские печи нередко выкладывают изразцами. Заметим, что хоть декорирование керамической плиткой и является одним из наиболее красивых и практичных способов отделки, после него в дизайне начинает проглядываться высокомерие и роскошь «голландок», а это не каждому придётся по душе.

Как можно декорировать русскую печь (фотогалерея)

Если планируется не расшивать кладку, а облицовывать её керамической плиткой или оштукатуривать, то обязательно закрепите на поверхности стен металлическую сетку. Иначе декоративная отделка при нагревании конструкции будет отваливаться.

Порядок запуска отопительного прибора в работу

Построив печь, ни в коем случае не стоит спешить испробовать её отопительные способности на полную силу. Обращаться с ней надо бережно и аккуратно, поскольку при интенсивной топке стенки, расположенные ближе к очагу, будут просыхать гораздо быстрее удалённых поверхностей. Разница в тепловом расширении влажных и сухих материалов довольно существенна, поэтому есть опасность появления трещин на границах швов. Чтобы избежать неприятностей, все проёмы печи открывают и сушат при естественных условиях в течение двух недель.

Из-за необходимости длительной сушки печи, приступать к её возведению рекомендуется в тёплое время года.

Для ускорения процесса удаления влаги или при сушке сооружения при неблагоприятных погодных условиях в горнило и топливник можно поместить тепловентилятор или мощную электролампу. При этом дверцы печи закрывают, а каналы оставляют открытыми.

Очаг разжигают только после полного высыхания стенок

Топку печи начинают только после завершения периода предварительной сушки. Для этого в течение первых двух дней в агрегат закладывают не более 3–4 кг дров, добавляя каждые сутки по 1 кг топлива в течение декады. О готовности печи к полноценной работе судят по отсутствию конденсата на внутренних поверхностях металлических деталей. Отопительный прибор несколько раз испытывают на половинной мощности, после чего проверяют работу агрегата на максимальном режиме. Во время «обкатки» обязательно осматривают поверхности стенок на предмет появления трещин и их возможного увеличения. Заделывают появившиеся изъяны только после того, как печь несколько раз будет протоплена на полную силу.

Несколько советов по безопасной эксплуатации

  1. После длительного простоя обязательно проверьте все видимые поверхности на герметичность швов. Появившиеся трещины необходимо заделать глиняным раствором.
  2. Перед каждой топкой проверяйте наличие тяги. Если в помещение идёт дым из горнила, печь ни в коем случае нельзя эксплуатировать. Возможно, закрыта одна из задвижек или требуется чистка дымохода.
  3. Закрывать вьюшку можно только после полного прогорания дров.
  4. Рекомендуется удалять сажу с внутренних поверхностей печи в начале каждого сезона. На деле же печь загрязняется очень слабо и после постройки не потребует чистки в течение нескольких лет. Впрочем, всё зависит от дымности и качества используемого топлива.

Видео: создаём русскую печь из кирпича своими руками

Правильно и аккуратно построенная русская печь не только обеспечит помещение комфортным теплом, но ещё и создаст неповторимый самобытный стиль, настолько родной и близкий, что любой гость будет навсегда очарован и покорён интерьером вашего дома. Если же вы ещё и будете использовать отопительный прибор для готовки, то в полной мере сможете ощутить вкус и аромат настоящих русских пирогов, суточных щей или ароматной томлёной каши.

Благодаря разносторонним увлечениям пишу на разные темы, но самые любимые — техника, технологии и строительство. Возможно потому, что знаю множество нюансов в этих областях не только теоретически, вследствие учебы в техническом университете и аспирантуре, но и с практической стороны, так как стараюсь все делать своими руками. Оцените статью: Поделитесь с друзьями!

Загорать в гостиной: печи и обогреватели

————————————————— ————————————————— ——————————————

————————————————- ————————————————— ——————————————-

Большинство людей думают, что металлическая печь была преемником костра и камина, и если вы посмотрите только на США, это правда. В Новом Свете никогда не было недостатка в дровах, и поэтому не было стимула улучшать неэффективный камин. Но в Европе и Северной Азии между камином и металлической печью была важная и успешная связь.


Она известна как русская, австрийская, финская, шведская или немецкая печь, или как «какелугн» (в Швеции), «печка» (в России), «качелёфен» или «стейнёфен» (в Германии и Австрии), и как «туликиви» (в Финляндии).

Более общие термины: изразцовая печь, кирпичная печь, керамическая печь, изразцовая печь, каменная печь или каменная печь.Эта технология больше связана с традиционной духовкой, чем с металлической плитой, поэтому немецкий термин «kachelöfen» (духовка) лучше всего описывает ее как общий термин.

Духовки уже появляются на рисунках и картинах 1300-х годов (см. Иллюстрации вверху и внизу). Фактически, это первые настоящие отопительные приборы в истории. Раньше римляне изобрели гипокауст, предшественник центрального отопления, но эти знания были в значительной степени утрачены, когда их цивилизация рухнула.


Духовые печи традиционно работают на дровах, но сегодня они также могут быть оборудованы для работы на газе или поочередно на обоих видах топлива. Они даже могут работать с системой центрального отопления. Духовка может иметь любую форму и размеры: она может быть почти невидимой, встроенной в стену или под лестницей, или это может быть впечатляющее произведение искусства, стоящее посреди гостиной.

Камень против металла

Самая важная особенность духовки состоит в том, что она сделана из камня или кирпича, тогда как все наши современные нагревательные приборы сделаны из стали.Металл быстро нагревается, но так же быстро остывает. Следовательно, металлический отопительный прибор должен работать на топливе практически непрерывно.


Камню требуется больше времени, чтобы нагреться, но как только он нагреется, он удерживает тепло намного дольше. Печь топят только на короткое время, от четверти часа до одного или двух часов, и только один или два раза в день. Средняя духовка излучает тепло не менее 12 часов.

Дымовые каналы

Основная часть отопительного прибора представляет собой лабиринт дымовых каналов и коптильных камер.Их цель — как можно дольше удерживать теплые газы внутри духовки, чтобы камень мог поглотить тепло до того, как выйдет из дымохода.

Энергетическая отдача духовки составляет от 80 до 90 процентов, по сравнению с 40-50 процентами для металлических печей или приборов центрального отопления и только от 10 до 15 процентов для камина, где большая часть тепла уходит через дымоход. Одной из самых ярких особенностей печи с духовкой (на дровах) является кочегарка, которая выглядит смехотворно маленькой по сравнению с самой печью.

Благодаря высокой производительности скромной каменной печи или изразцовой печи (обогревающей комнату площадью 60 квадратных метров) требуется всего 6 кубометров дров в год: одно дерево. Если у вас есть даже небольшой сад, вы можете легко заправить свою духовку собственными черенками — тонкая древесина очень хорошо подходит для изразцовых печей, хотя она должна быть достаточно сухой.

Лучистое тепло

Все наши современные отопительные приборы нагревают дом или комнату в основном за счет конвекции: они нагревают воздух.Духовка делает это с помощью лучистого тепла: инфракрасного излучения, сравнимого с теплом солнца. В комнате, отапливаемой духовкой, градусник практически ничего не может измерить.

Эффект сравним с эффектом лыжника, который наслаждается шнапсом во время принятия солнечных ванн, несмотря на низкие температуры. Лучистое тепло нагревает не только воздух, но и, в частности, тело лыжника.

Духовка-плита действует так же, как солнце: она нагревает не столько воздух, сколько пол, стены, мебель и людей в комнате.Эти объекты, в свою очередь, излучают тепло, поглощаемое окружающей их средой — подобно тому, как город излучает тепло после долгого жаркого летнего дня, когда стены и тротуар медленно отводят тепло от солнца.

Это может показаться немного странным для компьютерных волшебников 21 века, но до 150 лет назад отопление по определению было лучистым отоплением. Конвекционное отопление — изобретение совсем недавно, и у него больше недостатков, чем преимуществ.

Воздушный шар

Конвекция вызывает постоянное движение воздуха в доме, потому что горячий воздух выталкивается вверх (принцип воздушного шара), а холодный воздух всасывается (все конвекторы нуждаются в постоянной подаче воздуха).Теплый воздух поднимается к потолку, а те, кто должен его согреть, оказываются на полу. Это не очень эффективно. Более того, рядом с батареей отопления или печкой всегда слишком жарко, а в другом конце комнаты — слишком холодно.

Во-вторых, конвекция — это не здорово. Пыль в доме начинает кружиться, что раздражает дыхательную систему. В сочетании с осушающим эффектом теплого воздуха и опалением пыли металлическими поверхностями радиаторов и печей это приводит к созданию неприятного щелочного климата воздуха, который может вызвать головные боли.


Эту проблему чаще всего решают увлажнители воздуха или электрические водонагреватели, которые продувают смесь пара и воздуха в комнату. К сожалению, это создает идеальные условия для клеща домашней пыли и вредных грибков. Нельзя открывать окно для проветривания, потому что тогда теплый воздух быстро уходит.

Спать на плите

Духовая плита лишена этих недостатков. Поскольку он почти не нагревает воздух, нет циркуляции пыли.Поскольку поверхность духового шкафа не нагревается так, как поверхность металлической плиты или радиатора, не происходит опаливания пыли.

И поскольку воздух не поднимается вверх, тепло распределяется по комнате равномерно, а не поднимается к потолку (или по открытой лестнице на верхние этажи). Это означает, что вы можете открыть окно наверху, чтобы проветрить дом, не теряя энергии.

Поскольку внешняя поверхность духовки не становится слишком горячей, нет опасности получить ожог.Это качество иногда используется для интеграции скамейки или дивана в печь — роскошь, которую не может предложить никакой другой отопительный прибор. В России было принято ставить кровати на духовку.

Благодаря своей теплой (но не слишком теплой) внешности духовки предлагают больше возможностей. Они очень хорошо подходят для сушки кастрюль и сковородок или сушки белья — металлические печи или радиаторы в большинстве случаев слишком горячие для этого. Керамическую плиту можно оборудовать конфоркой и духовкой, так что ее тоже можно использовать как кухонный прибор.


Полное сгорание

Духовки — альтернатива всем современным отопительным приборам, но по сравнению с дровяными печами у них есть еще одно важное преимущество. Все больше и больше людей выбирают древесину в качестве источника энергии для отопления, чтобы не зависеть от непредсказуемых цен на энергоносители на нефть и газ.

В определенном смысле это неплохая вещь, поскольку, в отличие от газа и нефти, древесина является возобновляемым и нейтральным по отношению к СО2 топливом (СО2, образующийся при сжигании древесины, был унесен деревом из атмосферы за несколько лет до этого ).Проблема в том, что дровяные печи не очень эффективны и сильно загрязняют окружающую среду.

Древесину можно сжигать без слишком сильного загрязнения воздуха, но при этом температура должна быть достаточно высокой: от 1100 до 1200 градусов Цельсия. В этом случае 99 процентов древесины превращается в CO2 и водяной пар почти без дыма. Однако металлическая дровяная печь достигает температуры только от 650 до 700 градусов, что приводит к неполному сгоранию дров.

Древесина на две трети состоит из горючих газов и на одну треть из горючего материала.В случае неполного сгорания эти газы выходят в виде дыма через дымоход. В регионах, где многие люди используют дровяное отопление, качество воздуха резко ухудшается (неполное сжигание древесины более загрязняет окружающую среду, чем сжигание нефти или газа).

Перегрев

В дровяной печи пожар тушится уменьшением притока воздуха, иначе комната могла бы перегреться из-за быстрого выделения тепла металлическим прибором. Поскольку духовка не выделяет тепло огня сразу, а временно сохраняет его в массе кладки, дрова можно сжигать при очень высокой температуре, не перегревая комнату.

Духовка всегда топится на полную мощность, даже если требуется более низкая температура: в этом случае вы просто топите меньшую часть дров или топите реже.

Полное сгорание не только выгодно для качества воздуха и эффективности, но и является более безопасным. В случае неполного сгорания дымоход становится все более плотно залит креозотом, что может привести к возгоранию дымохода, когда однажды печь будет работать на полную мощность (причина, по которой дымоход необходимо регулярно чистить).

Мгновенный нагрев

Духовки имеют и недостатки, но ни один из них не является непреодолимым. Вероятно, самым большим недостатком является тот факт, что изразцовая печь или каменный обогреватель не дает мгновенного тепла, к которому мы привыкли.

Если включить газовую плиту, то почти сразу награждаешься теплом. Но духовке требуется пара часов, прежде чем она начнет излучать тепло. Это не проблема в длительные холодные периоды, потому что после запуска цикла и короткого розжига печи каждое утро в доме всегда тепло.

Это менее очевидно в периоды сильных колебаний температуры или когда вы много путешествуете. Вы можете извлечь из этого максимальную пользу, например, одевшись теплой одеждой или менее технологичным способом, установив дополнительный обогреватель, например газовую плиту, в той же комнате.

Этот второй нагревательный генератор также может быть гораздо меньшей изразцовой печью или керамической печью (небольшой изразцовой печью, предназначенной исключительно для приготовления пищи). Затем маленький можно использовать для относительно быстрого нагрева комнаты, в то время как большой нагревается.Изразцовая печь с двумя топками, большая для обогрева и меньшая для приготовления пищи, предлагает такую ​​же возможность.

Перегрев

Каменный обогреватель не обеспечивает точной настройки температуры, как у других нагревательных приборов. Если дровяная или газовая плита перегревает комнату, вы просто понижаете ее, и температура быстро снижается. С изразцовой печью это сделать невозможно.


Если утром вы сжигаете слишком много дров или газа, это решение нельзя будет отменить в течение дня.Не остается другого выхода, кроме как открывать окна, и это уже не так эффективно. Таким образом, для обогрева комнаты до нужной температуры требуется некоторая практика и целеустремленность, особенно в условиях, отличных от России или Финляндии.


Третий недостаток изразцовой печи — следствие лучистого тепла. Духовка-плита только нагревает то помещение, в котором она установлена. Открытие двери не согреет комнату рядом с ней, потому что она в значительной степени лежит в «тени» лучистого тепла.

Это снова сравнимо с теплым солнцем в зимний день: если вы выйдете из-под солнца в тень, лучистое тепло исчезнет, ​​и вы почувствуете только температуру воздуха. Газовая или дровяная печь тоже не справятся с этой задачей, но система центрального отопления, похоже, является бесспорным победителем. Однако изразцовая печь не исключает системы центрального отопления.

Тепловые стены

Обогрев стен или полов — еще один способ использования лучистого тепла. Здесь теплая вода проходит не через пластинчатые стальные радиаторы, как в обычной системе центрального отопления, а через пластиковые шланги, встроенные в стены (или в поддельные стены).Каменная стена из-за пористой поверхности не нагревает воздух, она излучает как изразцовая печь.


Тепловые стены можно комбинировать с духовкой. Печь подключена к котельной, которая распределяет теплую воду по шлангам в стенах или полу по всему дому. Таким образом, одна изразцовая печь (при условии, что она достаточно мощная) может обогреть все комнаты в доме, что в противном случае невозможно. Так же изразцовая печь может доставлять теплую воду в дом.


Тепловые стены также можно комбинировать с существующим центральным отопительным прибором. Это уже шаг в правильном направлении, потому что потребление энергии снижается (вода не обязательно должна быть такой теплой, как в случае традиционной системы центрального отопления, потому что тепло излучается на большую площадь поверхности), и вы получить лучший микроклимат в салоне.


В качестве третьей возможности духовку можно также подключить к сети металлических радиаторов (как в этой церкви), но в этом случае вы теряете преимущество лучистого тепла.Радиаторы из листовой стали нагревают воздух.

Тяжелые, громоздкие и дорогие

Еще один, довольно принципиальный недостаток — духовки довольно большие и тяжелые. Скромная изразцовая печь весит не менее 800 килограммов, а большие (особенно в США и бывшем Советском Союзе) могут весить до 5 тонн и более. Существуют более мелкие модели, но они теряют некоторые преимущества по сравнению со своими более крупными собратьями (их нужно чаще топить, и они не всегда достигают полного сгорания древесины или такой же энергоэффективной мощности).

Каменный обогреватель должен быть большим и тяжелым, с этим ничего не поделать. Металлические отопительные приборы обладают неоспоримым преимуществом в виде компактности.

Каменные печи также стоят в 2–3 раза дороже, чем другие системы отопления. Поскольку затраты на энергопотребление ниже, а хорошо построенная духовка прослужит всю жизнь, эти вложения через некоторое время окупятся. Однако вы должны иметь возможность позволить себе покупку.

В Финляндии, крупном производителе обогревателей из мыльного камня, покупка печи с духовкой субсидируется государством, в результате чего в 90 процентах новых домов они находятся внутри.

Духовки дорогие, потому что они произведены вручную. Они не совсем подходят для массового производства (хотя прилагаются усилия) и поэтому не представляют большого интереса для отопительной отрасли. Они предпочитают продавать, например, печи на пеллетах.

Пеллетные печи

Печь на пеллетах — единственная дровяная печь, которая достигает полного сгорания, как печь-печь. Для этого используются передовые технологии, что также является слабым местом этой системы отопления.

Печи на гранулах необходимо электричество для питания всех высоких технологий (конвейерная лента, вентиляция, регулирование температуры и т. Д.), А это означает, что это потребление электроэнергии следует учитывать при расчете экологической оценки. Кроме того, печь на гранулах перестает отдавать тепло при поломке.

В печь на гранулах можно подавать только пеллеты, маленькие деревянные стержни, которые обрабатываются на заводе. Подрезанная древесина или пиломатериалы в печи на гранулах бесполезны.Для производства этих пеллет требуется много энергии.

Еще одним следствием является то, что вы снова зависите от непредсказуемых цен поставщика энергии. Кроме того, печь на гранулах в основном нагревает воздух и почти не излучает лучистое тепло, поэтому нет преимущества для здоровья по сравнению с дровяной печью, газовой плитой или системой центрального отопления. Однако благодаря высокотехнологичному внутреннему устройству печь на гранулах стоит столько же, сколько духовка.

Печи-муфты

Теперь, когда печи-печи снова набирают популярность, производители металлических отопительных приборов стараются заполучить кусок пирога.Некоторые начали предлагать их традиционными методами, посылая каменщиков к вам домой, чтобы они построили любую печь, которую вы пожелаете.

Большинство производителей, однако, сейчас используют лучистое тепло в качестве стратегии продвижения «зеленой воды». Сейчас на рынке есть печи, которые похожи на духовку, только не так. Это обычные металлические печи, облицованные плиткой. Они выдают себя решетками, чтобы впустить прохладный воздух, чего не нужно духовке (см. Рисунок ниже).


Плитка, конечно, нагревается, когда печь работает, но остывает так же быстро, когда она выключена.Эти устройства позиционируются как идеальное сочетание обеих технологий, но это просто конвекционные печи. Они почти не излучают лучистое тепло, опаляют пыль и имеют более низкую производительность. Тем не менее, они продаются.

Другой пример — немецкая дровяная печь, изображенная ниже. Ее с энтузиазмом рекламируют как современный вариант духовки, она понравится стимпанкам и выжившим, но это всего лишь обычная дровяная печь, не очень эффективная и очень загрязняющая окружающую среду.

Сжигание леса

Печь с духовкой — единственная технология, позволяющая чистое сжигание дров без дополнительных затрат энергии, и, таким образом, это единственная технология, которая обещает экологически безопасную альтернативу истощающимся запасам газа и нефти.

Ключевой вопрос заключается в том, может ли земля производить достаточно древесины, чтобы согреть значительное количество людей. Сегодняшний энергетический кризис — не первый в истории человечества. Начиная с 15 века, некоторые страны Европы уже столкнулись с серьезной нехваткой дров, и это стало острой проблемой в 17 и 18 веках, которая была «решена» только с приходом угля.

Кажется невозможным, чтобы нынешнее европейское население снова могло быть согрето дровами, потому что сейчас здесь намного больше людей, чем в те времена.Но есть надежда, что потенциал больше, чем ожидалось.

Массовая вырубка леса в средние века была следствием камина, для которого требуется в десять раз больше топлива, чем для печи печи (древесина также была основным строительным материалом). Несмотря на то, что изразцовой печи почти 10 веков, в массовом масштабе она прорвалась только в 19 веке, да и то только в некоторых европейских странах.

Потенциал технологии никогда не был полностью раскрыт из-за начала промышленной революции и обилия угля.Исследования еще не показали, насколько большим может быть потенциал древесины в качестве топлива, если мы будем использовать духовки, но он определенно больше, чем если бы мы вернулись к дровяным печам.

© Крис Де Декер (под редакцией Винсента Грожана). Спасибо De Twaalf Ambachten

Более низкотехнологичное отопление:

————————————————- ————————————————— ——————————————-

————————————————- ————————————————— ——————————————-

Фотографии:

————————————————- ————————————————— ——————————————-

Статьи по теме:

На главную

————————————————- ————————————————— ——————————————-

Штаб-квартира Low-tech Magazine:

Нет, конечно: это комната Лютера в Вартбурге, Германия (16 век)

————————————————- ————————————————— ——————————————-

Как я делал уличную русскую печь: Камины

Доброго времени суток, уважаемые читатели.Я новичок на этом сайте. Меня зовут Ярослав, я из России, г. Екатеринбург. Уже 20 лет профессионально занимаюсь проектированием и строительством печей, каминов и мангалов (патио). На этом ресурсе я решил поделиться с Вами некоторыми из сделанных объектов.

Сегодня пост будет посвящен мангалу, построенному в августе 2017 года в поселке Горки, недалеко от Кашино.

Заказчик позвонил, представился Максимом, очень приятный в общении человек.Сказал, что для барбекю

ему нужны шашлык, русская печь и небольшой казан. Если места достаточно, то сделайте раковину.

Как обычно, консультируем на месте, приезжаем на место, знакомимся. Дом новострой, а рядом 5 метров фундамент под беседку. Участок находится на возвышенности, а под землей находится скала. Это позволяет делать фундамент без серьезной подготовки.

Сняты замеры, задание получено, рисуем предварительный эскиз и приступаем к делу.Это именно то, что нужно заказчику.

https://preview.redd.it/qsxx4n0s3re41.jpg?width=973&format=pjpg&auto=webp&s=7f14f9f8827638d

a52e0903fbc6ee2d05a0

Набросайте локацию на концерте. Закупаем материалы и доставляем на объект. Начинаем кладку через неделю.

Go ….

День 1. Строительство временного убежища. Удобно работать во время дождя, не размывает кладку

https://preview.redd.it/ha4jwg3y3re41.JPG? ширина = 5120 & формат = pjpg и авто = WebP & s = 950a32a7b691a0b4a9feb45413e0f1a15e70307e

День 2. очистка территории

https://preview.redd.it/px1b0myz3re41.jpg?width=5120&format=pjpg&auto=webp&s=e7f6cda4a4e264f526c24333f13c51469cf74867 Мы при заказе прикидываем расположение макета гидроизоляции

https://preview.redd.it/p7g54qy14re41.jpg?width=5120&format=pjpg&auto=webp&s=53053465c26fde812fee4e55c54b67e6cc56e144 кровельный рулон

0003 любой материал, обладающий гидроизоляционными свойствами.

https://preview.redd.it/5lzhcrn44re41.jpg?width=4896&format=pjpg&auto=webp&s=abd3e46f48aa8ac63d1c235f6f0eb0cecaee4a52

Заказчик сказал, что последний уровень пола будет на уровне 200 мм. Проведите пару черновых рядов, которые будут под полом

https://preview.redd.it/lwd0grg74re41.jpg?width=5120&format=pjpg&auto=webp&s=f011353d14d3e5bf85406cea8ba855104748644c 917 Day3 9000 9000 Day3 9000/3. preview.redd.it/hwjc4m794re41.jpg? width = 5120 & format = pjpg & auto = webp & s = 8a9eb9f6345eec4c1e0ac10bc4c6c842450c2f25

Укладка идет медленно. Снаружи ярко-красный, дорогой лицевой кирпич. Внутрь кладут дешевый кирпич. Примерная разница в цене между кирпичами в 4 раза.

День 5. Этот день начался как обычный летний день!

В нашей команде работал молодой начинающий печник Алеша (имя не менялось). Его основной задачей было нести патроны разного калибра (разные виды кирпичей).После того, как Алеша передвинул 1 поддон кирпичей (250 штук или 900 кг), я ему сказал:

I: «Больше сюда не кладите, а то пол сломаете»

A: «Ярослав, я» м собираюсь тащить поддон и все »

В поддоне 300 штук, по задумке надо было принести еще 50 штук. Время шло, меня отвлекали телефонные звонки (а они иногда задерживаются на 20-30 минут). Я возвращаюсь и смотрю картинку

https://preview.redd.it/ec6k13od4re41.jpg? width = 5120 & format = pjpg & auto = webp & s = 37b9672871bbcf7e21a1bbca04c5107d23572652https: //www.reddit.com/link/eybj3k/video/j05hf9nm4re41/player

дней

По факту на видео 50003 дней

.

https://preview.redd.it/1lx57hng4re41.jpg?width=5120&format=pjpg&auto=webp&s=dece9c1f23da5eedb3d0abf9a46ba925cd0139ee https://preview.redd.it/1563f5wq4re41.jpg?width=5120&format=pjpg&auto=webp&s=2d2f1be482aff587b78f429c2f1b2595b0e44ad9

На 10-м ряду закрываем пустоту под русскую печь.В этом проекте это мертвая зона, которая не будет использоваться. Хотя на некоторых сайтах мы сделали доступ к этим нишам в виде кеша.

День 6.

https://preview.redd.it/30ovr8lu4re41.jpg?width=5120&format=pjpg&auto=webp&s=22cbfbc96ec4692928354103551905d2dd54dd63

в левой стене канала https://preview.redd.it/30ovr8lu4re41.jpg /preview.redd.it/8vpvualx4re41.jpg?width=5120&format=pjpg&auto=webp&s=ba63f4ced39f2f5a1e17bde3ae36a8743aa87680

Поставили печку, взяли Казань и поняли, что надо ее немножко убрать.Берем болгарку 125мм, ставим алмазный стаканчик и шлифуем.

https://preview.redd.it/nm9ui5pz4re41.jpg?width=5120&format=pjpg&auto=webp&s=796f1

b41c210091dec84812f0e5b5d2bbca

Не бойся, все смывается. Это выход казанского канала

https://preview.redd.it/avk78dh35re41.jpg?width=5120&format=pjpg&auto=webp&s=f85256900f552024c241dac5408fcb2ad8bcf50a

Формируют скеверы и стойки для скейтеров. Это один из многих вариантов.

День 7.

https://preview.redd.it/o5822oj45re41.jpg?width=5120&format=pjpg&auto=webp&s=78e204e21013b7cb3eaf35421aa05fd83adbb6d8 Файл кирпичной

русской печи. Немного на клин, чтобы красиво смотреться и работать надежно.

День 8

https://preview.redd.it/sngcjaq75re41.jpg?width=5120&format=pjpg&auto=webp&s=66c42c1e163ff64d14b2bfa6505feb127070d7e3 Для арки

печь изначально берут кирпич

российский переходит на клин, что очень быстро и удобно.Возможна замена кирпича СБ-44.

https://preview.redd.it/13yu9lca5re41.jpg?width=4896&format=pjpg&auto=webp&s=e652e334b75f033fc7549bf10fd61a93f4755334

День 9. 9002

9000, четко виден спереди. Это делается долго и тщательно.

https://preview.redd.it/y3v12e3e5re41.jpg?width=4896&format=pjpg&auto=webp&s=e6ddb962b00ce3e9a7a15f5cc33491fcf1d5dfd7

канал выходного вала

канал

выходное отверстие

канал

выходное отверстие

https://preview.redd.it/kbiqu2fh5re41.jpg?width=4896&format=pjpg&auto=webp&s=d53617a24fbc9c680e7d502f03fa6066d1402dcd

День

9000 Все готово.

https://preview.redd.it/x9qnbcxq5re41.jpg?width=4896&format=pjpg&auto=webp&s=fd05a8c0f49109475706db842933468a2585e0d9

СПАСИБО !!!!!!!!!

: Нравы, обычаи и традиции :: Культура и искусство :: Россия-Инфоцентр

В старину печь была верным помощником человека.Так называемая «русская печь» — это каменная печь из кирпича, которая, пожалуй, является наиболее эффективным и экологически чистым из всех дровяных каминов, когда-либо изобретенных человеком. На протяжении многих веков русские печи использовались как для приготовления еды, выпечки хлеба и пирогов, сушки зерна, грибов и кореньев, так и для обогрева и сушки дома зимой и осенью.

Обычно печь находится в центре избы. Традиционно большая русская печь довольно долго сохраняет тепло, поэтому ее нужно заправлять только два раза в день.Такая печь имеет несколько (обычно два) предохранителя тяги. Дым циркулирует по сложному лабиринту проходов внутри печи и таким образом нагревает огромное количество кирпичей. Чтобы продлить процесс остывания, необходим горизонтальный дымоход: он прокладывается на чердаке, а иногда также используется как коптильная камера.

Печные мастера всегда пользовались уважением общества, так как искусство установки печи имело жизненно важное значение. Плохо поставленную печь очень сложно отремонтировать (сбросить), плохая печь много дымит и плохо удерживает тепло, что требует чрезмерного использования дров.

Имеется ряд конструкций русской печи; есть, например, вариант с двумя очагами, один из которых используется в основном для быстрого приготовления, а другой — для обогрева дома зимой.

Приготовление пищи на русской печи делает еду очень вкусной. Каша, пироги или блины, приготовленные на таком очаге, сильно отличаются по вкусу от тех же блюд, приготовленных на одностороннем нагреве, как это характерно для газовой плиты. Процесс приготовления на русской печи отличается тем, что зона равномерного нагрева сохраняется долго и может быть названа «тушением» или «замачиванием».Поэтому некоторые блюда, такие как топленое молоко, перловая каша с грибами, картофель или шампиньоны в сметане и т. Д., Не могут быть приготовлены в соответствии с их аутентичным вкусом в других условиях.

Хлеб кладут в печь и достают из нее с помощью специальной деревянной лопатки с длинной ручкой. Железные кастрюли с супом, кашей или молоком вынимаются специальной вилкой — металлической полукруглой Y-образной палкой на длинной ручке.

Русская печь была не только обогревателем и плитой, но и лекарем, лечившим родных от любых простуд.Более того, это был идеальный уголок для сна: лежанка, расположенная между печью и стеной, прямо под потолком, получала много теплого воздуха (который всегда поднимается вверх по закону физики).

При необходимости русская печь вполне могла заменить даже паровую баню. Делалось это следующим образом: печь топили до очень высокой температуры, и когда стало немного прохладнее, из нее вынимали угли и продукты; тогда купальщица ложилась на специальную деревянную доску и толкалась прямо в пылающее горло печи.Стены печи забрызгивали водой или разбавленным квасом , чтобы вызвать густой «хлебный» пар. После этого вход в очаг плотно закрывался дверцей печи, оставляя купальщицу внутри нее очень хорошо потеть. ( Подробнее о русской бане )

Русская печь, являясь важнейшим элементом домашнего обихода, часто превращалась в народный персонаж, о котором можно встретить, в частности, в народных сказках.

Многие хорошие ребята из русских сказок любят сидеть или лежать на плите.Так, эпический силач Илья Муромец 33 года своей жизни проводит, лежа на печке, прежде чем приступить к разным подвигам, а другой герой сказки, Емелия, не желая расставаться с теплой лежанкой, водит печку, как на удобной машине. Такая же любовь к печи присуща Бабе Яге, злой ведьме, которая использует ее в своих попытках поджарить похищенных детей или потерянных героев. Русская печь часто наделена человеческими чертами, такими как говорение, чувство и мыслительные способности, как, например, в сказке Гуси и лебеди : девушка, ищущая пропавшего брата, встречает стоящую в открытом поле печь и просит его совета.Печка угощает ее пирогами, а потом, на обратном пути, прячет девушку внутри, спасая от погони.

Последний рисунок : Русская Печка в классическом мультфильме Вовка в Тридевятом царстве (Вовка в далеком далеком царстве) (1965).

Источники :
pechnik.info
Русская Вики

Совет для людей, строящих наши печи

Совет для людей, строящих наши печи.

Перевод Алексея Чернова.

Как выбрать печь?

Вам необходимо выучить и понять некоторые правила, а также выполнить определенные подготовительные работы, прежде чем вы начнете собственно строительство. Прежде всего, вы должны сделать эскиз с планом этажа, показывающим предполагаемое расположение печи. Печь должна идеально обогревать все комнаты. Расположение печи следует выбирать таким образом, чтобы в каждой комнате была открыта часть поверхности печи. Эта конкретная область поверхности должна производить достаточно тепла, чтобы покрыть потери тепла в соответствующем помещении.Перегородки должны быть прикреплены к печи в соответствии с правилами безопасности, указанными в стандарте ASTM, и только по углам или в местах расположения внутренних стен печи. Вам также необходимо предусмотреть надлежащие зазоры вокруг дымохода и его расположение. В случае модернизации существующего здания, расположение несущих балок или ферм, а также расположение существующей дымовой трубы (если применимо) также должны быть определены заранее. Если для приложения требуется зеркальный дизайн существующей печи, вы можете прочитать чертежи с помощью зеркала или перевернуть рисунки с помощью компьютерного программного обеспечения.Расположение патрубка дымохода может быть изменено методом «дымовой камеры», учитывая, что высота потолка, конечно, допускает безопасное изменение.

О тепловой мощности.

Многие из моих печей не рассчитывают общую мощность и производительность каждой забойки из-за нехватки времени, поскольку всю работу выполняю только я. При необходимости эти расчеты могут провести специалисты. Для приблизительных расчетов существует практическое правило, которое гласит, что 1 кв. М поверхности печи генерирует в среднем 500 Вт / ч при двух сжиганиях в день (верх печи обычно не учитывается, потому что часто верх утеплен и, следовательно, выделяет незначительное количество тепла).Например, печь размером 1x1x2 м имеет мощность 1000 Вт-ч с каждой стороны и, следовательно, 4000 Вт-ч в целом. Другими словами, в среднем эта плита вырабатывает 4 кВт-ч каждый час в течение 24 часов. (Для справки, 1 кВт = 3450 БТЕ). Тепловая мощность одной и той же печи при однократном топке в сутки может быть оценена как 0,6-0,7 тепловой мощности при двух нагрузках в сутки.

Теперь мы получаем запросы на проектирование и строительство печей из США, Канады, Франции, Германии, Нидерландов, Швеции, Испании и других стран.Нам часто задают вопрос, почему у наших печей такая низкая «производительность»? Например, шведская каминная топка «KEDDY 520» имеет мощность 14 кВт, а наша печь, например, всего около 4 кВт? У нашей печи мощность в 3,5 раза ниже, чем у «KEDDY»? Это неправильно. Попробуем найти ответ на этот вопрос. В разных книгах представлены разные способы выражения результатов: —

В книге Соснина Ю.П. и Бухаркина Е.Н., Стройиздат 1985, стр. 296, мощность рассчитывается на основе практического правила: 520-580 Вт / кв.м при двух обжигах в день (без комментариев).-

Книга Ковалевского И. И. «Печные работы», Москва, 1977, с. 13-14, говорится, что «нормальная тепловая мощность печи — это среднее количество тепла, выделяемого печью в течение 1 часа при двух сжиганиях в день» (без указания единиц измерения). В книге также приводится среднее значение выработки в ккал / кв. М-час (т.е. умноженное на период времени в часах — почасовая производительность). —

Школьник А.Е. «Отопление малоэтажных домов каменными печами», Москва, 1991, с. 9, таблица 2, говорит, что выработка измеряется в Вт / кв.м, не указывая, что это средняя почасовая производительность за период 24 часа.

Ковалевский И. И. говорит о теплопроизводительности за некоторый период времени, которая фактически является энергией или почасовой выработкой, которая отражает способность печи правильно отдавать тепловую энергию в течение 24 часов. Так определяют тепловую мощность печей в России (кВт * ч, МДж, ккал, кДж).

1 кВт * ч = 3,6 МДж = 860 ккал; 1000 ккал = 1163 кВт * ч; 1 МДж = 0,278 кВт * ч = 239 ккал.

1 ккал = 0,0012 кВт * ч = 0,0042 МДж; 1 кДж = 0,239 ккал; 1 ккал = 4,18 кДж.

Металлические топки и металлические печи западных стран по сути являются отопительными приборами, рассчитанными на разовую загрузку расчетного количества дров.Их обычно используют как дополнительный источник тепла в самый холодный период. Использовать такое металлическое отопительное устройство в качестве основного источника тепла — значит стать ему «рабом». Вставать ночью для загрузки агрегата очень неудобно, и невозможно поддерживать комфортную атмосферу, если жильцам дома приходится на какое-то время покинуть его. Значение тепловой мощности такого металлического изделия, указанное на упаковке, не может дать представления о том, какую площадь оно может обогреть. Я считаю, что указывать на упаковке область, которую отопительное устройство может нагреть, — это просто уловка продавца и нечестная практика.Тепловая энергия может выделяться только при срабатывании такого устройства, а размер отапливаемой площади будет зависеть от ее теплопотерь. Я думаю, что для таких устройств мощность выражается как «номинальная / максимальная» без учета времени на размышления, просто для времени, в течение которого сжигается расчетная нагрузка дров. Другими словами, это мощность топки (Вт) Qt = QdNt /3.6, где Qt — количество тепла, выделяющееся при сжигании расчетного количества дров за один час. Qd — количество тепла, выделяющееся после полного сгорания 1 кг дров.Nт — КПД. В руководствах к таким устройствам также сказано, что их можно использовать в двух режимах: максимальная мощность и медленное горение. Это объясняет, почему даны два разных числа для эффективности. Однако неизвестно, как можно увязать почасовые потери тепла отапливаемой площади со средней почасовой производительностью от устройств за 24 часа.

Используя российские методы расчета мощности, наша печь, описанная выше, может выдавать 24×4 = 96 кВт * ч в течение 24 часов при двух нагрузках в день.Этот расчет по «практическому правилу» не привязан к количеству сожженных дров и мощности топки. Это усредненное значение тепловой мощности для печи, которая была сконструирована и правильно эксплуатировалась. В этом случае очень легко увязать почасовые потери тепла отапливаемой площади со средней часовой производительностью от печи за 24-часовой период времени. Если мы посмотрим на определения в книгах по физике, мощность определяется работой, выполненной в заданную единицу времени, и выражается в кВт. В то же время кВт описывается как единица мощности, которая равна энергии, выделяемой за один час.Мощность (выход) — это способность системы выполнять работу в заданной единице времени. Если мощность системы определяется в кВт, мы не можем ничего сказать о ее выходной мощности, не указав количество времени, в течение которого система проработала (если, конечно, это количество больше одной единицы времени).

Например, если электрический нагреватель имеет номинальную мощность 2 кВт, это говорит нам, что он может выделять 2 кВт * ч тепловой энергии в течение 1 часа. Соответственно, он будет выделять 1 кВт * ч в течение 1/2 часа и 24 кВт * ч за 12 часов работы.Напротив, маломощная металлическая система отопления, работающая на дровах, представляет собой нагреватель с одной загрузкой и не может работать в течение 24 часов без необходимости перезагрузки несколько раз в течение определенного периода времени. Он способен выделять энергию только в то время, когда горит огонь. В книге Миакелии К., Стройиздат, 1987, стр. 14, говорит о потребности в тепле жилого дома площадью 1200 квадратных футов, что составляет от 3 до 4 кВт энергии, которая должна быть равномерно отпущена в течение длительного периода времени, то есть говорит о средней мощности печи в течение одного часа в кВт, которая имеет для производства энергии в течение времени больше одного.

Информация о мощности печей для саун и печей, которые обычно перегреваются по своему назначению.

Печи для сауны — это, по сути, печи, которые по своему назначению нагреваются до гораздо более высоких температур, чем обычные бытовые печи. Все они имеют показатели эффективности, которые значительно ниже, чем у обычных бытовых печей. Печи для сауны необходимо топить в течение длительного времени, чтобы камни внутри печи и сауны были нагреты до желаемой температуры. По мере нагрева печи разница между температурой ее стенок и температурой газов уменьшается i.е. скорость теплоотдачи через стенки печи снижается. Это приводит к повышению температуры выхлопных газов в дымоходе, что снижает КПД. Это причина падения эффективности любой печи, которая «перегрета» — то есть топится чаще, чем была предназначена. Следует отметить, что в двухкапальных печах такое падение менее быстрое, чем в системах с принудительным движением, поскольку второй колпак действует как дополнительный теплообменник.

Дровяные котлы постоянного горения могут быть отнесены к тому же классу печей, поскольку они находятся в одинаковых условиях.На практике температура поверхности печи сауны может достигать 160 ° C (320 ° F). В этом случае мощность 1 кв.м поверхности печи может быть более 1000 Вт-ч (точные данные отсутствуют). Избыточное тепло выхлопных газов можно утилизировать, установив дополнительный теплообменник (одинарный или двойной колпак). В случае установки такого устройства необходимо установить перепускную заслонку для облегчения плавного пуска с холодной стадии.

Как читать наши рабочие чертежи.

Для создания рабочих чертежей мы используем программу ArchiCAD 5.0. Мы добавили более 100 конкретных элементов печи в библиотеку элементов, включая оборудование, теплообменники, специально вырезанные кирпичи и другие элементы печи. Однако эта созданная библиотека не может охватить все необходимые элементы из-за того, что наши печи часто сильно настраиваются, и очень сложно создавать новые элементы для каждого нового проекта. Поэтому вы можете заметить небольшое расхождение между планами и 3D-разрезами.Например, некоторые элементы библиотеки красного цвета (что обычно означает, что они представляют собой красный глиняный кирпич) могут использоваться в чертежах огнеупорных деталей. В этом случае такие элементы обычно отображаются на плане как огнеупорный кирпич, но на трехмерных сечениях выглядят красными.

Изначально я не планировал делать какие-либо свои рисунки общедоступными. По этой причине я иногда использовал разные методы отображения одного и того же элемента. Кроме того, рисунки разрабатывались в течение длительного периода времени, иногда с разницей в несколько лет, и в разных средах.По этой причине часто невозможно изменить даже самую маленькую деталь на чертежах. Я не могу исправить все рисунки, чтобы они соответствовали определенному стандарту, так как это заняло бы огромное количество времени. Кроме того, подобное несоответствие существенно не меняет сути проекта.

В описываемой программе мы создаем чертежи с использованием сетки, равной ширине обычного российского кирпича с швом из раствора. Дополнительно каждая ячейка (половинка кирпича) делится на 4 части.Все размеры кирпичей, части кирпича, размеры между стенами, размеры проемов и т.д. являются модульными до ячейки (1/4 половины кирпича или 1/8 полного кирпича). Поэтому все размеры на чертежах установлены и читаются как 1/8, 1/4, 3/8, 1/2, 5/8, 3/4 и 1 от полного кирпича. Это позволяет использовать чертежи в разных странах, где габариты кирпича отличаются от российских на 10-15% по любому размеру. Для российских условий мы устанавливаем один кирпич размером 26×13см с учетом шва (сетка 13×13см) и высотой 7см с учетом шва на наших чертежах.Поэтому реальные габариты будут немного меньше.

Иногда некоторые блоки отсутствуют на трехмерных сечениях из-за специфики программы ArchiCAD. Каждый кирпич рисуем как стену сеткой 13х13см. Жирная линия на краю кирпича представляет собой линию рисунка на кирпичной стене. Эти жирные линии необходимо разделить, чтобы избежать непредсказуемого отображения на трехмерных видах. Кроме того, если разрез снимается по жирной линии, этот кирпич становится невидимым на 3D-разрезе. Я должен проявить изобретательность, чтобы избежать таких искажений, которые требуют много времени, а временами являются сложными или вообще невозможными.К сожалению, у меня нет возможности исправить саму программу CAD, чтобы избежать этой проблемы.

Печное строительство.

В печах двустенной конструкции облицовка выполнена из обыкновенного русского красного глиняного кирпича размером 250х120х65 мм. Ядро или футеровки в топках однослойных плит выполнены с использованием Россией огнеупорного кирпича размером 250х120х65 мм. Толщина шва в облицовке составляет 5 мм. Общее количество кирпичей, необходимых для печи, можно определить с помощью практического правила: количество кирпичей в первом ряду умножается на количество рядов, а затем на 0.8 коэффициент. Этого количества будет достаточно для проекта, включая битые / поврежденные кирпичи. Огнеупорный кирпич можно посчитать по чертежам. Следует обратить внимание, почему выбирают огнеупорный кирпич. По возможности следует просмотреть сертификат продукта, чтобы убедиться, что этот конкретный кирпич подходит для вашего применения. Огнеупорные кирпичи создаются с учетом определенных химических / температурных требований и должны использоваться в соответствии с указаниями.

Некоторые из наших печей спроектированы только из красного глиняного кирпича.Такие печи обычно предназначены для периодического использования, например, дачные / садовые. Для увеличения срока службы таких печей рекомендуется выбирать глиняный кирпич лучшего качества. Я видел несколько проектов, в которых рассматривалось использование огнеупорных и глиняных кирпичей в одной конструкции, не разделенных компенсационным швом. Скорость расширения огнеупорного и глиняный кирпич отличается, что приводит к возможности образования трещин. Поэтому мы никогда этого не делаем и не рекомендуем смешивать кирпичи.

Не разрешается строить печи одной кожи с использованием огнеупорных кирпичей.Огнеупорные кирпичи имеют более высокую теплопроводность и более высокую скорость расширения, что приводит к повышенной пожарной опасности. Между огнеупорным сердечником и облицовкой должен быть образован расширительный шов 4-6 мм. Для этой цели можно использовать как стандартный упаковочный картон, так и минеральную вату. Вокруг металлических деталей (дверей и т. Д.) Используется минеральная / керамическая вата, чтобы обеспечить возможность расширения.

Огнеупорная футеровка и огнеупорные сердечников сборки с использованием огнеупорный кирпич укладывают на ребро, не обращая внимания на расположение глиняных кирпичей в облицовке, и придерживаясь общих правил скрепления.Огнеупорный кирпич разной толщины может использоваться в различных областях (расколы 2 ½ ”, 2” или 1 ¼ ”). Отметки высоты для каждого ряда, будь то сердцевина или облицовка, не указываются. Каждый следующий ряд кладется поверх предыдущего. Важно сохранять разницу между верхней и нижней отметками, указанными на рисунках. Также очень важно соблюдать все указанные значения высоты. Высота знак для огнеупорной сердцевины приведен выше стрелок; Высота облицовки должна быть рассчитана путем умножения количества рядов на 7см (высота ряда с швом).Разница в высоте между сердцевиной и облицовкой важна, если предполагается, что сердцевина будет покрыта обычным кирпичом сверху. Это облегчает необходимый компенсатор. В таких случаях, например, красная заливка в следующем ряду означает компенсационный материал в таком компенсаторе.

Основное правило конструкции с двойной обшивкой гласит, что огнеупорный сердечник должен иметь компенсационный шов по всему периметру, чтобы позволить сердечнику свободно перемещаться во всех направлениях без разрушения / растрескивания облицовки.Внутренние стены шириной ¼ кирпича можно класть ровно или по краю, как вам удобнее. Необходимо разрезать несколько кирпичей, если кирпичи показаны плоскими и лежащими на краю в одном ряду, если необходимо поддерживать связь. Огнеупорный кирпич кладется по краю над дверцей топки в печах ОИК (высота ряда 124 мм или 118 мм). В этом случае между дверью и верхом ряда остается зазор. Щель заполняется обрезным огнеупорным кирпичом. Печи с огнеупорной футеровкой и верхней варочной также имеют ряд огнеупорного кирпича непосредственно над дверью топки.Эти кирпичи в трехмерном сечении показаны красным, что на самом деле представляет собой огнеупорный кирпич. Причины такого несоответствия подробно описаны в начале статьи. Чугунная фурнитура (двери и т. Д.) Устанавливается с компенсационным зазором 5 мм по периметру. Стык заполняется минеральной / керамической ватой или любым другим подходящим минеральным материалом. Такой деформационный шов также должен быть установлен вокруг варочных панелей.

Варочная панель устанавливается прямо под ней в прорези в кирпичах. Варочную панель устанавливают в глиняную ступку, чтобы выровнять ее.Затем раствор выскабливают из зазоров между варочной панелью и кирпичами, и зазоры заполняют минеральной / керамической ватой. Следующий ряд укладывается частично поверх варочной поверхности с прослойкой минеральной ваты между чугуном и раствором. Таким образом, варочная панель будет свободно перемещаться при тепловом расширении в любом направлении. Если вырезать верхний кирпич вместо нижнего, то расширительные щели будут заполнены строительным раствором, из которого будет невозможно выйти.

Firebrick работы над топочными дверьми может поддерживаться несколько способов: путь создания арки, с помощью огнеупорной перемычки либо Сборного на сайте или изготовлен.Практически во всех наших печах используется стандартная русская печная фурнитура. Размер и количество метизов определяется по чертежам. Перечень материалов по каждой модели не предоставляется из-за нехватки времени.

Облицовку каменки из глиняного кирпича необходимо армировать оцинкованной сеткой, уложенной через каждый второй ряд. Такая проволочная полоса укладывается примерно на ½ дюйма от внешней поверхности. Наружную поверхность облицовки глиняного кирпича в наших печах можно загерметизировать специальным герметиком SUPI SAUNASUOIA производства финской фирмы TIKURILLA.Герметизировать можно только полностью затвердевшую и сухую печь. Перед нанесением герметика убедитесь, что кирпичи тщательно очищены. Чтобы закрыть кирпичную кладку, начните сверху с наименее обнаженной стены и двигайтесь вниз. В кирпичной кладке оставляются промывные отверстия для очистки камер и каналов печи при строительстве и эксплуатации. Эти отверстия можно закрыть кирпичом, уложенным по краю, или закрыть специальными дверцами для сажи, доступными от некоторых финских производителей. Колокольные печи могут не нуждаться в чистке годами при условии их правильного использования.

Кирпич глиняный снаружи облицовки уложен на глиняный раствор. Глину для раствора можно копать (как это всегда делали раньше). Существуют специальные методы для определения его пригодности, и строителю-любителю может быть сложно следовать им. Хотя можно выкопать собственную глину и замешать хороший раствор, добавив необходимое количество чистого песка, покупка сухой чистой глины в мешках в магазине керамики / каменной кладки может быть предпочтительнее для строителя-любителя. Сухая глина в мешках, подходящая для приготовления раствора, должна быть максимально приближена к естественному состоянию (без добавок) и должна быть достаточно липкой.Red Art Clay, производимая Resco Co. в США, является хорошим примером. Такая глина смешивается с чистым кирпичным песком в соотношении 1 часть глины на 3-3,5 части песка. Приблизительное количество глиняного раствора, необходимое для укладки 500 кирпичей, составляет 0,18-0,2 м3 (1 м3 = 41 фут3). Рекомендуется укладывать огнеупорный кирпич в специальный огнеупорный раствор, доступный у большинства поставщиков кладки.

Кирпич перед кладкой не окунаем в воду. Вообще говоря, этой практики следует по возможности избегать. Глиняный раствор — это мягкий раствор, затвердевающий при высыхании.Это позволяет успешно укладывать большинство кирпичей без окунания. Для мягкого кирпича (регенерированного кирпича), уложенного в растворах на основе цемента, может потребоваться погружение. Глиняный раствор из швов в печи, который не обжигался, можно использовать снова, добавив необходимое количество воды. «Обожженный» раствор не подлежит переработке, так как обожженная глина навсегда меняет свои свойства. Восстановленный кирпич со следами обожженной глины необходимо тщательно очистить, чтобы обеспечить хорошее сцепление с новой кирпичной кладкой. Погруженные кирпичи впитывают сотни литров воды.Вся эта вода должна быть испарена во время отверждения и сушки позже. Это значительно увеличивает время высыхания. Если топка топится, в ней еще много воды, внутри активной зоны может скопиться излишнее количество сажи. После высыхания такой печи может потребоваться полная очистка. Если в кирпичной кладке много воды, рекомендуется сушить печи с помощью электронагревателей или аналогичных устройств вместо сушки путем пожара.

Принципы устройства печей в системе свободного движения газа ».

Печи, построенные по принципам системы свободного движения газа, очень просты. Это один или два колокола (камеры), поставленные один на другой или один рядом с другим. Колокол — это, по сути, перевернутая кирпичная «шапка», в которой кирпичные стены и / или колонны поддерживают потолок. В нижней части колпака расположены два отверстия: одно — вход, где горячие газы входят в колпак, а другое — выход, где выхлопные газы живут в колпаке. По этой схеме построен верхний колпак, где выход — выход в дымоход.В нижнем колпаке такой выход представляет собой вход в восходящий канал (каналы), по которому газы проходят из нижнего колпака в верхний. Нижняя часть печи представляет собой топку, размещенную в колпаке по определенным правилам. Такие правила перечислены в статьях: «Основы строительства печей», «Строительство многоярусных печей», «Основы строительства котлов», «Банные печи», «Пиролизные котлы» и других, доступных на нашем сайте.

Печник-любитель обычно начинает понимать принцип работы печи после того, как построил свою первую.Желание что-то изменить, улучшить может возникнуть как у строителя-любителя, так и у профессионала, еще не знакомого с нашей Системой. Однако ни у одного из них нет полного понимания всех причин для конкретного решения. Как правило, любое изменение конструкции печи отрицательно сказывается на ее работе. Сейчас хорошо известно, что если есть какие-то места, где что-то не до конца понято, эти места будут потенциальными целями для ошибки. Вот почему все изменения нужно согласовывать со мной.Изменения будут приняты и использованы в нашей работе, если они принесут пользу. Объясню, в чем проблема, если предложенное изменение ошибочно.

Фундамент

Фундамент для печи должен быть выполнен в соответствии с существующими местными строительными нормами и правилами с соблюдением необходимой глубины, толщины, усиления и выступа. Фундамент для конкретных условий (высокий уровень грунтовых вод, насыпь грунта, дополнительный вес и т. Д.) Должен быть спроектирован квалифицированным инженером. Недопустимо строительство печи на фундаменте, состоящем из нескольких независимых опор, так как это может привести к неравномерной установке печи и ее растрескиванию.По той же причине следует отделить фундамент печи от фундамента здания.

Несколько слов о выборе каменной печи для отопления

Когда кто-то решает выбрать каменную печь на дровах в качестве основной системы отопления в своем доме, необходимо уделить особое внимание проектированию системы. соответствовать их требованиям и обеспечивать желаемый уровень комфорта. Клиент и его семья должны участвовать в выборе системы и ее компонентов для своего дома.В русском языке есть поговорка, которая гласит, что дом нужно строить, начиная с печи, а это означает, что дом должен быть построен вокруг каменной печи, а не наоборот. Это лучший подход, если система обогрева кирпичной кладки будет основным источником тепла.

Система свободного движения газа позволяет создавать комплексные системы печного отопления практически для любого здания с любыми требованиями. Такой проект идеально делается, согласовывая усилия заказчика, его архитектора и дизайнера.В таком проекте может быть одна плита или многоярусные печи разного функционального назначения. Печи можно строить со встроенным камином или без него. Один из наших высокоэффективных дровяных котлов может быть использован для нагрева воды в гидравлических системах, в проект может быть включена печь для сауны или открытый комплекс и т. Д. Ответственность за то, чтобы система была спроектирована для лучшая производительность. Если клиент настаивает на решении, которое создаст проблемы, и не желает прислушиваться к советам проектировщика печи, лучше отказаться от построения неисправной системы, чем слепо следовать желанию клиента.Всегда ценится отличная производительность, а неисправная система никого не удовлетворит; и не имеет значения, что именно идея клиента, а не дизайнера, стояла за решением, привела к проблеме, которую очень трудно или невозможно исправить.

Условные обозначения.

Игорь Кузнецов.Екатеринбург, (343) 3077303 e-mail: [email protected]; http://stove.ru

17/04/2006 © Игорь Кузнецов «Печи Кузнецова»

Русская печь своими руками: чертежи и заказ

Есть несколько вариантов конструкции печки. Одна из самых популярных и популярных — русская печь. Их отличает доступность и экономичность материалов для своего создания, простота монтажа и отличные эксплуатационные характеристики.Узнаем, как построить русскую печь своими руками.

Оглавление:

  1. Русская печь своими руками — чертежи, заказы
  2. Как сложить русскую печь своими руками
  3. Русские печи улицы своими руками — технология изготовления

Русская печь своими руками — чертежи, заказы

Русская печь была традиционным предметом обогрева для большинства домов прошлого века. Его основные составляющие — фундаментная часть, опека, сделанная из дерева, камня, кирпича или бетонного раствора.

Топливо хранится в топке топки, которая перед использованием хорошо просыхает. Далее не нужно прилагать особых усилий, чтобы расплавить печь. Хорошо просушенное топливо воспламеняется при малейшей искре. В верхней части обивки расположен поликлиркуляционный свод, на котором имеется обивка, для производства которой используется песок, крошка кирпича, закрепленная на глиняном растворе. Передняя часть топочного участка печи представляет собой варочную поверхность. Учтите, что набивка — это главный элемент классической русской печи.Это придает блюдам особый колорит.

Российская печь — это отопительный прибор, который отличается длительным тепловыделением даже после того, как печь закончена. После накопления тепла его выдача длится весь день при правильно устроенной конструкции печи.

Принцип русской печи основан на наличии изгиба, на его верхней части имеется перетрубка, сужающаяся к верху. Боковая часть стены отличается наличием углублений, которые служат устройством для накопления золы.В этих же дуплах сохраняются тлеющие части топлива, которые постепенно отдают тепло до следующего розжига топки.

В некоторых случаях золу хранят на плите из камня или чугуна. В целях удешевления эксплуатации печи и повышения чистоты ее эксплуатации — зольник вообще не оседает. Делали это в печах бедных мастеров. В этом случае для сохранения тепла в течение дня помогало только специальное топливо, в виде определенных видов дров, поверх которых всегда клали осину.Такая печь довольно привередлива и требует особого подхода, поэтому рекомендуем все же остановиться на конструкции, в которой есть зольник.

Во избежание дыма печи необходимо самостоятельно соблюдать чертежи русской печи. Обратите особое внимание на его стенки, они должны быть особенно гладкими. Загнеток ни в коем случае не подлежит оштукатуриванию. Достаточно произвести его измельчение до гладкого состояния.

Центральной и важнейшей деталью русской печи, от которой напрямую зависит качество этого устройства, является печь.Внутри него два типа камер — варочная и топливная. Для выкладки топок были привлечены услуги опытных печников, которые между двумя частями были построены путем перегиба.

Варка осуществляется путем воздействия на продукты горячего воздуха, который затем попадает в топливо. Отличными эксплуатационными характеристиками отличались печи, топка которых имела сужение в верхней части.

Важный секрет правильного функционирования русской печи — наличие внутри нее двух вихрей, вращательные колебания которых компенсируют друг друга, не создавая турбулентных моментов.Если порог печи слишком низкий, уровень циркуляции уменьшается.

Кроме того, вихри внутри печи задерживают несгоревшие частицы топлива, которые тлеют и дополнительно выделяют тепло. Приготовление блюд в русской духовке происходит без прямого контакта с нагретым воздухом, поэтому канцерогенов и токсинов в нем нет.

Особое внимание следует уделить изготовлению тигля, его свод должен быть трехцентровым. Такая печь характеризуется 100% сгоранием топлива, отсутствием дыма и искр.

Перелив служит не только местом для согрева воздуха, но и для поддержания температуры ранее приготовленных блюд. Поэтому смело заявляем, что главный принцип правильной организации русской печи — это создание сложного дымового канала, без сложных схем и создания перегородок.

Как сложить русскую печь своими руками

Для того, чтобы в итоге получить качественную печь с высоким КПД, необходимо изначально обратить особое внимание на устройство и функциональные особенности русской печи.Что касается региона расположения, то раньше печи имели разную форму, но принцип их организации почти всегда одинаков.

Средний размер русской печи:

  • ширина — сто сорок сантиметров;
  • длина — двести десять сантиметров;
  • рост сто сантиметров.

Ранее эти значения измерялись аршинами. При этом средняя величина аршина составляет семьдесят сантиметров.Однако печь почти всегда подходит по размеру кирпичей, они всегда должны оставаться целыми.

Эта версия духовки, представленная выше, легко обогревает комнату площадью тридцать квадратов. Чаще всего топка располагалась в угловой части помещения, которая располагалась рядом с дверью.

Перед началом кладки необходимо заложить прочный фундамент из битого кирпича или камня. На любой плите есть элемент в виде притира, есть инструменты для обслуживания печи.Для большой экономии тепла между печью и стеной был расположен теплоизоляционный материал.

Духовка изготовлена ​​из кирпичей, которые укладываются на специальный раствор. Классическую русскую печь построили из красного кирпича, так как они отличаются высоким уровнем прочности.

Подводка печки отличается наличием определенного уклона по отношению к устью. Еще одна важная составляющая — композитный порог, предотвращающий попадание искр в дымоход.Кроме того, именно на пороге собирается выходящая из труб сажа.

При строительстве печи особое внимание следует уделить оформлению заказа. Его горизонтальная плоскость отличается наличием вырезов, которые помогают понять принцип устройства печи. Русская печь своими руками схема и порядок кладки:

1. Первоначально необходимо подготовить чертежи русской печи. По отношению к ним на основание фундамента укладывается первый ряд.Учтите, что перед этим гидроизоляцию выполняют фундамент из кирпича и бетона. Используйте для этих целей рубероид. Первый ряд рекомендуется возводить из кирпича с влагостойкими характеристиками. Таким образом улучшается качество получаемой печи.

2. Для того, чтобы чередование рядов в последующем было идеальным, в первом ряду три кирпича ¾. В этом случае один кирпич имеет фаску, которая обеспечивает наиболее плотное соединение между ними.

3.Во втором ряду рекомендуется при кладке использовать целые кирпичи. И четыре кирпича используются в третьем ряду. Таким образом можно избежать совпадения швов.

4. Четвертый ряд также выполняется целыми кирпичами. Два кирпича отличаются наличием фаски, они образуют входную арку в подпечь.

5. В проеме устанавливается деревянная опалубка. После устройства арки укладывается пятый ряд. Он оборудован тремя кирпичиками ¾.В этом ряду у двадцати кирпичей есть фаски, обеспечивающие высокую прочность пропекания.

6. В процессе кладки русской печи своими руками чертежи всегда должны быть под рукой. В шестом ряду боковые стены кладут в один кирпич, а остальные стены в два. Между поверхностями внутренних стен необходимо установить опалубку, верхняя часть которой напоминает полукруг. Учтите, что размеры опалубки должны быть такими, чтобы при необходимости конструкцию можно было легко разобрать.

7. После установки опалубки проводятся работы на поверхности свода. Рекомендуется оборудовать арку клиновидным кирпичом, который улучшит прочность конструкции и сделает ее максимально прочной.

8. Можно приобрести такой кирпич или изготовить самостоятельно. Во втором случае достаточно обработать края кирпича специальным инструментом.

9. Обратите внимание, что нижние части кирпича должны плотно прилегать друг к другу.Для заполнения промежутков между кирпичами используется цементный раствор.

10. После изготовления части предплечья уложить седьмой и восьмой ряды. Последовательность седьмого ряда выполняется в полном соответствии с первым. Восьмой ряд — из цельных кирпичей. Обратите внимание, что в восьмом ряду находится детская площадка, с помощью которой сделана холодная печь. Между их стенками необходимо рассыпать засохший песок. В одиннадцатом ряду делается перекрытие печки и засыпки.

11. В тринадцатом ряду укладываются стенки тигля и палочки. Эти два элемента разделены стальной полосой, которая соответствует форме и размеру печи. Эта полоса отличается наличием отверстия, которое соединяет ее с общей муфтой проводом.

12. До семнадцатого ряда застраиваются стены из двух перечисленных выше элементов. В этом ряду стенки секции тигля выполнены из восьми кирпичей, предварительно обработанных специальным инструментом.Именно на них основано резюме тигля. Таким образом, печь также оборудована, как и ранее изготовленная опека.

13. После изготовления переборки собирают восемнадцатый ряд. Он начинает образовывать арочный проем. Учтите, что при кладке последующих рядов промежуток между стенами и печью засыпается засохшим песком, битым кирпичом и стеклом.

14. Тигель закрывается, а засыпка закрывается на двадцать втором ряду. При этом на следующем ряду они становятся более прочными и укрепленными.Также есть элемент духовки, на которой ранее располагался самовар. Следующие ряды закрывают перетрубку, но в них есть отверстия. В первом дымоход самовара, а во втором — вид. В следующих рядах закрепляют пол-оборота.

15. Тридцать первый ряд укладывается таким образом, чтобы дополнительные ряды располагались в виде трех кирпичей. Таким образом, можно сформировать желоб, удаляющий дым из топки. Следующий ряд полностью закрывает часть трубы.Сделав тридцать три ряда, строят дымоход.

16. Над потолочной частью лежат кирпичи, распиловка которых подразумевает снятие деревянных конструкций. Кроме того, выполняя обрезку, можно добиться декоративного эффекта. Кроме того, наличие нарезки способствует увеличению теплоотдачи.

Таким образом, кладка русской печи производится своими руками. Точное соблюдение изготовления русской печи руками заказа — залог получения отопительного прибора с высокой теплопроизводительностью.

Русские печи улицы своими руками — технология изготовления

Некоторые хозяева делают русскую печь исключительно для того, чтобы в ней готовить пищу. В этом случае он находится на ул. Есть еще мини-русские духовые шкафы, которые легко перевозить с места на место и даже перевозить на машине.

Прежде чем ознакомиться с инструкцией по устройству уличной печи, предлагаем вам самостоятельно изучить разновидности русских печей:

1.Печи, для изготовления которых используется кирпич. Они отличаются внушительными размерами и используются для обогрева помещений, в которых устанавливаются.

2. Печи средних размеров, устанавливаемые в банях или коттеджах. Легко прогреть комнату площадью до тридцати квадратов.

3. Русские мини-печи, устанавливаемые как на улице, так и в помещении. Их основная функция — это эстетически привлекательный вид и приготовление пищи.

Нижняя часть уличной духовки является основанием.Внутренняя часть печи отличается наличием специальной пустой камеры. В нем хранится посуда и предметы, используемые для ухода за духовкой. Конструкция днища топливного отсека выполняется в соответствии с уклоном, что позволяет рационально и качественно использовать топливо.

Топливная часть состоит непосредственно из топки и варочной камеры. Кроме того, в любой русской печи есть дымоход, обеспечивающий отвод газов от сгорания топлива.

Построить печь на улице следует из подготовки фундамента и фундамента. Для этого используют битый кирпич и цементный раствор. Кладка печи выполняется применительно к заранее подготовленной схеме и порядку. Качество кладочного состава напрямую влияет на качество печи, поэтому этому вопросу стоит уделить особое внимание.

Русские печи собственное видео:

Одиннадцатимесячный ребенок «сожжен в духовке своими пьяными русскими бабушкой и дедушкой»

Одиннадцатимесячный ребенок был заживо сожжен в печи своими бабушкой и дедушкой, говорят в полиции.

Малыш Максим Сагалаков был оставлен 20-летней матерью Викторией на попечении родителей в Хакасском районе России.

Вернувшись, обезумевшая женщина нашла обугленные останки ребенка в печи семейного дома в селе Харой.

«Бабушка и дедушка были в пьяном виде и убили ребенка», — говорится в сообщении Следственного комитета по расследованию тяжких преступлений.

Виктория Сагалакова, 20 лет, оставила 11-месячного сына Максима на попечение своих бабушек и дедушек — 42 и 47 лет — когда она была в Хакасии, Россия.

Сагалаков вернулся и обнаружил, что ребенка бросили в печь и сгорел

«Член семьи обнаружил, что тело мальчика сильно повреждено высокой температурой внутри печи.’

Точная причина смерти находится в стадии судебно-медицинской экспертизы, но считается, что ребенок умер от сжигания отходов после того, как был сожжен заживо во вторник.

Сосед сказал, что дедушка отсутствовал и напился водки.

Когда он вернулся, ребенка бросили в печь.

42-летняя бабушка и 47-летний дедушка по фамилии Миягашев были арестованы, и по факту «умышленного убийства беспомощного несовершеннолетнего» возбуждено уголовное дело, сообщили источники в правоохранительных органах.

Член семьи нашел тело Максима в печи после того, как его бросил дед

Сосед сказал, что дедушка «сошел с ума» после того, как напился водки, и бросил ребенка в печь, а бабушка не помогала его

Полиция арестовала обоих дедушку и бабушку в их доме, и теперь им грозит жизнь в тюрьме после обвинения в убийстве

Сосед Евгений Боргояков сказал российскому телевидению, что дедушка «сошел с ума от алкоголя».«

Боргояков сказал:« Он вернулся домой, и мы слышим, что он затолкал ребенка в дровяную печь. Вот и все.

Мать Виктория Сагалакова, 20 лет, оставила эмоциональное сообщение в социальных сетях.

«Покойся с миром, мой любимый сын», — написала она. «Мой дорогой маленький сын. Моя боль не утихает ни на минуту.

«Как мне справиться с тем, что тебя нет со мной? Я не могу тебя обнять. Здесь только твоя фотография с твоим добрым и нежным взглядом.

Виктория опубликовала душераздирающее сообщение в социальных сетях: «Пожалуйста, приходите ко мне на минутку.Приходи ко мне во сне «

» Я смотрю на твою фотографию, и ты мне улыбаешься. Я так по тебе скучаю, сын мой.

«Пожалуйста, приходите ко мне на секунду. Приходите увидеть меня во сне. Я знаю, что теперь ты все видишь, потому что летишь так высоко ».

Родственница и соседка Наталья Сагатаева рассказала, что бабушка и дедушка часто заботились о ребенке, пока мать отсутствовала, и хорошо за ним ухаживали.

«Я просто не могу в это поверить», — сказала она. «Я все еще в шоке.За мальчиком хорошо ухаживали, кормили. Мои дети играли с ним. Как такое могло случиться?

Марина Чаптыкова, соседка по сибирской деревне, сказала: «Мне стало плохо, когда я это услышала. Я просто не могу представить, как это могло случиться? »

Сотрудница комитета Юлия Арбузова сообщила: «По факту убийства ребенка возбуждено уголовное дело».

Бабушкам и дедушкам грозит пожизненное заключение в случае признания виновным.

обзор очагов в саду

В наши дни дровяные печи в домашней кухне перестали быть экзотикой.В таком аппарате можно приготовить несколько вариантов блюд: от курицы до хлеба. И у всех будет неповторимый вкус. О таком шикарном бонусе для современной кухни многие только мечтают.

В холодную погоду можно просто зажечь дрова и приготовить пищу на открытом огне. А пока друзья или члены семьи будут общаться и отдыхать рядом с вами. Может, вам понадобится такая мебель для вашей следующей кухни?

Установка дровяной печи требует тщательного планирования и особого внимания к деталям.Прежде всего, необходимо будет построить бетонное основание, которое выдержит вес камня. Такой проект лучше доверить профессиональным каменщикам.

Стены печей выполнены из глины и огнеупорных кирпичей, которые могут выдерживать высокие температуры и удерживать тепло в течение длительного времени. Наружную облицовку можно сделать из любых других материалов для отделочных работ.

Дизайн интерьера от Ford Creative Group

Традиционный каменный фасад, который гармонично дополняет теплую атмосферу этой кухни с деревянной мебелью.


Дизайн интерьера от Billy Beson Company

Мне нравится, что в конструкции этой дровяной печи несколько смотровых окон, когда они горят, можно наблюдать вспышки огня.

Если вы занимаетесь выпеканием больших партий хлеба или других блюд, то прямоугольная духовка до потолка (как показано на рисунке) предоставит достаточно места для приготовления ваших кулинарных шедевров.


Идея дизайна Французская традиция

Этот продукт, приготовленный в духовке, позволит вам быстрее выпекать пищу, вам нужно только подождать, пока идет процесс нагрева.Также рекомендую этот вариант за удобный бонус — в нижней части достаточно места для хранения поленьев и быстрого розжига.


Обычно дровяной печи достигает оптимальной температуры за 1-1,5 часа … Термометры из нержавеющей стали помогут определить температурный режим. Некоторые модели оснащены встроенными датчиками. Имейте в виду, что вам понадобится какая-то ставня или дверь, чтобы получить точные показания.


Design Idea Paradise Restored Ландшафтный дизайн и дизайн экстерьера

После того, как печь нагревается, тепло накапливается в толстых стенках и равномерно излучается по всему внутреннему пространству купола духовки.Дно духовки остается на несколько градусов холоднее, благодаря чему пицца остается мягкой внутри, но хрустящей снаружи. И не забудьте взять совок для черпания готовых блюд!


Идея дизайна — Visbeen Architects

Emergence дровяная печь в интерьере частного дома всегда связана со значительными вложениями времени и финансов. Если вы планируете соорудить на своей кухне одну встроенную плиту, то помимо учета стоимости материалов и труда каменщиков нужно будет добавить затраты на вытяжной вентилятор и воздуховод (а это плюс еще около 2000 долларов).

Но есть и более дешевые варианты — переносные и модульные дровяные комплекты, которые имеют такой же функционал, но без индивидуального дизайна. Стоимость этих комплектов обычно колеблется от 6500 до 13000 долларов в зависимости от размера и материала.


Идея дизайна Southview Design

Если у вас нет возможности включить печь для пиццы в организации кухонного пространства , то можно рассмотреть вариант вынесения во двор ее уменьшенного варианта.Независимо от того, выбираете ли вы способ установки дровяной печи в помещении или на открытом воздухе, всегда проверяйте местные нормы проектирования. Поговорите со своим строительным инспектором перед разработкой проекта.

Готовить обед на свежем воздухе, наслаждаясь ароматом пряных трав и садовых роз, гораздо приятнее, чем готовить еду на кухне под гудение вытяжки. Владельцы дачных участков могут позволить себе такую ​​роскошь, установив печь для приготовления пищи на улице за городом или во дворе.загородный дом … Садовые печи новинкой не назовешь; в теплых регионах они всегда были почти в каждом дворе. Но в последние годы уличные печи стали более функциональными и «изысканными», превратившись в украшение участка.

Виды садовых печей и их возможности

Уличные печи для дачи и загородного дома делятся на группы, руководствуясь функциональностью, назначением и возможностями очага.

Эскиз топочного комплекса

Дровяные уличные печи — просто и доступно

Самым простым решением для летней кухни является дровяная печь с варочной панелью.Среди готовых чугунных моделей самые интересные варианты — с духовым шкафом. По сути, это обычная кухонная плита, только она не работает от сетевого газа, а плавится на дровах, угле, брикетах или другом твердом топливе. Компактные модели для варки не занимают много места, и на зиму уложить их в сарай не составит труда.

К недостаткам простейшего устройства можно отнести небольшой набор блюд, которые можно в нем приготовить. Для тех, кто собирается пользоваться тем же меню на даче, что и в городской квартире, возможностей уличного помощника вполне достаточно.А любителям шашлыка и рыбы, запеченной на углях, лучше присмотреться к более функциональным конкурентам.


Дровяная печь с духовым шкафом, может использоваться на открытой кухне

Русская печь — многофункциональная классика

Русская уличная печь ориентирована исключительно на приготовление пищи и не имеет воздушного отопления среди своих задач. В русской духовке можно запекать изделия из теста, тушить овощи, жарить мясо. Наружные стены конструкции должны быть защищены теплоизоляцией, позволяющей эксплуатировать очаг не только в теплое, но и в зимнее время года с морозами до 10 градусов.

Функциональность русской печи практически не имеет границ; его можно дополнить плитой под казан, духовкой, полноценной варочной панелью. Построить печь во дворе по русскому принципу намного проще, чем в доме, так как в этом случае нет необходимости устраивать сложную циркуляцию дыма, обеспечивающую обогрев помещения.


Русская печь на улице

Печь-мангал — компактный помощник

Духовка-мангал в принципе похожа на российскую, но отличается меньшими габаритами и более скромными возможностями.В отличие от привычного гриля, в этом типе духовки есть духовка, в которой запекаются пироги, запекаются мясо и другие блюда, требующие тушения и тушения.

На верхнем гриле можно быстро пожарить шашлык на углях, не разогревая духовку, а вот ценители вкусных блюд советуют придерживаться полного цикла … Во-первых, духовку барбекю рекомендуется хорошо разогреть на разогреве. пол-два часа, затем очистите топку от золы и поместите в нее мясо на шпажках. Ровный нагрев позволяет готовить шашлык, не утомляя переворачивание.


Садовая печь-мангал

Тандыр — печь с восточным акцентом

Тандыр — восточный гость, позволяющий готовить на открытом воздухе мясо, рыбу, птицу, запеченные овощи и лепешки, запеченные прямо на стены круглой конструкции. Поверх круглой подставки есть возможность установить казан и другую посуду для приготовления первых блюд и плова. В магазинах продаются готовые тандыры, которые могут быть не только стационарными, но и мобильными.Некоторые модели дополнены колесами для передвижения по участку.

Сделать тандыр своими руками вполне под силу тем, кто знаком с технологией кирпичной кладки … Для строительства подойдет керамический глиняный кирпич или огнеупорный брусчатка. Расположение кирпича может быть вертикальным и горизонтальным, но при горизонтальном расположении стены дольше сохраняют тепло. Это даже легче построить восточную плиту из металлической бочки, покрытая огнеупорной глиной, но этот вариант будет длиться меньше времени.


Схема устройства кирпичного тандыра

Каминная печь с колосниковой решеткой и вертелом

Уличные камины изначально задумывались как отопительные печи, чтобы согреться в прохладный день и создать уютную домашнюю садовую среду. Но отдых для традиционного дачника не ограничивается созерцанием пламени и звездного неба — большинство людей предпочитают отдыхать за шашлыком или другими закусками, приготовленными в ходе дружеских бесед.

Каминная печь в комплекте с решеткой и вертелом идеально подходит для тех, кто время от времени любит пикники в своем домашнем саду.Модели этого типа позволяют приготовить любую пищу, требующую гриля и вертела. Как правило, камины отличаются от другого печного оборудования увеличенной шириной топки, позволяющей любоваться завораживающим видом горящих поленьев.

Производители предлагают готовые камины из огнеупорных смесей с влагостойким покрытием. При желании купленную печь для улицы на даче несложно будет окрасить в подходящий цвет или облицевать термостойкой плиткой.


Садовая печь-камин

Печь для пиццы — вариант для любителей итальянской кухни

Кантри-печь для пиццы не может похвастаться широкими возможностями; он подходит только для выпечки пиццы и выпечки. Отличительная особенность этих моделей — полусферический свод. Топливо помещается в камеру сгорания, куда после сгорания дров укладывают изделия из теста, предварительно переместив угли.

Независимо, итальянский пода может быть сложена из огнеупорного кирпича, используя ступку, основанный на шамотной глины для кладки.Печь для пиццы не обязательно должна быть единственным предметом на садовой кухне; его часто интегрируют в уличные комплексы, совмещают с русской печью или мангалом.


Схема устройства духового шкафа для любителей пиццы

Печь для барбекю — лидер дачного участка

На летних кухнях лидирует уличная печь-барбекю для дачи. Прототип функциональных печей — изобретенные американцами мобильные металлические мангалы с решетками. Решетки принципиально отличают мангалы от мангалов, в которых основным инструментом для приготовления мяса является шампур, установленный над емкостью с углями.Покрытая конструкция защищает пламя от осадков и ветра, а также способствует длительному удержанию тепла.

Стационарные садовые мангалы редко оборудуют только мангалом; Полнофункциональные системы включают в себя мангал, варочную поверхность, казан, русскую печь, коптильню, печь для пиццы, вертел для крупных кусков мяса и дичи.

Недорогие уличные печи барбекю изготавливаются из огнеупорных смесей и металла. По индивидуальному проекту, тело выложена из огнеупорного кирпича.На пике популярности у дачников находятся комплексы для барбекю, расположенные в оборудованных беседках. Помимо печного оборудования на все случаи жизни в таких комплексах оборудуют мойку, канализацию, устанавливают рабочие столы и шкафы для хранения посуды, обеспечивают освещение и места для отдыха.


Самая простая схема постройки стационарного мангала своими руками

Дворовую кухню рекомендуется размещать подальше от садовых деревьев, иначе плодовые культуры быстро увянут от постоянного дыма и жары.Чтобы уличная печь не стала причиной возгорания, не следует устанавливать ее вблизи деревянных построек и других построек из пожароопасных материалов.

Для полноценного кухонного комплекса необходим прочный монолитный железобетонный фундамент. Бетонное основание рекомендуется украсить керамогранитом или виниловым покрытием — это упростит уборку и создаст в беседке уютную атмосферу.


Летняя кухня в саду

Выбирая материал для постройки беседки, важно учитывать, что стены не должны бояться неизбежных искр и тепла — идеальным для этого считается огнеупорный кирпич, к тому же , не требует дополнительной отделки и выдерживает любые погодные катаклизмы.

Самостоятельная установка печи на даче требует определенных навыков и соблюдения правил пожарной безопасности. Еще сложнее будет тем, кто мечтает построить уличную печь из кирпича. Если знаний, навыков и опыта не хватает, разумнее обратиться за помощью к профессионалам и поручить им сложную и ответственную работу.

Видео: примеры уличных печей

Наш интернет-магазин предлагает купить духовые шкафы на дровах в Санкт-Петербурге от разных производителей.

Духовки

особенно актуальны для загородных домов, эти многофункциональные устройства сочетают в себе духовку, камин и варочную панель для приготовления пищи в компактных размерах. Такая печь позволяет одновременно готовить и обогревать дом, экономя топливо, а также не зависеть от электричества и газа. Сегодня производители предлагают широкий выбор духовок различного назначения и на разном топливе. Одним из наиболее эффективных для такой техники считается твердое топливо, в частности дрова.

Характеристики духовок

В зависимости от модели духовые шкафы совмещают в себе настоящую духовку, плиту и духовку, отличаясь довольно компактными размерами.Большинство кухонных духовок не превосходят стандартные газовые … Кроме того, производители кухонных плит уделяют большое внимание дизайну этого оборудования, что делает их настоящим украшением интерьера. Установка печи довольно проста и не займет много времени, но доверить ее нужно профессионалам, это гарантирует долгую и правильную работу оборудования. Современный варочно-нагревательный прибор мобильный и при необходимости его не составит труда перевезти в другое место.

Печи дровяные

Дровяные кухонные плиты состоят из топки, в которую закладывается топливо и где оно горит, решетки из жаропрочного чугуна, на которой тлеют угли, зольника, в котором скапливается пепел, духовки и варочной панели. Духовка и плита нагреваются равномерно, что облегчает приготовление пищи.

Преимущества духовок на дровах

  • Эффективность и высокая эффективность. Дровяные печи быстро прогревают помещение и долго поддерживают температуру
  • Экономия топлива
  • Низкая стоимость и доступность топлива
  • Автономность и независимость от газа и электроэнергии
  • Удобство эксплуатации
  • Прочность
  • Разнообразие и функциональность моделей
  • Компактность

Дровяные печи действующие

Дровяной печи обычно нужно периодически подбрасывать дрова, чтобы гореть.Однако производители предлагают модели с автоматической подливкой топлива и печкой. длительного горения, которым можно отапливать дом на одной закладке дров от нескольких часов до нескольких суток.

Для дровяных печей необходимо заранее подготовить топливо, а также предусмотреть место для его хранения, где дрова будут оставаться сухими.

Добавить комментарий
