Схема отопления с теплым полом и радиаторами: Теплый пол и радиаторы от одного котла, узлы смешения для системы отопления

Содержание

Комбинированная система отопления радиатора и теплого пола: схема подключения

Отопление – один из самых важных элементов в любом доме.

Основные нюансы прокладки отопления

Наиболее популярным способом обогрева помещений считается применение магистрального газа, поскольку его цена невысокая, и он является доступным ресурсом. Допускается применение газового котла для формирования автономного отопления в частном доме.

Если использовать для дома газ невозможно, то подходят твердотопливные котлы, которые работают от угля или дров.

Отличным решением для любого дома считается применение не только обычного отопления, которое предполагает расположение батареи под окном, но и комбинация такой конструкции с теплым полом.  В этом случае обеспечивается равномерный обогрев помещения.

Именно тепло от пола формирует комфортные условия для жизни.

Удалять радиаторы не нужно, поскольку именно за счет них обеспечивается быстрый, равномерный и эффективный обогрев конкретного помещения. Лучше всего устанавливать теплые полы плюс радиаторы отопления.

При формировании автономной системы отопления есть возможность самостоятельно регулировать температуру и выбирать давление в трубопроводе.Не будет скачков температуры или иных проблем в системе.

Для качественного подключения важно правильно выбрать материалы для работы. Нужны сами трубы, батареи и котёл для подогрева воды, который может работать от разного вида топлива. Лучше всего предварительно:

  • создать проект подключения, чтобы учесть все возможные нюансы и проблемы данной работы;
  • если будут располагаться радиаторы отопления в полу, то важно правильно выбрать напольные покрытия, которые смогут выдерживать воздействие высокой температуры;
  • внутрипольные радиаторы должны обладать оптимальными размерами и высокой надежностью, чтобы под полом не возникало протечек или иных проблем.

Проектирование системы

Любая система должна быть правильно спроектирована, особенно в том случае, если предполагается выполнять работы по ее установке своими руками. Оптимальным выбором считаются следующие конструкции:

  1. Газовый котел для формирования водяной системы отопления плюс теплый пол. Для ее создания нужно наличие самого котла и внутрипольные элементы для обогрева пола. Схема прокладки оборудования считается достаточно сложной, полученная система будет энергозависимой.
  2. Твердотопливный котел и водяной теплый пол. Можно использовать принудительную или естественную циркуляцию теплоносителя. Эта комбинированная система более проста в эксплуатации.

Особенности создания системы с применением газового котла

Важно, чтобы оборудование по своей мощности подходило для определенного помещения, чтобы обеспечить эффективный и качественный обогрев. Если есть несколько комнат, то они должны обогреваться равномерно. Для одного помещения выбирается не слишком дорогое и сложное оборудование.

Выбор других элементов для системы:

  1. Трубы. Лучше всего для дома выбирать полипропиленовые трубы, а вот встраиваемые в пол радиаторы лучше всего устанавливать из сшитого полиэтилена. Это обусловлено тем, что полипропилен является недорогим и гибким материалом. Его монтаж – простая работа. Теплый пол считается оптимальным при использовании сшитого полиэтилена. В этом случае внутрипольные конструкции будут долговечными, надежными и прочными.
  2. Батареи. Хорошим выбором считаются алюминиевые батареи с подходящим количеством секций. Располагаются они в помещениях под каждым окном. Нужны они в определенном количестве, чтобы обеспечивался эффективный обогрев. Если будет выбрано маленькое число радиаторов, то они не смогут справляться с поставленными задачами. Если их будет слишком много, то будет нерационально использоваться теплоноситель. Алюминиевые батареи считаются экономичнее других вариантов. Они имеют приемлемую цену, хорошую теплоотдачу и хорошую прочность.
  3. Запорная арматура. К ней относятся термостатические головки, которые подключаются к радиаторам. Также должны применяться отсекающие вентиля.

Как выполняется разводка отопления

Для обычных радиаторов нужна очень горячая вода, а вот внутрипольные элементы от слишком высокой температуры могут быть повреждены.

Наиболее оптимальным считается последовательное подключение двух отдельных контуров. Но в последнее время все чаще начинает применяться специальная гидрострелка, которая обеспечивает независимую друг от друга работу двух контуров.

Если уже есть все нужные элементы для работы, то начинаются сами работы.


По малому контуру обеспечивается постоянная циркуляция теплоносителя, переходя при этом через гидрострелку. У обратки всегда обеспечивается достаточно низкая температура, которая считается нужной для функционирования конденсационного теплообменника. Как только радиаторы начнут остывать, для каждого из контуров начинает запускаться циркуляционный насос. Из-за наличия гидрострелки в теплый пол поступает вода не слишком высокой температуры. Если отключить насос, то можно остановить любой контур. Такая система считается эффективной и приемлемой для обогрева различных помещений.

Нюансы применения твердотопливного котла

Если газ невозможно применять для обогрева, то лучше всего выбрать твердотопливный котел. Здесь также нужны определенные элементы для работы системы, к которым относятся:

  1. Трубы. Здесь так же нужны стандартные полипропиленовые изделия.
  2. Радиаторы. Лучшим выбором считаются алюминиевые конструкции, в которых имеется нужное количество секций. Перед прокладкой теплого пола важно знать, из чего выполнены напольные покрытия, поскольку они должны быть подходящими для установки этого оборудования.

Монтаж оборудования практически ничем не отличается от формирования любой закрытой гравитационной системы. Может применяться двухтрубная или однотрубная система. Важно монтировать специальную запорную арматуру, которая позволит не только регулировать теплоотдачу, но и обеспечивать балансировку всей конструкции. Между подающим трубопроводом и обратным устанавливается теплоаккумулятор, который может полностью перекрываться арматурой.

Особенности установки оборудования

Теплый пол – отличный элемент, который комбинируется с обычной системой, созданной из радиаторов. Если есть необходимые навыки и инструменты, то прокладка любой конструкции может осуществляться своими силами.

Особенно много внимания надо уделить укладке теплого пола. Для этого нужны качественные внутрипольные элементы. Встроенные в специальный защитный корпус, они укладываются на стяжке, на которой уже должен быть уложен гидроизоляционный слой.

Далее внутрипольные радиаторы подсоединяются друг к другу и к котлу, после чего важно убедиться в их работоспособности и надежности. Только потом выполняется формирование стяжки над теплым полом, для чего нужны определенные материалы, из которых получается качественная бетонная смесь.  Как только внутрипольные элементы будут полностью закрыты, можно приступать к использованию системы.

Должны быть смонтированы внутрипольные части и радиаторы под окнами строения. Они соединяются друг с другом и подключаются к котлу, который может работать от разного вида топлива.

радиаторы и теплый пол, схема и инструкция по подключению

О совместимости с различными котлами

При выборе схемы отопления в двухэтажный дом нужно учесть тип источника тепла. Например, с настенным газовым котлом способны работать все системы, кроме гравитационной. При отключении электричества теплогенератор попросту остановится. Лучший вариант для самотека – энергонезависимый напольный агрегат либо кирпичная печь с водяным контуром (баком – котлом, но не змеевиком!).

Из-за малой скорости движения и медленного отбора теплоты отопительный агрегат станет перегреваться и закипать, рано или поздно случится авария. Обязательно нужна буферная емкость, отбирающая лишнюю энергию, причем подключенная по всем правилам самотека – большими диаметрами и с уклонами. Сооружение выйдет громоздким и некрасивым.

Закрытые системы двухэтажных домов совместимы с любыми котлами, в том числе двухконтурными. Единственная рекомендация: при подключении к твердотопливным агрегатам лучше использовать теплоаккумулятор, который не даст теплоносителю закипеть и предотвратит аварию.

Немного предыстории

Сама идея утепления пола, равно как и стен, путем прокладки внутри них трубопроводов с горячей водой отнюдь не нова. Еще в советские времена создавались и реализовывались экспериментальные проекты панельных домов, внутри плит перекрытий и стен которых циркулировала горячая вода, обеспечивая тем самым отопление квартиры без радиаторов. Считалось, что отсутствие батарей экономит полезное пространство комнат и не портит их эстетическую привлекательность.

Подключение теплого пола к системе отопления

Вполне естественно, что такие строения не прошли испытания временем, ввиду практически нулевой ремонтопригодности систем отопления и крайне низкой экономической целесообразности.

Действительно, большая часть тепла расходовалась не на отопление внутренних помещений, а шла на нагревание элементов конструкций зданий и окружающей атмосферы.

Каналы же, выполненные из железа, корродировали весьма быстро, вследствие постоянного контакта с водой, находящейся под давлением и имеющей высокую температуру.

Описанию систем подогрева пола, совмещенных с отопительными коммуникациями, а также рассмотрению нюансов устройства теплых полов посвящена данная публикация.

Условия подсоединения к батареям

Очевидно, что комфортабельность дома значительно повышается дополнением радиаторного отопления системой тёплого пола. Но для большинства случаев невозможно ограничиться простой «врезкой» в действующую систему, для качественного подключения придётся установить дополнительное оборудование, чтобы выполнить ряд условий для стабильной работы:

  • обеспечить циркуляцию, в протяжённых и тонких трубах самотёк теплоносителя затруднён или невозможен;
  • предотвратить гидроудары, выравнивая давление в подающем и обратном трубопроводах;
  • автоматически удалять воздух из системы тёплого пола;
  • фильтровать теплоноситель, особенно актуально в подключении к системе центрального отопления;
  • снижать температуру теплоносителя, до оптимальной, для комфортного микроклимата в помещениях.

Поэтому система дополняется оборудованием, которое обычно для удобства управления концентрируется в одном месте.

Справка! Для универсальности подключения его вообще объединяют в единые модули, их можно приобрести готовыми, заводского исполнения и нужных параметров.

Особенные модели радиаторов

В многоквартирных домах разводка отопления зачастую сделана таким образом, что возможно только боковое или нижнее подключение батарей отопления. Вносить изменения в проект можно только по согласованию с комиссией, а это долгое и утомительное дело. Но многие изготовители радиаторных батарей предусматривают такую проблему и выпускают системы с диагональной разводкой коллекторов:

  • Для бокового соединения радиаторов используется удлинитель съема потока. Это кронштейн с установленной трубкой, который вкручивается в нижний или верхний вход. За счет кронштейна забор или выпуск теплоносителя происходит в дальнем углу радиатора и поток проходит всю батарею по диагонали.
  • Для нижнего подключения радиаторов чаще всего используется изоляция крайней секции. Для этого на заводе в месте соединения нижнего коллектора последней и предпоследней секций устанавливается заглушка. Она перекрывает прямой то теплоносителя, превращая всю оставшуюся батарею в радиатор с диагональным подключением.

Произвести такие модернизации можно и с уже установленными батареями. Кронштейны с удлинителями потока легко можно найти в магазинах сантехники. Для установки будет необходим опытный сантехник, так как потребуется отключать радиаторы от сети, разбирать подходной или отводящий трубопровод и герметизировать сборку.

Для перекрытия крайней секции существуют аналогичные решения. Чаще всего это муфта, закручивающаяся в точке выхода и имеющая дистанционную заглушку. Она перекрывает отверстие между предпоследней и последней секцией радиатора и перенаправляет основной поток теплоносителя по обходному пути.

И напоследок, несколько полезных советов:

  • не делайте слишком длинные ветки, особенно на другие этажи. Теплоноситель обязательно должен доходить до радиатора;
  • при размещении коллектора в комнате, не ставьте его в торце. Длина веток к радиаторам должна быть примерно одинаковой. В противном случае, температура теплоносителя в разных радиаторах может заметно отличаться;
  • при монтаже труб в пол или в потолок, ведите их к радиаторам целиком, без разрыва соединений. Иначе, если однажды такая труба потечет, это будет очень большой проблемой.

Как видите, в схемах подключения радиаторов отопления типовых отопительных систем нет ничего сложного. Разобраться в них для того, чтобы спроектировать и проложить свою систему, может любой человек, имеющий общее среднее образование. Разумеется, при создании отопительных систем необходимо учитывать множество нюансов, но это – тема для отдельного разговора.

Читайте так же:

Условия подключения

Теперь поговорим об условиях для контура теплого пола, подключаемого к системе радиаторного отопления. Для начала необходимо понимать, что смонтированная система радиаторного отопления не резиновая.

Следовательно, имеет некоторые ограничения. И должна быть сделана правильно. Я очень часто вижу, как люди монтируют системы радиаторного отопления, используя при этом, например трубу ППР дм 25 мм. И как в этом случае подключить к системе теплые полы? Вот почему я всегда рекомендую монтировать трубы, для радиаторной системы отопления начиная с диаметра 32 мм и выше.

Теперь о длине контура теплого пола. Длина не должна превышать 40-50 метров для двухтрубной системы, в зависимости от выше перечисленных характеристик. Монтировать можно как змейкой начиная, например, от наружных стен, так и спиралью.

Длинна контура теплого пола для Ленинградки с принудительной циркуляцией не должна превышать 20-30 метров. При этом если у вас длинна контура выходит больше, то необходимо делить ее на равные части.

Трубу для монтажа контура теплого пола в этом случае я рекомендую использовать металлопластиковую дм 16-18 мм максимум. Дм 20 мм используют для гравитационных систем. Обычно температура теплоносителя в системах радиаторного отопления не менее 70 градусов. При этом, трубы PEX-AL-PEX выдерживают температуру 90 градусов. Есть так же аналоги труб из сшитого полиэтилена с кислород непроницаемым слоем, которые так же выдерживают температуру 90 градусов по Цельсию.

Боковое подключение батарей отопления

В случае бокового подключения радиаторов входной и выпускной трубы происходит с одной стороны. Чаще всего, через точку входа в верхней части батареи поступает горячий теплоноситель, а через нижнюю точку подключения выходит отработавший. Но бывают исключения, когда подключение производится наоборот. Предполагается, теплоноситель равномерно протекает во всю длину радиатора, затем опускается вниз и выходит. Но на самом деле это не так, через ближайшие к выходу секции теплоноситель проходит намного быстрее, чем через дальние.

Это связано с длиной пути, если для ближней секции он составляет 8-10 см ширины секции, вертикальный трубопровод и 8-10 см до выхода, то для дальней секции этот путь длиннее в разы.

За то время, пока теплоноситель дойдет до дальней секции, а затем вернется обратно, через ближнюю секцию может пройти в два-три раза больший объем. Из-за этого процесс нагревания батареи происходит неравномерно, дальние секции могут быть чуть теплыми, в то время как ближние ко входу и выходу будут горячими.

Так же есть схема бокового подключения радиаторов отопления, только снизу. При такой схеме горячий теплоноситель приходит снизу и по идее равномерно поднимается вверх. Но на деле имеем тоже самое, что и с верхним подключением: первые секции прогреваются отлично. Остальные все меньше и меньше.

Можно ли сделать теплый пол от батареи – законно подключение или нет?

В квартире
многоэтажного дома обустроить тёплый водяной пол от батареи возможно, но
потребуется решить ряд вопросов. Основной — получить разрешение на врезку в
центральное отопление дома от теплосетей, так как это может сказаться на работе
радиаторов у соседей. Кроме того, неправильно произведённые монтажные работы
могут привести к аварийной ситуации, и затоплению квартиры снизу.

Чтобы сохранить
тепловой баланс в доме существует три законных варианта монтажа тёплого пола к
радиатору:

  1. Если в квартире двухтрубная схема подключения батарей;
  2. При нахождении магистрали отопления в подвале дома, для жителей первого этажа, получить согласие на подсоединение отдельного ввода для подающего и обратного контура проще;
  3. при наличии верхней разводке на чердаке, легко получить такое разрешение для жителей последнего этажа.

Только в таких
случаях, установка пола с обогревом в одной квартире не влияет на режим
отопления во всем доме. Врезка в однотрубную конструкцию однозначно приведёт к
нарушению гидравлического баланса, что скажется на работоспособности всей
системы.

Отопительная система с твердотопливным котлом

При подключении твердотопливного котла схема отопления с теплым полом и радиаторами монтируется как закрытая гравитационная с теплоаккумулятором. Она может быть одно- и двухтрубной. Желательно на каждом из отопительных приборов установить дросселирующую запорную арматуру.

Теплоотдачу твердотопливного котла лучше не ограничивать, поскольку это станет причиной неполного прогорания топлива и, как результат, неэкономного расхода. Теплоаккумулятор нужен, чтобы вода в системе не перегревалась. Циркуляция теплоносителя останавливается после прогорания топлива в котле.

По мере остывания воды в системе она подается из теплоаккумулятора в контур с радиаторами. При отключении электроэнергии вентиль отсекает подачу из теплоаккумулятора и открывается байпас.

Пиролизный котел отлично подойдет для организации комбинированной системы отопления. Он надежен и экономичен. Благодаря системе двухступенчатого сжигания расход топлива существенно снижается. При работе такого котла выделяется меньше продуктов сгорания, что помогает сохранить окружающую среду

Несколько доступных вариантов разводки можно подсмотреть на видео:

Оптимальную комбинацию отопительного оборудования каждый владелец дома выбирает самостоятельно. При принятии окончательного решения следует учитывать потребности, личные предпочтения, доступность и стоимость топлива, схему подключения, расход материалов на обустройство системы. Критериев выбора несколько. Если есть сомнения в том, что вы справитесь с проектированием и монтажом отопления, обратитесь за помощью к специалистам.

Преимущество тёплого пола перед батареями

В отличие от радиаторов, отопление тёплыми водяными полами приводит к равномерному прогреванию помещения. Кроме того, данное устройство обеспечивает более комфортные условия для человека, так как, при половом отоплении, внизу температура выше, чем вверху.

Поэтому, ноги будут
находиться в тепле, а голова в более прохладном пространстве, что полезно для
здоровья.

Ещё один
положительный момент такого отопления — экономия, теплопотери уменьшаются до
20%. Без сомнения, большой плюс — эстетичность конструкции. «Начинка» тёплого
пола спрятана под напольным покрытием, тем самым не портя интерьер в квартире,
в сравнении с радиаторами, которые размещаются на стене.

Немаловажное значение
играет и тот факт, что не происходит пересушивания воздуха и горячие потоки не
гоняют частицы пыли по помещению, как при радиаторном обогреве. К недостаткам такого
сооружения относится достаточно трудоёмкий и продолжительный процесс, требующий
значительные финансовые затраты

Кроме того, при подключении тёплого пола к
радиатору, он будет функционировать только при наличии отопления в батареях

К недостаткам такого
сооружения относится достаточно трудоёмкий и продолжительный процесс, требующий
значительные финансовые затраты. Кроме того, при подключении тёплого пола к
радиатору, он будет функционировать только при наличии отопления в батареях.

Комбинированная система отопления в квартире

Ещё одна схема:

Эта схема иллюстрирует то, как можно сделать комбинированную систему отопления — подключить теплый пол — в квартире. Конечно, не во всех городах разрешено подключать теплый пол к системе отопления квартиры. В любом случае разрешение нужно уточнять. Тем не менее, схему я приведу.

На схеме показаны вертикальные стояки подачи и обратки, которые проходят через все этажи дома. Вверху показан радиатор, присоединённый к стоякам. Внизу – вместо радиатора! – подключена система теплого пола: коллекторы, циркуляционный насос и смесительный узел для контроля температуры.

По подающей трубе из главного стояка вода с температурой 80 градусов приходит в смесительный узел (то есть она вроде как должна быть такой температуры, но многие живущие в квартирах имеют право усомниться, ну да ладно). В смесительном узле к горячему теплоносителю подмешивается более холодная вода из обратки теплого пола, таким образом опуская температуру на подаче до нужного значения.

Вот, собственно, и весь принцип работы теплого пола в городской квартире. Однако нужно всегда помнить о строгом контроле за температурой теплоносителя в теплом полу и о том, чтобы соседям тоже хватало тепла. Ну, и ещё раз повторю: сначала нужно узнать в соответствующих службах, разрешается ли в вашем городе/доме делать теплый пол.

А вообще, на моём сайте есть подробная статья о том, как сделать водяной теплый пол в квартире, не имея при этом проблем с показанной выше схемой подключения.

Все, приведенные в этой статье схемы, не смотря на указанные недостатки, работоспособны, и вы можете пользоваться ими для устройства отопления в своём доме. Однако есть один принцип; если вы его уяснте, то комбинированная система отопления любой сложности будет вам по силам. Что это за принцип? Читайте в следующей статье.

комбинированная система отопления

| Первичные и вторичные кольца в комбинированной системе отопления >>

Комбинированная система отопления:

  • Комбинированная система отопления: схемы
  • Первичные и вторичные кольца в комбинированной системе отопления
  • Схемы комбинированных систем отопления
  • Как сделать тёплый пол в ванной или туалете?
  • Как подключить напольный котел к бойлеру косвенного нагрева и системе отопления?
  • Подключение двух напольных котлов к многоконтурной системе отопления: правильные и неправильные способы
  • Как подключить настенный котёл к нескольким контурам радиаторов и тёплого пола?

Подключение «тёплого пола» к батарее

Напольную магистраль подключают к подающему или обратному контуру. Выполнять данный монтаж в городских квартирах можно только с разрешением государственных органов, поэтому подобные схемы используют только в частных коттеджах.

  • Если в помещении установлен один радиатор, то сверху от него выводят отдельный контур на «тёплый пол». На трубе устанавливают фильтр, воздушную трубку и циркуляционный насос. Он нагнетает теплоноситель в водяную магистраль.
  • Другой конец магистрали подключают к радиатору снизу. Охлаждённый теплоноситель выводится из батареи по обратной трубе к котлу.
  • Циркуляционный насос оборудуют термоголовкой или сервоприводом. При повышении температуры воды в напольном контуре, насос прекращает работу. Обогрев прекращается. Функционирует только радиаторное отопление.

«Тёплый пол» от батареи возможно подключить по иной схеме, к обратному трубопроводу. Выводят байпас для горячей и охлаждённой воды. Устанавливают автоматическое регулирование температуры для пола.

  • Выводят петлю из обратной трубы.
  • На ней устанавливают трёхходовой клапан, с термоголовкой, циркуляционный насос.
  • От насоса выводят напольную магистраль.
  • Другой конец трубы подключается через байпас к обратному контуру отопления. По ней охлаждённая вода проходит к котлу. Расстояние между подающим и обратным подключением не должно быть менее 30 см.
  • На байпасе устанавливается двухходовой клапан с термоголовкой. При повышении температуры в напольной магистрали клапан перекрывает выход холодной жидкости к котлу. Через байпас она поступает к трёхходовому клапану, где подмешивается к горячему теплоносителю.
  • При нормализации теплового режима, двухходовой клапан открывает выход для охлаждённой воды. Она вновь поступает в топку.

Подключение «тёплого пола» к батарее необходимо тщательно просчитать. При установке котла высокой мощности температура пола может быть выше нормы. По нему невозможно будет ходить. Для каждого помещения устанавливают автоматику, которая регулирует тепловой режим.

YouTube responded with an error: Access Not Configured. YouTube Data API has not been used in project 268921522881 before or it is disabled. Enable it by visiting https://console.developers.google.com/apis/api/youtube.googleapis.com/overview?project=268921522881 then retry. If you enabled this API recently, wait a few minutes for the action to propagate to our systems and retry.

Организация комбинированного отопления

Главной причиной, вынуждающей хозяев прибегнуть к комбинированной системе отопления в некоторых комнатах или в квартире в целом, является нехватка тепла в определенном помещении для комфортной атмосферы.

Не всегда стационарная батарея способна предоставить хозяину необходимые ощущения уюта, поэтому люди обращаются к совмещению радиаторного отопления и теплых полов.

Центральное отопление не всегда эффективно обогревает жилище

Часто бывает, что в многоквартирных домах плохо функционирует отопительная система или тепло быстро выветривается (плохо утеплены стены).

Хозяевам приходится самостоятельно решать проблемы, осуществляя дополнительный обогрев в помещениях за счет обогревательных устройств: масляных нагревателей, тепловентиляторов и конвекторов (иногда люди включают газовые печи, чтобы нагреть помещение до нужной температуры).

Высушивание воздуха в квартире переносными нагревателями очень часто приводит к различным заболеваниям членов семьи и дискомфортному обитанию, несмотря на нормальные температурные показатели.

Устройство теплых полов потребует дополнительных затрат на электроэнергию или обогрев котла

Сегодня все больше людей, отходя от старых методов дополнительного отопления, останавливают свой выбор на дополнительном обогреве, организованном при помощи теплых полов.

Данный вид отопления, безусловно, требует изначально больших затрат для установки новой системы обогрева, чем масляные радиаторы или тепловентиляторы, но эффективность работы, способность создания уютной атмосферы, минимальные энергозатраты – делают теплый настил однозначным лидером среди устройств, при помощи которых можно создать дополнительное отопление в квартире.

Так как данный вид обогрева расположен под финишным напольным покрытием и не занимает места, то его актуальность значительно вырастает в маленьких помещениях: ванная комната, туалет, балкон.

Как подключить к котлу

Экономичный вариант, при наличии любого собственного котла (газового, парового, работающего от жидкого или твёрдого топлива) в частном доме — использование схемы подключения водяного тёплого пола на прямую к нему. Это очень удобно, так как пол будет работать не зависимо от отопления в помещении, при необходимости даже летом.

К котлу
осуществляется присоединение всей необходимой арматуры. Подключается
циркуляционный насос, бывают модули, когда он уже вмонтирован внутрь ёмкости.
От бака, вода идёт в коллекторный узел, где она распределяется по контурам
пола. Пройдя по петлям, жидкость через возвратную трубу возвращается в
термогенератор.

Плюс данной способа —
возможность настраивать котёл на уровень нагрева теплоносителя, требуемого для
тёплых полов.

Основные особенности,
на которые необходимо обращать внимание при монтаже такой конструкции:

  1. При использовании газового устройства,
    рекомендовано присоединять конденсационный котёл — это позволит достичь
    наибольшего КПД системы и продлит срок службы теплообменника.
  2. При применении твёрдотопливного котла,
    потребуется обустройство буферной ёмкости. Без неё проводить регулировку уровня
    нагрева у таких приборов сложно.

Но для этого, над топкой требуется установить теплообменник, к которому подсоединяются трубы пола. Потребуется также обустройство насоса для циркуляции жидкости, и смесительного узла для разбавления воды до нужного уровня нагрева.

Видео

Подбираем радиаторы

Наибольшим спросом в последнее время пользуются алюминиевые и биметаллические радиаторы. Среди их характеристик – улучшенная теплоотдача, а также долговечность (у биметаллических устройств она больше)

Стальные приборы заметно проигрывают по всем фронтам, а вот на чугунные изделия вполне можно обратить внимание. Батареи из чугуна помимо теплоотдачи отличаются еще и устойчивостью к коррозии.

В частном доме можно устанавливать любые разновидности радиаторов, поскольку система отопления в них функционирует под невысоким давлением, при этом возможность гидроударов исключена. Иногда устанавливают батареи в полу, что очень оригинально и красиво.  Алюминиевые радиаторы красивы внешне, довольно эффективны, но не отличаются долгим сроком службы и довольно дороги. А вот чугунные батареи обойдутся заметно дешевле, к тому же они прослужат намного дольше, хотя и дают меньше тепла.

Чтобы установить теплый пол и радиаторы на одном коллекторе в квартире с централизованным отоплением, выбор стоит делать между чугунными и биметаллическими изделиями. Только они отличаются достаточной прочностью и долговечностью, чтобы успешно работать под воздействием высокого давления и возможных гидроударов, а также при контакте с агрессивной средой теплоносителя.

Лучше всего, конечно, будет приобрести все-таки биметаллические радиаторы. Ведущие производители Европы: Sira, Global Style, Radena, Regulus-system. Их стоимость вполне приемлема для потребителя

Если рассматривать российские бренды, то внимание стоит обратить на фирму Rifar, в частности, на радиаторы модели Rifar Monolit. По качеству и свойствам эти изделия вполне на уровне с европейскими аналогами, но намного дешевле.

Схемы подключения

Существует несколько способов введения в эксплуатацию системы обогрева помещения такого типа.

В каждой из схем необходимо предусмотреть отсутствие частиц в трубах, иначе это приведёт к засорению элементов конструкции напольного отопления.

Через отдельный ввод

При таком способе не допускается работа циркуляционного насоса всухую. Для этого производится монтаж реле, регулирующее давление или силу потока.

А также допустимо использование накладного термостата, позволяющего блокировать работу насоса при пересечении им отметки нижнего температурного порога.

Самый эффективный вариант — установка регулятора, корректирующего температурный режим обогрева комнаты в соответствии с внешней температурой комнаты.

Через вертикальную разводку

Основная цель такой схемы — процесс восстановления существующей радиаторной системы.

Фиксируя трубы тёплого пола непосредственно к стояку, можно вдвое увеличить количество получаемого тепла. Это объясняется тем, что при одном и том же значении температуры в подающей трубе и обратке в момент перепада в трубах пола с подогревом она будет выше, чем в радиаторе.

При наличии в жилом помещении 4-х стояков теплоноситель из двух идёт транзитом, а из оставшихся — используется тёплая вода из системы центрального отопления.

Фото 1. Схема подключения водяного теплого пола к отопительной системе посредством вертикальной разводки.

Последовательность действий по данной схеме:

  • установка новых обменников теплом на место ранее используемых радиаторов;
  • параллельная фиксация вторичного контура от пола с подогревом.

Важно! При проведении процесса обязательно применение ПВХ труб одной длины

Однотрубная система

Такая схема не предусматривает регулирование расхода теплоносителя и опускание его температуры.

Водяной пол с подогревом при помощи стояка подсоединяется к центральной системе отопления. Осуществить это возможно путём замены радиатора на контур тёплого пола.

Разница тепловых нагрузок системы центрального отопления и напольного обогрева не должен быть больше 5–10 градусов.

Управление комнатной температурой в этом случае можно с помощью циркуляционного насоса и термостата.

При отсутствии теплоносителя в стояке работа насоса автоматически прекращается.

Для поддержания комфортной температуры зимой можно применять в использованной схеме пиковый электрокотел. Этот элемент сможет выполнять данную функцию с помощью термостата, при условии его соединения с центральным отоплением с одной стороны, и к полу с подогревом — с другой.

Устройство модуля подключения

Задача модуля: исключить перегрев, понизить температуру, обеспечить бесперебойную циркуляцию теплоносителя.

Основные составляющие:

  • циркуляционный насос;
  • перепускной клапан;
  • воздухоотводчик;
  • фильтр;
  • смеситель;
  • запорные краны.

Модуль подключён непосредственно к коллекторам, а к ним — контуры тёплого пола. Управление возможно в ручном, автоматическом и программируемом режимах, зависит от комплектации.

К сожалению, за универсальность нужно переплачивать, поэтому практикуется и самостоятельная сборка модулей из отдельных комплектующих, на основе трехходовых термостатических вентилей, имеющих достойные характеристики:

  • точность температуры от 1 до 2°С, в рабочем диапазоне от 25 до 50°С;
  • между обратной и подготовленной — смешанной водой постоянный байпас;
  • внутреннее тефлоновое покрытие для уменьшения отложений от жёсткой воды;
  • собственная защита от перегрева;
  • встроенные сетчатые фильтры;
  • крепление в любом положении.

Площадь обогреваемых полов зависит от мощности выбранного насоса.

Как подключить к центральному отоплению

Подключить водяные тёплые полы к централизованной системе отопления в частном доме возможно, но требует оформление специального разрешения.

Смотрите видео

Оборудование будет
работать эффективно при соблюдении двух условий:

  • вода в трубопроводе не должен иметь температуру выше 55 градусов, перегрев может испортить напольное покрытие;
  • расход теплоносителя в петлях нужно рассчитать таким образом, чтобы это не вызвало снижение градуса в батареях, иначе обустройство тёплых полов не приведёт к изменению уровня обогрева помещения.

Теплый пол или радиаторы в частном доме: на чем остановиться?

Краткое содержание

Жильцы частных домов имеют свободу выбора. Они вправе самостоятельно принимать решение о том, сколько окон им поставить, и какие системы отопления и водоснабжения им нужны. В отличие от квартир, где в большинстве случаев невозможна установка водяной системы «теплый пол», в частном доме можно все.

Отопление от радиатора и теплого пола

По этой причине переезд в частные дома ставит граждан в тупик: они не знают, какой вид обогрева выбрать. С одной стороны, теплый пол обеспечивает более комфортный микроклимат. А с другой – на большей территории России суровые зимы, и неизвестно, насколько эффективным будет такое отопление. Так какой из способов обогрева дома станет наиболее эффективным и оптимальным с экономической точки зрения – радиаторы или теплый пол?

Сравнение радиаторов и теплого пола

Чтобы сделать правильный выбор в пользу того или иного способа обогрева частного дома, необходимо рассмотреть все преимущества и недостатки каждого из них.

Радиаторное и напольное отопление

Радиаторное отопление

Радиаторы устанавливают в каждой квартире, и у людей не возникает вопросов об их эффективности за исключением межотопительного сезона, когда для комфортного существования им нужны обогреватели.

Правильная установка радиатора

У жильцов частных домов, оборудованных автономными системами отопления, таких проблем не возникает. Они сами включают и выключают отопление по мере необходимости. Но насколько эффективно и экономично обогревают радиаторы частные дома, и нужны ли они вообще? Может лучше отдать дань моде и перейти на обогрев посредством теплого пола?

Особенности подключения радиаторов

Существует три схемы подключения радиаторов, каждая из которых имеет свои особенности.

Диагональное подключение от 12 секций радиатора

Однотрубная схема

В этом случае батареи подключаются последовательно. Это вариант монтажа самый простой и экономичный, требующий минимального количества материалов. Под радиаторами проводится труба, выходящая из котла, которая, пройдя через все помещения, возвращается обратно к котлу. Батареи соединяются с трубой через нижние патрубки. Теплоноситель, заполнив секции радиатора и отдав им тепло, опускается вниз и выводится через другой патрубок обратно в ту же трубу.

Однотрубная система отопления своими руками

Недостатком такой схемы является низкая эффективность теплоотдачи, так как при последовательном соединении теплоноситель попадает в каждый последующий радиатор уже остывшим. В итоге в самых отдаленных помещениях батареи будут холоднее.

Двухтрубная схема

Данный способ подразумевает наличие двух контуров труб – первый для подачи теплоносителя, а второй для его отвода, что позволяет равномерно распределять тепло по всем помещениям дома.


Как подключить радиатор к двухтрубной системе

Эта схема подключения обладает массой преимуществ, так как предоставляет возможность в каждом помещении задавать определенный температурный режим. Если возникает необходимость проведения ремонтных работ, то не требуется отключать всю систему отопления. По сравнению с предыдущей схемой, данный способ, безусловно, лучше.

Схемы подключения радиаторов к трубам

Насколько эффективно радиаторное отопление, зависит и от способа подключения приборов к трубам. Существует три основных типа их соединения.

Как можно подключить радиатор к трубам

  • Боковое, когда подключение подающего и обратного контуров осуществляется с одного бока батареи: подающий – сверху, а обратный – снизу. Если подачу и обратку поменять местами, эффективность теплоотдачи приборов снизится в среднем на 7%.
  • Диагональное, когда сверху батареи подключается подача, а в нижней противоположной части – обратка. Именно этот способ считается лучше остальных с точки зрения эффективности теплоотдачи.
  • Нижнее, используемое не только в однотрубных схемах подключения, но и в двухтрубных. По мнению специалистов, такой способ является самым неэффективным.

Особенности радиаторного отопления

Учитывая, что теплый воздух всегда поднимается вверх, его температура возле радиатора и под потолком может достигать значительных показателей. То есть, больше всего будут нагреваться места, которые не очень-то и нужны. В то же время пол нагревается лишь до 16-18 градусов, а такую температуру комфортной для ног никак не назовешь. То есть, радиаторное отопление способствует нерациональному распределению тепла.

Принцип работы радиаторного отопления

Большая часть радиаторов работает по конвекционному принципу. Это означает, что проходя через радиаторы, воздух нагревается и распределяется по помещению. Таким образом, радиаторное отопление заставляет воздух циркулировать, поднимая пыль вверх. При оформлении интерьера всегда необходимо учитывать размеры батареи, ее цвет и внешний вид в целом.

Самое главное – устанавливая радиаторное отопление, надо правильно рассчитать количество секций в каждом приборе. Каждая отдельная секция способна обогревать определенную площадь, поэтому эффективность обогрева будет зависеть от общего количества секций в каждом радиаторе.

Монтаж радиаторной системы отопления

Теплый пол

Хотя обогрев квартир и частных домов теплыми полами начали широко применять не так давно, данные системы с каждым годом набирают популярность. Но, прежде чем монтировать такое отопление, необходимо разобраться, способно ли оно себя оправдать. А так как в частных домах устанавливаются отопительные котлы, целесообразно рассмотреть обогрев водяными теплыми полами.

Особенности системы водного пола в частном доме

Особенности монтажа

Рассматриваемая система – это трубы, уложенные под напольным покрытием. Обогрев помещения осуществляется за счет теплоносителя, циркулирующего по трубам. Трубопровод может укладываться несколькими способами, каждый из которых оказывает действие на эффективность системы в определенных условиях эксплуатации.

Монтаж водяного теплого пола

Схемы укладки трубопровода

Труба контура теплого пола может укладываться несколькими способами:

  • змейкой, когда витки контура располагаются зигзагом;
  • улитка предполагает укладку трубы в виде спирали.

    Схемы укладки труб водяного теплого пола

По мнению специалистов, наиболее качественный прогрев пола обеспечивается при последней схеме укладки. При этом очень важно при монтаже трубопровода соблюдать шаг укладки, который рассчитывается исходя из необходимой интенсивности обогрева. Уменьшать расстояние между витками трубы рекомендуется вблизи внешних стен и окон, а увеличивать – по мере приближения к центру.

Особенности обогрева

Обогрев помещения системой «теплый пол» позволяет рационально распределять температуру воздуха. Пол по всей поверхности нагревается одинаково, а максимальная температура нагрева не превышает 26°С, что наиболее комфортно для ног. На уровне лица температура снижается до 22°С, а самая низкая температура – под потолком. Учитывая, что большая часть тепла от системы передается не путем конвекции, а тепловым излучением, пыль, оседающая на полу и предметах мебели, не поднимается вверх.

Тёплые полы в доме

Монтируя такое отопление, не приходится учитывать дизайн приборов в интерьерном оформлении помещений, так как все коммуникации скрыты под финишным покрытием пола.  Основным преимуществом обогрева теплыми полами является возможность охлаждения. То есть в жаркое время года в доме, где установлена такая система, не нужны кондиционеры, так как теплый пол можно сделать холодным.

Выбор оптимальной системы обогрева

В плане экономичности расхода энергоресурсов, безусловно, выигрывает теплый пол. Учитывая, что радиаторное отопление требует нагрева теплоносителя до 70°С, для обогрева пола температура снижается до 40-45°С.

Схема составленных расчетов контуров водяного теплого пола

При монтаже теплого пола нужны грамотно составленные расчеты количества контуров и интервалов между петлями трубопровода. Минимальный шаг укладки будет способствовать слишком сильному нагреву.

Устранить этот недостаток можно путем снижения температуры нагрева теплоносителя, однако такой способ устранения недостатка экономически невыгоден в плане перерасхода материалов.

То же самое можно сказать и о длине трубопровода в контурах: если он будет слишком длинным, то система не сможет работать эффективно. Устранить все эти недостатки будет очень сложно, так как в большинстве случаев теплый пол укладывается в бетонную стяжку.

Если при установке радиаторов оказывается недостаточно секций, их всегда можно добавить, правда, если такая возможность предусмотрена их конструкцией. В крайнем случае, батареи можно заменить.

Разводка отопления в частном доме

Теплый пол требует тщательно отнестись к выбору напольного покрытия и способу расстановки мебели. Покрытие должно хорошо проводить тепло и не выделять токсинов при нагреве.

А способ расстановки мебели должен учитываться еще на этапе проектирования системы. Радиаторное отопление лишено всех этих недостатков.

Подводя итог, можно отметить, что эффективность той или иной системы отопления в частном доме, в первую очередь, зависит от способа утепления дома и правильного расчета мощности отопительных приборов относительно площади помещений.

При малых потерях тепла правильно спроектированные и смонтированные системы обогрева пола будут эффективны. Если же потери тепла в доме значительные, то целесообразнее использовать радиаторы, либо рассмотреть возможность комбинированного отопления.

Видео: Монтаж теплого пола и радиаторного отопления

Как сделать отопление в двухэтажном доме с тёплым полом: двухтрубная система

Мы расскажем о том, каким образом к котлу можно подключить ещё один радиаторный контур, скажем, контур второго этажа здания, а также рассмотрим, как подключить контур тёплого пола.

  1. Подключение радиаторного контура

После котла два контура разделяются при помощи коллекторов на подаче и обратке, а уже к коллекторам подключаются радиаторные контуры первого и второго этажа.

Не забывайте ставить запорную арматуру непосредственно в самих коллекторах.

Рекомендуем ставить не шаровые краны, а вот такие задвижки:

Так как мы имеем два радиаторных контура первого и второго этажа, этими задвижками можно без проблем производить балансировку.

Обычно приходится поджимать второй этаж. Давайте подробнее рассмотрим, какую там нужно применять схему.

Допустим, в доме мансарда, и туда нужно провести отопление, при этом можно подключить только два или четыре радиатора. В таком случае нет никакого смысла строить схему Тихельмана, достаточно провести подачу и обратку с первого этажа и применить обычную двухтрубную систему.

В итоге получились два небольших контура. При таком подключении всё будет неплохо работать. Но если полноценный второй этаж и много радиаторов, расположенных по всему периметру этажа, то в этом случае стоит подключить радиаторы по схеме Тихельмана.

Мы получаем ту же схему подключения, что и на первом этаже.

Весь теплоноситель двигается в одном направлении – и подача, и обратка. При этом не нужно производить балансировку на самих радиаторах.

Все радиаторы греют одинаково на 100% своей мощности.

  1. Как подключить тёплый пол к системе

Тёплый пол подключается отдельным третьим контуром, и коллектора придётся устанавливать уже на три выхода.

Ещё для обвязки тёплого пола потребуется коллектор, отдельно циркуляционный насос и смесительный узел. В итоге получилась вот такая схема подключения трёх отдельных контуров.

Если дом достаточно большой, первый этаж имеет площадь больше 100 м², есть вероятность, что встроенный циркуляционный насос в котле не справится и не обеспечит нормальную циркуляцию для всей системы отопления.

Тогда придётся заменить обвязку котла. Посмотрите, как это лучше сделать. Для этого понадобятся распределительные коллектора на подаче и на обратке. В начале подключаем к коллектору контур тёплых полов со своим смесительным узлом.

Затем на коллектор устанавливается второй циркуляционный насос, к нему мы устанавливаем на подаче коллектор на два выхода.

Так же ставим на обратку.

К этим коллекторам подключаем контура первого и второго этажа.

Таким образом, мы на отдельный циркуляционный насос подключили два радиаторных контура. Далее мы их подключаем к котлу. Получается вот такая схема:

Получилось три циркуляционных насоса – два на распределительном коллекторе и один в котле. Между ними может возникнуть конфликт. Они могут мешать нормальной работе системы, поэтому стоит установить байпас между котлом и распределительным коллектором.

За счёт встроенного байпаса получается нулевая разница давлений между подачей и обраткой. Не забывайте ставить на коллекторах задвижки для балансировки системы и дополнительные автоматические воздухоотводчики на самих коллекторах.

Если площадь второго этажа тоже больше 100 м², то второй этаж лучше подключить на отдельный циркуляционный насос.

Если до этого был установлен байпас между котлом и распределительным коллектором, лучше поставить маленькую гидрострелку.

Всё подключаем обратно к котлу, ставим шаровые краны с накидными гайками и фильтры на обратке, а также автоматический воздухоотводчик на саму гидрострелку.

В некоторых случаях автоматический воздухоотводчик требуется установить ещё и на самих контурах после распределительного коллектора. Если у вас трубы после распределительного коллектора сразу идут вверх, воздухоотводчик можно и не ставить, но если трубы сразу идут вниз, лучше поставить автоматические воздухоотводчики на подачу и на обратку.

Установить их можно с помощью обычных тройников.

Не забывайте про сливной кран на гидрострелке. Таким образом, при данной схеме с гидрострелкой все насосы работают независимо друг от друга. Например, ранней осенью можно включить только контур тёплых полов, остальные контура будут отключены. Потом дополнительно можно включить радиаторный контур первого этажа. В насос радиаторного контура второго этажа можно дополнительно установить термостат, и насос будет сам включаться и отключаться в зависимости от заданной температуры.

В данной схеме применяется настенный котёл, но иногда приходится ставить напольный.

  1. Вариант подключения этой схемы с напольным котлом

Обычно напольные котлы идут одноконтурные, только для отопления, без контура горячего водоснабжения. Эти котлы дополнительно приходится укомплектовывать циркуляционным насосом и расширительным баком.

В 90% случаев к напольному котлу приходится ставить накопительный бойлер косвенного нагрева для горячей воды.

В этом случае необходима гидрострелка и распределительный коллектор с отдельными насосами.

Можно добавить, что к готовой схеме можно очень подключить какой-нибудь резервный котёл. Таких схем имеется достаточно большое количество.

Уже многие инженерные компании предлагают готовые решения, у них тоже можно найти для себя какую-нибудь подходящую схему.

Опыт расчета отопления теплым полом

Информация о материале

13166

     Материалы статьи могут быть интересны владельцам частных домов, интересующихся системой отопления «теплым полом» и помогут ответить на вопросы:

     — действительно ли напольное отопление снижает потребление топлива;

     — комфортнее ли отопление теплым полом;

     — реально ли отопить дом только теплым полом.

     Обычно желание использовать в своем доме отопление теплым полом вызывается следующими причинами (по поступающим запросам клиентов):

    — желание сэкономить на эксплуатационных расходах;

     — повышенный комфорт отопления теплым полом;

     — нежелание «видеть в доме» радиаторы отопления.

Экономичность теплого пола

     Утверждение об экономичности теплого пола уже носит почти «аксиоматический» характер, особенно в устах продавцов оборудования. Основной аргумент в пользу экономии – при отоплении теплым полом, температура котловой воды 40°С, в то время как для системы радиаторного отопления — 80°С. Т.е., котлу не нужно нагревать воду до такой высокой температуры и, следовательно, достигается значительная экономия топлива. Кроме того, исключается непродуктивный нагрев верхней части помещения (у потолка), что также приводит к экономии. Истинность последнего утверждения легко проверяется на практике, которая показывает, что подобный эффект («недогрев» зоны помещения «у потолка») наблюдается в первые несколько часов работы системы отопления. Впоследствии температура воздуха в помещении выравнивается как при радиаторном отоплении, так и при отоплении теплым полом. Т.е., никакого «расслоения» воздуха нет, особенно учитывая высоты потолков в помещениях 2,5-3 метра. Соответственно, экономии здесь тоже не наблюдается.

     Для оценки истинности утверждения об экономии по температуре котловой воды не нужно проводить специальные расчеты, достаточно простого логического рассуждения. Если по теплотехническому расчету на покрытие теплопотерь здания (дома) требуется, например, 45 кВт, то именно это количество тепла должна обеспечивать система отопления. И не имеет значения, какая именно — радиаторы, теплый пол, теплые стены или еще что-нибудь. Т.е. топливо на 45 кВт (газ, дизель, дрова и т.д.) будет потреблено теплогенератором (котлом) и никаких «чудес» здесь не предвидится.

     Реально отопление теплым полом по экономичности нисколько не отличается от радиаторного отопления в обычных условиях. Однако следует упомянуть об условиях, при которых некая экономия топлива может быть достигнута. В случае если отопление реализуется только на низкотемпературном контуре «теплого пола», создается возможность использования конденсационной техники (котлов), которая именно в этих условиях (температура котловой воды 40-45°С) дает заявленные параметры эксплуатации – КПД 109%. Правда, есть два «но»:

     — конденсационные котлы почти вдвое дороже обычных;

     — насколько реально обойтись совсем без радиаторов (описано ниже).

Повышенный комфорт отопления теплым полом

     Повышенность комфорта при отоплении теплым полом достигается за счет того, что тепло поступает равномерно по всей площади помещения. Именно такова обычная аргументация в пользу данного утверждения. Оценить истинность данного аргумента реально проблематично. Это обусловлено тем, что понятие «комфорт» не имеет количественного выражения и носит исключительно субъективный характер. Поэтому, предлагаем каждому для себя делать выводы о комфортности отопления теплым полом.

Отсутствие приборов отопления при обогреве дома теплым полом

     Теоретически это так – при отоплении теплым полом никаких радиаторов нет. Тут все очевидно и понятно. Практически же, факт отсутствия радиаторов «как класса» тесно связан с реальностью получить от теплого пола теплоотдачу, полностью покрывающую расчетные теплопотери помещений. Другими словами – реально хватит теплого пола для отопления дома или нет?

Для ответа на этот практический вопрос мы обратились к нашему опыту проектирования и монтажа отопления теплым полом для домов Московской и Рязанской областей, имеющих близкие значения расчетной температуры наружного воздуха, соответственно, -28°С и -27°С (наиболее холодная пятидневка).

     В результате, ни на одном из проектируемых объектов не удалось обойтись только «теплым полом». Результаты наших расчетов показывают, что «теплого пола» обычно недостаточно для отопления дома в рассматриваемых регионах. Наиболее показательны в этом смысле деревянные дома, не использующие наружное утепление стен. Для них дефицит тепла при отоплении теплыми полами может составлять до 50%.

     В разделе «Наши работы» можно посмотреть частные дома, в которых смонтирована система отопления теплым полом:

     — дом площадью 444 м. кв., дополнительно к теплому полу установлено 5 радиаторов (это лучший результат, обусловлен хорошим утеплением стен дома);

     — дом площадью 220 м.кв., дополнительно к теплому полу установлено 6 радиаторов.

     Таким образом, полностью исключить радиаторы при отоплении теплым полом нам практически ни разу не удалось.

ИТОГ

     Приведенные выводы основываются на нашем опыте и не претендуют на всеобщность.

1. Экономичность системы отопления теплым полом не выше, чем у обычного радиаторного отопления. Экономия может быть достигнута только совместно с использованием конденсационных котлов.

2. Практически, при расчетной температуре наружного воздуха от -27°С и ниже (Средняя полоса), отопление теплым полом не покрывает всех теплопотерь и дополняется другими типами отопления (радиаторное). Для деревянных домов дефицит тепла может достигать 50%.

3. Обойтись совсем без радиаторов при отоплении теплым полом практически не получится.

4. Решение в пользу комфортности отопления теплым полом каждый принимает для себя сам.

Что лучше — радиаторы или теплый пол: что экономичнее, комбинированная схема отопления, видео и фото

Радиаторная система обогрева жилья существует уже более сотни лет, она многократно проверена и весьма надежна. Теплый пол получил широкое распространение относительно недавно, но производители этого новшества говорят о его абсолютном преимуществе перед батареями. Как обычно ответ лежит где-то посередине, поэтому сейчас мы постараемся сравнить теплый пол и радиаторное отопление, с точки зрения независимых экспертов.

Фото распределительного коллектора.

Важно: во многих мегаполисах нашей великой державы, в том числе и в Москве, официально запрещено монтировать жидкостную систему обогрева пола в многоэтажных домах с центральным отоплением.
Единственным вариантом в данном случае является комбинированное отопление радиаторы плюс теплый пол, но только с электроподогревом.

Вначале об экономике

На вопрос что экономичнее теплый пол или радиаторы, сразу и однозначно ответить нельзя. Эта проблема складывается из двух составляющих. Первое, это затраты на закупку оборудования и непосредственно монтаж. Вторая, но не менее важная сторона, это расходы на топливо в долгосрочной перспективе.

Маты для электрического подогрева.

Важно: покрытия с подогревом могут быть жидкостными и электрическими.
Электрический вариант зачастую довольно дорого обходится, поэтому далее мы будем рассматривать исключительно водяные системы.

Схема коллекторного подключения обогрева пола.

Материалы и монтажные работы

Перед тем как выбрать теплый пол или радиатор, давайте в общих чертах пройдемся по основным этапам монтажа.

В данном случае не так важно, будете вы устанавливать все своими руками или доверите профессионалам, покупать материалы в любом случае вам.

  • Начнем с того, что при монтаже напольного обогрева уровень чистового покрытия поднимется в среднем на 60 – 100 мм. Если в частном доме это как правило не вызывает проблем, то в городской квартире данный факт часто становится главным камнем преткновения. В то время как существенных ограничений при установке батарей нет.

Монтаж на сетку.

  • Обогревающее покрытие в подавляющем большинстве случаев укладывается на абсолютно ровную бетонную основу. Для этого застилается слой рулонной гидроизоляции с заходом на стены и слой теплоизоляции, дабы зря не греть бетон.
  • Любой материал при нагревании незначительно расширяется. Чтобы будущее покрытие не потрескалось, по периметру комнаты клеится демпферная лента из вспененного полиэтилена или иного пористого материала.

Схема монтажа на арматурную сетку.

  • Для подобных систем используются металлопластиковые или медные трубы. Безусловно, дешевле змейку крепить хомутами к металлической сетке. Но намного удобней и надежней использовать специальный «ковер» с круглыми бобышками. Шаг укладки колеблется от 10 до 35 см, при этом зазор между стеной и змейкой делается не менее 7 см.

Настил для монтажа.

  • После подключения и опрессовки специалисты рекомендуют залить самовыравнивающуюся стяжку, но в случае с монтажом на специальный ковер можно застелить слой вспененного полиэтилена и сразу укладывать ламинат.

Что же касается установки традиционных батарей, то инструкция гораздо проще, а главное дешевле.

  • Дороже всего обойдутся сами батареи. В доступном секторе пальму первенства держат старые проверенные чугунные радиаторы типа МС-140. Цена на алюминиевые изделия также невысока, но они годятся только для частного дома и то не везде. Элитой считаются биметаллические конструкции или художественное чугунное литье.

Стандартная батарея МС-140.

  • Полипропиленовые трубы для соединения радиаторной системы, имеют приемлемую стоимость, плюс монтировать их достаточно просто. Для открытой проводки существуют кронштейны, которые крепятся к стене анкерными болтами. А под скрытый монтаж прорезается штроба, после чего в нее укладывается и замазывается труба.
  • По сути, наиболее существенные расходы приходятся на батареи и трубы, фитинги, кронштейны и прочая фурнитура стоят недорого.

Как видите теплый пол вместо радиаторов монтировать несоизмеримо проблематичней и в разы дороже. Загнать в стену несколько кронштейнов, навесить на них батарею и подключить ее, можно за несколько часов. В то время, как теплый пол по технологии укладывается несколько дней.

Вариант подключения радиаторов.

Затраты на топливо

Специалисты утверждают, что отопление теплыми полами без радиаторов в долгосрочной перспективе значительно выгоднее. Ведь температура теплоносителя в напольной системе в среднем держится на уровне 40 ºС, максимум не превышает 60 ºС.

При таком диапазоне можно использовать не только газовые или электрические котлы, но и солнечные коллекторы, тепловые насосы и котлы конденсационного типа. Что намного дешевле традиционного топлива.

Термокарта обогрева помещений в сравнении.

Так как квадратура пола несоизмеримо больше площади даже самой объемной батареи, теплоотдача здесь будет несколько выше. При более низкой температуре в помещении удается добиться оптимального уровня комфорта. Это приводит к тому, что при грамотном монтаже, экономия на топливе может достигать 12%.

Согласно СНиП температура воды в радиаторной системе должна держаться, в районе 70ºС. Если сравнивать теплые полы или радиаторы в частном доме, то первые значительно выигрывают. Ведь цена за кубометр газа постоянно растет, а если хорошо утеплить дом, можно ощутимо снизить затраты.

Движение потоков.

Важно: безусловно, в батареях теплоноситель может быть и более низкой температуры, но в этом случае нужно будет увеличивать количество секций, что влечет за собой дополнительные расходы.

Важные мелочи

Выбирая теплый пол или радиаторы отопления, следует учесть немаловажную особенность напольного обогрева. Доля теплового излучения здесь доходит до 70%, на конвекцию при этом остается не более 30%.

В батареях все с точностью до наоборот. Максимум 15% занимает тепловое излучение и до 90% приходится на конвекцию. А по утверждениям врачей лучистая энергия лучше воспринимается человеком.

Традиционные батареи, какие бы красивые и компактные они ни были, занимают часть жизненного пространства. В этом отношении теплый пол с радиаторами отопления не сравнить, залитые стяжкой или иным покрытием трубы абсолютно никому не мешают.

Напольный обогрев в службах.

Но отопление теплыми полами без радиаторов, несет в себе немало опасностей. Мебель в таких комнатах из-за постоянного обогрева снизу желательно устанавливать только натуральную, причем на высоких ножках. Ламинированное ДСП, МДФ, пластик и прочие «подарки» цивилизации наполнят помещение не самыми полезными испарениями. Ковры здесь также противопоказаны.

Тепло равномерно идущее снизу понижает влажность воздуха минимум на 20%. Если полностью отказаться от батарей, то нужно будет устанавливать отдельные увлажнители, так как в нашем климате, постоянно держать форточку на проветривании нереально. В противном случае вам и вашим домочадцам обеспечены недомогание и головные боли.

Конечно, сквозняков при напольном обогреве в вашем доме не будет. Производители говорят, что постепенное понижение температуры от пола к потолку способствует комфортному микроклимату.

Но врачи утверждают, что для гипертоников, аллергиков, астматиков и людей с варикозным расширением вен, это противопоказано. Детям также не рекомендуется постоянный обогрев снизу.

Разные виды обогрева.

Золотая середина

Мы перечислили лишь основные плюсы и минусы этих двух направлений, на видео в этой статье специалисты раскрывают еще массу тонкостей. Как видно из всего выше сказанного идеальным решением является комбинированная система отопления: радиаторы и теплый пол. При грамотном подходе, можно оптимально совместить эти две системы.

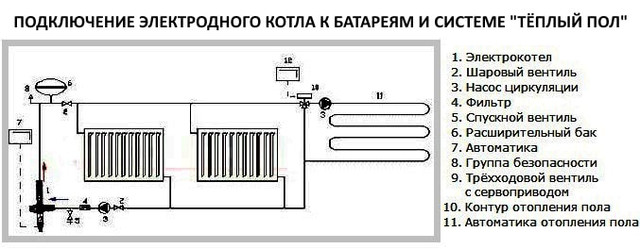

Схема отопления с теплым полом и радиаторами, где напольный обогрев используется в кухне, холле и службах, в то время как батареи, устанавливаются во всех остальных комнатах, заслужено считается оптимальной. При таком подходе повышенная влажность в кухне и службах будет компенсирована нижним обогревом. А прихожая получит сплошную тепловую завесу.

Термостатический смеситель.

Важно: схема теплый пол плюс радиаторы, обязательно должна иметь в своем составе термосмесители.
Все дело в том, что в сильные морозы на радиаторы идет горячая вода, если ее пустить и в систему теплых полов, ходить по ним будет невозможно.
Термосмесители при этом будут регулировать температурный баланс в разных секторах.

Вывод

Долговечность как обеих систем по отдельности, так и скомбинированных вместе, напрямую зависит от качества материалов и профессионального монтажа. Если не экономить на основных, несущих узлах, то даже отопление собранное своими руками будет работать не менее 30 – 40 лет. Солидные фирмы, специализирующиеся на установке отопления, дают гарантию на 50 лет.

Обогрев под ламинат.

Схемы водяного отопления – ДоброСтрой

Водяное отопление – самый популярный вид обогрева помещений различного назначения. Популярность его обусловлена высокими теплофизическими характеристиками воды – теплоемкостью, текучестью и несжимаемостью. Системы отопления с водой в качестве теплоносителя сооружаются по нескольким основным схемам. Материал публикации дает обзор главных схем водяного отопления, преимуществ и недостатков различных конфигураций.

Виды схем водяного отопления

Выделяют следующие схемы водяного отопления:

  • Однотрубная;
  • Двухтрубная;
  • Коллекторно-лучевая.

Кроме того, указанные схемы комбинируют между собой. Отдельной разновидностью водяного обогрева являются комплексы водяных теплых полов и стен.

Однотрубная схема отопления

Однотрубная система отопления реализуется на принципе последовательного подключения радиаторов. Она делится на 2 разновидности – с байпасом и без него.

Схема без байпаса является базовой, требует минимального количества материалов – но имеет свои недостатки. Они выражаются в поэтапном снижении температуры на каждом последующем приборе отопления на линии. Причем чем протяженней ветка отопления – тем холодней последний радиатор. Эта особенность налагает ограничения на длину веток системы.

Однотрубная схема с циркуляционным насосом

Второй недостаток – отсутствие возможности регулирования температуры на отдельных радиаторах. Кроме того, отключить один прибор в группе невозможно – придется отключать всю линию полностью.

Модернизированный тип этой схемы, известный как «ленинградка», частично нивелирует указанные недостатки. В «ленинградке» каждый радиатор оборудуется байпасом, по которому часть теплоносителя проходит мимо прибора отопления, смешиваясь на выходе с остывшим теплоносителем. Принцип этой схемы позволяет регулировать (относительно) температуру на радиаторах, имеется возможность отключения батарей на линии.

Но и «ленинградке» присущи недостатки основной схемы – температура радиаторов, хоть и в меньшей мере, но снижается от первого к последнему отопительному прибору.

Двухтрубная схема отопления

Двухтрубная система не имеет недостатков однотрубной – ее устройство базируется на принципе параллельного подключения батарей. При этом расходуется большее количество материалов, но система приобретает качественный уровень регулировки и управления.

Двухтрубная система отопления с боковым подключением

Выделяют 2 разновидности двухтрубной схемы:
  1. Тупиковая;
  2. Попутная (или петля Тихельмана).

В тупиковой схеме прямой и обратный трубопровод по мере приближения к последнему радиатору снижают свой диаметр. Возможный недостаток при балансировке – при полном открытии арматуры на первых в группе устройствах они могут заработать в режиме байпаса, последние батареи при этом испытывают недостаток теплоносителя.

В попутной системе (петле Тихельмана) линия обратки начинается от первого радиатора, проходит через всю группу и подключается к котлу. Это позволяет избежать режима байпасной работы, улучшает гидравлическую схему.

Коллекторная схема отопления

Коллекторная (или лучевая) схема является частным случаем двухтрубной системы. Устройство ее основано на распределении теплоносителя по отдельным приборам с распределительных коллекторов. Количество материала при этом превосходит 2 вышеописанных схемы. Но лучевая схема имеет весомые достоинства – управление радиаторами сосредоточено в одном месте, качество регулировки не уступает двухтрубной конфигурации.

Коллекторная схема подключения

Встроенное отопление и комбинирование систем

Встроенное отопление – водяные теплые полы и стены имеют особую схему устройства. Эти комплексы работают в низкотемпературном режиме, температура воды в контурах обычно не превышает 50 – 55 градусов по Цельсию.

Для реализации их работы система оснащается узлом, в состав которого входят:

  1. Циркуляционный насос;
  2. Термостатический смеситель;
  3. Коллекторы;
  4. Запорно-регулирующая арматура.

Принцип функционирования встроенных комплексов отопления основан на смешивании горячего теплоносителя от котла и остывшего теплоносителя из контуров пола (стены). Смешивание производится при помощи термостатического смесителя.

Схемы водяного отопления часто комбинируют между собой. Наиболее популярной является комбинация радиаторного отопления и водяного теплого пола. Батареи обогревают основной объем помещений, полы создают зоны комфорта. Но не редки случаи использования теплых полов в качестве базового, основного отопления.

Довольно часто комбинируют и классические схемы – однотрубную и двухтрубную. Основной пример такого комбинирования – система с двумя центральными стояками (двухтрубная), к которой подключают однотрубные ветки отопления. Зачастую вместо однотрубных линий к стоякам (поэтажно) подключают коллекторные группы – реализуется лучевая схема.

Могут ли радиаторы и теплые полы работать вместе?

Введение

Это еще один из тех вопросов, которые люди задают, когда изучают возможность установки теплого пола, и это тоже неплохой вариант.

В конце концов, некоторые люди могут просто хотеть теплый пол в ванной, но не беспокоиться о том, что в остальной части дома есть УФН.

Другая причина для этого вопроса заключается в том, что когда у кого-то уже есть система центрального отопления, он может быть обеспокоен затратами и трудностями полного переключения с одной системы на другую.

Имея это в виду, давайте взглянем и выясним…

Могут ли радиаторы и теплый пол работать вместе?

Ответ на этот вопрос: да, на одном котле могут быть обе системы.

В вашем доме можно создать зоны, где одна часть нагревается за счет радиаторов, а другая — за счет теплых полов. Вы даже можете разместить их в одной комнате, если хотите.

Однако то, как сконфигурированы две системы, во многом зависит от того, планируете ли вы использовать влажный или сухой теплый пол.

Варианты

В случае систем водяного теплого пола трубы прокладываются под полом. Они переносят воду (в некоторых случаях это может быть смесь воды и гликоля, например, при использовании в сочетании с тепловым насосом), которая нагревается вашим бойлером вокруг вашего дома и по трубам для обогрева пола под вашими ногами.

С другой стороны, сухая система работает на электричестве, которое передает тепло через пол через маты или незакрепленные кабели. Думайте об этом как о элементах внутри погружного нагревателя или чайника.Электрические полы с подогревом можно установить, не создавая помех для центрального отопления.

Стоимость

Мокрая система более дорогая в установке, но эксплуатационные расходы меньше, чем у сухой. Стоимость установки и эксплуатационные расходы, очевидно, нужно учитывать.

Сухие системы также с большей вероятностью будут использоваться в проектах реконструкции, где недостаточно места для установки влажной системы. Однако, если вы предпочитаете влажную систему, иногда можно поднять полы, чтобы создать дополнительное пространство, необходимое для установки трубопроводов, но перед этим вы должны принять во внимание действующие строительные нормы и правила.

Ознакомьтесь с нашими статьями о эксплуатационных расходах UFH и о сравнении влажных и сухих полов с подогревом для получения дополнительной информации.

Комбинация радиаторов и систем сухого теплого пола

Это лучший вариант, если UFH требуется только на небольшой площади, например, в ванной комнате, поскольку радиаторы и полы с подогревом работают отдельно друг от друга.

Обогрев всего дома с помощью электрического теплого пола может быть дорогостоящим, поэтому установка радиаторов в больших комнатах — лучший вариант, если вы выберете сухой УФН.

Как вы, наверное, догадались, использование электрического теплого пола по всему дому не так эффективно с точки зрения энергопотребления. Если вы действительно хотите использовать UFH повсюду, вам следует серьезно подумать об установке влажной системы.

Комбинация радиаторов и систем водяного теплого пола

Вопреки мнению некоторых людей, от одного котла можно использовать как УФН, так и радиаторы центрального отопления. Вы можете сохранить независимый контроль над каждым из них с помощью зонного клапана, который снизит потребление энергии и, в свою очередь, снизит ваши эксплуатационные расходы.

Как работает мокрая система

Как только горячая вода из бойлера обтекает систему, она возвращается к датчику температуры. Вода может немного остыть, но при условии, что она еще достаточно теплая, она снова будет рециркулировать через трубы теплого пола.

Датчик, установленный на коллекторе, обнаруживает падение температуры, и это побуждает закачивать больше горячей воды в систему через смесительный клапан. Это позволит поддерживать желаемую температуру в полу, а радиаторы будут работать отдельно.

Заключение

Как видите, использование радиаторов и теплого пола вполне возможно.

Для более эффективной системы рекомендуется иметь отдельные зоны. Некоторые люди предпочитают иметь только один этаж (обычно цокольный) с полом с подогревом, а другой этаж / и только с радиаторами. Эта установка идеально подходит для тех, кто больше использует нижние этажи днем ​​и верхние этажи (спальни) ночью.

Каким бы способом вы ни решили установить пол с подогревом, одно можно сказать наверняка — ваши ноги будут рады, что вы это сделали.

Сообщите нам, что вы выбрали. Оставьте комментарий в поле ниже.

Полное руководство по теплым полам

Какие типы теплых полов существуют?

Существует два основных типа систем подогрева полов: электрические (или «сухие») и водяные (или «мокрые»).

Сухие системы работают с сетью проводов, проложенных под полом. Некоторые используют нагревательные маты, чтобы покрыть большие площади пола, в то время как другие будут работать со сложной сетью отдельных проводов.Слой изоляции находится под сетью проводов, заставляя тепло проникать в комнату.

Другой вариант — это система на водной основе, состоящая из сети труб, подключенных к вашему водогрейному котлу. С этим типом системы установка немного сложнее (и сложнее), и, как следствие, затраты, как правило, выше, поскольку вам нужно будет вызвать сантехника. Однако системы водяного теплого пола на 30% эффективнее радиаторов, равномерно распределяя тепло при более низкой температуре. .

Сколько стоит электрический теплый пол?

Есть много факторов, которые влияют на стоимость вашего теплого пола, включая тип системы, которую вы устанавливаете, количество комнат, которые вы собираетесь, и размер вашего дома. Например, вы можете рассчитывать заплатить примерно 5000 фунтов стерлингов за систему влажных полов с подогревом во всем новом доме. Комната за комнатой, влажные системы стоят от 20 до 30 фунтов стерлингов за квадратный метр, не считая больших затрат на установку.

Электрические системы начинаются от 100 фунтов стерлингов за квадратный метр для индивидуальной проводки, в то время как нагревательные маты дешевле (например, в магазинах DIY продаются маты площадью 5 м2 менее чем за 100 фунтов стерлингов).Вам нужно будет добавить стоимость изоляционных материалов и контроллеров, а также профессиональные затраты на установку, если вы не делаете это самостоятельно. Электрические системы обычно дешевле в установке, но они могут быть на 40% дороже в эксплуатации, чем системы водяного теплого пола.

Как установить систему теплого пола?

Как и в случае с расходами на теплый пол, тип системы определяет способ ее установки. Вы можете установить электрические системы самостоятельно, но с системами на водной основе лучше всего обращаться к квалифицированному сантехнику.

Для электрических систем выбирайте маты или отдельные провода в зависимости от площади пола. В ванных комнатах или небольших комнатах коврики легко справятся со своей задачей и их довольно легко установить. Вы просто кладете их на гладкий пол, при необходимости размещая теплоизоляцию сверху и снизу. Системы со свободной проводкой могут быть распределены на больших площадях. Их основное преимущество — гибкость при работе с необычными формами или макетами. В этом случае важно расположить провода равномерно, иначе у вас будут участки, которые будут теплее других.

Мокрые системы сложнее. Вам нужно будет установить сеть труб, подключить их к вашему котлу и, возможно, поднять пол, чтобы все уместилось. Даже при наличии электрической системы рекомендуется нанять квалифицированного электрика для подключения проводов к вашей электросети. .

Какие самые лучшие советы по использованию электрического теплого пола?

Независимо от того, какой тип системы вы выберете, между теплыми полами и радиаторами есть несколько ключевых различий. Примите во внимание эти советы, чтобы максимально использовать возможности вашей системы.

Обогрев помещения с этим типом системы занимает больше времени, хотя после того, как комната будет нагрета, она будет оставаться комфортной, несмотря на сквозняки. Если вы установите таймер на пару часов ранним утром, ваша комната будет оставаться теплой в течение дня.

  • Разместите элементы управления в удобном месте

Ожидайте управления вашей системой из центра. Многие из последних моделей работают с приложениями, что позволяет управлять каждой зоной со смартфона.Хотя для каждой комнаты потребуется отдельный клапан, вы можете разместить их в центральном шкафу для более удобного управления.

Изоляция и полы с подогревом идут рука об руку, поскольку они работают вместе, чтобы создать более энергоэффективный дом. Не экономьте на изоляции под вашей системой, иначе тепло будет излучаться вниз и будет менее эффективным. Если вы живете в старом доме с одинарным остеклением, теплого пола может быть недостаточно для поддержания тепла в доме — попробуйте обновить окна, иначе вам может потребоваться совместить его с радиаторами, что приведет к увеличению затрат на отопление.

Есть ли газовый теплый пол?

Если вы установите влажную систему, подключенную к вашему водогрейному котлу, пол будет нагреваться по той же системе, что и ваша горячая вода — газовой или электрической.

Является ли система теплого пола хорошей инвестицией?

Хотя полы с подогревом более эффективны, чем радиаторная система, это все же больше роскошь, чем средство экономии денег. По данным Energy Saving Trust, влажный пол с подогревом экономит всего 20 фунтов стерлингов в течение года — вам придется подождать некоторое время, чтобы окупить затраты на установку. Наилучшее соотношение цены и качества — это новые дома или пристройки, в которых не нужно удалять существующие полы.

Тем не менее, несмотря на свою стоимость, теплые полы имеют много преимуществ. Вы будете наслаждаться теплом под ногами, а также более равномерным и эффективным обогревом помещения. В то время как тепло радиатора рассеивается при открытии окна, полы с подогревом дольше сохраняют тепло. Он также придает элегантный и роскошный вид вашему дому. Без радиаторов можно сохранить чистые линии, что всегда является плюсом для тех, кто любит минималистичный интерьер.

ThermaSkirt — энергоэффективная альтернатива подпольному отоплению

В случае модернизации установки, будь то обычный котел или возобновляемый источник энергии, такой как тепловой насос, мы искренне верим, что решение ThermaSkirt является лучшим решением.

Возьмите эти 2 примера здесь. Слева находится детская спальня с ковровым покрытием наверху, которая уже украшена и выглядит безупречно.Справа находится вестибюль с красивым деревянным полом, вымытым извести. В обоих случаях владельцы хотели снять радиаторы и полюбили UFH. Когда впоследствии они обнаружили, что дорого обходится и срывается, они подумали, что их надежды освободить стены и создать более привлекательное (и более безопасное) место для своей семьи потеряны. Пока они не погуглили «Альтернатива UFH» и не нашли ThermaSkirt.

В обоих случаях ThermaSkirt может подключаться к существующим трубам радиатора, что означает минимальные нарушения и затраты.Благодаря «надземному» решению не было необходимости поднимать какие-либо напольные покрытия или ковры, а также рубить двери. Позаботившись, чтобы каждая система была установлена ​​в течение дня, без необходимости очистки или косметического ремонта (за исключением того, чтобы подправить грязное пятно, где радиатор оставил свой след).

Будущее

Говорят, история повторяется (сначала как трагедия, второй раз как фарс по Карлу Марксу).

В 80-х и 90-х годах аналогичные трубы малого диаметра 10 мм были в моде для систем теплого пола. Концепция труб малого диаметра для UFH не нова. Следует признать, что в 90-х годах они были встроены в стяжку, но принцип тот же: небольшие участки, обычно 10–12 м2 каждая, обогревались небольшой трубой, что требовало 2–3 контуров для типичной комнаты.

Так что же случилось?

Что ж, к сожалению, труба с маленьким отверстием, имеющая ряд или изгибов, склонна к засорению и накоплению отложений — особенно в районах с жесткой водой или в смешанных системах, использующих радиаторы, которые со временем создают отложения. Это одна из причин того, что медные трубки с микропроцессором (помните это?) Больше не подходят для систем центрального отопления.

По общему признанию, если бы вы регулярно промывали систему, использовали соответствующий ингибитор и регулярно его меняли, и не имели бы стальных радиаторов в системе, у вас, вероятно, не было бы проблем. Но если да … В DiscreteHeat мы потратили много времени на замену тех небольших систем диаметром 10 мм из 80-х и 90-х годов, которые вышли из строя.

Теплый пол — Сколько стоит теплый пол?

Общие сведения о системе теплых полов

Полы с подогревом — отличная замена более традиционным методам обогрева вашего дома. Это устраняет необходимость в радиаторах и других традиционных методах отопления, освобождая место в вашем доме.

Однако не во многих британских домохозяйствах есть полы с подогревом. Мы выясним, почему это так, и что вы должны учитывать, думая об установке теплого пола.

Сравните свои счета за электроэнергию и сэкономьте более 350 фунтов стерлингов * за пять минут!

Достоинства и недостатки теплого пола

В то время как полы с подогревом обычно используются в элитных отелях и роскошных домах, они все чаще встречаются в новых домах в Великобритании.

Преимущества

Одним из главных достоинств теплых полов является то, что они освобождают место в вашем доме. Это устраняет необходимость в радиаторах и других отопительных приборах, которые обычно занимают много места.Перемещая систему отопления под землю, вы позволяете себе роскошь использовать больше площади дома.

Еще одна привлекательность полов с подогревом заключается в том, что они обогревают помещения намного эффективнее, чем традиционные методы, такие как радиаторы. Причина этого в том, что радиаторы работают, нагревая воздух вокруг себя. Поскольку радиаторы почти всегда располагаются сбоку от комнаты, они нагревают только воздух в непосредственной близости от них. После того, как радиатор нагреет эту область, большая часть тепла уйдет вверх и не уйдет далеко, когда дело доходит до обогрева остальной части комнаты.С другой стороны, полы с подогревом нагревают комнату равномерно снизу. Это означает, что почти все выделяемое тепло идет непосредственно на обогрев помещения, в котором он установлен.

Поскольку радиаторы в значительной степени неэффективны при обогреве помещения, в котором они находятся, им необходимо работать при более высокой температуре для достижения желаемых результатов. Однако полы с подогревом обогревают комнаты намного эффективнее. В результате они могут работать при гораздо более низких температурах и при этом быть столь же эффективными при поддержании заданного уровня тепла.Это может сэкономить вам деньги на счетах за газ и электричество, поскольку вам не нужно будет использовать столько энергии, чтобы получить тот же результат.

Недостатки

Самым большим недостатком теплого пола является стоимость его установки. Поскольку для работы система должна располагаться под помещением, для ее установки часто может потребоваться довольно большая работа. Важно понять, хватит ли экономии, которую вы получите от более эффективного отопления дома, для компенсации затрат на установку системы подогрева полов.

Еще одним недостатком системы теплого пола является то, что для обогрева помещения часто требуется больше времени, чем при использовании более традиционных методов. Это потому, что они работают при более низких температурах, чем другие варианты, такие как радиаторы. Один из способов обойти эту проблему — настроить пол с подогревом на заданный таймер. Таким образом вы убедитесь, что ваш дом всегда нагревается к тому времени, когда вы этого хотите.

Виды теплых полов

Существует два основных вида теплых полов.Вы можете выбрать либо электрические полы с подогревом, либо водяные полы с подогревом.

Электрический теплый пол

В этой форме полов с подогревом используется большая система проводов, которые будут проложены под полом в комнате, которую вы хотите обогреть. Некоторые люди предпочитают нагревательные маты, которые можно уложить, чтобы покрыть большую часть комнаты, в то время как другие используют систему отдельных проводов, которые могут достигать всех частей комнаты. Нагревательные маты, как правило, немного более доступны, поскольку они могут производиться серийно в различных формах и размерах.

Сами полосы обычно располагаются поверх слоя изоляции и могут проходить под большинством типов полов.

Одним из преимуществ электрического теплого пола является то, что провода намного проще установить, чем трубы, необходимые для водяного теплого пола. Это означает, что установка зачастую обходится дешевле, а иногда даже может быть установлена ​​самостоятельно.

Одним из недостатков электрического теплого пола является то, что он, как правило, дороже в эксплуатации, чем водяной теплый пол, это зависит от того, есть ли у вас дешевый поставщик электроэнергии. Это означает, что если вы планируете разместить его у себя дома, возможно, будет разумным попытаться ограничить его областями меньшего размера, такими как ванные комнаты.

Водяной теплый пол

Системы водяного теплого пола создаются путем создания разветвленной системы труб, которые будут покрывать большую часть вашего пола. Эти трубы будут подключены к котлу вашего дома, и вода будет прокачиваться через них так же, как через радиатор.

Одним из больших преимуществ системы водяного теплого пола является то, что для обогрева помещения, в котором она находится, требуется более низкая температура воды.Это связано с тем, что системы водяного теплого пола могут обогревать комнату более равномерно, чем радиатор. В результате эти системы теплого пола более энергоэффективны и стоят намного дешевле, чем традиционные методы отопления. Стоимость этого будет зависеть от того, есть ли у вас дешевый поставщик газа.

Недостатком выбора системы теплого пола на водной основе является то, что трубы установить намного сложнее, чем электропроводку. Это означает, что затраты на установку таких систем теплого пола часто намного выше.В дополнение к этому, не рекомендуется пытаться установить систему водяного теплого пола без помощи квалифицированного сантехника.

Поскольку работа, необходимая для установки системы водяного теплого пола, настолько обширна, возможно, не удастся провести ее в каждом доме.

Как установить теплый пол

Из двух типов систем теплого пола; электрические и водные, самостоятельно можно установить только электрические системы. Это действительно простой способ сэкономить деньги, поскольку затраты на установку будут минимальными.Однако, хотя вы можете проложить проводку самостоятельно, вам все равно необходимо обратиться к квалифицированному электрику, прежде чем подключать провода к источнику питания.

При установке этих систем важно помнить, что проводку необходимо прокладывать поверх любой изоляции. Если вы этого не сделаете, вы не почувствуете выделяемого тепла, поскольку оно будет изолировано от попадания в комнату.

Важно отметить, что некоторые системы работают только с определенными типами полов.Это означает, что ваши возможности могут быть ограничены в зависимости от того, какой у вас настил.

При установке системы на водной основе не следует пытаться установить ее самостоятельно. Вам понадобится большое количество трубопроводов, а в некоторых случаях потребуется приподнять уровень пола, чтобы оставить место для системы под ним.

Сколько стоит теплый пол?

Ответ на этот вопрос может сильно различаться в зависимости от того, какой тип системы теплого пола вы выберете и насколько широко вы решите установить ее.

Цены на электрические полы с подогревом могут варьироваться от 75 фунтов стерлингов за квадратный метр за грелки до 100 фунтов стерлингов за метр индивидуальной проводки. Также вам нужно будет потратиться на изоляцию и плату за электрику.

Если вы решите использовать систему водяного теплого пола, то вам придется заплатить намного больше денег. Стоимость всей системы, несомненно, вырастет до тысяч фунтов, когда все будет сказано и сделано.

Сколько стоит теплый пол?

Системы теплого пола могут быть более энергоэффективными, чем другие виды центрального отопления, что позволяет сэкономить деньги на газе и электричестве.Но такая экономия на эксплуатационных расходах вряд ли компенсирует затраты на установку этих систем, особенно если они дополняют существующую систему отопления.

  • Электрические системы стоят менее 10 пенсов за квадратный метр для работы на полной мощности в течение шести часов.
  • Электрический пол с подогревом в ванной стандартного размера площадью 3,5 квадратных метра, работающий в течение двух часов утра и двух часов вечера, будет стоить 3,16 фунтов стерлингов в месяц.
  • Электросистема в салоне площадью 10 м 2 , работающая четыре часа в день, будет стоить 10 фунтов стерлингов.80 в месяц на электричество.
  • Подпольные системы на водной основе на 25% эффективнее радиаторов при работе от традиционного бойлера, поскольку они используют воду, нагретую до более низкой температуры — 50 ° C, а не 70–90 °.

Подходит ли вам теплый пол?

Пол с подогревом вряд ли сэкономит вам много денег, даже когда дело касается ваших счетов за электроэнергию. В среднем, по оценкам, теплый пол сэкономит вам около 20 фунтов в год на газе или электричестве.Это означает, что это определенно выбор, сделанный не из бюджета.

Одна из ситуаций, когда полы с подогревом являются исключительно хорошей идеей, — это строительство нового дома или даже новой комнаты. Поскольку вам в любом случае нужно будет установить электричество и трубопроводы под полом, вряд ли это будет стоить вам намного дороже, и, как только вы это сделаете, вряд ли вы пожалеете об этом.

Конечно, главное преимущество системы теплого пола — это комфорт. Равномерное распределение тепла по комнате — особенность, которую нельзя недооценивать.Он также отлично работает с каменными полами. Это связано с тем, что каменный пол остается теплым даже при открытом окне, в отличие от тепла от радиатора, которое рассеивается при малейшем сквозняке.

Еще одна вещь, которую следует учитывать, — это аспект экономии места. Полы с подогревом убирают беспорядок и придают вашему дому более минималистичный и аккуратный вид.

Полы с подогревом Vs. Радиаторы: все, что вам нужно знать

Хорошо известно, что теплый пол считается более энергоэффективным видом отопления, чем традиционные радиаторы.Но насколько это лучше? А вы платите за экономию энергии другими способами? Выбор правильной формы отопления для вашего дома или рабочей среды — трудное решение, и вам придется жить с ним долгие годы. Сделайте это правильно, и вы сможете наслаждаться дополнительным комфортом и меньшими счетами за отопление; сделаете это неправильно, и вы можете быстро потерять тепло и деньги.

Традиционным методом отопления, который выбирают для большинства домов и предприятий, были радиаторы; Эти твердые теплообменники, используемые по всей стране, были популярны с викторианских времен.Но в последнее время появилась конкуренция в виде теплых полов. Такой способ отопления зданий кажется современным, но на самом деле он совсем не нов; более простая его форма использовалась еще во времена Римской империи. Но эффективная форма теплых полов, которую мы знаем сейчас, становится все более популярной и быстро распространяется по Европе.

Так как же выбрать между этими двумя нагревательными приборами? Какие особенности и преимущества? Здесь вы можете узнать.

Энергия и окружающая среда

Что касается воздействия на окружающую среду, пол с подогревом имеет ряд преимуществ.Все они в основном сводятся к одному основному пункту — теплый пол требует меньше энергии для работы. Средняя система теплого пола будет потреблять на 15-40% меньше энергии, чем обычные радиаторы; для обогрева помещения требуется гораздо более низкая температура подачи из-за его размера и размеров.

По сравнению со всем полом, радиатор имеет гораздо меньшую площадь поверхности и, следовательно, должен производить намного больше тепла, прежде чем преимущества будут ощущаться по всей комнате. Полы с подогревом также выигрывают от своего положения; Расположенный под полом, он нагревает комнату снизу вверх, не теряя тепла.Большая часть тепла, выделяемого радиаторами, теряется в потолке из-за того, как тепло поднимается, и поэтому не способствует обогреву комнаты.

Еще одно огромное преимущество теплых полов по отношению к окружающей среде заключается в том, что они могут использовать энергию из возобновляемых источников. Из-за более низких требований к энергии он может работать от солнечных панелей в виде солнечной тепловой системы или даже тепловых насосов. Это означает, что ваш дом или офис можно отапливать, используя воду, которая по существу нагревается от солнца, что делает его чрезвычайно энергоэффективным и помогает сократить углеродный след.

Стоимость

Хотя теплые полы — это большие начальные затраты, в конечном итоге они окупаются за счет значительной экономии энергии. В частности, в сочетании с возобновляемым источником энергии теплый пол может оказаться чрезвычайно экономичным.

Эстетика

Эстетика очевидна; громоздкие радиаторы обычно мешают и занимают место в вашей комнате. Они могут быть особенно сдерживающими в розничной торговле, где пространство необходимо для демонстрации товаров и продуктов.Тем не менее, все время производятся новые, более легкие формы радиаторов, и поэтому, если вы посмотрите вокруг, вы сможете найти тот, который дополнит ваш интерьер.

Гигиена

Одна вещь, которой нельзя избежать с радиаторами, — это их склонность притягивать и накапливать пыль. Их чрезвычайно сложно чистить между и сзади, и поэтому они не являются самым гигиеничным вариантом.

Скорость и реактивность

Обратной стороной теплого пола является время, необходимое для нагрева.В то время как радиатор может обогреть комнату в течение 20 или 30 минут и нагреется в течение трех или четырех минут, системе теплого пола может потребоваться от 1 до 2 часов, чтобы полностью обогреть комнату.

Однако его можно запрограммировать на круглосуточный обогрев, гарантируя, что температура в комнате никогда не опускается ниже 16 ° C, поэтому вам никогда не придется ждать, пока она нагреется. Это делает полы с подогревом идеальными для общественных зданий, в которых работают круглосуточно и без выходных, и для жилых домов, где кто-то обычно бывает всегда. Напольное отопление также требует больше времени для охлаждения, чем радиаторные системы.

Комфорт

Нет ничего лучше, чем свернуться калачиком зимней ночью на уютных поджаренных ножках. Это роскошь, которую может обеспечить только теплый пол. Кроме того, он намного тише, чем радиаторы, которые обычно издают треск, тиканье и жужжание при нагревании.

В заключение следует отметить, что систему отопления следует выбирать в зависимости от ваших потребностей и образа жизни, но система пола, безусловно, выигрывает по комфорту, энергоэффективности и долгосрочным затратам.Чтобы узнать больше о различных доступных системах и оборудовании, посетите магазин Underfloor Trade Store .

Теплый пол: полное руководство

Полы с подогревом могут показаться чрезмерно роскошными для многих домохозяйств и бюджетов, и их установка может быть сложной и сложной задачей. Однако нет никаких сомнений в том, что он может быть эффективной альтернативой традиционным радиаторам или системам воздушного отопления, особенно в помещениях с традиционно холодными полами из камня или плитки.Если цена является фактором, он также может быть на удивление доступным, особенно если вы думаете о ремонте.

Это руководство расскажет вам все, что вам нужно знать о теплых полах, включая плюсы и минусы различных систем, а также то, как вы можете решить, подходит ли он вам.

Переключите энергию и получите шанс выиграть

Проведите сравнение энергии и переключитесь до 12 февраля, чтобы получить шанс выиграть один из 10 призов на сумму до 1320 фунтов стерлингов для оплаты счетов за электроэнергию (применяются положения и условия).

Что такое теплый пол?

Система «теплый пол» основана на принципе распространения тепловых волн в воздухе. Напольное отопление может быть либо «мокрой» системой, которая перекачивает теплую воду по трубам под полом, либо «сухой» системой электрических катушек, размещенных под полом, которые нагреваются при включении системы.

Ниже мы рассмотрим плюсы и минусы полов с подогревом, различные типы имеющихся систем теплого пола, способы их установки и связанные с этим затраты.

Какие плюсы и минусы у теплых полов?

Как и все в жизни, у теплого пола есть свои плюсы и минусы, которые необходимо учитывать при принятии решения о том, выбрать его или нет.

Плюсы теплых полов

  • Комфорт — это ощущение роскоши усиливается, когда вы можете ходить босиком в зимние месяцы.

  • Повышенная тепловая эффективность — тепло не только равномерно распределяется по комнате, но и система, достаточно большая для обогрева всей комнаты, будет более эффективным методом обогрева, чем радиатор, поэтому ваши счета за электроэнергию могут снизиться.

  • Повышенная стоимость дома — полы с подогревом являются чрезвычайно желательной функцией для покупателей дома, поэтому любая недвижимость, которая включает это (даже если это всего одна комната), будет стоить больше, когда придет время продавать.

  • Установка — можно установить электрические системы теплого пола самостоятельно, и, как мы уже видели, она особенно хорошо работает с плиткой и камнем, что делает ее популярным выбором для ванных комнат.

Однако у систем теплого пола есть некоторые важные недостатки, которые следует учитывать перед установкой.

Минусы теплого пола

  • Стоимость — установка системы может стоить очень дорого, а также создавать множество проблем в процессе установки. Это делает его особенно подходящим для новостроек или когда у вас уже есть работа на полу.

  • Время на обогрев и планировка комнаты — системе теплого пола потребуется больше времени для обогрева комнаты, поэтому очень важно комбинировать ее с таймером, чтобы у вас было тепло, когда оно действительно нужно.Системы также могут ограничивать то, что вы можете разместить на полу, поскольку они не могут располагаться под определенной фурнитурой и предметами мебели.

  • Установка — если вы выбираете систему на водной основе, вам нужно будет заплатить за профессиональную установку, а не пытаться сделать это самостоятельно.

Переключите энергию и получите шанс выиграть

Проведите сравнение энергии и переключитесь до 12 февраля, чтобы получить шанс выиграть один из 10 призов на сумму до 1320 фунтов стерлингов для оплаты счетов за электроэнергию (применяются положения и условия).

Электрические системы теплого пола

Системы электрического теплого пола основаны на сети проводов под полом, которые нагреваются. В зависимости от формы комнаты вы можете выбрать нагревательные маты, которые покрывают большие площади, или отдельные провода, которые могут пройти в каждый уголок и трещину. Нагревательные маты обычно немного дешевле, так как они одинакового размера.

Провода обычно располагаются поверх слоя изоляции. Они могут поместиться под разными типами полов (но не под слишком толстыми коврами — общий рейтинг выше 1.5 обычно считается слишком толстым).

Сами электрические провода довольно тонкие, поэтому их проще и дешевле устанавливать, чем системы на водной основе. Однако они также немного дороже в эксплуатации, что делает их более подходящими для небольших участков.

Системы водяного теплого пола

Системы водяного теплого пола, напротив, представляют собой сеть труб, соединенных с вашим бойлером, которые перекачивают горячую воду по комнате.

Поскольку системы теплого пола распределяют тепло более равномерно, чем радиаторы, они фактически используют воду с меньшим нагревом, чем радиатор.Это гарантирует, что ваш котел будет более эффективным.

Сложность систем на водной основе связана с их установкой, и по этой причине затраты обычно изначально выше. Если вы не профессиональный сантехник, не рекомендуется пытаться установить систему самостоятельно.

Трубы толще проводов, поэтому на полу должно быть достаточно места для установки системы, в противном случае необходимо немного приподнять землю. Это означает, что, хотя они являются отличным решением для новых сборок, их может быть сложно установить на некоторых объектах.

Следовательно, установка водяной системы непроста и, в отличие от электрических систем, не должна устанавливаться без посторонней помощи.

Как установить теплые полы

Тип устанавливаемой системы будет зависеть от типа вашего пола, причем для разных поверхностей доступны разные типы.

Системы электрического теплого пола, как правило, можно установить самостоятельно, что снижает общие расходы.

Когда дело доходит до водяной системы, лучше не пытаться установить ее самостоятельно — наймите сантехника, который сделает это за вас, потому что для установки потребуется проложить трубы, подключить их к котельной и, возможно, даже поднять пол .

Сколько стоит установка системы теплого пола?

Стоимость теплого пола полностью зависит от того, какую систему вы выберете, и от того, устанавливаете ли вы ее в новостройке (или устанавливаете во время ремонта существующей собственности) или нет.

Электрическая система будет стоить около 75 фунтов стерлингов за квадратный метр для предварительно смонтированных ковриков для подогрева пола или 100 фунтов стерлингов за квадратный метр для незакрепленных кабелей. Дополнительные расходы связаны с прокладкой изоляции под системой, регулировкой отопления и оплатой электриков.

Системы на водной основе будут стоить значительно дороже, а общие затраты после установки исчисляются тысячами фунтов. Хотя система на водной основе сэкономит вам деньги, она не сэкономит вам много, делая ее скорее роскошным вариантом, чем средством экономии денег.

Подходит ли вам теплый пол?

Важно не питать иллюзий, что теплые полы позволяют сэкономить деньги. The Energy Saving Trust отмечает, что водная система сэкономит вам всего 20 фунтов стерлингов в год для среднего дома с конденсационным котлом.Учитывая существенные затраты на установку, вы вряд ли сильно сэкономите.

Однако именно потому, что большая часть затрат связана с установкой, полы с подогревом идеально подходят при строительстве нового дома или при строительстве новой комнаты, ванной комнаты или пристройки.

Главное преимущество теплых полов — это комфорт. Оба типа систем обогревают комнату, и это означает, что не только ваши ноги будут в тепле, но и тепло будет распределяться более равномерно и равномерно. Например, если у вас каменный пол со встроенным подогревом, тепло будет сохраняться, даже когда окно открыто.По сравнению с тем, как тепло от радиатора рассеивается, когда в комнату проникает сквозняк, это может быть привлекательным предложением.

Он также обеспечивает очень чистый и минималистичный вид. В ванной комнате с полом с подогревом не будет дополнительного беспорядка, создаваемого громоздкими радиаторами, и стоимость дома будет улучшена за счет их добавления.

Сколько стоит теплый пол?

Существует много противоречивой информации относительно текущих расходов на электрические теплые полы и по очевидным причинам.Во время установки задействовано так много переменных, что по правде говоря, ни одна система не будет работать точно так же, как другая. Каждый дом уникален, поэтому нет простых ответов или высеченных в камне цифр. Все проекты будут работать в соответствии со своими определенными условиями. Хотя невозможно дать точные цифры, которые будут верны для какой-либо системы, эта статья может дать некоторое представление о потенциальных долгосрочных эксплуатационных расходах и о том, как они соотносятся с другими методами отопления.

Что может повлиять на расчет текущих затрат?

Для любой системы отопления существует ряд факторов, определяющих, сколько они будут стоить в эксплуатации и насколько эффективны.Вот некоторые из основных элементов, которые могут определить эффективность системы электрического теплого пола:

Изоляция пола

Установка правильной изоляции может повысить эффективность вашей системы электрического теплого пола до 50% и существенно повлиять на общие эксплуатационные расходы. Изоляция предотвращает потерю выделяемого тепла через субстрат внизу и вместо этого выталкивает его вверх в комнату наверху. Ни одна система электрического теплого пола не должна устанавливаться без соответствующей изоляции, потому что без нее вы будете иметь гораздо более длительное время нагрева и более высокое потребление энергии.

Напольное покрытие

Тип напольного покрытия, которое вы решите использовать с вашей системой, будет иметь большое влияние на ее эффективность и время нагрева. Плитка и камень являются лучшими напольными покрытиями из-за их превосходной проводимости — они быстро нагреваются, но также медленно остывают и могут достигать более высоких температур, чем другие материалы. Винил — хороший вариант, так как он быстро нагревается, но также быстро остывает. Однако дерево и ковер нагреваются гораздо медленнее, а это значит, что вам потребуется больше энергии, чтобы нагреть комнату до комфортной температуры.Ковер, в частности, действует как изолятор и сделает любую систему намного менее эффективной, поэтому вы можете рассчитывать на гораздо большие эксплуатационные расходы, если это ваше предполагаемое напольное покрытие.

Размер номера

Как и в любой другой системе отопления, чем больше площадь, тем больше энергии вам потребуется для поддержания нужной температуры. Системы теплого пола не являются исключением из этого правила, поэтому, если для обогрева с использованием комплекта 10 м² в течение четырех часов требуется 84,3 балла, это будет вдвое больше, чем для обогрева помещения площадью 25 м² на 210.8п.

Изоляция помещений и использованная мощность Вт / м²

При установке системы теплого пола необходимо учитывать не только изоляцию пола. Недостаточная теплоизоляция помещения является основной причиной более высоких эксплуатационных расходов, потому что сквозняки теряют тепло намного быстрее, чем помещения с изоляцией, соответствующей современным стандартам. Системам с более низкой в ​​/ м² будет сложно поддерживать температуру в плохо изолированных помещениях, в результате чего система будет работать только в качестве подогрева пола — распространенная проблема с системами подогрева пола, которые были модернизированы в старинных зданиях.Системы с более высокой в ​​/ м² лучше подходят для помещений с высокими потерями тепла, но увеличенное количество кабеля, используемого для меньшего расстояния, означает, что долгосрочные эксплуатационные расходы могут быть больше. При этом никогда не рекомендуется выбирать слишком низкое значение в / м², так как оно будет бороться с поддержанием комфортной температуры, постоянно потребляя энергию, пытаясь бороться с потерей тепла в комнате. Вы также можете установить системы с более высокой в ​​/ м² в комнатах со стандартной изоляцией, и, поскольку сохраняется больше тепла, комната нагревается за меньшее время без реальной разницы в расходах на электроэнергию — так же, как и чайник с большей мощностью. для кипячения воды использует то же количество энергии, что и чайник с меньшей мощностью, несмотря на то, что работа выполняется вдвое быстрее.

Частота использования

Многие системы устанавливаются с намерением, что они будут использоваться только изредка или только на низком уровне, чтобы убрать край с плохих полов, когда погода становится холоднее. Если это так для вашего проекта, вы, вероятно, обнаружите, что ваши текущие расходы намного ниже, чем прогнозировалось, поскольку ваше использование будет достаточно нечастым, чтобы не повлиять на ваши счета. Подогрев пола всегда будет стоить немного дороже, если вы будете использовать его короткими сериями, потому что он будет каждый раз нагреваться от холода, поэтому вы можете найти более эффективным поддерживать отопление в течение более длительных периодов времени на заданном уровне.Вы также должны помнить о том, насколько жарко вы хотите в своих комнатах, если используете теплый пол в качестве основного источника тепла. Чем выше выбранная вами температура, тем больше энергии потребуется вашей системе для поддержания температуры, и тем реже термостат будет выключать вашу систему.

Стоимость электроэнергии

Наконец, еще один важный аспект, о котором вам нужно помнить, — это то, какую цену за киловатт-час вы платите за электроэнергию. Приведенные ниже расчеты основаны на средней цене в Великобритании за период с 14 февраля 2015 года.05p / кВтч — но у вас может быть меньше или больше этой цифры. Всегда рекомендуется проверять, можно ли получить более дешевый тариф, и, если вы собираетесь часто использовать теплый пол, определенно стоит постараться, чтобы убедиться, что вы получаете лучшее предложение.

Мы всегда советуем получить оценку вашего дома у специалиста по энергоэффективности перед покупкой, если вы не уверены, будет ли электрический теплый пол работать в качестве основного источника тепла для ваших комнат.

Возможные эксплуатационные расходы для системы теплого пола 150 Вт / м²

Чтобы дать вам лучшее представление о том, сколько может стоить ваша система, в таблице ниже показаны затраты на использование типичной системы мощностью 150 Вт / м² в помещениях разного размера на почасовой основе.

Время включения (ч) 1 м² 2 м² 4 м² 5 м² 10 м² 15 м² 25 м²
1 2.1п 4.2p 8.4p 10,5p 21.1p 31,6p 52.7p
2 4.2p 8.4p 17,0p 21.1p 42.2p 63.2п 105.4p
3 6.3p 12.6p 25.3p 31,6p 63.2п 94.8p 158.1п
4 8.4п 17,0p 33.7p 42.2p 84.3p 126.5p 210.8p
5 10,5p 21.0p 42.2p 52.7p 105.4p 158.1п 263,4п
6 12.6p 25.3p 50.6p 63.2п 126.5p 189.7p 316.1п
7 14.8п 29,5п 59.0p 73,8p 147,5п 221.3p 367.0p
8 16.9p 33.7p 67.4p 84.3p 168.6p 253.0p 421,5п

Эта таблица основана на системе Thermonet EZ 150 Вт / м² при использовании в качестве первичного источника тепла при условии использования подходящего уровня изоляции. Важно отметить, что не все системы мощностью 150 Вт / м² будут стоить одинаково для работы, и будут некоторые различия из-за различий в качестве, размере и эффективности кабелей, используемых разными производителями.Цифры, приведенные в этой таблице, учитывают, что система была выключена и снова включена для поддержания температуры, установленной термостатом. Из этой таблицы вы можете составить приблизительное представление о том, сколько будет стоить ваша предполагаемая система теплого пола в неделю, в зависимости от размера, который вы собираетесь установить, и предполагаемой продолжительности использования в течение дня.

Например, предположим, что вы планируете установить электрическую систему подогрева полов на кухне общей площадью 14 м² с приспособлениями 2 м² для временного ухода.Это оставит для работы площадь 12 м², а когда мы вычтем дополнительные 10%, у нас останется 10,8 м². Чрезвычайно важно вычесть эти 10%, потому что вы не должны заказывать слишком большой комплект для теплого пола — провода нельзя обрезать, чтобы получить нужный размер, поэтому лучше проявить осторожность. Мы всегда советуем округлять до ближайшего доступного размера комплекта, поэтому мы рассмотрим текущую стоимость системы 10 м². Для основного источника тепла выбранный нагревательный комплект должен покрывать 80% обогреваемой площади, поэтому комплекта 10 м² будет более чем достаточно для этой теоретической установки.

С точки зрения того, как часто вы собираетесь запускать свою систему, предположим, вы настроите ее на один час утром и три часа вечером. Ориентировочная стоимость системы площадью 10 м², работающей четыре часа в день, составляет 84,3 пенсов, или примерно 5,90 фунтов стерлингов, при условии, что вы будете придерживаться одного и того же распорядка в течение всей недели.

Если вы хотите увеличить это число до ежемесячного, это принесет вам примерно 23,60 фунта стерлингов или 141,62 фунта стерлингов на 6 месяцев. Это может дать вам лучшее представление о том, является ли это доступным вариантом отопления для вашего дома, но для дополнительной основы сравнения давайте сравним эти цифры с эксплуатационной стоимостью электрического радиатора, еще одного популярного решения в области отопления.

Стоимость установки электрического радиатора на кухне 14 м²

Когда мы говорим о текущих расходах на пол с подогревом, мы говорим о размере комплекта, необходимом для обогрева не менее 80% доступной площади пола, когда все постоянное оборудование вычтено из общей площади помещения. Отопление с помощью радиаторов совершенно другое, поскольку они используют смесь конвекции и лучистого тепла, поэтому для этих расчетов нам нужно смотреть на всю площадь комнаты.

При вычислении этого примера мы будем использовать те же условия, которые Thermogroup использовала для своих расчетов, поэтому цена за единицу электроэнергии будет 14.05p / кВтч. Для помещения площадью около 14 м² со стандартной изоляцией нам потребуется электрический радиатор мощностью 1200 Вт или 1,2 кВт. В отличие от теплого пола, при выборе мощности электрического радиатора всегда следует округлять, но в этом примере мощность, которая нам нужна, является точной цифрой. Продолжая наш четырехчасовой отопительный период, как и в предыдущем примере, мы будем использовать 4,8 кВт / ч электроэнергии в день. Если умножить это число на 14,05 пенсов / кВт · ч, получится 67.44 пенсов, что дает нам суточные эксплуатационные расходы на электрический радиатор на нашей кухне площадью 14 м².

Опять же, если мы будем придерживаться одного и того же режима отопления семь дней в неделю, наши общие текущие расходы составят около 4,72 фунтов стерлингов, или чуть более 18,88 фунтов стерлингов в течение всего месяца. Если рассматривать 6-месячный период отопления в более холодные месяцы, эта цифра достигает 113,30 фунтов стерлингов, что делает его почти на 20% дешевле, чем прогнозируемые эксплуатационные расходы для системы электрического теплого пола.

Вот эти цифры в сравнении:

Шкала времени Электрорадиаторы Эксплуатационная стоимость Текущие расходы на электрические теплые полы
День 67.44п 84.3p
неделя £ 4,72 £ 5,90
Месяц £ 18,88 £ 23.60
6 месяцев £ 113,30 £ 141,62
Год £ 226.60 £ 283,25

Все цифры затрат, рассчитанные для электрического радиатора, были рассчитаны исходя из того, что он будет потреблять энергию в течение всего часа, в течение которого он использовался, но весьма вероятно, что это не так.Если вы не пытались довести особенно холодную комнату до высокой температуры, радиатор может потреблять энергию только треть времени, в течение которого он используется, или, возможно, даже меньше.

Как разница в способе отопления может повлиять на стоимость

Важно учитывать, что это два совершенно разных метода нагрева. Электрические радиаторы нагреваются за счет сочетания конвекции и излучения, причем большая часть тепла сначала поднимается, а затем циркулирует по комнате; в то время как полы с подогревом используют только лучистое тепло, поднимаясь от земли вверх и нагревая в первую очередь жилые уровни.Так как теплый пол обеспечивает тепло там, где оно больше всего необходимо, его обычно можно использовать при температуре примерно на 2 ° C ниже, чем при других методах обогрева, при этом поддерживая комфортную температуру.

Еще один ключевой момент заключается в том, что теплый пол по своей задумке нагревает одновременно большую площадь поверхности, тогда как радиаторы работают из одной точки в комнате. Это отражают более высокие эксплуатационные расходы на пол с подогревом, но вы должны помнить, почему вы, вероятно, думаете об его установке в первую очередь — повышенный комфорт, теплые полы и незаметная система, с которой не могут сравниться никакие другие решения.Он обеспечивает гораздо более безопасный метод обогрева по сравнению с радиаторами, потому что здесь нет горячих поверхностей, с которыми можно было бы соприкасаться, а большая площадь обогрева исключает возможность появления холодных точек в комнате.

Пожалуйста, помните, что эти расчеты являются приблизительными и предназначены только для иллюстративных целей. Если в одном доме пол с подогревом может существенно повлиять на счет за отопление, то в другом может наблюдаться более заметное увеличение — все дело в знании ваших собственных уникальных параметров проекта и того, что может повлиять на эффективность системы.

Уделите столько времени, сколько вам нужно, на подготовку и исследование, прежде чем приступить к какой-либо работе, и если вам потребуются дополнительные советы или рекомендации, наша дружная команда в Heatingpoint всегда готова помочь.

.

Добавить комментарий
