Открытая и закрытая система отопления: что нужно знать застройщику

Автор Евгений Апрелев На чтение 4 мин. Просмотров 1.1k.

При планировании отопления собственного жилища практически каждый застройщик сталкивается с понятиями, требующими разъяснения, одним из которых является «открытая система отопления». О конструктивных особенностях и признаках, схемах и основных элементах данной системы обогрева (СО) и пойдет речь в этой публикации.

Определение открытой системы обогрева и ее элементы

По статистике, около 70% владельцев частных домов используют различные схемы водяного отопления, которые могут быть открытые и закрытые. Основным признаком открытой СО является отсутствие принудительного давления в контуре благодаря применению атмосферного расширительного бака. В высшей точке контура давление будет равно атмосферному, а в нижней, равняться давлению водяного столба.

Состав оборудования следующий:

  1. Теплогенератор, который нагревает теплоноситель.
  2. Стояк, который в верхней своей точке оканчивается открытым расширительным бачком.
  3. Непосредственно сама емкость, связанная с атмосферой, которая служит для компенсации расширения теплоносителя при нагреве и предотвращения образования воздушных пробок в системе.
  4. Дренажный трубопровод, который отводит излишек теплоносителя из контура.
  5. Магистральная подающая труба, по которой перемещается нагретая вода в радиаторы.
  6. Батареи (радиаторы, регистры и пр.).
  7. Обратный магистральный трубопровод, по которому теплоноситель поступает в котлоагрегат для дальнейшего нагрева.
  8. Циркуляционный насос. В принципе, правильно рассчитанная и смонтированная СО может обойтись и без данного элемента, но с насосом некоторые ограничения (длина контура до 30 м.) снимаются и циркуляция воды по контуру происходит более эффективно.
  9. Запорный кран, устанавливаемый в СО для пополнения объема теплоносителя из водопровода (10). Данный элемент необязателен, так как заполнение системы водой может осуществляться непосредственно через расширительный бак.

Последний (11) элемент, обозначенный на схеме – это кран, который предназначен для слива воды из СО.

Важно! При функционировании системы обогрева в штатном режиме, запорная арматура 9 и 11 должна находиться в закрытом положении.

Разновидности систем обогрева открытого типа

Данные СО различаются по способу перемещения теплоносителя в контуре. Он может быть:

  • Естественным. Данный тип водяных СО называют гравитационными или самотечными.
  • Принудительным. В данном способе главной движущей силой для теплоносителя является насос.

Система отопления открытого типа с естественным побуждением работает благодаря разнице в плотности и массе горячего и охлажденного теплоносителя. Более «тяжелая» охлажденная вода выдавливает «легкую» нагретую, из теплогенератора в трубопровод. При соблюдении необходимого диаметра и уклонов подающей и обратной магистральной трубы, в контуре возникает естественная циркуляция теплоносителя.

Основной проблемой данной СО является достаточно небольшая скорость естественного перемещения воды по контуру (0,1 – 0,3 м/с). При такой скорости, вода теряет большую часть тепловой энергии не доходя до последнего радиатора. Для увеличения скорости движения воды в контуре применяется насос.

В открытых СО с принудительным побуждением, скорость перемещения теплоносителя варьируется от 0,3 до 0,7 м/с, что значительно увеличивает его теплоотдачу, и соответственно эффективность работы отопления.

Совет! Проблема СО с насосом в том, что они энергозависимы. Чтобы при отключении электроэнергии отопительная система продолжала функционировать, необходима байпасная линия, на которой и монтируется циркуляционный насос.

Открытые СО различаются схемой разводки трубопровода. В однотрубной системе отопления все радиаторы включаются в подающую магистраль последовательно. Возврат охлажденной воды осуществляется по тому же трубопроводу.

В двухтрубных, подача теплоносителя на радиаторы осуществляется по одной подающей трубе, а отвод охлажденного – по другой.

Чаще всего, открытая СО используется без насоса, с перемещением воды по трубам самотеком. Низкое давление не дает возможности делать многоконтурные варианты с достаточной эффективностью обогрева, использовать систему «теплый пол» или организовать открытый способ присоединения системы горячего водоснабжения. Чтобы поднять давление в контуре необходимо использовать мембранный расширительный бак закрытого типа.

Достоинства и недостатки

Использование для обогрева небольших дачных и загородных домов открытой СО, актуально и в XXI веке. Главным ее достоинством считается возможность создания энергонезависимого отопления, что для многих домовладельцев является решающим фактором. Кроме этого, у данной СО есть и другие плюсы:

  • Благодаря конструкции расширительного бака достаточно просто организовать подпитку напрямую из водопровода.
  • Данная СО практически лишена такой проблемы, как воздушные пробки, опять же из-за конструкции емкости для компенсации теплового расширения воды.

Недостатками можно считать:

  • Достаточно высокая стоимость материалов, из-за использования труб большого диаметра.
  • Возможные проблемы при монтаже необходимого уклона магистрального трубопровода.
  • Необходимость контроля за уровнем жидкости.
  • Высокая инерционность из-за низкой скорости движения теплоносителя.

Многие застройщики спрашивают, какая разница между открытой и закрытой системой отопления, кроме особенностей конструкции расширительного бака?

Как уже говорилось выше, определяющим фактором закрытой СО является мембранный расширительный бак, который поддерживает повышенное давление в контуре. Благодаря этому, можно использовать трубы меньшего (чем в открытой) диаметра, что резко сокращает затраты на создание закрытой системы отопления, а герметичность расширительной емкости не допускает испарения теплоносителя из контура и дает возможность применять не только воду, но и различные типы антифризов.

Расширительный бак открытой системы отопления

Что такое «открытая система отопления»?

На сегодняшний день открытая система отопления (она же самотечная) получила наибольшее распространение в частных домах, расположенных за городом. Основная причина этого состоит с ее простоте, надежности и энергетической независимости. Не секрет, что во многих сельских районах по сей день наблюдаются перебои с электроснабжением, что может вывести из строя энергозависимую систему автоматического контроля и привести к замерзанию теплоносителя.

В подобных условиях эксплуатации намного проще и надежнее выбрать открытую систему отопления, в основе которой лежит естественная циркуляция теплоносителя, возникающая за счет перепада давления между нагретым теплоносителем, выходящим из котла, и обратной водой, поступающей в него.

Конструкция самотечной системы отопления предельно проста и состоит из следующих элементов:

  • Котла отопления
  • Радиаторов
  • Расширительного бака открытой системы отопления

Как работает открытая система отопления?

В открытой системе отопления в качестве теплоносителя используется обычная водопроводная вода. Ее заливают в систему отопления перед запуском, как правило, в начале отопительного сезона. На следующем этапе разжигают котел и начинают нагрев воды, находящейся в нем.

Горячая вода устремляется вверх и создает направленное движение теплоносителя, возможное только при наличии замкнутого циркуляционного контура, в котором не должно быть пустот и воздушных пробок.

Как известно, вода при нагревании расширяется и создает в системе избыточное давление, способное разорвать самые прочные трубы и котел. Чтобы этого не произошло, «лишнее давление» необходимо сбросить. Самый простой способ состоит в сливе части воды, выходящей за пределы системы отопления при нагреве. Для этого достаточно было бы в самой верхней части системы оставить открытый сбросной люк или кран.

Но при этом следует помнить, что в системе отопления теплоноситель не только нагревается, но и остывает, уменьшаясь при этом в объеме, что может создать пустоты в циркуляционном контуре и остановить циркуляцию. Если вспомнить, что самотечная система отопления не имеет надежной защиты от различных экстренных ситуаций, то нетрудно представить последующий за прекращением циркуляции теплоносителя перегрев котла и его закипание.

Устранить все возможные негативные последствия просто: достаточно установить расширительный бак открытой системы отопления

О чем идет речь

Расширительный бак открытой системы отопления это открытый резервуар, свободно сообщающийся с атмосферой. Отсюда и название: открытая система отопления. При этом расширительный бак подсоединен к контуру отопления в самой высокой его части. При расширении воды и увеличении ее в объеме вследствие нагрева бак заполняется и аккумулирует излишки теплоносителя.

При охлаждении воды и уменьшении ее объема часть воды из расширительного бака поступает обратно в систему отопления, что полностью исключает образование пустот и нарушение циркуляции.

Следует отметить, что наличие открытого расширительного бака позволяет пузырькам воздуха и газа, содержащимся в воде, уходить в атмосферу, что также немаловажно для нормальной работы системы отопления.

Конструкция расширительного бака открытой системы отопления предельно проста и обычно состоит из прямоугольного металлического ящика с хорошими сварными швами, в котором установлен кран для сброса воды.

Бак снабжен крышкой и смотровым отверстием. Для предотвращения замерзания теплоносителя, его принято утеплять.

Видео инструкция — как работает расширительный бак для отопления

предназначение, конструкция и принцип работы

Вопросов, касающихся расширительных бачков для отопления открытого типа, сегодня встречается немало. Не все обыватели понимают, для каких целей устанавливают этот резервуар, и какие функции он выполняет. Поэтому имеет смысл рассмотреть этот вопрос и разобраться в нем досконально. Тем более что многие обыватели спрашивают, можно ли изготовить расширительный бачок своими руками.

Зачем нужен расширительный бачок?

Начнем с разбора вопроса, что такое расширительный бачок. По сути, это обычная емкость размером в 1/10 объема всего теплоносителя в системе отопления открытого типа. При заполнении системы теплоносителем бачок загружается не полностью. Воздушная часть резервуара предназначена для того, чтобы при нагреве расширяющаяся часть теплоносителя могла куда-то деться. То есть это своеобразный балластовый объем. И в этом его первое назначение.

Второе — расширительный бачок предназначен для того, чтобы воздух, который попадает в систему отопления дома при закачке теплоносителя, куда-то выводился. Ведь все знают, что воздушные пробки — это причина неэффективной работы отопления в целом, а иногда и ее полного отказа. Воздух под действием законов физики поднимается в жидкой среде вверх, поэтому и собирается в баке, который устанавливается в самой верхней точке трубной системы.

Вот такие две функции выполняет расширительный бак.

Место установки

Немаловажная позиция — место установки. Поскольку мы говорим о системе отопления открытого типа, необходимо определить, почему она имеет такое название.

В настоящее время используются две системы:

  • Открытая.
  • Закрытая.

Нас интересует открытая. Название говорит само за себя. В данном случае теплоноситель в одной из точек контура соприкасается с внешним воздухом. И эта точка не что иное, как расширительный бак. В его конструкции есть верхняя крышка, через которую теплоноситель соприкасается с воздухом.

Внимание! Сразу же оговоримся, что в открытой системе отопления действует принцип естественной циркуляции теплоносителя. Если вы решили установить в отоплении насос, то сразу же ставьте и расширительный бак закрытого типа.

Установка бачка в системе отопления

Теперь несколько моментов, касающихся конструкции отопительной системы:

  • Во-первых, необходимо учитывать одноуровневую расстановку всех радиаторов. То есть все они должны располагаться на одном уровне без перепадов высоты.
  • Во-вторых, небольшой уклон подающего и обратного контура. Первый идет с уклоном от котла, второй — к нему. Это дает возможность теплоносителю двигаться свободно с естественным направлением и правильно выводить воздух вверх.
  • В-третьих, расширительный бак врезается в подающий контур у стояка, который ведет от отопительного котла к верхней трубной разводке. Это самое удачное место, потому что основное скопление воздуха отмечается в радиаторах.

Иногда случается, что в трубной отопительной системе образуется так называемый карман. Это большая редкость, зависящая от особенностей архитектуры здания. Так вот в этом кармане обязательно будет собираться воздух в больших количествах, и его необходимо как-то стравливать.

Специалисты предлагают именно здесь установить еще один дополнительный расширительный бачок. Он по объему будет меньше основного. Важно лишь грамотно подобрать размеры прибора и соорудить слив теплообменника. Если карман не очень большой, то можно обойтись и без бачка. Тогда в трубе устанавливается на сгоне обычный воздушный сбросник.

Полезные советы

Выше уже говорилось о том, что объем расширительного бака равен 10% от объема всего теплоносителя в отопительной системе дома. Конечно, это приблизительный показатель. Чтобы точно определить его, необходимо учесть большое количество всевозможных коэффициентов, которые входят в сложную формулу. Самостоятельно, если вы не специалист, сделать такой расчет будет сложно. Поэтому берите вышеуказанное соотношение за основу.

Кстати, если предохранительный клапан срабатывает очень часто, знайте, что с объемом вы промахнулись. Скорее всего, вы неправильно подсчитали общий объем теплоносителя. Не спешите в этом случае менять установленный расширительный бачок на новый с большим объемом. Можно просто рядом врезать другой, чтобы он компенсировал недостающие литры.

Когда встает вопрос, как установить трубную разводку расширительного бачка, то необходимо учитывать всего лишь две позиции:

  1. Теплоноситель в него должен поступать с верхней точки.
  2. А уходить с самого низа.
Расширительные баки открытого и закрытого типа

Именно таким способом можно избежать смешивания воздуха с водой внутри бака.

Очень часто от обывателей звучит вопрос, почему кипит расширительный бак? Здесь две причины:

  • Неправильно выбран диаметр трубы контурной разводки. Обычно к закипанию приводит сниженный диаметр, поэтому специалисты советуют использовать трубы не меньше 32 мм. Но учитывайте и факт правильной установки радиаторов отопления. Они должны не разрывать трубную систему, а врезаться в нее.
  • Отсутствие уклона контуров, о которых мы уже говорили выше. Поэтому придется переделывать систему отопления или устанавливать в нее циркуляционный насос.

Несколько слов о насосе. Выше уже упоминалось, что отопление открытого типа и циркуляционный насос не всегда совместимы. Если увеличить объем теплоносителя, то насос небольшой мощности можно врезать в контур. И этим проблема будет решена. Кстати, устанавливают его на обратном контуре около котла. А как увеличить объем теплоносителя? Вариант один — увеличить диаметр труб разводки. Можно еще нарастить секции радиаторов отопления. В общем, надо будет все рассчитать и продумать. Не стоит принимать скоропалительных решений.

Как изготовить расширительный бак своими руками

Бачок своими руками

Самодельный расширительный бак для системы отопления открытого типа изготавливается достаточно просто. Вариантов моделей много. Изготовить его можно из металла или пластмассовой емкости. Если решено установить металлический вариант, то вам придется освоить навыки работы с такими инструментами, как болгарка и электросварка.

Для изготовления понадобятся металлические листы толщиной 2–4 мм. Чем толще металл, тем дольше будет работать бак. Сечение емкости может быть прямоугольным или круглым — это не столь важная характеристика. Важнее правильно подсчитать объем. Часто мастера под бак используют различные металлические емкости или резервуары, и вовсе не обязательно, чтобы они были стальными. Хотя высокопрочная сталь — это гарантия долгосрочной эксплуатации.

Пластмассовые емкости — тоже неплохой вариант. Но здесь необходимо подбирать изделие из пластмассы, выдерживающей температуру теплоносителя. Понятно, что может произойти, если бак вдруг начнет плавиться.

Добавим, что пластмассовые емкости обладают практически вечным сроком службы. И это их большой плюс. Единственное, на что обращают внимание мастера — это места стыковки емкости и труб системы отопления открытого типа. Здесь важно добиться стопроцентной герметизации, поэтому жаропрочная резина и высокого качества герметик — основные материалы для соединения.

Заключение по теме

Итак, расширительный бачок открытого типа — это обычная емкость без верхней части. Ее конструкцию определяет основной принцип — соприкосновение с воздухом. Часто емкость снабжают крышкой, которая служит в качестве прикрытия внутреннего объема прибора от мусора. Это простой резервуар без запорной арматуры, уплотнительных элементов и других приспособлений. Это просто бак.

Расширительный бак открытого типа из нержавеющей стали

Расширительные баки открытого типа – качественное оборудование для эффективного отопления

Расширительный бак для системы отопления открытого типа устанавливается в открытую систему отопления и предназначается для ее максимальной безопасности и надежности, независимо от условий работы. Устанавливаются такие баки, как правило, в верхней точке системы. В частных домах речь идет о чердаках или верхних этажах.

Преимущества расширительных баков от ТеплоГидроИнвест состоят в следующем:

  • Установка расширительного бака открытого типа будет максимально простой, если вы доверите ее опытным профессионалам.
  • Мы предлагаем вам только оригинальное оборудование напрямую от производителей без лишних посредников, что делает его, во-первых, приятным с точки зрения стоимости, во-вторых, качественным и надежным, поскольку вероятность покупки подделки полностью исключается.
  • Наши баки прочны и долговечны, это оборудование, которое легко выдержит даже интенсивную эксплуатацию долгое время.

На нашем сайте купить расширительный бак открытого типа можно, выбрав подходящее для вас предложение из нашего удобного каталога. Сделать это будет очень просто благодаря понятной для каждого клиента функции поиска.

Если у вас останутся еще вопросы, то задать их всегда можно нашим сотрудникам, используя онлайн чат или же по контактным номерам телефонов. С вами будут работать опытные профессионалы, которые помогут узнать все необходимое о технических особенностях такого оборудования, а также его установки.

Мы предлагаем самый широкий ассортимент расширительных баков в Москве. И все это – баки от лучших производителей, которые можно заказать прямо сейчас, не выходя из дома, притом, по ценам, которые понравятся каждому нашему покупателю!





Расширительные баки открытого типа – качественное оборудование для эффективного отопления

Расширительный бак для системы отопления открытого типа устанавливается в открытую систему отопления и предназначается для ее максимальной безопасности и надежности, независимо от условий работы. Устанавливаются такие баки, как правило, в верхней точке системы. В частных домах речь идет о чердаках или верхних этажах.

Преимущества расширительных баков от ТеплоГидроИнвест состоят в следующем:

  • Установка расширительного бака открытого типа будет максимально простой, если вы доверите ее опытным профессионалам.
  • Мы предлагаем вам только оригинальное оборудование напрямую от производителей без лишних посредников, что делает его, во-первых, приятным с точки зрения стоимости, во-вторых, качественным и надежным, поскольку вероятность покупки подделки полностью исключается.
  • Наши баки прочны и долговечны, это оборудование, которое легко выдержит даже интенсивную эксплуатацию долгое время.

На нашем сайте купить расширительный бак открытого типа можно, выбрав подходящее для вас предложение из нашего удобного каталога. Сделать это будет очень просто благодаря понятной для каждого клиента функции поиска.

Если у вас останутся еще вопросы, то задать их всегда можно нашим сотрудникам, используя онлайн чат или же по контактным номерам телефонов. С вами будут работать опытные профессионалы, которые помогут узнать все необходимое о технических особенностях такого оборудования, а также его установки.

Мы предлагаем самый широкий ассортимент расширительных баков в Москве. И все это – баки от лучших производителей, которые можно заказать прямо сейчас, не выходя из дома, притом, по ценам, которые понравятся каждому нашему покупателю!





Открытая или закрытая системы — Kuper

Система отопления открытого типа. От котла нагретая вода поднимается по стояку (подаче), вертикальной трубе диаметром не менеее 2-х дюймов, вверх за счёт энергии тепла (конвекции). Далее вода по уклону труб течёт к радиаторам, а от них по уклону к котлу. В котле вода нагревается и опять стремиться вверх по стояку. Такая система более проста и не зависит от электричества. Трубы в подобных системах имеют больший диаметр – стояк и обратка не менее 2 дюймов, иначе естественный ток воды будет затруднён. Преимущества открытой системы: простота и энергонезависимость, такая система работает без циркуляционного насоса, вода движется подчиняясь законам физики. В самой высокой точке такой системы устанавливается расширительный бак открытого типа (открытая сверху воронка). Объём расширительного бака составляет 5% от обьема воды в системе отопления. Открытая система чаще всего применяется для монтажа твердотопливных котлов.

Системы отопления закрытого типа. используют мембранный бак, что позволяет им во многом превосходить аналогичные системы открытого типа. Одним из главных преимуществ является то, что вам не нужно устанавливать бак в наивысшей точке системы, а можно его расположить даже рядом с котлом. Зачастую твердотопливный котел и мембранный бак вместе располагают в подвальных и технических помещениях. Теплоноситель, будь то вода или антифриз, ограждены от контакта с воздухом, что существенно замедляет окислительные процессы во всех сегментах системы отопления. Эта характерная черта систем отопления закрытого типа позволяет ощутимо продлить срок службы котлу и баку, и соединяющим трубам. Отопительные системы с мембранным баком способны создавать повышенное давление даже в самых верхних своих точках, что практически сводит на ноль вероятность возникновения воздушных пробок.

Система отопления открытого типа с насосом. Всё как в открытой системе: трубы большого диаметра (от 2дюймов), уложены с уклоном, в самой верхней точке системы расширительный бак (воронка) открытого типа. Но, на обратке (трубе по которой вода подводится к котлу) устанавливается циркуляционный насос. Для того, чтоб система работала без электричества насос ставится через байпас. Это обводной канал, разветвление трубы на две ветви. На одной стоит насос, а другая перекрывается краном или клапаном. Когда насос работает – кран закрыт, вода циркулирует через насос. Если электричества не стало, кран открывают, а проток через насос прикрывают и вода течёт самотёком.

схема c насосом и без, чем отличается от системы закрытого типа

Сегодня почти все загородное жилье оснащено водяными отопительными механизмами. Чаще всего источником энергии выступают котлы, которые функционируют на жидком, твердом топливе, на электроэнергии или газе.

При этом нередко применяется схема, где движение носителя тепла естественное, что требует открытой системы отопления.

Но одновременно с ней существует система закрытого типа. Чем они отличаются и какая лучше?

Принцип работы

Схема отопления водяного типа подразумевает как естественное, так и принудительное движение носителя тепла. В роли нагревательного устройства выступают напольные или настенные модели котлов: один или два контура, носитель тепла в виде пара, воды или антифриза. Система отопления открытого типа чаще всего в виде теплоносителя имеет простую воду.

При этом ее движение осуществляется естественным путем из-за разной плотности холодной и горячей воды и уклону, под которым проложен трубопровод. Дело в том, что нагретая вода имеет намного меньшую плотность, нежели холодная. В результате создается гидростатический напор, благодаря которому горячая вода движется к радиаторам.

Строение и нюансы

В общем виде открытая система отопления состоит из котла, расширительного бака, радиаторов и труб прямого и обратного видов. Разогретый до значительной температуры теплоноситель стремится вверх при выходе из котла, поскольку снизу на него давит холодная вода, подающаяся из обратки.

Принцип работы открытой отопительной системы.

Особенности эксплуатации

Так как нагретые тела расширяются, излишки горячей воды должны куда-то «уйти». Радиаторы и трубы не в состоянии вместить этот объем: для данных целей открытая отопительная система имеет расширительный бак, куда и стекаются все остатки воды. Остыв, они отправляются обратно в систему. При таком механизме отопления бак должен располагаться максимально высоко — например, на чердаке.

Бак не закрывают крышкой – вода должна насыщаться кислородом. Из-за этого нюанса механизм был назван открытым.

Кроме того, во избежание появления воздушных пробок, препятствующих нормальной работе, схема предусматривает обязательный контроль воды в баке. Другая особенность открытой системы – это медленная циркуляция воды, соответственно, и нагрев ее должен быть постепенным.

Расположение бака в системе.

Нельзя допускать кипения — от этого изнашиваются все составляющие элементы (трубы, радиаторы). Если зимой обогрева по каким-либо причинам не требуется, воду нужно слить, чтобы она не замерзла.

Достоинства и недостатки

Отопление открытого типа имеет ряд преимуществ:

  • все помещения равномерно прогреваются;
  • открытая система не нуждается в циркулярном насосе, который часто выходит из строя;
  • отсутствие шума и вибрации;
  • не зависит от электропитания.

Минусы

Есть и ряд недостатков. Во-первых, высокая цена, которая обусловлена необходимостью покупки труб большого диаметра. Во-вторых, необходимо просчитывать уклон на участках горизонтальных труб, что усложняет монтаж системы. В-третьих, есть риск того, что вода в расширительном баке замерзнет – именно от этого открытая система часто повреждается.

Открытая система отопления предусматривает и неудобные для пользователя ограничения: максимальная длина трубопровода – 30 метров, в качестве теплоносителя нельзя использовать антифриз. Расширительный бак не закрывается, и попадание кислорода в систему снижает срок службы радиаторов и труб из-за возможной коррозии.

Отличие от закрытой

В своем принципе работы открытая конструкция очень схожа с закрытой, однако закрытая система основана на принудительной циркуляции, из-за чего радиаторы и трубы нагреваются быстрее.

Схема закрытой системы отопления.

Плюсы и неожиданные минусы альтернативы

В сравнении с открытой системой, механизм закрытого типа, оснащенный циркулярным насосом, имеет следующие преимущества:

  • ниже затраты на трубы и минимизирован риск замерзания из-за монтажа в помещении;
  • бак герметичен и теплоноситель не испаряется, потому можно использовать как воду, так и антифриз;
  • антифриз в качестве теплоносителя дает возможность разморозить систему, вернуть ее в работу, чего не произойдет в случае с водой.

Кроме того, механизм с циркулярным насосом позволяет подключать «теплые полы» и регулировать температуру в помещении. Однако закрытая система проигрывает открытому механизму в своей зависимости от электроснабжения. Поэтому последние по-прежнему популярны.

Открытая и закрытая система теплоснабжения

Теплоснабжением называют снабжение теплом жилых, общественных и промышленных зданий и сооружений для обеспечения как коммунально-бытовых (отопление, вентиляция, горячее водоснабжение), так и технологических нужд потребителей.

Теплоснабжение бывает местным и централизованным. Система централизованного теплоснабжения обслуживает жилые или промышленные районы, а местного — одно или несколько зданий. В России наибольшее значение приобрело централизованное теплоснабжение.

В зависимости от способа присоединения системы горячего водоснабжения к системе теплоснабжения, последнее делится на открытое и закрытое.

Открытые системы теплоснабжения

Открытые системы теплоснабжения характеризуются тем, что водоразбор горячей воды для нужд потребителя происходит непосредственно из теплосети, причем, он может быть как полным, так и частичным. Остающаяся в системе горячая вода продолжает использоваться для отопления или вентиляции.

Расход воды в теплосети при этом способе компенсируется дополнительным количеством воды, которая подается в тепловую сеть. Преимущество открытой системы теплоснабжения заключается в ее экономической выгоде. Во время советского периода почти 50 % всех систем теплоснабжения были открытого типа.

В то же время, нельзя сбрасывать со счетов то, что такая система теплоснабжения имеет и ряд существенных недостатков. Прежде всего, это невысокое санитарно-гигиеническое качество воды. Отопительные приборы и трубопроводные сети придают воде специфический запах и цветность, появляются различные посторонние примеси, а также, бактерии. Для очистки воды в открытой системе обычно применяются различные методы, но их использование снижает экономический эффект.

Открытая система теплоснабжения по способу присоединения к теплосетям может быть зависимой, т.е. соединяться через элеваторы и насосы, или присоединяться по независимой схеме — через теплообменники. Остановимся на этом подробней.

Зависимые системы теплоснабжения

Зависимые системы теплоснабжения, это такие системы, в которых теплоноситель по трубопроводу попадает сразу в систему отопления потребителя. Здесь нет никаких промежуточных теплообменников, тепловых пунктов и гидравлической изоляции. Несомненно, что такая схема присоединения понятна и конструктивно проста. Она несложна в обслуживании и не требует никакого дополнительного оборудования, например, циркуляционных насосов, автоматических приборов регулирования и контроля, теплообменников и т.д. Чаще всего, эта система привлекает своей, на первый взгляд, экономичностью.

Однако она имеет существенный недостаток, а именно, невозможность отрегулировать теплоснабжение в начале и конце отопительного сезона, когда появляется избыток тепла. Это не только влияет на комфорт потребителя, но и приводит к теплопотерям, что снижает ее кажущуюся первоначально экономичность.

Когда становятся актуальными вопросы энергосбережения, разрабатываются и активно внедряются методики перехода зависимой системы теплоснабжения к независимой, это позволяет экономию тепла порядка на 10-40% в год.

Независимые системы теплоснабжения

Независимыми системами теплоснабжения называют системы, в которых отопительное оборудование потребителей изолировано гидравлически от производителя тепла, а для теплоснабжения потребителей используют дополнительные теплообменники центральных тепловых пунктов.

Независимая система теплоснабжения имеет целый ряд неоспоримых преимуществ. Это:

  • возможность регулирования количества тепла, доставленного к потребителю при помощи регулирования вторичного теплоносителя;
  • ее более высокая надежность;
  • энергосберегающий эффект, при такой системе экономия тепла составляет 10-40 %;
  • появляется возможность улучшения эксплуатационных и технических качеств теплоносителя, что существенно повышает защиту котельных установок от загрязнений.

Благодаря этим преимуществам, независимые системы теплоснабжения стали активно применяться в крупных городах, где тепловые сети достаточно протяженны и существует большой разброс тепловых нагрузок.

В настоящее время разработаны и успешно внедряются технологии реконструкции зависимых систем в независимые. Несмотря на значительные капиталовложения это, в конечном итоге, дает свой эффект. Естественно, что независимая открытая система — дороже, однако она значительно улучшает качество воды по сравнению с зависимой.

Закрытые системы теплоснабжения

Закрытые системы теплоснабжения – это системы, в которых вода, циркулирующая в трубопроводе, используется только как теплоноситель, и не забирается из теплосистемы для нужд обеспечения горячего водоснабжения. При такой схеме система полностью закрыта от окружающей среды.

Конечно же, утечки теплоносителя возможны и при такой системе, однако, они весьма незначительны и легко устраняются, а потери воды без проблем автоматически восполняются с помощью регулятора подпитки.

Подача тепла в закрытой системе теплоснабжения регулируется централизованным способом, при этом количество теплоносителя, т.е. воды, остается в системе неизменным. Расход тепла в системе зависит от температуры циркулирующего теплоносителя.

Как правило, в закрытых системах теплоснабжения используются возможности тепловых пунктов. На них, от поставщика теплоэнергии, например, ТЭЦ, поступает теплоноситель, а его температура регулируется до необходимой величины для нужд отопления и горячего водоснабжения районными центральными тепловыми пунктами, которые и распределяют ее по потребителям.

Приемущества и недостатки закрытой системы теплоснабжения

Преимущества закрытой системы теплоснабжения заключаются в высоком качестве горячего водоснабжения. Кроме того, она дает энергосберегающий эффект.

Ее, практически, единственный недостаток в сложности водоподготовки из-за удаленности тепловых пунктов друг от друга.


Открытая система | | Теплый пол своими руками

Введение

В открытой системе используется один источник тепла, ваш водонагреватель для бытового потребления, для обеспечения теплого пола и горячего водоснабжения. Эти две системы в основном связаны друг с другом. Та же вода, которая попадает, например, в горячий душ или в посудомоечную машину, сначала проходит через пол. Это очень эффективная система, потому что всю работу выполняет один источник тепла. Если водонагреватель имеет соответствующий размер и соответствует вашим потребностям в отоплении и быту, необходимость в «отдельной» системе отопления отпадает.

КАЖДЫЙ нагревательный элемент, который рекомендует и предлагает компания Radiant Floor, «РАЗРАБОТАН И НАЗНАЧЕН ДЛЯ ОТОПЛЕНИЯ ПОМЕЩЕНИЙ»! Эти устройства не являются вашими «типичными» водонагревателями, так что пусть вас не обманет компактный размер! Все наши нагревательные элементы производятся в соответствии с отраслевыми стандартами качества и надежности.

Эти высокоэффективные обогреватели созданы для лучистого отопления. Мы предлагаем устройства, которые будут нагревать как радиант (отопление помещений), так и горячую воду.

Независимо от того, какую систему лучистого отопления вы выберете, будь то открытая, закрытая или теплообменник, или требуемый тип топлива, пропан, природный газ, электрическая или масляная . .. Компания Radiant Floor позаботится о вас !!!

Многозонная открытая система с электроприводом по запросу и расширительным баком для городского водоснабжения
Открытая система Схема потока воды с водонагревателем резервуарного типа
Другой пример многозонной открытой системы с муниципальным резервуаром

Почему холодная вода поступает в систему отопления из бытового источника?

Вы заметите, что холодная вода из вашей бытовой сети попадает в водонагреватель по трубке пола.Мы прокладываем водопроводную систему таким образом, чтобы исключить попадание застоя воды в вашу бытовую систему. Пресная вода поступает в трубку каждый раз, когда вы используете горячую воду.

И хотя на первый взгляд кажется, что холодная вода будет охлаждать ваш пол, на самом деле этого не произойдет. Единственная холодная вода, которая может попасть в трубку, будет «подпиточной» водой вашего водонагревателя. Если в вашей бытовой системе нет открытых клапанов горячей воды, излучающая система по существу «закрыта».Другими словами, холодная вода не может попасть в систему, если ей некуда течь…. Где-нибудь в доме открыт кран горячей воды. Без открытого клапана горячей воды только циркуляционный насос, питающий лучистую трубку, может нагнетать воду из водонагревателя в трубку и обратно, когда ваша зона требует тепла.

Итак, при использовании горячей воды холодная вода поступает в водонагреватель через пол. Это гарантирует, что пресная вода всегда течет через систему, даже летом. Имейте в виду, что горячая вода, вытесняемая холодной подпиточной водой, в конечном итоге попадает в водонагреватель, поэтому нет чистой потери энергии.А из-за большой тепловой массы пола небольшое количество холодной подпиточной воды, попадающей в трубки, не имеет возможности охладить пол… если, конечно, вы не приняли четырехчасовой душ. Это маловероятно. Также помните, что если термостат в зоне требует тепла в то же время, когда вы используете горячую воду, тогда циркуляционный насос все равно будет перекачивать горячую воду по контурам, и в конечном итоге теплая вода будет поступать в трубки вместо холодный.

Между прочим, один из самых простых и наименее дорогих способов защиты компонентов в открытых системах, не говоря уже о домашней сантехнике, — это использование фильтра для всего дома.Обычные корпуса типа канистры можно купить в любом хозяйственном магазине, а фильтр на 20 микрон эффективно удаляет ил и другие частицы из поступающей в дом воды.

И пока мы говорим о воде, важно помнить, что все водопроводные системы, будь то для бытового горячего и холодного водоснабжения или водяного отопления, подвержены воздействию различных факторов окружающей среды. Минеральное содержание воды («жесткая» или «мягкая» вода), pH (кислая или щелочная) и добавки, такие как хлор, могут повлиять на медные, гальванизированные или пластиковые компоненты в системах водоснабжения для дома, в том числе на трубы PEX.

И хотя сшитый полиэтилен (PEX) является одним из самых прочных из всех этих компонентов, есть косвенные сообщения о том, что высокие концентрации хлора, в незначительной части случаев и характерные для муниципального водоснабжения, могли повредить трубы PEX. Это потенциально может повлиять на «открытые» излучающие системы, поставляемые муниципальными департаментами водоснабжения.

Итак, если у вас есть основания полагать, что ваш муниципальный департамент обрабатывает местную воду с более высокой, чем обычно, степенью хлора (4 промилле), вы можете рассмотреть вопрос о системе отопления с «закрытым» или «теплообменником».Оба этих типа систем позволяют домовладельцу заряжать излучающую систему любой водой по своему выбору (дистиллированной или родниковой водой или водой из какого-либо другого источника с низким содержанием минералов или без хлора).

Но если излучающие циркуляторы работают, не украдет ли пол горячую воду из моего душа?

Нет. Это потому, что наши циркуляционные насосы очень маломощные, несамовсасывающие. Они могут перемешивать воду вокруг излучающей системы, но не могут конкурировать с обычным давлением воды в быту.В результате использование горячей воды для бытового потребления всегда имеет приоритет.

Примеры и схемы открытых систем
Четырехзонная открытая система с использованием водонагревателя по запросу
Четырехзонная открытая система с высокоэффективным водонагревателем Polaris.
Открытый первичный контур установлен в многозонной излучающей системе

Открытая 2-зонная система с первичным контуром И циркуляционный контур для ГВС.

Даже в больших излучающих системах большого объема можно использовать водонагреватель подходящего размера по запросу. На приведенной ниже схеме подробно описана конфигурация «первичного / вторичного» водопровода в открытой системе (т.е. отопление и горячее водоснабжение от одного блока).

Схема первичного контура

Электрическая мультизональная открытая система по запросу
Газ по запросу многозонная система

Примеры многозонных систем с первичным контуром.

Открытая система для одной зоны «Radiant Ready»

Open Radiant Ready для водонагревателя резервуарного типа

На изображении выше представлены несколько примеров наших открытых систем с одной зоной «Radiant Ready». Эта предварительно собранная панельная система поставляется прямо из коробки, как вы видите здесь, включая насос, предварительно смонтированный контроллер, различные клапаны и датчики. Вся система проходит испытания на герметичность, и всего пять паяных соединений могут привязать ее к вашей системе.

Использование водонагревателя по запросу для открытой системы

За последние несколько лет водонагреватели по запросу превратились в необычные источники тепла. Они намного эффективнее (95%), чем водонагреватели резервуарного типа (75% или меньше для большинства моделей), они меньше, мощнее, вентилируются с трубкой из ПВХ и, что немаловажно, не страдают от «дежурного режима». потеря».

В отличие от водонагревателей резервуарного типа, блоки по запросу управляются компьютером и могут регулировать работу своих горелок в зависимости от температуры поступающей воды для максимального повышения эффективности.Они также оснащены встроенными цифровыми дисплеями, которые показывают количество галлонов в минуту, протекающих через устройство (полезно для диагностики), температуру воды на входе и выходе и даже мигают коды ошибок, когда что-то не так. Поднять или понизить выходную температуру так же просто, как нажать кнопку.

Открытая система со схемой по требованию
Многозонная открытая система

На приведенной выше схеме подробно описаны все компоненты «открытой системы», за которой следует фотография, на которой показано, как система связана с зонным манифольдом. Горячая вода из блока по запросу поступает в смесительный клапан №1 (клапан слева), где она доводится до любой температуры, необходимой для пола. Горячая вода из нагревателя по запросу также поступает в смесительный клапан №2 (верхний клапан), поэтому горячая вода в домашнем хозяйстве может быть холоднее (или в некоторых случаях горячее), чем вода в полу. Такая конфигурация водопровода дает домовладельцу полный контроль над тепловой мощностью как для отопления помещений, так и для горячего водоснабжения.

На фото ниже показан другой вариант водонагревателя по требованию, но вместо газа в качестве топлива он использует электричество.Этот электрический агрегат специально разработан для излучающих полов, и в регионах страны (например, на северо-востоке Тихого океана), где тарифы на электроэнергию низкие (0,07 за кВт · ч или ниже), электрический обогреватель по запросу станет отличным источником тепла. .

Компания Radiant Floor также производит предварительно собранные системы с одной зоной Radiant Ready в 38 конфигурациях. На фото ниже представлена ​​модель Radiant Ready, специально разработанная для водонагревателя по требованию.

Radiant Ready разработан для систем по требованию
«Radiant Ready» для обогревателя по запросу

«Открытая» система с одной зоной Radiant Ready с использованием нагревателя по требованию

Насос ALPHA, «умный» радиантный циркулятор

Стоимость насосов серии ALPHA резко упала, и теперь цена находится в пределах диапазона многих обычных радиационных циркуляционных насосов.Компания Radiant Floor будет внедрять циркуляционные насосы ALPHA в нашу излучающую систему, когда это возможно, чтобы наши клиенты могли сэкономить 50-75% на стоимости эксплуатации своих насосов.

Для получения дополнительной информации об удивительной серии ALPHA перейдите по этой ссылке: Alpha pump

Заполнение открытой системы

Открытая система подключена к домашнему водопроводу, поэтому лучший способ заполнить новую излучающую трубку — открыть кран ГОРЯЧЕЙ воды где-нибудь в доме.

Когда горячая вода забирается из водонагревателя (по запросу или из резервуара), холодная вода поступает на ее замену.Но вместо того, чтобы идти непосредственно к водонагревателю, в открытой излучающей системе эта свежая подпиточная вода сначала проходит через излучающую трубку. Это исключает любую возможность застоя в системе, но при этом не оказывает вредного воздействия на систему отопления. Таким образом, в результате такой конфигурации водопровода только горячая сторона вашей домашней системы может удалять воздух из недавно установленной излучающей трубки.

Это делает заполнение открытой системы проще, чем заполнение закрытой системы, потому что нет необходимости в шлангах, коммунальных насосах или ведрах с предварительно приготовленным антифризом.

Но вы все равно хотите следовать той же процедуре, что и для закрытой системы, то есть заполнять открытую систему по одной зоне за раз, по одному контуру за раз.

Если у вас три зоны, например, закройте шаровые краны под насосами для зон 2 и 3 и направьте поток воды на зону № 1. Помните, что простое открытие приспособления для горячего водоснабжения в любом месте дома заставит воду пройти через зону.

Если зона №1 имеет несколько контуров трубопровода и каждый контур имеет шаровой клапан перед каждым контуром (например, на больших коллекторах плиты), то закройте все контуры зоны 1, кроме первого. и направить воду в первый контур.

Когда контур №1 зоны №1 был очищен, закройте контур №1 и разомкните контур №2.

Повторите этот процесс для каждого контура в каждой зоне .

Любой посторонний воздух, остающийся в системе, со временем будет удален естественным путем за счет обычного ежедневного использования горячей воды в доме.

Также имейте в виду, что если вы используете новый водонагреватель резервуарного типа, он будет заполнен воздухом. Ожидайте, что процесс продувки продлится несколько минут, потому что вы заполняете как пустую трубку, так и очень большой резервуар.

Открытые системы являются частью домашней сантехники. Они работают при том же давлении, что и домашняя подача, обычно от 40 до 60 фунтов на квадратный дюйм.

Запорные клапаны

Запорные клапаны

Мы называем различные клапаны на фотографии выше «запорные клапаны». Два клапана, похожие на насадки для шлангов, являются стоками котла. Один из сливного котла расположен на верхний (горячий «Out») трубы чуть ниже стандартный запорного клапана. Слива котла на нижней трубе (холодный / возврат «в») как раз над вторым запорным клапаном.

Эти стопорные клапаны позволяют домовладельцу «промывать» водонагреватель Takagi по требованию чистым белым уксусом в рамках программы периодического технического обслуживания, особенно в регионах с очень жесткой водой. Уксус имеет слабую кислотность и разрушает минеральные отложения, которые могли образоваться в теплообменниках Takagi.

Процедура, которую следует выполнять один раз в год или, в случае очень жесткой воды, каждые 6 месяцев, выглядит следующим образом:

1. Закройте оба запорных клапана.
2. Присоедините короткий шланг стиральной машины к сливу каждого бойлера.
3. Налейте 2-3 галлона чистого белого уксуса в чистое ведро на 5 галлонов.
4. Подсоедините шланг от «горячей» (из Takagi) линии к погружному отстойнику или насосу общего пользования.
5. Протяните шланг от «холодной» (в сторону Такаги) линии в 5-галлонное ведро.

Когда насос работает, он будет подавать уксус НА ВЫХОДНОЙ порт водонагревателя и ВЫХОДИТ из порта ВХОДА, эффективно промывая теплообменники.Позвольте уксусу циркулировать таким образом в течение нескольких минут. Как вариант, вы можете закачать уксус в обогреватель, закрыть оба запорных клапана и дать уксусу постоять в теплообменниках в течение часа или двух.

Наконец, замените уксус пресной водой и промойте нагреватель в течение 60 секунд.

Не забудьте открыть запорные краны в конце этой процедуры.

Циркуляционный контур

Циркуляционный контур

В домах с большой планировкой этажей источник тепла часто находится на большом расстоянии от устройств горячего водоснабжения.Пятьдесят, восемьдесят, даже сто футов медной трубы 1/2 или 3/4 дюйма или трубки PEX могут отделить пользователя от водонагревателя. В крайних случаях несколько галлонов воды уходит в канализацию до того, как поступит горячая вода, не говоря уже о долгом ожидании.

Циркуляционный контур решает эту проблему за счет непрерывной циркуляции горячей воды между пользователем и источником тепла. Затем один или несколько устройств горячего водоснабжения ответвляются от основного контура, и горячая вода фактически становится доступной мгновенно.

Краткое руководство для многозонной системы (с расширительным баком ~ индивидуальное размещение)
Многозонная система с циркуляционным контуром

Но конечно это чудо потребляет энергию. Для циркуляции требуется небольшой насос (около 80 Вт), а сам контур может излучать значительное количество тепловой энергии в окружающий воздух, если он не изолирован должным образом. В идеале таймер активирует контур (насос) только в периоды значительного потребления горячей воды, например, несколько часов утром и несколько часов ночью.

Уличные дровяные котлы с открытой системой

Многие клиенты, особенно в сельской местности, устанавливают уличные дровяные котлы и используют их вместе с лучистым напольным отоплением. Обычно эти котлы через теплообменник подключаются к накопительному / резервному резервуару, который может взять на себя задачу нагрева воды, когда утомленный зимой домовладелец улетает в Карибское море и становится недоступным, чтобы бросить дрова в котел.

Если у вас есть стандартный уличный дровяной котел, следующая схема может оказаться очень полезной.

«Открытая» конфигурация, используемая со стандартным дровяным котлом для установки вне помещений

Теплообменник необходим в этой системе, потому что вода в дровяном котле химически обработана антикоррозийным средством. В результате котловая вода не должна контактировать с питьевой водой в накопительном / резервном баке. Также имейте в виду, что, если дровяной котел не является многотопливной системой (например, пропановая или масляная горелка срабатывает, когда дрова сгорают), резервный бак должен быть источником тепла, достаточно мощным, чтобы покрыть общую мощность дома. горячая вода и отопление.

На этой фотографии показана сторона теплообменника открытой системы с дровяным котлом

Изолированные трубопроводы подачи и возврата от дровяного котла (черная труба Ecoflex) входят в помещение через отверстие в плите. Чугунный циркуляционный насос (внизу слева) направляет горячую жидкость в верхний левый вход теплообменника. Встроенный термометр показывает точную температуру, поступающую в теплообменник. Из нижнего левого выхода теплообменника вода возвращается в котел.

Обратите внимание на «существующий комплект для заполнения системы», подключенный к возвратной линии. Эти клапаны упрощают наполнение или опорожнение бойлера при необходимости.

Второй циркуляционный насос из нержавеющей стали установлен на стороне бытового / отопительного оборудования теплообменника (вверху справа на фото). Датчик на линии накопительного бака возврат контролирует температуру в баке. Когда температура в баке опускается ниже 140 градусов, включается насос из нержавеющей стали, и тепло отбирается из теплообменника.

Другая вариация темы котлов на дровах — это змеевик для горячей воды для бытового потребления внутри самого котла. Некоторые марки бойлеров предлагают эту функцию, и, если в котел постоянно подается дрова, отдельный резервуар для горячей воды бытового потребления не требуется.

Открытая система с солнечной привязкой

Рост цен на ископаемое топливо вдохновил многих домовладельцев инвестировать в технологии возобновляемой энергии, такие как солнечная. На схеме ниже показано, как солнечная тепловая батарея может взаимодействовать с открытой излучающей системой.

В этом баке используются два внутренних теплообменника для нагрева воды для «открытой» излучающей системы.

В резервуарах с двумя змеевиками в основном две закрытые системы окружены питьевой водой. В идеале нижний (солнечный) змеевик нагревает бак до приемлемой температуры, а горячая вода отбирается по мере необходимости для бытовых и отопительных целей. Пресная вода поступает в резервуар прямо пропорционально количеству, забираемому для горячего водоснабжения . Очевидно, что когда горячая вода забирается из резервуара для лучистого отопления и целей, она просто возвращается в резервуар для повторного нагрева.

Так как солнечная энергия, особенно весной, летом и осенью, может нагреть резервуар почти до кипения, смесительный клапан стабилизирует потенциально обжигающую воду до безопасного уровня.

С другой стороны, если период пасмурной погоды или отсутствие доступного солнца (также называемого зимой) не позволяет солнечной батарее нагреть резервуар до желаемой температуры, модуль Takagi on-demand (резервный) нагревает верхний змеевик. с использованием стандартного ископаемого топлива. В любом случае, горячая вода всегда доступна для бытовых нужд или лучистого отопления.

Кроме того, поскольку эта конфигурация в основном представляет собой две закрытые (непитьевые и / или незамерзающие) системы, соединенные с чистой питьевой водой, компоненты, необходимые в любой закрытой системе, включены в этот пакет, то есть расширительный бак, воздухоотделитель, наполнитель / сливные клапаны и др.

Добавление закрытой зоны защиты от замерзания или зоны таяния снега к коллектору открытой системы

Использование зонного коллектора для питания теплообменника

Говоря о закрытых системах, связанных с «открытыми» системами, некоторые излучающие системы требуют использования антифриза.Примеры: тающий снег с проезжей части, пешеходных дорожек и лестниц; обогрев удаленных зданий, таких как мастерские и теплицы, по подземным, изолированным линиям… ..или в основном для любых отопительных задач , требующих защиты от замерзания . Очевидно, что эти зоны не могут смешиваться с питьевой водой открытой системы.

Обычно ради эффективности (нагрев с помощью незамерзания на 15% менее эффективен, чем нагрев с использованием чистой воды), вы не хотите, чтобы вся ваша лучистая система использовала незамерзание только потому, что он может понадобиться одной или двум зонам.Решением является теплообменник, обогреваемый одной ногой зонного коллектора открытой системы (, см. Схему выше). Теплообменник передает тепло от питьевой воды антифризу без смешивания двух жидкостей.

Система снеготаяния проезжей части и парковки

Обратите внимание на изолирующую пену XPS (экструдированный полистирол) под трубой и, что не менее важно, вертикальные куски пенопласта по краям будущей плиты.Во всех областях применения лучистого отопления, особенно в энергоемких областях, таких как таяние снега и льда, крайне важно удерживать тепло и направлять его на выполнение своей основной задачи. В этом случае таяние снега с бетонной подъездной дороги и не тратя драгоценное тепло на землю ниже и вдоль краев плиты стоит высоких затрат на обильную изоляцию.

Несколько источников тепла, подключенных к открытой системе

Удивительно, насколько многоуровневыми могут быть некоторые системы отопления.В своем стремлении к максимальной эффективности, результативности и универсальности некоторые заказчики объединяют до трех разных источников тепла (в данном случае солнечной энергии, древесины и газа) в единую систему. На следующей схеме показано, как это можно сделать.

Обратите также внимание на то, как излучатель тепла «высокой» температуры (фанкойл или радиатор плинтуса) может взаимодействовать с излучателем «низкой» температуры (излучающий пол) за счет стратегического размещения смесительного клапана. А поскольку это открытая система, также предоставляется горячая вода.

Открытая система с тройными источниками тепла

Разница между системами лучистого отопления открытого и закрытого контура

Несколько десятилетий назад PEX заменил полибутилен (ПБ) в установках лучистого отопления открытого и закрытого цикла, и ландшафт геотермальных систем отопления изменился навсегда. Этому развитию способствовало множество причин, но изменение было неизбежным.
Трубка PEX является гибкой, простой в установке и обладает всеми характеристиками, необходимыми для создания успешной системы лучистого отопления с открытым или закрытым контуром.То, что они менее жесткие, чем металлические трубы, дает им огромное преимущество. Он справляется с колебаниями температуры в системах лучистого отопления намного лучше, чем его конкуренты. Он невосприимчив к коррозии и не требует дополнительных химикатов, поскольку установщики PEX могут запускать PEX в очень длительных условиях. Вместо методов цементации с использованием растворителя или термического сплавления швы формируются с помощью различных методов механического сжатия. Он устойчив как к замерзанию, так и к разрушению, что является еще одним огромным преимуществом при работе с трубами из PEX, которые могут быть закопаны глубоко под землей или помещены в бетонные массы, называемые гипсобетоном или гипсокартоном.

Системы геотермального отопления можно выкопать в траншеях, вырыть в глубоких руслах или пробурить. Например, в системах с открытым контуром обычно используется колодец для перекачивания воды с использованием водоносного горизонта, который проходит через теплообменник насоса, а затем сбрасывает воду в другой колодец или близлежащую реку. Теоретически он намного более эффективен, чем системы с замкнутым контуром, потому что он отводит тепло от постоянного потока воды из глубины земли. Однако в настоящее время во многих частях страны системы с открытым контуром запрещены из-за проблем с качеством воды.

Трубки

PEX одобрены для систем водяного отопления (открытого или закрытого типа) во всех моделях сантехнических и механических норм в США. В системе с обратной связью в качестве теплообменника используется непрерывная петля из труб PEX. Трубка подсоединяется к тепловому насосу, и с подходящим раствором антифриза он циркулирует повсюду. В отличие от разомкнутой системы, которая потребляет воду из колодца, замкнутая система пересчитывает свой теплопередающий раствор в трубе; работа в закрытой системе управления. Приблизительно для эффективного теплообмена необходимо два-три галлона в минуту на тонну мощности.

В закрытой системе вероятность появления вредных бактерий намного меньше. На веб-сайтах федеральных Центров по контролю за заболеваниями (www.cdc.gov) сообщается, что ежегодно от 8000 до 18000 человек заболевают болезнью легионеров, причем болезнь приводит к летальному исходу в 5–30 процентах случаев.

Компоненты системы в замкнутой системе дешевле, чем в разомкнутой системе, поскольку для нее требуются фитинги из бронзы или нержавеющей стали вместо чугуна.Системы с замкнутым контуром стали наиболее распространенными видами геотермального отопления. При правильной установке замкнутая система экономична и надежна.

Связанные документы:
Проектирование эффективной системы лучистого теплого пола
Описание системы лучистого отопления: нагреватели и циркуляторы
Описание системы лучистого отопления: смешивание впрыска
Описание лучистого отопления: методы теплопередачи
Наружные деревянные печи с теплоизоляцией PEX
Использование геотермальной энергии тепловой насос для системы лучистого отопления пола
Зональные клапаны в системе лучистого отопления

Открытая или закрытая система? Открытая или закрытая система?

12 февраля 2021 г. , пятница

Открытая или закрытая система, что это означает и каковы преимущества?

Самый простой способ объяснить это — сравнить котельную систему с системой охлаждения автомобиля.На автомобиле система охлаждения закрыта. Есть крышка под давлением, которая будет вентилироваться, если температура станет горячей и система начнет выкипать. Колпачок не взрывается, а сбрасывает давление, и жидкость уходит. В системе также есть термостат, который открывается и закрывается в зависимости от низких температур. Когда автомобиль холодный утром, термосат закрывается и рециркулирует воду через блок цилиндров, позволяя двигателю быстрее достичь рабочих температур. Как только двигатель прогреется, открывается термосат, и холод проходит через систему, регулируя температуру двигателя, чтобы он работал с оптимальной температурой.Теперь представьте свой дровяной котел как двигатель, а систему охлаждения — как систему лучистого отопления. Они очень похожи по конструкции.

Основное преимущество закрытой системы заключается в том, что вода не закипает так быстро, и она закипает при температуре выше 220 градусов, где вода закипает на уровне моря. Это меняется с высотой. Таким образом, в ореховой скорлупе вы можете запустить котел под давлением, более горячий, чем открытая система.

Так зачем вам открытая система? Основная причина — безопасность, открытая система не герметизируется и поэтому не может взорваться при неправильной установке.Во многих местах нарушение работы с системой котла под давлением без соответствующей лицензии является преступлением. За эти годы в результате взрыва котла погибло много людей, поэтому власти довольно строги из очевидных соображений безопасности. Правильно установленные бойлеры, работающие под давлением, так же безопасны, как и водонагреватели.

Котельные системы с открытой системой не находятся под давлением и называются «открытыми», потому что они естественным образом выходят в атмосферу. Если котел перегорел и закипел, пар выходит из трубы и удаляется. Он не может взорваться, потому что не может создавать давление. Есть много котлов, которые используют этот метод. Главный недостаток таких систем в том, что их необходимо постоянно мыть водой и поддерживать их. Вода постоянно испаряется из системы, и ее необходимо заменить, иначе котел выйдет из строя из-за перегрева. Обычно это вызывает ужасный шум, заставляя вас думать, что внутри 800-фунтовая горилла, которая несчастна. В этом случае у вас есть несколько минут, чтобы спасти котел.Существуют автоматизированные системы наполнения, благодаря которым ваш бойлер всегда будет наполнен водой. Если вы выбираете открытую котельную систему, убедитесь, что вы инвестируете в хорошую. Если автоматическая система наполнения выйдет из строя, она либо затопит котельную водопроводной водой, либо не долит воду по мере необходимости. Всегда проверяйте эту систему и убедитесь, что она работает правильно. Есть такое понятие, как комбинированная котельная система открытого / закрытого типа. Это обычное дело, когда вы обнаруживаете, что котел является открытой системой, а излучающая система закрыта. Большинство излучающих систем и устройств обработки тепла закрыты. Это достигается с помощью теплообменника, который может быть ребристой пластиной или боковым теплообменником. Открытая котельная система — это отдельный контур, и он циркулирует таким образом. БТЕ передаются через теплообменник в замкнутую систему.

Отправлено 2 февраля 2013 г.

Открытое излучение по сравнению с закрытым излучением

Если вы хотите вызвать аргумент среди установщиков систем обогрева полов, поднимите тему открытых систем обогрева.Открытая система обогрева полов — это система, в которой питьевая вода, необходимая для питья и купания в доме, также используется для обогрева полов. Я лично видел, как это делается на моей шее в лесу. Сразу скажу, что моя компания никогда не делала этого и никогда не будет. При этом в штате Огайо нет ничего в правилах сантехники или механики, которые запрещали бы это делать. Однако, на мой взгляд, это не лучшая сантехническая практика, позволяющая теплой воде застаиваться, а затем возвращать ее в систему питьевого водоснабжения. Есть болезнь, известная как болезнь легионеров. Это вызвано бактериями Legionella Pneumophila, которые присутствуют во многих водных системах. Обычно он не достигает стадии, когда вызывает проблемы со здоровьем. Но в теплой воде растет дико. Это как раз та температура, которая должна быть у вашей системы обогрева пола. Что еще хуже, теплой воде летом позволяют застаиваться, что позволяет колонии бактерий размножаться. В открытой излучающей системе питьевая вода просто направляется в систему теплого пола и, в конечном итоге, возвращается в водонагреватель, где она может быть направлена ​​обратно в систему теплого пола или может быть направлена ​​в душевую лейку душевой кабины, где часть этой воды распыляется в туман, который вдыхает купальщик.Если купальщица старше или маленький ребенок, у них может развиться болезнь легионеров от вдыхания этого тумана. Это особенно сильный тип пневмонии, который может привести к летальному исходу.

Означает ли это, что нельзя снимать теплый пол с водонагревателя. Конечно, нет. Это один из примеров, когда вы можете съесть свой торт и съесть его. Все, что нужно сделать, — это установить дополнительные устройства, которые отделяют питьевую сторону системы от непитьевой. Таким образом, вы не подвергнетесь риску загрязнения питьевой воды.Спокойно и без забот закопайте лицо в душевую лейку.

Теперь, когда установка закрытой системы может быть легко сделана, и не намного ли дороже, почему кто-то может выбирать открытую излучающую систему вместо закрытой излучающей системы? Я могу только предположить, что установщик пытается установить самую дешевую систему, которая может сойти с рук. Сюрлей не может быть домовладельцем, запрашивающим систему, которая может поставить под угрозу здоровье его или ее семьи.

На стене моего офиса висит плакат, на котором гордо стоит старый сантехник.Под заголовком написано: «Сантехники защищают здоровье нации». Поэтому, если вы попросите нас установить в вашем доме излучающую систему, это будет закрытая система, которая может стоить немного дороже. Но так будет намного безопаснее.

Открытая система отопления с V-образной изоляцией

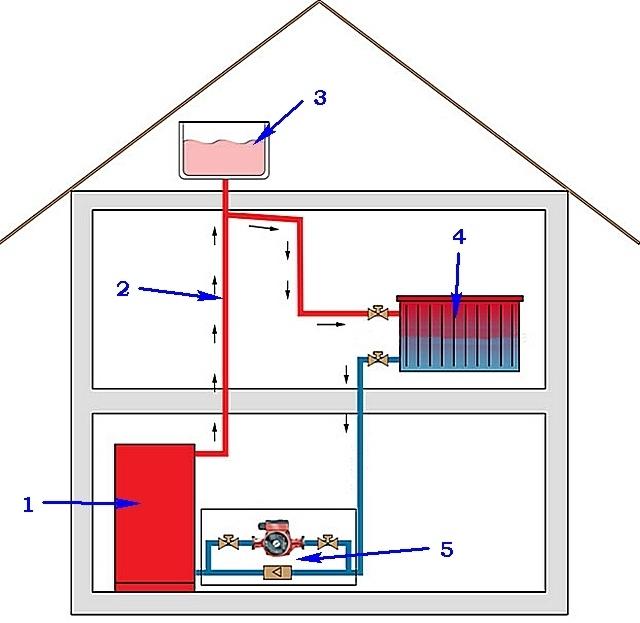

В чем разница между герметичной и открытой вентилируемой системой отопления? Следует ли мне оставить бойлер с открытой вентиляцией?

Системы центрального отопления бывают «закрытыми» или «закрытыми».(NB не следует путать с вентилируемыми и невентилируемыми резервуарами для горячей воды, которые описаны в нашем Руководстве по цилиндрам с горячей водой.) Во многих домах в Великобритании все еще есть открытая вентилируемая система отопления, и в некоторых случаях они являются лучшим вариантом для вашего дома. . Если вы хотите сохранить свою открытую вентилируемую систему, вам придется использовать бойлер, работающий только на нагрев. Все остальные котлы должны работать в герметичной системе. Мы объясняем преимущества и недостатки каждой системы и даем указания, когда обстоятельства могут измениться.

Обзор руководства

Открытая вентиляция

Открытая вентилируемая система будет включать резервуар питания и расширения (F&E) в самой высокой точке системы (обычно в пространстве под крышей). Они работают исключительно с тепловыми (обычными) котлами.

Герметичная система

Герметичная система не имеет резервуара F&E, а имеет расширительный бак (который может быть внутренним или внешним по отношению к котлу). Комбинированные, отопительные и системные котлы могут работать в герметичной системе.

Объяснение открытых вентилируемых систем

Системы с открытой вентиляцией состоят из бака подачи и расширения (F&E), расположенного в самой высокой точке системы. Они работают исключительно с тепловыми (также известными как «обычные») котлами. (Примечание: обычные котлы также могут работать с герметичными системами.)

Когда вода нагревается, она расширяется. Бак F&E будет принимать увеличенный объем воды в системе из-за расширения. По мере охлаждения системы бак F&E «подает» воду обратно в систему.

«Открытое вентиляционное отверстие» — это труба, которая поднимается от системы отопления к резервуару и зацепляется за него. Открытая вентиляционная труба — это предохранительный механизм, который сбросит избыточное давление в системе в случае перегрева.

Когда вода теряется из системы, что происходит естественным образом в результате испарения, подающая труба и поплавковый клапан будут регулировать количество пресной воды, возвращаемой в систему.

Это традиционная установка для системы центрального отопления, которая использовалась в подавляющем большинстве домов до появления современных комбинированных систем в 1980-х годах.

Открытые вентилируемые системы все еще используются во многих домах по всей Великобритании и в некоторых случаях остаются более подходящими.

Преимущества сохранения открытой вентилируемой системы:
  • Они содержат очень мало приспособлений и устройств для работы по сравнению с герметичными системами, что означает меньшие затраты на техническое обслуживание
  • Там, где есть старые радиаторы, которые не подлежат замене, переход на герметичную систему может создать в ней давление и вызвать утечки
  • Гораздо дешевле поменять котел и оставить все остальные компоненты на месте
Недостатки сохранения открытой вентилируемой системы:
  • У вас может быть только отопительный котел, так как они не могут работать с комбинированными и системными котлами
  • Мусор может попасть в систему через резервуары F&E
  • Менее эффективен из-за большей вероятности потери тепла через резервуары F&E

Объяснение герметичных систем

Вместо бака F&E герметичная система включает расширительный бак, в котором вода в системе может расширяться по мере нагрева воды. По мере охлаждения системы этот сосуд под давлением выталкивает воду обратно в систему.

Вместо открытой вентиляционной трубы в случае отказа из-за избыточного давления открывается предохранительный клапан (который остается закрытым при нормальных рабочих условиях), чтобы выпустить излишки воды. Поплавкового клапана для автоматической подачи воды обратно в систему нет, вместо этого вода должна пополняться вручную через «контур наполнения».

Наполнительный контур соединяет трубопроводы системы с трубопроводом водопроводной воды.Он выполняет временное соединение при включении для заполнения системы водопроводной водой. Манометр помогает пользователю при заправке.

Преимущества перехода на герметичную систему:
  • Большая гибкость при размещении котла и других компонентов системы
  • Опции для перехода на комбинированный или системный котел
  • Можно освободить место в пространстве под крышей
  • Защищает систему от загрязнений. Мусор может попасть в систему через резервуары F&E
  • Более эффективен, так как меньше вероятность потери тепла, например.грамм. испарение через бак F&E.
Недостатки герметичной системы
  • Может вызвать утечки в старых радиаторных системах и заглубленных трубопроводах
  • Больше компонентов, которые могут выйти из строя, хотя для комбинированных и системных котлов на компоненты, являющиеся неотъемлемой частью котла, а именно большинство из них, распространяется гарантия производителя.

Когда оставлять открытую вентилируемую систему

  • Когда есть старые радиаторы, которые могут протечь под давлением
  • В местах прокладки труб в стяжке, которые также могут протекать под давлением
  • У вас ограниченный бюджет
  • Если вас устраивает отопительный котел

Когда обращаться за помощью к специалистам

Опытный установщик сможет решить, следует ли сохранить существующую открытую вентилируемую систему или будут ли обстоятельства правильными для перехода к герметичной системе.

Если вам нужен независимый совет для вашего нового котла, вы можете воспользоваться нашей службой поддержки Hero. Мы подберем подходящий котел и свяжем вас с опытным установщиком, который достиг уровня технических знаний, необходимого для того, чтобы входить в 1% лучших установщиков в Великобритании. Наши элитные установщики полностью понимают правильную конструкцию системы отопления и работают с нами, чтобы определить и установить котлы и системы отопления, которые работают с более высокой эффективностью.

лучистого тепла — открытая система vs.Закрытое обсуждение системы? (Форум сантехников пермакультуры в Перми)

У меня есть дом со 100% -ным лучистым подогревом полов, сделай сам, замкнутый контур, с первичным и вторичным контурами, с дозирующим клапаном и ПЛК; и больше ничего не рекомендую. Это действительно самый эффективный способ обогрева дома. Это самая дорогостоящая установка, но, опять же, вы покупаете систему только один раз, но платите за топливо КАЖДЫЙ год, так что снижение стоимости топлива имеет наибольший смысл.

Эффективность всей системы заключается НЕ в использовании водонагревателя в качестве нагревательного элемента, а в использовании специально построенного «бойлера».Я заключил это в кавычки, потому что технически это котлы из-за давления (12 фунтов на квадратный дюйм), но на самом деле они не превращают воду в пар. Вы получаете эту эффективность, потому что с водонагревателем не хватает элементов управления, и человек часто может работать с коротким циклом. Водонагреватель просто не предназначен для систем водяного отопления. Они созданы для подачи горячей воды заданной температуры в любой момент. Система водяного отопления требует постоянной разной степени горячей воды, поэтому ее применение кардинально отличается.Водонагреватель будет работать, только не так хорошо, как специальный бойлер.

С системой котла / первичного и вторичного контура, соединенной с соответствующим ПЛК, котел имеет достаточно средств управления, поэтому клапан темперирования / дозирующий клапан не требуется, если вы не хотите добавить высокотемпературный вторичный источник тепла. Вы можете добавить темперирующий клапан, но для меня это никогда не имело смысла; зачем тратить деньги на топливо для нагрева воды, просто чтобы закачать холодную воду, чтобы снизить ее температуру у источника? Я думаю, что гораздо лучше использовать дозирующий клапан и сохранять тепло в первичном контуре, чтобы энергия не терялась при его охлаждении, но это более веский аргумент в пользу системы первичного / вторичного контура, чем при использовании резервуаров в система тоже.И именно здесь появляется эффективность, потому что теперь у вас есть ПЛК, управляющий как котлом, так и дозирующим клапаном, чтобы снизить потребление топлива и при этом обогреть дом. Вот где в игру вступают мысли Уильяма; нагрев воды и управление ею — это действительно две разные вещи, но ДОЛЖНЫ работать в унисон, чтобы получить максимальную потребляемую БТЕ.

Насколько хорошо это работает?

Хорошо.

Наши зональные клапаны — самая простая часть системы, и они никогда не вступают в игру. Это потому, что ПЛК настолько хорошо работает с бойлером, дозирующим клапаном, датчиком снаружи, датчиком в полу, датчиками обратной воды, выходящей из контуров, что раз в минуту он прогнозирует потери тепла в здании. , каковы фактические потери тепла, и компенсирует то, что температура в нашем доме остается в пределах 1 градуса от температуры, установленной термостатом. Это очень хорошо; от туалета до гостиной, каждый квадратный фут в доме теплый, без шума, дующего туда и обратно, без разноса пыли и без воздуховодов.Единственная причина, по которой существуют зонные клапаны, — это случай перегрева, но система достаточно умна, поэтому этого не происходит. Даже термостаты для каждой зоны мало что делают. Они сообщают ПЛК, если есть потребность в тепле, и тогда ПЛК берет на себя ответственность. Но даже здесь я добавил немного эффективности, убедившись, что по крайней мере две зоны требуют тепла до того, как система сработает. Это дополнительно представляет собой короткое движение на велосипеде и действительно объединяет дом.

Единственный реальный недостаток моей системы заключается в том, что потому, что зональные клапаны никогда не вступают в действие (поскольку система самостоятельно регулирует температуру воды, циркулирующей по полу, в зависимости от температуры наружного воздуха), моя система отопления никогда не отключается.Итак, у меня (3) циркуляционные насосы работают с октября по май, из-за чего мой счет за электроэнергию увеличивается на 10 долларов в месяц. Учитывая то, что я экономлю на топливе, я с радостью могу с этим жить.

Я построил эту систему 13 лет назад, и она до сих пор остается современной.

Фактически, если правительство когда-либо объединится и сделает оцифрованное прогнозирование погоды для жилых домов, а не только для коммерческих объектов, моя система отопления может получить дополнительную эффективность, потому что тогда ПЛК будет знать, что происходит, вместо того, чтобы реагировать на внешнюю погоду. условия минуту в минуту, как они происходят.Я имею в виду, если бы он знал, что через 12 часов будет теплый фронт, он мог бы начать снижать тепловыделение, чтобы еще больше снизить расход топлива. Но поможет и обратное. Если холодный фронт приближался, он мог увеличить тепловыделение, чтобы не перегружаться. (Я настроил свою систему так, что, когда она опускается до 0 градусов наружной температуры, она игнорирует модуляцию внешней температуры и просто прокачивает 100 градусов воды через мой пол. Обычно вода в моих контурах пола работает между 76-90 градусами).Если бы он знал, что скоро станет очень холодно, он мог бы запустить котел на 60% вместо 50% до того, как произойдет холодный dnap, так что котлу не нужно было работать на 100% при попадании холодного dnap. Конечно, затем ПЛК скажет дозирующему клапану добавить эти дополнительные 10% в пол, чтобы при резком похолодании пол уже был дополнительно нагрет.

Все это кажется довольно сложным, но на самом деле это довольно просто, если вы разберетесь с компонентами. Потребовалось, чтобы они объяснили мне это (3) раза, прежде чем я понял, почему это была намного, намного более эффективная система.

(Вероятно, читабельность и написание этого ответа — отстой, но сейчас 1:37 утра, и это довольно сложно объяснить, хотя система довольно проста).

Под полом с подогревом — Extreme How To

Это простой факт — тепло идет вверх. Учитывая это, кажется, что наиболее эффективной системой обогрева будет пол. Новые продукты, доступные сегодня, позволяют полу обеспечивать очень эффективное тепло. И не думайте, что лучистые полы с подогревом — это что-то новое. Вероятно, это один из старейших известных методов центрального отопления.Римляне разводили огонь под жилым помещением, и тепло от огня проходило через проходы или каналы под полом. Европейские короли и королевы использовали аналогичную систему в «темные века» для обогрева своих замков. Горячая вода была одной из первых «современных» систем отопления. Еще в 1942 году американская компания начала испытания и эксперименты с лучистым теплом для жилых помещений. После Второй мировой войны эту технику использовали в ряде крупных жилых домов. Металлические трубы первых блоков, установленные в наспех возведенные в то время бетонные плиты, быстро пришли в негодность.А медные, стальные и кованые трубы с годами испортились, когда их поместили в бетонную плиту.

Сегодняшняя технология производства пластмасс позволила получить продукты, которые устраняют проблемы ранее существовавших систем лучистого отопления. В процессе сшивания пластика образуются трубки, которые очень прочны при высоких температурах и высоких давлениях, а гибкость пластика позволяет ему двигаться естественным образом и оседать, как в доме, без утечек или других повреждений.

В отличие от плинтуса с горячей водой или принудительной вентиляции, система лучистого теплого пола нагревает предметы, а не только воздух в комнате.Поскольку каждое здание, независимо от того, насколько хорошо изолировано, постоянно теряет тепло наружу, обычные системы отопления работают, чтобы восполнить эту потерю. Наши тела теряют тепло из-за более холодных объектов вокруг нас. Нам холодно из-за потери тепла. Поскольку тепло всегда течет в сторону холода, если вы стоите рядом с объектом, который холоднее вашего тела, этот объект будет отбирать тепло тела.

Система лучистого теплого пола не нагревает воздух напрямую, как плинтус или система принудительной вентиляции.Скорее, лучистая система нагревает пол, стул, диван, столы и т. Д., И это замедляет скорость, с которой ваше тело отдает тепло этим объектам. Результат — общее равномерное ощущение тепла и комфорта.

Интересно, что температура воздуха в комнате может быть значительно ниже, если ваше тело находится в комнате, полной теплых предметов. Фактически, многие люди, использующие лучистое тепло, понижают свои термостаты до 65 градусов и по-прежнему чувствуют себя более комфортно, чем с плинтусом или системой принудительной вентиляции, установленными на 70-72 градуса.Важно отметить, что в плинтусе или системе принудительной вентиляции самый теплый воздух находится у потолка, а самый холодный — у пола. Это, конечно, неэффективно. Система сияния, которая обеспечивает теплые ноги и более прохладную голову, более здоровая и комфортная.

Системы лучистого теплого пола могут быть водяными, с циркуляцией воды по трубам, встроенным в пол, или электрическими, использующими электрические тепловые кабели под напольным покрытием. Последнее доступно только для определенных напольных покрытий, а гидронное — нет.

Большинство систем водяных полов разделены на отдельные зоны нагрева. (Изображение любезно предоставлено Uponor Wirsbo)

Гидравлические системы

Системы

Hydronic, например, от компании Radiant Floor Company, используют теплую воду, чтобы превратить ваш пол в большой радиатор, который посылает волны лучистой энергии во всех направлениях, согревая все в комнате.

Способы нагрева воды столь же разнообразны, как и ваша фантазия.Солнечные панели, котлы на жидком топливе и газе, водонагреватели, дровяные котлы, геотермальные и электрические — все это жизнеспособные методы нагрева воды для системы водяного теплого пола. Затем вода подается по трубке с помощью циркуляционного насоса. Дополнительные материалы, такие как коллекторы, смесительные клапаны, расширительные баки и термостатические регуляторы, встроены в систему для точной настройки тепла для оптимального комфорта.

Перед установкой какой-либо излучающей системы в вашем доме подрядчик или поставщик системы должны выполнить расчет теплопотерь.Это делается путем определения количества тепла, которое ваш дом потеряет в самый холодный день года в вашем районе. Эти потери тепла выражаются в британских тепловых единицах или британских тепловых единицах. Затем поставщик или подрядчик проектирует систему таким образом, чтобы тепловая мощность от излучаемого пола превышала тепловые потери из дома. Это достигается за счет комбинации расстояния между трубками и температуры воды.

Высокотехнологичный сшитый полиэтилен в наши дни используется в качестве шлангов для горячей воды.Кроме того, коллекторы и циркуляторы используются для точной настройки системы и направления воды в различные зоны.

По словам сотрудников компании Radiant Floor, «лучистые полы с подогревом — это один из наиболее быстрорастущих сегментов рынка жилья, который растет со скоростью от 25 до 30 процентов в год. В новых домах, спроектированных по индивидуальному заказу, это наиболее часто используемая система отопления. Даже домовладельцы, занимающиеся ремонтом, по возможности используют лучистые. Конечно, единственная вещь, которую Radiant не может сделать (по крайней мере, с нынешними технологиями), — это обеспечить кондиционер.Если вы живете в районе, где требуется кондиционирование воздуха, тогда вместе с излучающей системой устанавливается система кондиционирования без компонента печи ».

Три гидронных метода

В лучистом напольном отоплении используются три основных гидравлических метода. В открытой системе используется один источник тепла — водонагреватель для бытового потребления — для обеспечения теплого пола и горячего водоснабжения. Эти две системы в основном связаны друг с другом. Та же вода, которая попадает, например, в горячий душ или в посудомоечную машину, сначала проходит через пол.Это очень эффективная система, потому что всю работу выполняет один источник тепла. Если водонагреватель имеет соответствующий размер и соответствует вашим потребностям в отоплении и быту, необходимость в «отдельной» системе отопления отпадает.

Существует два разных типа лучистого отопления для пола. Первый — это гидроника, использующая горячую воду, подаваемую по трубам в полу или под полом. (Изображение любезно предоставлено Uponor Wirsbo)

В закрытой системе для теплого пола используется специальный источник тепла.Жидкость в замкнутой системе повторно циркулирует по полностью замкнутому контуру. Нет подключения к бытовому водопроводу. Основное преимущество этой системы состоит в том, что в закрытом состоянии в качестве теплоносителя можно использовать незамерзание вместо воды. Закрытые системы часто используются во вторых домах или основных жилых домах в районах, подверженных длительным отключениям электроэнергии. Если проблема заключается в защите от замерзания, то хорошая идея — закрыть систему с антифризом. Обратной стороной этого типа системы является необходимость использования двух источников тепла.

Доступны три типа гидравлических систем. Первая — это открытая система, в которой используется водонагреватель, используемый для горячего водоснабжения.

Все водонагреватели расходуют тепловую энергию, даже когда горелка выключена, а агрегат простаивает между циклами нагрева. Устройство, предназначенное для обогрева пола, расходует тепло только в зимние месяцы, однако потери в режиме ожидания в течение шести месяцев в году могут увеличиваться. При рассмотрении этих систем основным источником тепла является водонагреватель, хотя в некоторых случаях возможен вариант использования солнечной энергии.В любом случае температура воды, протекающей по трубке, должна быть от 120 до 135 градусов по Фаренгейту. Важно, чтобы подогреватель горячей воды соответствовал работе. Пока ваши потребности в горячей воде и обогреве помещения составляют менее 300 000 БТЕ, водонагреватель для бытового потребления справится с этой задачей. Некоторые из них специально разработаны для бытовых нужд и отопления помещений. До недавнего времени КПД многих водонагревателей составлял всего 60 процентов. Это означает, что 40 процентов вашего топлива попадает в дымоход.Лучше всего приобрести лучший водонагреватель с максимальной эффективностью, который вы можете себе позволить, и размер его будет соответствовать вашим потребностям в отоплении.

Другая система — лучистое зональное отопление с существующим котлом с использованием плинтуса или чугунных радиаторов. (диаграммы любезно предоставлены компанией Radiant Floor)

Третий тип системы включает соединение теплых полов или «зон» с существующим плинтусом с горячей водой или чугунной радиаторной системой. Во многих случаях установки такого типа источником тепла для воды является бойлер, а не нагреватель горячей воды.Бойлеры нагревают более эффективно, поскольку они нагревают небольшое количество воды до очень высоких температур и нагреваются довольно быстро.

Гидравлическая система, установленная в бетонной плите, вероятно, является наиболее эффективным методом обогрева пола. (Изображение любезно предоставлено Uponor Wirsbo)

Если только отапливаемая область не очень мала, она, вероятно, будет разбита на несколько «зон». Зона — это любая область, управляемая одним термостатом и снабжаемая одним циркуляционным насосом.Зона может состоять из множества «контуров» или петель труб или может быть одним контуром. Длина контура не должна превышать 400 футов труб, но зона может содержать любое количество контуров. Как правило, важно свести зонирование к минимуму, и нет ничего плохого в том, чтобы рассматривать весь этаж или этаж как одну зону. Если у вас двухэтажный дом, у вас будет минимум две зоны.

Минимальное зонирование, но зонирование целых участков пола — лучший выбор, потому что лучистое отопление очень равномерное.Например, если у вас есть блок из редко используемых спален, у них должна быть своя зона. Кроме того, многие люди предпочитают, чтобы в главной спальне было прохладнее, чем в остальной части дома. Это легко сделать с помощью зонального обогрева пола. С другой стороны, если у вас есть солнечная комната или большая комната с большим количеством стекла и она зонирована с другими комнатами, независимо от того, находится ли термостат в этой комнате или в другой комнате, он не будет обеспечивать комфортное отопление для различных комнат.

Гидравлическая установка

Гидравлическое лучистое отопление можно использовать в нескольких различных строительных приложениях.Установка излучающих труб внутри бетонной плиты либо «на уровне», либо на несколько футов ниже уровня земли как часть полного фундамента, вероятно, является самым простым, наиболее эффективным и высокопроизводительным применением науки. Тепловые преимущества непревзойденные. Фактически, любая бетонная заливка здания должна содержать излучающие трубы, даже если у вас нет ближайших планов по обогреву помещения. Трубки и коллектор относительно недороги, а механические компоненты могут быть добавлены даже спустя годы.

Альтернативой установке плиты на грунте является «подвесная плита», и по тепловым характеристикам она может соперничать с плитой на грунте.Подвесная плита содержит песок, цемент или гипсокрит для хранения и рассеивания тепловой энергии. Обратной стороной является дополнительный вес пола, возможная потеря высоты и (особенно при модернизации) трудности с переходом в другие комнаты и регулировкой дверных порогов.

Третий метод — установка излучающих трубок. Это работает в двух основных ситуациях. Первый — это существующая плита, на которую вы планируете добавить балку перекрытия, например, превратив гараж, который на 8 дюймов или около того ниже уровня остальной части дома, в офис или комнату.Вам нужно будет поднять пол, чтобы он соответствовал остальной части дома. Вторая ситуация — это проект повторного моделирования, который потребовал бы удаления существующего чернового пола или помещения, где высота потолка слишком высока, и поднять пол не проблема. В обоих случаях балки открываются, а трубы устанавливаются сверху.

Гидравлические системы также могут быть установлены под балками пола.

Последняя система — установка балок перекрытия. Это в первую очередь используется, когда балки пола обнажены, например, в комнатах над недостроенным подвалом или ползком.В этом случае труба проходит между балками и через них и крепится к основанию пола. Обычно это создает больше проблем, но большинство из них легко преодолеваются.

Гидравлические трубки Radiant Onix мощностью

Вт крепятся скобами к нижней стороне чернового пола в многоэтажных проектах. Onix — это гибкие трубки из сшитого EPDM с армированием из арамида и алюминиевым кислородным барьером. Onix проводит тепло через пол, чтобы обогреть вашу комнату, не меняя высоты готового пола.

Электрические кабельные системы

Электрические нагревательные кабели, встроенные в пол под плиткой, мрамором, шифером или, в некоторых случаях, ламинатом, — это еще один подход к внутрипольному отоплению.Примером может служить продукция Warm Tiles. В наборах Warm Tile впервые появились простые в продаже решения для теплого пола. Лучистое тепло Warm Tiles подходит практически для любой комнаты: ванной комнаты, кухни, детской или семейной комнаты — где бы вы ни пожелали комфортно теплые полы. При работе от обычного тока Warm Tiles стоит меньше пенни за квадратный фут в день, если система включает в себя специально разработанный термостат Warm Tiles. Если у вас есть возможность самостоятельно укладывать пол, установить систему Warm Tiles несложно.Готовые комплекты кабелей для обогрева Warm Tiles удовлетворяют многим требованиям, чтобы обеспечить полное покрытие пола излучающим светом любой формы. Просто сопоставьте площадь, по которой можно ходить, с таблицей выбора теплой плитки, чтобы рассчитать, какую кабельную систему купить. Или же систему можно приобрести в виде сборных матов для экономии труда. Затем выберите контроллер в соответствии с размером вашей системы и требованиями.

Каждый компонент системы содержит подробные инструкции по правильной и безопасной установке. Как правило, установку электрической системы можно выполнить в пять этапов.На первом этапе проектируется система, рассчитывается обогреваемая площадь и определяется количество необходимых кабелей и / или комплектов. На втором этапе электроэнергия подводится к электрическому шкафу управления в помещении или комнатах, которые будут обслуживаться. На третьем этапе устанавливаются кабель и датчик термостата, а также прилагаемые аксессуары в соответствии с инструкциями. На четвертом этапе укладка пола завершается обычным образом, укладкой керамической, мраморной или сланцевой плитки или ламината. На пятом этапе установка контроллера завершается с использованием прилагаемых к нему принадлежностей и инструкций.

Только пара компаний рекомендуют установку под ковровое покрытие. Одна из них — система Environ II, продаваемая Warmly Yours вместе с некоторыми кабелями Flextherm. Хотя любую гидравлическую или электрическую кабельную систему, установленную внутри бетонной плиты, можно использовать под ковром или любым другим полом.

Независимо от используемой системы важно соблюдать местные и государственные правила зонирования для любых установок.

Может быть, у римлян это было с самого начала.Теплые полы могут превратиться в теплые тела. При нынешних высоких затратах на электроэнергию стоит использовать наиболее эффективную систему отопления, которую вы можете себе позволить. В наши дни вы можете захотеть изучить систему подогрева пола для вашего гаража, магазина, ванной комнаты или даже всего дома. И вы можете сделать это сами, будь то новый дом или переоборудование старого дома, гаража или магазина.

Ряд компаний предлагают внутрипольное лучистое отопление. Дополнительную информацию о напольном отоплении можно получить в Ассоциации излучающих панелей, www.radiantpanelassociation.org, а также Radiant Design Institute, www.radiantdesigninstitute.org.


Рекомендуемые статьи

.

Добавить комментарий
