Вытяжная система вентиляции

Вытяжную систему вентиляции по России реализует компания «ИНТЕХ» (Москва). Чтобы получить КП на вытяжную вентиляцию, позвоните по телефону: +7(495) 118-27-34. Отправить заявку

Основная задача вытяжной вентиляции – удаление отработанного воздуха из помещения. В жилых помещениях вытяжная вентиляция используется преимущественно в комплексе с приточной в рамках общеобменной вентиляции, однако на производственных объектах может применяться для точечного отвода загрязненного воздуха с высокой концентрацией газов, дыма, пыли или избыточного тепла в местах наивысшей концентрации – на особо опасных производственных участках, в местах установки промышленного оборудования и т.п. Типичным примером локальной вытяжной вентиляции является кухонная вытяжка.

Наши преимущества:

10 лет стабильной и успешной работы

500

Выполнено более 500 000 м²

₽

Почему у нас лучшая цена?

Минимальные сроки

100

100% контроль качества

5 лет гарантии на выполненные работы

1500

1500 м2 площадь собственных складских помещений

Виды вытяжной вентиляции

В зависимости от способа побуждения различают следующие виды вытяжной вентиляции:

Естественная вентиляция
Механическая (принудительная)

По объему обслуживаемой территории вытяжные системы вентиляции классифицируют на:

Местные (удаление воздуха на конкретном участке)
Общеобменные (обеспечение полноценного воздухообмена во всем доме/квартире)

Любая система вытяжной вентиляции работает в комплексе с приточной: они обеспечивают воздухообмен в помещении и создают микроклимат, комфортный для жизни и работы. Абсолютно все виды вытяжной вентиляции относятся к канальным, так как отработанный воздух выводится через разветвленную сеть воздуховодов.

Системы естественной вытяжной вентиляции

Естественная вентиляция проектируется на этапе строительства здания. Она представляет собой систему каналов, в которые воздух попадает через вентиляционные отверстия на кухне и в санузле, а затем выводится в атмосферу через трубу на крыше здания. Преимущество подобной системы заключается в ее долговечности – для проветривания помещений не требуется дополнительное оборудование и источник питания. Основной минус естественной вентиляции – сильная метеозависимость, в определенных условиях (в теплую безветренную погоду) циркуляция воздуха полностью прекращается.

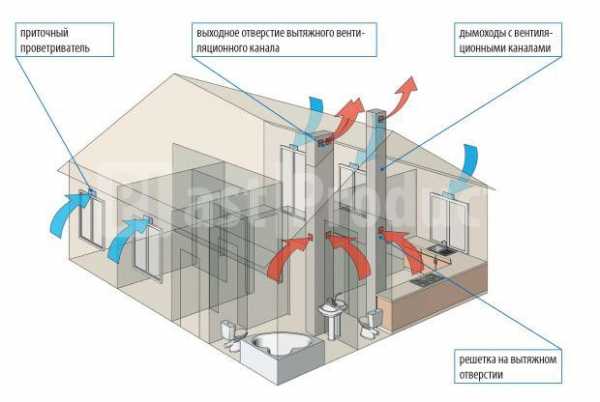

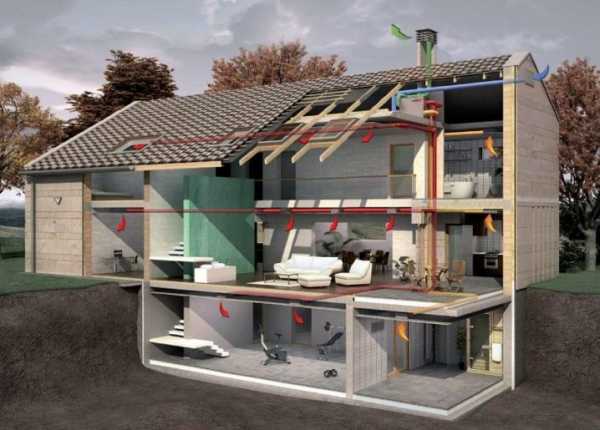

Рис 1. Схема работы естественной приточно-вытяжной вентиляции

В данной схеме наглядно представлено направление потоков воздуха при вентиляции помещения: свежий воздух поступает в помещение через поры и щели ограждающих конструкций (окна, двери, стены), и вытесняет отработанные воздушные массы через каналы вытяжной вентиляции.

Решетки воздухозаборников не случайно устанавливают в кухне и санузле: потоки воздуха движутся в их направлении и «запирают» запахи, пар, влажность, не позволяя им распространяться по жилым помещениям.

Подобные системы предельно просты в обслуживании и не требуют дополнительных финансовых затрат, однако имеют ряд весомых недостатков:

Метеозависимость, вы можете контролировать (не всегда) только силу тяги, но не ее наличие.
Использование тепло- и шумоизолирующих строительных материалов может остановить воздухообмен.
В зимний период в шахтах может смениться направление потока, и холодный воздух с улицы начнет поступать в помещения.

Систему вытяжной вентиляции можно оптимизировать. Если естественной тяги недостаточно для полноценного воздухообмена, то в наиболее важных точках вместо обычной вентиляционной решетки устанавливается специализированное оборудование – вытяжной вентилятор в санузле или туалете, вытяжка на кухне и т.д. При этом систему вентиляционных каналов оснащают клапанами, чтобы загрязненный воздух выводился на улицу, и не передавливался в соседние помещения.

Рис 2. Система вентиляции с естественным и искусственным побуждением

Врезка кухонной вытяжки в общедомовую/общеквартирную сеть вентиляционных каналов – типичный пример объединения общеобменной и местной систем вентиляции.

Стабильную работу вытяжной вентиляции можно обеспечить при использовании механической системы приточной вентиляции: свежий воздух поступает в помещение по специальным каналам или шахтам (в зависимости от типа системы) и автоматически вытесняет отработанные воздушные массы. Подобное сочетание нивелирует все недостатки естественной вытяжной вентиляции и является одним из наиболее популярных решений в России.

Рис 3. Сочетание систем вентиляции: принудительная приточная и естественная вытяжная

Небольшой приток воздуха в дополнение к поступающему через системы естественной вентиляции можно получить от кондиционера, если в списке его функций есть «приток свежего воздуха». Чаще всего такая опция встречается в дорогостоящих моделях и может быть дополнена системами ультратонкой фильтрации и ионизации воздуха. Не стоит путать с обычными рециркуляционными кондиционерами.

Системы принудительной вытяжной вентиляции

В основе систем принудительной вытяжной вентиляции лежит тяга, создаваемая вентиляционным оборудованием в выводящей шахте системы. Однако важно учитывать, что полноценно такая система будет работать только в том случае, если существует достаточный приток воздуха (в помещение) извне, в противном случае вентилятор будет работать вхолостую.

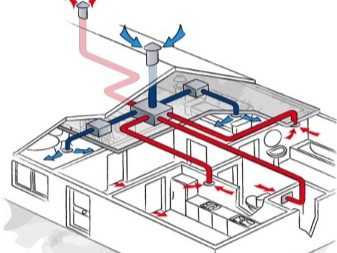

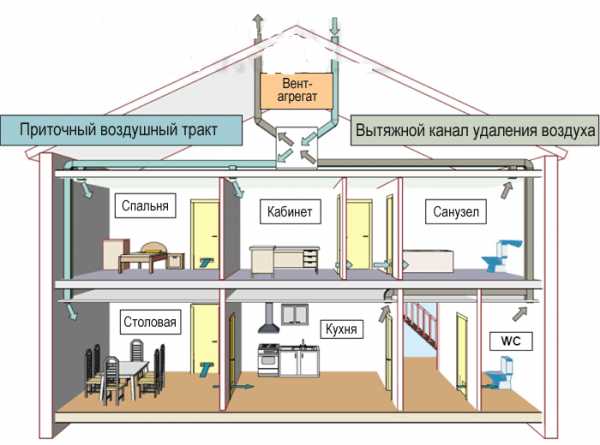

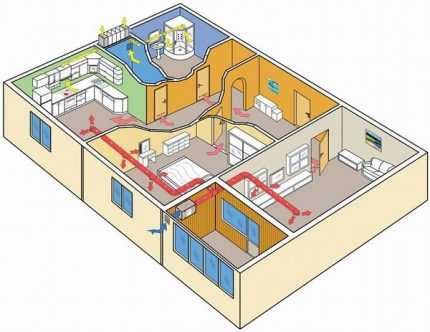

Рис 4. Система вытяжной вентиляции с механическим побуждением

Наибольшей популярностью пользуются приточно-вытяжные системы вентиляции с механическим побуждением. Они обеспечивают полноценный воздухообмен во всех комнатах и помещениях (в соответствии с проектом), при этом система полностью сбалансирована: воздух из квартиры или дома удаляется с той же скоростью, что и поступает, не создавая избыточной нагрузки на вытяжные каналы.

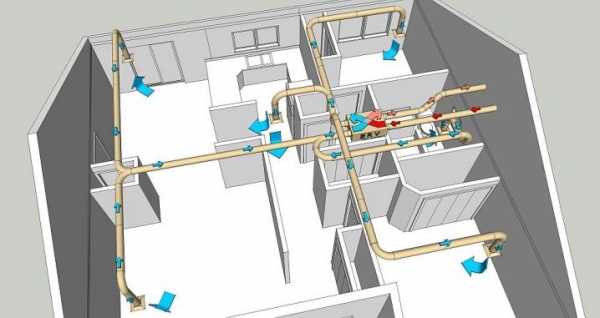

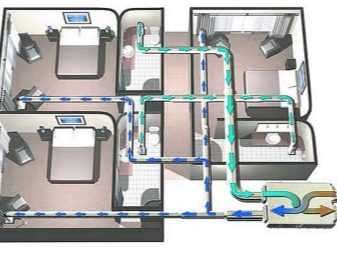

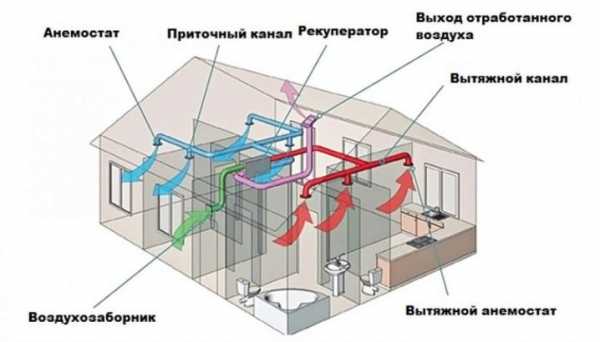

Рис 5. Схема принудительной вентиляции

Что нужно знать для проектирования полноценной приточно-вытяжной системы вентиляции:

Объем воздухообмена высчитывается исходя из размеров, назначения помещений, количества жильцов, характеристик кухонного и сантехнического оборудования. В норме за один час в помещении должен замениться весь воздух. Расчет производительности всегда выполняется по приточной системе вентиляции.
В случае вывода вентиляционной шахты на улицу вы можете подбирать систему любой производительности. Если же выход врезается в стояк централизованной системы вентиляции, избегайте слишком мощных моделей – во многих многоэтажных домах вентиляционные шахты имеют сборные каналы, и вы можете передавить свой воздух в квартиры соседей.

Температура приточного воздуха должна соответствовать СНиП 41-01-2003. При этом нагрев такого большого объема воздушных масс в зимний период требует высоких энергозатрат. Снизить расход электроэнергии можно с использованием пластинчатого либо роторного рекуператора: отработанный воздух при удалении из помещения проходит через теплообменник и отдает свою тепловую энергию. Параллельно через этот же теплообменник поступает приточный воздух, нагреваясь от энергии удаляемых воздушных масс. КПД некоторых моделей превышает 90% (целлюлозные), однако в связи с их низкой долговечностью в условиях повышенной влажности или низких температур обычно используются менее энергофэффективные (в пределах 80%), но более долговечные конструкции с керамическим либо медным теплообменником.

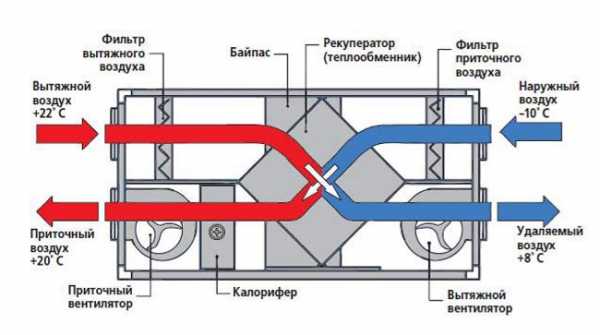

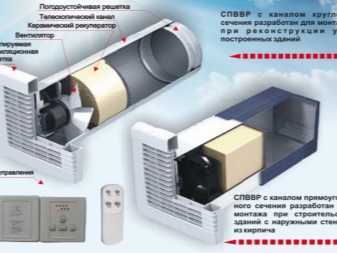

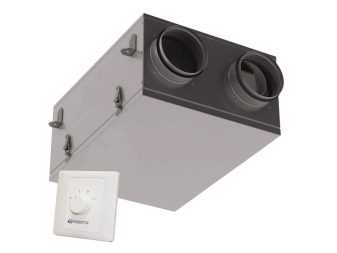

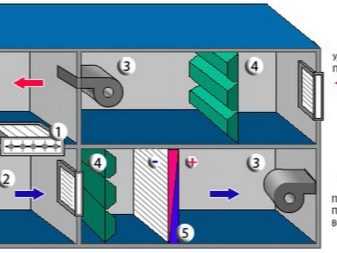

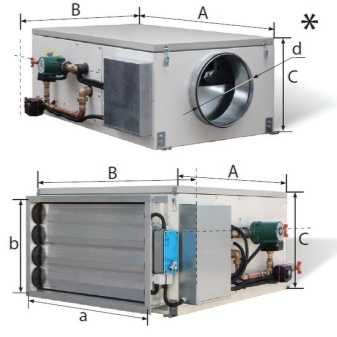

Рис 6. Устройство вентиляционной установки с рекуператором

Системы вентиляции и кондиционирования

После нагрева в рекуператоре приточный воздух может поступать сразу в помещение или дополнительно догреваться до необходимой температуры с помощью калорифера (электрического либо водного) или охлаждаться в теплообменнике (фреонном или водном).

Большинство рекуперационных установок оснащено дополнительным маломощным калорифером. Подобные моноблочные вентустановки занимают минимум пространства и легко помещаются в лоджии или на балконе. Для охлаждения воздуха требуется отдельный блок – чаще всего он используется в наборных вентиляционных установках, состоящих из отдельных компонентов: вентилятора, глушителя, фильтра, системы автоматики и т.д.

Подобные наборные системы вентиляции и кондиционирования достаточно сложны в монтаже и обслуживании, однако обеспечивают идеальный микроклимат в помещении.

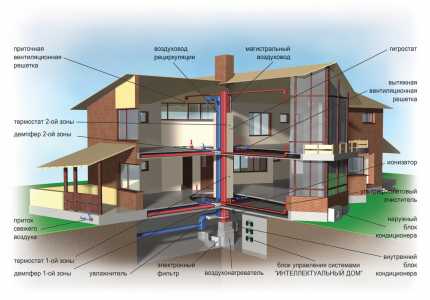

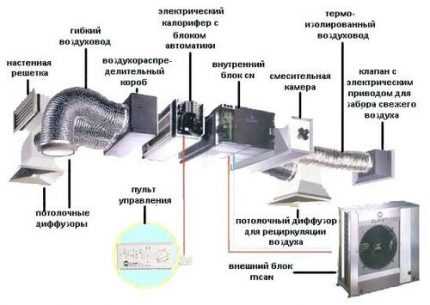

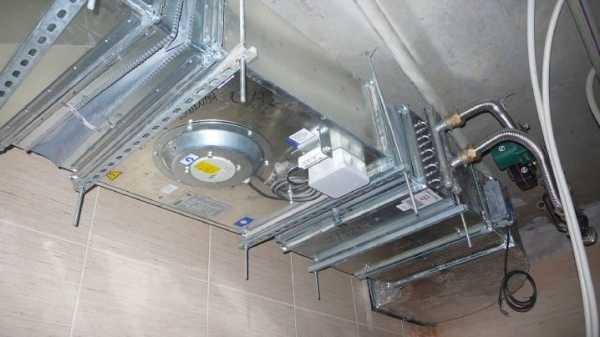

Рис 7. Принципиальное устройство системы вентиляции и кондиционирования

Местная вытяжная вентиляция

В отличие от общеобменных систем вытяжной вентиляции, которые задействованы в тотальном воздухообмене, местная вытяжная вентиляция решает точечные проблемы, когда участки загрязнения воздуха расположены локализовано, и необходимо не допустить распространение вредных выделений по всему помещению. Типичные примеры: кухонные вытяжки (за исключением рециркуляционных), вытяжные шкафы в лабораториях, воздухозаборники на отдельных участках «вредных» производств.

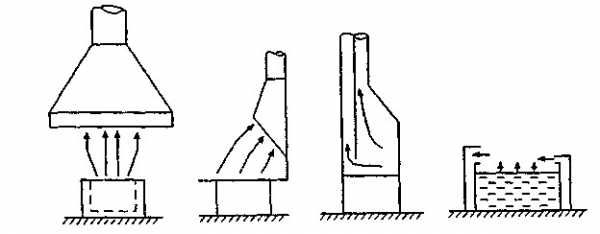

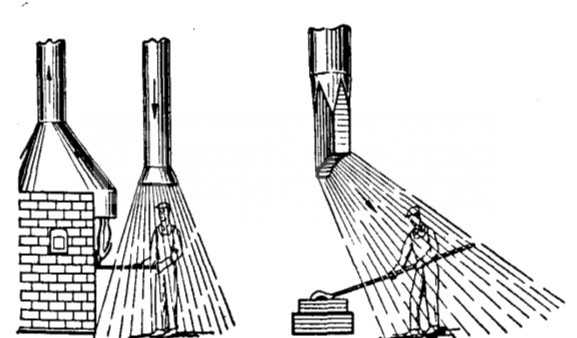

Рис 8. Типы местной вентиляции: 1, 2 – вытяжной зонт, 3 – вытяжной шкаф, 4 – двусторонний бортовой отсос

Системы местной вытяжной вентиляции практически всегда оснащены фильтром, предназначенный для задержки определенных примесей, характерных для данного участка – пыли, реагентов и пр. Пример: кухонные вытяжки оснащают жировым и/или угольным фильтром, кожухи токарных станков имеют несколько степеней задержки пыли.

Очищенный воздух может выводиться напрямую на улицу либо в общую сеть вытяжной вентиляции.

Получите коммерческое предложение на email:

Нужна консультация? Звоните:

8(495) 118-27-34

Отзывы о компании ООО «ИНТЕХ»:

Информация, размещенная на сайте, носит ознакомительный характер и ни при каких условиях не является публичной офертой.

www.air-ventilation.ru

Виды вентиляции, функции, характеристики, цены

ВЕНТИЛЯЦИЕЙ НАЗЫВАЮТ И ПРОЦЕСС УДАЛЕНИЯ ОТРАБОТАННОГО ВОЗДУХА С ЗАМЕНОЙ ЕГО СВЕЖИМ, И ОБОРУДОВАНИЕ ДЛЯ ЭТОГО ПРОЦЕССА. БЕЗ СВЕЖЕГО ВОЗДУХА ЛЮБОЙ, ДАЖЕ САМЫЙ УЮТНЫЙ ДОМ НЕПРИГОДЕН ДЛЯ ЖИЗНИ, ВО ВСЯКОМ СЛУЧАЕ, ДЛЯ ВСЕХ, КТО НУЖДАЕТСЯ В КИСЛОРОДЕ.

Содержание:

Что такое вентиляция

Вентиляция — это движение воздуха в помещении. В любое здание воздух поступает с улицы. Попадая внутрь комнаты, воздух наполняется различными веществами: углекислым газом от нашего дыхания, пылью, химическими выделениями от предметов, шерстью животных и т.п. Этот уже загрязненный воздух движется к вытяжке и выводится через нее наружу. В это время в комнату поступает новая порция свежего воздуха снаружи, которая также уйдет в вытяжку. Весь этот процесс называется вентиляцией.

Климатическое оборудование, которое обеспечивает правильное функционирование описанного процесса, тоже называется вентиляцией. Она бывает естественной и механической, канальной и компактной, приточной и вытяжной и много какой еще. Обо всех типах вентиляции и их особенностях рассказано ниже. А пока давайте разберемся, насколько важна вентиляция в квартире или доме.

Зачем нужна вентиляция?

Именно благодаря вентиляции в комнате складывается здоровый и комфортный микроклимат, а именно:

1. Нормализуется уровень углекислого газа
Углекислый газ присутствует в помещении всегда: ведь мы его выдыхаем! Вопрос только в том, каково его количество. Излишне накапливаясь, углекислый газ оказывает негативное воздействие на человеческий организм. Он мешает полноценному снабжению крови и органов кислородом. Мозг начинает “лениться”, и мы чувствуем усталость, вялость, становимся невнимательными. С высокой концентрацией углекислого газа связано также ощущение духоты.

Хорошая вентиляция обеспечивает постоянное обновление воздуха. Поступающий с улицы воздух сменяет воздух в комнате вместе с накопившимся в нем углекислым газом. В таком помещении не душно и комфортно находиться.

2. Нормализуется влажность
Правильная вентиляция предполагает, что излишне влажный воздух из помещений своевременно уходит в вытяжку. Это исключает образование вечно влажных участков в углах и на стенах, где активно растет плесень.

Система вентиляции может также обладать дополнительными функциями. Например, фильтрация воздуха позволяет устранить из воздуха загрязнения еще на входе в помещение и сделать воздух здоровым и безопасным. А функция подогрева в вентиляции предотвращает опасность простудиться от холодного воздуха с улицы.

Если вентиляционная система плохая

Если есть нарушения в работе притока или оттока воздуха, то:

В комнате будет накапливаться углекислый газ

Последствия: ощущение духоты, повышенная утомляемость, вялость, потеря концентрации. А еще в душной комнате трудно как следует выспаться.

Баланс влажности может нарушаться

Если воздух застаивается, то влага в нем может накапливаться. Плохая вентиляция — частая причина сырости и образования плесени.

В воздухе накапливаются загрязнения

Пыль, шерсть животных, споры плесени, антропотоксины, вредные химические выделения из мебели (например, формальдегид) — все это «обогащает» воздух в условии плохой вентиляции и в конечном счете попадает в наш организм через легкие.

РАБОТА ВЕНТИЛЯЦИОННОЙ СИСТЕМЫ ВЛИЯЕТ НА САМОЧУВСТВИЕ ЧЕЛОВЕКА В КОМНАТЕ, ЕГО РАБОТОСПОСОБНОСТЬ, КОНЦЕНТРАЦИЮ И КАЧЕСТВО СНА.

Поэтому важно подобрать качественную вентиляцию, которая справится с потребностями в воздухообмене и обеспечит комфортный микроклимат.

Виды вентиляции

Виды систем вентиляции по месту размещения

Для большого загородного дома подойдет одна система вентиляции, для маленькой городской квартиры — другая. Или, например, рациональная в условиях офиса канальная вентиляция просто-напросто не поместится в хрущевской пятиэтажке.

Как определиться, какой вид вентиляции подойдет для Вашего дома, офиса, квартиры? Все зависит от площади, конфигурации, местонахождения и назначения комнат или кабинетов, для которых Вы подбираете вентиляционную систему. И, конечно, немаловажную роль играет Ваш бюджет. Купить систему вентиляции — значит, сделать долгосрочное вложение в собственный комфорт и комфорт своих близких. Так что выбирать тип вентиляции стоит тщательно.

Виды вентиляционных систем по параметрам

Классификация вентиляционного оборудования по различным аспектам

По способу циркуляции воздуха: естественная и принудительная (механическая).
По назначению: приточная, вытяжная или приточно-вытяжная.
По конструкции: канальная и бесканальная (проветриватель, приточный клапан, бризер).
По дополнительным функциям: вентиляция с подогревом, вентиляция с фильтрацией воздуха и др.

Естественная и принудительная вентиляция

Естественная вентиляция

В большинстве наших жилых домов вентиляция естественная. Это значит, что воздух поступает с улицы в здание сам по себе, без какого-либо специального оборудования или искусственного нагнетания. Обычно он заходит в дома через неплотности в стенах и окнах, а также через двери. А выходит через вытяжку: вытяжные отверстия расположены обычно в кухне и санузле. Воздух из комнаты вытягивается через них в вентиляционную шахту, поднимается по ней вверх и выбрасывается через крышу.

Естественная вентиляция функционирует за счет перепада температур и разницы давления внутри и снаружи помещения.

Главное преимущество естественной вентиляции — ее доступность. Организация такой вентиляционной системы не требует больших денежных вложений. Но есть и недостатки. Во-первых, естественная вентиляционная система легко дает сбои. Установили герметичные пластиковые окна взамен дедушкиных деревянных — и вот уже приток воздуха недостаточен, в доме душно и некомфортно. Или вытяжка засорилась — и в квартире вечно затхлый воздух. Во-вторых, в условиях естественной вентиляции есть только один способ как следует проветрить — открыть окно. Но открытое окно — это, к сожалению, не только свежий воздух. Это еще и шум, пыль, пыльца, холод и неприятные запахи.

Чтобы устранить эти недостатки, естественную вентиляцию нужно заменить или дополнить механической (принудительной) вентиляцией.

Принудительная вентиляция

Принудительная вентиляция — это система, при которой воздух стабильно и непрерывно поступает в комнату, вне зависимости от внешних погодных условий. Воздух нагнетается в помещение при помощи вентиляторов или другого встроенного в систему оборудования. Принудительная вентиляция позволяет регулировать скорость притока, подстраивая ее работу под потребности в воздухообмене.

Работа принудительной вентиляции обычно не требует вмешательства человека, дополнительного открывания и закрывания окон, что делает ее наиболее удобной для бытового использования.

Канальная и бесканальная вентиляция

Канальная вентиляция

Такие системы закладываются и монтируются при строительстве или капитальном ремонте. Они, как правило, обеспечивают одновременно и приток, и вытяжку воздуха.

Как устроена канальная вентиляция? Во-первых, есть центральный блок обработки воздуха (очистка и дезинфекция, подогрев, кондиционирование, увлажнение). Во-вторых — трубы-воздуховоды, тянущиеся под потолком от центрального блока. Разумеется, для размещения такой вентиляционной системы требуется много свободного пространства. Поэтому канальные системы мало востребованы в городских квартирах маленькой и средней площади и с потолками менее 3 м.

Чаще всего канальная вентиляция встречается в больших зданиях, где одновременно находится много людей (офисы, торговые центры), а также в помещениях с высокими требованиями к очистке или температуре воздуха (больницы, склады, кухни ресторанов).

Бесканальная вентиляция

Системы, которые отличаются компактными размерами и могут размещаться в любой квартире, доме и даже в отдельных комнатах.

Приточная и вытяжная вентиляция

Приточная вентиляция

Приточная вентиляция обеспечивает поступление воздуха с улицы в комнату.

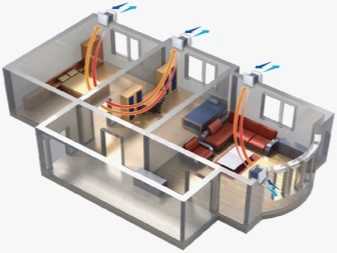

Проветриватель

Устанавливается на стену внутри квартиры и при помощи вентиляторов подает через канал в стене свежий воздух.

Приточный клапан

Естественный приток можно усилить при помощи стенового или оконного клапана. Цена такой вентиляции невысока, но необходимо иметь в виду, что работа приточного клапана зависит от погодных условий. Чем теплее за окном, тем меньше разница давлений снаружи и внутри комнаты. Так что летом эффективность вентилирования при помощи клапана стремится к нулю.

Бризер

Устройство с функциями проветривателя и очистителя воздуха. Он также подает свежий воздух, фильтруя и подогревая его при этом. Бризером можно управлять со смартфона.

ВЕНТИЛЯЦИЯ В СТЕНЕ, В ОТЛИЧИЕ ОТ КАНАЛЬНЫХ СИСТЕМ, УСТАНАВЛИВАЕТСЯ НА ЛЮБОМ ЭТАПЕ РЕМОНТА, ДАЖЕ ПОСЛЕ ЧИСТОВОЙ ОТДЕЛКИ. МОНТАЖ ТАКОЙ СИСТЕМЫ ВЕНТИЛЯЦИИ ДЕЛАЕТСЯ БЫСТРО, ВСЕГО ЗА ЧАС. КОМНАТА ПРИ ЭТОМ ОСТАЕТСЯ ЧИСТОЙ.

Вытяжная вентиляция

Через вытяжку из комнаты выводится так называемый отработанный воздух — воздух, наполненный запахами и комнатными загрязнениями (пыль, шерсть животных). Естественную вытяжку при желании можно усилить принудительной, установив в вытяжное отверстие вентилятор. Производительность вентиляции для вытяжки будет зависеть от площади Вашей кухни или санузла, где монтируется вентилятор.

Приточно-вытяжная вентиляция

Приточно-вытяжная вентиляция обеспечивает одновременно приток свежего и отток отработанного воздуха.

Вентиляция с дополнительными функциями

Вентиляция с подогревом

Если минусовые температуры за окном — не редкость, то нужна приточная вентиляция с подогревом воздуха. Иначе в комнату будет дуть холодный воздух, а это легко может вылиться в простуды.

Вентиляция с подогревом может иметь систему климат-контроля и автоматически нагревать воздух до выбранной пользователем температуры.

Вентиляция с фильтрацией

Чистота воздуха — важное условие здорового образа жизни.

Вентиляция с фильтрацией содержит воздушные фильтры различного назначения. Это могут быть простые фильтры с сетчатой структурой, высокоэффективные фильтры со сложным сплетением тончайших волокон или же угольные фильтры, задерживающие вредные газы и запахи.

Купить систему вентиляции

Избавиться от духоты, наладить правильную циркуляцию воздуха в комнатах, дышать чистым воздухом — все эти вопросы легко решаются покупкой системы вентиляции с функциями притока, очистки и подогрева воздуха.

Бризер — одно из самых популярных устройств на рынке приточной вентиляции. Он подает воздух на 4-5 человек, очищает приточный воздух от пыли, грязи, автомобильных выхлопов, аллергенов. Нагреватель с климат-контролем исключает сквозняки. А управлять им можно со смартфона вручную или настроив автоматический режим.

Существуют разные модели бризеров. Функции, характеристики, дизайн, цена — вентиляция Tion отвечает любым требованиям.

Цены на вентиляцию Tion Бризер

tion.ru

классификация, достоинства и недостатки, сравнение характеристики

Наличие вентиляционной системы необходимо для обеспечения воздухообмена внутри здания путем удаления излишней влаги, тепла, вредных веществ. Ее присутствие — одно из главных условий для обеспечения жизнедеятельности.

Если в помещении отсутствуют любые виды систем вентиляции, это вредит человеческому организму, приводит к образованию грибков, т.к. в условиях отсутствия воздухообмена образуется конденсат.

Предлагаем разобраться в существующих видах систем для вентиляции и принципах их работы.

Содержание статьи:

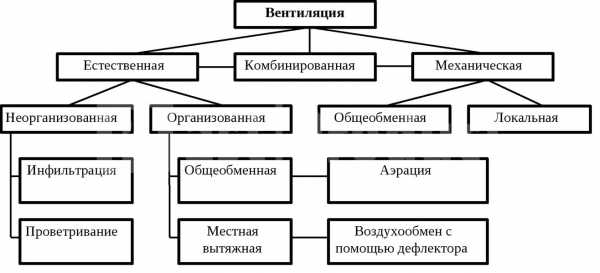

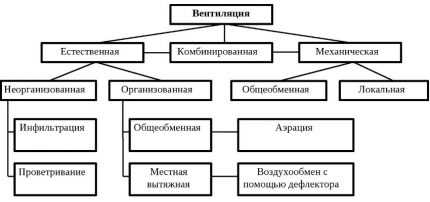

Классификация систем вентиляции

Системы классифицируют по разным критериям:

способу подачи;
назначению;
способу воздухообмена;
конструктивному исполнению.

Тип вентиляции определяют на этапе проектирования строения. При этом принимают во внимание как экономическую так‚ и техническую сторону а также санитарно-гигиенические условия.

Виды вентиляционной системы по способу подачи

Если базироваться на способах подачи и изъятия воздуха из помещения можно выделить 3 категории вентиляции:

естественная;
механическая;
смешанная.

Выполняют , если такое решение способно обеспечить воздухообмен‚ соответствующий установленным нормам.

Когда вентиляция естественного типа не удовлетворяет требования санитарно-гигиенических нормативов, выбирают второй вариант — механический способ активации воздушной массы.

Галерея изображений

Фото из

Вентиляционные системы предназначены для подачи свежего воздуха и отвода отработанной воздушной массы из помещения. Если с поставкой не справляется естественная система, ее дополняют механической или сооружают механическую вентиляцию

Системы вентилирования позволяют не только сформировать благоприятный для проживающих микроклимат, но и вывести из замкнутых отапливаемых помещений вредные для стройматериалов и отделки испарения, что существенно продлевает эксплуатационные сроки объектов

В производственных цехах пищевой, химической, перерабатывающей промышленности и многих других областях народного хозяйства сертифицированные системы вентилирования устанавливаются в обязательном порядке

В многоэтажных домах с водяным отоплением преобладают естественные системы, с паровым — механические или комбинированные, для которых чаще всего устраивают общие боксы с устройствами фильтрации и подогрева

Следует продумать эффективную систему вентиляции в загородных домах с печным и каминным отоплением. Нужно учесть, что в помещениях с печью или камином, а также в котельной с газовым оборудованием вентиляция может быть только естественной

В жилых многоэтажках старого типа, рассчитанных на свободный приток воздуха через неплотности в оконных и дверных проемах, вытяжные отверстия располагают в ванных, туалетах, смешанных санузлах. Если есть необходимость в стимуляции движения воздушного потока в вытяжку ставят вентилятор, после чего система становится смешанной: с естественным притоком и механизированным отводом

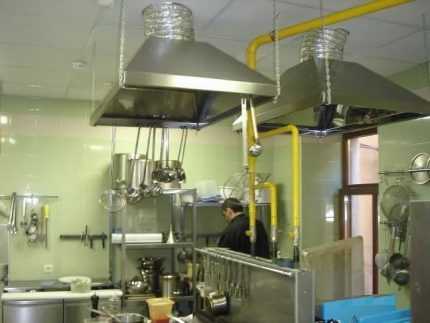

Активно эксплуатируемые кухни частных домов и многоэтажек оборудуют вытяжными системами, благодаря чему вентиляция по аналогии с санузлом становится комбинированной. Причем к комбинированному типу относятся как вытяжки с выходом в вентиляционную шахту, так и рециркуляционные виды, которые просто прогоняют поток через фильтр и возвращают обратно в помещение

Если оконные и дверные конструкции препятствуют естественному воздухообмену, как это бывает с окнами ПВХ, для поставки свежего воздуха монтируют приточный клапан. В их числе есть устройства с вентилятором и без него

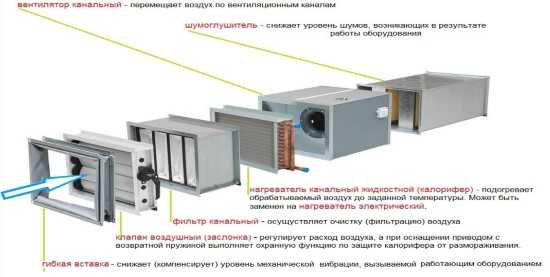

Устройство вентиляционной системы

Подача воздуха для проветривания стройматериалов

Промышленная разновидность вентиляционной системы

Механическая вентиляция в паре с воздушным отоплением

Загородный дом с каминным залом

Вентиляция в ванных комнатах и санузлах

Вытяжное оборудование в интерьере кухни

Приточный клапан под подоконником

Если возможно в добавок ко второму варианту вентиляции частично использовать первый‚ в проект закладывают смешанную вентиляцию.В жилых домах приток воздуха происходит через окна, а вытяжное оборудование располагают на кухне и в санитарной комнате. Поэтому важно наладить между помещениями хороший воздухообмен.

Вентиляция смешанного типа. Применяют ее, когда естественная вентиляция не может быть единственным вариантом. Для качественного воздухообмена в помещениях с очень загрязненным воздухом устраивают механическую вентиляцию

Виды вентиляции по назначению

Исходя из назначения вентиляции‚ выделяют рабочие вентиляционные системы и аварийные. Тогда как первые должны постоянно обеспечивать комфортные условия‚ вторые вступают в работу только при отключении первых и наступлении чрезвычайной ситуации, когда нарушены стандартные условия жизнедеятельности.

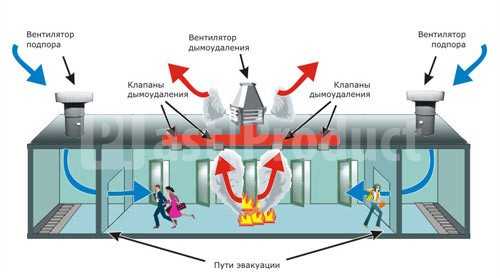

Это внезапные сбои, когда происходит загрязнение воздуха ядовитыми испарениями‚ газами‚ взрывоопасными‚ токсическими веществами.

Виды систем вентиляции для всех типов помещений почти одинаковы. Изучив все их виды и взвесив все достоинства и недостатки‚ можно выбрать оптимальный вариант для конкретного здания

Аварийная вентиляция не рассчитана на подачу свежего воздуха. Она только обеспечивает газоотвод и не допускает, чтобы воздушная масса с опасными веществами‚ распространилась по всему помещению.

Вентиляционные системы по способу воздухообмена

По этому критерию выделяют системы вентиляции общеобменные и местные. Первая должна обеспечивать весь объем помещения достаточным воздухообменом с поддержанием всех необходимых параметров воздуха. Дополнительно она должна удалять избыток влаги‚ тепла‚ загрязнений. Воздухообмен может осуществляться как по канальной, так и бесканальной системе.

Общеобменная приточная вентиляция снижает уровень концентрации вредных веществ, оставшихся после работы местной и общеобменной вытяжной системы вентиляции

Предназначение местной вентиляции — снабжение чистым воздухом конкретных мест и удаление загрязненного с тех точек, где он образуется. Как правило, ее устраивают в больших помещениях с ограниченным числом работающих. Воздухообмен происходит только на рабочих местах.

Разделение систем по конструктивному исполнению

Исходя из этого признака вентиляционные системы делят на канальные и бесканальные. Системы канального типа состоят из разветвленной трассы‚ состоящей из воздуховодов по которым транспортируется воздух. Установка такой системы целесообразна в больших по объему помещениях.

Когда каналы отсутствуют‚ систему называют бесканальной. Примером такой системы служит обыкновенный вентилятор. Существует 2 вида бесканальных систем — потолочные и прокладываемые под полом. Бесканальные системы более просты в исполнении и потребляют меньше энергии.

Естественная вентиляция помещений

Движение воздушных масс при естественной вентиляции происходит природным путем без дополнительного побуждения за счет:

температурного перепада внутри и снаружи здания;
разности давления между помещением и вытяжкой‚ размещенной на кровле постройки;
под воздействием ветра.

Это самая простая система. Здесь не нужна установка сложного дорогостоящего оборудования‚ потребляющего много электроэнергии. Такую систему нельзя назвать надежной из-за того что эффективность ее зависит от неуправляемых человеком факторов.

Система может быть организованной и неорганизованной. Регулируемая или организованная система функционирует благодаря аэрации или присутствию . Аэрация — это общеобменный процесс, во время которого воздух поступает и уходит через открытые форточки‚ фонари‚ фрамуги.

Инфильтрация или нерегулируемая вентиляция естественная вентиляция — это попадание в помещение воздуха через неплотности в конструкциях.

Несмотря на развитие технологий, естественную вентиляцию применяют и в современных сооружениях из-за простоты и отсутствия затрат на эксплуатацию. Кроме ее зависимости от окружающих условий нельзя игнорировать и то, что существует вероятность возникновения явления‚ для обозначения которого используют термин «опрокидывание тяги». Это очень точное определение — воздушная масса вдруг меняет направление и начинает движение назад

В промышленности аэрацию применяют при наличии процессов, где по технологии работа сопровождается выделением тепла в большом количестве. Ее применение допустимо при условии, что в приточном воздухе содержится менее 30% вредных выбросов от допустимой концентрации непосредственно в зоне их образования.

Нельзя применять аэрацию, если‚ поступающий в помещение воздух требует предварительной обработки или же в результате притока воздуха снаружи может появиться конденсат или туман. Путем аэрации происходит многократный воздухообмен при мизерных расходах энергии. Это и является основным ее достоинством.

Принцип работы вентиляционной системы с естественным движением воздушных потоков основан на разнице в их температуре и давлении:

Галерея изображений

Фото из

Расположение компонентов вентиляционной системы естественного типа учитывают и продумывают на стадии проектирования дома. В отличие от составляющих механической системы сделать их по завершению строительства проблематично

Вытяжные отверстия естественных вентсистем располагают в наиболее высокой точке из возможных. Поступающий с улицы свежий поток именно вверх вытесняет отработанную воздушную массу

Приточные отверстия располагают в нижней части помещения, снаружи они расположены в основном на цоколе дома. Из-за вышедшего в вытяжку воздуха внутри помещения создается разрежение, которое стремительно заполняется свежей порцией с улицы

Для того чтобы воздух перемещался к вытяжному отверстию в пределах квартиры или дома, дверное полотно оснащают вентиляционной решеткой. Если решетку не устанавливают, то дверное полотно должно быть на 1-1,5 см выше уровня пола

Вентиляция естественного типа бывает канальной и бесканальной. Чаще всего каналы приточные, реже — вытяжные как на фото

Если воздушные потоки не движутся, нет притока или не действует вытяжка, на окнах можно заметить конденсат. При нормальной работе системы он испаряется

Мешать движению воздуха в системах естественного типа может забитый вытяжной канал или отсутствие притока. Еще так бывает в жаркую погоду, когда в квартире прохладней, чем на улице

Чтобы проверить работу естественной вентиляции простейшим способом, к вытяжной решетке прикладывают лист бумаги. Если его не прижимает к решетке, значит, нужно принимать меры по восстановлению вентиляции

Сооружение вентиляционной шахты

Расположение вытяжного отверстия

Приточное устройство в цоколе дома

Вентиляционная решетка межкомнатной двери

Канальная естественная система вентилирования

Признаки неэффективной вентиляции

Обратное поступление воздушных потоков

Проверка тяги естественной вентиляции

В отдельных случаях на устья вытяжных каналов монтируют дефлекторы — специальные насадки. Функционируют они за счет использования энергии ветра. Дефлекторы хорошо справляются с задачей по удалению грязных и чрезмерно нагретых воздушных масс из небольших по объему помещений. Применяют их и для местной вытяжки.

Нормальную работу вентиляции, приводимой в действие разностью давления‚ обеспечивает минимальный перепад между точкой забора и выходом вытяжки в 3 м.

Для эффективного функционирования вентиляции специалисты рекомендуют при прокладке воздуховодов не делать горизонтальные участки длиннее 3 м. Воздух в них должен перемещаться со скоростью не больше 1 м/с

Характеристики вентиляции механического типа

Вентиляционная система‚ при помощи которой воздух подают и удаляют с использованием дополнительных побудителей на внушительные расстояния‚ называется механической. Есть и другие названия у этого вида вентиляции — принудительная и искусственная.

Применяют ее как для обеспечения технологических процессов на различных производствах, так и для создания комфортных условий для человека.

Простым в установке и эксплуатации прибором, обеспечивающим вытяжку отработанного воздуха из ванных комнат, кухонь и санузлов частных домов, является система вентилирования с автоматическим микропроцессором:

Галерея изображений

Фото из

Устройство каналов для бытовой системы

Вентилятор со встроенным процессором

Внешняя панель умного вентилятора

Панель управления вентилятора

Механическая вентиляция‚ в отличие от естественной‚ не зависит от внешних условий. Она полностью подконтрольна и управляема. Воздух‚ подаваемый в помещение‚ проходит обработку и при отлаженной системе все его параметры отвечают стандартам. Выбросы также поступают в атмосферу уже очищенными от вредных включений до нужной степени.

Механическая система включает приборы и оборудование — автоматику вентиляторы‚ пылеулавливатели‚ нагреватели воздуха‚ электродвигатели. Все это потребляет много электроэнергии

Наличие механической вентиляционной системы позволяет оптимально распределить воздух с подачей его к конкретному месту. С ее помощью вредные выбросы улавливают у источника их образования не позволяя загрязнить воздух всего помещения.

Недостаток механической вентиляции — большие финансовые вложения при ее монтаже и эксплуатации. Чтобы пользоваться всеми ее преимуществами‚ придется бороться с загрязнением каналов‚ регулярно выполнять замену фильтров.

Если установлен вентиляционный фильтр с функцией рекуперации тепла‚ нужно перед наступлением летнего периода переходить на летний вкладыш. Если оставить зимний вариант‚ он будет снижать эффективность вентиляции.

Механическая вентиляция бывает как местной‚ так и общеобменной. Последнюю реализуют в 2 вариантах — бесканальном и канальном. Замещение воздуха в происходит при помощи вентиляторов — центробежных или осевых‚ эжекторных установок.

На производстве для вытяжки чаще применяют эжекторные установки‚ особенно там‚ где присутствую взрывоопасные газы. Использование обыкновенных вентиляторов здесь недопустимо‚ т.к. они могут искрить в случае возникновения неисправности. Их установку практикуют при монтаже приточной или приточно-вытяжной системы

Общеобменная вентиляция с механическим приводом

Конструкции с механическим приводом могут быть как приточными, так и вытяжными. Приточную вентиляцию иногда выполняют совместно с центральным отоплением.

Воздухоприемник в такой системе может иметь вид отверстий в ограждающих конструкциях постройки‚ отдельно стоящей или приставной шахты. При монтаже за пределами здания шахта-воздухоприемник находится над уровнем земли или на крыше.

Схема расположения воздухоприемных устройств: в ограждающей конструкции (а)‚ возле наружной стены (б)‚ на кровле (в). Каналы для вытяжки и шахты утепляют снаружи‚ иначе зимой в них будет появляться наледь

На выбор конструкции и места нахождения воздухоприемников влияют требования, предъявляемые к степени чистоты наружного воздуха, а также особенности архитектуры здания. Низ проема‚ через который поступает чистый воздух‚ должен располагаться на дистанции минимум 2 м от земли‚ а в случае дислокации здания в зеленой зоне — 1 м. Наружные воздухоприемники нельзя размещать там‚ где есть вредные выбросы.

Воздушные массы попадают в шахту посредством . Проходя через калорифер‚ они нагреваются‚ увлажняются или наоборот подсушиваются и поступают внутрь по воздуховодам‚ имеющим отверстия.

Поступление воздуха может осуществляться и через ответвления‚ оснащенные насадками‚ направляющими приточные воздушные массы. Объем подаваемого воздуха регулируют шиберы или клапаны, находящиеся в ответвлениях.

Механическая местная вентиляция приточного вида

Местную механическую вентиляцию‚ действующую в ограниченном пространстве‚ называют воздушным душированием. Такой вариант вентиляции применяют в тех рабочих зонах‚ где сила лучистого тепла составляет более 300 ккал/ч. или производство сопряжено с выделениями токсинов, которые невозможно отвести с помощью местной вытяжки.

Душирующие установки бывают передвижными и стационарными. Первые при обеспечении рабочего места чистым воздухом берут его из помещения. Иногда в распыляемую воздушную массу подают воду. Ее капли при попадании на тело человека становятся дополнительным охладителем. Вторые через душирующие патрубки подают чистый наружный воздух или предварительно прошедший обработку.

Вентиляция общеобменная вытяжная

Удаление отработанного воздух из помещения — задача вытяжной вентиляции. Удаление использованного воздуха из комнаты происходит за счет понижения давления в ней. Таким образом, создаются условия для поступления в нее воздуха снаружи или со смежного помещения.

В конструкцию вытяжной вентиляции входит очистительное устройство (1) вентилятор (2) воздуховоды — центральный (3) отсасывающий (4). Когда в помещении нет вентиляции другого вида‚ кроме вытяжной‚ давление в нем опускается до отметки более низкой, чем в смежных комнатах или ниже чем снаружи

При проектировании вытяжки общеобменного характера для производственных цехов учитывают тот момент, что ликвидация грязного воздуха должна осуществляться прямо из первоисточника образования вредных выделений по направлению их естественной траектории и не загрязнять чистые зоны. Такими местами являются биологические лаборатории‚ цеха с вредными условиями.

Механическая приточно-вытяжная вентиляция

Базой приточно-вытяжной вентиляции являются 2 потока‚ двигающихся навстречу друг другу. Она состоит из двух самостоятельных систем — приточной и вытяжной или из одного блока. В него встроено все оборудование необходимое для работы и на приток‚ и на вытяжку.

При наличии 2 отдельных систем вентиляция работает без рециркуляции и называется разомкнутой. Вентиляционную систему второго вида называют замкнутой, и работает она с рециркуляцией.

Система с рециркуляцией экономит энергию, расходуемую на охлаждение или нагрев воздуха‚ т.к. воздушная масса нагревается не полностью, а только тот ее объем, что поступает снаружи. Удаляемый воздух в системе с рециркуляцией возвращается в помещение повторно с примесью свежего воздуха‚ составляющего 10-15% от общего объема воздушной массы.

Устройство такой вентиляции возможно в местах, где нет опасных загрязнений. В регионах с холодным климатом замкнутая система неэффективна т.к. рециркуляционные и наружные воздушные массы смешиваются не достаточно хорошо.

Механическая вентиляция на случай аварии

На случай возникновения нестандартных ситуаций вдобавок к рабочему варианту устраивают аварийную вентиляцию. Неизменно она всегда вытяжная. Механическую аварийную вентиляцию устанавливают в помещениях, где существует угроза прорыва взрывоопасных паров или газов. В этом случае монтируют взрыво- и искрозащищенные вентиляторы.

В составе осевого взрывобезопасного вентилятора находится двигатель во взрывонепроницаемой оболочке. Он закреплен так‚ что в случае необходимости его можно быстро заменить

Существуют такие опасные составляющие которые нельзя удалить с помощью вентиляторов. Тогда в систему включают эжектор. Включение аварийной вентиляции должно происходить автоматически, как только перестанет работать основная вентиляция. Открывание проемов‚ через которые будет уходит грязный воздух нужно осуществлять дистанционно.

Патрубки и решетки предназначенные для выхода воздуха при работе аварийной вентиляции размещают в местах наиболее вероятной концентрации опасных веществ в большом объеме. Проемы, через которые удаляется воздух в аварийном порядке‚ не должны находиться в зонах, где постоянно находятся люди. На трубах и шахтах аварийной системы нельзя монтировать зонты.

Выбросы‚ аварийно выбрасываемые в атмосферу‚ нужно максимально рассеивать и не допускать чтобы они попадали на замкнутые зоны территории‚ прилегающей к зданию. ПДК контролируют посредством газоанализаторов‚ отрегулированных соответствующим образом.

Вентиляция против дыма

Основная задача противодымной вентиляции — как можно быстрее удалить дым из помещения или здания‚ заблокировать его распространение и защитить тем самым людей при их эвакуации.

На фото — схема действия противодымной вентиляции. Ее монтируют в дополнение к основной вентиляции‚ чтобы гарантировать эвакуацию людей при возникновении пожара и отрезать пути расползания дыма

Устанавливают такую вентиляцию там, где при постоянном присутствии большого количества людей‚ невозможен приток воздуха естественным путем. Это лифты‚ лестничные клетки‚ глухие коридоры и им подобные места. В основу работы противодымной вентиляции заложена приточно-вытяжная схема.

Каналы, мощные вентиляторы, входящие в состав вентиляции‚ обладают повышенной огнестойкостью и способностью не поддаваться деформации под продолжительным действием высоких температур.

Участки системы оснащены двумя видами клапанов — противодымным и огнесдерживающим. Составляющими противодымной системы являются и прочные‚ непроницаемые для газов и дыма экраны и двери.

Чтобы избежать неприятностей во время осуществления эвакуации людей‚ в конструкцию противодымной вентиляции закладывают 2 вида управления — автоматическое и дистанционное ручное.

В систему обязательно включают элементы, оповещающие о возникновении пожара:

извещатели‚ при срабатывании которых‚ автоматом происходит открывание вытяжных вентиляторов и дымовых клапанов;
сигнал «Пожар» на центральном пульте;
включение противодымной вентиляции вручную.

Дымовыводящие клапаны распределяют равномерно под потолком. Площадь охвата не должна превышать 900 м². Систему зонируют на секции‚ и кроме люков и клапанов‚ оснащают дымососами.

Она не только отводит дым‚ но и удаляет угарный газ‚ мелкие взвеси, образующиеся при горении. Подробнее о монтаже системы дымоудаления можно прочесть .

Выводы и полезное видео по теме

Это видео — своеобразный ликбез о вентиляции. Здесь подробно рассмотрено само понятие вентиляции и охвачены все вопросы касающиеся ее грамотного проектирования:

Мастер-класс по монтажу вентиляционной системы:

Как руководители предприятий, так и частные застройщики должны понимать, что от эффективности вентиляции зависит нормальная жизнедеятельность тех‚ за кого они отвечают. Иногда под вопросом оказывается и жизнь людей. Упускать этот момент и экономить на нем нельзя.

Появились вопросы по теме статьи, нашли недочеты или есть ценные сведения которыми вы могли бы поделиться с нашими читателями? Оставляйте, пожалуйста, комментарии, делитесь опытом, участвуйте в обсуждениях.

sovet-ingenera.com

Приточно-вытяжная вентиляция для квартиры: разновидности

В квартире мы проводим длительное время. Для работающего человека время пребывания в родных стенах составляет около 10 — 14 часов, а для домочадцев, которые лишь учатся или вообще выходят на улицу только погулять — три четверти суток. Людям знакомо ощущение, которое появляется, если целый день, а то и два-три не выходить на свежий воздух. Его не назовёшь недомоганием, но и приятного в нём ничего нет. Тянет подышать свежим воздухом. Причиной может быть недостаток воздухообмена. Решить эту проблему можно только одним способом — устроив приточно-вытяжную вентиляцию для квартиры.

Приточно-вытяжная вентиляция для квартиры

Сущность вентиляции в помещении

Вентиляция — это процесс постоянного обновления воздушных масс в жилом или производственном помещении. Она необходима по той простой причине, что человек в процессе своей жизнедеятельности поглощает кислород и выделяет углекислый газ. Если оставить человека в герметично закрытой комнате, он через время задохнётся. Если людей будет несколько, процесс пойдёт быстрее — кислород из воздуха будет употреблён дышащими, а его место займёт газообразная углекислота. Этот процесс длительный, ведь человек за один вдох не может впитать весь кислород из воздуха, втянутого в лёгкие. Но речь ведь и не идёт о гибели, а лишь о комфорте. Постоянный приток воздуха, в котором растворён 21% кислорода — основная задача квартирной вентиляции.

Скопление углекислоты при недостаточной вентиляции вредно для здоровья

Есть ещё одна причина, по которой вентиляция помещений является стандартом эксплуатации квартир. В жилом доме поглощает кислород и выделяет вредные газы не только человек. Газовая плита, колонка, духовка делают это намного быстрее. Без отвода вредных газов через вентканалы они накапливаются в опасных концентрациях. При неисправности водогрейного и кухонного оборудования на природном газе он может начать выделяться, не сгорая. Наполнив помещение, он создаст риск взрыва от одной зажжённой спички. Не дать накопиться газу накопиться в опасной концентрации — также задача вентиляции. Поэтому нельзя пренебрегать требования к воздухообмену в квартире.

Вентиляция обеспечивает комфорт

Вентиляция от застройщика

Было бы странно, если бы при серьёзности вопроса дома строились без вентиляционных решений. И они есть в каждой квартире. Но обустройство вентиляции по индивидуальному проекту — это затратный комплекс процедур, который не всегда выполняется даже в элитном жилье. Проект здания ограничен созданием вертикальных вентиляционных каналов, которые проходят через всё здание от низа до верха, и куда выводятся отверстия для удаления использованного воздуха и каждой квартиры. Это та самая вытяжка, то есть вытяжная вентиляция. Но из физики ясно, что воздух не может просто исчезнуть их комнаты. Чтобы часть воздуха постоянно удалялась, нужно сформировать приток свежего, то есть уличного воздуха, в котором показатели процентного содержания газов будут в оптимальном соотношении.

Старые дома, в проёмы которых ставили деревянные окна, не содержали никакой специально организованной приточной вентиляции. Воздух проникал внутрь помещения через микропоры древесины и щели в деревянных рамах. В современных металлопластиковых окнах с герметичными стеклопакетами и двумя уплотнительными контурами такое проникновение невозможно. Единственный способ впустить воздух в квартиру — это открыть окно. Но как только это сделать, в квартиру начнёт проникать холод зимой, жара летом, да вдобавок ко всему уличный шум.

Классика жанра — запотевшие стеклопакеты, по которым струйками стекает влага — и есть недостаток вентиляции

Совет: при заказе металлопластиковых окон обратите внимание на режим «микропроветривания» — когда створка открывается на пару миллиметров. Это может улучшить воздухообмен вообще без каких-то специальных работ.

Что касается вытяжной части, то она организована только в некоторых помещениях — ванной комнате и кухне, которые примыкают к стенам, в которых проложены вентканалы. Если санузел раздельный, то вытяжное отверстие устраивается в каждом помещении. Циркуляция воздуха осуществляется благодаря создаваемой тяге. Здесь-то и кроется несовершенство системы: ослабление притока уменьшает тягу. На верхнем этаже многоэтажного дома тяга и вовсе невелика, так как высота вентканала для этого должна быть не менее трёх метров. В доме с плоской крышей чердак отсутствует, вытяжной канал получается коротким. Выход один — монтировать систему приточно-вытяжной вентиляции для обеспечения нужного климата и воздухообмена.

Даже в старых домах предусмотрены вентиляционные колодцы

Приточно-вытяжная вентиляция с рекуператором

Простейшая система принудительной вентиляции проста: устраивается входной и выходной каналы, на каждом из них ставятся вентиляторы, создающие направленный поток движущегося воздуха. Приточный вентилятор нагнетает воздух в квартиру, а вытяжной — удаляет из неё использованную газовую смесь. При таком устройстве встаёт серьёзная проблема. В холодное время года в квартиру в большом количестве поступает холодный воздух с улицы. Учитывая объёмы, он быстро приведёт к понижению температуры в помещении. Включённая система отопления расходует больше энергоносителей, потому как подогретый ей воздух постоянно выводится наружу через вытяжной канал. Нередко можно наблюдать картину, как из вытяжного патрубка квартиры или частного дома валит пар. Он получается от разницы температур при морозной погоде. Логика подсказала инженерам путь, с помощью которого можно добиться экономии на отоплении и одновременно решить проблему с охлаждением квартиры. Он называется рекуперацией.

Внешний вид рекуператора

В основе рекуперации воздуха лежит процесс теплообмена между двумя воздушными потоками различных температур. Дело в том, что воздух, поступающий в помещение, холодный, он нуждается в нагревании. Воздух, выводимый из помещения, наоборот, тёплый, потому что был нагрет от системы отопления и других источников тепла в квартире. Если их смешать, произойдёт передача тепла от тёплого воздуха холодному.

Перемешивание нельзя осуществить прямо, иначе весь смысл вентиляции потеряется. Для рекуперации используется теплообменник, построенный по такой же схеме, как аналогичный агрегат котла или кондиционера. Теплообменник состоит из блока тонких каналов, разделённых перегородками. Одни из них в шахматном порядке подключены ко вводу воздуха, другие удаляют его из комнаты. Таким образом каналы с тёплым воздухом расположены рядом с каналами, несущими холодный воздух с улицы, и согревают их содержимое. Нагревание получается ощутимым: температура всасываемого системой воздуха лишь на пару-тройку градусов ниже того, который выбрасывается на улицу.

Принцип работы рекуператора

Вся система состоит из нескольких узлов — входного и выходного патрубков с оголовками, системы трубопроводов, а также самого рекуператора, все элементы которого монтируются в единый корпус. Корпус делают из тонкостенной листовой стали. Требования к прочности стенок — выдерживать давление, которое оказывает на них саморасширяющаяся монтажная пена. Ей заполняются все щели между конструкцией, стенами, потолком, чтобы обеспечить максимальную звукоизоляцию. Такая прослойка поглощает вибрации, возникающие при работе вентиляторов.

Совет: рекуператор с вентиляторами лучше устанавливать в кладовой, гардеробной или коридоре, так как небольшой шум от его работы всё же будет.

Воздуховоды от рекуператора размещают таким образом, чтобы приточный воздух поступал в одну часть помещений (обычно сверху), а втягивался в вытяжку — с другой. Благодаря этому образуется циркуляционный поток, поступивший свежий воздух успевает нагреться, послужить в качестве дыхательной смеси и (и способствующей горению — например, в кухне с газовой плитой) с максимальной температурой поступить в рекуператор для вывода наружу.

Вариант расположения трубопроводов

Входной и выходной каналы закрываются с уличной стороны решёткой. Она препятствует попаданию в систему крупных объектов — птиц, крупных насекомых, мусора, который может попасть в канал, будучи выброшенным из окна. Для пыли и мелких насекомых предусмотрены фильтры тонкой очистки. Ничего сложного в них нет — это мелкие сетки, по типу схожие с сетками из внутреннего блока бытового кондиционера. Они неплотные, потому что в противном случае создадут барьер на пути втягиваемого воздуха, и вентиляторы будут работать с перегрузкой, чтобы обеспечить необходимый уровень тяги. Эта же ситуация наблюдается, когда фильтр забивается уличной пылью и мелким мусором. Поэтому сетки нужно регулярно извлекать, чистить и промывать.

Фильтр нужно чистить, иначе пыль забьёт его

Дорогие системы вентиляции рассчитаны на установку целых станций очистки воздуха, в которых уже могут быть не только механические, но и химико-бактериологические фильтры, ультрафиолетовое обеззараживание и ионизатор. Для монтажа таких систем требуется место, плюс в них нужно регулярно менять картриджи с расходными материалами. В итоге на выходе вы получаете практически идеально сбалансированный состав воздушной смеси без вредных включений.

Виды рекуператоров

В условиях климата, где царят сильные холода в зимние месяцы, а температура воздуха опускается ниже нуля уже осенью и весной, процесс рекуперации не может выдать тёплый воздух необходимых параметров. В помещении всё равно будет холодно. Для этого в рекуперационный блок добавляют калорифер — устройство, состоящее из нагревательных элементов, мимо которых воздух просачивается и нагревается. Благодаря этому достигается необходимая температура. Калориферы вентиляционных систем питаются от электричества, имеют небольшую мощность и имеют возможность регулировки в зависимости от погодных условий. Неизбежное пересушивание воздуха в процессе его подогрева в сухом калорифере компенсируется встроенным увлажнителем, возвращающим влагу, столь нужную для комфортной жизнедеятельности человека. В дорогих регенерационных установках влага может изыматься из выводимого наружу воздуха за счёт эффекта конденсации, а потом по капиллярам поступать в увлажнитель. Процесс этот сложен, потому что выпавшая влага требует очистки, и встречается редко.

В холодных регионах без калорифера в рекуператоре не обойтись

Намного чаще сбор конденсата организован в специальные ёмкости, из которых вода после выводится в канализацию или за пределы квартиры. Обычный сток воды по трубке, как в кондиционерах, здесь не подходит, так как в мороз выводная трубка просто промёрзнет насквозь. Обледенение канала подачи и вывода воздуха приводит к сокращению пропускной способности именно в теплообменнике. Для разморозки в систему врезается байпас, то есть трубопровод, идущий в обход теплообменника. Когда подогретый воздух перестаёт охлаждаться, прекращается осаживание влаги и её обмерзание, теплообменник оттаивает естественным образом. Когда холодный воздух с улицы заходит через байпас, он никак не согревается, поэтому в такой системе в обязательном порядке предусматривают калорифер. Обычно он подсоединён к датчику входящей в помещение температуры. Если она опускается ниже указанного предела, калорифер начинает дополнительный подогрев.

Видео — Приточно-вытяжная вентиляция с рекуперацией в квартире

Приточно-вытяжная вентиляция с кондиционером

Иногда такой вариант называют центральным кондиционированием, так как воздух распределяется не в одной комнате, а во всей квартире, куда проложены вентиляционные каналы. Плюсом данной системы является то, что этот вариант дешевле, чем оснащать каждую комнату отдельным кондиционером. Возможности монтажа наружного блока могут быть ограничены. Один внешний блок с теплообменником мощного кондиционера, лучше справляется с задачей, чем несколько слабых.

Совет: выбирайте кондиционер с возможностью подогрева воздуха и встроенным подогревом картера наружного блока — тогда для работы зимой можно будет не ставить отдельный калорифер. Какой кондиционер лучше выбрать для квартиры? В специальной статье рассмотрим рейтинг популярных моделей, критерии и оценки выбора.

В центральном кондиционировании отсутствует характерный внутренний блок с барабаном-вентилятором и заслонками-шторками. Вместо него фреонная магистраль от компрессора идёт к канальному распределителю. Воздух в распределитель подаётся через приточные каналы, а выводится, уже охлаждённый, в те места, которые выгодны хозяевам — обычно в кухню и жилые комнаты. Другая система трубопроводов-сборщиков отработанного воздуха концентрирует его и выводит наружу. Распределитель не оснащается вентиляторами. Они ставятся отдельно в том количестве, какого потребует проект. В отличие от привычной сплит-системы, центральное кондиционирование, совмещённое с вентиляцией — это конструктор, из составных элементов которого можно создать решение для любого жилого пространства.

Внутренний распределитель

Приточно-вытяжная вентиляция своими руками

Системы канального типа, где требуется расчёт и монтаж трубопроводов круглого или квадратного сечения, устанавливаются специалистами соответствующих компаний. Если средств на дорогостоящее оборудование и работу профессионалов нет, можно оборудовать несложную приточку и вытяжку своими руками.

Главная особенность такого варианта — нет необходимости монтировать воздуховоды. Нужно лишь правильно расположить приточные отверстия и вытяжные.

Шаг 1. В жилых комнатах с окнами делаются отверстия для того, чтобы туда можно было вставить вентиляционную трубку. Работа ведётся перфоратором, внешнее отверстие закрывают решёткой, с внутренней стороны размещают сетчатый фильтр и декоративную накладку.

Оборудование для вентканала

Шаг 2. Если воздух будет поступать самотёком, канал располагают над радиатором отопления — тогда воздух будет нагреваться от батареи и в комнату не будет проникать холод. Если же хотите сделать принудительную приточку, то место значения не имеет — можно сделать канал сбоку от окна или сверху. Тогда изнутри подключают блок с вентилятором наддува, нагревательным элементом и фильтром. Запитывают блок от электросети через низкоамперный автомат-выключатель.

Вентканал над радиатором отопления

Шаг 3. В существующие вентиляционные каналы на кухне и в санузле врезаются вытяжные вентиляторы с пониженным шумом. На кухонный прибор можно сделать отдельный тумблер, а в санузле подсоединить провода к выключателю света. Даже с пассивным притоком воздуха работающие вытяжные вентиляторы создадут отрицательное давление, и воздух со всей квартиры устремится в вентканалы.

Вытяжной вентканал с вентилятором

Если нет желания сверлить стену, можно смонтировать приточный клапан на пластиковом окне. В верхне части поворотно-откидной створки фрезеруется выемка. Она закрывается сдвижным клапаном шторкой с мелкоячеистым или губчатым фильтром. Шторка в закрытом виде упирается в резиновый уплотнитель, обеспечивая герметичность в закрытом состоянии. Будучи открытой, она почти не пропускает звуки и холод с улицы, а вот решить проблему с духотой и запотевшими окнами поможет.

stroyday.ru

Виды вентиляции их особенности и характеристики

Вентиляционная система – комплекс специального оборудования для постоянного или периодического удаления отработанного воздуха из производственных, складских и жилых помещений. До начала 19-го столетия математических расчетов по вентиляции не существовало, микроклимат в помещениях поддерживался только за счет естественного проветривания помещений вытяжной вентиляции. Такой подход не мог гарантировать надлежащих показателей, был сопряжен с большими потерями тепловой энергии, значительно усложнял процесс воздухообмена в ночной и зимний период времени.

Теоретическое описание движения воздуха в вытяжных вентиляционных каналах впервые сделал М. В. Ломоносов, а В. Х. Фрибе создал теорию кратности воздухообмена в отапливаемых помещениях. При этом он принимал во внимание, что приток свежего и удаление отработанного воздуха делается через неплотности дверных и оконных проемов, специальных инженерных элементов в те времена не предусматривалось.

Только через несколько десятков лет ученые доказали, что обеспечить эффективную вентиляцию только за счет естественной невозможно, появились виды вентиляционных систем с принудительной подачей и удалением воздуха. В зависимости от места конкретной установки, условий работы и требуемых технических параметров общеобменная система имеет несколько типов.

Вентиляционные агрегаты выполняют следующие задачи:

Удаление избыточного тепла. Избыток тепла в помещениях появляется в промышленных и жилых зданиях. В промышленных зданиях избыток тепла чаще всего является следствием особенностей технологического процесса, при котором возникает необходимость нагрева того или иного сырья для получения конечной продукции. В жилых помещениях повышение температуры выше комфортных параметров происходит вследствие нагрева солнечными лучами. Специальные технические помещения могут перегреваться в результате выделения тепловой энергии мощными силовыми агрегатами, им также необходим воздухообмен.
Удаление избыточной влаги. Для жилых помещений такая необходимость возникает только в ванных комнатах и кухнях. Остальные жилые помещения страдают не от избытка влаги, а от ее недостатка. Что касается объектов промышленности, то необходимость корректировки воздушной среды по показателям относительной влажности зависят от особенностей технологических процессов, воздухообмен учитывает все данные по каждому этапу производства.
Удаление вредных химических соединений. Задача вентиляционных устройств – удаление из рабочих зон или всего объема помещения ядовитых химических соединений. Вентиляция устанавливается в химических производственных цехах, лабораториях, промышленных компаниях, использующих лакокрасочные материалы. Кроме этих помещений, вредные химические соединения нужно удалять их жилых помещений, если в них использовались химические средства уборки, есть много изделий из искусственных материалов. Вредные химические соединения образуются во время приготовления пищи в кухнях, воздухообмен в этих помещениях не может быть ниже 10.
Повышение уровня кислорода. Согласно требованиям норм СанПиН процентное содержание кислорода не может опускаться ниже установленных значений. Особо тщательно этот показатель контролируется в спальных помещениях. В зависимости от расхода кислорода для каждого объема рассчитывается минимальная кратность обмена воздуха вытяжной системы.
Удаление пыли. Пыль накапливается как в жилых, так и промышленных помещениях. В жилых комнатах пыль становиться причиной появления неприятных аллергических реакций организма. В промышленных зданиях пыль вызывает острые или хронические заболевания дыхательной системы. Вентиляционное оборудование для удаления пыли обязательно должно иметь специальные фильтры.
Снижения пожарной опасности, удаление горючих и взрывоопасных веществ. Вентиляционные установки для этих целей отличаются самыми высокими техническими требованиями. Они комплектуются специальным оборудованием, работают в комплексе с датчиками контроля показателей воздушной среды и т. д. Жесткие требования предъявляются в искрогашению работающего электрического оборудования и агрегатов.

Устанавливаемые вентиляционные системы могут выполнять как только одну из поставленных задач, так и работать комплексно. В зависимости от инженерных особенностей, технологических схем и принципов функционирования вентиляционные системы бывают нескольких видов.

Виды вентиляции

В настоящее время существует несколько типов вентиляции, отличающихся по способу монтажа, установленному оборудованию, принципу действия и техническим возможностям. Вентиляционные системы различают по нескольким техническим параметрам: способу циркуляции воздушных потоков, зоне обслуживания и конструктивным особенностям.

Виды вентиляции

Способы вентиляции помещений

Воздушные потоки могут иметь естественные физические причины движения внутри помещений, механические побудители или смешанный тип. Конкретные виды вентиляции определяются после инженерных расчетов, сделанных с учетом технического задания. В техническом задании на воздухообмен указывается максимальное количество индивидуальных факторов и требований.
Естественная вентиляцияПри естественной вентиляции воздух может передвигаться за счет разницы плотности воздушных потоков. Внутри помещения, как правило, воздух имеет большие значения температуры, чем снаружи. Теплый воздух с меньшей удельной плотностью поднимается вверх и через специальные каналы или естественные неплотности удаляется наружу, взамен него поступает более плотный холодный. Такой тип вентиляции имеет свои положительные и отрицательные стороны.

Положительные стороны естественной вентиляции. Для работы системы нет необходимости использования дополнительных энергоносителей – при современных ценах очень весомое преимущество.
Отрицательные стороны естественной вентиляции. Очень сложно регулировать кратность обмена воздуха. Проблемы возникают из-за того, что многие важные данные зависят только от природных условий и не регулируются человеческим фактором, воздухообмен точно не прогнозируется. Еще одна проблема – возможность появления обратной тяги. Это очень опасно, когда вентиляция установлена для обслуживания отопительных котлов.

В связи с такими особенностями функционирования, естественная вентиляция в настоящее время пользуется небольшой популярностью, преимущество отдается механической вытяжной. При новом строительстве различных зданий государственные стандарты требуют монтажа вентиляции с механическим приводом.

Естественная

Механическая вентиляцияДвижение воздушных потоков обеспечивается осевыми или центробежными вентиляторами, воздух перемещается по каналам. Технические параметры каналов и вентилятора подбираются с учетом требований к системам.

Преимущества механической вентиляции. Есть возможность регулировать воздушные потоки как по мощности, так и по направлению. Механический воздухообмен позволяет создавать в одном помещении отдельные зоны с различными показателями кратности обмена, исключается появления мертвых зон и сквозняков. И еще одно очень важное преимущество – механическая система может функционировать полностью автономно.
Недостатки механической вентиляции. Механическая система имеет два недостатка: сложность монтажа и обслуживания и энергоемкость. Для обслуживания механической системы нужны профессиональные специалисты, она требует периодических ревизий и проверок. Установленные вентиляторы могут иметь большую мощность, что негативно сказывается на себестоимости производства и содержания промышленных и жилых зданий.

Механическая

Особенности механической системыДвижение воздушных потоков обеспечивается механическим способом, что позволяет создавать системы с точно заданными параметрами. В зависимости от способа подачи и удаления воздуха механические виды вентиляции могут иметь несколько разновидностей.
ПриточнаяЭлектрический вентилятор нагнетает в помещение воздух, за счет этого повышается его давление, для выравнивания значений давления излишки выходят наружу естественным способом. Вентилятор монтируется непосредственно внутри вентилируемого помещения, в специальных технологических комнатах или снаружи. Окончательное решение по механической системе принимается после выполнения расчетов с учетом технических параметров оборудования и расположения здания. Приточная система для жилых помещений не используется.

Приточная

ВытяжнаяВентилятор устанавливается для принудительного удаления загрязненного воздуха, приток свежего выполняется через специальные вентиляционные каналы или через неплотно закрытие оконные и дверные проемы. Вытяжная вентиляция чаще всего монтируется над отдельными рабочими зонами, в закрытых шкафах лабораторий, на предприятиях пищевой и фармацевтической промышленности. В некоторых случаях вытяжная система – единственный способ обеспечить безопасные условия труда.

Вытяжная

Приточно-вытяжнаяВоздух подается и удаляется из помещений в принудительном порядке. Один вентилятор нагнетает потоки, а второй вентилятор удаляет воздух из помещений. Воздухообмен характеризуется высокой интенсивностью, может регулироваться по каждому параметру отдельно. Механическая система приточно-вытяжная система этого типа используется для вентиляции сильно загрязненных помещений, в жилых зданиях монтируется редко.

Приточно-вытяжная

Местная вентиляцияМестная вентиляция позволяет удалять загрязнения только из наиболее загрязненных зон, может иметь специальные фильтры для предупреждения загрязнения окружающей среды. По принципу действия чаще всего приточного типа. Местная вентиляция может обслуживать одно или несколько рабочих мест, работать по каждой зоне отдельно или вентилировать все одновременно. По мощности механическая система относительно небольшая, но конкретные параметры зависят от характеристик технологических процессов и особенностей планировки здания.
Местная приточная вентиляцияМестная приточная система применяется редко из-за больших сложностей с очисткой удаляемого воздуха. Чаще всего используется только для понижения температуры работающего оборудования, для очистки воздуха от вредных веществ малоэффективна. Приточная применяется в больших торговых залах и складских помещениях. Ее часто монтируются в офисных и государственных зданиях, где местная приточная система постоянно функционирующая.
Местная вытяжная системаНазначение – удаление вредных соединений из воздушной среды в небольшом объеме. Может иметь несколько вариантов всасывания воздуха: из закрытых пространств или специальными подвесными воздушными приемниками. Вторые часто устанавливаются над плитами для приготовления пищи, электролитическими ваннами и прочим оборудованием с незначительными линейными размерами.
Особые виды вентиляционных системИмеется несколько типов вентиляционных систем специального назначения:

Аварийная вентиляционная система. Устанавливается в помещениях, в которых возможно резкое увеличение количества вредных выбросов. Применяется в случае поломок основной общеобменной, может иметь как собственные вентиляторы, так и подключаться к уже установленному электротехническому оборудованию.
Противодымная. Используется в комплексе противопожарных мероприятий, повышает безопасность пребывания в помещениях людей. В большинстве случаев автономного функционирования, имеет специальные блоки слежения и управления.

Противодымная

По типу воздуховодов вентиляционные системы общеобменного типа могут быть канальными или бесканальными.
Параметры расчетов вентиляционных системРасчет вентиляционной системы – сложные инженерные работы, выполняемые только специалистами со специальным техническим образованием. Во время производства работ принимаются во внимание следующие исходные данные:

Кратность обмена воздуха. В зависимости от назначения помещений и характеристик технологических процессов органами санитарного надзора регламентируется минимальная кратность обмена воздуха. Показатели колеблются в широких пределах, минимальная кратность обмена оказывает решающей влияние на все остальные технические данные вентиляционной системы.
Показатели уровня шума. Данные определяются при максимальной нагрузке на вентиляторы общеобменной вентиляции или при максимальной скорости движения воздушных потоков. Уровень шума зависит не только от вида и мощности вентиляторов, но и от материалов изготовления каналов, способах монтажа воздуховодов и наличия специальных устройств для шумогашения. В некоторых случаях приточные вентиляторы допускается монтировать только вне пределов здания.
Мощность электрических двигателей вентиляторов. Показатель, оказывающий влияние на стоимость эксплуатации вентиляционной системы. Для увеличения коэффициента полезного действия работы электрических двигателей применяется комплекс сложных технических мероприятий по снижению потерь на трение воздушных потоков по каналам, точному расчету диаметров условного прохода, оптимальной планировки расположения и движения потоков.
Экономические показатели использования. Для снижения тепловых потерь в настоящее время широко используется рекуперация тепла. При проектировании вентиляции помещений предусматривается установка специального оборудования, предназначенного для отбора тепла из удаляемого воздуха и нагрева подаваемого. Рекуперация может работать как по подогреву, так и по охлаждению помещений, позволяет заменять дорогостоящие системы кондиционирования.

Алгоритм расчета и монтажа вентиляции помещений

Во время расчета вентиляционной системы принимаются во внимание исходные данные (техническое задание) заказчика. Заказчик должен указать необходимый воздухооборот согласно существующих условий эксплуатации помещений. В дальнейшем расчеты выполняются по такой схеме:

Посчитывает необходимая кратность обмена воздуха по помещениям и рабочим зонам. Минимальная кратность приточного воздуха указана в СанПиН, проектировщики руководствуются нормативными требованиями.
Выполняется расчет скорости движения воздушных потоков, размер и схема расположения каналов, место установки, технические данные и количество вентиляторов.

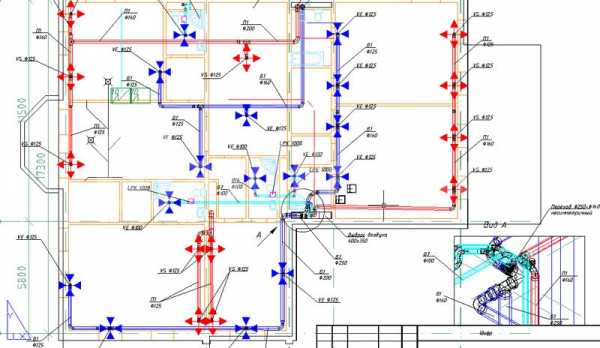

Составляется принципиальная схема общеобменной вентиляции помещений. Для сложных систем делается разбивка по участкам и ответвлениям, на чертежах указываются все исходные данные для монтажа.

Схема

На стадии предварительной разработки проектная документация согласовывается с заказчиком, при необходимости вносятся изменения.

Монтаж вентиляционных систем могут выполнять только специализированные компании, имеющие лицензию на выполнение такого типа работ. Вне зависимости от типа и назначения общеобменная вентиляция состоит из следующих агрегатов и элементов:

Вентиляторы. Могут быть центробежными и осевыми, встраиваемыми и отдельностоящими. По мощности, размерам и производительности колеблются в широких пределах.
Воздушные каналы. Изготавливаются из различных материалов, могут быть круглыми, квадратными или прямоугольными. Приточная площадь сечения подбирается на основании расчетных данных по скорости движения воздушных потоков.
Автоматические или ручные регулирующие устройства. Используются для поддержания требуемых параметров функционирования, промышленная общеобменная вентиляция чаще всего управляется в автоматическом режиме.
Фильтры. Устанавливаются на вентиляционные системы жилых и производственных помещений. В зависимости от исполнения могут улавливать твердые взвешенные микрочастицы или химические соединения.
Шумогасители. Специальное оборудование, позволяющее существенно понижать вибрации работающих механизмов. Имеют различное исполнение, монтируются как на основных каналах, так и на отводах.

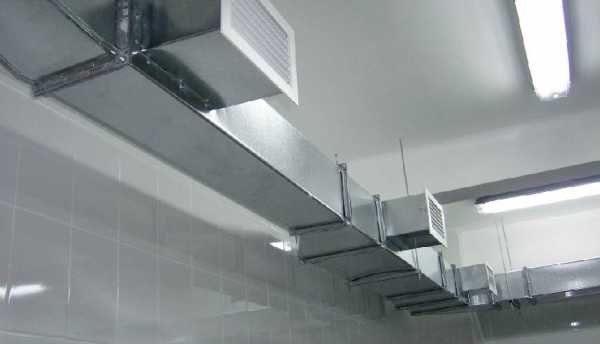

Установленная вентиляция в доме

После монтажа в обязательном порядке выполняется проверка функциональности вентиляции, измеряется воздухообмен как в помещении в целом, так и над каждой рабочей зоной. Приемо-сдаточные акты подписываются членами государственной комиссии в присутствии заказчика и исполнителя. Записи по периодической проверке, ремонту и обслуживанию промышленных вентиляционных систем выполняются в специальном журнале и с подписями ответственных лиц.

plast-product.ru

Вентиляционное оборудование: обзор и применение

Все вентиляционное оборудование подразделяется на несколько определенных категорий, различающихся между собой по таким параметрам как мощность, размеры, внешний вид. Выбрать вентиляционное оборудование можно исходя из конечной цели.

Существуют такие виды как приточная вентиляция, основной функцией которой является доставка в помещение максимально возможного количества чистого воздуха. Вытяжная — позволяет очистить и удалить из помещения загрязненный любыми способами воздух. Приточно-вытяжная справляется как с первой, так и со второй функцией указанных ранее типов.

Бытовая вентиляция

Обеспечение вентиляции в частном доме или же квартире в первую очередь направлено на создание адекватных и соответствующих санитарно-эпидемиологическим нормам условий для жизни или работы. Именно поэтому очень большое внимание уделяется оборудованию, выбираемому для вентиляционных систем, поскольку только качественные комплектующие, способны гарантировать надежную работу и выполнение всех поставленных задач. Некачественные комплектующие элементы оказывают негативное влияние на вентиляционное оборудование в целом. А в самом плохом случае результатом их неправильной работы становится дискомфорт для человека, находящегося в помещении или же ухудшение его самочувствия.

Элементы вентиляции включают в себя достаточно большое количество различных частей, среди которых можно выделить такие как:

Вентиляторы. При его выборе отдельное внимание обращается на тип, уровень шума издаваемого при работе (существенно понизить данный показатель помогает правильно подобранная гибкая вставка для вентиляции), габариты, производительность, а также наличие или отсутствие обратного клапана. Обеспечение вентиляции в частном доме в плане выбора правильного оборудования, должно в первую очередь брать во внимание объемы воздуха в том помещении, где будет происходить установка. Этот показатель оказывает влияние на мощность. Чтобы исключить возможность попадания посторонних запахов в помещение особенно в многоквартирных домах, обязательным условием является наличие такого элемента как обратный клапан.

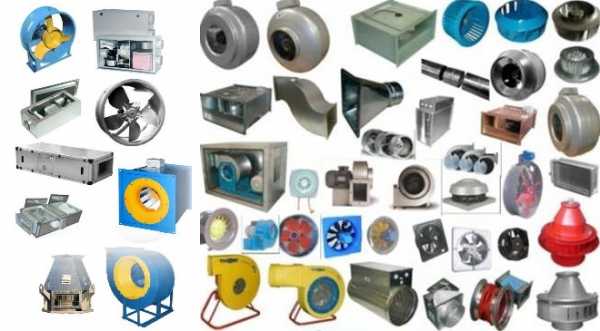

Разновидности вентиляторов
Существует несколько типов и разновидностей вентиляторов:
1. канальные,
2. крышные,
3. осевые,
4. дымоудаления,
5. настенные,
6. оконные,
7. потолочные,
8. реверсивные,
9. струйные.
Щит вентиляции. Часто их называют шкафами — устанавливаются в доступном для обслуживающего персонала месте. В нем располагается вся автоматика и управление исполнительными механизмами.
Воздуховоды. Ни одна вентиляционная система не обходится без них. Их подразделяют по типу используемых в производстве материалов — это могут быть пластиковые воздуховоды, а также из ткани или металла. Любой из вариантов может иметь перфорацию. При выборе особое внимание уделяется таким моментам, как достаточная площадь поперечного сечения, полное соответствие существующим санитарным нормам в помещении (жилая комната, ванная, кухня и т.п.) и соблюдению правил пожарной безопасности.
Фасонные части. Сюда можно отнести элементы, которые служат для стыковки, разветвления, отводов воздуховодов и присоединения к ним прочих элементов. Это могут быть дефлекторы, тройники, переходы с одного диаметра трубы на другой, заглушки, зонты, ниппели и врезки.
Перфорированная лента для вентиляции служит креплением воздуховода, поэтому ее качество также важно. Для крепления вентканалов также часто применяют хомуты для вентиляции.
Канальное оборудование. Для обеспечения качественного воздухообмена в трассах вентиляции устанавливают такие элементы, как: фильтры и воздухоочистное пылеулавливающее оборудование, канальные нагреватели(калориферы), клапаны и заслонки, шумоглушители, канальные охладители.
Воздухораспределительные устройства. В качестве распределителей воздушных потоков в помещении применяются диффузоры или вентиляционные решетки.

Для квартиры или частного дома существуют и другие важные элементы, состав которых варьируется в зависимости от конкретного типа подачи свежего и удаления грязного воздуха.

Вытяжные системы

Основной функцией выполняемой вытяжной вентиляцией, является удаление из жилого помещения загрязненного воздуха. Обширное применение такого типа вентилирования помещения можно встретить в промышленных масштабах, там, где задача удалить загрязненный воздух, играет не менее важную роль, чем обеспечить постоянный и бесперебойный приток свежего. Такие системы вентиляции в частном доме или квартире также пользуются достаточно большой популярностью, за счет более простой реализации, нежели приточно-вытяжной вариант.

Простой пример местной вытяжной системы на кухне

При установке местной вытяжной системы происходит удаление загрязненного воздуха из тех помещений, где наблюдается максимальное скопление вредных или неприятных выделений (туалет, кухня, комната с камином и т.д.). Крепеж местной вытяжной вентиляционной системы, как правило, производится достаточно локализовано, в домашних условиях, это может быть место над кухонной плитой, в промышленных масштабах около станка и так далее. Все для вентиляции такого типа включает в себя такие составные элементы как:

Бортовые или же местные насосы.
Вытяжные зонты.
Щит, ограждающий вентилятор непосредственно от помещения, но позволяющий обеспечивать прохождение воздуха. Также щит устанавливается с целью обеспечения защиты от случайного повреждения людей о лопасти вентилятора в процессе его работы.
Вентиляционный патрубок, также применяемый и в приточной разновидности.

К числу вытяжной вентиляции относят и воздушные преграды, не позволяющие проникновения воздушного потока с улицы внутрь помещения, или же из одной комнаты в другую.

Она может быть механической или естественной в зависимости от этого для ее осуществления подбираются и комплектующие элементы.

Бытовая приточная вентиляция

Приточный вид относится к категории принудительной вентиляции помещения. В нем используется специализированные воздухонагнетающие устройства, в роли которых выступают вентиляторы, различающиеся по своей мощности и типу, а также имеют разнообразные дополнительные расходные материалы для вентиляции. Например, для того, чтобы обеспечить приток свежего воздуха в несколько помещений, не устанавливая в каждое отдельное оборудование, используют общую приточную установку и такой элемент как тройник для вентиляции, который далее распределяет поток воздуха на три разных помещения.

Приточная установка — бризер

Щит в виде решетки на приточном отверстии со стороны улицы позволяет не только гарантировать безопасность применения, но и именно он создает преграду от попадания ненужных элементов извне в вентилируемое помещение.

Характерной особенностью можно назвать частое предварительное очищение и подогрев подаваемого снаружи воздуха. Подобная технология используется не только в бытовых, но и промышленных вариантах. Для этой цели производится установка калорифера, отвечающего за теплообмен путем нагревания поступающего воздуха. В нем используется нагревательный элемент, который может быть электрического или водяного типа.

Самым простым вариантом приточной бытовой вентиляции можно назвать установку стандартного вентилятора в форточке окона дома или квартиры. Также в большинстве случаев такая схема подразумевает установку приточного клапана, обеспечивающего поступление свежего воздуха. Нередко их устанавливают в оконные проемы или стены. Хорошо себя зарекомендовало такое оборудование как бризер, являющийся представителем систем с компактными размерами, который монтируется непосредственно на внешнюю стену. В приточной системе обязательно устанавливаются: фильтры, регулятор потока воздуха и, в случае необходимости охладитель, включаемый в теплое время года.

Вентиляционное оборудование и его элементы будут зависеть в первую очередь от типа используемой схемы:

Местная, очищающая или подающая воздух в конкретное место каждого помещения, или же выполняющая одновременно обе данные функции.
Комплексная, отвечающая за полноценный и равномерный воздухообмен.
Аварийная. Ярким примером можно назвать устанавливаемые специализированные противодымные системы.

В каждой из этих схем существуют свои признанные эталоны элементов, поэтому выбор всегда следует начинать только после готового расчета и проекта вентиляции.

ventilyaciyadom.ru

какие бывают установки? Как сделать вентиляционную систему по схеме своими руками?

Свежий и чистый воздух – это необходимость для каждого человека. При его отсутствии в доме или офисном помещении замечается быстрое утомление людей, снижение их рабочей способности, возникают сбои в организме. Для нормальной жизнедеятельности воздушные массы в здании должны постоянно циркулировать. Происходит это естественным способом или принудительным. Для насыщения кислородом, чистым воздухом всех находящихся в здании, применяются приточно-вытяжные вентиляции.

Назначение, устройство и возможности

Современные здания, которые предназначены для проживания и нахождения людей, довольно герметичны. Стремясь уменьшить теплопотери, строители редко задумываются о естественном воздушном обмене, который так важен для человека. Этот момент стоит учитывать ещё во время проектировки сооружения. Если здание построено или уже старое, то установка вытяжки в нём также необходима. На сегодняшний день известно большое количество вытяжных систем, но наиболее эффективной считается приточная и вытяжная конструкция. В зависимости от типа здания, некоторые составные системы могут отличаться, но в целом схема одинакова у всех вариантов. Дополнение элементов способно обеспечить лучшую вентиляцию, учитывая особенности сооружения.

Для чего необходима?

Такая вентиляция относится к необходимому элементу в каждом помещении, где живут или работают люди. Данная система способна выполнять следующие функции:

очищать воздушный поток, который поступает снаружи;
обогревать воздух, при необходимости;
способствовать циркуляции;
выполнять отвод воздуха, что отработан;
снижать концентрацию влажности в ванной;
устранять запахи в столовой и уборной;
регулировать испарение в помещении с бассейном, что имеются в загородных домах;
снижать количество вредных примесей;
насыщать человеческий организм кислородом.

Как работает?

Воздушные массы проникают внутрь помещения и удаляются из него с помощью ветра, температурного перепада, разницы в давлениях внутри и вне сооружения. Вентиляция механического типа будет работать хорошо, при условии установки конвектора в помещении и вентилятора снаружи. Каждое сооружение нуждается в оборудовании каналами, которые подают и вытягивают воздух. Основу вентиляции данного типа составляют два независимых воздухоотводных канала. В задачу первого входит проведение чистого воздуха внутрь помещения, а второго – его отдача наружу. Чтобы работа имела эффективность, взаимосвязанность компонентов — в каждом канале оборудованы дополнительные элементы.

Наружный воздухозаборник оснащён решётками защитного типа.
Есть канал отвода воздуха, который способен принимать, транспортировать и распределять поток воздуха.
Фильтр для механического очищения. Эта деталь удаляет примеси, частицы и загрязнённые вещества при попадании в него воздуха.
Задвижки, заслонки, арматура.
Осушитель, рекуператор. Они удаляют лишнюю влагу.
Вентиляторы, что необходимы для перемещения воздуха с оптимальной скоростью.
Система для управлений электронного характера.

Принцип работы вентиляционной системы происходит по такой схеме:

наружное нагнетание свежего воздуха вентилятором;
подогревание или охлаждение воздуха с помощью конвектора;
фильтрование от вредных примесей и газов;
поступление воздушных масс внутрь сооружения;
выход воздуха, что отработан наружу по каналам с использованием перепада давления.

Для безупречного функционирования такой вытяжной системы потребуется грамотно составленная схема. Данные работы лучше выполнять при проектировке строительного объекта. В процессе создания схемы необходимо учитывать ряд моментов.

Место, где будет установлен агрегат. Расположение вентиляции должно быть максимально комфортным для использования.
Параметры путей и каналов, что будут проложены для отвода воздуха, его подачи и вытяжки.
Расположение системы управления.
Пункты, где будет производиться забор чистого воздуха, и сброс отработанного.

Требования к оборудованию

Вентиляции приточно-вытяжного вида могут нормально эксплуатироваться в сооружениях жилого плана только при качественном монтаже и оборудовании. В этой работе стоит брать во внимание следующие требования:

оптимальную мощность и производительность вентилятора;
необходимую длину сечения каналов воздухоотвода, которая должна подбираться по таблице;
расчёт системы вентиляции, что должен осуществляться с учётом объёма помещения, которое будет проветриваться;
обеспеченность свободного воздушного притока через вентиляционный канал, форточку, механический проветриватель при монтаже вентилятора вытяжки;
закрытость каждого отверстия для входа и выхода газа решёткой или сеткой с небольшими ячейками;
осуществление забора свежего воздуха на высоте не менее двух метров от поверхности земли, а отток отработанного газа должен происходить выше;
система должна иметь смотровой съёмный люк каждого скрытого узла, а также деталей установки.

Виды систем

Эти конструкции существуют в нескольких видах.

С рекуперацией теплоты. Установки данного вида предназначены для очищения и смены температурного режима воздушных масс, также они осуществляют экономию ресурсов. Благодаря наличию рекуператора, в холодное время года воздух который приходит снаружи подогревается теплом того, что выбрасывается. В жаркий сезон происходит наоборот.
С рециркуляцией. Такие системы вентиляции способны экономить энергопотребление за счёт смешивания части поступаемого и выделяемого воздуха. Недостатком вентиляций с рециркуляцией считается их невозможность использования в помещениях, где присутствуют взрывоопасные вещества. Такие устройства неспособны оптимально смешивать воздух разной температуры при холоде.

С охлаждением. Этот вид систем вентиляции актуален для помещений, где происходит хранение продуктов, материалов, которым требуется холод. Их принято использовать в помещениях, где технологические процессы нуждаются в низкой температуре и общественном месте в летний период года.
С кондиционером. Это устройство с тепловым насосом, кондиционером и фильтрами, что находятся в изолированном от тепла корпусе. Такой вид вентиляции с водяным нагревателем считается актуальным для помещений с высокой влажностью, например, бассейнов.

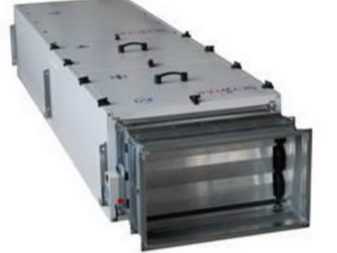

Большой популярностью в наши дни пользуется компактная приточная и вытяжная установка «ВУТ 100 П мини». Её используют, чтобы организовать энергосберегающую вентиляцию отдельной комнаты в зданиях, что имеют самое разное назначение. Должного внимания заслуживают настенные подвесные установки SkyStar-2 и SkyStar- 4. Данные системы считаются идеальным вариантом для зданий торгового, административного и ресторанного назначения, они стоят недорого и довольно просты в монтаже.

Критерии выбора

Выбрать приточно-вытяжную установку непросто, для этого необходимо учитывать массу факторов. Данные системы бывают в виде моноблока или наборного варианта. Эта установка организовывает притоки свежего воздуха, подогревает его, подаёт в помещение, в последующем удаляя отработанный газ. Её работа очень важна для людей, которые находятся в здании, поэтому выбор должен быть обдуманным, только таким образом, система будет нормально функционировать, создавая оптимальный микроклимат.

Факторы, которые стоит учитывать при покупке оборудования для вентиляции:

площадь помещения;
климатические особенности территории, на которой расположено здание;
цену на энергетические ресурсы;
стоимость последующего использования вентиляции.

Цена на конструкцию, что снабжена электрическим нагревом, будет меньше, нежели вариант с водным элементом. Вентиляция с водным калорифером потребует больших затрат при установке, но расходы во время её использования будут незначительными. Во время выбора системы вентиляции стоит обратить внимание на функции, которые она выполняет. В функциональный минимальный набор любой бытовой системы входит:

автоматическая регулировка мощности;
ступенчатый процесс включения электрического калорифера, при условии наличия нескольких ТЭНов;
плавность управления скоростным режимом вентиляции;
наличие элемента, который отображает температуру в помещении;
присутствие температурных датчиков, защищающих вентиляцию от обмерзаний.

Если система современная, то она должна иметь следующие функциональные особенности:

плавность старта и разгона вентилятора;
самостоятельное уменьшение скорости при особых условиях;
работу по расписаниям дневного и недельного типа;
возможность подбора режима летнего и зимнего вида, который осуществляется вручную или автоматически;
построение рабочих графиков;
информирование и оповещение о незапланированных ситуациях;
возможность самостоятельного возобновления рабочего режима.

Пример проектирования и расчёта

Для того чтобы функции проточной вентиляции выполнялись качественно, потребуются определённые затраты мощности, вот почему во время проектирования следует произвести актуальный и правильный расчёт параметров.

Для проектирования устройства вентиляции производственного помещения нужно взять во внимание источник, который загрязняет воздух. После этого высчитывается объём чистого воздуха, что обеспечивает нормальную жизнедеятельность людей, пребывающих в здании и количество загрязнённых воздушных масс, которые следует вывести.

В составе воздуха разная концентрация веществ, поэтому каждый элемент требуется рассчитать отдельно, после чего результаты суммировать. Для того чтобы воздушный баланс был правильным, стоит брать во внимание объёмы веществ, а также локальных отсосов для расчёта и определения объёма очищенного воздуха. Работу нужно проводить с использованием формулы: Кр=G/V, где Кр – кратность обмена воздуха, G – единица времени, а V – объём сооружения.

Если расчёт будет осуществлён правильно, то воздушный поток не попадёт в смежное помещение и не удалится из него. Конструкция, которая подаёт свежий воздух, обязана располагаться с той же стороны, что и оборудование. Таким образом, загрязнённый газ и пар не попадёт к людям. Каждый момент имеет огромное значение и обязателен для учёта. Бывают ситуации, когда при производственном процессе возникает выработка небезопасных веществ, которые тяжелее воздуха. В такой ситуации целесообразным станет использование комбинированной схемы обмена воздушных масс. Этот момент будет способствовать утилизации воздушных масс с вредными примесями из нижней части в объёме шестидесяти процентов. Из верхней – сорок.

Сложнее расчёт происходит, если система направлена на выведение теплоты и загрязнённого испарения. В процессе стоит учитывать, что загрязнённые элементы могут распространяться по всему крупногабаритному помещению. Рассчитать проект поможет формула:

L=Мв/ (Упом-Уп), где:
L- это объём необходимого чистого воздуха;
Мв – масса вредных веществ, что выделяются;
Упом – удельная концентрация элемента;
Уп – объём данного вещества в воздухе, который поступает через систему вентиляции.

Если будет выводиться не одно вещество, то подсчёт стоит осуществить для каждого по отдельности, в итоге просуммировать.

В производственном помещении, где сосредоточена большая численность работников, провести расчёты следует по несложной формуле: L=Nm, где искомое число – это нужный объём воздуха, N – численность персонала, что работает в помещении, а m – объём воздуха, необходимый одному лицу в течение шестидесяти минут. После вычисления нужного объёма свежего воздуха и проведения правильной проектировки, можно увеличить производительность труда, контролировать соблюдение правил, норм санитарии и гигиены, а также сделать процесс чище, и эффективнее.

Особенности монтажа

При идеальном расчёте, но в то же время неграмотном монтаже приточно-вытяжной вентиляции может возникнуть масса неудобств. Главными моментами в данном процессе является знание технологических требований монтажа, а также наличие достаточного количества оборудования и материалов. После того как демонтирована старая вентиляция, если такая имелась, можно приступать к подготовительному этапу создания вентиляционной системы своими руками, закупив материалы и нужные элементы.

В первую очередь потребуется установка элементов и механизмов, что смогут сделать быт более комфортным. Набор составных частей конструкции, может быть разным. Последовательная схема включает монтаж элементов:

очистительного фильтра;
калорифера;
вентилятора;
рекуператора;
кондиционера.

По необходимости в конце нужно сделать отверстие для выхода. Утепление данного элемента необходимо в случае, если его прохождение сосредоточено по кровле или чердаку, что не отапливается. Далее, необходимо смонтировать и подключить вентилятор для вытяжки. Начинать устанавливать воздухоотводы следует после того, как есть все нужные перекрытия, перегородки и стены, а также проложена гидроизоляция приточных камер, фильтров. Не стоит забывать о наличии фундамента и площадок, готовых опор, пробурённых отверстий и отштукатуренных стен.

Воздухоотводы монтируются в следующей последовательности:

обозначается место крепежа;
монтируется крепёж;
доставляются воздухоотводы и расходные материалы;
воздухоотводы собираются в блоки;
блоки поднимаются на места размещения и закрепляются.

Зачастую крепление вентиляционных труб происходит к потолку, в жилом доме его лучше всего скрыть под навесной конструкцией. Если верхний конец воздухоотвода расположен на высоте более полутора метров от пола, то его стоит закрыть заглушкой. Крепление устройств распределения к ним может происходить с применением адаптера или путём самоприсоединения. Прикрепляя конструкцию к вентилятору, необходимо обеспечить герметичность и надёжность данного соединения. Если этого не сделать, то при работе устройства будет слышен грохот, нарушится распределение воздушных масс по трубам.

Немаловажным этапом при монтировании вентиляции является подключение системы управления. После того как сборка конструкции окончена, можно перейти к её тестированию, наладке оборудования и требуемых величин. В процессе пользования не стоит игнорировать соблюдение инструкции по эксплуатации.

Советы специалистов по использованию и отзывы

Из-за неправильного использования вентиляции, в ней часто бывают сбои нормального функционирования. Обслуживание вентиляционных конструкций – это очистка или замена их фильтров. Текущий ремонт может заключаться в замене или простом ремонте блоков и их деталей. Если неполадка несложная, то исправить ситуацию можно в домашних условиях, пользуясь герметиком и паяльником для трубы. При наличии серьёзных неисправностей, специалисты советуют делать капитальный ремонт, который лучше доверить профессионалам.

Для того чтобы вентиляционные установки работали долгое время без перебоев, рекомендуется своевременно менять фильтры, осуществлять техническое обслуживание вентиляторов. Если монтаж осуществляется своими руками, то специалисты советуют заранее предусматривать расположение каждого отдельно элемента в системе воздухоотводов, чтобы в последующем не возникало неудобств с ремонтом и обслуживанием данной техники. После осуществления ремонтных работ стоит тщательно проверять конструкцию на герметичность. Такая работа гарантирует, что вентиляционная установка будет работать правильно и без перебоев длительное время.

Каждая вентиляционная установка нуждается в периодической проверке, эксплуатационном уходе, в ходе чего стоит обратить внимание на следующие моменты:

присутствие ограждений во вращающихся частицах;
наличие контргаек;
отсутствие шумов и сбоев при работе системы;
надёжное крепление агрегатов к основе;

качество смазки подшипников и электрического двигателя;
оптимальная температура подшипников;
натяжение и комплектность каждого ремня;
надёжность в состоянии изоляции вибрационного основания, покрытий, вставок;
присутствие заземления.

По словам специалистов, если пользователь приточно-вытяжной вентиляции слышит шумы, стук и вибрации при работе системы, то её следует выключить и разобрать, устранить неисправности.

Судя по отзывам людей, которые пользуются данным видом вентиляции, система заслуживает должного внимания и рекомендована к установке. Такая конструкция – это идеальный вариант вентиляции для помещений с бассейном. Пользователям нравится организованное проветривание, а также отсутствие высокой влажности, что даёт гарантию безопасности от разрушения стен и фундамента. Из отзывов следует, что люди остались довольны сменой естественного проветривания помещений на принудительное, так как это отличный вариант для устранения неприятного запаха, отработанного воздуха и заполнение кислородом площади, где живут или трудятся люди.

О том, как монтировать приточно-вытяжную вентиляцию своими руками, смотрите в следующем видео.

stroy-podskazka.ru

Вытяжная система вентиляции

Виды вытяжной вентиляции

Системы естественной вытяжной вентиляции

Системы принудительной вытяжной вентиляции

Системы вентиляции и кондиционирования

Местная вытяжная вентиляция

Виды вентиляции, функции, характеристики, цены

Что такое вентиляция

Зачем нужна вентиляция?

Если вентиляционная система плохая

Виды вентиляции

Виды вентиляционных систем по параметрам

Естественная и принудительная вентиляция

Естественная вентиляция

Принудительная вентиляция

Канальная и бесканальная вентиляция

Канальная вентиляция

Бесканальная вентиляция

Приточная и вытяжная вентиляция

Приточная вентиляция

Вытяжная вентиляция

Приточно-вытяжная вентиляция

Вентиляция с дополнительными функциями

Вентиляция с подогревом

Вентиляция с фильтрацией

Купить систему вентиляции

Цены на вентиляцию Tion Бризер

классификация, достоинства и недостатки, сравнение характеристики

Классификация систем вентиляции

Виды вентиляционной системы по способу подачи

Виды вентиляции по назначению

Вентиляционные системы по способу воздухообмена

Разделение систем по конструктивному исполнению

Естественная вентиляция помещений

Характеристики вентиляции механического типа

Общеобменная вентиляция с механическим приводом

Механическая местная вентиляция приточного вида

Вентиляция общеобменная вытяжная

Механическая приточно-вытяжная вентиляция

Механическая вентиляция на случай аварии

Вентиляция против дыма

Выводы и полезное видео по теме

Приточно-вытяжная вентиляция для квартиры: разновидности

Сущность вентиляции в помещении

Вентиляция от застройщика

Приточно-вытяжная вентиляция с рекуператором

Видео — Приточно-вытяжная вентиляция с рекуперацией в квартире

Приточно-вытяжная вентиляция с кондиционером

Приточно-вытяжная вентиляция своими руками

Виды вентиляции их особенности и характеристики

Виды вентиляции

Способы вентиляции помещений

Алгоритм расчета и монтажа вентиляции помещений

Вентиляционное оборудование: обзор и применение

Бытовая вентиляция

Вытяжные системы

Бытовая приточная вентиляция

какие бывают установки? Как сделать вентиляционную систему по схеме своими руками?

Назначение, устройство и возможности

Для чего необходима?

Как работает?

Требования к оборудованию

Виды систем

Критерии выбора

Пример проектирования и расчёта

Особенности монтажа

Советы специалистов по использованию и отзывы

Добавить комментарий Отменить ответ
