Соединитель для проводов электрических, соединительные сжимы

При работе с электропроводкой всегда придется соединять провода. От качества соединителей для электрических проводов зависит электрический контакт. При подключении нового электроприборов или при ремонте нужно не забывать, что работа должна быть выполнена надежно и прочно.

Способов соединения проводов есть множество, это можно сделать старыми способами или использовать клеммные колодки. В статье поговорим о том, какие существуют соединители для электрических проводов и способы их монтажа.

Электрический контакт

Электрический контакт зависит от качества и надежности соединения проводов. При монтаже электропроводки невозможно обойтись без соединения проводов.

    В местах соединения электрические контакты должны удовлетворять таким основным требованиям:
  1. надежный контакт, без дополнительного сопротивления. Сопротивление соединяющего контакта не должно быть больше сопротивления целого куска провода;
  2. механическая прочность, на случай растяжения. Если провод в местах соединения подвержен случайным растяжениям, то прочность контакты должна быть не меньше прочности самого проводника.

Способы соединения проводов

Соединения проводов скруткой

Из-за своей простоты, наиболее часто встречающийся способ. Для этого достаточно взять два провода, снять изоляцию (для надежной скрутки изоляция снимается не менее 5 см), затем оголенные жилы скручиваются между собой.

Изолируются скрученные оголенные жилы обычной изолирующей ПХВ лентой. В место изолирующей ленты можно использовать специальные «колпачки для скрутки». Колпачки для скрутки накручиваются на соединенные провода, тем самым изолируют оголенные части и дополнительно поджимают электрический контакт.

Не допустимо соединение скруткой проводов разнородных металлов, например, медь и алюминий.

Соединение проводов пайкой

С помощью пайки монтаж соединений занимает чуть больше времени, однако этот способ белее надежный, чем обычной скруткой. При скрутке контактов, на сколько бы она не была качественной, места соединения имеют некоторое сопротивление и при протекании тока скрученные контакты перегреваются.

Последствия не качественной скрутки — это оплавление изоляции в местах соединений, короткое замыкание и пожар. Пайка гарантирует надежный электрический контакт с малым сопротивлением и необходимой механической прочностью. Для пайки применяют обычный оловянно-свинцовый припой и канифоль.

Использование клеммных колодок

Сама клеммная колодка представляет собой изолирующую пластину с контактами. С помощью клеммных колодок можно соединять медные провода с алюминиевыми. Клеммные колодки по способу закрепления в них проводов делятся на клеммники с затягивающим винтом и на клеммники с прижимающими пластинами.

Клеммные колодки у которых провода прижимаются винтом имеют один недостаток. В них провод можно повредить самим витом при затягивании контакта. Особенно актуально при подсоединении алюминиевых или многожильных проводов.

Колодки с прижимающими пластинами более надежны по сравнению с винтовыми, так как при затягивании провод прижимается к клемме пластиной.

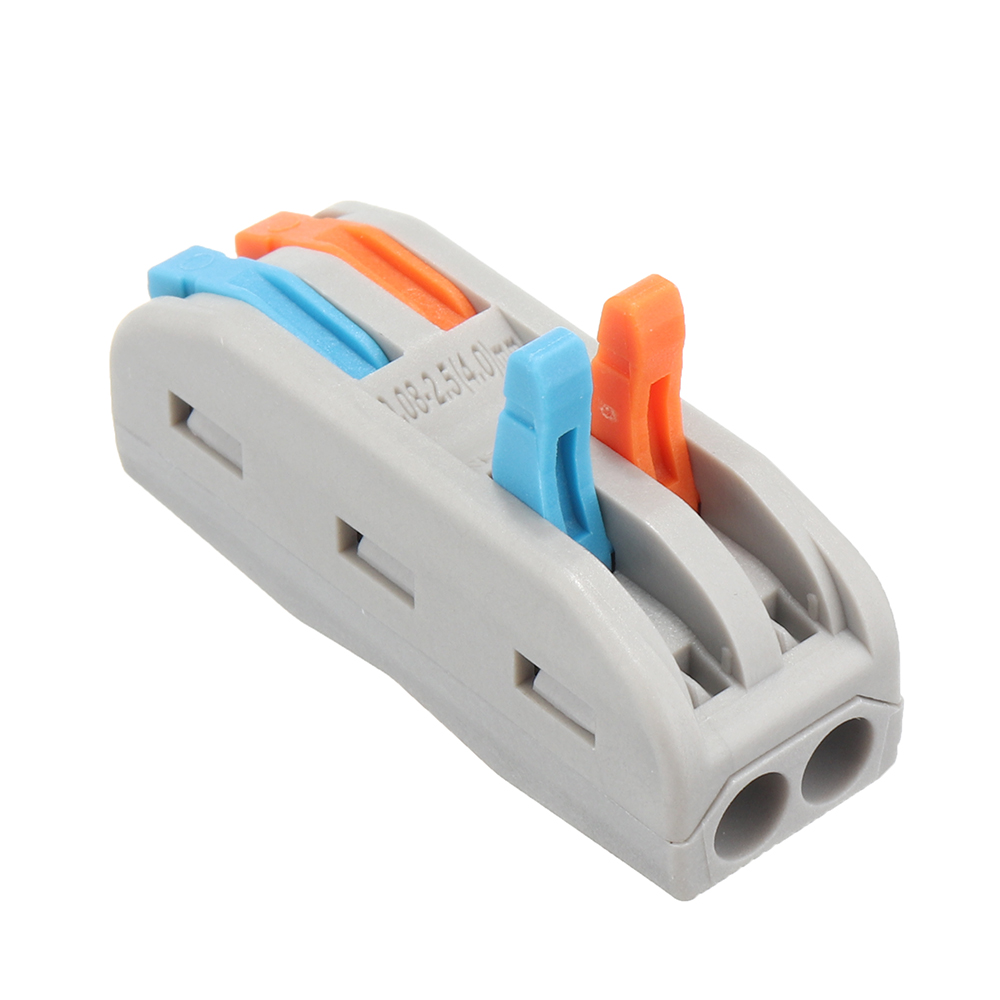

Пружинные клеммы

Наверное, самый быстрый и эффективный способ соединения проводов. Для этого с токопроводящей жилы снимается изоляция и вставляется в клемму. Отличаются от винтовых тем что провода фиксируются не винтом, а пружинным зажимом.

На сегодняшний день зажимов пружинного типа очень много, самые распространенные из них это клеммники фирмы «Wago». Используются для соединения как мягких многожильных, так и одножильных проводов разного сечения.

С помощью таких клемм также можно производить соединение медных и алюминиевых проводов. Для этого используются специальные клеммники «Wago». В них используются контакты из биметаллической пластины покрытые специальной пастой, которая предотвращает окисление проводов.

Ответвительный сжим

Ответвительные и соединительные сжимы или как их называют в народе «орех электромонтажный» служат для подсоединения электропроводов к магистрали линии без создания ее разрыва.

Сам сжим состоит из трех металлических пластин с винтами и изолирующей коробки, в которой располагаются эти пластины. Ответвительный сжим часто применяют для соединения медных и алюминиевых проводов, например, для присоединения к воздушной линии из алюминия.

Клеммы для соединения проводов

Рассматривая все выпускаемые промышленностью соединительные клеммы для проводов, следует сразу оговориться и разделить продукцию на два вида: электрическую и электротехническую.

По сути, разница (по токовой нагрузке) между видами зачастую невелика, но всё-таки она имеется. Этот момент следует иметь в виду, подбирая электрические клеммы под монтаж, ремонт или прочие действия.

    Столкнувшись с необходимостью подбора электрических клемм для проводов, начать лучше с простейших конструкций отечественного производства – надёжных, долговечных, проверенных в деле не один раз:
  1. ножевых;
  2. вилочных;
  3. кольцевых;
  4. штыревых;
  5. муфтовых.

Соединения при устройстве электрических схем могут исполняться разной методикой и клеммы – это лишь один из вариантов. Однако именно такой вариант видится простейшим, удобным и даже экономичным по сравнению, к примеру, с пайкой, сваркой, в том числе холодной.

Ножевые

Это, пожалуй, наиболее распространённые конструктивные варианты изделий. Их часто можно встретить в составе электрических схем многих бытовых приборов: утюгов, холодильников, нагревательных устройств и т.д.

Но для соединений проводников силовой электрической разводки, например, в электрических квартирных щитках, они не предназначены.

Устанавливать этот вид электротехнических изделий допустимо на проводники (многожильные) сечением 0,26-6,0 мм2 методом силового обжима хвостовика. Существует два вида таких продуктов: изолированные и неизолированные.

Изоляция обычно окрашивается разным цветом (красным, синим, желтым) в зависимости от расчётной мощности клеммника. Применяются изделия парами в связке «папа-мама».

Вилочные

Клеммы вилочного типа предназначены для коммутации силовых и вторичных цепей. Такие наконечники предназначены для последующего крепления при помощи винтов непосредственно к оборудованию или к шинам. Инструкция советует применять их в качестве временного или требующего частого переподключения контакта.

Конструкция вилочных наконечников представляет собой двузубчатую вилку, откуда и пошло название. Такая конструкция позволяет достаточно просто производить переключения без полного откручивания винтового зажима. При этом в подключенном состоянии она обеспечивает достаточно плотный контакт.

Вилочные наконечники выпускаются под провода сечением до 6 мм2. Провода на клеммы крепятся методом опрессовки. Это место в различных вариациях может иметь или не иметь изоляционного покрытия.

Кольцевые

Более надежный контакт обеспечивают так называемые кольцевые клеммы. Как и их вилочные собратья они предназначены для последующего крепления винтовым зажимом. Но благодаря круглой форме контактной части обеспечивают большую площадь контакта и снижают риски «выскакивания» наконечников.

Клеммы кольцевые на провода являются настолько удачным решением, что применяются не только в слаботочных сетях, но и являются обязательным атрибутом силовых кабелей любого сечения. При этом способ крепления провода или кабеля к наконечникам такого типа может варьировать от сварки и пайки, до опрессовки.

Кольцевые клеммы выпускаются из меди, алюминия, латуни и меде-алюминия. Их сечение может очень сильно варьировать, начиная от небольших клемм под винт троечка и заканчивая болтами на 27 и больше. При этом клеммы для слаботочных сетей могут поставляться с изоляцией обжимной части.

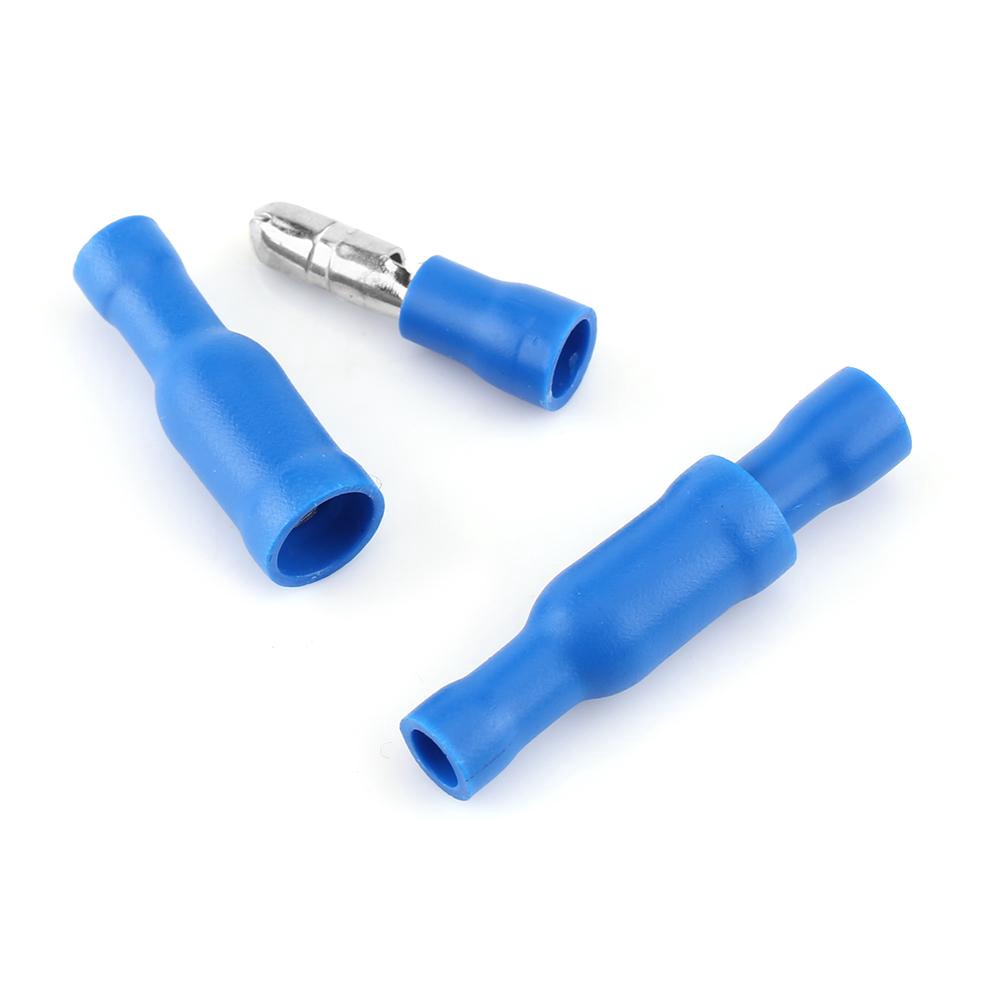

Штыревые

Эта группа соединительных клемм для электрических проводов изготовлена по принципу разъёмной детали, состоящей из двух отдельных элементов – вилки и розетки. Вилка маркируется символом «А», например, F2A.

Розетка маркируется символом «В», например, F2B. Поддерживается монтаж на проводники сечением 1,25-6,64 мм. Главное предназначение штыревых клемм – обеспечение соединения электрических проводников.

Эта группа монтажной фурнитуры относится к изолированным изделиям. Хвостовая часть клемм закрывается изолирующим материалом. В зависимости от расчетной мощности клеммника для соединения проводов изолятор имеет соответствующую окраску.

Изоляторы электрических клемм под проводники сечением до 2 мм2 окрашиваются в синий цвет, остальные (от 2 до 6,64 мм2) – в жёлтый цвет.

Муфтовые фиксаторы

Ещё одна разновидность соединительной арматуры – муфтовый контактный фиксатор, изготовленный в виде металлической трубки.

Соединительные муфты рассчитаны под монтаж на электрических проводниках сечением 0,25-16,78 мм. Фиксация осуществляется методом силового обжима части трубки или при помощи болтов, вкручиваемых в отверстия с резьбой на корпусе муфты. Как правило, муфты обжимные не применяются под соединение одножильных проводов.

Колодки электрические соединительные

Клеммная колодка – это специальное электроустановочное приспособление для соединения проводников. Любая колодка состоит из пары (или нескольких пар) металлических контактов с крепежом для проводников, которые расположены в диэлектрическом корпусе.

Полиэтиленовый каркас рассчитан на несколько ячеек, внутри каждой располагается латунная трубочка (гильза). Кончики соединяемых жил нужно вставить в эту гильзу и зажать с помощью двух винтов. Очень удобны, что от колодки отрезается столько ячеек, сколько необходимо соединить пар проводов, к примеру, в одной распределительной коробке.

Но не всё так гладко, есть и недостатки. В комнатных условиях алюминий под винтовым давлением начинает течь. Придётся производить периодическую ревизию клеммных колодок и подтягивать контакты, где зафиксированы алюминиевые жилы.

Если не делать этого своевременно, алюминиевая жила в клеммнике будет расшатываться, терять надёжный контакт, как следствие искрить, нагреваться, что может закончиться пожаром. С медными проводниками таких проблем не возникает, но не будет лишним производить периодическую ревизию и их контактов.

Клеммные колодки для соединения многожильных проводов не предназначены. Если в такие соединительные клеммы зажимать многожильные провода, то во время закручивания под давлением винта тонкие жилки частично могут поломаться, что приведёт к перегреву.

В случае, когда возникает необходимость зажатия многожильных проводов в клеммную колодку, то обязательно надо пользоваться вспомогательными штыревыми наконечниками.

Очень важно правильно подобрать его диаметр, чтобы провод потом не выскочил. Многожильный провод необходимо вставить в наконечник, опрессовать при помощи плоскогубцев и зафиксировать в клеммнике.

Как итог всего вышесказанного, клеммная колодка – идеальный вариант для одножильных медных проводов. С алюминиевыми и многожильными придётся соблюсти ряд дополнительных мер и требований.

    Они обладают целым рядом преимуществ:
  • Простота использования.
  • Возможность соединения проводов из разнородных материалов.
  • Защита от коррозии и других внешних воздействий.
  • Надежность, прочность соединений.
    Клеммники могут иметь разную конструкцию. Наиболее популярными являются 3 вида исполнения:
  1. винтового;
  2. пружинного;
  3. ножевого;

Клеммы на пластиковых колодках

Ещё один весьма удобный соединитель проводов – клемма на пластиковых колодках. От клеммных колодок этот вариант отличается ровным металлическим прижимом. В прижимной поверхности имеется выемка для провода, таким образом отсутствует давление на жилу от закручивающегося винта. Поэтому такие клеммы пригодны, чтобы соединять в них любые провода.

В этих зажимах всё предельно просто. Концы проводов зачищаются и помещаются между пластинами – контактными и прижимными.

Такие клеммы дополнительно оснащаются ещё прозрачной пластиковой крышкой, при необходимости её можно снять.

Самозажимные клеммы

Монтаж проводки с использованием таких клемм отличается простотой и быстротой.

Проводок нужно засунуть в отверстие до самого конца. Там происходит его автоматическая фиксация при помощи прижимной пластины, которая придавливает провод к лужёной шине. Благодаря материалу, из которого сделана прижимная пластина, усилие прижима не ослабевает и сохраняется всё время.

Внутренняя лужёная шинка выполнена в виде медной пластины. Фиксировать в самозажимных клеммах можно и медные, и алюминиевые провода. Такие клеммы – одноразовые.

А если хотите зажимы для соединения проводов многоразового использования, то применяйте клеммники с рычажками. Подняли рычажок и в отверстие засунули провод, потом зафиксировали его там путём обратного нажатия. При необходимости рычажок снова поднимается и провод высовывается.

Старайтесь выбирать зажимы от производителя, который хорошо себя зарекомендовал. Особенно положительными характеристиками и отзывами обладают зажимы фирмы «WAGO».

Клеммные колодки винтовые

Широко распространены в электрическом хозяйстве винтовые соединители, по сути, являющиеся вариацией трубчатого (муфтового) изделия. Они выполнены в виде трубки прямоугольной формы, но имеющей скруглённое (овальное) донышко. На верхнем плато такой трубки имеются отверстия с резьбой, куда вкручиваются стопорные винты.

Вся конструкция заключена в капроновую изоляцию. Для доступа к винтам в теле изоляции сделаны проходные каналы. Есть два вида таких клеммников (коннекторов) для соединения проводов – одиночные и групповые.

Клеммникам винтовым для соединения проводов присущи: выраженная механическая прочность; возможность работы с кабелями сечением до 25 мм; использование в цепях слабых токов и силовых. Работать с этим видом соединителей несложно.

Концевые части проводов вставляют внутрь латунной трубки и отвёрткой заворачивают стопорные винты (обычно два винта). В свою очередь, винты прижимают проводник к донной части металлической трубки.

Винтовые клеммники – один из самых распространенных видов. Они представляют собой латунную гильзу с двумя болтами в пластмассовом корпусе. Контакт обеспечивается давлением болта. Корпус может быть выполнен из разных материалов – полиэтилена, полиамида и полипропилена. С их помощью можно соединять провода сечением с 0,5 мм2 по 35 мм2.

    К достоинствам винтовых колодок можно отнести:
  • Не требуется специальный инструмент (нужна только отвертка).
  • Возможность многократного использования.
  • Возможность использования необходимого количества сегментов.
    Винтовые колодки имеют также целый ряд недостатков:
  1. Высокое переходное сопротивление.
  2. Невысокая надежность (при вибрации ослабевают).
  3. Ограничения по материалу проводов.
  4. Длительность монтажа.
  5. Требуется определенный навык для затяжки.
  6. Необходимо ежегодное обслуживание.

Такими клеммами нежелательно. Они обладают повышенной «текучестью», соединение со временем ослабевает. Чтобы избежать нагрева из-за роста переходного сопротивления, необходимо их регулярно подтягивать. Это создает неудобства при эксплуатации.

Определенные проблемы возникают и с многожильными проводами. Винтовыми соединениями выполнить качественный монтаж можно, только используя специальные наконечники или колодки с прижимной пластиной. В противном случае, возникает вероятность повреждения жил при затягивании винта.

Таким образом, больше всего для такого исполнения подходят медные одножильные провода.

    Выполнить монтаж винтовым соединением очень просто:
  • От колодки отрезать необходимое количество клемм (обычным ножом).
  • Зачистить изоляцию соединяемых проводов (на 5-12 мм).
  • Вставить зачищенные концы проводов в клеммы.
  • Затянуть винты.

Справиться с этим несложно. Главное – соблюдать осторожность при затягивании винтов и выбрать качественные клеммники.

При выборе нужно особое внимание уделять производителю продукции. Сегодня в продаже присутствует продукция разных брендов. Лучше использовать продукцию таких известных производителей, как Legrand, АВВ, Tridonic, Werit.

Клеммные колодки пружинного типа

Самыми распространенными колодками этого типа считаются самозажимные клеммники фирмы WAGO.

    Серия WAGO выпускается в 2 вариантах:
  1. PUSH WIRE (неразъемные одноразовые).
  2. CAGE CLAMP (многоразовые).

Извлечь проводник из одноразовых клемм, не повреждая клеммник, невозможно. Многоразовые имеют удобный рычажок для освобождения проводника.

Данное оборудование широко применяется не только в промышленном производстве, но и в бытовых условиях. Особенно они популярны для осветительных сетей.

Зажим происходит при помощи пружины из стали, покрытой специальным хромоникелевым сплавом. Пружина сложной формы обеспечивает надежное, прочное соединение. Корпус, изготовленный из поликарбоната или полиамида, выдерживает широкий диапазон температур, стоек к воздействиям агрессивных сред.

Сами клеммники выполнены из луженой меди. Это значительно увеличивает контактное пятно, снижает переходное сопротивление, защищает от коррозии. Кроме этого, WAGO могут заполняться специальной смазкой, обеспечивающей дополнительную защиту от коррозии.

Модель WAGO. WAGO способны соединять 2-8 проводников с диаметром 0,5-4 мм2. Они рассчитаны на напряжение 220 В и ток 32 А.

Все пружинные бывают 2 исполнений – под DIN-рейку и обычного исполнения.

Под DIN-рейку клеммники применяются в пультах и шкафах управления, распределительных ящиках. Они применяются везде, где присутствует повышенная вибрация (например — машиностроительная, железнодорожная промышленность).

Phoniexcontact выпускает клеммники под DIN-рейку, рассчитанные на провода как с наконечниками, так и без них сечением до 35 мм2. Существует возможность соединения до 50 проводов одновременно.

Основное преимущество оборудования Phoniexcontact – универсальность. Можно делать любые сборки. Все элементы легко состыковываются между собой.

    Монтаж предельно прост и доступен:
  • Сначала нужно подготовить проводник – зачистить изоляцию примерно на 10-13 мм.
  • Для подключения провода достаточно открыть при помощи обычной отвертки зажим, вставить проводник и извлечь отвертку. Контакт замкнется автоматически.
    Преимущества пружинных соединений:
  1. Наличие отдельного гнезда для каждого проводника.
  2. Прочное, качественное соединение.
  3. Низкое переходное сопротивление.
  4. Возможность состыковки проводов из различных материалов.
  5. Защита от коррозии, а также других внешних воздействий.
  6. Не требуется специальных инструментов.
  7. Не требуется специальных навыков.
  8. Возможность многоразового применения.
  9. Не требует ежегодного обслуживания.
  10. Устойчивость к вибрациям.
  11. Свободный доступ для измерительных инструментов.
  12. Распределение потенциала (при необходимости) используя перемычки.
  13. К недостаткам можно отнести невысокие допустимые токи.

Кроме таких известных брендов, как WAGO, Phoniexcontact аналогичное оборудование выпускают Legrand, АВВ.

Клеммные колодки ножевого типа

Такие колодки применяются гораздо реже. В основном для цепей зануления, заземления при монтаже неразрывным токопроводящим проводником. Их используют для врезания ответвлений в несущий проводник.

Кроме этого, ножевые соединения получили широкое распространение в аудиотехнике. Выпускаются колодки шириной 5 мм для проводников сечением 0,2-1 мм2, шириной 6 мм для проводников 1-2,5 мм2. Большая площадь контакта позволяет выдерживать токи до 24 А. Цветовая гамма довольно разнообразна: желто-зеленые, оранжевые, серые, синие и красные.

Существуют одноразовые и многоразовые колодки. К одноразовым можно отнести колодки типа Scotchlok, которые выпускает компания 3М. В них состыковка нескольких проводов производится надавливанием специальным инструментом.

Их главная отличительная особенность – при монтаже не требуется зачистка проводника. Провод вместе с изоляцией вставляется в клеммник и обжимается до полной фиксации. Изоляция прорезается контактами, обеспечивая надежное неразъемное соединение.

    Преимущества ножевых клеммников:
  • Экономия времени на монтаж.
  • Зачистка и обжимка провода не требуется.
  • Безопасное соединение за счет рычага с защелкой.
  • Надежность, компактность.
  • Не требуется специальный инструмент.
  • Не требуются специальные навыки.
  • Повышенная электробезопасность.

К недостаткам можно отнести только высокую цену.

Продукция выпускается такими известными производителями, как Klemsan, Legrand, 3М, а также многими другими.

Клеммные зажимы

Клеммники для соединения проводов дают одно неоспоримое преимущество, в них можно соединять жилы из разного металла. И здесь, и в других статьях мы уже неоднократно напоминали, что скручивать между собой провода из алюминия и меди запрещено.

Образованная гальваническая пара в результате приведёт к возникновению коррозийных процессов и разрушению соединения. И не важно, насколько большой ток протекает в месте соединения. Поздно или рано, скрутка всё равно начнёт нагреваться. Выходом из такой ситуации как раз и являются клеммы.

Клеммные колодки Wago

В последние годы рынок наполнился клеммниками зарубежного производства. Нужно отдать должное: технологически иностранные конструкции выглядят более совершенными по сравнению с отечественными изделиями. С ними удобнее работать – быстрее и проще выполнять соединения.

Но с точки зрения надёжности выполненных соединений зарубежным продуктом не всё так однозначно. В этом плане отечественный продукт зачастую выглядит предпочтительнее. Однако рассмотрим некоторые примеры.

Заслуживают внимания электрические клеммы производства компании WAGO. Инженерами фирмы изобретены несколько привлекательных конструкций, где обычная клемма превращается в удобный интерфейс для подключения: Push wire, Power cage clamp, Cage clamp.

Push Wire

Технология Push Wire основана на использовании свойств жёсткости электрического проводника, за счёт чего и получают вполне надёжный контакт. Этот тип клеммников является наиболее подходящим для работы с одножильным проводом. Действительно, быстрый способ соединения Push Wire обеспечивает безоговорочно.

WAGO push wire

Достаточно лишь зачистить концевую часть провода (на 10-15 мм) и небольшим усилием протолкнуть зачищенный конец внутрь клеммы. А чтобы так же быстро извлечь проводник, его нужно вытягивать с одновременной прокруткой вокруг своей оси.

Разработаны два вида соединителей типа Push Wire: Под одиночный проводник. Под группу проводников. Конфигурация группового соединения рассчитана для работы с проводами меньшей жёсткости, чем в случае одиночного варианта. Здесь применяется несколько иная конструкция механического зажима.

Чтобы открыть доступ к отверстиям ввода проводника, необходимо приложить некоторое усилие к нажимной кнопке. Также есть модели Push wire без кнопки – под нажимное действие отвёрткой.

Универсальный Power cage clamp

Этот клеммник принадлежит к разряду универсальных разработок. Он изготовлен под любой тип электрического провода сечением 6 – 95 мм. Конструктивно Power cage clamp представляет собой, так называемую двойную клетку, где имеется пружинный пресс и токонесущая шина.

Подсоединение электрических проводников к таким клеммам выполняется при помощи ключа-шестигранника. Вращением ключа пружина поджимается, конец провода вставляется под пресс, затем ключом делается оборот против часовой стрелки. В результате пресс опускается и надёжно прижимает вставленный конец провода.

Наборный Cage clamp

Это уникальный (запатентованный WAGO) продукт, получивший характеристику наборного клеммника для проводов. Наборные клеммники WAGO рассчитаны под установку на провода сечением 0,5-35 мм2. Они удачно подходят не только для работы с одножильным проводом, но также с проводами многожильными, независимо от степени тонкости отдельных жил.

Действует Cage clamp просто: при помощи отвёртки (или специального рычага в других модификациях) пружинистый зажим поднимают, вставляют провод под токонесущую шину, после чего опускают зажим на место.

Несмотря на простоту конструкции, производитель утверждает: усилие зажима на контакте регулируется автоматически и напрямую зависит от сечения провода.

Cage clamp S

Вариант соединителя проводов, практически аналогичный выше описанному продукту. Но конструкция Cage clamp S всё-таки несколько иная. Особенность модификации «S» проявляется возможностью работать с клеммой этого типа без применения каких-либо инструментов электромонтёра.

Плюс к этому, наборный клеммник модификации «S» рассчитан под проводники достаточно высокой жёсткости – многожильные и одножильные. Также допустимо подключать на клемму провода с металлическими наконечниками.

Работать с Cage clamp S очень просто: концевая (зачищенная) часть проводника с некоторым усилием вставляется до упора, после чего соединение установлено.

Соединительным клеммам для проводов из серии Gage clamp S нашлось место практически во всех модификациях групповых многорядных клеммников. Их удобно применять на монтаже многочисленных слаботочных электрических линий. Однако также успешно закрытая конструкция Cage clamp S применяется в цепях высоких токов.

Есть две модификации полностью закрытой в изоляцию конструкции «S». Одна предполагает закрепление провода при отжиме пластины на фронтальном направлении. Другая рассчитана на исполнение бокового нажима отвёрткой на пружинистую пластину.

Соединение медных и алюминиевых проводов в домашних условиях

Если требуется соединение медных и алюминиевых проводов, а клеммных зажимов и колодок нет под рукой, можно обойтись без них. Скрутка проводов в этом случае не является хорошим выходом из положения, потому что рано или поздно место скрутки меди и алюминия окислится и это приведет к потере контакта.

Эффективным решением данной проблемы является использование обычной гайки, болта и шайбы.

Надежность данного соединения ничем не уступает описанным выше клеммникам. Единственный недостаток в громоздкости (например, при применении в распределительной коробке) и большого количества изолирующей ПХВ ленты для надежной изоляции.

Соединение проводов клеммной колодкой

При выборе соединительной колодки прежде всего следует учитывать величину тока, который будет проходить через место соединения, а также требуемое количество монтажных клемм в гребенке. Как правило, процесс соединения проводников не вызывает каких-либо затруднений даже у электриков-любителей.

Монтаж действительно очень прост: берете колодку с требуемым размером ячейки, отрезаете нужное количество секций, вставляете жилы внутрь клеммной ячейки и при помощи винтов зажимаете каждый из соединяемых проводников.

Затягивать винты фиксации жил следует с достаточно умеренным усилием. Естественно, предварительно с концов соединяемых проводников следует снять изоляцию (вполне достаточно снять около 5 мм изоляции), а саму поверхность токопроводящей жилы тщательно зачистить.

Большим преимуществом таких колодок является то, что в зависимости от условий монтажа каждый сегмент можно отрезать. Правда, здесь есть один нюанс: в такой колодке, я бы не рекомендовал зажимать алюминий. При затягивании алюминиевую жилу можно передавить самим винтом.

Если соединяются алюминиевые жилы, то винты необходимо затягивать с особой осторожностью. Обусловлено это тем, что, во-первых, алюминиевая жила может попросту переломиться, а, во-вторых, как известно, алюминий обладает определенной текучестью под воздействием значительного давления, что по истечению некоторого времени может привести к ухудшению или полному пропаданию контакта.

А это, в свою очередь, чревато перегревом проводника и его возгоранием. К слову, по нормативам, абсолютно все соединения, в которых есть алюминий, необходимо подтягивать с периодичностью раз в год.

Как соединять многожильные провода в колодке

Также обратим внимание, что недопустимо зажимать в такой колодке многожильные проводники. Многожильный провод, как и алюминиевый, можно передавить зажимным винтом.

Дело в том, что в соединительной колодке есть все то, что не очень «любит» многожильный провод – это и неровная поверхность зажимного винта, и точечное (неравномерное) давление, и вращательное движение.

Конечно, монтаж может получиться вполне приемлемым, но может и не получиться – и от проводника останется лишь очень небольшое количество жил.

Тонкие проволоки, из которых состоят такие жилы, быстро деформируются и повреждаются под действием прижимного винта колодки. В результате контакт получается ненадежным – соединение греется и оплавляется.

Лучшим решением данной проблемы является применение специальных наконечников для проводников. В бытовой электрике наиболее часто используются втулочные наконечники с пластиковыми манжетами, которые для удобства монтажа выполняются разных цветов.

    Процесс монтажа наконечников выполняется в несколько этапов:
  1. Конец проводника подравнивается при помощи кусачек (концы всех «проволочек» жилы должны быть одинаковой длины).
  2. Производится зачистка изоляции в соответствии с длиной металлической гильзы наконечника.
  3. Аккуратно формируется параллельность всех проволок (без скручивания). В случае, если проволоки скручены, их аккуратно выпрямляют.
  4. Надевается наконечник таким образом, чтобы пучок проволок выступал из гильзы примерно на 0,5-1 мм. При этом следят, чтобы манжета закрывала край изоляционного покрытия проводника.
  5. Далее при помощи специальных пресс-клещей наконечник обжимается (в случае отсутствия этого инструмента обжим можно произвести с помощью обыкновенных пассатижей).
  6. После этого проводник с установленным наконечником вставляется в клеммный соединитель и фиксируется прижимным винтом.

Соединитель проводов 0.4-0.7 мм, изолированный (скотчлок), прямое соединение, гель, 100 шт.

Артикул: TWT-SLC-UY

Соединитель проводов 0.4-0.7 мм, изолированный (скотчлок), прямое соединение, гель, 100 шт.

Соединитель для двух проводников, позволяет быстро и качественно соединять два медных проводника (19-26 AWG).

Универсальный соединитель предназначен для параллельного подсоединения двух медных жил с диаметром жил 0,4-0,9 мм (19-26 AWG). Для соединения не требуется снятия изоляции, т.к. соединение производится при помощи контактов IDC (Insulation Displacement Connector).

Для защиты соединения от воздействия внешней среды корпус соединителя заполнен гидрофобным гелем. Изделие является функциональным аналогом ЗМ Scotchlok™ UR.

Монтаж изделия производится при помощи инструмента TWT-SLC-TOOL.

Характеристика
Значение
Количество соединяемых жил
2
Тип контактовIDC, двойной
Материал контактовФосфатированная бронза с никелево-серебряным покрытием
Диаметр соединяемых медных проводников0,4…0,9 мм
Допустимый вид изоляции проводниковPVC, PE (макс. диаметр 2,08 мм)
Калибр проводников19-26 AWG
Диапазон допустимых температур-30°C…70°C
Количество в упаковке100 шт.

Описания продукции приведены согласно имеющейся информации на момент публикации. Характеристики продукции могут быть изменены без предварительного уведомления. Более подробную и точную информацию можно получить у официальных партнеров и дистрибьюторов LANMASTER.

Соединитель проводов 3М Scotchlok MH

Соединитель проводов (термоусаживаемый соединитель проводов) 3М™ Scotchlok™ MH

Соединители проводов Scotchlok MH – это термоусаживаемые соединительные обжимные гильзы с подклеивающим слоем. Состоят из термоусаживаемой трубки с подклеивающим слоем и внутренней гильзы под опрессовку. Предназначены для быстрого соединения проводов между собой при монтаже или ремонтных работах. После опрессовки при нагревании происходит усадка термоусаживаемой  трубки и по краям её выступает клей, обеспечивающий герметичность соединения.

Материал гильзы: лужёная медь.



Преимущества использования Соединителей проводов Scotchlok™ MH:

— Прозрачность трубок упрощает процесс монтажа — видно вставляемый в гильзу провод;
— Превосходная стойкость газам и растворителям
— Высокая стойкость к истиранию;
— Повторяют рельеф изделия;
— 100% герметичность;
— Рабочие температуры от -55°С до +105°С;
— Коэффициент усадки трубки 3:1.

Таблица выбора соединителей проводов Scotchlok™ MH:

Наименование изделия
Цвет
Сечение провода Сечение провода    Длина (L) в см
Mh28BC красный 0,5-1,5 мм. кв. 3,4
Mh24BC
синий 1,5-2,5 мм.кв. 3,8
Mh20BC желтый 4-6 мм.кв. 4,2



Основные технические характеристики соединителей проводов 3М™ Scotchlok™ MH:

  Максимальная рабочая температура 105°C
  Максимальное рабочее напряжение

Установочный провод — 600 В

светотехническое оборудование — 1000 В

  Максимальный ток Тот же, что и у соединяемого провода
  Материал изоляции Полиолефин с адгезивом, TMW
  Материал соединителя
Электролитическая медь структуры ETP

  Покрытие соединителя

Лужение оловом



Соединители проводов  с термоусадочной трубкой имеющей клеевой слой Scotchlok™ включены в номенклатуру UL и сертифицированы CSA для работы под максимальным напряжением 600 В (установочный провод), 1000 В (для световых сигналов и светотехнического оборудования) при максимальной температуре  105°С.



Клеммы для соединения проводов, цена

В процессе выполнения электромонтажных работ всегда требуются соединители для проводов и кабелей. Они используются для сращивания различных проводов (в процессе наращивания длины и устройства разветвлений), а также для подключения их к различным приборам и устройствам.

Соединители для проводов и кабелей

Разновидности соединений и их основные свойства

Соединитель проводов в общем случае может быть выполнен различными способами.

Наиболее распространенные неразъемные разновидности соединителей представлены пайкой и скруткой.

Скрутка при всей ее простоте отличается малой надежностью и не позволяет сращивать алюминиевый и медный провода из-за образования гальванической пары и постепенного разрушения места контакта из-за электрохимической коррозии. Кроме того, применение скрутки запрещено ПУЭ (правилами устройства электроустановок).

Пайка обеспечивает наиболее качественное соединение, однако очень сложна в реализации. Кроме того, она также не позволяет выполнять соединение алюминиевого провода с медным.

Поэтому на практике чаще всего используются полупостоянные соединители, которые по своим характеристикам мало уступают неразъемным, но позволяют выполнить соединение несколько раз. В их основу положены различные клеммы для соединения проводов.

Обжимная клемма

Обжимные клеммы

Принцип работы обжимного соединителя проводов основан на том, что на соединяемые провода предварительно устанавливается наконечник со стандартизованными размерами, который затем вставляется и фиксируется в дополнительном промежуточном элементе.

Наибольшее распространение на практике получили клеммы для проводов с элементом крепления на провод в форме трубки. В процессе соединения зачищенный провод вдвигают в трубку, после чего выполняют ее обжим. На втором своем конце трубка переходит в плоскую площадку с отверстием под винт.

Обжимные клеммы для проводов могут изготавливаться из обычной или луженой меди, а также алюминия, что полностью устраняет проблему электрохимической коррозии.

Соединители для электрических проводов в обжимном варианте могут быть выполнены как изолированные наконечники для проводов, которые используются совместно с клеммниками.

Винтовые клеммы

Винтовые клеммы

Клеммные колодки для соединения проводов или просто клеммники для соединения проводов по ГОСТ Р 50030.7.1-2000 представляют собой изолированный носитель для одной или нескольких групп выводов, который может крепиться на несущей панели. Соединение проводов с помощью клеммника заключается в фиксации жилы провода или его наконечника в гнезде с помощью винтов.

Клеммники для проводов очень просты в работе. Для соединения достаточно вдвинуть провод в установочное гнездо, после чего затянуть крепежные винты. Корпус клеммника выполнен из изолирующего материала, обеспечивает необходимый уровень безопасности и при необходимости допускает контроль цепей индикаторами и тестерами.

Винтовые клеммы для соединения проводов действуют по тому же самому принципу, но отличаются от клеммников только тем, что рассчитаны на пару проводов. Соединительные клеммы для проводов часто имеют корпус из прозрачного материала для визуального контроля соединения.

Соединитель проводов (термоусаживаемый соединитель проводов) 3М™ Scotchlok™ MH

Соединители проводов Scotchlok MH – это термоусаживаемые соединительные обжимные гильзы с подклеивающим слоем. Состоят из термоусаживаемой трубки с подклеивающим слоем и внутренней гильзы под опрессовку. Предназначены для быстрого соединения проводов между собой при монтаже или ремонтных работах. После опрессовки при нагревании происходит усадка термоусаживаемой  трубки и по краям её выступает клей, обеспечивающий герметичность соединения. Материал гильзы: лужёная медь.

Преимущества использования Соединителей проводов Scotchlok™ MH:

— Прозрачность трубок упрощает процесс монтажа — видно вставляемый в гильзу провод;
— Превосходная стойкость газам и растворителям
— Высокая стойкость к истиранию;
— Повторяют рельеф изделия;
— 100% герметичность;
— Рабочие температуры от -55°С до +105°С;
— Коэффициент усадки трубки 3:1.

Таблица выбора соединителей проводов Scotchlok™ MH:

Наименование изделияЦветСечение проводаСечение провода    Длина (L) в см
Mh28BCкрасный0,5-1,5 мм. кв.3,4
Mh24BCсиний1,5-2,5 мм.кв.3,8
Mh20BCжелтый4-6 мм.кв.4,2


Основные технические характеристики соединителей проводов 3М™ Scotchlok™ MH:

  Максимальная рабочая температура 105°C
  Максимальное рабочее напряжение

Установочный провод — 600 В

светотехническое оборудование — 1000 В

  Максимальный ток
Тот же, что и у соединяемого провода
  Материал изоляции Полиолефин с адгезивом, TMW
  Материал соединителя Электролитическая медь структуры ETP

  Покрытие соединителя

Лужение оловом

Соединители проводов  с термоусадочной трубкой имеющей клеевой слой Scotchlok™ включены в номенклатуру UL и сертифицированы CSA для работы под максимальным напряжением 600 В (установочный провод), 1000 В (для световых сигналов и светотехнического оборудования) при максимальной температуре  105?C.

Если Вас интересует цена  или Вы хотите купить Scotchlok™ MH —  заполните форму.  Мы выставим Вам счет или подготовим коммерческое предложение.

Соединение проводов СИП между собой и с медным проводом

Провод СИП в последние годы стал очень распространенным материалом при монтажных работах по электроснабжению. Ранее вместо него использовались либо изолированные и не изолированные провода, либо кабель. За долгие годы эксплуатации этих проводников большинство из нас уже сталкивались с проблемой соединения их между собой. На этот счет написано не мало статей и инструкций.

А вот вопрос как соединять провод СИП, может оказаться не до конца понятен для рядового пользователя. Здесь также есть свои особенности и правила, нарушение которых может привести не только к элементарному исчезновению контакта, но и более тяжелым последствиям.

Рассмотрим две основных проблемы соединения самонесущих изолированных проводов:

  • соединение провода СИП между собой
  • соединение СИП с медным кабелем

Как соединить провода СИП между собой

Если вам необходимо соединить СИП с СИПом в первую очередь выясните его марку.

Например СИП 4 в отличие от других типов самонесущих проводов категорически запрещено соединять между собой в пролетах.

Делается это только на какой-либо опоре, когда на жилы не оказывается усилия тяжения. Некоторые однако полагают, что если выполнить соединения гильзами с обжатием прессом в 12тн, то он спокойно все выдержит в течении всего срока службы.

Безусловно, некоторое время это соединение проработает, но вследствие постоянных вибраций, ветровых нагрузок, плюс тяжения в разные стороны, в один прекрасный день все закончится обыкновенным обрывом.

Поэтому соединять провода СИП-4 между собой можно только между двух анкерных зажимов.

Если у вас СИП-1 или СИП-2 их между собой можно соединить в пролетах спецзажимами MJPT или ГСИ-Ф.



Причем эти зажимы используйте для фазных проводников. Несущий изолированный или не изолированный провод в СИПе желательно оставлять цельным, либо соединяйте его с помощью другой гильзы в промежутке между анкерных креплений.

В некоторых роликах демонстрируется соединение нулевого несущего провода гильзой в середине пролета. В правилах ПУЭ п.2.4.21 это не запрещено. Главное обеспечить требуемую несущую способность провода.

Для этого берется гильза увеличенной длины, под большее число опрессовок (длиной 170мм вместо 100мм). С аббревиатурой «Н» или «N» — нулевая.

Но просто логически подумайте, что будет с напряжением в розетках, когда пропадет нулевой контакт при очередном ветре вот в таком соединении? А будет вместо напряжения 220В все 380! И элементарный обрыв провода в гильзе, покажется наименьшим злом в данной ситуации.

Как соединять гильзами СИП

Подбираете требуемую гильзу согласно сечению СИП. На верхней части гильзы указывается под провод какого сечения она предназначена. Рядом пишется номер матрицы под опрессовку (E173 — это диаметр матрицы 17,3мм) Также сечение можно подобрать по цвету герметичной гильзы. Каждому сечению соответствует своя расцветка.

  1. Жилы СИП разных фаз нужно обрезать «лесенкой». Чтобы одни гильзы после опрессовки не были напротив других, и не соприкасались между собой.
  2. Снимаете изоляцию с жилы СИП на необходимую глубину
  3. Вставляете провод внутрь, пока он не упрется в перегородку расположенную посредине. Неизолированная часть провода должна полностью скрыться внутри.
  4. Используя гидравлический пресс обжимаете всю конструкцию прямо через изоляцию гильзы. Строго соблюдаете последовательность — от середины в конец. Бывает, что некачественные гильзы с жестким пластиком в этот момент могут лопаться, также это происходит если не правильно подобрана матрица пресса.
  5. Таким образом обжимаете все фазные жилы СИП. Контактная смазка внутри гильз при этом может выступить наружу. Уберите ее чистой ветошью.

Имеются гильзы предназначенные для соединения проводов СИП разных сечений, например СИП 16 и СИП 25.

Качественно обжатая изолированная гильза способна выдержать испытательное напряжение в 6кВ даже при погружении в воду.

Важное замечание: если вы соединяете СИП магистральной линии, то единственным правильным решением будет использование именно соединительных гильз. Нельзя соединять магистральный СИП через прокалывающие зажимы.

Они никогда не обеспечат того уровня переходного сопротивления на контактах, как гильзы после обжатия.

А что делать, если у вас нет изолированных гильз и достать их проблематично? В этом случае правила допускают применение обыкновенных алюминиевых гильз без изоляции. Только после обжатия обязательно нужно их заизолировать термоусадочной трубкой.

Трубку надо подбирать не абы какую, а среднестенную с клеевым составом. Чтобы после усадки клей выступил наружу и надежно загерметизировал соединение.

Единственное что можно соединять через плашечный зажим в петлях анкерных опор при монтаже магистрального СИП — это неизолированный несущий провод, например в СИП-1. Все остальное только через гильзы.

Подключение СИП через прокалывающие зажимы

Когда речь идет о подключении отпаечного СИП к головному, то здесь уже выбор должен быть в пользу прокалывающих зажимов.

Первый ориентир для выбора таких зажимов — сечение основного СИП и отпайки. Когда отпайка выполнена СИП малого сечения (16мм2), целесообразнее использовать зажим с меньшим расчетным диаметром под прокалывающие контакты. Например предназначенным для ответвлений максимум до 50мм2, нежели до 95мм2.

Затем подбирается марка и производитель. На что здесь нужно обратить внимание? Возможен такой вариант, что для подключения вашего СИП к головному, нельзя будет отключить электроэнергию. Например от него питается больница, котельная или другие ответственные объекты.

В этом случае выбирайте изолированные прокалывающие зажимы, которыми можно работать даже под напряжением. Вот наиболее качественные марки таких зажимов:

  • фирма ENSTO — SLIP 12.1 и SLIP 22.1
  • фирма NILED — P616R, Р645, Р70

Последовательность монтажа

При затяжке срывной гайки должно оказываться такое усилие, чтобы зубцы зажима:

  • не повредили основную жилу СИП
  • прокололи, но не порезали изоляцию
  • сохранили несущую способность жилы на уровне 80% от первоначальной

Изделия Ensto благодаря пирамидальной форме зубцов и их расположению в шахматном порядке лучше многих других справляются с этим.

Можно посмотреть испытания СИП на разрыв, после того как его жилы прокололи зажимами разных марок.

В конце подключенный отпаечный СИП загибается к основному и подтягивается к нему стяжкой. Делается это для того, чтобы при ветре контакт не подвергался механическим воздействиям и не обломился в дальнейшем.

Соединение СИП с медным кабелем

С данным подключением вы можете столкнуться при следующих обстоятельствах:

  • подключение медного кабеля при вводе в дом от провода СИП
  • подключение СИП к медным контактам оборудования в распредщите

Второй вариант встречается, когда от уже готовой щитовой с помощью СИП нужно запитать какую-то пристройку или другой рядом стоящий объект. Здесь все решается просто — используйте алюмомедные наконечники или шайбы и подключайте к шинам без проблем.

Если у вас небольшой щиток и никаких шин там нет и не будет — лучший вариант клемники на дин рейку. Подобрать их можно под любое сечение.

Подключение же медного кабеля к СИП может быть выполнено в двух местах:

  • непосредственно на опоре
  • на фасаде дома

Подключение кабеля к СИП на опоре

На опоре все решается с помощью прокалывающих зажимов. Как правило, используют кабель ВВГнг 3*10 с монолитной жилой. Для подключения через прокалывающий зажим, зачищать изоляцию жилы кабеля не нужно.

Самые пригодные для этого зажимы:
  • Ensto — SLIP 12.1
  • Niled — Р616R
  • ИЭК — ЗОИ 16-70/1,5-10
  • КВТ — ЗПО 16-95/1,5-10

Они могут одинаково использоваться как с медными так и с алюминиевыми проводами. Редко, но все же случается, что при проколе моножильного кабеля, зубцы зажима могут повредить или надломить жилу.

жила после прокола с изоляцией



жила после прокола без изоляции

Если вы опасаетесь такого варианта, для соединения СИП и меди можно использовать зажимы односторонне прокалывающие. Марки таких зажимов:

  • Ensto — SM6.21
  • Ensto — Sliw65+Sliw64 (для многократного подключения)
  • Niled — Р 617,619



Подключение СИП к кабелю на фасаде

Рассмотрим второй вариант, когда вы соединяете медный кабель с СИП на фасаде дома. Некоторые рекомендуют сделать это с помощью обыкновенных «орешков». Просто и дешево.

Не делайте этого, так как климатическое исполнение у орехов никакое. Степень защиты IP20. Соединения ими можно делать только внутри помещения. И пропадание контакта с его последующим выгоранием — только вопрос времени.

Поэтому остается два варианта:

  • уже известные нам прокалывающие зажимы SLIP 12.1 или SM6.21 + Р616R или Р 617
  • гильзы алюмомедные

Порядок подключения зажимов тот же самый что и на опоре. Если изолирующий колпачок в единственном числе, то одевайте его на СИП, либо прячьте СИП внутри зажима. Для моножильного медного кабеля, доступ влаги к свободному концу жилы, не задействованной в контакте, не так критичен. Во избежание попадания влаги внутрь кабеля и СИПа, а также проникновения влаги по внешней оболочке внутрь дома, загибайте их к низу.

Использование гильз хоть и надежный, но самый неудобный вариант. Понадобится специальные алюмомедные переходные гильзы, плюс термоусаживаемая трубка.

Главный минус, кроме необходимости наличия пресса, неудобства монтажа на высоте и дефицита подобных гильз — соединение будет неразъемным. И в случае необходимости, отсоединить кабель от СИП без его разрезания уже не получится.

Правда некоторые энергосетевые компании категорически требуют обеспечить именно неразрывность соединения и отсутствие доступа к токоведущим частям до шкафа учета со счетчиком. Тогда этот вариант может вам подойти.

Если вы вообще хотите избавиться от всех этих переходных соединений меди с алюминием при подключении СИП, то заводите кабель СИП прямо на вводной распредщиток.

Только помните, что он должен стоять снаружи помещения, так как стандартный СИП — горючий проводник и заводить его в дом запрещено.

Помимо этого позаботьтесь чтобы щиток был соответствующих габаритов. Самонесущий провод выпускается сечением минимум 16мм2 и если у вас трехфазка, то завести его во внутрь щитка, плюс там изогнуть соответствующим образом при минимуме свободного места будет проблематично.

Статьи по теме

3M 7100003139 (80601103171) Scotchlok (562) соединитель с врезным контактом (2,5-4,0 мм2)

Электрические соединители с врезным контактом Scotchlok™
Электрические соединители с врезным контактом Scotchlok™ предназначены для соединения или присоединения силового провода (отвода) к магистральному проводу и изоляции соединения. Соединители рассчитаны для использования с медными силовыми кабелями/проводами, однопроволочными и многопроволочными, гибкими и жесткими. Сечение проводов от 0,5 до 4,0 мм2, максимальный диаметр изоляции до 4,8 мм.

Врезной контакт (IDC – Insulation Displacement Contact) обеспечивает качественное соединение без зачистки изоляции и пайки. Соединители IDC имеют пружинный ножевой контакт, который при нажатии прорезает изолюцию и внедряется в медь проводников. Крышка соединителя защелкивается и удерживает контакт в проводниках, обеспечивая герметичность контактной зоны и способствуя диффузии, которая со временем приводит к «холодной» сварке провода и контакта.
Корпус соединителей сделан из полипропилена, устойчивого к химическим веществам и растворителям. Ножнвой контакт — из устойчивой к коррозии луженой латуни. Соединители серии 314 и 316 IR содержат гидрофобный наполнитель, обеспечивающий защиту соединения от влаги. Для монтажа соединителей дастаточно обычных плоскогубцев.

Схема соединения

А. Вставить незачищенный магистральный провод в проходной канал соединителя.
Б. Закрыть боковую крышку до щелчка (только для Scotchlok™ 558).
В. Полностью вставить незачищенный провод (отвод) для соединения или присоединения.
Г. Держа инструмент перпендикулярно проводам, нажать на U-образный контакт до упора в поверхность пластиковой изоляции.
Д. Защелкнуть верхнюю крышку.

Технические характеристики

НаименованиеНоми-
нальное сечение провода, мм2
Номи-
нальное напря-
жение, В
Предельная температура, °CЦветИспытания
гелезаполненный соединитель*0,5–1,5600 (1000)105синий, белыйUL/CSA
гелезаполненный соединитель*0,5–1,5600 (1000)105черный, белый
соединитель+
ответвитель
0,5–1,5600 (1000)105красныйUL/CSA/CE
соединитель+
ответвитель
0,75–1,5600 (1000)105голубойUL/CSA/CE
соединитель+
ответвитель
1,5–2,5600 (1000)105серый
* Для наружной установки и применений, где требуется защита от влаги.

Информация для заказа

КодОписание
3М 80610253678Scotchlok гелезаполненный соединитель с врезным контактом 0,5-1,5 мм2
3М FE510036935Scotchlok гелезаполненный соединитель с врезным контактом 0,5-1,5 мм2
3М 80014000808Scotchlok соединитель с врезным контактом 0,5-1,5 мм2
3М 80610052765Scotchlok соединитель с врезным контактом 0,75-1,5 мм2
3М 80610085807Scotchlok соединитель с врезным контактом 1,5-2,5 мм2
3М 80601103171Scotchlok соединитель с врезным контактом 2,5-4,0 мм2

Поворотные соединители

Wire — Cableorganizer.com

Номер детали Цвет Тип Тип пружины Диапазон (Awg) Проволока Мин. Провод Макс. Кол. Цена
WN-GY Серый Без крыльев фиксированный 22-16 2 # 22 2 # 16 100

Быстрая доставка

WN-BL Синий Без крыльев фиксированный 22-14 2 # 22 3 # 16 100

Быстрая доставка

WN-OR оранжевый Без крыльев фиксированный 22-14 1 № 18 и 2 № 20 2 # 14 100

Быстрая доставка

WN-YL желтый Без крыльев фиксированный 18–12 2 № 18 4 № 14 и 1 № 18 100

Быстрая доставка

WN-RD Красный Без крыльев фиксированный 18-6 2 # 14 4 № 12 100

Быстрая доставка

ПРИМЕЧАНИЕ. Соединители с фиксированной пружинной проволокой показаны ниже.

Выберите из приведенного ниже списка доступных параметров, чтобы увидеть его слева.
Мобильные пользователи: нажмите слева, чтобы выбрать, чтобы открыть параметры.

ПРИМЕЧАНИЕ: Из-за различий в настройках монитора показанные примеры могут незначительно отличаться от реального продукта.
ПРИМЕЧАНИЕ. Могут быть представлены не все варианты.

Изготовлены из прочного химически стойкого пластика, они не ломаются и устойчивы к химическому воздействию таких материалов, как углеводороды (бытовые растворители), разбавленные кислоты или щелочные растворы.Соединители для проводов идеально подходят для домашнего или промышленного использования. Они выдерживают температуру до 221 градуса и поставляются упакованными в удобные коробки или пакеты по 100 штук в каждом (Wing-Nut® может содержать и больше).

КАК УГОЛОК —

Знаете ли вы, что мы можем дать вам расценки на большинство наших продуктов, включая доставку?


Вы также можете позвонить нам по бесплатному телефону 866-222-0030

Проводные соединители и типы электрических стыковых соединителей, вставные, беспаечные, соединения проводов и многое другое

  • Стандартные и высокотемпературные винтовые соединители

    Стандартные и высокотемпературные винтовые соединители для электрических проводов. Включает в себя несколько типоразмеров стандартных высокотемпературных (hi temp) разъемов для электрических проводов. Полная линейка покрывает провода калибра №10–22. Подходит для реконструкции, нового строительства, новых установок и многих других приложений для самостоятельного изготовления и изготовления комплектного оборудования. Изготовлены в соответствии со строгими стандартами и доступны в нескольких вариантах упаковки в зависимости от необходимого количества. Всегда отключайте питание до и во время установки этих продуктов!

  • Экономичные винтовые соединители для проводов

    Три (3) типоразмера навинчивающихся соединителей базовой экономичности с цветовой кодировкой.Экономичные резьбовые соединители для проводов охватывают широкий спектр комбинаций проводов от № 10 до № 22. Экономичные проводные соединители с цветовой кодировкой подходят для модернизации, нового строительства, новых установок и многих других приложений DIY и OEM.

  • Соединители проводов крыла

    Electrical Basics предлагает один из самых широких в отрасли предложений винтовых соединителей для проводов с цветной маркировкой.От калибра №8 до калибра №22, эти крылатые соединители для проводов подойдут для множества возможных комбинаций. Цветовая кодировка для облегчения установки, винтовые соединители с крыльями подходят для реконструкции, нового строительства, новых установок и многих других проектов DIY. Производители оригинального оборудования могут оценить качество нашей продукции для обеспечения безопасности электромонтажа.

  • Вставные соединители для проводов

    Шесть (6) размеров вставных соединителей для проводов с цветовой кодировкой с 2–8 портами для работы с различными комбинациями проводов от одножильного и многожильного провода №12 до одножильного и многожильного провода №22. Вставные проводные соединители с цветовой кодировкой подходят для модернизации, нового строительства, новых установок и многих других приложений для самостоятельной работы и OEM.

  • Нейлоновые соединители с косичками с закрытым концом

    Четыре (4) размера соединителей с закрытым концом из нейлоновых пигтейлов для работы с комбинациями проводов от №10 до №22.Эти нейлоновые гибкие соединители особенно подходят для приложений, подверженных вибрации. Мы также предлагаем изоляционные виниловые, нейлоновые и термоусадочные кольца, лопаты, стыки и несколько типов разъединителей изолированных клемм.

  • Резьбовые соединения / Быстрые сварочные аппараты

    В рамках своего обширного предложения продуктов для заделки проводов компания Electrical Basics предлагает три размера сращивателей отводов / устройств быстрого сращивания с цветовой кодировкой для использования как OEM, так и DIY-клиентами.

  • Электроизоляционная лента

    Изолента высокого качества, внесенная в список UL, шириной 3/4 дюйма и длиной 60 футов, продается в отдельных рулонах. Изоленту можно использовать для многих полезных применений, включая, помимо прочего, использование вместе с нашими соединителями проводов с цветовой кодировкой, соединителями крыла с цветной кодировкой, соединителями с нейлоновыми пигтейлами с закрытым концом, соединителями для сращивания ответвлений / быстрого сращивания, электрическими изолированными клеммами и многими другими другие наши продукты.

  • A Guide to Wire Connectors

    Проводные соединители или гайки, как их часто называют, представляют собой крышки, которые используются для скрепления двух электрических проводов вместе. Эти удобные маленькие разъемы предотвращают оголение проводов под напряжением или их соприкосновение с металлическими поверхностями, что может вызвать опасную неисправность или короткое замыкание.

    Соединители для проводов доступны в различных цветах, материалах, формах и размерах.Некоторые из самых популярных соединителей для проводов — это навинчиваемые, нажимные и обжимные. В отличие от многих проектов по электромонтажу, работа с электрическими разъемами и их использование легко для домашних электриков-любителей и требует очень мало инструментов. Как и в любом электрическом проекте, при использовании соединителей убедитесь, что электричество отключено от цепи, с которой вы будете работать.

    В дополнение к отключению электричества важно выбрать разъем провода правильного размера для вашей работы.После того, как соединители будут вставлены на место и снова будет включено электричество, ток, очевидно, будет проплавлен по проводам, а также по разъемам, где он встретится с легким сопротивлением в своем потоке. Это сопротивление приведет к небольшому нагреву проводов, что приведет к их расширению. И наоборот, когда ток прекращается, провода остывают и сжимаются. Если используется соединитель неправильного размера, он может вылететь при нагревании и расширяться или выпадать, когда они остывают и сжимаются.В результате останется оголенная проводка, что может привести к большим проблемам. Чтобы избежать этой проблемы, убедитесь, что используемый разъем рассчитан на провода, которые он соединяет.

    Поворотные соединители для проводов

    Они доступны с наружными канавками или с крыльями для облегчения работы и обычно скручиваются вручную. Перед использованием зачистите два соединяемых провода примерно на ½ дюйма от конца. Выровняйте рядом и скрутите вместе зачищенные участки проводов, наденьте соединитель на два провода и поверните его по часовой стрелке, чтобы выполнить соединение.Они удерживаются на месте внутренними канавками или конической спиральной металлической пружиной внутри разъема, которая навинчивается на соединенные провода, чтобы плотно удерживать их вместе. Если вам нужно снять разъем, просто поверните его против часовой стрелки, пока он не освободится.

    Поворотные разъемы обычно имеют цветовую кодировку, указывающую на размер или емкость разъема. Их легко включать и выключать при необходимости, они часто используются в системах электропроводки для выключателей света, потолочных вентиляторов, электрических розеток или розеток, систем безопасности, HVAC и т. Д.Однако винтовые соединители обычно не используются для проводов толще, чем AWG # 10, поскольку сплошной провод, подобный этому, слишком жесткий для использования с этим типом соединителя.

    Вставные соединители для проводов

    Эти разъемы предназначены для использования только с одножильным проводом, так как многожильный провод не будет надежно подключаться к портам разъема. Как следует из названия, соединение выполняется путем вдавливания сплошного провода в разъем, пока он не сядет на место. Начните с использования инструмента для зачистки проводов или обжимного устройства , чтобы удалить примерно ½ дюйма изоляции провода. Теперь просто вставьте зачищенный провод в один из портов (эти разъемы могут иметь от 2 до 4 портов в зависимости от требований к проводке). Убедитесь, что провод вставлен в разъем достаточно глубоко, и если вы потянете за него, он не сможет легко выйти обратно.

    Цанговые соединители имеют прозрачную оболочку, позволяющую увидеть, было ли соединение выполнено плотно. Кроме того, прозрачная оболочка позволяет легко обнаружить неплотное соединение во время ремонта, а из-за своего небольшого размера они легко помещаются в распределительные коробки.Чтобы отсоединить провод от многоразового вставного разъема, просто возьмите разъем в одной руке и, используя легкое вращательное движение, другой рукой потяните провод от разъема.

    Соединители для обжимных проводов

    Обычно соединители для обжимных проводов изготавливаются из стали или меди, и для правильного соединения требуется обжимной инструмент. Чтобы использовать, зачистите соединяемые провода, совместите их друг с другом, а затем скрутите два конца вместе. Теперь наденьте обжимной соединитель на провода и используйте обжимной инструмент, чтобы обеспечить плотное и безопасное соединение.

    Поскольку эти разъемы надежно обжаты, соединение должно быть постоянным, в отличие от поворотных или вставных разъемов. Если необходимо внести изменения в проводку или удалить обжимные соединители проводов, их придется полностью отрезать с помощью кусачки.

    Несмотря на то, что они просты в использовании и имеют небольшой размер, соединители для электрических проводов могут оказать большую помощь, когда дело доходит до обеспечения правильного и безопасного выполнения электромонтажных работ.

    Как зачистить и соединить провода с помощью стыкового соединителя: 10 шагов

    Введение: Как зачистить и соединить провода с помощью стыкового соединителя

    Это идеально подходит для радиоустановок и других небольших электрических применений в доме или автомобиле.
    Требуемые навыки: Очень полезны предыдущие знания по зачистке проводов.
    Необходимые материалы / инструменты: два провода, которые необходимо соединить, инструмент для зачистки проводов (красная ручка на рисунке), инструмент для обжима стыковых соединителей (желтая ручка на рисунке) и стыковые соединители нескольких размеров.
    Время: Когда вы делаете это в первый раз, это может занять некоторое время, после того как вы узнаете, что делаете, это можно сделать примерно за минуту.
    После выполнения этих 10 шагов у вас будет следующее изображение.

    Добавить ПодсказкаЗадать вопросЗагрузить

    Шаг 1: Шаг 1: Убедитесь, что по проводам нет электричества!

    Серьезно, это не шутка. Поражение электрическим током может быть смертельным!

    Добавить TipAsk QuestionDownload

    Шаг 2: поиск калибра проводов

    Держите провод в одной руке, а инструмент для зачистки проводов — в другой, начиная с самого большого отверстия и двигайтесь к самому маленькому. Поместите в него провод и закройте зазор. Задача состоит в том, чтобы найти такой размер снаружи провода, при котором вы не сможете его перемещать, но при этом не прорежете изоляцию.

    Добавить TipAsk QuestionDownload

    Шаг 3: Найдите правильный размер и сожмите

    Теперь, когда вы нашли размер внешней стороны провода, продвиньтесь примерно на 3/8 ***** (зачищенная часть провода не должен быть длиннее половины маленького разъема) с того конца, который вы хотите подключить. Установите инструмент на размер меньше, чем в предыдущем шаге, и сожмите ручку. На этот раз вы должны почувствовать, как инструмент слегка врезался в изоляцию. Обратите внимание на цифры рядом с отверстием в инструменте для снятия изоляции, который вы используете.Этот номер понадобится вам позже.

    Добавить TipAsk QuestionDownload

    Шаг 4: поверните инструмент и снимите изоляцию

    Оберните инструмент вокруг провода только один раз, чтобы убедиться, что он полностью разрезан, и сдвиньте его по направлению к внешней стороне провода, чтобы удалить изоляция. Это потребует некоторых усилий, возможно, вам придется довольно сильно постараться, чтобы изоляция соскользнула, если вам нужно больше рычагов на длинной стороне провода, попробуйте обернуть ее вокруг пальца.

    Добавить TipAsk QuestionDownload

    Шаг 5: Сделайте скрутку

    Если внутри изоляции, которую вы только что удалили, есть несколько небольших проводов, скрутите их вместе.

    Добавить TipAsk QuestionDownload

    Шаг 6: Найдите правильный стыковой соединитель

    Помните размер провода, указанный ранее? Найдите стыковой соединитель с указанием правильного размера.

    Добавить TipAsk QuestionDownload

    Шаг 7: Подготовка к обжиму

    Вставьте зачищенный и скрученный провод наполовину в разъем. Это хорошее время, чтобы убедиться, что он не слишком длинный. Если зачищенная часть провода слишком длинная, вы можете использовать инструмент для зачистки, чтобы отрезать только зачищенную часть.
    Примечание: посмотрите на эту схему внутренней части разъема этого типа, на следующем этапе вам нужно будет обжать область с металлом внутри.

    Добавить TipAsk QuestionDownload

    Шаг 8: Обожмите разъем

    Возьмите инструмент для обжима проводов и сопоставьте цвет стыкового разъема с частью инструмента соответствующего цвета и размера. Это углубление, которое вы хотите использовать для обжима разъема. Удерживая проволоку на месте, крепко надавите на инструмент.Это может потребовать значительных усилий в зависимости от человека и размера обжимаемого провода.

    Добавить TipAsk QuestionDownload

    Шаг 9: Повторите предыдущие шаги 3-7 для другого провода.

    Теперь повторите шаги 3-7 только на другой стороне разъема.

    Добавить TipAsk QuestionDownload

    Шаг 10: Проверьте надежность соединения

    Осторожно потяните за обе стороны разъема, чтобы убедиться, что он не будет легко расшататься. Если он действительно расшатывается, вам придется повторить все инструкции, так как этот тип разъемов предназначен только для одного использования.

    Поздравляем с успешным использованием стыковых соединителей, благодаря которым два провода стали одним целым!

    Добавить Совет Задать вопросЗагрузить

    Будьте первым, кто поделится

    Вы сделали этот проект? Поделитесь с нами!

    Я сделал это!

    Рекомендации

    6 разных способов подключения проводов

    Смотрите полное видео на моем канале YouTube!

    Независимо от того, над каким проектом вы работаете, вам в конечном итоге придется соединить несколько проводов вместе.

    Есть несколько различных способов подключения небольших проводов. Для некоторых требуется лишь немного клейкой ленты, а для других вам понадобятся специальные инструменты. Давайте рассмотрим шесть различных методов, один из которых позволяет легко отсоединить провода в будущем.

    Предупреждение: не подключайте провода сетевого напряжения (120/240 В) ни одним из этих способов!

    Прежде чем вы сможете соединить провода вместе, вы должны сначала снять экранирование. Если вы делаете это только один или два раза в год, любая острая кромка подойдет.Я на самом деле использовал универсальный нож, чтобы отрезать сотни кабелей, но вам нужно быть осторожным, и это займет много времени.

    Оглядываясь назад, я действительно сожалею, что не купил инструмент для зачистки проводов раньше. Я все думал про себя, что это последний раз, когда мне придется зачищать кабели вручную, так что не нужно тратить деньги. Но потом возникло что-то еще, затем еще одно и еще одно, и это никогда не закончилось. Сделайте себе одолжение и сразу купите один. Они не такие уж дорогие, и даже более дешевые работают лучше, чем порезать пальцы.

    Затем, если у вас есть что-то, что удерживает провода, ваша работа также станет намного проще. Подойдет все, что может удерживать проволоку, даже два пустых бумажных рулона. Просто вырежьте канавку, и все готово.

    Конечно, вы также можете напечатать на 3D-принтере один из множества подобных держателей.

    Естественно, подходящая подставка для пайки — ваш лучший выбор, если вы будете делать это часто. Необязательно тратить на это много денег. Тот, который у меня был, стоил меньше 10 евро, и в нем даже есть увеличительное стекло и встроенная подсветка.

    Наконец, если вам нужно подключить провода на месте, я бы рекомендовал распечатать этот держатель для портативного компьютера. Это будет особенно полезно для соединения проводов, которые уже являются частью чего-то, и вы не можете их легко удалить.

    Склейте его вместе

    Первый метод быстрый и простой, но я бы не стал использовать его ни для чего, кроме очень краткосрочного решения, пока вы не сможете улучшить соединение. Начните с того, что скрутите жилы проволоки как можно плотнее.

    Закончите, обернув изолентой скрученную часть для изоляции.Лента также придаст немного прочности, скрепив два провода вместе.

    Пайка

    Гораздо лучший способ — спаять провода вместе. Скрутите жилы, как раньше, используйте что-нибудь, чтобы удерживать их на месте, и используйте паяльник. Самый простой способ — использовать плоский наконечник, который вы затем подкладываете под провода. Это гарантирует, что провода достаточно нагреются и обеспечат хорошее соединение с припоем. Не прижимайте припой к железу, чтобы расплавить его, а только прикасайтесь к проводам.

    Затем вы можете использовать изоленту в качестве изоляции или купить специальные термоусадочные трубки. Просто поместите его вокруг стыка и используйте термофен по этой области. Трубка сожмется и изолирует провода, но также скрепит их.

    Паять и пломбировать соединители

    Следующий метод является комбинацией предыдущего. Вы можете использовать такие трубки, которые называются соединителями для пайки и уплотнения.

    Просто поместите его вокруг стыка и нагрейте. Припой посередине должен расплавиться и растечься по проводам, а трубка должна сжаться и удерживать все на месте.

    Решение простое и эффективное, но разъемы немного дороже. Этот метод фактически использовался во время Второй мировой войны для быстрого ремонта обрывов проводов на поле.

    Вставные разъемы для проводов

    Используя вставные разъемы для проводов, вы просто вставляете оба провода, и все готово.

    Конечно, если вы используете многожильный провод, вам придется обжать разъем на одном конце, чтобы у вас было что-то твердое, что можно было вставить.

    Это, вероятно, лучший вариант, если вам нужно подключить несколько проводов сразу, так как можно купить разъемы более чем на два слота.

    Разъемы Dupont

    Вы, вероятно, уже знакомы с разъемами Dupont, поскольку они используются в большом количестве электронного оборудования, в том числе в Arduino и ПК. Они отлично подходят для быстрого соединения вещей. Они также идеально подходят для замены различных деталей, так как вы можете поменять что угодно за секунды.

    Обратной стороной является то, что они сложнее собирать и требуют специальных инструментов и соединителей. Вам нужно будет купить штекеры и розетки, а также пластиковые корпуса и специальный инструмент для обжима.

    Корпуса имеют разное количество разъемов, что позволяет легко подключать несколько проводов одновременно.

    Наконец, вам также понадобится специальный инструмент для обжима разъемов Dupont.

    К сожалению, обычные обжимные клещи (справа на фото ниже) имеют разные матрицы, которые обычно не подходят для разъемов Dupont, поэтому вам нужно будет купить специальный обжимной станок Dupont.

    Вентилятор на моем принтере — отличный пример того, когда вам следует использовать разъем Dupont.Если он когда-нибудь выйдет из строя, я легко могу заменить его в будущем.

    Соединители для быстрого сращивания

    Последний метод быстр и прост, и вам даже не нужно использовать какие-либо инструменты. Вы просто вставляете провода с обоих концов, не разрезая изоляцию, и нажимаете на контакты. Он прорежет экран в провод и создаст электрическое соединение.

    Конечно, нет ничего идеального. Эти разъемы не совсем дешевые, и они «повредят» провод после подключения.Если вы хотите снова использовать их на том же проводе, вам сначала придется отрезать конец. Если провод уже был коротким с самого начала, возможно, у вас его осталось недостаточно.

    Преимущества соединителей Wago Compact для сращивания проводов

    Преимущества соединителей для сращивания проводов Wago Compact

    Для любого коммерческого или домашнего применения всегда есть риски, когда дело касается проводки. Это как наши родители говорили, когда мы касались чего-то на полу: «Ты не знаешь, где это было!» То же можно сказать и о проводке.Вы можете знать, сколько лет дому, но, вероятно, не знаете, кто с какими проводами возился. «Что он может, я могу лучше, правда?»

    Единственное, что мы можем сказать наверняка, — это то, что со временем эти работы стали немного проще, особенно с использованием сращивания проводов. Wago, известный производитель устройств для сращивания проводов, разработал компактный соединитель для сращивания проводов, который прост в использовании.

    Существует две версии этого соединителя.Во-первых, в электрическом разъеме Wago 222, имеющем от двух до пяти доступных портов, используются компактные рычаги клетки, поэтому все, что вам нужно сделать, это щелкнуть рычагом, чтобы закрепить или разорвать соединение.

    Wago 221 будет немного меньше, и вы сможете увидеть его снаружи, чтобы убедиться в глубине проводника.

    Чем отличаются эти электрические разъемы?

    Соединители типа Wire to Wire, Wago 222 и 221, обладают рядом преимуществ. Во-первых, на своих телах они показывают свои характеристики, например, сколько вольт может выдержать соединитель. На задней панели разъемов также есть измерительный инструмент, чтобы вы могли снять необходимое количество изоляции с провода. Кроме того, разъемы имеют отверстие сверху или сзади для Wago 221, где вы можете использовать тестер напряжения для проверки электрического соединения.

    В отличие от вставных соединителей для проводов, соединители Wago можно использовать для одножильных, многожильных и тонкопроволочных проводов или проводников, а также использовать повторно.И хотя клеммная колодка Wago может обрабатывать больше проводов, чем ваш средний разъем, ее установка занимает больше времени. Провода могут быть повреждены во время этого длительного процесса установки и увеличить вероятность поражения электрическим током.

    Шаги по применению компактного соединителя для проводов:

    * Пожалуйста, проконсультируйтесь с профессиональным электриком перед выполнением любых работ с электропроводкой *

    Оставайтесь на связи

    Какие типы электрических разъемов вы предпочитаете использовать? Поделитесь с нами своими мыслями сегодня!

    Предложите темы блога, о которых вы хотите прочитать, в разделе комментариев ниже или отправьте нам сообщение на Facebook!

    Не забудьте поделиться с друзьями на Facebook и подписаться на нас в Twitter!

    Подробнее:

    Что такое соединитель для стыкового сращивания? И зачем он мне?

    Несмотря на неоднозначное название, стыковой соединитель на самом деле является довольно распространенным и полезным соединителем, используемым в электромонтажных работах. Соединитель для стыкового соединения представляет собой разновидность так называемых «обжимных» соединителей. Обжимные соединители используются для безопасной заделки проводов или соединения одного провода с другим. Провод вставляется в разъем. Затем разъем «обжимают», обычно плоскогубцами. В результате коннектор изгибается и деформируется вокруг провода. Такое обжимание приводит к контакту провода с металлом внутри разъема. Другой конец можно обжать, чтобы закончить провод. В качестве альтернативы процесс можно повторить с другой стороны, с другим проводом, чтобы соединить два провода.Соединитель для стыкового соединения — это просто цилиндрический обжимной соединитель с одним обжимом на каждом конце. Некоторые соединители для стыкового сращивания изготавливаются с термоусаживаемыми концами, которые сжимаются вокруг провода при воздействии тепла, что приводит к лучшему уплотнению между проводом и соединителем для стыкового сращивания.

    Почему вам следует использовать стыковой соединитель, учитывая его простую конструкцию и назначение? Обычно обжим разъемов и пайка — это два распространенных метода соединения проводов. Для многих приложений стыковой соединитель имеет значительные преимущества перед пайкой.Соединители для стыкового сращивания дешевы и просты в использовании. Паяльное оборудование требует гораздо больше времени для настройки и использования. Соединители для стыкового сращивания также безопаснее, чем паяльное оборудование, поскольку они не нагреваются и не содержат токсинов. В целом, стыковой соединитель — отличный соединитель. Это безопасно, удобно, просто и дешево.

    Если стыковые соединители кажутся вам подходящим вариантом, следующий вопрос — где их взять. Большинство магазинов оборудования и электроники продают стыковые соединители. Часто они продаются в больших упаковках из-за их универсальности и низкой стоимости.Nelco Products предлагает соединители для стыкового сращивания упаковками по 100 шт. Или по 1000 шт. Несмотря на свое забавное название, стыковой соединитель действительно является жизненно важным электрическим аксессуаром, который должен быть в арсенале каждого электрика и любителя, от энтузиастов DIY до опытных профессионалов.

    Добавить комментарий
