Стеклопакет фото: однокамерные и трехкамерные для пластиковых окон, как установить двойной вариант по ГОСТу своими руками

однокамерные и трехкамерные для пластиковых окон, как установить двойной вариант по ГОСТу своими руками

Каждому известно, что любой стеклопакет теплее обычных одинарных стекол в раме старого образца, что возможно благодаря конструктивным особенностям и инновациям, применяемым при производстве оконных конструкций. Именно от надежности стеклопакета будет зависеть уровень тепло- и шумоизоляции помещения. Производители предлагают различные варианты, отличающиеся не только по размерам или дизайну, но и по количеству стекол, камер, материалу профиля и опциям. Это позволяет использовать окна для различных регионов и климатических условий. При этом важно рационально подойти к выбору оконной конструкции, чтобы она отвечала требованиям покупателя, при этом не переплачивая.

Особенности

Стандартный стеклопакет состоит из нескольких параллельных листов стекла, которые разделены металлической дистанционной рамкой определенной ширины.

Качественные стеклопакеты должны сохранять тепло и изолировать помещение от проникновения шума, поэтому пространство между стеклами напоминает камеру с воздухом, что в разы повышает тепло- и звукоизоляцию оконного блока. Соответственно, чем стекол и камер больше, тем выше эти показатели. Кроме того, внутри дистанционных рамок имеется влагопоглощающее вещество, предотвращающее запотевание стекол. В окнах нового типа стекла обычно расположены в двух сантиметрах друг от друга, а иногда на еще меньшем расстоянии. Это необходимо для того, чтобы исключить явление конвекции, когда между стеклами свободно перемещается воздух, из-за чего потери тепла становятся больше.

Самый распространенный вид стеклопакетов – это однокамерный. Он используется в большинстве окон технического назначения, например, для кафе и ресторанов, офисов и складов, а также других общественных помещений. Кроме того, однокамерного стеклопакета будет вполне достаточно в регионе с теплым климатом, где зимы проходят почти без снега. В средней полосе, как правило, распространены двухкамерные оконные конструкции, а в северных широтах – с тремя или даже с пятью камерами. Чем толще конструкция, тем больше ее вес, поэтому стоит позаботиться о надежном материале, из которого сделан оконный профиль, и учитывать нагрузку на стену.

Неплохим вариантом будет использование однокамерных стеклопакетов со специальными энергосберегающими стеклами, когда оконная конструкция максимально легкая, при этом ее теплозащитные свойства на высоте. А чтобы повысить уровень звукоизоляции, стоит обратить внимание на двухкамерные стеклопакеты с разными по ширине дистанционными рамками. Такая конструкция эффективно гасит звуковые волны за счет асинхронных вибраций стекол.

Технические требования

К техническим требованиям и характеристикам стеклопакетов относятся следующие:

• толщина стеклянного блока;
• форма и размеры;
• количество камер между стеклами;
• уровень теплопроводности;
• коэффициент звукоизоляции;
• уровень защиты от ультрафиолетового излучения;
• уровень безопасности;
• дополнительные параметры, например, наличие режима микропроветривания или возможности менять цвет стекла;
• соответствие требованиям ГОСТ или другим стандартам.

Маркировка стеклопакета 4-12-4-6-4 будет означать, что в нем 3 стекла по 4 мм и 2 камеры (12 мм и 6 мм). Тепловые характеристики стеклопакетов зависят от числа камер и толщины стекол. Все эти значения влияют на стоимость окна. Еще одна стандартная маркировка может выглядеть так: 5k-8Ar-4-12Ar-4k – это 3-камерный стеклопакет, в камеры между стекол которого закачан аргон. Такая мощная конструкция подойдет как для шумных городов, так и для использования в холодном климате, поскольку тепло- и шумоизоляционные свойства здесь отличные.

Технические характеристики зависят от типа стекол, ширины дистанционной рамки, а также используемого герметика. Однокамерные стеклопакеты имеют толщину 16, 18, 20 или 24 мм. Логично, что чем толще стеклопакет, тем больше он сохраняет тепла и задерживает шум. Двухкамерные стеклопакеты имеют три стекла с двумя воздушными камерами. Стеклопакеты трехкамерного типа состоят из четырех стекол и трех воздушных камер. Конструкция получается довольно тяжелая, поэтому нужно учитывать нагрузку на фундамент и стены здания. Есть даже пятикамерные стеклопакеты, предназначенные исключительно для использования в условиях сурового климата.

Универсальной оконной конструкцией можно назвать стеклопакет 24 мм. Он обладает такими основными преимуществами, как: небольшой вес, высокий уровень звуко- и теплоизоляции, сочетание с данным стеклом любых оконных конструкций, привлекательный внешний вид и при этом довольно приемлемая стоимость.

Такие окна встречаются буквально повсюду: в квартирах, загородных и дачных домах, офисах, коттеджах, школах, магазинах, больницах и других общественных местах.

Виды

В зависимости от количества камер существует несколько видов стеклопакетов.

• Однокамерный стеклопакет имеет двойное стекло, он самый дешевый, имеет небольшой вес и отличается простотой монтажа. А также к достоинствам стоит отнести высокий уровень светопрозрачности, а к недостаткам – низкий уровень теплоизоляции. Поэтому при минусовых температурах такие стеклопакеты вряд ли спасут. Уровень звукоизоляции также не очень высок. Единственное место, где лучше установить такой стеклопакет – это на окне, выходящем на остекленную лоджию или в служебных и технических помещениях.

• Двухкамерный стеклопакет – это «золотая середина», именно его использует большинство жителей нашей страны. Стоит он дороже, но такое приобретение быстро окупится, так как за отопление нужно будет платить значительно меньше. Наибольшим спросом пользуется стеклопакет толщиной 4 мм и камерами в 14 и 12 мм.

• Трехкамерный стеклопакет рекомендуется для использования в районах Сибири и Крайнего Севера, где температура зимой может опускаться до -30 градусов Цельсия и ниже. Ширина такого стеклопакета будет составлять около 60 мм, а вес конструкции будет значительным из-за стекол. Поэтому важно правильно выбрать профиль, чтобы снизить нагрузку на фурнитуру и крепежи. Стоит учитывать и то, что трехкамерный стеклопакет будет пропускать меньше солнечного света.

В зависимости от назначения конкретного помещения в квартире или доме варианты применения стеклопакетов могут быть следующими:

• на кухне возможна установка одно или двухкамерного варианта;
• в жилой зоне рекомендуется минимум двухкамерная оконная конструкция;
• в спальне – трехкамерная, которая оградит от любого шума снаружи.

Что касается используемого стекла, оно может быть обычным, толщиной 4–6 мм, или специальным. Например, энергосберегающие низкоэмиссионные стеклопакеты помогут уменьшить затраты на отопление. А стекла со специальным напылением способны задерживать коротковолновое излучение, то есть, сохранять тепло. При этом энергосберегающим является, как правило, одно стекло в стеклопакете. Стеклопакет с энергосберегающим стеклом действует по такому принципу, что пропускает тепло снаружи и не выпускает его обратно. Для районов Крайнего Севера или Сибири такой стеклопакет станет настоящей находкой, ведь именно через стекло происходит потеря более половины тепла в помещении.

Конструкции с I-стеклом производится способом напыления на основе серебра. Потребительские качества этого стекла значительно лучше обычных, ему присущи высокая энергоэффективность, высокая светопроницаемость и отсутствие конденсации. Конструкции с K-стеклом менее популярны, чему виной высокая цена и неравномерный металлический слой на поверхности, вызывающий ее радужность. Даже тончайший слой металла в 10–15 нанометров снизит уровень теплопроводности оконной конструкции на 90%, при этом не меняя высокой светопропускной способности стекла. Благодаря такой экономии высокая стоимость энергосберегающих стеклопакетов окупается уже в первый год после их установки.

Многие современные производители стеклопакетов внедряют инновационные технологии вакуумного заполнения камеры аргоном и ксеноном. Преимуществом таких конструкций является повышенная тепло- и звукоизоляция, но есть и недостатки. Так как инертный газ должен быть закачан под высоким давлением, это требует повышенной прочности герметизирующего слоя. Малейшие дефекты уплотнения провоцируют постепенную утечку газа, поэтому со временем камеры стеклопакета придется снова заполнять, что приведет к дополнительным финансовым расходам.

Специальные солнцезащитные стеклопакеты нужно ставить, когда окна смотрят на юг. Защиту от ультрафиолета выполняет специальная тонировочная пленка, закаленные стекла и зеркальные поверхности. Такая конструкция будет нести функцию фильтра, обеспечивая при этом достаточный уровень освещения. Кроме стекол с нанесенной пленкой, бывают стеклопакеты, тонированные напылением, а также закаленное стекло из эмалевого покрытия, которое может иметь разнообразные оттенки.

Шумоизоляционный стеклопакет использует многослойный триплекс и звукоизоляционную пленку. Для полного эффекта шумоизоляции применяется и акустическая монтажная пена. Кроме того, триплекс – это повышенная безопасность, так как подобный стеклопакет нельзя разбить на осколки. Такие конструкции способны снизить уровень шума на 25–30 дБ. Например, если окна выходят на многополосную автостраду, в комнате уровень шума не будет превышать 55 дБ, что соответствует уровню негромкого разговора. А если окна выходят на пешеходную улицу, то шума не будет слышно вообще.

Огнеупорные и противопожарные стеклопакеты без проблем выдержат действие высоких температур, при этом оставаясь безопасными для здоровья. Это возможно за счет использования металлической сетки в качестве каркаса. Ударостойкие стеклопакеты производятся по тому же принципу – противостоят механическим повреждениям, препятствуют взлому и разбиваются без осколков. Кроме того, существуют так называемые умные самоочищающиеся стеклопакеты. Например, в Японии уже давно используют грязеотталкивающее покрытие стекол, что особо актуально для высотных зданий, мытье стекол которых представляет большую проблему. Грязь и пыль на подобном стеклопакете под воздействием солнечных лучей постепенно разрушается, а затем просто смывается дождем. Существуют и стеклопакеты, способные менять уровень прозрачности стекла или превращаться в матовое, а также оконные конструкции с подогревом, чтобы на них зимой не образовывался лед.

Зеркальные стеклопакеты, которые, по сути, являются одной из разновидностей тонированных, используются для остекления общественных зданий, чтобы препятствовать попаданию внутрь инфракрасного излучения. Такие окна пропускают только естественный свет и регулируют попадание внутрь тепла, что актуально в летние месяцы, да и просто выполняют эстетическую функцию, эффектно украшая здание снаружи. Кроме того, такие стеклопакеты обладают повышенным уровнем прочности, так как защитная пленка надежно противостоит случайным механическим воздействиям и не боится негативного воздействия внешних факторов.

Зеркальные конструкции используются в следующих областях:

• торговые центры;
• офисные помещения;
• спортивные сооружения;
• театры;
• элитные новостройки.

Бронированные стеклопакеты позволяют защитить помещение от атак вандалов, механических повреждений и даже пули или взрывной волны. Армирование представляет собой монтаж внутрь стекла металлической сетки. Такое стекло отличает необычный «мутный» внешний вид с меньшей прозрачностью, зато надежность и прочность конструкции представлены на высоте. Такое стекло не разлетится на осколки, поэтому его часто используют в магазинах, офисах и других нежилых помещениях. Бронированные окна делятся на несколько классов защиты, а если при производстве используется технология Smart Glass, то можно даже менять прозрачность стекол, чтобы вас не было видно.

Материалы

Материалы для профиля стеклопакета могут быть различными. Экологичный, красивый, но, к сожалению, довольно дорогой вариант – это деревянные рамы. Натуральному дереву потребуется специальный уход и обработка антисептиком для защиты от влаги. При качественной подготовке профиля и его хорошей просушке дерево долговечно и надежно. Как правило, специалисты рекомендуют использовать древесину ольхи, дуба, осины или лиственницы. Кроме эффектного дизайна и безопасности для здоровья, у дерева отличная теплоемкость, поэтому за такими окнами будет тепло зимой. Из недостатков стоит отметить только возможность набухания и растрескивания при неадекватном уходе за деревянной поверхностью.

Самый экономичный вариант – это установить пластиковые окна из поливинилхлорида (ПВХ). Этот материал отличается влагостойкостью, хорошей теплоизоляцией и возможностью разнообразить дизайн за счет наклеивания ламинированной пленки. К тому же ПВХ окна не разбухают и не гниют, в отличии, например, от деревянных рам. А среди недостатков стоит отметить горючесть этого материала. ПВХ-профиль доступен по цене, именно поэтому он обрел такую популярность среди жителей нашей страны.

Количество камер такого профиля может составлять от 2 до 8. Соответственно, чем больше камер, тем лучше защита от холода. Толщина внешней и внутренней стенки в сечении составляет, как правило, 3 мм. Пластиковые профили с меньшей толщиной используются в нежилых помещениях и общественных зданиях. Наличие металлического армирования внутри профиля увеличивает прочность и долговечность конструкции.

В последнее время особую популярность набирают алюминиевые оконные профили, поскольку они легкие, при этом прочные и доступные по цене. Так как алюминий не является идеальным теплоизолятором, повысить его свойства можно, установив термовкладыш, увеличивающий теплоемкость конструкции. Преимущества алюминиевого профиля – это прочность, долговечность и низкая горючесть, а недостатки – это слабая теплоемкость у «холодных» профилей и высокая стоимость «теплых» конструкций. Логично, что «холодный» профиль используется в южных климатических зонах или в общественных помещениях, а более дорогой «теплый» – устанавливается в помещениях в условиях морозных зим.

Дизайн

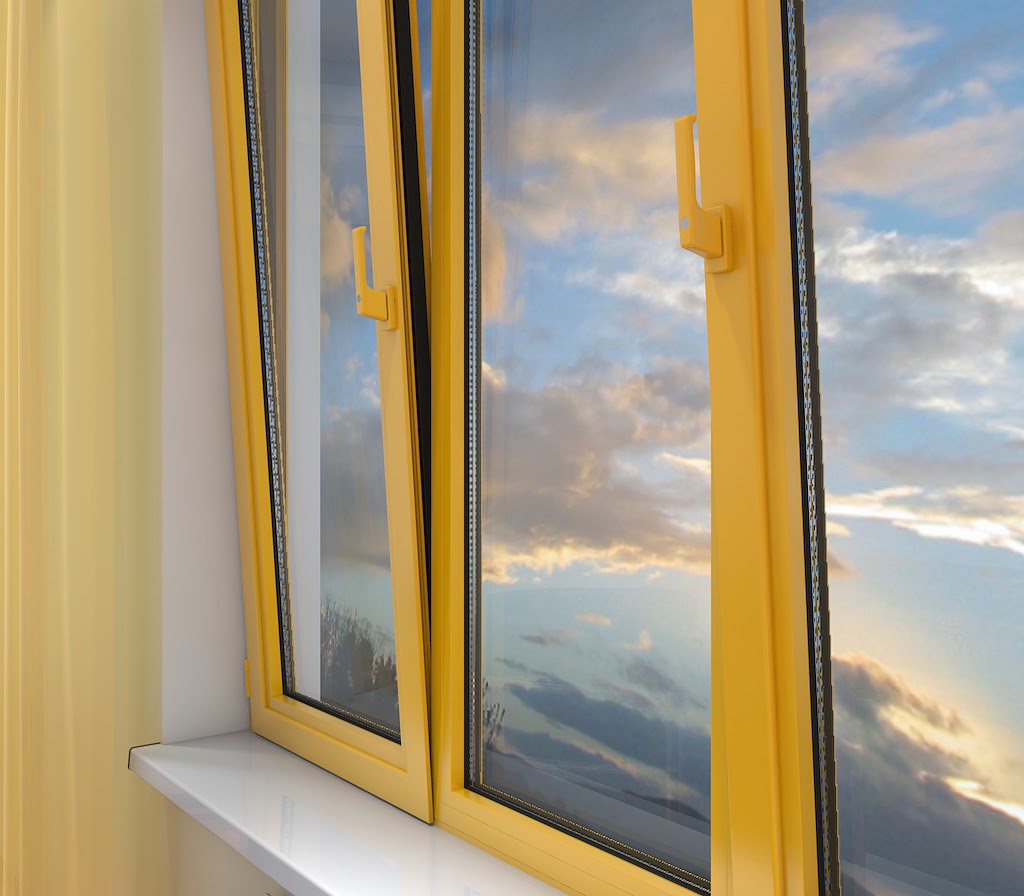

В последнее время распространена тенденция – не делать окна скучными и белыми «как у всех», а отличиться своеобразным дизайном, выбирая профиль или тонированное стекло необычного оттенка. Если еще недавно цветные пластиковые окна были дорогими и практически недоступными обывателю, то сейчас их стоимость превышает обычные всего на 20%, поэтому каждый может проявить фантазию и установить стеклопакеты по своему вкусу и в соответствии с общим дизайном строения. Цветные окна не только смотрятся красиво, но и не подвержены воздействиям внешней среды, пожароустойчивы и максимально просты в уходе. Существуют односторонние цветные окна, когда ламинация наносится с одной стороны, двухсторонние и самые дорогие по стоимости окна с цветной основой. Процесс ламинации заключается в том, что на основу ПВХ-профиля наносят многослойное покрытие. Нижнее покрытие из полутвердой пленки покрывается краской, защищенной от внешних воздействий.

Что касается оттенков профиля, традиционной популярностью пользуется белый и оттенок «под дерево». Это может быть светло-коричневый, оттенок красного дерева, темно-коричневый или насыщенный шоколадный цвет. Цветные пластиковые окна выделяются на общем фоне стандартных белых стеклопакетов и придают дому индивидуальность и уникальный вид. А декоративные стекла выпускаются любых оттенков и даже с имитацией орнамента или витражного рисунка.

Как выбрать?

При выборе стеклопакета стоит обратить внимание на дистанционные рамки, которые играют важную роль поддержания максимальной эффективности стеклопакетов. Такая рама является частью конструкции. Дистанционная рамка может быть гибкой или жесткой и представляет собой часть каркаса стеклопакета, разделяющая листы стекла. Именно от нее зависит, будет ли образовываться конденсат на окнах, и запотевать стекла. Для этого дистанционные рамки заполняются осушителем, который впитывает влагу. Именно поэтому по всей длине профиля присутствуют диффузионные отверстия.

Чтобы стекла не слиплись из-за уменьшения давления между ними по причине слишком узкой рамки, необходимо выбирать ее ширину не менее 10 мм. А максимально допустимое значение рамки составляет 15 мм, иначе между стеклами начнет циркулировать воздух и теплофизические показатели конструкции, соответственно, значительно упадут. Для изготовления дистанционного профиля используется пластик, алюминий или оцинкованная сталь. Самый распространенный вариант – это алюминий, такие рамки еще называют профилем с двухрядной перфорацией. Достоинства стальной рамки – это отсутствие «мостика холода» и, соответственно, самая низкая теплопроводность из всех материалов. А пластиковые рамы эффективно предотвращают появление конденсата.

Термопластические дистанционные рамки или по-другому TPS являются, как правило, немецкого производства. В них применяются профили из полиизобутилена. Вместе с рамками используется специальный герметик, защищающий стеклопакет от влаги. Среди других достоинств этого инновационного материала необходимо отметить поддержку разнообразных форм стеклопакетов, устойчивость к повреждениям и скачкам температур за счет эластичной конструкции, а также идеальное сцепление со стеклом. Дистанционные рамки по методике TGI подразумевают применение адсорбента, который засыпается в емкость профиля. Достоинства такой конструкции – это низкая теплопроводность, защита от появления конденсата и устойчивость к ультрафиолетовому излучению.

Теплые дистанционные рамки по методике Super Spacer являются родом из США. Они обладают теплопроводностью во много раз меньше, чем популярный алюминиевый профиль. Важным преимуществом таких рамок является упругость конструкции, благодаря чему рамка без проблем подгоняется для стеклопакетов любых форм и размеров. Не менее важным критерием при выборе стеклопакета выступает герметик, ведь от его качества напрямую зависит термо- и звукоизоляция, а также защита фурнитуры от попадания в нее пыли и грязи. В оконных системах применяется от одного до трех контуров уплотнения. Они бывают внешними, внутренними или же промежуточными и герметизируют подвижную часть конструкции, располагаясь с обеих сторон стеклопакета. Специалисты признают, что лучшими эксплуатационными характеристиками обладает композитный состав ЕPDМ (ЭПТК).

Советы

Если трудно определиться с фирмой-производителем, стоит ориентироваться на финансовые возможности, ведь существуют стеклопакеты от экономкласса до премиум. Если нужна недорогая, но при этом качественная конструкция, необходимо обратить внимание на российских производителей Veka, Sok, Proplex или Di Fence. К среднему классу относятся торговые марки Rehau, Montblanc, KBE, имеющие производственные мощности в нашей стране. Премиум-класс – это самый дорогой, зато в качестве и надежности продукции можно быть полностью уверенным. Сюда относятся также компании Thyssen и Trocal.

Перед тем как устанавливать заказанные стеклопакеты, нужно убедиться в их цельности и хорошем качестве, а для этого следует провести предварительный осмотр. На стеклопакетах должна быть информация производителя об используемых материалах. Не должно быть сколов, трещин и каких бы то ни было оптических искажений. Стекло должно быть ровным и иметь одинаковую толщину по всей поверхности, что легко можно проверить рейкой. А герметик, будь он внутри или снаружи, не должен просачиваться, то есть, все должно выглядеть максимально аккуратно.

После установки стеклопакетов своими руками или с помощью специалистов важно не забывать о регулярном уходе, чтобы продлить срок службы конструкций. Достаточно будет несколько раз в год очищать оконные конструкции от пыли. Конечно, если вы живете в большом городе или регионе с неблагоприятной экологией, чистку придется проводить чаще – по мере загрязнения стеклопакета. Важно своевременно чистить не только поверхность стекол, но и уплотнители, чтобы тепло не выходило наружу, если они износятся раньше времени. Для мытья стекол, профилей и уплотнителей используются теплые мыльные растворы или специальные спреи для окон, а также мягкие безворсовые салфетки. Нужно избегать моющих средств с абразивными частицами, а также излишне грубого материала для чистки, чтобы не повредить поверхность стекла.

При каждой чистке обязательно стоит проветривать фурнитуру – насколько плотно она зафиксирована, и подтянуть по мере необходимости разболтавшиеся элементы. Следует смазывать маслом фурнитуру минимум 2 раза в год. Не стоит пренебрегать изучением всех инструкций и технических характеристик стеклопакетов, ведь это поможет не только продлить срок службы изделий, но и создать для себя и своих домочадцев максимально комфортные условия для жизни. При выборе стеклопакета стоит обратить внимание на фурнитуру с противовзломными характеристиками, которая может противостоять воздействию многих инструментов. Существуют и такие дополнительные функции фурнитуры, как ступенчатое открытие окна, чтобы оно не захлопывалось на сквозняке. Если в квартире есть дети, стоит использовать системы блокировки стеклопакета, предотвращающие возможность открытия окна ребенком. Обычно это съемные ручки, скрытые фиксаторы и всевозможные врезные или накладные замочки.

Многие стараются ставить новый стеклопакет исключительно в теплое время года. На самом деле можно значительно сэкономить, если ставить стеклопакет зимой. Именно тогда фирмы-производители предлагают значительные скидки. Это отличный вариант для тех, кто еще не въехал в новое жилье и проблема, что замена окон выстудит помещение, вас не волнует. В идеале металлопластиковые окна можно ставить до -10ºС уличной температуры, а температура внутри помещения не должна опускаться ниже +5ºС. Это нужно для того, чтобы монтажная пена могла засохнуть без проблем.

Не стоит пренебрегать помощью профессионалов и боятся задавать дополнительные вопросы, например, если окна выходят на солнечную сторону, замерщик может посоветовать оснастить стеклопакеты дополнительно светоотражающим материалом. К тому же хороший специалист разъяснит процесс «пошагового» проветривания помещения. Со стороны помещения должна присутствовать пароизоляция в виде непрерывного контура. Для этого подойдут бутилкаучуковые или алюминиевые самоклеящиеся ленты. Это нужно для того, чтобы со временем пенный утеплитель под воздействием дождя не рассыпался и сквозь швы не проникал ветер, холодный воздух и шум.

Если нужны крупногабаритные оконные рамы, стоит учитывать, что их максимальные параметры не должны превышать 30 мм по высоте и 32 мм по ширине. Это необходимо для того, чтобы стеклопакеты со временем не деформировались. Очень важно соблюдать летний и зимний режим при настройке фурнитуры, ведь так на несколько лет можно продлить срок службы профилей. Бюджетные окна, возможно, не имеют такой функции, а вот качественные стеклопакеты обязательно оснащены ею. Их фурнитура переводится с помощью цапф сбоку створки.

Если при наступлении холодов чувствуется продувание по периметру створки, время переводить окна на зимний режим. К сожалению, зимний режим гораздо сильнее изнашивает уплотнитель, поэтому без большой необходимости «включать» его не стоит. А летний режим, наоборот, способен обеспечить микроциркуляцию воздуха и его поступление в помещение через небольшие зазоры. Если неправильно перевести фурнитуру, окно может сломаться, поэтому лучше обратиться к специалистам. А проверить силу прижима створки самостоятельно очень просто: листок бумаги нужно зажать створкой и попытаться вынуть обратно. В летнем режиме без проблем можно это проделать, а в зимнем режиме вряд ли.

При установке ПВХ окон следует иметь в виду, что подоконник монтируется первым и должен быть установлен максимально ровно, что проверяется как по продольному расположению, так и по поперечному. А водоотлив стоит устанавливать на откосы, сделав запас 20–30 мм по длине. Щели между окном и стеной по ГОСТу заливаются саморасширяющейся пеной и гидроизоляционной лентой. Чтобы защитная пленка сохранилась, излишки пены обычно не срезаются, но при качественном монтаже излишней пены быть не должно. После установки пластикового окна в течение суток не рекомендуется им пользоваться. Стоит плотно закрыть створки, чтобы не испортить целостность швов.

Следует проследить за тем, как замерщик делает замер окна. При этом окно должно быть открыто полностью, замер производится по наружной части проема. Если замер делается не по правилам, то стоит потребовать у замерщика их соблюдения. Часто оконные блоки не соответствуют проему, в чем виноват именно замерщик, а не монтажник. Если в блочно-панельном жилье проемы, как правило, стандартных размеров и проблем возникнуть не должно, то с установкой стеклопакетов в кирпичных (сталинских) домах будет сложнее.

Если прислушаться к советам профессионалов и отзывам покупателей в интернете, окна c популярными профилями Rehau, KBE и Veka вовсе не предназначены для установки в высотках. Они подойдут для использования до 4 этажа. Поскольку чем выше этаж, тем сильнее дует ветер, а стеклопакеты сильнее продуваются. Если вы живете на высоком этаже, стоит выбирать стеклопакеты с несколькими контурами уплотнителя. Если есть желание устанавливать стеклопакет самостоятельно, стоит принять во внимание, что подводных камней у такого процесса множество. А если монтаж будет производить определенная фирма, гарантия на установленные стеклопакеты будет действительна в течение нескольких лет.

Средний срок службы стеклопакета, камеры которого заполнены инертным газом, составляет 10 лет. Поэтому нужно позаботиться по истечении этого срока и заполнить стеклопакет газом заново, если хочется сохранить его теплосберегающие и звукоизоляционные свойства. Если хочется придать стеклопакету оригинальный вид, можно воспользоваться такими декоративными элементами, как шпросы – это металлические планки внутри стеклопакета с фактурой серебра или золота. А также дизайнеры часто используют всевозможные фальшнакладки, которые крепятся непосредственно на стекло, позволяя адаптировать любой стеклопакет к особенностям дизайна конкретного здания. Эффектным дизайнерским приемом является также оформление дверей и окон в помещении в едином стиле.

О том, как правильно выбрать стеклопакет, смотрите в следующем видео.
