Схема электроснабжения частного дома – правила проектирования и советы по разводке электрики

правила проектирования и советы по разводке электрики

Схема электроснабжения частного дома – это множество упорядоченных кабелей, проводов, защитных устройств. Правильный подбор параметров, характеристик элементов схемы гарантирует безопасность и комфорт владельцев недвижимости.

Если схема составлена правильно, с учетом требований ПУЭ и других нормативных документов, опасаться нечего – в комнатах всегда будет свет, тепло, а электрические приборы не сломаются от скачков напряжения или короткого замыкания в сети. Поэтому проектированию электрики стоит уделить особое внимание.

Предлагаем разобраться во всех тонкостях этого процесса. В статье обозначены общие требования к проектированию электросети, приведены практичные советы по выбору проводов, а также подробно рассмотрены типовые схемы разводки электрики.

Кроме того, мы подготовили обзор частых ошибок, учет которых поможет избежать недочетов в разработке и монтаже сетей электроснабжения.

Содержание статьи:

Общие правила проектирования электросети

Когда электроприборов было мало, а для освещения хватало нескольких лампочек на 40-60 Вт, для устройства системы электроснабжения составлялась примитивная схема, включающая несколько выключателей и розеток.

Сейчас, с появлением большого количества энергозависимых бытовых приборов, схема обязательно дифференцируется на групповые линии, защищаемые автоматическими выключателями и другими устройствами.

Только в одной кухне может подключаться до десятка устройств, 2-3 из которых – мощные агрегаты, требующие выделенных электролиний с кабелем увеличенного сечения и отдельных розеток

Если продумать все нюансы расположения электропроводки в частном доме, с учетом использования медного провода, она прослужит не менее 20 лет. Обычно схему составляют вместе с проектированием нового дома или перед капитальным ремонтом.

Начать следует с указания мест установки таких элементов, как:

• розетки;
• выключатели;
• распределительные коробки;
• осветительные устройства;
• мощные бытовые приборы;
• электрощиток.

На этом же этапе следует определиться со способом прокладки кабелей – открытым или закрытым. В домах с оштукатуренными стенами обычно используют закрытый способ, с деревянными – открытый.

Какую бы схему вы не использовали, существует ряд правил, от которых отступать нельзя. Они прописаны в нормативной документации, а их эффективность доказана десятилетиями.

Вот несколько важных аксиом электромонтажа, которые потребуются и для составления схемы:

Галерея изображений

Фото из

Электрические провода, кабели прокладываются горизонтально и вертикально. Данная норма отражает десятилетия опыта эксплуатации схем

При прокладке провода нельзя его поворачивать под острым или тупым углом, любой поворот линии должен равняться 90°. От распределительных коробок и щитов провода также отходят под прямым углом, диагональное расположение для сокращения расстояния и экономии материала запрещено

Нельзя располагать провода в непосредственной близости к оконным и дверным проемам, нишам и порталам. Минимальное расстояние от штроб и кабелей, проложенных открытым способом, – 15 см. Соответственно, розетки и выключатели должны находиться также на расстоянии не менее 15-20 см

Оптимальное расстояние от розеточного блока до «чистого пола» – 30-40 см. Исключение составляют силовые розетки, установленные в рабочей зоне на кухне, а также в ванной комнате, для фена или бритвы. Их монтируют над столом или раковиной – для удобства пользования

Установку розеток для компьютерной техники и телевизоров нужно продумать заранее, определив их место расположения. Для экономии места рекомендуем использовать современные модульные блоки с сетевыми, телевизионными разъемами и розеточными группами

Для мощных бытовых устройств – электроплит, кондиционеров, стиральных машин, других – предусматривают отдельные линии, защищаемые автоматическими выключателями, другими устройствами

Распределительный электрощиток с устройствами защиты устанавливают на высоте, удобной для обслуживания – примерно на расстоянии 150-170 см от пола. Такая высота служит дополнительной страховкой от проникновения в щит маленьких детей

Оборудуя разводку на кухне, обязательно следует учитывать расположение газовой трубы, которая обычно проходит вдоль наружной стены. По правилам безопасности и монтажа электроустановок, минимальное расстояние от электролинии или розетки до трубы газа – 20 см

Провода расположены параллельно или перпендикулярно полу/потолку

Угол поворота проводов строго прямой

Расстояние от электролинии до дверей и окон

Удаленность блока розеток от пола

Розеточные блоки для оргтехники и видеоаппаратуры

Индивидуальное электроснабжение мощных бытовых потребителей

Высота установки распределительного щита

Расположение электролиний относительно газовой трубы

Кроме правил, следует учитывать и личный комфорт. Например, у двуспальной кровати обычно монтируют две розетки – по одной с каждой стороны.

Выключатели располагают на высоте 80-90 см от пола. В больших холлах, коридорах, комнатах .

Для экономии электроэнергии на лестницах, ведущих на второй этаж или на чердак, устанавливают светодиодные светильники с датчиками движения, которые включаются только в присутствии человека

Обязательно следует заземлять все металлические розетки и предметы, связанные с электролиниями. Для заземления в электроустановках используется третья жила кабеля – провод в желто-зеленой изоляции.

Рекомендации по выбору проводов

В домах из кирпича, газобетонных блоков, шлакоблоков необходима внутренняя отделка стен, а значит, для прокладки проводов используют скрытый способ.

Чтобы обеспечить дополнительную защиту, а в случае ремонта быстро заменить кабель, его помещают в негорючего полимера.

В домах из бруса или оцилиндрованного бревна для сохранения ретро стиля используют открытый способ прокладки проводов, приобретая декоративную продукцию – скрученную проводку, ролики, стилизованные выключатели и розетки

Чтобы правильно , специалисты производят расчеты, связанные с определением нагрузки.

Однако, опираясь на типовые схемы и многолетний опыт, квалифицированные электромонтажники придерживаются следующих параметров:

• осветительные контуры – 3*1,5 мм² или 3*2 мм²;
• розеточные группы – 3*2,5 мм²;
• электроплита/духовка – 3*4 мм²;
• кондиционер – 3*2,5 мм², для приборов приборы мощнее 5 кВт – 3*4 мм²;
• отопительные котлы – 3*4 мм² и более (по рекомендациям производителя).

Оптимальный тип кабеля – медный трехжильный: ВВГнг, ШВВПнг. Использовать провода с сечением меньше указанного нельзя, так как они не будут соответствовать нагрузке и начнут плавиться, создавая опасную ситуацию.

Разбор схем электропроводки

Рассмотрим несколько типовых схем, которые используют при строительстве или капремонте. Все варианты объединены наличием защитной группы: делением разводки электрики на контуры, каждый из которых подключен к отдельному автомату.

Вариант #1 – общая схема-план для всего дома

Это не монтажная схема, а перечисление всех электроустройств, которые планируется расположить в доме. По ней можно вычислить, сколько потребуется автоматов и , подсчитать общее количество электролиний, ведущих к щиту.

Здесь следует указать тип питающей сети, чтобы правильно выбрать кабель. Для 3-фазной сети берут 5-жильный кабель, для 1-фазной – 3-жильный.

За часть устройств отвечает организация, поставляющая электроэнергию в дом. Это электросчетчик и входное устройство защиты, которые обычно устанавливаются на наружной стене дома или на столбе, подводящем кабель (+)

Электрощит располагают в отдельном помещении внутри дома, в коридоре, в находящемся рядом гараже. Там же устанавливают стабилизаторы напряжения и резервный генератор, который снабжает дом электроэнергией в периоды отключения централизованной линии.

Для удобства обслуживания двух- или трехэтажного особняка на каждом этаже также . Все распределительные щиты подключены к вводному кабелю – медному проводу с сечением 15-35 мм².

На устройствах защиты экономить не стоит: рекомендуется установить УЗО на каждый розеточный контур, автоматы на световые линии для каждой комнаты, а также для кондиционеров, котла отопления, системы «теплый пол» и др.

Если в отдельной комнате планируется расположить несколько светильников и розеток, то на входе нужно смонтировать . В ней соединяют вводный кабель с линией освещения и розеточной группой.

Вариант #2 – образец монтажной схемы

Чтобы начертить монтажную схему, нужно взять план дома и обозначить на нем места установки электроустройств.

Этот документ становится основой для составления сметы – по нему легко сосчитать не только количество выключателей, розеток и дополнительных материалов, но и подсчитать метраж проводов.

Монтажная схема электросети одноэтажного дома. Чтобы было легче ориентироваться в электрических линиях, ведущих от электрощита к комнатам, контуры обозначены разными цветами

Обязательно обозначается точка ввода силовой линии в дом и место установки электрощита. Затем, на отдельных линиях, следует отметить распределительные коробки, электроустановки, осветительные приборы.

Устройства высокой мощности также нужно обозначить, так как они запитаны от индивидуальных линий.

Если к зданию подключены хозяйственные постройки – баня, гараж, мастерская – это тоже должно быть отражено на схеме, так как является частью разводки электрики в конкретном частном доме.

Для схем, нарисованных от руки, специальных условных знаков нет, главное, чтобы владелец дома и монтажники понимали, что кроется за каждым символом. Однако лучше использовать , чтобы впоследствии самому разобраться в проекте.

Вариант #3 – техническое решение для небольшого дома

Все планы и схемы похожи, так как строятся по одному и тому же принципу, однако могут различаться количеством установленных розеток и контуров освещения, следовательно, и числом подключенных к ним защитных устройств.

Образец схемы для одноэтажного дома, внутри которого расположено 3 комнаты, коридор, кухня, санузел. Электролинии собраны так, что одна из них объединяет коридор и комнату, вторая – 2 комнаты

Перед сетью устанавливают входной рубильник, которым при необходимости можно обесточить весь дом и отключить прибор учета электроэнергии. Затем следует счетчик, и уже после него – защитные группы.

Для мощных агрегатов, таких как котел отопления или стиральная машинка, устанавливают автоматы на 25-40 А. Сечение проводов тоже должно быть увеличено до 3,5-5 мм².

С помощью такой схемы не подсчитать метраж проводов, но количество розеток, распредкоробок, выключателей, УЗО, автоматов высчитать легко.

Вариант #4 – электросхема для подвала/гаража

Нередко подвал частного дома становится подсобным помещением, где устанавливают стиральную машину и оборудуют сушилку, погребом для хранения урожая или даже теплым гаражом. Гораздо удобнее, когда подобное помещение полноценно оборудовано розетками и светильниками.

На схеме – разводка электросети с прибором учета электроэнергии. Если гараж находится в подвале или в пристройке, отдельный счетчик не нужен

Если не брать в учет счетчик, на электрощитке останутся входные автоматы защиты, шина заземления, УЗО на 20 А, три контурных автомата: на линии освещения, для розеток и для компрессора. Дополнительное мощное оборудование также нуждается а автоматической защите.

Вариант #5 – принципы кухонной разводки

Схема в частном доме практически не отличается от аналогичной схемы для городской квартиры.

Ее особенностью является большое количество подключенных электроприборов, следовательно, потребуется выделить несколько электролиний с отдельными автоматами защиты.

Основная сложность – размещение розеточных блоков таким образом, чтобы они были рядом с приборами и в то же время в свободном доступе, для возможного ремонта или переключения приборов (+)

При составлении вертикально ориентированной схемы необходимо отобразить на бумаге мебельный гарнитур с расстановкой всей техники.

Безрозеточные соединения, например, у духового шкафа, производят под столешницей, возле стены, тогда как розетки для тостера, электрочайника, мультиварки, комбайна лучше вынести над рабочим столом.

Небольшие бытовые приборы легче отключать от сети, если электроустановочное устройство находится под рукой. Розетки, монтируемые около раковины, должны обладать  от IP44 или выше.

Обзор частых ошибок проектирования

Недочеты в схеме или планировании работы влекут за собой ошибки монтажа, а это грозит нарушениями в функционировании электросети. Результатом может стать выход из строя дорогого оборудования, а что еще хуже – электротравма одного из жильцов.

Каких ошибок следует избегать:

• использовать некачественную продукцию без маркировки и сертификации;
• производить расчеты «один-в-один» – любые технические изделия и материалы необходимо приобретать с запасом;
• закладывать в проект монтаж обычных розеток для подключения варочных поверхностей, котлов, тепловых пушек;
• планировать применение закрытой проводки – более сложной и подчиняющейся списку требований ПУЭ;
• проектировать коммутацию в одной распределительной коробке низковольтных и мощных силовых проводов;
• планировать соединение проводов опасными для дальнейшего обслуживания и эксплуатации скрутками; лучший вариант – готовые клеммы;
• составлять цепи из алюминиевых и медных проводов, а также использовать алюминиевую проводку.

Некоторые ошибки касаются неправильных расчетов. Например, штробы под кабель при закрытом способе монтажа должны закладываться на глубину 2-2,5 см, не меньше.

Неправильно располагать распределительные коробки внизу или на уровне человеческого роста. Их место – под потолком, в 20 см от подвесной конструкции или бетонной потолочной плиты

Нельзя подключать заземление розеток с помощью шлейфа, производить заземление на чугунные канализационные или стальные газовые трубы.

Если вы не знаете, как правильно провести электрическую проводку в доме, обратитесь в проектную организацию. Специалисты выедут на место и составят схему разводки, опираясь на конкретные условия монтажа.

Выводы и полезное видео по теме

Разбор поэтажной схемы:

Правила составления схем электромонтажа:

Описание схемы устройств на распределительном щите:

Ответственность и риски за «самодеятельность» при составлении проекта ложатся на плечи владельца дома. Если вы не имеете соответствующего образования и опыта, рекомендуем заказать документы в организации, которая занимается профессиональными разработками проектов электроснабжения.

У вас есть личный опыт проектирования и разводки электрики в частном доме? Хотите поделиться накопленными знаниями или задать вопросы по теме? Пожалуйста, оставляйте комментарии и участвуйте в обсуждениях – форма для отзывов расположена ниже.

sovet-ingenera.com

Разводка электропроводки в частном доме

Электричество — дело серьезное и ответственное. Если собираетесь все работы делать самостоятельно, вам нужно делать все очень аккуратно и старательно. Правильная разводка электропроводки в частном доме  — залог безопасности, ведь по статистике 70% пожаров случаются из-за неисправностей электрики. Если вы не уверены в своих силах, лучше доверьте работу специалистам, только проверенным.

Разводка электропроводки в частном доме может быть сделана своими руками

План действий

Содержание статьи

Разводка электропроводки в частном доме делается до начала отделочных работ. Коробка дома выгнана, стены и кровля готовы, — самое время начинать работы. Последовательность действий такая:

• Определение типа ввода — однофазный (220 В) или трехфазный (380 В).
• Разработка схемы, расчет мощности планируемого оборудования, подача документов и получение проекта. Тут нужно сказать, что далеко не всегда в технических условиях вам определят заявленную вами мощность, скорее всего выделят не более 5 кВт.
• Выбор составляющих и комплектующих, закупка счетчика, автоматов, кабелей и т.п.
• Ввод электрики от столба в дом.  Выполняется специализированной организацией, вам нужно определиться с типом — воздушный или подземный, установить в нужном месте автомат ввода и счетчик.
• Установить щиток, завести электричество в дом.
• Прокладка кабелей внутри дома, подключение розеток, выключателей.
• Устройство контура заземления и его подключение.
• Тестирование системы и получение акта.
• Подключение электричества и его эксплуатация.

Это только общий план, в каждом случае есть свои нюансы и особенности, но начинать нужно с получения технических условий подключения к электросети и проекта. Для этого нужно  определиться с типом ввода и планируемой мощностью энергопотребления. Нужно помнить, что подготовка документов может занять и полгода, так что подавать их лучше еще до начала стройки: на выполнение техусловий дается два года. За это время, наверняка, вы сможете выгнать стену, на которую можно будет поставить автомат и счетчик.

Сколько фаз

В частный дом может подаваться однофазное напряжение (220 В) или трехфазное (380 В). По нормам энергопотребления для частного дома на однофазную сеть максимальный расход на дом может составлять 10-15 кВт, на трехфазную — 15 кВт.

Трехфазный ввод нужен только тогда, когда требуется подключить мощное оборудование, работающее от сети 380 В

Так в чем разница? В том, что в трехфазную сеть можно напрямую включать мощные электроприборы — электроплиты или котлы отопления, духовки и тому подобное оборудование. Однако требования по вводу и разводка сети 380 В намного жестче: напряжение выше, больше шансов получить тяжелую травму. Потому, если дом у вас не больше 100  квадратов, и вы не думаете его отапливать электричеством, вам лучше проводить 220 В.

Составление плана и получение проекта

Определившись с типом ввода, можно приступать к разработке плана электрификации дома. Берете план дома в масштабе, и прорисовываете где будет стоять техника, прикидываете, где расположить розетки и выключатели. При этом нужно учитывать где какая крупногабаритная мебель будет стоять, и куда ее можно будет переставить, чтобы в эти зоны не наставить розеток и выключателей.

На плане нужно будет нанести все осветительные приборы: люстры, бра, торшеры, лампы. Для некоторых из них нужны будут выключатели, для некоторых — розетки. Потом нужно будет прикинуть, какие приборы в каждом помещении нужно будет включать. Например, на кухне установлена масса техники, которая работает постоянно. Для нее обязательно нужны розетки. Есть еще техника, которая включается периодически. Все это наносится на план, определяется оптимальное расположение точек включения. Такой же подход и в каждой из комнат.

Результат проектирования электропроводки в частном доме. У вас тоже должна получтся подобная схема

Определение суммарной мощности

Определившись примерно с тем, какая техника будет стоять в вашем доме, суммируете ее мощность. Средние мощности можно взять из таблицы: техники-то пока, наверное нет. Причем, где есть, учитываете пусковые нагрузки (они намного выше). К найденной сумме добавляете около 20% запаса. Результат и будет требуемой мощностью.  Ее и указываете в бумагах, подаваемых для получения разрешения на подключение электричества к участку.

Если вам выделят заявленную мощность, вам очень повезет, но надеяться на это не стоит. Скорее всего, придется вкладываться в стандартные 5 кВт — самый распространенный лимит электричества на частный дом.

Средние значения мощностей приборов для расчета суммарной нагрузки на электропроводку частного дома своими руками

Разбивка потребителей на группы

Все эти потребители (это термин профессионалов) — лампы, прожекторы, выключатели, розетки — разбиваются на группы. Отдельной веткой разводится электрика на осветительный приборы. Обычно хватает одной, но это — не правило, может удобнее или целесообразнее будет сделать две ветки — на каждое крыло дома или на каждый этаж — зависит от типа и конфигурации здания. Точно в отдельную группу выделяется освещение подвального этажа, подсобных помещений, а также свет на улице.

Потом разбиваются на группы розетки. Сколько можно «сажать» на один провод — зависит от диаметра используемого провода, но не очень много — три-пять, не больше. На подключение каждого мощного прибора лучше выделить отдельную линию электропитания: это надежнее с точки зрения пожарной безопасности, и будет способствовать более долгой эксплуатации приборов.

В результате в кухню у вас может идти три-семь линий — тут техники больше всего и мощной тоже: на электрокотел, электроплиту отдельные линии нужны безоговорочно. Холодильник, микроволновку, электродуховку, стиральную машину лучше тоже «посадить» отдельно. Не такие мощные блендер, кухонный комбайн и т.д. можно включать в одну линию.

Проектирование электропроводки в частном доме: считаем количество групп и планируем что куда подключать

В комнаты идет обычно по две-четыре линии: в современном жилище и в любой комнате есть что включить в электросеть. Одна линия пойдет на освещение. На второй будут розетки, в которые нужно будет включить компьютер, роутер, телевизор, зарядку телефона. Все они не очень мощные и могут быть объединены в одну группу. Если предполагается установка кондиционера или будете включать электрообогреватель — нужны отдельные линии.

Если частный дом небольшой — дача, например, то групп вообще может быть две или три: она на все осветительные приборы, вторая — на улицу  и третья — на все внутренние розетки. В общем, количество групп — дело индивидуальное и зависит больше всего от размеров дома и количества электрооборудования в нем.

План электропроводки может быть совсем небольшим, если дом небольшой

По количеству полученных групп определяется количество автоматов на распределительном щитке в доме: к полученному количеству групп добавляете два-четыре на развитие (вдруг забыли что-то важное, или нужно будет что-то новое мощное включить, разделить слишком большую или далеко разнесенную группу группу на две и т.п.).  По количеству групп выбирается распределительный щиток и количество автоматов в нем: на каждую группу идет отдельный автомат. Если частный дом большой — на несколько этажей, имеет смысл поставит более мощные автоматы на каждый этаж, а к ним подключать автоматы групп.

Где поставить щиток

Нормативами место установки электрощитка не нормируется. Есть только ограничения насчет расстояния от трубопроводов он должен находится на расстоянии не менее 1 метра. Трубы берутся в расчет любые: водопровод, отопление, канализация, внутренние водостоки, газопровод и даже газовые счетчики.

Насчет помещений ограничений нет. Многие ставят щиток в котельной: раз уж техническое помещение, то разумно собрать тут все коммуникации. Принимающие органы претензий не предъявляют. Иногда удобнее расположить щиток возле входной двери. Если класс защиты соответствует требованиям, никаких претензий быть не должно.

Выбор кабелей и комплектующих

Стандартная сегодня схема электропроводки частного дома включает в себя два автомата. Один — входной — устанавливается до счетчика, как правило на улице. Его и счетчик опломбируют при вводе в строй. Второй автомат УЗО  ставят в доме перед щитком. Ток срабатывания (отключения) этих устройств подбирается так, чтобы первым отключался автомат, установленный в доме (его величина тока чуть меньше). Тогда при аварийном срабатывании вам не нужно будет лезть под крышу.

Типовая схема электропроводки частного дома: групп может быть много разных

Если расчетная нагрузка меньше 15 кВт схема стандартная — УЗО+автомат, счетчик и дальше деление на группы. При большей потребляемой мощности необходима будет установка трансформатора, его параметры и параметры всего оборудования будут указаны в проекте.

В последнее время при подключении частного дома к электросети, требуют устанавливать счетчик и автомат на улице. Это требование законодательно ничем не подтверждено, просто так  электрослужбе легче контролировать потребление. Если хотите, можно побороться, если нет — выбирайте счетчик и автомат в корпусе с повышенной пыле- и влаго- защищенностью — класс защиты не ниже IP-55. Для установки внутри здания защита должна быть меньше — IP-44, соответственно будет ниже и цена.

Выбор кабелей

Для электропроводки в частном доме лучше использовать кабели, а не провода. У них изоляция, как минимум в два раза лучше, потому и требования по прокладке не такие жесткие, да и использовать их безопаснее. Вся внутренняя разводка должна в частном доме должна быть сделана с защитным заземлением. Ранее таких требований не было, теперь же многие электроприборы имеют трехконтактные вилки и для безопасной работы требуют заземления. Потому кабель должен быть трехжильный.

В электрических кабелях жилы делают из меди или алюминия. Хоть алюминий и дешевле, его используют реже: он жесткий, чаще ломается, с ним сложнее работать. При самостоятельной разводке электропроводки в частном доме и отсутствии опыта это может стать проблемой. К тому же в деревянных домах внутри он вообще использоваться не может.

Определение сечения жил

После того как определились с материалом, можно выбирать диаметр жил кабеля. Делают это в зависимости от планируемой нагрузки на линии по таблице.

Расчет электропроводки — выбор сечения жил кабеля проводят по этой таблице

Сечение жилы подбирают по току или по мощности всех потребителей, подключенных к одному автомату. Вот тут вам еще раз пригодится план электрификации дома, где у вас прорисованы группы потребителей. Считаете сумму токов или мощностей всех приборов и выбираете нужное сечение жил по таблице.

Как таблицей пользоваться? Если решили укладывать медные провода, напряжение ввода 220 В, то для внутренней проводки подойдет левая ее часть, соответствующий столбец. Сравнивать будет найденную мощность всех подключаемых к группе потребителей (ее найти и посчитать проще). В той части, где речь идет о медных проводах, укладываемых  в лотки, пустоты, каналы, столбце «220 В» находите  ближайшее большее значение. По этой строчке двигаетесь вправо до колонки «Сечение, кв. мм». Указанная тут цифра и будет требуемым размером жил. Из проводников этого диаметра нужно будет делать электрическую проводку от автомата до розеток или выключателей.

Чтобы не запутаться при подсчете и прокладке, жилы одного диаметра обозначайте на плане определенным цветом (запишите, чтобы не забыть, каким цветом что обозначили). После того, как диаметр определен для всех групп потребителей, считают длину требуемых кабелей по каждому размеру, к найденным цифрам добавляют запас 20-25%. Вы рассчитали проводку для своего дома.

Выбор типа оболочки

Определенные требования к типу оболочки есть только при прокладке электрики в деревянных домах: там рекомендовано использовать тройную (NYM) или двойную (ВВГ) изоляцию кабелей. В домах их менее горючих материалов можно использовать любую изоляцию. Главное, чтобы она была целой, без трещин, наплывов и других повреждений. Если хотите перестраховаться, можно воспользоваться и проводниками с усиленной защитой. Это имеет смысл в помещениях с повышенной влажностью (кухня, ванная, бассейн, баня и т.п.).

Подробнее о том, как собрать электрический щиток своими руками читайте тут.

Выбор розеток и выключателей

Под какие-то мощные приборы розетки выбираются по максимальному (пусковому) току. Для остальных маломощных потребителей они идут стандартные. Нужно знать, что бывают они:

• Наружные — когда корпус торчит из стены. Их устанавливать проще: на стену крепится подложка, а к ней сверху розетка. Но такие модели сейчас мало кто использует, даже на дачах. Причина эстетическая: не самое привлекательное зрелище.
• Внутренние. Под электрическую часть делается углубление в стене, в него устанавливается и замуровывается монтажная коробка. Внутрь этой коробки вставляется электрическая часть розетки или выключателя.

Именно внутренние электрические розетки и выключатели сегодня чаще всего используются. Они оформлены в разном стиле, окрашены в разные цвета. Подбираются в основном в тон отделке, а если это невозможно, ставят белого цвета.

Как подключать проходные выключатели (включать/выключать свет с двух и более мест) читайте тут.

Проводка своими руками

Современные тенденции строительства предусматривают скрытую проводку. Она может быть уложена в специально сделанные в стенах канавки — штробы. После укладки и закрепления кабелей их замазывают шпаклевкой, сравнивая с поверхностью остальной стены. Если возведенные стены будут потом облицовываться листовыми материалами — гипсокартоном, ГВЛ и т.п., то штробы не нужны. Кабели укладываются в зазор между стеной и отделкой, но в этом случае — только в гофрированных рукавах. Оболочка с проложенными кабелями крепится хомутами к элементам конструкции.

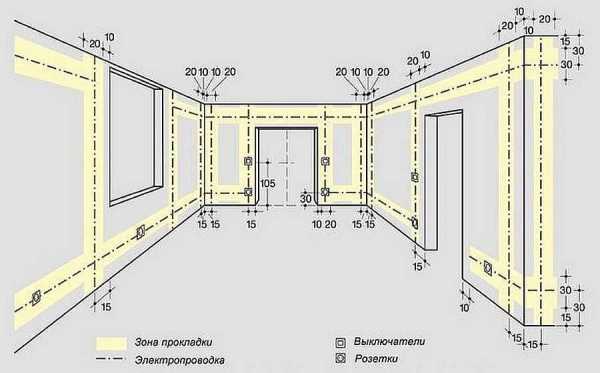

Как должна прокладываться внутренняя электропроводка. В частном доме при устройстве своими руками необходимо соблюдать все правила

При прокладке нужно помнить, что внутренняя электропроводка частного дома делается по всем правилам и рекомендациям. Только так можно гарантировать безопасность. Основные правила такие:

• прокладка проводки только вертикально и  горизонтально, никаких скругленных углов или скошенных трасс;
• все места соединений должны быть сделаны в монтажных распределительных коробках;
• горизонтальные переходы должны быть на высоте не менее 2,5 метров, от них вниз опускается кабель к розетке или к выключателю.

Подробный план прохождения трассы, подобный тому, что на фото выше, необходимо сохранить. Он пригодится во время ремонта или модернизации проводки. С ним нужно будет сверятся, если где-то вблизи нужно будет штробить или делать дырку, забивать гвоздь. Основная задача — не попасть в кабель.

Способы соединения проводов

Большой процент проблем с электропроводкой происходит от плохого соединения проводов. Их можно сделать несколькими способами:

• Скрутка. Соединятся таким способом могут только однородные металлы, или не вступающие в химическую реакцию. Скручивать медь и алюминий нельзя категорически. В остальных случаях длинна оголенных проводников должна быть не меньше 40 мм. Два провода между собой соединяются, как можно плотнее, витки укладываются один возле другого. Сверху соединение заматывается изолентой и/или упаковывается термоусадочной трубкой. Если хотите чтобы контакт был 100%, а потери минимальными, не поленитесь скрутку пропаять. Вообще, по современным нормам этот вид соединения проводов считается ненадежным.

  Правила монтажа электропроводки в частном оме запрещают делать скрутки в стенах (замуровывать их). Если и могут они быть, то только в монтажных коробках, где их состоянии можно проверить

• Соединение через клеммную коробку с винтовыми зажимами. В корпусе из термостойкого пластика запаяны металлические клеммы, которые затягиваются при помощи винтов.  Очищенный от изоляции проводник вставляется в гнездо, закрепляется винтом, при помощи отвертки. Этот вид соединения — наиболее надежный.

  Соединение электропроводки при помощи клеммных коробок — это быстро, удобно, надежно, безопасно

• Соединительные колодки с пружинами. В этих устройствах контакт обеспечивается пружиной. В гнездо вставляется оголенные проводник, которых зажимает пружина.

И все равно, наиболее надежные методы соединения — сварка и пайка. Если есть возможность сделать соединение таким, можно считать, что проблем у вас не будет. Во всяком случае с соединениями.

Монтаж электропроводки в доме своими руками требует тщательного выполнения всех требований. Это — гарантия вашей приватной безопасности и безопасности вашей частной собственности.

После того, как провода от автомата до точки подключения розетки или выключателя проложены, их проверяют на целостность тестером — прозванивают жилы между собой, проверяя целостность проводников, и каждую по отдельности на землю — проверяя не повреждена где-нибудь изоляция. Если кабель не поврежден, приступают к монтажу розетки или выключателя. Подключив, все еще раз проверяют тестером. Потом их можно заводить на соответствующий автомат. Причем автомат желательно сразу подписать: проще будет ориентироваться.

Закончив электроразводку по всему дому, проверив все самостоятельно, вызывают специалистов электролаборатории. Они проверяют состояние проводников и изоляции, замеряют заземление и ноль, по результатам дают вам акт (протокол) испытаний. Без него вам не дадут разрешение на ввод в эксплуатацию.



stroychik.ru

Схемы подключения электроснабжения в частном доме

При строительстве частного дома на первое место выходит строительство инженерных сетей и коммуникаций, электроснабжение в частном доме. И здесь основная роль отводится электроснабжению. В создании домашнего уюта большое значение имеют электробытовые приборы, их мощность и количество.

В первую очередь, для электроснабжения, необходимо выполнить проект, он создаётся на основе технических условий. Потом на основании проекта выполняются электромонтажные работы. Всё это должна выполнять специализированная организация, имеющая соответствующую лицензию.

Пример проекта электроснабжения частного жилого дома Вернуться к оглавлению

Содержание материала

Технические условия на электроснабжение

ТУ выдает энергоснабжающая организация. В основном, это местные электрические сети или та организация или фирма, которой принадлежат электросети, от которых будет произведено подключение. Электрические сети могут принадлежать как предприятию электросетей, так и, к примеру, водоканалу, ТСЖ, дачному кооперативу или другой организации.

Подключение электричества к частному дому: мощность

В заявлении на выдачу ТУ необходимо указать, какую мощность вы хотите подключить и на какое напряжение (230/400 В). Предварительно необходимо рассчитать, какую мощность будут потреблять ваши электроприборы. На основании вашего заявления и технической возможности линии электропередач, энергоснабжающая организация выдает ТУ.

Подключение частного дома к электричеству: что важно принять к сведению

Многие просят мощность больше, чем им надо. И это правильно. Заново делать проект на электроснабжение в случае увеличения мощности дело не из дешёвых. Поэтому в заявлении на выдачу ТУ пишут большую мощность, при  этом перечень документации аналогичен.

Вернуться к оглавлению

Как провести электричество в частный дом: внешнее электроснабжение

После того, как вам выдали ТУ, вы идёте в проектную организацию, которая сделает проект на основании ПУЭ (правила устройства электроустановок) и СНиП (строительные нормы и правила). В ТУ будет указана общая разрешенная мощность для подключения, сечение кабельной или воздушной линии, марка и тип. Специалисты организации согласно ТУ и нормам выполнят проект, но вы обязаны принять участие в его работе, так как существует ряд нюансов. Схема электроснабжения дома поможет проработать многие детали.

Пример внешнего электроснабжения

В большинстве случаев энергоснабжающая организация выдаёт ТУ на подключение частного дома воздушным вводом. Это делается с целью минимизиции случаев хищения электрической энергии. По этой же причине рекомендуется устанавливать ШУЭ (шкаф учета электроэнергии) на опоре или на фасаде дома. Чтобы не возникало проблем с последующей сдачей электроснабжения на коммерческий учёт, рекомендуется прислушаться к этим рекомендациям.

Сечение вводного провода и его марка

Согласно нормативной документации, вводной кабель должен быть сечением не менее: 10 мм2 для кабеля с медной жилой, и не менее 16 мм2 для кабеля с алюминиевой жилой, если воздушный ввод более 25 метров. Это связано с тем, что этот участок ввода рассматривается как отдельный участок воздушной линии, от столба к дому.  Если он составляет менее 25 метров, то сечение медной жилы не менее 4 мм2, алюминиевой не менее 10 мм2.

Сечение выбирают согласно ПУЭ, и зависит оно от системы, будет ли проводник PEN разделен на PE и N или нет. Всё это сделают специалисты проектного института.

Пример, как проводить электричество в частном доме

Необходимо помнить, что сечение кабельной линии выбирается по его длительно допустимому току. Он зависит от способа прокладки. К примеру, самый распространённый кабель – это ВВГ. Если сделать ввод в дом воздушным, а сечение его 10 мм2, то длительно допустимый ток для него составляет 80 А, а если этот же провод тем же сечением проложен в трубе один – трёхжильный, то длительно допустимый ток составляет 50 А. Это уже погрешность примерно 40 %.

Схема проводки электричества от столба к дому

Погрешность расчёта до 40 % говорит о том, что выбор сечения кабеля и подключаемой к нему нагрузке должен осуществляться только на основе специальной электротехнической литературы.

Допустимые параметры проводки электрического кабеля

Система электроснабжения: тип кабеля

При выполнении внешнего электроснабжения воздушным способом, в основном применяется кабель ВВГ, АВВГ или самонесущий провод СИП. При подземном вводе в основном применяется кабель ВБбШв или АВБбШв. Отсутствие или присутствие первой буквы «А» предполагает алюминиевую жилу.

Расстояние от опоры ВЛ (воздушной линии) до фасада дома, где будет закреплен ввод, не должно быть больше 25 метров. Если это расстояние больше, то требуется установка дополнительной подставной опоры. Высота ввода должна быть не менее 2.75 метра для неизолированного провода и 2.5 м для изолированного.

Совет. Самые распространённые сечения вводного кабеля и их длительно допустимый ток берутся из ПУЭ.

Не обязательно знать все таблицы из электротехнических справочников для определения рационального определения сечения кабеля. Оптимальное и самое распространённое сечение для вводного кабеля с медной жилой – это от 10 мм2, далее 16 и 25 мм2.

Применяемые кабели (ВВГ)

Минимальный длительно допустимый ток составляет 50, 70, 85 А соответственно. Если ввод выполнен воздушным способом, то соответственно длительно допустимый ток для него составляет 80, 100, 140 А.

Пример. Мощность, которую можно подключить к медному кабелю сечением 10 мм2 на напряжение 380 В – от 30 кВт, на напряжение 230 В – от 15 кВт, что вполне достаточно для домашнего комфорта.

Расчёт мощности

Как вы уже поняли, выбор сечения кабеля выполняется по длительно допустимому току, поэтому необходимо знать, как его рассчитывают.

В первую очередь, необходимо знать мощность электроприборов. Эта характеристика есть в их паспорте. Далее вычисляется ток:

I=P/U•cosФ

P, Вт – мощность подключаемых электробытовых приборов

U, В – напряжение бытовой электрической сети 230, 400 В

cosФ, где Ф – это сдвиг фаз между напряжением и током. Если отсутствуют промышленные агрегаты, то он принимается равным 1. В бытовых электрических сетях cosФ учитывается, когда присутствует реактивная нагрузка. Это могут быть лампы низкого или высокого давления, бытовой электроинструмент или электродвигатель. К примеру, самый распространённый cosФ для асинхронных электродвигателей 0.83 – 0.89.

Вернуться к оглавлению

Шкаф учёта и распределения электроэнергии

Разводка электричества в частном доме ШРУ должна выглядеть следующим образом.

1. Вводное устройство. Это может быть рубильник типа ЯРВ или автоматический выключатель.
2. Прибор учёт электроэнергии (индукционный или электронный электросчетчик).
3. УЗО (устройство защитного отключения), которое защищает человека от опасного действия электрического тока.
4. Автоматические выключатели, которые защищают электрическую сеть от перегрузок и токов короткого замыкания. Могут устанавливаться дифференциальные автоматические выключатели.

Шкаф учёта и распределения электроэнергии

Есть некоторые нюансы. К примеру, установка УЗО является обязательным, а защита от перенапряжений – нет. Скачки напряжений в электрической сети сегодня не редкость. Но в частных домах рекомендуется совместить защиту от перенапряжений и защиту от импульсных перенапряжений, вызванных ударом молнии. В данном случае лучшим вариантом будет установить в вводной электрощит УЗИП, защиту от импульсных перенапряжений. В таких случаях предусматривается резервное электроснабжение дома.

Схема ШРУ с учётом внутренней электропроводки

Специалисты проектной организации будут комплектовать электрощит с учётом внутренней электропроводки и её разводки. Поэтому предварительно необходимо нанести на план дома точки установок розеток и мощность электробытовых приборов, которые будут к ним подключаться. Исходя из этого, будет определяться однолинейная схема электроснабжения дома или многолинейная.

На этом видео вы можете посмотреть на однолинейную схему электроснабжения частного жилого дома

Так же необходимо сделать и относительно сети освещения, места установки выключателей, светильников и их мощность. На основе ваших данных и в соответствии ПУЭ и СНиП специалисты проектной организации выберут защиту для сети освещения и розеточной сети, а так же план разводки электропроводки по дому.

Предупреждение!

Если по какой либо причине вышел из строя автоматический выключатель, или вы решили его просто заменить своими руками, то номинальный его ток должен соответствовать длительно допустимому току кабеля – участку линии, который он защищает. То есть, если кабель ВВГ 3х1.5, длительно допустимый ток для него 15 А. При условии, что он проложен под штукатуркой или трубе, номинальный ток автоматического выключателя должен быть не более 15 А.

Если вдруг вы поставили ВА 32 А, то может получиться так, что при увеличенной нагрузке кабель или розетка будет греться, может оплавиться, загореться, и случится пожар, а защита не сработает, особенно, если это электричество в деревянном доме.

Совет. Нужно помнить, что не только кабель, но и вся пускорегулирующая и защитная аппаратура выбирается по длительно допустимому (рабочему) току.

Тип и марка кабеля по условиям прокладки

Самый распространённый и рекомендуемый кабель для прокладки в жилых помещениях, это кабель ВВГ. Если требуется прокладка кабеля по сгораемому основанию и под перекрытием, то необходимо применять кабель ВВГнгз. Маркировка «нгз» обозначает, что кабель не горючий и с заполнителем. В последнее время широко используется аналог кабеля ВВГнгз, кабель NYM. У него улучшенные эксплуатационные характеристики. Он отрицательно относится к воздействию прямых солнечных лучей, поэтому рекомендуется для прокладки внутри жилых и административных зданий и помещений.

Вернуться к оглавлению

Варианты заземления

Заземление служит для защиты человека от вредного воздействия электрического тока, если напряжение бесперебойное. Суть заключается в том, что при прикосновении человека к поврежденному участку цепи, и тем самым попадая под опасное напряжение, электрический ток идёт по наименьшему сопротивлению. В данном случае выполняют заземление с наименьшим сопротивлением, чтоб электрический ток пошёл не через вас, а через систему заземления в землю. Но для этого систему заземления необходимо выполнить в соответствии с правилами.

Контур заземления

Если на участке возле вашего дома хватает площади для контура заземления, то необходимо его выполнить. В данном случае, в землю вбиваются как минимум три вертикальных электрода, длиной не менее 2 м. Расстояние между ними должно быть не меньше, чем их сама длина. Вбиваться они должны в траншею, глубина которой должна быть не меньше 0.5 м.

При помощи горизонтальных металлических стержней они соединяются при помощи сварки и выводятся к зданию, после чего подводятся к вводному устройства дома. После монтажа заземления измеряют сопротивление тока. Если оно не соответствует, то забивают дополнительные электроды до тех пор, пока сопротивление заземления не будет доведено до нужного показателя.

Модульное заземление

Если не хватает площади для контура, часто выполняют модульное (точечное) заземления. В последнее время модульное заземление стало популярным, и не только из-за нехватки площади. Вбивается вручную или при помощи перфораторов в землю специальный электрод на глубину до 15 – 25 м. Одновременно с этим измеряется сопротивление.

Схема электрополитического заземления

Внимание! В частных домах и дачах при бытовом напряжении 220 Вольт / 380 Вольт сопротивление должно быть не более 30 Ом. Если оно не соответствует этому показателю, то заземление на вашем участке не защитит вас от опасного действия электрического тока, так как оно не больше, чем просто обыкновенное железо, бездарно закопанное в землю.

На этом видео можете посмотреть, как правильно делать модульное заземление при подводе электричества к дачному дому

Единственный минус модульного заземления в том, что неизвестно, на какую глубину нужно забить электрод, пока показатель сопротивления заземления не достигнет нужной отметки. Может, и на 30 м, а это уже высота 9-ти этажного дома.

Помните, что работы, связанные с оборудованием системы энергоснабжения, должны выполняться только квалифицированными специалистами!

proekt-sam.ru

Схема подключения электричества в загородном доме

Подключение электричества в загородном доме – это очень важный этап строительных работ. От правильной установки электросети зависит не только оптимальная работа всех подключенных к ней приспособлений и устройств, но и безопасность жильцов. Основой правильного монтажа электросети является схема подключения электричества.

1. Электроснабжение частного дома

Снабжение электропитанием частного дома производится от общей линий электропередач  загородного поселка – будь это деревня или садовое товарищество. Сегодня электричеством у нас в стране обеспечено подавляющее большинство жилых поселков. Линии электропередач установлены таким образом, чтобы снабжение каждого дома было доступным. Как правило, возле каждого участка стоит один, а то и несколько столбов ЛЭП.

Запитка каждого дома от линии электропередачи проводится сотрудниками электроснабжающей организации – от столба до электросчетчика. Дальнейшее устройство системы электроснабжения – забота хозяина.

Непосвященному человеку проведение электрического тока от счетчика до каждой лампочки и розетки в доме кажется трудноразрешимой задачей. Понятное дело – осуществлять монтаж электросети должны профессионалы, но и хозяева должны иметь представление о данной работе. Ведь эксплуатировать электросеть предстоит им. Неплохо бы уметь и контролировать электроустановочные работы – хотя бы в рамках общих понятий об электросетях в частном доме. Именно знакомству с основными такими понятиями и посвящена эта статья.

2. Важность планирования электросетей

Как и во всяком деле, в прокладке электросетей в первую очередь не обойтись без подробного плана. В первую очередь – это учет всех потребителей (лампочки, стиральные машины, холодильники и т.д.). Во вторую очередь – графическое отображение системы электропроводки от источника до потребителя.

Все этапы установки электросетей опираются на схему подключения электричества. В общем виде это чертеж, где наглядно отображены:

1. Узлы электропитания от линии ввода
2. Предохранительные устройства защиты от короткого замыкания
3. Распределительные коробки, где происходит ответвления линий тока на определенные помещения и потребителей
4. Расположение линий электропередач – то есть, проводов
5. Места, где установлены розетки для потребителей

В план-схему обязательно должны входить сведения о мощности потребителей, о параметрах предохранителей, о параметрах электрических проводов и тому подобные сведения.

Только имея на руках схему подключения можно начинать работу. Бессистемная установка проводов обязательно приведет к ошибкам, а ошибки в работе с электричеством – это прямая угроза безопасности жизни и жилищу.

Если дом был построен по индивидуальному проекту, то схемы подключения должна составляться конкретно для этого дома. В случае использования типового проекта, схема подключения электричества тоже может быть типовой.

3. Наружное подключение электричества

Хотя подключение от линии электропередач до здания – это обязанность электриков вашего поселка, жить в доме вам, и эту работу тоже нужно проконтролировать, как и обеспечить электриков всем необходимым для монтажа проводки. Тем более что вариантов подключения может быть несколько, и определяться вам.

Вот несколько замечаний по этому этапу работ.

Подводка проводов может быть осуществлена как по воздуху – от столба к дому, так и под землей. Провод от столба электропередачи к дому не должен провисать больше, чем на 3.5 метра от земли. Он не должен касаться веток деревьев, деревянных частей дома, каких-либо других выступающих узлов. При расстоянии  больше … метров от столба до входного узла в дом, нужно установить дополнительную опору для проводов.

Для входного кабеля используются провода с минимальным сечением 16мм2. Он может быть двужильным (при использовании напряжения 220В) и четырехжильным  (при напряжении 380В). Всем требованиям эксплуатации (безопасности, минимальным потерям и долговечности) соответствуют провода NYM,ВВГнг, ВВГ и ПУНП.

Провода, отходящие от столба линии электропередач должны находиться в защитной оболочке. Для того, чтобы сохранить провода от разрыва их прикрепляют к опорному прутку. Пруток в виде толстой проволоки должен иметь хорошее натяжение, а электропровод, наоборот должен крепиться не в натяг.

Ввод проводов внутрь дома производится через отверстие, тщательно заизолированное негорючим материалом. Провода должны продеваться через защитный кожух, например, пластиковую или металлическую трубу.

Правила наружного подключения дома

Внутри дома провода входят в электросчетчик, который учитывает потребленную электроэнергию, а от счетчика  – к распределительному щитку.

4. Распределительный щиток

Именно распределительный щиток является как бы «мозгом» всей системы электроснабжения дома. Он представляет собой металлическую коробку с вмонтированными узлами, от которых отходят провода в тот или иной участком дома. Все узлы в коробке смонтированы так, чтобы не касаться друг друга.

Основными элементами распределительного  щитка являются защитные предохранители. Они монтируются на общем входе в щиток и на каждую группу потребителей. Современные предохранители заменили традиционные электрические пробки, где разрыв сети в случае короткого замыкания происходил после расплавления входящих в состав пробок легкоплавких вставок. Сегодня эту роль выполняют автоматические предохранители, а попросту – автоматы, где разрыв сети происходит при критическом повышении температуры благодаря встроенным датчикам. Каждый автомат рассчитан на определенную мощность потребителей тока.

Самый мощный автомат ставят на общем входе. Он позволяет отключить всю систему. Если необходимо отключить потребители частично – например, для ремонта – можно отключить соответствующий автомат. Короткое замыкание в отдельном узле, таким образом, не отключает всей системы.

Распределительный щиток

5. Подробнее о схеме электропроводки

Вывод проводов из распределительного щитка соответствует расположению потребителей в разных помещениях. Рассмотрим подробнее типовые схемы распределения электричества в доме.

В современном жилище мы используем различные электроприборы, потребляющие разное количество электроэнергии. Уровень потребления ее выражается в мощности электроприбора.

Самыми мощными потребителями в современном доме являются электрические плиты, нагреватели в сауне, самыми экономными – электролампочки и мелкие бытовые устройства.

Ниже приведены средние характеристики энергопотребления некоторых наиболее часто используемых электроприборов от самых мощных к менее мощным (в Вт):

• Проточный нагреватель воды – 5000
• Электроплита – 3000
• Автоматическая стиральная машинка – 2500
• Сварочный аппарат – 2300
• Духовка – 2000
• Утюг – 1700
• Бойлер – 1500
• Пылесос – 1500
• Обогреватель – 1500
• СВЧ-печь – 1400
• Электрочайник – 1200
• Вентилятор – 1000
• Холодильник – 600
• Компьютер – 500
• Телевизор – 300
• Лампочка – 60

Уже из этого небольшого списка видим, где сосредоточены главные потребители электроэнергии в нашем доме – на кухне и в ванной-прачечной. Естественно, не рекомендуется включать все приборы сразу, но и включенной электроплиты при постоянно работающем холодильнике достаточно для существенной нагрузки на сеть.

Именно узлы, от которых ведут провода в такие помещения, имеют самые мощные автоматы.

6. Электрическая и монтажная схема подключения

Есть электрическая схема подключения, а есть план-схема, совпадающая с планом дома.

Электрическая схема показывает, какие типы подключения используются – где ток подается параллельно, где последовательно и т.д.

Электрическая схема сети

Для монтажа следует иметь еще и монтажную схему. В простом виде она должна представлять собой чертеж, совпадающий с планом всего дома. На ней изображаются места расположения электропроводов и места, где расположены монтажные узла и разъемы для электропитания.

Монтажная схема электросети

Здесь мы видим в какое помещение идут провода от распределительного щита, какие марки проводов используются, как расположены розетки на стенах и т.д.

Конечно, представленные схемы достаточно примитивны. В реальности схема электроснабжения может иметь довольно сложный вид. Проект обычно совмещает электрическую и монтажную схему электроподключения.

7. Распределение электропитания по помещениям

Как мы уже упоминали, самыми энергоемкими помещениями можно считать

• Кухню, где хорошая хозяйка использует массу электроприспособлений….
• Ванную и прачечную со стиральной машинкой и электронагревателем
• Бойлерную, где осуществляется разогрев отопителей при электрическом отоплении дома

Достаточно энергоемкими могут быть

• Мастерская, где умелец пользуется мощными электроинструментами
• Гостиная, где установлено много ламп, включен телевизор и пара компьютеров

Самыми экономными потребителями электричества являются

• Спальни, детские
• Санузлы
• Подсобные помещения – кладовая, гардеробная, коридор
• Чердак и подвал, куда хозяин заглядывает относительно редко

Очевидно, что на каждую группу помещений ставится автомат соответствующей мощности.

8. Безопасность электросетей

Обеспечение безопасности пользования электричеством – задача, пожалуй, более важная, чем даже само электроснабжение. Опасность электричества состоит в его токопоражающей способности по отношению к человеку и в пожароопасности – вследствие экстремального нагрева проводов при коротком замыкании.

Тема эта довольно обширна. Что же касается схемы электроснабжения, то главное в ее устройстве – именно обеспечить безопасность эксплуатации электросети.

Особое внимание нужно уделить соответствию монтируемых автоматов  тем, что указаны на схеме. Мощность автоматов должна быть тщательно рассчитана с учетом всех нагрузок на сеть и каждый из ее узлов.

Что касается безопасности человека, то схема электропроводки предусматривает ряд мер:

1. Наличие электроизоляции на всех токоведущих частях
2. Правильное расположение розеток
3. Заземление всех необходимых элементов
4. Недоступность большинства электроузлов для случайного контакта
5. Повышенная защита сетей в детских комнатах
6. Применение специальных мер для защиты во влажных помещениях

8. Монтаж электросети по схеме подключения

Монтаж электричества должен проводиться строго по схеме и с использованием указанных в ней материалов. Ни в коем случае нельзя ставить не соответствующие схеме автоматы. Нельзя произвольно занижать сечение проводов. Нельзя беззаботно относиться к местам соединения проводов.

Зачастую горе-мастера просто скручивают два или несколько проводов, не заботясь о том, что неплотное соединение – это места перегрева проводов, места искрения. Недопустимо скручивание проводов из разного металла, например, алюминиевого и медного. Все соединения должны осуществляться в специальных соединительных коробках.

Проведение проводов на изгибах возможно только под прямым углом, иначе будет невозможно определить, где находится скрытый от глаз провод, если вдруг придется сверлить стену.

Укладка проводов должны быть строго горизонтальна или вертикальна

Таких правил много, подробнее о них мы расскажем в других статьях.

9. Учет особенностей конкретного дома в схеме

Помимо всего прочего схема подключения должна учитывать особенности материалов, из которых построен дом. Ни в коем случае нельзя план-схему для кирпичного дома использовать в деревянном каркасном без всяких изменений. У этих материалов разная огнестойкость, разная электропроводность. Необходимо учитывать, какой материал находится в близком расположении от электроузлов – металл, дерево, пластик или влажный кафель – и предусматривать достаточную изоляцию, выдерживать необходимое расстояние от токоведущих частей. Все это должно быть заложено в схеме электроподключения.

10. Заключение

Составление схемы электропроводки в частном доме необходимо проводить еще на этапе проектирования дома. Строительство всего дома должно проводиться с учетом особенности будущих электросетей. Собственно, это касается и других инженерных сетей, но с электричеством случай особый – это, пожалуй, самая важная сеть и самая опасная в эксплуатации.

В любом случае разработку проекта электроснабжения нужно доверить профессионалам, не говоря уж о монтаже. Специалисты должны иметь соответствующие сертификаты и допуски. Все электрические работы в доме строго регламентируются.

k-dom74.ru

Разводка трехфазной электропроводки в частном доме

 В этой статье расскажем, как правильно сделать разводку трехфазной электропроводки в частном доме, какие здесь есть нюансы и особенности.

В чем разница между однофазным и трехфазным подключением?

В нашей стране, как и во всем мире, принята трехфазная система энергоснабжения. Стандартная трехфазная проводка включает в себя три активные фазы А, В, С, нулевой N и защитный РЕ проводники. Причем при передаче энергии чаще всего используется вариант, где совмещены N и РЕ. Однофазная проводка в стандартном исполнении состоит из трех проводов, где одна только подключается к фазе.

Конструктивно эти сети различаются количеством используемой кабельной продукции, аппаратов защиты и прочих компонентов для ее организации. Различие состоит в величинах рабочего напряжения и суммарной мощности. При трехфазном снабжении эти значения составляют 380 В и 42 кВт при сечении провода 16 кв. мм, а в однофазном – 220 В и 14 кВт соответственно.

Обычно частные дома питаются от сети 220 В. Однако может возникнуть необходимость подведения трехфазной сети к частному дому в следующих случаях:

• планируется применение соответствующих электроприемников. Например, сварочные аппараты, водонагревательные котлы, электроплиты, оборудование с электроприводом и др.;
• количество этажей здания равняется двум и более.

Трехфазное энергоснабжение позволяет уменьшить номиналы устройств защиты и сечения кабелей, а также избежать «перекоса фаз».

Зачем нужен проект подключения?

Правильная разводка трехфазной электропроводки в частном доме – это залог безопасности и комфортна людей. В основе такого процесса лежит составление схемы электроснабжения. Такая работа может быть выполнена самостоятельно, однако требует хотя бы базовых знаний по электротехнике.

Можно составить схему электропроводки, как в типовой городской квартире. В то же время необходимо предусмотреть такой вопрос, как организация внешнего ввода с воздушной линии.

Проектирование и расчет электроснабжения необходимы для учета всех потребителей и их правильного подключения к энергосети. Если трехфазная проводка спроектирована верно, то она прослужит долго. Поэтому вопрос, как спроектировать электропроводку в частном доме, является актуальным.

Какая документация потребуется?

Для организации подвода электросети к зданию на законных основаниях требуется собрать пакет документов, в состав которого входят договор технологического присоединения к электрическим сетям, технические условия (ТУ), акт разграничения по балансовой принадлежности и собственно проект электроснабжения здания.

В ТУ описываются условия, на основе которых выполняется подключение электричества к дому.

Проект является основным документом, на основе которого выполняются все электромонтажные работы. В его состав входит схема разводки электропроводки с вводом на три фазы в частном доме. Для разработки плана проводки частного дома можно использовать типовые электромонтажные схемы. Стандартная трехфазная схема электропроводки делится на внешнюю и внутреннюю. Внешняя иногда выполняется отдельно и называется пусковой.

В акте разграничения по балансовой принадлежности разделяются границы ответственности между энергосбытовой компанией и потребителем.

Схема

Обычно к частному дому электросеть подводится при помощи воздушной линии электропередачи (ЛЭП) 380 В. Линия с опоры заводится в вводной щиток, который устанавливается на внешней стороне здания. Для этого используется провод или кабель, сечение которых определяется согласно расчету. Прокладка проводки «воздушным» способом является предпочтительной по причине ее простоты и минимальных затрат.

Ввод электричества до дома с опоры

Особых ограничений по месту установки вводного устройства нет. Только необходимо учесть, что расстояние до труб должно быть не менее 1 метра.

Внутрь щитка ставится трехполюсный автоматический выключатель. Установку приборов учета электричества также рекомендуется произвести там же для облегчения снятия показаний службой энергосбыта. Корпус щитка необходимо подключить к контуру заземления. Поскольку он будет находиться на улице, нужно, чтобы класс защиты оболочки был не ниже IP54, с повышенной пыле- и влагозащищенностью.

Дальше осуществляется разработка схемы разводки трехфазной электропроводки в частном доме. Составляем принципиальную схему электроснабжения частного дома напряжением 380 В. При обозначении элементов системы нужно руководствоваться стандартом ГОСТ 21.210–2014, где приведены условные графические изображения электрооборудования и проводок на планах.

При проектировании схемы учитываем следующие факторы:

• площадь дома, этажность;
• количество однофазных и трехфазных потребителей электроэнергии, их потребляемая мощность;
• необходимость резервного питания.

На схеме обязательно обозначаем номер фазы, к которой подключается потребитель.

Трехфазная схема электропроводки в частном доме (пример)

Однолинейная схема включает в себя графическое отображение всех элементов электросети: от точки подключения (опора ЛЭП) до конечного потребителя в доме. Здесь также отображаются расчетные электрические параметры сети и потребителей, марки кабелей.

На ее основе разрабатывается план прокладки проводки по помещениям. Здесь показываются конечные потребители и линии электросети от щита. Именно по нему определяются длины кабелей.

План прокладки электропроводки в частном доме (пример)

Затем составляется кабельный журнал, в котором указываются адреса подключений каждой линии или группы. После определения марок кабелей и электрооборудования уже можно составить спецификацию. На ее основе уже делается сметный расчет.

Суммарная мощность

Максимальная разрешенная по закону мощность для организации электроснабжения 380 В частного дома составляет 15 кВт. На практике значение отпускаемой мощности зависит от наличия резервов в энергосистеме.

Расчетную нагрузку нужно вычислять по схеме. Она получается из расчета суммарной мощности подключаемых электроприборов. При этом нужно проверить, чтобы полученная величина не превышала аналогичный параметр в ТУ.

Соответствующие значения типовых потребителей показаны в следующей таблице.

Средние значения потребляемой мощности электроприемников

Значения мощности и тока трехфазного оборудования можно найти в паспорте к изделию.

Разбивка на группы

При проектировании схемы разводки сети 380 В в частном доме своими руками необходимо, чтобы проводка имела разделение по группам. Это означает, что несколько однотипных потребителей подключаются к одной линии. Например, это освещение, бытовые розетки. Каждая единица трехфазного силового оборудования на кухне, в мастерской, гараже и в котельной (при ее наличии) соединяются отдельным кабелем.

Когда здание состоит из нескольких этажей, желательно спроектировать проводку так, чтобы для соответствующего оборудования каждого этажа была своя линия.

Отдельными группами также можно сделать наружное освещение, подсобных помещений и подвала, а также аварийное. Затем разбиваются на группы розетки в помещениях, где находятся потребители разной мощности. Например, только на кухню может идти несколько линий. Подключая на одну линию несколько однотипных приемников энергии, нужно отследить, чтобы нагрузки на сеть не превышали допустимые значения для нее. В общем разбивка на группы делается для того, чтобы оптимизировать сечения кабелей и обеспечить равномерное распределение нагрузок по фазам.

На случай отключения электроэнергии предусматривается питание от автономного источника энергии. Для обеспечения этого ставится реверсивный рубильник на два ввода. При пропадании электричества с основного ввода требуется вручную переключить рубильник на второй ввод и запустить генератор.

Разбивка трехфазной электропроводки на группы

При разводке необходимо добиться, чтобы значения расчетной однофазной мощности по всем трем фазам были примерно одинаковы.

Для распределения питания на такие стандартные потребители, как бытовые розетки и осветительные приборы, устанавливается отдельный щиток освещения. Здесь же можно установить отдельные автоматы для защиты систем охранной сигнализации и аварийного освещения.

При выборе аппарата защиты нужно рассчитать ток. Это можно сделать по следующим формулам.

Ток в однофазной линии:

I1 = P1 / U1,

где P1 – мощность потребителя, Вт;

U1 – напряжение, 220 В.

Ток в трехфазной линии:

I2 = P2 / (√3 × U2 × cosφ),

где P2 – мощность потребителя, Вт;

U2 – напряжение, 380 В;

cosφ – коэффициент мощности. При расчете можно принять значение 0,96.

Далее выбираем автомат с номиналом не менее расчетного для линии или группы. При компоновке щита нужно предусмотреть запас 10% на будущее.

Распределительный щиток

Распределительное устройство (РУ) предназначено для распределения электроэнергии по группам электроприемников в частном доме. Обычно содержит автоматические выключатели и аппараты защитного отключения (УЗО), шины. Его целесообразно устанавливать в подсобном или любом другом нежилом помещении, недалеко от ввода кабеля в здание. Степень защиты оболочки можно выбрать IP31. Материал корпуса – металл, окрашенный в белый цвет.

Во внутрь щитка заводится кабель от вводного устройства на реверсивный рубильник через четырехполюсный УЗО. Второй ввод предназначен для резервного питания, например, от генератора, работающего на топливе. Для его подключения необходимо предусмотреть трехфазную розетку, смонтированную на внешней стороне здания или в подсобном помещении с хорошей вентиляцией.

Согласно п. 1.7.102 ПУЭ ред. 7, в системе, использующей стандарт TN-C-S, делается повторное заземление при входе. Для этого в распределительном электрощите выделяются рабочий ноль N и защитный РЕ из проводника PEN. РЕ в свою очередь подсоединяют к главной заземляющей шине (ГЗШ). Последнюю подключают к контуру заземлению здания при помощи стальной ленты 40 × 4 мм или медного провода сечением 10 кв. мм. Если он отсутствует, то делают заземление с нуля.

Соединения на ГЗШ необходимо выполнять при помощи болтов, при этом нужно надеть наконечники на концы проводов кабеля. Для уравнивания потенциалов корпуса всех щитов все металлические трубы на месте входа в здание и ванные подсоединяются к шине РЕ.

В отличие от распределительного щит освещения можно выбрать и с пластиковым корпусом.

Выбор кабелей и комплектующих

Трехфазная проводка в частном доме состоит из внутренней и наружной сетей. Подбор электрооборудования производится согласно схеме трехфазной проводки в частном доме.

В вводном щитке ставятся только трехфазные комплектующие. Входной автомат выбирается категории А на расчетную нагрузку. Когда его значение составляет 15 кВт, номинал составит 40 А. Счетчики бывают однофазные и трехфазные. Выбираем трехфазный с номинальным током до 100 А.

В РУ ставится рубильник на ток не менее расчетного, автоматические выключатели и шины на изоляторах. До рубильника также рекомендуется ставить УЗО 100 (300) мА для обеспечения безопасной эксплуатации здания, в частности исключения возгораний.

Номиналы аппаратов защиты на группы освещения 16 А, а для розеток – 25 А. Установки автоматов для трехфазных потребителей рассчитываются отдельно в каждом случае. При выборе аппаратов защиты для таких приемников, как нагревательные приборы, электродвигатели, ориентируемся на пусковой ток.

На линиях розеток рекомендуется использовать дифференциальные автоматические выключатели с установкой УЗО 30 мА, а в случае с ванной комнатой – 10мА. Для защиты выходных линий обычно выбираются автоматы категории С.

Кабели

Для подключения вводного щитка к воздушной линии энергосети лучше всего использовать самонесущий провод СИП. Поскольку по вводному проводу протекают значительные токи, то жила подбирается с сечением от 6 кв. мм. Материал жилы – алюминий, что поможет избежать окисления на месте контакта с воздушной ЛЭП 380 В, где обычно применяются провода из такого же материала.

Для внутренней прокладки кабели выбираются с приставкой LS. Это означает, что изоляция жил и оболочка кабеля изготовлены из ПВХ пластиката пониженной горючести с пониженным газо- и дымовыделением.

Вся внутренняя электропроводка выполняется проводами и кабелями, материал жилы которых – медь. Это потому что медь пластичнее, чем алюминий, меньше ломается, имеет хорошие электропроводящие свойства. Этим требованиям удовлетворяет кабель ВВГнг-LS.

Количество жил кабеля для однофазной линии равен 3, а для трехфазной – 5. Один из проводов подключается к шине N, а другой – к защитному заземлению РЕ.

Сечение жилы кабеля для линий освещения можно брать 1,5 кв. мм, а для розеточной сети уже понадобится большее сечение – 2,5 кв. мм. Для сети резервного питания достаточен отдельный кабель с 4 кв. мм. При выборе сечения провода для питания остального электрооборудования ориентируемся на расчетные токи.

Розетки и выключатели

Розетки и выключатели бывают внутренней и наружной установки. При первом случае подразумевается, что прибор будет монтироваться в монтажную коробку, установленную в стене. Во втором – электрический компонент крепится непосредственно на стену и используется в основном при прокладке наружных сетей. По эстетическим соображениям при прокладке внутри здания применяются только приборы внутренней установки.

Для маломощных потребителей выбираются стандартные комплектующие, а вот для подсоединения мощных однофазных и трехфазных потребителей розетки надо выбирать по пусковому току.

Для монтажа на улице и во влажных помещения, например, ванная комната, лучше использовать розетки со степенью защиты не менее IP44.

Советы при монтаже своими руками

Монтаж трехфазной электропроводки в частном доме выполняется согласно схеме электроснабжения.

Для защиты кабельной сети, а также обеспечения лучшей ремонтопригодности и внешней эстетики вся сеть выполняется скрытым способом. Для этого необходимо предусмотреть гофротрубы или укладку кабеля в специальные канавки на стене – штробы. После окончания электромонтажа их следует замазать на уровне стены штукатурным раствором.

Установка выключателей производится на высоте 1,2 м от уровня пола. Обычно они устанавливаются со стороны дверной ручки. Розетки размещаются на высоте не менее 90 см.

Спуски к ним с основной линии выполнять при помощи монтажных и клеммных коробок. Соединение проводов между собой выполняется методом скручивания жил или с помощью специальных клеммников.

Прокладка электропроводки в частном доме

В приведенном рисунке значения высот размещения розеток приведены ориентировочно.

Испытание электропроводки

После окончания электромонтажных работ нужно провести испытание электросети. Для самостоятельной проверки можно использовать мультиметр.

Далее выполняется прозвонка всех линий потребителей на наличие короткого замыкания. Контролируется работа всех установленных выключателей. Производится также осмотр всех контактных соединений.

Для измерения сопротивления заземления, которое должно равняться 30 Ом, лучше всего вызвать специалистов электротехнической лаборатории с соответствующей лицензией. Затем нужно распечатать однолинейные схемы и закрепить их при помощи клея на дверях щитков. После этого можно приглашать представителей энергетического надзора для проверки системы электроснабжения дома и подключения к сетям.

Разводка трехфазной электропроводки в частном доме – дело непростое. При должном подходе весь процесс потребует минимальных временных и денежных затрат, а электропроводка будет безопасной и прослужит долго.

electrika.online

Проект электроснабжения частного дома 15 кВт 3 фазы: однолинейная схема щита

Содержание статьи:

В условиях современной жизни невозможно обойтись без бытовых приборов и электронной аппаратуры, количество которой с каждым годом непрерывно растет. Это приводит к росту потребления энергии от действующей электросети и необходимости контроля ее рабочих параметров. Особое значение приобретает этот вопрос в загородном жилье, где допускается использовать 380 Вольт. По этой причине различные варианты схем подключения трехфазного электричества в частных домах подлежат серьезному исследованию.

Однофазное и трехфазное подключение

Схема трехфазной цепи

При выяснении различий в качестве двух типов энергоснабжения (с одно- и трехфазным подключением) и связанными с ними схемными решениями необходимо отметить следующее:

• при использовании трехфазной системы для прокладки линии потребуется кабель с 4-мя жилами, при наличии заземляющего контура – с 5-ю, а для однофазного способа достаточно трех жил;

  Схема однофазного подключения

• в первом случае возрастут расходы на кабельную продукцию, а также на приобретение обслуживающего оборудования – трехфазный электрический счетчик, автоматы и УЗО стоят дороже своих однофазных аналогов;
• заметно увеличится потребляемая от подстанции мощность, что объясняется значительно возросшими нагрузками в сети 380 Вольт.

Указанные отличия учитываются при подготовке проекта электроснабжения частного дома. Принимаются во внимание и такие важные факторы, как особенности распределения тока и потери мощности в трехфазной нагрузке из-за ее реактивного характера.

Проект подключения и необходимая документация

Проект электроснабжения частного дома 15 кВт 3 фазы включает в себя несколько разделов, каждый из которых касается определенного этапа реализации. На подготовительной стадии проводятся следующие обязательные мероприятия:

• подготовка и согласование разрешительной документации;
• прорисовка электрической схемы и выбор потребителей по мощности в реактивной нагрузке;
• разбивка их на отдельные группы.

Без основательной предварительной проработки всех тонкостей проекта утвердить комплект рабочей документации вряд ли удастся. Поэтому каждый из этапов его подготовки нуждается в отдельном рассмотрении.

Подготовка документации

Документы оформляются на основании технических условий подключения трехфазной сети

Пакет разрешительной документации комплектуется на основе ТУ, определяющих порядок обустройства и эксплуатации трехфазной сети. Они выдаются представителями местного «Энергосбыта». На основании технических условий оформляются следующие документы:

• договор с поставщиком электроэнергии в регионе;
• акт осмотра эксплуатируемого оборудования;
• заключение по функциональности схемы, выбранной для конкретного объекта;
• акт разграничения действующих электросетей по их балансовой принадлежности.

Помимо этого на данном этапе проектирования учитываются особенности эксплуатации конкретных потребителей электроэнергии – насосного и станочного оборудования в частности.

Схема и выбор мощности

Схема трехфазного электроснабжения

При прорисовке схем подключения трехфазного электричества в частных домах необходимо учитывать следующие детали:

• На ней обязательно указание трассы прокладки, типа и основных характеристик кабеля электропроводки, а также мест расположения электроустановочных изделий.
• То же самое проделывается в отношении защитного оборудования: счетчика электроэнергии, вводного и распределительных автоматов, а также УЗО.
• В схеме также указывается тип используемой системы защиты от поражения током (способ разводки PE и N проводников), а также необходимость повторного заземления.

Кроме того, дается ссылка на использование дополнительного защитного оборудования – реле контроля напряжения в частности.

Расчет потребляемой мощности в киловаттах производится по типовому алгоритму, согласно которому все показатели по предполагаемым нагрузкам просто складываются.

Для «реактивных» потребителей (трехфазных насосов, станков и другого оборудования, оснащенного асинхронными двигателями), вводится поправочный коэффициент, называемый косинусом мощности. Его усредненное по нагрузкам значение составляет 0,97-0,98.

Разбивка на группы

Подключение электричества на участке

Все потребители, указанные на схеме электроснабжения дома 15 кВт (розетки и осветительные приборы) разделяются на отдельные группы. Такое разбиение очень удобно для ремонта и обслуживания обустраиваемой системы электропитания. За функционирование каждой из этих группа «ответственен» отдельный автоматический выключатель, устанавливаемый в электрическом щитке. С его помощью при необходимости ремонта, например, можно отключать только данную ветвь электропроводки, оставляя все другие в рабочем состоянии.

Для каждой такой группы расчет максимальной мощности потребления делается отдельно. Исходя из полученных данных, выбирается подходящий по номинальному току автомат. Кроме того, они являются основой для выбора сечения проводников для этого ответвления домашней электросети.

Линии освещения прокладываются типовым проводом с сечением жил не менее 1,5 мм2, а в электропроводке для подсоединения розеток потребуется увеличить этот параметр до 2,5 мм2.

Все эти данные необходимы, чтобы в соответствии с требованиями ПУЭ подключить обслуживаемый объект к энергосистеме. При их наличии определиться с количеством расходных материалов, защитных приборов и других образцов электрооборудования будет значительно проще.

Особенности обустройства распределительного щитка

Трехфазный щит учета

Однолинейная схема щита учета 15 кВт 380В (как частный случай) – самый распространенный вариант построения этой части системы энергоснабжения. При ее обустройстве рассматриваются следующие варианты комплектации, учитывающие различия однофазного и трехфазного питаний:

• Использование в качестве защитного оборудования стандартных однополюсных автоматов и УЗО (по одному на каждую фазу).
• Применение в схеме одних 4-хполюсных дифференциальных приборов.
• Установка в щитке двухполюсных автоматов, дополненных кросс-модулем и УЗО.
• Монтаж однополюсных линейных автоматов совместно с 4-х полюсным УЗО и кросс модулем.

Каждый из этих вариантов при наличии места в щитке подходит для обустройства и подключения полноценной трехфазной системы энергоснабжения. Выбор конкретного набора коммутирующих устройств зависит от предпочтений и финансовых возможностей хозяина загородного жилья.

Испытание электропроводки

Проверка и испытание электропроводки

По окончании монтажа электропроводки обязательна ее проверка на работоспособность, сводящаяся к следующим операциям:

1. Прежде всего, следует «примерить» выбранные расчетным путем параметры по току и предельной мощности к реальным условиям эксплуатации электрооборудования.
2. Для этого потребуется включить все обозначенные в проекте электроприборы одновременно и проверить электропроводку на нагрев изоляции.
3. Если проводники на ощупь чуть теплые, а автоматы не выбиваются постоянно – можно с уверенностью сказать, что все параметры выбраны правильно и система готова к эксплуатации в штатном режиме.

Когда программа испытаний полностью исчерпана, переходят к окончательному обустройству элементов энергоснабжения. На завершающем этапе еще раз проверяются все контактные соединения в монтажных колодках и выставляются пределы срабатывания УЗО и реле напряжений, скорректированные по результатам тестовых процедур.

strojdvor.ru

Схема электропроводки в частном доме на 220 В

Когда мы с Вами рассматривали как провести электропроводку в доме, то отдельное внимание было уделено созданию схемы, на которой должны отображаться все элементы электросети, начиная от вводного автомата и заканчивая розетками в комнатах. Далее мы рассмотрим оптимальный вариант схемы домашней проводки с использованием надежной защитной автоматики и однофазного электросчетчика.

Сразу же хотелось бы отметить, что в данной статье мы рассматриваем только один из оптимальных вариантов разводки проводки по комнатам. В реальности Вы можете полностью видоизменить проект, опираясь на такие факторы, как: общая нагрузка от электроприборов, количество комнат, желание сэкономить электроэнергию и т.д.

Мы же предоставляем к Вашему вниманию типовую схему электропроводки в доме на 220 В:

Что касается составляющих элементов электропроводки, мы рекомендуем использовать следующие:

• Счётчик электроэнергии двухтарифный, так как это поможет значительно сэкономить электроэнергию, например, согласно тарифов 2019 года в Москве при двухзонной тарификации в ночной зоне (с 23:00 до 07:00) 1 кВт/ч электроэнергии стоит 2.29 р, а в дневной зоне (с 07:00 до 23:00) – почти в три раза дороже, так вы заплатите 6.18 р за каждый киловатт-час.
• Если есть возможность подключения трёх фаз (380В) к вашему дому – воспользуйтесь ею. Во-первых, это позволит использовать провода с меньшим сечением для подключения мощных потребителей. Во-вторых, большинство электроплит и электрокотлов предполагают трёхфазный, двухфазный и компромиссный однофазный вариант подключения. В-третьих, если вы любите работать своими руками, то к трёхфазной сети проще подключить асинхронные электродвигатели, они будут работать в полную мощность и равномернее. Такие двигатели стоят в подавляющем большинстве станков. Если нет такой возможности, всё равно нужно уделить должное внимание схеме однофазной электропроводки на 220В.
• Кабель по всему дому должен быть медным, лучше всего покупать ВВГнг или ВВГнг-LS. Подходящий вариант подбирается после расчета сечения кабеля по мощности и току. Обычно на светильники выбирают кабель диаметром 1,5 мм.кв., а на розетки — 2,5 мм.кв. Сечение отдельных линий мощных электроприборов рассчитывают индивидуально.
• Количество розеток подсчитывается индивидуально для каждого случая, поэтому на плане электропроводки в доме мы указали по одной розетке для примера (собственно и лампочек может быть любое другое количество). Рекомендуется создавать несколько розеточных групп по всему жилому дому из расчета на то, что при ремонте не придется оставлять «без света» весь дом. Такая же ситуация и с освещением — есть желание и возможности, создайте несколько магистралей на электрической схеме, каждая из которых будет обслуживать 1-3 группы потребителей. О том, как разделить электропроводку на группы, мы рассказывали в отдельной статье.
• На вводе, сразу же после электросчетчика, устанавливайте такой автоматический выключатель, который соответствует выделенной мощности на ваш дом. Эту информацию вы можете узнать из ТУ на подключение, договоре об электроснабжении или проконсультироваться в управляющей компании или энергосбыте. Что касается остальных автоматов, для розеток они могут быть рассчитаны на 16 А, а для группы освещения на 10 А. По-хорошему нужно рассчитать токовую нагрузку на жилой дом и подобрать наиболее подходящие характеристики автоматического выключателя. Розетки нужно обязательно защитить от утечек тока устройством защитного отключения либо дифавтоматом.
• Рядом с загородным домом размещен гараж, который также запитывается от домашнего вводного щитка. Схему электропроводки в гараже мы подробно рассматривали в соответствующей статье.
• Ввод электроэнергии осуществляется либо по воздуху проводом СИП, ответвлением от опоры, либо под землёй кабелем АВБбШв или ВВГ проложенным в трубе. Если у вас подземный ввод алюминиевым кабелем АВБбШв по возможности замените его медным аналогом – ВБбШв.
• Во всех комнатах лучше использовать светодиодные лампы, т.к. они более долговечные, потребляют минимум электроэнергии и при этом могут использоваться абсолютно в любой комнате, хоть в ванной, хоть в кухне, не говоря уже о спальне.
• Для ванной комнаты выведена отдельная розеточная группа, защищенная УЗО на 10 мА (другие розетки можно защищать УЗО на 30 мА), что связано с повышенной опасностью поражения электрическим током (помещение имеет большую влажность). Подробнее об этом сказано в ПУЭ 7.1.48, 7.1.71-7.1.88.
• Заземление присутствует, мы не показывали каждую отдельную жилу на типовой схеме электропроводки (фазу, ноль, землю), чтобы не загромождать рисунок.

В том случае, если Вы решили сделать схему проводки в доме трехфазной (на 380 В), придется выбрать другие элементы сети по характеристикам, однако принцип разводки кабеля по комнатам останется таким же. Только в этом случае дополнительно нужно будет правильно распределить нагрузку по фазам.

На схеме ниже наглядно показывается, как распределить однофазных потребителей в доме по группам:

Обращаем Ваше внимание на то, что в деревянном загородном домике (обычно это дачный вариант постройки) эл схема будет выглядеть иначе и элементы электросети будут другими, что связано с требованиями пожарной безопасности!

Полезное видео по теме:

Советы по правильной разводке электрики

Теперь Вы знаете, как выглядит схема электропроводки в доме на 220 В. Если у Вас возникают трудности с проектировкой, в любой момент отправляйте фото своего самодельного плана, чтобы наши специалисты смогли проконсультировать и помочь. Для этого мы и создали категорию «Вопрос электрику«, в которой рекомендуем Вам активно участвовать!

Также читают:

samelectrik.ru
