Технология строительства плитного фундамента: Фундамент плита: технология строительства

Плитный фундамент технология подробная информация, полезные советы, видео советы, технология строительства

Главной отличительной чертой плитного фундамента считается его способность защищаться от движений грунта – что и говорит об сфере его применения. Чаще всего данное сооружение отлично подходит для зданий, которые построены из жестких материалов, не способных к эластичной деформации.

Проще говоря, здания из кирпича, блока и бетона начинают трескаться при движении грунта на 1-5 мм, поэтому здания среднего веса, построенные из этих материалов, ставят на плитные фундаменты, способные противостоять подвижкам почвы, а двигаются вместе с ней.

Плитный фундамент используют только в том случае, когда занимаются строительством домов из жесткого материала, а также, исходя из самого почвенного состава, на котором будет стоять здание.

Есть несколько видов плитного фундамента, которые имеют свои различия:

• простая бетонная подушка;
• фундамент с ребрами жесткости.

Все другие разновидности причисляются только к комбинированным видам основания таким, как плитный фундамент на сваях или ленточно-плитное основание.

Последнее используется при возведении зданий, включающих подвальное помещение – выкапывают котлован и заливают бетонную подушку, а уже на нее устанавливают обычный ленточный фундамент. Данное сооружение имеет только одну отрицательную сторону – ее характеристики во много раз хуже, чем у мелкозаглубленного фундамента.

Другими словами, здание расположено не на бетонной подушке, а на ленточном основании. На первом месте стоит плитный фундамент с ребрами жесткости, по прочности у него нет конкурентов. Возводить его довольно сложно, в отличие от обычного плитного, разница в количестве бетона и арматуры, а также технических особенностях.

Технология плитного фундамента

В самом начале необходимо подготовить грунт. Для этого необходимо выполнить разметку планируемого основания, выборку грунта, уплотнение миниатюрного котлована и подсыпку его песком.

Далее в подробностях опишем поэтапное выполнение работы.

Шаг 1 — Выполнение разметки

Тут необходимо заострить внимание на геометрии фундамента и верно выдержать все его углы. Во всей остальной работе не требуется сторонняя помощь.

Шаг 2 — Подборка грунта

Производиться согласно выполненной предварительно разметке. Особое значение имеет глубина котлована – в основном толщина плиты фундамента равняется 250-400 мм, при этом половина данной толщины расположена ниже уровня грунта. Помимо этого, важно учитывать и слой подсыпки, который чаще всего не менее 100 мм.

Когда планируется возведение основания с ребрами жесткости, то здесь следует вырыть отдельные траншеи, которые уходят в грунт пониже основания плиты на 310-500 мм. Самая маленькая ширина ребер жесткости равняется 250 мм.

Шаг 3 — Подсыпка

Тут идет прямая связь с тем, льется ли основание с ребрами жесткости или нет.

Если фундамент не планируется с ребрами жесткости, то отсыпку и утрамбовку песка разрешается производить полностью по длине территории.

Если же, наоборот, с ребрами, то в самом начале работы предстоит выполнить подсыпку дна ямок, положив в них гидроизоляцию, затем каркас из арматуры, залить бетоном и как только все застынет, можно начинать подсыпку песка под плиту фундамента. Помните о необходимости выпусков арматуры из ребер жесткости вверх для связки их с плитой фундамента.

Шаг 4 — Укладка гидроизоляции

Последующий этап – это укладка гидроизоляции. Для того, чтобы произвести защиту основания от грунтовых вод, используют толстую пленку из полиэтилена, которая застелена на днище приямка в пару слоев.

При нахождении грунтовых вод поблизости с поверхностью, важно подумать о наиболее серьезной гидроизоляции, которая будет состоять из современного, усовершенствованного прорезиненного материала. На самом деле, все не так сложно, как может показаться на первый взгляд, поэтому не будем долго оставаться на этом этапе, а просто перейдем к следующему.

Шаг 5 — Армируем фундамент

В данном случае нужно будет выполнить объемный каркас. Другими словами, нужно сделать из арматуры две крупные сетки с ячейками 200 на 200 мм и поместить их друг над другом на расстоянии 100-200 мм (тут существует прямая зависимость от толщины плитного фундамента).

Существует еще одно преимущество – арматуру нельзя соединять с использованием сварки.

Все делается только с использованием мягкой вязальной проволоки. Выполнение сварки превращает бетонную подушку в жесткую и вместе с тем хрупкую. Тогда даже при самой маленькой просадке грунта в итоге получается трещина.

Шаг 6 — Фиксирование опалубки

Теперь приступаем к предпоследнему этапу производства  – фиксированию опалубки. Ограждаем контуры нашего фундамента при помощи всех подходящих материалов.

Наиболее важное значение имеет то, чтобы вес бетона не сломал опалубку. Самым лучшим материалом, который для этого используют, могут быть доски, ОСП или плоский шифер.

Шаг 7 — Заливка бетона

Окончательный этап в выполнении – это осуществление заливки бетона.

Для получения истинной монолитной конструкции, важно производить заливку в максимально быстрое количество времени. Идеально заказать готовый бетон, который привезет миксер.

В том случае, если он будет приготавливаться своими руками, нужно помнить, что разница по времени между отдельными порциями бетона не должна быть больше 60 минут. В противном случае монолит не получится.

Таким образом, и происходит технология выполнения плитного фундамента собственными руками.

Из вышеописанного следует вывод, что особенно сложного в выполнении работы ничего нет, главная задача это правильное соблюдение технологии заливки. Помимо всего прочего, не стоит забывать о процессе отвердевания бетонного покрытия – важно, чтобы вся работа проходила медленно.

Поэтому знающие люди накрывают его целлофановой пленкой или же обильно поливают водой на протяжении первых семи дней после установки.

Соблюдая все правила, можно без труда выполнить всю работу самостоятельно, она не требует особенных усилий и делается довольно просто и быстро.

Плитный фундамент: технология и особенности

Содержание

1. Общее описание
2. Срок службы фундамента плитного типа
3. Применение плитных фундаментов
4. Типы и особенности плитного фундамента
5. Используемые материалы
6. Технология сооружения плитного фундамента

Общее описание плитного фундамента

Img by Comrade King — flickr

Плитный фундамент

– это ресурсоемкий, но надежный способ организации долговечной основы для строения. Кроме того, это самый простой способ устройства фундамента для загородного дома. Он представляет собой сплошную железобетонную плиту на песчано-гравийной подушке. Различают плитные фундаменты по различной степени погружения в грунт, но существуют и комплексные плитно-свайные и плитно-ленточные варианты, значительно увеличивающие жесткость конструкции. Возможно создание плитного фундамента из отдельных, например, дорожных, плит. Однако такой вариант, кроме расходов на плиты и их укладку в котлован с помощью крана, все равно потребует выравнивающей цементной стяжкой по поверхности. Поэтому, лучший вариант строительства плитного фундамента – это создание однородной армированной плиты, по всему периметру планируемого строения.

Плитный вариант фундамента применяется при мелкозаглубленном (до 50 см.) и глубокозаглубленном (больше глубины промерзания грунта) обустройстве фундамента. В последнем варианте он может размещаться на любой глубине и автоматически становится основанием пола цокольного этажа. От ленточных или свайных типов фундамента плитный фундамент отличает наличие армирования по всей плоскости плиты, что позволяет избежать внутренней деформации, трещин и разломов.

В скандинавских странах, например, плитный фундамент довольно распространен, особенно в частном строительстве, так как имеет неоспоримые преимущества, по сравнению с другим типами фундаментов, в условиях севера. Местные строители отмечают, если строение отапливается и фундамент отлично теплоизолирован, то плитная конструкция по долговечности, выигрывает даже у свайной.

Срок службы фундамента плитного типа

О истории и сроках службы фундамента данного типа можно сказать следующее: египетские пирамиды до сих пор прочно стоят на монолитной плите. Другими словами, плита в основании здания, при правильной организации конструкции, превосходит многие иные варианты фундамента по долговечности. Однако, не существует универсальных решений и на продолжительность службы плитного фундамента может повлиять ряд факторов. Если здание простое, а состояние грунта на стройплощадке требует плитной конструкции фундамента, то беспокоиться не о чем. А вот в случае с большим и сложным строением, понадобятся внимательные и грамотные расчеты нагрузок (

обычно строители не применяют плитный фундамент на наклонных участках и при использовании тяжелых сооружений с этажностью более трех этажей). Именно тот факт, что плитные фундаменты применяются на проблемных грунтах, на срок службы могут сильно повлиять даже незначительные недочеты в конструкции. В процессе планирования реализации в индивидуальном проекте такого фундамента, необходимо учесть все детали и тонкости сезонного «поведения» грунта на стройплощадке. Правильная конструкция, полностью соответствующая обстоятельствам, может быть дорогой, но при профессиональном и качественном подходе, будет служить верой и правдой долгие десятилетия.

Img by Concrete Forms — flickr

Применение плитных фундаментов

Плитные фундаменты известны своими способностями сопротивляться движению грунта и даже компенсировать его вертикальные и горизонтальные перемещения. Поэтому такой фундамент часто используется в случаях насыпного, пучинистого, круглогодично промерзшего или подвижного грунта, а так же при неравномерности сжимаемости грунтов. На основе плитного фундамента можно организовать отличную защиту от высокого уровня напорных грунтовых или талых вод, однако это потребует дополнительного дренажа, гидроизоляции, а так же внимательной организации канализации, водопровода и других коммуникаций. В целом применение плитного фундамента целесообразно для строительства простых по планировке и небольших каменных, либо каркасных сооружений. Если планировка здания сложная, то плиту, после возведения, разрезают на части по деформационным швам. В результате под каждой частью строения оказывается своя цельная часть плиты, что снизит нагрузку при движении грунта, однако даже в этом случае все составляющие плиты будут работать как единая плита (эту работу однозначно должны проводить профессионалы). С затратной точки зрения малозаглубленные плитные фундаменты экономически довольно выгодны, поскольку позволяют экономить, как на материалах, так и на трудозатратах. Они возводятся быстро и имеют очень простую конструкцию, однако если здание не будет отапливаться, то малозаглубленный фундамент необходимо качественно теплоизолировать.

Типы и особенности плитного фундамента

Самый распространенный вид плитного фундамента, как и самый простой – это монолитный. Он представляет собой сплошную железобетонную плиту 20 – 25 см. на песчано-гравийной подушке, располагаемую под всем строением. Для придания необходимой жесткости плита может заливаться с созданием ребер жесткости, располагаемых в перекрестных направлениях. Ребра жесткости могут располагаться как с нижней, так и с верхней стороны плиты. В зависимости от целей конструкции железобетонный монолит может быть не только сплошным, но и решетчатым. Так же плитный фундамент может быть сборным. В таком случае конструкция собирается из плит, с обязательной бетонной стяжкой для выравнивания поверхности. Плитный фундамент сборного типа может также собираться из железобетонных балок, путем перекрестного наложения элементов, с обязательной заделкой стыков.

Img by Bruno Cordioli — flickr

Для обеспечения большей жесткости плиты, в отдельных случаях, а так же для возведения многоэтажных зданий применяют комбинированные типы фундаментов. В коттеджном строительстве, больше распространен комбинированный ленточно-плитный фундамент, который является особенно жесткой и надежной конструкцией, объединяя в себе лучшее от двух наиболее популярных типов оснований. Комбинированный свайно-плитный фундамент, для коттеджей — это, в большинстве случаев, непозволительная роскошь, исходя из перерасхода стройматериалов. Как правило, свайно-плитная комбинация, значительно увеличивающая жесткость плитного фундамента, используется при строительстве многоэтажных домов.

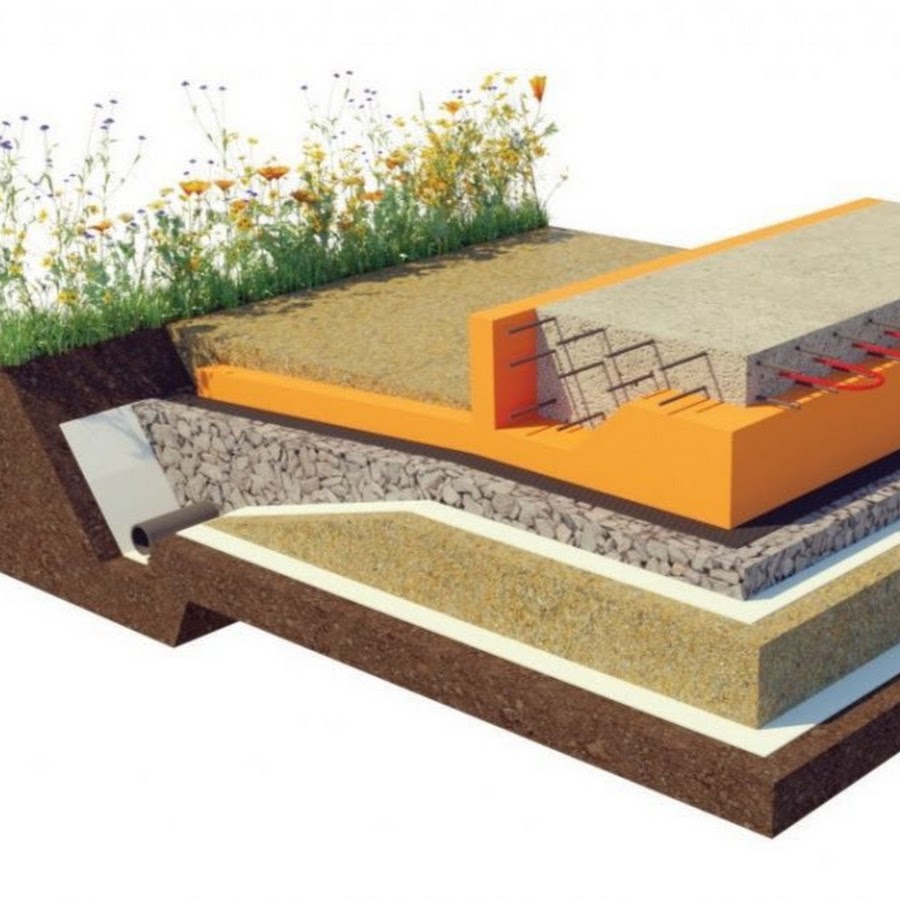

Плавающий плитный фундамент – это монолитная сплошная армированная плита, залитая по всему периметру здания на песчано-гавийной подушке и лежащая либо практически на поверхности, либо с незначительным заглублением в грунт. «Плавающая» конструкция применима для пушистых, насыпных и пучинистых грунтов, поскольку она способна подниматься и опускаться вместе с движущимся основанием. Такой вариант фундамента, как правило применяется при возведении небольших строений, например, бань или хозяйственных построек.

Используемые материалы

В конструкции плитного фундамента применяются следующие материалы: бетон высокого качества, арматура, различные гидроизоляционные материалы и утеплители. Бетон выбирается высокой прочности (марки М300 и выше), обязательно учитывается водонепроницаемость (W8 и более) и высокая морозоустойчивость (не менее F200), так же немаловажен коэффициент подвижности материала П-3. В случае с близким залеганием грунтовой воды, отлично подошел бы сульфатостойкий бетон, но это большая редкость. Арматура применяется диаметром 12-16 мм и может быть любой марки, соединяется в решетку она с помощью проволоки. Если же, планируется сваривать прутки арматуры между собой, то марка арматуры должна быть пригодной для сваривания (а500с, а240с). В качестве гидроизоляции, чаще всего используют битумно-полимерные материалы, однако допустимо и использование рулонного полиэтилена. Для утепления, о котором рекомендуется обязательно позаботиться в незаглубленных и малозаглубленных типах фундамента, используются различные синтетические теплоизоляционные материалы. Лучшим из них можно считать экструдированный пенополистирол, поскольку этот утеплитель очень прочен и особенно долговечен. Утеплению особенно стоит уделить внимание, если при глубоком заложении, плита фундамента выполняет одновременно и роль пола цокольного этажа.

Img by Rick — flickr

Технология сооружения плитного фундамента

Рекомендуется заглубление плитного фундамента, как минимум на метровую глубину, а если здание не отапливается, то стоит либо утеплить его, либо заглубить на глубину промерзания грунта.

Сначала роют котлован, размеры которого должны быть немного больше плиты, поскольку нужно оставить место для проведения гидроизоляционных и утеплительных работ. Выравнивание грунта нужно произвести тщательно и вручную, поскольку поверхность грунтовой основы обязательно должна быть ровной. Затем прокладывается слой геотекстиля. Это важное условие, которое не позволит песчано-гравийной подушке разойтись в грунт. Слой песка и слой гравия, аккуратно выравнивают с применением нивелира, обязательно с тщательной трамбовкой песчано-гравийной подушки, слоями по 10см. На этом этапе можно проложить необходимые коммуникации (вода, канализация и прочее), если они будут пролегать под фундаментом.   После этого, на «подушку» может быть уложен тонкий выравнивающий слой песчано — бетонной подготовки (до 10 см.). Далее идет гидроизоляционный слой из виниловой пленки или рубероида, причем двойной слой приветствуется.

Гидроизоляцию нужно вывести (выпустить) за пределы плиты и при глубоком заглублении объединить с гидроизоляцией стен цокольного этажа. Следом за гидроизоляцией стоит положить слой пенополистирола, для теплоизоляции, поверх которого, может быть дополнительно применен слой защитной виниловой пленки.  Подготовка подушки плитного фундамента закончена и можно начинать конструкцию самой плиты.

Этот процесс начинается с увязки или сваривания армирующей сетки из прутков арматуры. Не рекомендуется размещать арматуру слишком близко к поверхности плиты. Как только армирующая сетка закончена, строят опалубку и обязательно укрепляют ее, поскольку давление бетона будет высоким. В полученную форму заливается бетон, который тщательно распределяется и утрамбовывается виброинструментом. Поверхность бетонной плиты, разглаживают и выравнивают, после чего накрывают пленкой, для предотвращения слишком быстрого высыхания. Готовая плита отстаивается три-четыре недели, с поливом ежедневно, в течении первых семи дней. Когда плита готова, можно завернуть, выпущенную гидроизоляцию, и припаять ее к краям плиты. Все, монолитный плитный фундамент готов и можно переходить к другим работам.

Плитные фундаменты очень надежны и долговечны, а их эффективность в условиях сложных грунтов, неоднократно доказана на практике. Песчаные, слабые, пучинистые, насыпные, рыхлые, неоднородные и другие «проблемные» грунты на строительной площадке, могут сориентировать вас на использование именно этого типа фундамента. При правильном планировании и четком соблюдении технологии недостатков у плитного фундамента не так уж и много. Если вы возводите простое здание, например, гараж, баню, мастерскую или любую легкую хозяйственную постройку, то плитный фундамент — отличное решение. Но если ваше здание – жилое, и имеет приличную планировку или этажность, то для использования монолитной плиты в основании дома потребуются серьезные строительные расчеты. Очень важно, чтобы проектировщик обладал соответствующим образованием и были проведены необходимые исследования грунта.

Технология строительства плитного фундамента



Строительство дома всегда очень ответственное мероприятие, в особенности, если решено обойтись без привлечения специалистов. В этом случае велика вероятность ошибок из-за отсутствия опыта, и поэтому перед началом работ необходимо изучить все тонкости каждого этапа.

Любое строительство начинается с фундамента, и потому следует в первую очередь заняться освоением процесса его создания. Самым надежным из всех оснований является плитный фундамент, однако, технология его возведения не самая простая. В том случае если принято решение обустроить именно его своими силами, необходимо максимально полно ознакомиться с процессом и заранее выяснить, какие ошибки чаще всего допускают при строительстве такого основания.

Без этого, при отсутствии нужного строительного опыта, велик риск изготовить фундамент, который не сможет выдержать вес постройки, от чего потребуется срочный ремонт или замена основания.

Классический плитный фундамент



Когда строится монолитный плитный фундамент, важно выполнять работы в строгой последовательности, не пропуская ни одного этапа. Любая неточность при строительстве приведет к плачевным последствиям. Если разделить весь процесс на этапы, то их будет несколько:



• •    разметка участка;
• •    земляные работы;
• •    подготовка к заливке;
• •    заливка бетона.

Самой трудоемкой частью в этом деле является подготовка к заливке. Технология плитного фундамента требует проведения на этом этапе различных работ.



В самом начале участок размечают, ориентируясь на составленный заранее план. После чего выкапывают котлован. Делать это быстрее и легче с привлечением экскаватора, но если такой возможности нет, то выкопать котлован можно и самостоятельно, но только, конечно же, не в одиночку. После того как он вырыт, можно переходить к этапу подготовки к заливке.

Для начала на дне обустраивается песчаная подушка, которая тщательно утрамбовывается. Обычно достаточно ее толщины в двадцать сантиметров. Оптимальным же вариантом является песчано-гравийная подушка. Ее поверхность заливают бетонной стяжкой толщиной в десять сантиметров. Дальнейшие работы продолжаются только после полного затвердевания бетона.

Далее проводят гидроизоляцию, для чего применяют рулонный материал. Когда он расстелен, переходят к укладке арматуры. Технология строительства плитного фундамента требует использования прутьев с диаметром в десять – двенадцать миллиметров. Для арматурного каркаса в этом случае применять вязальную проволоку необязательно и можно воспользоваться сваркой.



После того как работы по армированию завершены, монтируют опалубку. Ее тип выбирают по собственному желанию. Когда опалубка готова – заливают бетон. В это время важно не допустить образование пустот, которые в дальнейшем будут снижать качество основания дома.

Ленточный фундамент и плита

Не всегда можно и нужно возводить классическое основание монолитную плиту. В ряде случаев более удобным вариантом является ленточно-плитный фундамент, технологию строительства которого также требуется знать.

Первый вариант такого основания – заливка монолитной плиты внутри ленточного фундамента. В этом случае проведение работ ничем практически не будет отличаться от заливки классической плиты.

Другой же вариант – это тот, когда ленточный фундамент строится с применением железобетонных плит. При этом основание получается не монолитное, а сборное. Применяют для ленточного фундамента в таком случае чаще всего железобетонные плиты, соответствующие ГОСТу 13580 85. Произведенные в заводских условиях они не преподнесут в процессе эксплуатации неприятных сюрпризов.







Достоинство подобного основания в том, что не придется ожидать затвердевания бетона, и следовательно перейти к строительству дома можно будет значительно быстрее. Главное при строительстве не экономить на плитах и не приобретать материал ненадлежащего качества.

Как рассчитать толщину?

Приступая к строительству монолитного фундамента плиты, необходимо не только грамотно провести все работы, но и правильно рассчитать его толщину. Если это не будет сделано, то основание, не справившись с весом постройки, будет повреждено, что приведет к порче всей постройки. Без расчета толщины плиты фундамента можно строить только в том случае, если ее заведомо сделать очень мощной, но это обойдется достаточно дорого, так как строительные материалы не дешевы.



Для того чтобы точно знать, какой должна быть плита, удобно обратиться к специалистам, которые, применяя все необходимые для этого и сложные для не занимающегося подобными расчетами человека формулы, подберут оптимальный вариант. Конечно, эти услуги потребуют дополнительных затрат.

Однако можно произвести все расчеты толщины фундамента плиты и самостоятельно при помощи специального калькулятора. При таком варианте результат не будет абсолютно точным, но достаточным для строительства загородного дома из не самых тяжелых материалов. Учитывая это, проводить расчет толщины фундамента монолитной плиты самостоятельно при возведении очень тяжелой постройки нежелательно. В этой ситуации обращение к специалистам обязательно.

Качественно изготовленный плитный фундамент обеспечит постройке надежное основание на долгие годы, без необходимости в ремонте и тем более замене. Учитывая это, в процессе строительства фундамента недопустимо экономить на материалах и помощи профессионалов. Дело в том, что сбереженные неправильными действиями или применением некачественных материалов деньги в дальнейшем потребуются на ремонт, который окажется значительно дороже добросовестного строительства.

Технология монолитного плитного фундамента: особенности расчёта и конструкции

Каждому человеку хочется, чтобы его дом стал настоящей защитной крепостью. Поэтому при проведении строительных работ на участке, многие руководствуются именно фактором надежности и крепости при выборе типа строений. Так, основание в виде бетонной плиты – самый надежный вариант. Технология монолитного плитного фундамента достаточно проста. Это позволяет проводить строительные работы даже неопытным рабочим.

Перед тем, как начать возводить свою крепость, стоит ознакомиться с технологией, особенностями и основными нюансами при постройке плитного основания.

Что представляет собой фундамент

В первую очередь стоит разобраться, что же представляет собой плитный монолитный фундамент и чем он отличается от остальных типов строений.

Он выполнен в виде цельной однородной плиты, изготовленной из железобетона или бетона. Для увеличения прочности ее армируют и уплотняют дренажной подушкой. Большая толщина плиты позволяет увеличить основные характеристики основания и позволить устанавливать на него максимальную нагрузку.

Данный тип фундамента удобен еще и тем, что его поверхность можно использовать в качестве напольного покрытия первого этажа здания. Это способствует существенной экономии стройматериалов.

Из-за высоких характеристик, долговечности, прочности данный тип строения на сегодняшний день является самым популярным.

Область применения

Также следует изучить основные нюансы строительства, когда установка плитного основания будет необходимой:

• Рекомендуется при возведении небольших по размерам зданий
• Рекомендуется использовать на песчаном грунте
• Также необходим при строительстве на поверхности, подверженной затоплению грунтовыми водами
• Рекомендуется строительство на торфяных земельных участках
• Незаменим при строительстве на болотистой местности
• Рекомендуется для установки при возведении зданий из жестких стройматериалов
• Необходим при возведении сооружений, не предусматривающих строительство подвального помещения

Как можно заметить, монолитно-плитный фундамент является практически незаменимым при проведении любых строительных работ.

Основные преимущества

Говоря о данном типе основания, нельзя не отметить основные преимущества, отличающие его от оснований других типов.

• Практически не оказывает влияния и давления на земную поверхность. Это достигается благодаря большому размеру плиты и арматурной сетке
• Большая выносливость
• Сдвиг земной поверхности не оказывает влияния на фундамент
• Простота при строительных работах
• При возведении не требуется специализированных знаний и навыков
• Возможность установки на любом, даже самом сложном виде земной поверхности
• Быстрые сроки строительных работ
• Низкая стоимость стройматериалов
• Работа не требует применения специализированной техники
• Способствует укреплению стен сооружения
• Можно применять в качестве напольного покрытия для первого или цокольного этажей здания
• Низкая стоимость на материалы для изготовления монолитного плитного фундамента

Основные типы

Плитный фундамент различается по способам конструкции. Чтобы выбрать наиболее подходящий тип основания, следует поговорить о них поподробнее.

Итак, по своему составу плитный фундамент может быть:

1. Монолитная плита. Изготавливается самостоятельно путем заливки опалубки армированным бетоном. Данный тип является наиболее дорогостоящим в применении, удобен при работе на любом участке почвы, устойчив к передвижению грунта.
2. Буронабивного типа. Также достаточно часто встречающийся тип основания. Рекомендуется для использования на небольших строениях. Однако требует проведения дополнительных земельных работ.
3. Ленточного типа. Получил наибольшее распространение в последнее десятилетие. Рекомендуется для возведения сооружений в 1-2 этажа. Достаточно экономичен в работе. Не требует специализированных знаний и работы на специальной технике. Однако для получения успешных результатов работы требует предварительных точных расчетов и аккуратности в работе.

Наибольшую надежность, прочность, долговечность обеспечивает плитно-монолитный фундамент. Поэтому многие потребители при выборе основания отдают предпочтение именно ему.

Основные виды

Не стоит думать, что плитный фундамент отличается только по типам конструкции. Также следует выбирать основания, рассчитывая глубину ее установки. По этим критериям можно выделить 2 типа конструкций:

1. Незагубленный. В народе имеет название «плавающего». Плиту из раствора бетона или железобетона устанавливают непосредственно на поверхность грунта. Поэтому при сдвигах земной коры основание также передвигается, «плывет». На него не оказывают влияние виды почвы, грунтовые воды, промерзание земли. Достаточно надежен и долговечен.
2. Загубленный. Представляет собой фундаментную плиту, расположенную в земле ниже уровня ее замерзания. Подходит для строительства зданий с подвальными помещениями.

Конструкция

Что же представляет собой монолитное основание. Устройство монолитного плитного фундамента представляет собой застывший раствор армированного бетона, расположенного в траншее, огороженной опалубкой. Можно возводить основание на дренажной подушке. Это повысит эффективность его работы и способствует долговечности.

Основные его составляющие компоненты являются довольно дорогостоящими. Именно поэтому окончательная стоимость основания является достаточно высокой. Однако большие затраты с успехом оправдывает хорошее качество, долговечность, прочность плиты.

Этапы работы

Перед началом строительства следует ознакомиться с основными этапами работ:

• Подготовительный период. Проведение основных расчетов, планирование конструкции.
• Снятие верхнего слоя почвы на земельном участке.
• Установка линий осей и разметка территории.
• Если при изучении местности выяснилось, что глубина залегания грунтовых вод достаточно мала, требуется гидроизоляция монолитного плитного фундамента.
• После проведения всех подготовительных работ специальной техникой необходимо вырыть котлован на месте строительства.
• Установка дренажной подушки. Для этого дно котлована послойно наполняется на 10-15 см песком и мелким щебнем. Каждый слой надо тщательно утрамбовывать и увлажнять.
• Сооружение и установка опалубки.
• Заливка первого слоя бетонного раствора. Его толщина не должна превышать 5 см. Оставить конструкцию до завершения высыхания.
• Установка слоя гидроизоляции. Его толщина должна составлять около 6 см. возле края необходимо увеличить длину слоя на 90-100 см для дальнейшей гидроизоляции внешней стороны.
• Заливка второго слоя. Используется раствор бетона и песка. Толщина слоя 4-5 см.
• Установка арматурной сетки. Проводится в 2 ряда. Ячейки сетки должны составлять примерно 20 см. шаг работ – 25-30 см. при работе следует соблюдать основные рекомендации: прутья связываются при помощи крюка, материал для связывания – проволока.
• Заливка третьего слоя. Следует учитывать погодные условия. При минусовой температуре слой бетона надо укрыть полиэтиленовой пленкой. В теплое время года – пролить водой. До полного высыхания плиты следует выдержать ее не менее 4 недель.
• Оставшуюся гидроизоляцию распределяем по стенкам основания и закрепляем ее.

Как можно заметить, технология монолитного плитного фундамента достаточно проста в применении. Основные требования: терпение при работе, обязательная выдержка требуемого времени для придания основанию необходимой крепости.

Расчет

Перед началом строительных работ, необходимо определиться с расчетом количества нужного материала. Для проведения расчета основания рекомендуется учесть следующие условия:

• Планирование толщины бетонного полотна.
• Расчет ее площади.
• Установка глубины залегания.
• При расчете и планировании площади основания, следует учесть, что она должна превышать площадь самого здания.
• При строительстве одноэтажных типов строений площадь вычисляется путем разделения веса строения на вес основания. При этом в расчете следует учитывать свойства грунтового покрытия.
• При расчете площади основания для двух или трехэтажных строений, можно пользоваться стандартными характеристиками:

1. Вес плиты – 100 тонн
2. Толщина – 25 см
3. Толщина стен – 5 см
4. Вес здания – 130 тонн
5. Вес внутреннего устройства здания – 80 тонн
6. Общий вес сооружения с учетом проживающих в нем людей – 300 тонн
7. Давление здания на фундамент – 300 г на 1 кв. см

Исходя из этих параметров, можно произвести основной расчет монолитного плитного фундамента.

Плитный фундамент — технология работ

Строительство домов на участках со сложными грунтами сопряжено с определенными трудностями. Ни ленты (ленточные фундаменты), ни сваи (свайный фундамент) не могут обеспечить устойчивость строениям, если на строительной площадке наблюдается сезонное вспучивание грунтов.

Постепенно опоры из глубины земли вытесняются наверх, что приводит к перекашиванию и разрушению надземной части постройки.

Наиболее надежным в таких случаях является плитный фундамент: технология его возведения достаточно проста,что позволяет использовать данную конструкцию в частном строительстве (о плюсах и минусах плитного фундамента).

Содержание статьи

Этапы работ

На первом этапе производятся подготовительные работы, в процессе которых на местность выносятся основные оси здания и его будущие контуры.

После завершения разметочных работ снимается плодородный слой и готовится котлован.

Рыть его можно с применением любой строительной техники, однако дно котлована следует тщательно зачистить вручную с тем, чтобы не допустить ям и прочих неровностей.

Наличие такого рода дефектов может привести в дальнейшем к деформациям монолитной плиты фундамента.

Неровность днища корыта негативно отражается на расходе основного материала: всего 1 см уклона на плите площадью 100 кв. см потребует дополнительных 0,5 куб. м этого бетонной смеси.

Согласно технологии плитного фундамента (фундамент плита — расчет толщины) размеры в плане котлована должны превышать соответствующие параметры монолита на 100-200 см на сторону.

Устройство подушки

Подушку под фундаментную плиту устраивают из гравия и песка. Эти материалы позволяют компенсировать действие деформационных сил, возникающих при подвижках грунта.

Кроме того, подушка защитит железобетон от грунтовых вод. Если строительная площадка располагается на болотистых или насыщенных влагой грунтах, часть подушки следует выполнить из щебня. Это позволяет улучшить гидроизоляцию плиты.

Толщину подушки определяют в зависимости от типа грунта. На пучинистых грунтах, например, она должна составлять не менее 300 мм, для песчаных достаточно и 150 мм. Песчано-гравийную смесь засыпают слоями, каждый из которых тщательно утрамбовывают.

Для данной операции обычно используют виброплиту. Для повышения качества уплотнения подушки песок обильно смачивают водой.

Далее можно смонтировать трубы инженерных сетей и выполнить цементную стяжку толщиной 10 см – пескобетоном или цементным раствором.

Гидроизоляция

Поверх стяжки укладывается гидроизоляционный материал. Стыки его отдельных полос пропаиваются при помощи горелки или паяльной лампы.

По периметру подушки гидроизоляционный слой должен выступать за ее пределы на 500 мм с каждой стороны. Свободные края гидроизоляционного материала впоследствии будут крепиться к верхней стороне плиты.

В некоторых случаях на гидроизоляцию укладывают утеплитель – жесткие пенополистирольные плиты. Тогда и верх теплоизоляционного слоя накрывают полиэтиленовой пленкой.

Армирование

Арматурный каркас фундаментной плиты состоит из двух горизонтально расположенных сеток, связанных между собой по вертикали. В частном строительстве обычно используют арматурную саль диаметром 12-16 мм.

Размер ячейки сетки составляет 200х200 мм. Расстояние от нижнего арматурного пояса до подушки (или утеплителя) – 50 мм. Верхний пояс также защищается от внешних воздействий 50-миллиметровым слоем фундамента.

Иными словами, если расчетная толщина фундаментной плиты составляет 300 мм, то расстояние между верхней и нижней сетками будет равняться 200 мм.

Сборка каркаса при помощи сварки запрещается: в результате воздействия высоких температур в конструкции возникают нежелательные напряжения, которые приведут к снижению надежности фундамента.

Монтаж опалубки

Опалубку для фундаментной плиты делают съемной. На ее изготовление идет струганная с одной стороны доска. Ее толщина должна быть не менее 20 мм. Доски сбиваются в щиты.

По углам элементы опалубки скрепляются при помощи саморезов. По наружному контуру конструкция укрепляется подкосами.

Некоторые строители применяют для заливки монолита несъемную опалубку из фиброволокнистой плиты. Крепится она на стяжки и металлические уголки и тоже укрепляется подкосами.

Заливка

Согласно технологии заливки фундаментной плиты пространство внутри опалубки должно заполняться одномоментно. Если есть возможность подогнать бетономешалку, то из нее бетонную смесь выгружают непосредственно в опалубку.

При отсутствии такой возможности бетон направляется к месту заливки по деревянному желобу. Продвижение по нему бетонной массы обеспечивается вручную при помощи лопаты.

Сразу по окончании заливки производится уплотнение бетона. Эту операцию лучше проделать при помощи глубинного вибратора. Если же таковой отсутствует, можно проштыковать бетон куском арматуры.

Не следует забывать и о выравнивании бетонной поверхности по маячкам.

Уход за бетоном

Фундаментная плита по технологии должна пройти процесс естественной сушки в течение 4-5 недель. За это время бетон наберет прочность, достаточную для обеспечения заданной несущей способности конструкции. Однако на длительность выстаивания фундамента большое влияние оказывают погодные условия.

Поэтому за бетоном в этот период надо следить и, при необходимости, предпринимать определенные шаги:

• накрывать монолит полиэтиленовой пленки в жаркие дни, чтобы защитить его от чрезмерно быстрого высыхания, и в дождливую погоду – для защиты от избытка влаги;
• в сухую летнюю погоду поливать его водой. В течение трех первых дней полив производится каждые 4 часа, далее можно ограничиться одним разом в день. Перед поливом полиэтиленовую пленку с бетона снимают, после процедуры – возвращают на место.
• подогревать его зимой с помощью тепловой пушки или электродного подогрева. Поскольку 50% прочности бетон набирает в течение трех дней, по их истечению подогрев можно не применять. По мере повышения температуры воздуха произойдет возобновление процесса роста прочности монолита.

Опалубку с фундаментной плиты можно удалять через неделю после заливки.

Если после прочтения этой статьи Вы решили, что Вас не устраивает плитный фундамент, возможно Вас заинтересуют столбчатые фундаменты.

Видео об устройстве плитного фундамента.

Монолитные плиты — ЗАО «СД Альфа Капитал»

Фундамент монолитная плита

Фундамент монолитная железобетонная плита относится к разновидности классических фундаментов. Монолитная плита считается мелкозаглубленным или незаглубленным фундаментом, глубина строительства которого составляет всего 40-50 см. Такой вид фундамента армируется по всей конструкции, что отличает его от ленты. Такая особенность конструкции позволяет монолитной плите без деформации выдерживать нагрузки, которые возникают при неравномерном движении грунта, что очень важно для фундамента на проблемных почвах. Поэтому его еще называют «плавающей плитой». Этот фундамент часто применяют на объектах, где фундамент должен стать полом первого этажа. Строительством монолитного фундамента компания «Домокомплект» занимается более 10 лет. На сегодняшний день у нас на счету более 1000 сданных объектов. За эти годы рынок малоэтажного строительства очень изменился, изменились технологии строительства домов и фундаментов. Но одно можно сказать точно – классика вечна. Монолитная фундаментная плита всегда пользуется спросом.

Основными характеристиками данного типа фундамента смело можно назвать надёжность, долговечность, универсальность. При грамотном проведение земляных работ, возведение монолитной плиты возможно практически на любых видах грунтов, и подходит она для любого типа домостроения. Плитный фундамент не имеет осадки и не поддаётся температурным изменениям грунта, поэтому может применяться на нестабильных грунтах с высоким уровнем грунтовых вод (торфяники, пучинистые, слабонесущие).

Плитный фундамент

В основе технологии монолитного фундамента лежит заливка бетона для «плиты». Для начала происходит устройство котлована и песчаной подушки. Затем требуется сделать дренажную систему для защиты от грунтовых вод. Монолитный фундамент требует прокладки гидроизоляции в 2 слоя. Затем происходит размещение арматуры и самое главное, заливка плитного фундамента. Когда бетон твердеет, технология монолитного фундамента требует связки каркаса с арматурой. При чем, расстояние между стержнями арматуры должно быть не более 30 см. Затем происходит установка опалубки и бетонирование монолитного фундамента, при устройстве которого бетон заливается слоями по 15 см каждый. Ждем когда бетон высохнет и снимаем опалубку. После этого фундамент считается полностью готовым, а технология монолитной плиты выполненной.

При грамотном проектировании и качественном выполнении работ фундамент способен прослужить долгие годы и стать надёжной опорой для вашего дома!

Плитный фундамент своими руками: расчет и технология строительства

Устройство плитного фундамента

Плитный фундамент

Плитный фундамент является модернизированным вариантом ленточного фундамента, который славиться своей надежностью и высокой несущей способностью. Плитный фундамент представляет собой цельную армированную бетонную плиту, неглубоко залегающую в почве.

Устройство плитного фундамента включает в себя следующие «прослойки»:

• Слой геотекстиля, укладывается в вырытом котловане под фундамент
• Дренажный слой из песка и щебня
• Утеплитель (рекомендуется применять пенополистирол)
• Арматурная сетка
• Бетонная стяжка
• Гидроизоляция фундамента

Устройство плитного фундамента

Следует отметить, что вместо арматурной сетки и бетонной стяжки некоторые дачники используют готовые железобетонные плиты. Несколько плит укладываются в котлован, а поверх них заливается небольшая бетонная стяжка. Данный вариант не рекомендуется использовать, т.к. в этом случае прочность фундамента гораздо меньше из-за неоднородности конструкции.

Преимущества плитного фундамента

Преимуществами плитного фундамента являются:

• Наивысшая несущая способность конструкции
• Простота возведения фундамента (сложности могут возникнуть только в расчетах)
• Плитный фундамент является малозаглубленным, поэтому практически не подвергается деформациям при замораживании/оттаивании почвы
• Плитный фундамент можно использовать в качестве готового пола, главное качественно утеплить его
• Строительство плитного фундамента представляет минимум земельных работ
• Целесообразно применять на сложных почвах

Несмотря на это, мы уже говорили, что денежные затраты на строительные материалы при возведении плитного фундамента являются высокими, поэтому использовать данный тип несущей конструкции рекомендуется только на сложных почвах и то для возведения легких построек (хозблока, летней кухни, бани).

Расчет плитного фундамент

Строительство плитного фундамента профессионалами

Наиболее сложным этапом при строительстве плитного фундамента своими руками является его расчет. Это и в правду так, потому что при неправильном расчете плитного фундамента вы либо переплатите деньги, создав слишком прочную конструкцию, либо сэкономив деньги, через время увидите перекосы стен на садовой постройке, установленной на плиточном фундаменте.

Расчет плиточного фундамента не слишком сложный. Главное что вы должны знать: несущую способность грунта и несущую способность бетона. Для того, что бы убедиться в том, что плиточный фундамент выдержит вес постройки, необходимо разделить общий вес (фундамент+постройка) на площадь фундамента.

К примеру, несущая способность сухого грунта составляет 2кг/см² , а несущая способность бетона марки М510 составляет около 150 кг/см². Исходя из этого, давление фундамента с постройкой не должно превышать 2кг/см². Только в этом случае постройка не будет деформироваться с течением времени.

Что бы вы поняли всю суть расчета плитного фундамента, предоставим вашему вниманию пример.

Мы хотим возвести двухэтажную баню, размерами 10*10 м. Исходя из этого, площадь фундамента равняется 100 м². Теперь рассчитываем вес фундамента. Если его толщина будет 20 см, то примерный вес (с учетом армированного слоя) будет составлять около 100 тонн. Полный вес двухэтажной бани при толщине стенок 25 см будет составлять около 130 тонн. Так же следует учитывать вес мебели, людей и остальных объектов в доме, берем для расчетов 70 тонн (т.к. баня двухэтажная). Итого, вес фундамента с постройкой составляет 300 тонн. Соответственно, 300 тонн/ 100 м² будет составлять давление на грунт 0,3 кг/см², чего полностью хватает для обеспечения нормального функционирования фундамента.

Обращаем ваше внимание на то, что большинство необходимых для расчетов данных находиться в ГОСТах, СНиПах и других стандартах.

Так же необходимо отметить, что минимальная толщина плитного фундамента должна составлять 20 см, а максимальная 30 см (без учета высоты ребер жесткости).

Следует отметить, что расчет плитного фундамента лучше передать в руки специалистам, которые тщательно проанализируют свойства грунтов, климатические условия и особенности постройки. Хотя за это вам придется отдать немного денег, зато так вы точно сэкономите на материалах и будете уверены, что фундамент не потрескается через сезон-два!

Технология строительства плитного фундамента своими руками

Для того, что бы возвести плитный фундамент, вы должны осуществить его расчет, подбить смету и подготовить почву.

Далее строительство плитного фундамента будет включать в себя следующие этапы:

1. Роем котлован глубиной не более 50 см
2. Отсыпаем дренажную подушку из щебня и песка (20 см), заливаем водой и тщательно утрамбовываем
3. Устанавливаем опалубку и укладываем в нее перевязку из арматуры (используем прутья толщиной не менее 12 мм)
4. Заливаем бетонный раствор толщиной 20-25 см
5. Делаем бетонную отмостку по периметру постройки
6. Осуществляем гидроизоляцию фундамента с помощью расплавленной битумной мастики и рубероида
7. Утепляем фундамент пенопропиленовыми плитами

Вот и вся технология строительства плитного фундамента своими руками! Рекомендуем вам ознакомиться с видео-примером создания данного типа несущей конструкции:

Видео-урок строительства плитного фундамента

Так же ознакомьтесь с нашей статьей: создание свайного фундамента своими руками!

Как построить плиту на уровне

Строительство плит на грунте — Техническое руководство

Решение построить свой дом с фундаментным фундаментом вместо обычного подвала или приподнятого фундамента может значительно снизить воздействие на окружающую среду во время строительства. , а также может предложить значительную экономию финансовых средств.

Заменяя бетон на менее ударопрочные и более эффективные строительные материалы, такие как высокоэффективная изоляция, вы можете устранить многие тонны выбросов парниковых газов из ваших строительных материалов, а также во время будущей эксплуатации дома.

Строительство перекрытия на уровне грунта — довольно необычный метод домашнего строительства, который заменяет обычную фундаментную стену и подвал или пространство для подполья бетонной плитой, которая опирается непосредственно на грунт. Этот метод подходит для большинства типов местности, за исключением участков с большим уклоном, и повышение эффективности перекрытия на перекрытиях уровня пола просто достигается путем добавления теплоизоляции — да, у нас есть руководство, как изолировать перекрытия перекрытий при строительстве. , здесь.

Зачем строить на плите вместо подвала?

Для экономии денег и выбросов углекислого газа, а также для более здорового и долговечного дома. Подробное руководство по выбору между перекрытием на грунте или цоколем для фундамента дома см. Здесь, но мы сделаем выводы ниже.

Как правило, строительство дома на одну семью в Канаде и Северной Америке начинается с бетонного фундамента, за которым следует фундаментная стена толщиной 8 дюймов, обычно от 8 до 10 футов в высоту.

В зоне с холодным климатом фундамент подвала может быть заглублен на глубину от четырех до пяти футов, чтобы защитить основание и пол подвала от отрицательных температур. Поскольку это создает дополнительную площадь пола под землей, возникает естественное желание претендовать на это пространство, и так родилась комната отдыха в подвале или пещера для людей — и также важно понимать, как выбирать между подпольем или плиточным фундаментом.

Независимо от того, начинаете ли вы строительство с плиты на грунте или с фундамента, при отсутствии коренной породы они оба будут опираться на землю. Таким образом, один из них не более «стабилен», чем другой, и не более подвержен морозному пучению, чем другой, если он должным образом изолирован по периметру.

В случае «открытого подвала» у вас фактически есть плита, только с очень дорогой и плохо изолированной стеной. Представьте себе плиту на уровне пола как четырехсторонний подвал с гораздо более дешевыми и качественными стенами, хотя, если вам действительно нужно построить подвал для оптимизации площади в квадратных футах на вашем участке застройки, изучите передовой метод изоляции при строительстве новый подвал здесь, или если у вас есть подвал и вам нужно научиться отделывать подвал и правильно утеплять его, чтобы избежать плесени, см. здесь.

В холодном климате плита на грунте может легко избежать морозного пучения за счет простого добавления изоляции юбки, которая защищает периметр основания, так что она никогда не будет подвергаться циклу замораживания / оттаивания, а вместо этого остается близкой к относительно постоянные температуры земли 8-10 градусов по Цельсию. Вы можете найти пошаговое подробное руководство по строительству защищенной от мороза плиты на фундаментном фундаменте здесь.

Изоляция юбки вокруг плит и фундамента предотвращает замерзание бетона © CMHC

Изоляция юбки — очень простое и экономичное решение, которое может (и должно) применяться также и на фундаменте подвала, так как оно поможет снизить теплопотери, поддерживая в стенах подвала гораздо более высокую температуру.

В дополнение к значительной экономии затрат во время строительства, плита на уровне грунта снизит риск проблем, вызванных влажностью и проникновением воды, которые являются типичными проблемами, с которыми сталкиваются подвалы.

Что не так с подвалами?

Затраты — экологические и финансовые :

Бетон очень дорого покупать и чрезвычайно энергоемко во время производства. Процесс строительства подвала требует 3 дорогостоящих визитов бригады автобетононасосов; один раз залить фундамент, снова залить стены, третий раз залить цокольный этаж.На каждую тонну произведенного бетона в атмосферу выбрасывается одна тонна парниковых газов.

После завершения фундамента подвала необходимо надстроить черновой пол. Это еще одна стоимость, которая будет понесена для создания поверхности, на которой будет построено жилое пространство, по сравнению с плитой, готовой к строительству.

* Дом, построенный на плите, имеет меньший риск ущерба от наводнения, что положительно оценивается страховыми компаниями и может быть отражено в ваших страховых взносах.Подвалы также могут быть восприимчивы к проникновению газа радона, поэтому, чтобы узнать, как предотвратить высокий уровень газа радона в домах, см. Здесь — или, в частности, узнать, как удалить газ радон из подвалов и помещений для подполья, см. Здесь.

Здоровье, прочность и комфорт:

Несмотря на то, насколько распространены законченные подвалы, в целом отсутствует понимание дополнительных проблем, связанных со строительством под землей. Это может означать, что во многих случаях не соблюдаются надлежащие строительные методы в соответствии с принципами строительной науки.

Плохо построенные подвалы подвержены гниению и плесени.

Показательный пример: стены должны высыхать хотя бы в одном направлении. В холодном климате стены над землей должны высыхать преимущественно снаружи. Но, поскольку почва фактически является «водой», стены подвала должны высохнуть изнутри.

Обычная строительная практика не учитывает это, и тревожно большое количество домов повреждено влагой и плесенью, что частично является причиной увеличения респираторных заболеваний.

Это происходит по ряду причин, первая из которых заключается в том, что мы слишком рано заканчиваем подвал. Бетон в значительной степени состоит из воды, а при наличии почвы снаружи фундаменту требуется как минимум 2 года, чтобы полностью высохнуть изнутри.

Во-вторых, поскольку Национальный строительный кодекс теперь требует, чтобы подвалы были изолированы, а покупатели новых домов обычно хотят, чтобы пространство было закончено, самый дешевый способ для разработчиков сделать это — относиться к ним так же, как к наземным стенам. Таким образом, подвалы обычно изолируются изнутри, задолго до того, как уходит нежелательная влага, и таким же образом, как мы строим над землей, где стены могут высохнуть снаружи.

Герметизируя влагочувствительные материалы (изоляция из дерева и стекловолокна) между мокрой бетонной стеной и полиэтиленовым пароизоляционным слоем, мы вызываем плесень. Фундамент «плита на грунте» позволяет избежать всего этого.

Почему нам нравится монолитное строительство

Качество жизни:

Полированная бетонная плита на ровном полу © Bala Structures

Преимущество наземного здания по сравнению с подвалом состоит в том, что оно дает больше естественного света. Это также помогает поддерживать чистоту воздуха в салоне, поскольку снижает вероятность образования плесени.

Более того, монолитная конструкция может сделать ваше жилое пространство более комфортным. Тепловая масса в кондиционируемом жилом помещении обладает способностью поглощать и накапливать тепло, что в значительной степени помогает регулировать внутреннюю температуру. В домах со значительной тепловой массой внутри оболочки летом также легче сохранять прохладу.

Доступность:

Доведение строительного проекта до момента, когда оно будет готово для каркаса основного этажа, можно сделать гораздо дешевле, используя монолитную плиту, чем подвал.С плитами тот же рубеж достигается без необходимости возводить 8-футовую бетонную стену, и вам не нужно строить деревянный черновой пол сверху.

Комфорт и эффективность:

При отсутствии 5 футов грязи плита на грунте в зонах с холодным климатом требует дополнительных мер, чтобы избежать морозного пучения, поэтому она включает уровни изоляции, которые в противном случае, казалось бы, были исключены при строительстве подвала. За эту изоляцию можно заплатить тысячами долларов, которые пошли бы на покупку бетона для фундаментной стены.

Полы из плит

также легко приспособлены для лучистого теплого пола, который обеспечивает очень сбалансированную и комфортную среду, превращая бетонную массу в один большой радиатор.

Одно из больших преимуществ лучистого теплого пола состоит в том, что чем дальше вы отойдете от всего, излучающего тепло (представьте дровяную печь), тем холоднее станет. Таким образом, тепло концентрируется на уровне земли, где мы находимся, а не в самых высоких точках нашего дома, где нас нет. Это способствует снижению общей температуры без ущерба для комфорта.Горячие ноги — счастливые ноги!

Снижение воздействия на окружающую среду:

Метод строительства плиты на уровне грунта снижает ваше воздействие на окружающую среду двумя разными способами: за счет значительного сокращения количества CO2, образующегося при производстве и транспортировке материалов, и за счет предоставления — доллар за доллар — стены с гораздо лучшей изоляцией. .

Строя монолитный дом, вы выбираете замену фундаментных стен надземными стенами. Другими словами, вы заменяете бетонные стены гораздо более доступными и энергоэффективными стеновыми конструкциями.

Вот почему фундаменты типа «плита на уровне» часто выбираются для сертификации пассивного дома в Северной Америке. , дома с пассивной солнечной батареей и дома с сертификатом LEED.

Плита на ровном основании © Янни Милон для Ecohome

Жертвы, проблемы и решения:

Для того, чтобы принять обоснованное решение относительно фундамента этого типа, необходимо предпринять несколько мер предосторожности и решить проблемы.

В вашем штате или муниципалитете могут потребоваться планы, одобренные инженером, а некоторые могут быть не знакомы с домами из плит на уровне пола. Обязательно проконсультируйтесь с вашим муниципалитетом или штатом перед началом строительства и даже прежде, чем заходить слишком далеко в планах строительства.

Хотя мы твердо поддерживаем концепцию строительства плит на грунте, мы рекомендуем тщательно рассмотреть ваши варианты, прежде чем приступать к каким-либо планам. Есть много законных причин для начала строительства с фундамента подвала:

• Плита на уровне земли потребует больше надземного пространства, поэтому для того, чтобы иметь такой же размер дома, вам нужно будет построить либо надстройку, либо надстройку.Вы можете столкнуться с ограничениями по высоте там, где вы решите строить, что означает, что вам, возможно, придется строить, а не наращивать. Это не всегда возможно, особенно если ваш участок представляет собой городскую застройку, поэтому у вас остается два варианта: дом меньшего размера или подвал.
• Несмотря на свои недостатки, подвалы часто бывают очень практичными, так как в них есть много места для хранения вещей. Без подвала все, что было бы там внизу, должно уместиться в остальной части дома, в гараже или сарае.
• В подвальных помещениях обычно находятся механические помещения. Помните об этом на этапе проектирования, если вы выбираете перекрытие, так как теперь механические системы необходимо будет разместить на основном этаже. И не скупитесь на это пространство — подумайте обо всем, что потенциально может понадобиться там: печь, бойлер, водонагреватель, воздухообменник, смягчитель воды, септический насос, резервуар для серы, центральный пылесос и т. Д.

План перекрытия:

Учитывая, что вы передаете определенную часть основного этажа механическим системам, сейчас самое подходящее время, чтобы спланировать хранение и максимизировать эффективность этого помещения.Наряду с местом для хранения вещей вы можете рассмотреть возможность включения в него прачечной или даже кладовой.

Из-за большого количества действий, происходящих в механической комнате, будет немного шумно. Чтобы уменьшить это, эти стены должны включать звукоизоляционные меры.

Сантехнические системы обычно доступны из подвала или из подвала, но не с плиты. По своей природе плита на уровне грунта означает, что водопроводные системы будут постоянно фиксироваться в бетоне и их нелегко модифицировать.

Установить второй унитаз на имеющуюся сливную трубу в этой ситуации практически невозможно, поэтому планируйте заранее. Стоит исследовать концепцию «гибкого жилищного строительства», в которой в будущем ожидаются изменения, позволяющие создать необходимую инфраструктуру во время первоначального строительства.

Изолированная плита на земле в ожидании установки пароизоляции © Ecohome

Плавающая плита / Монолитная плита:

Термин «плавающая плита» относится к двухступенчатой ​​конструкции плиты, в которой опоры индивидуальны.

Заливается

, а центральный пол плиты заливается после отверждения опор.Формы монолитной плиты разработаны таким образом, чтобы одновременно заливать фундамент и перекрытие.

Мы не обнаружили больших преимуществ для поддержки любого из методов — основная причина заливки монолитной плиты — это сократить количество посещений бетонных грузовиков до одного.

Чтобы узнать больше о фундаменте перекрытия на уровне грунта, воспользуйтесь видео-гидом EcoHome для фундамента перекрытия уровня

с солнечным лучистым обогревом ниже или прочтите множество других статей о проектировании, изоляции, формовании, нагреве и заливке перекрытия на уровне грунта Нажав ЗДЕСЬ все из Руководства по экологическому строительству EcoHome

Или вы можете посмотреть все видео EcoHome Slab On Grade в этом плейлисте

Типы фундамента дома 101

© Nenov Brothers / Fotolia

Тип фундамента, поддерживающего ваш дом, имеет большое влияние на долговечность здания и на ваш комфорт.Планируете ли вы построить собственный дом или хотите больше узнать о доме, в котором живете сейчас, знакомство с конструкцией фундамента — идеальное место для начала.

В современном жилищном строительстве обычно используются три типа фундаментов:

• Плита
• Ползун
• Подвал

Тип, который подходит для вашего дома, во многом зависит от свойств вашей строительной площадки, таких как тип почвы, глубина зеркала грунтовых вод и уклон.Помимо этого, у каждого типа фундамента есть свои плюсы и минусы с точки зрения доступности, обслуживания, домашнего комфорта и других факторов.

Плитный фундамент

© Lev / Fotolia

Это самый простой, экономичный и самый распространенный тип фундамента дома. Этот фундамент представляет собой бетонную плиту толщиной от 6 до 8 дюймов, залитую непосредственно на поверхность почвы, подготовленную с гравием для облегчения дренажа. Есть несколько способов соорудить плиточный фундамент.

• Плита на уровне — Для сооружения этого фундамента бетон просто заливается на подготовленный грунт. По краям он залит более толстым слоем, чтобы образовалась основа. Арматура добавляется для прочности, а проволочная сетка может быть добавлена ​​для уменьшения риска растрескивания.
• Т-образный — Этот фундамент состоит из бетонных опор ниже линии промерзания и стен поверх опор, доходящих до поверхности почвы. Поверх этой поддерживающей конструкции заливается плита.
• Защита от замерзания (FPSF) — Этот фундамент содержит изоляцию из жесткого пенопласта для предотвращения промерзания грунта под землей, что снижает риск появления трещин.Он используется только в зданиях, которые будут отапливаться зимой.

Дом строится прямо на фундаменте, что устраняет необходимость в системе поддержки пола, что дополнительно снижает затраты и ускоряет строительство.

Плюсы

Отсутствие открытого пространства под домом означает меньший риск заражения термитами, мышами и другими вредителями. Поскольку фундамент из плит не опирается на балки для поддержки, они исключительно прочные. Для них требуется минимальное копание, поэтому они идеально подходят для каменистых или тяжелых почв, где копать подвал или подвал было бы непрактично.

Минусы

Водопроводные, газовые и дренажные трубы часто заделываются в бетон, и когда эти трубы изнашиваются и протекают, необходимо вскрыть фундамент, чтобы можно было провести ремонт. Фундаменты из плит уязвимы для давления, вызванного замерзанием и оттаиванием грунта, поэтому их лучше всего использовать в более теплом климате, где грунт замерзает редко. Поскольку они не могут защитить дом от паводковых вод, как ползун или подвал, они менее чем идеальны для зон, подверженных наводнениям.

Фонд Crawl Space

Фото: RBerteig

Фундамент для ползания включает в себя открытое пространство высотой около 2 футов под домом, которое поднимает дом над землей. Обычно они создаются одним из двух методов:

• Стенка ствола — Сплошная стена из кирпича.
• Колонна и балка — Бетонные опоры в земле, поддерживающие деревянные опоры и бетонные балки между опорами.

Плюсы

Фундамент для подполья — хороший выбор в районе с высоким уровнем грунтовых вод или склонностью к затоплению.Он защищает дом от смещения почвы во время проливных дождей, а с добавлением вентиляционных отверстий снижает риск попадания паводковой воды в дом. Подземное пространство обеспечивает циркуляцию воздуха под домом, помогая сохранять прохладу в ваших комнатах летом. Здесь часто проходят трубы и другие инженерные коммуникации, поэтому вы можете легко добраться до них для ремонта или модернизации. Вы также можете использовать место для хранения вещей.

Минусы

Ползунки должны быть должным образом изолированы и поддерживаться в хорошем состоянии, чтобы предотвратить проблемы с влажностью, плесенью, сквозняками и вредителями.В зависимости от вашего климата и конструкции вашего дома это может означать добавление пароизоляции и изоляции из жесткого пенопласта в дополнение к вентиляционным отверстиям или полную герметизацию пространства и герметизацию вентиляционных отверстий, а затем установку водоотливного насоса и осушителя.

Фундамент подвала

© Кристиан Делберт / Fotolia

Фундамент подвала строится путем выкопки на глубину около 8 футов, а затем возведения пола и стен для образовавшегося пространства. Сначала заливают бетонные опоры для поддержки стен.Далее возводятся стены, обычно из заливного бетона. В завершение заливается бетонная плита пола. В результате появляется дополнительная комната, которую можно использовать для хранения вещей или для увеличения жилого пространства.

Плюсы

Подвал — идеальное место для размещения бытовой техники, связанной с коммунальными услугами, такой как печь и водонагреватель. У вас будет легкий доступ к этим приборам, а также к трубам и воздуховодам в этом пространстве, что облегчит их обслуживание и ремонт. В подвале также есть удобное место для стиральной машины и сушилки, чтобы освободить место в основной жилой зоне.

Проявив немного творчества, его можно превратить в мастерскую для ваших хобби, домашний кинотеатр или даже домашний бар и бильярдную. В качестве дополнительного преимущества воздушное пространство, которое создает подвал под вашим домом, помогает сохранять прохладу в ваших комнатах летом.

Минусы

После того, как подвал будет построен, вам потребуется герметизировать и утеплить его, чтобы предотвратить нежелательные потери и увеличение тепла. В зонах, подверженных наводнениям, вам необходимо установить водоотливной насос, чтобы удалить любую паводковую воду, которая попадает в подвал. Обеспечение надлежащей герметичности, сухости и чистоты подвала также помогает предотвратить заражение вредителями и плесень.

Если ваш дом будет расположен на скале или известняке близко к поверхности, копать подвал может быть непрактично, если вообще возможно. Тяжелые или заболоченные почвы, такие как глинистые и заболоченные почвы, также являются сложными и часто непрактичными местами для фундамента. В этих местах, если вы хотите, чтобы ваш фундамент был оторван от земли, лучшим вариантом будет подполье.

Хотя тип земли, на которой вы строите, является самым важным фактором, определяющим, какой тип фундамента лучше всего подойдет для вашего дома, очень часто у вас есть выбор. Если да, то подумайте, как каждый тип фундамента повлияет на долговечность здания и потребности в обслуживании, а также на то, насколько вы будете получать удовольствие от дома.

Если ваш дом уже построен, помните о типе фундамента при планировании повседневных работ по обслуживанию дома. Например, фундамент из плит следует контролировать на предмет протечки водопроводов, в то время как рабочие пространства и подвалы следует регулярно проверять на наличие проблем с влажностью и заражения вредителями.

Связанные

Конструкция с плавающей плитой — Области применения и преимущества плавающих плит

Плавающие плиты — это бетонные плиты, которые лежат на земле без каких-либо анкеров, как если бы они просто сидели на ней и плавали.Плавающая плита, как следует из названия, напоминает плиту, которую просто кладут на воду без какого-либо соединения между ними.

Основное применение плавающих плит — использование в качестве фундамента под навесы, производственные цеха, дополнительные помещения дома или гаражи. Он экономичен при использовании там, где не требуется стандартный фундамент. Детали конструкции подробно описаны в следующих разделах.

Когда мы предполагаем здание с плавающим расположением, мы должны представить его как здание со стандартным ленточным фундаментом, построенное на несколько футов ниже уровня земли.Затем у нас есть стена над поверхностью земли. Тогда буквально плавающие плиты плавают по земле. Здесь потребность в подготовке грунта снижается в большей степени.

Плавающие плиты называются монолитными плитами, так как они не связаны с фундаментом. Если это так, то только после затвердевания фундамента отливаем плавающую плиту.

Конструкция плавающей плиты

Строительство плавающих плит требует деталей для начала предлагаемого строительства требуется прочный фундамент, чтобы полностью выдержать весь вес надстройки.

Как уже упоминалось, они больше используются в гаражах, пристройке дома или навесах, которые не обязательно требуют огромного фундамента. Эти здания имеют легкую структуру. Таким образом, плавающие плиты считаются наиболее подходящими и экономичными по сравнению с традиционной конструкцией плит.

Основные строительные слои плавающей плиты показаны на рисунке 1. Строительство предполагает следующие этапы:

Рис.1: Слои плавающих перекрытий

A: Выемка грунта для строительства плавучей плиты

Первым этапом строительства плавучей плиты является расчистка земли и выемка грунта согласно плану.Это начальная подготовка к строительству.

Рис.2: Подготовка земли удалением верхнего слоя

Этот этап также включает дренаж по бокам, чтобы вода могла стекать через гравийное основание, как показано ниже. Построенная траншея заделана геотекстилем и гравием, как показано ниже, которые будут удалять воду из бетонной плиты фундамента, как показано на рисунке 3.

Рис.3: Вынутый дренаж и подготовленный дренаж

B: Укладка гравийного основания для дренажа

Фиг. 4: Укладка гравия на участок для отвода нежелательной воды

C: Армирование перекрытий

Форма для сляба помещена для отливки. Для усиления плиты предусмотрены арматурные стержни в соответствии с размерами и кодами.

Рис.5: Арматурные стержни, расположенные в плитах

D: Литая плавающая плита

Бетон заливается в опалубку перекрытий. Уплотняется либо мой труд, либо механический вибратор в зависимости от площади и исполнения.Чтобы плита была полностью продуктивной, необходимо произвести надлежащее уплотнение. Правильное лечение должно длиться почти 2–3 дня.

Рис.6: Уплотнение заливного бетона

Преимущества плавающих плит

• Конструкция с плавающей плитой может использоваться на площадках с более низкой грузоподъемностью и там, где вкладывать большие деньги в обработку почвы бесполезно. Эта система позволяет использовать на рыхлом грунте или в почве с различной сжимаемостью.
• Плавающая плита имеет свойство распределять вертикальные нагрузки или напряжения, приходящиеся на нее, для распределения по большей площади.
• Фундамент из плавающих плит — хорошее решение при пристройке дома. Бывает ситуация, когда требуется пристройка здания, не затрагивая уже существующий фундамент. Это не повлияет на уже построенные строительные конструкции.
• Плавающие плиты служат барьером для влаги, поступающей из земли.Он действует как барьер между надстройкой и землей. Это предотвращает просачивание воды и обледенение. Для этого плиту можно утеплить от мороза или влаги. Это нашло широкое применение в строительстве холодных регионов.
• Плавучие плиты не требуют использования траншей для нижнего колонтитула. Их можно залить с помощью траншеи или рытья, что экономично.
• Плавающая плита не нарушает лежащий под ней слой земли и не влияет на качество.
• В местах, где существует возможность сдвига слоя земли, в основном из-за высокого содержания влаги, лучше всего подходят плавающие плиты.

Недостатки плавающих плит

• Плавающая плита не делает подземную землю доступной для подземного доступа для соединительных линий, выходящих на инженерные коммуникации.
• Имеет примитивную технику
• Фундамент с плавающей плитой с меньшим расчетным резонансом

3 самых распространенных фонда дома: за и против

По определению, фундамент дома — это несущая часть конструкции, обычно возводимая под землей.

Как минимум, любой фонд должен хорошо выполнять три задачи:

1. Поддержка структуры выше
2. Не допускать попадания грунтовых вод
3. Действует как барьер для воды и почвенного пара

Вот и все. Но, как и все в домостроении, у вас есть выбор.

К счастью, эти варианты довольно просты, а их относительные преимущества и недостатки совершенно очевидны.

И хотя решение о том, какой тип фундамента подойдет вам, — не самая увлекательная часть планирования строительства, это, несомненно, один из самых важных (и самых первых) шагов.

Чтобы систематизировать эту статью, мы обсудим три типа фундаментов, с которыми вы, скорее всего, столкнетесь на этом рынке, начиная с самого дешевого — фундамента из бетонных плит.

1. Фундамент из бетонных плит

Бетонная плита — один из наиболее распространенных типов фундамента дома, требующий наименьшего количества подготовительных работ для начала строительства.

Установка проста по сравнению с другими типами фундаментов, что делает фундамент из плит популярным среди домовладельцев благодаря своей относительно низкой цене.

Как и все фундаменты, плита начинается с бетонного основания, залитого на 24 дюйма ниже предполагаемого уровня отделки. После заливки нижних колонтитулов поверх нижних колонтитулов укладывается минимум два слоя бетонного блока. После укладки блоков монтируются все внутренние трубопроводы. Затем добавляется каменный наполнитель, а сверху заливается четыре дюйма бетона.

На фото: тот же дом с плиточным фундаментом после заливки нижних колонтитулов и укладки блоков. На этом этапе он готов к прокладке водопровода, добавлен полный камень, а затем залит бетон.

Преимущества фундамента из бетонных плит

• Цена : Как правило, фундамент из плит — ваш самый дешевый вариант, когда речь идет о фундаменте, отличный выбор, если бюджет ограничен.
• Низкие затраты на обслуживание : Из всех типов фундаментов плиты требуют минимального обслуживания, что увеличивает их стоимость.

Недостатки фундамента из бетонных плит

• Потенциально дорогостоящий ремонт : Сантехнические системы заглубляются НИЖЕ плиты, что делает ремонт фундамента дорогостоящим, так как вам придется сначала пробить бетонную плиту, чтобы добраться до трубопровода.Однако с новыми технологиями, такими как водопроводные системы Pex, которые все чаще используются строителями, необходимость доступа под перекрытием в конечном итоге становится гораздо менее вероятной, чем в прошлом.
• Плохая погода : Плиты обеспечивают минимальную защиту вашего дома от штормов и других неблагоприятных погодных явлений.

Еще одна вещь, на которую стоит обратить внимание :

Как и любой фундамент, строители всегда должны обеспечивать надлежащий дренаж вдали от конструкции, чтобы гарантировать защиту от влаги и повреждений, вызванных стоком.

2. Фонд Crawl Space

Дома с фундаментом для подполья возвышаются на несколько футов над землей. Подобно плите, заливается фундамент, затем кладутся блоки, чтобы создать фундамент для поддержки стен конструкции.

Постройка фундамента для подвальных помещений позволит сэкономить на стоимости по сравнению с подвалом, но не обязательно по времени, поскольку на их строительство уходит примерно столько же времени, сколько на строительство полного фундамента подвала.

Преимущества фундамента для ползания

• Доступные утилиты : устраняя самый большой недостаток плиты, свободное пространство облегчает доступ к проводке, трубопроводам и воздуховодам в вашем доме, что упрощает ремонт и будущие обновления.
• Теплые полы : в отличие от плиточного фундамента, первый этаж дома, построенного на подполье, не будет ощущаться, как будто он построен на бетоне. Фактически, полы, как правило, теплее, потому что пространство для подполья кондиционировано.

Недостатки фонда Crawl Space

• Склонен к влаге : Даже при установке ультрасовременных пароизоляционных материалов в пространствах для подполья все еще возможно поддерживать рост плесени и грибка. По этой причине вам нужно следить за своим пространством для сканирования.В случае Reinbrecht Homes наши кондиционированные рабочие пространства еще больше помогают решить проблемы с влажностью.
• Маленькая защита от штормов : Подобно плиточному фундаменту, подлоги предлагают структуре вашего дома практически полную защиту от непогоды.

Еще одна вещь, на которую стоит обратить внимание :

Крайне важно изолировать внешние стены вашего подвального помещения.
Чтобы узнать, подходит ли пространство для сканирования для вашего нового дома, загрузите наше руководство по фондам.

3. Цокольный фундамент

Подвал, говоря буквально, — это дыра высотой восемь футов (или глубже), которая заканчивается в бетонной плите.

Долгое время стены подвалов возводили из шлакоблоков. В результате они были подвержены структурным сбоям и утечкам по мере старения.

В наши дни, и особенно в Reinbrecht Homes, все построены с залитыми бетонными стенами , что практически устранило большинство проблем фундамента, связанных с структурной целостностью и проницаемостью влаги.

Подвалы отлично подходят для закрепления собственности к земле и расширения фундамента ниже линии промерзания участка, что помогает сохранить целостность фундамента с течением времени.

Преимущества фундамента подвала

• • Больше, дешевые квадратные метры : Возможно, самым большим преимуществом фундамента подвала является дополнительная площадь в квадратных футах — и при гораздо более низких затратах на квадратный фут, чем в других частях дома.
  • Сезонная жилая площадь : Отлично подходит для домов меньшей площади, добавление законченного подвала создает энергоэффективные жилые помещения, которые хорошо сочетаются с изменением времен года, сохраняя тепло зимой и прохладу летом.
  • Легкий доступ для ремонта : Само собой разумеется, что техникам проще (и дешевле) ремонтировать коммунальные системы в вашем доме стоя , а не ползать по полу или копаться в плите.
  • Storm Protection : Для вас, жителей, а также для вашего дома.Подвалы служат отличным убежищем от худшего, что мать-природа может вам бросить, и в то же время служат надежным якорем для вашего дома.

Недостатки цокольного фундамента

• • Повышенная стоимость фундамента : Подвал по понятным причинам является самым дорогим типом фундамента из трех упомянутых здесь — тем более, если вы решите закончить это пространство. Даже в этом случае эта готовая площадь подвала, скорее всего, будет наименее дорогой во всем вашем доме.
  • Потенциальное затопление : Без водоотливного насоса вы можете получить затопленный подвал. Для борьбы с наводнением (и практически полного устранения угрозы) мы рекомендуем резервные батареи, генераторы или резервные источники воды. Однако во всех случаях лучший сценарий предотвращения потенциального наводнения — обеспечение естественного пути дренажа.
  • Недостаток естественного света : если вы превращаете подвал в жилое пространство, а это НЕ прогулка, вам, возможно, придется найти творческие способы внести немного света в пространство.Опять же, это не проблема с подвальными помещениями.

На фото: подвал с выходом сразу после заливки пола.

Что такое фундамент из сборных плит?

Фундаменты из фальш-плит устойчивы к влаге, устойчивы к суровым погодным условиям и идеально подходят для прибрежных участков. Помещение для подполья и фундамент из плит, приподнятые фундаменты из плит имеют базовую конструкцию с опорами по периметру. Интерьер заполняется камнями, а затем конструкция покрывается бетоном.

Какой тип фундамента дома даст вам дом, который вы хотите, по разумной цене?

Стоит отметить, что, если они построены правильно, не существует типа фундамента, который «выдерживал бы» лучше других с точки зрения долговечности. Технически не существует «самого прочного» фундамента.

Точно так же, помимо топографии вашего участка, на самом деле нет серьезной причины выбирать один из них, исходя из географии или типа почвы.

Решение о том, какой фундамент использовать в новом доме, зависит от личных предпочтений и бюджета.

Чтобы узнать больше, прочитайте наше подробное иллюстрированное руководство по фондам.

Узнайте обо всех функциях, которые входят в стандартную комплектацию полу-нестандартного дома, в нашем руководстве по стандартам.

Посмотреть наши недавние проекты

Просмотрите наше портфолио домашних фотографий.

Посмотреть галерею проекта

ФУНДАМЕНТЫ И ФУНДАМЕНТЫ

Бетонные опоры

Опоры являются важной частью строительства фундамента.Обычно они сделаны из бетона с арматурой, залитой в вырытую траншею. Назначение опор — поддерживать фундамент и предотвращать оседание. Опоры особенно важны на участках с проблемными почвами.

Строительство опор лучше всего доверить профессионалам, которые смогут оценить почвенные условия и принять решение о правильной глубине и ширине опор, а также о правильном размещении. Размеры опор также зависят от размера и типа возводимой конструкции.Размещение опор имеет решающее значение для обеспечения надлежащей поддержки фундамента и, в конечном итоге, конструкции.

Бетонные фундаменты

Т-образный

Традиционный метод фундамента для поддержки конструкции в зоне промерзания грунта. Под линией промерзания кладут фундамент, а затем добавляют стены. Фундамент шире стены, что обеспечивает дополнительную поддержку у основания фундамента.Укладывают Т-образный фундамент и дают ему застыть; во-вторых, возводятся стены; и наконец, между стенами заливается плита.

Итого:

Т-образных фундаментов применяют в местах промерзания грунта.

Сначала кладется фундамент.

Во-вторых, стены построены и залиты.

Наконец, кладется плита.

Монолитный фундамент

Как следует из названия, плита представляет собой один слой бетона толщиной несколько дюймов.Плита заливается по краям толще, чтобы получилось цельное основание; арматурные стержни укрепляют утолщенный край. Плита обычно опирается на слой измельченного гравия для улучшения дренажа. Заливка металлической сетки в бетон снижает вероятность появления трещин. Плита на уклоне подходит для мест, где земля не замерзает, но ее также можно дополнить изоляцией, чтобы предотвратить воздействие морозного пучка. (см. ниже)

Итого:

Плита на уклоне, используемая в местах, где земля не замерзает.

Кромки плиты перекрытия толще, чем внутренняя часть плиты.

Монолитная плита монолитная (залита все за один раз).

Защита от мороза

Этот метод работает только с обогреваемой конструкцией. Он основан на использовании двух листов жесткой полистирольной изоляции — один на внешней стороне фундаментной стены, а другой, уложенный на гравийной подушке у основания стены, — чтобы предотвратить замерзание, что является проблемой для плит. на фундаментах в местах с морозами.Изоляция удерживает тепло от конструкции в земле под подошвами и предотвращает потерю тепла с края плиты. Это тепло поддерживает температуру земли вокруг опор выше точки замерзания.

Итого:

Работает только с обогреваемой конструкцией.

Обладает преимуществами монолитного метода перекрытия (бетонная заливка) на участках, подверженных морозам.

Бетон заливается за одну операцию, тогда как для Т-образного фундамента требуется 3 заливки.

Винтовой пирс

Винтовая опора — это стальной вал со спиралями, похожий на большой винт, который служит опорой фундамента для различных типов конструкций. Вал обычно квадратный и изготавливается из 5-футовых секций. Винтовые опоры часто используются, когда сложные грунтовые условия не позволяют использовать традиционную систему фундаментов. Они также обычно используются для исправления и поддержки существующих фундаментов, которые устояли или рухнули.

Основная функция винтовых опор заключается в поддержке и стабилизации несущих стен конструкции за счет переноса веса конструкции с более слабых грунтов на опоры.Одним из ключевых преимуществ винтовых опор является то, что они могут надолго поднять затонувший фундамент до исходного уровня.

5 различных типов фундаментов домов | 2020

основы строительства жилищное строительство 2 июля 2020 г.

Одно из самых важных решений, которые вы должны принять при строительстве дома, — это определить, на какой фундамент он будет опираться.В конце концов, фундамент выполняет важные функции: удерживает ваш дом на месте, даже если земля под ним может сдвигаться, изолирует его, не пропускает влагу и поддерживает ровный уровень — даже если ваш дом построен на холме с углом наклона 45 градусов. угол градуса. Строители выбирают фундамент, исходя из местоположения дома и климата, условий почвы и влажности местности и, конечно же, бюджета.

5 типов фундаментов домов

Существует пять основных типов фундаментов и несколько важных вариантов.

1. Цокольный фундамент

Фундамент полного подвала начинается с ямы глубиной не менее восьми футов для размещения подземного жилого помещения, площадь пола которого соответствует большей части или всему уровню земли дома. Вы разместите несущие фундаментные стены на бетонных основаниях по периметру подвала. Эти опоры должны быть размещены как минимум на 12 дюймов ниже ранее ненарушенной почвы и как минимум на 12 дюймов ниже линии промерзания. Затем вы залите балки, возводите фундаментные стены и заливаете цементную плиту внутри стен.

Очевидным преимуществом фундамента подвала является то, что он может обеспечить дополнительную жилую площадь; Фактически, это может удвоить квадратные метры дома, если домовладельцы решат закончить его. Фундаменты подвала долговечны и устойчивы к пожару и погодным условиям.

Вы часто встретите их в холодном климате, например, в регионах Среднего Запада, Средней Атлантики и Северо-Востока, потому что фундамент дома в любом случае должен быть расположен ниже линии замерзания, чтобы предотвратить смещение дома во время циклов замораживания и оттаивания.Они могут отапливаться или кондиционироваться вместе с остальной частью дома.

Подвал — самый дорогой тип фундамента, и если вы не строите подвал с дневным освещением — подвал, построенный на склоне холма, который открывается дневному свету хотя бы с одной стороны — это пространство, созданное этим типом фундамента, может ощущаться как пещера. вроде как не хватает естественного света. Не рекомендуется строить подвал, если вы живете в районе с риском затопления. И даже в зоне, не подверженной наводнениям, специалисты рекомендуют устанавливать специальное оборудование, например, отстойник.

Для домов, построенных на склоне, подвал с дневным освещением, у которого есть хотя бы одна сторона, встроенная в землю от пола до потолка, может быть хорошей альтернативой полноценному фундаменту подвала, даже позволяя иметь отдельный вход в дом.

2. Стены подвесного пространства

Короткие фундаментные стены на бетонных основаниях или стволовые стены образуют фундамент домов с подпольями. Они образуют пространство именно так, как звучит: немного приподнятое пространство под домом, по которому вы можете проползти, и часто в нем достаточно места для хранения вещей, печи и другого оборудования.

Основным преимуществом фундаментов для подвальных помещений является защита дома. Подняв фундамент дома, его стены защищают от затопления и других опасностей окружающей среды. Пространство обеспечивает легкий доступ к сантехнике, проводке и другим механическим системам. А поднятие основания дома поднимает весь дом, что может привести к более эстетичному дому. Это также менее затратный вариант, чем рытье полного подвала.

Эти типы фундаментов особенно распространены в странах с более теплым климатом, таких как Калифорния, Техас, Северо-Запад и Юг.Они также популярны среди архитекторов, проектирующих дома, где часто случаются землетрясения.

В то время как фундаменты подполья более устойчивы к термитам из-за того, что они возвышаются над землей, они склонны к образованию плесени и грибка из-за влаги, которая может накапливаться под ними. Хотя они являются менее дорогостоящим вариантом, чем подвал, фундаменты подполья требуют технического обслуживания: домовладельцам необходимо убедиться, что подземные стены не имеют трещин, проверить отсутствие утечек вокруг компонентов сантехники и установить пароизоляцию, чтобы они оставались сухими.

3.

Фундамент из бетонных плит

Фундамент из плит, иногда называемый монолитным или монолитным фундаментом, представляет собой плоскую бетонную плиту, которая опирается на землю и заливается как одно целое. Основное преимущество монолитного фундамента в том, что они дешевле и быстрее возводятся.

На самом деле установка — это несложный процесс. Залитая в бетон балка проходит примерно на два фута глубиной по периметру плиты, а в бетон заделаны проволочная сетка и стальные арматурные стержни.Поскольку в зданиях, которые стоят на плите, нет места для обхода, домовладельцам не нужно беспокоиться о проблемах с обслуживанием, которые могут возникнуть в этом пространстве.

Заливная бетонная плита не будет иметь слабых мест, которые со временем могут рассыпаться и вызвать дорогостоящие проблемы с ремонтом фундамента. Но обычно вы не найдете их в холодном климате: когда земля замерзает и оттаивает, в бетоне могут образовываться трещины, и он может сместиться.

Одним из заметных недостатков конструкции плиты является то, что канализационные и дренажные трубы устанавливаются на место до того, как будет заливаться бетон. В случае возникновения проблем с канализацией или водопроводом вам придется разрезать плиту, чтобы получить доступ к трубам.

4. Деревянный фундамент

Дерево может показаться необычным выбором для фундамента, но в 1960-х годах оно стало популярным. Строители будут использовать обработанную консервантами древесину, устойчивую к гниению и простую в установке. Поскольку деревянные фундаменты не требуют заливки бетона или трудоемких каменных работ, их установка быстрее и дешевле.

Строители

также могут изолировать эти фундаменты и создать более теплое пространство для прогулок и менее сквозняк в доме.Интересный факт для тех, кто сомневается в прочности деревянных конструкций в подходящем климате: археологи обнаружили балки из кипрского дерева в египетских пирамидах, возраст которых превышает 6000 лет.

Некоторые виды древесины, такие как кипарис, красное дерево и кедр, невосприимчивы к насекомым и плесени, но, поскольку они дороги, лесная промышленность разработала способы обработки других пиломатериалов, чтобы придать им аналогичные характеристики. Тем не менее, они не могут длиться так долго, как бетонный фундамент, и их можно использовать только в полностью сухой почве.

5. Фундаменты опор и балок

В прибрежных районах лучший способ закрепить дом над почвой, которая постоянно смещается, затопляется или выветривается, — это построить опорную и балочную основу (также известную как «опоры и сваи» или «опоры и опоры»). Вы часто найдете их в районах, подверженных ураганам или сильным наводнениям. Им нужно поддерживать дом и защищать его от влаги, поэтому требуют серьезной планировки.

Они работают так же, как океанские пирсы, закрепляя длинные столбы — часто более 15 ярдов длиной, чтобы достичь твердой земли — в самых глубоких слоях камня и почвы.Строители используют их в более тяжелых домах, потому что столбы переносят вес дома на большую площадь, предотвращая его оседание.

Вам нужно будет пригласить на борт инженера-строителя, который будет наблюдать за проектом, так как ему нужно будет провести анализ почвы, чтобы убедиться, что вы строите конструкцию в правильных условиях. Для прокладки бетонных опор требуется тяжелое оборудование, поэтому вам нужно подготовиться к дополнительным затратам времени и средств.

MT Copeland предлагает онлайн-классы на основе видео, которые дают вам фундамент в области строительства с использованием реальных приложений. Классы включают профессионально подготовленные видеоролики, преподаваемые практикующими мастерами, и дополнительные загрузки, такие как викторины, чертежи и другие материалы, которые помогут вам овладеть навыками.

Оставайтесь на связи!

Присоединяйтесь к нашему списку рассылки, чтобы получать последние новости и ранний доступ к нашим занятиям. Ваша информация не будет передана.

различий между фундаментными стенами и монолитными фундаментами

Существует два типа фундаментов, которые преимущественно используются при строительстве нового дома; Стенки и монолитные плиты. Оба имеют определенные преимущества и проблемы во время строительства, и важно знать их, прежде чем начинать строительство нового дома. В этой статье мы рассмотрим различия и преимущества двух типов фундаментов.

Монолитная плита

Монолитный означает «все за одну заливку», поэтому фундамент строится за одну заливку, состоящую из бетонной плиты с более толстыми участками под несущими стенами и краями по всему периметру, которые заменяют нижние колонтитулы.Поскольку эта плита заливается сразу, это происходит намного быстрее и снижает затраты на рабочую силу.

При использовании в правильных условиях плиты Monoslab могут быть такими же прочными, как плиты Stem-Wall. В большинстве жилых домов, построенных на суб-участках, земля является ровной по всей территории и более плотно уплотнена, и требуется очень мало грунта для заполнения. В этом случае, если все отметки готового этажа одинаковы от партии к участку и имеется очень небольшой уклон, лучшим выбором могут быть монопласты.

Есть несколько серьезных проблем, которые могут возникнуть, если условия партии не влияют на монолитную плиту. Их нельзя использовать, когда требуется много засыпной грязи, потому что бетон более склонен к растрескиванию, если грунт не уплотнен достаточно хорошо. Это проблема для домов, которые должны быть построены так, чтобы подниматься выше уровня наводнения, предоставленного вашим инженером (как и большинство строительных площадок во Флориде). В этой ситуации моноплитки имеют тенденцию треснуть по периметру стен и других основных несущих областях.Это растрескивание может вызвать структурные проблемы, которые влияют на другие аспекты дома в процессе строительства, такие как гипсокартон и пол, если каркасные стены нестабильны.

По этим причинам большинство строителей участков во Флориде (включая нас) предпочитают фундаменты со стволовыми стенами.

Стенка-ножка

Стеновые и стеновые перекрытия строятся в процессе, состоящем из нескольких частей, при котором нижний колонтитул заливается на чистом уровне земли, а затем укладываются блоки, формирующие стену до готового фасада плиты. Этот тип фундамента намного более устойчив, когда требуется заполнить грунт для достижения окончательной высоты постройки. Этот процесс занимает немного больше времени, чем монолитная плита, но более стабильный фундамент предотвратит другие проблемы, которые могут возникнуть в будущем с фермами или конструкцией стен. При работе с различными условиями на участке стволовые стены — гораздо более последовательный метод строительства фундамента.

Качественное строительство начинается с прочного и прочного фундамента.

.
