Регулятор температуры для котла отопления: устройство и подключение

В стандартную комплектацию отопительного оборудования в обязательном порядке входит регулятор температуры отопления для котла, который отключает подачу газа на горелки, если степень нагретости теплоносителя достигла установленной величины, а в электрических котлах прекращает подачу электроэнергии. Недостаток такого способа регулировки в полном отсутствии реакции на влияние погодных условий на температуру в жилище, которые не в состоянии отследить термостат, установленный в котле. Такой простейший метод регулировки называется косвенным.

Для комфорта и уюта в помещении необходима постоянная степень теплоты, не зависящая от внешних факторов. Регулирование нагрева теплоносителя по температуре воздуха в помещении называется прямым регулированием. В небольших частных домах прямое регулирование обеспечивает комнатный терморегулятор, для газового котла установленный в проходном помещении. Существуют сложные отопительные системы с лучевой разводкой и распределительным коллектором.

Такие системы позволяют осуществить автоматическую регулировку температуры в каждой комнате отдельно.

Устройство терморегулятора

Терморегуляторы для котлов отопления бывают двух видов. Это механические и электронные приборы. Рассмотрим принцип их работы более подробно.

Механический терморегулятор

Основной элемент простого комнатного терморегулятора – газовая мембрана, которая управляет исполнительным механизмом термостата. Мембрана заполнена газом, который изменяет свой объем, под воздействием температуры воздуха перемещая при этом ее боковые стенки. Это перемещение запускает механическое устройство, которое включает или выключает контакты управления. Так работает простейший механический термостат.

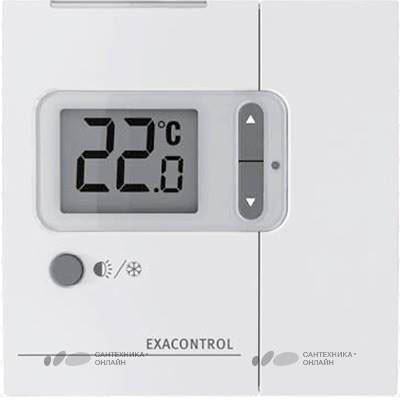

Электронный терморегулятор

Электронные термостаты значительно сложнее. Они могут быть проводными и беспроводными, программируемыми на сутки или на неделю. Если купить комнатный терморегулятор для котла отопления цена которого будет зависеть от сложности прибора, то даже самый простой терморегулятор дает экономию газа в 10 – 12%, и любой терморегулятор окупится в течение нескольких месяцев. Более детально про автоматику для котлов можно прочитать здесь.

Подключение термостата к котлу

Возможны два вида подключения регуляторов температуры к отопительным агрегатам. Самое простое – проводное подключение. Стандартный котел имеет специальный разъем для подключения внешнего термостата. Он обычно закрыт заглушкой, а контакты соединены перемычкой. При подключении перемычка удаляется, а провод с разъемом от терморегулятора подключается к котлу. Для того чтобы избавиться от проводов нужно беспроводной терморегулятор для газового котла купить и установить.

Для поддержания стабильной температуры в доме нужно не только терморегулятор для газового котла купить, но и правильно отрегулировать термостаты на котле и в комнате. Основной терморегулятор на котле в данном случае будет выполнять защитную функцию от перегрева, т. е. выключать котел при достижении максимальной температуры теплоносителя. Регулировка заключается в установке таких значений температуры включения и выключения комнатного термостата, при которых бы они работали в диапазоне температур ниже, чем максимально допустимая температура теплоносителя.

Знание принципа, как отрегулировать газовый котел после установки комнатного термостата, позволит увеличить эффективность работы системы отопления.

Возможности электрокотлов Ferroli

Для примера рассмотрим, как организуется автоматический контроль температуры для электрического котла итальянского концерна Ferroli.

В комплект поставки прибора входит программируемый блок управления, комнатный термостат и датчик уличной температуры. Поэтому узнать какой программируемый терморегулятор подходит к электрокотлу ферроли, можно внимательно прочитав прилагаемую инструкцию. В инструкции на котел подробно описан процесс программирования и подключения аналогового комнатного термостата Ferroli. Поэтому, прежде чем купить терморегулятор для котла отопления, нужно уточнить у менеджера магазина, совместим ли прибор с блоком управления «Ferroli».

Даже простейший регулятор температуры теплоносителя позволяет автоматически поддерживать комфортную температуру в помещении и регулировать расход топлива.

Сложные программируемые устройства могут поддерживать различный микроклимат для отдельных помещений. Их можно запрограммировать на сутки, на неделю, на месяц. Например, уменьшать температуру в комнате ночью или во время отсутствия владельцев поддерживать пониженную температуру.

Для газовых котлов программируемые терморегуляторы экономят газ, а для электрических – электроэнергию. Основное их преимущество – значительный набор дополнительных функций, которые обеспечат комфорт и уют в доме.

Беспроводной термостат для газового котла отопления: выбор комнатного терморегулятора

Эффективное управление отопительной системой в жилом помещении помогает не только постоянно поддерживать комфортную температуру, но и сократить расходы на электроэнергию и топливо, продлить срок эксплуатации оборудования.

Применение беспроводных термостатов позволяет полностью автоматизировать процесс регулирования работы газового котла.

Устройство беспроводного термостата для газового котла

Термостат (терморегулятор) — специальное устройство, которое устанавливается на котельное оборудование с целью предотвращения его перегрева и устранения высоких нагрузок. Эти приборы бывают двух видов:

  • проводные — подключаются к газовому котлу с помощью клемм и проводного соединения;
  • беспроводные — регулируют функции контроллера посредством радиосигнала.

Комплект терморегуляторов, осуществляющих контроль над работой отопительного котла дистанционно, состоит из двух блоков. Один из них при помощи специальных клемм крепится непосредственно к газовому клапану или контроллеру.

Второй блок, оснащённый жидкокристаллическим дисплеем и миниатюрной клавиатурой, устанавливается в комнате. Между собой модули термостата связаны радиоканалом, частота которого не влияет на работу других электрических приборов в доме.

Важно! Принцип работы беспроводного терморегулятора основан на контроле колебаний температуры воздуха в жилом помещении. Дистанционный термостат включает и отключает газовый котёл при достижении температуры, заранее заданной пользователем. Именно в этом заключается его главное отличие от проводных приборов, которые реагируют на охлаждение воды в теплоносителе.

Разновидности комнатных терморегуляторов

В зависимости от функциональных возможностей беспроводные термостаты бывают трёх видов:

  1. Простые — приборы только поддерживают заданную температуру в жилом помещении, при этом никак не влияют на снижение потребления газа.
  2. Программируемые (программаторы) — пользователь имеет возможность установить и настроить режим работы отопительного оборудования не только в течение суток (днём и ночью), но и по дням недели, а также на период отъезда хозяев. Установка таких терморегуляторов способствует значительному снижению расхода газа.

Фото 1. Терморегулятор программируемый недельный беспроводной SALUS 091FL RF. Предусматривает 6 заводских и 3 программы индивидуальной настройки.

  1. С функцией гидростата — приборы не только поддерживают оптимальный температурный режим в жилом помещении, но и контролируют в нём уровень влажности.

После внесения в память беспроводного термостата желаемых параметров температуры в помещении, пользователь может больше не задумываться о контроле над работой отопительной системы. В случае снижения температуры воздуха ниже минимального предела, заданного программой, терморегулятор передаёт об этом сигнал на контрольный блок, после чего отопитель и насос включаются автоматически.

Этот же принцип работы реализуется в случае превышения максимально допустимого значения температуры воздуха в комнате — газовый котёл отключается самостоятельно.

Рекомендации к выбору

Перед покупкой беспроводного термостата следует уточнить такие параметры, как общая отапливаемая площадь помещения и примерный уровень температуры воздуха, который нужно будет поддерживать. Зная эти показатели, продавец поможет правильно выбрать модель регулятора и предостережёт от покупки слишком мощного прибора.

В отношении качества и надёжности лучше всех себя зарекомендовали регуляторы следующих торговых марок:

  • Oventrop (Германия).
  • Danfoss (Дания).
  • Valtek (Италия).
  • Kermi (Германия).

Беспроводные термостаты реализует каждая фирма, специализирующаяся на изготовлении отопительного оборудования. При этом производители настоятельно рекомендуют приобретать газовые котлы и температурные регуляторы одной марки.

Это позволит упростить процессы установки и агрегации оборудования. А также использование климатических приборов одного бренда исключает возникновение дополнительных неудобств в их эксплуатации.

Дополнительные опции для эффективного отопления

При выборе комнатного термостата следует обратить внимание на наличие в характеристиках прибора дополнительных функций:

  • «ЭКО» — позволяет изменить установочные параметры на меньшее (энергосберегающее) значение на период до 24 часов.
  • «Отпуск» — уменьшение расходов газа за счёт снижения температуры в помещении в период отсутствия жильцов до нескольких месяцев.

  • «Вечеринка» — дневной режим соблюдается в течение 1—23 часов, после чего система возвращается к нормальной работе.
  • «Нерабочий день» — при активировании этой функции в помещении поддерживается воскресная программа до нескольких десятков дней.
  • «Открытое окно» — отключение отопительной системы происходит при резком снижении температуры в помещении во время проветривания.
  • GSM-модуль или WI-FI-модуль — пользователь может управлять работой газового котла дистанционно через интернет.

Вам также будет интересно:

Стоимость

Выбирая тип регулирующего прибора, необходимо ориентироваться на следующие критерии:

  • стоимость — наиболее дешёвыми являются проводные электронные и беспроводные простые термостаты;
  • экономия энергоресурсов — оптимальным решением является приобретение программируемых приборов.

Стоимость самых простых комнатных термостатов составляет, в среднем, 40—50 долларов. Многофункциональные модели стоят ещё дороже — начиная от 80 долларов. Однако при покупке регулятора необходимо помнить, что прибор окупит себя в течение 1—2 отопительных сезонов за счёт снижения расхода газа и электроэнергии.

Важно! Перед установкой комнатного термостата необходимо осуществить утепление жилого помещения. В противном случае из-за высоких теплопотерь расход энергоресурсов не уменьшится.

Достоинства и недостатки

Плюсы беспроводных термостатов для газовых котлов:

  1. Точная регулировка температуры в жилом помещении — встроенные в модули прибора датчики чутко реагируют на температурные колебания. Пока температура воздуха находится в заданных пользователем пределах, газовый котёл не работает.

Фото 2. Схема системы отопления дома с покомнатной установкой термостатов. Позволяет регулировать температуру в каждом помещении.

  1. Экономичность — после установки беспроводного термостата ежемесячное потребление газа и электроэнергии сокращается на 30%.
  2. Снижение нагрузки на котёл — вода в отопительной системе остывает значительно быстрее, чем воздух в помещении. Поэтому при отсутствии терморегулятора число циклов включения и выключения газового котла достаточно велико, что приводит к его дополнительному износу. После установки дистанционного регулятора отопительное оборудование функционирует в более щадящем режиме.

Современные беспроводные терморегуляторы обладают эргономичным дизайном, благодаря чему в любом интерьере не создают дисгармонии. Дополнительное преимущество этих приборов — отсутствие необходимости прокладки проводки.

Минусы беспроводных термостатов для газовых котлов:

  1. Ограниченный ресурс элементов питания — когда батарейки в блоках регулятора разряжаются, нарушает процесс передачи радиосигнала от термодатчика к котлу отопления. В результате этого контроллер котла ориентируется только на показания своих измерителей, что приводит к перегреву воды в теплоносителе. Для предупреждения таких сбоев в работе беспроводного термостата большинство производителей предусмотрели в приборах функцию оповещения о состоянии заряда элементов питания.

Фото 3. Комнатный термостат Verol VT-1520 WLS беспроводной. На дисплее в верхнем правом углу индикатор заряда батарейки.

  1. Проблемы совместимости термостата и котла — совместная эффективная работа этих приборов возможна только в том случае, если они изготовлены одной фирмой-производителем. Если марки газового котла и терморегулятора отличаются, их различия в электронике провоцируют возникновение сбоев в работе и, соответственно, сложности в эксплуатации.

Полезное видео

Ознакомьтесь с видео, в котором показана установка беспроводного термостата релейного типа.

Заключение

Установка беспроводных термостатов гарантирует поддержание в жилом помещении комфортных условий

и щадящую эксплуатацию отопительного оборудования. Несмотря на простоту устройства, эти приборы помогают снизить энергозатраты и уменьшить расходы на коммунальные платежи.

Чем хорош комнатный термостат для газового котла: выбираем лучший

Чем хорош комнатный термостат для газового котла

Автономный способ отопления помещения пользуется все большей популярностью не только в частных домах, но и в обычных квартирах. Одно- и двухконтурные котлы Baxi или Protherm, Ferroli, Vaillant и других компаний, работающие на газе, позволяют не только обогреть жилище, но и не испортить своим внешним видом интерьер вашего дома.

Все предметы, прилагаемые к этим замечательным отопительным приборам многие считают ненужной ерундой и называют «аксессуарами», без которых вполне можно обойтись. Котел нагревает воду до необходимых значений, затем, когда теплоноситель остывает, он включается снова и доводит температуру воды до нужного вам уровня.

Уровень этот определяете вы сами, а задача прибора — включаться каждый раз, чтобы поддерживать заданную вами программу. Котел настраивается вами вручную и «отвечает «за прогрев воды, а температура воздуха в помещении — не его задача.

Что же делать, если вдруг от солнечных лучей воздух прогреется выше заданной нормы, или в холодную погоду остынет до дискомфортных температур?

Есть два варианта развития событий:

Вариант первый — ничего не предпринимать и позволить котлу самому, включаясь и выключаясь бессчетное количество раз, подогревать теплоноситель.

Вариант второй — приобрести прибор, который носит название термостат комнатный для газового котла, тем самым гарантировать тепло и уют своему дому и уберечь от быстрого износа довольно дорогостоящий обогревательный прибор, в данном случае котел.

Механический комнатный термостат


Комнатный термостат или терморегулятор уж никак нельзя отнести к ненужным аксессуарам, т.к. этот прибор регулирует работу котла и обеспечивает прогрев не воды, а воздуха, а за это, как вы помните котел ответственности не несет.

Вода остывает гораздо быстрее воздуха и котлу для поддержания необходимой температуры нужно включаться примерно один раз в десять минут. Насос прибора в таком режиме работает не переставая и изнашивается достаточно скоро.

А что происходит с котлом, к которому подключен термостат комнатный? Давайте разберемся, чтобы сделать вывод о нужности этого прибора или о его полной бесполезности.

Принцип работы комнатного термостата

Термостат комнатный — это современный компактный прибор, позволяющий контролировать и регулировать температуру воздуха в помещении, значение которой вы определяете сами.

В некоторых европейских странах, например, этот прибор считается обязательным к установке в любом доме, а уж как европейцы умеют экономить буквально на всем, пояснять, я думаю, не нужно.

Так вот, при понижении температуры воздуха хотя бы на 0,5 градуса терморегулятор дает сигнал котлу на включение, и тот, соответственно подогревает воду, поднимая температуру воздуха до нужных цифр.

Если же температура держится на уровне определенных вами показателей, котел не включается, сберегая газ и электроэнергию настолько, что окупаемость самого прибора наступает очень быстро.

Счета за газ и электричество постоянно удивляют нас в плане роста, и, думаю, ни для кого не будет лишним сэкономить до 25-30 процентов семейного бюджета только на работе термостата. Вот такой это «аксессуар»!

А работа котла? Представляете, во сколько раз его циркуляционному насосу нужно будет включаться реже, если терморегулятор будет контролировать работу вашего отопительного оборудования? Срок эксплуатации котла увеличивается вдвое.

Определим преимущества комнатного термостата:

— прибор удерживает нужную температуру в доме, создавая атмосферу уюта и комфорта;

— при подключении термостат отпадает необходимость в постоянном контроле работы котла и ее регулировании;

— экономия денежных средств и быстрая окупаемость прибора.

Основные типы термостатов

Комнатные термостаты можно разделить по способу воздействия на отопительное оборудование (в данном случае газовый котел) и по количеству и качеству выполнимых ими функций.

По способу регулирования термостаты делятся на 2 вида:

— проводные;

— беспроводные.

Для первого вида необходимо соединение прибора непосредственно с котлом, а термостаты второго вида осуществляют контроль за его работой с помощью сигнала радио.

В беспроводном термостате располагаются сразу два устройства, одно рядом с прибором, другое в комнате, из которой будет вестись термоконтроль. Связаны устройства друг с другом радиосигналом.

Комнатный термостат для котла Baxi


Блок, расположенный в комнате, оснащен дисплеем, на котором вы обозначаете нежную вам температуру воздуха в помещении, т.е. программируете его работу. Именно поэтому такие виды термостатов называют программаторами.

Особенности комнатных термостатов для котлов

По набору осуществляемых функций, терморегуляторы также делятся на два вида:

— простые или механические;

— программируемые.

Простые комнатные термостаты обладают одной функцией — они удерживают необходимую температуру воздуха, то есть выполняют главную свою роль. Программируемые термостаты способны вмешиваться в работу котла даже на расстоянии.

Вы можете задать программу такому прибору на неделю и месяц вперед, вы можете менять температуру с дневной на ночную, вы можете запрограммировать прибор таким образом, что дом будет встречать вас теплом именно в момент вашего прихода после работы или после долгой командировки.

Если вы уже решили приобрести комнатный термостат для котла, но не гонитесь за дороговизной, начните с самой простой модели, и только тогда, когда поймете, что прибор вам действительно необходим, приобретайте более сложную конструкцию.

А еще проанализируйте условия вашего помещения: бывает такое, что проводные приборы просто нельзя подключить в данном помещении, тогда ваш выбор будет ограничен только беспроводными термостатами.

Механический комнатный термостат для газового котла


Рекомендации при выборе и установке

При покупке прибора получите квалифицированное разъяснение специалиста и воспользуйтесь некоторыми советами:

1. Лучше, если вы приобретете термостат той же фирмы-производителя, которой изготовлен ваш газовый котел. В этом случае монтаж и установка будут осуществлены легче и контроль за газовым оборудованием будет надежней. Хотя многие покупают и разные приборы, которые успешно функционируют достаточно долго и хорошо.

2. Обязательно учитывайте размер помещения, в котором будет установлен прибор и величину температуры, которую он будет контролировать.

3. Будет совершенно не лишним, если в помещении, оборудованном терморегулятором, будет дополнительно проложен слой теплоизолятора, в этом случае экономия ваших материальных средств значительно увеличится.

4. Поскольку термостат комнатный «отвечает» за температуру воздуха в помещении, то в его использовании существует ряд ограничений, которые перечислим ниже:

— не устанавливайте прибор рядом с предметами, препятствующими свободной циркуляции воздуха;

— не закрывайте его элементами декора-полочками, занавесками и т.д.

Программируемый термостат для газового котла


Подключение термостата к газовому котлу своими руками

По принципу работы термостат комнатный очень напоминает автомобильный, но, к сожалению, последний не может отключить двигатель внутреннего сгорания, а комнатный термостат в нужный момент отключит газовый котел, не дав ему возможности перегреть воздух в помещении.

Многих останавливает тот факт, что для установки термостат необходимо вызывать грамотного специалиста, но это совершенно необязательно. Вы можете спокойно установить прибор своими руками, если примите во внимание некоторые рекомендации:

— приступая к работе, необходимо слить всю воду из системы путем открытия входного клапан;
.
— осуществите продувку и отключите адаптер;

— затяните гайки, расположенные между адаптером и клапаном, следя за сохранностью резьбы.

Основное правило эксплуатации термостата комнатного — это оберегание его от любых механических повреждений, т.к. при этом можно повредить очень чувствительные элементы датчиков приборов.

Для каждого помещения нужен отдельный терморегулятор, учтите этот факт при расчете финансовых средств, которые вы предполагаете выделить на покупку из своего бюджета.

Для каждой комнаты устанавливается своя температура — более высокая для детской, чуть более низкая для спальной и т.д. Следите, чтобы двери между комнатами были плотно закрыты, иначе работа прибора будет затруднена. Смотрим видео.

Производители и цены

Что касается цены на термостаты, то, например, самый простой прибор для котла фирмы Baxi или Protherm, обойдется вам в 35-45 долларов. При нынешнем курсе дороговато, но не забывайте, что прибор окупит себя достаточно скоро, и экономия средств за электроэнергию и газ тоже будет ощутимой. Выбор за вами!

Читайте также:

механические, беспроводные, программируемые и электронные комнатные терморегуляторы, их конструкция и принцип действия

Автономное отопление имеет право быть не только эффективным, но и экономным, поэтому сегодня большим спросом у счастливых обладателей этого типа обогрева пользуются термостаты для котлов отопления. Регулировка не по нагреву носителя в батареях, а по температуре воздуха в комнате как раз и создает необходимый микроклимат и экономию.

Функции комнатного регулятора для котла

Хотя все современные котлы отопления оснащены термостатами, все большее количество владельцев домов и квартир с автономным типом обогрева склоняются к тому, что для эффектной работы оборудования требуется регулятор температуры для котлов отопления.

Если рассмотреть принцип действия встроенного термостата, то будет видно, что его задача – отслеживать температуру нагрева теплоносителя в системе. Как только она опускается ниже заданного параметра, котел включается и нагревает ее, а в случае превышения, наоборот, отключается. При этом совершенно не берется в расчет, насколько тепло или холодно в помещениях. Так если денек выдался теплым и солнечным, то в доме будет жарко, а если, наоборот, температура за окном резко упала, то прохладно.

Учитывая, что вода остывает и нагревается быстро, котлу приходится бесчисленное количество раз производить подобную операцию, чтобы поддерживать уровень ее температуры в рамках заданного параметра. Можно оставить все, как есть, и жить в условиях неравномерного прогрева помещения и через несколько лет получить «уставшее» оборудование, которое требует замены, а можно установить терморегуляторы для котлов отопления, следящих за уровнем температуры воздуха. Так как он остывает значительно дольше, чем вода в батареях, значит, и количество включений/выключений агрегата будет происходить в разы реже, что продлевает срок его службы.

В функции регулятора воздуха входит отслеживать любые изменения с ним, даже если они связаны с переменой погодных условий за окном, а так же отвечать за работу котла. Если для отечественного потребителя остается насущным вопрос, к любому ли котлу можно подключить термостат и нужно ли это делать, то для европейцев, которые умеют считать деньги и экономить на коммунальных услугах, таких сомнений не бывает. В европейских странах установка термостата к котлу является обязательной. Связано это с тем, что пока температура воздуха держится в заданных хозяином параметрах, котел остается выключенным, что значительно сокращает количество потребление топлива или электричества.

Сегодня на рынке предлагаются как терморегуляторы для газовых котлов отопления, так и для твердотопливного и электрооборудования для нагревательных систем.

Обширное разнообразие моделей термостатов может сбить с толку, поэтому следует выбирать прибор, исходя из типа котла, количества заложенных в него функций и способа его настроек.

Принцип работы термостата для котла

Эффективность и цена термостата для газового котла или любого другого напрямую зависят от его содержимого. Так любой из них состоит из двух частей:

  1. В основе рабочего механизма прибора следующие составляющие:
  • Сильфон (термоголовка) цилиндрической формы с гофрированными стенками выполнен из гибкого материала, способного к растяжению. Внутри него находится жидкостная, парафиновая или газовая рабочая среда, которая улавливает любые перемены в воздухе и реагирует соответственно им. Так, если воздух стал горячее, чем указано в заданном диапазоне прибора, внутренняя среда термоголовки увеличивается в объеме, а если наоборот, то уменьшается.
  • Подобные изменения внутри сильфона размыкают контакт, который связывает его с котлом, когда объем рабочей среды растет, либо вновь включает его при его понижении.
  • Этот процесс является сигналом для отопительного устройства, вследствие чего его горелка (если это газовый или твердотопливный котел) или клеммы (при работе электрического устройства) отключаются, а теплоноситель в контуре постепенно остывает, вызывая медленное понижение температуры воздуха. Когда она упадет ниже заданных параметров, происходит обратный процесс и котел включается для нагрева носителя в системе.
  1. Датчик – это часть термостата, в которую закладываются нужные температурные параметры, и которая считывает все изменения в воздухе и соотносит их с настройками. Он может быть, как встроенным, так и выносным, ручной настройки или цифровым аналогом.

Работа комнатного термостата для газового котла, электро или твердотопливного оборудования заключается в том, чтобы всегда поддерживать в помещениях температуру воздуха на одном и том же уровне.

Преимущество использования

Что же дает установка подобного оборудования при автономной системе обогрева?

  • Равномерный нагрев всей площади дома или квартиры. Именно в таких условиях возможно создание здорового микроклимата.
  • Регулятор температуры газовых котлов (или любых других) обеспечивает круглосуточное автоматическое слежение за его работой, освобождая, таким образом, людей на весь отопительный сезон от этого процесса. Именно от него зависит эффективность обогрева и количество включений/выключений устройства.
  • Экономия при использовании комнатного термостата составляет от 25% до 35%, если котел твердотопливный, газовый или электрический и до 50% при обогреве соляркой.
  • Равномерное включение/выключение котла продлевает ему срок эксплуатации, что крайне важно с учетом того, сколько сегодня стоит подобное оборудование на рынке.

По своему устройству, функционалу и качеству настроек все термостаты делятся на:

  • Механические приборы, в которых настройки устанавливаются и меняются вручную.
  • Электронные устройства обладают достаточно большим количеством функций и управляются дистанционным пультом.
  • Программаторы – это самые сложные по строению и «продвинутые» по количеству настроек приборы, которыми можно управлять, находясь далеко от дома через смартфон, планшет или компьютер при наличии интернета.

Все модели различаются по цене, которая напрямую зависит от их функционала и способа монтажа.

Механические терморегуляторы

Эти типы устройств хотя и являются самыми простыми в управлении, но не менее качественными и эффективными в работе, что и дорогие электронные аналоги. Основная сфера применения механических устройств – это термостаты для дровяного котла отопления или другого твердого топлива, но их можно устанавливать и на оборудовании, работавшем на газе. В зависимости от марки котла, их можно монтировать, как в горизонтальном, так и вертикальном положении, что не сказывается на эффективности их работы.

По своему строению механический термостат для котла отопления делится на:

  • Приборы, в основе которых сильфон, наполненный чувствительной к изменениям температуры воздуха жидкостью или газом. Их задача – перекрывать подачу носителя в систему, если показатели стали выше заданных, и пропускать его, когда батареи остыли, а вместе с ними и воздух.

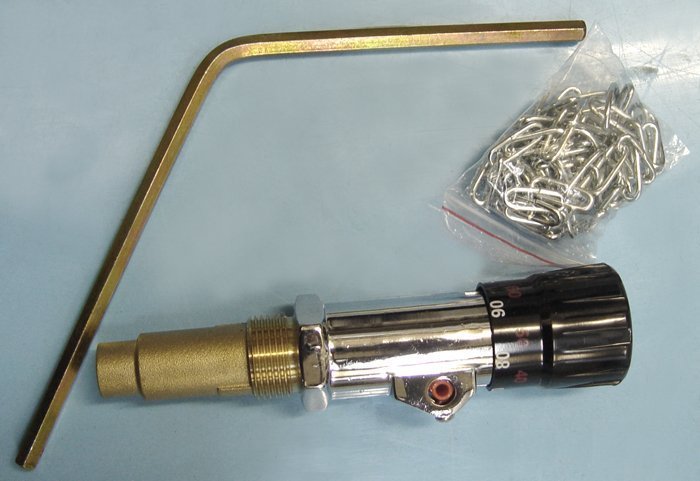

  • Регулятор температуры твердотопливных котлов, в основе которых биметаллическая пластина, изгибающаяся при повышении температуры, и перекрывающая подачу электричества в обогреватель, и вновь подключающая его к сети, когда она понижается, а он выпрямляется.

Основные достоинства устройства:

  • низкая стоимость;
  • долгий срок эксплуатации;
  • они подлежат ремонту в случае поломки;
  • хорошо переносят перепады напряжения в сети.

Недостатки, которыми «страдают» терморегуляторы для котлов отопления механические, следующие:

  • Ручная настойка никогда не бывает точной, поэтому стоит ожидать, что разница между заданным температурным диапазоном может составлять 2-3 градуса с реальным нагревом воздуха.
  • Каждый раз при изменении внешних факторов, таких как потепление или похолодание, наличие солнечной погоды или ее отсутствие, либо придется терпеть жару в первом случае, либо похолодание во втором, либо вручную вносить коррективы.
  • Температурный разбег у механических устройств ограниченный и отсутствует функция регулировки по времени суток и дням недели.

Если стоит вопрос покупать, электронный или механический термостат для котла, то следует учесть, что кроме разницы в цене у первых значительные преимущества в настойках и способу управления ими.

Электронные термостаты для котлов отопления

Для того чтобы полностью автоматизировать отопительную систему, устанавливается электронный регулятор температуры, который «берет на себя» все процессы, происходящие как в котле, так и в окружающей среде.

Как правило, большинство подобных устройств состоят из выносного датчика с дисплеем, который устанавливается в комнате и регулирующего элемента, отвечающего за работу котла. Сфера применения этих приборов довольно широка: это может быть, как регулятор комнатной температуры для газового котла, так и для оборудования, работавшего на твердом топливе или электричестве.

Сегодня на рынке представлены следующие модели электронных термостатов:

  • Устройства с таймером, в задачу которых входит не только отслеживание температуры воздуха, но и ее изменения в зависимости от времени суток. Эта функция особенно подходит тем потребителям, у которых в будние дни никого нет дома, поэтому можно выставить минимальную температуру нагрева помещения, которая станет повышаться к моменту возвращения людей с работы. Подобная услуга позволяет экономить до 50% энергозатрат.
  • Если требуется терморегулятор для электрического котла, то лучшим вариантом станет электронный аналог, в основе которого биметаллическая пластина. Она изгибается при подъеме температуры воздуха, перекрывая доступ электроэнергии к обогревателю. Когда температура опустится ниже запрограммированной, то пластина выпрямится, и ток снова «побежит» к электрокотлу.

Преимущества электронного терморегулятора для электрического котла или другого типа обогревателей:

  • Они управляются дистанционно, что позволяет менять настройки, не выходя из помещения и с учетом того, комфортно в нем находится или нет.
  • Управляющая панель монтируется в любой жилой комнате, главное, чтобы на нее не падали прямые солнечные лучи и рядом не было других нагревательных или охлаждающих устройств.
  • Возможность регулировки температуры воздуха с учетом времени суток.
  • Они намного быстрее реагируют на изменения в окружающей среде, чем их механические «собратья», допуская погрешность не более 0. 5 градусов.
  • Значительная экономия энергоресурсов за счет быстрого реагирования на понижения/повышения температуры и произведение автоматических перенастроек.

Некоторые потребители находят недостатком электронных терморегуляторов для котлов (твердотопливные, газовые или электрические, не имеет значения) их стоимость, но с учетом всех функций, которыми они обладают и экономией, которою создают, это вложение денег окупается в течение одного отопительного сезона.

Для тех, кто желает не просто задать необходимые параметры регулятору температуры, но и отслеживать работу котла и обогрев дома, находясь на расстоянии, подойдут еще более дорогие и сложные устройства.

Программаторы

Эти «умные» приборы обладают большим спектром функций, в которые могут входить не только температурный режим, но и его почасовое изменение или программирование по дням недели сразу на длительный период. Как правило, у них жидкокристаллический дисплей с удобным интерфейсом и встроенный Wi-Fi.

Программируемый термостат для котла имеет следующие преимущества:

  • Функции день/ночь, которая не только поддерживает оптимальный микроклимат в разное время суток, но и значительно экономит энергоресурсы, пока люди спят.
  • Возможность программировать режим на неделю вперед с учетом будних дней и выходных.
  • Дистанционное управление через встроенный Wi-Fi позволяет менять настройки по своему усмотрению на любом расстоянии, если в том месте есть выход в интернет. В качестве пульта управления можно использовать смартфон или планшет.
  • На рынке есть, например, программируемый термостат для газового котла, в который устанавливается одна или две сим-карты, позволяющие вводить нужные параметры через смартфон.

Недостатком программаторов является их высокая стоимость, которая полностью компенсируется комфортом, который они предоставляют своим владельцам.

Беспроводные регуляторы температуры

Устройства этого типа состоят из двух элементов:

  1. Рабочая часть монтируется непосредственно возле котла и подсоединяется к его клеммам специальным кабелем.
  2. Второй элемент – это отслеживающее устройство с дисплеем. Его, как правило, устанавливают в отапливаемом помещении. Датчик может быть оснащен сенсорным дисплеем или экраном с кнопочным управлением. Эти нюансы влияют на стоимость прибора.

«Общаются» между собой устройства при помощи радиоканала, не влияющего на другие электронные приборы в доме (последние так же не воздействуют на беспроводные комнатные термостаты для газовых котлов или для любых других).

Условно их можно поделить на простые и сложные. К первым относится, например, терморегулятор беспроводной для газового котла, в функции которого входит отключение или подача газа, в зависимости от того, поднялась или опустилась температура воздуха в помещении. Они стоят относительно недорого, но и функций у них всего две: включение или отключение агрегата.

Более сложные беспроводные термостаты, как для газовых котлов, так и для всех других типов отопительного оборудования, оснащены программой, позволяющей производить недельные настройки с почасовыми изменениями параметров воздуха.

Как правило, эти модели энергозависимы и работают либо от батареек, либо от аккумуляторов, которым требуется подзарядка. Если предстоит долгая поездка, то стоит позаботиться заранее о том, чтобы запаса батареек хватило на весь срок отсутствия.

Заключение

Каким бы ни было отопление, сегодня лучшим средством создать комфортные условия для проживания в доме или квартире в зимний период и сэкономить при этом на оплате счетов за коммунальные услуги или топливе – это установка терморегулятора температуры воздуха. Приборы для котлов отопления с успехом создают такие условия с дополнительной заботой о качестве работы оборудования.

Не зависимо от того, какой терморегулятор используется: от ручного и недорогого механического термостата и до сложного программатора, их наличие в отопительной системе гарантирует эффективность работы всех ее элементов.

Терморегулятор для котла отопления своими руками

Автономное отопление – это расходы из семейного бюджета, и экономные хозяева стараются их уменьшить. Но как это сделать, чтобы в доме было тепло и уютно в холода? Выход простой – нужно установить терморегулятор для котла. С его помощью экономится до 20% энергоносителей – газа, электричества, жидкого или твердого топлива.

Разновидности теплогенераторов и регулировка температуры

Типы котлов индивидуального отопления для квартир и домов: теплогенераторы на твердом топливе, газовые котлы, агрегаты на электричестве и на жидком топливе. Основной материал корпуса и элементов любого котла – сталь и/или чугун. В любой из моделей может быть установлен терморегулятор для котла или простейший термоэлемент, чтобы можно было регулировать температуру теплоносителя в автоматическом или ручном режиме. Термоэлементы для котла отопления



Конструкция термоэлемента проста – корпус из стали, который уменьшается или увеличивается в размерах, если изменяется температура теплоносителя. При изменении размеров корпуса также меняется положение рычага датчика, регулирующего положение внутренней заслонки. Открытая заслонка провоцирует более активное горение газа или другого топлива, закрытая – уменьшает активность горения. Если необходимо полностью затушить котел, то термостат устанавливают в нулевое положение, и горение без доступа воздуха прекращается. В современные теплогенераторы встраивают микроконтроллеры (микросхемы), управляющие воздушным потоком в зависимости от установленного теплового режима при помощи регулировки режима специального вентилятора. Температурный регулятор для котла на любых энергоносителях



Газовый котел используют в качестве генератора тепла для отопительной системы чаще всего, так как это самый экономный и простой в обслуживании агрегат.  Некоторые двухконтурные модели котлов имеют в комплекте отдельный терморегулятор для котла – для системы отопления и ГВС. Одноконтурные агрегаты оборудованы одним теплообменником только для отопления. Проводной терморегулятор для газового котла



Электрический котел устанавливают в жилье, к которому не подведена газовая магистраль. Такое оборудование имеет высокий КПД, но электроэнергия стоит дороже, чем газ или твердое топливо. В данном оборудовании предусматривается регулировка температуры и защита от перегревания теплогенератора. Таймер механического типа для отопительных котлов



Работает такой механический таймер для котла на электричестве просто – в нем можно активировать три режима: теплогенератор выключен, включен, включается по заданной программе. Стандартное внешнее оформление таймера – крупный круглый циферблат с 24 делениями шкалы. Поворотом диска устанавливается требуемое время включения или выключения отопления. Наружная часть таймера – это набор вкладок с периодом срабатывания в 15 минут. Они служат для более удобного управления режимами работы котла. Есть возможность срочной перенастройки при работающем теплогенераторе. Механический таймер имеет существенный недостаток в управлении – он срабатывает в заданном режиме каждый день, и для перестройки его требуется регулировать.

Разновидности терморегуляторов

  1. По функциональности все регуляторы температуры подразделяются на конструкции с опцией поддержания температуры и многофункциональные.
  2. По конструктивному исполнению терморегуляторы для котлов отопления бывают радиоуправляемыми и с проводным подключением для соединения кабелем. Монтируется терморегулятор в любом месте помещения, датчик температуры подключают в блок управления электрокотлом или газовым генератором.

Комнатные термостаты для отопления требуют постоянного воздушного потока, поэтому их нельзя закрывать плотными решетками, отгораживать шторами или мебелью. Рядом с ними нежелательно располагать осветительные и отопительные приборы, бытовую технику, излучающую тепло при работе.

Комнатный электронный программируемый термостат можно настроить на выбор требуемой температуры, перенастроить и изменить режим работы в любое время. Такой температурный датчик имеет функцию программирования работы в выходные дни и в будни, для любого дня недели, для зимнего и демисезонного отопления, вне зависимости от присутствия или отсутствия людей в доме. Комнатный термостат с программатором



Программируемый контроллер оснащен функциями, расширяющими возможности регулирования температуры:

  1. Опция «Партия», выключающая котел на несколько часов, с возобновлением его работы.
  2. Функция «Перекрыть», меняющая температуру в любом из заданных режимов работы.
  3. Опция «Праздник», ускоряющая или замедляющая нагрев котла на определенное количество дней.

Центральный терморегулятор для электрокотла монтируется на любом расстоянии от котла и управляет отоплением во всех помещениях. Ранние модели имеют проводное соединение, современное электронное оборудование управляется из командного пункта. Иногда теплогенераторы снабжены дилатометрическим термостатом для электрокотла или твердотопливного оборудования, управляемым дистанционно. Комнатная автоматика для электрокотла выключает его после замера температуры – при повышенной отопление выключается и наоборот. Терморегулятор для электрического котла



Рекомендации по термореле:

  1. Начальное положение – 200С.
  2. Ночная температура – 19-210С.
  3. Для детской –220С.
  4. Для пожилых людей и инвалидов – 220С.

Одним контроллером можно регулировать температуру как в отдельных помещениях, так и во всем доме.

Термостатические клапаны для регулировки температуры

Включение термостатического клапана в систему отопления – самое простое и эффективное решение, чтобы теплоноситель циркулировал по трубам с заданной температурой. Регулировка температуры происходит путем подмешивания более холодного теплоносителя к теплому. Стандартное подключение клапана – на схеме ниже: Как подключить трехходовой термоклапан смешения



Термоклапан, установленный на радиатор, контролирует и регулирует температуру в комнатах, изменяя мощность потока горячего теплоносителя к отопительному котлу через секции батареи, и не оказывает влияния на работу котла. Такое подключение устройства обеспечивает настройку температуры для отдельно взятого помещения. Подобную схему подключения терморегулятора с датчиком температуры применяют как дополнение к основному регулирующему оборудованию. Каждый сезон термостатический смесительный клапан необходимо осматривать на предмет перенастройки и проверки работоспособности.

Самодельный терморегулятор для любого котла

Из схемы регулятора температуры для котла с датчиком видно, что аппаратура работает на микросхемах Atmega-8 и 566, имеет жидкокристаллический дисплей, встроенный фотоэлемент и несколько датчиков температуры. Контроллер Atmega-8 следит за заданными режимами работы терморегулятора. Терморегулятор, собранный своими руками, – схема устройства

Данный термодатчик для котла отопления останавливает или запускает теплогенератор при колебаниях температуры в помещениях, а для ее контроля служат датчики U1 и U2. Включенные в схему два таймера задают время остановки или запуска теплогенератора. Работающий в устройстве фоторезистор регулирует остановку или запуск в темное или светлое время суток. Датчик U1 монтируется в комнате, датчик U2 – за окном. Необходимо организовать подключение наружного датчика как можно ближе к котлу. Терморегулятор, собранный на микросхеме K561ЛА7 своими руками



Схема регулятора температуры на отечественной микросхеме К651ЛА7 простая и позволяет легко регулировать параметры теплоносителя. Термостатом служит терморезистор, во много раз уменьшающий свое сопротивление при нагреве от теплоносителя. Терморезистор включается в делитель напряжения, а резистор R2 (на схеме) служит для плавной регулировки температуры. Подключение терморегулятора на контроллере PIC16F84A



На этой схеме нарисовано электронное оборудование на микросхеме PIC16F84A-04/P. Датчиком температуры выступает цифровой термометр DS18B20. Компактное мини-реле предназначено для управления нагрузкой и присоединяется к ней на выходе схемы. Мини-переключателями SB1-SB3 задают требуемое значение температуры, показатели которой выводятся на жидкокристаллический индикатор. Перед реализацией этой схемы необходимо перепрограммировать контроллер и стереть с микросхемы все предыдущие данные. Такая схема надежна в работе при любых условиях эксплуатации.

Рекомендации:

  1. Практически все термостаты – унифицированные, то есть их можно устанавливать на любые котлы. Но профессионалы рекомендуют выбирать регулятор температуры от изготовителя котла. Это сделает намного проще и монтаж, и процесс эксплуатации оборудования.
  2. Перед тем, как приобрести оборудование, рекомендуется произвести расчеты полной площади отапливаемого помещения, вычислить оптимальную температуру для него, чтобы оно не перегружалось, но и не простаивало. Также рекомендуется поменять электропроводку, которая будет задействована при подключении всего электрооборудования, включая электрический котел.
  3. Перед монтажом отопительного оборудования помещение необходимо теплоизолировать, чтобы уменьшить неоправданные тепловые потери и затраты на энергоносители.
  4. При нехватке средств дорогостоящее оборудование механический термостат – лучший выход. Единственный недостаток – нужно будет периодически корректировать работу термостата вручную.

комнатный термостат температуры для газового агрегата отопления

Для регулирования уровня температуры в системе отопления используется такое устройство как терморегулятор для котла. От его наличия зависит, насколько эффективно будет использоваться потребление энергоресурсов (электроэнергии или природного газа) котлом отопления для создания комфортной температуры в помещении. Терморегулятор имеет еще одно название – термостат.

Назначение и характеристики

Принцип работы терморегулятора основан на включении или отключении котла отопления. Для этого в них встраивается термодатчик. Устройства очень просты в управлении и, несмотря на это, являются надежным средством управления климатом.

Преимуществом использования такой отопительной системы является экономия энергоресурсов, будь то газ или электроэнергия. По функциональному своему назначению терморегуляторы делятся на ручные и программируемые.

Какие терморегуляторы лучше?

Ручные имеют кнопку включения и выключения, а также вращающийся от руки диск регулировки необходимого уровня температуры. Программируемые агрегаты намного сложнее по своему устроению, но это совершенно не означает, что они сложны в использовании.

Просто возможностей у программируемого терморегулятора намного больше. Одной из них является автоматическое включение и отключение котла отопления в настроенные пользователем промежутки времени.

Классификация

По исполнению терморегуляторы бывают:

  • беспроводные;
  • проводные.

Проводные нуждаются в качественном монтаже проводников. Это необходимо для бесперебойной связи котла с контроллером, который установлен в отапливаемом помещении. На контроллер поступает сигнал о подаче теплоносителя в отопительный контур.

Регулирование процесса работы беспроводного устройства осуществляется с использованием радиосигнала, поступающего на термодатчик.

Обычно терморегулятор для котла состоит из двух блоков. Один из них устанавливается рядом с котлом и соединяется с его клеммами, другой же устанавливается в отапливаемом помещении. Эти два блока между собой связываются по выделенному радиоканалу. Основной блок отличается от исполнительного блока тем, что имеет жидкокристаллический дисплей и клавиатуру.

Классификация по автоматизации

Кстати, по уровню автоматизации терморегуляторы могут относиться к группе:

  • аналоговой;
  • цифровой.

Аналоговое устройство управляется только вручную при помощи механического регулятора, который непосредственно связан с реостатом. Управление цифровым устройством осуществляется сигналами микросхем. Такой вид оборудования может запоминать и использовать в работе значительное количество температурных режимов.

Классификация по типу датчика

В зависимости от того, какой установлен датчик, бывают модели с контроллерами на механических или электронных датчиках. Контроллеры, которые имеют механический датчик, представлены капиллярным термостатом. Они считывают температуру по изменению общего объема нагреваемой жидкости, которая находится в запаянной колбе.

Такой датчик погружается в теплообменник, расположенный в нагревательном приборе. Его основными характеристиками являются долговечность и точность. Недостатком является полная несовместимость с программируемыми контроллерами.

Если в приборе датчик электронный, то контроллер осуществляет считывание сигналов с терморезистора. Терморезистор, в свою очередь, изменяется сопротивление под действием температуры.

Преимущества устройства

Следует отметить, что если система отопления имеет программируемый комнатный термостат для газового котла, то в этом случае имеется ряд преимуществ перед простым типом, а именно:

  • можно дистанционно управлять работой отопительного оборудования;
  • наличие режима «день и ночь» позволяет устанавливать определенный уровень тепла в конкретное время суток;
  • возможность мгновенного изменения существующих температур в помещении;
  • функция программирования по дням недели дает возможность с изменением погодных условий, выставлять необходимые температуры на термостате;
  • за счет оперативной работы термоcтата, после изменения настроек, датчик подает сигнал и быстро происходит изменение температуры в помещении;
  • экономия расхода энергоресурсов.

Как выбрать термостат

Выбор того или иного устройства зависит непосредственно от требований, которые предъявляются к его функциональным возможностям. Если кого-то устраивает простой тип устройства, то можно установить его.

Но все чаще владельцы топливных котлов использует программируемые термостаты из-за их огромных функциональных возможностей, о которых говорилось ранее. Кстати, терморегулятор можно изготовить своими руками.

Как работает термостат

По принципу своего действия приборы от разных производителей ничем не отличаются друг от друга. Даже выглядеть они могут абсолютно одинаково. Разница может быть лишь в незначительных деталях, но по своему функционалу они похожи.

С одной стороны, это очень хорошо, так как значительно упрощает обслуживание и ремонт оборудования. Также это дает возможность использовать однотипные модели на разных котлах отопления. Можно сказать, что это оборудование является универсальным.

Прибор контролирует нагревание теплоносителя или окружающего воздуха, и, используя встроенный или внешний датчик, отправляет сигнал на отключение или включение автоматическому блоку котла отопления. Если температура теплоносителя или воздуха поднимается чуть выше заданного значения, то поступает сигнал отключения, а после его опускания ниже установленного уровня, сигнал подается на включение отопительного оборудования.

Тонкости монтажа

Монтаж можно провести своими руками. Устройство желательно установить в самой холодной части дома или же там, где чаще всего находятся его жильцы. Обычно термостат устанавливают в удобном для использования месте и со свободным доступом к устройству.

Регулятор должен иметь постоянный приток воздуха. Это необходимо для правильной работы агрегата. Поэтому желательно устанавливать устройства отдельно от других электрических приборов, которые могут своей работой повышать температуру окружающего воздуха.

Условия для монтажа

Важным условием является изоляция от попадания солнечных лучей. В этом случае работа термостата будет некорректной. Желательно не устанавливать их в помещениях, где на радиаторах используются вентили, имеющие термоголовку. Установку проводят строго по прилагаемой схеме.

Способов подключения может быть множество, и они зависят от марки термостата. Для исключения ошибки необходимо обязательно ознакомиться с инструкцией к отопительному оборудованию. В любом случае надо будет обеспечить связь между терморегулятором и клапаном теплообменника.

Для этого прибор внедряется в электрическую цепь. Терморегуляторы электрического котла обычно встроены заводом-изготовителем в корпус оборудования. Это связано с тем, что такой вид систем часто используют для монтажа теплого пола.

Из всего вышеизложенного понятно, что комнатные термостаты, используемые для газовых котлов и водяных контуров, являются просто незаменимым оборудованием отопительной системы любого жилого или нежилого помещения, в котором ценят тепло, уют и экономию.

Комнатный термостат (терморегулятор) для котла отопления

Здесь вы узнаете:

Некоторые модели отопительных котлов наделяются электронными схемами, необходимыми для расширения функционала и более удобного управления микроклиматом в доме. Оборудование получается сложным, но радующим изобилием сервисных возможностей – от автоматической регулировки температуры в контурах до управления внешними вспомогательными узлами. Неоспоримым преимуществом является возможность подключения дополнительных управляющих модулей. Например, терморегулятор для котла отопления поддержит заданный температурный режим и обеспечит удобство управления обогревом.

Для чего нужны комнатные термостаты

Владельцам простых отопительных котлов не приходится задумываться об удобстве управления климатом в доме. Чаще всего все регулировки на таких котлах сводятся к одной простой ручке выбора степени нагрева теплоносителя – здесь используется простая шкала с цифрами от 0 до 9. В осенние холода оборудование работает на единичке или двойке, а в крепкие морозы пользователи устанавливают ручку на более высокие цифры.

Таким образом, здесь используется простейший терморегулятор, ориентирующийся на температуру теплоносителя в системе. Требуемый уровень нагрева устанавливается вручную, а дальше в котле начинает работать простой термоэлемент на основе биметаллической пластины – он включает розжиг, обеспечивает подачу газа на горелку. Такая схема используется во многих простых моделях.

Более продвинутые котлы регулируют температуру степень прогрева помещений следующим образом:

Модели с выносным датчиком будут регулировать температуру именно того места, где установлен сам датчик.

  • По электронному датчику контроля температуры теплоносителя в системе отопления;
  • По выносному датчику температуры воздуха;
  • По температуре воздуха за пределами помещений;
  • По датчику, располагаемому в выносном комнатном терморегуляторе.

Погодозависимые датчики используются потребителями крайне редко – люди привыкли полагаться на собственные ощущения. Поэтому они выбирают контроль температуры теплоносителя или контроль температуры внутреннего воздуха.

Выносной терморегулятор для котла – это внешний управляющий модуль, устанавливаемый в произвольной точке домовладения или квартиры. Он включает в себя комнатный датчик температуры и органы управления. Основная функция этого миниатюрного прибора – отслеживание заданной температуры, основываясь на показаниях термоэлемента. С понижением температуры регулятор передает на котел команду включения отопления, а после достижения заданного значения отключает горелку.

Терморегуляторы для котлов отопления обладают и дополнительным функционалом:

  • Регулировка температуры в контуре горячей воды – не самый нужный регулятор, но в некоторых моделях он есть;
  • Задание дневного и ночного температурного режима – оборудование само понизит ночную температуру до установленной отметки;
  • Управление отоплением по заданной программе – терморегулятор будет включать и отключать горелку котла, ориентируясь на заранее введенные данные. Например, мы можем запрограммировать оборудование на неделю вперед;
  • Управление внешним оборудованием – это бойлеры косвенного нагрева, солнечные коллекторы и многое другое.

Благодаря выносной конструкции, терморегуляторы обеспечивают удобство управления работой котла отопления, который может стоять в каком-либо удаленном помещении – это кухня, ванная комната или подвал.

Функционал терморегуляторов варьируется в широких пределах. Самые простые модификации представляют собой одну-единственную ручку регулировки с механической шкалой. Более сложные приборы оснащаются несколькими регуляторами и электронными табло, на которых отображаются различные данные. Соответственно, и цены на такие приборы выше – они являются более продвинутыми, даря пользователям множество сервисных функций.

Как работают терморегуляторы для котлов отопления

Термостат для газового котла – это полноценный выносной пульт управления. Судите сами – если котел висит на кухне, то для того чтобы убавить температуру в отоплении, вам придется встать с дивана и посетить кухонное помещение. Если бы в комнате был установлен терморегулятор, достаточно было повернуть ручку или нажать на кнопку понижения температуры. Хуже всего, если отопительное оборудование смонтировано в труднодоступном месте – в этом случае без выносного пульта управления просто не обойтись.

В программируемых термостатах можно задавать различные температурные режимы для дня и ночи.

Основой любого терморегулятора для котла отопления является температурный датчик. Он анализирует температуру воздуха в обогреваемых помещениях, управляя работой горелки и прочих узлов. Выставив ручкой или кнопками +22 градуса, можно оставить технику в покое – она сама обеспечит достижение заданного температурного режима. Какой бы ни была температура наружного воздуха, температура в помещении будет держаться на одной и той же отметке.

Программируемый комнатный термостат устроен сложнее – здесь мы можем задать определенную программу работы отопления. Например, в дневное время выставляем +23 градуса, а в ночное время выставляем +20 градусов (при пониженной температуре сон будет более крепким и здоровым). Также мы можем задать температуру в контуре горячего водоснабжения или отрегулировать степень нагрева теплых полов.

Более сложный и продвинутый комнатный термостат для газового котла сможет работать сразу с несколькими отопительными контурами отопления, обеспечивая раздельную регулировку температуры.

Плюсы и минусы комнатных термостатов

Терморегулятор для котла отопления – это всего лишь удобное дополнение, обеспечивающее температурный контроль и управление различными сервисными функциями. Этот прибор не является обязательным узлом отопительной системы, в некоторых случаях можно обойтись и без него. Комнатный регулятор температуры удобен в больших домовладениях и в многокомнатных квартирах, когда котел может стоять слишком далеко – в этом случае температуру можно будет отрегулировать, например, из гостиной.

Давайте рассмотрим все достоинства терморегулятора для котла отопления:

Единожды настроив такой прибор вы сможете долгое время наслаждаться комфортной температурой в вашем жилище.

  • Обеспечивает соблюдение заданного температурного режима – вы сможете создать в квартире или в доме комфортную обстановку без дополнительных усилий;
  • Автоматизация работы отопительной системы – за это отвечает функция программирования;
  • Применение терморегулятора позволит снизить потребление газа котлом отопления – тем самым достигается экономия на коммунальных платежах.

К сожалению, не обошлось и без недостатков:

  • Проводной комнатный регулятор для газового котла требует прокладки кабеля – это легче сделать на этапе постройки дома, чем прокладывать его поверх сделанного ремонта;
  • Стоимость оборудования – продвинутые терморегуляторы стоят довольно дорого. В противном случае придется обойтись без дополнительных функций.

Недостатки не самые страшные, поэтому с ними можно мириться. В конце концов, за удобство нужно платить.

Основные виды термостатов

Термостат комнатный для котла отопления – штука нужная и удобная. Но в продаже этих терморегуляторов столько, что разбегаются глаза. Давайте посмотрим, чем отличаются друг от друга эти устройства и в чем заключаются особенности их работы в системах отопления. Для начала обсудим деление на электронные и механические модели – кстати, последние стоят заметно дешевле, но уступают по функционалу.

Механические модели отличаются простотой и надежностью.

Механический терморегулятор для котла отопления – это регулятор температуры с самым простым внутренним устройством. Внутри мы найдем простой термоэлемент на основе биметаллической пластины (иногда используются другие типы датчиков), управляющий сухими электрическими контактами. За установку температуры отвечает соответствующий регулятор. Благодаря простому устройству, оборудование отличается своей дешевизной. Но здесь отсутствует какая-либо автоматика.

Обратите внимание, что терморегулятор для котла отопления и комнатный механический термостат для котла отопления являются двумя разными приборами – первый представляет собой внутренний узел отопительного оборудования.

Электронный терморегулятор для котла отопления представляет собой более продвинутый прибор. Температурный контроль в нем обеспечивает точный электронный датчик, фиксирующий изменения температуры с точностью до десятых долей градуса. Самые простые модификации обладают минимальным набором функций – это контроль работы контура отопления. Более продвинутые модели порадуют мощным функционалом:

  • Контроль контура горячего водоснабжения;
  • Работа по программе;
  • Работа с теплыми полами;
  • Отображение даты и времени;
  • Дневной и ночной режимы работы отопления;
  • Ночная подсветка и многое другое.

Большинство представленных в продаже терморегуляторов для котлов отопления представлено именно электронными моделями – «механика» встречается в магазинах гораздо реже.

Беспроводные терморегуляторы очень удобны в установке, так как не требуют прокладки кабелей.

Терморегуляторы для котлов отопления подразделяются на проводные и беспроводные. Проводные модели отличаются более доступной ценой. Подключение терморегулятора к котлу выполняется с помощью двухпроводного кабеля – он прокладывается под штукатуркой или укладываемся в плинтусы или кабельные каналы. Оптимальное сечение каждого проводника составляет 0,75 кв. мм.

Беспроводной термостат – штука более интересная, так как не требует прокладки проводов. Радиус действия у этого прибора составляет до 100 метров в прямой видимости. В реальных условиях он падает в 1,5-2 раза за счет стен. Хуже всего сигнал проходит в квартирах, где стены бывают сделаны из железобетона. Зато не нужно прокладывать соединительный кабель, что актуально для построек, где уже сделан ремонт.

Популярные модели

Далее мы рассмотрим самые популярные модели комнатных терморегуляторов для котлов отопления.

Zilon ZA-1

Типичным представителем механической категории является термостат Zilon ZA-1. Это самая простая модель с релейным выходом, созданная для работы с оборудованием, поддерживающим подключение «механики». Диапазон срабатывания температурного датчика – от +10 до +30 градусов.

В данной модели используется газонаполненный датчик, управляющий сухими электрическими контактами. Термостат не рекомендован к установке в помещениях с повышенной влажностью.

Protherm Exacontrol

Комнатный терморегулятор для газового котла под названием Protherm Exacontrol создан для работы с отопительным оборудованием от одноименной марки. Но он может работать и с любыми другими котлами. Он регулирует температуру в диапазоне от +5 до +35 градусов, причем только в отопительном контуре. Для удобства работы прибор оснащен жидкокристаллическим дисплеем. Терморегулятор создан для тех, кому не нужен лишний функционал.

Более продвинутая модель Protherm Exacontrol 7 наделена функцией программирования – можно запрограммировать режимы работы на неделю вперед. Также есть некоторые различия в индикации, здесь она более расширенная.

SALUS Controls VS20WRF

Из беспроводных комнатных терморегуляторов для котлов отопления мы можем выделить модель SALUS Controls VS20WRF. Это многофункциональный прибор, умеющий управлять сервоприводами. Он обеспечивает температурный контроль в диапазоне от +5 до +35 градусов, умеет работать по одной из заложенных в память программ, поддерживает подключение выносных датчиков. Для контроля текущего режима работы прибор оснащен большим жидкокристаллическим дисплеем.

Как установить терморегулятор

Купить подходящий термостат можно в любом магазине, торгующем теплотехникой. Они представлены сотнями модификаций, как простых, так и более продвинутых. После выбора и покупки подходящей модели можно приступать к установке. Далее мы расскажем, как подключить терморегулятор к котлу – в этом нет ничего сложного.

Правильная установка терморегулятора в жилом помещении.

Для того чтобы установить терморегулятор на котел, следует определиться с местом его установки. На прибор не должны попадать прямые солнечные лучи, он не должен располагаться в зоне сквозняков. Также необходимо проследить, чтобы рядом не было никаких отопительных приборов – в противном случае будет трудно добиться необходимой температуры. От терморегулятора к котлу отопления прокладывается двухпроводный кабель.

В случае с беспроводным оборудованием его достаточно прикрутить к стене в любом подходящем месте.

Далее нужно настроить терморегулятор – для этого необходимо снять или установить перемычку, располагающуюся на плате котла или в каком-то определенном его месте. Так, агрегат сможет понять, что он будет работать с выносным термостатом. После это приступаем к тестам, проверкам и программированию. При использовании беспроводной модели проводится ее сопряжение с котлом согласно прилагаемой инструкции.

Термодатчик для котла отопления, представляющий собой внутренний узел отопительного оборудования, устанавливается путем замены вышедшего из строя датчика.

AquaSmart Контроль температуры котла | Beckett Corp.

Как работает традиционный контроль температуры котла

Контроль температуры котла действует как концевой выключатель. Это центральное звено для работы горелки и циркулятора. Терморегулятор котла имеет регулируемое определение температуры для контроля предельного значения, которое будет предназначено для различных применений. Концевой выключатель может открываться при повышении температуры и / или открываться или закрываться при понижении температуры. Существует три распространенных типа регуляторов температуры котла (см. Рисунок B), которые обеспечивают функции простого, двойного и тройного действия.

Контроль температуры котла одностороннего действия

(см. Рисунок A)
Контроль температуры котла одностороннего действия будет включать функцию верхнего предела, которая в основном действует как двухпозиционный переключатель. Настройка верхнего предела — это максимальная температура, которую может достичь котел. Когда достигается заданная точка верхнего предела, горелка выключается. Настройка дифференциала верхнего предела примерно на 10 ° меньше настройки верхнего предела. Когда достигается заданная точка верхнего предела дифференциала, регулятор закрывается, позволяя горелке снова включиться, если еще есть запрос на нагрев.

Нижний предел — это минимальная температура, которую может достичь котел. Когда достигается нижняя граница уставки, горелка включается. Настройка нижнего предела дифференциала примерно на 10 ° выше, чем настройка нижнего предела. Когда достигается нижняя граница уставки дифференциала. Горелка отключается, пока нет запроса на тепло. Вы можете контролировать как верхний, так и нижний пределы, используя два регулятора температуры котла одностороннего действия: один установлен на верхний предел, а другой — на нижний.

Контроль температуры котла двойного действия

Контроль температуры котла двойного действия будет включать функцию верхнего предела / дифференциала наряду с управлением циркуляционным насосом.Функции верхнего предела / дифференциала идентичны описанию, данному для регулятора температуры котла одностороннего действия.

Кроме того, в системе контроля температуры котла двойного действия будут использоваться терминалы циркуляционного насоса, которые активируют циркуляционный насос для распределения теплоносителя в нагретую зону. Термостат управляет циркуляционным насосом, включая и выключая его в зависимости от температуры в отапливаемом помещении. Регулятор температуры котла открывается для выключения циркуляционного насоса, если температура котловой воды падает ниже нижнего предела для поддержания минимальной температуры котла.

Контроль температуры котла тройного действия

Контроль температуры котла тройного действия включает в себя верхний и нижний предел с дифференциальными функциями, а также реле для включения циркуляционного насоса. Функции верхнего и нижнего пределов идентичны описанию, данному для регулирования температуры котла одностороннего действия. Нижний предел поддерживает минимальную температуру, а верхний предел контролирует максимальную температуру.

Терморегулятор котла тройного действия также управляет функциями циркуляционного насоса.Циркуляционный насос направляет жидкий теплоноситель в зону нагрева. Как и в случае регулирования температуры котла двойного действия, циркуляционный насос включается и выключается с помощью входа термостата. Регулятор температуры котла открывается для выключения циркуляционного насоса, если температура котловой воды падает ниже нижнего предела для поддержания минимальной температуры котла.

Типовая последовательность действий Примеры

Поддержание нижнего предела


(Допущение: Нет запроса на тепло)

Поддержание верхнего предела

Запрос на тепло

AquaSmart ™: отличия Беккета

Beckett AquaSmart — это усовершенствованный регулятор температуры котла тройного действия, предназначенный для использования в бытовых и легких коммерческих котельных. Все модели включают возможность включения динамического сброса температуры Beckett HeatManager ™, который при выборе обеспечивает экономию топлива до 20%.

Как AquaSmart оптимизирует топливную экономичность?

  • Расчет HeatManager
    Beckett AquaSmart ™ оснащен функцией расчета энергосбережения HeatManager. HeatManager экономит топливо, изменяя верхний рабочий предел температуры на минимальную температуру, необходимую для удовлетворения потребности в тепле.
  • Время задержки выключения циркулятора
    Циркуляционный насос продолжает работать в течение времени задержки после прекращения работы котла, что позволяет максимально использовать скрытое тепло в котле.
    Обе эти функции программируются подрядчиком.

Технология HeatManager ™

Beckett AquaSmart поставляется с расчетом энергосбережения в соответствии с требованиями Министерства энергетики (DOE) 2012, согласованного с нагрузкой HeatManager. HeatManager экономит топливо за счет динамического изменения верхнего рабочего предела температуры на минимальную температуру, необходимую для удовлетворения потребности в тепле. Подрядчик может настроить расчет HeatManager для максимального комфорта или экономии энергии.

Расчет HeatManager разработан для работы котла при минимально возможной температуре, при этом удовлетворяя потребность в тепле. Благодаря динамическому изменению температуры котла, он предназначен для снижения потребления энергии системой без ущерба для комфорта.

Значение по умолчанию ВЫСОКАЯ эффективность должно работать лучше всего для большинства систем. Однако существует множество факторов системы, которые могут повлиять на ее способность достаточно быстро реагировать на изменения и обеспечивать достаточное количество тепла, например, количество подключенного излучения, размер котла, расчетные температуры системы и т. Д.

Параметр КПД определяет, насколько агрессивно расчет HeatManager пытается снизить рабочую температуру котла. Если ощущается потеря комфорта, уменьшение настройки эффективности поможет восстановить комфорт за счет экономии топлива.

Программирование настроек HeatManager

  1. В любом режиме или на любом экране, кроме подменю OPTION, нажмите кнопку «OPTION».
  2. Представляется следующий экран.

    HEATMANAGER
    ВВЕДИТЕ ИЗМЕНЕНИЯ

  3. Нажмите кнопку «ENTER (СБРОС)».
  4. Представляется следующий экран.

    ЭКОНОМАЙЗЕР: НА
    ВХОД НА ИЗМЕНЕНИЕ

  1. Включение и выключение экономайзера топлива; Нажмите кнопку «ENTER (СБРОС)».
  2. Чтобы настроить параметры эффективности HeatManager, нажимайте клавиши «▲» и «▼», пока не отобразится следующий экран.

    ЭФФЕКТИВНОСТЬ: MED
    ВВЕДИТЕ ИЗМЕНЕНИЕ

  3. Нажмите «ENTER (RESET)» для переключения настройки комфорта между ВЫСОКИМ, СРЕДНИМ и НИЗКИМ.
Как новый алгоритм HeatManager будет взаимодействовать с системой, использующей безрезервуарный змеевик?

Алгоритм HeatManager положительно повлияет на горячую воду, доступную в системе, использующей змеевик без резервуара. Поскольку HeatManager не изменяет настройку нижнего предела для размещения змеевика без бака и не «задерживает» горелку, когда ей необходимо поджечь, вы можете рассчитывать на большую стабильность подачи горячей воды.

Как я узнаю, что система управления AquaSmart установлена ​​правильно?

Процедура проверки управления AquaSmart
Эти процедуры типичны для конфигурации управления по умолчанию.Перед началом процедуры проверки AquaSmart убедитесь, что устройство управления подключено и настроено в соответствии с требованиями приложения.

Действия подрядчика На этом этапе: Контрольное действие На этом этапе: Показать На этом этапе: Должно быть
Шаг 1 Подать заявку на прием без ТТ Горелка включается Горелка нагревает воду выше нижнего предела + нижний дифференциал. «ОТОПИТЕЛЬНАЯ ВОДА» Горелка (B1) — вкл.
Циркулятор (C1) — выкл.
Контроль зоны (ZC) — выкл.
Шаг 2 Вода достаточно нагрета (Температура выше нижнего предела + нижний предел) Горелка выключается, и включается управление зоной. «ОЖИДАНИЕ» Горелка (B1) — выключена
Циркулятор (C1) — выключена
Zone Control (ZC) — включена
Шаг 3 Подать вызов на тепло от термостата Горелка и циркуляционный насос должны включиться «НАГРЕВ ВОДЫ» или «НАГРЕВ ГВС» Горелка (B1) — на циркуляторе
(C1) — на
Zone Control (ZC) — на
Шаг 4 AquaSmart нагревает воду до предела.При достижении верхнего предела горелка выключается «ЦИРКУЛЯЦИЯ» Горелка (B1) — выключена
Циркулятор (C1) — на
Zone Control (ZC) — на
Шаг 5 Установите термостат обратно, чтобы больше не требовалось тепло Циркулятор должен выключиться «ОЖИДАНИЕ» Горелка (B1) — выключена
Циркулятор (C1) — выключена
Zone Control (ZC) — включена

ВНИМАНИЕ: Не покидайте место установки, если работа AquaSmart не соответствует описанию на любом из вышеперечисленных шагов. Сделайте все необходимые настройки, пока не будет проверена правильность работы. Вышеупомянутая процедура помогает проверить правильность работы верхнего и нижнего пределов и правильность подключения термостата к системе управления.

Контроллеры для котлов, термостата котла, регулятора центрального отопления — TECH Controllers

Контроллеры для котлов центрального отопления позволяют управлять процессом выработки тепла и его распределением по системе отопления. Их основная функция заключается в выборе индивидуальных параметров и обеспечении экономичного сжигания с одновременным обеспечением теплового комфорта для пользователей.Без контроллеров котла сложно представить управление отоплением в вашем доме или здании. В зависимости от модели, контроллеры котла могут управлять котлом в базовом объеме (например, простые контроллеры для твердотопливных котлов, управляющие только насосом и вентилятором), а также многофункциональные контроллеры котла , которые позволяют управлять температуру вашего дома даже через Интернет.

Контроллеры котлов центрального отопления — принцип действия

Все контроллеры котлов (независимо от того, являются ли они контроллерами мелкого угля, пеллет или твердого топлива и т. Д.) могут управлять насосом центрального отопления и вентилятором. Увеличивая или уменьшая скорость вращения вентилятора, в котел подается большее или меньшее количество воздуха, что влияет на скорость горения и температуру. Контроль температуры осуществляется с помощью контроллера, считывающего данные с датчиков. ( регуляторы котла взаимодействуют также с комнатными регуляторами).

Типы регуляторов котлов

Современные термостаты центрального отопления предлагают различный диапазон регулировки в зависимости от того, с каким отопительным прибором они работают.Среди них контроллеры для загрузки котлов, котлов с питателем, пеллетных котлов или для газификации древесины. Контроллеры, использующие алгоритм ПИД-регулирования на основе сложного правила пропорционально-интегрального дифференцирования, являются популярным решением. Цель контроллера с алгоритмом PID — поддерживать заданную температуру на определенном уровне. Контроллер котла обеспечивает постоянное поддержание нагревательным устройством заданной температуры воды, питающей систему отопления.При использовании контроллера печи топливо и воздух дозируются в правильных пропорциях, а сам процесс сгорания максимально чистый и происходит с высокой эффективностью. Нагревательное устройство, работающее с контроллером котла, работает более экономично, что означает меньший расход топлива и большую экономию.

Автоматический контроль температуры котловой воды

Автоматический контроль температуры котловой воды

Замена регулируемого вручную регулятора температуры котловой воды с фиксированной температурой на автоматическое управление — это экономичная мера, обеспечивающая максимальную экономию энергии.

Сравнение ручного и автоматического контроля температуры

Требования к температуре воды для отопления значительно различаются при наружной температуре 0 °, температура котловой воды может потребоваться 180 ° для правильного обогрева здания; тогда как с при наружной температуре 40 °, температура котловой воды может быть только 120 °. Ручное управление необходимо отрегулировать, чтобы реагировать на изменения наружной температуры. Из-за затрат на рабочую силу большинство владельцев зданий не регулируют управление более чем несколько раз. в год — гораздо реже, чем необходимо для максимальной экономии энергии.Автоматический контроль постоянно приспосабливается к изменяющимся наружным температурам, обеспечивая тем самым оптимальную экономию.

Прямой контроль температуры котловой воды

Самый простой, но обычно наименее эффективный метод — регулирование температуры котловой воды. К сожалению, минимально возможная температура при использовании этого метода составляет 140 ° (160-165 °), что намного выше минимальной потенциально необходимой температуры, что снижает экономию.(Настройка котла слишком низкая температура может вызвать повреждение котла. Уточните у производителя котла безопасную температуру.)

Установка трехходового смесительного клапана

Второй и, пожалуй, наиболее эффективный метод — установка трехходового смесительного клапана, управляемого датчик наружной температуры. Клапан смешивает возвратную воду с более горячей котловой водой для достижения желаемая температура горячей воды. Другими словами, температура наружного воздуха сбрасывает горячую температура подачи воды по заданному регулируемому графику.

Установка теплообменника

Установка теплообменника и создание двух независимых контуров трубопроводов (один для котла и один для здание) также позволяет управлять сбросом горячей воды без шока котла. Это также требует дополнительного циркуляционный насос.

Управление ГВС и паровым котлом

Управление ГВС и паровым котлом | Клапаны с электроприводом

Главная »Системы управления котлами

В мире систем управления паровыми и водогрейными котлами компания Heat Timer предлагает самую большую и универсальную линейку устройств автоматического управления отоплением в мире.Типичные области применения наших систем:

  • Управление котлом, которое можно интегрировать с любой BMS / EMS
  • 3-ходовые смесительные клапаны для систем водяного отопления
  • Управление ступенчатыми или модулирующими котлами
  • 2-ходовые паровые клапаны для парового отопления системы

Наши системы предназначены для коммерческих и многосемейных приложений, независимо от того, насколько большими, сложными или требовательными являются ваши потребности в отоплении, а также насколько старым или новым является ваше здание. Наша продукция ориентирована на создание систем, которые легко устанавливать, программировать и управлять, и , которые экономят владельцам зданий максимально возможную сумму на ежегодных расходах на топливо , сохраняя при этом комфорт отопления и продлевая срок службы котла.

Если вы являетесь оператором отеля, управляющим многоквартирным домом, менеджером по эксплуатации школы / университета или кампуса, или профессионалом в области отопления, вентиляции и кондиционирования воздуха и ищете современное, беспроводное, перспективное решение для управления котлами, вы можете начать свой поиск с помощью нашего Поиска продуктов или посмотреть категории продукты, которые мы предоставляем ниже.

Многосемейные и коммерческие регуляторы отопления (пар и горячая вода)

Серия Heat-Timer Platinum — это линейка продуктов, адаптированная к потребностям управления коммерческими и многосемейными котлами. Линия Platinum является «самообучающейся» и позволяет интегрировать беспроводные датчики и средства управления для легкой модернизации старых или новых зданий.

В платиновую серию входит ряд продуктов в зависимости от типа и количества котлов в вашем применении.

Моторизованные клапаны пара и горячей воды

Двухходовой / трехходовой смесительный клапан с таймером нагрева

Популярная линейка моторизованных клапанов Heat-Timer легко интегрируется с нашей системой управления котлом для полного управления отоплением во всем здании.Наши 2-ходовые клапаны могут регулировать, включать и выключать поток пара. Наши 3-ходовые клапаны используются для смешивания воды до желаемой температуры. Горячая вода из бойлера смешивается с частью более холодной воды, возвращающейся из системы, чтобы поддерживать правильную температуру воды, поступающей в систему.

В системах с паром эти клапаны часто используются вместе с одним из наших регуляторов серии MPC Platinum.

См. Полную линейку клапанов с электроприводом здесь.

Регуляторы отопления для легких коммерческих или больших жилых помещений

Таймер нагрева делает серию DIGI-SPAN Elite для управления системами с одним или несколькими котлами. Эти элементы управления представляют собой идеальные энергосберегающие элементы управления сбросом на открытом воздухе для систем отопления жилых и коммерческих помещений. Все элементы управления серии DIGI-Elite оснащены цифровым дисплеем, регулируемым коэффициентом сброса, смещением и отсечкой вне помещения.

Ознакомьтесь с нашей полной линейкой средств управления для легких коммерческих предприятий на нашей странице продукта Digi-Span.

🌀 Могу ли я установить на мой котел интеллектуальный термостат?

Вы можете установить на свой котел умный термостат. Это делает Управление системой центрального отопления легче контролировать.

Обычно, когда в вашем доме есть система центрального отопления, будь то мазут, сжиженный нефтяной газ или газ, ваш полный набор регуляторов температуры должен включают комнатный термостат, термостат бойлера, таймер или программатор, и термостатические радиаторные клапаны (ТРВ). С появлением умных термостатов стало стало легче контролировать температуру котла и помещения.

Когда вы устанавливаете интеллектуальный термостат на свой котел, вы используете его для контроля температуры котла, для программирования, когда котел включается или выключается, и для определения температуры окружающей среды.Более того, вы можете использовать термостат для контроля температуры в каждой комнате.

Это руководство отвечает на вопрос: можно ли установить на свой котел интеллектуальный термостат?

Интеллектуальное управление отоплением: интеллектуальные термостаты для вашего бойлера

Интеллектуальные термостаты также называют интеллектуальными регуляторами отопления. Эти термостаты позволяют управлять температурой бойлера и помещения удаленно с мобильного устройства или ПК через Интернет.

Другие поставляются с более сложными функциями, позволяющими еще лучше контролировать температуру бойлера.Например, некоторые интеллектуальные термостаты разработаны так, чтобы учиться на ваших прошлых конфигурациях и устанавливать температуру котла в соответствии с вашими предпочтениями.

Эти термостаты оптимизируют и автоматизируют точно определить, когда включать или выключать котел. Главное преимущество Эти термостаты в том, что вы можете вносить изменения удаленно, если ваши планы изменятся. За Например, если вы планируете быть дома раньше других дней, вы можете установить бойлер со смартфона, чтобы он включился пораньше.

Умное управление отоплением сэкономит вам деньги.Однако это зависит от вашего образа жизни и от того, насколько эффективно вы контролируете температуру на термостате.

Зачем использовать умные термостаты для вашего котла?

Умный термостат на вашем котле не только облегчит задачу для контроля температуры в помещении, но это также поможет:

  • Сократите выбросы окиси углерода от вашего бойлер, чтобы обезопасить вас и вашу семью.
  • Это экономит деньги на счетах за отопление, если оптимизированы эффективно.
  • Вы можете настроить термостат на включение или выключение при необходимости.
  • Вы можете отапливать разные комнаты в своем по-разному, вместо того, чтобы обогревать все комнаты при одинаковой температуре. Этот потребует от вас включения комнатного термостата.

Если в вашем доме используются аналоговые термостаты, вы можете легко заменить их, не обязательно заменяя котел или какой-либо компонент вашей системы центрального отопления.

Умные термостаты горячей воды

Это умные термостаты, которые вы устанавливаете, когда вода в вашем система центрального отопления хранится в баллоне.Термостат выключится источник тепла для вашего котла, когда температура воды достигает заданной точка.

Обратите внимание, что когда вы увеличиваете температуру термостата, вода в бойлере не нагревается быстрее и источник тепла не включается до тех пор, пока температура воды не упадет ниже определенной уставки. Если для Например, вы устанавливаете диапазон температуры термостата от 55 до 78 градусов По Фаренгейту, термостат отключит источник тепла вашего котла, когда температура достигает 78 градусов и выключайте, когда температура упадет до 55 градусов.

Цилиндрические термостаты обычно устанавливаются между четвертью и третий путь вверх по цилиндру. Вы должны установить термостат между 60 и 65 градусов; температуры достаточно высоки, чтобы убить микроорганизмы в воде, а также ошпарить. Вы также можете установить термостатический смесительный клапан, чтобы обеспечить температура воды в баллоне остается на безопасном уровне.

Некоторые котлы, например, комбинированный котел, не имеют цилиндров. Таким образом, на самом котле будет установлен умный термостат.

Термостаты Smart Boiler

В вашем котле всегда будет термостат. Этот термостат обычно имеет номер от минимального до максимального. Этот диапазон устанавливает температуру, которая будет подаваться из котла через радиаторы для обогрева вашей комнаты.

Если вы установите высокую температуру, ваша комната будет быстро нагреваться. Если вы установите низкие температуры, особенно зимой, ваш дом может не достичь желаемой температуры.

Однако не рекомендуется устанавливать и температуру. хорошо видно, что конденсационные котлы работают более эффективно, когда температура воды, возвращающейся в котел, ниже 55 градусов.

Если ваша система центрального отопления оснащена обычным бойлер, вам понадобится два умных термостата; один на котле и другой на цилиндре. Температурный диапазон для котла должен быть выше чем диапазон температур для цилиндра, чтобы позволить цилиндру подняться до его заданная температура.

Если у вас пароконвектомат, умный термостат должен иметь две шкалы; циферблат с символом радиатора контролирует температуру воды, проходящей через радиатор.Таким образом можно установить температуру радиатора, не влияя на температуру горячей воды.

Почему интеллектуальный термостат идеально подходит для котлов

Погодная компенсация

Когда на улице холодно, нужно настроить котел на более высокая температура для быстрого обогрева дома. Когда на улице жарко, ты необходимо понизить температуру котла. Это обеспечит нагрев система работает эффективно, особенно если в вашей комнате работает конденсационный котел.

Умные термостаты могут определять температуру окружающей среды и автоматически регулировать температуру термостата котла для достижения наилучших результатов.Вы также можете использовать погодный компенсатор для определения температуры на улице.

Компенсация нагрузки

Когда на улице очень холодно, нужен бойлер температура должна быть установлена ​​высокой для быстрого обогрева помещения. Когда температура в помещении относительно тепло, нужно включить термостат котла температура всего несколько градусов. Если вы повысите температуру термостата, когда в комнате тепло, пока радиаторы не прогреются на полную мощность, вы рискуете перегрев вашей комнаты.

При использовании компенсатора нагрузки разница между внутренней и установленной температурой устанавливается до того, как будут настроены диапазоны температур термостата котла. Это поможет избежать перегрева.

Интеллектуальные регуляторы времени термостата

Умные термостаты учатся. Их можно запланировать для запуска или выключайте котел, когда вы дома, когда они вам не нужны или когда вы находятся вне вашего дома на долгое время.

Программатор

, установленный на этих термостатах, позволяет вам устанавливать периоды времени включения или выключения.Для большинства моделей интеллектуальных термостатов можно отдельно настраивать горячую воду и систему центрального отопления.

Для эффективной работы таймер интеллектуального термостата должен быть установлен правильно. Хотя вы можете установить эти таймеры со своего смартфона, планшета или компьютера, есть ручные настройки, которые позволяют вам устанавливать температуру термостата с помощью циферблатов на нем.

Для начала определите, сколько времени понадобится вашему дому, чтобы прогреться в очень холодный вечер. Запишите это как время разминки.Как только дом нагреется, полностью выключите котел и определите, сколько времени понадобится вашему дому, чтобы стать неприятно холодным.

Запишите это как время охлаждения. Теперь настройте термостат с учетом времени нагрева и охлаждения. Таким образом, вы можете настроить свой бойлер на включение перед тем, как проснетесь утром, и на выключение сразу после того, как вы выйдете из дома.

Чтобы сэкономить на счетах, изолируйте дом, чтобы он быстро нагревался и медленно остывал. Вы также можете настроить бойлер на нагрев воды только тогда, когда это необходимо.Если ваши водонагреватели хорошо изолированы, по вечерам вода может быть достаточно горячей для обогрева дома.

Контроль зоны

Необходимо отапливать разные помещения до разной температуры в твоем доме. Это особенно важно, если у вас есть дети и пожилые люди. живу с тобой. Для этого вам нужно будет управлять радиаторами в разных комнаты в разное время.

Чтобы упростить вам задачу, зонное управление требует, чтобы у вас были разные контуры для разных комнат, причем каждый контур котла имел собственный программатор или термостат. Если вы только устанавливаете систему центрального отопления, подумайте о зональном управлении.

Если вы устанавливаете систему отопления в большом доме, вам могут потребоваться два блока управления зонами, чтобы соответствовать требованиям по отоплению. Если вы не устанавливаете новую систему центрального отопления, может оказаться нецелесообразным менять старую систему трубопроводов для обеспечения зонального контроля. В таком случае вам нужно будет рассмотреть программируемые термостатические радиаторные клапаны.

Оптимизация и автоматизация интеллектуальных термостатов для вашего котла

Умные термостаты могут рассчитать, сколько времени нужно, чтобы нагрейте или охладите вашу комнату.Таким образом, термостат сможет включить включение или выключение нагрева в нужное время, чтобы обеспечить нужную температуру в помещении. ваша комната именно тогда, когда вам это нужно.

Блоки также могут автоматизировать функции; они работают включать котлы или нет в зависимости от того, есть ли в дом или нет.

Мы надеемся, что это руководство полностью ответило на ваш вопрос; могу я установить на мой котел умный термостат?

Что такое наружное управление сбросом?

Итак, ваш подрядчик по отоплению предлагает добавить «управление сбросом наружного воздуха» к вашему котлу и системе водяного отопления.Будет ли это хорошее вложение?

Наружные элементы управления сбросом — это относительно простые устройства, обеспечивающие значительную экономию энергии и более высокий уровень комфорта в помещении в течение отопительного сезона. Фактически, котлы с внешним сбросом могут сэкономить домовладельцам до 15-20% годовых затрат на электроэнергию!

Что это?

Блок управления сбросом наружной установки состоит из трех частей: датчика наружной температуры, элемента в главном блоке управления котлом и провода, проходящего между ними.Регулятор сброса температуры наружного воздуха «сообщает» котлу фактическую температуру наружного воздуха в реальном времени. Это позволяет котлу реагировать на температуру наружного воздуха, повышая или понижая температуру воды, подаваемой в вашу систему отопления.

Вы можете подумать: «Но если температура внутри дома всегда остается примерно на уровне уставки (температура, на которую установлен термостат) с или без внешнего сброса, в чем преимущество?»

Мы рады, что вы спросили! Чтобы понять преимущества управления сбросом на открытом воздухе, важно знать, что котлы обеспечивают наивысший уровень эффективности и долговечности, когда они работают с низкой потребляемой мощностью в течение более длительных периодов времени.Низкая мощность означает, что котел не работает на полную мощность. Когда котлы работают на низкой потребляемой мощности в течение более длительного времени, они не имеют «короткого цикла». Короткий цикл — это когда котел разогревается до максимальной мощности, очень быстро нагревает дом (или зону), а затем отключается. Котлы с коротким циклом потребляют много лишнего топлива!

Чтобы проиллюстрировать этот момент, важно также понять, как котел был разработан, чтобы «думать». Ваш котел был спроектирован и построен для обеспечения вашего дома теплом в самый холодный день года.Это известно как «расчетная температура», и котел приближается к каждому циклу горения, как если бы он вырабатывает тепло в этих условиях.

Если ваш котел может распознать, что это не самый холодный день в году (со сбросом температуры наружного воздуха), он может работать по инерции с меньшей мощностью в течение длительного периода времени. Если он не может (без внешнего сброса), он предположит худшее и быстро сработает, удовлетворит запрос на нагрев и отключится. Когда ваш котел знает фактическую температуру наружного воздуха, вы ощутите значительную экономию топлива и обеспечите долговечность вашей системы отопления.Это очень похоже на езда по шоссе на круиз-контроле с двигателем, работающим на 1500 об / мин, вместо того, чтобы нажимать педаль газа на пол и затем нажимать на тормоза каждые несколько миль; один будет обеспечивать максимальное количество потребляемого топлива на галлон и быть легким в обращении с вашей машиной, другой будет использовать намного больше топлива и создавать ненужные нагрузки.

Как добиться, чтобы котел оставался на малой нагрузке вместо сильного пламени?

Температура за пределами вашего дома влияет на температуру внутри вашего дома.В зимние месяцы система отопления вашего дома реагирует на это, обеспечивая тепло. Это эффективно работает в холодные дни, но неэффективно, когда на улице просто «прохладно». Если ваш котел не знает фактическую температуру на улице, он будет работать так, как если бы это был самый холодный день в году… даже если это не так.

Ввести внешний сброс! При оснащении этим дискретным устройством регулятор котла считывает температуру на улице и знает, как соответствующим образом отрегулировать работу системы отопления.

Установка внешнего регулятора сброса — это только половина уравнения. Программирование — это вторая половина. Профессиональный подрядчик по отоплению выполнит расчет теплопотерь дома с учетом различных температур наружного воздуха. Затем они измерят всю вашу радиацию.

Таким образом, установщик узнает, сколько тепла излучает вся ваша система при заданной температуре подаваемой воды, скажем, 180 ° F как максимум, и, возможно, 110 ° F как минимум. Затем эта температура сравнивается с результатами потерь тепла, обеспечивая необходимую температуру подаваемой воды при заданной температуре наружного воздуха.Цель состоит в том, чтобы обеспечить минимально возможную температуру подаваемой воды, при этом всегда обеспечивая достаточно тепла, чтобы соответствовать настройке вашего термостата. Это означает, что котел не будет «работать на полную мощность», а будет работать более длительное время. Это означает эффективность.

Что происходит?

Для тебя, домовладельца, очень мало. Управление котлом уже содержит всю логику. Вашему специалисту в области отопления потребуется установить небольшой датчик где-нибудь за пределами дома (обычно на северной стороне здания из-за воздействия солнца).Также потребуется провести небольшой контрольный провод от датчика до котла. Его можно протянуть через стену, чтобы его не видели в людном помещении, но зачастую провод может выходить прямо из стены подвала или механической стены комнаты.

С каждым годом все более распространенным в котельной промышленности становится использование внешних устройств управления сбросом. Если ваш котел уже имеет встроенную функцию сброса наружной температуры, подрядчик может даже не упомянуть об этом. Помните, что не все котлы совместимы с внешним сбросом.Старые котлы обычно не могут работать с контролем сброса наружного воздуха.

Будьте уверены, что управление сбросом наружной установки — хорошее вложение. Это экономит топливо, создает более высокий уровень комфорта в вашем доме и помогает вашему котлу работать как можно дольше!

Внешний сброс доступен в качестве дополнительного расширения ко многим продуктам U.S. Boiler и является вашим ключом к экономии энергии и повышенному домашнему комфорту!

WiFi Умный термостат Контроллер температуры Водяной / электрический / газовый бойлер Работа с Alexa Google Home — покупайте по низким ценам на платформе электронной коммерции Joom

Умный термостат WiFi Контроллер температуры Вода Теплый пол Работает Amazon Alexa Echo Google Home Tuya APP Control

ТЕХНИЧЕСКИЕ ДАННЫЕ Тип : Водяное отопление / Электрическое отопление / Водогрейный котел Источник питания : 95 ~ 240 В переменного тока, 50 ~ 60 Гц Текущая нагрузка : 3A (водонагреватель / водогрейный котел / газовый котел) ; 16A (электрическое отопление) Датчик : NTC3950, 10K Точность : + — 0. 5’C или + -0,1’F Заданная температура. Диапазон : 5 -35’C Dispaly Temp. Диапазон : 5 -99’C Температура окружающей среды. : 0 -45’C Влажность окружающей среды : 5 ~ 95% относительной влажности (без конденсации) Температура хранения: :-5 ~ 45 ° C Потребляемая мощность : <1,5 Вт Ошибка синхронизации : <1% Материал корпуса: ПК + АБС (огнестойкий) Монтажная коробка : 86 * 86 мм квадратная или европейская круглая коробка 60 мм Клеммы для проводов : Провод 2 * 1,5 мм2 или 1 * 2,5 мм2 Класс защиты : IP20 Кнопки : Емкостные сенсорные кнопки

СПИСОК УПАКОВКИ Термостат 1 шт. Руководство пользователя 1 шт. QC прошел 1 шт. Винты 2шт «Датчик пола (2.5 м) 1 шт. (Датчик температуры пола не является обязательным) «

ОПРЕДЕЛЕНИЕ МОДЕЛИ: BHT-002-GALW: Водяное отопление с Wi-Fi / голосовым управлением, 3A BHT-002-GBLW: Электрический подогрев пола с Wi-Fi / голосовым управлением, 16A BHT-002-GCLW: Водогрейный котел с Wi-Fi / голосовым управлением, 3A

В ФУНКЦИОНАЛЬНОСТИ 1. Доступны мощные функции, такие как BACnet / Modbus / WIFI и т.

Добавить комментарий
