Теплый пол в бетонную стяжку: Бетонная система теплый пол: особенности устройства, технология

инструкция для проведения работ своими руками

Теплые полы все активнее наступают на традиционные системы отопления. Более, того можно утверждать, что они уже сами становятся «классикой жанра». Производители стараются не отставать от постоянно растущего спроса на элементы, входящие в половой пирог при устройстве такого отопления. Более того, потребителю сейчас даже трудно сориентироваться в рыночном предложении конструкций таких отопительных систем. Но, как бы там, ни было, независимо от того, каким обогревателям и теплоносителям будет отдано предпочтение, в результате будет монтироваться теплый пол под стяжку.

Нужно сразу отметить, что под стяжкой в данной статье подразумевается слой бетона. Ее устройство может быть выполнено двумя способами:

1. С использованием цементно-песчаной смеси марки М-150 или аналогичной ей, в которую добавляется клей ПВА из расчета 1 кг: 1 мешок.
2. С применением готовых специально разработанных для системы «теплый пол» смесей, которых на сегодня много в строительных магазинах.

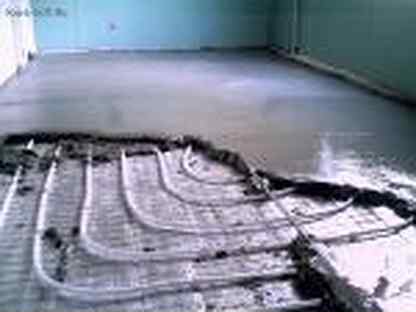

Под цементную стяжку можно положить как водяную систему обогрева, так и электрические маты (но не инфракрасный теплый пол)

Правильный пирог и подбор толщины стяжки

Обычно система монтируется на старое основание, поверх которого укладывается теплоизолятор (пенофлон или пробка с фольгой). Этот слой является обязательным компонентом при устройстве теплых полов, независимо от того водяные они или электрические.

На следующем этапе выполняется монтаж водяного трубопровода, кабеля, готовых нагревательных матов и т.п. А на финише выполняется бетонная стяжка. В результате получается своеобразный «пирог», в котором бетон уложен на относительно мягкий материал.

Для повышения прочности стяжки, а также, чтобы облегчить выравнивание пола, применяют пластификатор. Подробнее об этой добавке вы можете прочитать в статье: https://pol-master.com/tepliy-pol/plastifikator-dlya-teplogo-pola.html.

При устройстве теплого пола обязательным условием является укладка теплоизоляционного материала на черновую стяжку

Естественно об излишней прочности при этой конструкции речь не идет. Именно по этой причине рекомендуется на каждом квадратном метре площади теплоизолятора сделать отверстие. Кроме того, по всему периметру участка, где укладывается теплый пол нужно оставить 10-15 см свободную полосу. Таким образом, верхняя стяжка будет опираться на нижнюю. Это особенно актуально в помещениях малой площади.

Обратите внимание! Теплоизолятор в системе теплый пол выполняет еще одну функцию – звукоизолирующую.

Независимо от функциональных особенностей системы «теплый пол» нормальной считается бетонная стяжка толщиной 3-5 см. Это обеспечит достаточно быстрый прогрев стяжки сразу же после включения системы. А еще не будет иметь место неравномерный прогрев поверхности пола, то есть чередования теплых и холодных полос.

Цементный пол холодный и его нужно утеплить. О том, как это сделать, какие материалы и технологии применяются, вы узнаете из нашего материала: https://pol-master.com/tepliy-pol/uteplenie-betonnogo-pola.html.

Стяжку можно сделать из цемент-песчаной смеси собственного приготовления или из готовой сухой стяжки

Важно! Если обстоятельства заставляют выполнить стяжку тоньше 3 см, то в раствор целесообразно добавлять универсальный пластификатор.

На 100 кг сухой смеси нужно добавить 1 л добавки. Как вариант можно использовать самовыравнивающуюся смесь. Это также будет способствовать большей упругости стяжки.

Поэтапное выполнение работ

Итак, устройство стяжки под теплый пол состоит из нескольких этапов:

• на черновую стяжку ложится утеплитель, который лучше обездвижить с помощью скотча, клея, дюбелей;
• затем укладывается металлическая сетка, которая кроме армирования пригодится и для разметки в процессе укладки трубопровода, кабеля и пленочной системы.
• сетка также прикрепляется к основанию;
• по периметру участка, на который будут укладываться отопительные элементы, протягивается демпферная лента, основное предназначение которой заключается в нивелировании коэффициента линейного растяжения. Кроме того лента работает как дополнительная звукоизоляция и теплоизоляция;
• выполняется монтаж составных элементов теплых полов по всему периметру участка, подсоединяется к системе подачи теплоносителя;
• производится окончательная стяжка теплого пола, на которую после полного высыхания можно будет укладывать финишное напольное покрытие.

Запутались в технологиях и системах теплого? Поможем вам разобраться во всех вопросах в нашем сравнительном обзоре вариантов и способов монтажа обогрева: https://pol-master.com/tepliy-pol/kak-sdelat-teplyj-pol.html.

Стяжка на электрические маты поверх плитки — иногда и так можно делать

Важно! Пробное включение теплого пола можно только после полного застывания бетонной стяжки, примерно, через 45 дней. Если, в работе наблюдаются какие-то проблемы, то стяжку придется разбивать и после устранения неисправности заливать вновь.

Видео инструкции с примером выполнения

Как бы там ни было, устройство стяжки выполнить несложно. Главное условие: количество воды, цемента и песка должно быть внесено согласно технологии. Кроме того, нельзя форсировать события, пренебрегать этапами и сроками выполнения работ – и все получится.

Оцените статью: Поделитесь с друзьями!

какую и какой толщины лучше сделать

Комфорт в доме, квартире или коттедже зависит от правильности обустройства коммуникаций, важным элементом которых являются теплые полы. Их функционирование полностью зависит от того, правильно ли сделана стяжка на теплый водяной пол.

И неважно, как будут проходить работы – с привлечением бригады или собственными силами. Главное, чтобы все процессы выполнялись правильно и в соответствии с действующими нормативами.

Содержание статьи:

Какой может быть стяжка?

Трубы с водой или прочим теплоносителем, используемые для обустройства отопления, прячут внутрь конструкции пола. собирают, как пирог, из нескольких слоев, среди которых присутствует стяжка, предназначенная защитить магистраль от механических повреждений и обеспечить равномерный прогрев всей поверхности.

Виды по методу нанесения

В зависимости от консистенции вещества, используемого для обустройства, выделяют мокрую, сухую и полусухую стяжку. Первый вариант выполняется из доступных материалов – чаще всего это песок и цемент. Более того, его можно попытаться реализовать самостоятельно – понадобится немного потренироваться и приложить усилия.

Особенность заключается в правильности приготовления смеси и равномерном ее распределении. Консистенция будет жидкой, что облегчает нанесение и выравнивание.

Мокрый вариант стяжки идеально подходит под отделку мраморным, керамическим или прочим декоративным покрытием. Слой хорошо проводит тепло и передает натуральному камню, который максимально отдает его в помещение, обеспечивая прогрев

Сухой способ довольно прост в монтаже и может быть реализован своими силами. Все составляющие можно купить – производители предлагают сухую засыпку из композитных материалов и готовые гипсовокнистые плиты. Наполнитель предстоит разместить по всей поверхности и сверху накрыть ГВЛ, который фиксируется саморезами.

Для выполнения третьего типа стяжки понадобится дополнительное оборудование. Речь идет о пневмонагнетателе и прочих автоматических устройствах. Чтобы полусухую смесь равномерно распределить, нужен опыт выполнения подобных работ.

Оборудование можно взять напрокат – строительные организации представляют его в аренду. Правда без навыков справиться с работой будет сложно. Смесь лучше купить уже готовой – самостоятельное изготовление будет затруднено по причине недоступности отдельных составляющих. Да и правильным рецептом производители не спешат делиться.

Галерея изображений

Фото из

Деревянные модули для водяного теплого пола

Полусухая смесь

Мокрый тип стяжки

Выбор варианта обустройства зависит от особенностей помещения, навыков и бюджета. В любом случае, решившись сделать теплыми полы, нельзя экономить на качестве. Даже самый лучший материал могут испортить кривые руки.

Тем более что делается система не на одно десятилетие – траты оправданы и окупят себя в ближайшие годы. Если приглашать дешевых шабашников и не контролировать каждый процесс, выполняемый ими, можно в итоге заплатить двойную цену.

Отличие по материалу изготовления

Для выполнения стяжки могут использоваться различные смеси и материалы. Раствор можно приготовить самостоятельно, купить сухую смесь и замешать ее, используя рекомендации производителя, или заказать готовый материал, который привезут в указанное время.

Чаще всего применяют такие варианты:

• бетон – его можно заказать или сделать;
• раствор из песка, цемента и дополнительных добавок для улучшения свойств будущего покрытия;
• готовую смесь цемента с минеральными наполнителями типа Ceresit CN 85 и прочие.

При выборе готовых материалов для устройства стяжек, следует внимательно следить, чтобы они были предназначены для теплых полов и строго следовать рекомендациям производителей.

Особенно следует соблюдать требования относительно толщины устраиваемого покрытия – как правило, этот показатель не должен превышать 10 мм. Такая смесь быстро сохнет, но ее нельзя использовать во влажных помещениях и снаружи здания

Для устройства стяжки поверх больше подойдет бетон или песчано-цементный состав, изготовленный в соответствующих пропорциях. Тем более что его рецепт можно улучшить, создав более пластичную смесь, которая максимально подойдет для обустройства плавающей стяжки.

Для этого предстоит купить специальную жидкость – пластификатор для бетона. Это вещество добавляется в пропорциях, указанных производителем на этикетке. Оно позволяет получить пластичный раствор, устойчивый к повреждениям после высыхания.

Еще понадобится полипропиленовая фибра – это наполнитель, используемый для армирования смеси. С его помощью удается создать состав, максимально устойчивый к растрескиванию.

Для приготовления раствора лучше брать цемент марки М300, или М400. В крайнем случае подойдет М200, но не менее. Песок следует выбирать чистый, не содержащий крупных фракций

Важно помнить, что любая смесь, кроме сухой, должна быть использована сразу. Ее хранение недопустимо – начнется процесс затвердевания. И это может произойти уже через 2-4 часа, если другое не указано в рекомендациях производителя.

Особенности выбора толщины слоя

Один из ключевых моментов – выбрать толщину стяжки для . Здесь плохо как слишком маленькое значение, так и наоборот. В первом случае покрытие быстро пустит трещины по всей поверхности и попросту выйдет из строя. Да и равномерного прогрева не получится.

Слишком тонкий слой не позволит теплу равномерно распределиться, поэтому он должен быть не менее 30 мм. Если же тепло будет проходить сквозь довольно толстый пласт бетона, его выход на поверхность придется долго ждать

Во втором – слишком высокий слой над трубой с теплоносителем будет долго греться.

Кроме того, дополнительно пользователь получит следующие недостатки:

• неравномерный прогрев – полосы тепла чередуются с холодными, особенно если внизу трубы с диаметром 16 мм;
• большой расход материалов, что оборачивается излишними тратами;
• продолжительное время для обустройства – толстый слой будет сохнуть более 1,5 месяца, что не всегда приемлемо;
• существенное поднятие уровня пола уменьшит общую высоту комнаты.

Выходит, что к выбору оптимальной толщины следует подходить ответственно. Более того, если посмотреть на рекомендации производителей оборудования и материалов для обустройства системы теплого пола, то они советуют делать слой стяжки в среднем 40-45 мм над уровнем трубы.

На выбор толщины оказывают непосредственное влияние такие факторы:

• шаг укладки;
• диаметр самой ;
• тип смеси, которой предстоит заливать поверхность;
• высота потолков в помещении;
• прочность перекрытий.

С особенностями расчетов водяных теплых полов и определением оптимального шага укладки ознакомит , прочитать которую мы очень советуем.

Учитывая исходные данные, предстоит определить параметры будущего слоя. Причем менее 30-35 мм брать нельзя, а максимальный предел составляет 100-120 мм. Это рекомендованные ограничения для жилых комнат.

При устройстве стяжки часто ее выполняют в 2 этапа – сначала заливают трубы, выполнив покрытие в один уровень с ними. Затем наносят второй слой нужной высоты (+)

В случае производственных помещений подход будет кардинально другим – там все зависит от их назначения и нагрузок, которые предстоит выдерживать – будут ли танцевать посетители, если это кафе, или ездить погрузчики, когда речь идет о складе супермаркета. Речь идет уже о толщине от 200 мм.

Более популярным материалом для обустройства стяжки является бетон или цементно-песчаный раствор, наносимый мокрым способом. Здесь важно не забывать о необходимости выполнять деформационные швы, что обеспечит качественный целостный слой над трубами с водой.

Для этой процедуры используют прокладку из пенополистирола шириной 10 мм – демпфер. Он позволяет получить плавающий пол, не связанный со стенами помещения, поэтому влияния на них никакого не оказывает при нагревании или остывании.

Правила выполнения деформационных швов зависят от особенностей помещения. Самое основное требование – проложить демпферную ленту из эластичного материала по периметру комнаты. Важно это сделать перед началом укладки стяжки.

Галерея изображений

Фото из

Магистраль переходит из комнаты в комнату

Помещение большой площадью

Длинная комната

Комната сложной формы

Обустройство стяжки мокрого типа

Своими силами можно выполнить стяжку из песчано-цементного раствора. Приготовить его несложно в домашних условиях. Более того, покупка дополнительных включений позволит улучшить прочностные и пластичные характеристики смеси, сделав похожим на бетон.

Рецепт приготовления мокрой рабочей массы прост: нужно взять 3 части песка, добавить к нему 1 долю цемента. Для улучшения свойств, способствующих лучшему распределению смеси, нужно влить пластификатор, а для армирования надо ввести фиброволокно.

Галерея изображений

Фото из

Песок и цемент для раствора

Пластификатор для бетона

Полипропиленовая фибра

Готовая рабочая смесь

Перед приготовлением состава предстоит определиться, во сколько слоев осуществлять стяжку – в два или один? От этого будет зависеть объем смеси, которую потребуется приготовить.

Сначала можно залить уложенные на трубы, получив на выходе поверхность вровень с их размещением. Второй слой, который будет над ними, предстоит делать после высыхания первого. Или же сразу сформировать пласт нужной высоты. Для мастера-самоучки проще и удобнее второй вариант.

Для его выполнения понадобится разметить высоту будущего слоя в помещении. Здесь нужно использовать лазерный уровень и металлические направляющие, называемые маяками.

Галерея изображений

Фото из

Сверление отверстий

Вбивание дюбелей

Определение высоты стяжки

Установка маяка

Нанесение раствора под профиль маяка

Погружение маяка в раствор

Выравнивание раствора вровень с маяком

Раствор прочно зафиксировал маяк

Вариант с маяками – самый верный помощник в получении правильной поверхности стяжки. Причем демпферная лента на этом этапе должна быть уже проклеена по периметру и во всех местах, где требуется сделать деформационный шов. Без нее даже самая лучшая технология укладки себя не оправдает – поверхность покроется трещинами.

Через сутки после установки маяков при использовании мокрого раствора можно продолжить работы. Предстоит заливка смеси на трубы.

Галерея изображений

Фото из

Начинают с угла

Правило для сглаживания

Добавление раствора во впадины

Повторное выравнивание правилом

Аналогичным образом предстоит залить все участки помещения, постепенно передвигаясь к выходу. Важно успеть выполнить работу, пока смесь не потеряла свои свойства. Ждем полнейшего отвердевания уложенного слоя. На это потребуется не менее 28 дней, если другое не указано в инструкции.

Если применялась смесь, приобретенная у одного из производителей и предназначенная для покрытия труб теплого пола, то время ожидания может отличаться. Здесь предстоит придерживаться рекомендаций конкретного производителя, чья марка раствора была использована.

Галерея изображений

Фото из

Срезать все наплывы и брызги со стен

Удалить неровности с поверхности

Убрать весь мусор

Сделать затирку и проверить ровность

Поверхность готова к укладке плитки. Но для линолеума или ламината потребуется перетирка. Для этого нужно полить стяжку водой, взять полотер и тщательно ее перетереть. Процедура позволяет получить на выходе идеальную ровность.

Такой результат может порадовать далеко не каждого новичка, впервые выполняющего стяжку. Здесь на помощь придет самовыравнивающаяся смесь, которая и предназначена для удаления всех перепадов. Она используется так, как прописано в рекомендациях производителя.

После нанесения останется подождать ее высыхания и никакую затирку делать не придется – в итоге ровная и гладкая поверхность, готовая к декоративной отделке.

Нюансы контрольной проверки

При обустройстве стяжки мокрого типа из бетона или цементно-песчаной смеси нанятой бригадой не стоит торопиться и сразу же оплачивать их услуги. Предстоит дождаться полного застывания искусственного камня. Причем первые 2 недели поверхность накрывают пленкой, периодически смачивают водой, чтобы максимально напитать влагой.

Затем нужно выждать время, а это около месяца, чтобы состав, покрывший трубы теплого пола, кристаллизовался. Срок зависит от толщины слоя – это индивидуальный показатель для каждого случая.

Как только отведенное время на затвердение истекло, можно проводить ревизию поверхности, обустройством которой занималась нанятая бригада. Есть некоторые нюансы, которые следует проверить при приеме их работы.

Первым делом время следует внимательно осмотреть поверхность – наличие трещин явно свидетельствует о допущенных ошибках. Такую работу принимать нельзя

При осмотре надо обратить внимание на каждый участок стяжки во всех комнатах – наличие блеска нежелательно, верхний слой должен быть ровный, равномерно серый, без сколов и трещин.

Затем проверяется ровность поверхности двухметровой рейкой – правилом. Его прикладывают в нескольких местах к стяжке. Норма, если зазор не превышает 4 мм. Это СНИП 3.04.01-87, таблица 25.

Следует проверить уклон по горизонту – допустимо при длине 4 метра отклонение от горизонтали не более 0,2 процента. Выходит, что в этом случае допустимый уровень уклона 8 мм

Для простукивания лучше взять не молоток, а деревянный брусок и торцом простучать. Проверяется вся поверхность – звук одинаковый, звенящий. Если глухой, то имеются отслоения стяжки от основания.

Если поверхность с честью выдержала проверку, работу можно принимать и оплачивать бригаде честно заработанные деньги. Если же это результат самостоятельной работы, то им можно гордиться.

Теперь осталось провести тепловые испытания. Важно помнить, что их запускают через месяц, не раньше. Начинают с 25 с ежедневным увеличением температуры на 5 градусов, пока она не достигнет проектной величины, не забывая следить за потерей давления.

Правила и примеры расчетов водяной напольной системы обогрева . Рекомендуем ознакомиться с полезной систематизированной информацией.

Выводы и полезное видео по  теме

Технология проведения работ по укладке стяжки в видеоролике:

Подробное видео с пояснениями о минимальной и максимально допустимой толщине стяжки для водяного теплого пола:

О выборе типа смеси и правилах ее изготовления для обустройства стяжки:

Существующие методы создания стяжки для труб теплого пола позволяют подобрать наиболее подходящий вариант для своего помещения.

Заниматься этими работами самостоятельно или пригласить бригаду – решение зависит от выбранного способа и характеристик обустраиваемого помещения. В любом случае знание нюансов пригодится, чтобы проверить качество поверхности по окончании работ.

Хотите рассказать о том, как делали стяжку для вашей системы напольного обогрева? Есть полезные для посетителей сайта сведения по производству работ? Оставляйте, пожалуйста, комментарии в находящемся ниже блоке, размещайте фото по теме статьи, задавайте вопросы.

Как выполнить заливку теплого электрического пола бетонным раствором

Электрический теплый пол в настоящее время применяется повсеместно, не только в жилых комнатах, но и на балконах, в ванных и кухнях. Он может быть использован и в качестве дополнительного источника отопления в помещении вместе с радиаторным. Привлекательность его заключается в простом монтаже и быстрым прогревом основания пола. Но очень важно изучить технологию выполнения теплого пола в стяжку, чтобы в дальнейшем не возникало трудностей с эксплуатацией.

Инструменты



Для монтажа теплого пола следует запастись определенным набором инструментов, который будет отличаться в зависимости от конкретных условий и перечня выполняемых работ. Среди основных можно выделить:

• Комплект теплого пола, куда входят нагревательные элементы, термодатчики, система защиты УЗО.
• Электропроводка, выбранный вариант кабеля (одножильный, двужильный).
• Крепления и соединительные провода.
• Медный кабель, выступающий в качестве заземления.
• Укрепляющая сетка или модуль.
• Регулятор температуры и прочее.

Что касается непосредственного проведения укладки электрического теплого пола в стяжку, то тут придется использовать плоскогубцы, специальные зажимы, строительный фен при соединении нагревательного кабеля и т.д. Когда все это имеется в наличии, можно приступать к планированию поверхности, качественному распределению нагревательных элементов. Это в свою очередь позволит правильно рассчитать необходимое количество теплого пола.

Расчет материала

Некоторые производителя предоставляют своим потребителям готовые таблицы, которые позволяют определиться с тем, какое именно количество элементов теплого электрического пола следует приобрести для качественного монтажа.

Многое будет зависеть от самого помещения, от его теплопотерь. Это позволит определить необходимый шаг укладки нагревательных элементов, которые будут покрывать всю возможную площадь. Стоит отметить, что при использовании электрического теплого пола в качестве основного источника тепла, нагревательный кабель под стяжку из бетона должен покрывать более 70% площади всего помещения.

Проще производить расчеты при использовании в работе инфракрасного теплого пола. Достаточно лишь приобрести то количество элементов отопления, которые будут покрывать определенную заранее площадь в комнате.

Электрический кабель рассчитывается исходя из длины его для подключения к проводке, к терморегулятору, от счетчика и другим элементам теплого пола. Не лишним будет даже иметь некоторый запас, чтобы при устройстве теплого пола не пришлось отвлекаться от работы.

Когда выполняется монтаж электрического теплого пола, то сразу же стоит забыть о прямом подключении всех компонентов напрямую к розетке. Это делать категорически запрещено в целях собственной же безопасности.

Не лишним будет проверить электрический ввод в квартире или доме, который должен выдерживать всю нагрузку и с запасом от теплого пола. В противном случае придется заменять его на соответствующий, а также устанавливать соответствующие предохранители (автоматы).

Подготовка поверхности

До начала устройства теплого пола в помещении следует подготовить поверхность для проведения работ. В некоторых случаях потребуется даже удалить старую стяжку, если она очень повреждена и имеет серьезные дефекты. Ее убирают до основания, до плиты перекрытия по возможности. После этого убирается весь мусор и грязь с поверхности.

Если имеются незначительные перепады высот на протяжении пола в комнате, выбоины, трещины, то лучше всего залить незначительный слой черновой цементно-песчаной стяжки. К дальнейшим работам можно приступать только после полного высыхания раствора.

Когда все готово, выполняется слой гидроизоляции. Кроме основания пола материал должен заходить и на стену, примерно на 10-15 см. В дальнейшем лишние участки легко срезаются строительным ножом. Нельзя забывать про демпферную ленту (вертикальную гидроизоляцию), которая необходимо для подавления температурного расширения стяжки в процессе работы теплого электрического пола.

Теплоизоляция

Изолирующий слой создается для сохранения тепла внутри помещения, а не траты его на нижерасположенные помещения. Количество используемого материала будет зависеть от самого помещения, его конфигурации, а также от типа поверхности в комнате. Теплоизоляция имеет и свои цели, которые должны быть проявлены в процессе эксплуатации:

1. Теплый пол может выступать в качестве дополнительного источника отопления в помещении. В таком случае хватит приобретения вспененного полиэтилена, имеющего фольгированное покрытие (пенофол). Это и будет выступать подложкой под теплый пол электрический под стяжку в процессе монтажа.
2. Листы экструдированного пенополистирола или пенополистирол отлично будут смотреться на основании пола, когда нижний этаж имеет отопление.
   Выбирается и соответствующая толщина в пределах 20-50 мм. Может выбрать из всего перечня и другой утеплитель, обладающий достаточным уровнем прочности. Главное при этом, чтобы он имел соответствующую толщину.
3. Не всегда помещения снизу имеют свою систему отопления. Это в основном касается подвальных помещений и гаражей. Здесь утеплитель должен иметь слой до 100 мм. Альтернативный материал – минеральная вата, имеющая аналогичные качества и характеристики.

Утеплитель может укладываться и вдоль стен. Это также будет способствовать гашению теплового расширения стяжки в процессе эксплуатации системы теплого пола. Но тут утеплитель должен быть сжимаемым и иметь толщину не более 20 мм.

Далее происходит укладка армирующей сетки, которая не только создает очень прочный «пирог» теплого пола, но и предоставляет возможность крепить к себе нагревательные элементы. Вместо слоя армирования подойдет добавление в раствор микрофибры вместе с пластификаторами.

Выбор зоны обогрева

Теплопередача в помещении должна быть одинаковой по всей поверхности. В противном случае можно столкнуться с перегревом нагревательного элемента и выходом его из строя. Тогда придется производить не только ремонт отдельного участка, а иногда – и всего теплого пола. Чтобы этого избежать, кабель помещается в бетонную стяжку, имеющая идентичный состав по всей площади и одинаковое расстояние от верхней части заливки до стенки кабеля. Следует забыть про легкие теплоизолирующие материалы, как опилки или керамзит.

Многое будет зависеть и от выбранного варианта напольного покрытия, имеющейся у него степени теплоизоляционных качеств. Ведь тепло первоначально передается именно плитке или ламинату, а уже после прогревается воздух в помещении. На поверхности пола в последующем после монтажа теплого пола электрического в стяжку не должно располагаться громоздкой мебели, ковров и других предметов, которые будут создавать препятствия для равномерной передачи тепла. Если у мебели и имеются ножки, то их высота должна составлять как минимум 15 см.

Предварительно, во время создания схемы теплого пола на бумаге, следует предусмотреть все описанные моменты. При наличии таких предметов, заранее определяются участки, где будет отсутствовать нагревательный кабель. Укладка кабеля теплого пола в стяжку должна осуществляться в том месте, которое будет гарантировано открыто.

Кабель для теплого пола

Каждый вариант кабеля имеет свою мощность и длину. Если отрезать меньший кусок кабеля, то у него сразу же уменьшиться сопротивление, необходимое для напряжения 220 В. Это все приведет к перегреву и повреждению.

Есть некоторые рекомендации, благодаря которым можно качественно выбрать вариант нагревательного кабеля. Многое зависит от удельной мощности продукции, что включает в себя количество ватт, необходимых для каждого метра квадратного площади помещения.

При наличии такого напольного покрытия как ламинат, паркет или пробка, минимальная удельная мощность должна составлять 80 Вт/м². Плитка или керамогранит имеет большие показатели – не менее 100 Вт на квадратный метр. Могут быть случаи использования системы теплого пола, как основной отопительной системы.

В таком случае «холодные» помещения должны иметь удельную мощность 200 Вт на м.кв., а теплоизолированные помещений – 150 Вт/м².

Длина кабеля будет определяться в зависимости от того, какая площадь в помещении будет покрыта им. Не малое значение сыграет и шаг производства укладки нагревательного элемента. Так как в магазине для реализации представлены кабели стандартной длины, то лучше всего на них и ориентироваться. При расчете все делается следующим образом:

Когда помещение имеет площадь 15 м² и требует 1 кВт удельной мощности кабеля, в продаже приобретается стандартная длина в 80 метров и производиться расчет: 15/80 и получаем 0.1875 метра – оптимальный шаг укладки. Стандартный кабель должен остаться неизменным по своим параметрам. Лучше несколько уменьшить или увеличить шаг укладки, чем в последующем не получать необходимую эффективность от системы отопления.

Кабель к тому же может быть одножильный или двужильный. В той или иной ситуации есть свои особенности и тонкости. Одножильный кабель должен подключаться к сети обоими своими концами. То есть он направляется по всей обогреваемой площади в комнате, после чего возвращается обратно.

Лучше и проще производить укладку двужильного кабеля, где необходимо подключать к сети лишь «холодный» конец.

Шаг укладки

Несколько подробнее стоит поговорить непосредственно о шаге укладки, до того, как осуществить заливку стяжки на теплый пол. От границы обогреваемой площади помещения до уложенного кабеля нагрева должно составлять ½ шага укладки. Обогреваемая площадь – это та площадь, которая стоит из площади всего помещения, где производиться установка теплых полов под стяжку, от которой отнята площадь предметов мебели, под которой не будет осуществлена установка нагревательных элементов:

S (обогр.) = S (помещ.) – S (мебели)

Теперь можно начать рассматривать выбор оптимального шага укладки кабеля. Для этого существует определенная формула:

H = S/L*100

В представленной формуле следует дать расшифровку каждой составляющей: H – шаг укладки, S – площадь основания пола, которая будет обогреваться, на ней и будет производиться укладка нагревательного кабеля, L – длина используемого в монтаже кабеля нагрева.

Максимальный шаг укладки лучше всего выбирать до 20 см. Именно в том диапазоне и будет наилучшая эффективность прогрева воздуха в помещении от основания. Что касается нагревательного кабеля, то она должна составлять как минимум 17 Вт на каждый метр.

Заливка стяжки

Завершающая стадия монтажа теплых полов под стяжку – сама заливка раствора, который должен готовиться в строгом соответствии пропорций каждого компонента. Чтобы не тратить свое личное время на приготовление раствора, лучше всего посетить магазин и приобрести готовые сухие смеси, специально предназначенные для теплых полов. Здесь достаточно будет лишь добавить определенное количество воды, о чем имеется указание на упаковке. При этом все добавки и составляющие уже будут иметься в составе раствора, который будет создавать стяжку над теплым полом.

Оптимальная толщина бетонной стяжки составляет 40-60 мм. Все будет зависеть от конкретной ситуации, выбранного шага укладки нагревательных элементов. Если дополнительно в состав «пирога» включить слой армирования из металлической сетки, то толщину стяжки можно уменьшить до 30-40 мм.

К стяжке предъявляются и другие требования, на которые стоит обратить особое внимание:

1. Длина одной из сторон стяжки не должна превышать 5 метров.
2. Площадь нагреваемой стяжки максимально составляет 20 м².

Если же стенка больше в комнате, или необходимо прогреть большую площадь основания пола, то лучше всего использовать второй кабель, который будет помещаться в отдельную стяжку. Между собой они должны быть разделены тепловыми швами. При этом пересечение кабелей нагрева не допускается. Всему причина – тепловое расширение используемого при монтаже материала. Тепловые швы, расположенные по контуру каждой стяжки, заполняются теплоизолятором.

Так как стяжка в процессе эксплуатации будет нагреваться, то в нее при приготовлении раствора следует добавить специальную добавку. Это повысит ее эластичность, а также исключит вероятность появления трещин на поверхности во время нагрева.

Что касается пропорции замешивания раствора, то на 1 часть цемента потребуется 4 части щебня мелкой фракции и 4 части песка. Кроме этого, добавляется и пластификатор, а именно 0.01 части. Если раствор получится очень жидкий, то вероятность растрескивания после укладки теплого электрического пола под стяжку, увеличиться. Не допускается и образования внутренних пустот в стяжке. Это приведет к местному перегреву нагревательного кабеля и выходу его из строя. Придется тратить средства и время, чтобы произвести ремонт теплого пола в помещении.

Включать систему отопления можно лишь после полного высыхания бетонной стяжки, что обычно занимает 28 дней. В течение всего этого времени следует создавать условия для равномерного просыхания и качественного схватывания раствора.

Процесс выполнения теплого пола и дальнейшая заливка бетонного раствора не отнимает много времени и не требует весомых познаний. Все что требуется – точно соблюдать технологию и руководствуется всеми советами от специалистов. В итоге получится отличная отопительная система, которая будет передавать тепло внутрь помещения от самого пола. Это все создает комфорт для каждого, кто будет находиться в комнате. Лучше один раз потратиться на покупку качественного материала, чем в последующем выкидывать деньги на ремонт.

Видео:

Видео:

Видео:

Видео:

Видео:

Чем залить теплый водяной пол

Теплый пол – это возможность обеспечить максимальный комфорт в доме. Благодаря такой системе, можно легко контролировать температуру в помещении и не зависеть от центрального отопления. Но для этого монтаж должен быть проведен с полным соблюдением технологии, а все материалы грамотно подобраны. Одним из важнейших моментов является устройство защитного верхнего слоя над трубами отопления. Изучив, как и чем залить теплый водяной пол, можно приступать к работе.

Чем залить теплый водяной пол

Содержание статьи

Чем можно заливать пол

Для заливки теплого пола есть три варианта – полусухая стяжка, бетонная и стяжка из самовыравнивающихся смесей. Все три способа имеют простую технологию и во многом похожи, хотя у каждого из них есть свои особенности. Чтобы определиться, какой вид стяжки выбрать, нужно ознакомиться с основными преимуществами и недостатками каждого варианта.

Бетонная стяжка

Заливка бетонной стяжкой

Классический вариант – заливка пола цементно-песчаной стяжкой. Но так как стяжка будет постоянно подвержена значительным перепадам температуры, она должна обладать повышенной прочностью. Прочность во многом зависит от наполнителя, поэтому песок заменяют отсевом и получают бетонный раствор для стяжки. По строительным нормам, качественный раствор для заливки теплого пола должен содержать:

• отсев с фракцией от 3 до 5 мм;
• цемент М300 и выше;
• пластификаторы.

Отсев обеспечивает более качественное и надежное сцепление, в отличие от песка. Цемент низких марок не даст бетону нужной прочности, и поверхность при нагревании обязательно покроется трещинами. Пластификатор необходим для того, чтобы стяжка под воздействием температурных перепадов не крошилась. Кроме того, использование пластификатора дает возможность уменьшить толщину стяжки с 50 до 30 мм.

Пластификатор для стяжки

Замешивают раствор в следующих пропорциях:

• цемент – 1 часть;
• отсев – 6 частей;
• пластификатор – 0,35 литра на 1 мешок цемента;
• вода – до образования пастообразной однородной смеси.

Если заливаются полы сложной конфигурации или площадью больше 40 квадратов, в раствор рекомендуется добавить фиброволокно. Это способствует лучшему распределению смеси и избавляет от необходимости укладывать армирующую сетку.

Фиброволокно

При грамотной заливке стяжка получается прочной, долговечной, обеспечивает равномерный прогрев поверхности. К недостаткам бетонной стяжки относится ее большой вес и длительный период высыхания. Если время поджимает, лучше обратить внимание на второй способ – укладку полусухой стяжки.

Полусухая стяжка

Полусухая стяжка

Основное отличие этого вида стяжки – в меньшем количестве воды. В состав раствора обязательно входят полимерные добавки и фиброволокно. Можно приобрести готовые сухие смеси для изготовления стяжки, но и самостоятельно приготовить раствор не составит труда.

Смесь для полусухой стяжки с полипропиленовой фиброй

Пропорции для раствора:

• цемент М400 – 1 часть;
• просеянный крупный песок – 3 части;
• фиброволокно – 0,5 кг на кубический метр смеси.

Технология производства и укладки полусухой стяжки

Воду добавляют в небольшом объеме, тщательно перемешивая все компоненты. Узнать, достаточно ли воды в растворе, очень просто: нужно набрать немного смеси в руку и сильно сжать. Если вода потекла, это означает ее переизбыток, если смесь рассыпается, необходимо еще добавить воды, ну а если раствор после сжатия хорошо держит форму, не рассыпается и не размазывается по ладони, он готов.

Выравнивание полусухой стяжки

Плюсы у полусухой стяжки более весомые: сохнет быстрее бетонной, прочность выше, усадку дает меньше, почти не трескается. Температурные колебания также не оказывают на стяжку заметного воздействия. Что касается недостатков: смесь обладает меньшей пластичностью, а потому при изготовлении раствора требуется больше усилий. По этой же причине уплотнение слоя на полу не всегда бывает равномерным, и в толще стяжки образуются пустоты. После высыхания выравнивающий слой нуждается в защите от влаги.

Самовыравнивающи

еся смеси

Наливной пол

По своим свойствам самовыравнивающиеся составы похожи на стандартную цементно-песчаную смесь, но имеют некоторые преимущества. Они более пластичны и не нуждаются в тщательном разравнивании, поскольку растекаются под собственным весом. Сохнут они тоже быстрее. Самовыравнивающиеся смеси делятся на грубые и финишные; для заливки теплого пола используются только грубые, поскольку финишные не предназначены для нанесения толстым слоем. В свою очередь, грубые ровнители бывают на гипсовой и цементной основе; и тот, и другой вид отлично подходит для заливки теплого пола.

Пример заливки водяного теплого пола

Как залить бетонную стяжку

Выбрать вид стяжки для заливки недостаточно, нужно еще знать, как правильно эту заливку выполнить. Любая ошибка при изготовлении такого покрытия снижает эффективность теплых полов, приводит к разрушению стяжки. До этапа заливки должны быть выполнены работы по подготовке основания, укладке гидроизоляции и армирующего слоя, монтаж отопительной системы. Демпферная лента также крепится по периметру помещения до укладки теплого пола. И только после этого можно приступать к изготовлению стяжки.

Как сделать стяжку теплого пола. Схема

Схема устройства стяжки

Для работы понадобится:

• металлический профиль для направляющих;
• сухой гипс;
• емкость для замеса раствора;
• уровень;
• кельма;
• правило.

Варианты стяжки теплого пола

Шаг 1. При помощи уровнемера на стене размечают линию заливки стяжки. Учтите, что толщина раствора над трубами не должна быть меньше 3 см.

Замешивание раствора

Шаг 2. Замешивают раствор из гипса и кельмой раскладывают его небольшими кучками вдоль одной из стен на расстоянии 20 см. Укладывают на раствор направляющие и выставляют их по уровню. Между маяками оставляют расстояние 1,5-1,8 м. Так как гипс сохнет очень быстро, не стоит раскладывать раствор для маяков сразу по всей площади, делайте это в 2-3 приема.

Шаг 3. Готовят бетонный раствор: смешивают сухие компоненты в нужных пропорциях, вливают воду, добавляют пластификатор.

Раствор выливают между направляющими и с помощью правила распределяют по поверхности

Шаг 4. При заливке пола давление в трубах должно равняться 0,3 МПа, иначе укладывать стяжку нельзя. Раствор выливают между направляющими и с помощью правила распределяют по поверхности. Работать нужно очень аккуратно, чтобы не наступить на трубы. Заливку производят порционно, разделив помещение на несколько участков. Если площадь пола более 40 м2 , между участками прокладывают демпферную ленту толщиной 5-10 мм. Лучше всего использовать специальную межконтурную ленту, которая имеет Т-образный профиль. Она имеет стандартные параметры: ширина 10 см, высота 10 см и толщина 1 см. Лента выпускается длиной по 2 м и стоит очень недорого. Монтировать ее гораздо удобнее, чем обычную ленту. Деформационные швы не дают стяжке растрескиваться при температурном расширении. Проходящие в местах швов трубы дополнительно нужно закрыть гофрой.

На фото — деформационный шов и закрытый гофрой стык труб

Когда весь пол будет залит, стяжку накрывают полиэтиленом и оставляют сохнуть. Через сутки вынимают маяки, углубления заделывают раствором. Снова накрывают пленкой, а потом периодически пол смачивают водой, чтобы не появились трещины. Как только стяжка наберет необходимую прочность, а уровень влажности опустится до 5-7%, можно укладывать финишное покрытие.

Изготовление полусухой стяжки

Укладка полусухой стяжки также выполняется после завершения монтажа водяного пола. По периметру должна быть наклеена демпферная лента, трубы надежно закреплены.

Для работы потребуется:

• емкость для замеса;
• Т-образные маяки;
• уровнемер;
• правило;
• затирочная машинка;
• цемент и песок;
• фиброволокно.

Рабочий процесс почти не отличается от вышеописанного. На поверхности водяного пола выставляются на раствор маяки, ровняются по горизонтали. Далее замешивают раствор до нужной консистенции, поднимают в трубах давление до 0,3 Мпа, и распределяют смесь между направляющими. В процессе работы постоянно нужно контролировать толщину слоя над трубами – она не должна быть меньше 3 см. Раствор нужно очень тщательно ровнять и укладывать как можно плотнее. Если под правилом образуются выемки, туда добавляют еще раствора и снова ровняют.

Распределение смеси

Когда стяжка полностью уложена, необходимо подождать минут 20-30 и приступить к затирке. Затирочная машина не только идеально выравнивает поверхность, но и одновременно утрамбовывает стяжку. Учтите. Что чем больше времени прошло после заливки, тем слабее эффект от шлифования. Через 6 часов делать затирку уже поздно, поскольку смесь успеет схватиться.

Затирка полусухой стяжки

Пока стяжка полностью не высохнет, включать отопление нельзя. Это касается обоих способов заливки. В первый день запуска системы температура воды в трубах не должна превышать 25 градусов. На следующий день ее повышают еще на 5 градусов, и так несколько дней подряд, пока система не войдет в рабочий режим.

Самовыравнивающа

яся стяжка

Для изготовления этой стяжки установка направляющих не выполняется. Перед заливкой необходимо тщательно закрепить все элементы водяного пола, убрать с поверхности все лишнее, поднять давление в трубах до 0,3 Мпа. Затем сухие компоненты высыпают в воду, перемешивают дрелью с насадкой, и при помощи заливочного шланга распределяют по поверхности. Смесь должна покрывать трубы ровным слоем толщиной от 30 мм. Для более качественного распределения состава используют широкий шпатель.

Самовыравнивающаяся стяжка

Далее нужно прокатать залитый слой специальным валиком, чтобы убрать возможные пустоты. При некачественном раскатывании под трубами может остаться воздух, что снизит прочность стяжки. Выровняв поверхность, пол накрывают пленкой до высыхания. В это время нужно исключить любые потоки воздуха и прямые солнечные лучи, иначе стяжка будет сохнуть неравномерно и деформируется.

Сравнительная таблица свойств различных стяжек

Технические свойства	Полусухая стяжка	Мокрая стяжка	Самовыравнивающаяся стяжка
Минимальная толщина	35 мм	30 мм	20 мм
Усадка	0,2 мм/м2	1 мм/ м2	2 мм/м2
Прочность	от 150 кг/см2	110 кг/см2	350 кг/см2
Набор прочности для хождения	24 часа	48 часов	3 часа
Время высыхания	7 суток	28 суток	от 7 суток

Видео — Чем залить теплый водяной пол

Устройство теплых водяных полов на бетонной стяжке

Здесь вы узнаете про устройство теплых водяных полов на бетонной стяжке: состав и толщина раствора сухой и полусухой стяжки, максимальная и минимальная высота бетона, причины появления трещин в основании.

Теплыми полами сегодня мало кого удивишь, так как удобство и качество этой системы обогрева помещений уже многие испытали в своих домах, офисах и квартирах.

Подобная альтернатива привычному, но такому дорогому центральному отоплению в наше время – возможность совместить доступную цену на тепло с его качеством.

Это реально только при условии, что для помещения подобрана оптимальная система теплого водяного пола и вся сборка: от нижнего слоя «пирога» до финишного покрытия выполнена правильно.

Если вы решили сделать теплый пол (водяной) на бетонное основание тогда эта статья для вас.

Устройство теплых водяных полов на бетонной стяжке

Не зависимо от того, основным видом отопления или дополнительным будет данная система, устройство теплых водяных полов на бетонной стяжке, если рассматривать его сверху вниз, выглядит так:

• верхнее покрытие, например, плитка или ламинат;
• подложка;
• бетонная стяжка;
• сама система из труб;
• арматурная сетка;
• пленка, толщиной не менее 100 мкм, уложенная в 2 слоя;
• подложка, лучше с бобышками;
• гидроизоляция, если в ней есть необходимость;
• основной пол – бетонная стяжка или плиточное перекрытие.

Для максимального сохранения тепла и предупреждения утечки воды из бетонного раствора во время монтажа системы, пленку нужно положить под арматурную сетку.

Для получения максимального качества при укладке «пирога», нужно соблюдать некоторые нюансы, например:

• еще до заливки бетона по периметру комнаты нужно закрепить демпферную ленту, что позволит компенсировать расширение стяжки при нагревании;
• минимальная толщина стяжки для водяного теплого пола составляет от 50 мм;
• арматурную сетку необходимо крепить непосредственно на перекрытие, а не теплоизоляцию;
• не следует использовать в качестве теплоизоляционного материала пенопласт, так с этим материалом трудно «угадать», какую нагрузку он сможет выдержать, поэтому оптимальным вариантом станет применение экструдированного пенополистирола;
• при площади помещения более 40 м2, пол следует разделить на участки, между которыми будут швы с заложенными в них демпферными лентами;
• заранее определиться с финишным покрытием, так как часто именно от этого зависит, какой шаг будет между трубами.

Если учесть все рекомендации, то можно добиться действительно хорошей теплоотдачи от подобного пола.

Состав и ее толщина

Привычный раствор для теплого водяного пола – пропорции песка и цемента, но если использовать только эти материалы, то подобная система просуществует недолго. Для этого необходимы специальные пластификаторы, обеспечивающие прочность и устойчивость раствора к перепадам температур.

Так как в стяжке недопустимы трещины, иначе вся система может быть повреждена, то лучше в процессе замешивания цемента с песком и водой добавить специальную смесь, которая сделает бетон более пластичным и устойчивым к растяжению при нагревании.

Основные свойства пластификаторов:

1. Они устраняют из бетонного раствора все воздушные пузырьки, что его уплотняет и повышает уровень теплоизоляции, что делает теплые полы более эффективными.
2. Как показывает практика применения подобных смесей, если при замесе цемента уменьшить количество воды на 15%, то прочность его слоя увеличиться до 30-40%.
3. Заливка бетона проходит проще, и пространство равномерно заполняется раствором.
4. Подобные смеси позволяют стяжке быстрее высохнуть и не допускают образования коррозии на элементах из металла.
5. Они экологически чистые и повышают жизнестойкость бетонного раствора.

В остальном состав раствора для стяжки водяного теплого пола остается прежним: цемент, песок и вода. Современный строительный рынок предлагает пластификаторы в виде сухих и жидких смесей.

Какая толщина стяжки для теплого водяного пола должна быть? Как говорят специалисты, максимальная толщина стяжки над водяным теплым полом зависит от ее состава и, прежде всего, от специальных смесей, которые в нее входят. Если применять пластификаторы, то это позволит создать крепкую и пластичную стяжку толщиной не более 30 мм, тогда как без них она должна быть 50 мм и более.

Сухой метод укладки

В зависимости от того, сколько в растворе находится воды, стяжки делятся:

1. На сухие, в которых она полностью отсутствует, но этот тип применим не в каждом теплом поле.
2. Жидкие стяжки до сих пор самые распространенные, так как именно вода позволяет оптимально раствору заполнить все пустоты.
3. В полусухом виде стяжки воды совсем мало, а улучшить ее качество можно за счет добавления фиброволокна.

Какая стяжка лучше для теплого водяного пола? Все они имеют преимущества и недостатки. Рассмотрим ниже.

Сухая стяжка под теплый водяной пол имеет свои преимущества и недостатки, среди которых:

1. Подобный тип доступен даже новичку, так как она легко наносится.
2. Если бетонная стяжка требует времени для полного высыхания, то при сухой в этом нет необходимости.
3. Так как сухая стяжка для теплого водяного пола проводится с добавлением керамзита, то это дает дополнительную тепло — и шумоизоляцию отопительной системе.
4. В подобном типе стяжки можно спрятать электропроводку.

Среди ее недостатков можно отметить:

1. Возможность развития в ней жизнедеятельности насекомых.
2. Если вдруг образуется течь, то она не выйдет наружу, а останется внутри, что приведет к образованию грибка и плесени, после чего пол придется менять.
3. При монтаже теплого пола на такую стяжку в помещении нельзя будет устанавливать тяжелую мебель, перегородки или декоративные блоки, так они продавят пол.

Толщина стяжки под теплый пол (водяной), выполненная подобным образом, должна равняться 4 см. Если высота стяжки для водяного теплого пола будет меньше (3, например), то произойдет ее растрескивание при нагревании, а большая толщина (5 см) замедлит нагрев самого пола.

Полусухой метод

Этому типу стяжки нужно небольшое количество воды, что обеспечивает высокую прочность и быстрое застывание раствора. Этот метод требует обязательного добавления специальных смесей и арматурной сетки, без чего может обойтись, например, обычный бетон для теплого водяного пола.

Для получения качественного раствора лучше купить готовую смесь и просто развести ее в соответствии с инструкцией от производителя.

Качество полусухого состава можно проверить, взяв комок и размяв его в ладони. Если он рассыплется, то состав смешан правильно, а при выделении влаги, нужно добавить сухой смеси.

Преимуществом полусухого метода является:

1. Быстрое высыхание раствора, позволяющее уже на следующий день по нему ходить, а через 4-5 дней стелить напольное покрытие.
2. Малое количество жидкости позволяет избежать лишних подтеков и грязи.
3. Устройство водяных теплых полов со стяжкой этого типа обходится без применения дополнительных выравнивающих средств, что уменьшает общую толщину «пирога».
4. Малое количество воды и добавка микрофибры создает раствор, устойчивый к образованию трещин.

Минусы полусухой стяжки для теплого водяного пола:

1. Готовую смесь сложно уложить самостоятельно без применения специального подающего и шлифовального оборудования.
2. Толщина стяжки для водяного теплого пола составляет 40-50 мм.

В остальном, это отличный способ монтажа напольной обогревательной системы.

Полусухую стяжку можно укладывать как на основание пола или на теплоизоляции, так и на полиэтиленовую пленку, создавая плавающий пол.

Причины появления трещин

Чтобы не появились трещины на стяжке теплого водяного пола, следует выполнить несколько требований при ее заливке:

1. Раствор необходимо приготовить в соответствии с выбранным методом: сухими смесями или бетоном. Для первых нужна армированная сетка и специальные модификаторы, для второго – цемент марки М-300 или выше и пластификатор.
2. Основание нужно выровнять и очистить от мусора.
3. Температура в помещении должна быть не ниже +6 и не выше +23-+24 градусов с полным отсутствием сквозняков.
4. По мере заливки раствора, в нем нужно делать небольшие прокалывания, чтобы высвобождать возможные воздушные пузыри и избежать образования пустот.
5. Дать раствору необходимое время для высыхания.

Выполнив эти требования, можно получить качественную и правильную стяжку для водяного теплого пола.

Конструкция под плитку

Теперь вы знаете как делается стяжка для теплого водяного пола своими руками. Керамическая плитка – самый распространенный вид напольного покрытия при обустройстве теплых полов. Она обладает всеми необходимыми для этого качествами. Стяжка по теплому водяному полу под плитку осуществляется, чаще всего, с помощью бетонного раствора со специальными добавками. Она хорошо проводит тепло, устойчива к растяжению при нагревании и практически не трескается, если правильно составить и залить раствор.

Монтаж водяного теплого пола — цена за метр.

Мы предлагаем вам выбрать вариант монтажа водяного теплого пола «под ключ», в эту услугу входят все работы и материалы:

Расчет стоимости водяного теплого пола. Специалист прибудет на объект в течение одного рабочего дня после создания заявки клиентом. Услуга предоставляется бесплатно.

Монтаж теплого пола. Сюда входит: уборка помещения пылесосом, грунтовка основания перед укладкой теплоизоляционного материала, укладка теплоизоляции толщиной до 50 мм, укладка технической пленки или фольгированной изоляции, укладка арматурной сетки, укладка и крепление трубы водяного теплого пола, установка и подключение коллектора теплого пола, опрессовка системы теплых полов, маркировка коллектора на все зоны отопления.

Материалы: грунт Ceresit CT17, экструдированный пенополистирол Пеноплекс Комфорт 50х585х1185 мм, техническая пленка 200 мк или фольгированная теплоизоляция, арматурная сетка или специальная скоба, труба для теплого пола из сшитого полиэтилена PEXa производства Италия 16х2. 0 мм, коллектор и фитинги для подключения трубы, углы фиксации поворота трубы, маркировочные бирки, расходные материалы.

Пусконаладочные работы. После завершения укладки наша инженерная группа произведет подключение теплого пола, диагностику, устранение возможных неполадок и запуск системы.

Водяной теплый пол без бетонной стяжки —

Обзор теплого водяного пола без бетонной стяжки

Теплые полы в отличие от других, более традиционных видов отопления, являются на сегодняшний день самыми эффективными и экономичными. Несмотря на то, что в большинстве случае владельцев жилья отпугивает сама мысль о сложном монтаже отопительной системы подобного рода, теплый пол может радикально изменить ваше представление о способах обогрева жилых помещений.

Основная проблема с теплыми полами заключается в том, что многие представляют себе теплый водяной пол, как систему отопления, неразрывно связанную с обустройством новой бетонной стяжки. Однако технологии нашего времени значительно шагнули вперед и сегодня стяжка не является уже камнем преткновения для умельцев. Существует ряд способов, используя которые можно при укладке водяного пола обойтись без тяжелых мокрых работ, связанных с подготовкой и заливкой бетона. Какие  существуют варианты монтажа водяных полов без оборудования бетонной стяжки? Рассмотрим детальнее эти способы.

Существует ли альтернатива бетонной стяжке?

Обычно укладка водяного контура для теплого пола ассоциируется у нас с устройством новой бетонной стяжки. Так ли необходимо в домашних условиях решать эту тяжелую задачу, заниматься трудоемкой и масштабной работой. По логике вещей, что бы обезопасить трубы отопительной системы, уложенные на пол от повреждений и придать всей конструкции необходимой жесткости и прочности, необходимо создать прочную и массивную литую конструкцию. Если вы владелец частного дома и только вчера сыграли новоселье, вопросов нет. Лучшим вариантом для монтажа теплого водяного пола станет заливка новой стяжки.

Совершенно иначе ситуация выглядит в тех ситуациях, когда вы хотите сделать подобную систему отопления на верхних этажах частного дома или в городской квартире.

На заметку: перекрытие представляет собой одну из основных несущих конструкций многоэтажных строений. При проектировании здания и в процессе строительства обязательно ведется расчет прочности перекрытий. Обычная стяжка уже сама по себе создает определенную нагрузку на панели перекрытий. Что говорить в тех случаях, когда вместе с теплым полом вы создаете дополнительную нагрузку в несколько сот килограмм на существующее перекрытие, монтируя новую стяжку. Возникает чрезмерная нагрузка на несущую конструкцию, которая чревата неприятными последствиями.

Следует так же учитывать тот факт, что новая стяжка существенно уменьшит высоту потолков в жилых комнатах.

Перечисленные факторы становятся препятствием для реализации технологической возможности смонтировать у себя дома отопление по схеме «теплый пол». Однако в данном случае есть удачный, удобный и практичный вариант – альтернатива традиционной технологии. Водяной теплый пол без стяжки на сегодняшний день достаточно распространенная технология, получившая в последнее время довольно широкое распространение. Инженерное решение заключается в использовании уже готовых материалов, которые укладываются в своеобразный пирог, через который проходят трубы отопительного контура. В профессиональной среде такие системы  —  конструкции называются настильные (сухие).

Данная технология очень удачно подходит для жилых помещений, которые не рассчитаны под укладку новой стяжки. Обычно это межквартирные перекрытия, чердачные перекрытия. Настильные системы являются универсальными и могут использоваться практически в любых ситуациях.

На заметку: отдавая предпочтение настильной системе в качестве альтернативы бетонной стяжке, вы реально экономите собственные средства, как на самой работе, так и на материалах. Вся работа займет гораздо меньше времени. Немало значит и отсутствие грязи, которая невольно сопровождает бетонные работы.

Какие существуют варианты настильной системы

Среди существующих вариантов монтажа теплого пола без обустройства стяжки распространены два:

• полистирольная система;
• деревянная система.

Каждый из предложенных вариантов имеет свои плюсы и минусы. В первом случае основным компонентом являются полистирольные пластины, в которых уже имеются впаянный водяной контур. Такие плиты можно уложить прямо на бетонное основание перекрытия или использовать для этой цели деревянный пол, деревянные лаги.

Для справки: настильная полистирольная система теплых полов считается самой легкой, поэтому может использоваться в деревянных строениях и в квартирах многоэтажных жилых домов. Стяжка из бетона при высоте 50 см, имеет вес 200-250 кг. на 1 м². Исходя из стандартной площади жилых помещений в 16-20 м², получаем: 20 х 250 = 5000 кг. (5 тонн!)

Другая система – деревянная, предполагает использование специальных модулей, изготовленных из плиты ДСП. В каждом модуле имеются специальные бороздки (канавки) для укладки отопительного контура. Конструкцию укладывать как на черновой бетонный пол, так и на дощатое покрытие.

Полистирольная система позволяет использовать самые разнообразные отделочные материалы, такие как паркетная доска или ламинат. Их в данной ситуации можно укладывать непосредственно на полистирольные пластины. При работе с кафельной плиткой или с ковролином, перед их укладкой на полистирольные панели сделать прослойку из ДСП или из гипсокартона. С деревянной системой ситуация выглядит несколько иначе. Перед тем, как уложить ламинат или паркет, потребуется укладка оцинкованных пластин.

На заметку: что бы паркет не щелкал, и не скрипел, под ним необходимо сделать подложку из вспененного полиэтилена.

Условия для оборудования сухой, настильной конструкции

Если вы решили сделать у себя в доме теплый водяной пол, оцените весь масштаб предстоящей работы и условия, при которых оборудование мокрой стяжки невозможно. Условия, при которых сухая стяжка станет удачным выходом из сложившейся ситуации следующие:

• ограниченная высота внутренних помещений;
• недостаточная крепость межэтажных перекрытий.

К примеру: в вашем доме или в квартире высота потолков меньше стандартных значений (240-250 см). Любое добавление 5-7 см. в качестве толщины новой стяжки станет критичным для уровня комфорта. Что касается дополнительного веса, который станет нагрузкой на существующее перекрытие, то это является наиболее важным условием. Для дачных домов, каркасных и щитовых строений данное условие является критичным. Настильная система имеет значительно меньший вес, всего 30 кг/м².

В сравнении с мокрой стяжкой, сухие, настильные системы теплых полов имеют целый ряд преимущества. Простой и быстрый монтаж, который лишен мокрого процесса. Легкий вес, который в среднем составляет 30 кг/м² позволяет создавать конструкции без перегруза межэтажных панелей. За счет небольшой толщины пирога (всего 35-60см), сохраняется оптимальная высота потолков во внутренних помещениях. Обе системы, и полистирольная и деревянная прекрасно выдерживают перепады температур, обладают хорошей тепло и звукоизоляцией.

Большинство подобных систем можно с успехом использовать в дачных домах и временных строениях. При желании такой теплый пол можно легко демонтировать.

Единственный существенный минус подобных систем: плохая сопротивляемость влаге. Поэтому при укладке полистирольных и деревянных систем не стоит забывать о монтаже слоя гидроизоляции.

Полистирольная система теплых полов

Начнем с того, что особой подготовки для устройства полистирольной системы теплого пола не требуется. Монтировать пластины можно на уже  готовое бетонное основание, на дощатое, деревянное покрытие. Благодаря легкости самой конструкции, полистирольную систему можно установить в каркасных и в щитовых домах. Конструкция в данном случае выглядит следующим образом:

• полистирольные плиты состоят из специальных теплораспределительных элементов – ламелей, изготовленных из алюминия и оцинкованной стали. Непосредственно в пазах осуществляется монтаж труб основного отопительного контура. Основа всей конструкции заключается в создании необходимой жесткости, которая достигается за счет использования финишного покрытия, сделанного из листов ГВЛ.  Листы финишного слоя укладываются в шахматном порядке.

Плиты, используемые в работе, могут быть двух видов, обычные, пенопластовые и экструдированные. Толщина плит, необходимых для теплого пола, составляет всего 10-40 мм. В толщу плит монтируются трубы отопительного контура, которые сверху покрываются полистирольными матами. Благодаря специальным пазам и бобышкам плиты и листы надежно фиксируются друг с другом. Полистирольные маты имеют с боков монтажные крепления, благодаря которым осуществляется крепеж отдельных элементов в единое, цельное поле.

Не следует забывать о металлических пластинах (алюминий или оцинкованное железо). Для данной системы такие пластины являются главным элементом теплообмена, передавая тепло от отопительного контура поверхности пола. С помощью пластин тепло распространяется равномерно по всей площади пола.

Для справки: Особенность данной системы заключается в том, что высота такого пирога составляет всего 50 мм. Для сравнения минимальная высота бетонной стяжки составляет всего 80 мм.

Деревянная система для теплого пола

Другая система устройства теплых полов, являющаяся альтернативой бетонной стяжке – деревянная система.

Такие системы очень удобны для создания отопления в дачных домах, в жилых конструкциях, сделанных из дерева. В зависимости от типа строения, используются реечные и модульные системы.

Реечная деревянная система и модульная

Название этого типа точно передает принцип конструкции. Основным несущим элементом в данном случае являются рейки, которые нарезаются из дерева или из других древесных материалов.

Важно! Толщина реек не должна превышать 20 мм при влажности, не более 10%.

Для укладки трубы отопительного контура шагом 150 мм, ширина реек составляет 130 мм. для контура шагом 200 мм, длина реек составляет 180 мм, при шаге 300 мм, длина реек соответственно составляет 280 мм.

Рейки составляют опорную конструкцию, на которую осуществляется непосредственно укладка труб отопительного контура. При монтаже теплого пола по данной технологии допускаются неровности основания в пределах 2 мм на 1 погонный метр. Гидроизоляцию делают из полиэтиленовой пленки толщиной в 200 мкр. Обязательным элементом всей конструкции является демпферная лента. Раскладка осуществляется поперек лагов или опорных досок. После укладки труб их обкладывают со всех сторон опорными планками. Контур вкладывают в пазы в соответствии с планом, либо змейкой, либо улиткой.

Сверху всю конструкцию снова покрывают полиэтиленовой пленкой толщиной 200-200 мкр. После всего, на самый верх накладываются листы ГВЛ в два слоя, общая толщина которых составляет 20 мм. Листы ГКЛ являются финишными, поверх которых уже идет укладка декоративного покрытия.

Модульная сборка отличается от предыдущего типа использованием готовых модулей, плит ДСП в которых имеются специальные канавки под укладку отопительного контура. За счет замковых крепежей удается соединить воедино отдельные модули. Монтаж в данном случае происходит быстрее. Для укладки трубопровода не требуется дополнительных расчетов.

В завершении следует отметить. Полистирольная и деревянные системы в качестве финишной отделки оснащаются плитами ГВЛ, поверх которых уже идет укладка декоративных покрытий. При выборе покрытия необходимо обращать внимание на маркировку. Специально для теплых полов на ламинате, паркете или на ковролине должны быть соответствующие обозначения и маркировка.

Перед использованием керамической плитки, необходимо уложить на всю конструкцию третий слой плит ГВЛ.

как уложить в частном доме без заливки

Для водяного «тёплого пола» рекомендуют выполнять бетонную стяжку. Она защитит трубопровод от механического воздействия. Стяжка хорошо проводит тепло, послужит дополнительным нагревательным элементом.

Недостатком является её высота. Поверхность пола поднимается минимум на 8 см. Это может создать препятствие для монтажа дверных полотен, окон. Потолки визуально будут казаться ниже, а комната меньше.

Если нет возможности уложить жидкостную магистраль под стяжку, то используют другие методики монтажа «тёплого пола». Как уложить водяную магистраль без использования бетонных смесей? Как наладить систему отопления?

Использование полистирольных плит

Трубопровод, по которому циркулирует теплоноситель, укладывают на полистирольные плиты. Они не пропускают влагу, устойчивы к высоким механическим нагрузкам, не деформируются при перепадах температур.

Для монтажа «тёплого пола» используют плиты, как с ровной, так и с перфорированной поверхностью. Основание может быть любым, бетонным или деревянным.

Покрытие необходимо выровнять. Если на поверхности отмечаются перепады 1 мм/1 пог. м, то её оставляют без изменений. В противном случае необходимо выполнить стяжку. Для этого используют бетонный раствор или смесь для наливного пола. Основание покрывают мастикой с влагоотталкивающими свойствами, закрывают утеплителем.

Деревянный пол обычно не отличается неровностями. Лаги проверяют на предмет трещин, поражения грибком. При необходимости повреждённые доски меняют на новые. Если неровности на полу большие, то выполняют стяжку, но без использования растворов. Пол выравнивают фанерой. Основание обрабатывают влагоотталкивающей пропиткой, закрывают теплоизоляционным материалом. Далее собирают «тёплый пол» без стяжки.

• По нижней поверхности стен укрепляют демпферную ленту. Она необходима для компенсации расширения материалов, которое возникает при нагревании. Если на ленте нет клейкой поверхности, то для монтажа используют двойной скотч или саморезы; головки закрывают шляпками.
• На подготовленную поверхность укладывают полиэтиленовую плёнку и полистирольные плиты. Производители предусмотрели замки для креплений. Швы должны находиться в шахматном порядке.
• 1 ряд состоит из цельных блоков.
• 2 ряд начинают с ½ блока.
• 3 ряд – цельные плиты.
• Рекомендуют выполнить разметку для трубопровода.
• На месте монтажа укладывают теплораспределяющие пластины из алюминия. Они производятся в форме желоба. Высота желоба равна диаметру трубы 2-2,5 см для труб 16 мм, 20 мм.
• В подготовленный контур укладывают трубу.
• Магистраль закрывают покрытием из гипсокартонных листов. Они являются своеобразной стяжкой под ламинат и под облицовку мягкой фактуры.
• Укладывают подложку под линолеум или для облицовки из древесины.
• Тёплый пол монтируют без терморегулятора. Контролирующее устройство имеется в котле или в печи. Нагревательные приборы оснащены всей необходимой автоматикой.

Удобнее использовать перфорированные маты. На их поверхности находятся бобышки. Между ними легче укладывают алюминиевые пластины, выводить контур магистрали, выполнять изгибы трубы. При необходимости изменить положение жидкостного контура, можно перенести пластины и трубы на другое место.

Если поверхность полистирола ровная, то на ней, по разметке, вырезают контур; используют монтажный нож. В самодельный контур укладывают металлические пластины и трубу. Разметка должна быть точной. Исправить поверхность контура будет невозможно.

«Тёплый пол» без стяжки укладывают под деревянное покрытие, под линолеум. Ковролин и толстые ковры являются хорошими теплоизоляторами. Они задержат прохождения инфракрасного излучения от нагревательных элементов, поэтому для напольного отопления данные покрытия не используют.

Для «тёплого пола» под плитку предусматривают заливку бетонной стяжки и покрытия из клеевого раствора.

Укладка деревянного контура

Тёплые полы без использования бетонного раствора устанавливают в деревянных частных домах, в которых пол выполнен из лагов. Поверхность выравнивают. Для этого используют листы ДВП. Далее выстраивают деревянный контур.

Заготовки выполняют самостоятельно или приобретают уже готовый контур у производителя. Для выстраивания заготовок предусматривают ходы не только для продольного расположения магистрали, но и для поворота трубы. Диаметр изгиба должен равняться 5 диаметром. Ширина деревянной пластины под изгиб должна быть не менее 10 см.

Напольный обогрев с деревянным контуром используют под линолеум, под ламинат. Под плитку необходимо залить водяную магистраль бетонным раствором. Как выполняют заготовку для монтажа жидкостного контура?

• На подготовленной поверхности делают разметку. По ней легче проводить укладку.
• Укрепляют демпферную ленту.
• Трубопровод должен располагаться на расстоянии 30 см от стены; по периметру устанавливают планки подобной ширины.
• Оставляют место для металлической пластины; 5 см.
• Устанавливают закруглённую деревянную заготовку.
• Продольные пластины монтируют с шагом 5 см. Ширина дощечек 10 см.
• Заготовки укрепляют саморезами. Дощечку с округлой стенкой соединяют с планкой около стены скобами.
• В получившиеся желоба устанавливают алюминиевые пластины; их укрепляют саморезами.
• Выводят водяной контур.
• После тестирования системы отопления, магистраль закрывают ГВЛ, подложкой под линолеум. Выполняют облицовку пола. Под плитку данное покрытие не подходит. Толщина подложки для финишного покрытия не должна превышать 3 мм.

 Для небольших дачных домиков устанавливают «тёплый пол» без коллектора. Контур выводят сразу от котла. Выбирают оборудование с низким нагревом; теплоноситель доводится до температуры 50 0С.

«Тёплый пол» возможно устанавливать без циркуляционного насоса. Трубы в этом случае располагают под наклоном, чтобы вода продвигалась под действием гравитации. Термодатчик и контролирующее устройство имеется в котле.

Если используется котёл высокого нагрева, то рекомендуют установить на контуре трёхходовой клапан с выносным датчиком температуры и с термоголовкой. Для магистрали длиной более 66 м, рекомендуют использовать циркуляционный насос. «Тёплый пол» предусматривают без радиаторов, как самостоятельную систему.

Монтаж напольного обогрева

Водяное отопление устанавливают как в качестве основного, так и в качестве дополнительного источника обогрева. Если в коттедже организовано радиаторное отопление, то в холодных зонах предусматривают жидкостную напольную магистраль. Её подключают к батарее. Варианты подключения жидкостного контура могут быть различными.

• На подающем контуре устанавливают байпас с трёхходовым смесителем. Горячий теплоноситель подаётся и в радиатор, и в «тёплый пол».
• Более экономным способом является использование охлаждённой воды, которая циркулирует в обратном контуре. Её температура не менее 50 0С. Она подаётся в напольную магистраль.
• Если «тёплый пол» используется без основного радиаторного отопления, то устанавливают котёл. От него отводится труба к подающему коллектору; на нём имеются выходы для напольного контура. На коллекторе устанавливают циркуляционный насос, трёхходовой смеситель с регулирующим устройством. Другой конец трубы подключают к обратному коллектору. От него выводится труба, которая подаёт воду в котёл.

Напольную жидкостную магистраль можно уложить без использования бетонной стяжки. Для трубопровода создают контур. Он может быть выполнен из полистирольных плит или деревянных досок. Чтобы тепло направлялось вверх к полу, используют теплораспределяющие пластины.

YouTube responded with an error: The request cannot be completed because you have exceeded your <a href=»/youtube/v3/getting-started#quota»>quota</a>.

Загрузка…

Теплый пол без стяжки — водяной и электрический быстро и просто своими руками

Содержание статьи:

Сегодня уже мало кто оспорит утверждение, что обогреваемые полы во многом комфортнее и в эксплуатации экономичнее традиционного радиаторного отопления. Оптимальной конструкцией тёплого пола считается теплоёмкая бетонная стяжка, в которой замоноличены нагревательные элементы — трубы с жидким теплоносителем или греющий кабель. Под стяжкой располагают слой эффективного утеплителя, препятствующий утечке тепла в перекрытие или грунт. Покрытием пола служит материал с хорошей теплопроводностью: керамическая либо каменная плитка. Это идеальное с точки зрения строительной физики решение. Но не единственное. На слабо несущих перекрытиях либо при невозможности повысить уровень пола соорудить весьма толстую и тяжёлую конструкцию не получится. В этом случае придётся настелить теплый пол без стяжки. Расскажем, как это делается.

Водяной тёплый пол без стяжки

Ещё раз подчеркнём, что трубы водяного тёплого пола лучше всего фиксировать в бетонной стяжке. Это и наилучшая защита трубопроводов и массивный тепло аккумулятор, обеспечивающий равномерную теплоотдачу. Кроме того, надёжное основание для «правильного» теплопроводного покрытия. Нужно понимать, что водяной теплый пол без стяжки («сухая конструкция») за счёт неизбежно возникающих воздушных прослоек будет не столь эффективен, как монолитный. Особенно с деревянным покрытием с невысокой теплопередачей. А его конструкция, в отличие от монолитного бетона, не обеспечит полной  жёсткости. Со временем за счёт постоянных температурных расширений и рассыхания деревянных элементов (если таковые присутствуют), могут появиться небольшие деформации, возникнуть зазоры между элементами и скрип при ходьбе. Все эти досадные мелочи без проблем устраняются, но ведь нужно потратить время и силы.

Один из вариантов устройства водяного тёплого пола без стяжки, подойдёт для деревянного перекрытия

В силу вышесказанного мы считаем, что для устройства водяного тёплого пола без бетонной стяжки должны быть веские основания. Это могут быть следующие причины:

• Основание имеет слабую несущую способность, нагрузка от бетонной стяжки для него слишком велика. Как правило, это деревянное перекрытие по лагам.

Бывает, что тяжёлую бетонную стяжку для тёплых полов делают и по деревянному перекрытию. Однако для этого оно должно иметь значительную несущую способность, мощные балки и настил. Это дорого и нерационально

• Тёплые полы необходимо устроить в кратчайшие сроки. Только набора стяжкой необходимой прочности придётся ждать три недели, общий срок устройства «стяжечного» пола — месяц и более. В то же время «сухую конструкцию» тёплого водяного пола можно сделать за одну рабочую смену и в тот же день запустить отопление.

Смонтировать и подключить тёплый пол без стяжки можно в кратчайшие сроки

• Отсутствие возможности проводить «грязные» работы по укладке цементно-песчаной стяжки в условиях реконструкции или ремонта. Например, в одном из помещений необходимо делать тёплый пол, а единственный проход в него лежит через комнаты, где сделана чистовая отделка и уложен на пол паркет.

Существует немало технологий устройства сухой конструкции тёплого пола без стяжки, опишем те из них, которые несложно выполнить самостоятельно:

Тёплый пол с расположением труб между балками

Рассмотрим, как сделать водяной тёплый пол по деревянному перекрытию, не увеличивая его толщину. Для этого трубы с циркулирующим по ним теплоносителем необходимо «спрятать» в пространство между балками каркаса перекрытия. Перекрытие должно иметь обшивку, которая закреплена к балкам снизу либо лежит на брусках, прибитых к балкам сбоку. Неважно, как она сделана, главное, что на обшивку можно положить утеплитель. Кстати, следует не забыть расстелить под ним пароизоляционную плёнку. Тип и жёсткость утеплителя не имеет значения, ведь нагрузка на него отсутствует. Это может быть любой лёгкий материал: минеральная вата, распушенная целлюлоза (эковата), пенопласт и т.д. Чем толще будет слой утеплителя, тем меньше тепла уйдёт вниз и больше вверх, в обогреваемое помещение. В перекрытии первого этажа без подвала рекомендуем уложить не менее 20 см теплоизоляционного материала, в межэтажном — 10 см.

Всё, описанное выше — стандартная конструкция межэтажного перекрытия. Теперь собственно о тёплом поле:

• Над утеплителем следует расстелить строительную фольгу, а ещё лучше — фольгированный пенополиэтилен. Отражающей стороной вверх.

• Трубы водяного тёплого пола укладываются над отражающим материалом, но их необходимо фиксировать, чтобы они не смещались от температурных расширений. Проще всего крепить на деревянные балки, неплохо набить ниже труб рейку — удобнее работать и надёжнее фиксация. Желательно использовать специальный крепёж для труб к дереву. Если найти такой не удастся, можно взять пластиковый П-образный крепёж под шурупы либо полимерные хомуты, какими электрики скручивают жгуты проводов. Стальную проволоку использовать не стоит. Для прокладки трубы параллельно лагам подходит схема «змейкой», в этом случае петли поворотов пропускают через балки, просверливая в них отверстия.

Из показанных схем укладки водяных тёплых полов не все хороши для лёгких конструкций. Лучше всего подойдут варианты «змейки»

• Подключают контур тёплого пола к коллектору отопления. Как это сделать — тема для отдельной статьи.

• Настилают покрытие — доски пола либо листовой материал (фанера, ОСП). Готово.

Реечный пол с теплоотражающими пластинами по балкам и сплошному основанию

Можно расположить трубы над балками, если нет желания или возможности крепить их в межбалочном пространстве. Поперёк балок с шагом, на котором должны быть уложены трубы по схеме «змейка», укладывают доски (лаги). На доски крепят специальные теплоотражающие пластины, в которых выштампована канавка, соответствующая диаметру трубы. Как правило, пластины изготавливают из оцинкованной стали. Трубы укладывают в канавки, дополнительно крепить их не нужно. На доски настилают покрытие пола — доски пола или плитный (листовой) материал. Реечный пол можно устроить не только по балкам, но и по сплошному основанию.

Если в качестве покрытия выбрана половая доска, теплоотражающие пластины необходимо крепить шурупами к рейкам. Если этого не делать, покрытие должно быть плавающим

Реечная настильная конструкция по сплошному деревянному основанию

Опишем вариант лёгкого пола по деревянному перекрытию, когда оно уже полностью готово, имеет покрытие, разбирать которое нет смысла. То есть мы имеем не открытые балки, а ровное слабонесущее основание. Для устройства реечной настильной конструкции застилаем основание фольгой или фольгированным пенополиэтиленом. Набиваем сверху доски (лаги) на том же расстоянии, на котором будем размещать трубы. Укладываем трубы, крепим их к основанию. Настилаем на лаги покрытие. Такое решение подойдёт, если основанием служат доски, фанера ДСП, ОСП. Не подойдёт — если ГВЛ.

Простая реечная настильная конструкция — справа на иллюстрации

Безреечная настильная конструкция для сплошных оснований

Безреечная настильная конструкция делается очень быстро по любому ровному сплошному основанию, в том числе по бетонной стяжке. К основанию пола приклеивают плиты жёсткого утеплителя (экстудированный пенополистирол, жёсткая минвата), в которых предварительно вырезаны пазы для прокладки труб с теплоносителем. Трубы укладывают в пазы, их концы заводят в распределительный шкаф и подключают к гребёнкам. На плиты утеплителя безреечного настила можно уложить только плавающие полы. Это может быть ламинат или паркетная доска, под которыми нужно не забыть разместить подложку.
Если под руками нет специальных плит с пазами, можно использовать гладкие плиты любого жёсткого утеплителя, а пазы вырезать вручную. В минвате и пенополистироле ножом, в пеностекле — «болгаркой». Нужно только следить, чтобы канавки по сечению соответствовали трубам, те должны входить в пазы с небольшим усилием. По плитам можно положить фольгу либо стальные теплоотражающие пластины.

Обычный пенопласт максимальной плотности, стальные теплоотражающие пластины, втопленные в их пазы трубы отопления. Пол почти готов, осталось уложить ламинат

Жёсткая безреечная настильная конструкция для любых оснований

Жёсткая безреечная настильная конструкция похожа на описанную в предыдущем разделе с той разницей, что в качестве теплоизоляционных плит используется более прочный и жёсткий материал: ДСП, ОСП или МДФ. Как правило, это профилированные панели с пазом для труб и замком для взаимного соединения при укладке. Панели могут иметь фольгированное покрытие либо на них кладут теплоотражающие стальные панели. Твёрдые панели можно укладывать как на сплошное основание, так и на балки, лаги. Крепить их необязательно, покрытие плавающее.

Жёсткие панели можно стелить на любое основание

Описанные нами типы водяного тёплого пола без стяжки — не единственные, возможны различные варианты. Вы можете придумать собственную конструкцию, нужно лишь обеспечить хорошую теплоизоляцию снизу, опору для покрытия пола сверху и надёжно зафиксировать трубы отопления.

Электрический тёплый пол без стяжки

С электрическим тёплым полом всё гораздо проще. Инфракрасную плёнку, отлично подходящую под плавающие полы, вообще невозможно уложить в стяжку. Что касается греющего кабеля, то его, как правило, используют в помещениях, где планируется укладка керамической плитки на пол. И кабель (или греющий мат) гораздо проще уложить в слой плиточного клея, чем возиться с бетоном. Нужно помнить, что основание под электрическим тёплым полом во избежание теплопотерь также должно быть хорошо теплоизолировано.

Кабель электрического тёплого пола без проблем помещается в слой плиточного клея

Напоследок скажем, что, теоретически, собрать конструкцию реечного или настильного тёплого пола и уложить трубы вполне можно своими силами. Нет особых проблем и в монтаже элементов электрического обогрева. А вот что касается подключения контура водяного тёплого пола к коллектору или коммутация электрических систем — эти ответственные работы должны выполнять профессионалы.

Видео: монтаж фольгированной системы водяного теплого пола

Показан процесс устройства настильного пола вместе с запуском отопления в помещении площадью 12 м2 за одну рабочую смену.

Понравилась статья? Поделитесь с друзьями:

Технология заливки стяжки для теплого электрического пола

Хотя в отношении стяжки для электрических теплых полов нет никаких регламентирующих или нормативных документов, все же существуют определенные правила, связанные с проведением работ.

Мастеру, выполняющему монтаж, приходится принимать во внимание, следующее:

1. Толщину стяжки под и над греющим кабелем.
2. Выбор способа монтажа стяжки.
3. Нюансы, связанные с приготовлением раствора и процессом заливки.

Правильно изготовленная стяжка для теплого электрического пола не растрескивается, обеспечивает равномерное распределение тепла по всему помещению, сохраняет прочность в течение длительного срока эксплуатации.

Какой слой стяжки под электрический теплый пол

Стяжка под теплый электрический пол не является обязательной. Зачастую её заливают, чтобы выровнять поверхность перед укладкой кабеля. При этом следует учитывать рекомендации производителей.

Согласно требованиям большинства производителей электрических полов, стяжка из цементного раствора не может быть тоньше 3 см. При использовании специальных нивелирующих смесей, можно уменьшить толщину до 2 см.

Оптимальная толщина стяжки под электрический теплый пол выбирается в зависимости от следующих факторов:

• Основание для заливки. Стяжка на грунт должна быть не менее 10 см. Толщина для стяжки на плиты перекрытия зависит от неровностей поверхности. Полученная плоскость должна быть идеально ровной.
• Материал. Цеметно-песчаная смесь заливается толщиной не менее 3 см, нивелирующие растворы в зависимости от указаний производителя.

Укладка кабеля теплого пола в стяжку может быть выполнена строго по идеально ровной поверхности. Перепады влияют на равномерность нагрева и часто являются причиной перегрева кабеля.

Какая толщина стяжки над электрическим полом

Мнения специалистов по этому поводу могут быть разными. Поэтому лучше всего обратиться к рекомендациям производителей теплых полов. Согласно указаниям, приводимым в инструкции по эксплуатации, минимальный слой стяжки должен быть 4-5 см.

Но толщина может меняться в зависимости от нескольких факторов:

1. Толщина кабеля.
2. Тип полов.
3. Используемый раствор для стяжки.

Так, нагревательные маты раскладываются на поверхности пола, после чего сразу накрываются напольным покрытием. Кабель в матах прикреплен к армирующей сетке. Конструкция позволяет уложить плитку, используя клеевой состав без стяжки.

Чем больше объем кабеля, тем больше толщина бетонной стяжки. Чтобы определить минимальные параметры, стоит обратиться к инструкции по эксплуатации. Минимальная толщина стяжки над теплым электрическим полом не может быть меньше 4 см для цементного раствора и 2 см для специальных нивелирующих смесей.

Суммарная высота стяжки для электрического теплого пола составляет от 5 до 8 см. При условии, что монтаж будет осуществляться на ровном основании, можно сократить толщину пирога до 4 см. Нагревательные маты вместе с напольным покрытием уменьшают высоту помещения не более чем на 2 см.

Какую стяжку выбрать для заливки

Кроме традиционного песчано-цементного состава, существуют еще другие виды стяжки, рекомендованные для заливки теплых полов.

У каждого из существующих вариантов есть свои преимущества:

• Мокрая стяжка. Для приготовления берут цемент, песок и пластификатор. Обязательно добавляют фиброволокно, во избежание появления трещин и деформации в процессе высыхания и в период эксплуатации. Преимуществом раствора является то, что его можно изготовить своими руками. Компоненты стоят недорого, что несколько удешевляет окончательную стоимость работ.
  Недостатком мокрой стяжки является длительное высыхание пола (28 дней), большая вероятность появления трещин, невозможность сделать идеально ровное основание.
• Полусухой метод стяжки. Для изготовления используется небольшое количество воды. Популярностью пользуются готовые смеси. Но при необходимости можно приготовить раствор самостоятельно, из расчета – речной песок 120-140л/ фиброволокно 130гр/ цемент 1 м/ вода 14-17 л. /пластификатор 0,5 л.
  Преимуществом полусухого состава является полное отсутствие после высыхания трещин в стяжке. Необходимость в дополнительном выравнивании полов после высыхания отсутствует.
• Сухой метод. Состав раствора для стяжки может отличаться в зависимости от производителя, но чаще всего применяется мелкий перлитовый или кварцевый песок, мелкозернистый шлак и т. д. К преимуществам сухого метода можно отнести: быстрый монтаж и высыхание. К дальнейшим работам можно приступать спустя 12 часов.

Стяжку нужно делать аккуратно, предотвращая возможные повреждения кабеля. Разрыв защитной изоляции или токопроводящей жилы во время заливки пола, является самой распространенной причиной неисправности полов.

Чем армировать стяжку

Чтобы монтаж греющего кабеля в стяжку прошел успешно, крайне необходимо предотвратить деформацию и растрескивание пола в процессе высыхания. Трещины становятся причиной появления холодных зон, неравномерного распределения тепла по всей поверхности плиты.

Какие способы армирования стяжки существуют?

1. Присадки. При приготовлении раствора важно использовать фиброволокно. Это специальная добавка на основе полипропилена. После добавления фиброволокна в раствор, в несколько раз увеличиваются прочностные характеристики: сопротивляемость к механическим повреждениям, появлению трещин, оседанию и растеканию смеси. Одновременно увеличивается морозоустойчивость и огнеупорность.
2. Армирующая сетка. В рекомендациях по заливке стяжки для теплых полов указывается на необходимость использования пластикового армирующего слоя. Производитель дополнительно предоставляет специальные подставки, чтобы приподнять сетку над полом.

В больших помещениях растрескивание пола может происходить по причине отсутствия компенсационных карманов. Поэтому обязательной мерой является установка компенсирующей демпферной ленты вдоль стен, а также между участками плиты.

Как залить стяжку правильно

Технология заливки стяжки для электрический теплых полов практически ничем не отличается от той, что используется при монтаже обычного цементного основания. После выполнения подготовительных работ и раскладке кабеля для дальнейшего монтажа в бетонную стяжку, переходят к следующим этапам:

1. Выставление маяков. Поверхность должна быть исключительно ровной. В связи с этим шаг между маяками делают не более 0,8 м. Хотя можно встретить рекомендации, что расстояние между маячным уровнем должно зависеть от длины правила, практика показывает, что чем длиннее шаг, тем больше во время растягивания раствора появляется неровностей.
   Изначально выставляем маяки по краям помещения, так, чтобы до стены идущей параллельно планке оставалось 10-15 см. Натягивается леска, остальные направляющие выставляются под нее. При соблюдении рекомендаций получается идеально ровная поверхность, выровненная по маякам, причем даже при использовании обычного цементно – песчаного раствора.
2. Заливка стяжки. После высыхания раствора, с помощью которого крепятся маяки, можно начать заливать стяжку. Если толщина пола превышает 5 см, работы проводят в несколько этапов. Сначала наносят первый слой в 2-3 см. Спустя сутки второй, финишный стягивают по маякам. Важно следить, чтобы правило не выгребало лишний раствор с поверхности и после высыхания не образовались ямки.
3. Высыхание раствора. Следует позаботиться, чтобы в помещение не попадали прямые солнечные лучи. Стяжку нарывают пленкой и поливают через равные промежутки времени, в течение первых 5-7 дней.

Включить теплые полы, вмонтированные в стяжку, можно не ранее, чем через 28 дней после заливки раствора. Согласно СНиП, в это же время можно начинать укладку напольного покрытия.

Как сделать электрический теплый пол без стяжки

Существует возможность уложить кабель теплого пола без стяжки. Популярностью пользуются следующие два способа:

1. Штробление стяжки для кабеля теплого пола. В плите или бетонной стяжке вырезают штробы глубиной около 2 см. Чтобы не было много пыли, используют специальный инструмент с пылеулавливающими мешками. Кабель укладывается в штробы. Сверху закладывается раствором с добавлением фиброволокна или клеевым составом для плитки.
2. Укладка нагревательных матов – этот метод также пользуется популярностью благодаря простоте проведения монтажных работ. Конструкция матов достаточно простая. Для подключения необходимо расстелить их по поверхности и включить в розетку.

Множество нюансов и особенностей, которые необходимо учитывать при монтаже электрического теплого пола в стяжку, приводят к тому, что все больше покупателей отдают предпочтение нагревательным матам.

WarmFloor Pro | Быстро устанавливаемый бетонный пол

---

Брошюра и руководство по установке WarmFloor Pro

Чтобы загрузить нашу официальную брошюру по теплоизоляционным полам WarmFloor Pro (включая пошаговое руководство по установке), нажмите здесь Загрузить брошюру WarmFloor Pro или на изображение выше.

---

WarmFloor Pro от Milbank Concrete Products представляет собой убедительную альтернативу нынешнему лидеру рынка.Экономичный способ быстрой укладки теплоизоляционного бетонного цокольного этажа с более низкими затратами на строительство и улучшенной экономией энергии. WarmFloor Pro — это качественная альтернатива стандартному блочно-балочному перекрытию, отвечающая всем требованиям.

В то время как WarmFloor Pro может использоваться в различных типах зданий, строительные фирмы, как правило, чаще всего используют его в жилищном строительстве, от отдельных объектов до целых жилых комплексов.

В качестве простого бетонного изолированного пола, который представляет собой реальную рентабельность, неудивительно, что WarmFloor Pro Milbank пользуется популярностью как у самозастроителей, так и у крупных строительных компаний.

Сравнение Jetfloor от Forterra, лидера рынка отрасли, и WarmFloor Pro от Milbank Concrete Products.

Как работает WarmFloor Pro — изоляция из полистирола (EPS)

Изолированные бетонные полы WarmFloor Pro (ICF) работают за счет объединения жестких изоляционных модулей (блоков EPS), изготовленных из легкого пенополистирола с закрытыми ячейками, который затем укладывается между нашими предварительно напряженные бетонные балки (глубиной 155 мм или 225 мм), отделанные верхним листом из пенополистирола, мембраной и бетонной стяжкой. Это дает WarmFloor Pro уникально низкую стоимость, простоту установки и долговечность.

Интеллектуальный метод изоляции бетонного пола

Поскольку каждая структура отличается, мы проектируем ваш пол так, чтобы обеспечить заданный коэффициент теплопроводности (всего 0,07 Вт / м²K) и планировку пола в соответствии с заявленными требованиями. После изготовления необходимых компонентов они вместе с материалами доставляются на ваш объект. С WarmFloor Pro вы можете выбрать либо только поставку, либо поставку и установку, используя нашу компетентную и опытную команду профессионалов по установке.

WarmFloor Pro ICF Преимущества:

• Простая установка — Никаких специальных инструментов или навыков не требуется.
• Fast для установки — панели EPS такой же длины, как пять обычных бетонных блоков.
• Экономичный — WarmFloor Pro разработан, чтобы сэкономить ваши деньги: более высокая скорость монтажа в сочетании с уменьшением количества отходов и вывоза земляных работ позволяет увеличить общую экономию.
• Bespoke — доступен широкий диапазон толщин и классов панелей EPS, чтобы обеспечить наиболее экономичное решение для ваших разработок при сохранении самых высоких уровней тепловых характеристик.
• Sustainable — WarmFloor Pro прослужит весь срок службы здания, при этом сохраняя свои исключительные тепловые характеристики.
• Чисто, легко работать с — и безопасно — EPS панели весят всего 2 кг (приблизительно).
• C совместим с u nderfloor heating — пластиковые штифты вставляются в панель EPS и удерживают трубы отопления на месте.
• Проверено , Проверено Технология — используется уже более десяти лет
• Соответствует отраслевым требованиям — Milbank WarmFloor Pro имеет , полностью сертифицирован и имеет рейтинг A + green guide .

Лист технических данных WarmFloor Pro

Нажмите здесь, чтобы загрузить лист технических данных WarmFloor Pro. Или щелкните здесь, чтобы загрузить нашу инфографику WarmFloor Pro.

Ищете предложение?

Наша специализированная команда по продажам и оценкам всегда готова ответить на любой ваш вопрос. Пожалуйста, присылайте любые вопросы по адресу [email protected] или, в качестве альтернативы, звоните нам по телефону 01787 223 931 или посетите нашу страницу контактов, чтобы отправить запрос предложения.

.

3Д Схема теплого пола в слоях. HVAC векторные иллюстрации. Векторного

Другие стоковые иллюстрации

Цветовое решение, теплые и холодные тона

Вектор красочная схема, элемент дизайна инфографики, изолированные на белом фоне, цветовая схема, холодный, теплый и нейтральный.

Выжженный оранжевый фон с белой гранжевой рамкой и текстурой, теплая деревенская цветовая схема

Шаблон приглашения на День Благодарения в теплой цветовой гамме

Цветочный бесшовный узор в теплой цветовой гамме. Векторная иллюстрация.

Теплый цвет, цветовое решение, планка

Цветовое решение. Теплые и холодные тона. Плоский вектор

Понятие схемы системы отопления.

Векторная иллюстрация испарения. Маркированная технологическая схема из состояния жидкости в газ

Схема теплых полов.

Цифровая абстрактная живопись Красный огонь. Красивые теплые цвета фона иллюстрации. Картина в яркой цветовой гамме

Вертикальные полоски в теплых тонах

Креативный теплый градиентный рисунок мультяшный конверт с денежным знаком

Набор градаций красного желто-зеленого цветов.Свотчи полосатых трендовых градиентных цветов для индустрии моды веселые, мягкие и теплые

.

Как выбрать пол из полированной стяжки или пола из синтетической смолы для использования с теплым полом

Содержимое, предоставленное Nu-Heat

Благодаря прочной и долговечной отделке, использование синтетической смолы и полированной стяжки для полов в жилых домах становится все более распространенным. Поскольку стяжка по своей природе очень теплопроводна, она хорошо подходит для использования с теплыми полами (UFH), и, сочетая ее с этой системой отопления, она также устраняет «холодное прикосновение», связанное с выбором твердого напольного покрытия.

Nu-Heat, признанный поставщик UFH, обсуждает ключевые соображения при выборе полированной стяжки или пола из синтетической смолы для использования с этим типом системы отопления.

Полы из синтетической смолы и UFH

Полы из синтетической смолы дополняют современный дизайн интерьера. Они обеспечивают износостойкую, чистую, бесшовную отделку и доступны в различных цветах для удовлетворения индивидуальных требований проекта.

Отделочные покрытия из синтетической смолы обычно производятся из полиуретана, эпоксидной смолы или метакрилата, часто в сочетании.Обычно они имеют толщину от 0,15 мм до 6 мм, а тип и толщина используемой смолы зависят от места, в котором они должны быть уложены, требуемой прочности и объема пешеходного движения, с которым они столкнутся. Они также предлагают хороший срок службы продукта около 20 лет.

При использовании финишной смолы с UFH ее обычно заливают стяжку или самовыравнивающуюся смесь, или ее можно наносить валиком для достижения желаемой отделки.

Новые покрытия для полов на основе UFH и смолы

(Изображение предоставлено Nu-Heat)

Отделочные покрытия на основе смолы можно наносить на любую новую стяжку на цементной основе после использования рекомендованной производителем грунтовки для герметизации пола.Стяжка должна быть структурно прочной и полностью затвердевшей (минимум 28 дней), ровной, гладкой, чистой и сухой, с соответствующей влагонепроницаемой мембраной, установленной под плитой. При установке поверх ангидритной стяжки следует проконсультироваться с поставщиком смолы.

Модернизация полов из UFH и смолы

Низкопрофильная система теплых полов LoPro ™ Max Nu-Heat с высокой теплопроизводительностью была разработана специально для ремонта и модернизации и является идеальным партнером для отделки пола из смолы. Это связано с тем, что в системе используется слой специального самовыравнивающегося состава, который обеспечивает ровную, цементирующую, зеркальную отделку, готовую к непосредственному нанесению рекомендованной производителем смолы грунтовки, а затем смолы. Добавление рендеринговой сетки из стекловолокна в состав LoPro ™ QuickSet снизит вероятность возникновения небольших трещин под напряжением.

Полированная стяжка и UFH

(Изображение предоставлено Nu-Heat)

Полированная стяжка пола — идеальный сценарий для UFH, предлагая хорошую теплопередачу, которую труднее достичь с традиционными напольными покрытиями, такими как ковер или инженерная древесина, которые добавляют изоляционный слой.

Стяжка пола действует как накопитель тепла, удерживая и медленно отводя тепло от UFH, что также делает его чрезвычайно эффективным, поскольку требует тепла от котла меньше, чем от радиаторной системы.

Температура пола с полированной стяжкой может легко превысить стандартные температуры 18-21 ° C, необходимые для жилых комнат, спален и ванных комнат, но она может быть ограничена до желаемой температуры помещения с помощью выбранного вами термостата или органов управления.

UFH новой конструкции и полированная стяжка

В стандартной новостройке UFH будет устанавливаться в пределах чернового пола стяжки.В этом случае перед укладкой любого слоя полированной стяжки не требуется никакой дополнительной подготовки, кроме тех, которые рекомендованы производителем.

Модернизация UFH и полированная стяжка

(Изображение предоставлено Nu-Heat)

В рамках проекта реконструкции низкопрофильная система UFH будет уложена поверх существующего пола, например, LoPro ™ Max, в которой используется специальный самовыравнивающийся состав. идеальная отделка пола. В этом случае Nu-Heat порекомендовала бы добавить слой рендеринговой сетки из стекловолокна, которую можно купить у обычных строительных компаний.Сетка уменьшит вероятность возникновения трещин под напряжением в самовыравнивающейся смеси.

Полированное бетонное покрытие пола, подходящее для использования с LoPro ™ Max:

• Полированное бетонное покрытие Microtop (0,5–3 мм): Покрытие, модифицированное полимером, наносимое на толщину от 0,5 мм до 3 мм, которое выглядит как полированный бетон.
• Покрытия из полированного бетона (10–40 мм): Покрытия на основе цемента, наносимые толщиной от 10 до 40 мм, которые можно полировать алмазом.

Узнайте больше о том, как популярные напольные покрытия, включая ковровые покрытия и ламинат, работают с теплыми полами на веб-сайте Nu-Heat .

.Бетонная стяжка

— Как использовать бетонную стяжку

Алюминий с прямой кромкой Wagman Metal Products

Прямоугольники используются для «зачистки» или «стяжки» бетона. Этот процесс удаляет излишки бетона и доводит верхнюю поверхность бетона до надлежащего качества.

Этот этап чистовой обработки является наиболее важным для получения истинно ровной поверхности и выполняется сразу после укладки бетона. Его необходимо выполнить до того, как на поверхности появится лишняя сточная вода.

Существует широкий выбор разравнивающих инструментов — как ручных инструментов (дерево и магний), так и механических инструментов (вибрационных, осциллирующих и роликовых). Для этого обсуждения важно то, чего они достигают и когда необходимо выполнять стяжку.

СТЯЖКИ И ПРЯМЫЕ

Назначение: Для удаления свежеуложенного бетона и выравнивания его перед отделкой.

Что есть в наличии: Вы можете использовать простую деревянную 2×4 или купить полые алюминиевые или магниевые линейки.Металлические линейки доступны различной длины (от 6 до 24 футов) и поперечного сечения.

Советы по покупке:

• Деревянные линейки должны быть прямыми и не деформированными. В противном случае они могут оставить на поверхности бетона нежелательные борозды или короны.

• Магниевые и алюминиевые линейки легче дерева, не деформируются и не деформируются. Их также легче чистить, потому что бетон не прилипает к ним.

• Купите металлические линейки с закрытыми концами, чтобы не допустить попадания влаги в бетон.Некоторые инструменты имеют на концах деревянные или пластиковые заглушки, но они могут выпасть и позволить бетону проникнуть внутрь. Лучше подойдут инструменты со сварными металлическими торцевыми заглушками.

• Для более удобного захвата ищите линейки с пропиленными краями, которые не будут впиваться в руки во время использования. Вы также можете найти линейки в форме замочной скважины с плоским дном и закругленным верхом для облегчения захвата.

• Чтобы измерить уклон поверхности во время работы, подумайте о покупке линейки со встроенными пузырьковыми уровнями или накладными пузырьковыми уровнями.

• Для больших работ, например, для промышленных плит, рассмотрите возможность использования стяжки.

Средние затраты: Стоимость бревна 2×4 будет номинальной, и вы можете использовать кусок пиломатериала, который у вас уже есть на работе. А 2х4 м

.

Стяжка теплого пола | Технический совет по теплому полу

Вы получите максимальную отдачу от любой системы теплого пола, использующей твердый пол, когда трубы проложены в стяжке поверх изоляции пола. Вы можете достичь максимальной тепловой мощности 100 Вт / м2 в бетонных полах по сравнению с 70 Вт / м2 в деревянных подвесных полах.

Хотя бетонные полы обычно нагреваются немного дольше (из-за холодного старта), они также лучше и дольше сохраняют тепло.Температура воды, подаваемой на полы с подогревом в стяжных полах, не должна быть такой же высокой, как в деревянных подвесных полах. В идеале вы должны стремиться к тому, чтобы на стяжанные полы попадало около 45 ° C воды. Следовательно, источники тепла с более низкой температурой, такие как тепловые насосы, могут использоваться в качестве основного источника тепла для полов с подогревом.

На рисунке выше показана цементно-песчаная стяжка, укладываемая поверх недавно проложенных труб. Монтажник Андерс Берг закрепил трубу на изоляции Recticel, прежде чем компания Hawkins, занимающаяся стяжкой, взяла на себя и уложила стяжку.

Основание пола может быть балочно-блочным или бетонным с гидроизоляционной мембраной. Поверх плиты укладывается изоляция пола, такая как полиуретан Xtratherm, Recticel, Kingspan или Quinn и т. Д. Пароизоляция, при необходимости, также устанавливается поверх изоляции перед установкой трубопровода теплого пола. В большинстве случаев монтажники закрепляют трубу на изоляции вручную или с помощью степлера. Существуют также другие методы, такие как использование зажимной рейки или фиксация трубы на сетке с помощью кабельных стяжек.

Хотя мы можем посоветовать толщину изоляции, она должна соответствовать строительным нормам. Изоляция предотвращает чрезмерную потерю тепла вниз, а также помогает отражать тепло вверх к ногам. По внешнему периметру стен всегда рекомендуется устанавливать краевую изоляцию. Изоляция из полиуретана толщиной 20 мм, которую часто рекомендуют архитекторы. Обычно его разрезают и устанавливают вдоль стен, чтобы стяжка расширялась при необходимости, а также во избежание потери тепла вбок.У нас есть рулоны тонкой кромочной изоляции, которую мы предлагаем в качестве опции для всех клиентов. В наши дни многие строители жидких стяжек предпочитают этот более мягкий тип изоляции.

Какой толщины стяжки использовать для влажных полов с подогревом?

При использовании традиционных песчано-цементных стяжек минимальная толщина составляет 65 мм. Идеальная толщина составляет приблизительно от 65 мм до 75 мм, однако стяжки толщиной 100 мм успешно используются.Если вы добавляете волокно в стяжку или используете более прочные типы стяжки, вы можете уменьшить толщину до 50 мм. При использовании, например, Ангидритные стяжки минимальной толщиной 50 мм также применимы, однако всегда уточняйте их у поставщика стяжки.

Для перекрытий из балок и блоков на верхних уровнях по-прежнему рекомендуется использовать утеплитель. Даже если бы изоляционные плиты были всего 30 мм, мы все равно можем поставить более короткие зажимы для зажима трубы на месте. Рекомендации по толщине стяжки такие же, как и для первого этажа.

Система теплых полов в бетоне зависит от теплопроводности стяжки для передачи тепла в комнаты. Это может быть система с медленным срабатыванием, поэтому в отопительный сезон полы с подогревом должны быть включены круглосуточно и без выходных с возможностью понижения температуры. Для дополнительного комфорта рекомендуется использовать программируемые комнатные термостаты.

Для получения дополнительной информации посетите нашу страницу технической информации или свяжитесь с нами для получения совета или бесплатного предложения.

Copyright (c) 2013 ООО «Системы теплого пола»

Опубликовано: 17 мая 2013 г.

Стяжка теплого пола

— CoGri USA INC

Стяжки для полов с подогревом с использованием жидких стяжек, наносимых насосом, или бетонных полов.

Эти типы стяжек для теплого пола являются текучими по своей природе и предназначены для обеспечения наилучшего решения для вашей системы теплого пола. Кроме того, они имеют значительные преимущества перед более традиционными цементно-песчаными стяжками для пола.

Благодаря текучести этих стяжек можно полностью покрыть трубы теплого пола. Их можно установить при толщине 50 мм, что обеспечивает покрытие 35 мм над 15-мм нагревательной трубой, в отличие от необходимой толщины 75 мм для песчано-цементной системы. Это в сочетании с доставкой материала насосом гарантирует, что большие площади могут быть обработаны в любой день.

Специальные стяжки пола

Мы поставляем специальные стяжки для полов с применением насосов для систем стяжки полов с подогревом.К ним относятся:

• Самоуплотняющаяся стяжка на ангидритной основе
• Самоуплотняющаяся стяжка на основе альфа-полугидрита
• Стяжка пола LAFARGE Gyvlon

Бытовые и коммерческие помещения

Сыпучие стяжки для систем теплого пола идеально подходят для коммерческих и жилых помещений, будь то новостройки или реконструкция. В зависимости от конструкции пола они могут применяться в виде приклеенных, несвязанных или плавающих конструкций.Они обладают более высокими теплопроводными свойствами по сравнению с песчаными и цементными стяжками.

Характеристики стяжки для обогрева пола

Предназначен для получения гладкой высококачественной поверхности и снижения возможности растрескивания или скручивания. Идеально подходит для использования с системами водяного теплого пола, а также подходит для укладки большинства напольных покрытий. Экологически чистый, он не содержит белков, поэтому не содержит бактерий.

Услуги по стяжке полов

Стяжка для систем теплого пола

Стяжка для подогрева пола после публикации впервые появилась на сайте CoGri USA.

Все, что вам нужно знать о стяжке пола и теплых полах

Полы с подогревом никогда не были так популярны, они стали роскошным дополнением к комнатам, для которых обычно требуется кафельный пол, например, к ванным комнатам и кухням. Более того, он хорошо совместим с системами конденсационных котлов, обеспечивая большую энергоэффективность при надлежащей теплоизоляции.

Однако люди не принимают во внимание стяжку, которую нужно положить на теплый пол, и то, как они взаимодействуют.Стяжка — это слово, используемое для описания тонкого верхнего слоя смеси песка и цемента, налитого поверх конструкционного бетона или изоляции.

Стяжка и нагревательные элементы часто укладываются отдельно и могут вызвать проблемы в дальнейшем. Чтобы помочь вам спланировать проект теплого пола и ускорить его освоение, мы составили краткое руководство по основным вещам, которые вам следует знать о стяжке пола и теплых полах.

Слои теплого пола

Нельзя просто укладывать отопление и засыпать его бетоном.Сначала нужно подумать о слоях. Обычно в процессе есть четыре ключевых слоя, которые помогут сделать ваш обогрев эффективным и долговечным.

Черновой пол — Черный пол — это секция в самом низу и обычно представляет собой простую бетонную или плиточную основу.

Изоляция — Чтобы обеспечить максимальное тепло в вашей комнате, на черновой пол кладется изоляционная плита, которая помогает отводить тепло вверх в комнату, а не стекать через основание.

Трубопровод отопления — Трубопровод отопления является следующим слоем, он может быть установлен на направляющей или просто закреплен.

Стяжка — Это слой, который будет проходить поверх ваших нагревательных элементов, создавая гладкую ровную поверхность, на которую можно положить любой напольный материал.

Отопление и охлаждение: освободите место для расширения

Всякий раз, когда вы имеете дело с обогревом или охлаждением, обязательно должно быть некоторое расширение и сжатие.По этой причине важно, чтобы на вашей стяжке были компенсационные швы и периметры, соответствующие размеру и форме помещения.

Деформационные швы имеются между стяжкой в ​​местах, позволяющих стяжке немного двигаться при нагревании. Пена по периметру должна находиться на уровне нагревательного элемента, чтобы не повредить периметр помещения.

Отделка и нагрузка теплых полов

Большинство людей будут думать об отделке пола, ожидая установки теплого пола, и хотя отделка должна быть ровной, гладкой и ровной, есть более серьезная проблема, которую следует учитывать: нагрузка.

Основная функция пола — удерживать ожидаемую нагрузку. Независимо от того, означает ли это возможность просто выдержать вес наполненной ванны в доме или вес оборудования в коммерческих условиях, следует должным образом учитывать характеристики стяжки и толщину, чтобы избежать повреждений под принуждением.

Почему стоит рассмотреть оба варианта?

Существует соблазн просто рассматривать пол с подогревом или стяжку, думая о каждом как о отдельном компоненте, но правда в том, что если вы торопитесь с планами и процессом, вы рискуете внести изменения и снова завершить работу в дальнейшем. линия.Трещины в стяжке и отказ отопления часто объясняются слоями стяжки, но проблемы возникают из-за неосторожного планирования и отсутствия предвидения, когда дело доходит до сочетания того и другого.

EasyMix Concrete предлагает услуги по укладке стяжек и бетонных полов высшего качества. Просто свяжитесь с нашей командой профессионалов сегодня, чтобы узнать, как нашу стяжку можно использовать в сочетании с теплым полом.

Выбор правильной смеси для стяжки пола с подогревом (UFH)

Если тепло исходит от пола, оно равномерно нагревает всю комнату, и для достижения желаемой температуры требуется меньше энергии.Если вы собираетесь установить теплый пол (UFH), будь то новостройка или уже существующий дом, вам необходимо подумать о смеси для стяжки, которая ее покроет. В этой статье мы поговорим о том, что нужно учитывать, какая подготовка требуется и как получить как можно больше UFH при выборе лучшей стяжки.

Виды систем теплого пола

Самый распространенный тип UFH — это теплые полы с подогревом , в основе которых теплая вода циркулирует в стальных, медных или ПВХ трубах.Они укладываются равномерно по полу комнаты. Вы также можете встретить электрический UFH , который тоже используется довольно часто, но из-за гораздо большей необходимой энергии он обычно используется только в небольших помещениях, таких как ванная комната.

Установка

Начиная с низа, черный пол представляет собой бетонную плиту или балку и блок, которые изолированы водонепроницаемой мембраной. Затем мембрану покрывают слоем теплоизоляции из полистирола или минеральной ваты (f.е. Кингспан. Xtratherm и др.). При необходимости поверх него будет установлена ​​еще одна пароизоляция, после чего можно будет начинать монтаж труб. Обычно их кладут на пол равномерно и прикрепляют к подложке зажимами (рисунок ниже). Только после того, как все подготовлено, укладывается настоящая готовая стяжка. Когда стяжка высохнет, укладывается выбранный вами пол.

Толщина используемой стяжки

Очень важно выдерживать рекомендуемую толщину стяжки, которой покрывается труба. Толщина будет иметь значительное влияние на то, как фактический УФН будет распределять тепло. Идеальная толщина при использовании традиционной песчано-цементной стяжки составляет где-то от 65 до 75 мм . Если используется стяжка с добавками (волокно, которое позволяет сделать стяжку более прочной), можно использовать минимум 50 мм. Это же правило действует для нижних и верхних этажей.

Типы стяжки, используемые для UFH

Используется два основных типа стяжки. Сухие стяжки и самовыравнивающиеся стяжки. В то время как сухие стяжки более традиционны, дешевле и используются на небольших площадях, самовыравнивающиеся стяжки дают преимущество при использовании на обширных промышленных или коммерческих площадях, будучи более дорогими. Соотношение сухой стяжки составляет 1: 3-5 = цемент и песок. Его смешивают с водой и волокнистыми добавками, чтобы избежать растрескивания. Также могут быть добавлены другие добавки, чтобы обеспечить быстрое высыхание. Самовыравнивающиеся стяжки, также известные как жидкие стяжки (или текучие стяжки), сделанные из сульфата кальция, песка, воды и других химикатов, просто заливаются или перекачиваются по площади, и они растекаются и достигают желаемого уровня самостоятельно.

Источник: https://www.underfloorheating.co.uk

Могу ли я использовать любое напольное покрытие при использовании UFH?

Если подложка и UFH были установлены правильно и при соблюдении определенных условий, любое напольное покрытие можно укладывать поверх UFH. С точки зрения высокой теплопроводности, лучший пол для керамической плитки и плитки из натурального камня, ПВХ и текстильных полов. Наименее предпочтительным является дерево. Однако, если вы все же хотите использовать деревянный пол, его можно реализовать как плавающий пол.Классическую разделительную прокладку, которая может снизить теплопроводность, необходимо заменить специальной доской или напольное покрытие необходимо наклеить непосредственно на основу с помощью полиуретанового клея. В любом случае всегда следуйте инструкциям производителя.

Если вам нужна готовая бетонная стяжка, доставим на ваш участок. Пожалуйста, свяжитесь с нами для бесплатной оценки цены.

Стяжка теплого пола | Глубина и время сушки

Сколько времени нужно для высыхания стяжки и другие часто задаваемые вопросы

В Nu-Heat нас регулярно спрашивают о полах с подогревом (UFH) и стяжке.Мы подумали, что было бы полезно поделиться некоторыми из наиболее распространенных вопросов, а также нашими рекомендациями по минимальной глубине стяжки и времени высыхания.

Какая минимальная глубина стяжки для теплого пола?

Минимальная толщина стяжки, которую следует использовать для водяных теплых полов, составляет:

• Минимальная глубина 65 мм для ручной стяжки
• Минимальная глубина 50 мм для жидкой стяжки

Как толщина стяжки влияет на теплый пол?

Для дома лучше не превышать толщину стяжки 65 мм. Это могло бы повлиять на рейтинг SAP собственности, так как дополнительная глубина стяжки означает, что системе полов с подогревом придется усерднее работать.

Время нагрева и охлаждения стяжек в системах теплого пола одинаковое. Как долго это будет продолжаться, зависит от температуры воды, количества изоляции и сопротивления выбранного напольного покрытия, например. плитка нагревается быстрее всего.

Типичная система теплого пола, использующая стяжку и работающая от бойлера, нагревается примерно за час.

Сколько времени нужно для высыхания стяжки перед укладкой напольного покрытия?

Минимальное время, в течение которого стяжка теплого пола должна сохнуть, зависит от типа используемой стяжки.

Ручная стяжка для теплого пола

Рекомендуемое время высыхания стяжки вручную: 1 день на 1 мм для первых 50 мм, затем 2 дня на 1 мм для каждого мм более 50 мм. Таким образом, для стяжки пола с подогревом толщиной 65 мм рекомендуется время высыхания 80 дней.

На практике 4 недели — разумное минимальное время высыхания, чтобы оставить стяжку для теплого пола, смешанную вручную.

Жидкая (самовыравнивающаяся) стяжка

Время высыхания значительно сокращается за счет использования жидкой стяжки, такой как самовыравнивающаяся смесь LoPro QuickSet. Мало того, что минимальная толщина стяжки меньше, жидкая стяжка имеет лучшие характеристики сушки и может быть высушена с помощью осушителей.

Есть ли какие-либо специальные стяжки для теплого пола, которые рекомендует Nu-Heat?

Более плотный материал жидкой стяжки может иметь глубину всего 50 мм при использовании с UFH, в отличие от глубины 65 мм, необходимой для стяжки на цементной основе.Для модернизации наших систем LoPro мы рекомендуем самовыравнивающуюся смесь LoPro QuickSet.

Плотность жидкой стяжки означает, что она также является хорошим проводником тепла, способствуя передаче тепла вокруг трубы и повышая эффективность. Это особенно хорошо при сочетании UFH с тепловым насосом — это максимизирует тепловую мощность системы UFH, позволяя тепловому насосу работать при более низкой температуре, улучшая его коэффициент полезного действия (CoP).

Если вы не уверены в использовании стяжки для теплого пола, наша дружная команда может помочь вам по телефону 01404515867.

Нужна ли изоляция под стяжкой теплого пола?

Изоляция — важнейший фактор для теплого пола. Под трубой теплого пола всегда должна быть изоляция, чтобы противостоять теплу, идущему вниз. Как и следовало ожидать, вам нужно как можно больше тепла, чтобы течь вверх и в комнату.

• Полы должны быть изолированы согласно части L — 70 мм PIR (например, Celotex или Kingspan) для цокольных этажей.
• Полы на отапливаемых участках должны быть изолированы 30 мм PIR или аналогичным материалом.

Положение изоляции в полу тоже важно. Традиционно укладывается утеплитель, а поверх него заливается бетонная плита. При использовании полов с подогревом плита должна располагаться по возможности ниже изоляции, чтобы масса нагреваемого материала была меньше.

Такое расположение изоляции улучшает время отклика системы подогрева пола и снижает любые тепловые потери вниз. Намного легче получить такую ​​конструкцию, чем делать поправки в процессе проектирования отопления.

Если возможно, следует использовать дополнительную изоляцию на любых наружных стенах при установке теплого пола.

Можно ли использовать UFH на любом типе напольного покрытия и что нужно учитывать?

Nu-Heat предлагает широкий выбор систем теплого пола, подходящих для всех типов проектов. На выбор системы обычно влияет общая конструкция здания и несколько факторов, включая:

• Подконструкция пола
• Доступная высота подъема
• Любые ограничения по весу
• Требуемая тепловая мощность пола
• Требования к акустике
• Расстояние между балками (если применимо)

Ключом к эффективному решению является выбор правильной системы УВГ, подходящей для конструкции.Например, песчано-цементная или жидкая стяжка поверх твердого бетона из балок и блочного перекрытия, или система UFH с покрытием между подвесным деревянным балочным полом. Если вы не уверены, какую систему выбрать, Nu-Heat может прийти к вам домой и помочь выбрать наиболее подходящий для вас тип.

Остались вопросы по стяжке теплого пола, например, о минимальной глубине и времени высыхания?

Свяжитесь с нашей дружной службой поддержки клиентов или позвоните нам по телефону 01404515867.

Стяжка полов и теплый пол

Стяжка полов и теплый пол — практическое руководство

Как поставщик гарантии, мы наблюдаем рост количества претензий, связанных с комбинацией систем теплого пола (UFH) и стяжки пола.Поскольку система UFH встроена в стяжку, любые проблемы с системой UFH или стяжкой будут влиять на обе, и их устранение может быть дорогостоящим и разрушительным. Возникшие проблемы включают неравномерное рассеивание тепла в системе UFH, растрескивание или обрушение стяжек, растрескивание напольной плитки и раствора, а также неровные полы. Эти проблемы, как правило, возникают из-за проблем при проектировании или установке системы UFH или стяжки, или их комбинации. В этой публикации мы приводим рекомендации по основным соображениям при проектировании и установке систем UFH, встроенных в стяжки пола.

Причины отказа теплого пола

В большинстве случаев отказы объясняются одним из следующих факторов:

• Несоблюдение планировки этажа на ранней стадии.
• Несоблюдение отделки пола на ранней стадии.
• Неправильная установка системы UFH или стяжки.
• Недостаточное время высыхания стяжки.
• Неправильная смесь стяжки.
• Чрезмерная влажность стяжки.
• Движение в конструкции пола.
• Неправильный ввод в эксплуатацию или конструкция систем теплого пола.

Проектирование и установка системы UFH

Схема контуров ультрафильтрации

При компоновке контуров теплого пола следует учитывать установки, которые предполагают проникновение в пол. Проект теплого пола должен быть обеспечен на первом этапе ремонта.

Максимальная температура поверхности пола

BS EN1264-2 [1] ограничивает максимальную температуру поверхности пола до 29 ° C или 27 ° C, если предлагается облицовка пола.

Важно, чтобы установки были спроектированы и указаны производителем системы как интегрированный пакет для обеспечения совместимости всех компонентов.

BS8203 Свод правил по укладке эластичных напольных покрытий гласит: При использовании со многими напольными покрытиями пол с подогревом может вызвать проблемы, если температура на границе между черным полом и полом превышает 27 ° C или подвержена резким колебаниям температуры. .

Если предлагается эластичное напольное покрытие: «температура никогда не должна превышать согласованный максимум 27 ° C на нижней стороне напольного покрытия (линия клея).Примечание. Разработчики UFH могут называть это температурой раздела.

Первичный трубопровод

Трубопровод, по которому горячая вода подается от основного источника тепла в накопитель горячей воды (ГВС), радиаторы и коллекторы системы теплого пола, является первичным трубопроводом. Строительные нормы и правила требуют, чтобы был изолирован только первичный трубопровод, ведущий к емкостному водонагревателю. Однако лучше всего изолировать все первичные трубопроводы. Потери тепла из коллекторов теплого пола также могут способствовать снижению эффективности системы.Способы решения этой проблемы включают изоляцию коллекторов или размещение их внутри изолированного корпуса.

Узлы коллектора

Узлы коллектора обычно состоят из нескольких портов, каждый из которых соединен с одним контуром подогрева пола. Регулирование температуры может быть достигнуто в каждой отдельной комнате, так как каждая комната обычно обслуживается своим собственным портом на коллекторе. Важно, чтобы коллекторы можно было вводить в эксплуатацию для настройки правильного расхода через каждый контур.

Расположение коллекторов

Коллекторы должны располагаться по центру дома, чтобы облегчить простую компоновку контуров трубопроводов, и располагаться для облегчения доступа.

Маркировка

Должна быть нанесена правильная маркировка, чтобы обеспечить эффективный осмотр, ввод в эксплуатацию, техническое обслуживание и ремонт системы теплого пола.

Поддержание потока воды

Следует избегать любых резких изгибов контуров трубопроводов, ведущих к коллекторам и от них, поскольку они могут ограничить свободный поток воды.Если необходимы отводы на 90 °, следует использовать металлический каркас.

Предотвращение утечек

Для простоты обслуживания и ремонта все стыки между коллектором и петлями трубопроводов должны располагаться выше уровня стяжки. Стыки ни в коем случае нельзя заделывать в стяжку.

Надежное крепление

Для того, чтобы любые изгибы петель трубопроводов не были слишком резкими, коллекторы должны быть расположены на соответствующей высоте над полом и должны быть надежно прикреплены к стене.

Установка полов с подогревом

Контуры теплого пола не следует устанавливать до тех пор, пока не будут установлены все внешние двери и окна, а имущество не будет водонепроницаемым, что обеспечит защиту установки от повреждений из-за замерзания контуров трубопроводов в холодную погоду .

Расположение петель трубопроводов

BS EN 1264 предоставляет руководство по проектированию и определению размеров системы. Расстояние между трубопроводами должно быть равномерным, но локально может быть уменьшено по внешнему периметру помещений, чтобы компенсировать возникающие здесь дополнительные потери тепла.Для предотвращения потерь тепла от пола к стенам требуется утепление кромки пола.

Макет

Наиболее подходящий макет для конкретного приложения должен быть подтвержден производителем системы. Петли трубопроводов теплого пола можно раскладывать по нескольким схемам, в зависимости от способов крепления и формы помещения.

Петли трубопровода не должны доходить до края перекрытий и под плинтусами.

Изоляция пола

Чтобы свести к минимуму теплопотери вниз от системы теплого пола, полы должны быть изолированы.

Первый этаж

Тип и толщина изоляции должны быть подтверждены расчетами в соответствии с соответствующими региональными строительными нормативами с учетом конкретной формы и размера пола.

Промежуточные этажи

Хотя Строительные нормы и правила обычно не требуют теплоизоляции промежуточных этажей в домах для предотвращения потерь тепла, при установке полов с подогревом необходимо установить изоляцию, чтобы направлять поток тепла вверх.

Отделка пола над полом с подогревом

Для обеспечения адекватной теплоотдачи система UFH должна быть спроектирована с учетом предлагаемой отделки пола.

• Отделочные работы из камня и керамической плитки подвержены риску образования трещин из-за высыхания стяжек или из-за расширения и сжатия труб теплого пола. Чтобы противостоять этому, можно использовать соответствующую развязывающую мембрану.
• Из-за теплового расширения и усадки натуральная древесина склонна к растрескиванию при использовании для полов с подогревом, поэтому следует соблюдать осторожность при указании ширины и толщины плиты.
• Инженерные плиты из твердой древесины расширяются и сжимаются меньше, чем плиты из цельной древесины, что означает, что они менее подвержены повреждениям.
• Следует избегать использования войлочной или полиуретановой подложки под коврами.
• Ламинат и синтетический винил хорошо подходят для полов с подогревом из-за их более низкой термостойкости, чем у ковров.

Испытание установки

После того, как контуры теплого пола проложены, установка должна быть испытана давлением.Чтобы соответствовать требованиям, изложенным в BS EN 1264-4 [4], это давление должно быть в два раза больше рабочего давления. Хотя BS EN 1264-4 [4] требует испытаний при минимальном давлении 6 бар, поставщики систем теплого пола обычно рекомендуют проводить испытания при давлении, вдвое превышающем это значение, в течение 24 часов. Перед укладкой стяжки следует провести испытание под давлением, чтобы можно было провести ремонтные работы без нарушения работы.

Расчет и установка стяжки

Стяжка Тип

Стяжка обычно бывает либо полусухой формулы, которую наносят вручную, а затем затирают до финишного покрытия, либо жидкой, текучей смеси, которая перекачивается в нужное место на заданную глубину.

Из них:

• Модифицированный полусухой цемент
• Самовыравнивающийся модифицированный цемент
• Самовыравнивающаяся модифицированная, нецементная
• Ангидрит
• Носить гранолит

Соотношение воды, добавляемой к порошку для самовыравнивающейся стяжки, имеет решающее значение, поскольку слишком большое количество воды приведет к образованию трещин.

Самовыравнивающиеся стяжки при правильном нанесении будут иметь более быстрое время высыхания / отверждения, чем традиционные стяжки.

Большинство стяжек применяется в качестве плавающих стяжек, поскольку это наиболее практично для укладки поверх теплых полов и изоляционных материалов. Стяжка кладется поверх разделительной мембраны, которая будет наноситься поверх слоя теплого пола. Для этого метода требуется минимум 75 мм покрытия, в противном случае произойдет растрескивание.

Основные меры по предотвращению проблем с стяжкой пола

• Основание должно быть ровным, без карманов или выступов, чтобы толщина стяжки оставалась равной
• Изоляция должна быть плотно стыкована и выровнена по уровню
.
• Стяжки необходимо правильно перемешать
• По стяжке нельзя ходить во время высыхания
• Нельзя строить в холодные периоды (ниже 5 ° C)
• Потребуются деформационные швы
• Деформационные швы также требуются, если размеры пролета превышают 40 м2
• Стяжка должна быть готова к установке любой плитки на полу
• Время высыхания:
  • Для цементных выравнивающих стяжек следует отвести один день на каждый миллиметр толщины для первых 50 мм, после чего следует увеличивать время на каждый миллиметр выше этой толщины (BS 8204)
  • Полимер-модифицированные стяжки: строго следуйте спецификациям и рекомендациям производителя.
    • Допустимое время высыхания должно быть рассчитано для предполагаемой глубины стяжки с учетом имеющихся условий окружающей среды e.г. Температура и влажность
    • Время высыхания полимерцементных стяжек потенциально может отличаться от времени высыхания цементных стяжек
    • Все субподрядчики, занимающиеся стяжкой и отделкой пола (включая установку систем теплого пола), должны соблюдать требования к установке и не отклоняться или менять материалы
    • По стяжке нельзя ходить до полного затвердевания
    • Слишком раннее нанесение отделки поверхности на стяжку приведет к отказу

Примечание. Содержание влаги в выравнивающих стяжках, на которые должны быть уложены определенные полы, и методы измерения содержания влаги указаны в BS 5325, BS 8201, BS 8203 и BS 8425.

• Обеспечение компенсационного шва по периметру кромочной полосы — уровень плитки
• UFH Тестирование и ввод в эксплуатацию системы
• Испытание на влагостойкость стяжки, на которой предлагается напольная плитка
• Подготовка стяжки под чистовую обработку
• Нанесение клея методом двойного склеивания
• Полный контакт плитки и клея
• Соблюдение заводских правил при укладке полов
• Информация для конечного пользователя

Обеспечение подвижных швов в стяжке пола или плитке

Деформационные швы должны быть предусмотрены:

• Межкомнатные пороги
• Если размеры пролета превышают 40 м2 с максимумом 8 м с одной стороны
• В местах, где имеются швы в конструкции основания пола или происходит изменение пролета e. г. балочные и блочные перекрытия
• Между независимо регулируемыми зонами нагрева
• Между отапливаемыми и неотапливаемыми участками стяжки
• Дополнительные соединения следует рассматривать в областях с высоким тепловым усилением, например большие зимние сады или стеклянный атриум

Устройство деформационных швов

• Соединения пролета следует формировать с использованием жестких формирователей стыков, где это возможно, которые могут быть размещены на этапе подготовки и останутся на месте во время работы.В идеале формирователь швов должен быть на 5 мм ниже глубины готовой стяжки, чтобы обеспечить плавный переход высоты между пролетами.
• Все стыки в стяжке должны отражаться от любого последующего приклеенного напольного покрытия
• Расположение стыков должно быть определено до установки стяжки, и следует провести полную консультацию между всеми сторонами, включая главного подрядчика, установщика теплого пола, установщика готового напольного покрытия и установщика стяжки, чтобы определить подходящие места.
• Деформационные швы должны проходить через черновой пол до отделки пола, и все нанесенные слои должны заканчиваться с обеих сторон шва
• Шов следует заполнить подходящим гибким наполнителем и наклеить фирменную защитную полосу, чтобы закрыть шов.Запрещается использовать раствор
• Они не должны перекрываться какой-либо упругой, текстильной или другой адгезивной отделкой пола
• Крышки деформационных швов могут быть заподлицо, монтироваться на поверхности или закладываться в строительный раствор и металл, металл с резиновой вставкой или ПВХ.

Труба напольного отопления, проходящая через компенсатор

Типовая крышка компенсатора

Предоставление компенсационного шва по периметру кромочной полосы

При установке системы теплого пола:

• Стяжки должны быть изолированы по всем краям, примыканиям и колоннам, чтобы учесть движение из-за термических нагрузок
• При определении минимальной толщины краевой полосы, необходимой для расширения, необходимо соблюдать рекомендации производителя как для стяжки пола, так и для облицовки плиткой. Обычно это 6-15 мм
• Стык закрывается плинтусом
• Эти стыки необходимо оставить пустыми или заполнить сжимаемым материалом
• Никогда не наносите раствор на деформационные швы

Полы с подогревом (UFH) Испытания и ввод в эксплуатацию

• Системы UFH должны быть введены в эксплуатацию до нанесения отделки пола. Это добавит к общему времени до нанесения какой-либо отделки пола. Примечание: Если отделка пола установлена ​​до включения и ввода в эксплуатацию УФН, любая остаточная влага в полу переместится на поверхность стяжки и потенциально может вызвать отслоение отделки пола
• Испытание системы под давлением не является вводом системы в эксплуатацию.Источник тепла должен быть на месте и работать, чтобы обеспечивать правильную температуру
• Система UFH должна быть введена в эксплуатацию в соответствии с рекомендациями производителя утвержденными установщиками. Требуется акт ввода в эксплуатацию

Испытание на влагостойкость стяжки, где предлагается облицовка пола

• Испытания на влагостойкость должны проводиться после ввода в эксплуатацию системы UFH, но до укладки плитки.
• Испытание на влажность проводится с использованием подходящего одобренного метода, такого как испытание гигрометром полов или карбидной бомбой.Из-за возможных неточностей использования гигрометров при высоких уровнях влажности следует использовать прямое измерение, такое как карбидная бомба или высушенный в печи образец
• Основание считается достаточно сухим, если относительная влажность, измеренная гигрометром / датчиком для настольного монтажа, составляет 75% или менее. При использовании гигрометра для пола следует обратиться к разделу «Проверка влажности» в стандартах BS5325, BS8203, BS8425 и BS8201
.
• Обогрев системы UFH должен быть отключен за 96 часов до проведения любых испытаний гигрометром.
• Гигрометр должен оставаться на месте до тех пор, пока не установится полное равновесие.Обычно считается, что это 72 часа, но может быть больше для толстых секций и значительно дольше для бетона, плавающего под давлением

Подготовка стяжки под отделку

• Верхняя поверхность стяжки может нуждаться в насечке, шлифовании или шпонке для подготовки к нанесению грунтовки и клея для укладки плитки.
• Шлифовка, шпонка и т. Д. Поверхности стяжки позволяет проникать грунтовкам. Он также является «ключом» к клею для захвата
• Перед нанесением грунтовки поверхность должна быть очищена от грязи и мусора.
• Любые грунтовки и клеи нельзя наносить до полного затвердевания и высыхания стяжки.Время высыхания зависит от типа стяжки
• Поверхности, подлежащие облицовке плиткой, должны быть жесткими, стабильными по размеру, плоскими, без провалов и возвышений, прочными, чистыми и не содержать цементного молока, красок, солей, жира, пыли и любых загрязнений, которые могут препятствовать адгезии.

Нанесение гибкого клея методом двойного склеивания

Крепление плитки должно выполняться в соответствии с практическими правилами BS 5385 и BS 8000 по укладке настенной и напольной плитки.

• Следует соблюдать спецификации производителя плитки для крепления. г. Плитка из травертина может потребовать двойного приклеивания. Этот способ крепления может также потребоваться для плитки большого размера
• Может потребоваться двойное приклеивание (нанесение клея на нижнюю сторону плитки, а также на основу)
• Клей необходимо использовать в соответствии с рекомендациями производителя.
• Клей необходимо прижать плиткой, чтобы обеспечить полное сцепление.
• При установке плитки следует избегать больших пустот
• Полы нельзя открывать для движения транспорта, пока клей не затвердеет.

Полный контакт плитки и клея

• Клей необходимо прижать плиткой, чтобы обеспечить полную адгезию и твердое покрытие без образования пустот.
• Метод тонкого слоя с использованием клея и зубчатого шпателя: убедитесь, что есть полный контакт между клеем и основанием плитки

Соблюдение производственного процесса при укладке напольного покрытия

Следует соблюдать все соответствующие рекомендации производителей, которые определяют сроки их выполнения i. э .:

• Удаление цементного молочка путем шлифовки, чтобы получить ключ для грунтовки и / или клея
• Ввод в эксплуатацию теплых полов перед началом укладки плитки
• Дать системе UFH остыть в течение не менее 48 часов перед началом укладки плитки
• Испытание на влажность для подтверждения сухости стяжки перед началом укладки плитки
• Обеспечение того, чтобы время от завершения стяжки до начала укладки плитки было рассчитано и соблюдается
• Убедитесь, что плиточный клей затвердел до того, как по плите будут ходить (обычно 12-24 часа в зависимости от условий окружающей среды).
• Убедитесь, что система UFH не включается в течение как минимум 48 часов после завершения укладки плитки

Передача системы UFH

Строительные нормы и правила требуют, чтобы жильцам была предоставлена ​​информация, позволяющая им эффективно использовать системы, установленные в их домах.Это должно включать:

• Инструкции производителя на продукцию
• Зоны обогрева: должны быть включены четкие чертежи плана этажа, показывающие, как собственность разделена на зоны контроля.
• Программаторы и термостаты: для интерфейса управления должна быть предоставлена ​​информация и руководство по эксплуатации.
• Характеристики системы: Для жителей важно понимать ключевые различия между системами UFH и более традиционными системами отопления.Хотя пол может быть не теплым, система может работать с оптимальными настройками. Если система UFH встроена в стяжку, всегда будет задержка между включением системы UFH и повышением температуры в помещении. Важно сообщить о последствиях этого жителям

Обратите внимание: было предпринято все возможное, чтобы информация в этой статье была верной на момент публикации. Любые предоставленные письменные инструкции не заменяют профессионального суждения читателя, и любой строительный проект должен соответствовать соответствующим Строительным нормам или применимым техническим стандартам.Однако для получения самого последнего технического руководства по гарантии LABC обратитесь к своему инспектору по управлению рисками и к последней версии технического руководства LABC Warranty .

Подогрев полов и объяснение стяжки

Системы теплого пола (UFH) — это современные и энергоэффективный способ обогрева дома. Типичная система работает путем откачки подогрев воды по гибкому трубопроводу в полу. Это излучает тепло вверх в ближайшее окружение.При правильной установке с соответствующими типа стяжки, UFH может обогреть отдельное помещение, например, ванную комнату, или целую Главная. UFH — это простой в установке и экологически чистый метод отопления, который в популярности за последние 10-15 лет. Фактически, сейчас много новостроек. в стандартную комплектацию входят полы с подогревом.

У систем теплого пола много преимуществ, не в последнюю очередь энергоэффективность и снижение эксплуатационных расходов после установки системы. В по сравнению с традиционными радиаторами, UFH распределяет тепло более равномерно и снижает вероятность потери тепла при открытии окна или двери.Система не занимает места на стене, а значит, остается больше места для дополнительных обстановка. Нет шума от заливных радиаторов и меньше шансов ожогов от горячих поверхностей радиатора. UFH также полезен для людей, страдающих аллергией и эффективен для уменьшения роста плесени.

Что такое стяжка пола?

Стяжка

— это раствор, обычно используемый для полов, и имеет гладкую текстуру. Он менее плотный, чем бетон, и может использоваться для многочисленные задачи, в том числе установка системы теплых полов.Стяжка часто делается из мелких песчинок и обычно находится над твердым концентрат базы. Стяжка предназначена для создания гладкой верхней поверхности, чтобы можно установить плитку, ковер, ламинат или деревянный пол.

Гладкие свойства стяжки

делают ее идеальной для использования в качестве верхняя часть настила. Во многих случаях стяжка укладывается над бетонная плита. Последний верхний слой напольного покрытия, например ламинат или ковер, затем можно расположить выше. Бетон изготавливается из более прочных заполнителей, и это делает его более прочным. Стяжка менее прочная, но более подходящая. последовательность. Это делает его идеальным для систем теплого пола. Есть на рынке доступны различные типы стяжек. Но самые распространенные типы могут можно разделить на полусухую и жидкую стяжку.

Различные типы Стяжка пола

Рекомендуется выбрать тип стяжки пола одновременно с типом системы теплых полов. Планирование и наличие подходящих материалов и компонентов может снизить вероятность проблем в будущем.Внесение изменений после установки может быть проблематичным. и дорого. Часть этой подготовки — выбор правильного типа стяжки для использовать для крепления трубопроводов теплого пола. Это гарантирует, что тепло может перемещаться по полу и эффективно обогревать комнату.

Два основных типа стяжки — полусухая и жидкая:

• Стяжка полусухая — Полусухая стяжка, известная как «традиционный» метод, является наиболее популярным. и сделан из смеси песка и цемента. Соотношение смеси обычно составляет 3: 1 или 4: 1, в зависимости от требований проекта. Вода применяется к создать гладкую консистенцию. Затем смесь можно наносить вручную, используя шпатель или другой инструмент с плоскими краями и выравнивающие доски. Хорошая точность и результат может быть достигнуто, но опытный установщик жизненно важен для обеспечения согласованности и качество финального дизайна. Полипропиленовые волокна могут быть добавлены для улучшения прочность смеси.

• Жидкая стяжка — Этот тип стяжки иногда называют самовыравнивающейся стяжкой или «Текучая стяжка».Не требует использования выравнивающих досок и инструменты с плоской кромкой. Вместо того, чтобы готовиться на месте или доставляться, жидкость экран заливается прямо на бетонную поверхность в необходимом количестве глубина. Смесь наполняет поверхность быстрее, чем при традиционных методах, позволяя за один день засыпать от 1500 м2 до 2000 м2. С быстросохнущим, жидкая стяжка позволяет укладывать ковровые покрытия, плитку, дерево или ламинат быстрее, что позволяет быстрее завершить проект.

Какая стяжка для полов с подогревом

лучшая?

Полусухая стяжка — это самый распространенный тип стяжки, используемый для большинство проектов полов с подогревом. Но это не значит, что он лучший. Там Бывают случаи, когда жидкая стяжка может быть более подходящей. Все зависит от характер вашей сборки и требования к разработке. Полусухие стяжки обычно лучше подходят для небольших площадей пола, где шпатель или плоский Инструмент кромки можно использовать для сглаживания поверхности.Доступны быстросохнущие смеси. от некоторых производителей и позволяют наносить полусухую стяжку на более срочные строить проекты.

Жидкие стяжки наносятся быстрее, потому что их можно легко наливается прямо на указанную поверхность. Они не нужны предварительное смешивание с водой, в отличие от полусухих стяжек. Свободный характер жидкие стяжки означают, что большие площади могут быть покрыты быстрее время и с большей точностью. А потому что жидкая стяжка сохнет быстрее и реже трескается, можно использовать систему теплых полов раньше, чтобы высушить пол. Это полезно, когда рабочая сила ограничена и чтобы не отставать от графика, проект должен развиваться. Жидкая стяжка тоже прочнее полусухой стяжки, особенно при использовании фирменных смесей в строительство.

Как выполнить стяжку полов с подогревом?

Внутри эффективно «заложена» система теплых полов. стяжка. Не следует пытаться укладывать теплый пол до помещение защищено от внешних элементов. Очень важно установить системы теплых полов и правильная стяжка.В противном случае могут возникнуть проблемы, например, трещины на верхней поверхности. Особенно это касается камня или плиточные поверхности.

Другие проблемы, которых следует избегать, включают несогласованность уровней поверхности. Хотя возможна установка УФХ и стяжки своими руками, если вы не уверены, всегда лучше воспользоваться услугами профессионального пола специалист по системам отопления. Ошибки и проблемы с некачественным отоплением неизменно дорого обходится.

Перед установкой трубопроводов теплого пола и связанных деформационных швов, важно убедиться, что поверхность полностью гладкая, чтобы уложить стяжку. Обязательно выберите наиболее подходящий тип стяжки (полусухая или жидкая) и иметь четкое представление о высота, необходимая для максимальной тепловой эффективности.

Трубопровод или кабели теплого пола нельзя наматывать слишком плотно, чтобы ограничить поток воды. Вместо популярных макетов следует рассматривать, например, линейные, змеевидные и спиральные. Изоляция одинаково важен и поддерживает высокую эффективность системы, чтобы предотвратить потерю тепло.

После укладки стяжки на трубопровод UFH «Процесс ввода в эксплуатацию» может начаться.Не пытайтесь ходить по стяжке, пока он полностью высох. Вместо этого подождите, пока стяжка застынет, прежде чем включать отопление. После процесса отверждения систему UFH можно включить для дальнейшая помощь с сушкой. После того, как стяжка полностью высохнет и застынет, пол может быть установлена ​​отделка, такая как плитка, ламинат, доски из твердых пород дерева и ковры.

Сколько времени нужно для высыхания стяжки пола?

Стяжка пола различается по времени высыхания. Тип стяжки, размер и расположение полов, ввод в эксплуатацию. необходимо учитывать все факторы.Полусухая стяжка сохнет дольше, чем полусухая стяжка. жидкая стяжка, по которой можно ходить в течение 48-72 часов. Часто от 3 до 4 недель общее необходимое время сушки. Полезное измерение — это дневная время высыхания на каждые 40 миллиметров высоты. Держите окна и двери полностью закрытыми чтобы не допустить элементов до завершения процесса застывания. Ты следует убедиться, что вы не включаете систему теплого пола более одного месяц. Это предотвращает образование ненужных трещин. Сверхбыстросохнущие стяжки доступны, если у вас мало времени.

Резюме

В этой статье представлен обзор теплых полов. системы, типы доступных стяжек, а также способ монтажа и возможности проблемы, с которыми вы можете столкнуться. Теплый пол имеет много преимуществ перед традиционные методы обогрева. Он более энергоэффективен, дешевле в эксплуатации и хорошая практичная альтернатива радиаторам. Но есть более высокий начальный Стоимость приобретения и установки системы теплых полов. Правильный UFH монтаж и правильный тип стяжки должны использоваться для максимального эффекта.

Размер вашей собственности или комнаты, ваш бюджет и сложность макета являются ключевыми факторами при определении дизайна и типа стяжка по проекту. Конечно, можно установить теплый пол. если вы разбираетесь в DIY. При правильной смеси стяжки теплый пол Система относительно проста для любого, кто имеет базовые знания в области строительства.

Тем не менее, проблемы могут возникнуть, если пол неправильно установлена ​​система отопления и стяжка.Распространенная проблема — трещины формирование в стяжке или в верхнем этаже. Это особенно часто бывает, когда плитка или камень используется для пешеходной поверхности пола. Так что обязательно тщательно прочтите документацию по установке теплого пола, чтобы свести к минимуму по этим вопросам.

.
